Ｐｉｏｎｅｅｒ　Ｍ−４　修理記録

平成１４年２月１５日到着　　　３月１日完成

修理前の状況 　プロテクト動作。 　原因 　終段ＴＲ（トランジスター）の劣化。 　修理状況 SP接続端子４個交換。 終段ＴＲ（トランジスター）半分（８個）交換 全終段ＴＲ（トランジスター）シリコンオイル塗り直し バイアス／バランス／ＶＵメーター調整。 １部配線手直し、補強 　使用部品 SP接続端子　　　　　　　　　　　　　　４個 終段ＴＲ（トランジスター）　　　　　　８個 　修理費　　　４０，０００円　　　＜＜通常修理＞＞ 　　　　　　　　　　　　　　　　　　＜＜終段ＴＲ（トランジスター）８個別途支給＞＞

１．　ＳＰ接続端子が折れているので交換、面倒でもパネルを外して交換する。

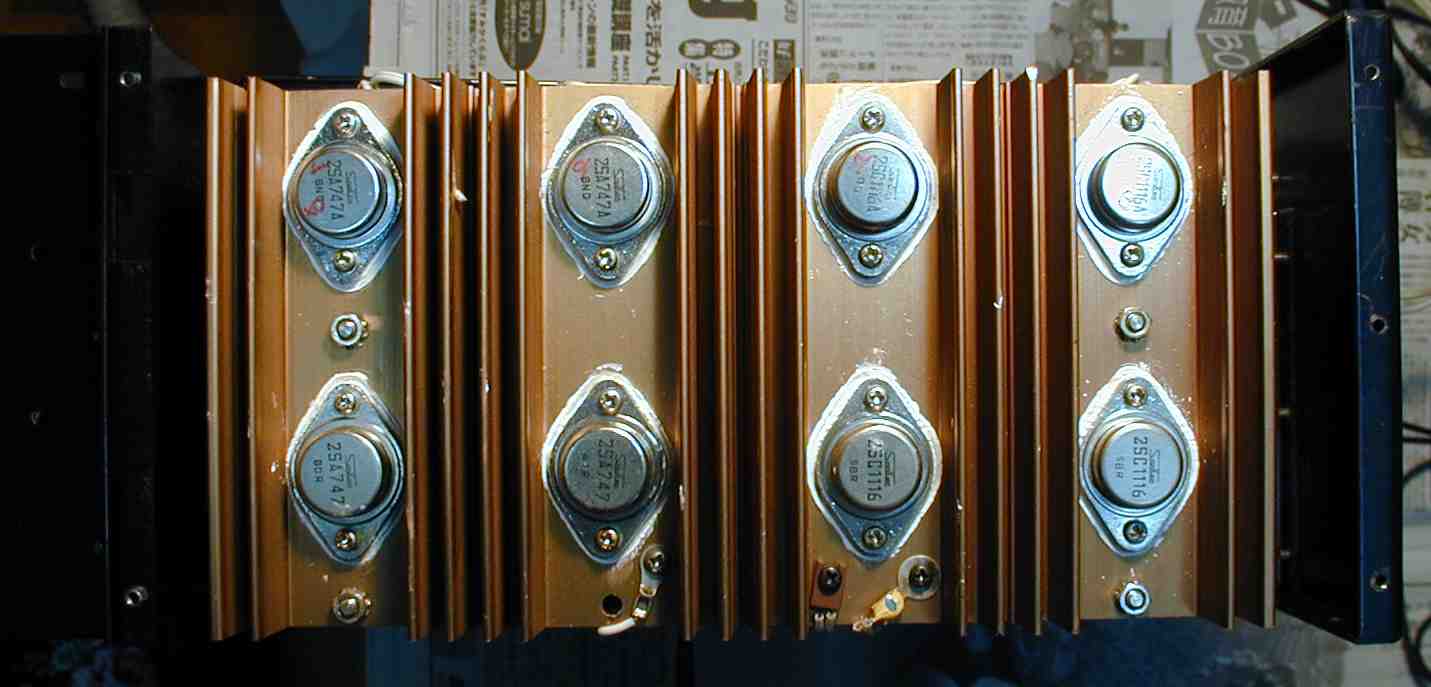

２．　右終段ＴＲ（トランジスター）の交換及びシリコンオイルを塗り再取り付け。 　　上段４個が新品。

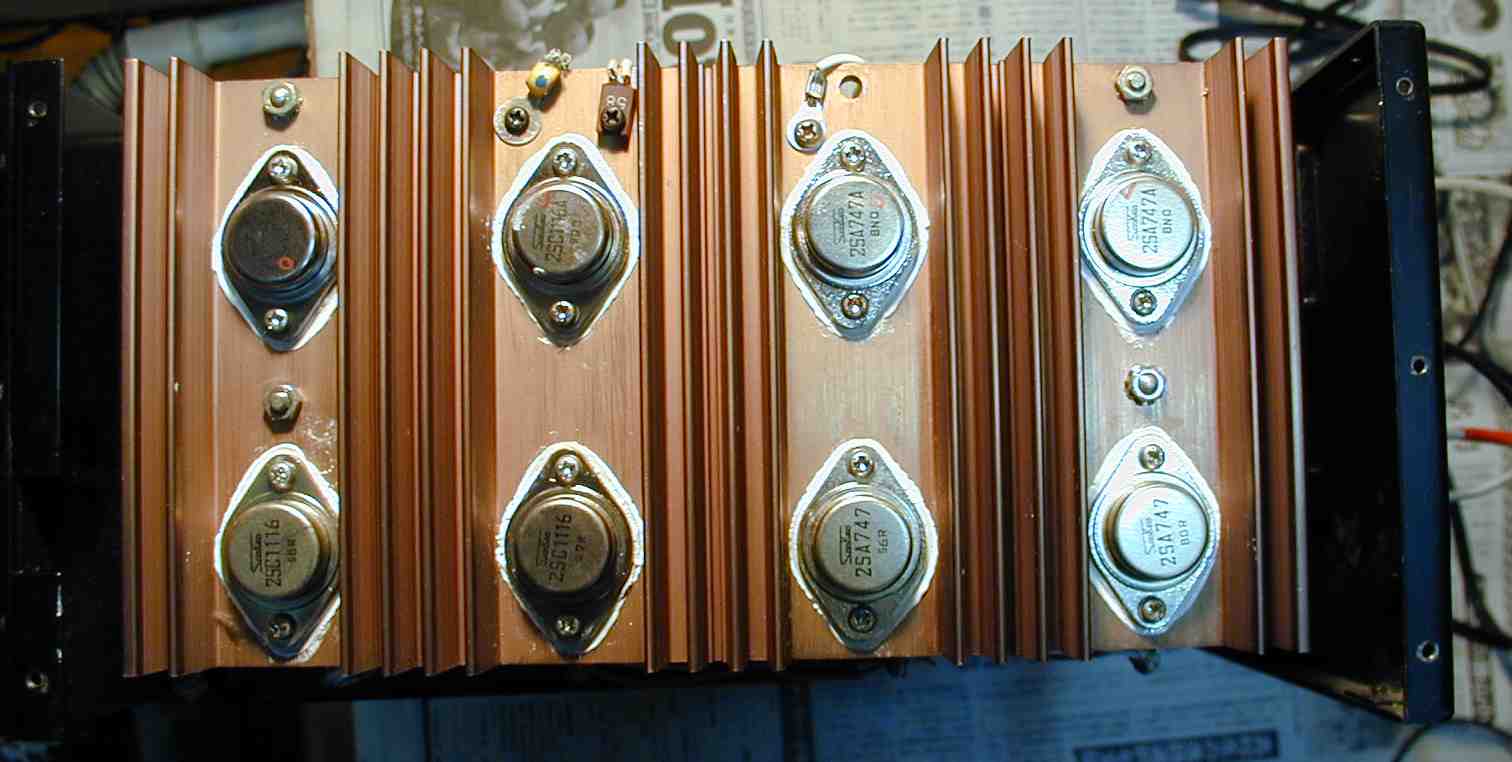

３．　左終段ＴＲ（トランジスター）の交換及びシリコンオイルを塗り再取り付け。 　　上段４個が新品。

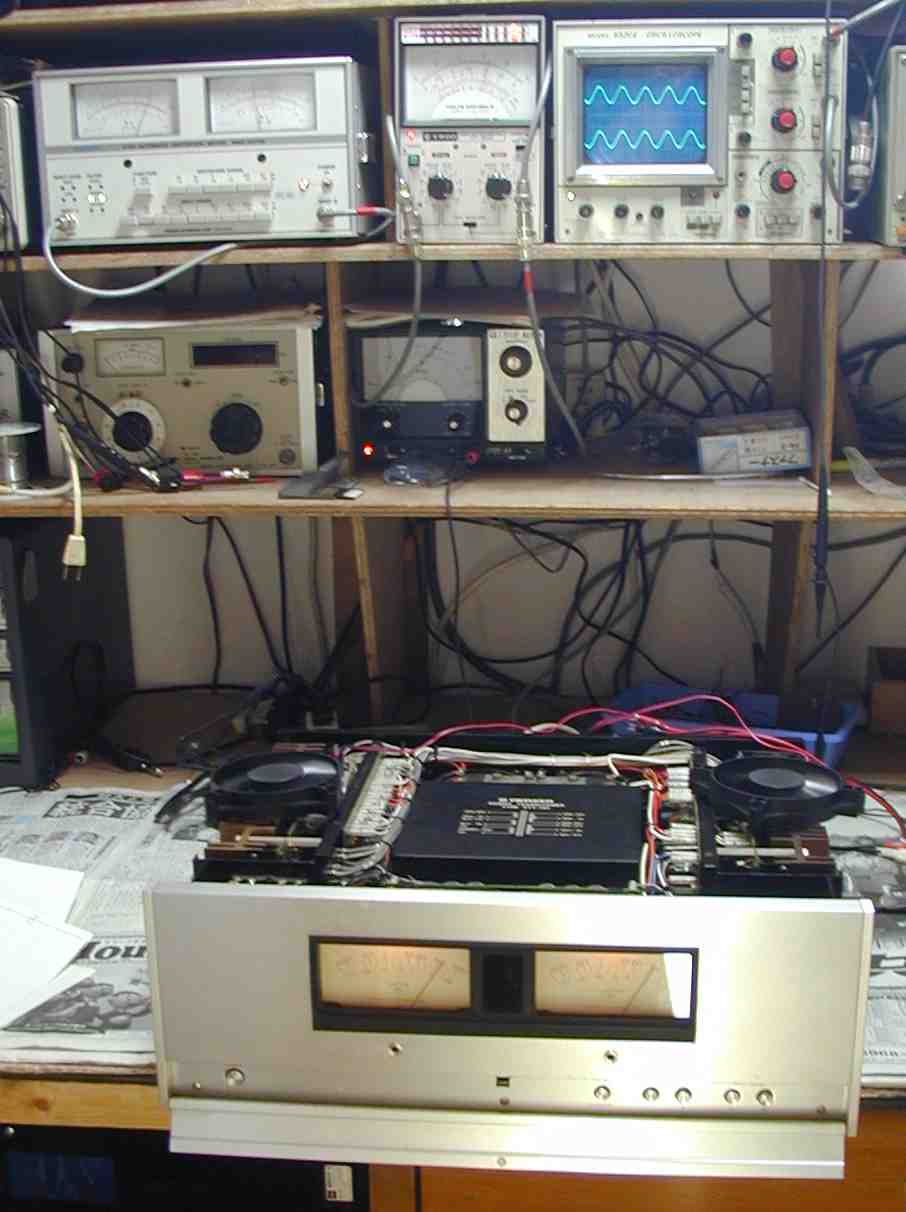

４．　完全Ａ級ＡＭＰなので、フアンで冷却しながら調整する。

５．　出力／歪み率測定・調整

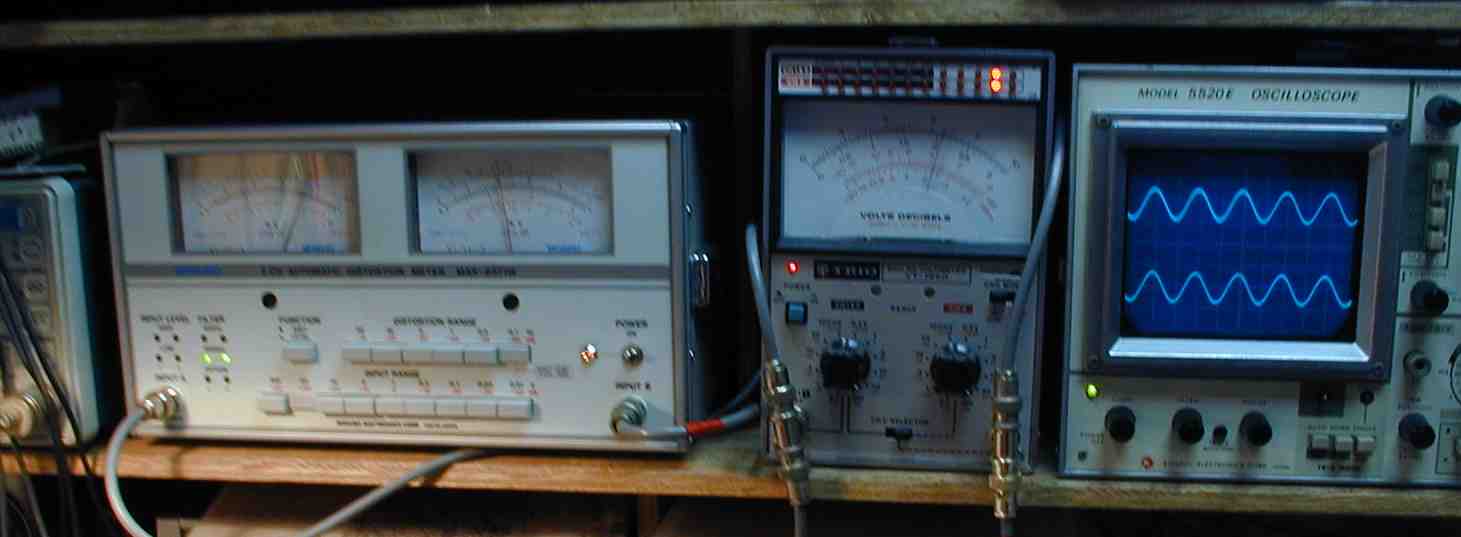

６．　ＳＰ出力電圧＝２２Ｖ＝６０Ｗ出力　０．０５％歪み　４００ＨＺ。

７．　ＳＰ出力電圧＝２２Ｖ＝６０Ｗ出力　０．０５％歪み　１０００ＨＺ。

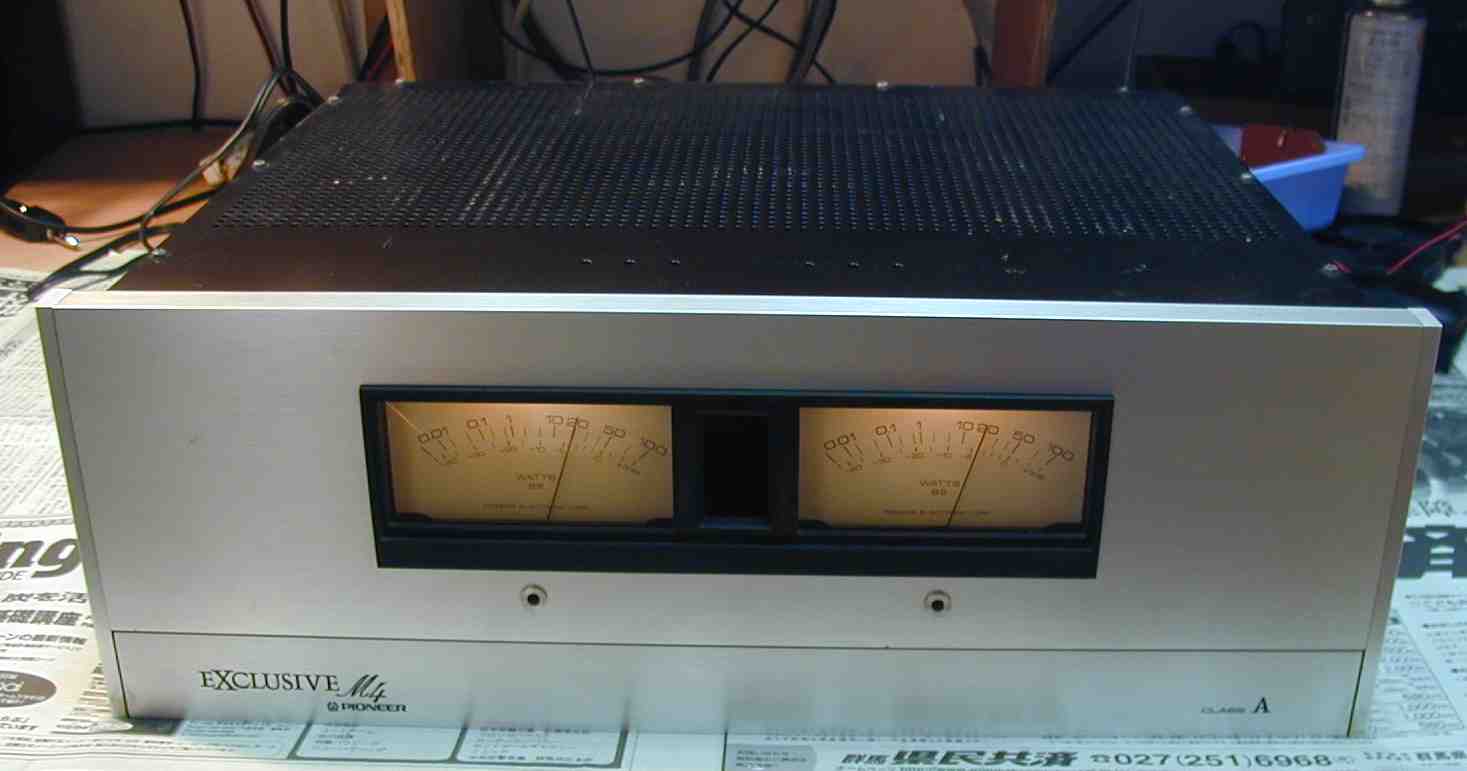

８．　本体ＶＵメーター調整、２０Ｖ＝５０Ｗ

９．　完成、上から見る。

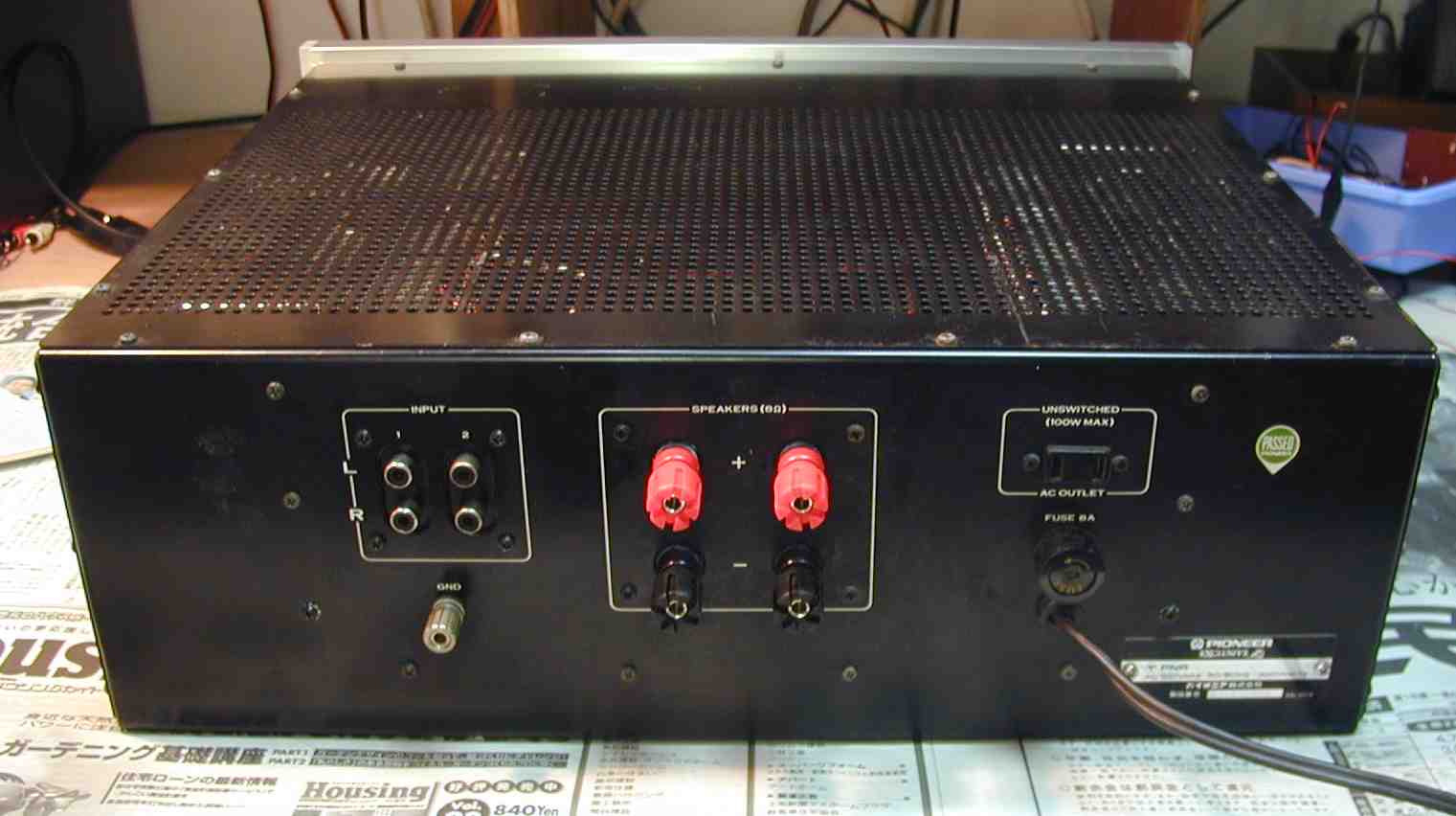

１０．　完成、後ろから見る。
