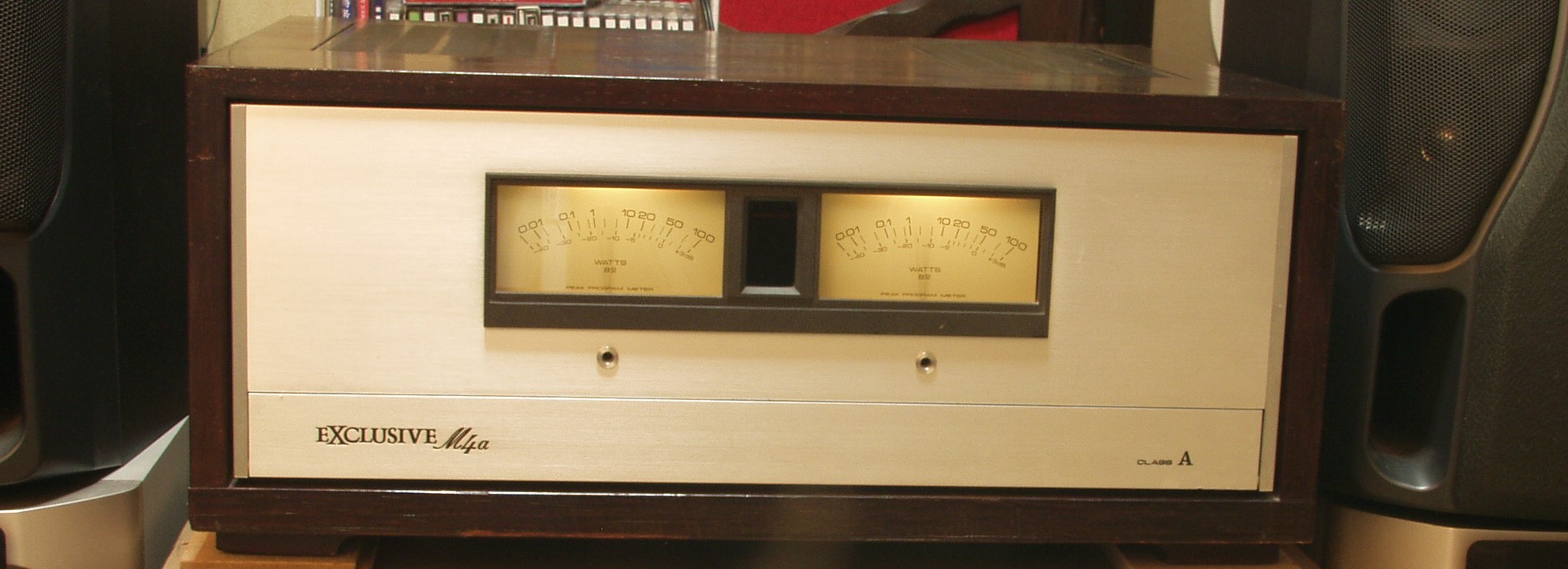

Ｐｉｏｎｅｅｒ　Ｍ−４ａ．　４台目修理記録

平成１７年７月９日到着　　　７月２９日完成

Ａ．　修理前の状況 このアンプは、1年程前に中古で入手したものです。 たまにプロテクトがかかっていましたし、 入手時点での状態はあまりよくなかったのですが、 比較的正常に動作していました。 しかしながら、先月の初めに４時間ほど連続使用した後で、 ついに、プロテクトが外れなくなってしまいました。 熱対策のためアンプ本体を木製の外箱から出して使っていたのですが、 ラック（ガラス戸なし）に入れていた関係で、 熱がこもってしまい、アンプの劣化を進めてしまったものと思います。 このアンプは私が入手してから、ＡＣインレット（４Ｎ齦製）と 大型のスピーカーターミナルに交換しました。 この大型ターミナルを取り付けるために、 マイナス側のスピーカ端子と大型コンデンサーまでの内部配線を ８Ｎのスピーカーケーブルに交換しました。 また、私が入手する前にファンがだめになっていたらしく、 片方だけ小さめの冷却ファンが取り付けてありましたので、 最近、オリジナルのファンとともに外し、 ＡＣ１００Ｖ用の冷却ファン２個を、 アンプから供給されている冷却ファン用の電源端子に接続しました。 B．　原因 電解コンデンサ−劣化 プロテクト回路故障 Ｃ．　修理状況 ＳＰ接続リレー交換 ＲＬバイアス・バランスＶＲ交換 電解コンデンサー交換（オーデオコンデンサー使用） プロテクト回路修理 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　１個 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　１２個 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　３１個 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　３個 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　　　　２個 Ｅ．　調整・測定 Ｆ．　修理費　　　９５，０００円

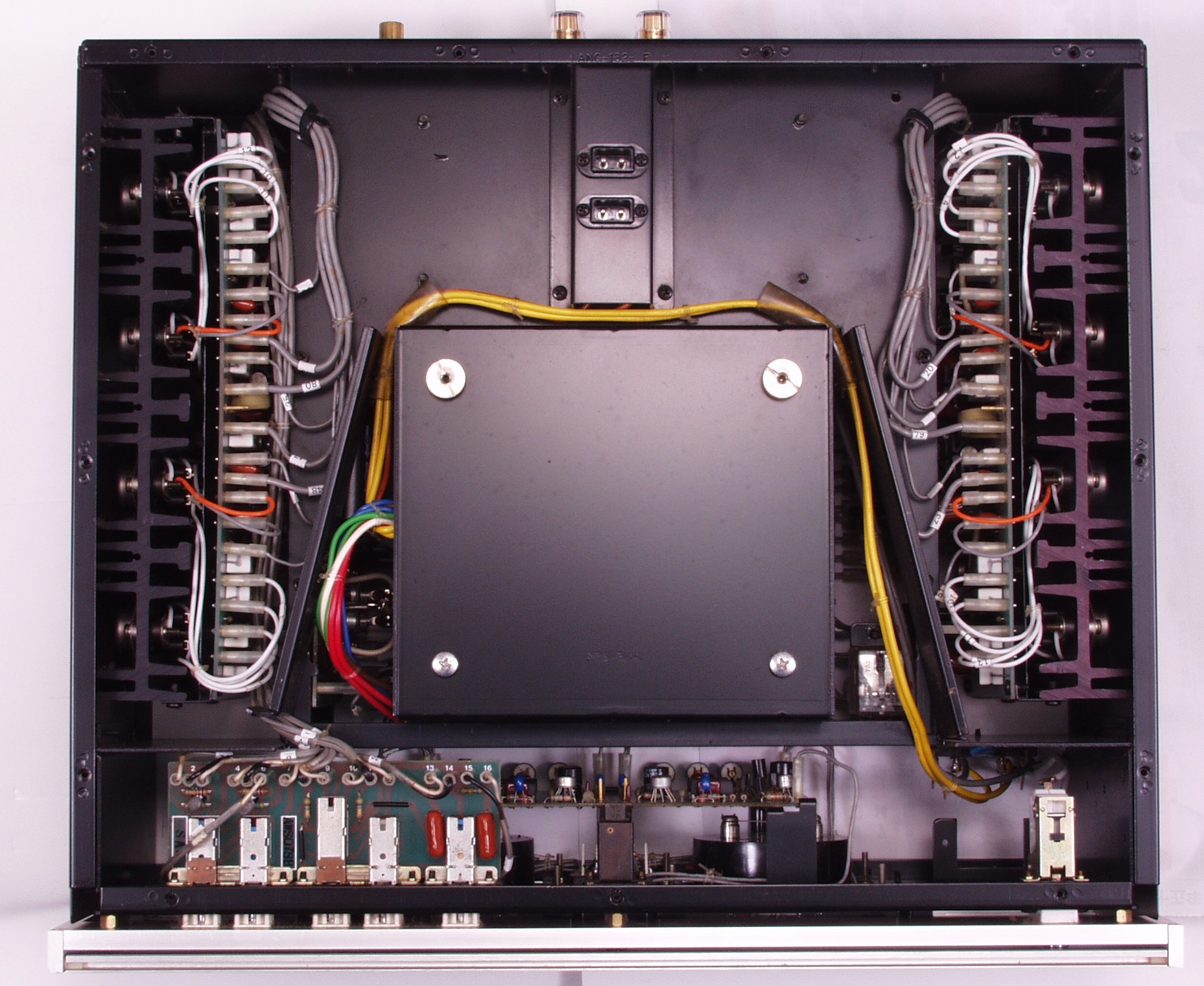

Ａ．　修理前の状況 Ａ−１．　修理前点検中　上から見る

Ａ−２．　修理前点検中　　下から見る

Ａ−３．　修理前点検中　下蓋の埃

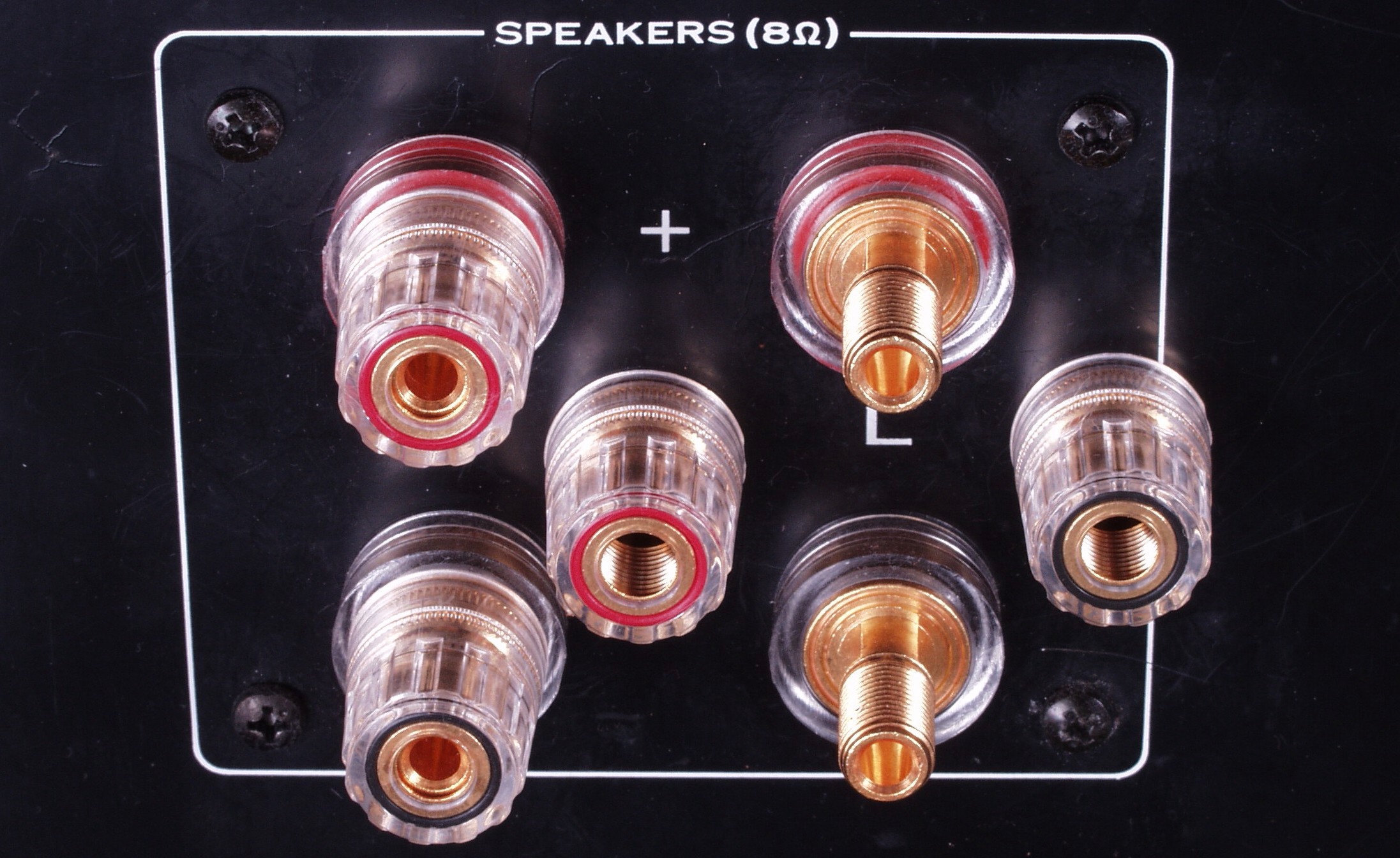

Ａ−４Ａ．　修理前点検中　ＳＰ出力端子が交換されている

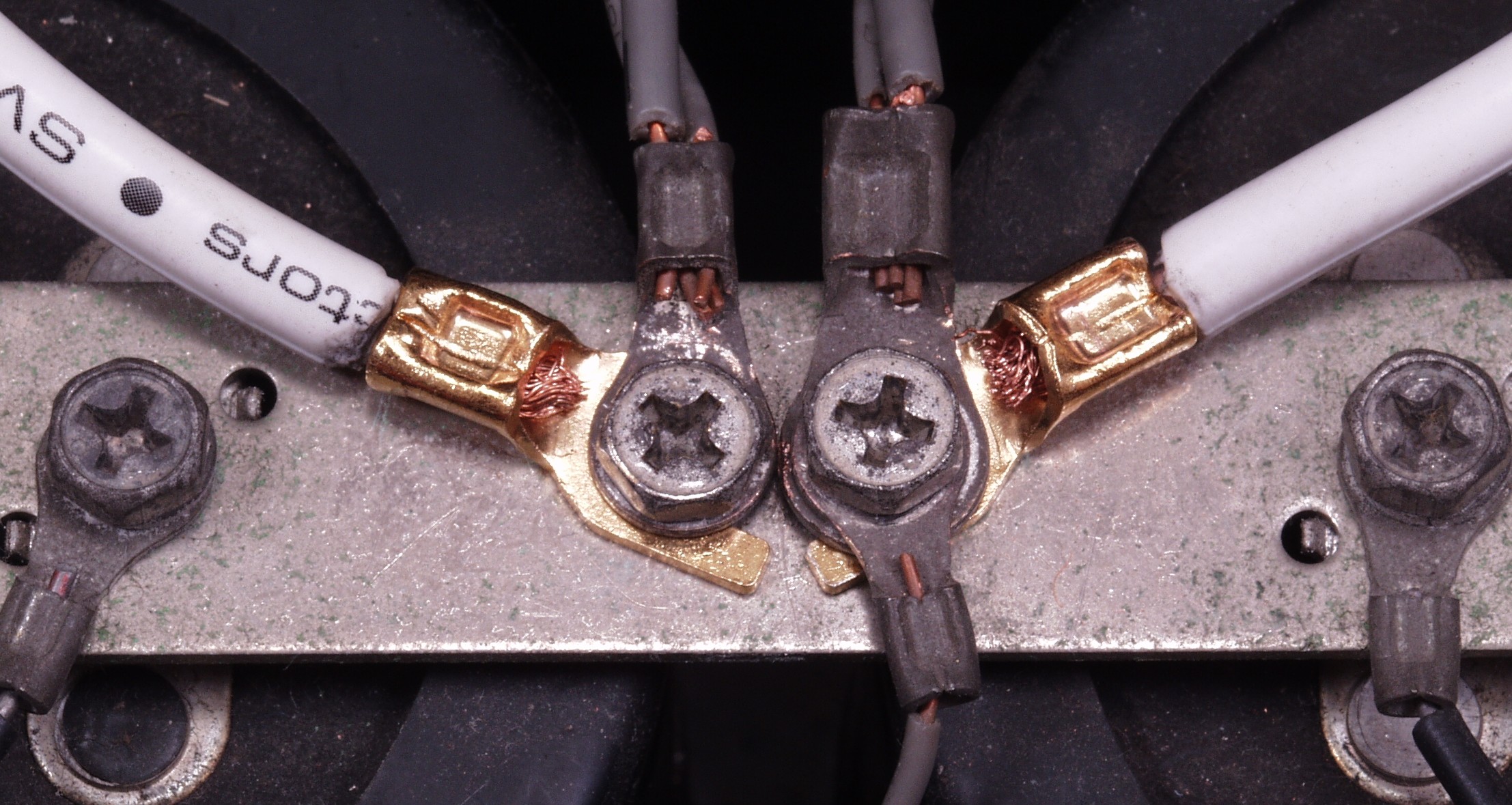

Ａ−４Ｂ．　修理前点検中　ＳＰ出力端子への配線　Ｙ型圧着端子が詰められている（カットされている） 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　これでは、緩む！

Ａ−４Ｃ．　修理前点検中　この様に下に入れれば良い（切らなくてＯＫ）

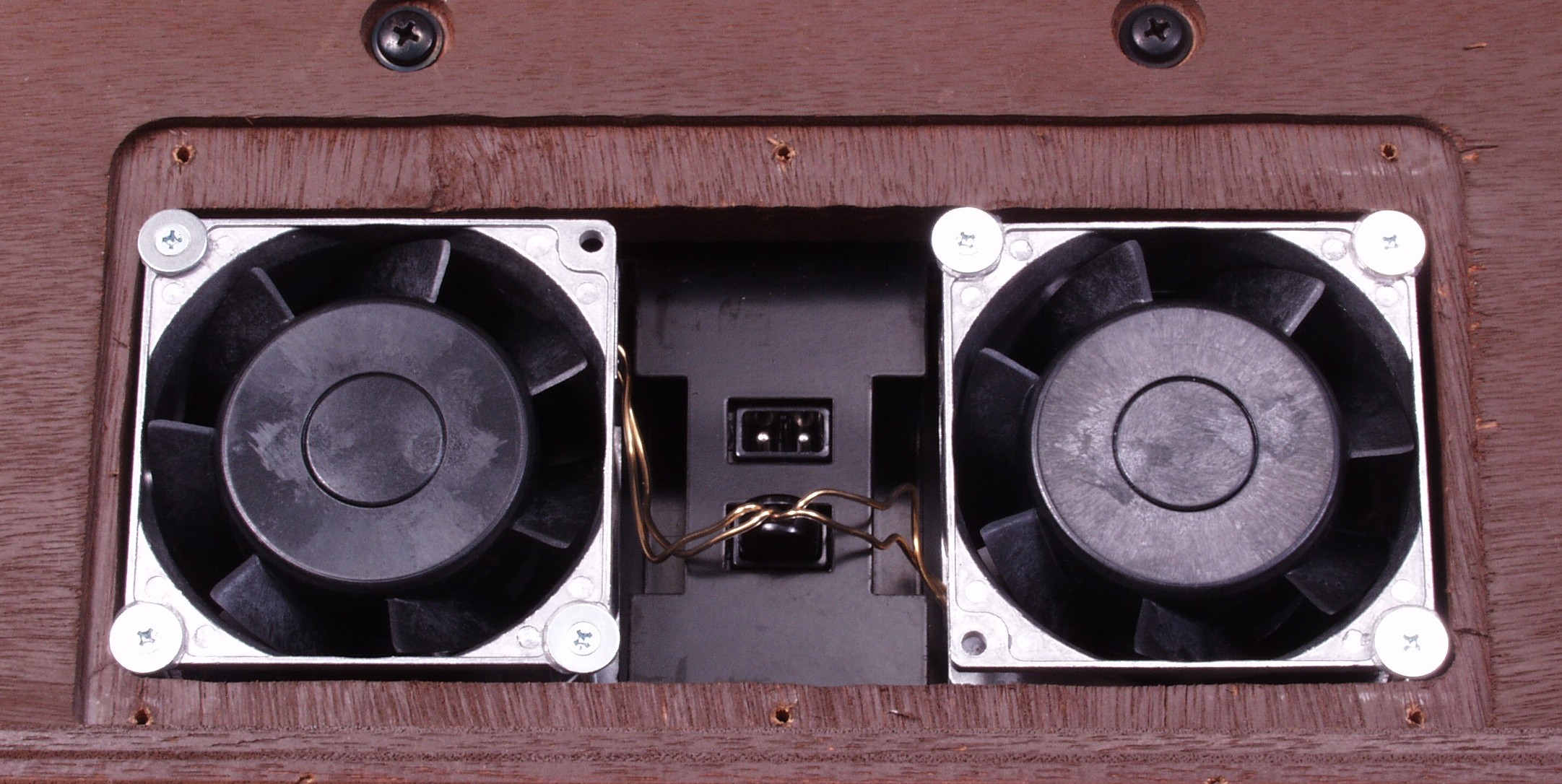

Ａ−５Ａ．　修理前点検中　冷却フアン、有圧フアンなので真ん中の穴から戻ってしまう

Ａ−５Ｂ．　修理前点検中　冷却フアンの配線、耐圧大丈夫？　規定では６００Ｖ以上を使用する

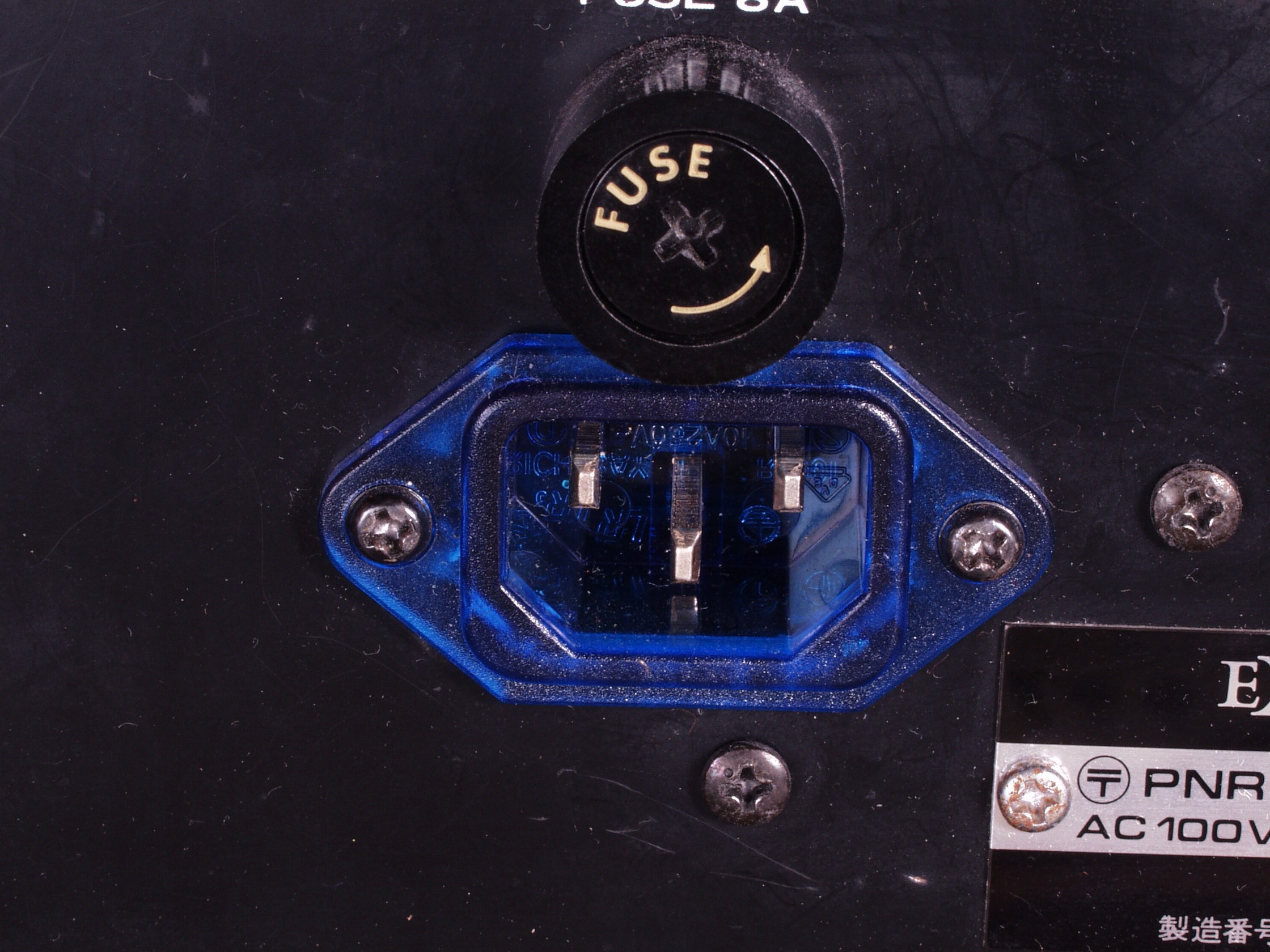

Ａ−６．　修理前点検中　ＡＣ入力

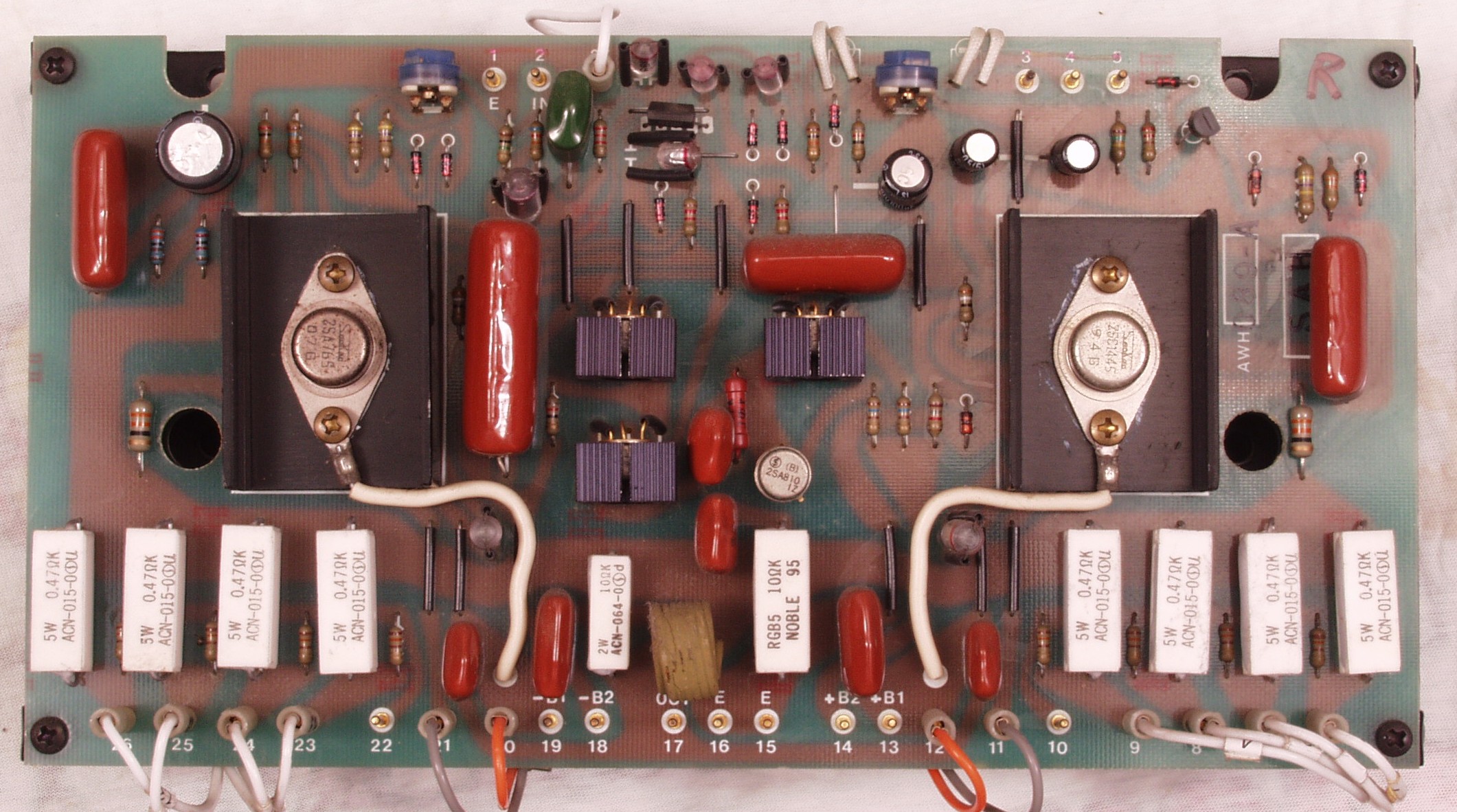

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　Ｒ−ＡＭＰ基板

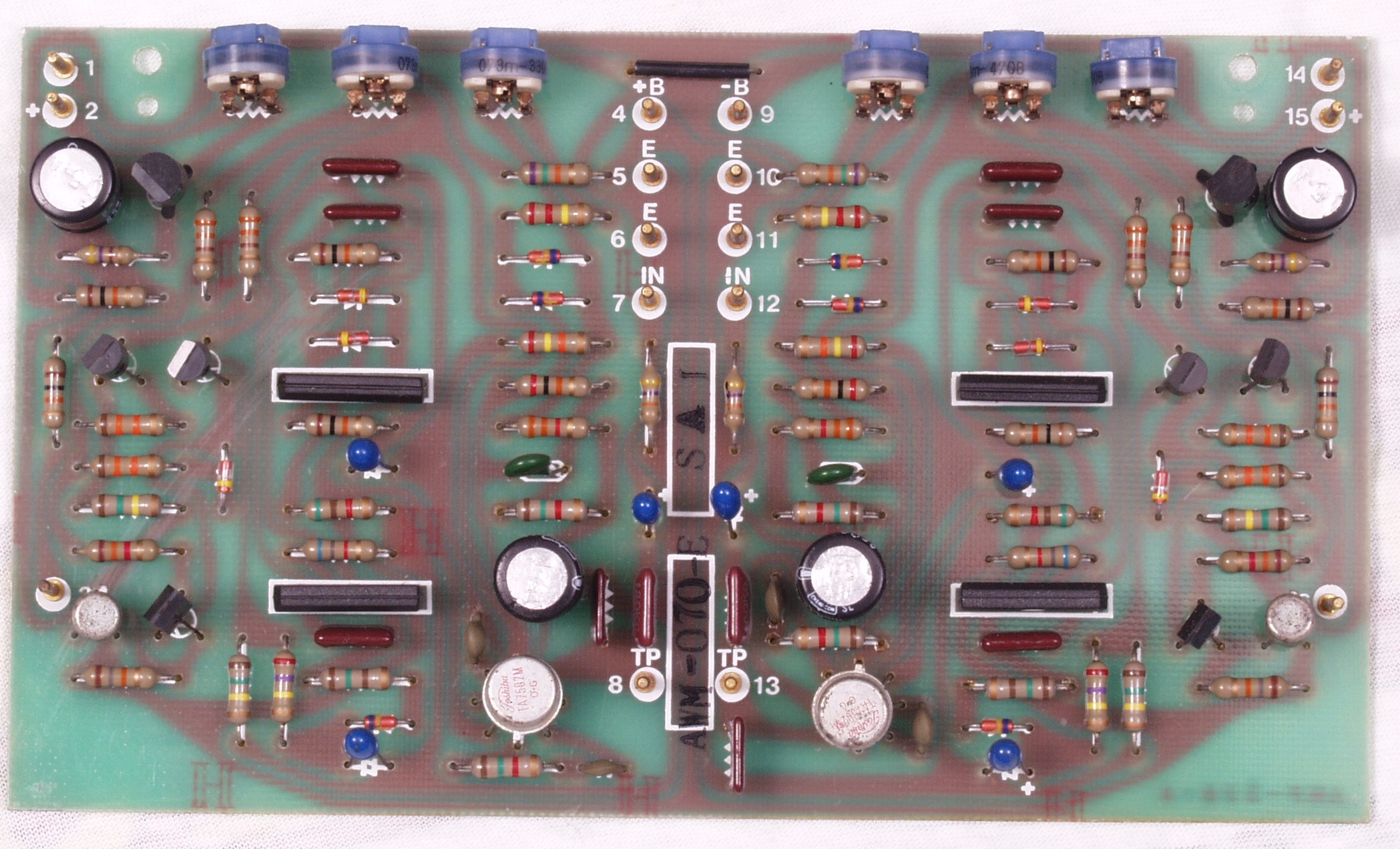

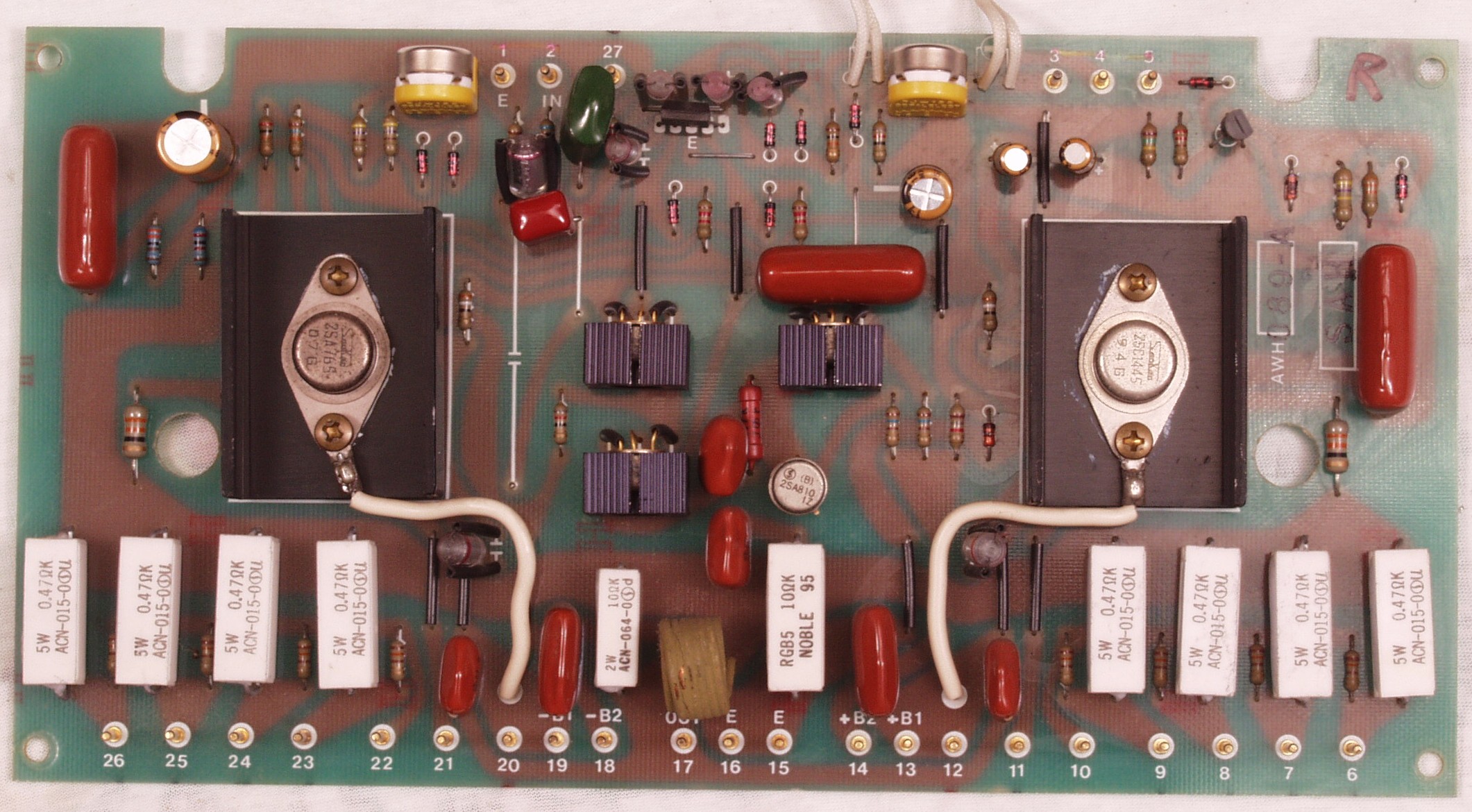

Ｃ−１Ｂ．　修理後　Ｒ−ＡＭＰ基板　バランス・バイアス調整用半固定ＶＲ２個、電解コンデンサー４個、フイルムコンデンサー１個交換

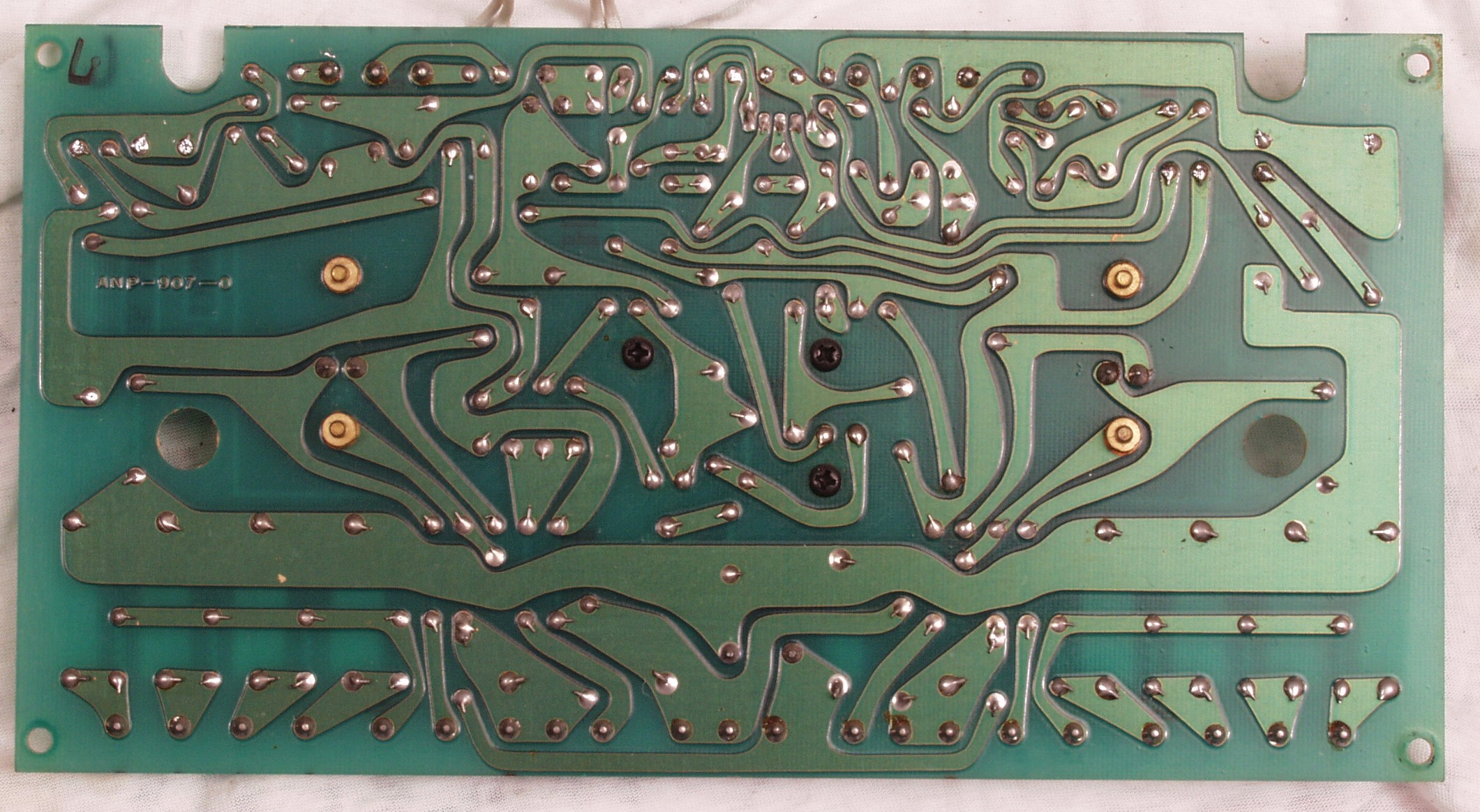

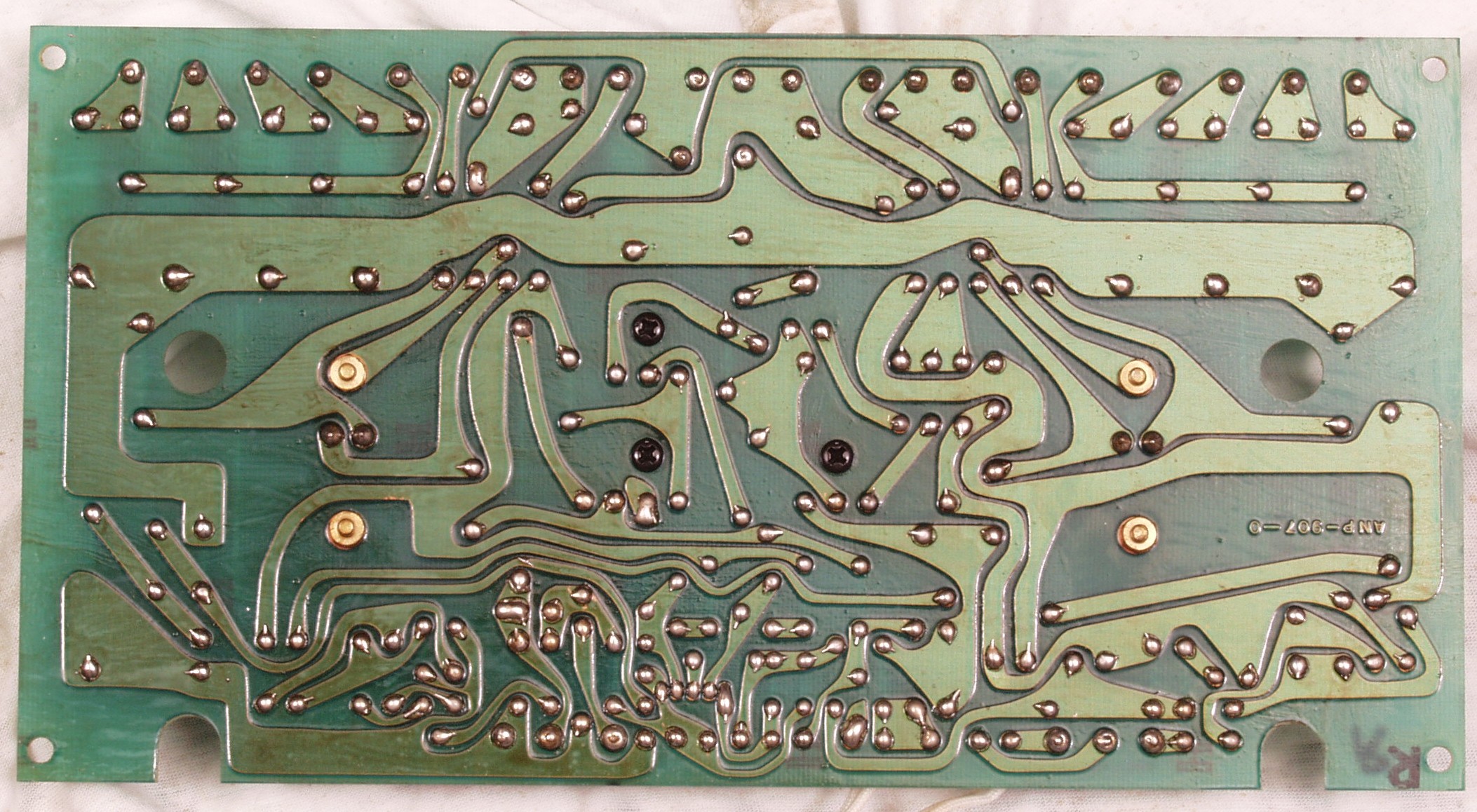

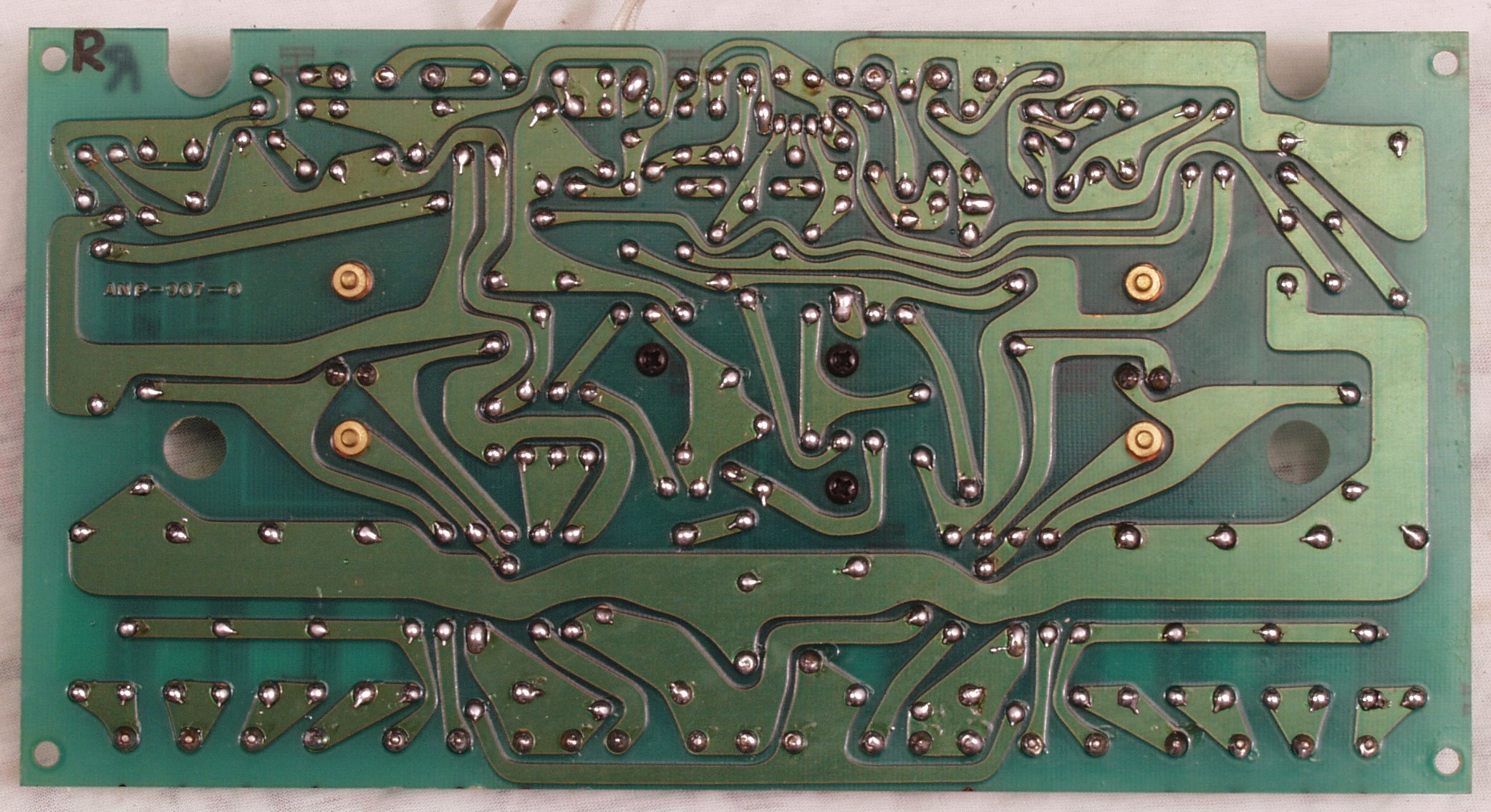

Ｃ−１Ｃ．　修理前　Ｒ−ＡＭＰ基板裏

Ｃ−１Ｄ．　修理（半田補正）後　Ｒ−ＡＭＰ基板裏　半田を全部やり直す、銅箔は厚いので熱容量の大きいハンダ鏝使用

Ｃ−１Ｅ．　完成Ｒ−ＡＭＰ基板裏　洗浄後

Ｃ−２Ａ．　修理前　Ｌ−ＡＭＰ基板

Ｃ−２B．　修理後　Ｌ−ＡＭＰ基板　バランス・バイアス調整用半固定ＶＲ２個、電解コンデンサー４個、フイルムコンデンサー１個交換

Ｃ−２Ｃ．　修理前　Ｌ−ＡＭＰ基板裏

Ｃ−２Ｄ．　修理（半田補正）後　Ｌ−ＡＭＰ基板裏　半田を全部やり直す、銅箔は厚いので熱容量の大きいハンダ鏝使用

Ｃ−２Ｅ．　完成Ｌ−ＡＭＰ基板裏　洗浄後

Ｃ−３Ａ．　修理前　定電圧電源基盤

Ｃ−３Ｂ．　修理後　定電圧電源基盤　半固定ＶＲ２個、電解コンデンサー１１個交換

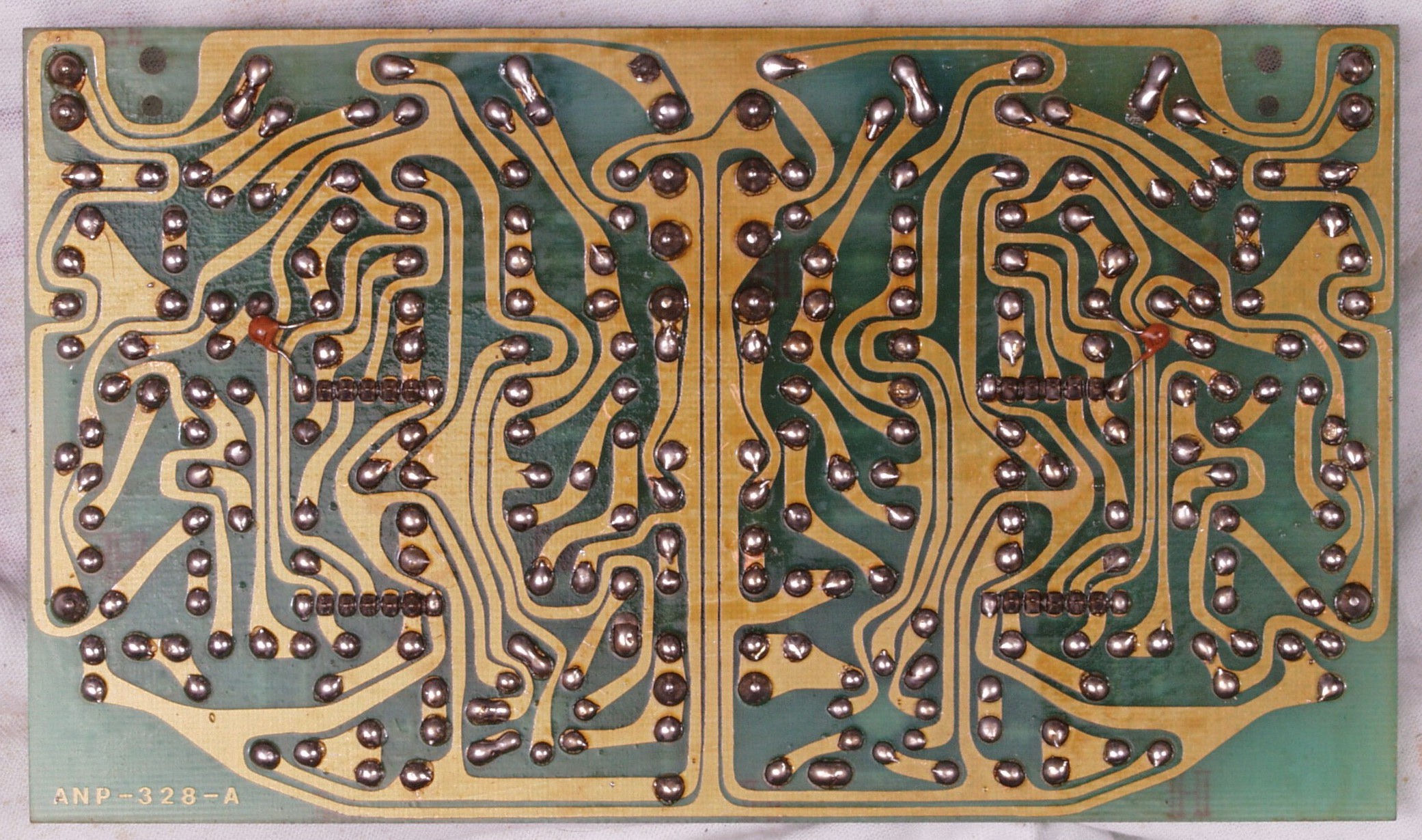

Ｃ−３Ｃ．　修理前　定電圧電源基盤裏

Ｃ−３Ｄ．　修理（半田補正）後　定電圧電源基盤裏　半田を全部やり直す、銅箔は厚いので熱容量の大きいハンダ鏝使用

Ｃ−３Ｅ．　完成定電圧電源基盤裏　洗浄後

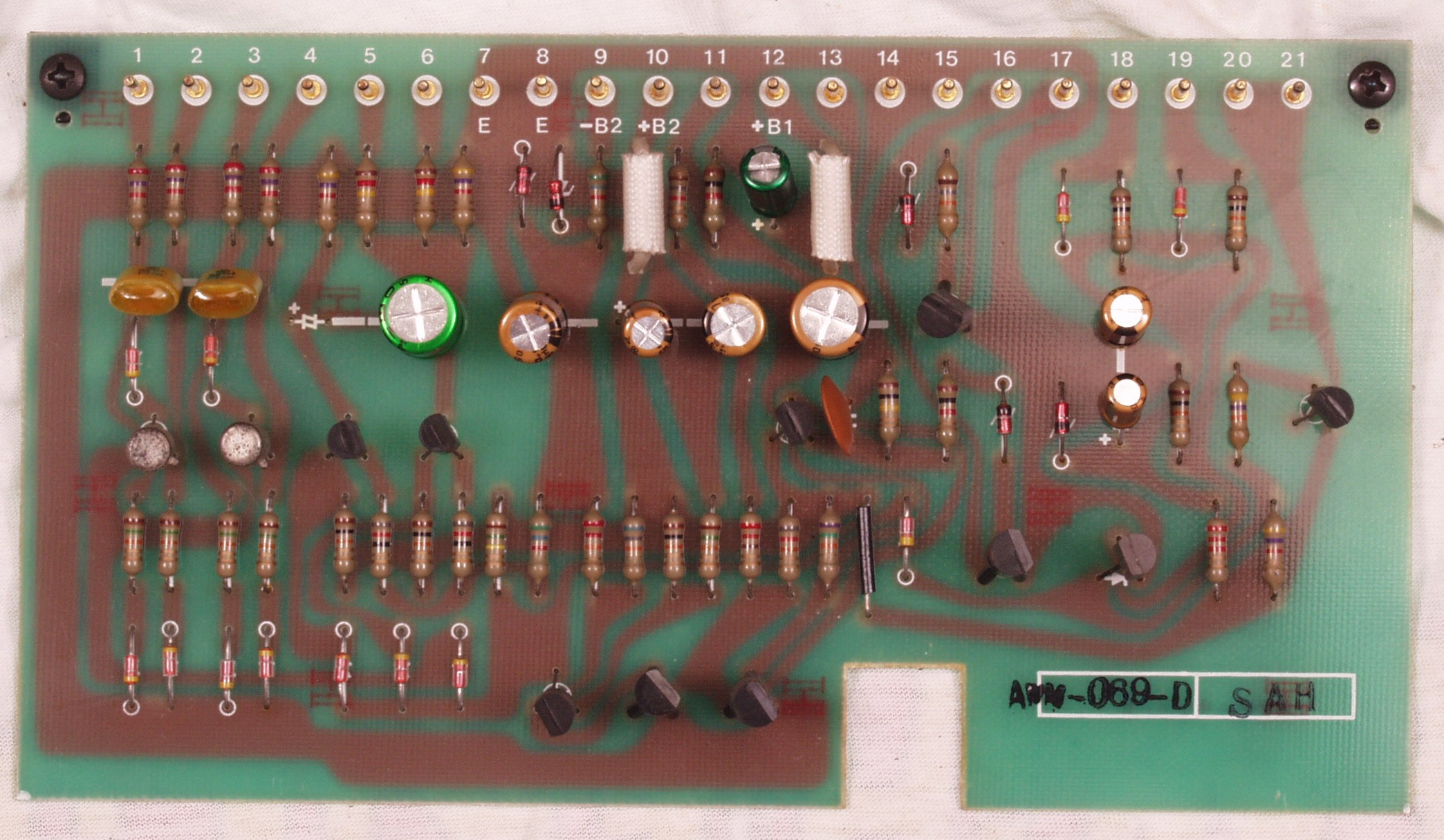

Ｃ−４Ａ．　修理前　プロテクト基板

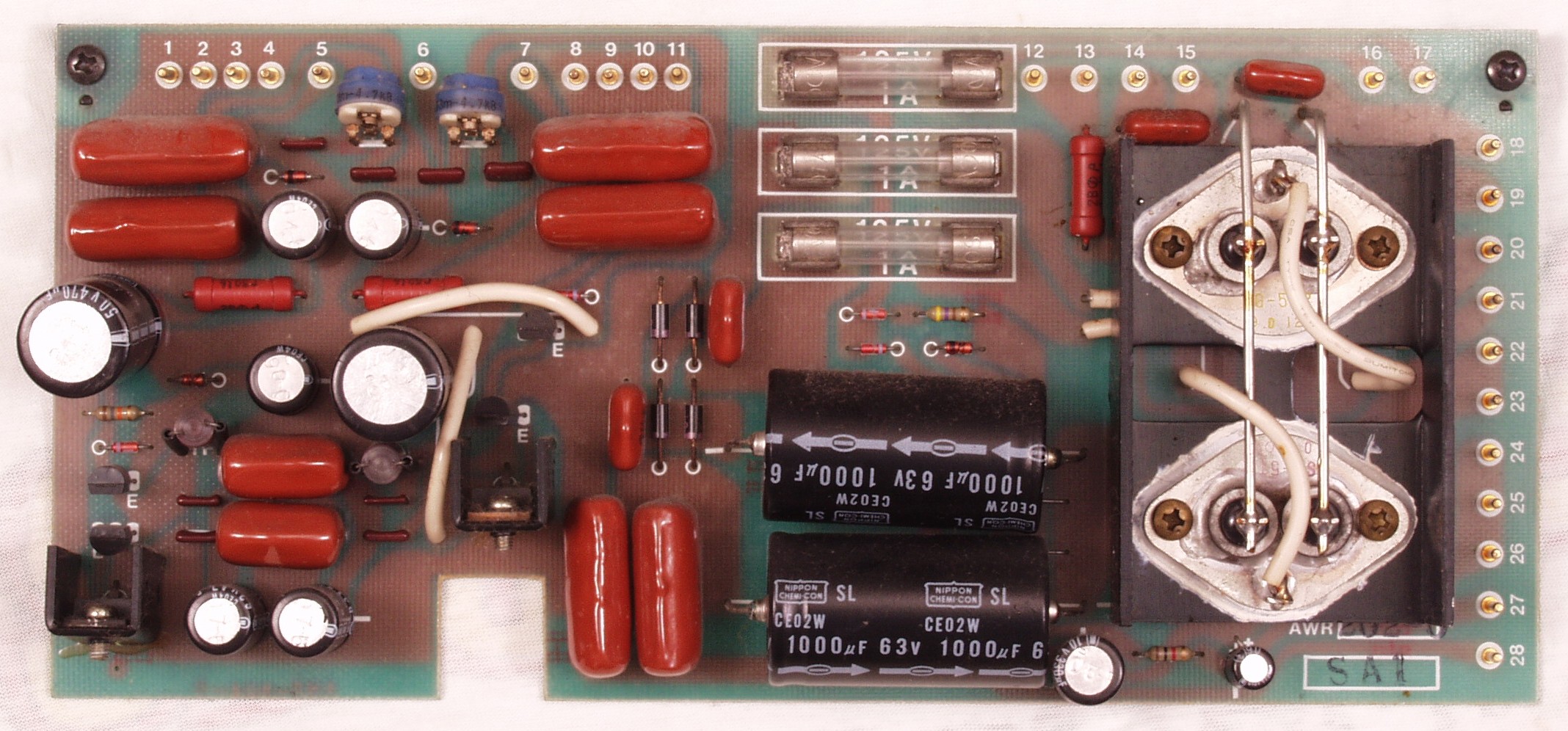

Ｃ−４Ｂ．　修理後　プロテクト基板　電解コンデンサー８個、フイルムコンデンサー２個交換

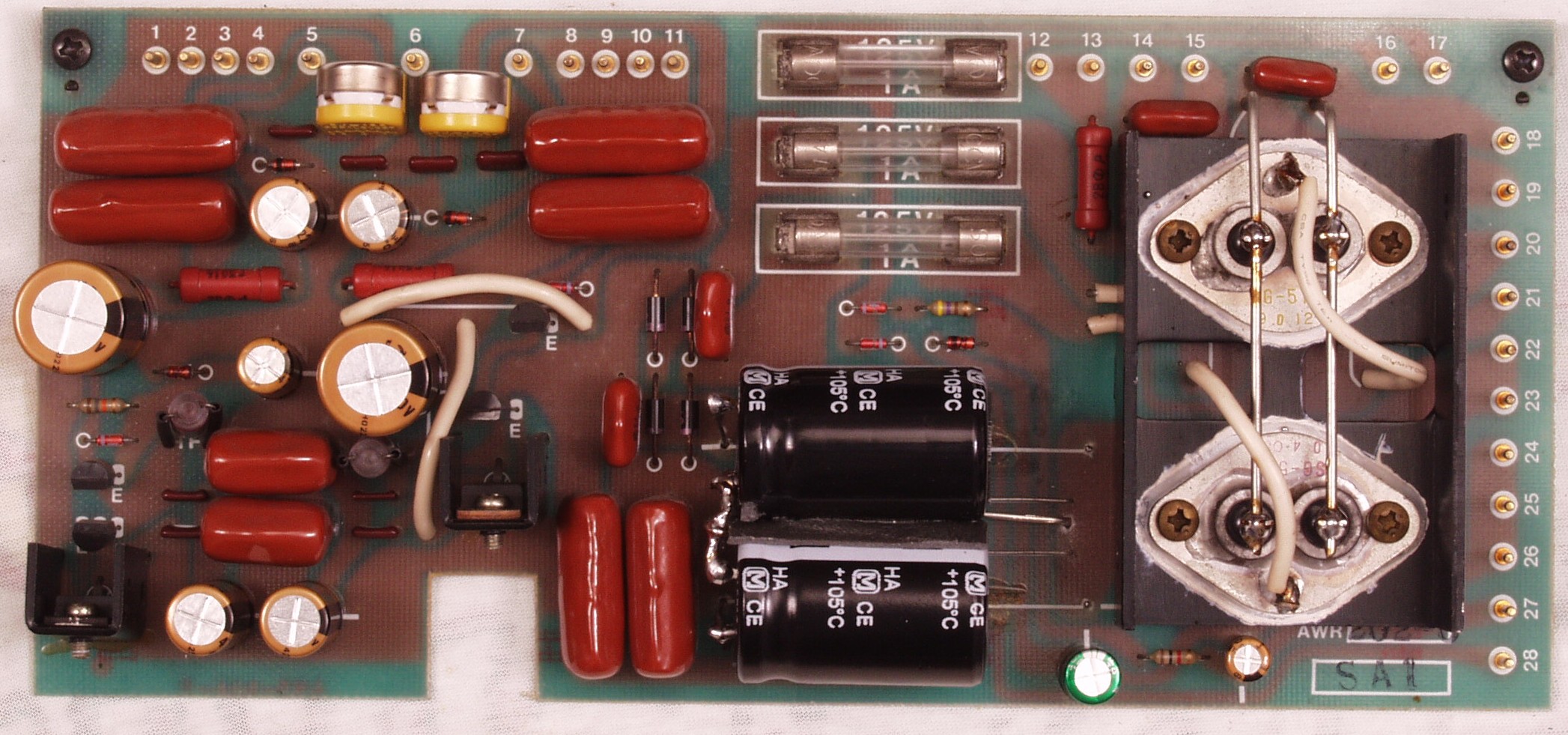

Ｃ−４Ｂ−１．再修理後　ＴＲ（トランジスター）２個交換

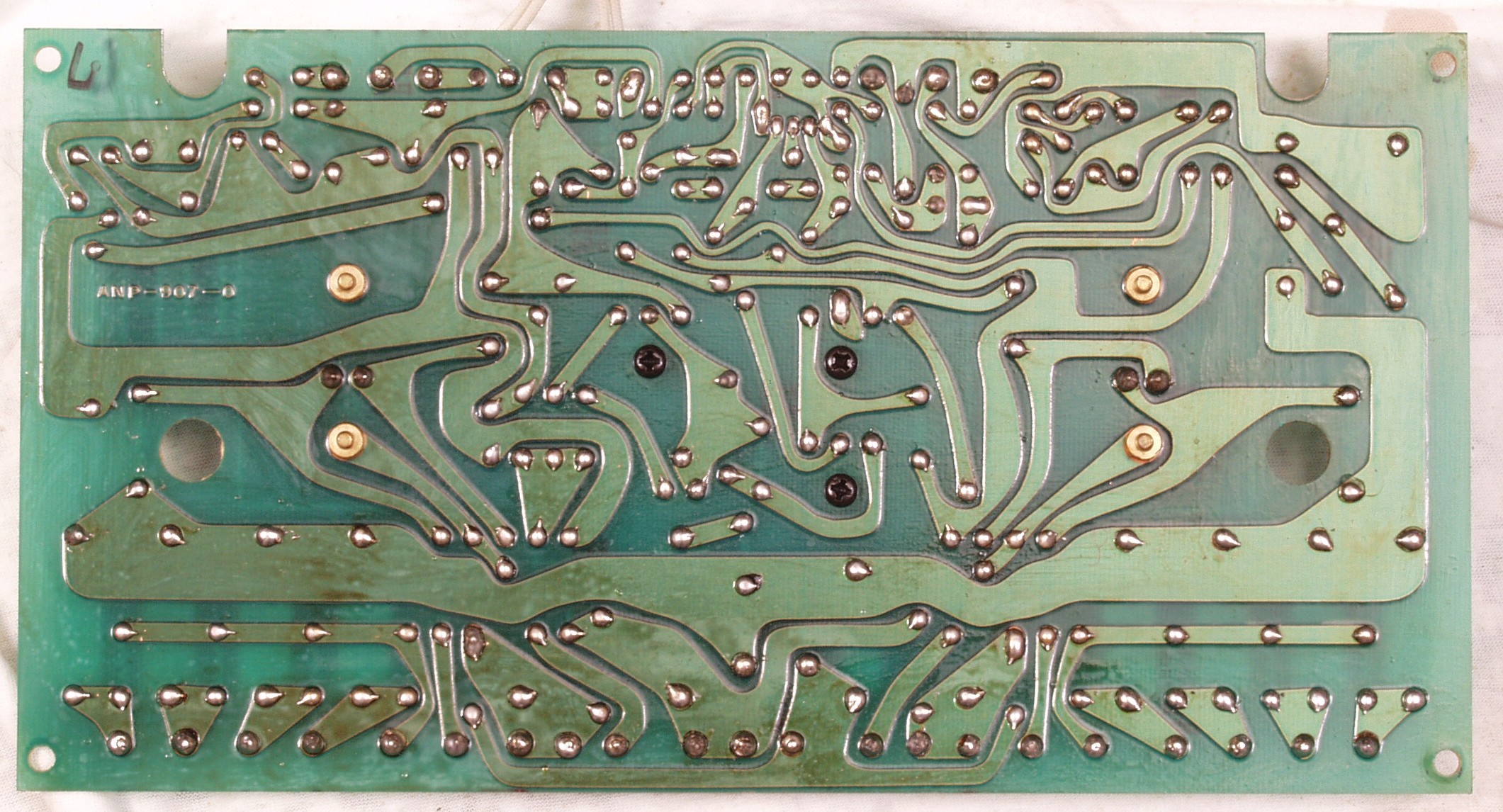

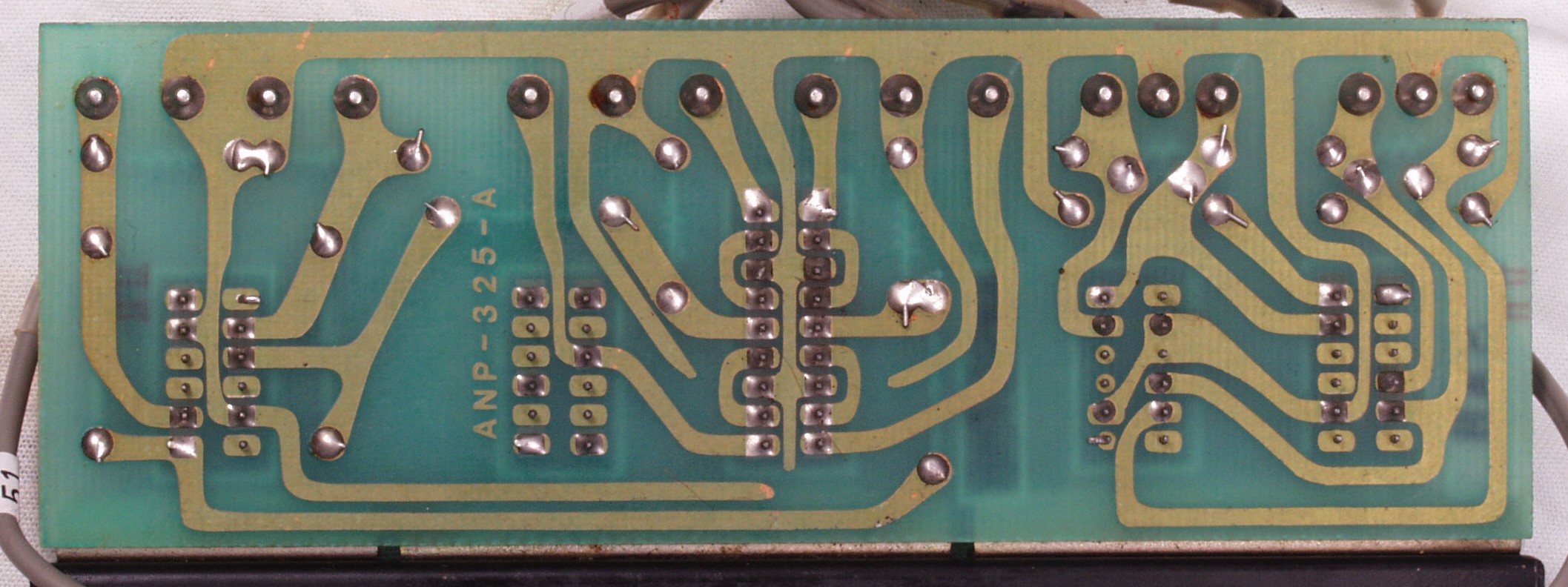

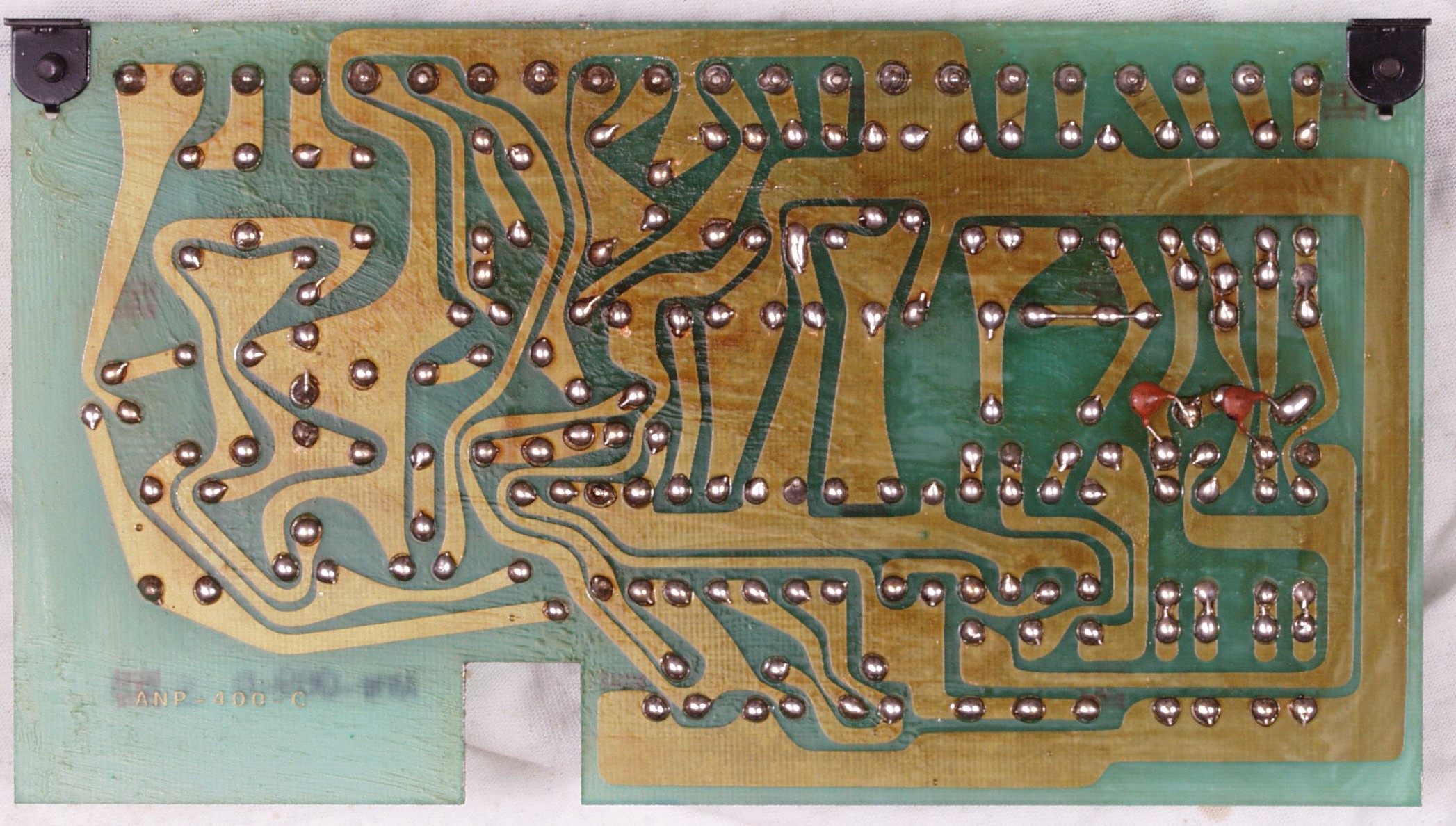

Ｃ−４Ｃ．　修理前　プロテクト基板裏

Ｃ−４Ｄ．　修理（半田補正）後　プロテクト基板裏　全ての半田をやり修す

Ｃ−４Ｅ．　完成プロテクト基板裏　洗浄後

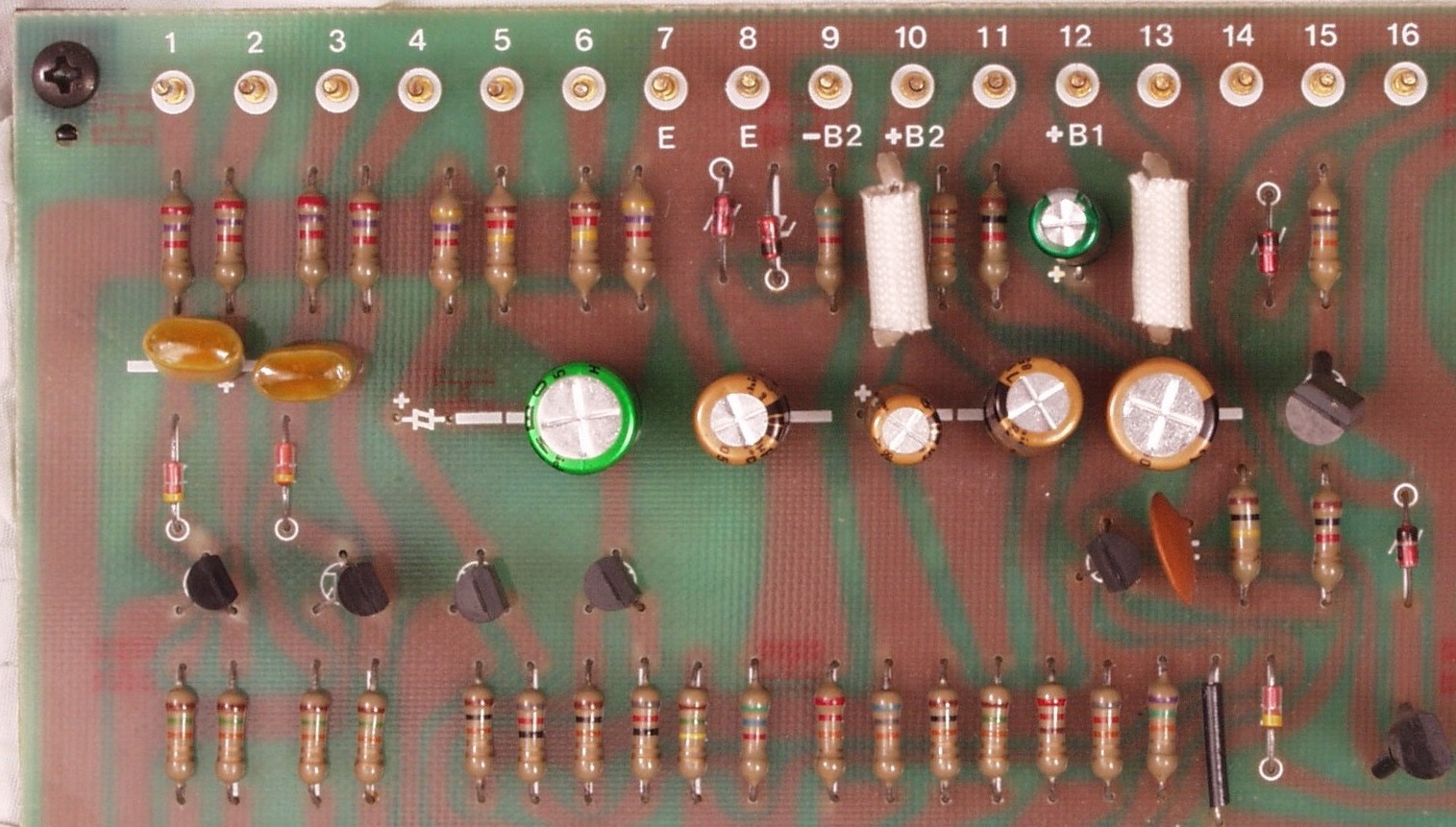

Ｃ−５Ａ．　修理前　ＶＵ−ＡＭＰ基板

Ｃ−５Ｂ．　修理後　ＶＵ−ＡＭＰ基板　半固定ＶＲ６個、電解コンデンサー４個交換

Ｃ−５Ｃ．　修理前　ＶＵ−ＡＭＰ基板裏

Ｃ−５Ｄ．　修理（半田補正）後　ＶＵ−ＡＭＰ基板裏　全ての半田をやり修す、銅箔は厚いので熱容量の大きいハンダ鏝使用

Ｃ−５Ｅ．　完成ＶＵ−ＡＭＰ基板裏　洗浄後

Ｃ−６Ａ．　修理前　Ｒ終段ＴＲ（トランジスター）

Ｃ−６Ｂ．　修理後　Ｒ終段ＴＲ（トランジスター）

Ｃ−６Ｃ．　修理前　Ｌ終段ＴＲ（トランジスター）　放熱器が焼けて変色している

Ｃ−６Ｄ．　修理後　Ｌ終段ＴＲ（トランジスター）

Ｃ−７Ａ．　修理中　ＳＰ接続リレー

Ｃ−７Ｂ．　修理後　ＳＰ接続リレー

Ｃ−８Ａ．　修理前　ＳＷ基板

Ｃ−８Ｂ．　修理前　ＳＷ基板裏

Ｃ−８Ｃ．　修理（半田補正）後　ＳＷ基板裏

Ｃ−８Ｄ．　完成ＳＷ基板裏　洗浄後

Ｃ−９Ａ．　パネル清掃

Ｃ−９Ｂ．　交換した部品

C−ＡＡ．　修理前　上から見る

C−ＡＢ．　修理後　上から見る

C−ＡＣ．　修理前　下から見る

Ｃ−ＡＤ．　修理後　下から見る

Ｃ−ＢＡ．　修理前　フアン周り、有圧フアンなので真ん中の穴から戻ってしまう

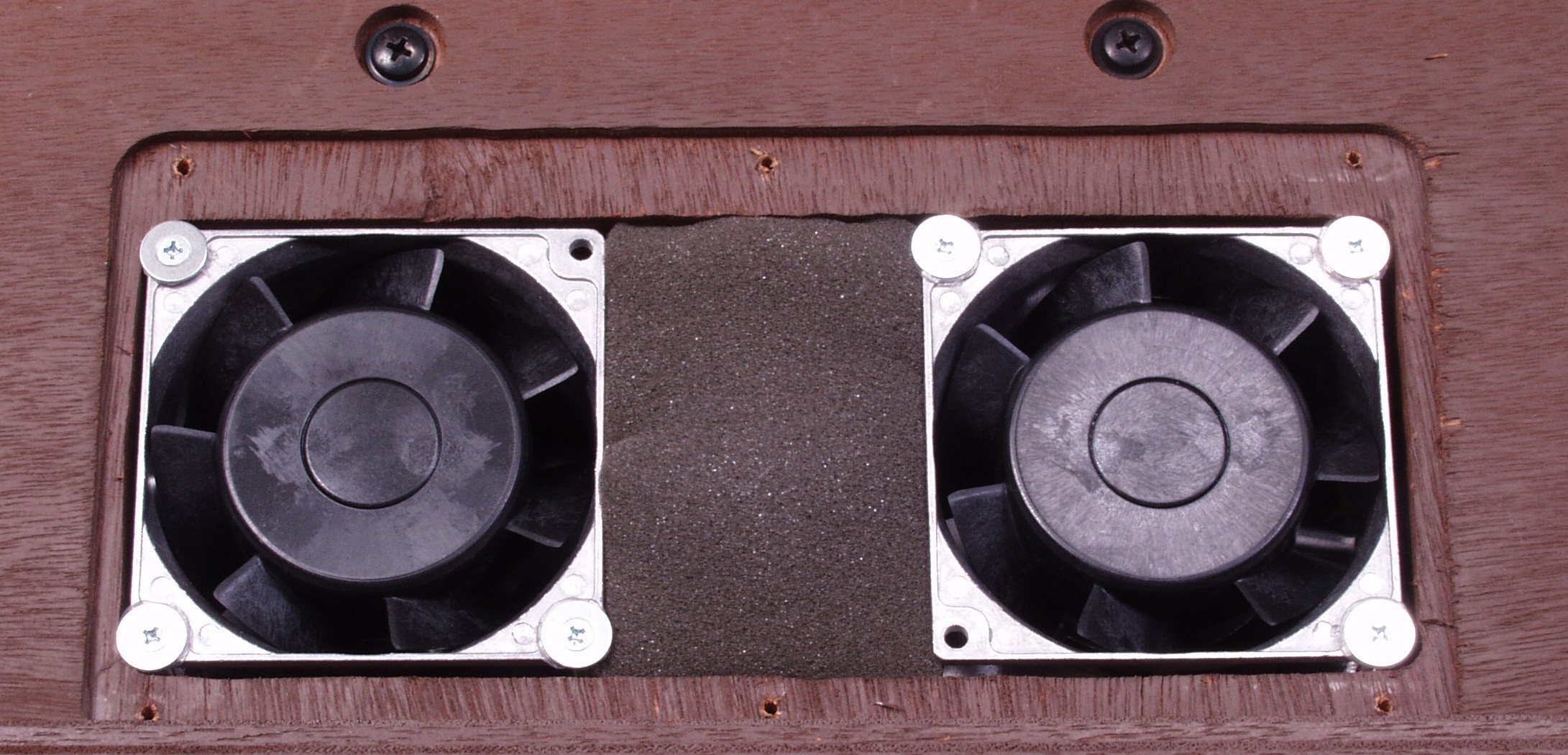

Ｃ−ＢＢ．　修理後　フアン周り、スポンジで塞ぐ

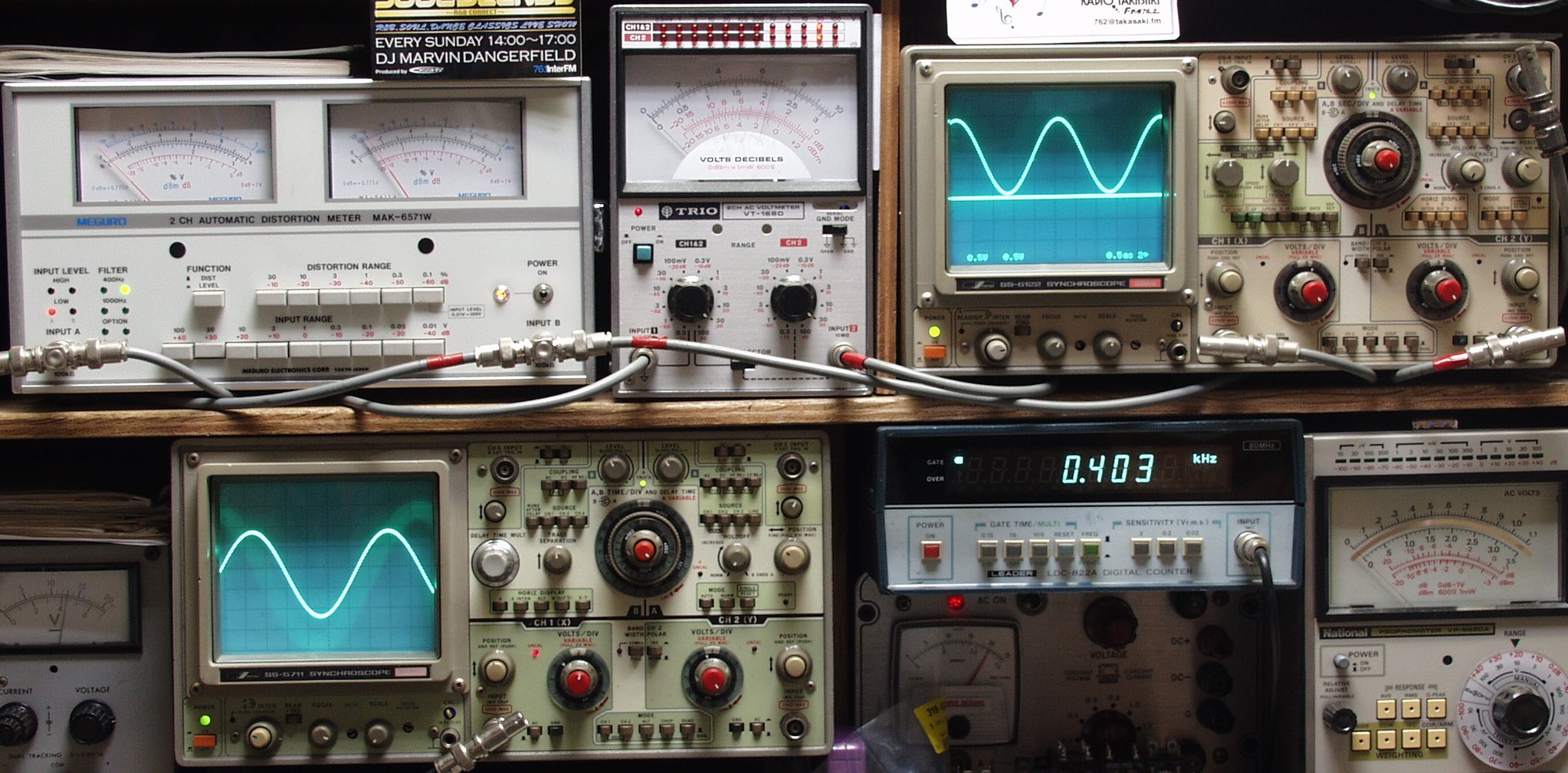

Ｅ．　調整・測定 Ｅ−１Ａ．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

Ｅ−１Ｂ．　出力・歪み率測定・調整中は強制空冷をする

Ｅ−２Ａ．　Ｒ側、２１Ｖ＝５５Ｗ出力　０．０２％歪み　１０００ＨＺ

Ｅ−２Ｂ．　Ｌ側、２１Ｖ＝５５Ｗ出力　０．０２％歪み　１０００ＨＺ

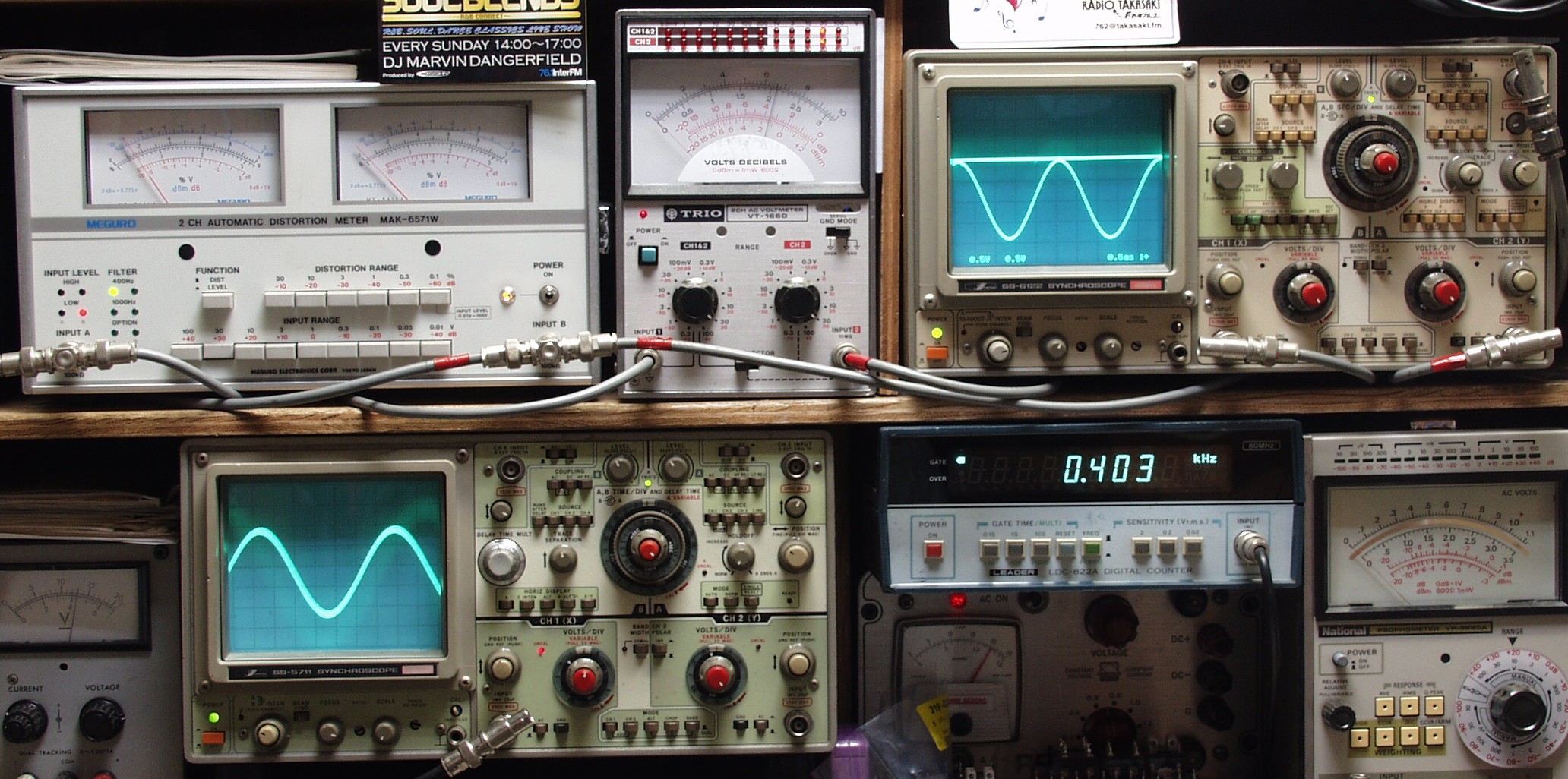

Ｅ−２Ｃ．　Ｒ側、２１Ｖ＝５５Ｗ出力　０．０２％歪み　４００ＨＺ

Ｅ−２Ｄ．　Ｌ側、２１Ｖ＝５５Ｗ出力　０．０２％歪み　４００ＨＺ

Ｅ−３．　その時のＶＵメーター

Ｅ−４．　完成　　２４時間エージング
