ＯＮＫＹＯ　Ｐ−５０６ＲＳ　Ｍ−５０６ＲＳ 修理記録
平成１４年５月６到着　平成１４年６月２０日完成
　Ｐ−５０６ＲＳ
  1. 修理前の状況
    フォノポジションにするとMC／MMで、カートリッジの針がレコードに降りていないのに
    左のスピーカーがゆらゆらと前後に大きく動く右は何ともない
    また、CDなど他のソースも何ともない
    サブソニックフィルターは効果なし
    時々メインボリューム左にガリ発生左チャンネルの音が切れることがあった
    パワースイッチのインジケーターのランプ／ スーパーサーボのインジケーターのランプ切れ

  2. 原因
    ＴＲ（トランジスタ−）／FET（電界トランジスタ−）の劣化

  3. 修理状況
    ＴＲ（トランジスタ−）／FET（電界トランジスタ−）の交換
    表示電球交換
    半固定ＶＲ交換
    各種基板ハンダ補正　

  4. 使用部品
    ＴＲ（トランジスタ−）　　　　４個
    ＦＥＴ　　　　　　　　　　　　　２個
    電解コンデンサ−　　　　　２個
    表示電球　　　　　　　　　　３個
    半固定ＶＲ交換　　　　　　　４個

  5. 修理費　　Ｐ−５０６ＲＳ＝３２，０００円　　　＜＜通常修理＞＞
    　　　 　　　Ｍ−５０６ＲＳ＝２３，０００円　　　＜＜通常修理＞＞

．

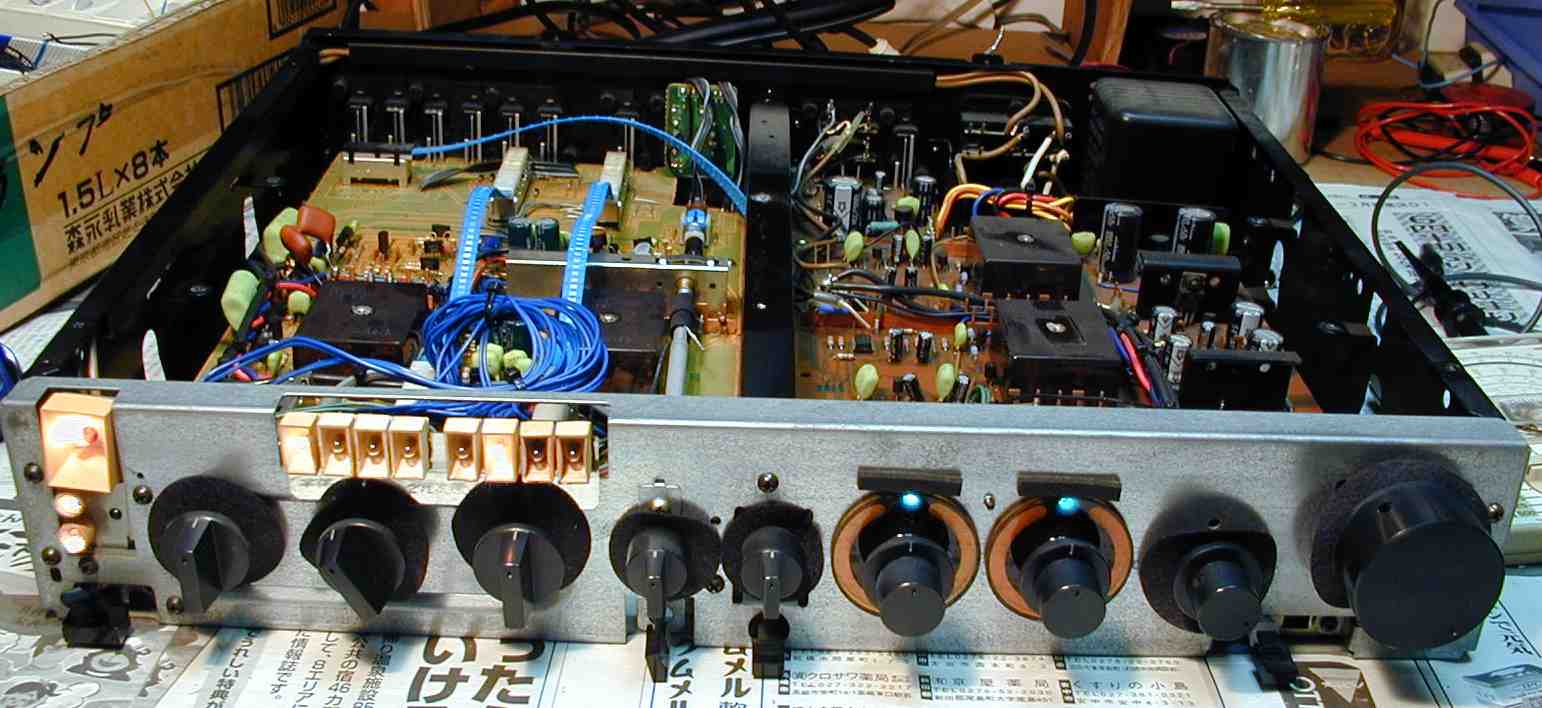

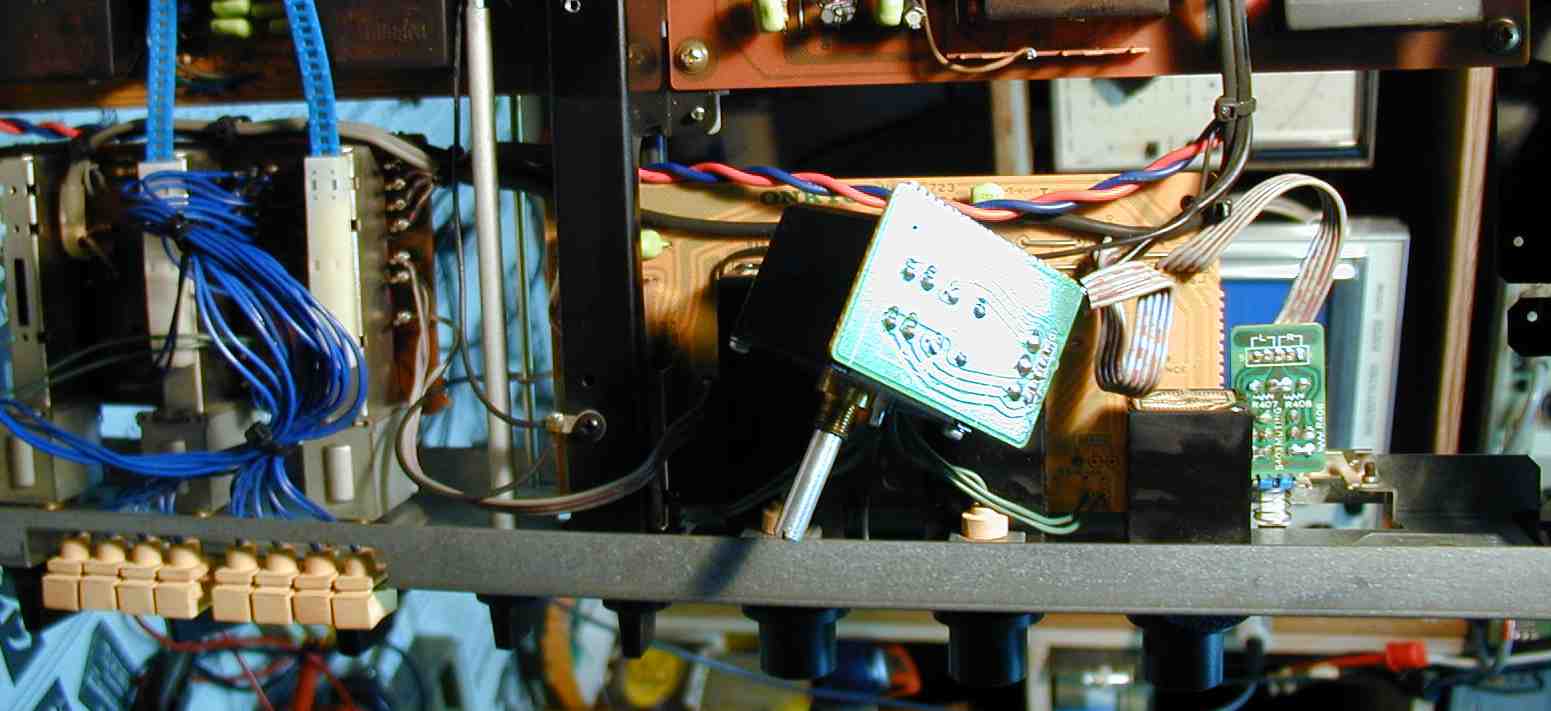

１．　パネルを取り外し、表示電球交換、ＳＷ、ＶＲの清掃、取り付けネジ・ナット増締め作業

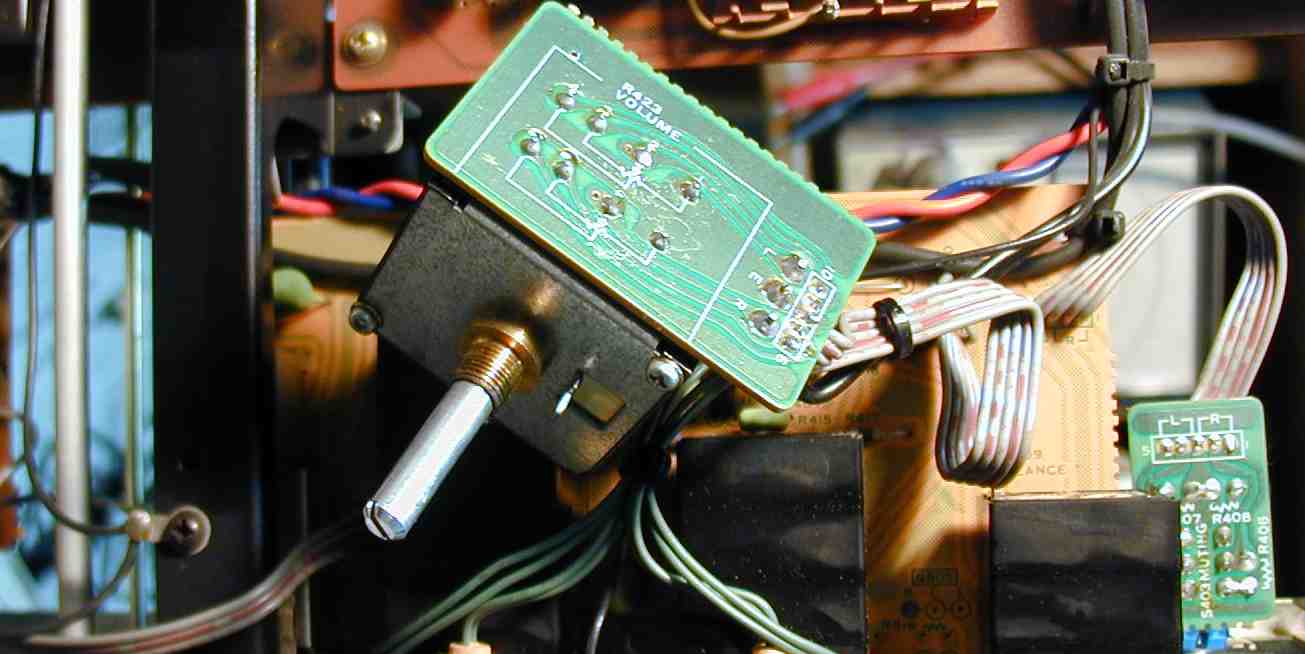

２．　出力ＶＲの修理
３．　出力ＶＲの修理（拡大）

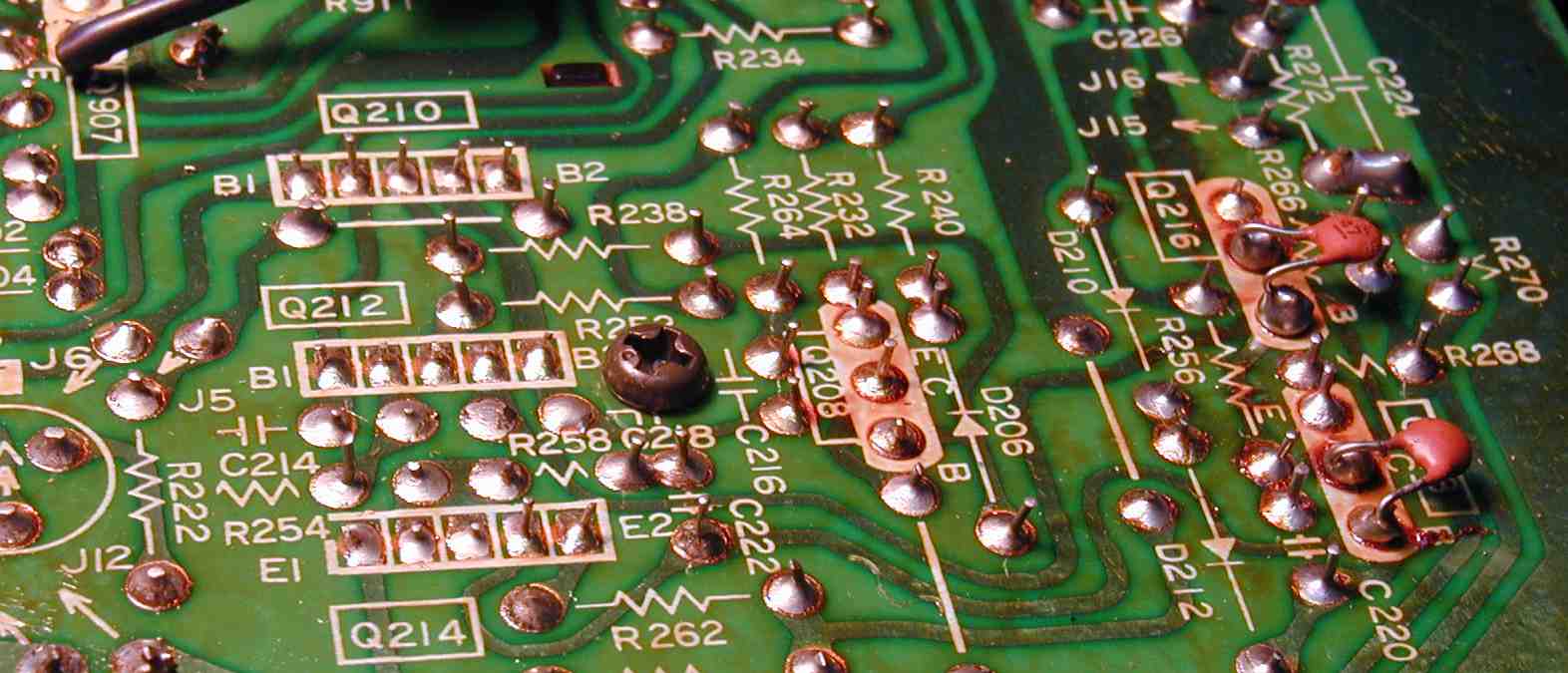

４．　基板修理、半田補正作業、Ｑ２０８の所は完全に剥離している

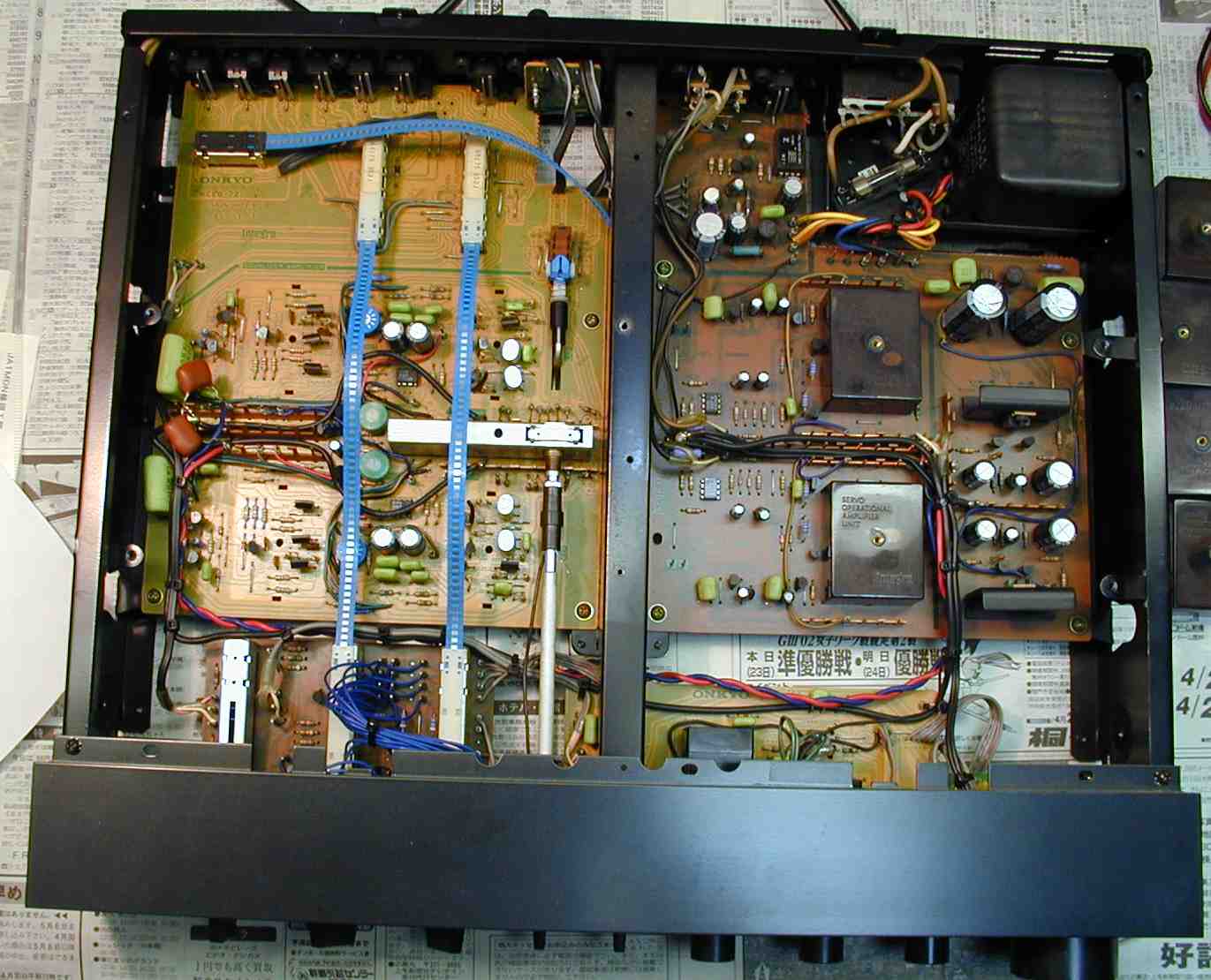

５．　完成　上から見る、この上にコンクリト製？　の重しが乗る、右上増量して交換した電解コンデンサー

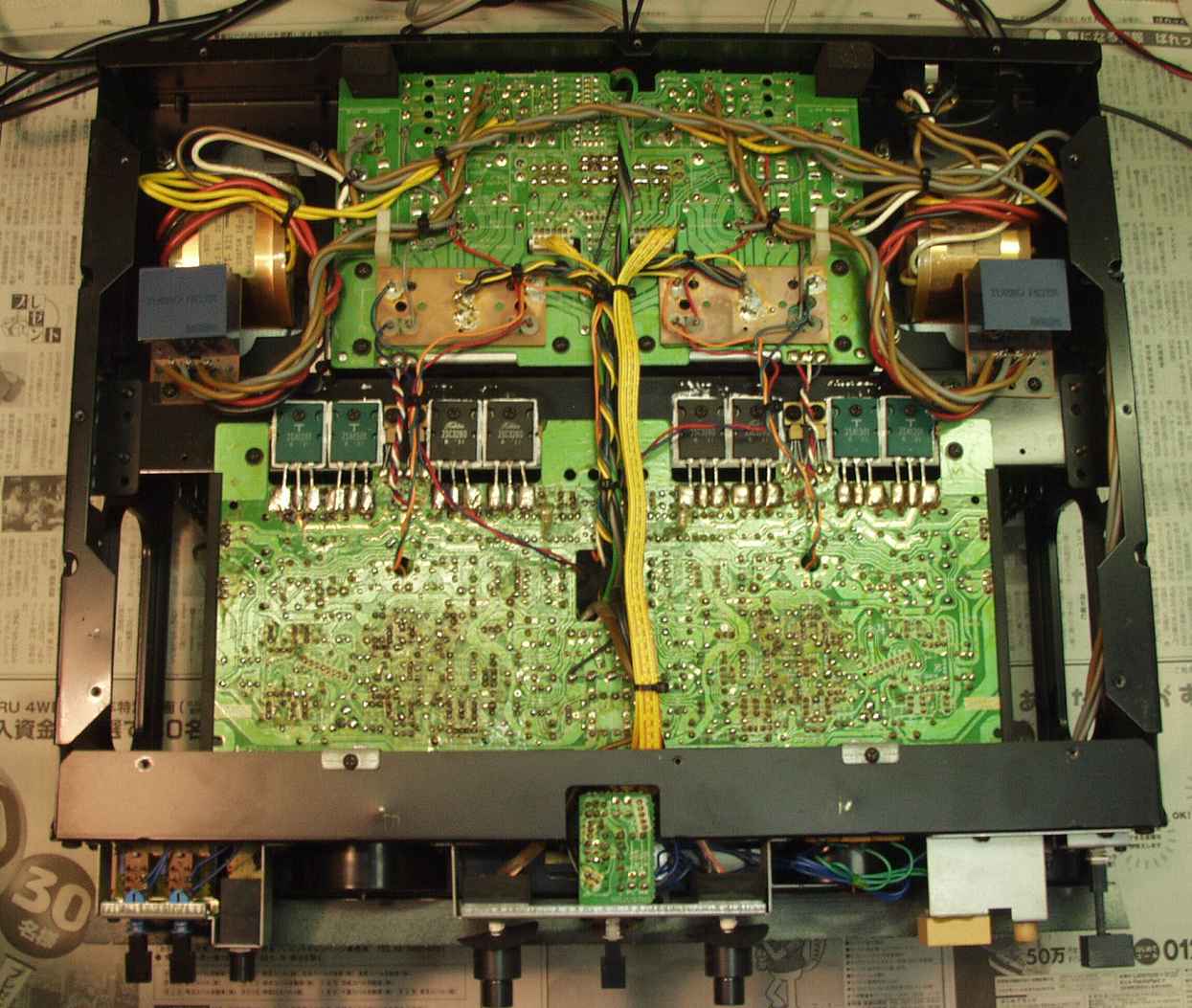

６．　完成　下から見る
　　　　　　　　　　　　　　光っている所がハンダ補正した所
７．　出力／歪み率測定

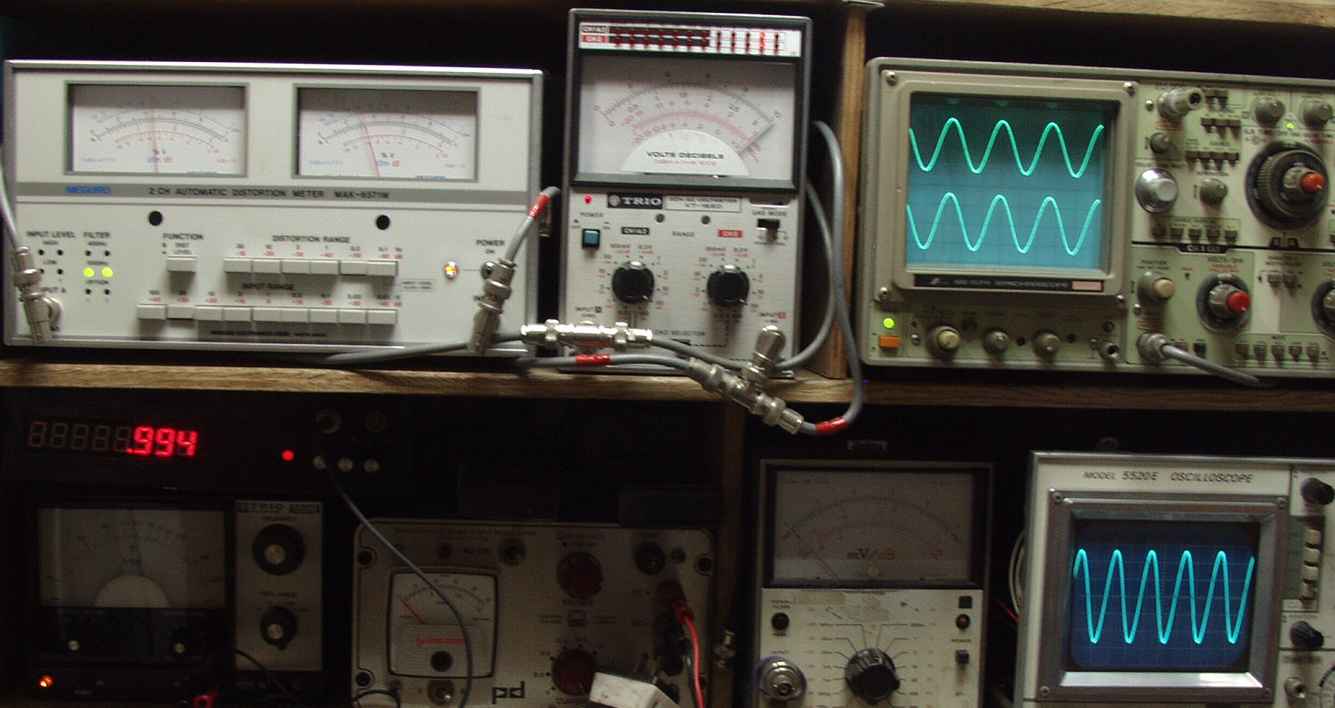

８．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　　１０００ＨＺ

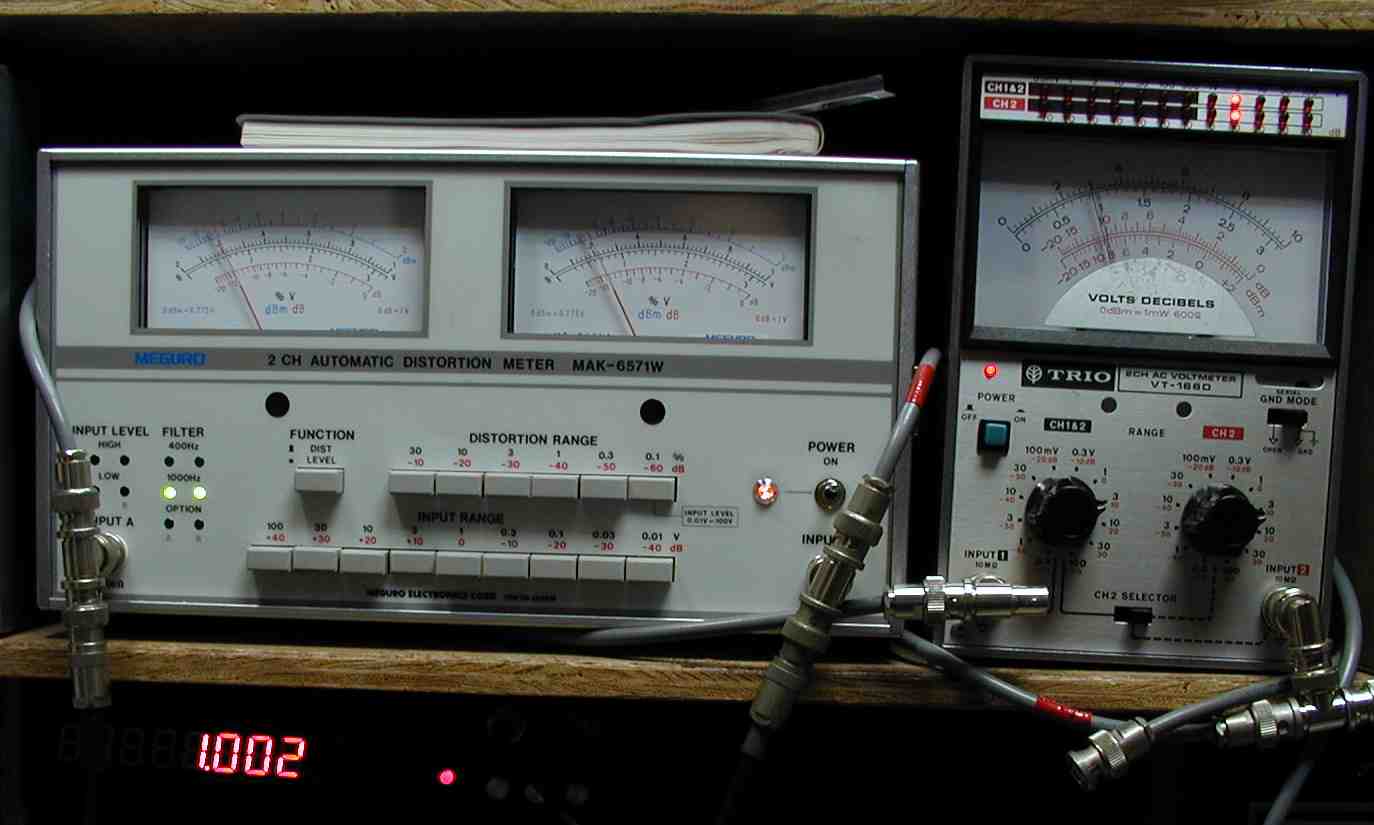

９．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　　４００ＨＺ
１０．　２４時間エ−ジング
Ｍ−５０６ＲＳ

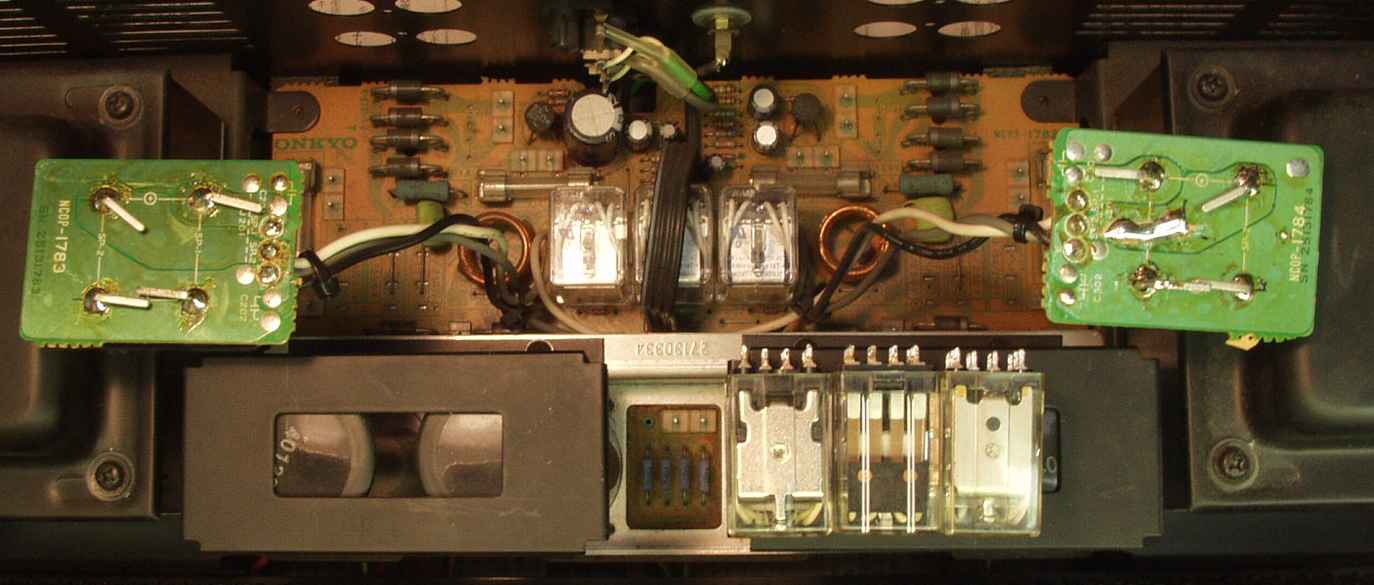

１．　ＳＰリレー交換、下が交換した物、ＳＰ接続端子も半田補正
２．　照明ランプ交換
３．　出力、歪み率測定

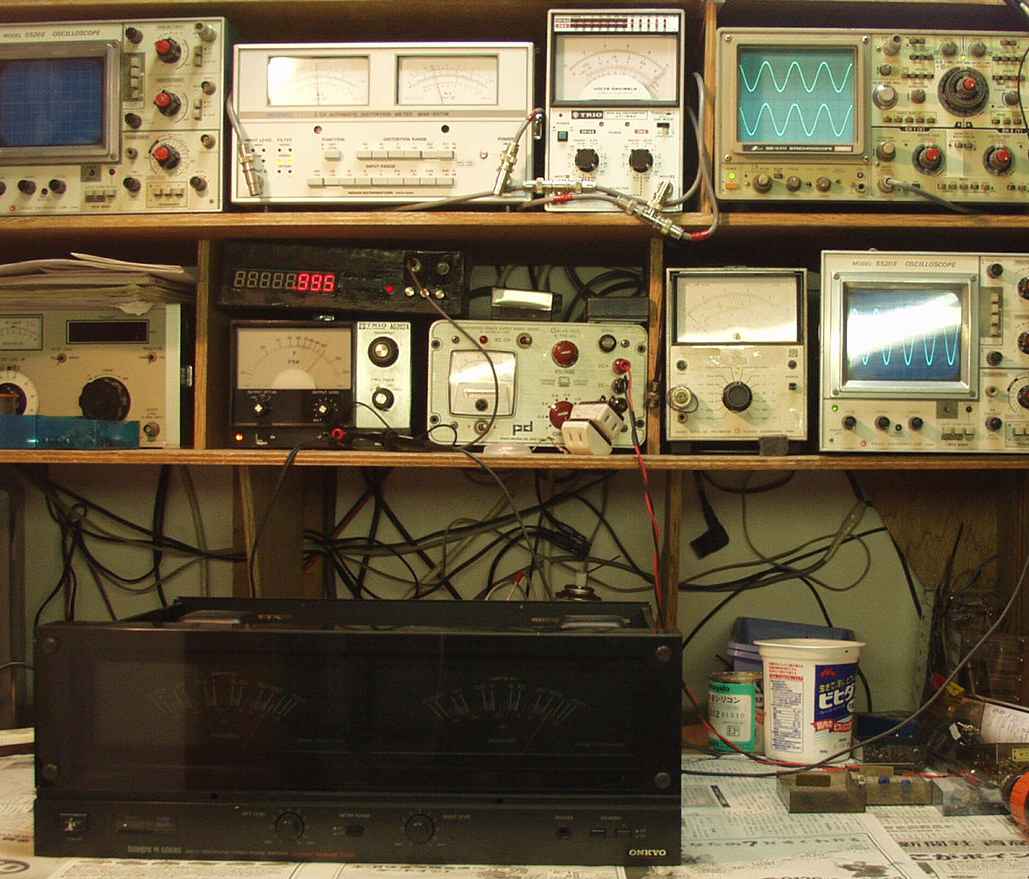

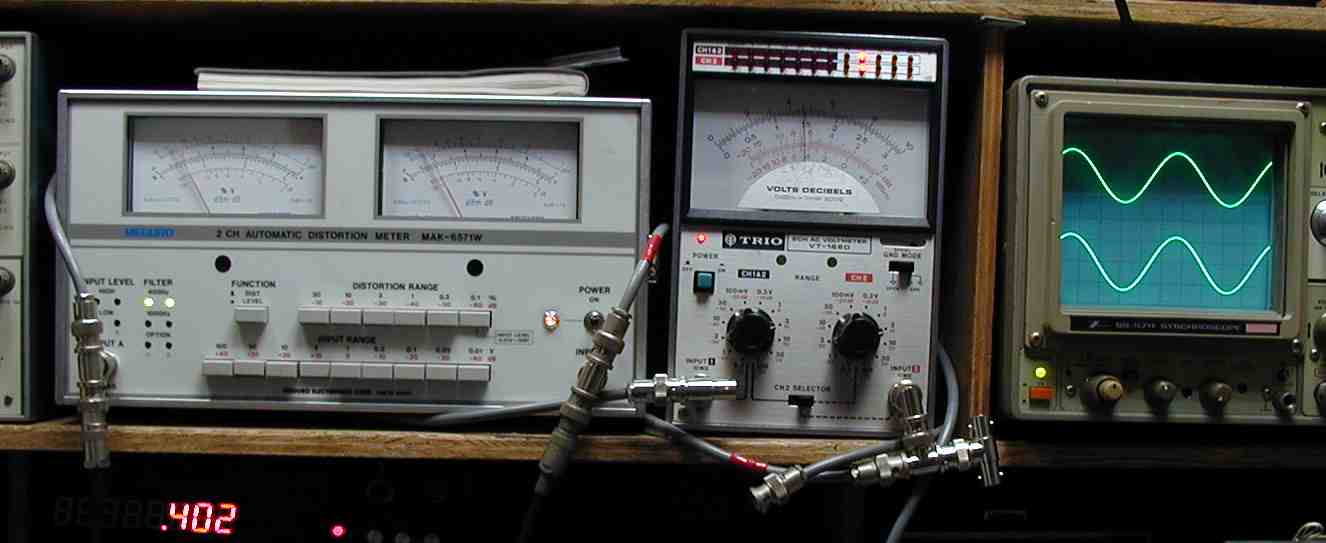

４．　出力＝３４Ｖ＝１４４Ｗ　歪み率＝１．１％　１０００ＨＺ　右したオシロ＝入力波形
　　　左＝黒針＝下、右＝赤針＝上、ＲＬ同時だと１００Ｖの電源電圧が下がるので歪みが増えます

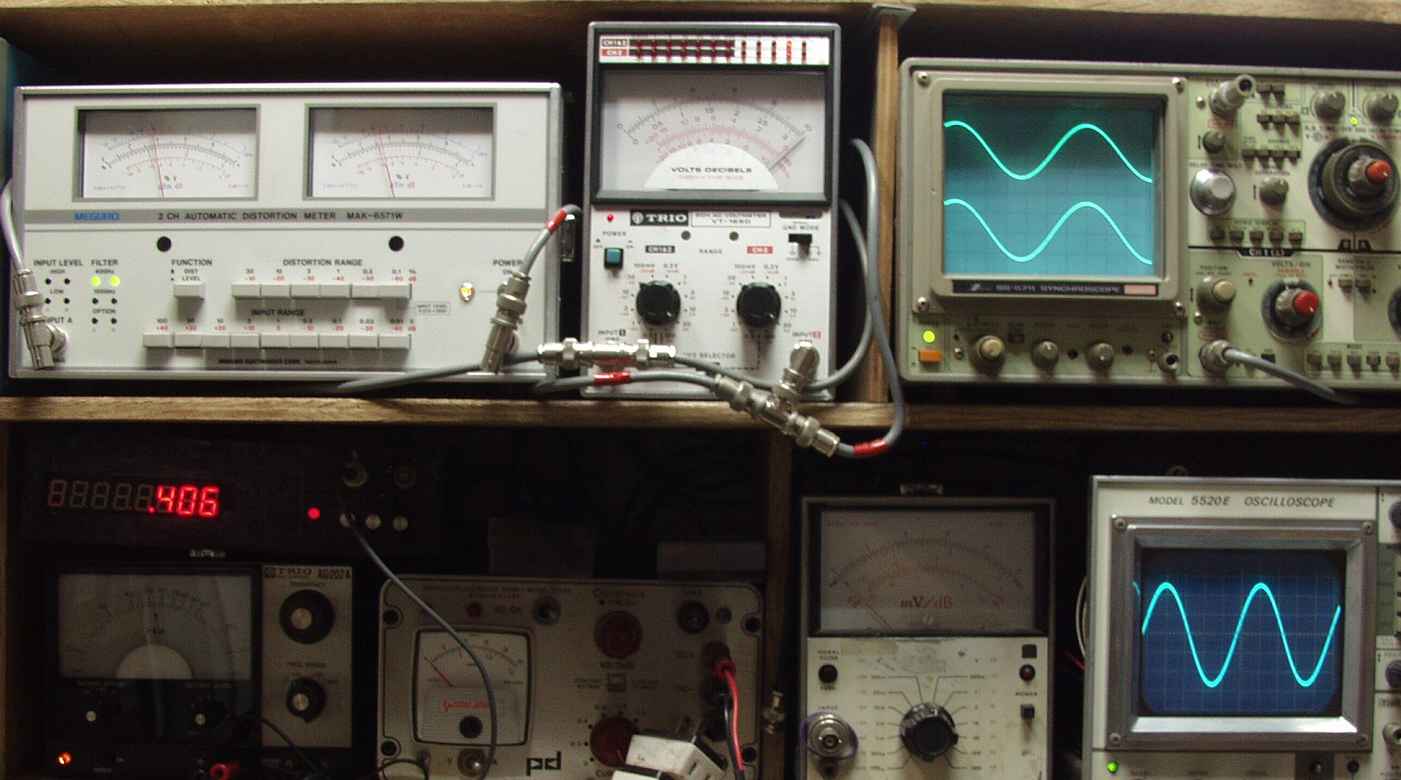

５．　出力＝３４Ｖ＝１４４Ｗ　歪み率＝１．１％　４００ＨＺ　右したオシロ＝入力波形
　　　左＝黒針＝下、右＝赤針＝上、ＲＬ同時だと１００Ｖの電源電圧が下がるので歪みが増えます

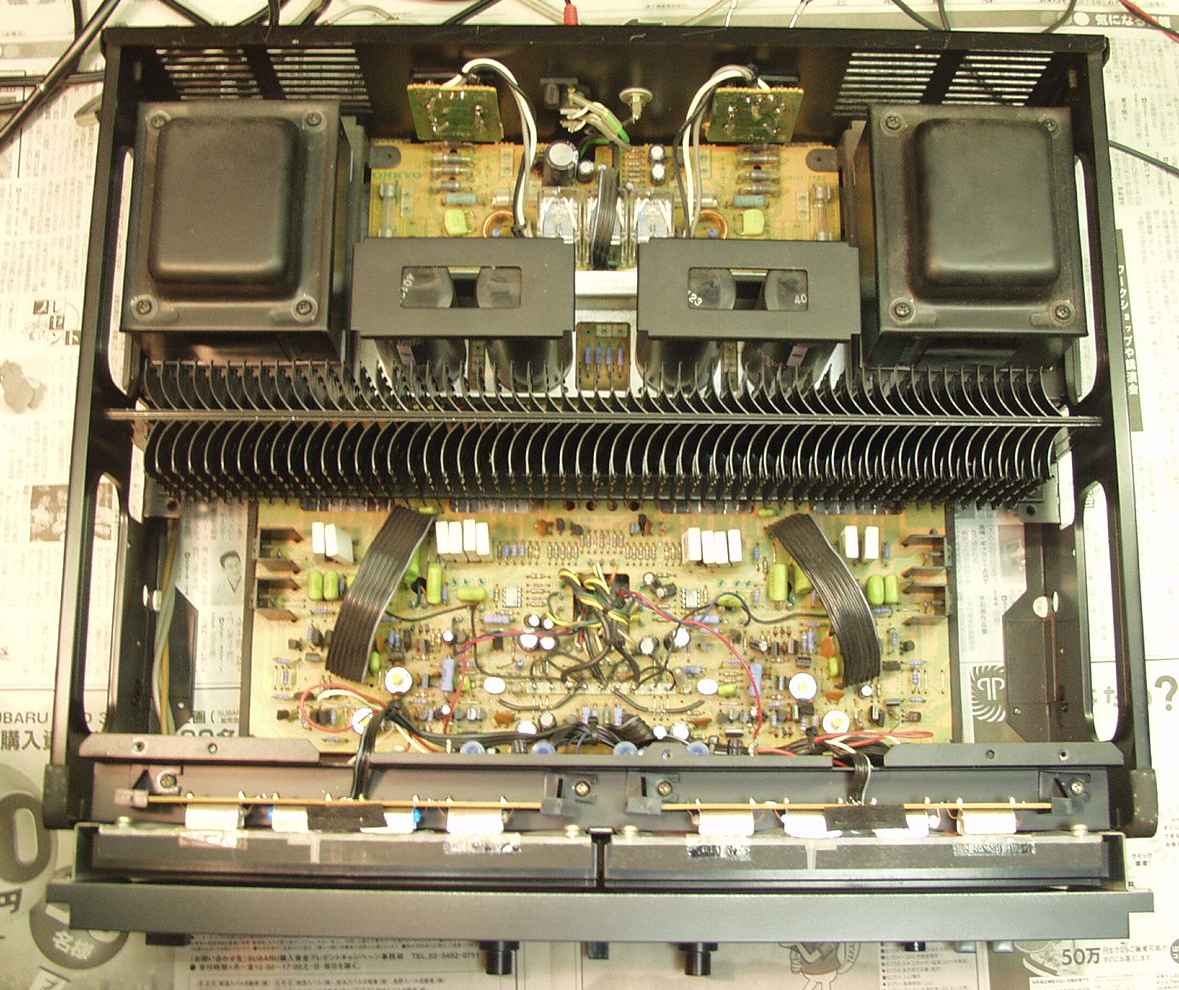

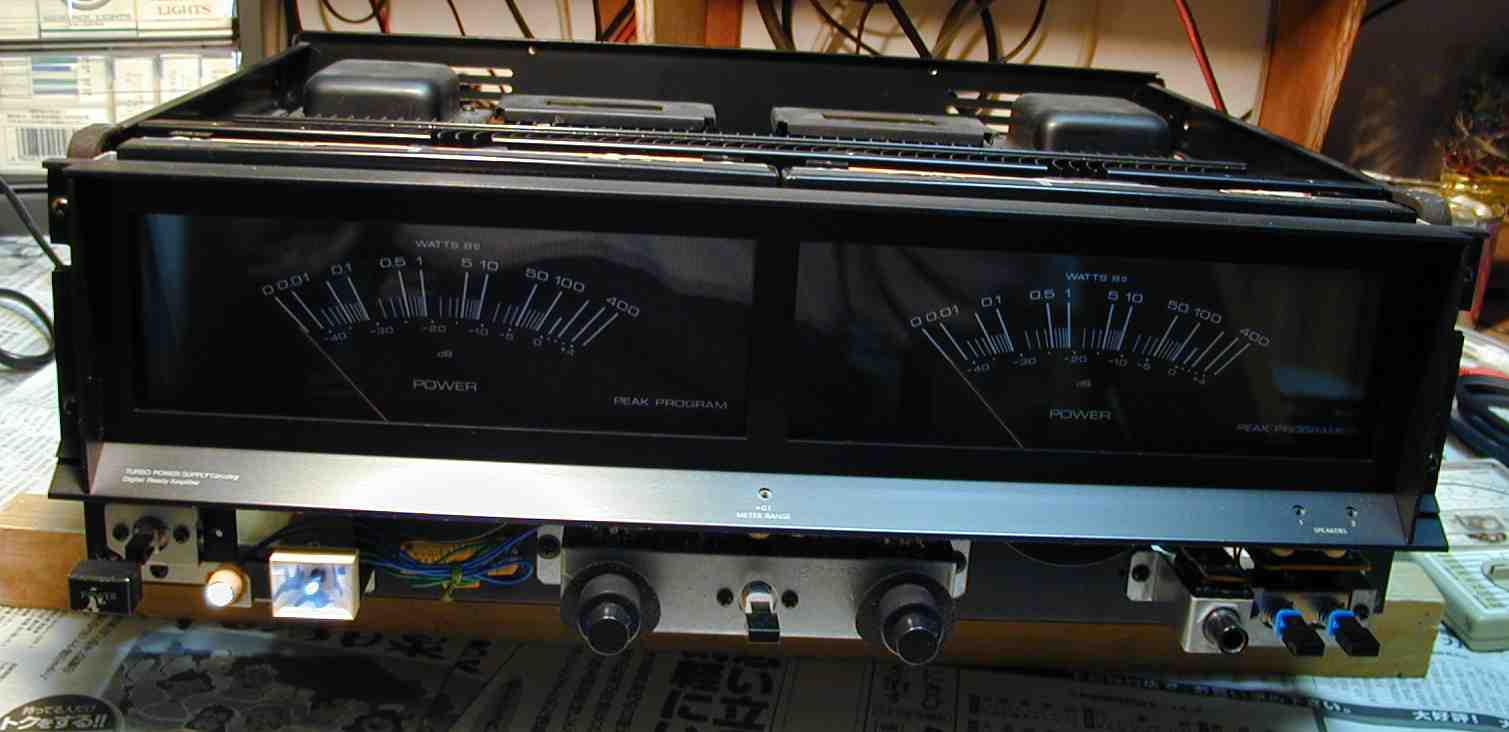

６．　完成　上から見る
７．　完成　下から見る
