ＯＮＫＹＯ　Ｐ−８５５Ｎ�U　修理記録

平成２０年３月５日到着　　　４月２９日完成

Ａ．　修理前の状況 オーバホール修理 ＡＥ．　修理前点検測定 B．　原因 Ｃ．　修理状況 全電解コンデンサー交換（オーデオコンデンサー使用） 半固定ＶＲ交換 抵抗 フイルムコンデンサー交換 Ｄ．　使用部品 半固定ＶＲ　　　　　　　　　　　　　　 　　　　　　　　　　　　　個 電解コンデンサー（ニチコン・ミューズ使用）　　　　　　　　個 フイルムコンデンサー Ｅ．　調整・測定 ＥＥ．上位測定器による　調整・測定 Ｆ．　修理費　　　１０５，０００円　　　＜＜オーバーホール修理＞＞

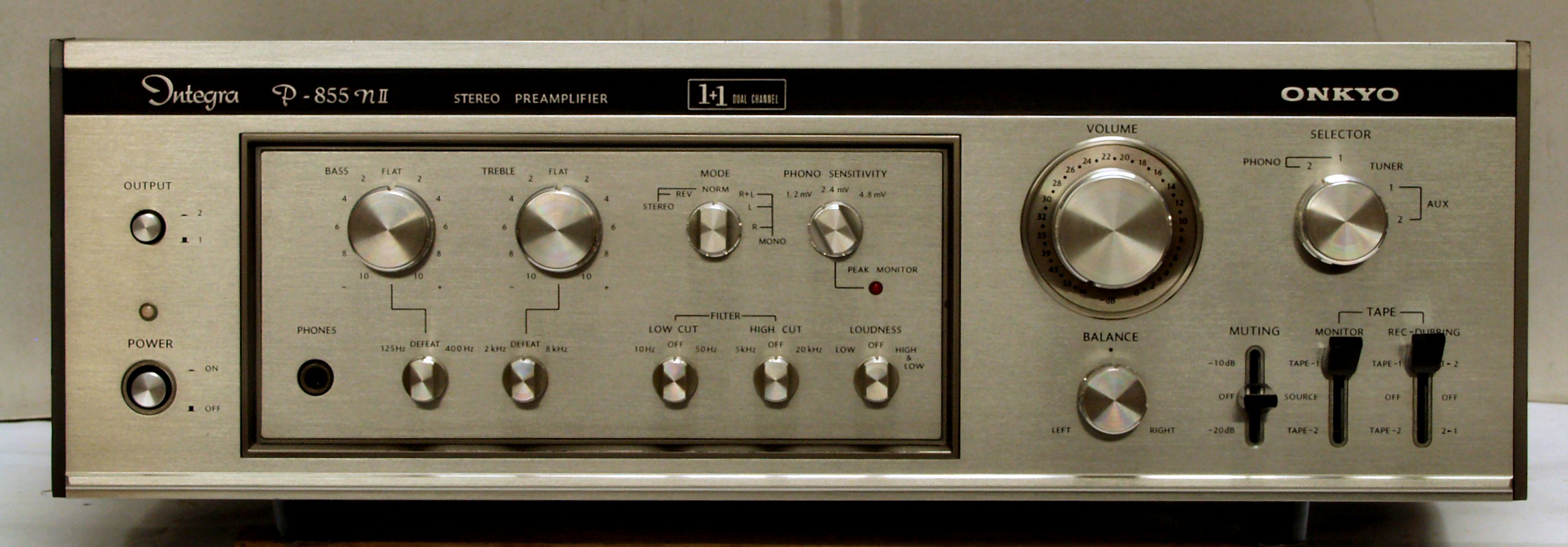

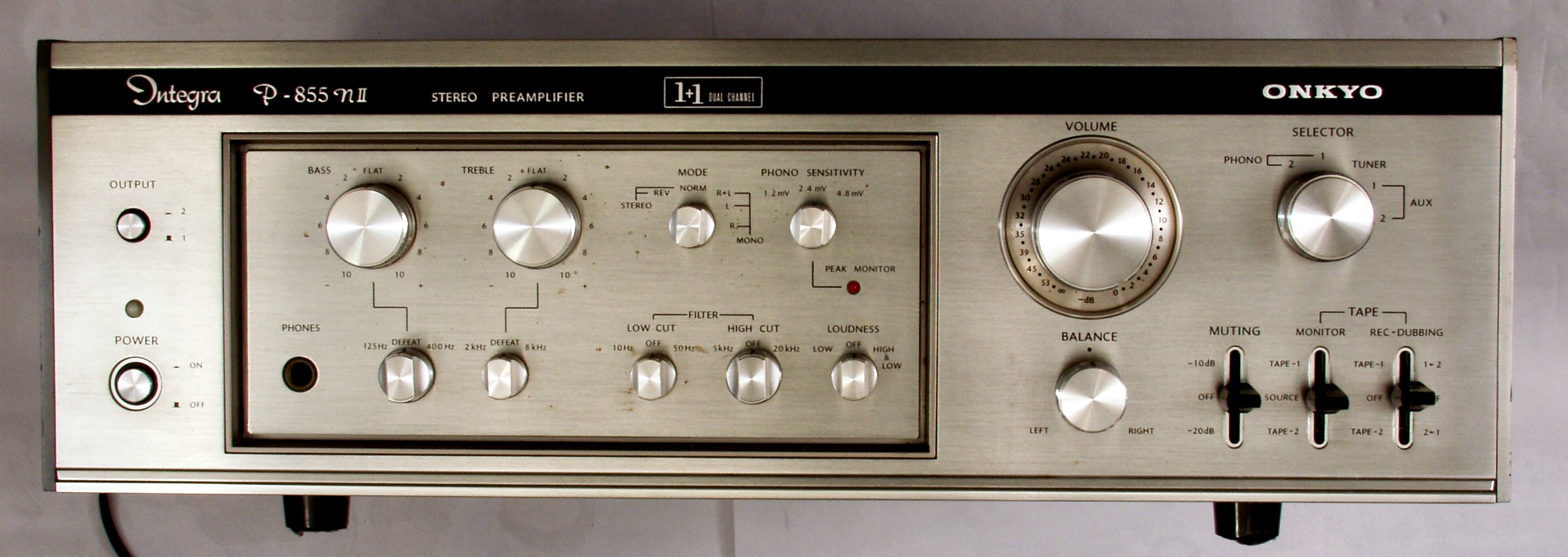

Ａ．　修理前の状況 Ａ−１Ａ．　点検中　前から見る。

Ａ−１Ｂ．　点検中　後から見る。

Ａ−２Ａ．　点検中　上蓋を取り、上から見る。

Ａ−２Ｂ．　点検中　上蓋・シールドを取り、上から見る。

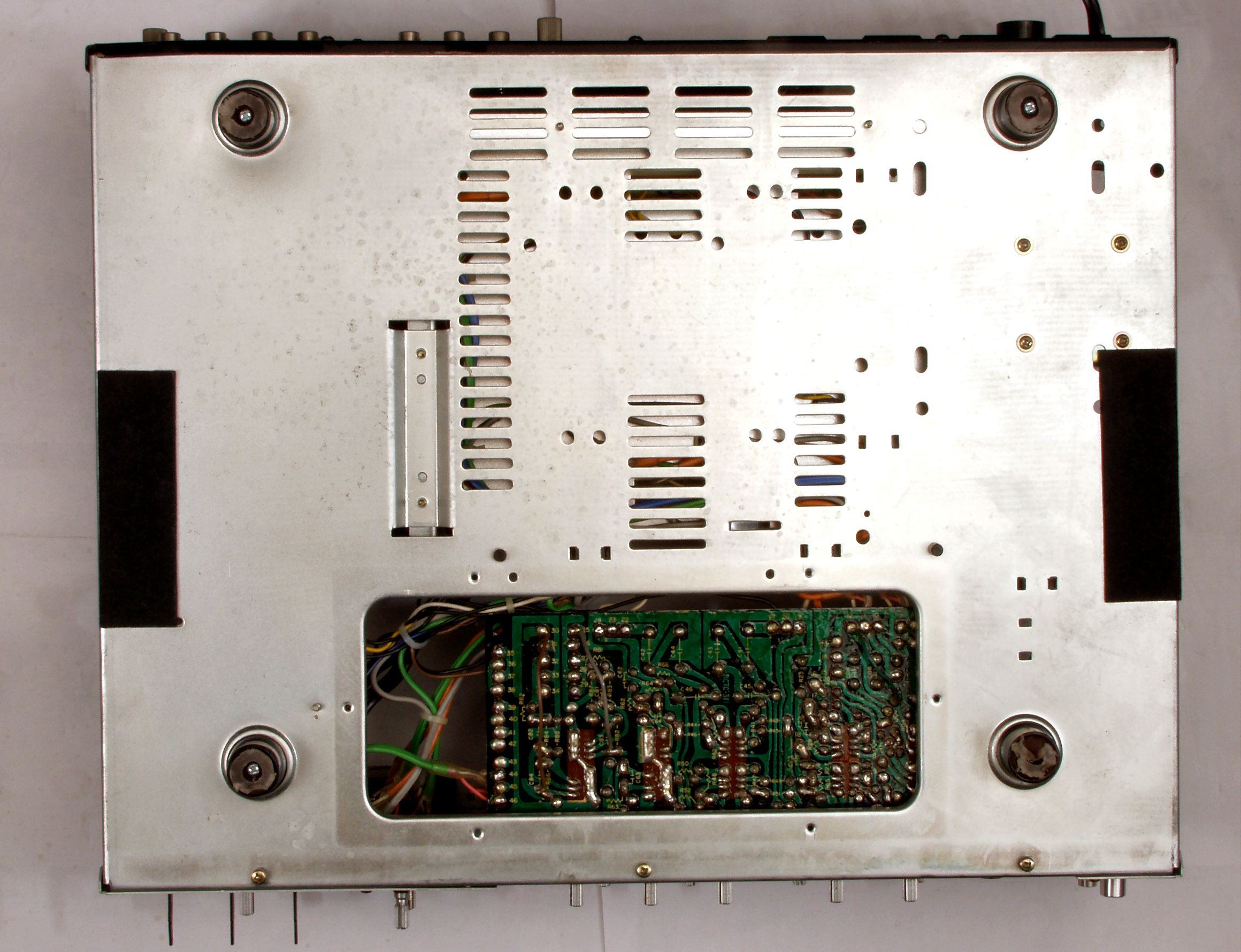

Ａ−２Ｃ．　点検中　下蓋を取り、下から見る。

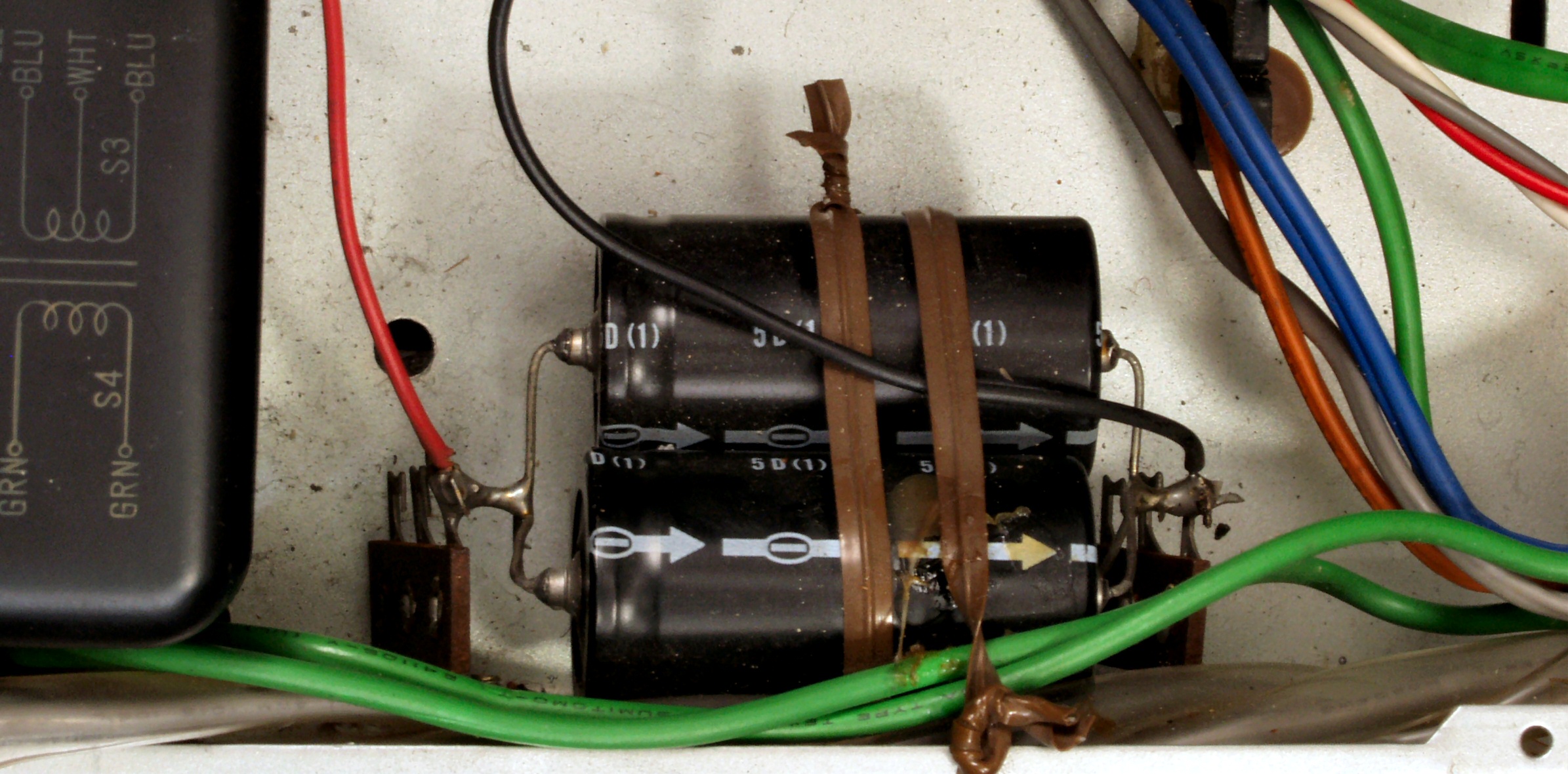

Ａ−３Ａ．　点検中　基板に装着出来ずに、外付けされた電解コンデンサー。

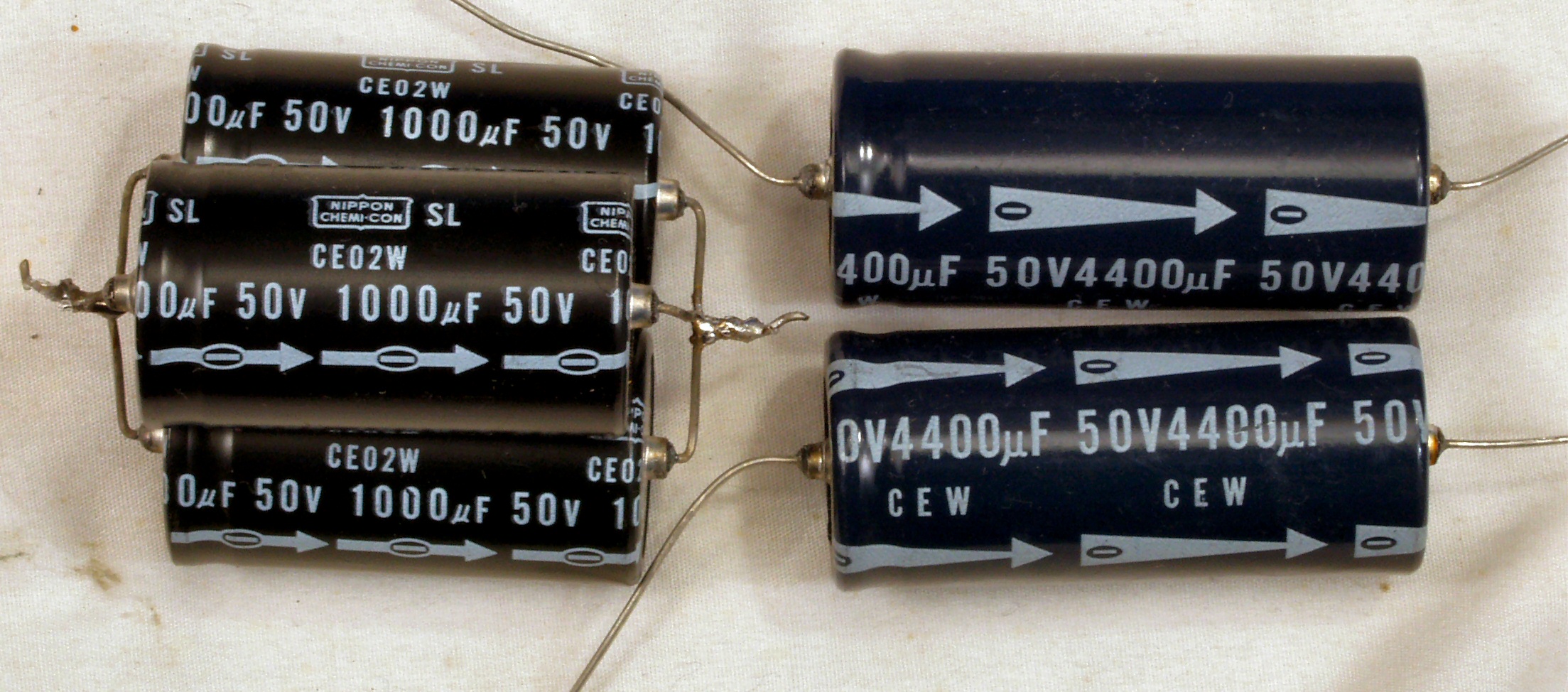

Ａ−３Ｂ．　点検中　交換する電解コンデンサー。　左＝付いている物　１０００μ／５０Ｖ×３＝３０００μ、 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　右＝交換する物　４４００μ／５０Ｖ×２＝８８００μ、

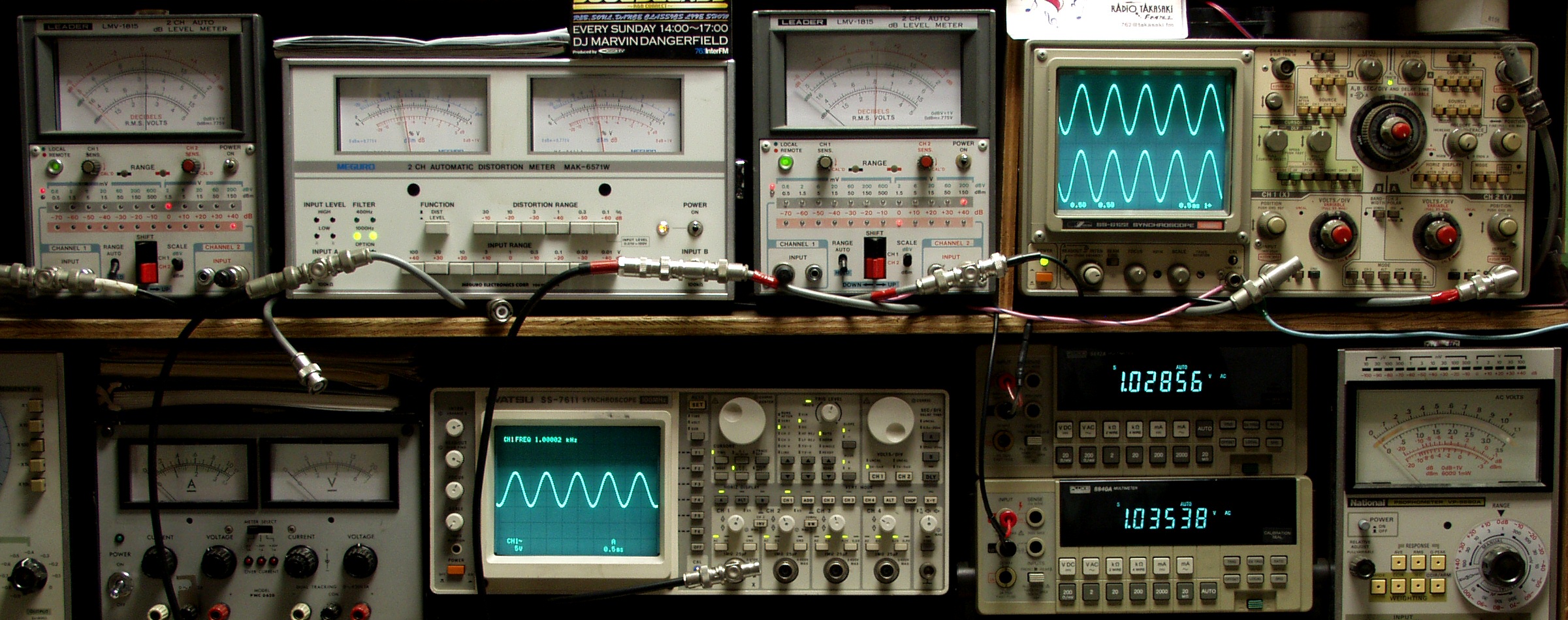

ＡＥ．　修理前点検測定 ＡＥ−１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

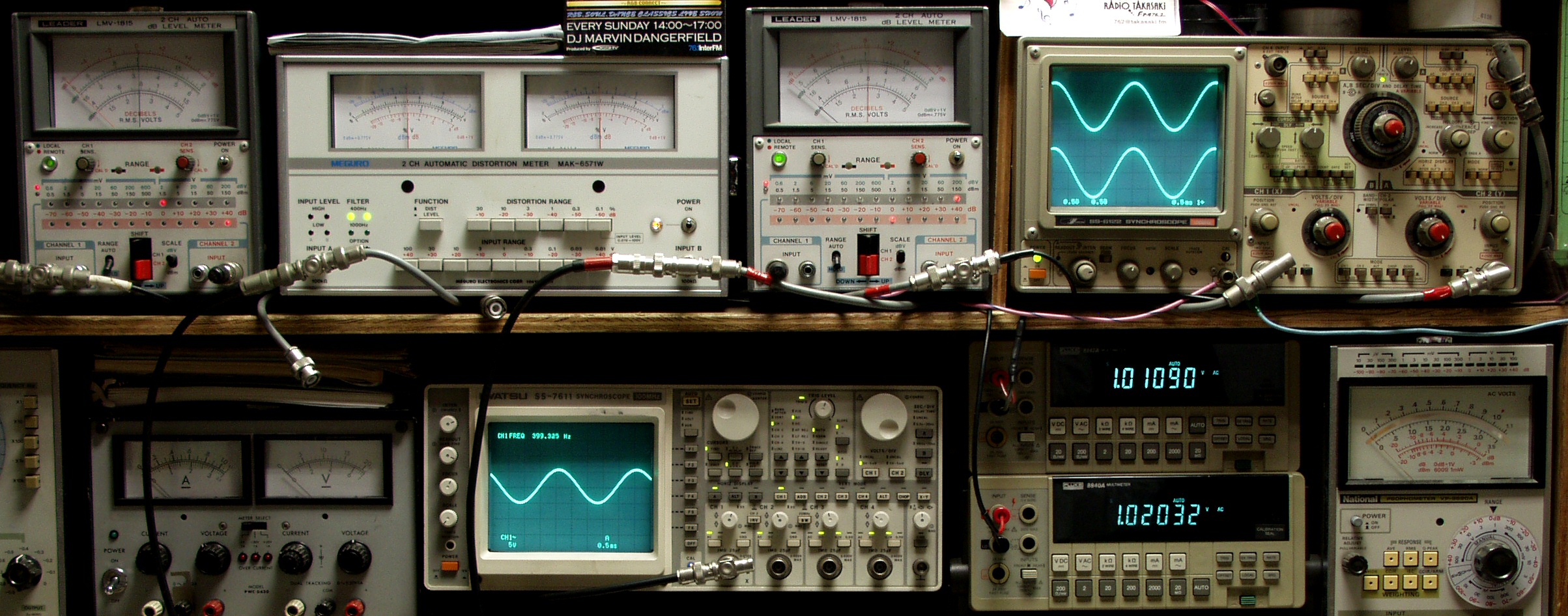

ＡＥ−２Ａ．　出力電圧１Ｖ　歪み率＝０．１％　測定レンジ＝０．３％　ＡＵＸ入力　１０００ＨＺ

ＡＥ−２Ｂ．　出力電圧１Ｖ　歪み率＝０．１％　測定レンジ＝０．３％　ＡＵＸ入力　４００ＨＺ

ＡＥ−３Ａ．　出力電圧１Ｖ　歪み率＝０．４％　測定レンジ＝１％　ＭＭ入力　１０００ＨＺ

ＡＥ−３Ｂ．　出力電圧１Ｖ　歪み率＝０．５％　測定レンジ＝１％　ＭＭ入力　４００ＨＺ

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　定電圧・出力制御基板

Ｃ−１Ｂ．　修理後　定電圧・出力制御基板、電解コンデンサー個交換

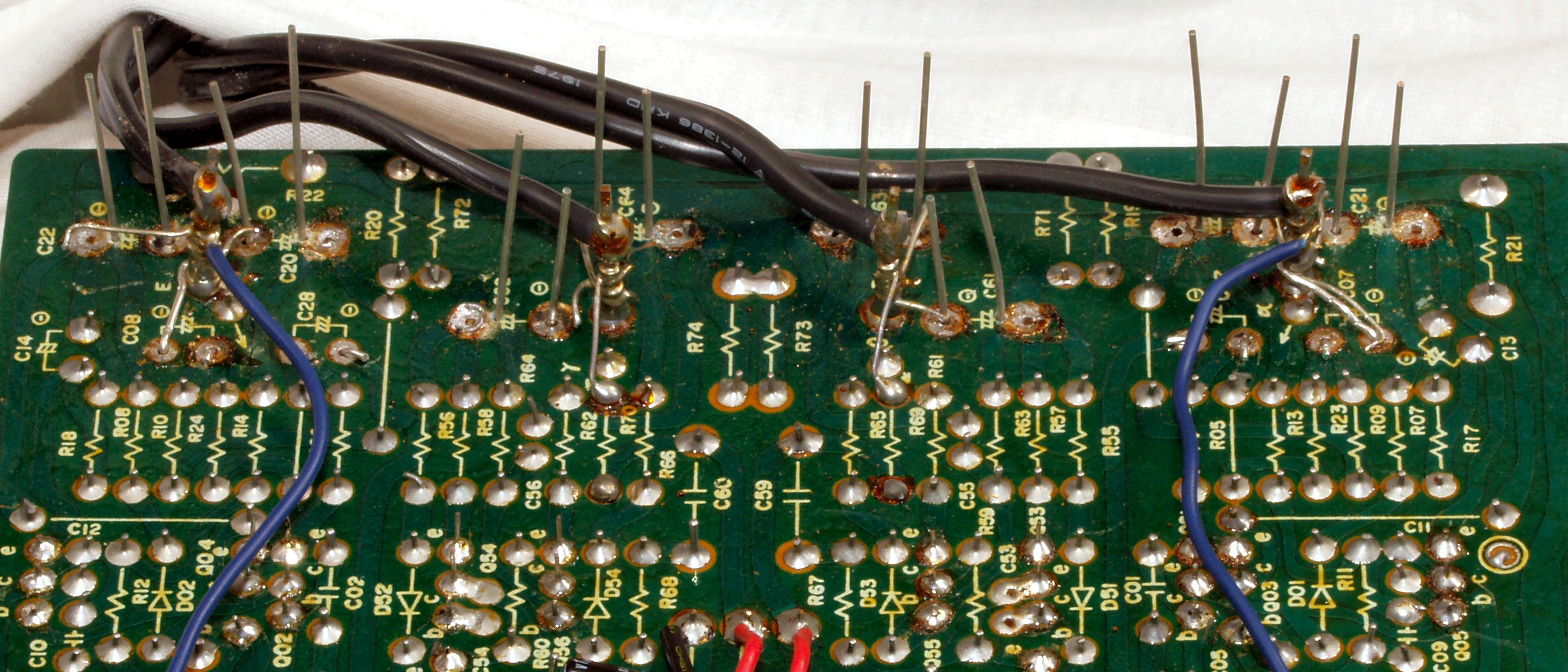

Ｃ−１Ｃ．　修理前　定電圧・出力制御基板裏、手直しで後付け部品が沢山！

Ｃ−１Ｄ．　修理（半田補正）後　定電圧・出力制御基板裏　半田を全部やり直す、後付け部品を表に移動する。

Ｃ−１Ｅ．　修理中　定電圧・出力制御基板裏、不要なフラックスを取る、１連の作業の中で１番時間が掛かる単純作業。

Ｃ−１F．　完成定電圧・出力制御基板裏　洗浄後

Ｃ−２Ａ．　修理前　ＡＭＰ基板

Ｃ−２B．　修理後　ＡＭＰ基板、電解コンデンサー１６個、フイルムコンデンサー８個交換

Ｃ−２Ｃ．　修理前　ＡＭＰ基板裏

Ｃ−２Ｃ−１．　修理中　ＡＭＰ基板裏、電解コンデンサーの足ピッチが異なる為、穴開け

Ｃ−２Ｄ．　修理（半田補正）後　ＡＭＰ基板裏　半田を全部やり直す

Ｃ−２Ｆ．　完成ＡＭＰ基板裏　洗浄後

Ｃ−３Ａ．　修理前　ＰｈｏｎｅｓＡＭＰ・ＰｅａｋＩｎｄｉｃａｔｏｒＤｒａｉｖｅ基板

Ｃ−３Ｂ．　修理後　ＰｈｏｎｅｓＡＭＰ・ＰｅａｋＩｎｄｉｃａｔｏｒＤｒａｉｖｅ基板　電解コンデンサー１５個、フイルムコンデンサー５個交換

Ｃ−３Ｃ．　修理前　ＰｈｏｎｅｓＡＭＰ・ＰｅａｋＩｎｄｉｃａｔｏｒＤｒａｉｖｅ基板裏

Ｃ−３Ｄ．　修理（半田補正）後　ＰｈｏｎｅｓＡＭＰ・ＰｅａｋＩｎｄｉｃａｔｏｒＤｒａｉｖｅ基板裏　半田を全部やり直す

Ｃ−４Ｅ．　修理中　ＰｈｏｎｅｓＡＭＰ・ＰｅａｋＩｎｄｉｃａｔｏｒＤｒａｉｖｅ基板裏、 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　不要なフラックスを取る、１連の作業の中で１番時間が掛かる単純作業。

Ｃ−３Ｆ．　完成ＰｈｏｎｅｓＡＭＰ・ＰｅａｋＩｎｄｉｃａｔｏｒＤｒａｉｖｅ基板裏　洗浄後

Ｃ−４Ａ．　修理前　ＥＱ基板

Ｃ−４Ｂ．　修理後　ＥＱ基板　電解コンデンサー１０個、フイルムコンデンサー４個交換

Ｃ−４Ｃ．　修理前　ＥＱ基板裏

Ｃ−４Ｄ．　修理（半田補正）後　ＥＱ基板裏、後付け部品を表に移動する。

Ｃ−４Ｄ．　修理中　ＥＱ基板裏、不要なフラックスを取る、１連の作業の中で１番時間が掛かる単純作業。

Ｃ−４Ｅ．　完成ＥＱ基板裏　洗浄後

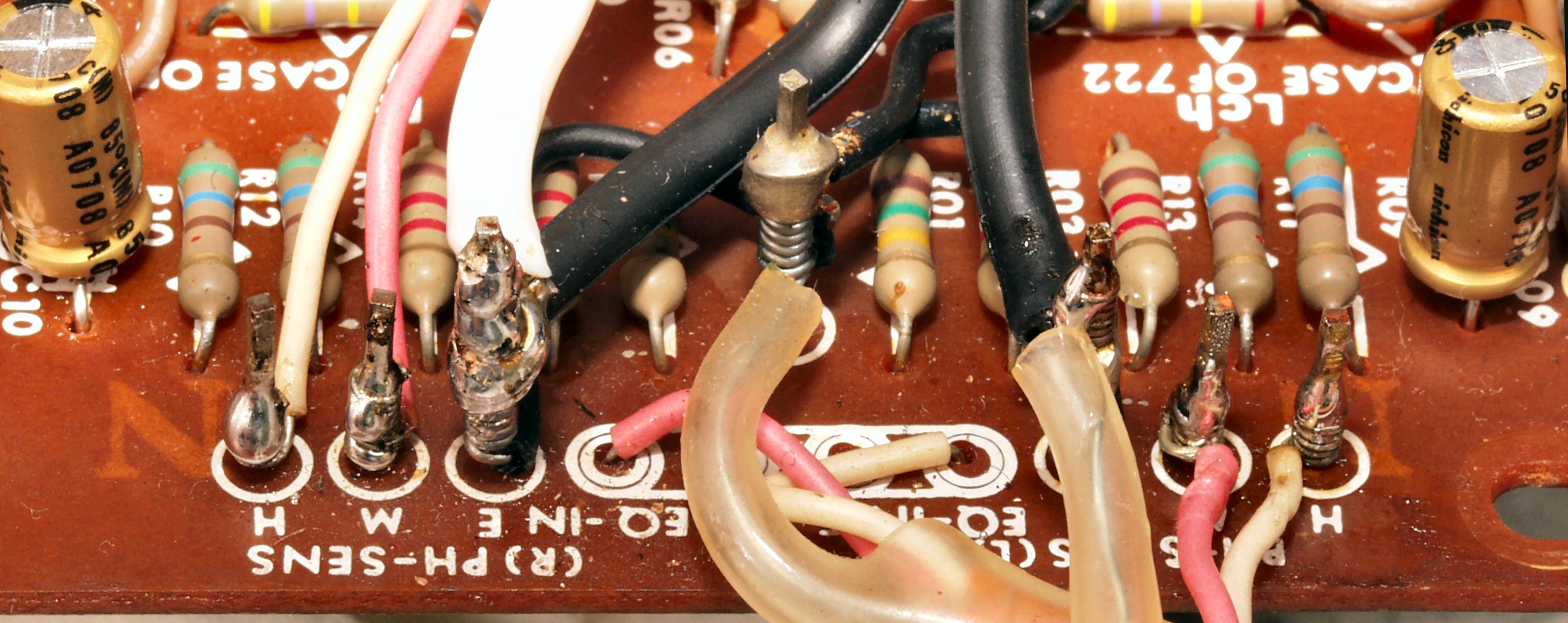

Ｃ−４Ｅ．　修理前　ＥＱ基板　ラッピング１

Ｃ−４Ｆ．　修理後　ＥＱ基板　ラッピング１、半田をしみ込ませる

Ｃ−４Ｇ．　修理前　ＥＱ基板　ラッピング２

Ｃ−４Ｈ．　修理後　ＥＱ基板　ラッピング２、半田をしみ込ませる

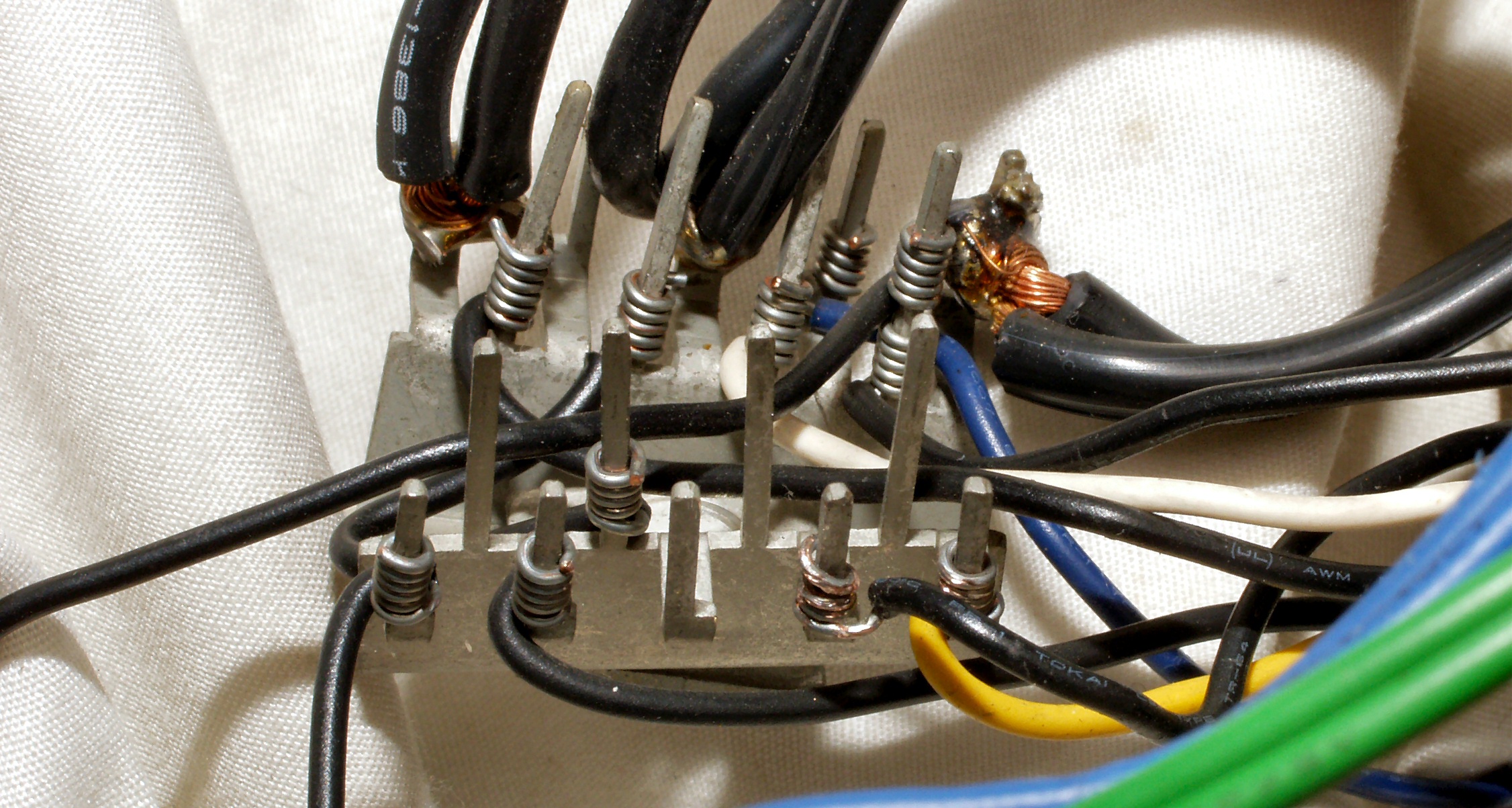

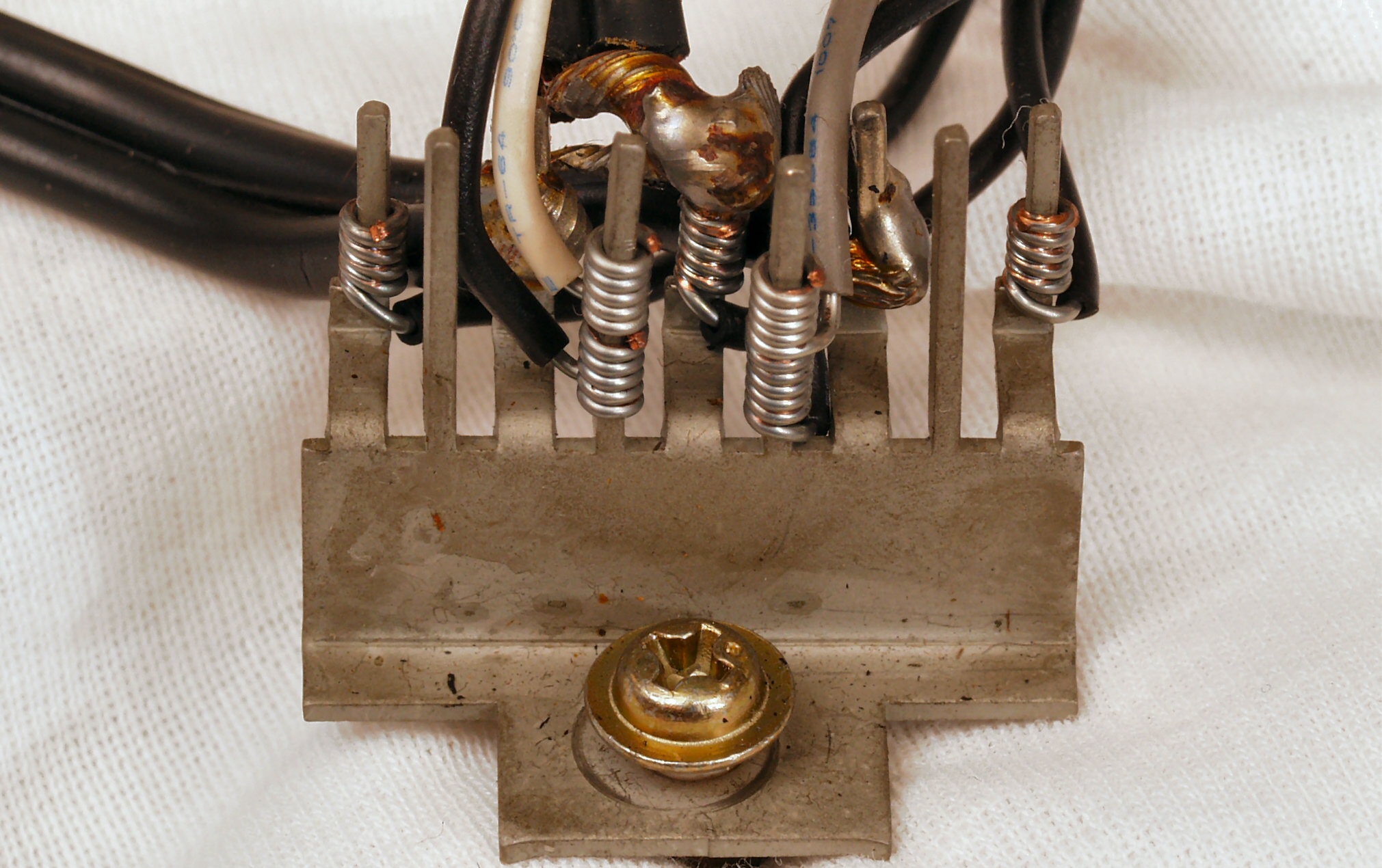

Ｃ−４Ｉ．　修理前　ＥＱ基板　アース母板ラッピング

Ｃ−４Ｊ．　修理後　ＥＱ基板　アース母板ラッピング、半田をしみ込ませる

Ｃ−５Ａ．　修理前　ＴａｐｅＭｏｄｅＳＷ基板

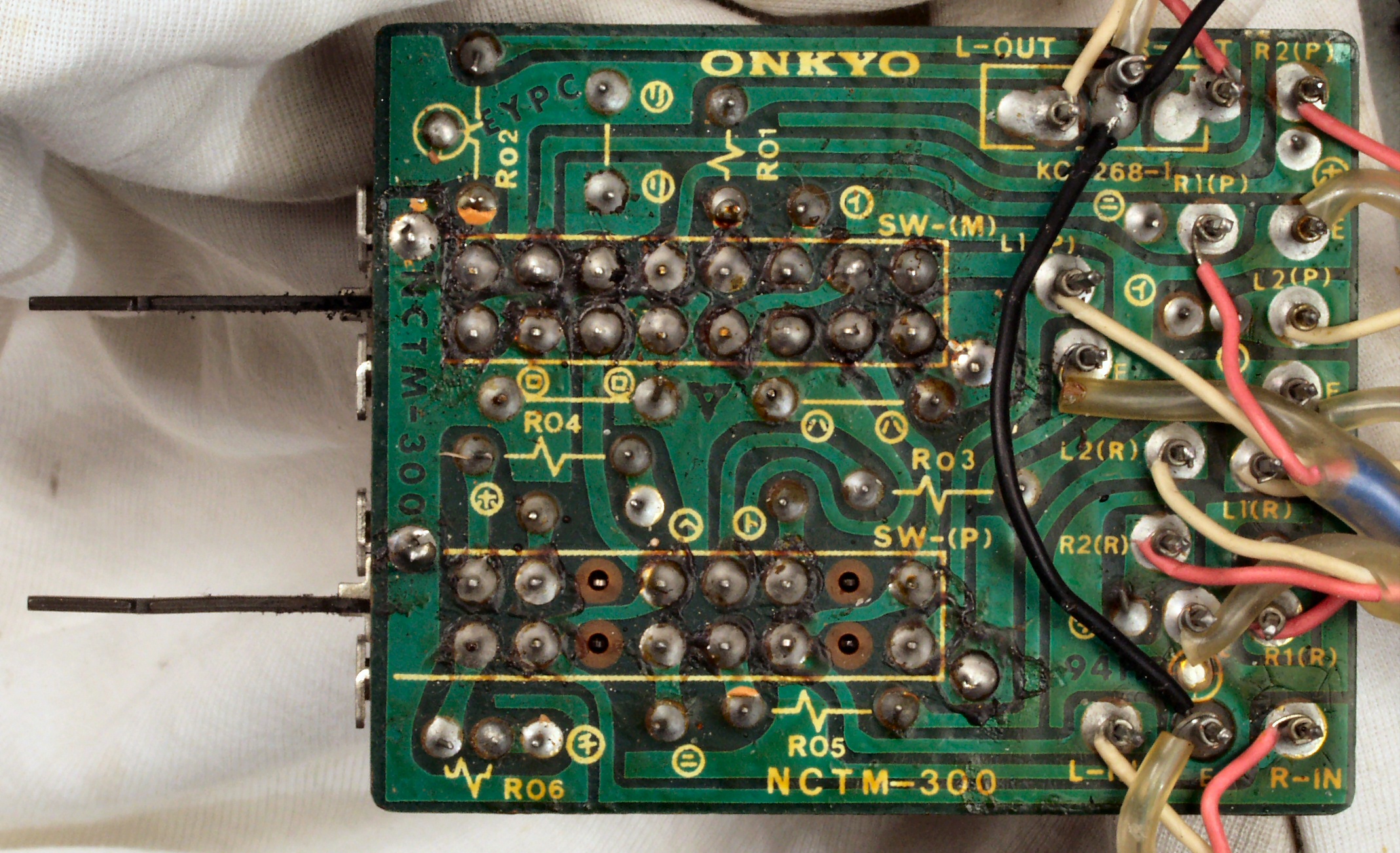

Ｃ−５Ｃ．　修理前　ＴａｐｅＭｏｄｅＳＷ基板裏

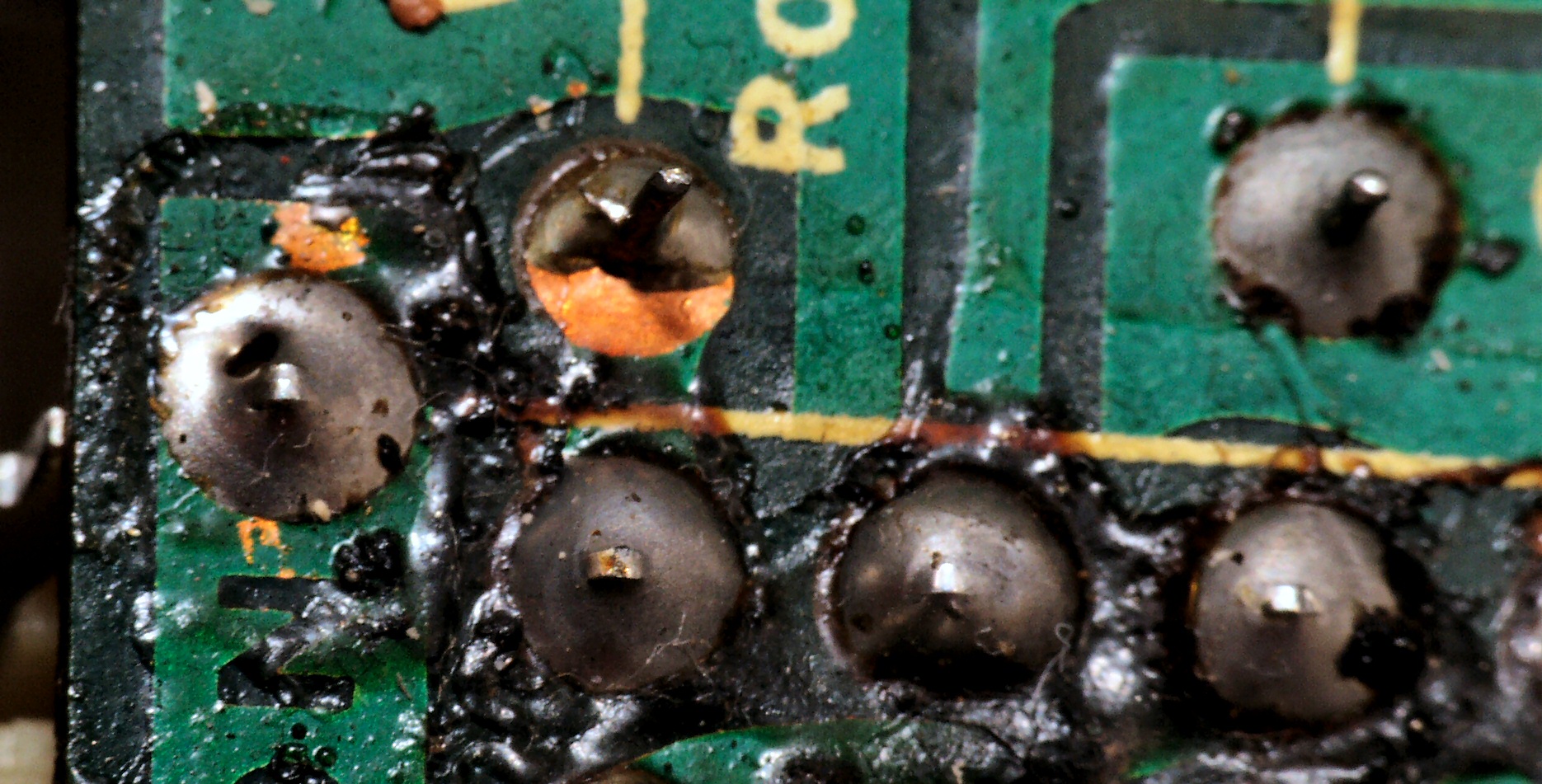

Ｃ−５Ｃ−１．　修理前　ＴａｐｅＭｏｄｅＳＷ基板裏　半田不良

Ｃ−５Ｄ．　修理（半田補正）後　ＴａｐｅＭｏｄｅＳＷ基板裏

Ｃ−５Ｅ．　完成ＴａｐｅＭｏｄｅＳＷ基板裏　洗浄後

Ｃ−５Ｆ．　修理前　ＴａｐｅＭｏｄｅＳＷ基板裏　ラッピング

Ｃ−５Ｇ．　修理（半田補正）後　ＴａｐｅＭｏｄｅＳＷ基板裏　ラッピング、半田をしみ込ませる

Ｃ−６Ａ．　修理中　後パネルを倒し、入出力ＲＣＡ端子を修理

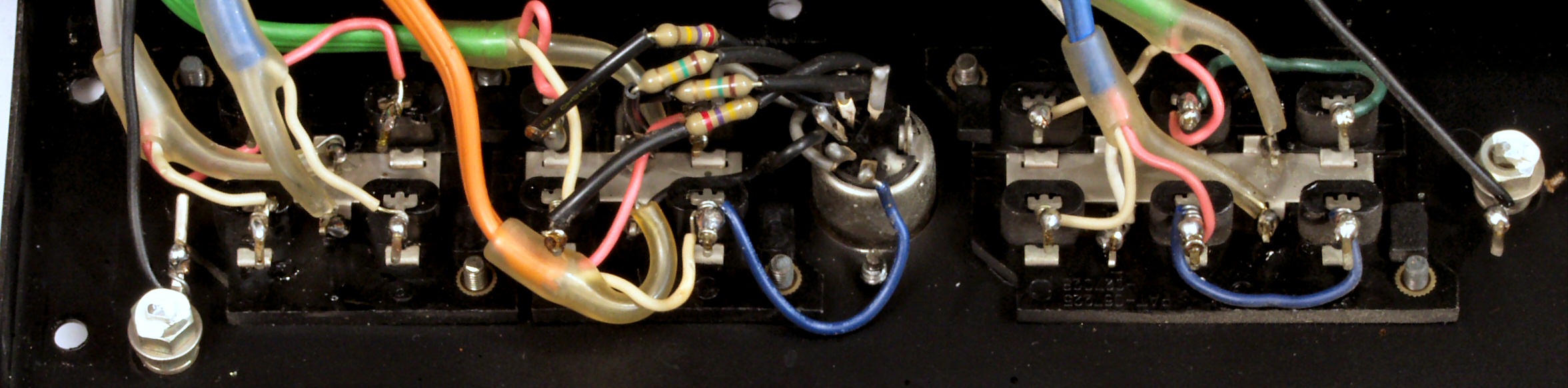

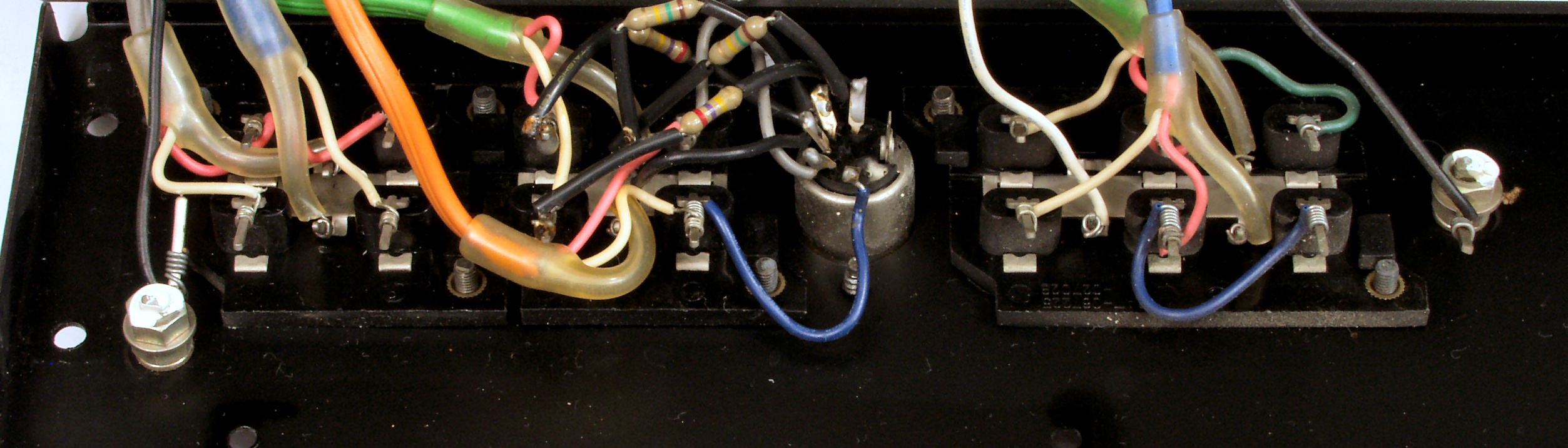

Ｃ−６Ｃ．　修理前　入出力ＲＣＡ端子

Ｃ−６Ｄ．　修理（半田補正）後　入出力ＲＣＡ端子

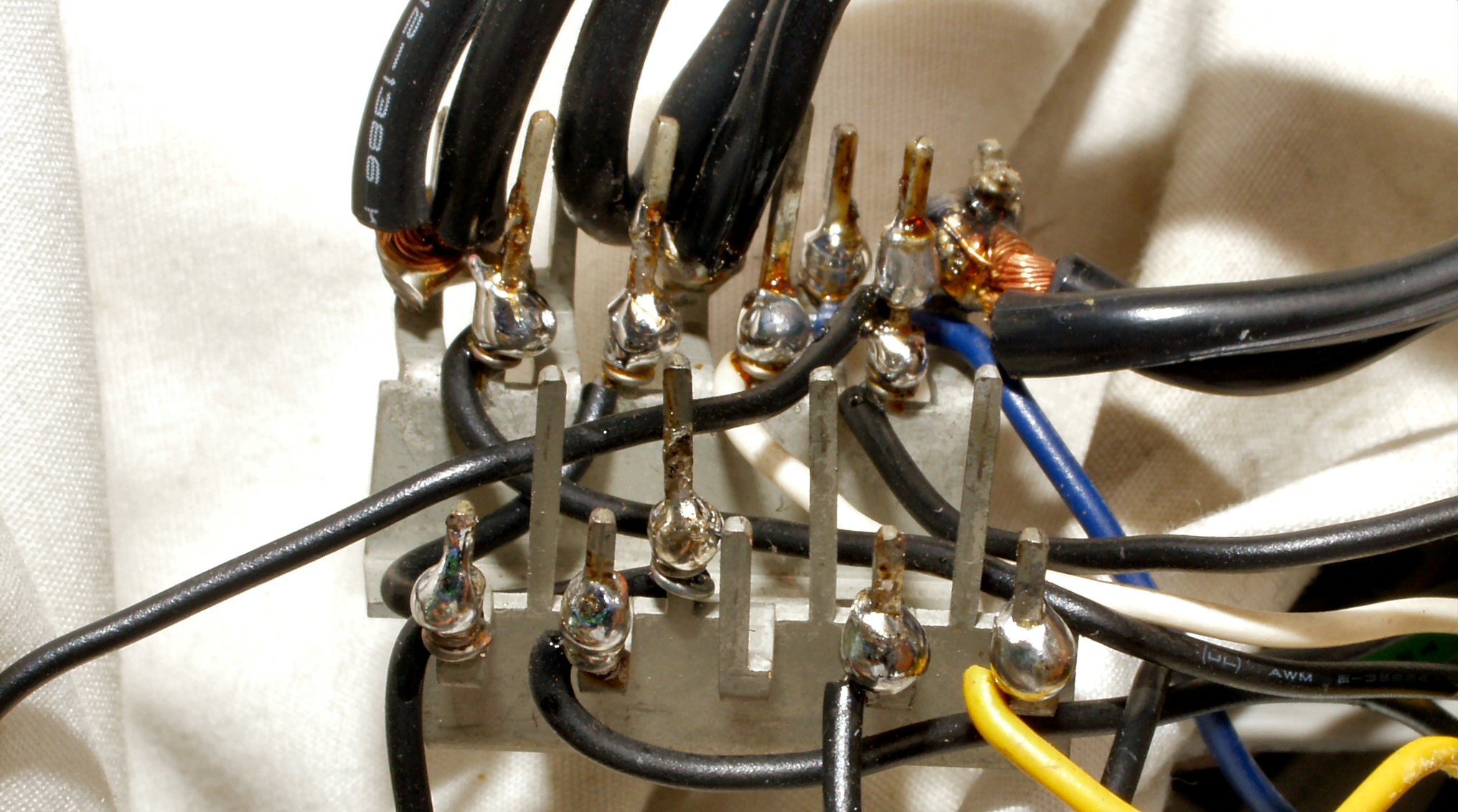

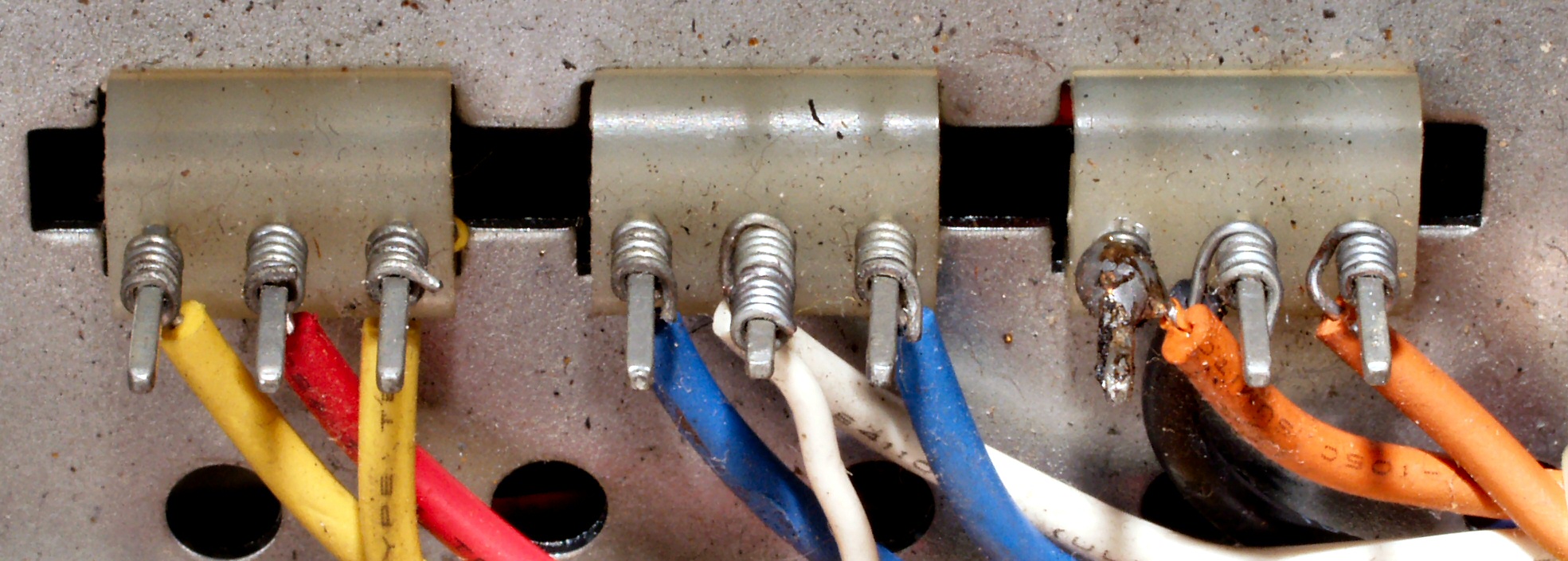

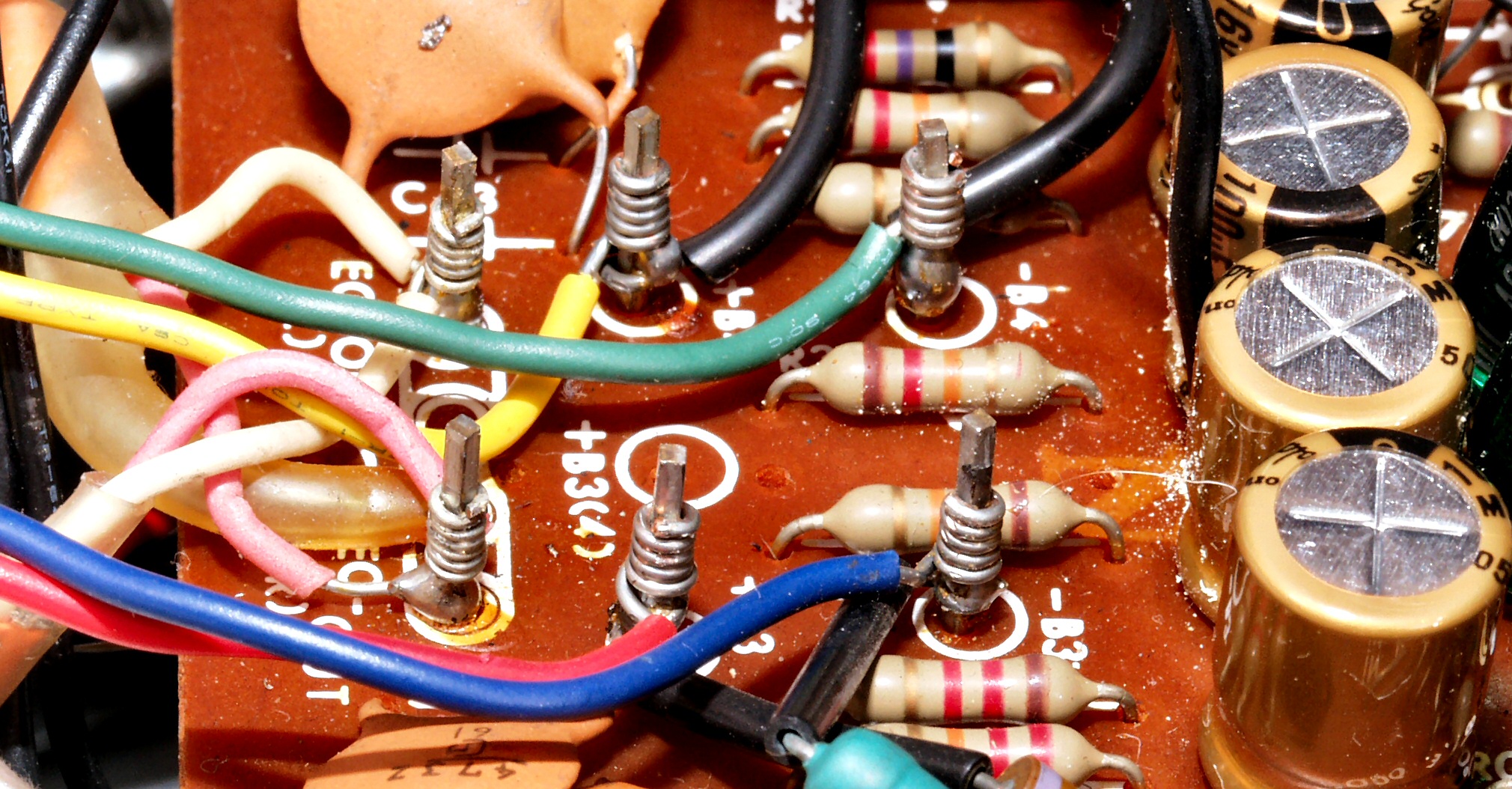

Ｃ−７Ａ．　修理前　アース母板ラッピング

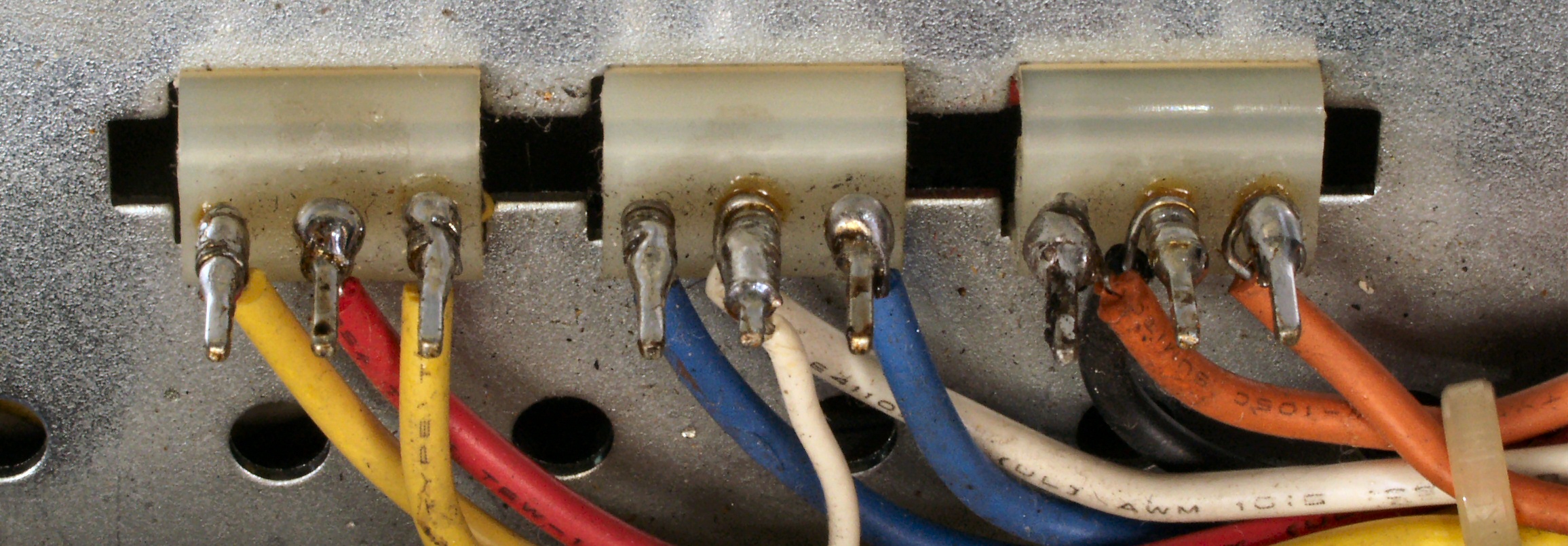

Ｃ−７Ｂ．　修理後　アース母板ラッピング、半田をしみ込ませる

Ｃ−８Ａ．　修理前　メイン基板ラッピング

Ｃ−８Ｂ．　修理後　メイン基板ラッピング、半田をしみ込ませる

Ｃ−９．　修理中　前パネルを倒し、Ｆｉｌｔｅｒ・Ｔｏｎｅ基板を修理

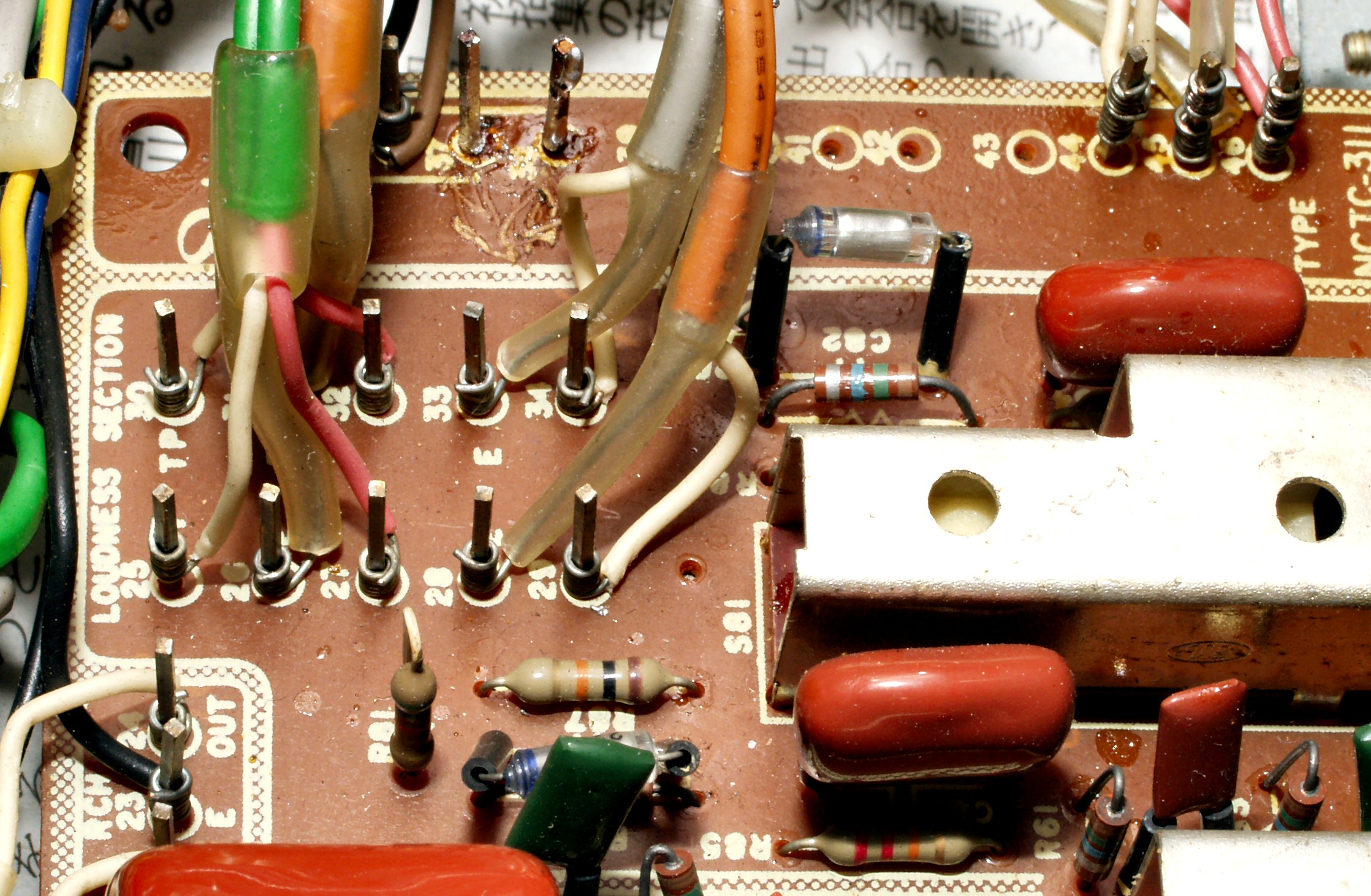

Ｃ−９Ａ．　修理前　Ｆｉｌｔｅｒ・Ｔｏｎｅ基板

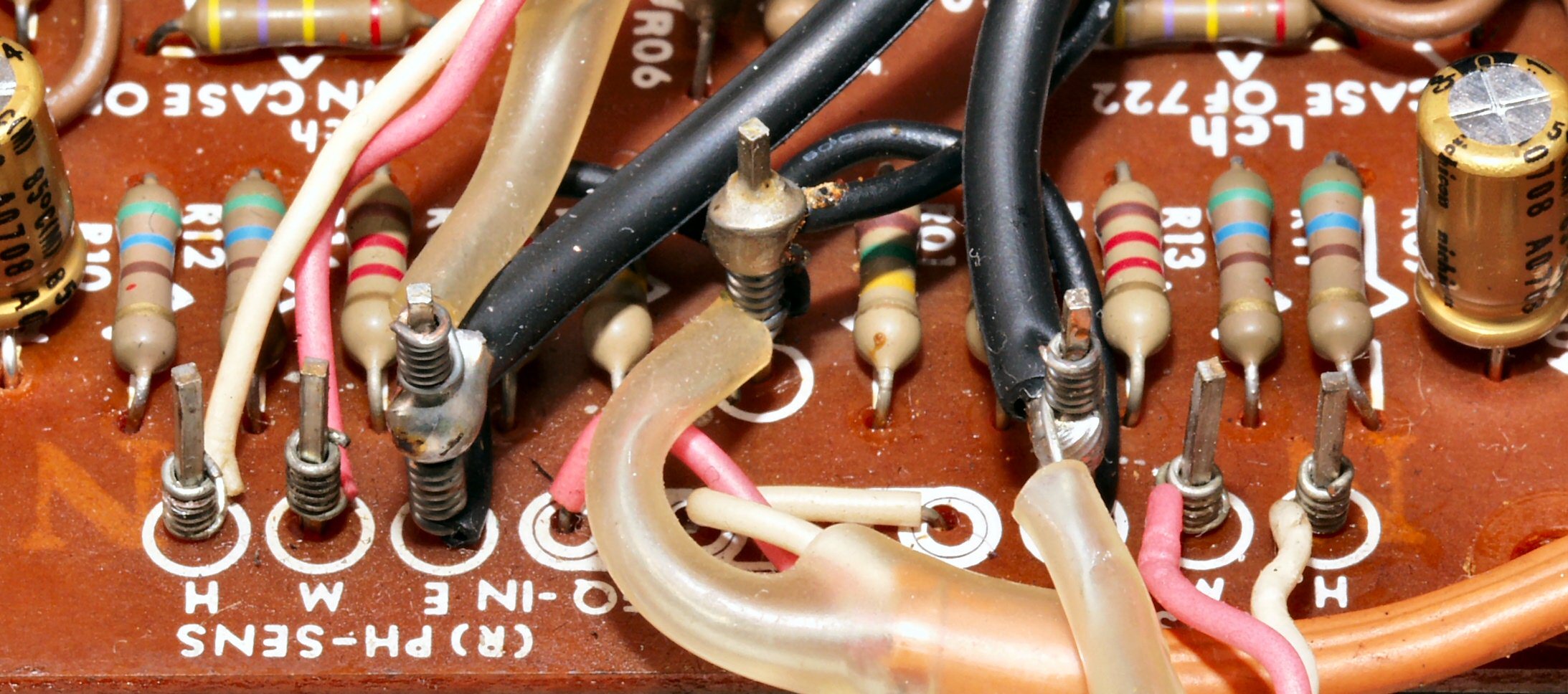

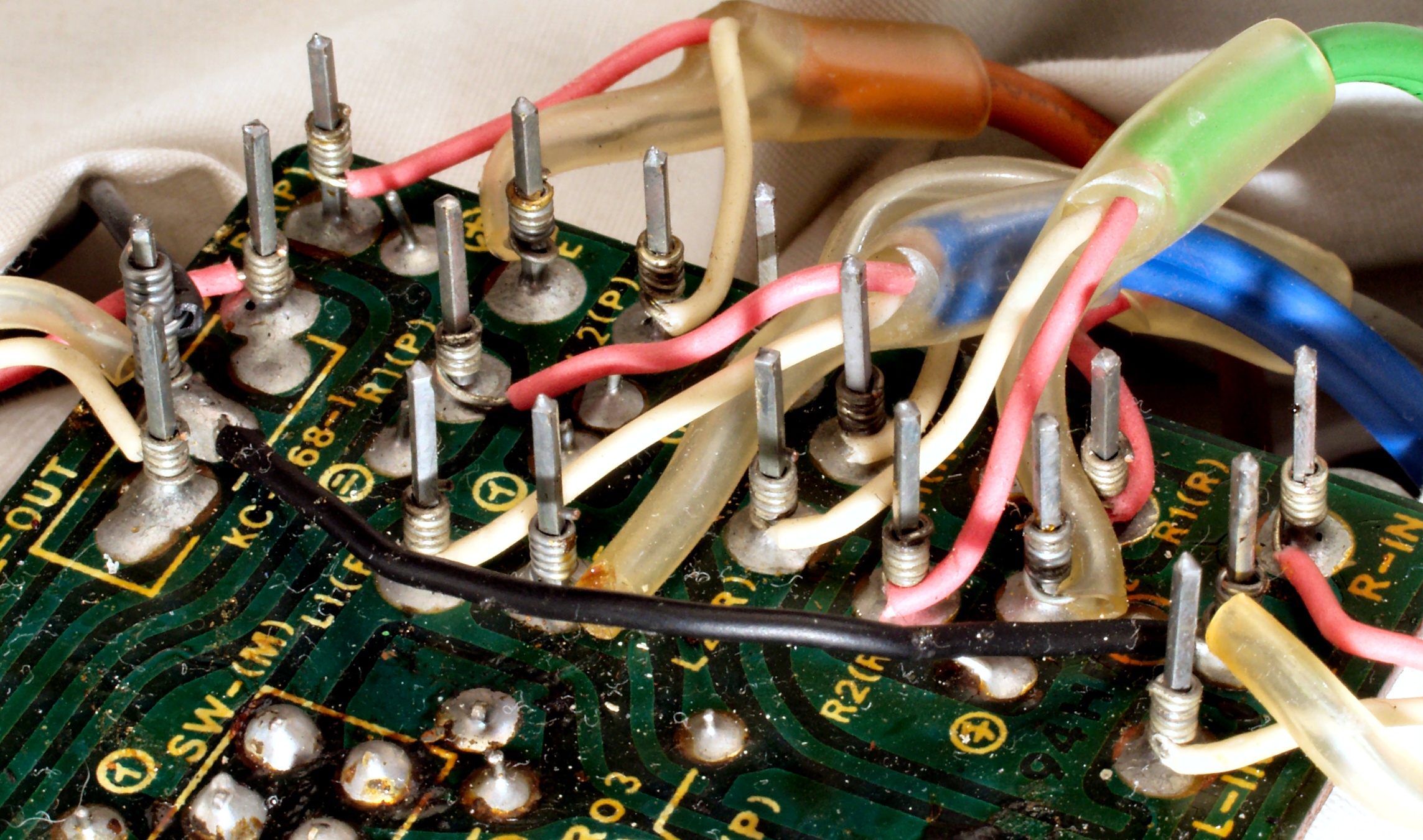

Ｃ−９Ｂ−１．　修理前　Ｆｉｌｔｅｒ・Ｔｏｎｅ基板ラッピング１

Ｃ−９Ｂ−２．　修理後　Ｆｉｌｔｅｒ・Ｔｏｎｅ基板ラッピング１、半田をしみ込ませる

Ｃ−９Ｂ−３．　修理前　Ｆｉｌｔｅｒ・Ｔｏｎｅ基板ラッピング２

Ｃ−９Ｂ−４．　修理後　Ｆｉｌｔｅｒ・Ｔｏｎｅ基板ラッピング２、半田をしみ込ませる

Ｃ−９Ｃ．　修理後　Ｆｉｌｔｅｒ・Ｔｏｎｅ基板裏

Ｃ−９Ｄ．　修理（半田補正）後　Ｆｉｌｔｅｒ・Ｔｏｎｅ基板裏

Ｃ−９Ｅ．　完成Ｆｉｌｔｅｒ・Ｔｏｎｅ基板裏　洗浄後

Ｃ−ＡＡ．　パネル清掃

Ｃ−ＡＢ．　ツマミ清掃後、アルミ無垢なので、強力な洗剤が使用可。

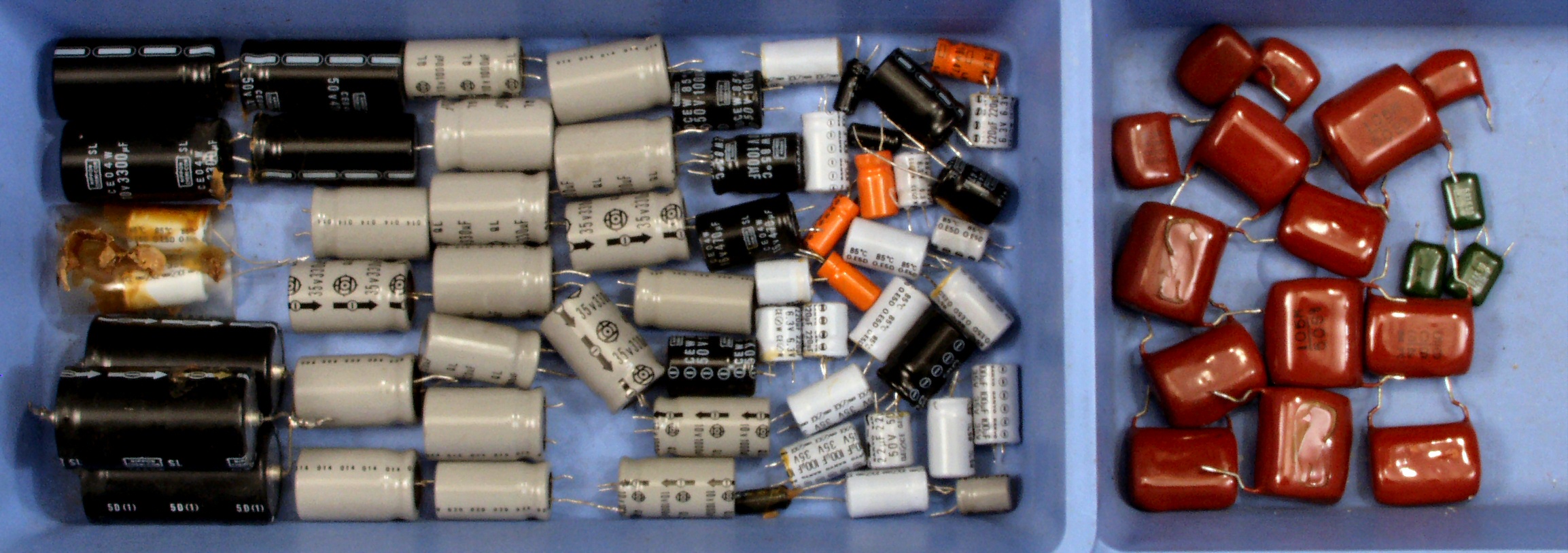

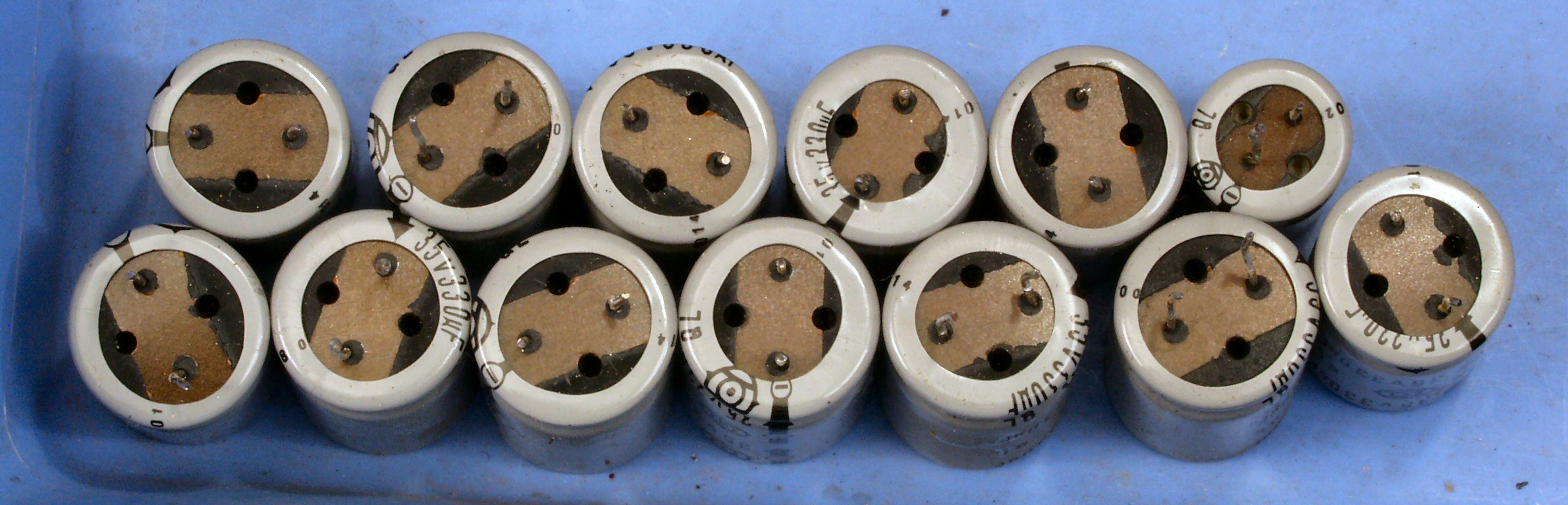

Ｃ−ＢＡ．　交換した部品

Ｃ−ＢＢ．　交換した部品、不明な黒い所？？

Ｃ−ＣＡ．　修理前　上から見る

Ｃ−ＣＢ．　修理後　上から見る

Ｃ−ＣＣ．　修理前　下から見る

Ｃ−ＣＤ．　修理後　下から見る

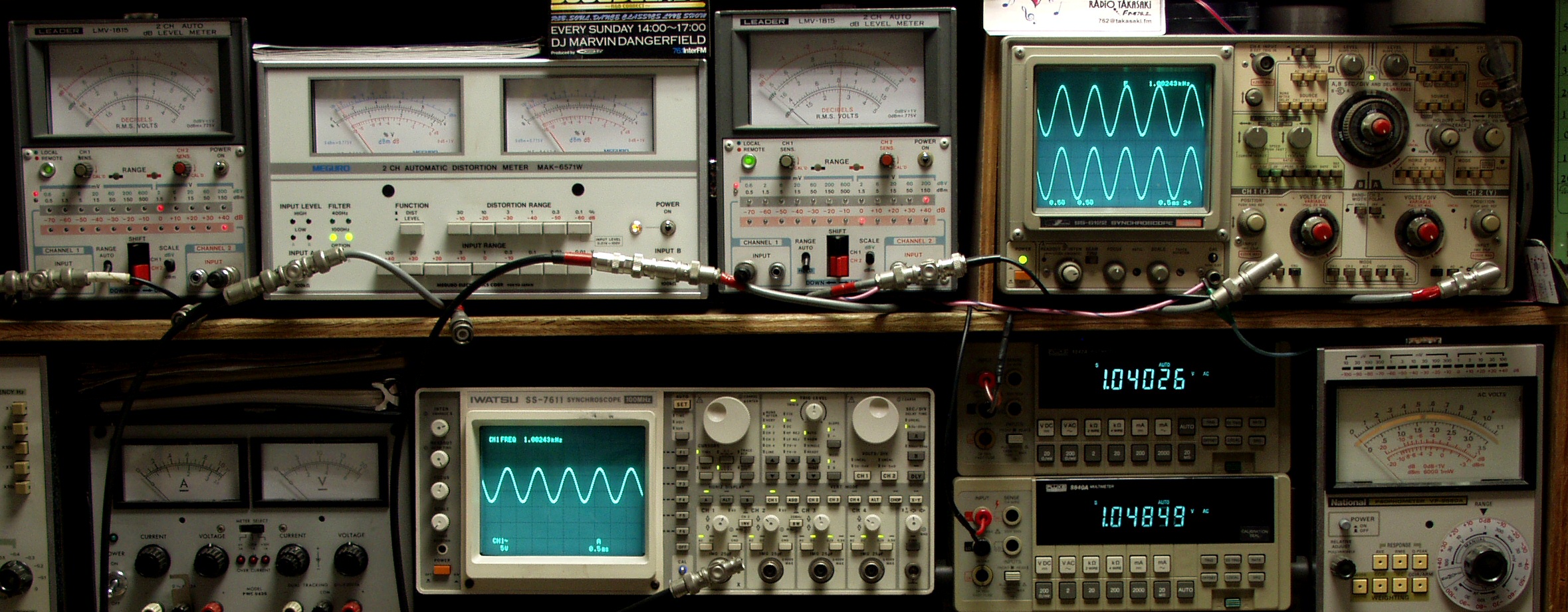

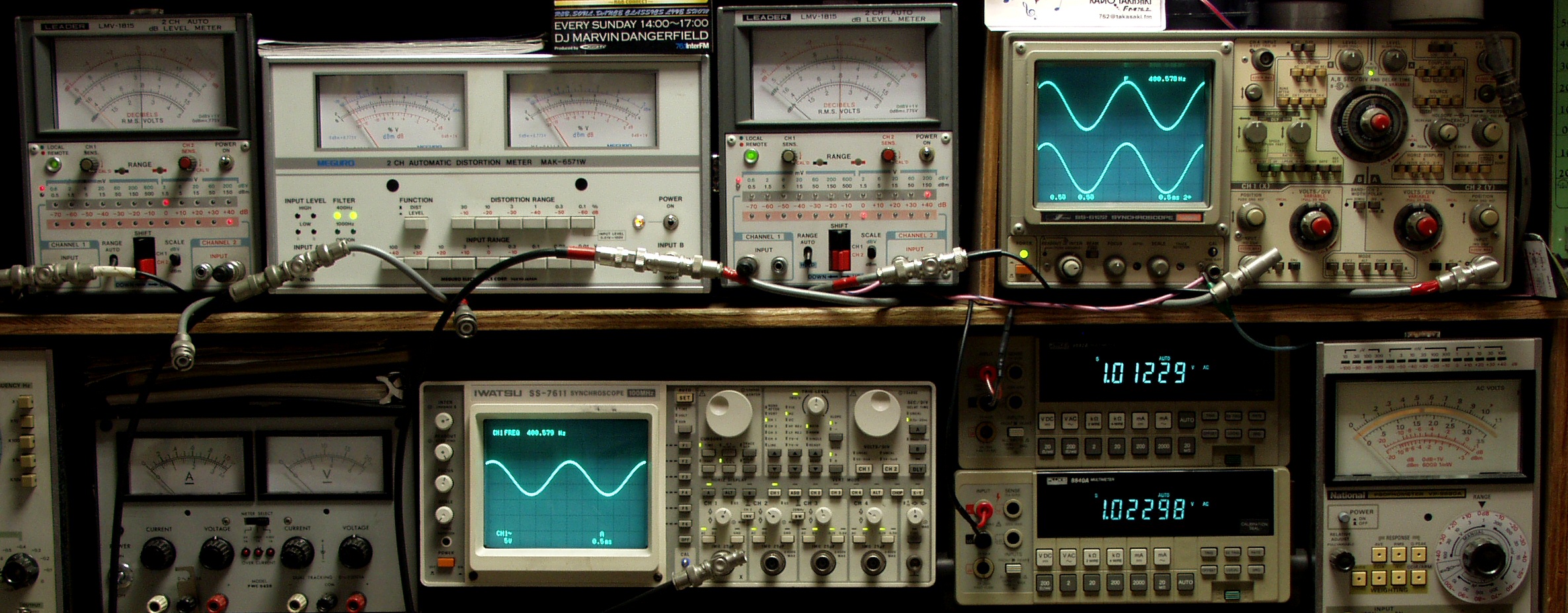

Ｅ．　調整・測定 Ｅ−１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

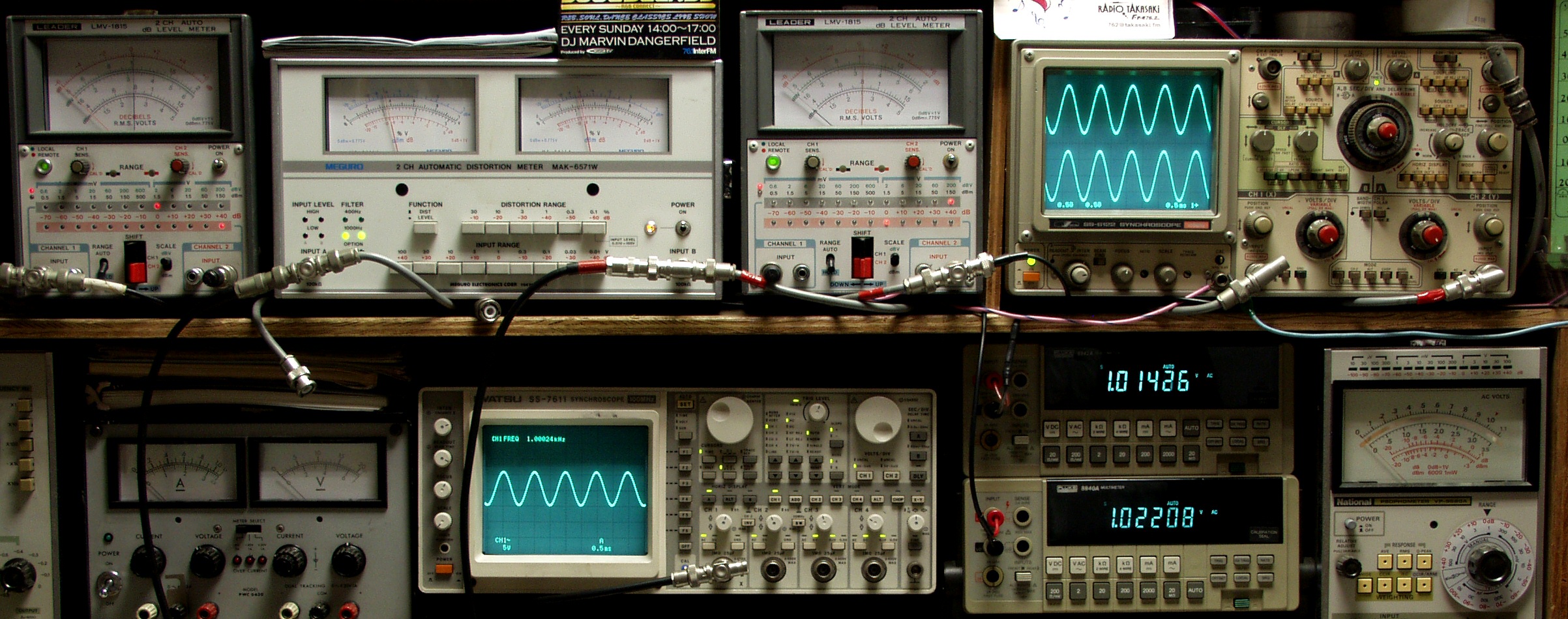

Ｅ−２Ａ．　出力電圧１Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＡＵＸ入力　１０００ＨＺ

Ｅ−２Ｂ．　出力電圧１Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＡＵＸ入力　４００ＨＺ

Ｅ−３Ａ．　出力電圧１Ｖ　歪み率＝０．０１％（測定レンジ＝０．１％）　ＭＭ入力　１０００ＨＺ

Ｅ−３Ｂ．　出力電圧１Ｖ　歪み率＝０．０１％（測定レンジ＝０．１％）　ＭＭ入力　４００ＨＺ

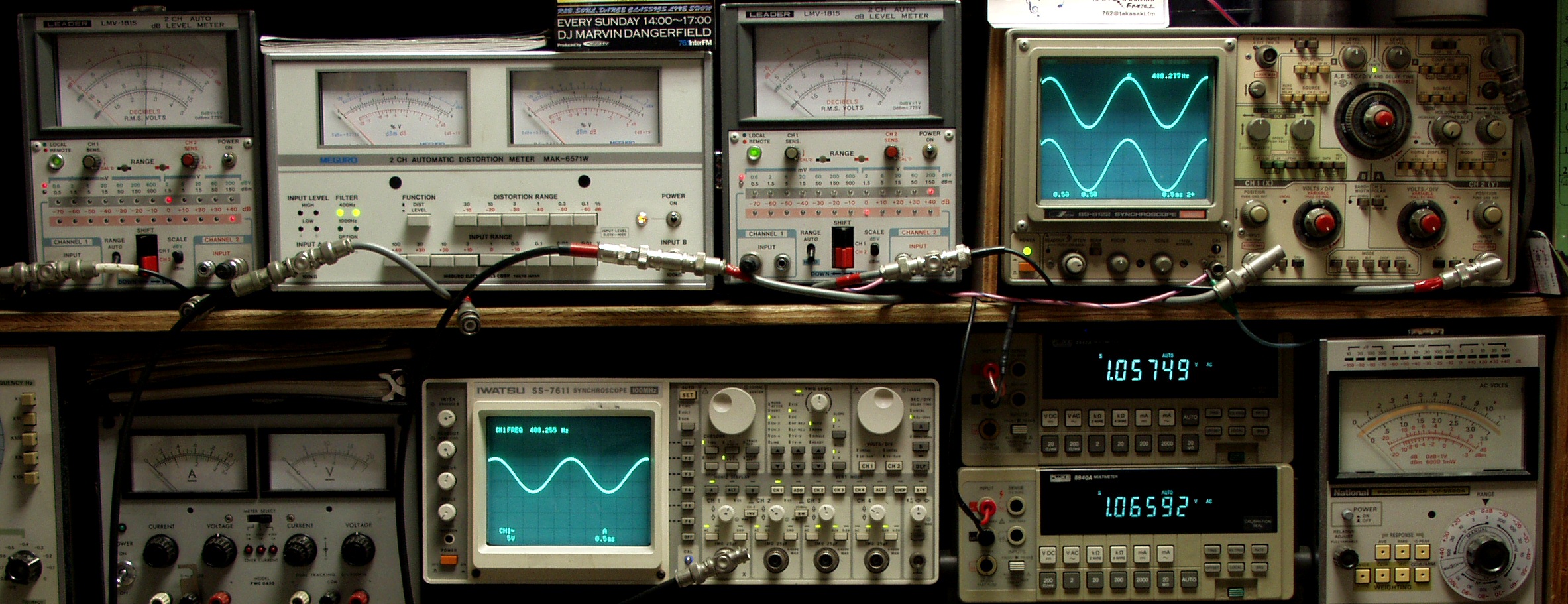

Ｅ−３Ａ．　出力電圧１３Ｖ　歪み率＝０．０２％（測定レンジ＝０．１％）　ＭＭ入力　１０００ＨＺ、この上で飽和する。

Ｅ−３Ｂ．　出力電圧１３Ｖ　歪み率＝０．０２％（測定レンジ＝０．１％）　ＭＭ入力　４００ＨＺ、この上で飽和する。

Ｅ−４．　ピークＬＥＤ点灯確認

ＥＥ．　上位測定器による　調整・測定 ＥＥ−１．　下のオーディオアナライザーで自動測定

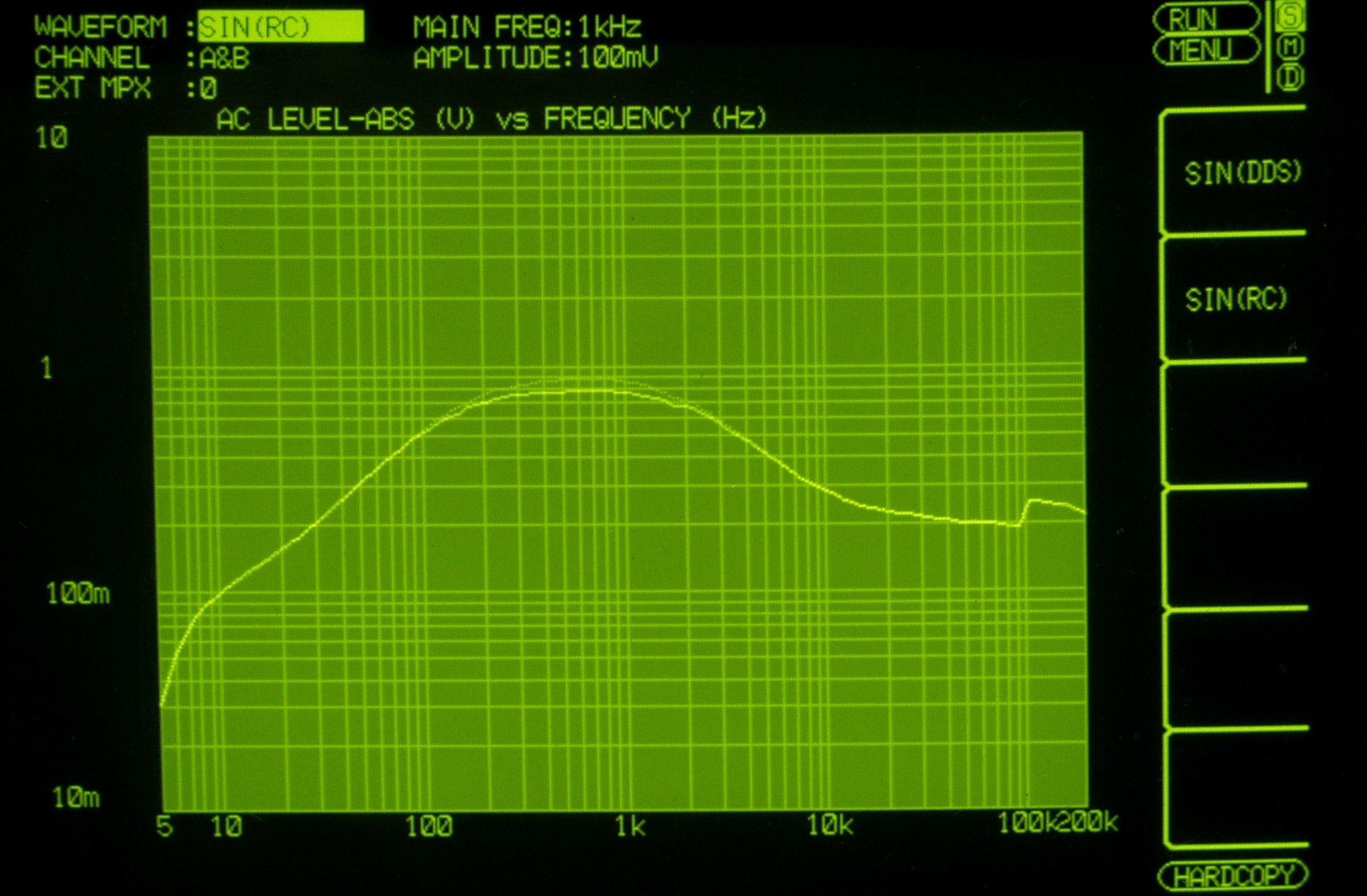

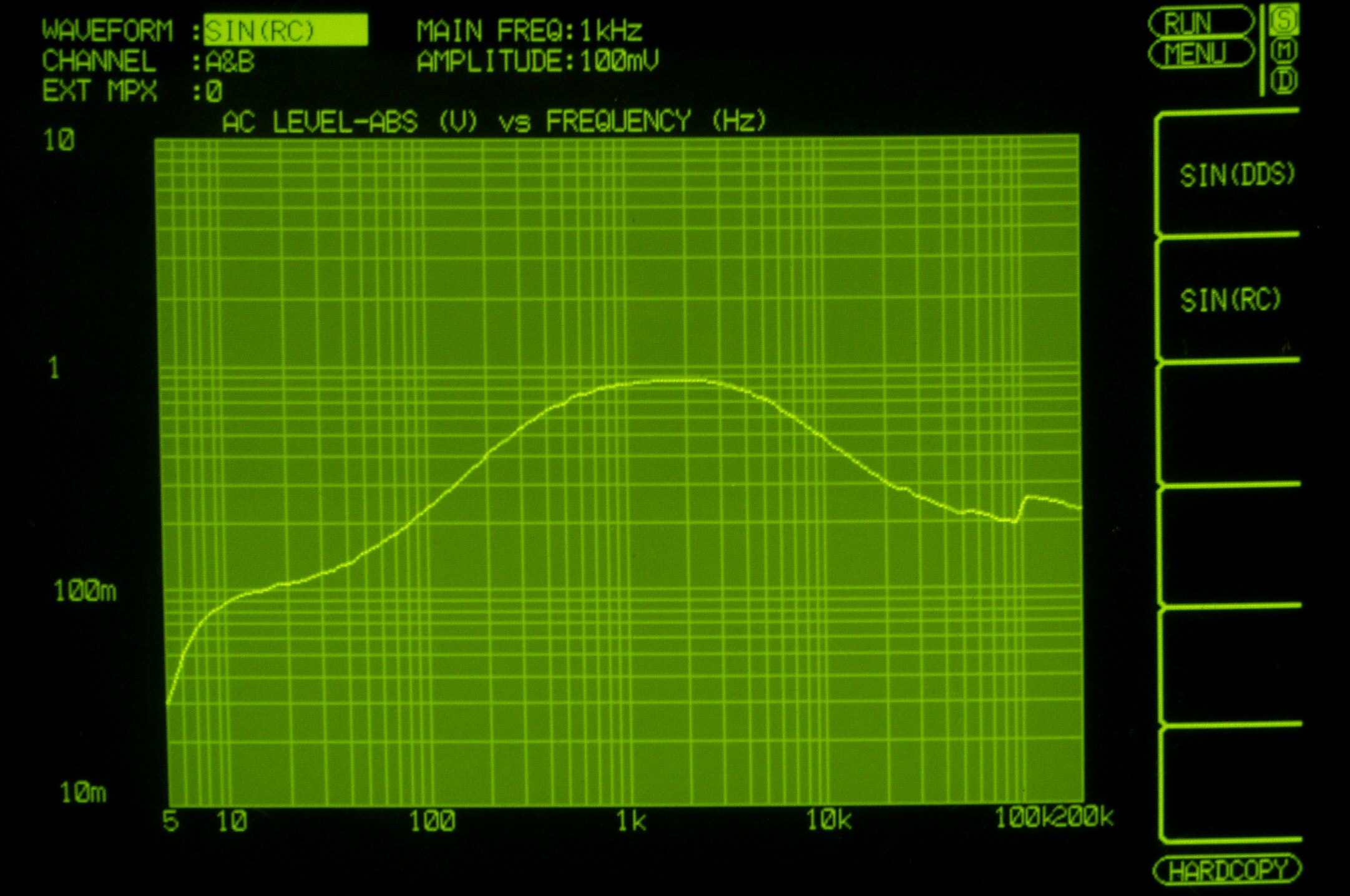

ＥＥ−１Ａ．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

ＥＥ−１Ｂ．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

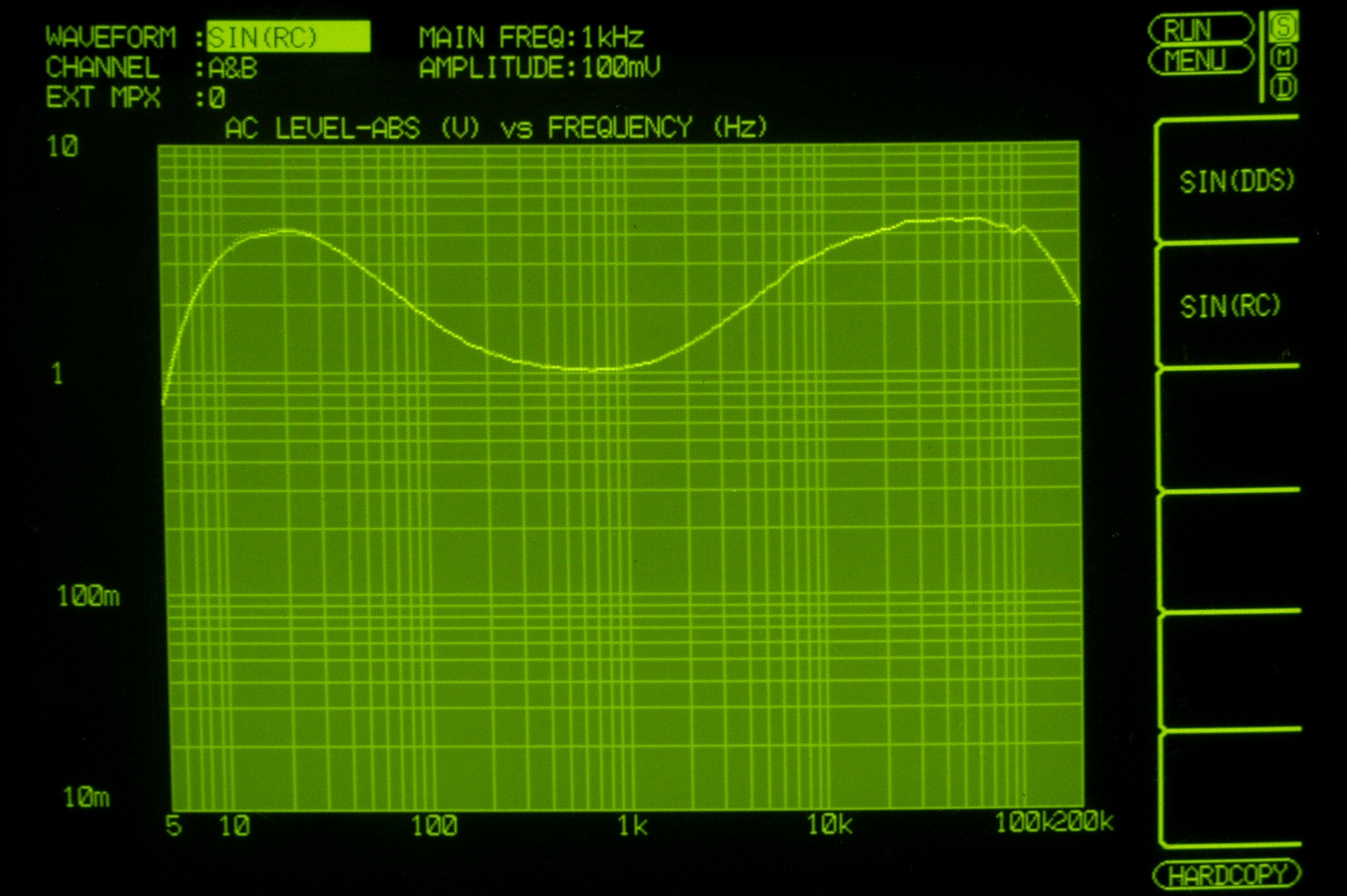

ＥＥ−２Ａ．　入出力特性測定（AUX入力）　ＢＡＳＳ（１２５ＨＺ）　＆　ＴＲＥＢＬＥ（２ＫＨＺ）　最大 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

ＥＥ−２Ｂ．　入出力特性測定（AUX入力）　ＢＡＳＳ（１２５ＨＺ）　＆　ＴＲＥＢＬＥ（２ＫＨＺ）　最小 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

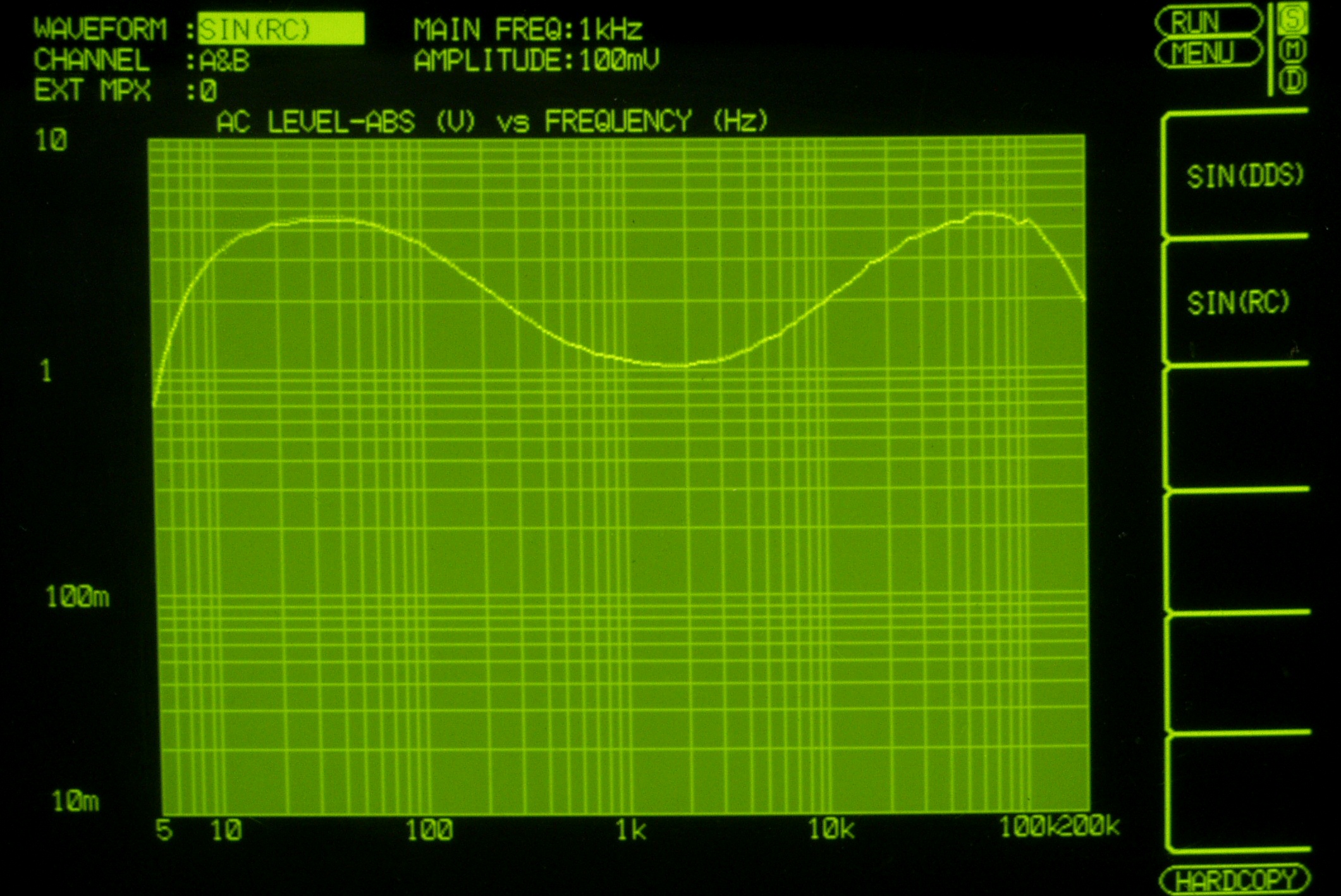

ＥＥ−２Ｃ．　入出力特性測定（AUX入力）　ＢＡＳＳ（４００ＨＺ）　＆　ＴＲＥＢＬＥ（８ＫＨＺ）　最大 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

ＥＥ−２Ｄ．　入出力特性測定（AUX入力）　ＢＡＳＳ（４００ＨＺ）　＆　ＴＲＥＢＬＥ（８ＫＨＺ）　最小 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

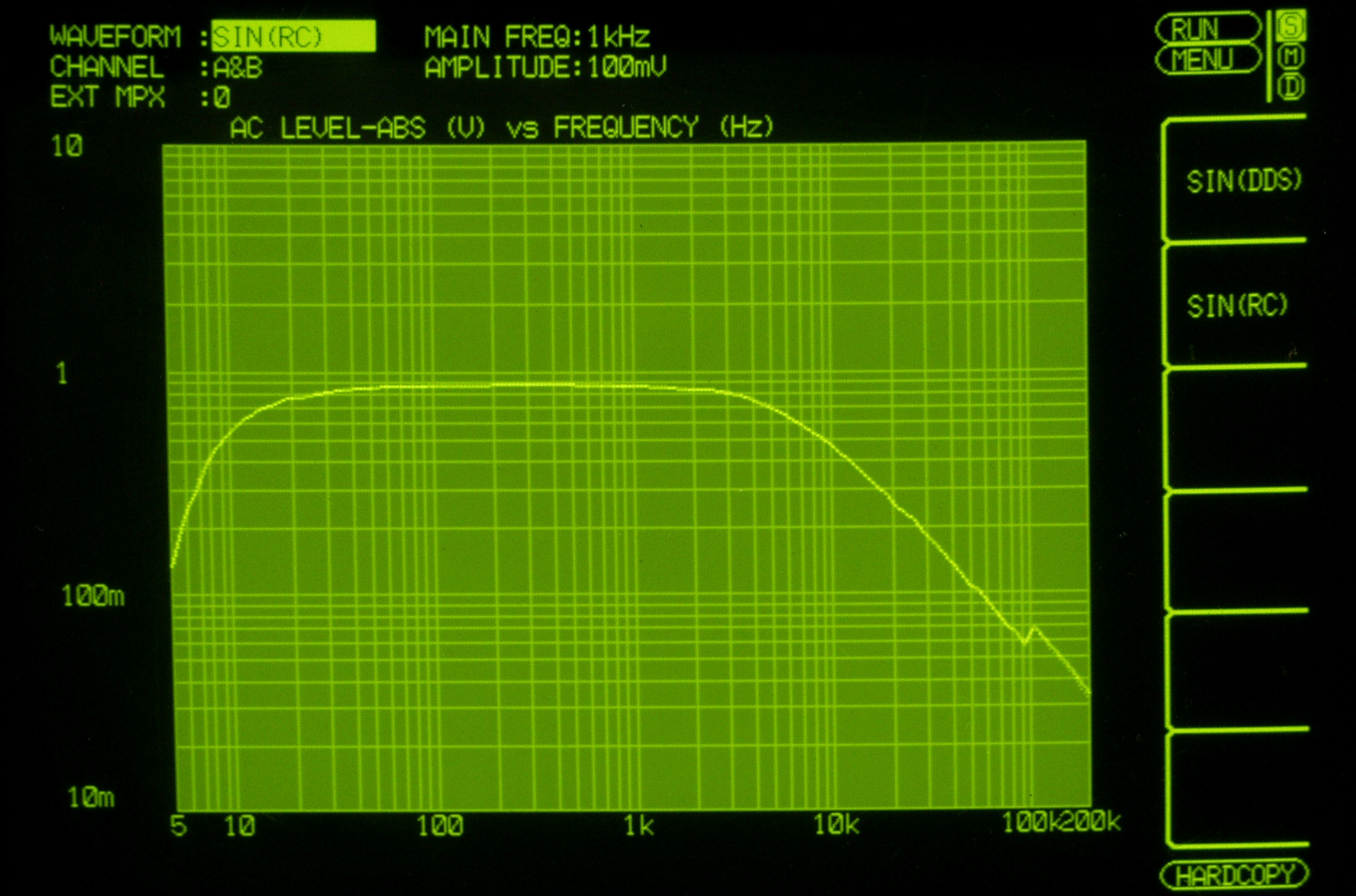

ＥＥ−３Ａ．　入出力特性測定（AUX入力）　ＬｏｗＣｕｔＦｉｌｔｅｒ（１０ＨＺ）　＆　ＨｉｇｈＣｕｔＦｉｌｔｅｒ（５ＫＨＺ）　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

ＥＥ−３Ｂ．　入出力特性測定（AUX入力）　ＬｏｗＣｕｔＦｉｌｔｅｒ（５０ＨＺ）　＆　ＨｉｇｈＣｕｔＦｉｌｔｅｒ（２０ＫＨＺ）　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

ＥＥ−４．　　入出力特性測定（AUX入力）　Ｌｏｄｎｅｓｓ　Ｈｉｇｈ　＆　Ｌｏｗ　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲは５０％位置　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

ＥＥ−５Ａ．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−１ 　　　　　　　　ＭＭ入力　入力電圧＝１．２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

ＥＥ−５Ｂ．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−２ 　　　　　　　　ＭＣ入力端子へ４．８ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｅ−６．　　完成２４時間エージング
