ＯＮＫＹＯ　Ｐ－８５５ＮⅡ．　２台目修理記録

２０２２／１１／１　

倉庫整理の為、オークションに出品するため測定

Ｓ．　ＯＮＫＹＯ　Ｐ－８５５ＮⅡ　の仕様（カタログ・マニアルより）

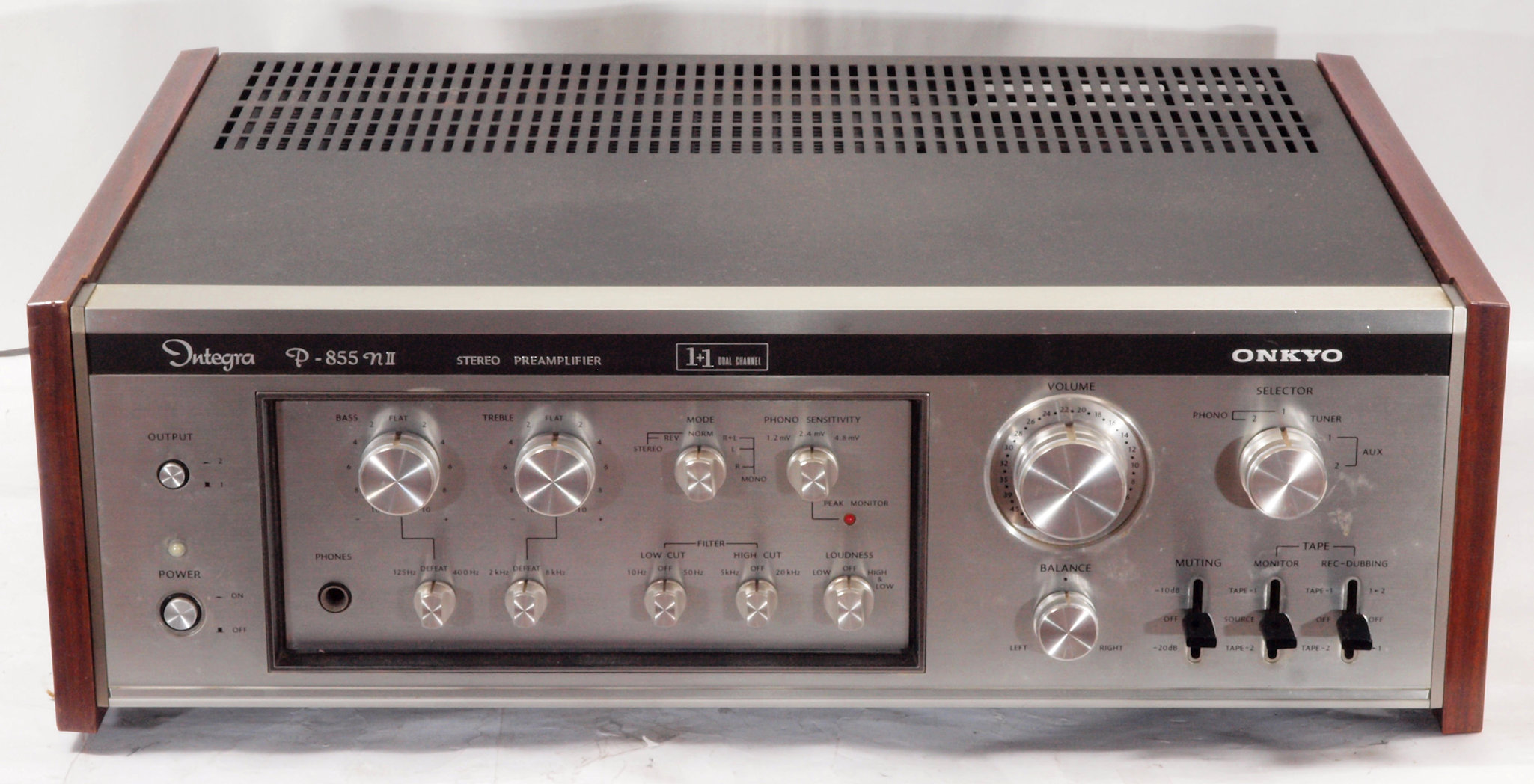

１．　前から見る。

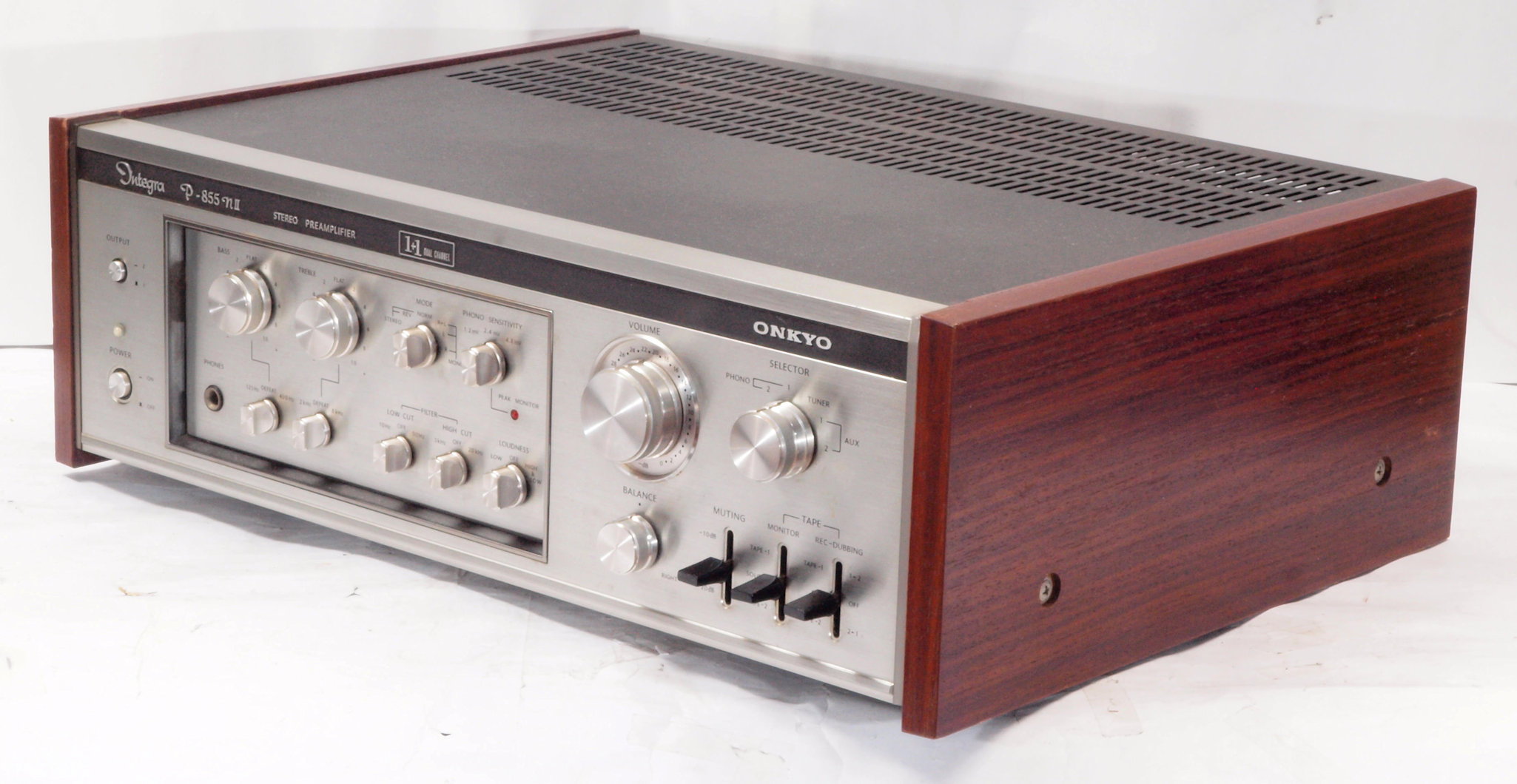

２．　前右から見る。

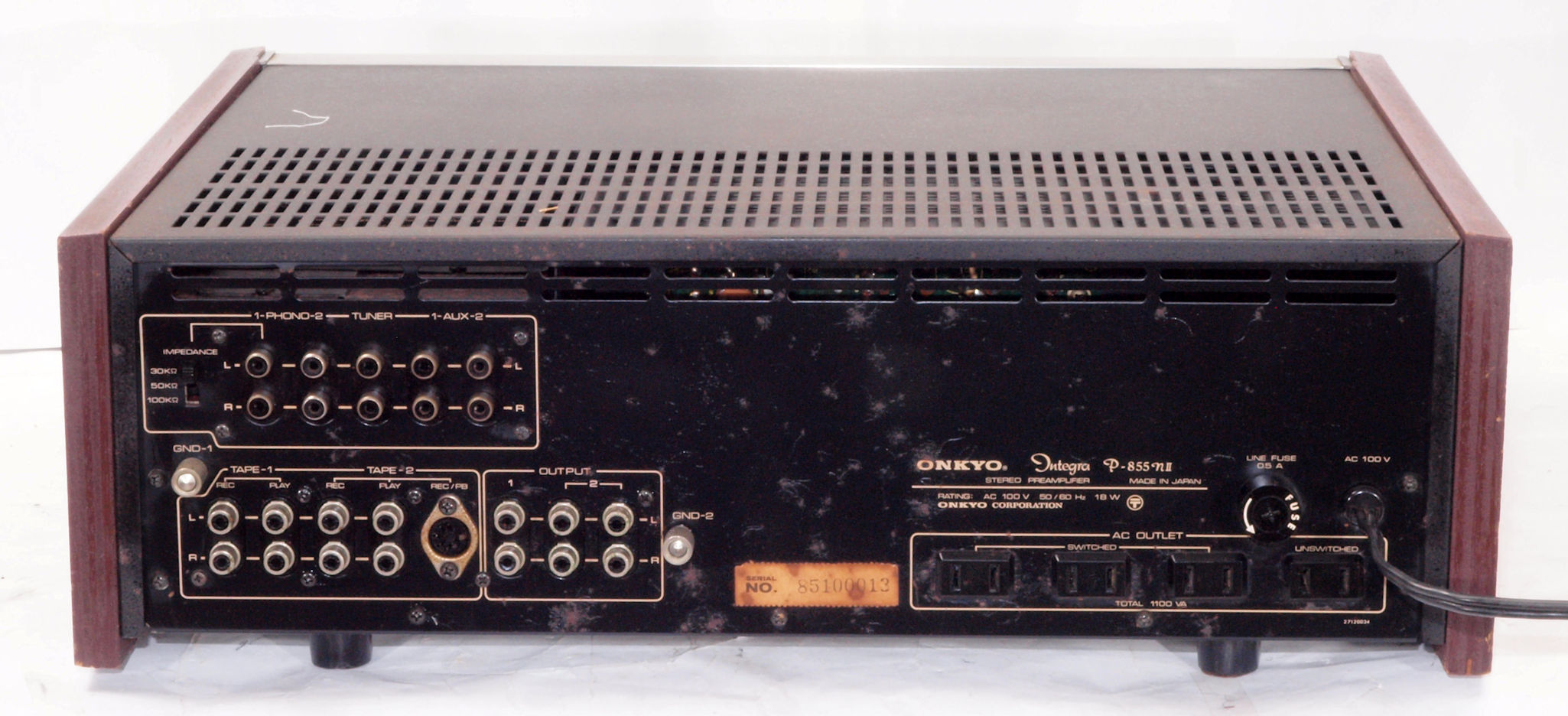

３．　後から見る。

４．　後左から見る。

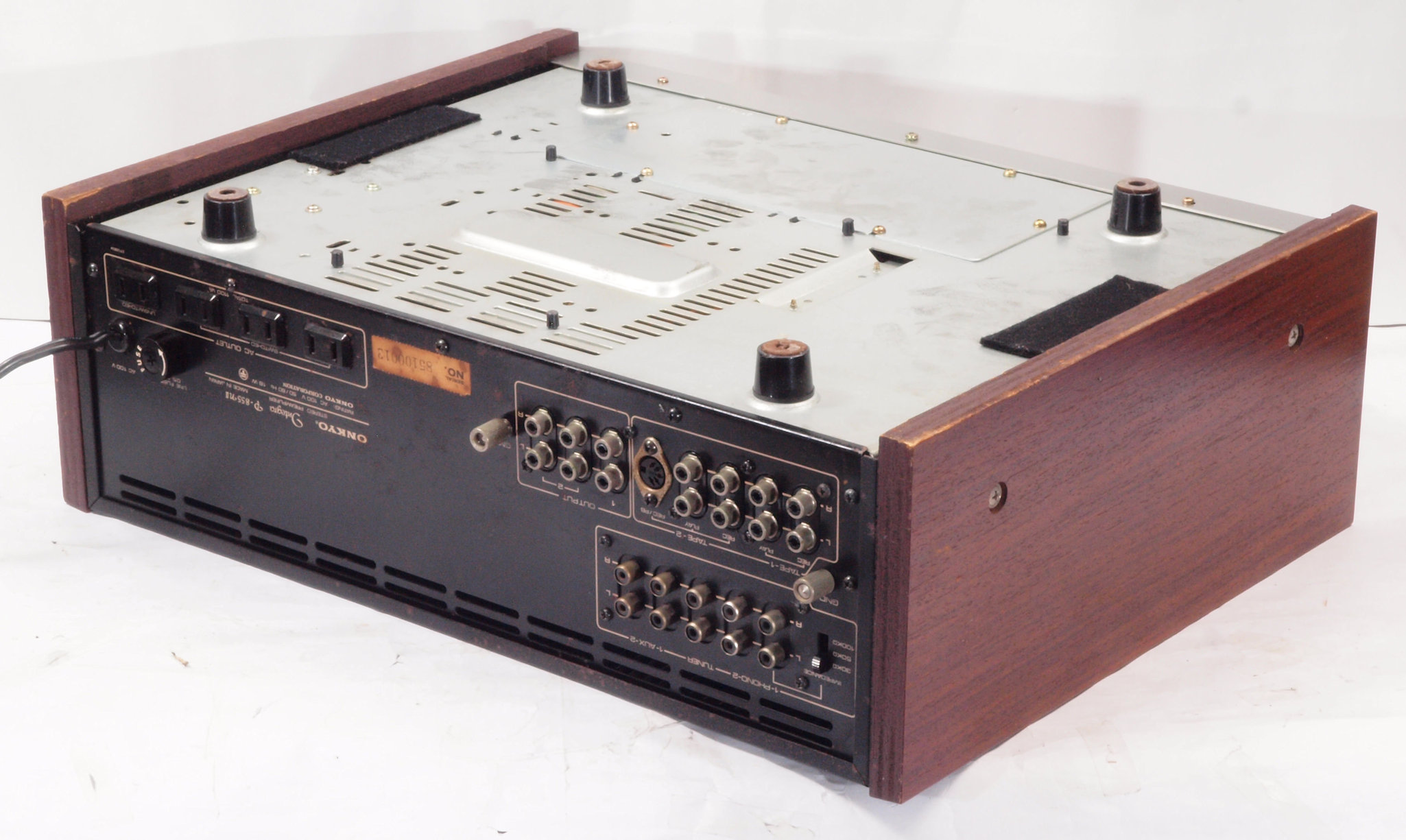

５．　下前左から見る。

６．　下後右から見る。

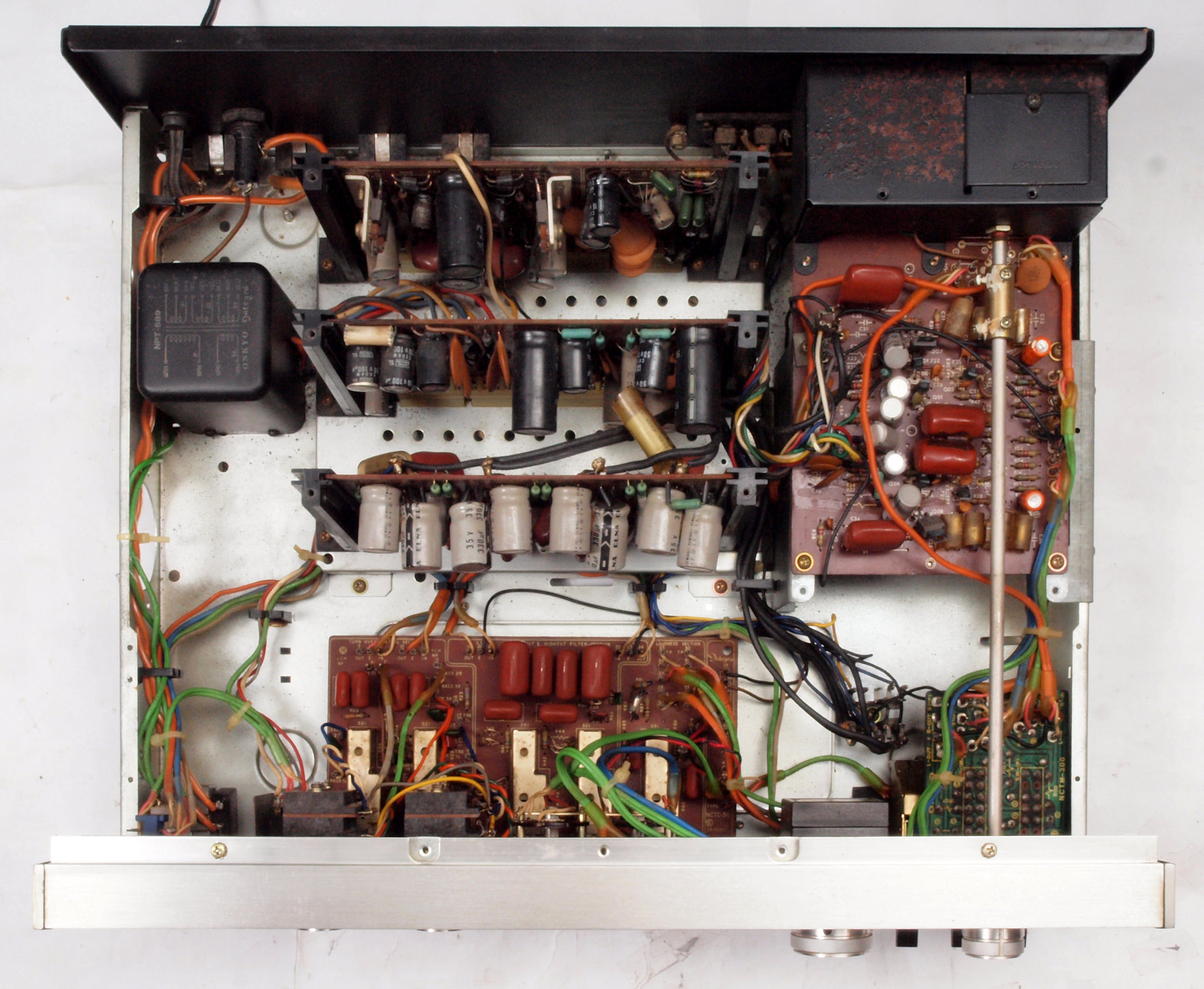

７．　上下パネルを外し、上から見る。

８．　上下パネル・シールドを外し、上から見る。

９．　上下パネル・シールドを外し、上から見る。修理履歴は無？

Ｅ．　調整・測定。
Ｅ０．　出力・歪み率測定・調整。
　　　　「見方」。

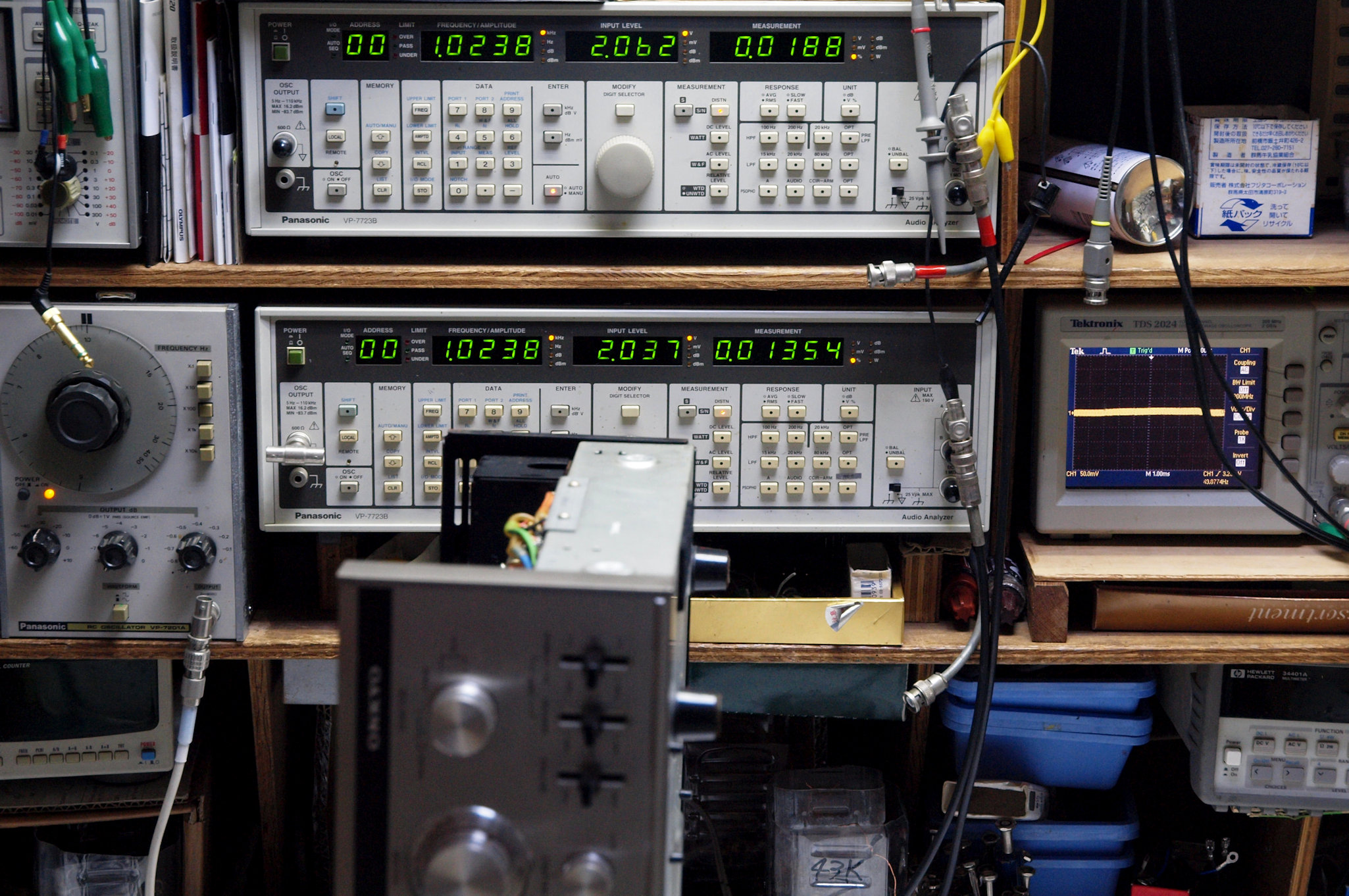

　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段左端　オーディオ発振器　ＶＰ－７２０１Ａ　より５０Ｈｚ～１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２．３Ｖ出力、　０．００２４９％歪み。
　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２．３Ｖ出力、　０．００２４９％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２．　ＭＭ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２Ｖ出力、　０．０１８８％歪み。
　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２Ｖ出力、　０．０１３４５％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｓ．　ＯＮＫＹＯ　Ｐ－８５５ＮⅡ　の仕様（カタログ・マニアルより）　

型式	プリアンプ　Ｐ－８５５ＮⅡ
入力感度/インピーダンス	Phono1=1.2、2.4、4.8mV/100、50、30kΩ Phono2=1.2、2.4、4.8mV/50kΩ Tuner、AUX1、2、Play=100mV/50kΩ
全高調波歪率(1V出力時、1kHz)	0.01%
混変調歪率	0.05%以下(SMPTE、1V出力時、70Hz:7kHz＝4:1)
RIAA特性(Phono1、2)	30Hz～15kHz ±0.2dB以下 20Hz～20kHz ±0.5dB以下
周波数特性(Tuner、AUX1、2、Play)	15Hz～70kHz +0 -0.5dB 10Hz～100kHz +0 -1.0dB
Phono最大許容入力(2.4mV、T.H.D. 0.1%)	1kHz(R.M.S.) 10kHz(R.M.S.)
S/N(IHF-Aネットワーク、入力シャント)	Phono1、2=75dB以上 Tuner、AUX1、2、Play=90dB以上
出力電圧/インピーダンス	Output(100kΩ負荷時)=1V(定格)、10V(最大)/600Ω Rec Out(Phono)=100mV(定格)/12kΩ
トーンコントロール(2dBステップ式)	Treble=±10dB(10kHz、F.Shift 2kHz時) Bass=±10dB(100Hz、F.Shift 400Hz時)
ターンオーバー周波数	Treble=2kHz、8kHz、Defeat Bass=400Hz、125Hz、Defeat
ラウドネス(ボリューム-30dB位置)	+5dB(70Hz)、+3dB(10kHz)
フィルタ	High-Cut=5kHz、20kHz、6dB/oct Low-Cut=50Hz、10Hz、12dB/oct
ミューティング	-10dB、-20dB
入出力極性	EQ-AMP=同相 Tone+Buffer-Amp=同相
トランジェントキラー動作時間	SW-ON時=約7秒 SW-OFF時=0.5秒より開始
使用半導体	トランジスタ=37個ダイオード=40個 LED=1個
電源	AC100V、50Hz/60Hz
消費電力	18W
AC出力	Switched=3系統 Unswitched=1系統 4系統合計=1100VA
外形寸法	幅440x高さ158x奥行370mm
重量	9.2kg
価格	￥95,000(1975年発売)
