ＯＮＫＹＯ　Ｍ−９５５Ｎ�U／２６０　修理記録

平成１５年9月10日到着　　　１１月１８日完成

Ａ．　修理前の状況 ヤフーオークションにてジャンク品として入れました。スピーカーにつなぎ 電源を入れたところ、Rチャンネルからは音が出ました Lチャンネルからはノイズ混じりの音でスピーカーのウーハーが大きく動いたのですぐ電源を切りました。 内部を見たのですが、ヒューズが切れていて交換してもまたすぐ切れてしまいます。 ２８年前の製品です B．　原因 終段ＴＲ（トランジスター）全滅 Ｃ．　修理状況 ＳＰ接続リレー交換 終段ＴＲ（トランジスター）交換（支給） ＲＬバイアス／バランスＶＲ交換 初段・中段ＴＲ（トランジスター）交換 電解コンデンサー交換（オーデオコンデンサー使用） Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　２個 終段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　８個 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　６個 初段・中段ＴＲ（トランジスター）　　　　　　　　　　　　　　１６個 電解コンデンサー（ニチコン・ミューズ使用）　　　　　　　５２個 Ｅ．　調整・測定 Ｆ．　修理費　　　９８，０００円　　　＜＜オーバーホール修理＞＞　 　　　　　　　　　　　　　　　　　　　　　＜＜部品取り用１台支給＝使用するのは終段ＴＲ（トランジスター）＞＞

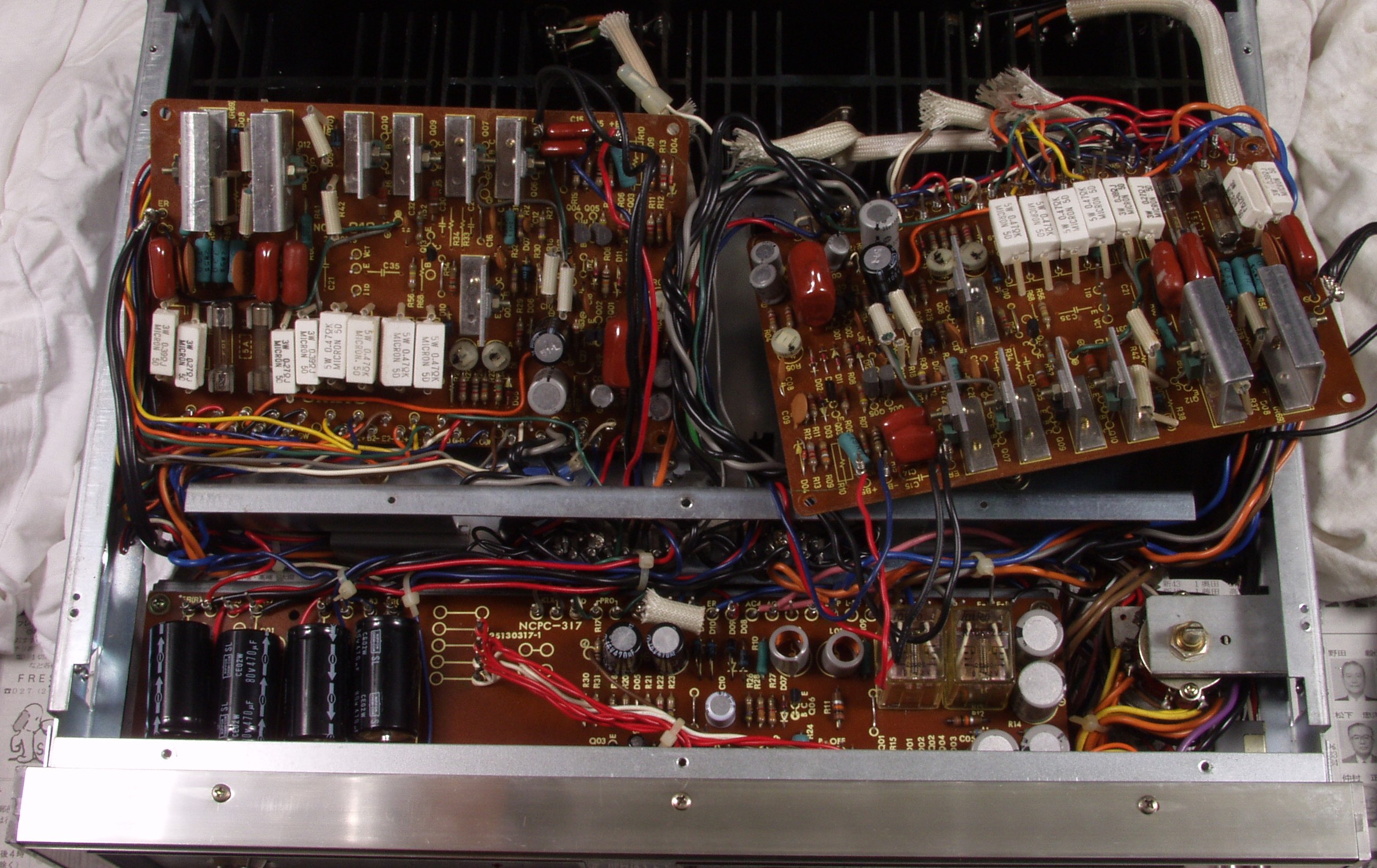

Ａ．　修理前の状況 Ａ−１．　修理前　上から見る、非常に綺麗です　大きい電解コンデンサーが目を引く 　　　　　　　　　　　コネクターが使用していないので、基板修理は大変！

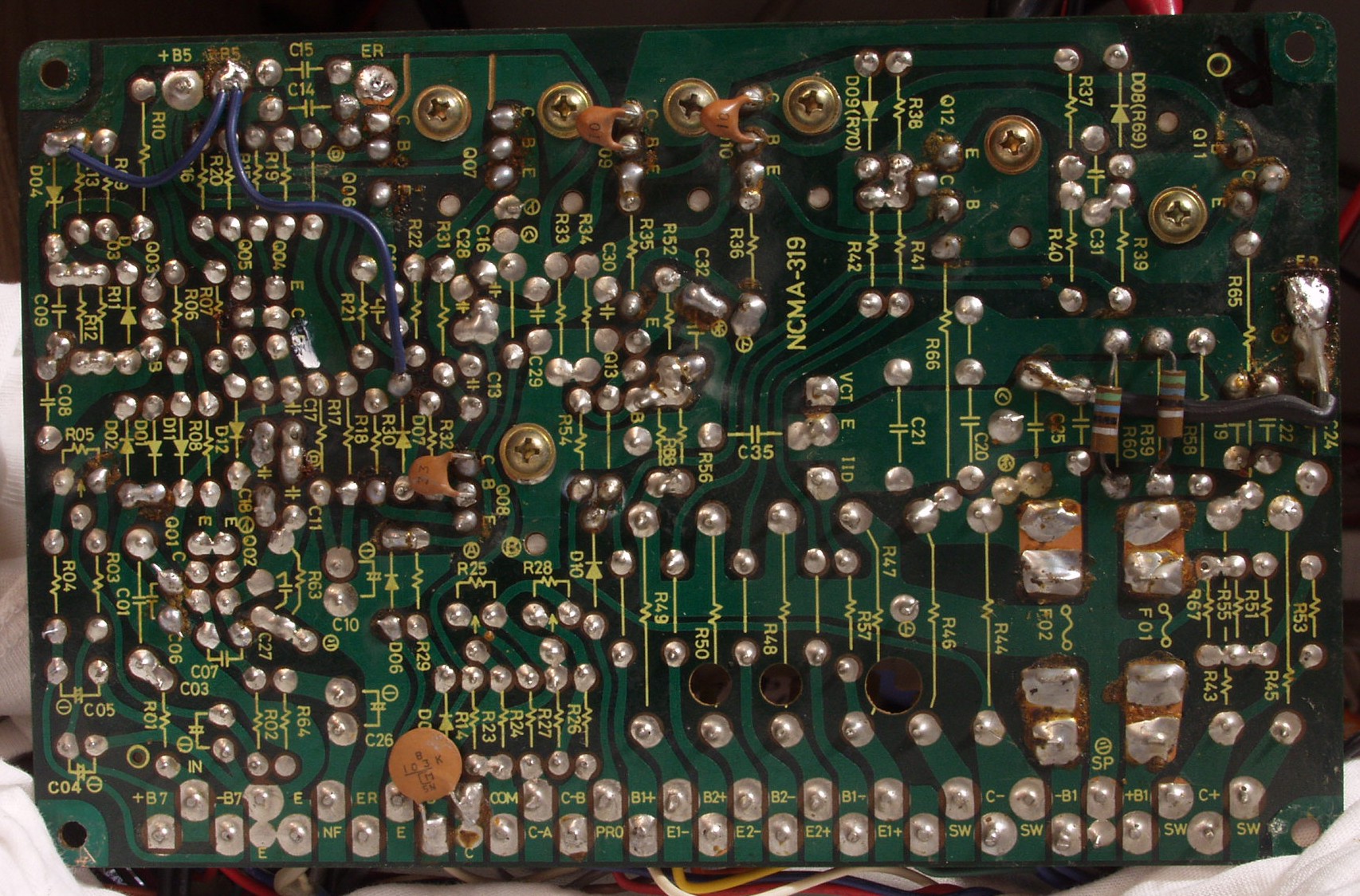

Ａ−２．　修理前　下から見る。　何回か修理に挑んだのか？　フューズは４本共新しく、２本断線 　　　　　　　　　　　コネクターが使用していないので、基板修理は大変！

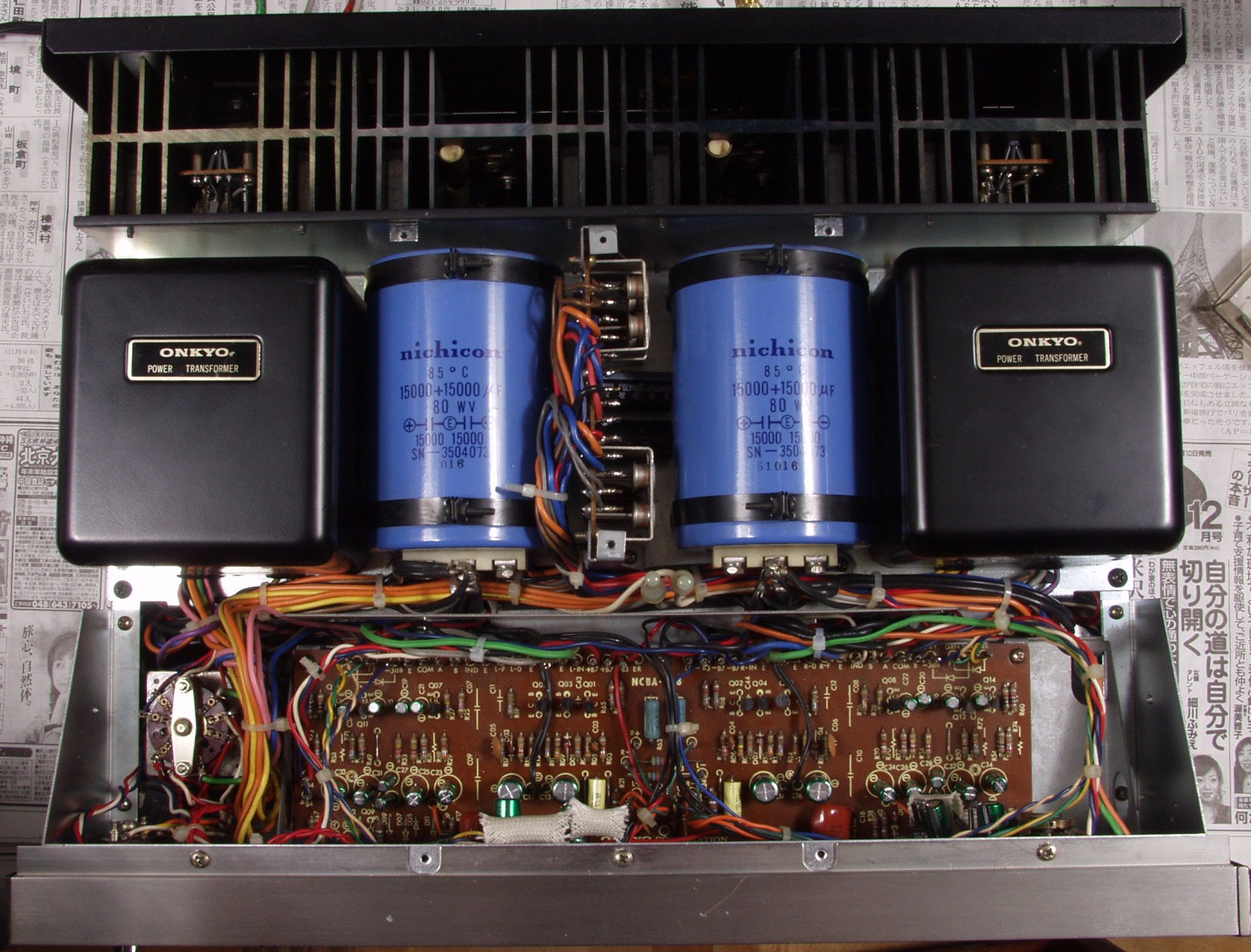

Ａ−３．　修理前　放熱器の色がRLで異なる、バイアスがずれチンチンに温度が上がった

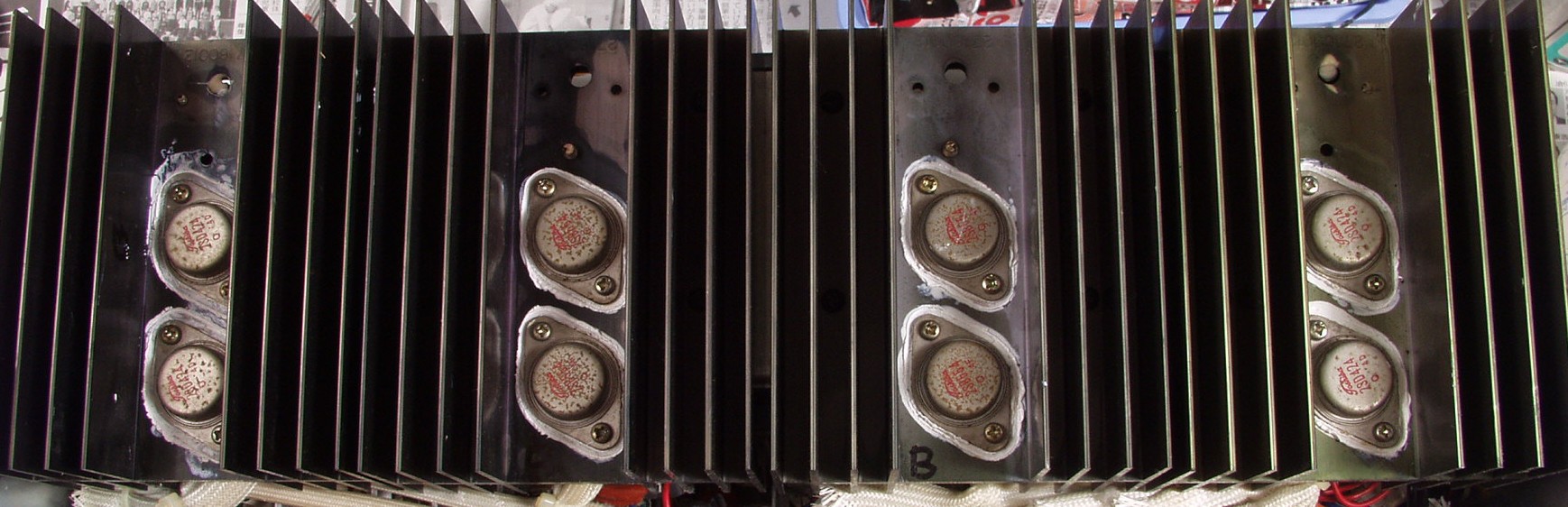

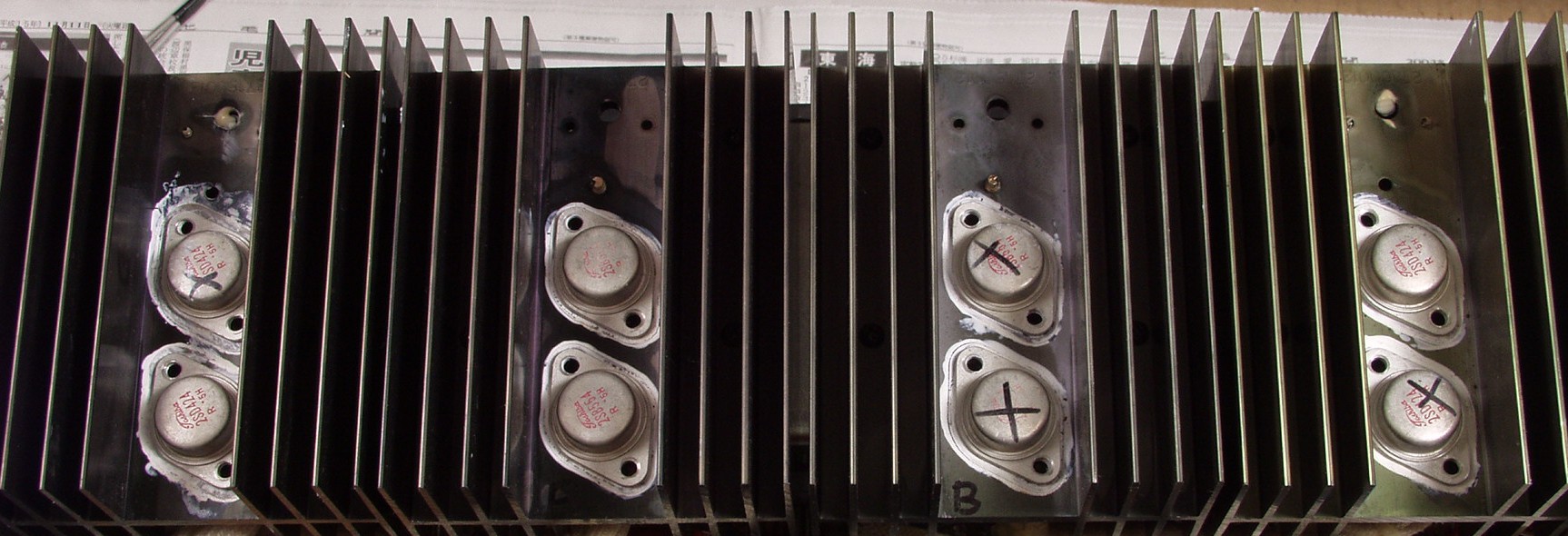

Ａ−４．　修理前　終段ＴＲ（トランジスター）　「×」を付けたのが短絡、他は断線

Ａ−５．　修理前　部品取り用の終段ＴＲ（トランジスター） 　　　　　　　　　　　外観は汚いが、全部出荷時のまま

Ｃ．　修理状況 Ｃ−１．　修理中　コネクターの使用が無く、基板取り出しは大変

Ｃ−１Ａ．　修理前　ＲメインＡＭＰ基板

Ｃ−１Ｂ．　修理後　ＲメインＡＭＰ基板 　　　　　　　　　　　　バランス／バイアス調整用半固定ＶＲ３個、ＴＲ（トランジスター）４個、電解コンデンサー５個交換

Ｃ−１Ｃ．　修理前　ＲメインＡＭＰ基板裏

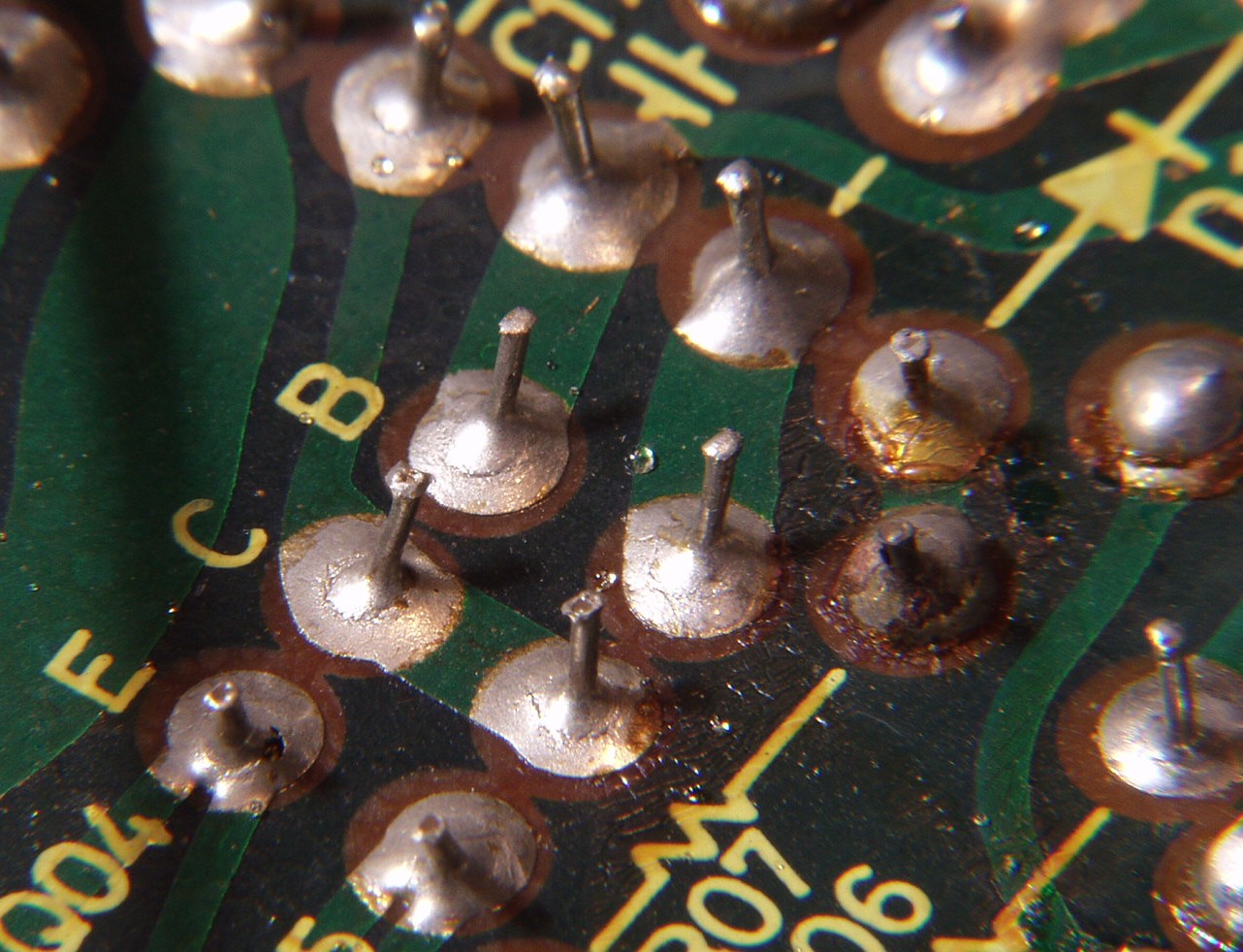

Ｃ−１Ｄ．　修理中　ＲメインＡＭＰ基板　半田不良ヶ所

Ｃ−１Ｄ−１．　修理中　ＲメインＡＭＰ基板　半田不良ヶ所２

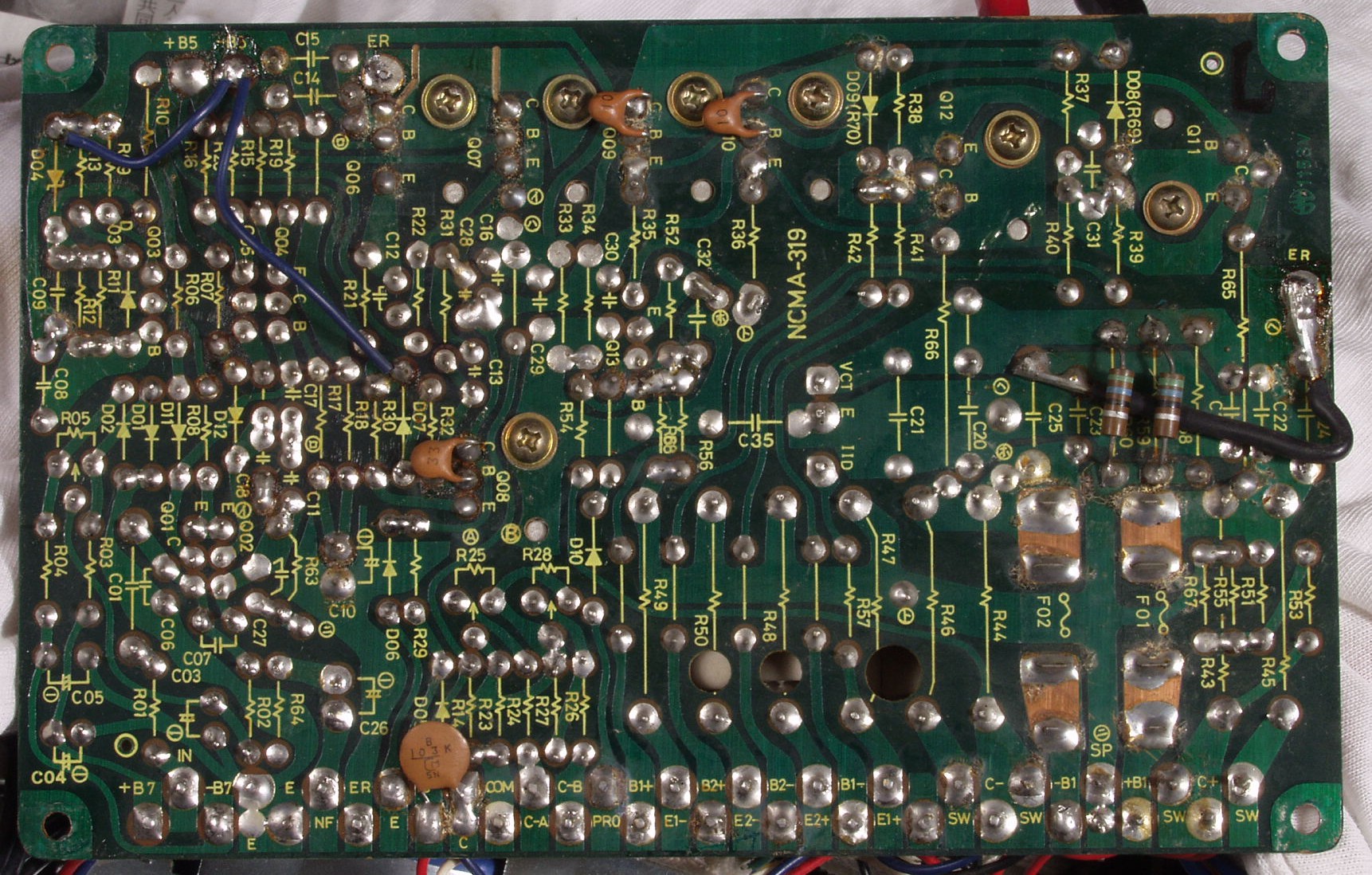

Ｃ−１Ｅ．　修理（半田補正）後　ＲメインＡＭＰ基板裏　半田を全部やり直す

Ｃ−２Ａ．　修理前　ＬメインＡＭＰ基板

Ｃ−２B．　修理後　ＬメインＡＭＰ 　　　　　　　　　　　　バランス／バイアス調整用半固定ＶＲ３個、ＴＲ（トランジスター）４個、電解コンデンサー５個交換

Ｃ−２Ｃ．　修理前　ＬメインＡＭＰ基板裏

Ｃ−２Ｄ．　修理（半田補正）後　ＬメインＡＭＰ裏　半田を全部やり直す

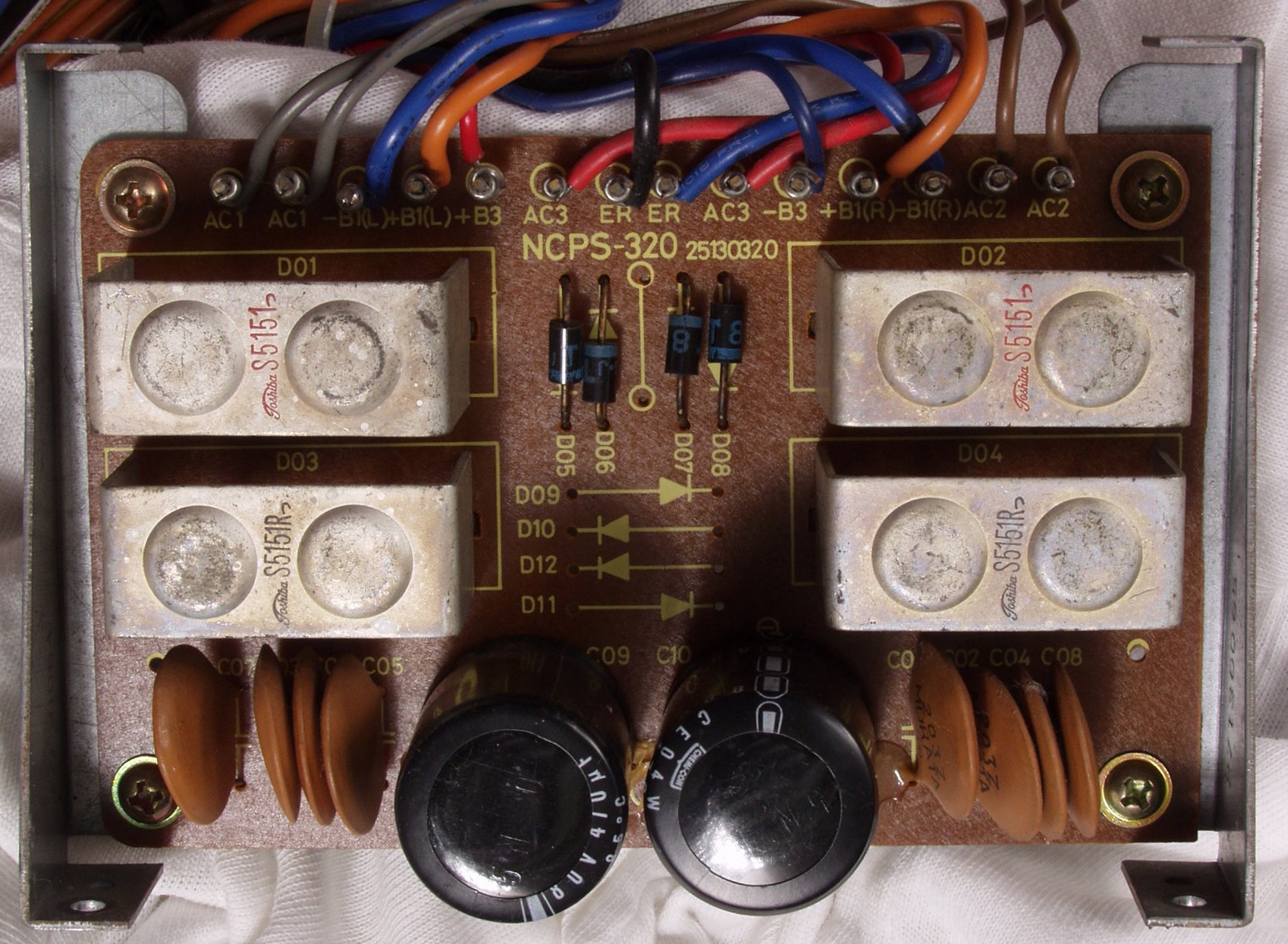

Ｃ−３Ａ．　修理前　電源基板

Ｃ−３Ｂ．　修理後　電源基板　電解コンデンサー２個交換

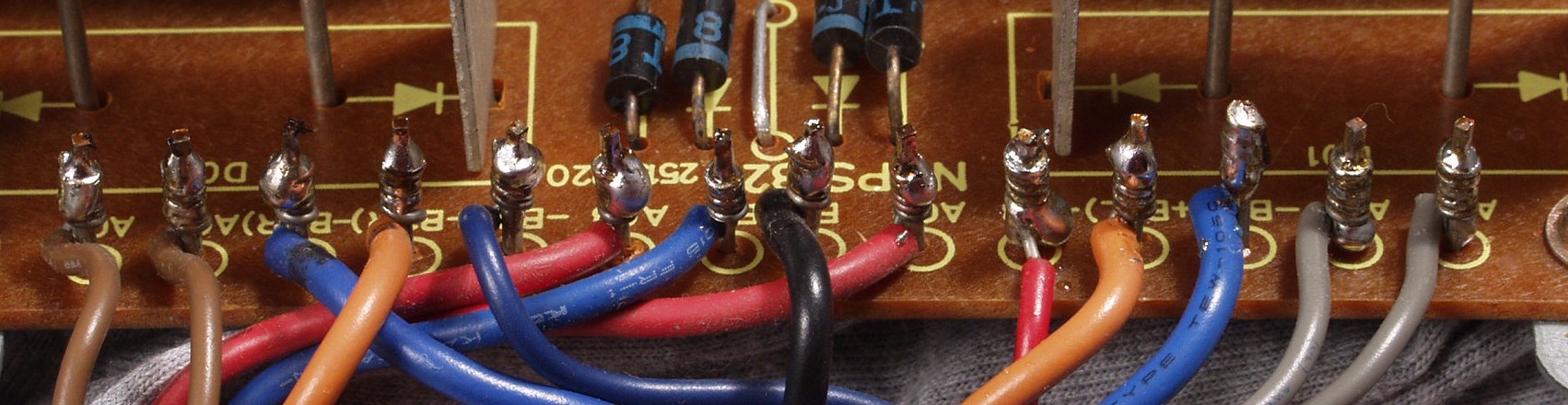

Ｃ−３Ｃ．　修理中　電源基板裏

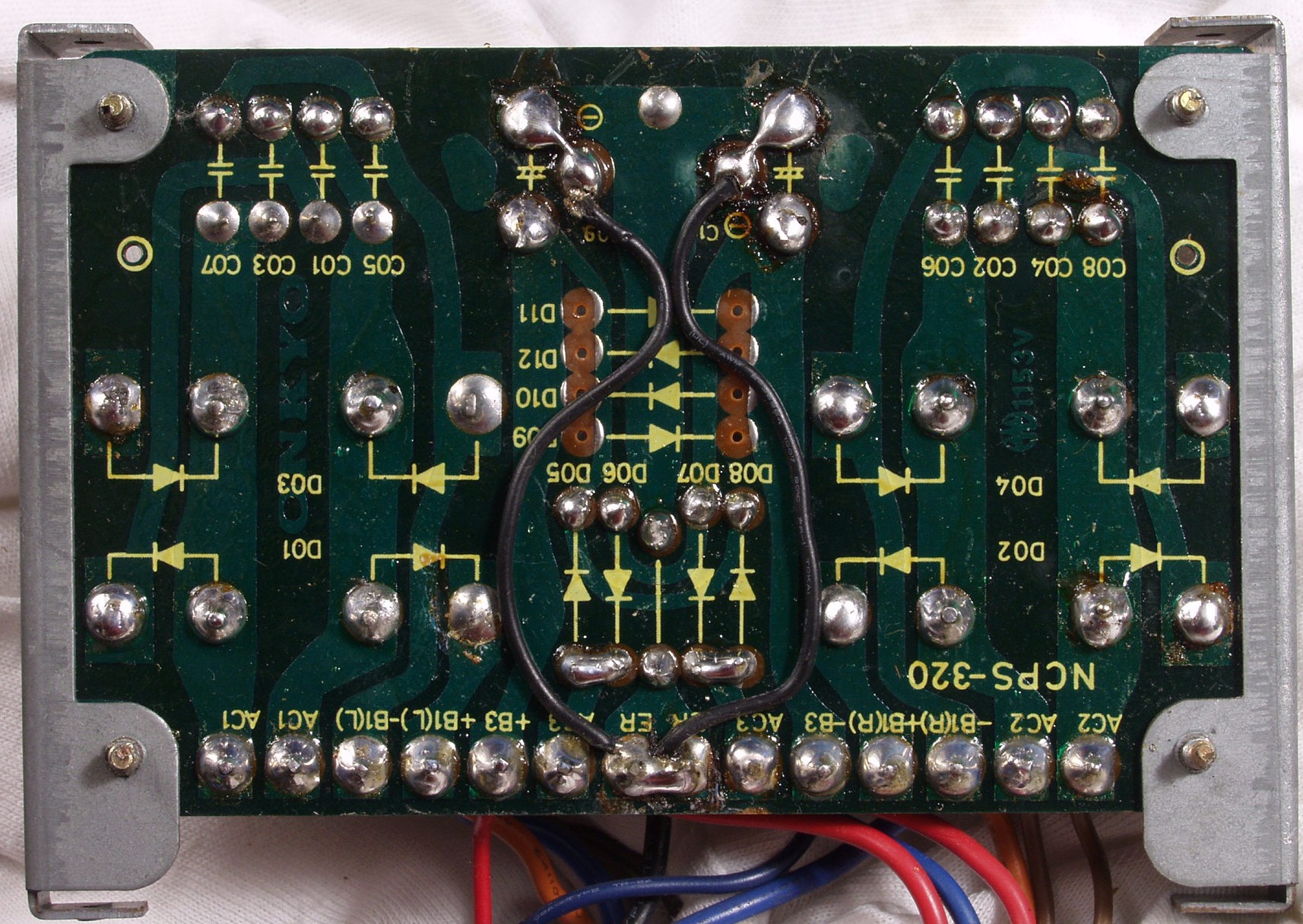

Ｃ−３Ｄ．　修理（半田補正）後　電源基板裏　半田を全部やり直す

Ｃ−３Ｅ．　修理後　ラッピングに半田を染みこませる

Ｃ−４Ａ．　修理前　プリＡＭＰ・ピークモニター基板

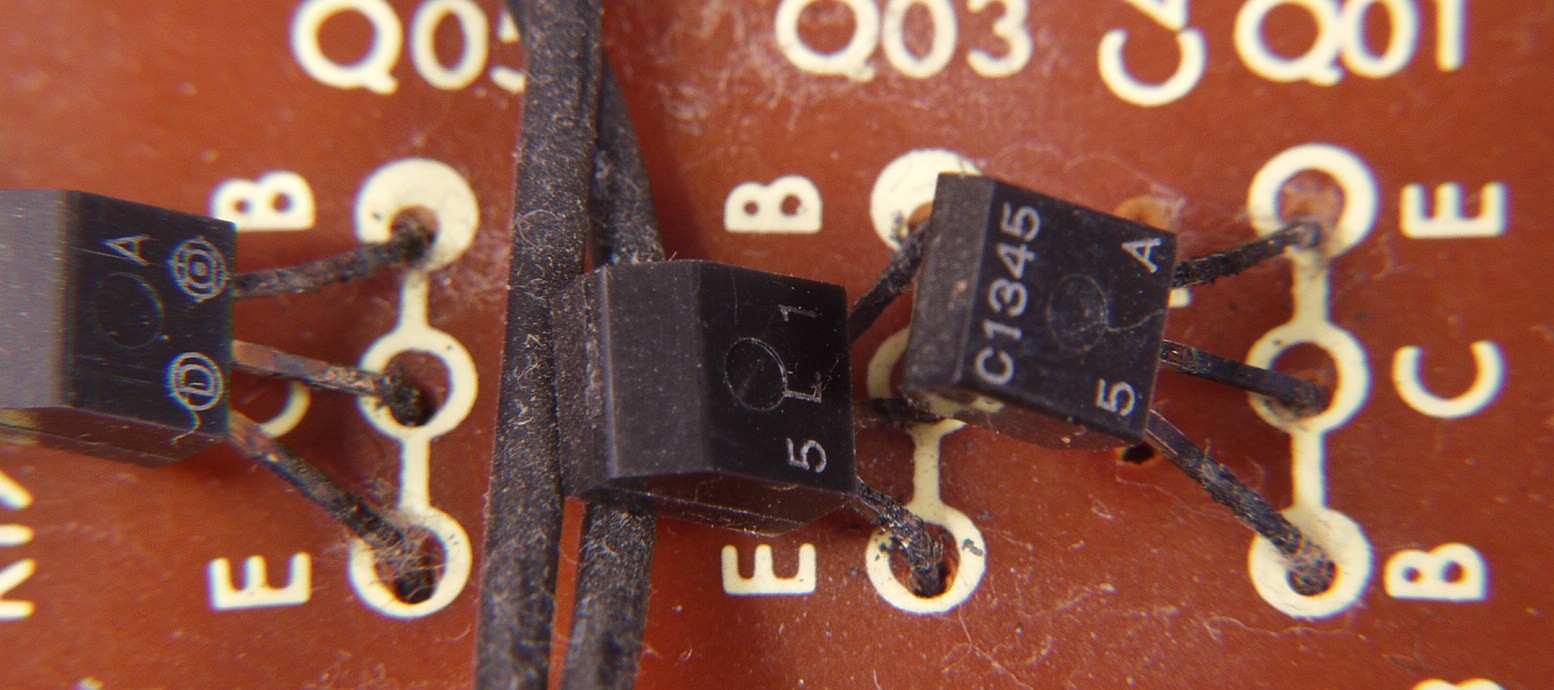

Ｃ−４Ａ−１．　修理前　プリＡＭＰ・ピークモニター基板　真っ黒な足のＴＲ（トランジスター）

Ｃ−４Ａ−２．　修理前　プリＡＭＰ・ピークモニター基板　真っ黒な足のＴＲ（トランジスター）２

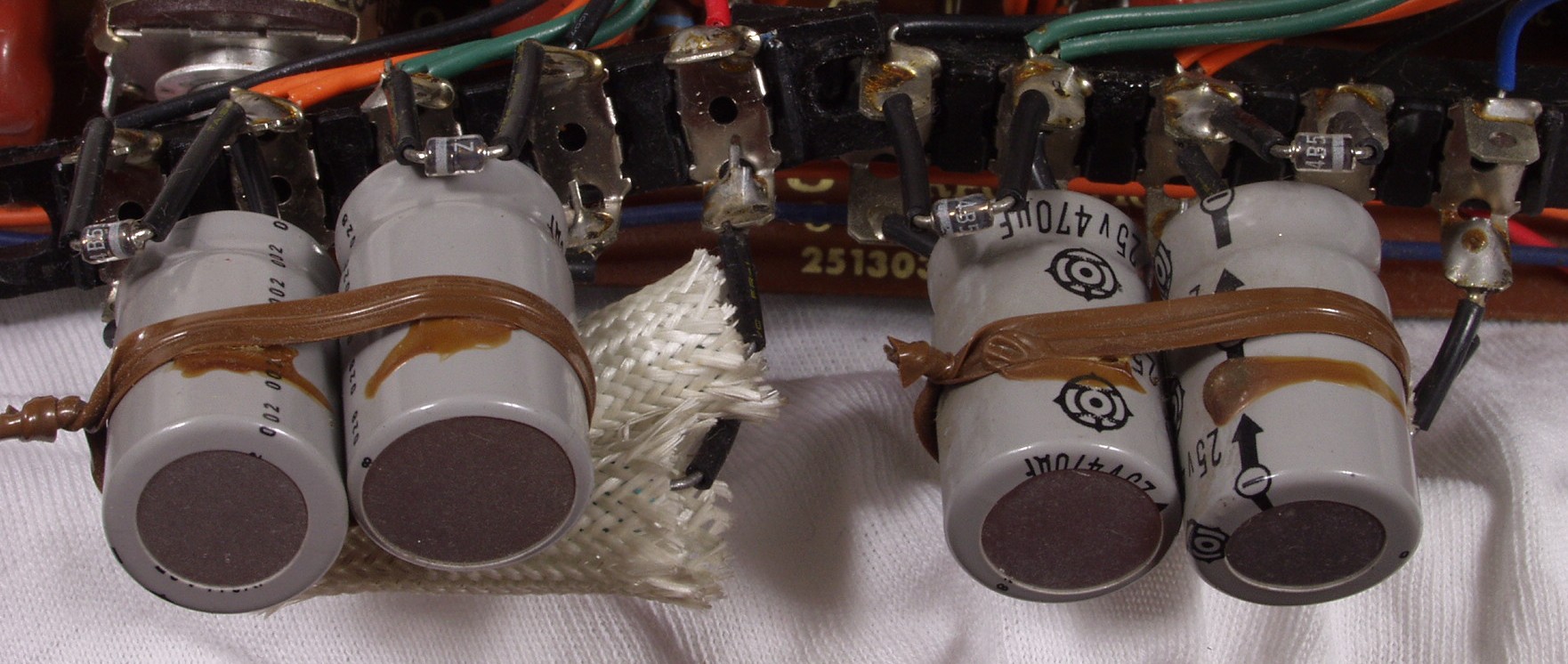

Ｃ−４Ａ−２．　修理前　プリＡＭＰ・ピークモニター基板　フイルターの電解コンデンサー

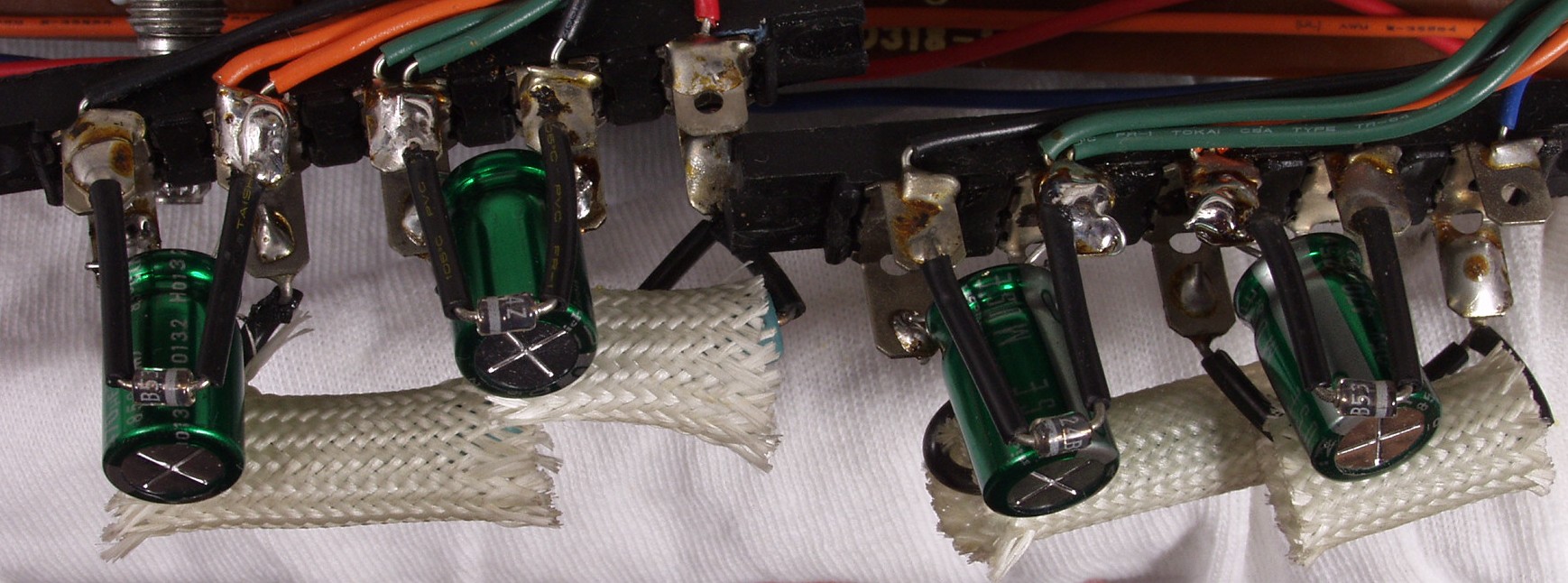

Ｃ−４Ａ−３．　修理後　プリＡＭＰ・ピークモニター基板　フイルターの電解コンデンサー　電解コンデンサー４個交換

Ｃ−４B．　修理後　プリＡＭＰ・ピークモニター基板 　　　　　　　　　　　　ＴＲ（トランジスター）８個、電解コンデンサー２４個、フイルムコンデンサー２個交換

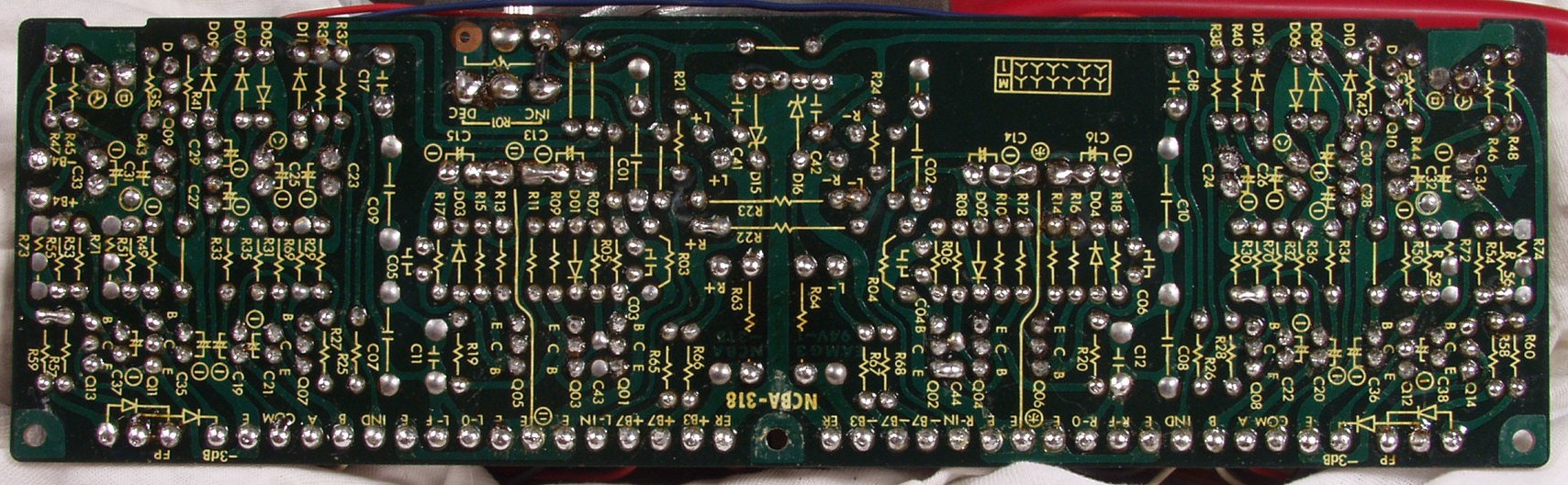

Ｃ−５Ａ．　修理前　プリＡＭＰ・ピークモニター基板裏

Ｃ−５Ｂ．　修理（半田補正）後　プリＡＭＰ・ピークモニター基板裏　　半田を全部やり直す

Ｃ−６Ａ．　修理後　終段ＴＲ（トランジスター）

Ｃ−７Ａ．　修理前　プロテクト基板

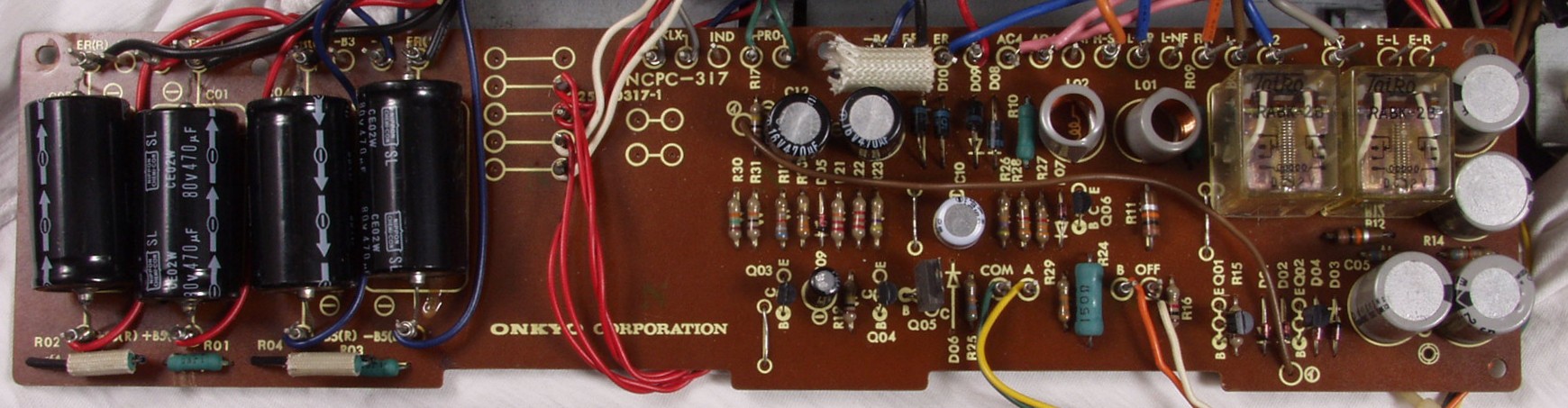

Ｃ−７Ｂ．　修理後　プロテクト基板　ＳＰ接続リレー２個、電解コンデンサー１２個交換

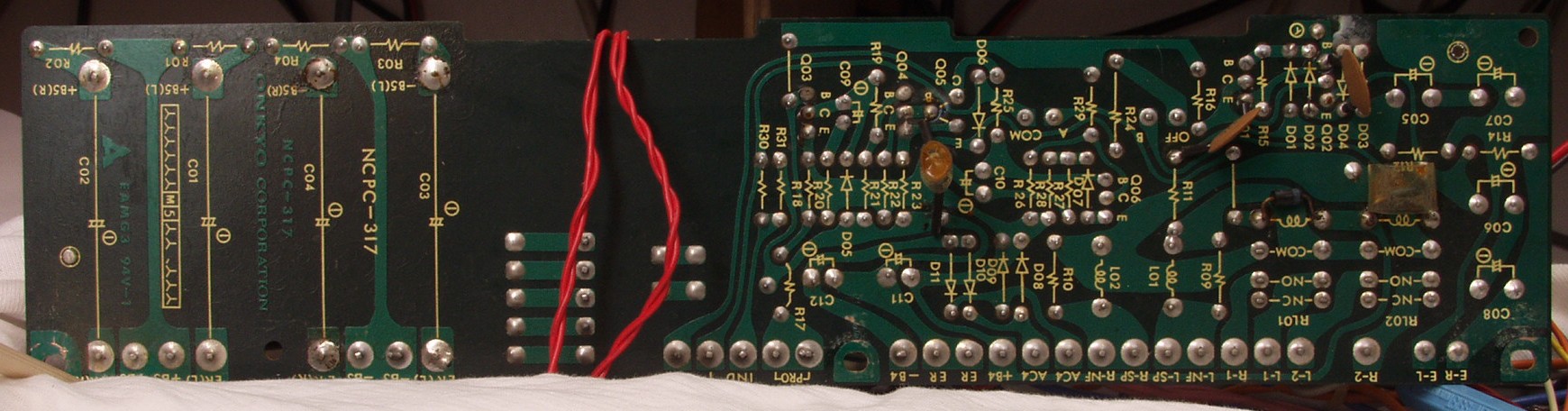

Ｃ−７Ｃ．　修理後　プロテクト基板裏

Ｃ−７Ｄ．　修理（半田補正）後　プロテクト基板裏

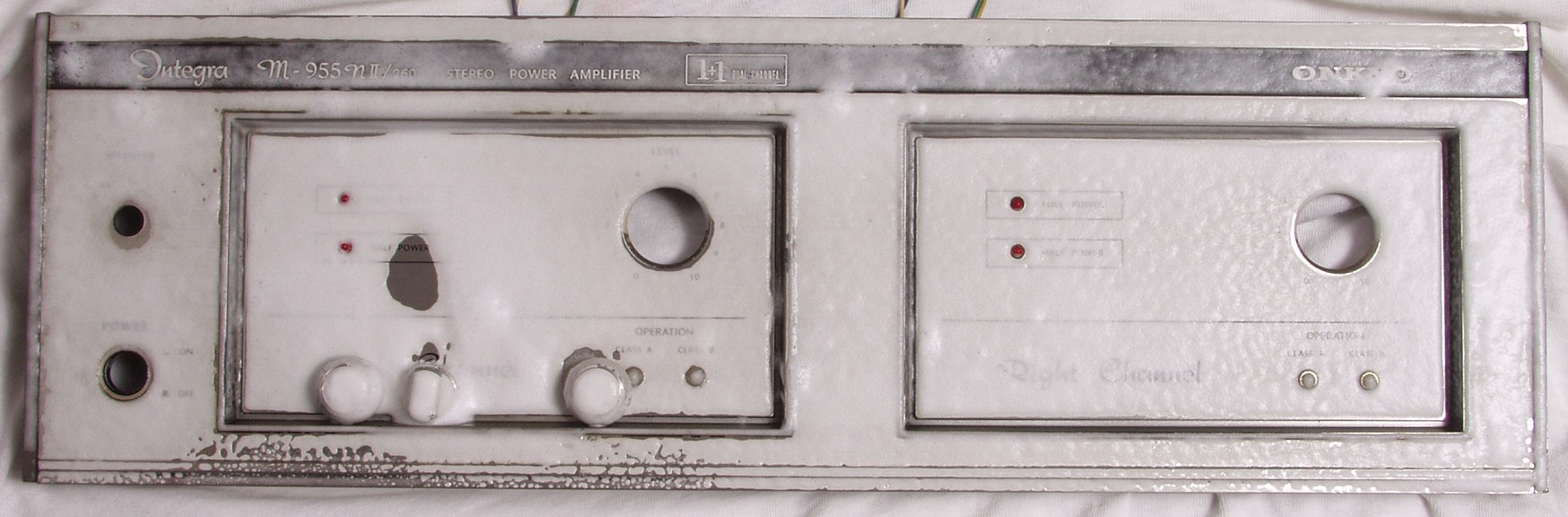

Ｃ−８．　パネル清掃　パイロット・ランプ２個、ＬＥＤ１個交換

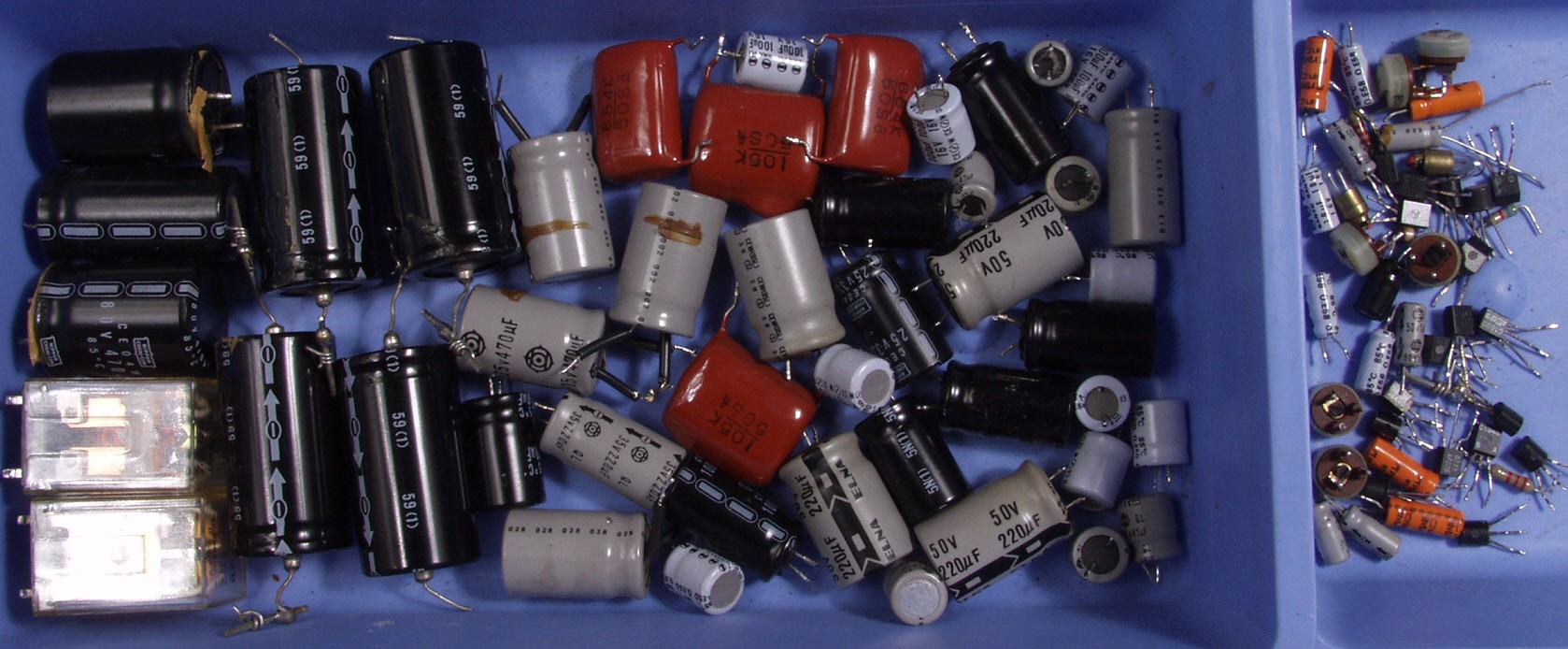

Ｃ−９．　交換した部品

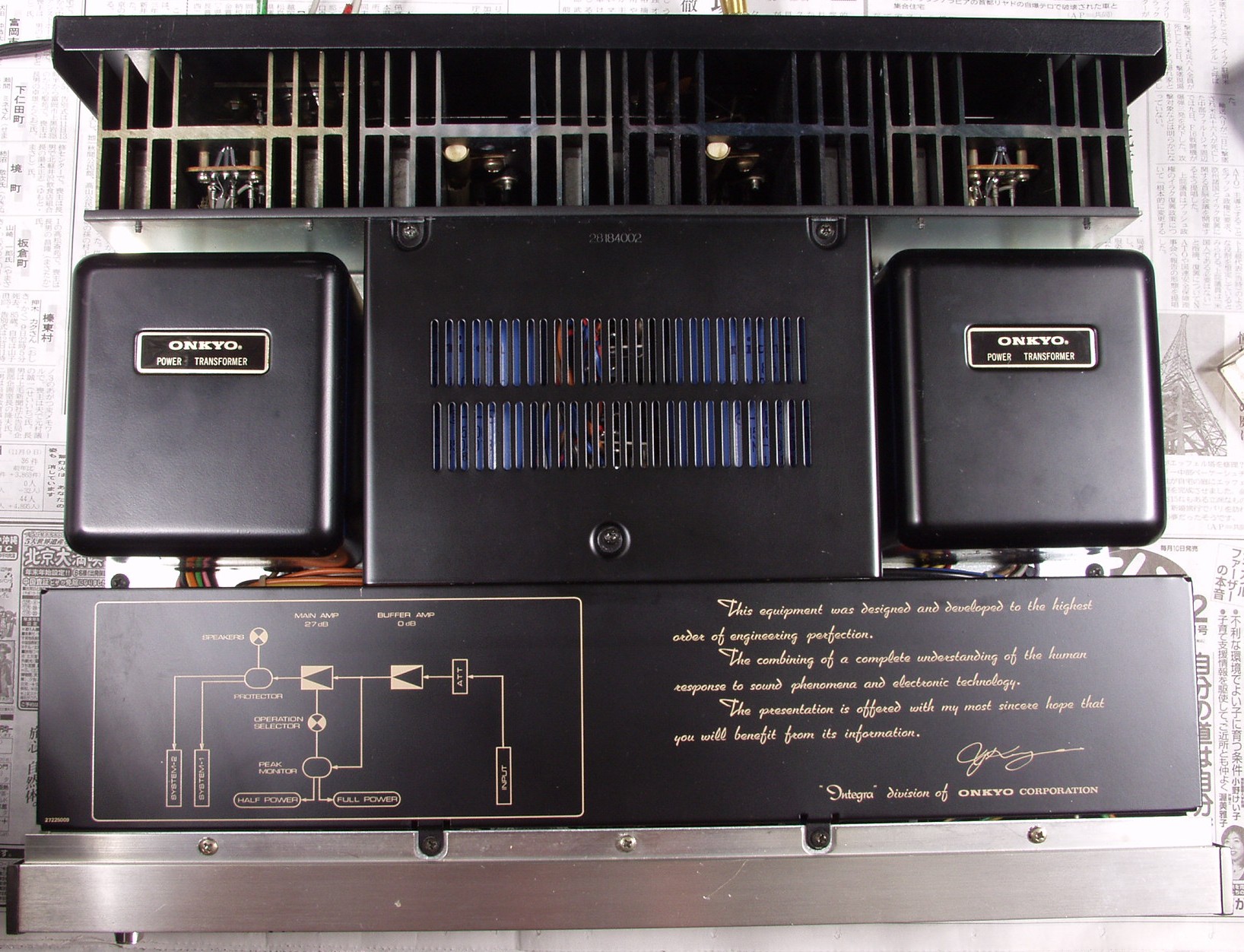

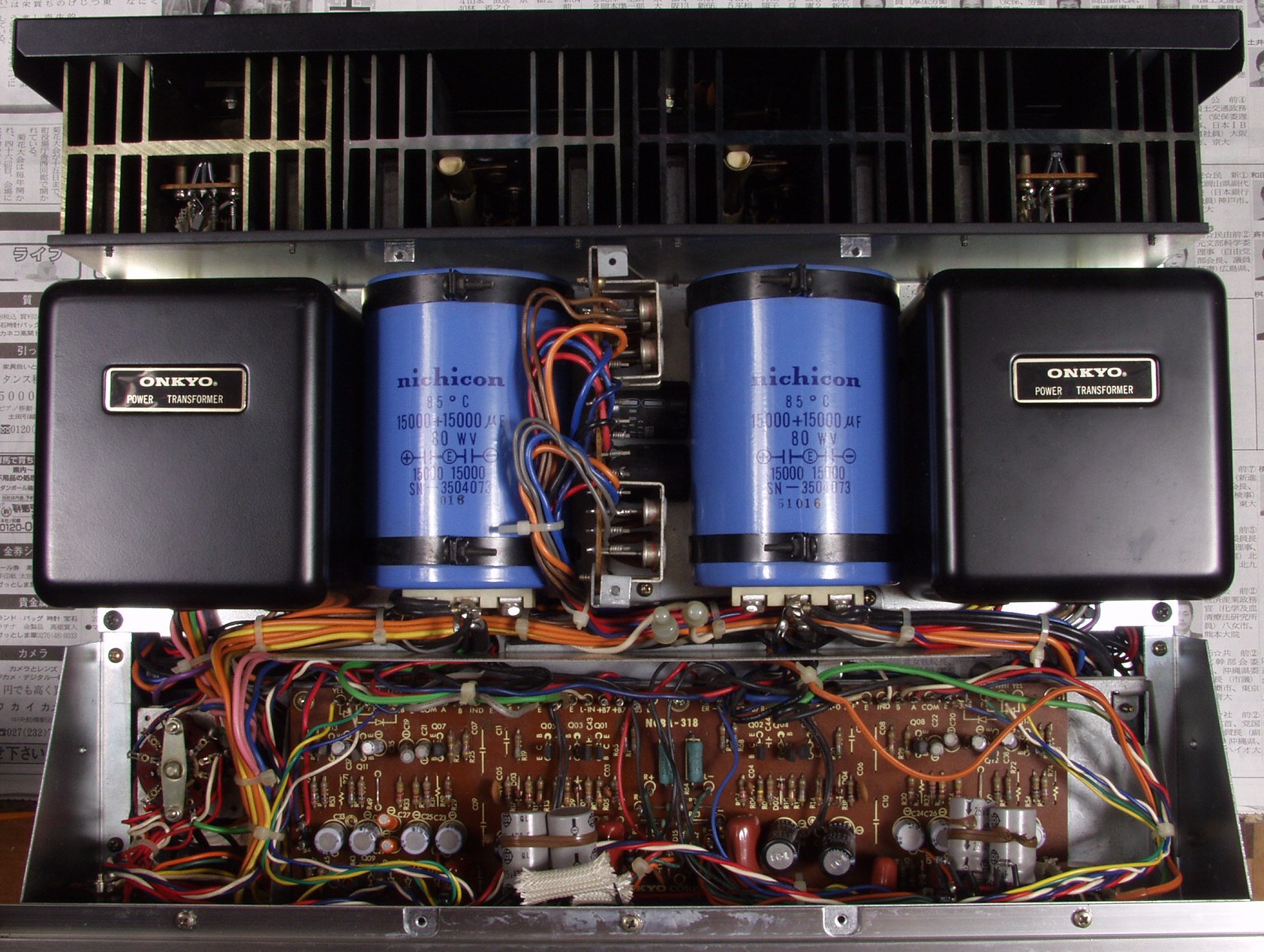

Ｃ−１０Ａ．　修理前　上から見る

Ｃ−１０Ｂ．　修理後　上から見る

Ｃ−１１Ａ．　修理前　下から見る

Ｃ−１１Ｂ．　修理後　下から見る

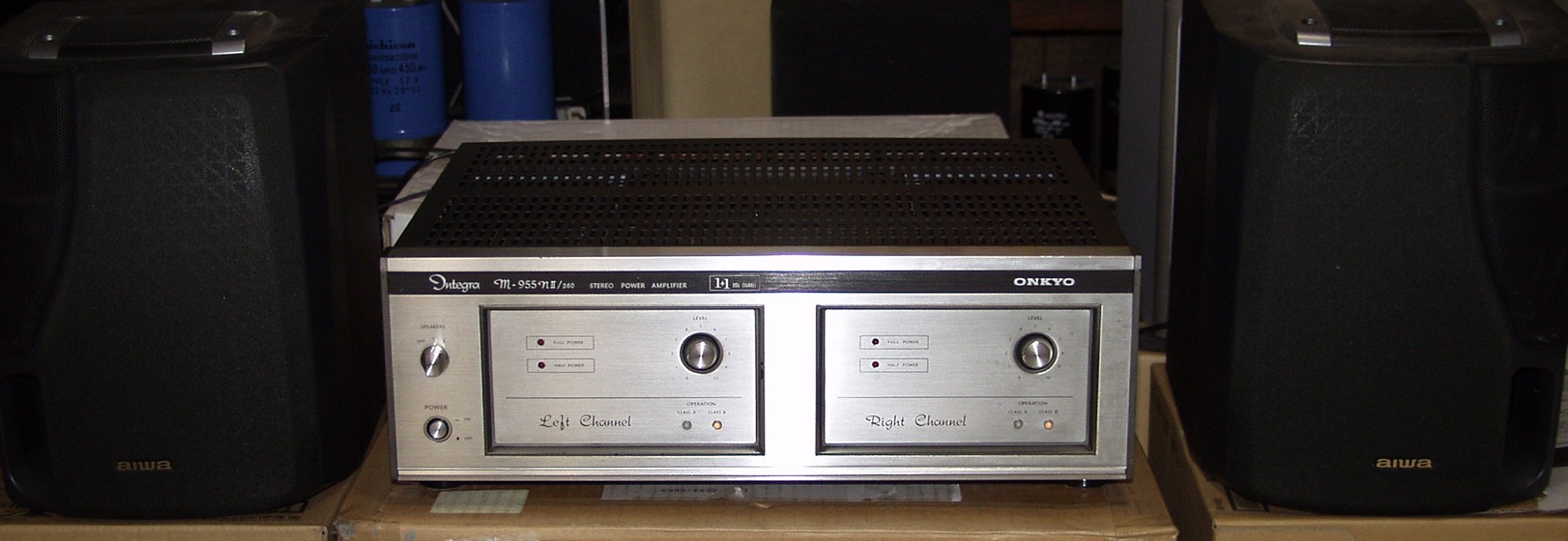

C−１１．　完成

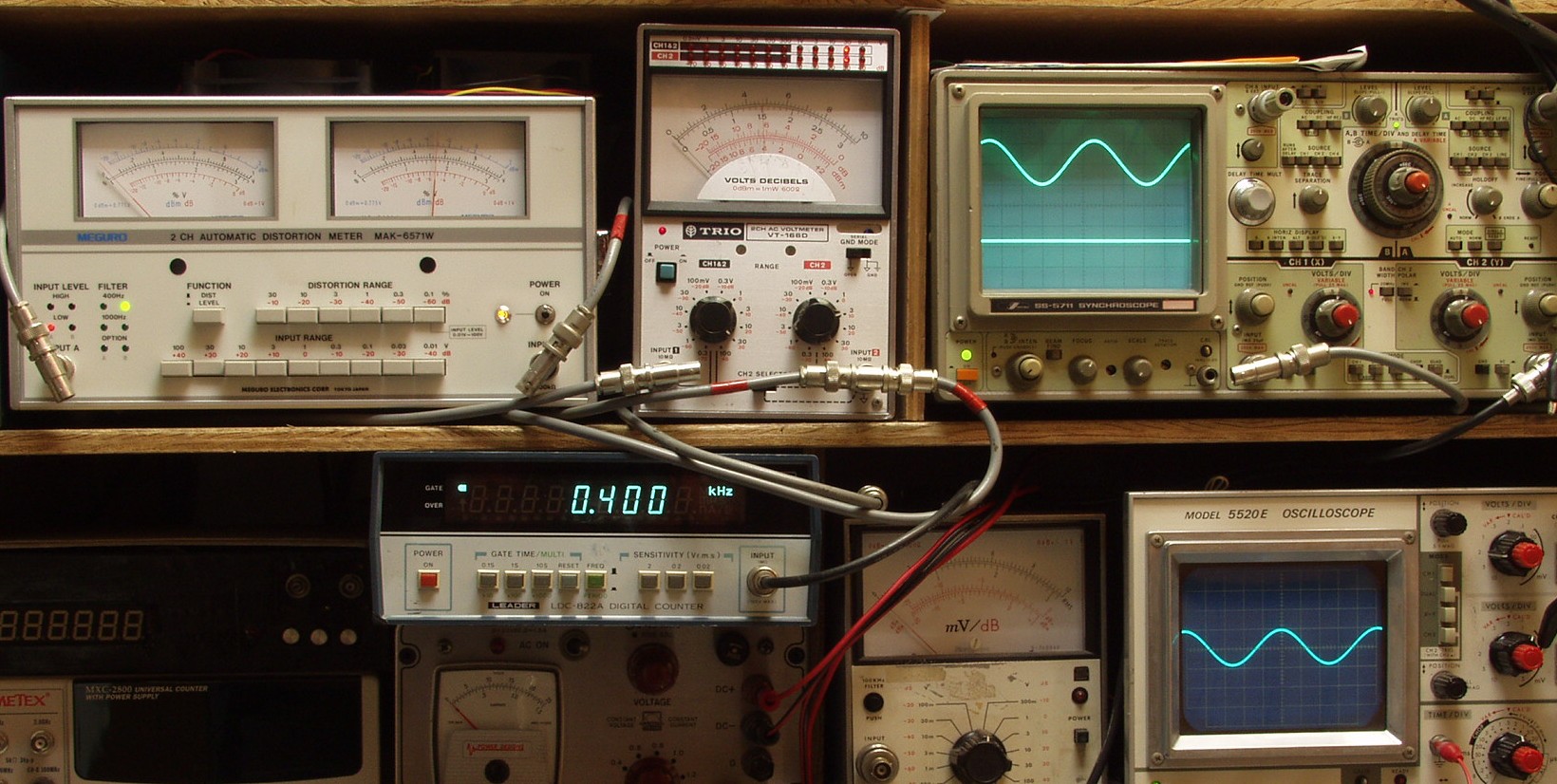

Ｅ．　調整・測定 Ｅ−１．　出力／歪み率測定・調整

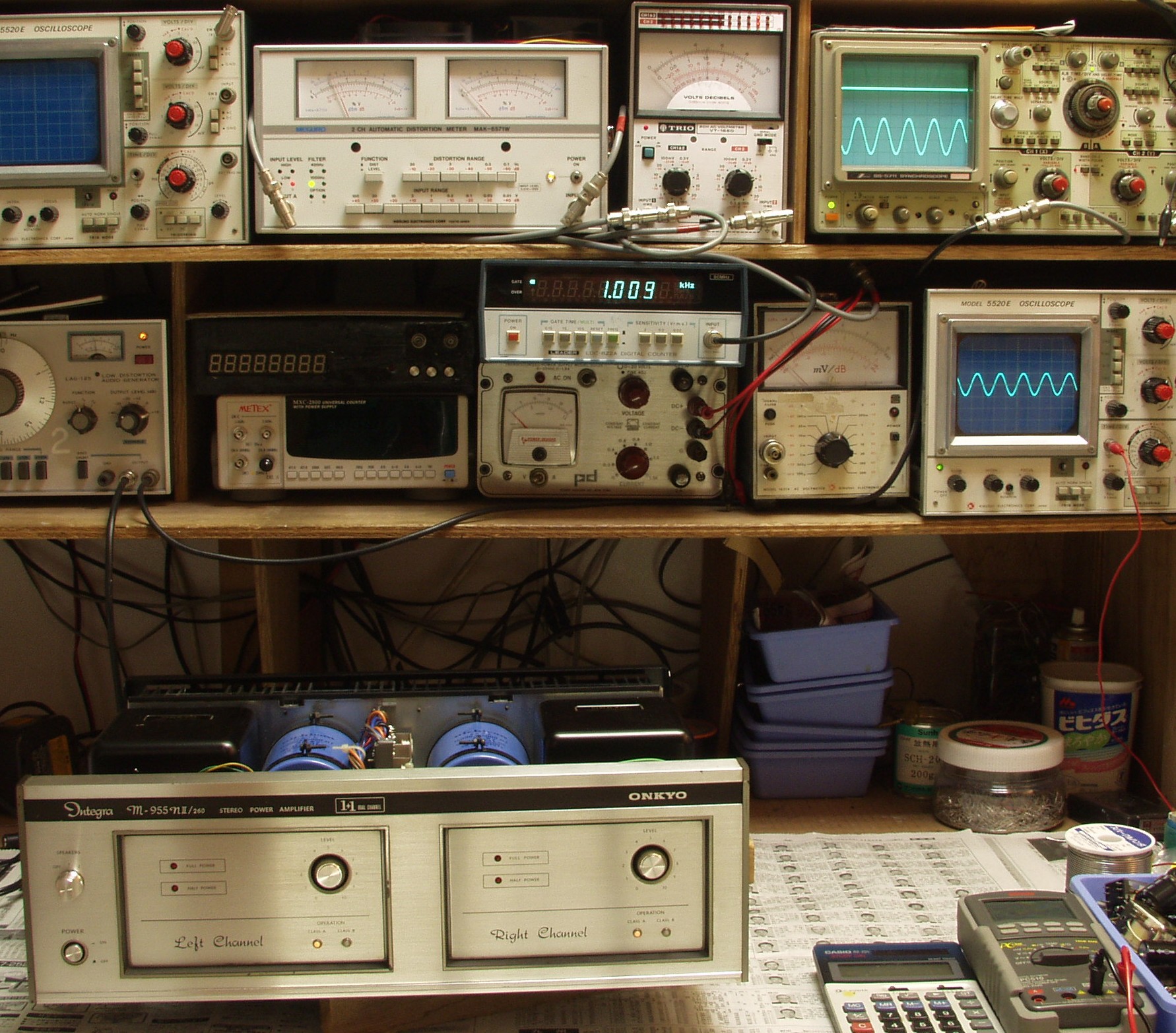

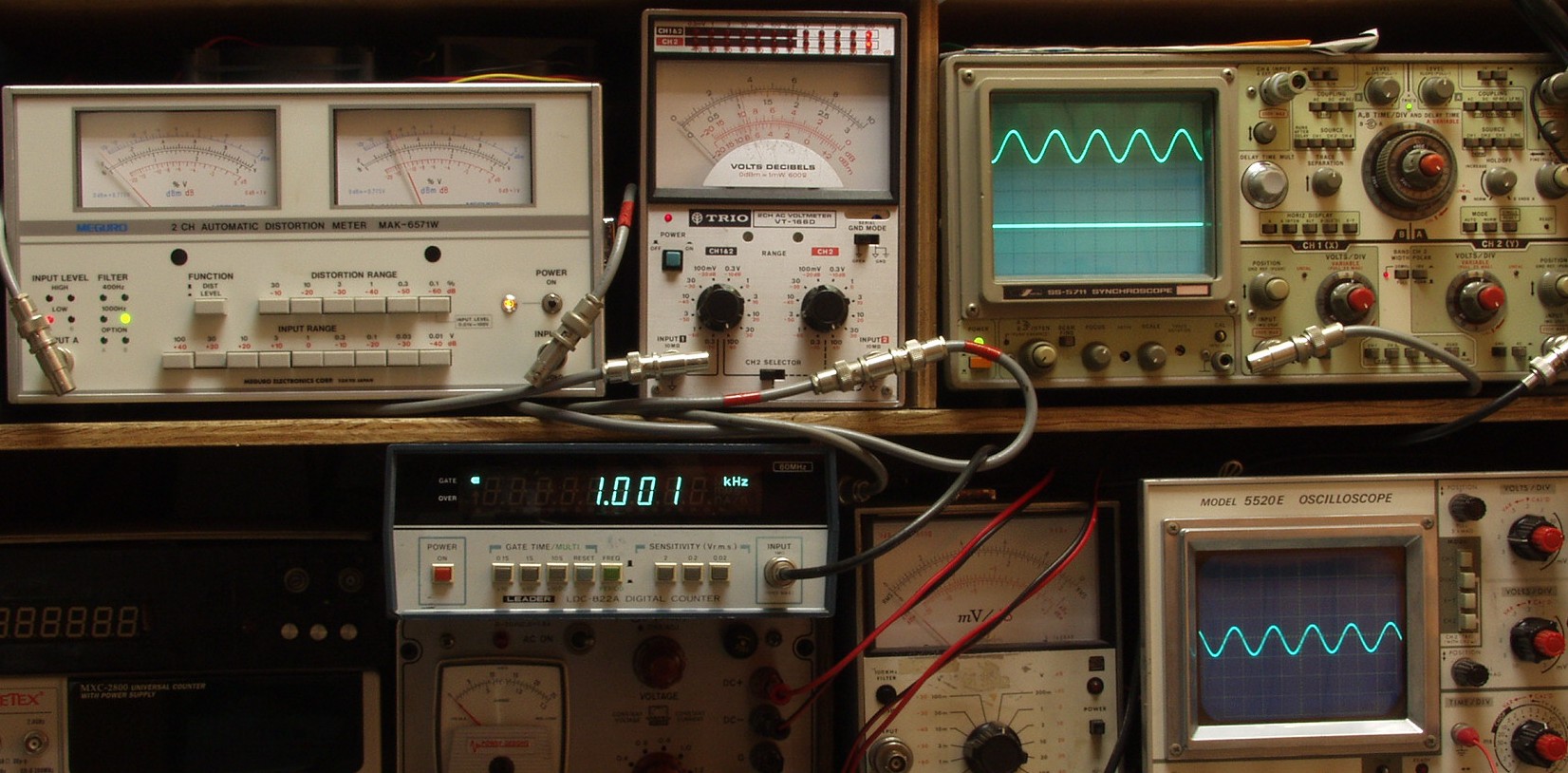

Ｅ−２Ａ．　Ａ級動作Ｒ側、１５Ｖ＝２８Ｗ出力　０．０４％歪み　１０００ＨＺ

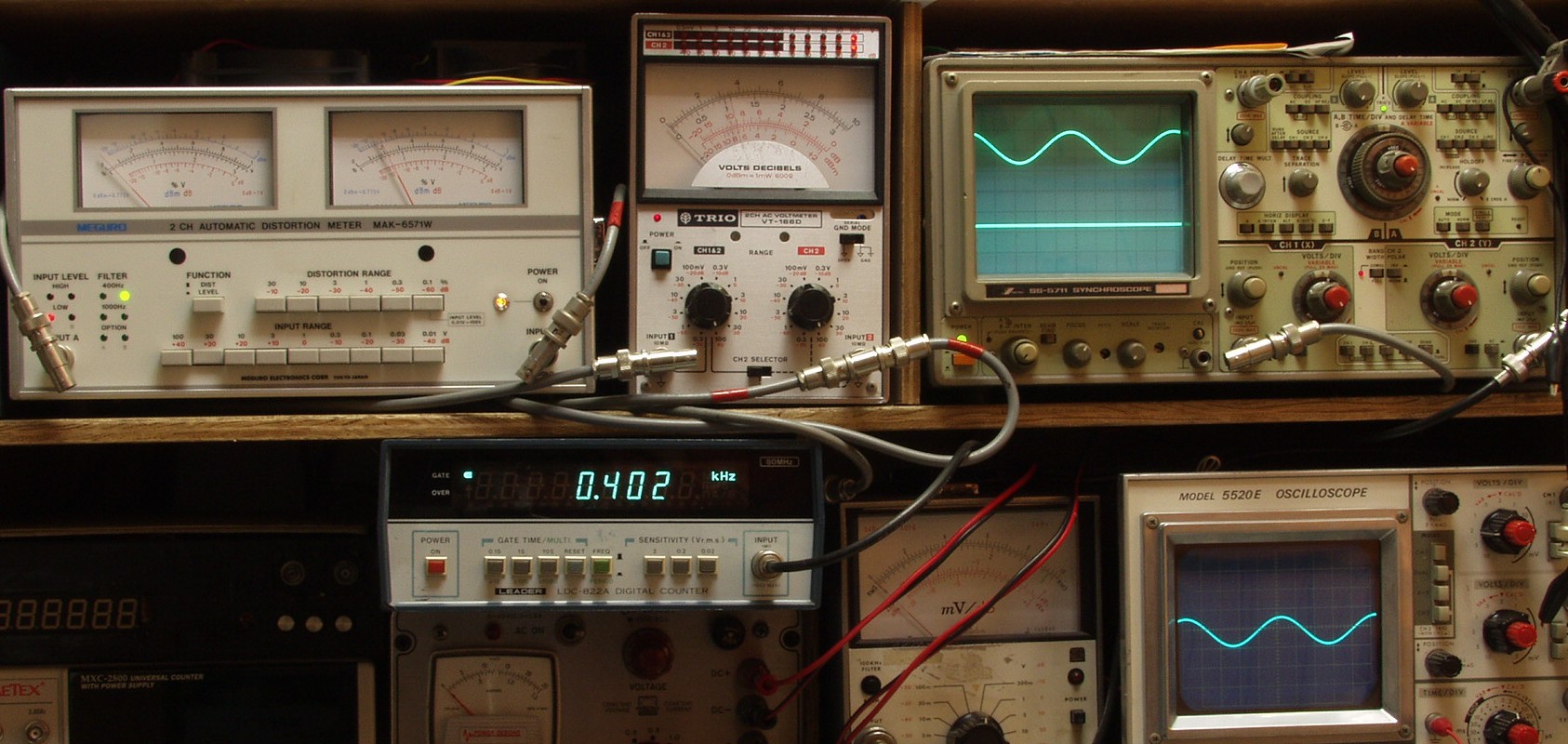

Ｅ−２Ｂ．　Ａ級動作Ｒ側、１５Ｖ＝２８Ｗ出力　０．０５％歪み　４００ＨＺ

Ｅ−２Ｃ．　Ａ級動作Ｌ側、１５Ｖ＝２８Ｗ出力　０．０３％歪み　１０００ＨＺ

Ｅ−２Ｄ．　Ａ級動作Ｌ側、１５Ｖ＝２８Ｗ出力　０．０４％歪み　４００ＨＺ

Ｅ−２Ｅ．　その時のパネル表示

Ｅ−３Ａ．　Ｂ級動作Ｒ側、３４Ｖ＝１４４Ｗ出力　０．０３％歪み　１０００ＨＺ

Ｅ−３Ｂ．　Ｂ級動作Ｒ側、３４Ｖ＝１４４Ｗ出力　０．０１％歪み　４００ＨＺ

Ｅ−３Ｃ．　Ｂ級動作Ｌ側、３４Ｖ＝１４４Ｗ出力　０．０１％歪み　１０００ＨＺ

Ｅ−３Ｄ．　Ｂ級動作Ｌ側、３４Ｖ＝１４４Ｗ出力　０．０１％歪み　４００ＨＺ

Ｅ−３Ｅ．　その時のパネル表示

Ｅ−４．　完成　　２４時間エージング
