ＯＮＫＹＯ　Ｍ−５０６ＲＳ．　３台目修理記録
２０２０／５／３０持込　　　１０／２６完成
Ａ．　修理前の状況
  • ONKYO M-506RS　1984年購入 購入以来10年程度使っていましたが、その後は倉庫で保管。
    子供が巣立って、自分もまもなく定年ということで久しぶりに持ち出して使用しています。
    現状でも問題なく使用できますが、一度オーバーホールをしておきたいと思います。
    見積もりをお願いしたいと思います。
    近隣市に住んでおりますので、自分の車で持ち込むことを考えています。
    ＶＵメーター照明はＬＥＤに交換して下さい。

Ｔ．　修理前点検測定

B．　原因
  • 各部経年劣化。



Ｃ．　修理状況
Ｄ．　使用部品
  • ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　３個。
    バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　　　４個。
    電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　４７個 。
    フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　４個。
    ＬＥＤ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　７２個。
    抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　６個。

Ｅ．　調整・測定

Ｆ．　修理費　　　　　　１００，０００円　　　　オーバーホール修理。

Ｙ．　購入ユーザー宅の設置状況

Ｓ．ＯＮＫＹＯ　Ｍ−５０６ＲＳ　の仕様（カタログ・マニアルより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

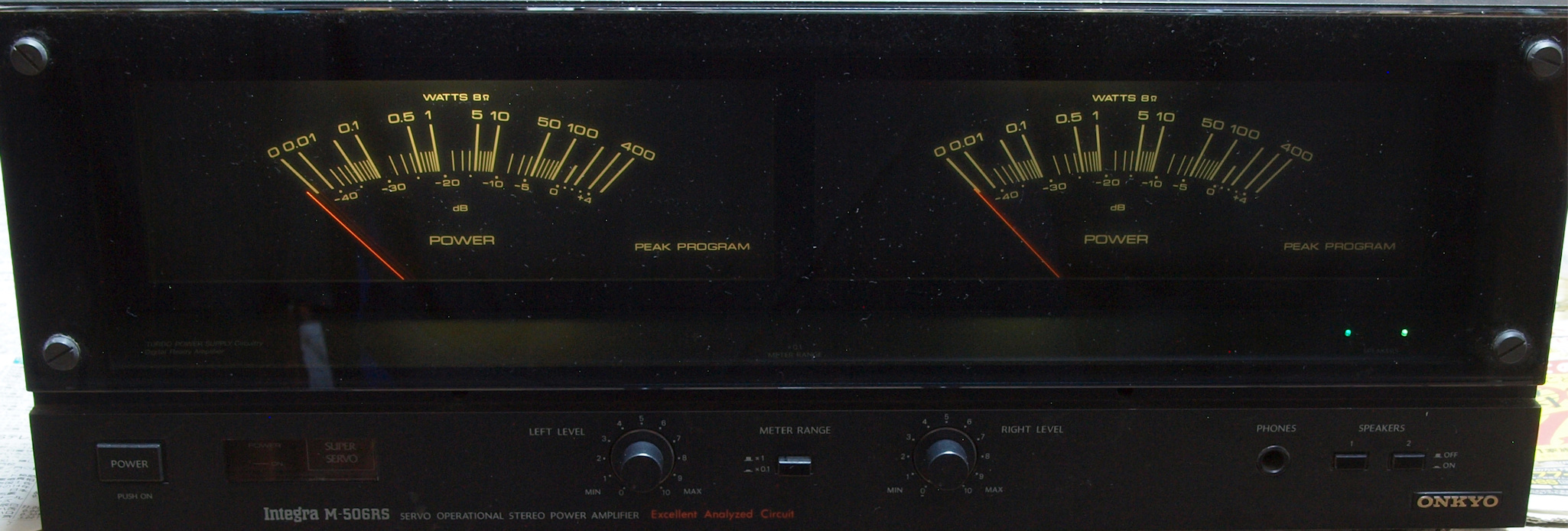

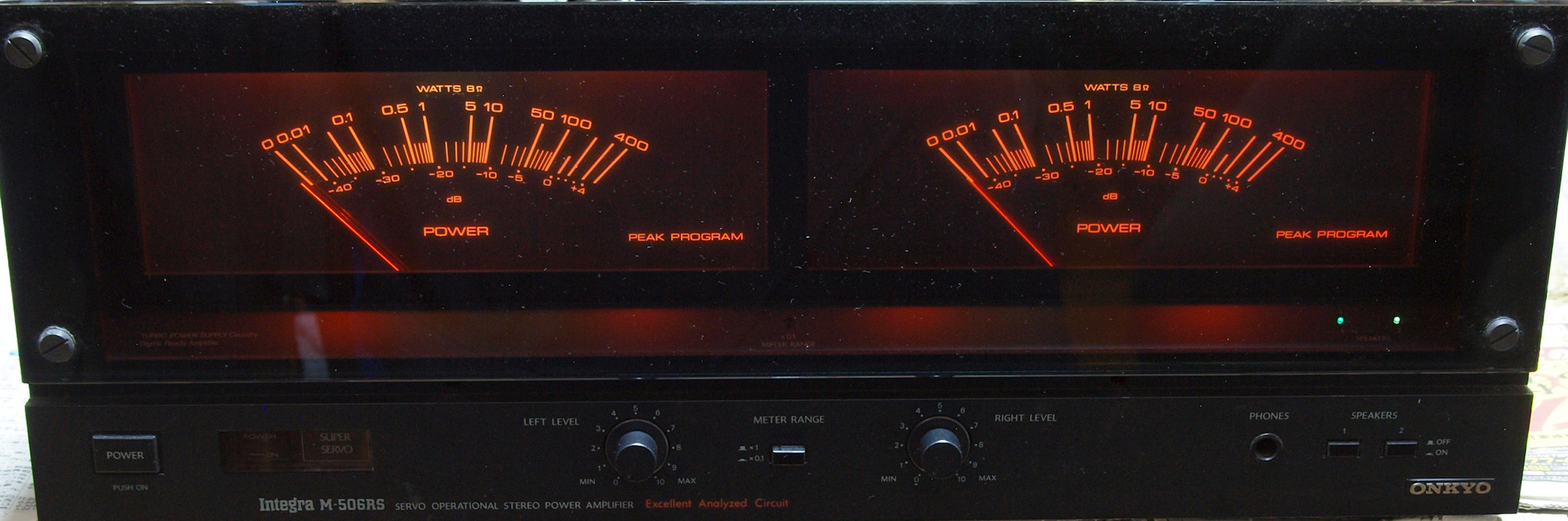

Ａ１１．　点検中　前から見る

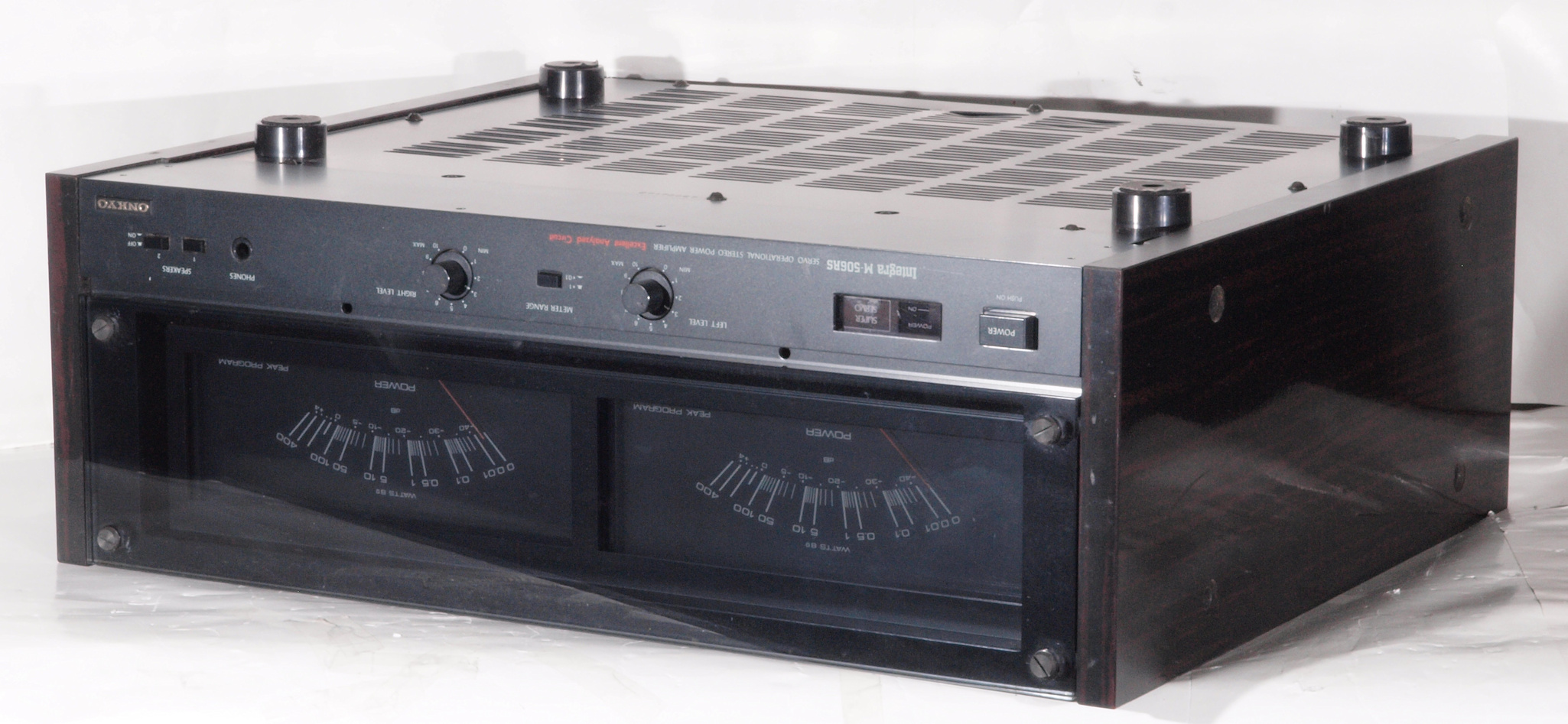

Ａ１２．　点検中　前右から見る

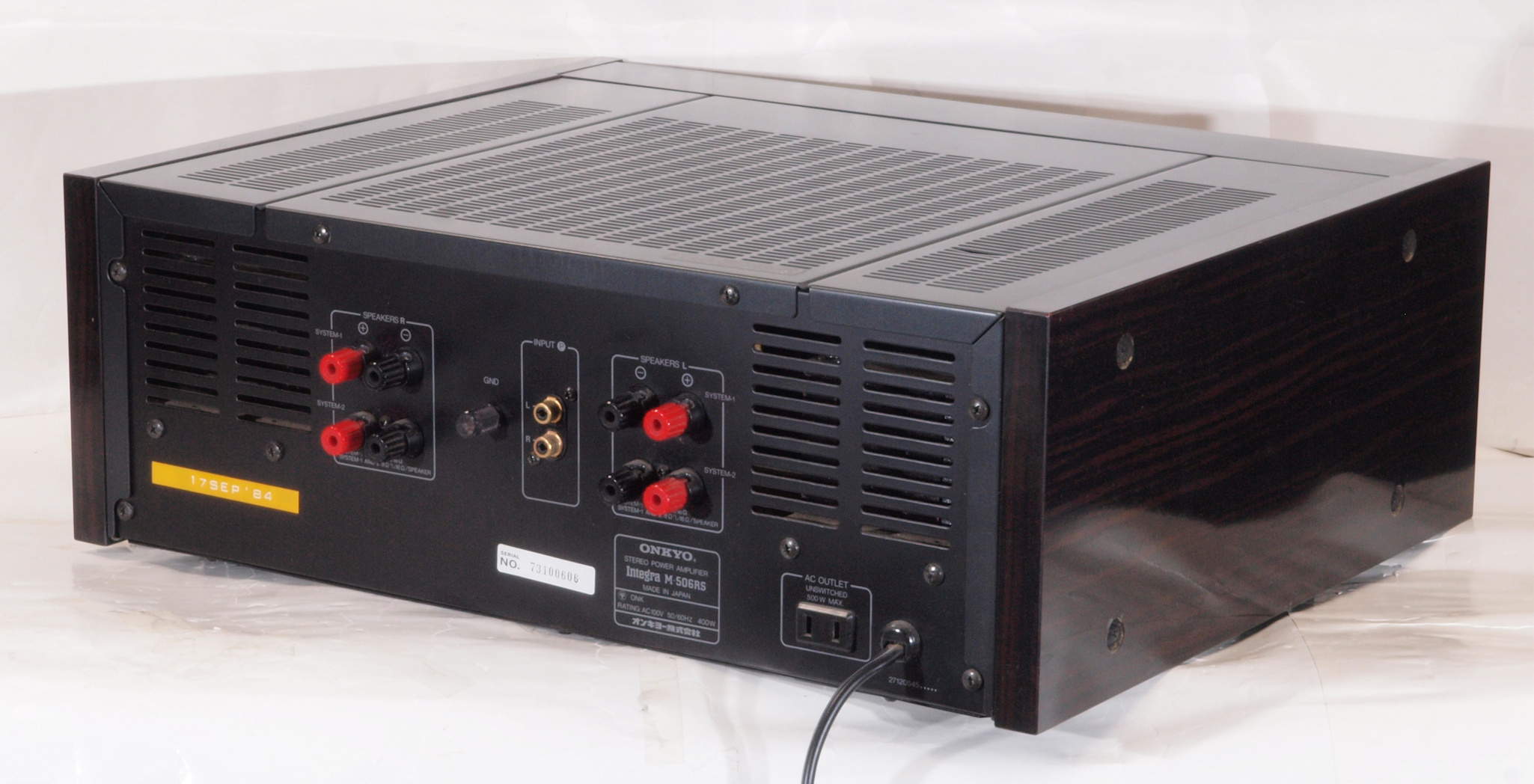

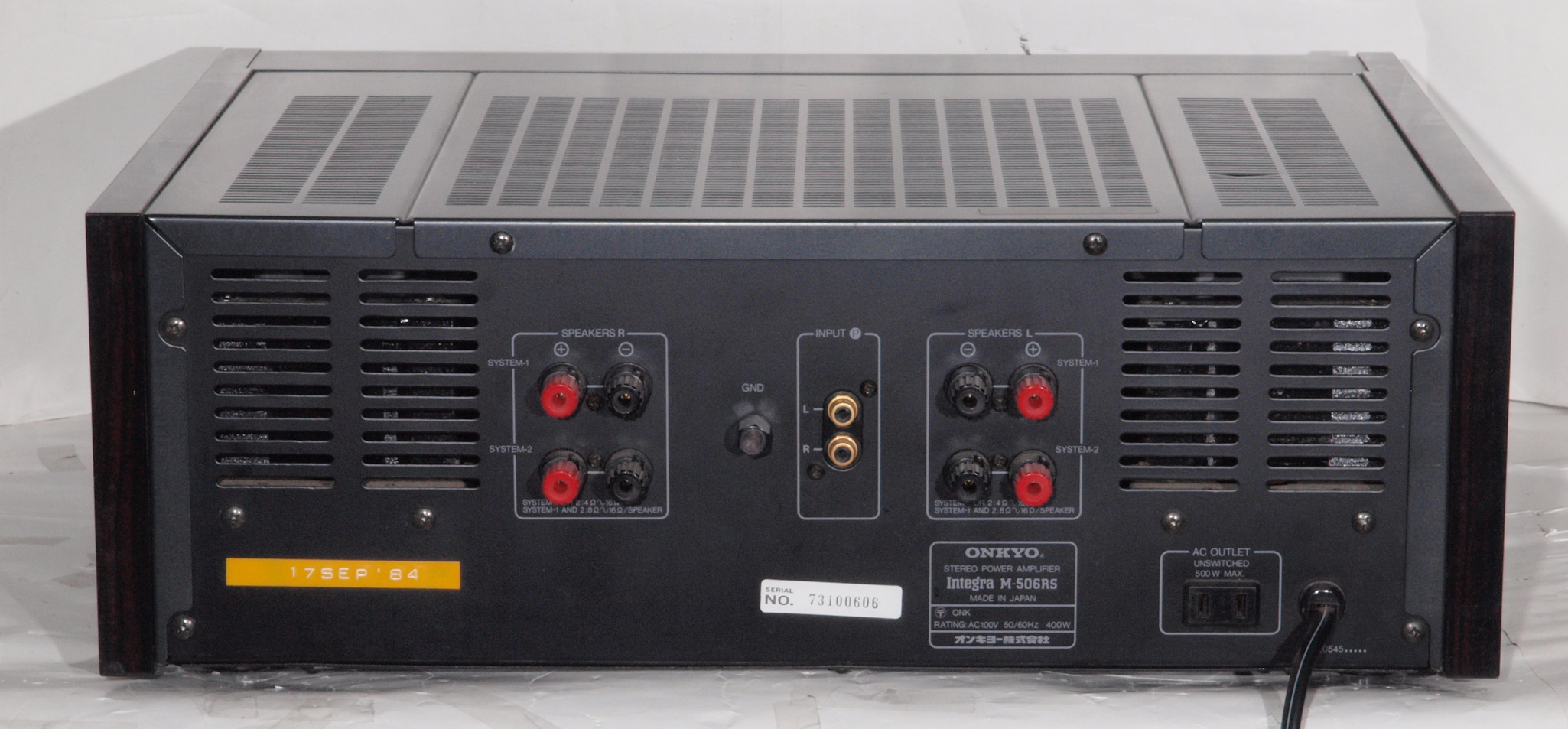

Ａ１３．　点検中　後から見る

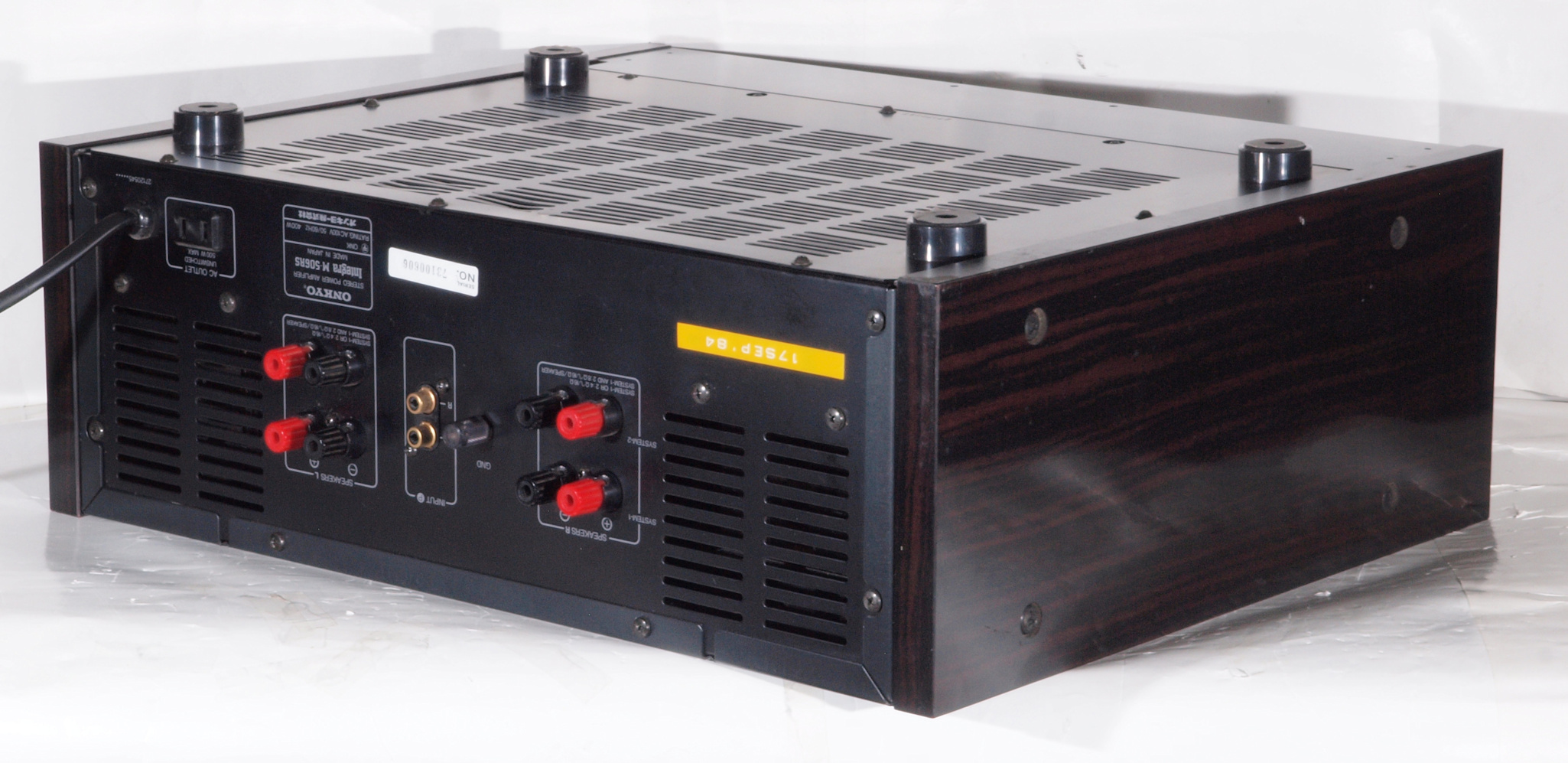

Ａ１４．　点検中　後左から見る
Ａ１５．　点検中　上から見る

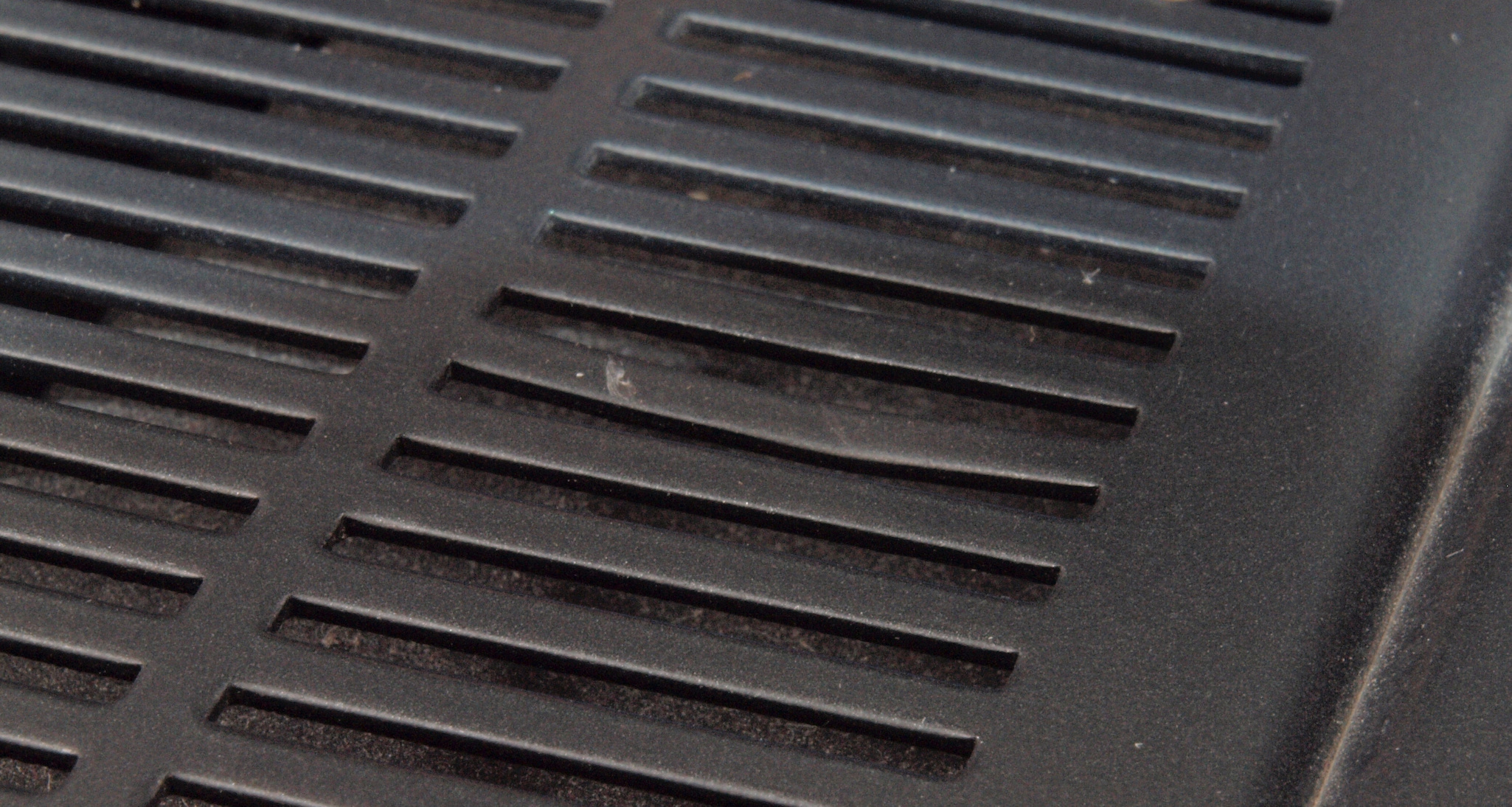

Ａ１５２．　点検中　上から見る。ガラリ凹み。
Ａ１６．　点検中　上下蓋、左右側板、前パネル取り、上から見る。
Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下前左から見る
Ａ２３．　点検中　下後から見る
Ａ２４．　点検中　下後右から見る
Ａ２５．　点検中　下から見る。
Ａ２６．　点検中　下蓋を取り、下から見る
Ａ２７．　点検中　上下蓋、左右側板、前パネル取り、下から見る。

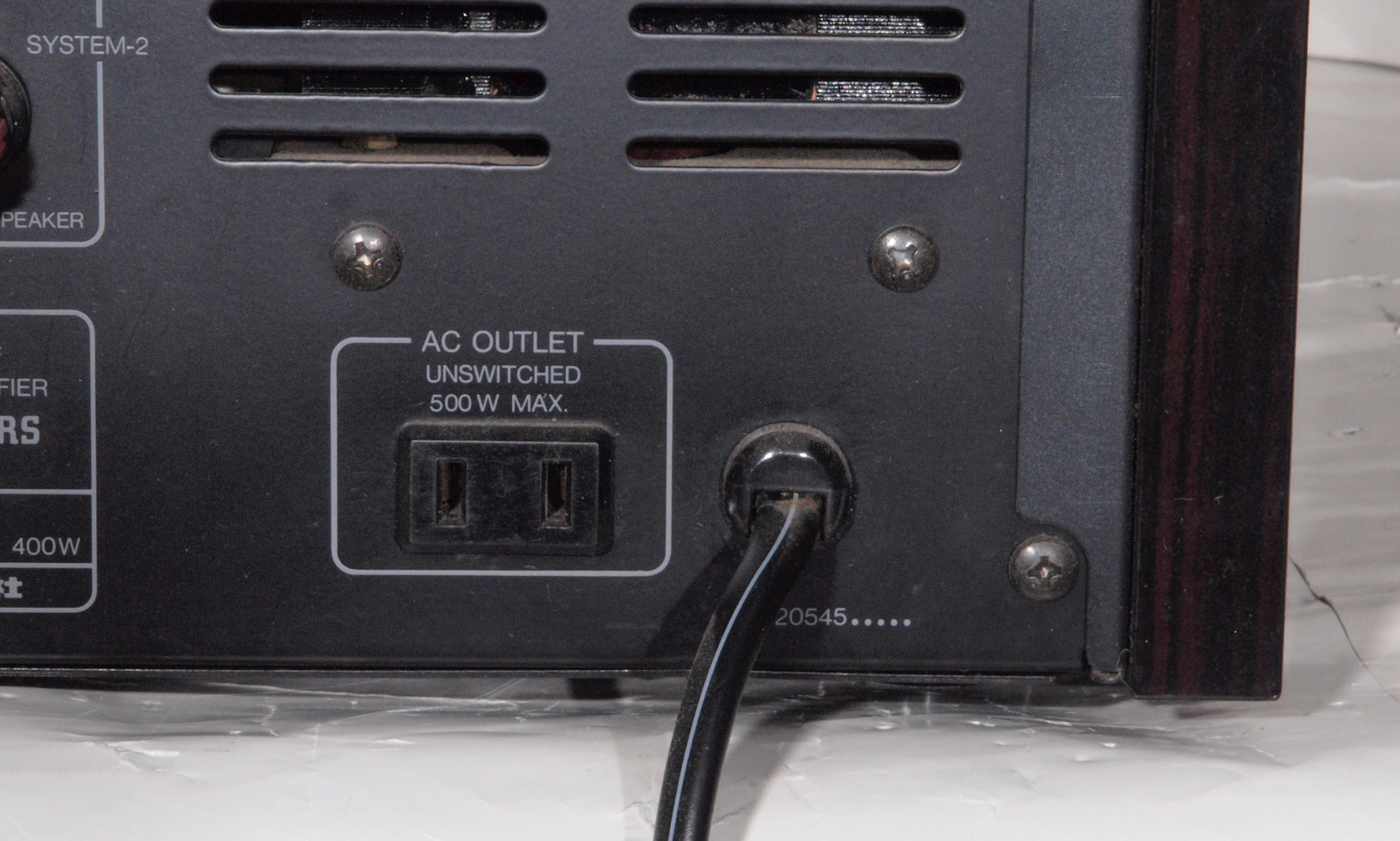

Ａ３１．　点検中　電源コード取り付け。
Ａ３２．　点検中　ＳＰ接続端子、入力ＲＣＡ端子見る。
Ｔ．　修理前点検測定 。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｔ０．　出力・歪み率測定・調整。
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

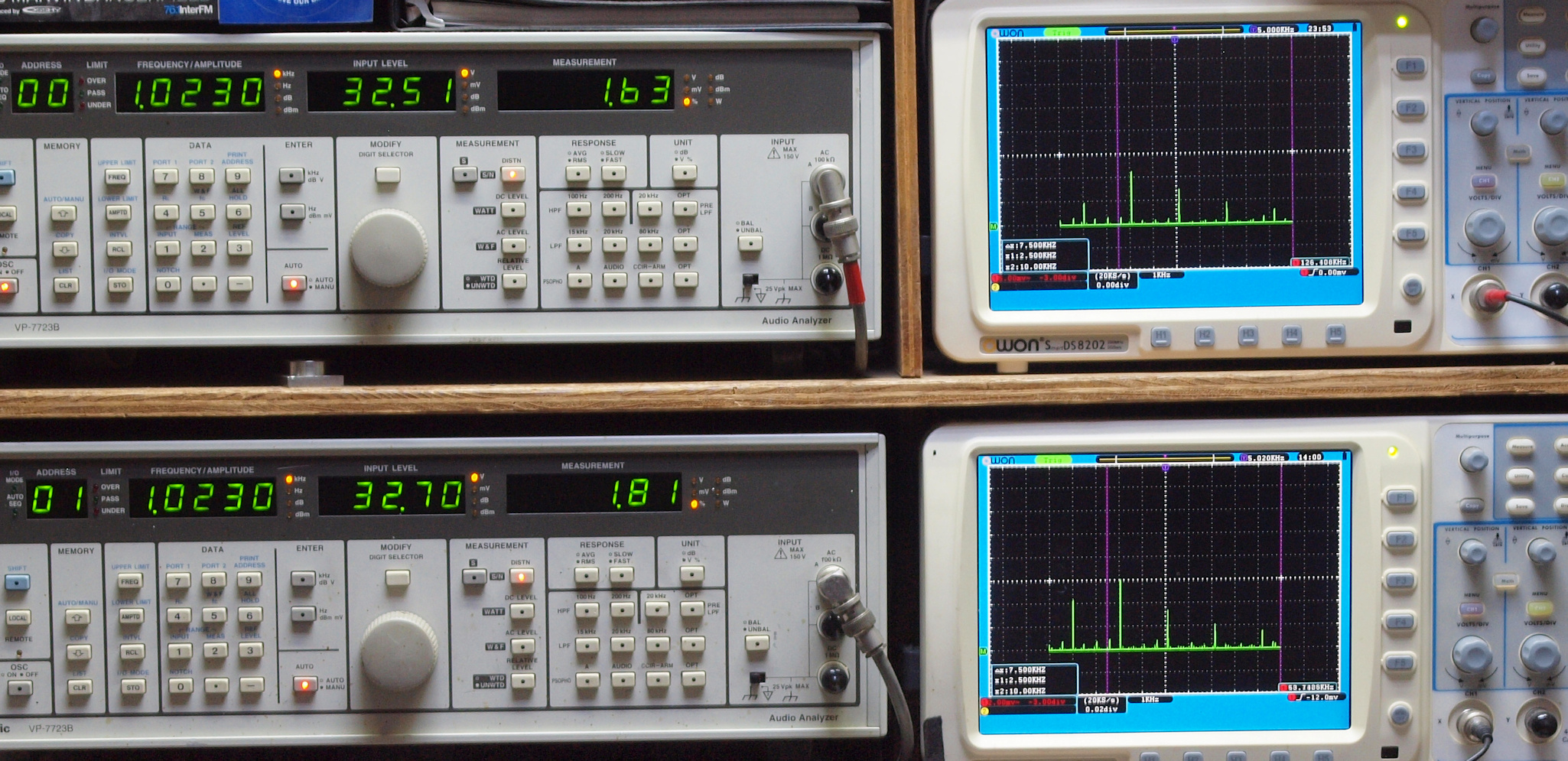

Ｔ１．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　１．６３％歪み。
　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　１．８１％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｔ２．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．３０１％歪み。
　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．３８０％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｔ３．　電源投入時のＶＵメーター照明。　　　　　　　　　 　　 　
Ｔ４．　プロテクト解除後のＶＵメーター照明。　
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

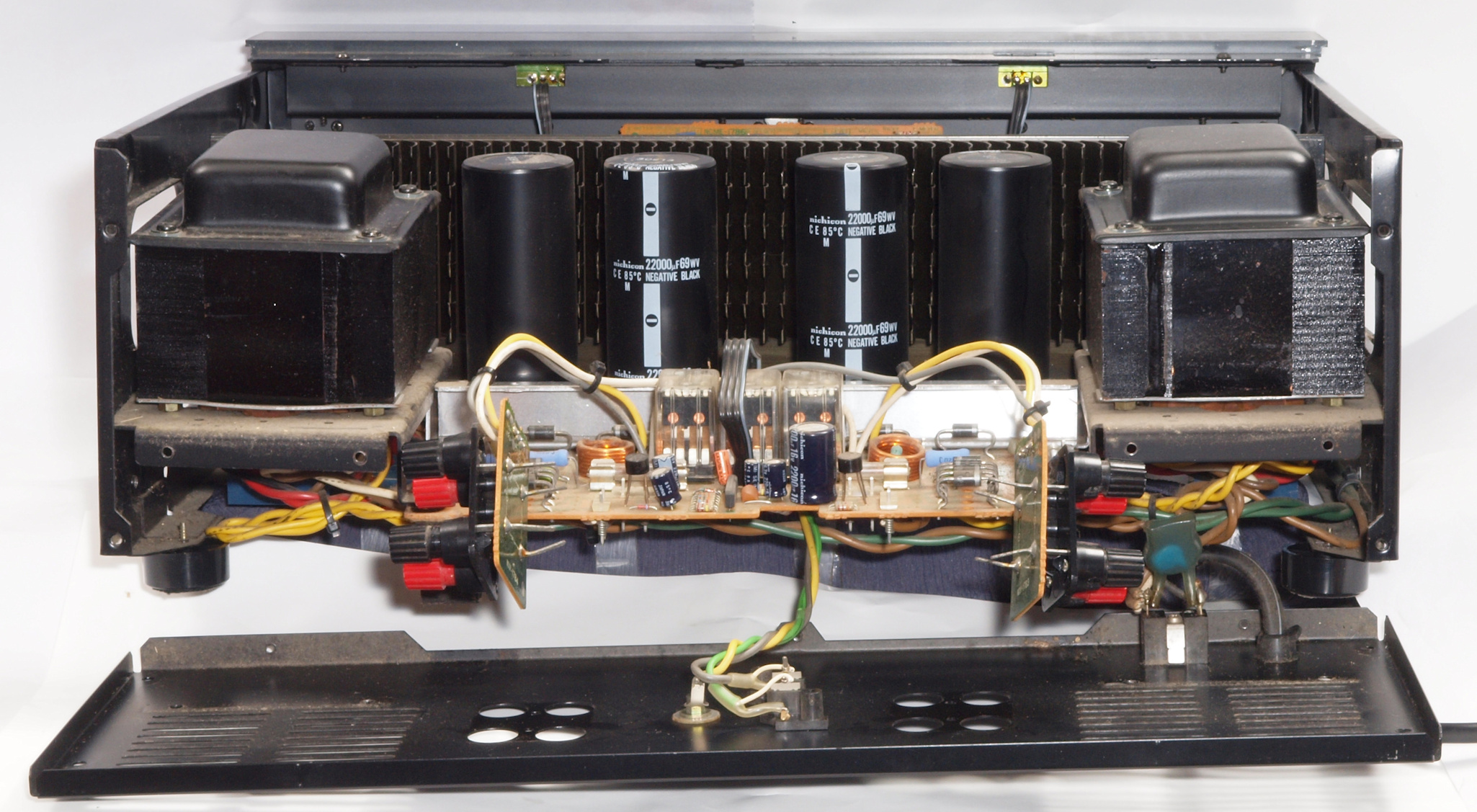

Ｃ０１．　修理中　後パネルを倒して修理する。

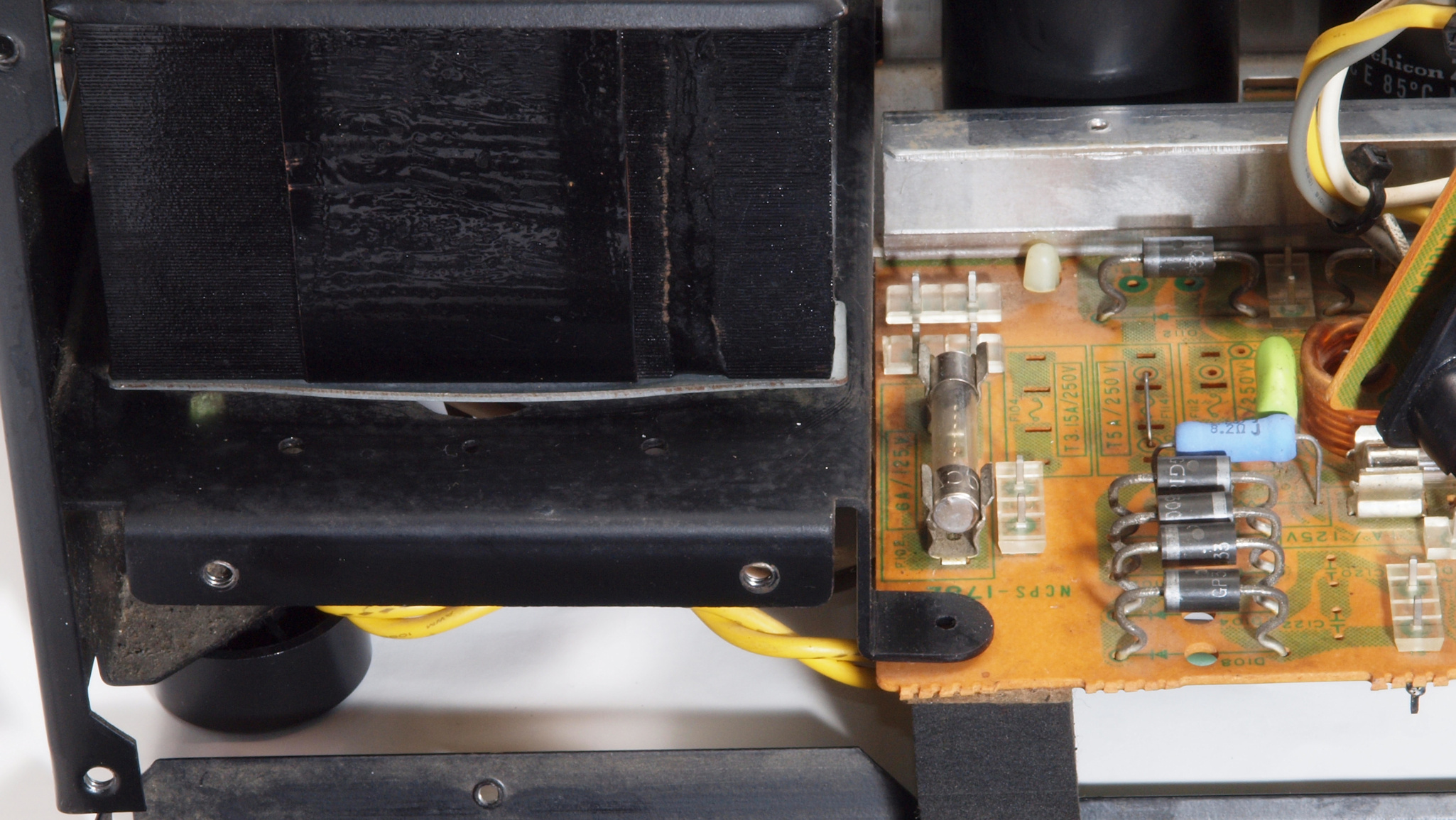

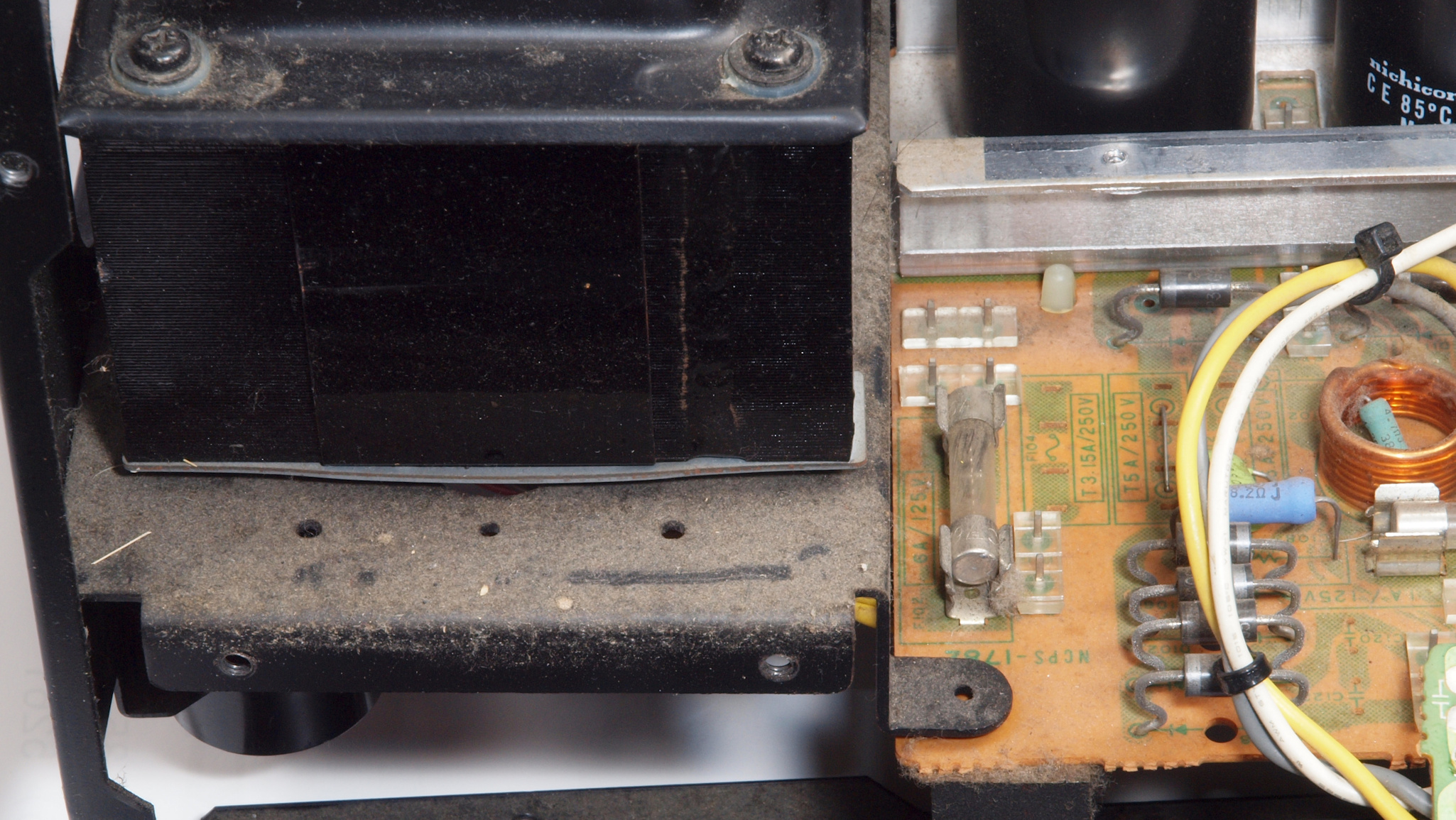

Ｃ０２．　修理中　右側電源トランス後ろの埃。
Ｃ０３．　修理（清掃）後　右側電源トランス後ろ。
Ｃ０４．　修理中　左側電源トランス後ろの埃。
Ｃ０５．　修理（清掃）後　左側電源トランス後ろ。

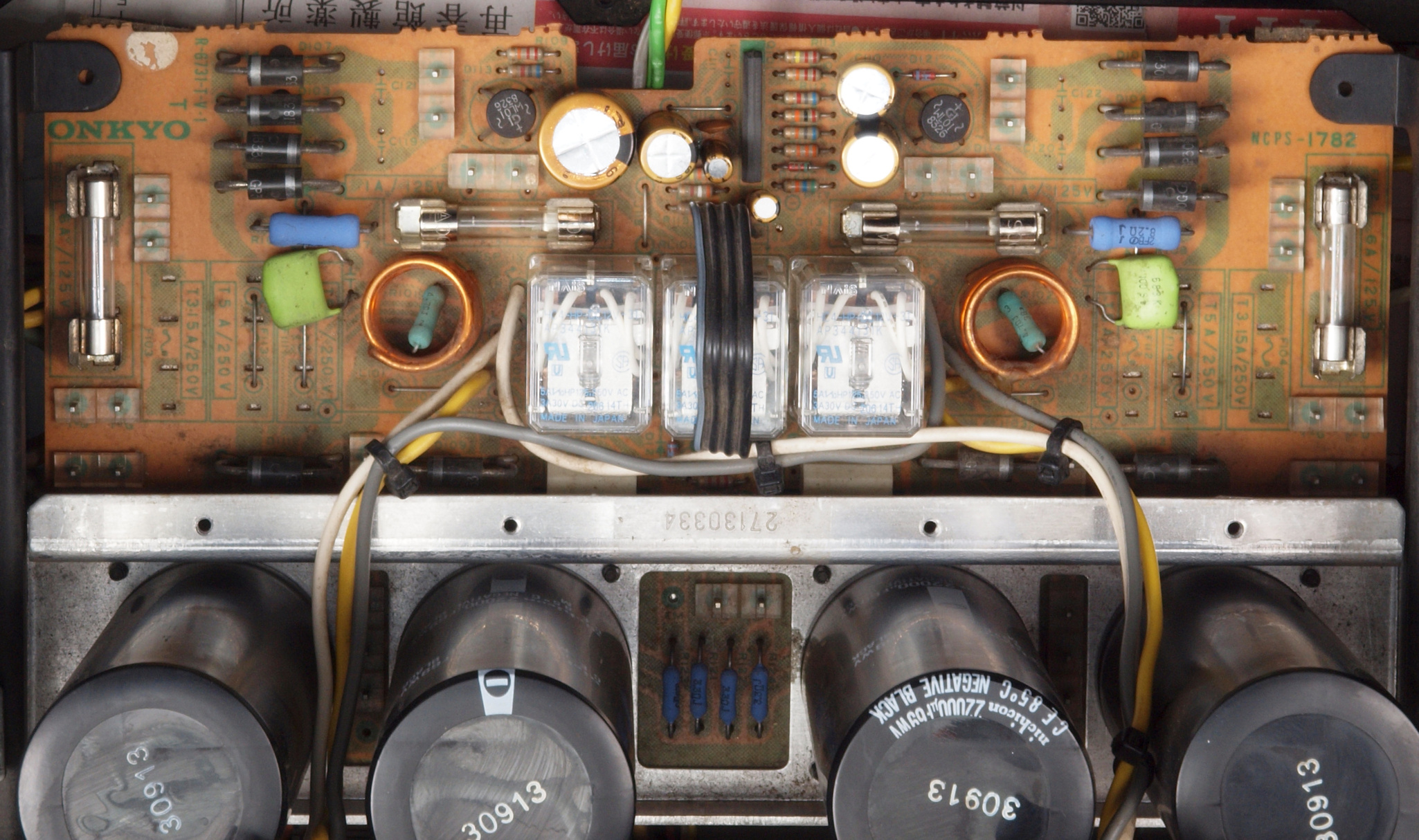

Ｃ１１．　修理前　電源基板。
Ｃ１２．　修理後　電源基板。　電解コンデンサー６個、リレー３個交換。
Ｃ１２２．　修理後　設置後電源基板。
Ｃ１３．　修理前　電源基板裏
Ｃ１４．　修理（半田補正）後　電源基板裏。　半田を全部やり直す。
Ｃ１５．　完成電源基板裏　　洗浄後防湿材を塗る。フイルムコンデンサー４個追加。

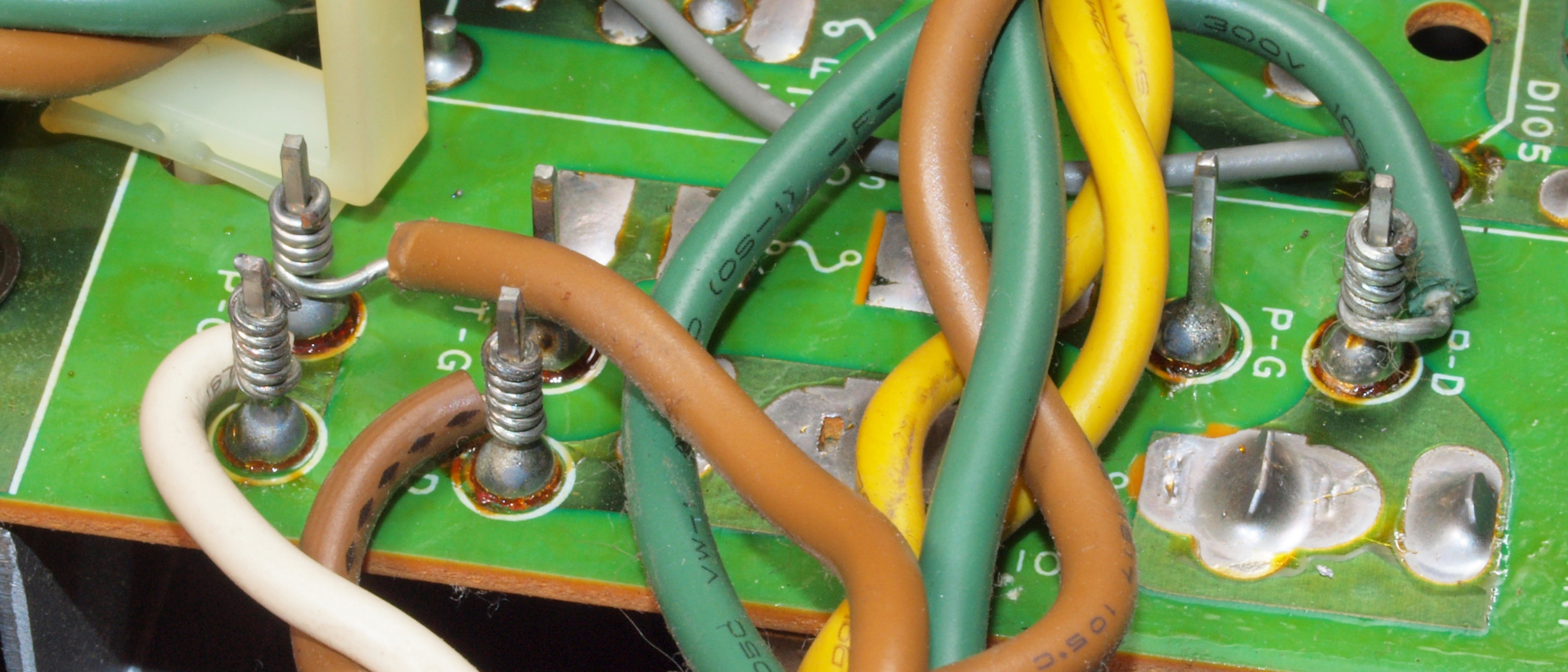

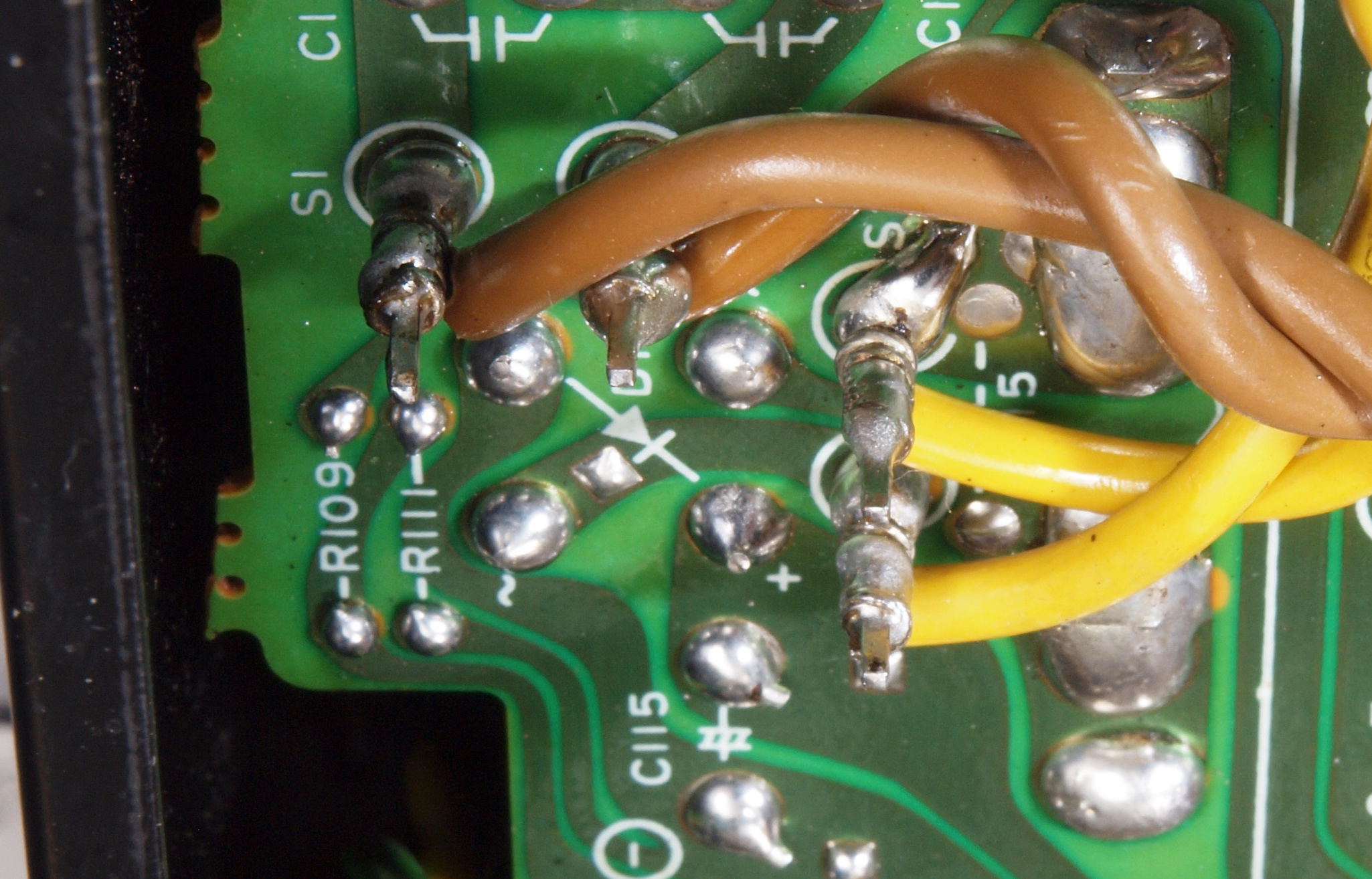

Ｃ２１．　修理中　電源基板裏。　電源フイルターへの配線ラッピングＲ側。
Ｃ２２．　修理後　電源基板裏。　電源フイルターへの配線ラッピングＲ側、半田を流し込む。
Ｃ２３．　修理中　電源基板裏。　電源フイルターへの配線ラッピングＬ側。
Ｃ２４．　修理後　電源基板裏。　電源フイルターへの配線ラッピングＲ側、半田を流し込む。

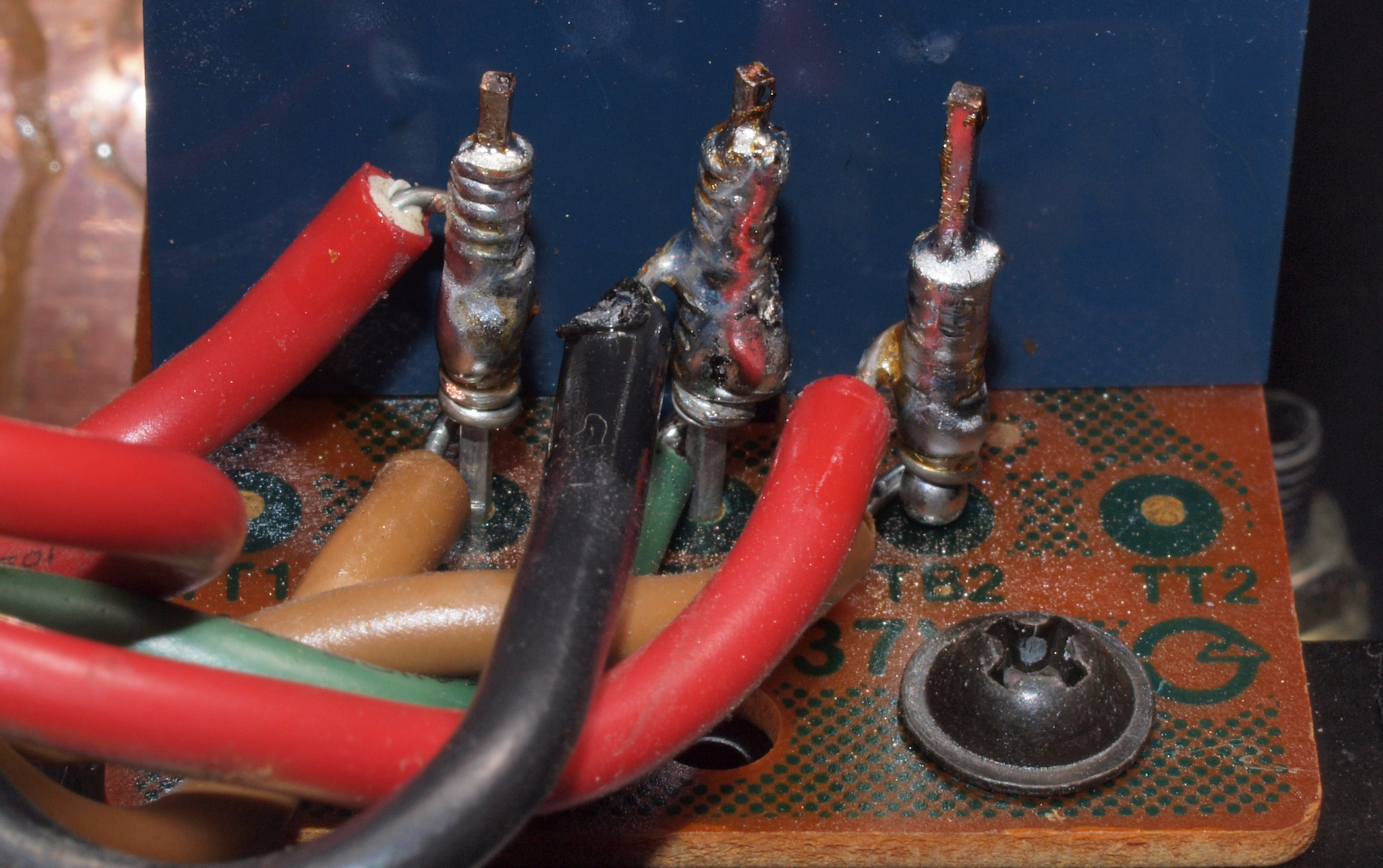

Ｃ２５．　修理中　電源基板裏。　トランスへの配線ラッピングＲ側。
Ｃ２６．　修理後　電源基板裏。　トランスへの配線ラッピングＲ側、半田を流し込む。
Ｃ２７．　修理中　電源基板裏。　トランスへの配線ラッピングＬ側。

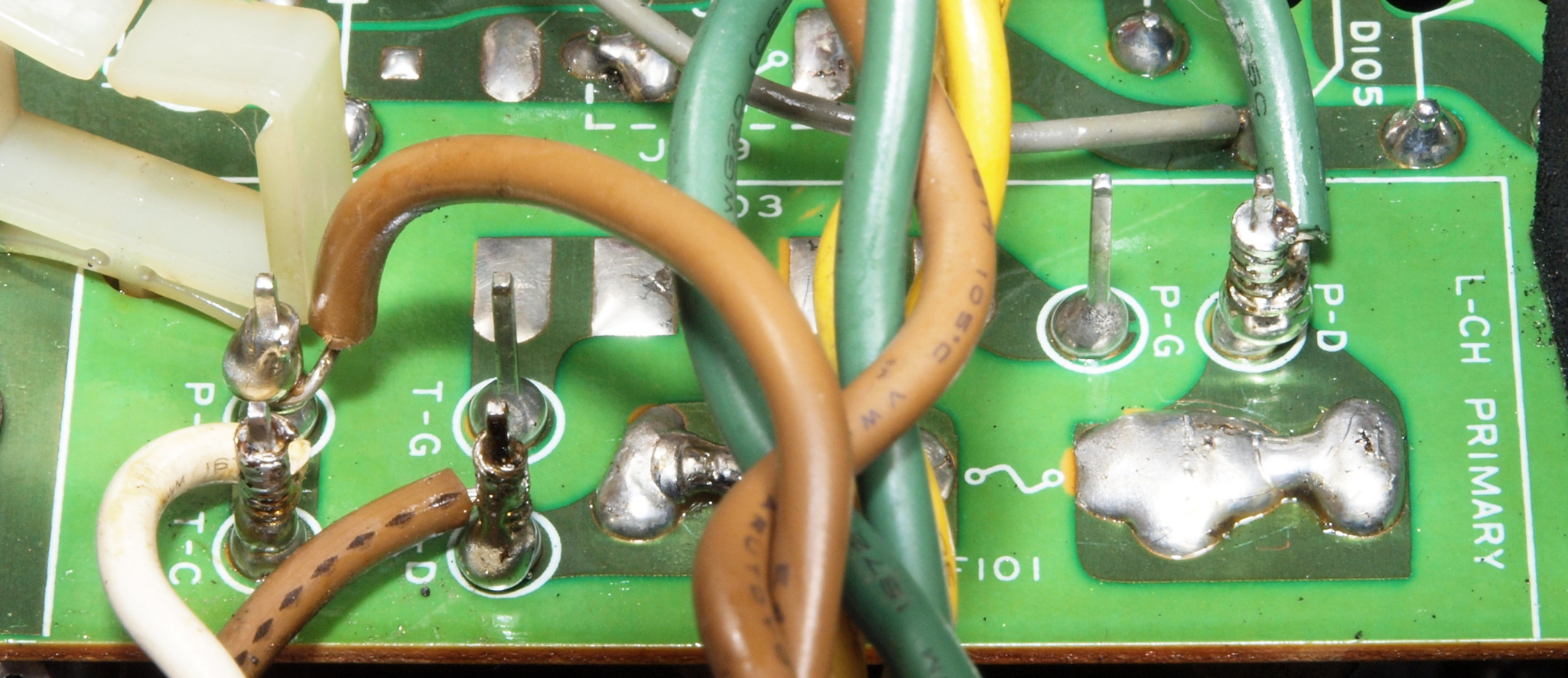

Ｃ２８．　修理後　電源基板裏。　トランスへの配線ラッピングＬ側、半田を流し込む。
Ｃ２９．　修理前　電源基板裏。　フイルターへの配線ラッピングＲ側。
Ｃ２Ａ．　修理後　電源基板裏。　フイルターへの配線ラッピングＲ側、半田を流し込む。
Ｃ２Ｂ．　修理前　電源基板裏。　フイルターへの配線ラッピングＬ側。
Ｃ２Ｃ．　修理後　電源基板裏。　フイルターへの配線ラッピングＬ側、半田を流し込む。

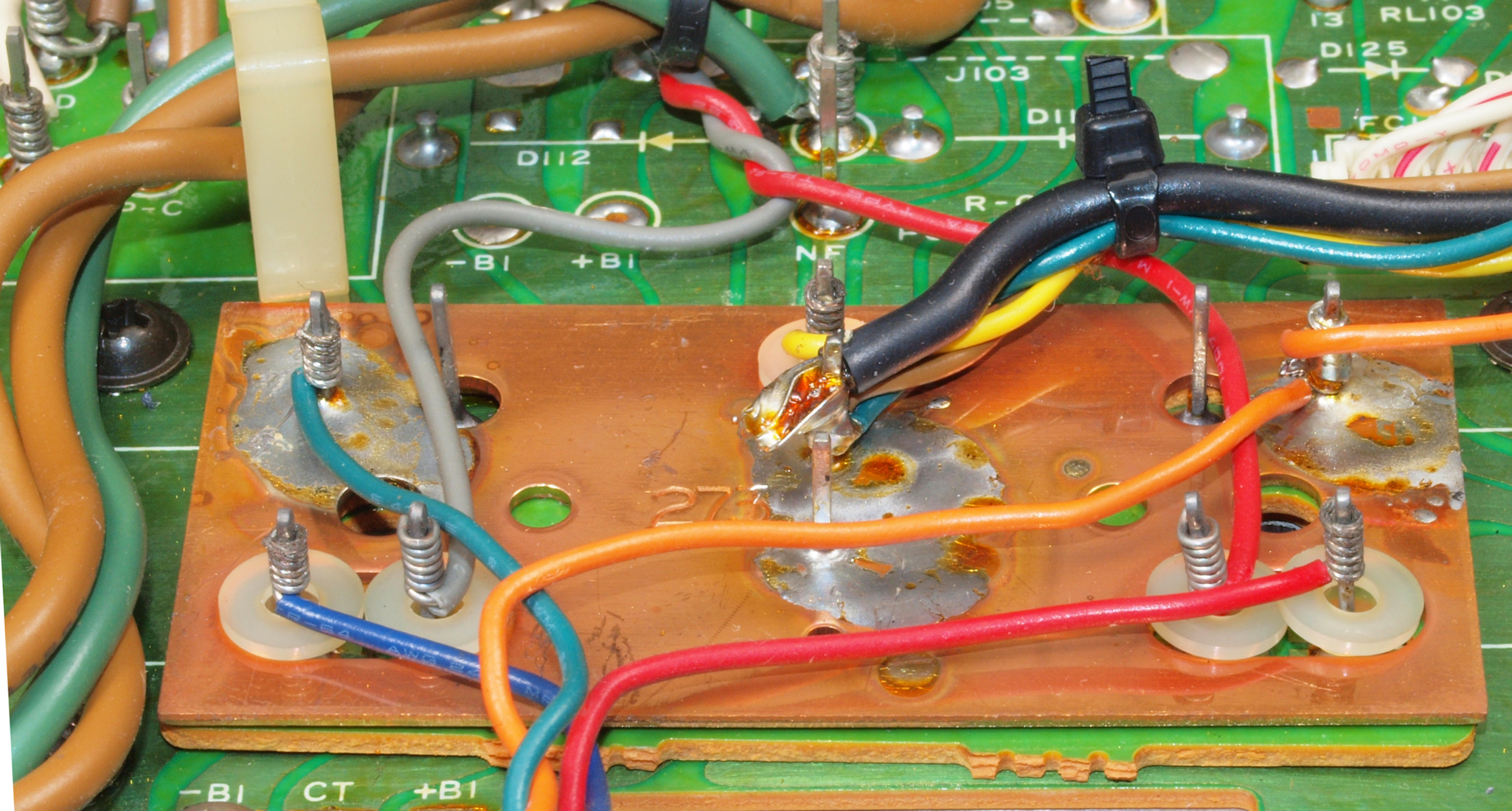

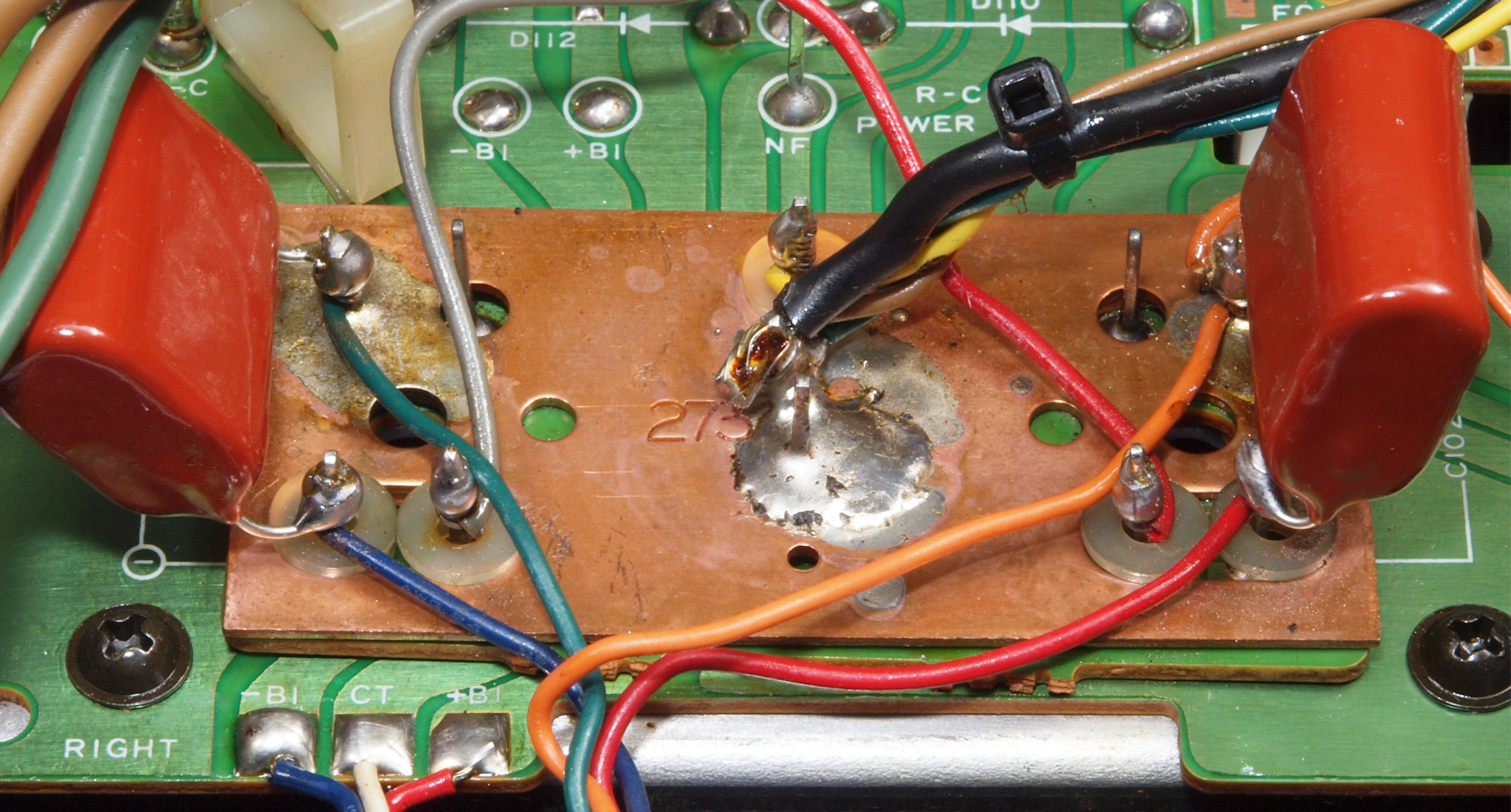

Ｃ２Ｄ．　修理中　ブロック電解コンデンサー下。　配線ラッピングＲ側。
Ｃ２Ｅ．　修理後　ブロック電解コンデンサー下。　配線ラッピングＲ側、半田を流し込む。
Ｃ２Ｆ．　修理中　ブロック電解コンデンサー下。　配線ラッピングＬ側。

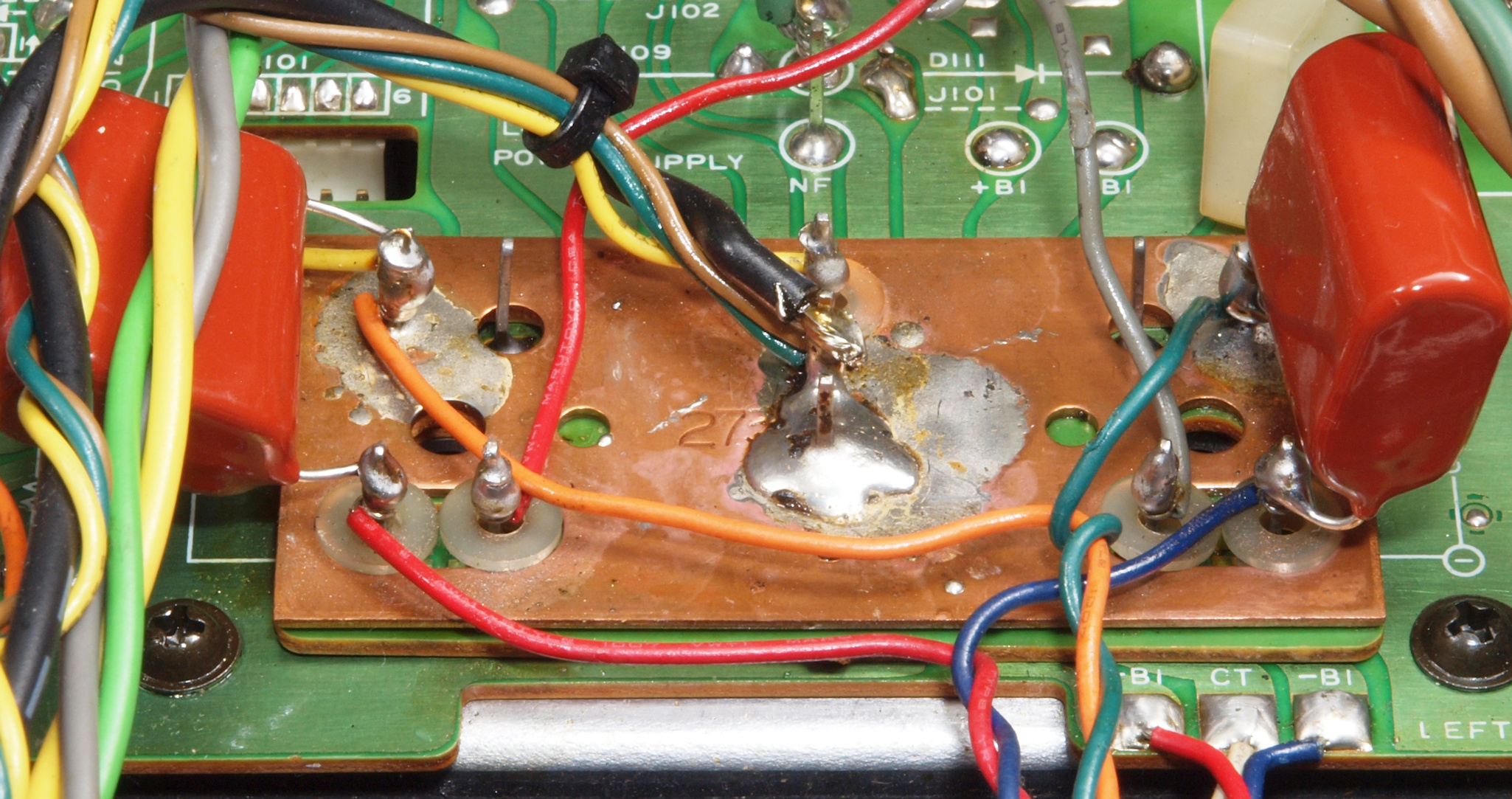

Ｃ２Ｇ．　修理後　ブロック電解コンデンサー下。　配線ラッピングＬ側、半田を流し込む。
Ｃ３１．　修理前　入力ＲＣＡ端子裏配線ラッピングとアース端子裏配線。
Ｃ３２．　修理後　入力ＲＣＡ端子裏配線ラッピングとアース端子裏配線。　半田を全部やり直す。

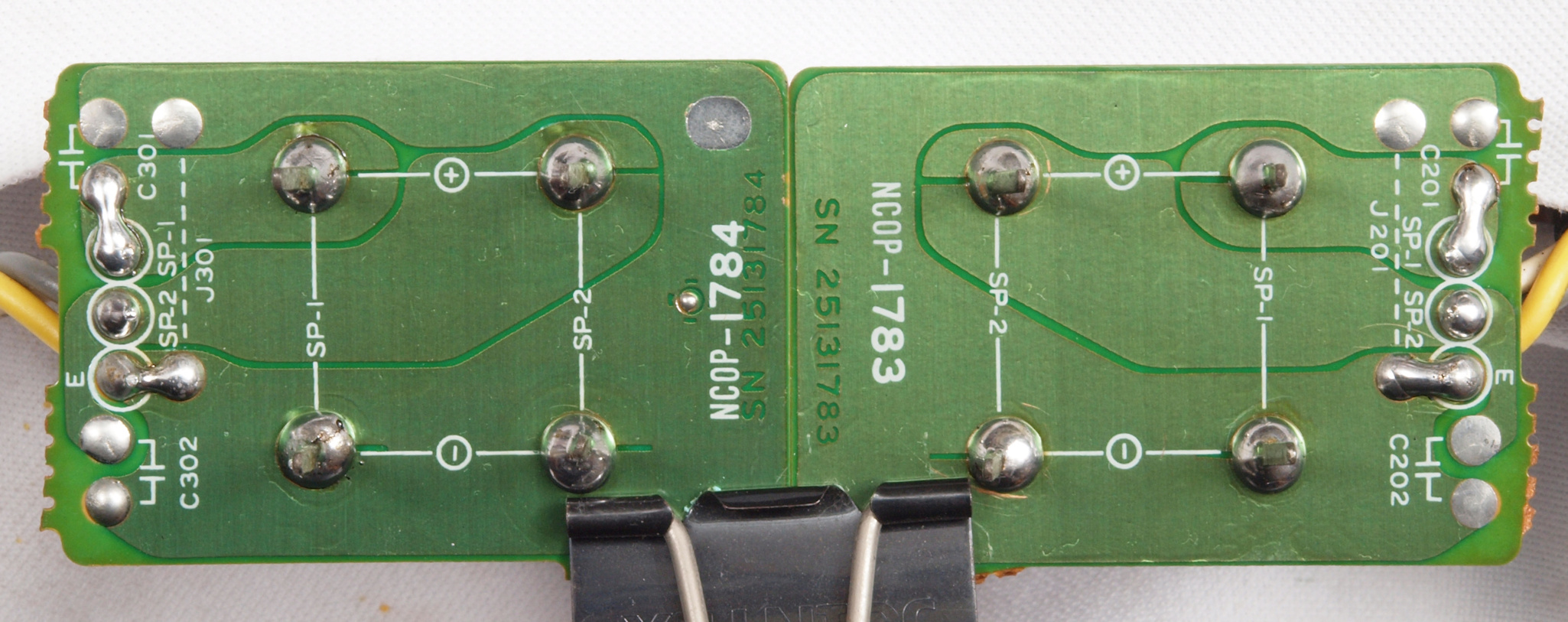

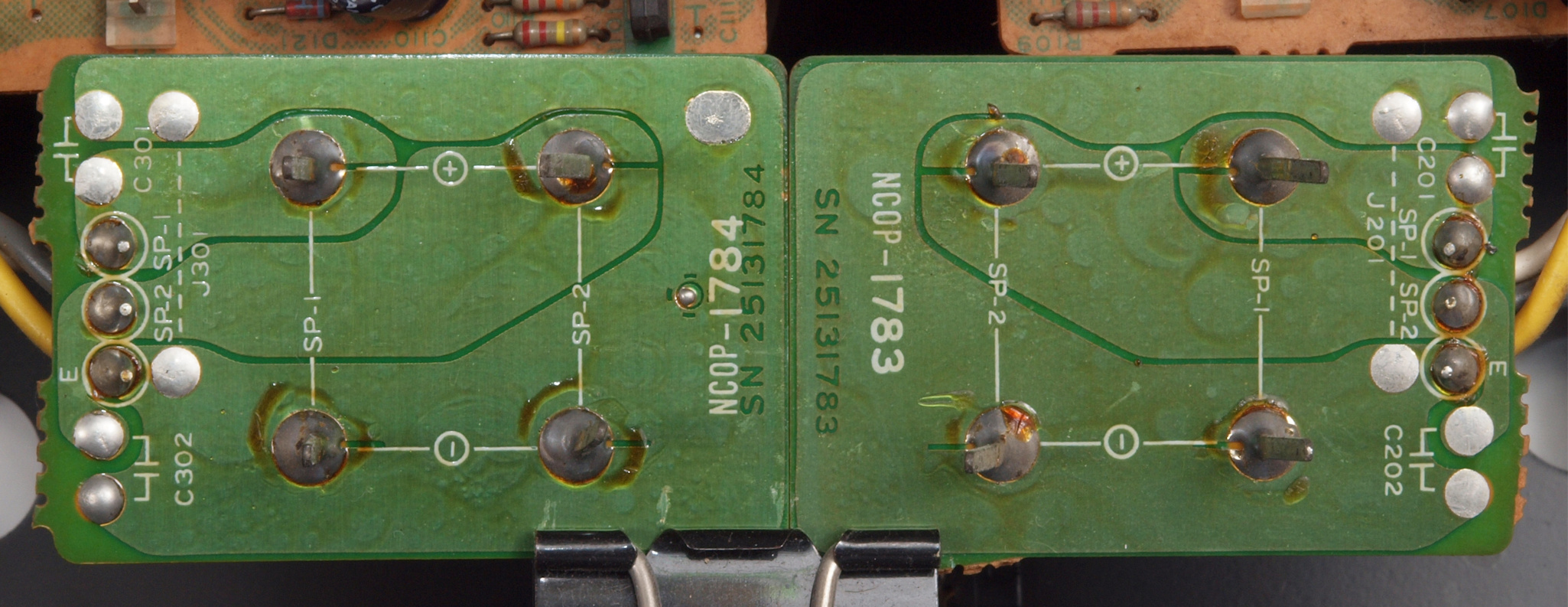

Ｃ４１．　修理前　ＳＰ接続端子裏基板。
Ｃ４２．　修理後　ＳＰ接続端子裏基板。　半田を全部やり直す。

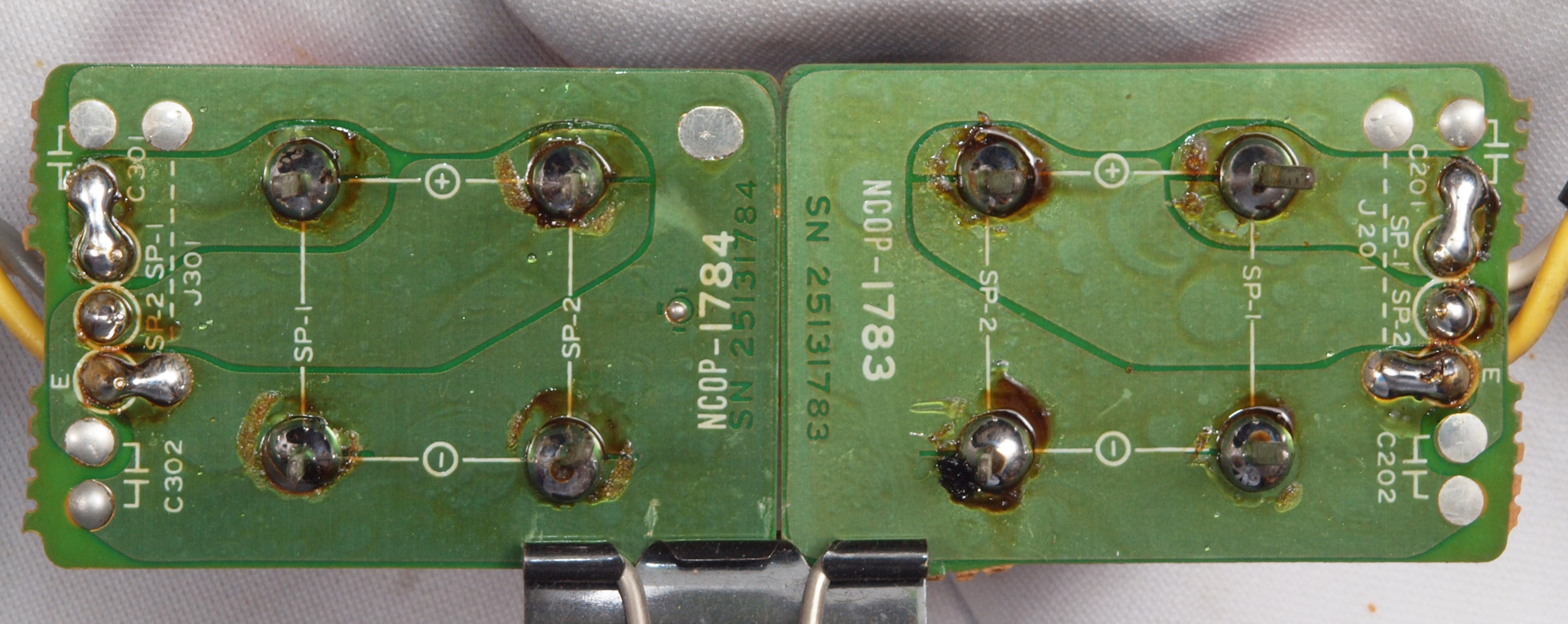

Ｃ４３．　完成ＳＰ接続端子裏基板。　洗浄後、さらに防湿材を塗る。

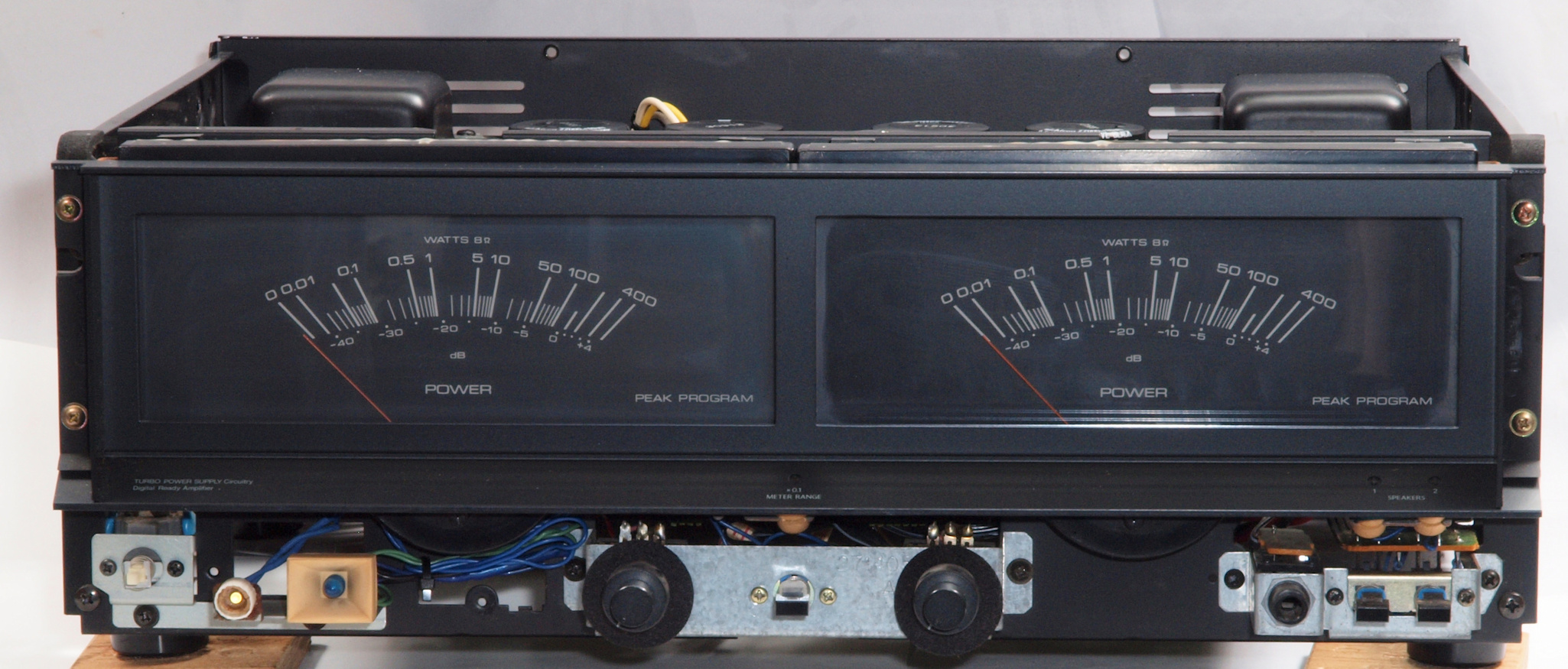

Ｃ５０．　修理中　前パネルを取り修理。

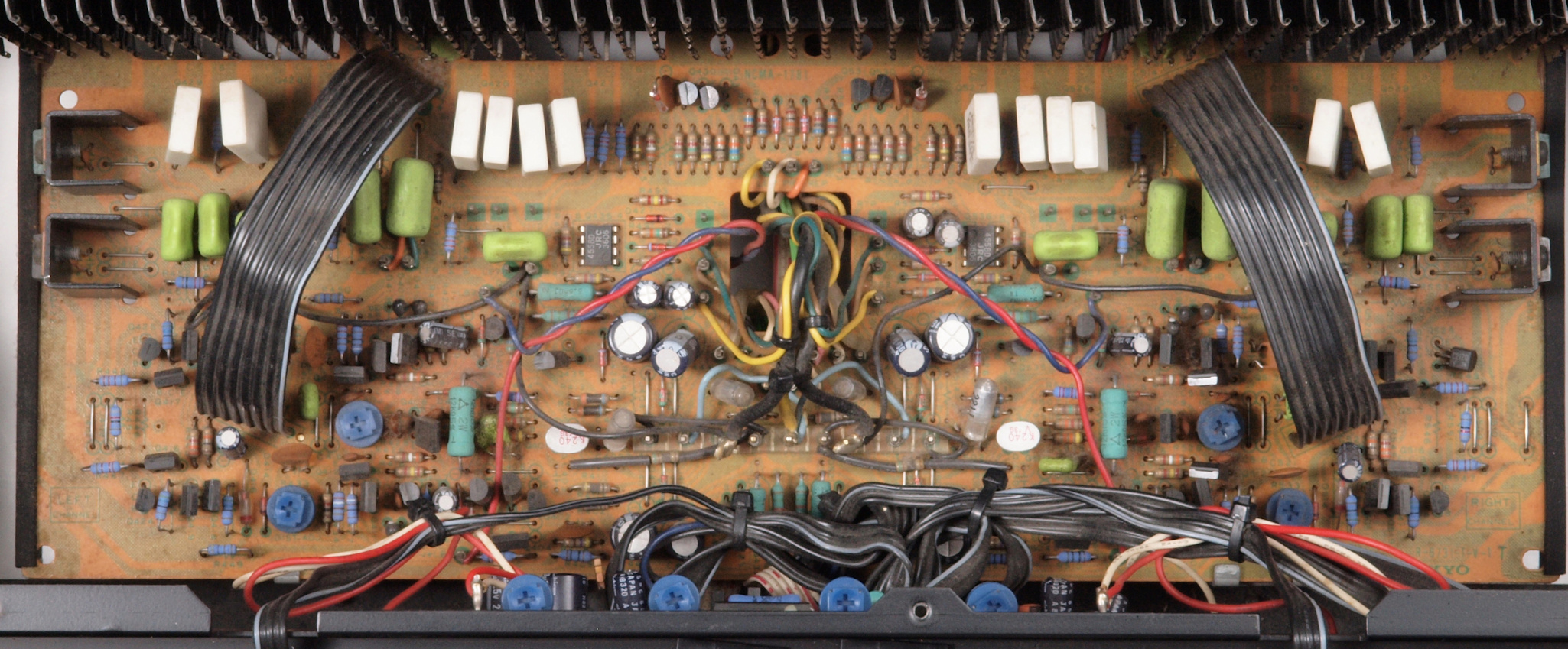

Ｃ５１．　修理前　ドライブ基板。
Ｃ５２．　修理後　ドライブ基板。
　　　　　　　　　　バランス・バイアス調整用半固定ＶＲ４個、電解コンデンサー１８個交換。

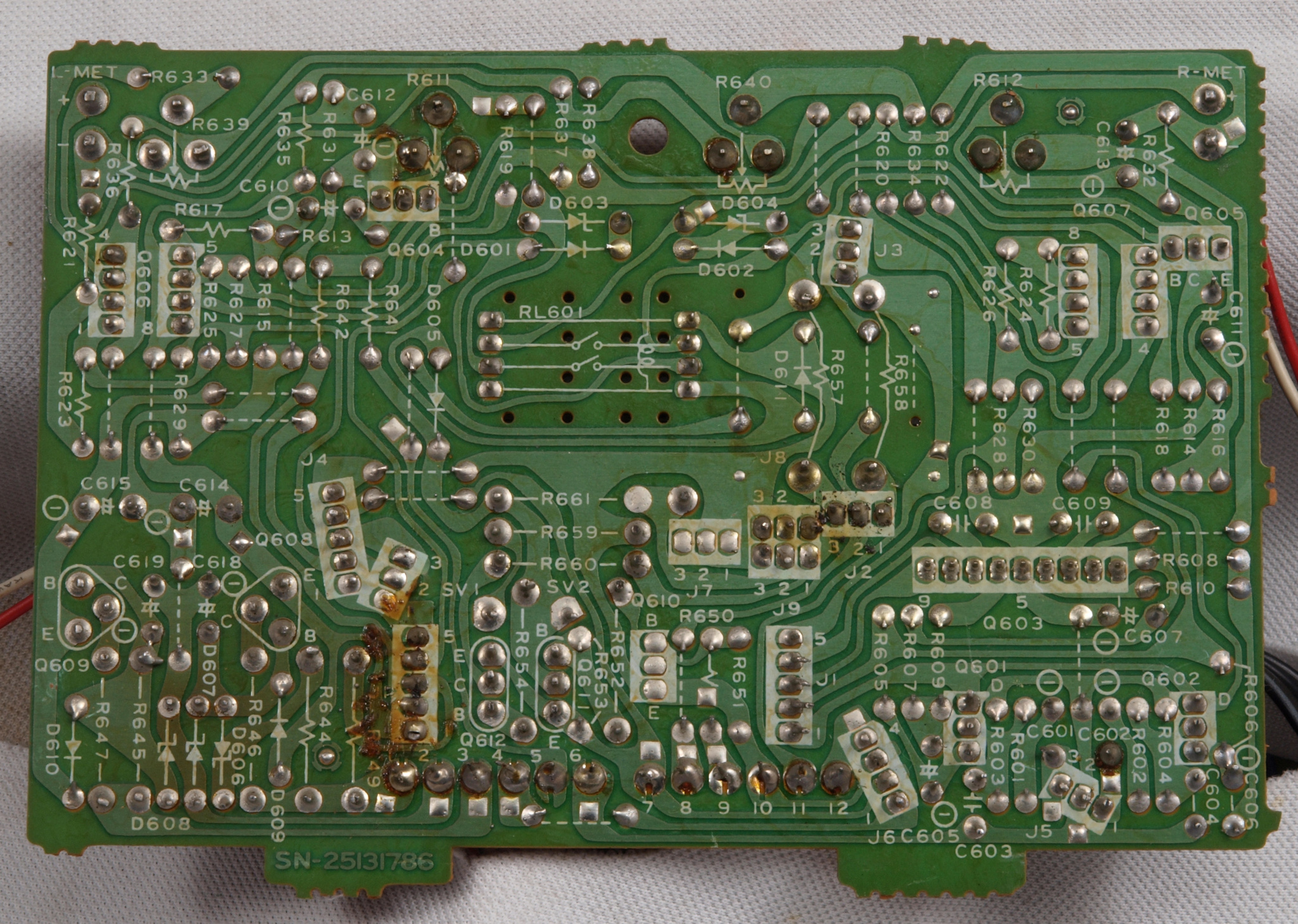

Ｃ５３．　修理前　ドライブ基板裏

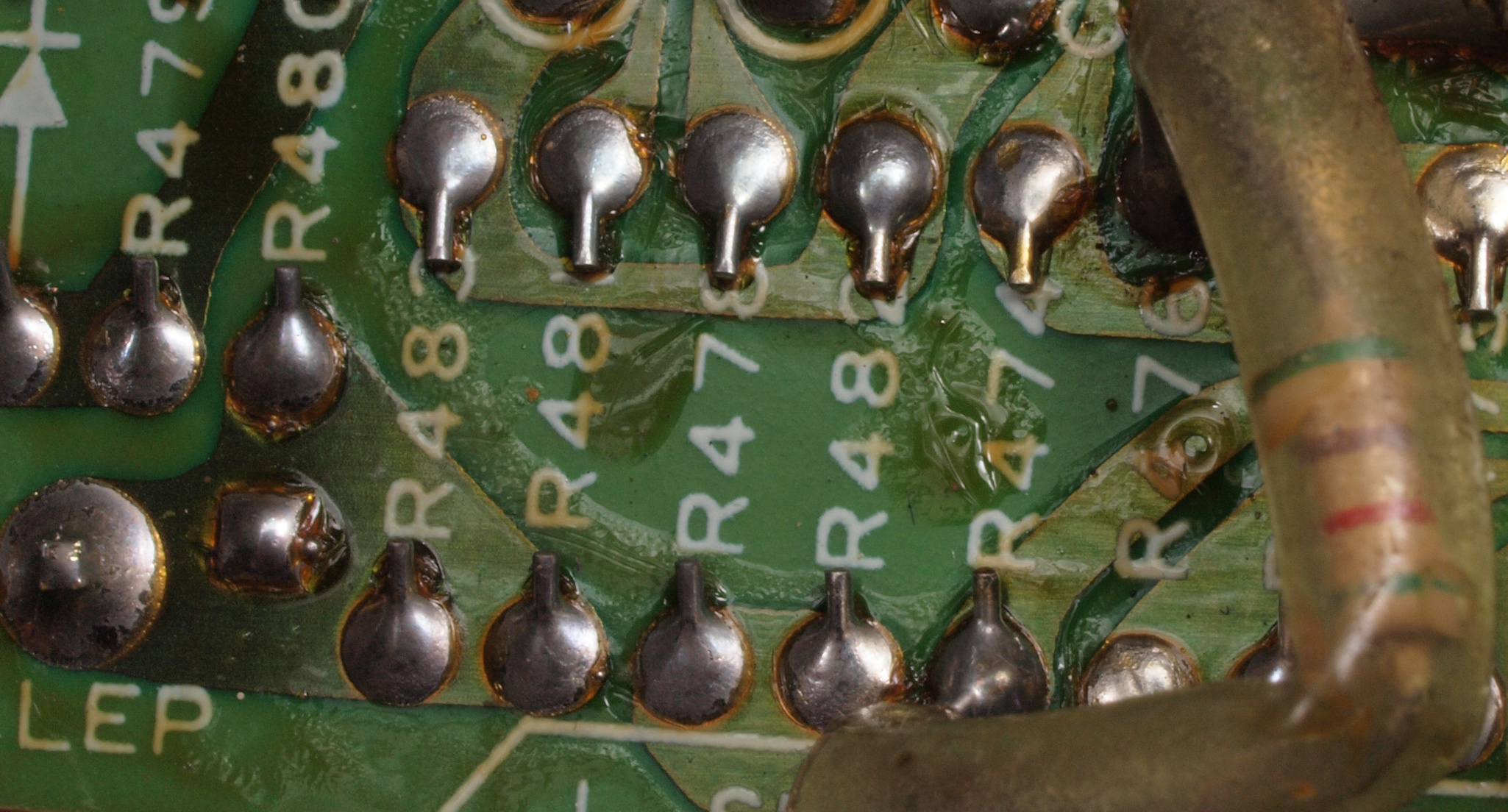

Ｃ５３２．　修理中　ドライブ基板裏。　部品足曲げ方向不良。
Ｃ５３３．　修理中　ドライブ基板裏。　部品足曲げ方向不良２。
Ｃ５３４．　修理中　ドライブ基板裏。　部品足曲げ方向不良３。
Ｃ５４．　修理（半田補正）後　ドライブ基板裏　半田を全部やり直す。
Ｃ５５．　完成ドライブ基板裏。　洗浄後、さらに防湿材を塗る。
Ｃ６１．　修理中　ドライブ基板裏のＲ側半田不良予備郡。
Ｃ６２．　修理中　ドライブ基板裏のＲ側半田不良予備郡２。
Ｃ６３．　修理中　ドライブ基板裏のＲ側半田不良予備郡３。
Ｃ６４．　修理中　ドライブ基板裏Ｌ側半田不良予備郡。
Ｃ６５．　修理中　ドライブ基板裏Ｌ側半田不良予備郡２。
Ｃ７１．　修理前　ＶＵメータ基板
Ｃ７２．　修理後　ＶＵメータ基板。　半固定ＶＲ４個、電解コンデンサー１３個交換。
Ｃ７３．　修理前　ＶＵメータ基板裏
Ｃ７４．　修理（半田補正）後　ＶＵメータ基板裏。　半田を全部やり直す。
Ｃ７３．　完成ＶＵメータ基板裏。　洗浄後防湿材を塗る。

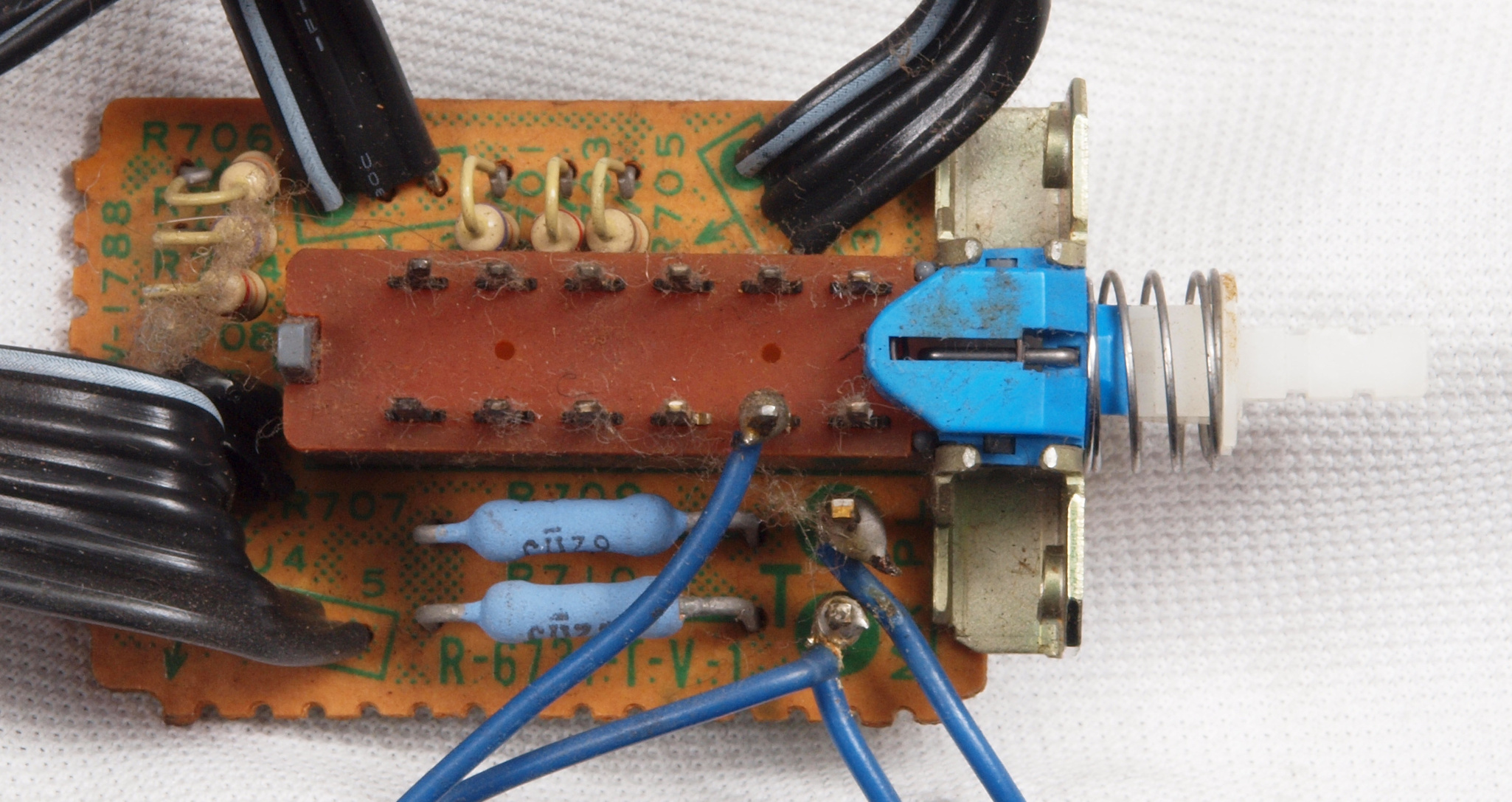

Ｃ８１．　修理前　ＶＵメータＳＷ基板

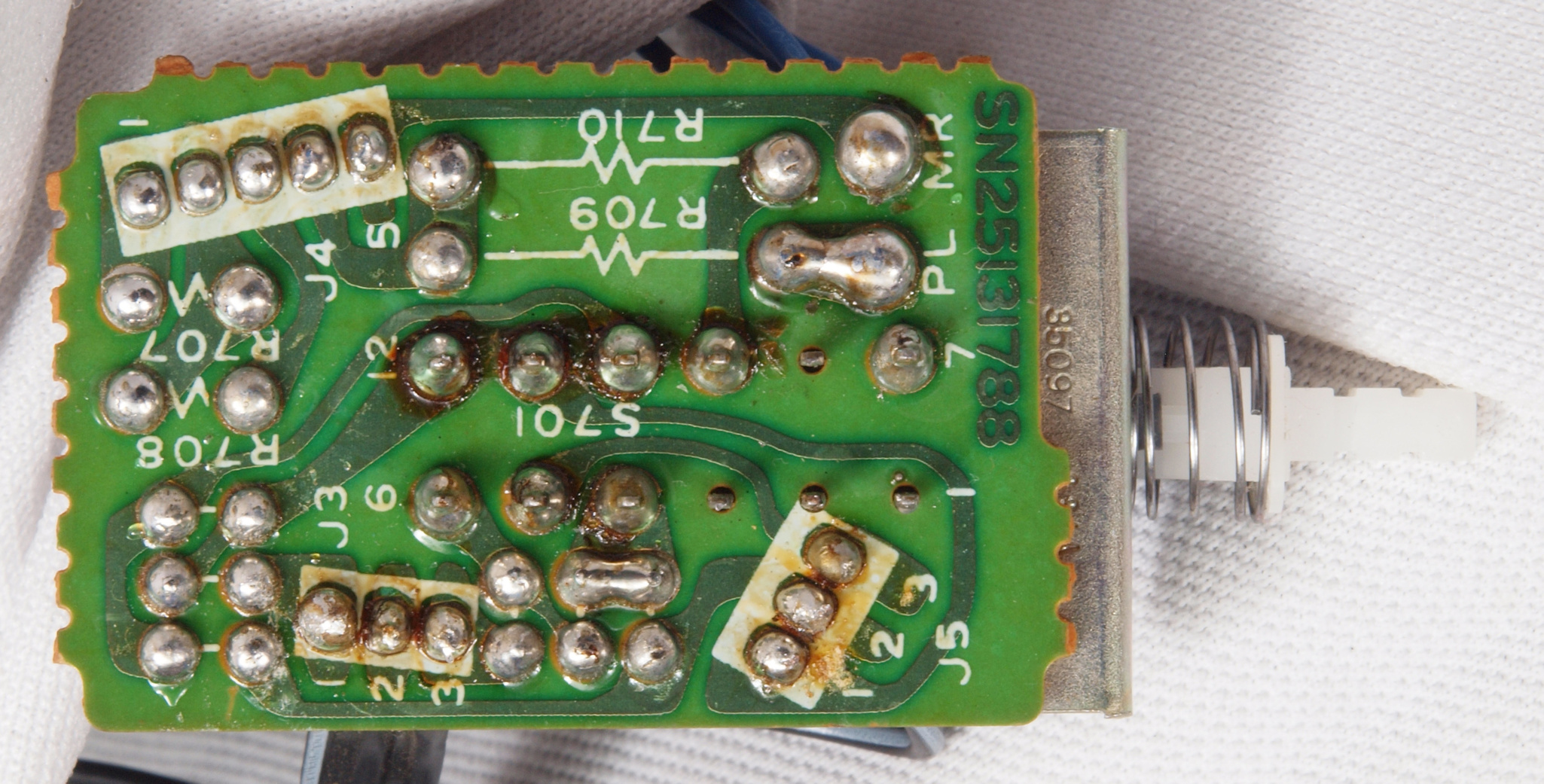

Ｃ８２．　修理前　ＶＵメータＳＷ基板裏

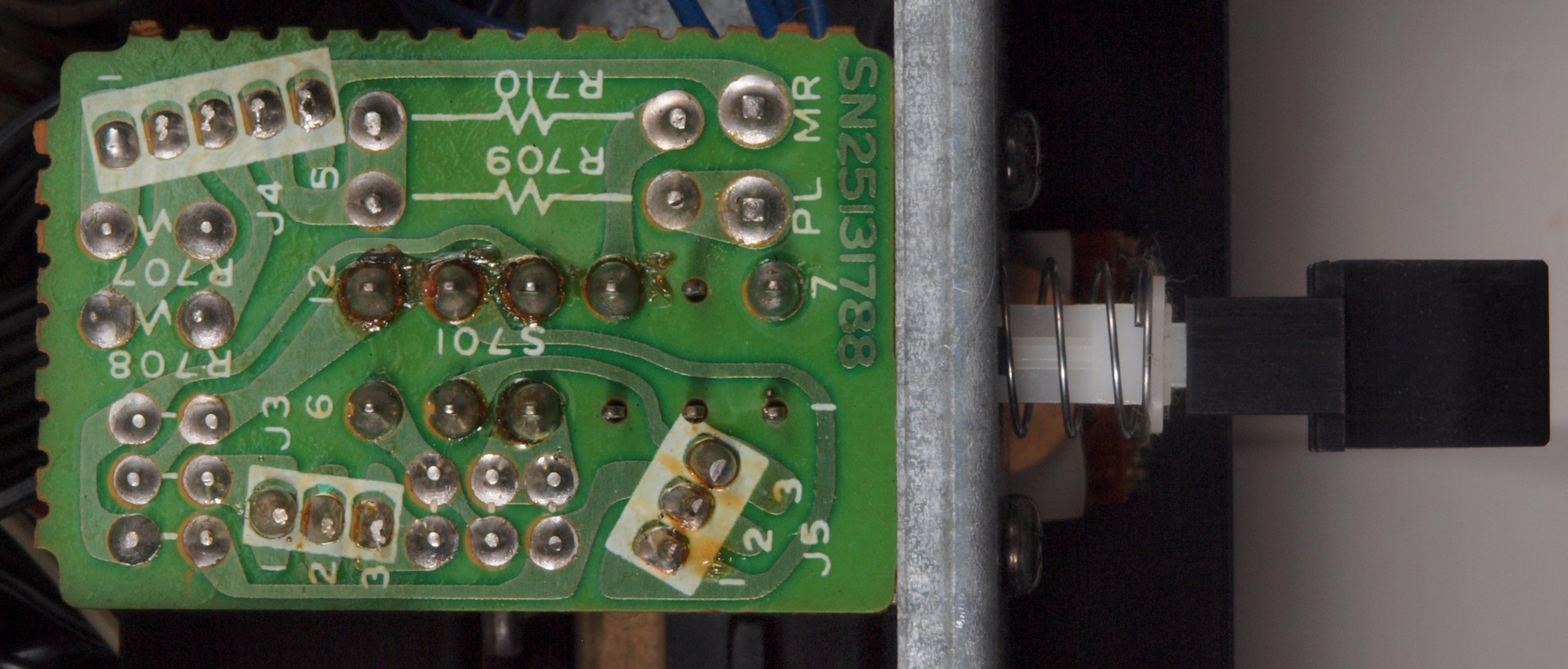

Ｃ８２．　修理（半田補正）後　ＶＵメータＳＷ基板裏　半田を全部やり直す。
Ｃ８３．　完成ＶＵメータＳＷ基板裏。　洗浄後防湿材を塗る

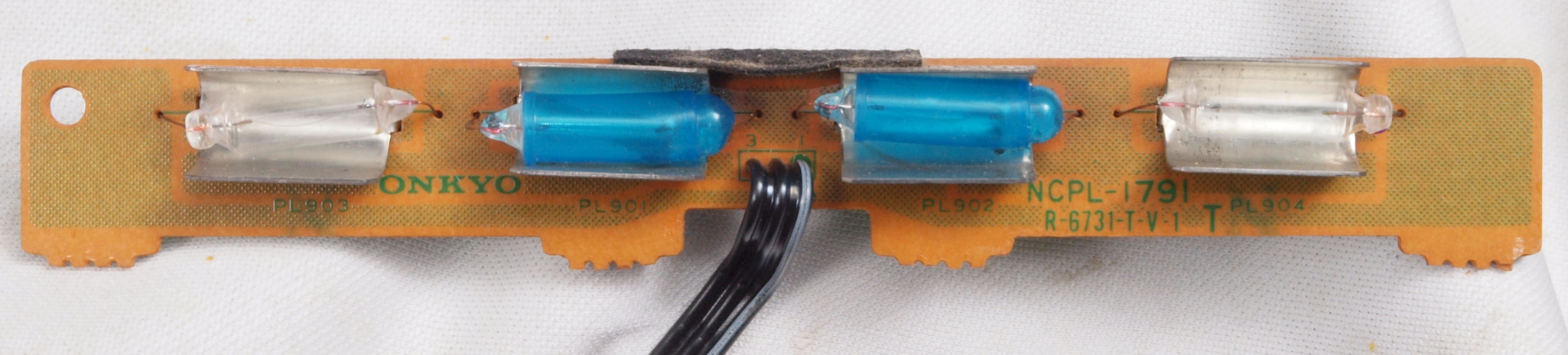

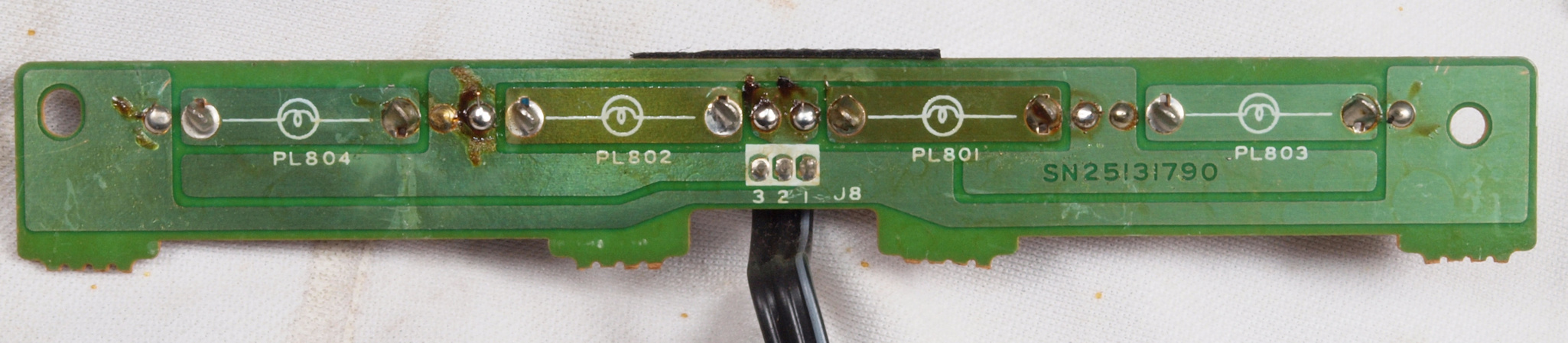

Ｃ９１．　修理前　右側ＶＵメー照明ランプ基板

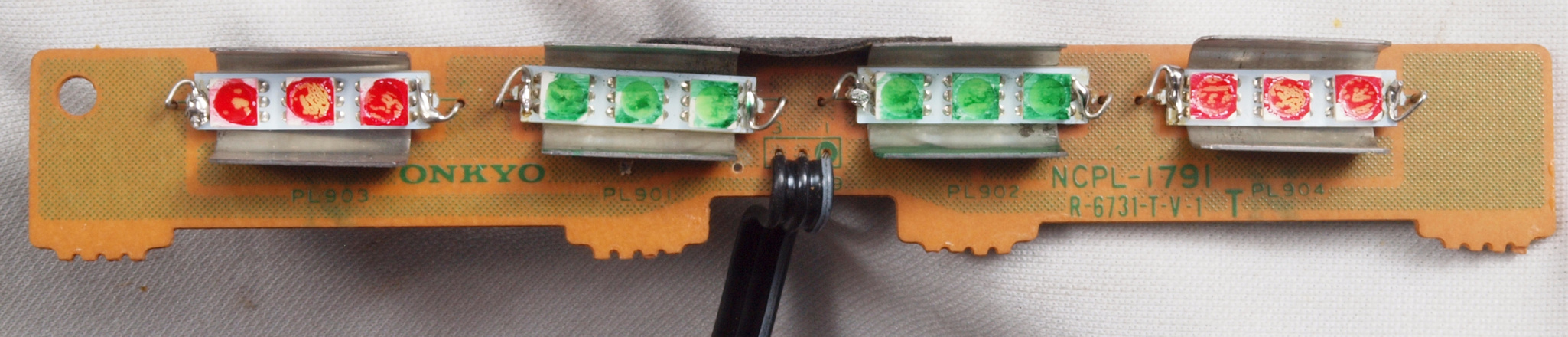

Ｃ９２．　修理後　右側ＶＵメー照明ランプ基板。　３素子ＬＥＤ３個×３個を４組使用、合計３６個のＬＥＤ使用。

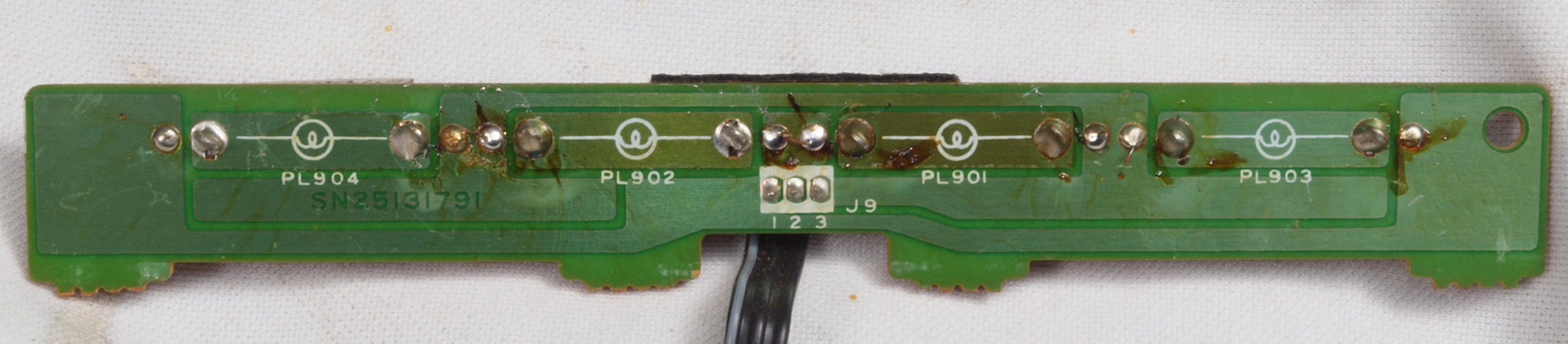

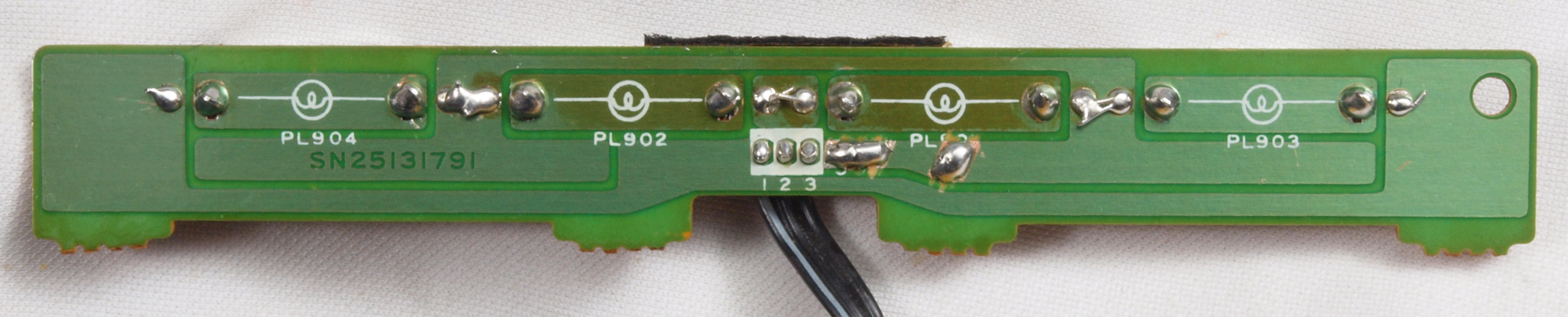

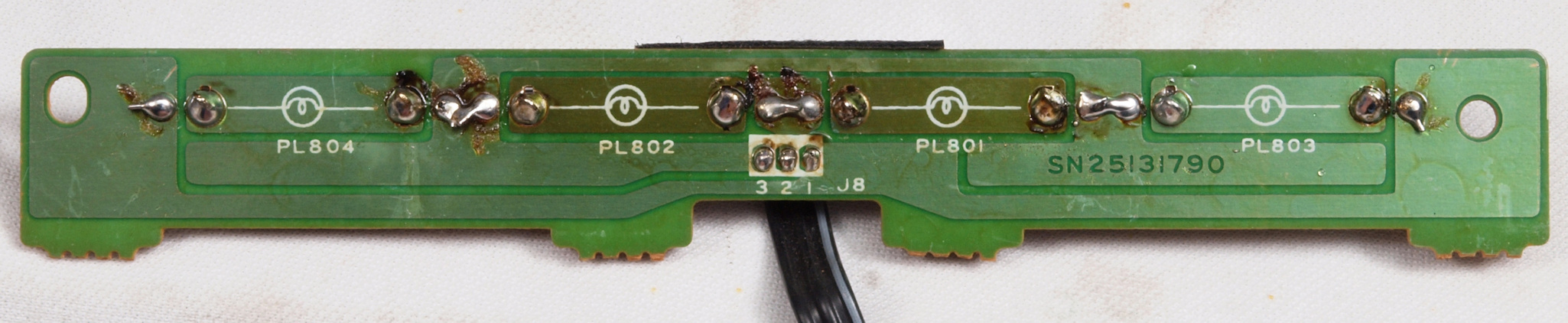

Ｃ９３．　修理前　右側ＶＵメー照明ランプ基板裏

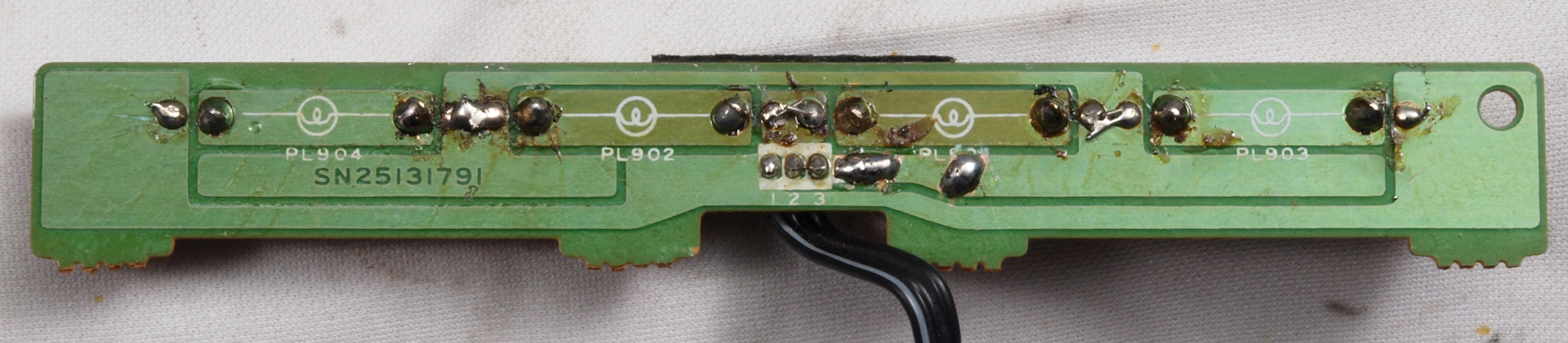

Ｃ９４．　修理（半田補正）後　右側ＶＵメー照明ランプ基板裏。　半田を全部やり直す。
Ｃ９５．　完成右側ＶＵメー照明ランプ基板裏。　洗浄後防湿材を塗る。

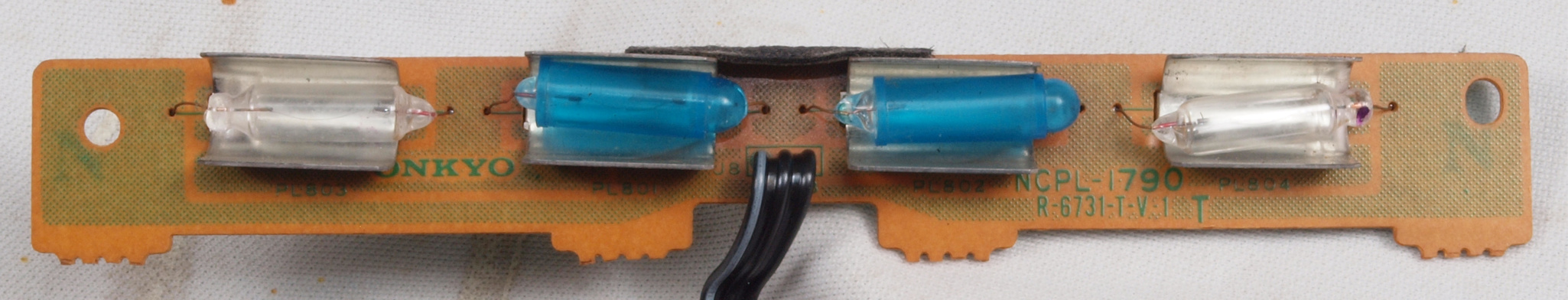

ＣＡ１．　修理前　左側ＶＵメー照明ランプ基板

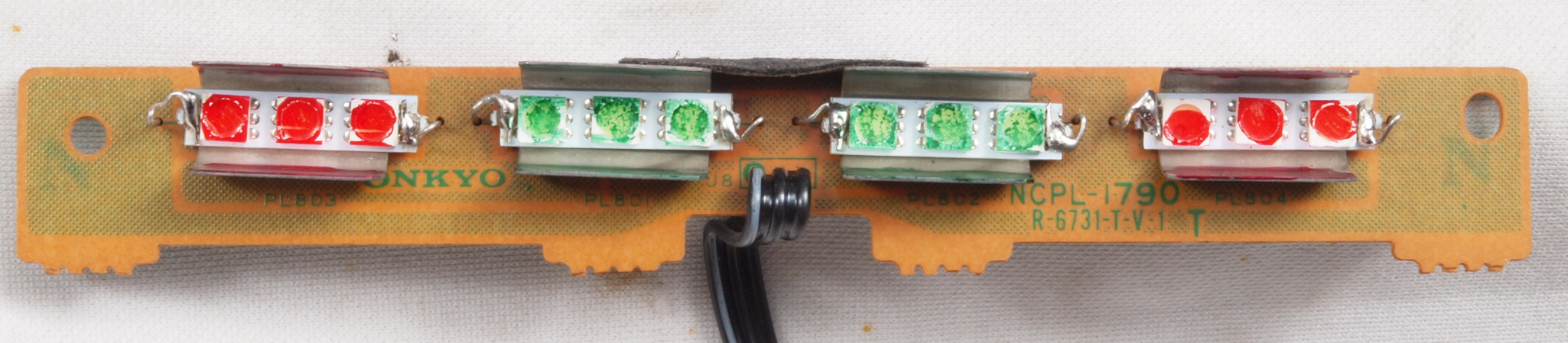

ＣＡ２．　修理後　左側ＶＵメー照明ランプ基板。　３素子ＬＥＤ３個×３個を４組使用、合計３６個のＬＥＤ使用。
ＣＡ３．　修理前　左側ＶＵメー照明ランプ基板裏。
ＣＡ４．　修理（半田補正）後　左側ＶＵメー照明ランプ基板裏。　半田を全部やり直す。
ＣＡ５．　完成左側ＶＵメー照明ランプ基板裏。　洗浄後防湿材を塗る。
ＣＡ６．　修理中　立上時ＶＵメー照明。　左＝ランプ照明、　右＝ＬＥＤ照明。
ＣＡ７．　修理中　通常時ＶＵメー照明。　左＝ランプ照明、　右＝ＬＥＤ照明。

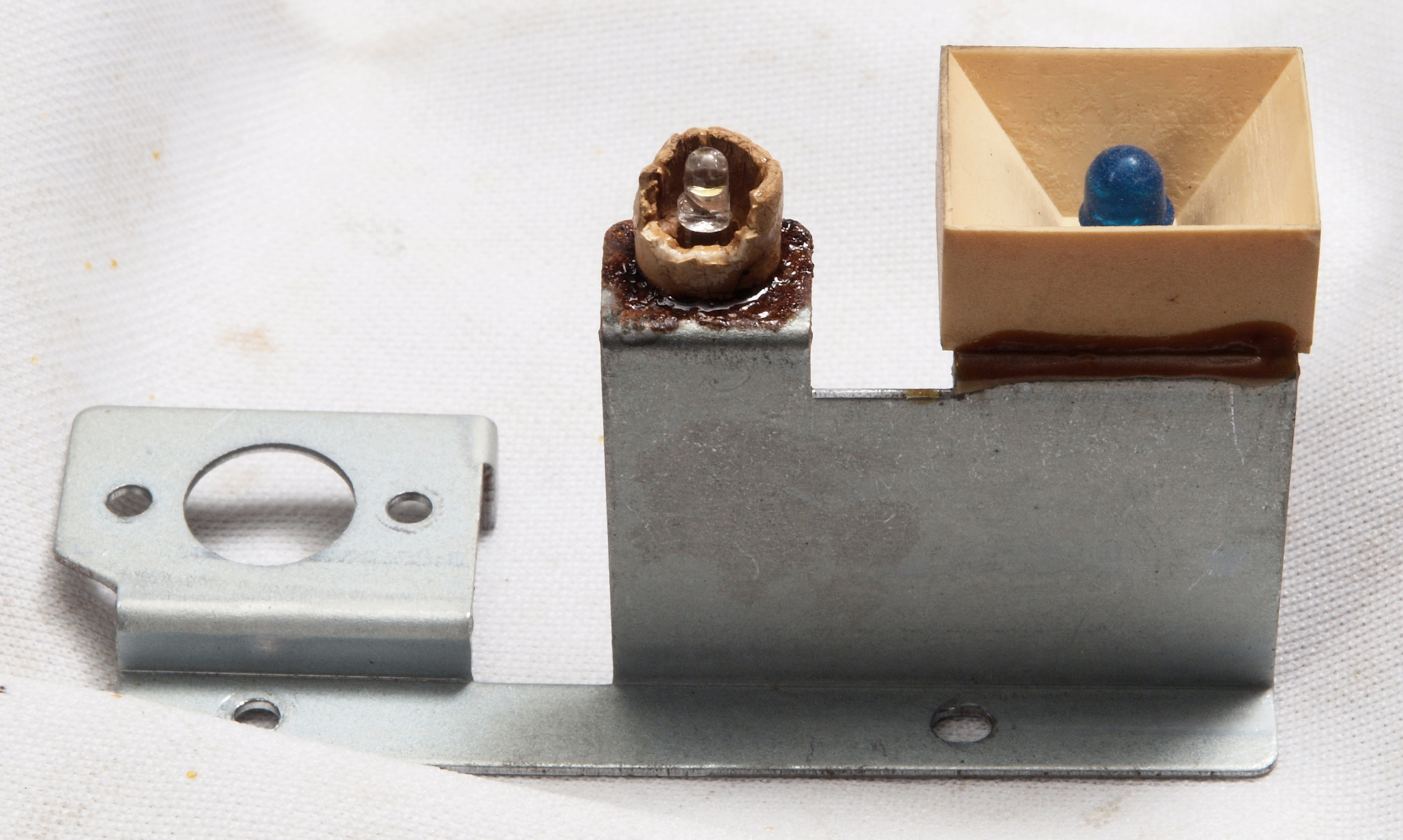

ＣＢ１．　修理中　電源表示。　経年劣化で遮光ゴムがボロボロで役立たず。

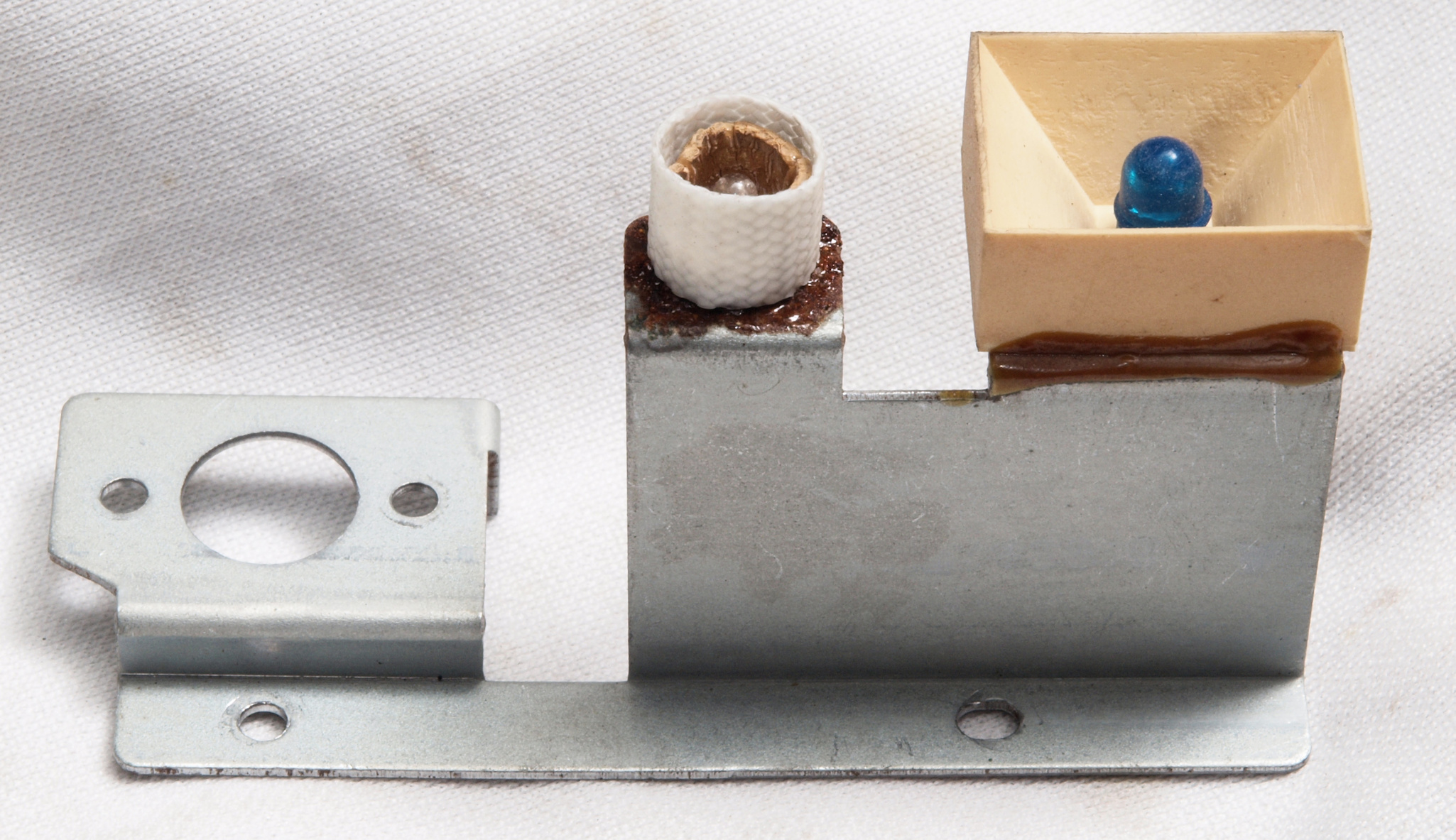

ＣＢ２．　修理後　電源表示。　接着剤で補強し、耐熱チューブで補強する。　右はＳｕｐｅｒＳｅｒｖｏ表示、共にＬＥＤ表示に交換する。
ＣＣ１．　交換した部品
ＣＤ１．　修理前　上から見る
ＣＤ２．　修理後　上から見る
ＣＤ３．　修理前　下から見る
ＣＤ４．　修理後　下から見る
Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ０．　出力・歪み率測定・調整。写真紛失の為、修理前の点検写真。
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低なります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

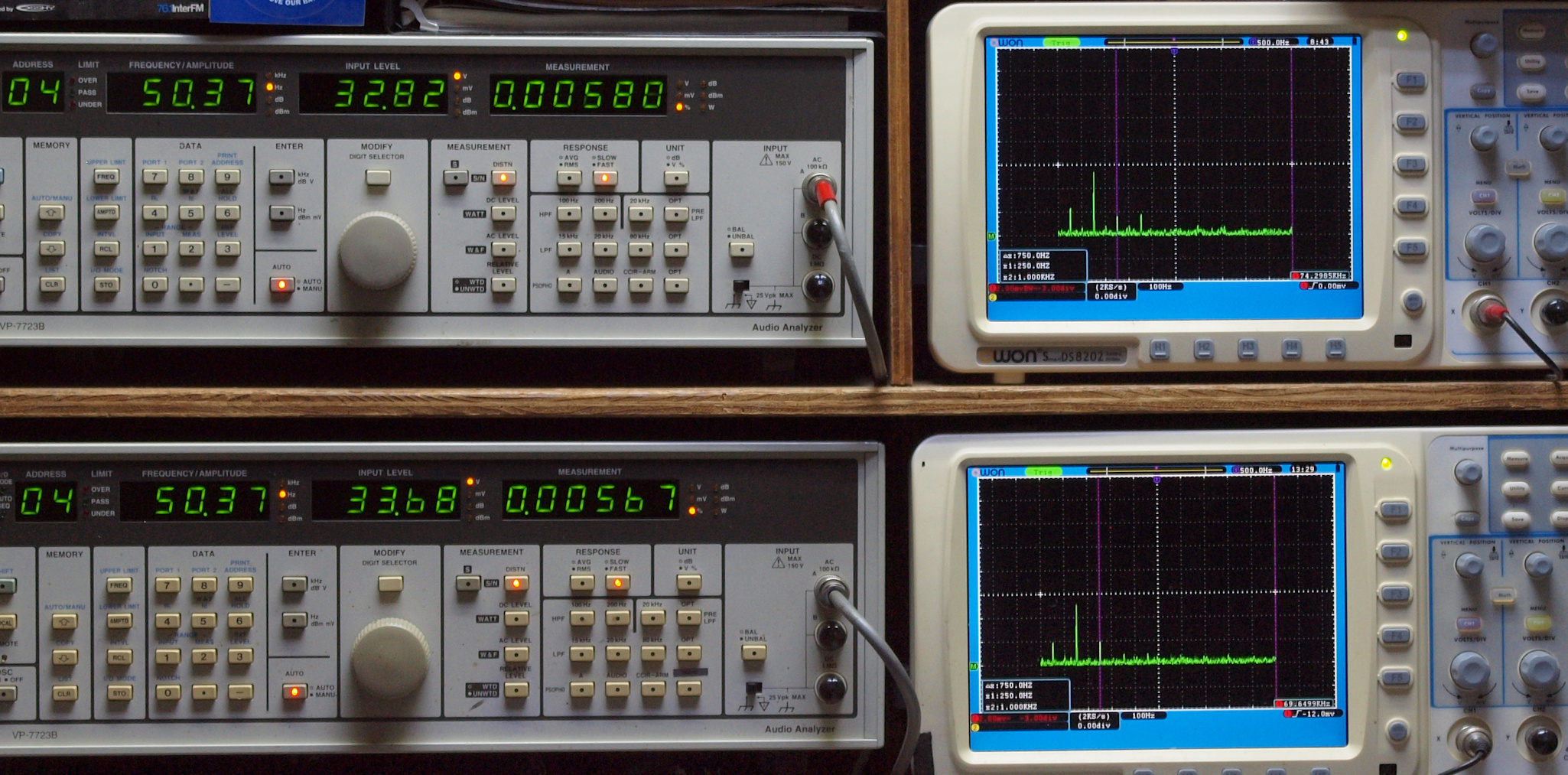

Ｅ１１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００５８０％歪み。
　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００５６７％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

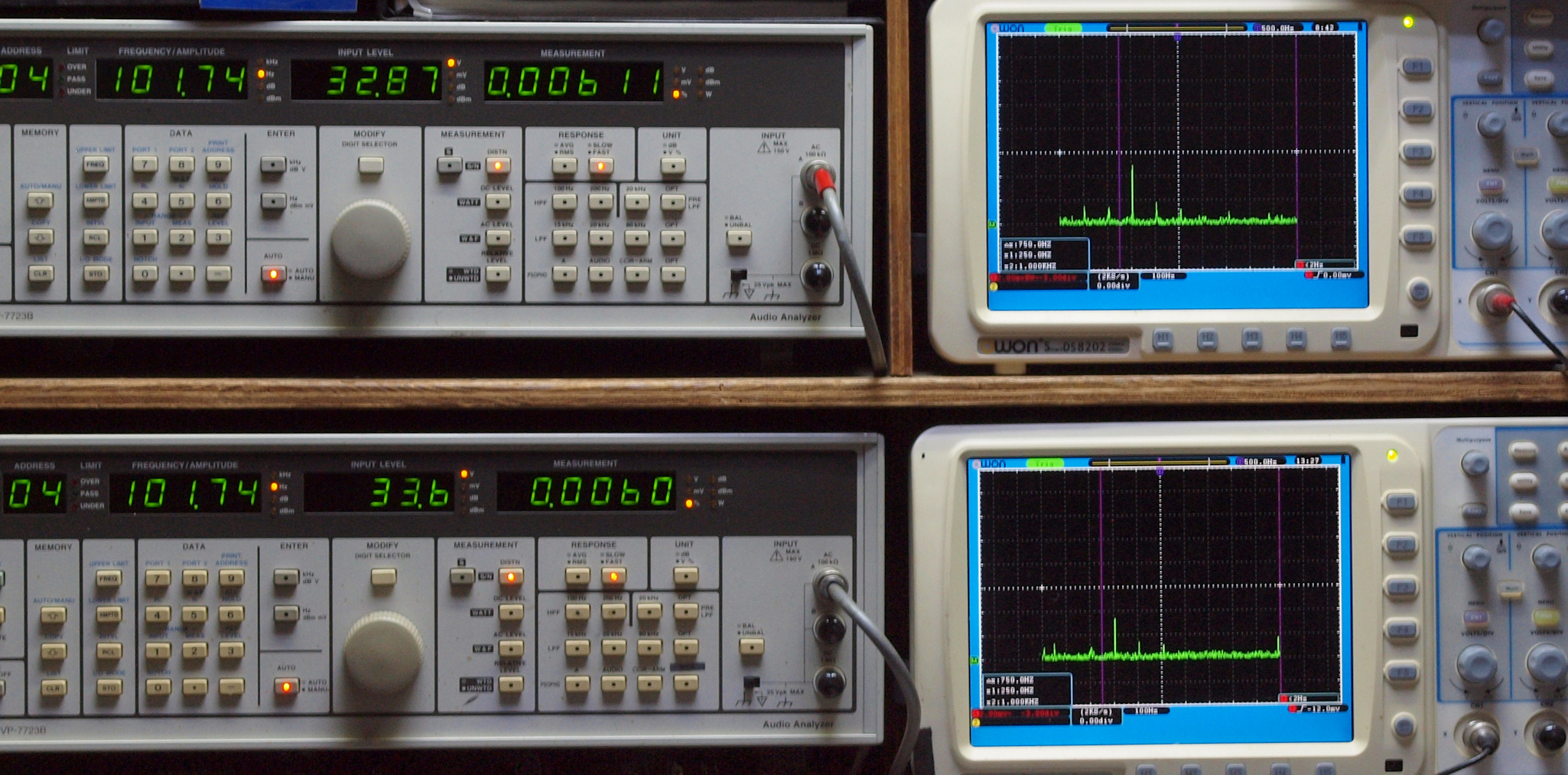

Ｅ１２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００６１１％歪み。
　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００６０％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ１３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００７５２歪み。
　　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００６５０％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

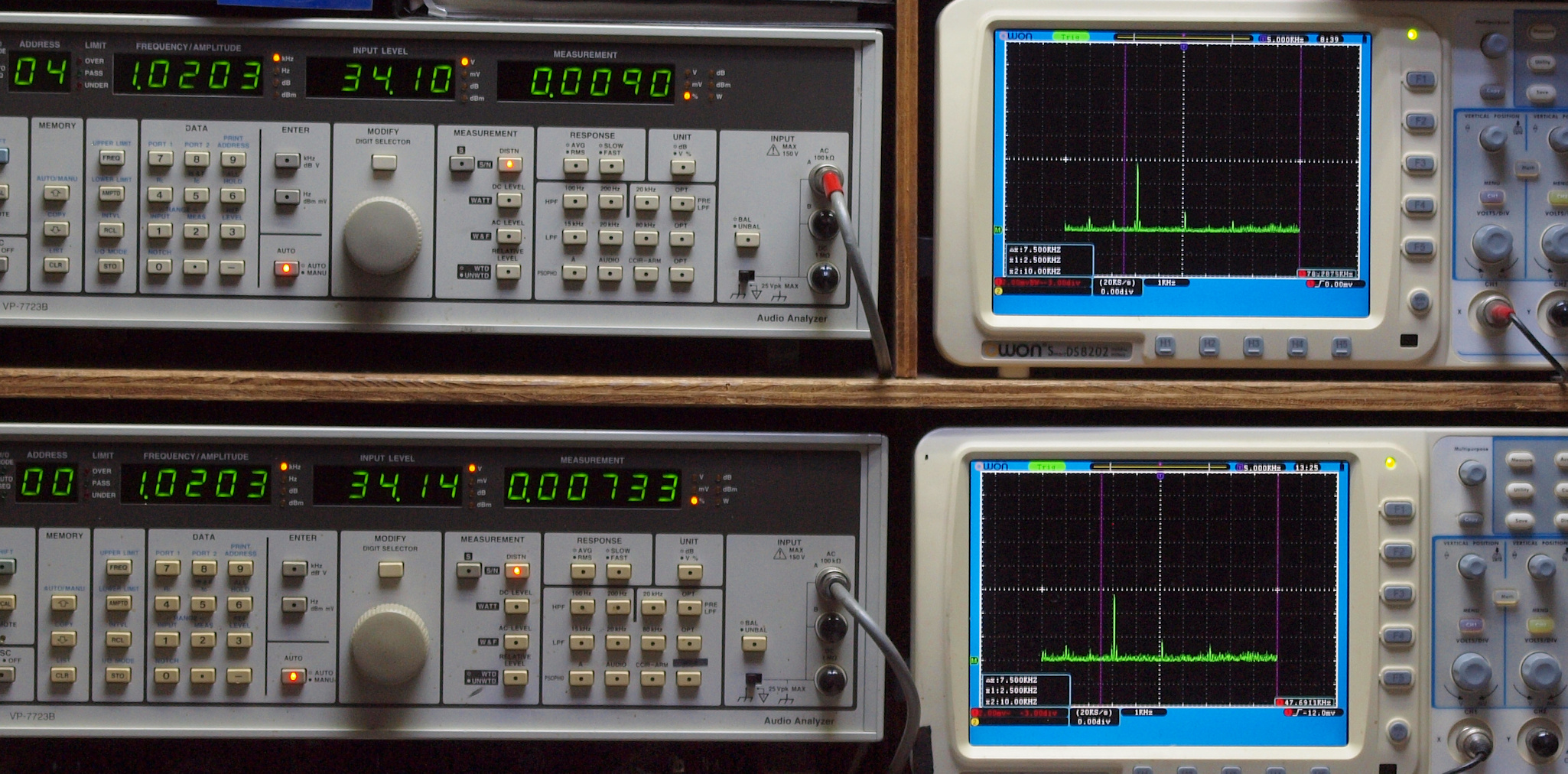

Ｅ１４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００９０％歪み。
　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．００７３３％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

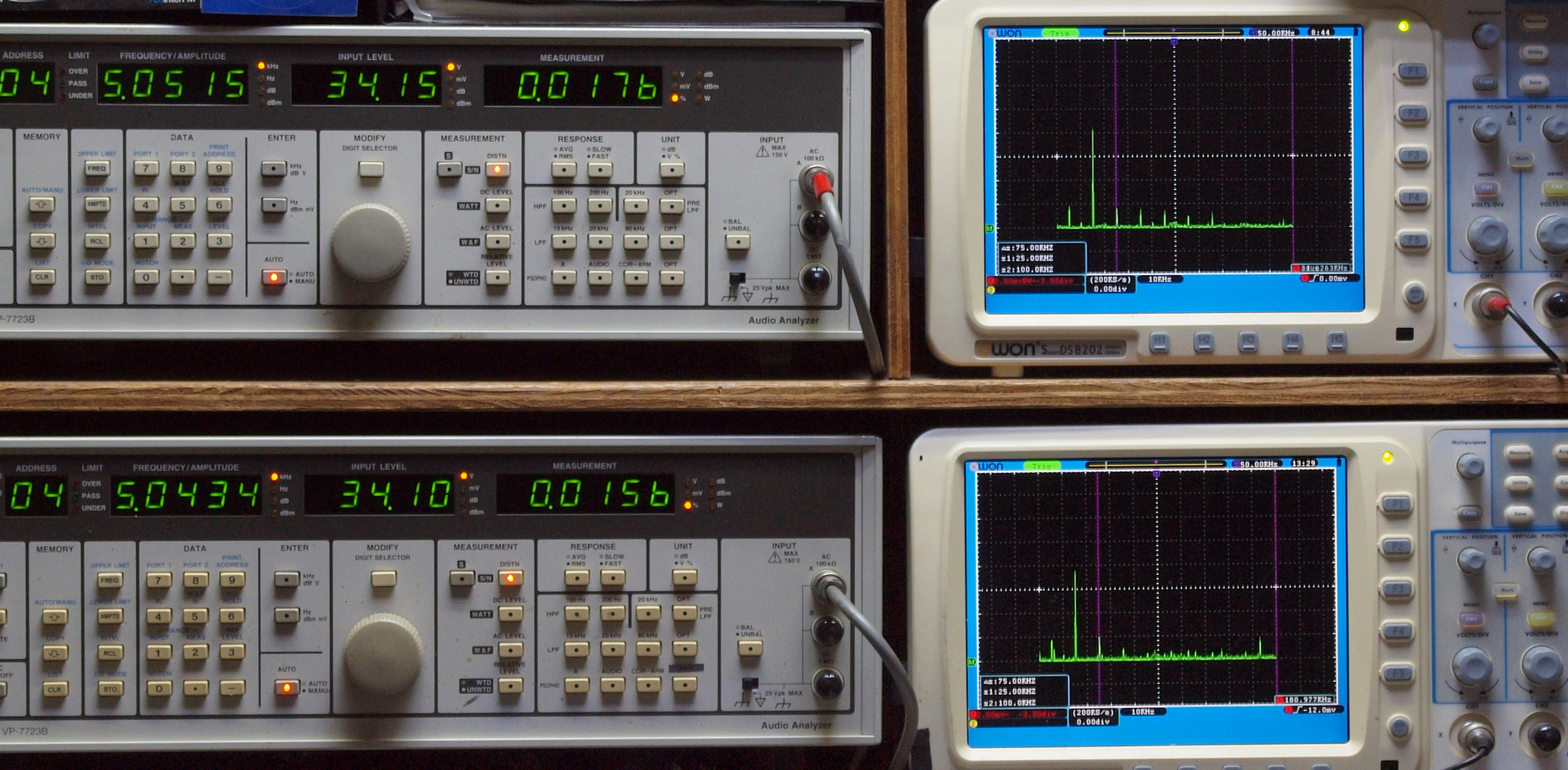

Ｅ１５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１７６％歪み。
　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１５６％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０２０２％歪み。
　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０１８２％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１１２％歪み。
　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１０７％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

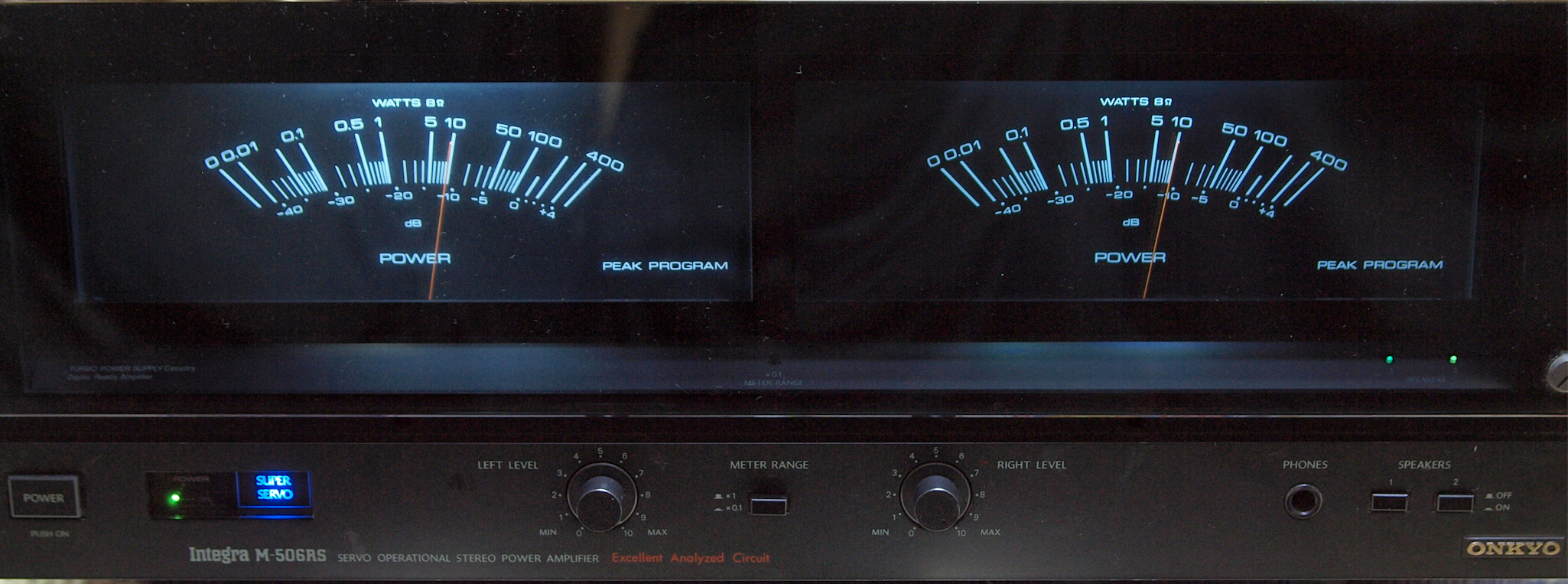

Ｅ２１．　その時のＶＵメーター表示。　左側が少し曇っているのは、メーター内に埃が有る為。
Ｅ２２．　ＶＵメーター１０Ｗ表示。
Ｅ２３．　ＶＵメーター×１０表示。

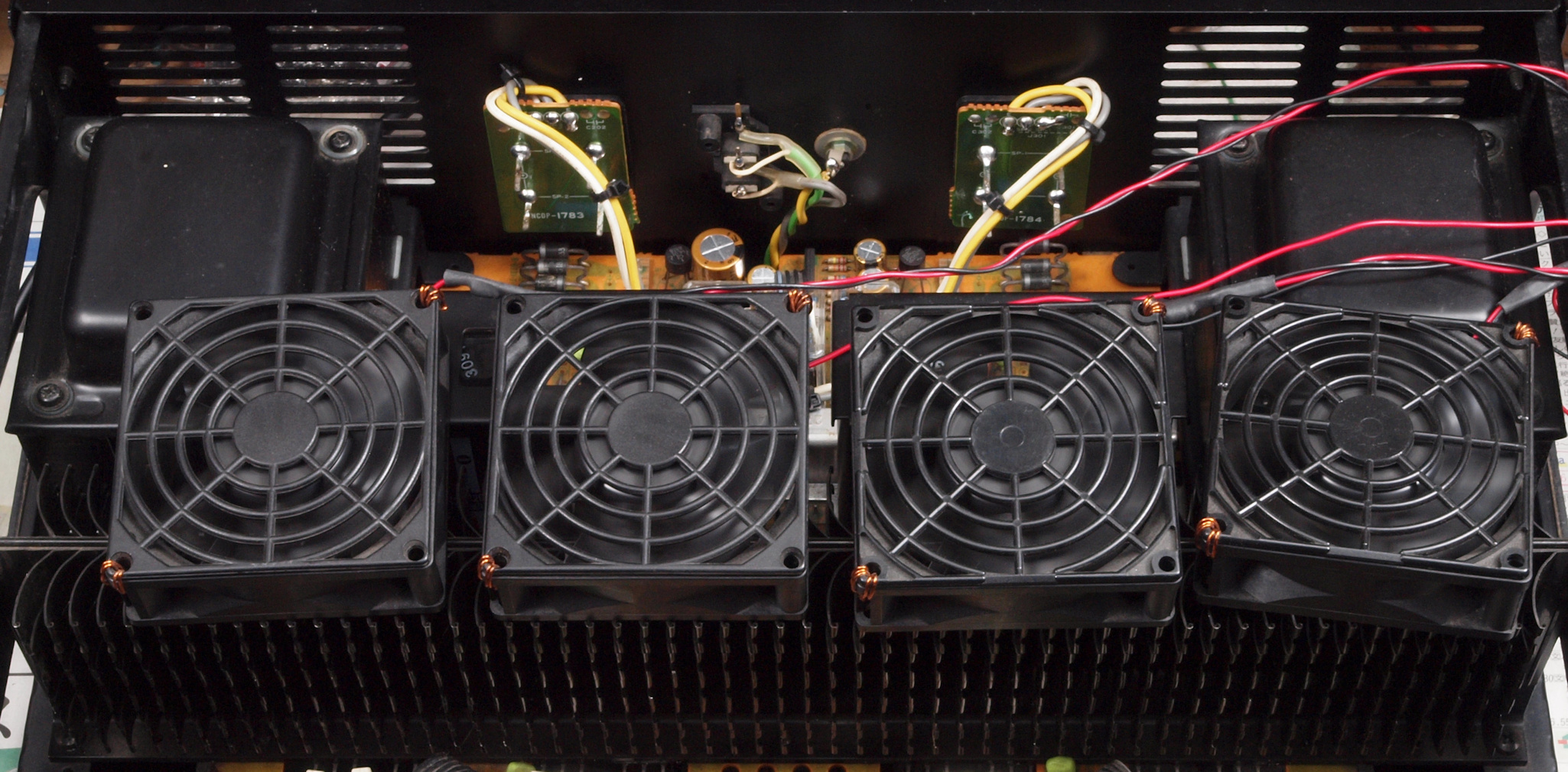

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。
Ｅ４．　完成　　２４時間エージング。　左は　　Ｂ−４．　３台目
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況、　全体正面から見る。
Ｓ．　ＯＮＫＹＯ　Ｍ−５０６ＲＳ　の仕様（マニアル・カタログより）
型式 ステレオパワーアンプ Ｍ−５０６ＲＳ
　　アンプ部(表示がない場合8Ω負荷、両ch動作)
定格出力(20Hz〜20kHz) 190W+190W(4Ω)
140W+140W(8Ω)
全高調波歪率(20Hz〜20kHz) 0.003%以下(定格出力時)
0.0015%以下(70W出力時)
混変調歪率(定格出力時、SMPTE法(70Hz:7kHz=4:1)) 0.003%以下
パワーバンドウィズス(IHF-3dB、THD 0.2%) 5Hz〜100kHz
利得 30dB
周波数特性 1Hz〜100kHz +0 -1.5dB
S/N比(IHF-Aネットワーク、入力ショート) 120dB
入力感度/インピーダンス 1V/47kΩ
スピーカー負荷インピーダンス 4Ω〜16Ω
ダンピングファクター(8Ω、1kHz) 180
出力端子 Speaker System1、2
Headphones
トランジェントキラー動作時間 5sec(Power on)
100msec(Power off)
　　メーター部
レンジ切換 x1(140W)、x0.1(14W)
指示範囲 -40dB〜+4dB
指示精度 0±1dB、-10±2dB、-20±3dB
応答速度 100usec(-∞ - 0dB)
復帰速度 1sec(0dB - -20dB)
　　総　　合
電源 AC100V、50Hz/60Hz
ACアウトレット 電源スイッチ非連動:1系統、最大500W
消費電力 400W(電気用品取締法)
外形寸法 幅480x高さ175x奥行422mm
重量 20.5kg
使用半導体 トランジスタ＝47個 、FET＝2個、 IC＝6個、 ダイオード＝40個
価格 ￥188,000(1983年頃)
