ONKYO M−506RS 修理記録
平成13年12月修理完了
A. 修理前の状況
    P-306RS(プリアンプ)を購入して、試聴中に誤ってプリアンプのボリュームを最大にして
   入力をCDからTUNERに変えた瞬間ボツといってパワーアンプにプロテクトがかかって
   音が出なくなりました。

B. 原因
   AMPのTR(トランジスター)劣化

C. 修理状況
   メインAMPのTR(トランジスター)交換
   FET(電界トランジスター) 交換
   配線手直し、補強

D. 使用部品
   TR(トランジスター)         2個
   FET(電界トランジスター)   2個
   抵抗                4個

E. 修理費  15,000円  <<通常修理>>

1. 下蓋を取り清掃後

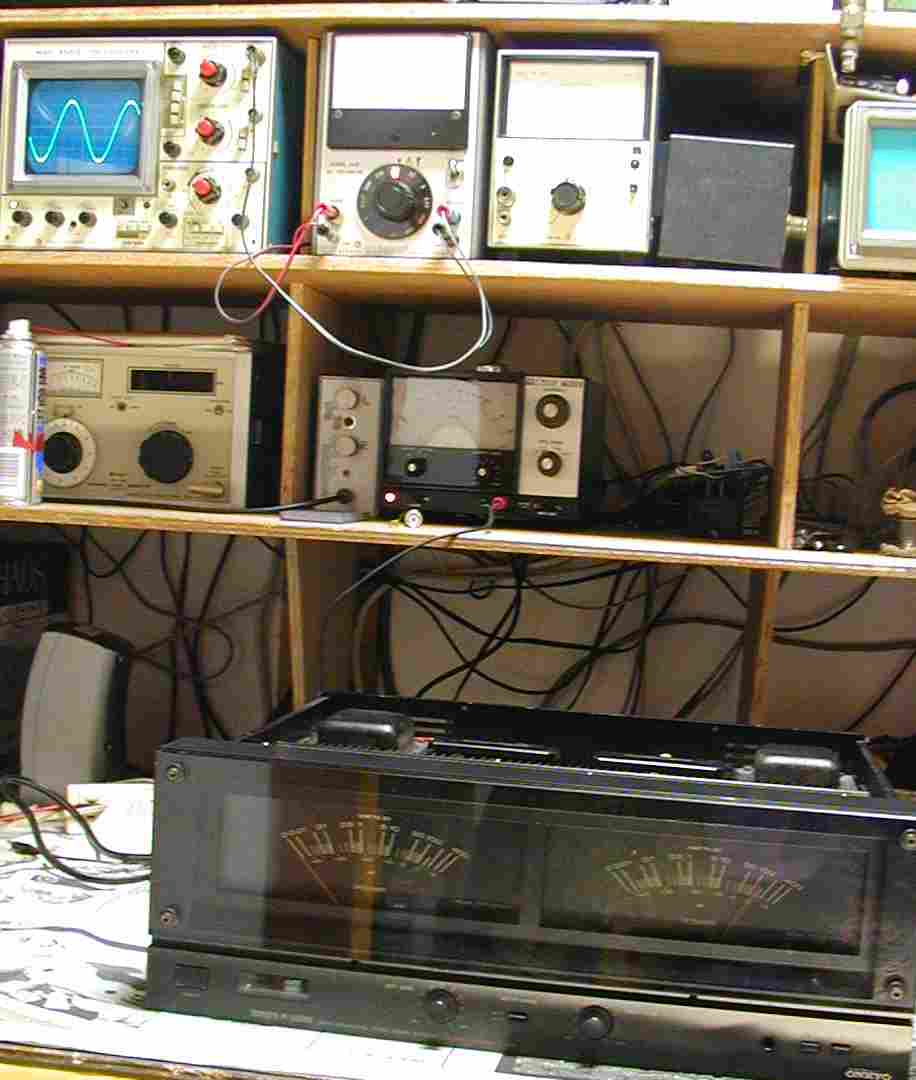

3. 出力測定

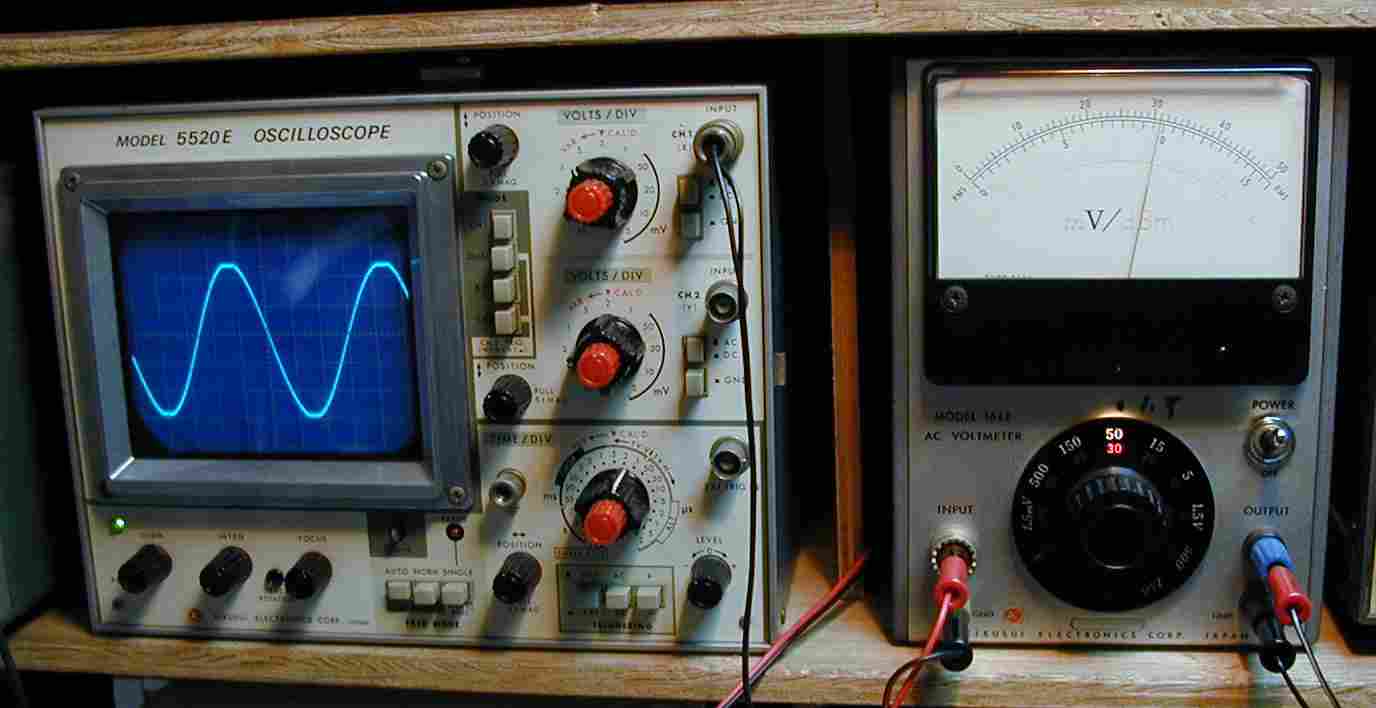

5. SP出力30V=112.5Wでクリープ開始。
6. 内蔵メータも120〜150W表示。
