ONKYO Integra A755nU/100 修理記録
平成13年12月修理完了
A. 修理前の状況
   暖まると雑音入る。

B. 原因
   TR(トランジスター)の劣化

C. 修理状況
   メインAMPのバランス、バイアス調整用 半固定VR交換
   イコライザーAMPのTR(トランジスター)交換
   AMPのTR(トランジスタ−)交換
   SP端子取り付け修理
   配線手直し、補強
   経年劣化による各部ハンダ補正

D. 使用部品
   バランス、バイアス調整用 半固定VR    4個
   イコライザーAMPのTR(トランジスター)   8個
   コントロールAMPのTR(トランジスター)   6個
   電源コンデンサー                2個
   SP端子取り付けネジ、板補強

E. 修理費   19、000円   通常修理

S. ONKYO Integra A755nU/100 の仕様(マニアル・カタログより)

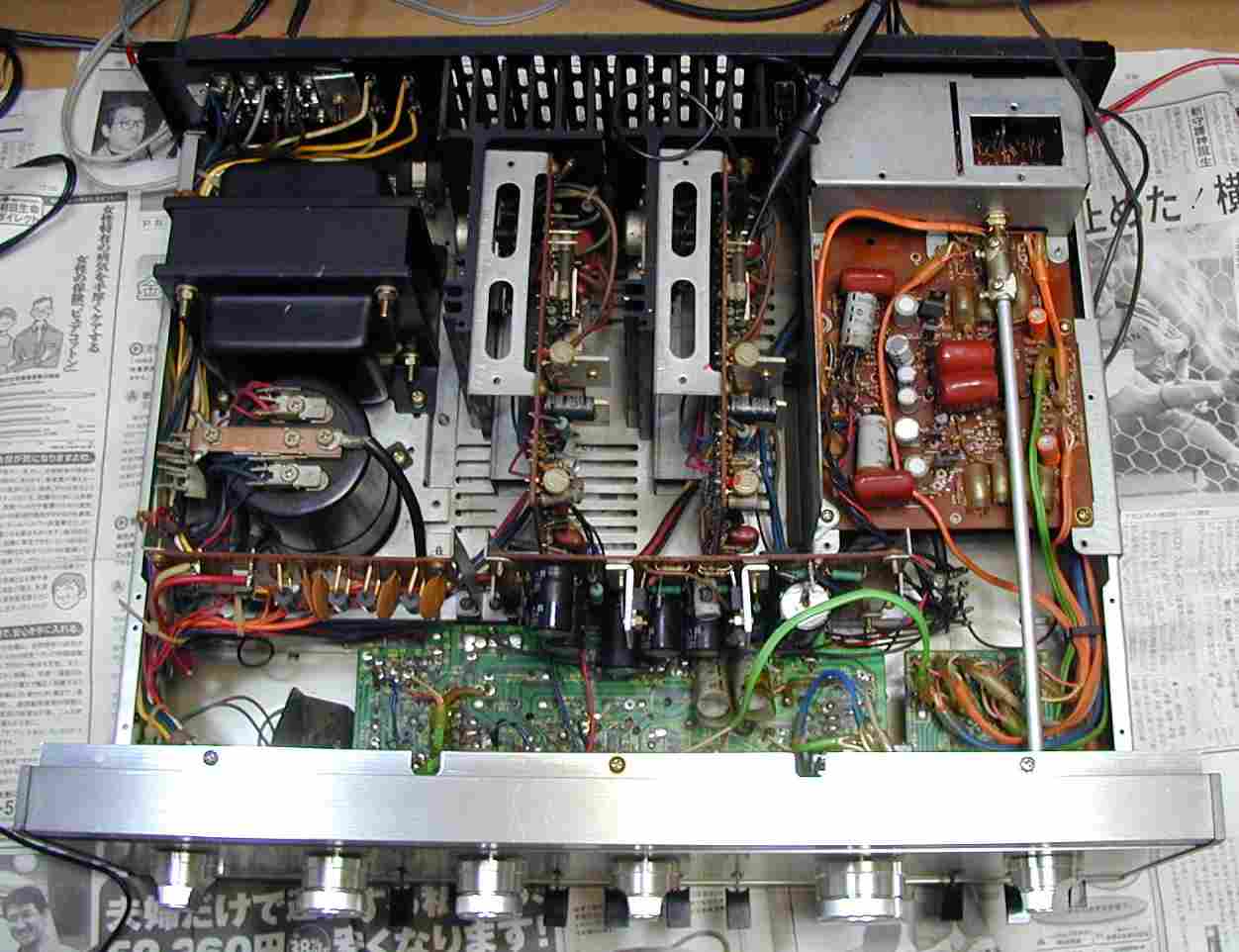

1. 上蓋を取り、清掃後

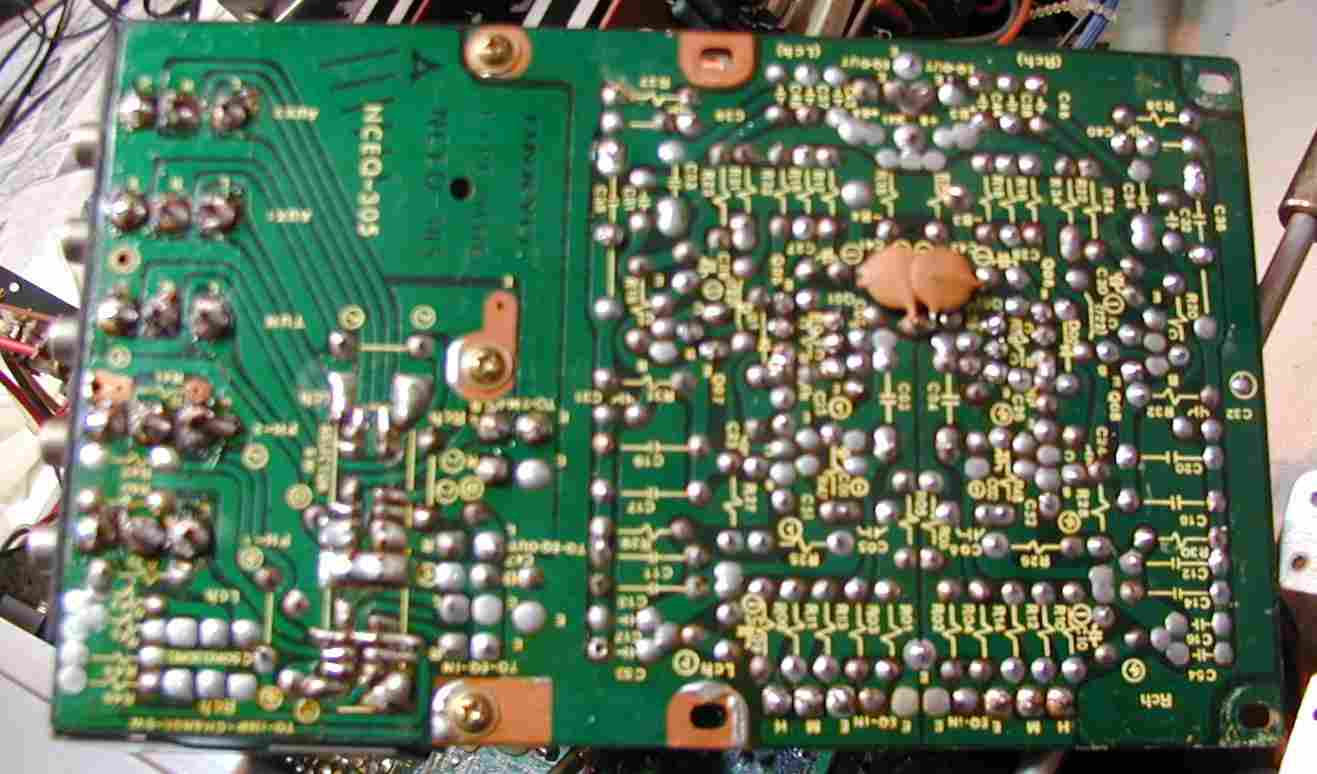

2. EQ(イコライザー)AMPの修理
3. メインAMPの修理、バランス/バイアス調整用半固定VRは交換

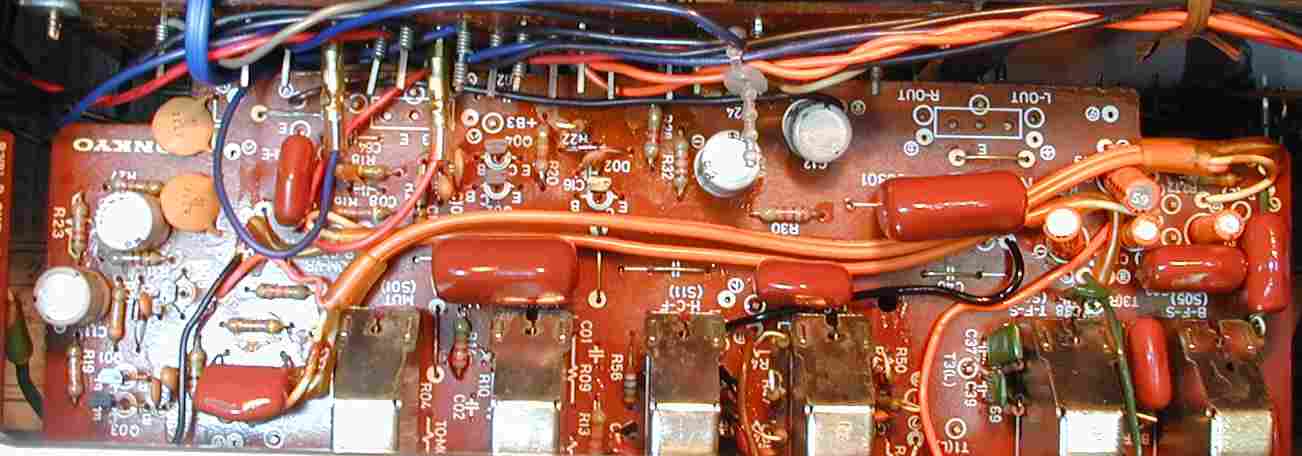

5. コントロールAMP修理
6. 電源コンデンサー増強

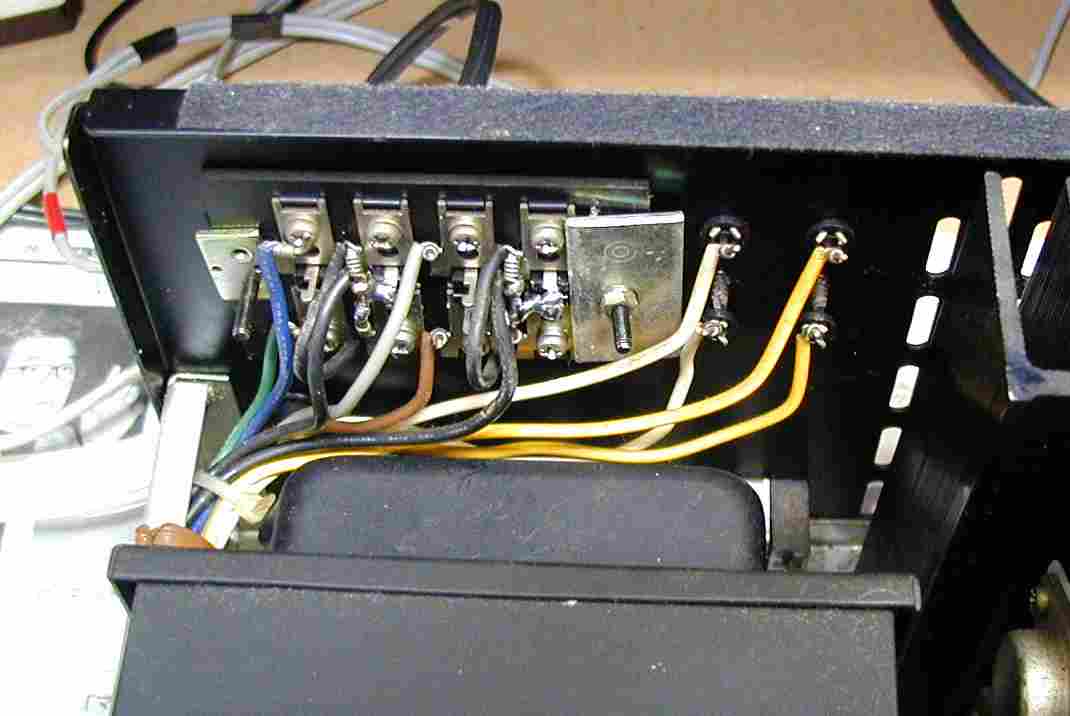

7. SP出力端子取り付け補強

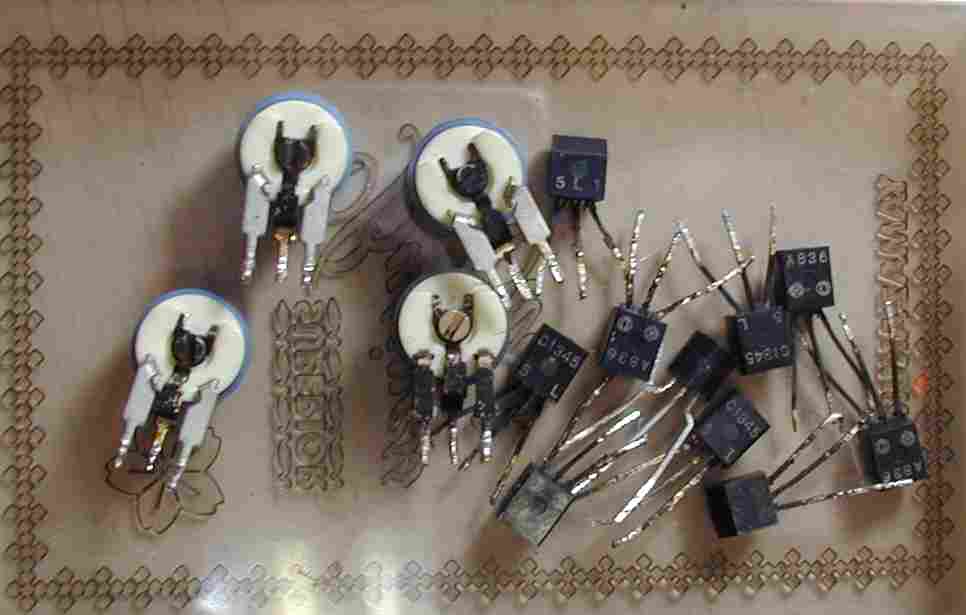

8. 交換した部品、皆酸化されて真っ黒。
9. ツマミ洗浄、アルミ無垢なので、強い中性洗剤が使用できる

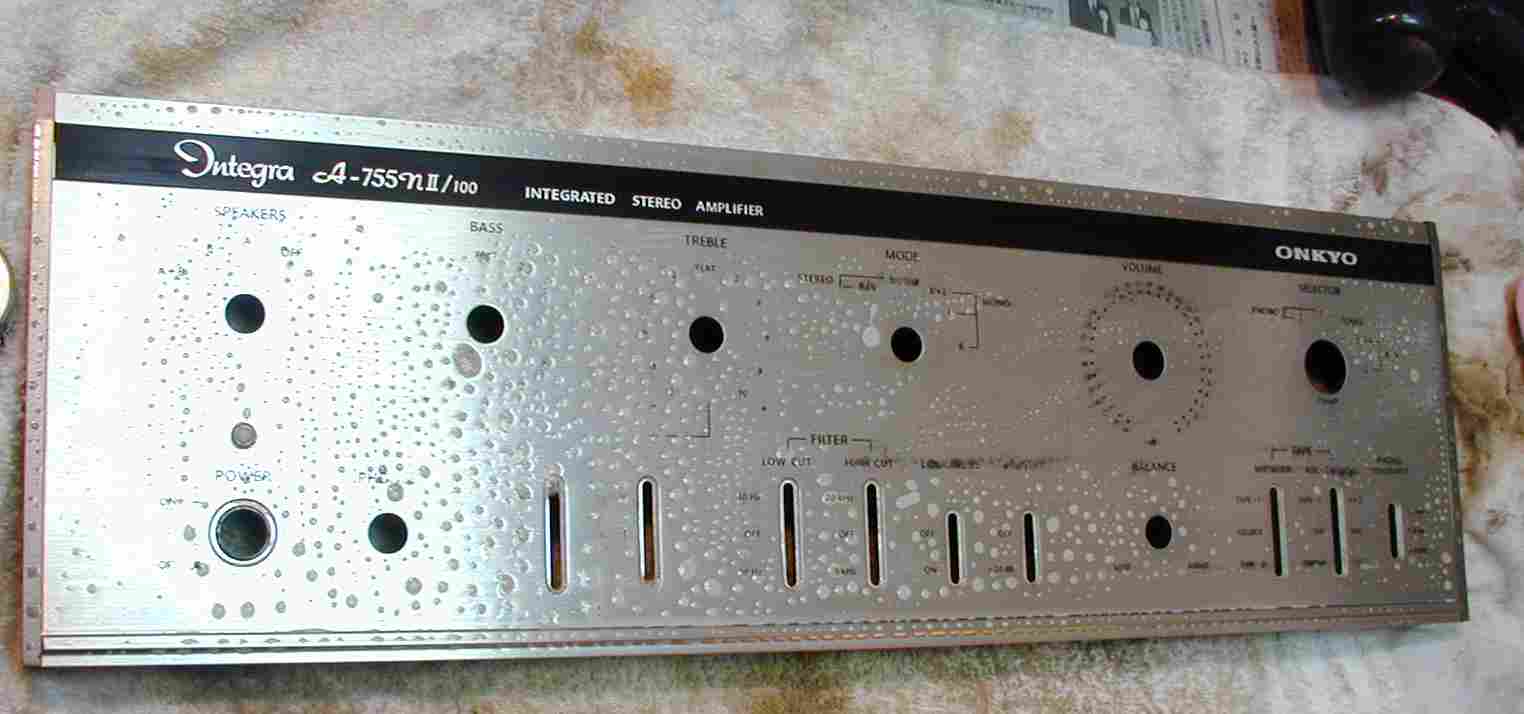

10. パネル洗浄
11. 出力/歪み率測定
12. SP出力 22V=60W 歪み率=0.15%

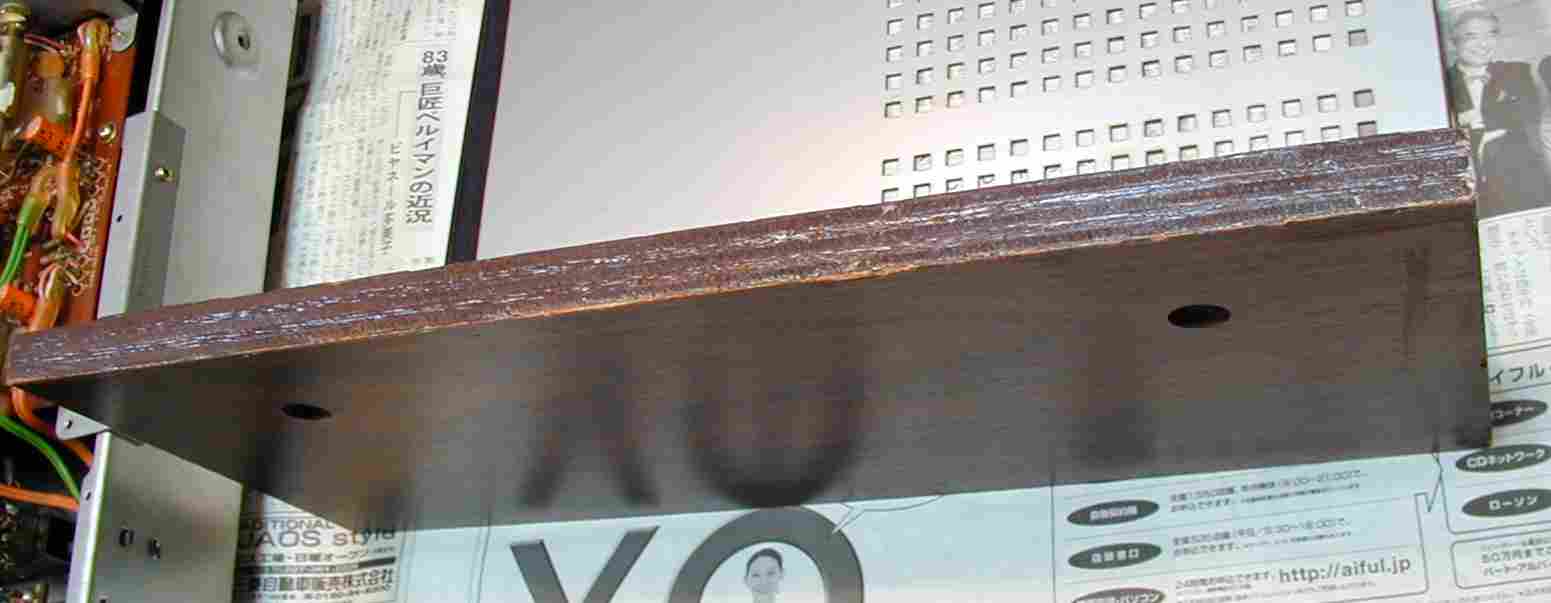

13. 側板修理。 木工ボンドを薄く浸こませる。
14. 完成、24時間エージング
S. ONKYO Integra A755nU/100 の仕様(マニアル・カタログより)
型式 プリメインアンプ Integra A755nU/100
パワーアンプ部
定格出力(両ch駆動)
1kHz= 50W+50W(8Ω)
55W+55W(4Ω)
20Hz〜20kHz= 45W+45W(8Ω)
ダイナミックパワー(1kHz、8Ω) 160W
全高調波歪率(1kHz) 0.05%以下(定格出力時)
0.03%以下(10W出力時)
0.03%以下(0.5W出力時)
混変調歪率(SMPTE、70Hz:7kHz=4:1) 0.05%以下(定格出力時)
パワーバンドウィズ(IHF -3dB、THD 0.3%) 10Hz〜100kHz
SN比(IHF Aネットワーク、入力シャント) 110dB以上
ダンピングファクター(DC〜20kHz) 8Ω=60
4Ω=30
負荷インピーダンス 4Ω〜16Ω
入力インピーダンス(10Hz〜50kHz) 100kΩ
利得 26dB
定格入力電圧(Main-In) 1V
入出力極性 同相
出力端子 Speaker=A、B、A+B切換
ヘッドホンジャック
プリアンプ部
入力感度/インピーダンス Phono1=1.2mV、2.4mV、4.8mV/50kΩ
Phono2=1.2mV、2.4mV、4.8mV/50kΩ
Tuner、AUX1、2、Tape Play1、2=100mV/50kΩ
全高調波歪率(1V、1kHz) 0.03%以下
混変調歪率(1V、SMPTE、70Hz:7kHz=4:1) 0.05%以下
RIAA偏差(Phono1、2、30Hz〜15kHz) ±0.5dB以下
Phono最大許容入力(1kHz/10kHz(RMS)) 250mV/1100mV(感度2.4mV、THD 0.1%)
S/N(IHF Aネットワーク) Phono1、2=75dB以上
Tuner、AUX1、2、Tape Play1、2=90dB以上
出力電圧 Pre Out(100kΩ負荷時)=定格1V、最大4V
Tape Rec1、2=定格100mV
出力インピーダンス Pre Out=2.7kΩ
Tape Rec1、2=12kΩ
トーンコントロール Treble(ターンオーバ2kHz時)=±10dB(10kHz)
Bass(ターンオーバ400Hz時)=±10dB(100Hz)
ターンオーバー周波数 Treble=2kHz、8kHz、Defeat
Bass=400Hz、125Hz、Defeat
ラウドネス(ボリューム-30dB時) +5dB(70Hz)
フィルタ High-Filter=5kHz、20kHz、6dB/oct
Low-Filter=10Hz、30Hz、6dB/oct.
ミューティング -20dB
入出力極性 EQ Amp=同相
Tone+Buffer Amp=同相
トランジェントキラー動作 SW-On時=約4秒
SW-Off時=0.5秒より開始
総 合
使用半導体 トランジスタ=37個
ダイオード=29個
電源 AC100V、50Hz/60Hz
AC出力 Switched=2系統、200VA
Unswitched=1系統、200VA
消費電力 電気用品取締法規格=130W
最大消費電力=350W
外形寸法 幅467x高さ161x奥行384mm
重量 12.8kg
価格 ¥69,800(1975年発売)
