ＯＮＫＹＯ　Ｉｎｔｅｇｒａ Ａ７３３Ｎ�U/１３０．　２台目修理記録

２０２２／１１／８．

倉庫整理の為、オークションに出品するため測定 Ｓ．　ＯＮＫＹＯ　Ｉｎｔｅｇｒａ Ａ７３３Ｎ�U/１３０　の仕様（マニアル・カタログより）

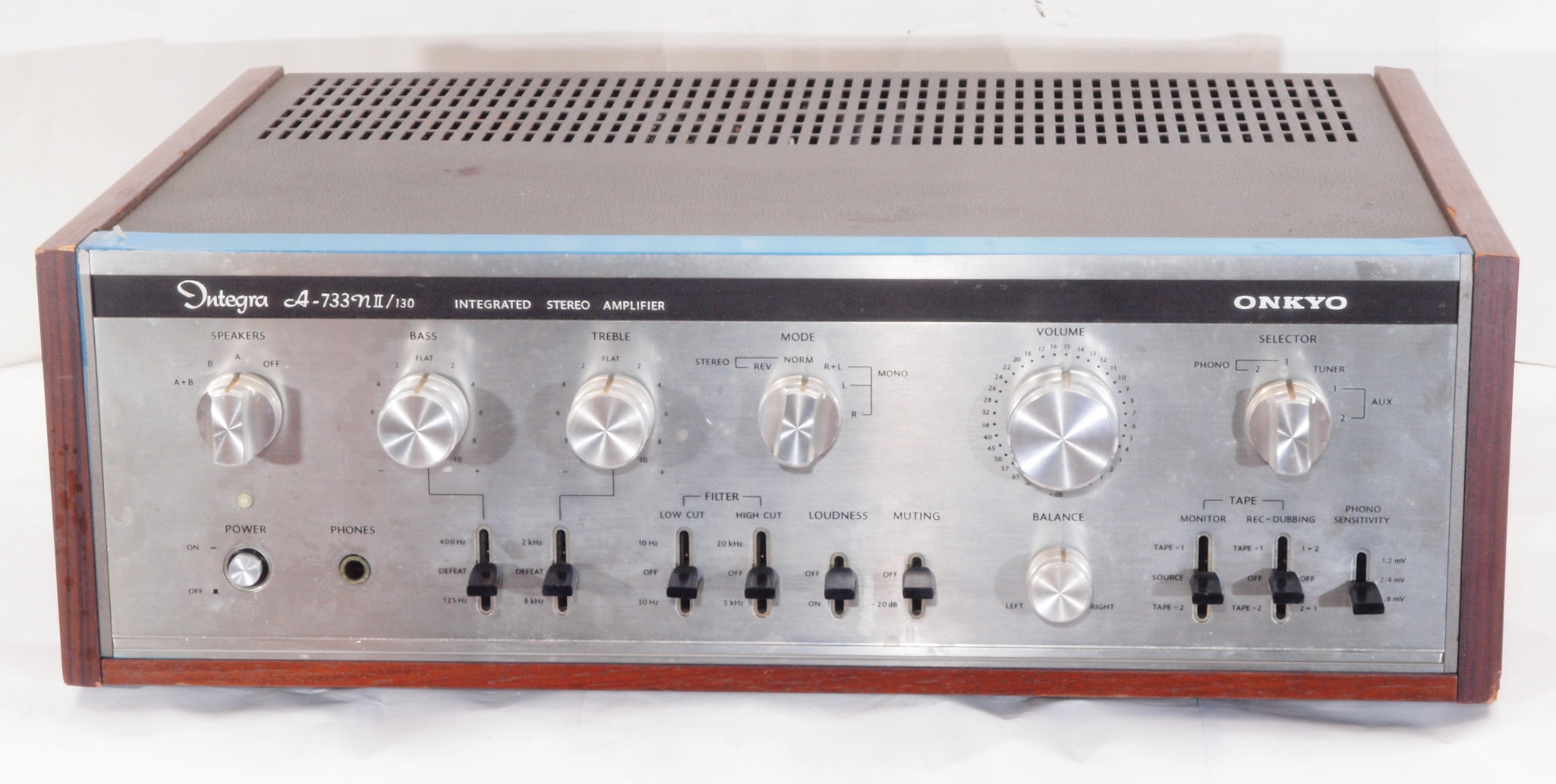

１．　前から見る。

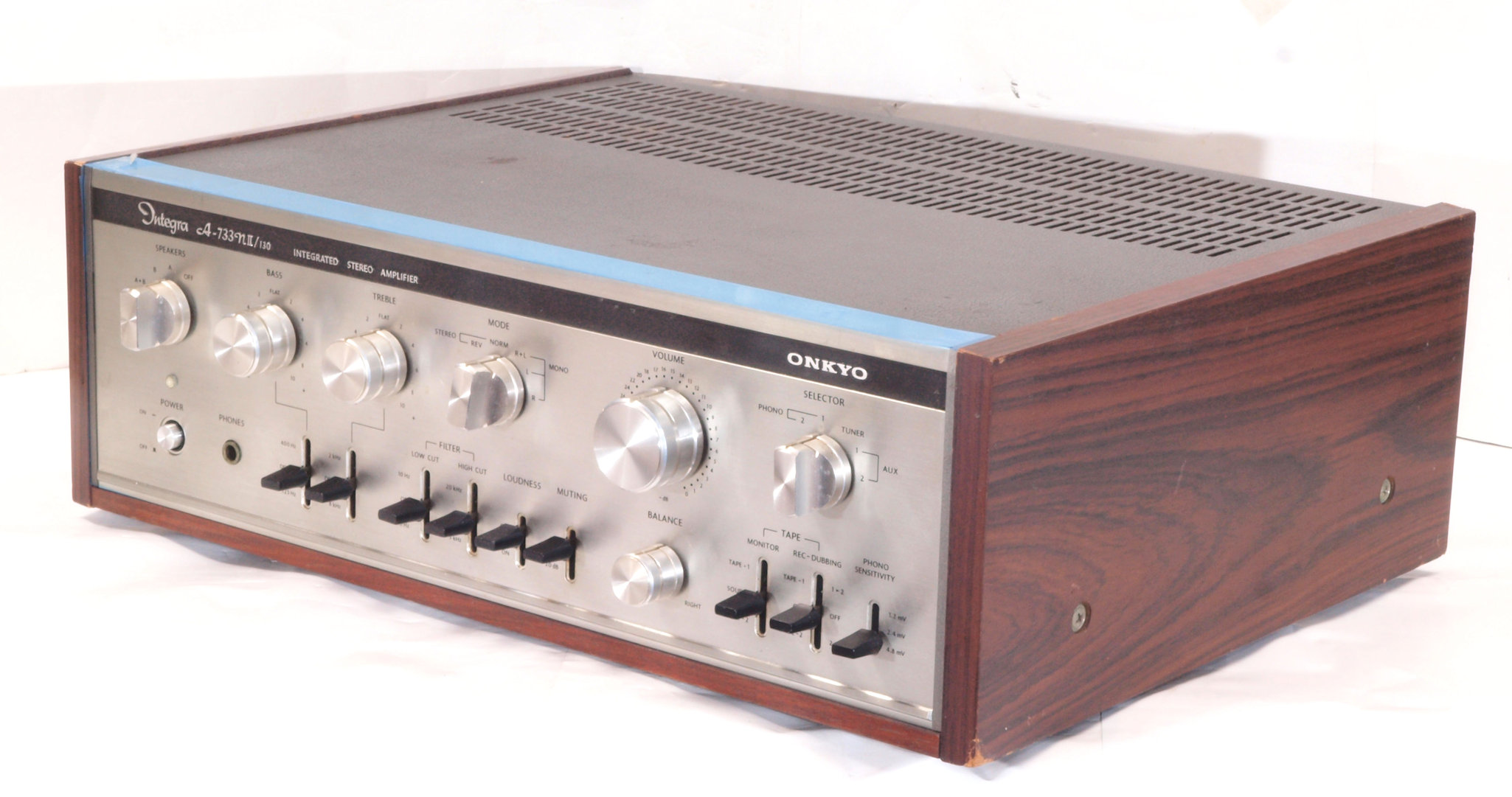

２．　前右から見る。

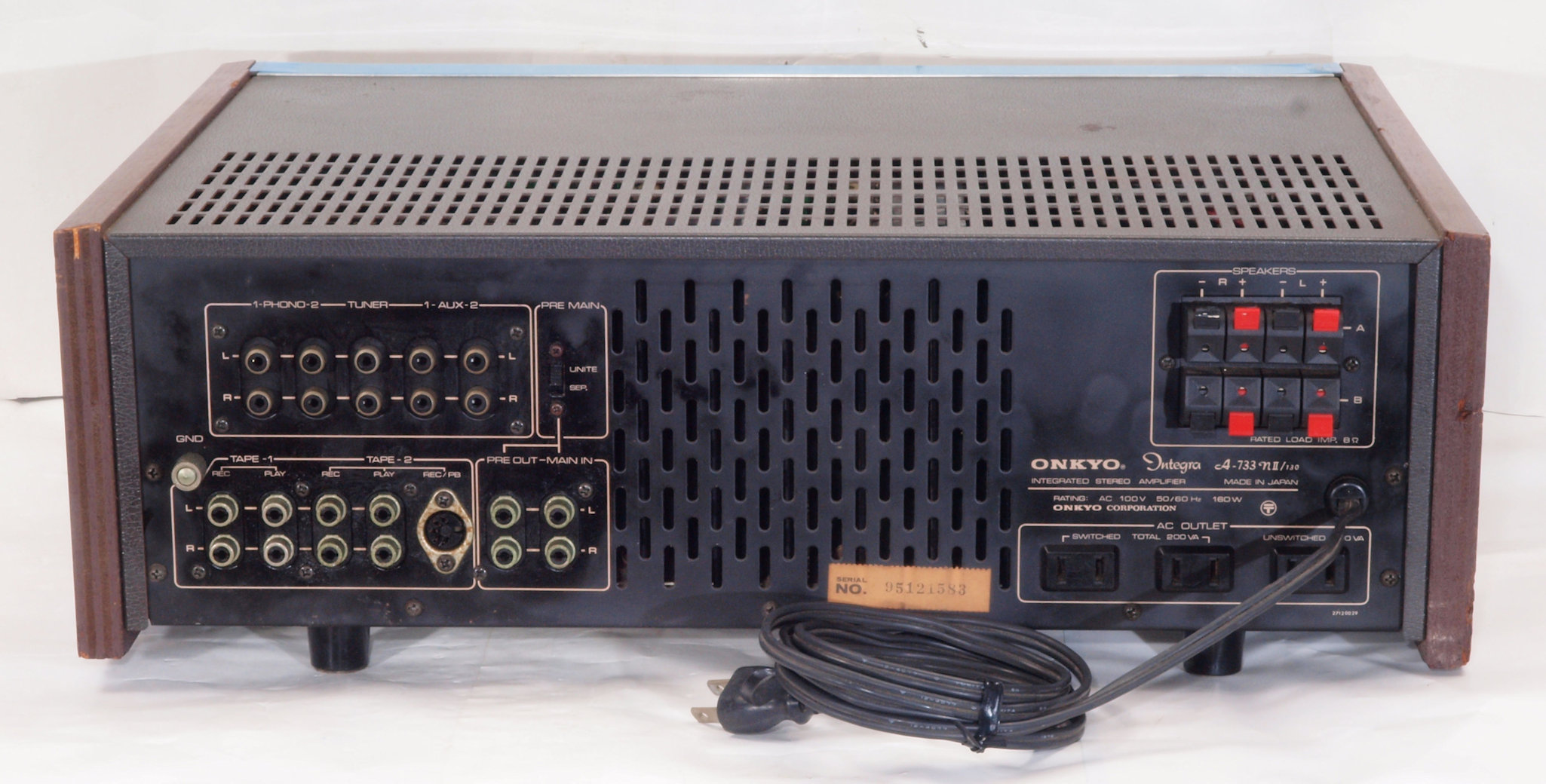

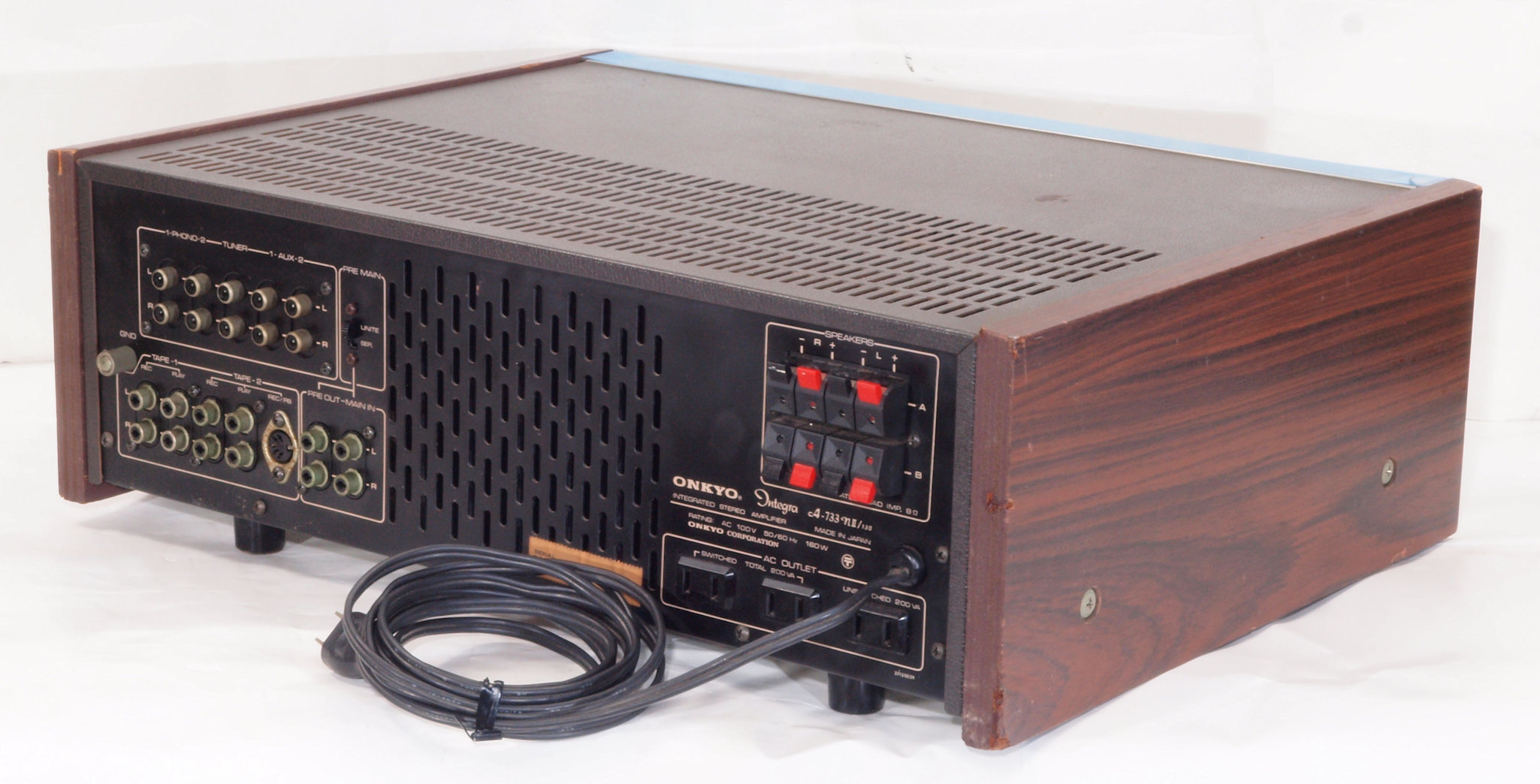

３．　後から見る。

４．　後左から見る。

５．　下前左から見る。

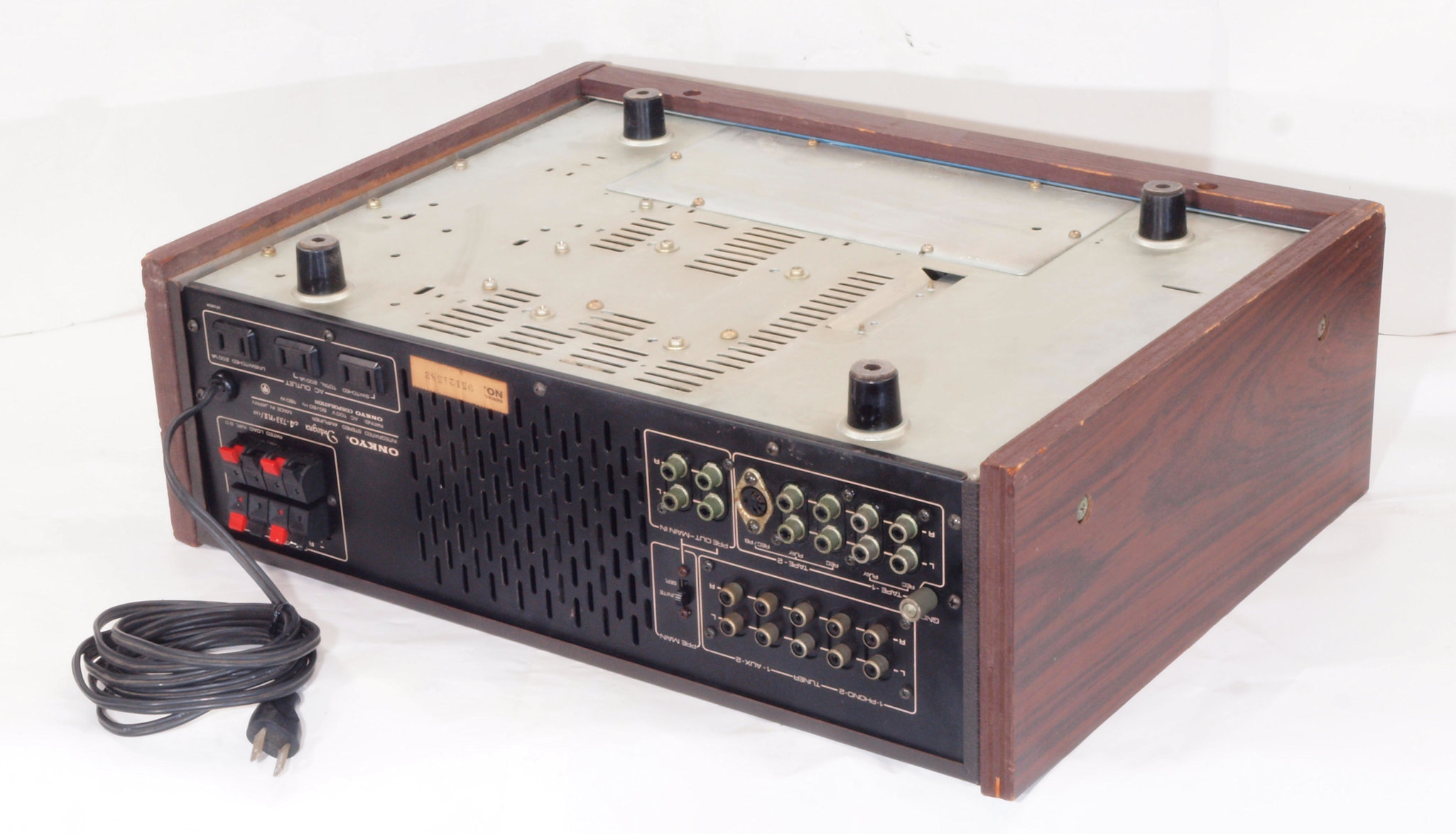

６．　下後右から見る。

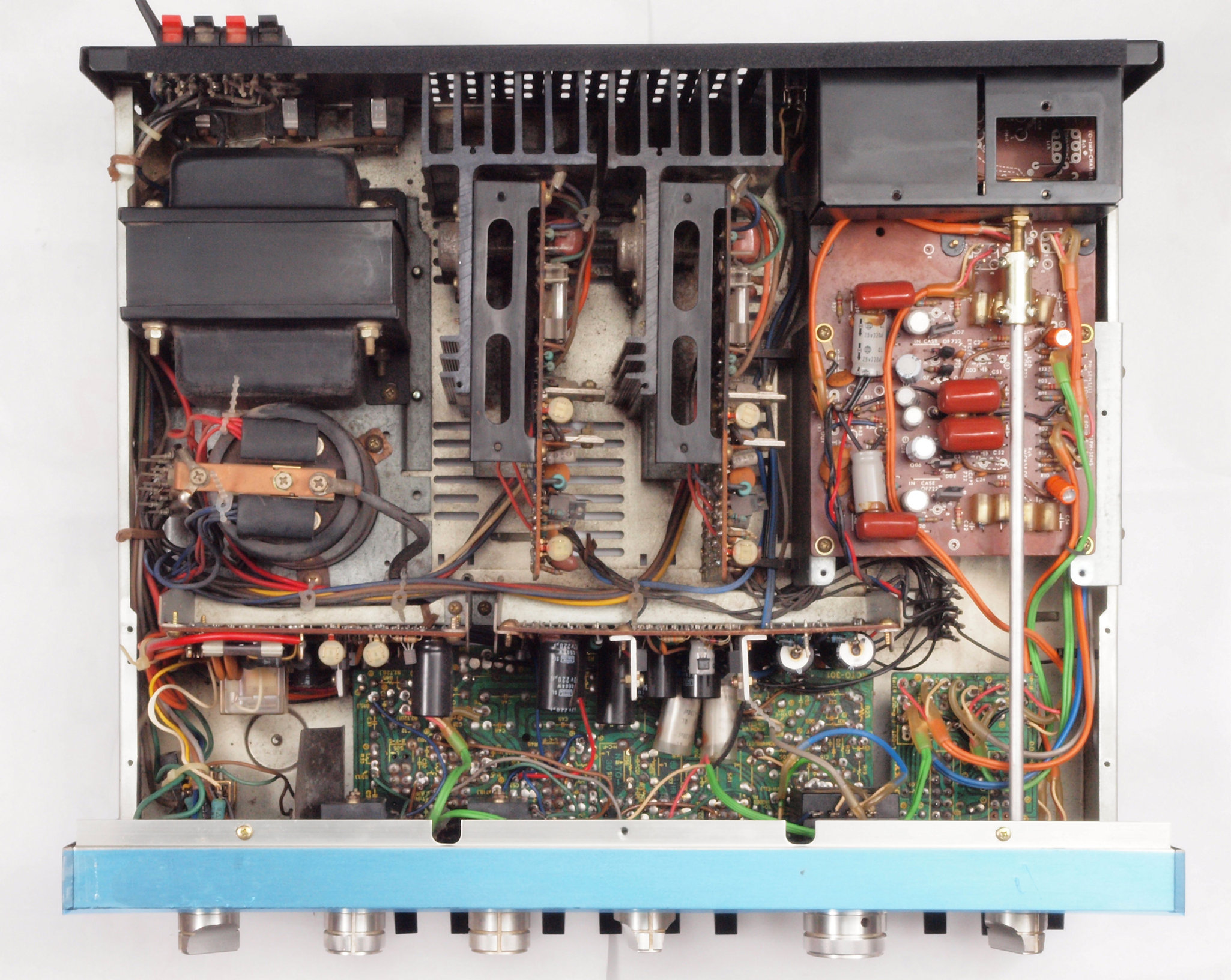

７．　上下パネルを外し、上から見る。

８．　上下パネル・シールドを外し、上から見る。

Ｅ．　調整・測定。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

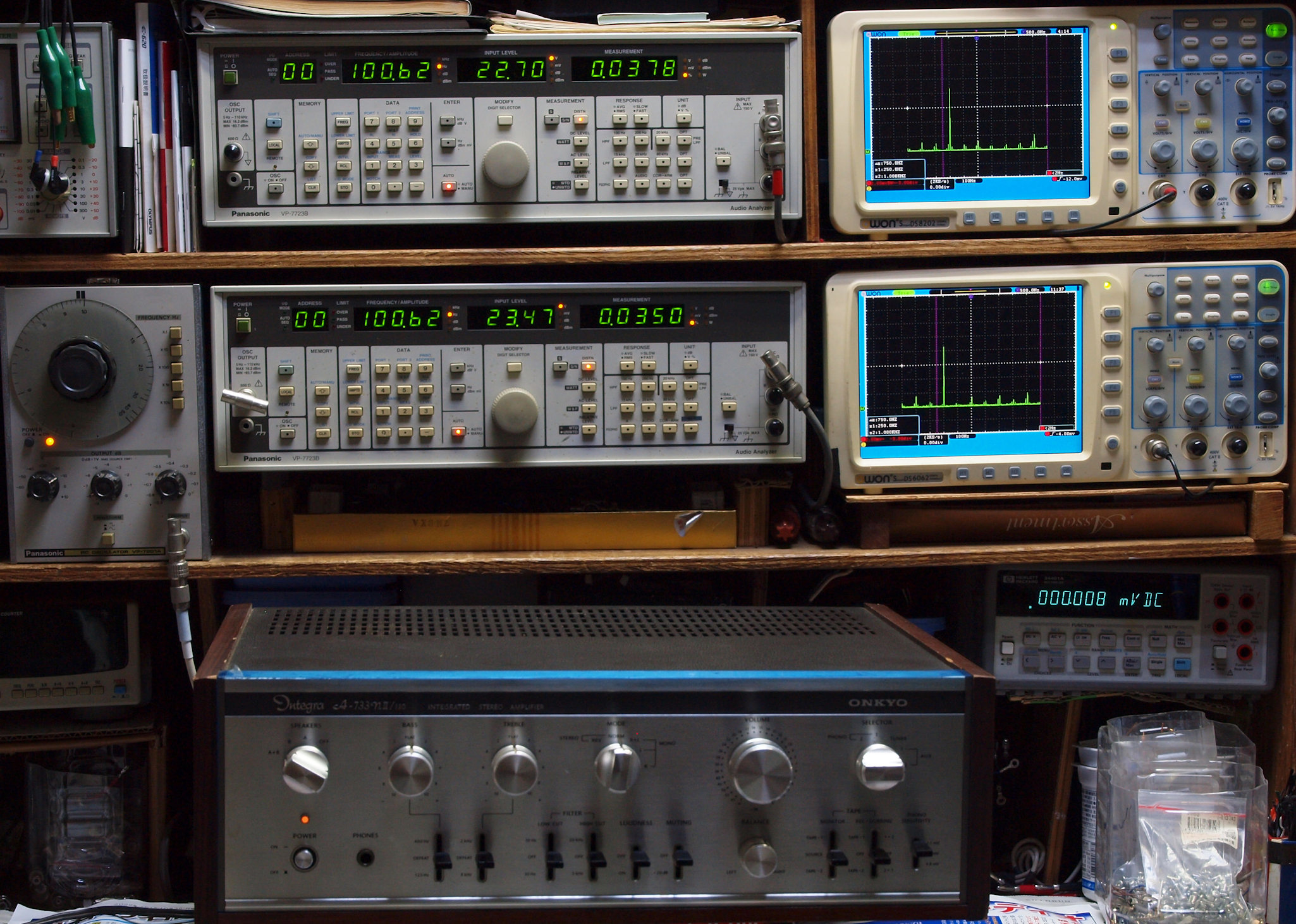

Ｅ１．　ＡＵＸ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２３Ｖ＝６６Ｗ出力、　０．０３７８％歪み。 　　　　　　　 　　　　　　 　　Ｌ側ＳＰ出力電圧２３Ｖ＝６６Ｗ出力、　０．０３５０％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２３Ｖ＝６６Ｗ出力、　０．０３３４％歪み。 　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧２３Ｖ＝６６Ｗ出力、　０．０６０８％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

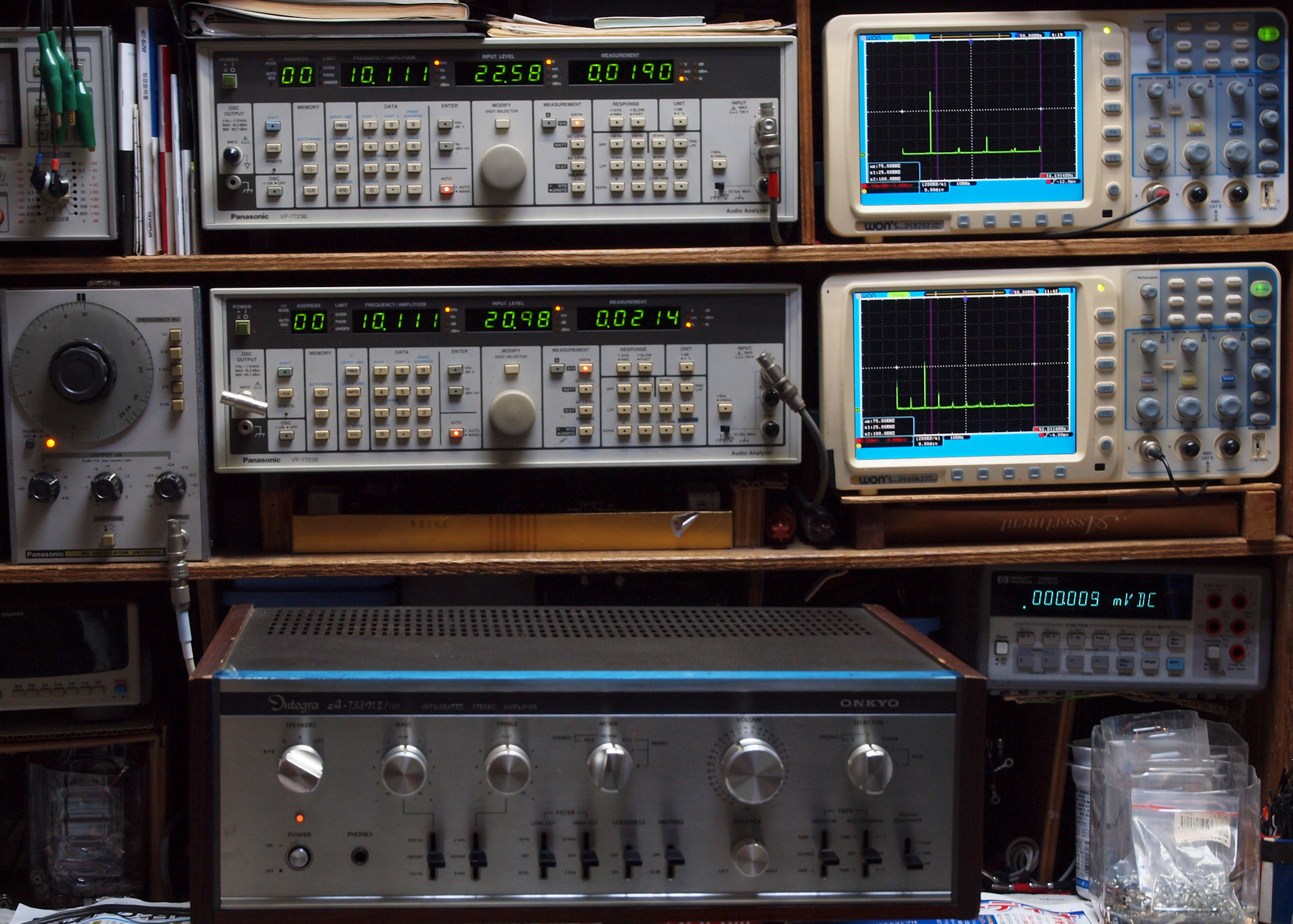

Ｅ３．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２３Ｖ＝６６ＷＷ出力、　０．０１９０％歪み。 　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧２１Ｖ＝５６ＷＷ出力、　０．０２１４％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

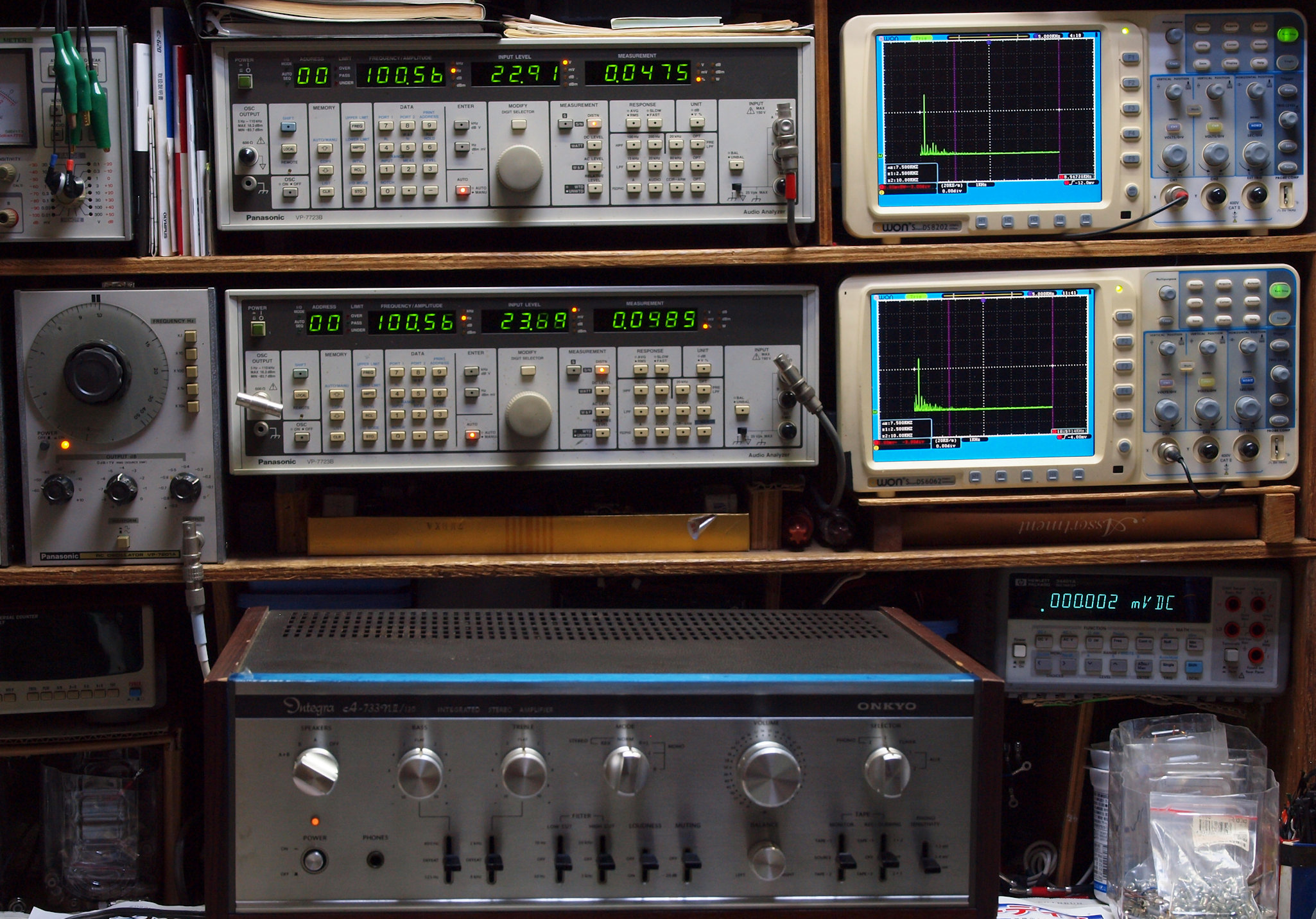

Ｅ４．　ＭＭ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２３Ｖ＝６６ＷＷ出力、　０．０４７５％歪み。 　　　　　　　 　　　　　　 　　Ｌ側ＳＰ出力電圧２３Ｖ＝６６ＷＷ出力、　０．０４８５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

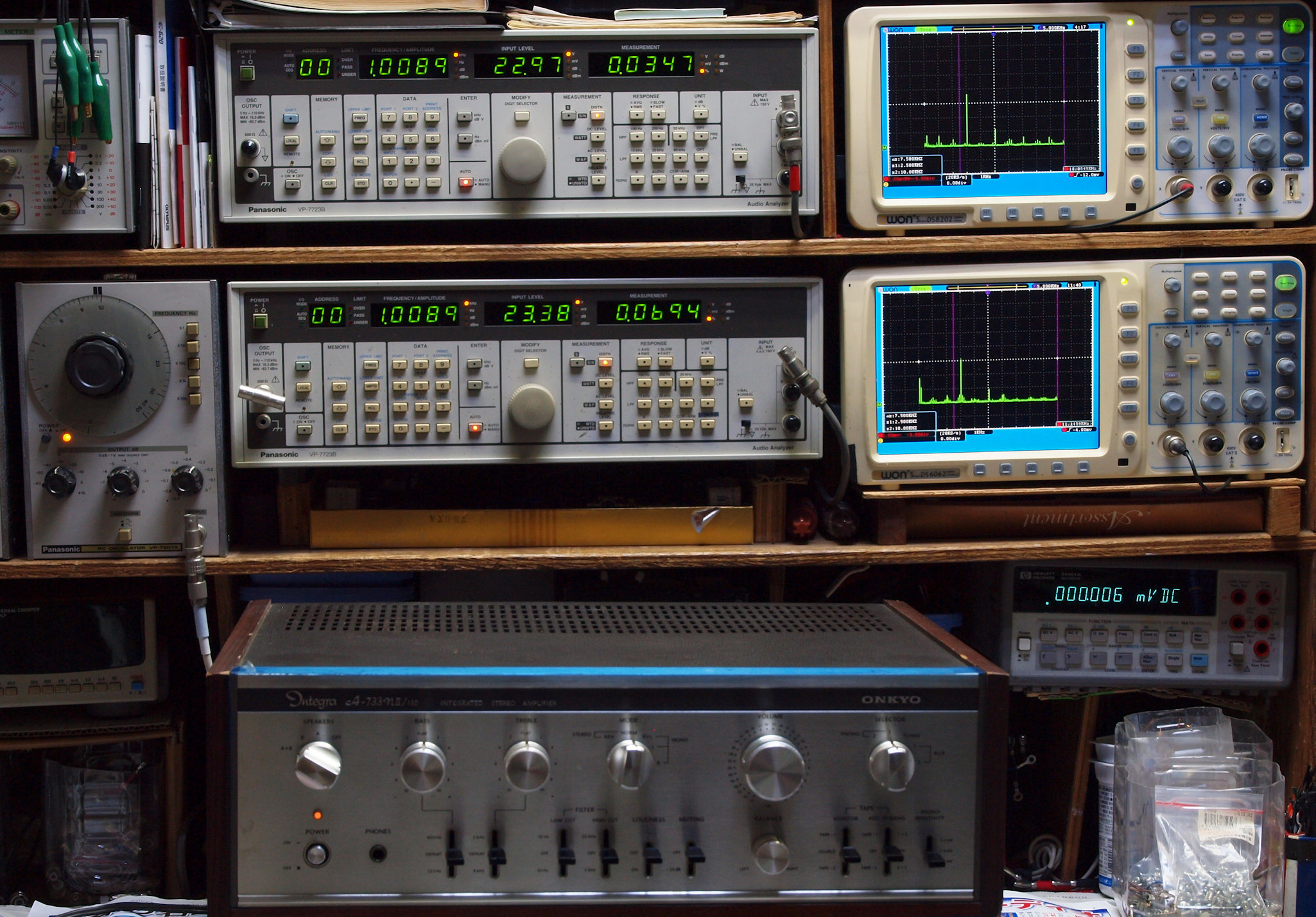

Ｅ５．　ＭＭ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２３Ｖ＝６６Ｗ出力、　０．０３４７％歪み。 　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧２３Ｖ＝６６Ｗ出力、　０．０６９４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

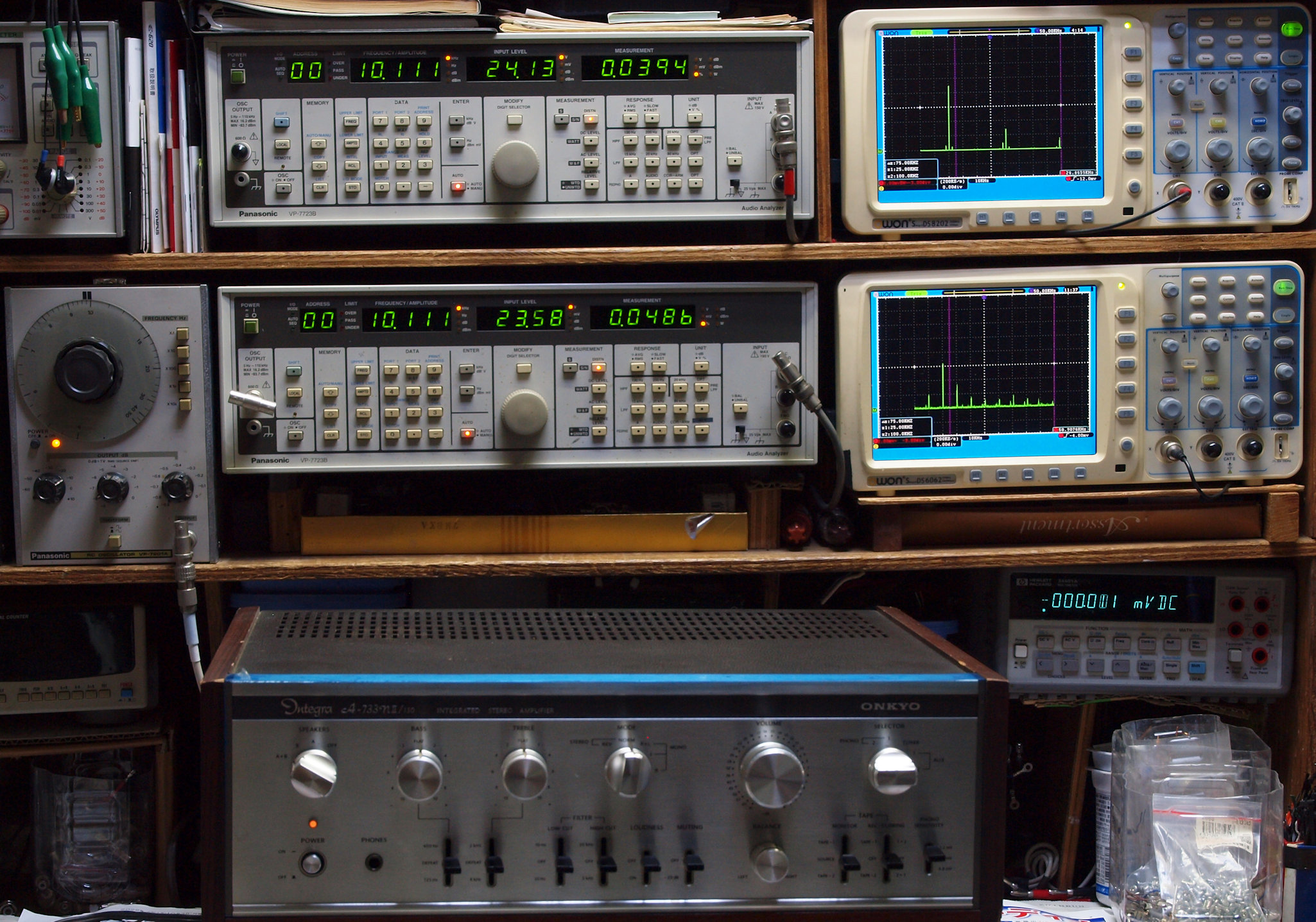

Ｅ６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力、　０．０３９４％歪み。 　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力、　０．０４８６％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｓ．　ＯＮＫＹＯ　Ｉｎｔｅｇｒａ Ａ７３３Ｎ�U/１３０　の仕様（マニアル・カタログより）

型式 プリメインアンプ　Ｉｎｔｅｇｒａ Ａ７３３ｍｋ�U/１２０ パワーアンプ部 定格出力(1kHz) 8Ω=60W+60W 4Ω=70W+70W ダイナミックパワー(IHF 8Ω) 190W 全高調波歪率(T.H.D.、1kHz) 0.1%以下(定格出力時) 0.03%以下(10W出力時) 0.03%以下(0.5W出力時) 混変調歪率(S.M.P.T.E、70Hz:7kHz＝4:1) 0.05%以下(定格出力時) パワーバンドウィズ(IHF、-3dB、THD 0.3%) 10Hz〜100kHz SN比(IHF Aネットワーク、入力シャント) 110dB以上 ダンピングファクター(DC〜20kHz) 8Ω=80 4Ω=40 負荷インピーダンス 4Ω〜16Ω 利得 26.5dB 出力端子 Speaker=A、B、A+B切換 ヘッドホンジャック プリアンプ部 入力感度/インピーダンス Phono1、2=1.2mV、2.4mV、4.8mV/50kΩ Tuner、AUX1、2、Play=100mV/50kΩ 全高調波歪率(1V、1kHz) 0.03%以下 混変調歪率(1V、S.M.P.T.E、70Hz:7kHz＝4:1) 0.05%以下 RIAA偏差(Phono1、2) 20Hz〜20kHz ±0.5dB Phono最大許容入力 (1kHz/10kHz、THD 0.1%(R.M.S.)) 入力感度4.8mV=500mV/2000mV 入力感度2.4mV=250mV/1100mV 入力感度1.2mV=125mV/550mV S/N(IHF Aネットワーク、入力シャント) Phono1、2=75dB以上 Tuner、AUX1、2、Play=90dB以上 出力電圧/インピーダンス Pre Out(100kΩ負荷時) 定格出力=1V/2.7kΩ 最大出力=4V/2.7kΩ Rec Out(Phono) 定格出力=100mV/12kΩ トーンコントロール(2dBステップ式) Treble=±10dB(10kHz、F-Shift 2kHz時) Bass=±10dB(100Hz、F-Shift、400Hz時) ターンオーバー周波数 Treble=2kHz、8kHz、Defeat Bass=400Hz、125Hz、Defeat ラウドネス(ボリューム-30dB時) +5dB/70Hz フィルタ High-Filter=5kHz、20kHz、6dB/oct Low-Filter=10Hz、30Hz、6dB/oct. ミューティング -20dB 総　合 使用半導体 トランジスタ=42個 ダイオード=34個 電源 AC100V、50Hz/60Hz AC出力 Switched=2系統、200VA Unswitched=1系統、200VA 消費電力 電気用品取締法規格=150W 最大消費電力=280W 外形寸法 幅440x高さ150x奥行386mm 重量 12.0kg 別売 ウッドケース CW-5(￥3,000) 価格 ￥89,800(1975年発売)
