A−10−typeW 修理記録
平成15年3月1日到着 4月5日完了
寸評 とにかくサ−ビスマン泣かせの修理しにくい機器。 後のメンテナンスを考慮した設計になっていない
    中の変更が凄い、幾つバ−ジョンが有るのでしょう?
  • A.修理前の状況
      左側から、ときどき音が出なくなります

  • B.原因
      経年変化による劣化

  • C.修理状況
      初段FET/TR交換
      半固定VR 交換
      フイルムコンデンサ− 1部交換
      電解コンデンサ− 交換
      出力リレー 交換
      入力リレー 交換
      配線手直し、補強
      経年劣化による各部ハンダ補正

  • D.使用部品
      半固定VR                               2個
      フイルムコンデンサ−                        6個
      電解コンデンサ−(オ−デオコンデンサ−ミュ−ズ使用)    個
      出力リレー                               4個
      入力リレー                                3個
      FET(電解トランジスタ−)                      2個
      TR(トランジスタ−)
  • E.調整・測定

  • F.修理費 95,000円   <<オーバーホール修理>>

A.修理前の状況
A−1.修理前 パネル見る A−10−typeW
A−2.修理前 左側が、約20KHZで発振しているのが、音が出ない原因、この発振を気づかずにいると、
          やがて、終段TR(トランジスタ−)が死ぬ
A−3.修理前 フイルムコンデンサーの比較 青色=着いている物 茶色=交換する物
C.修理状況

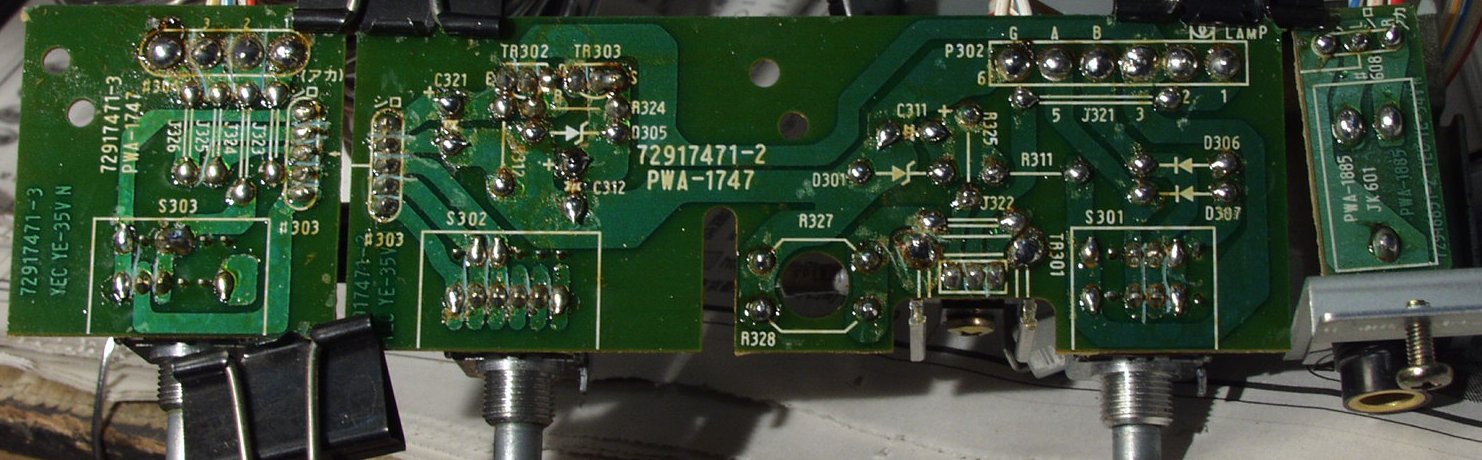

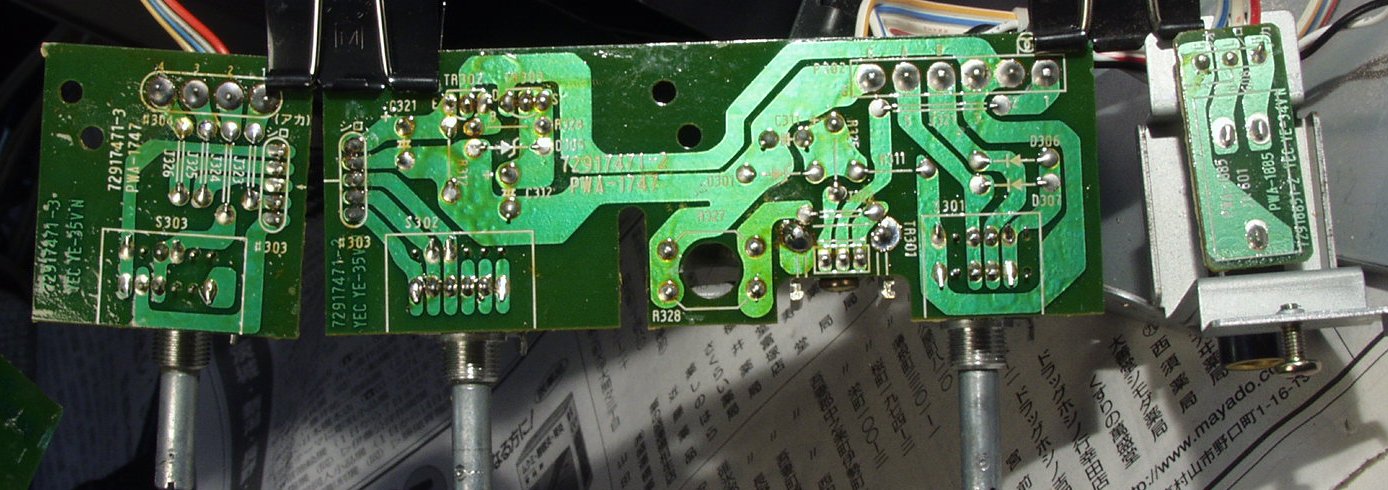

C−1A.修理前 入力&REC出力切り替えSW基板

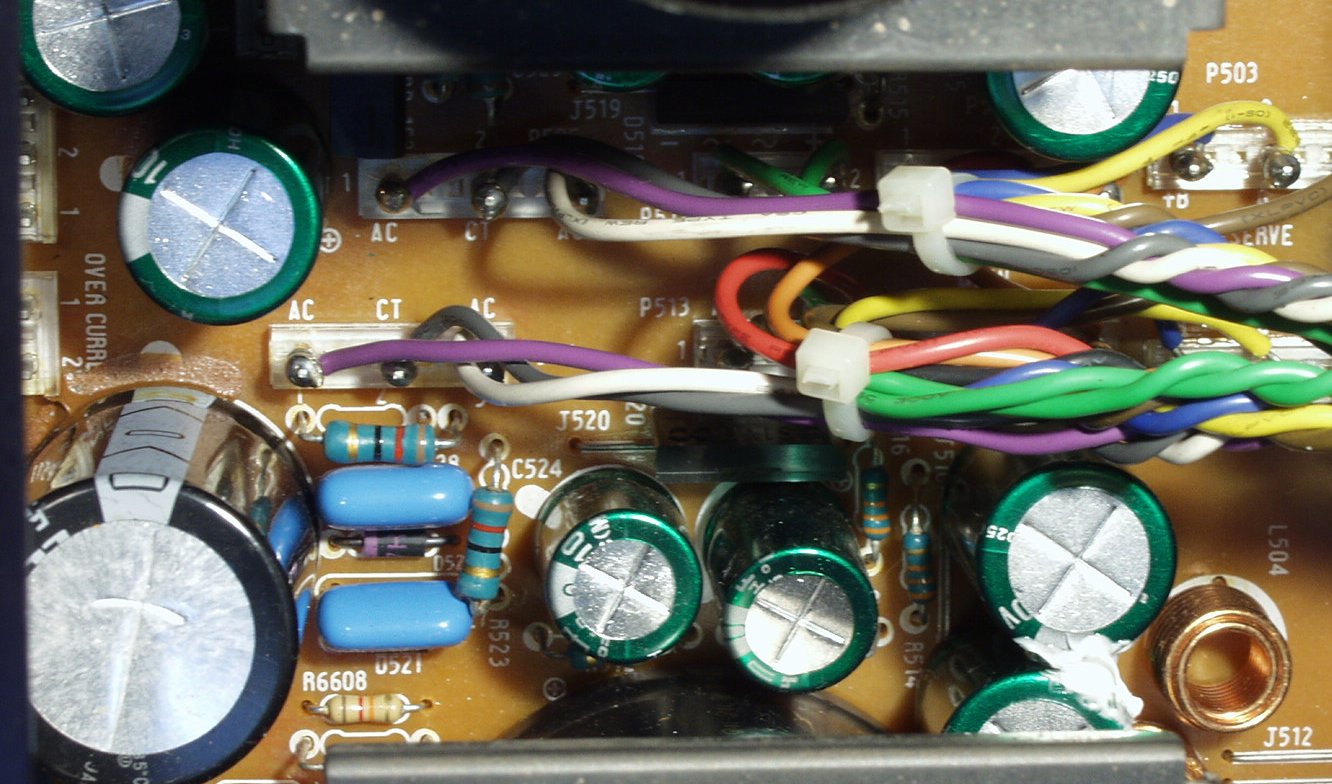

C−1B.修理後 入力&REC出力切り替えSW基板 電解コンデンサ−4個交換
C−1C.修理前 左=メインVR基板 中=入力&REC出力切り替えSW基板 左=ホーンジャック基板
C−1D.修理(ハンダ補正)後 左=メインVR基板 中=入力&REC出力切り替えSW基板 左=ホーンジャック基板
C−2A.修理前 左=メインAMP・L・VR 中=メインAMP・R・VR 左=メインVR 基板
C−2B.修理後 左=メインAMP・L・VR 中=メインAMP・R・VR 左=メインVR 基板
           電解コンデンサ−4個、リレ−3個交換

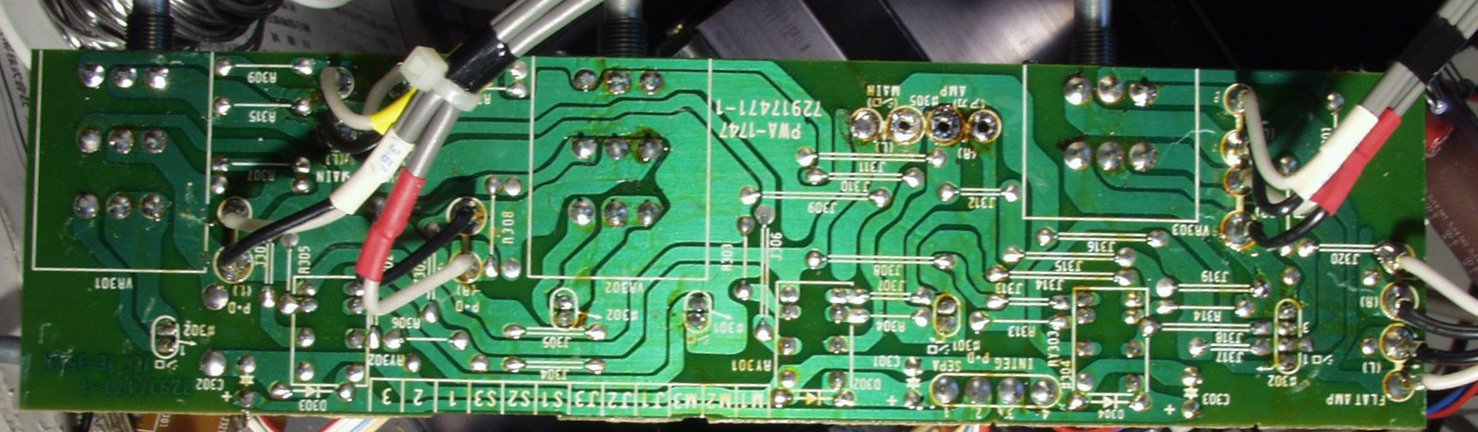

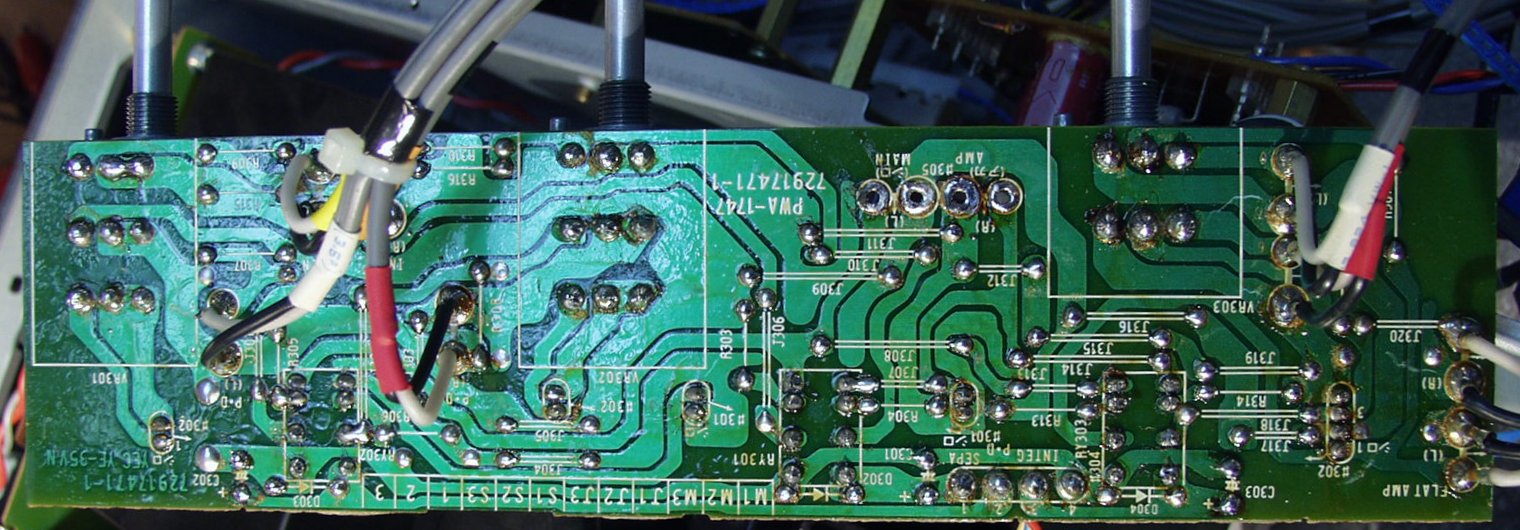

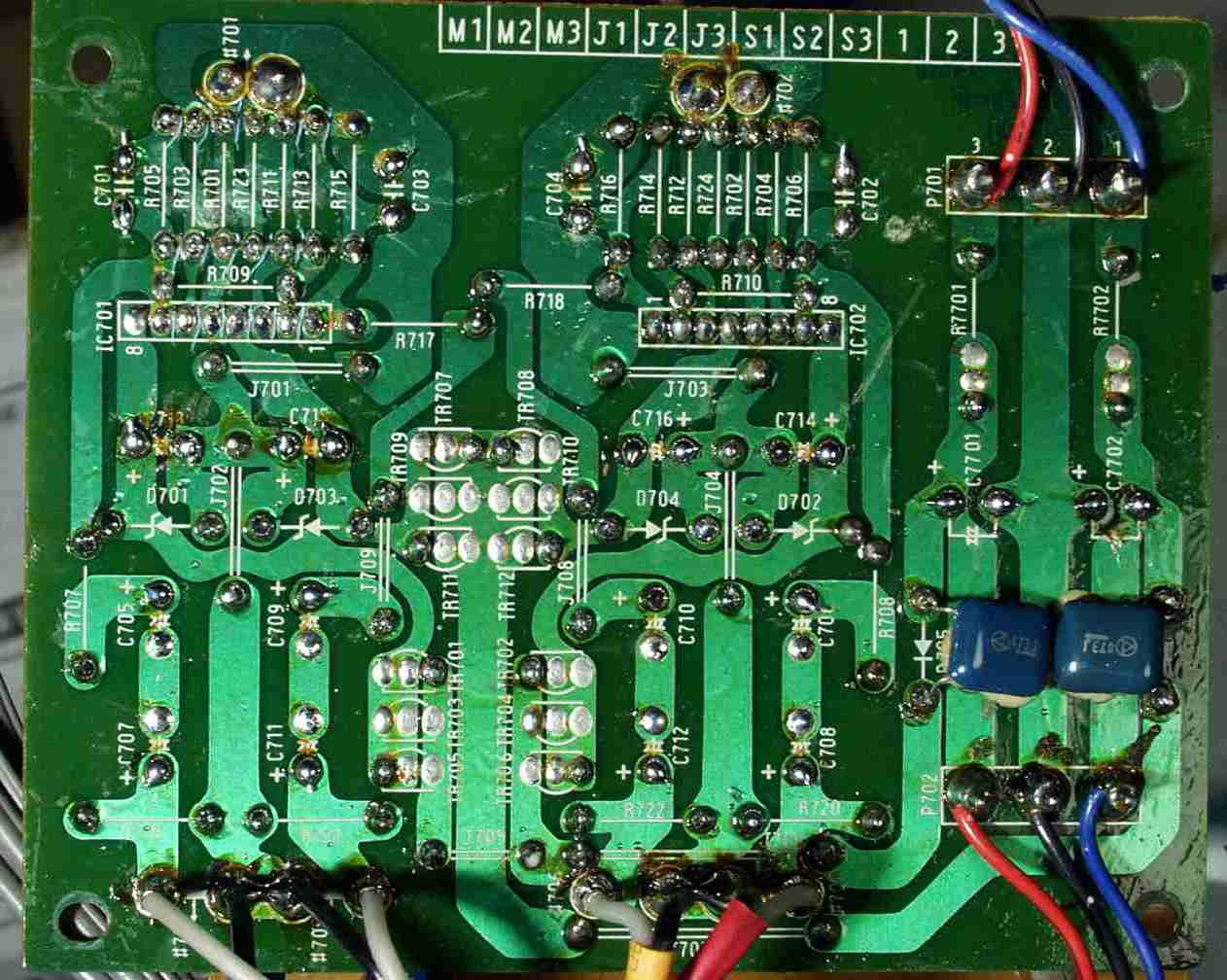

C−2C.修理前 VR基板 裏
C−2D.修理(ハンダ補正)後 VR基板 裏

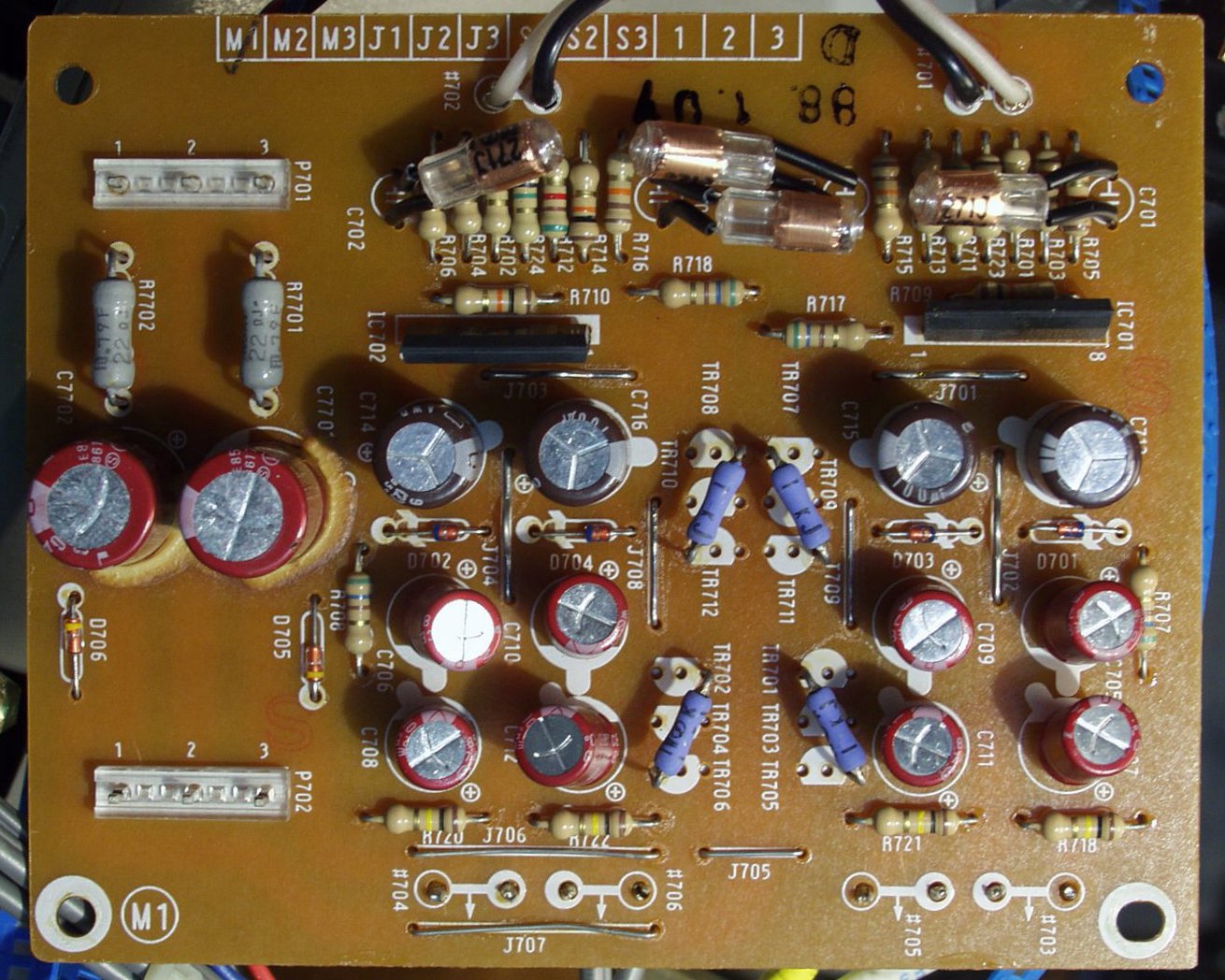

C−3A.修理前 ドライブ基板
C−3B.修理後 ドライブ基板 電解コンデンサ−12個、FET2個、半固定VR2個交換 フイルムコンデンサ−2個追加
            ラッピング配線は全てハンダを浸込ませる
C−3C.修理前 ドライブ基板 裏

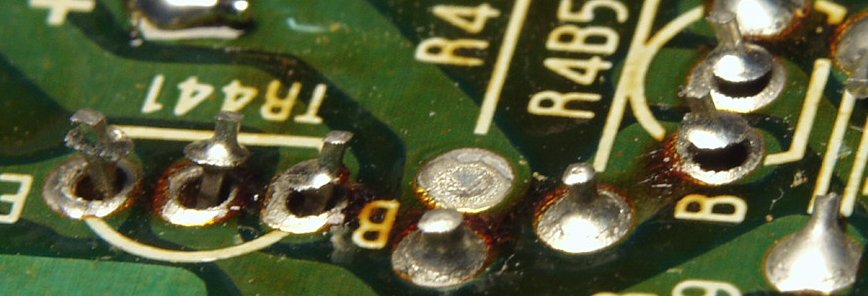

C−3D.修理前 ドライブ基板 裏 ハンダ不良ヶ所
    ↑                    ↑                                   ↑
C−3E.修理前 ご覧の様に、少し押すと、ハンダが取れてしまう
C−3F.修理(ハンダ補正)後 ドライブ基板 裏
C−4A.修理前 終段基板
C−4B.修理後 終段基板 電解コンデンサ−10個交換
C−4B.修理後 終段基板 ラッピング配線は全てハンダを浸込ませる

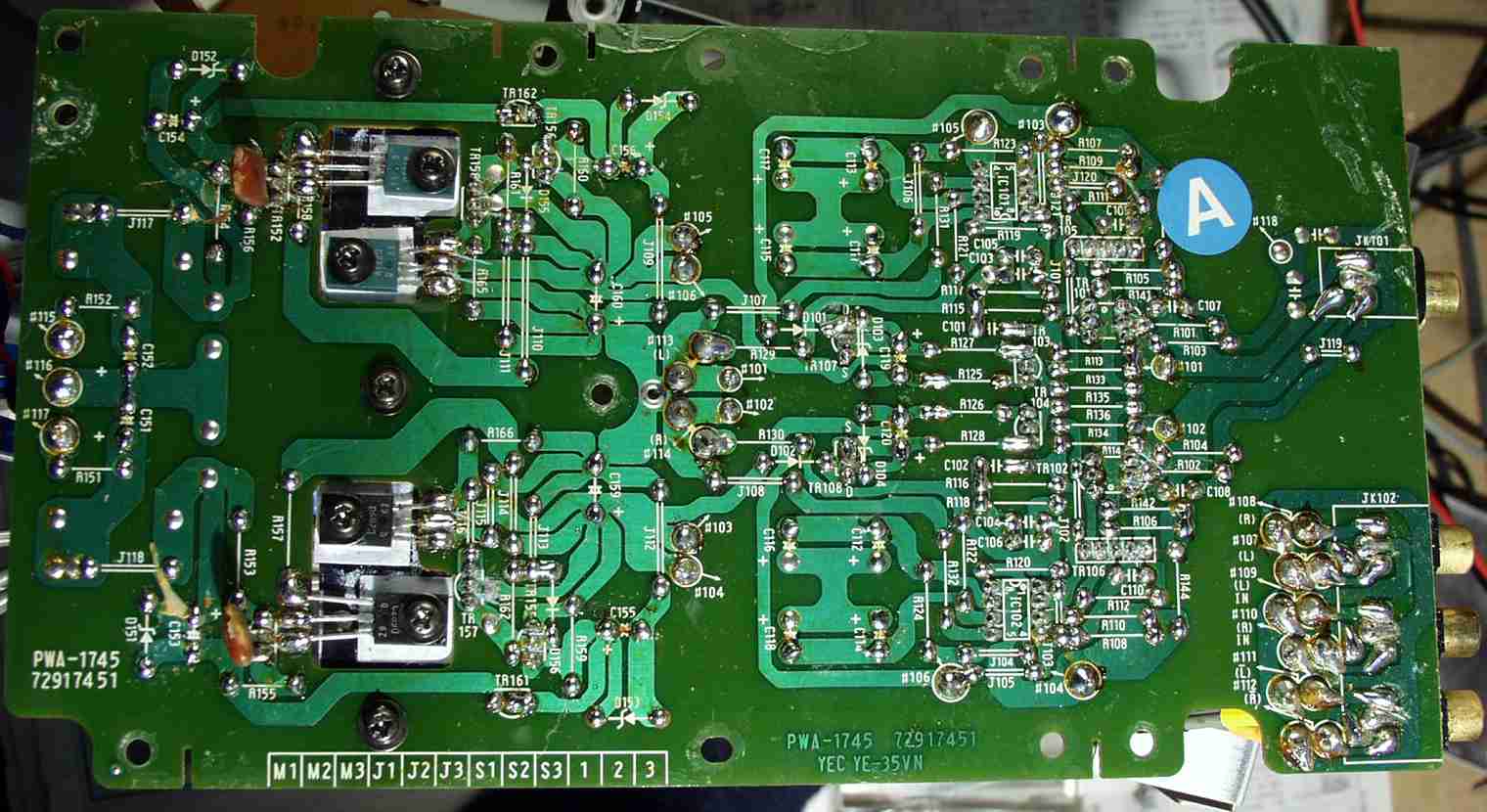

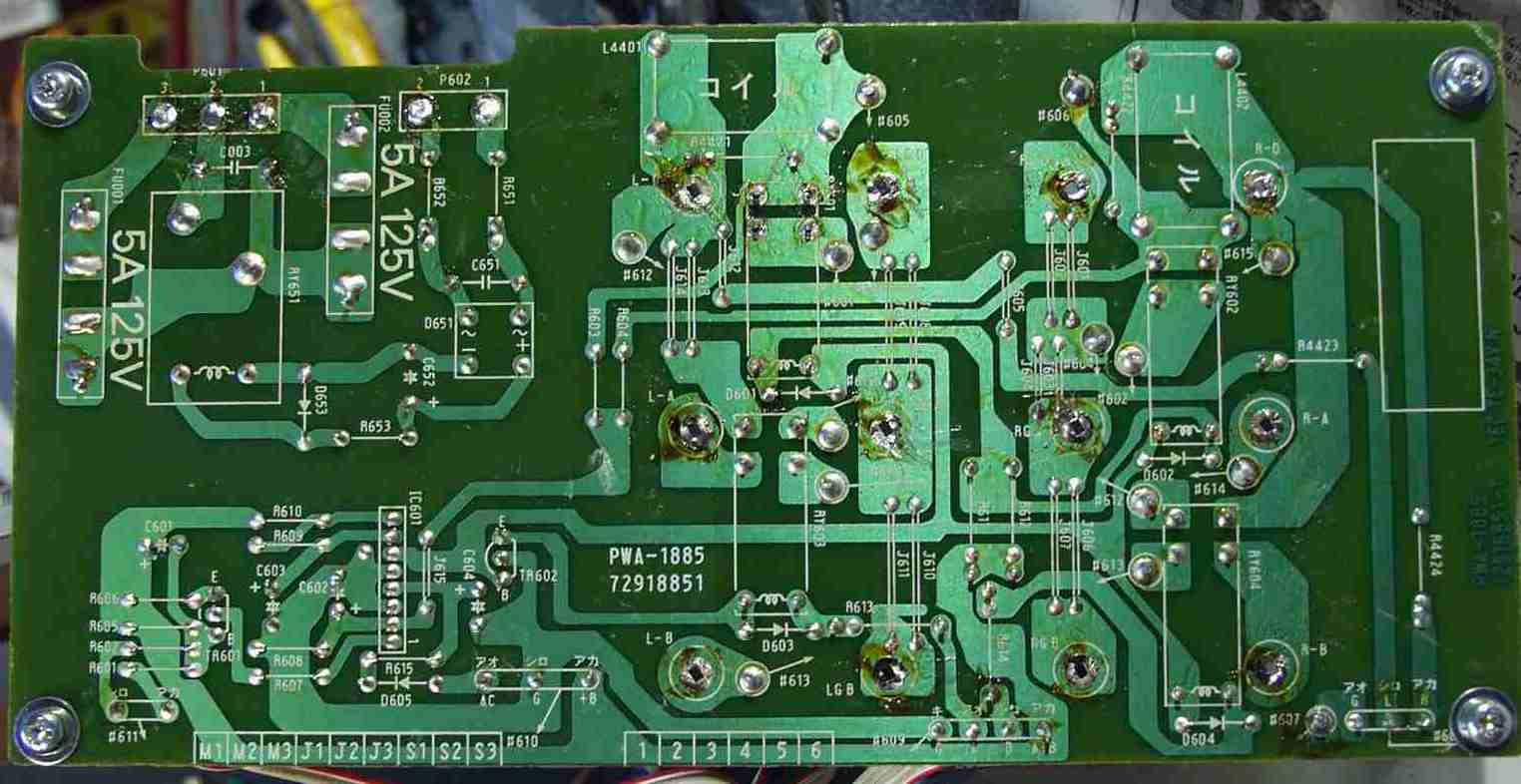

C−4C.修理前 終段基板 裏
C−4D.修理(ハンダ補正)後 終段基板 裏

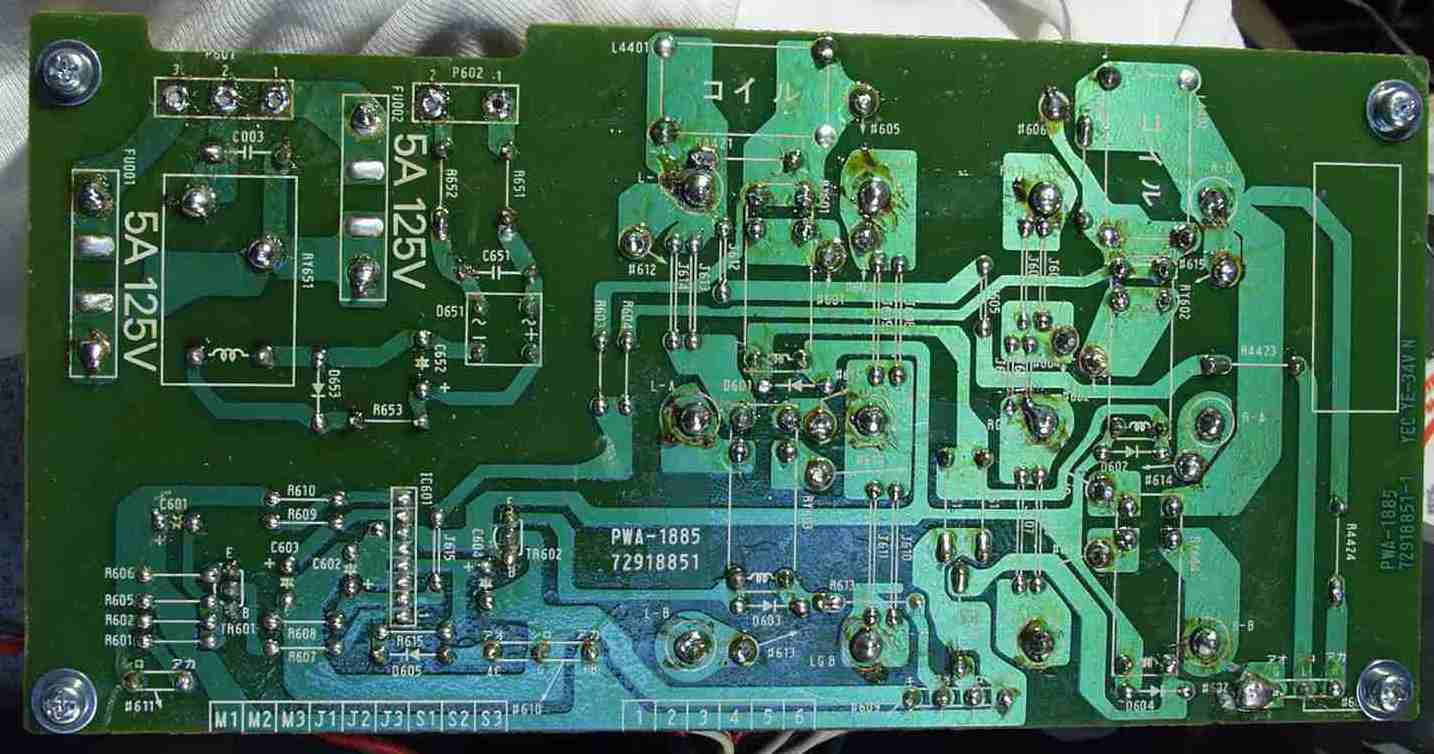

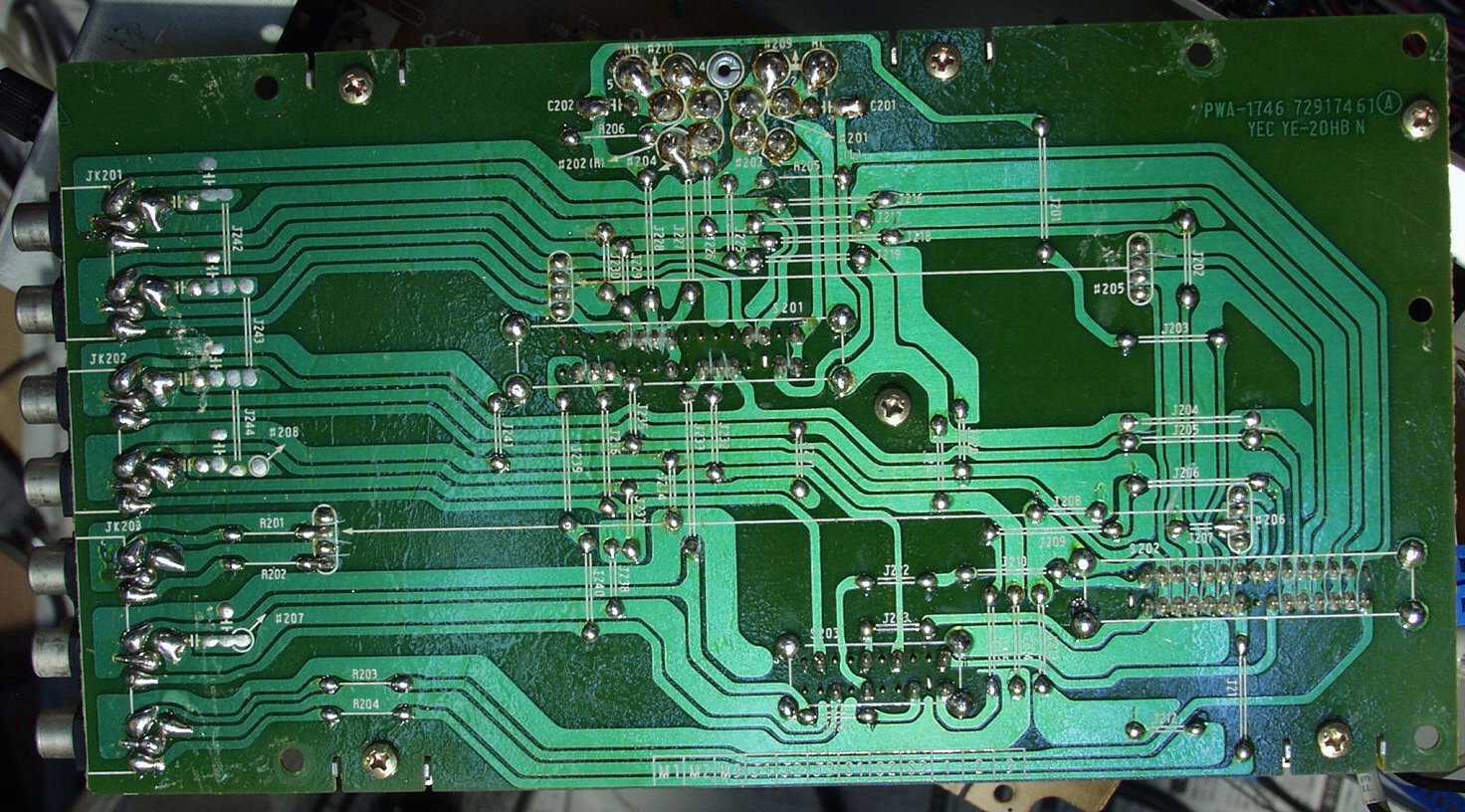

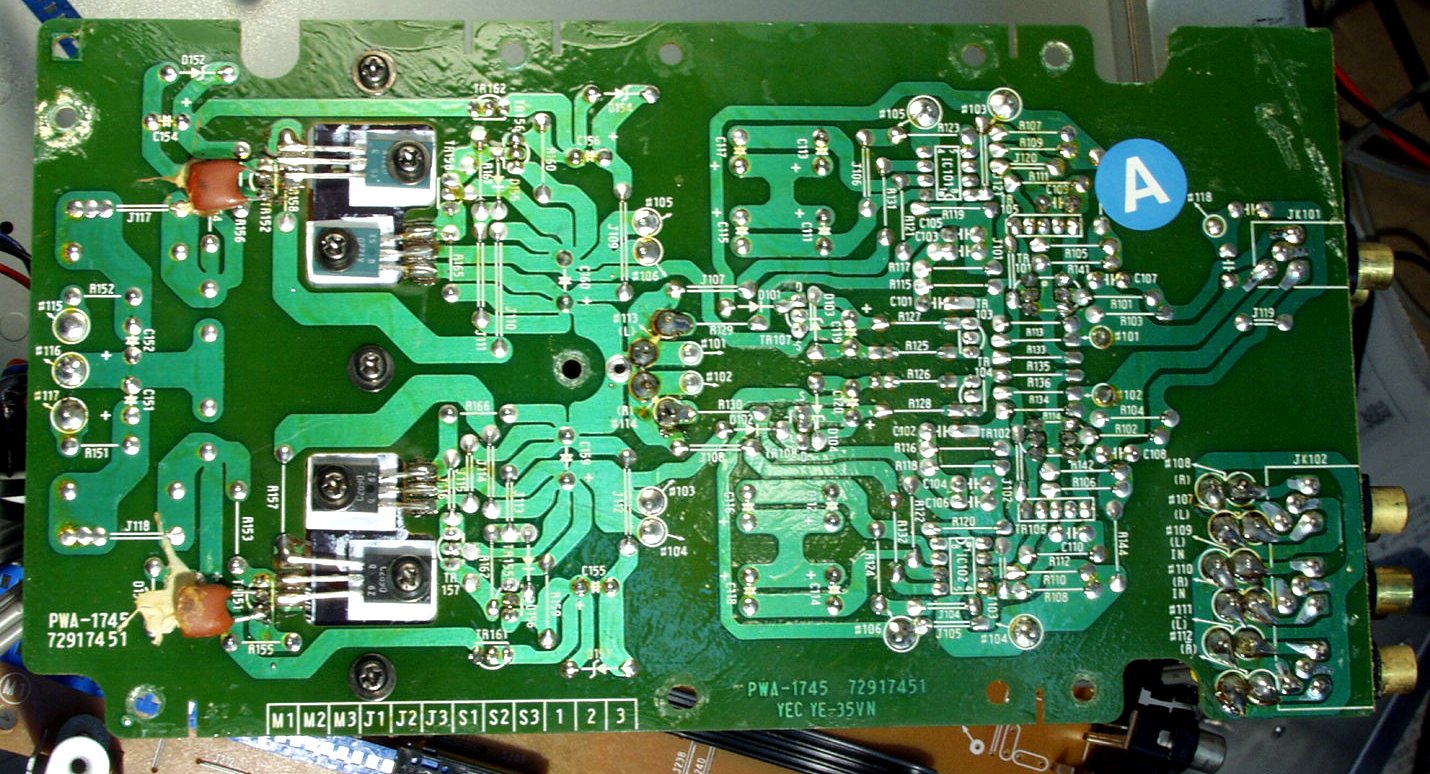

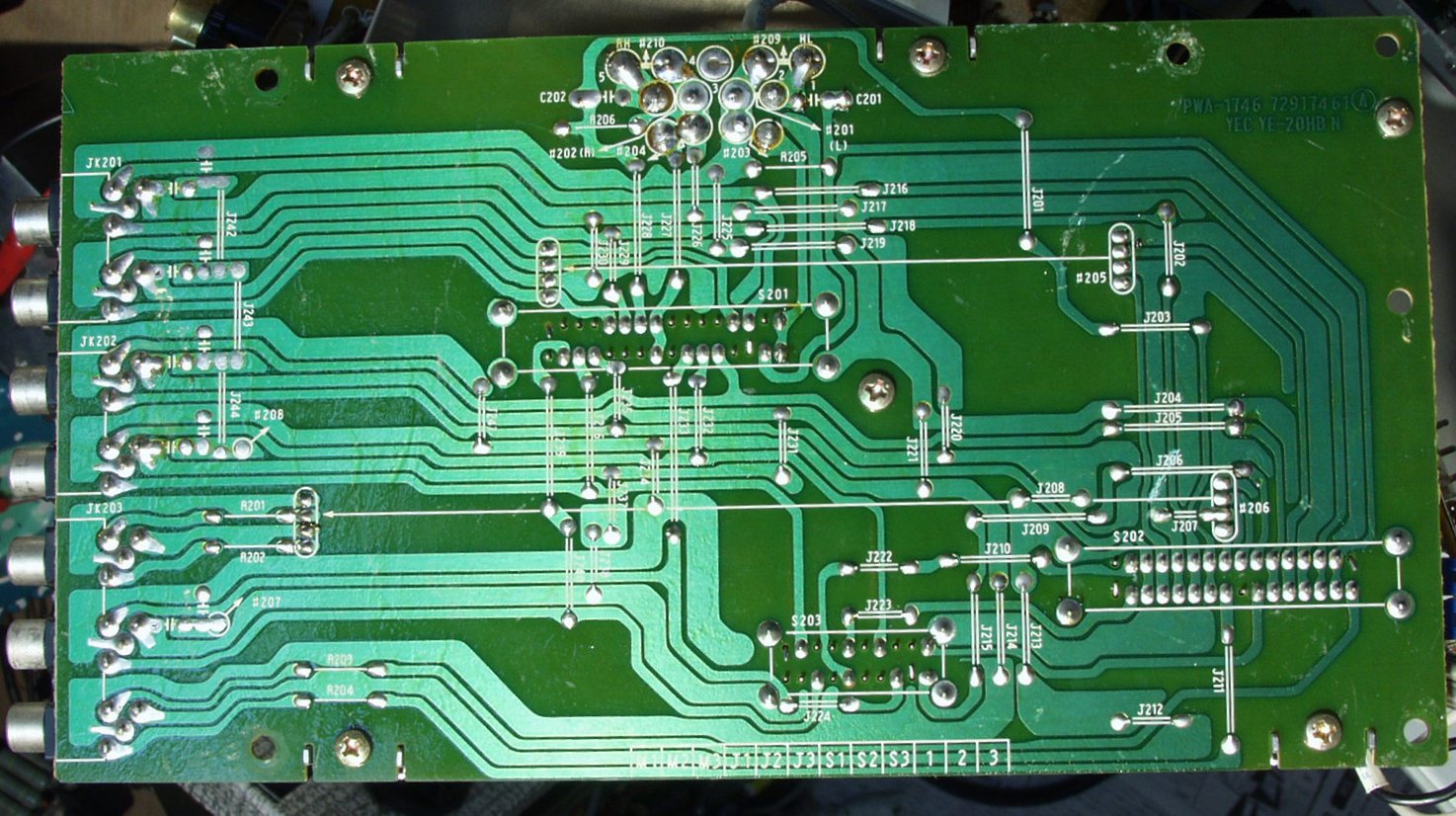

C−5A.修理前 RCA入力端子切り替え基板 裏
C−5B.修理前 RCA入力端子切り替え基板 裏 ハンダ不良
            力が加わるので取れやすい
C−5B.修理(ハンダ補正)後 RCA入力端子切り替え基板 裏
C−6A.修理前 EQ−AMP基板
C−6B.修理後 EQ−AMP基板 電解コンデンサ−12個、FET2個交換 フイルムコンデンサ−4個交換、2個追加
C−6C.修理前 EQ−AMP基板 裏
C−6D.修理(ハンダ補正)後 EQ−AMP基板 裏
C−7A.修理前 EQ電源&SW基板
C−7B.修理後 EQ電源&SW基板 電解コンデンサ−14個交換
C−7C.修理前 EQ電源&SW基板 裏
C−7D.修理(ハンダ補正)後 EQ電源&SW基板 裏
C−8A.修理前 SP端子&プロテクト基板

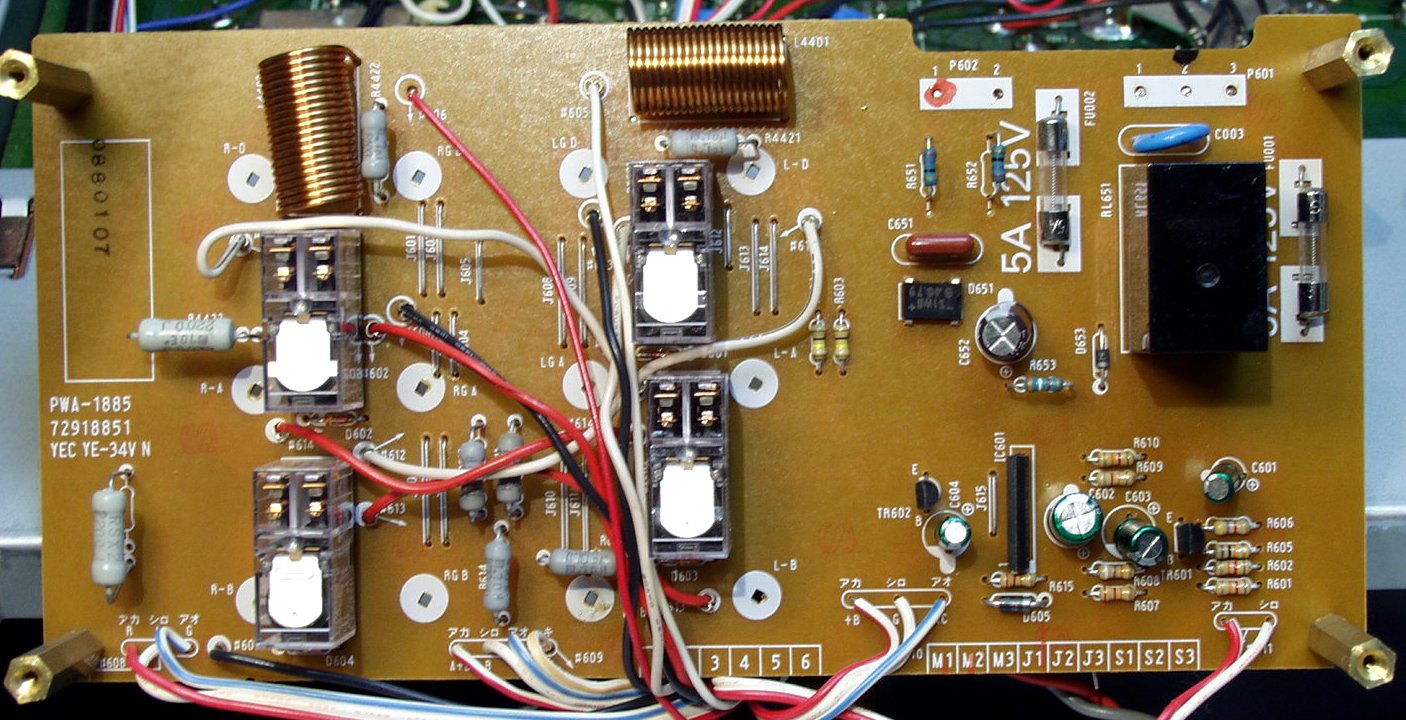

C−8B.修理後 SP端子&プロテクト基板  電解コンデンサ−5個、リレー4個交換
C−8C.修理前 SP端子&プロテクト基板 裏
C−7D.修理(ハンダ補正)後 SP端子&プロテクト基板 裏

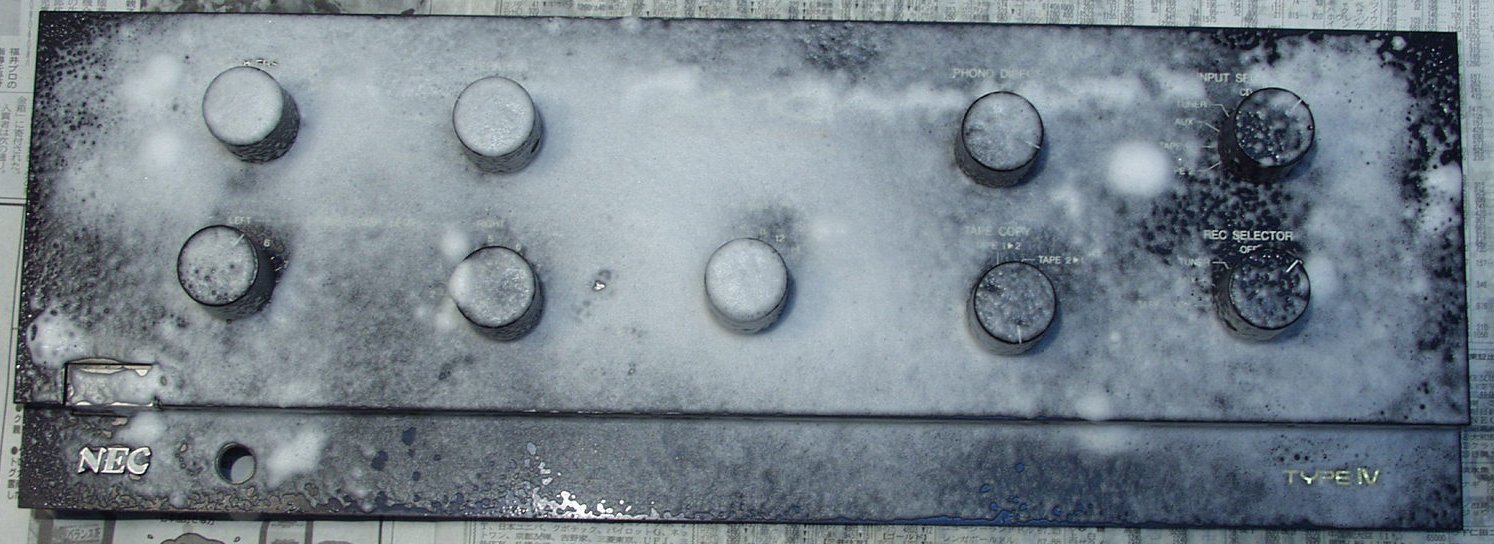

C−8A.パネル清掃

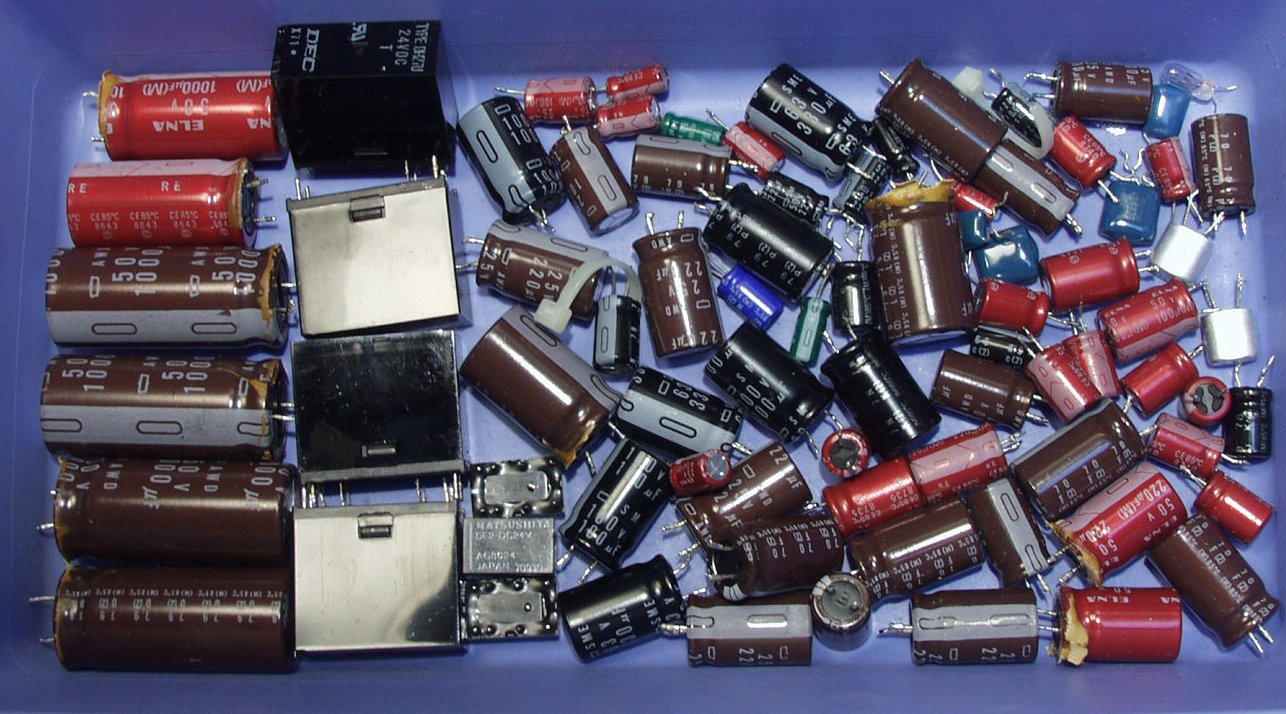

C−8B.交換部品

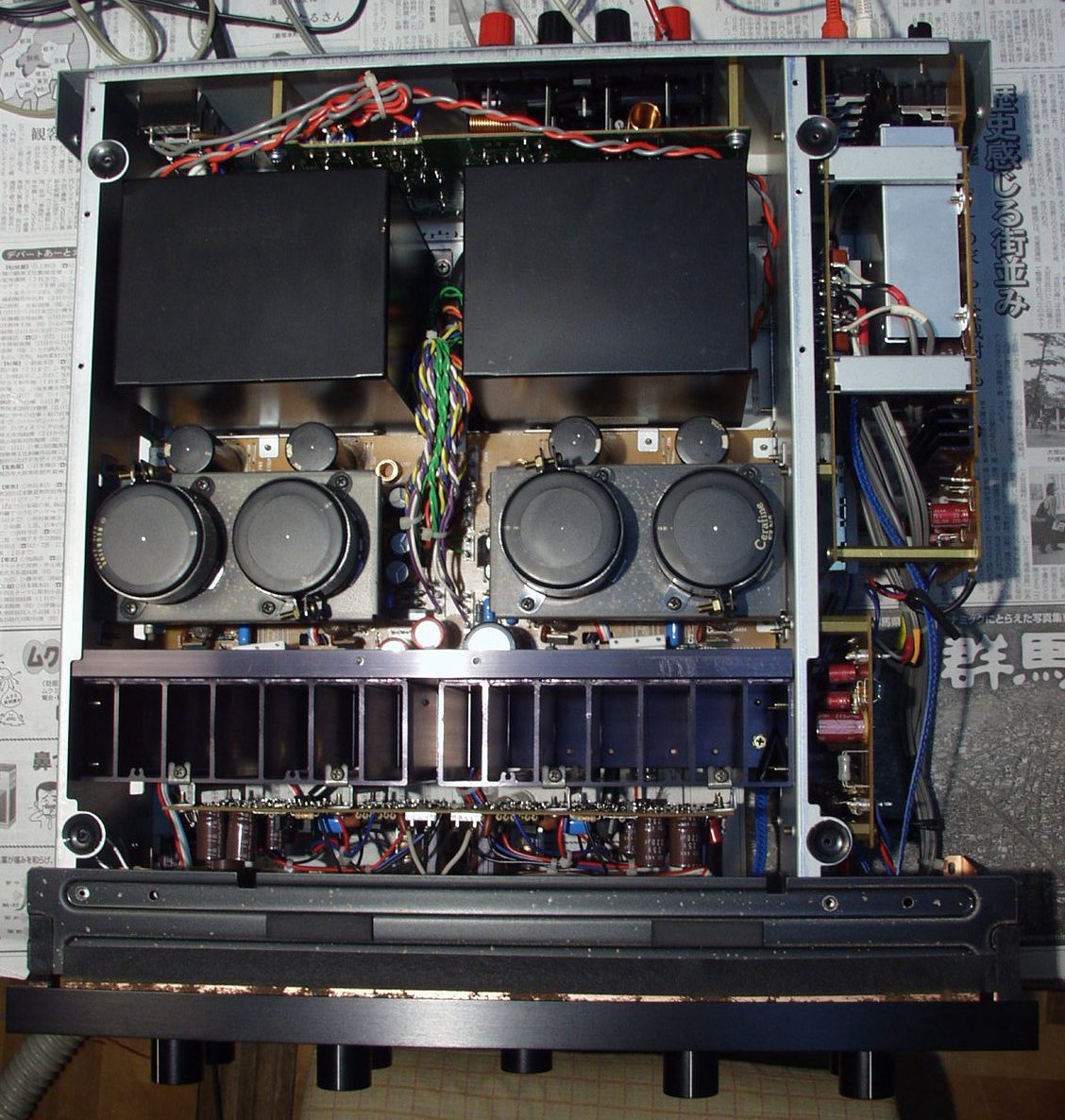

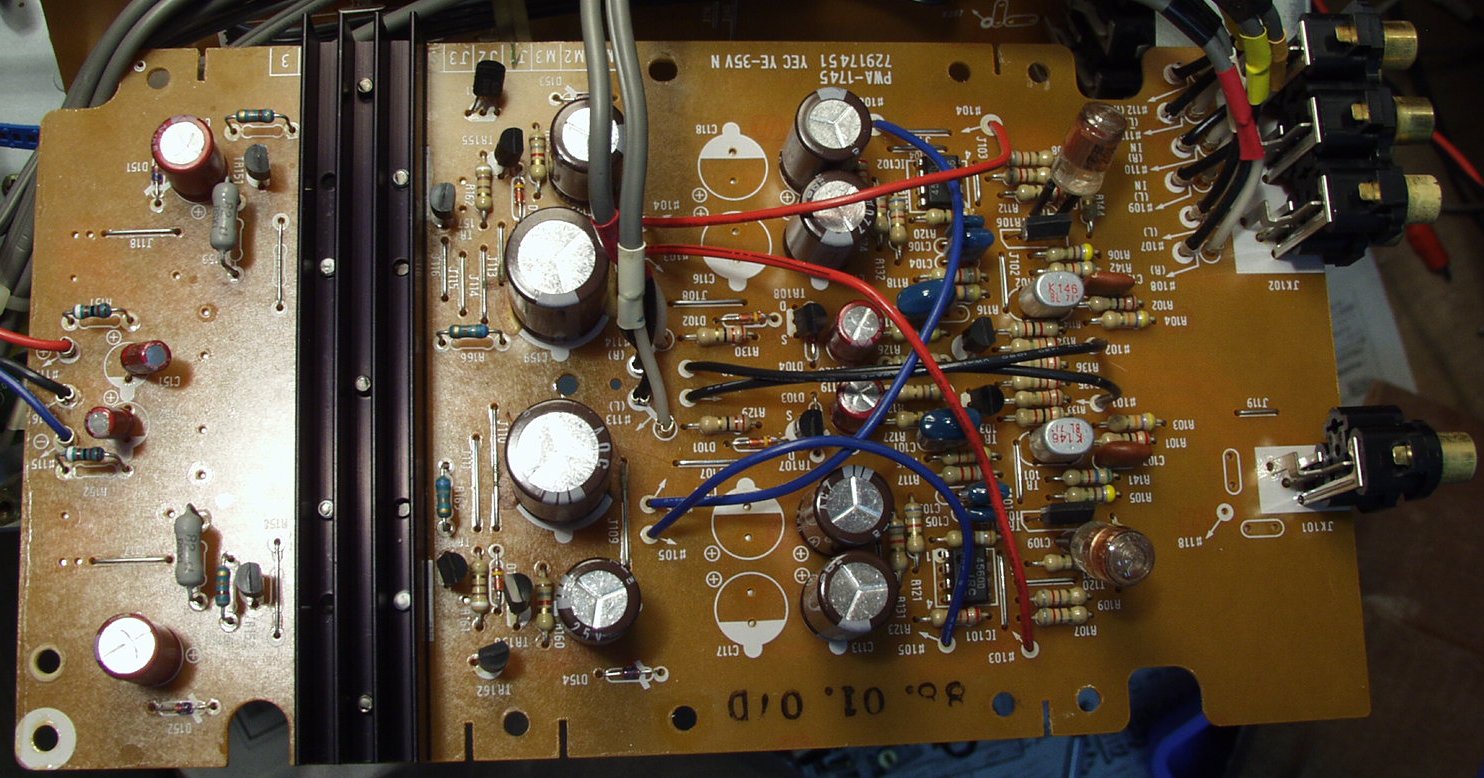

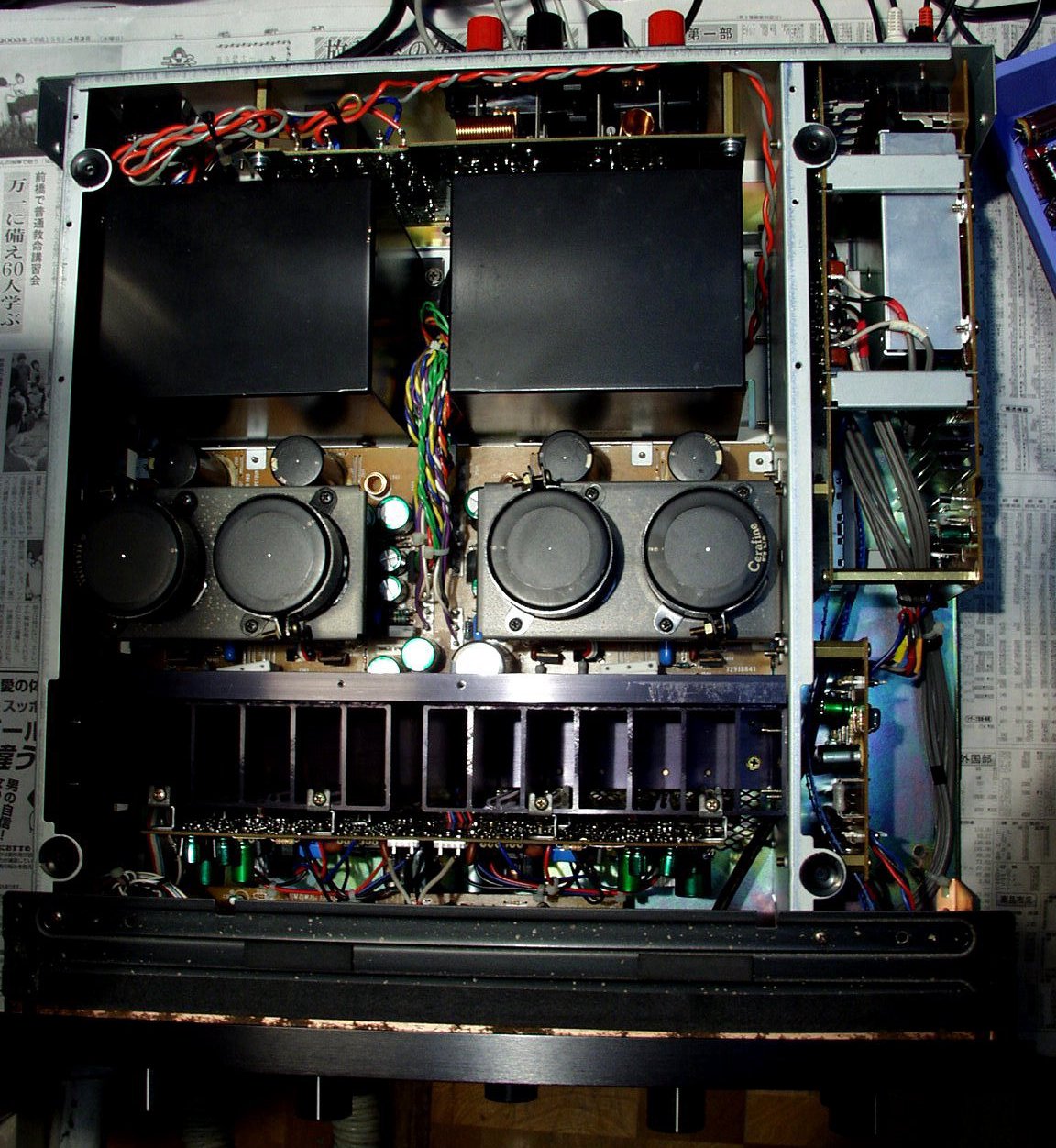

C−9A.修理前 上から見る
C−9B.修理後 上から見る

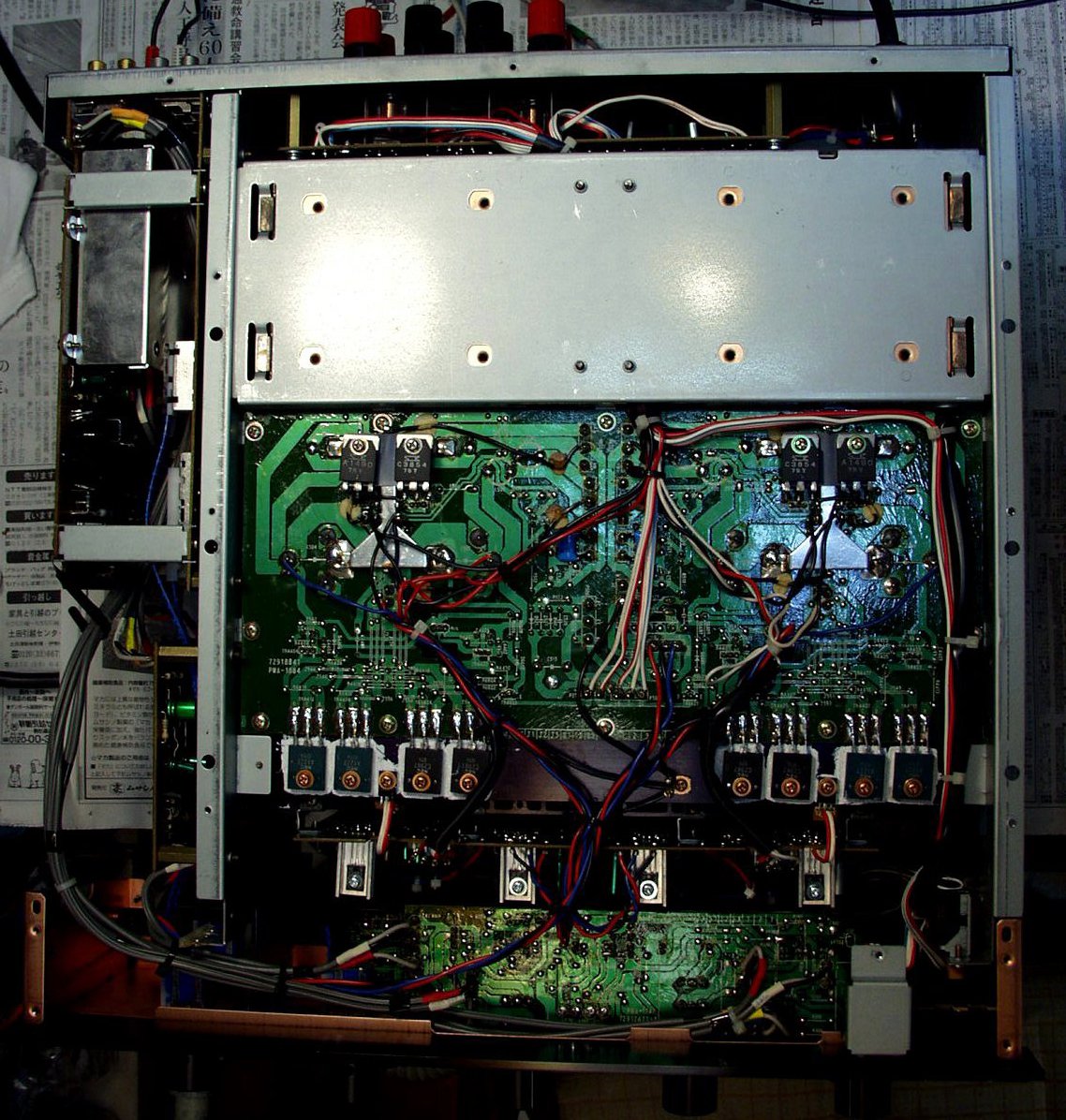

C−9C.修理前 下から見る
C−9D.修理後 下から見る
E.調整・測定
E−1. 修理前 出力、歪み測定

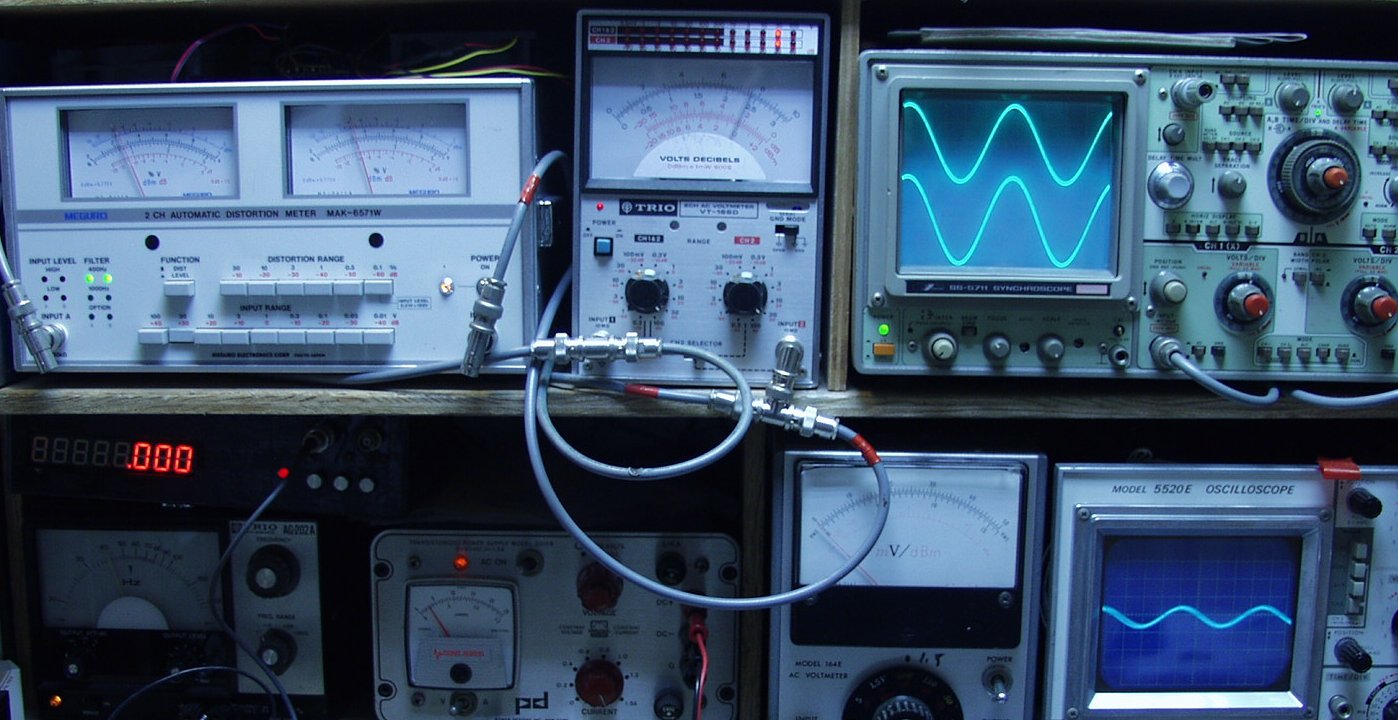

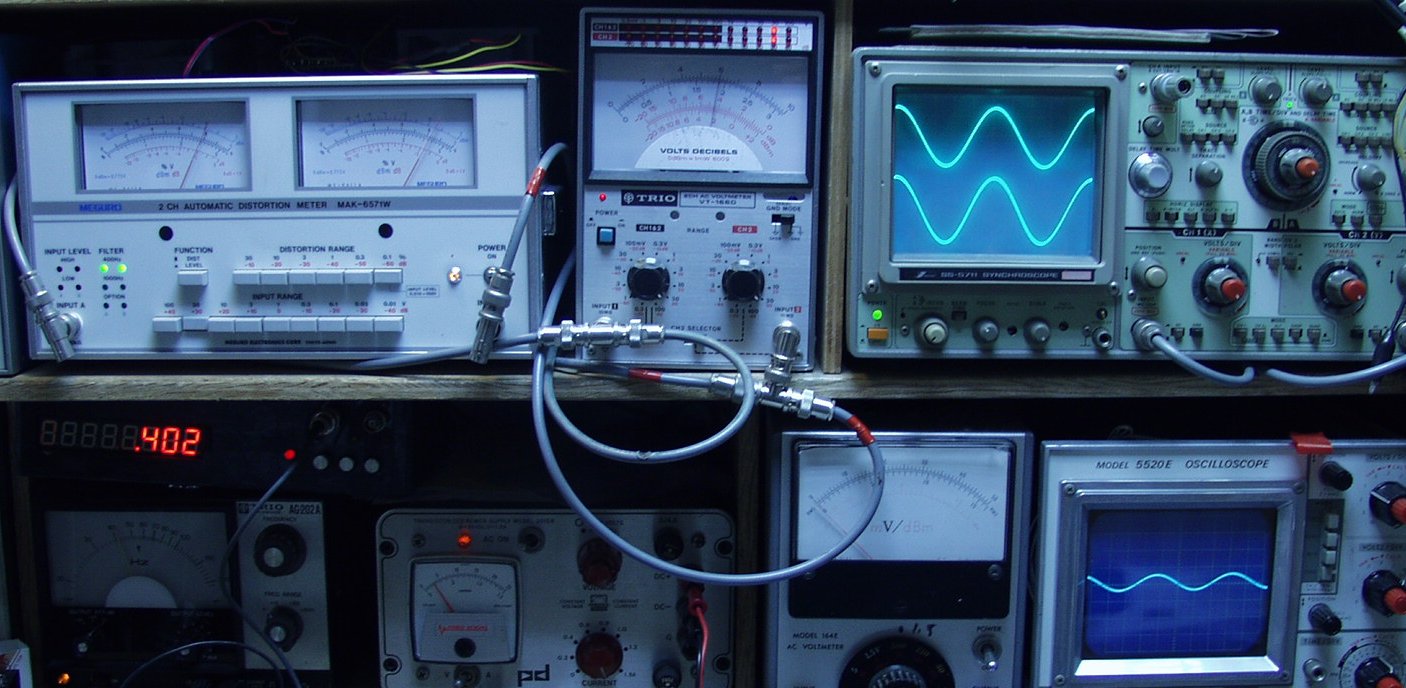

E−2A.SP出力=24V=72W  歪み率=0.08%歪み AUX入力 1000HZ

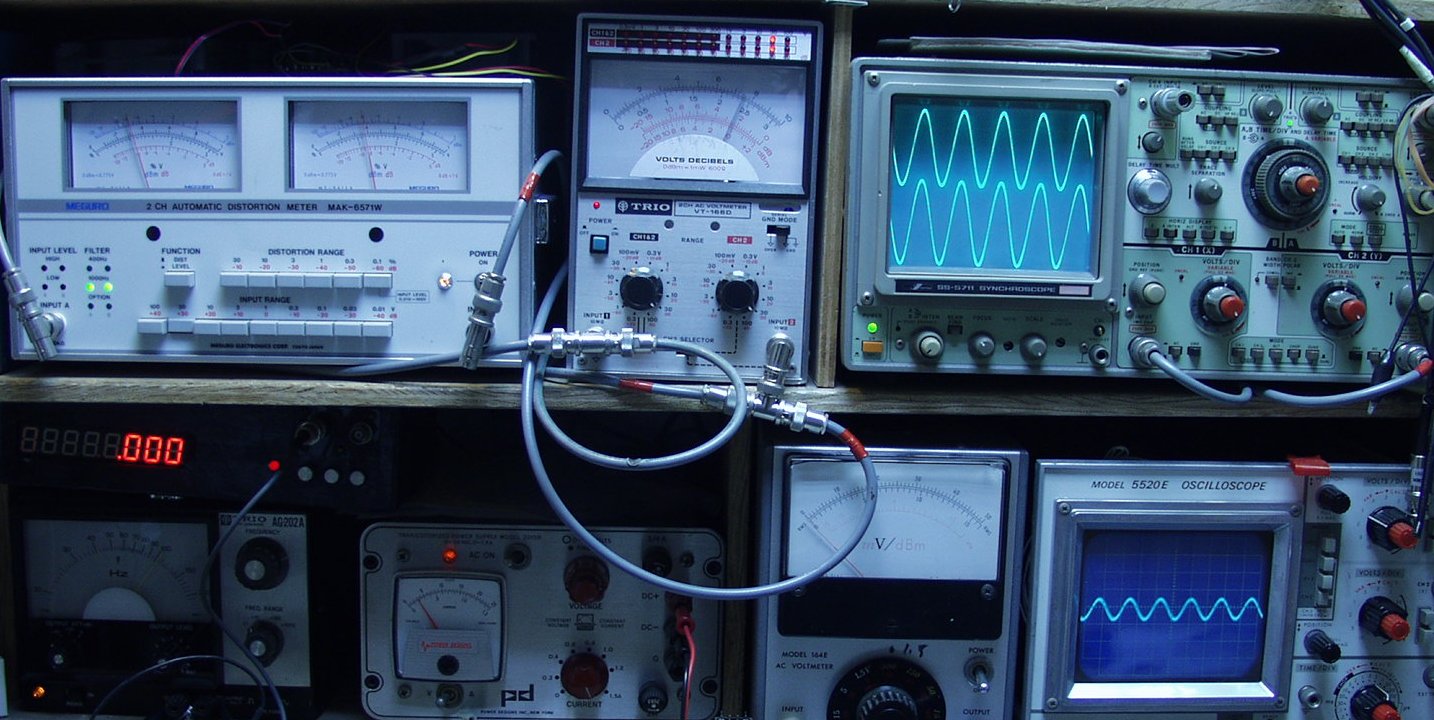

E−2B.SP出力=24V=72W  歪み率=0.08%歪み AUX入力 400HZ

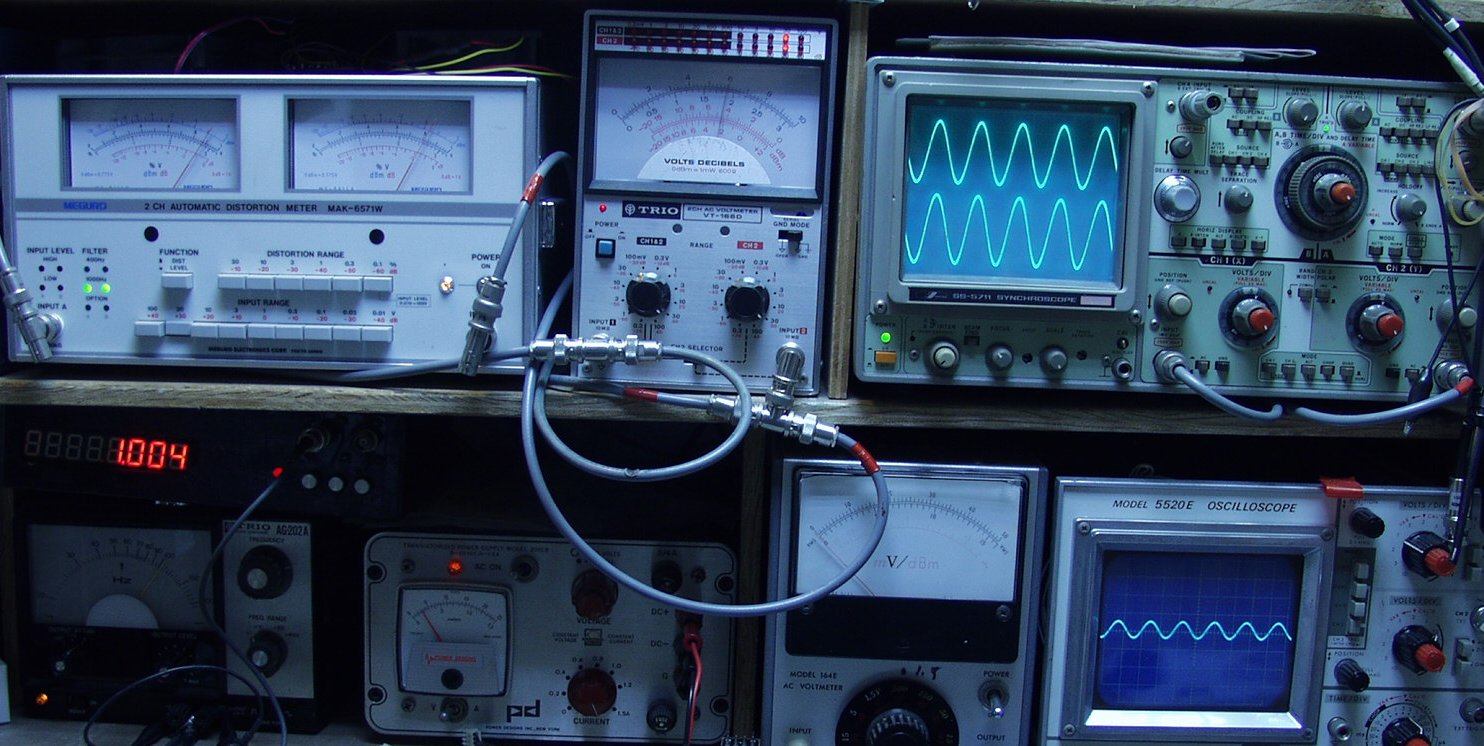

E−3A.SP出力=24V=72W  歪み率=0.03%歪み MM入力 1000HZ
E−3B.SP出力=24V=72W  歪み率=0.03%歪み MM入力 400HZ
E−4.完成 24時間エージング
