A−10−typeV 修理記録
平成14年月日到着 月日完了
  • A.修理前の状況


  • B.原因
      経年変化による劣化

  • C.修理状況
      初段FET/TR交換
      半固定VR 交換
      フイルムコンデンサ− 1部交換
      電解コンデンサ− 交換
      出力リレー 交換
      電源リレー 交換
      配線手直し、補強
      経年劣化による各部ハンダ補正

  • D.使用部品
      半固定VR
      フイルムコンデンサ−
      電解コンデンサ−(オ−デオコンデンサ−ミュ−ズ使用)
      出力リレー
      電源リレー
      FET(電解トランジスタ−)
      TR(トランジスタ−)
  • E.調整・測定

  • F.修理費 95,000円   <<オーバーホール修理>>

A.修理前の状況
A−1.修理前 パネル見る A−10−typeV
A−2.修理前 上から見る
          大分改良されている
          トランスはEI型に変更 カットコアの方が良いは、同容量設計の場合
          購入金額が同じ場合、100Wのカットコアが200WのEI型にかなうかな?

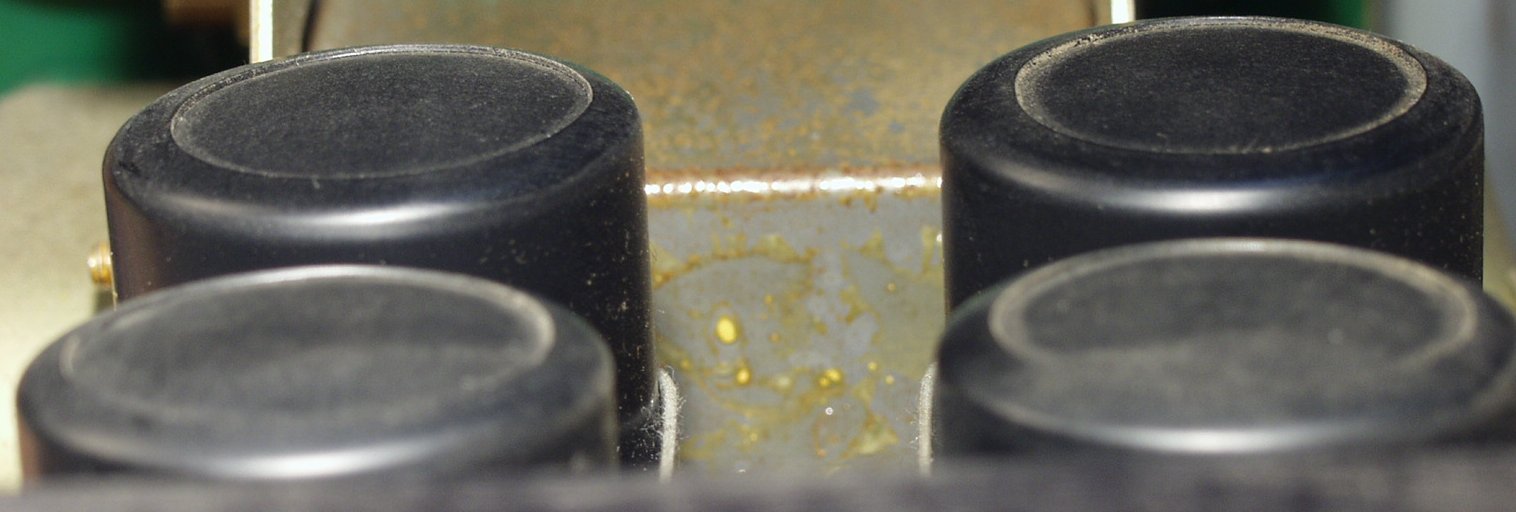

A−3.修理前 熱で頭が膨れた 左電解コンデンサー

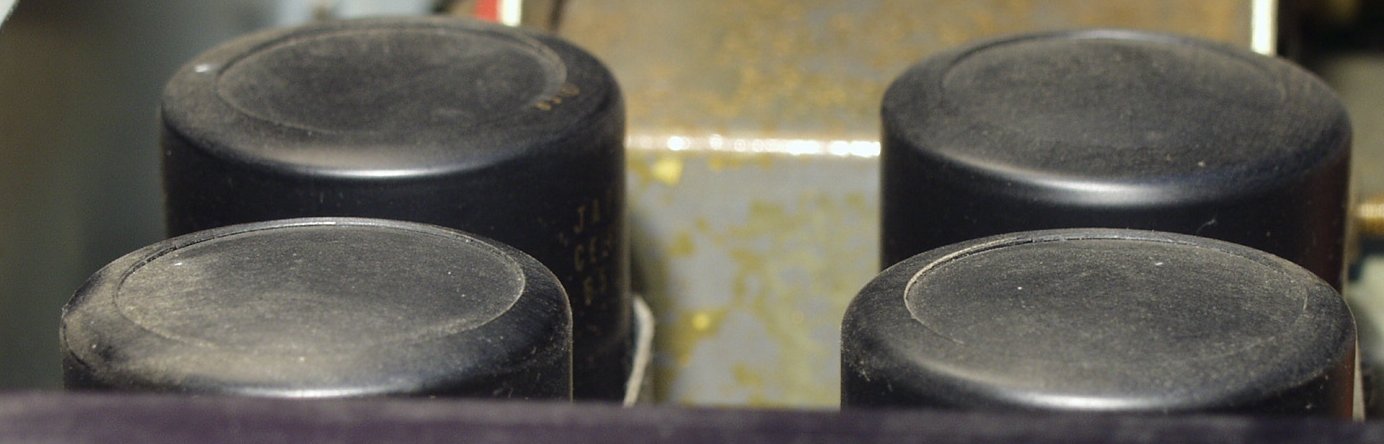

A−4.修理前 熱で頭が膨れた 右電解コンデンサー

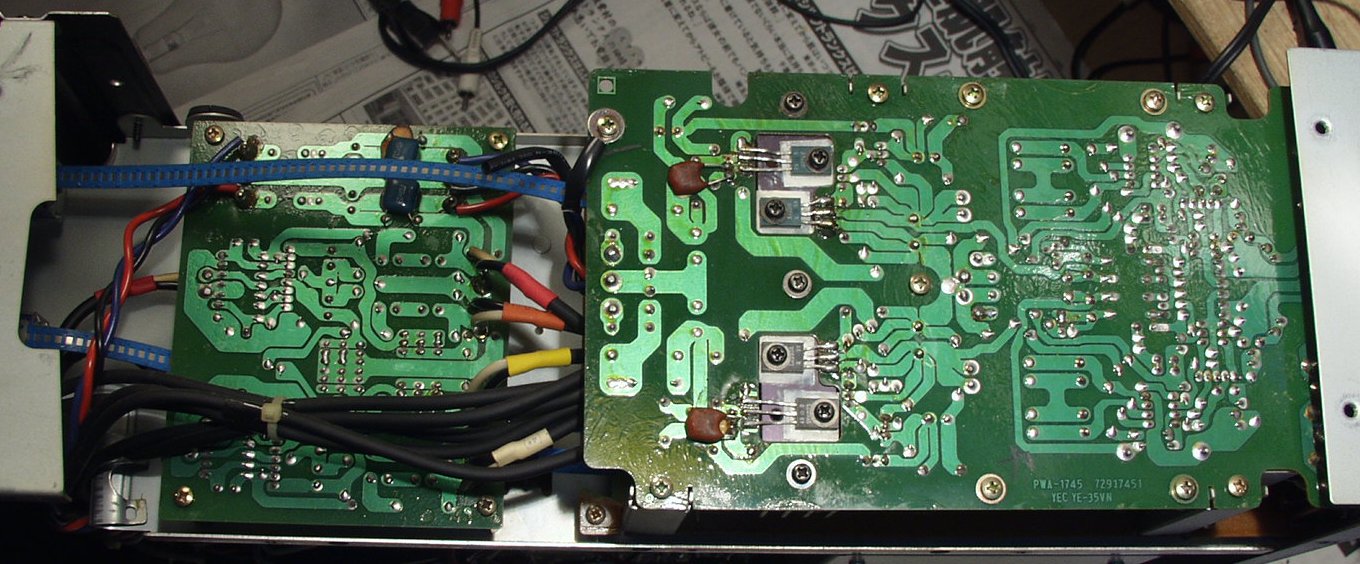

A−5.修理前 下から見る
          下からは手が入る様になっている、大分進歩している
          「継続は力なり」と言う通り、努力こそが、天才に追い付き、追い越す道
A−6.修理前 横にEQ−AMPをもってきた
C.修理状況
C−1.修理中
               neca1029
