Ｍａｒａｎｔｚ　ＳＣ−７　修理記録

平成１４年４月２９日到着　　　５月２日完成

修理前の状況 Ｌ側音出ない。 原因 各部半田不良／ＦＥＴ／ＴＲ劣化 修理状況 電源の電解コンデンサー交換 初段ＴＲ（トランジスター）交換 配線手直し、補強（半田補正） 使用部品 電解コンデンサー　　　　　　　　　　　１０個 抵抗　　　　　　　　　　　　　　　　　　　　　４個 ＴＲ（トランジスター）　　　　　　　　　　　８個 修理費　　　１８，０００円　　　＜＜通常修理＞＞

１．　熱の為ビニ−ルが剥けた、右側の電解コンデンサー

２．　熱のため頭の膨らんだ電解コンデンサー、ピンボケで済みません

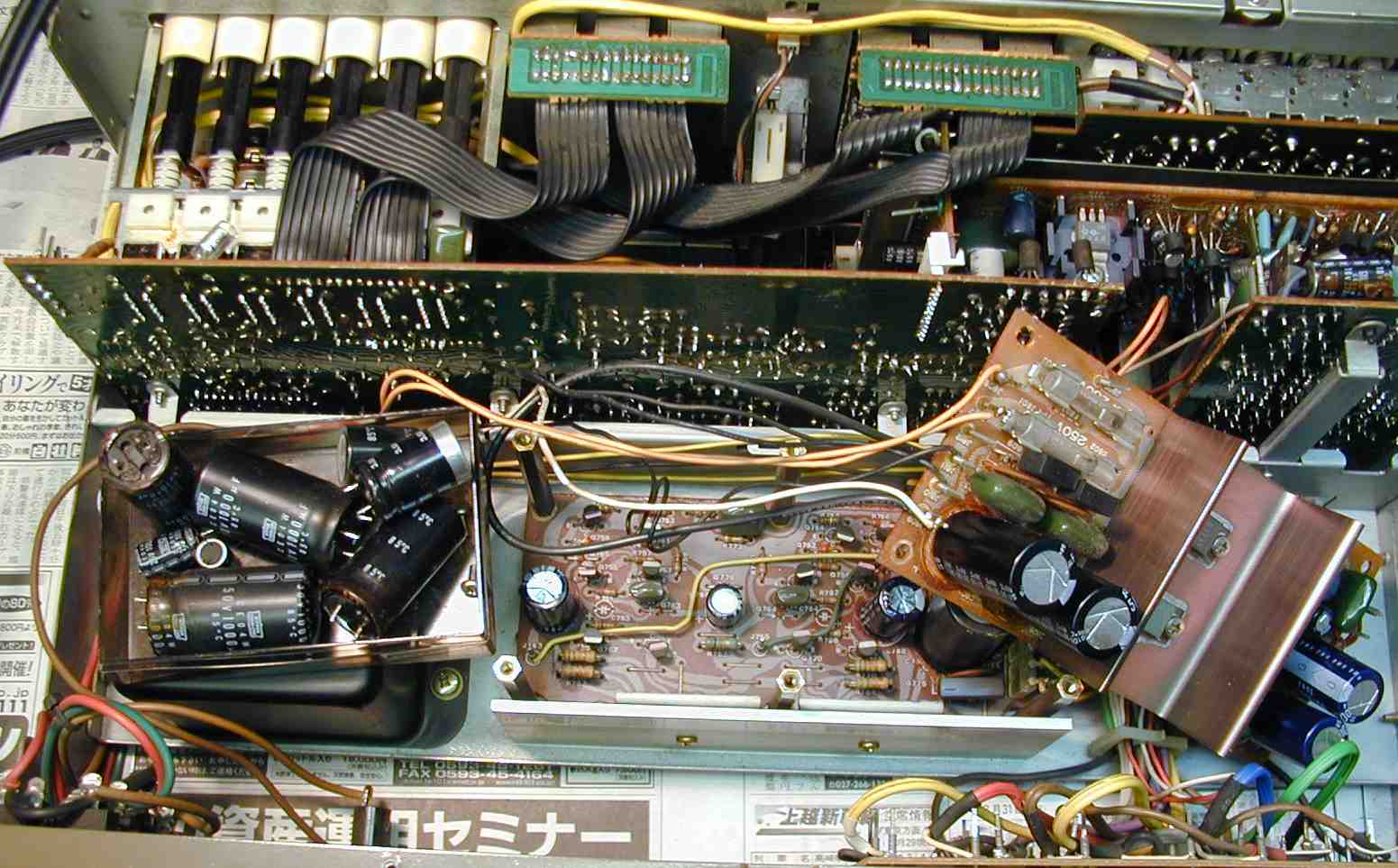

３．　電解コンデンサー交換

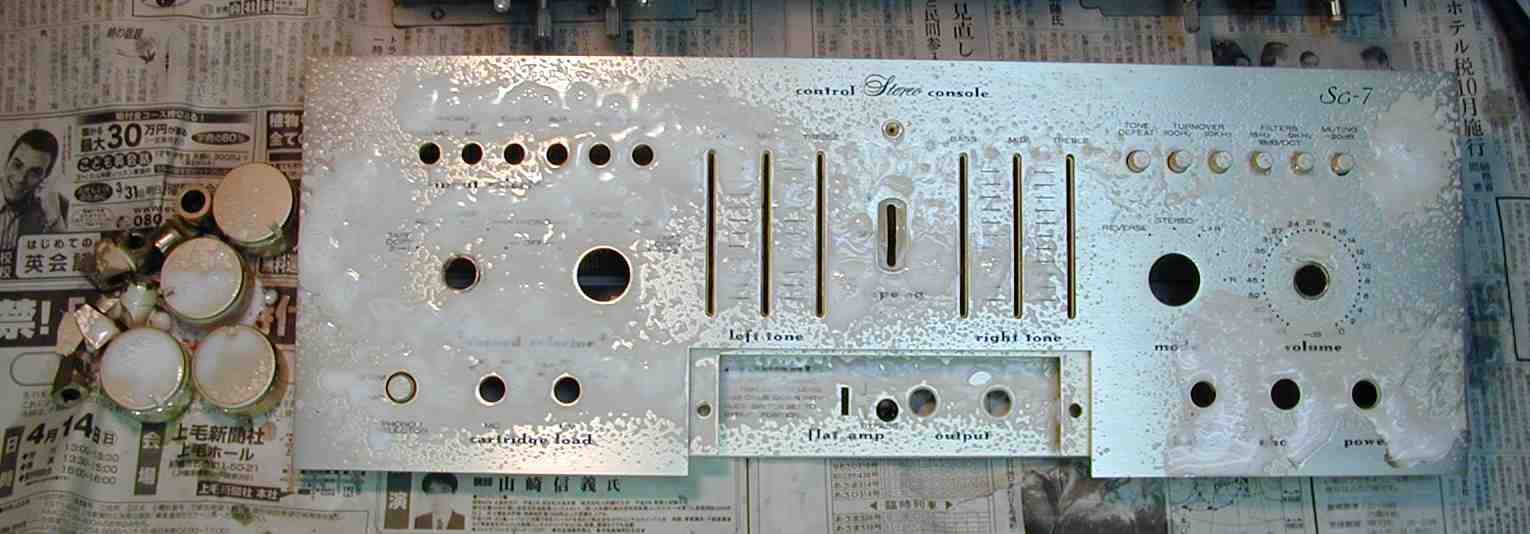

４．　パネル清掃

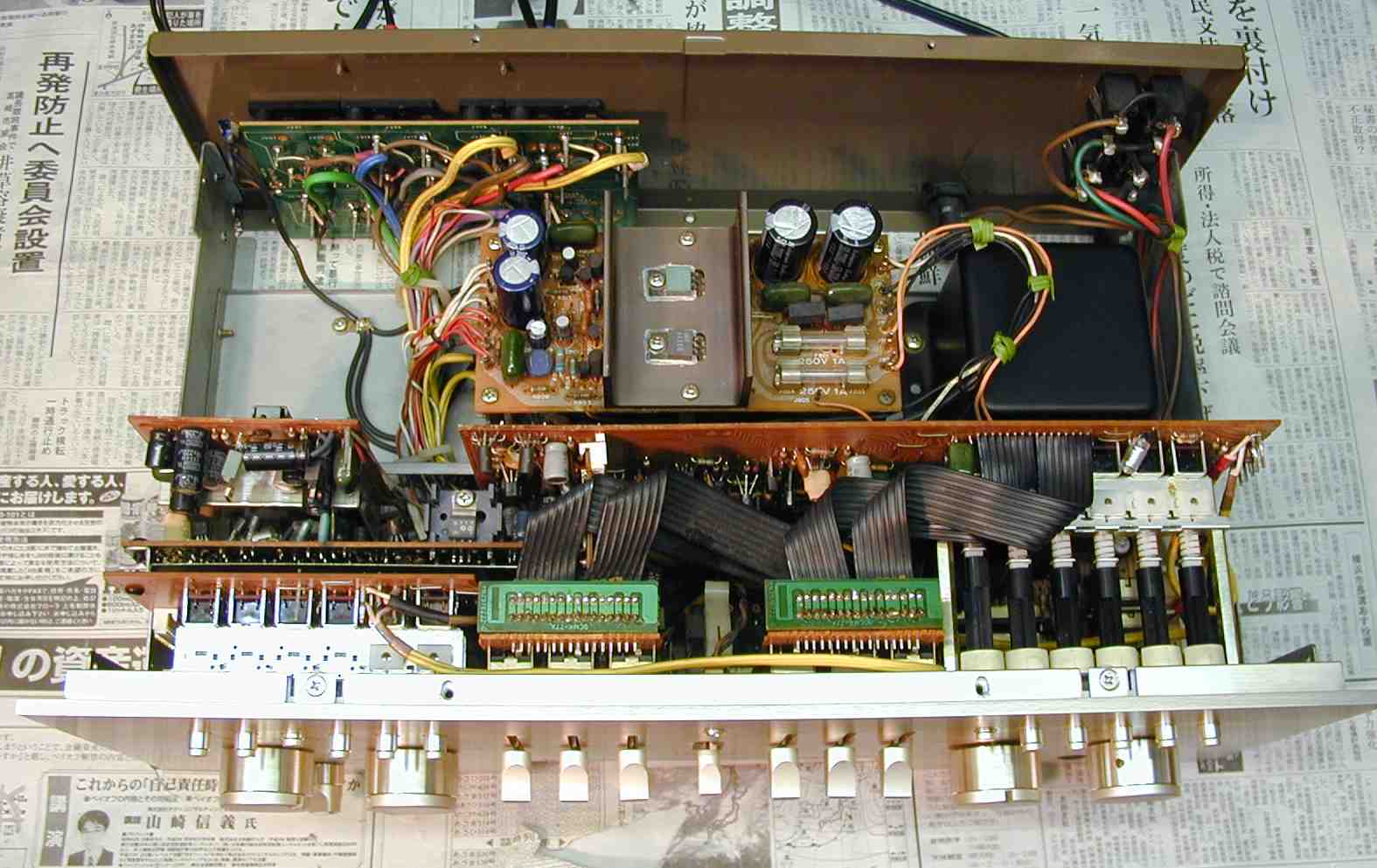

５．　完成、上から見る。

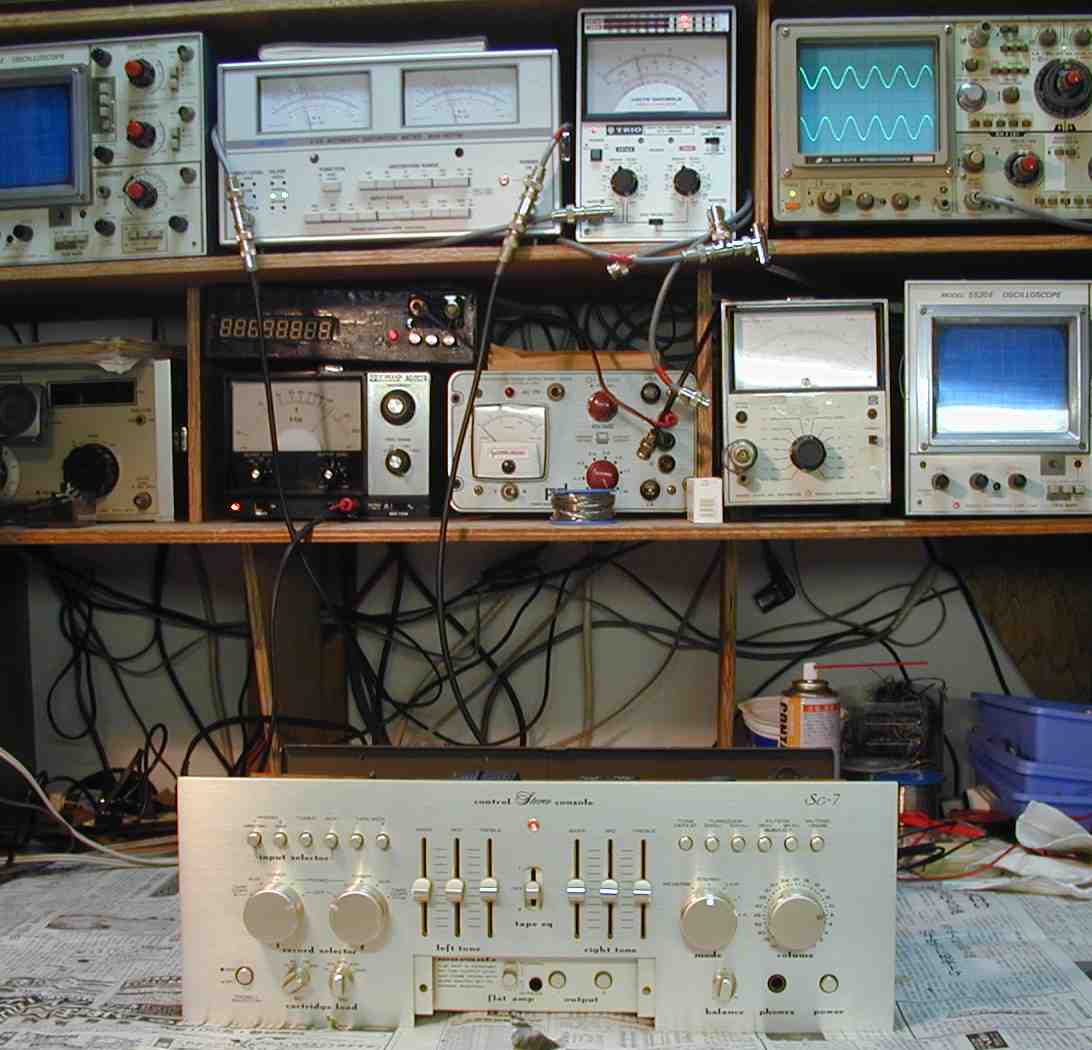

６．　出力、歪み調整・測定

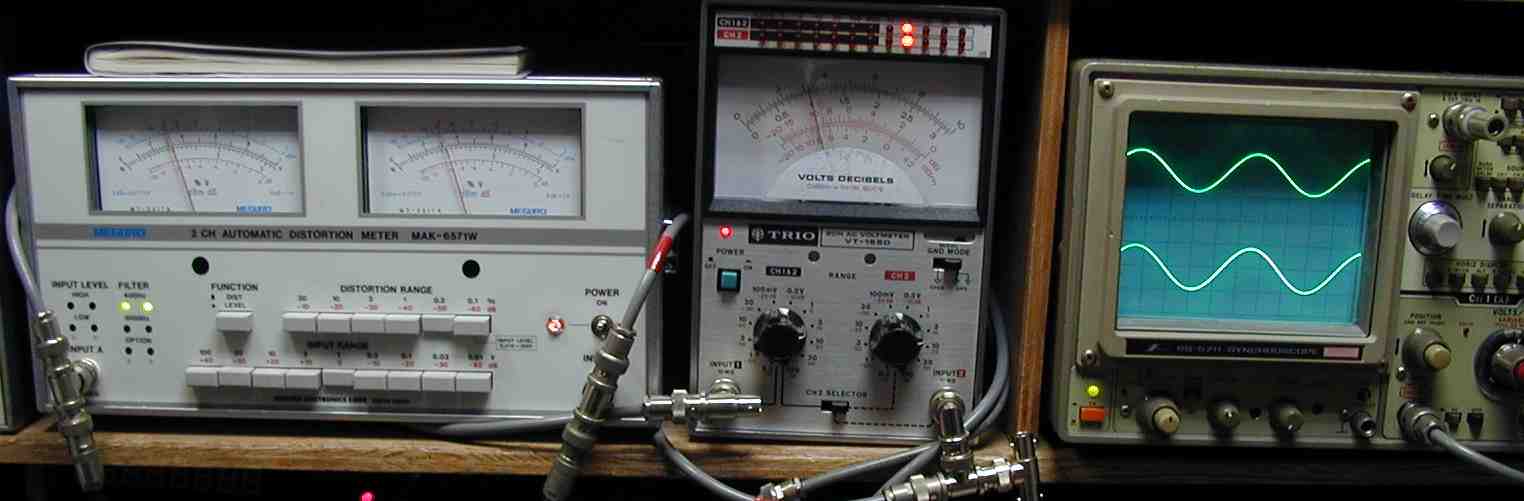

７．　出力＝１Ｖ　歪率＝１％　４００ＨＺ

８．　出力＝１Ｖ　歪率＝１％　１０００ＨＺ

９．　２４時間エージング
