Marantz SC−6 修理記録
平成16年4月15日到着  4月21日完成
  • A. 修理前の状況
       フォノ(phono)のMCに、ハムみたいなのがボリュームをあげると でます。

  • B. 症状、原因
       電解コンデンサー劣化、初段TR(トランジスター)劣化。

  • C. 修理状況
       初段TR(トランジスター)交換。
       電解コンデンサー交換=オーディオ・コンデンサー(ミューズ)使用。
       半固定VR交換。
       配線手直し、補強。
       経年劣化による各部ハンダ補正。
       リレー交換。

  • D. 使用部品
       初段FET(電界トランジスタ−)            2個。
       半固定VR                        2個。
       電解コンデンサー                   52個。
       メタライズド・フイルムコンデンサー          12個。
       リレー

  • F. 修理費   85,000円   <<オーバーホール修理>>



A. 修理前の状況。
A−1. 修理前 上から見る

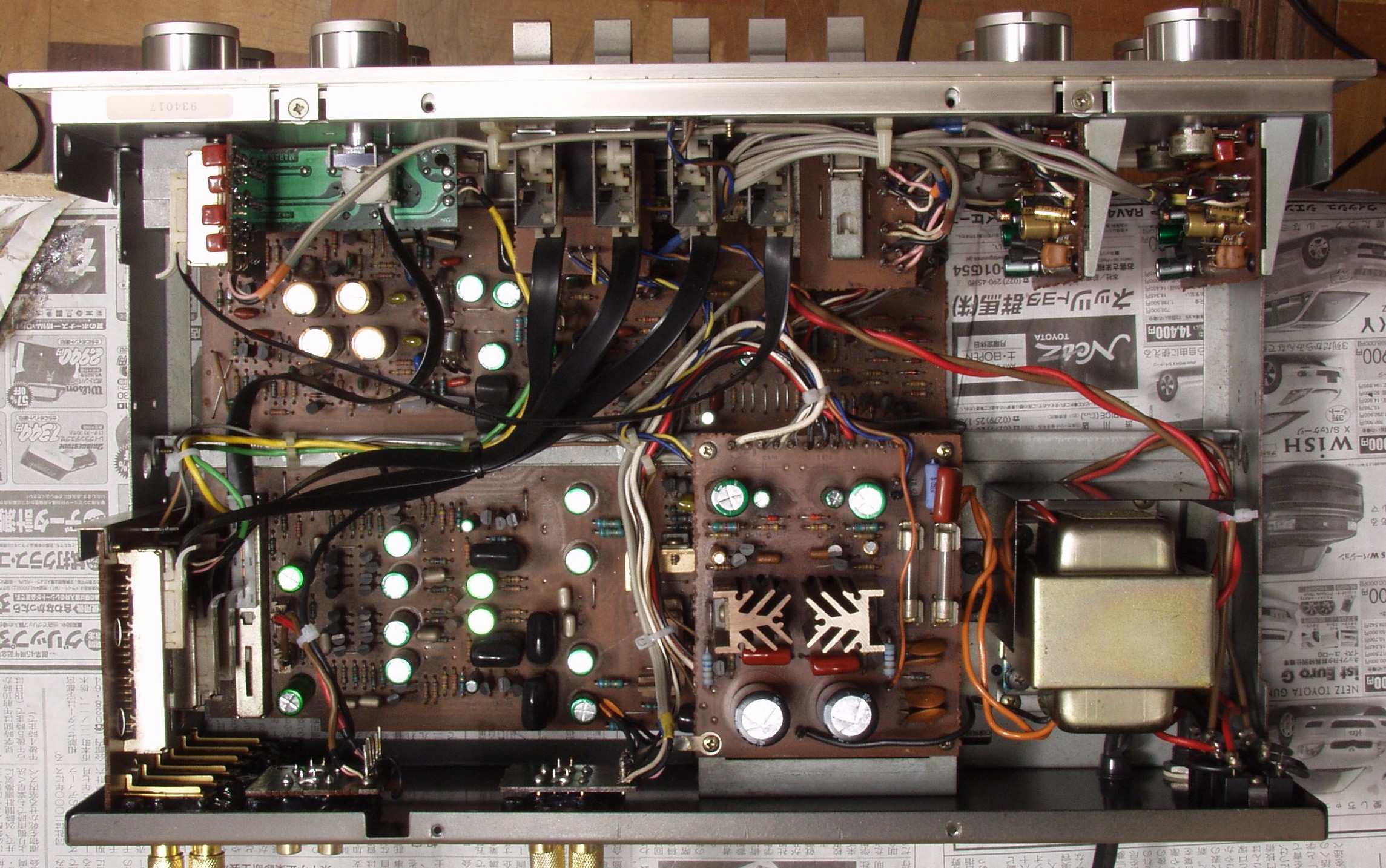

A−2. 修理前 下から見る
C. 修理状況

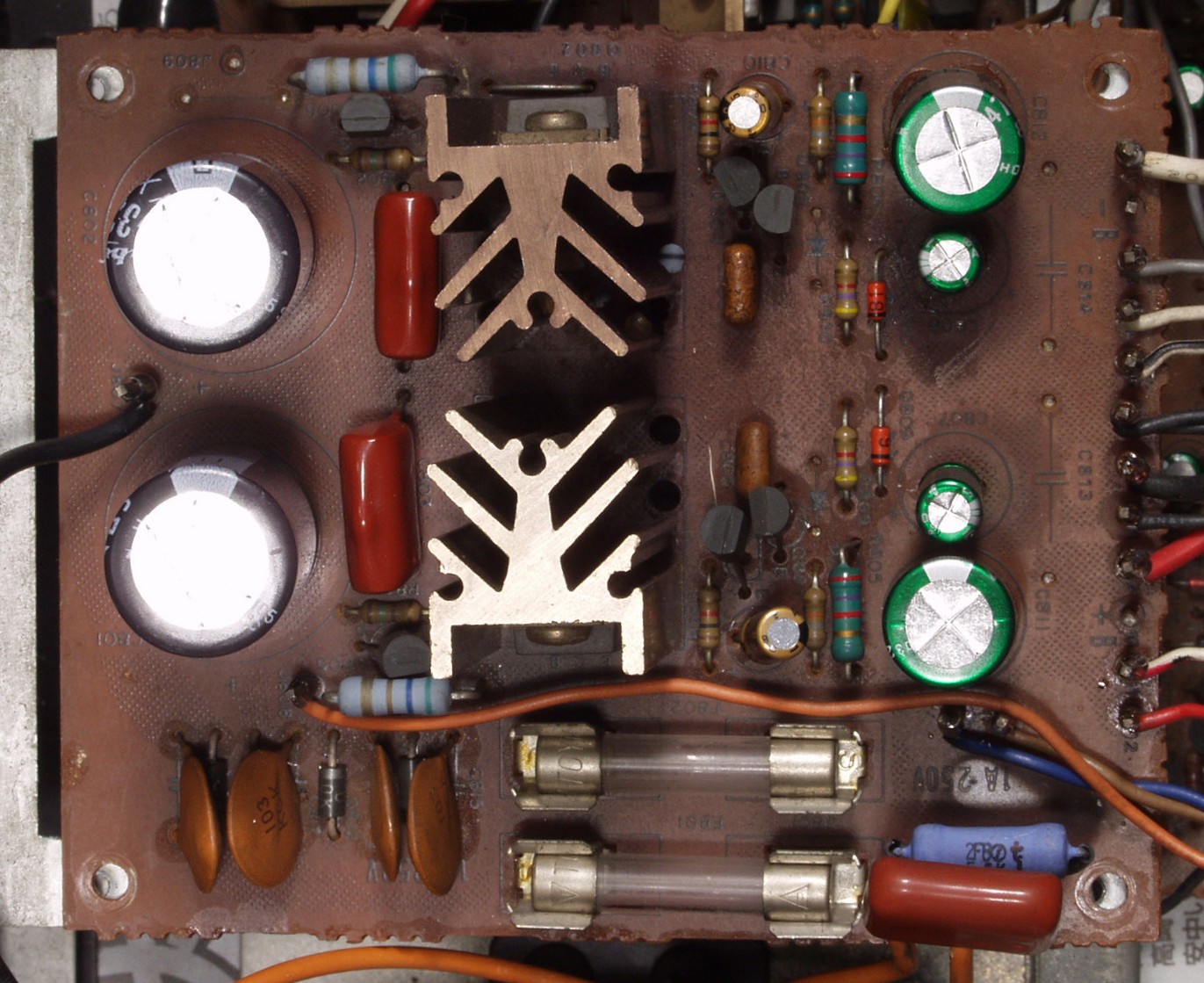

C−1A. 修理前  電源基板

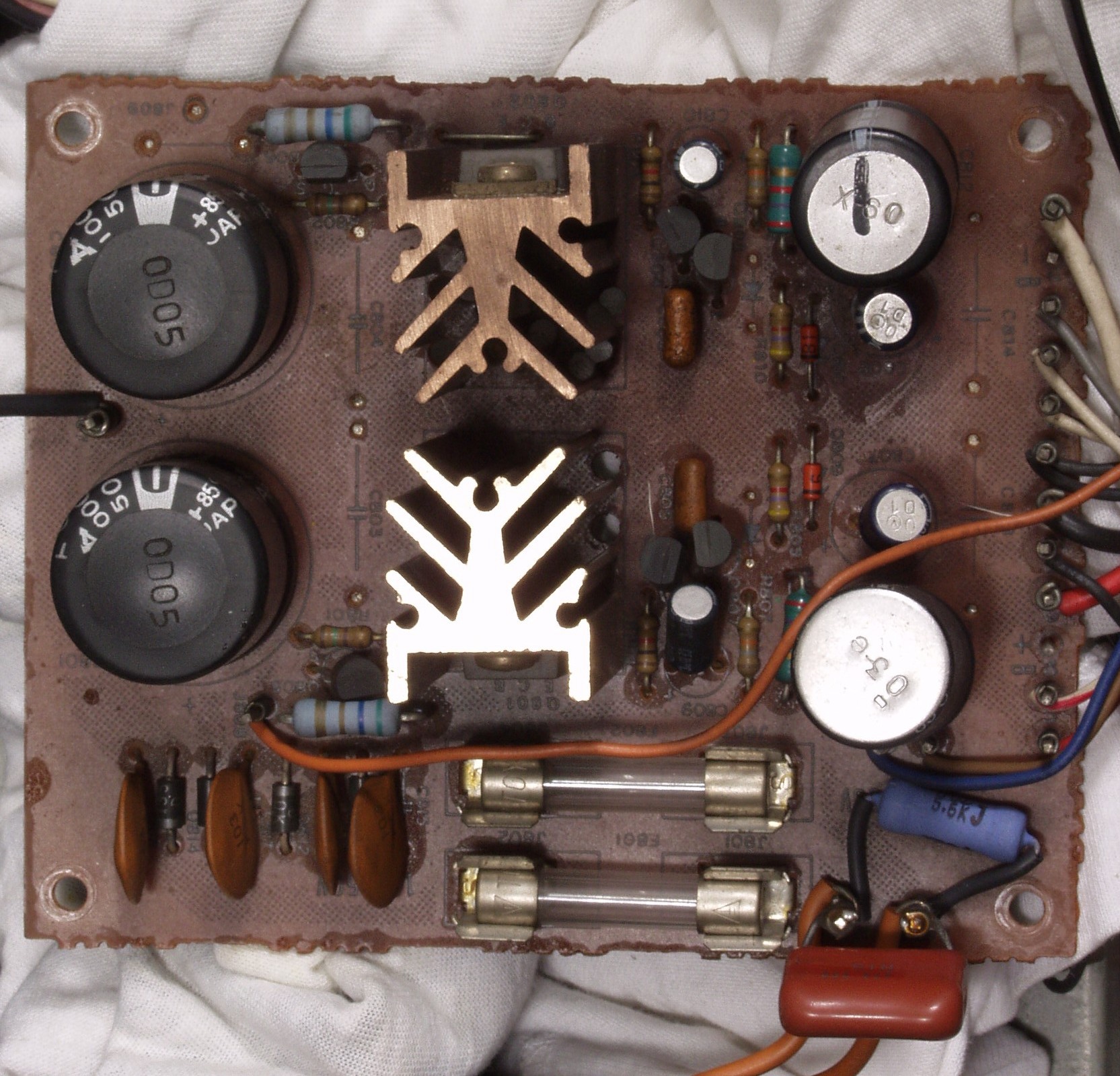

C−1B. 修理後  電源基板 電解コンデンサー8個交換、フイルムコンデンサー2個追加
C−1C. 修理前  電源基板裏
C−1D. 修理(半田補正)後  電源基板裏
C−1E. 修理後  電源基板裏 フラックスを取り清掃後
C−2A. 修理前  R側トーンコントロール基板

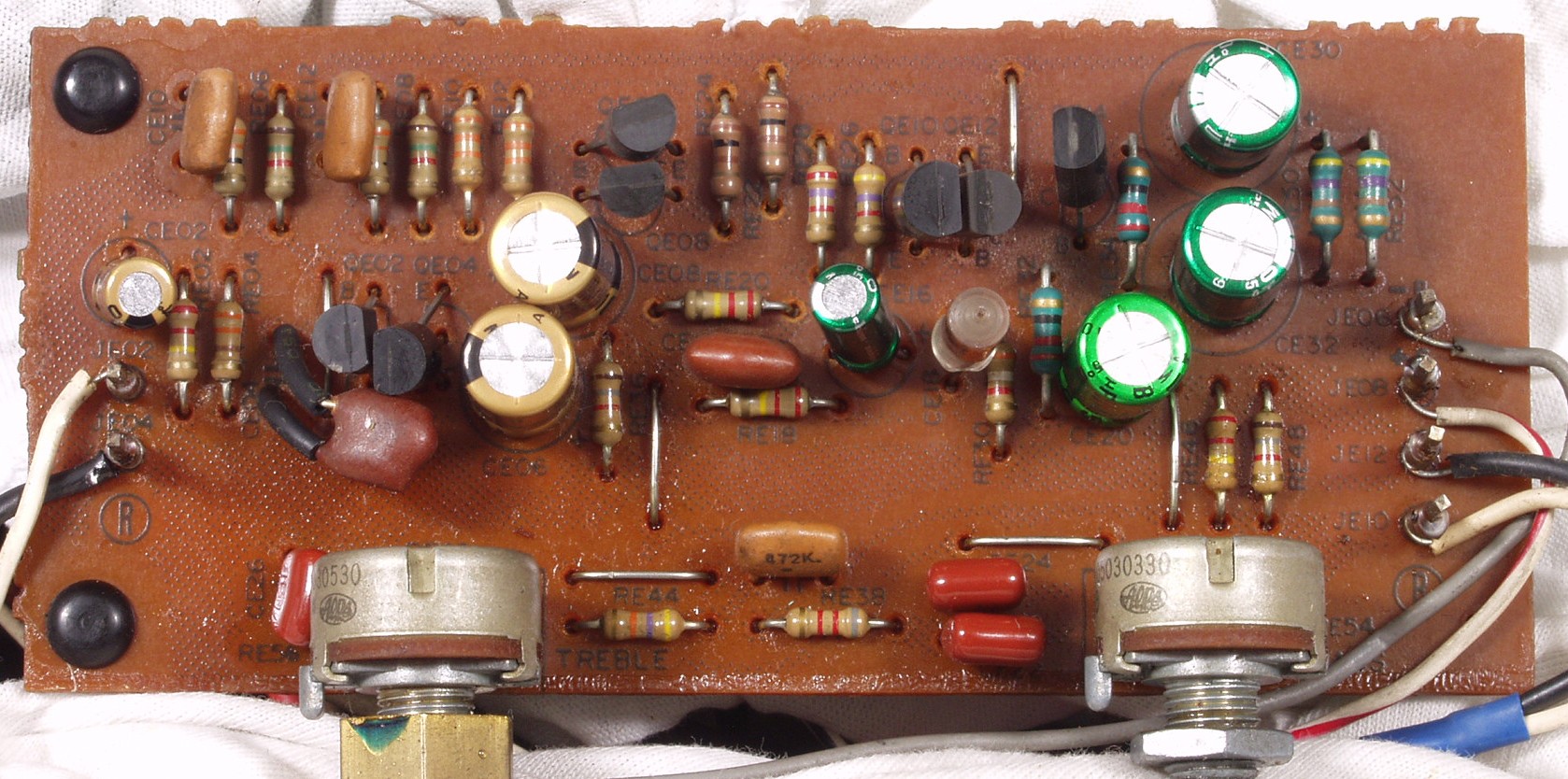

C−2B. 修理後  R側トーンコントロール基板 電解コンデンサー7個、フイルムコンデンサー3個交換

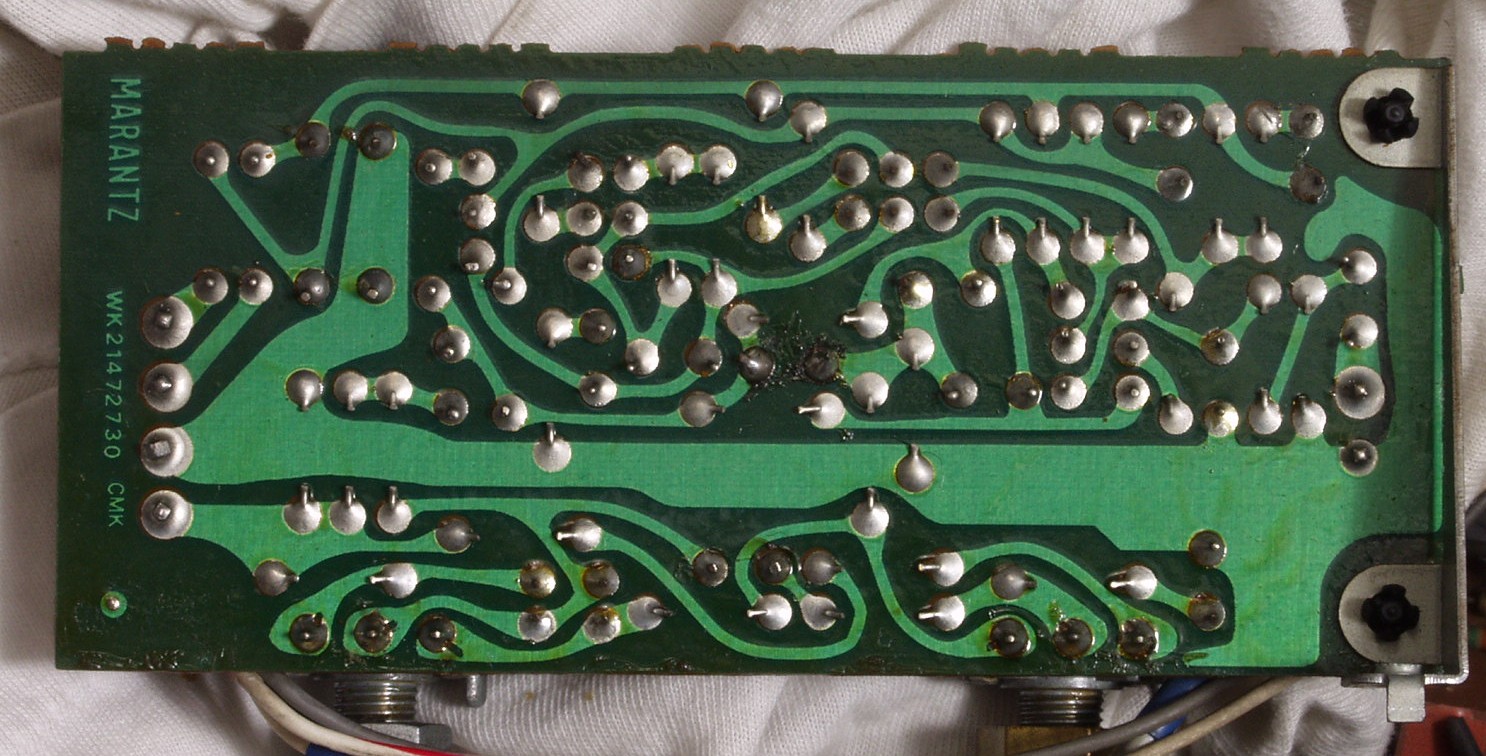

C−2C. 修理前  R側トーンコントロール基板裏
C−2D. 修理(半田補正)後  R側トーンコントロール基板裏
C−2E. 修理後  R側トーンコントロール基板裏 フラックスを取り清掃後
C−3A. 修理前  L側トーンコントロール基板

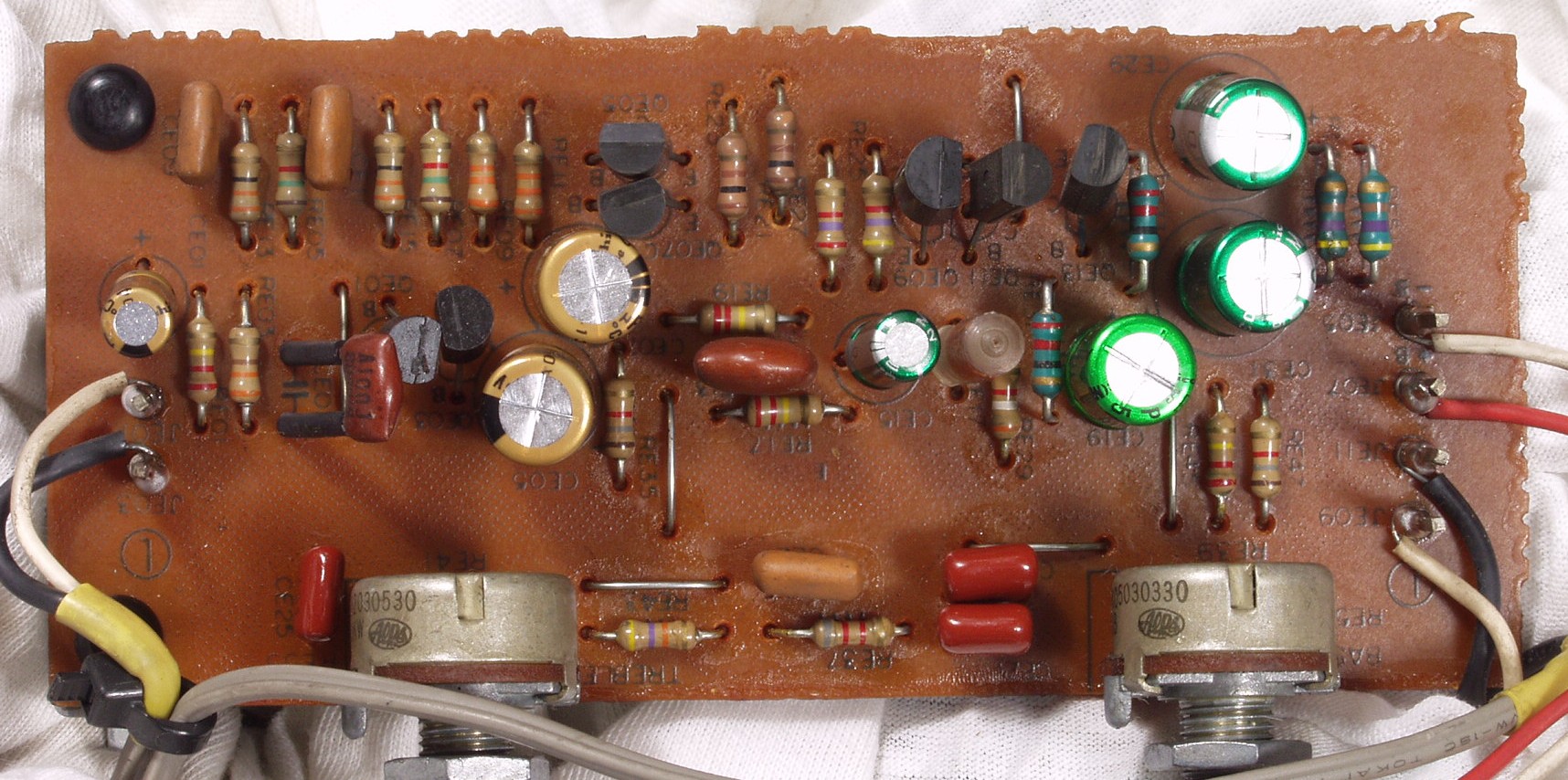

C−3B. 修理後  L側トーンコントロール基板 電解コンデンサー7個、フイルムコンデンサー3個交換

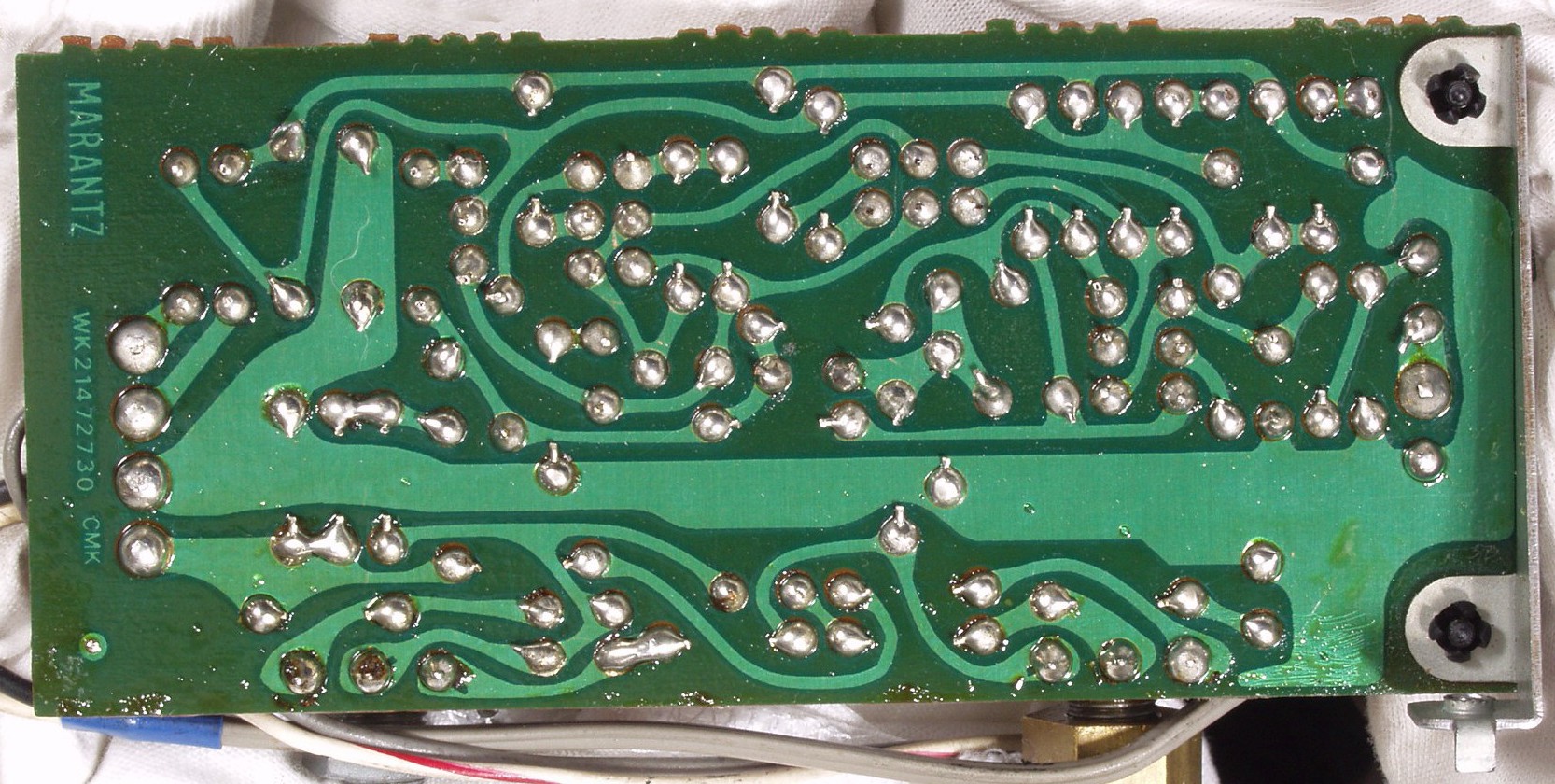

C−3C. 修理前  L側トーンコントロール基板裏
C−3D. 修理(半田補正)後  L側トーンコントロール基板裏
C−3E. 修理後  R側トーンコントロール基板裏 フラックスを取り清掃後
C−4A. 修理前 メイン基板 半固定VR2個、電解コンデンサー30個交換
C−4B. 修理後 メイン基板

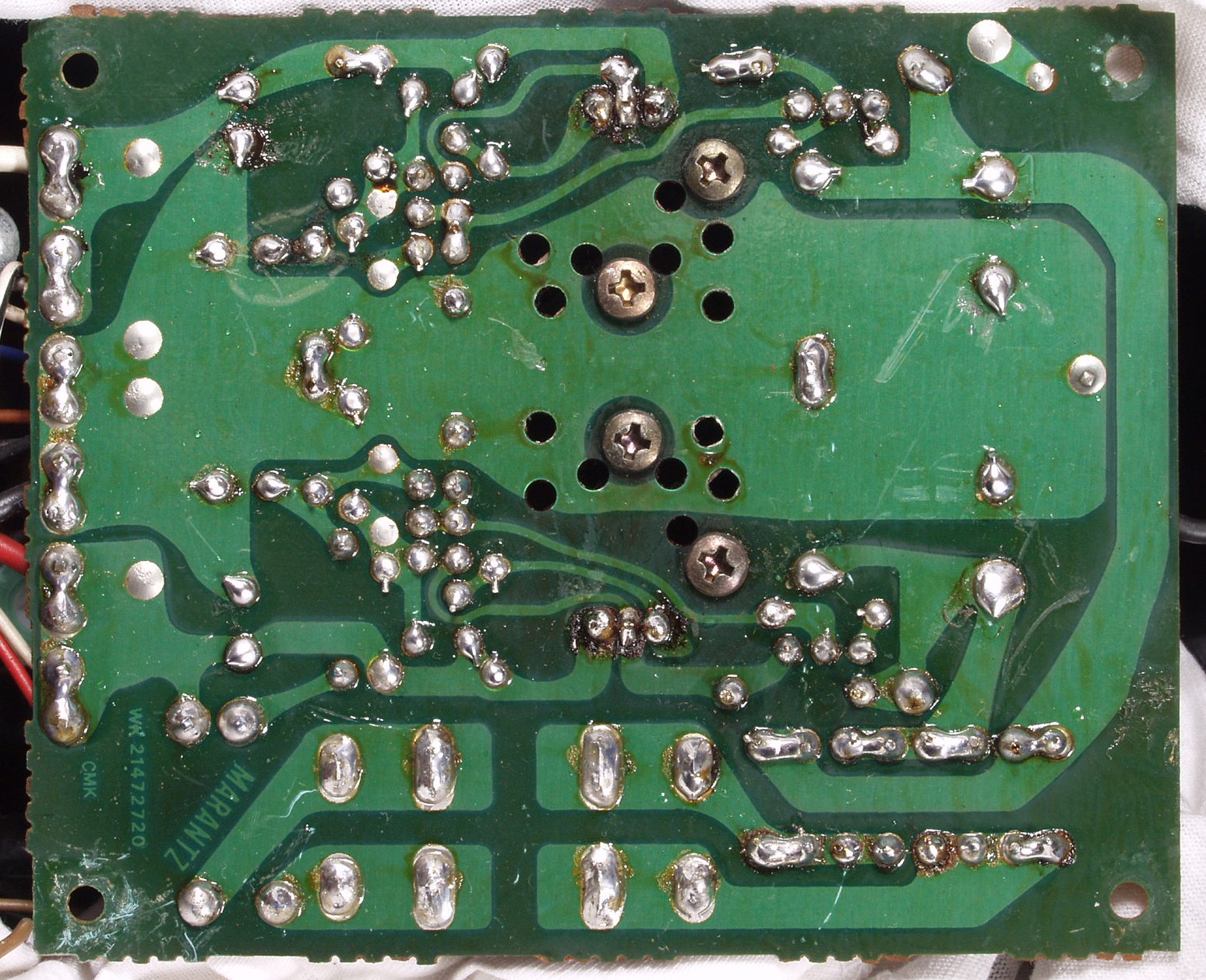

C−4C. 修理前 メイン基板裏
C−4D. 修理(半田補正)後 メイン基板裏+フラックスを取り清掃後

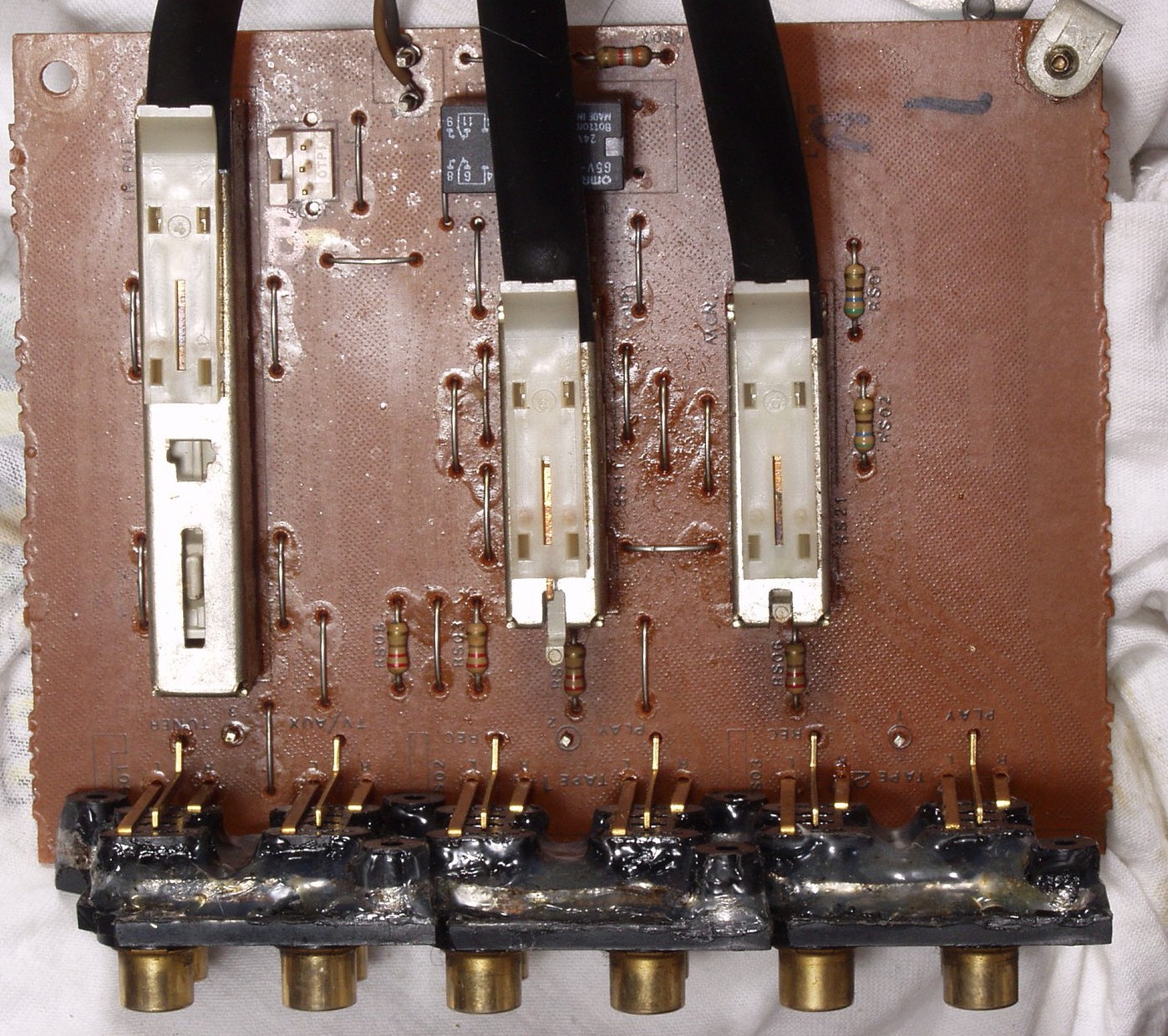

C−5A. 修理前 入力RCA端子基板
C−5B. 修理後 入力RCA端子基板 リレー交換
C−5C. 修理前 入力RCA端子基板裏
C−5D. 修理(半田補正)後 入力RCA端子基板裏 フラックスを取り清掃後
C−5E. 修理(半田補正)後 出力RCA端子基板裏&フォノ入力RCA端子基板裏 フラックスを取り清掃後
C−6A. 修理前 入力RCA端子
C−6B. 修理(補強)後  入力RCA端子

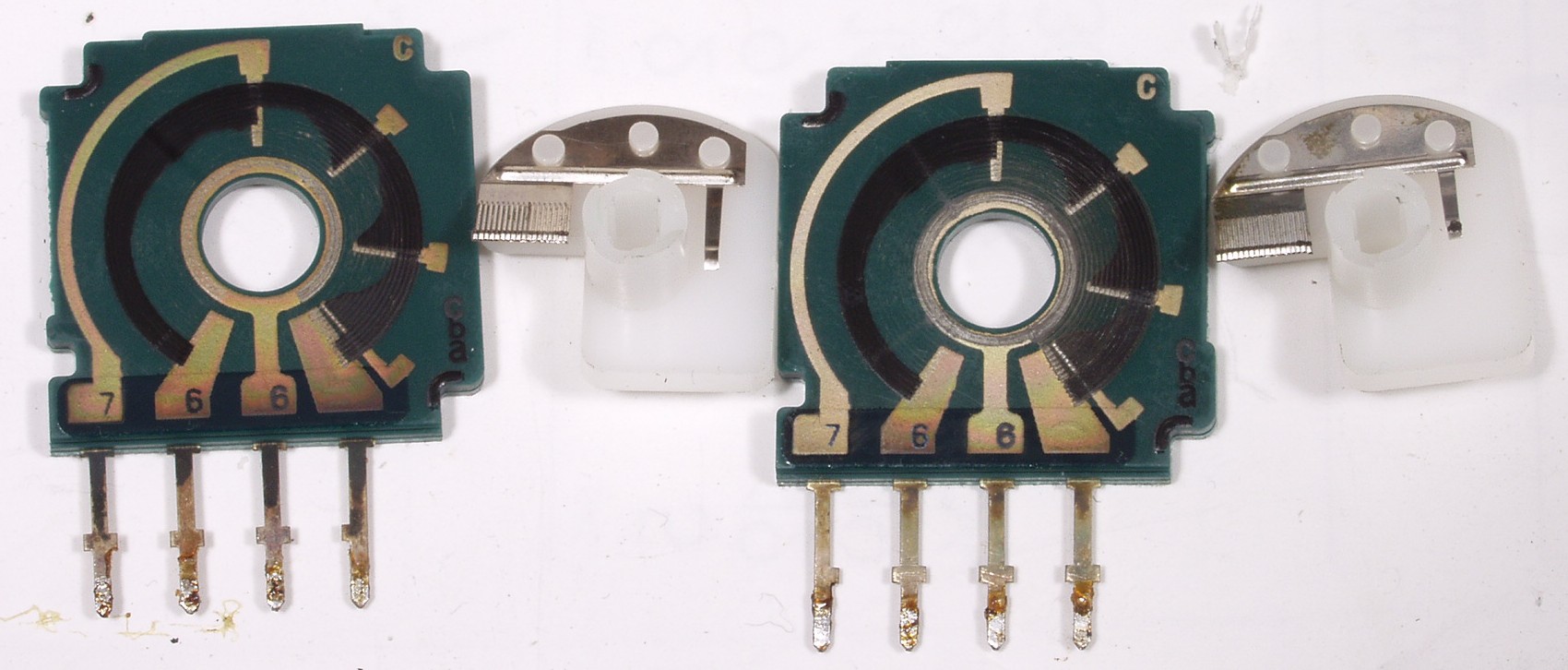

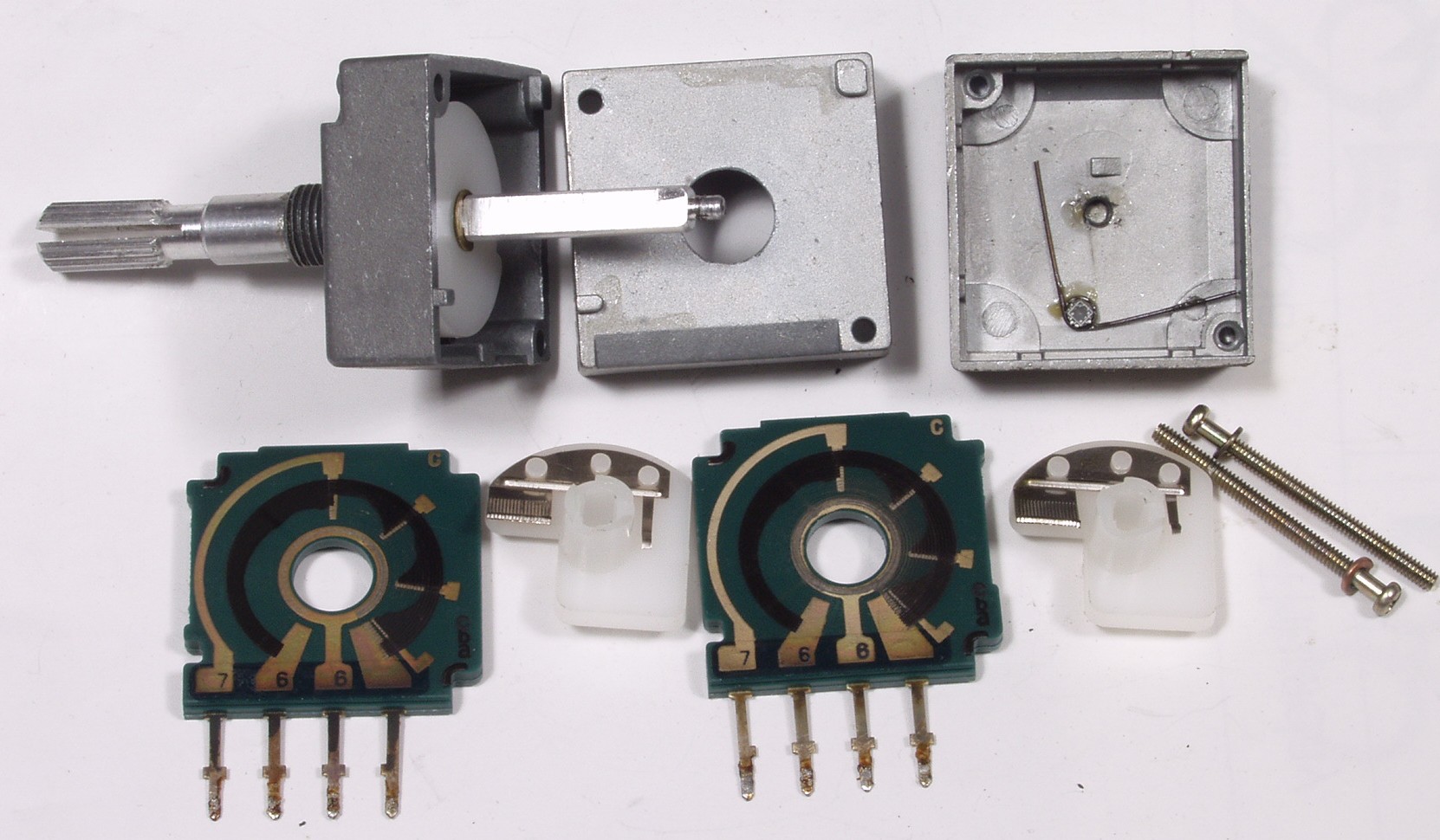

C−7A. 修理中 VR分解・清掃
C−7B. 修理中 清掃前
C−7C. 修理中 清掃後

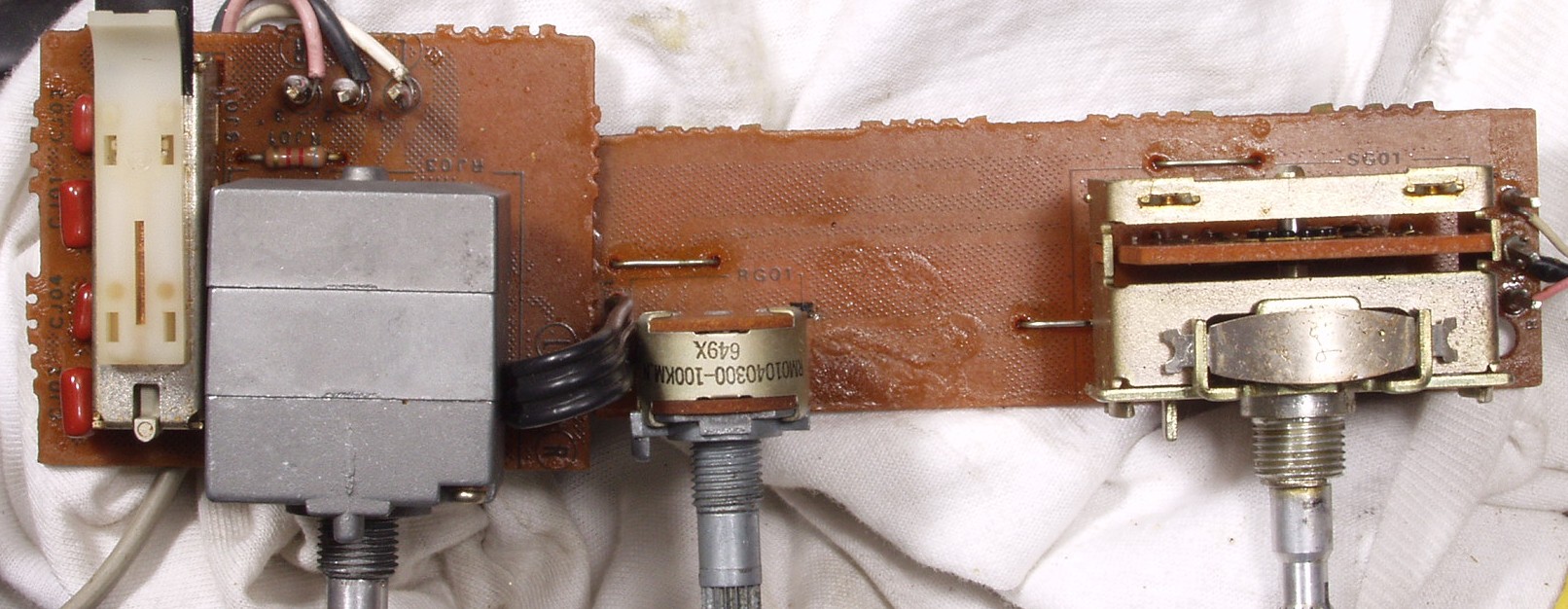

C−8A. 修理前 VR基板
C−8B. 修理後 VR基板 フイルムコンデンサー4個交換

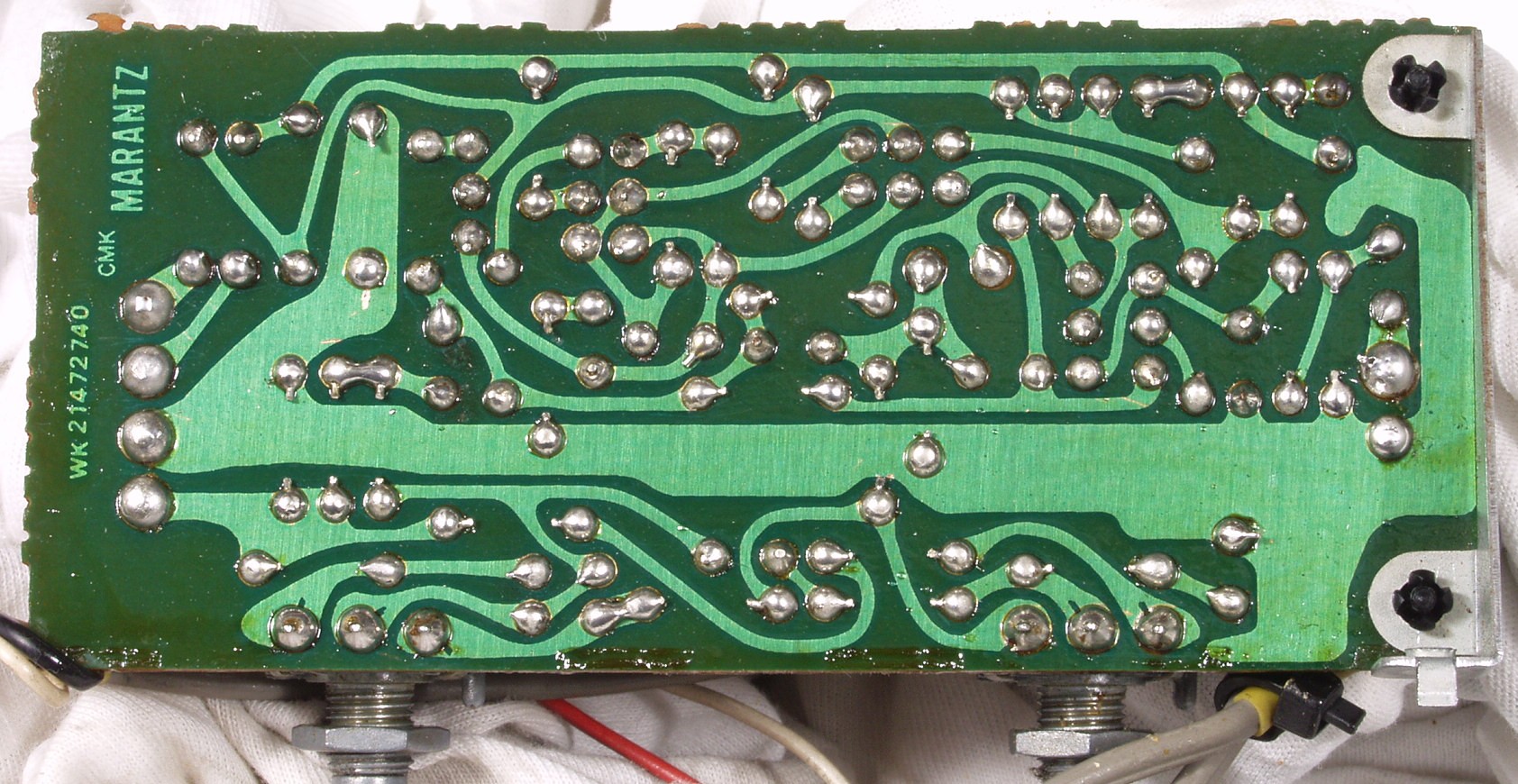

C−8C. 修理前 VR基板裏
C−8D. 修理(半田補正)後 VR基板裏

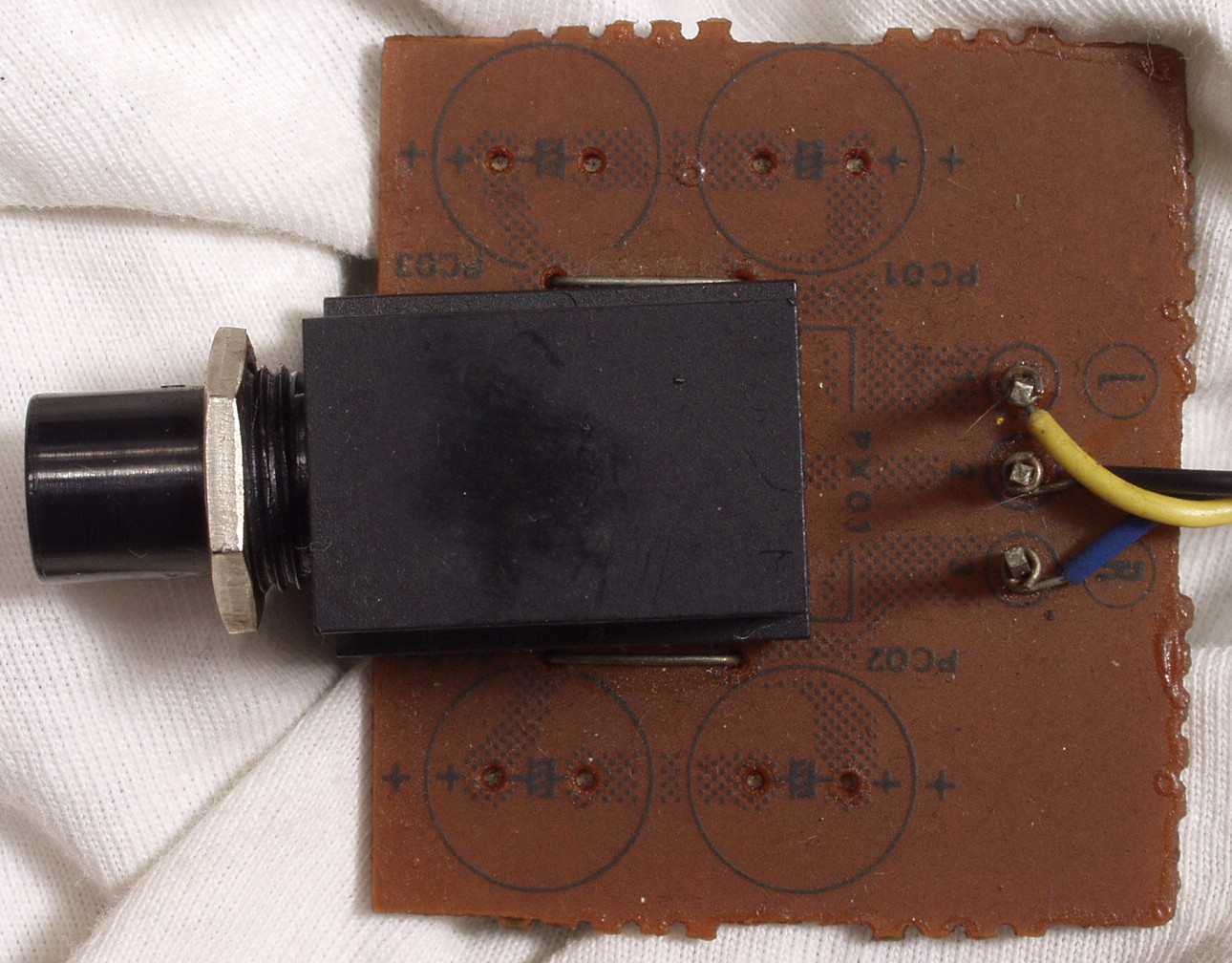

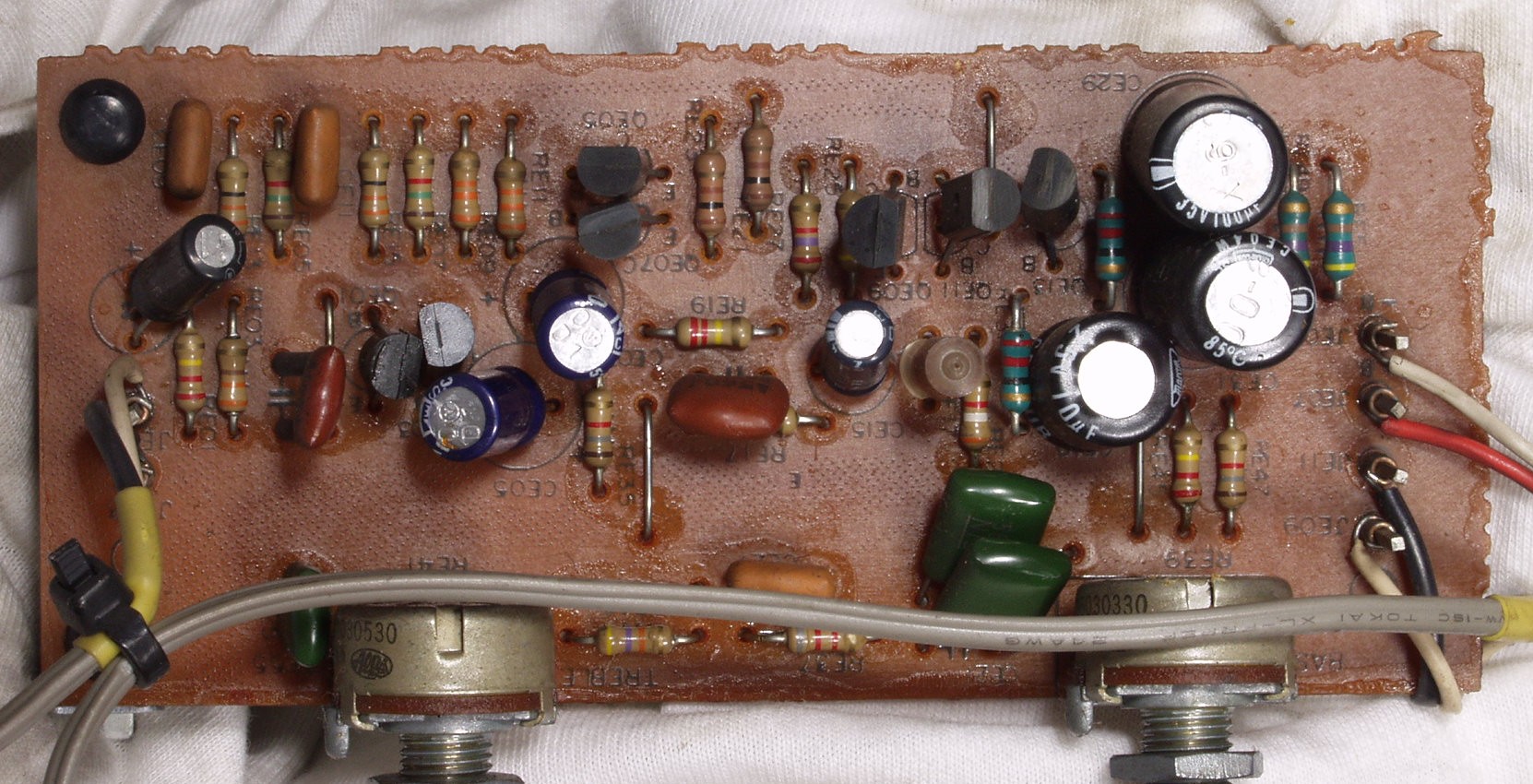

C−9A. 修理前 ヘッドホーン基板 C−9B. 修理後 ヘッドホーン基板 ラッピングに半田を流込
C−9C. 修理前 ヘッドホーン基板裏 C−9D. 修理(半田補正)後 ヘッドホーン基板裏
C−10A. 修理前 コントロールSW基板 C−10B. 修理後 コントロールSW基板
           ラッピングに半田を流込
C−10C. 修理前 コントロールSW基板裏 C−10D. 修理(半田補正)後 コントロールSW基板裏

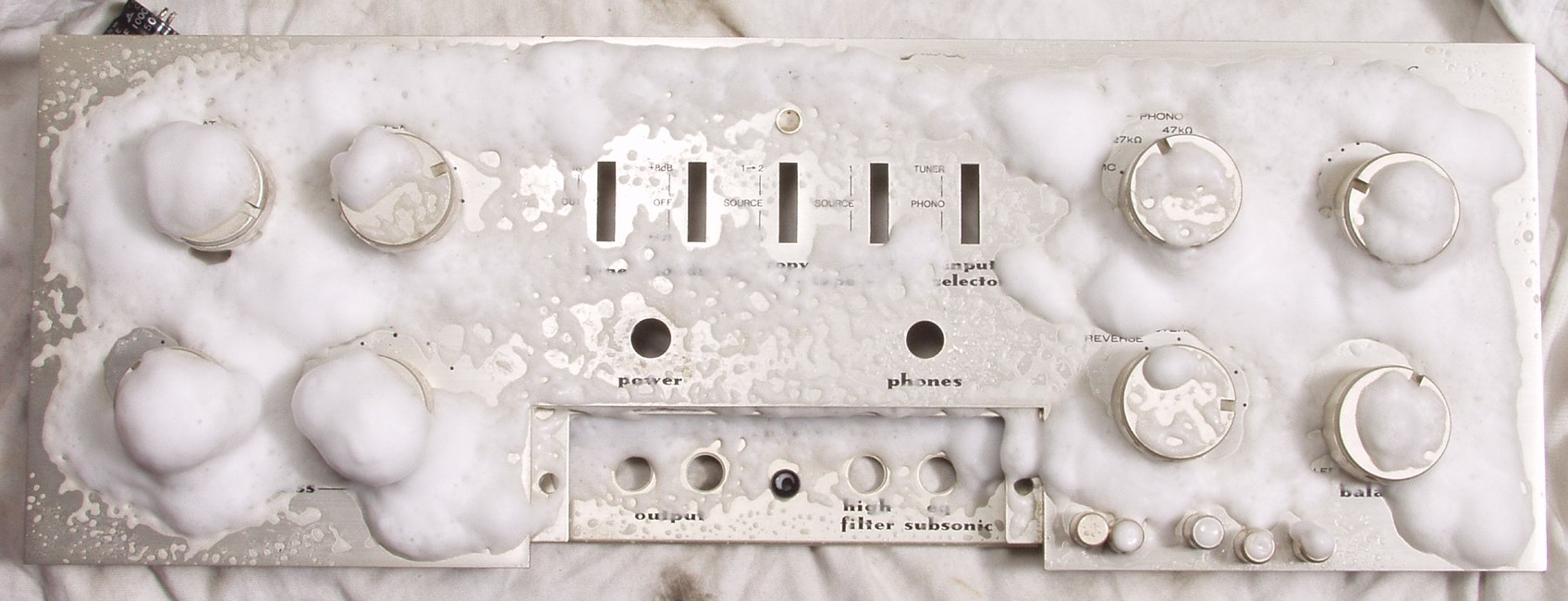

C−11. パネル清掃
C−12A. 修理前 上から見る
C−12B. 修理後 上から見る
C−12C. 修理前 下から見る
C−12D. 修理後 下から見る
C−11A. 交換部品
C−11B. 交換部品 液漏れした物、頭のビニールは剥けないが、底が剥けた物
E. 調整・測定
E−1. 出力/歪み率測定・調整

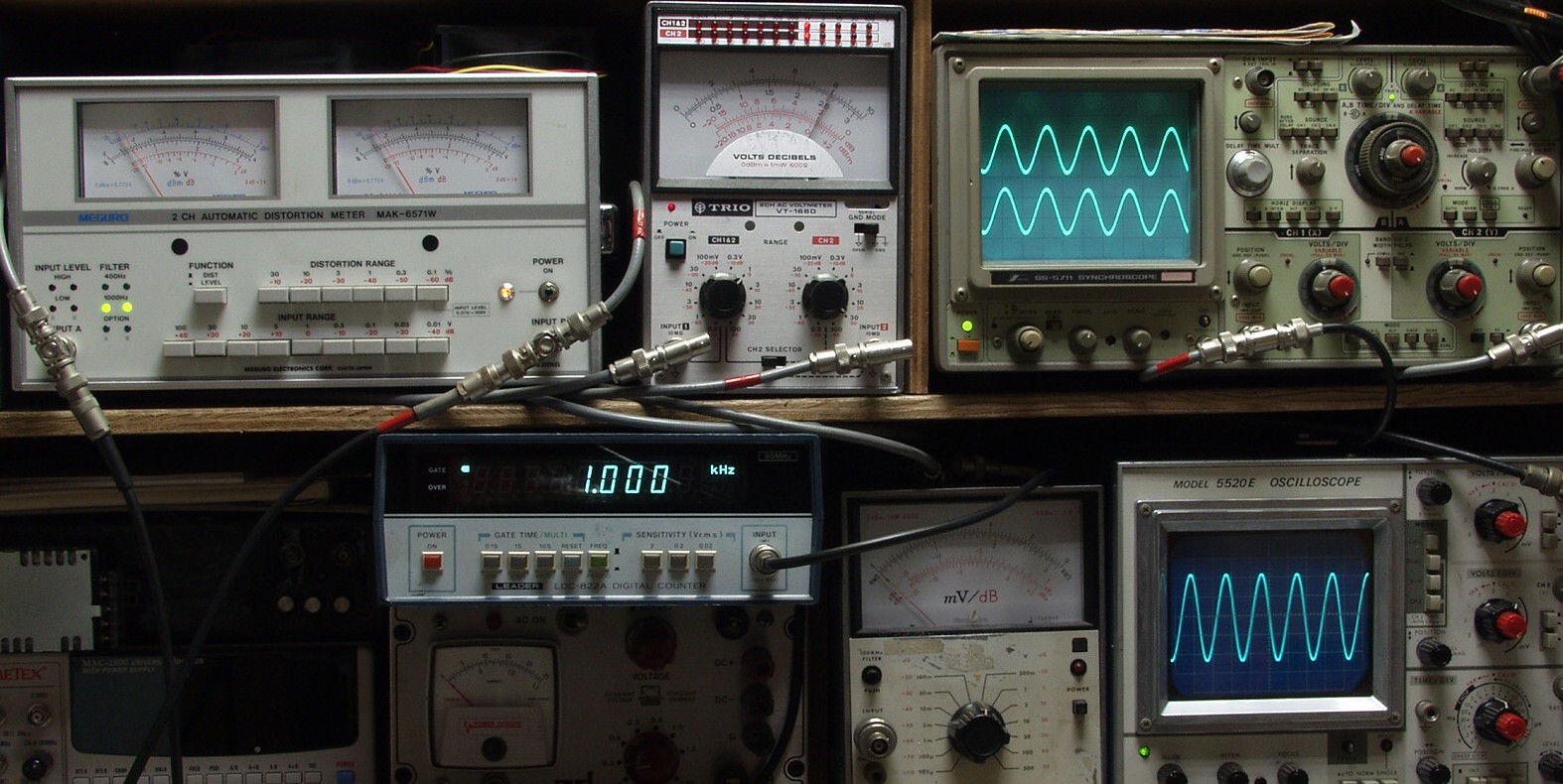

E−2A. 出力電圧0.8V 歪み率=0.02% 測定レンジ=0.1% AUX入力 1000HZ

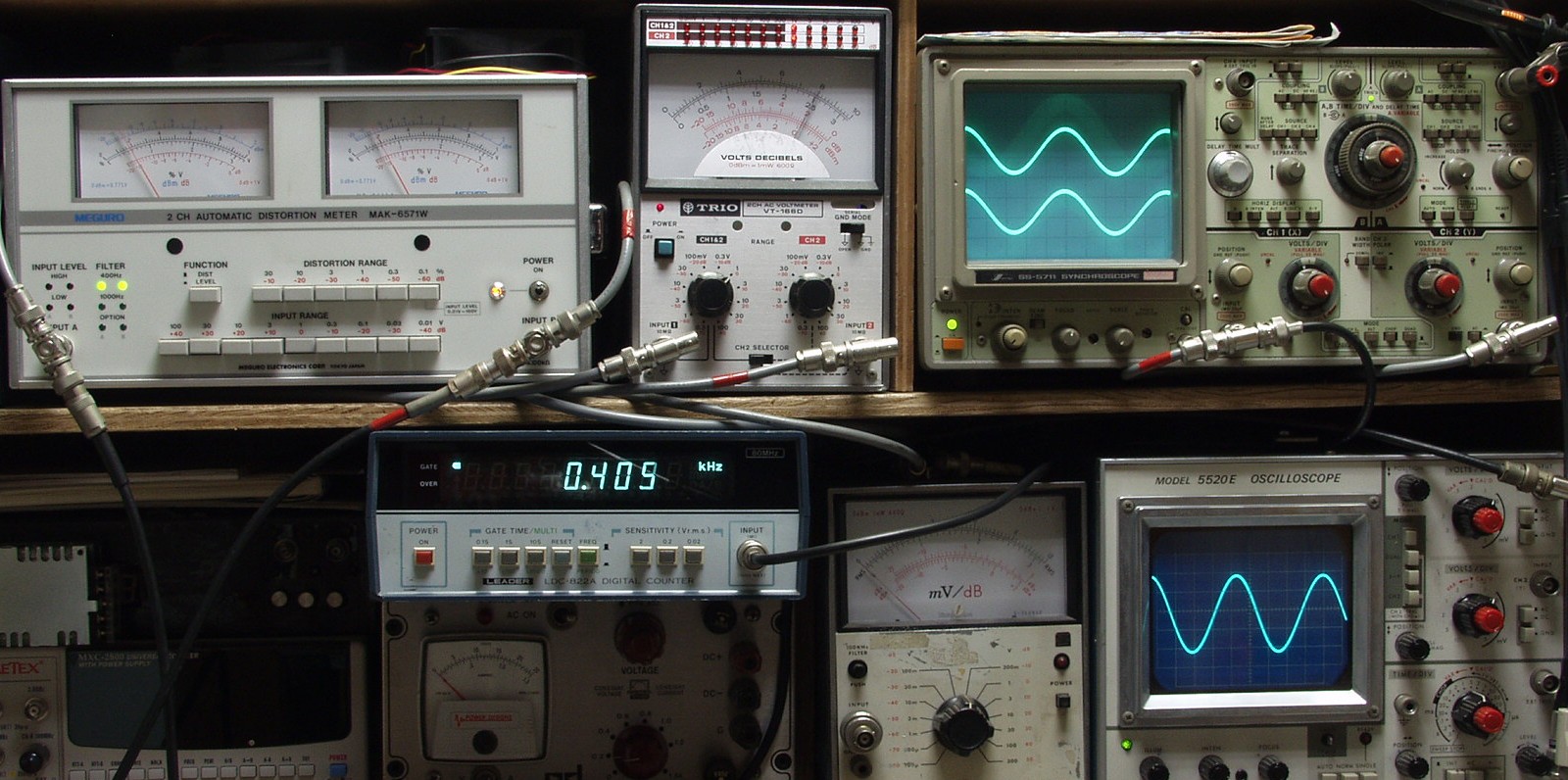

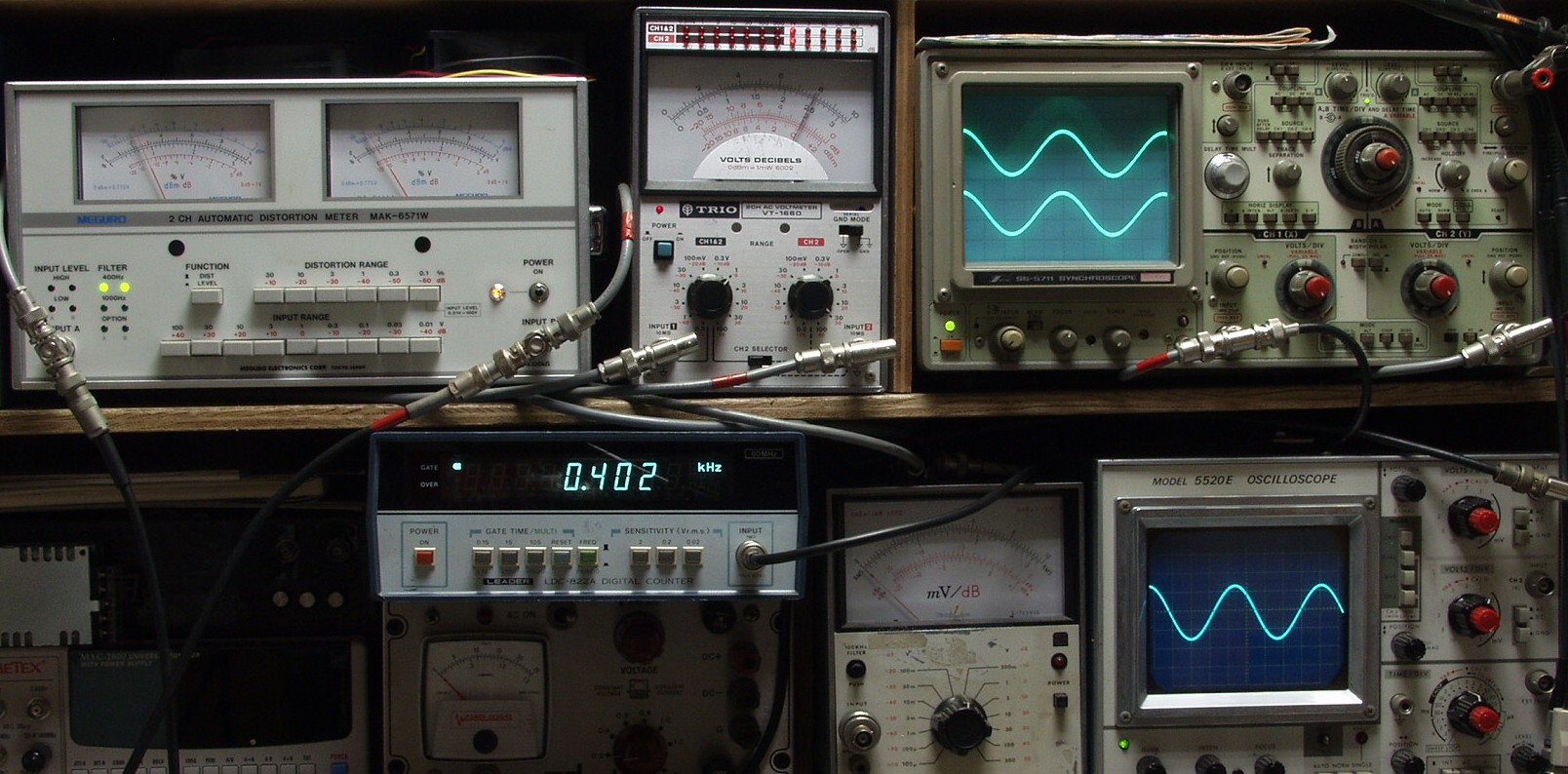

E−2B. 出力電圧0.8V 歪み率=0.02% 測定レンジ=0.1% AUX入力 400HZ
E−3A. 出力電圧0.8V 歪み率=0.02% 測定レンジ=0.1% MM入力 1000HZ

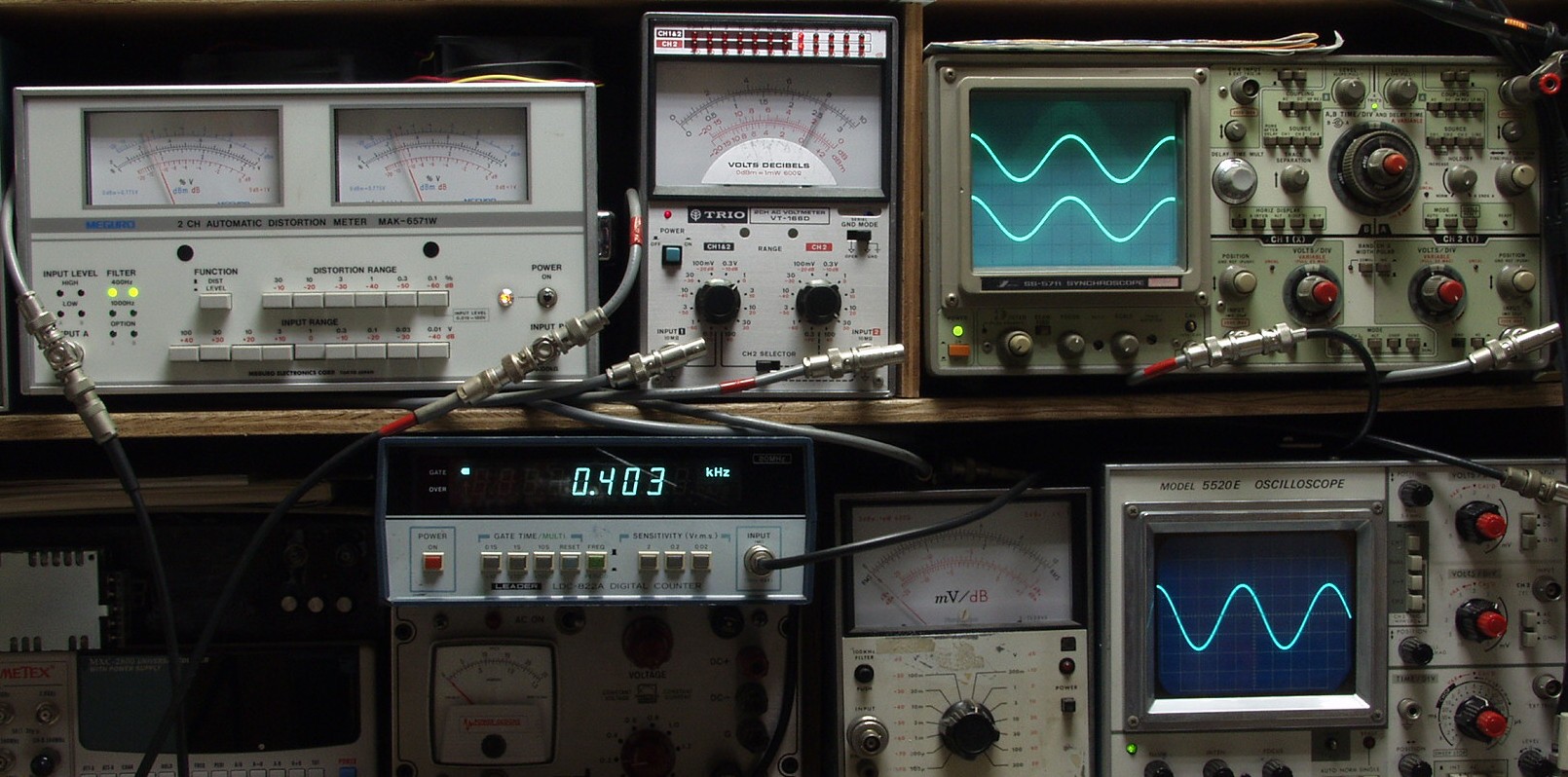

E−3B. 出力電圧0.8V 歪み率=0.02% 測定レンジ=0.1% MM入力 400HZ
E−4A. 出力電圧0.8V 歪み率=0.02% 測定レンジ=0.1% MC入力 1000HZ
E−4B. 出力電圧0.8V 歪み率=0.03% 測定レンジ=0.1% MC入力 400HZ

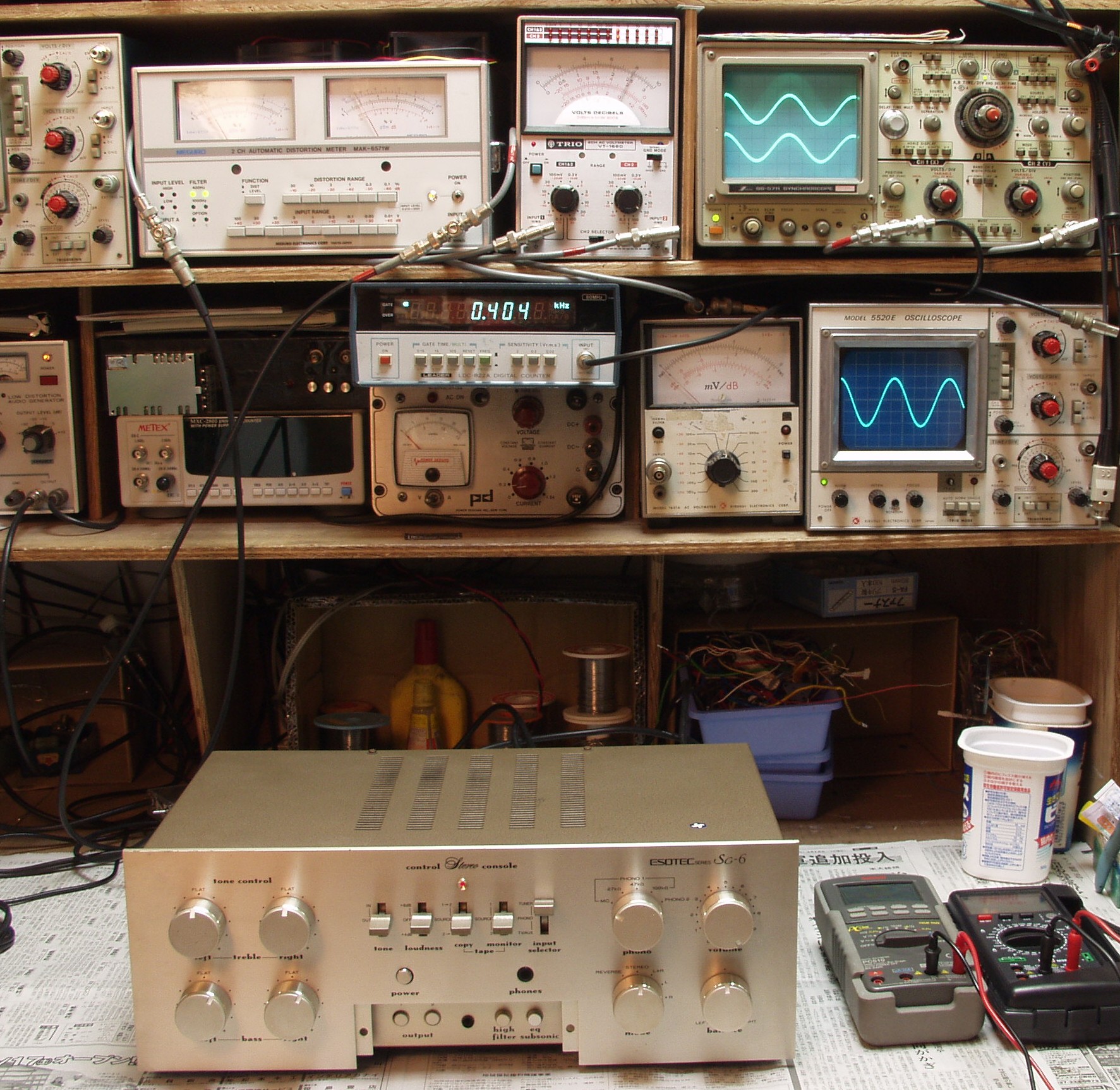

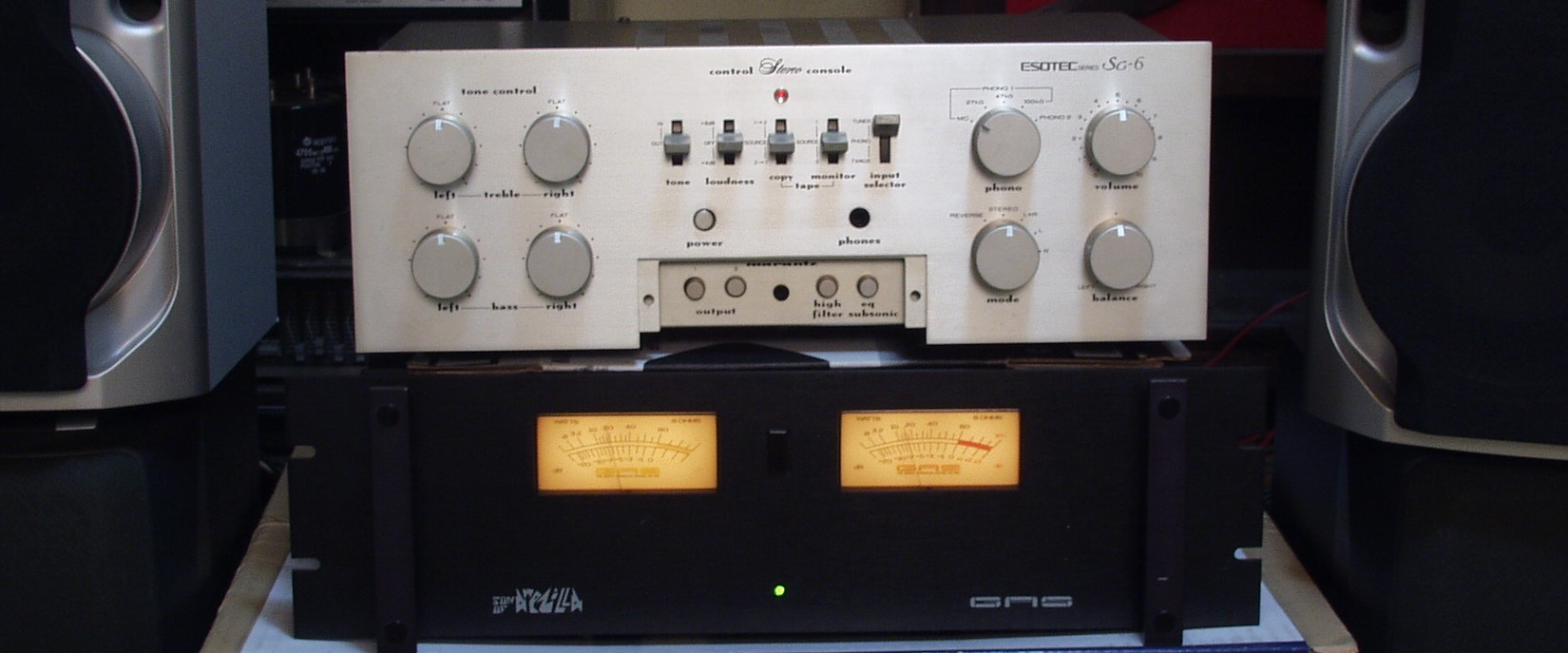

E−3. 完成 引き続き24時間エージング
