Marantz 7T. 3台目理記録
画像をクリックすると、大きく(横幅2050ドット)表示されます。    平成27年9月15日到着  平成28年2月18日完成
A. 修理前の状況
  • 最近、長年の念願だったマランツ7T(117V)中古を入手しました。
    117V トランスが最近まで用意できていなかった為、通電・音出し未だ。
    ンデンサー、RCAピンジャック 交換、等を含めたオ−バ−ホ−ル修理依頼。

T. 修理前点検測定


B. 症状、原因
  • 経年劣化で、少し歪み多い。

C. 修理状況
  • 電解コンデンサー交換=オーディオ・コンデンサー(ミューズ)使用。
    配線手直し、補強。
    経年劣化による各部ハンダ補正。
    RCA端子交換。
    3Pインレットソケット取り付け。
    電源電圧100Vに調整


D. 使用部品
  • 電解コンデンサー                      16個。
    メタライズド・フイルムコンデンサー            21個。
    整流ダイオードブリッジ                    1個。
    RCA端子                        14組28個。
    3Pインレットソケット                    1個。
    抵抗                              1個


E. 調整・測定

F. 上位測定器による調整・測定

G. 修理費  110,000円    オ−バ−ホ−ル修理。

S. Marantz 7T の仕様(マニアル・カタログより)


A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

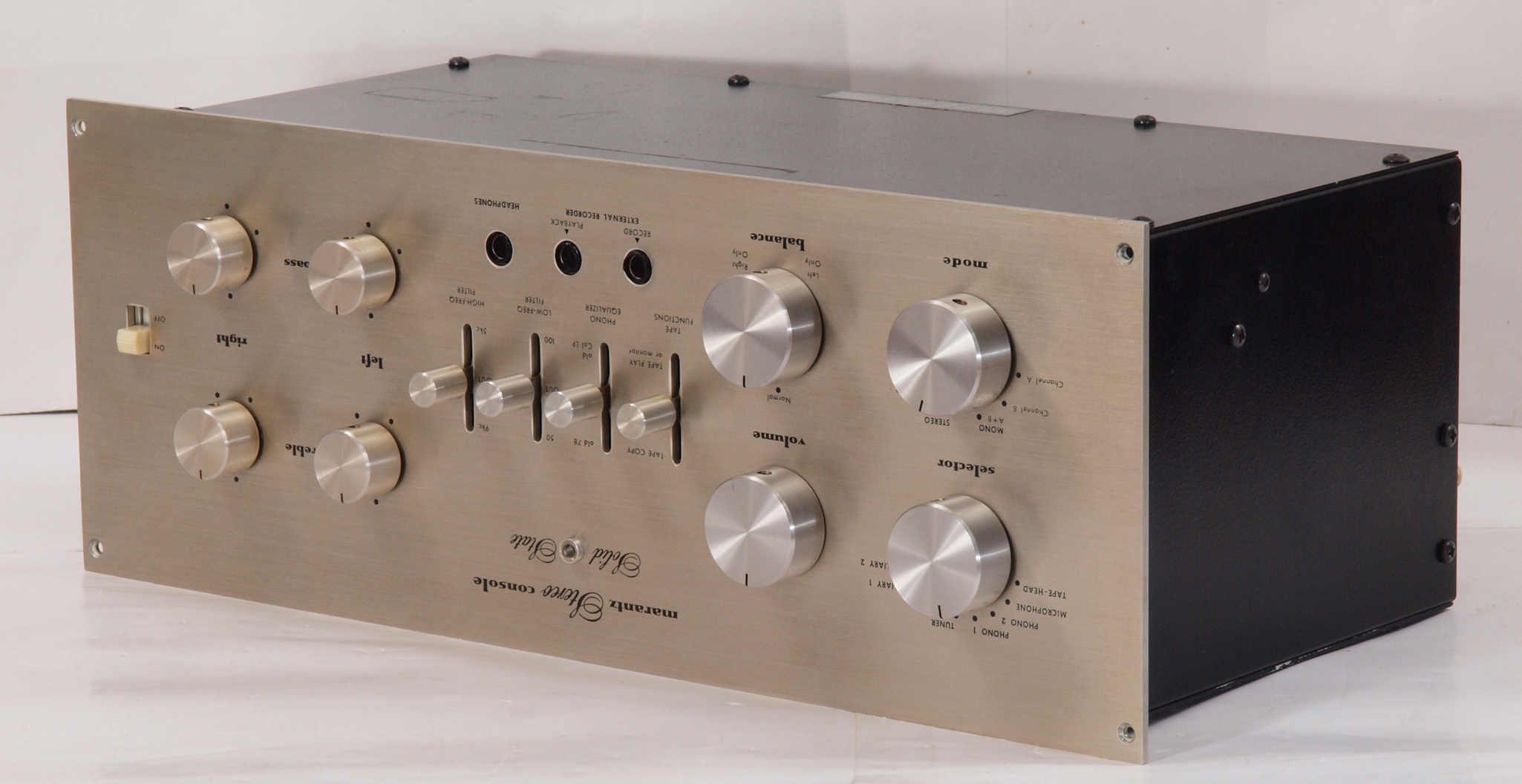

A11. 点検中 前から見る
A12. 点検中 前右から見る

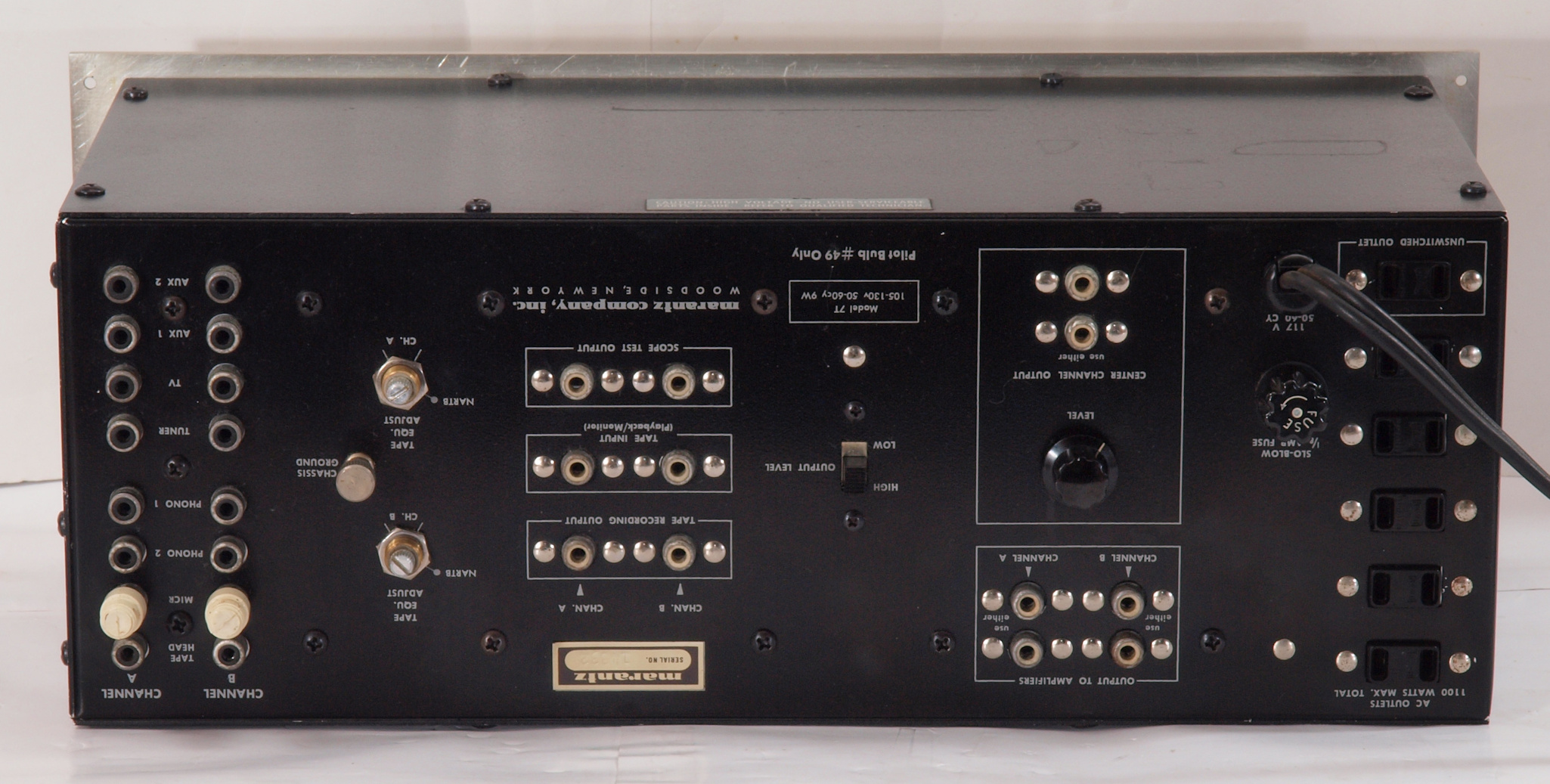

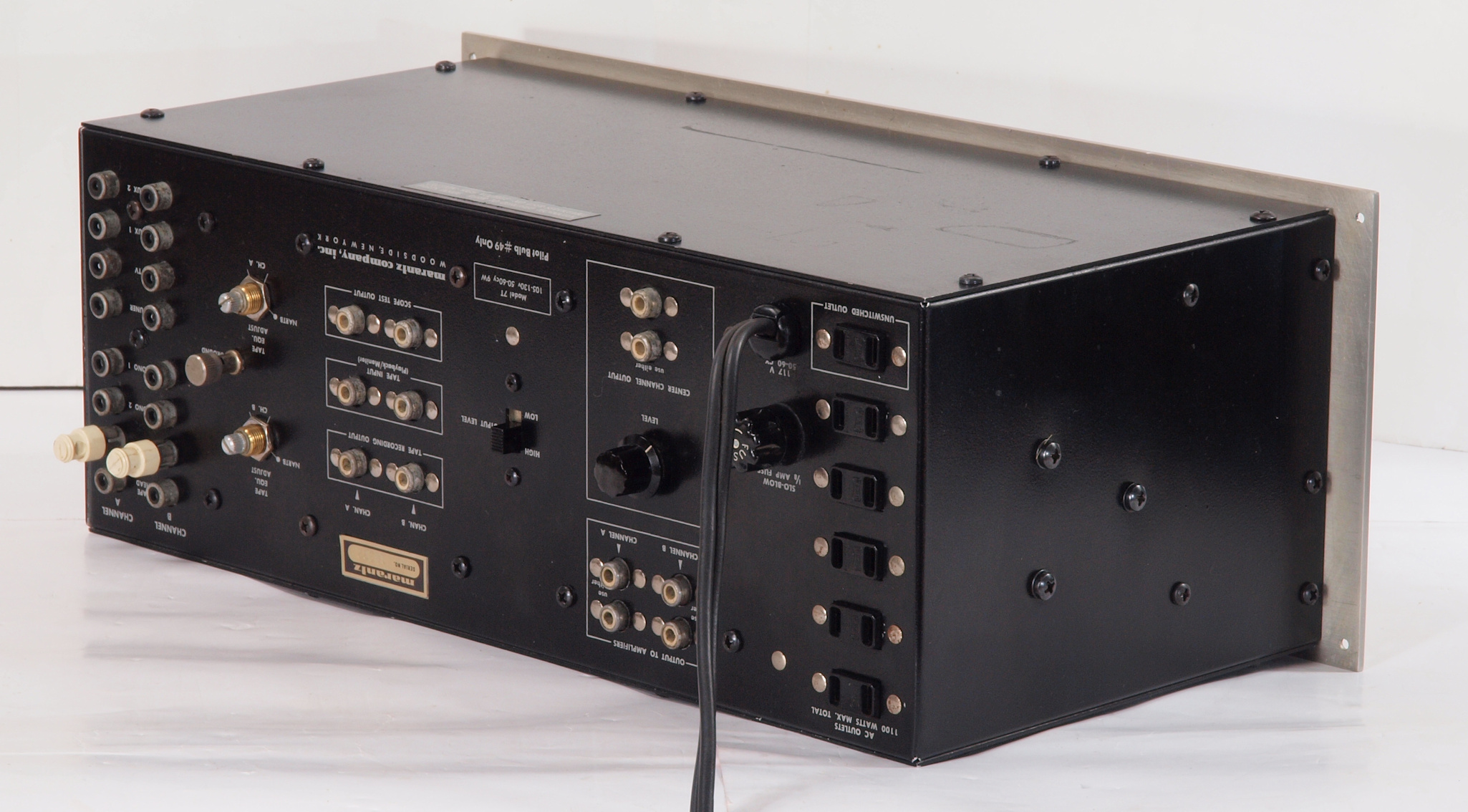

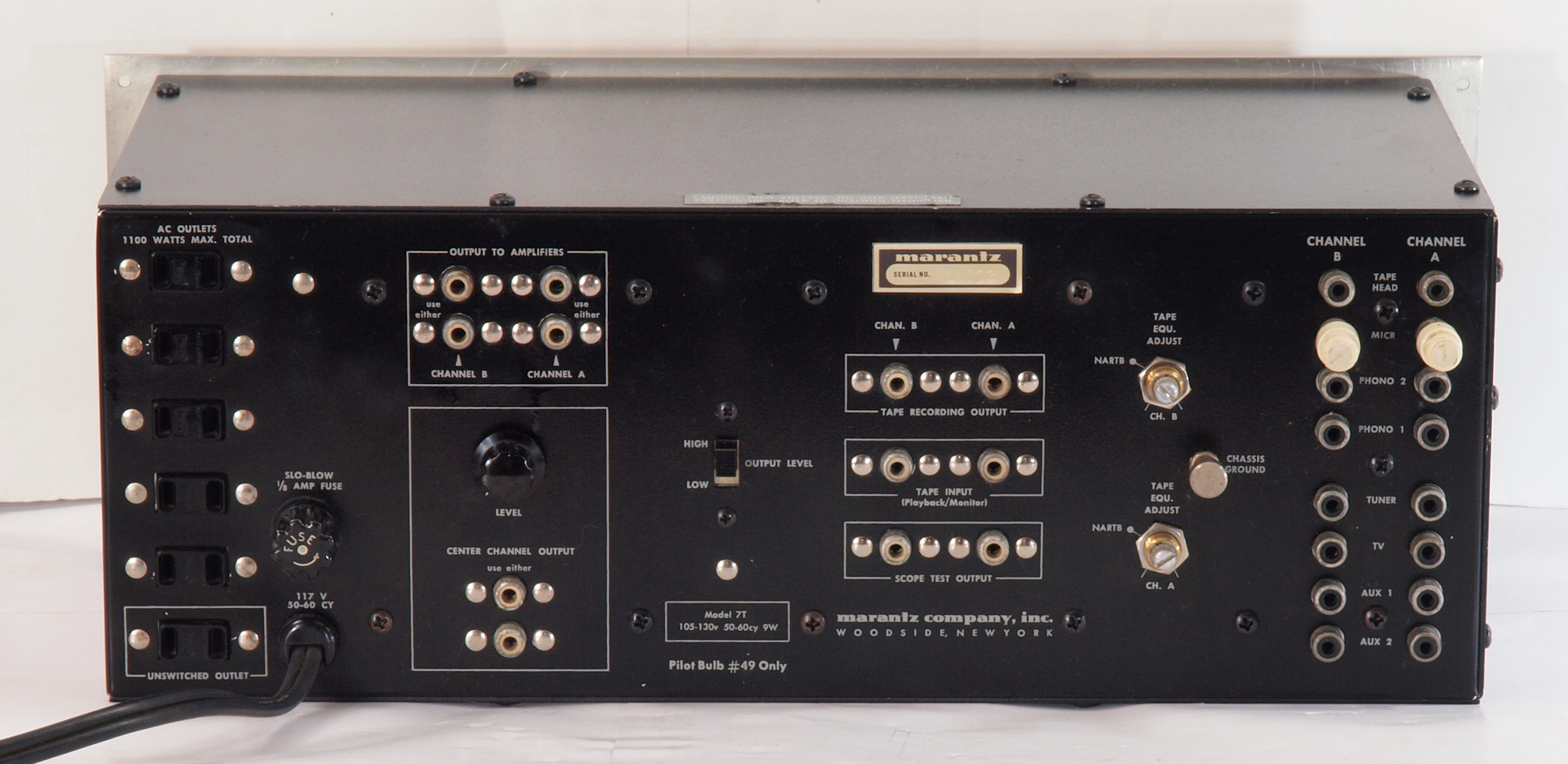

A13. 点検中 後から見る

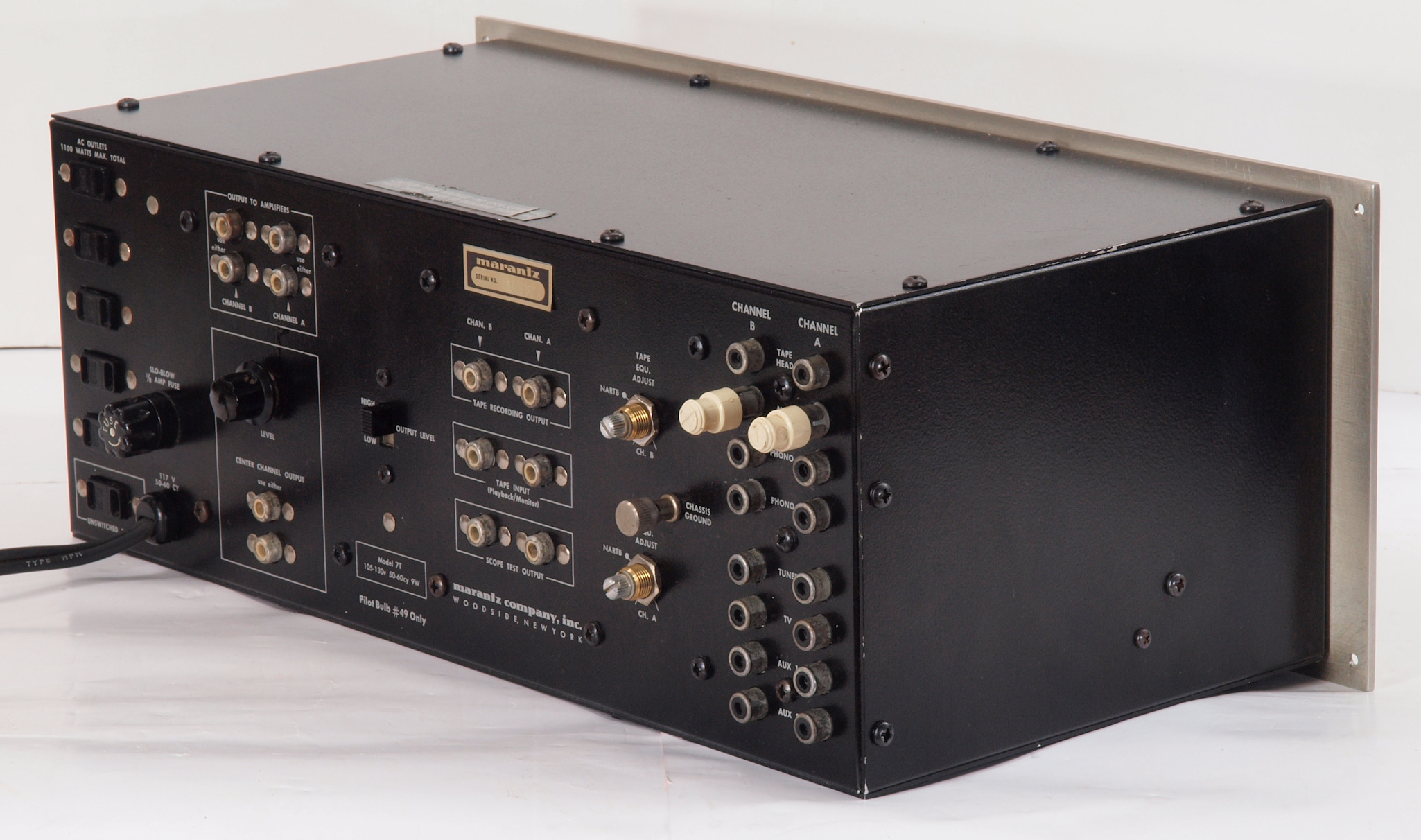

A14. 点検中 後左から見る
A15. 点検中 上から見る
A21. 点検中 下から見る
A22. 点検中 下前から見る
A23. 点検中 下前左から見る
A24. 点検中 下後から見る
A25. 点検中 下後右から見る

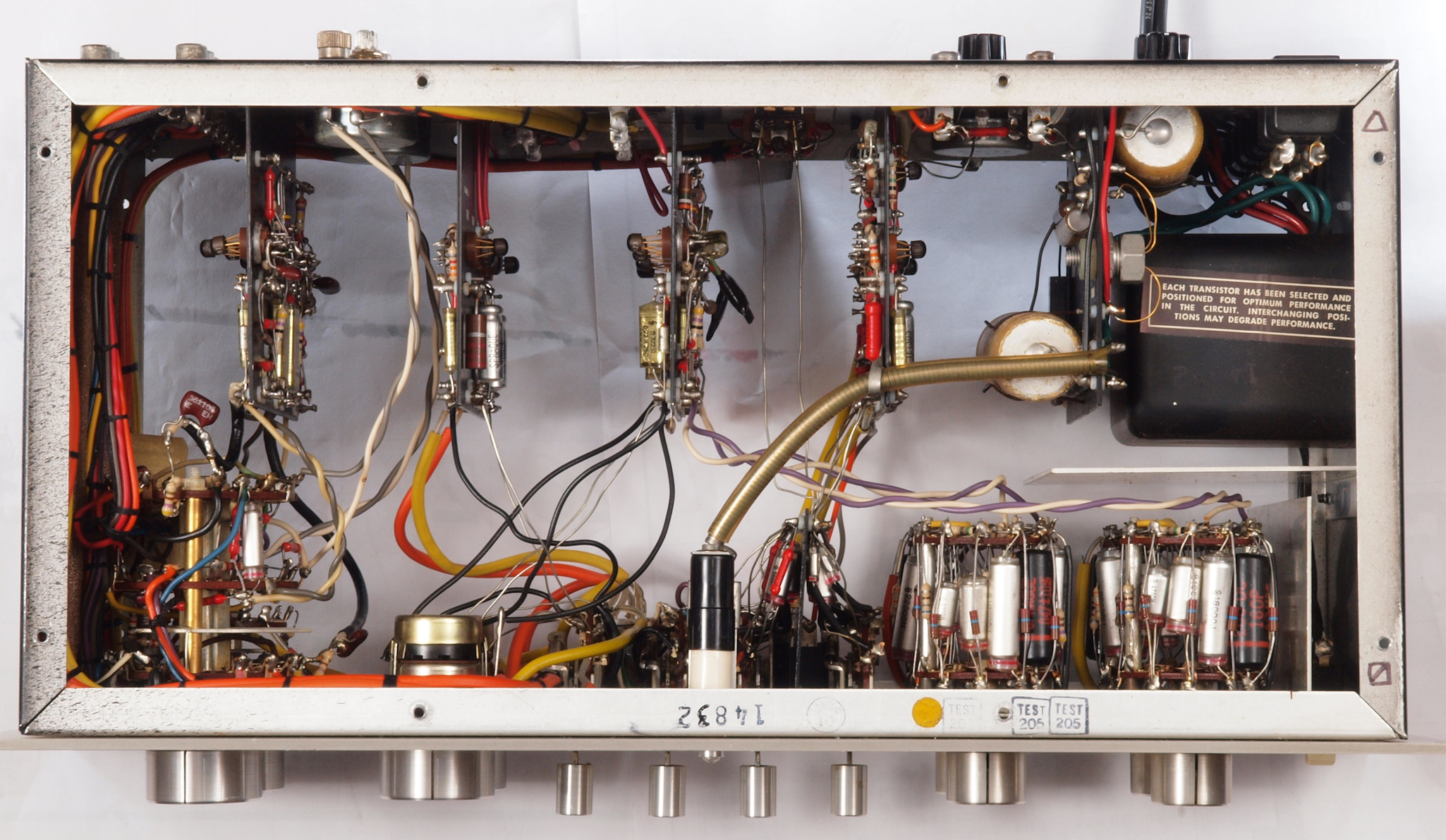

A31. 点検中 上下ケースから取り出し、上から見る。

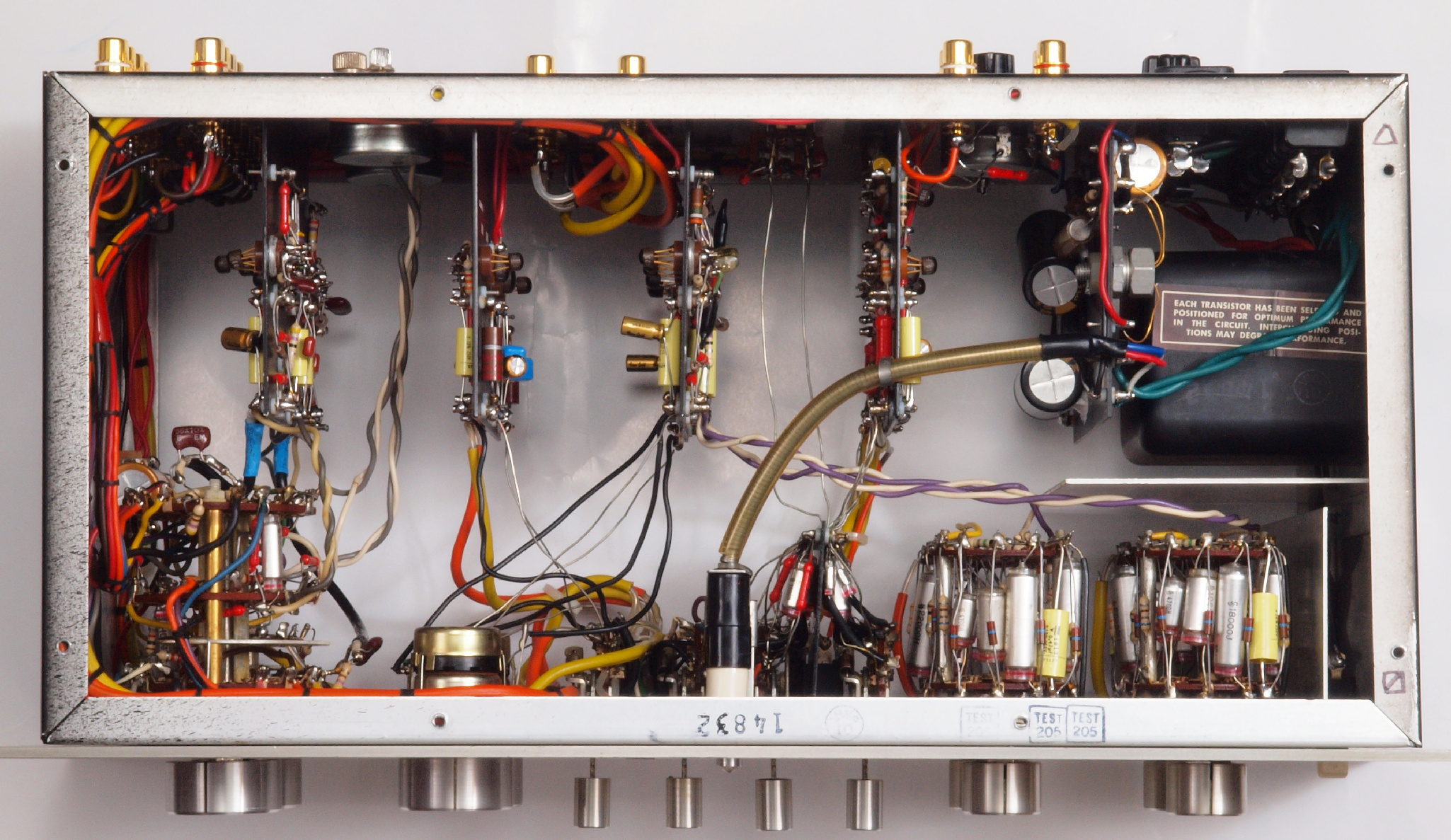

A32. 点検中 上下ケースから取り出し、上左から見る。
A33. 点検中 上下ケースから取り出し、上右から見る。

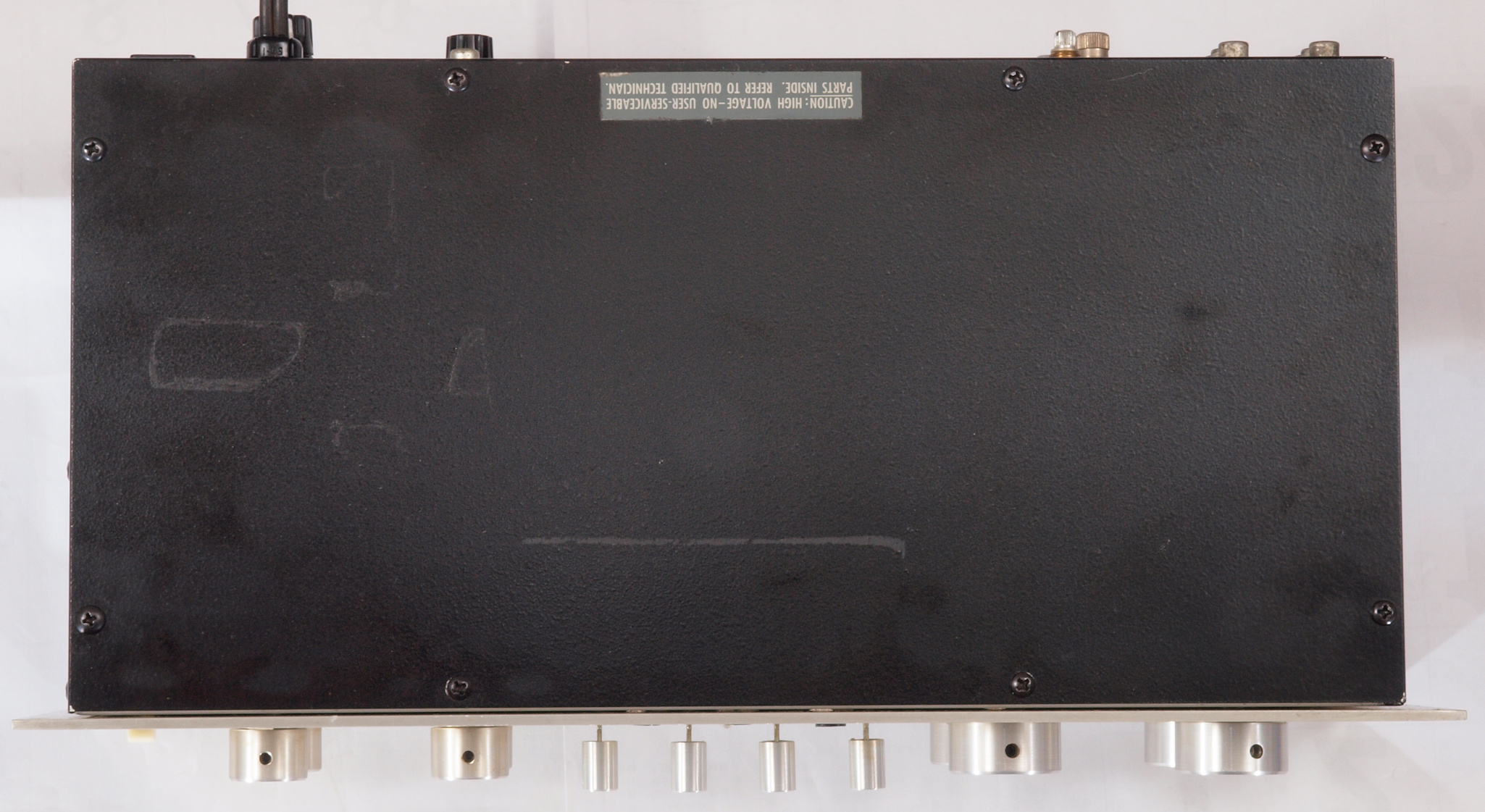

A34. 点検中 上下ケースから取り出し、下から見る。
A35. 点検中 上下ケースから取り出し、下右から見る。
A36. 点検中 上下ケースから取り出し、下左から見る。
A41. 点検中 電源コード取り付け。
A51. 点検中 入力RCA端子郡。

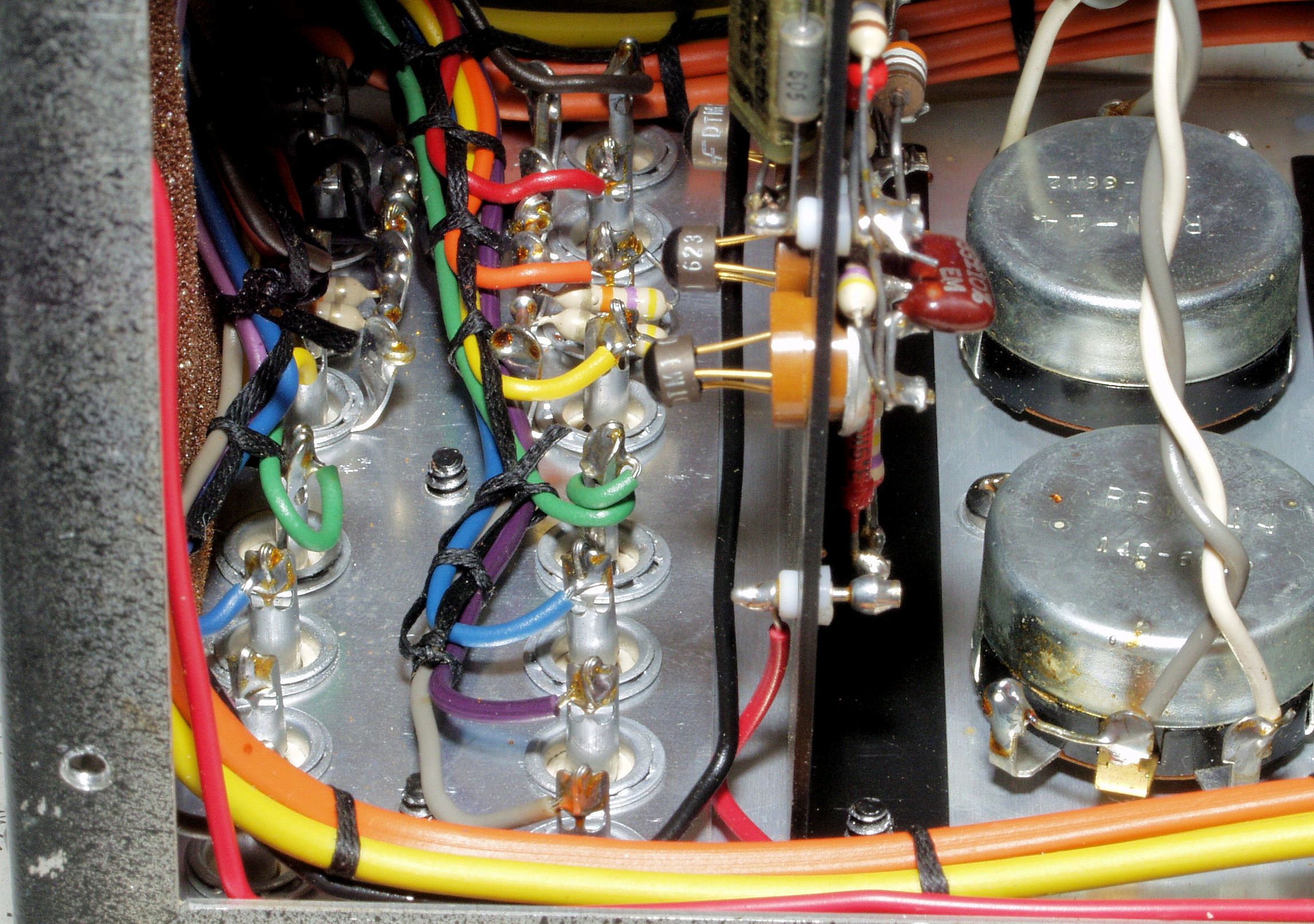

A53. 点検中 入力RCA端子郡裏側、アースの為プレートに組み付けてある(参考写真)。
A54. 点検中 入力RCA端子郡、 テフロン絶縁仕様に交換可能(参考写真)。
A55. 点検中 入力RCA端子郡 テフロン絶縁仕様に交換可能。
                                      ピッチが狭く、取り付けネジもギリギリ(参考写真)。
A56. 点検中 入力RCA端子郡
                  小型の物は、取り付け穴が大きく締結面積が少ないので取り付け不可(参考写真)。

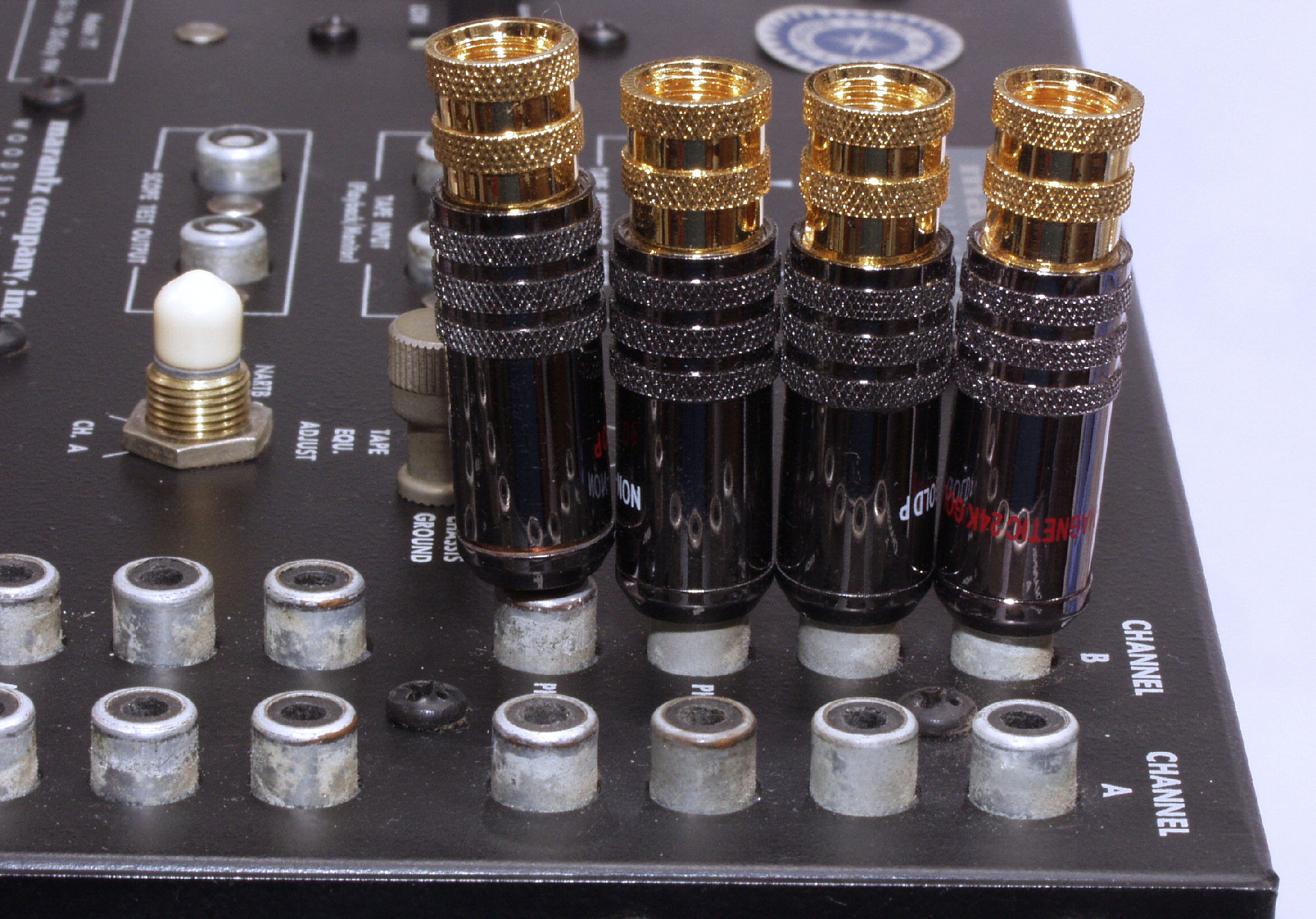

A57. 点検中 入力RCA端子郡、 WBT製の小型締め付け(コレクトキャッチ)型でも、使用不可(参考写真)。
T. 修理前点検測定
T1. 出力・歪み率測定・調整。測定電圧=117V、出力はHighレベル。
    「見方」。

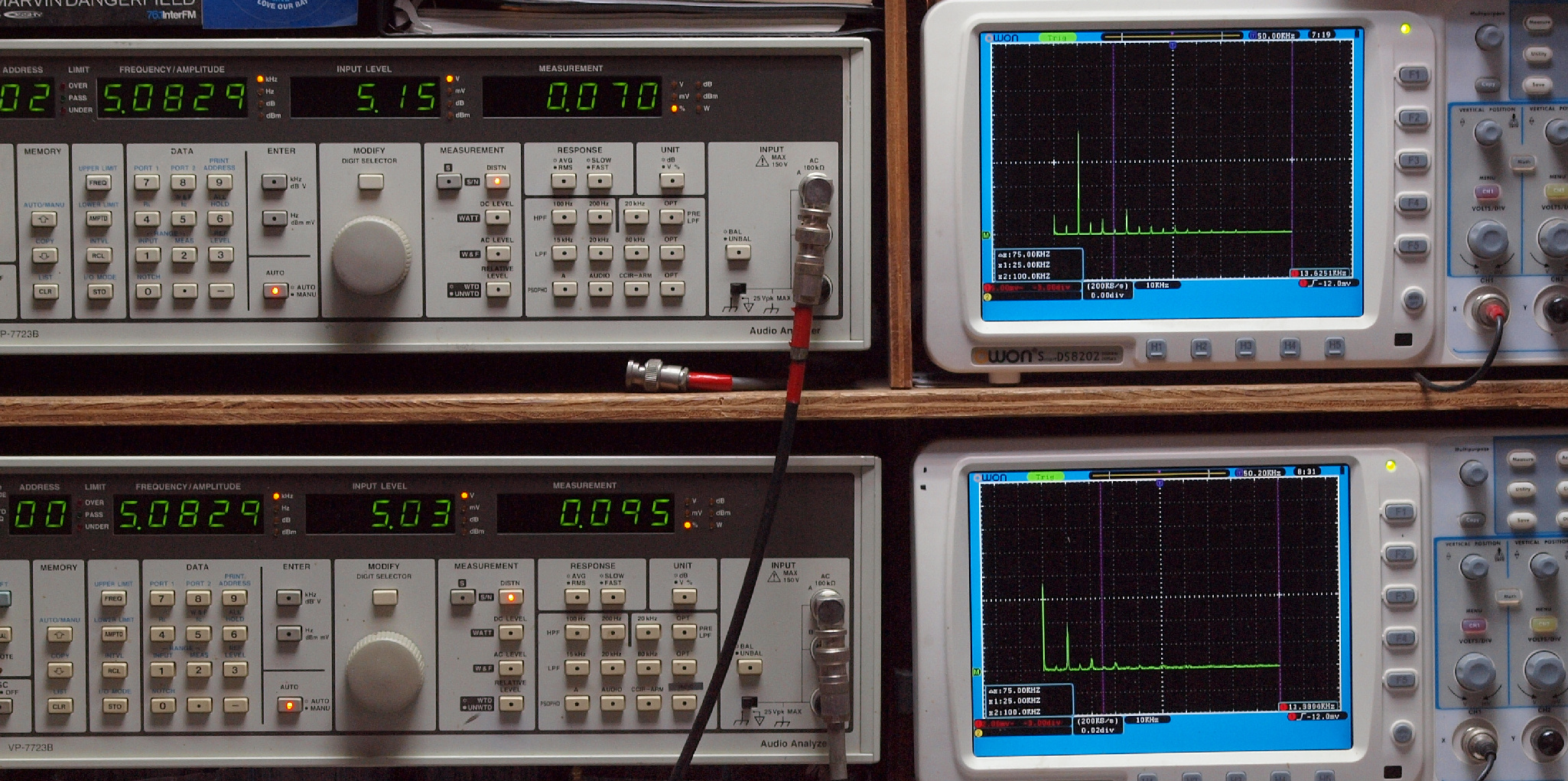

   上段中 右側出力を「Audio Analyzer Panasonic VP−7723B」により測定。
        表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側出力を「Audio Analyzer Panasonic VP−7723B」により測定。
        表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。
T2. AUX 1kHz入力、R側出力電圧=5V、 0.76%歪み。
                L側出力電圧=5V、 1.08%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
T3. AUX 10kHz入力、R側出力電圧=5V、 1.14%歪み。
                 L側出力電圧=5V、 1.27%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
T4. MM 1kHz入力、R側出力電圧=5V、 2.3%歪み。
               L側出力電圧=5V、 2.04%歪み。
               「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
T5. MM 10kHz入力、R側出力電圧=5V、 2.3%歪み。
                L側出力電圧=5V、 3.1%歪み。
                「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
C11. 修理前 Low_Level Amplifier Bord。
C12. 修理後 Low_Level Amplifier Bord。 フイルムコンデンサー2個、電解コンデンサー2個交換。
C13. 修理前 Low_Level Amplifier Bord Back。
C14. 修理後 Low_Level Amplifier Bord Back。フイルムコンデンサー2個交換、フイルムコンデンサー2個追加。
C21. 修理前 Recording Output RAFE Borad。
C22. 修理後 Recording Output RAFE Borad。 電解コンデンサー2個交換、フイルムコンデンサー2個追加。
C23. 修理前 Recording Output RAFE Borad Back。
C24. 修理後 Recording Output RAFE Borad Back。 フイルムコンデンサー2個交換。
C31. 修理前 Tone Amplifier Bord。
C32. 修理後 Tone Amplifier Bord。  フイルムコンデンサー2個、電解コンデンサー2個交換。
C33. 修理前 Tone Amplifier Bord Back。
C34. 修理後 Tone Amplifier Bord Back。 フイルムコンデンサー2個交換。
C41. 修理前 Main Output RAFE Bord。
C42. 修理後 Main Output RAFE Bord。 フイルムコンデンサー2個追加。
                             フイルムコンデンサー4個、電解コンデンサー2個交換。
C43. 修理前 Main Output RAFE Bord Back。
C44. 修理後 Main Output RAFE Bord Back。 電解コンデンサー1個、フイルムコンデンサー1個交換。
C51. 修理前 Power Supply Bord。
C52. 修理後 Power Supply Bord。 整流器、電解コンデンサー2個交換。
C53. 修理前 Power Supply Bord Back。
C54. 修理後 Power Supply Bord Back。 電解コンデンサー1個交換。
C61. 修理前 電源電解コンデンサー。
C62. 修理後 電源電解コンデンサー。 電解コンデンサー1個交換。
C71. 修理前 Tone SW(Treble)、 オイルコンデンサー。
C72. 修理後 Tone SW(Treble)、 フイルムコンデンサーに交換。
            写真紛失
C73. 修理前 Tone SW(Bass)、 オイルコンデンサー。
C74. 修理後 Tone SW(Bass)、 フイルムコンデンサーに交換。

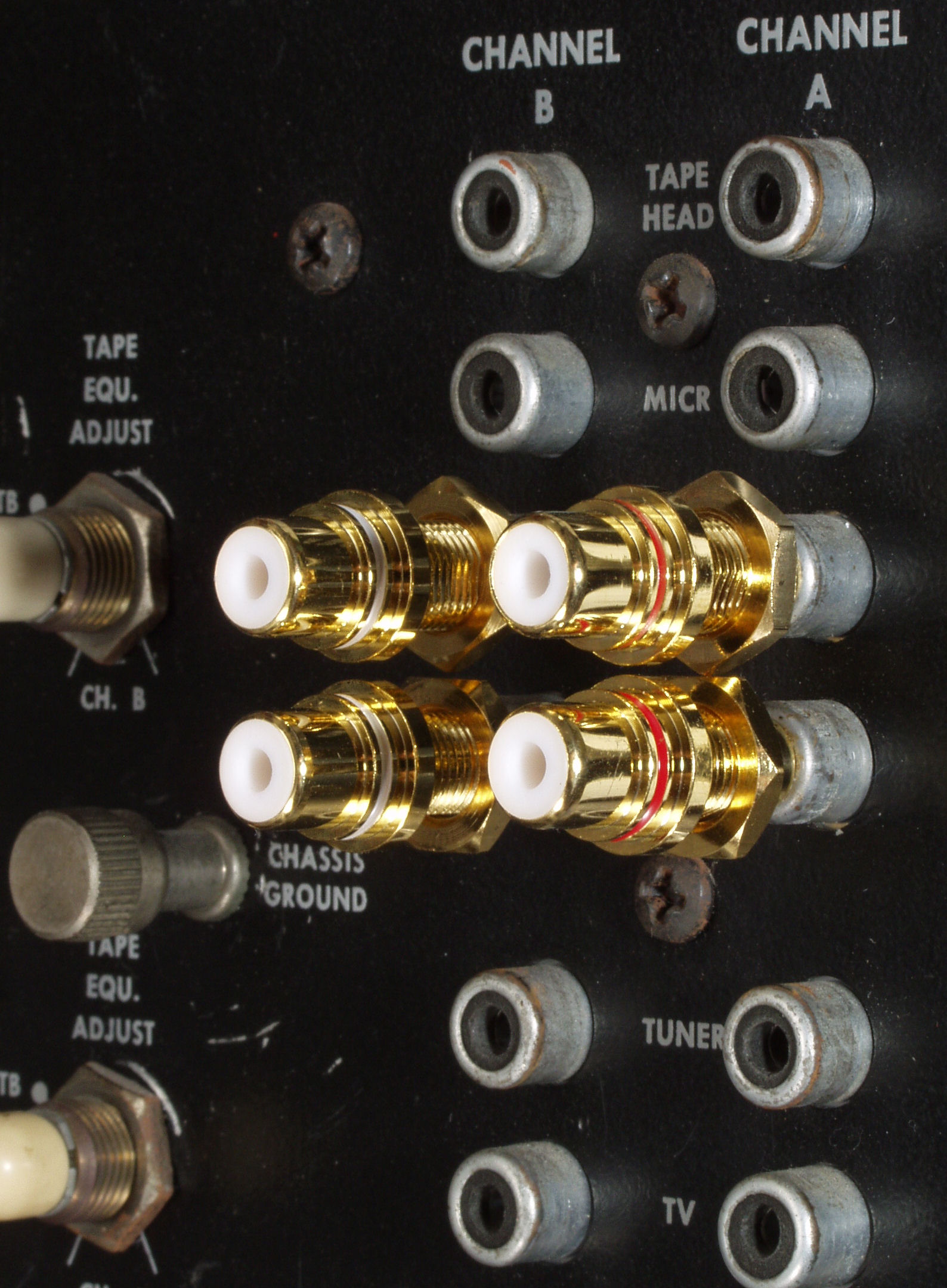

C91. 修理前 入力RCA端子郡。
C92. 修理(交換)後 入力RCA端子郡。
C93. 修理前  TAPE入出力RCA端子郡。
C94. 修理(交換)後 TAPE入出力RCA端子郡。
C95. 修理前 出力RCA端子郡。
C96. 修理(交換)後 出力RCA端子郡。
C97. 修理前 センター出力RCA端子。
C99. 修理(交換)後 センター出力RCA端子。
CA1. 修理前 電源コード取り付け。

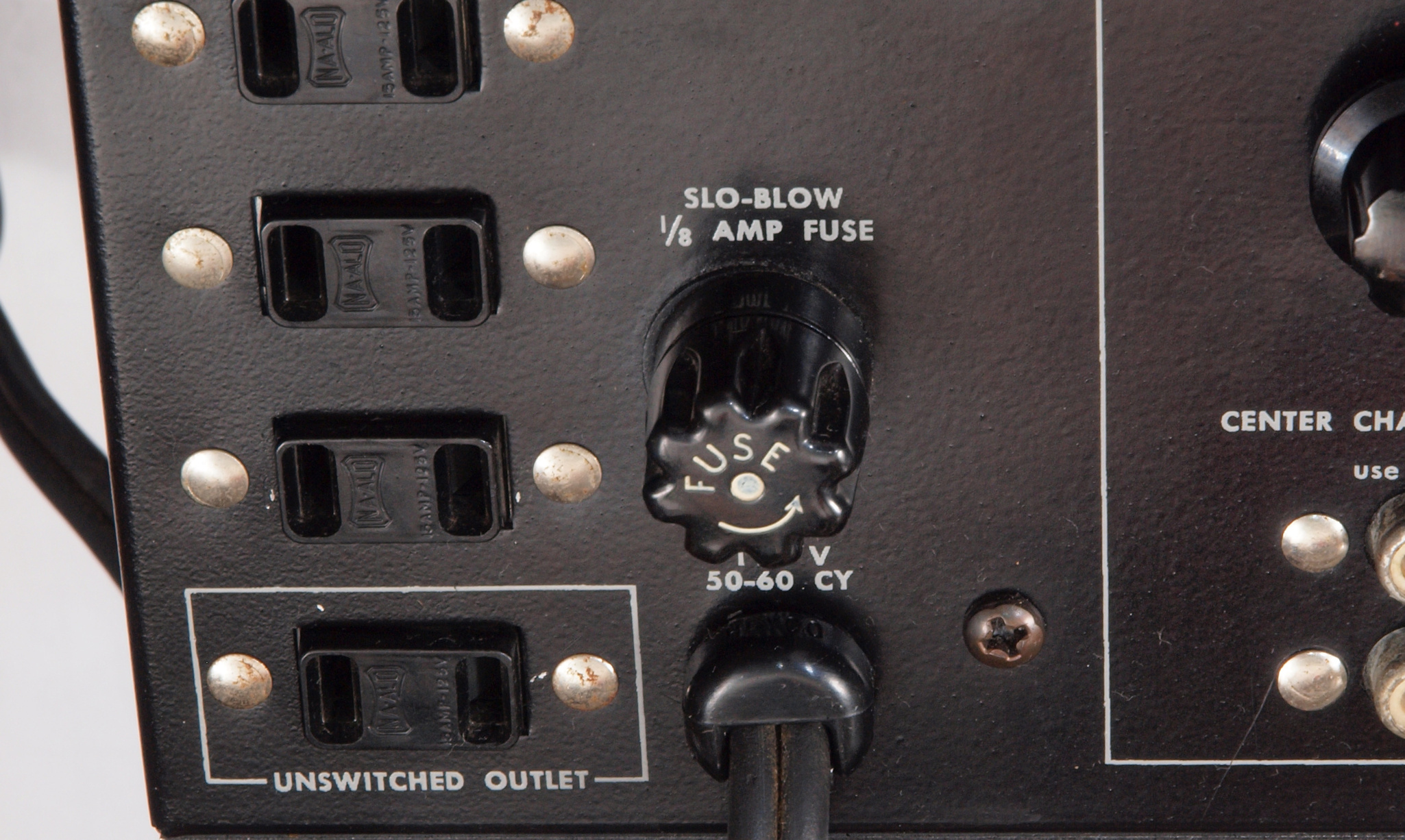

CA2. 修理後 点検中 電源コードを取り覗き、 3Pインレット取り付け。
CA3. 修理中 3Pインレット裏側配線。
CB. パネル清掃
CC. 交換部品
CD1. 修理前 上から見る
CD2. 修理後 上から見る
CD3. 修理前 下から見る
CD4. 修理後 下から見る
E. 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
E1. 出力・歪み率測定・調整。
    「見方」。
   上段中 右側出力を「Audio Analyzer Panasonic VP−7723B」により測定。
        表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側出力を「Audio Analyzer Panasonic VP−7723B」により測定。
        表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。

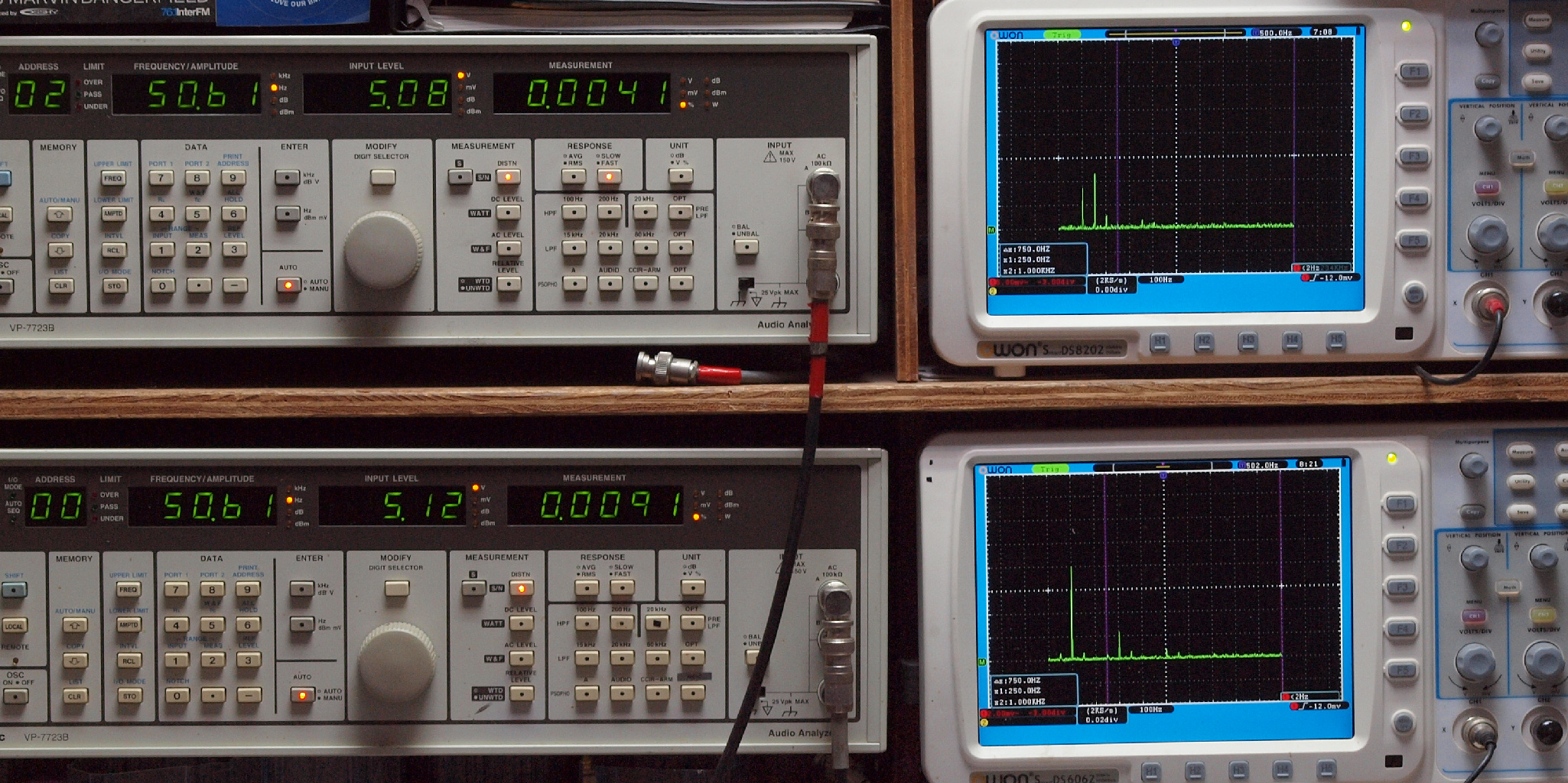

E21. AUX 50Hz入力、R側出力電圧=5V、 0.0041%歪み。
                  L側出力電圧=5V、 0.0091%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E22. AUX 100Hz入力、R側出力電圧=5V、 0.0039%歪み。
                   L側出力電圧=5V、 0.0081%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E23. AUX 500Hz入力、R側出力電圧=5V、 0.0055%歪み。
                   L側出力電圧=5V、 0.0081%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

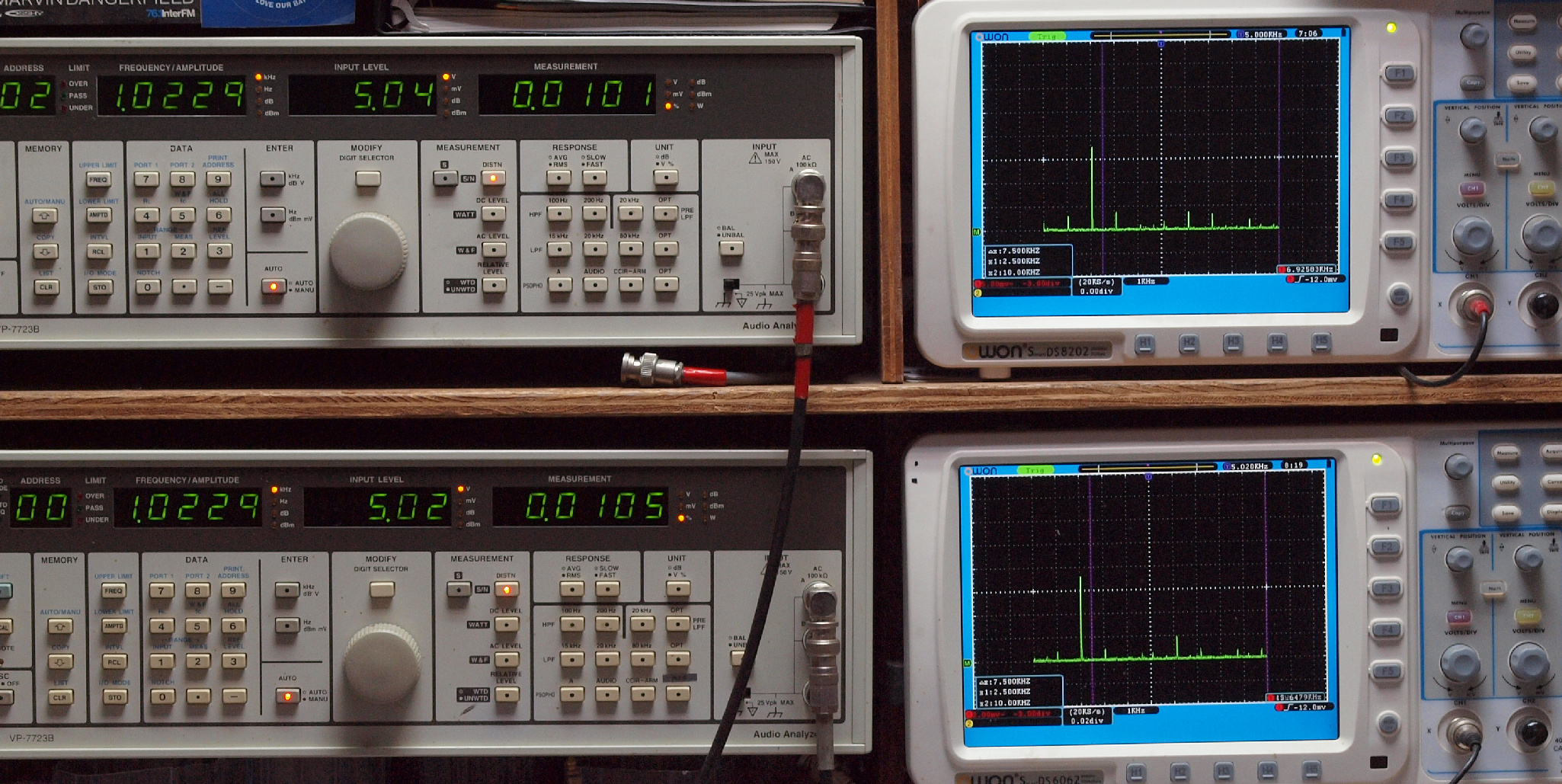

E24. AUX 1kHz入力、R側出力電圧=5V、 0.0101%歪み。
                  L側出力電圧=5V、 0.0105%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E25. AUX 5kHz入力、R側出力電圧=5V、 0.048%歪み。
                  L側出力電圧=5V、 0.042%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E26. AUX 10kHz入力、R側出力電圧=5V、 0.082%歪み。
                   L側出力電圧=5V、 0.072%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
E27. AUX 50kHz入力、R側出力電圧=4.3V、 0.35%歪み。
                   L側出力電圧=4.4V、 0.33%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=100kHz、右=500kHz。
E31. MM 50Hz入力、R側出力電圧=5V、 0.036%歪み。
                 L側出力電圧=5V、 0.0728%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E32. MM 100Hz入力、R側出力電圧=5V、 0.060%歪み。
                   L側出力電圧=5V、 0.023%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E33. MM 500Hz入力、R側出力電圧=5V、 0.0128%歪み。
                   L側出力電圧=5V、 0.0122%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

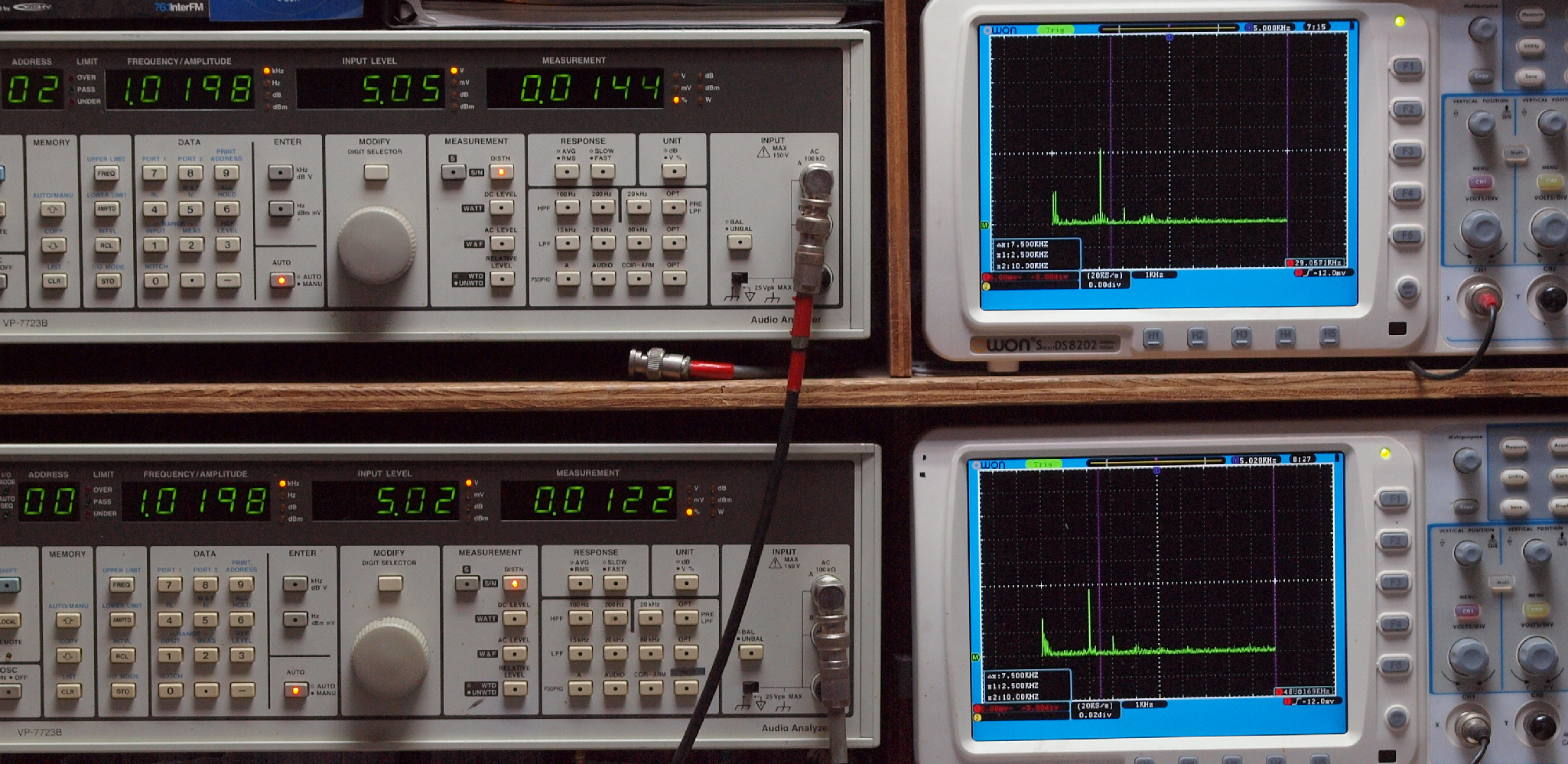

E34. MM 1kHz入力、R側出力電圧=5V、 0.0144%歪み。
                 L側出力電圧=5V、 0.0122%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E35. MM 5kHz入力、R側出力電圧=5V、 0.070%歪み。
                 L側出力電圧=5V、 0.095%歪み。
                 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E36. MM 10kHz入力、R側出力電圧=5V、 0.185%歪み。
                  L側出力電圧=5V、 0.26%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

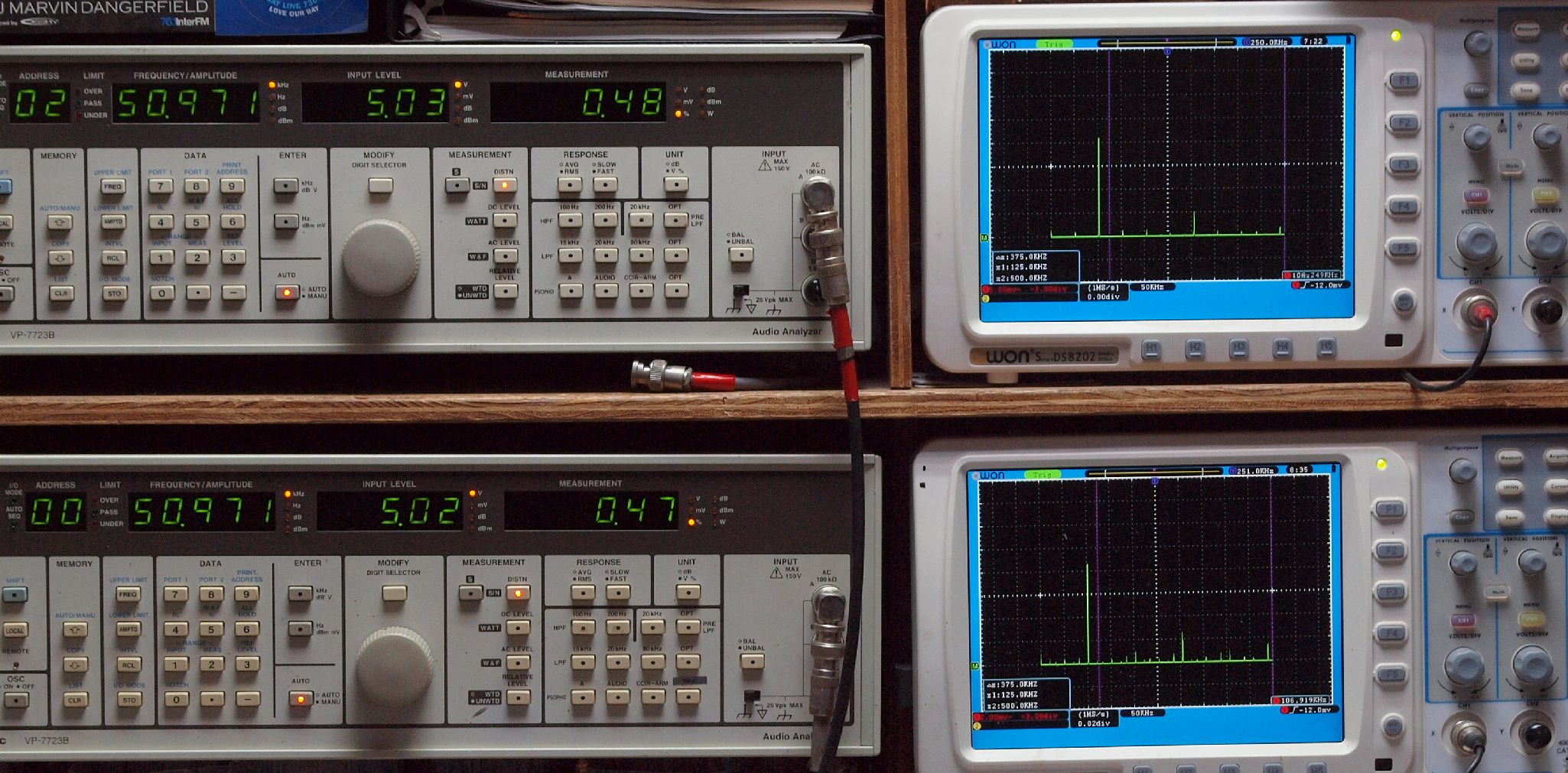

E37. MM 50kHz入力、R側出力電圧=5V、 0.48%歪み。
                  L側出力電圧=5V、 0.47%歪み。
                  「FFT分析」のオシロのカーソル周波数、左=100kHz、右=500kHz。
F. 上位測定器による 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
F1. 下のオーディオアナライザーで自動測定
F21. 入出力特性測定(AUX入力)
        AUX入力端子へ150mV一定入力、VRはmax、左出力=薄(細い)色 右出力=濃い(太い)色
F22. 歪み率特性測定(AUX入力)
        AUX入力端子へ150mV一定入力、VRはmax、左出力=薄(細い)色 右出力=濃い(太い)色
F31. 入出力特性測定(AUX入力) BASS & TREBLE 最大
        AUX入力端子へ150mV一定入力、VRはmax、左出力=薄(細い)色 右出力=濃い(太い)色
F32. 入出力特性測定(AUX入力) BASS & TREBLE 最小
        AUX入力端子へ150mV一定入力、VRはmax、左出力=薄(細い)色 右出力=濃い(太い)色
F41. 入出力特性測定(AUX入力) LowFilter(100HZ) & HighFilter(5KHZ) ON
        AUX入力端子へ150mV一定入力、VRはmax、左出力=薄(細い)色 右出力=濃い(太い)色
F42. 入出力特性測定(AUX入力) LowFilter(50HZ) & HighFilter(9KHZ) ON
        AUX入力端子へ150mV一定入力、VRはmax、左出力=薄(細い)色 右出力=濃い(太い)色
F51. 入出力特性測定(MM入力)=PHONO−1(OLD78)
      MM入力、入力電圧=1mV一定入力、VRはmax、左出力=薄(細い)色 右出力=濃い(太い)色
F52. 入出力特性測定(MM入力)=PHONO−1(RIAA)
      MM入力、入力電圧=1mV一定入力、VRはmax、左出力=薄(細い)色 右出力=濃い(太い)色
F53. 入出力特性測定(MM入力)=PHONO−1(Old_Col_LP)
      MM入力、入力電圧=1mV一定入力、VRはmax、左出力=薄(細い)色 右出力=濃い(太い)色
S. Marantz 7T. の仕様(マニアル・カタログより)
