| Ｍａｒａｎｔｚ ＃５１０Ｍ． ２台目修理記録 |
| 平成１８年８月２８日持込 ９月５日完成 |
|
| Ａ． 修理前の状況 Ａ−１． 点検中 上から見る |
 |

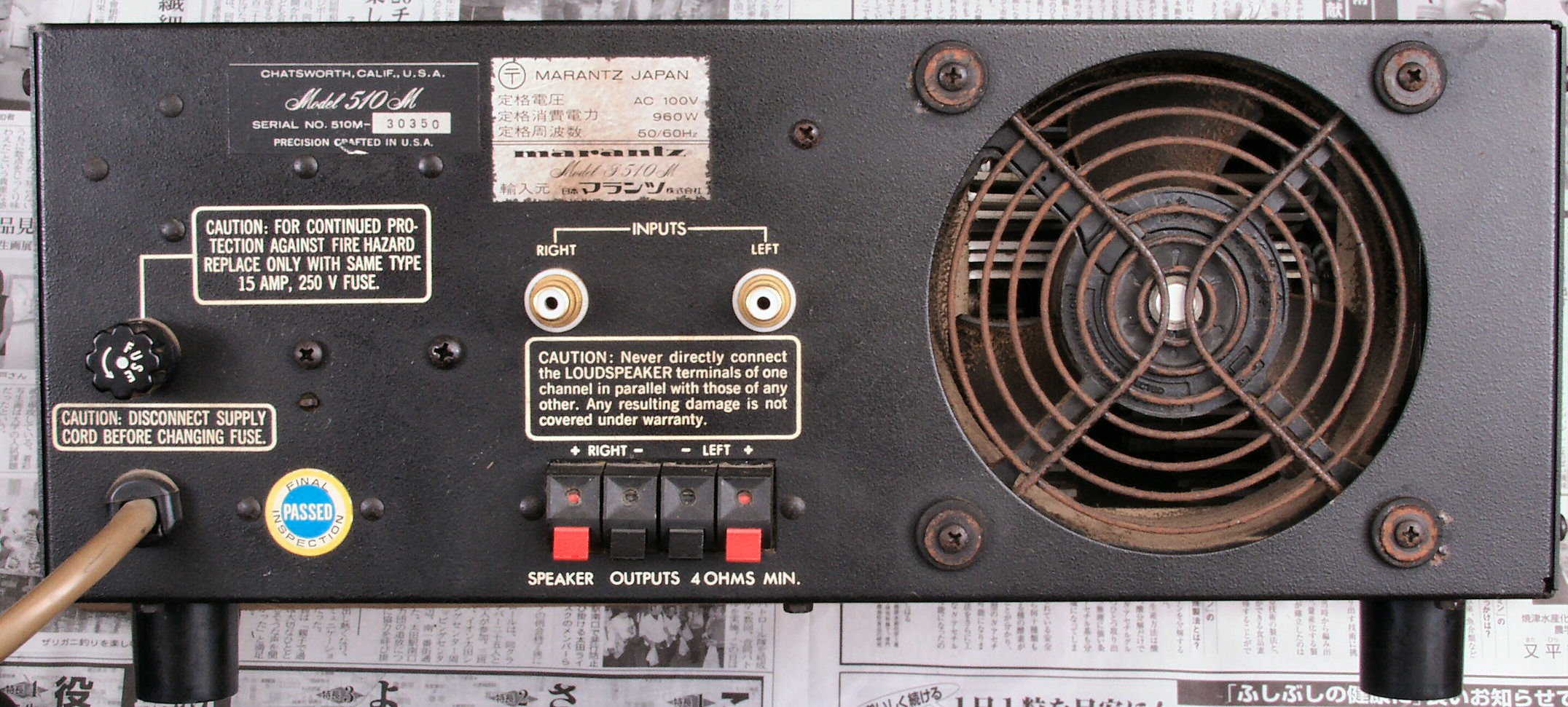

| Ａ−２． 点検中 後ろ見る 入力はＲＣＡ端子は交換してある |
 |
| Ａ−３A． 点検中 Ｒ側放熱器埃、タバコのヤニで埃がへばりついている |
 |
| Ａ−３B． 点検中 Ｌ側放熱器埃、タバコのヤニで埃がへばりついている |
 |

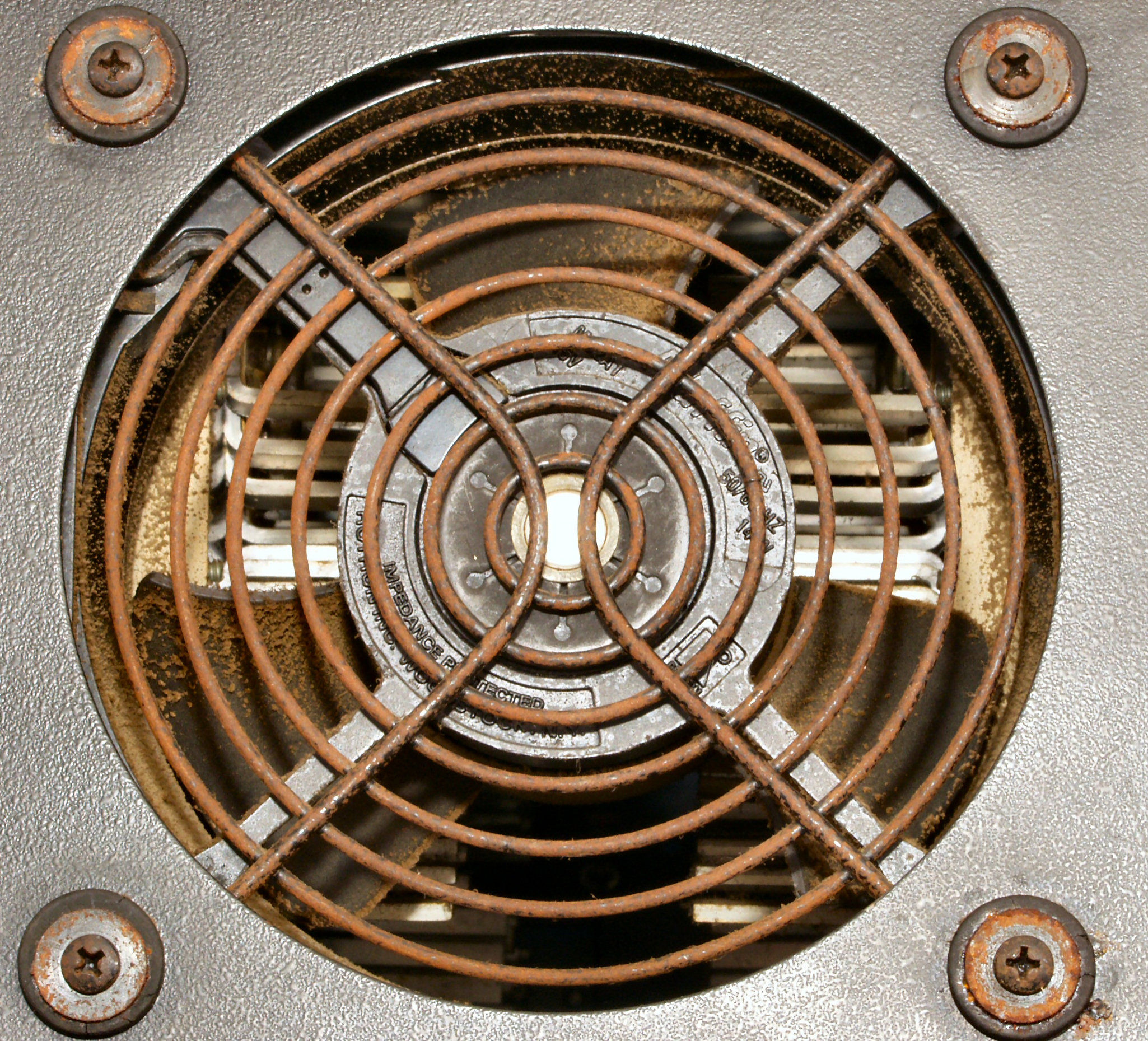

| Ａ−４． 点検中 放熱フアン |
 |
| Ａ−５． 点検中 入力ＲＣＡ端子とＳＰ接続端子、ＳＰ端子は交換には当て板の製作があり高価になるので見送り |
 |

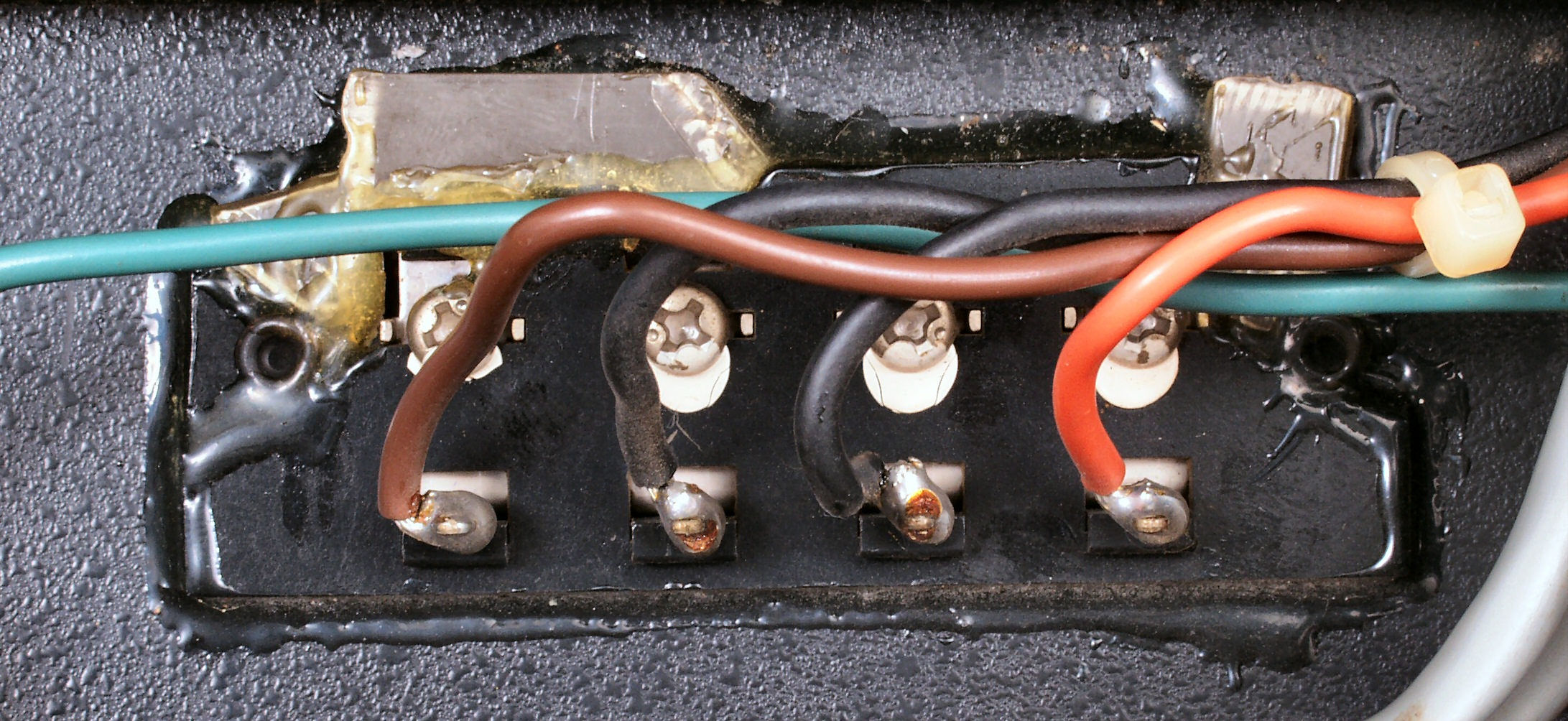

| Ａ−６． 点検中 修理されたＳＰ接続端子 |
 |

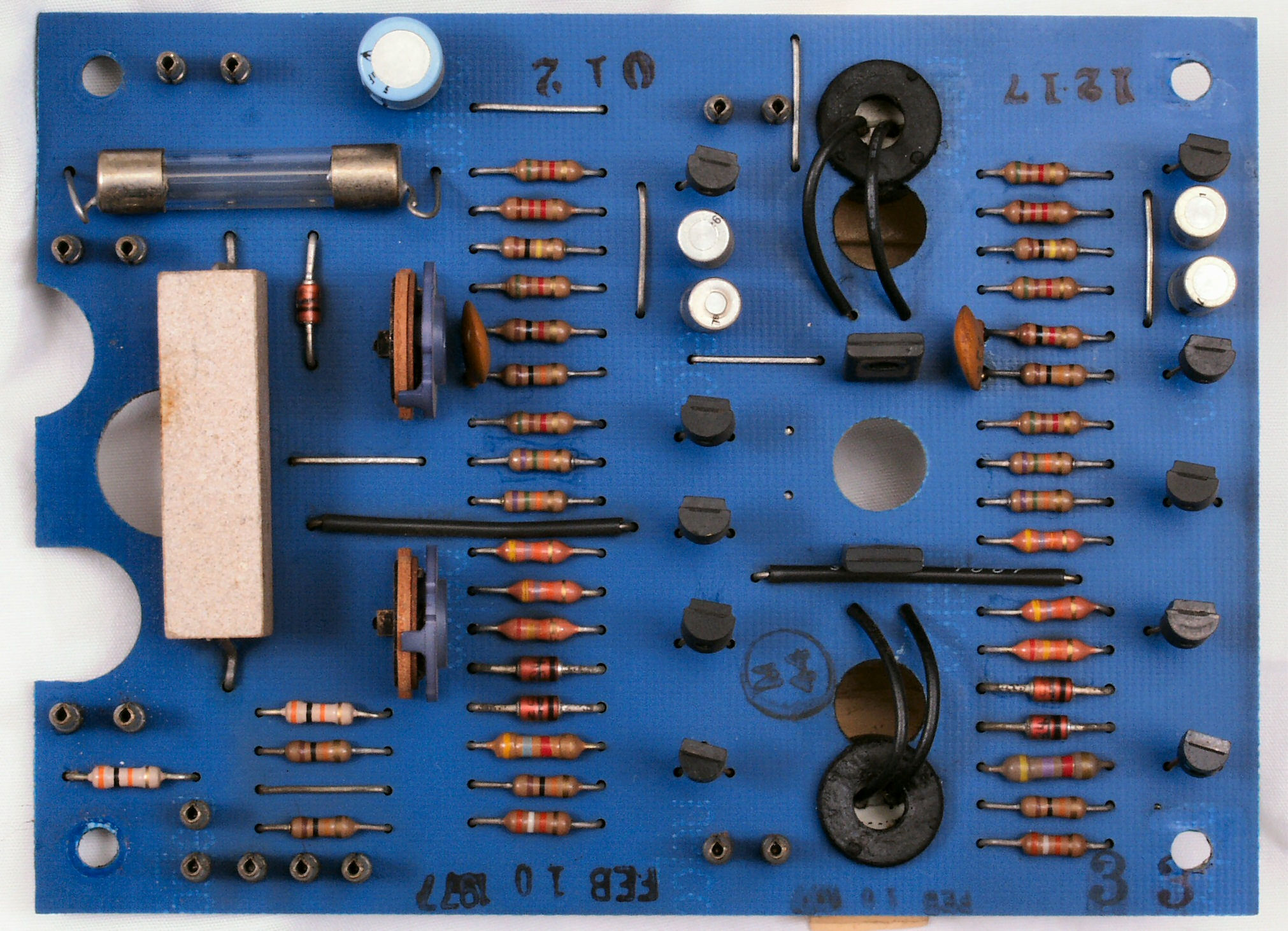

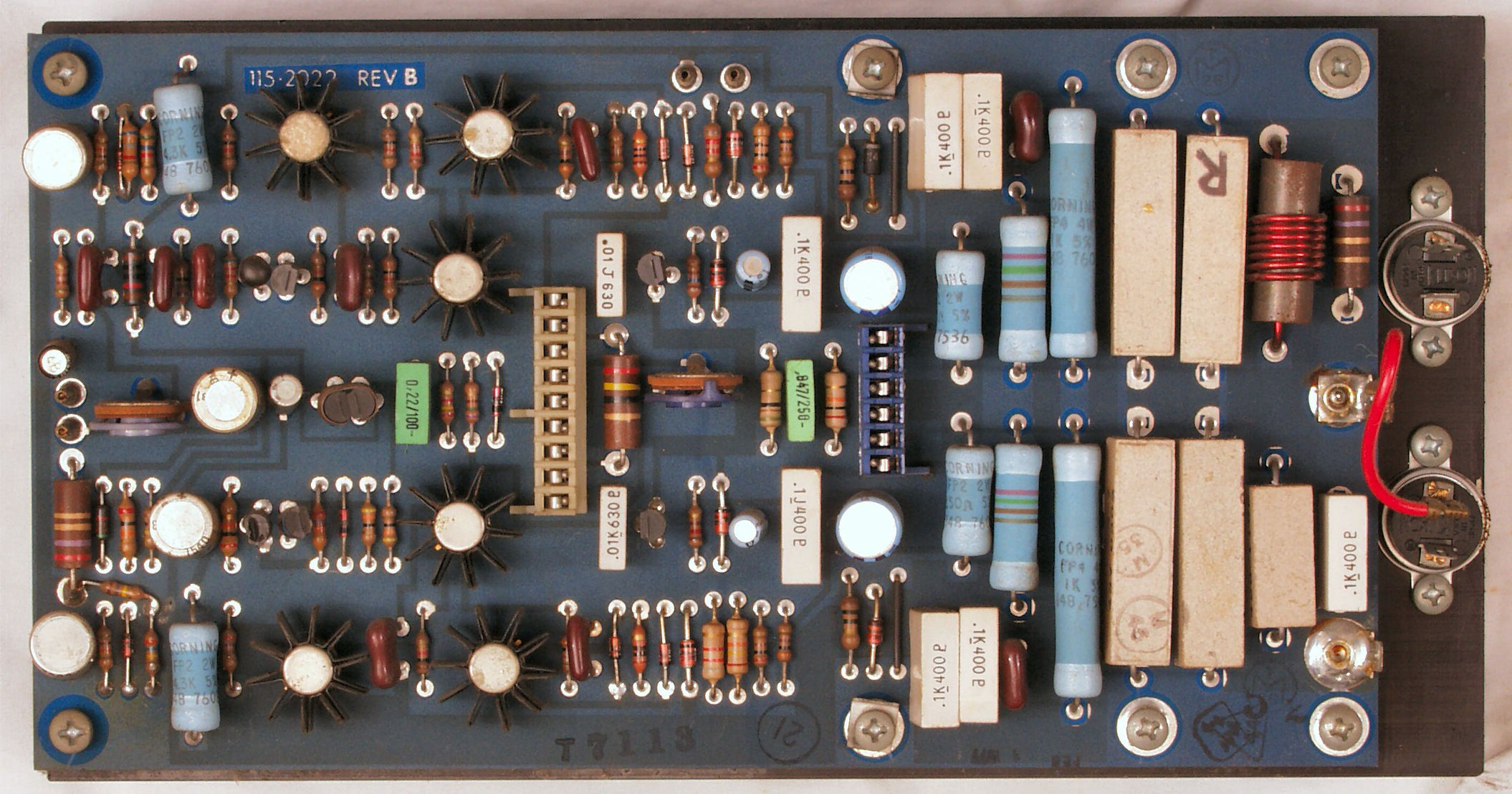

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 Ｒ側終段基板 |
 |

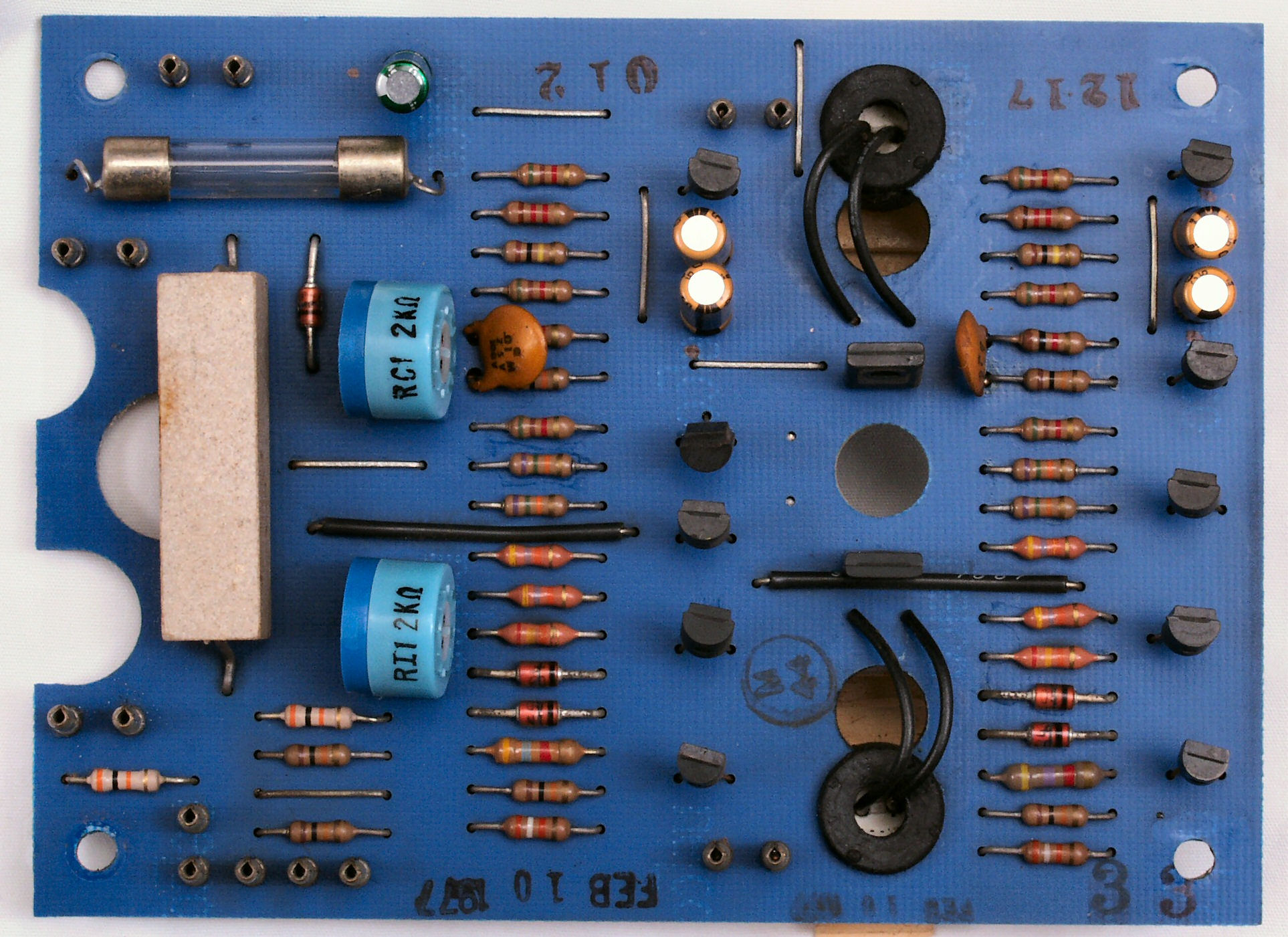

| Ｃ−１Ｂ． 修理後 Ｒ側終段基板 電解コンンサー１０個、半固定ＶＲ２個交換 |
 |

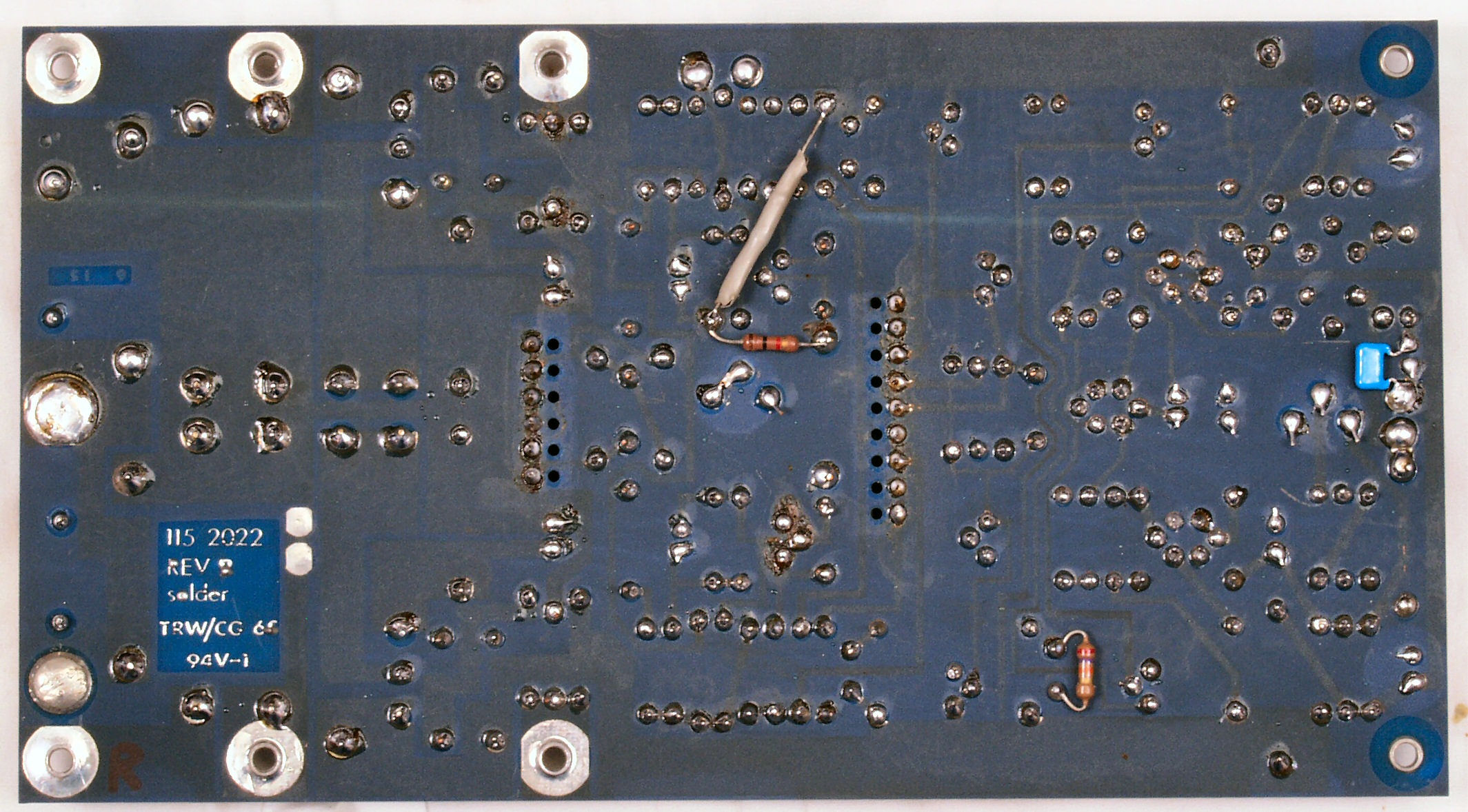

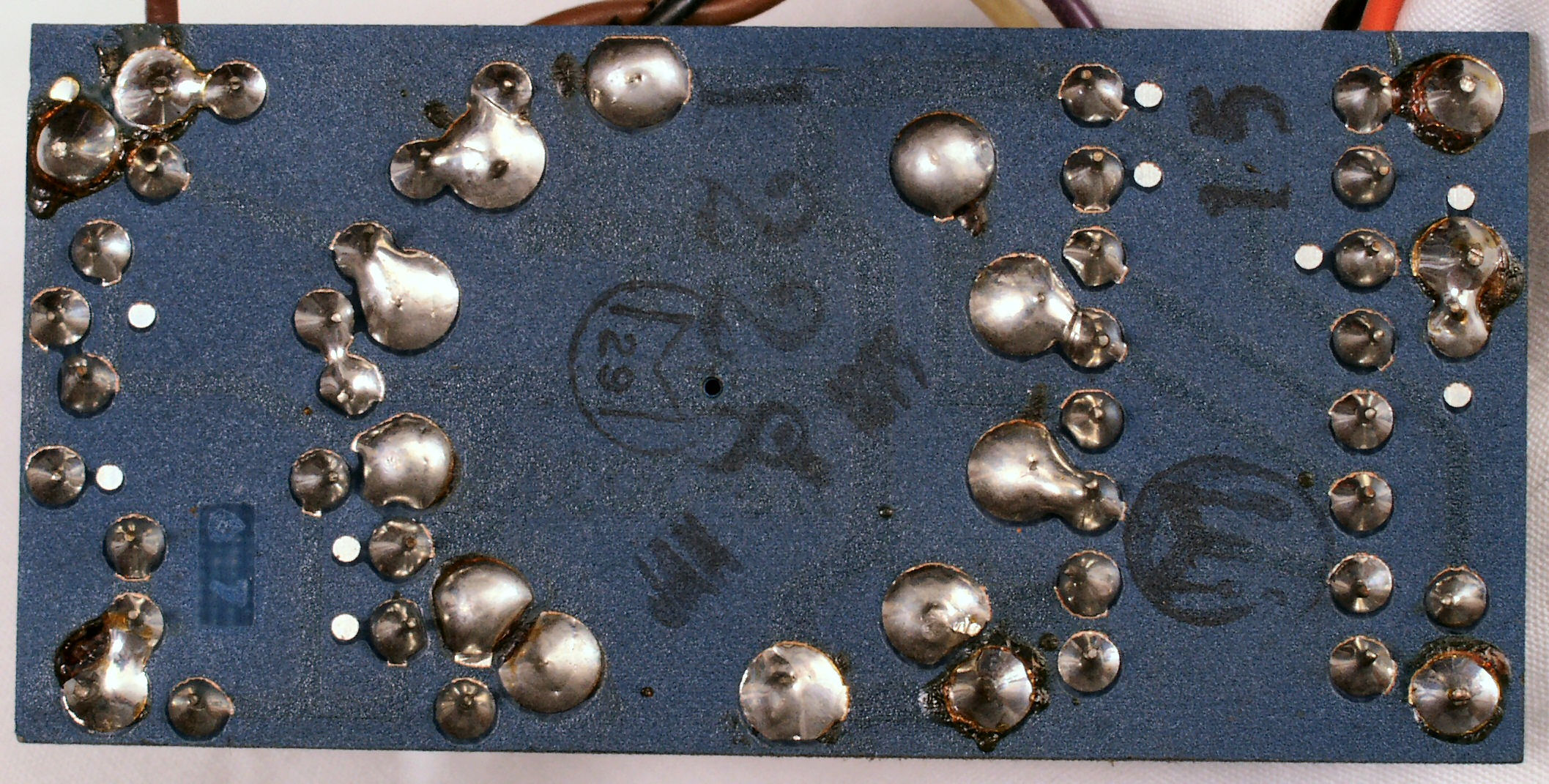

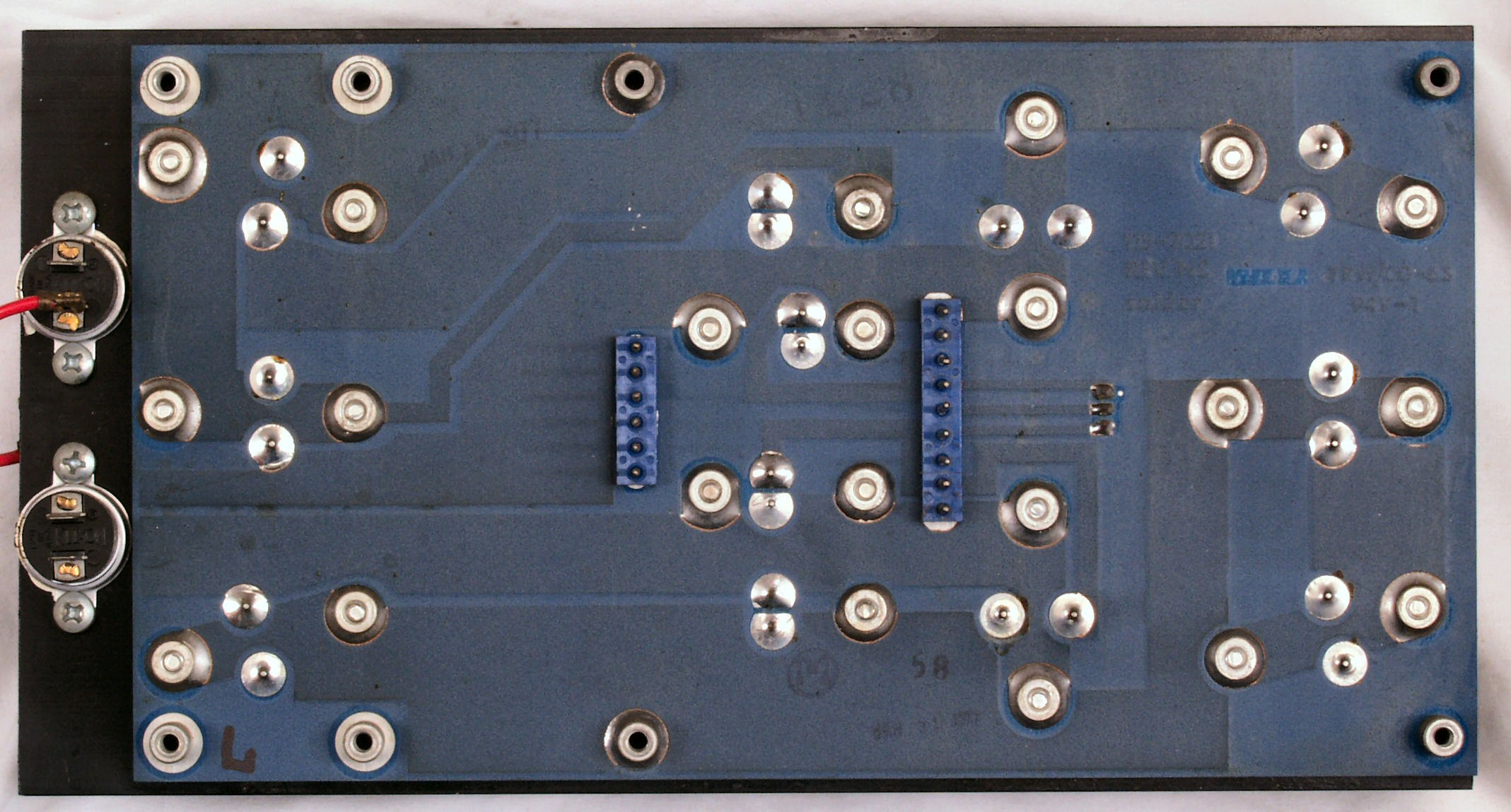

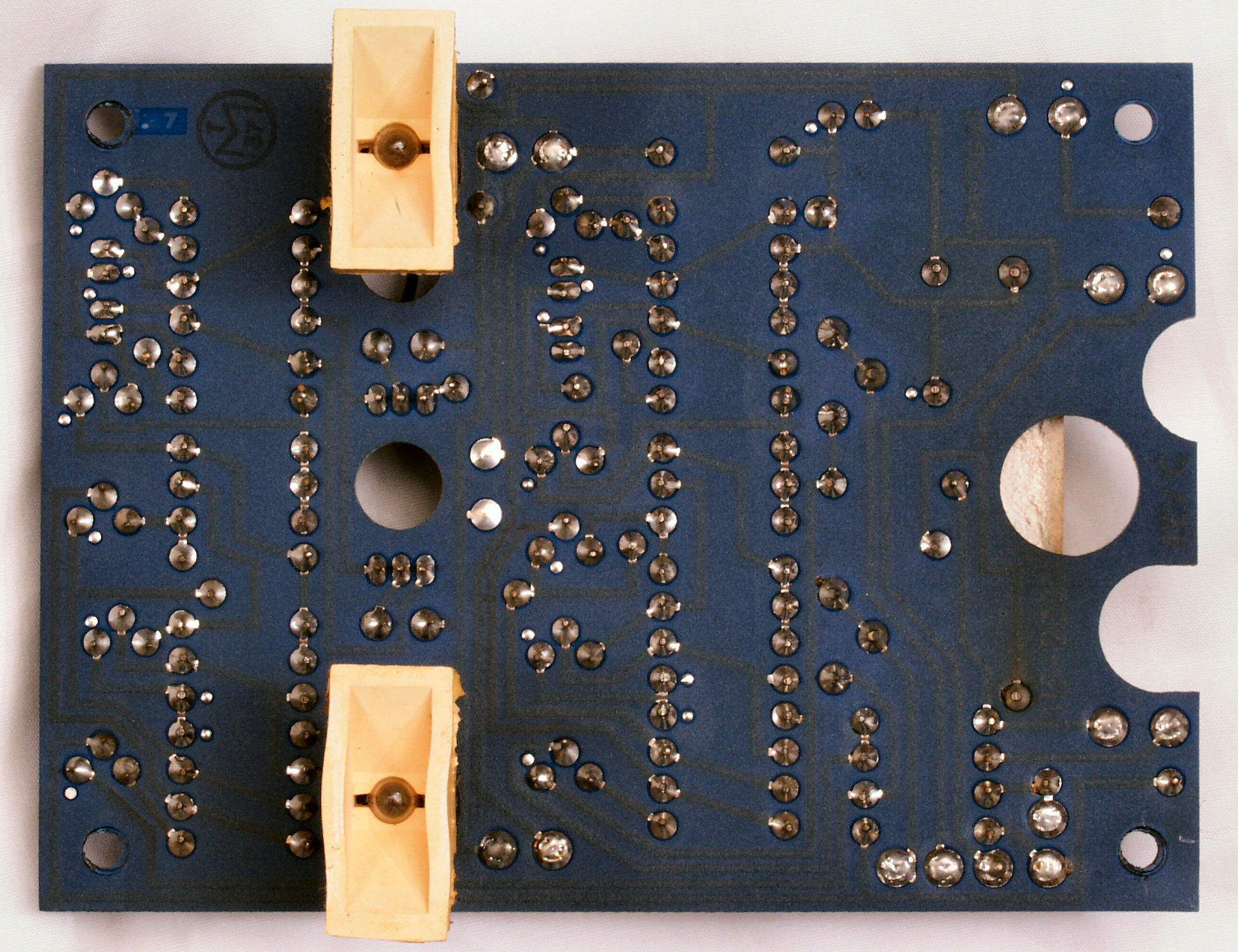

| Ｃ−１Ｃ． 修理前 Ｒ側終段基板裏 |
 |
| Ｃ−１Ｄ． 修理（半田補正）後 Ｒ側終段基板裏 全半田やり直す |
 |
| Ｃ−１Ｅ．Ｒ側終段基板裏完成 普通の所の修理は、上記で終わり。 不要なフラックスを取り、清掃後 |
 |

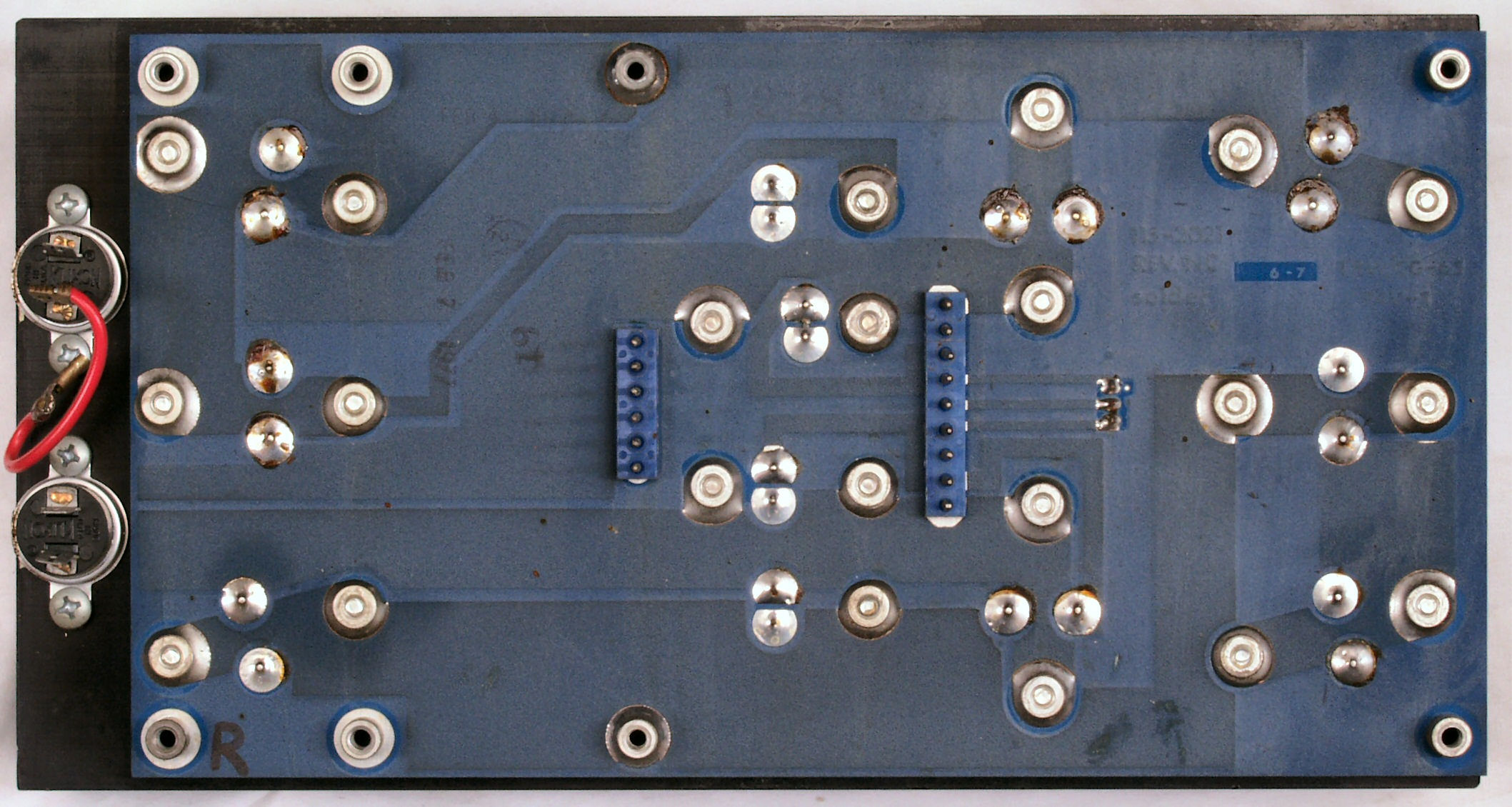

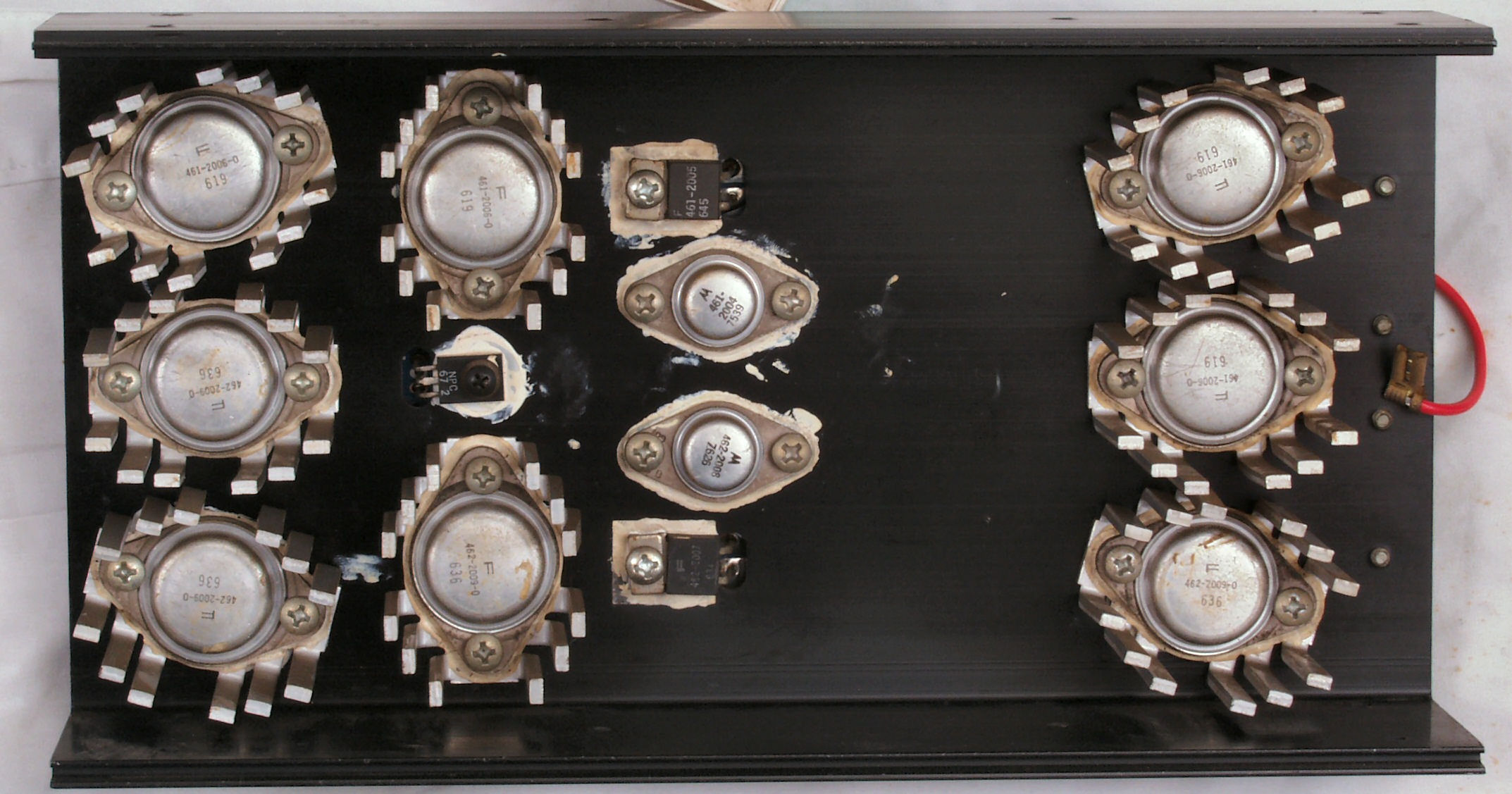

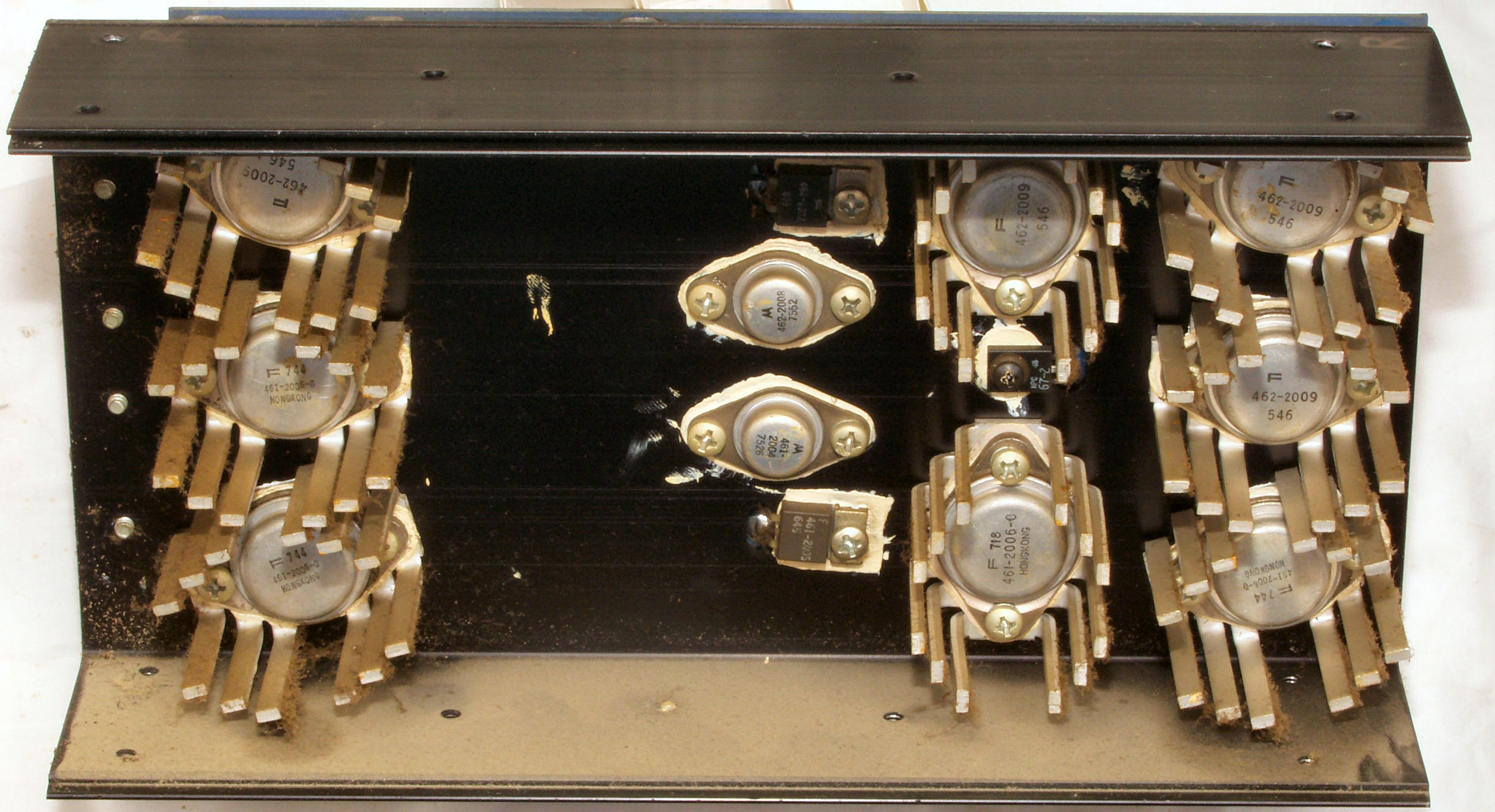

| Ｃ−１Ｆ． 修理前 Ｒ側終段ＴＲ（トランジスター）基盤 |
 |

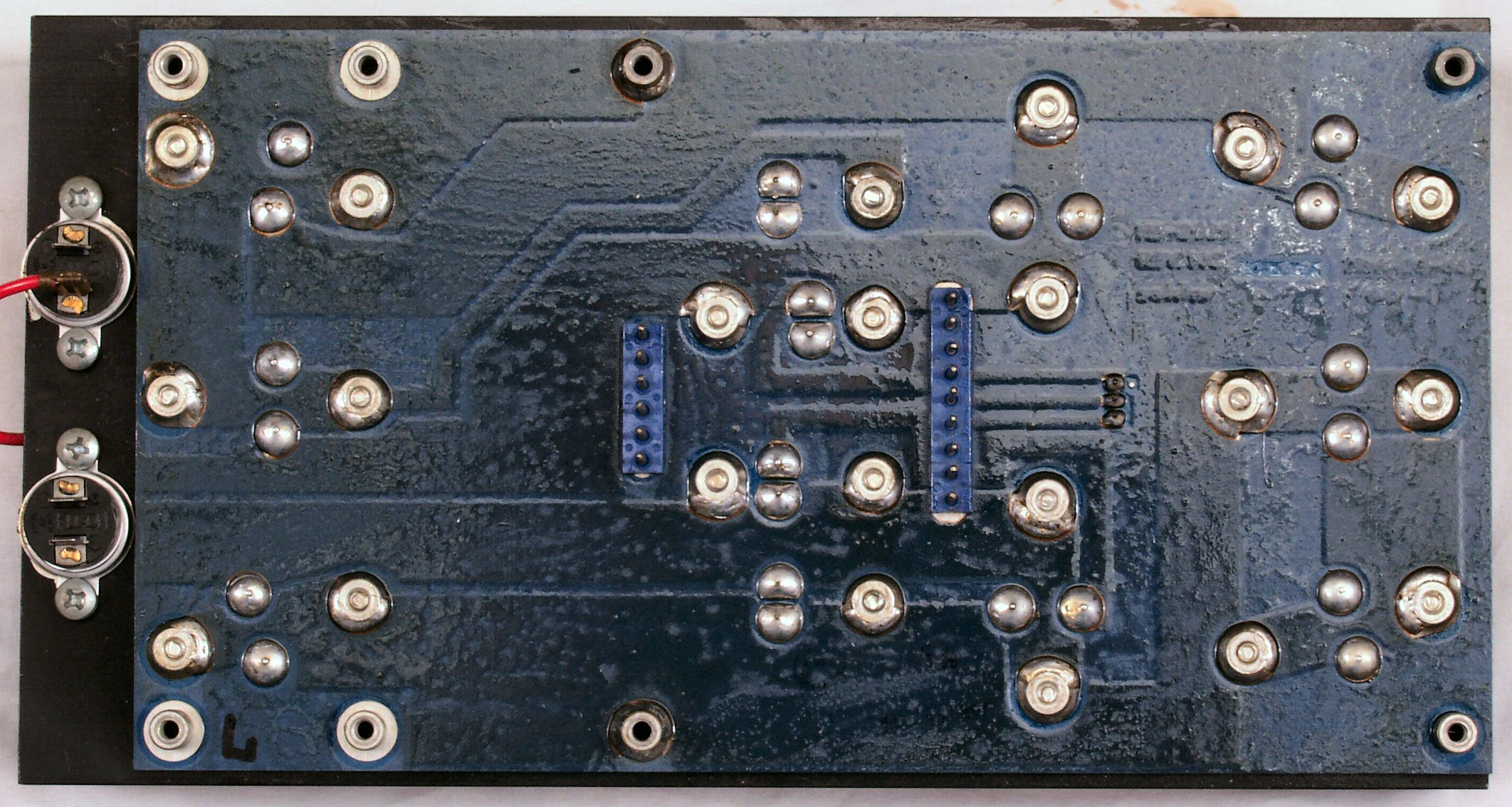

| Ｃ−１Ｇ． 修理（半田補正）後 Ｒ側終段ＴＲ（トランジスター）基盤 全半田やり直す |
 |
| Ｃ−１Ｈ．Ｒ側終段ＴＲ（トランジスター）基盤完成 普通の所の修理は、上記で終わり。 不要なフラックスを取り、清掃後 |
 |

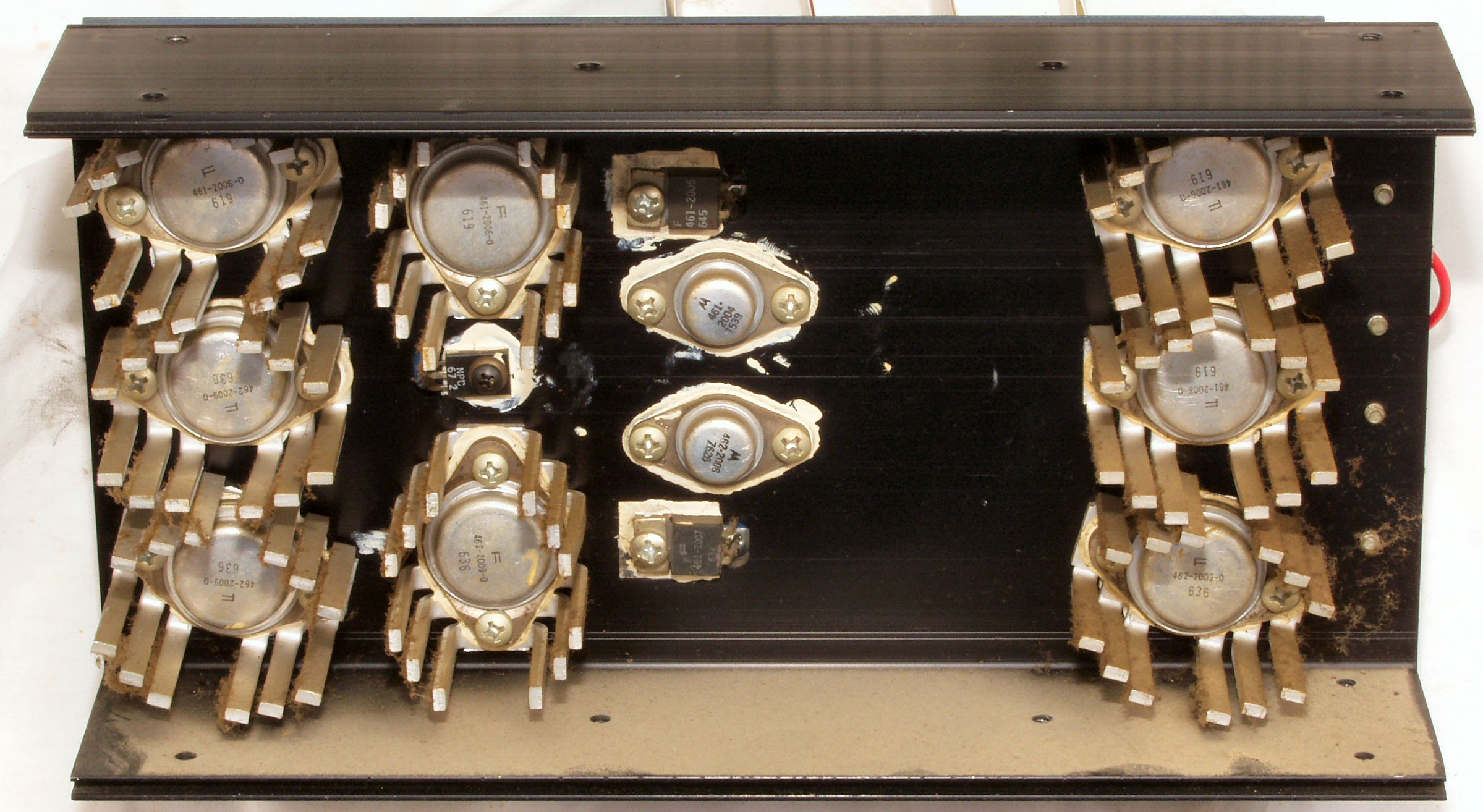

| Ｃ−１Ｉ．完成 Ｒ側ＡＭＰ 放熱を良くするため清掃する、ネジは全て増締めする、結構締まる |
 |

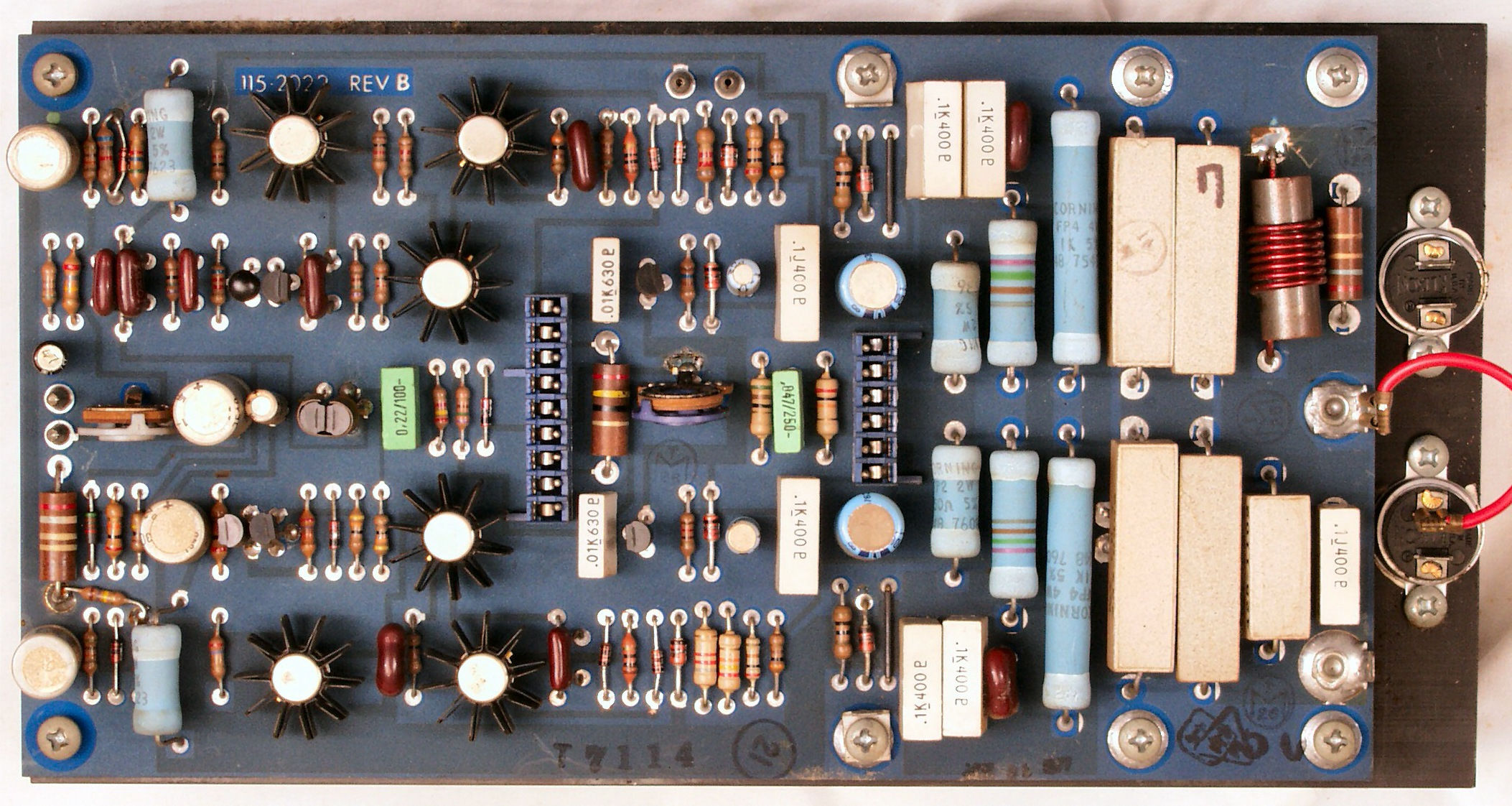

| Ｃ−２Ａ． 修理前 Ｌ側終段基板 |
 |
| Ｃ−２Ｂ． 修理後 Ｌ側終段基板 電解コンンサー１０個、半固定ＶＲ２個交換 |
 |

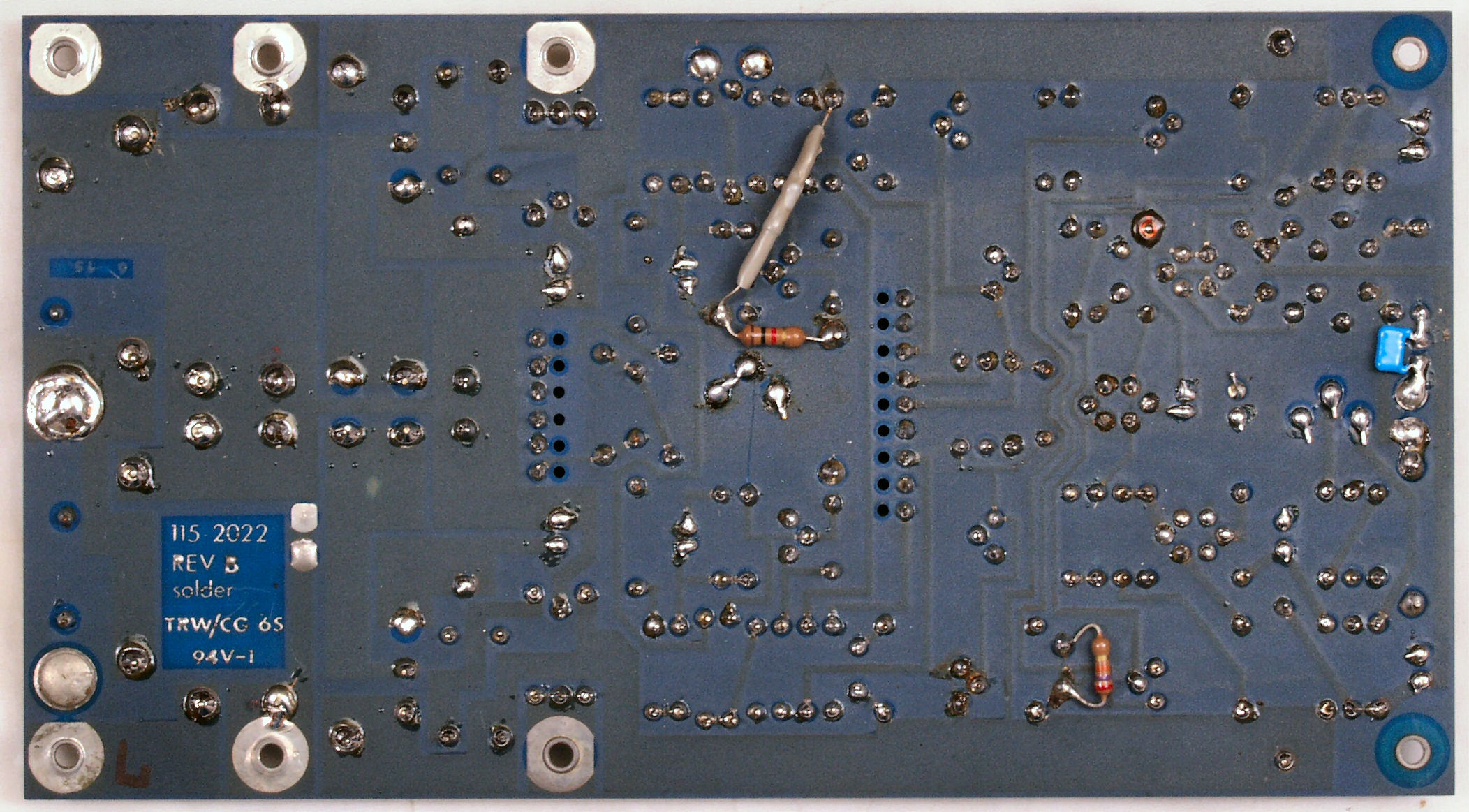

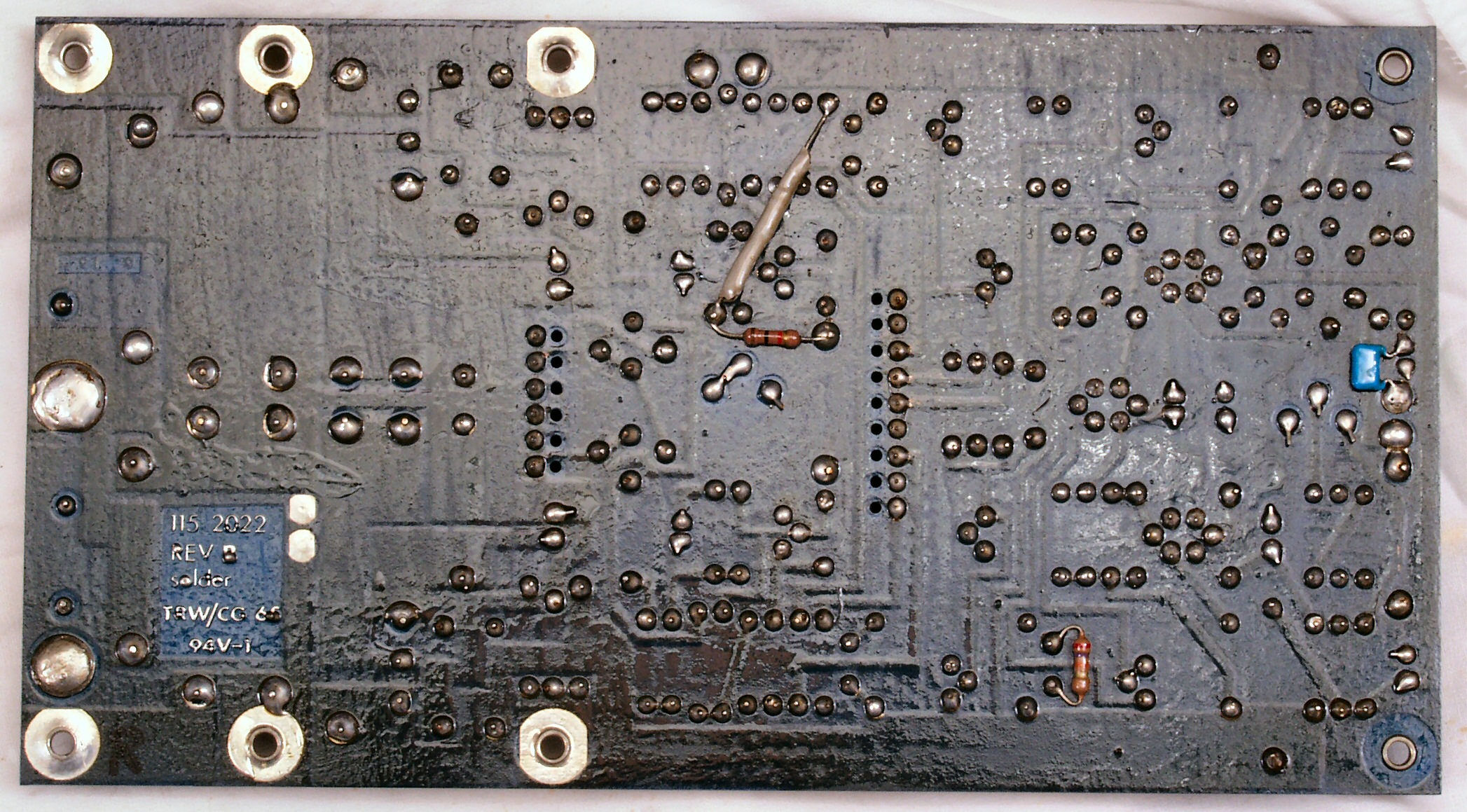

| Ｃ−２Ｃ． 修理前 Ｌ側終段基板裏 |
 |

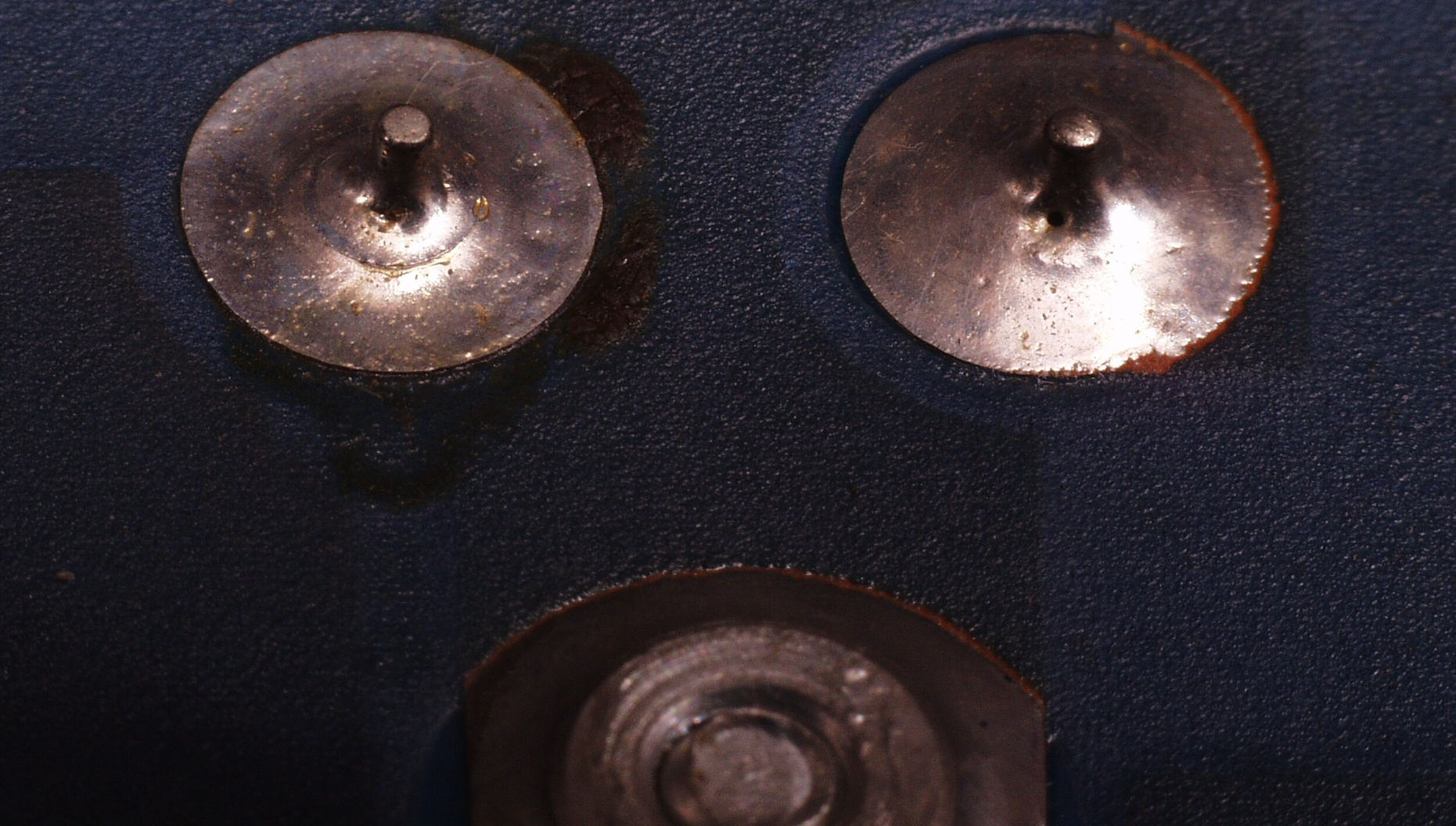

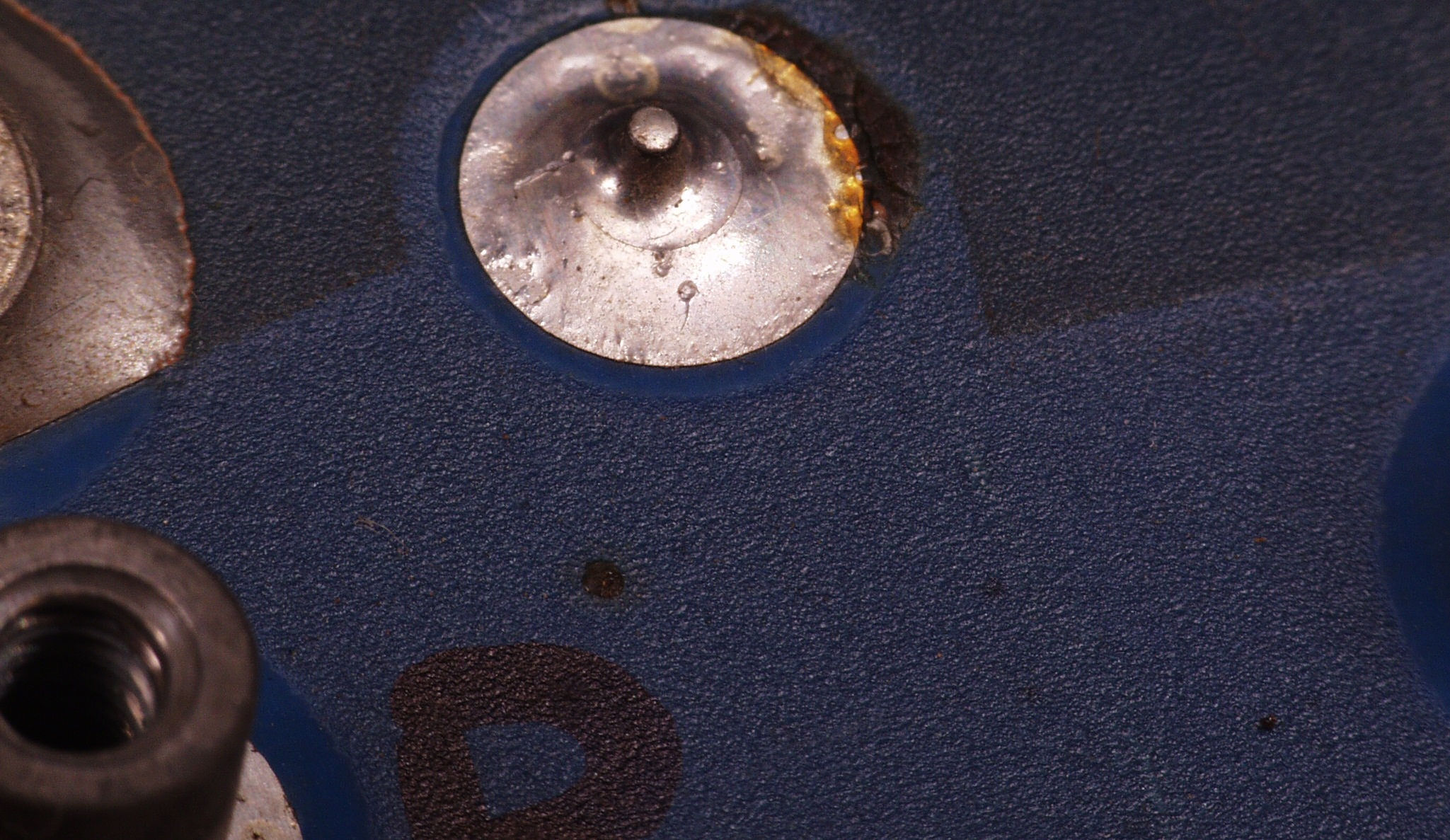

| Ｃ−２Ｃ-1−１． 修理中 Ｌ側終段基板裏、半田不良予備軍 |
 |
| Ｃ−２Ｃ-1−２． 修理中 Ｌ側終段基板裏、半田不良予備軍２ |
 |

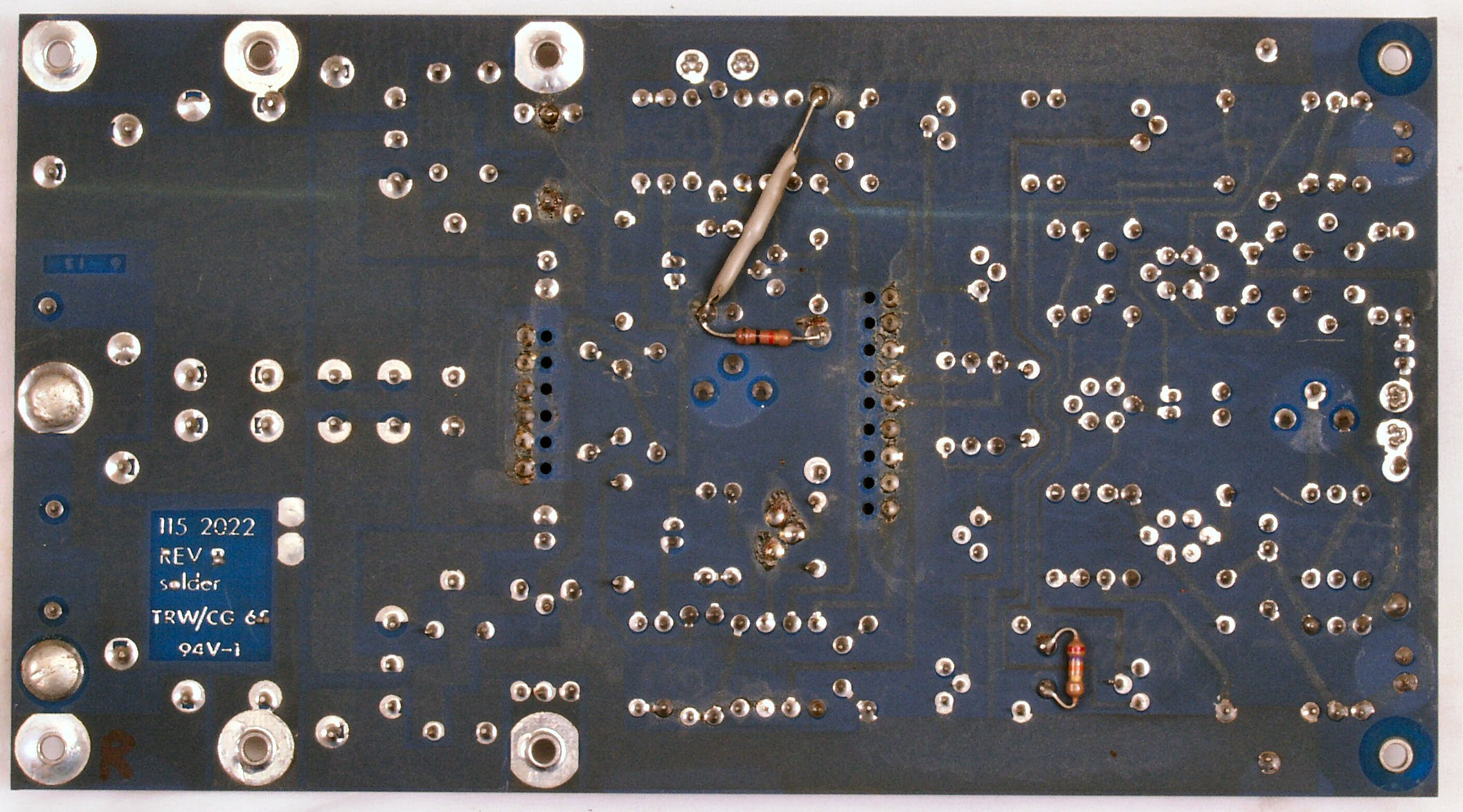

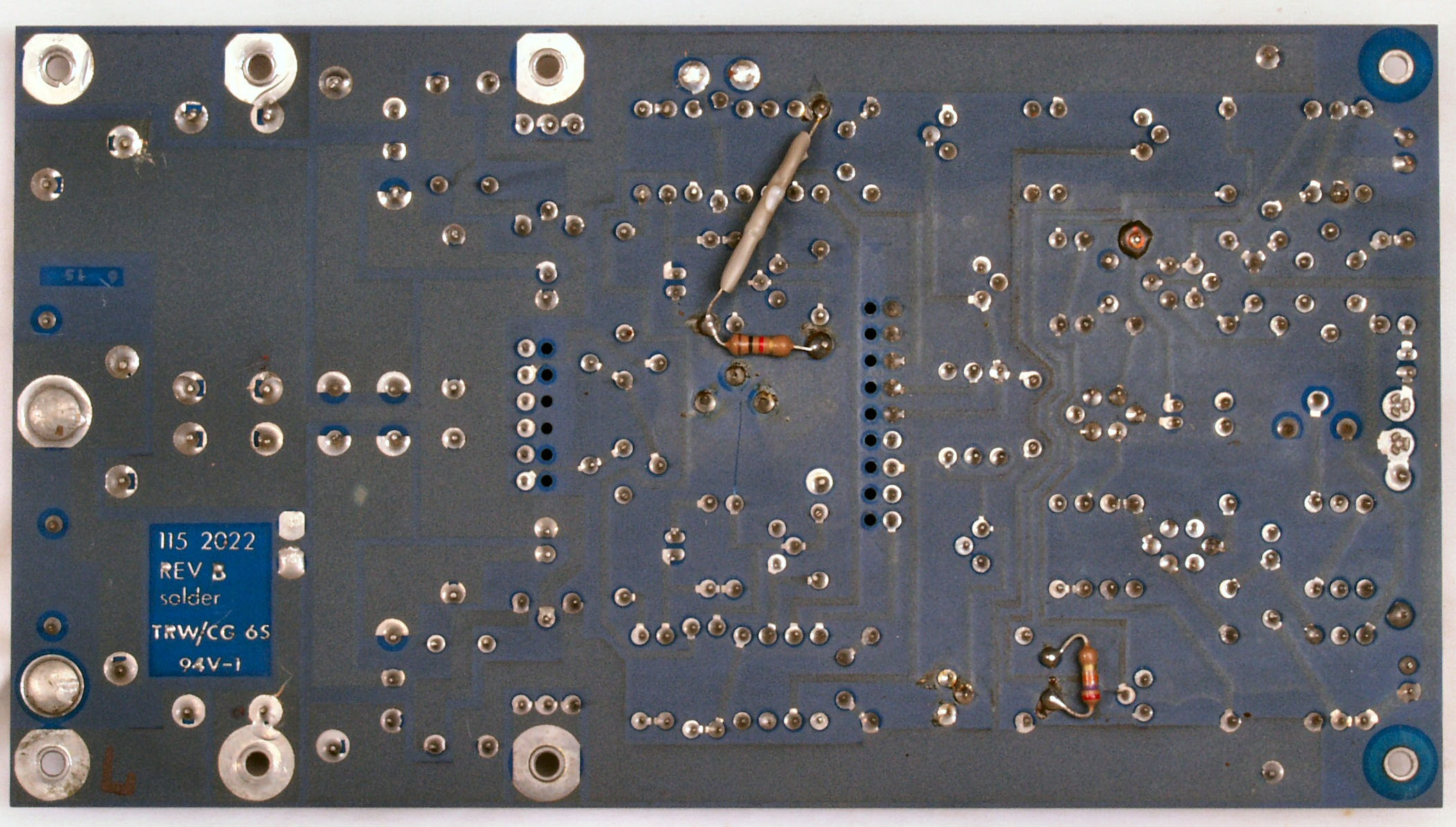

| Ｃ−２Ｄ． 修理（半田補正）後 Ｌ側終段基板裏 全半田やり直す |
 |
| Ｃ−２Ｅ． Ｌ側終段基板裏完成 普通の所の修理は、上記で終わり。 不要なフラックスを取り、清掃後 |
 |

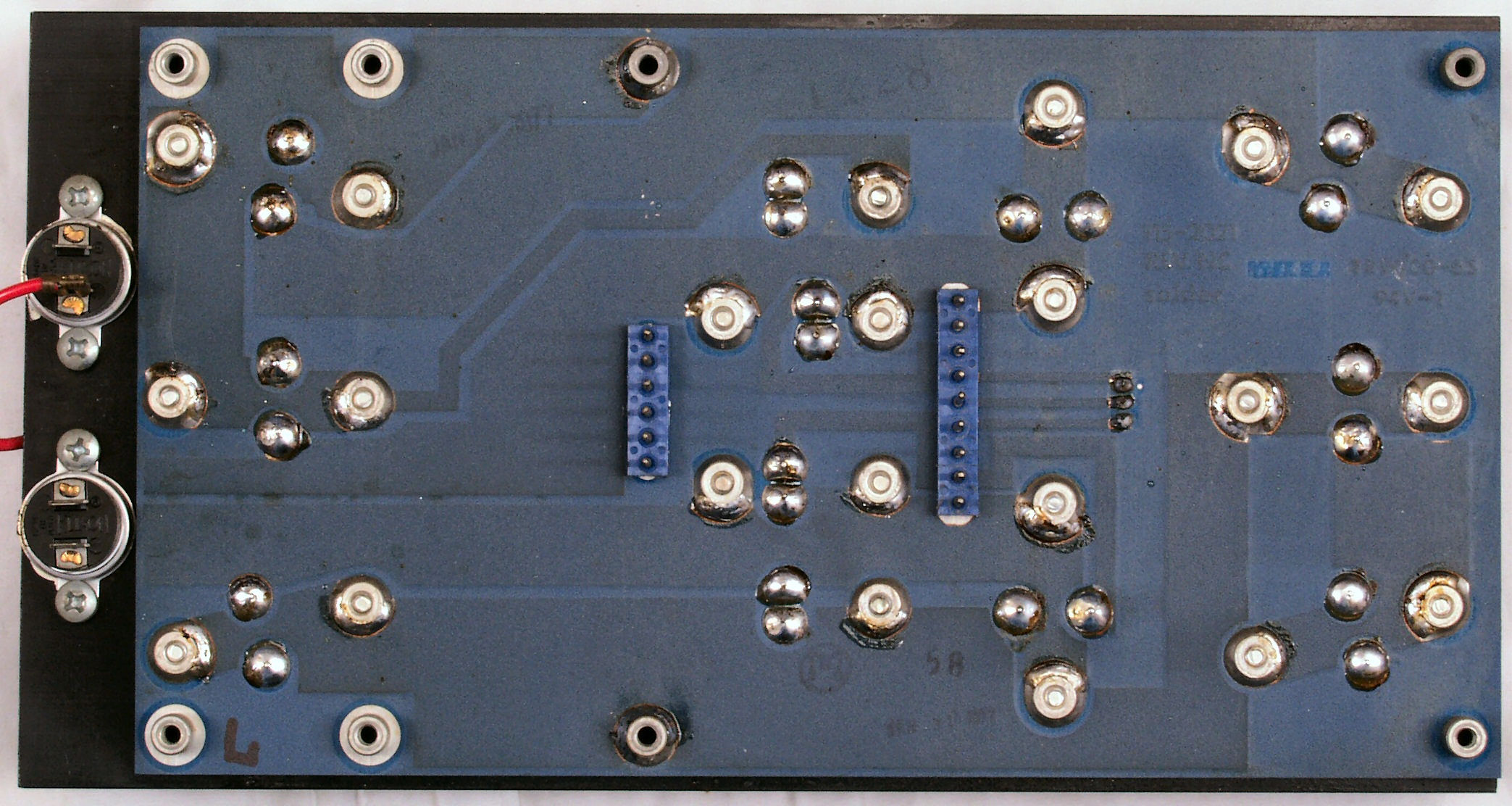

| Ｃ−２Ｆ． 修理前 Ｌ側終段ＴＲ（トランジスター）基盤 |
 |
| Ｃ−２Ｇ． 修理（半田補正）後 Ｌ側終段ＴＲ（トランジスター）基盤 全半田やり直す |
 |
| Ｃ−２Ｈ． Ｌ側終段ＴＲ（トランジスター）基盤完成 普通の所の修理は、上記で終わり。 不要なフラックスを取り、清掃後 |
 |
| Ｃ−２Ｉ． 完成 Ｌ側ＡＭＰ 放熱を良くするため清掃する、ネジは全て増締めする、結構締まる |
 |

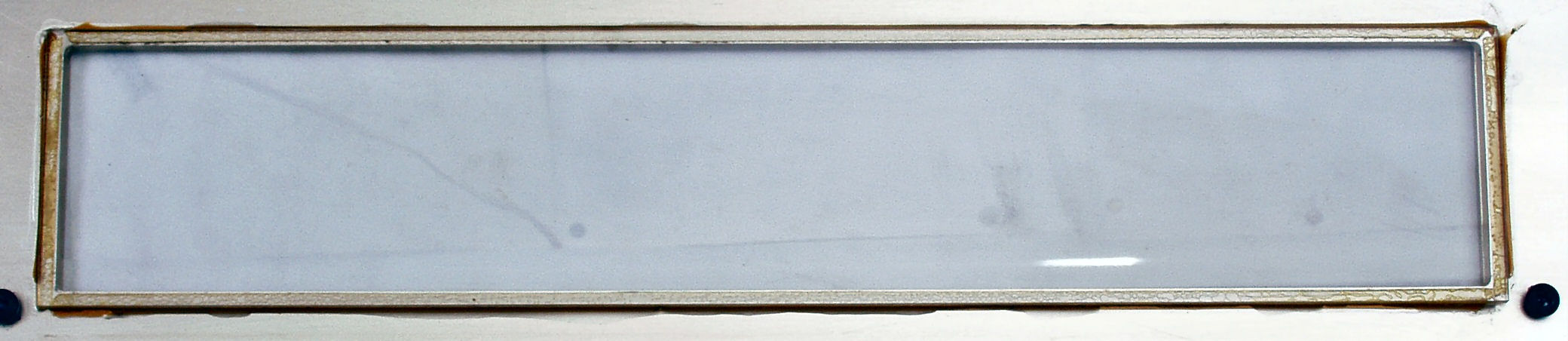

| Ｃ−３Ａ． 前面パネル裏修理中、接着材を流し込んでおく |
 |

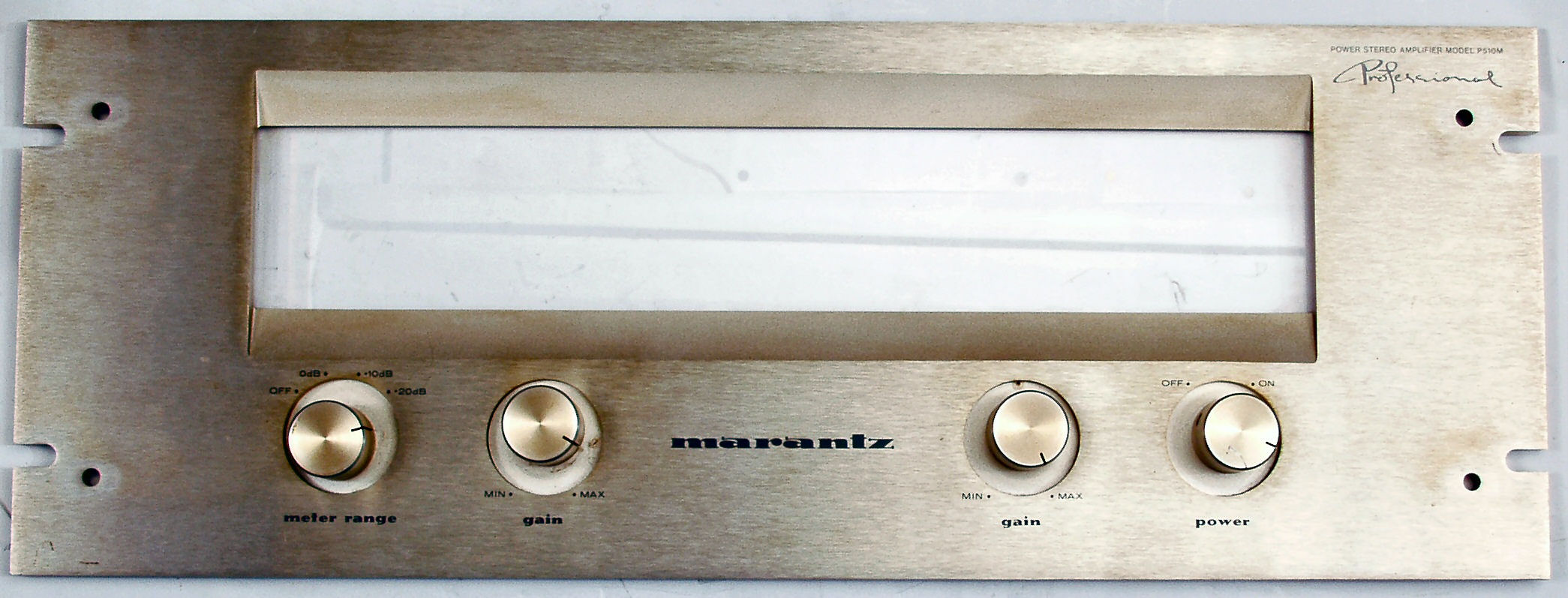

| Ｃ−３Ｂ． 修理中 パネル清掃前 |
 |

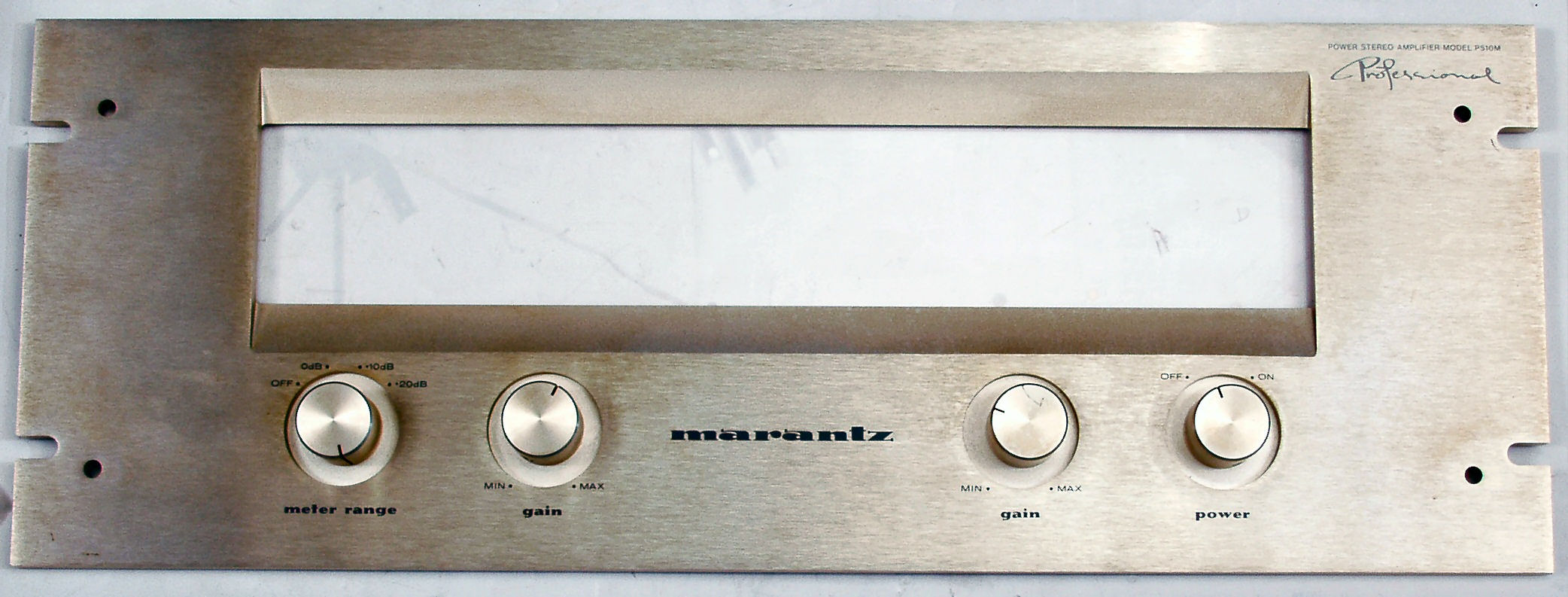

| Ｃ−３Ｃ． 修理中 パネル清掃後、タバコのヤニが甘くアルマイトの色に深みを与えているのでこの程度の洗浄で十分 |
 |

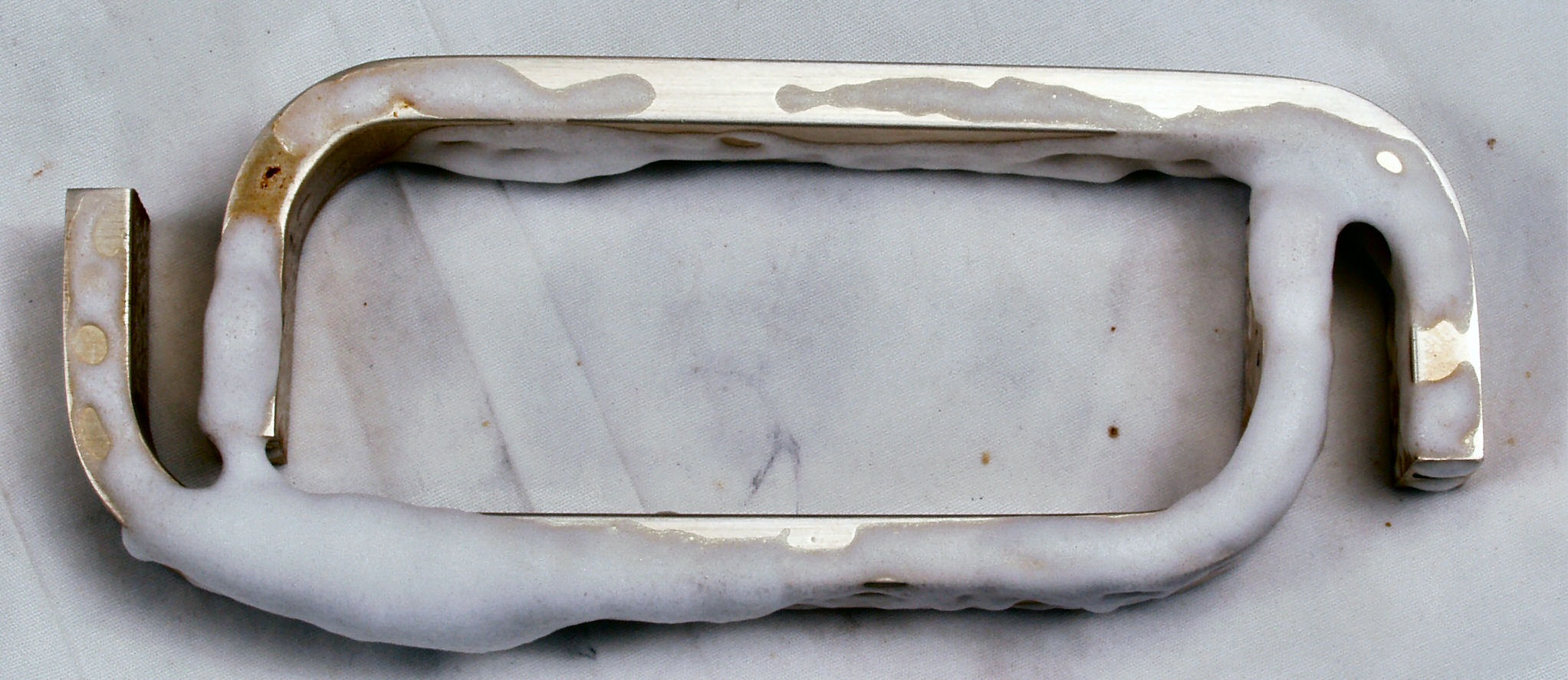

| Ｃ−３Ｄ． 修理中 パネル取手清掃中、タバコのヤニが甘くアルマイトの色に深みを与えているのでこの程度の洗浄で十分 |
 |
| Ｃ−４． 前面パネル裏修理中 |
 |
| Ｃ−４Ａ． 修理前 ＶＵメーターＡＭＰ基盤 |
 |
| Ｃ−４Ｂ． 修理後 ＶＵメーターＡＭＰ基盤 電解コンンサー５個、半固定ＶＲ２個交換 |
 |

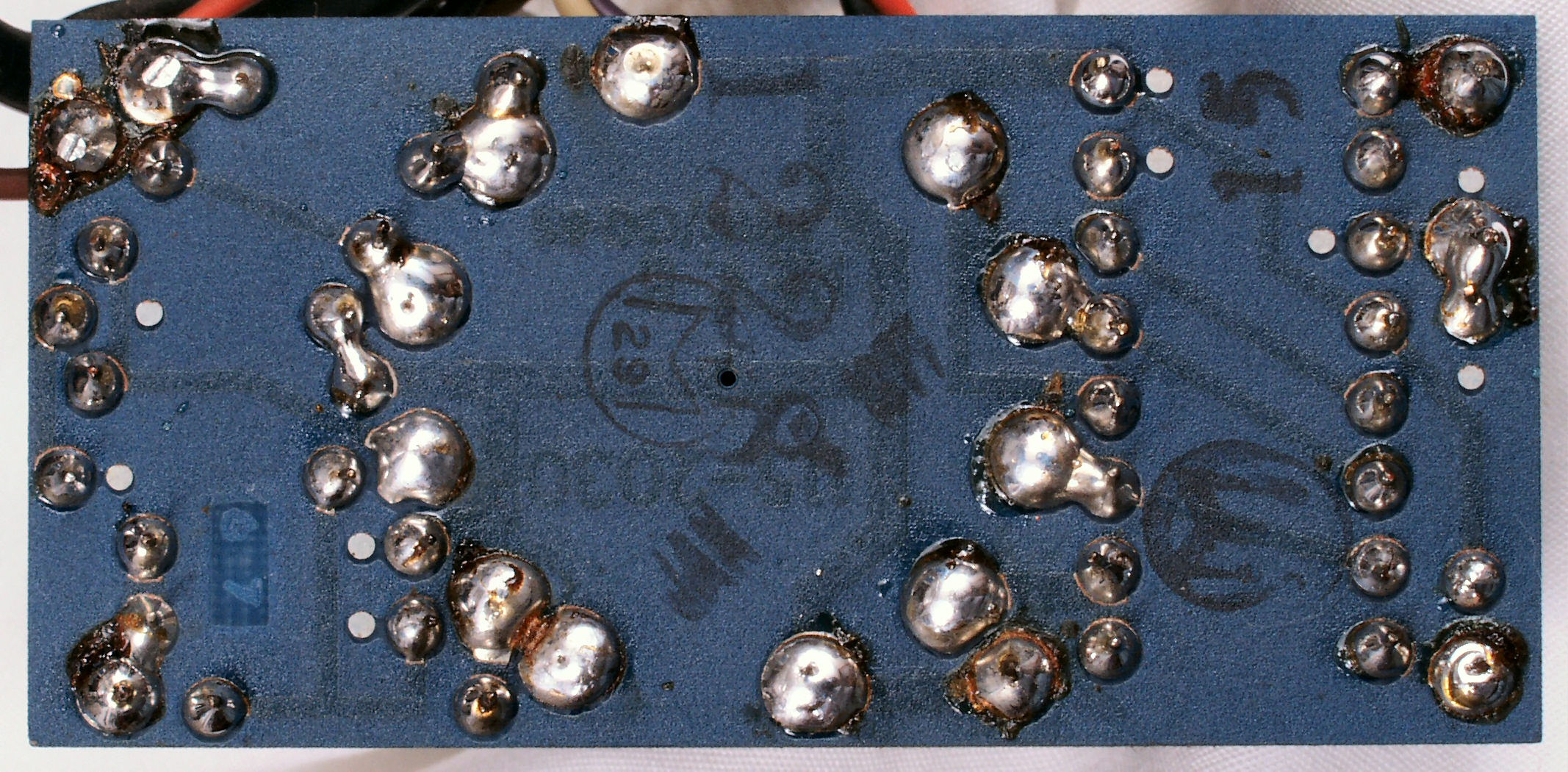

| Ｃ−４Ｃ． 修理前 ＶＵメーターＡＭＰ基盤裏 |
 |
| Ｃ−４Ｄ． 修理（半田補正）後 ＶＵメーターＡＭＰ基盤裏 全半田やり直す |
 |
| Ｃ−４Ｅ． 完成ＶＵメーターＡＭＰ基盤裏 不要なフラックスを取り、清掃後 |
 |

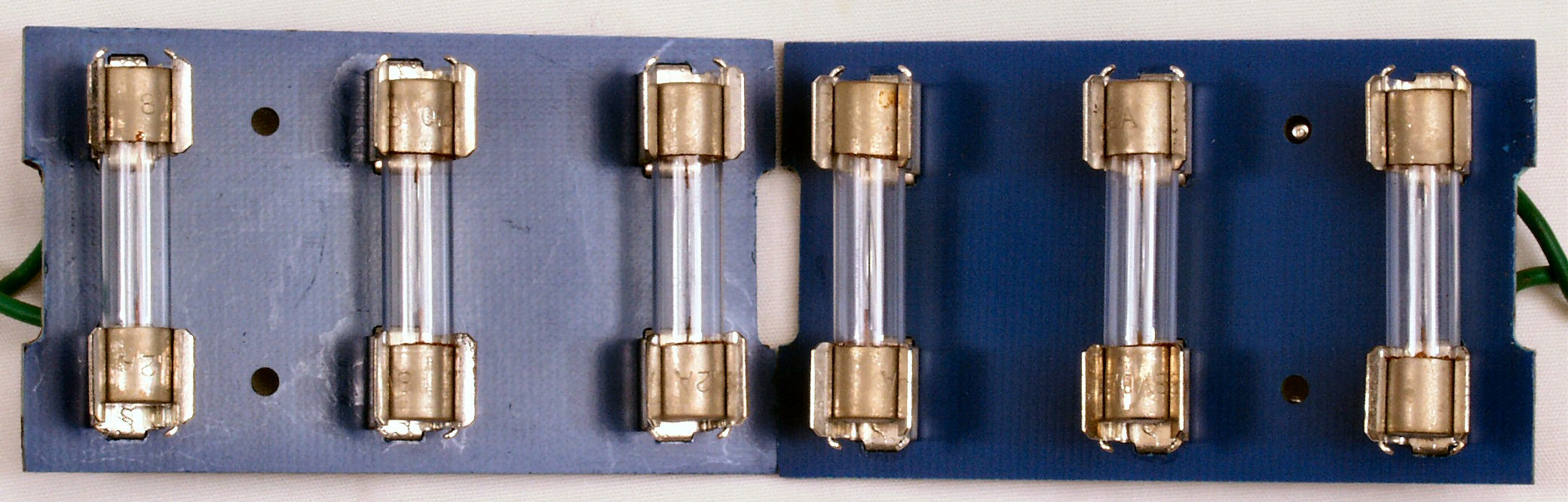

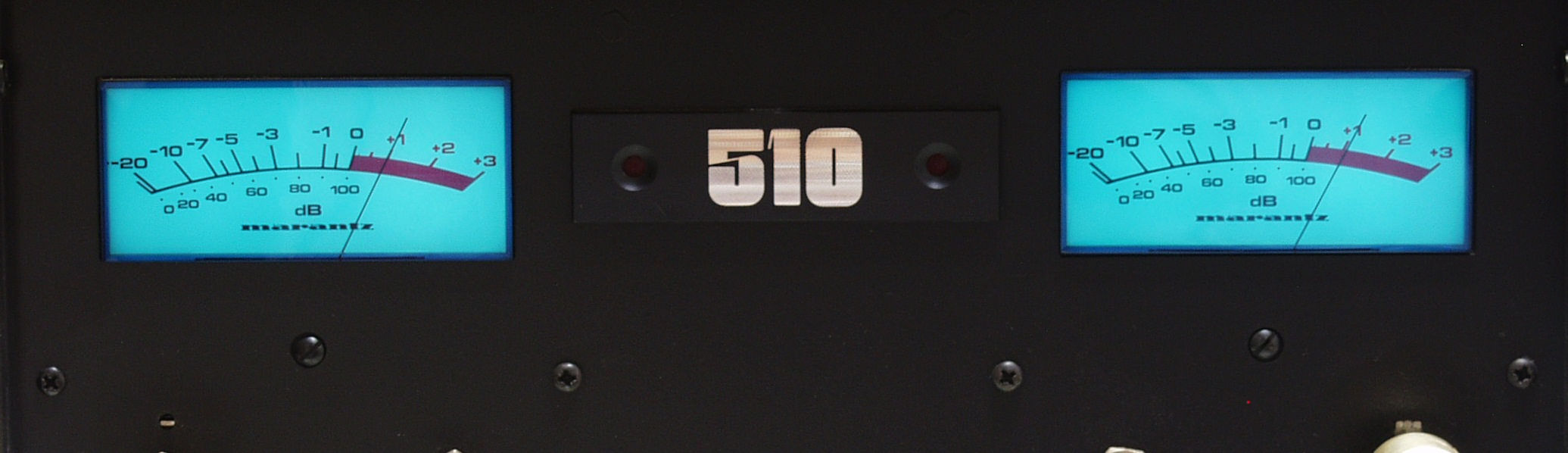

| Ｃ−５A． 修理中 ＶＵメーターランプは綺麗、日本は電圧が低いので寿命が延びる |
 |
| Ｃ−５B． 修理前 ＶＵメーターランプ基板裏 |
 |

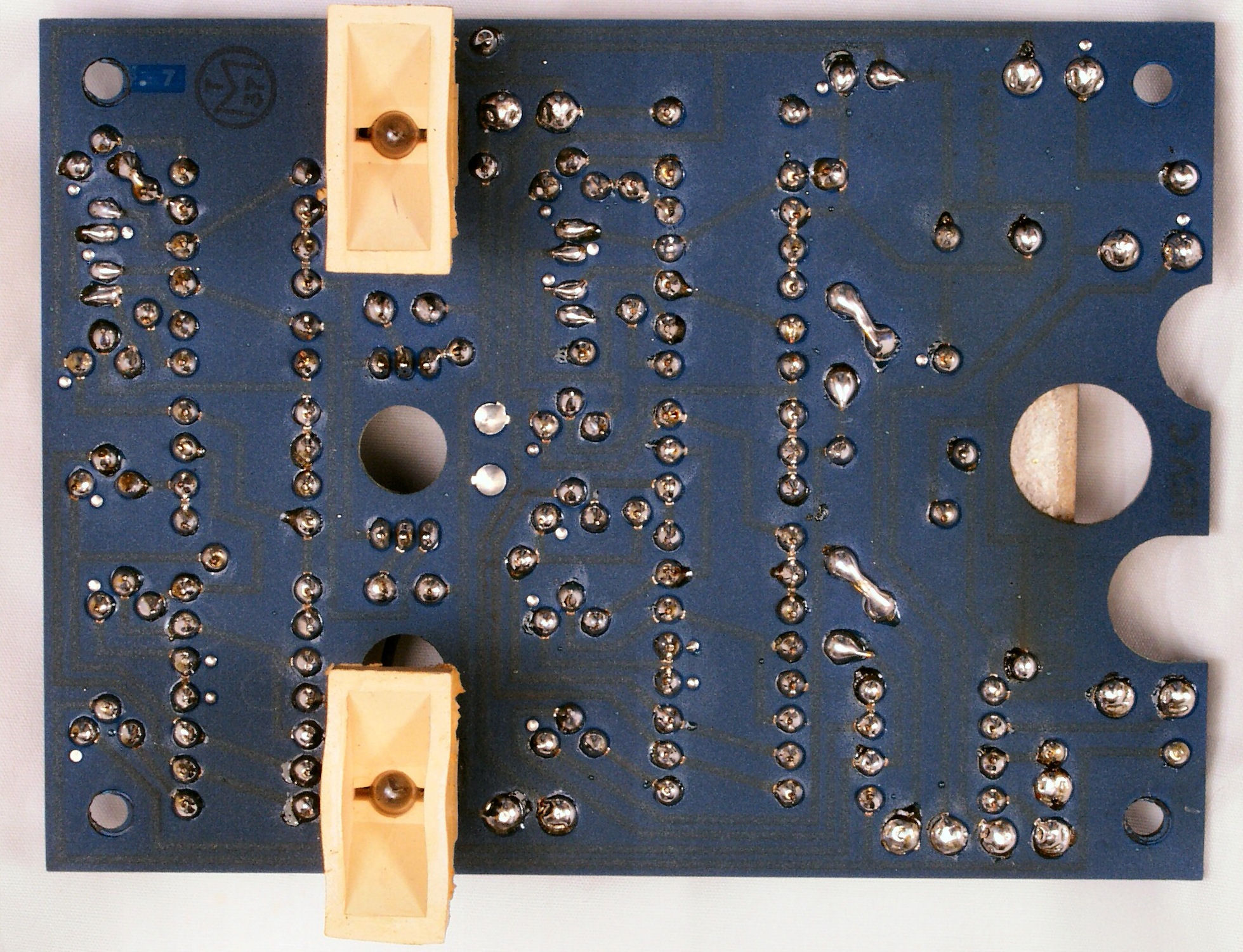

| Ｃ−５C． 修理（半田補正）後 ＶＵメーターランプ基板裏 全半田やり直す |
 |
| Ｃ−５D． 完成ＶＵメーターランプ基板裏 不要なフラックスを取り、清掃後 |
 |
| Ｃ−６Ａ． 修理前 ＶＵアテネッター基板 |
 |
| Ｃ−６Ｂ． 修理前 ＶＵアテネッター基板裏 |
 |
| Ｃ−６Ｃ． 修理（半田補正）後 ＶＵアテネッター基板裏後 全半田やり直す |
 |
| Ｃ−６Ｄ． 完成ＶＵアテネッター基板裏後 不要なフラックスを取り、清掃後 |
 |

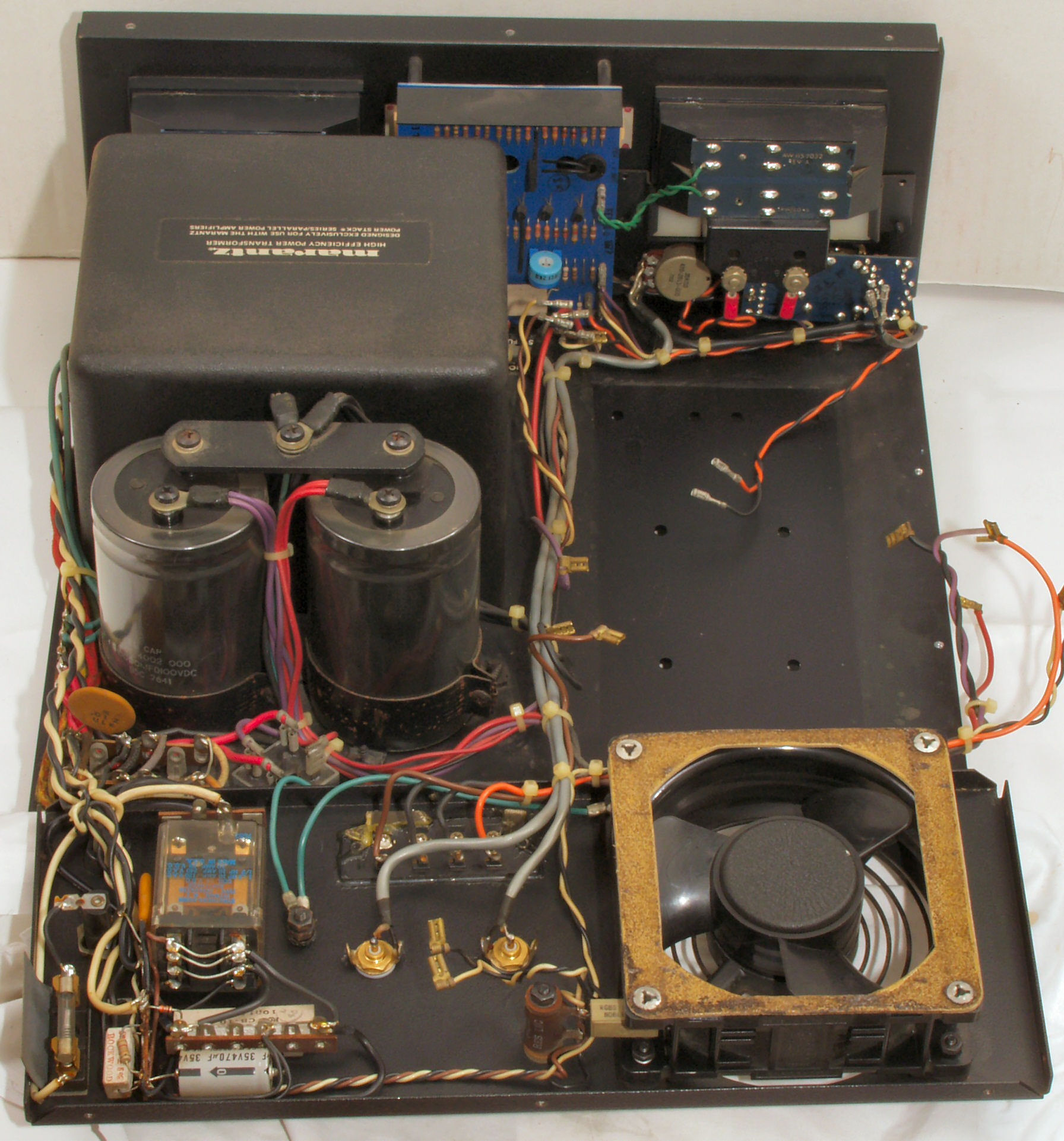

| Ｃ−７． 後パネルを取り修理中 |
 |

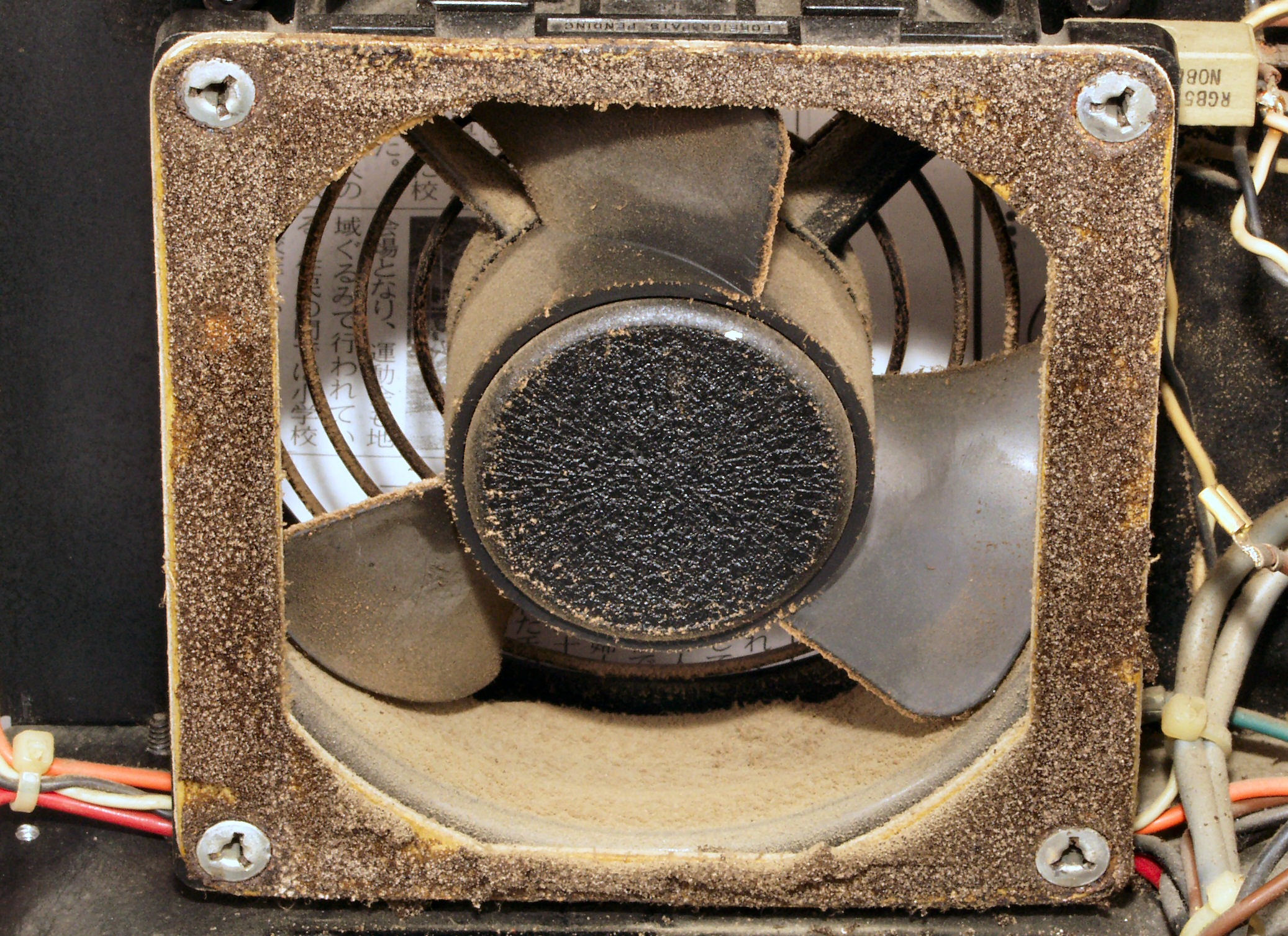

| Ｃ−９Ａ． 修理前 冷却フアン シールのスポンジがぼろぼろ |
 |
| Ｃ−９Ｂ． 修理後 冷却フアン |
 |

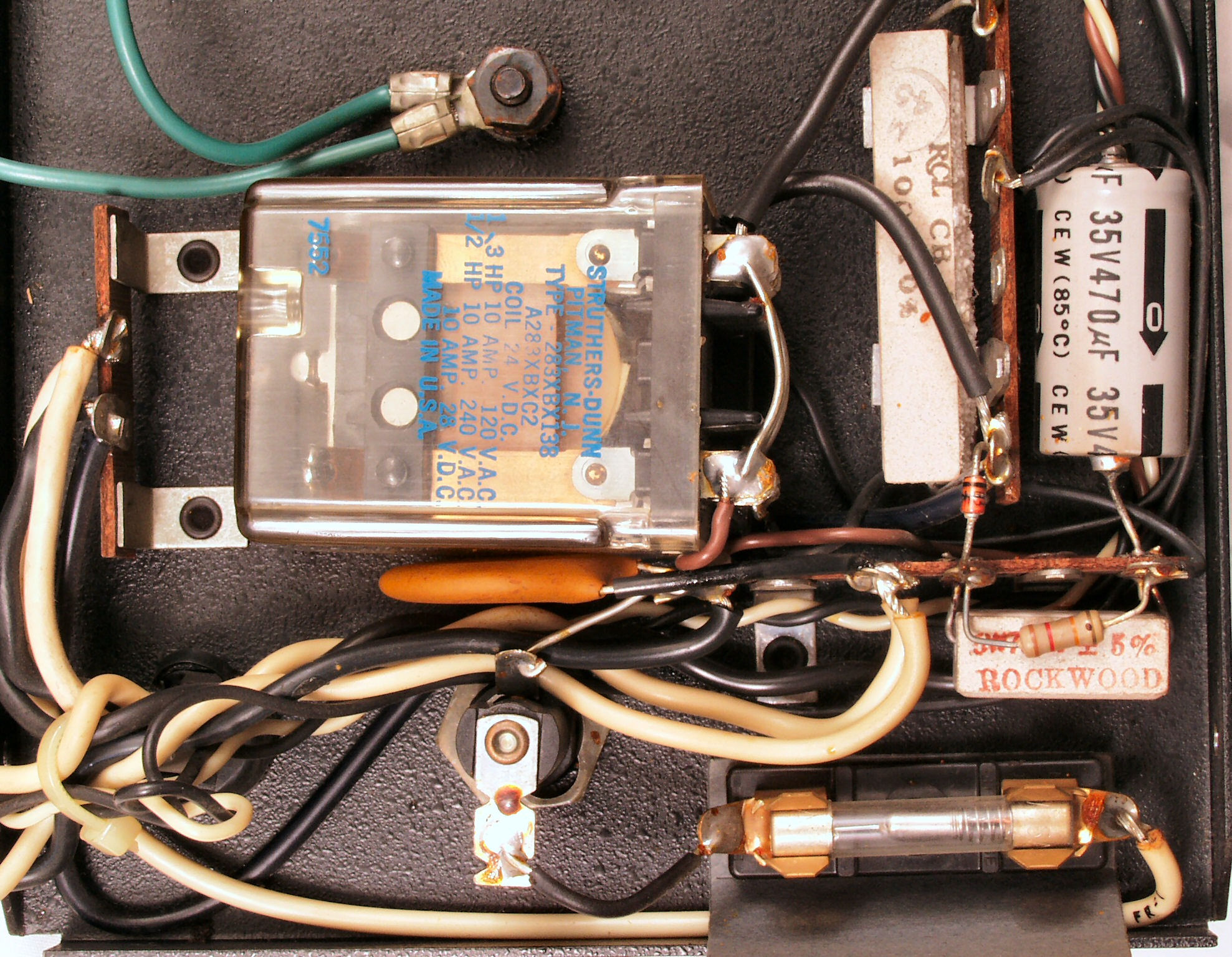

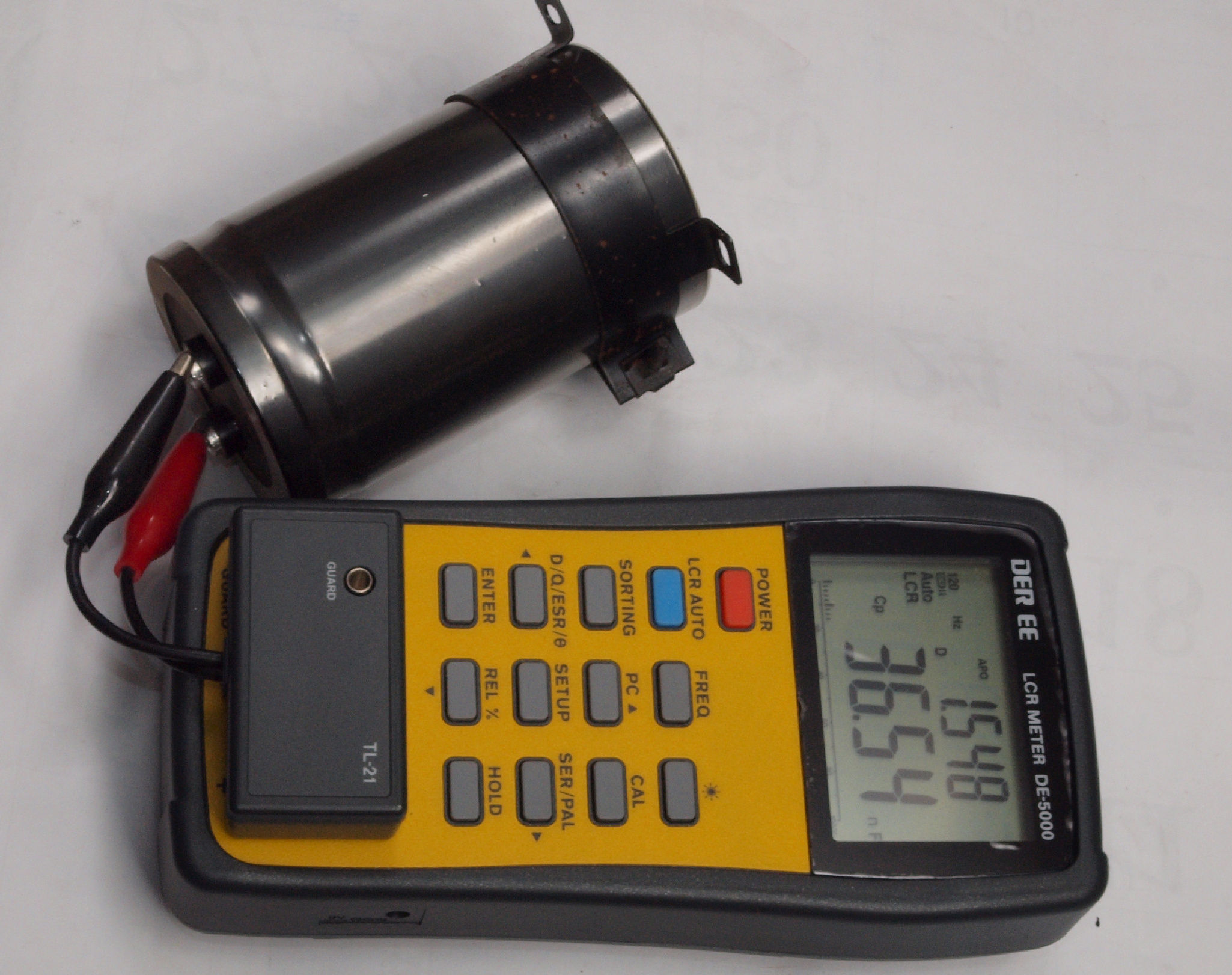

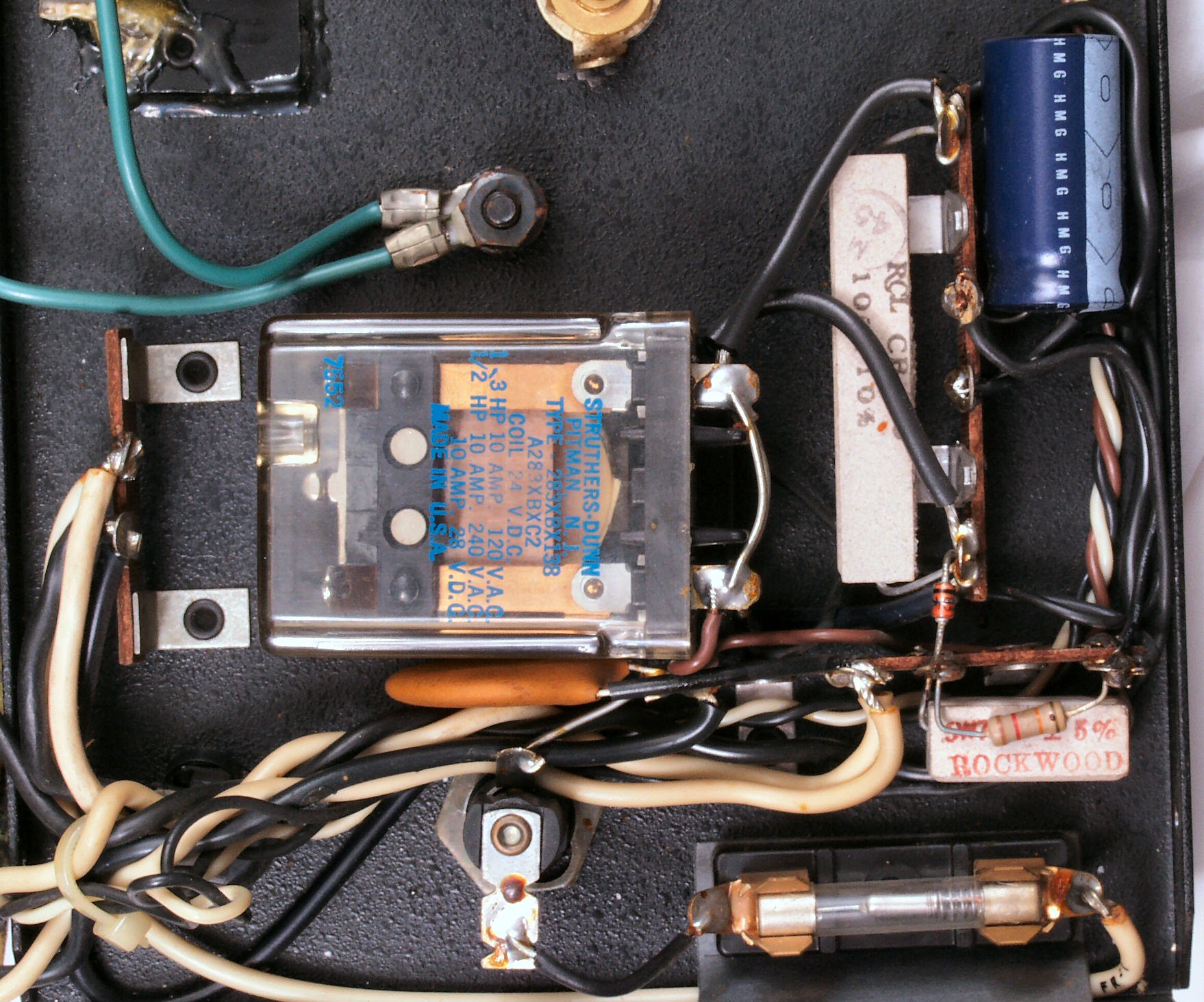

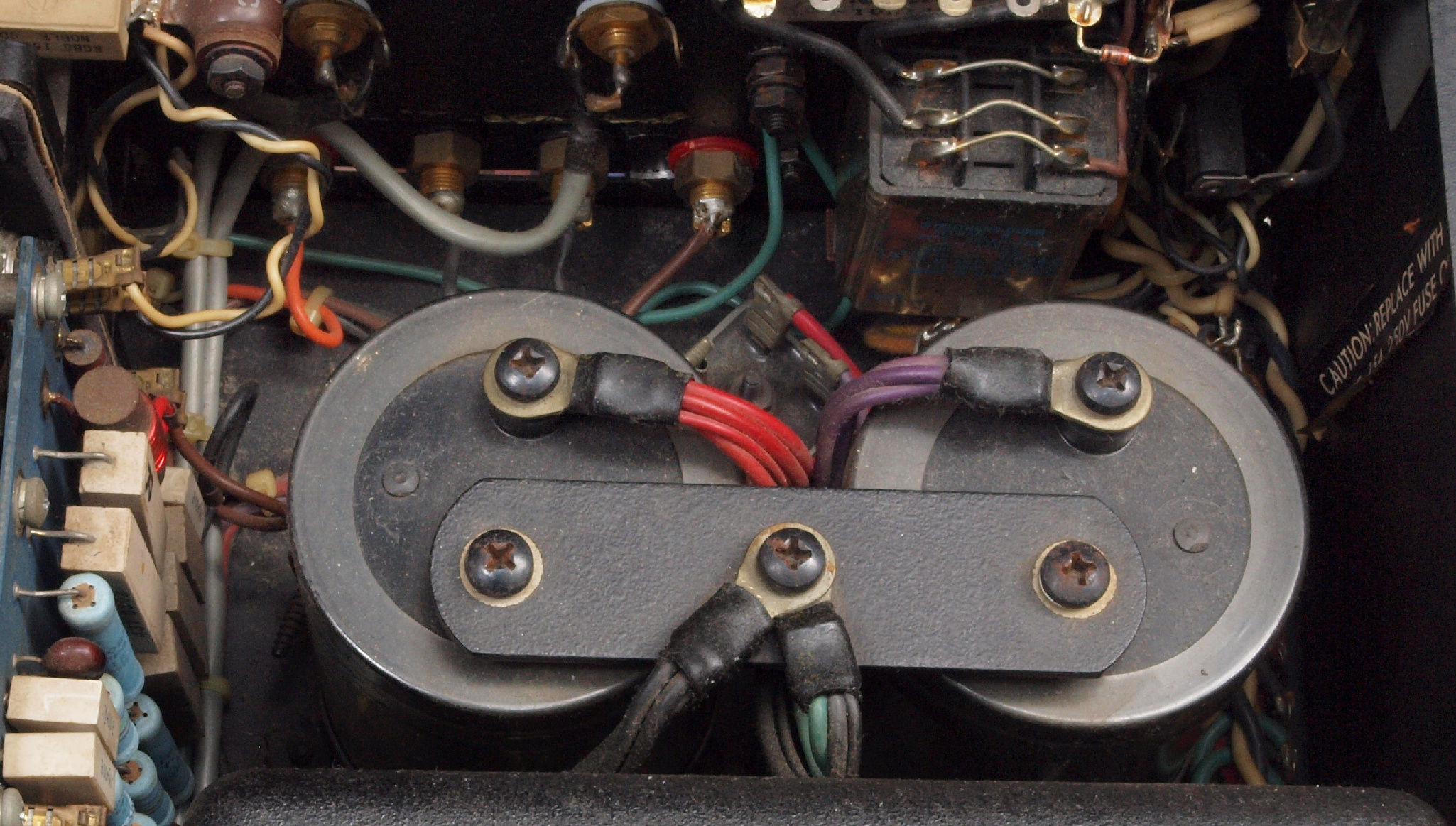

| Ｃ−ＡＡ． 修理前 電源突入電流抑制回路 |
 |
| Ｃ−ＡＢ． 修理後 電源突入電流抑制回路 電解コンンサー１個交換 |
 |

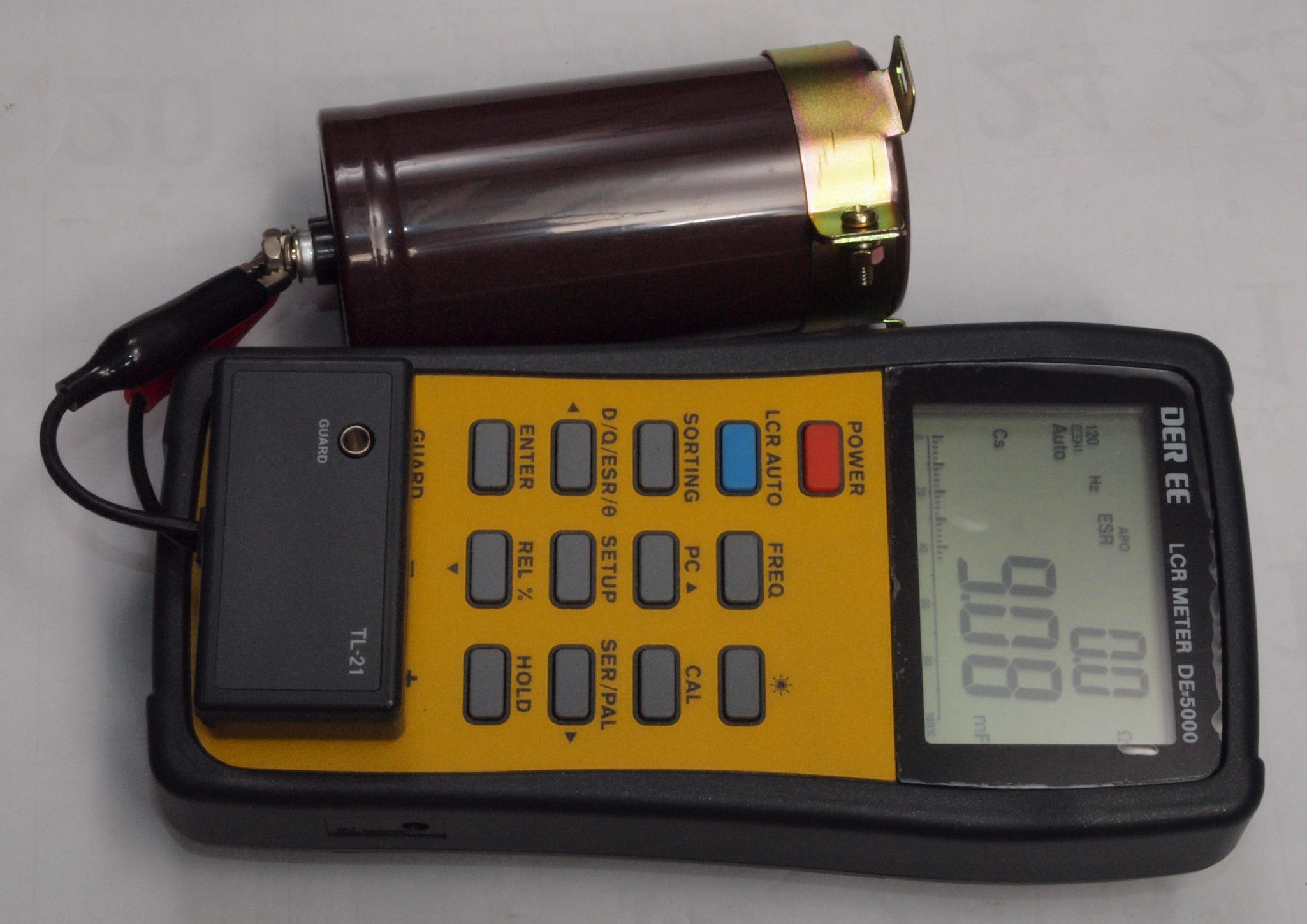

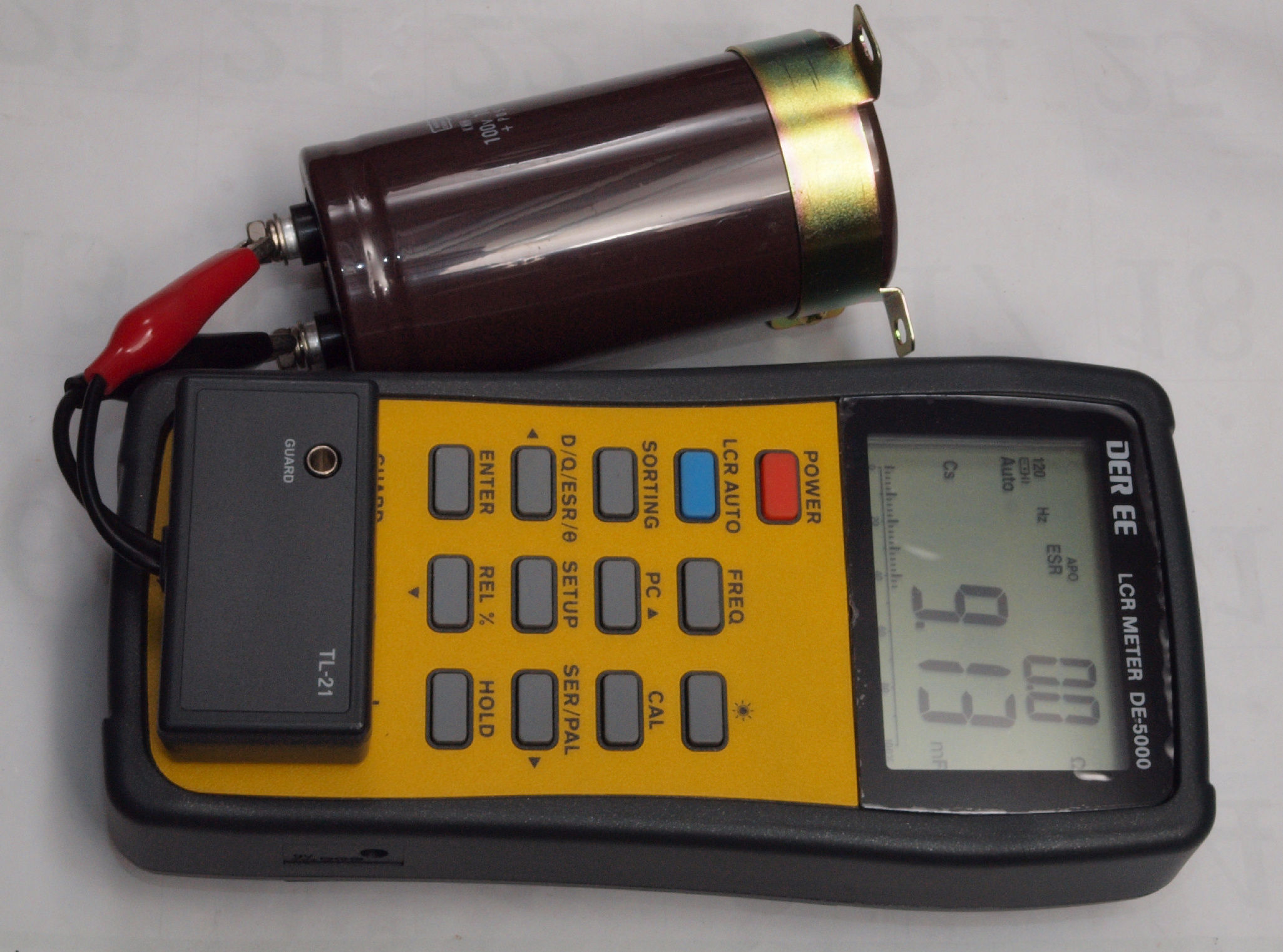

| Ｃ−Ｃ． 交換部品 |
 |
| Ｃ−ＤＡ． 修理前 上から見る |
|
| Ｃ−ＤＢ． 修理後 上から見る |
 |

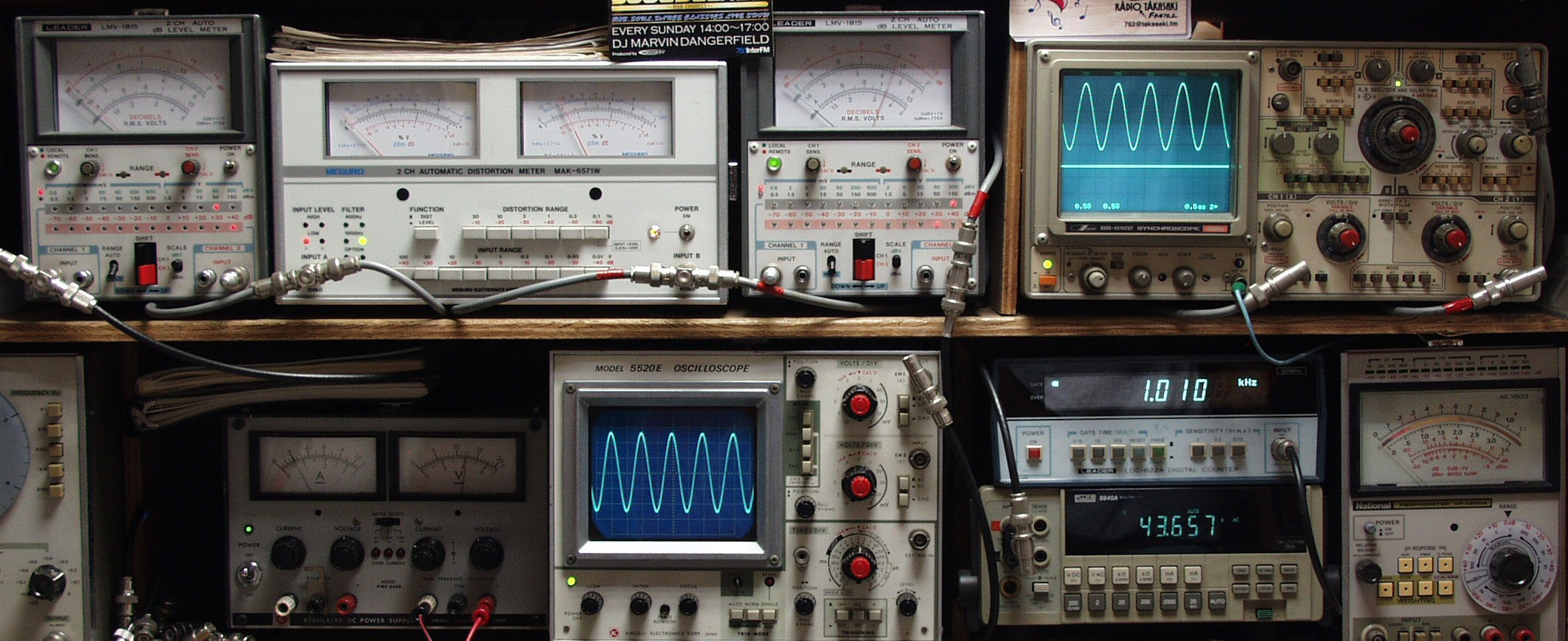

| Ｅ． 調整・測定 Ｅ−１． 出力・歪み率測定・調整 ＜見方＞ 上左オーディオ発振器より４００ＨＺ・1ＫＨＺの信号を出す（歪み率＝約０．００３％） 下中＝入力波形（オーディオ発振器のＴＴＬレベル） 下右＝周波数計 上左＝ＳＰ出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 上右＝ＳＰ出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） |
 |

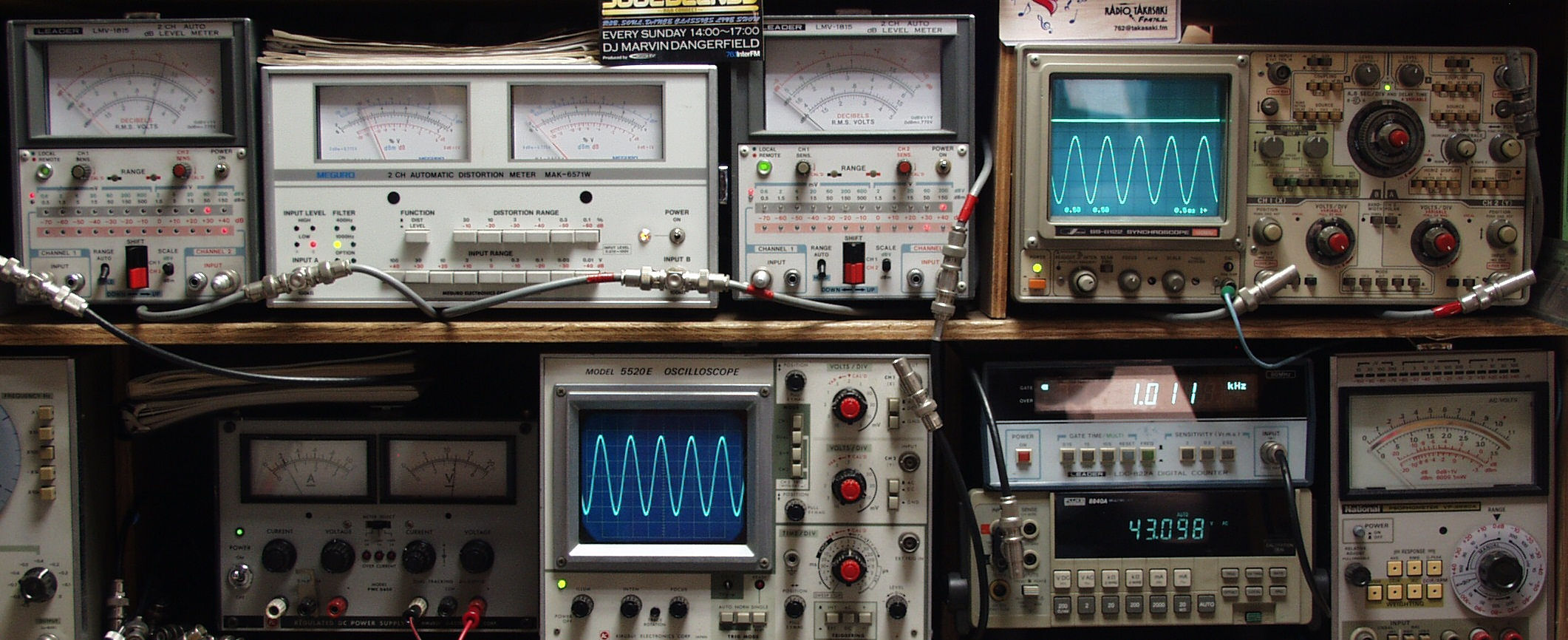

| Ｅ−２Ａ． Ｒ側ＳＰ出力＝４３Ｖ＝２３１Ｗ出力 ０．０３％歪み １０００ＨＺ入力 |
 |
| Ｅ−２Ｂ． Ｒ側ＳＰ出力＝４３Ｖ＝２３１Ｗ出力 ０．０２％歪み ４００ＨＺ入力 |
 |
| Ｅ−３Ａ． Ｌ側ＳＰ出力＝４３Ｖ＝２３１Ｗ出力 ０．０３％歪み １０００ＨＺ入力 |
 |
| Ｅ−３Ｂ． Ｌ側ＳＰ出力＝４３Ｖ＝２３１Ｗ出力 ０．０３％歪み ４００ＨＺ入力 |
 |
| Ｅ−４Ａ． ＶＵメーター校正 |
 |

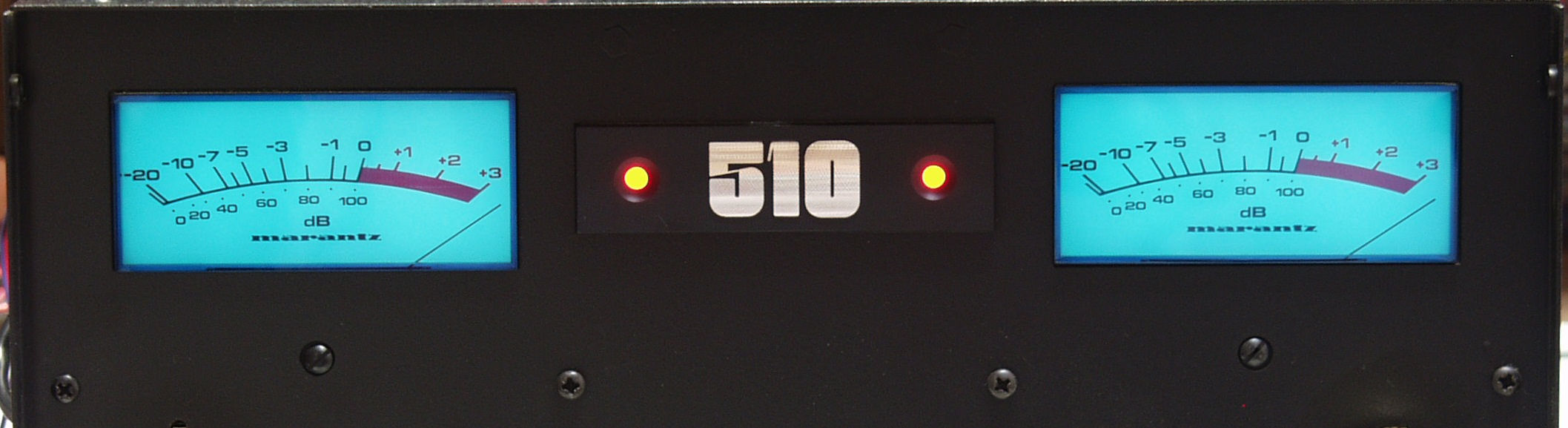

| Ｅ−４Ｂ． オーバーロード点灯確認 |
 |
| Ｅ−５． 完成 引き続き２４時間エージング |
 |
