Marantz 240Z 修理記録
平成15年10月25日到着   11月15日完成
  • A. 修理前の状況
      症状は,片チャンネルから「ビシッ」という雑音が頻出し,スピーカーが壊れてしまいそうな状況になります。

  • B.症状、原因
      電解コンデンサー劣化、初段TR(トランジスター)劣化

  • C.修理状況
      初段TR(トランジスター)交換
      電解コンデンサ−交換=オーディオ・コンデンサー(ミューズ)使用
      配線手直し、補強
      経年劣化による各部ハンダ補正
  • D.使用部品
      初段TR(トランジスタ−)              個
      半固定VR                      4個
      電解コンデンサ−                 個
      フイルム・コンデンサー              2個
  • F.修理費   75,000円   <<オーバーホール修理>>



A. 修理前の状況
A−1A. 修理前の点検 上から見る
C. 修理状況
C−1A. 修理前  R側終段基板

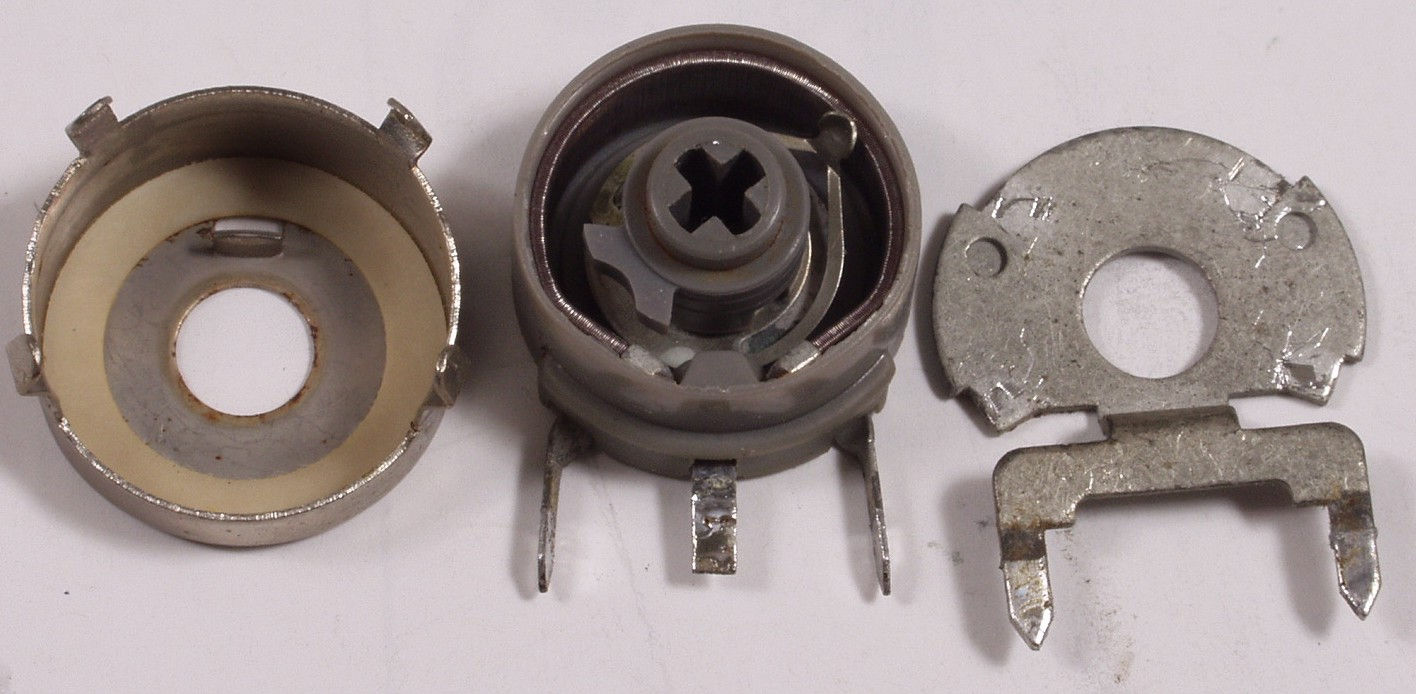

C−1A−1. 修理中  半固定VR 交換したいが同容量の物が無いため清掃

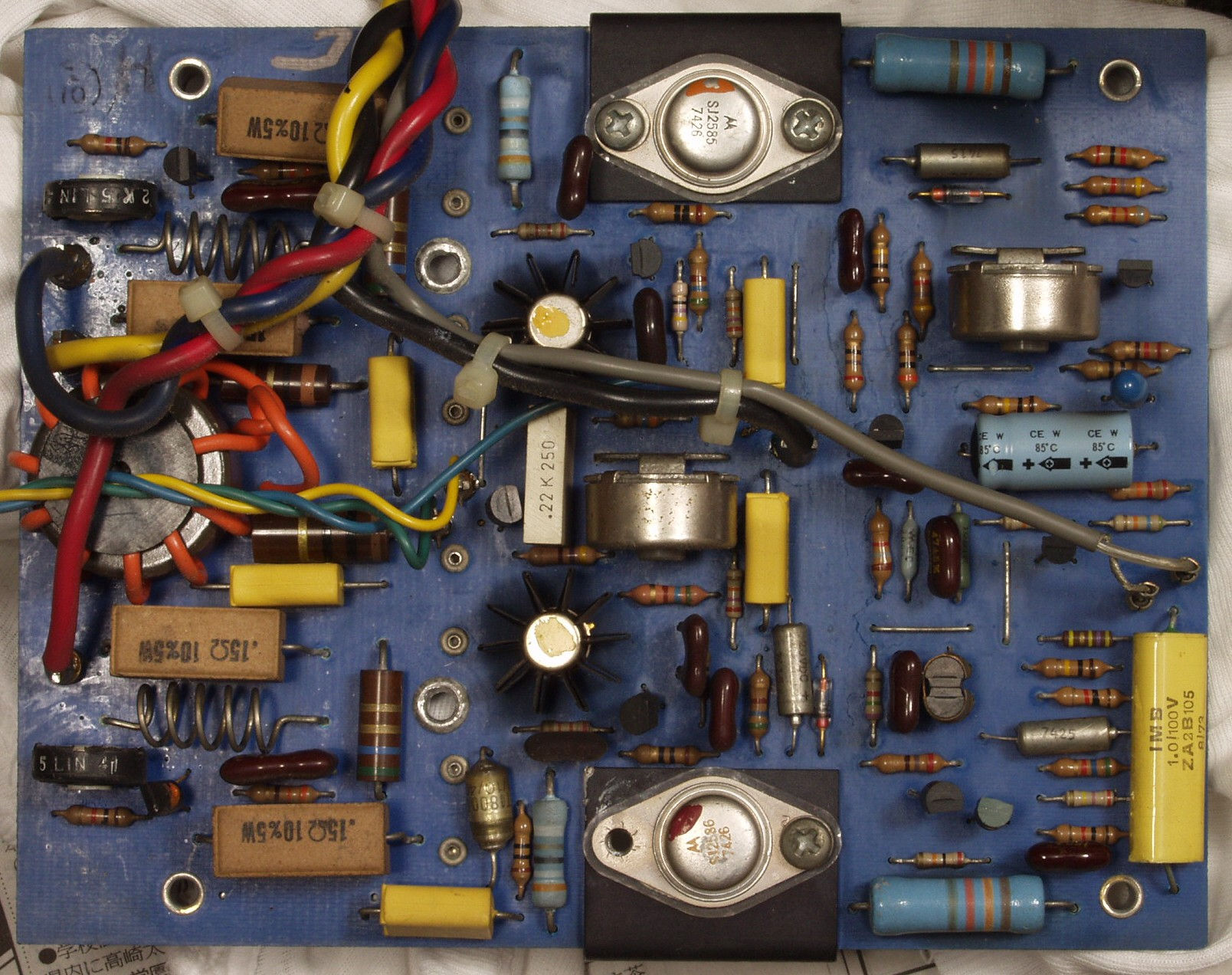

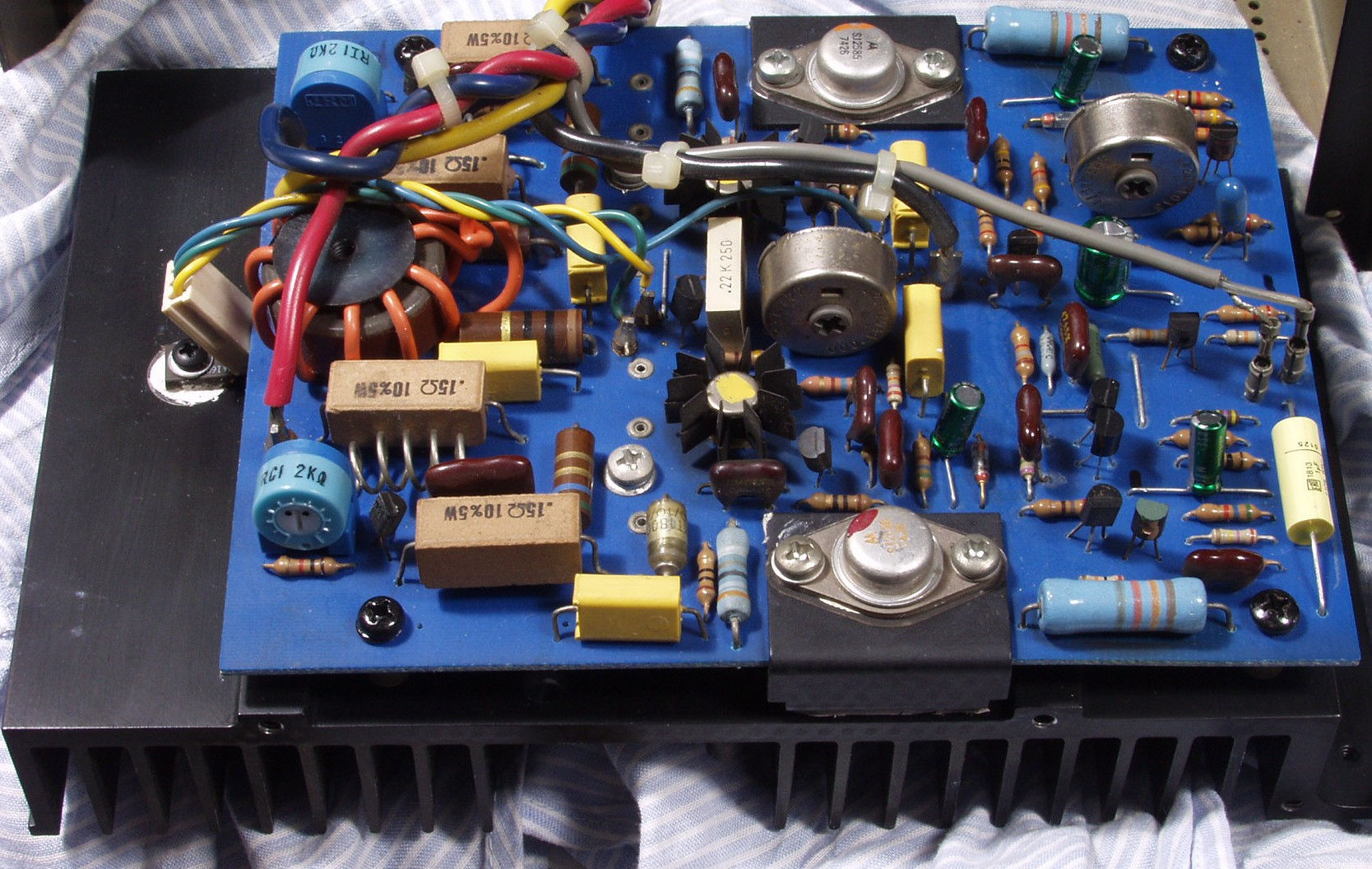

C−1B. 修理後  R側終段基板 電解コンンサー4個、半固定VR2個、フイルムコンデンサー1個、TR(トランジスタ−)4個交換

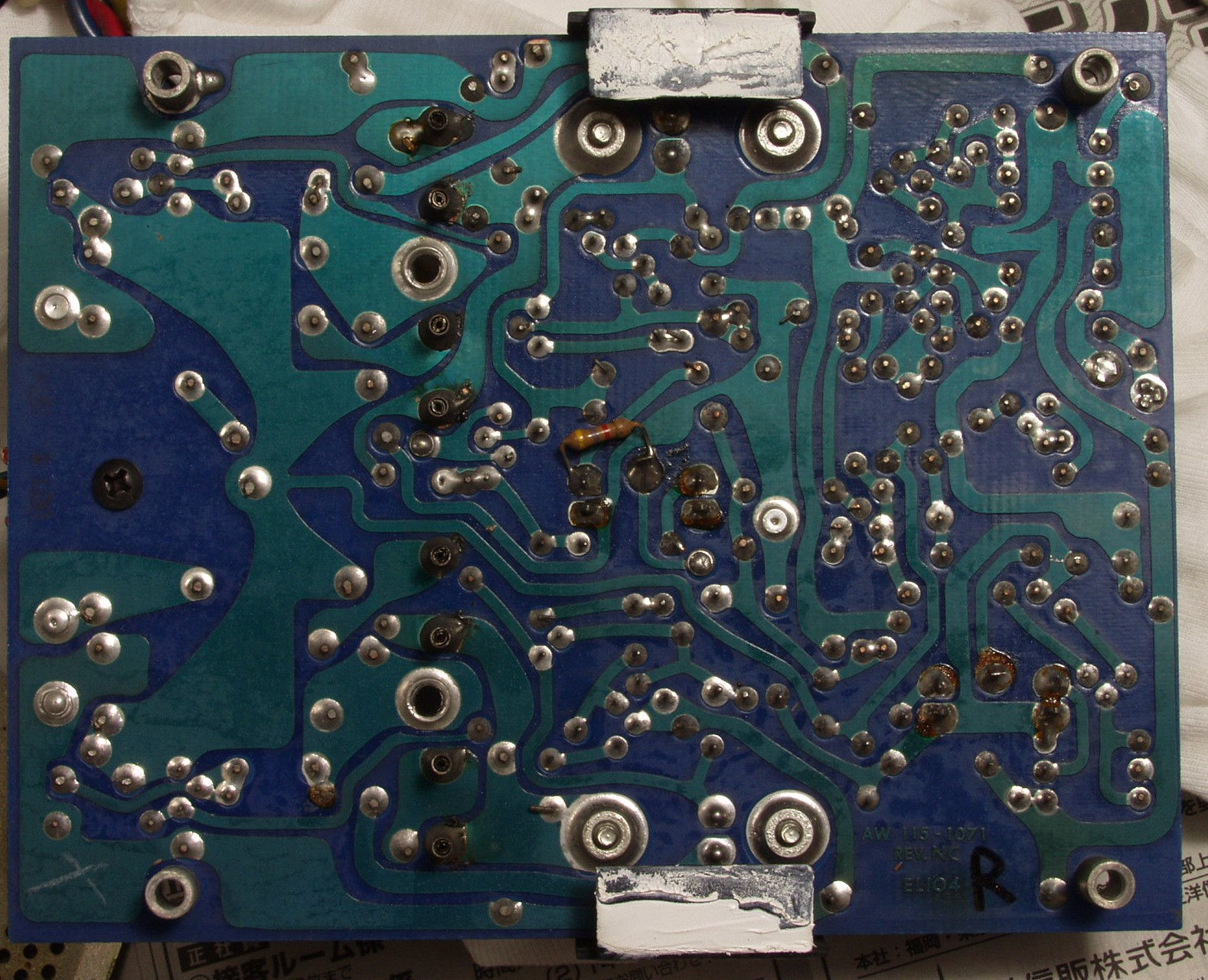

C−1C. 修理後  R側終段基板 裏

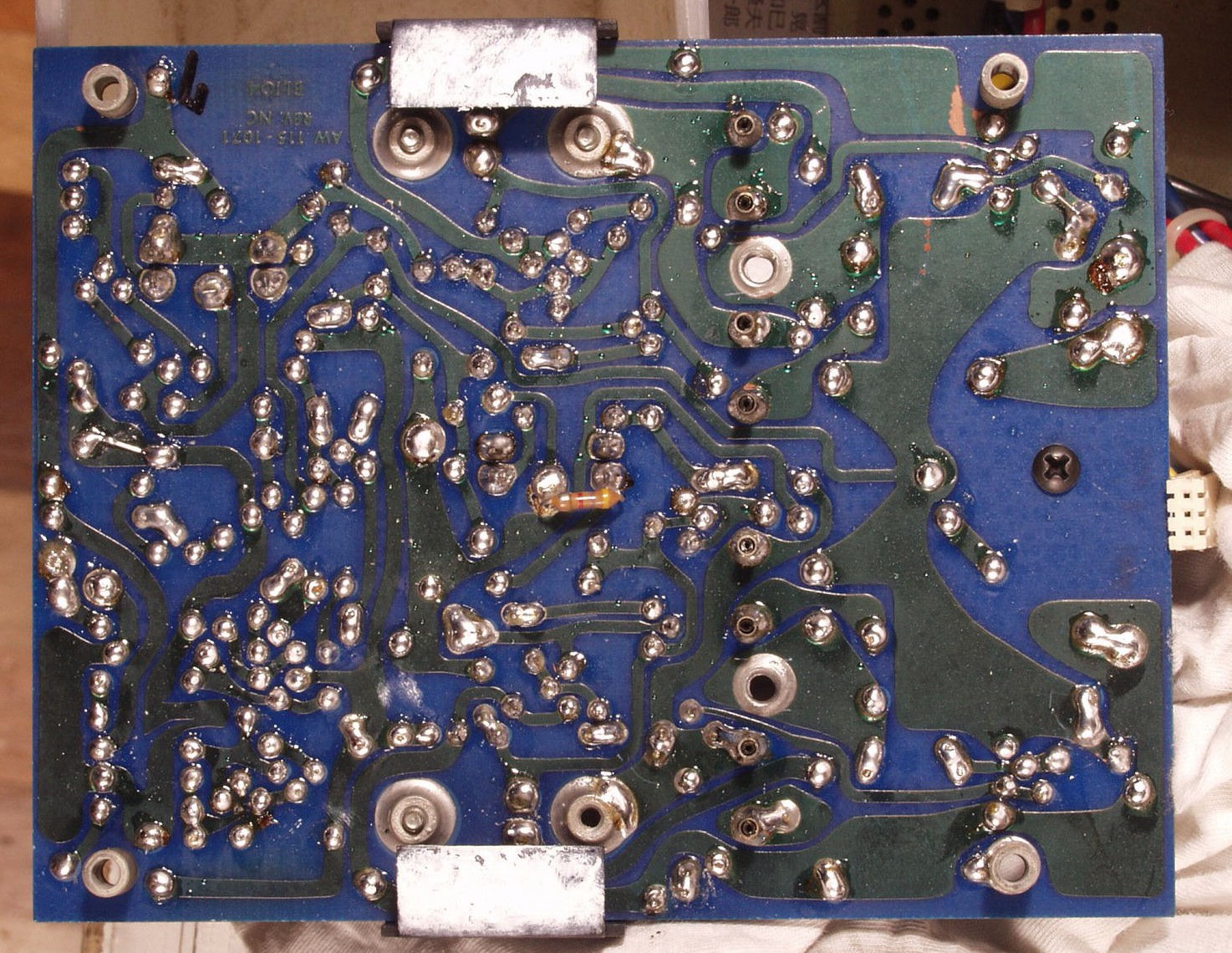

C−1D. 修理(半田補正)後  R側終段基板 裏

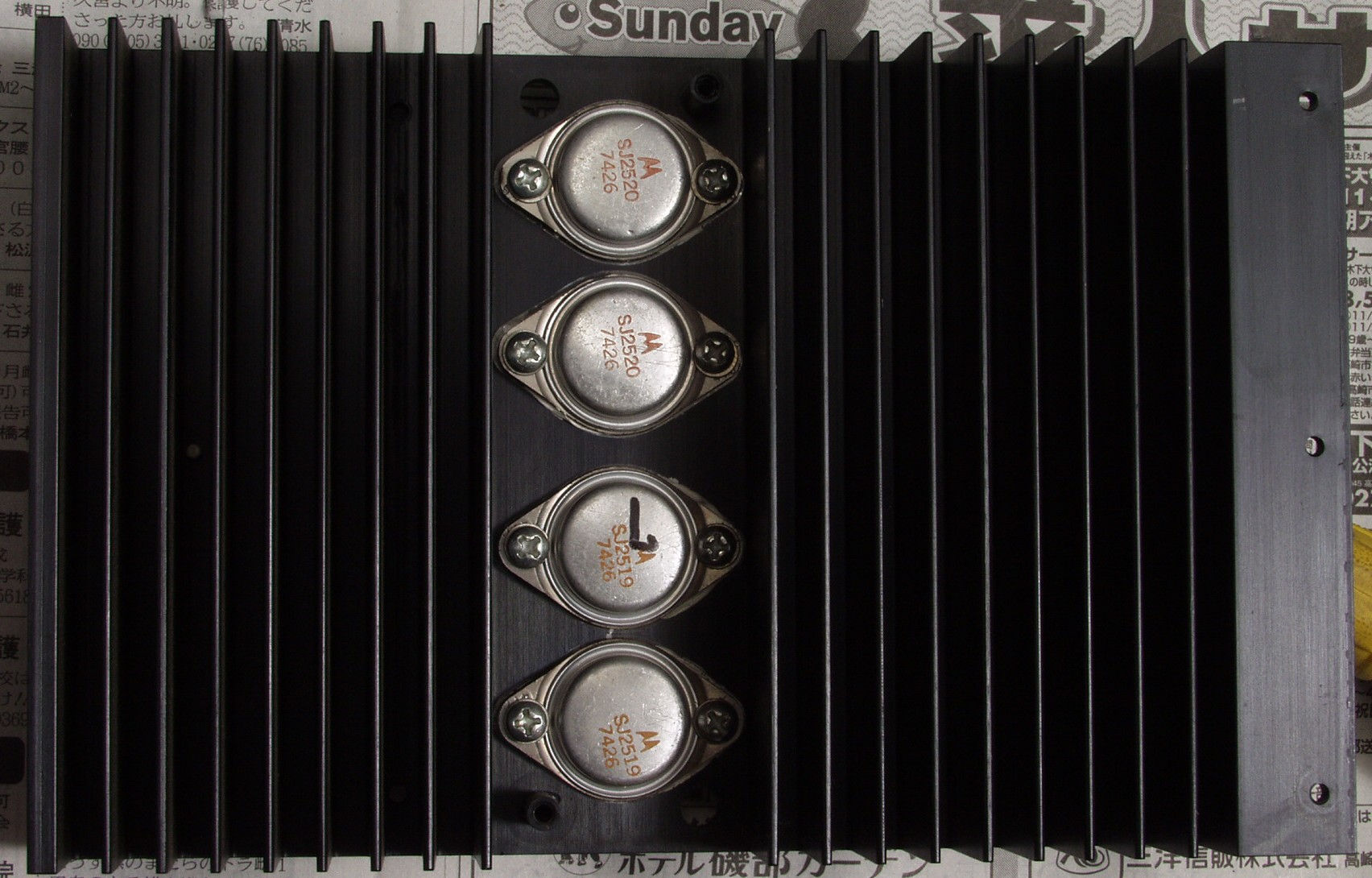

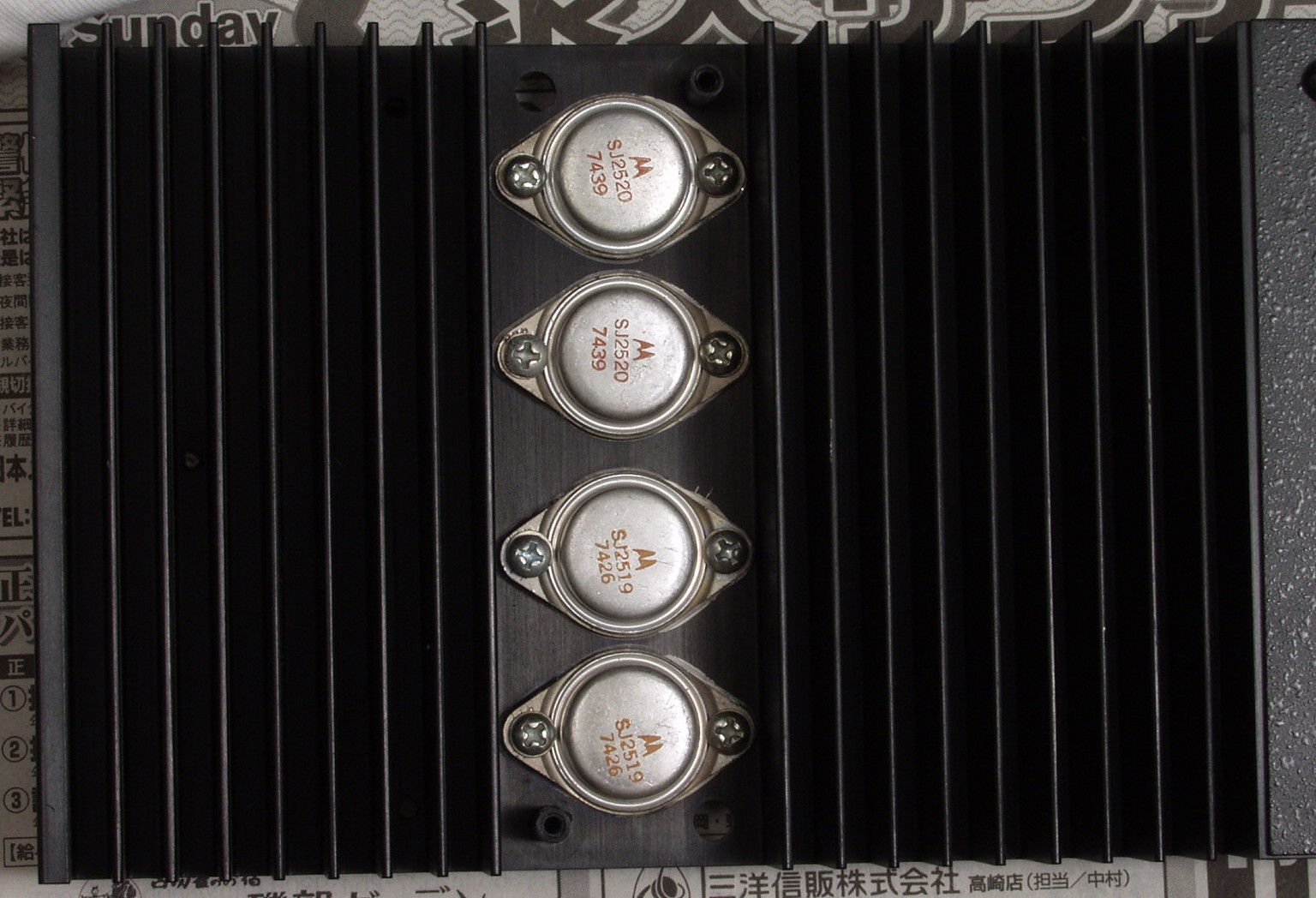

C−1E. 修理前 R側終段TR(トランジスタ−)
C−1F. 修理前 R側終段TR(トランジスタ−)基盤 裏
C−1G. 完成 R側終
C−2A. 修理前  L側終段基板
C−2B. 修理後  L側終段基板 電解コンンサー4個、半固定VR2個、フイルムコンデンサー1個、TR(トランジスタ−)4個交換
C−2C. 修理前  L側終段基板 裏
C−2D. 修理(半田補正)後  L側終段基板 裏
C−2E. 修理前 L側終段TR(トランジスタ−)
C−2F. 修理前 L側終段TR(トランジスタ−)基盤 裏
C−2G. 完成 L側終
C−3A. 修理前 プロテクト基盤

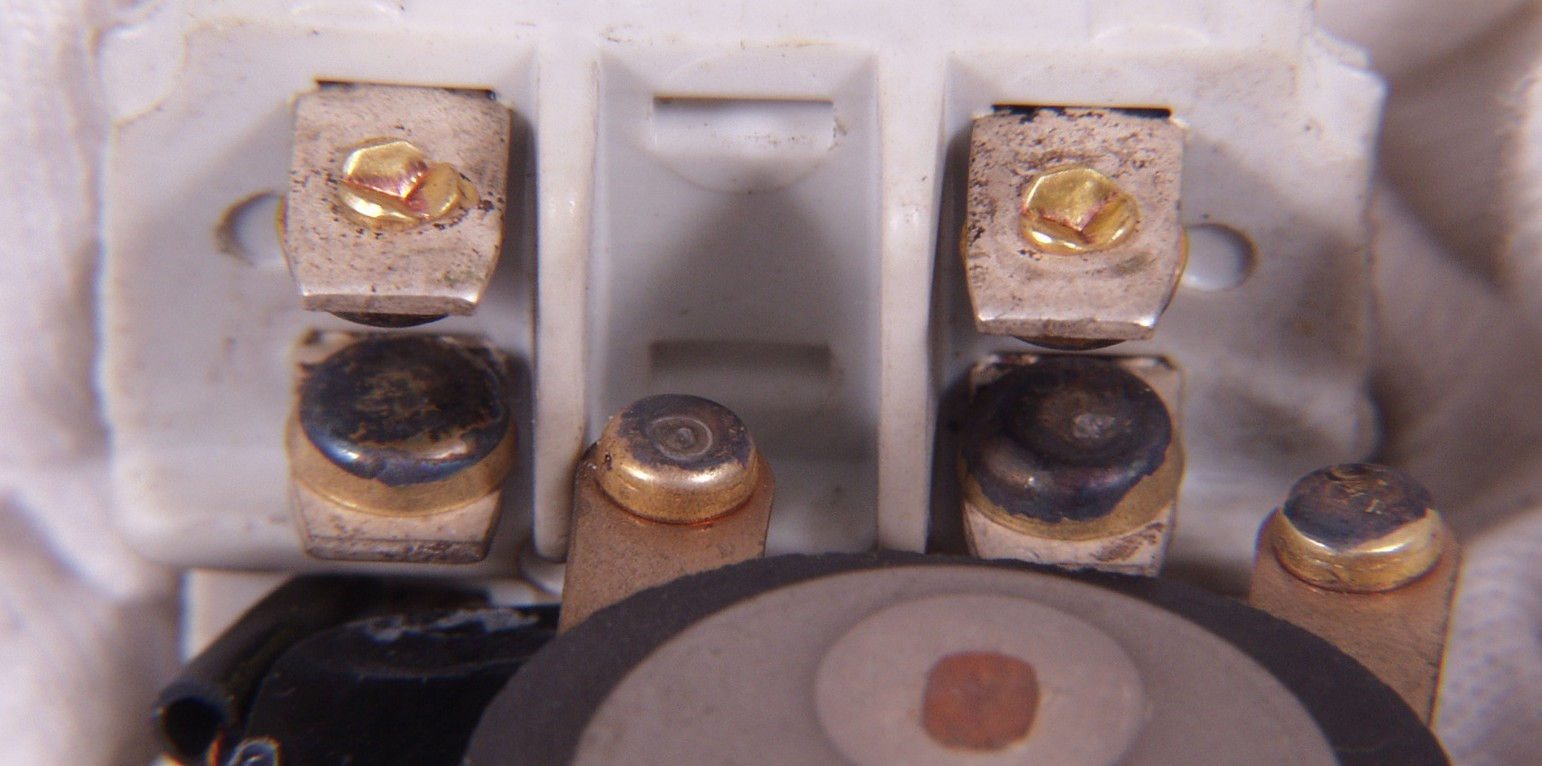

C−3A−1. 修理前 プロテクト基盤 SP接続リレー接点

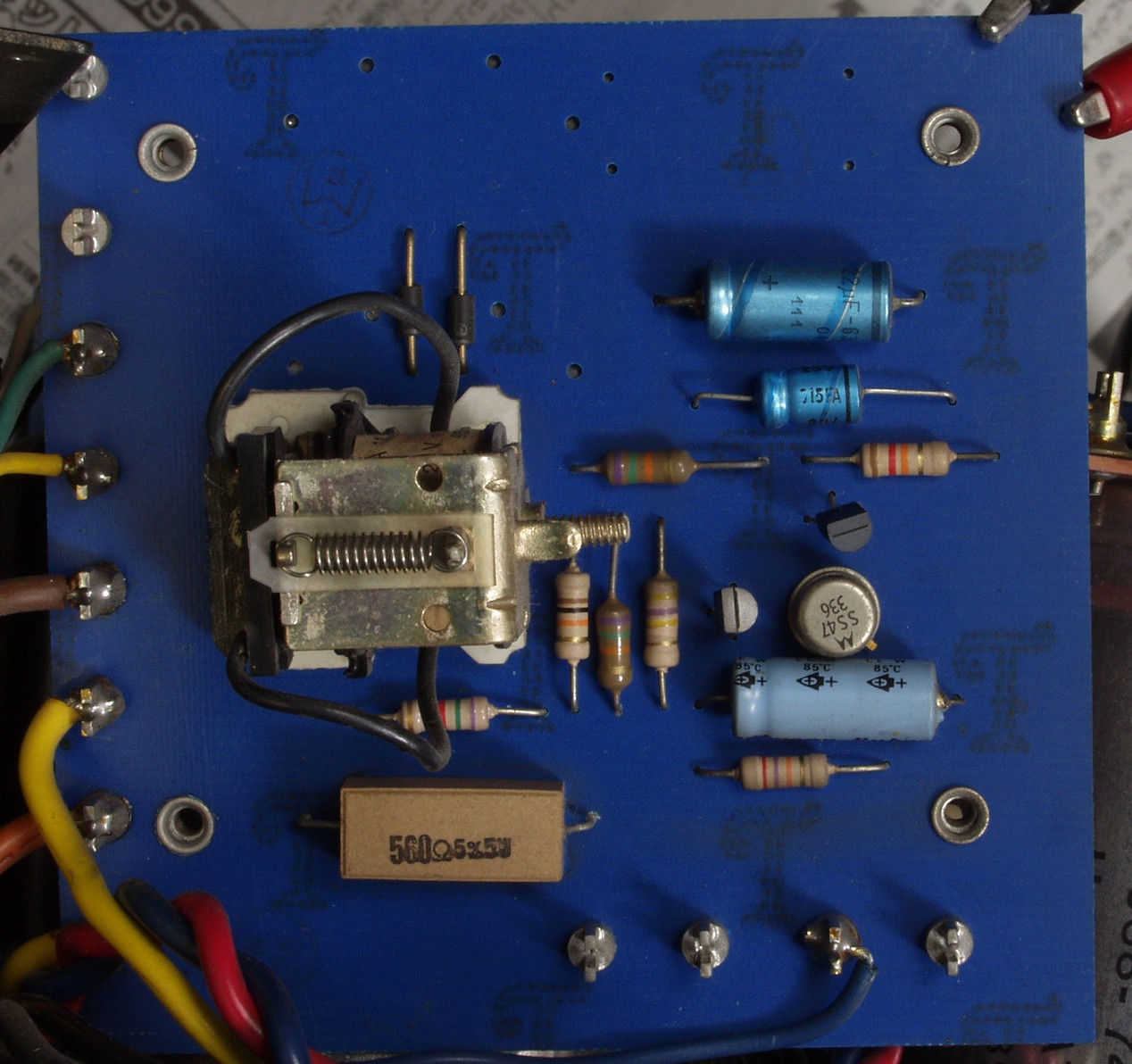

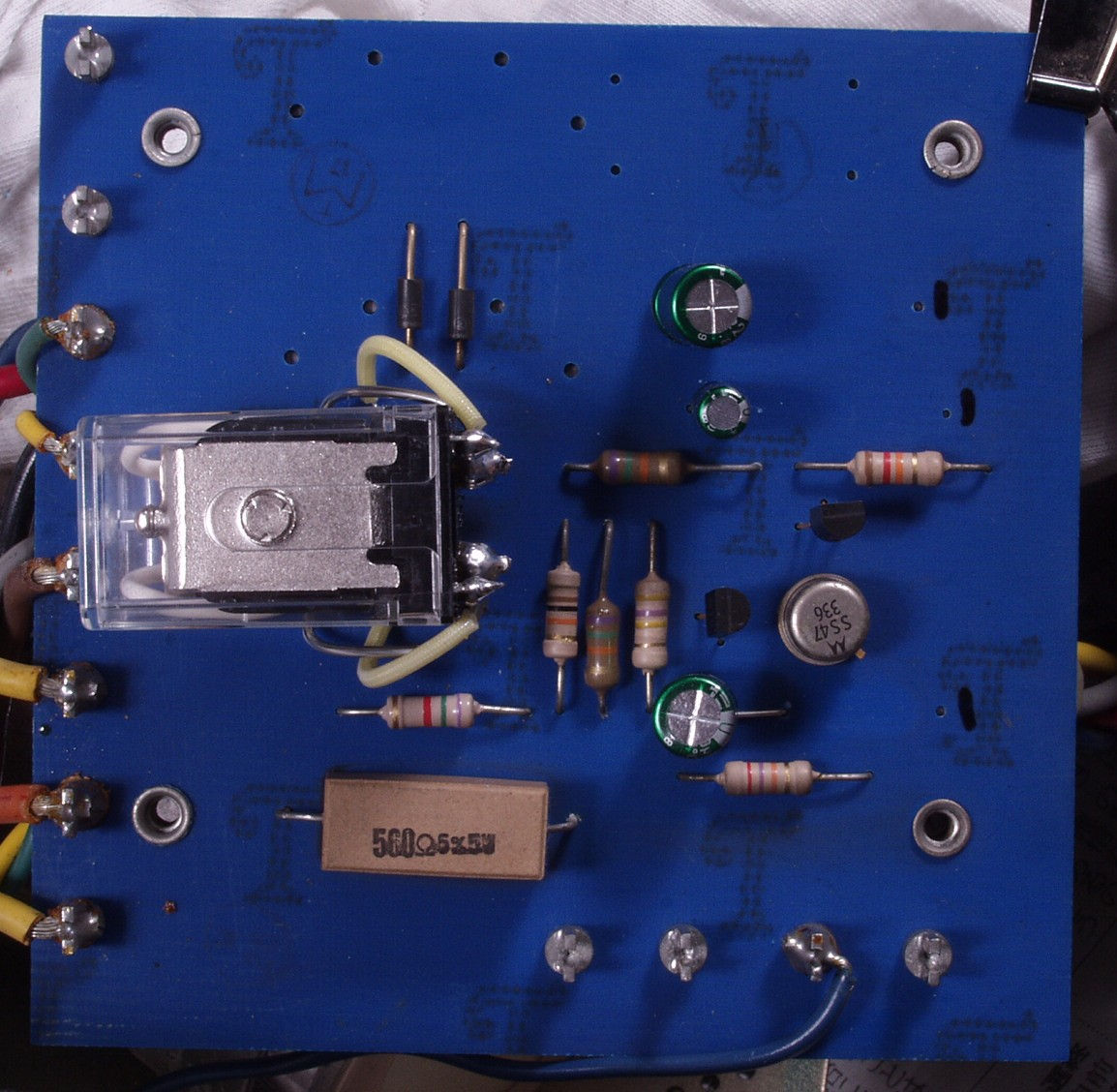

C−3B. 修理後 プロテクト基盤  電解コンンサー3個、リレー交換
C−4A. 修理前  プロテクト基盤 裏

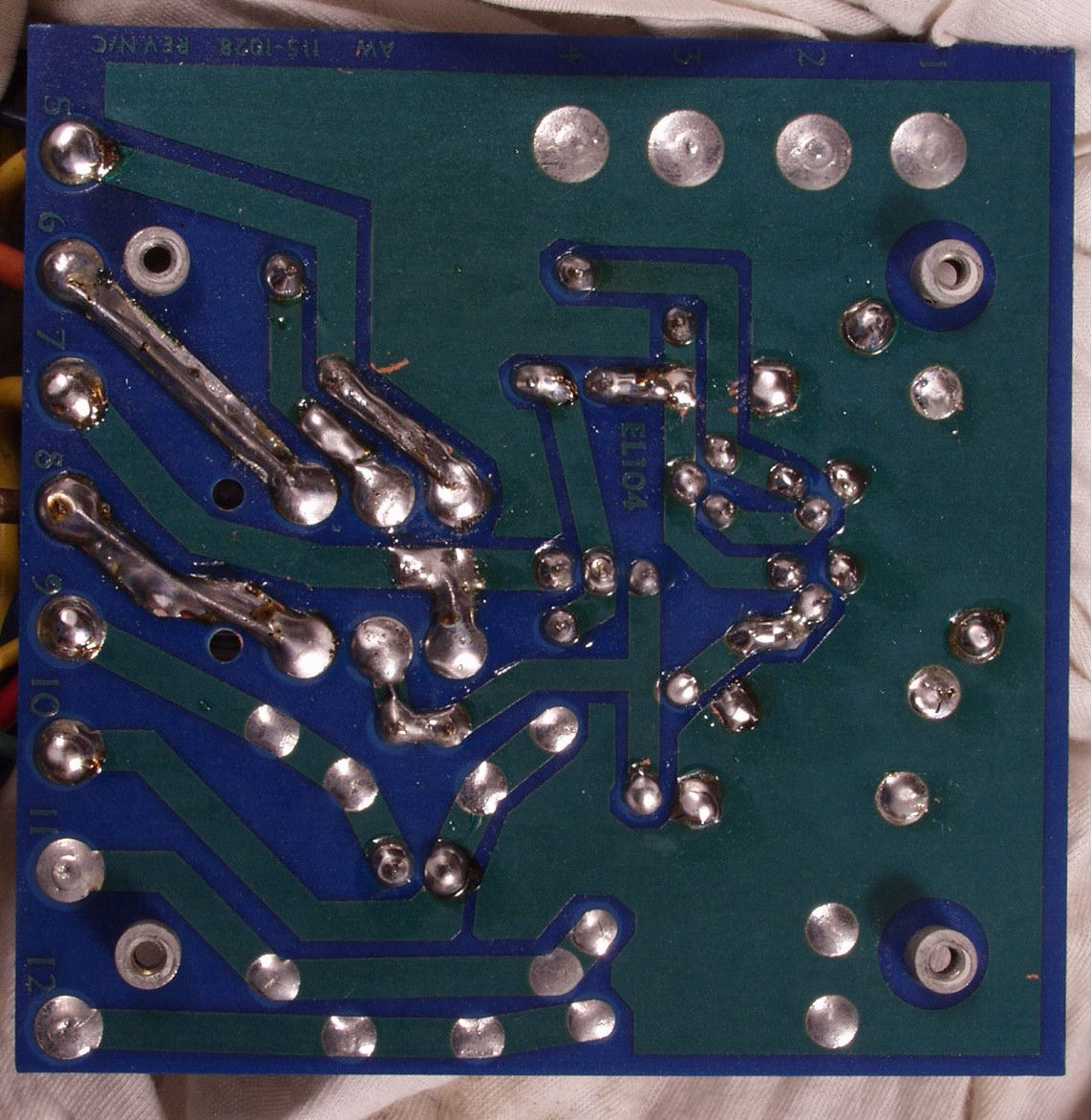

C−4B. 修理(半田補正)後  プロテクト基盤 裏

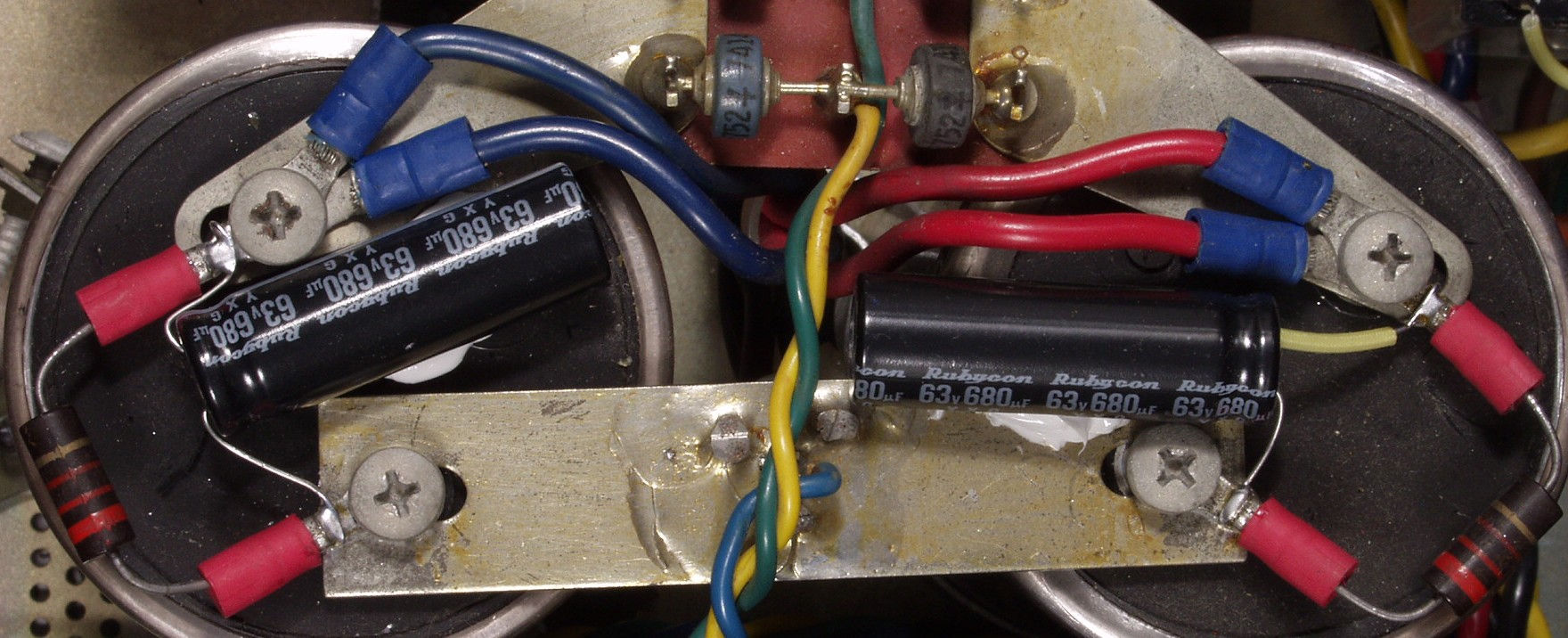

C−5. 修理後  追加した電解コンデンサー
C−6. ネジもサビが出てきているので軽くラッカーを吹き付ける

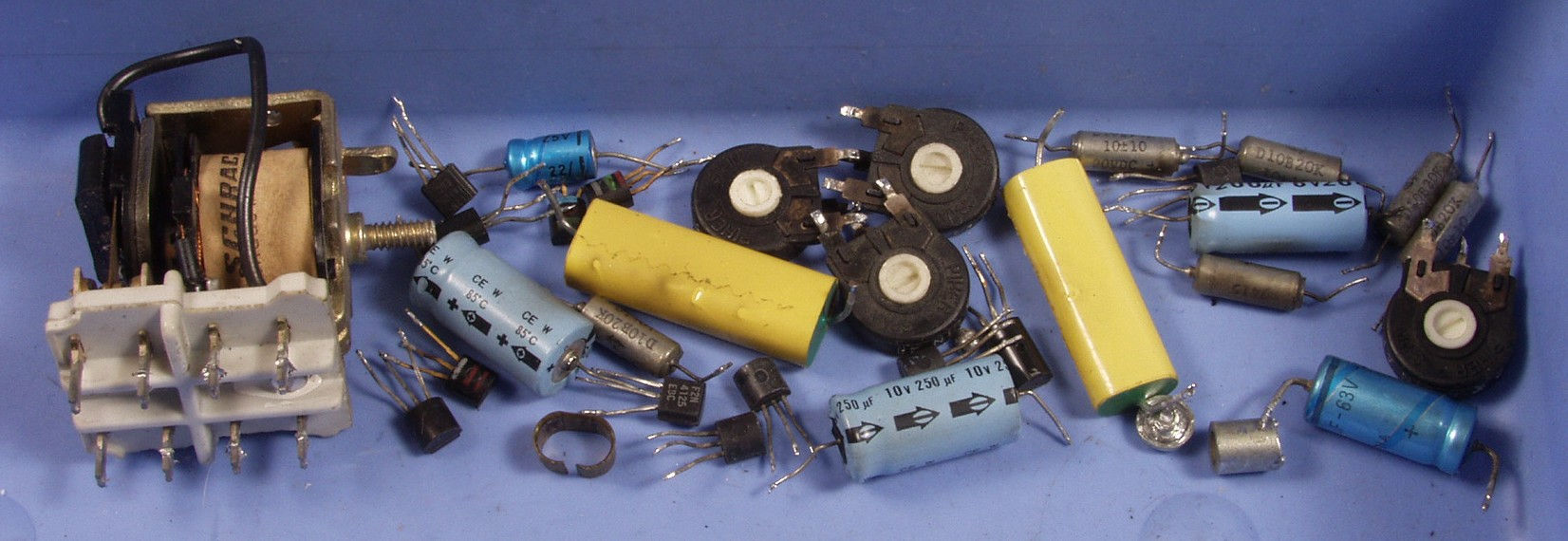

C−7. 交換部品

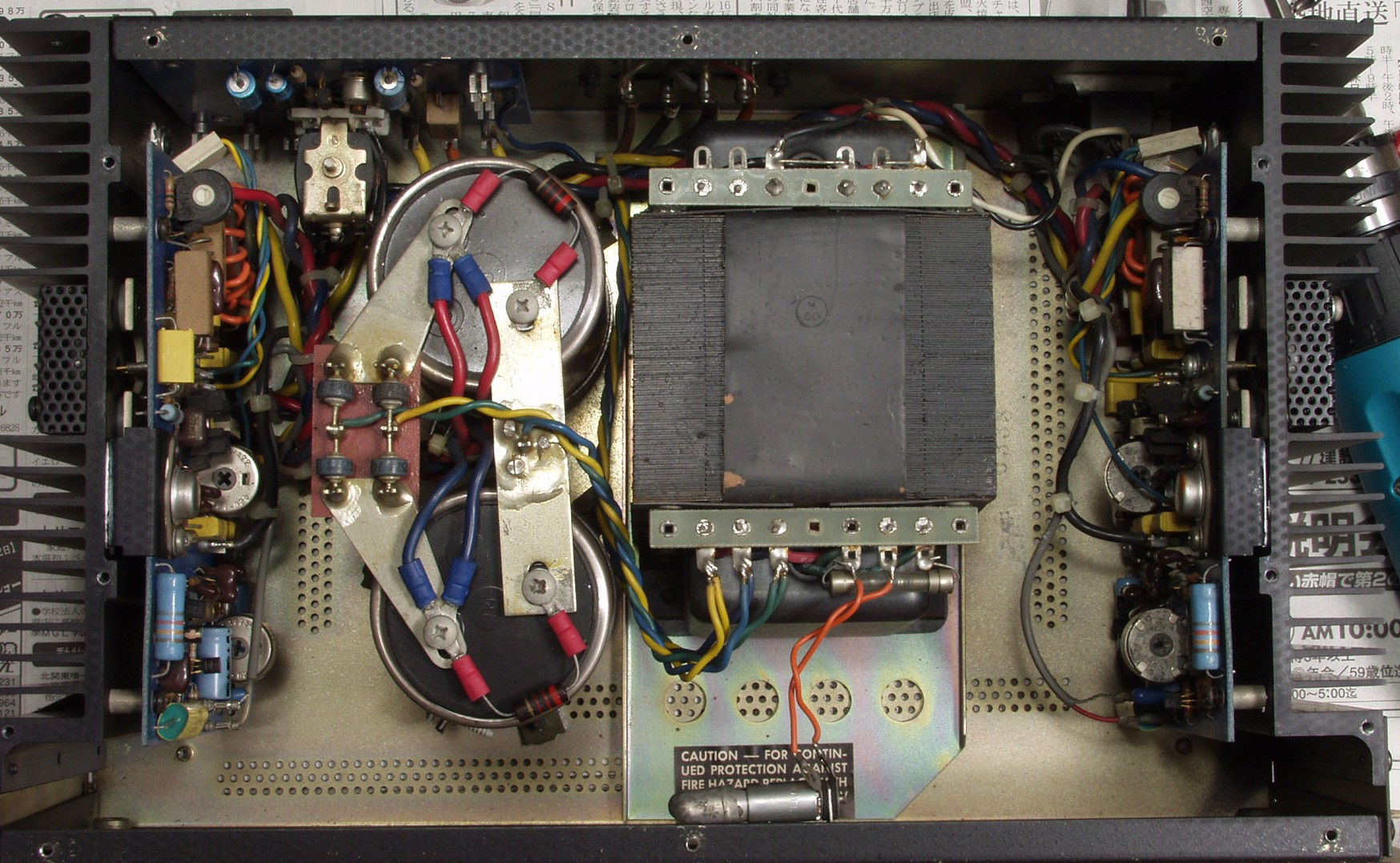

C−8A. 修理前 上から見る

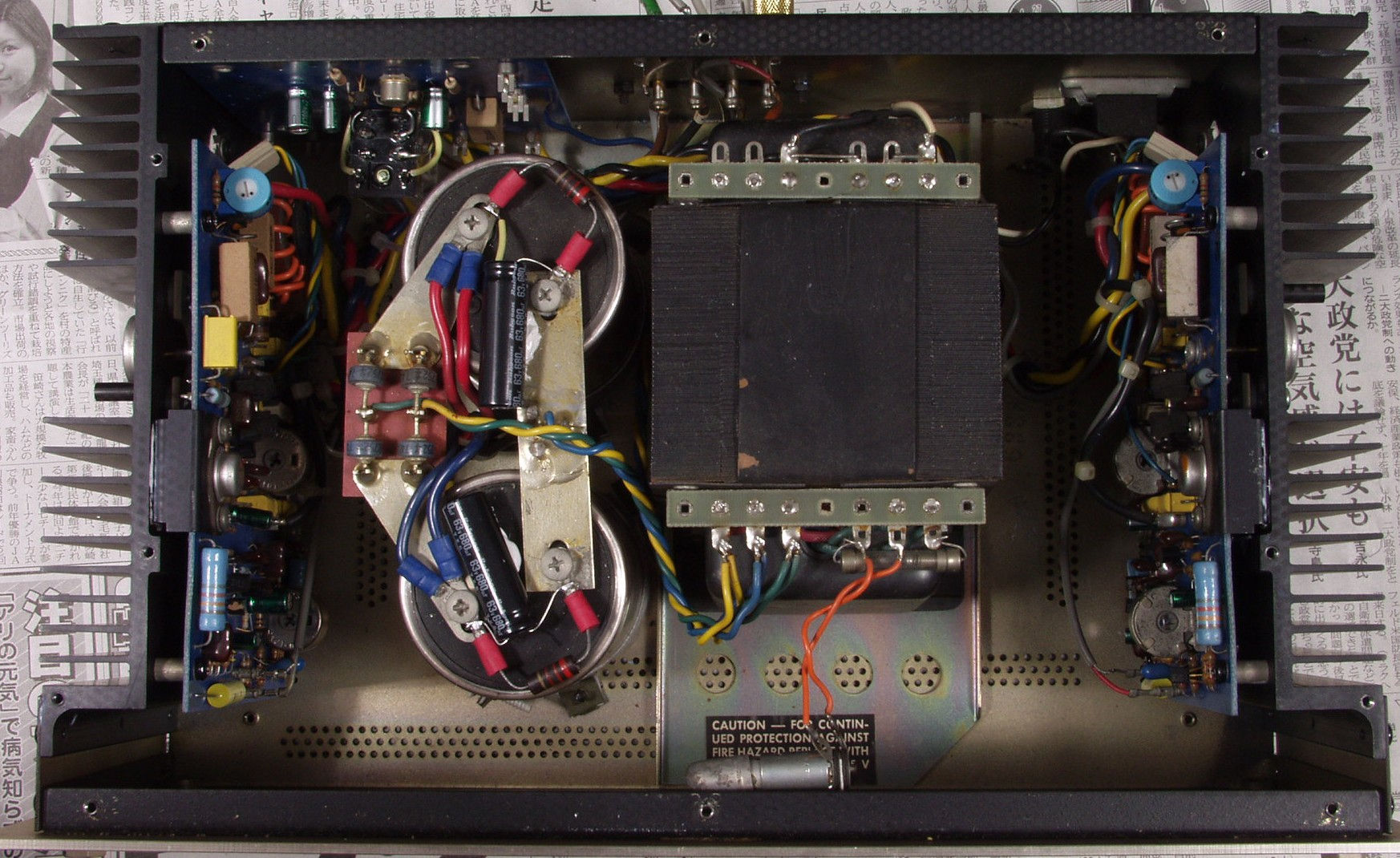

C−8B. 修理後 上から見る

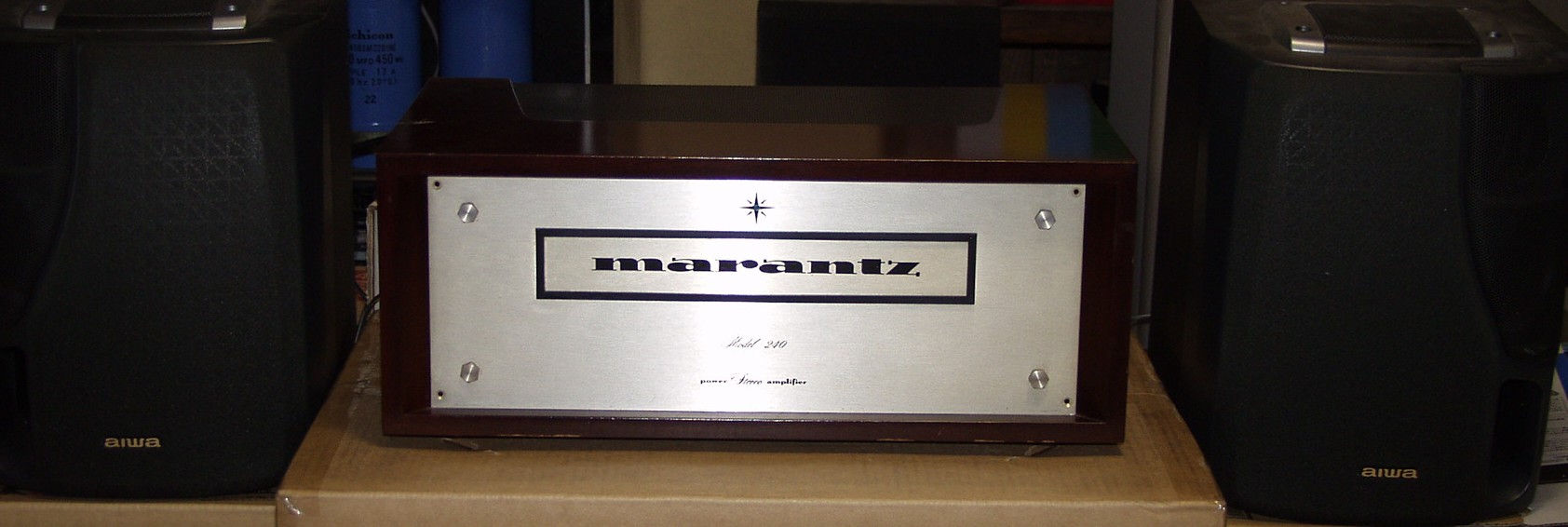

C−9. 完成
E. 調整・測定

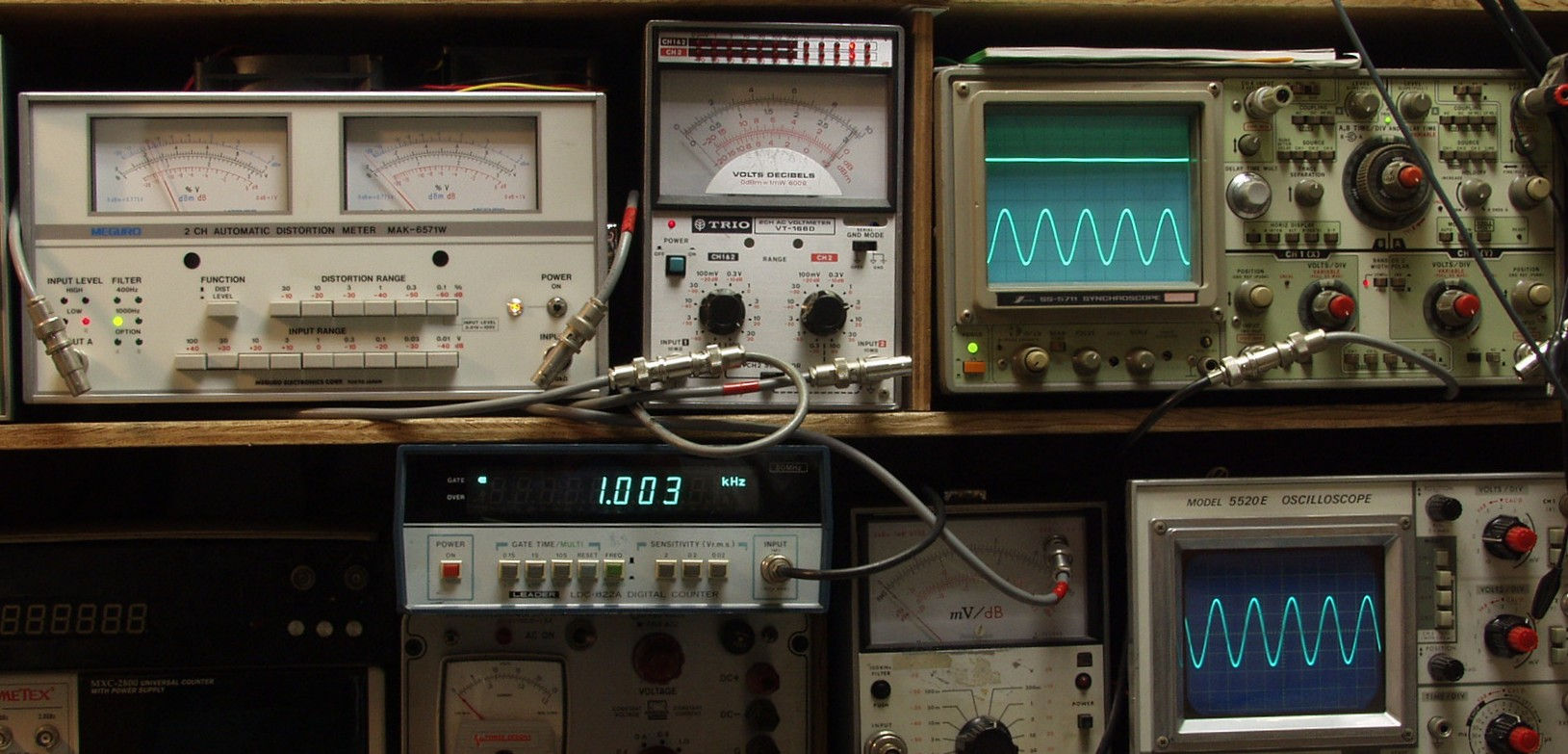

E−1. 出力/歪み率測定・調整
E−2A. R側SP出力=30V=112W出力。 0.02%歪み 1000HZ入力

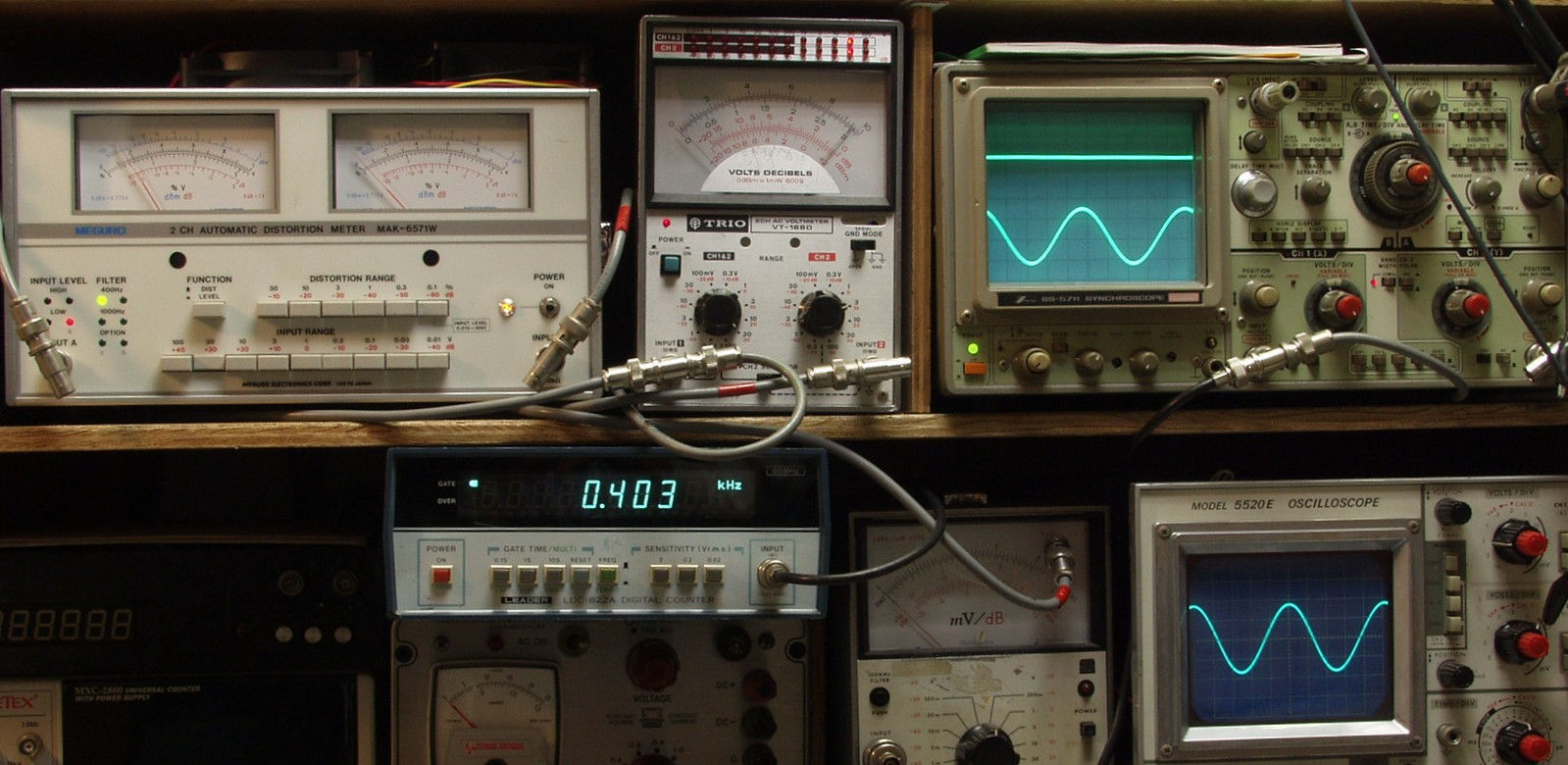

E−2B. R側SP出力=30V=112W出力。 0.02%歪み 400HZ入力
E−3A. L側SP出力=30V=112W出力。 0.02%歪み 1000HZ入力

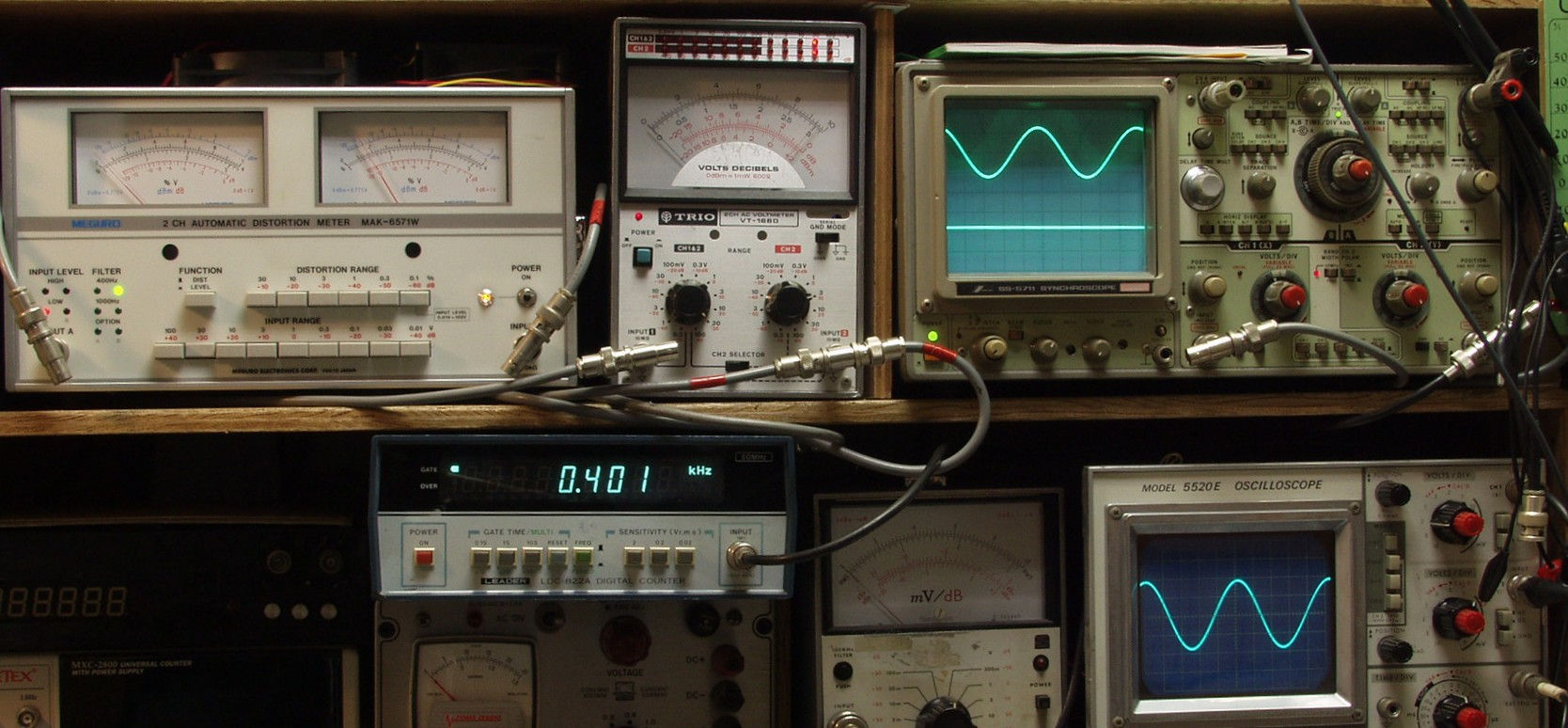

E−3B. L側SP出力=30V=112W出力。 0.02%歪み 400HZ入力
E−4. 完成 引き続き24時間エージング
