Ｍａｒａｎｔｚ　１２００Ｂ　修理記録

平成１５年１２月５日到着　　　月日完成

Ａ．　修理前の状況 　　プロテクト外れない。 　　電源 ＳＷ戻らず。 B．症状、原因 　　Ｌ側メインＡＭＰ不良の為、ＳＰラインにＤＣ出力。 　　電解コンデンサー劣化、初段ＴＲ（トランジスター）劣化。 　　ＳＰ接続リレー不良。 　　電源ＳＷ不良。 Ｃ．修理状況 　　初段ＴＲ（トランジスタ−）交換。 　　電解コンデンサー交換＝オーディオ・コンデンサー（ミューズ）使用。 　　配線手直し、補強。 　　ＳＰ接続リレー交換。 　　経年劣化による各部ハンダ補正。 　　電源ＳＷ修理・改造。 Ｄ．使用部品 　　初段ＴＲ（トランジスタ−）　個。 　　半固定ＶＲ　　　　　　　　　個。 　　電解コンデンサ−　　　　　　個。 　　フイルム・コンデンサ−　　　個。 　　ＳＰ接続リレー　　　　　　　個。 Ｆ．修理費　　　１２５，０００円　　オーバーホール修理。 Ｓ．Ｍａｒａｎｔｚ　１２００Ｂ　の仕様（マニアルより）

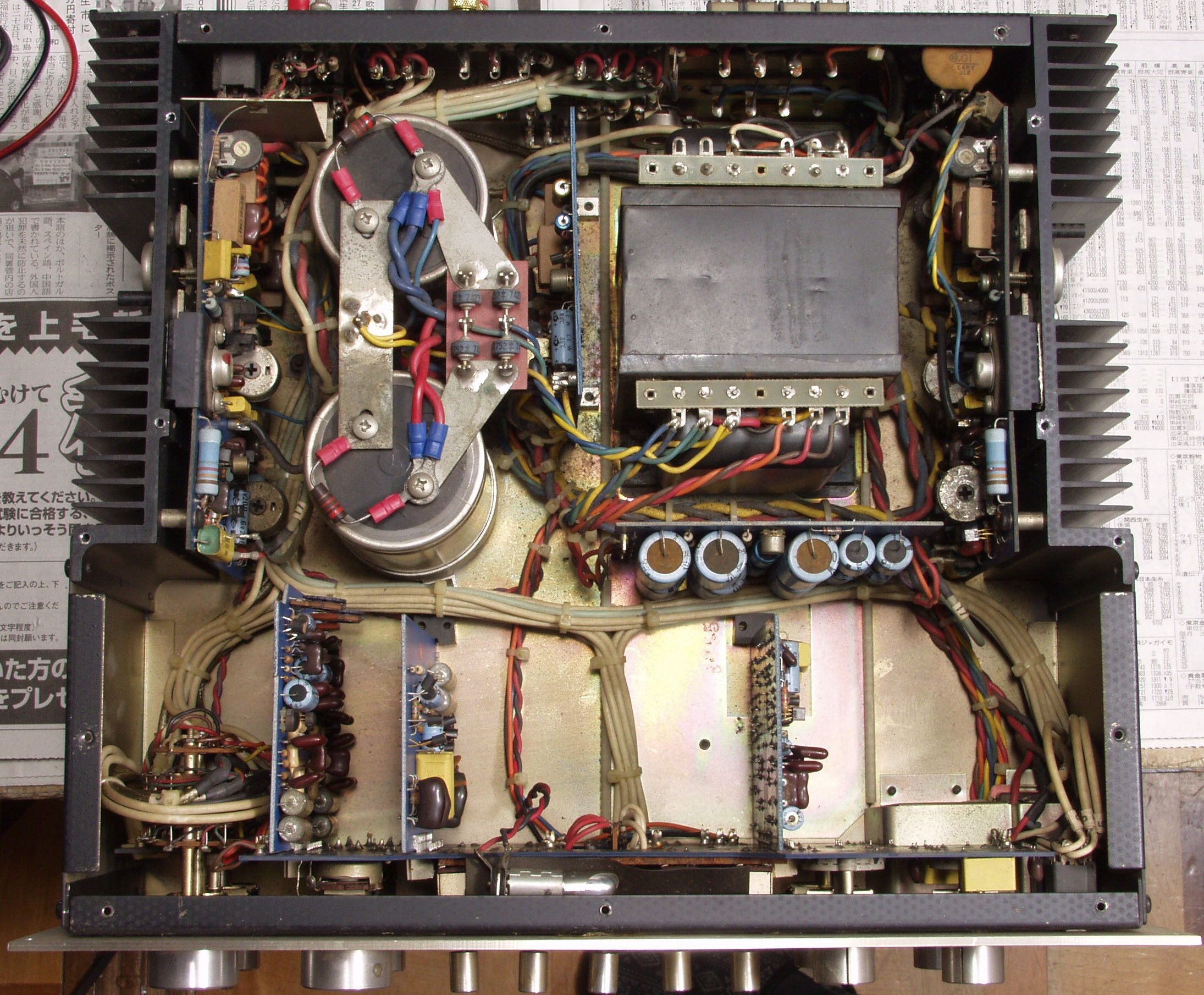

Ａ．　修理前の状況 Ａ−１．　修理前　上から見る

Ａ−２．　修理前　サビのでた上蓋

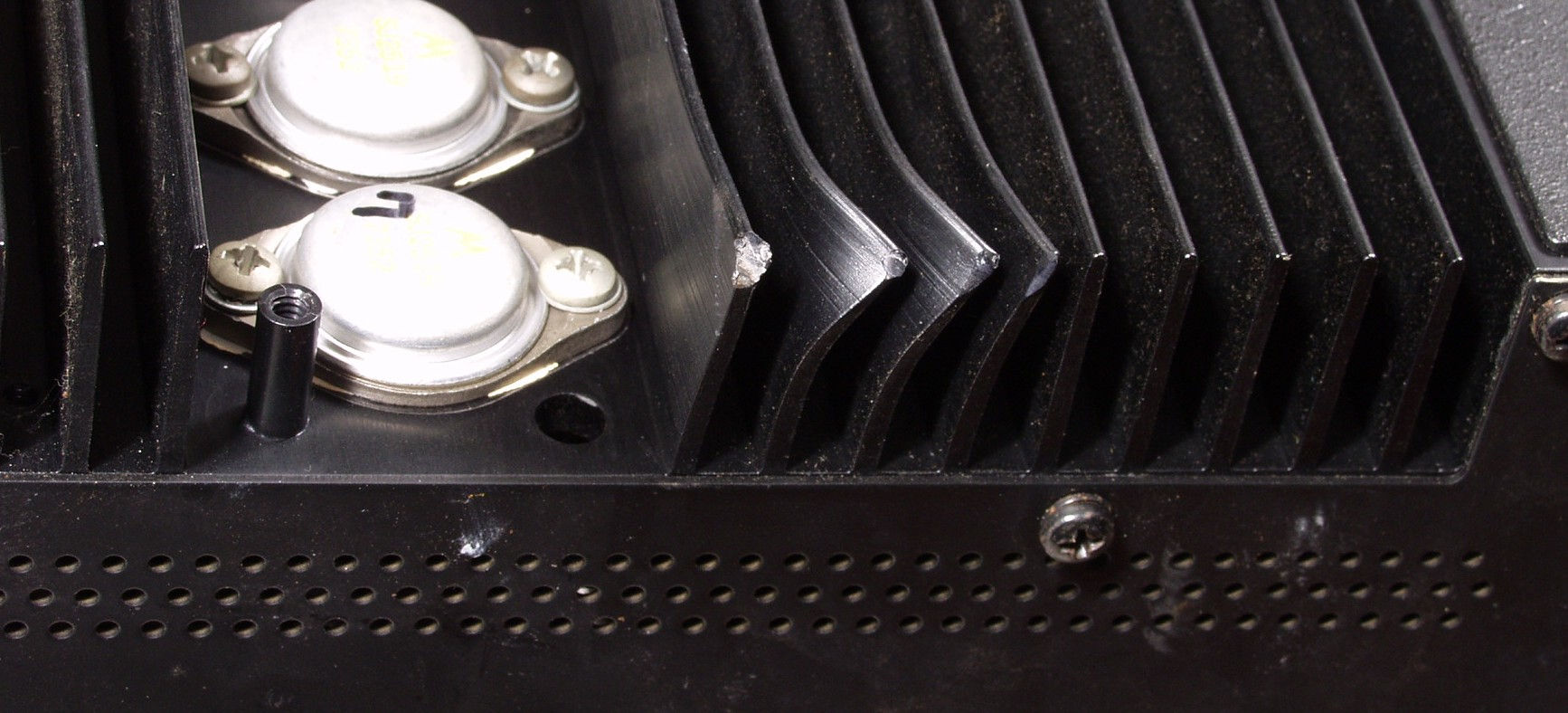

Ａ−３．　修理前　曲がっているＬ側放熱器のフィン

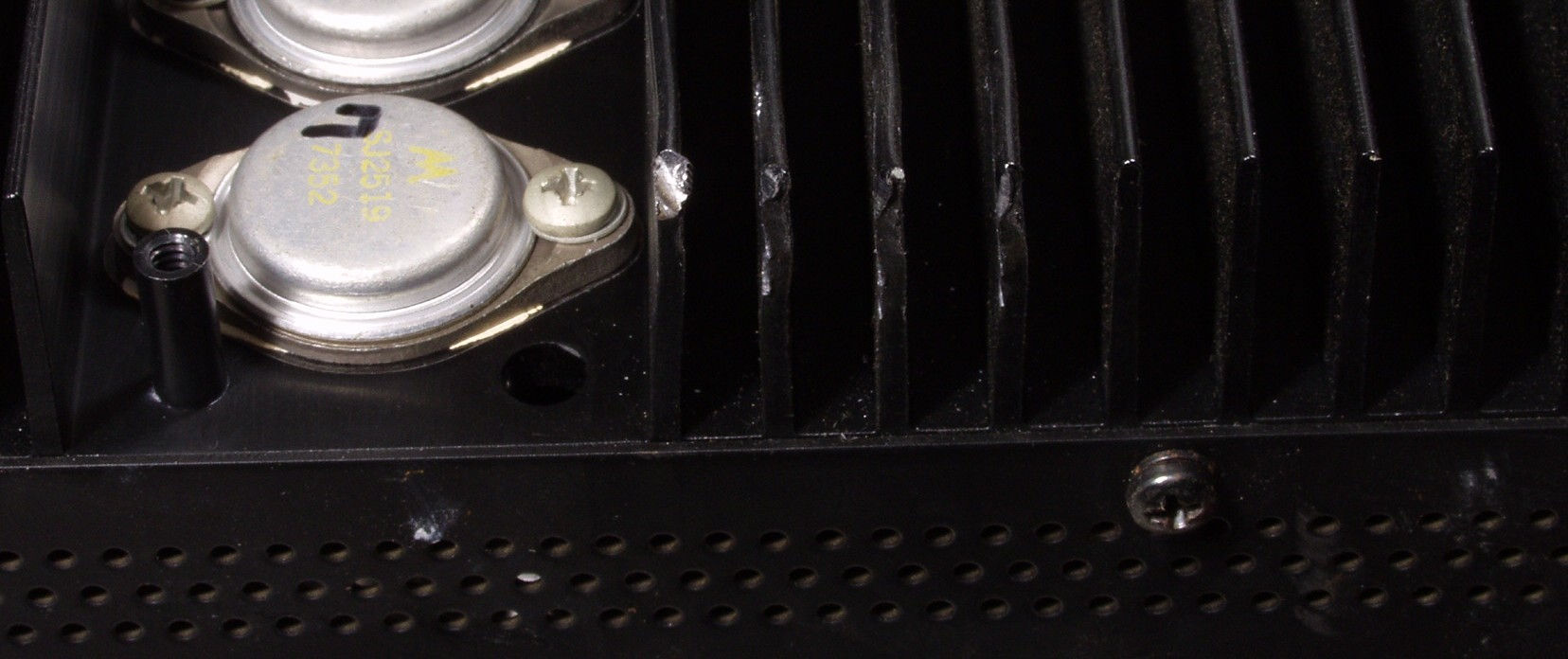

Ａ−４．　修理後　Ｌ側放熱器のフィン

Ｃ．　修理状況 Ｃ−１Ａ．修理前　　R側終段基板

Ｃ−１Ａ−１．修理中　　半固定ＶＲ　交換したいが同容量の物が無いため清掃

Ｃ−１Ｂ．修理後　　R側終段基板　電解コンンサー４個、半固定ＶＲ２個、フイルムコンデンサー１個、ＴＲ（トランジスタ−）４個交換

Ｃ−１Ｃ．修理後　　R側終段基板　裏

Ｃ−１Ｄ．修理（半田補正）後　　R側終段基板　裏

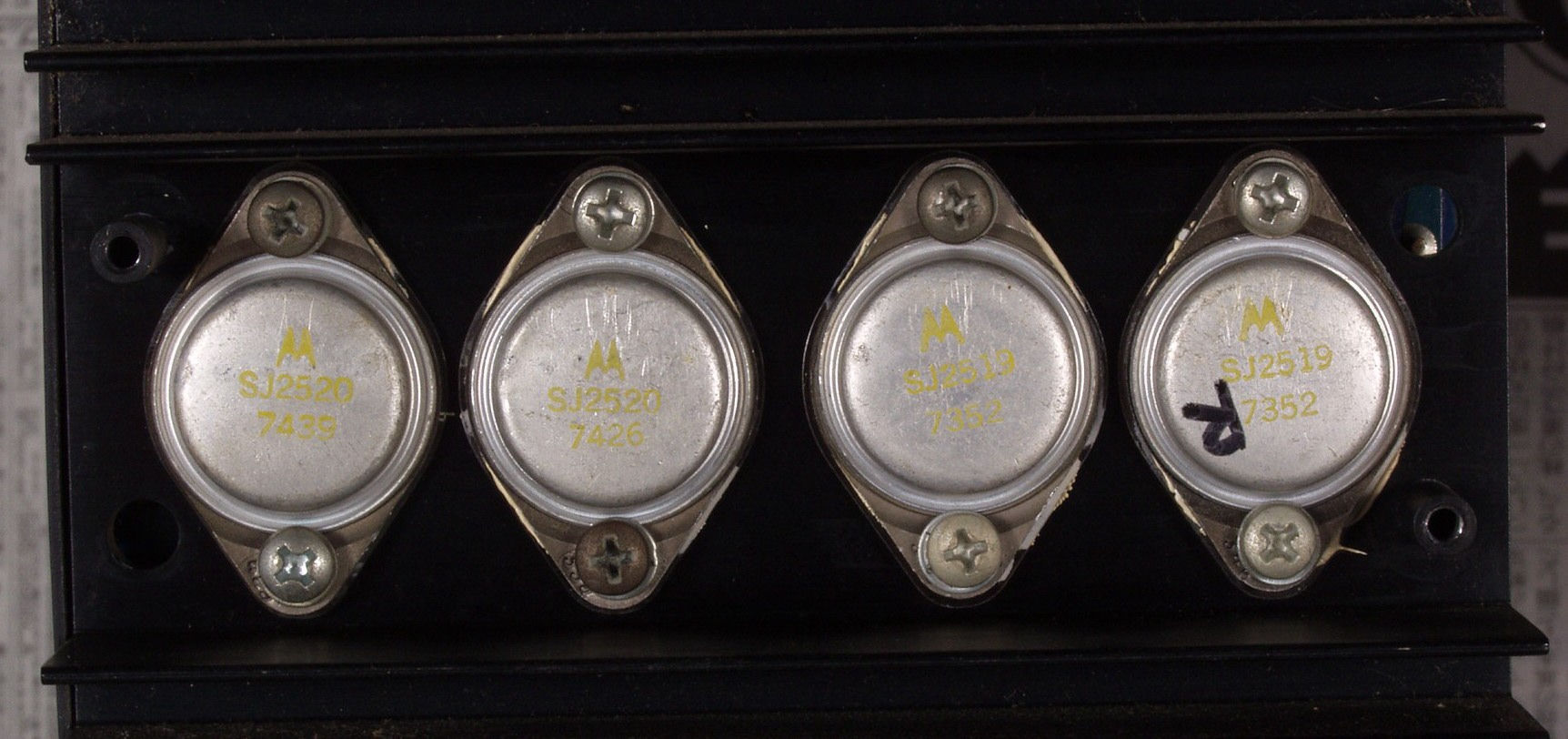

Ｃ−１Ｅ．　修理前　Ｒ側終段ＴＲ（トランジスタ−）

Ｃ−１Ｆ．修理前　Ｒ側終段ＴＲ（トランジスタ−）基盤　裏

Ｃ−１Ｇ．完成　Ｒ側終

Ｃ−２Ａ．　修理前　　Ｌ側終段基板

Ｃ−２Ｂ．修理後　　Ｌ側終段基板　電解コンンサー４個、半固定ＶＲ２個、フイルムコンデンサー１個、ＴＲ（トランジスタ−）４個交換

Ｃ−２Ｃ．　修理前　　Ｌ側終段基板　裏

Ｃ−２Ｄ．修理（半田補正）後　　Ｌ側終段基板　裏

Ｃ−２Ｅ．　修理前　Ｌ側終段ＴＲ（トランジスタ−）

Ｃ−２Ｆ．修理前　Ｌ側終段ＴＲ（トランジスタ−）基盤　裏

Ｃ−２Ｇ．完成　Ｌ側終

Ｃ−３Ａ．修理前　プロテクト基盤

Ｃ−３Ａ−１．修理前　プロテクト基盤　ＳＰ接続リレー接点

Ｃ−３Ｂ．修理後　プロテクト基盤　　電解コンンサー３個、リレー交換

Ｃ−４Ａ．修理前　　プロテクト基盤　裏

Ｃ−４Ｂ．修理（半田補正）後　　プロテクト基盤　裏

Ｃ−５．修理後　　追加した電解コンデンサー

Ｃ−６．ネジもサビが出てきているので軽くラッカーを吹き付ける

Ｃ−７．交換部品

Ｃ−８Ａ．修理前　上から見る

Ｃ−８Ｂ．修理後　上から見る

Ｃ−９．完成

Ｅ．調整・測定 Ｅ−１．出力／歪み率測定・調整

Ｅ−２Ａ．R側ＳＰ出力＝３０Ｖ＝１１２Ｗ出力　０．０２％歪み　１０００ＨＺ入力

Ｅ−２Ｂ．R側ＳＰ出力＝３０Ｖ＝１１２Ｗ出力　０．０２％歪み　４００ＨＺ入力

Ｅ−３Ａ．L側ＳＰ出力＝３０Ｖ＝１１２Ｗ出力　０．０２％歪み　１０００ＨＺ入力

Ｅ−３B．L側ＳＰ出力＝３０Ｖ＝１１２Ｗ出力　０．０２％歪み　４００ＨＺ入力

Ｅ−４．完成　引き続き２４時間エージング

Ｓ．　Ｍａｒａｎｔｚ　１２００Ｂ　の仕様（カタログ・マニアルより）

型式 プリメインアンプ　１２００Ｂ 定格出力 100W+100W(8Ω、20Hz〜20kHz、両ch駆動) 周波数特性 20Hz〜20kHz ±0.25dB 全高調波歪率 0.15%以下(20Hz〜20kHz) 混変調歪率 0.15%以下(20Hz〜20kHz) ダンピングファクター 100以上(8Ω負荷) 利得 Phono - Pre out:60dB Phono - Rec out:40dB High level - Pre out:20dB 入力インピーダンス Phono、Mic:47kΩ High level:50kΩ 入力感度 Phono:1.35mV Aux:135mV Phono入力等価雑音 1μV以下(入力換算値) 電源 AC100V、50Hz/60Hz 消費電力 420W 外形寸法 幅390x高さ146x奥行350mm 重量 14.1kg 別売 ウォルナットキャビネット WC-1(￥7,900) ラックマウント用アダプタ RA-1(￥17,500) ラックマウント用アダプタ RA-2(￥6,500) 価格 ￥325,000(1974年頃)
