Marantz #250 修理記録
平成17年6月14日到着  7月25日完成
  • A. 修理前の状況
      フューズが飛ぶ


  • B. 症状、原因
      電解コンデンサー劣化


  • C. 修理状況
      電解コンデンサ−交換=オーディオ・コンデンサー(ミューズ)使用
      配線手直し、補強
      経年劣化による各部ハンダ補正
      SP接続リレー交換

  • D. 使用部品
      半固定VR                      8個
      電解コンデンサー                 17個
      SP接続リレー                     1個
      TR(トランジスター)                 4個
      フイルムコンデンサー                4個

  • F. 修理費   85,000円   <<オーバーホール修理>>



A. 修理前の状況
A−1. 点検中 上から見る
A−2. 点検中 上から見る

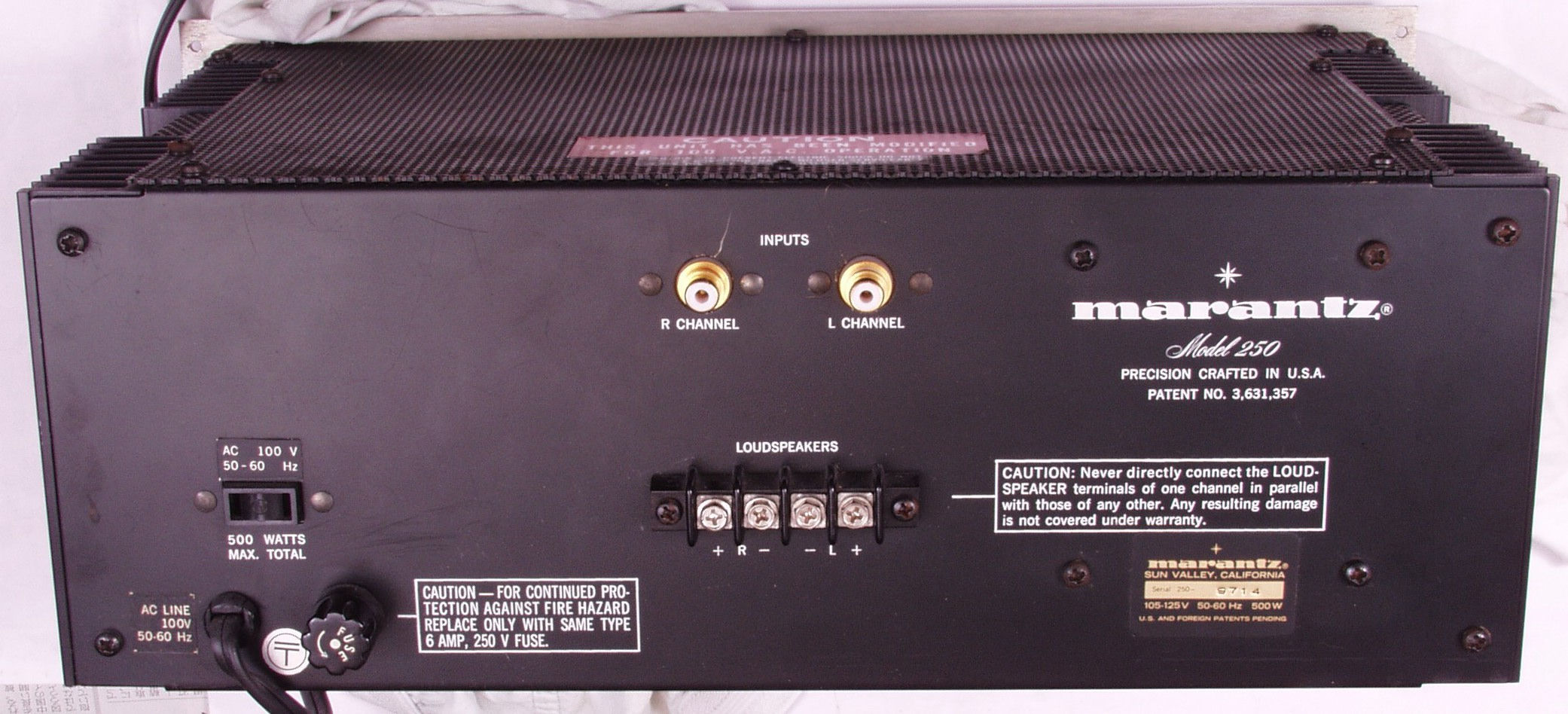

A−3. 点検中 後から見る

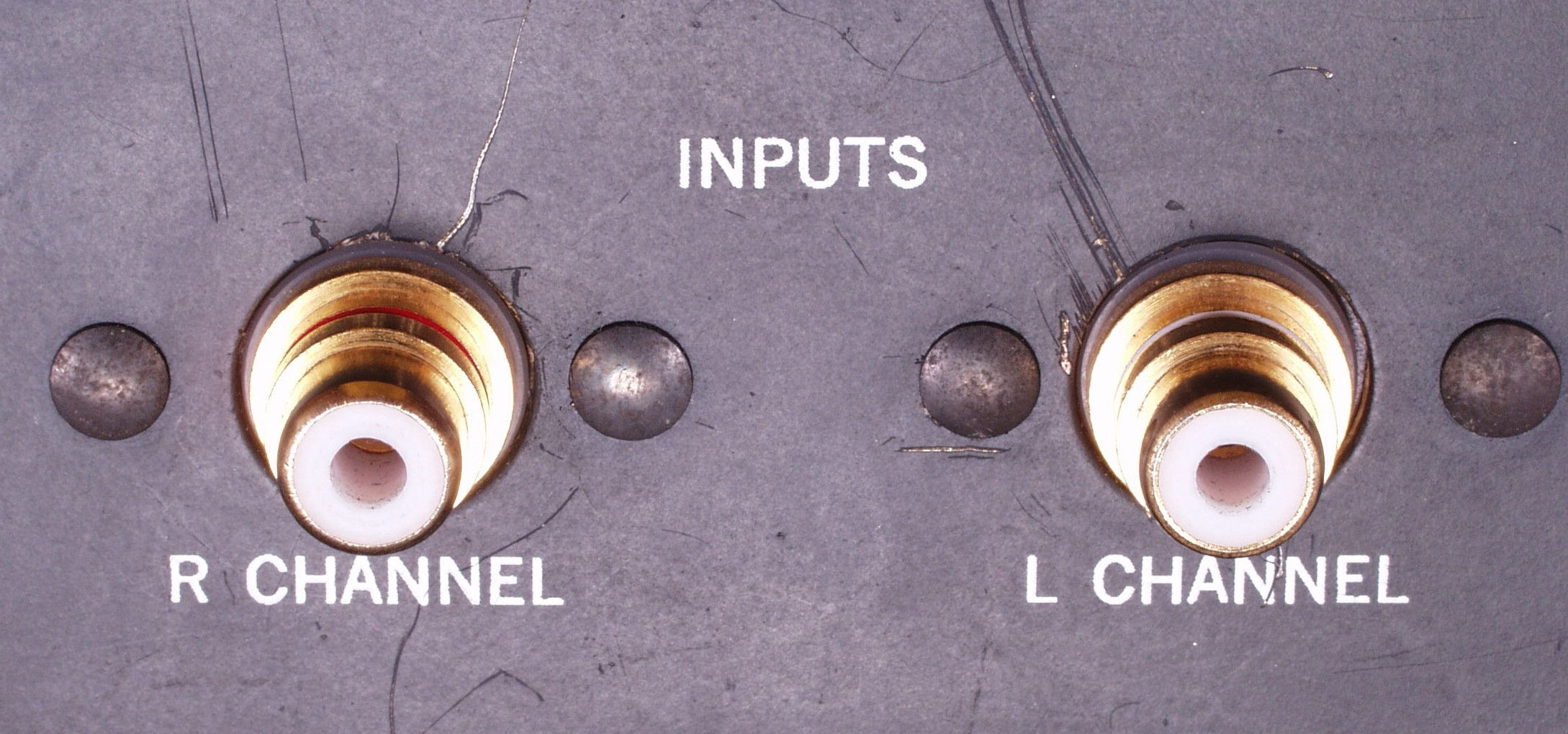

A−4. 点検中 RCA端子

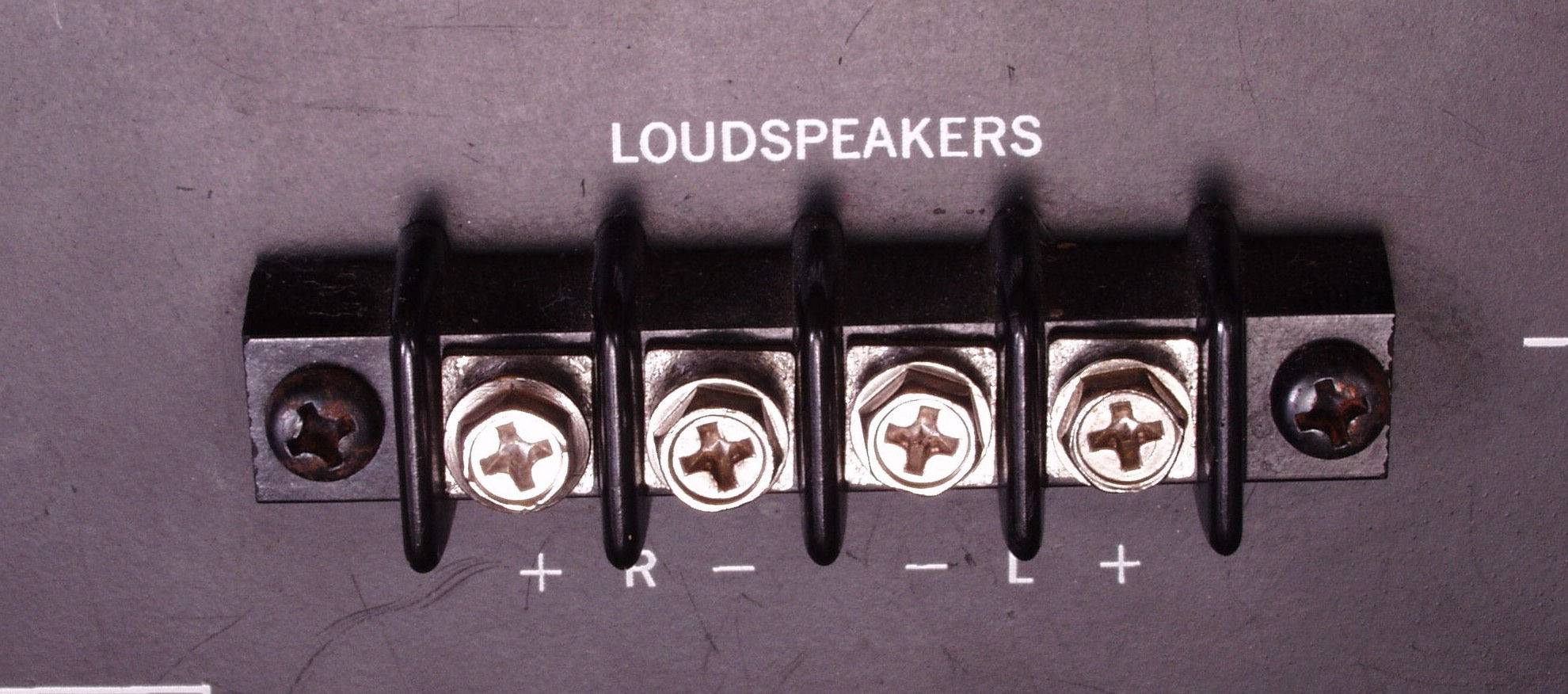

A−5. 点検中  SP端子
C. 修理状況

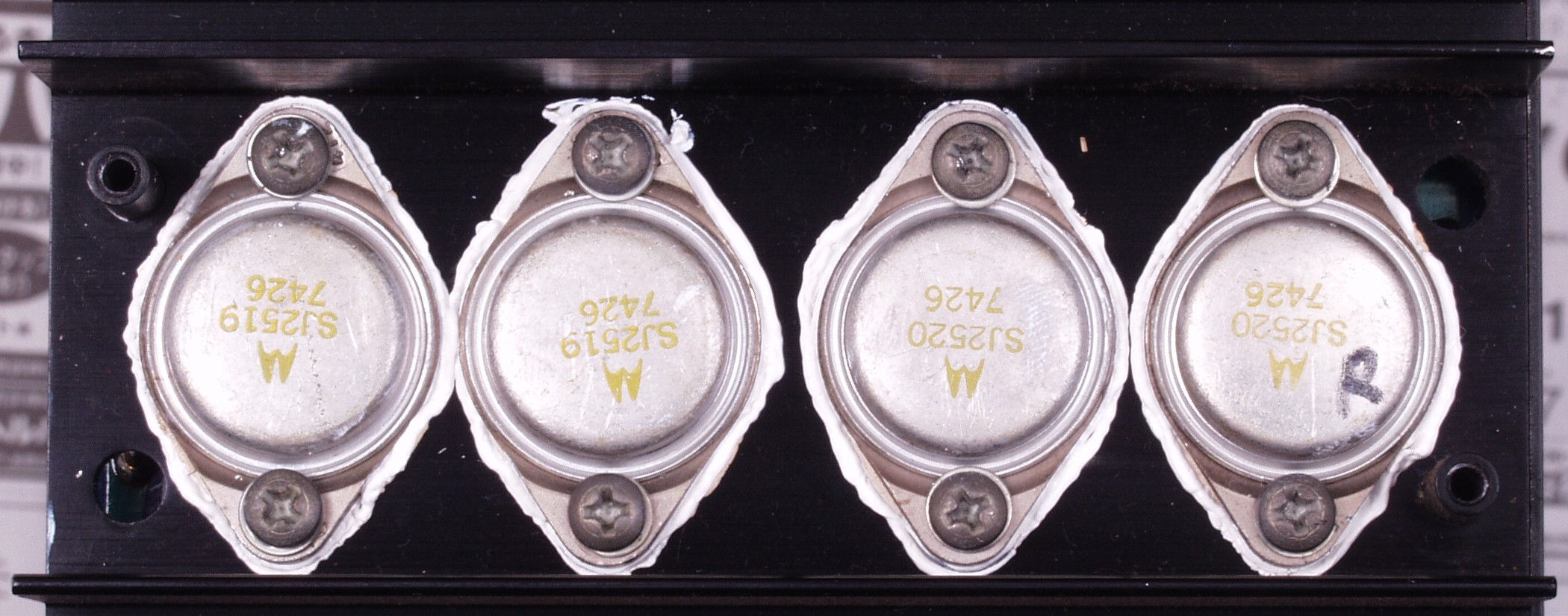

C−1A. 修理前  R側終段TR(トランジスター)

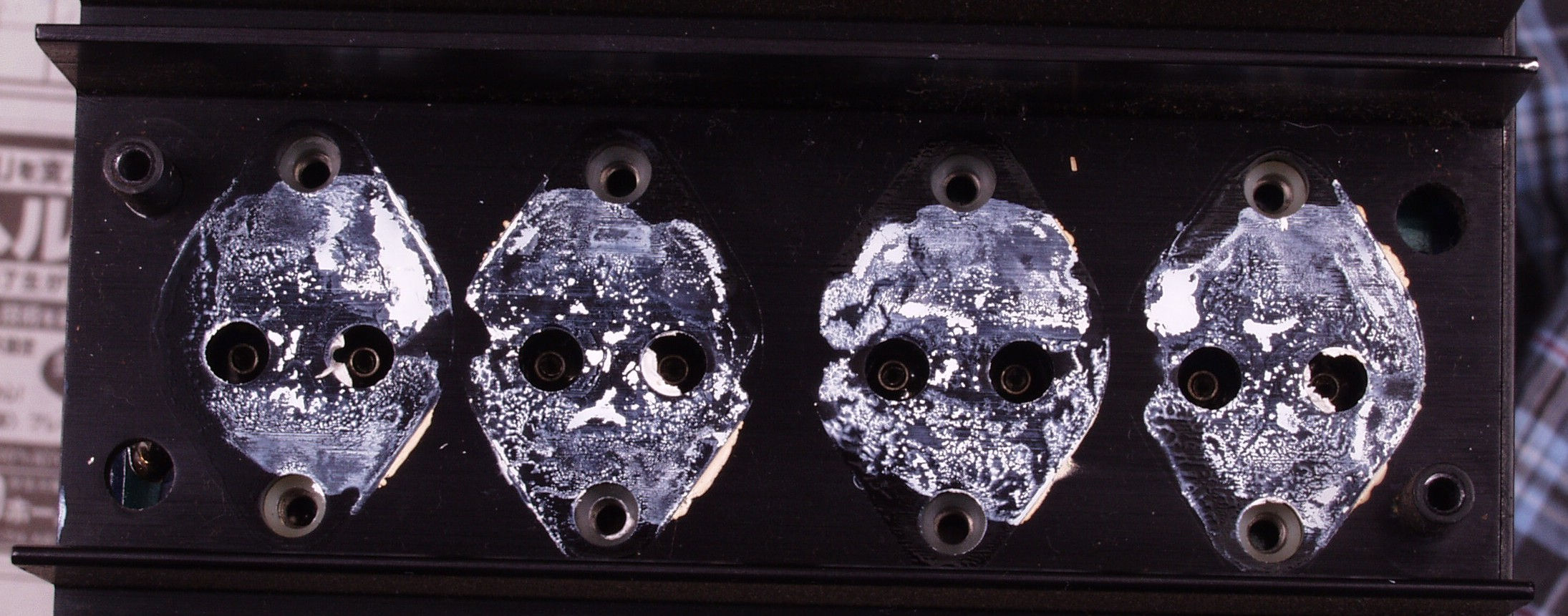

C−1A−1. 修理中  R側終段TR(トランジスター)を外した所、シリコングリスが少ない

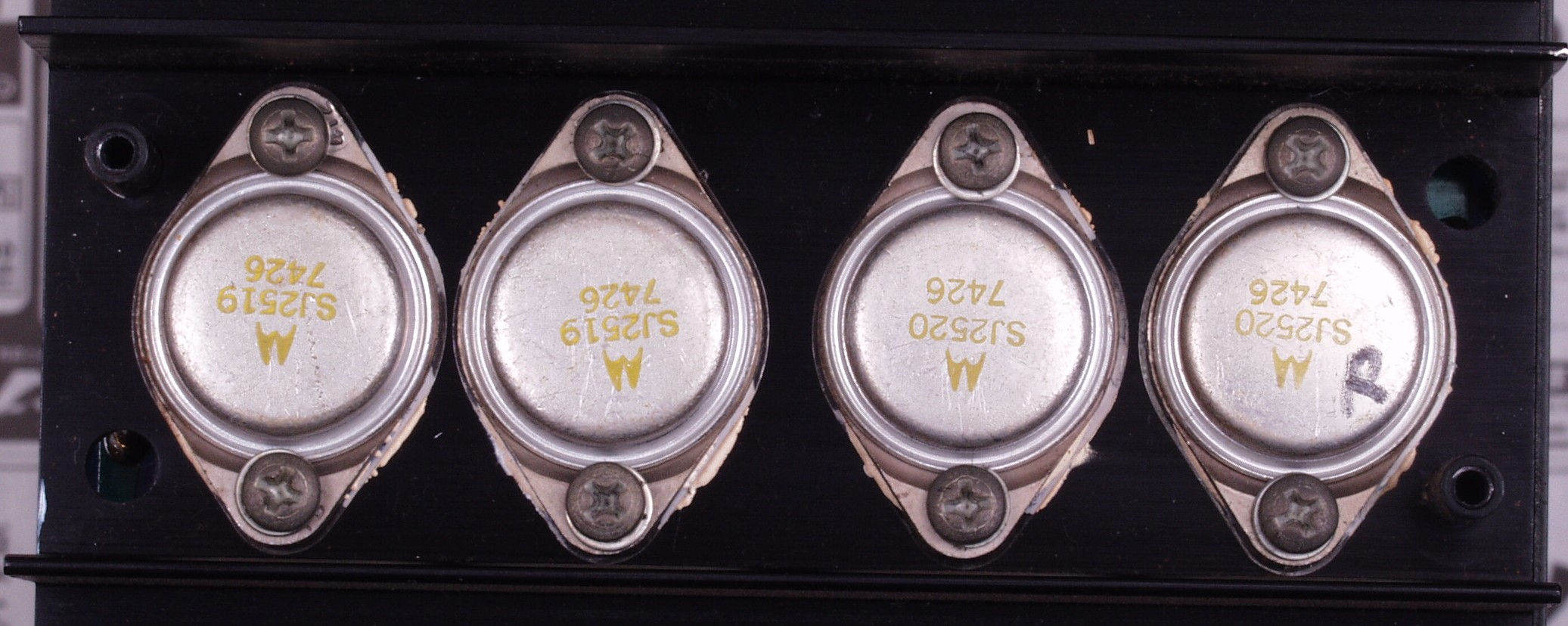

C−1B. 修理後  R側終段TR(トランジスター)

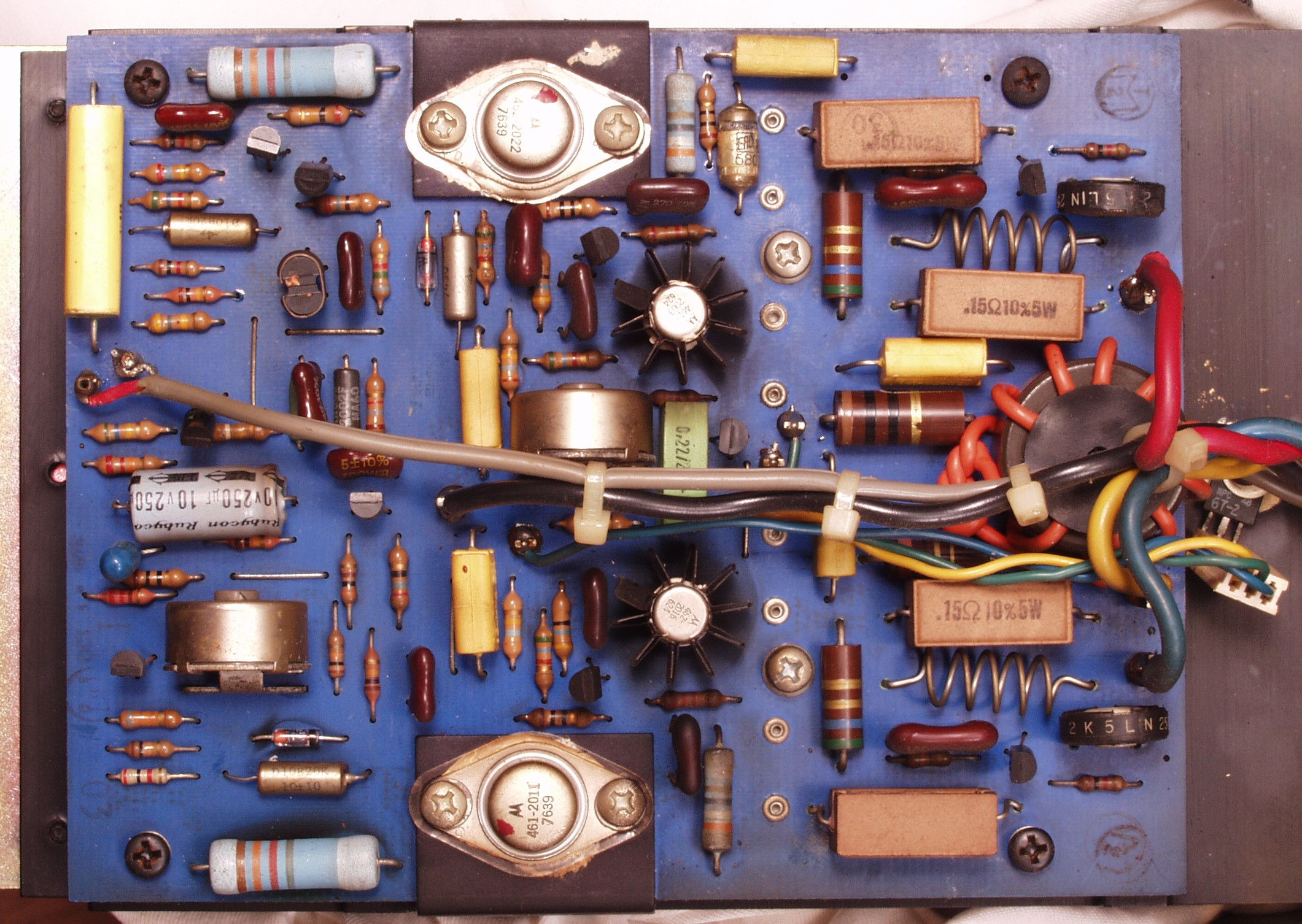

C−1C. 修理前  R側AMP基板

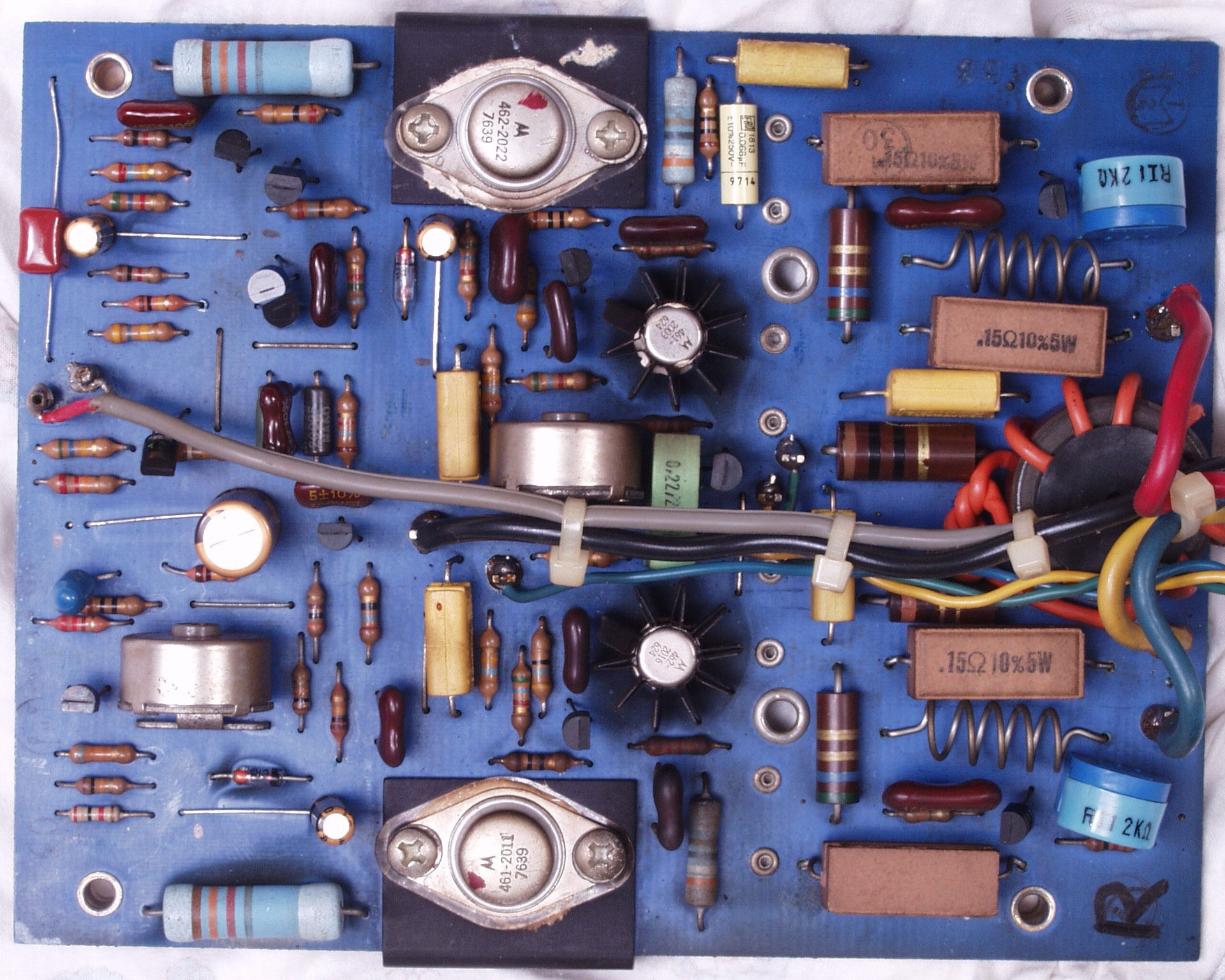

C−1D. 修理後 R側AMP基板 TR(トランジスター)2個、電解コンンサー4個、半固定VR2個、フイルムコンデンンサー2個交換

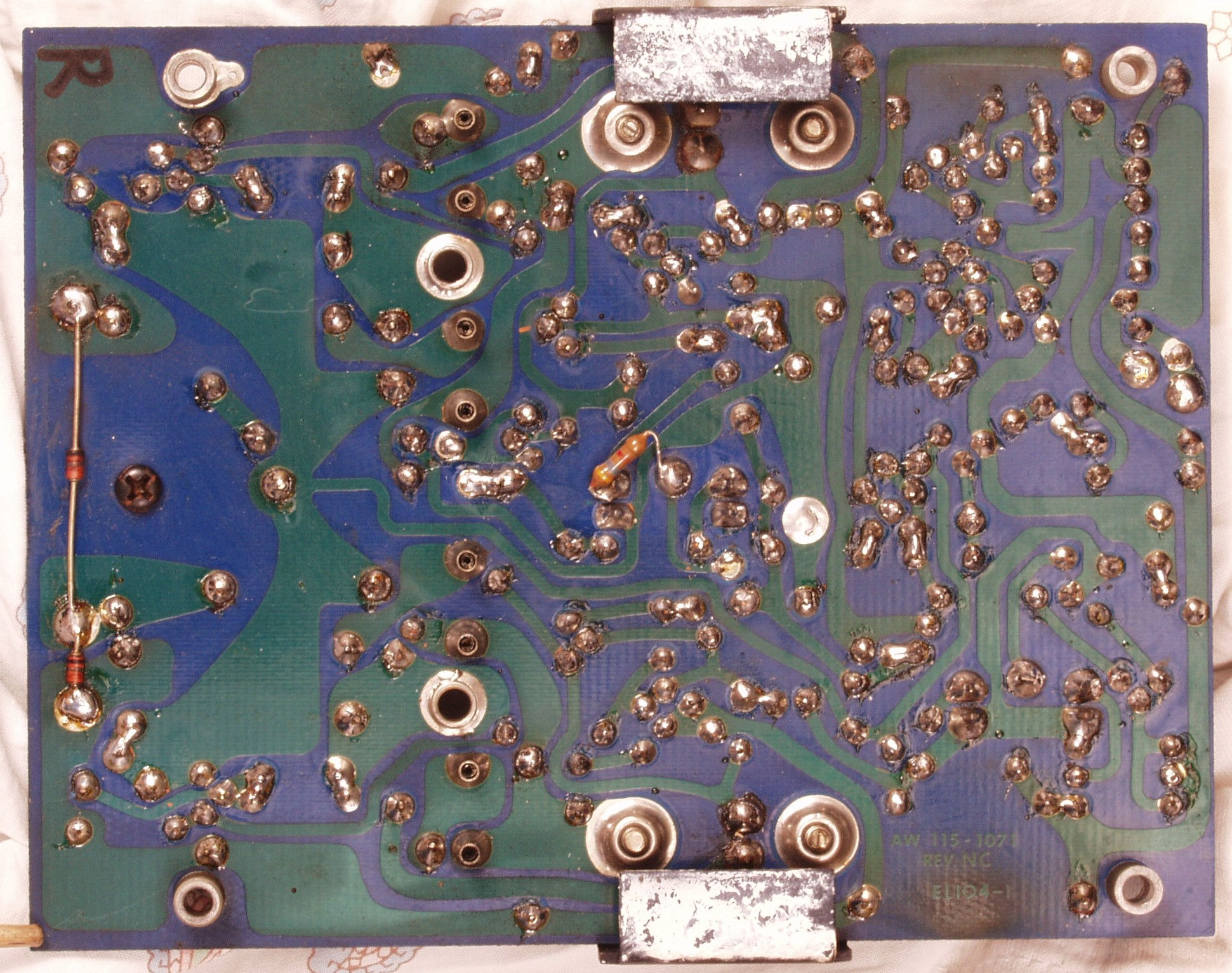

C−1E. 修理前  R側AMP基板裏

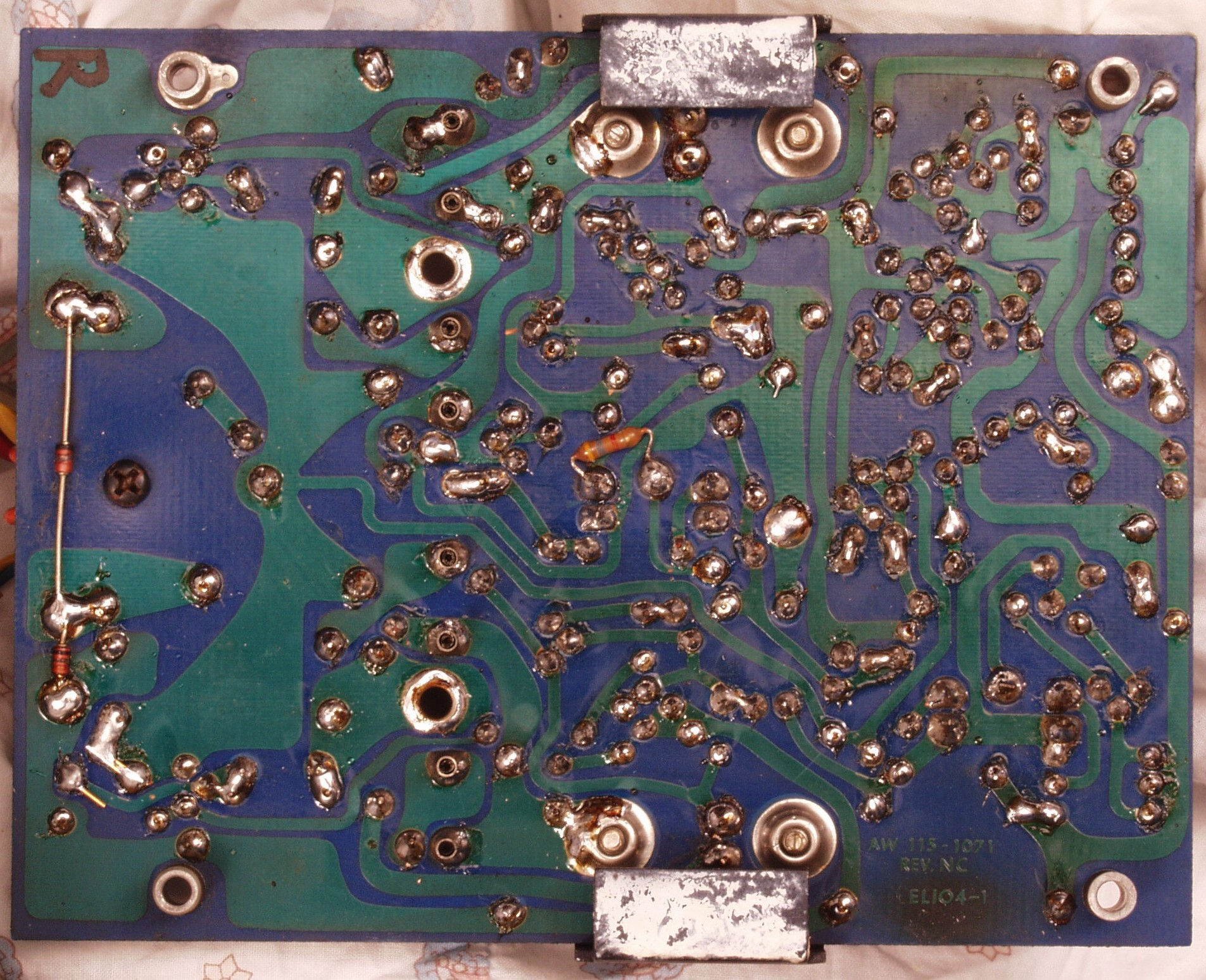

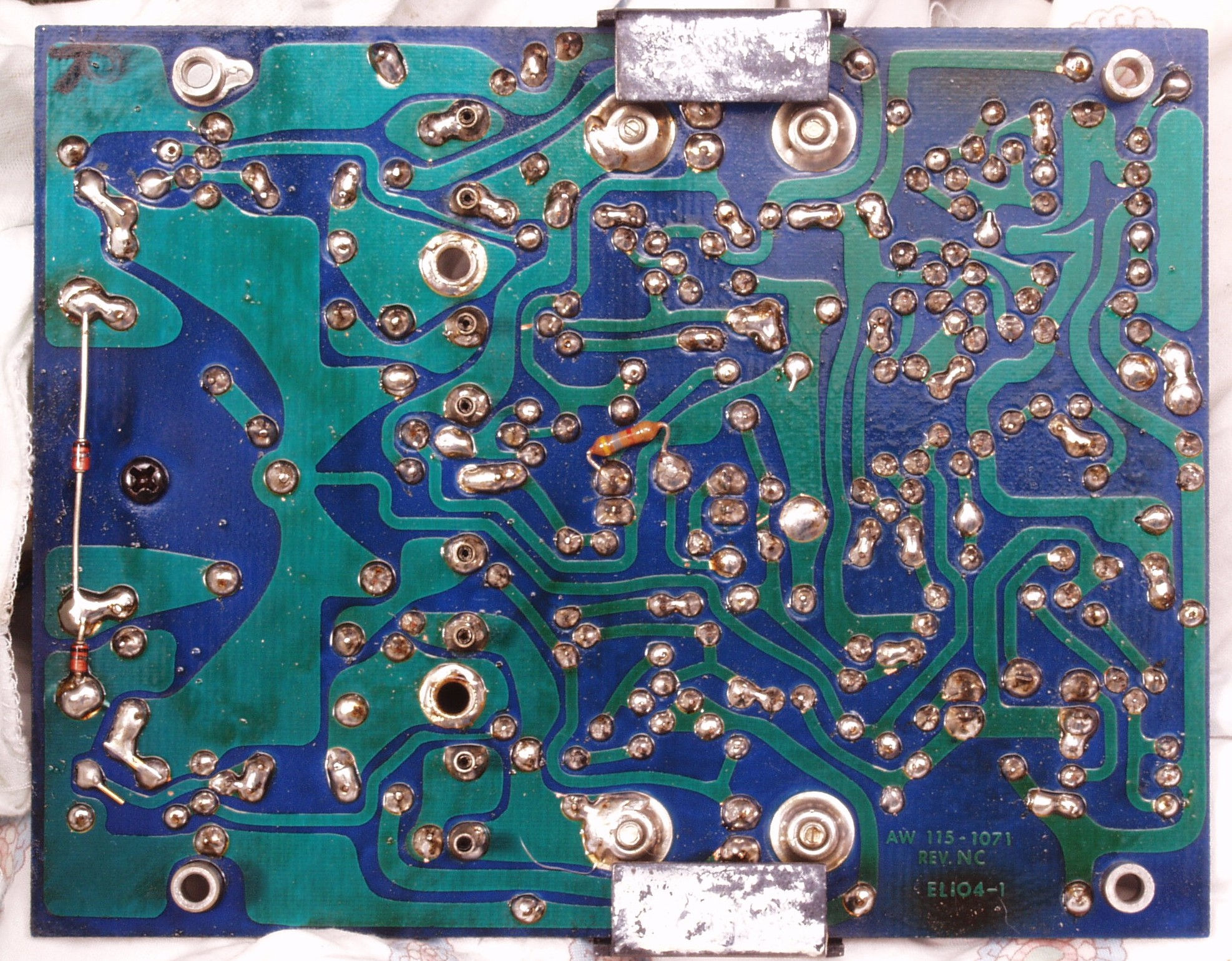

C−1F. 修理(半田補正)後  R側AMP基板裏 全ハンダやり直す
C−1G. 完成R側AMP基板裏 洗浄後

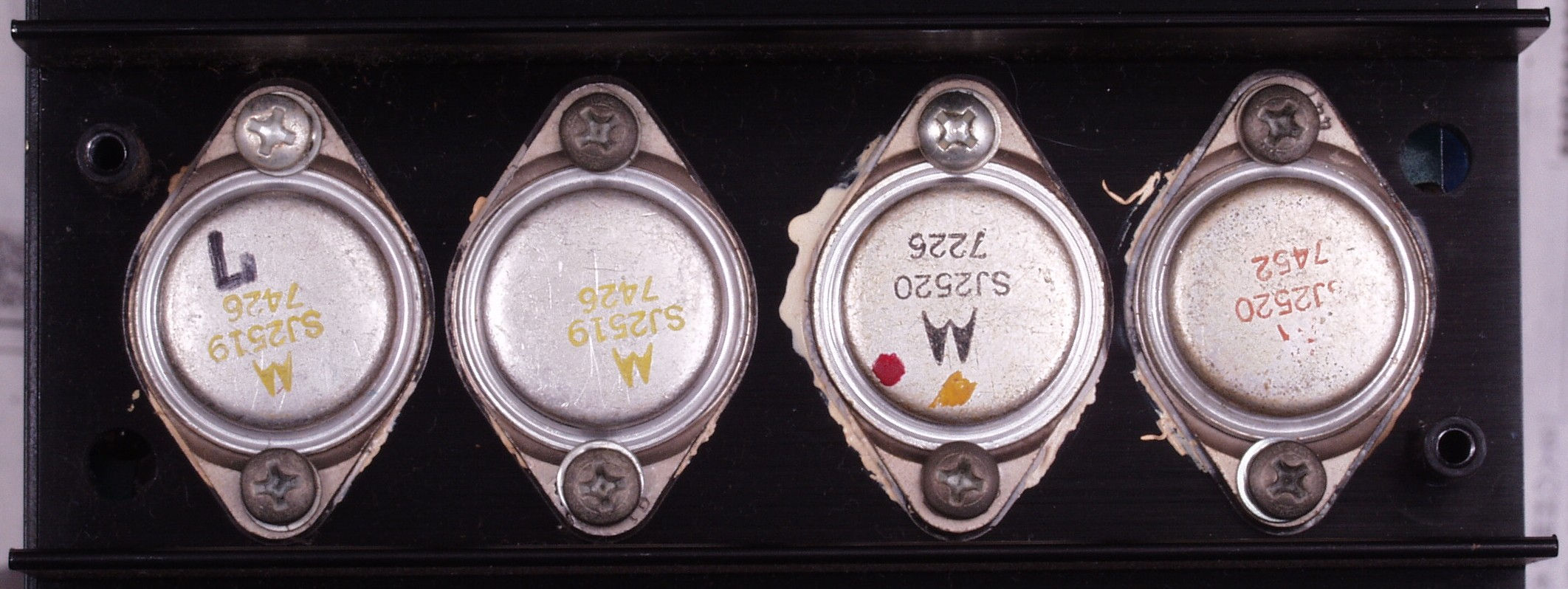

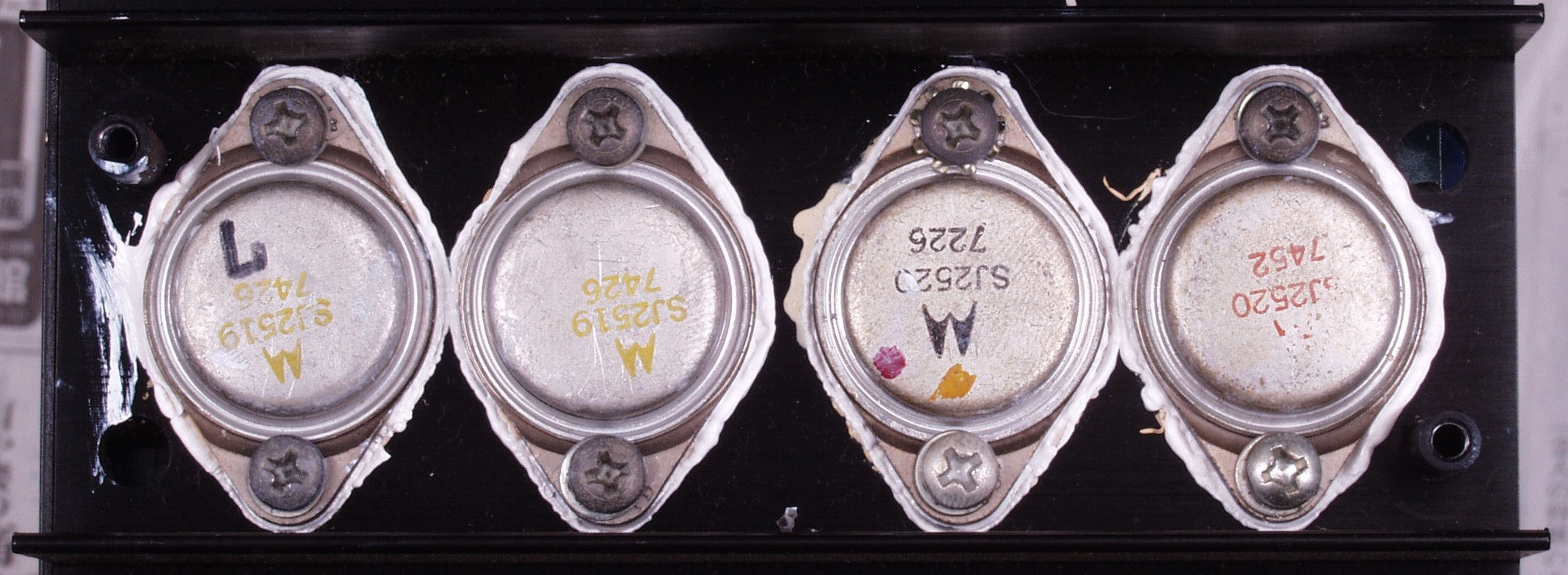

C−2A. 修理前  L側終段TR(トランジスター)、交換履歴あり
C−2B. 修理後  L側終段TR(トランジスター)
C−2C. 修理前  L側AMP基板
C−2D. 修理後 L側AMP基板 TR(トランジスター)2個、電解コンンサー4個、半固定VR2個、フイルムコンデンンサー2個交換
C−2E. 修理前  L側AMP基板裏
            写真紛失

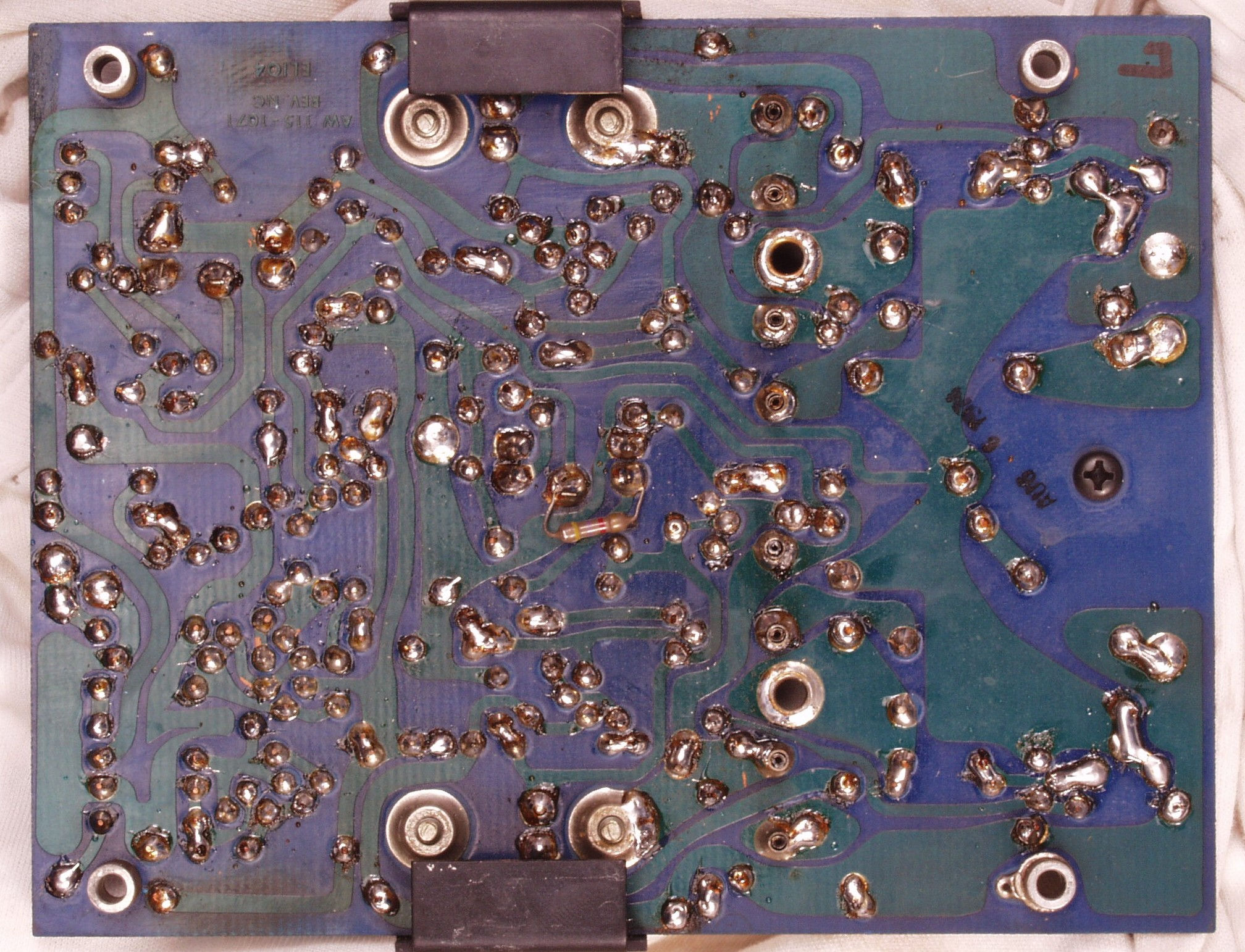

C−2F. 修理(半田補正)後  L側AMP基板裏 全ハンダやり直す
C−2G. 完成L側AMP基板裏 洗浄後
C−3A. 修理前 プロテクト基板
C−3B. 修理後 プロテクト基板 電解コンンサー3個、リレー1個交換

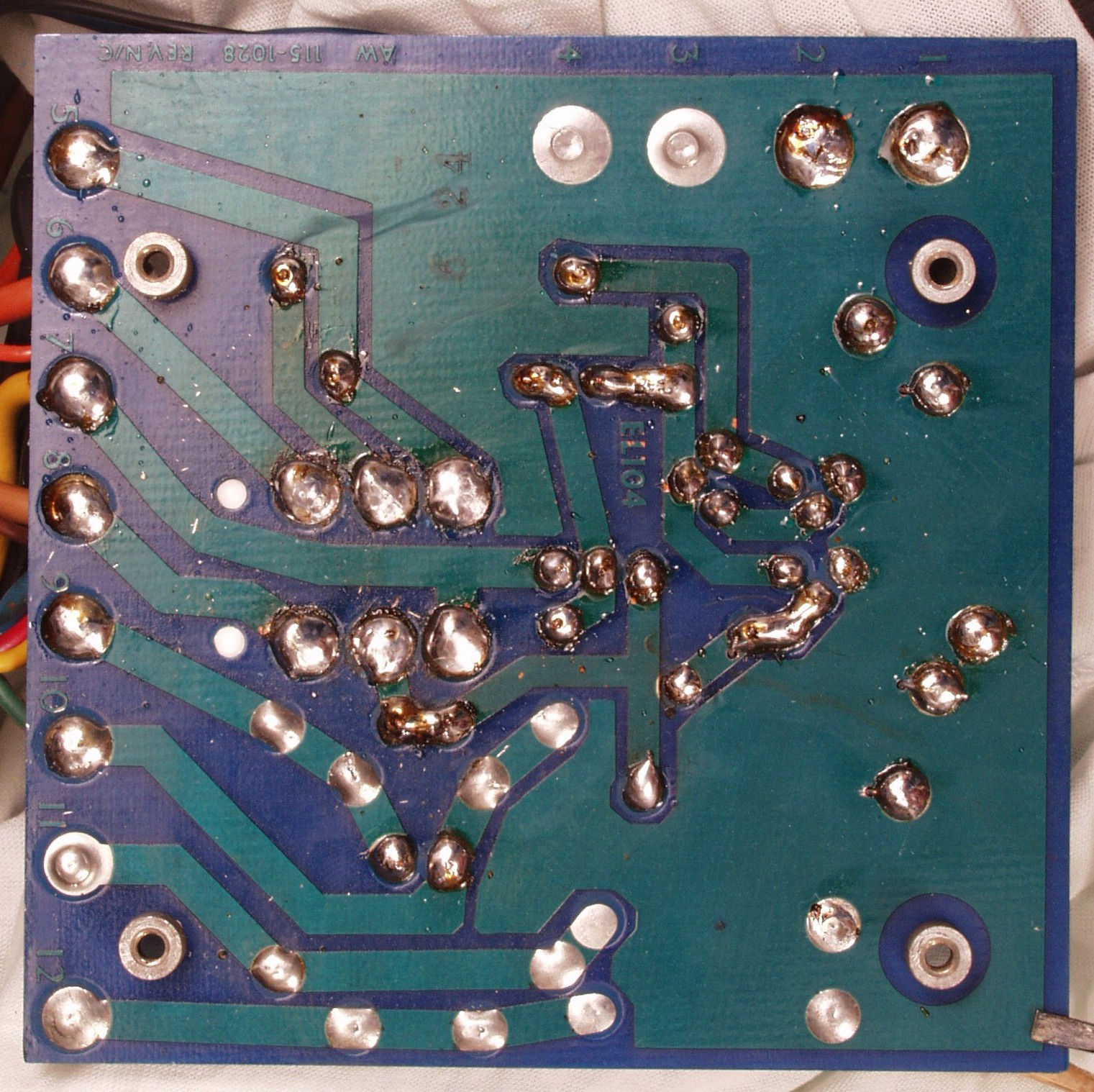

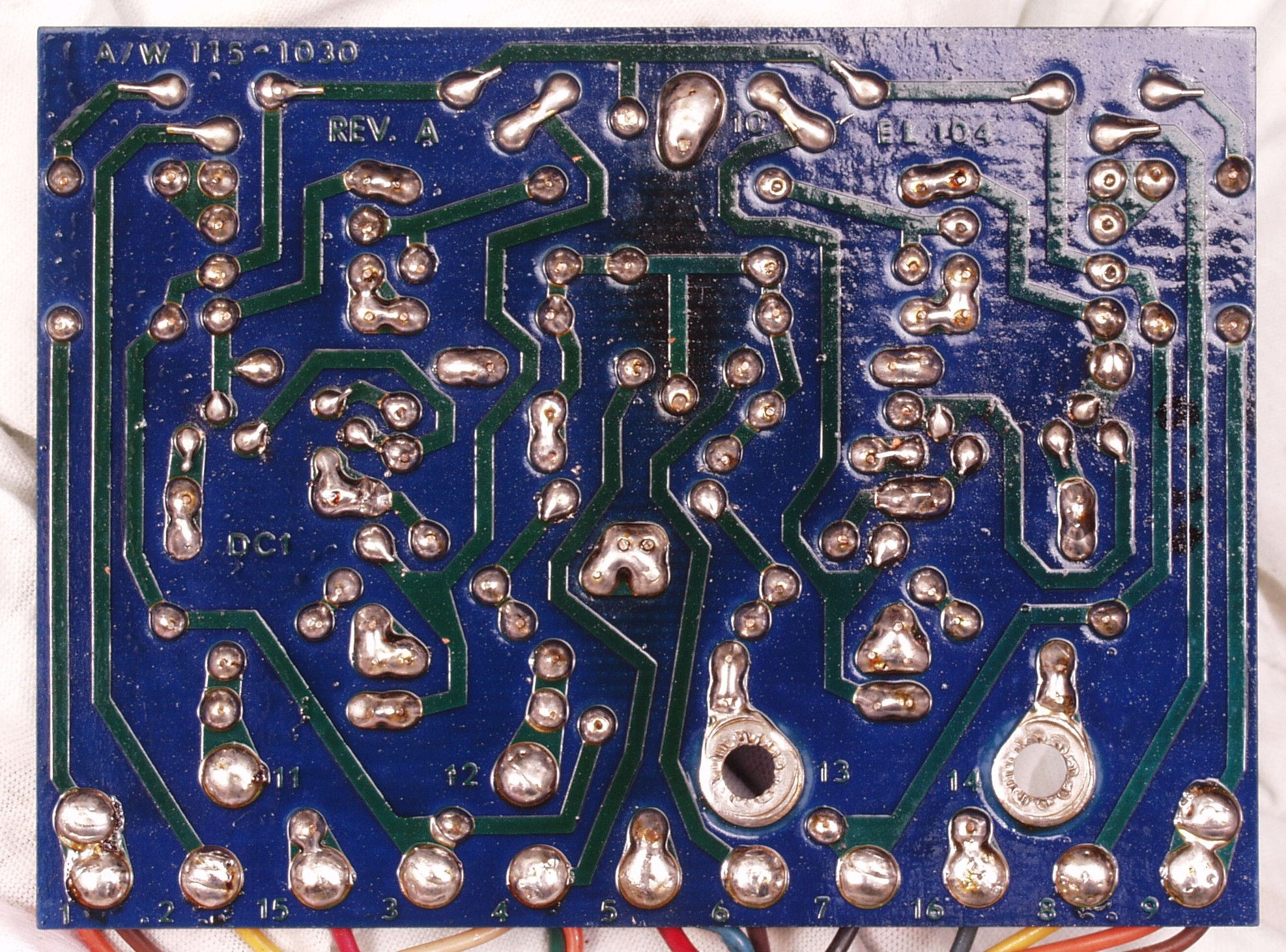

C−3C. 修理前 プロテクト基板裏

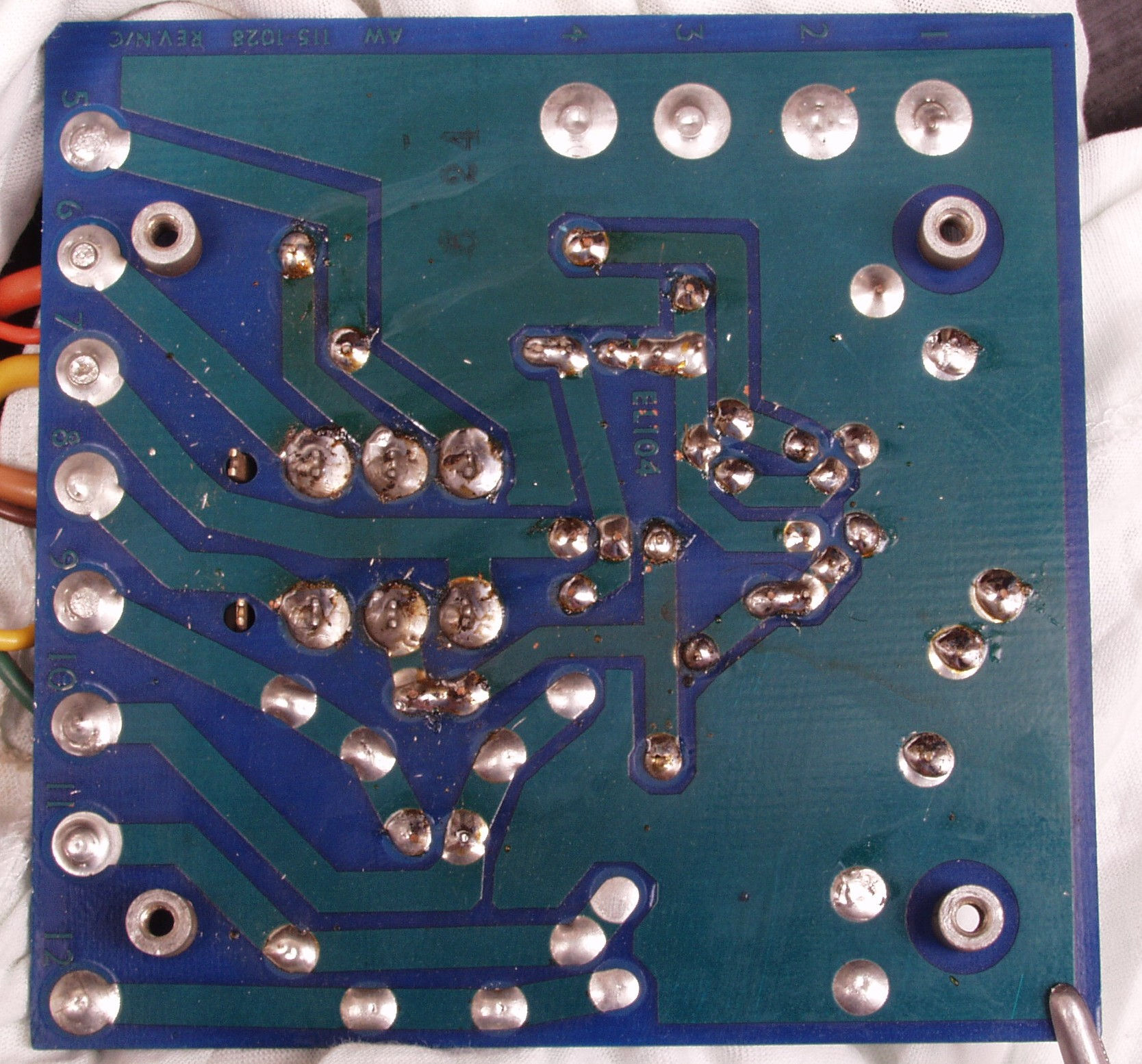

C−3D. 修理(半田補正)後  プロテクト基板 全ハンダやり直す
C−3E. 完成プロテクト基板 洗浄後

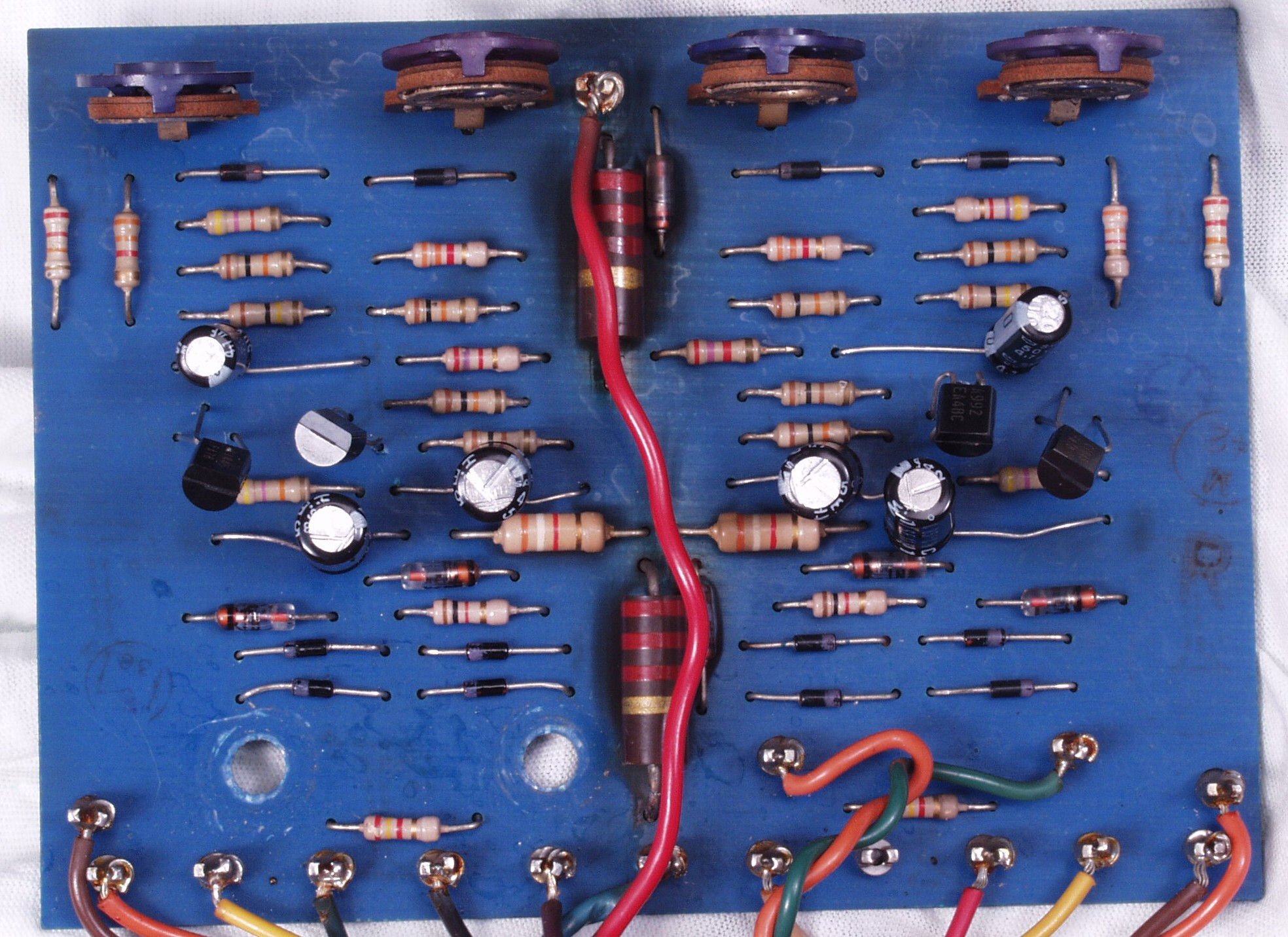

C−4A. 修理前  VU基板

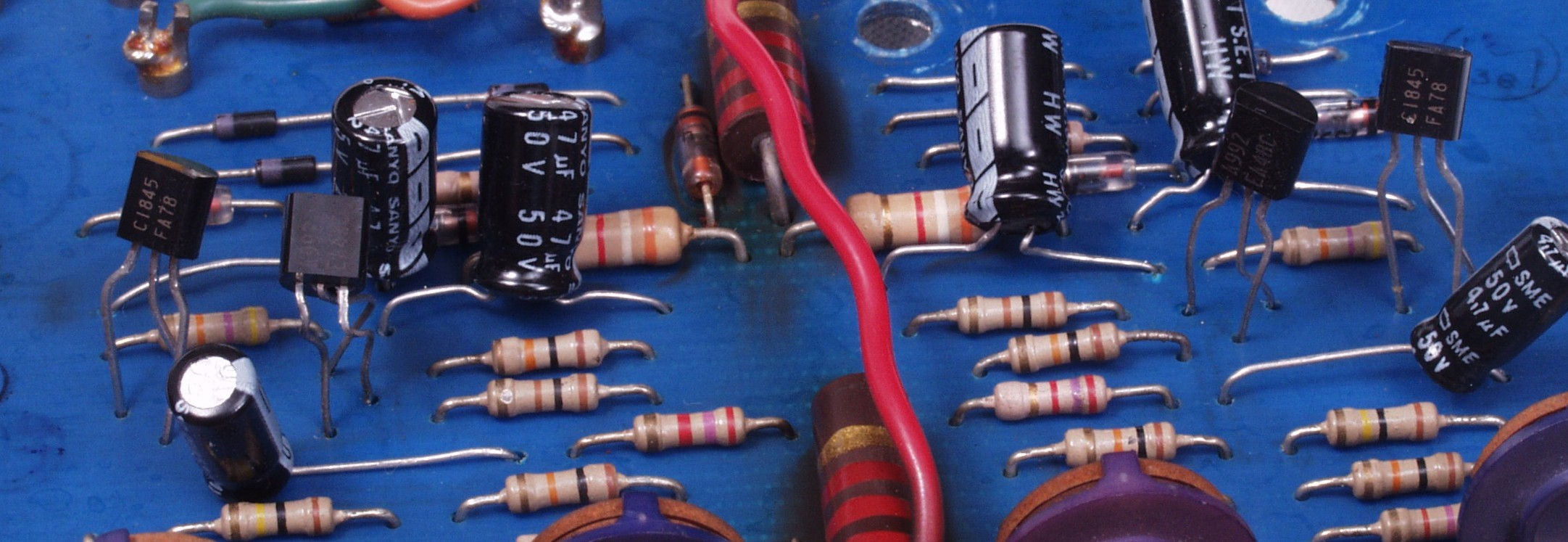

C−4A−1. 修理前  VU基板 足が千鳥足のTR(トランジスター)

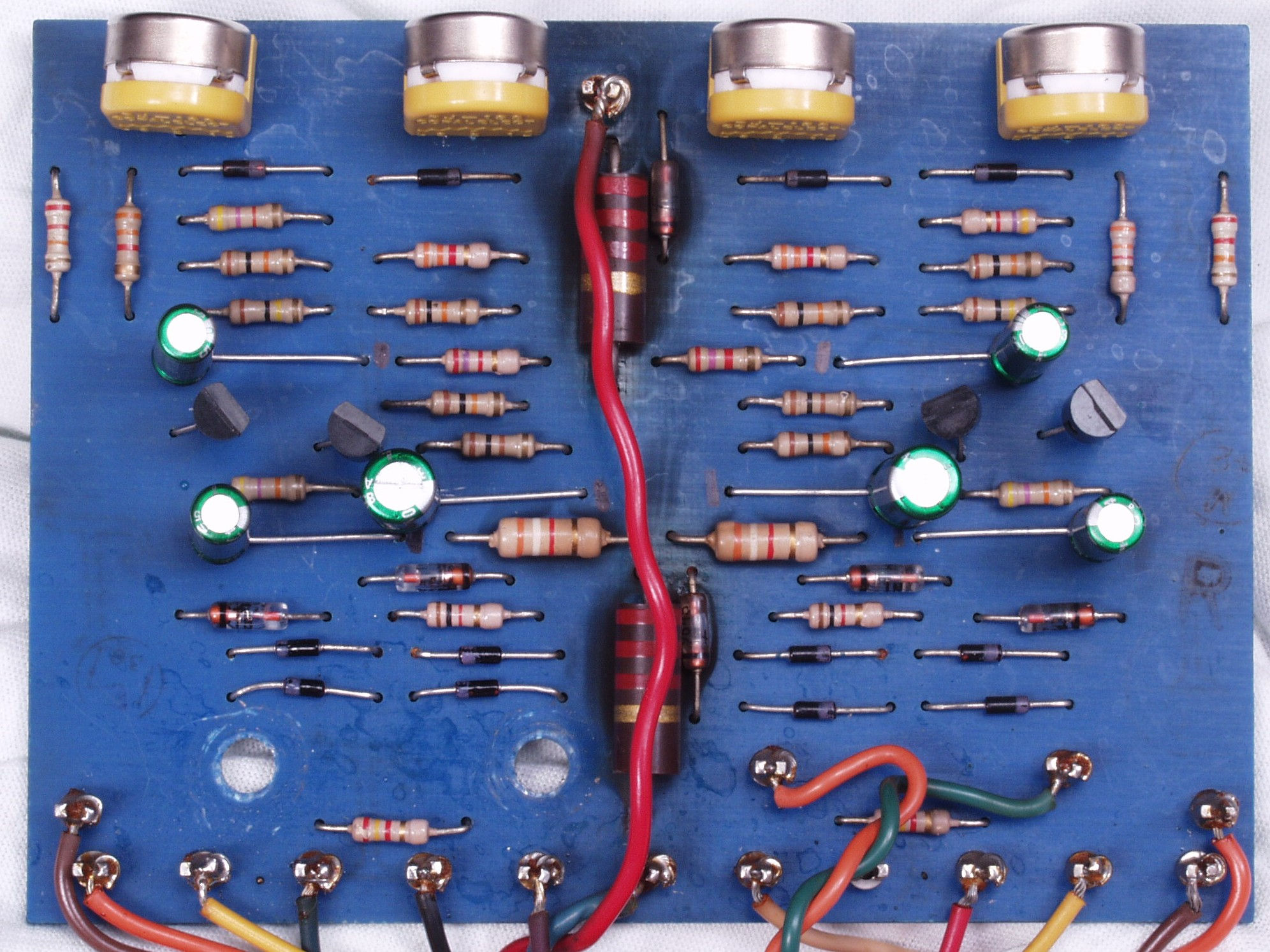

C−4B. 修理後  VU基板 電解コンンサー6個、半固定VR4個交換
C−4C. 修理前  VU基板裏

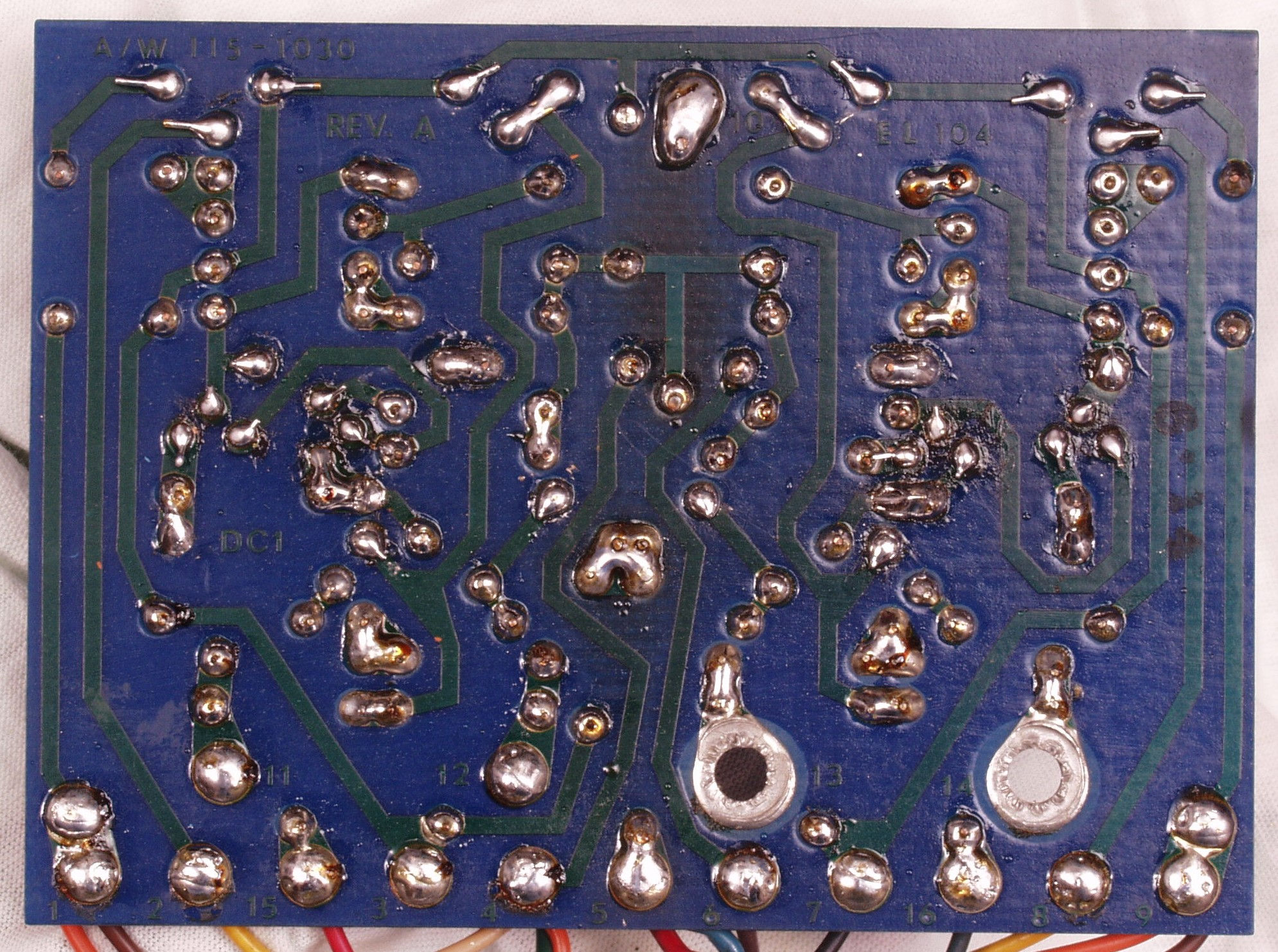

C−4D. 修理(半田補正)後 VU基板裏
C−4E. 完成VU基板裏 洗浄後

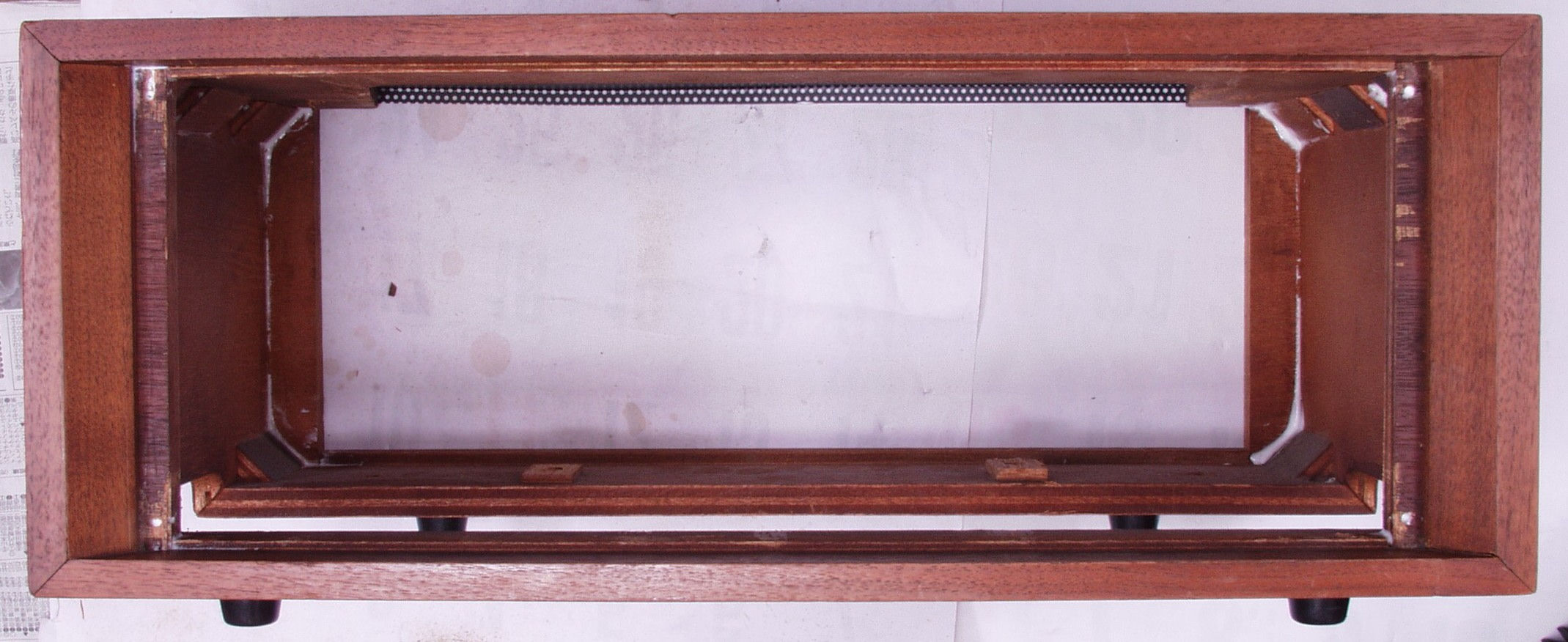

C−5. 修理中 木ケース ボンドで接着する
C−BA. 交換部品

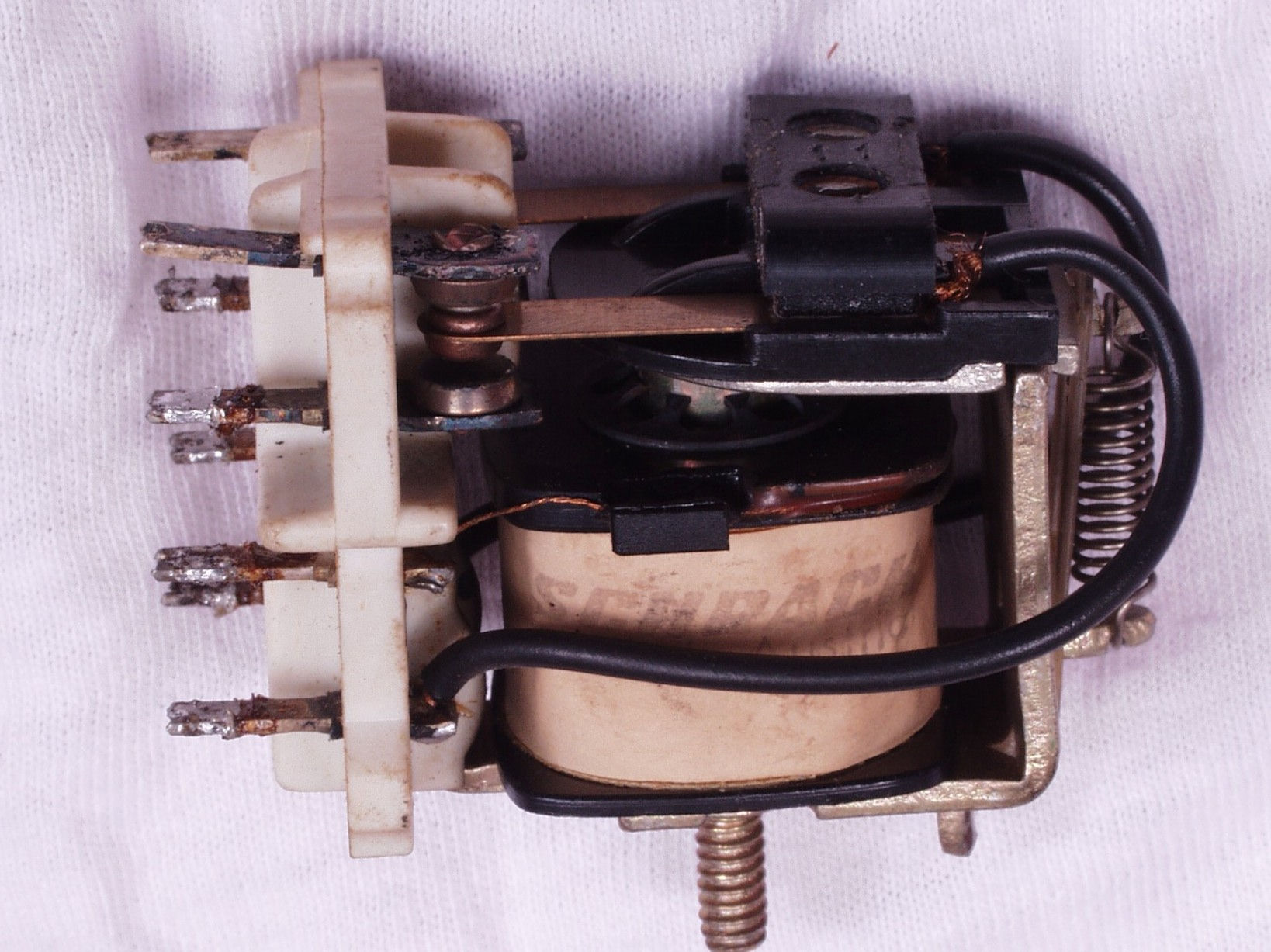

C−BB. 交換部品 SP接続リレー 可動接点は磨いてあるが、固定接点は磨いていない

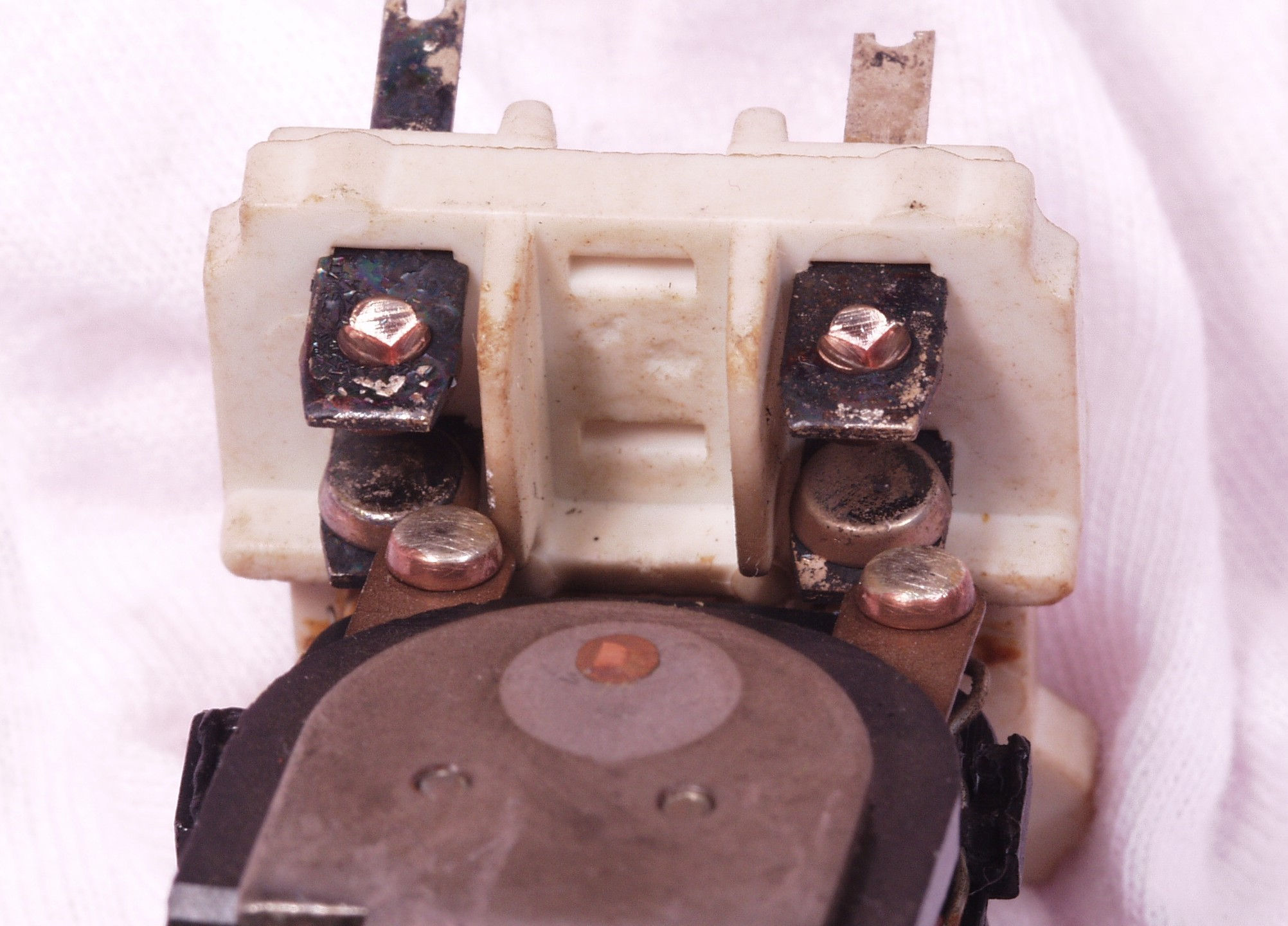

C−BC. 交換部品 SP接続リレー 解放型なので接点が腐食しやすい
C−C1. 修理前 上から見る
C−C2. 修理後 上から見る
E. 調整・測定

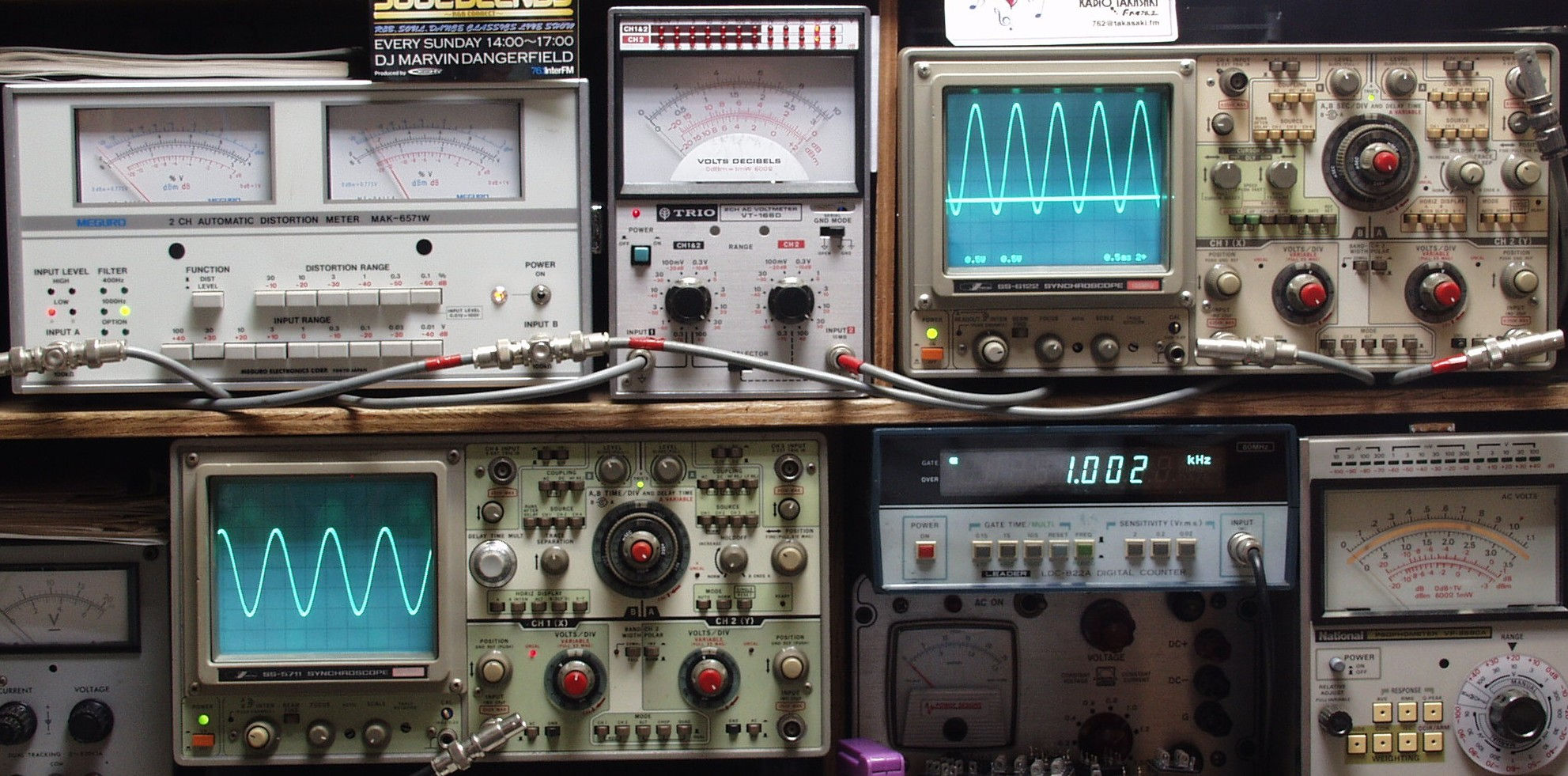

E−1. 出力/歪み率測定・調整
    <見方>
     下左オーディオ発振器より400HZ&1KHZの信号を出す(歪み率=約0.003%)。
     下中=入力波形(オーディオ発振器のTTLレベル)。
     下右=周波数計。
     上左=SP出力の歪み率測定。 左メータ=L出力。 右メータ=R出力。
     上中=SP出力電圧測定器。 赤針=R出力。 黒針=L出力
     上右=SP出力波形オシロ。 上=R出力。 下=L出力(出力電圧測定器の出力)。

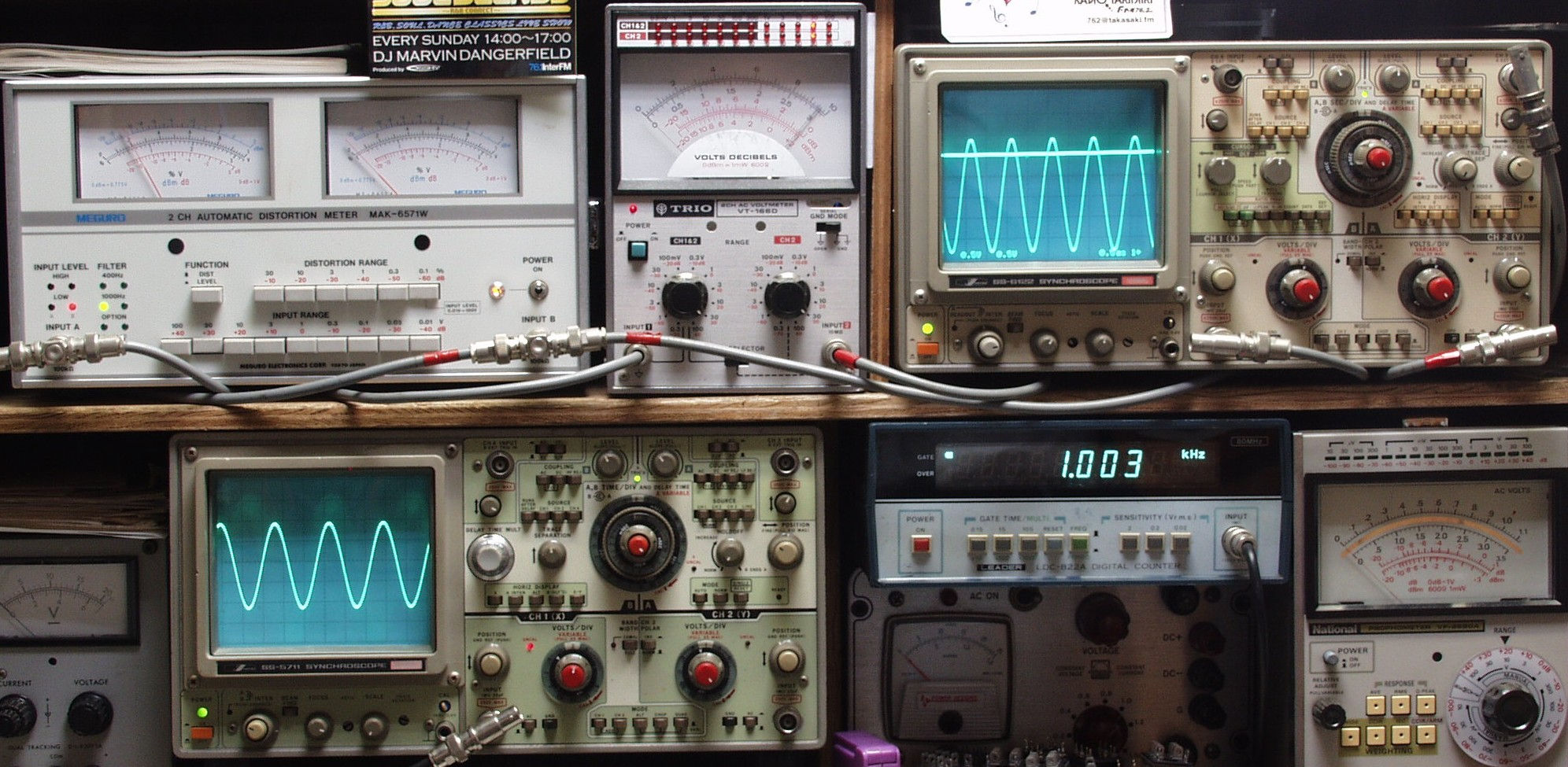

E−2A. R−SP出力30V=112W出力 0.02%歪み 1000HZ入力
E−2B. L−SP出力30V=112W出力 0.02%歪み 1000HZ入力

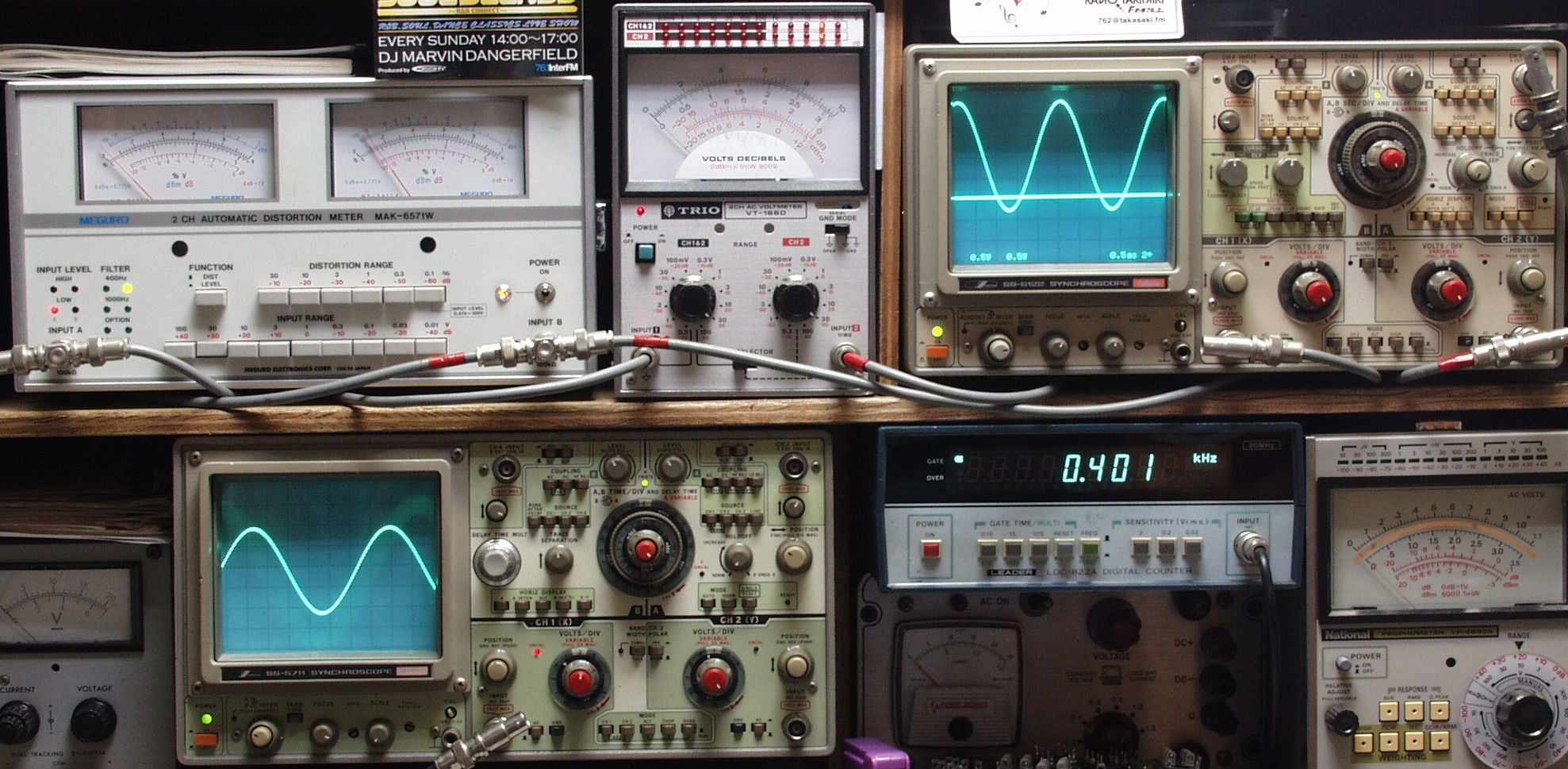

E−2C. R−SP出力30V=112W出力 0.02%歪み 400HZ入力
E−2D. L−SP出力30V=112W出力 0.02%歪み 400HZ入力
E−3. VUメーター校正
Amp Repair Studio

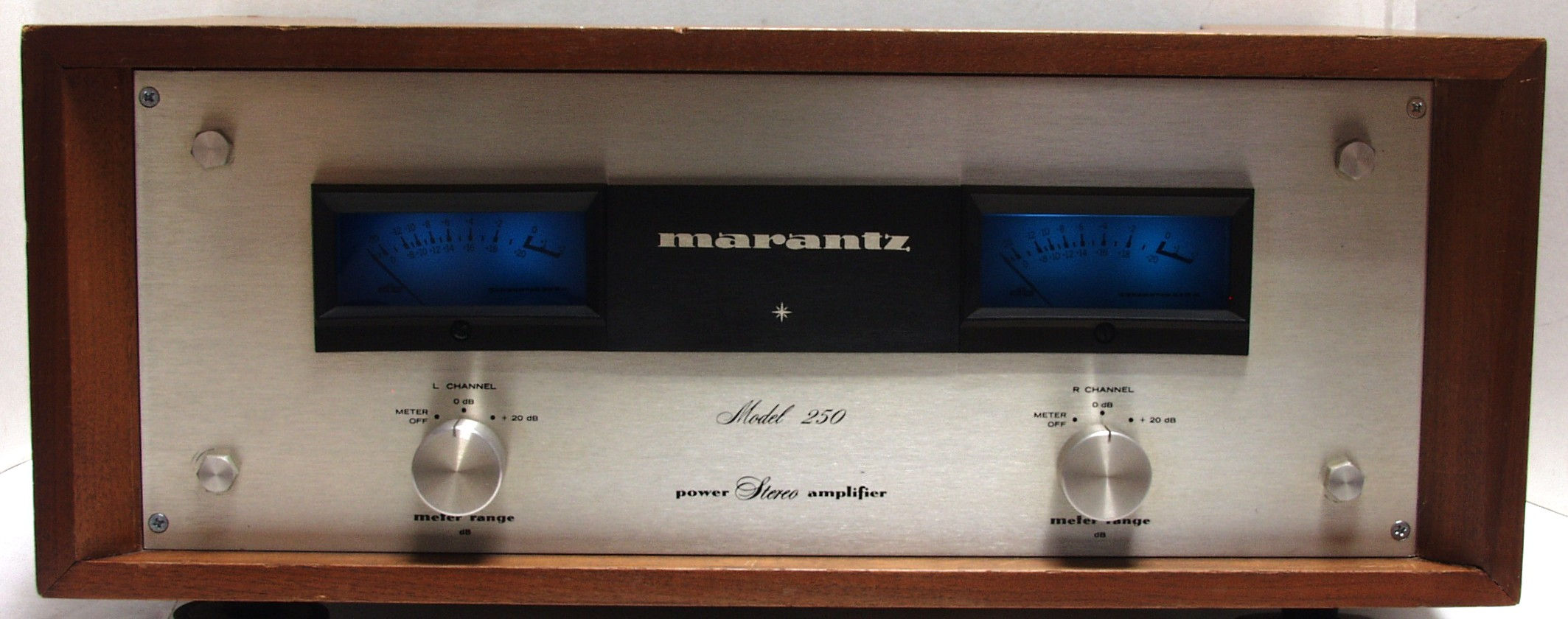

E−4. 完成 引き続き24時間エージング
Amp Repair Studio
