Marantz 170DC & 3250 修理記録
平成14年4月25日到着   5月1日完成
  1. 修理前の状況
    時々L側音出ない。

  2. 原因
    各部半田不良/FET/TR劣化

  3. 修理状況
    終段TR(トランジスター)をシリコングリスを塗布し、取り付け直し
    終段関係半固定VR交換
    初段FET(電界トランジスター)/TR(トランジスター)交換
    配線手直し、補強(半田補正)

  4. 使用部品
    半固定VR                6個
    初段FET(電界トランジスター)    2個
    TR(トランジスター)          8個

  5. 修理費   38,000円       <<通常修理>>

1. MC−AMPの修理。
2. RCAピンソケット・接続コネクターの裏側の半田補正。
   力が加わるので、接触不良を起こし易い。
3. コントロール(SW)基板半田補正作業。
   VR(ボリューム)/SWの所は力が加わるので接続不良に成りやすい。
4. メイン基板半田補正作業。
5. パネル清掃
6. 完成、上から見る。

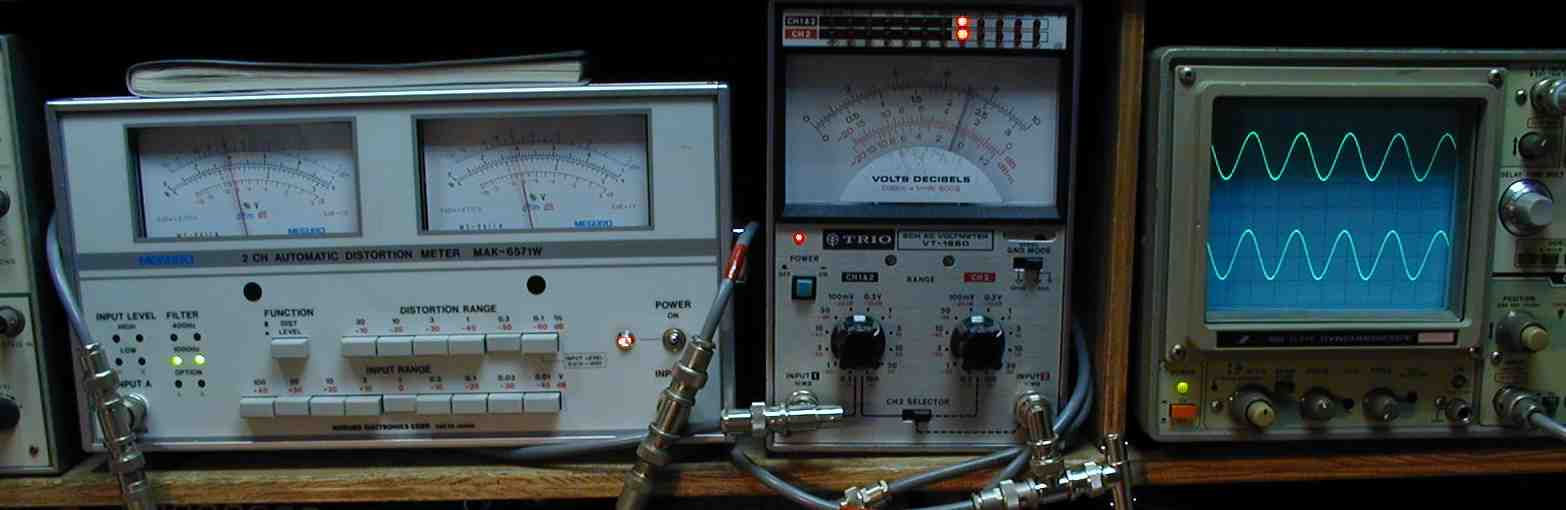

7. 出力、歪み調整・測定
8. 出力=0.8V。 歪率=01% 400HZ
9. 出力=0.8V。 歪率=0.1% 1000HZ

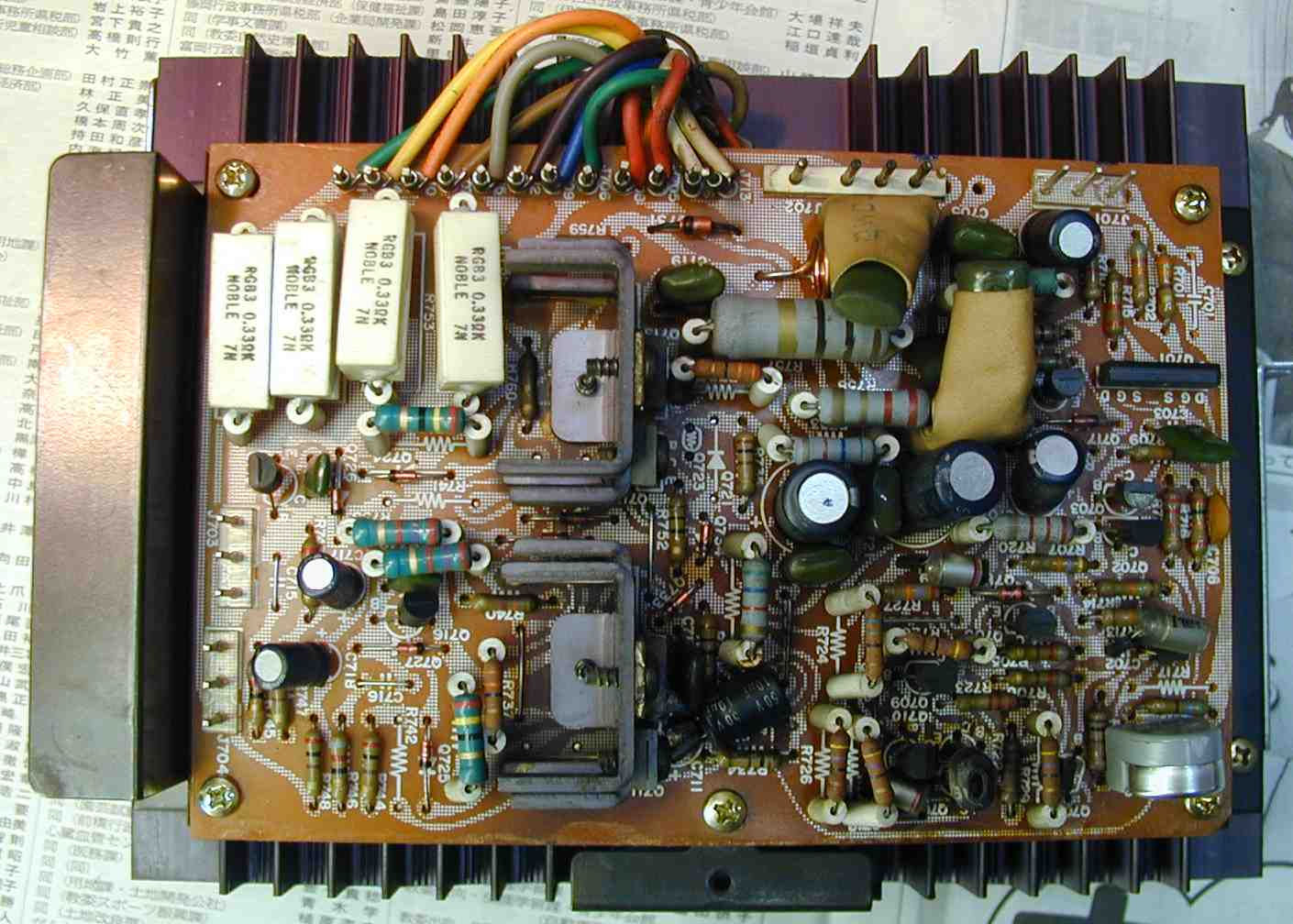

10. 修理前の終段TR、ドライブ基板。

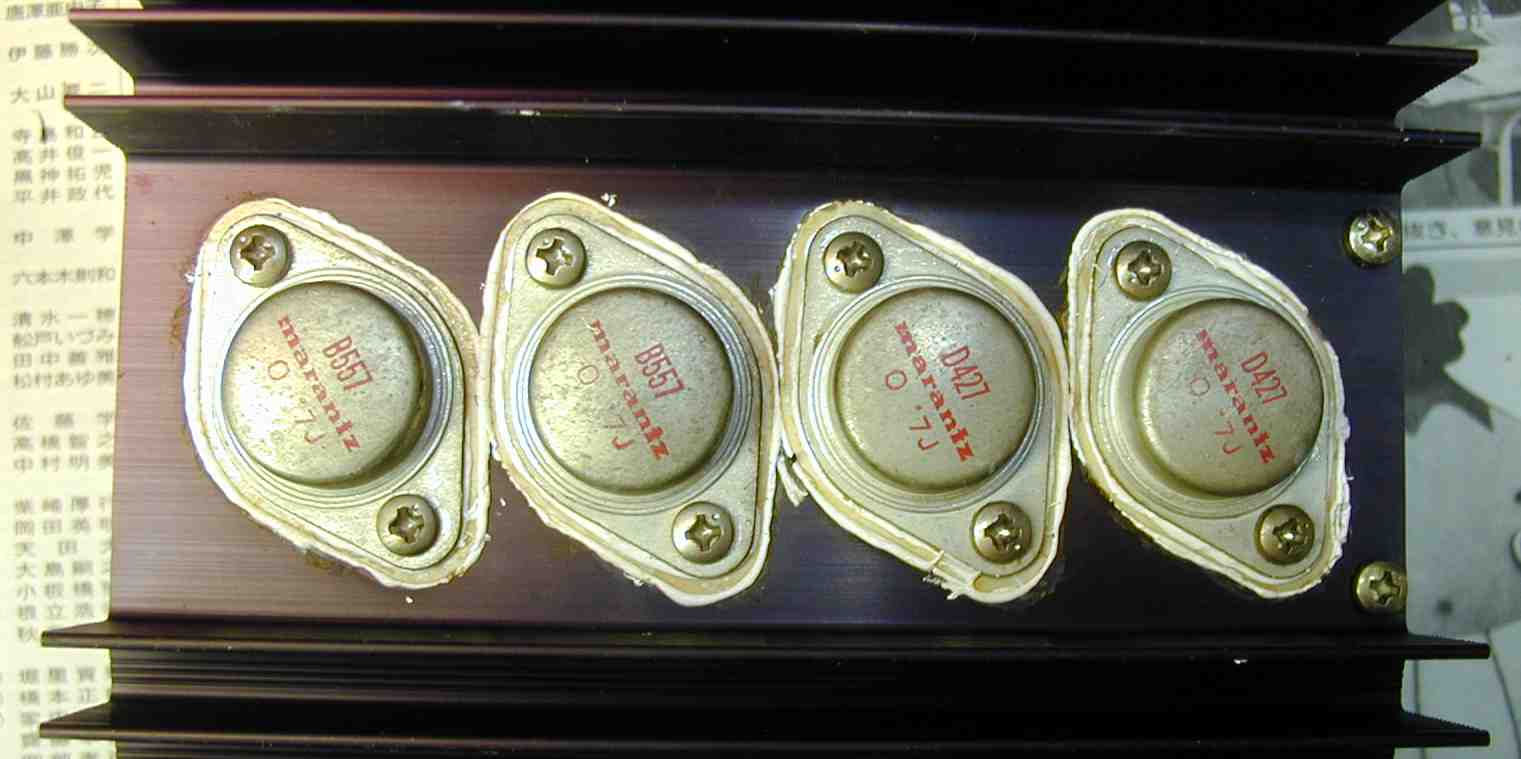

11. 修理後の終段TR。
    TR(トランジスター)を取り外し、シリコングリスを塗布して取り付け治す。
12. 修理後のドライブ基板、初段FET(電界トランジスター)、半固定VR交換。

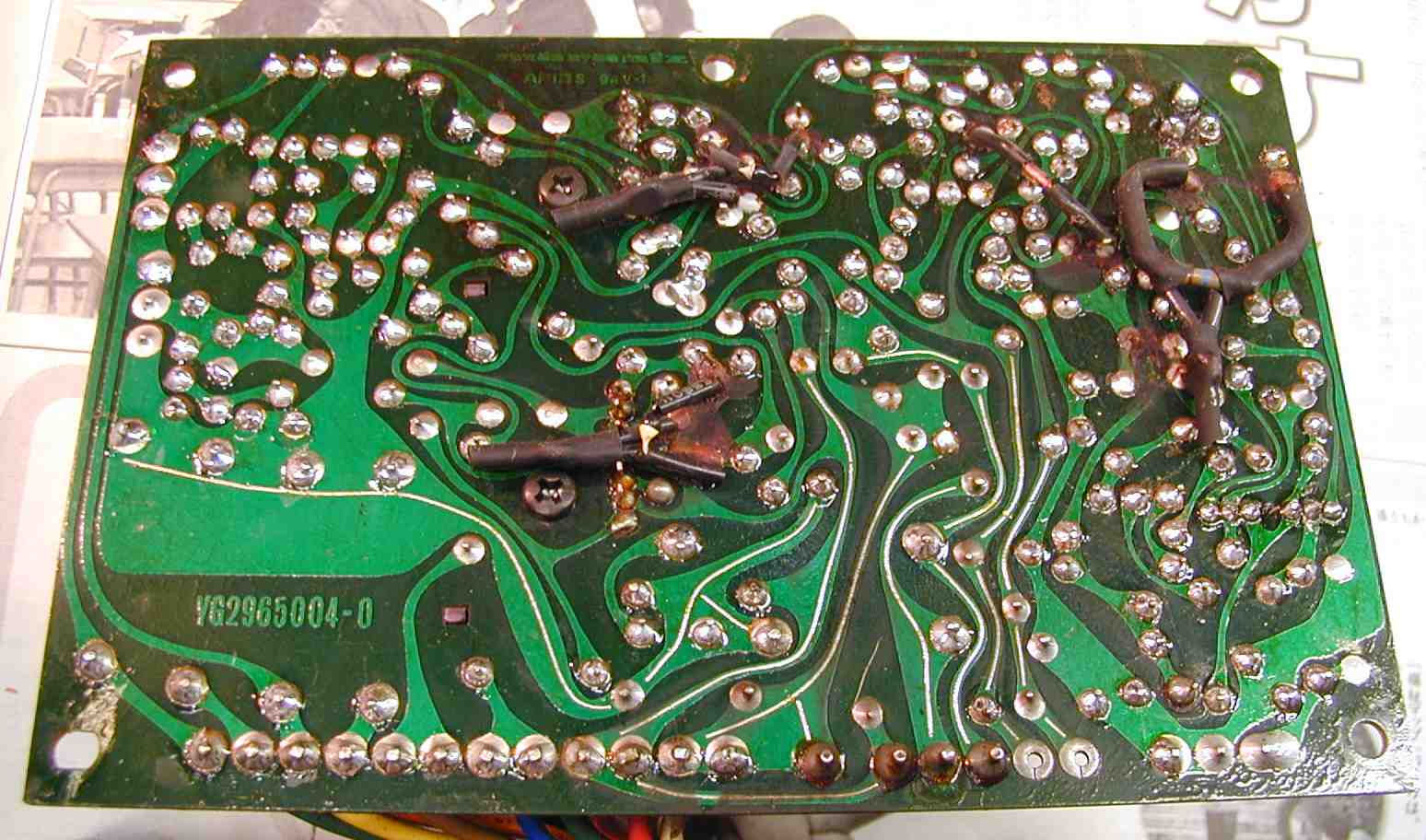

13. ドライブ基板の半田補正。
    高温にさらされるので、半田不良に成りやすい。

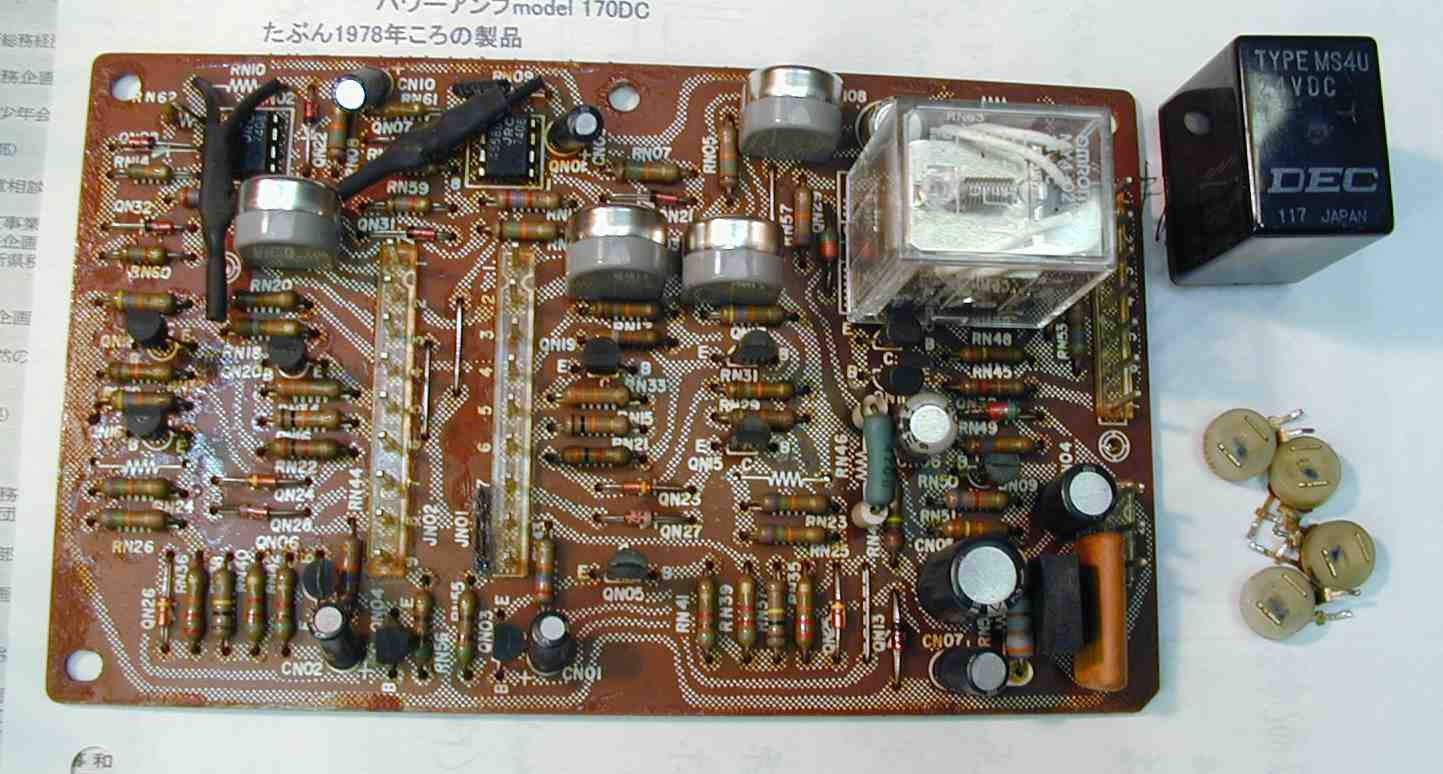

14. プロテクト・メータAMP基板の修理。
    SP接続リレー、半固定VR交換。
15. プロテクト・メータAMP基板の半田補正。
16. パネル清掃。

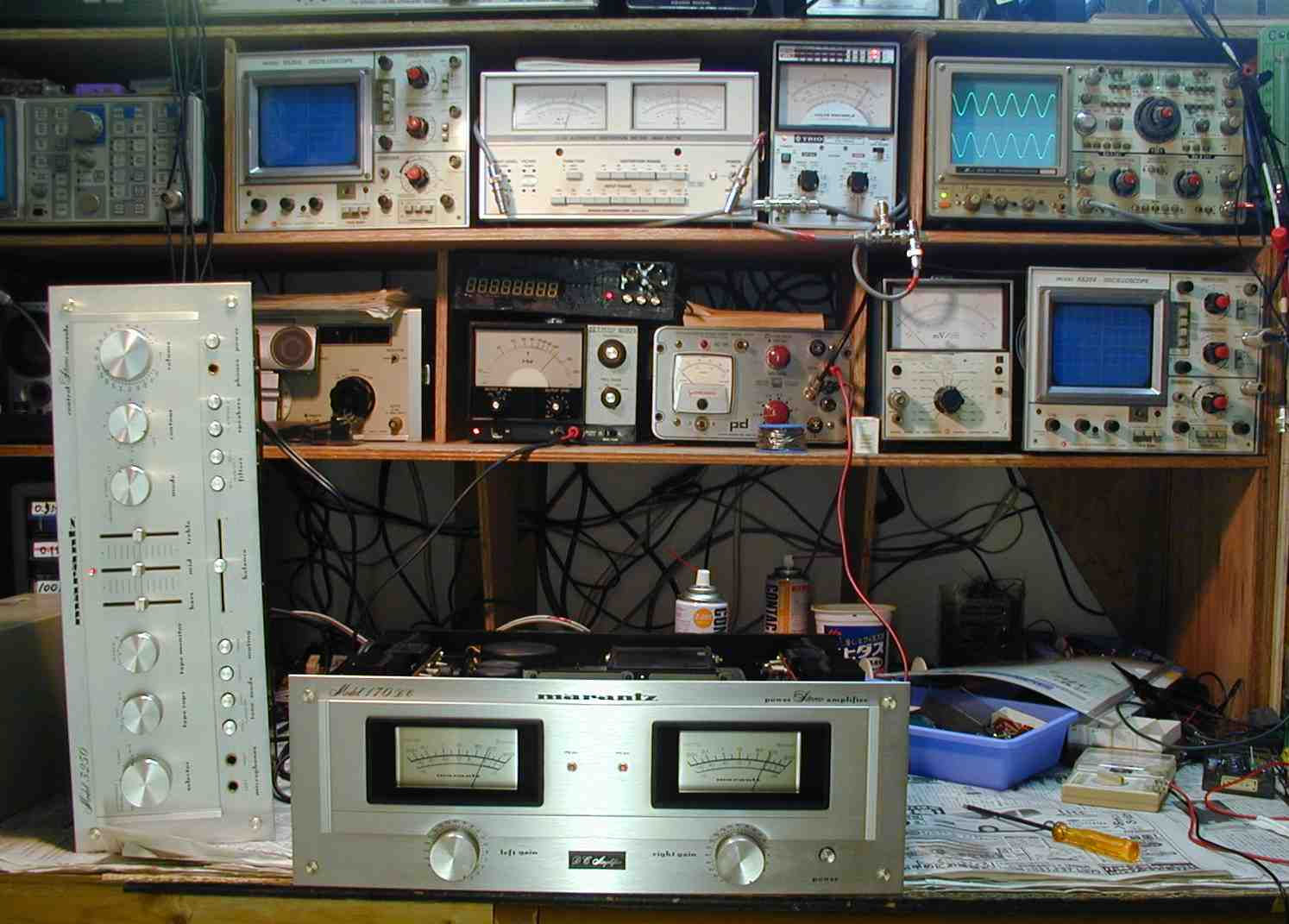

17. 完成、上から見る。

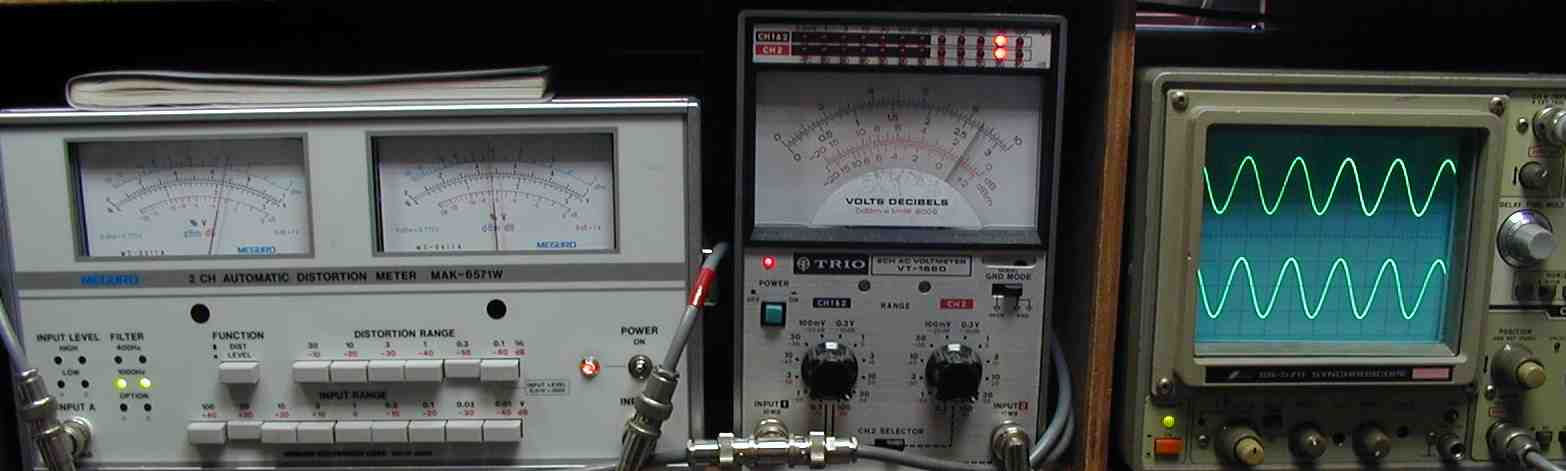

18. 出力、歪み調整・測定
19. 出力27V=91W 歪み率=0.14% 400HZ
20. 出力27V=91W 歪み率=0.14% 1000HZ

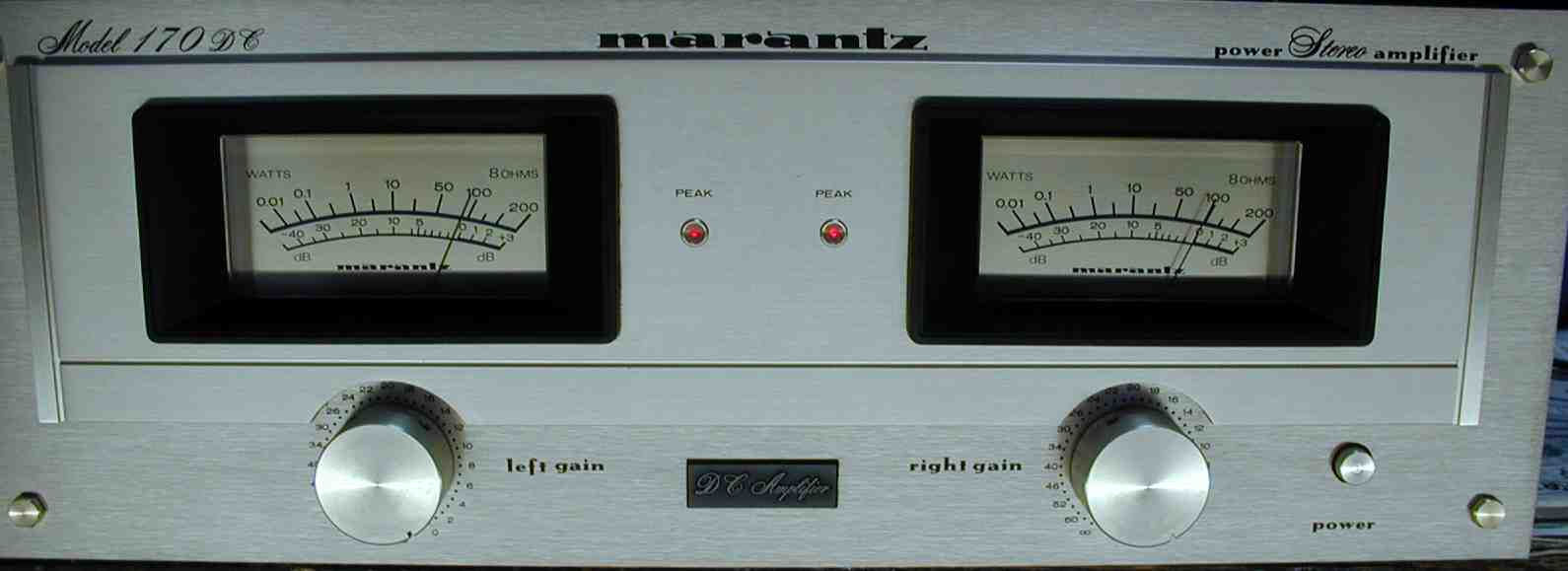

21. その時の、本体VUメータ
Amp Repair Studio
22. 24時間エージング
Amp Repair Studio
