LUX L−309X 修理記録
平成15年4月1日到着  5月10日完成
  • A.修理前の状況
     オ−バ−ホ−ル

  • B.原因
     経年劣化

  • C.修理状況
    SP接続リレ−交換
    バランス/バイアス用半固定VR交換
    コントロ−ルAMPのTR(トランジスタ-)交換
    EQ_AMPのTR(トランジスタ-)交換
    電源電解コンデンサ−増強
    配線手直し、補強

  • D.使用部品
    SP接続リレ−                  2個
    TR(トランジスタ-)                 2個
    電解コンデンサ−                27個 (オ−デオ用)ニチコン・ミュ−ズ使用
    半固定VR                    8個
    FET                        6個
    フイルムコンデンサー             8個

  • E.修理費  75,000円   <<オーバーホール修理>>

A.修理前の状況
A−1.修理前 上から

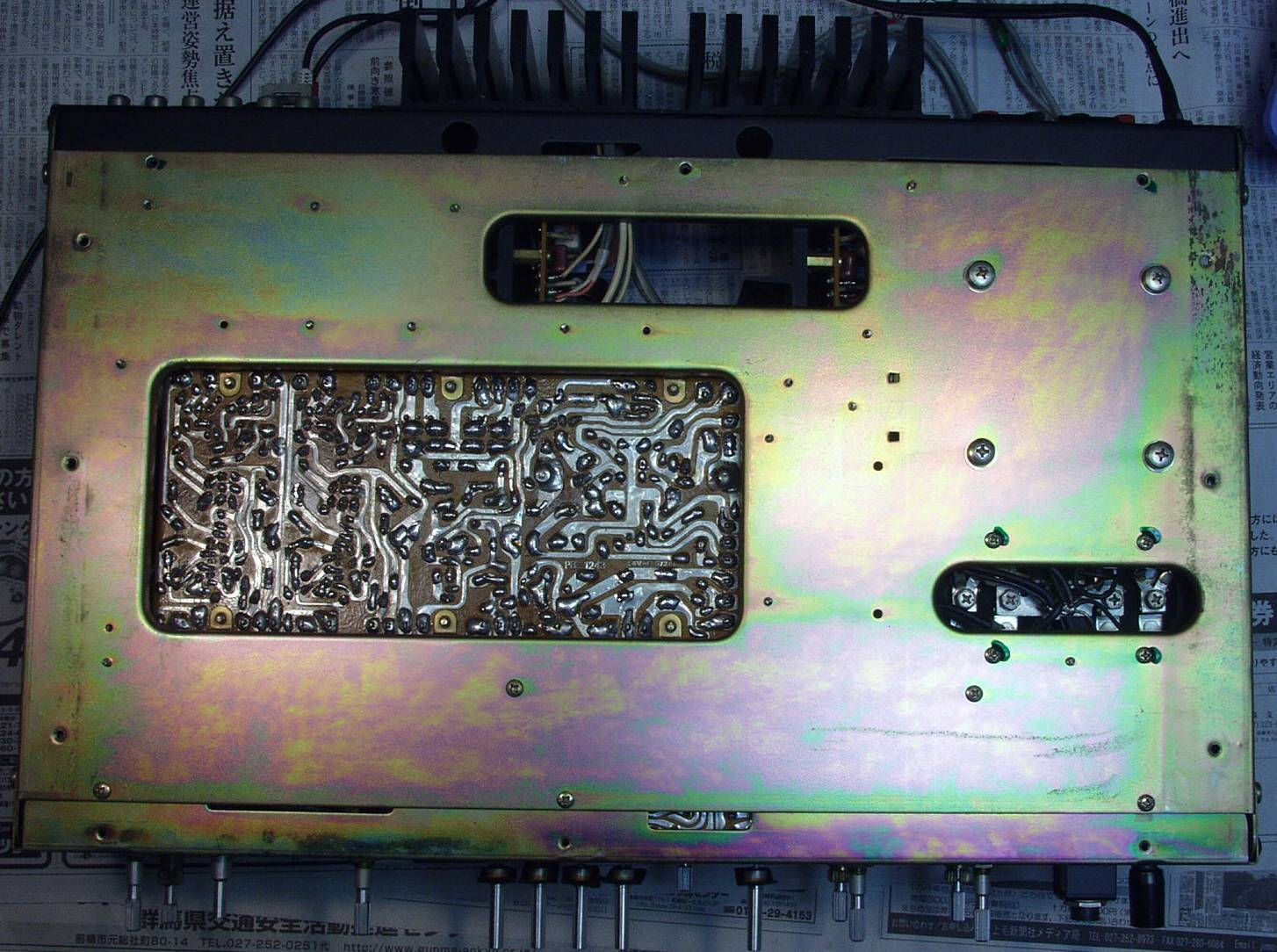

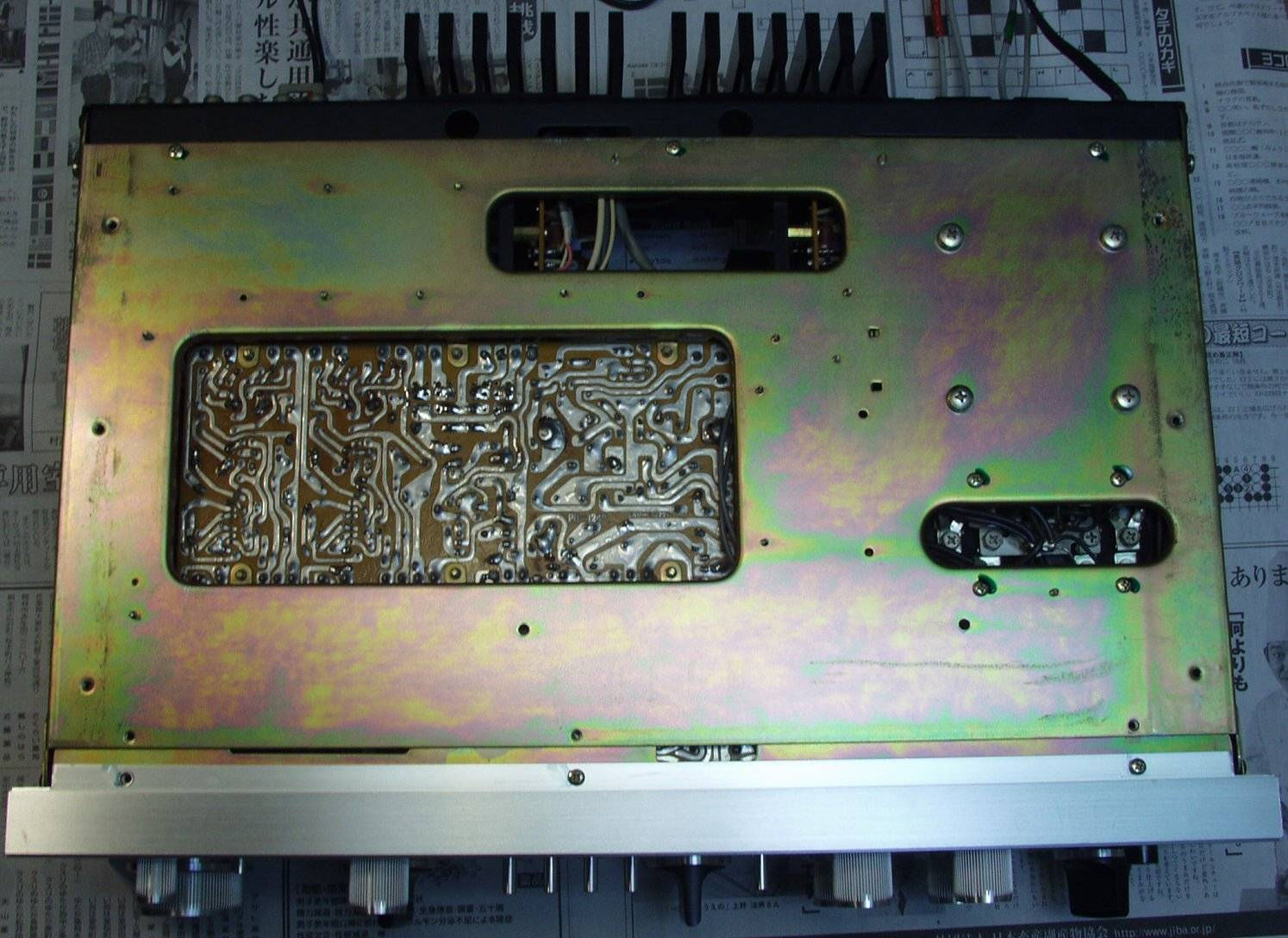

A−2.修理前 下から
C.修理状況

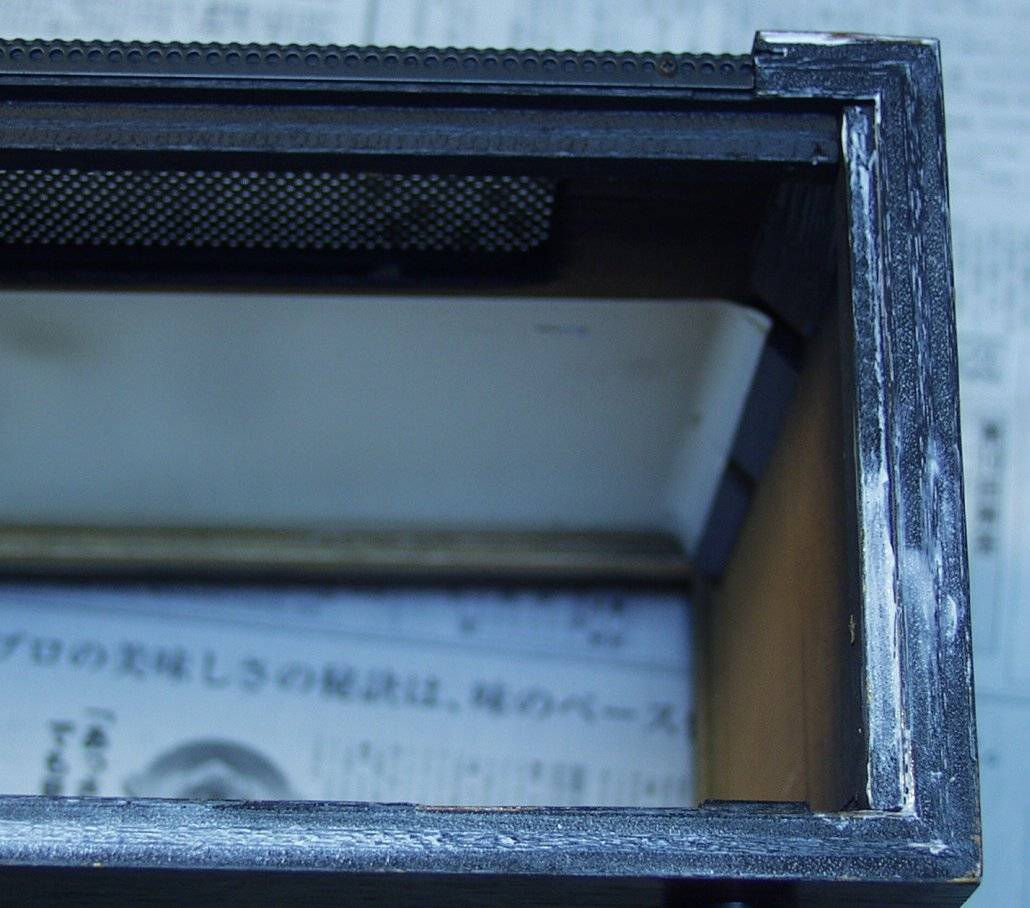

C−1A.修理中 ケ−スの接着 木工ボンドを水で薄めて塗る

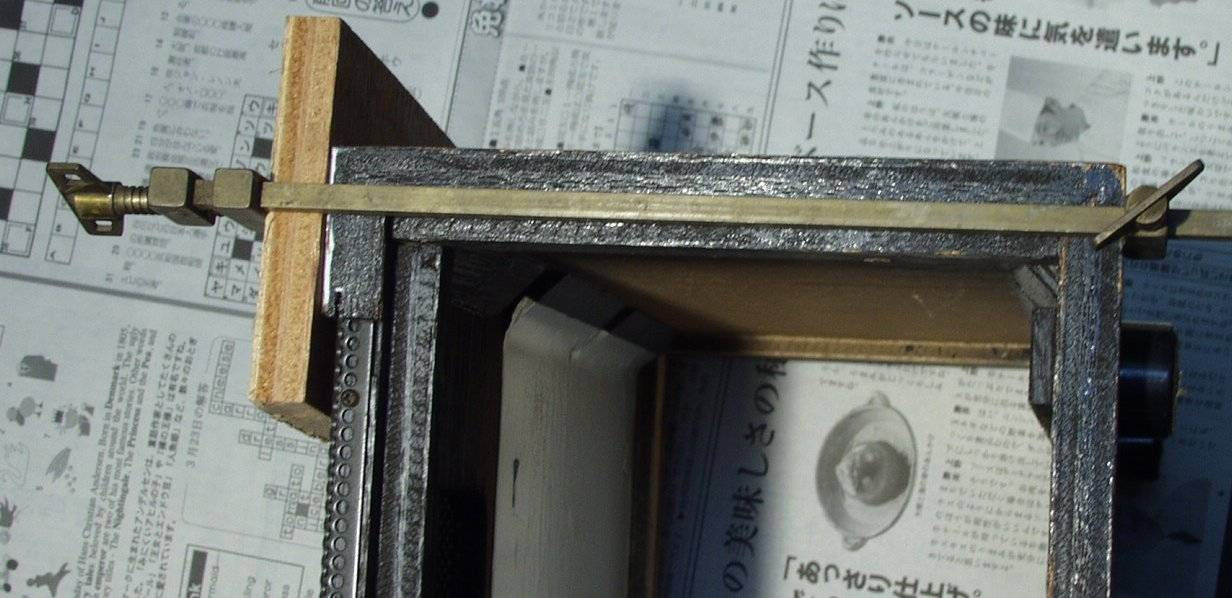

C−1B.修理中 ケ−スの接着 金具で固定する

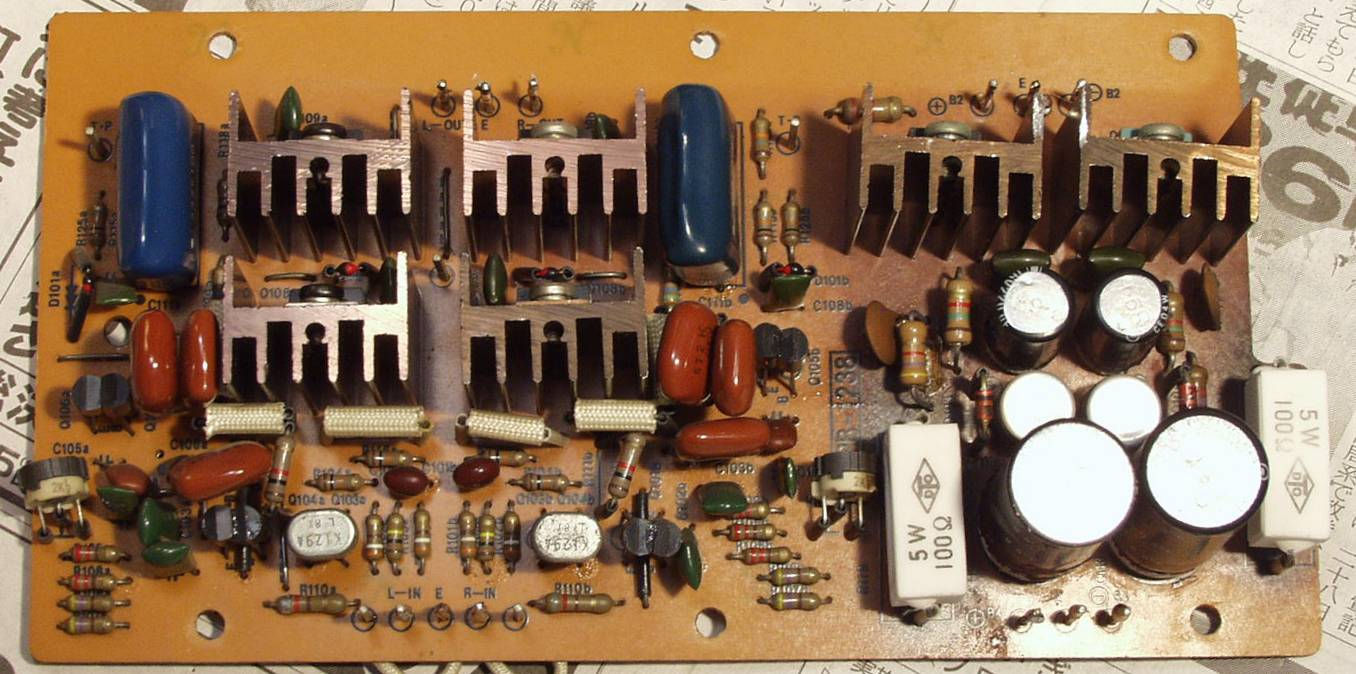

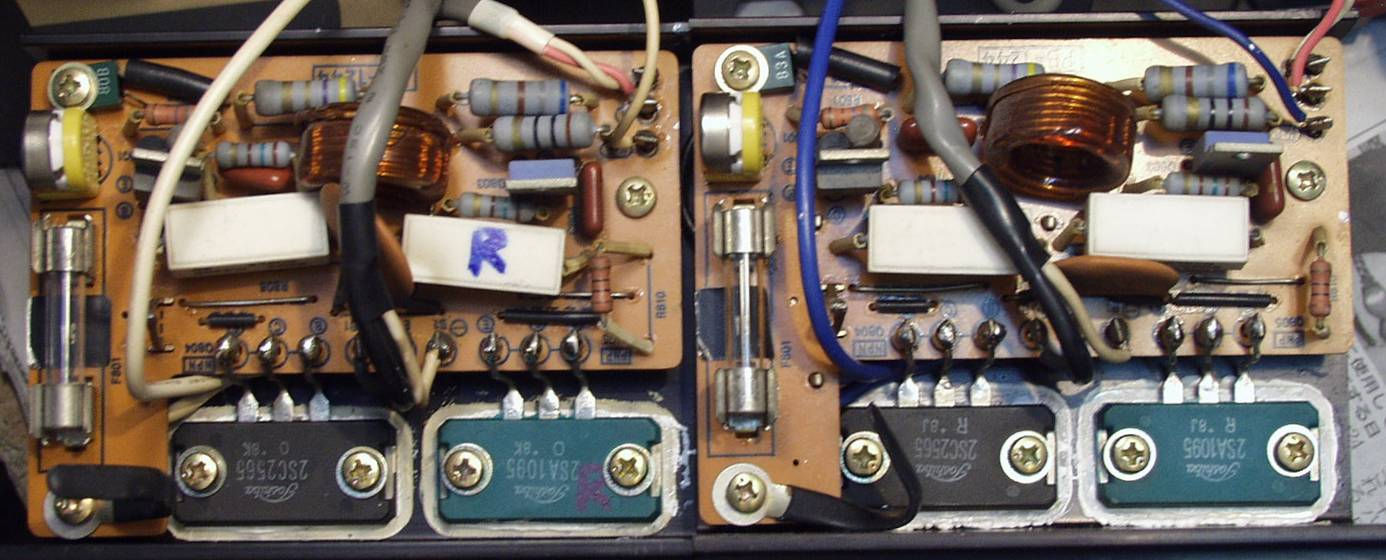

C−2A.修理前 終段TR(トランジスタ−)基板
            左終段TR(トランジスタ−)基板              右終段TR(トランジスタ−)基板
C−2B.修理後 終段TR(トランジスタ−)基板 半固定VR交換
           左終段TR(トランジスタ−)基板              右終段TR(トランジスタ−)基板

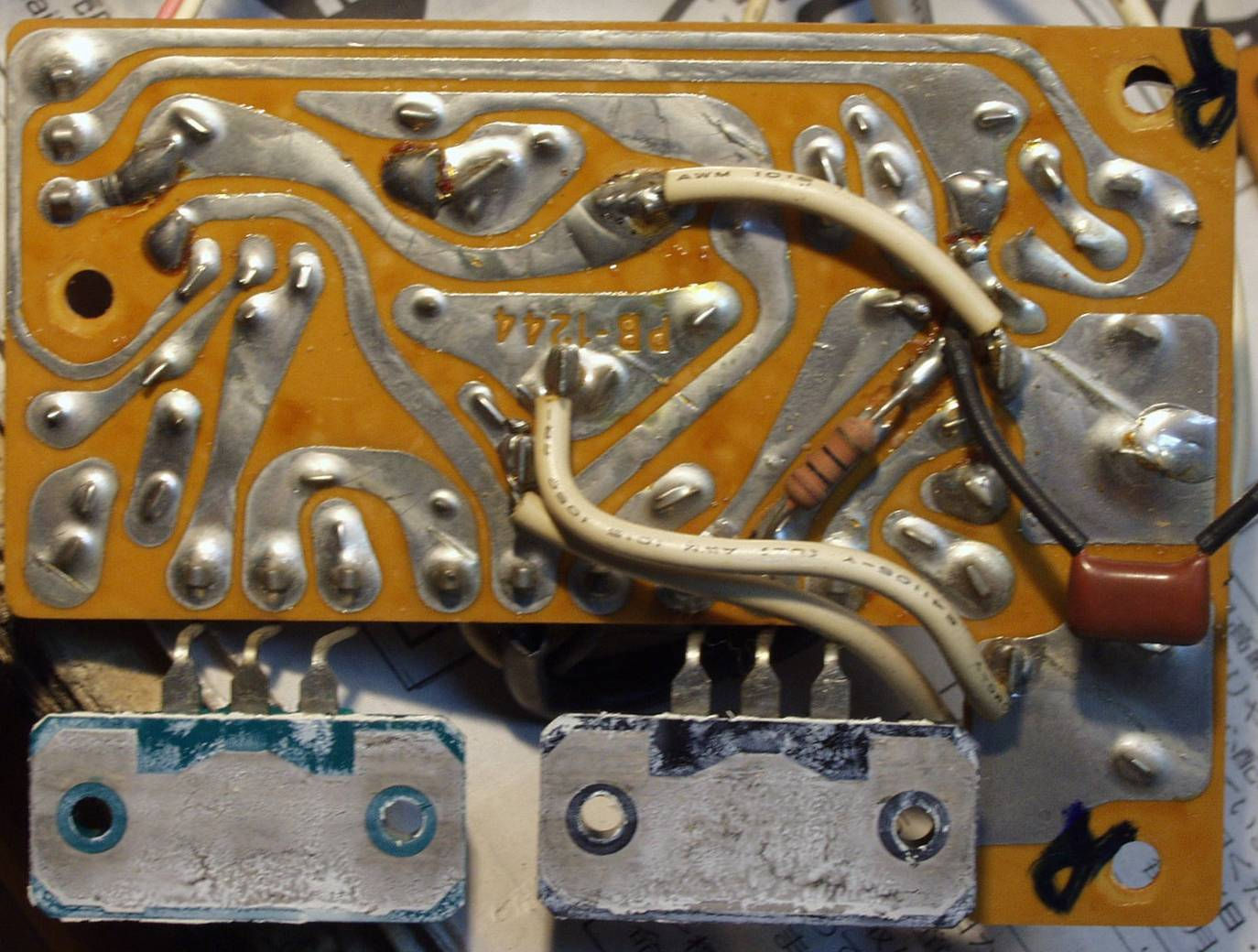

C−2C.修理前 終段TR(トランジスタ−)基板 裏
           左終段TR(トランジスタ−)基板              右終段TR(トランジスタ−)基板

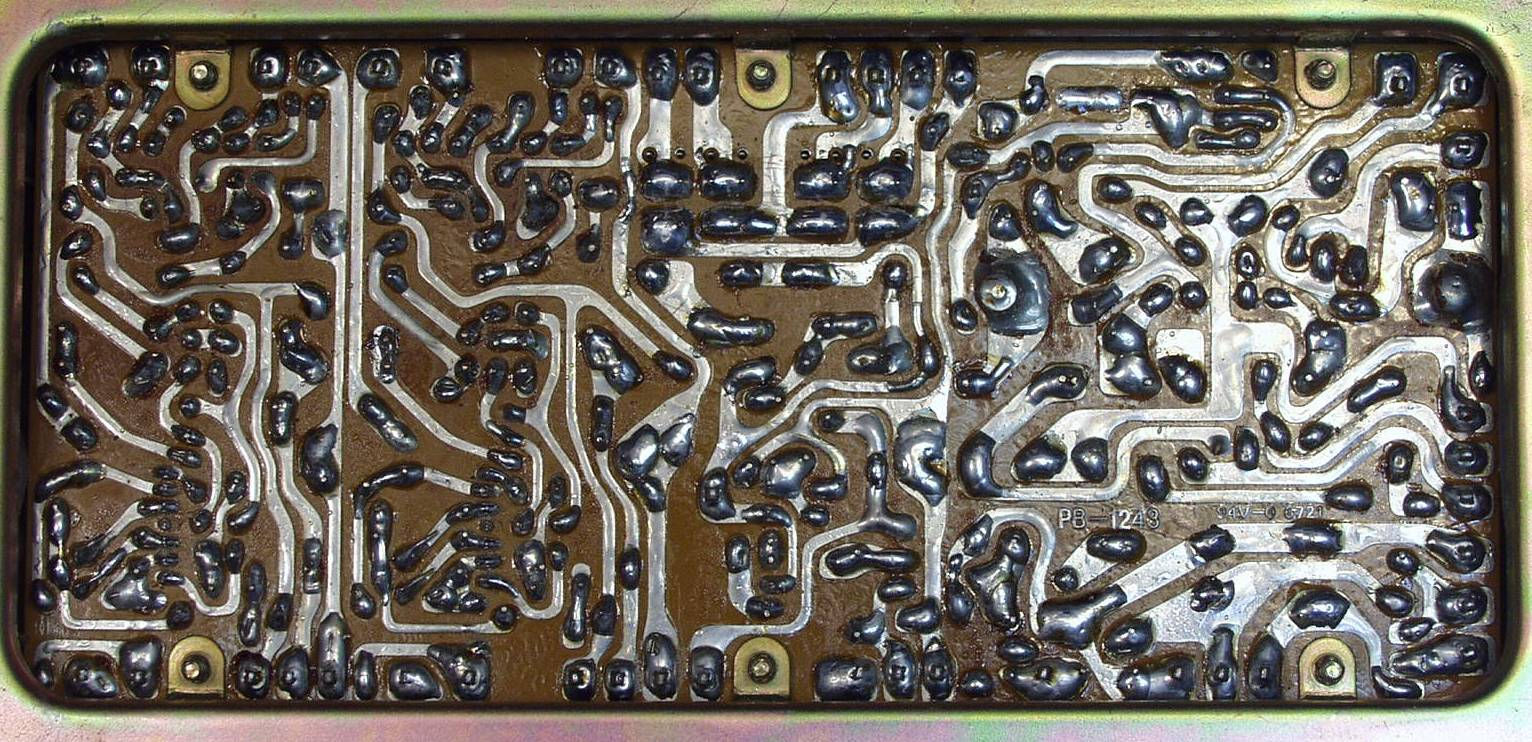

C−2D.修理(半田補正)後 終段TR(トランジスタ−)基板 裏
           左終段TR(トランジスタ−)基板              右終段TR(トランジスタ−)基板
C−2E.修理後 終段 半固定VR2個交換
C−3A.修理前 ドライブ基板
C−3B.修理後 ドライブ基板
            FET2個、SP接続リレー2個、半固定VR2個、電解コンデンサー13個、フイルムコンデンサー4個交換

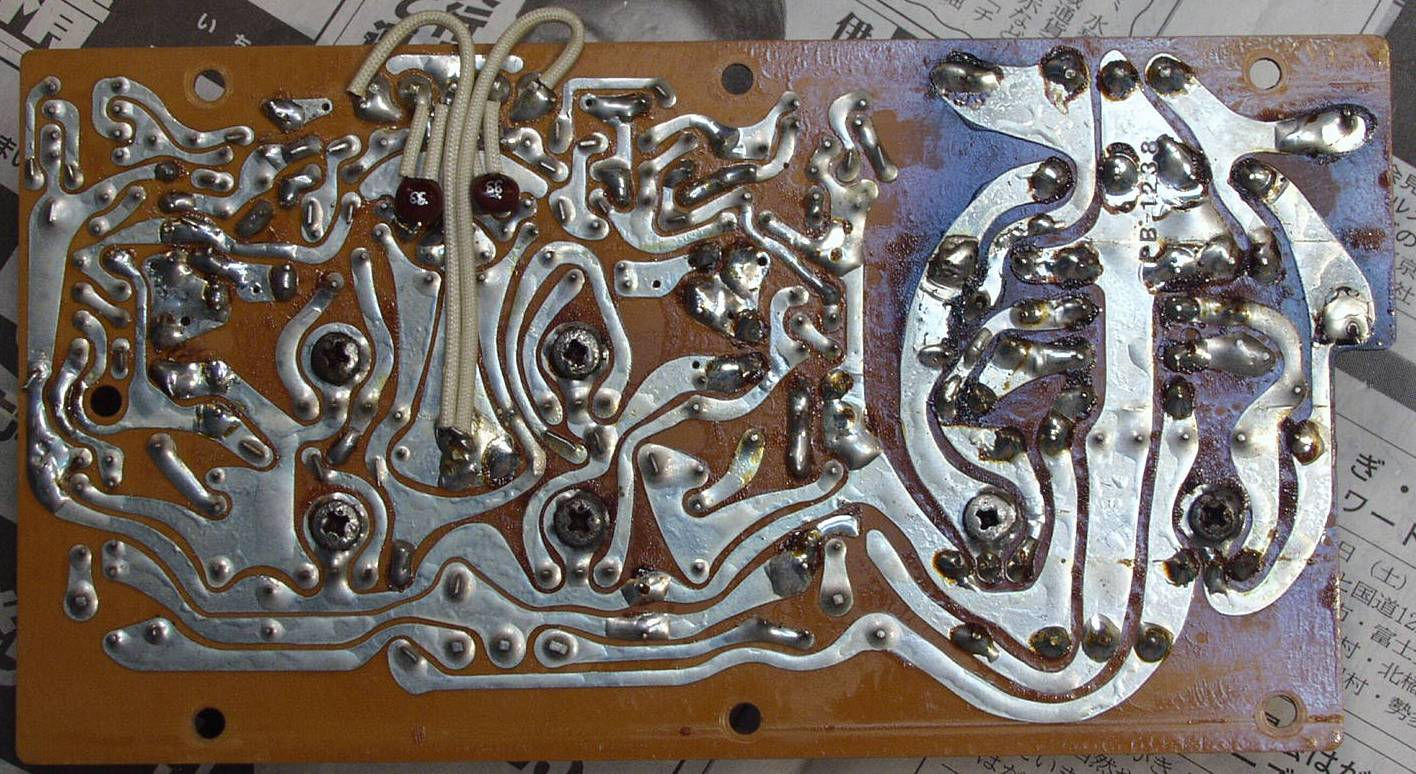

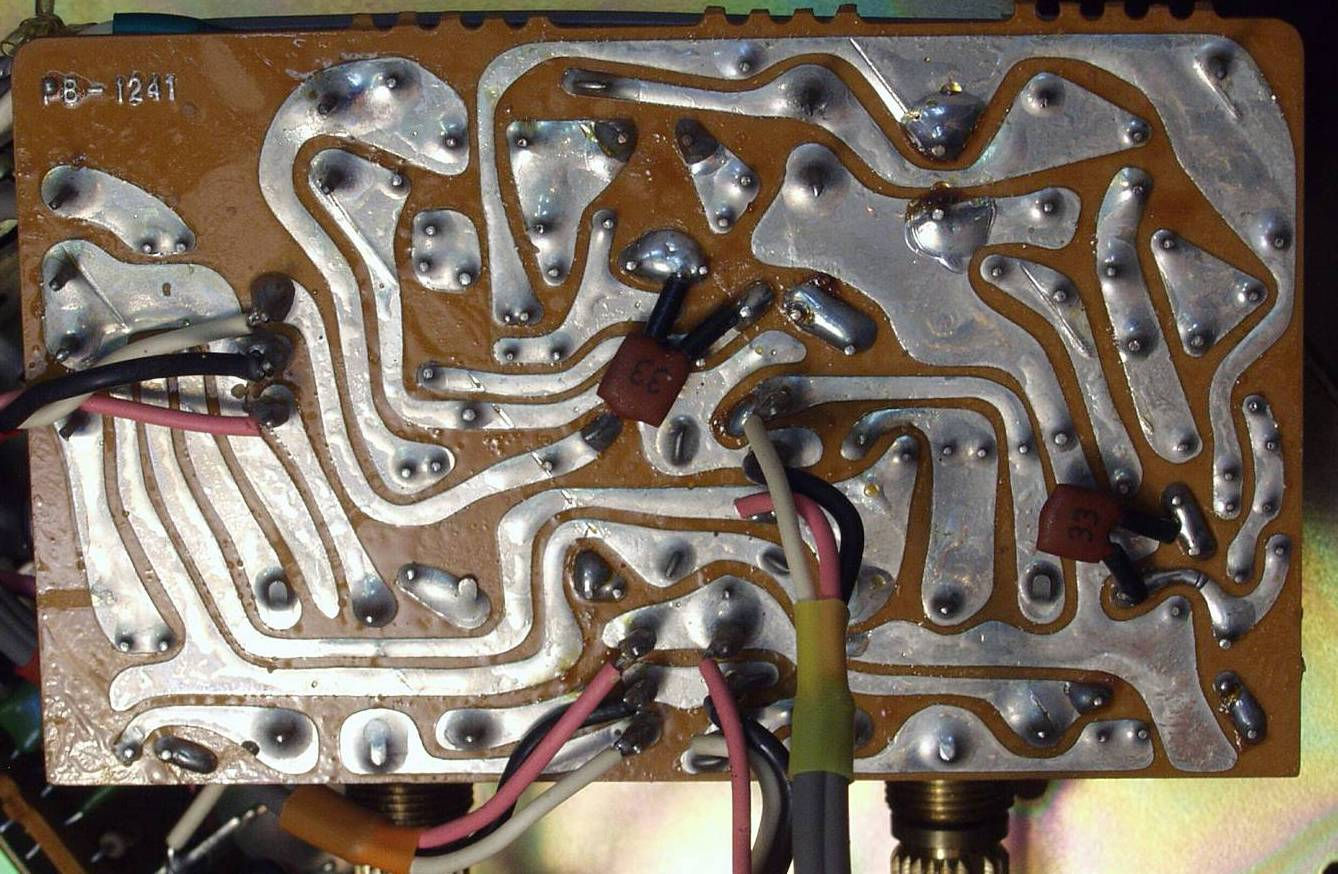

C−3C.修理前 ドライブ基板 裏
C−3D.修理(ハンダ補正)後 ドライブ基板 裏

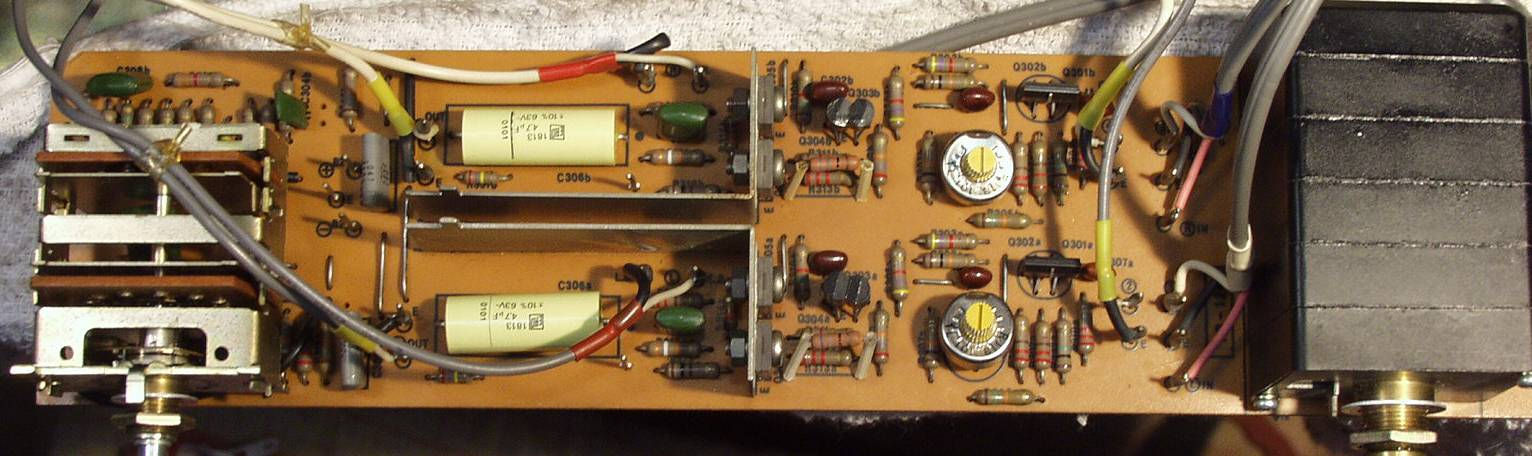

C−4A.修理前 フラットAMP基板
C−4B.修理後 フラットAMP基板 半固定VR2個、FET 2個、フイルムコンデンサー2個交換
C−4C.修理前 フラットAMP基板 裏
C−4D.修理(ハンダ補正)後 フラットAMP基板 裏
C−5A.修理前 コントロール基板
C−5B.修理後 コントロール基板 電解コンデンサー8個交換

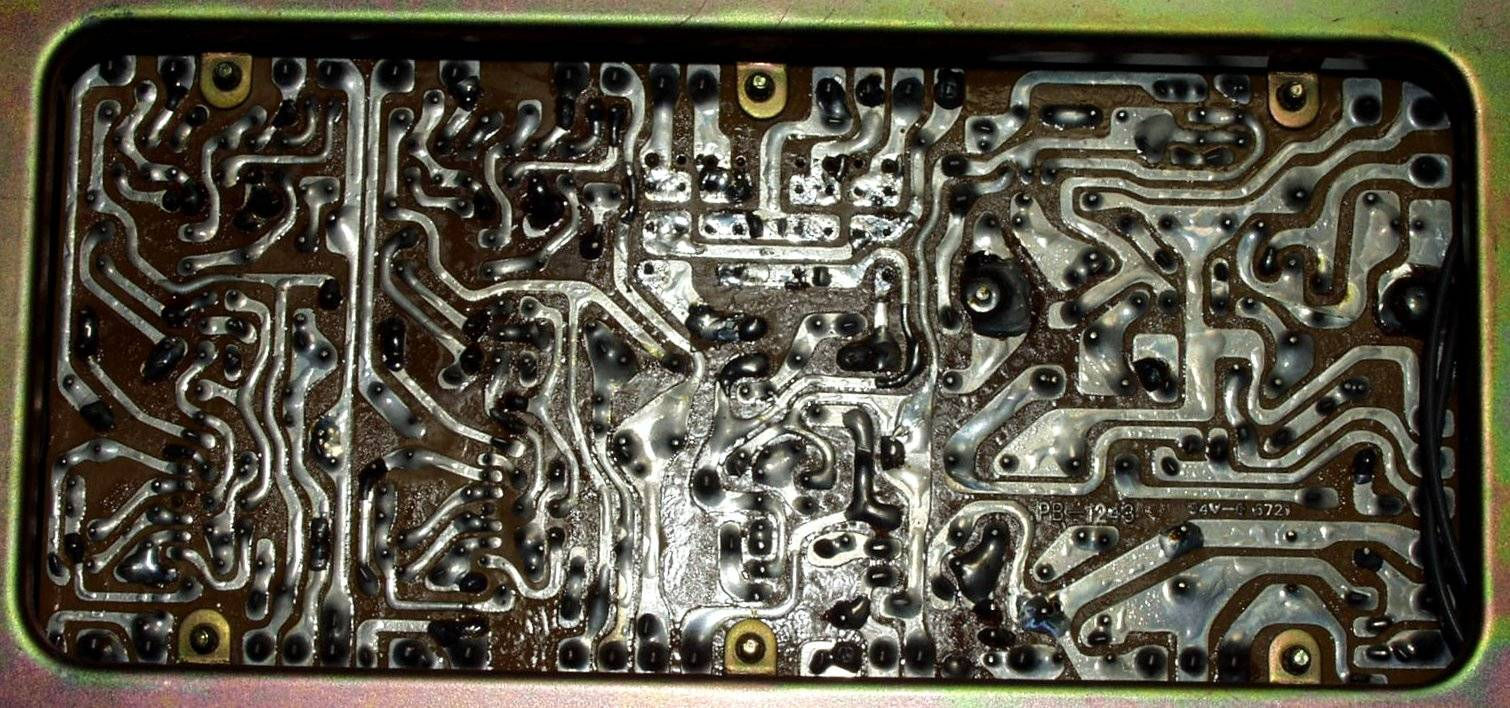

C−5C.修理前 コントロール基板 裏
C−5D.修理(ハンダ補正)後 コントロール基板 裏
C−7A.修理前 EQ_AMP基板
C−7A.修理前 EQ_AMP基板 液漏れしたぼろぼろの電解コンデンサー6個
C−7B.修理後 EQ_AMP基板 FET2個、半固定VR2個、電解コンデンサー6個、フイルムコンデンサー2個交換
C−7C.修理前 EQ_AMP基板 裏

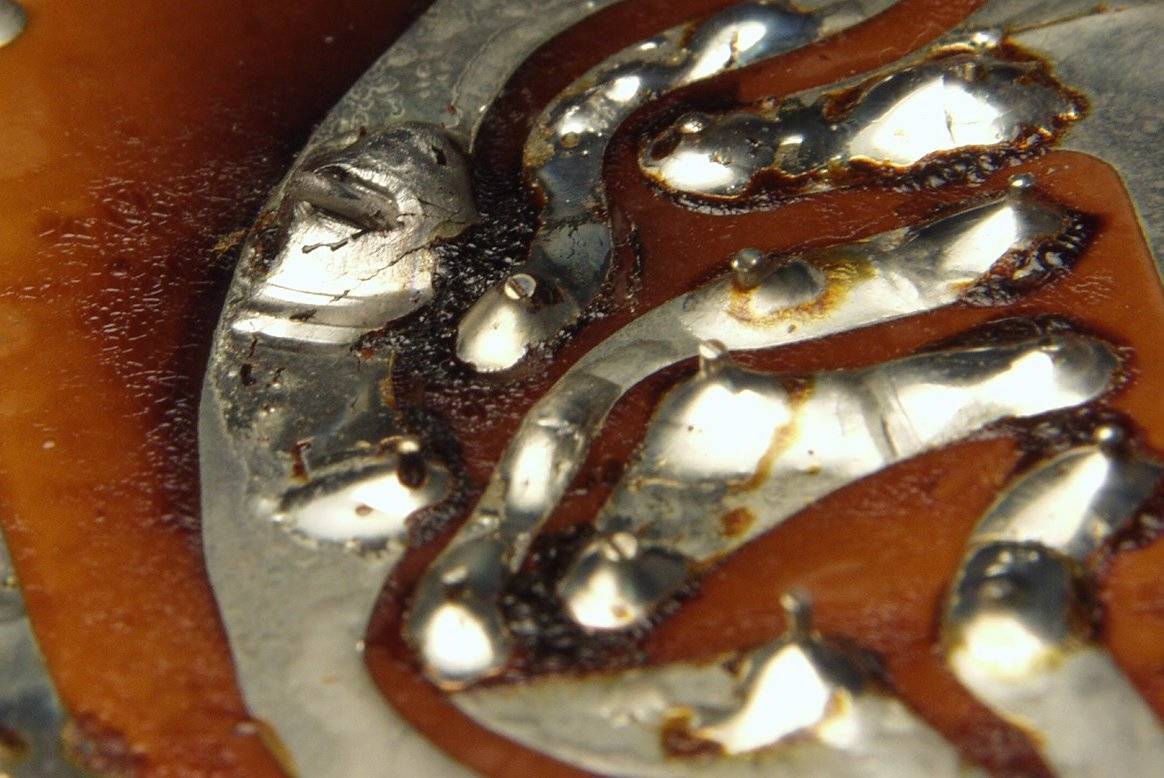

C−7D.修理前 EQ_AMP基板 裏 ハンダ不良
C−7D.修理(ハンダ補正)後 EQ_AMP基板 裏
C−8.パネル清掃

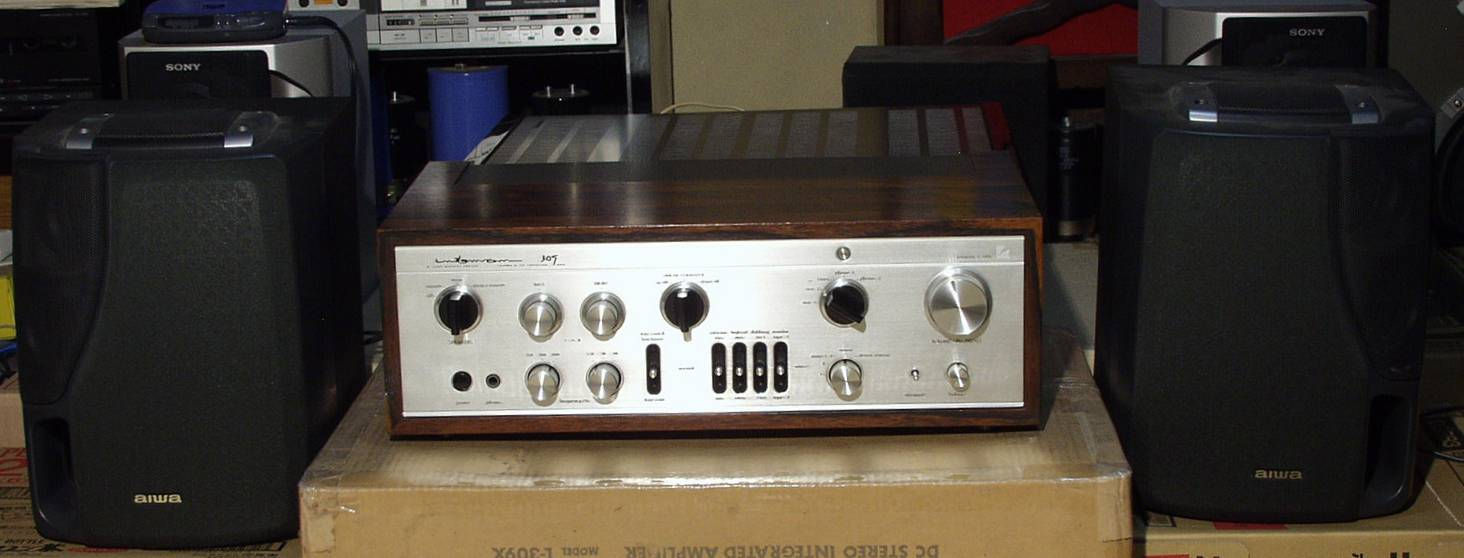

C−9A.完成 上から見る
C−9B.完成 下から見る

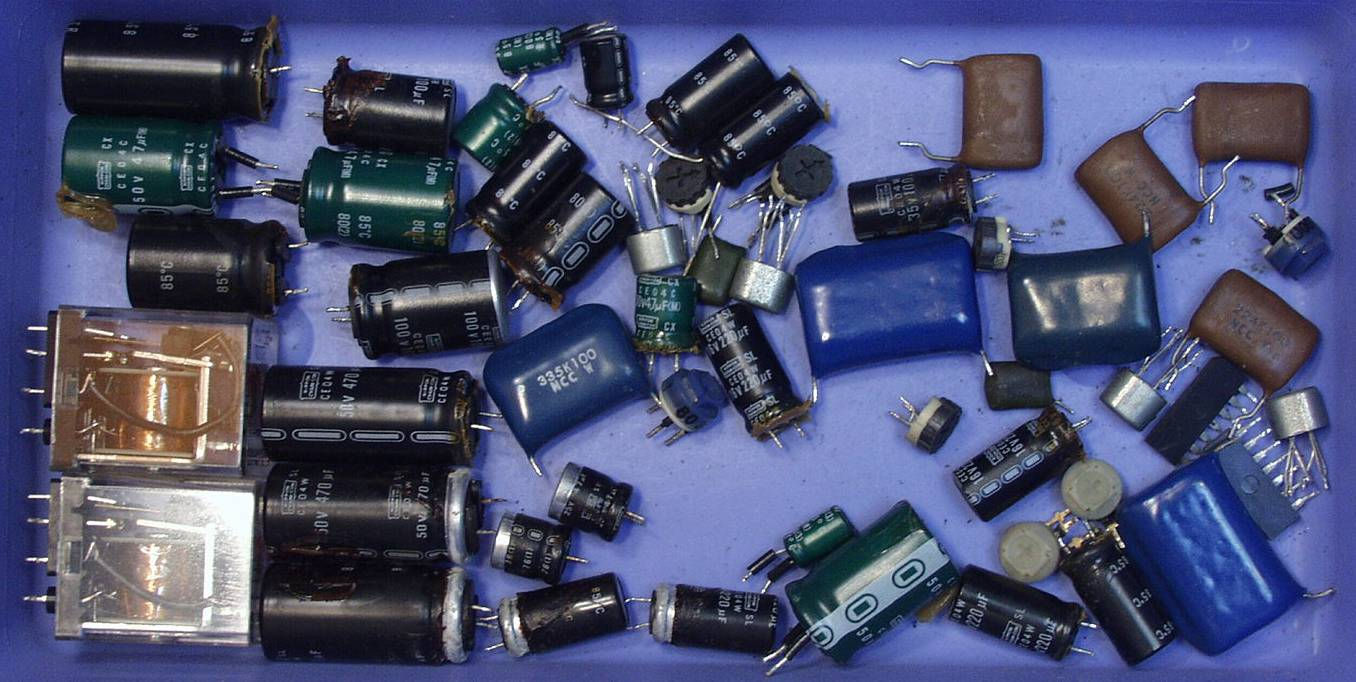

C−9C.交換部品

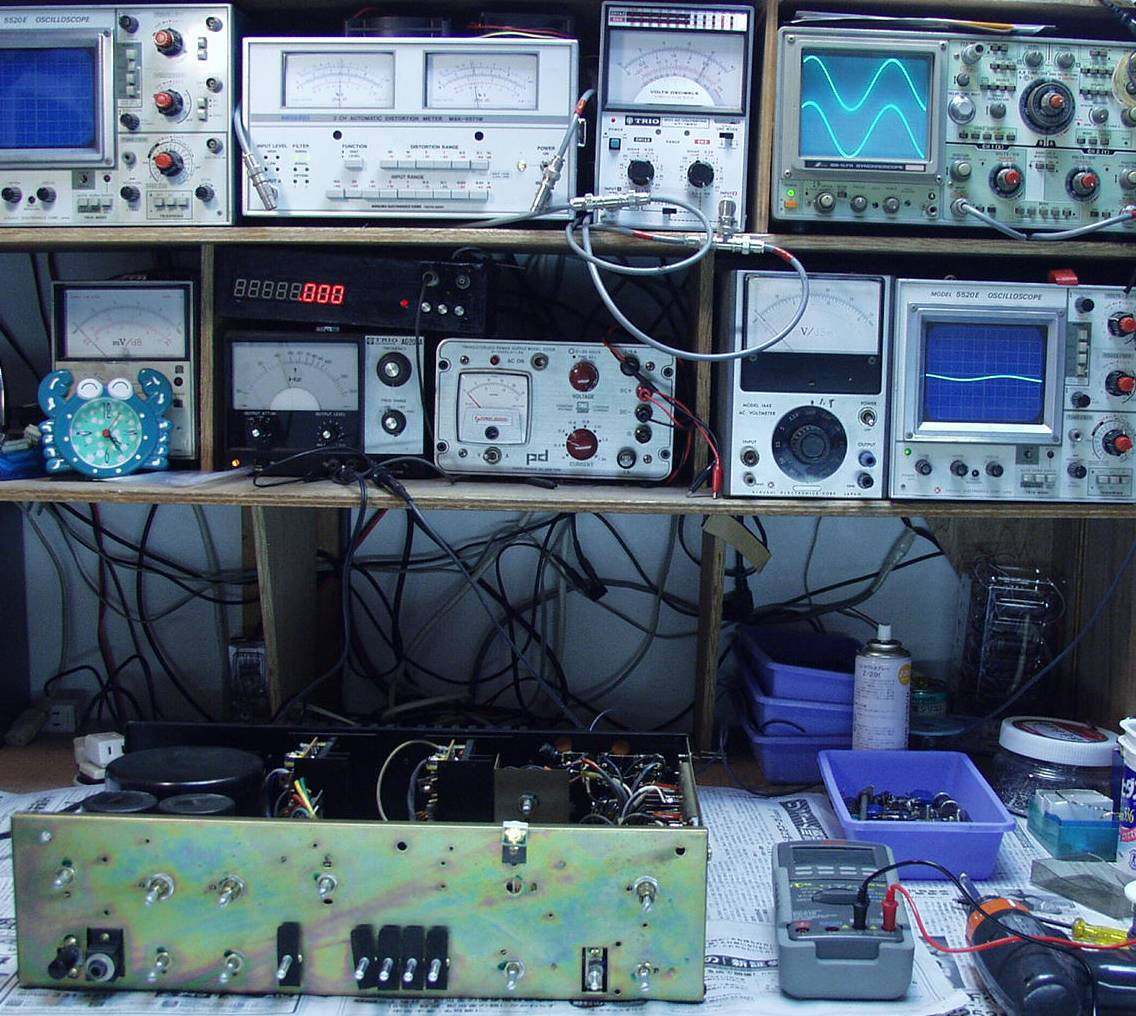

E.調整・測定

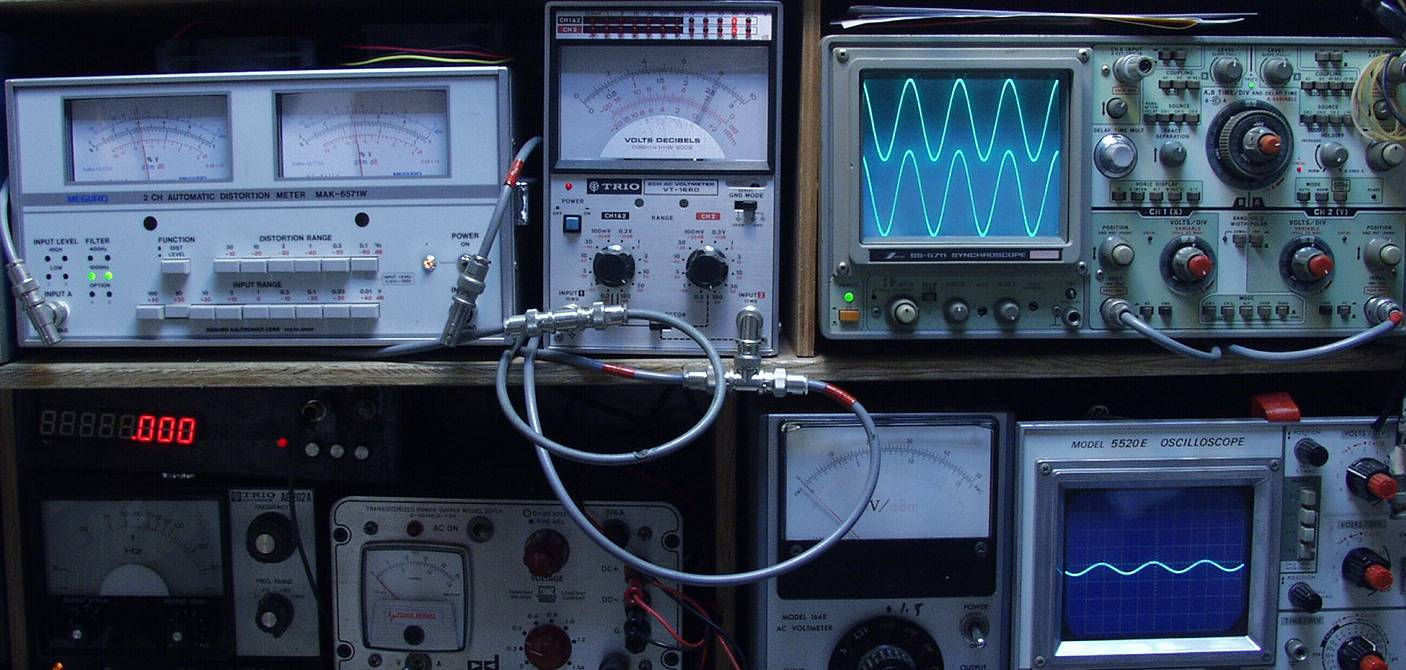

E−1A.SP出力25V=78W出力 0.05%歪率 AUX入力 1000HZ
E−1B.SP出力25V=78W出力 0.04%歪率 AUX入力 400HZ
E−1C.SP出力25V=78W出力 0.04%歪率 MM入力 1000HZ
E−1D.SP出力25V=78W出力 0.04%歪率 MM入力 400HZ
E−3.完成 24時間エージング
