LUX 5L−15 修理記録
平成13年12月到着  平成14年4月22日完成
A.修理前の状況
  モジュ−ルが死んでおり、アラルダイドで固めてあるので解析不可(時間が掛かりすぎる)
  よって、ジャンクを探しました。
  是が程度がよいので整備・調整しました。
  この機種は2バ−ジョンのモジュ−ルが有るようです。

B.原因

C.修理状況


D.使用部品
  表示ランプ交換
E.修理費  17,000円   <<通常修理>>
1.終段TR(トランジスタ−)取り付け
  左=取り外した所 右=シリコングリスを塗布し取り付けした所。

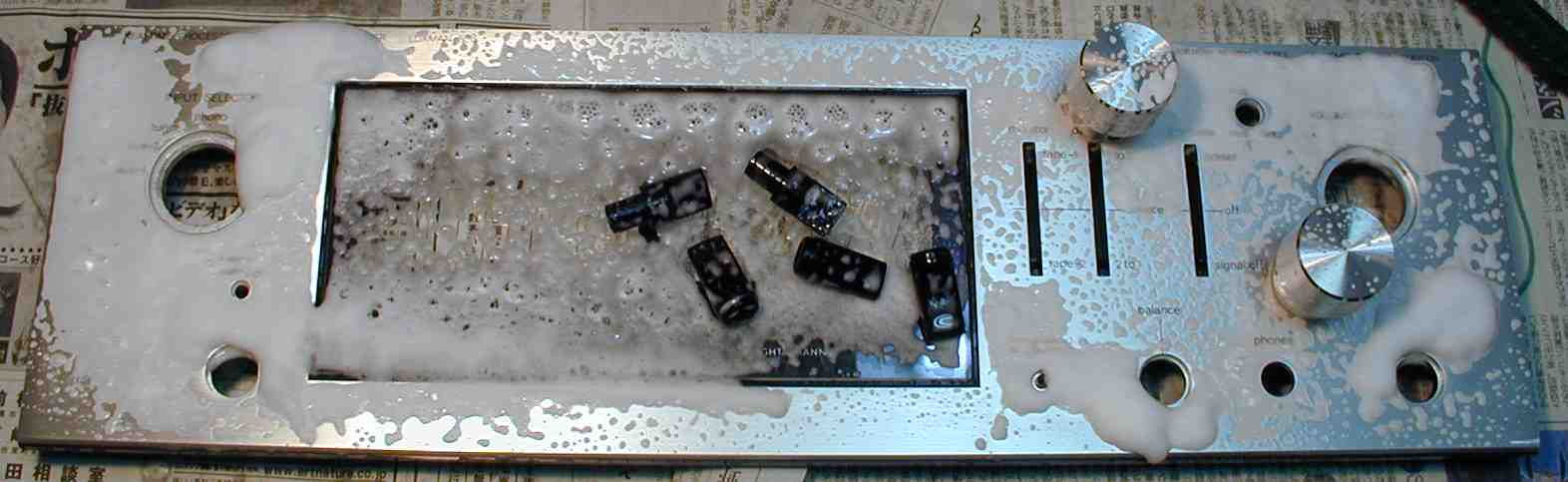

2.表示ランプ切れなので、交換にパネル取り外すので洗浄する。

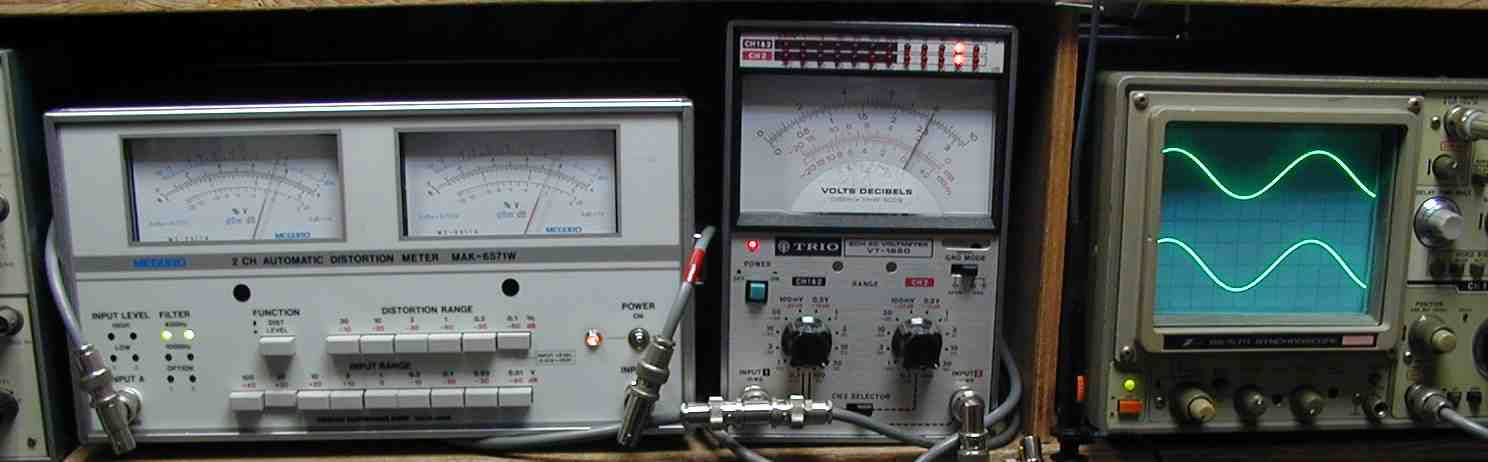

3.測定
4.25.5V=81W出力 0.07%歪み 1000HZ。
5.25.5V=81W出力 0.07%歪み 400HZ。
6.本体VUメ−タ−
7.完成

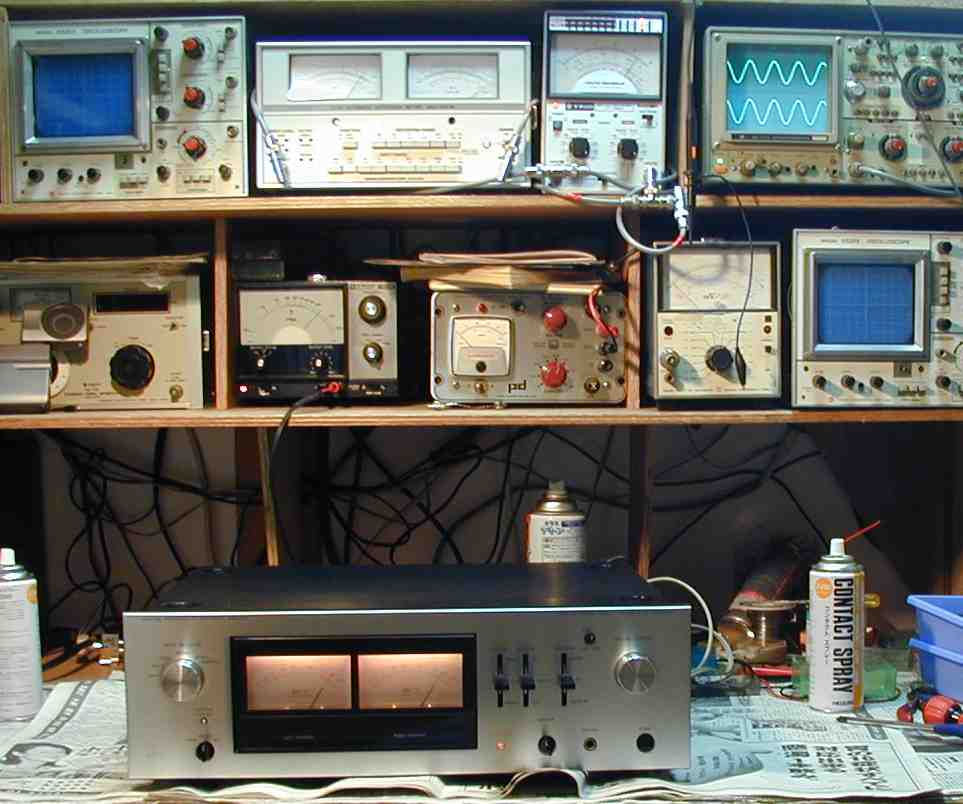

8. 24時間エージング
