ＨＣＡ−９０００　修理記録

平成１９年１２月２８到着　　平成２０年２月１４日完成

Ａ．　修理前の状況 　　　レコードで楽しむのがほとんどです。 　　　このＡＭＰは前（発売時）から気になっていたＡＭＰですが ジャンク品として売られていました（電源ランプも点灯しません）。 ＡＥ．　バラック修理後測定 Ｂ．　原因・現状 　　　抵抗断線で電源供給出来ず 　　　経年変化による劣化で歪みが多い。 Ｃ．　修理状況 　　　全電解コンデンサー交換 　　　半固定ＶＲ交換 　　　リレー交換 　　　ＴＲ（トランジスター）交換 　　　抵抗 　　　フイルムコンデンサー D．　使用部品 　　　オーディオ用電解コンデンサー　　　　　　　　　　　３８個（ニチコン・ミューズ使用） 　　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　６個 　　　抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　９個 　　　フイルムコンデンサー　　　　　　　　　　　　　　　　６個 Ｅ．　調整・測定 ＥＥ．上位測定器による　調整・測定 F．　修理費　　　　　　　　　９５，０００円 　　　　　　　　　　　　　　　　＜＜オーバーホール修理＞＞

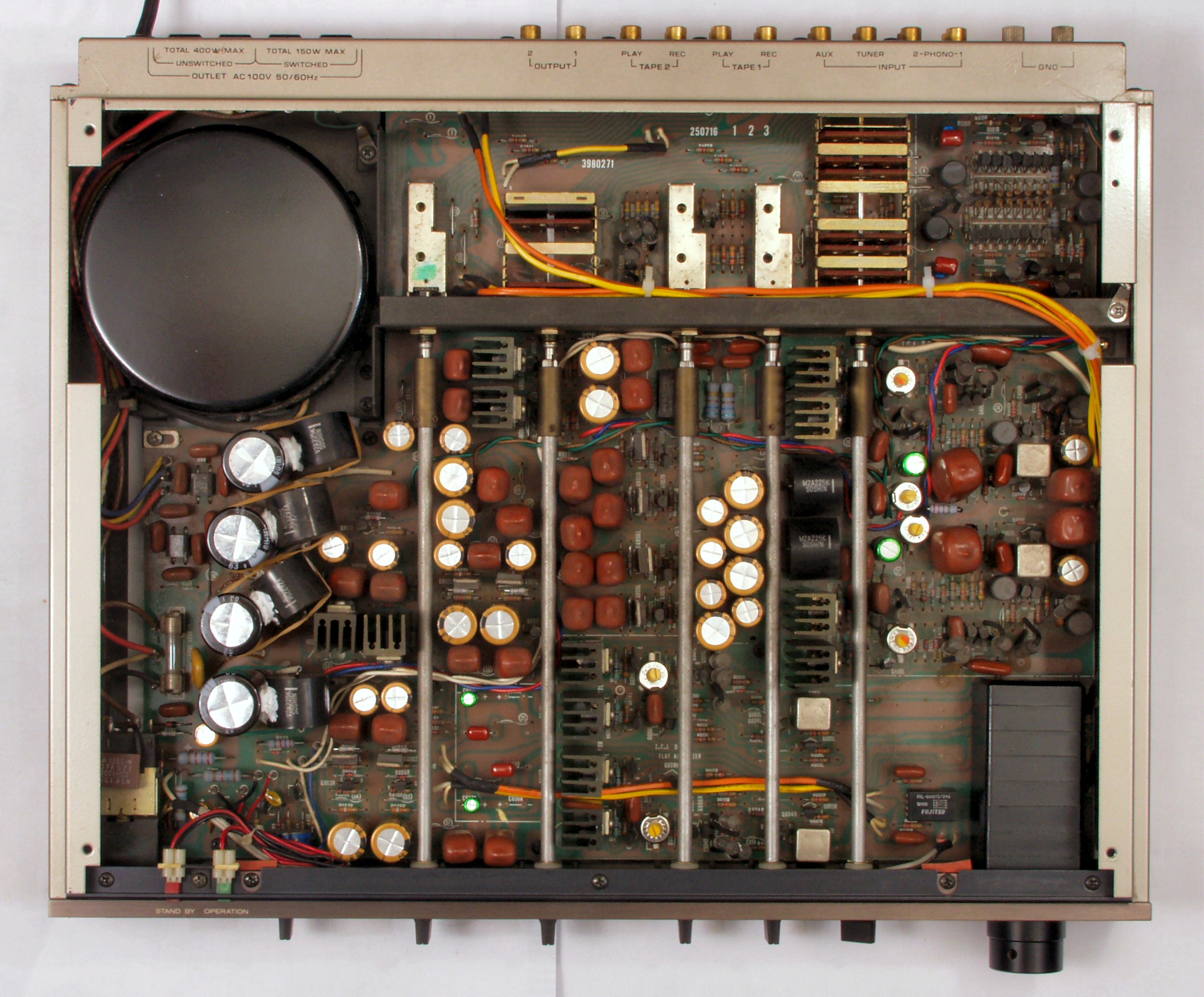

Ａ．　修理前の状況 Ａ−１Ａ．　点検中　上から見る、ユーザーが清掃したのか綺麗。

Ａ−１Ｂ．　点検中　清掃後上から見る。

Ａ−１Ｃ．　点検中　頭のビニールが後退した電解コンデンサー。

Ａ−１Ｄ．　点検中　頭のビニールが後退した電解コンデンサー２。

Ａ−２．　点検中　下から見る、基板付けの部品が多い！

Ａ−３．　点検中　入出力ＲＣＡ端子郡

Ａ−４．　点検中　電源電解コンデンサー比較、左＝付いている物２２００μ／６３Ｖ、右＝交換する物４７００μ／６３Ｖ

ＡＥ．　バラック修理後測定 ＡＥ−１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

ＡＥ−２Ａ．　出力電圧１Ｖ　歪み率＝０．８％　測定レンジ＝１％　ＡＵＸ入力　１０００ＨＺ

ＡＥ−２Ｂ．　出力電圧１Ｖ　歪み率＝０．８％　測定レンジ＝１％　ＡＵＸ入力　４００ＨＺ

ＡＥ−３Ａ．　出力電圧１Ｖ　歪み率＝１．５％　測定レンジ＝３％　ＭＭ入力　１０００ＨＺ

ＡＥ−３Ｂ．　出力電圧１Ｖ　歪み率＝１．５％　測定レンジ＝３％　ＭＭ入力　４００ＨＺ

ＡＥ−４Ａ．　出力電圧１Ｖ　歪み率＝１．８％　測定レンジ＝３％　ＭＣ入力（１００Ω）　１０００ＨＺ

ＡＥ−４Ｂ．　出力電圧１Ｖ　歪み率＝１．８％　測定レンジ＝３％　ＭＣ入力（１００Ω）　４００ＨＺ

Ｃ．　修理状況 Ｃ−１Ａ．　修理中　基盤全体

Ｃ−１Ｂ．　修理後　基盤全体

Ｃ−１Ｃ．　修理中　基盤全体裏

Ｃ−１Ｄ．　修理（半田補正）後　基盤全体裏

Ｃ−１Ｅ．　完成基盤全体裏　洗浄後

Ｃ−２Ａ．　修理前　ＥＱ−HEAD-ＡＭＰ部

Ｃ−２Ｂ．　修理後　ＥＱ−HEAD-ＡＭＰ部

Ｃ−２Ｃ．　修理前　ＥＱ−HEAD-ＡＭＰ部裏

Ｃ−２Ｄ．　修理（半田補正）後　ＥＱ−HEAD-ＡＭＰ部裏 　全ての半田をやり修す

Ｃ−２Ｅ．　完成ＥＱ−HEAD-ＡＭＰ基盤裏　洗浄後

Ｃ−３Ａ．　修理前　入出力RCA端子

Ｃ−３Ｂ．　修理中　入出力RCA端子　半田吸い取り線や錫メッキ線で補強

Ｃ−３Ｃ．　修理後　入出力RCA端子　さらにホットボンドで補強

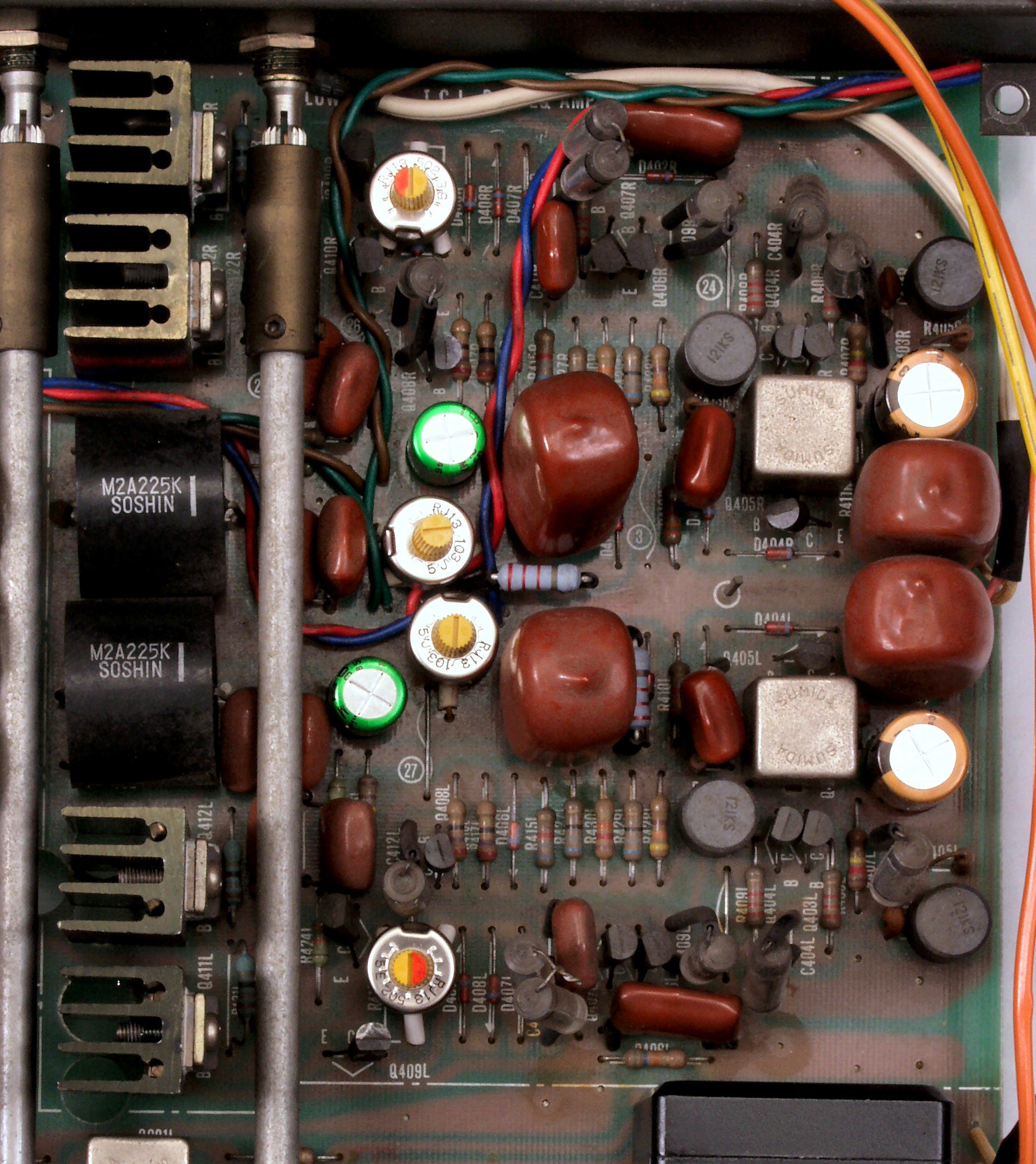

Ｃ−４Ａ．　修理前　ＥＱ−ＡＭＰ部

Ｃ−４Ｂ．　修理後　ＥＱ−ＡＭＰ部

Ｃ−４Ｃ．　修理前　ＥＱ−ＡＭＰ部裏

Ｃ−４Ｄ．　修理（半田補正）後　ＥＱ−ＡＭＰ部裏 　全ての半田をやり修す

Ｃ−４Ｅ．　完成ＥＱ-ＡＭＰ部裏　洗浄後

Ｃ−５Ａ．　修理前　バッファーＡＭＰ部

Ｃ−５Ｂ．　修理後　バッファーＡＭＰ部

Ｃ−５Ｃ．　修理前　バッファーＡＭＰ部裏

Ｃ−５Ｄ．　修理（半田補正）後　バッファーＡＭＰ部裏

Ｃ−５Ｅ．　完成バッファーＡＭＰ・ＳＷコントロール部裏　洗浄後

Ｃ−６Ａ．　修理前　電源部

Ｃ−６Ｂ．　修理後　電源部

Ｃ−６Ｃ．　修理前　電源部裏

Ｃ−６Ｄ．　修理（半田補正）後　電源部裏 　全ての半田をやり修す

Ｃ−６Ｅ．　完成電源部裏　洗浄後

Ｃ−７Ａ．　清掃中　主ＶＲ、接点復活材を使用する為に空けられた２個の穴。このシートを取るのが面倒な為。

Ｃ−７Ｂ．　清掃中　主ＶＲの抵抗体摺動部、カシメ構造なのでこれまで。

Ｃ−８．　パネル・ツマミ清掃中

Ｃ−９Ａ．　交換部品

Ｃ−９B．　交換部品、底のビニールが剥けた電解コンデンサー

Ｃ−ＣＡ．　修理前　上から

Ｃ−ＣＢ．　修理後　上から

Ｃ−ＣＣ．　修理前　下から

Ｃ−ＣＤ．　修理後　下から

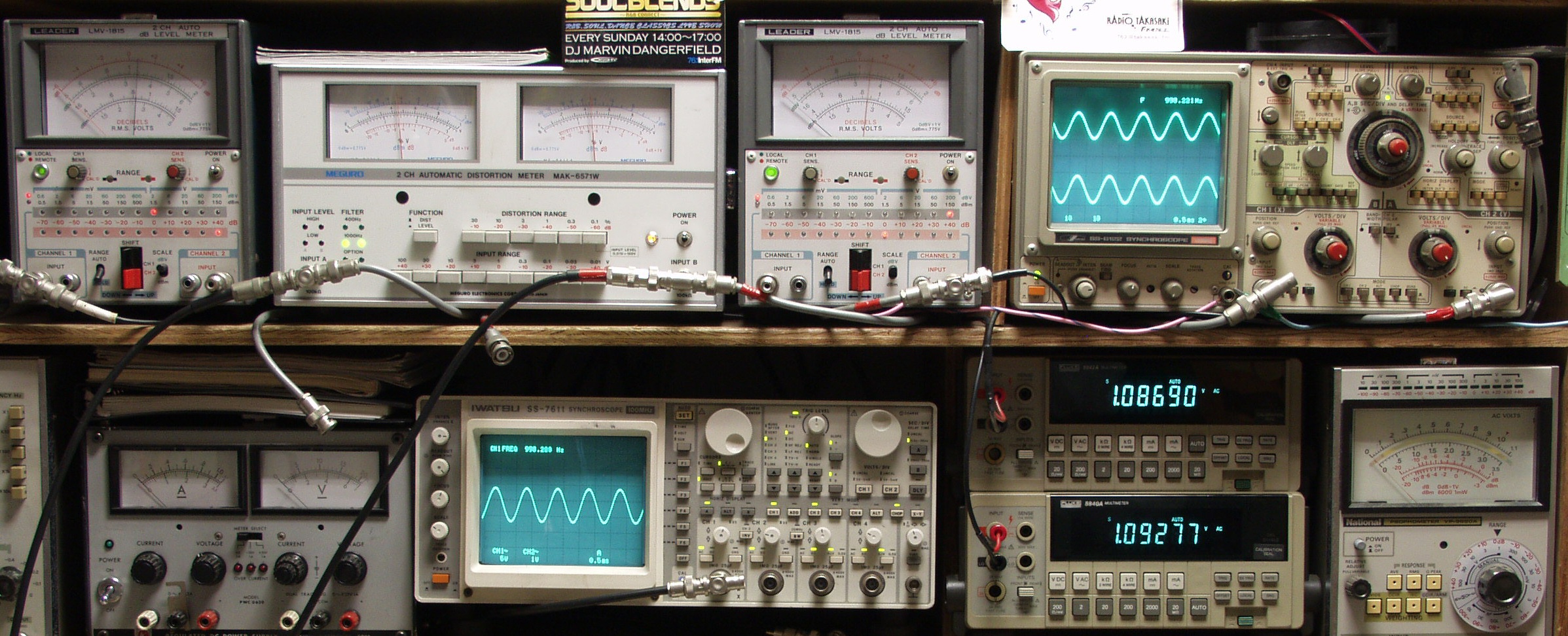

Ｅ．　調整・測定 Ｅ−１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ−１Ａ．　出力電圧１Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＡＵＸ入力　１０００ＨＺ

Ｅ−１Ｂ．　出力電圧１Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＡＵＸ入力　４００ＨＺ

Ｅ−３Ａ．　出力電圧１Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＭＣ入力　１０００ＨＺ

Ｅ−３Ｂ．　出力電圧１Ｖ　歪み率＝０．０１％　（測定レンジ＝０．１％）　ＭＣ入力　４００ＨＺ

Ｅ−４Ａ．　出力電圧１Ｖ　歪み率＝０．０？％　（測定レンジ＝０．１％）　ＭＭ入力　１０００ＨＺ

Ｅ−４Ｂ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

Ｅ−５Ａ．　出力電圧１８Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＡＵＸ入力　１０００ＨＺ 　　　　　　　　　　　　　　　　　まだ飽和しない！

Ｅ−５Ｂ．　出力電圧２０Ｖ　歪み率＝０．０？％（測定レンジ＝０．１％）　ＭＭ入力　１０００ＨＺ 　　　　　　　　　　　　　　　　　発振器の出力不足なので、ＭＭ入力に変更、まだ飽和しない！

Ｅ−５Ｃ．　出力電圧２２Ｖ　歪み率＝０．０３％（測定レンジ＝０．１％）　ＭＭ入力　１０００ＨＺ 　　　　　　　　　　　　　　　　　発振器の出力不足なので、ＭＭ入力に変更、やっと飽和し始める。

ＥＥ．　上位測定器による　調整・測定 ＥＥ−１．　下のオーディオアナライザーで自動測定

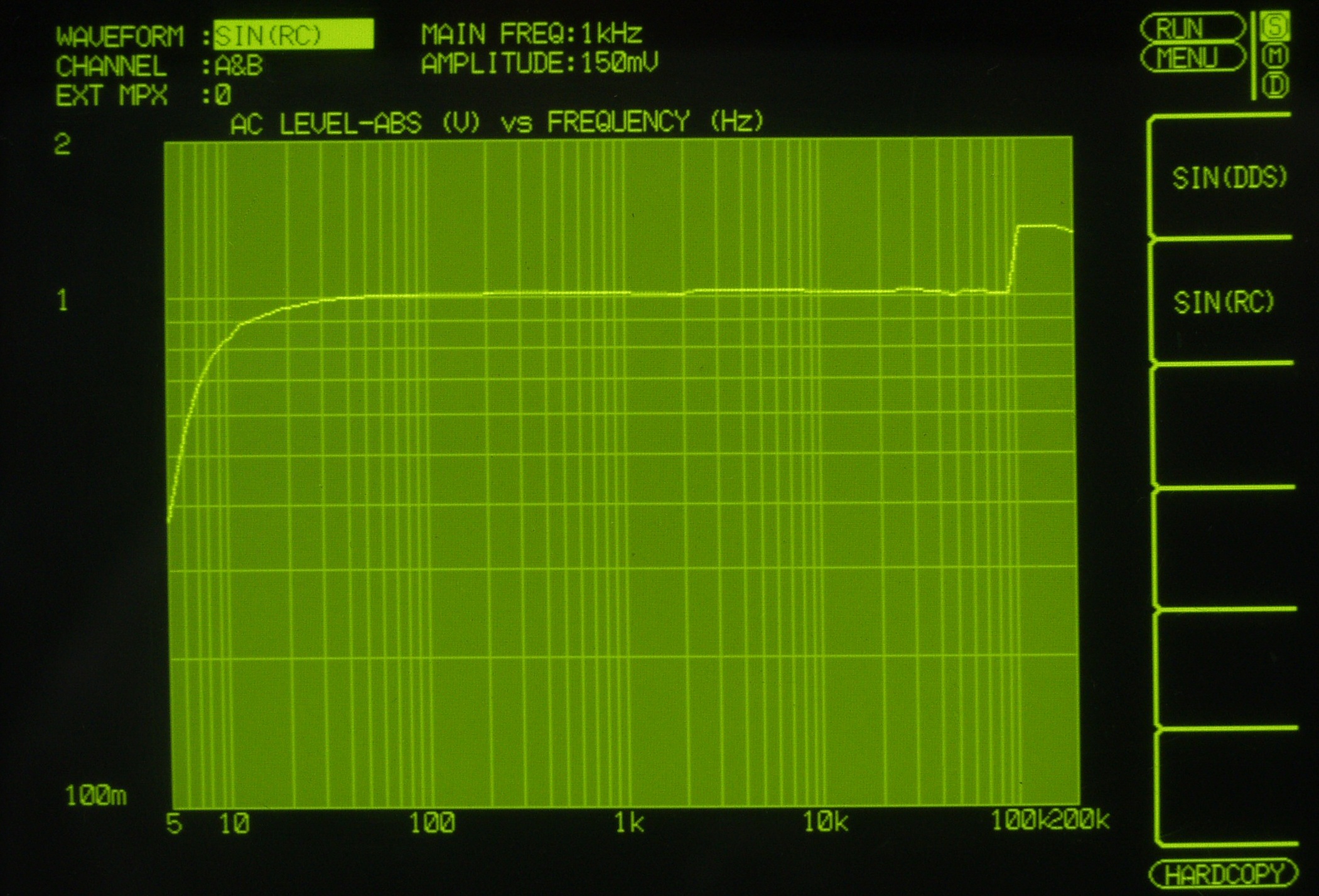

ＥＥ−１Ａ．　入出力特性測定（AUX入力） 　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

ＥＥ−１Ｂ．　歪み率特性測定（AUX入力） 　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

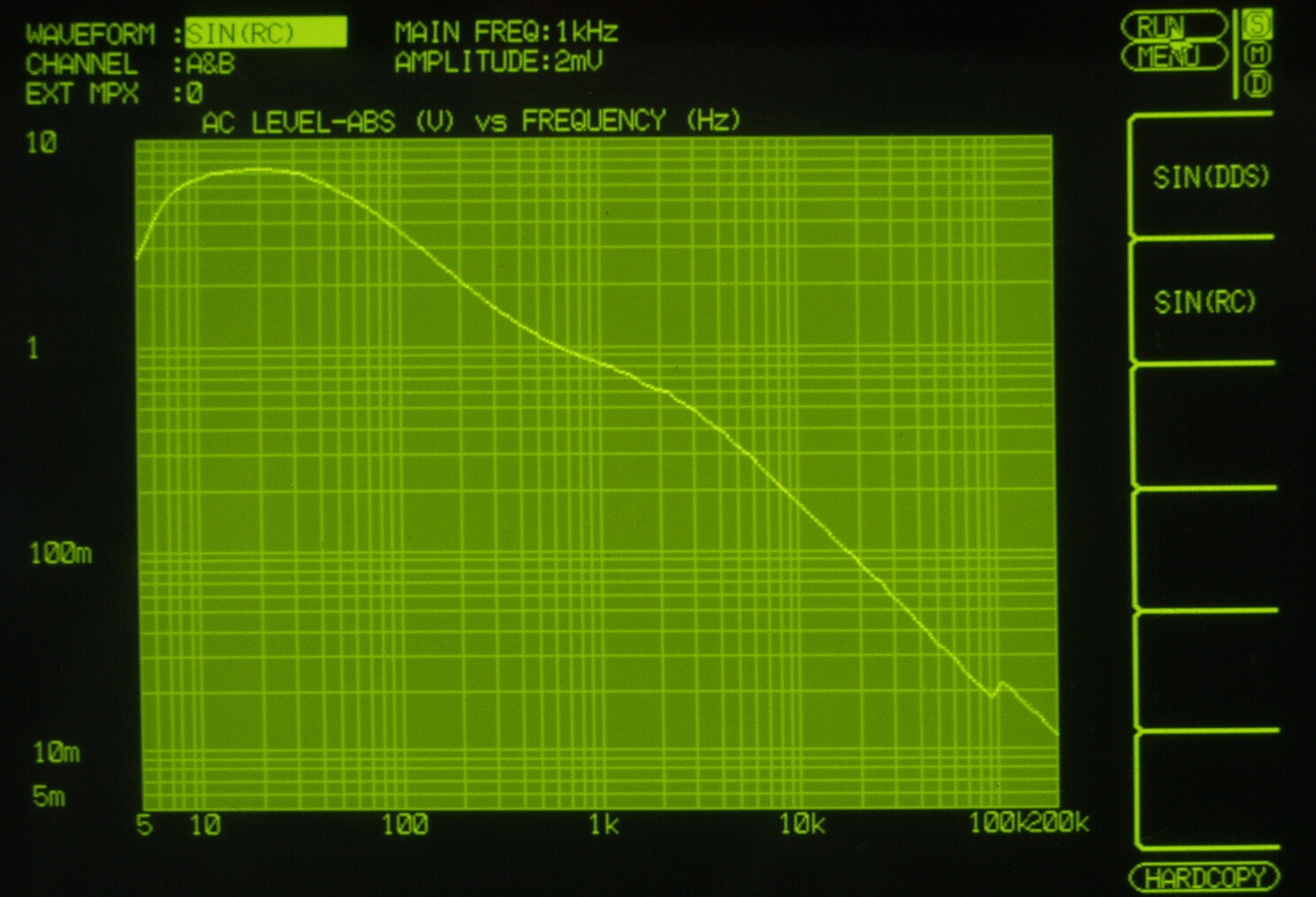

ＥＥ−２Ａ．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−２ 　　　　　　　　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

ＥＥ−３Ａ．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−１ 　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｅ−５Ａ．　引き続き２４時間エージング
