ＨＭＡ−８５００　修理記録

平成１５年1１月９日到着　　　12月26日完成

Ａ．　修理前の状況 　プ ロテクトが解除しません 　 B．　原因 フュ−ズ入り抵抗の全部が半断線、電解コンデンサー−劣化 Ｃ．　修理状況 ＳＰ接続リレー交換 初段ＦＥＴ交換 ＲＬバイアス／バランスＶＲ交換 電解コンデンサー交換（オーディオコンデンサー使用） Ｄ．　使用部品 ＳＰ接続リレー交換　　　　　　　　　　　　　　　　　　　　　２個 初段ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　４個 フューズ入り抵抗　　　　　　　　　　　　　　　　　　　　　　３２個 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　２５個 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　２個 Ｅ．　調整・測定 Ｆ．　修理費　　　８５，０００円

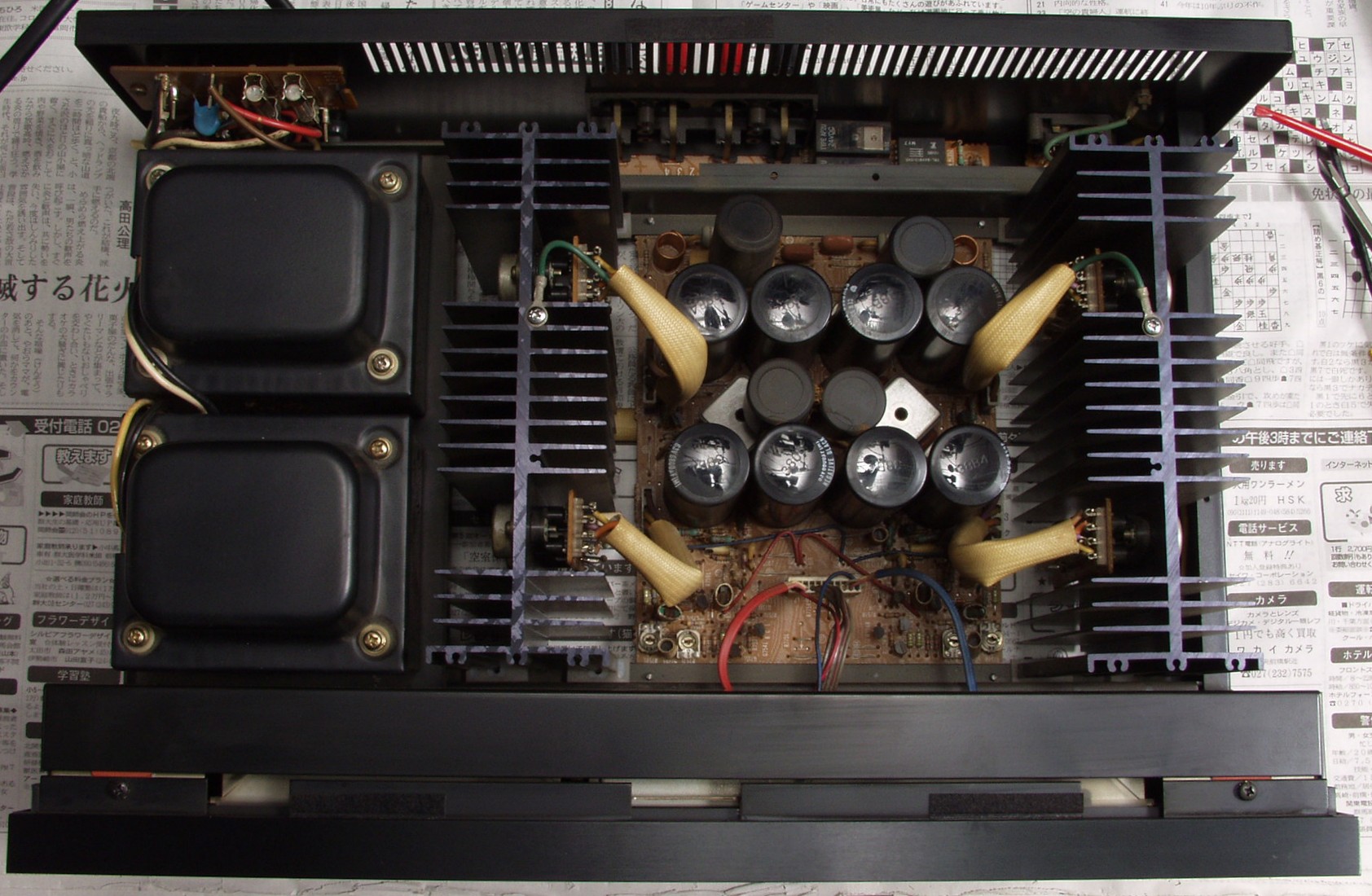

Ａ．　修理前の状況 Ａ−１．修理前　上から見る

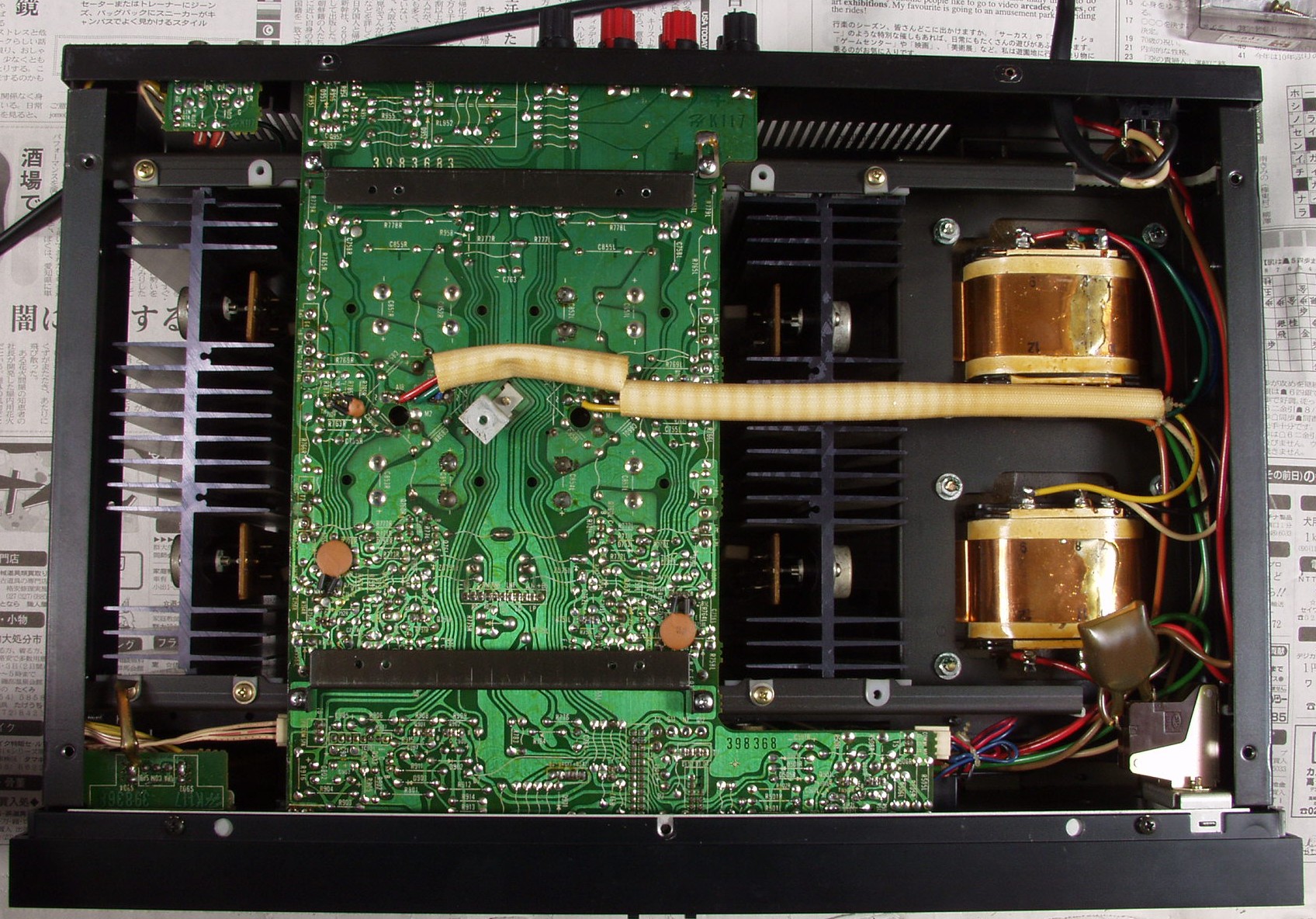

Ａ−２．修理前　下から見る

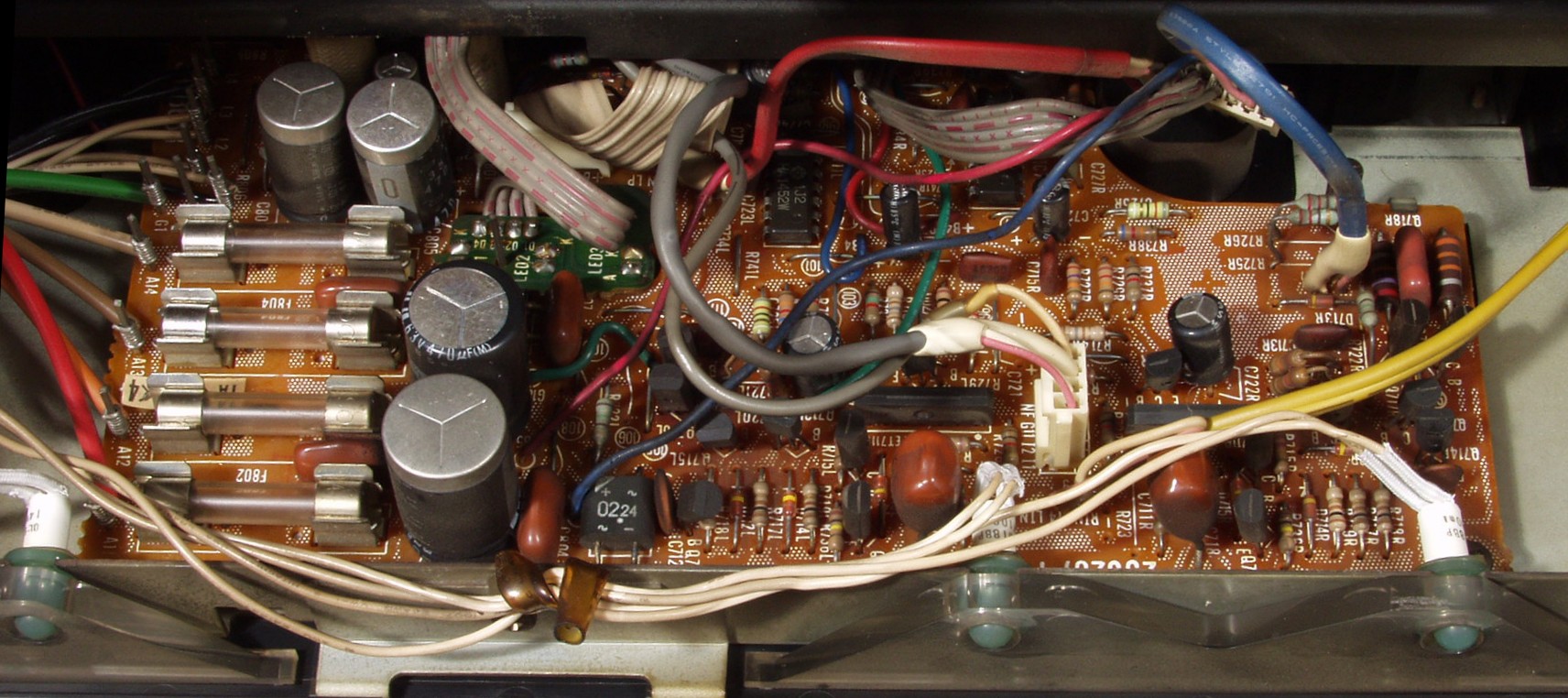

Ａ−３．修理前　プリAMP・ＶＵ−ＡＭＰ・電源基盤　　電解コンデンサーの頭のビニールが大分後退している

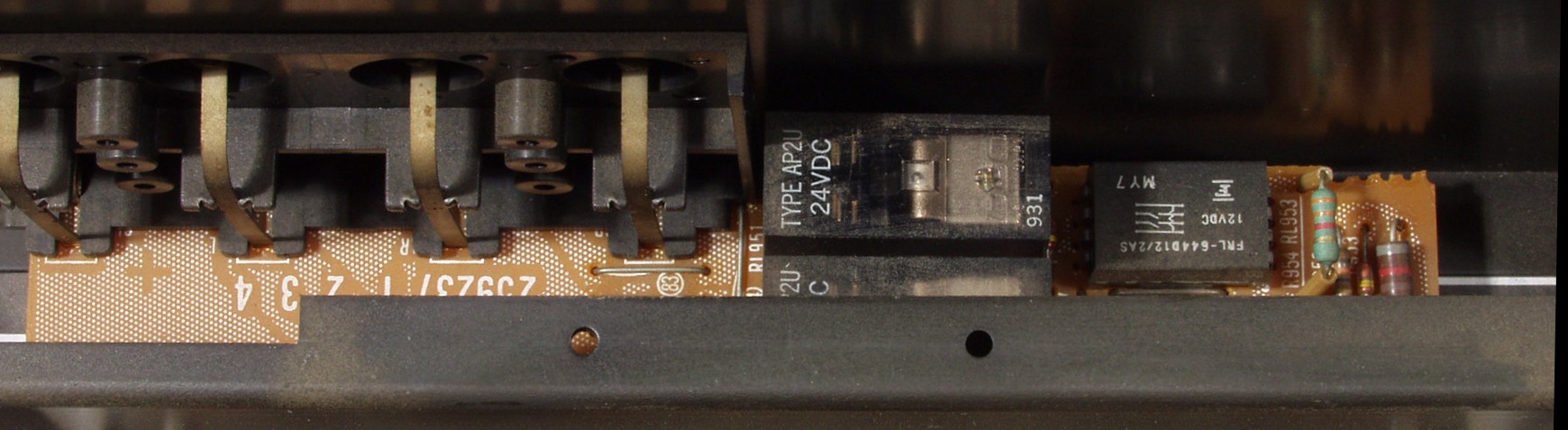

Ａ−４．修理前　SP接続リレー＆ＳＰ端子部

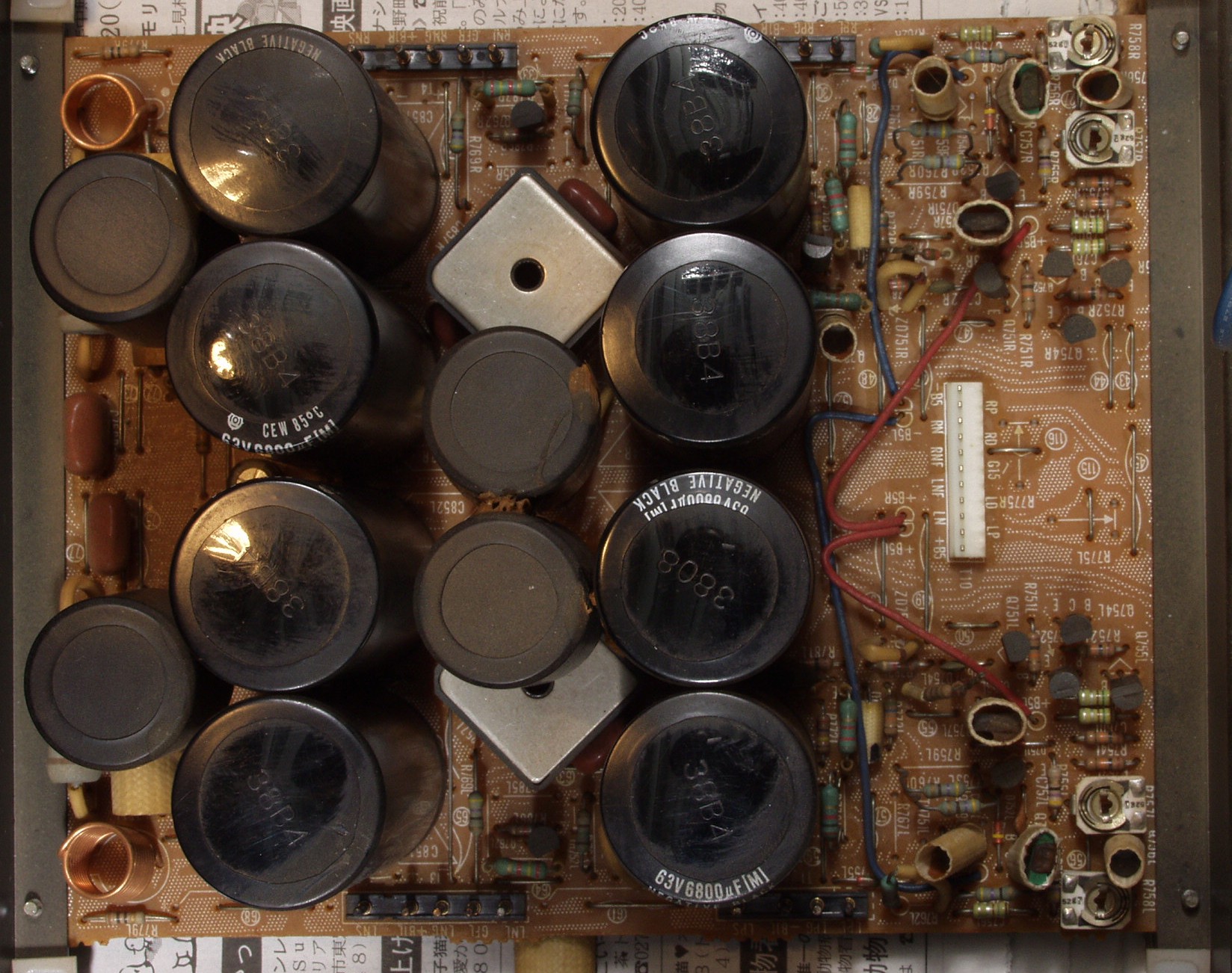

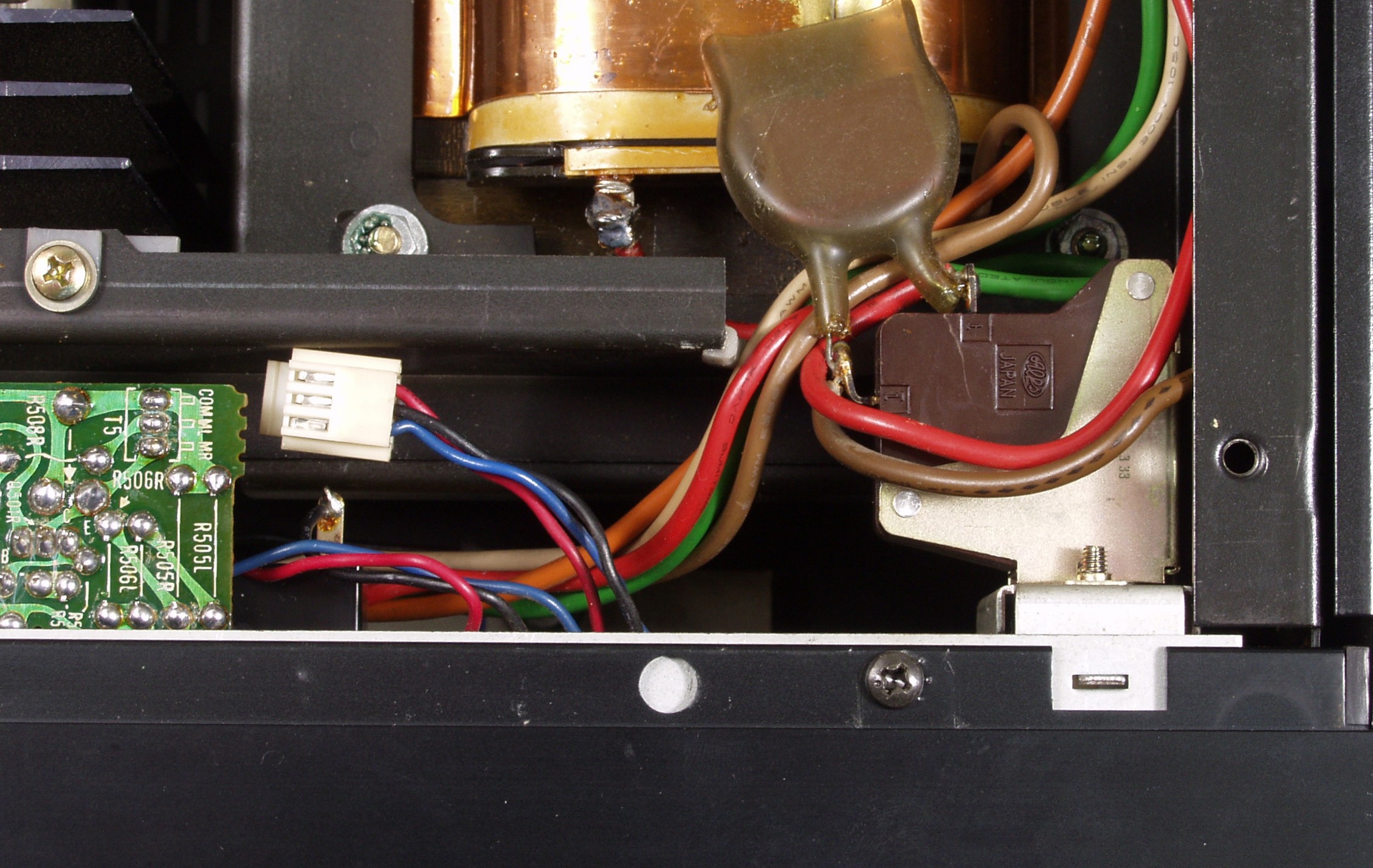

Ａ−５．修理前　整流部

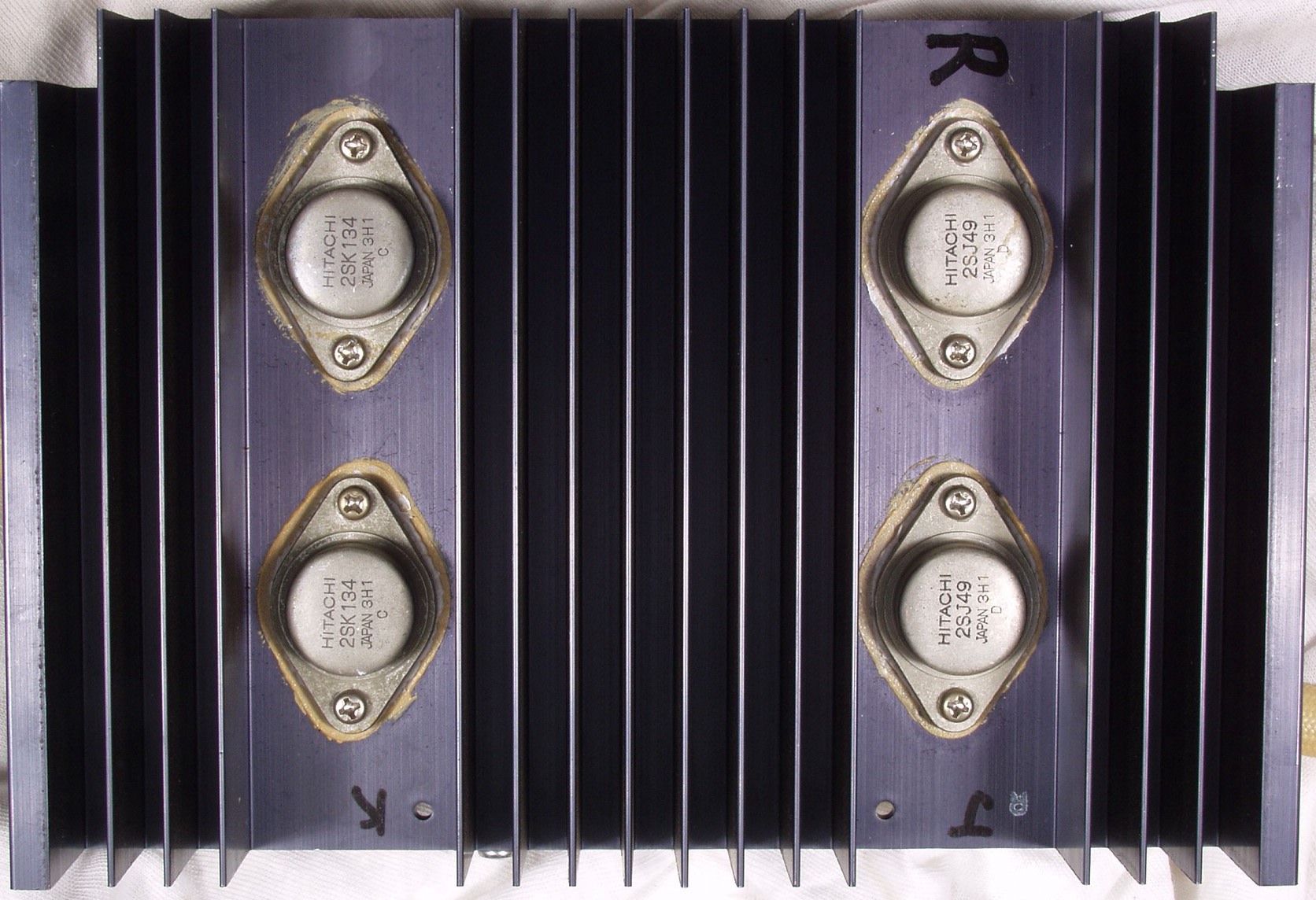

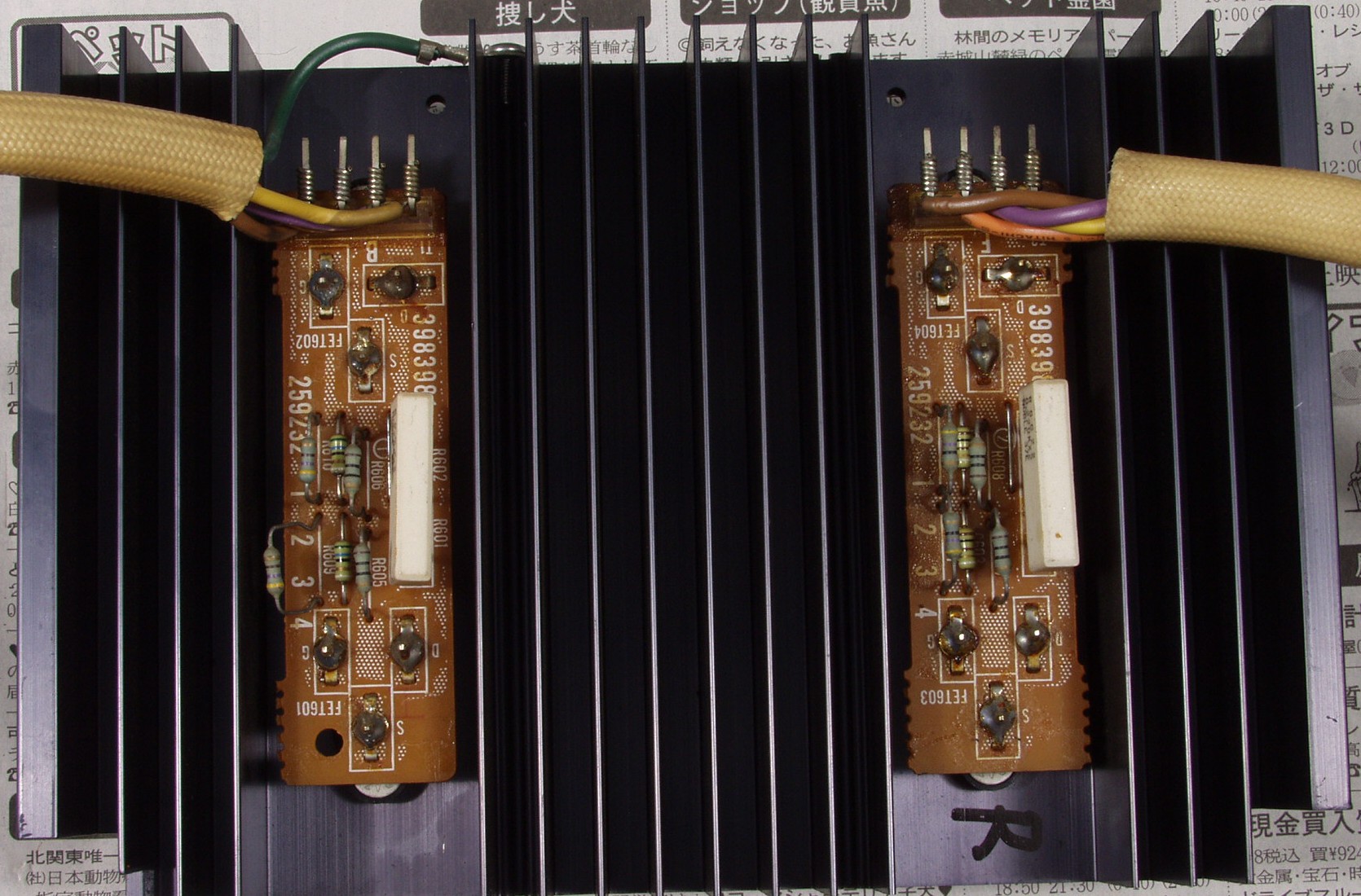

Ｃ．修理状況 Ｃ−１Ａ．修理前　Ｒ終段ＦＥＴ

Ｃ−１Ｂ．修理後　Ｒ終段ＦＥＴ

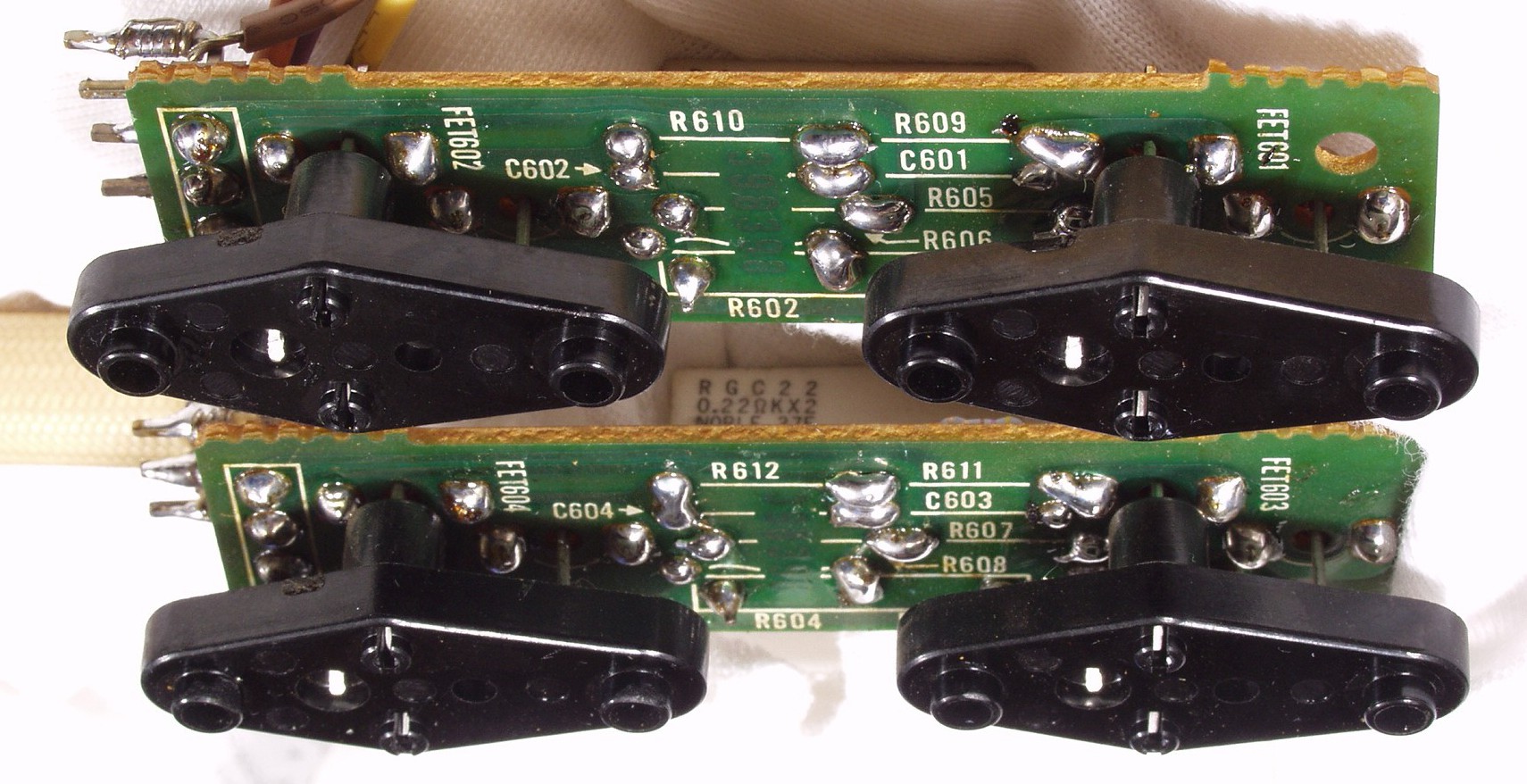

Ｃ−１Ｃ．修理前　　Ｒ終段ＦＥＴ　裏

Ｃ−１Ｃ１．修理前　　Ｒ終段ＦＥＴ基盤　裏

Ｃ−１Ｃ２．修理（半田補正）後　　Ｒ終段ＦＥＴ基盤　裏　ラッピングの所はハンダを染みこます

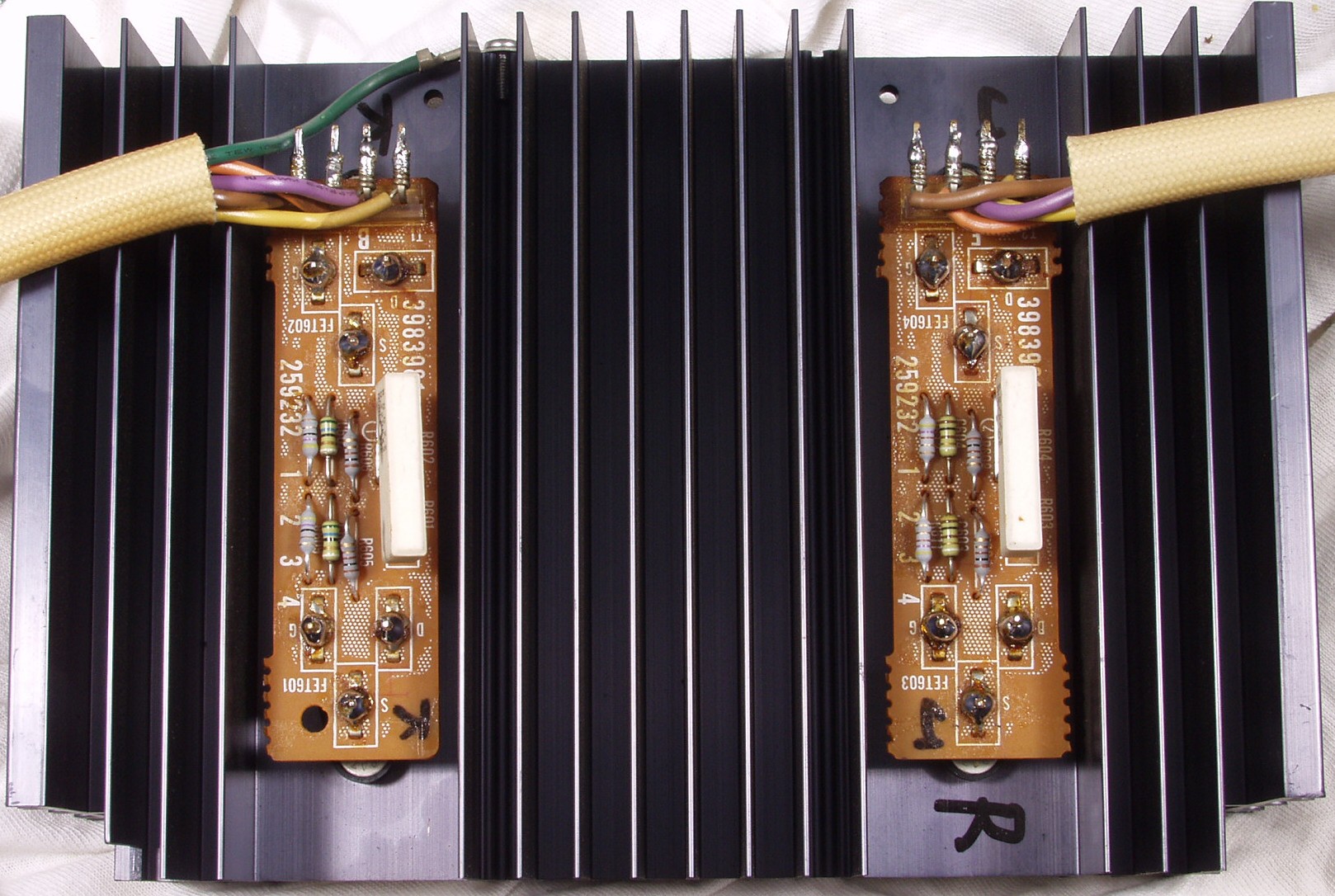

Ｃ−１Ｃ３．修理前　　Ｒ終段ＦＥＴ基盤

Ｃ−１Ｃ４．修理（半田補正）後　　Ｒ終段ＦＥＴ基盤

Ｃ−１Ｄ４．修理（半田補正）後　　Ｒ終段ＦＥＴ　裏　フューズ抵抗８個交換

Ｃ−２Ａ．修理前　Ｌ終段ＦＥＴドライブ基板

Ｃ−２B．修理後　Ｌ終段ＦＥＴドライブ基板

Ｃ−２Ｃ．修理前　Ｌ終段ＦＥＴドライブ基板　裏

Ｃ−２Ｃ１．修理前　　L終段ＦＥＴ基盤

Ｃ−２Ｃ２．修理後　　L終段ＦＥＴ基盤　ラッピングの所はハンダを染みこます

Ｃ−１Ｃ３．修理前　　L終段ＦＥＴ基盤

Ｃ−１Ｃ３−１．修理前　　L終段ＦＥＴ基盤　ハンダ不良ヶ所　他の所は補正済み

Ｃ−１Ｃ４．修理（半田補正）後　　L終段ＦＥＴ基盤

Ｃ−２Ｄ．修理（半田補正）後　Ｌ終段ＦＥＴドライブ基板　裏　フューズ抵抗８個交換

Ｃ−３Ａ．修理前　メイン基盤

Ｃ−３Ｂ．修理後　メイン基盤　半固定ＶＲ４個、フューズ抵抗１０個、電解コンデンサー１１個、ＳＰ接続リレー２個交換

Ｃ−３Ｂ−１．修理後　　ＳＰ接続リレー

Ｃ−３Ｃ．修理前　ドライブＡＭＰ基盤裏

Ｃ−３Ｄ．修理（半田補正）後　メイン基盤裏　半田を全部やり直す

Ｃ−４Ａ．修理前　プリAMP・ＶＵ−ＡＭＰ・電源基盤

Ｃ−４Ｂ．修理後　プリAMP・ＶＵ−ＡＭＰ・電源基盤　フューズ抵抗６個、電解コンデンサー１４個交換

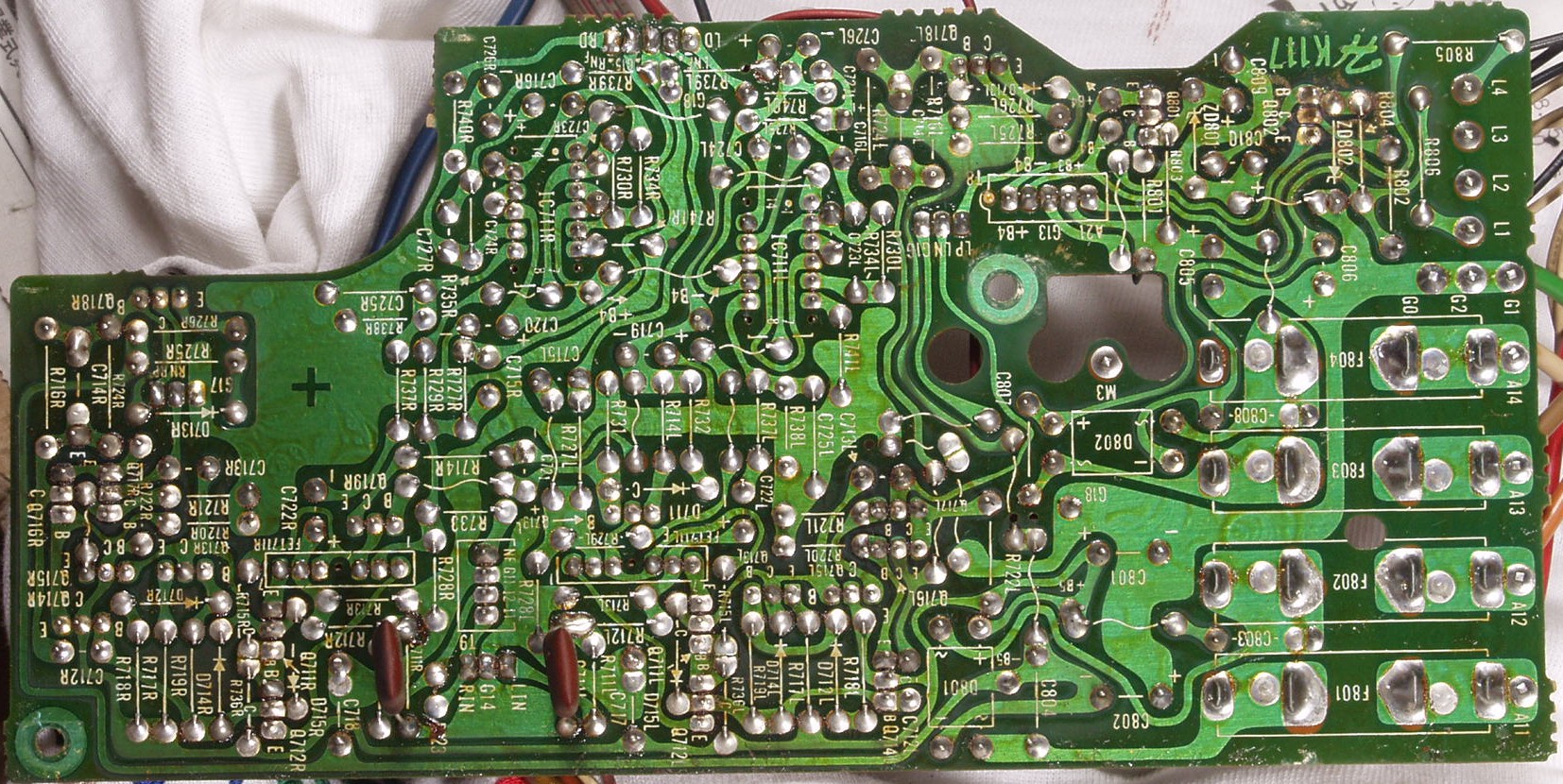

Ｃ−４Ｃ．修理前　プリAMP・ＶＵ−ＡＭＰ・電源基盤裏

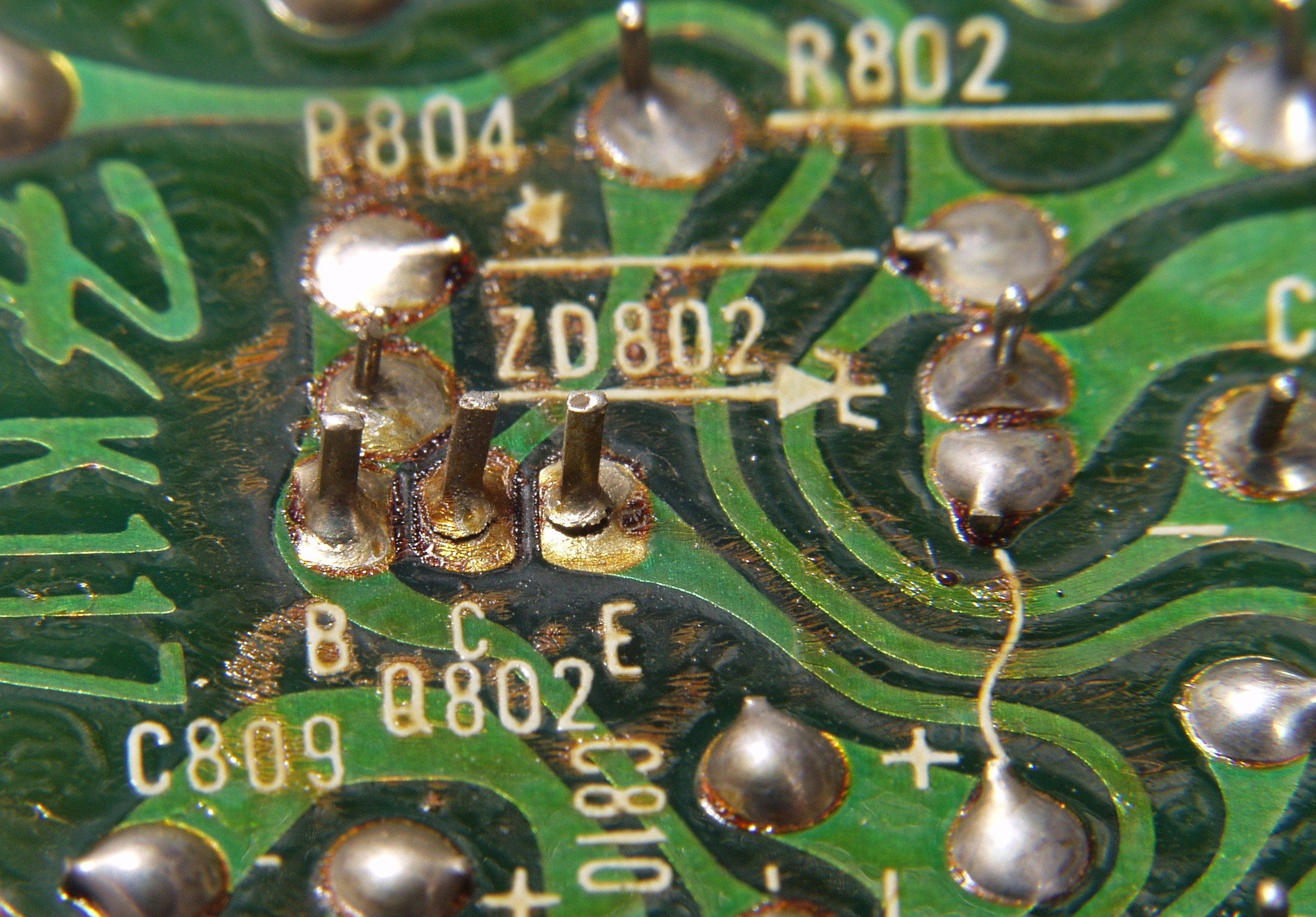

Ｃ−４Ｃ１．修理前　プリAMP・ＶＵ−ＡＭＰ・電源基盤裏　ハンダ不良ヶ所

Ｃ−４Ｃ２．修理前　プリAMP・ＶＵ−ＡＭＰ・電源基盤裏　ハンダ不良ヶ所

Ｃ−４Ｄ．修理（半田補正）後　プリAMP・ＶＵ−ＡＭＰ・電源基盤　裏　半田を全部やり直す

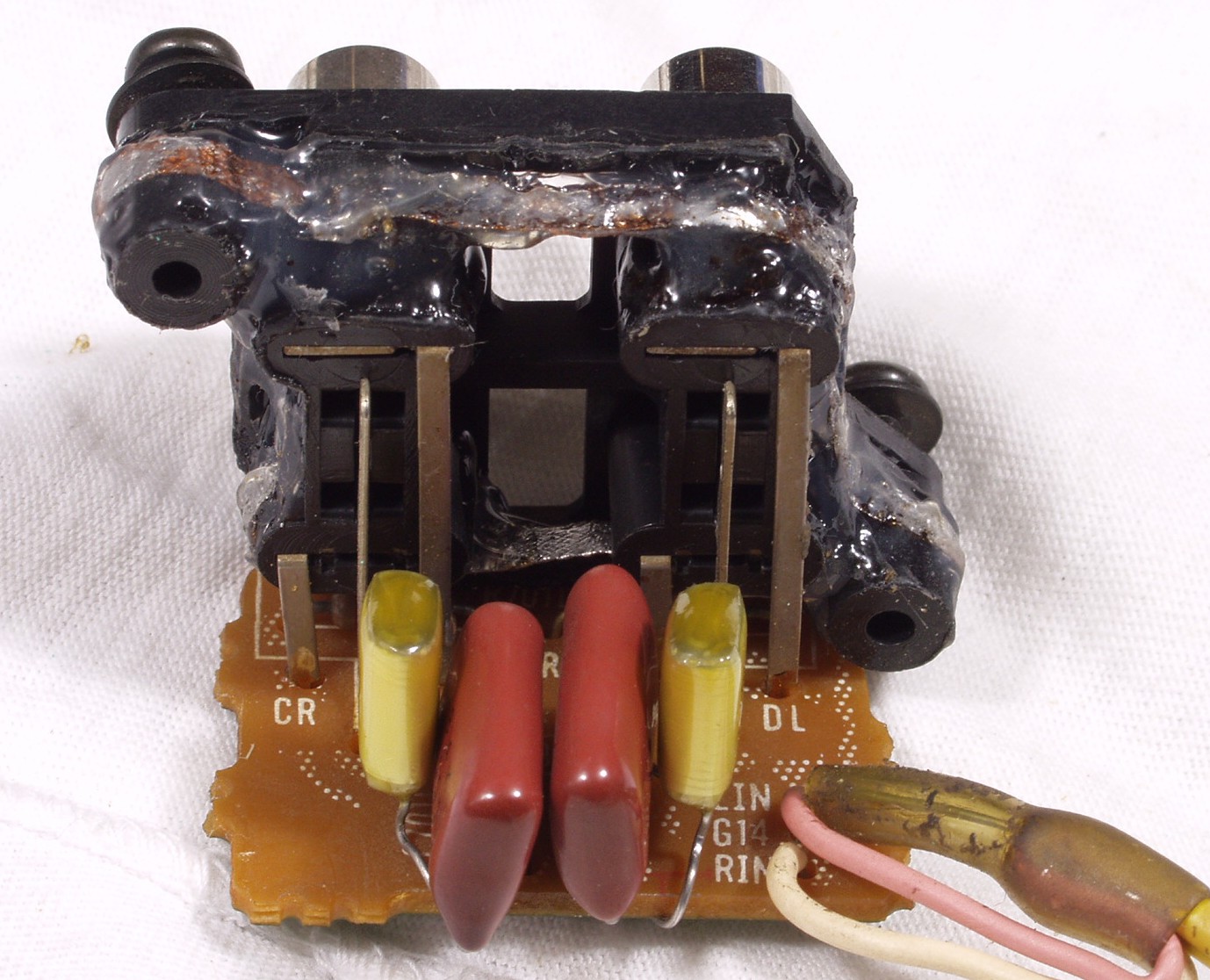

Ｃ−５Ａ．修理前　入力ＲＣＡ端子基盤

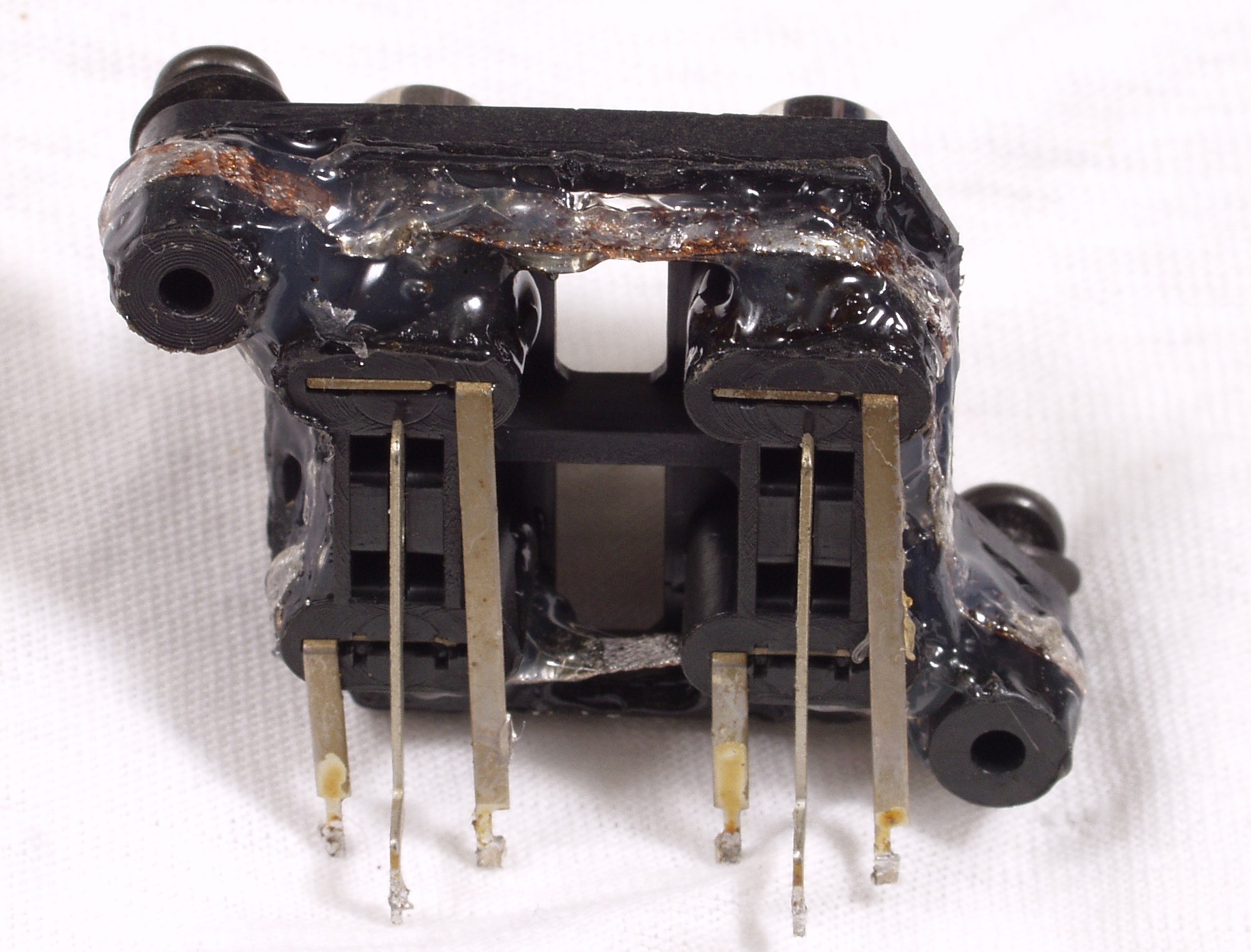

Ｃ−５Ａ１．修理後　ＲＣＡ端子

Ｃ−５Ｂ．修理後　入力ＲＣＡ端子基盤

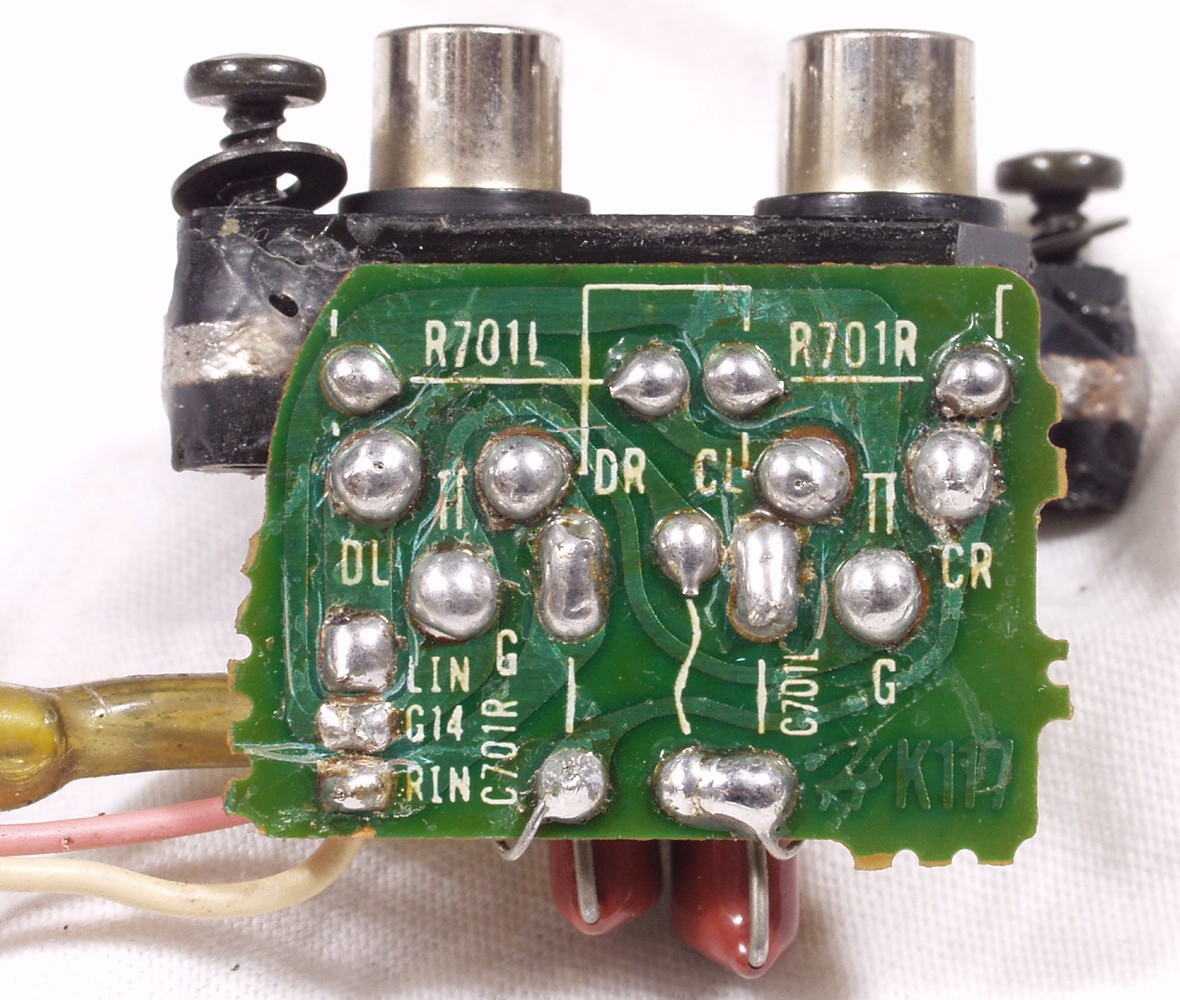

Ｃ−５Ｃ．修理前　入力ＲＣＡ端子基盤裏

Ｃ−５Ｃ．修理前　入力ＲＣＡ端子基盤裏

Ｃ−７．交換した部品

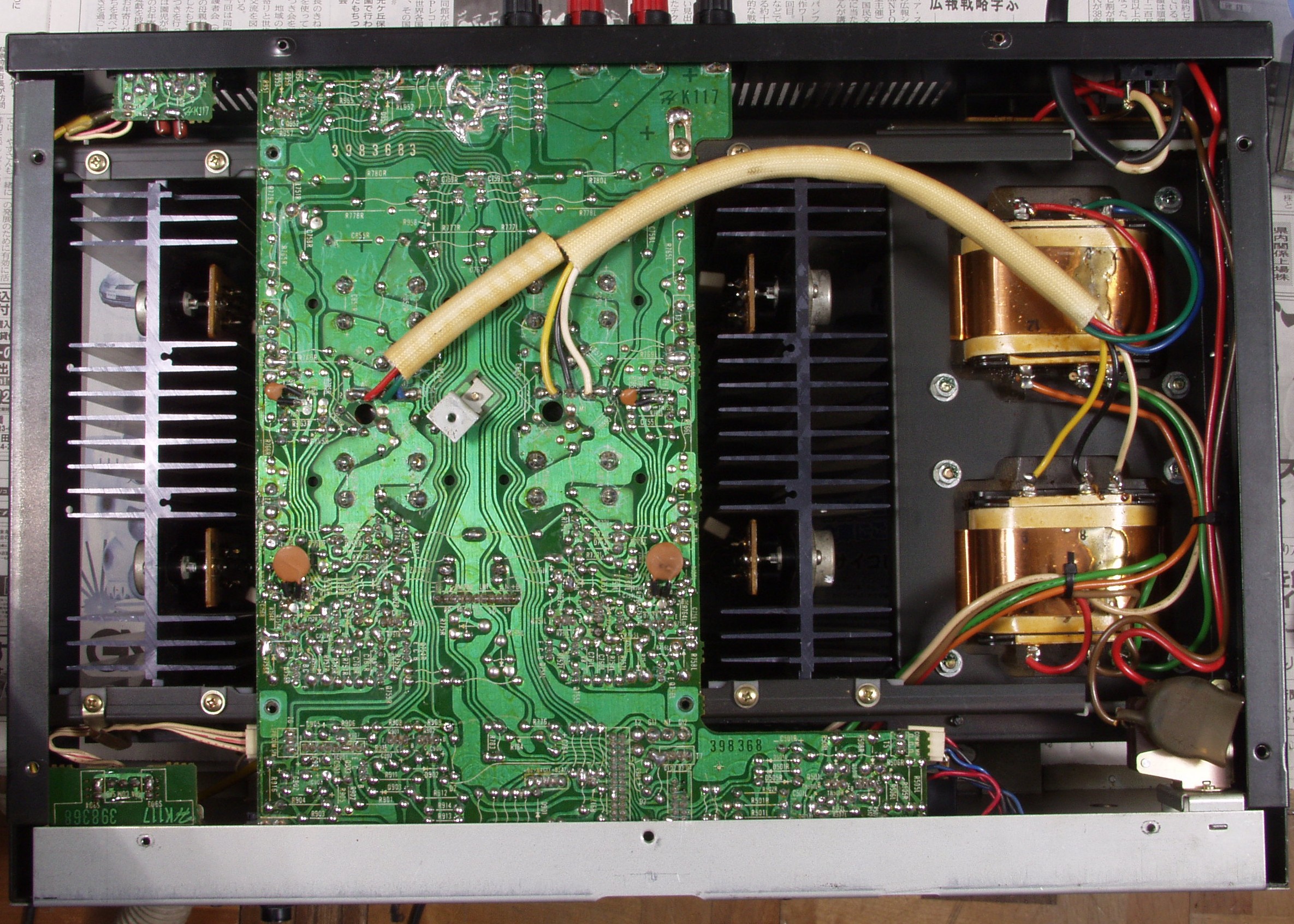

Ｃ−８Ａ．修理前　下から見る

Ｃ−８Ｂ．修理後　下から見る

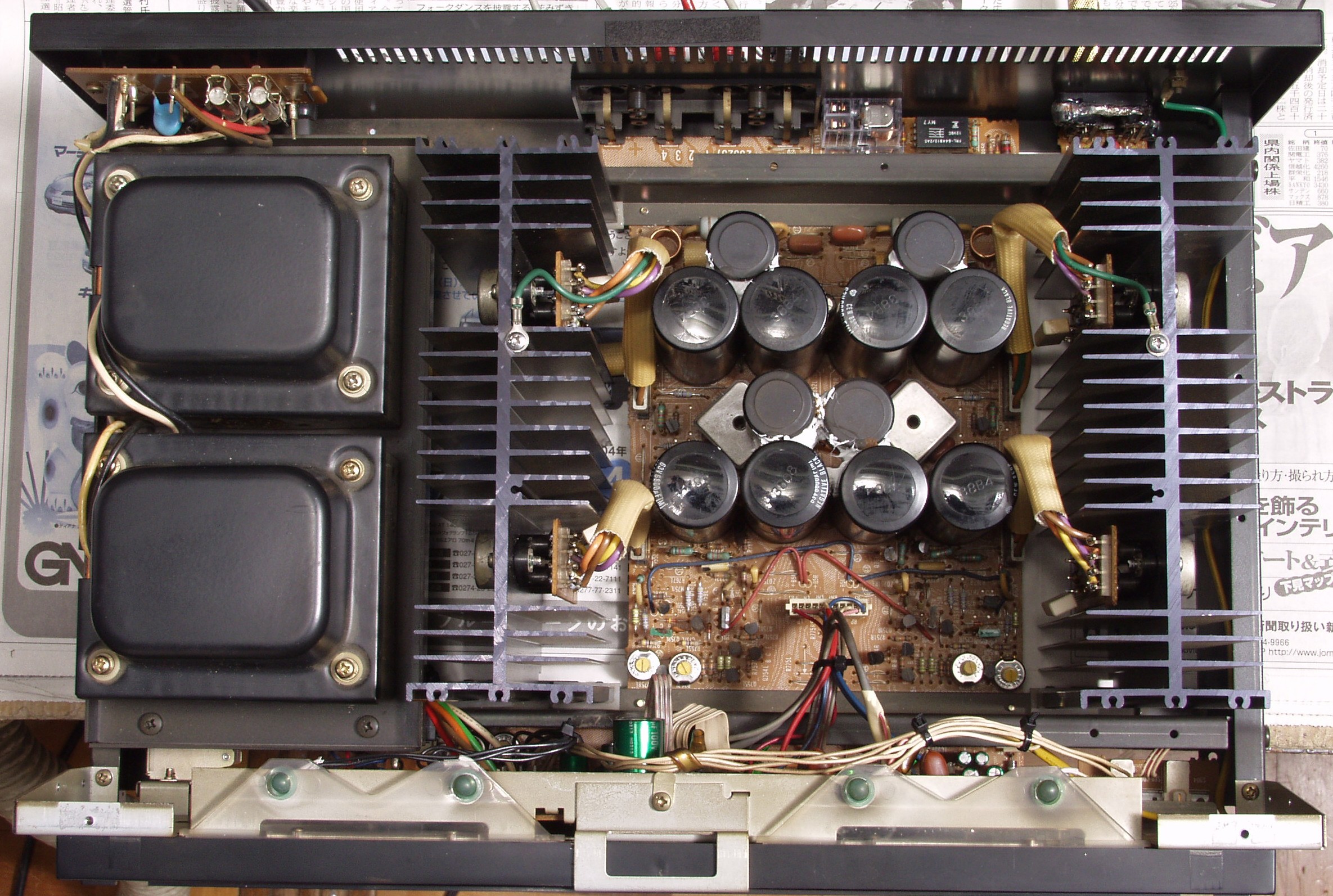

Ｃ−８Ｃ．修理前　上から見る

Ｃ−８Ｄ．修理後　上から見る

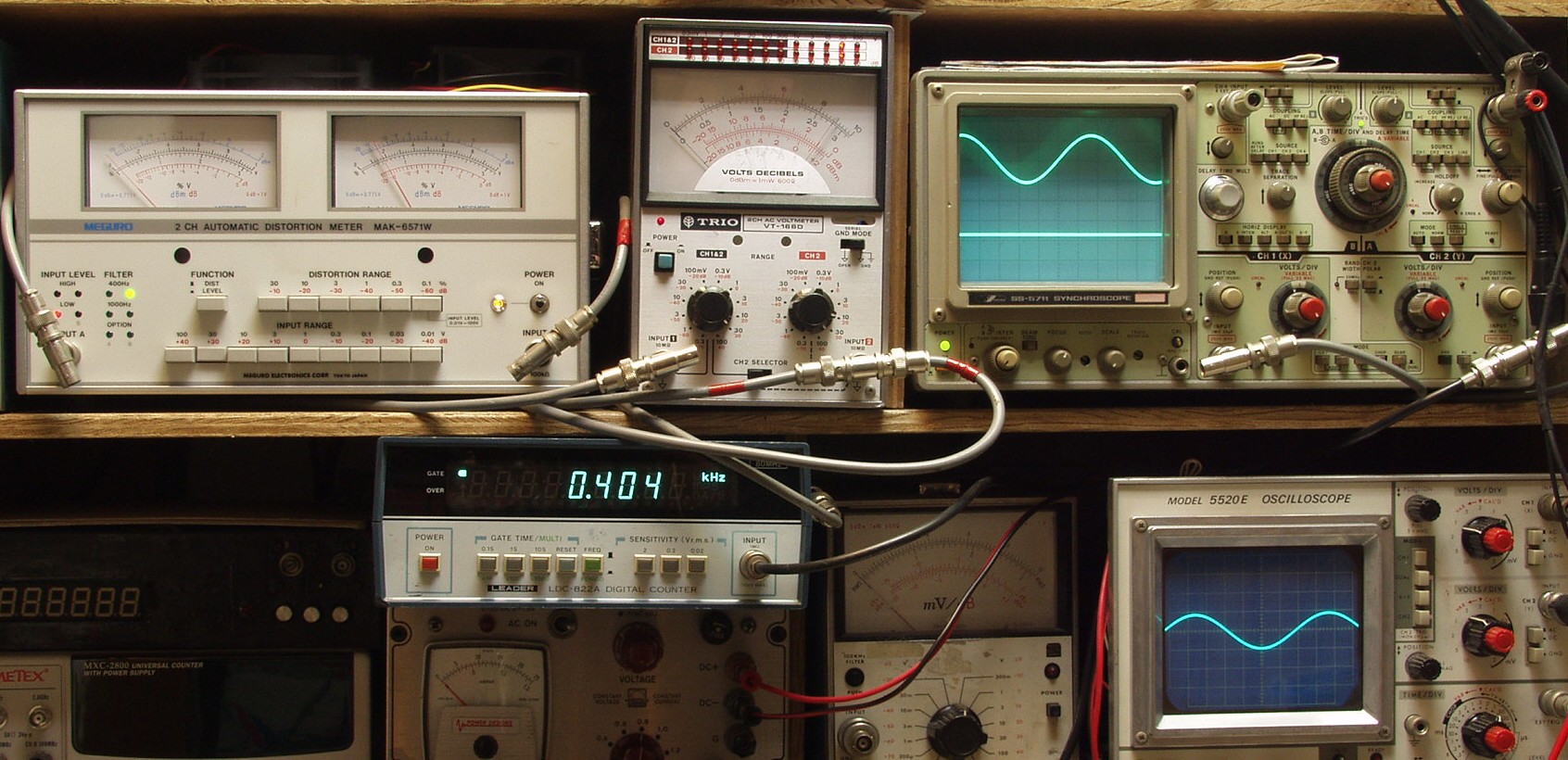

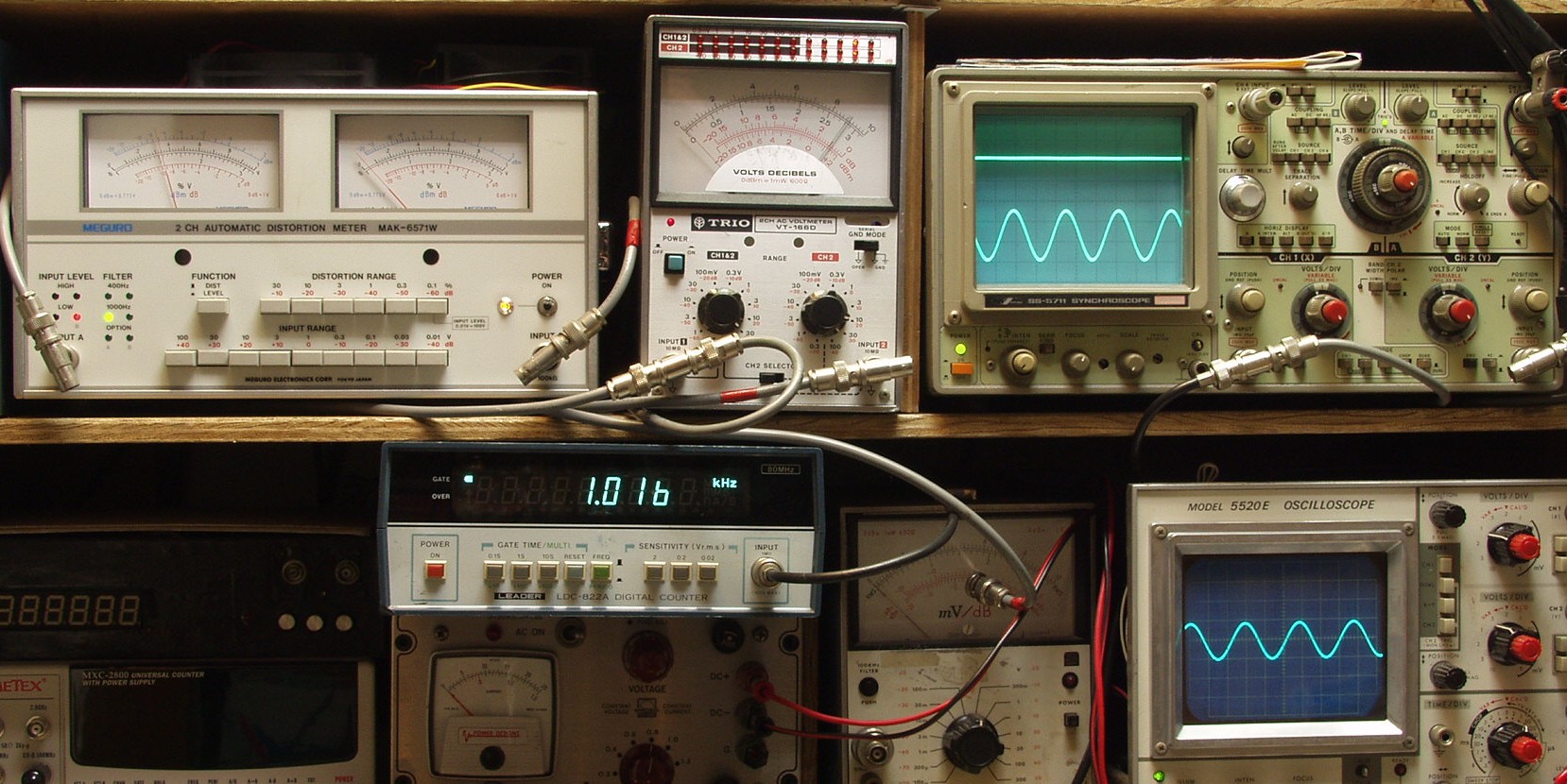

Ｅ．調整・測定 Ｅ−１．出力／歪み率測定・調整

Ｅ−２Ａ．Ｌ側、２８Ｖ＝９８Ｗ出力　０．０２％歪み　１０００ＨＺ

Ｅ−２Ｂ．Ｌ側、２８Ｖ＝９８Ｗ出力　０．０１％歪み　４００ＨＺ

Ｅ−２Ｃ．Ｒ側、２８Ｖ＝９８Ｗ出力　０．０２％歪み　１０００ＨＺ

Ｅ−２Ｄ．Ｒ側、２８Ｖ＝９８Ｗ出力　０．０２％歪み　４００ＨＺ

Ｅ−２Ｅ．その時のＶＵメーター

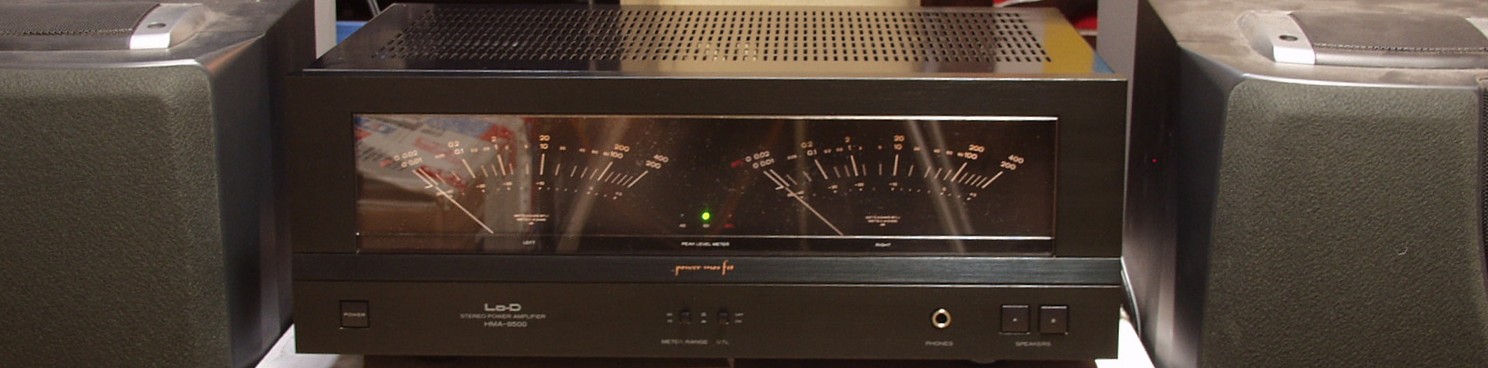

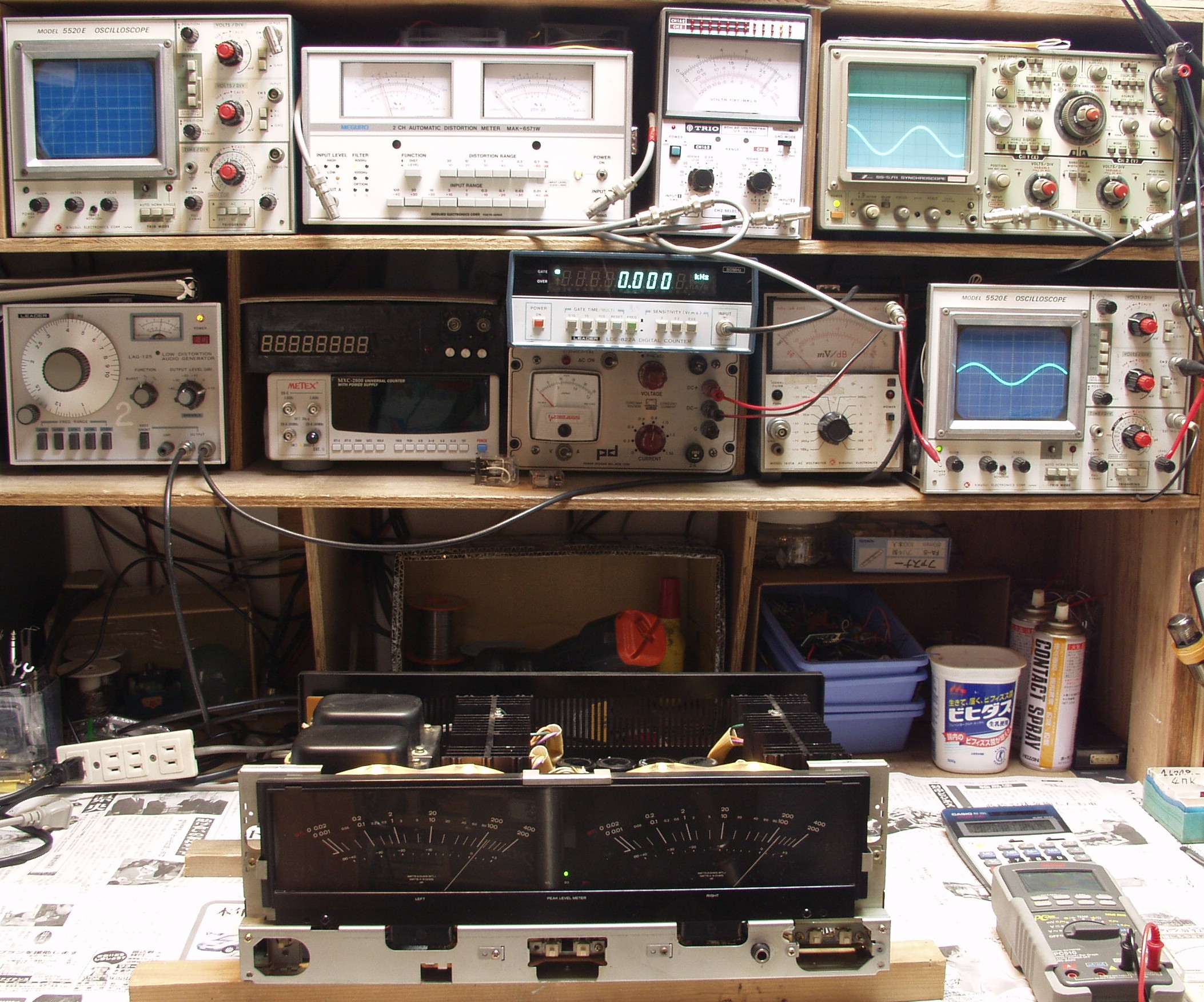

Ｅ−３．完成　　２４時間エージング

Ｅ−４．外したＶＵメータのコネクター
