ＳＵＭＯ　ｎｉｎｅ修理記録

平成１7年１２月６日到着　　１２月９日完成

Ａ．　修理前の状況 　　操作誤りで、Ｌ出力が歪む。 Ｂ．　原因 　　各部劣化 Ｃ．　修理状況 　　ＯＰ−ＡＭＰ交換 　 Ｄ．　使用部品 　　ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　２個 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　　　２８，０００円　　　　＜＜通常修理＞＞ 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　＜＜３台目からの、お馴染みさん価格＞＞

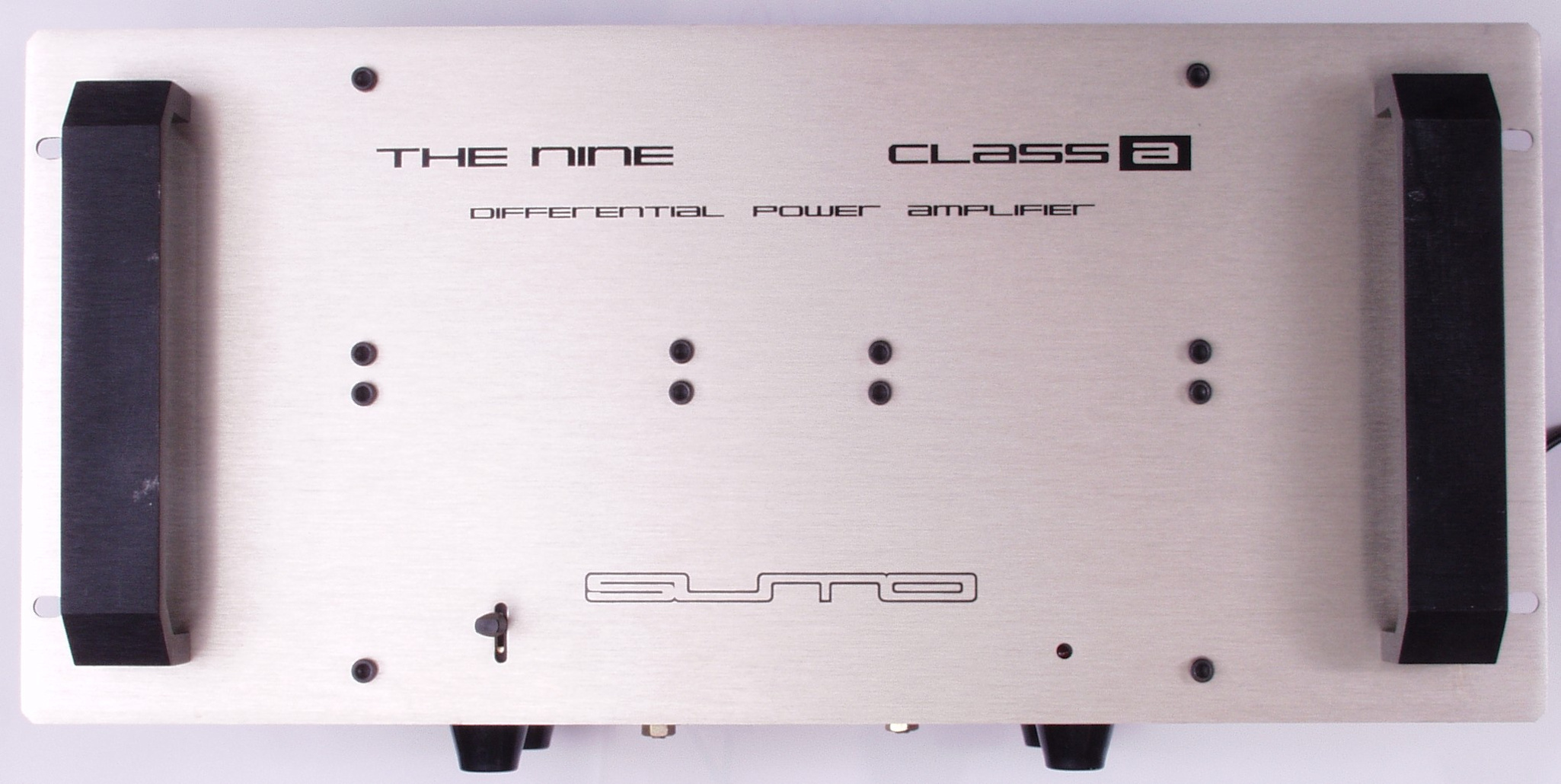

Ａ．　修理前の状況 Ａ−１．　点検中　前から見る

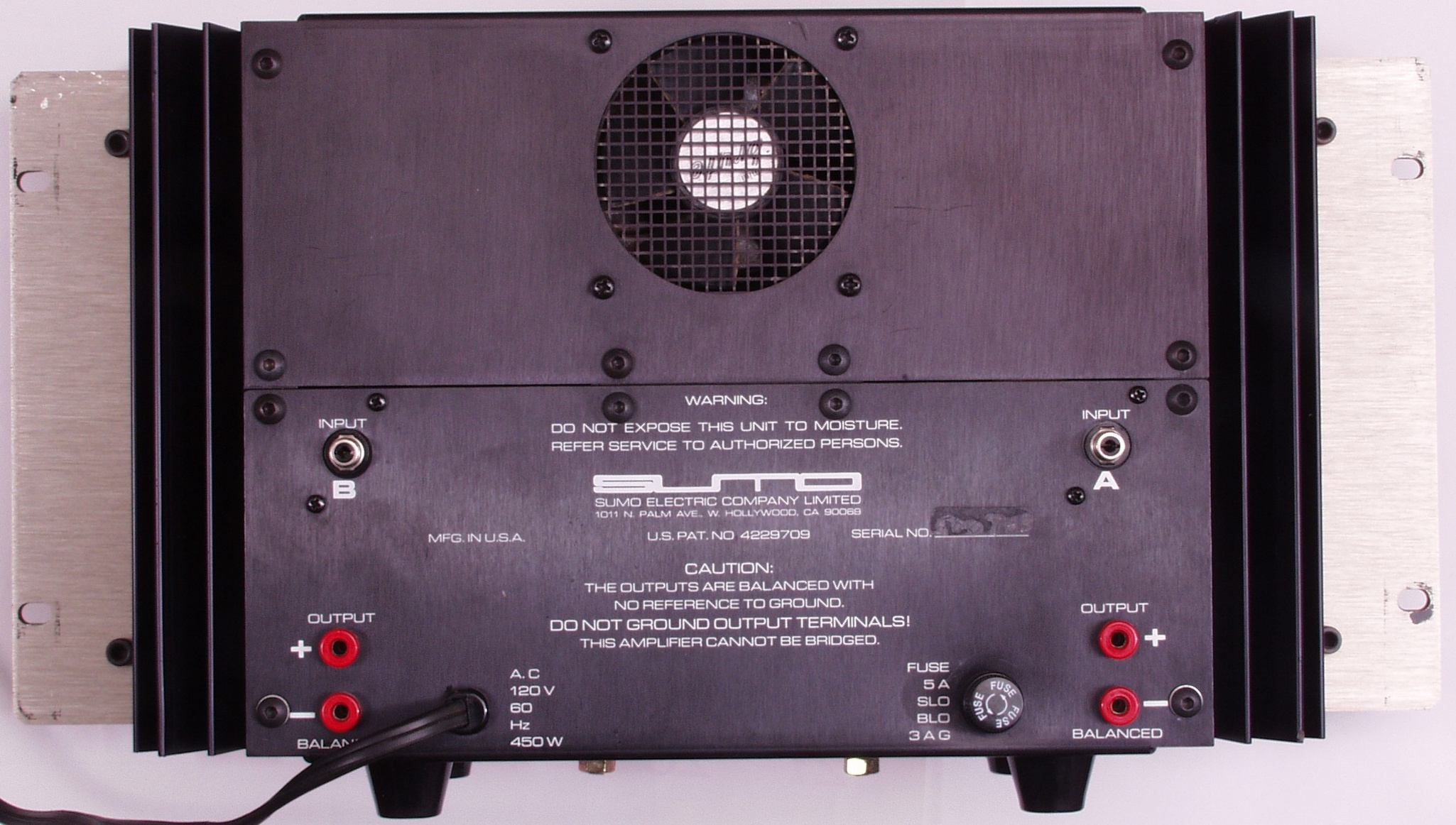

Ａ−２Ａ．　点検中　後から見る

Ａ−２Ｂ．　点検中　フューズブラケットが押し込まれている

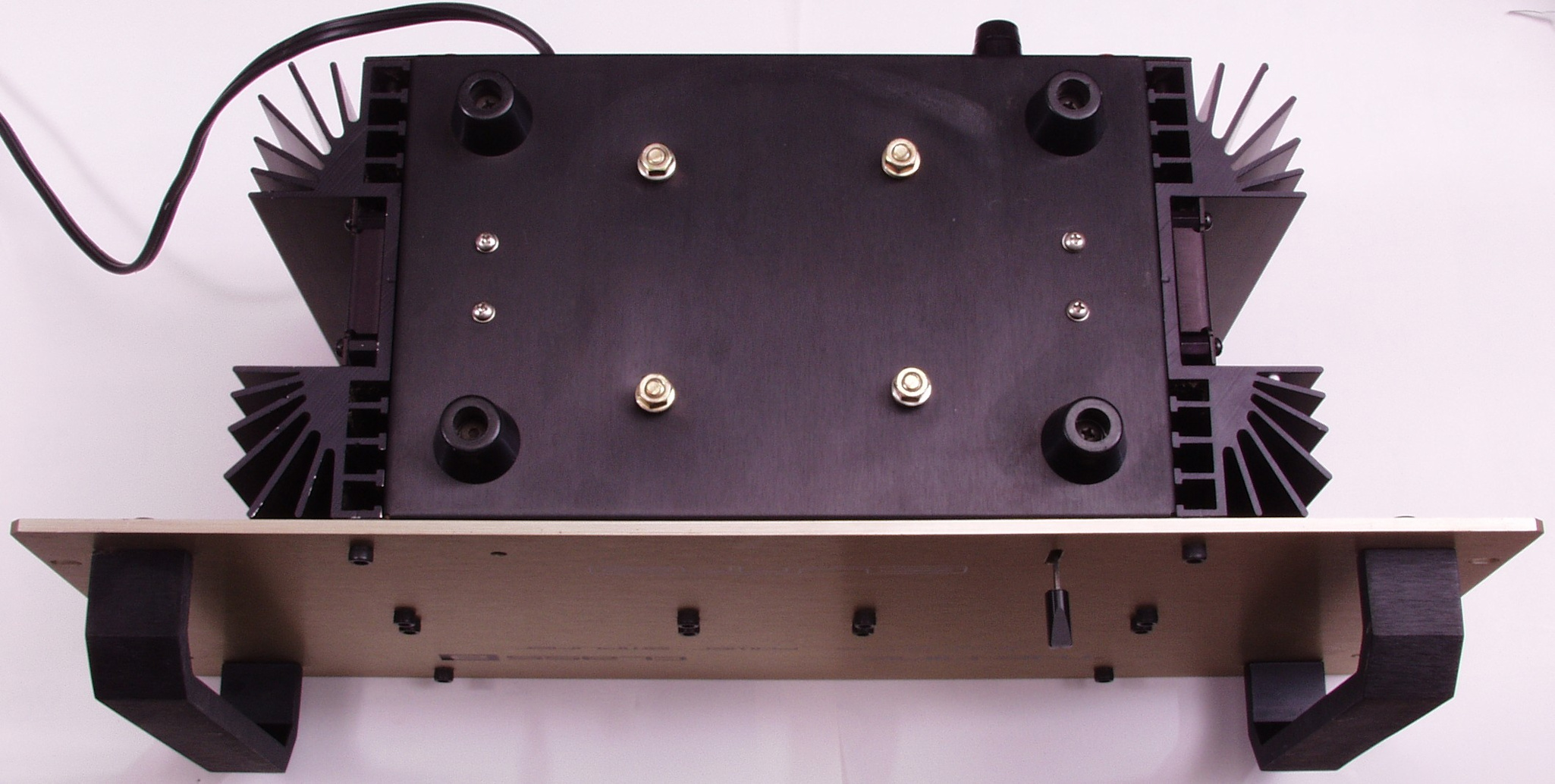

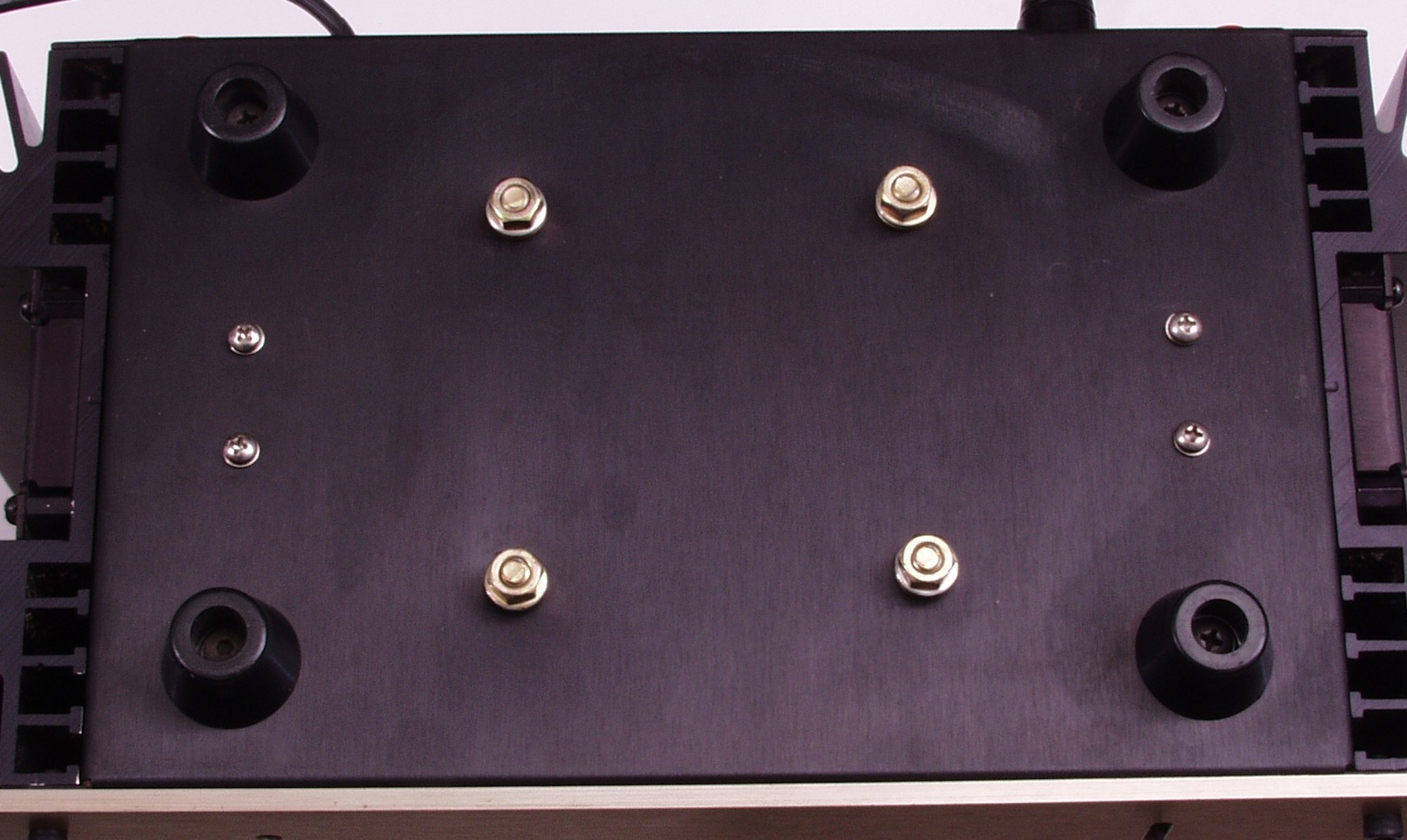

Ａ−３Ａ．　点検中　下から見る

Ａ−３Ｂ．　点検中　シャーシがアルミ製なので、重いトランスの自重で、変形している

Ａ−４．　点検中　上から見る

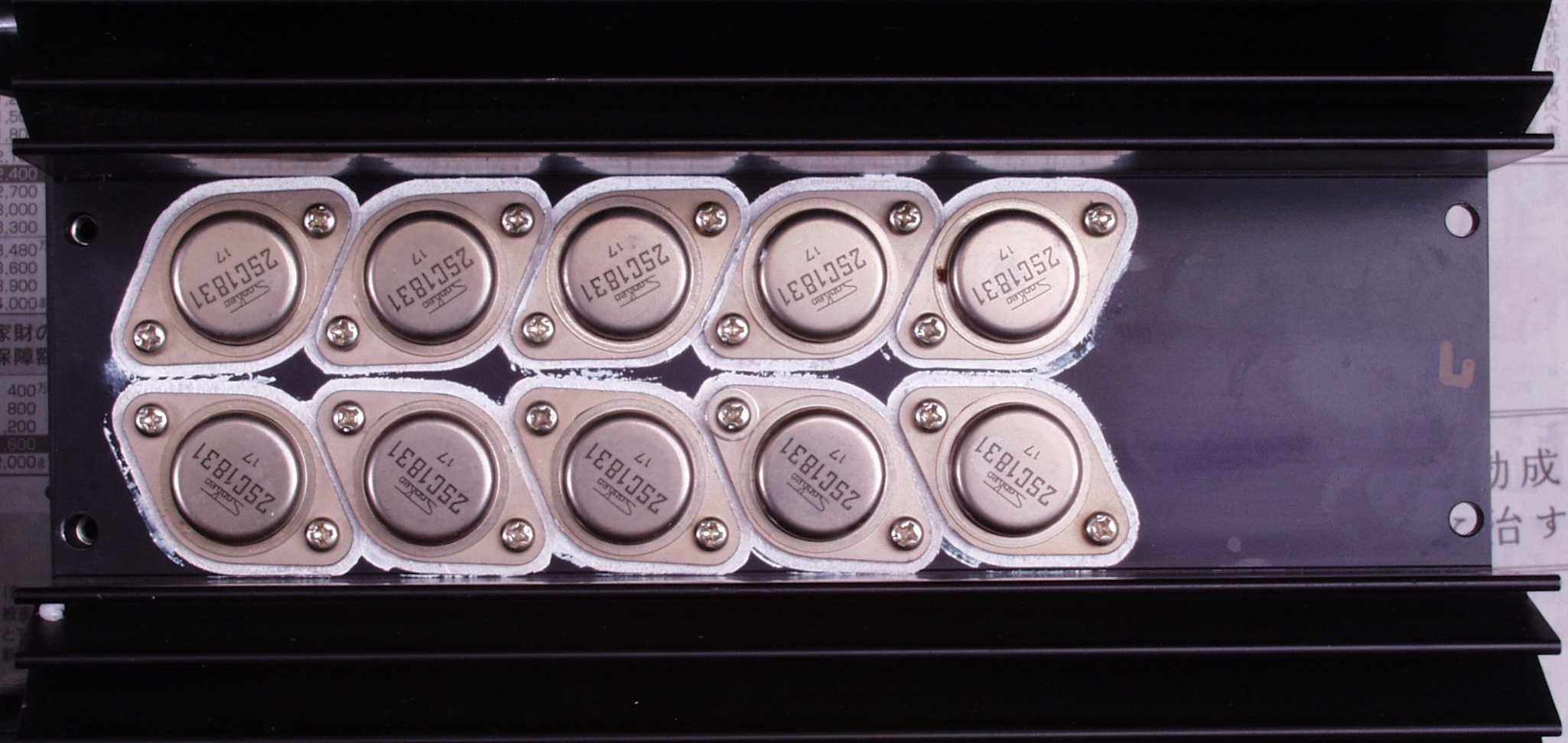

Ａ−５Ａ．　点検中　Ｒ側終段ＴＲ（トランジスター）

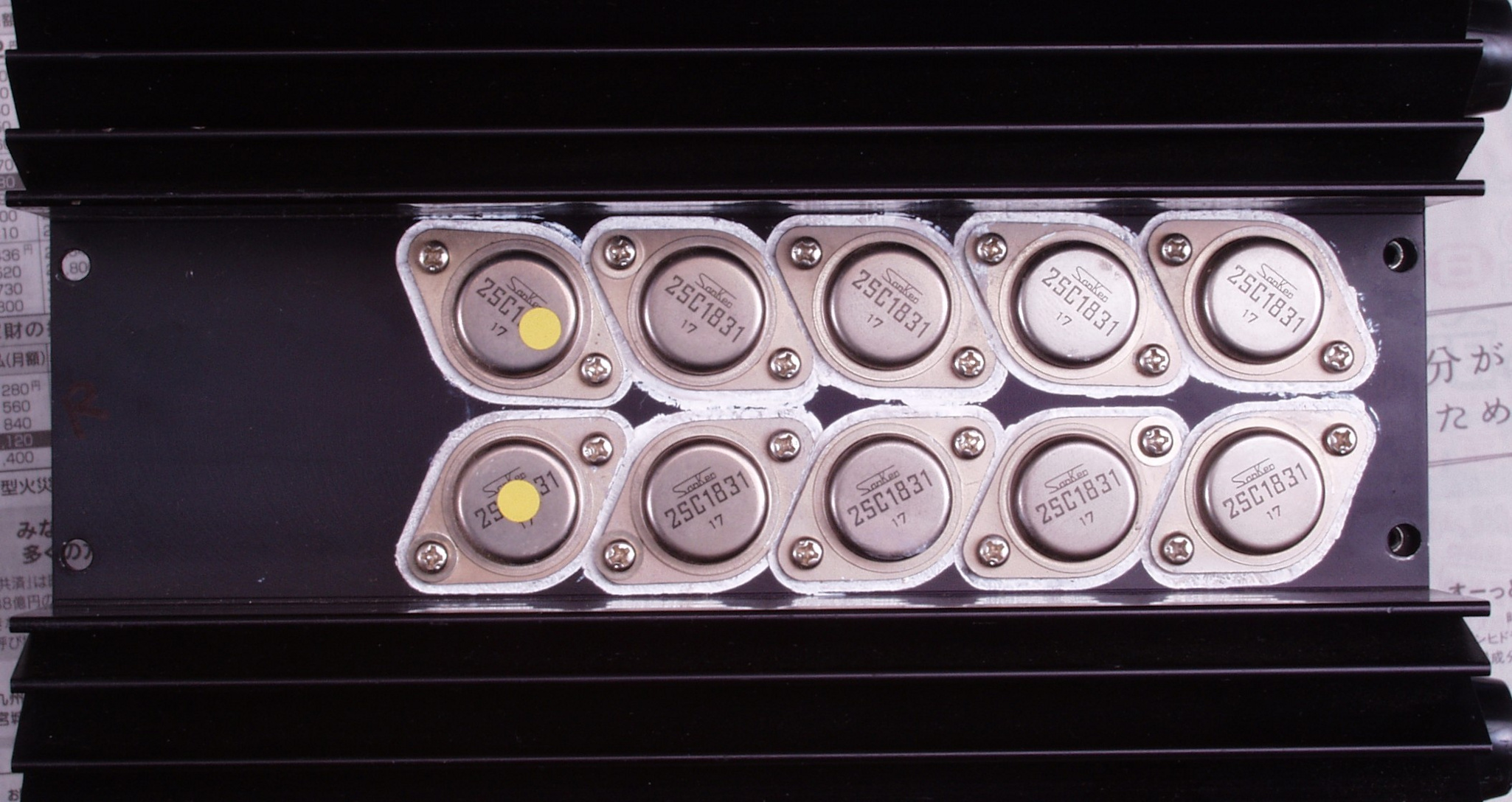

Ａ−５Ｂ．　点検中　Ｌ側終段ＴＲ（トランジスター）

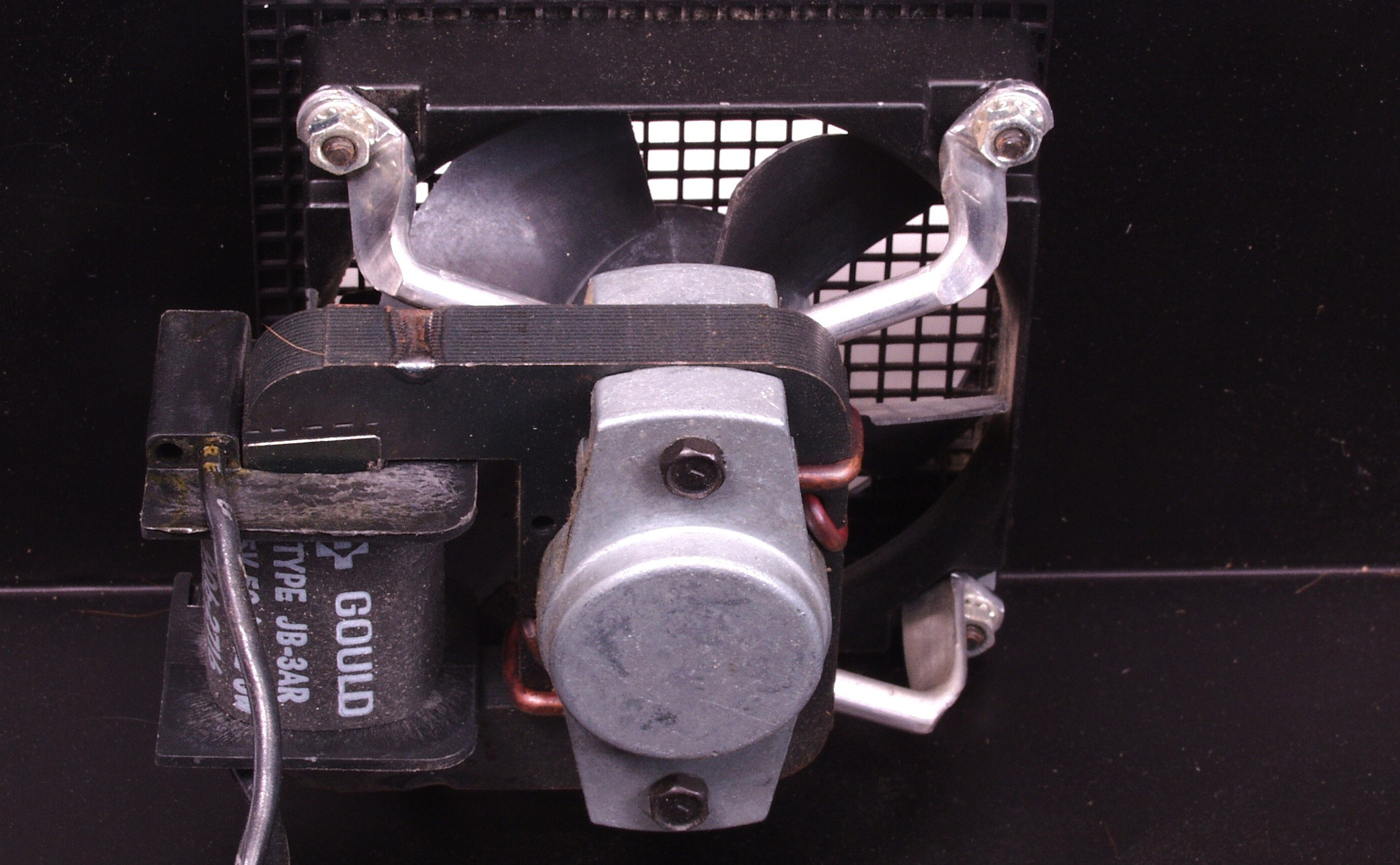

Ａ−６．　点検中　冷却フアン

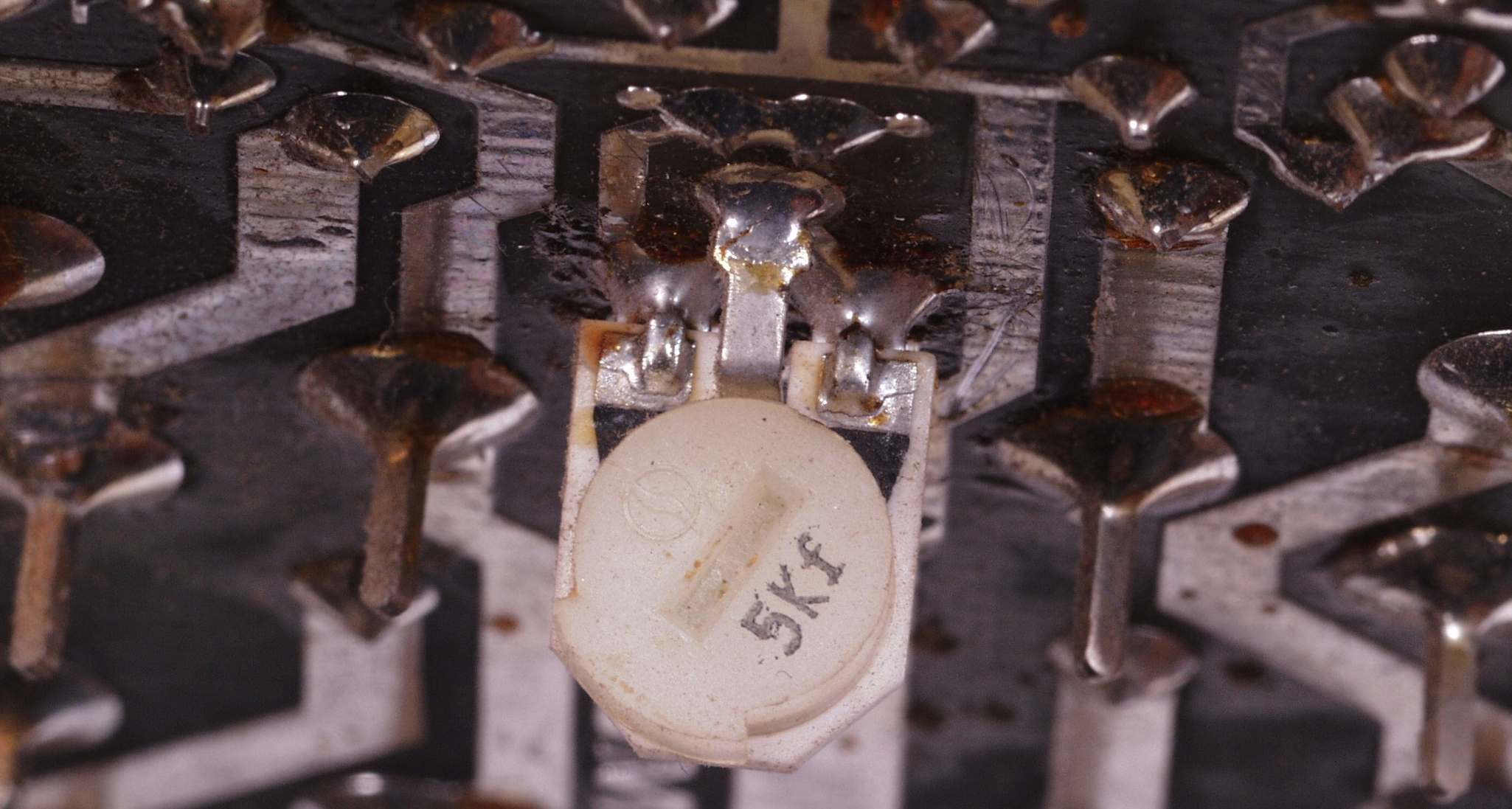

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　Ｒ−ＡＭＰ基板裏の半固定ＶＲがハンダ不良

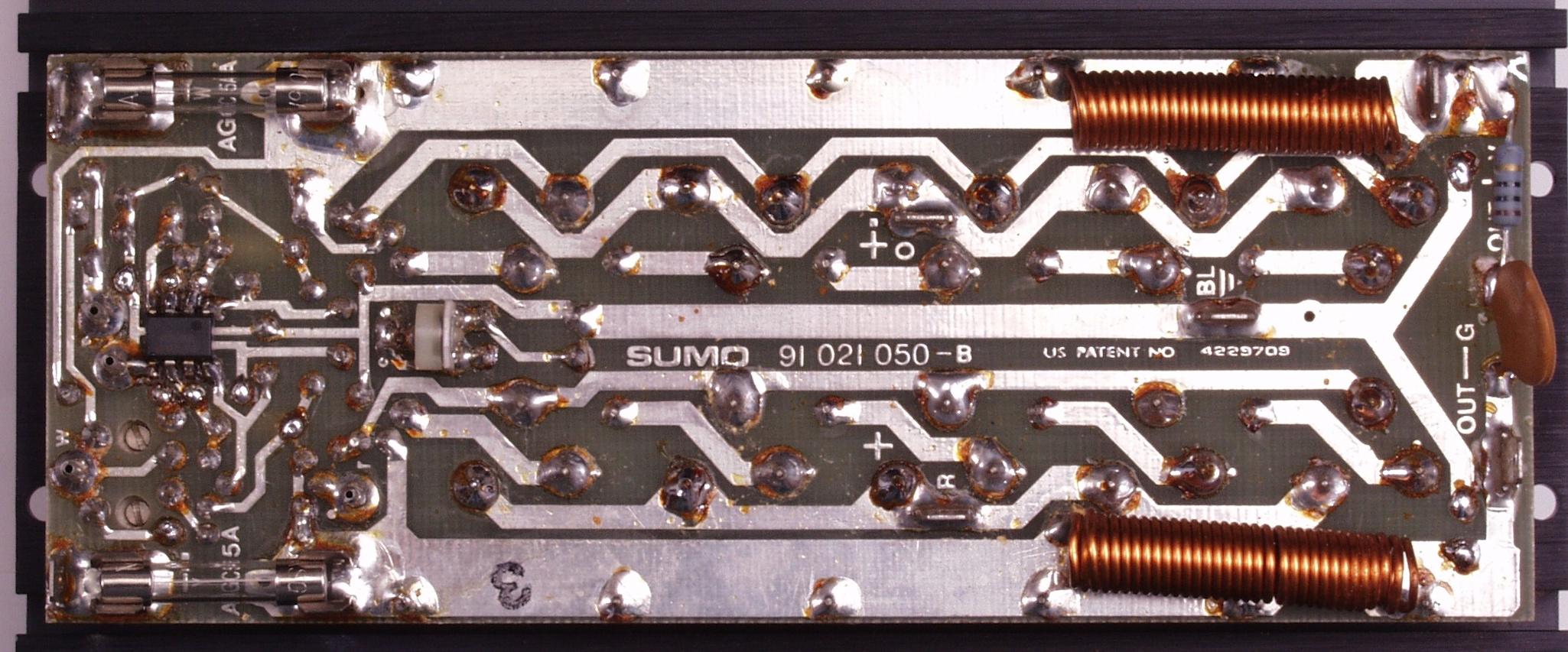

Ｃ−１Ｂ．　修理後　Ｒ−ＡＭＰ基板裏、ＯＰ−ＡＭＰ１個交換

Ｃ−２Ａ．　修理前　Ｌ−ＡＭＰ基板裏

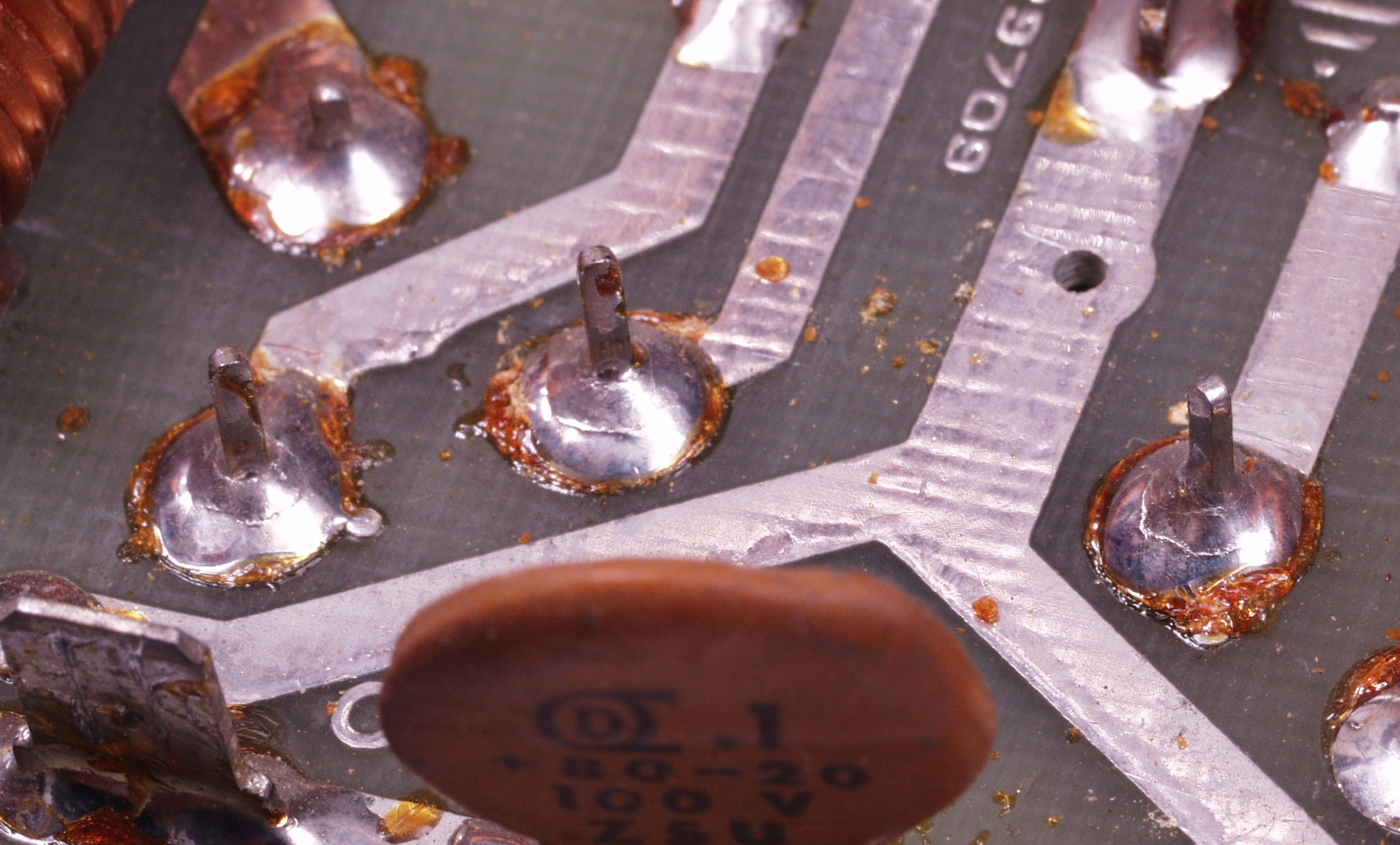

Ｃ−２Ａ−１．　修理中　Ｌ−ＡＭＰ基板裏、ハンダ不良ヶ所

Ｃ−２Ｂ．　修理後　Ｌ−ＡＭＰ基板裏、ＯＰ−ＡＭＰ個交換

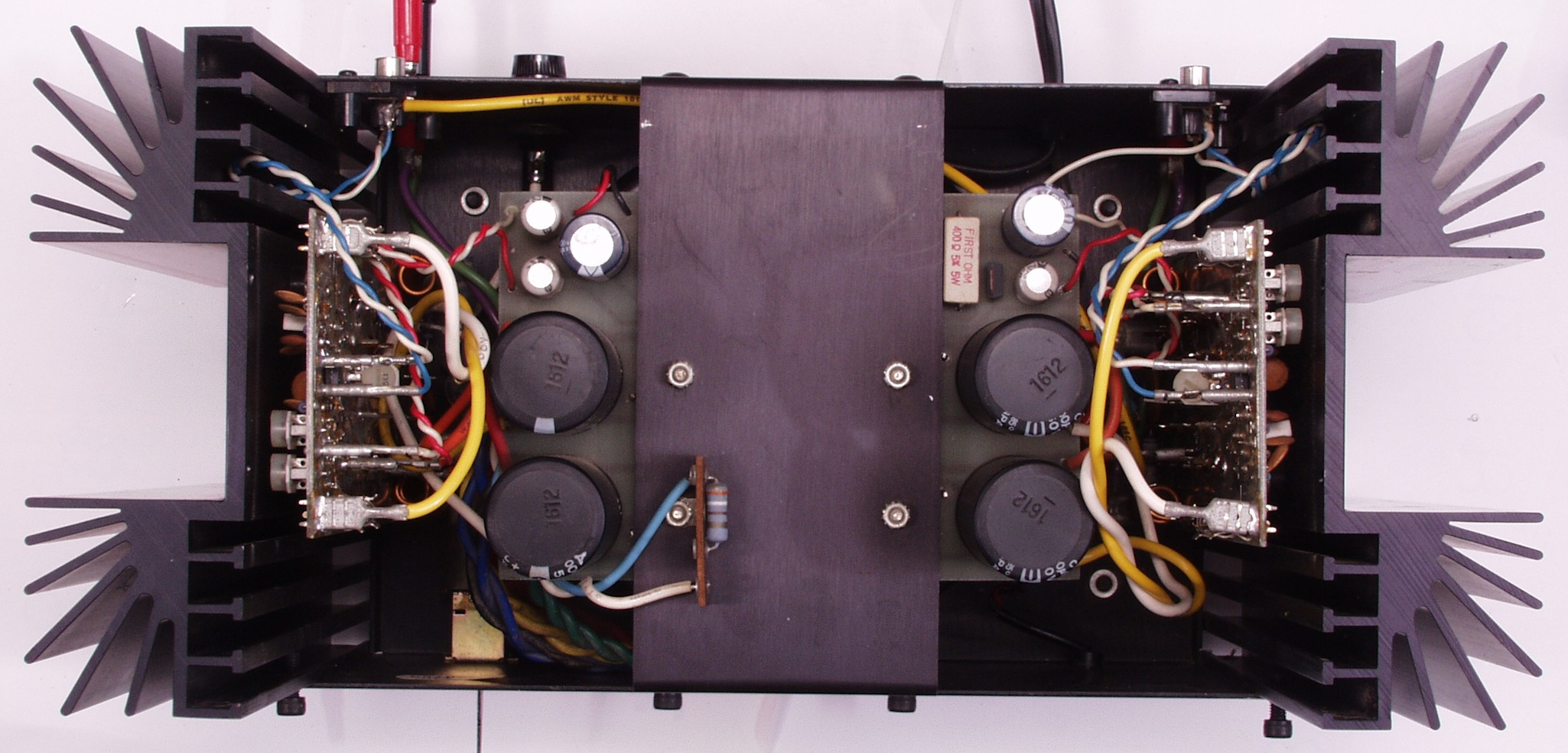

Ｃ−３Ａ．　修理前　上から見る

Ｃ−３Ｂ．　修理後　上から見る

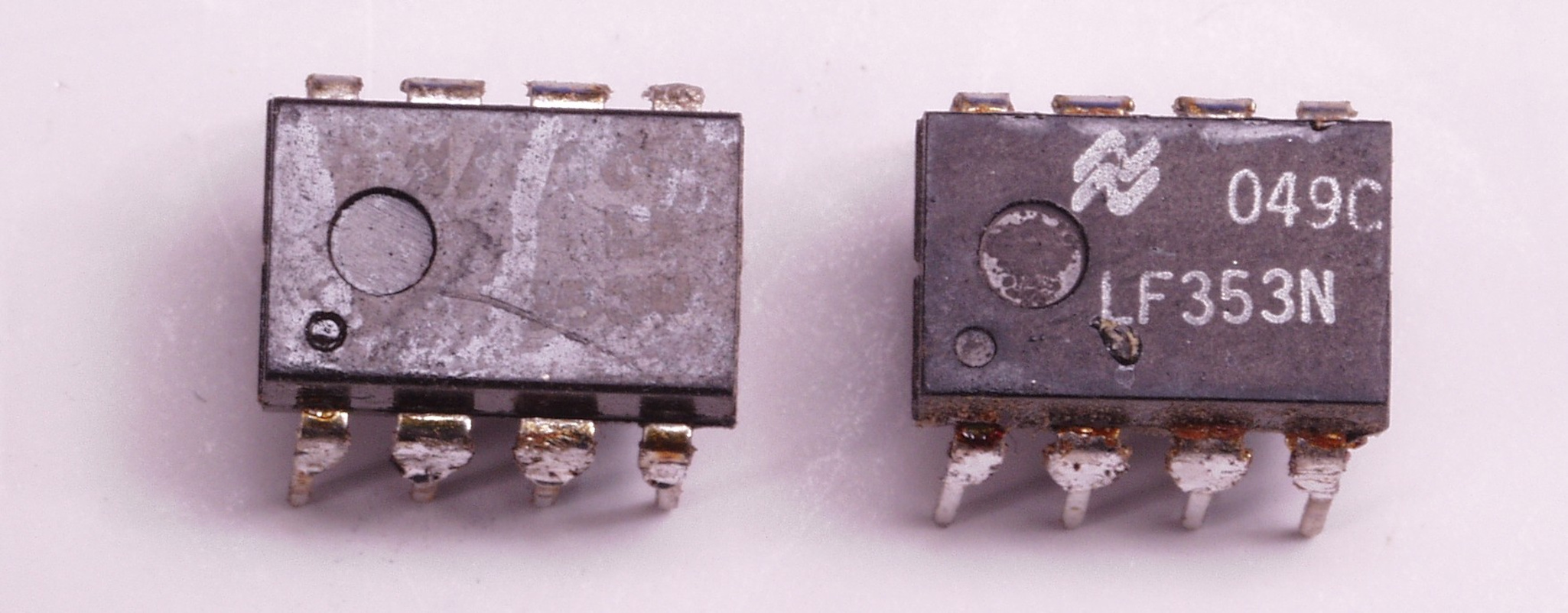

Ｃ−４．　交換した部品、ＲＬで異なる

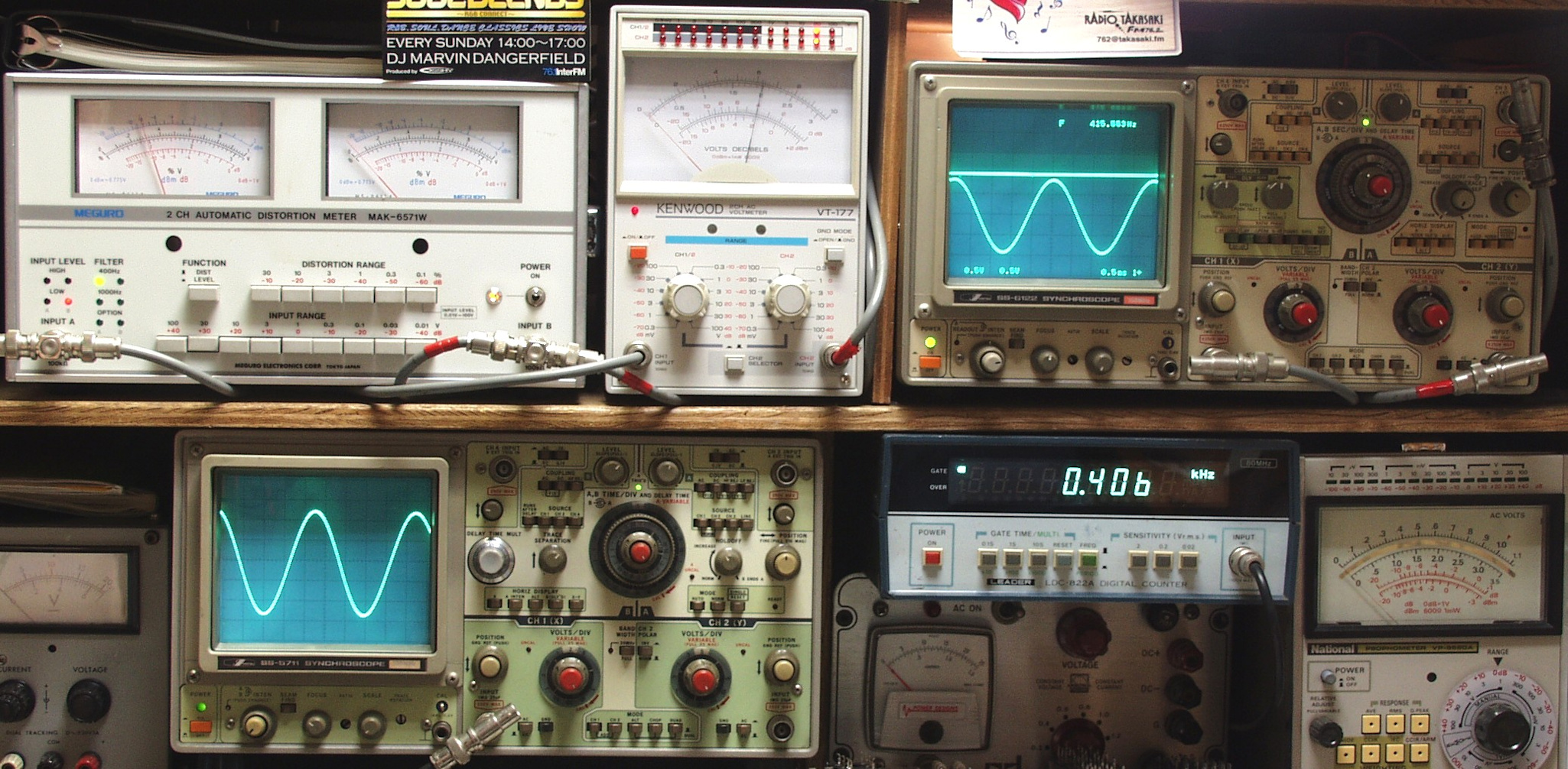

Ｅ．　調整・測定 Ｅ−１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

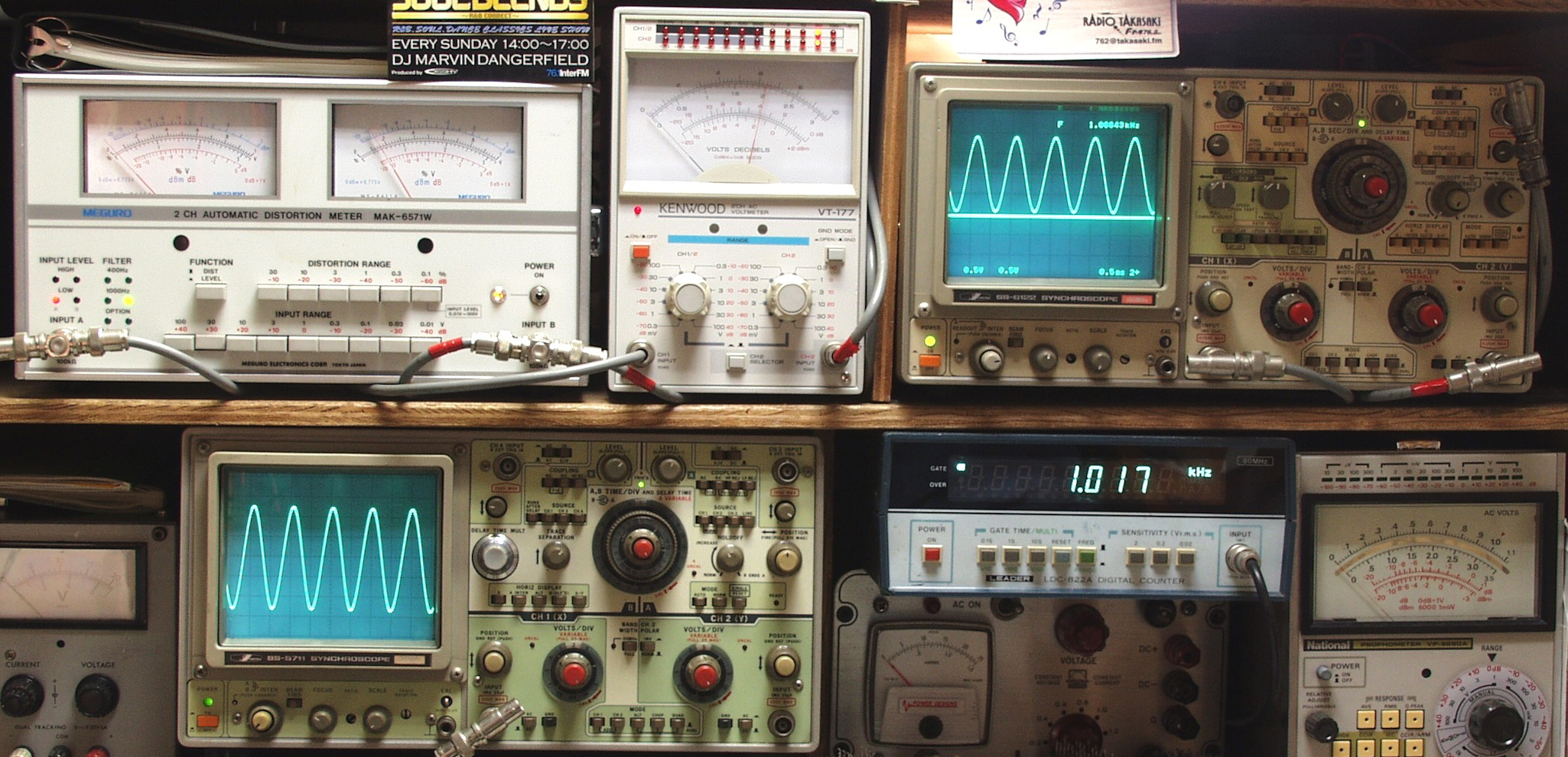

Ｅ−２Ａ．　Ｒ＿ＳＰ出力電圧２０Ｖ　５０Ｗ出力　歪み率＝０．０２％　１０００ＨＺ

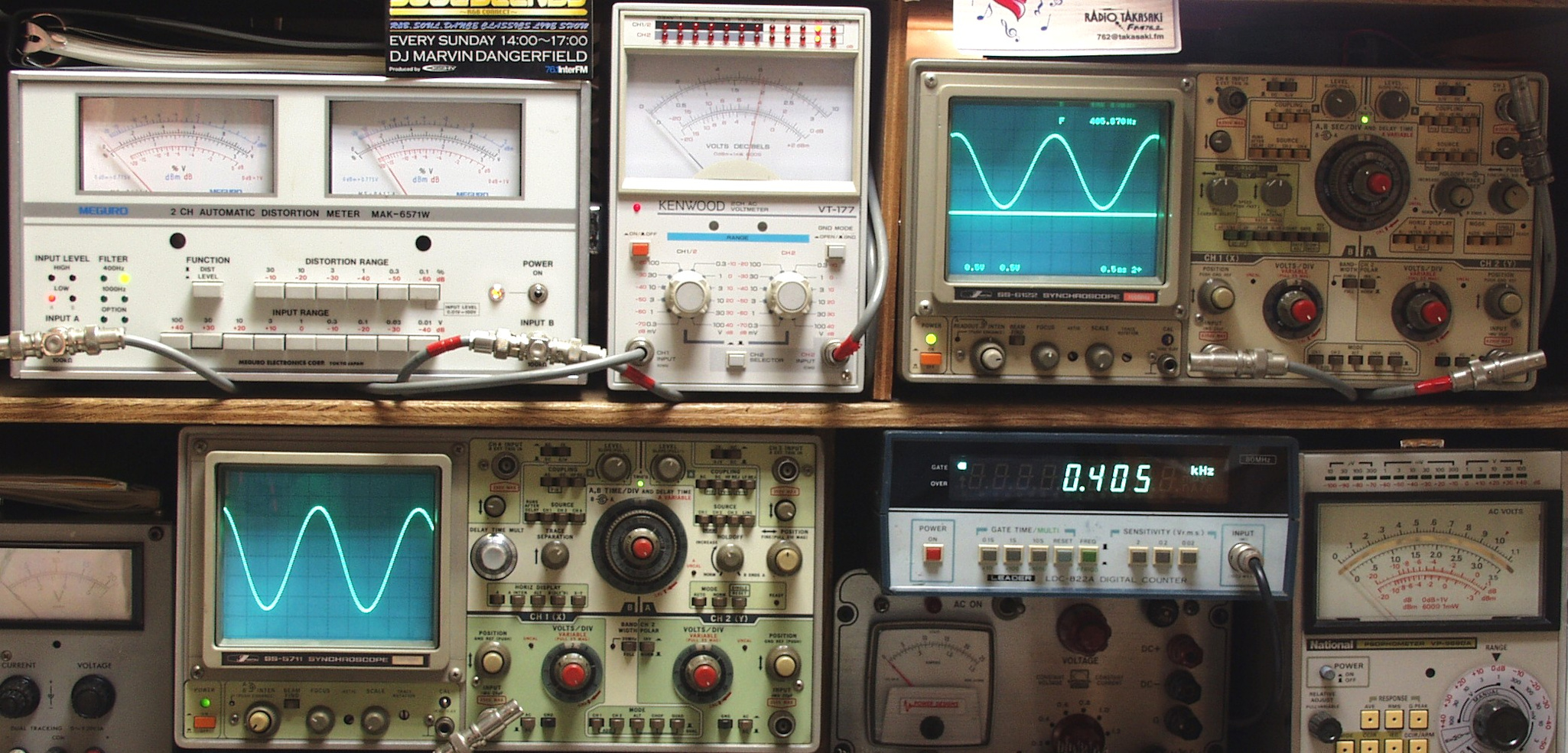

Ｅ−２Ｂ．　Ｒ＿ＳＰ出力電圧２０Ｖ　５０Ｗ出力　歪み率＝０．０２％　４００ＨＺ

Ｅ−３Ａ．　Ｌ＿ＳＰ出力電圧２０Ｖ　５０Ｗ出力　歪み率＝０．０４％　１０００ＨＺ

Ｅ−３Ｂ．　Ｌ＿ＳＰ出力電圧２０Ｖ　５０Ｗ出力　歪み率＝０．０３％　４００ＨＺ

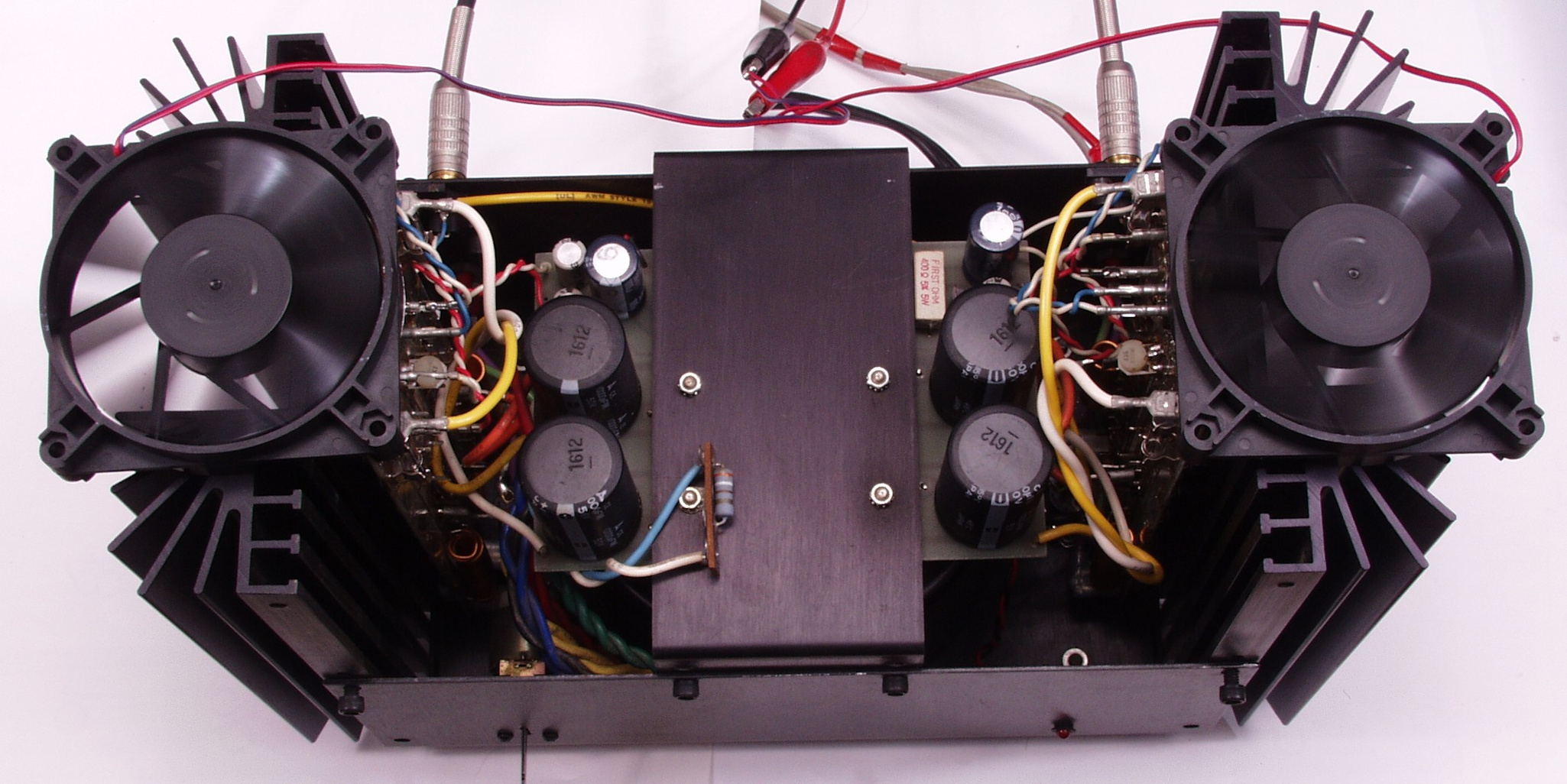

Ｅ−４．　Ａ級ＡＭＰなので、フアンで冷却しながら測定・調整

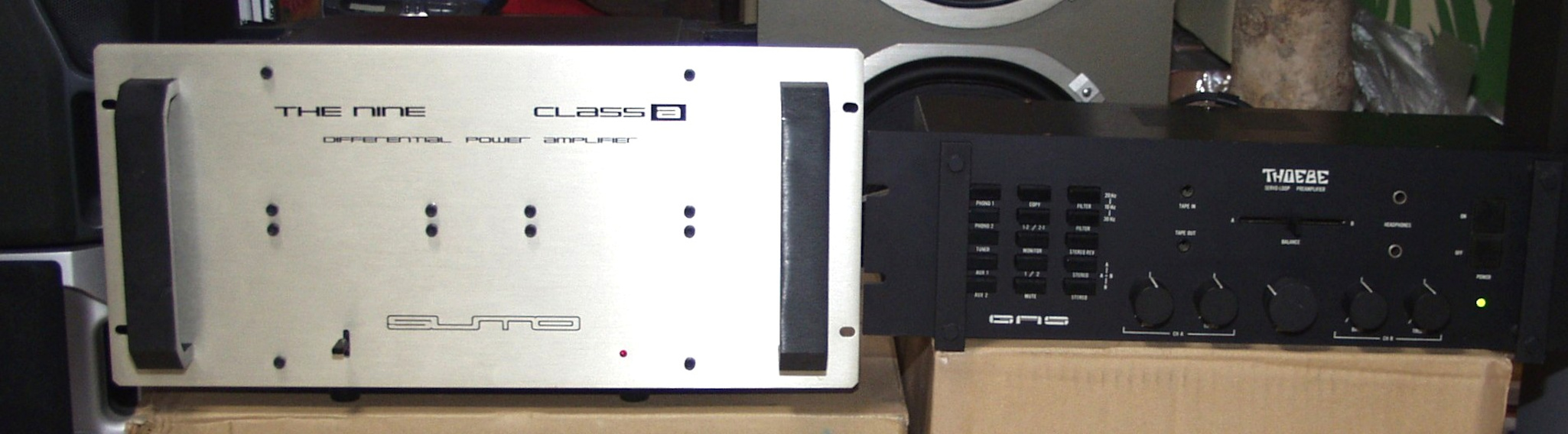

Ｅ−５．　完成　引き続き２４時間エージング
