ＳＡＥ（Scientific Audio Electronics）　Ａ-２０１　２台目修理

平成１４年１１月３０日到着　　　平成１５年３月１４日完成

Ａ．　修理前の状況 　　　２年ほど使用、 症状は、貴ＨＰの修理記録にあります同じ機種と、同じ症状です。 　　　実はオークションで入手した当時より、たまに出力リレーが切れる ことが有りましたが、次第に頻繁になり、 　　　今朝はついに切れたまま になってしまいました。 Ｂ．原因 　　ハンダ不良による、接続不良で終段ＴＲ（トランジスター）焼損 Ｃ．　修理状況 　　　終段ＴＲ（トランジスター） 　　　ＳＰ接続リレ−交換 　　　バイアス調整用半固定ＶＲ交換 　　　電解コンデンサー交換 　　　基板半田補正 Ｄ．使用部品 　　　終段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　 　　２個 　　　リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個 　　　電解コンデンサー（オーディオコンデンサー使用）　　　　　　　１８個 　　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 Ｅ．　調整 Ｆ．　修理費　　　５８，０００円　　＜＜オーバーホール修理＞＞

Ａ．　修理前の状況・点検 Ａ−１．　修理前　Ｌ側終段基板

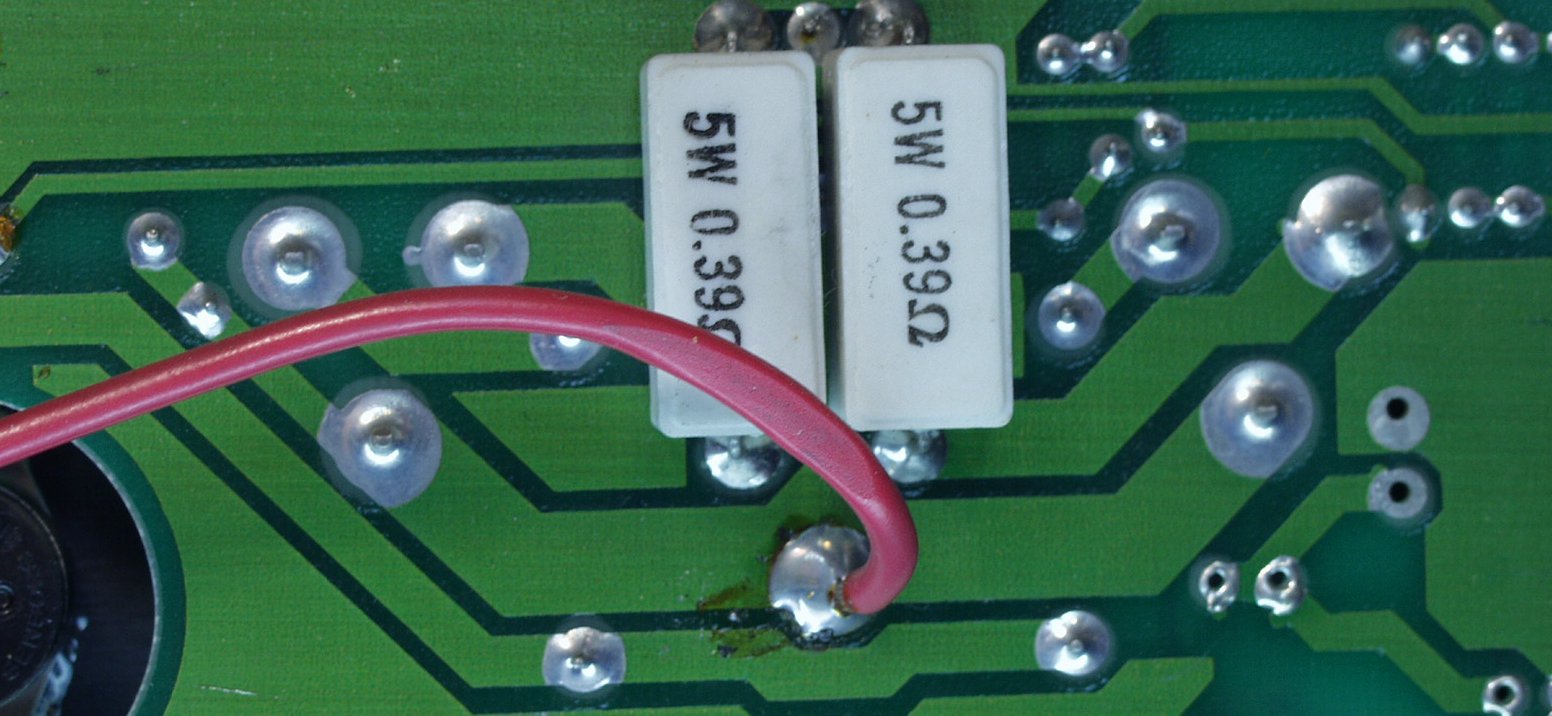

Ａ−２．　修理前　Ｌ側終段基板拡大　電源線のハンダ不良、製作時のミス？

Ａ−３．　修理前　Ｌ側終段基板拡大　電源線が挟まっていた、もう少し強く締めるとショウト

Ａ−４．　修理前　Ｌ側終段基板拡大　ＩＣのハンダ不良、押したらこれだけ出てきた、他にも有りそう！！

↑　↑この長い２本

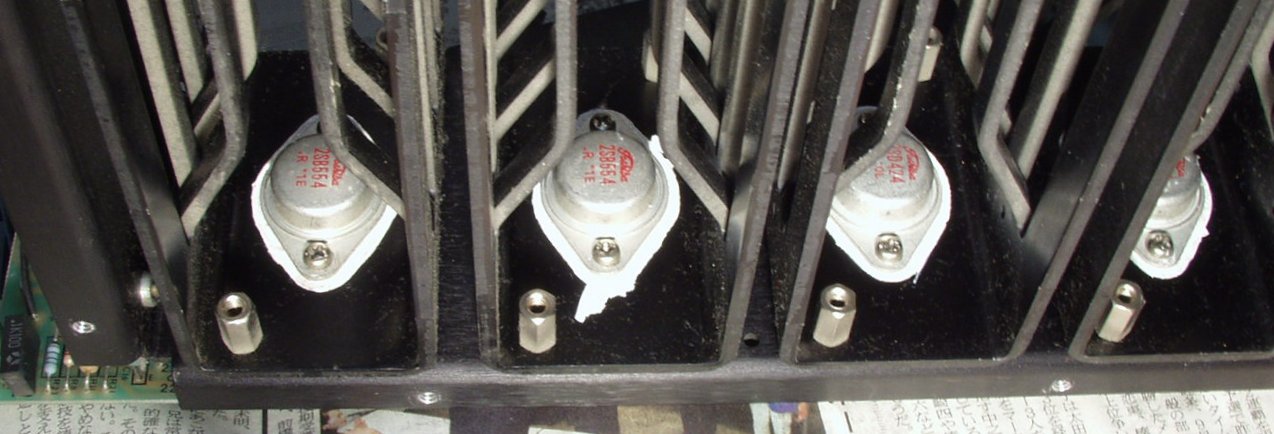

Ａ−４．　修理前　上記のお陰で、他界した終段ＴＲ（トランジスター）、左＝２個 　　　　　　　　　　このＴＲ（トランジスター）は、既に製造中止で、市場に無く、高価です

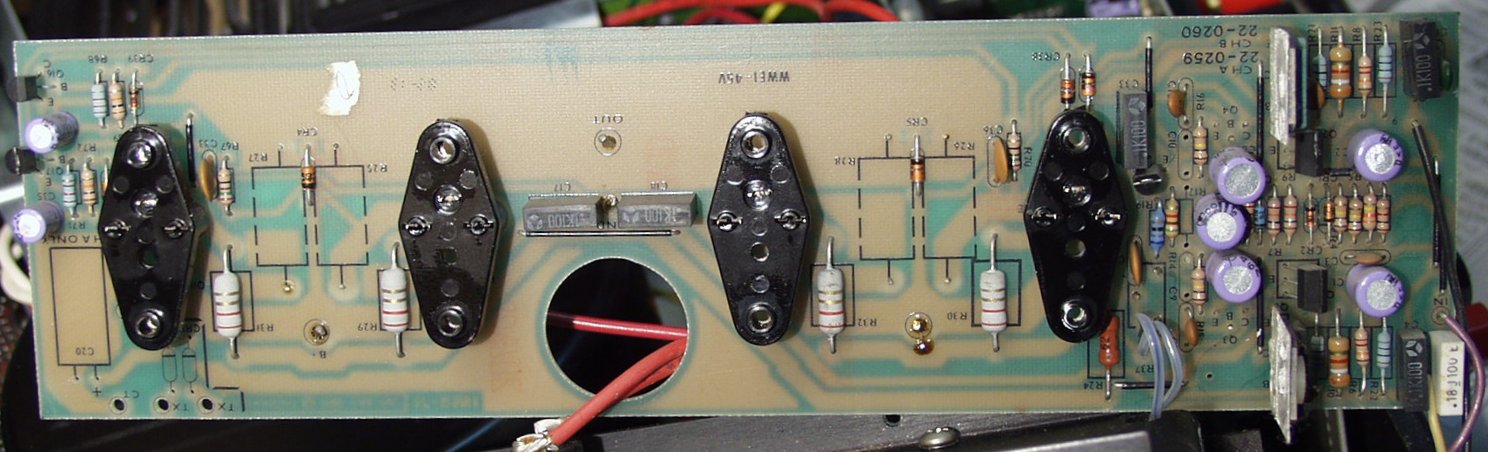

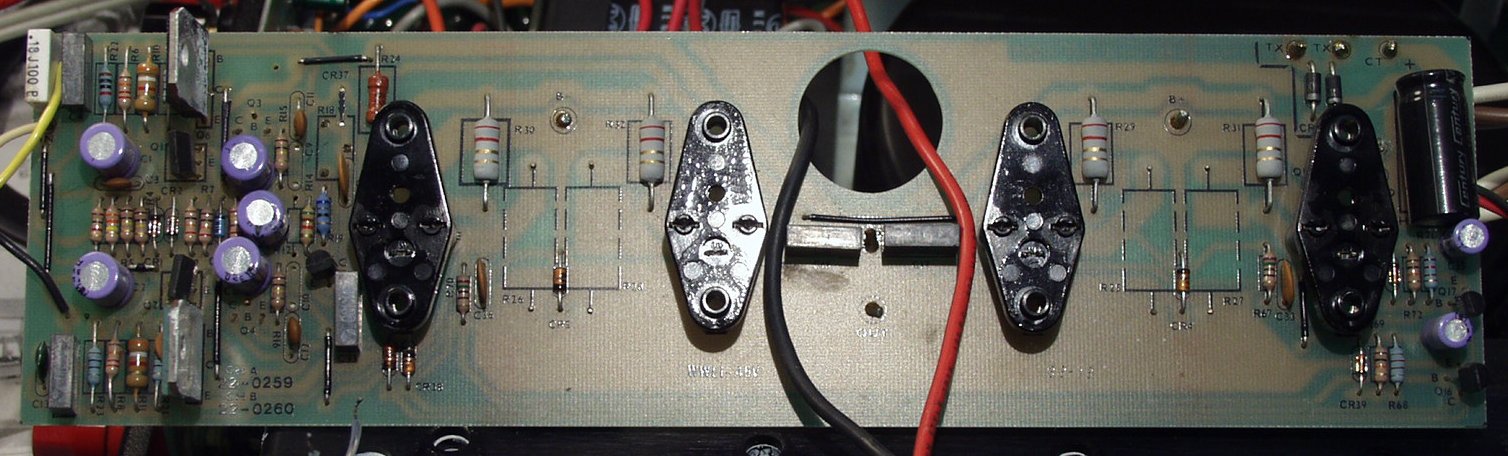

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　Ｌ側終段基板

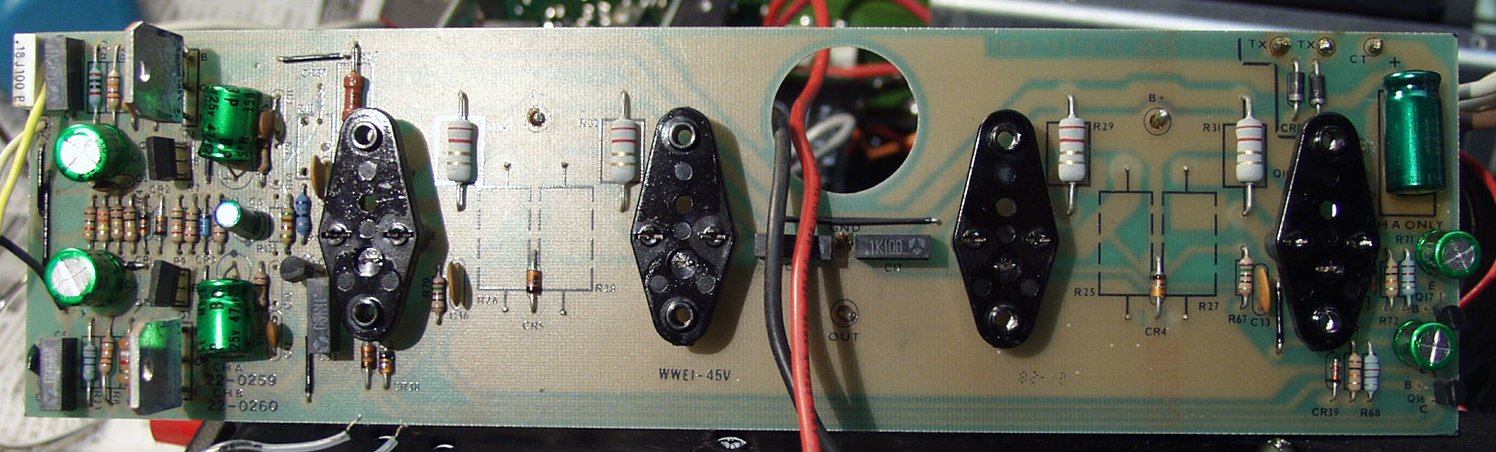

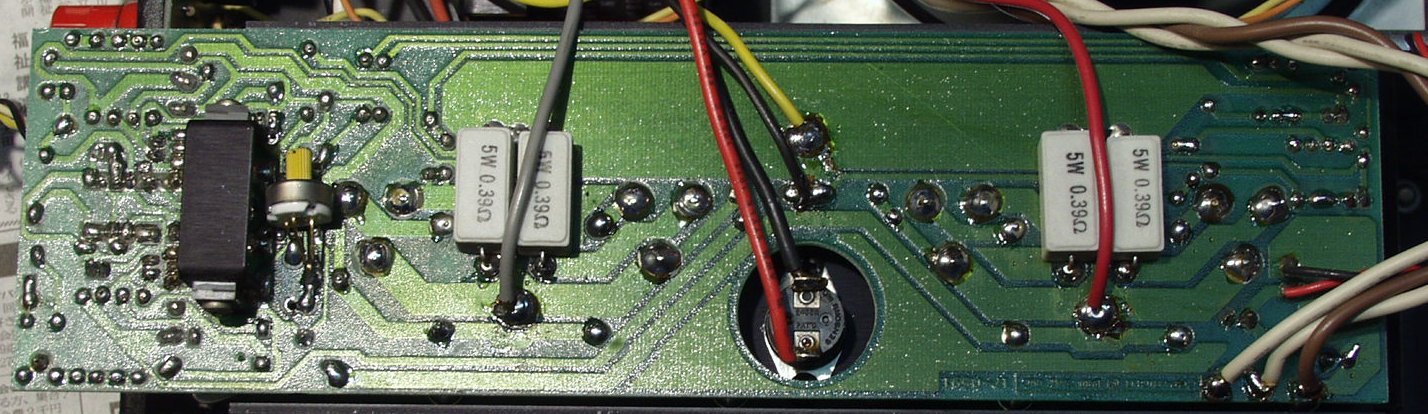

Ｃ−１Ｂ．　修理後　Ｌ側終段基板

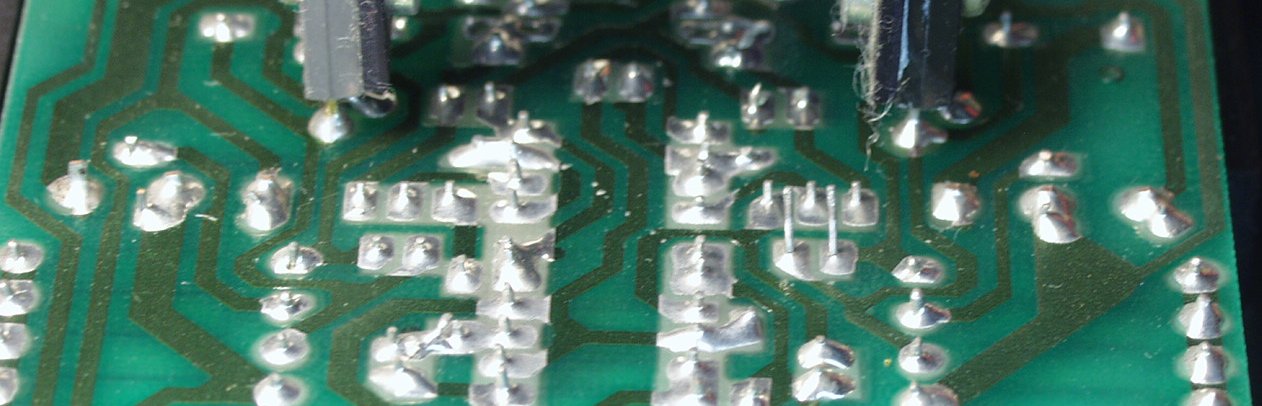

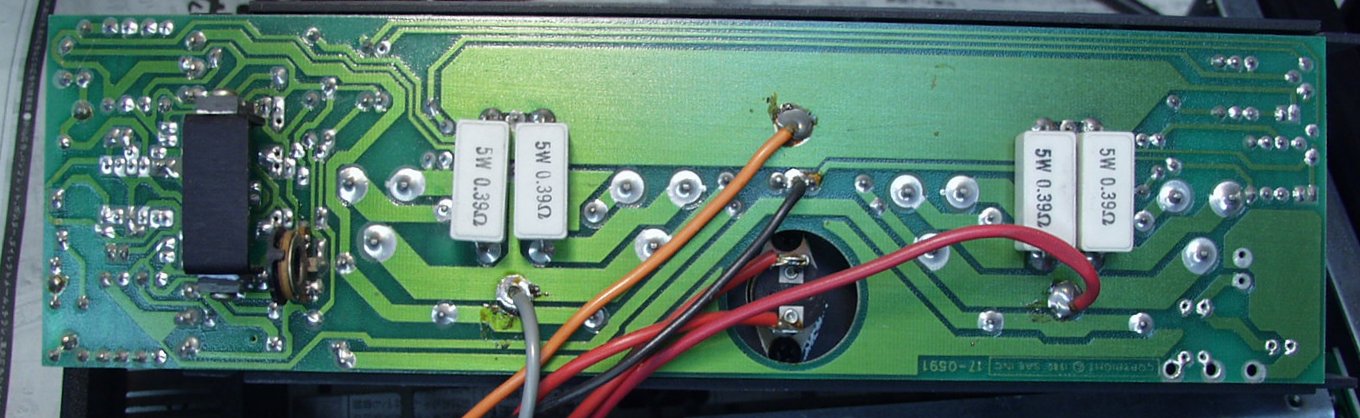

Ｃ−１Ｃ．　修理前　Ｌ側終段基板裏

Ｃ−１Ｄ．　修理（半田補正）後　Ｌ側終段基板裏　半固定ＶＲ交換

Ｃ−２Ａ．　修理前　Ｒ側終段基板

Ｃ−２Ｂ．　修理後　Ｒ側終段基板　電解コンデンサー８個交換

Ｃ−２Ｃ．　修理前　Ｒ側終段基板裏

Ｃ−２Ｄ．　修理（半田補正）後　Ｒ側終段基板裏　半固定ＶＲ交換

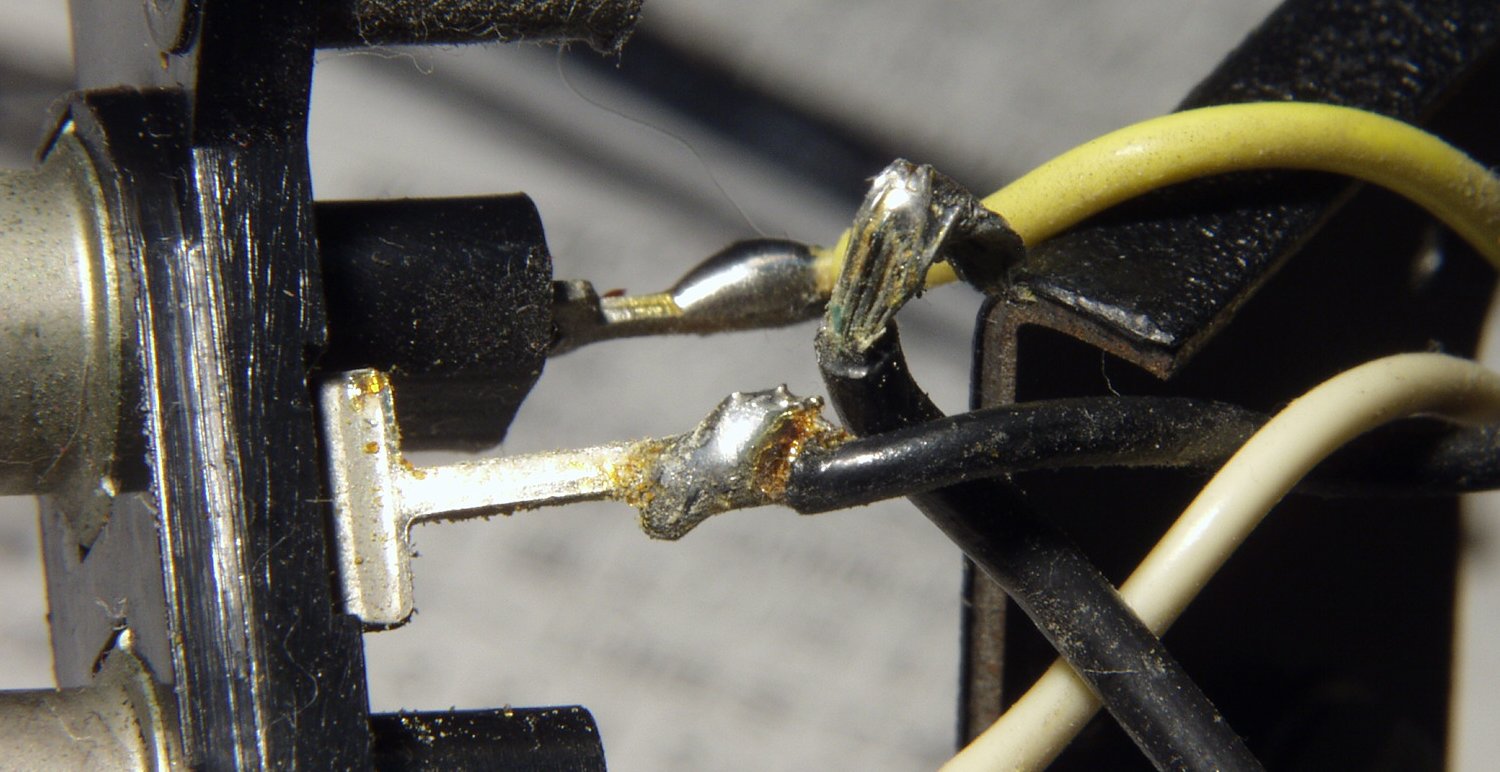

Ｃ−２Ｅ．　修理中　Ｒ側ＲＣＡ入力端子の半田不良

Ｃ−２Ｆ．　修理中　Ｒ側ＲＣＡ入力端子の半田不良　まるで半田が浸み込んでいない

Ｃ−３Ａ．　修理前　プロテクロ・リレー基板

Ｃ−３Ｂ．　修理後　プロテクロ・リレー基板。　リレー、電解コンデンサー５個交換

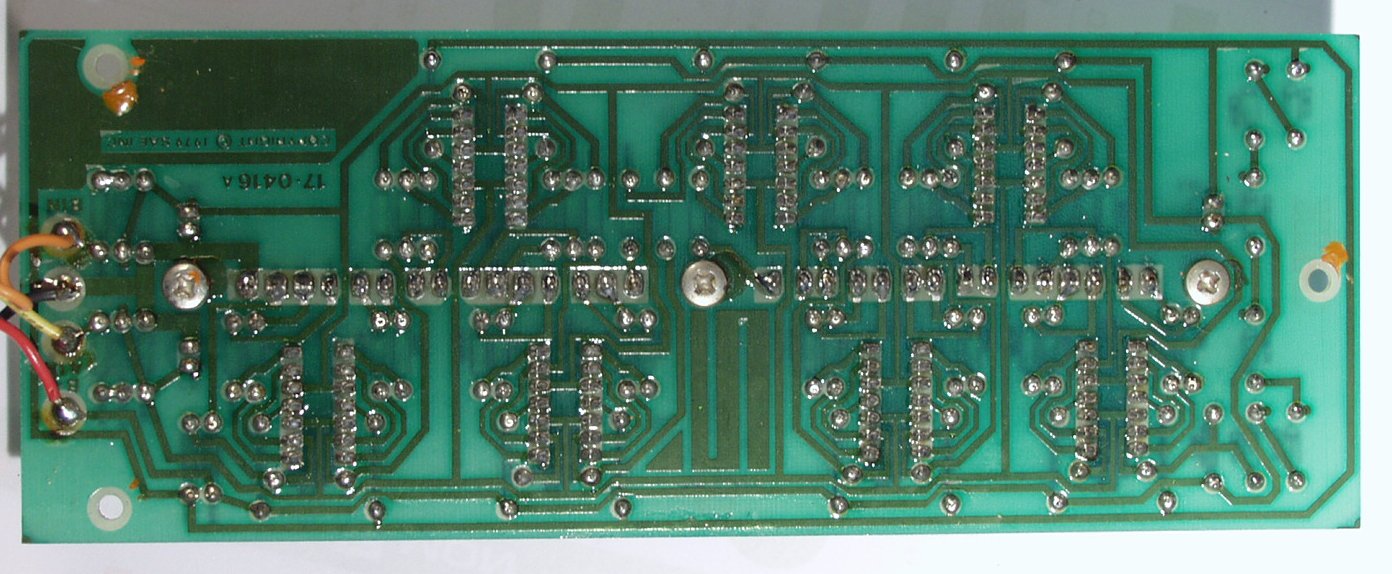

Ｃ−４Ａ．　修理前　ＶＵ表示のＬＥＤ基盤裏

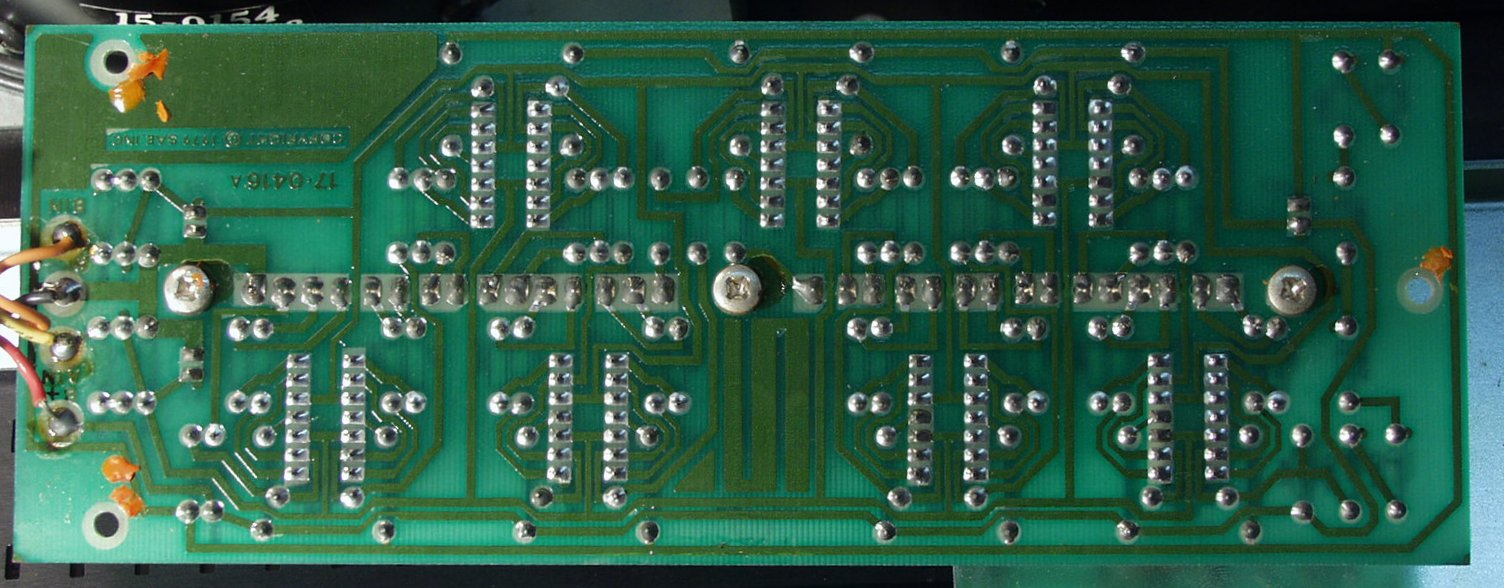

Ｃ−４Ｂ．　修理（半田補正）後　ＶＵ表示のＬＥＤ基盤裏

Ｃ−５．　完成　上から見る

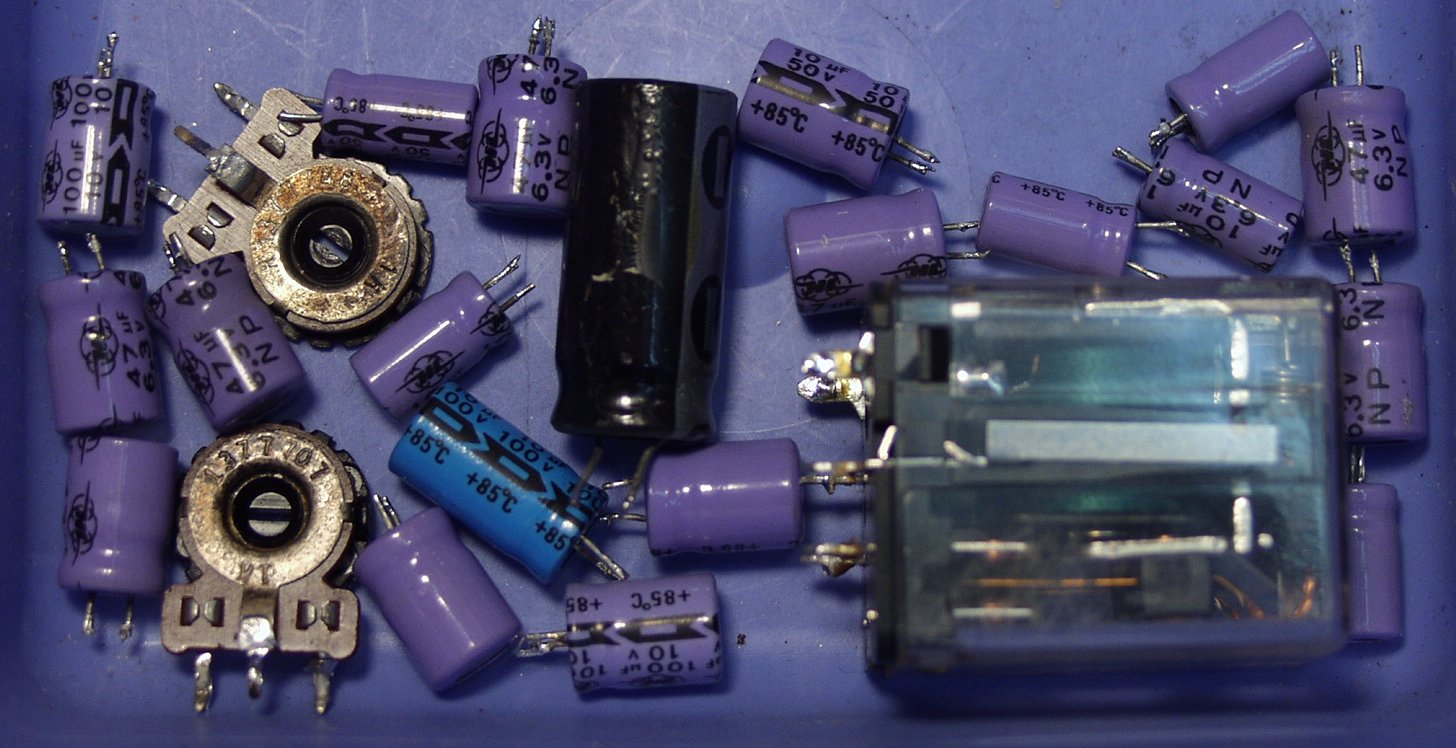

Ｃ−１２．　交換部品

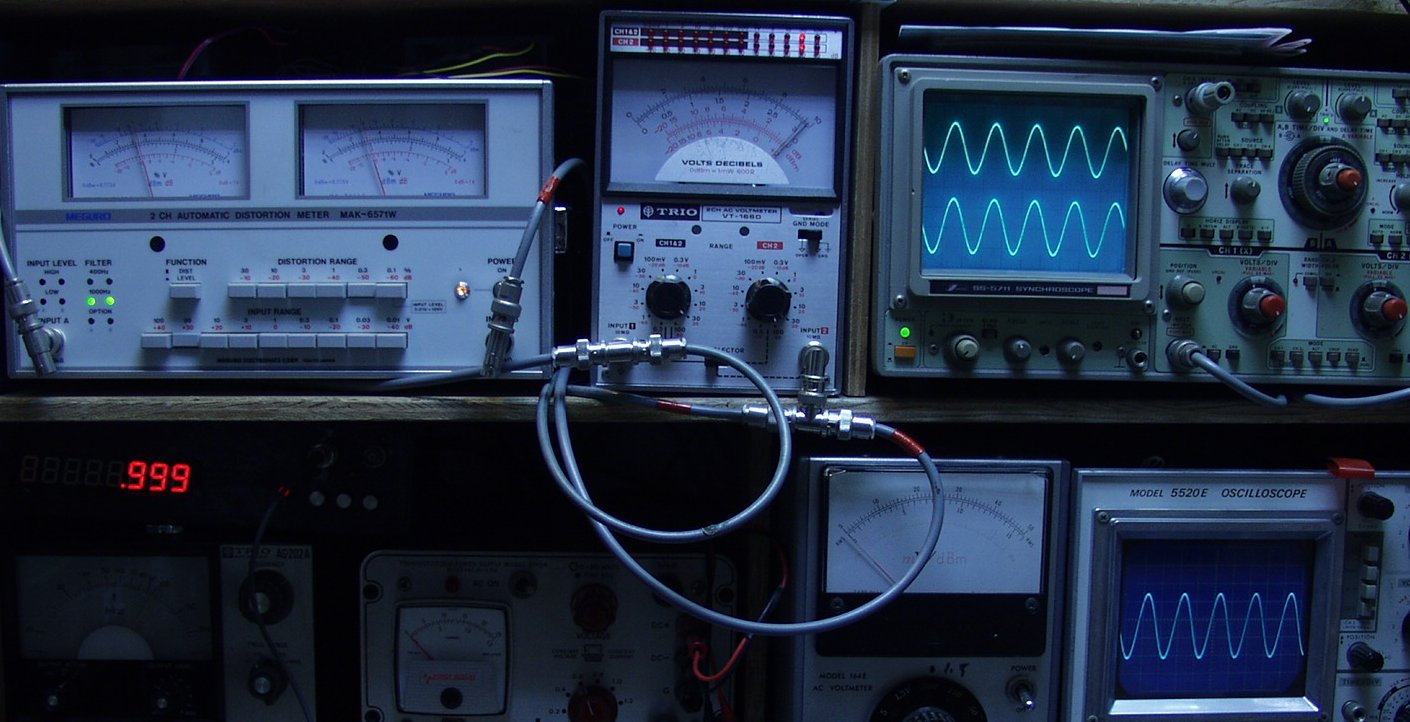

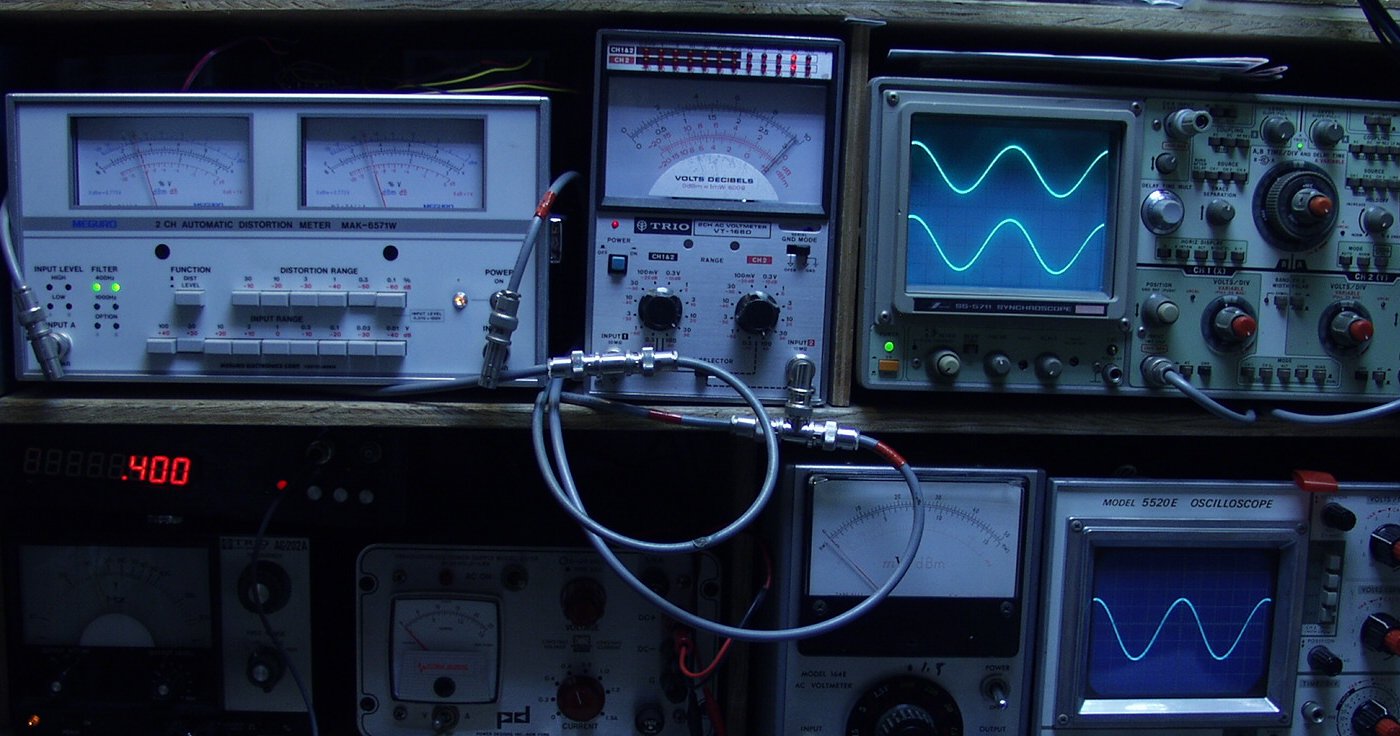

Ｅ．調整 Ｅ−１．　出力／歪み率測定。

Ｅ−２Ａ．　ＳＰ出力３０Ｖ＝１１２Ｗ　０．１％歪み　１０００ＨＺ　　電源１１８Ｖ 　　　　　　　Ｒ出力＝右＝上＝赤針、　Ｌ出力＝左＝下＝黒針、　右下のオシロが入力

Ｅ−２Ｂ．　ＳＰ出力３０Ｖ＝１１２Ｗ　０．１％歪み　４００ＨＺ　　電源１１８Ｖ 　　　　　　　Ｒ出力＝右＝上＝赤針、　Ｌ出力＝左＝下＝黒針、　右下のオシロが入力

Ｅ−３Ａ．　ＳＰ出力２６Ｖ＝８４．５Ｗ　０．１％歪み　１０００ＨＺ　　電源９６Ｖ 　　　　　　　Ｒ出力＝右＝上＝赤針、　Ｌ出力＝左＝下＝黒針、　右下のオシロが入力

Ｅ−３Ｂ．　ＳＰ出力２６Ｖ＝８４．５Ｗ　０．１％歪み　４０００ＨＺ　　電源９６Ｖ 　　　　　　　Ｒ出力＝右＝上＝赤針、　Ｌ出力＝左＝下＝黒針、　右下のオシロが入力

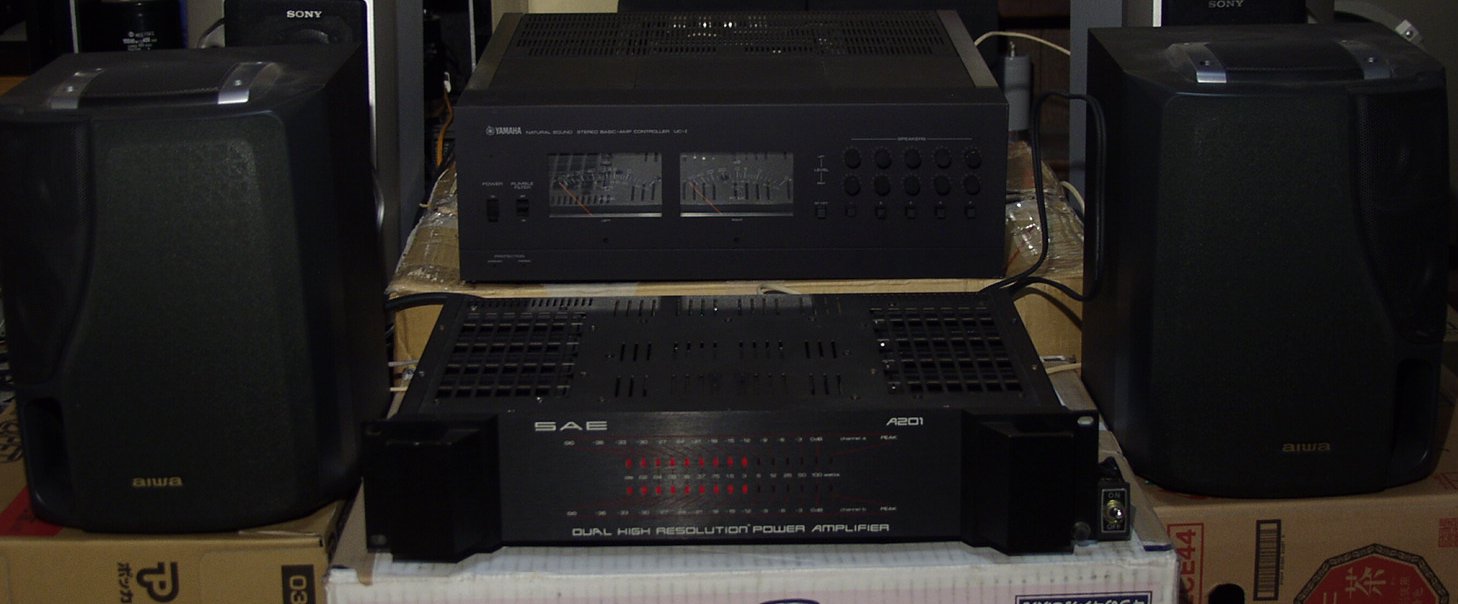

Ｅ−４．　　完成　２４時間エージング
