ＳＡＥ（Scientific Audio Electronics）　Ａ-２０１　修理記録

平成１４年８月１１日到着　　　９月２５日完成

Ａ．　修理前の状況 　　　正規輸入品ですが、　いきなり蚊の泣くような音になりました。 Ｂ．　原因 　　　コンデンサー劣化によるリレー焼損 Ｃ．　修理状況 　　　ＳＰ接続リレー交換 　　　バイアス調整用半固定ＶＲ交換 　　　電解コンデンサー交換 　　　基板半田補正 Ｄ．　使用部品 　　　リレー　　　　　　　　　　　　　　　　　　　　１個 　　　電解コンデンサー　　　　　　　　　　　　１７個 　　　半固定ＶＲ　　　　　　　　　　　　　　　　　　２個 Ｅ．　調整 Ｆ．　修理費　　　４８，０００円　　　＜＜通常修理＞＞

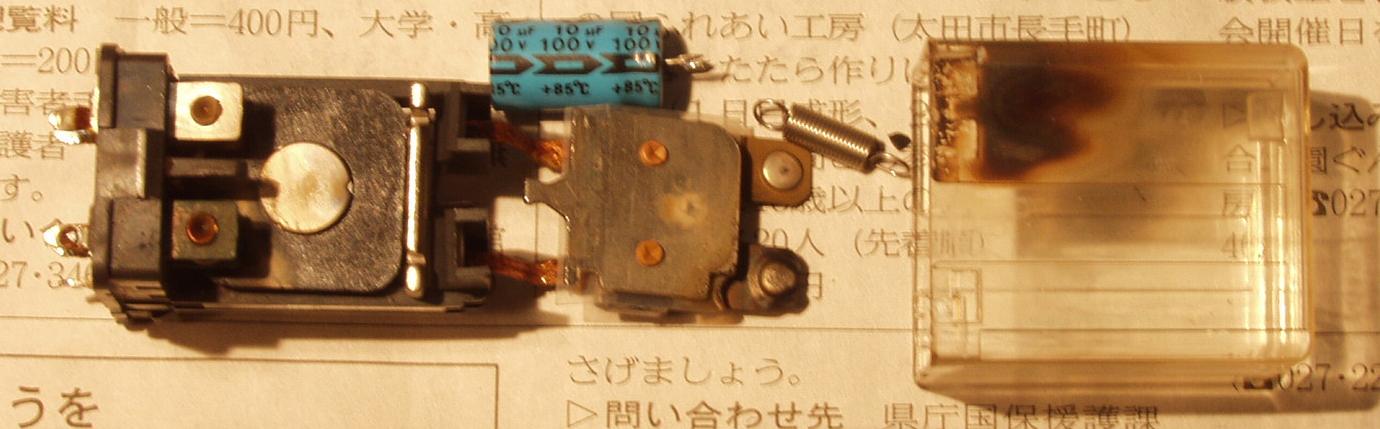

Ａ−１．　焼けたリレー、コイル電圧が４８Ｖなので工場受注生産品 　　　　　　納期は月単位です

Ｃ．　修理状況 Ｃ−１．　修理前　ドライブ基盤

Ｃ−２．　修理後　ドライブ基盤　電解コンデンサー全部交換

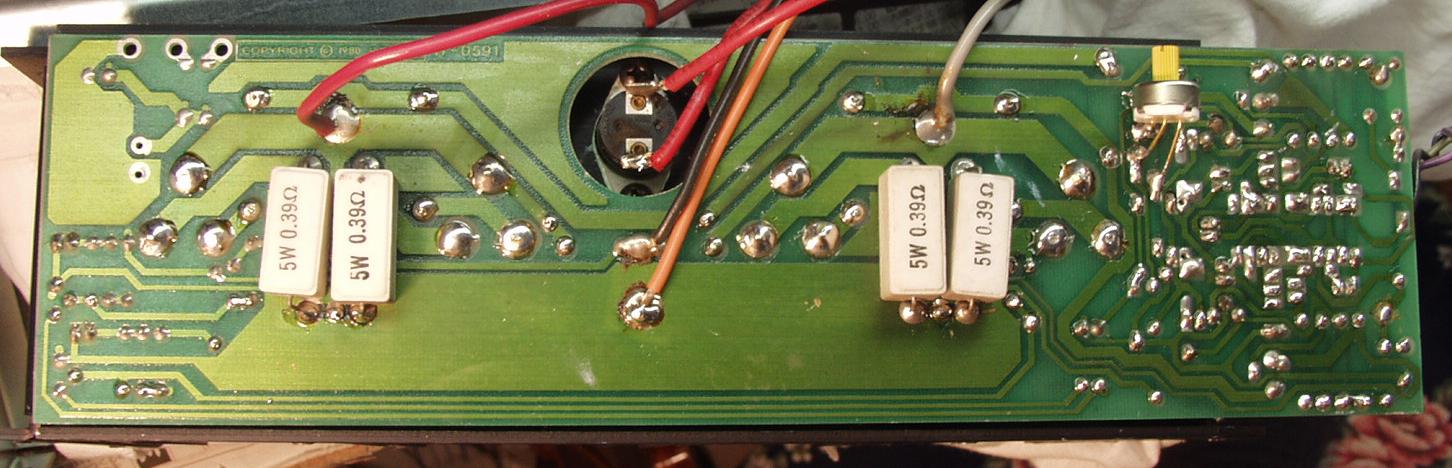

Ｃ−３．　修理前　ドライブ基盤裏

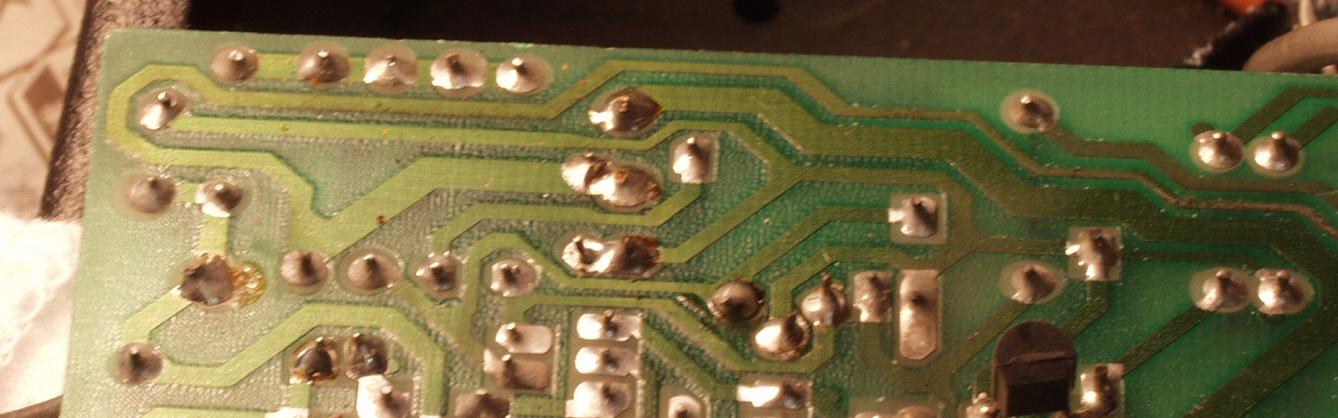

Ｃ−４．　修理前　半田を忘れた所　真ん中上から３個目＝周りに半田が無い

Ｃ−５．　修理（半田補正）後　ドライブ基盤　半固定ＶＲ交換

Ｃ−６．　修理後　ドライブＴＲ（トランジスター）

Ｃ−７．　ＳＰ接続リレー交換、コンデンサー交換

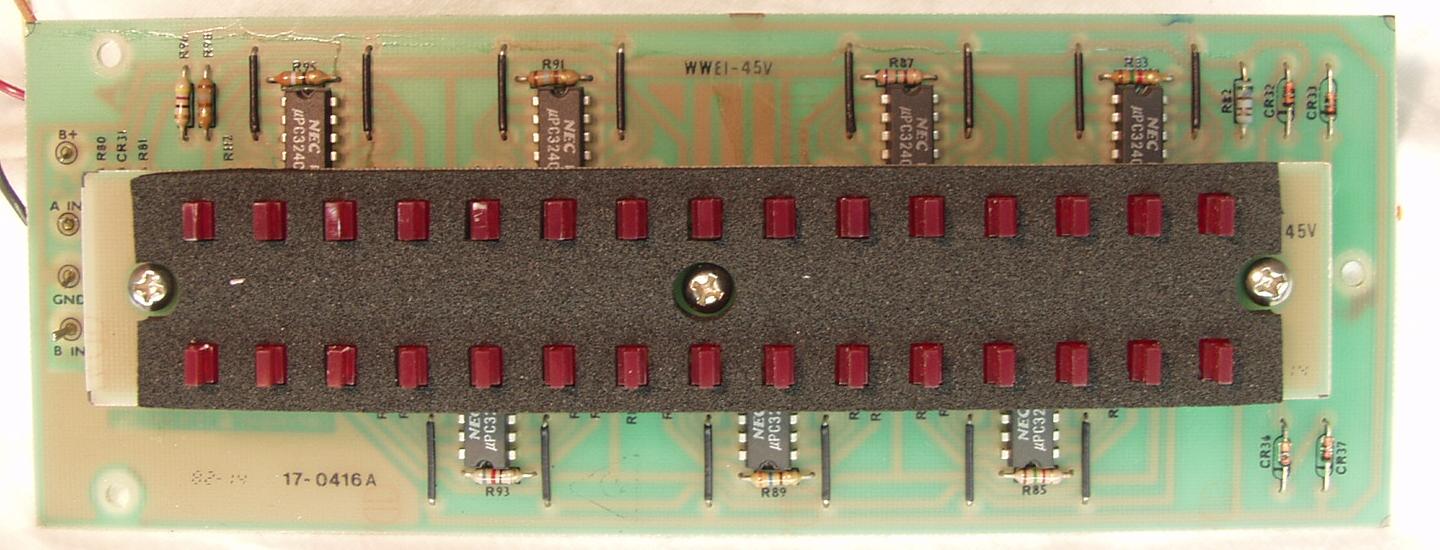

Ｃ−８．　ＶＵ表示のＬＥＤ基盤

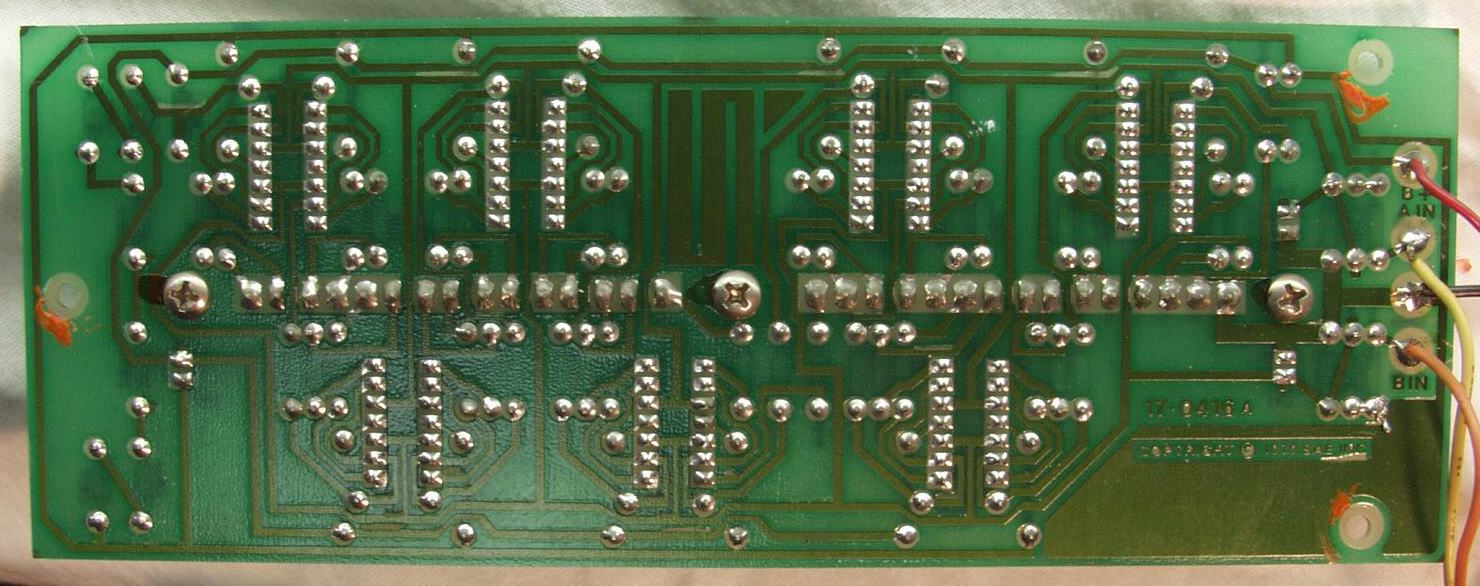

Ｃ−９．　修理前　ＶＵ表示のＬＥＤ基盤裏

Ｃ−１０．　修理前　ＶＵ表示のＬＥＤ基盤裏　の半田がたれている所

Ｃ−１１．　修理（半田補正）後　ＶＵ表示のＬＥＤ基盤裏

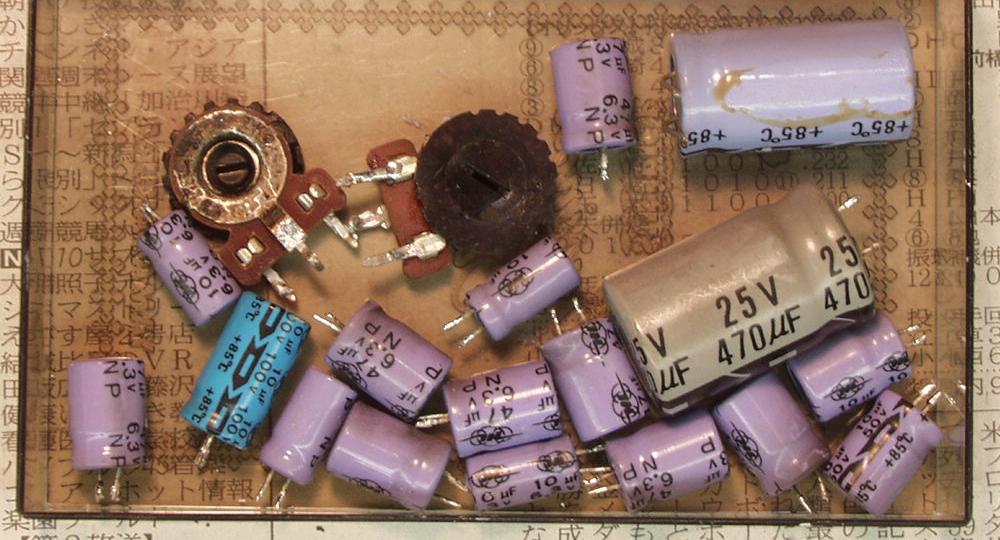

Ｃ−１２．　交換部品

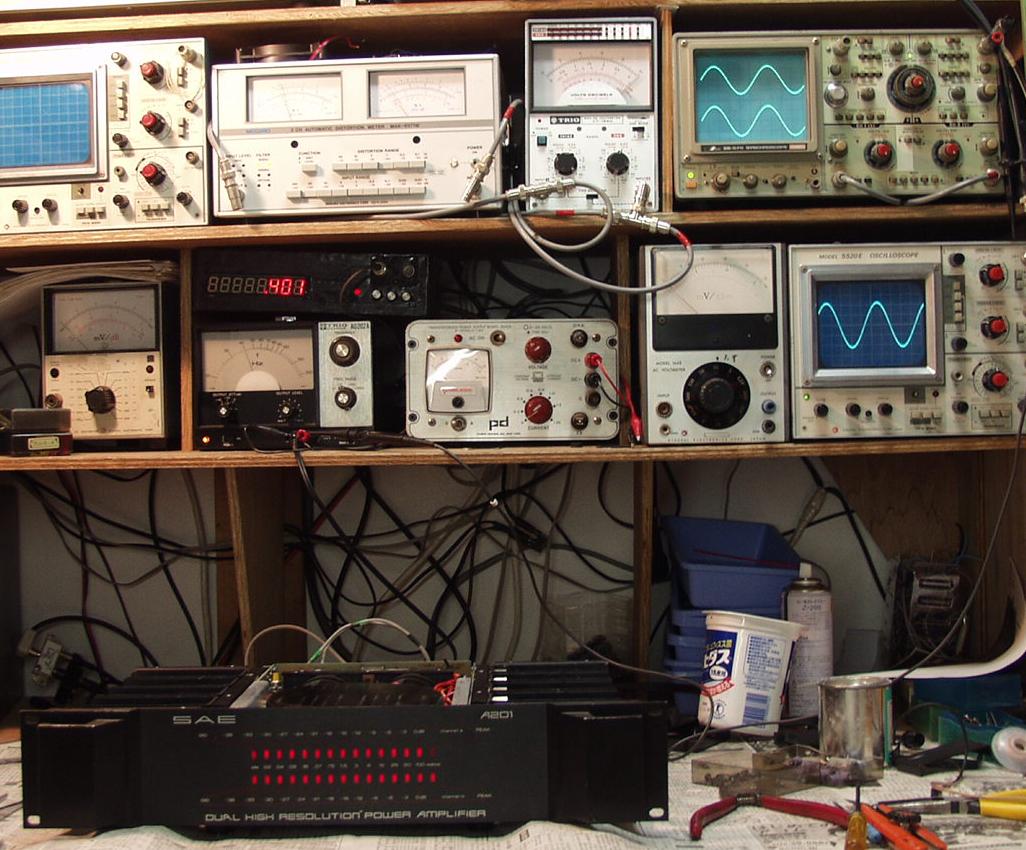

Ｅ．　調整 Ｅ−１．　出力／歪み率測定。

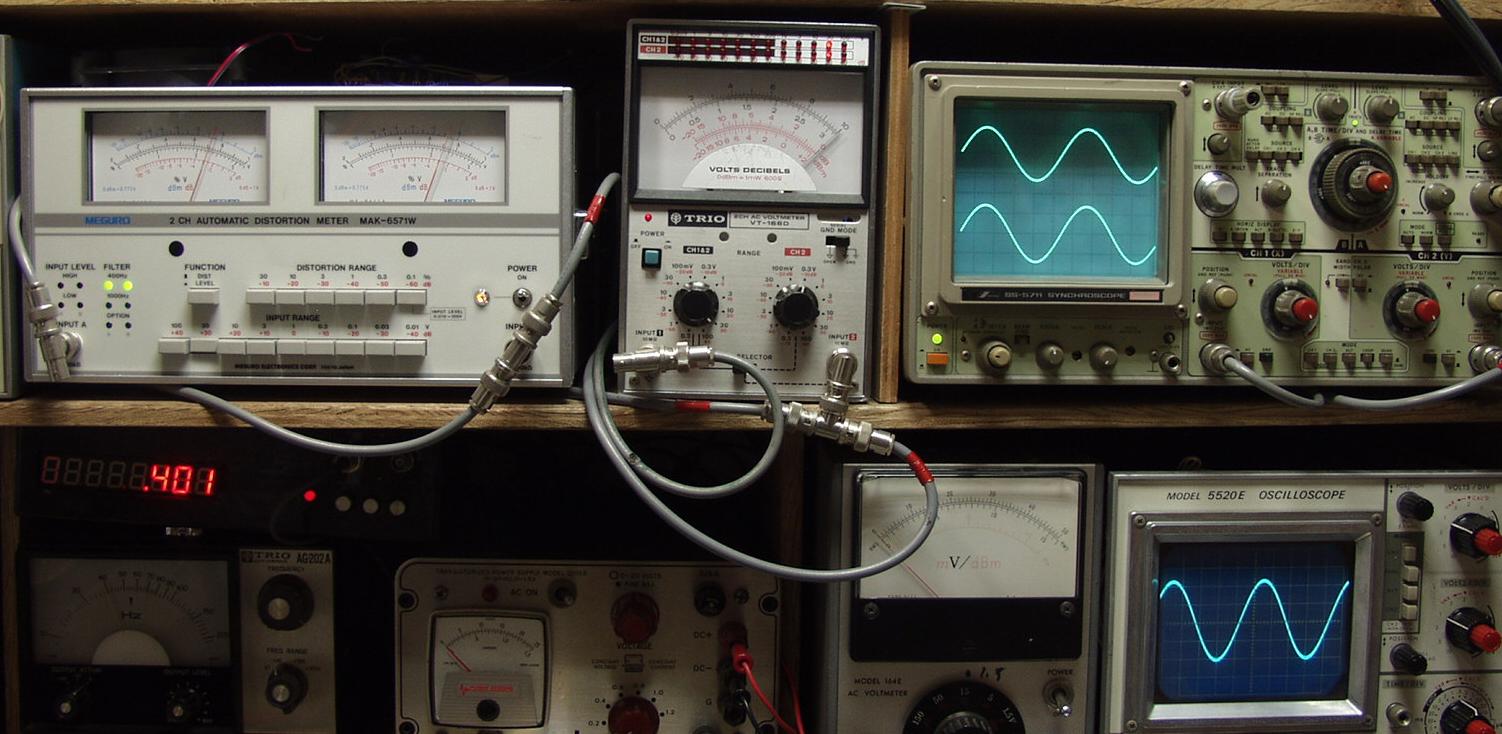

Ｅ−２．　ＳＰ出力３３Ｖ＝１３６Ｗ　０．０７％歪み　１０００ＨＺ、 　　　　　　Ｒ側出力＝右＝上＝赤針、　Ｌ側出力＝左＝下＝黒針、　右下のオシロが入力

Ｅ−３．　ＳＰ出力３３Ｖ＝１３６Ｗ　０．０７％歪み　４０００ＨＺ、 　　　　　　Ｒ側出力＝右＝上＝赤針、　Ｌ側出力＝左＝下＝黒針、　右下のオシロが入力

Ｅ−４．　上記出力の時、本体ＶＵメータ

Ｅ−５．　完成

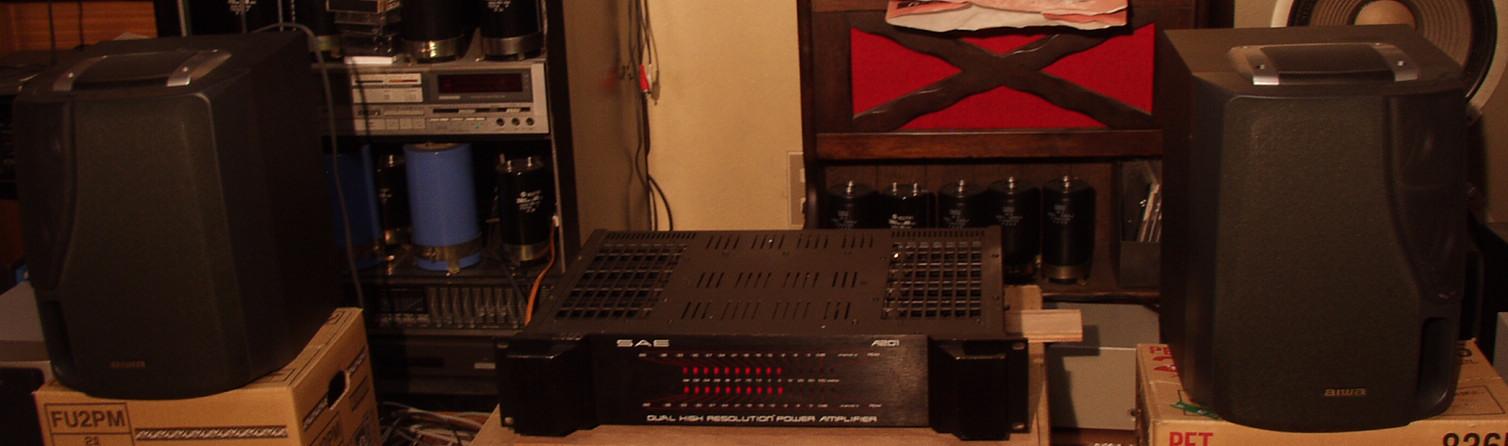

Ｅ−６．　実働試験 　　　　　　音は完全に「アメリカ・サウンド」
