ＱＵＡＤ　６０６．　５台目修理記録

同時修理Audio Art　ＡＡ−８８００Ｔ（ＫＴ−８８　ＰＰ）．２台目　　　　　２０２６／６／２９．到着　　　／．完成

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません

Ａ．　修理前の状況 主に使用しておりますQUAD 606パワーアンプが故障し、 右チャンネルから音が出ない症状が発生しております。 本機につきましては、約５年前にCMJヴィンテージオーディオ工房様にて出力端子の陥没修理を行っていただいた以外、大きな手入れはしていない認識です。 念のため、別のパワーアンプと入れ替え、コントロールアンプおよびスピーカー接続等に異常がないことは確認済みです。 つきましては、本機の修理をご依頼したく、また状況によってはオーバーホールも お願いできればと考えております。 B．　原因 前回修理で電源トランス固定ビスの増締結をせず、脱落。 電解コンデンサー劣化。 ＯＰ−ＡＭＰ劣化。 各部経年劣化。 Ｃ．　修理状況 電解コンデンサー（大型大容量２個は除く）交換（ミューズを使用）。 ＯＰ−ＡＭＰ交換。終段ＦＥＴ（電界効果トランジスター）のマイカーをテフロンシートに交換。 半田補正作業。 １部フイルムコンデンサー交換、追加。 足黒ＴＲ（トランジスター）交換。 配線手直し、補強。 各基板の半田不良を修理します、所謂、半田補正作業。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　個。 抵抗　　　　　　　　　　　　　　　　　個。 フイルムコンデンサー　　　　　　個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　　，０００円　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＱＵＡＤ　６０６　の仕様（マニアル・カタログより）

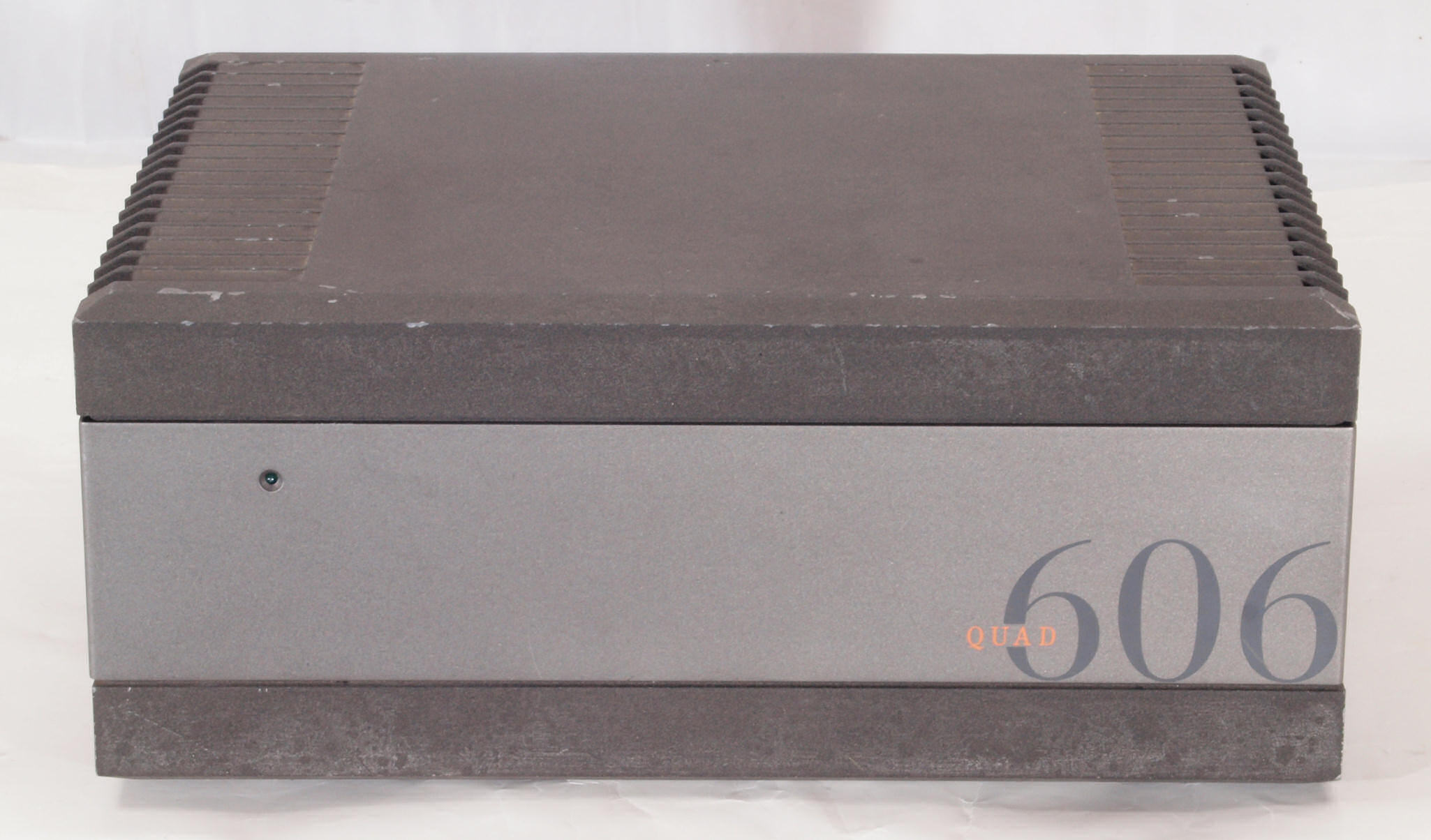

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

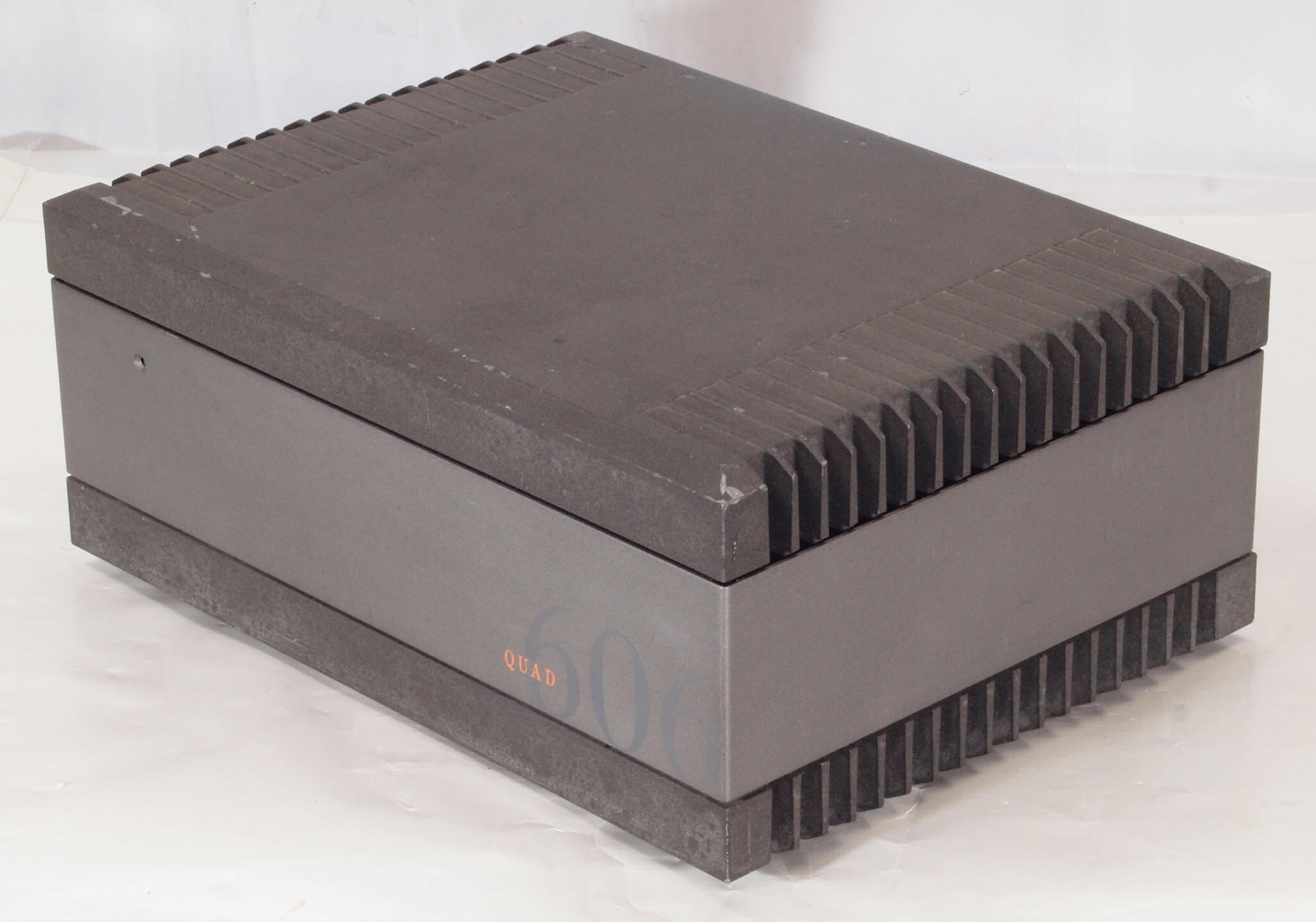

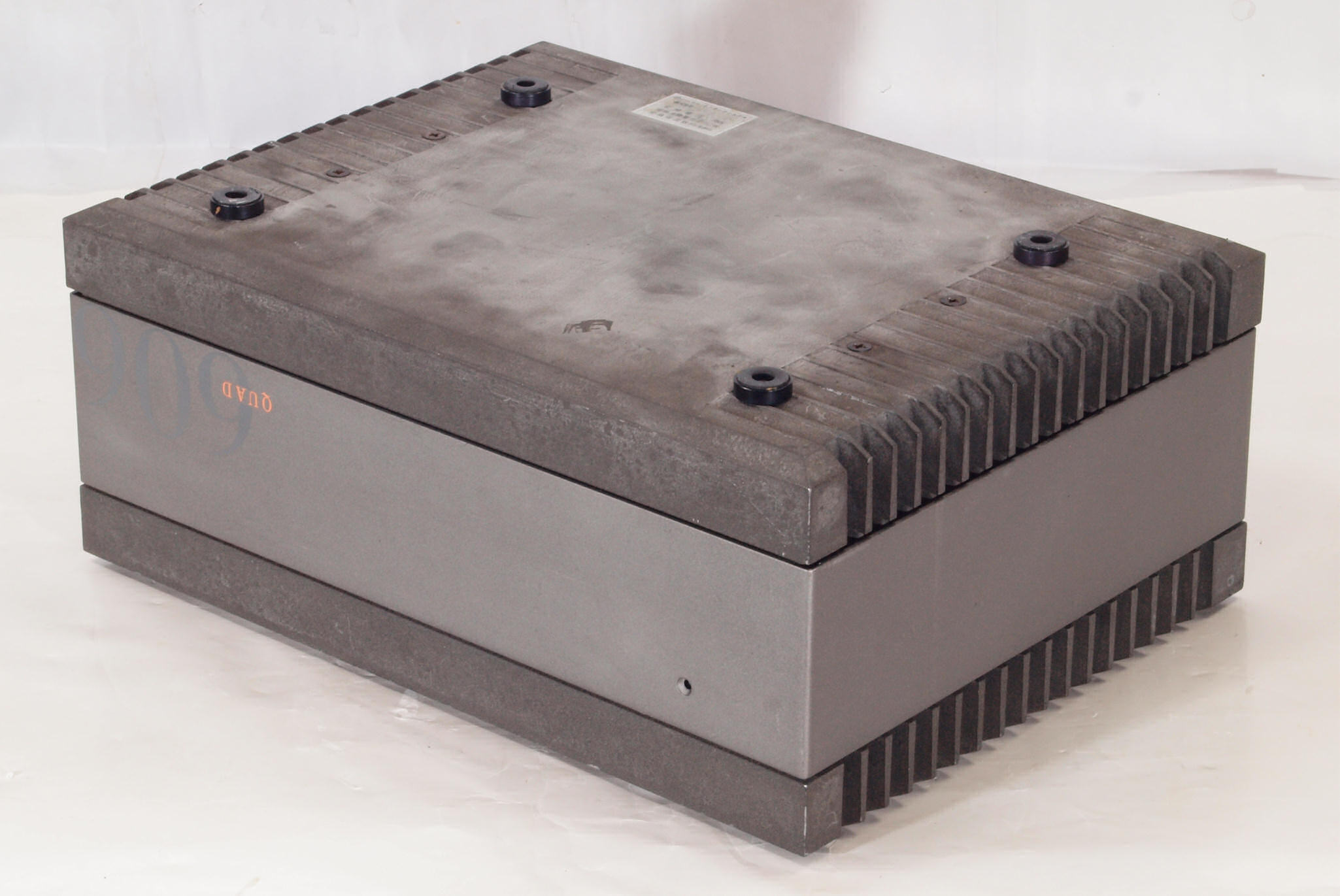

Ａ１２．　点検中　前右から見る

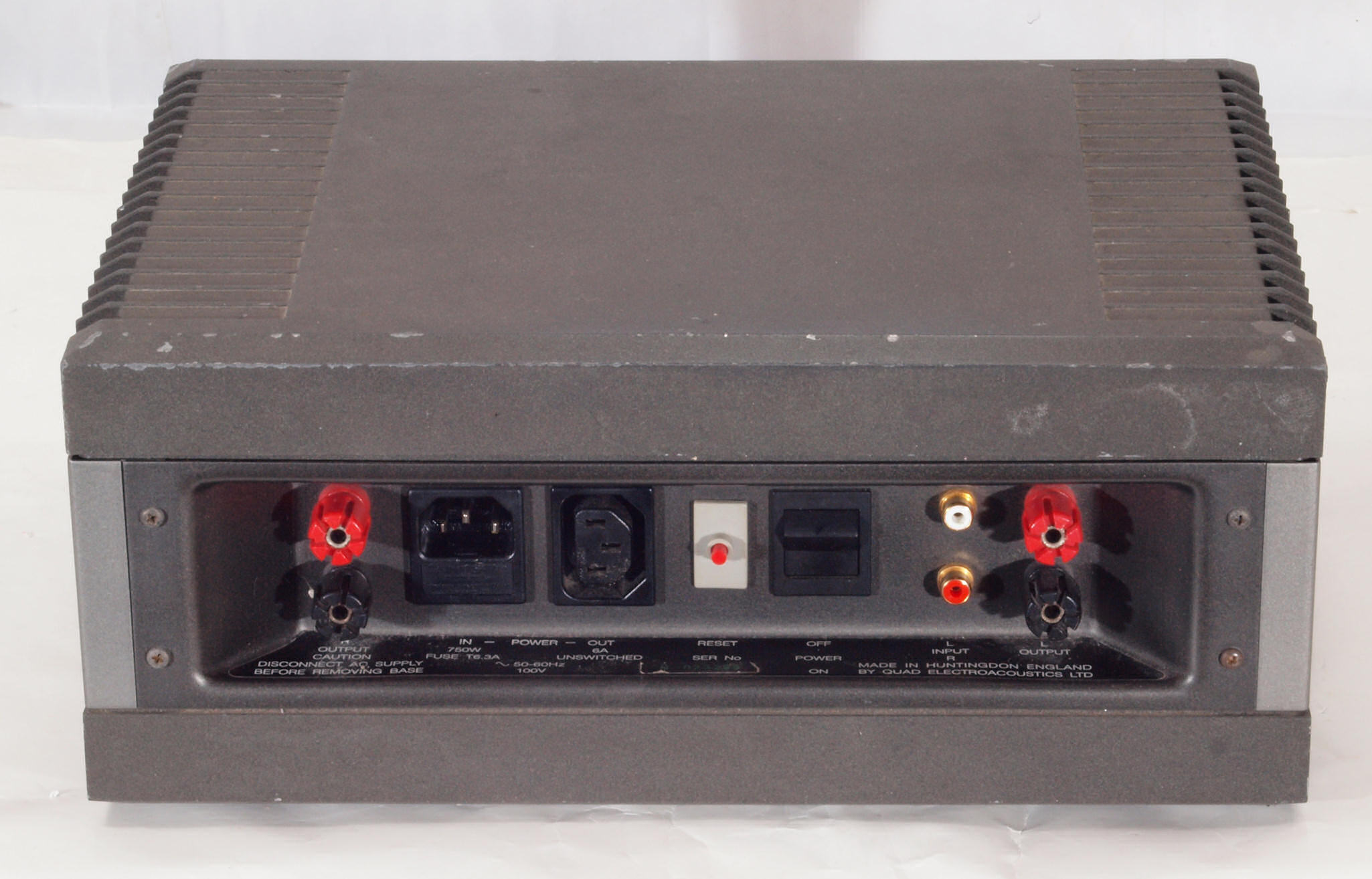

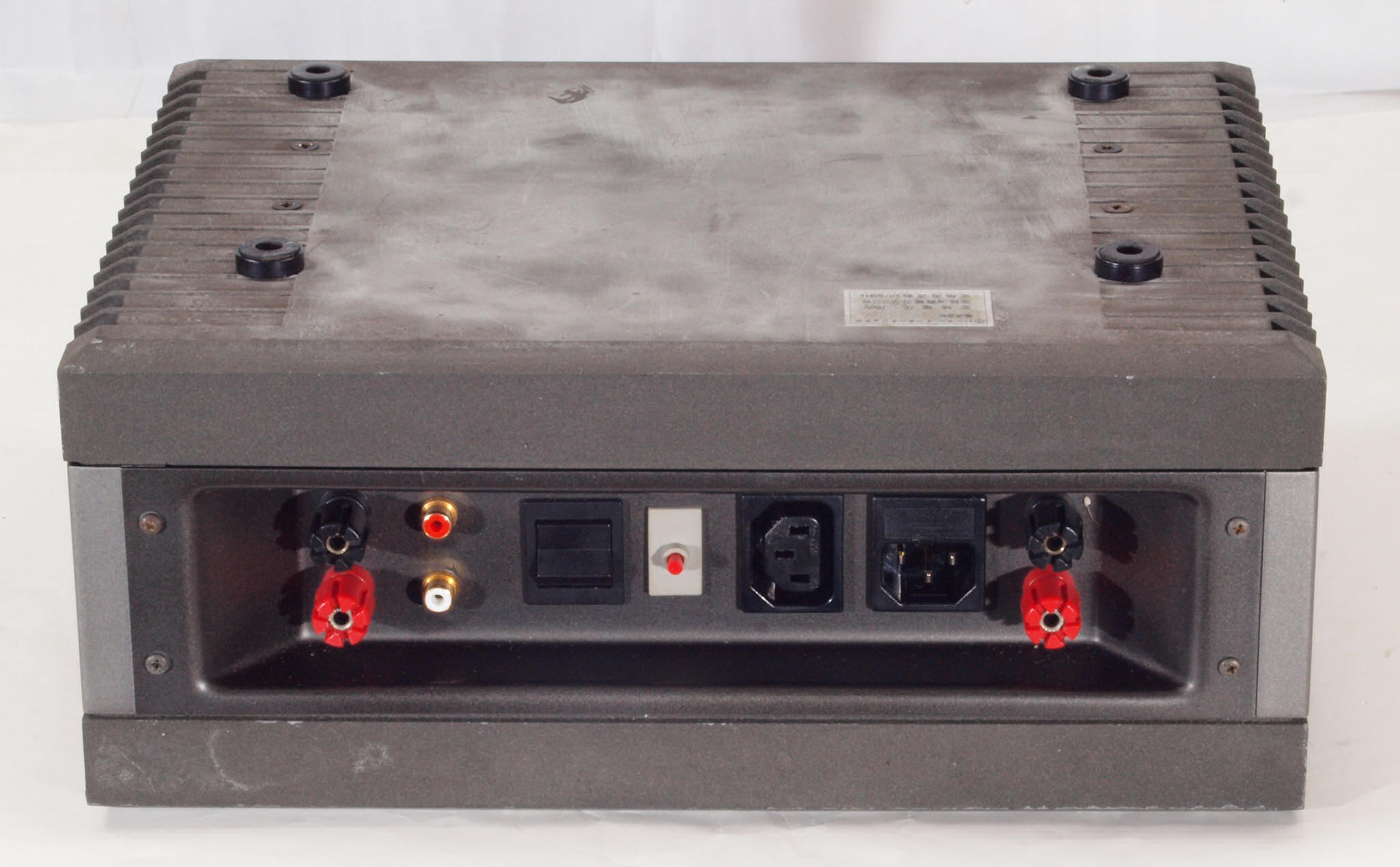

Ａ１３．　点検中　後から見る

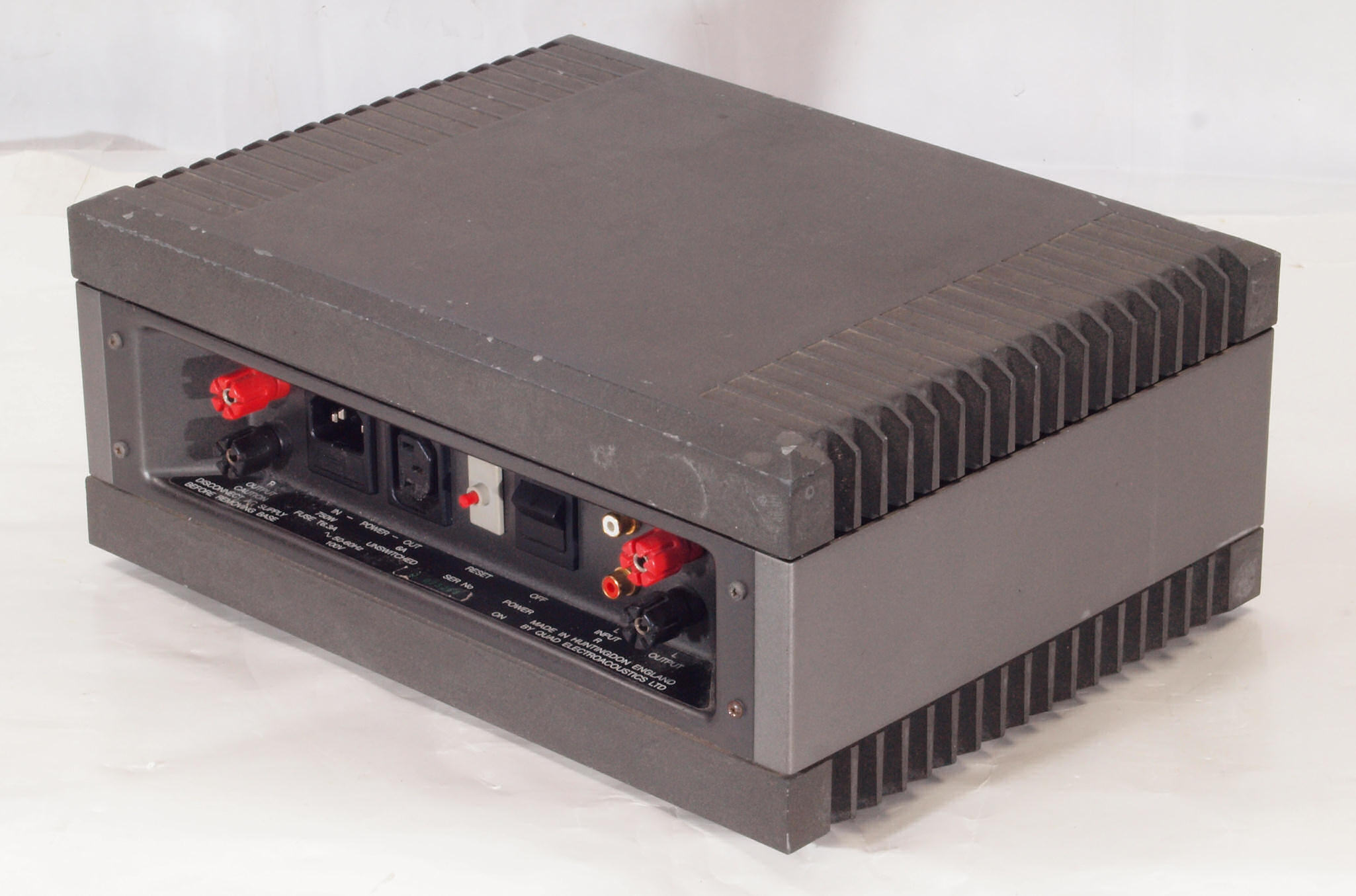

Ａ１４．　点検中　後左から見る

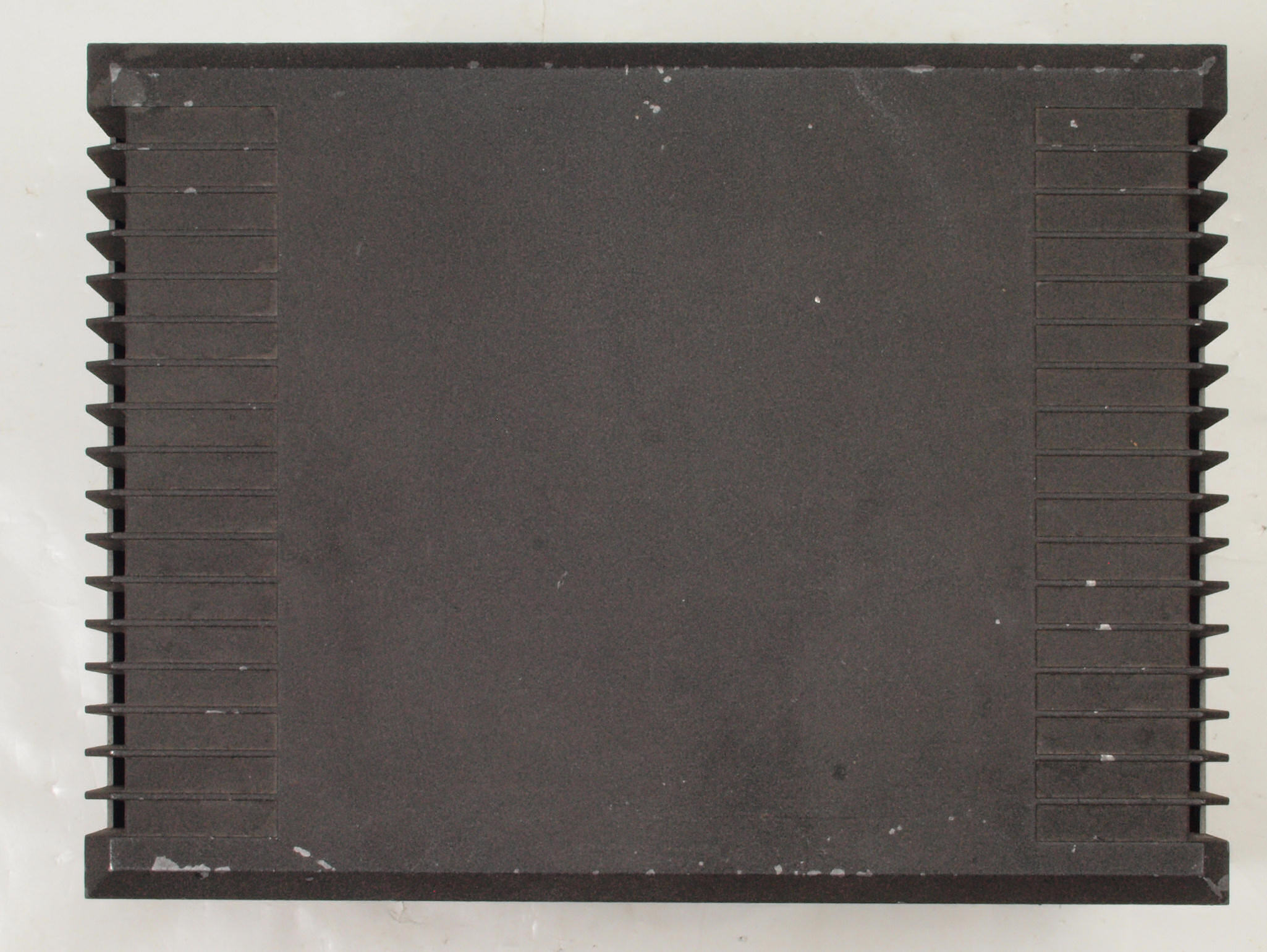

Ａ１５．　点検中　上から見る

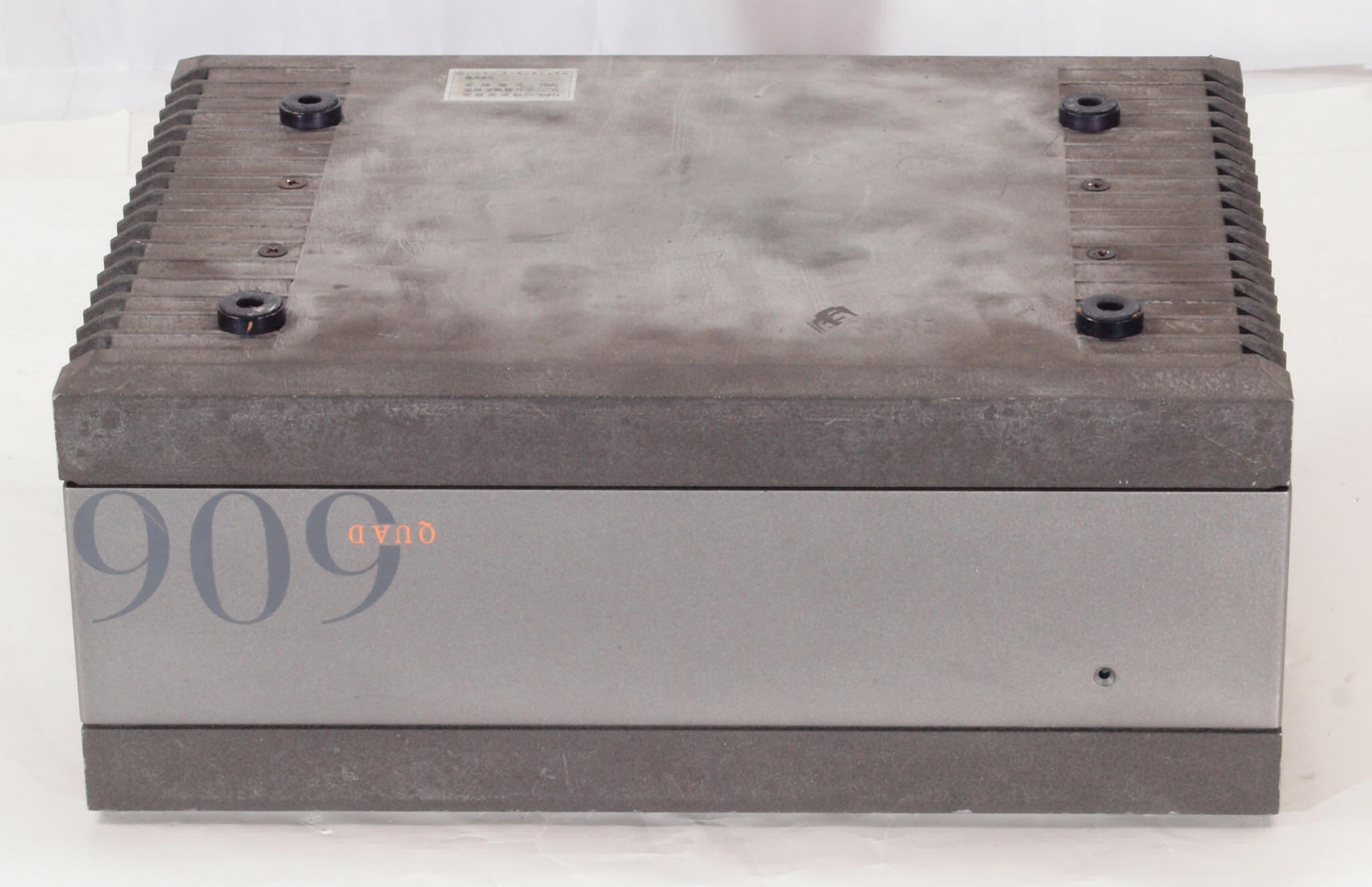

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

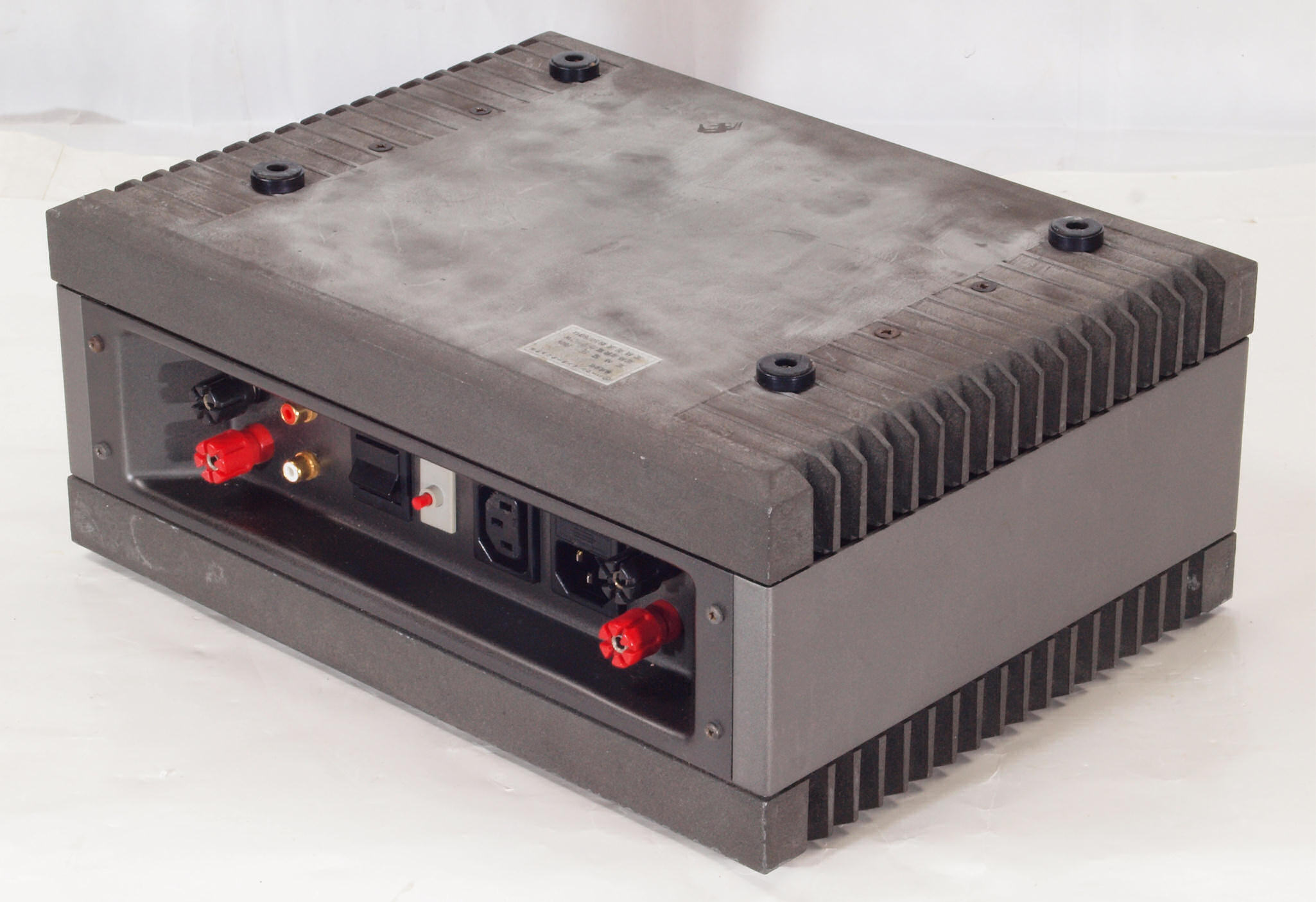

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

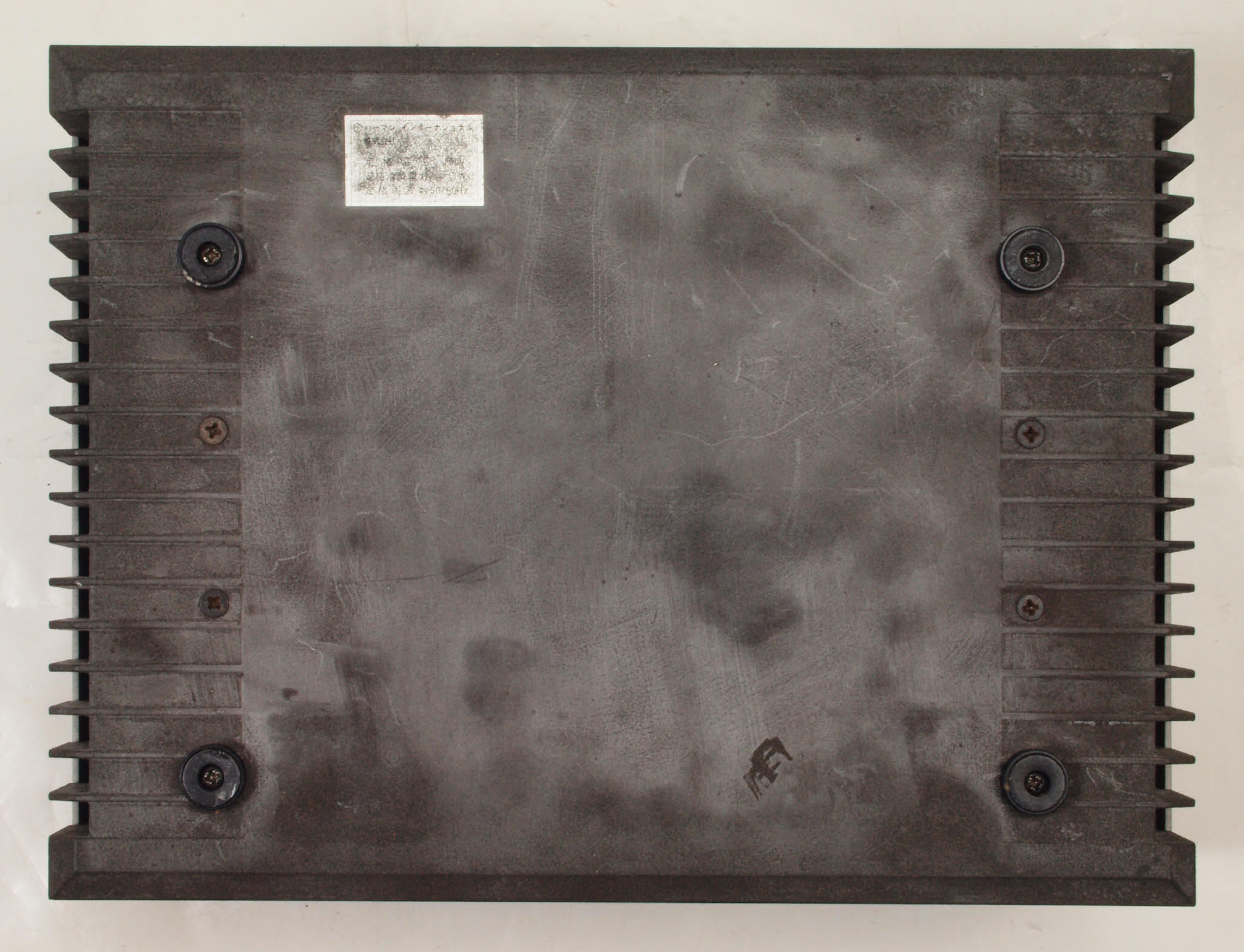

Ａ２５．　点検中　下から見る。

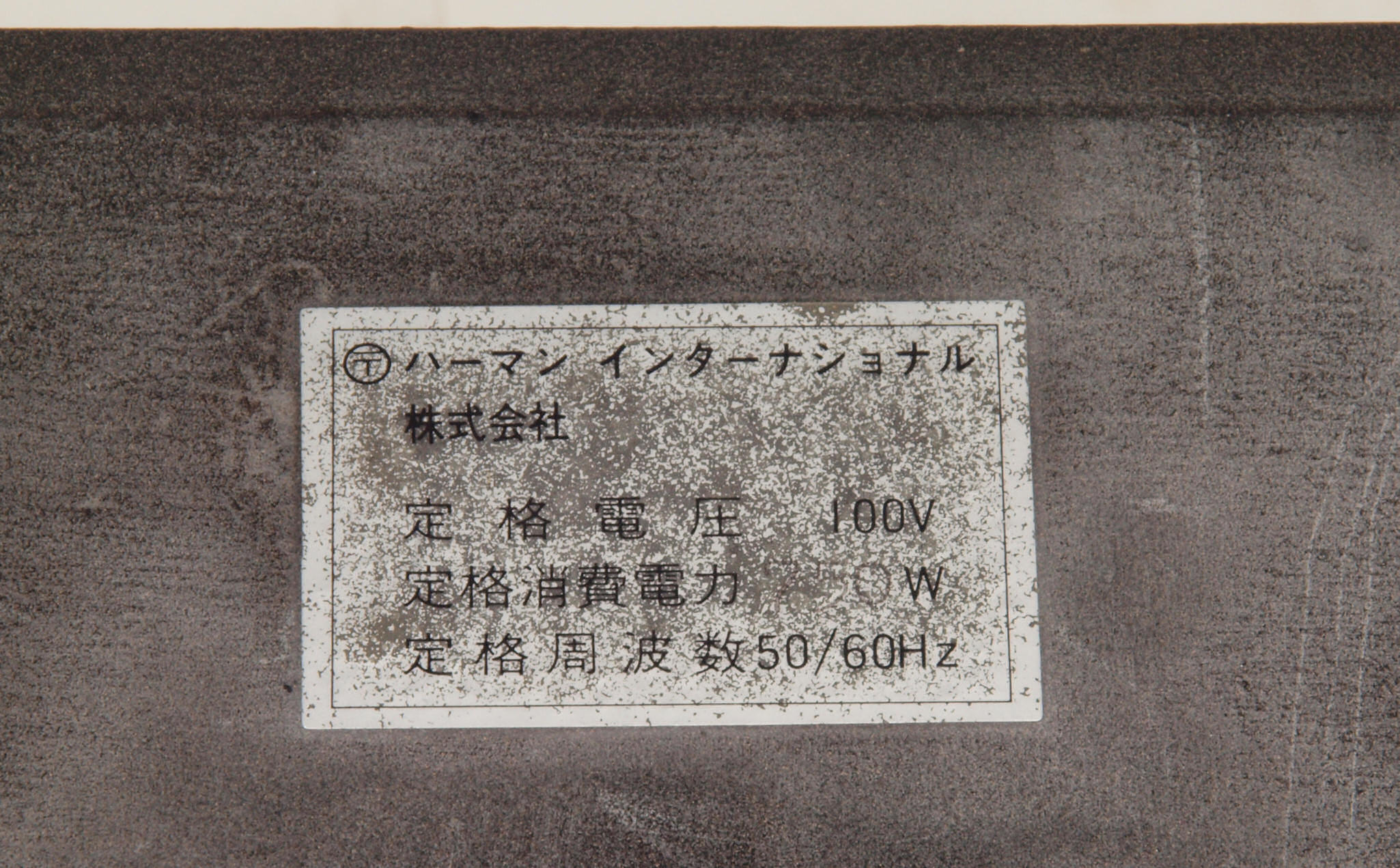

Ａ２６．　点検中　輸入会社の商標。

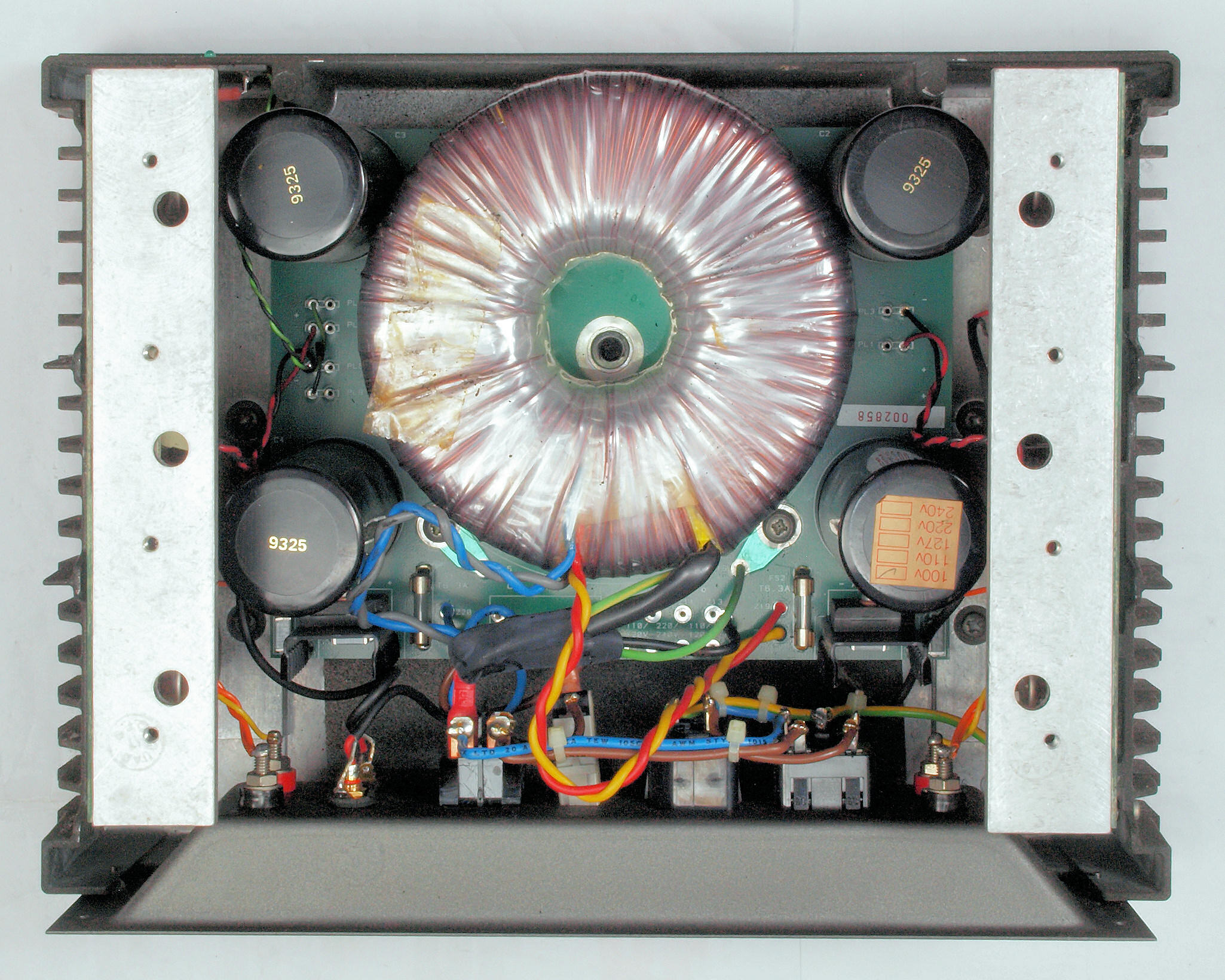

Ａ４１．　点検中　下カバーを取り、下から見る。電源トランス固定ビスが外れている。

Ａ４２．　点検中　下カバーを取り、下から見る。電源固定ビス、トランス固定金具が外れている。　電源トランス絶縁シート２枚が割れて入る。

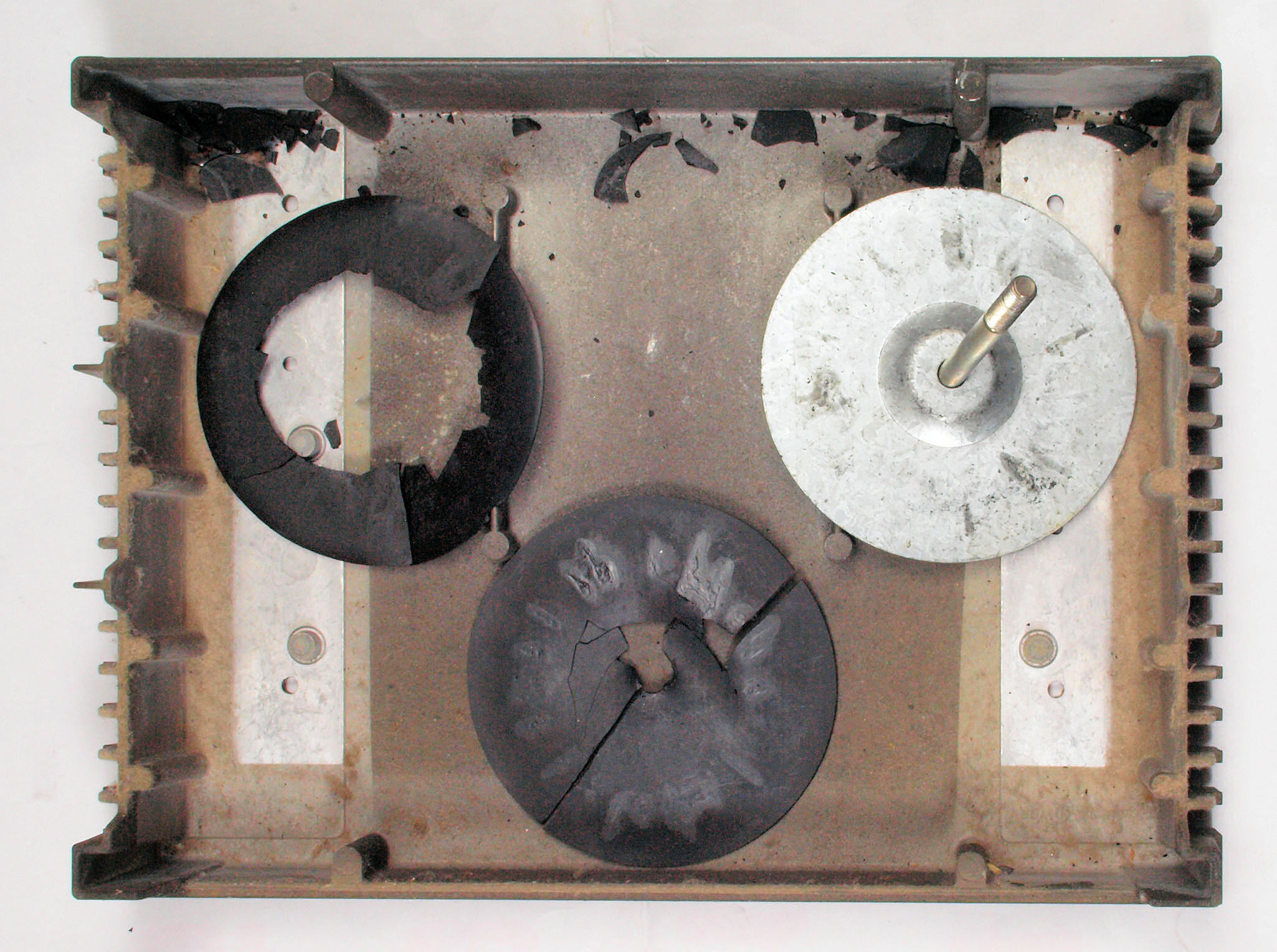

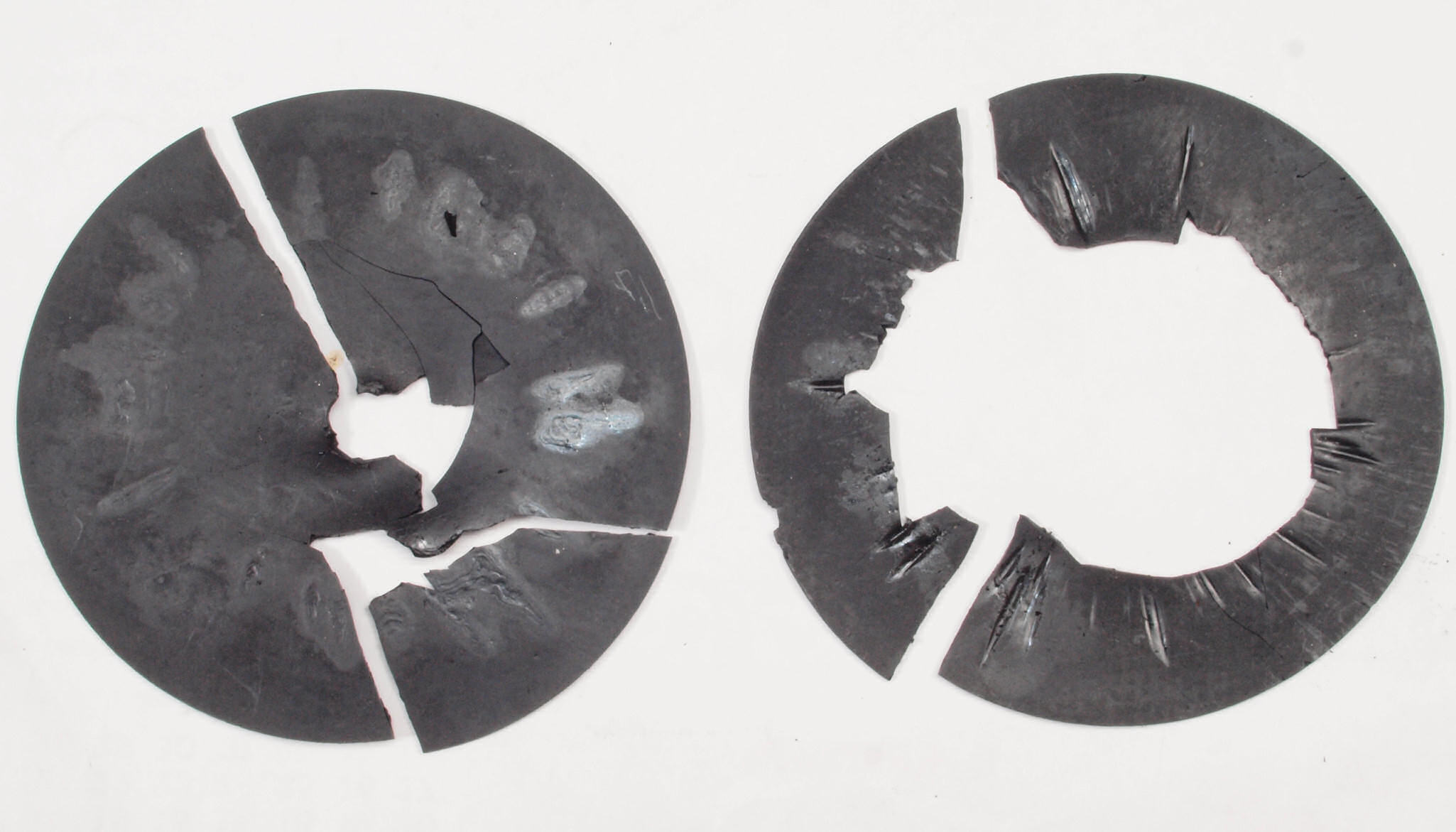

Ａ４３．　点検中　下カバーを取り、下から見る。　割れた電源トランス絶縁シート２枚。

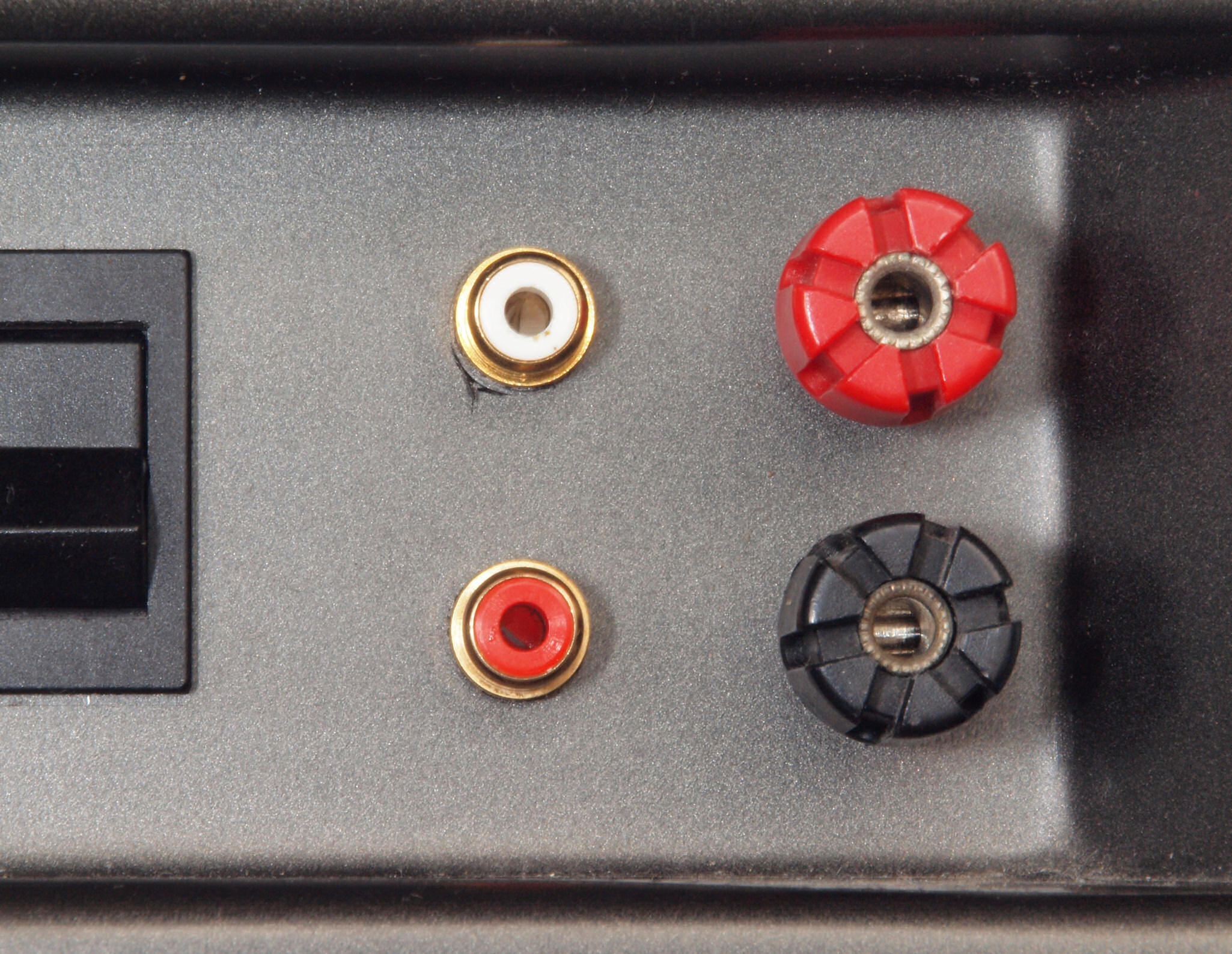

Ａ５１．　点検中　ＲＣＡ端子。　テフロン絶縁型（秋月電子通商で購入の台湾製）と交換可能。 ＷＢＴ　ＲＣＡ端子を選択可能。

Ａ５２．　点検中　ＷＢＴ製ＲＣＡ端子。　複雑な構造で「カチ」と差し込み感を与える。

Ａ５３．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

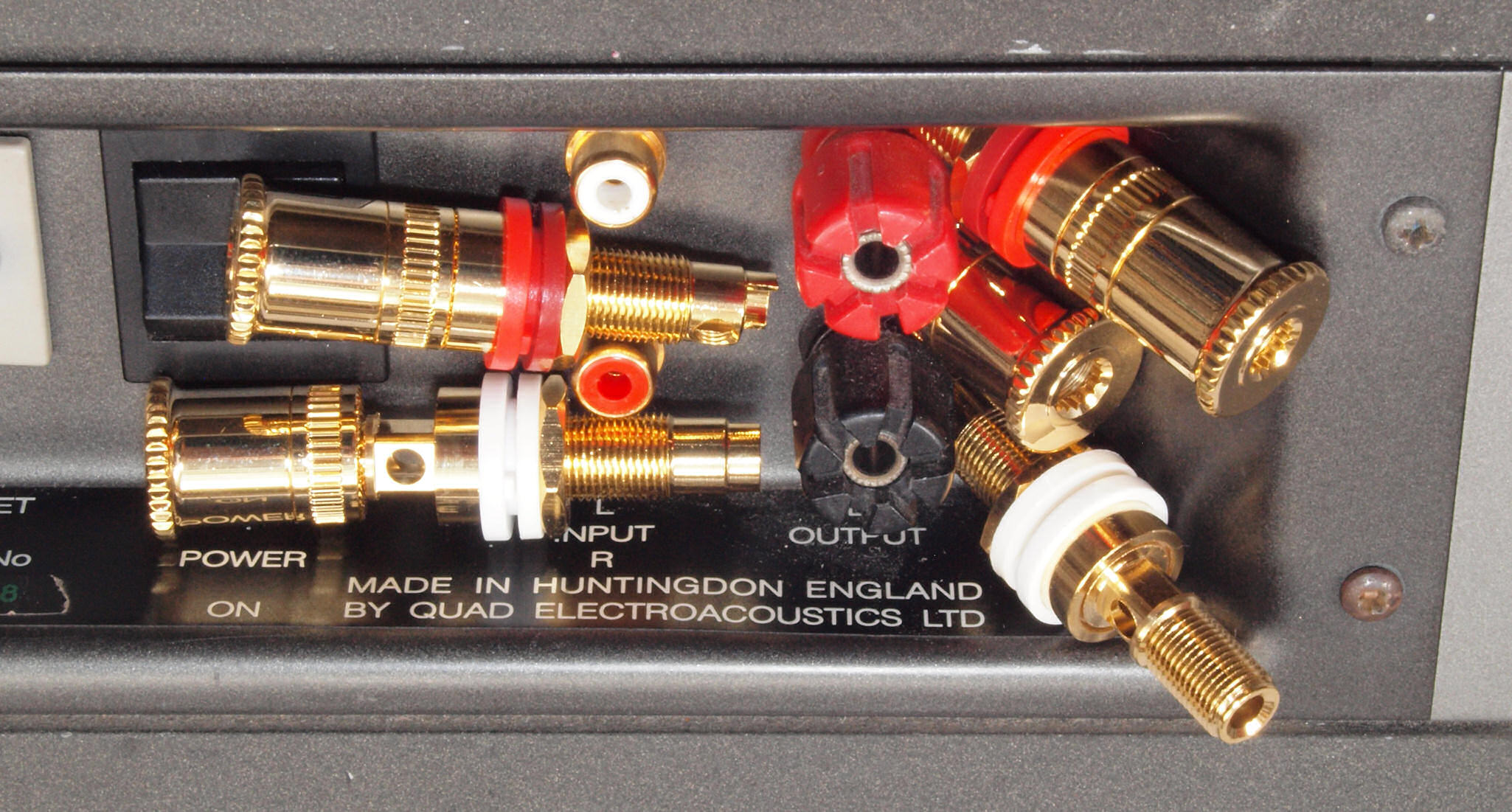

Ａ６１．　点検中　ＳＰ端子。　手持ちロジウムメッキ中国製に交換可能。ＷＢＴパーツ使用可能定価で工賃込み。

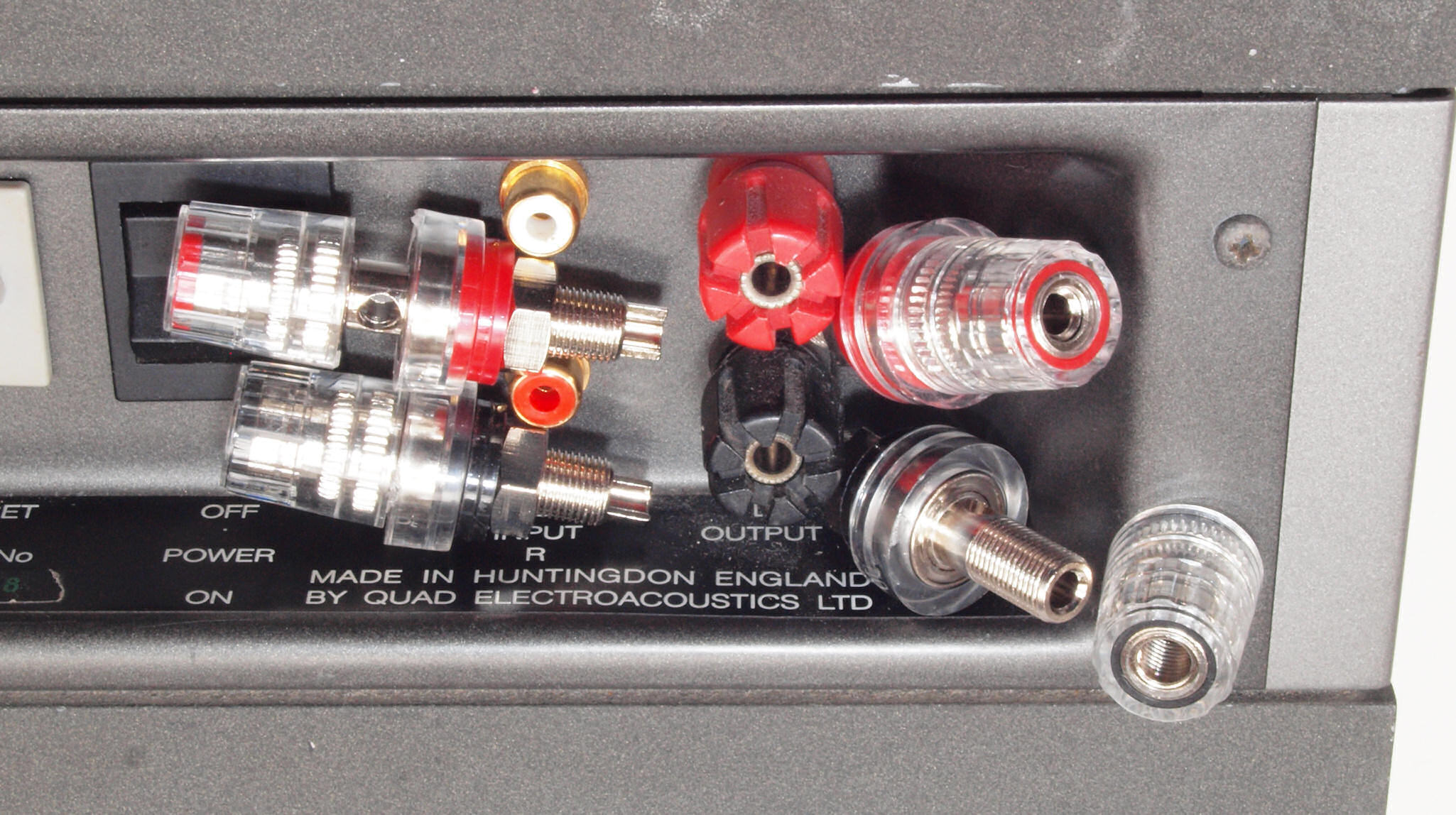

Ａ６２．　点検中　ＳＰ端子。　手持ち中国製（ＷＢＴ擬き）に交換可能。

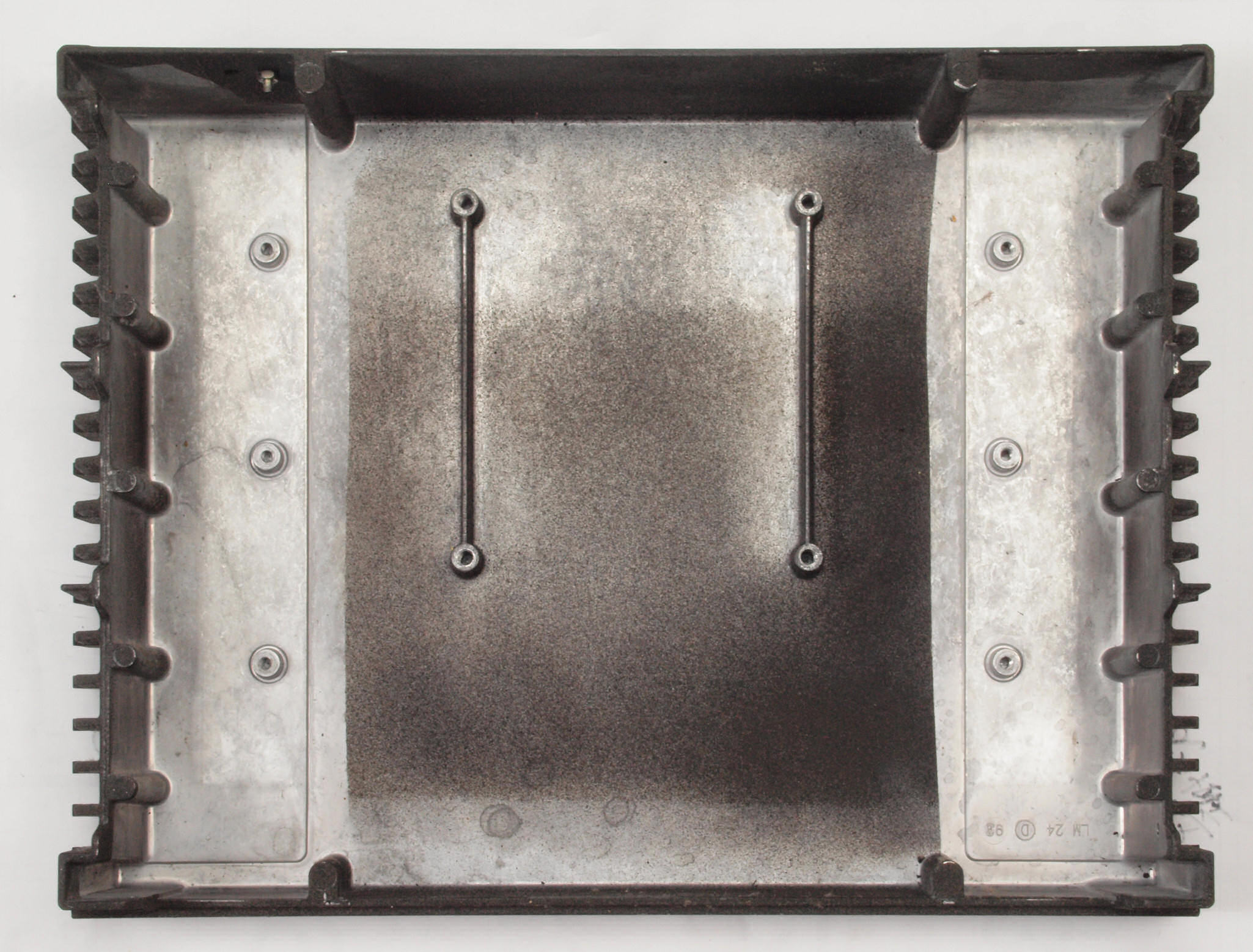

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　基板を外したシャーシ

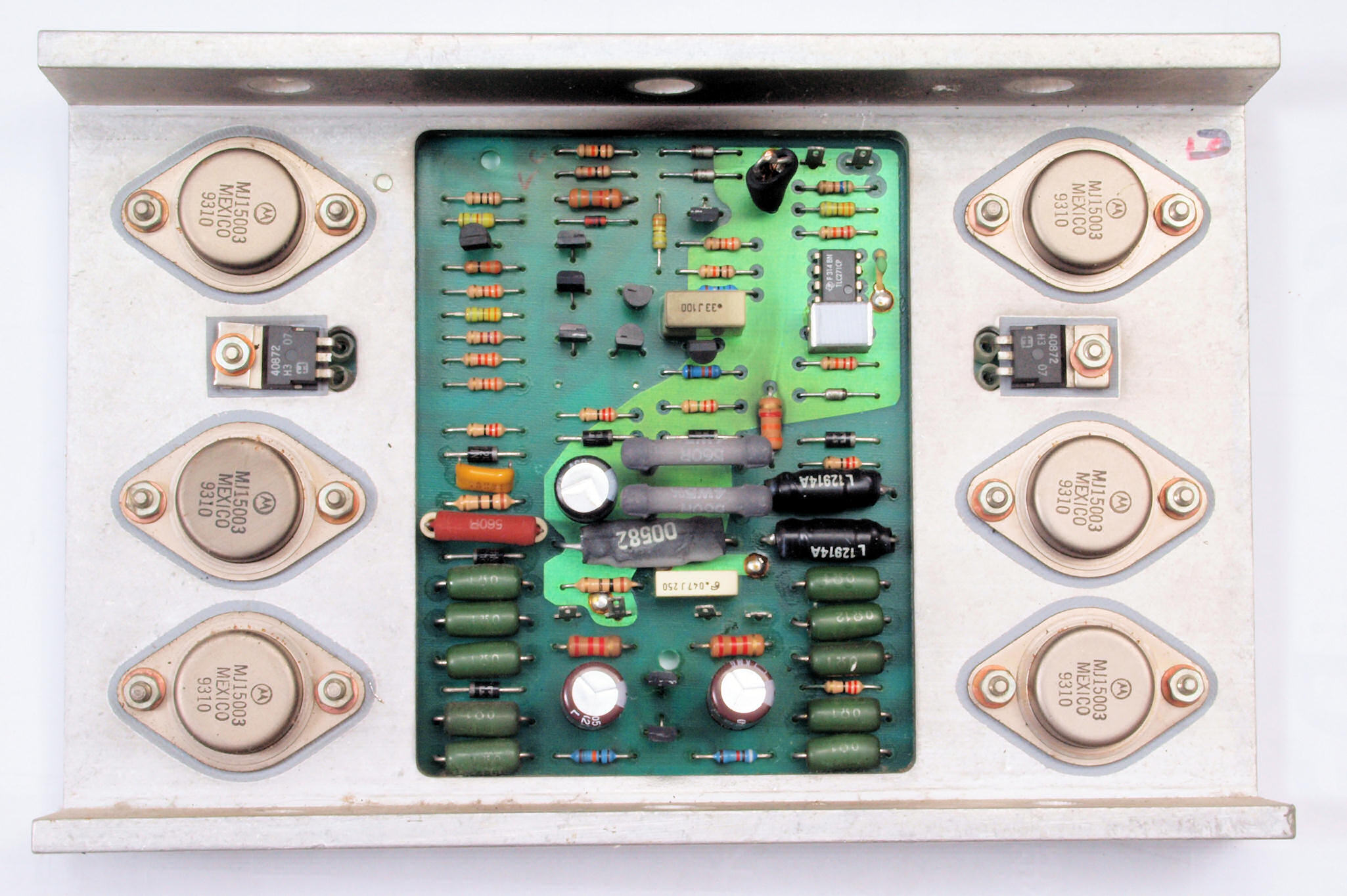

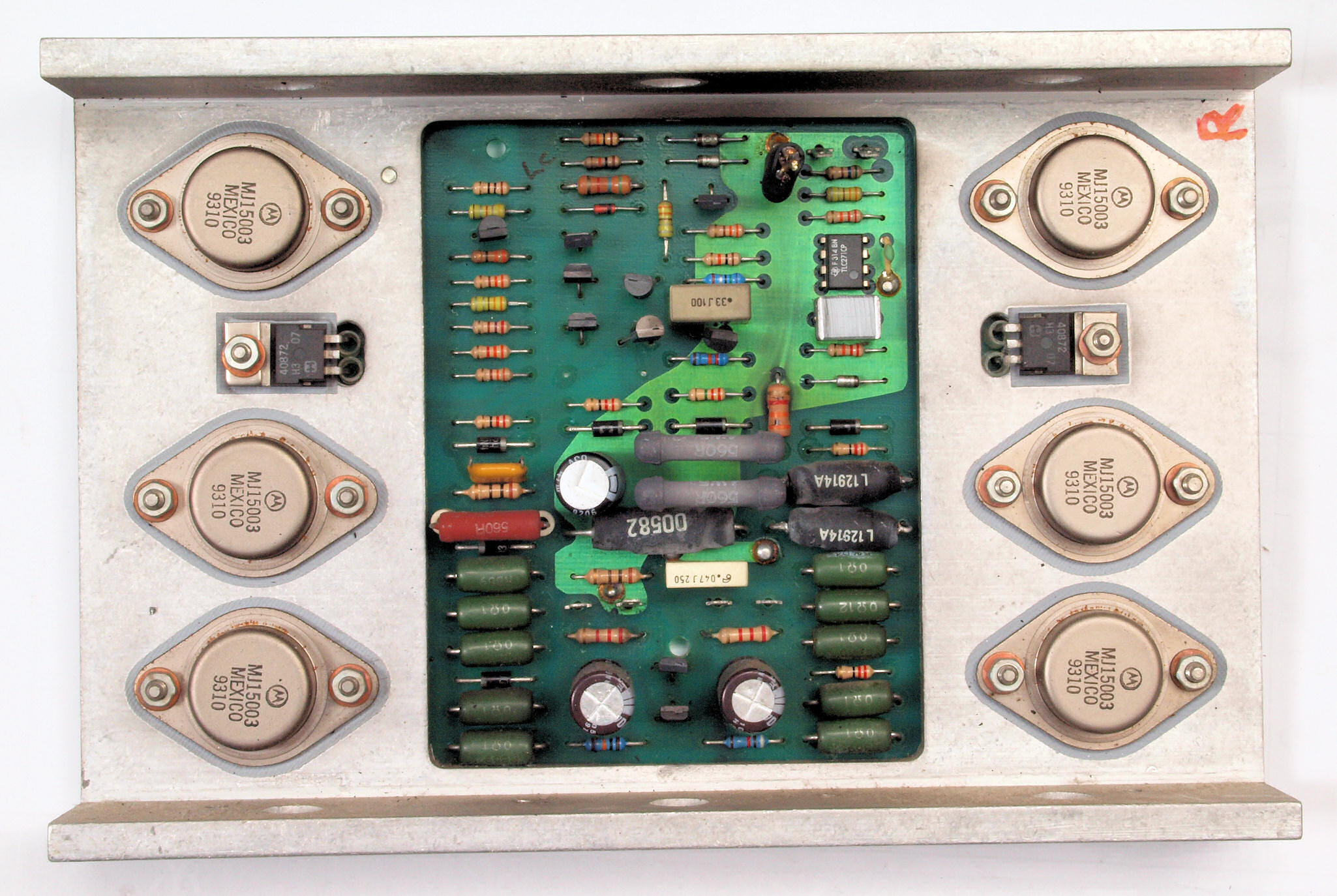

Ｃ１１．　修理前　Ｒ側ＡＭＰ基板。

Ｃ１１２．　修理中　Ｒ側ＡＭＰ基板。　焼けたアース接続抵抗。　電源コードのアース線の回り込みで起こる。

Ｃ１２．　修理後　Ｒ側ＡＭＰ基板。　電解コンデンサー３個、抵抗１個、ＯＰ−ＡＭＰ交換

Ｃ１３．　修理中　ＡＭＰ基板の取り付けネジ穴、　抵抗を移動し、ドライバーが貫通する様にする。

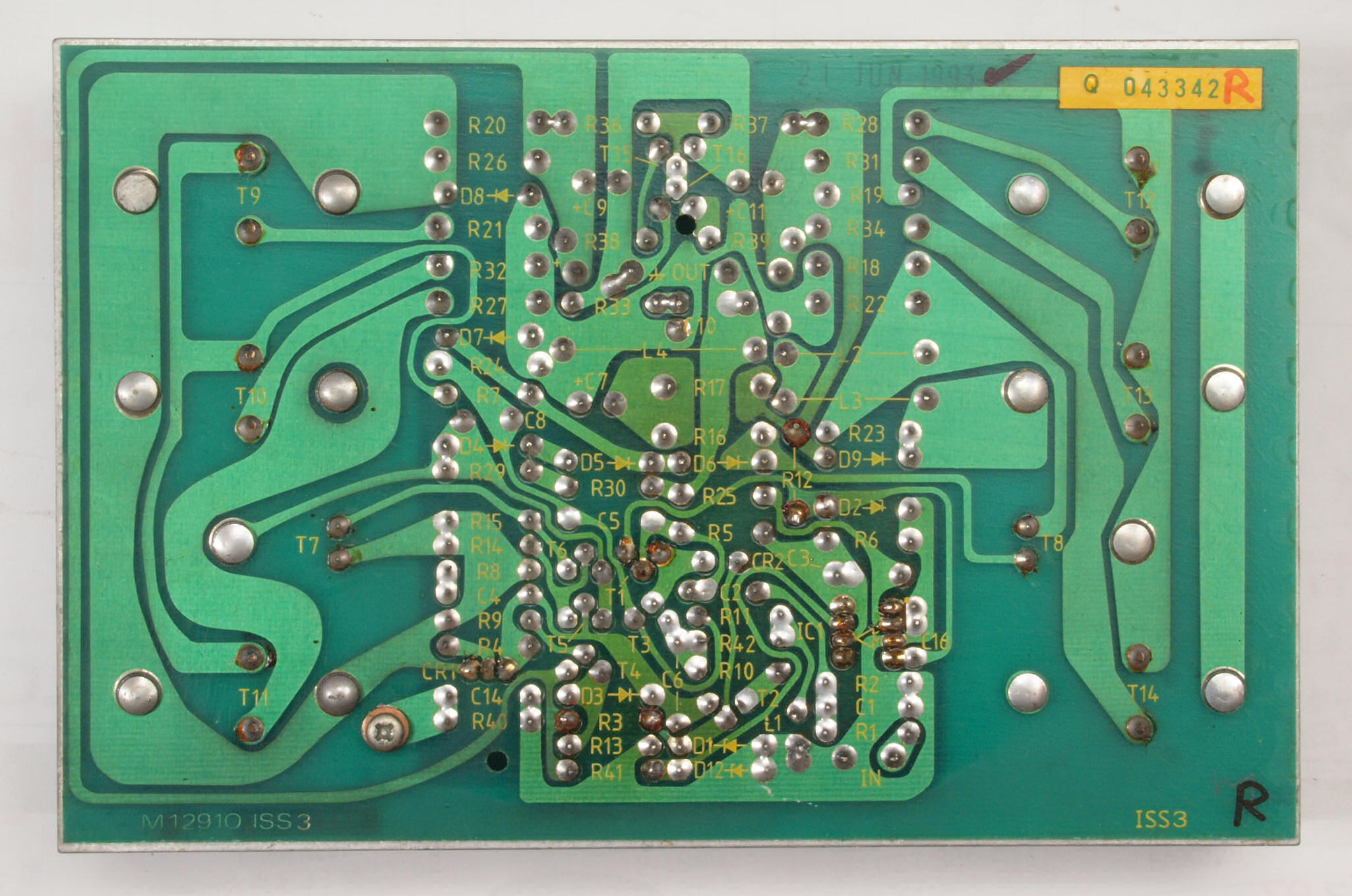

Ｃ１４．　修理前　Ｒ側ＡＭＰ基板裏

Ｃ１５．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏　全半田やり直し

Ｃ１６．　完成Ｒ側ＡＭＰ基板裏　　洗浄後防湿材を塗る

Ｃ２１．　修理前　Ｌ側ＡＭＰ基板

Ｃ２１２．　修理中　Ｌ側ＡＭＰ基板。　焼けたアース接続抵抗。　電源コードのアース線の回り込みで起こる。

Ｃ２２．　修理後　Ｌ側ＡＭＰ基板。　電解コンデンサー３個、抵抗１個、ＯＰ−ＡＭＰ交換

Ｃ２３．　修理中　ＡＭＰ基板の取り付けネジ穴、　抵抗を移動し、ドライバーが貫通する様にする。

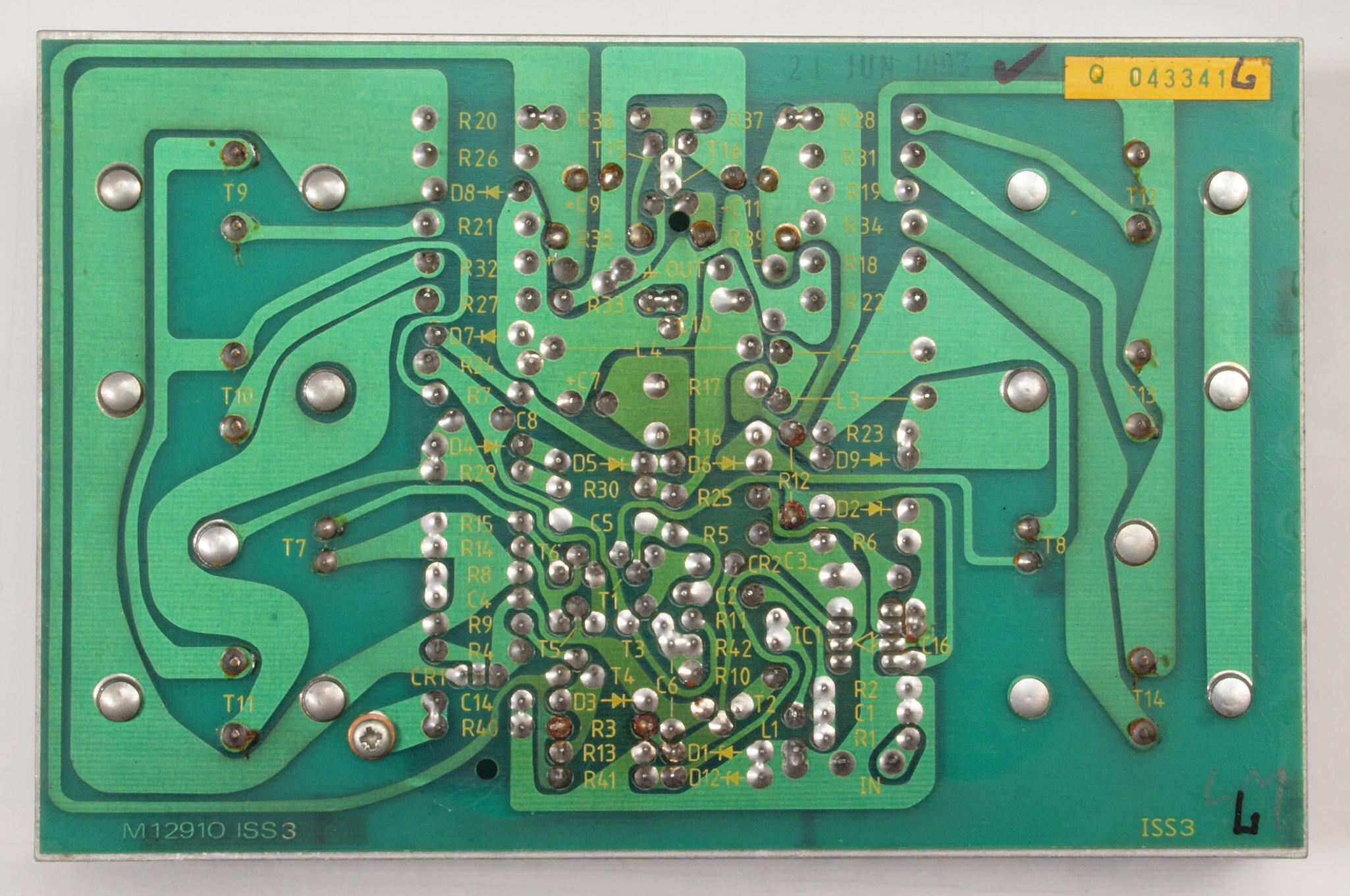

Ｃ２４．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ２５．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏　全半田やり直し

Ｃ２６．　完成L側ＡＭＰ基板裏　　洗浄後防湿材を塗る

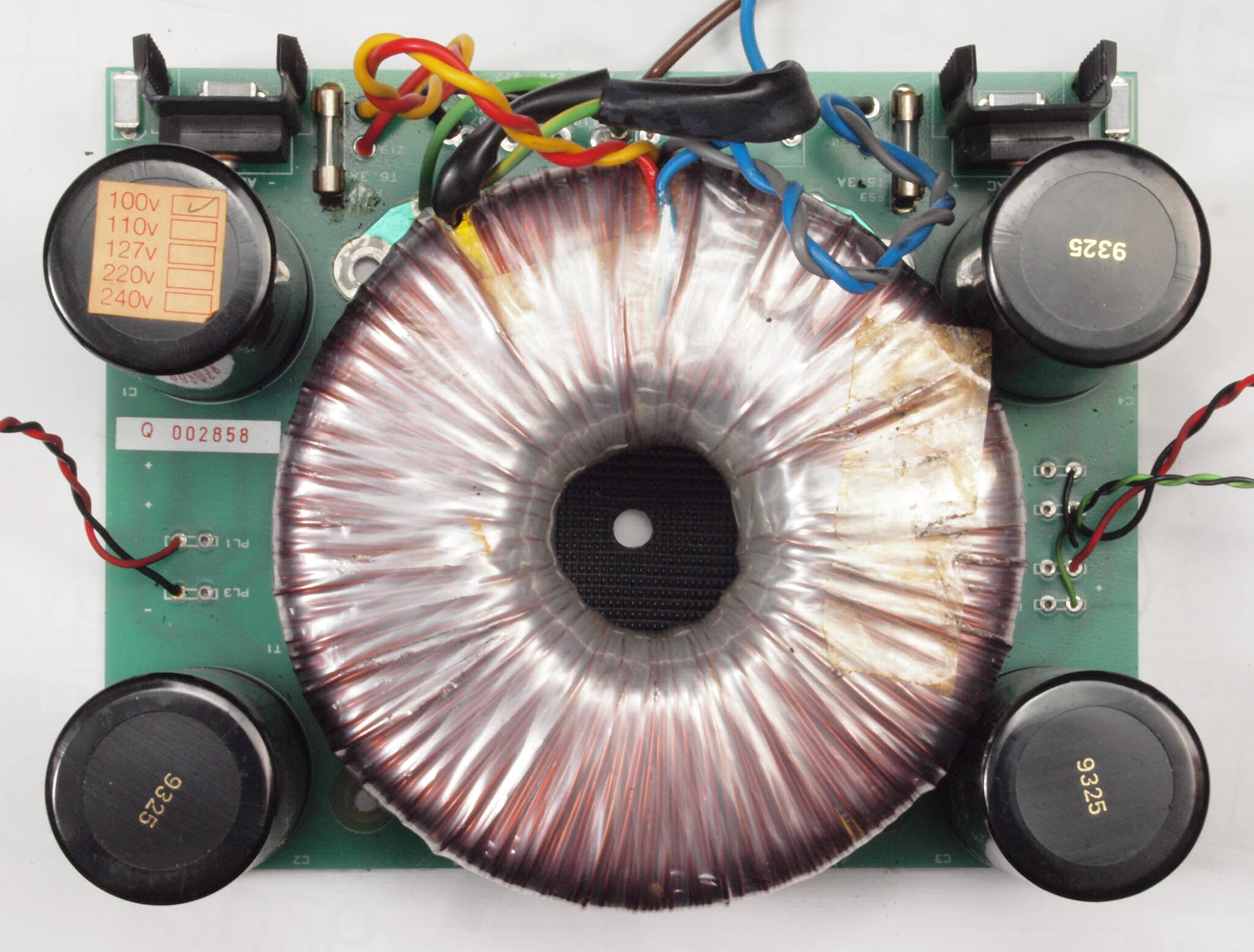

Ｃ３１．　修理前　電源基板

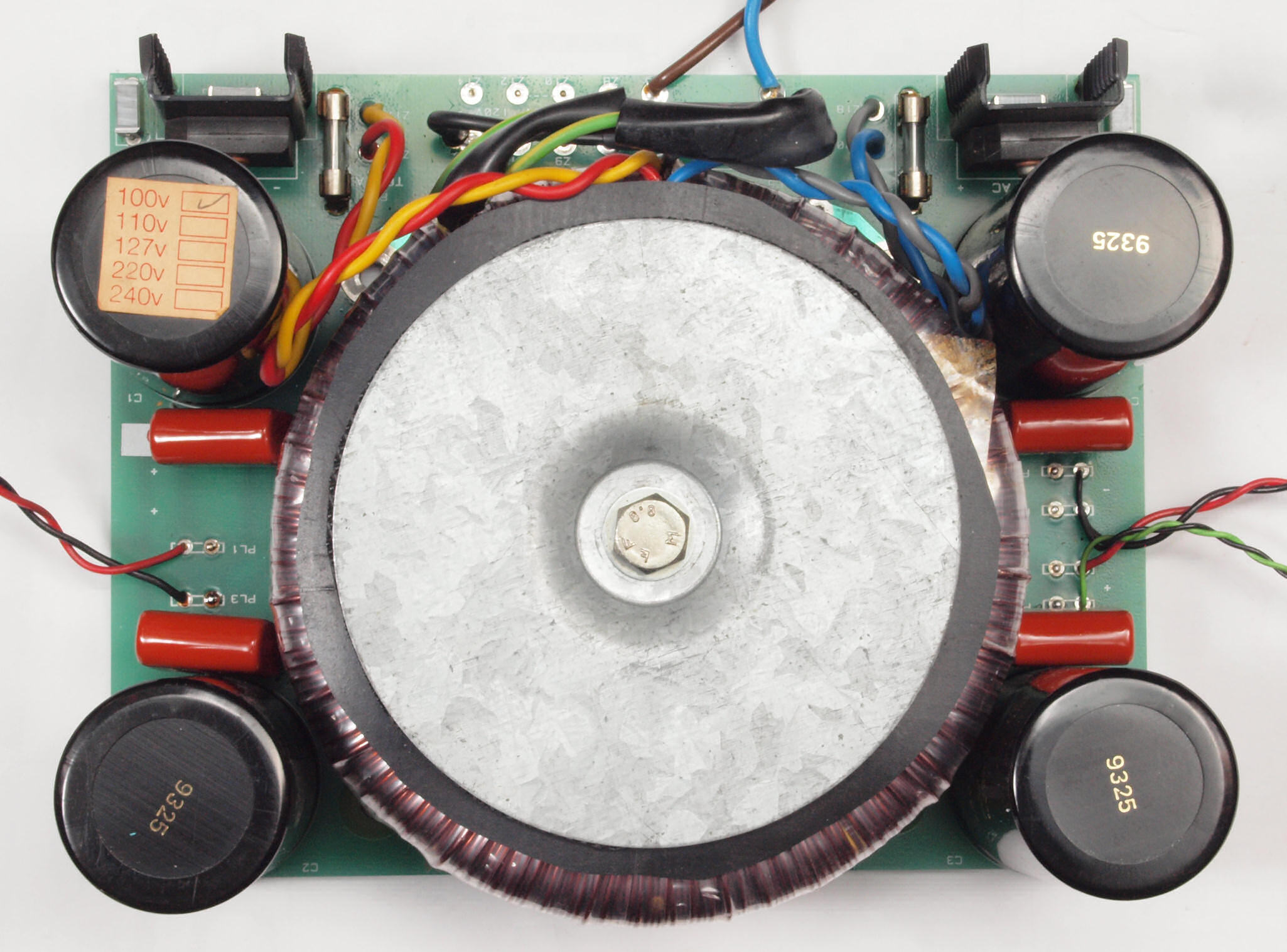

Ｃ３２．　修理後　電源基板。　電解コンデンサー４個交換、フイルムコンデンサー４個追加。

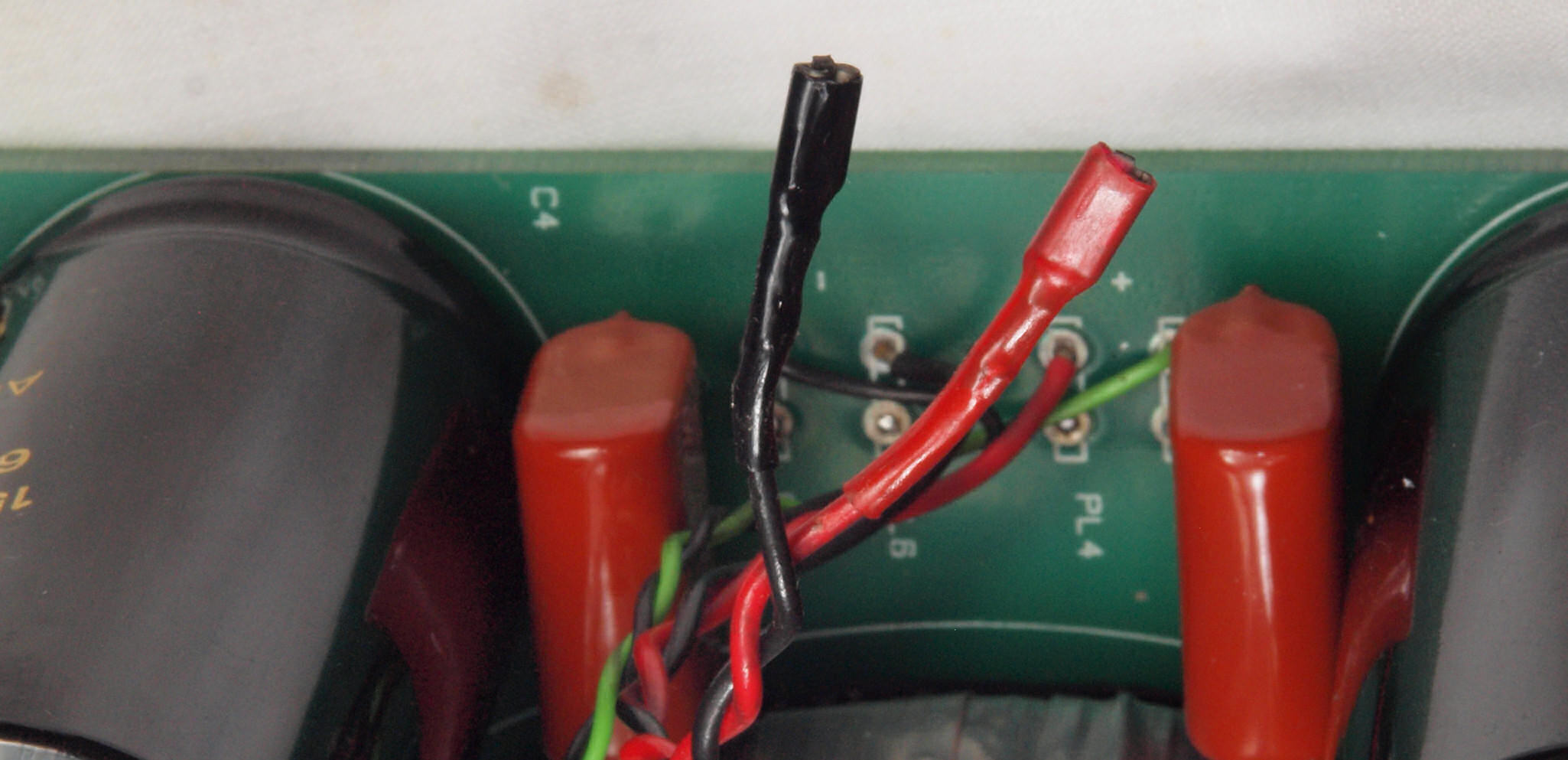

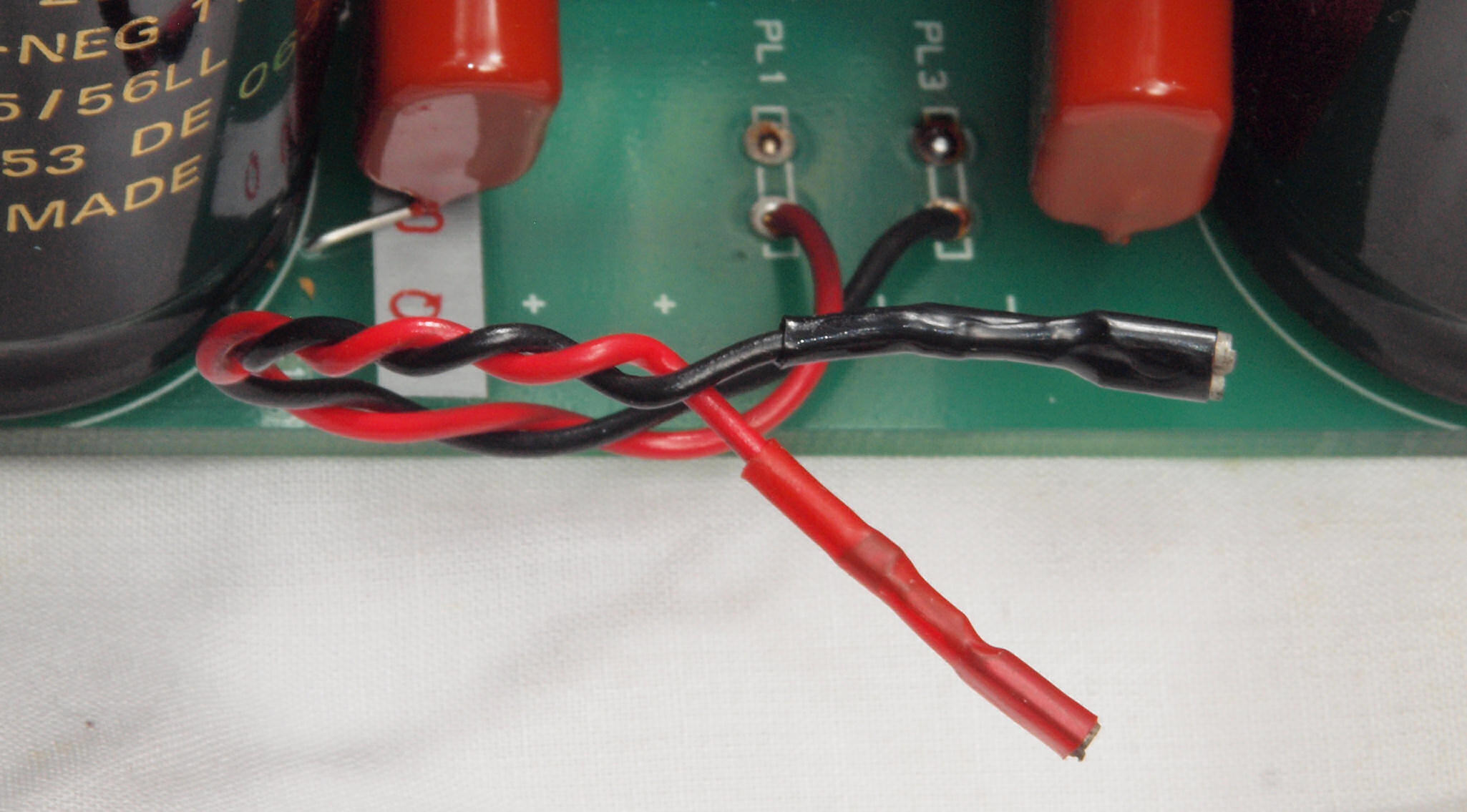

Ｃ３３．　修理中　電源基板。　ＡＭＰ基板への配線コネクター、熱収縮チューブで絶縁・補強する。

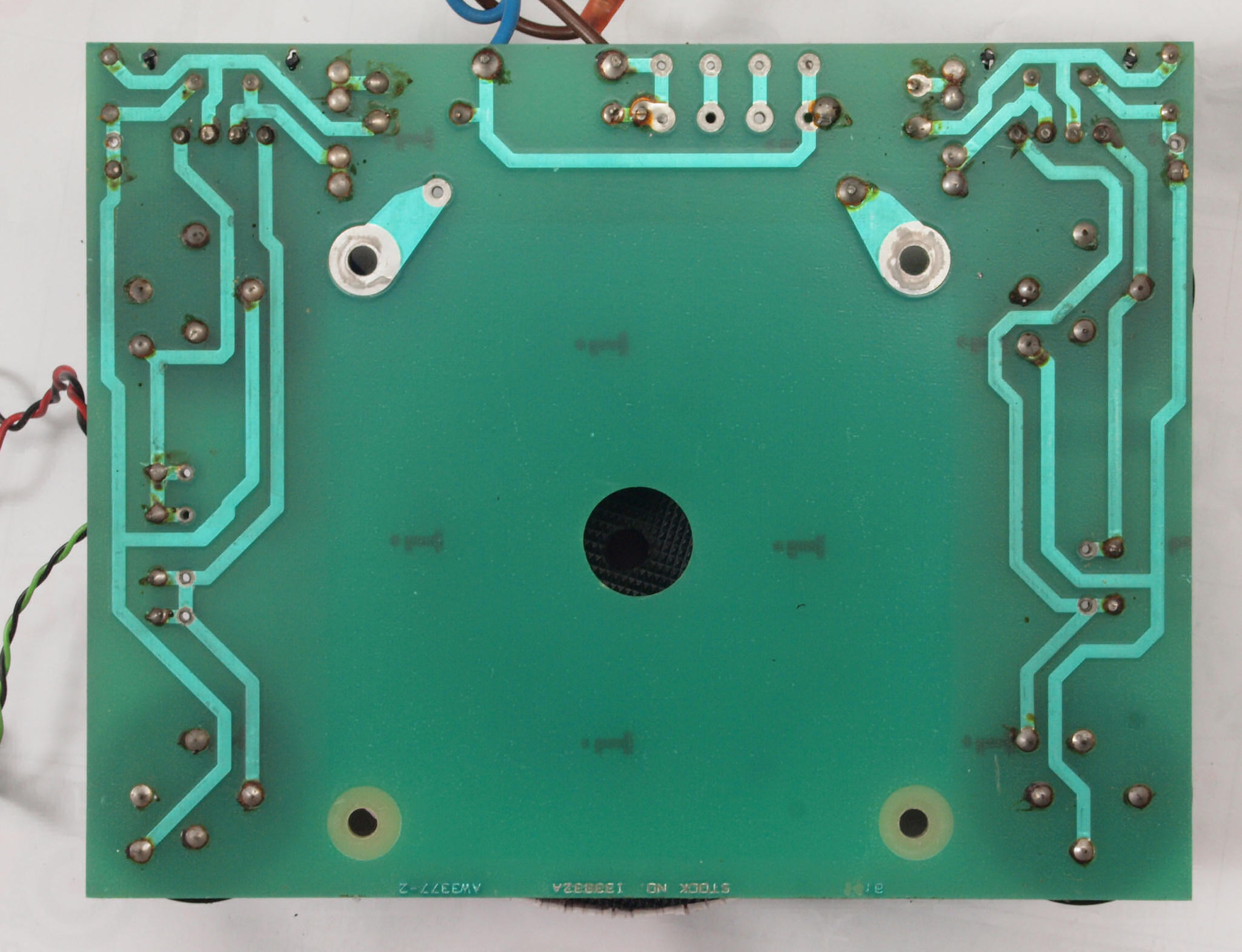

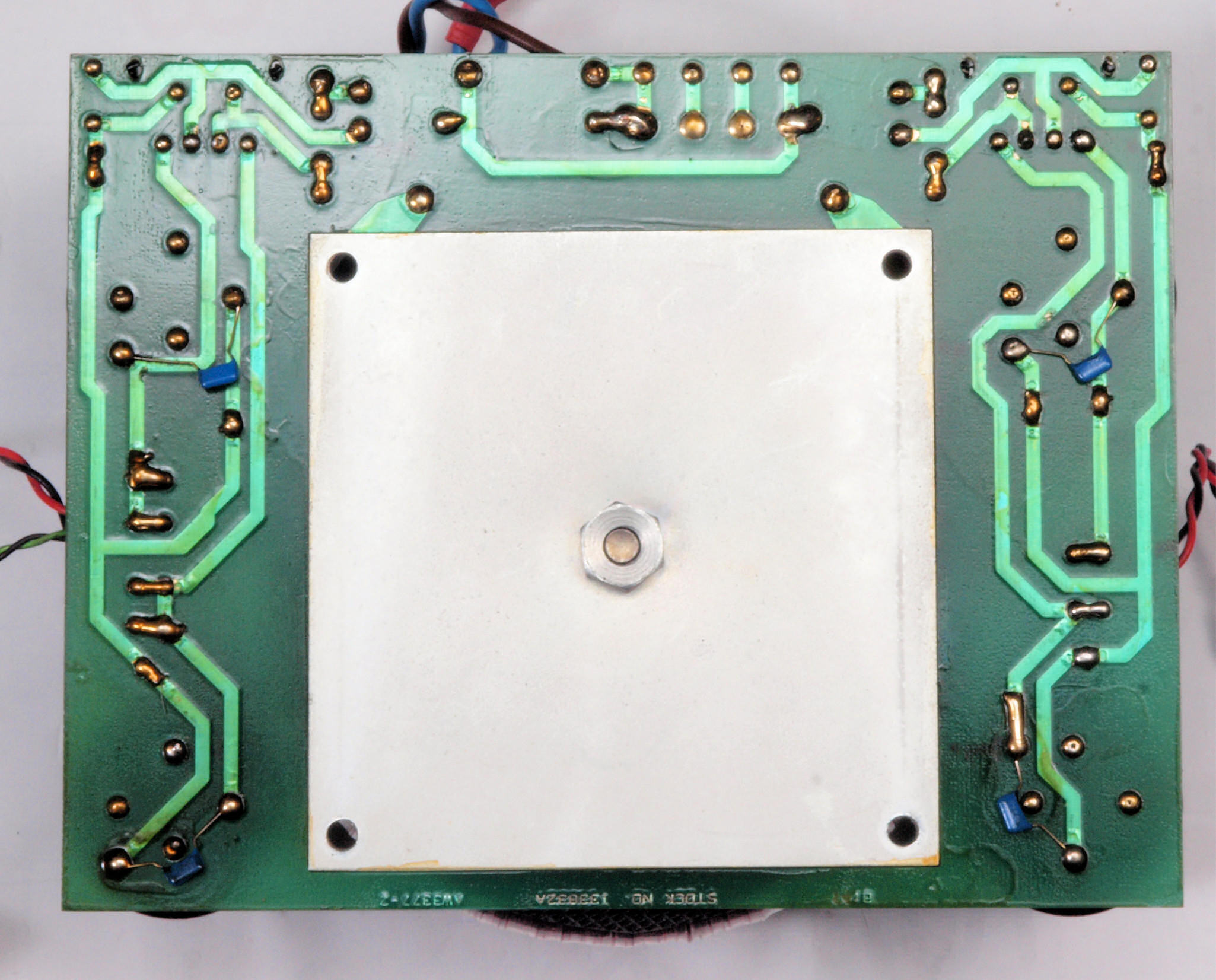

Ｃ３５．　修理前　電源基板裏

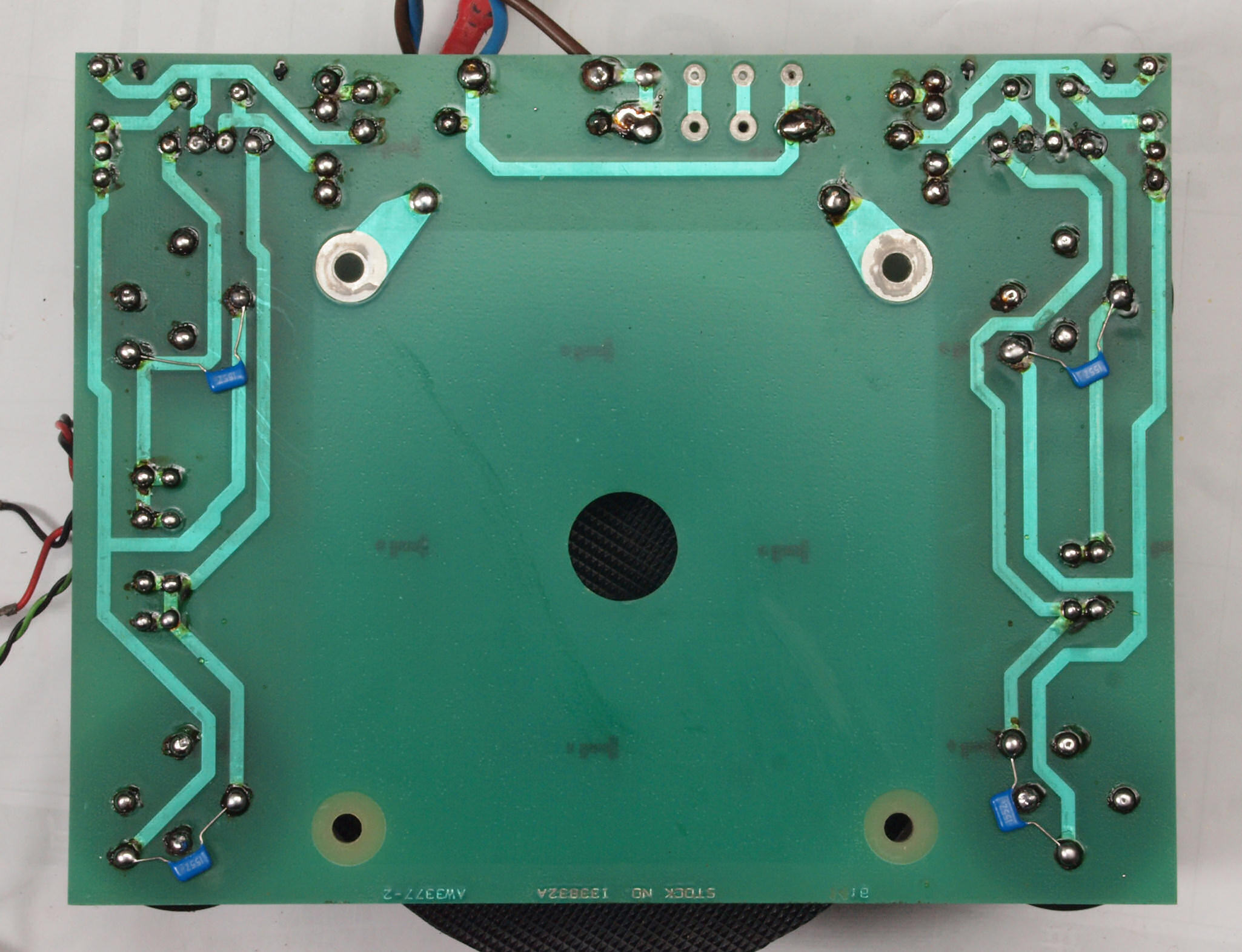

Ｃ３６．　修理（半田補正）後　電源基板裏。

Ｃ３７．　完成電源基板裏　洗浄後防湿材を塗る

Ｃ４１．　修理中　電源基板裏のトランス押さえ鉄板。　錆の様なものが発生？

Ｃ４２．　修理後　電源基板裏のトランス押さえ鉄板。　上下共、軽く塗装をする。

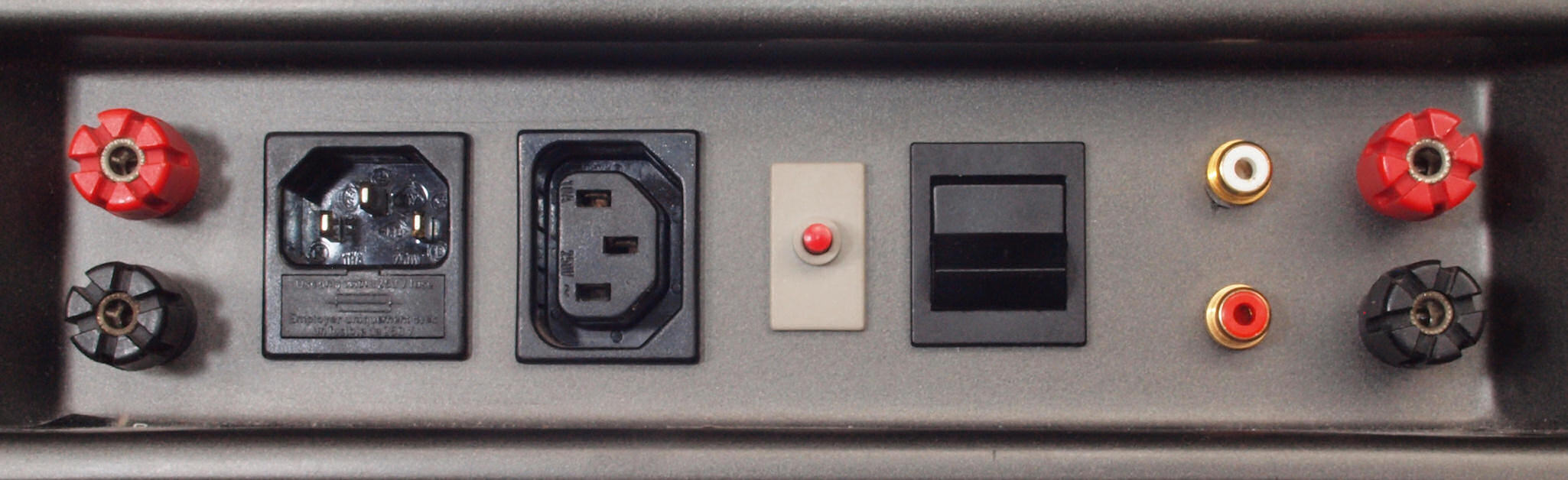

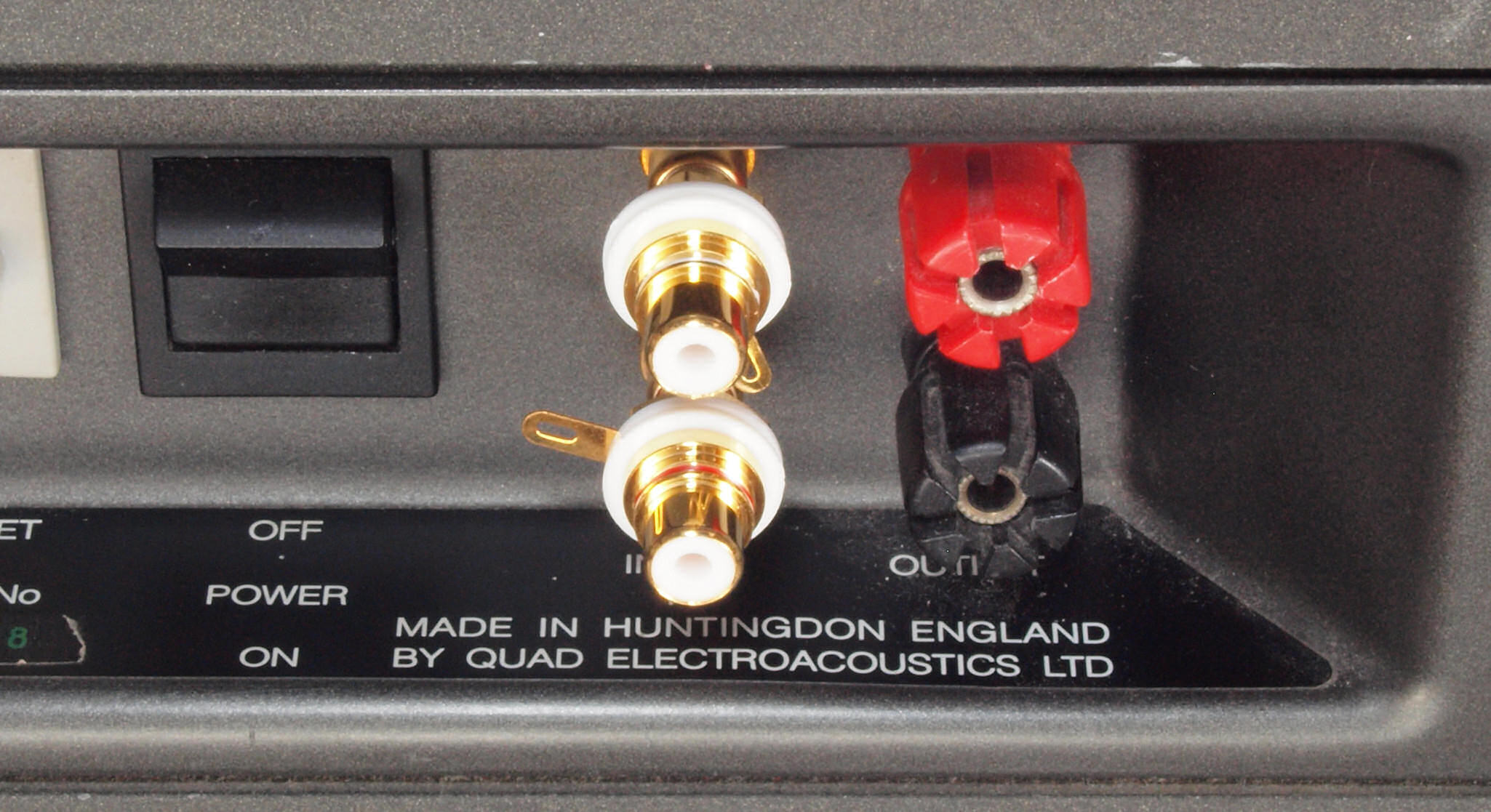

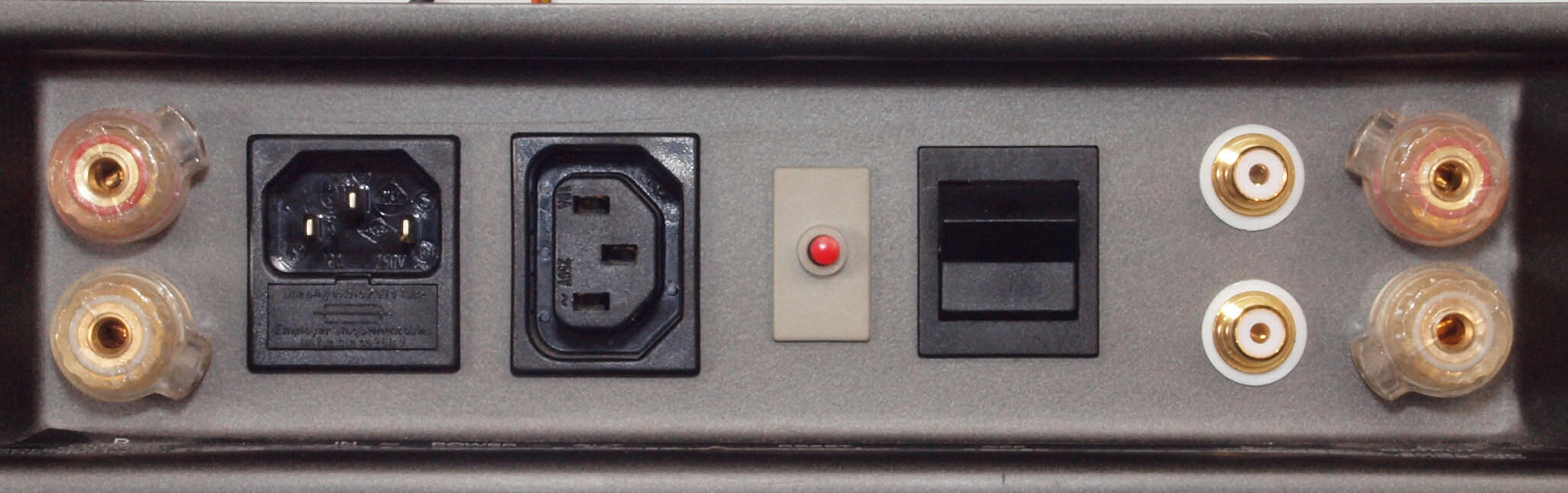

Ｃ５１．　修理前　端子パネル「ＳＰ出力端子・ＲＣＡ入力端子」

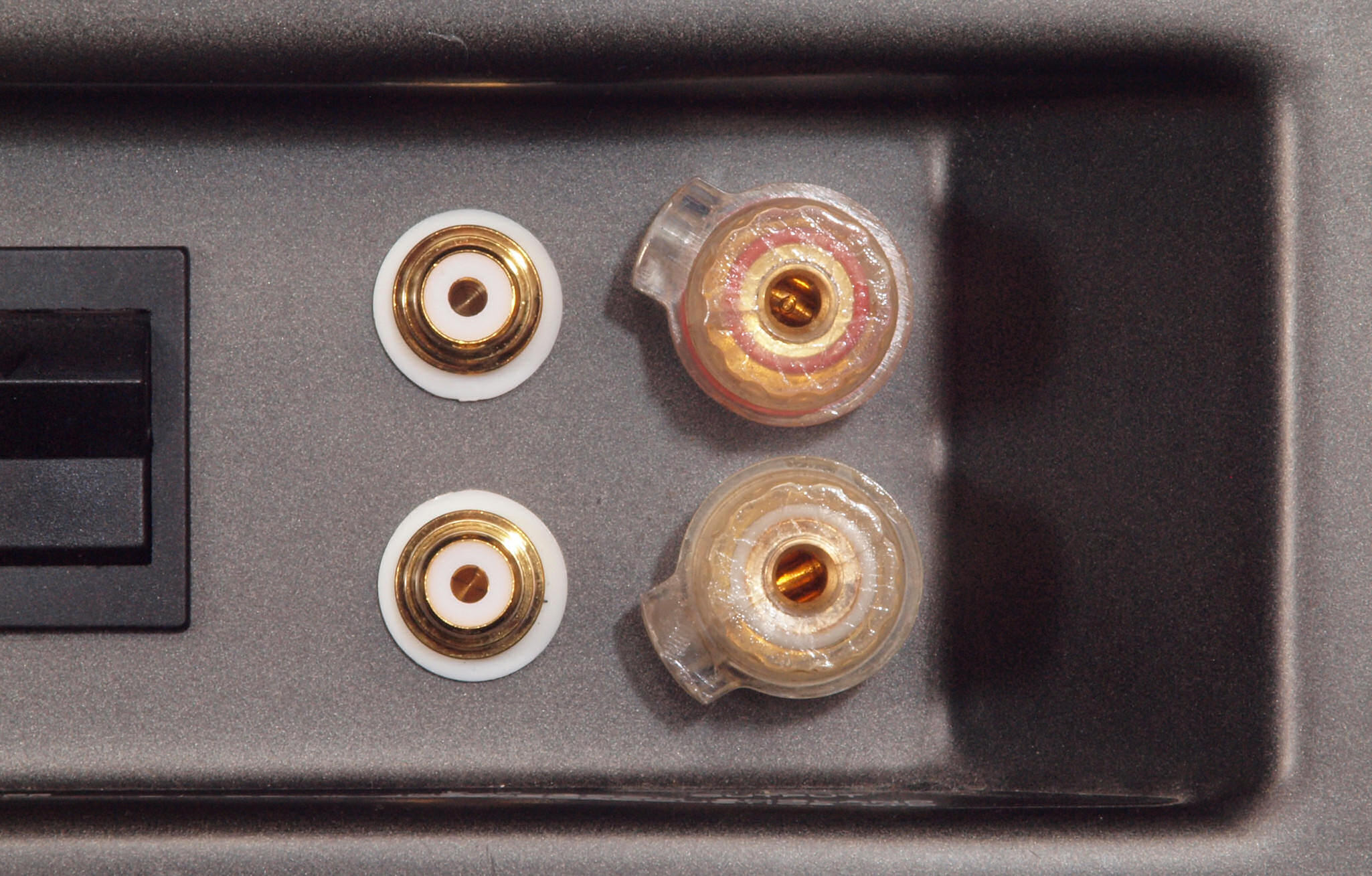

Ｃ５２．　修理（交換）後　端子パネル「ＳＰ出力端子・ＲＣＡ入力端子」 　　　　　　　　 　　ＲＣＡ端子をＷＢＴ２０１０交換、ＳＰ出力端子をＷＢＴ−０７３０ＰＬに交換。

Ｃ５３．　修理前　端子パネル裏

Ｃ５４．　修理（交換）後　端子パネル裏

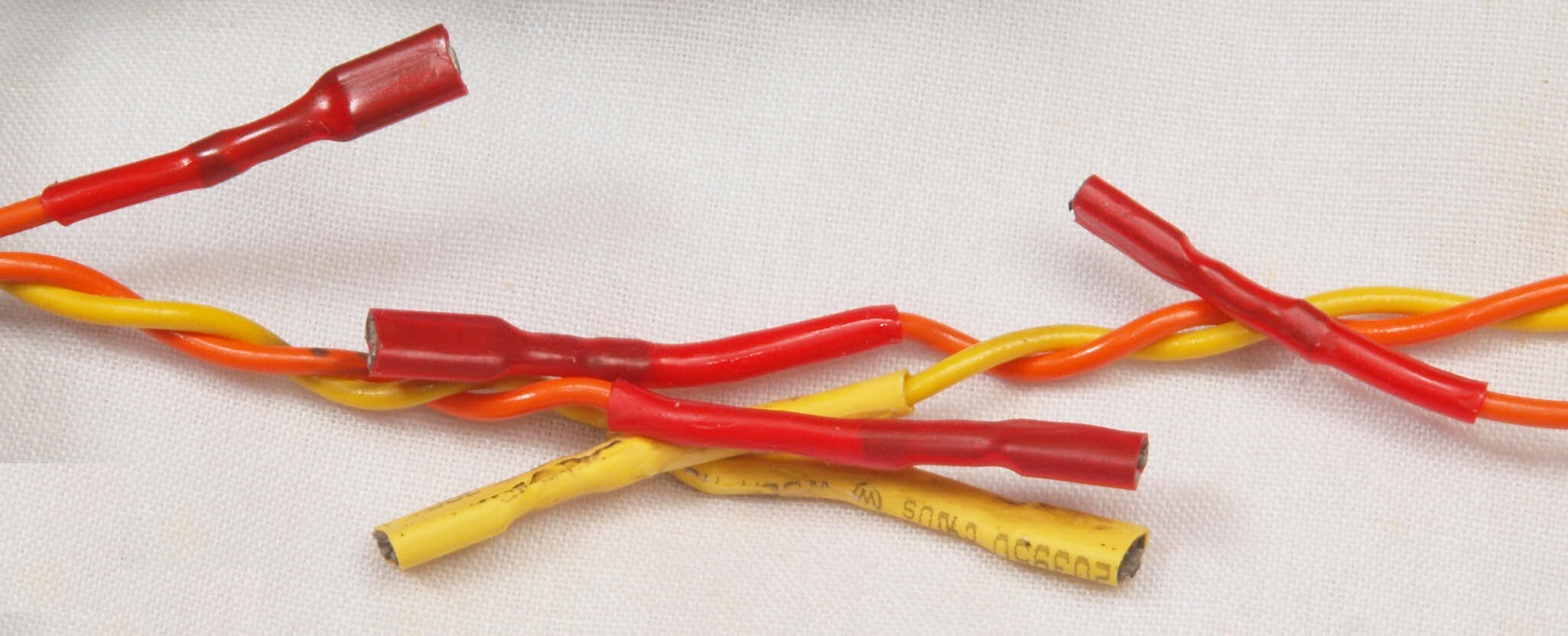

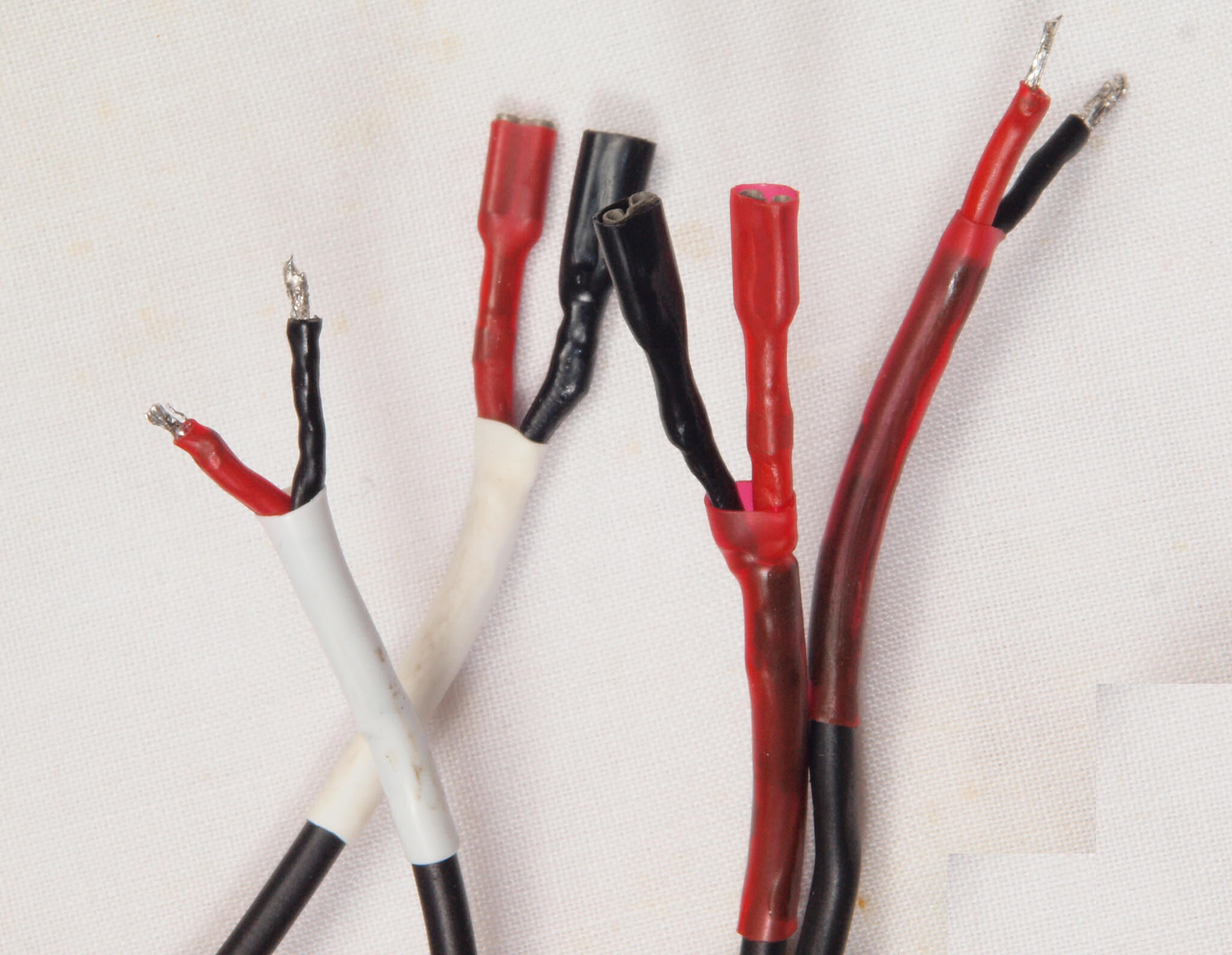

Ｃ５５．　修理中　入力ケーブル端末処理。　熱収縮チューブで絶縁・補強する。

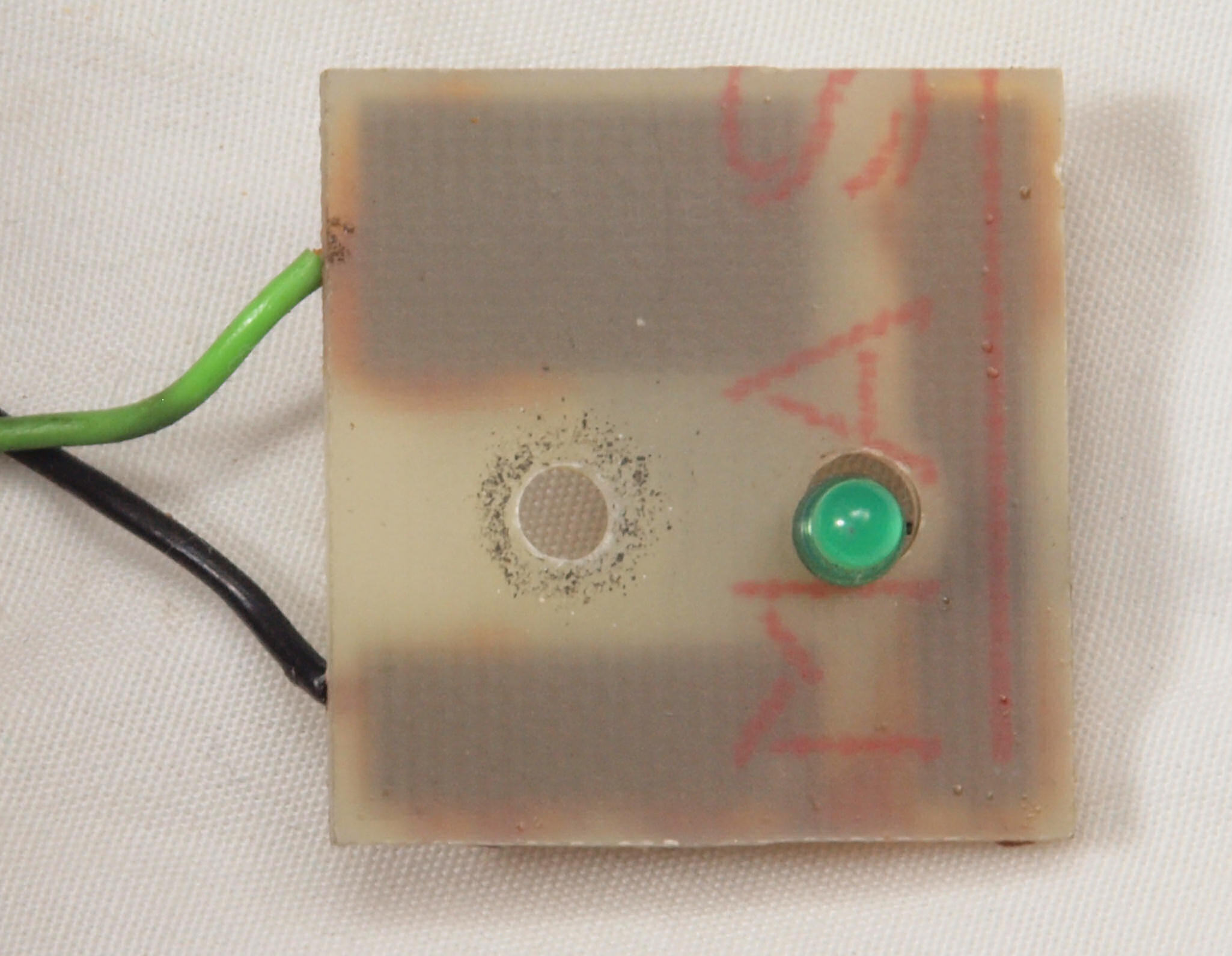

Ｃ６１．　修理前　電源表示ＬＥＤ基板

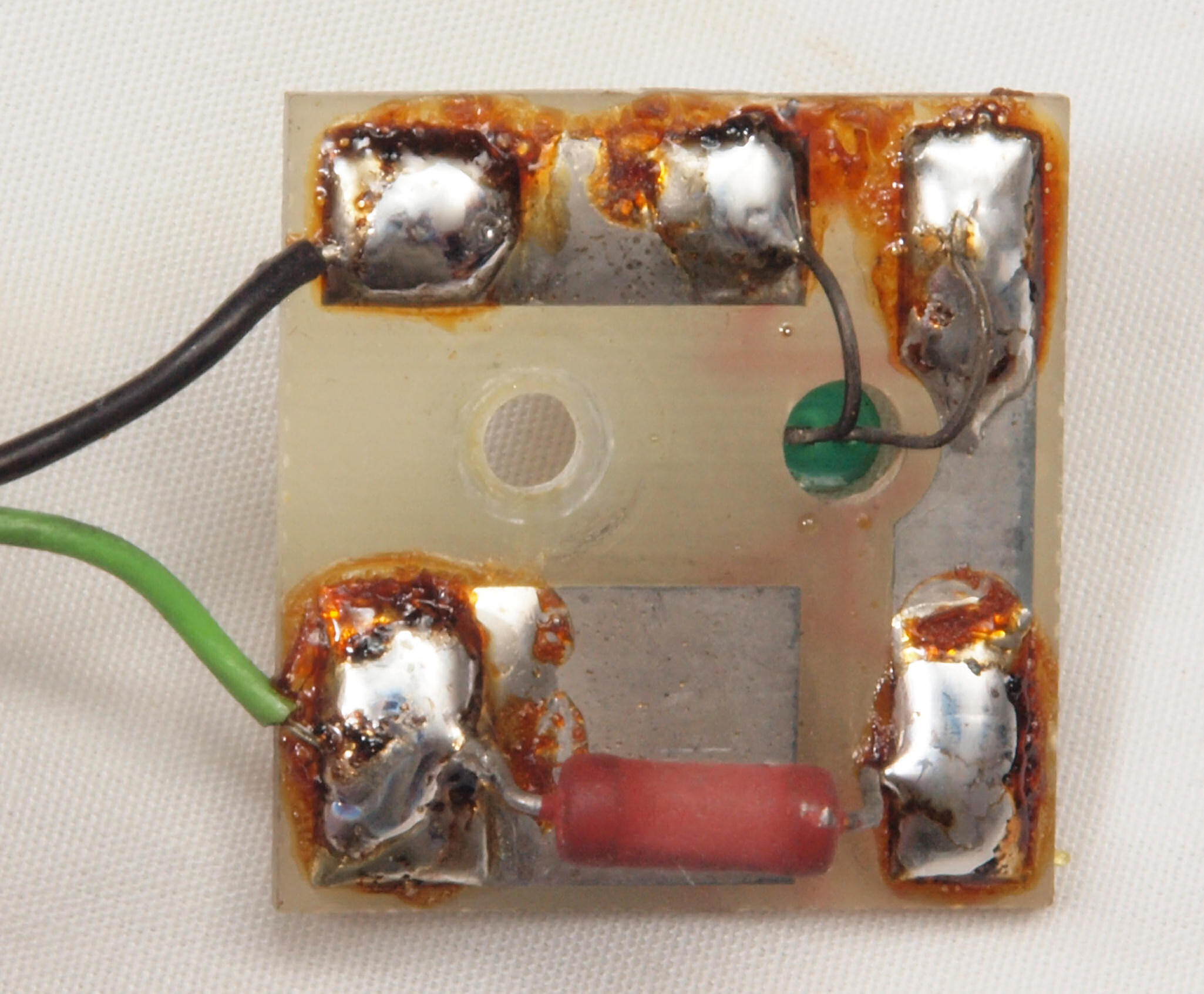

Ｃ６２．　修理前　電源表示ＬＥＤ基板裏

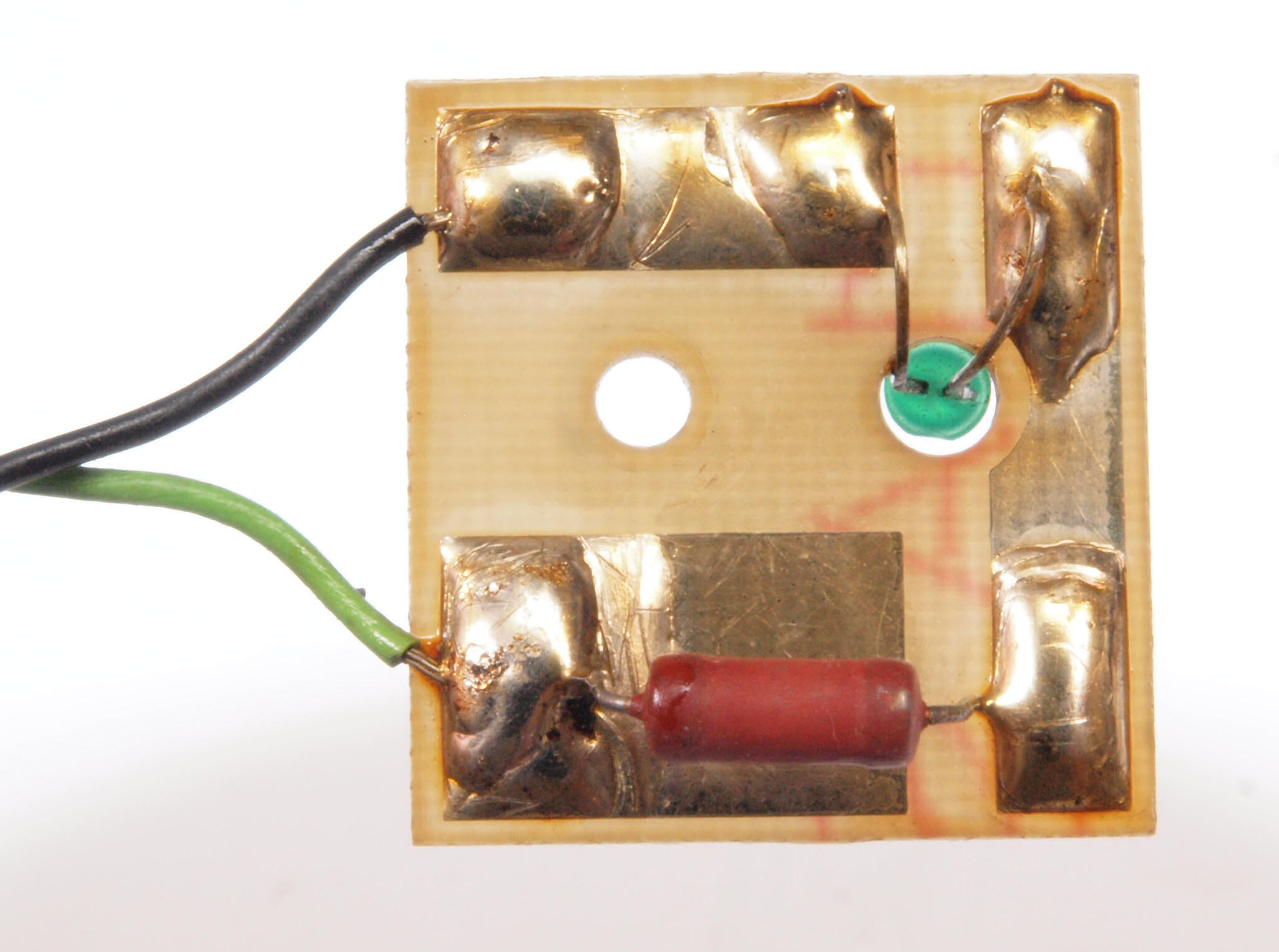

Ｃ６３．　修理（半田補正）後　電源表示ＬＥＤ基板裏

Ｃ６４．　完成電源表示ＬＥＤ基板裏　洗浄後防湿材を塗る

Ｃ７．　修理（交換）後　下ケース足、　これで、空気の対流が良くなります

Ｃ８．　交換部品

Ｃ９１．　修理前　下から見る

Ｃ９２．　修理後　下から見る

Ｃ９３．　完成、　後から見る

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１９２％歪み。 　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１０８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００９５％歪み。 　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．００９８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１０２歪み。 　　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１１３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１０８％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０１１３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０２１６％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、　０．０２１６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２９３％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２９５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３３Ｖ＝１２０Ｗ出力、　０．０２５４％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３３Ｖ＝１２０Ｗ出力、　０．０２６４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２８．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力、　０．０１７６％歪み。 　　　　　　　　　　 　　　 Ｌ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力、　０．０１７８％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　　このＡＭＰの特色で、全く落ちない！

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｅ４１．　２４時間エージング中、　左＝ＭｃIｎｔｏｓｈ　ＭＣ２２５５．　５台目。

Ｙ．　ユーザー宅へ設置。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

Ｓ．　ＱＵＡＤ　６０６　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　６０６ 両チャンネルを同時に駆動した場合の値です。 出力及び歪率 8Ω負荷、連続サイン波入力時、130Wまでのいかなる出力レベルにおいても 20Hz: 0.01%以下、1KHz: 0.01%以下、20KHz: 0.03%以下 周波数特性 20Hz-20KHz (-0.25dB), 13Hz-40KHz (-1.0dB) パワーレスポンス 20Hz〜20kHz (−0.25dB) 入力感度 0.5Vrms（8Ω負荷、140W出力時） クロストーク 100dB (100Hz), 85dB (1KHz), 65dB (10KHz) SN比 105dB 電源入力 100V、50-60Hz。 最大消費電力 750W ＡＣアウトレット 本体の電源ＳＷとは非連動、電力容量600W、又は６Ａまで。 外形寸法 幅321×高さ133×奥行295.5mm。 重量 12kg 価格 28万円
