QUAD 44. 修理記録
平成16年2月9日到着   3月9日完成
このAMPの入出力に使用する「5ピンDINコネクター(雄)」、多数有ります、必要なかたメール下さい
又、ケーブルも作ります(DIN−RCA端子)
A. 修理前の状況
  •  「ブーゥ」と言う音が出る

B. 原因
  • 電解コンデンサー劣化

C. 修理状況
  • 電解コンデンサー交換
    出力リレー交換
    RCA端子交換
    OP−AMP交換

D. 使用部品
  • 電解コンデンサー                          14個
    リレー                                  1個
    RCA端子                               6個
    OP−AMP                              14個

E. 調整・測定

F. 修理費   57,000円  オーバーホール修理

S. QUAD 44 の仕様(マニアル・カタログより)

A. 修理前の状況

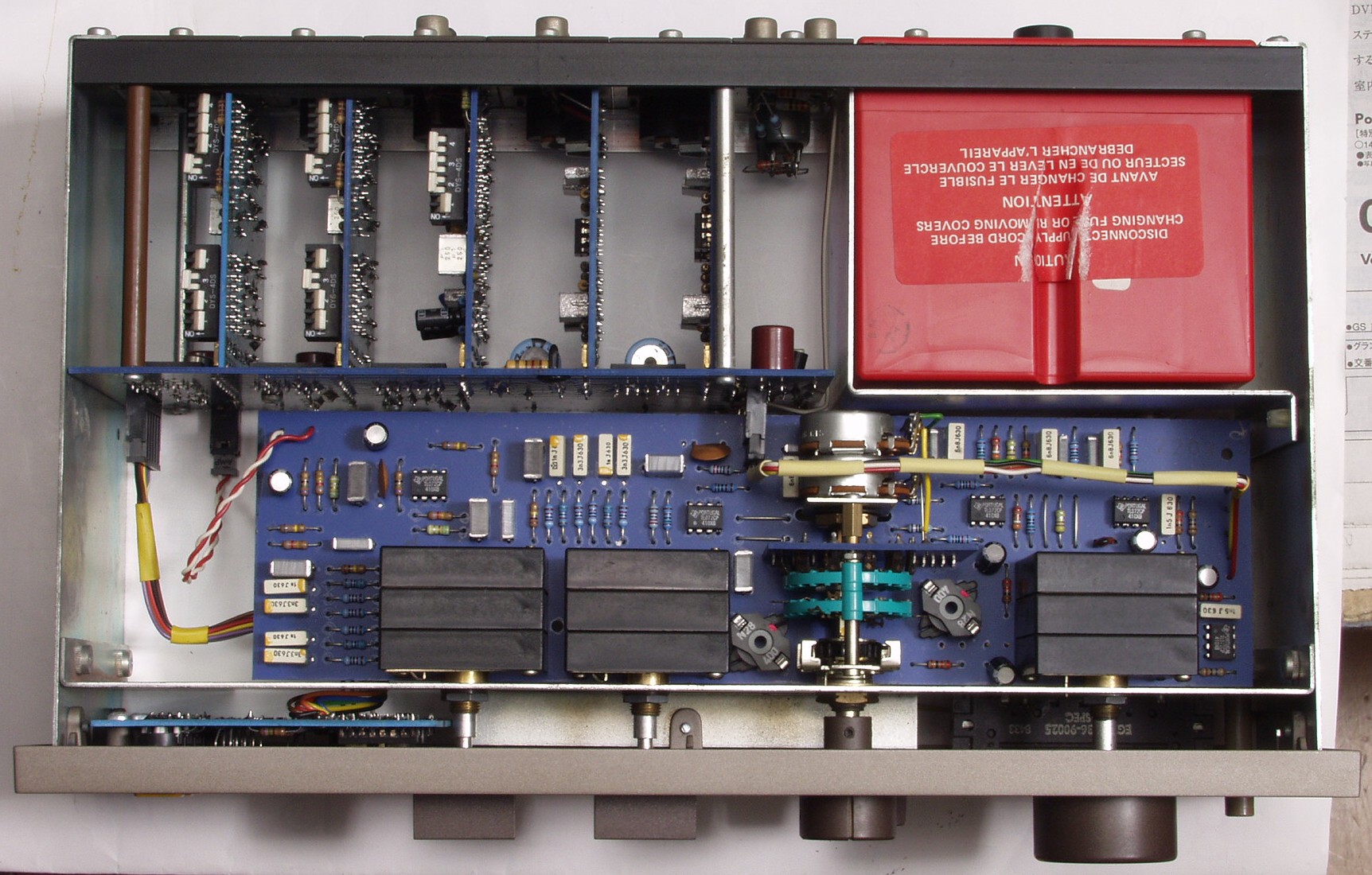

A1. 修理前 上から見る
A2. 修理前 下から見る

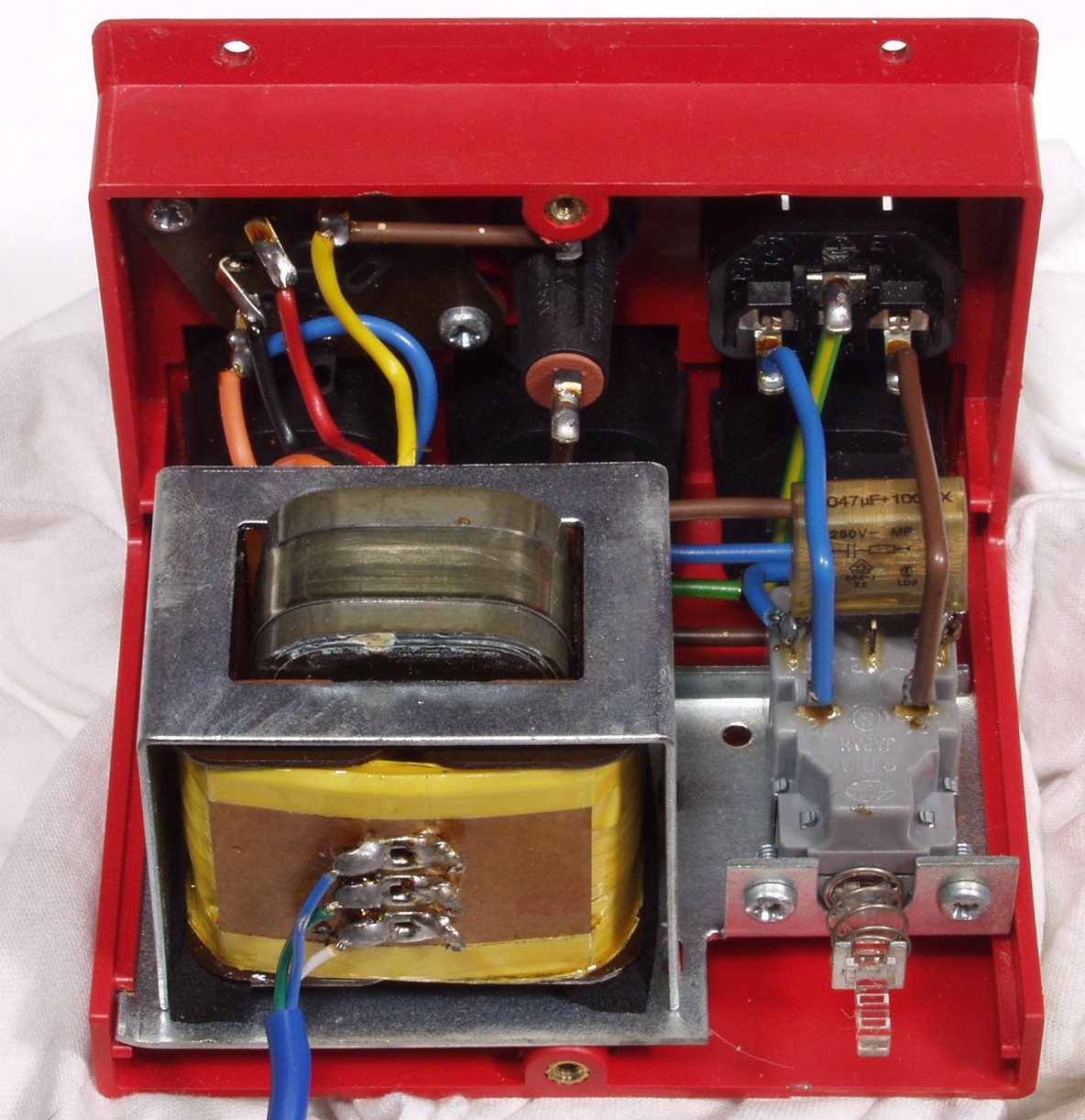

A3. 修理前 電源トランス部
A4. 修理前 VRは日本製
C. 修理状況

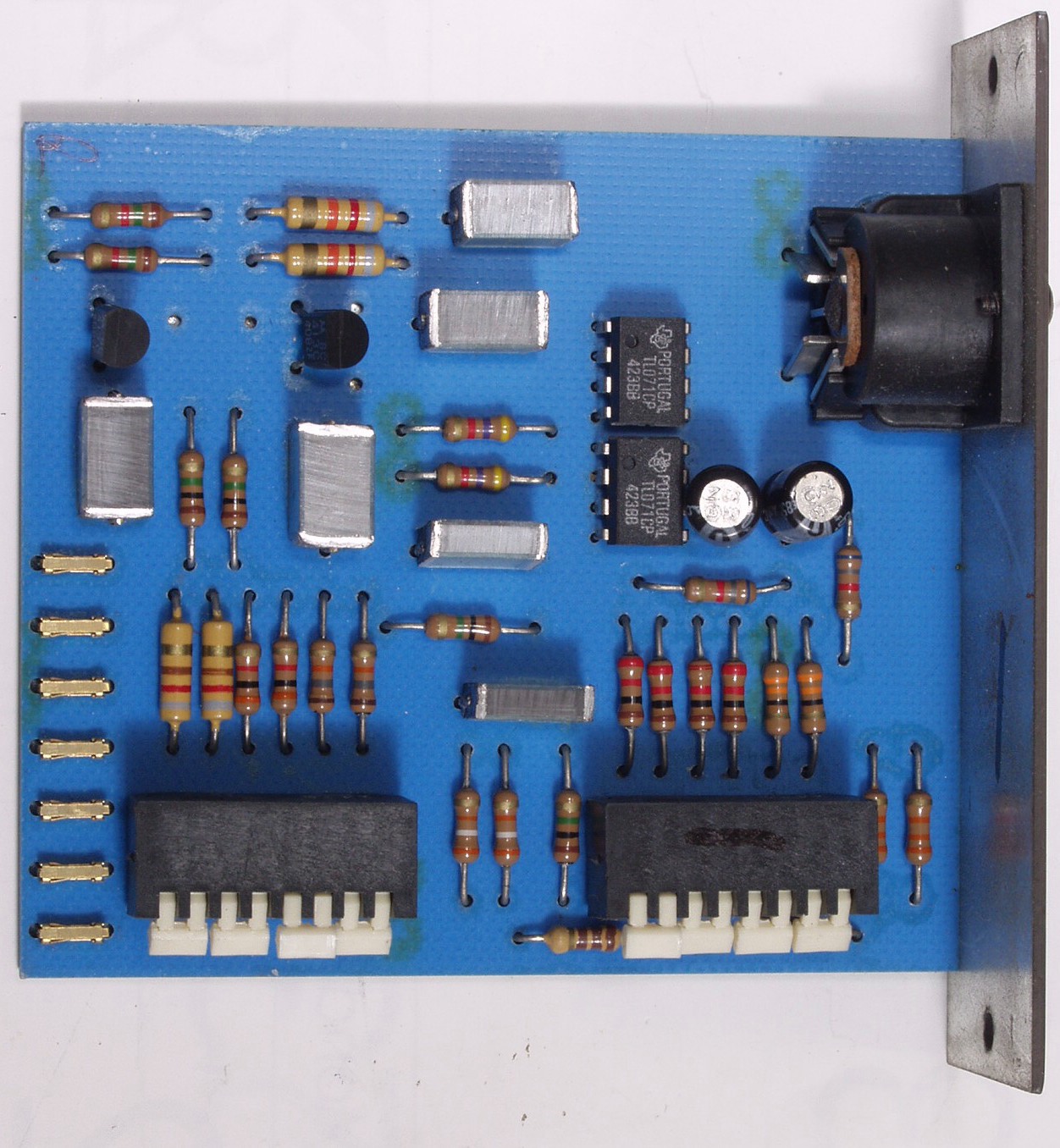

C1A. 修理前 TAPE1入力基板 下のディプSWはPlayとRecordのレベル調整

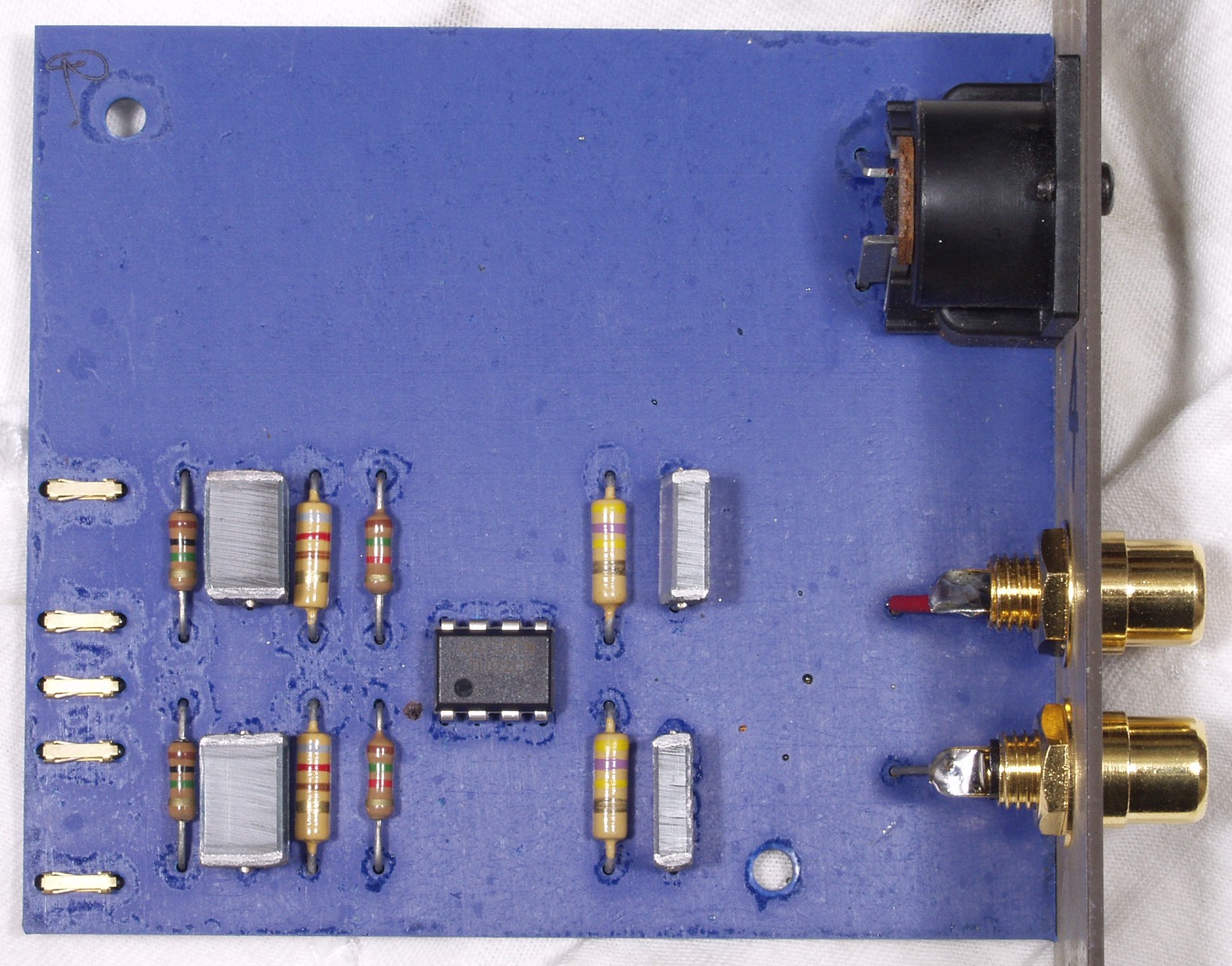

C1B. 修理後  TAPE1入力基板 OP-AMP2個、電解コンデンサー2個交換
C1C. 修理前  TAPE1入力基板裏
C1D. 修理(半田補正)後  TAPE1入力基板裏 全半田やり直し
C2A. 修理前  TAPE2入力基板 下のデイップSWはPlayとRecordのレベル調整
C2B. 修理後 TAPE2入力基板 OP-AMP2個、電解コンデンサー2個交換

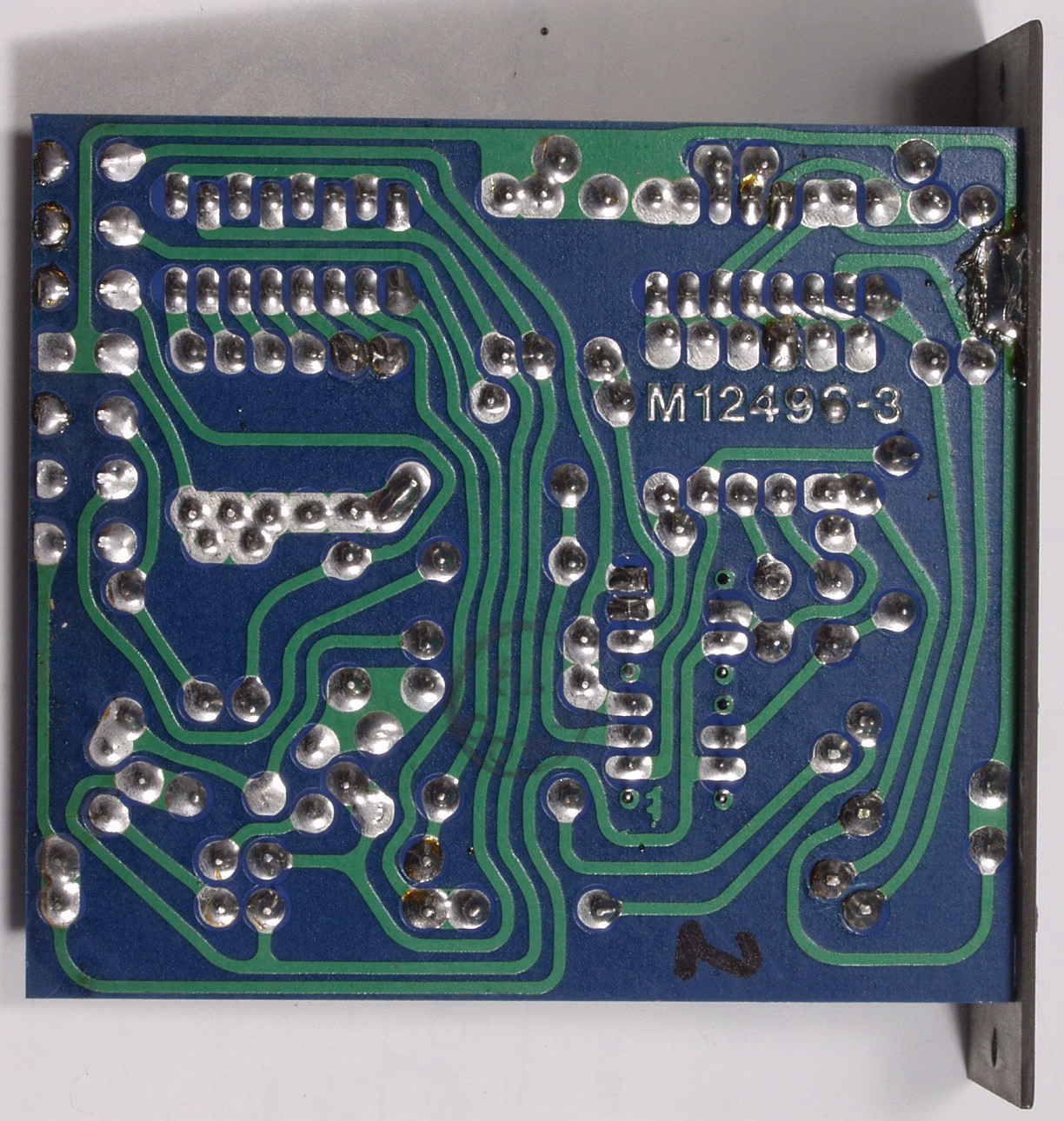

C2C. 修理前  TAPE2入力基板裏
C2D. 修理(半田補正)後  TAPE2入力基板裏 全半田やり直し
C3A. 修理前  DISK入力基板 下のデイップSWは入力レベル調整

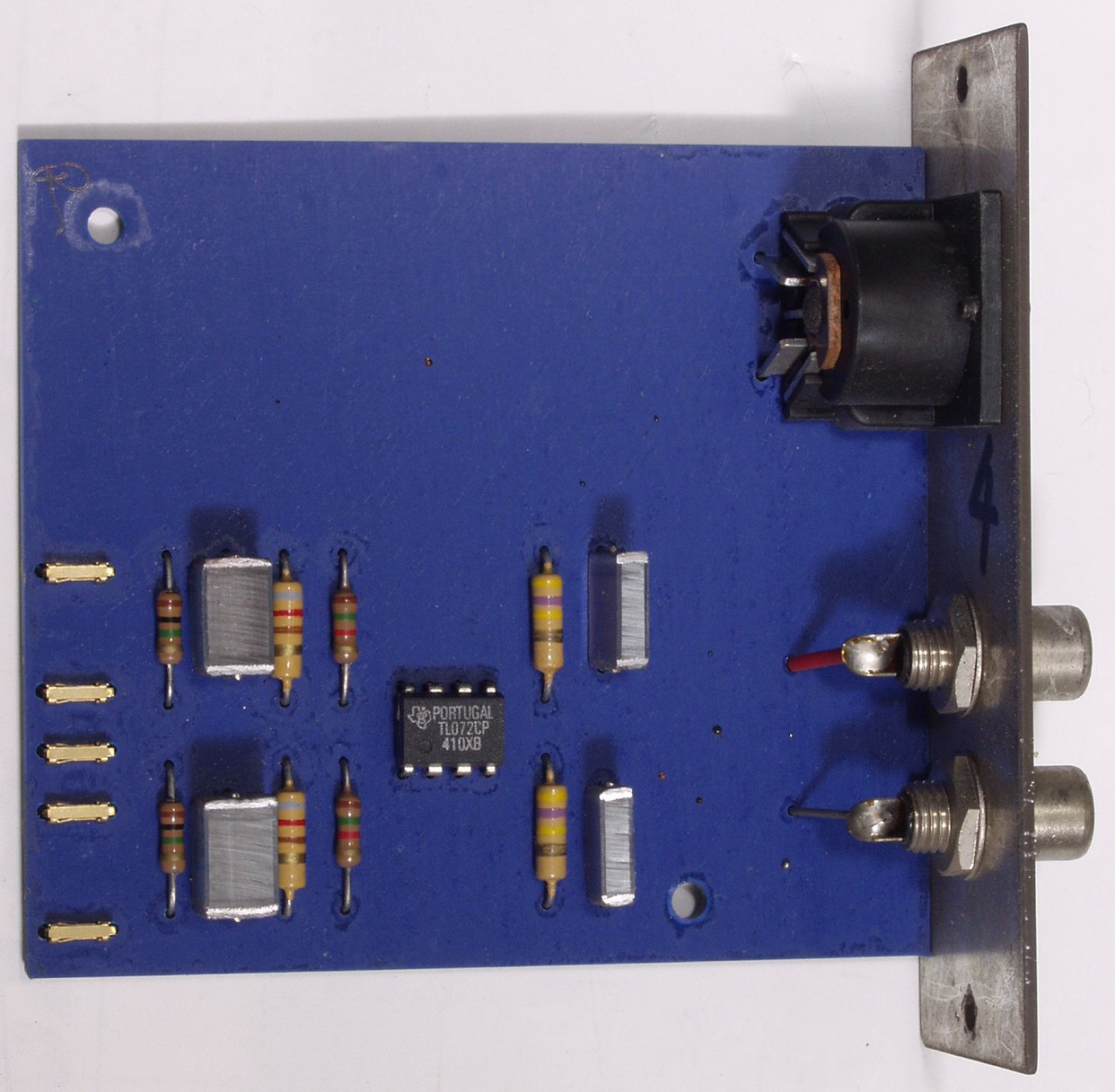

C3B. 修理後  DISK入力基板 OP-AMP2個、電解コンデンサー4個、RCA端子2個交換

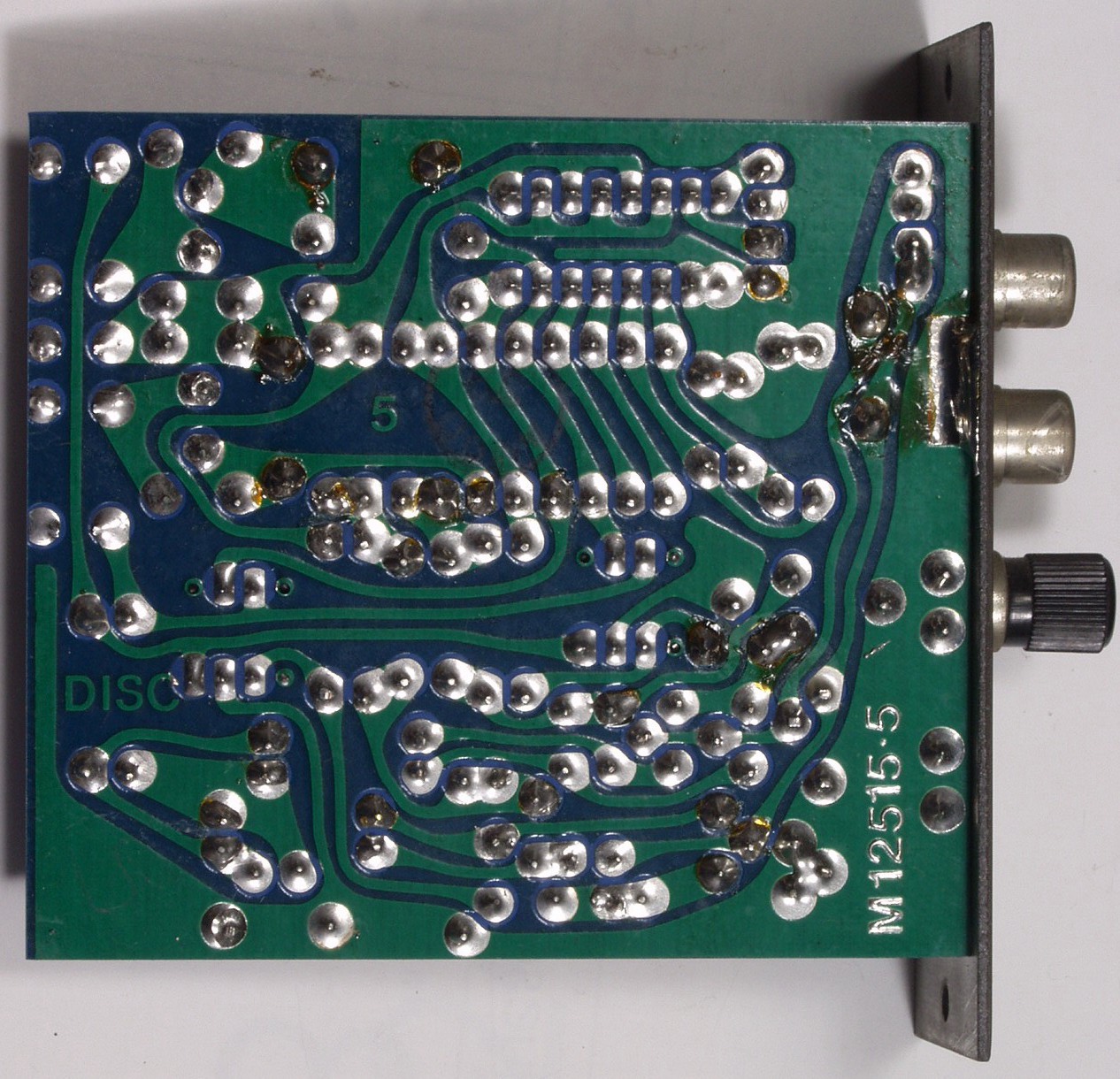

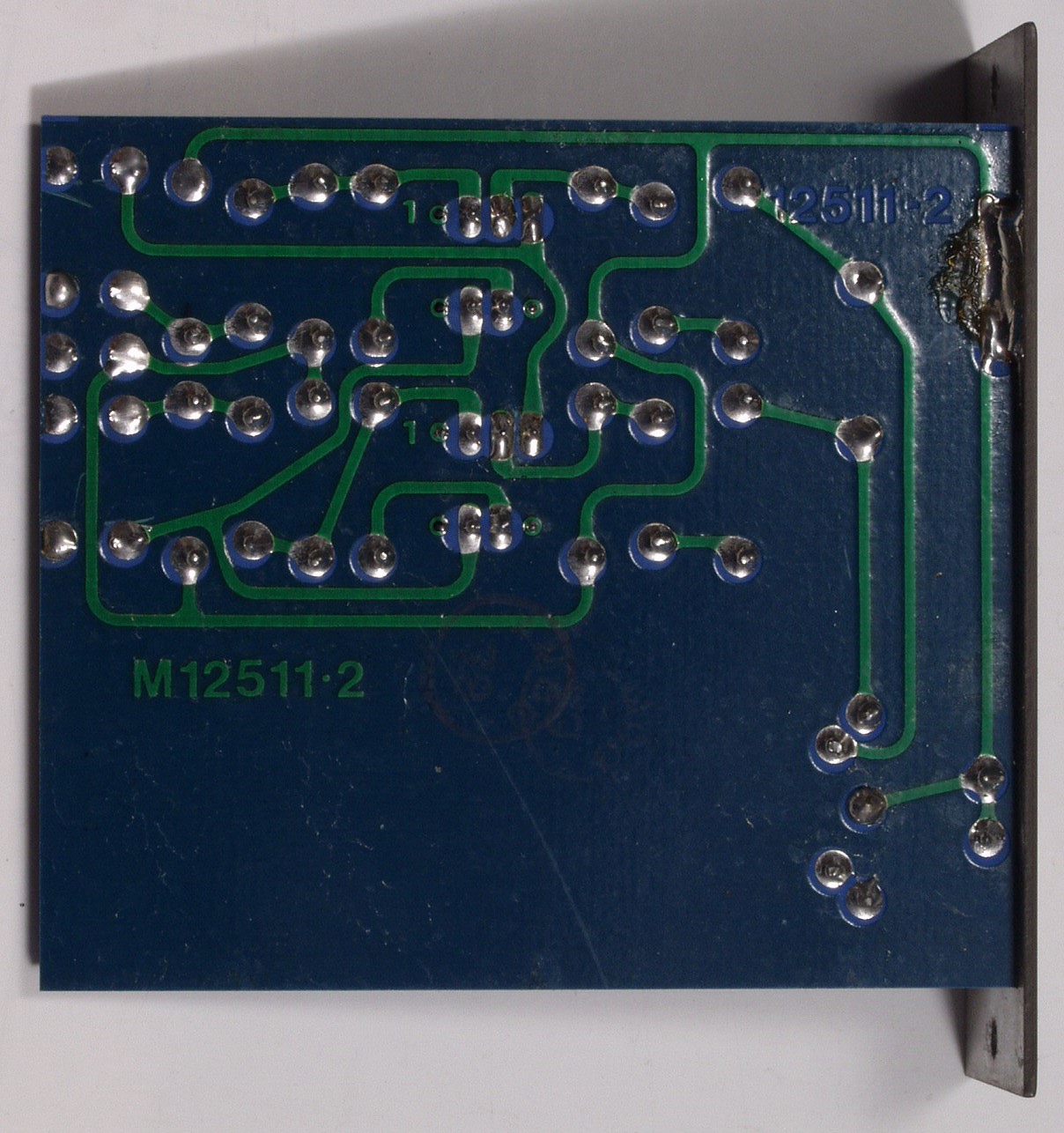

C3C. 修理前  DISK入力基板裏

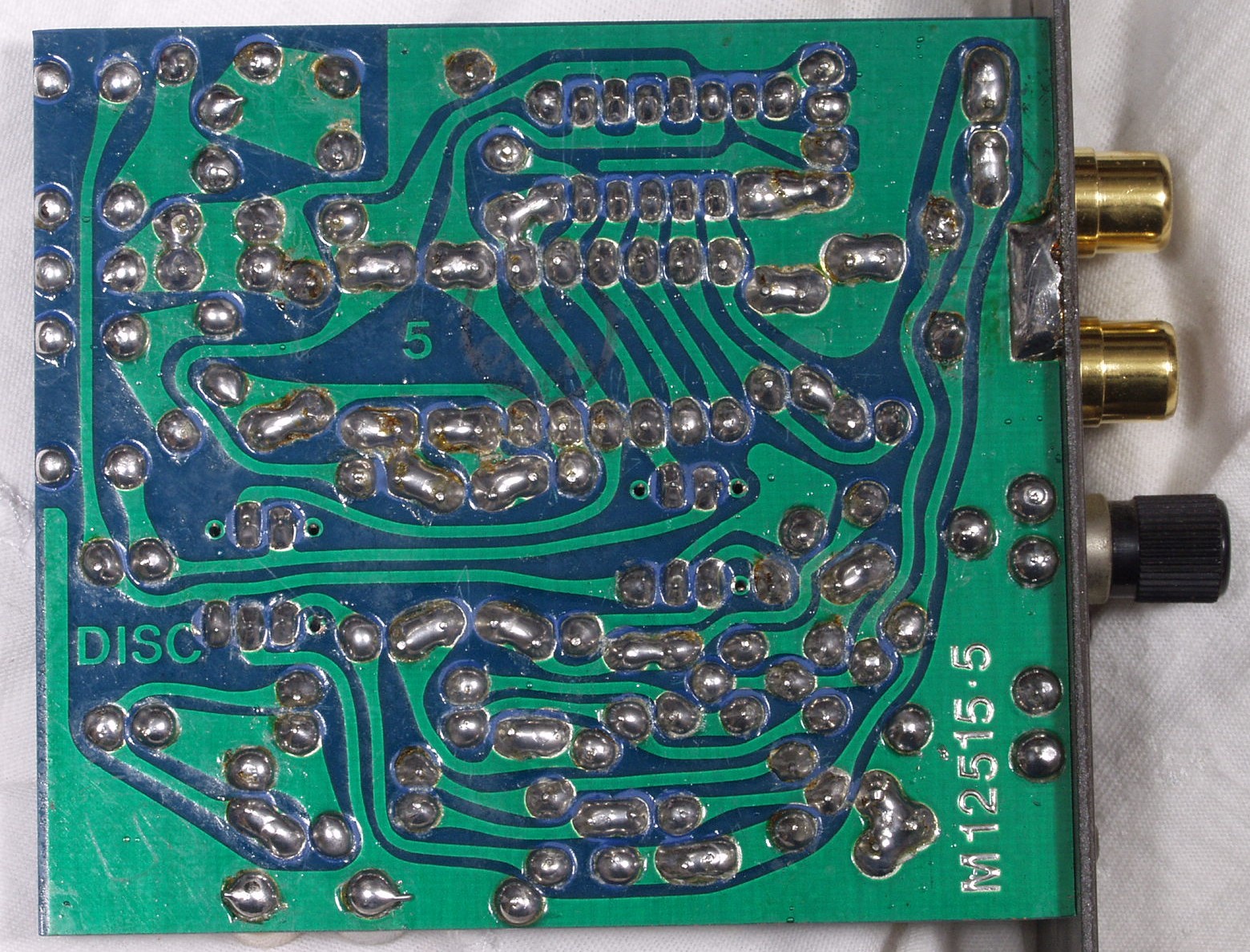

C3C1. 修理前  DISK入力基板裏 半田不良ヶ所

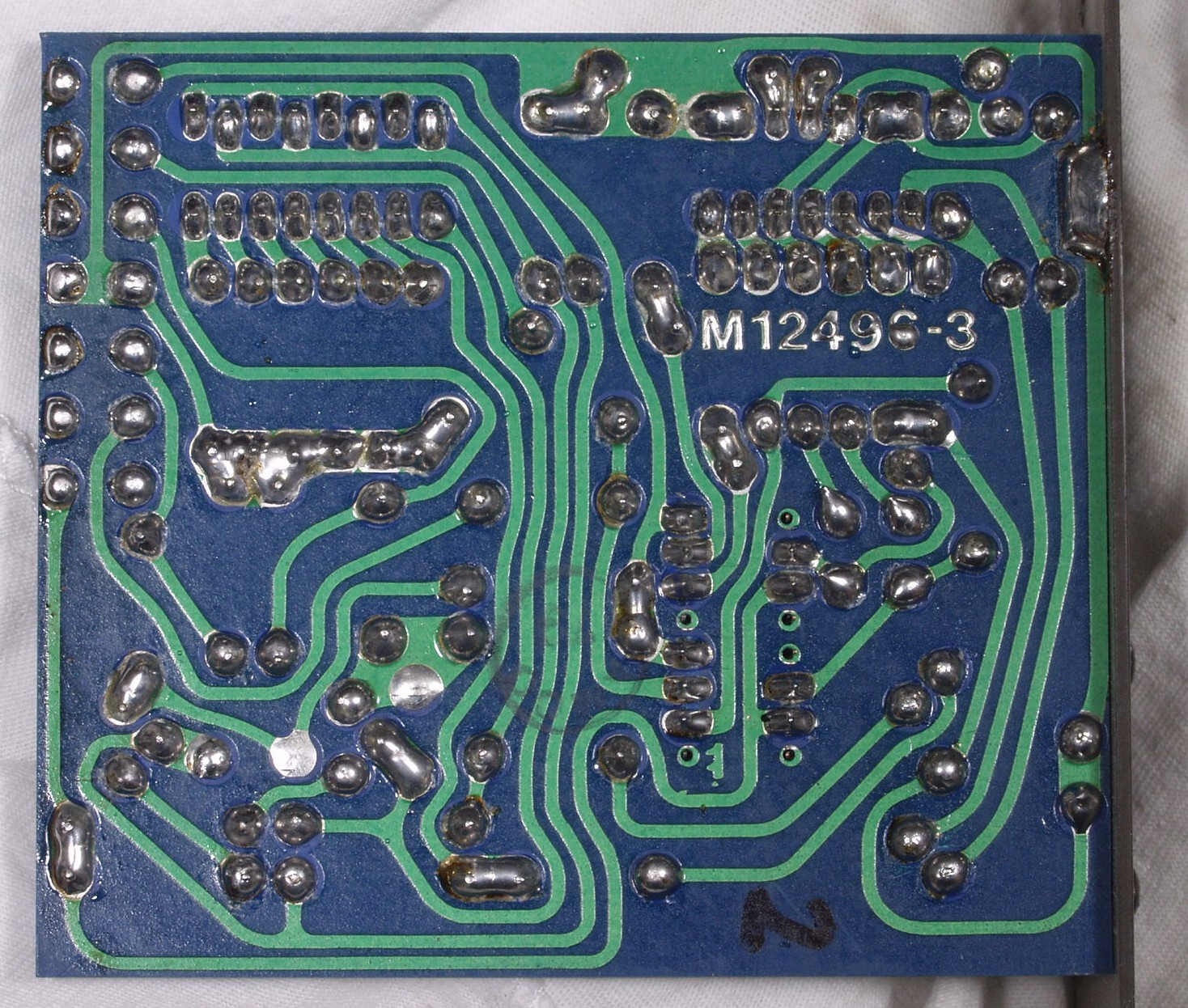

C3D. 修理(半田補正)後  DISK入力基板裏 全半田やり直し
C4A. 修理前  CD/AUX入力基板
C4B. 修理後  CD/AUX入力基板 OP-AMP、RCA端子2個交換
C4C. 修理前  CD/AUX入力基板裏

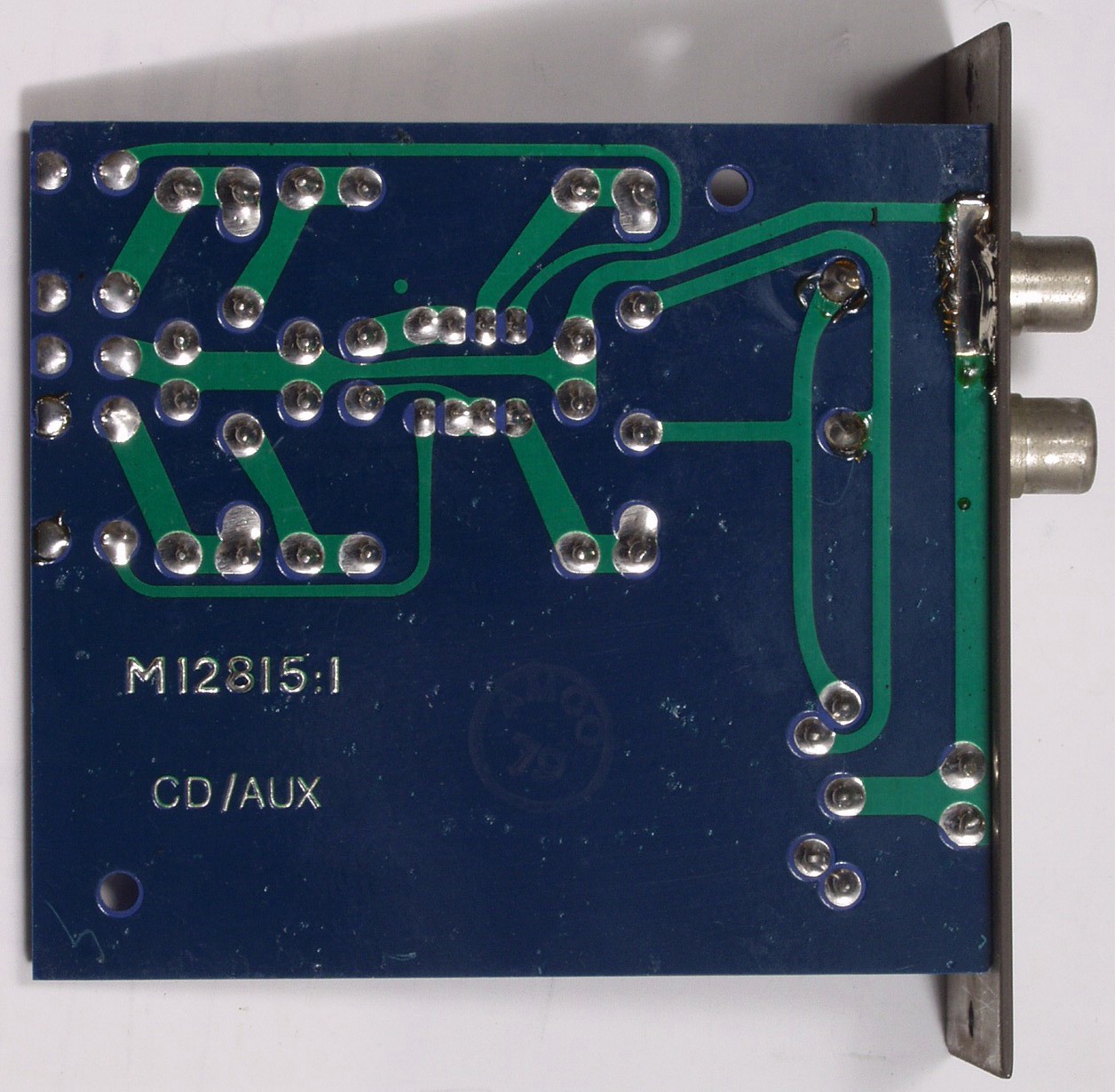

C4D. 修理(半田補正)後  CD/AUX入力基板裏 全半田やり直し

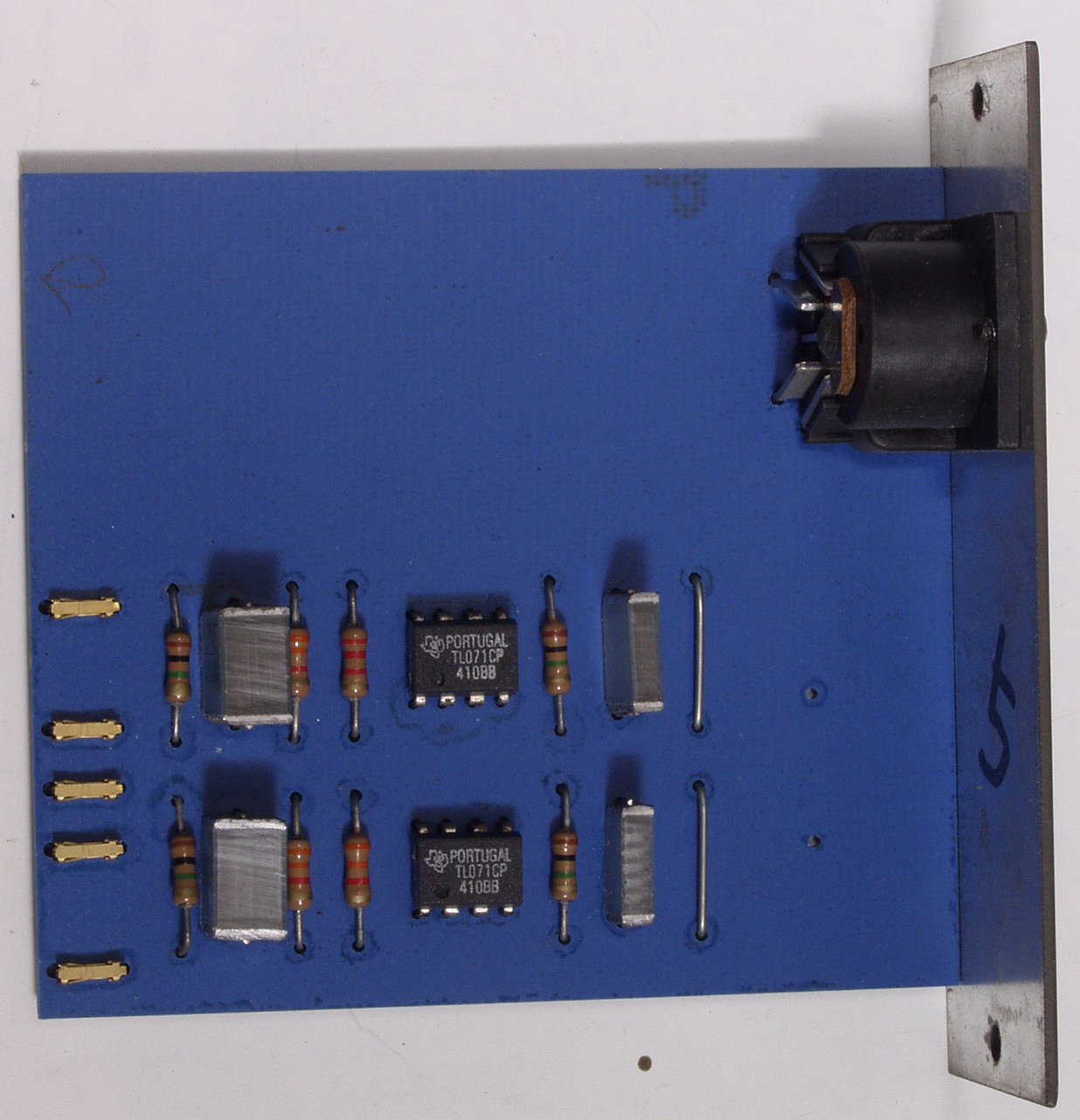

C5A. 修理前  RADIO入力基板
C5B. 修理後  RADIO入力基板 OP-AMP2個交換
C5C. 修理前  RADIO入力基板裏
C5D. 修理(半田補正)後  RADIO入力基板裏 全半田やり直し

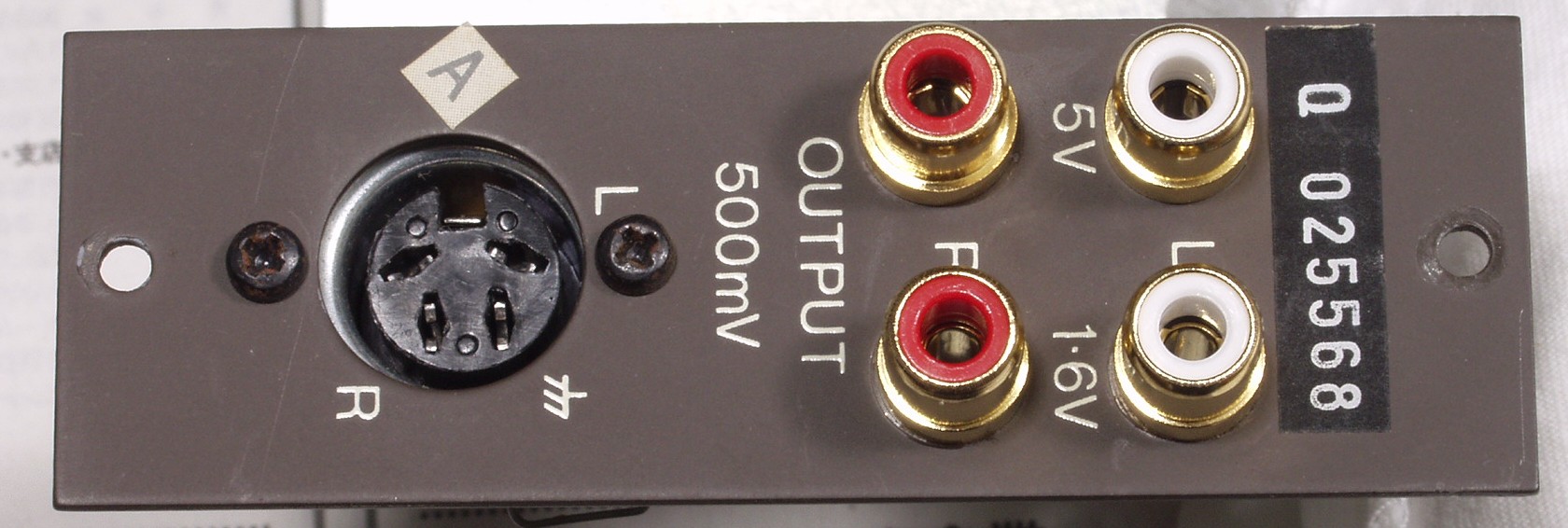

C6A. 修理前  出力RCA端子 何と5V/1.6Vの出力端子有り、真空管AMPも十分駆動できる
C6B. 修理後  出力RCA端子
C7A. 修理前  電源基板
C7B. 修理後  電源基板 電解コンデンサー5個、リレー交換
C7C. 修理前  電源基板裏

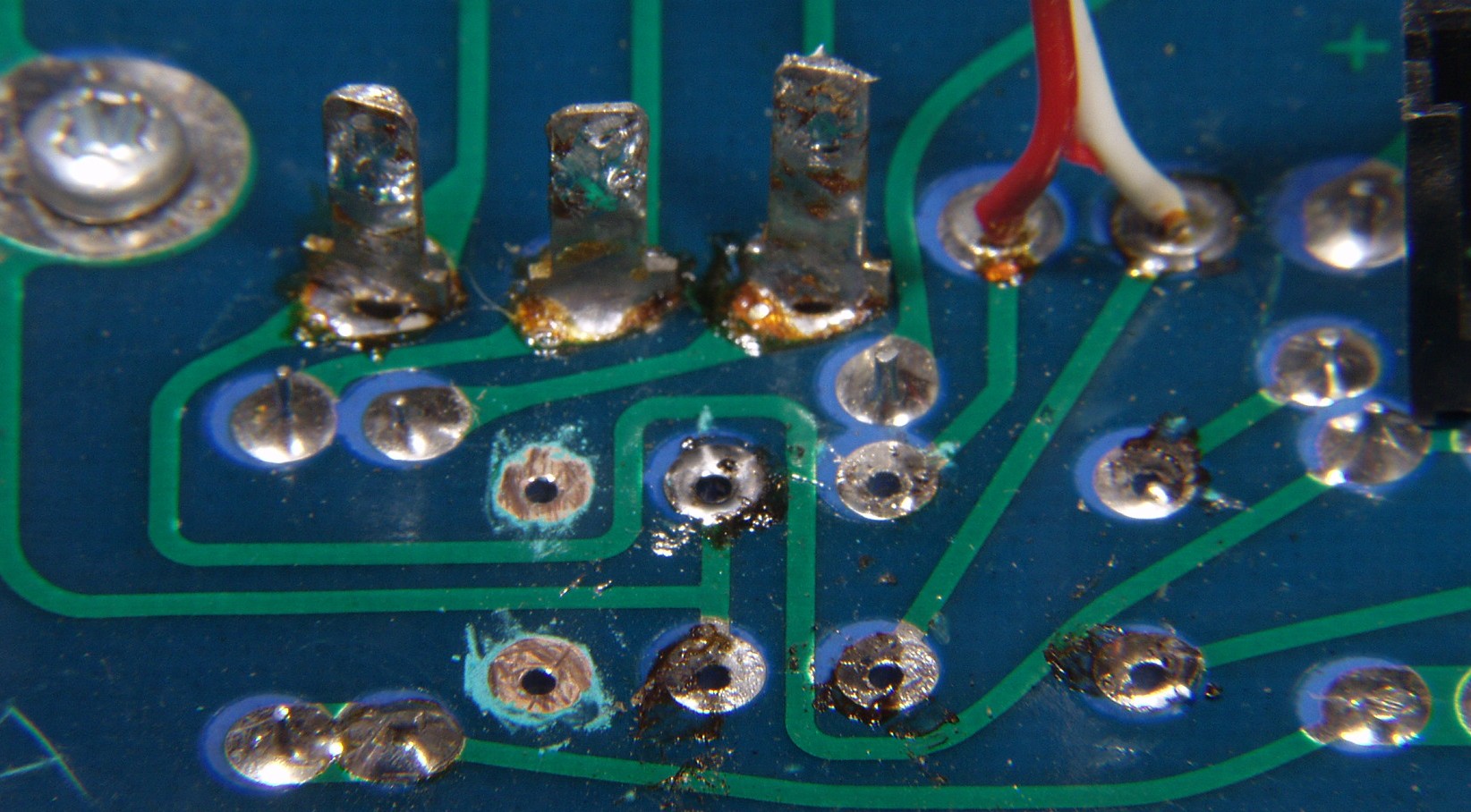

C7C1. 修理前  電源基板裏 リレーの遊端子も、固定の為、半田する
C7D. 修理(半田補正)後  電源基板裏 全半田やり直し

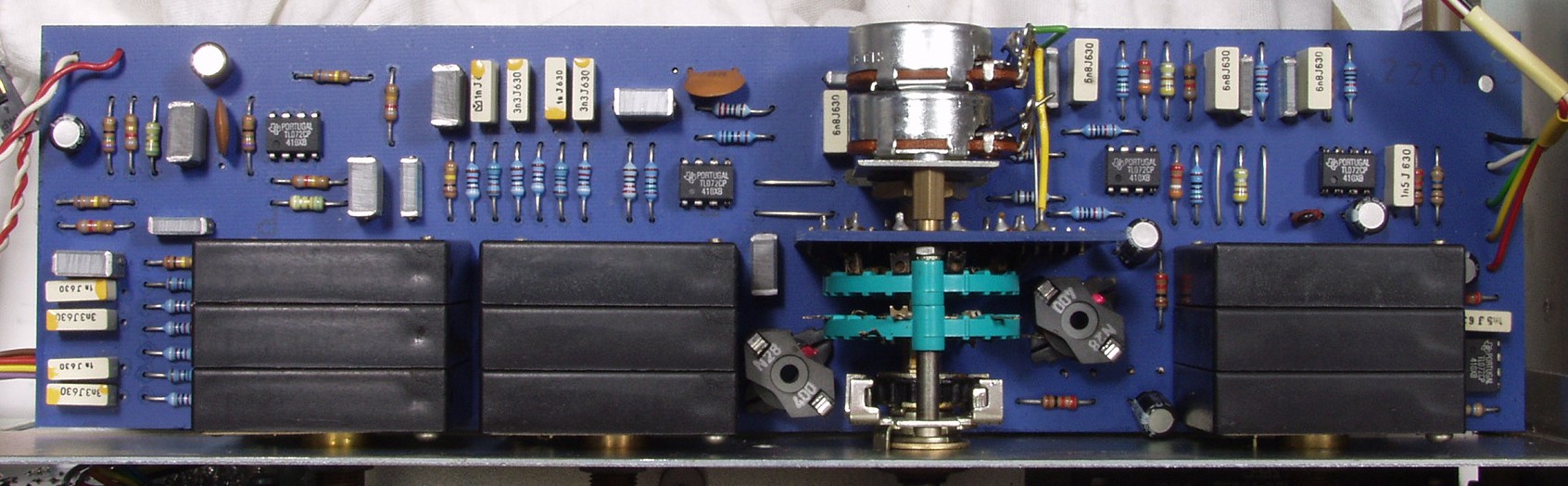

C8A. 修理前  VR基板

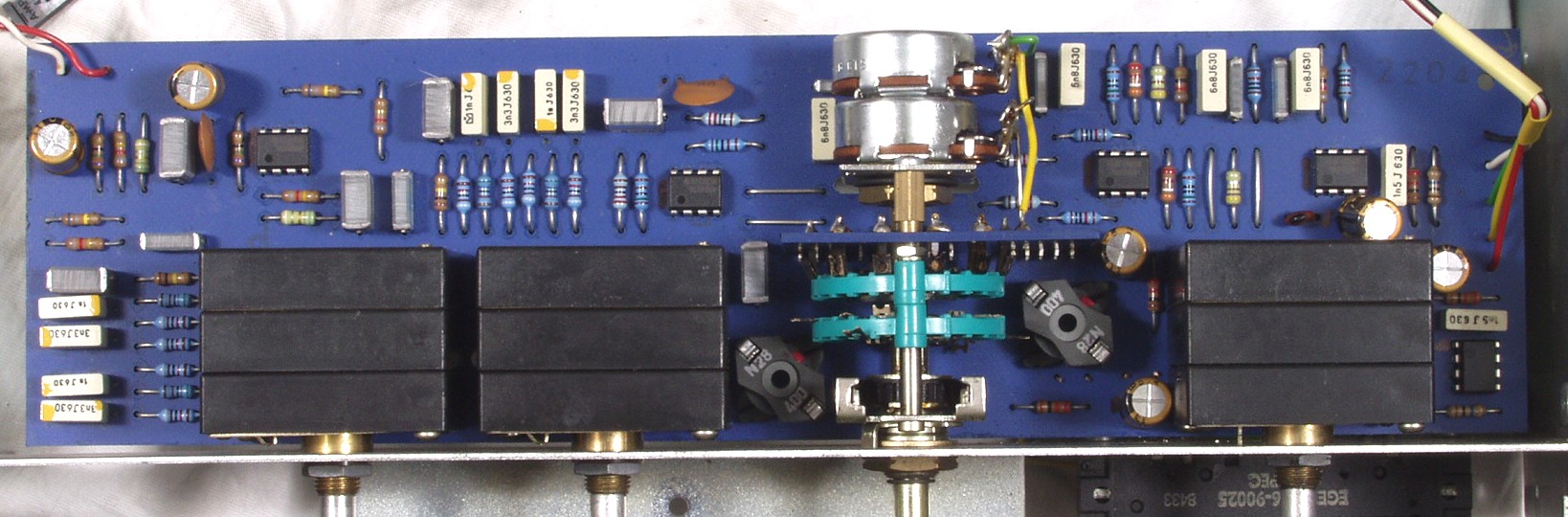

C8B. 修理後  VR基板 電解コンデンサー6個、OP-AMP5個交換
C8C. 修理後  VR基板 SWの基板半田補正

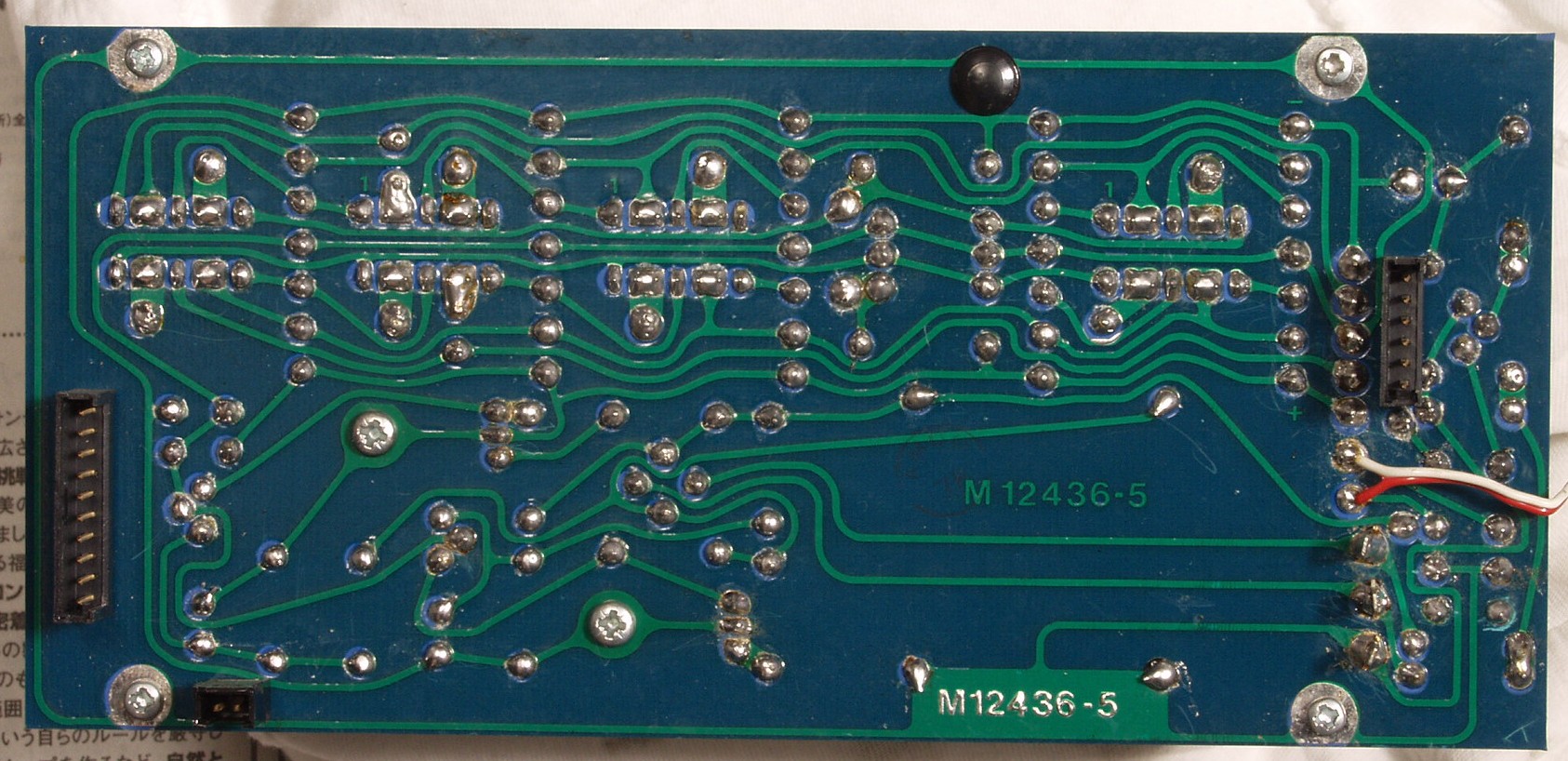

C8C. 修理前  VR基板裏

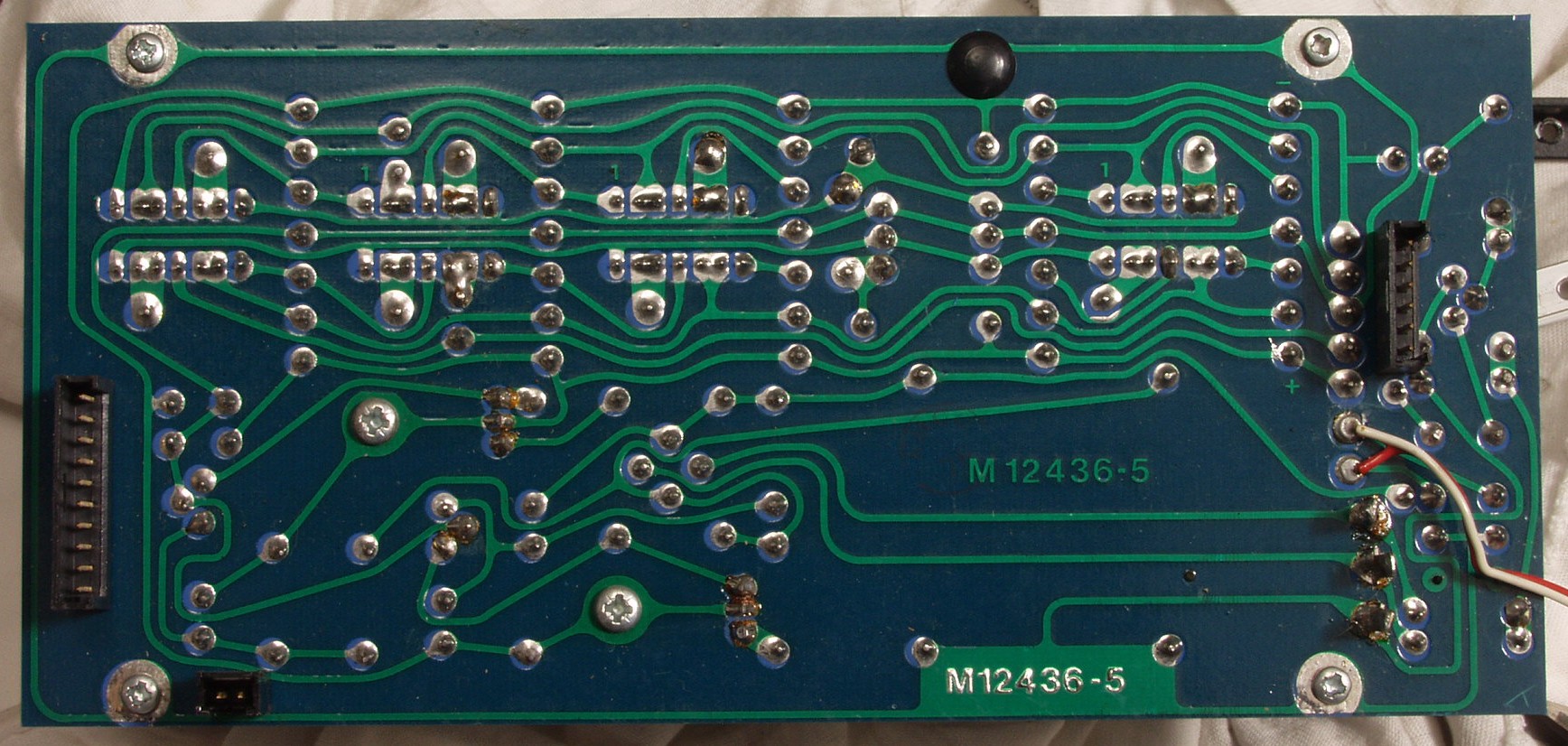

C8D. 修理(半田補正)後  VR基板裏 全半田やり直し

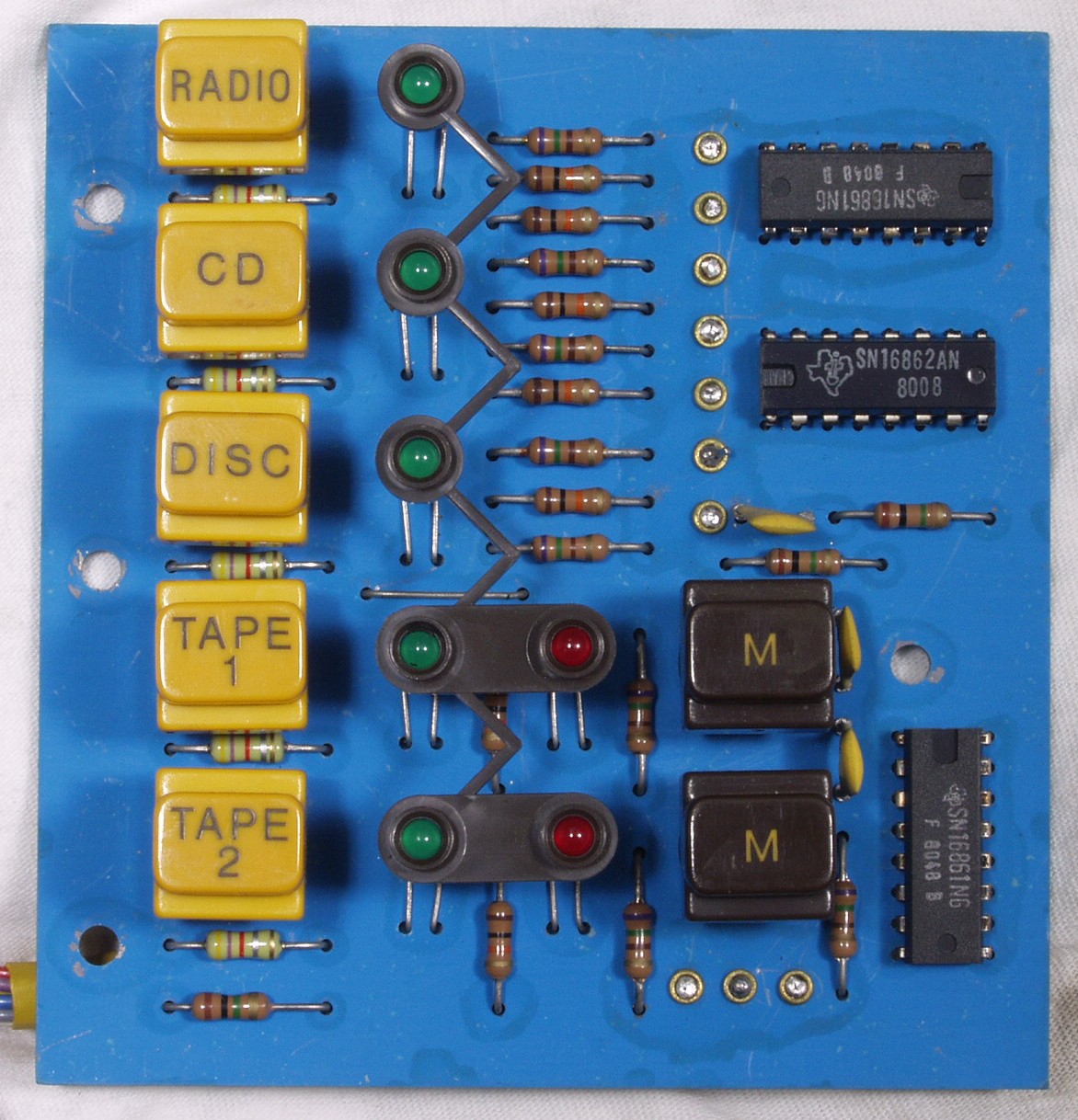

C9A. 修理前  操作・表示基板

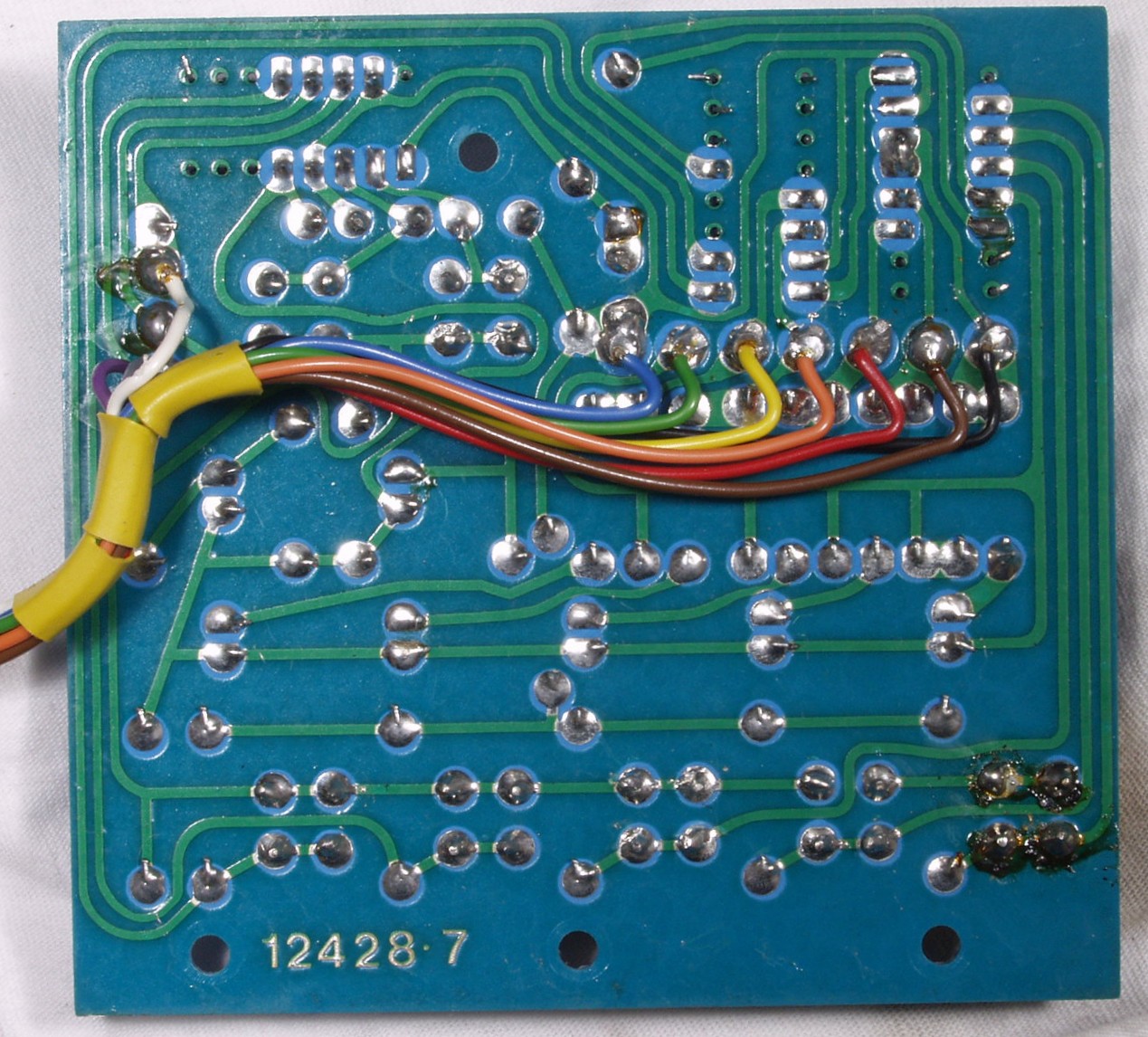

C9B. 修理前  操作・表示基板裏

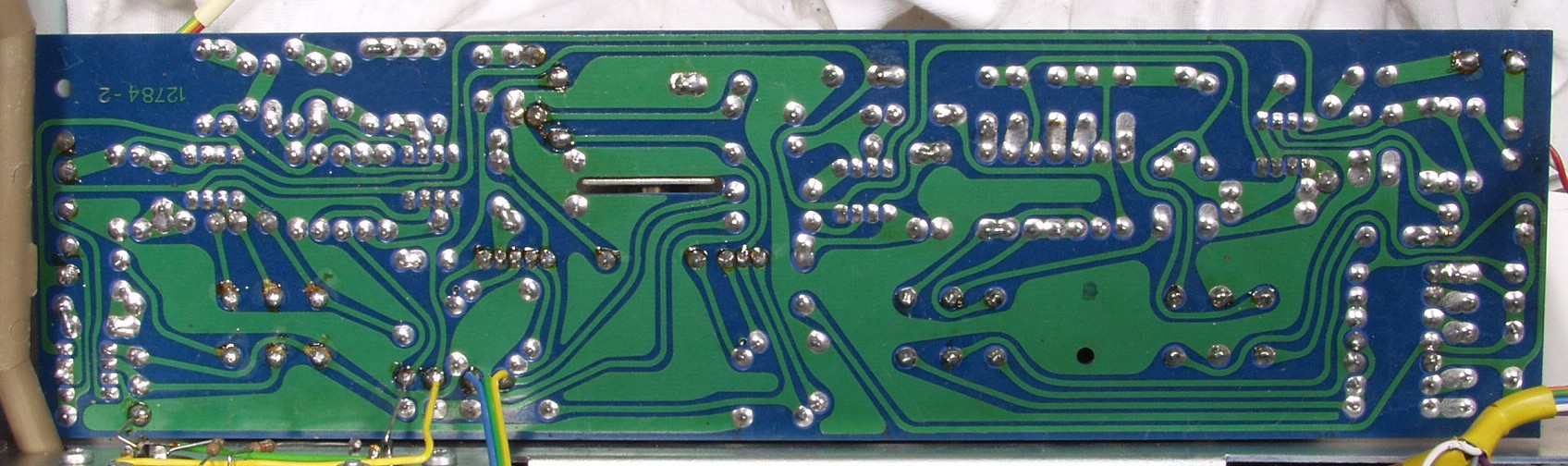

C9C. 修理(半田補正)後  操作・表示基板裏

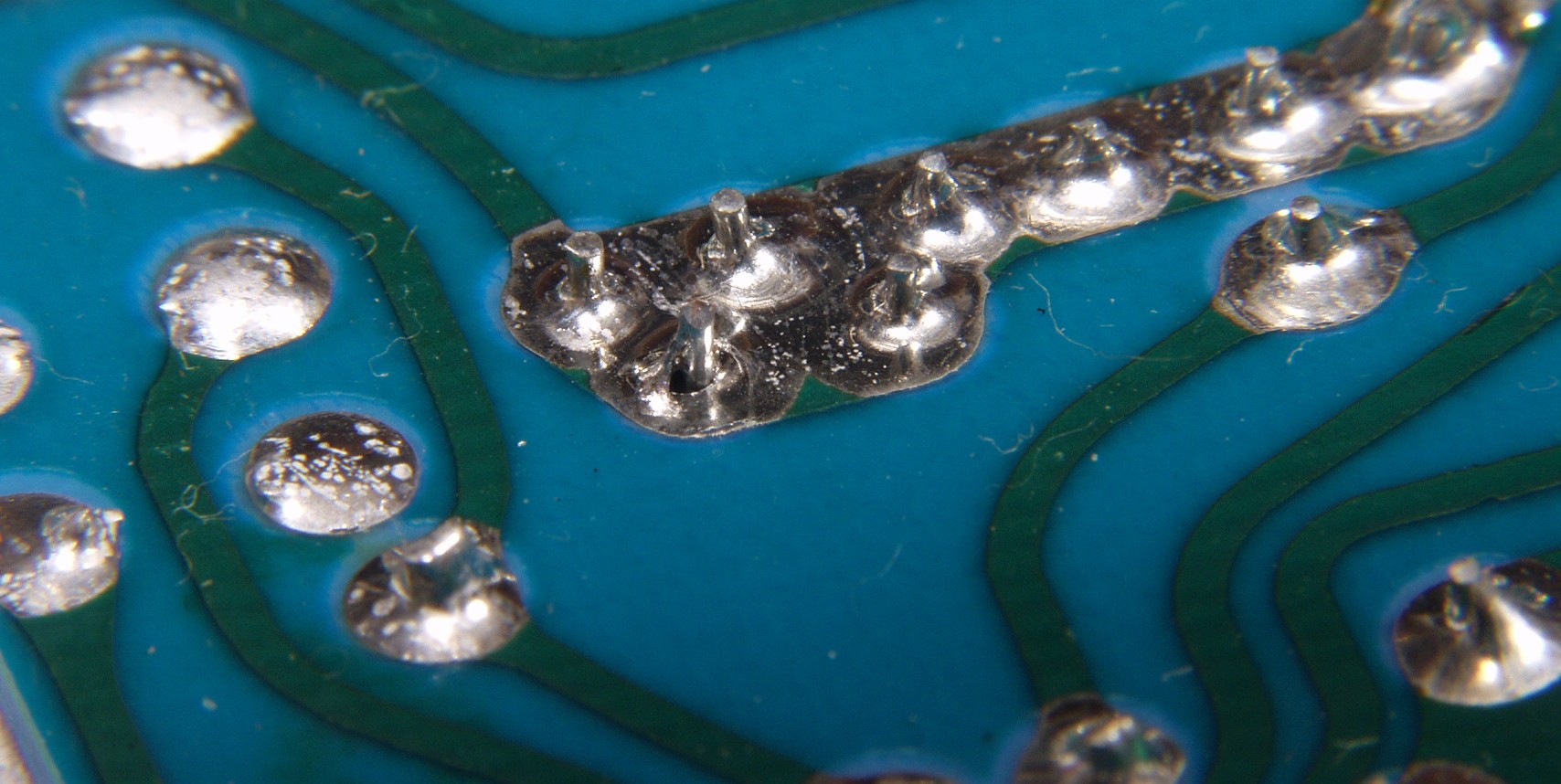

C9D. 修理(半田補正)後  操作・表示基板裏 更に半田強化
CA. パネル清掃
CB−1. 交換部品
CB−2. 交換部品 ICの拡大写真
CCA. 修理前 上から見る

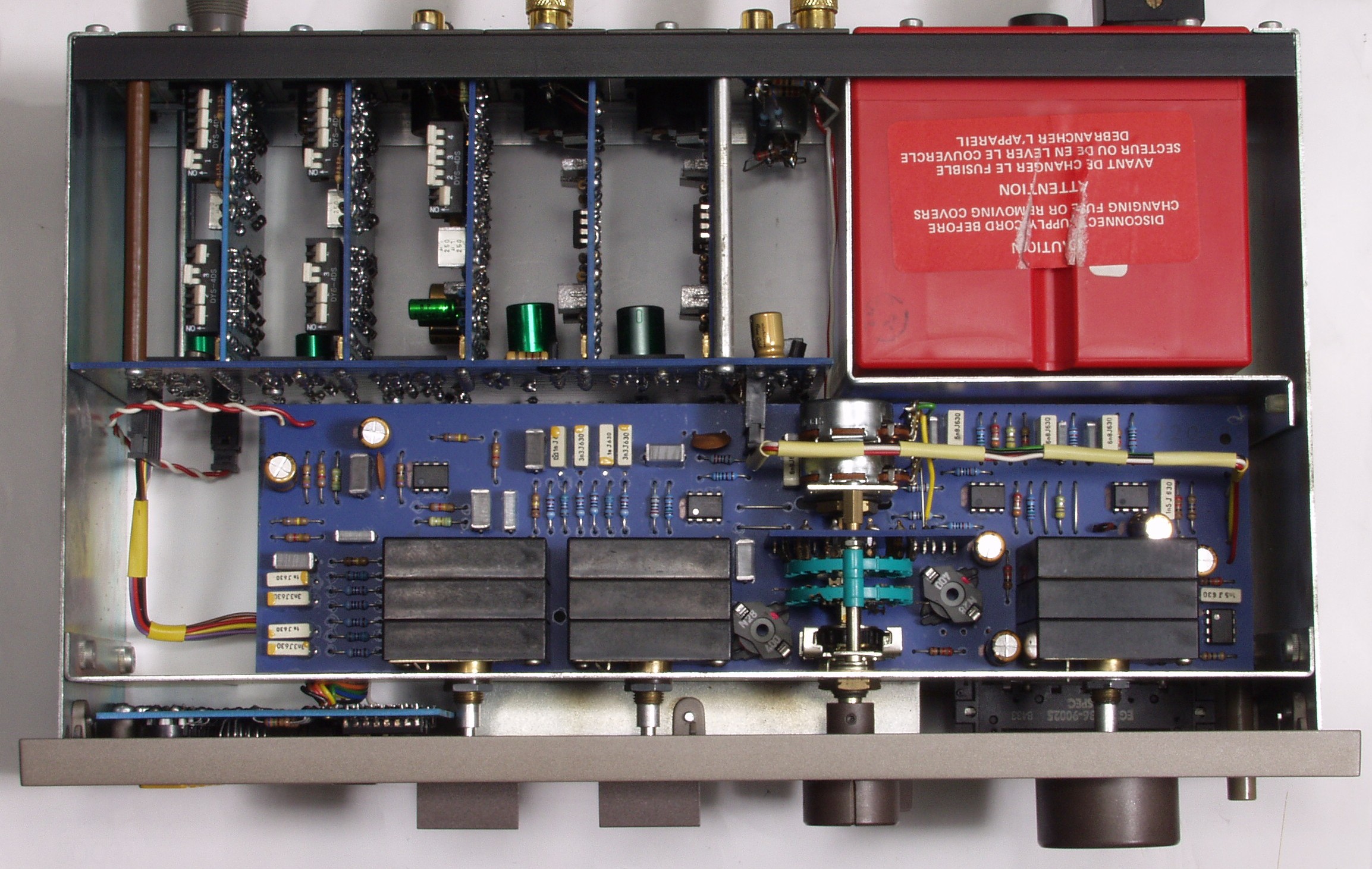

CCB. 修理後 上から見る

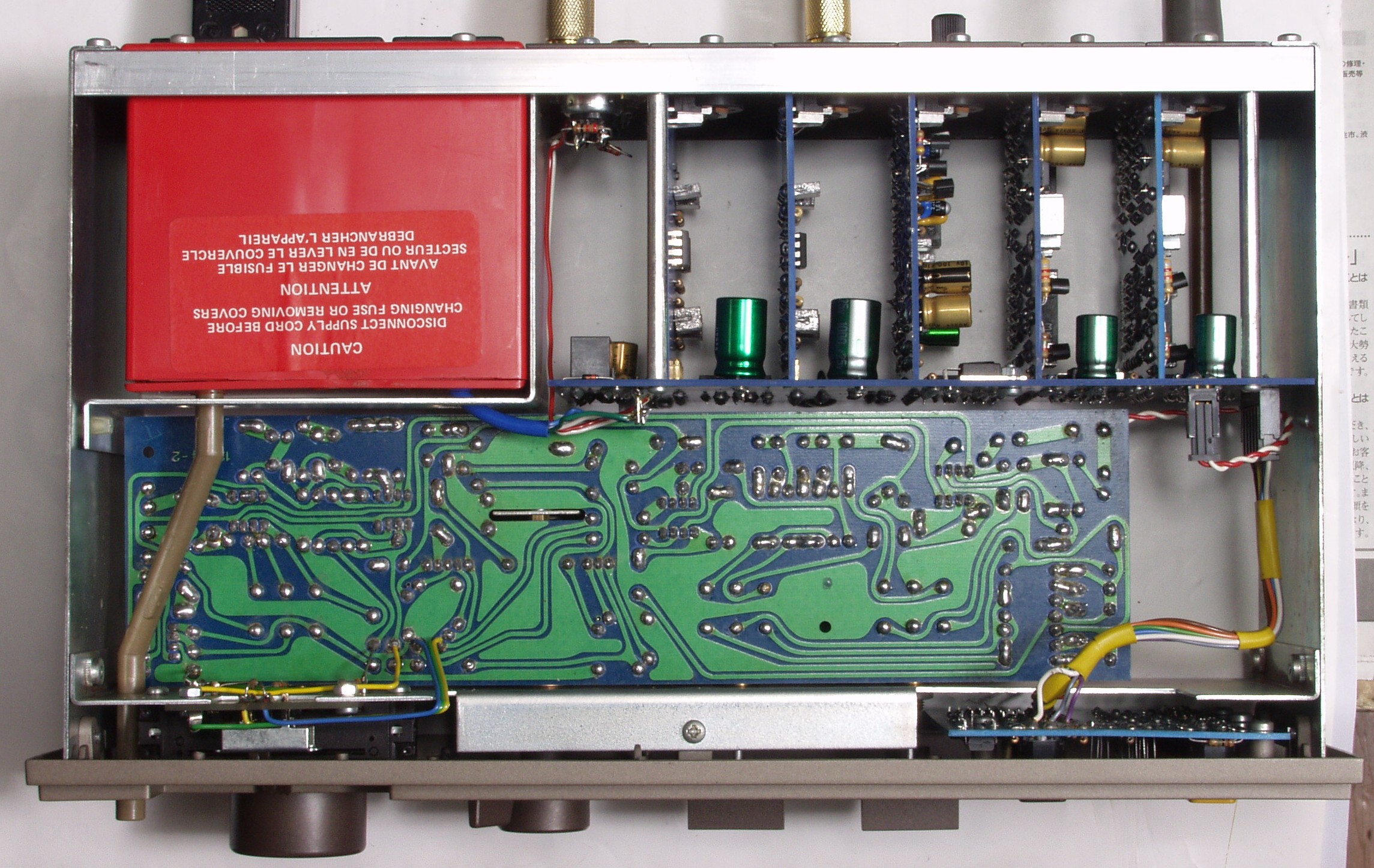

CCC. 修理前 下から見る
CCD. 修理後 下から見る

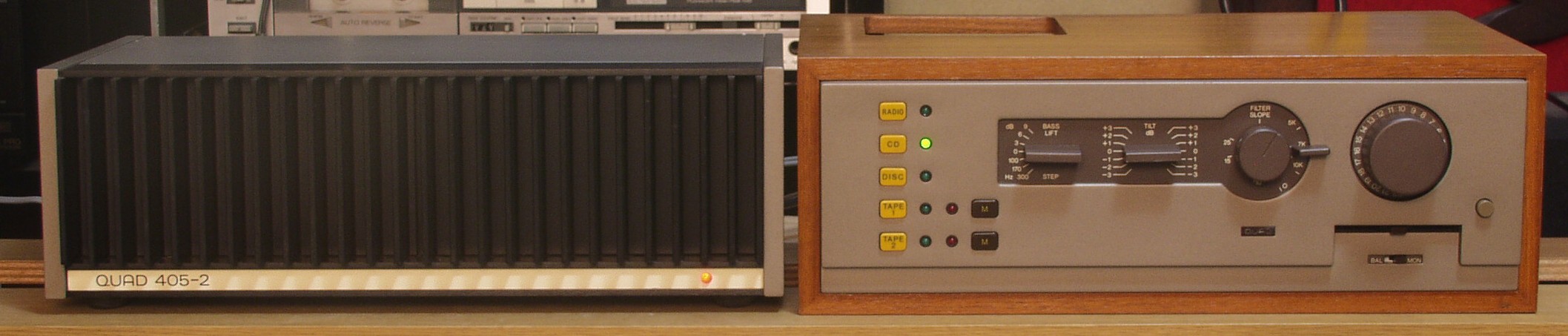

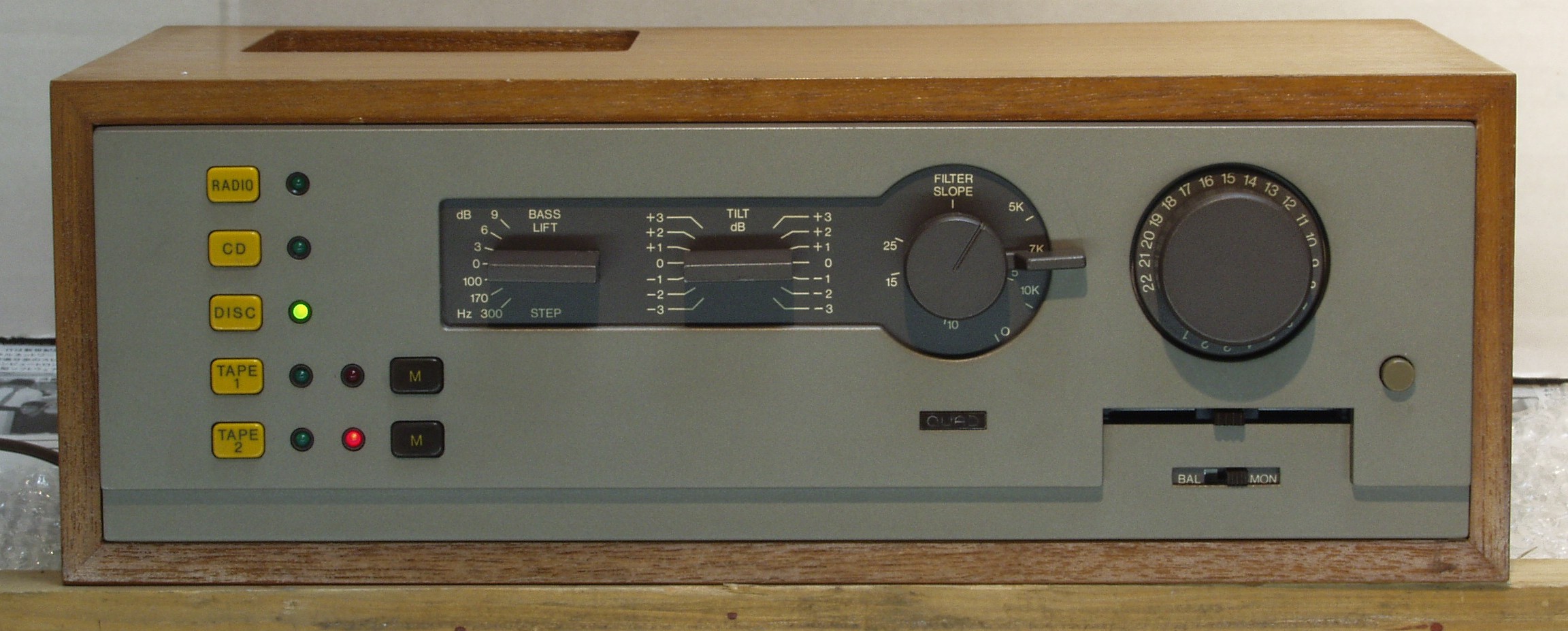

CD1. 完成 前から見る

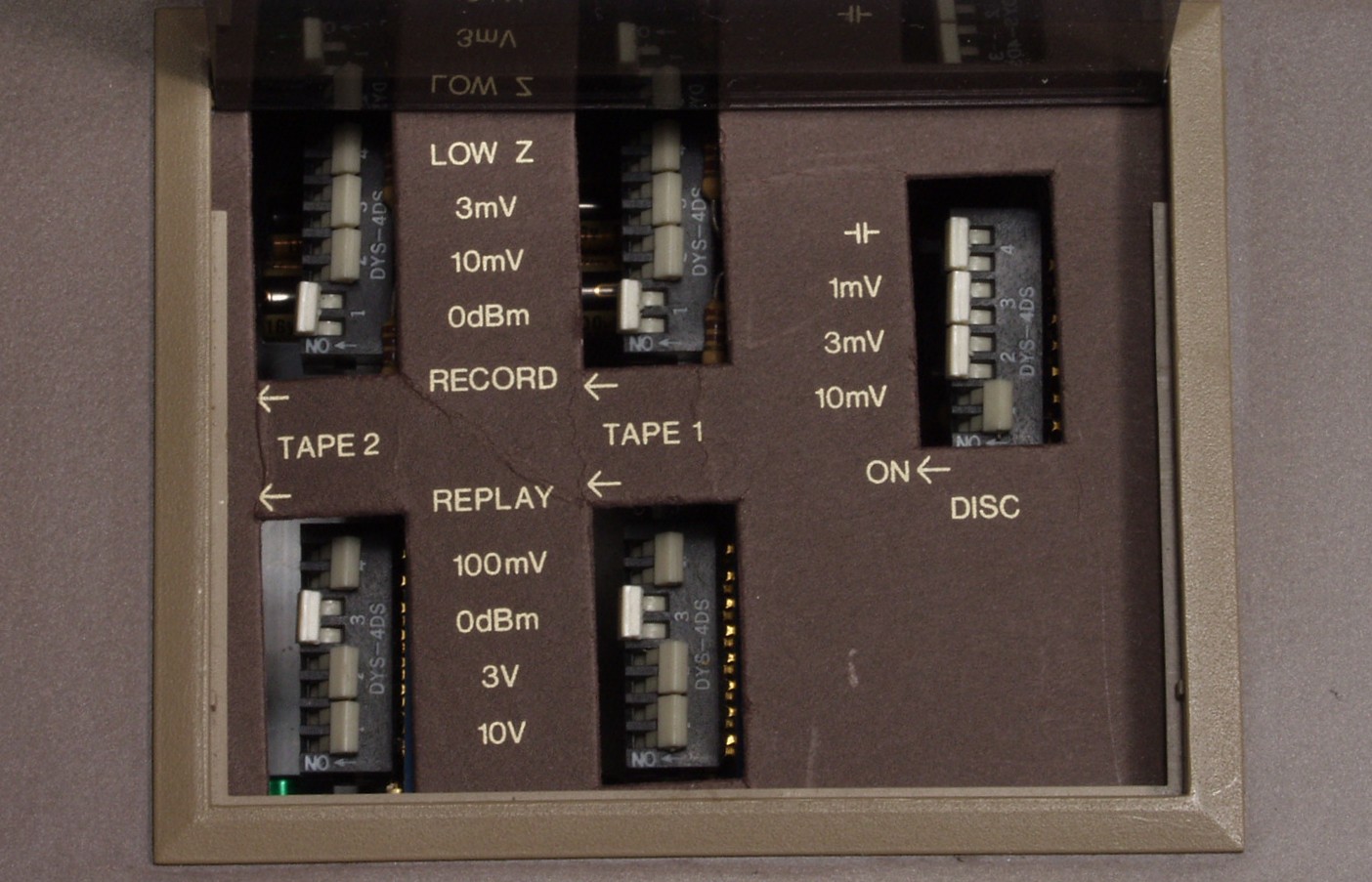

CD2. 完成 設定デイップSW
CD3.完成  後から見る
E. 調整・測定

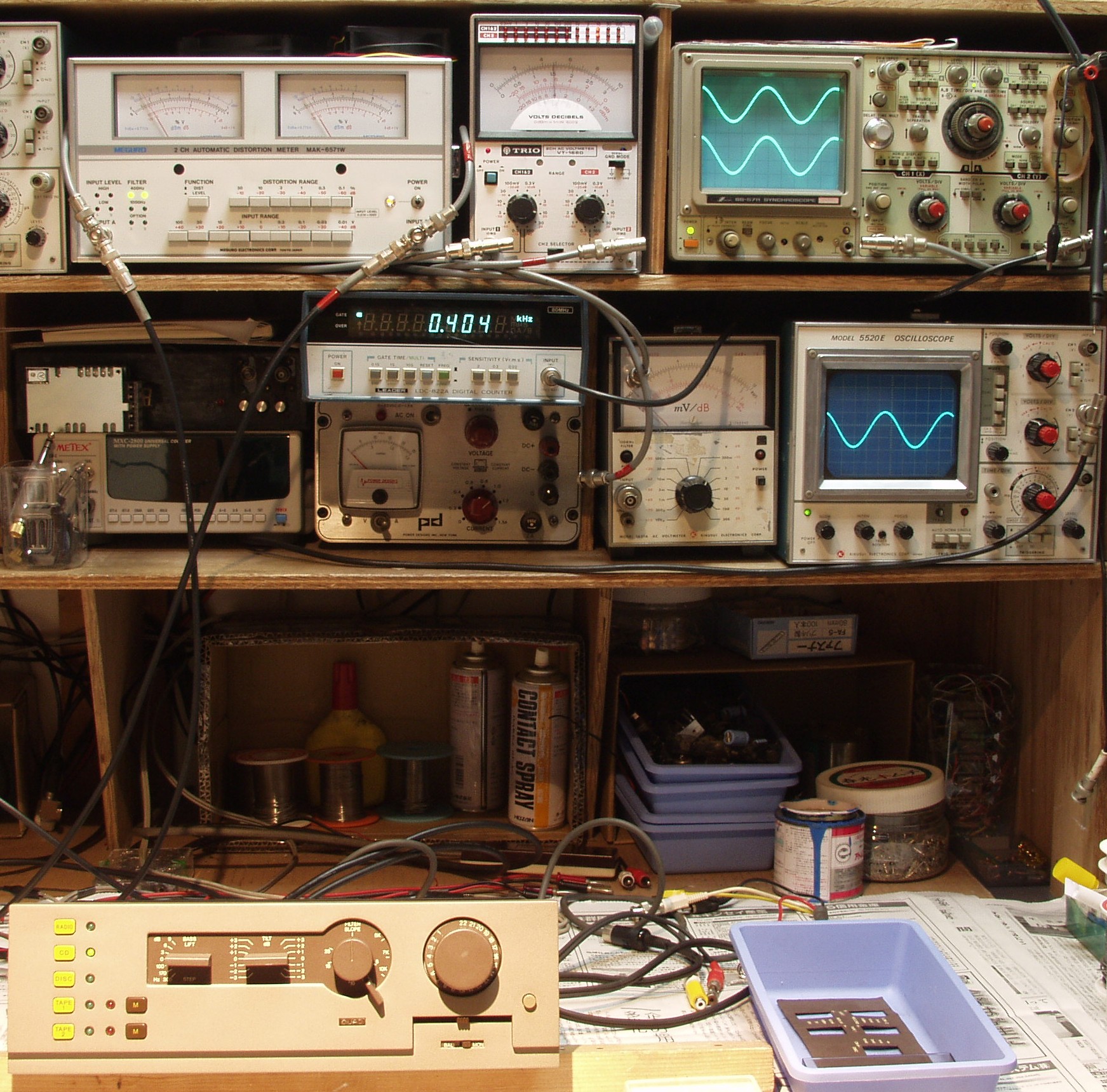

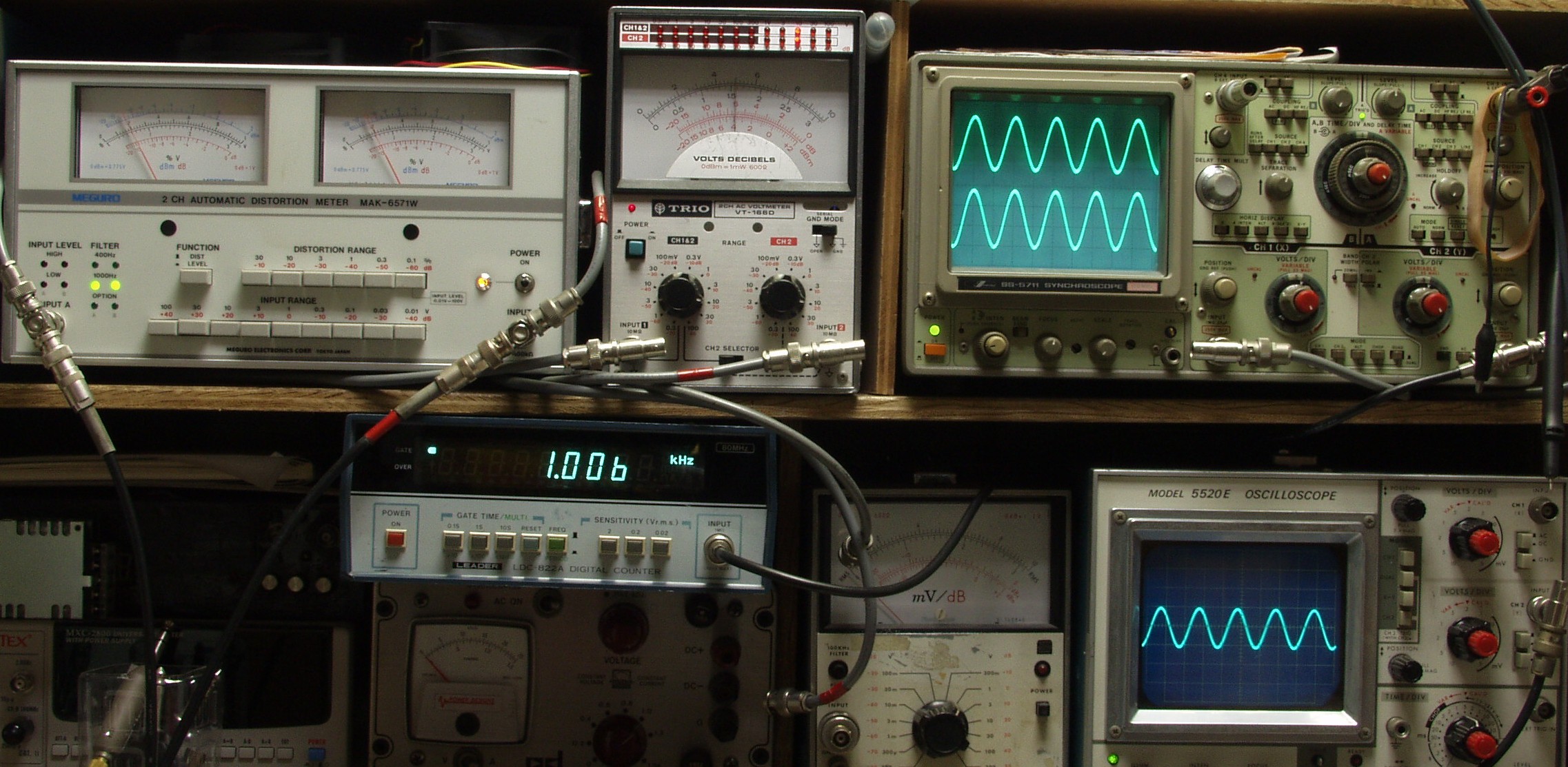

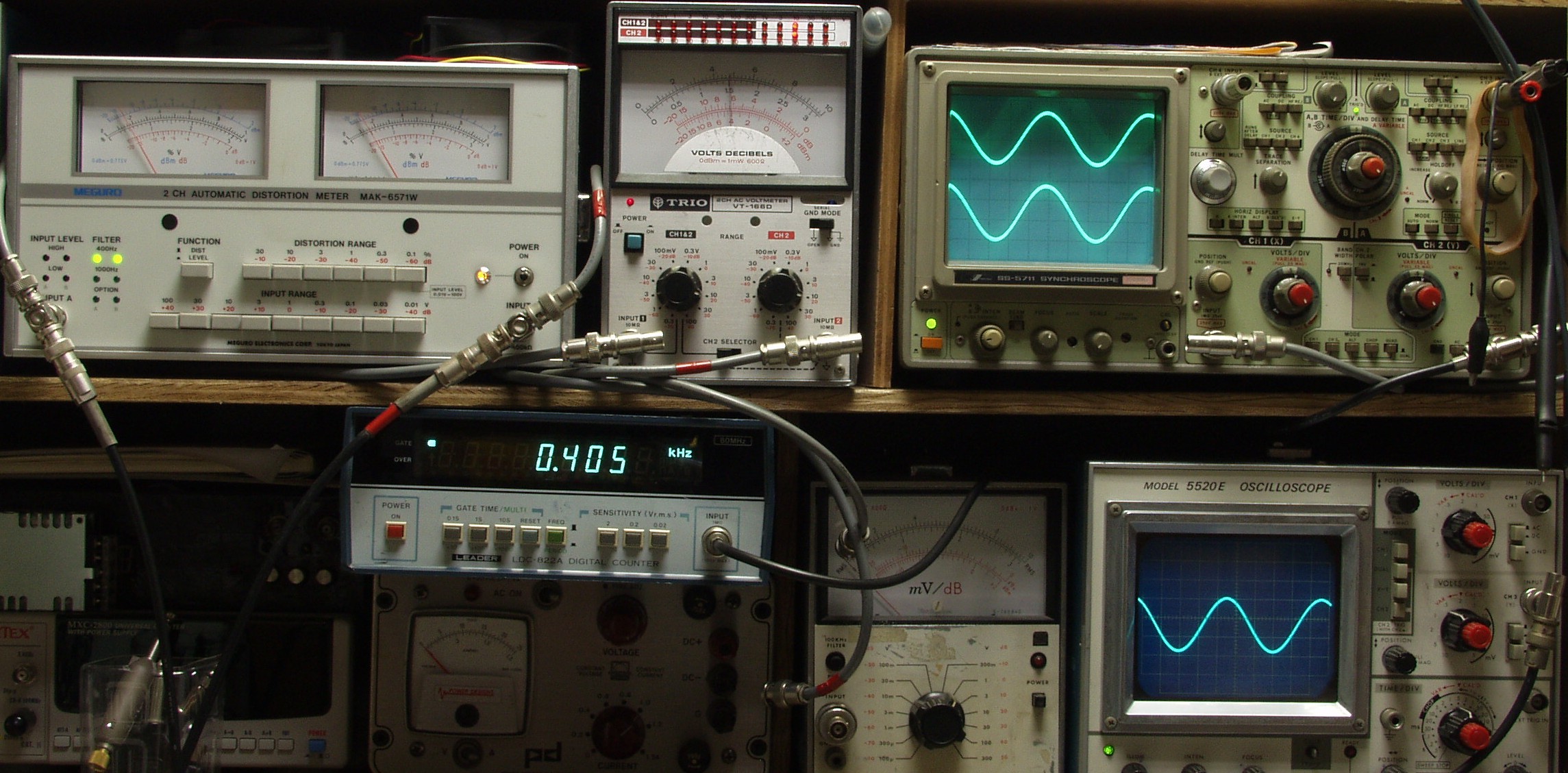

E1. 出力、歪み調整・測定
E2A. RCA5V出力端子 5V 歪み率=0.02% 1000HZ AUX/CD入力
E2B. RCA5V出力端子 5V 歪み率=0.02% 400HZ AUX/CD入力
E2C. RCA5V出力端子 5V 歪み率=0.02% 1000HZ DISK/MM入力
E2D. RCA5V出力端子 5V 歪み率=0.02% 400HZ DISK/MM入力
E3. 24時間エージング
S. QUAD 44 の仕様(マニアル・カタログより)
型式 コントロールアンプ 44
入力
 入力感度(1kHz)/最大入力(1kHz)/
負荷インピーダンス/SN比(A補正入力負荷時)
Disc=1mV/35mV/47kΩまたは47kΩ,180pF/63dB
    3mV/100mV/47kΩまたは47kΩ,180pF/72dB
    10mV/300mV/47kΩまたは47kΩ,180pF/82dB
Radio、Aux=100mV/5V/1MΩ/86dB
        500mV/25V/500kΩ/82dB
Tape再生=100mV/5V/39kΩ
       300mV/15V/121kΩ
       0dBm(775mV)/40V/94kΩ/86dB
       3V/100V/85kΩ
       10V/100V/82kΩ
出力(出力レベル/ソースインピーダンス) Tape録音=3mV/32Ωまたは33kΩ
       10mV/100Ωまたは33kΩ
       100mV/1kΩまたは33kΩ
       0dBm(775mV)/1kΩまたは33kΩ
パワーアンプ=0.5V/1kΩ
         1.6V/3.2kΩ
         5V/75Ω
歪率 すべての入力時で最悪のとき0.05%
残留ノイズ -104dB(Aカーブ・ボリューム最小)
周波数特性 ディスク以外=30Hz〜20kHz(+0、-1)
ディスク=30Hz〜20kHz(±0.5dB)
クロストーク(30Hz〜10kHz時) 録音再生=70dB
チャンネル間=50dB
電源入力 100〜130V、200〜250V、50-60Hz
外形寸法 幅321×高さ103×奥行207mm
重量 4kg
価格 21万円
