QUAD 405. 6台目修理記録
平成16年8月15日到着   10月21日完成
A. 修理前の状況
  •  右、音が出ない

B. 原因
  • 電解コンデンサー劣化
    OP−AMP焼損
C. 修理状況
  • 電解コンデンサー交換
    電源電解コンデンサー交換(1.8倍容量使用)
    OP−AMP交換
    半田補正作業

D. 使用部品
  • 電解コンデンサー                          6個
    OP−AMP                              2個
    RCA端子                               2個

E. 調整・測定


F. 修理費   55,000円  初めての女性客なのでおまけ

S. QUAD 405 の仕様(マニアル・カタログより)

A. 修理前の状況

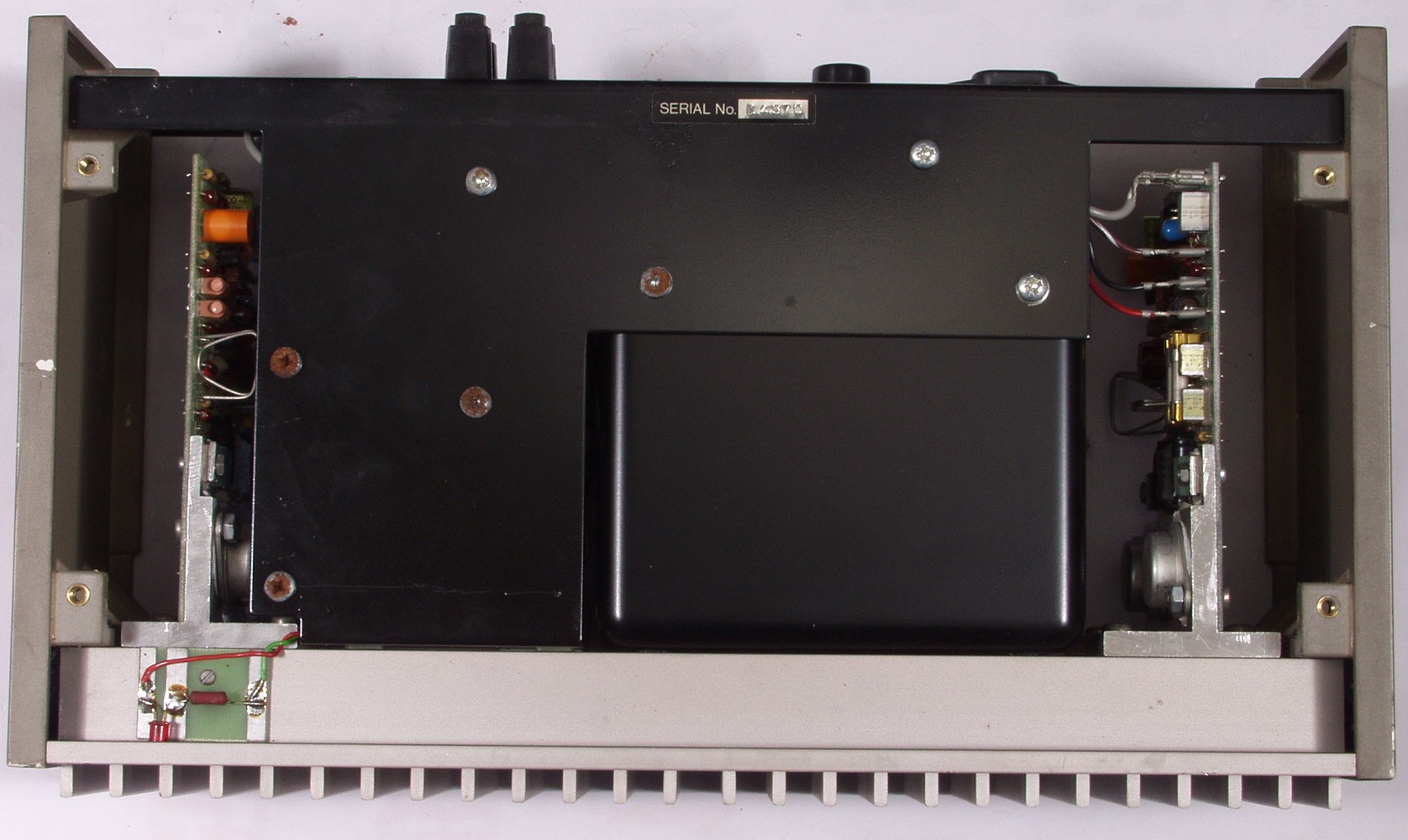

A1. 点検中 上から見る
A2A. 点検中 膨らんだ電解コンデンサー、奥にはR−AMPの安全フューズが溶断している

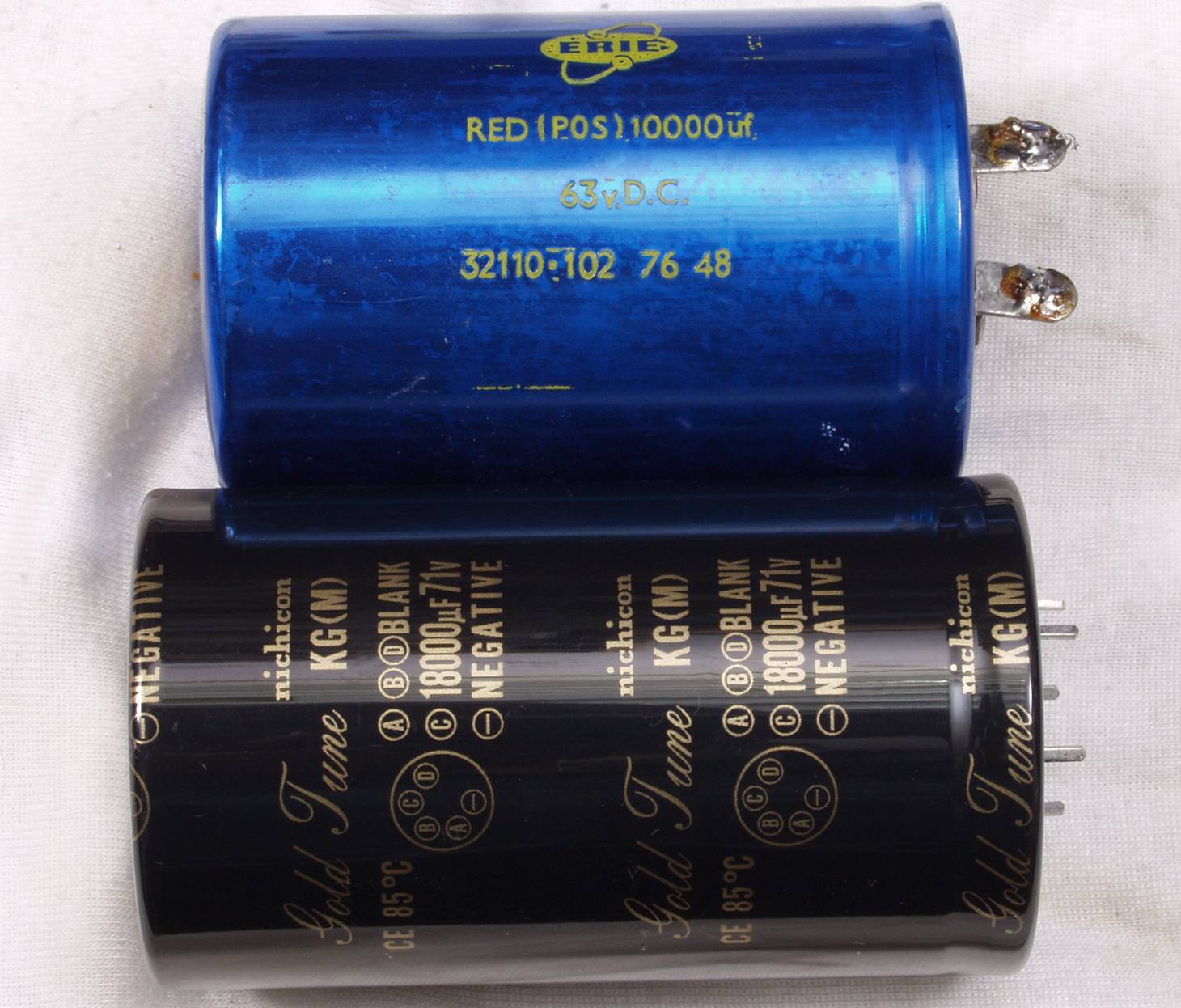

A2B. 点検中 電解コンデンサー比較 古いのは63V/10000μ 使用するのは71V/18000μ
A3. 点検中 下から見る 止めネジが錆びている
A4A. 点検中 電源のプラグ類が錆びている、冬の急激な暖房による露結の為? <<詳しくはこちらを参照>>
A4B. 点検中 電源のプラグ類が錆びている(反対側)

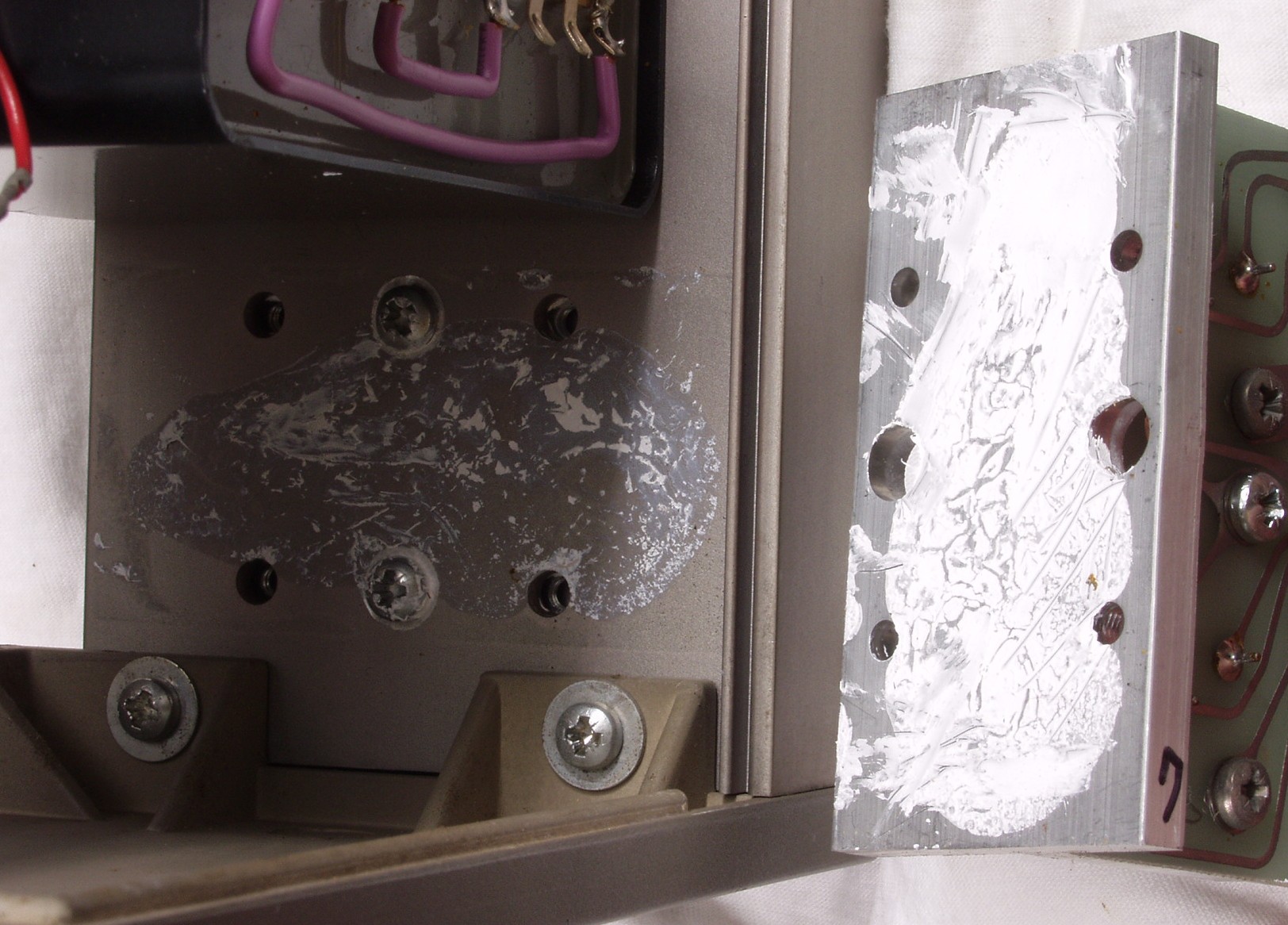

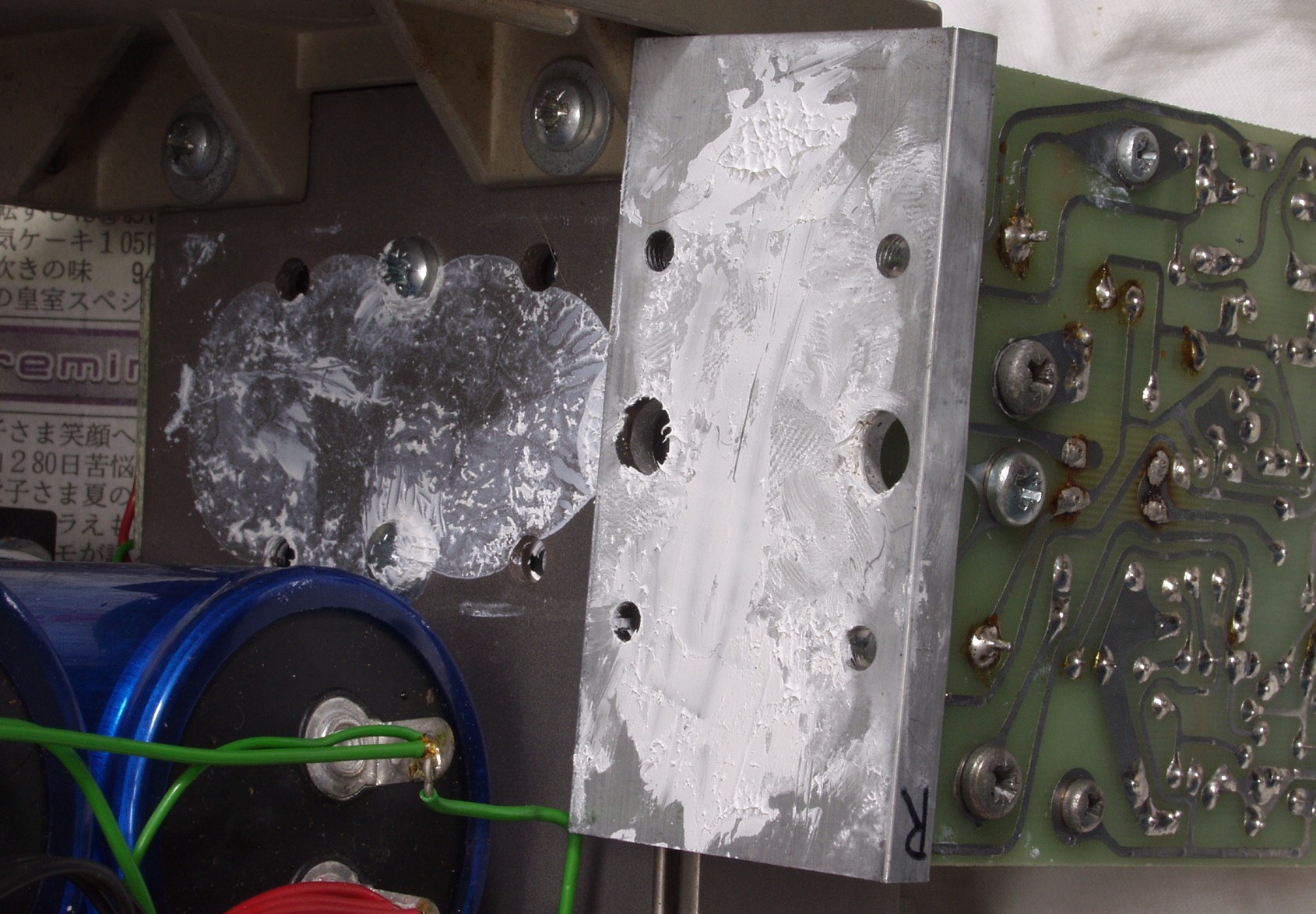

A5A. 修理中 R−AMP放熱器の取り付け部 もう少しシリコングリスが欲しい
A5B. 修理中 R−AMP放熱器の取り付け部 もう少しシリコングリスが欲しい

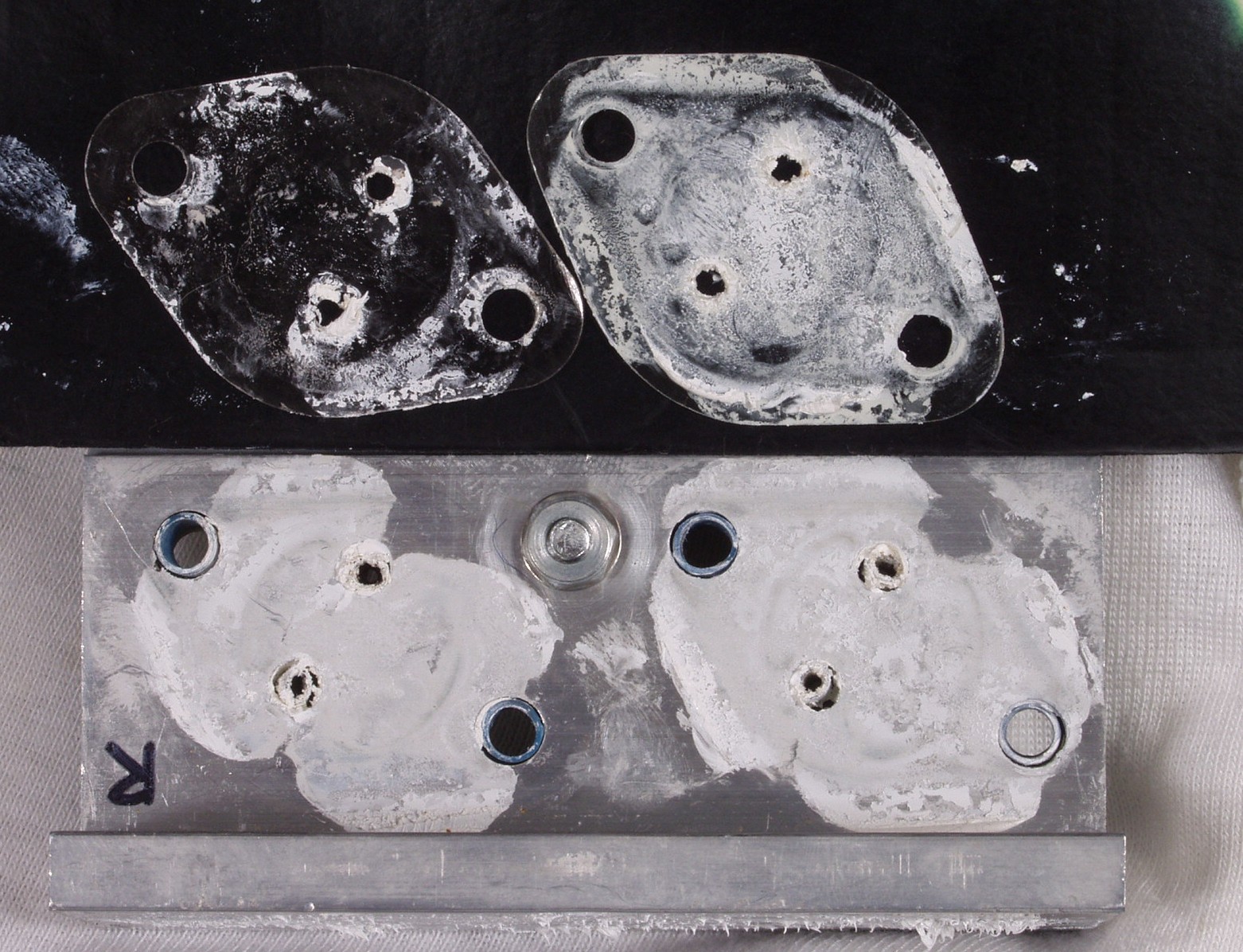

A6. 修理中 R−AMP放熱器のTR(トランジスタ−)取り付け部 もう少しシリコングリスが欲しい

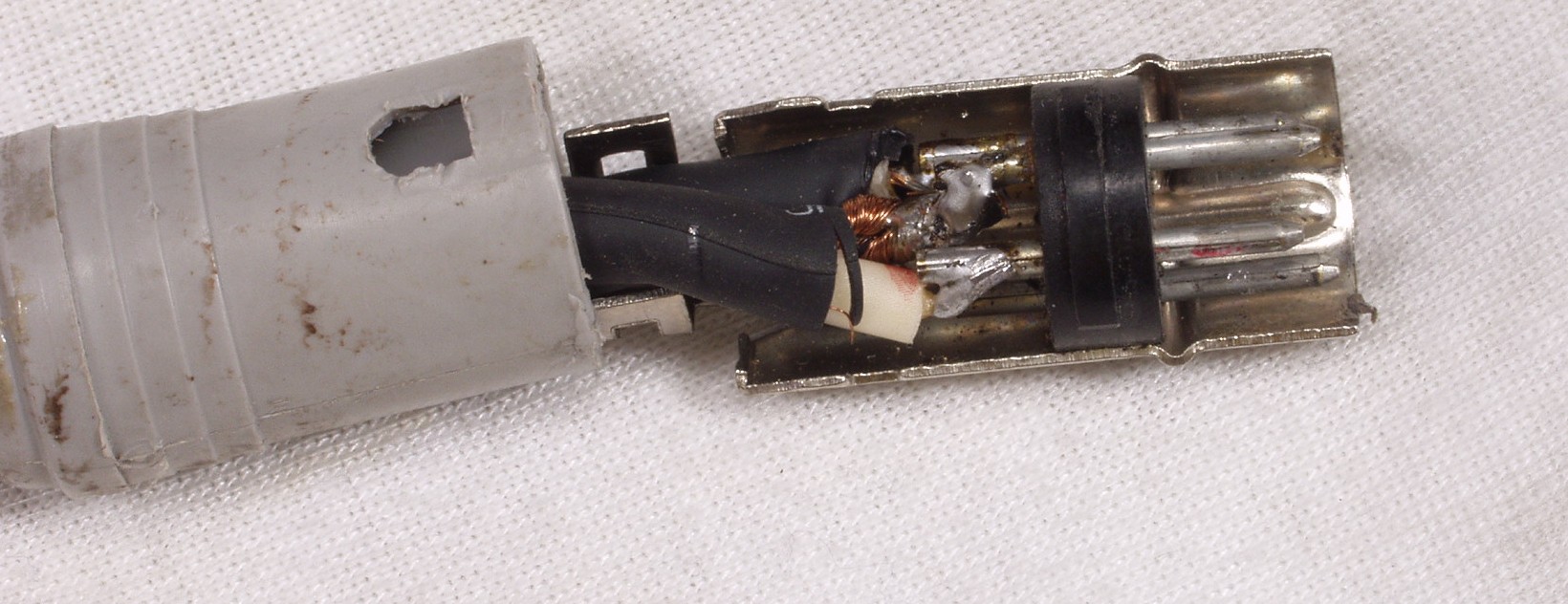

A7. 点検中  絶縁もないDINコネクター 素人の製作
A8B. 点検中 R−SP出力 20V=50W 歪み率=0.6% 400HZ 終段TR(トランジスター)劣化?
A8B. 点検中 R−SP出力 22V=60.5W 歪み率=0.6% 400HZ 終段TR(トランジスター)劣化?
C. 修理状況
C1A. 修理前 R側AMP基板
C1A1. 修理前 R側AMP基板 溶断したフューズ

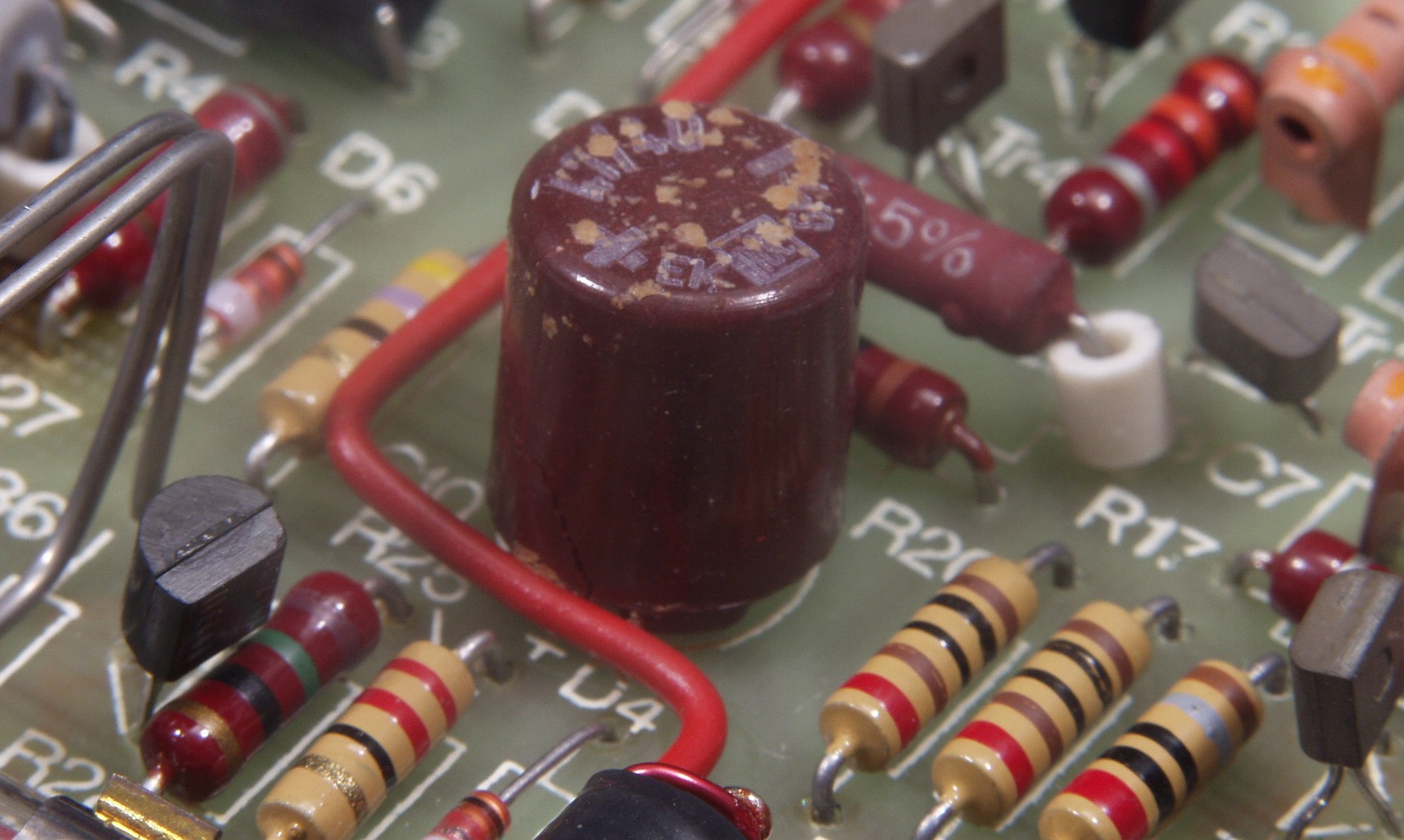

C1A2. 修理前 R側AMP基板のヒビの入った電解コンデンサー

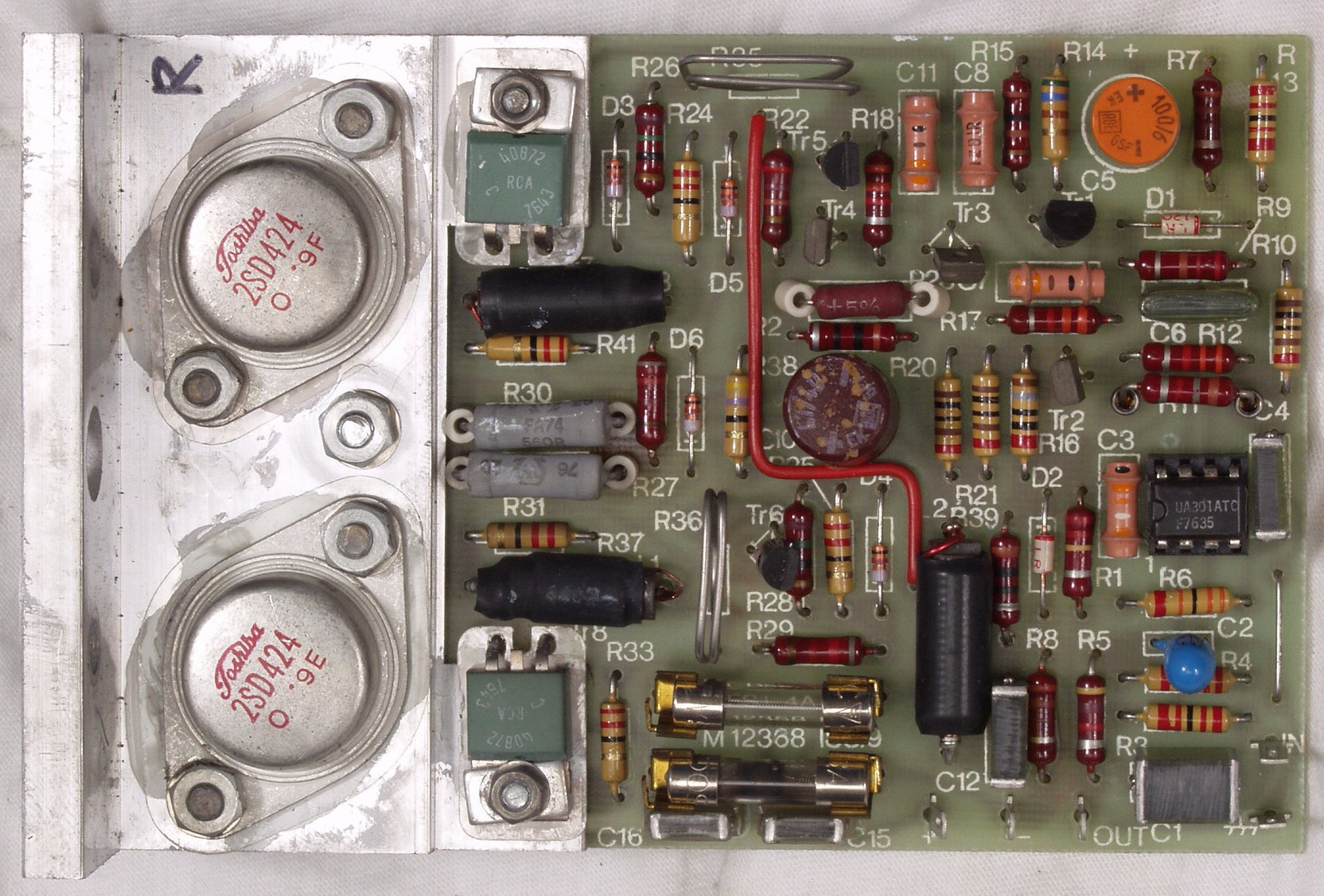

C1B. 修理後 R側AMP基板 電解コンデンサー2個、OP−AMP、抵抗1個交換

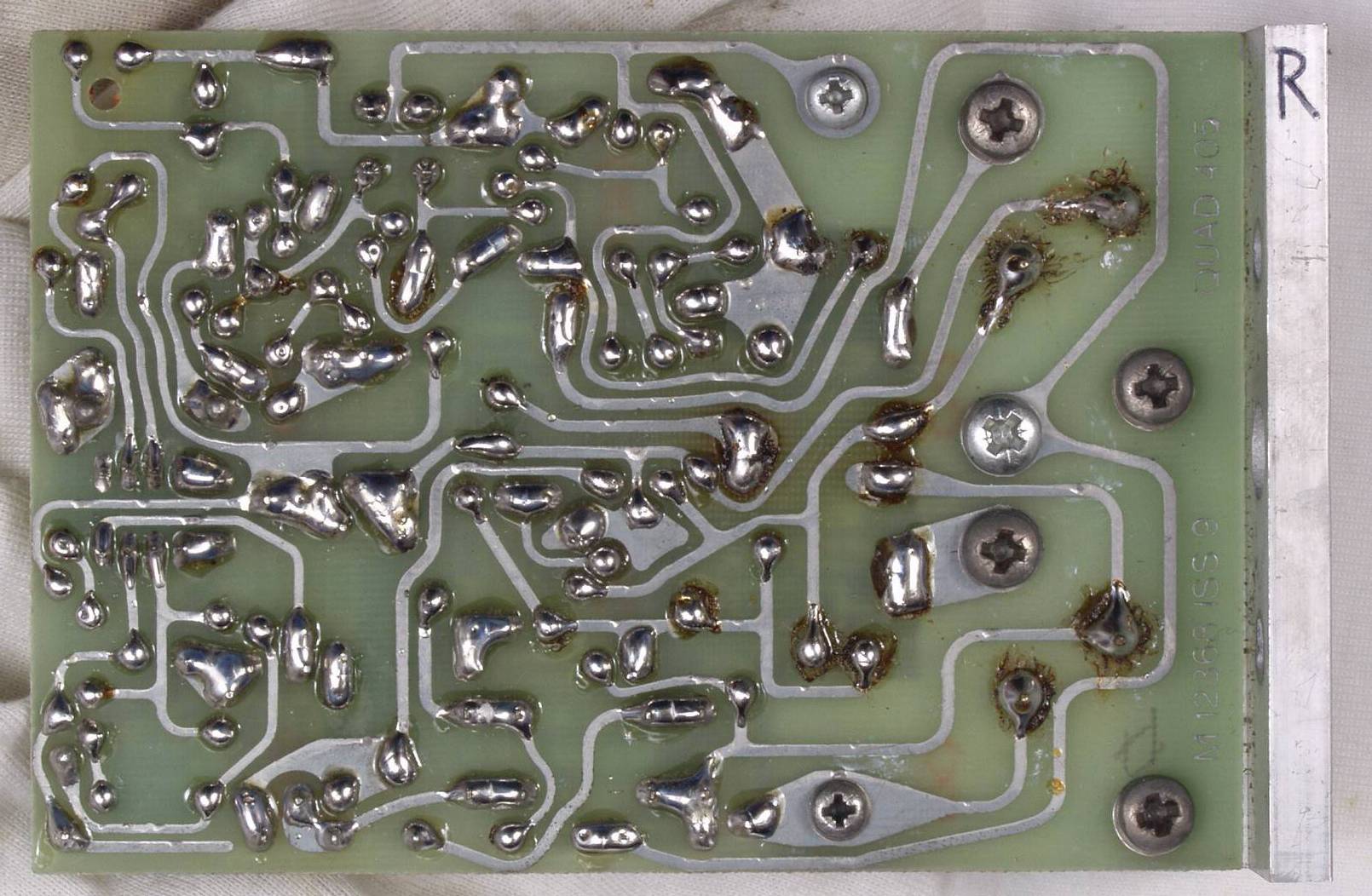

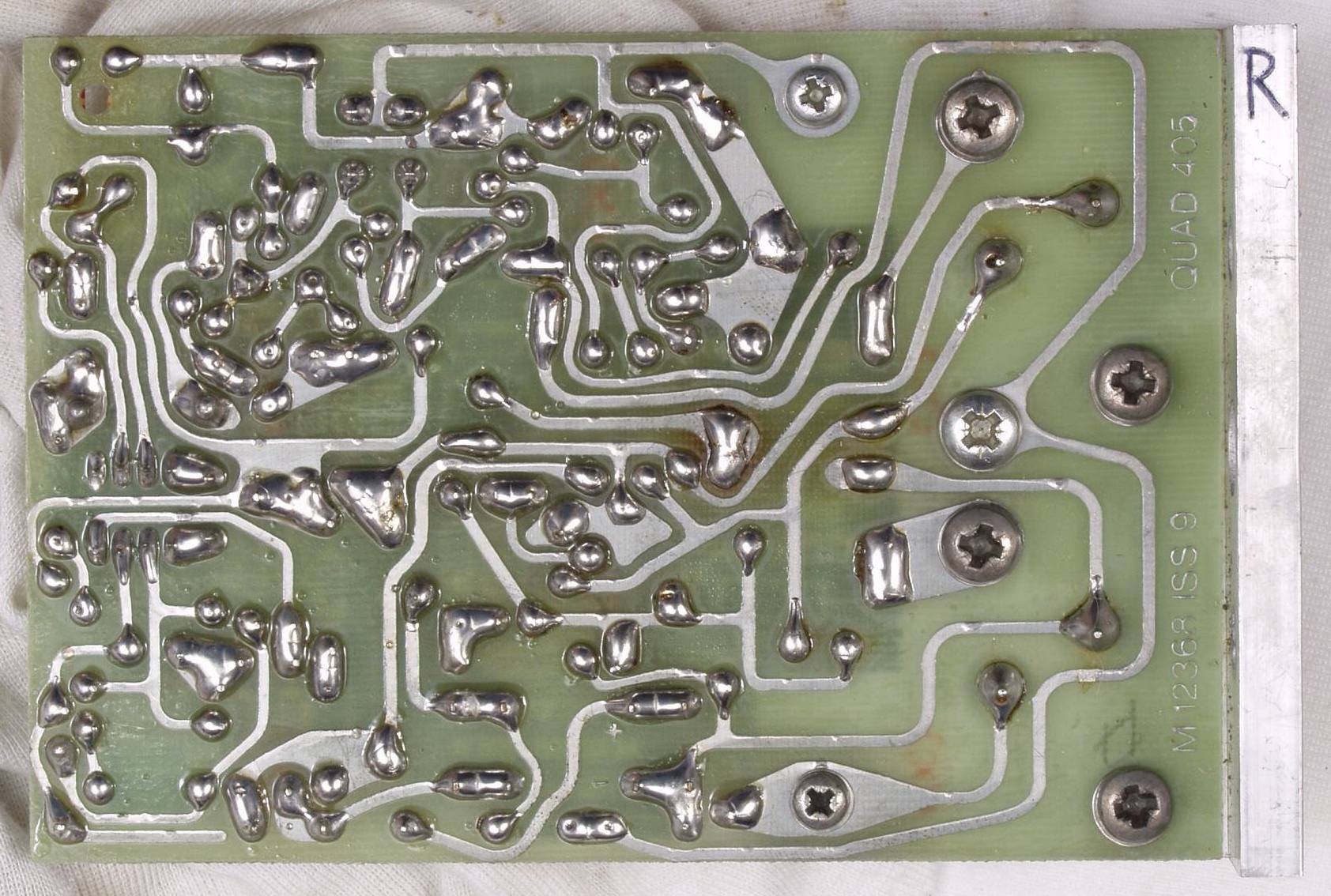

C1C. 修理前 R側AMP基板裏

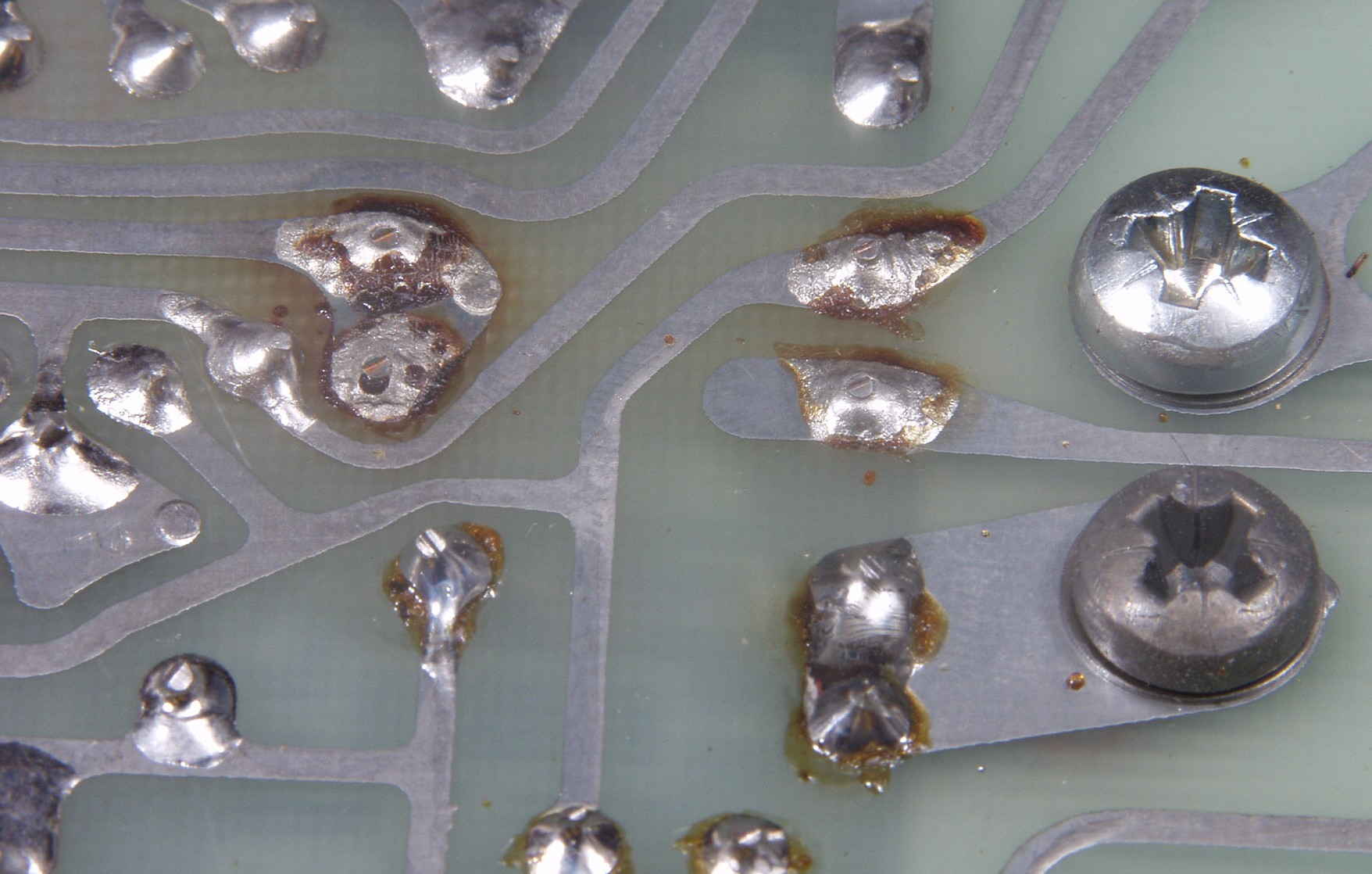

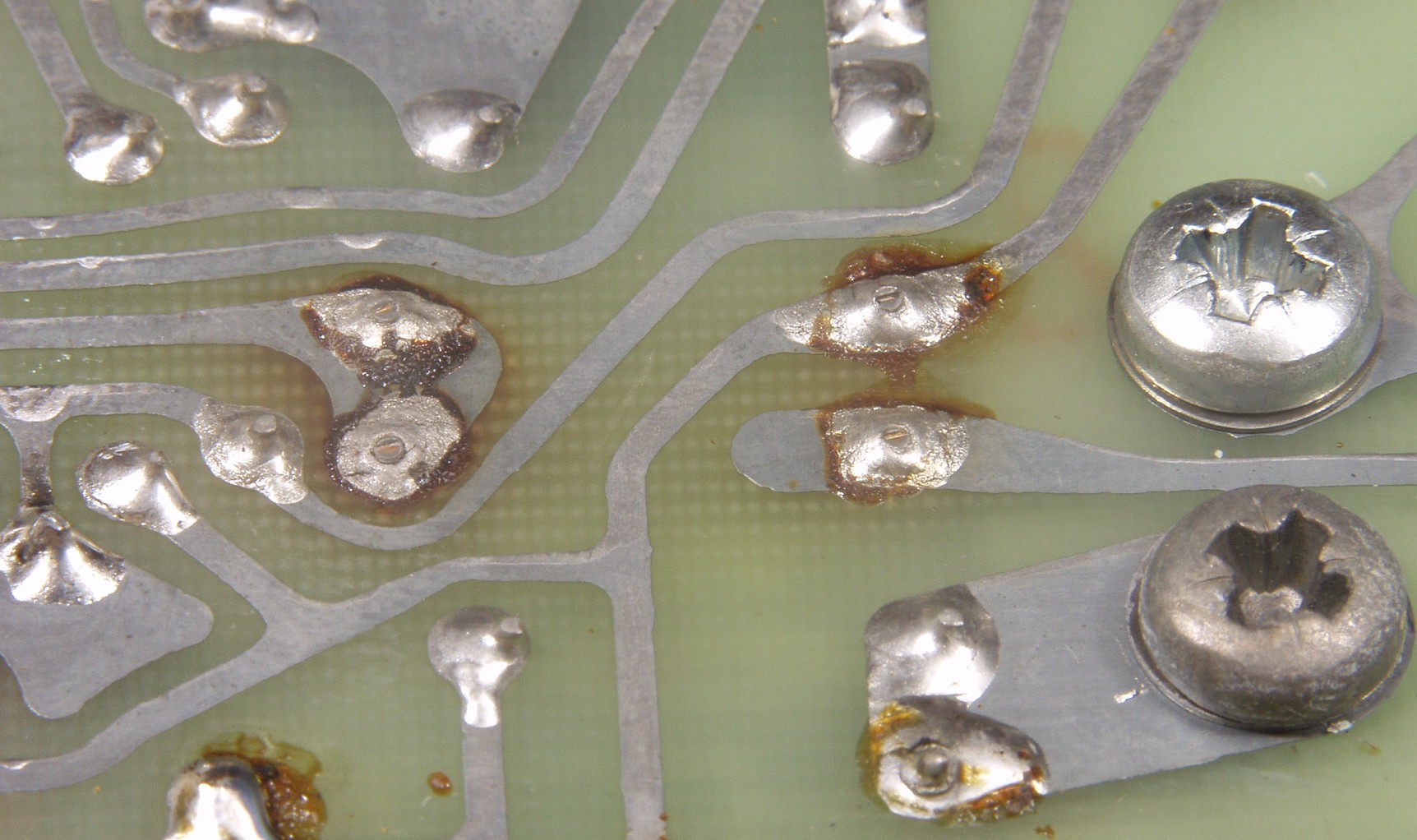

C1C1. 修理中 R側AMP基板裏 半田不良ヶ所
C1D. 修理(半田補正)後 R側AMP基板裏 全半田やり直し
C1E. 完成R側AMP基板裏 洗浄後
C2A. 修理前 L側AMP基板
C2A1. 修理前 L側AMP基板のヒビの入った電解コンデンサー
C2B. 修理後 L側AMP基板 電解コンデンサー2個、OP−AMP、抵抗1個交換

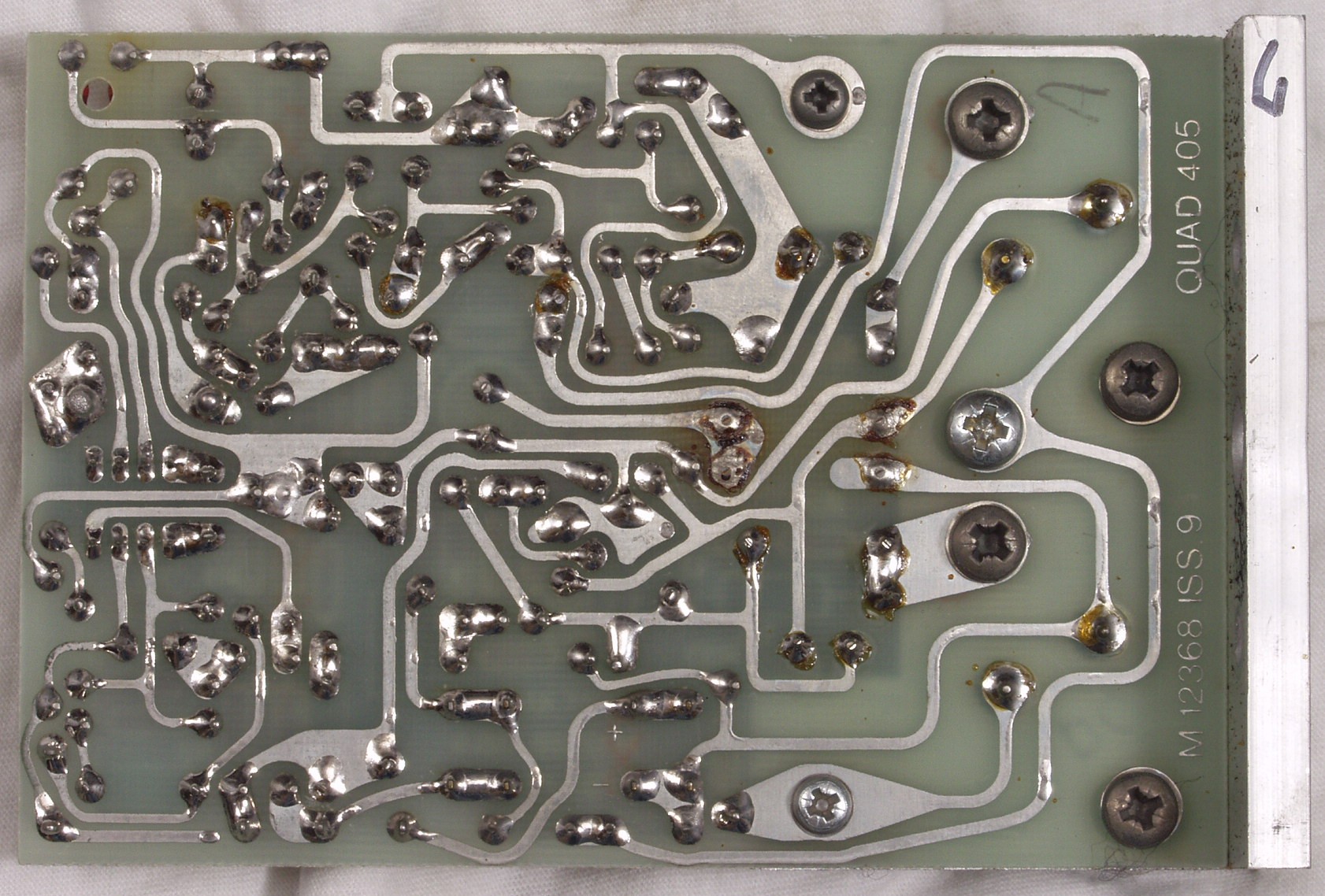

C2C. 修理前 L側AMP基板裏
C2C1. 修理中 R側AMP基板裏 半田不良ヶ所
C2D. 修理(半田補正)後 L側AMP基板裏 全半田やり直し
C2E. 完成L側AMP基板裏 洗浄後

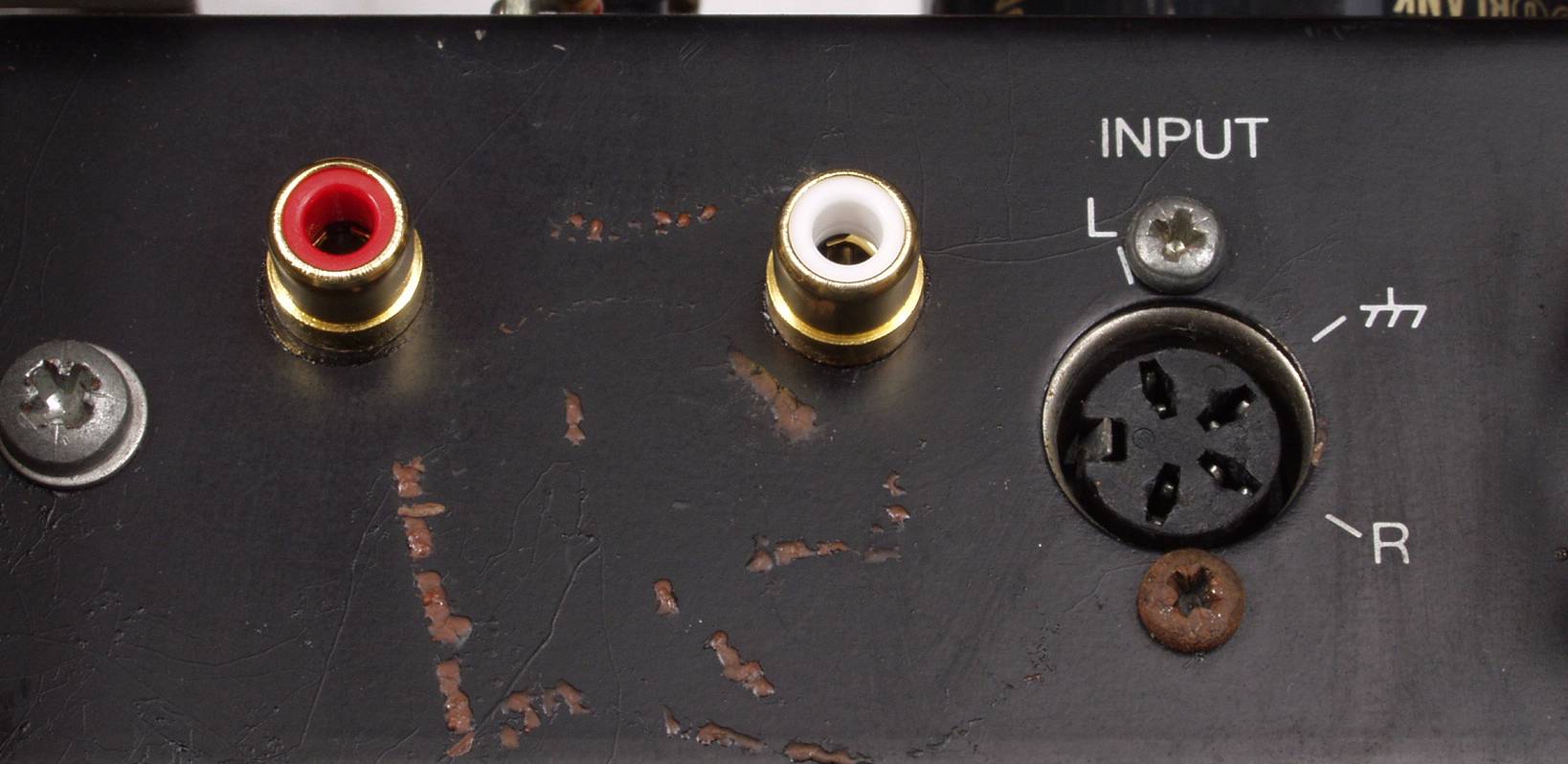

C3. 修理後 増設したRCA端子
C4. 交換部品
C5A. 修理前 上から見る
C5B. 修理後 上から見る

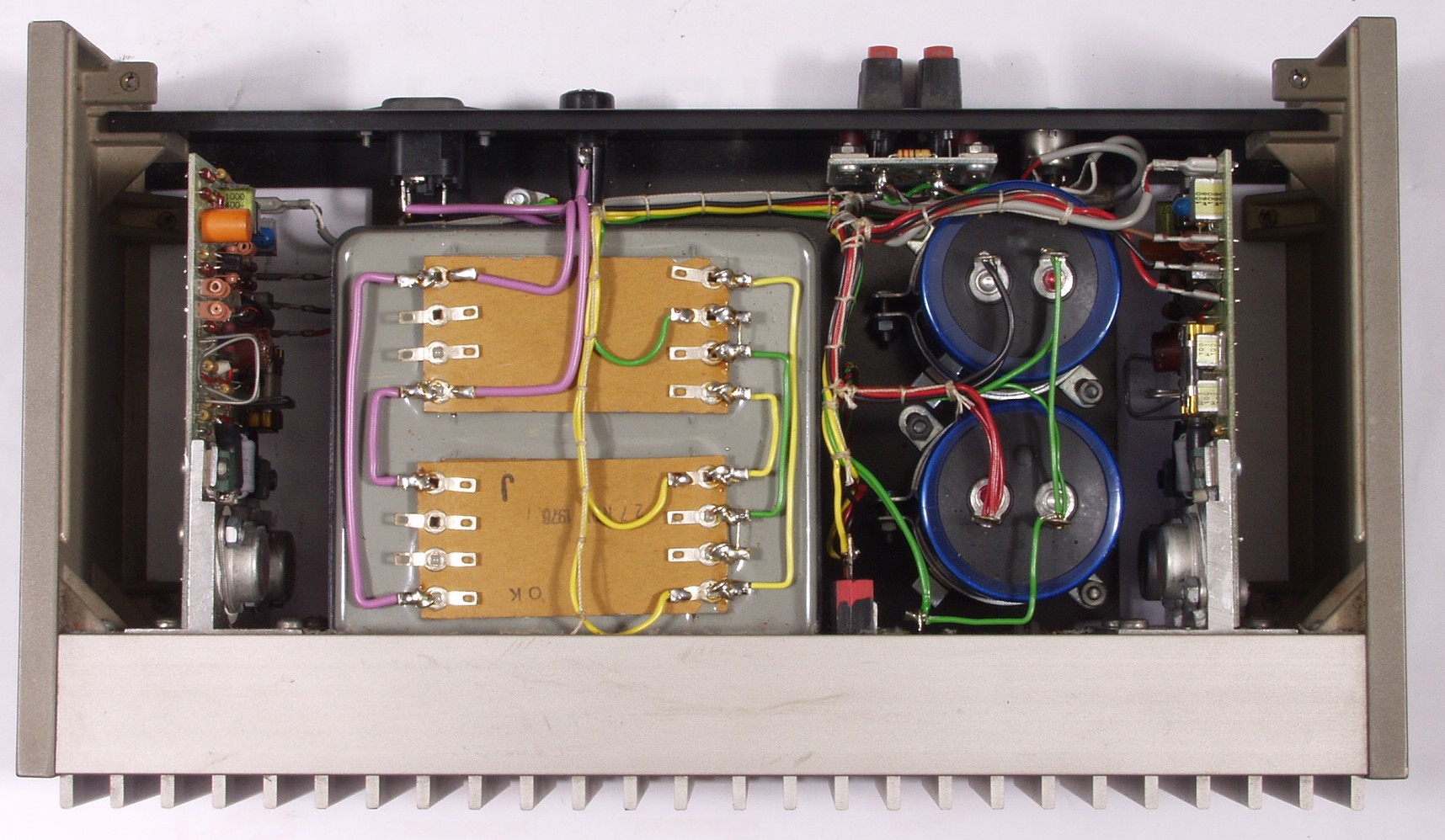

C5C. 修理前 下から見る

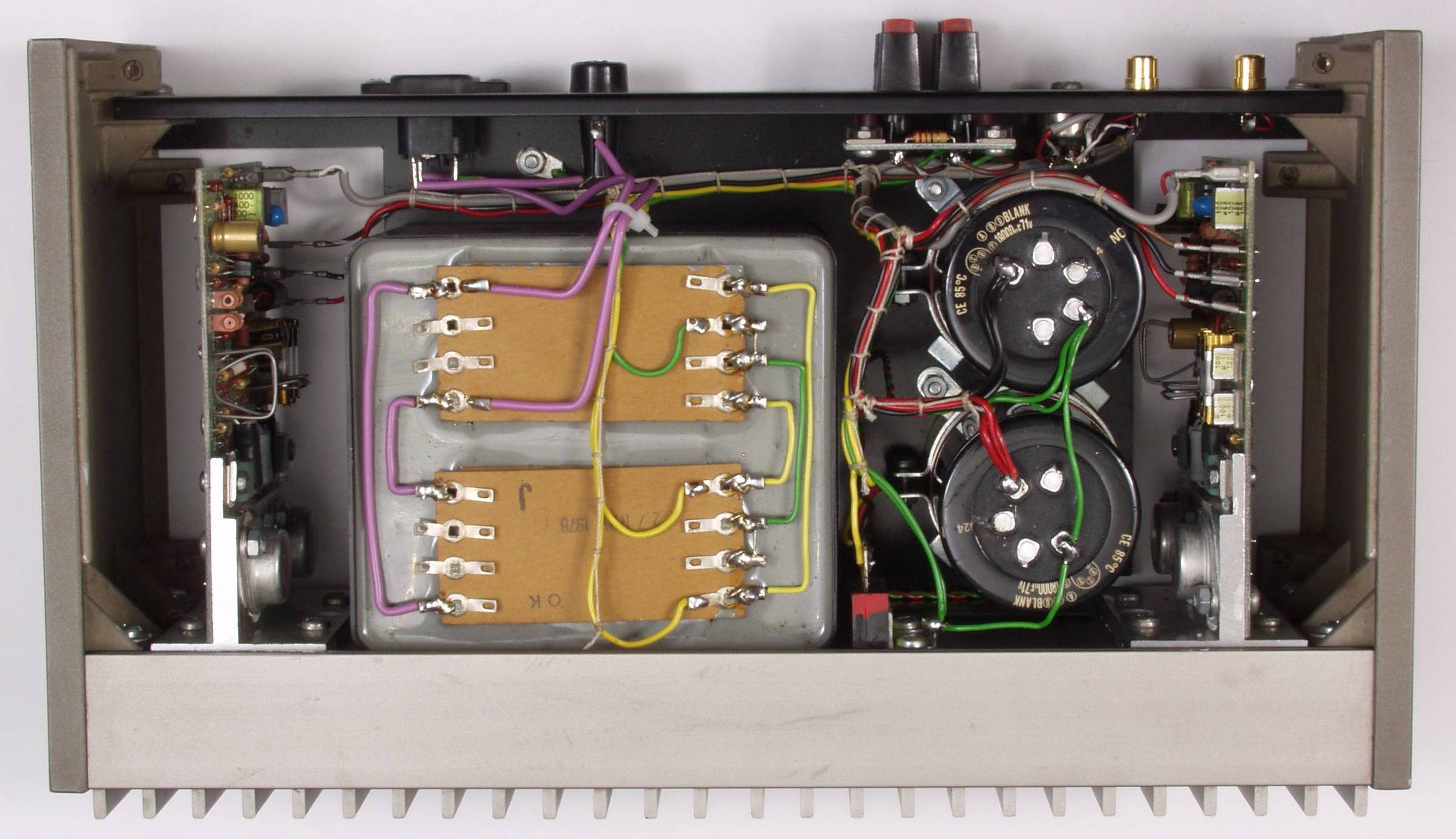

C5D. 修理後 下から見る
E. 調整・測定

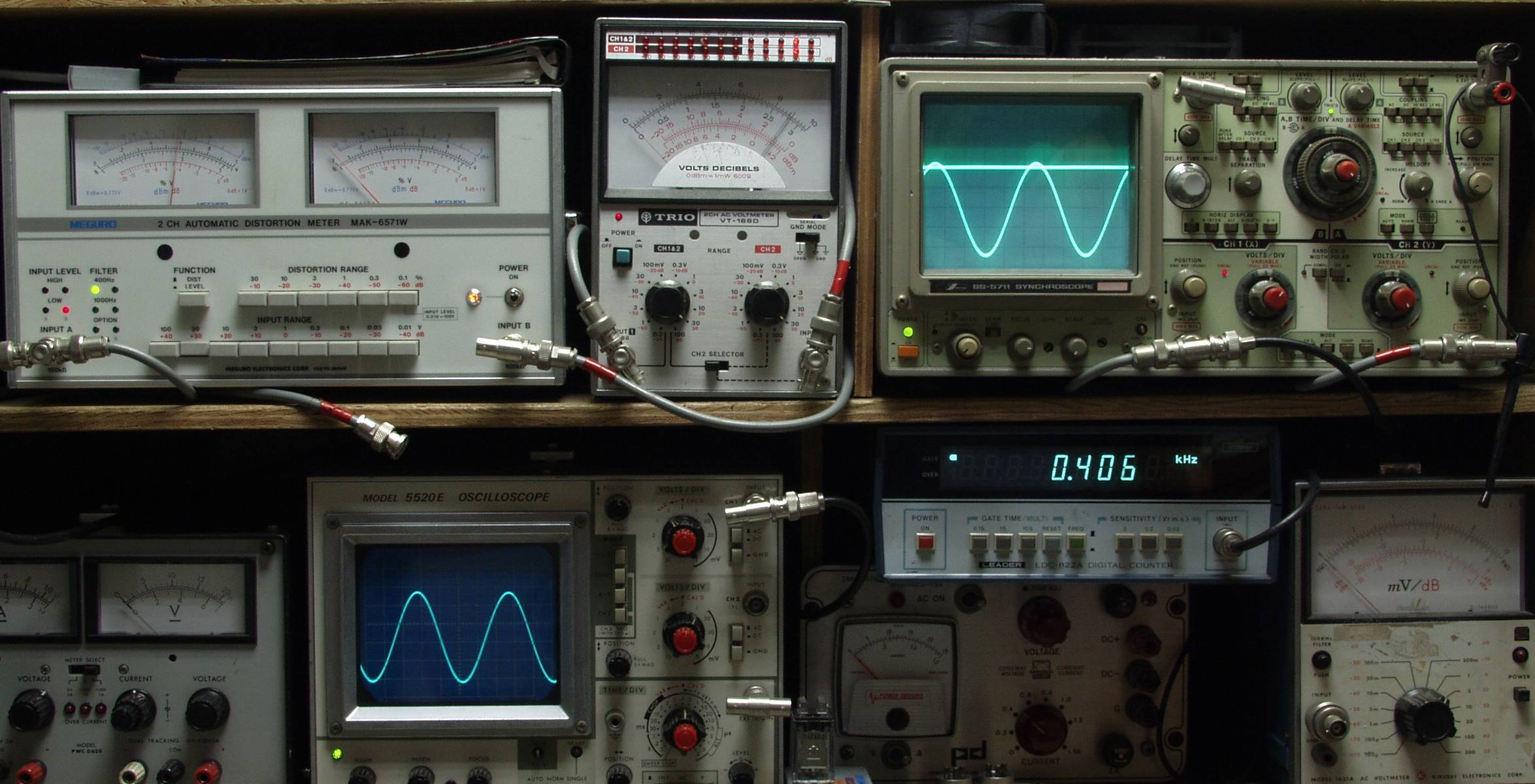

E1. 出力、歪み調整・測定 電源電圧は110Vにて測定

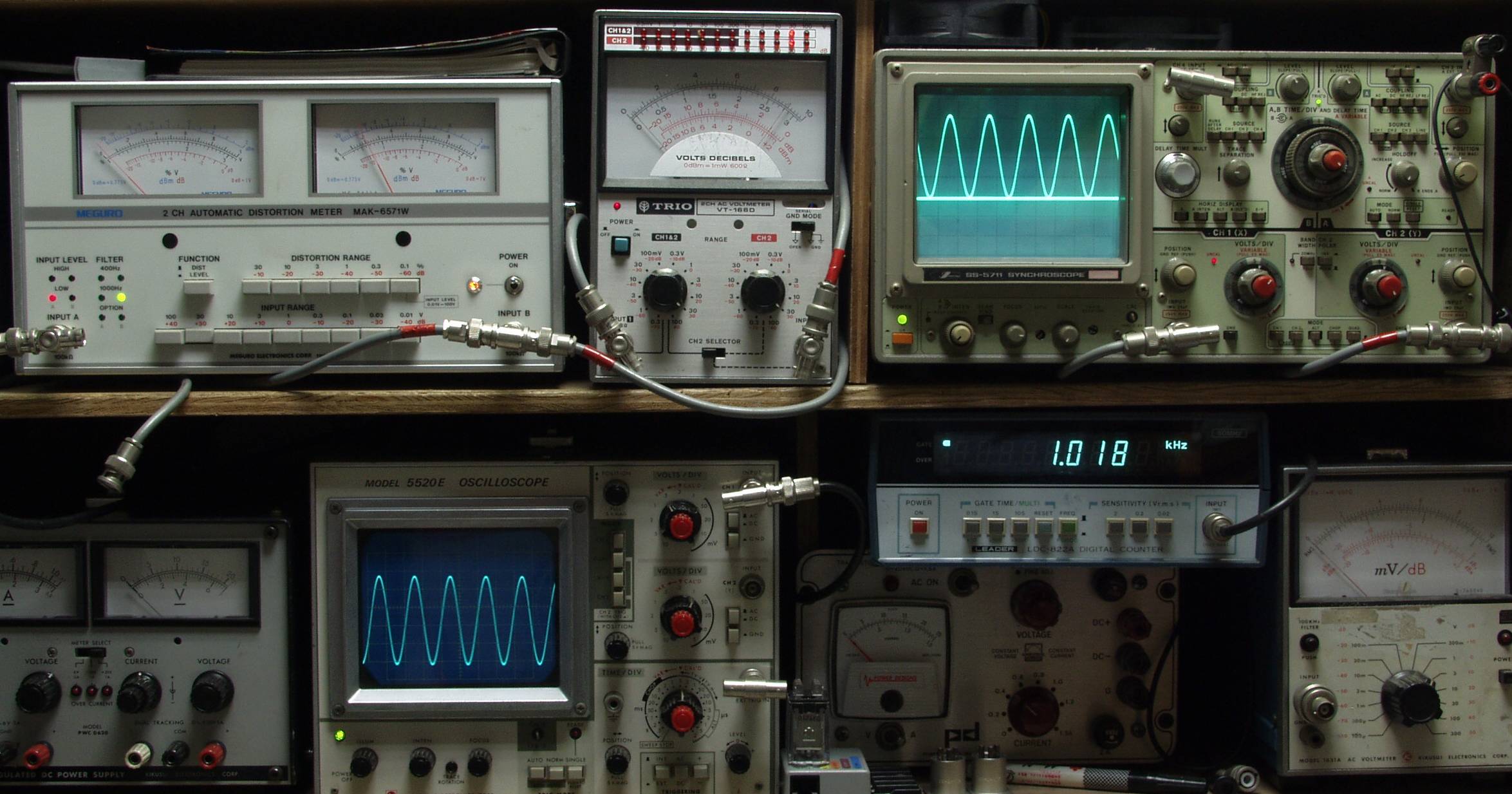

E2A. R−SP出力 27V=91W 歪み率=0.04% 1000HZ

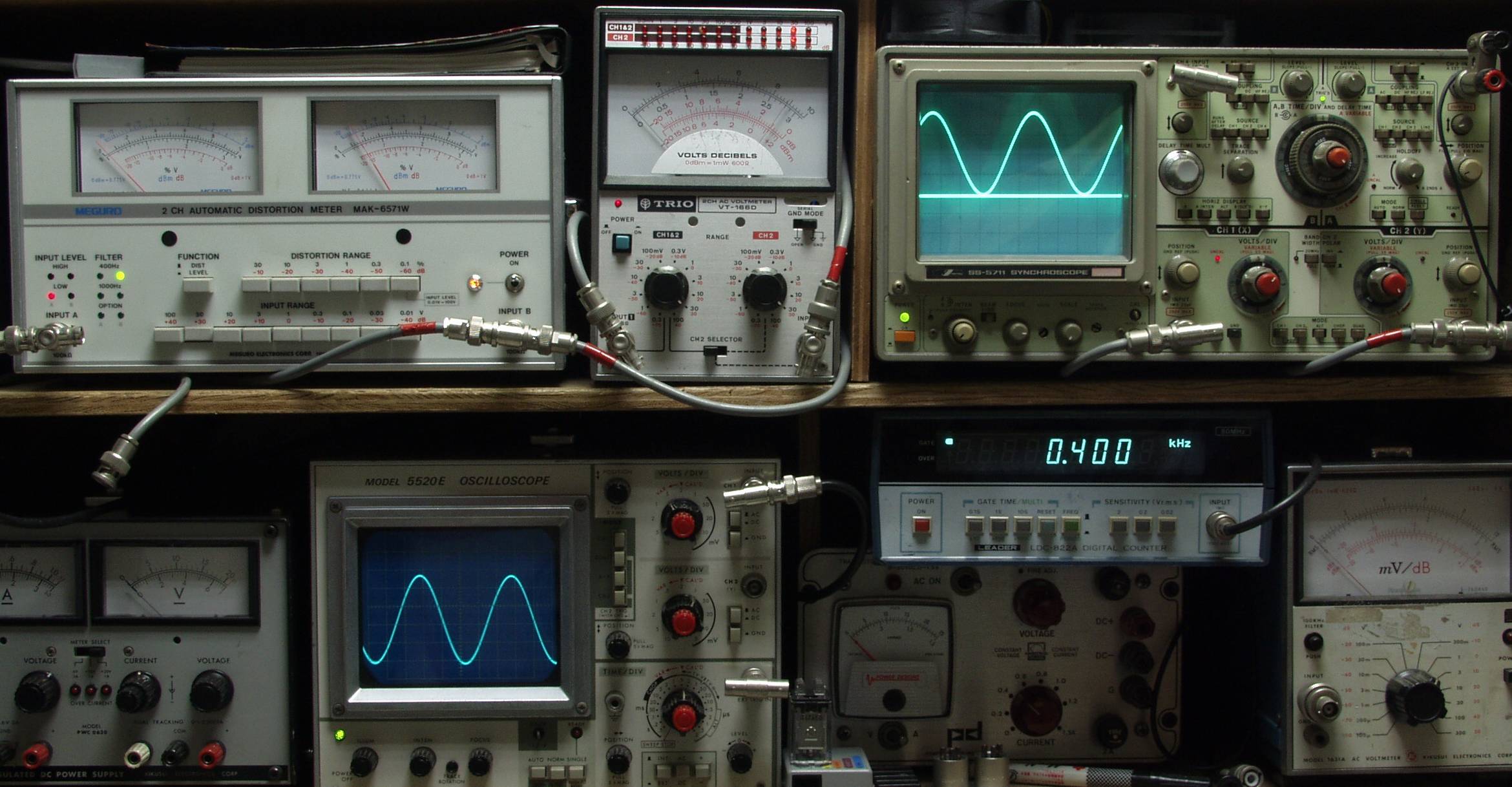

E2B. R−SP出力 27V=91W 歪み率=0.03% 400HZ
E2C. L−SP出力 27V=91W 歪み率=0.05% 1000HZ
E2D. L−SP出力 27V=91W 歪み率=0.06% 400HZ

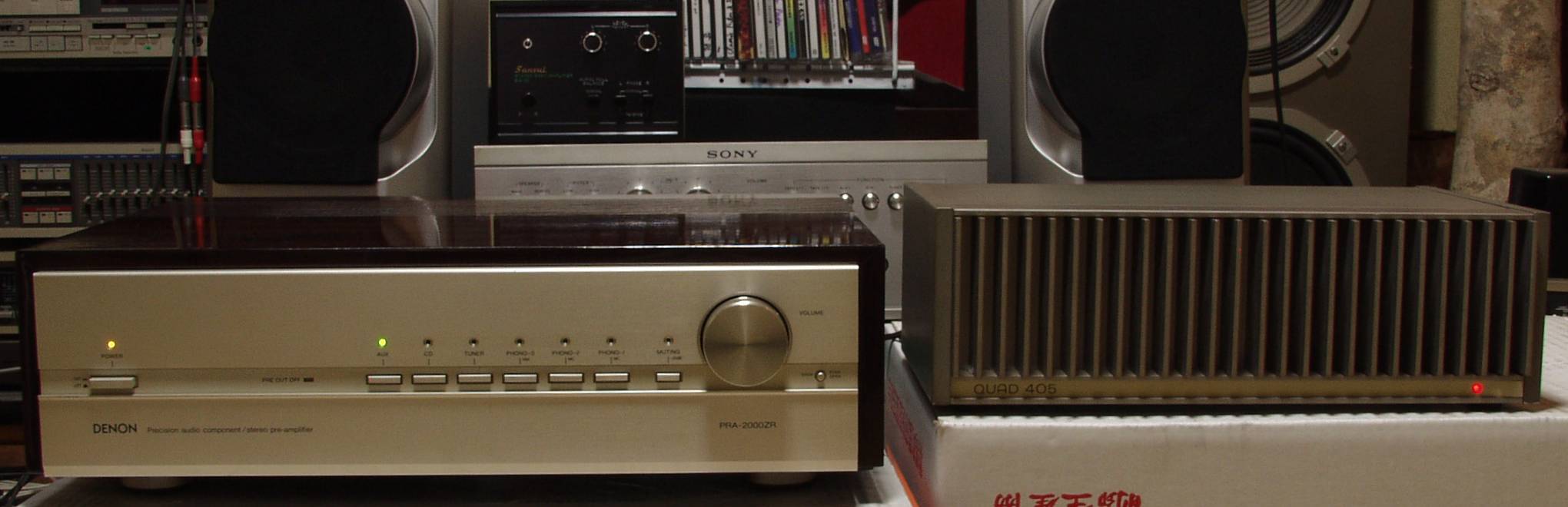

E3. 24時間エージング
S. QUAD 405 の仕様(マニアル・カタログより)
型式 ステレオパワーアンプ 405
両チャンネルを同時に駆動した場合の値です。
出力及び歪率(8Ω負荷、サイン波入力) 100Hz、100W出力時、0.01%以下
1kHz、100W出力時、0.01%以下
10kHz、100W出力時、0.05%以下
出力内部インピーダンス 0.03Ωと直列に3.3μH
オフセット電圧 7mV以下
周波数特性(1kHz基準) 低域=20Hzにて-1dB
高域=20Hzにて-0.1dB、50kHzにて-3dB
入力感度 0.5Vrms+−0.5dB(8Ω負荷、120W出力時)
入力インピーダンス 20kΩ(220pF)
スルーレート 0.1V/μs
最大入力限度 入力信号が+20dBまでなら瞬時に復帰します。
クロストーク(1kΩの入力負荷時) 80dB(100Hz)、70dB(1kHz)、60dB(10kHz)
SN比 -96dB(A補正時)、-93dB(補正なし)
パワーリミッター 50W/8Ω負荷時の制限
電源入力 100〜130V、200〜250V、50-60Hz
消費電力は信号レベルにより30〜350W。
外形寸法 幅340.5×高さ115×奥行195mm
プラグ及びソケットの分38mmを含む。
重量 9kg
価格 198,000円
