| ＱＵＡＤ ４０５Ⅱ． ５台目修理記録 | |
| Ⅱからは、モジュール（四角の赤い物＝４個）が使用されています、これが壊れると、修理大変です。 早めの点検を、勧めます。 ＳＰラインは単独で４本、引いて下さい、アースは共通にしないこと。 |
|
| 平成１６年２月26日到着 ３月７日完成 | |
Ａ． 修理前の状況
Ｆ． 修理費 ５０，０００円 |
|

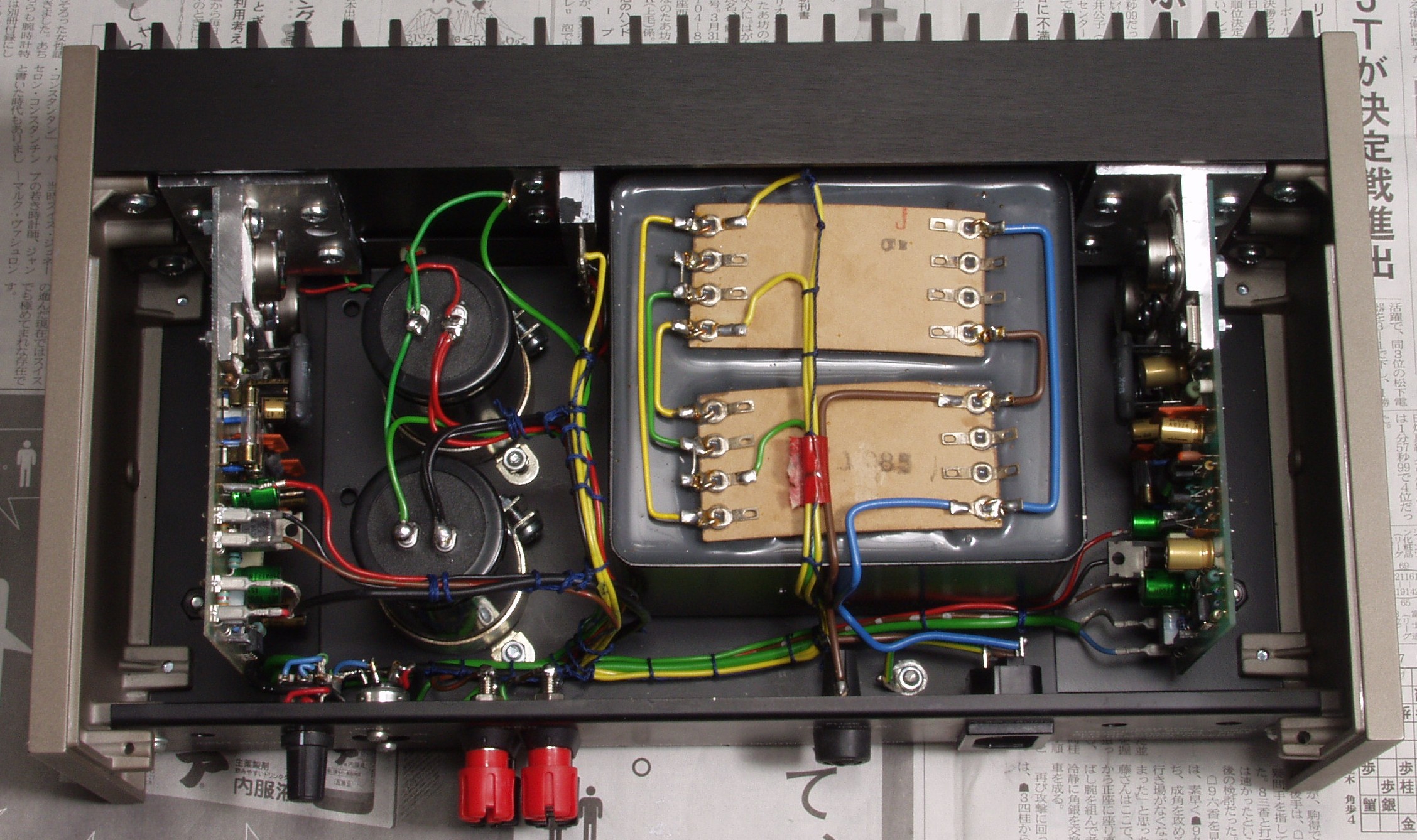

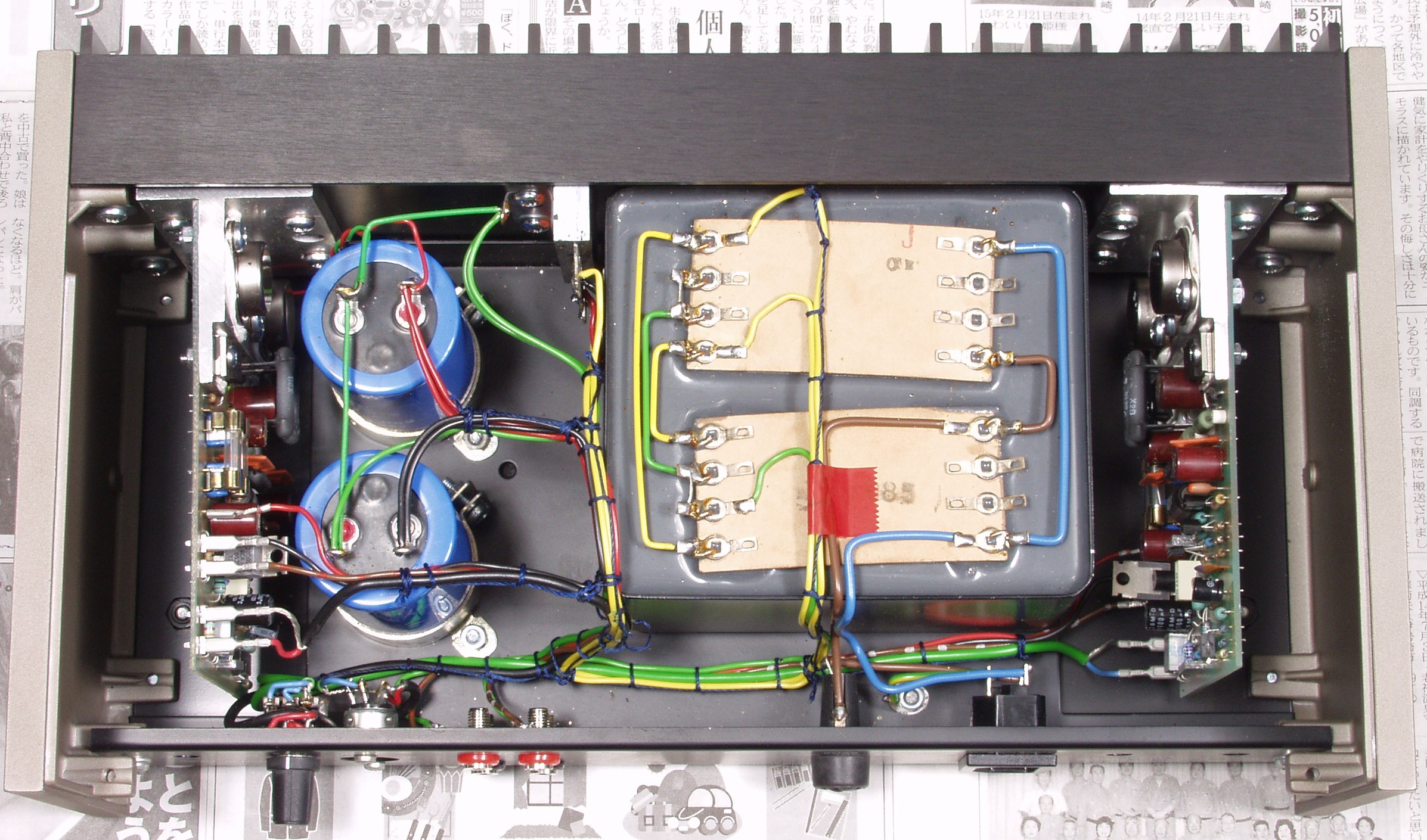

| Ａ． 修理前の状況 Ａ－１． 修理前 上から見る |
|
 |
|

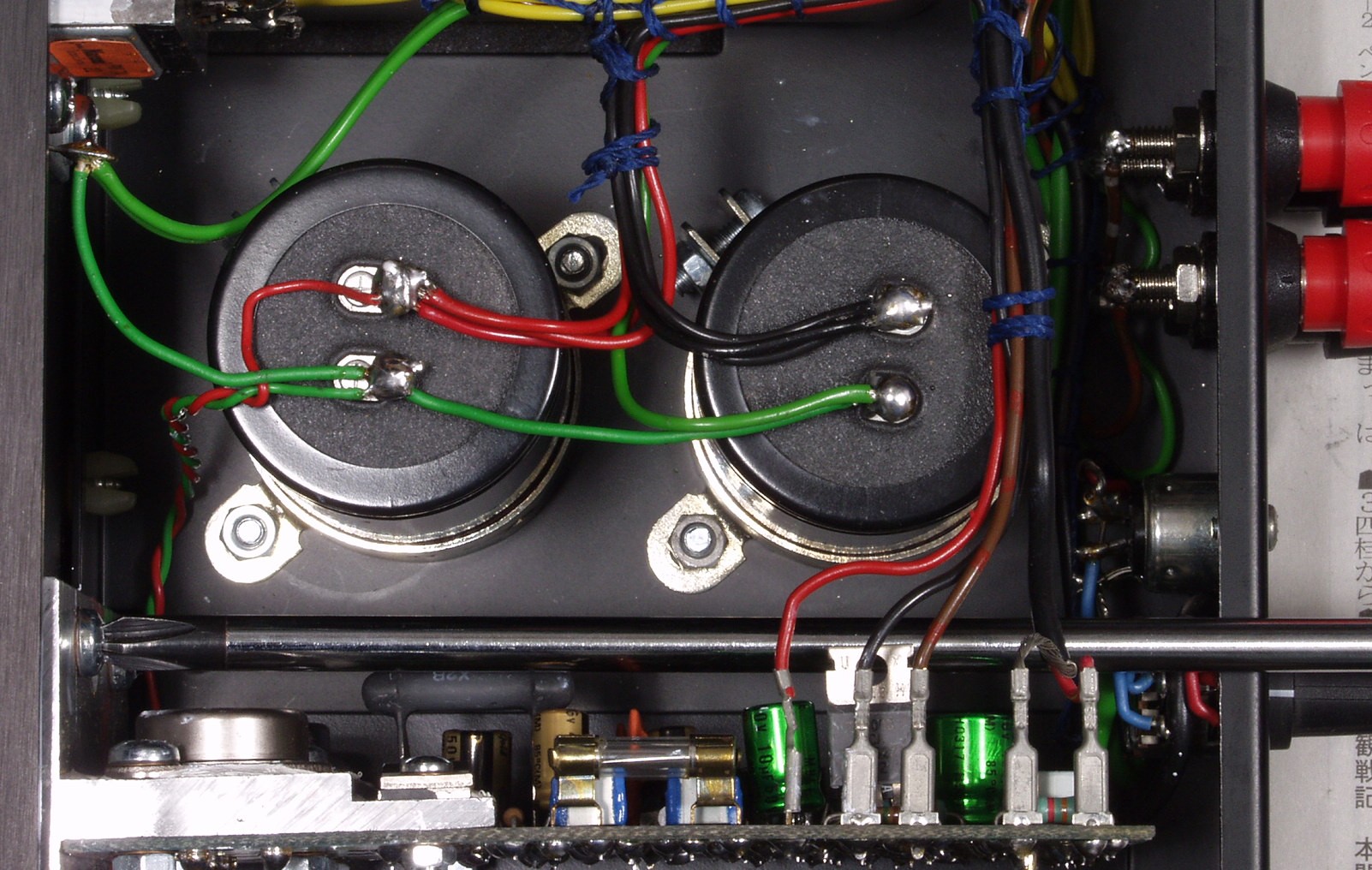

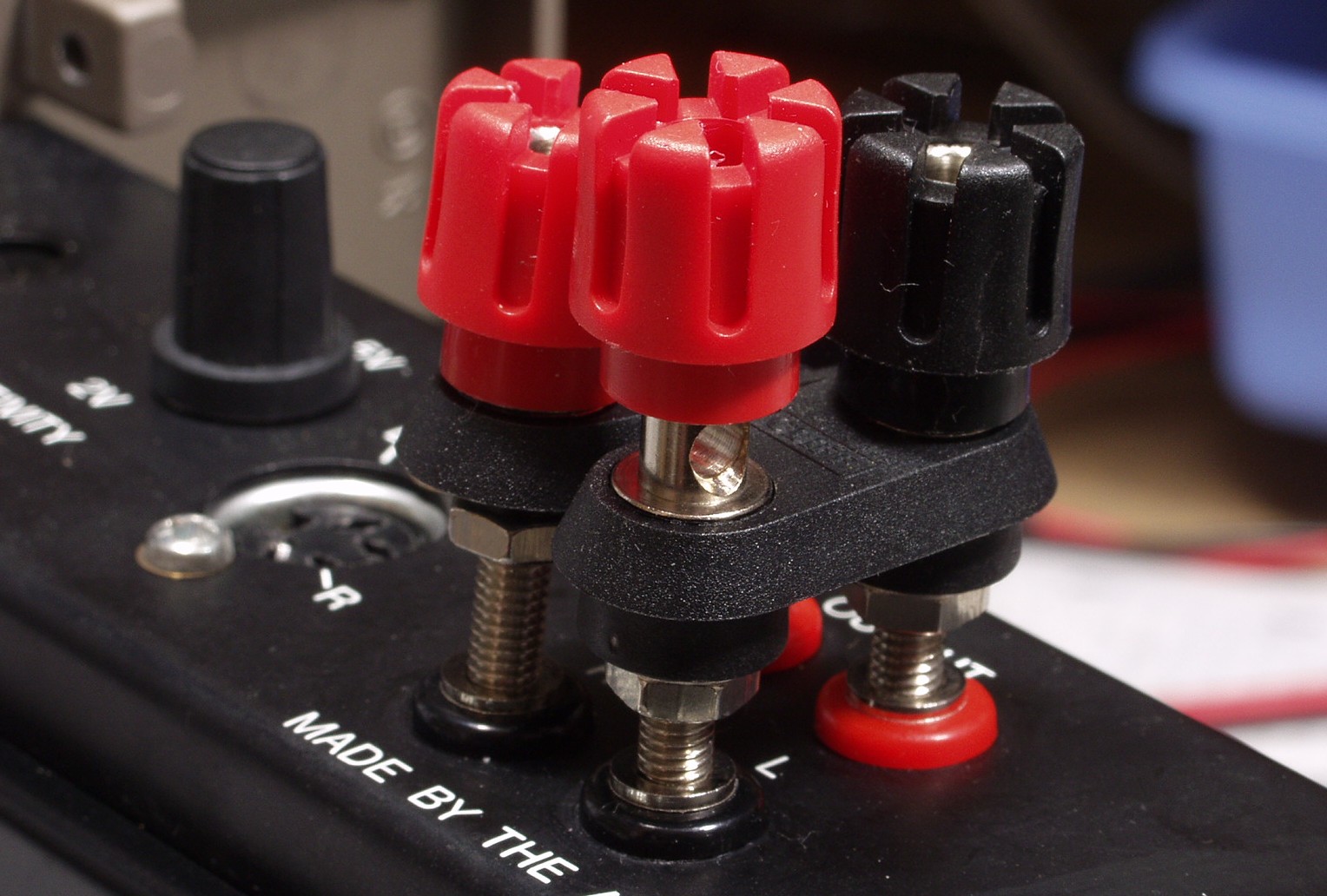

| Ａ－２． 修理前 交換するＳＰ端子 | |
 |
|
| Ａ－３． 修理前 交換する電解コンデンサー比較 | |
 |
|

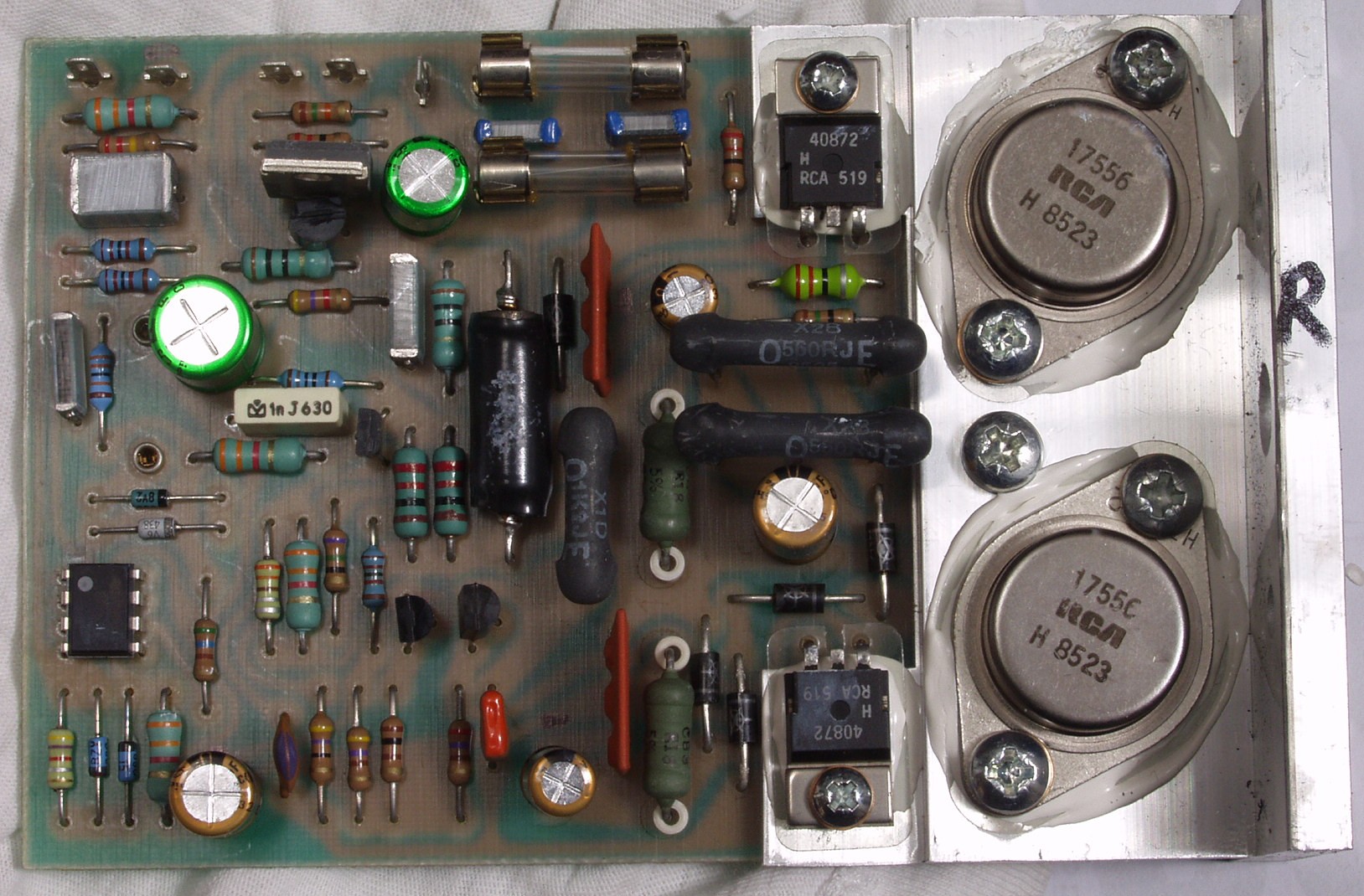

| Ｃ． 修理状況 Ｃ－１Ａ． 修理前 Ｒ側ＡＭＰ基板 |
|
 |
|
| Ｃ－１Ａ－１． 修理前 Ｒ側ＡＭＰ基板のヒビの入った電解コンデンサー | |
 |
|
| Ｃ－１Ｂ． 修理後 Ｒ側ＡＭＰ基板 電解コンデンサー６個、ＯＰ－ＡＭＰ交換 | |
 |
|

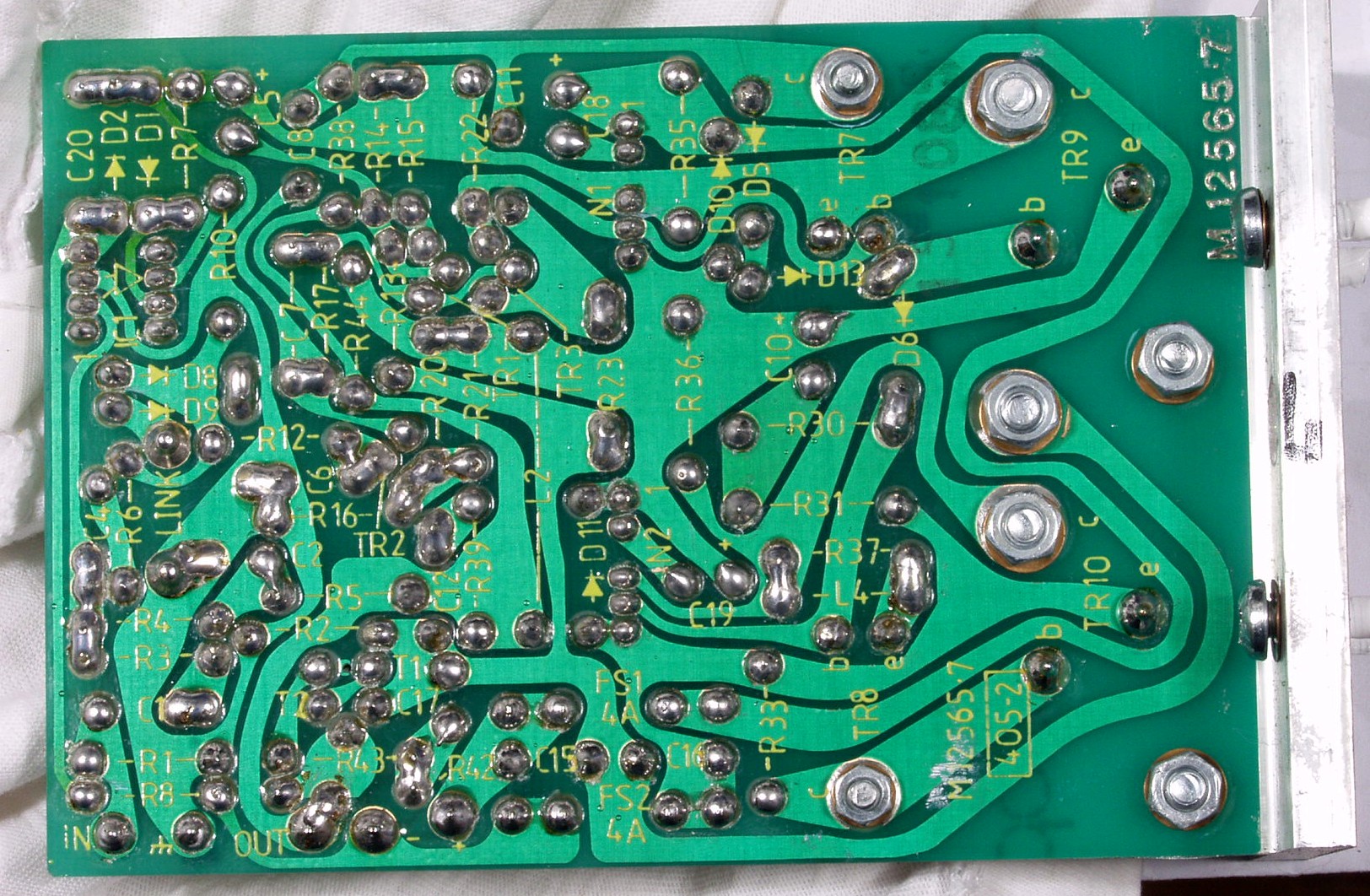

| Ｃ－１Ｃ． 修理前 Ｒ側ＡＭＰ基板裏 | |
 |
|
| Ｃ－１Ｃ－１． 修理中 Ｒ側ＡＭＰ基板裏 半田不良ヶ所 右半分は補正後 | |
 |
|

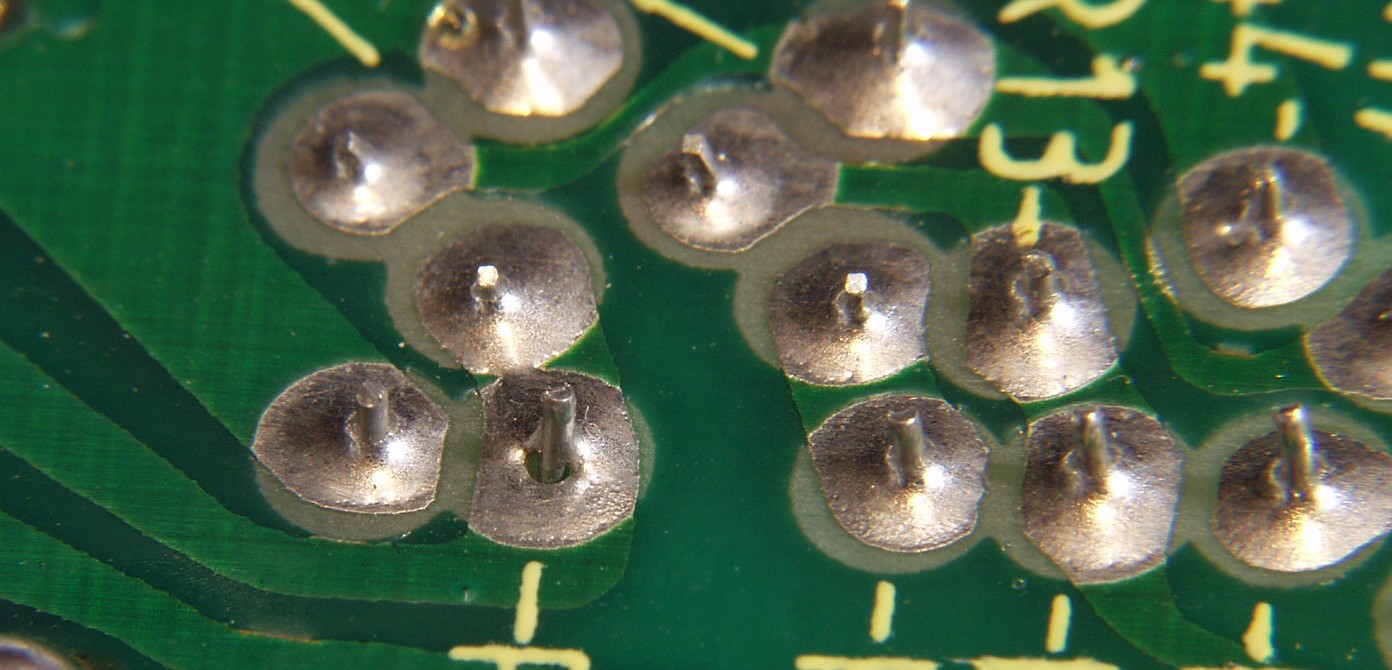

| Ｃ－１Ｃ－２． 修理中 Ｒ側ＡＭＰ基板裏 半田不良ヶ所 | |
 |
|
| Ｃ－１Ｄ． 修理（半田補正）後 Ｒ側ＡＭＰ基板裏 全半田やり直し | |
 |
|

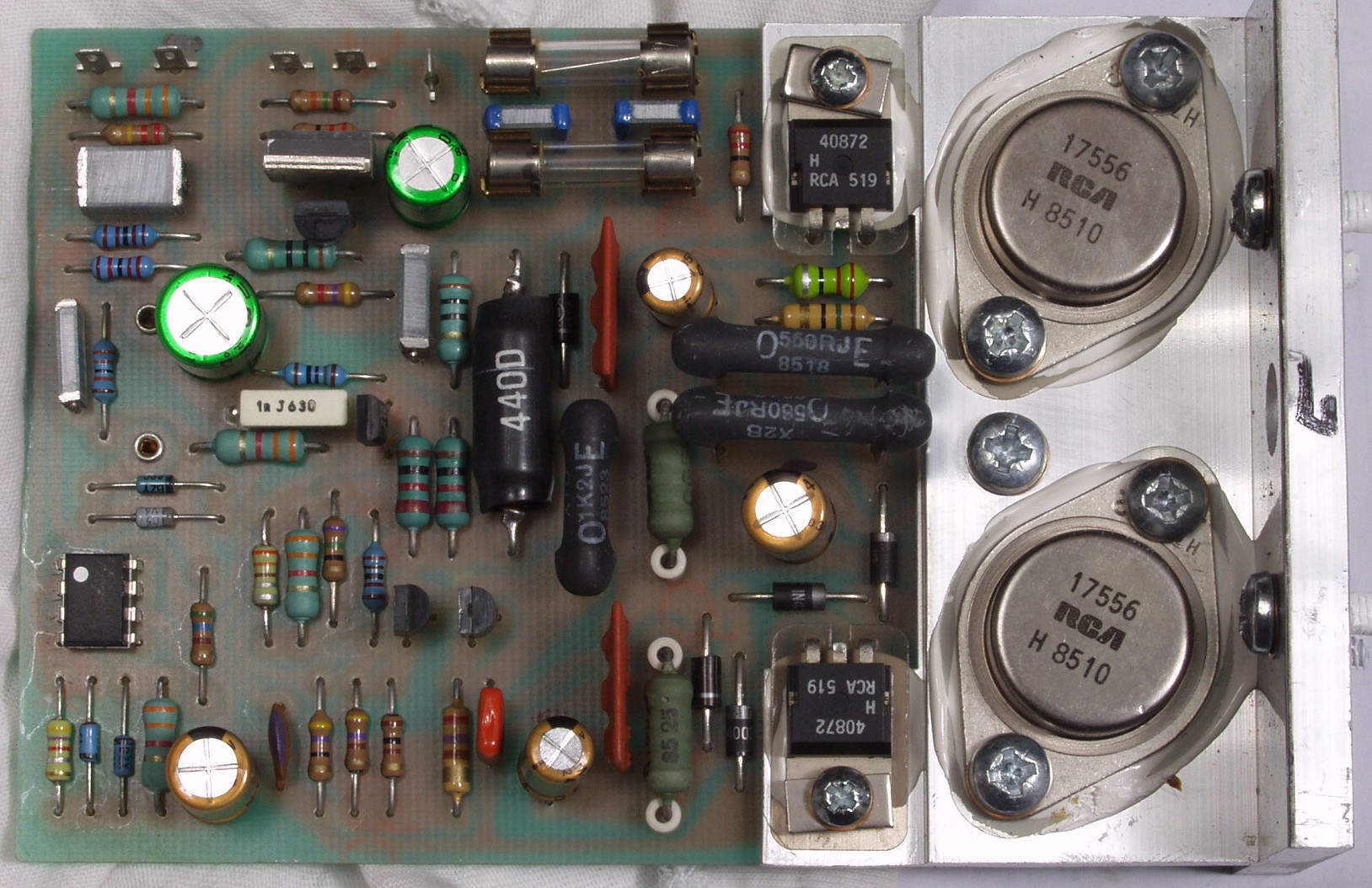

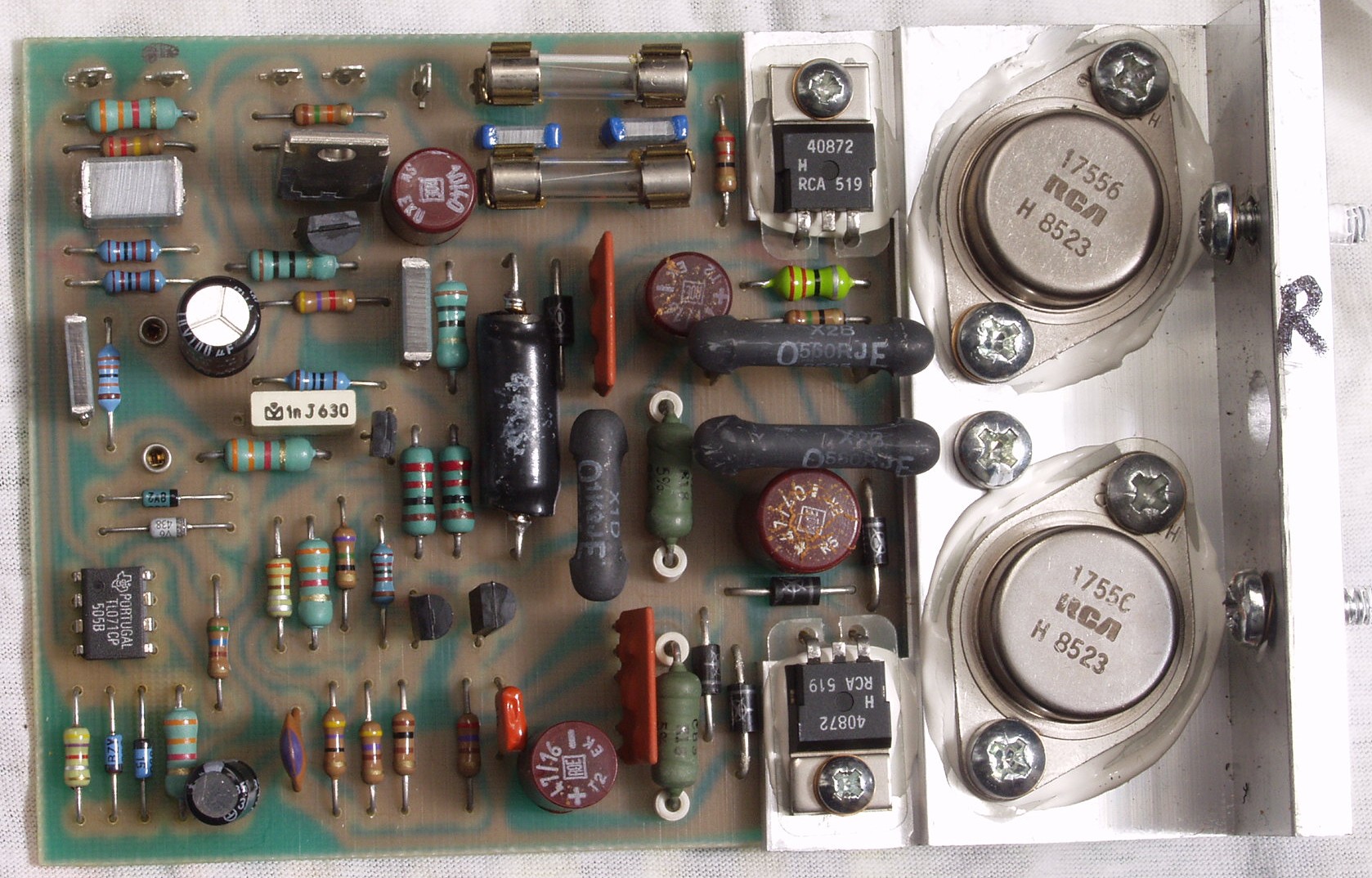

| Ｃ－２Ａ． 修理前 Ｌ側ＡＭＰ基板 | |
 |
|
| Ｃ－２Ａ－１． 修理前 Ｌ側ＡＭＰ基板のヒビの入った電解コンデンサー | |
 |
|
| Ｃ－２Ａ－２． 修理中 Ｌ側ＡＭＰ基板 ＴＲ（トランジスター）の止めネジが緩んでいる、ワッシャの所に隙間がある |
|
 |
|
| Ｃ－２Ａ－３． 修理後 Ｌ側ＡＭＰ基板 ＴＲ（トランジスター）の止めネジを増締め（１．５回回った） | |
 |
|
| Ｃ－２Ｂ． 修理後 Ｌ側ＡＭＰ基板 電解コンデンサー６個、ＯＰ－ＡＭＰ交換 | |
 |
|
| Ｃ－２Ｃ． 修理前 Ｌ側ＡＭＰ基板裏 | |
 |
|
| Ｃ－２Ｄ． 修理（半田補正）後 Ｌ側ＡＭＰ基板裏 全半田やり直し | |
 |
|
| Ｃ－３Ａ． 修理中 位置が悪い電解コンデンサー、もう少し上が良い | |
 |
|
| Ｃ－３Ａ－１． 修理中 お陰で締め付け不十分 | |
| 十分に締めた左 | 電解コンデンサーが邪魔で不十分な締めつけの右 |
 |
 |
| Ｃ－３Ａ－２． 修理後 コンデンサーの取り付け位置を変更 | |
 |
|
| Ｃ－４Ａ． 修理前 上から見る | |
|
|
| Ｃ－４Ｂ． 修理後 上から見る | |
 |
|
| Ｃ－４Ｂ－１． 修理後 上から見る 電解コンデンサー２個取り付け | |
 |
|

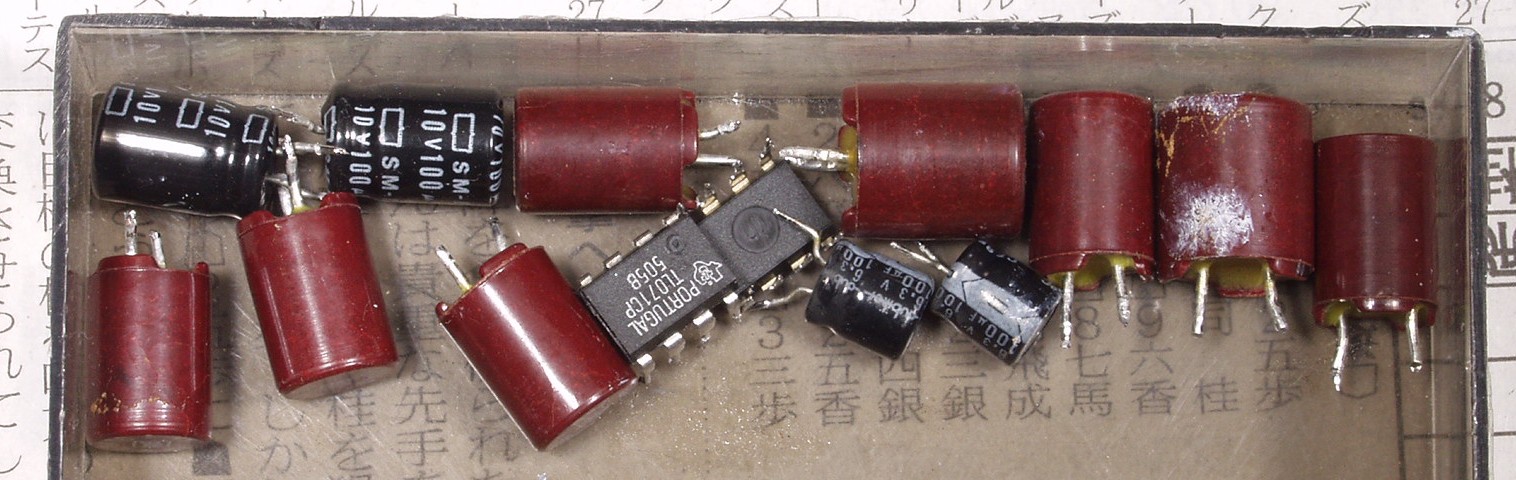

| Ｃ－５． 交換部品 | |
 |
|

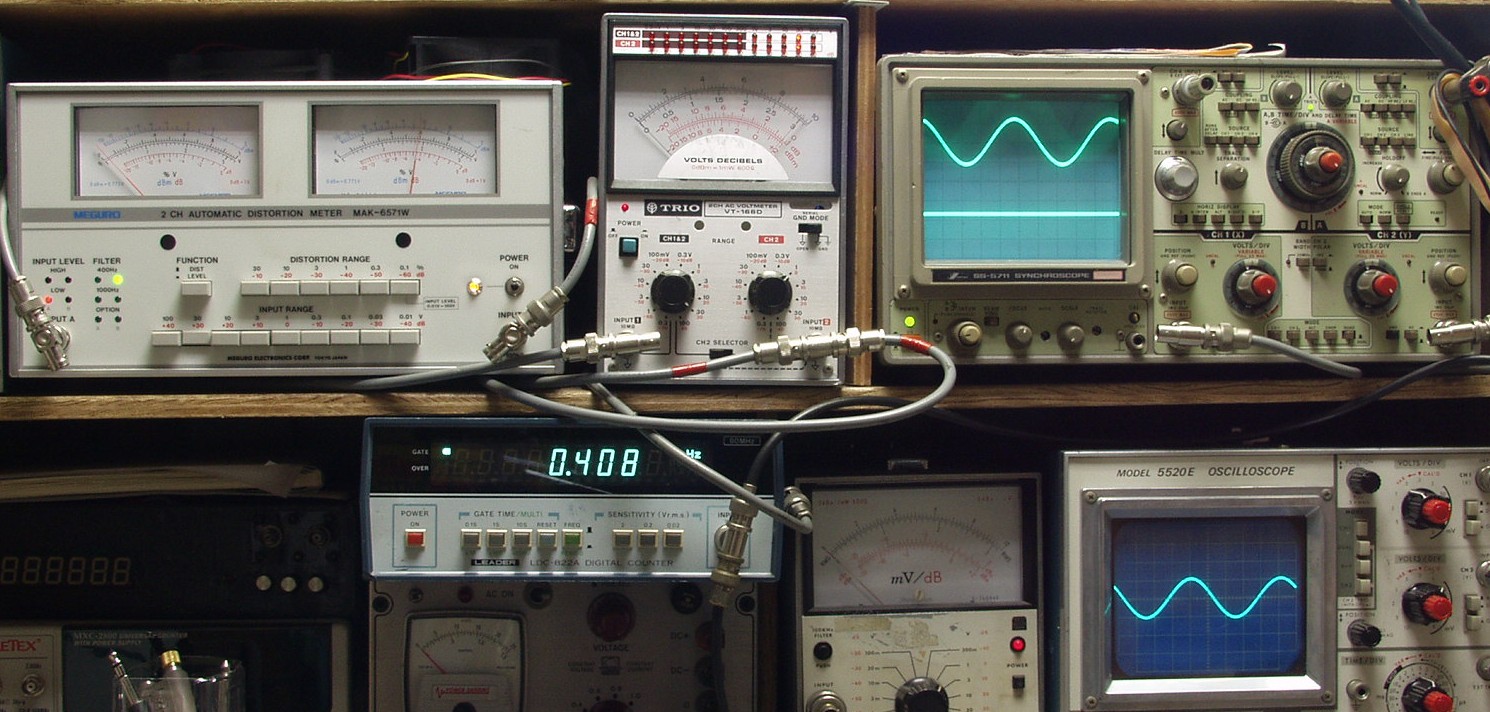

| Ｅ． 調整・測定 Ｅ－１． 出力、歪み調整・測定 電源電圧は１００Ｖにて測定 |
|
 |
|
| Ｅ－２Ａ． Ｒ－ＳＰ出力 ３０Ｖ＝１１３Ｗ 歪み率＝０．０６％ １０００ＨＺ | |
 |
|
| Ｅ－２Ｂ． Ｒ－ＳＰ出力 ３０Ｖ＝１１３Ｗ 歪み率＝０．０６％ ４００ＨＺ | |
 |
|
| Ｅ－２Ｃ． Ｌ－ＳＰ出力 ２８Ｖ＝９８Ｗ 歪み率＝０．０３％ １０００ＨＺ | |
 |
|
| Ｅ－２Ｄ． Ｌ－ＳＰ出力 ２８Ｖ＝９８Ｗ 歪み率＝０．０３％ ４００ＨＺ | |
 |
|
