QUAD 405. 3台目修理記録
平成16年2月2日到着   2月6日完成
A. 修理前の状況
  •  ハムが出る

B. 原因
  • 電解コンデンサー劣化

C. 修理状況
  • 初段OP−AMP交換
    電解コンデンサー交換
    電源電解コンデンサー交換(1.5倍容量使用)

D. 使用部品
  • 初段OP−AMP                         2個
    電解コンデンサー                        8個
    フイルムコンデンサー                      4個

E. 調整・測定


F. 修理費   48,000円

A. 修理前の状況
A−1. 修理前 上から見る
A−2. 修理前 膨らんだ電解コンデンサー

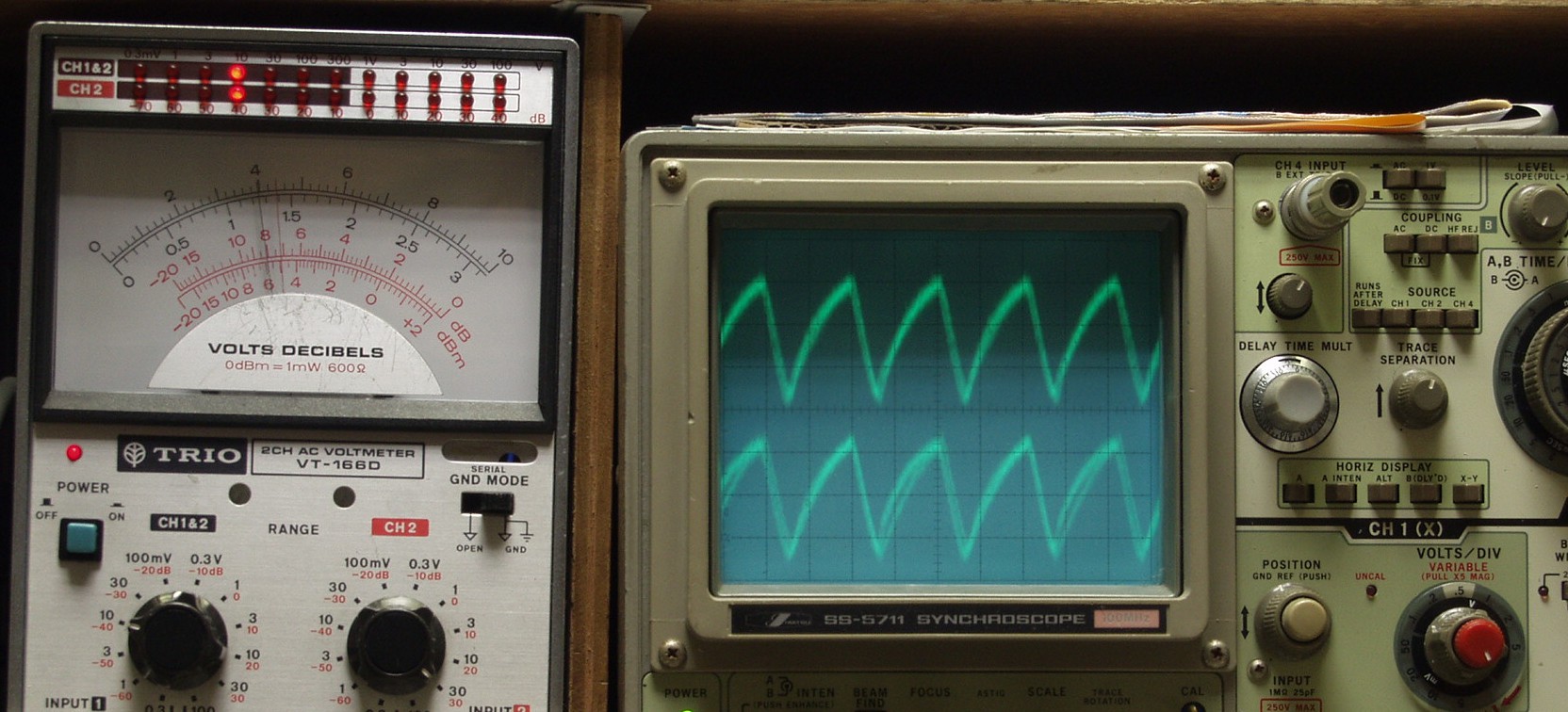

A−3. SP出力のハム測定
A−4. 修理前 出力測定電源電圧は110V、終段TR(トランジスター)は元気です
C. 修理状況

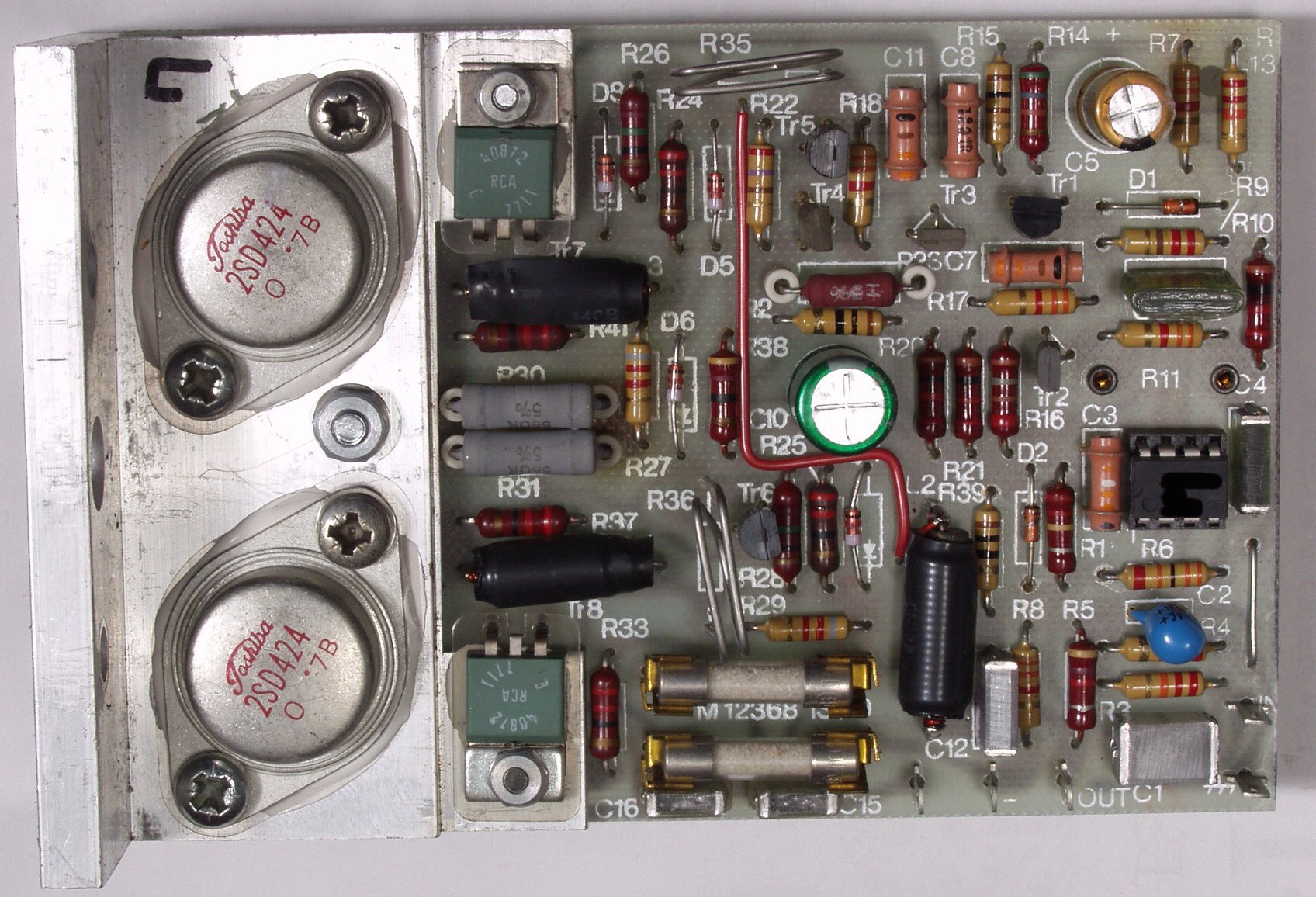

C−1A. 修理前 R側AMP基板
C−1A−1. 修理前 R側AMP基板のヒビの入った電解コンデンサー
C−1B. 修理後 R側AMP基板 電解コンデンサー2個、OP−AMP交換

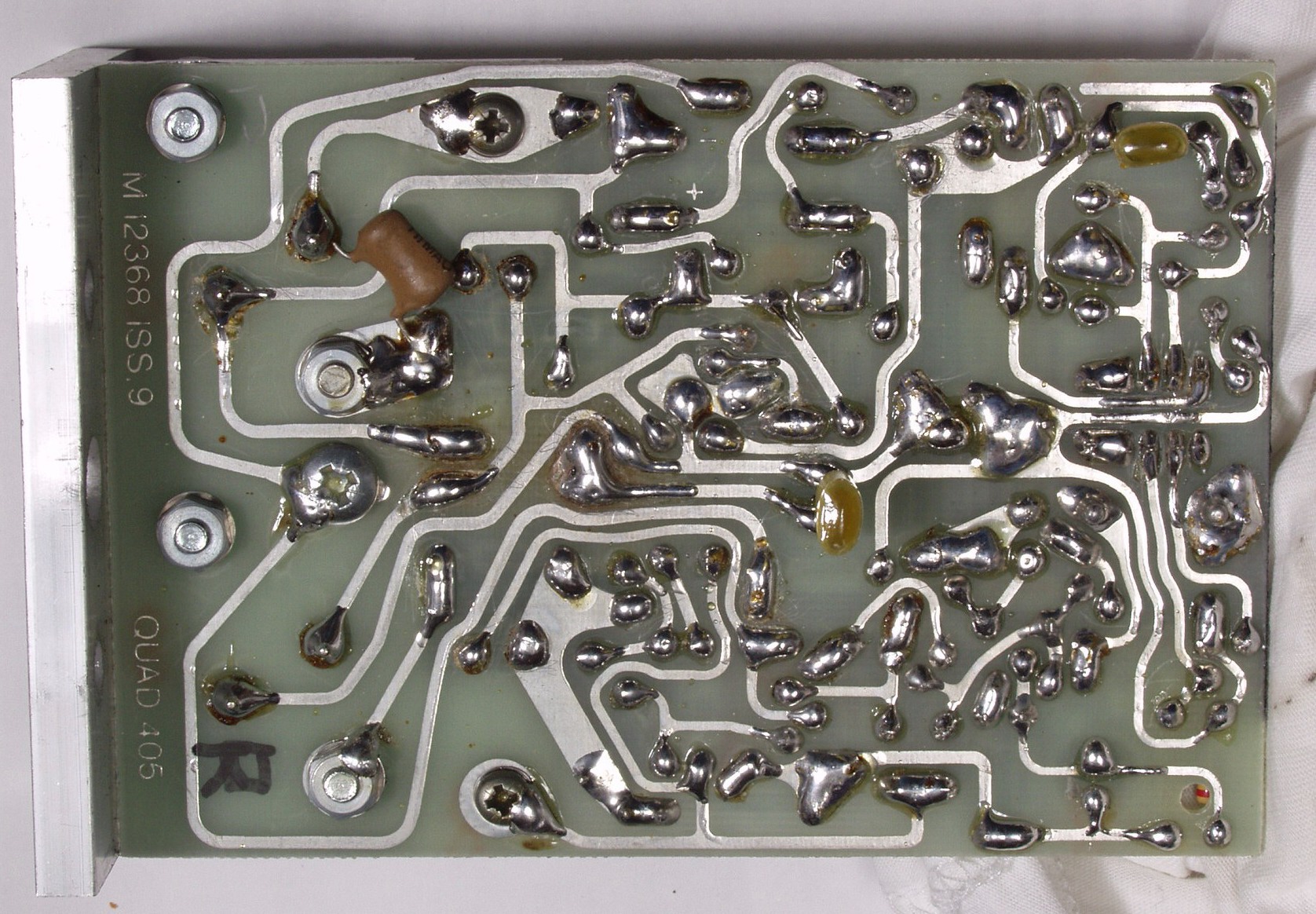

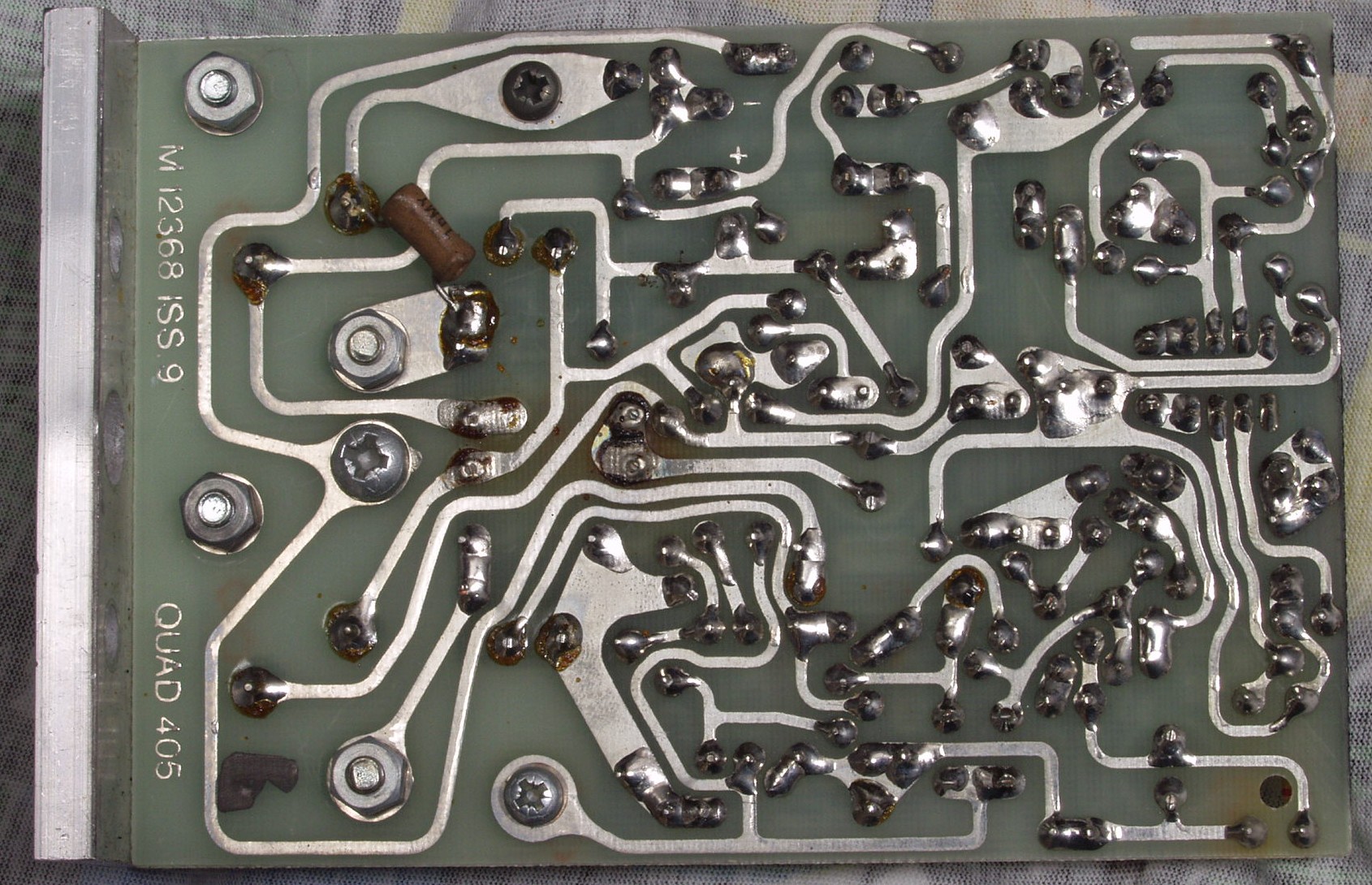

C−1C. 修理前 R側AMP基板裏
C−1C−1. 修理前 L側AMP基板のハンダの解けた後
C−1D. 修理(半田補正)後 R側AMP基板裏 フイルムコンデンサー2個取付 全半田やり直し
C−2A. 修理前 L側AMP基板
C−2A−1. 修理前 L側AMP基板のヒビの入った電解コンデンサー
C−2B. 修理後 L側AMP基板 電解コンデンサー2個、OP−AMP交換
C−2C. 修理前 L側AMP基板裏

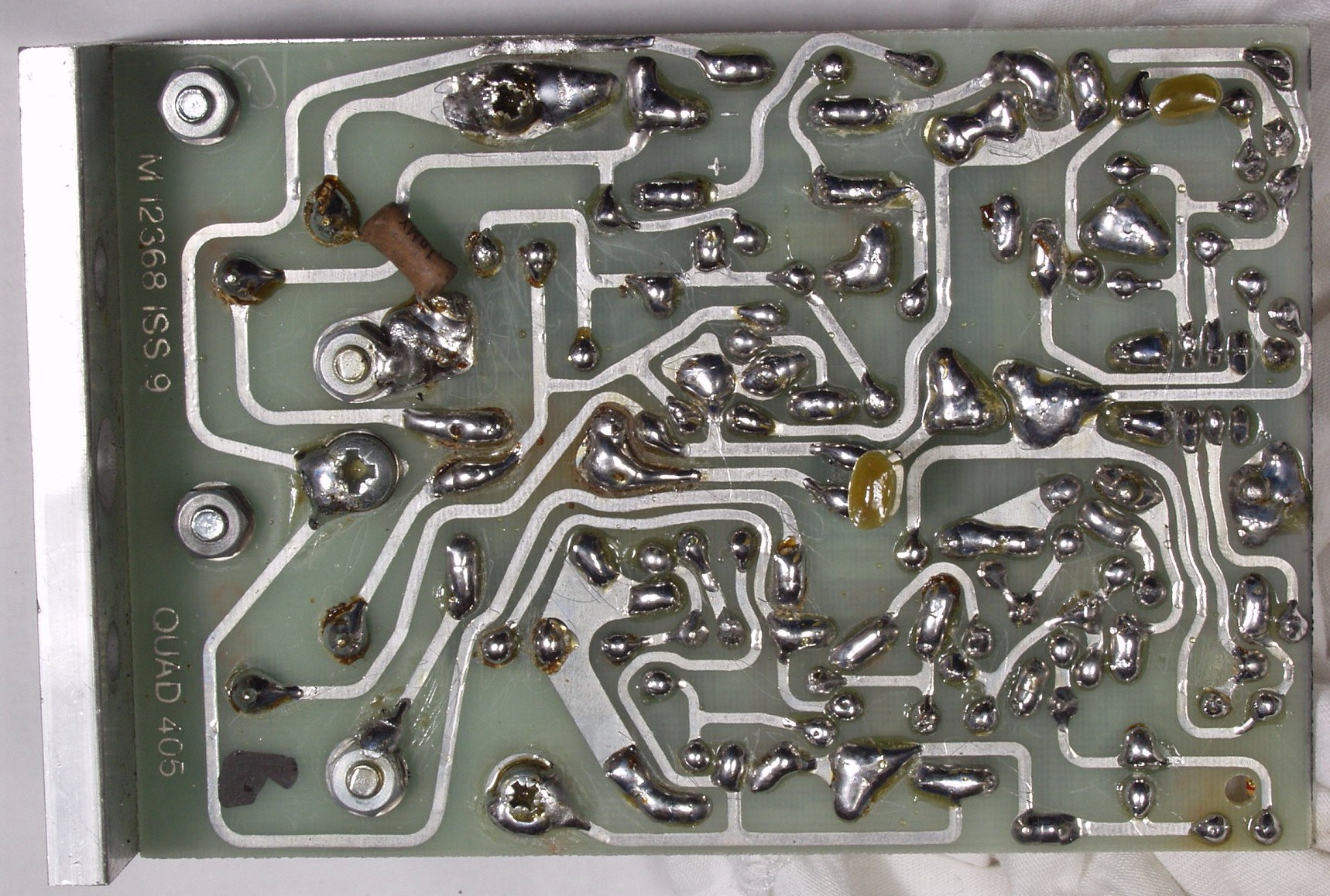

C−2C−1. 修理前 L側AMP基板のハンダの解けた後
C−2D. 修理(半田補正)後 L側AMP基板裏 フイルムコンデンサー2個取付 全半田やり直し
C−3A. 修理前 上から見る

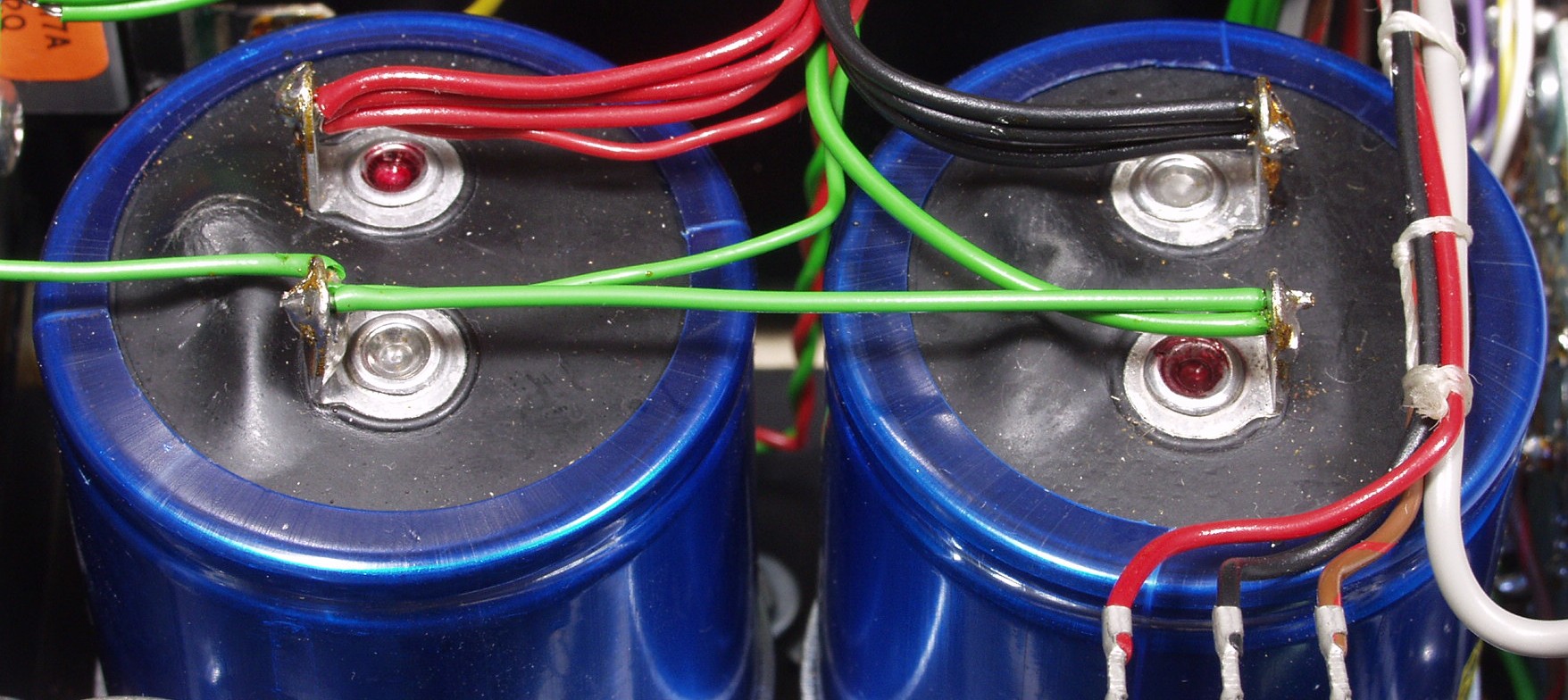

C−3B. 修理後 上から見る 電解コンデンサー2個取り付け

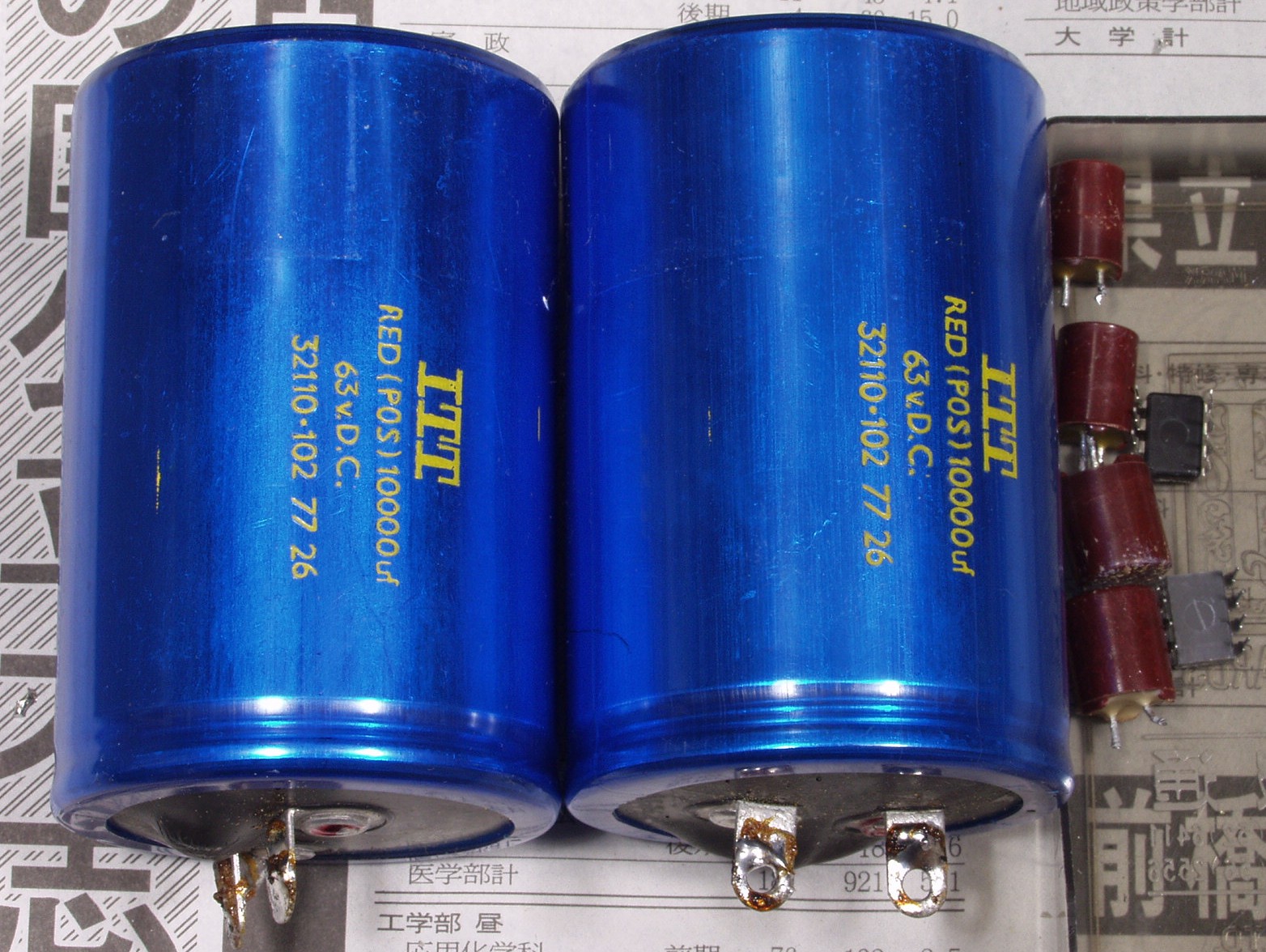

C−4A. 交換部品

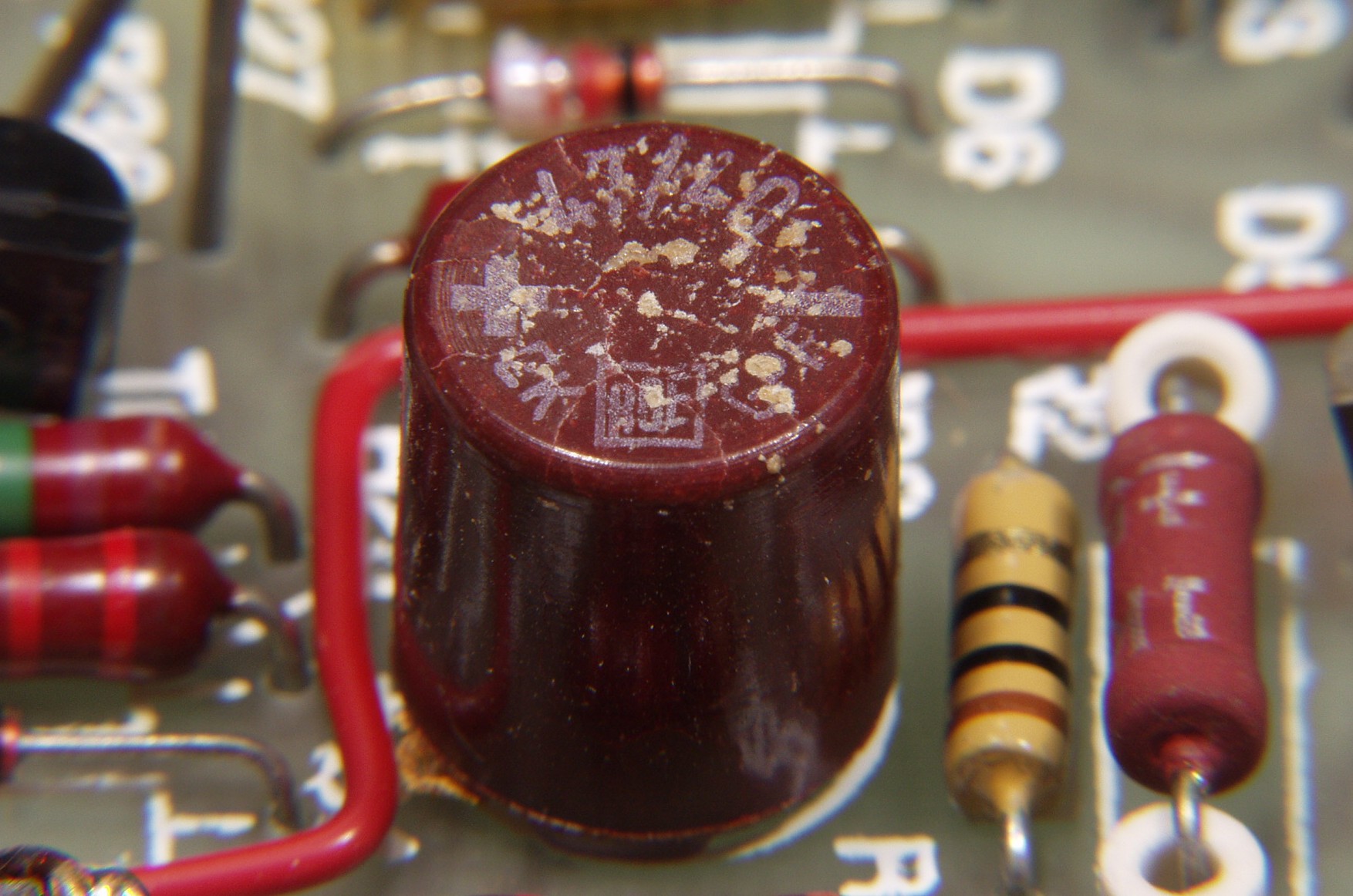

C−4B. もう少しで液漏れが始まるところ
E. 調整・測定

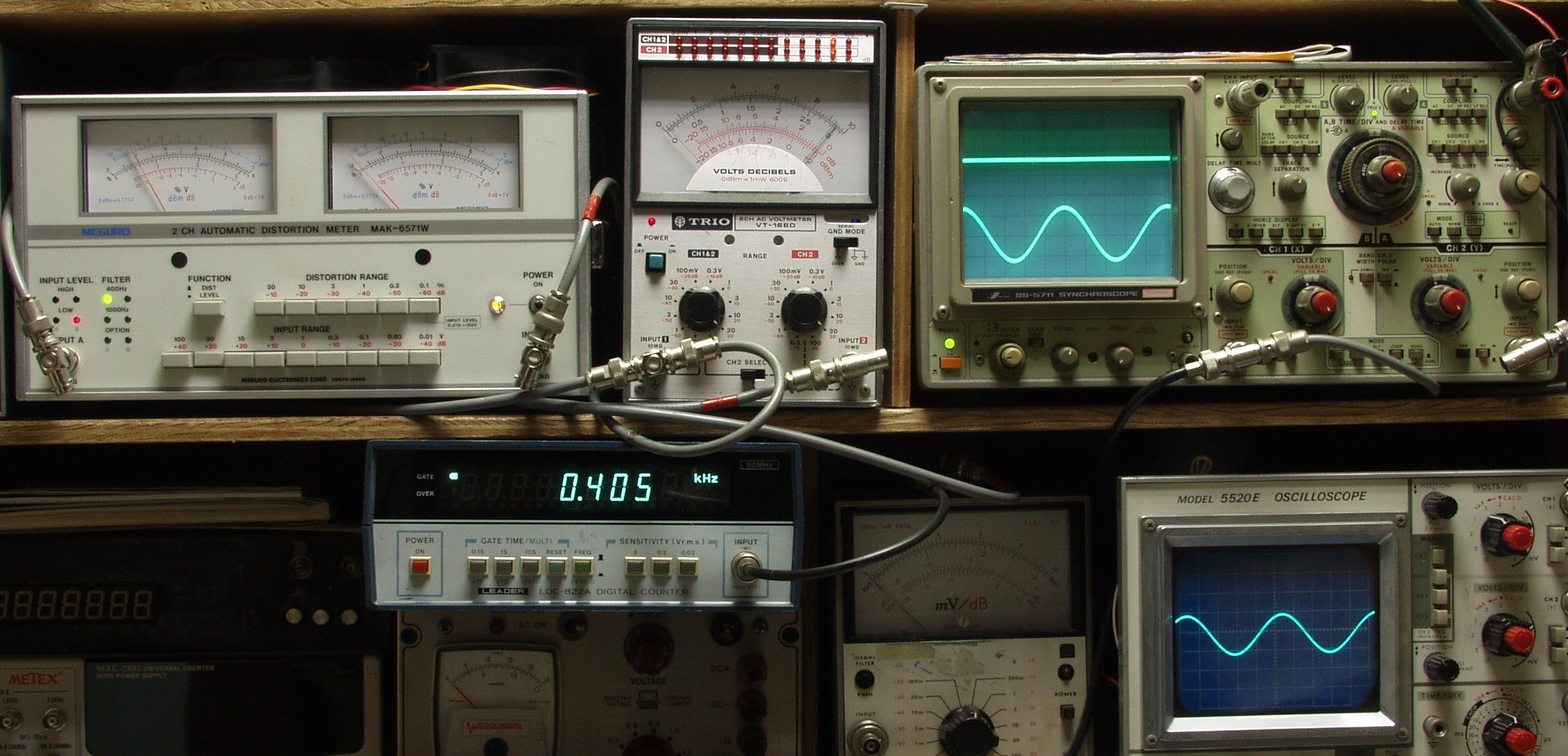

E−1 .出力及び歪み調整・測定 電源電圧は110Vにて測定

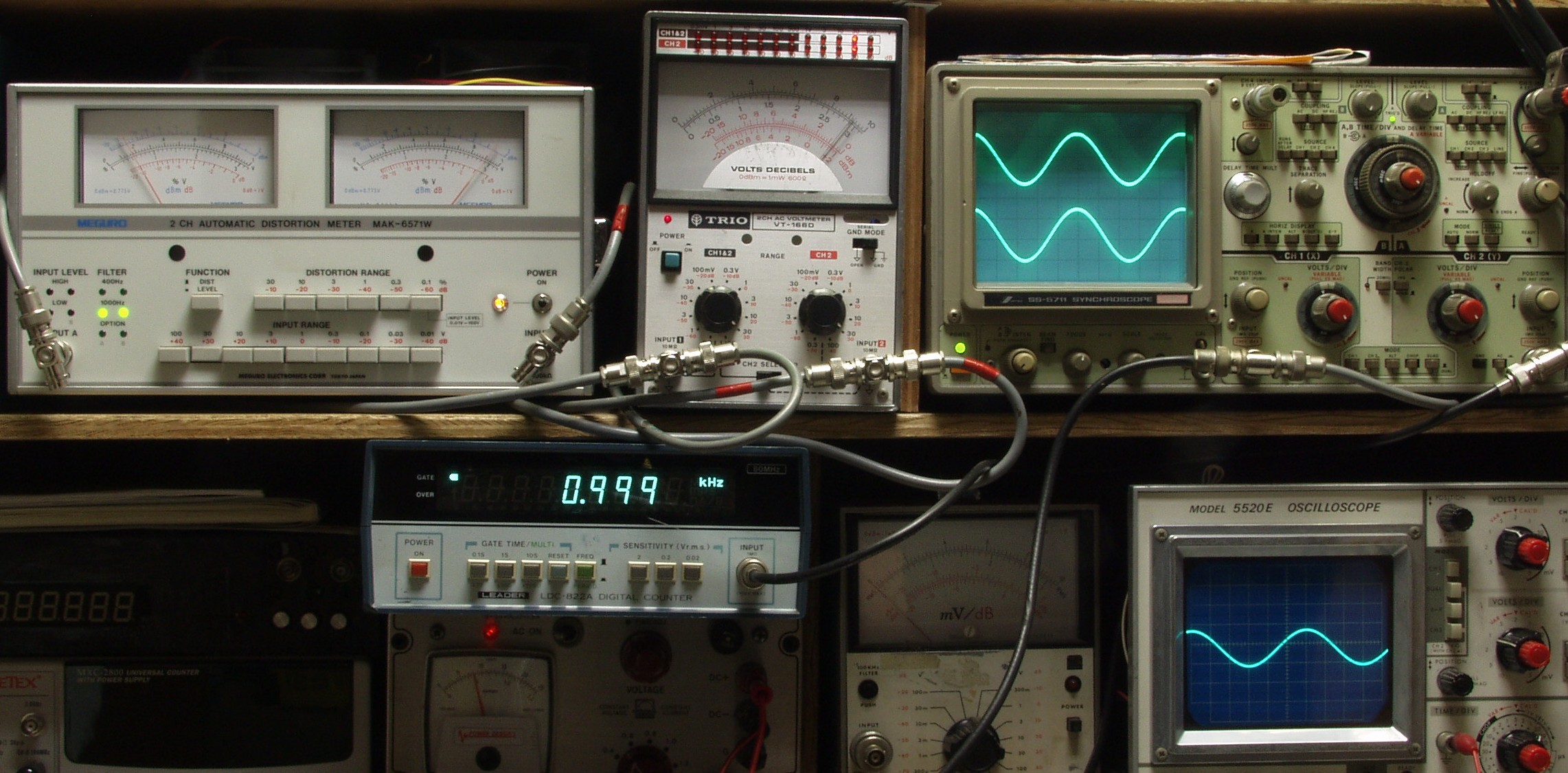

E−2A. R−SP出力 28V=98W 歪み率=0.03% 1000HZ

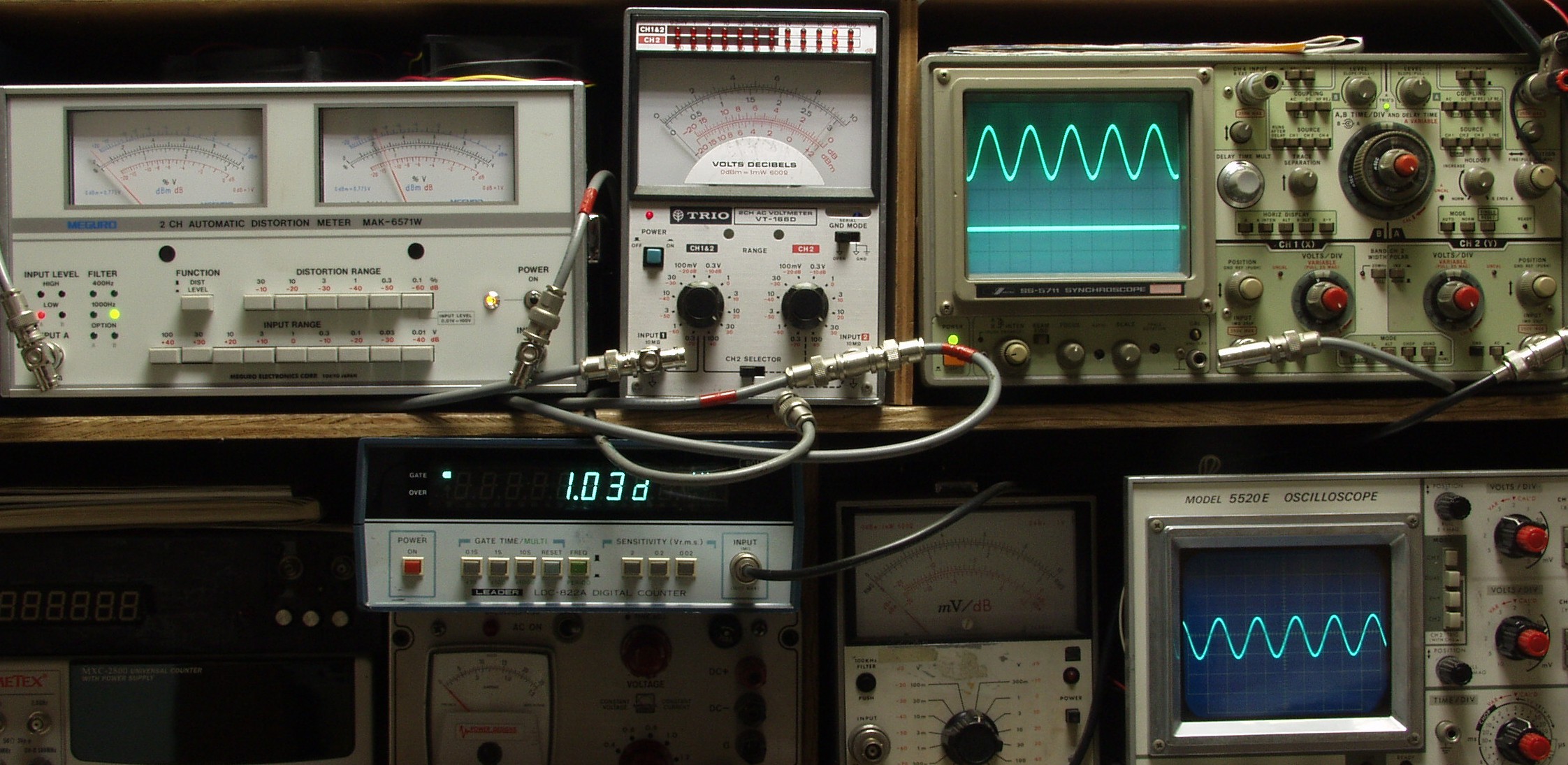

E−2B. R−SP出力 28V=98W 歪み率=0.03% 400HZ

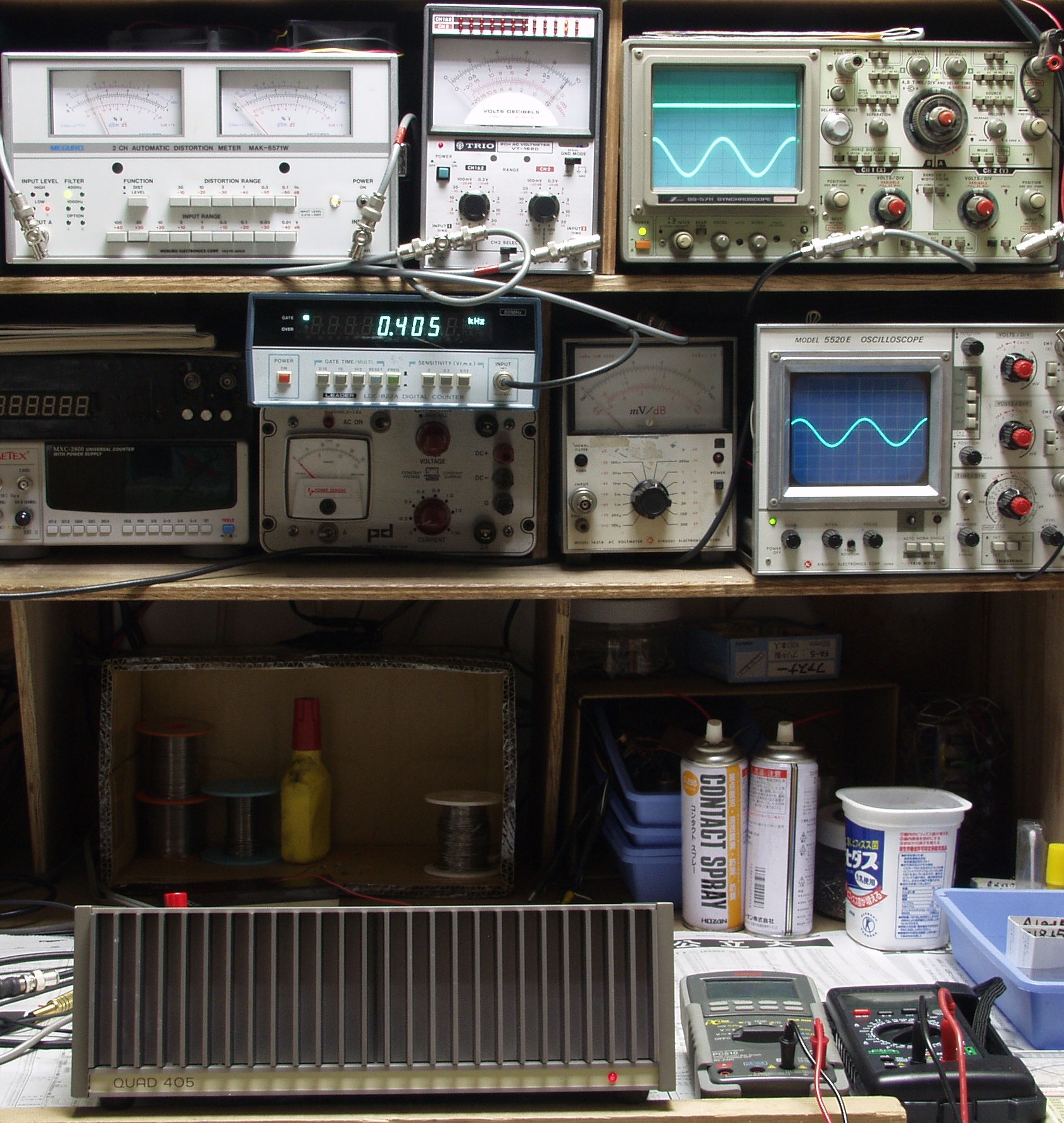

E−2C. L−SP出力 28V=98W 歪み率=0.03% 1000HZ
E−2D. L−SP出力 28V=98W 歪み率=0.03% 400HZ
E−3. 24時間エージング
