QUAD 405. 修理記録
平成14年4月5日到着   6月29日完成
  1. 修理前の状況
    音は出ているのですが、左チャンネルから「ブーン」という異音が出ています
    また、時々「バツッ」というような音も出ます。
    右チャンネルはまともな音が出ていると思うのですが・・・・
    それから、接続端子が特殊で使いにくいので普通のRCAに変えて頂きたいと思います。

  2. 原因
    各部半田不良/FET/TR劣化

  3. 修理状況
    終段TR(トランジスター)交換
    RCA端子取り付け
    電源電解コンデサー交換
    配線手直し、補強(半田補正)

  4. 使用部品
    終段TR(トランジスター)      4個
    RCA端子               2個
    電源電解コンデサー        2個
    抵抗                  2個

  5. 修理費   31,000円  通常修理。
                        終段TR(トランジスター)別途。
  6. QUAD 405 の仕様(マニアル・カタログより)

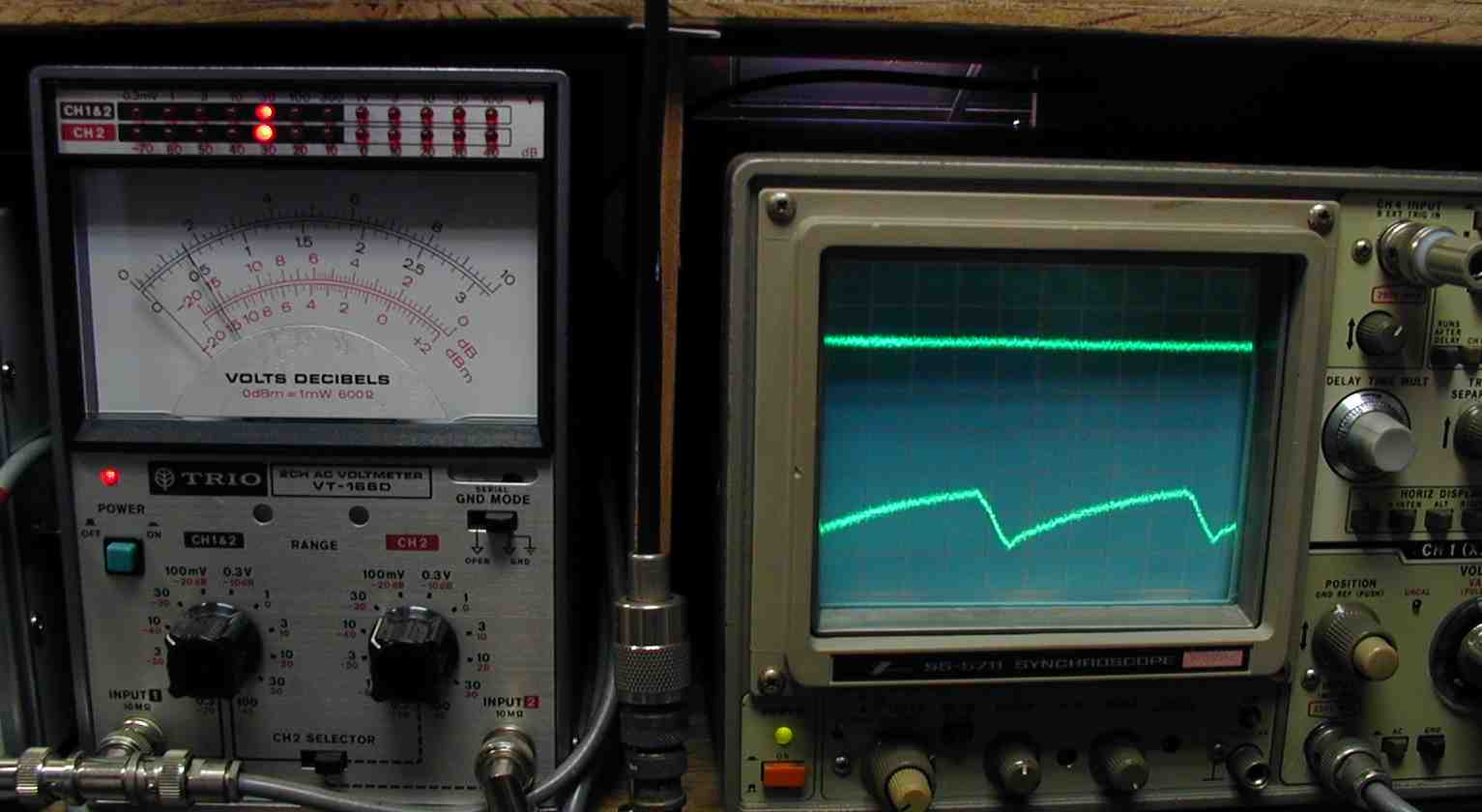

1. 電源不調のため発振している
2. 熱の為、膨らんだ電解コンデンサー
3. 下=容量1.5倍の交換するコンデンサー
4. AMP基板修理、この後終段TR(トランジスター)交換
5. AMP基板の半田補正

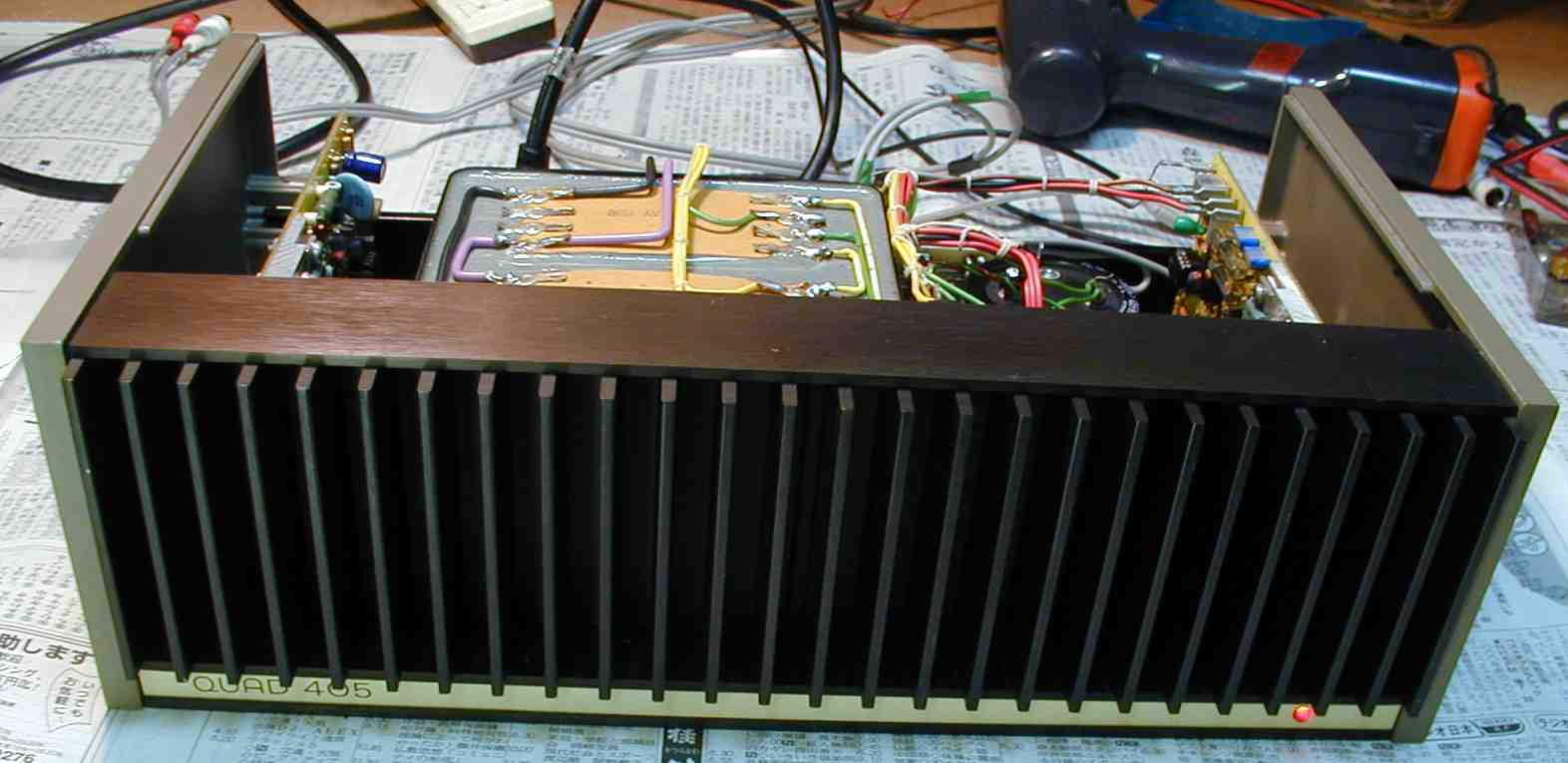

6. 完成、上から見る。

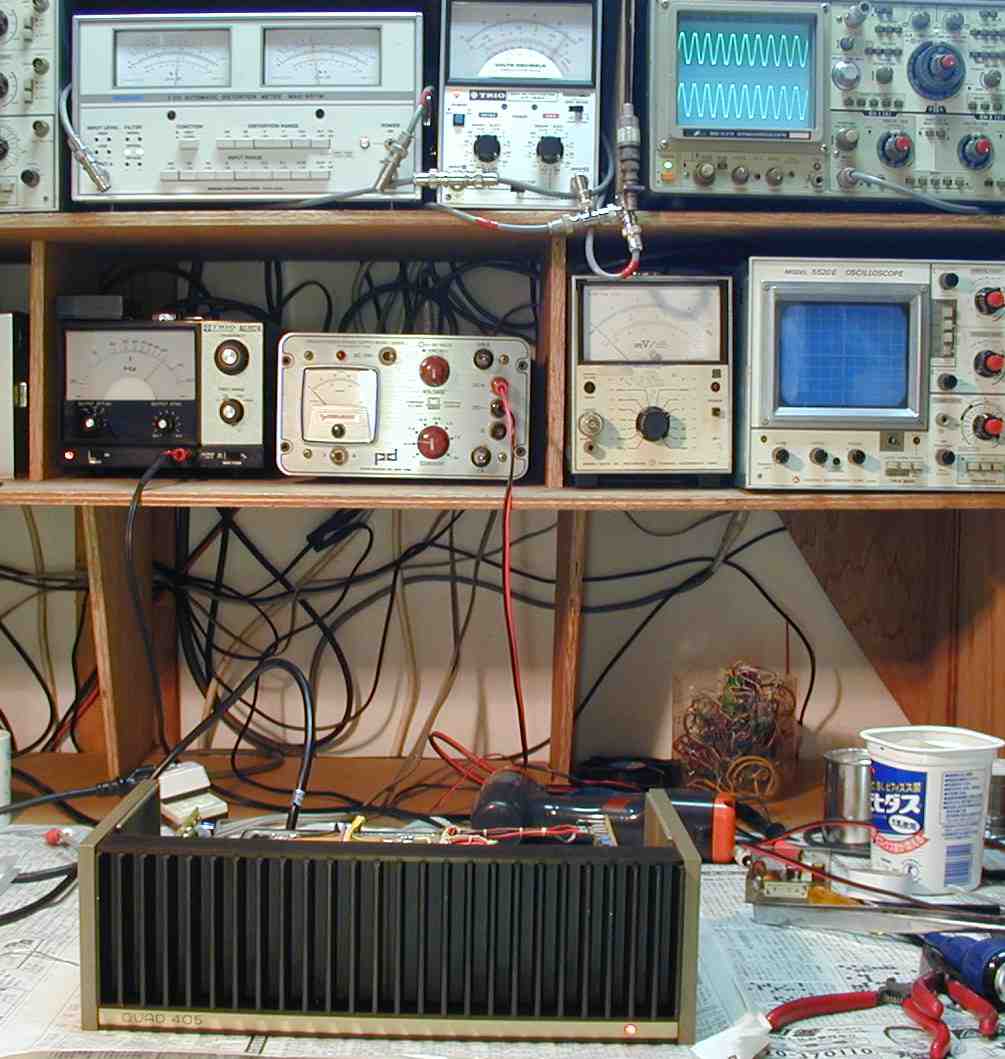

7. 出力、歪み調整・測定
8. SP出力27V=91W 歪み率=0.05% 400HZ
9. SP出力27V=91W 歪み率=0.05% 1000HZ
Amp Repair Studio
10. 24時間エージング
Amp Repair Studio
S. QUAD 405 の仕様(マニアル・カタログより)
型式 ステレオパワーアンプ 405
両チャンネルを同時に駆動した場合の値です。
出力及び歪率(8Ω負荷、サイン波入力) 100Hz、100W出力時、0.01%以下
1kHz、100W出力時、0.01%以下
10kHz、100W出力時、0.05%以下
出力内部インピーダンス 0.03Ωと直列に3.3μH
オフセット電圧 7mV以下
周波数特性(1kHz基準) 低域=20Hzにて-1dB
高域=20Hzにて-0.1dB、50kHzにて-3dB
入力感度 0.5Vrms+−0.5dB(8Ω負荷、120W出力時)
入力インピーダンス 20kΩ(220pF)
スルーレート 0.1V/μs
最大入力限度 入力信号が+20dBまでなら瞬時に復帰します。
クロストーク(1kΩの入力負荷時) 80dB(100Hz)、70dB(1kHz)、60dB(10kHz)
SN比 -96dB(A補正時)、-93dB(補正なし)
パワーリミッター 50W/8Ω負荷時の制限
電源入力 100〜130V、200〜250V、50-60Hz
消費電力は信号レベルにより30〜350W。
外形寸法 幅340.5×高さ115×奥行195mm
プラグ及びソケットの分38mmを含む。
重量 9kg
価格 198,000円
