MusicalFidelity A−1 修理記録
平成14年11月2日到着    4月4日完成
  • A. 修理前の状況.

  • B. 原因.
       電解コンデンサー容量抜け.

  • C. 修理状況
       電解コンデンサー交換.
       抵抗交換.
       配線手直し、補強.
       経年劣化による各部ハンダ補正.
       SP端子交換.


  • D. 使用部品
       電解コンデンサー(オーディオコンデンサー使用)       31個.
       抵抗                                   6個.
       SP端子                                 4個.

  • E. 調整・測定

  • F. 修理費  42,000円   オーバーホール修理

  • S. MusicalFidelity A−1. の仕様(マニアル・カタログより)

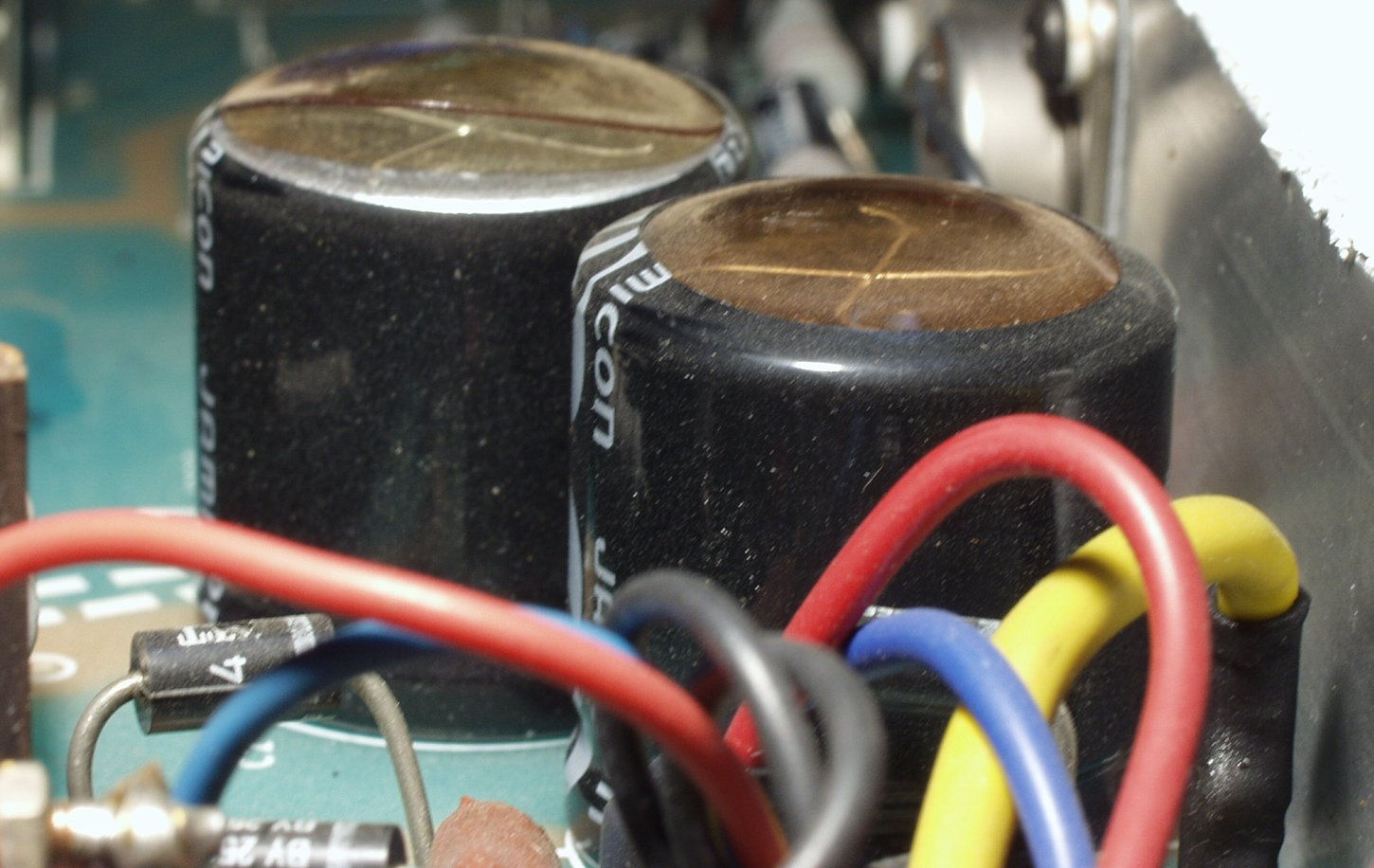

A1. 修理前 熱のため膨らんだ、電源用電解コンデンサー L側

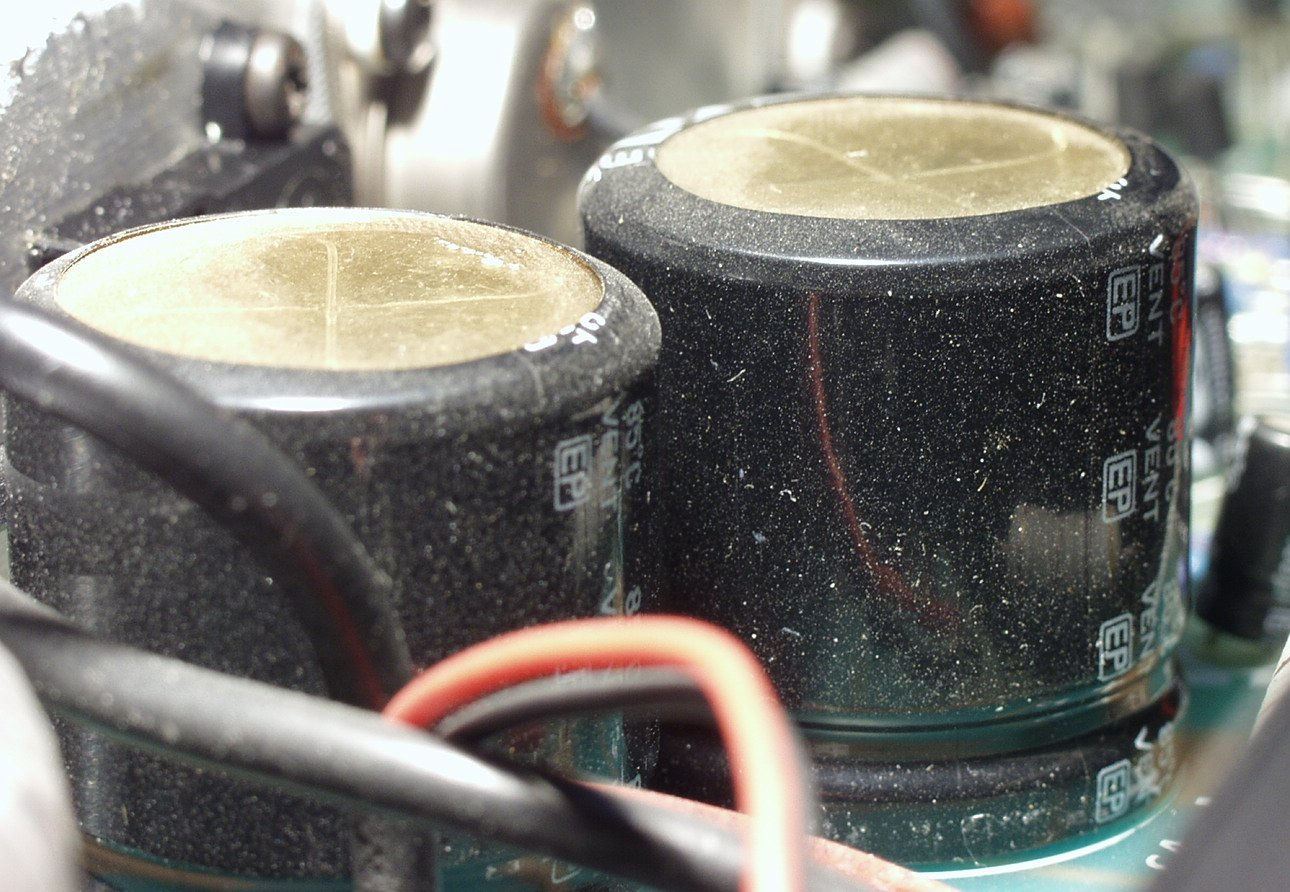

A2. 修理前 熱のため膨らんだ、電源用電解コンデンサー R側

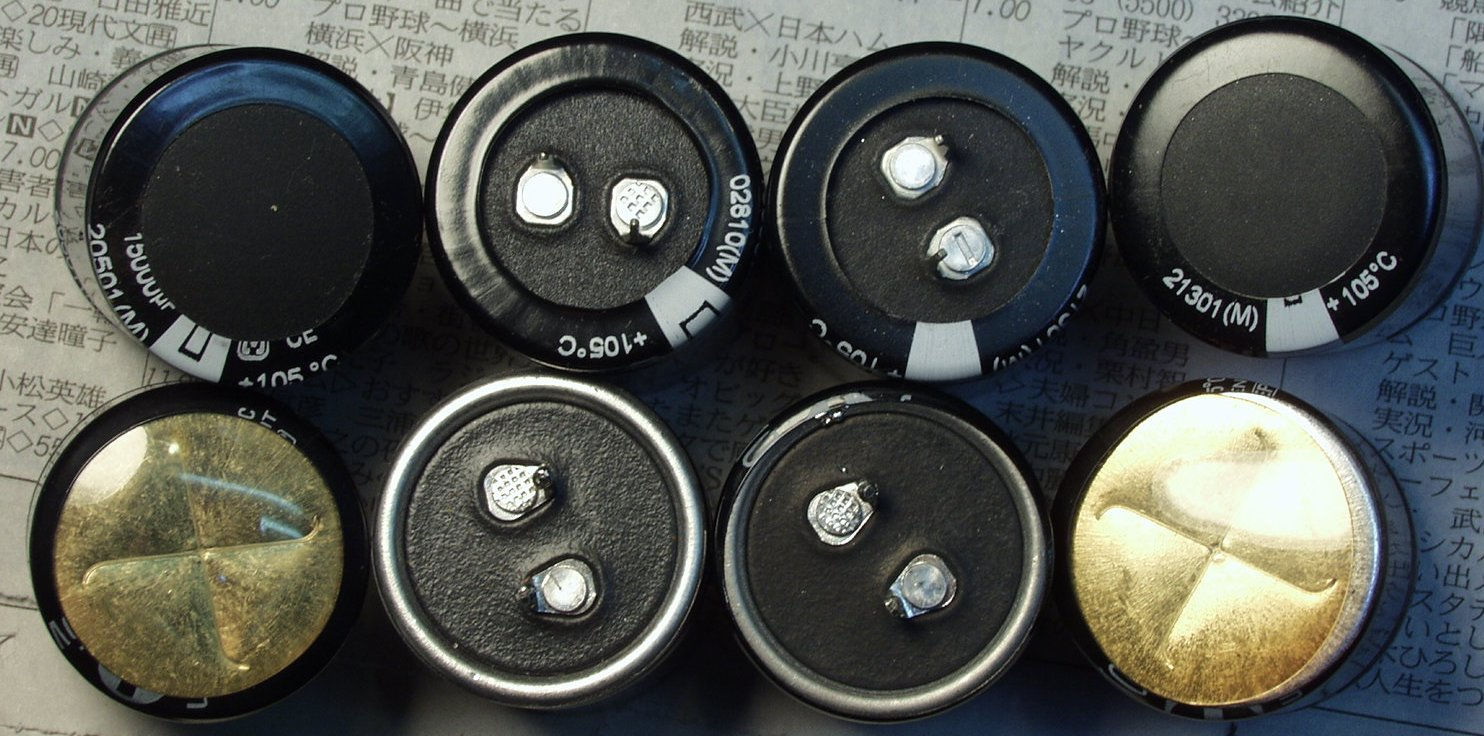

A3A. 交換する電源コンデンサーとの比較、容量1.5倍、保証温度105度C
A3B. 交換する電源コンデンサーとの比較
A3C. 交換する電源コンデンサーとの比較
C. 修理状況

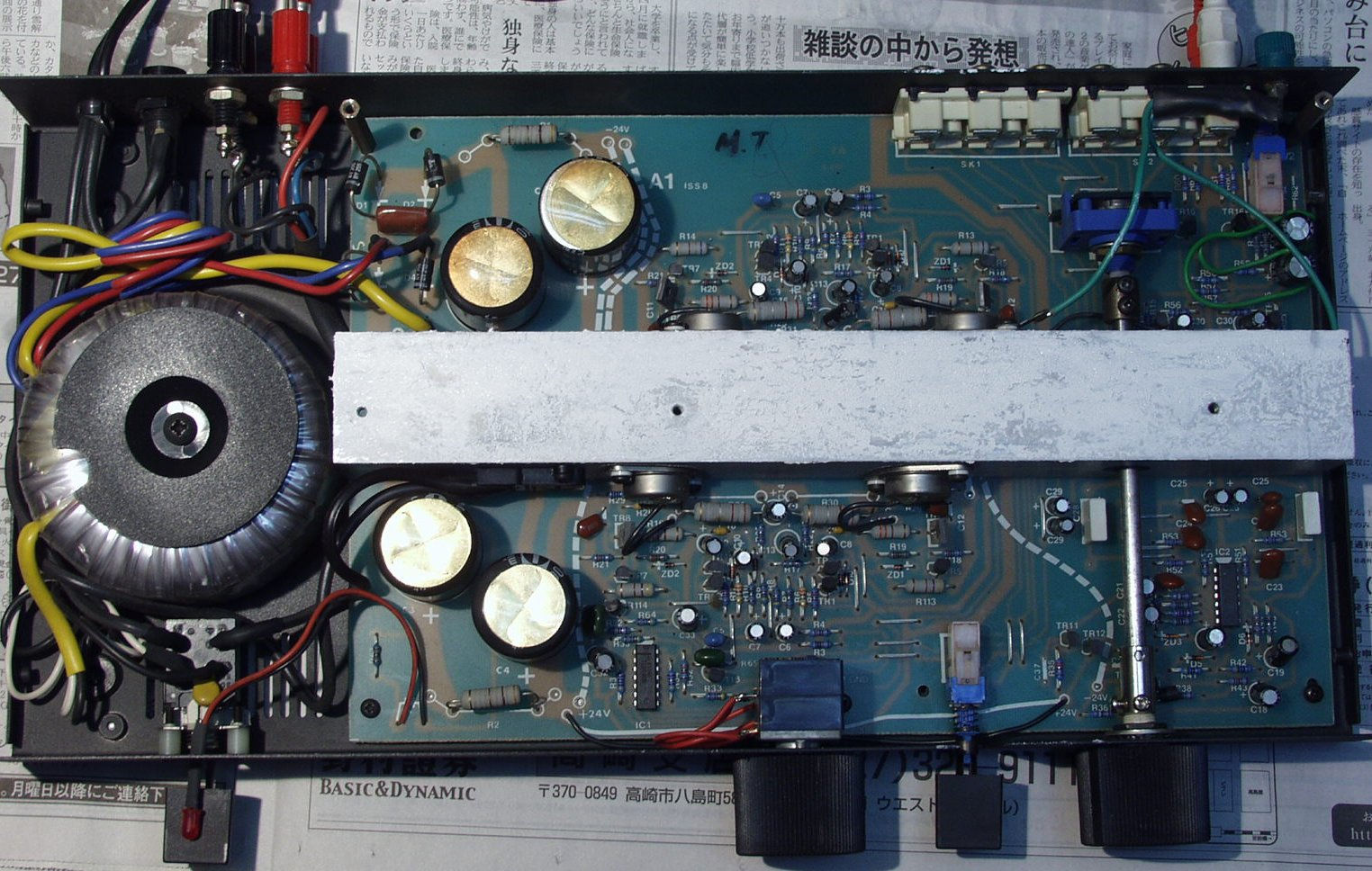

C1A. 修理前 上から見る
C1B. 修理後 上から見る
C1B. 修理後 基板上から見る
C1C. 修理(半田補正)後 基板裏
C2. 修理後のSP端子
C3. 交換部品
E. 調整

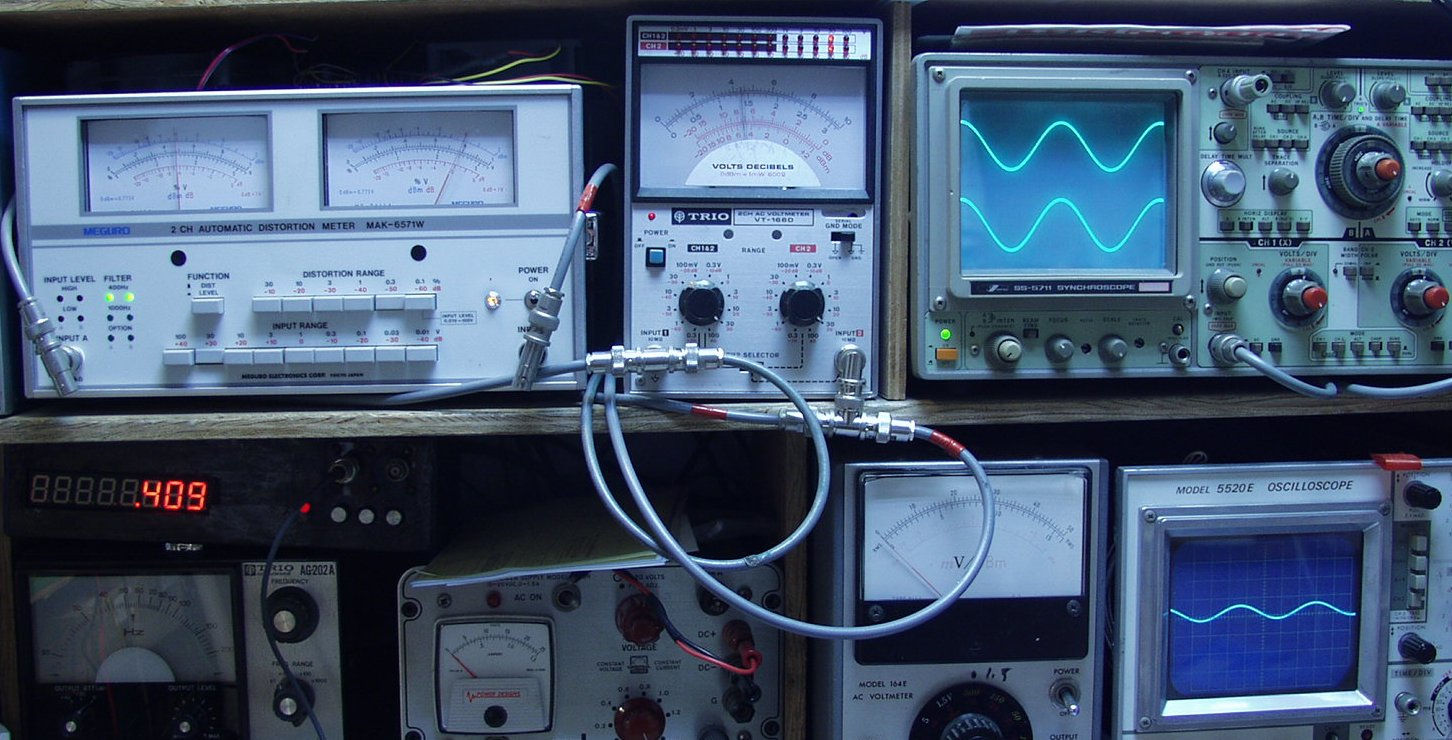

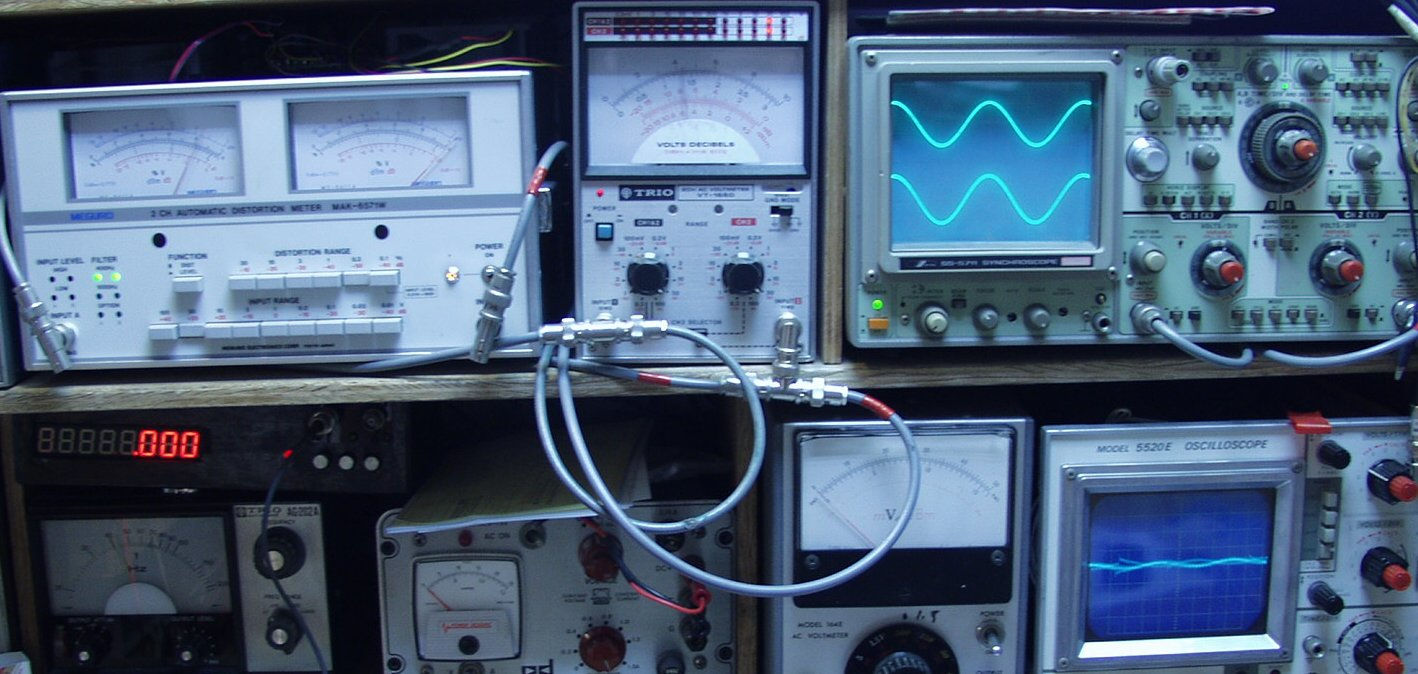

E1. 出力/歪み測定・調整
E2A. 出力 14V=24W 0.25%歪み率 AUX入力 1000HZ
E2B. 出力 14V=24W 0.25%歪み率 AUX入力 400HZ
E3A. 出力 14V=24W 0.3%歪み率 MC入力 1000HZ
E3B. 出力 14V=24W 0.3%歪み率 MC入力 400HZ
E4A. 完成、後ろ見る
E4B. 完成
E5. 完成 24時間エージング
S. MusicalFidelity A−1. の仕様(マニアル・カタログより)
型式 プリメインアンプ Musical Fidelity A1
定格出力 20W+20W(8Ω)
入力感度/インピーダンス Phono MC= 0.2mV/120Ω
Phono MM= 2mV/47kΩ
CD、Tuner、Aux、Tape= 200mV/47kΩ
RIAA偏差 30Hz〜40kHz ±0.5dB
SN比 Phono MC= 55dB以上
Phono MM= 60dB以上
CD、Tuner、Aux、Tape= 80dB以上
高調波歪率 0.5%未満(8Ω、定格出力時)
消費電力 85W(連続)
外形寸法 幅408×高さ60×奥行249mm
重量 5.5kg
価格 1984年発売、\138,000
                        mf-a-1-L
