MusicalFidelity A−1. 14台目修理記録
同時修理MusicalFidelity A−1. 15台目 MusicalFidelity A−1000. 3台目 平成27年7月8日持込  8月26日完成
識別の為、黄色マーク有り
A. 修理前の状況
  • オーバーホール修理依頼。


T. 修理前点検測定

B. 原因
  • 電解コンデンサー容量抜け、各部経年劣化。
    結果、少し歪みが多い。

C. 修理状況
  • 電解コンデンサー交換。
    配線手直し、補強。
    経年劣化による各部ハンダ補正。
    入力切り替えSWカップリング交換。
    整流ダイオード交換。
    テフロン絶縁RCA端子に交換。
    SP端子 WBT0765WBT0735互換)と交換。
    電源コードをフューズ付き3Pインレットに交換。
    入力切換SW分解・清掃。
    電源トランス下厚紙挿入。

D. 使用部品
  • 電解コンデンサー(オーディオコンデンサー使用)        31個。
    フイルムコンデンサー                          4個。
    タイト製のユニバーサル・カップリング                1個。
    整流ダイオード                              4個。
    テフロン絶縁RCA端子                      6組12個。
    SP端子 WBT0765WBT0735互換)            1式。
    フューズ付き3Pインレットソケット                   1個


E. 調整・測定

F. 修理費  105,000円   「オーバーホール修理」

Y. ユーザー宅の設置状況

S. MusicalFidelity A−1. の仕様(マニアル・カタログより)

A. 修理前の状況

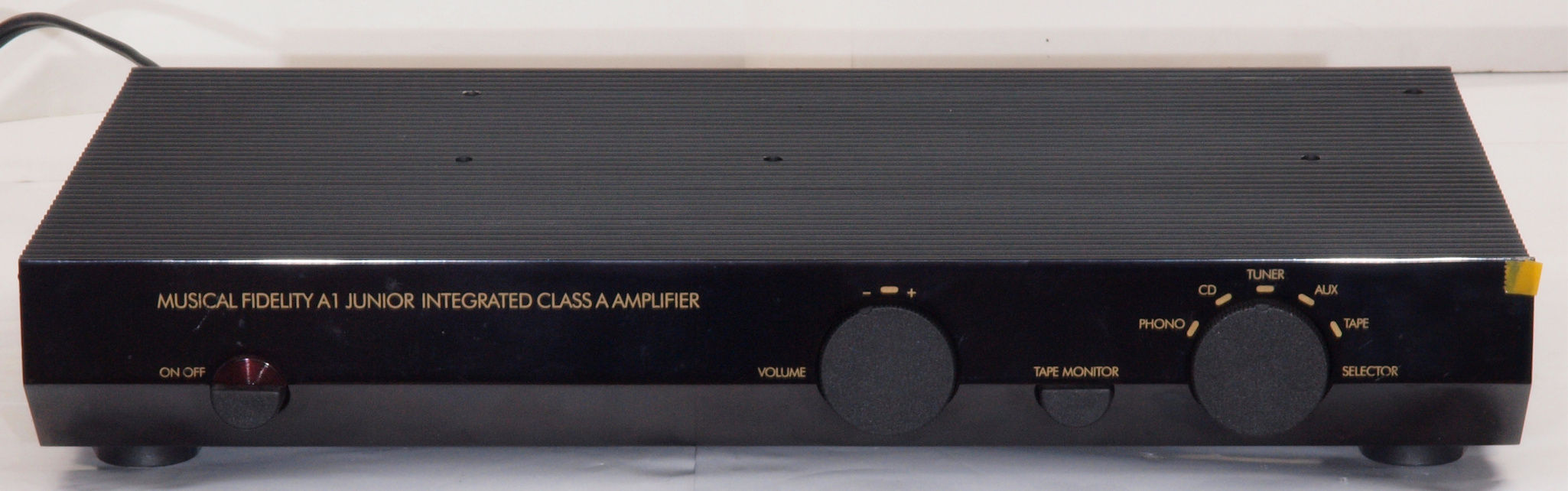

A11. 点検中 前から見る。

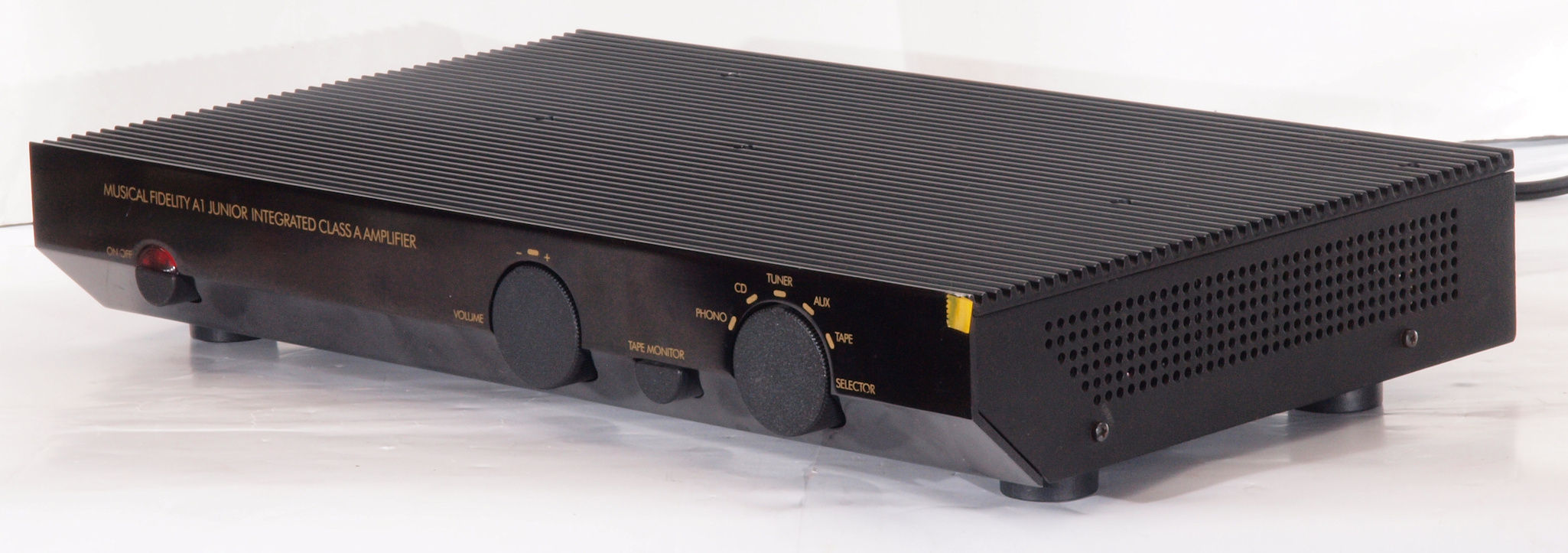

A12. 点検中 前右から見る。

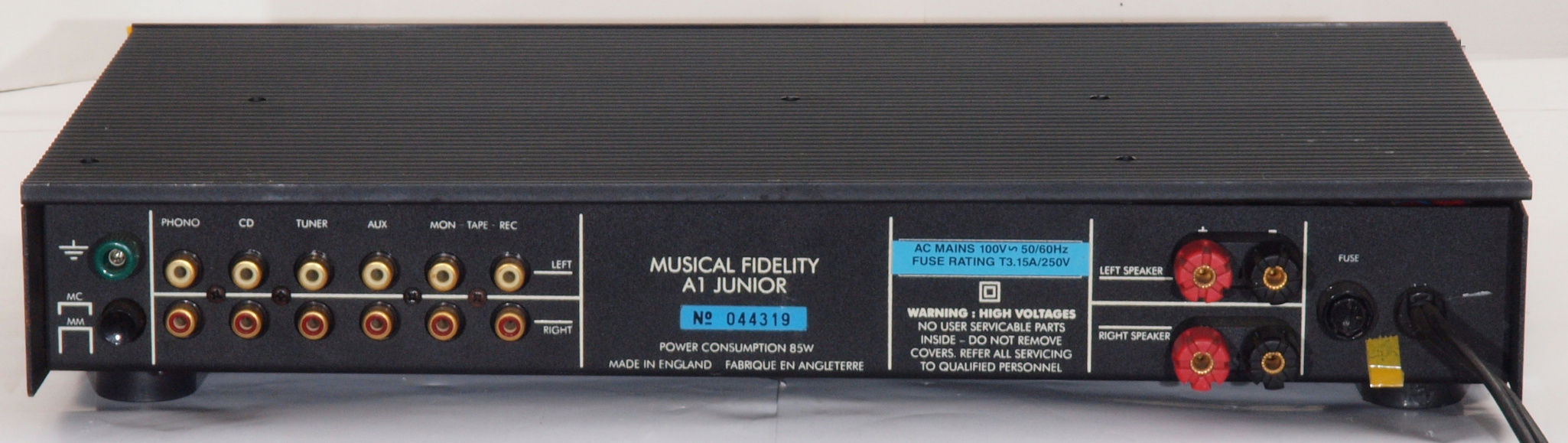

A13. 点検中 後から見る。 上蓋左側が浮いている。

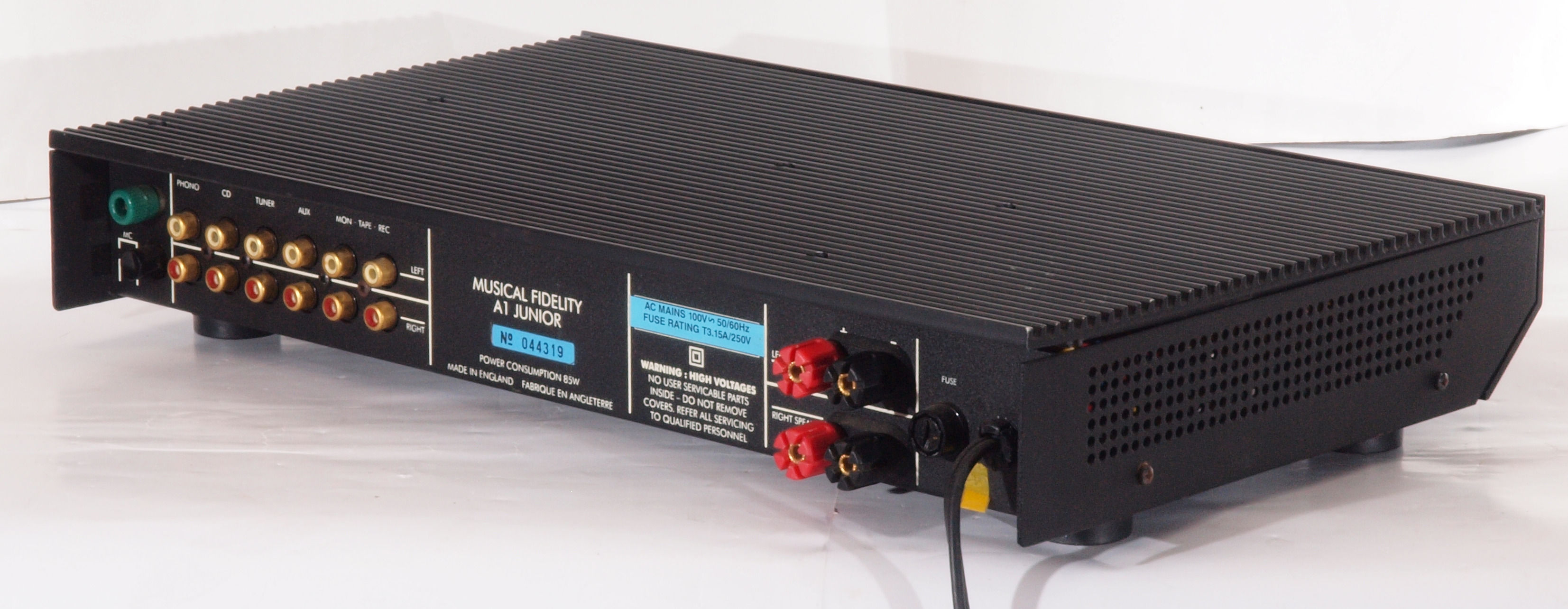

A14. 点検中 後左から見る。
A15. 点検中 上から見る。

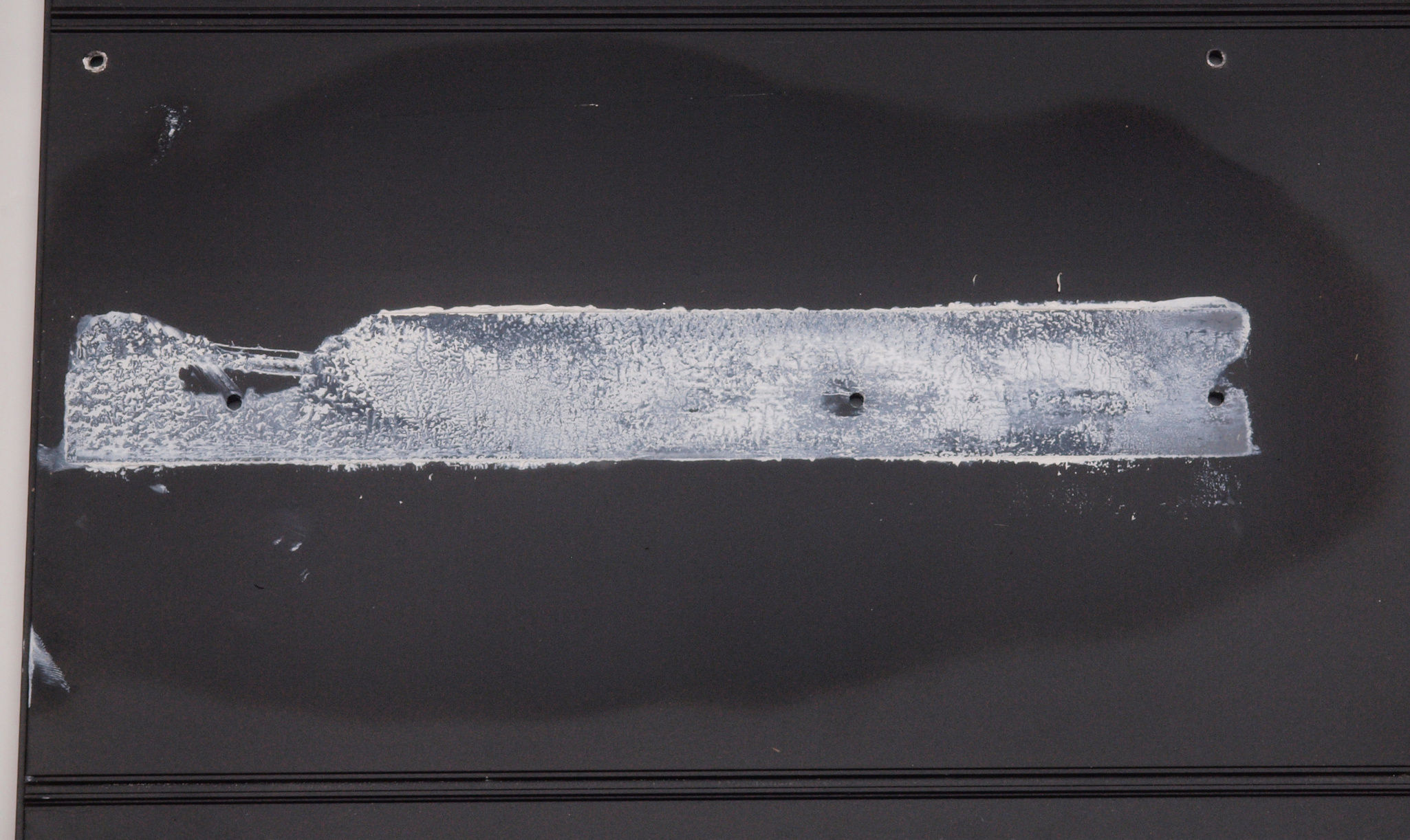

A16. 点検中、 上蓋裏の放熱シリコングリス。

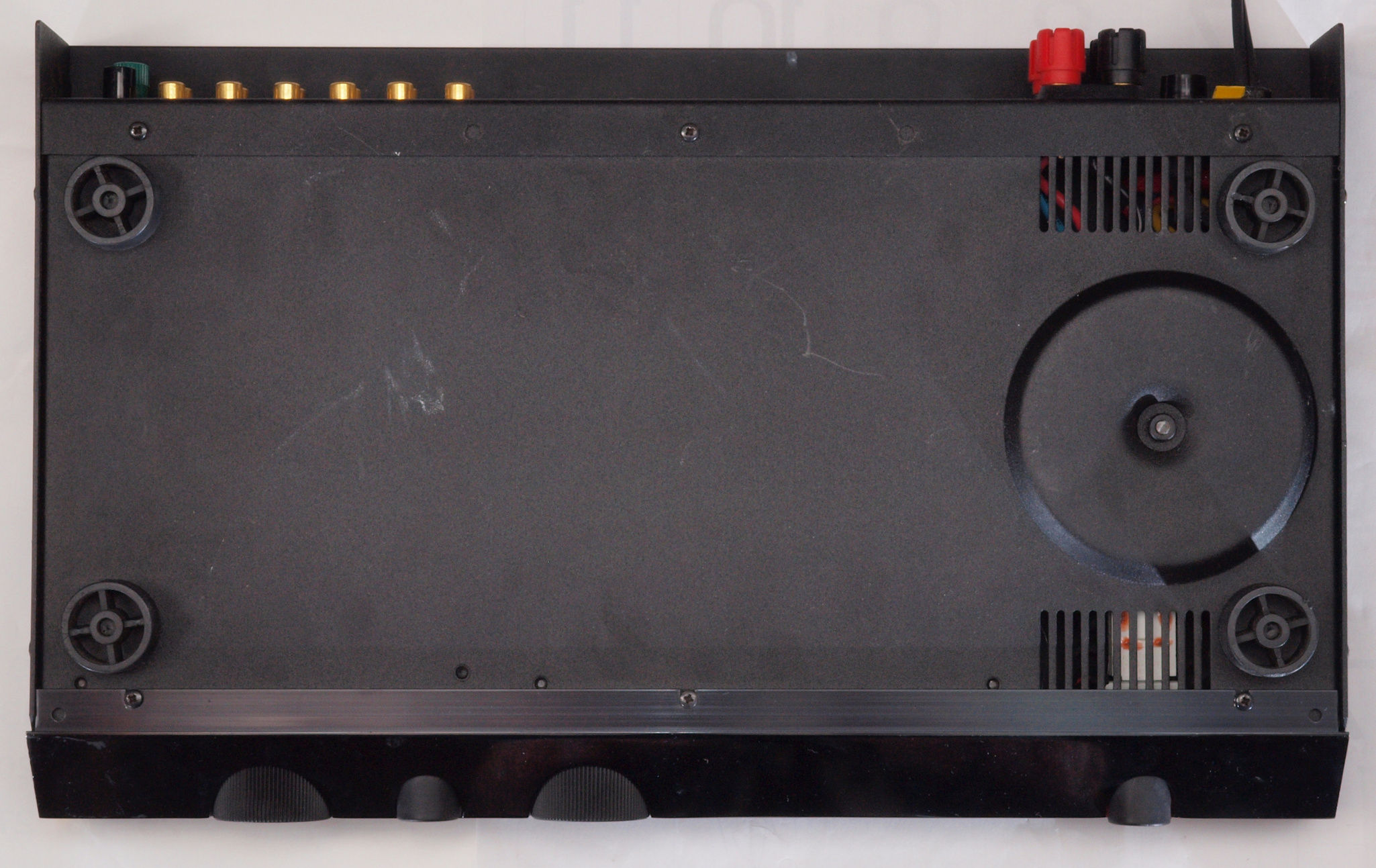

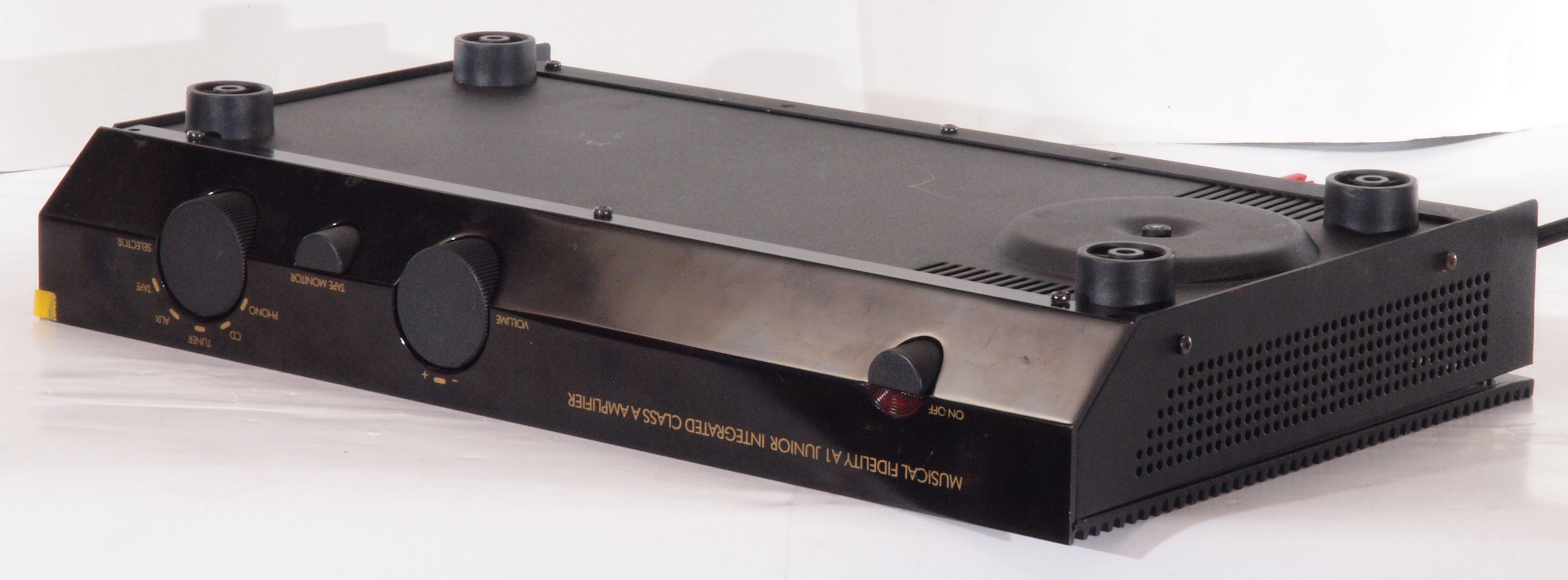

A21. 点検中 下から見る。

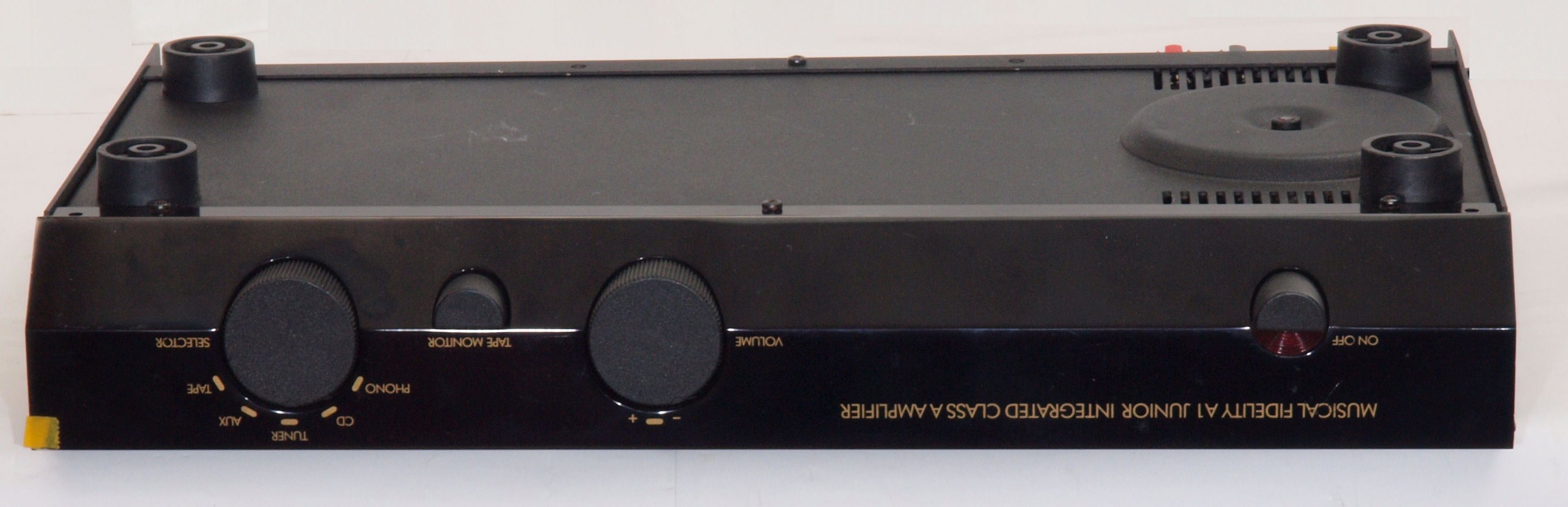

A22. 点検中 下前から見る
A23. 点検中 下前左から見る
A24. 点検中 下後から見る
A25. 点検中 下後右から見る

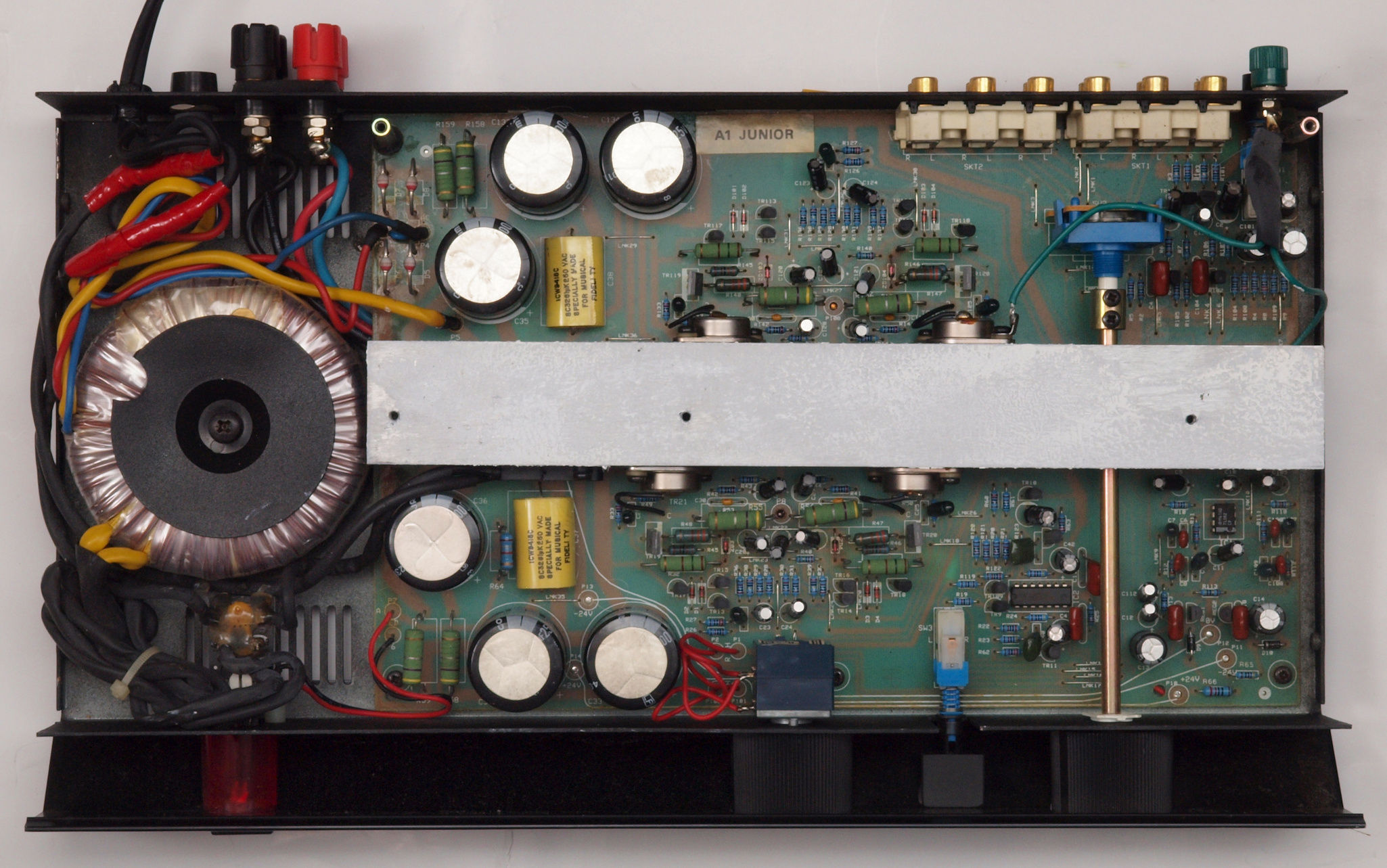

A31. 点検中、 上蓋を取り、清掃後上から見る。
A32. 点検中、 電源コードが交換されている。

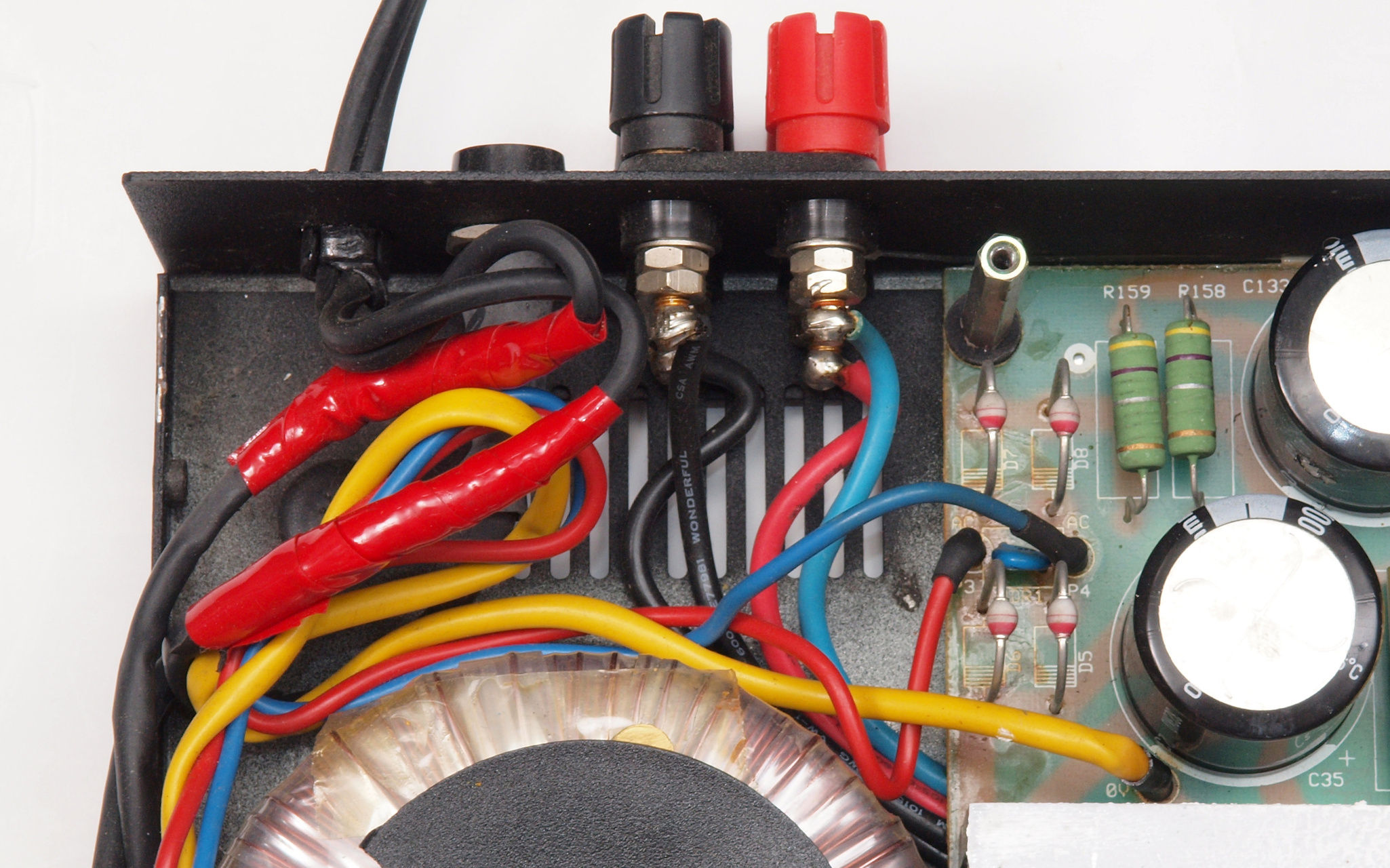

A322. 点検中、 電源コードの接続(赤いビニールテープを取った所)はイモ半田!

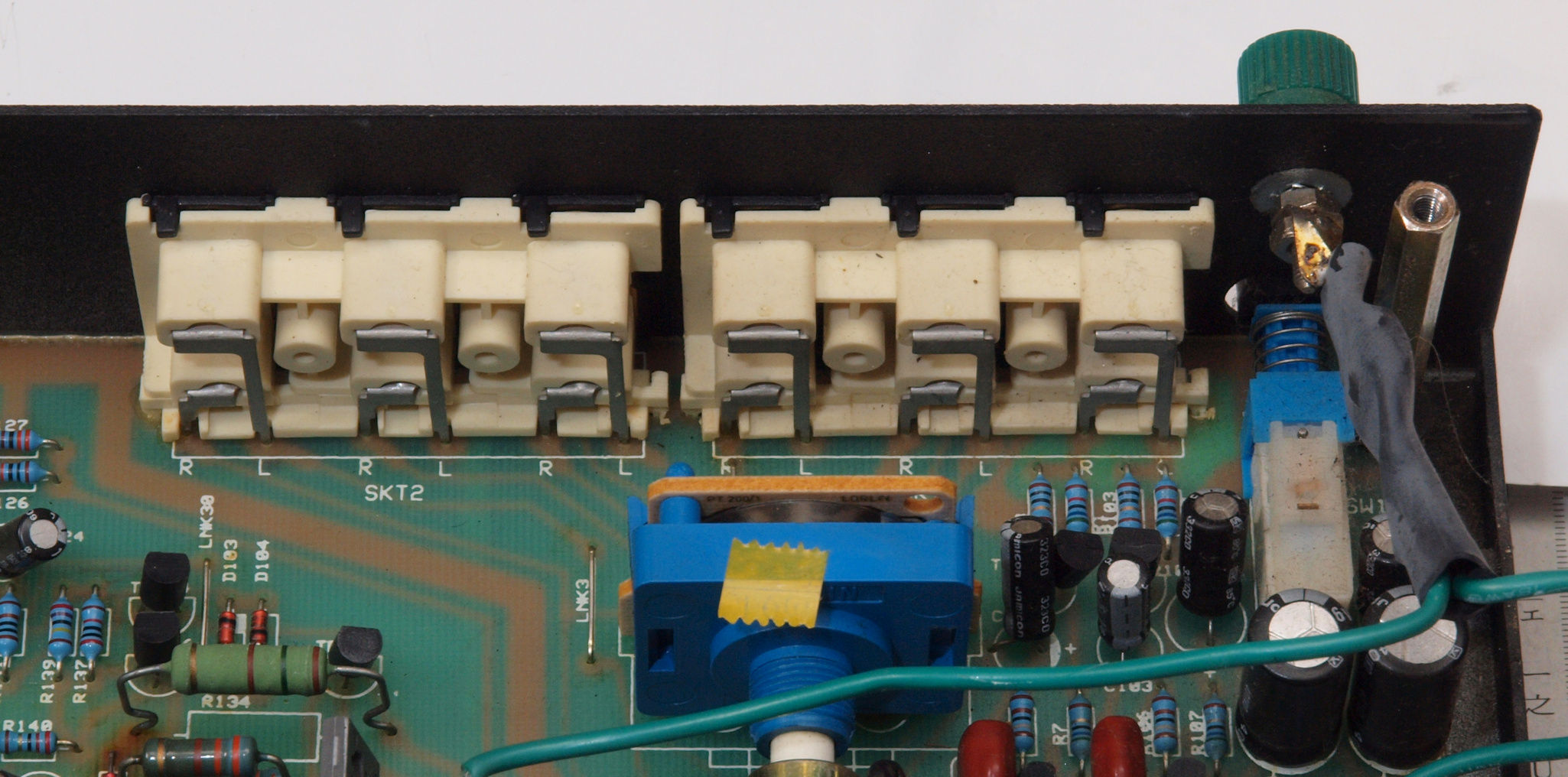

A33. 点検中、 入力切り替えSWがかなり揺れる
           カップリングも安い物で、「ユニバーサル型」でないので、この「ブレ」を吸収しない
A41. 点検中 SP接続端子と電源コード
A42. 点検中 SP接続端子。。 WBT0765WBT0735互換)と交換。工賃込み特別価格=1.3万。
A43. 点検中 電源コード。 ヒューズ付き3Pインレットに交換。

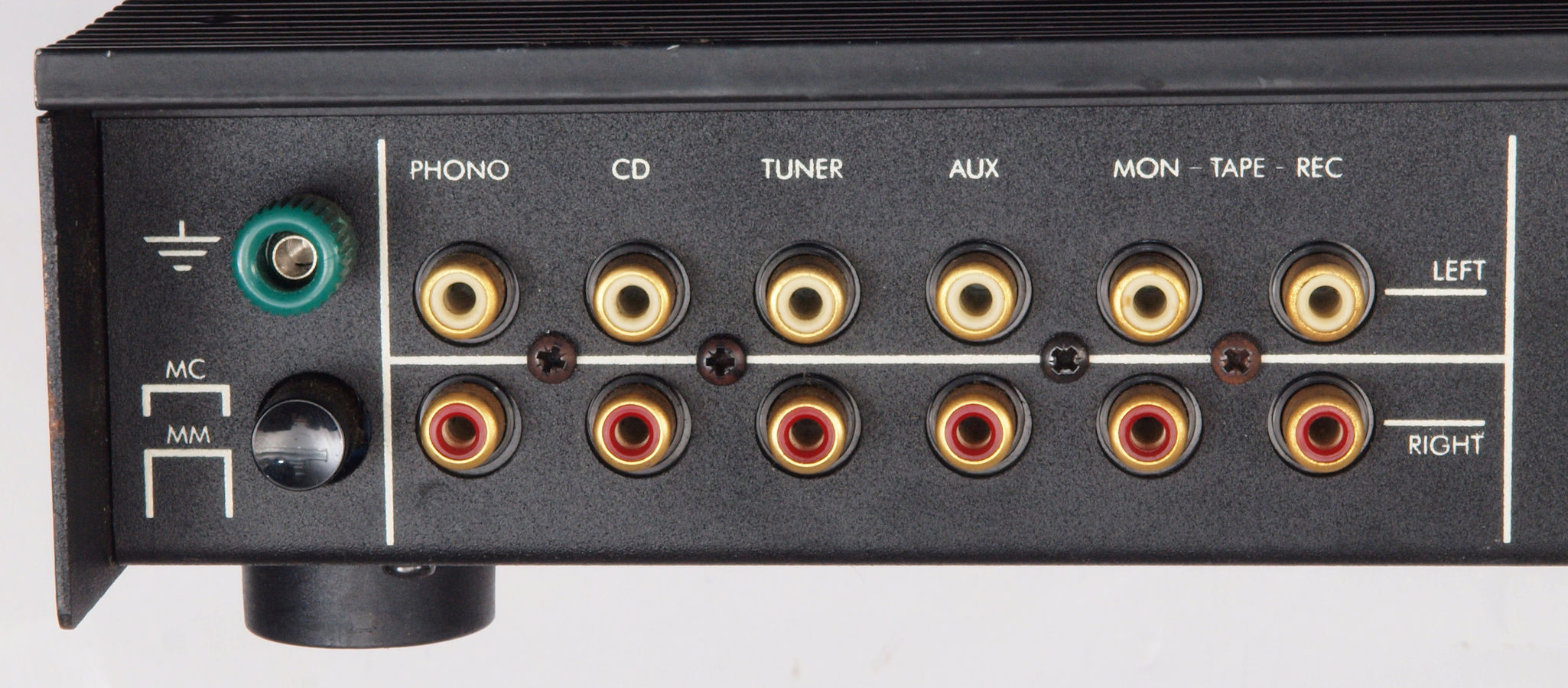

A51. 点検中 入出RCA端子郡
A52. 点検中 入出RCA端子郡、 テフロン絶縁のRCA端子と交換。
T. 修理前測定

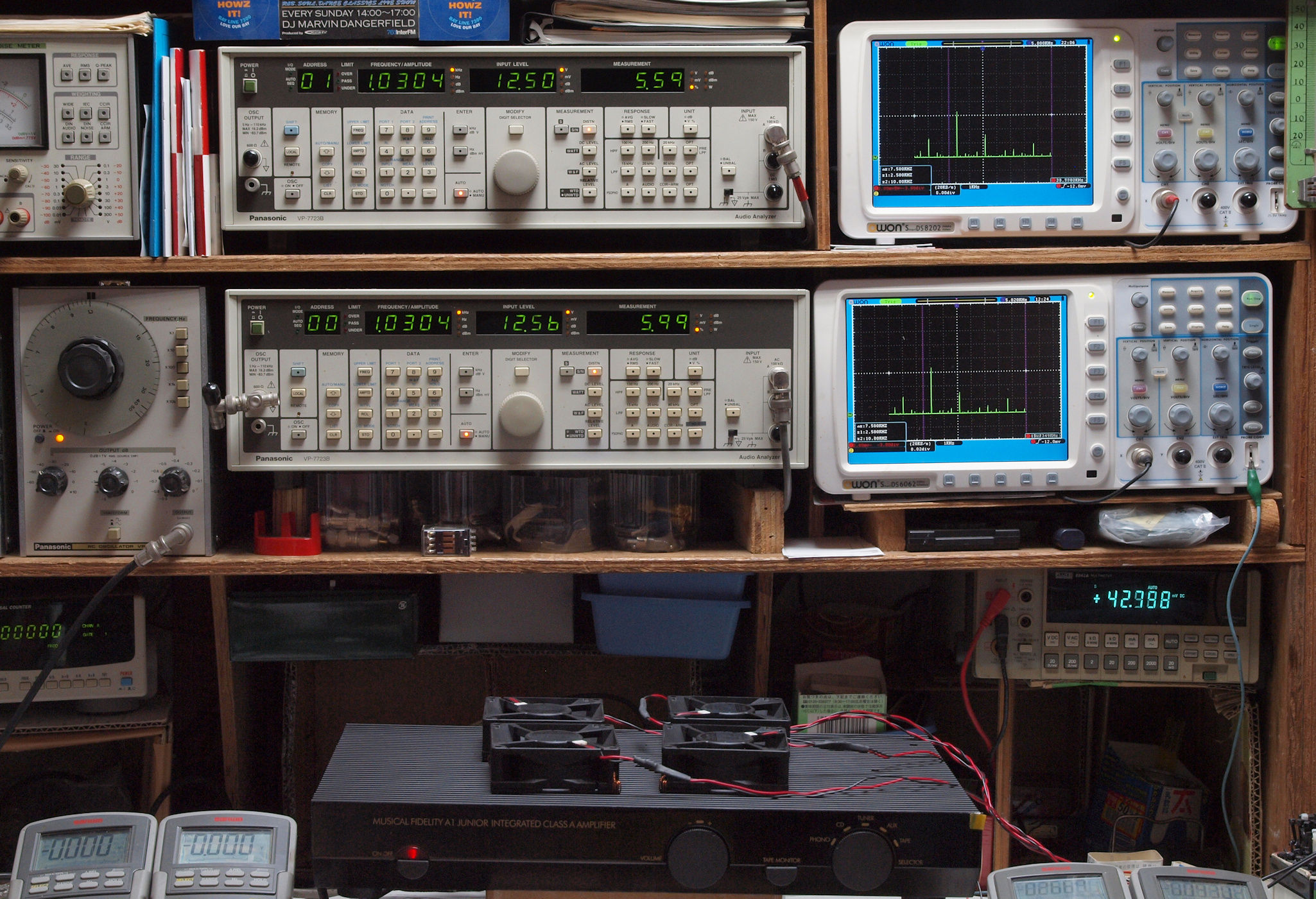

T1. 出力・歪み率測定・調整
    「見方」。
   上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
        表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
        表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
        よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。
T2. CD,1kHz入力、R側SP出力電圧12V=18W、 4.79%歪み。
               L側SP出力電圧12V=18W、 3.94%歪み。
             「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
T3. MM,1kHz入力、R側SP出力電圧12V=18W、 4.21%歪み。
               L側SP出力電圧13V=21W、 4.94%歪み。
             「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
T4. フルパワーなので、24V高速フアンが全回転でクーリング。
C.修理状況

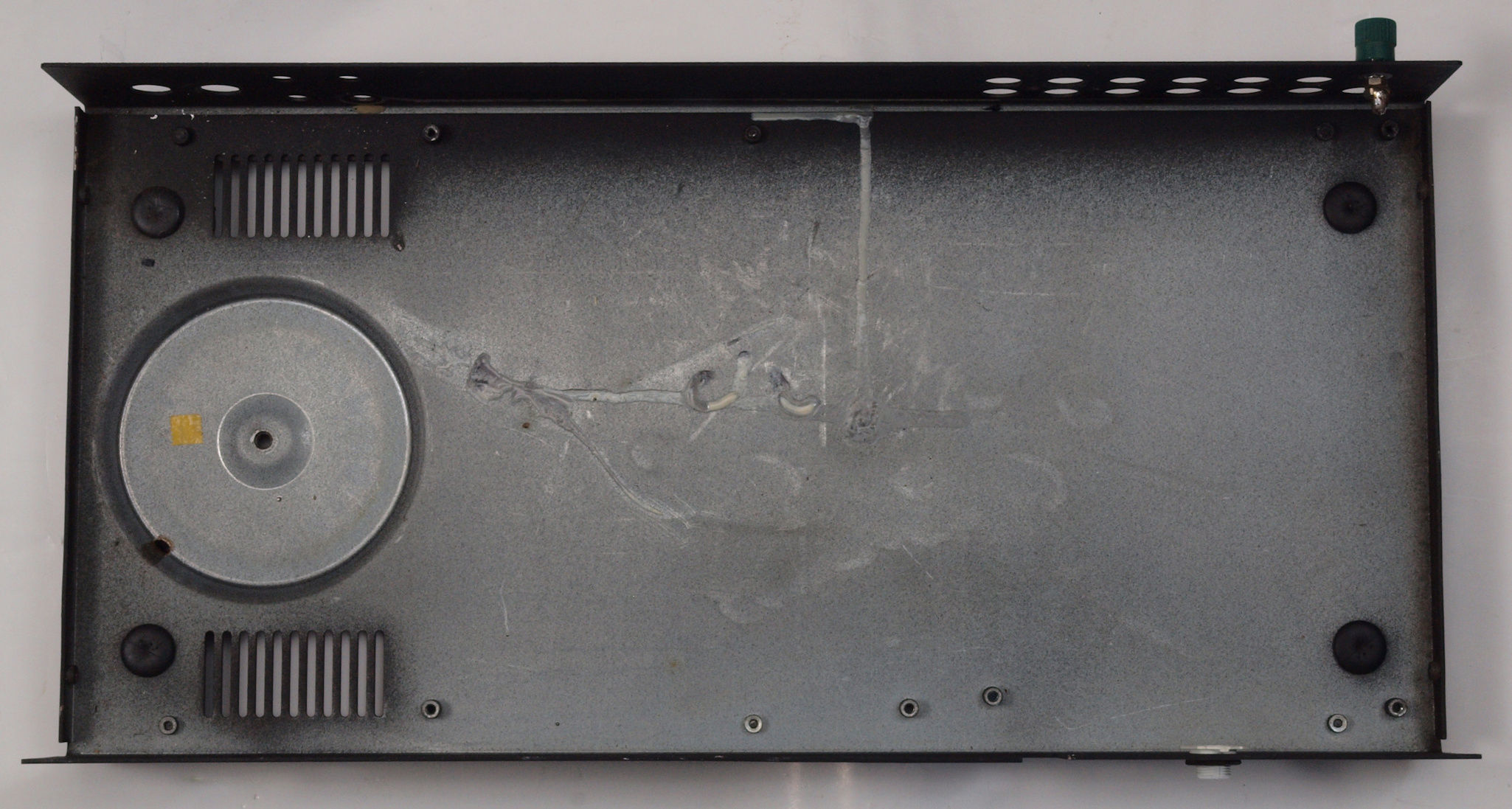

C10. 修理中 基板等を取り外したシャーシ。 後パネル加工があるので、トランスや電源SWも外す。

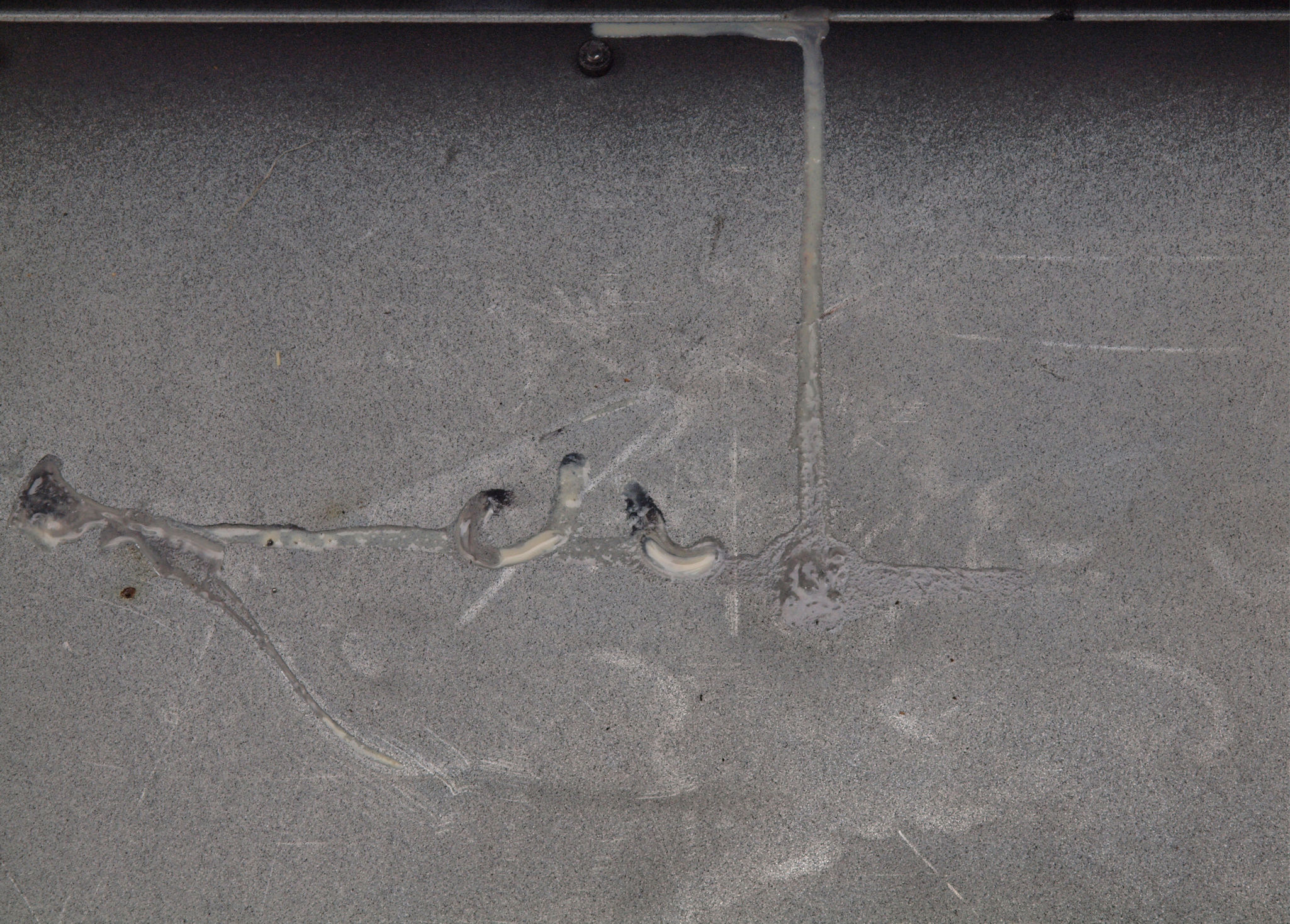

C102. 修理中 基板等を取り外したシャーシ。 接点復活材でスペンサーゴムの溶けた後?
C103. 修理中 基板等を取り外したシャーシと裏パネル。 接点復活材でスペンサーゴムの溶けた後?

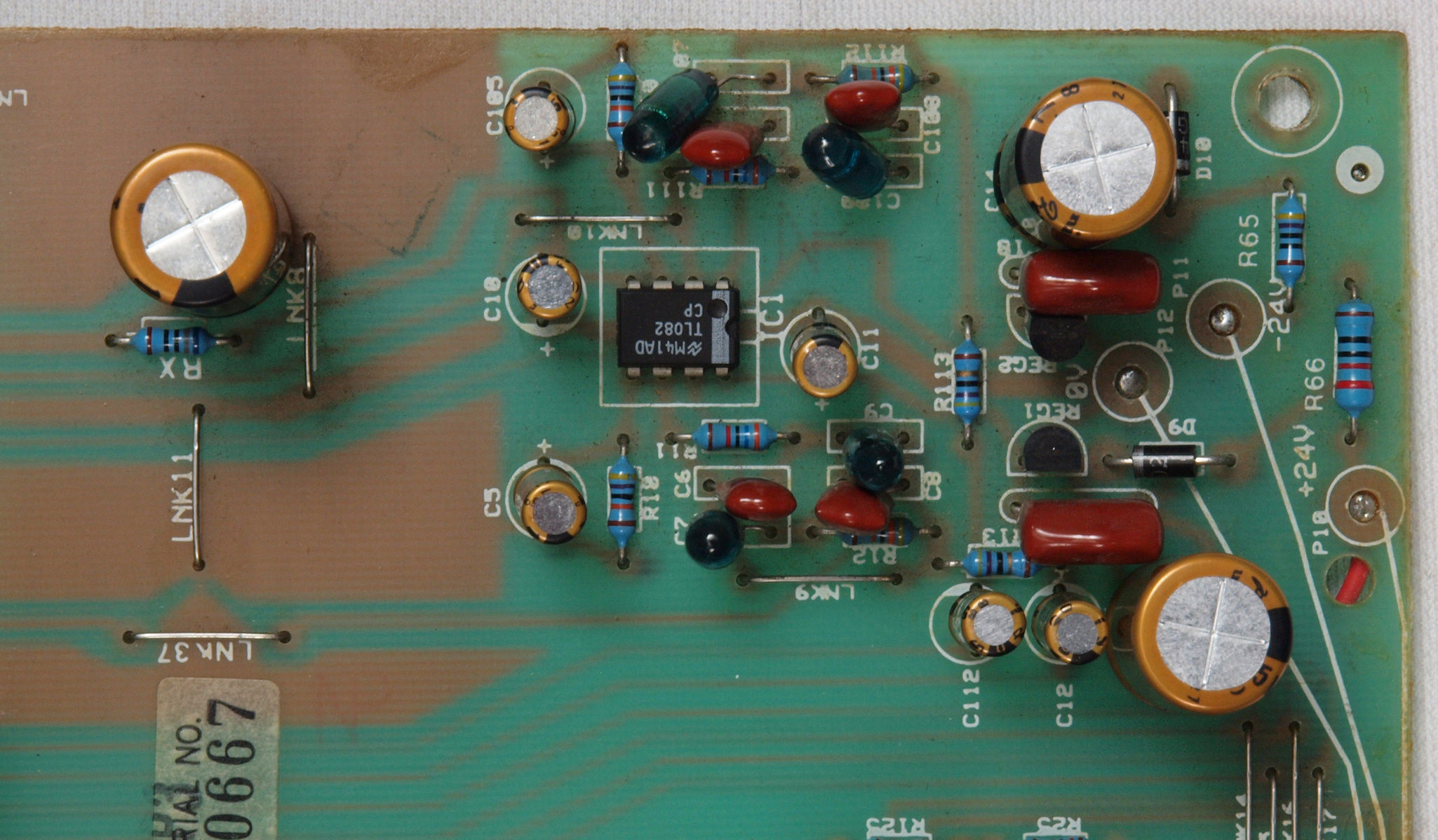

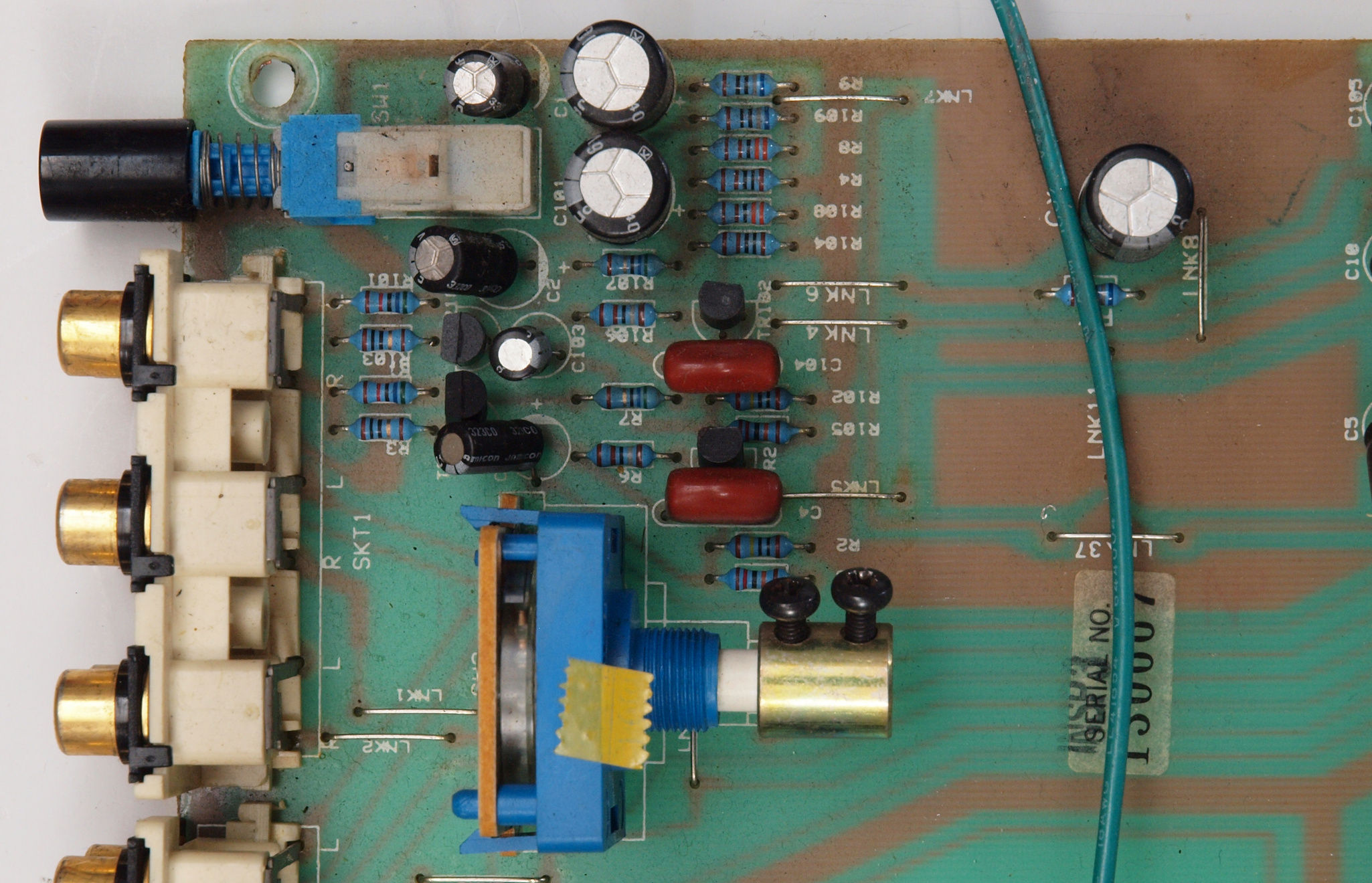

C11. 修理前 基板
C112. 修理中 R側終段TR(トランジスター)
C113. 修理中 L側終段TR(トランジスター)
C12. 修理後 基板 電解コンデンサー31個交換、フイルムコンデンサー9個追加。

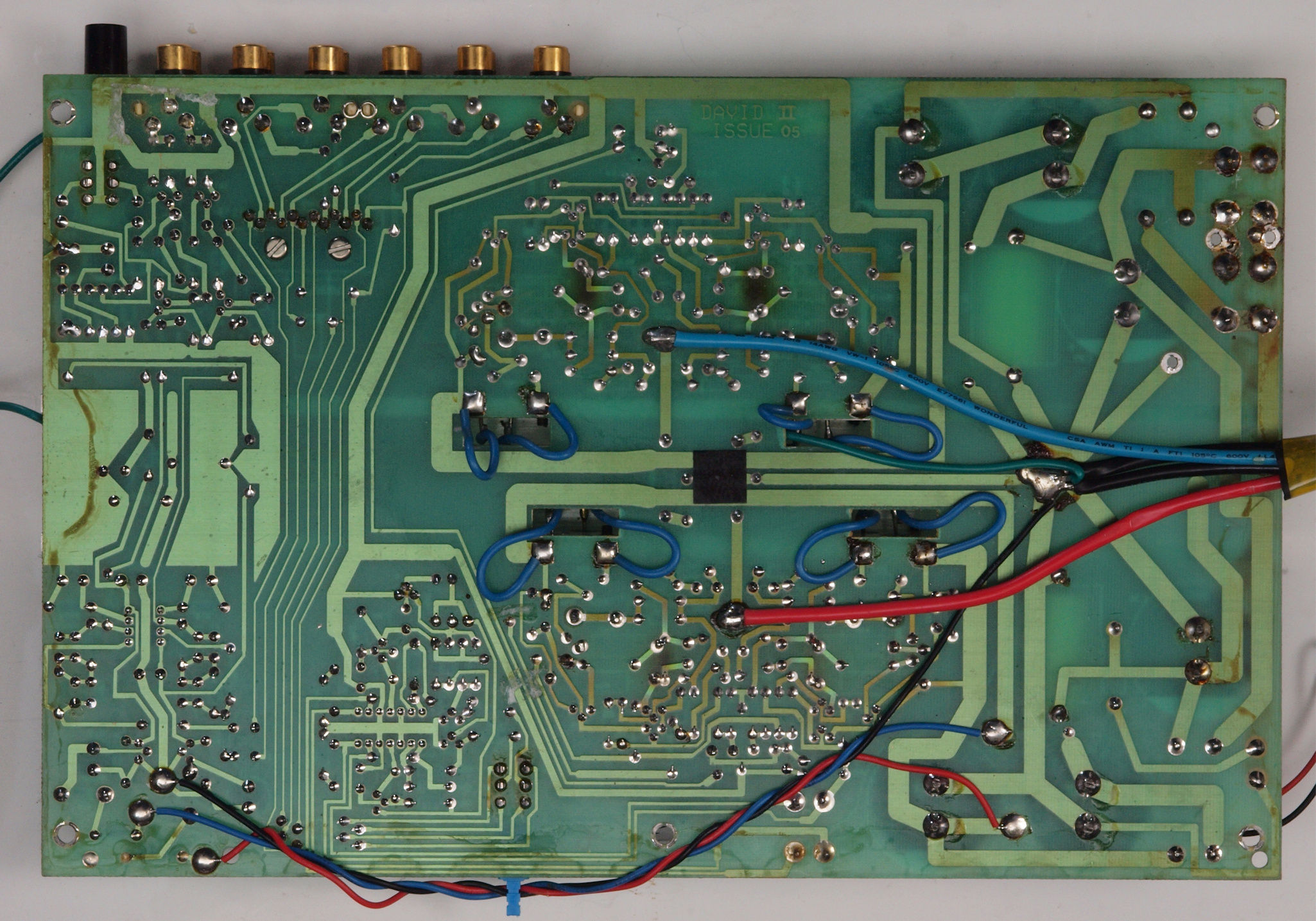

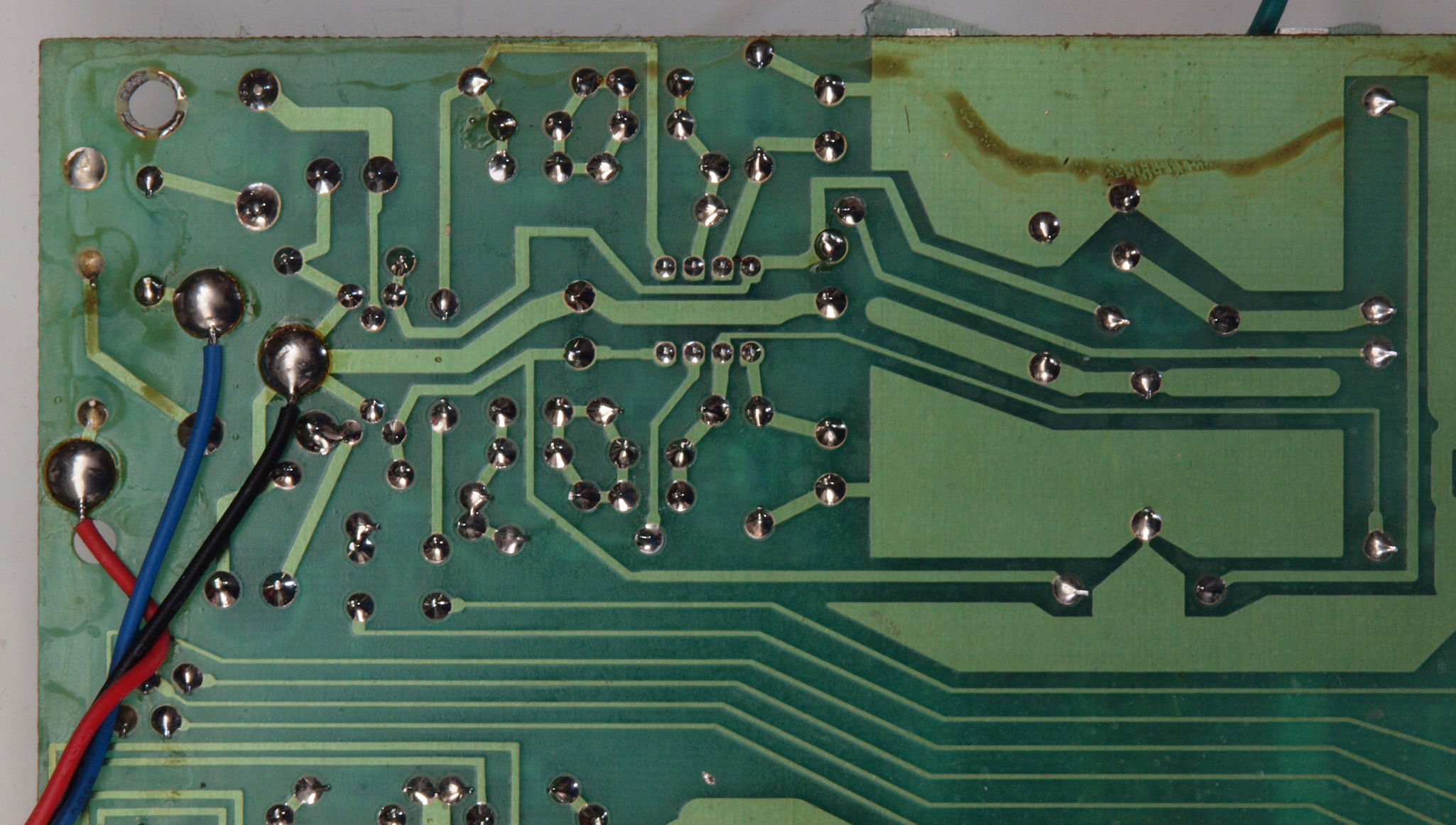

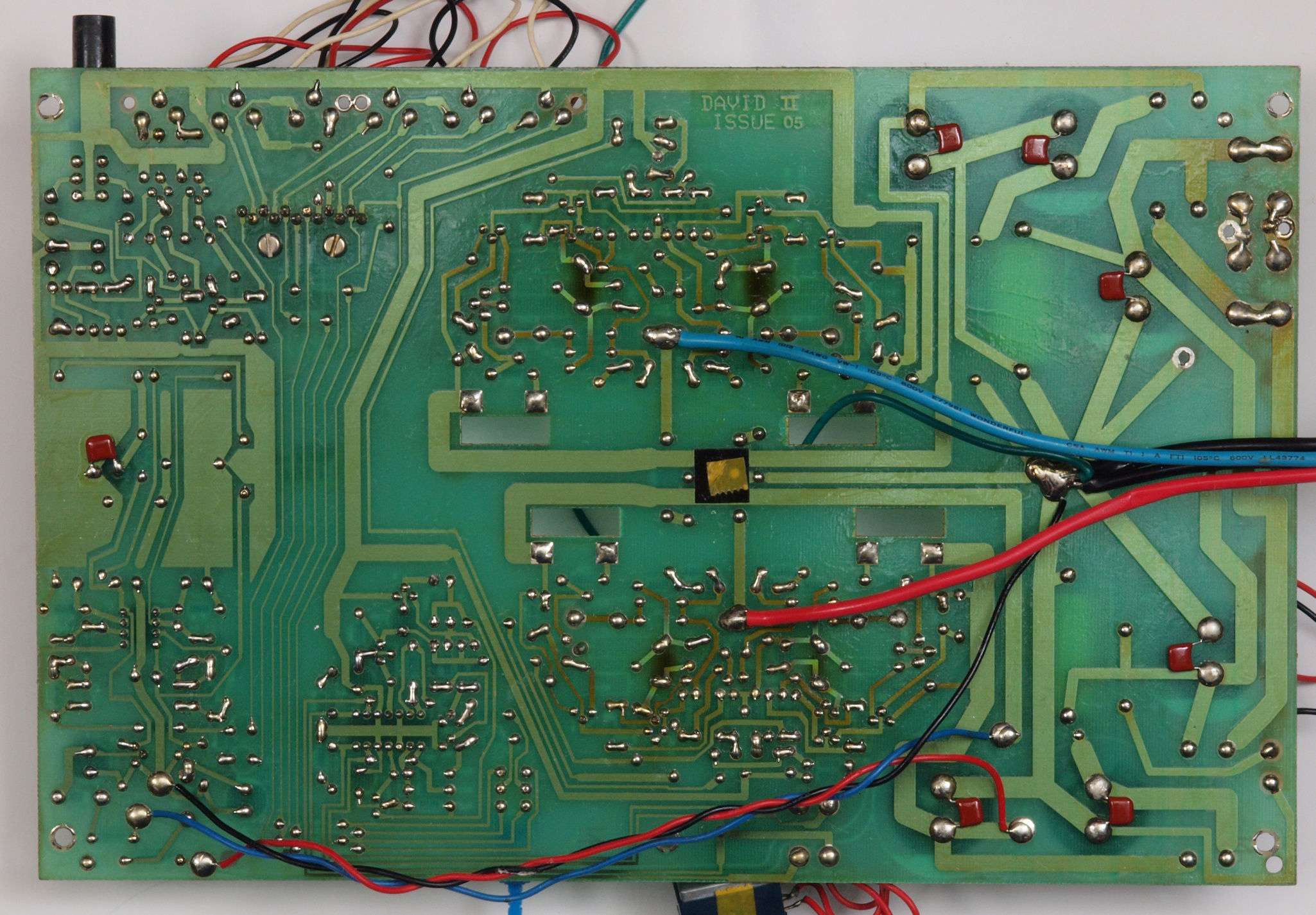

C13. 修理前 基板裏
C132. 修理中 基板裏。 接点復活材でスペンサーゴムの溶けた後?
C133. 修理(清掃)中 基板裏。

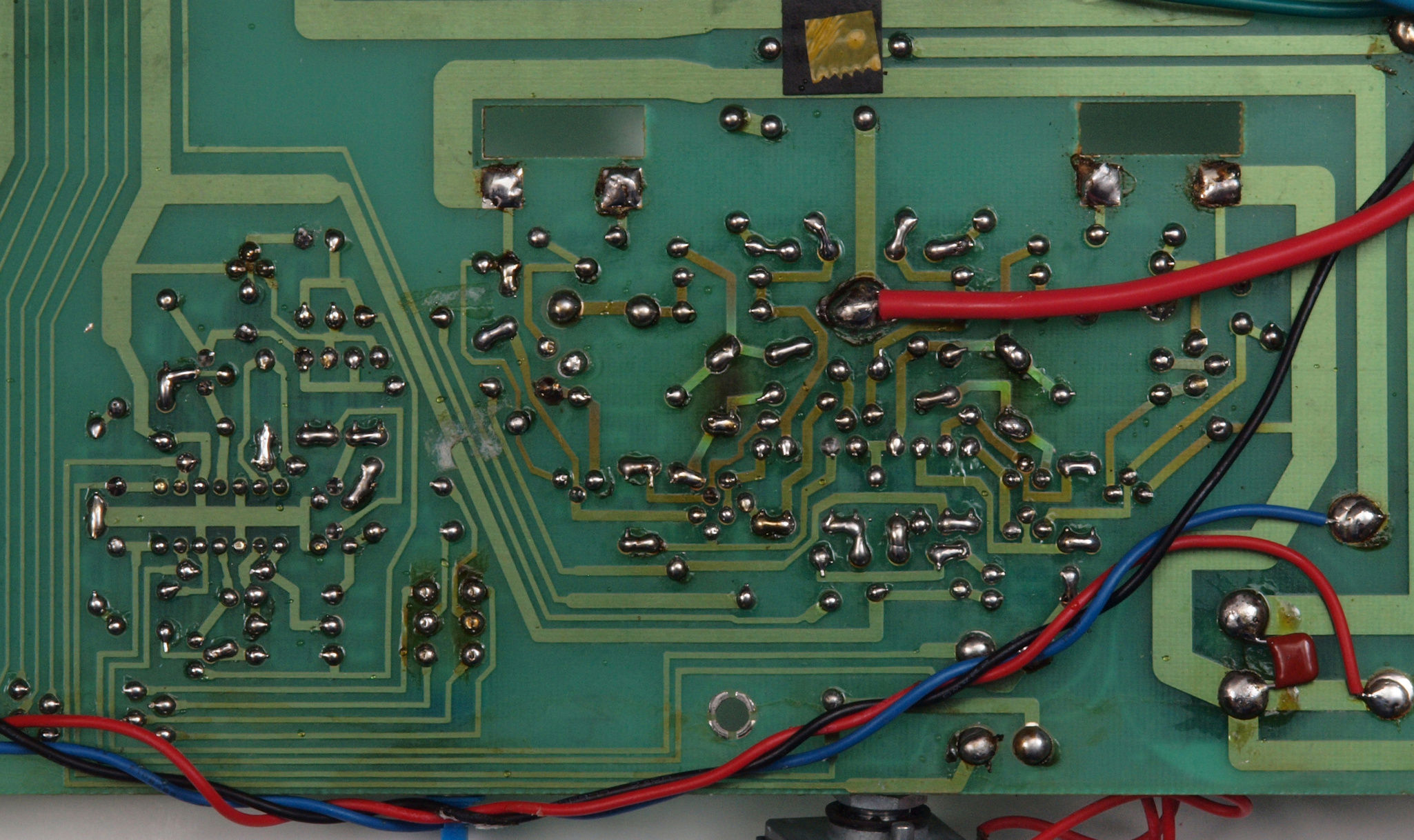

C14. 修理(半田補正)後 基板裏、 半田を全部やり直す。
C15. 完成基板裏 洗浄後コーテング材を塗る
C17. 修理中 メインVR清掃・点検、カシメ構造なので清掃のみ

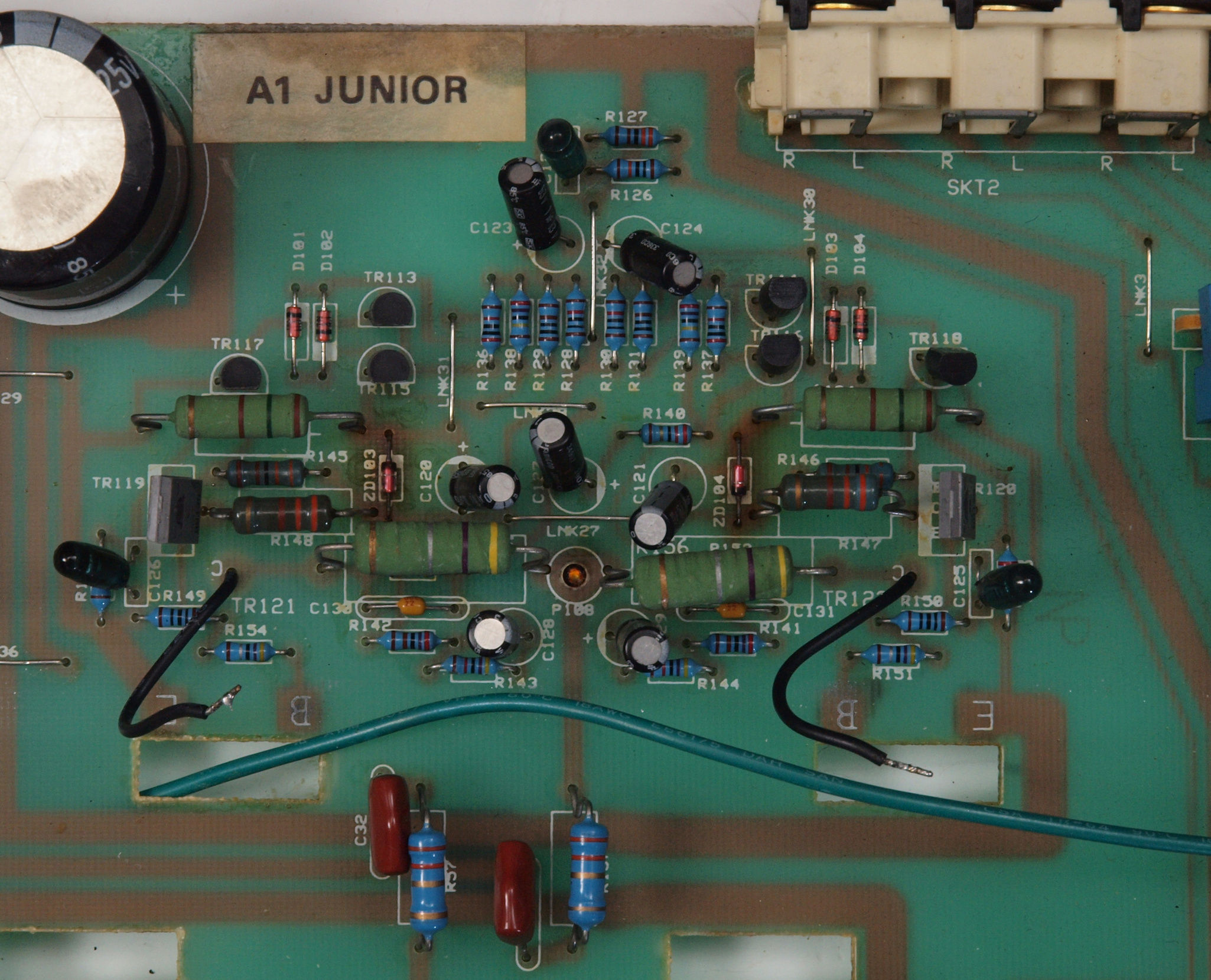

C21. 修理前 AMP基板
C22. 修理後 AMP基板
C23. 修理前 AMP基板裏
C24. 修理(半田補正)後 AMP基板裏、 半田を全部やり直す。
C25. 完成AMP基板裏 洗浄後コーテング材を塗る
C31. 修理前 R側AMP基板
C32. 修理後 R側AMP基板
C33. 修理前 R側AMP基板裏
C34. 修理(半田補正)後 R側AMP基板裏、 半田を全部やり直す。
C35. 完成R側AMP基板裏 洗浄後コーテング材を塗る
C41. 修理前 L側AMP基板
C42. 修理後 L側AMP基板
C43. 修理前 L側AMP基板裏
C44. 修理(半田補正)後 L側AMP基板裏、 半田を全部やり直す。
C45. 完成L側AMP基板裏 洗浄後コーテング材を塗る
C51. 修理前  EQ基板
C52. 修理後  EQ基板
C53. 修理前  EQ基板裏

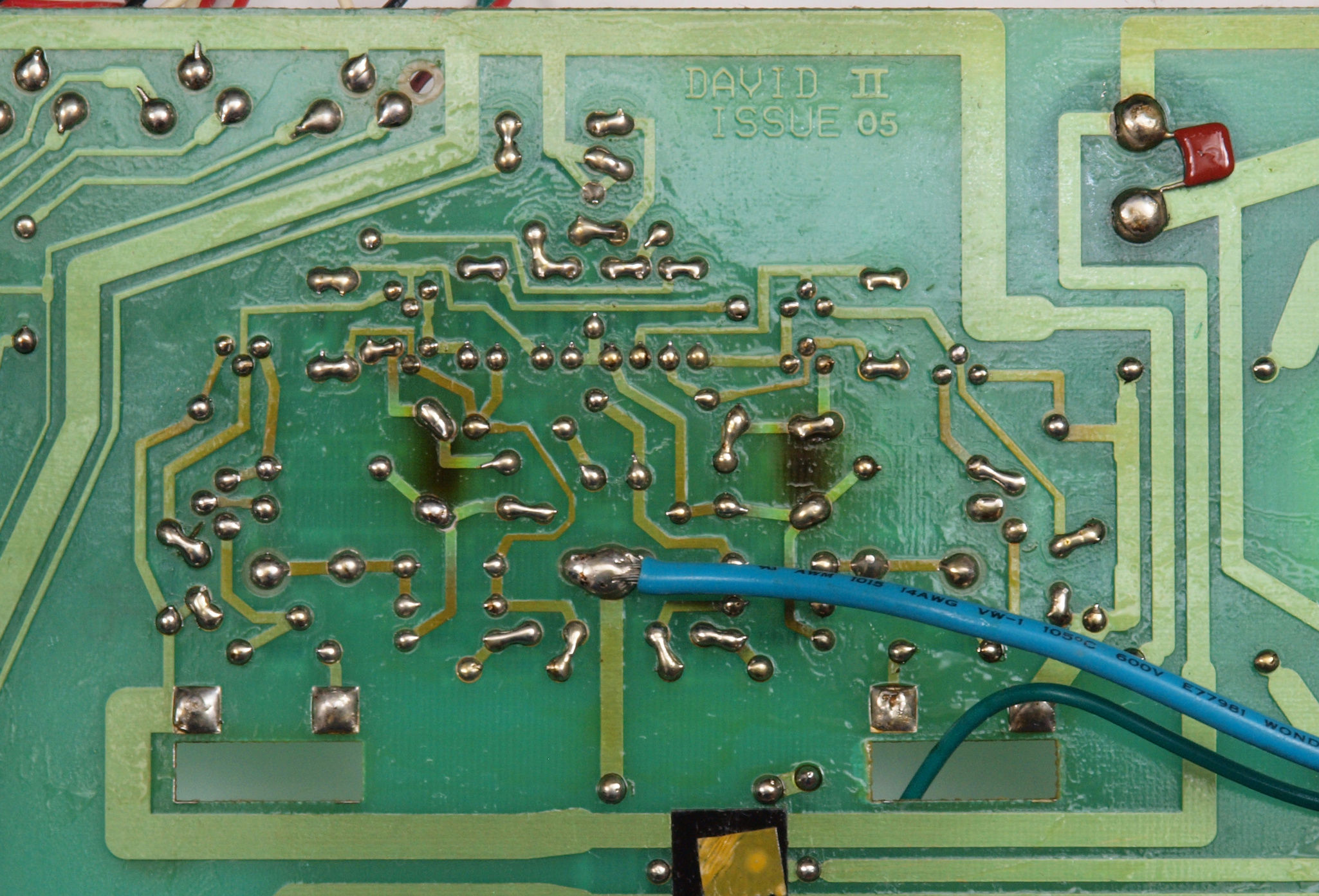

C54. 修理(半田補正)後  EQ基板裏、 半田を全部やり直す。フイルムコンデンサー1個追加。
C55. 完成 EQ基板裏 洗浄後コーテング材を塗る

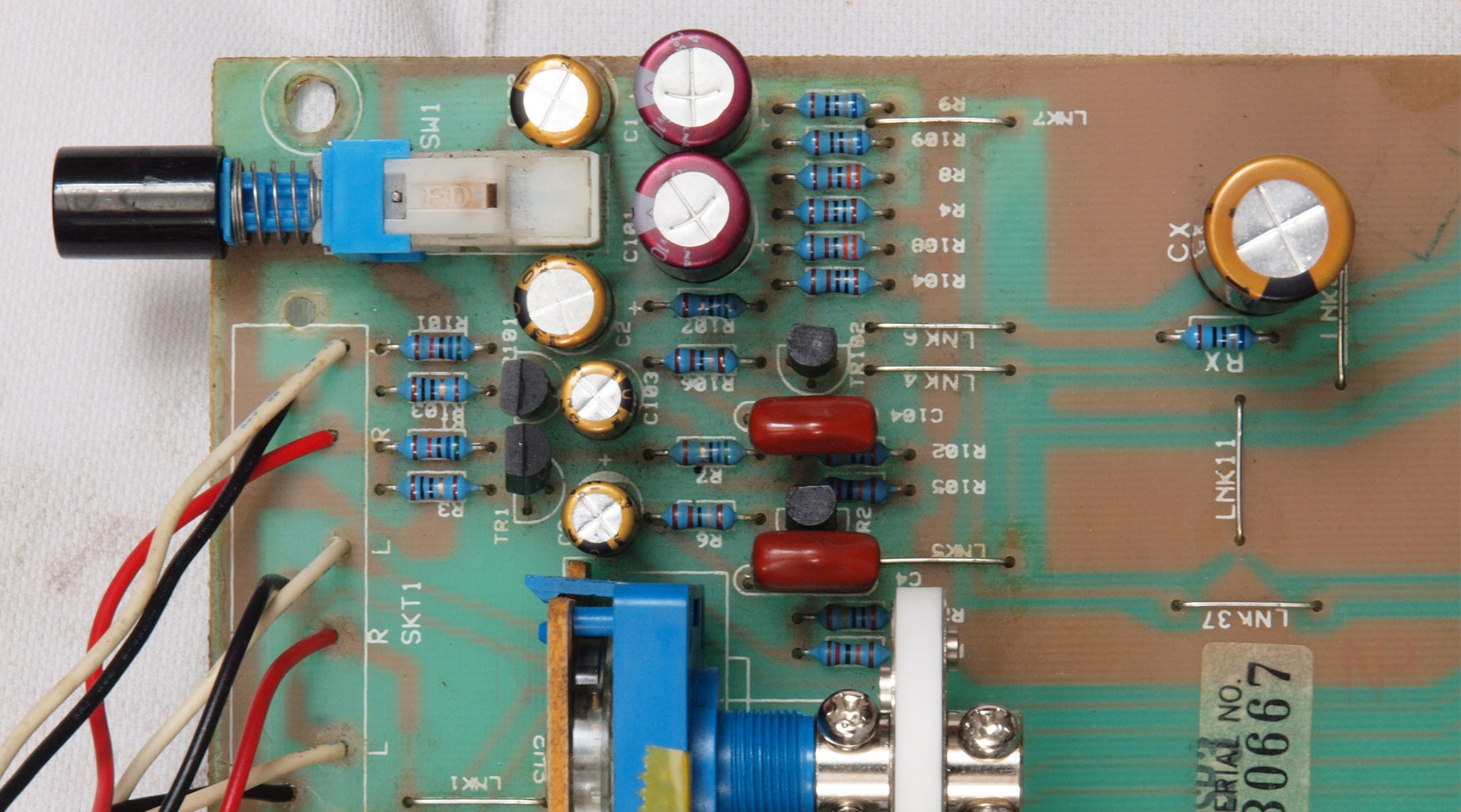

C61. 修理前  MC基板
C62. 修理後  MC基板
C63. 修理前  MC基板裏
C64. 修理(半田補正)後  MC基板裏、 半田を全部やり直す。 フイルムコンデンサー1個追加。
C65. 完成MC基板裏 洗浄後コーテング材を塗る

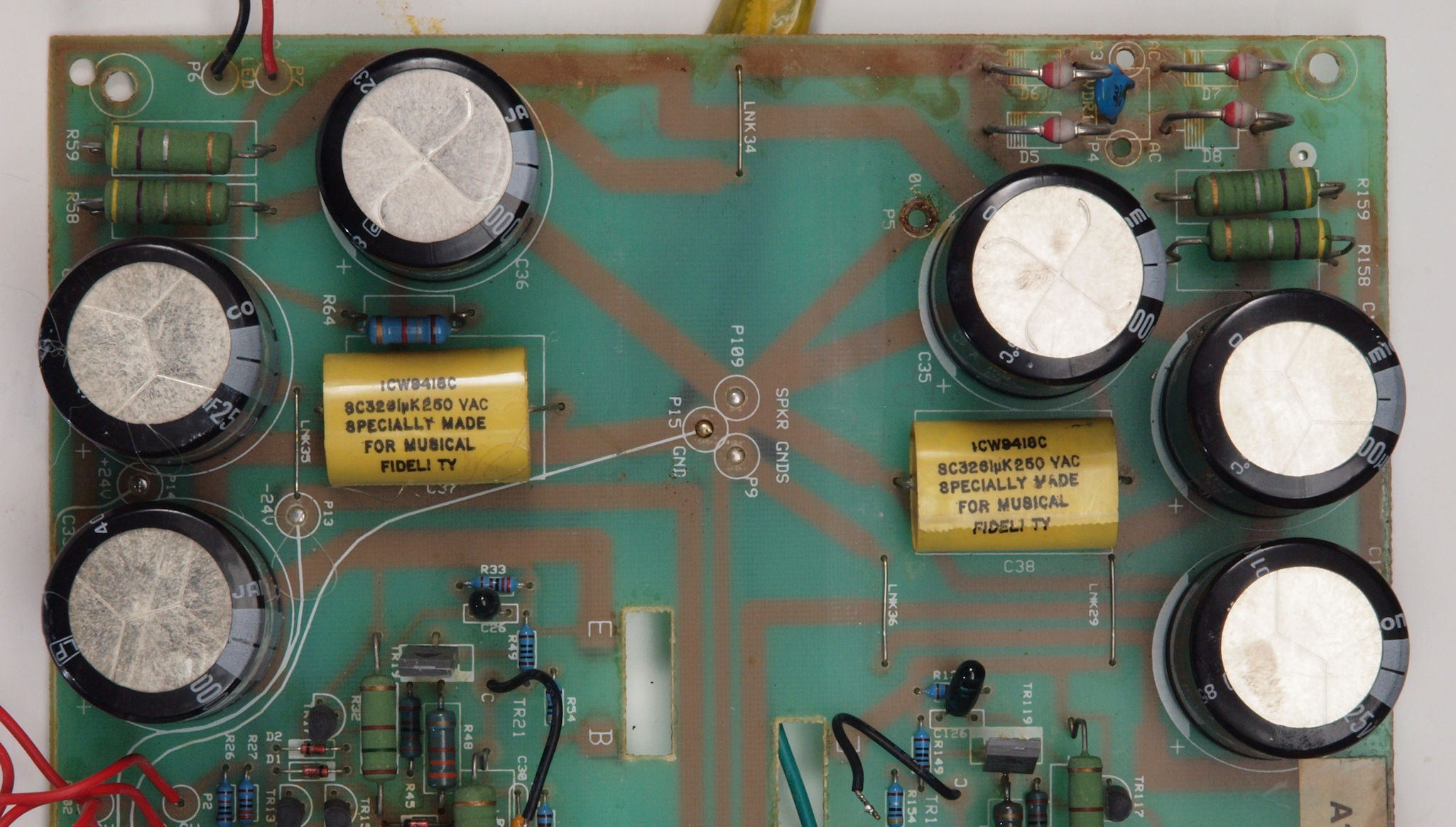

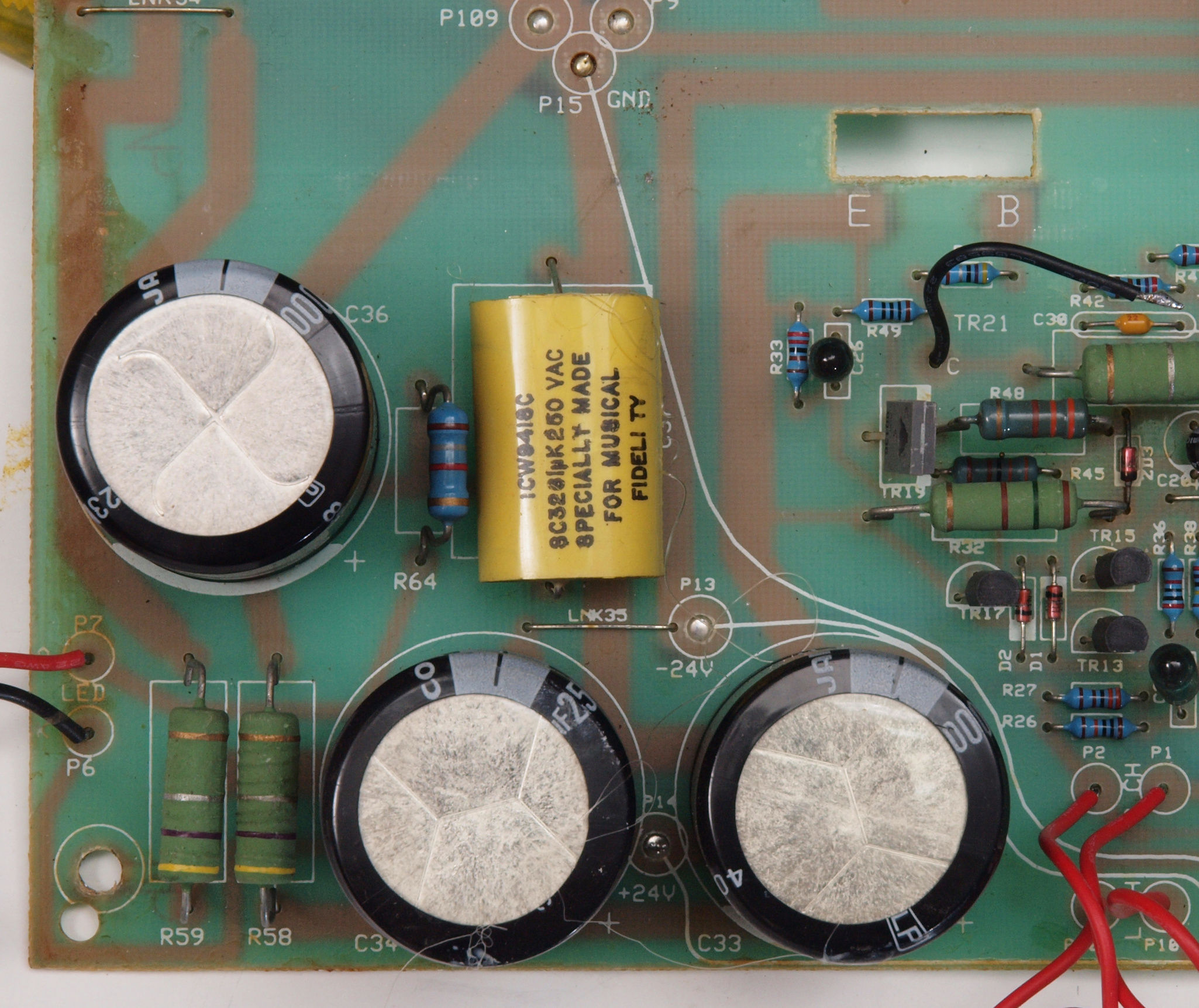

C71. 修理前 電源基板
C72. 修理後 電源基板。 電解コンデンサー4個交換、フイルムコンデンサー4個追加。

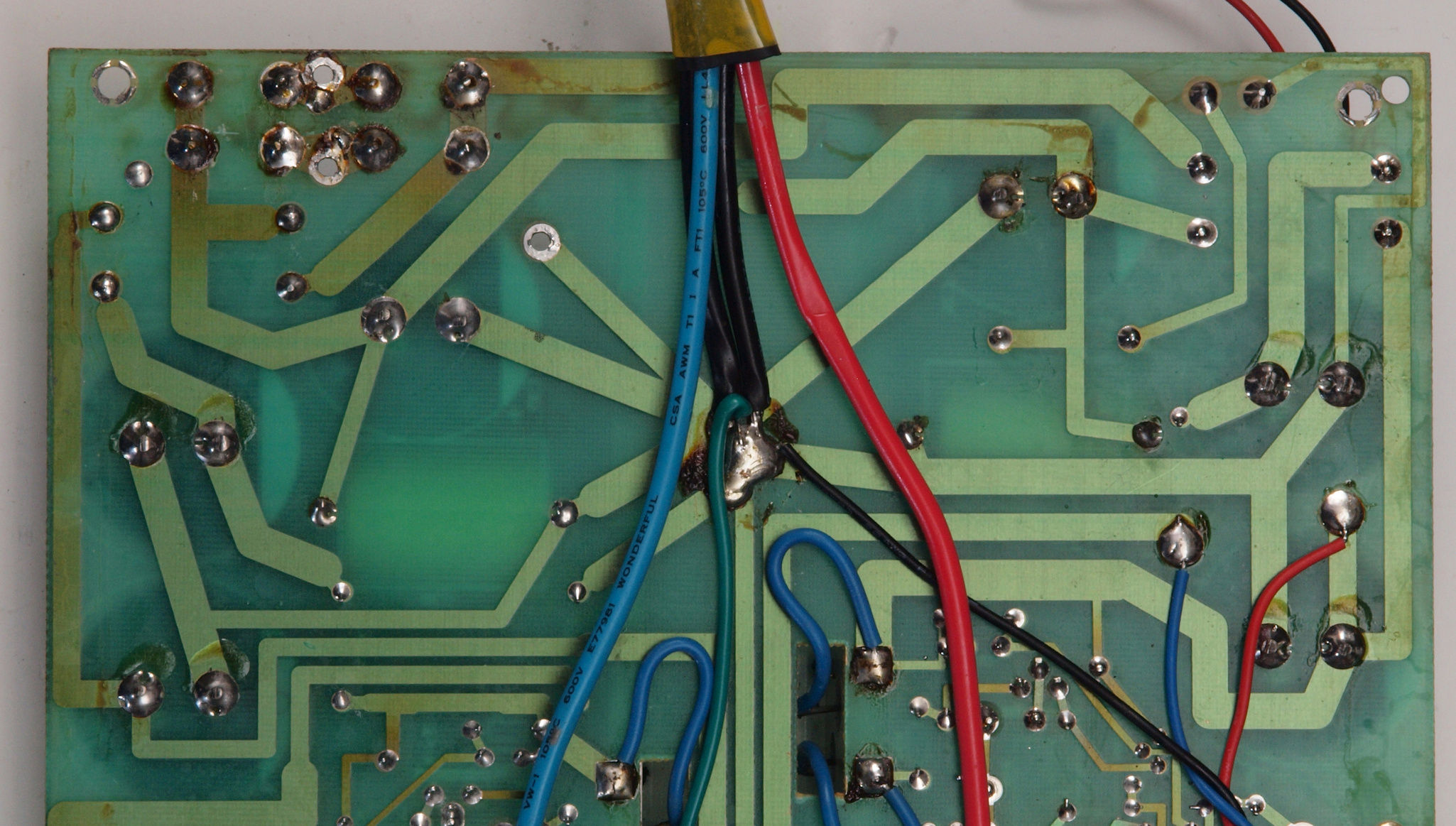

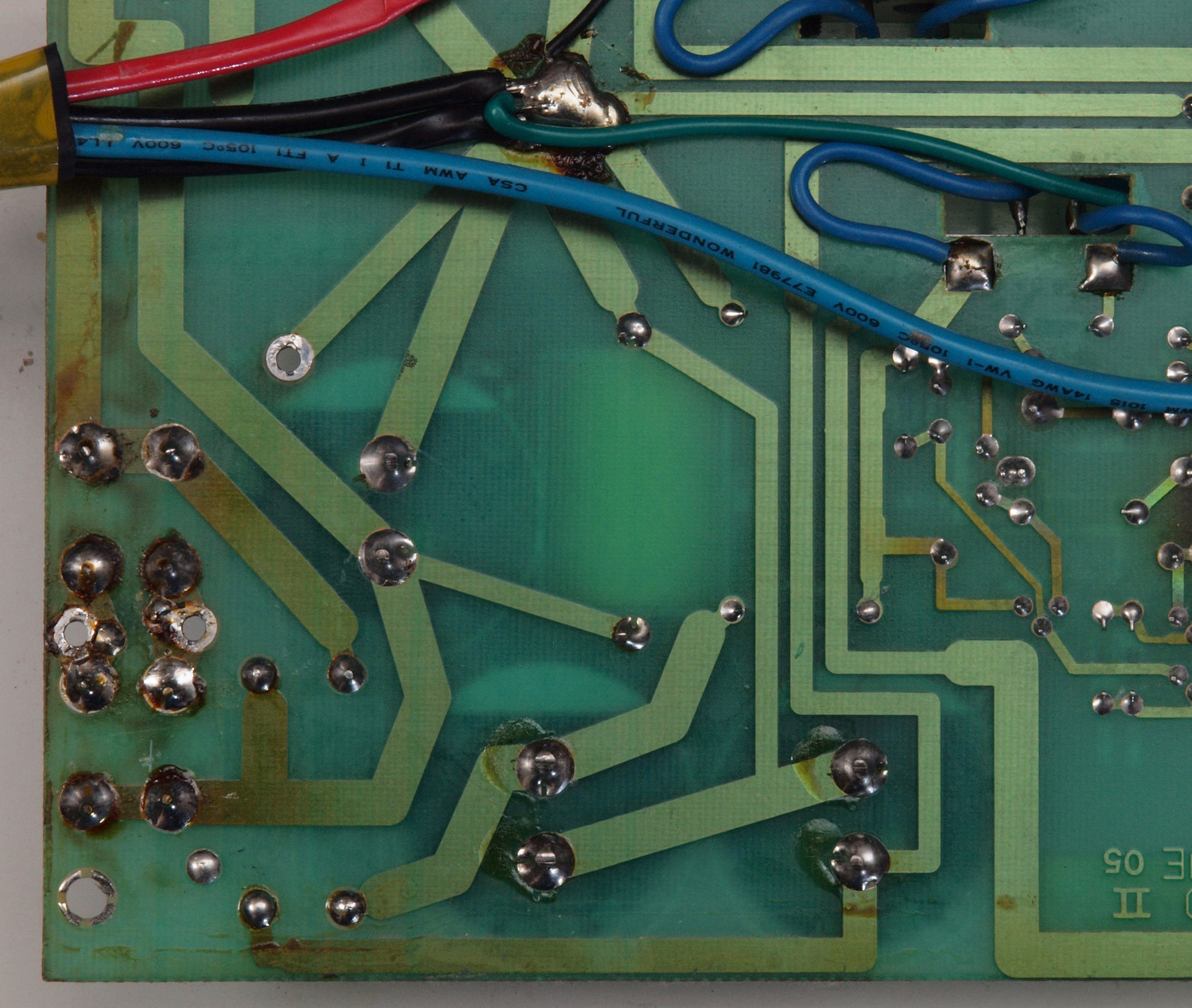

C73. 修理前 電源基板裏

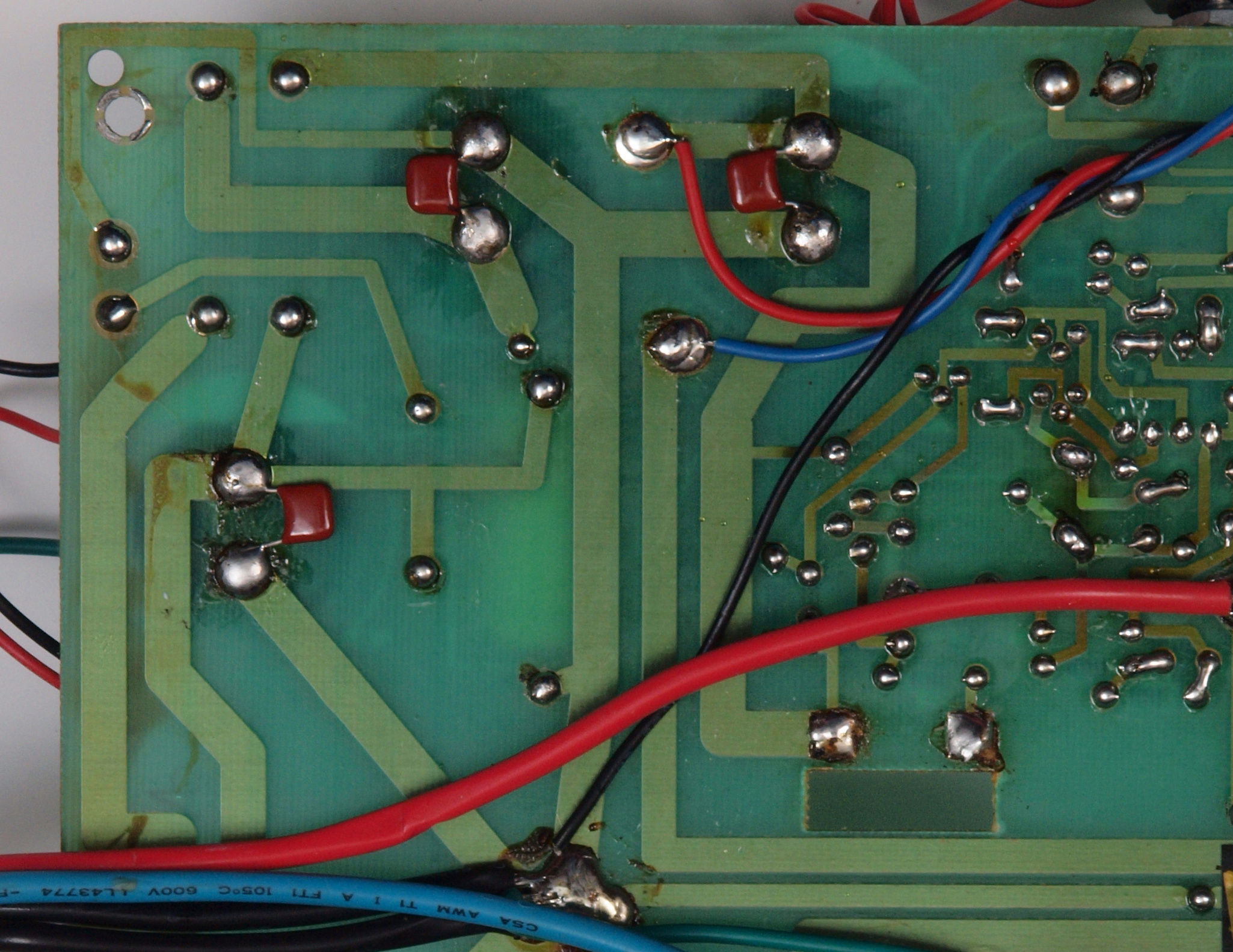

C74. 修理(半田補正)後 電源基板裏、 半田を全部やり直す。 フイルムコンデンサー4個追加。
C75. 完成電源基板裏 洗浄後コーテング材を塗る
C81. 修理前 R側電源基板
C82. 修理後 R側電源基板
C83. 修理前 R側電源基板裏
C84. 修理(半田補正)後 R側電源基板裏、 半田を全部やり直す。
C85. 完成 R側電源基板裏 洗浄後コーテング材を塗る
C91. 修理前 L側電源基板
C92. 修理後 L側電源基板
C93. 修理前 L側電源基板裏

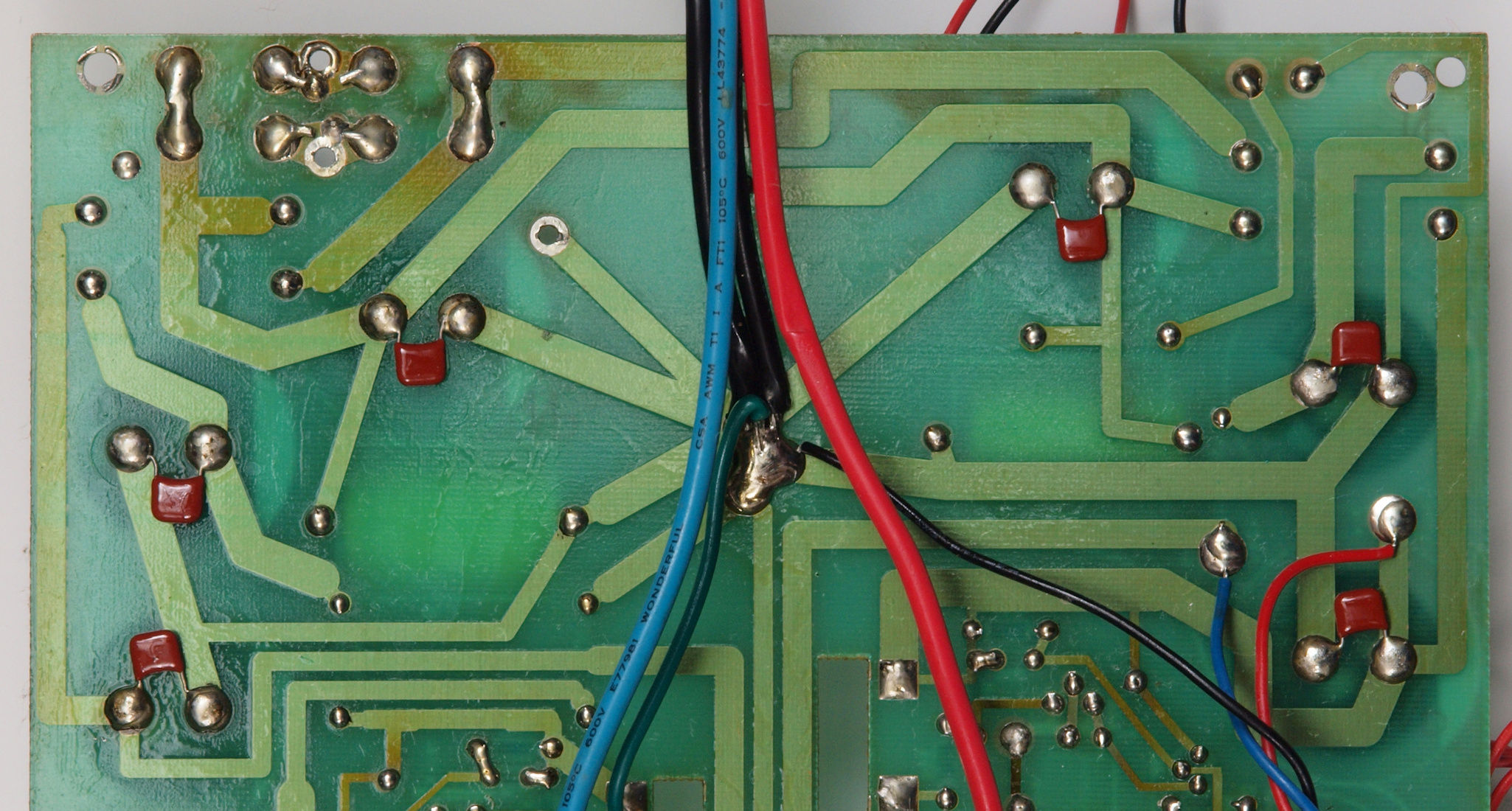

C94. 修理(半田補正)後 L側電源基板裏、 半田を全部やり直す。
C95. 完成 L側電源基板裏 洗浄後コーテング材を塗る
CA1. 修理前 SWのカップリング、「ユニバーサル型」でないので、「ブレ」を吸収しない
CA2. 修理後、タイト製のユニバーサル・カップリングを使用。
CA3. 修理(清掃)中 入力切換SW分解・清掃。
CB1. 修理前 入出力RCA端子

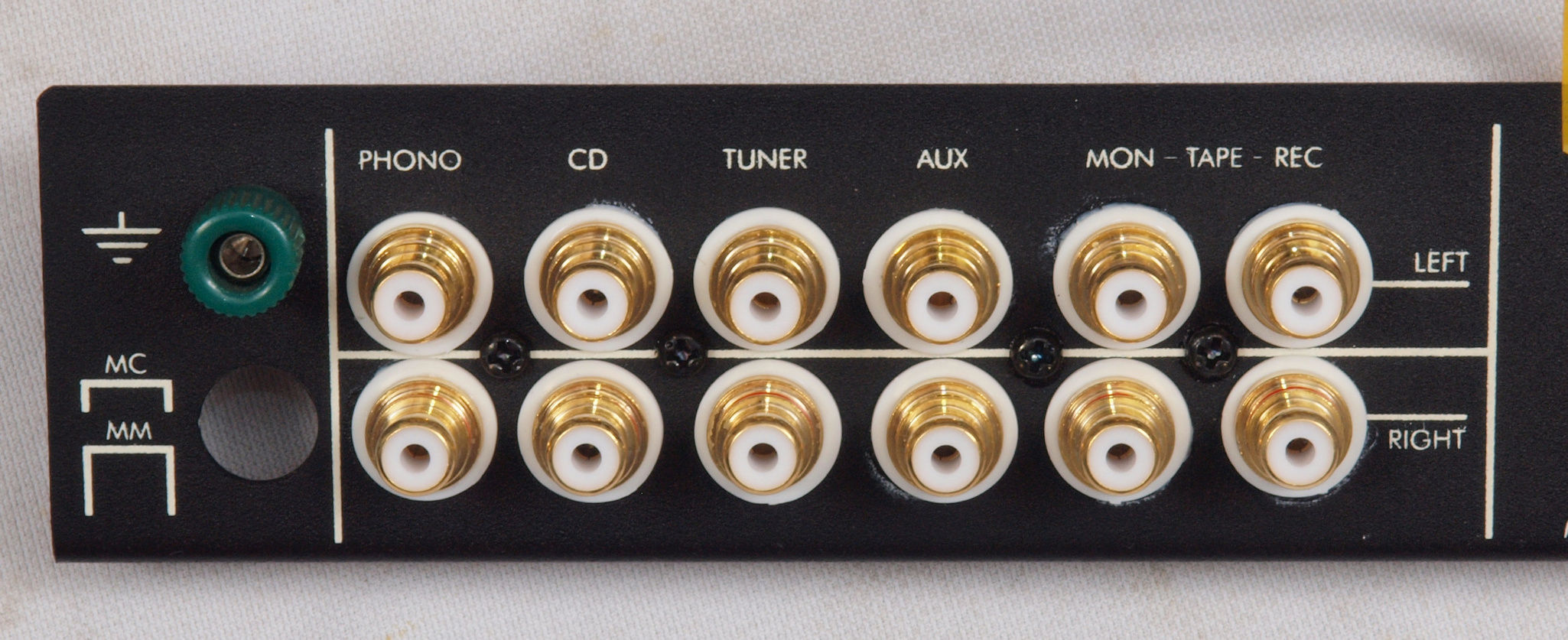

CB2. 修理(交換)後 入出力RCA端子、太いケーブルを使用出来るよう、接着材を使用する。

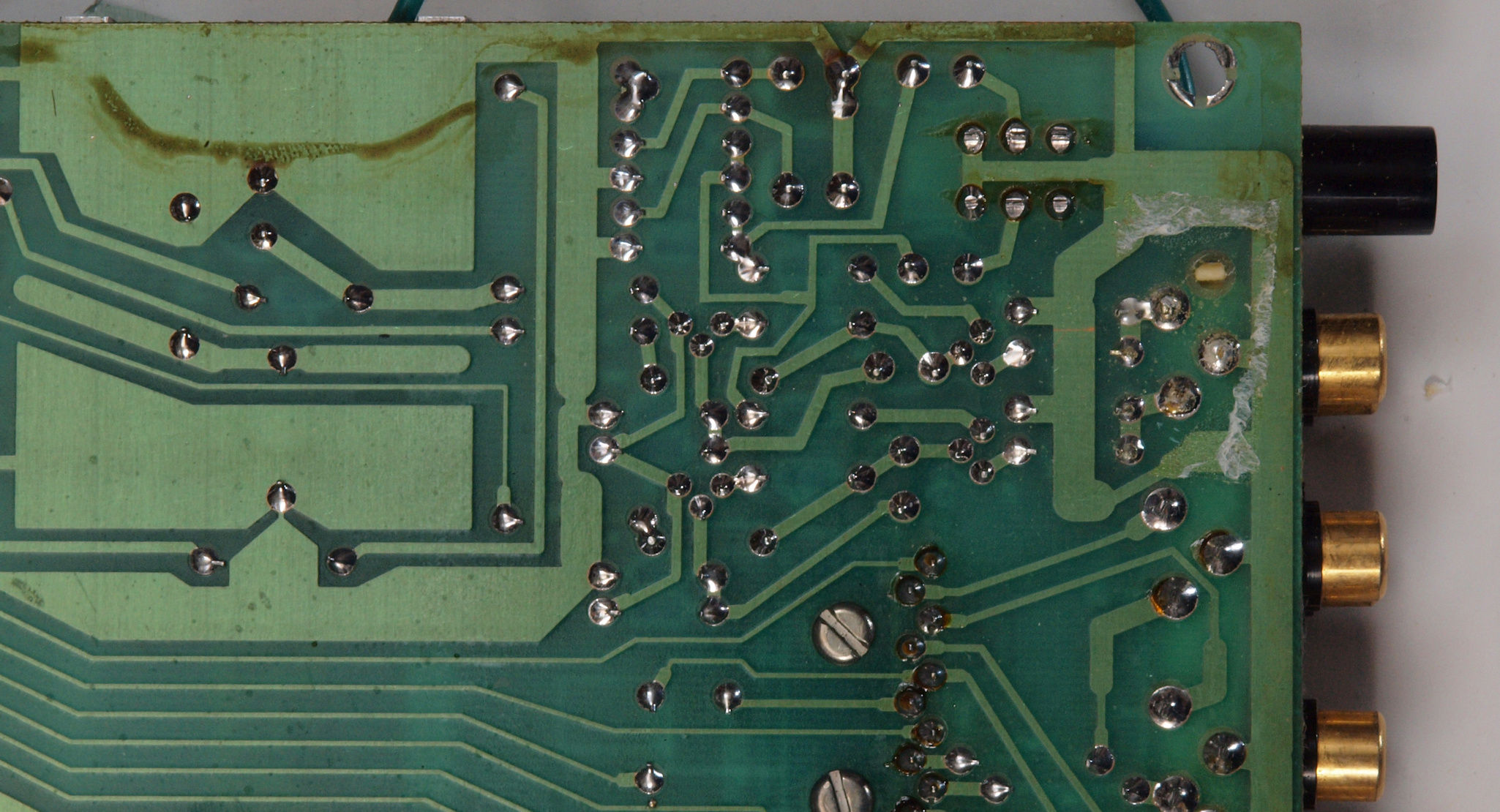

CB3. 修理前 入出力RCA端子裏
CB4. 修理(交換)後 入出力RCA端子裏、太いケーブルを使用出来るよう、接着材を使用する。
CC1. 修理前 SP接続端子、電源コード
CC2. 修理中 3Pインレット取り付け穴加工中。

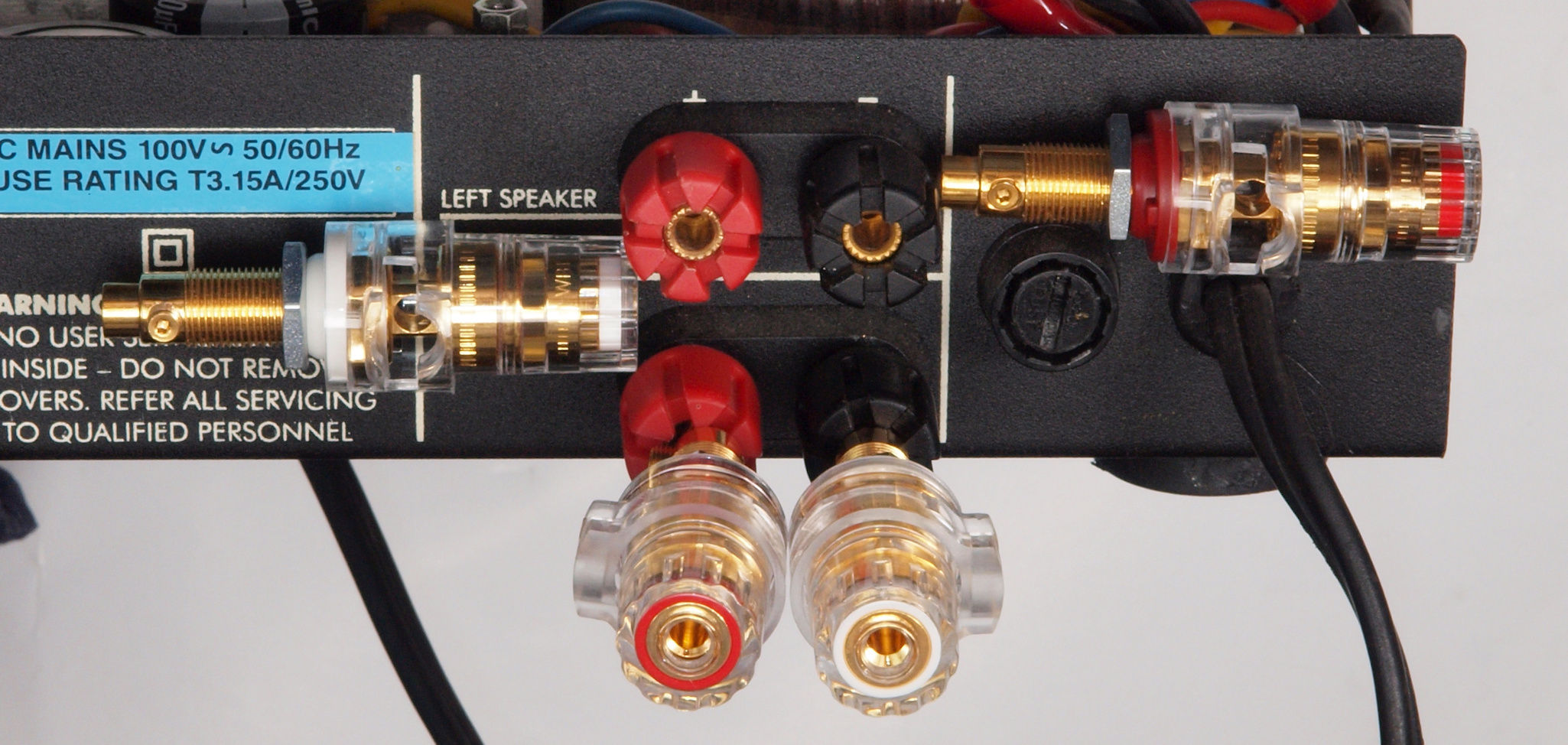

CC4. 修理後 SP接続端子交換。 電源コードをインレットソケットに交換。
CC5. 修理前 SP接続端子裏、電源コード裏。

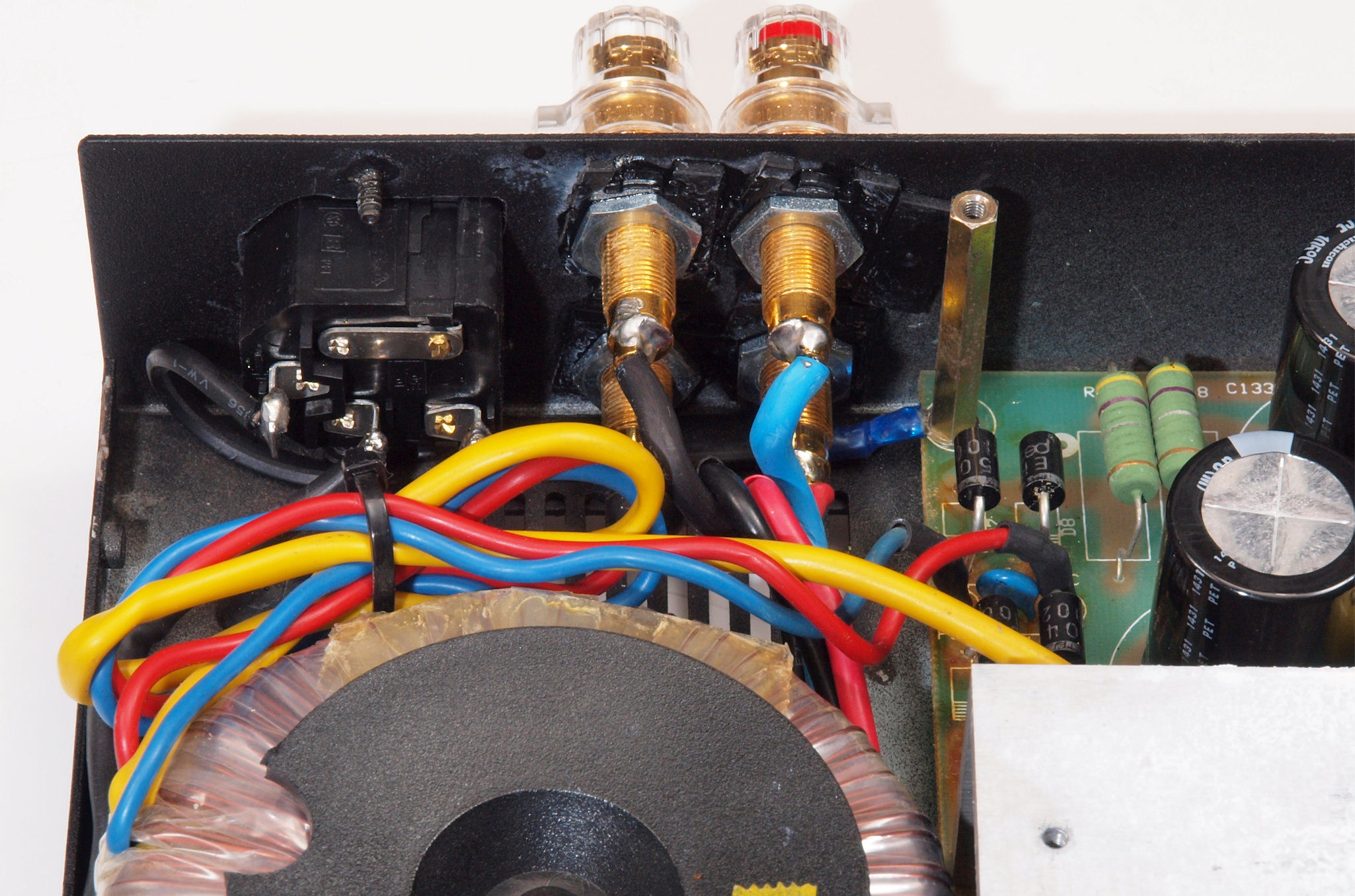

CC6. 修理後 SP接続端子裏、インレットソケット裏、太いケーブルを使用出来るよう、接着材を使用する。

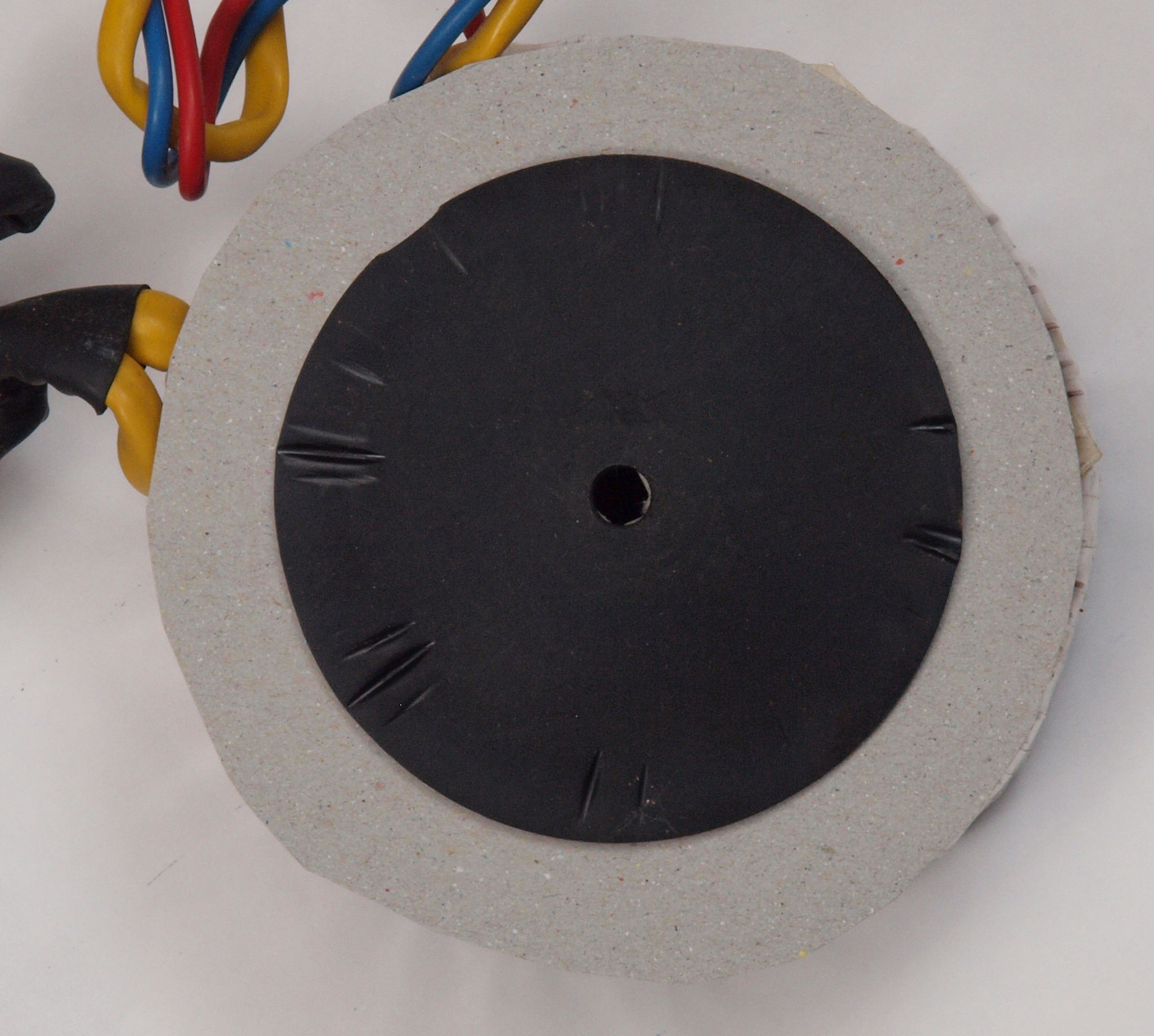

CC7. 修理後 電源トランス下絶縁ゴムが小さいので、厚紙を重ねる。
CD1. 交換部品

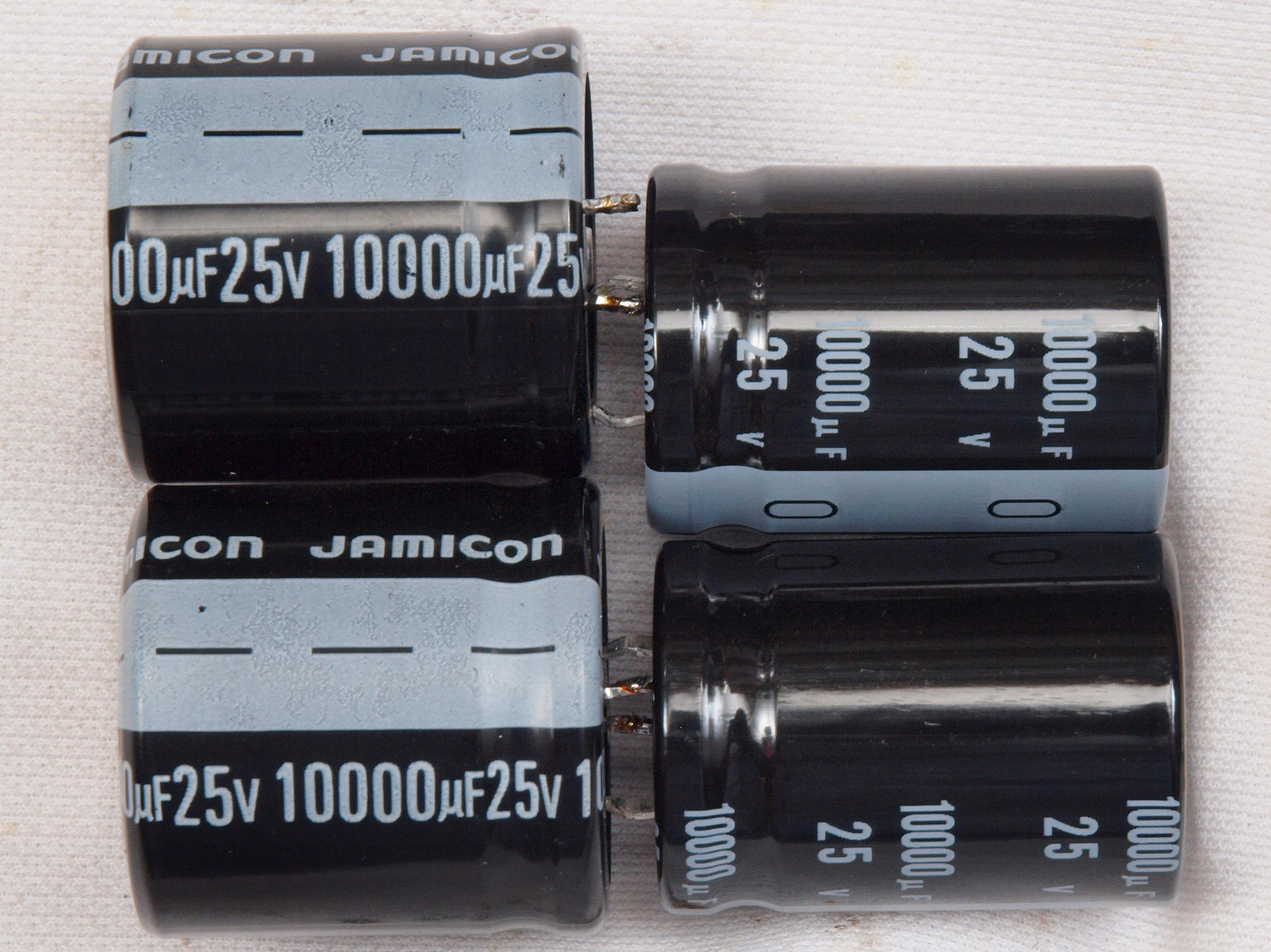

CD2. 交換部品。 電源ブロック電解コンデンサー、 右=交換する日本製品、左=付いていた物。
CE1. 修理前 上から見る
CE2. 修理後 上から見る
CE3. 完成 後から見る
E. 測定・調整
E1. 出力・歪み率測定・調整
    「見方」。
   上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。
   下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。
         表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。
   下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。
   下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。
          よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。
E21. CD,50Hz入力、R側SP出力電圧14V=25W、 1.137%歪み。
                 L側SP出力電圧14V=25W、 1.115%歪み。
             「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E22. CD,100Hz入力、R側SP出力電圧14V=25W、 1.049%歪み。
                  L側SP出力電圧14V=25W、 1.026%歪み。
              「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E23. CD,500Hz入力、R側SP出力電圧15V=28W、 0.890%歪み。
                  L側SP出力電圧15V=28W、 0.889%歪み。
              「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E24. CD,1kHz入力、R側SP出力電圧15V=28W、 0.796%歪み。
                 L側SP出力電圧15V=28W、 0.792%歪み。
             「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。

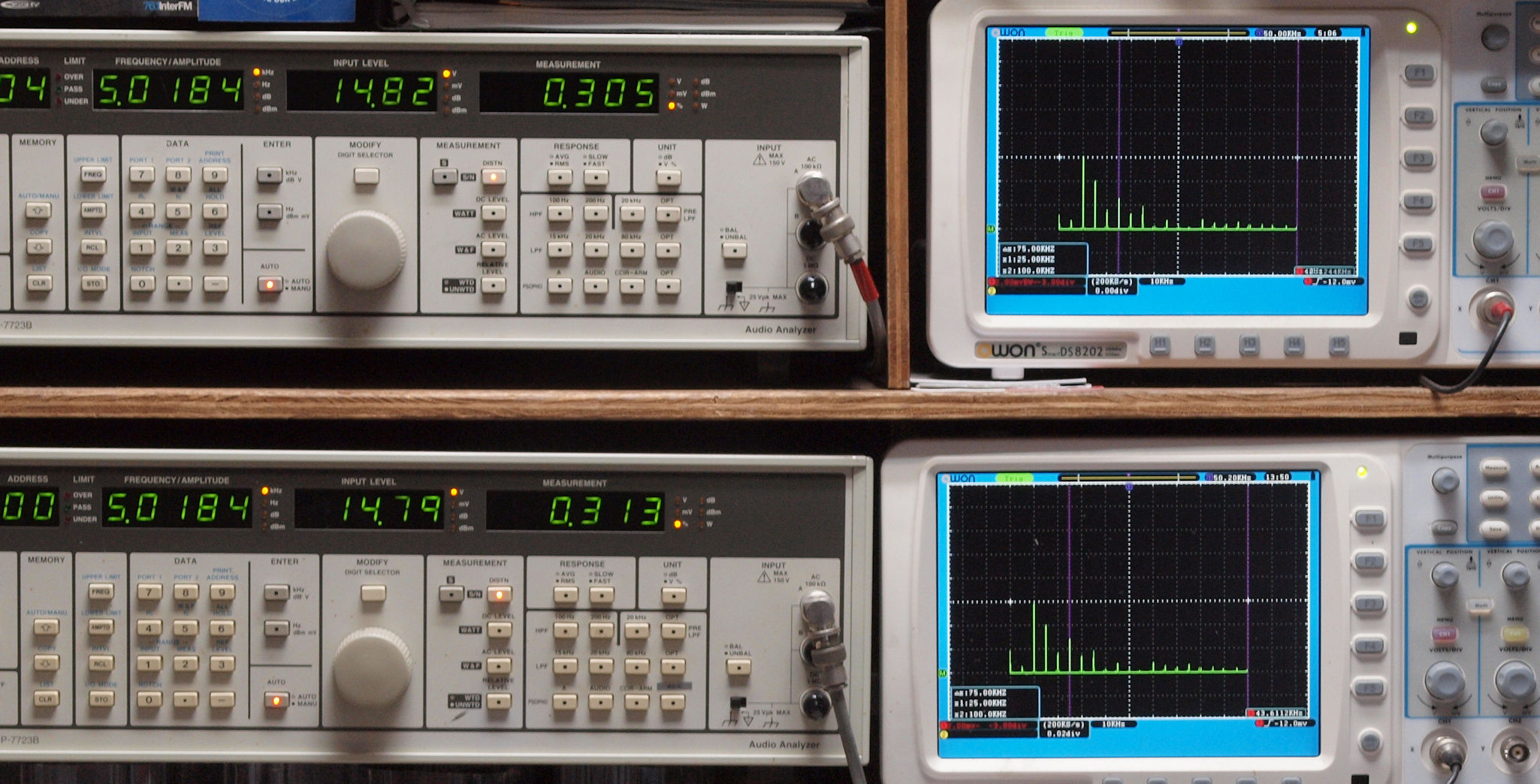

E25. CD,5kHz入力、R側SP出力電圧15V=28W、 0.305%歪み。
                 L側SP出力電圧15V=28W、 0.313%歪み。
             「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
E26. CD,10kHz入力、R側SP出力電圧15V=28W、 0.1845%歪み。
                  L側SP出力電圧15V=28W、 0.1869%歪み。
              「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
E27. CD,20kHz入力、R側SP出力電圧15V=28W、 0.1373%歪み。
                  L側SP出力電圧15V=28W、 0.1397%歪み。
              「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

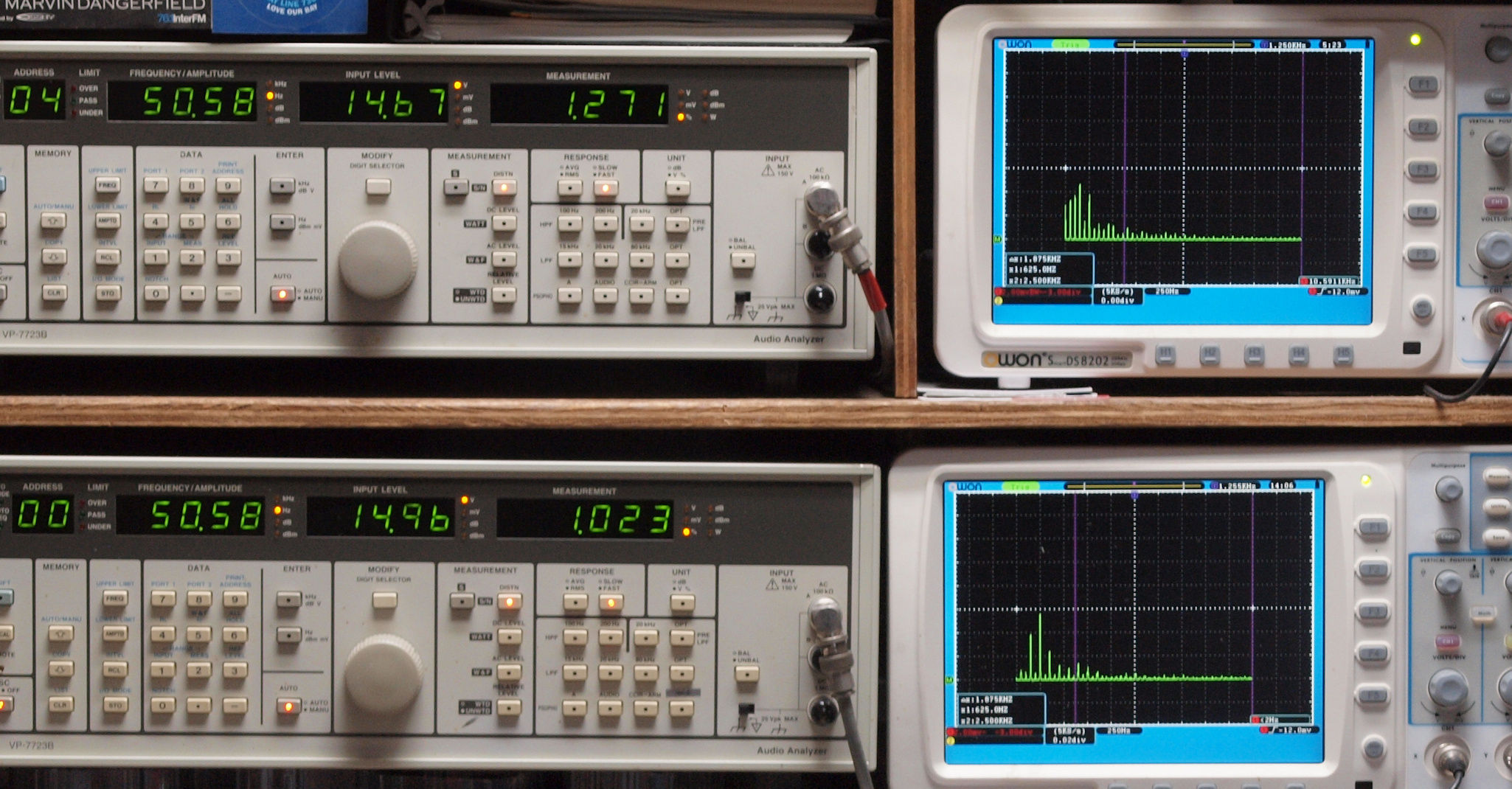

E31. MM,50Hz入力、R側SP出力電圧14V=25W、 1.271%歪み。
                  L側SP出力電圧15V=28W、 1.023%歪み。
             「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E32. MM,100Hz入力、R側SP出力電圧15V=28W、 1.559%歪み。
                   L側SP出力電圧15V=28W、 1.221%歪み。
              「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。
E33. MM,500Hz入力、R側SP出力電圧15V=28W、 1.019%歪み。
                   L側SP出力電圧15V=28W、 0.976%歪み。
              「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E34. MM,1kHz入力、R側SP出力電圧15V=28W、 0.857%歪み。
                 L側SP出力電圧15V=28W、 0.818%歪み。
             「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。
E35. MM,5kHz入力、R側SP出力電圧15V=28W、 0.921%歪み。
                 L側SP出力電圧15V=28W、 0.359%歪み。
             「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。

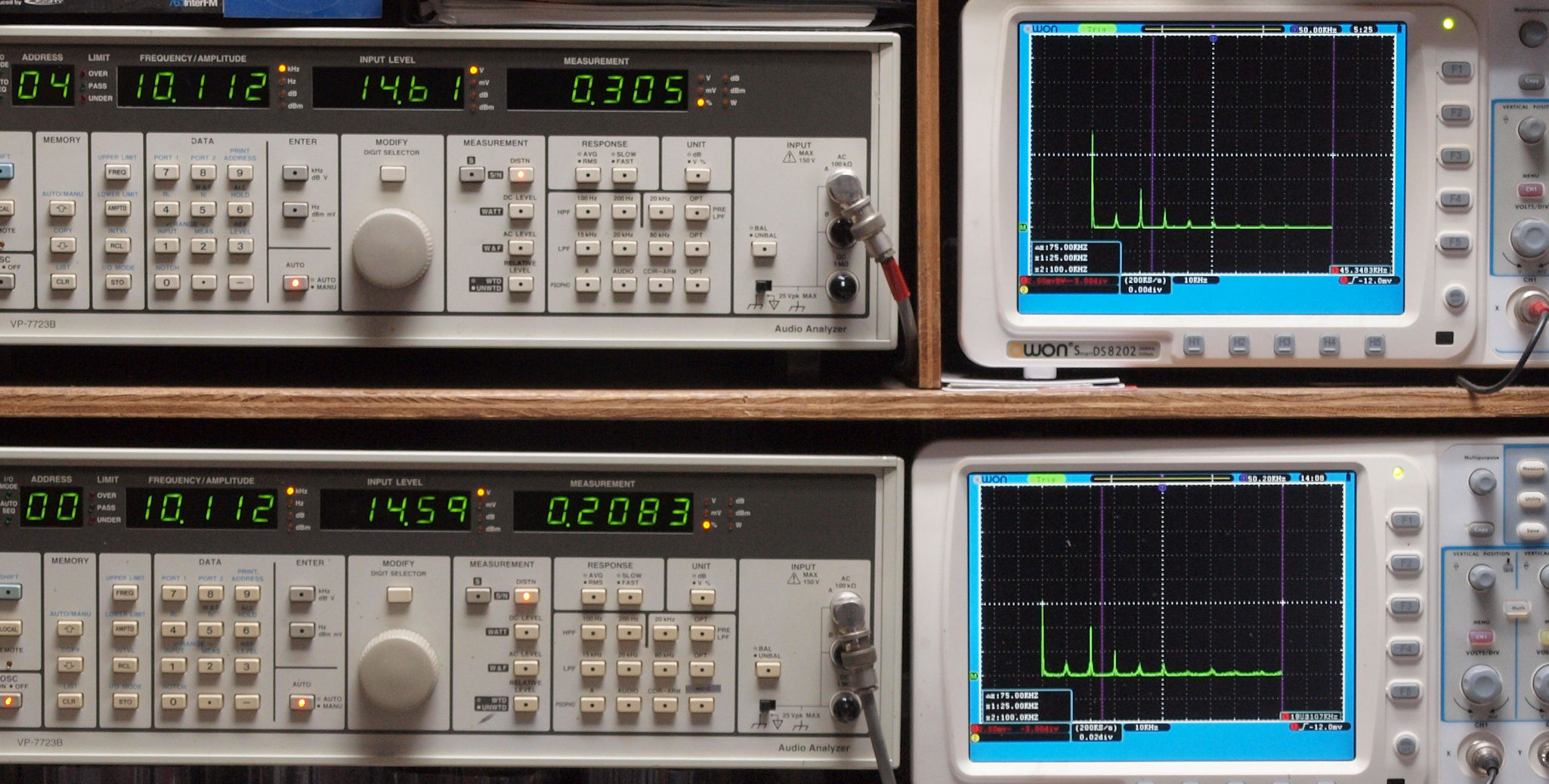

E36. MM,10kHz入力、R側SP出力電圧15V=28W、 0.305%歪み。
                   L側SP出力電圧15V=28W、 0.2083%歪み。
              「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
E37. MM,20kHz入力、R側SP出力電圧14V=25W、 0.198%歪み。
                   L側SP出力電圧14V=25W、 0.1681%歪み。
              「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。
E4. フルパワーなので、24V高速フアンが全回転でクーリング。
Y. ユーザー宅の設置状況
Y1. 設置状況.
S. MusicalFidelity A−1. の仕様(マニアル・カタログより)
型式 プリメインアンプ Musical Fidelity A1
定格出力 20W+20W(8Ω)
入力感度/インピーダンス Phono MC= 0.2mV/120Ω
Phono MM= 2mV/47kΩ
CD、Tuner、Aux、Tape= 200mV/47kΩ
RIAA偏差 30Hz〜40kHz ±0.5dB
SN比 Phono MC= 55dB以上
Phono MM= 60dB以上
CD、Tuner、Aux、Tape= 80dB以上
高調波歪率 0.5%未満(8Ω、定格出力時)
消費電力 85W(連続)
外形寸法 幅408×高さ60×奥行249mm
重量 5.5kg
価格 1984年発売、\138,000
