MusicalFidelity A−1. 5台目修理記録
平成17年12月8日到着  12月26日完成
A. 修理前の状況
  • 最近になってインターネットオークションで手ごろな価格にて出ているのを見て 思わず購入してしまいました。
    が・・・ 運転中高温になってしまう機器の悲しさか コンデンサーが劣化しているようで 時々音が途切れてしまうことがあります

B. 原因
  • 電解コンデンサー容量抜け.

C. 修理状況
  • 電解コンデンサー交換.
    抵抗交換.
    配線手直し、補強.
    経年劣化による各部ハンダ補正.
    入力切り替えSWカップリング交換.

D. 使用部品
  • 電解コンデンサー(オーディオコンデンサー使用)        31個.
    抵抗                                    2個.
    タイト製のユニバーサル・カップリング                1個.

E. 調整・測定

F. 修理費  54,500円   オーバーホール修理

S. MusicalFidelity A−1. の仕様(マニアル・カタログより)

A. 修理前の状況
A1. 点検中 上から見る.
A2. 点検中 放熱器が2分割出来、取り外しがしやすい
A3. 点検中 修理の時曲げたのが、右の入力切り替えSWがかなり揺れる
          カップリングも安い物で、「ユニバーサル型」でないので、吸収しない

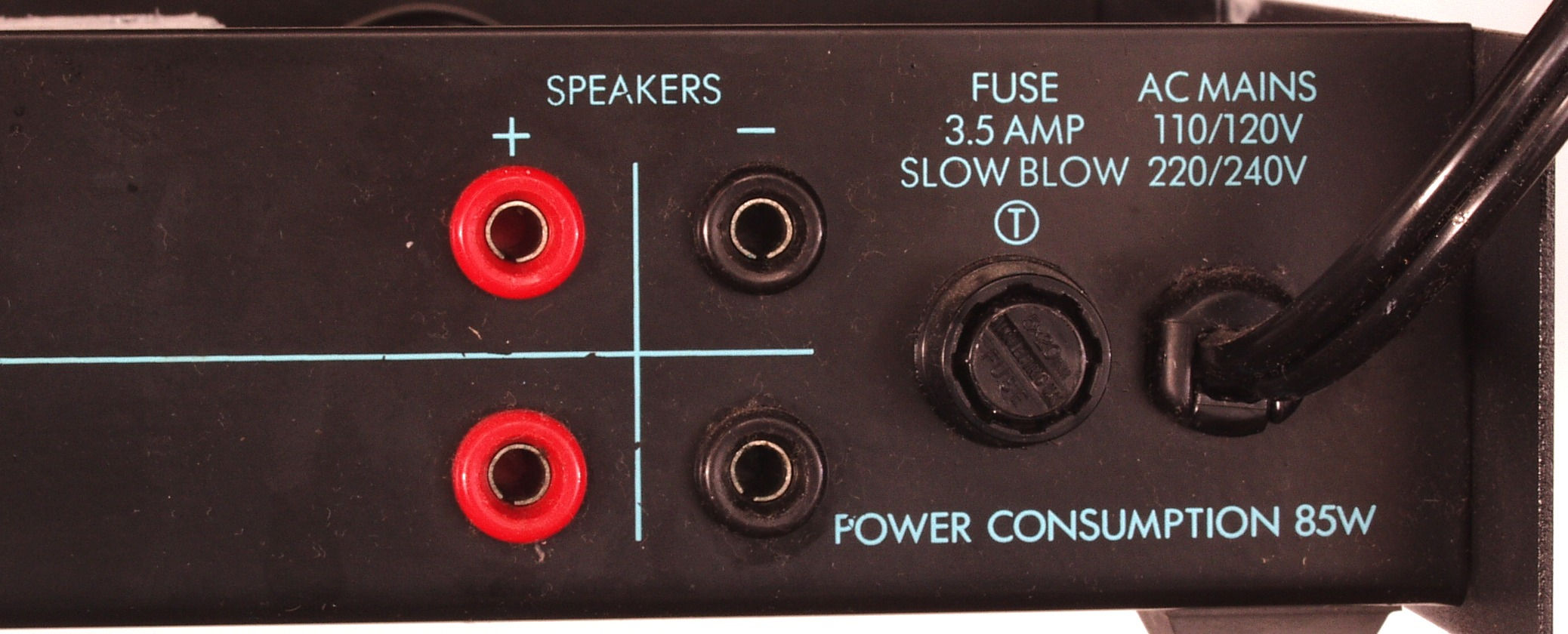

A4. 点検中 SP端子
A5. 点検中 RCA端子
A6. 点検中 電源コード・ACプラグ、止めネジの回りに心線がはみ出ている

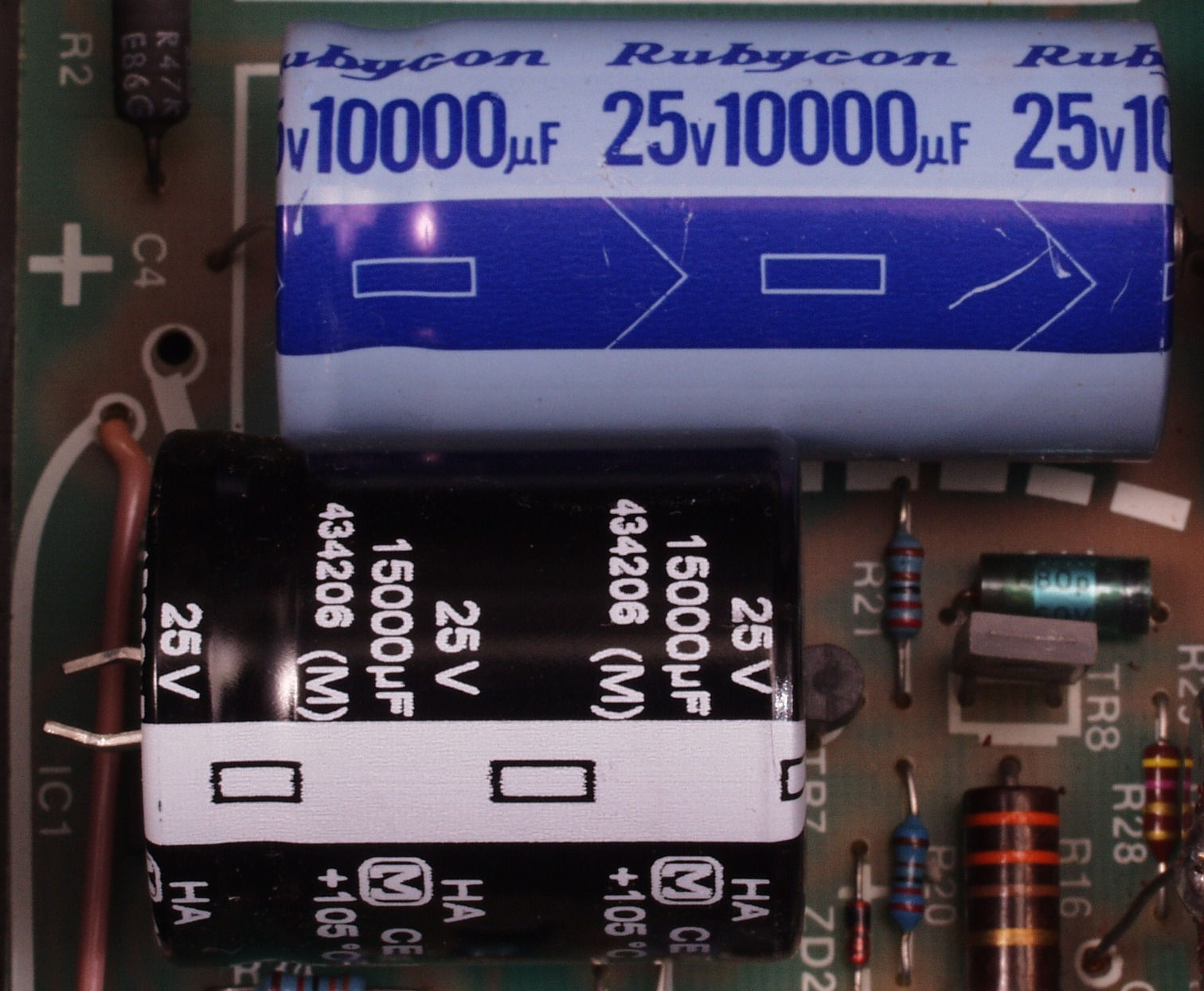

A7. 点検中 電解コンデンサーの比較 下=交換する物容量1.5倍 上=付いている物
C. 修理状況

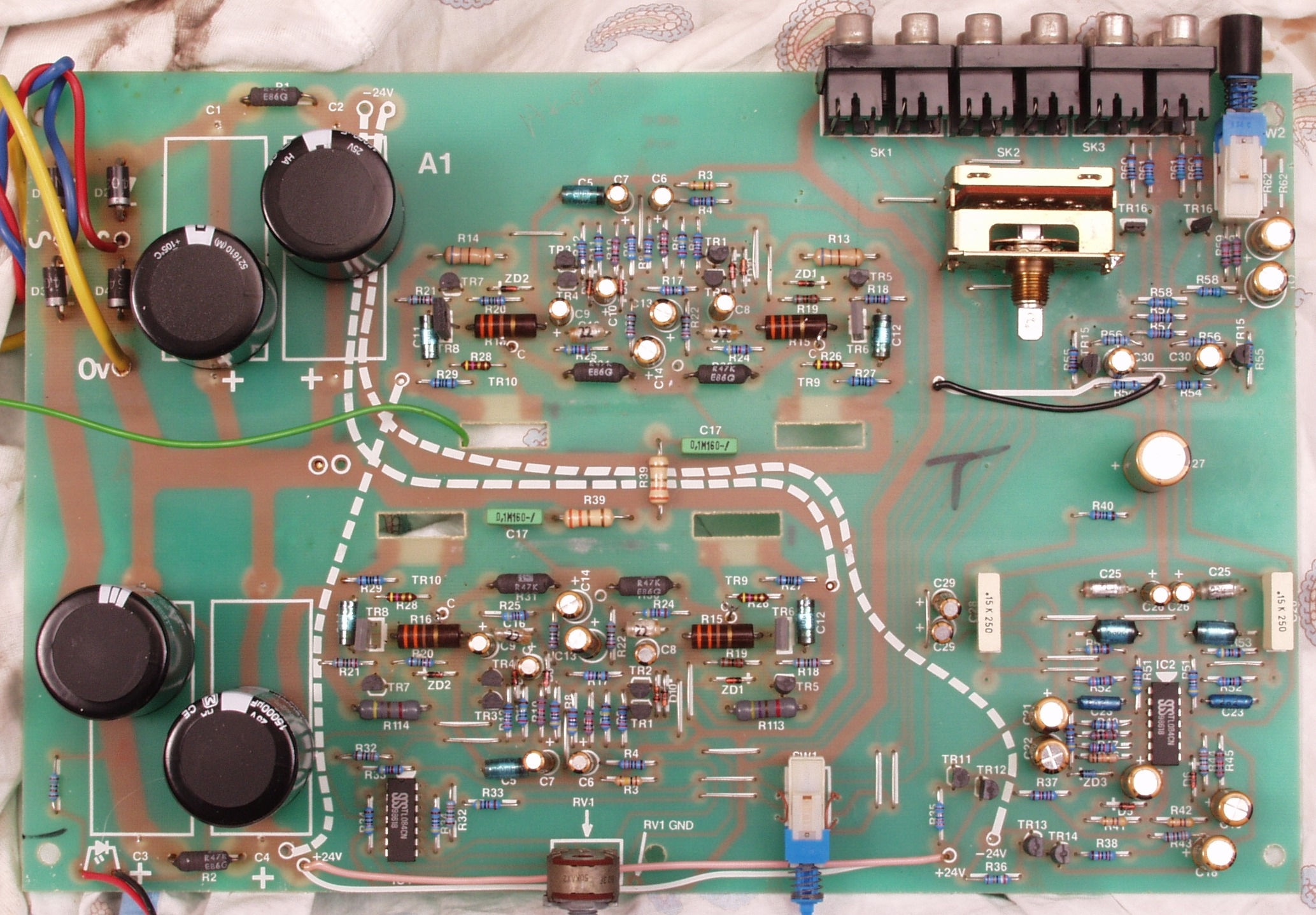

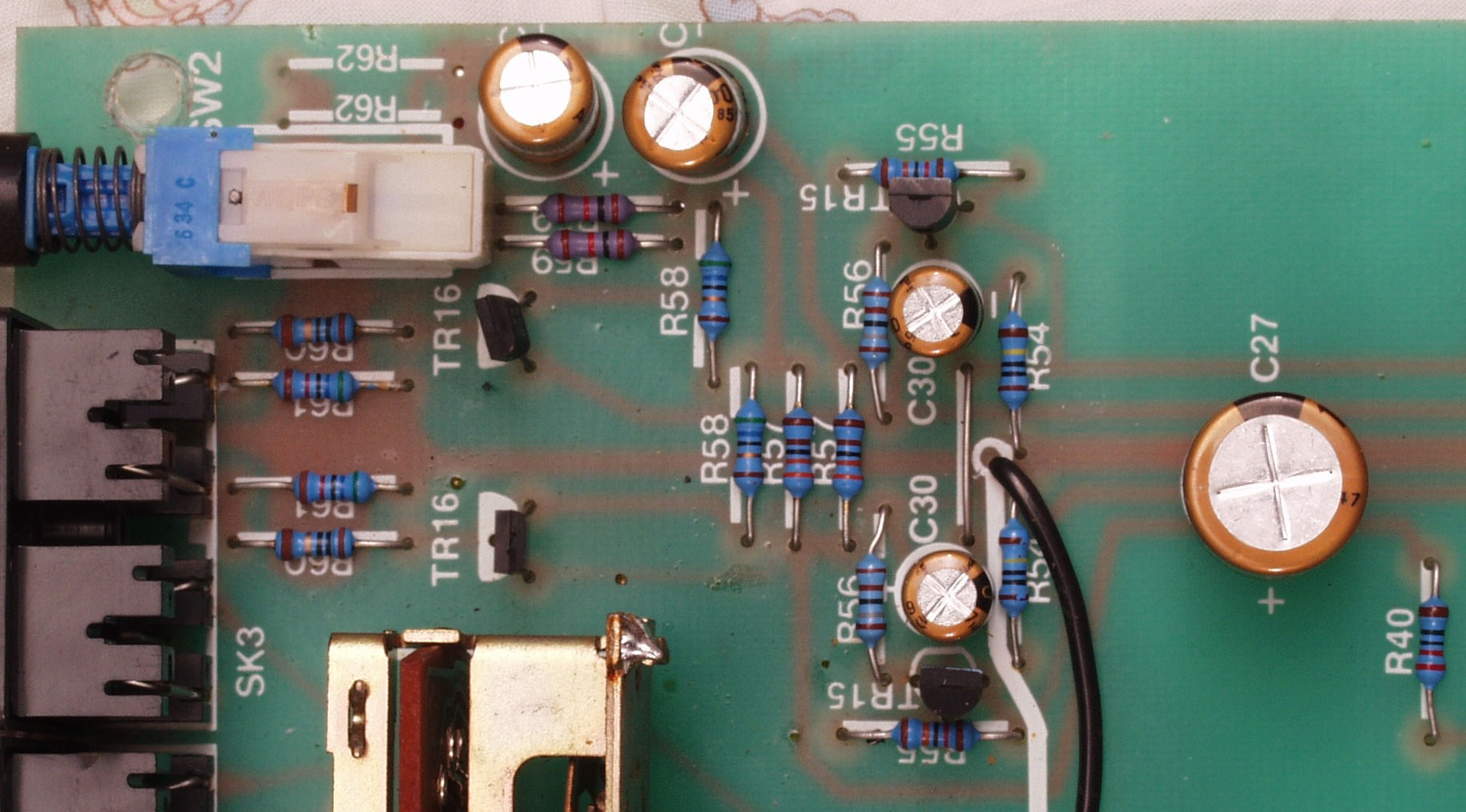

C1A. 修理前 基板
C1B. 修理後 基板 電解コンデンサー31個交換

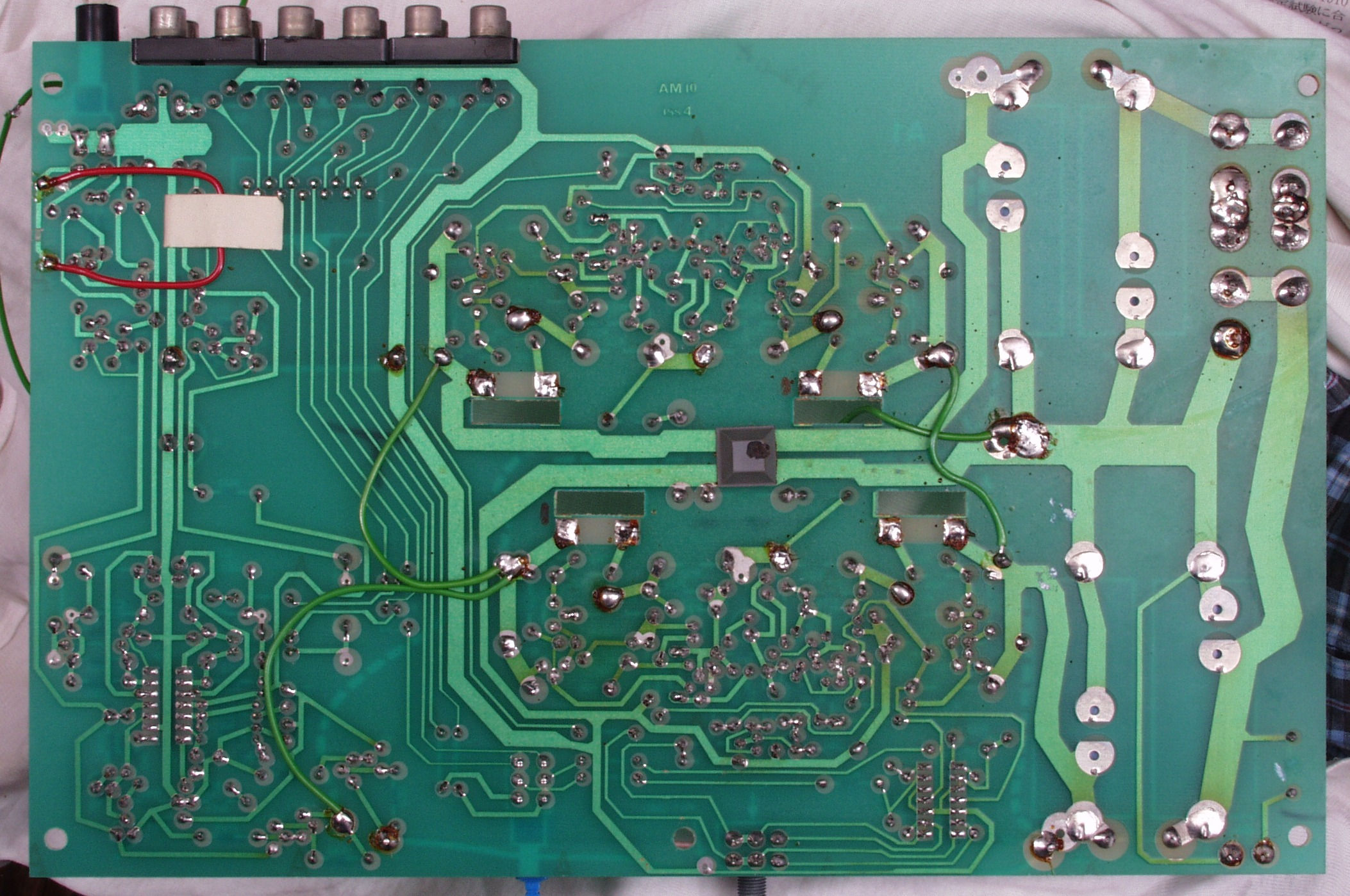

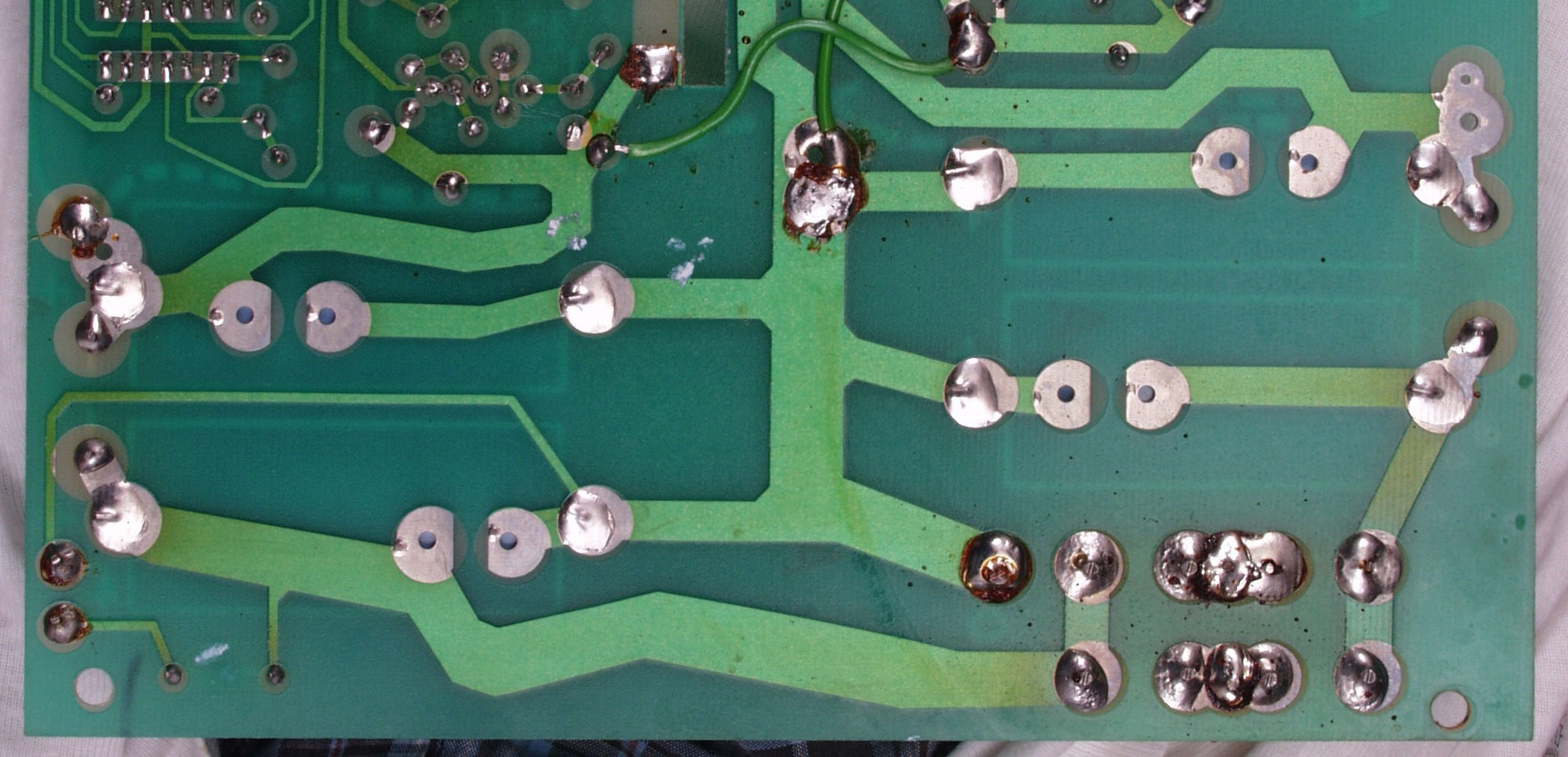

C1C. 修理前 基板裏

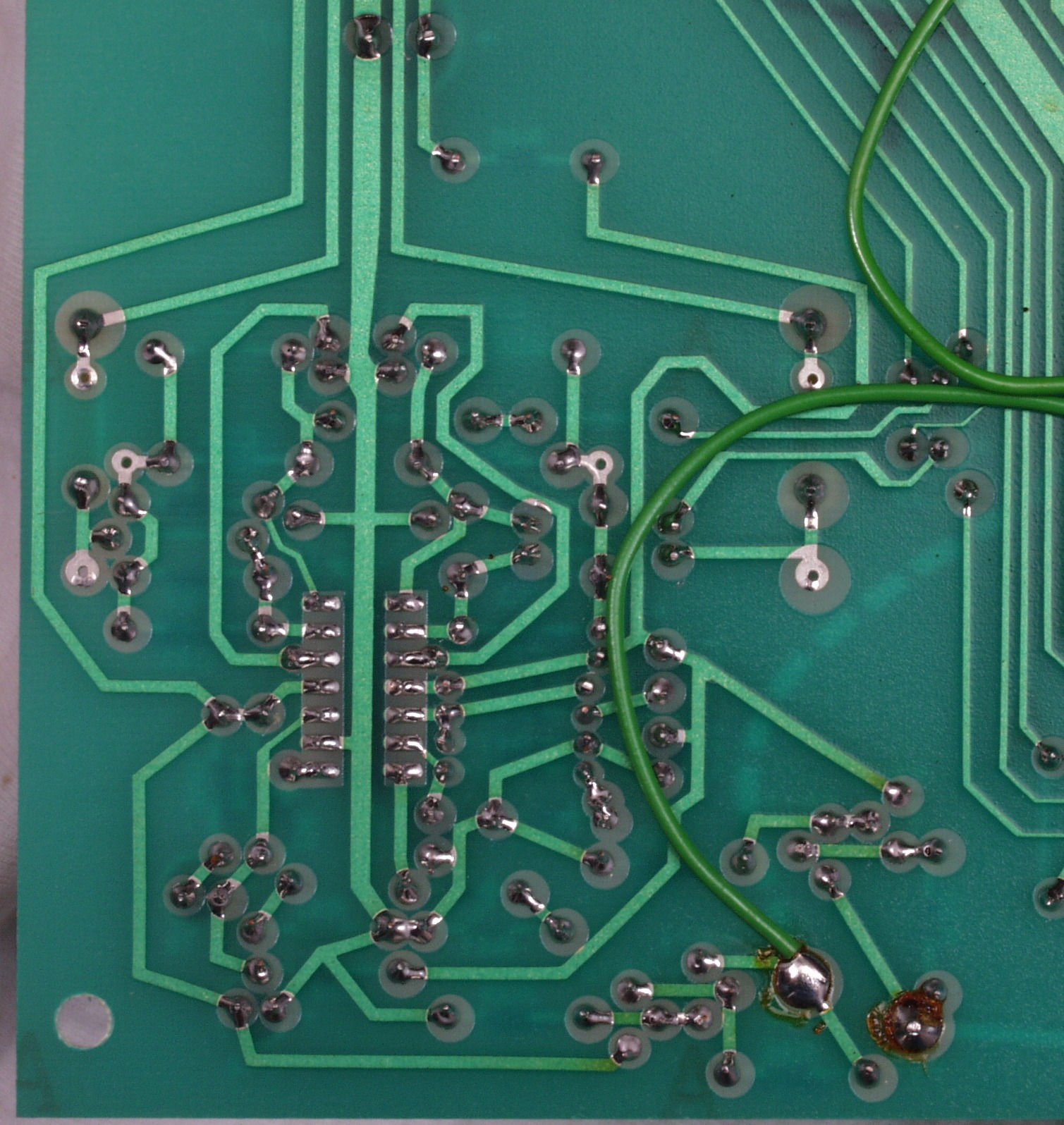

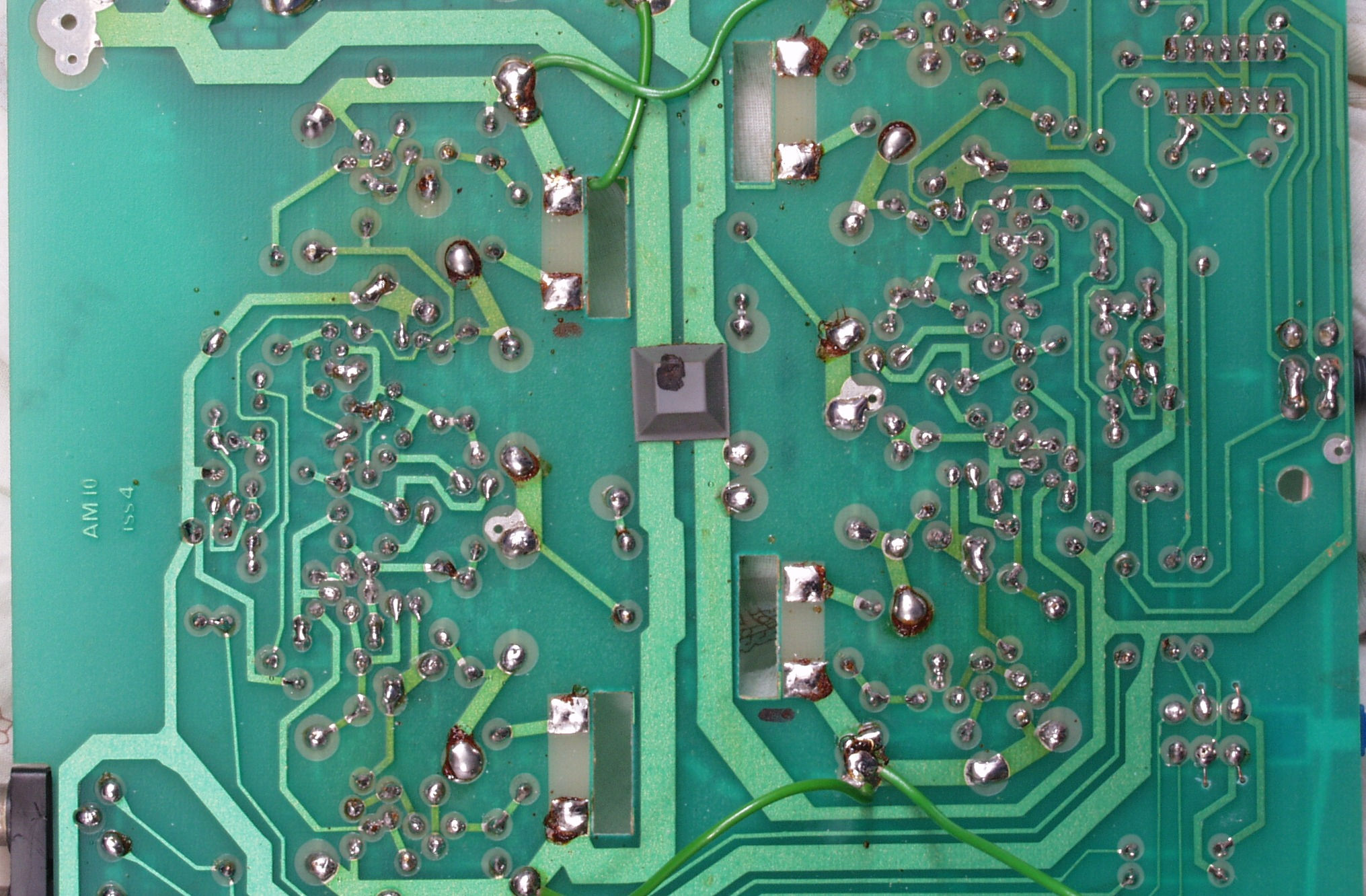

C1D. 修理(半田補正)後 基板裏、 半田を全部やり直す。
C1E. 完成基板裏 洗浄後+絶縁コーテング材を塗る

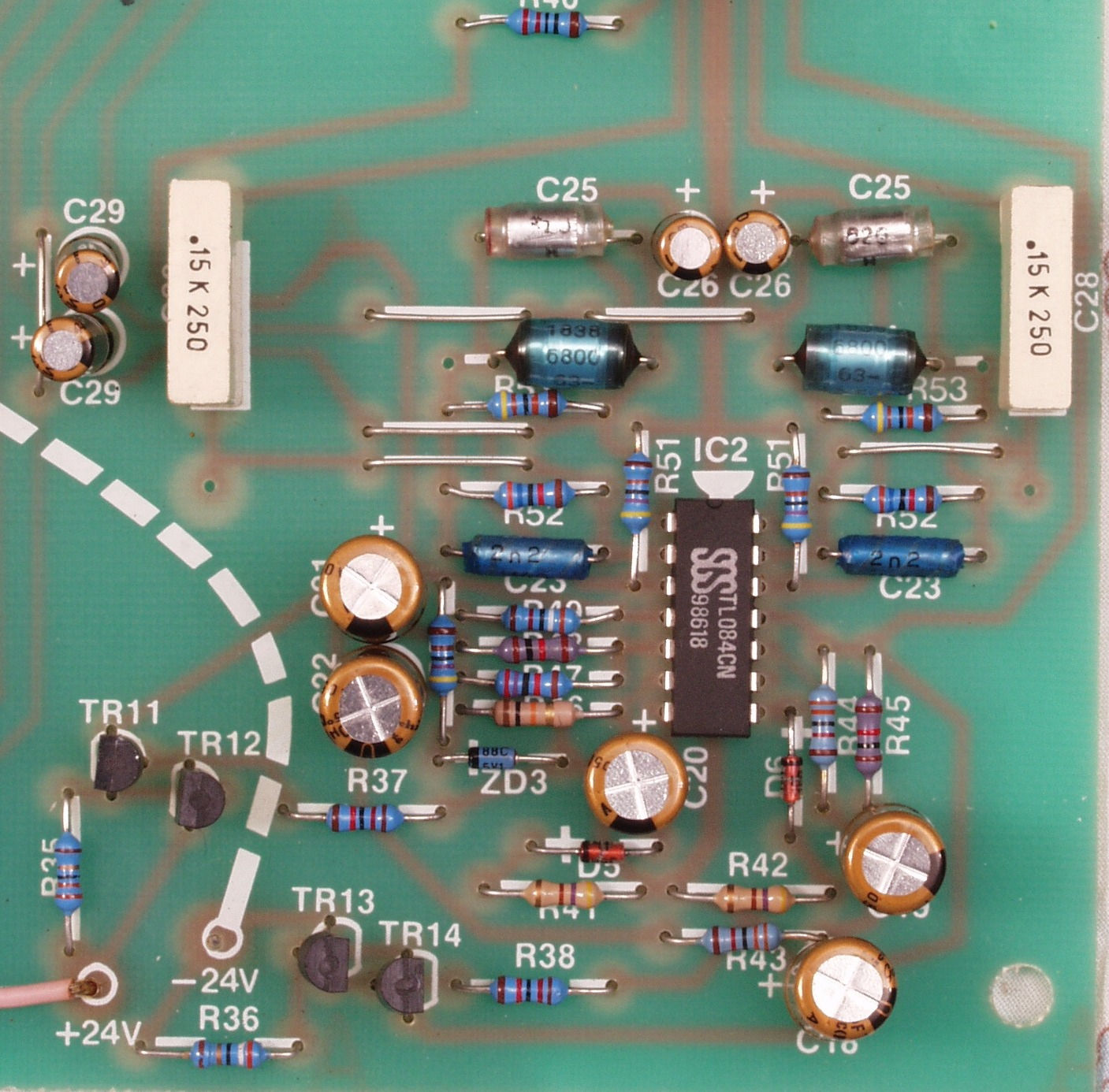

C2A. 修理前 AMP基板
C2B. 修理後 AMP基板
C2C. 修理前 AMP基板裏
C2D. 修理(半田補正)後 AMP基板裏、 半田を全部やり直す。
C2E. 完成AMP基板裏 洗浄後+絶縁コーテング材を塗る
C3A. 修理前 MC基板
C3B. 修理後 MC基板
C3C. 修理前 MC基板裏
C3D. 修理(半田補正)後 MC基板裏、 半田を全部やり直す。
C3E. 完成MC基板裏 洗浄後+絶縁コーテング材を塗る
C4A. 修理前 EQ基板
C4B. 修理後 EQ基板
C4C. 修理前 EQ基板裏
C4D. 修理(半田補正)後 EQ基板裏、 半田を全部やり直す。
C4E. 完成EQ基板裏 洗浄後+絶縁コーテング材を塗る
C5A. 修理前 電源基板

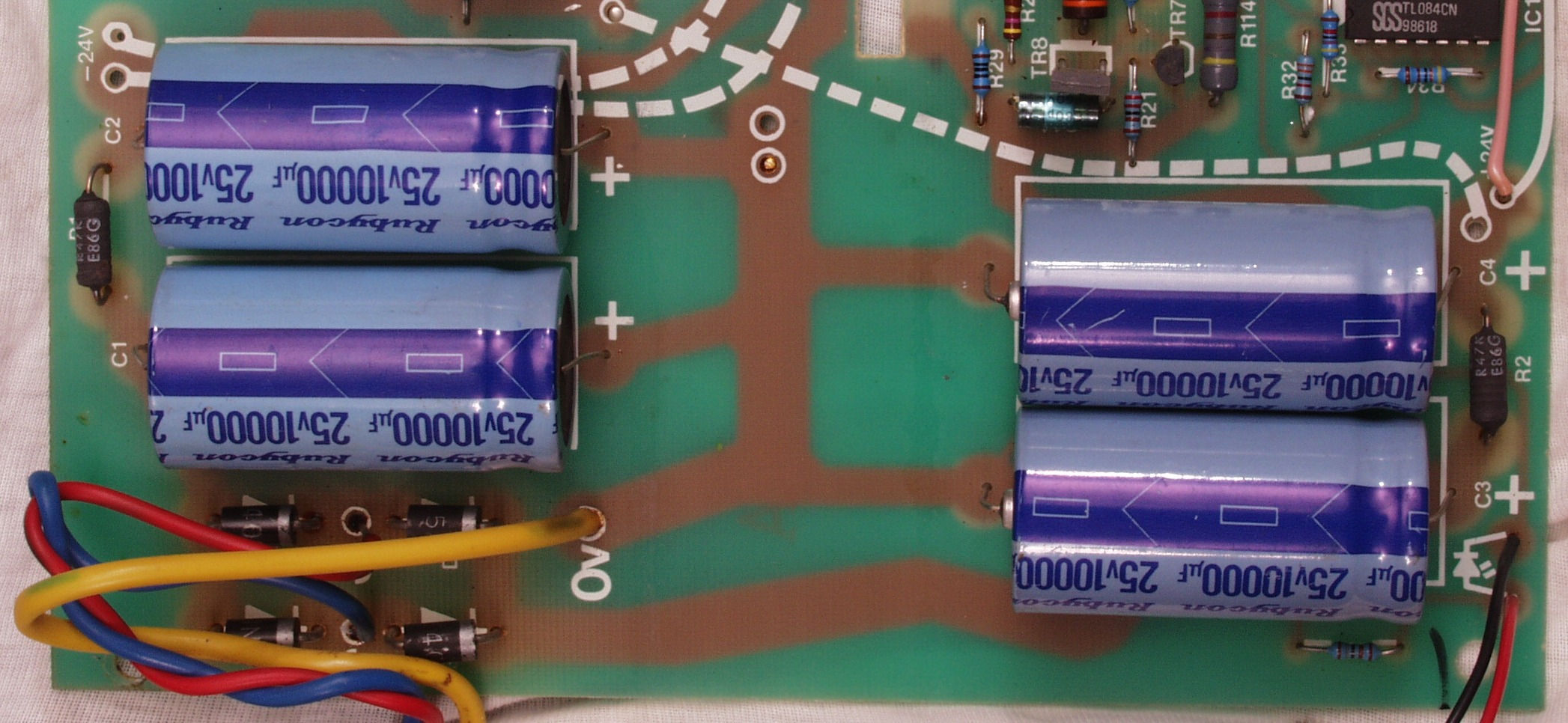

C5B. 修理後 電源基板
C5C. 修理前 電源基板裏

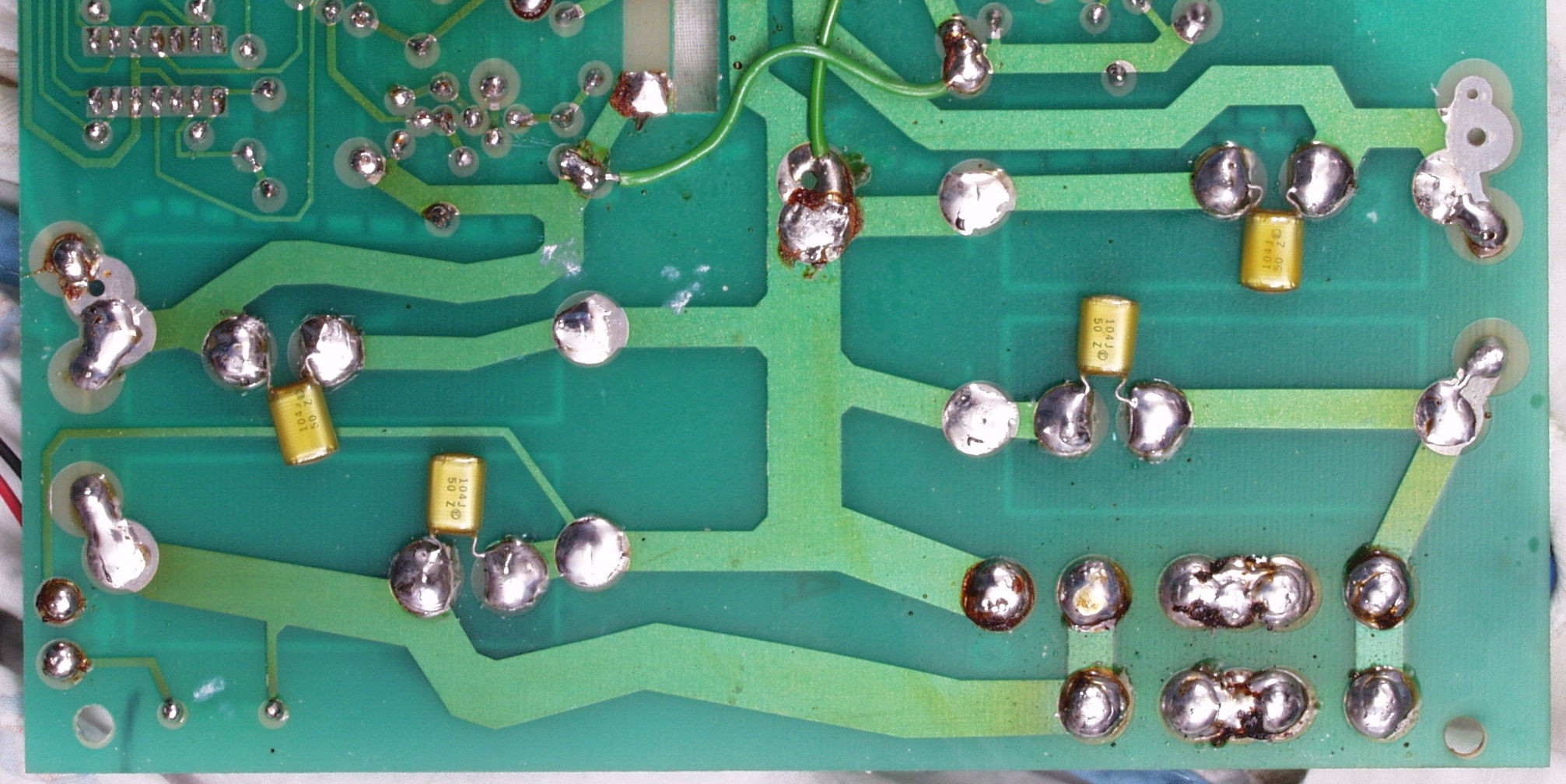

C5D. 修理(半田補正)後 電源基板裏、 半田を全部やり直す。
C5E. 完成電源基板裏 洗浄後+絶縁コーテング材を塗る

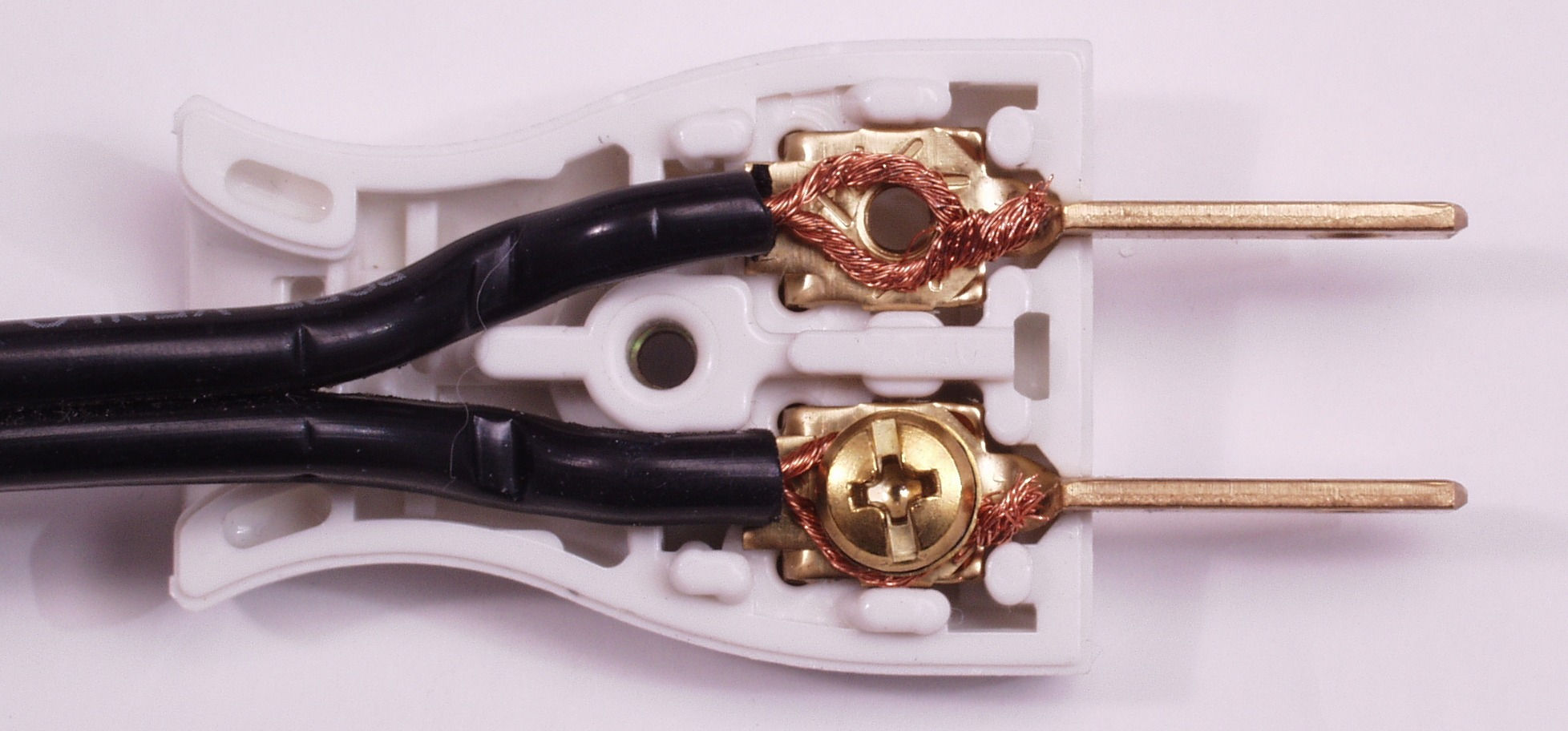

C6A. 修理前 電源コード・ACプラグ、止めネジの回りに心線がはみ出ている
C6B. 修理中 電源コード・ACプラグ、線は撚る
C6C. 修理後 電源コード・ACプラグ

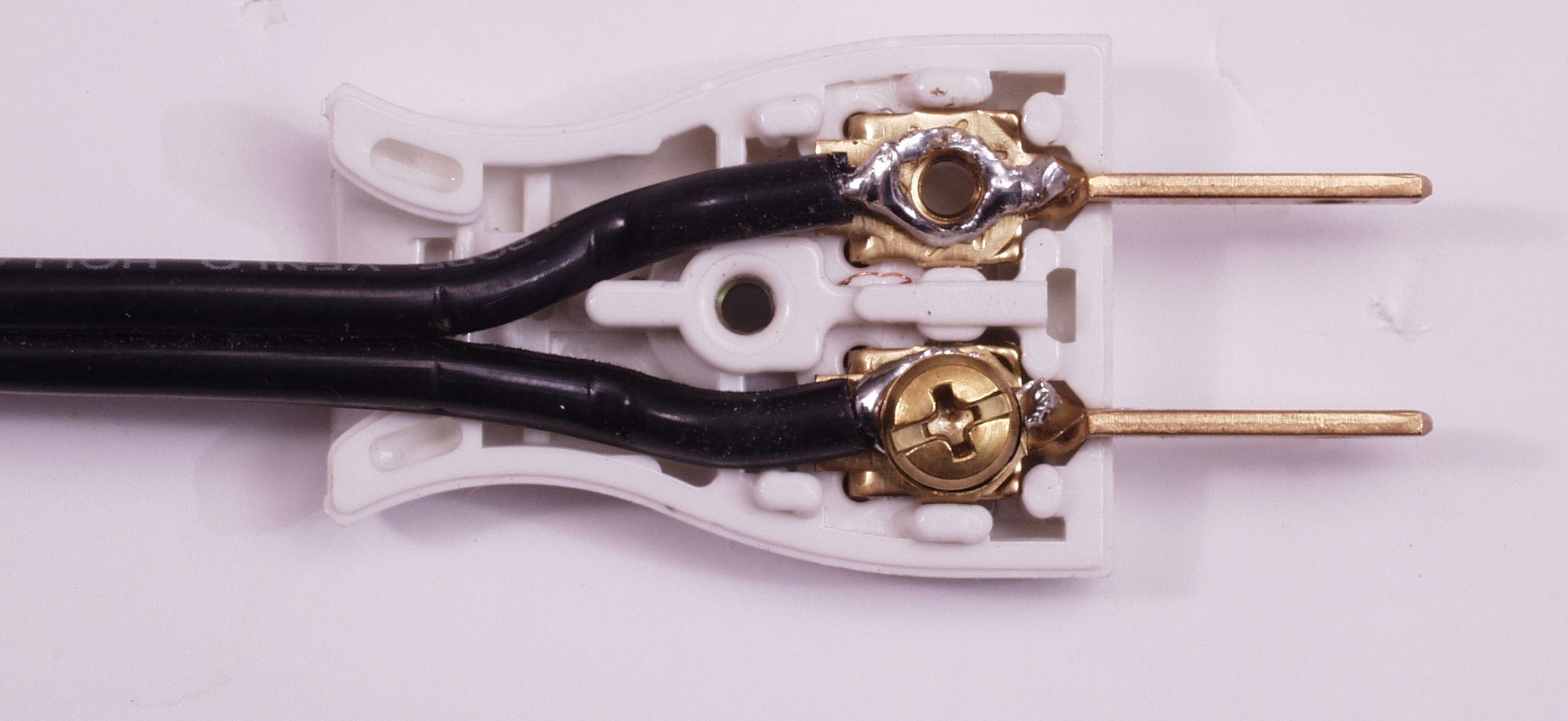

C6D. 修理中 電源コード・ACプラグ、ハンダが出来る場合はハンダ揚げする、こうすると線が切れない
C6E. 修理後 電源コード・ACプラグ、ハンダが出来る場合
C7A. 修理前 SWのカップリング
C7B. 修理後、タイト製のユニバーサル・カップリングを使用

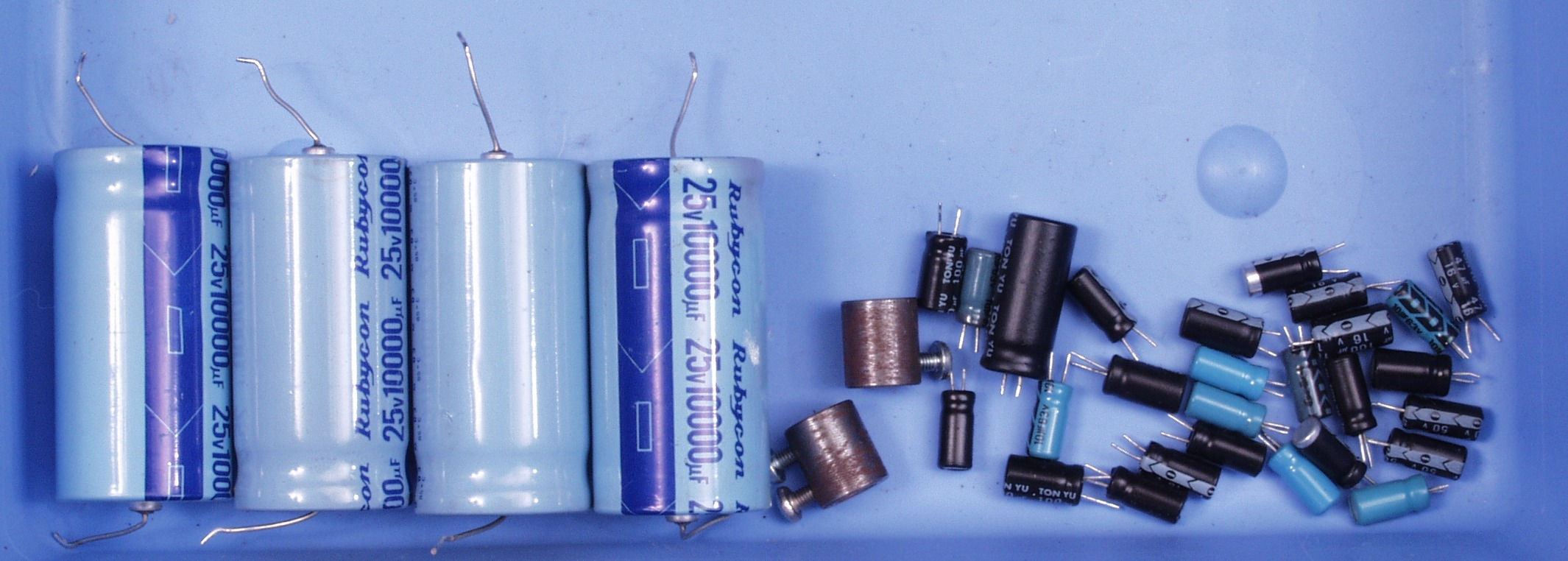

C8. 交換部品
C9A. 修理前 上から見る
C9B. 修理後 上から見る

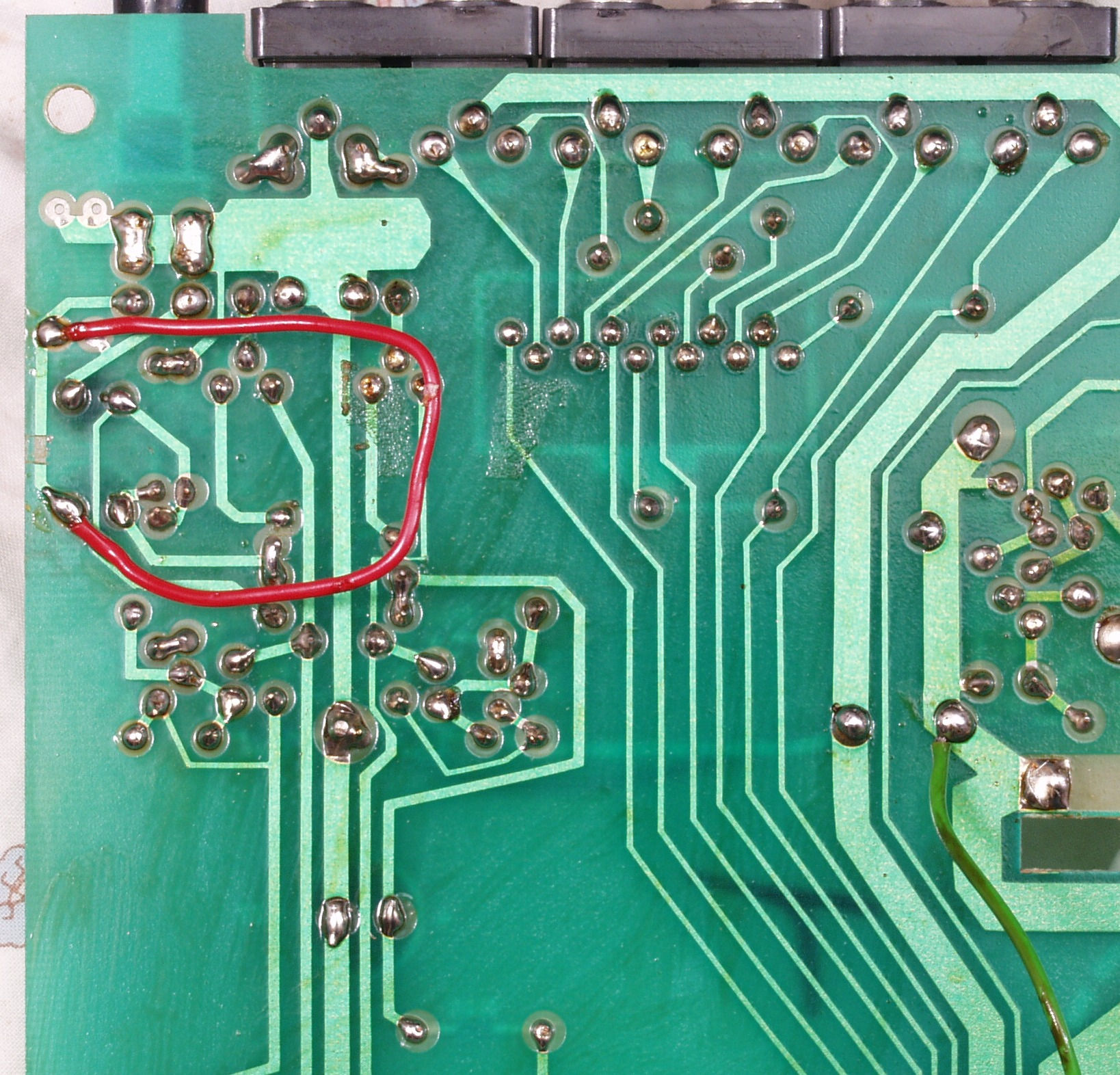

CA. 修理後 短絡したTAPE−SW、この茶色の線を着るとSWが生きる
E. 調整

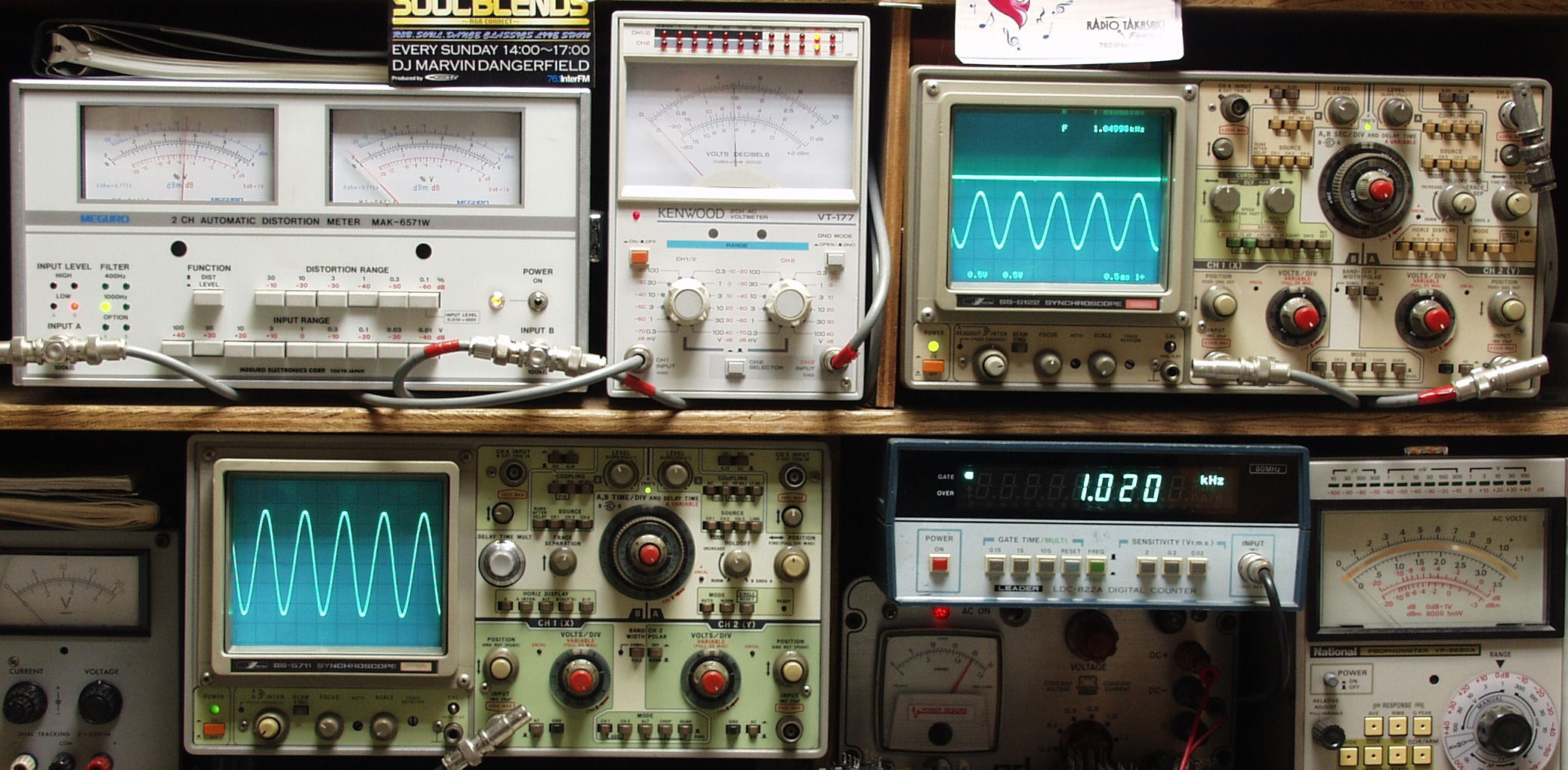

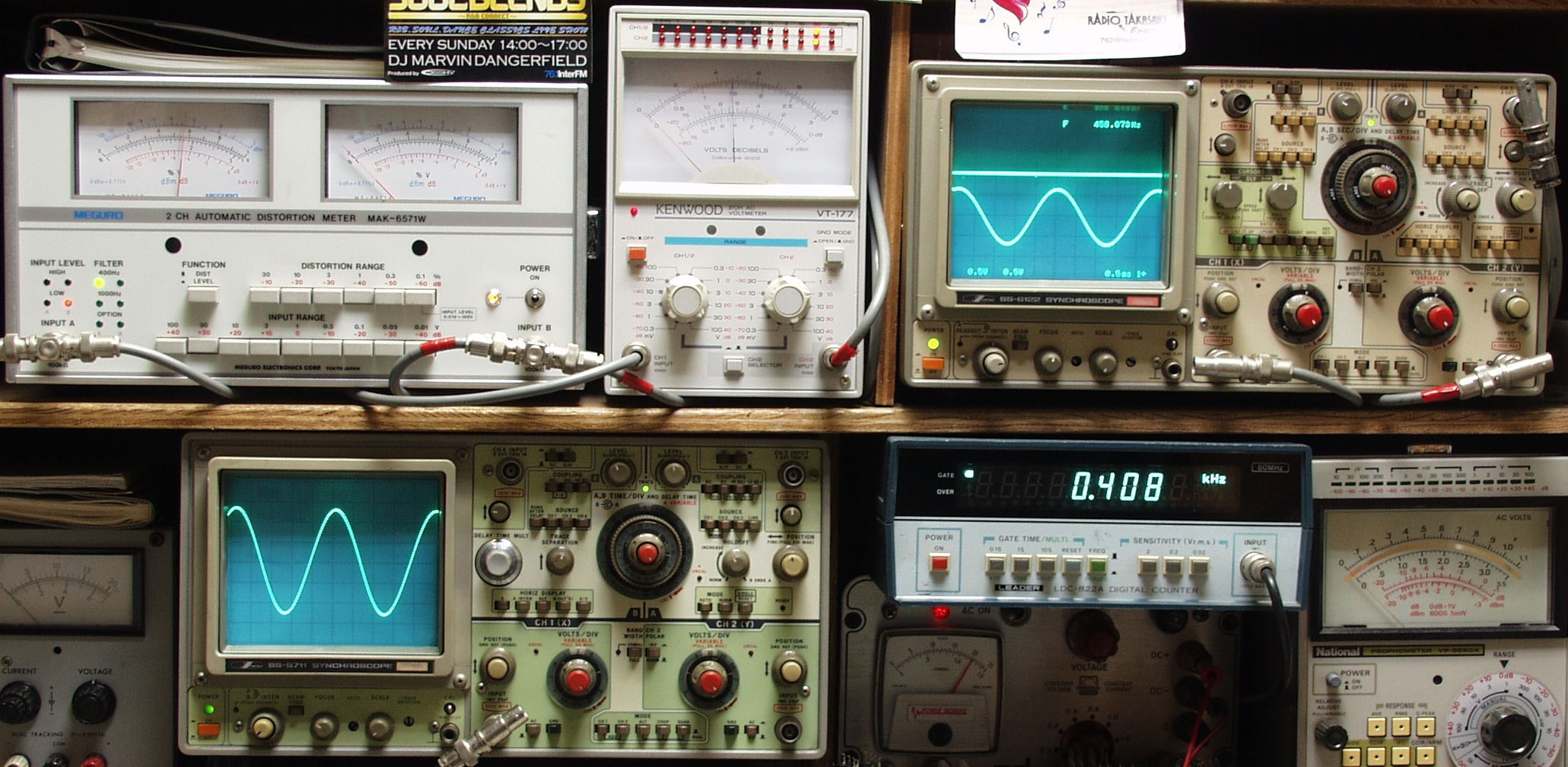

E1. 出力/歪み率測定・調整.
    <見方>
     下左オーディオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%).
     下中=入力波形(オーディオ発振器のTTLレベル) 下右=周波数計.
     上左=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力.
     上中=SP出力電圧測定器、赤針=R出力、黒針=L出力.
     上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力).

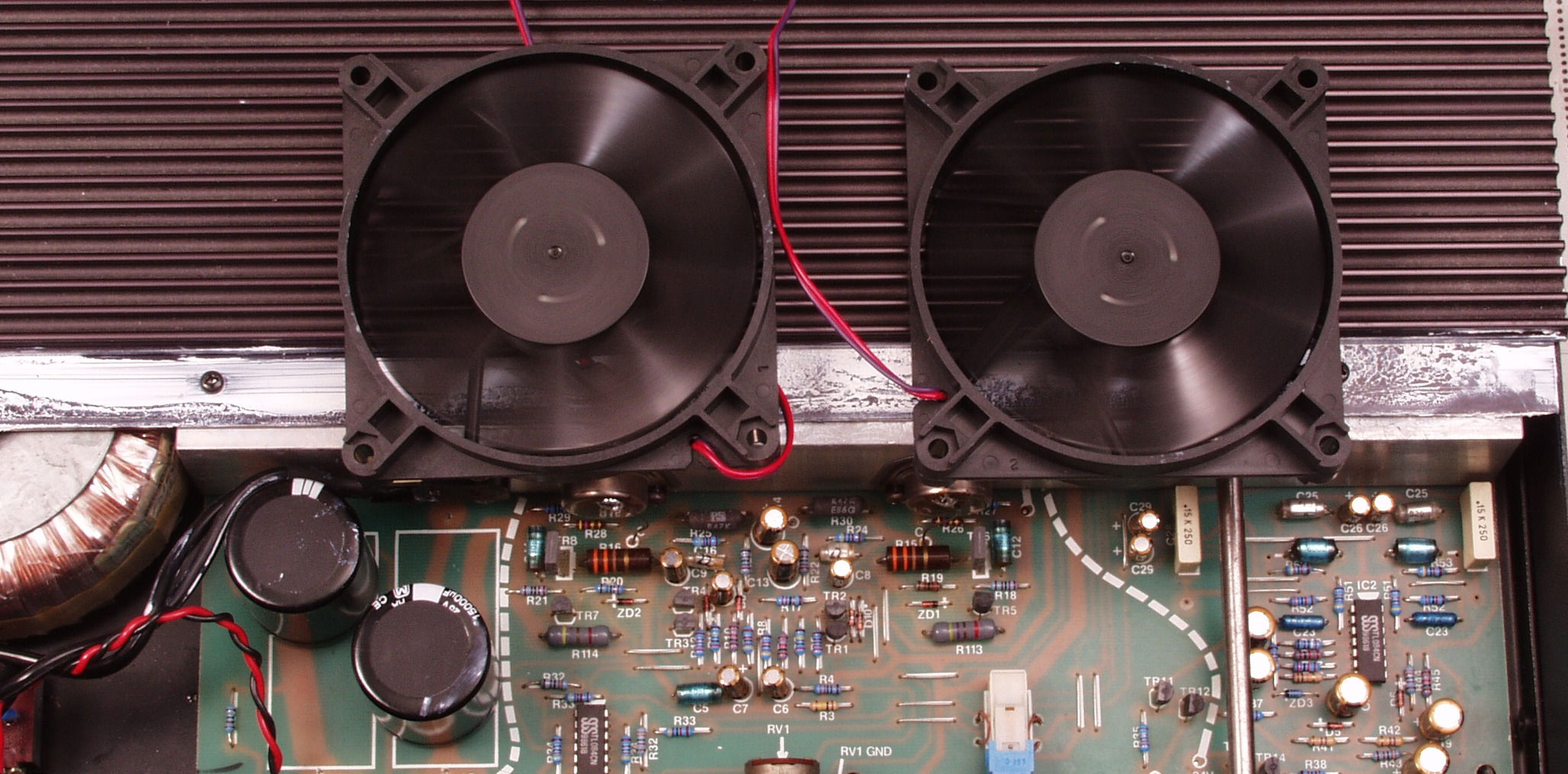

E1B. 出力・歪み測定・調整 ヒートシンクが無いのでフアンで冷却する
E2A. R−SP出力 15V=28W 0.5%歪み率 AUX入力 1000HZ
E2B. L−SP出力 15V=28W 0.5%歪み率 AUX入力 1000HZ
E2C. R−SP出力 15V=28W 0.5%歪み率 AUX入力 400HZ
E2D. L−SP出力 15V=28W 0.55%歪み率 AUX入力 400HZ
E3A. R−SP出力 15V=28W 0.55%歪み率 MM入力 1000HZ
E3B. L−SP出力 15V=28W 0.55%歪み率 MM入力 1000HZ
E3C. R−SP出力 15V=28W 0.55%歪み率 MM入力 400HZ
E3D. L−SP出力 15V=28W 0.6%歪み率 MM入力 400HZ
E4A. R−SP出力 15V=28W 0.6%歪み率 MC入力 1000HZ
E4B. L−SP出力 15V=28W 0.6%歪み率 MC入力 1000HZ
E4C. R−SP出力 15V=28W 0.6%歪み率 MC入力 400HZ
E4D. L−SP出力 15V=28W 0.55%歪み率 MC入力 400HZ

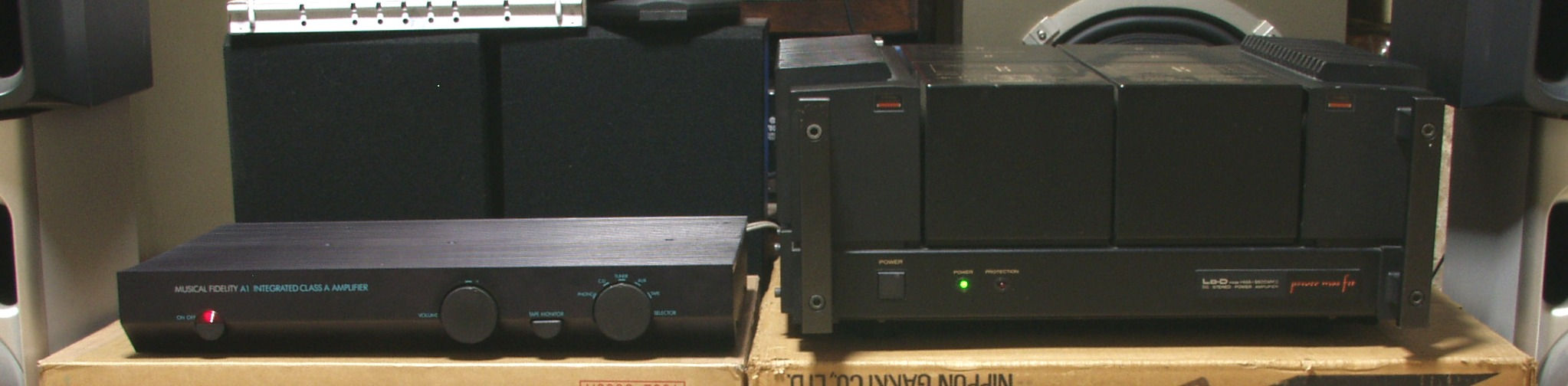

E5. 完成 24時間エージング
S. MusicalFidelity A−1. の仕様(マニアル・カタログより)
型式 Musical Fidelity A1
定格出力 20W+20W(8Ω)
入力感度/インピーダンス Phono MC= 0.2mV/120Ω
Phono MM= 2mV/47kΩ
CD、Tuner、Aux、Tape= 200mV/47kΩ
RIAA偏差 30Hz〜40kHz ±0.5dB
SN比 Phono MC= 55dB以上
Phono MM= 60dB以上
CD、Tuner、Aux、Tape= 80dB以上
高調波歪率 0.5%未満(8Ω、定格出力時)
消費電力 85W(連続)
外形寸法 幅408×高さ60×奥行249mm
重量 5.5kg
