| ＭｃＩｎｔｏｓｈ ＭＣ２２５５修理記録 |
| 平成２０年２月９日持込 ４月１２日完成 |
|

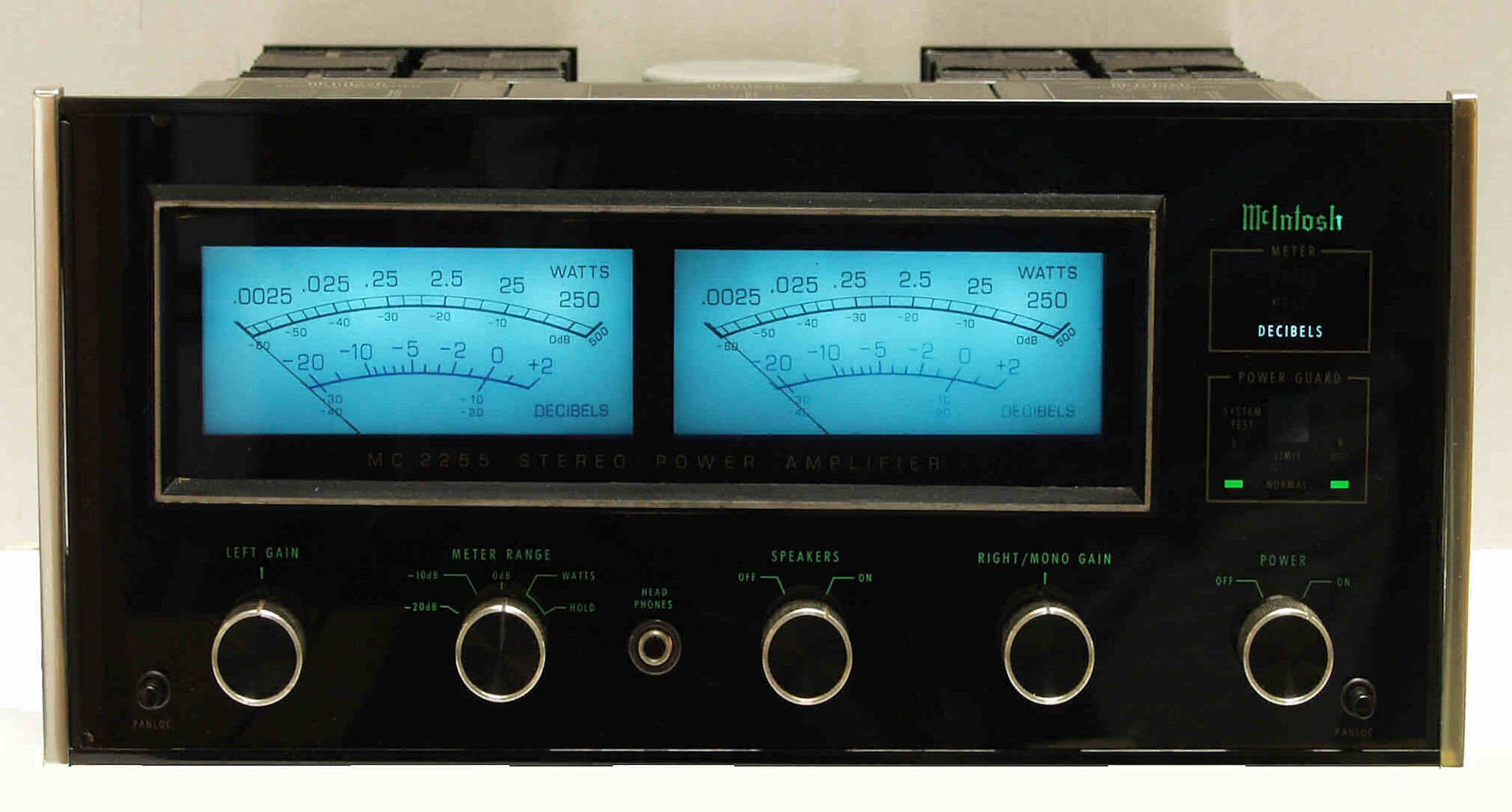

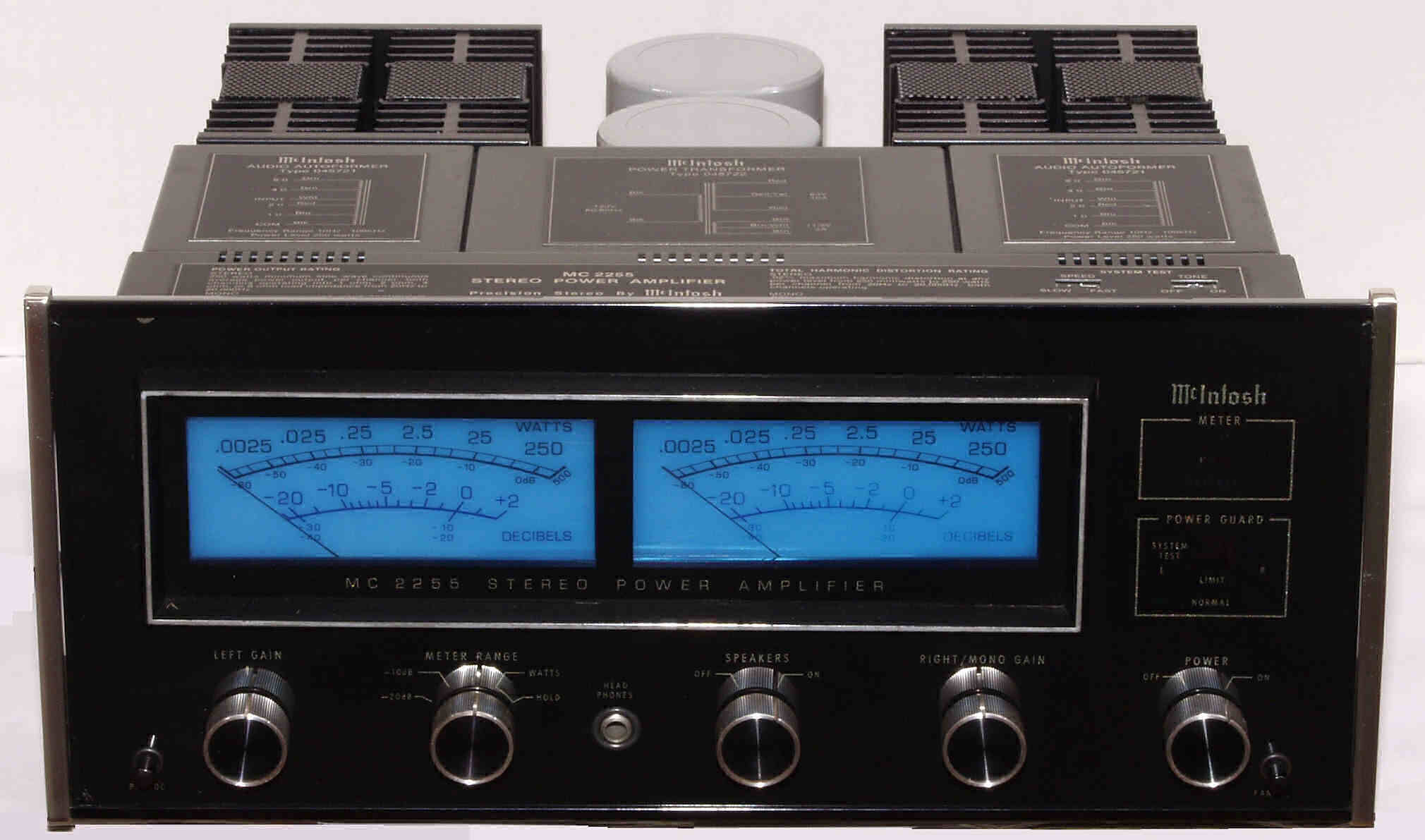

| Ａ． 修理前の状況 Ａ−１． 修理前点検中 前から見る |
 |
| Ａ−２Ａ． 修理前点検中 前上から見る |
 |
| Ａ−２Ｂ． 修理前点検中 後上から見る |
 |

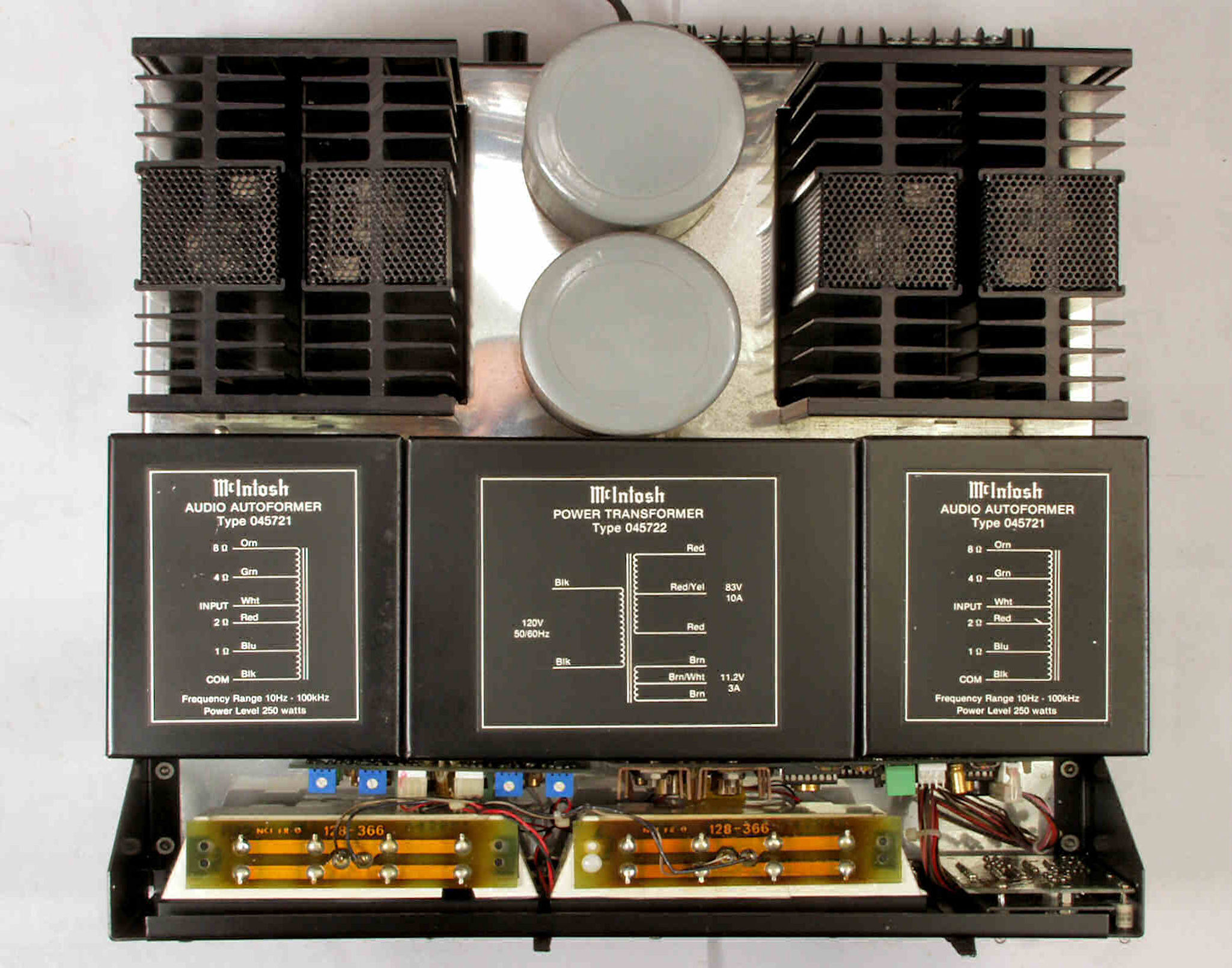

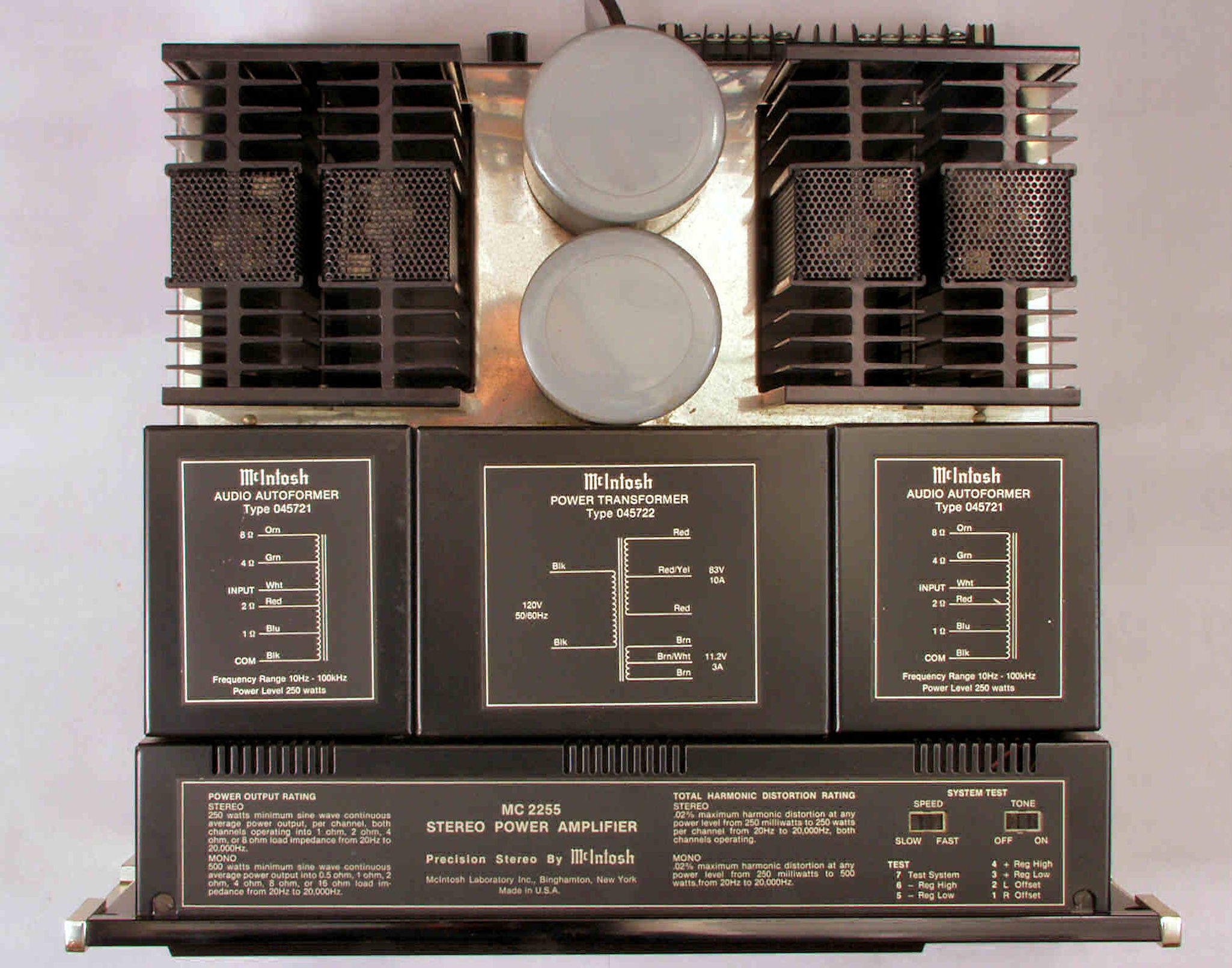

| Ａ−３Ａ． 修理前点検中 上から見る |
 |
| Ａ−３Ｂ． 修理前点検中 メーターカバーを取り、上から見る |
 |

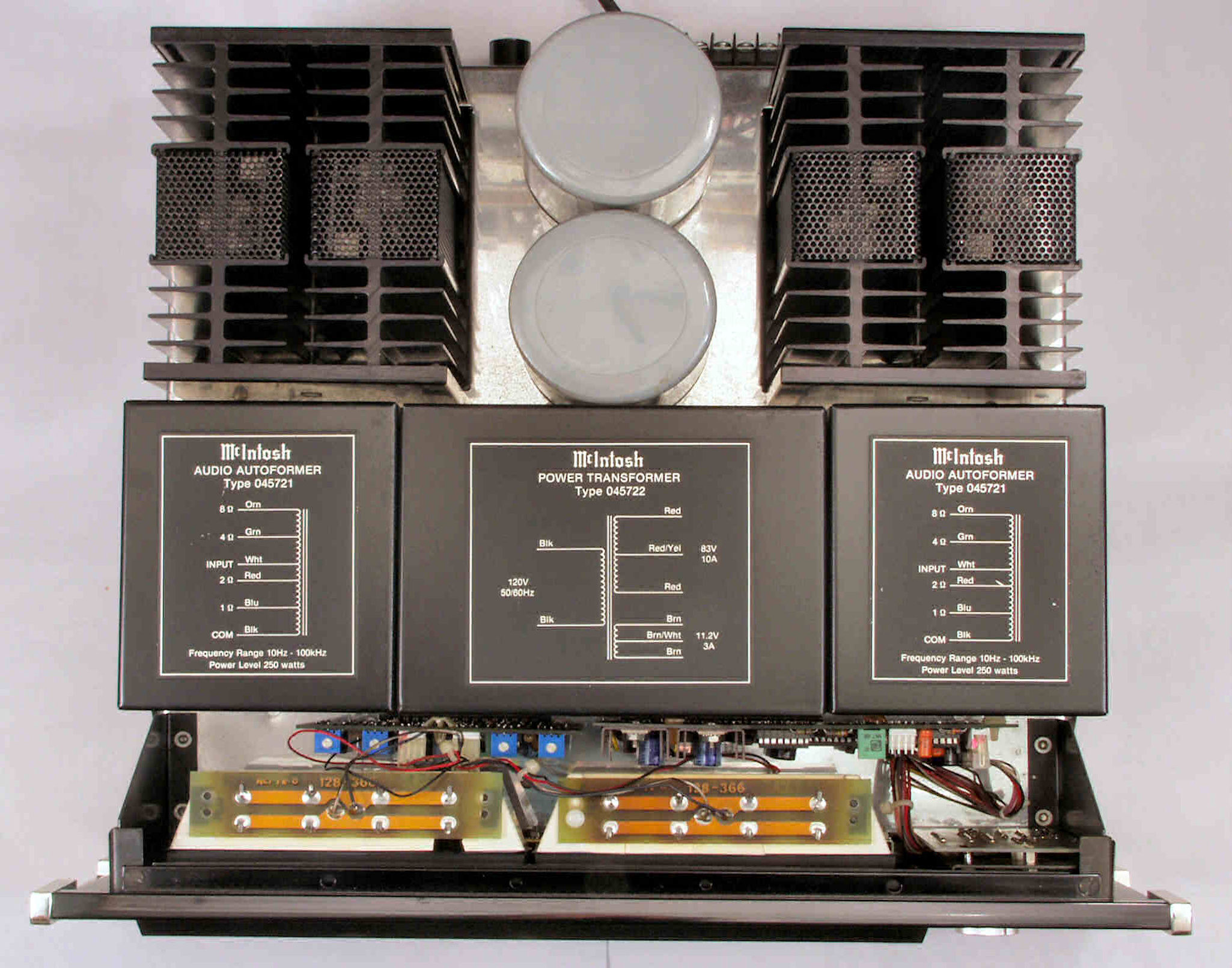

| Ａ−４． 修理前点検中 下ケースと全面パネルを取り、下から見る |
 |
| Ａ−５． 修理前点検中 メーターカバーに取り付けた基板押さえのスポンジに、配線を噛んだ跡 |
 |

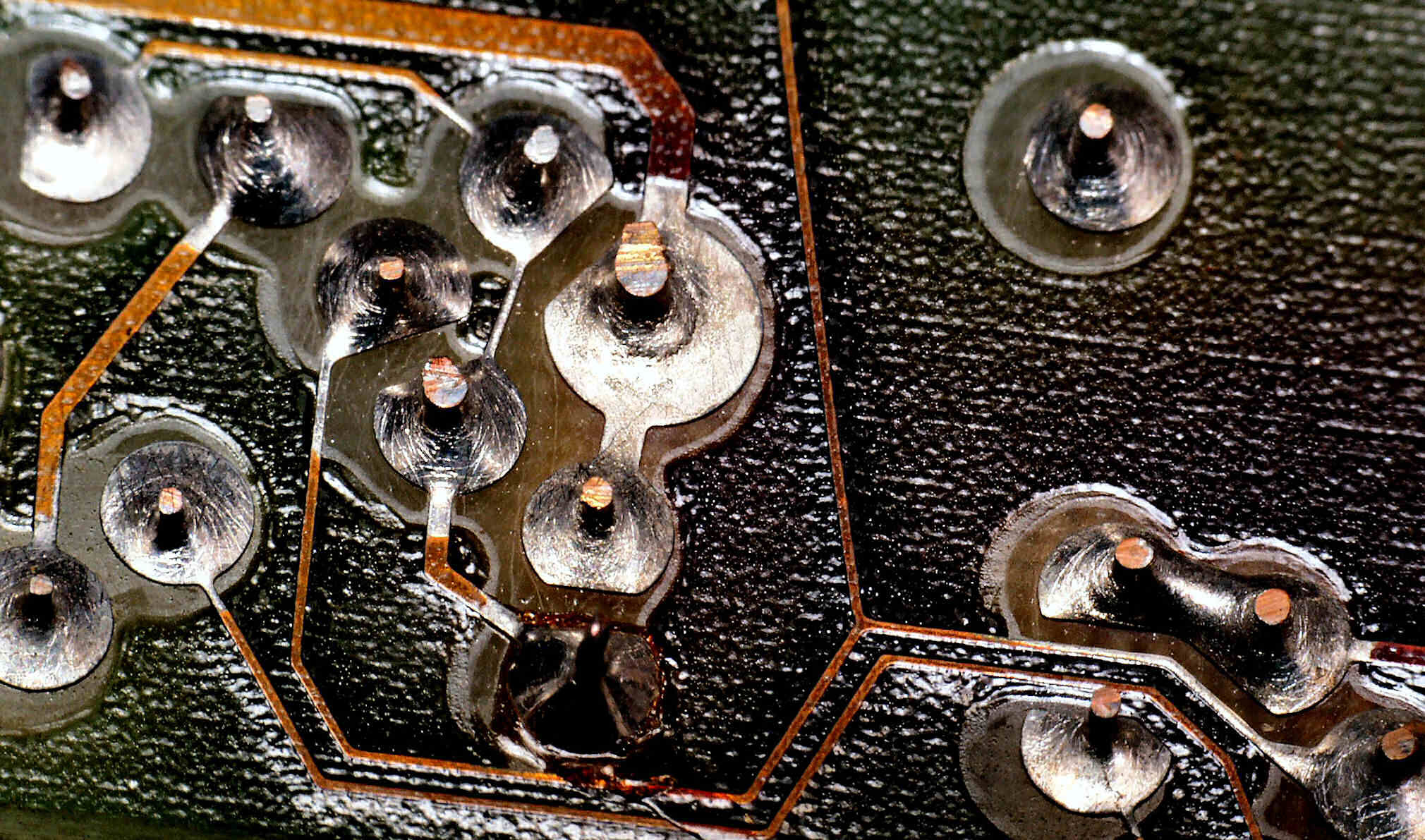

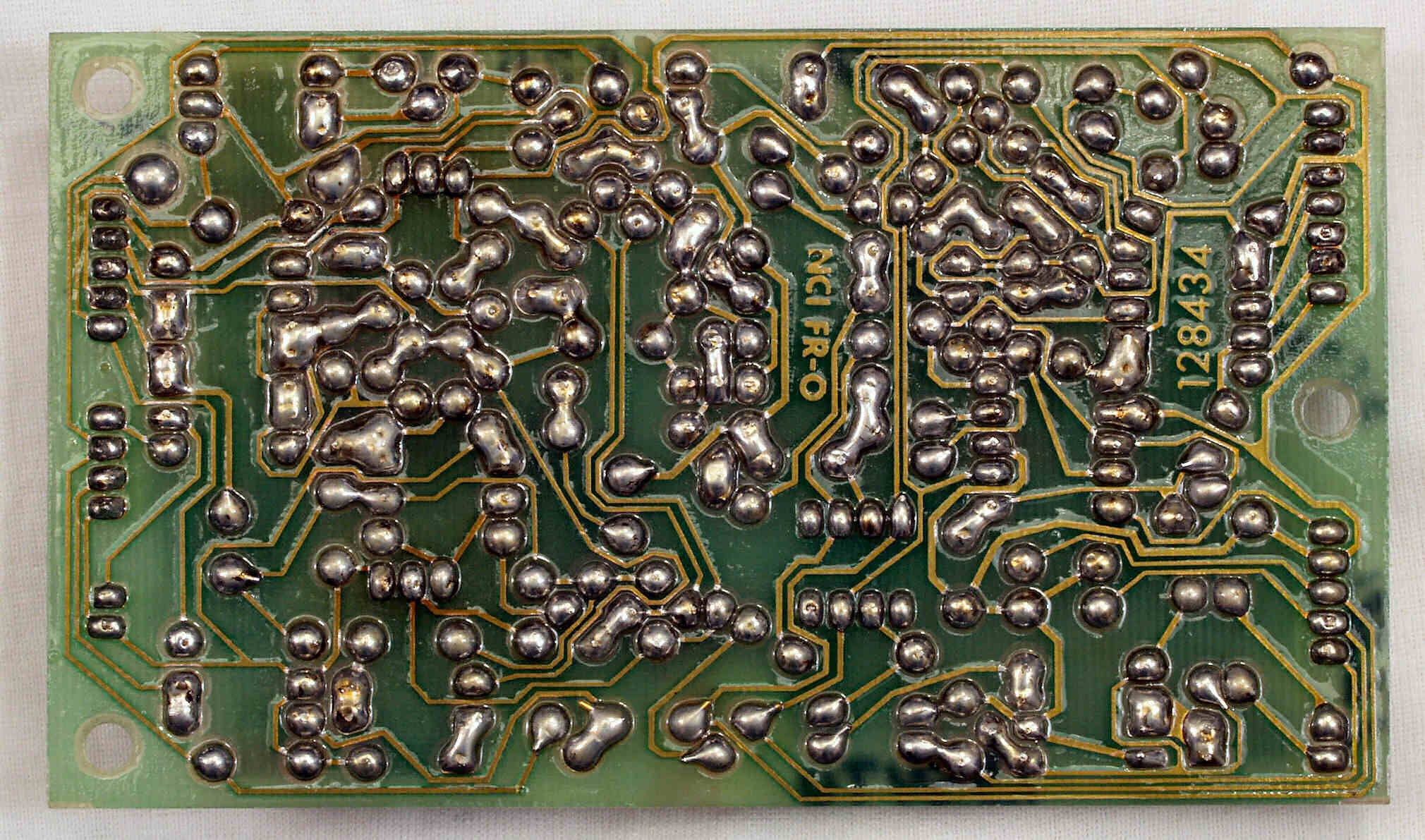

| Ａ−６Ａ． 修理前点検中 定電圧・制御基板の半田不良ｹ所 |
 |
| Ａ−６Ｂ． 修理前点検中 定電圧・制御基板の腐食ｹ所 |
 |
| Ａ−７． 修理前点検中 電源・整流部分 |
 |

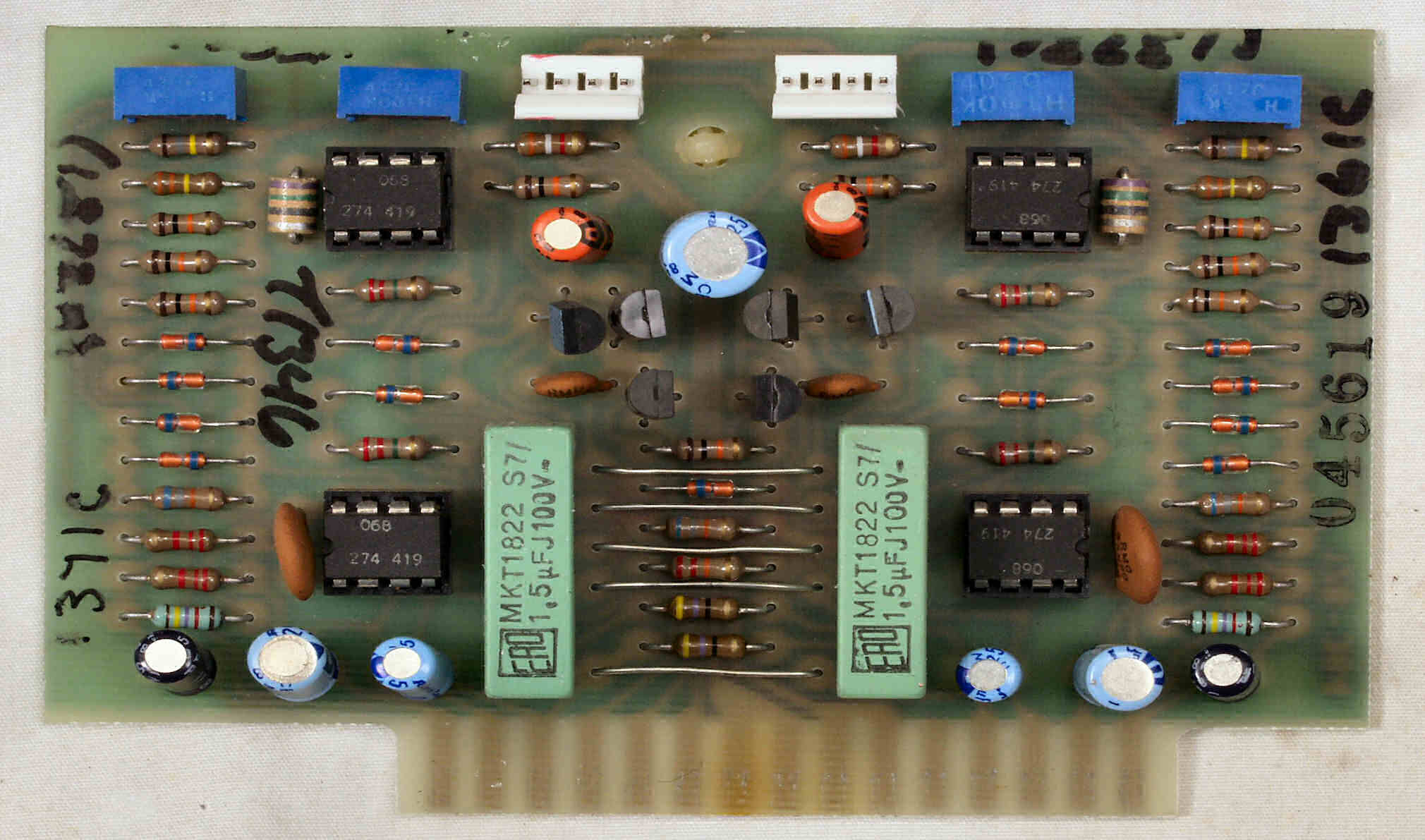

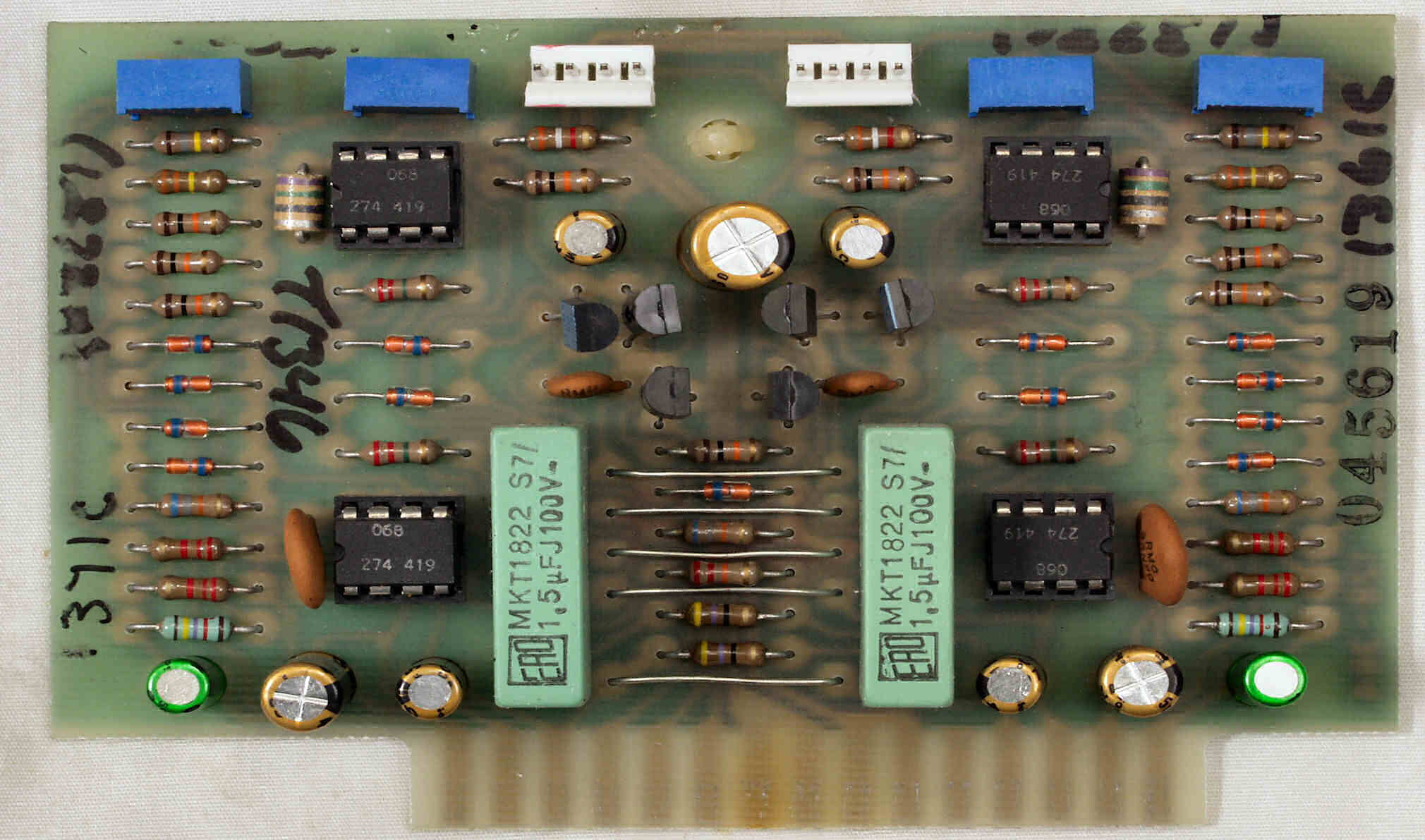

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 Ｒ−ＡＭＰ基板 |
 |

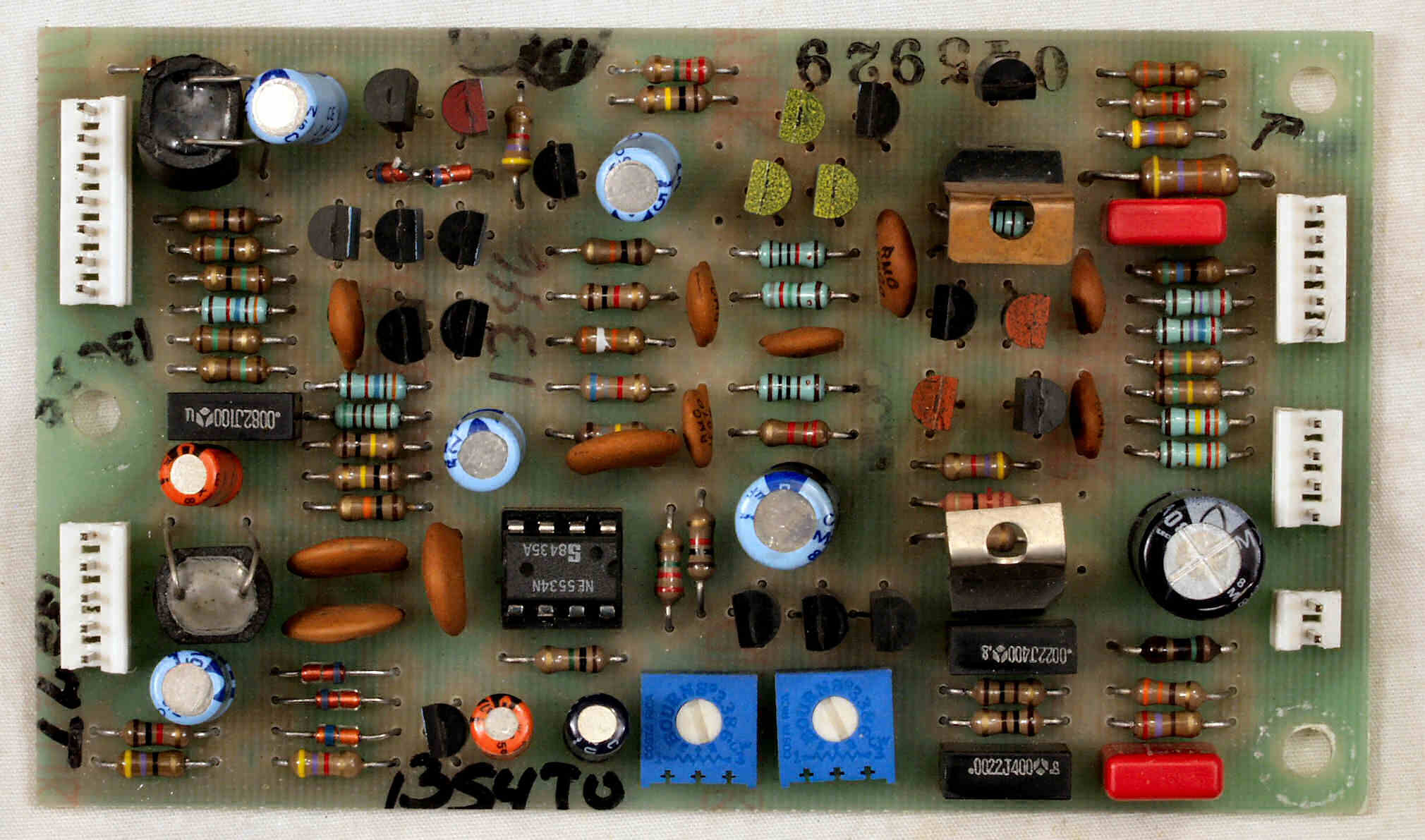

| Ｃ−１Ｂ． 修理後 Ｒ−ＡＭＰ基板 ＯＰ−ＡＭＰ（撮影後）、電解コンデンサー９個、半固定ＶＲ２個交換 |
 |

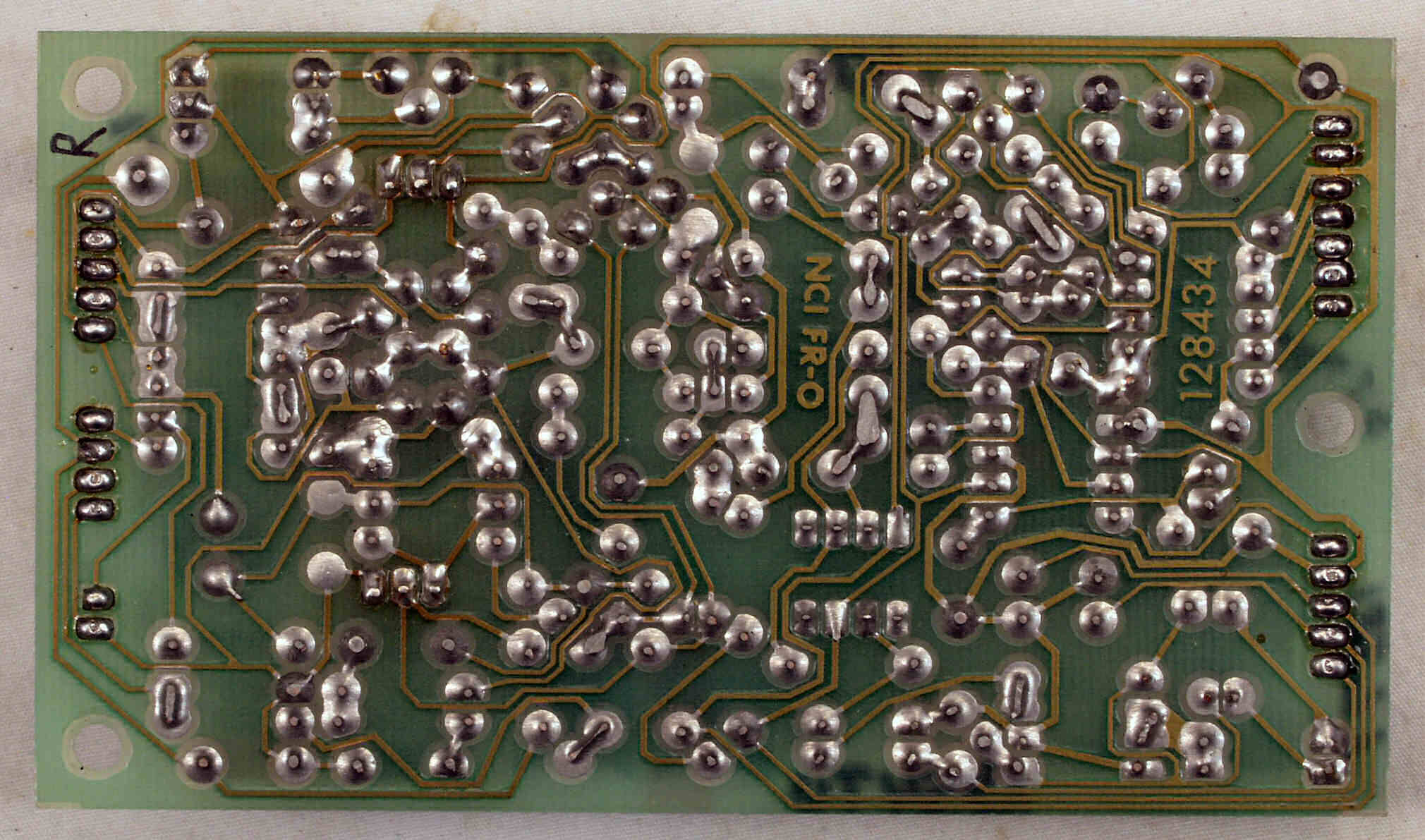

| Ｃ−１Ｃ． 修理前 Ｒ−ＡＭＰ基板裏 |
 |
| Ｃ−１Ｄ． 修理（半田補正）後 Ｒ−ＡＭＰ基板裏 |
 |
| Ｃ−１Ｅ． 完成Ｒ−ＡＭＰ基板裏 洗浄後 |
 |
| Ｃ−２Ａ． 修理前 Ｌ−ＡＭＰ基板 |
 |
| Ｃ−２Ｂ． 修理後 Ｌ−ＡＭＰ基板 ＯＰ−ＡＭＰ（撮影後）、電解コンデンサー９個、半固定ＶＲ２個交換 |
 |

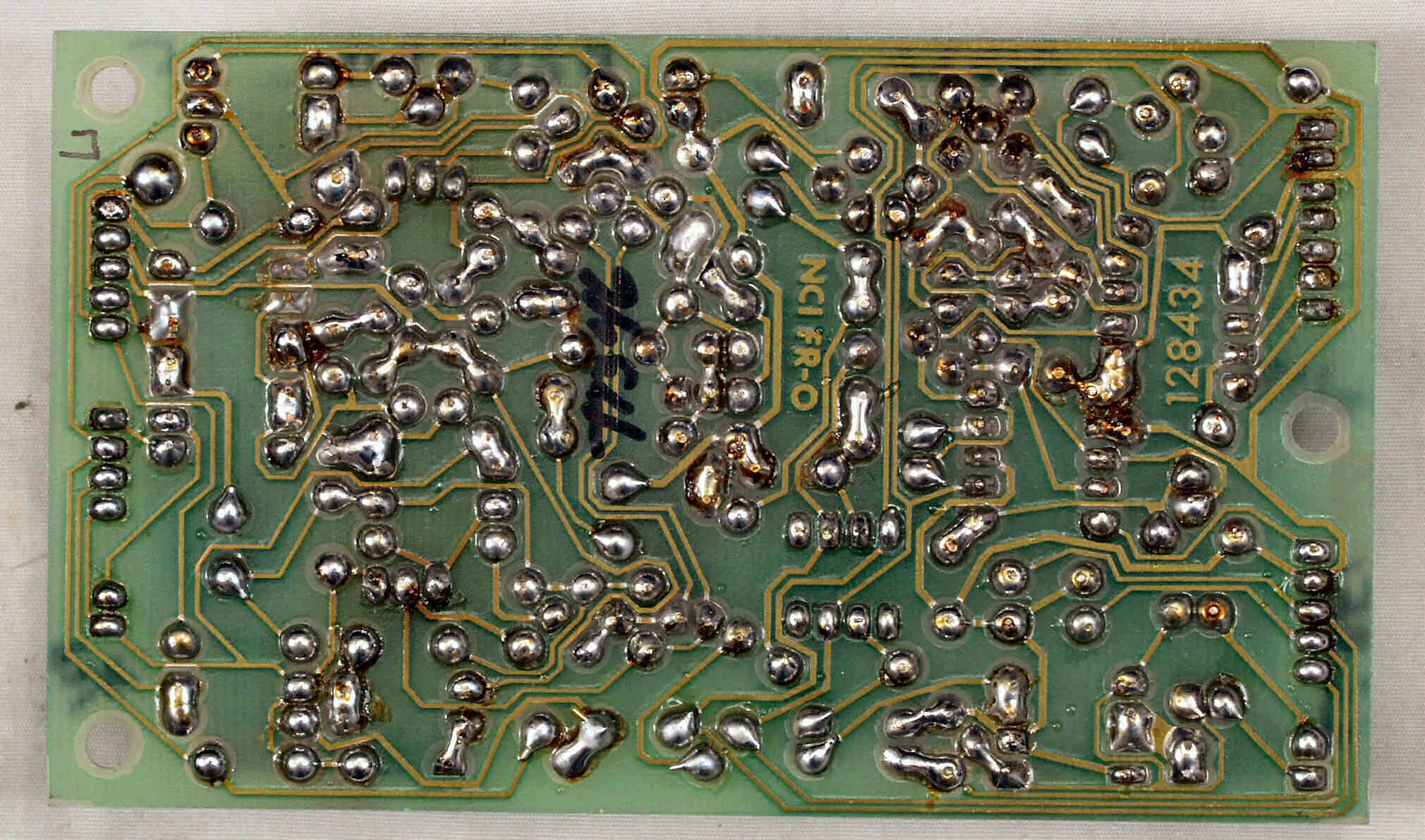

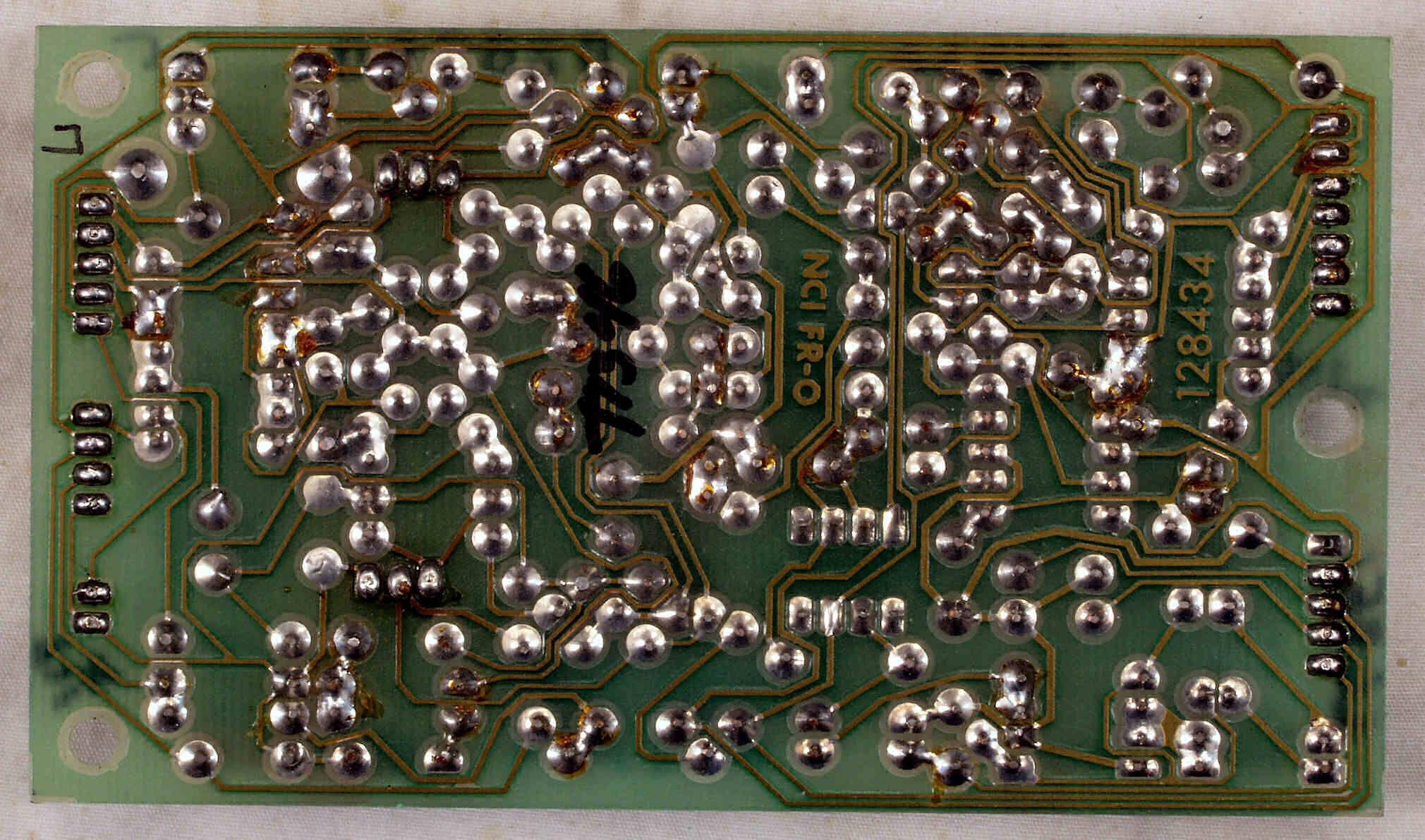

| Ｃ−２Ｃ． 修理前 Ｌ−ＡＭＰ基板裏 |
 |
| Ｃ−２Ｄ． 修理（半田補正）後 Ｌ−ＡＭＰ基板裏 |
 |
| Ｃ−２Ｅ． 完成Ｌ−ＡＭＰ基板裏 洗浄後 |
 |
| Ｃ−３Ａ． 修理前 定電圧・制御基板 |
 |
| Ｃ−３Ｂ． 修理後 定電圧・制御基板 電解コンデンサー１１個交換 |
 |

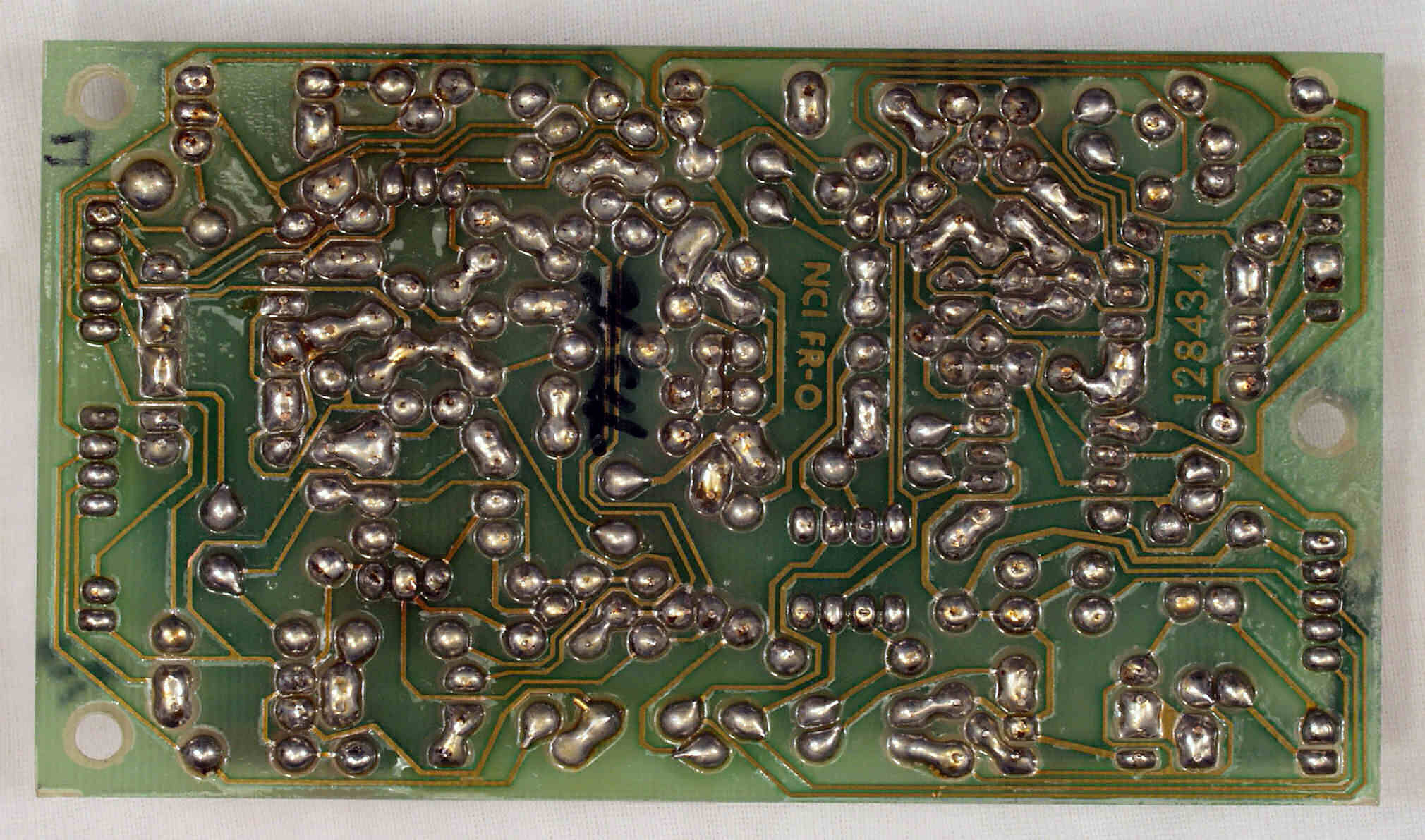

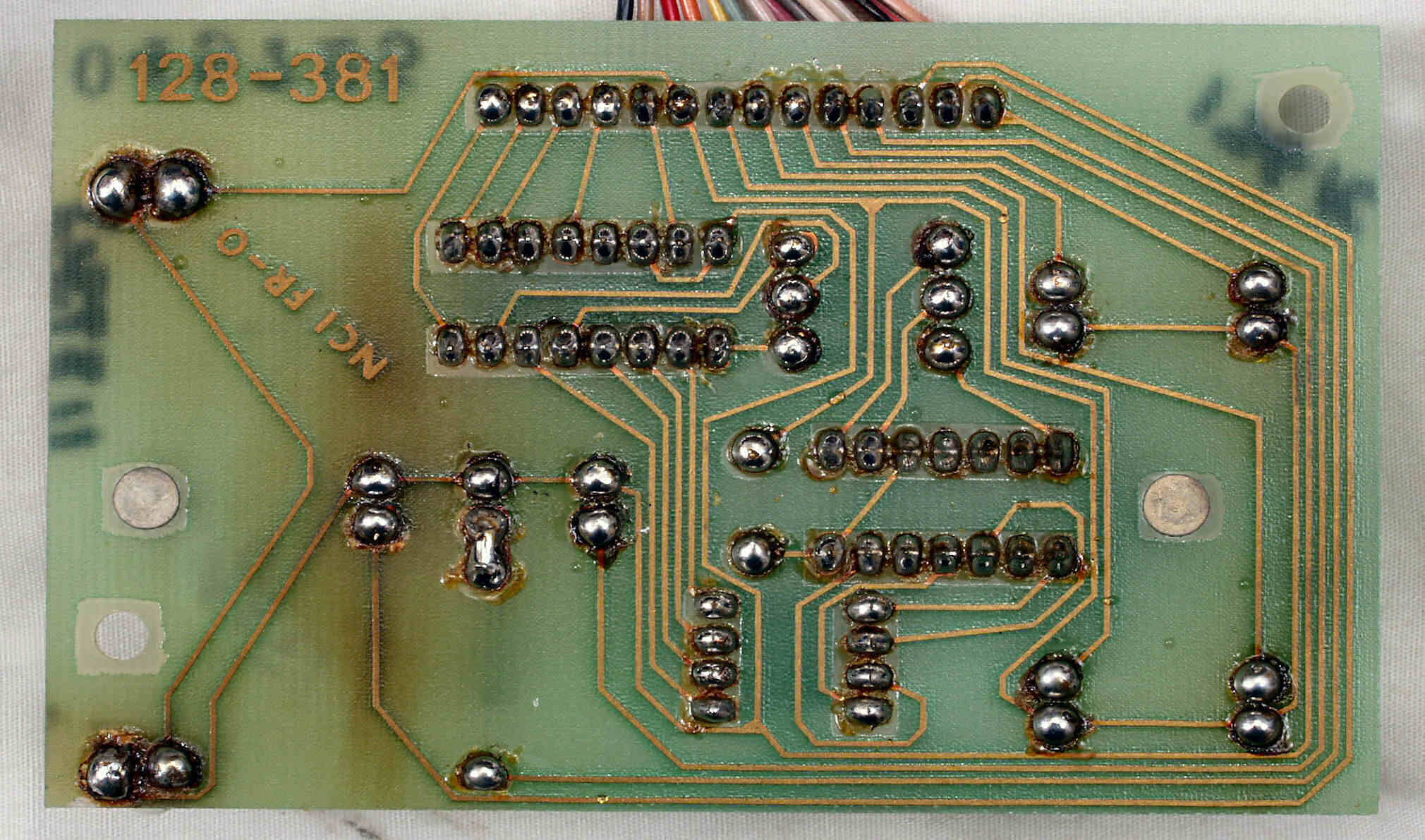

| Ｃ−３Ｃ． 修理前 定電圧・制御基板裏、前回の修理でスペンサーが折れている |
 |
| Ｃ−３Ｄ． 修理（半田補正）後 定電圧・制御基板裏 |
 |
| Ｃ−３Ｅ． 完成定電圧・制御基板裏 洗浄後 |
 |

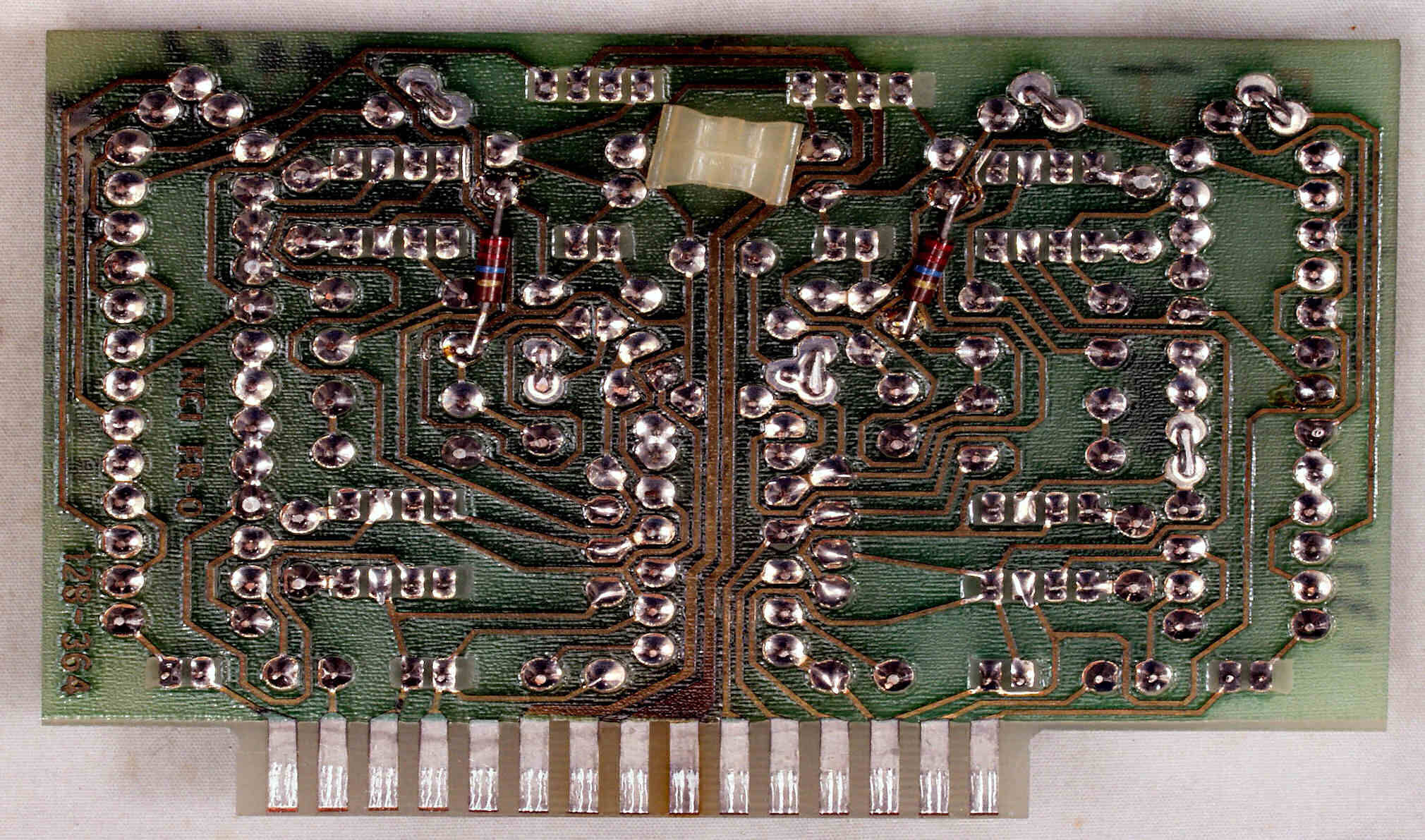

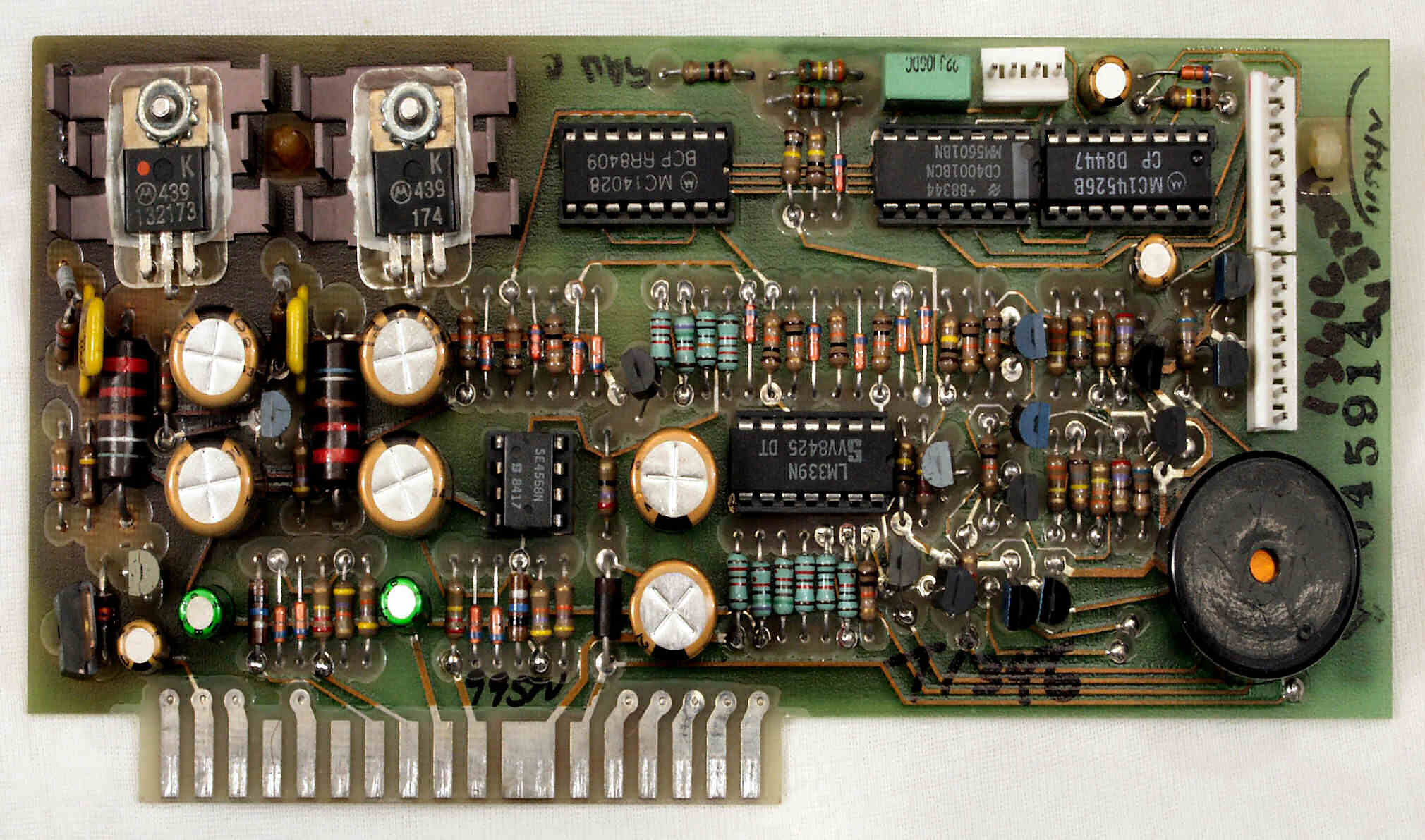

| Ｃ−４Ａ． 修理前 ＶＵ−ＡＭＰ基板 |
 |
| Ｃ−４Ｂ． 修理後 ＶＵ−ＡＭＰ基板 電解コンデンサー９個交換 |
 |
| Ｃ−４Ｃ． 修理前 ＶＵ−ＡＭＰ基板裏 |
 |
| Ｃ−４Ｄ． 修理（半田補正）後 ＶＵ−ＡＭＰ基板裏、基板銅箔を補修する |
 |
| Ｃ−４Ｅ． 完成ＶＵ−ＡＭＰ基板裏 洗浄後 |
 |
| Ｃ−５． 修理中 前パネル・上蓋を取り、メータ・イルミネーション・ランプやＬＥＤ表示基板修理 |
 |

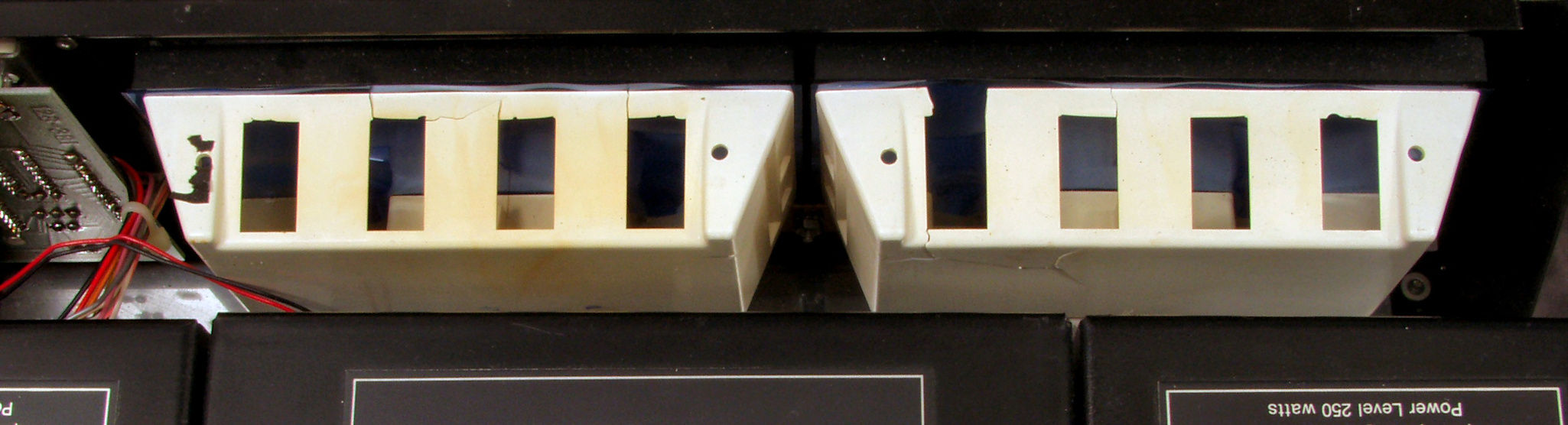

| Ｃ−５Ａ． 修理中 メータ・イルミネーション・ランプの取付けケース |
 |
| Ｃ−５Ｂ． 修理後 メータ・イルミネーション・ランプの取付けケース、割れている所を接着する |
 |

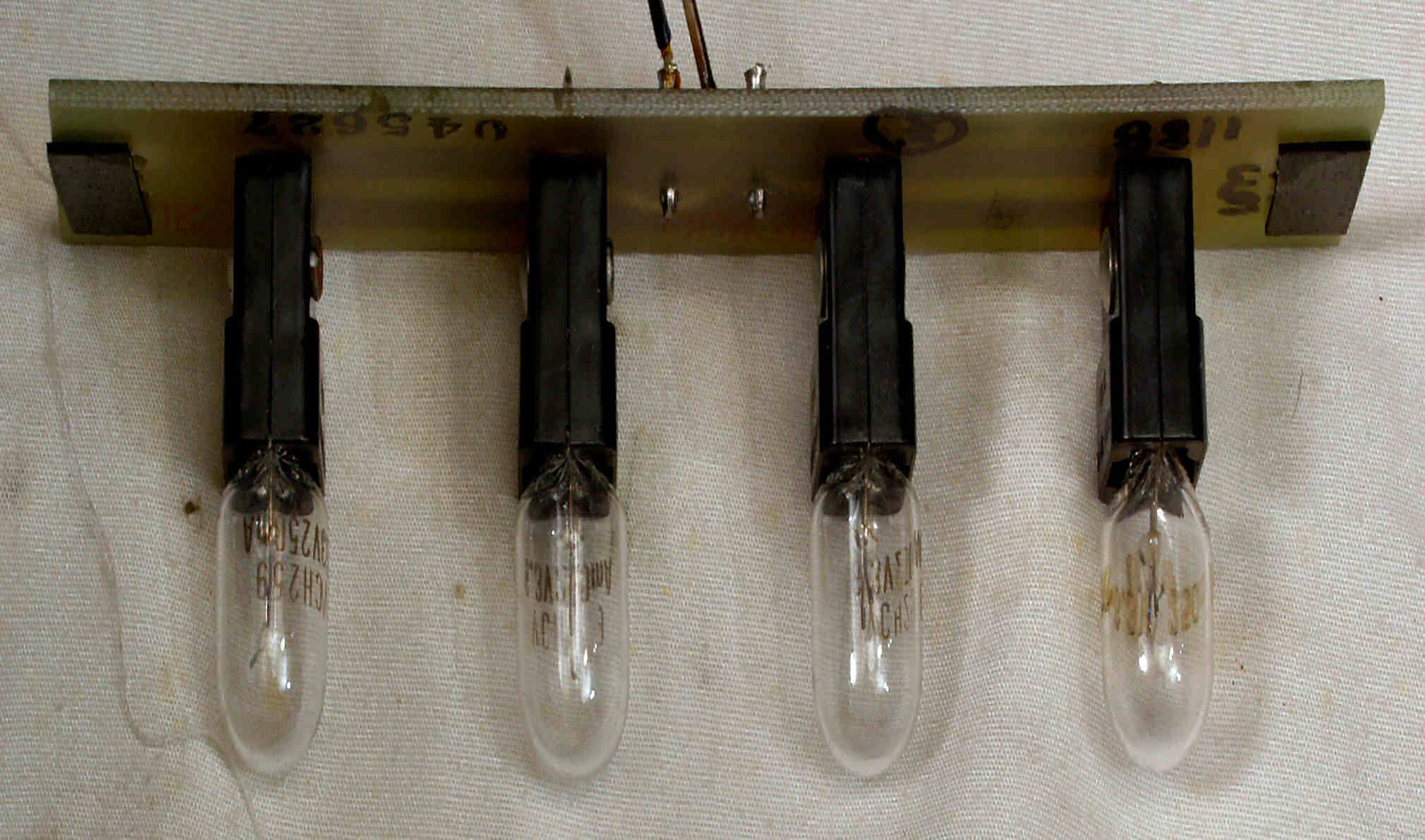

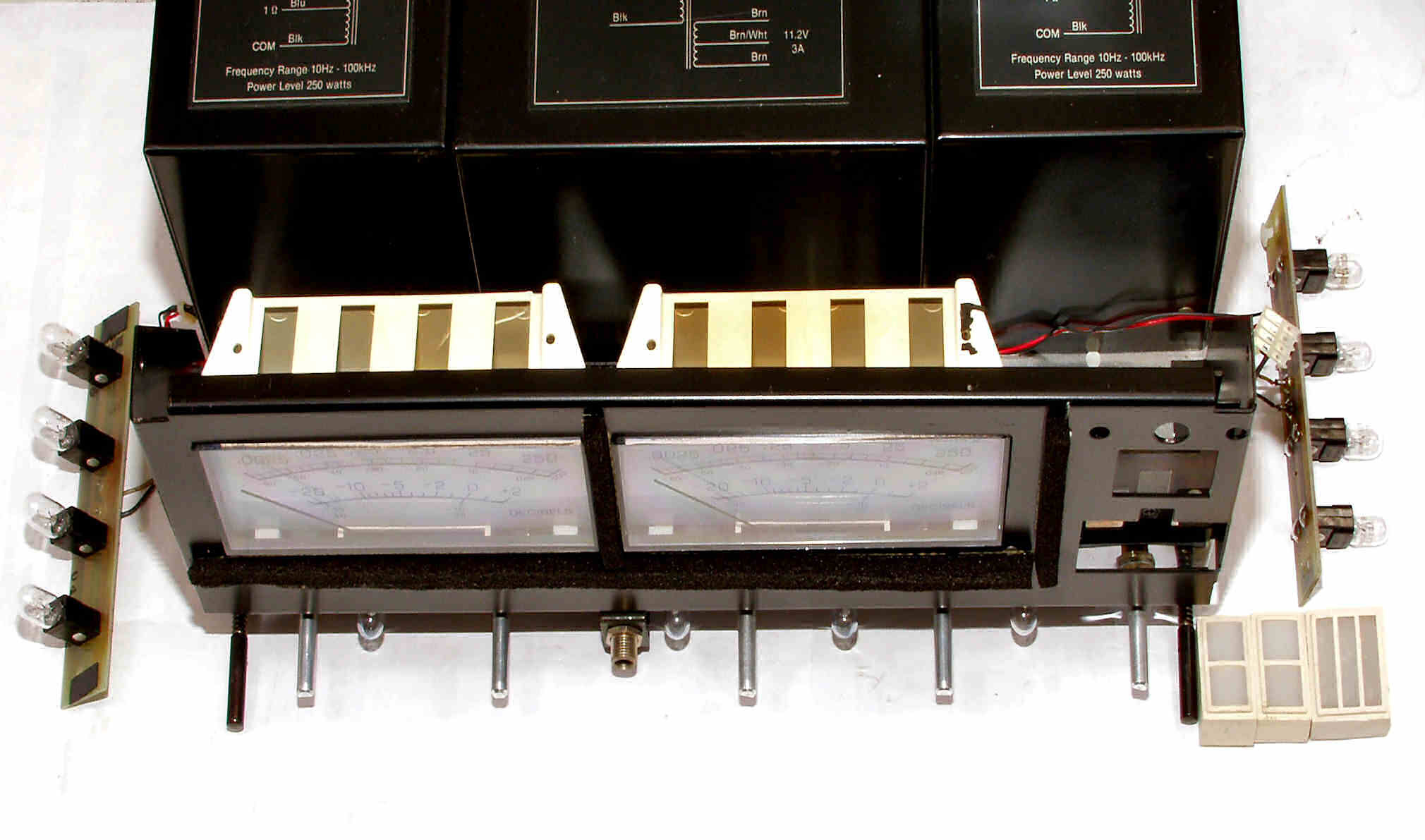

| Ｃ−５Ｃ． 修理中 メータ・イルミネーション・ランプ、片側４個 |
 |

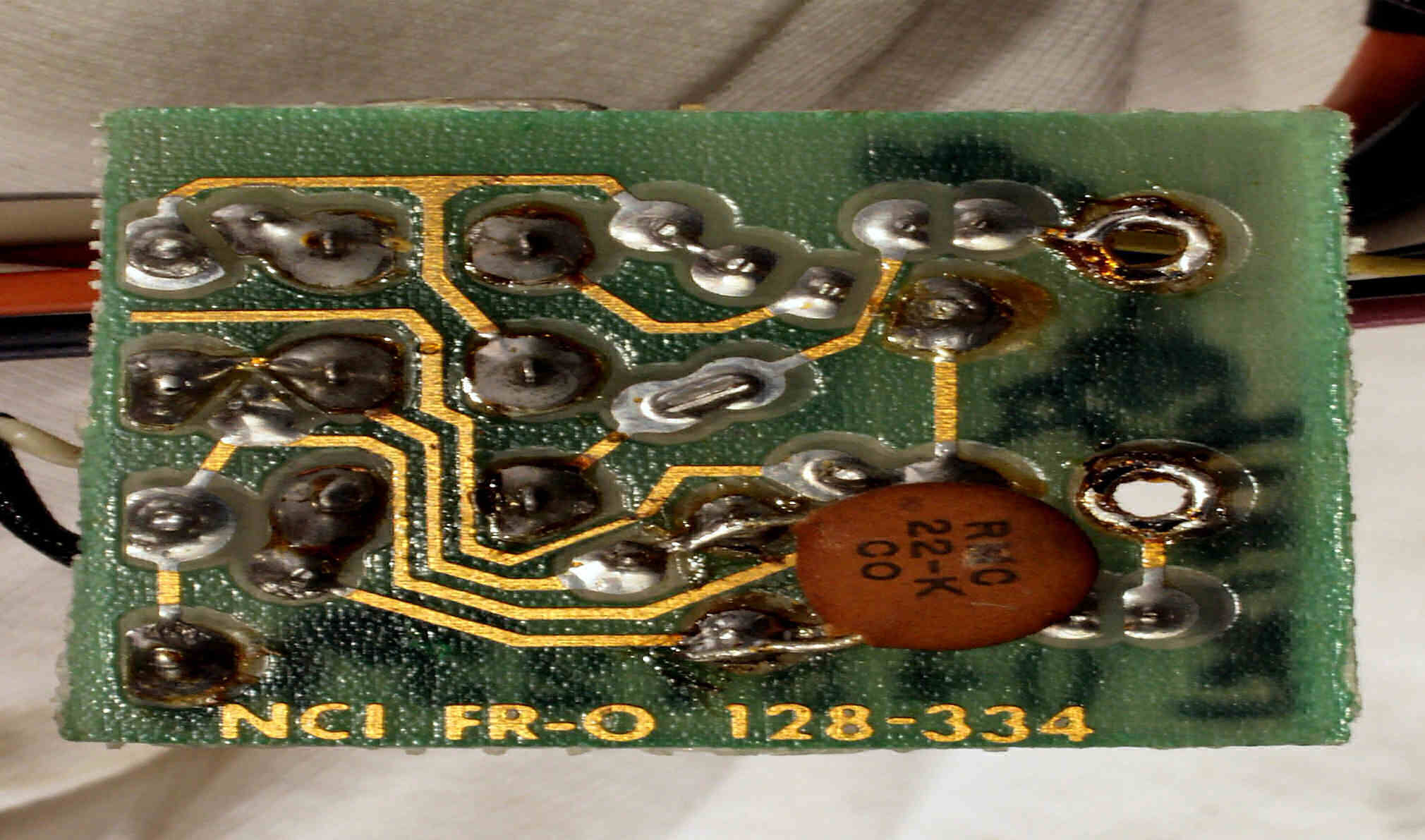

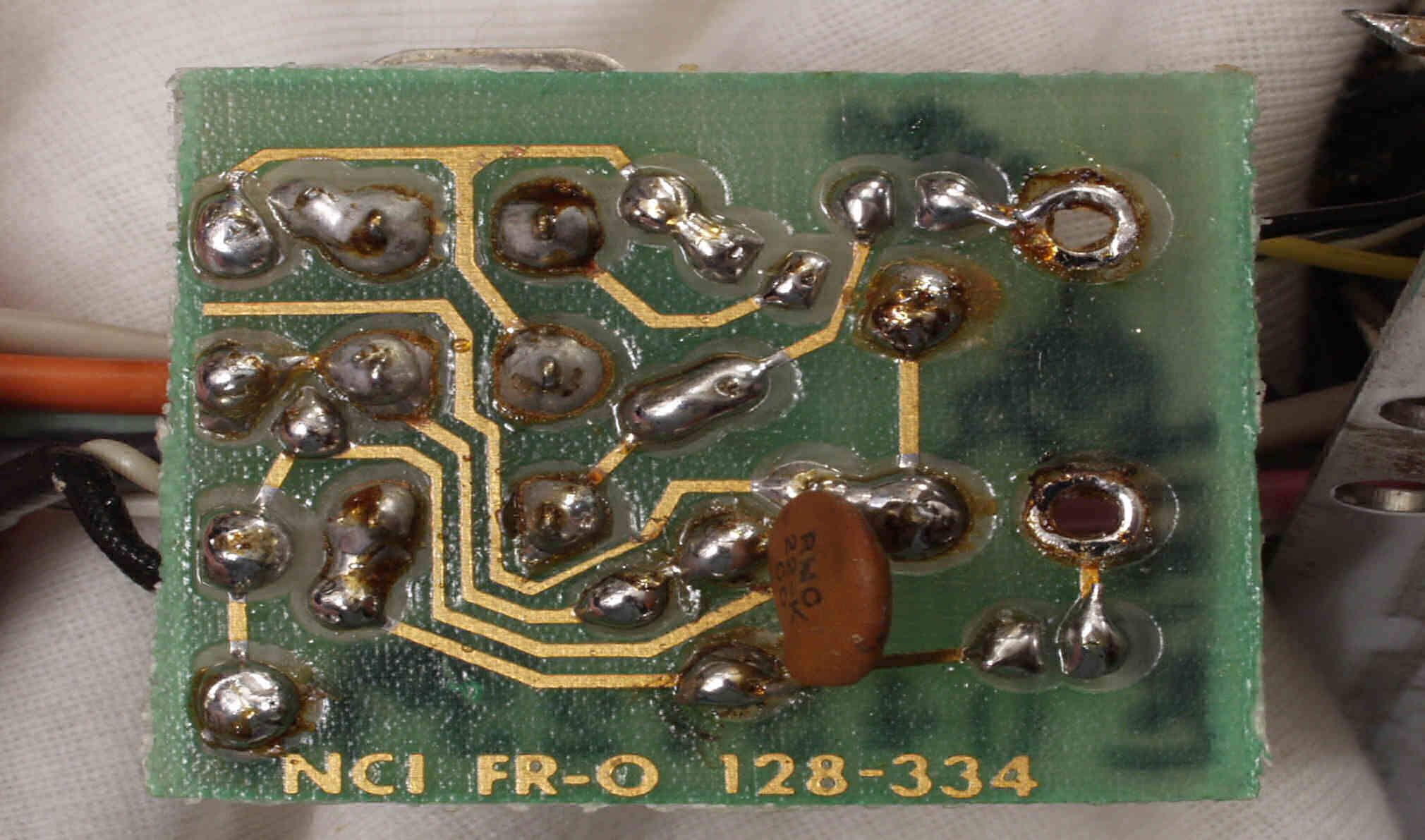

| Ｃ−５Ｄ． 修理前 Ｒ側メータ・イルミネーション・ランプ基板裏 |
 |

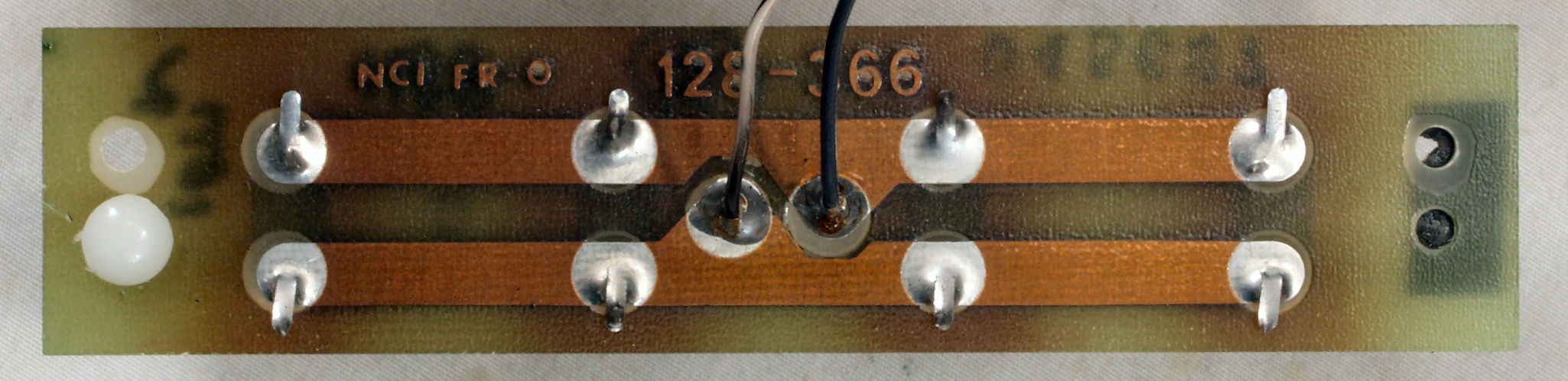

| Ｃ−５Ｅ． 修理（半田補正）後 Ｒ側メータ・イルミネーション・ランプ基板裏 |
 |

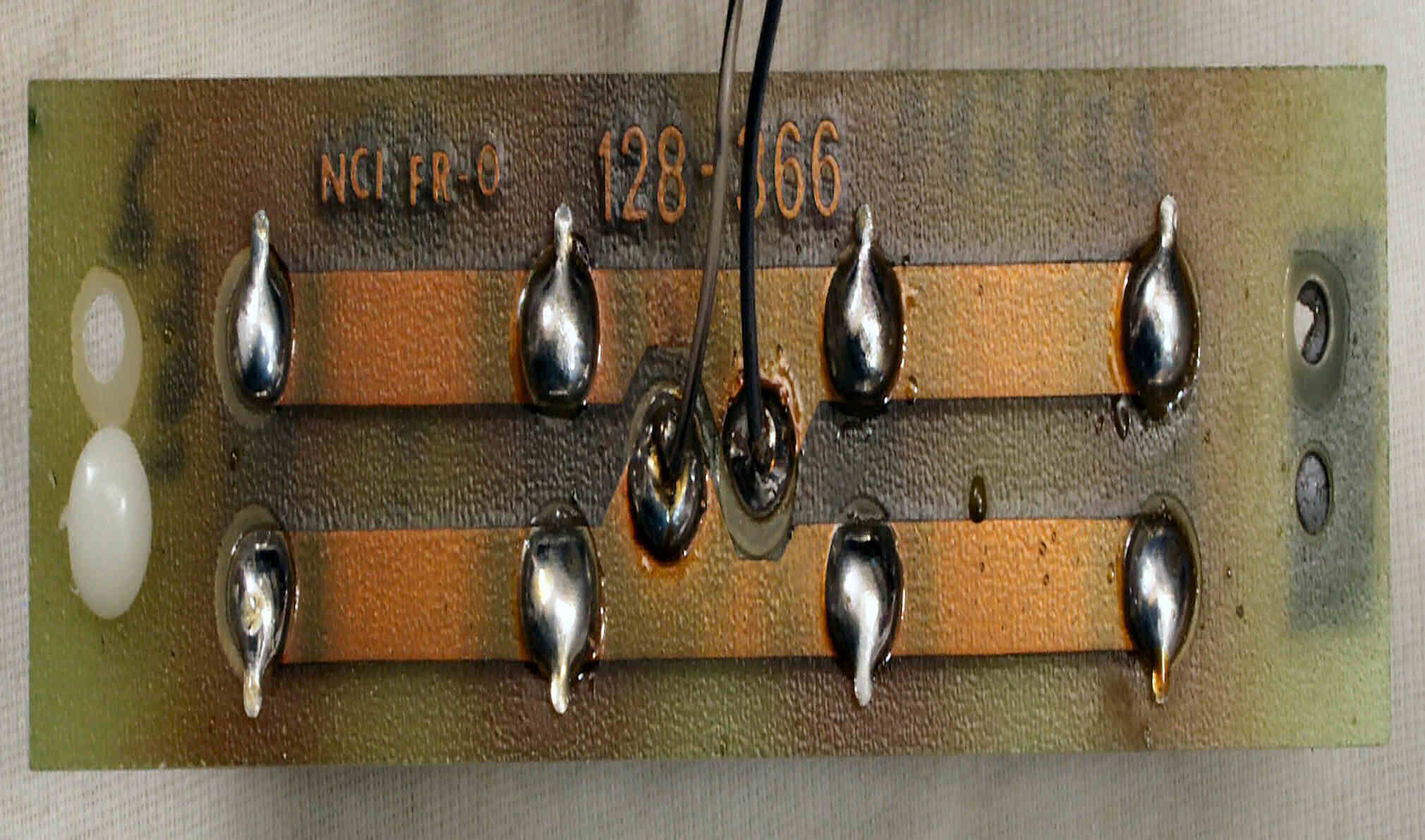

| Ｃ−５Ｆ． 完成Ｒ側メータ・イルミネーション・ランプ基板裏 洗浄後 |
 |
| Ｃ−５Ｇ． 修理前 Ｌ側メータ・イルミネーション・ランプ基板裏 |
 |
| Ｃ−５Ｈ． 修理（半田補正）後 Ｌ側メータ・イルミネーション・ランプ基板裏 |
 |
| Ｃ−５Ｉ． 完成Ｌ側メータ・イルミネーション・ランプ基板裏 洗浄後 |
 |
| Ｃ−５Ｊ． 完成メータ・イルミネーション・ランプ回り |
 |

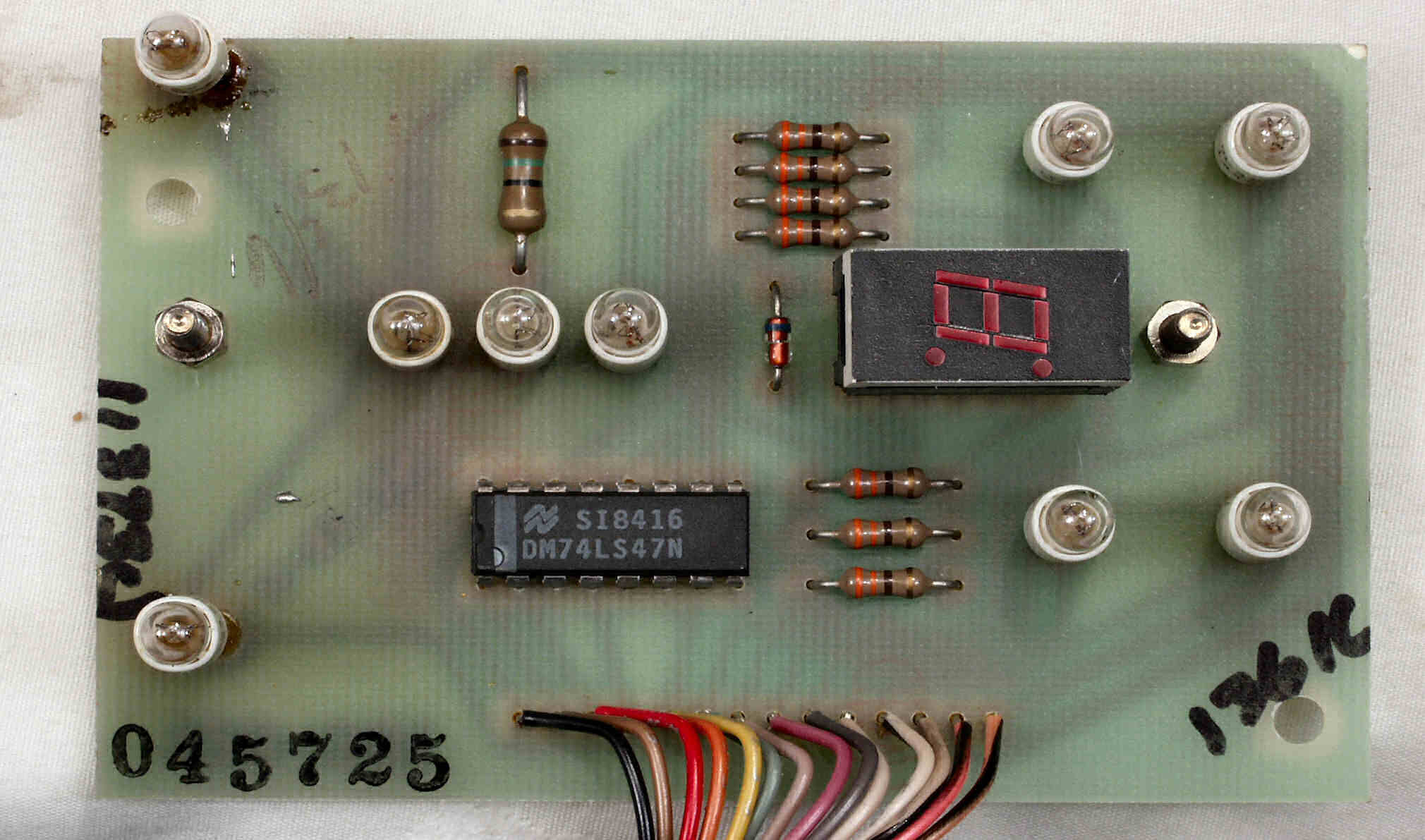

| Ｃ−６Ａ． 修理前 Ｓｔａｔｕｓ・ＬＥＤ表示基板 |
 |
| Ｃ−６Ｃ． 修理前 Ｓｔａｔｕｓ・ＬＥＤ表示基板裏 |
 |
| Ｃ−６Ｄ． 修理（半田補正）後 Ｓｔａｔｕｓ・ＬＥＤ表示基板裏 |
 |
| Ｃ−６Ｅ． 完成Ｓｔａｔｕｓ・ＬＥＤ表示基板裏 |
 |

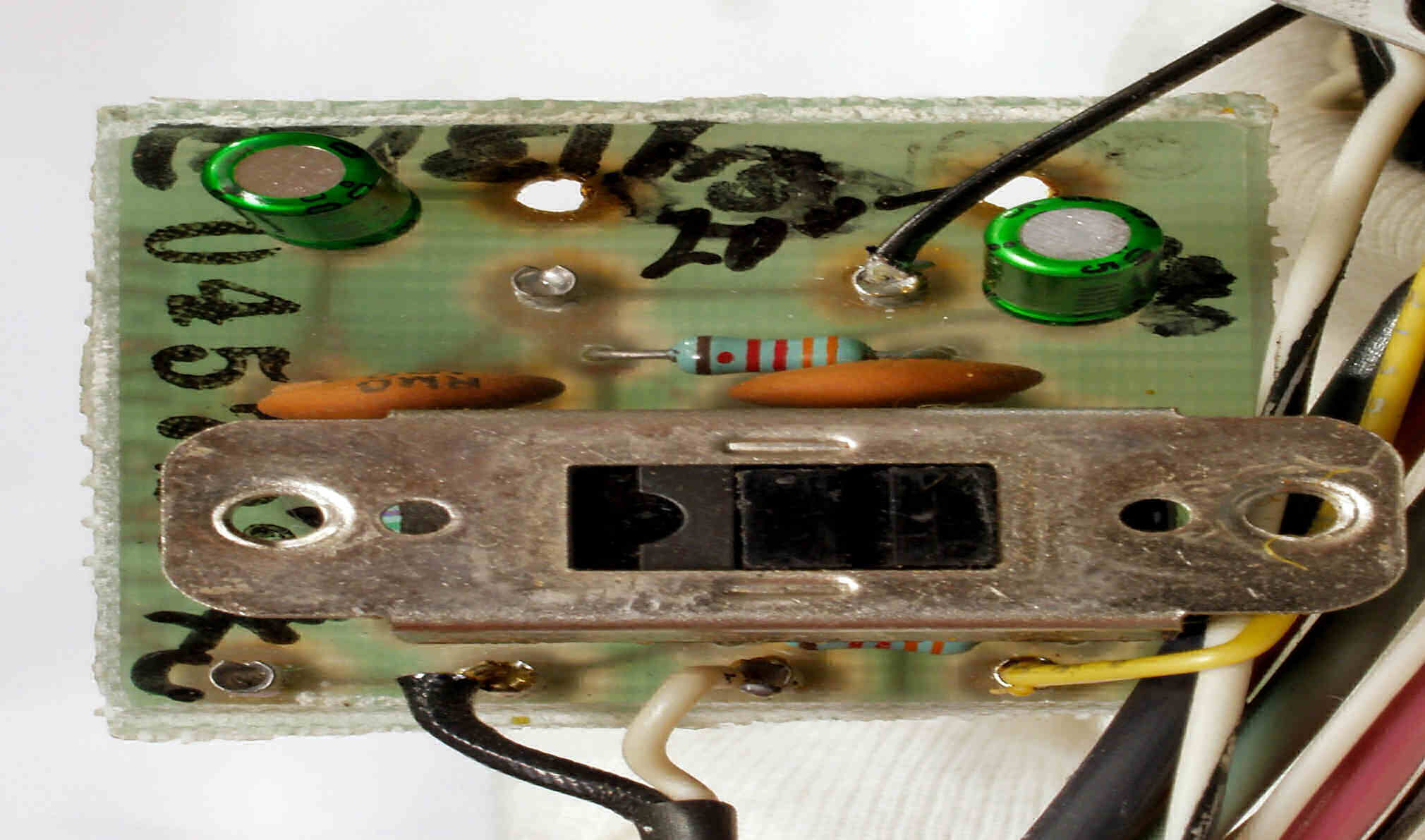

| Ｃ−７Ａ． 修理前 入力切替SW基盤 |
 |
| Ｃ−７Ｂ． 修理後 入力切替SW基盤 電解コンデンサー２個交換 |
 |

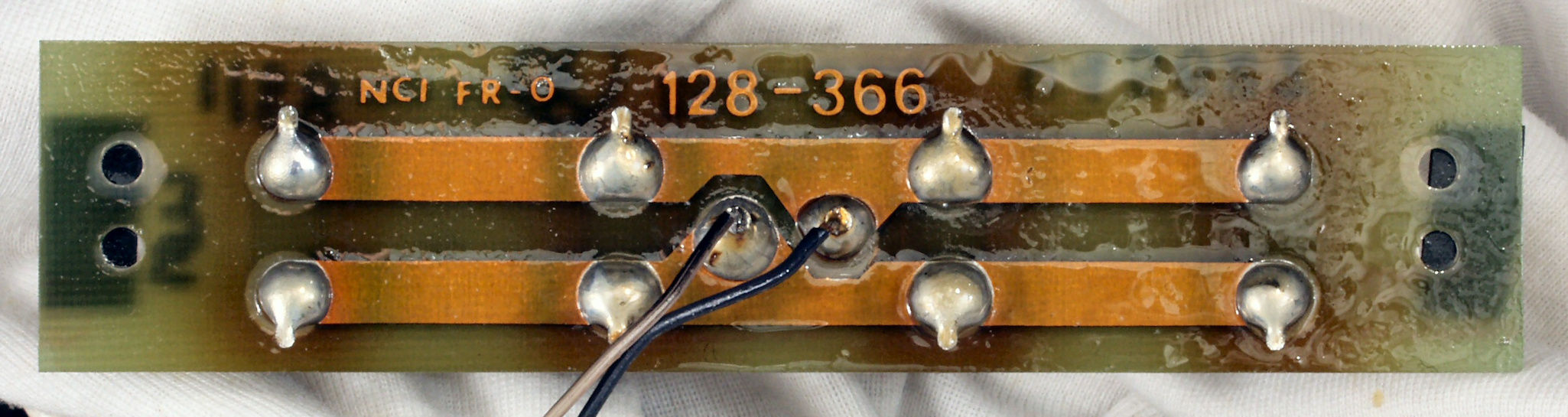

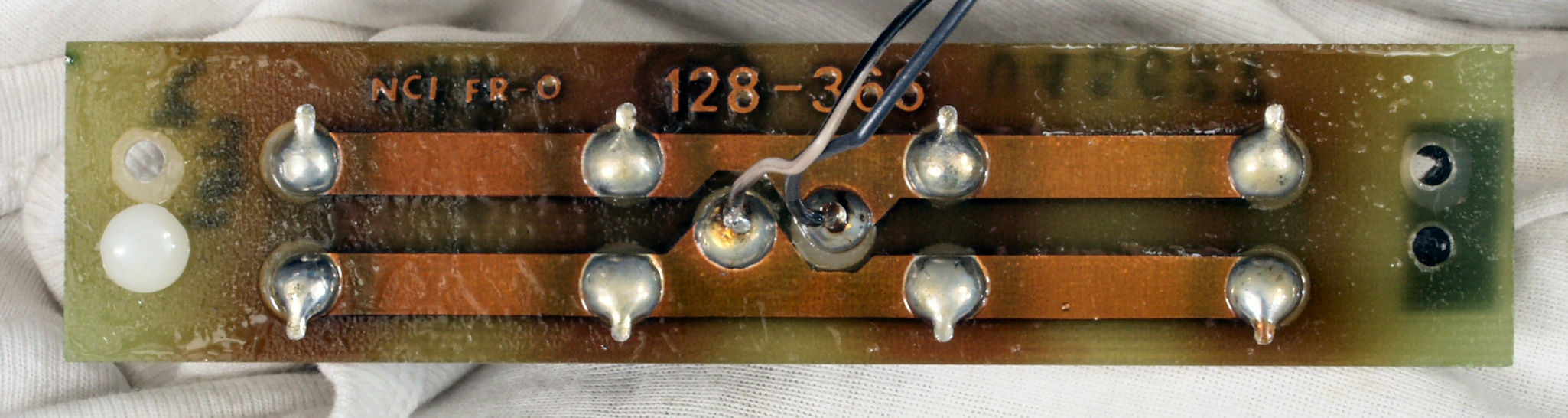

| Ｃ−７Ｃ． 修理前 入力切替SW基盤裏 |
 |
| Ｃ−７Ｄ． 修理（半田補正）後 入力切替SW基盤裏 |
 |
| Ｃ−７Ｅ． 完成入力切替SW基盤裏 洗浄後 |
 |

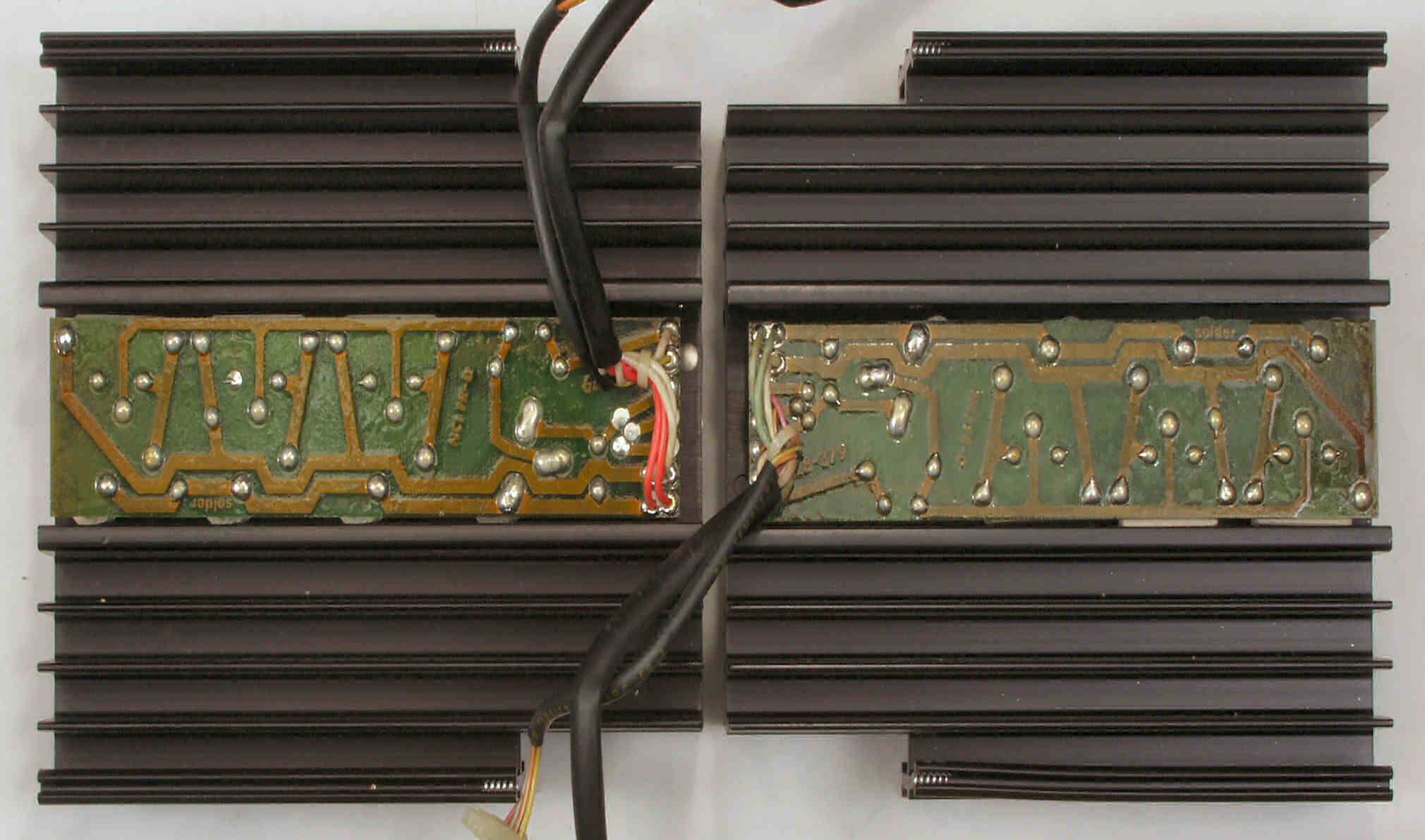

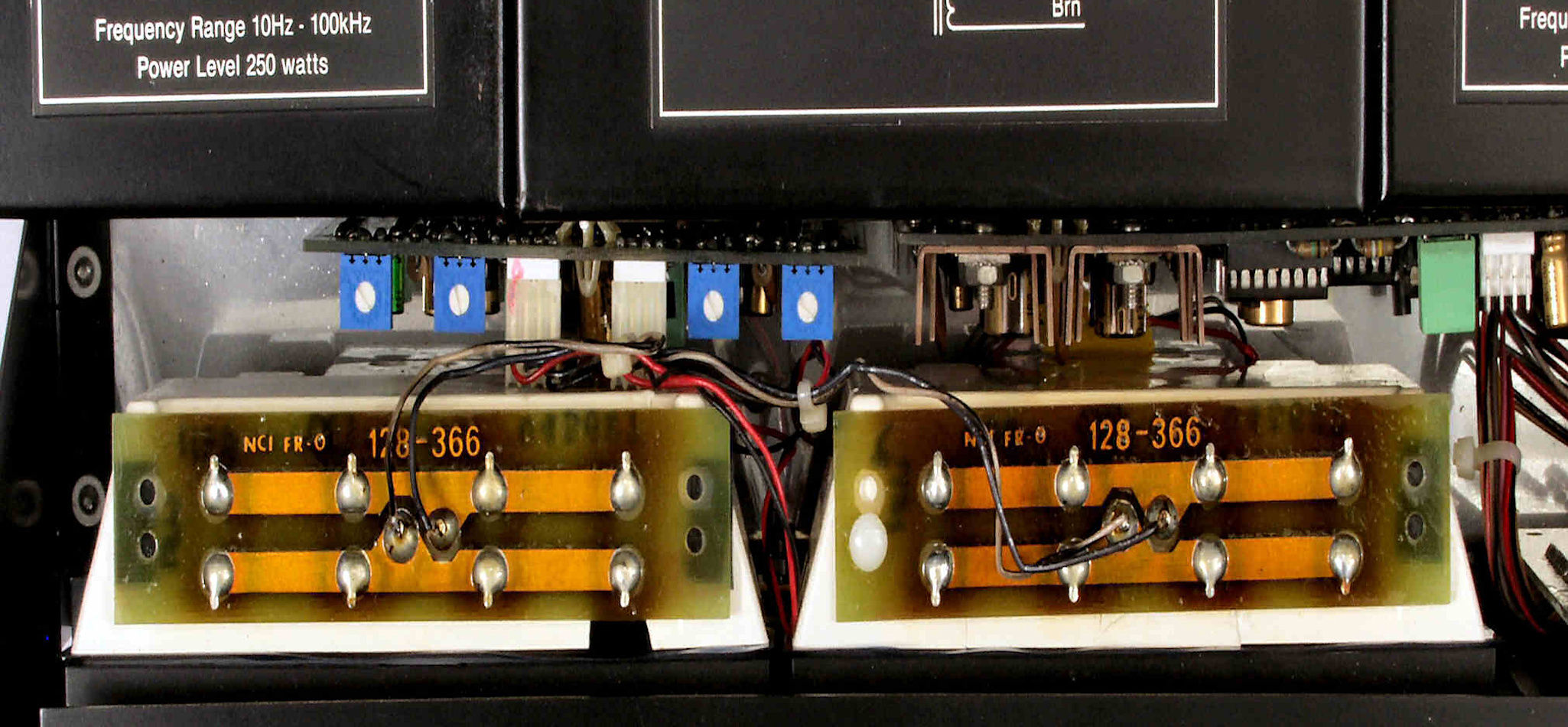

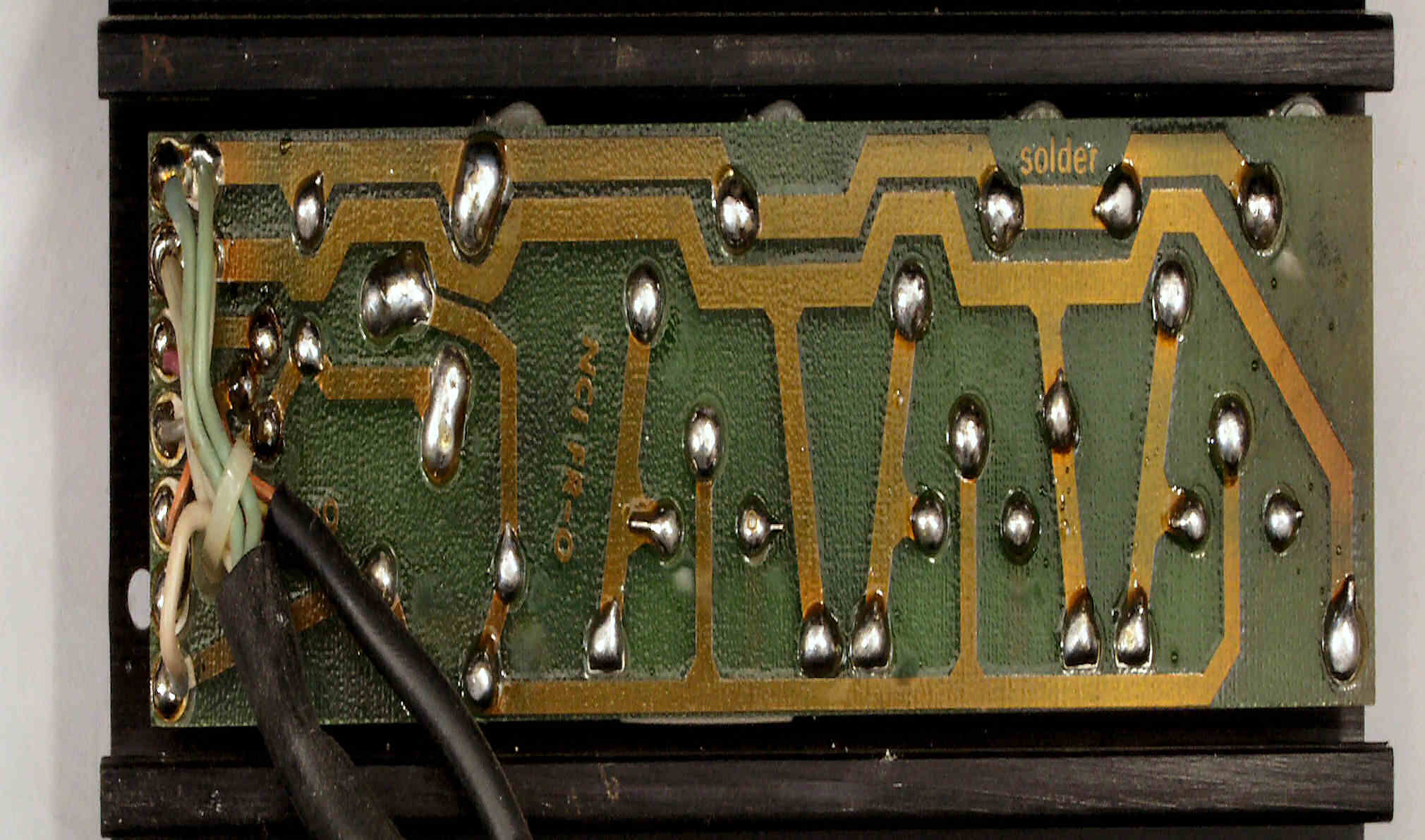

| Ｃ−８Ａ． 修理前 Ｒ側終段ユニット |
 |

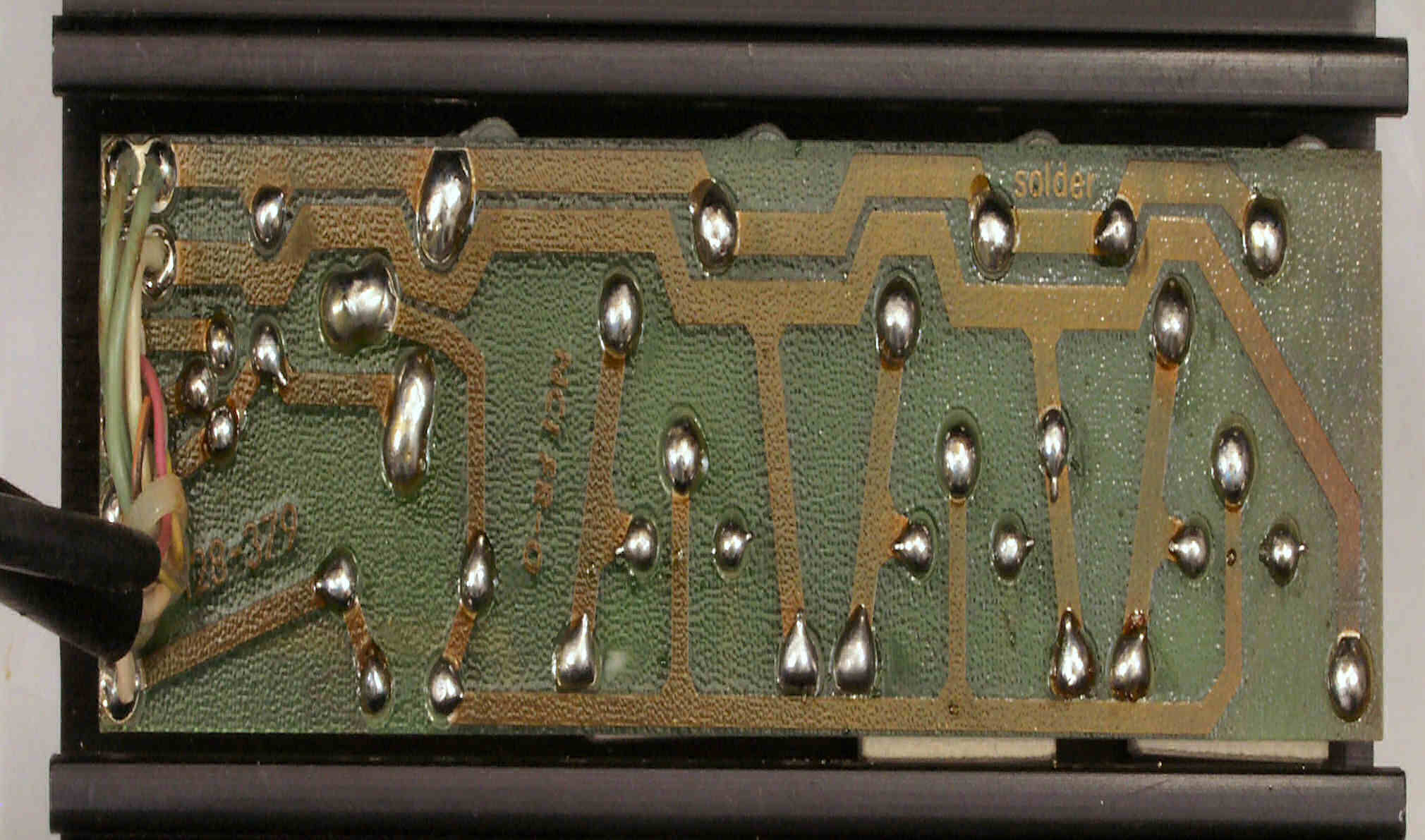

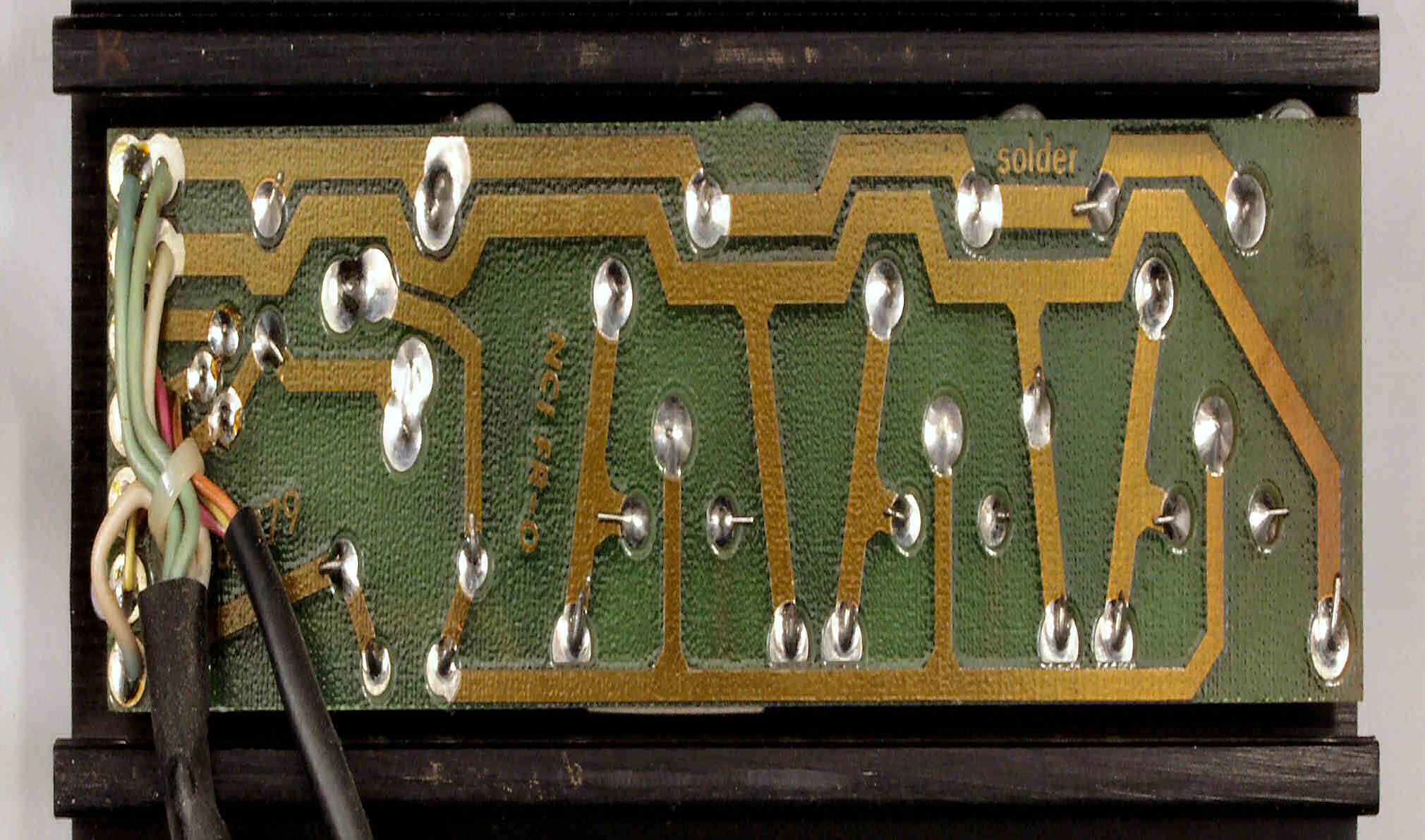

| Ｃ−８Ｂ． 修理（半田補正）後 Ｒ側終段ユニット |
 |
| Ｃ−８Ｃ． 完成 Ｒ側終段ユニット |
 |

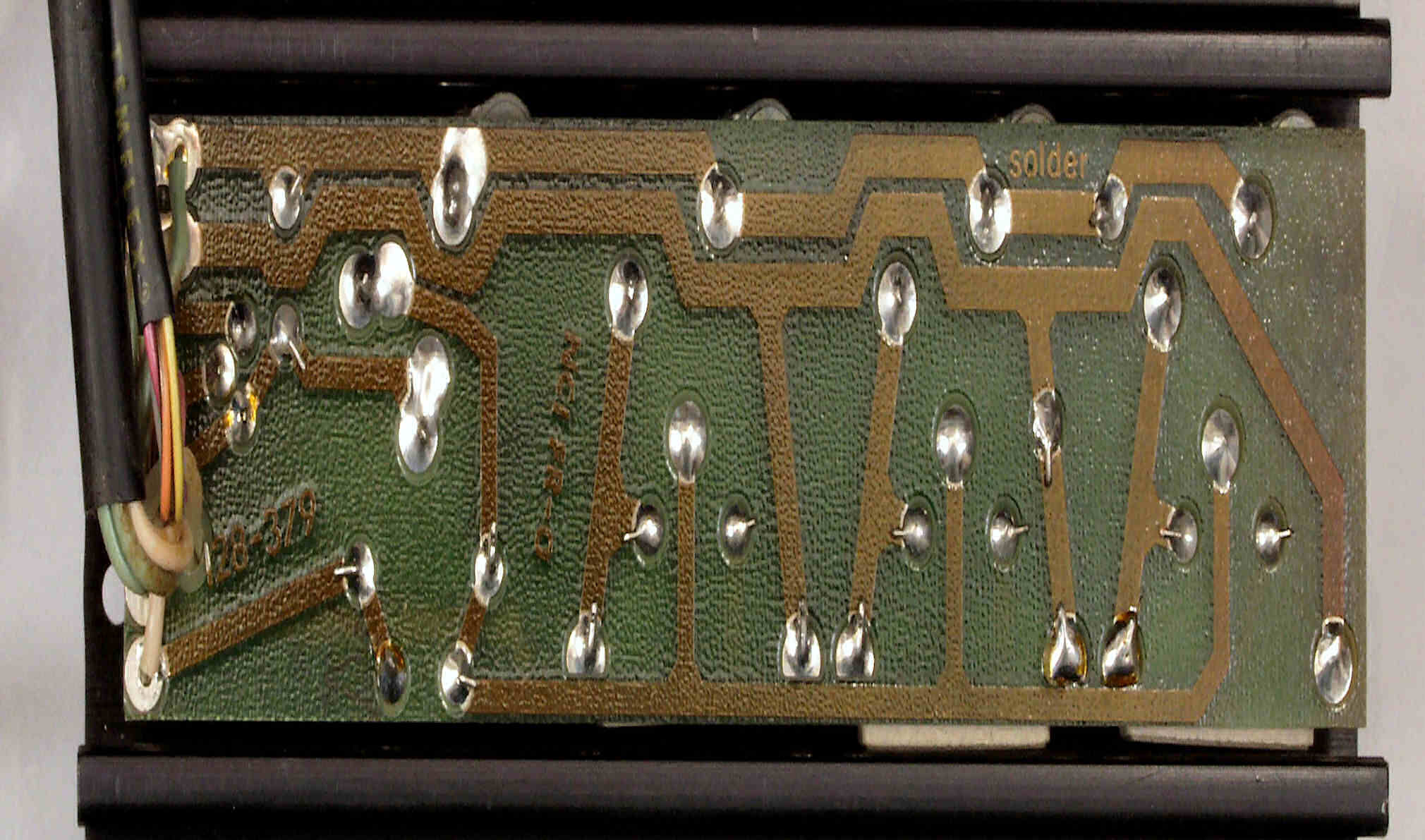

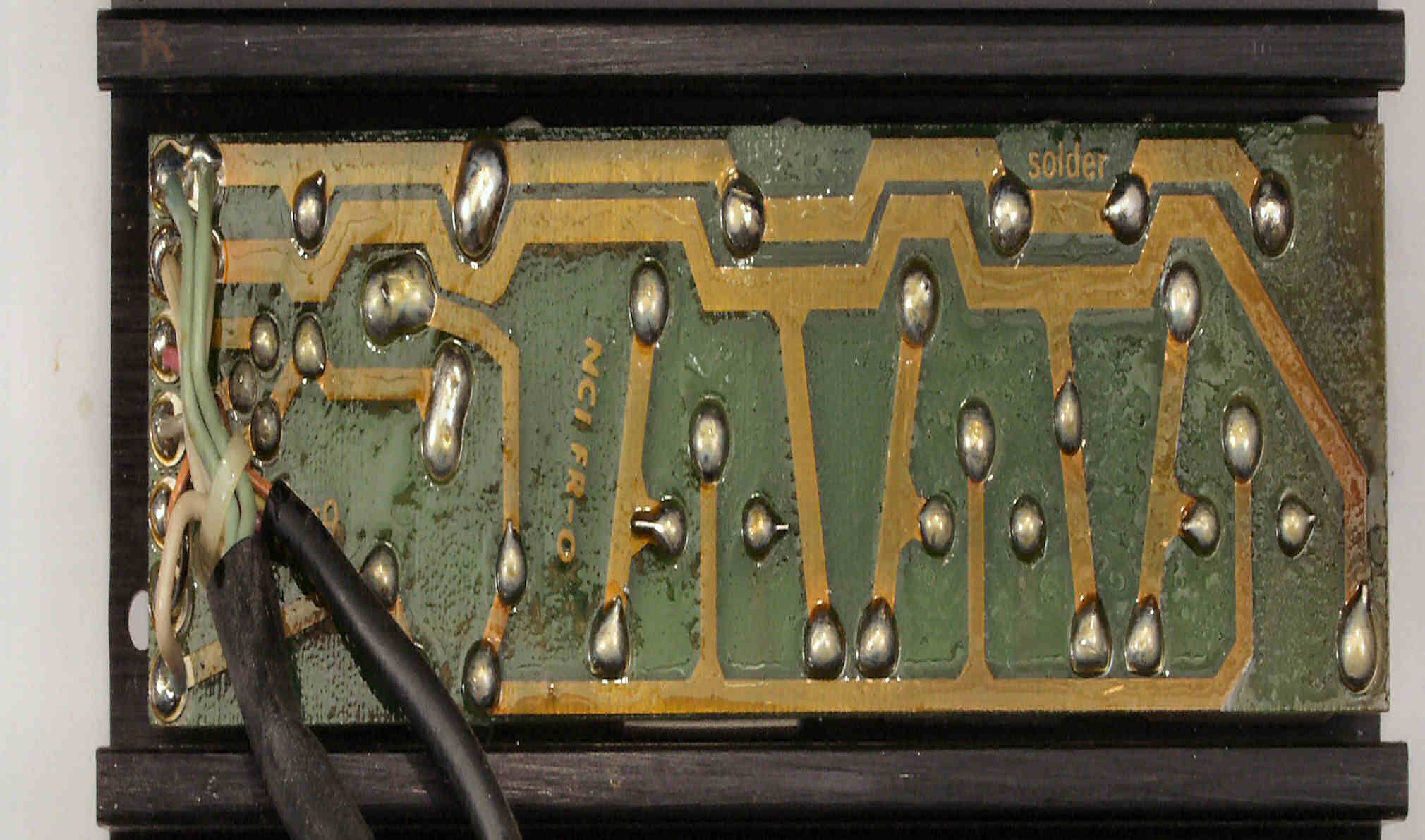

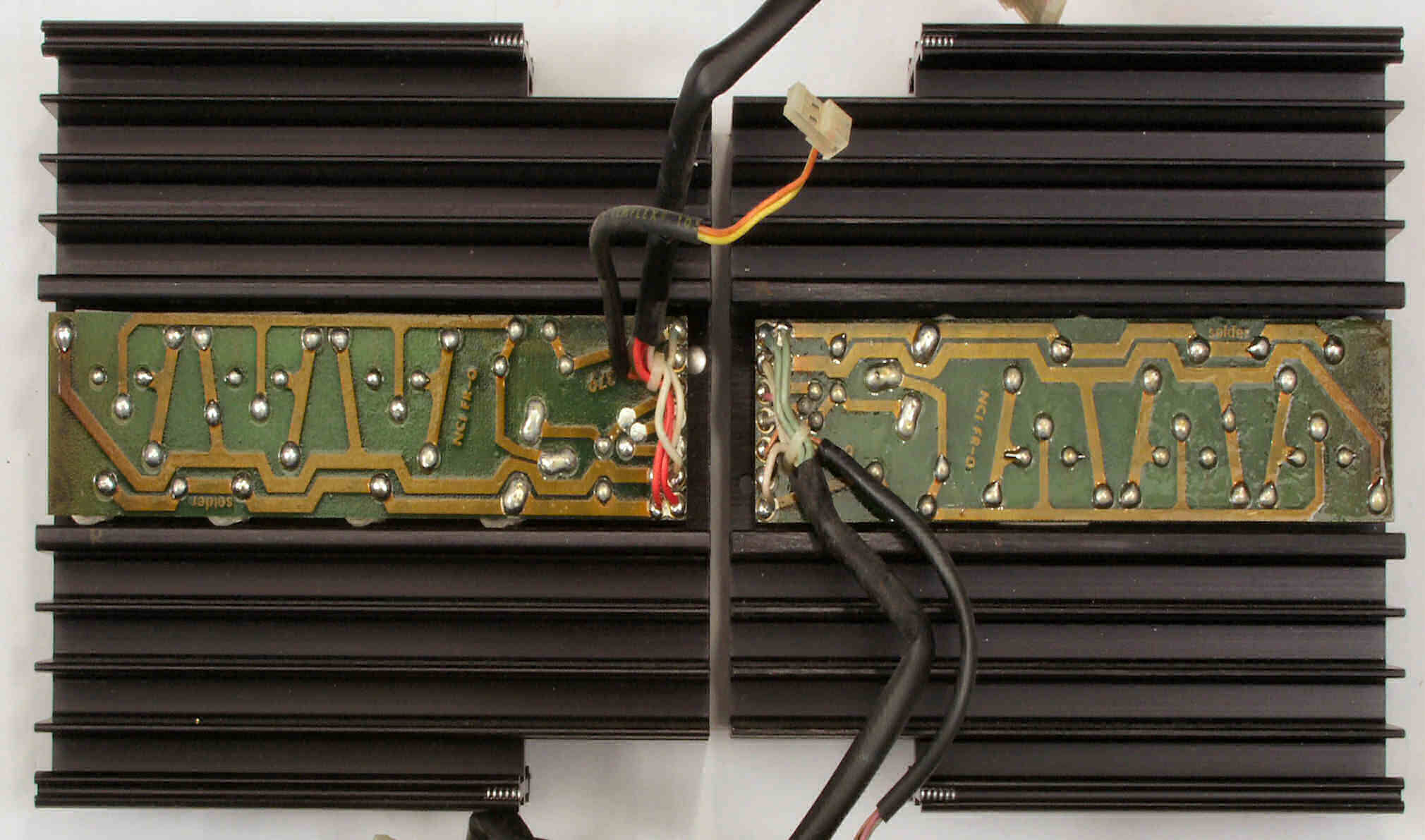

| Ｃ−８Ｄ． 修理前 Ｒ側終段ユニット１ |
 |
| Ｃ−８Ｅ． 修理（半田補正）後 Ｒ側終段ユニット１ |
 |
| Ｃ−８Ｆ． 完成Ｒ側終段ユニット１ |
 |
| Ｃ−８Ｇ． 修理前 Ｒ側終段ユニット２ |
 |
| Ｃ−８Ｈ． 修理（半田補正）後 Ｒ側終段ユニット２ |
 |
| Ｃ−８Ｉ． 完成Ｒ側終段ユニット２ |
 |

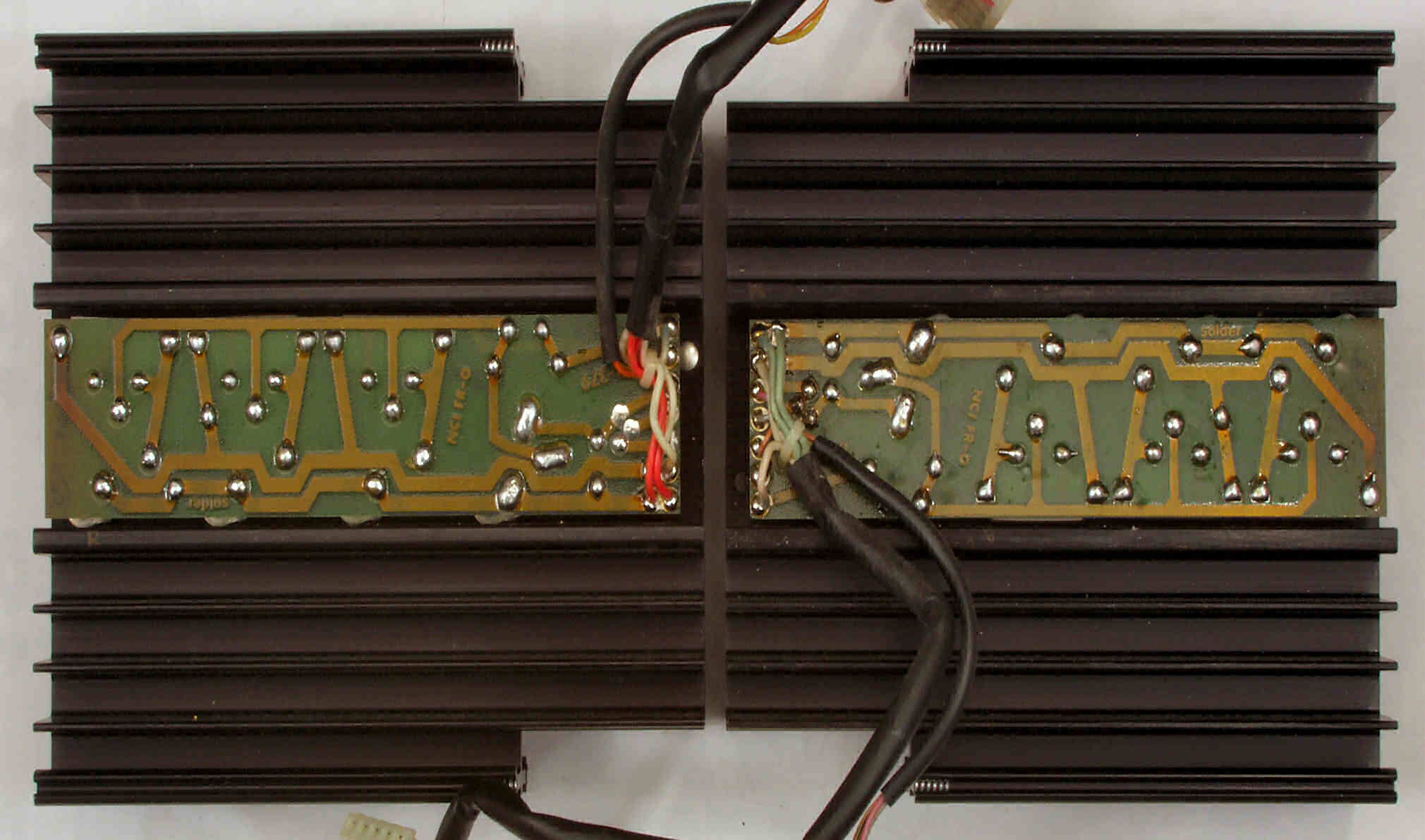

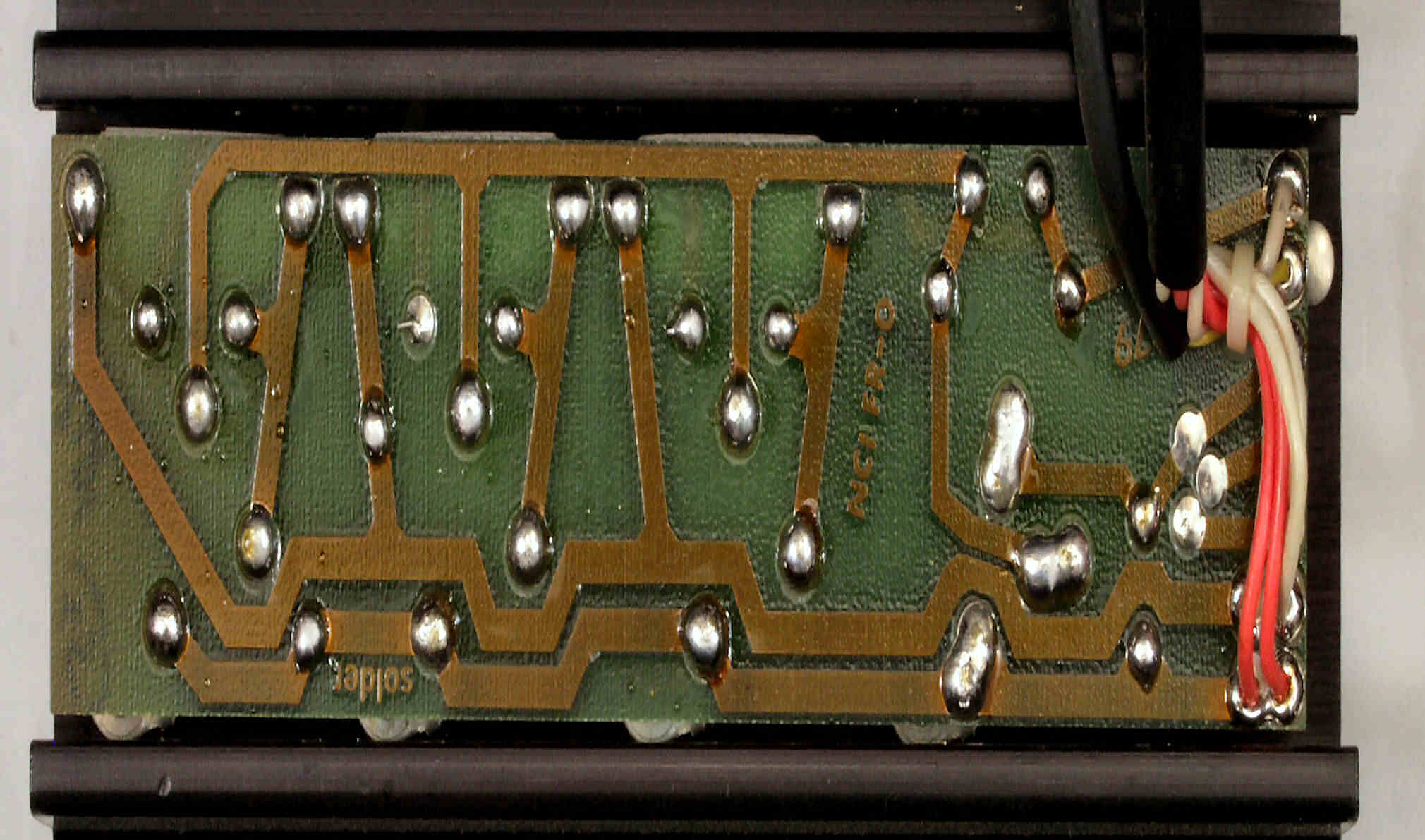

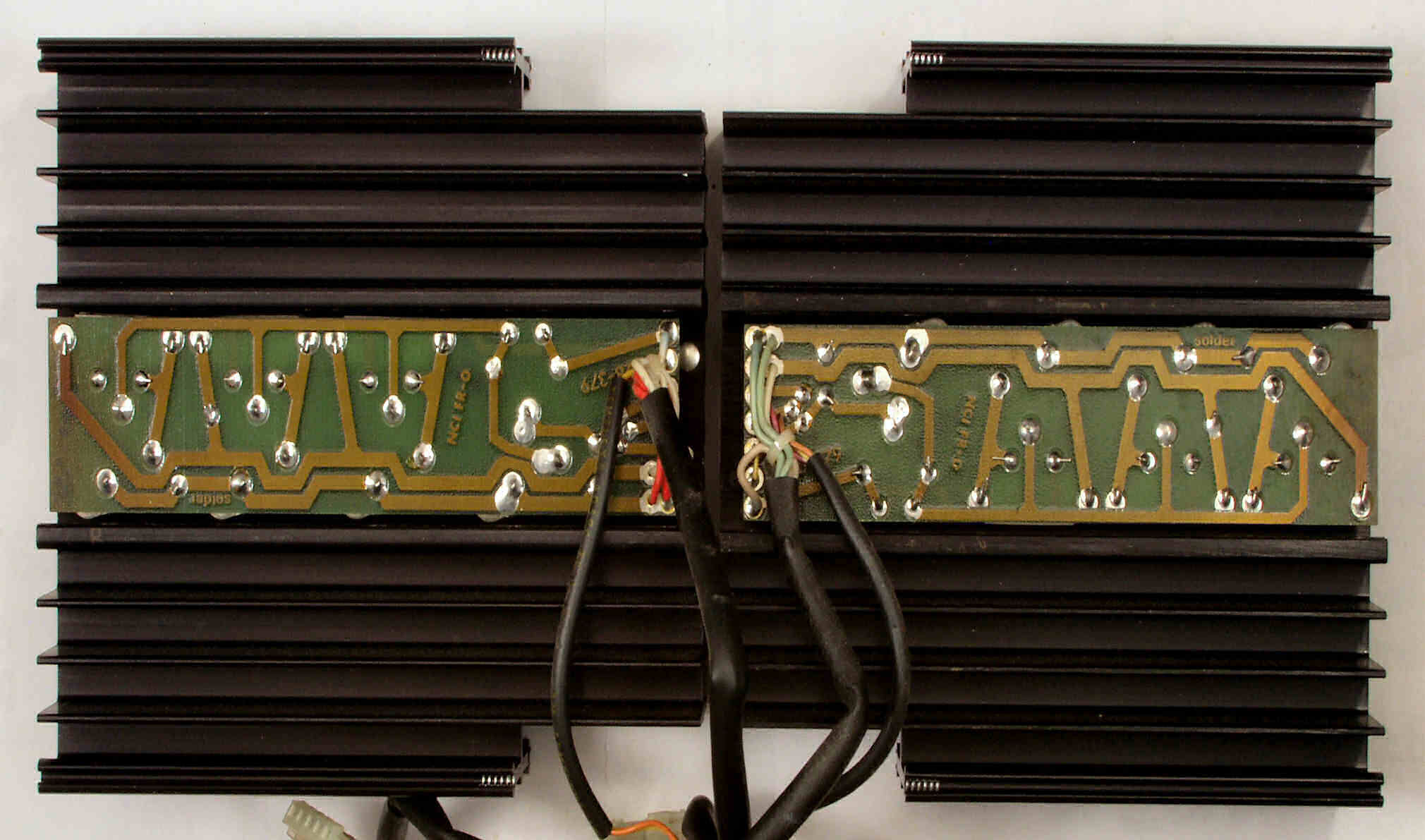

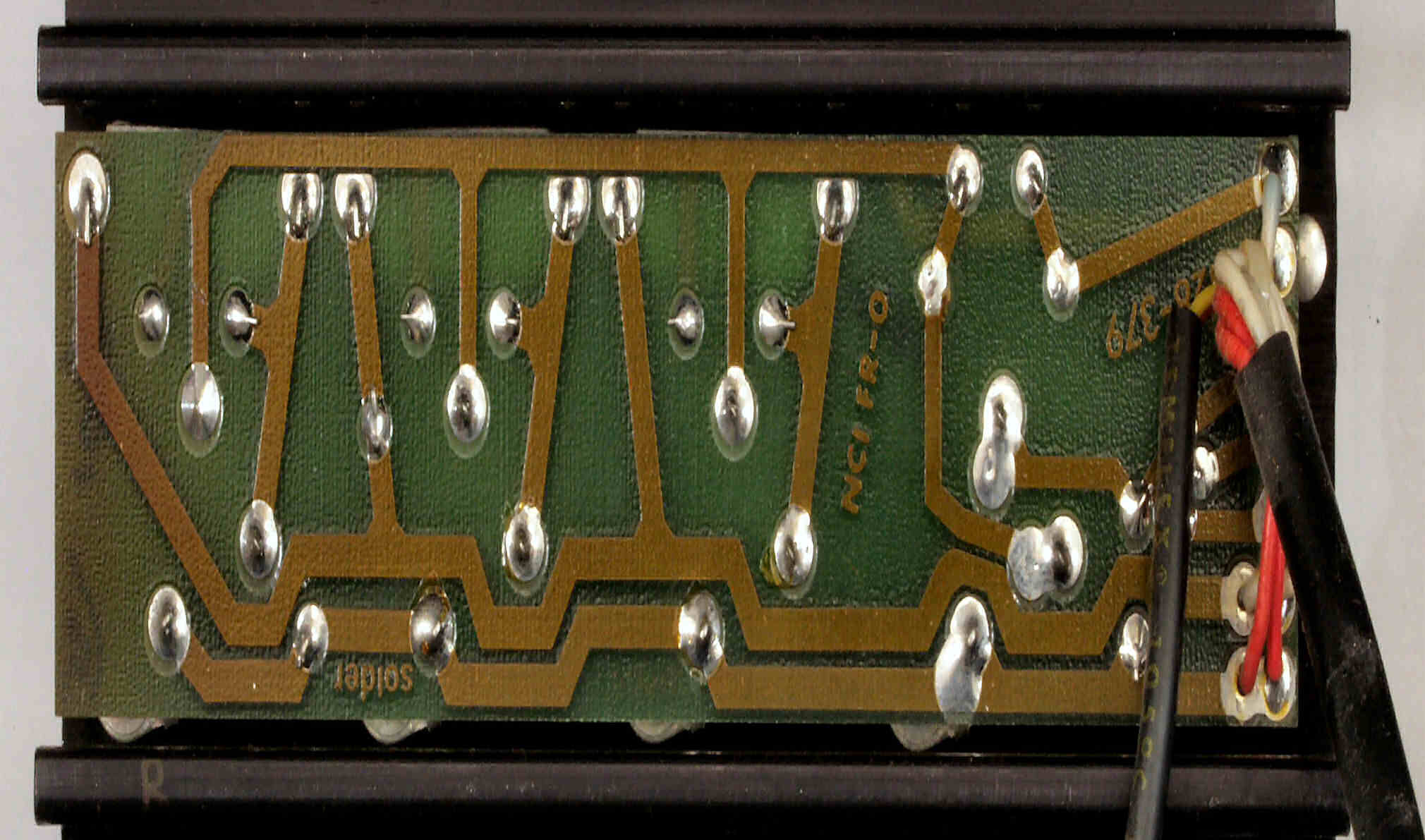

| Ｃ−９Ａ． 修理前 Ｌ側終段ユニット |
 |

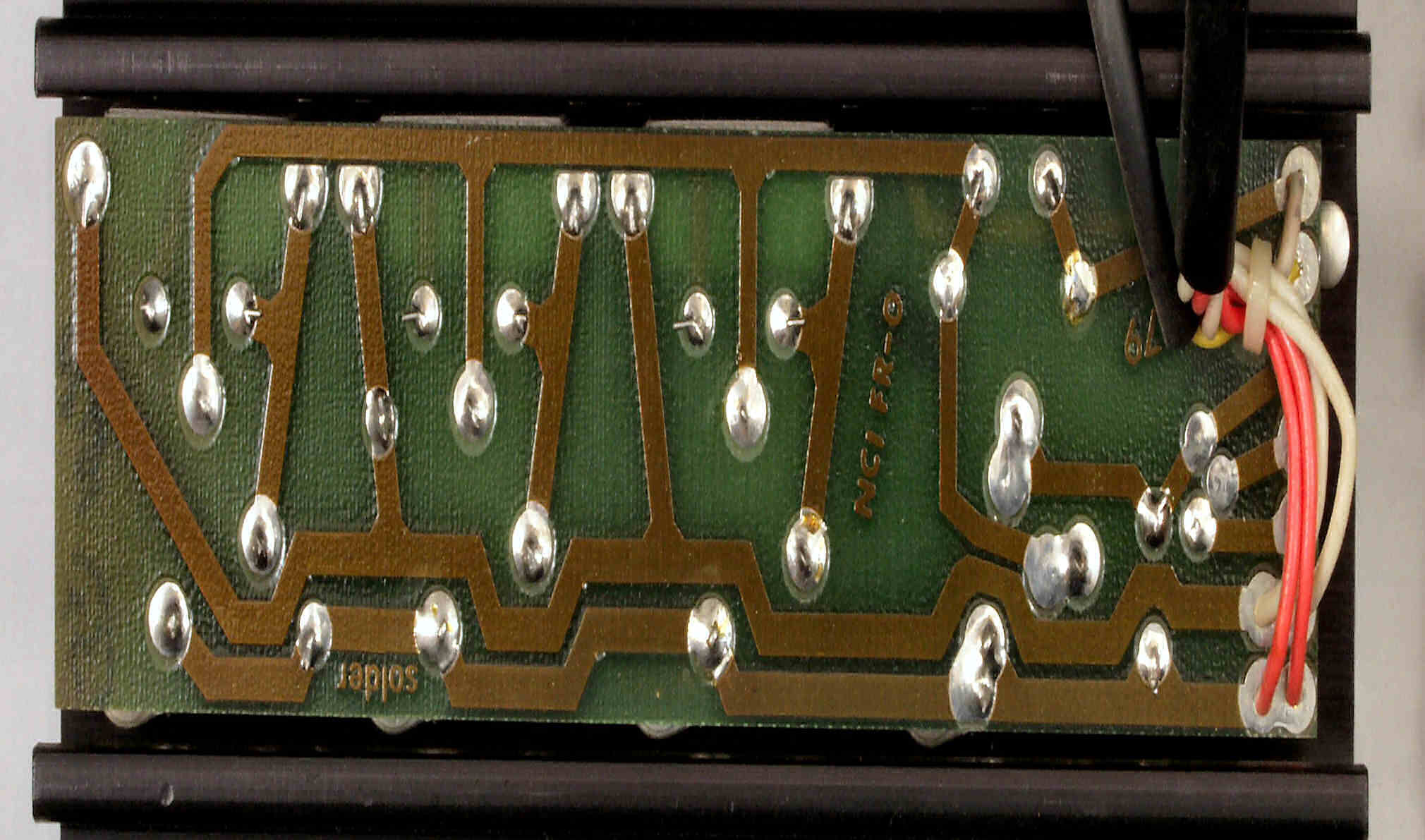

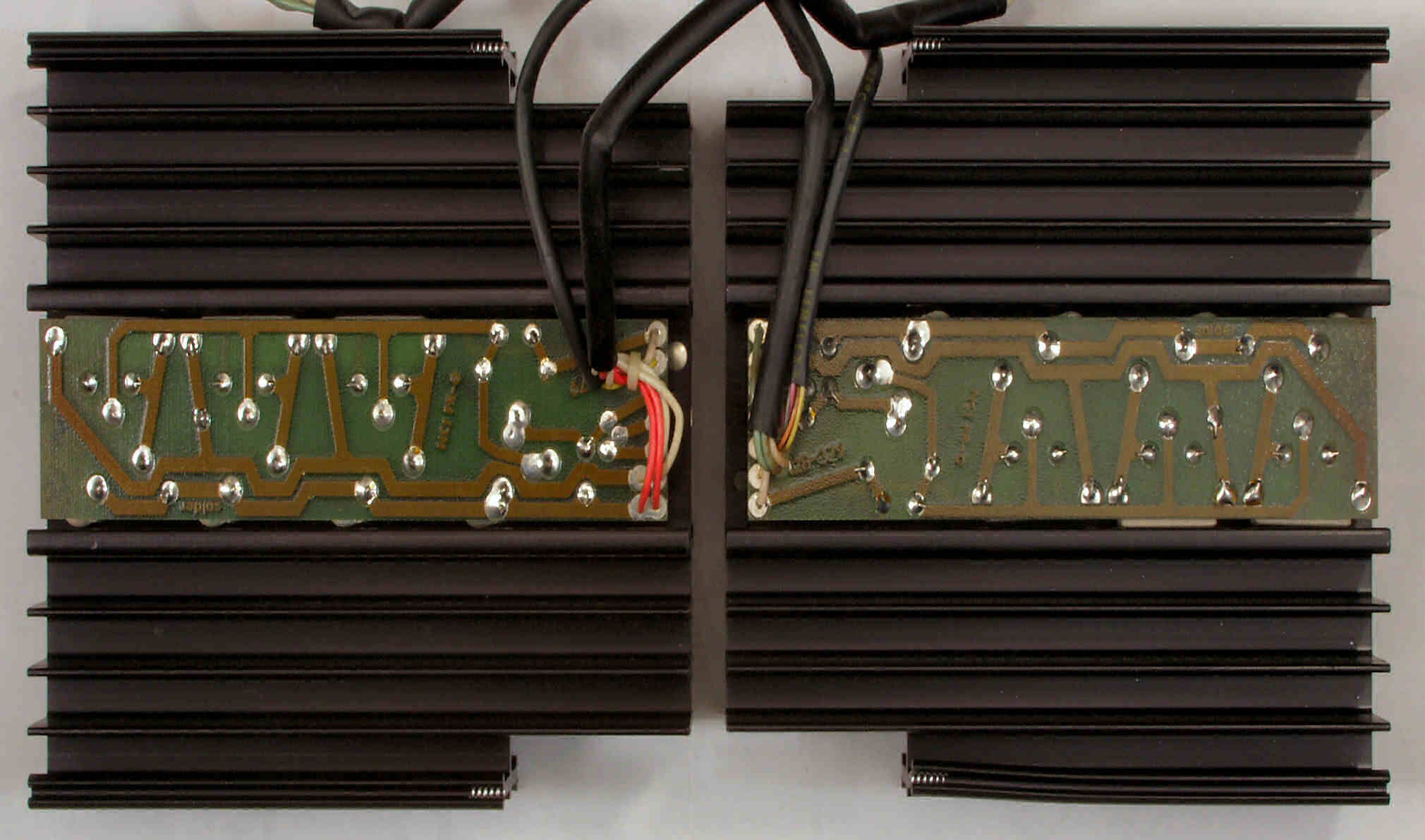

| Ｃ−９Ｂ． 修理（半田補正）後 Ｌ側終段ユニット |
 |
| Ｃ−９Ｃ． 完成Ｌ側終段ユニット |
 |

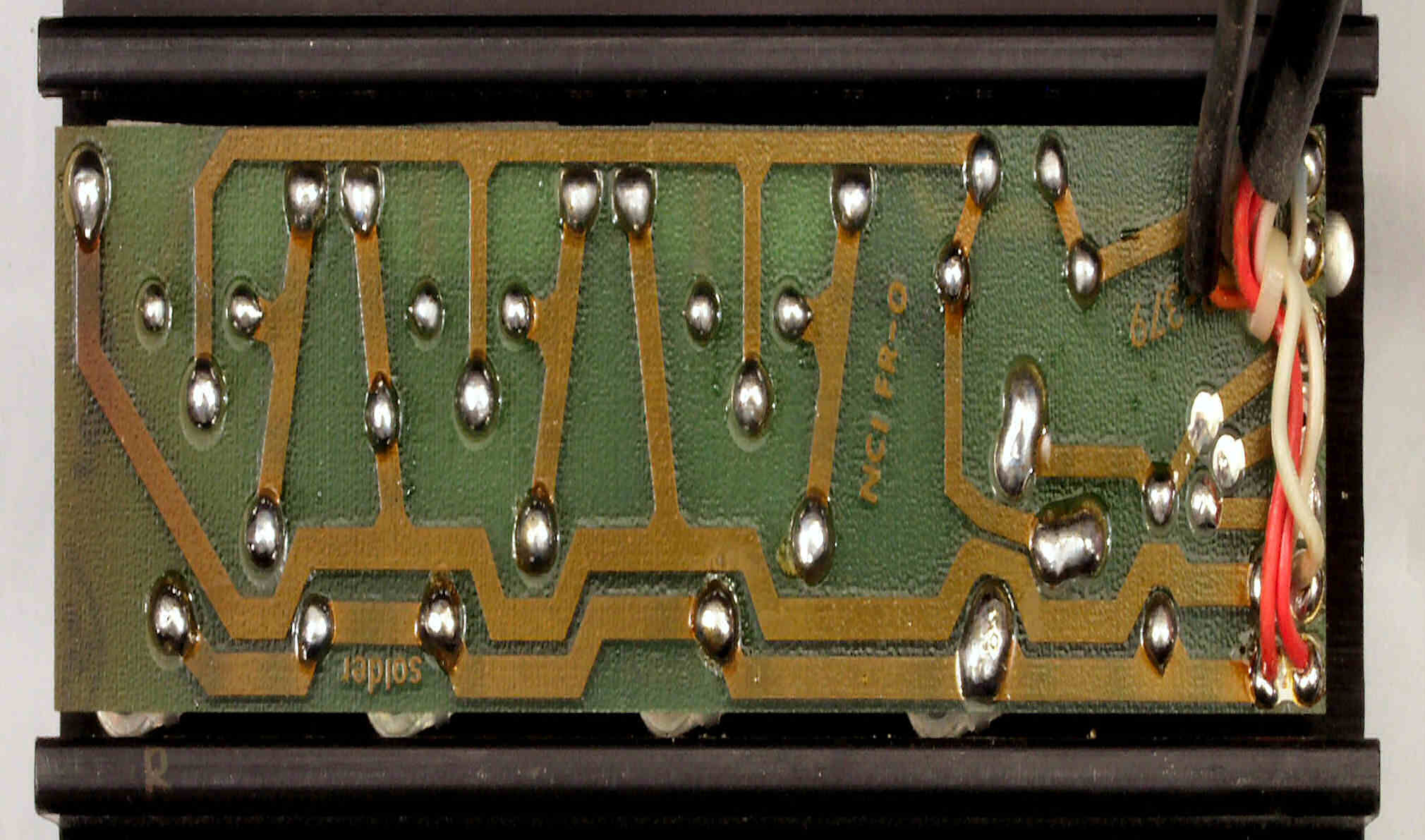

| Ｃ−９Ｄ． 修理前 Ｌ側終段ユニット１ |
 |
| Ｃ−９Ｄ． 修理（半田補正）後 Ｌ側終段ユニット１ |
 |
| Ｃ−８Ｅ． 完成Ｌ側終段ユニット１ |
 |
| Ｃ−９Ｆ． 修理前 Ｌ側終段ユニット２ |
 |
| Ｃ−９Ｇ． 修理（半田補正）後 Ｌ側終段ユニット２ |
 |
| Ｃ−９Ｈ． 完成Ｌ側終段ユニット２ |
 |

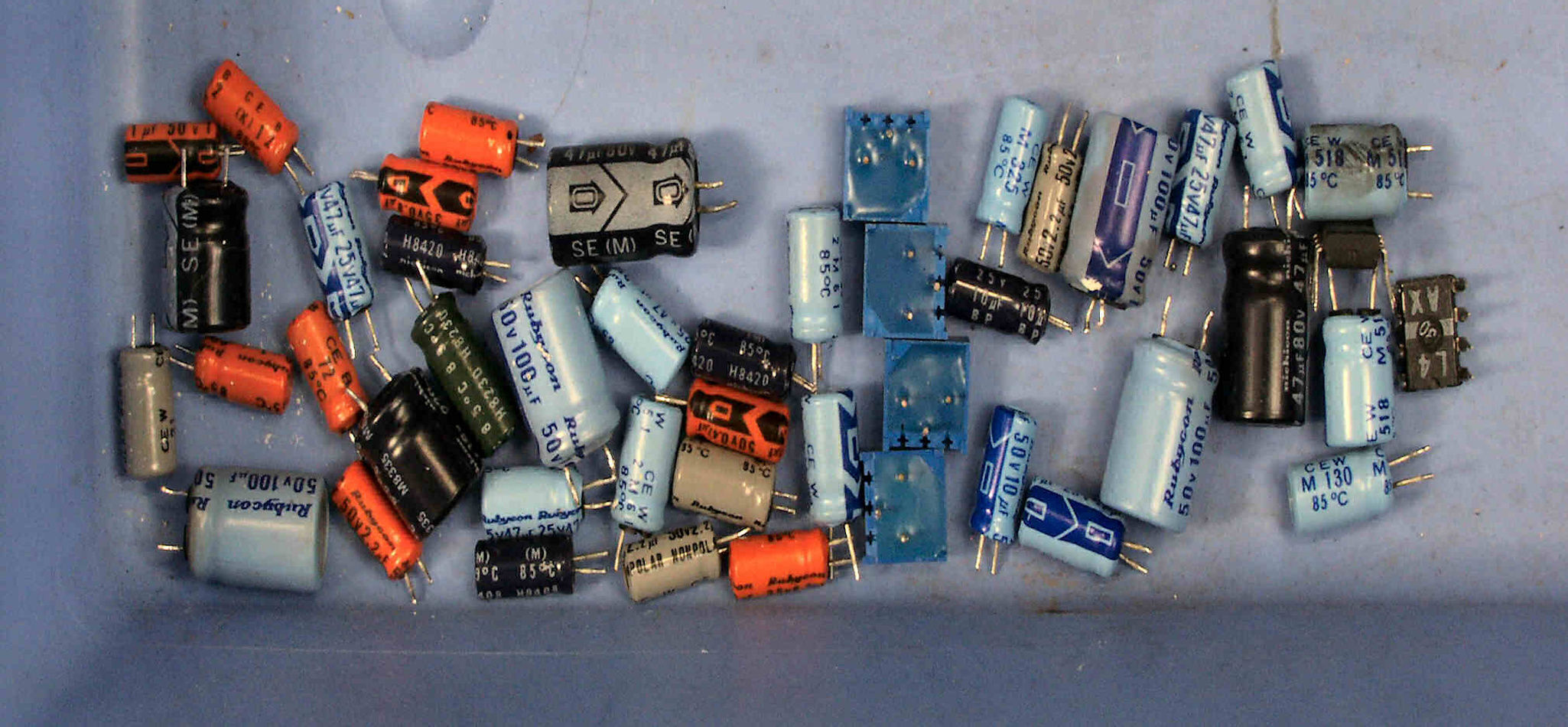

| Ｃ−ＡＡ． 交換部品 |
 |

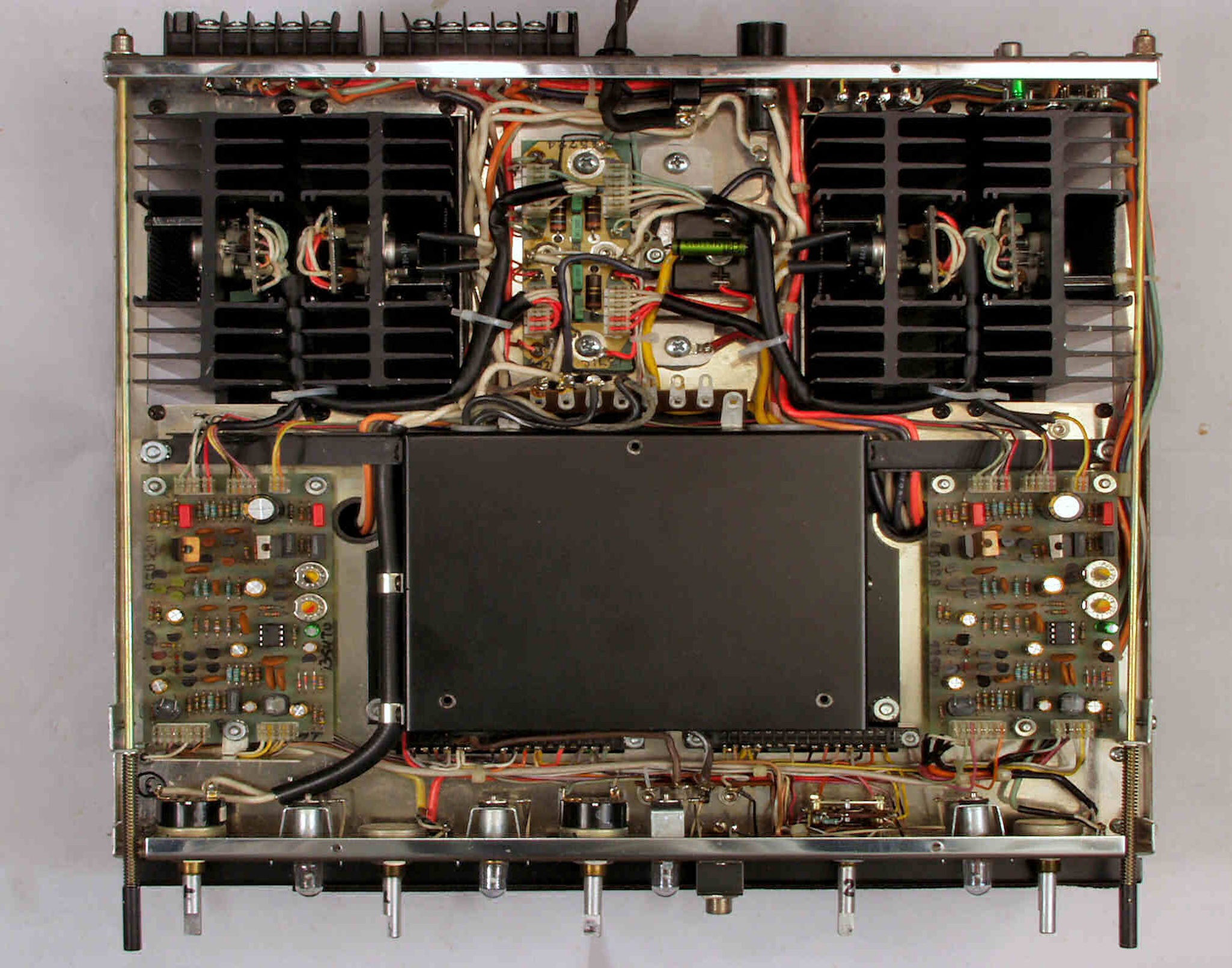

| Ｃ−ＢＡ． 修理前 上から見る |
|
| Ｃ−ＢＢ． 修理後 上から見る |
 |
| Ｃ−ＢＣ． 修理前 下から見る |
|
| Ｃ−ＢＤ． 修理後 下から見る |
 |
| Ｃ−ＢＥ． 修理前 電源・整流部分 |
|
| Ｃ−ＢＦ． 修理後 電源・整流部分 |
 |

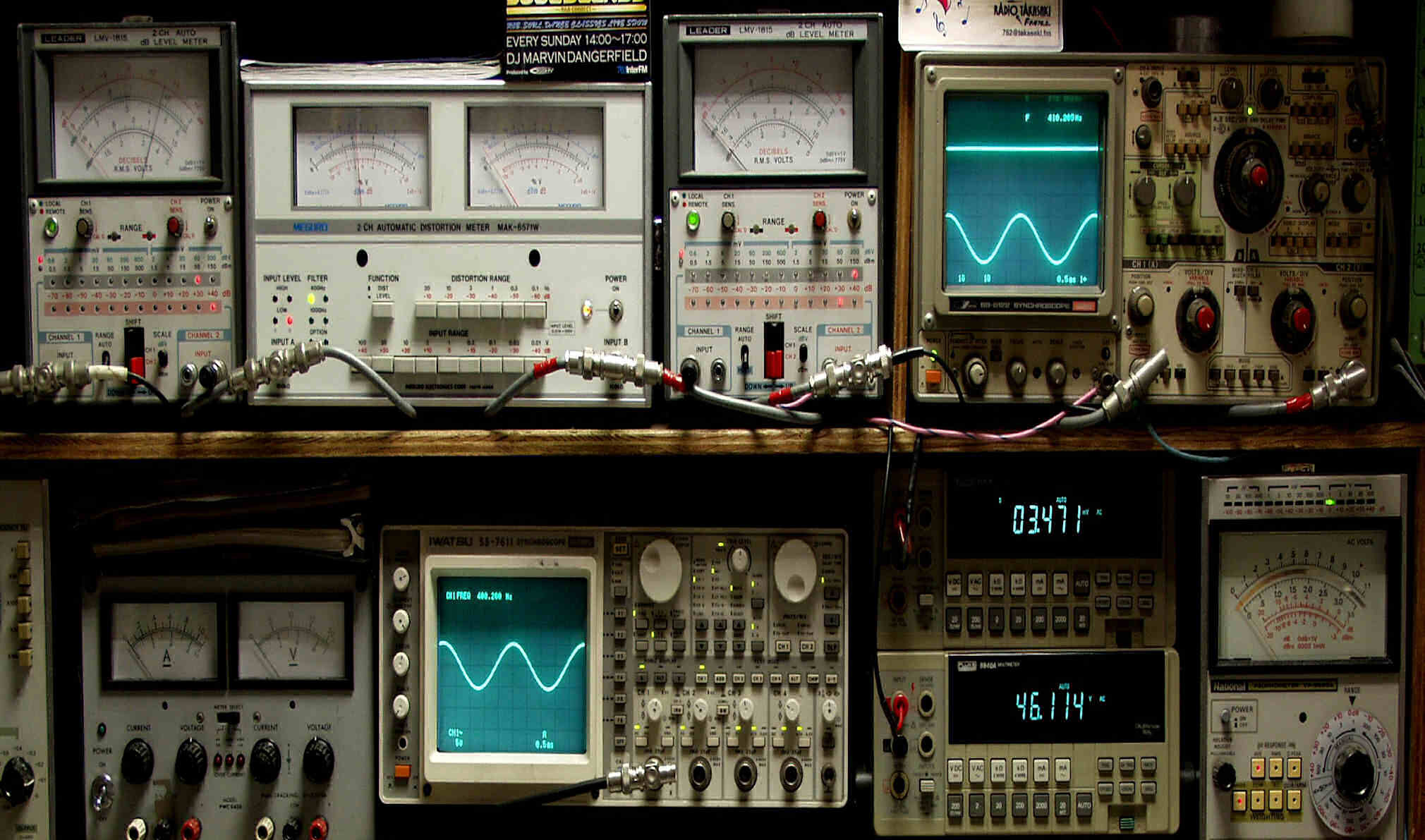

| Ｅ． 調整・測定 Ｅ−１． 出力・歪み率測定 ＜見方＞ 下段左端 オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 下段中左 オシロ＝入力波形（オーディオ発振器のTTLレベル） 下段中右上＝周波数計 上段左端 電圧計＝Ｌ側出力電圧測定、黒針のみ使用 上段中左 歪み率計＝出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上段中右 電圧計＝Ｒ側出力電圧測定、赤針のみ使用 上段右端 オシロ＝出力波形 上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 下段中右上 デジタル電圧計＝Ｒ出力電圧測定 下段中右下 デジタル電圧計＝Ｌ出力電圧測定 |
 |
| Ｅ−２Ａ． Ｒ−ＳＰ出力４６Ｖ＝２６４Ｗ。 ０．０６％歪み率（０．１％レンジ） １０００ＨＺ。 |
 |
| Ｅ−２Ｂ． Ｒ−ＳＰ出力４６Ｖ＝２６４Ｗ。 ０．０５％歪み率（０．１％レンジ） ４００ＨＺ。 |
 |
| Ｅ−３Ａ． Ｌ−ＳＰ出力４６Ｖ＝２６４Ｗ。 ０．０６％歪み率（０．１％レンジ） １０００ＨＺ |
 |
| Ｅ−３Ｂ． Ｌ−ＳＰ出力４６Ｖ＝２６４Ｗ。 ０．０５％歪み率（０．１％レンジ） ４００ＨＺ。 |
 |
| Ｅ−４． その時の出力メータ |
 |
| Ｅ−７． 完成 ２４時間エージング、左＝１台目、右＝２台目 |
 |
