McIntosh MC2205 修理記録
平成20年4月28日持込  7月23日完成
A. 修理前の状況
  • R側音出ない

B.原因
  • 各部経年劣化

C. 修理状況
  • 電解コンデンサー交換
    配線手直し、補強
    経年劣化による各部ハンダ補正
    OP−AMP交換

D.使用部品
  • 電解コンデンサ−                  24個ミューズ使用
    OP−AMP                       2個
    半固定VR                        2個

E. 調整・測定

F.修理費
 98,000円   オーバーホール修理。

S. McIntosh MC2205 の仕様(マニアル・カタログより)

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

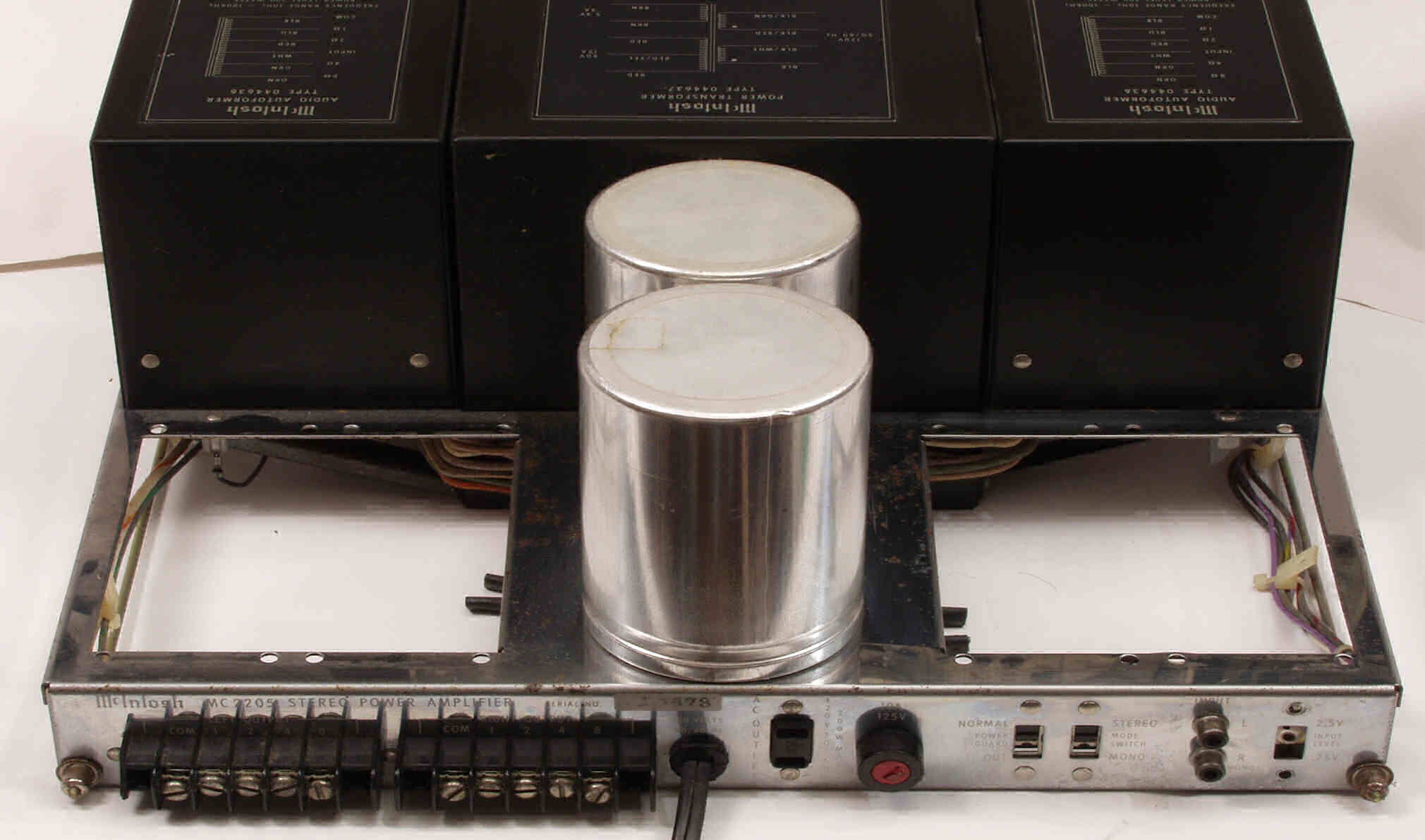

A1. 修理前点検中  メーターカバーを取り、上から見る

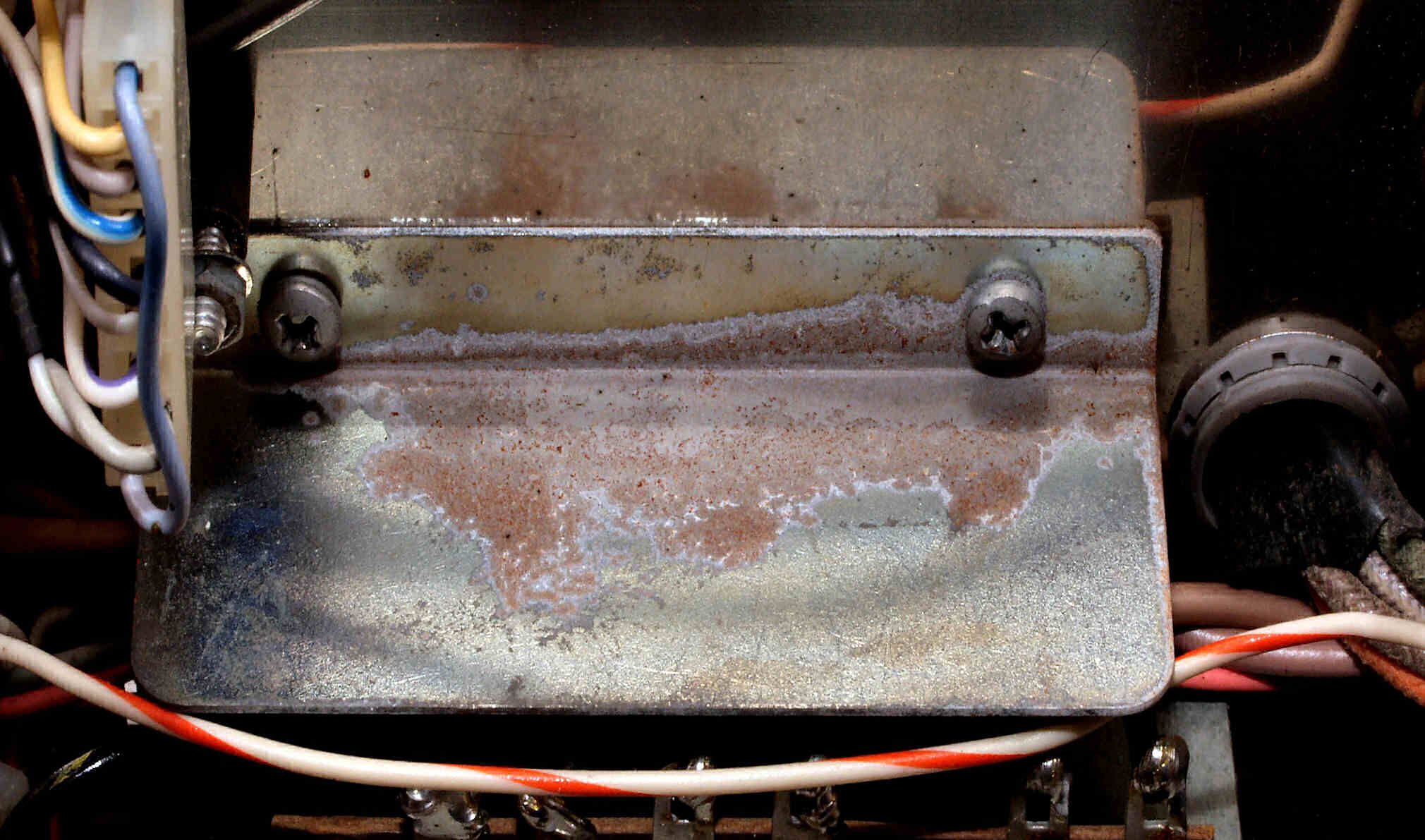

A2. 修理前点検中  電解コンデンサー付近のシャーシ錆

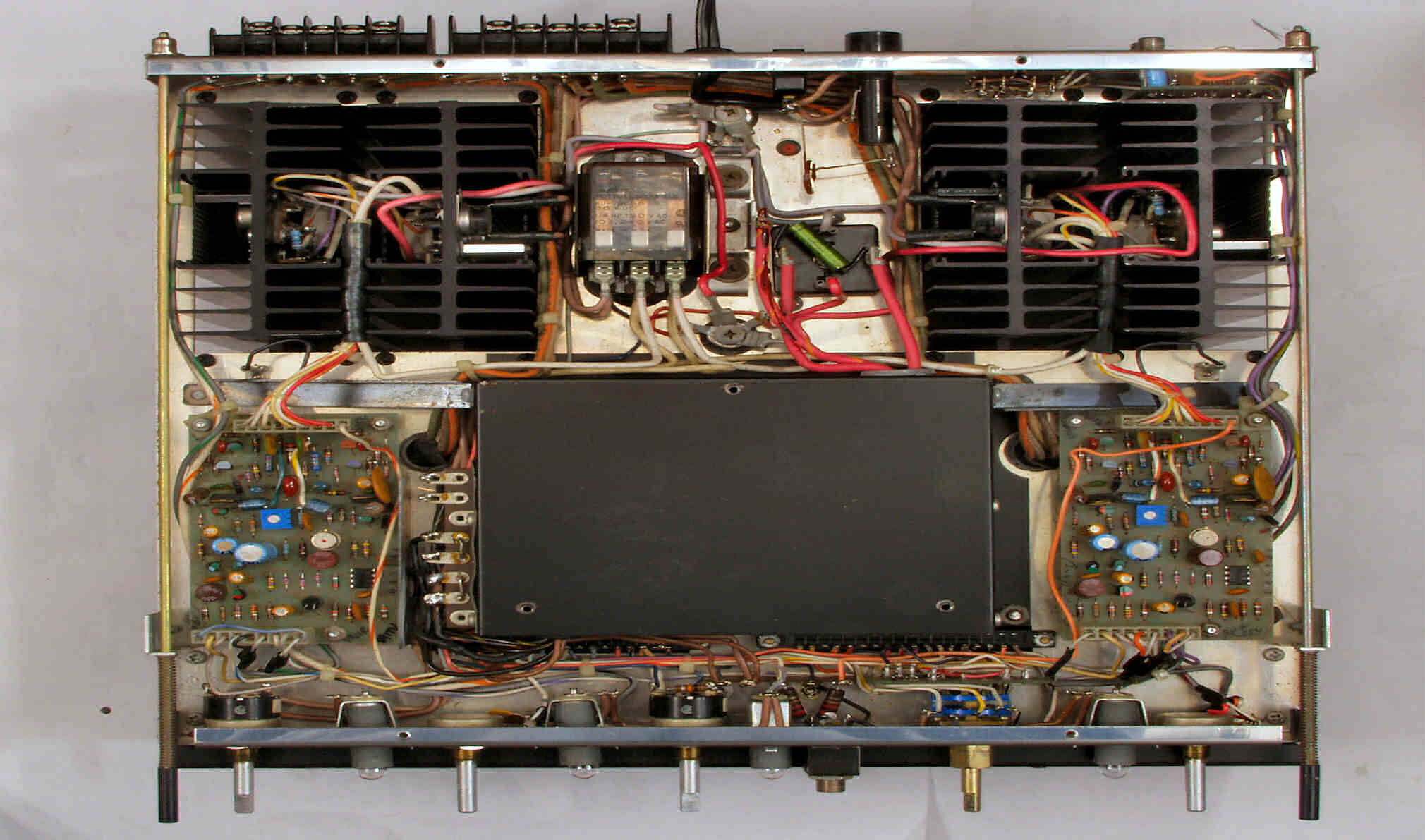

A3. 修理前点検中 下ケースと前面パネルを取り、下から見る
A4. 修理前点検中 シールドの錆

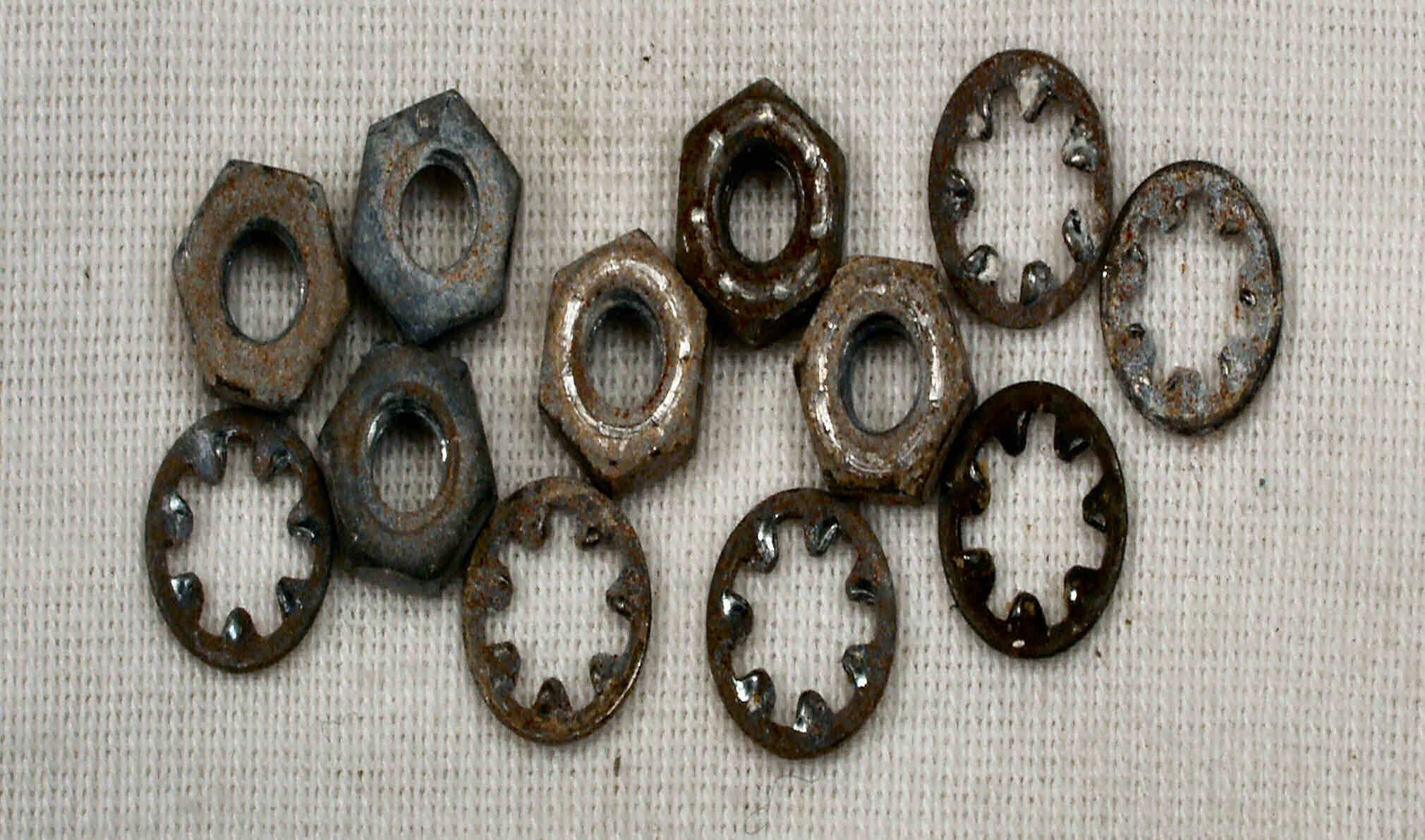

A5. 修理前点検中 RL−AMP基板取付けネジの錆び

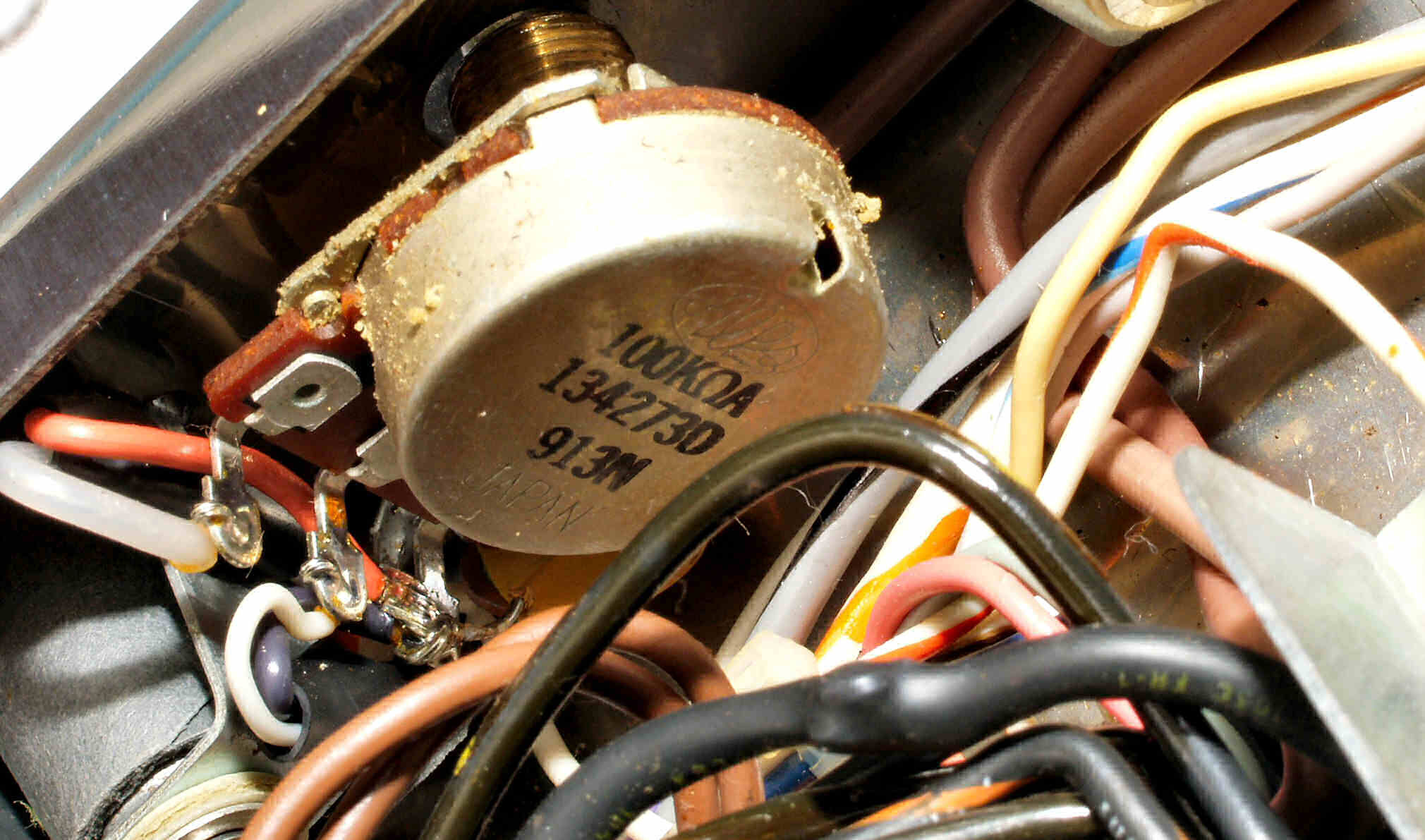

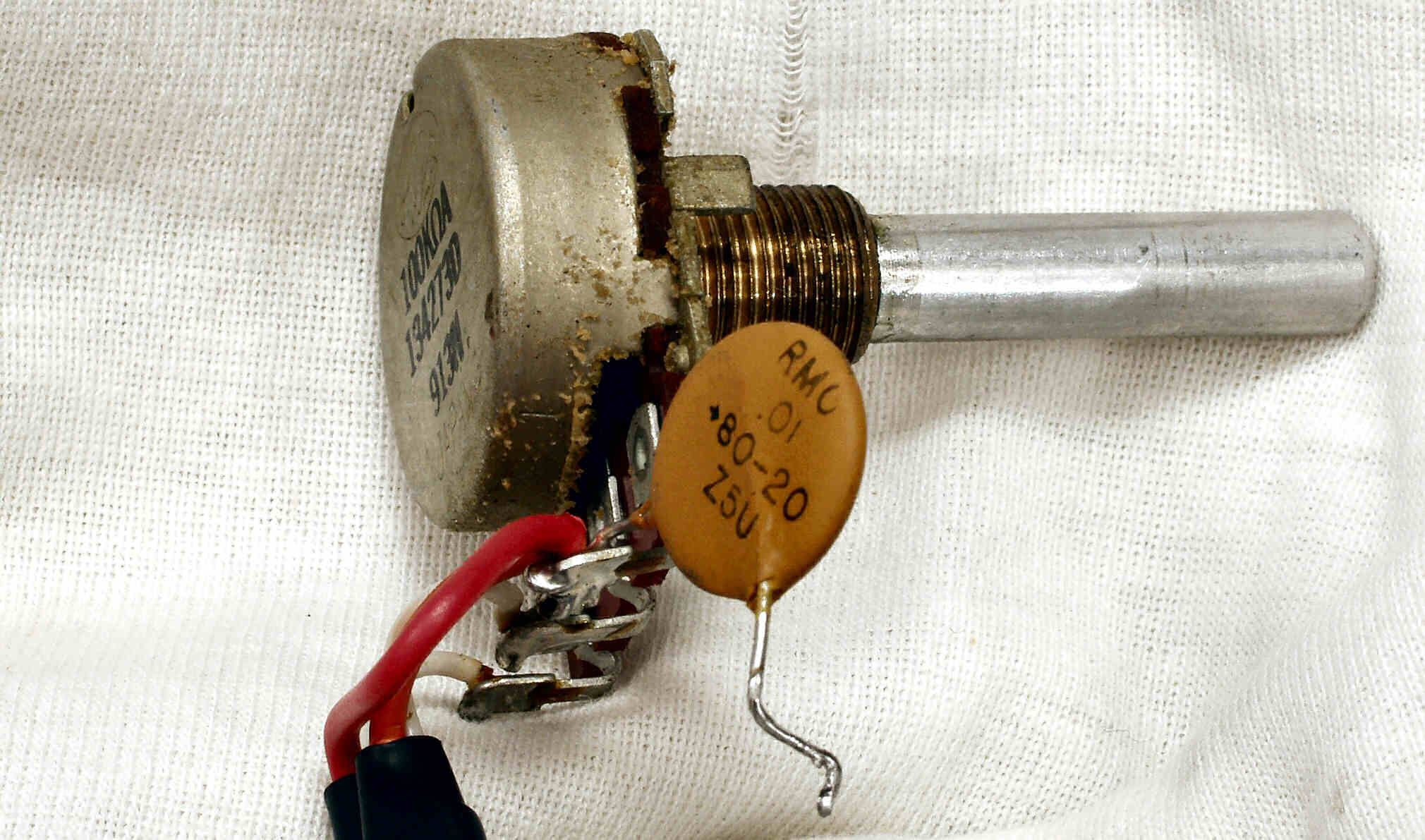

A6. 修理前点検中 R−VRの錆び
A7. 修理前点検中 L−VRの錆び
A8. 修理前点検中 電源電解コンデンサーの取付けネジの錆

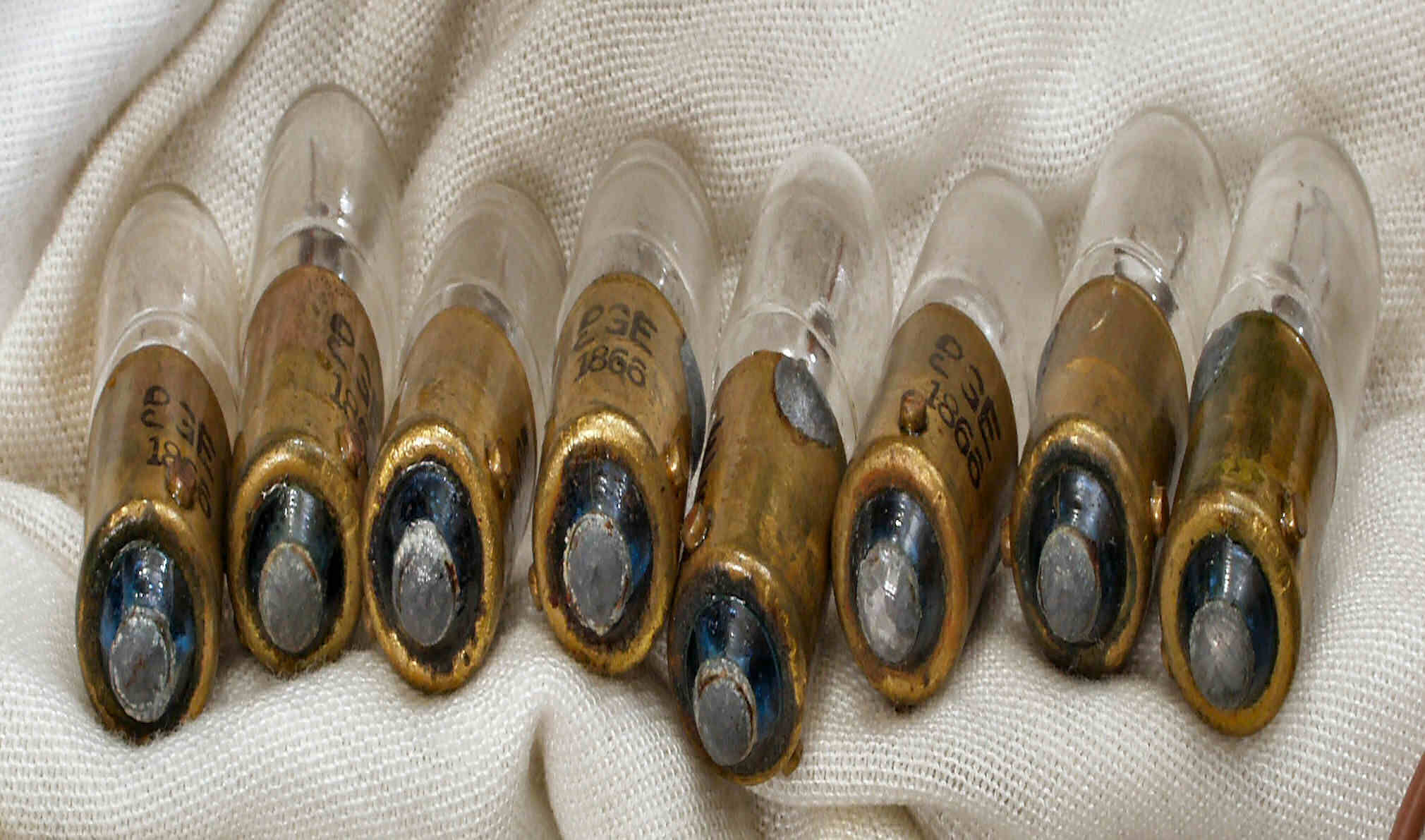

A9. 修理前点検中 VUメーター表示ランプ、錆有り
AA. 修理前点検中 VUメーター表示ランプ
AB. 修理前点検中 SP接続リレーの端子の緑青
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

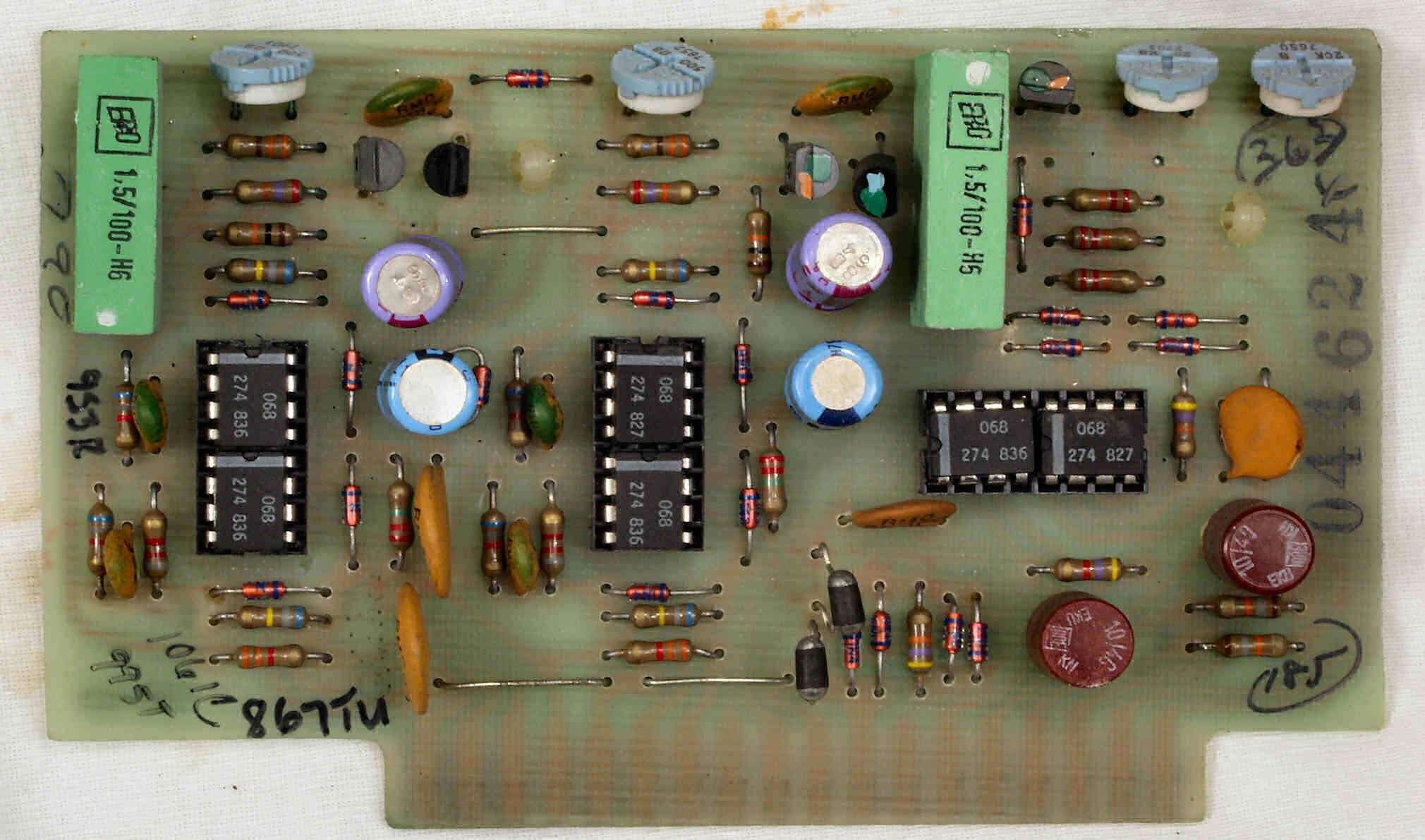

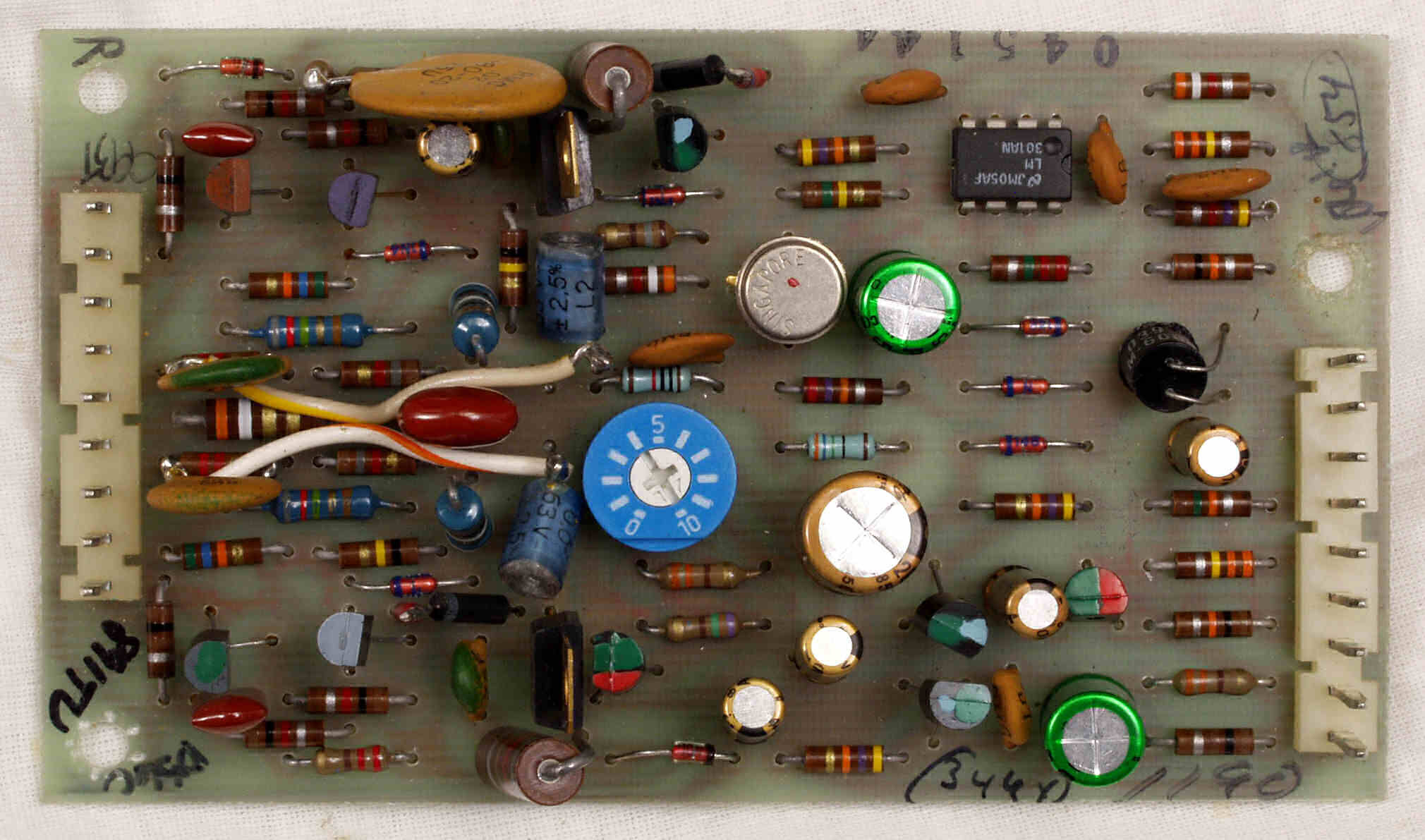

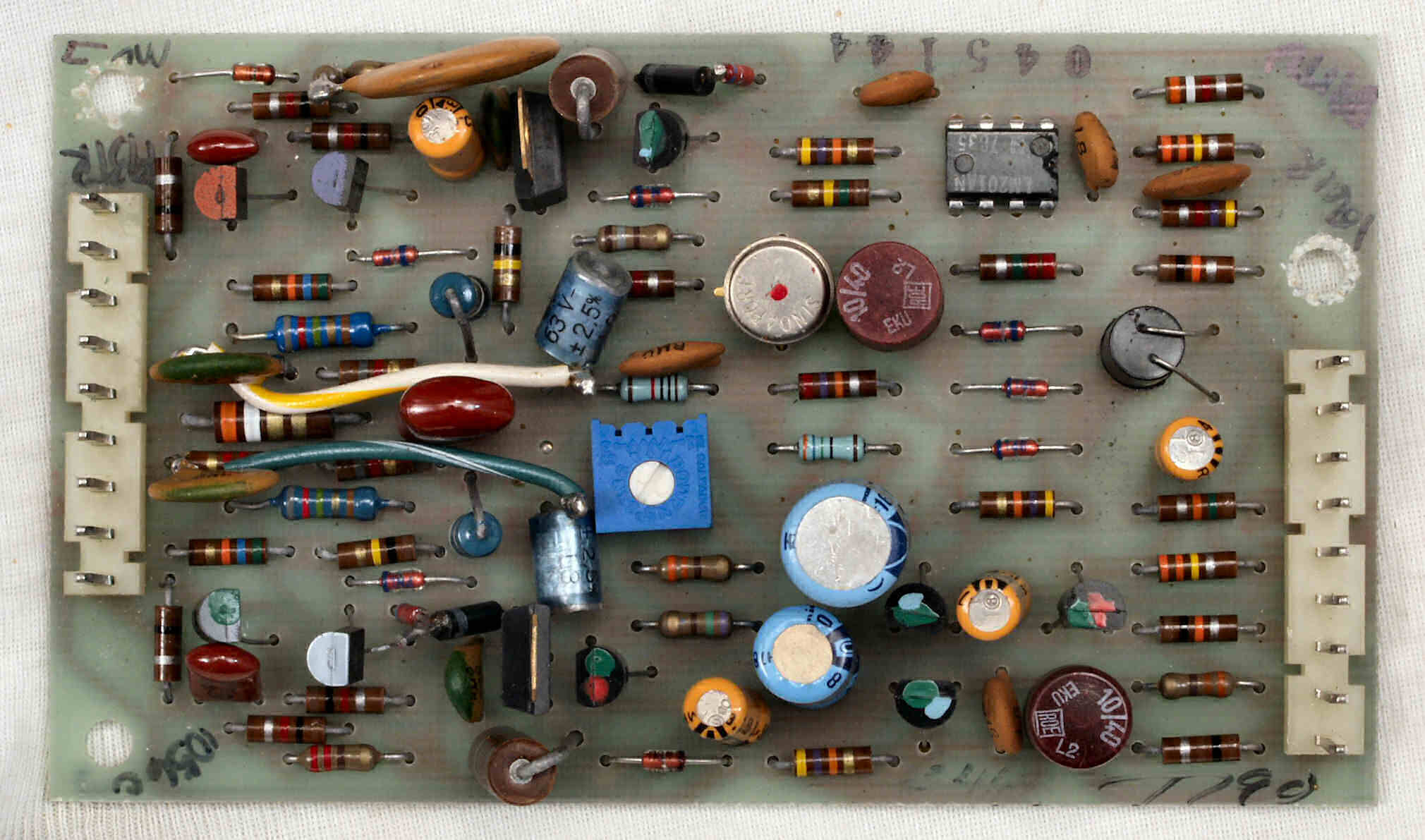

C11. 修理前 R−AMP基板

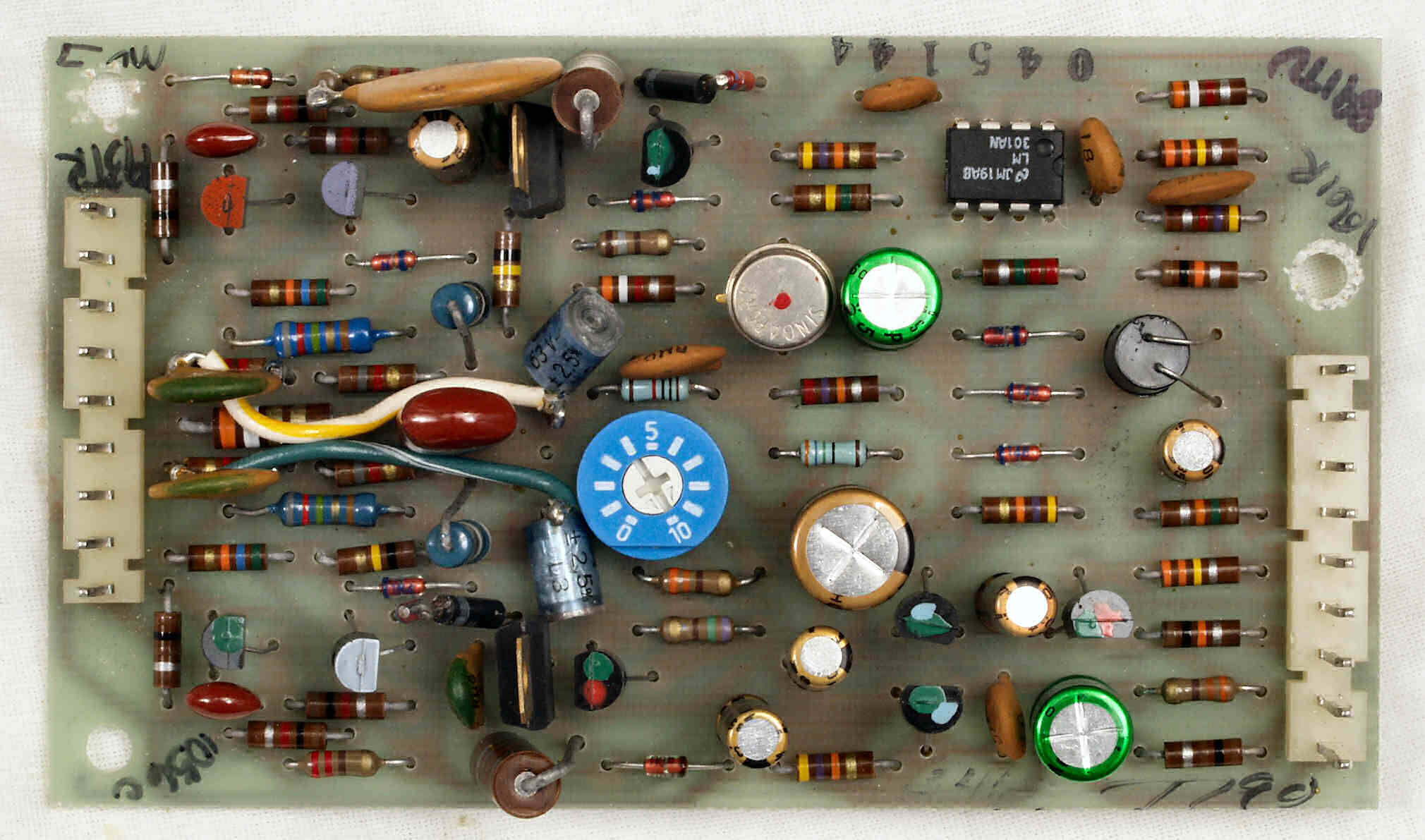

C12. 修理後 R−AMP基板 OP−AMP、電解コンデンサー8個、半固定VR交換

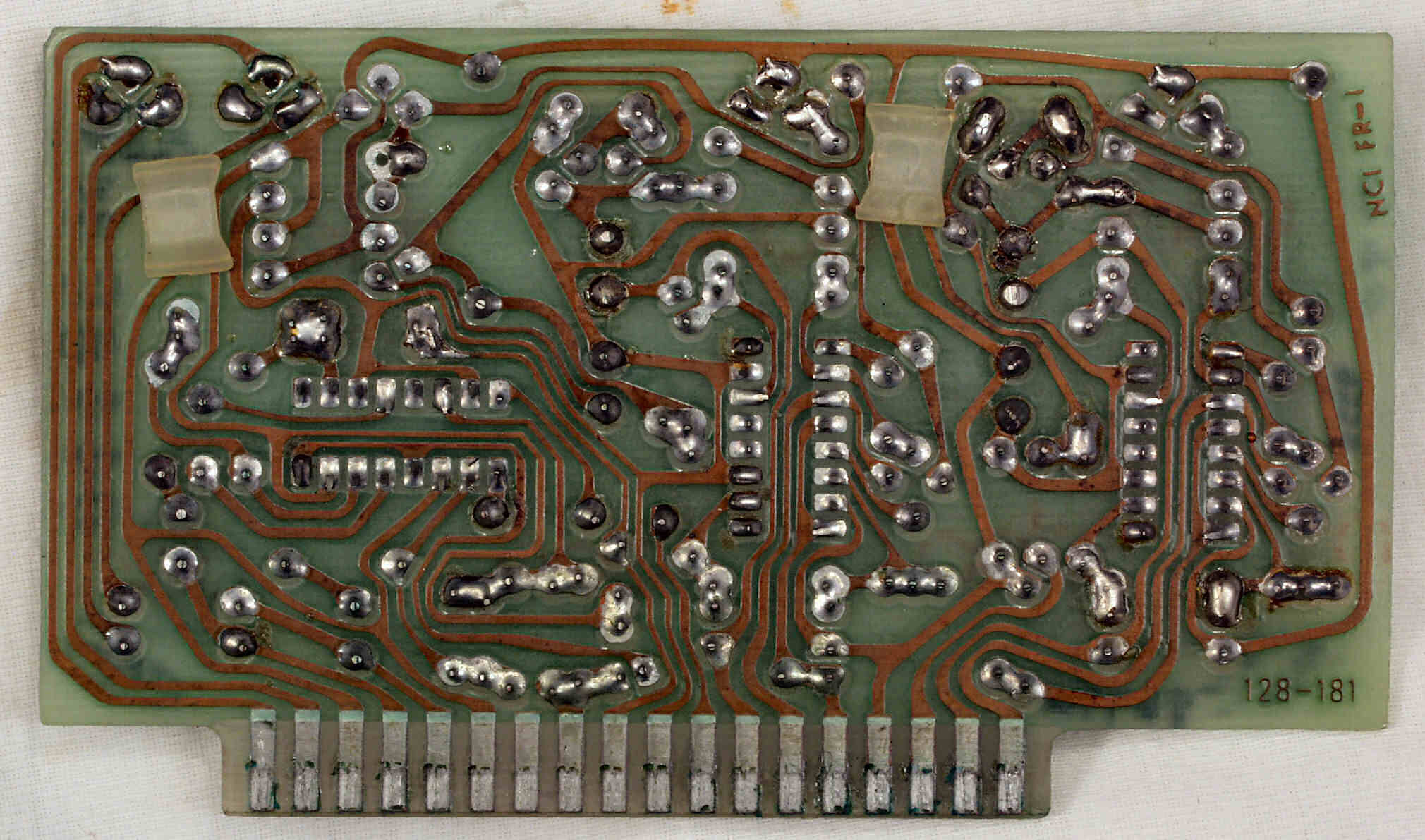

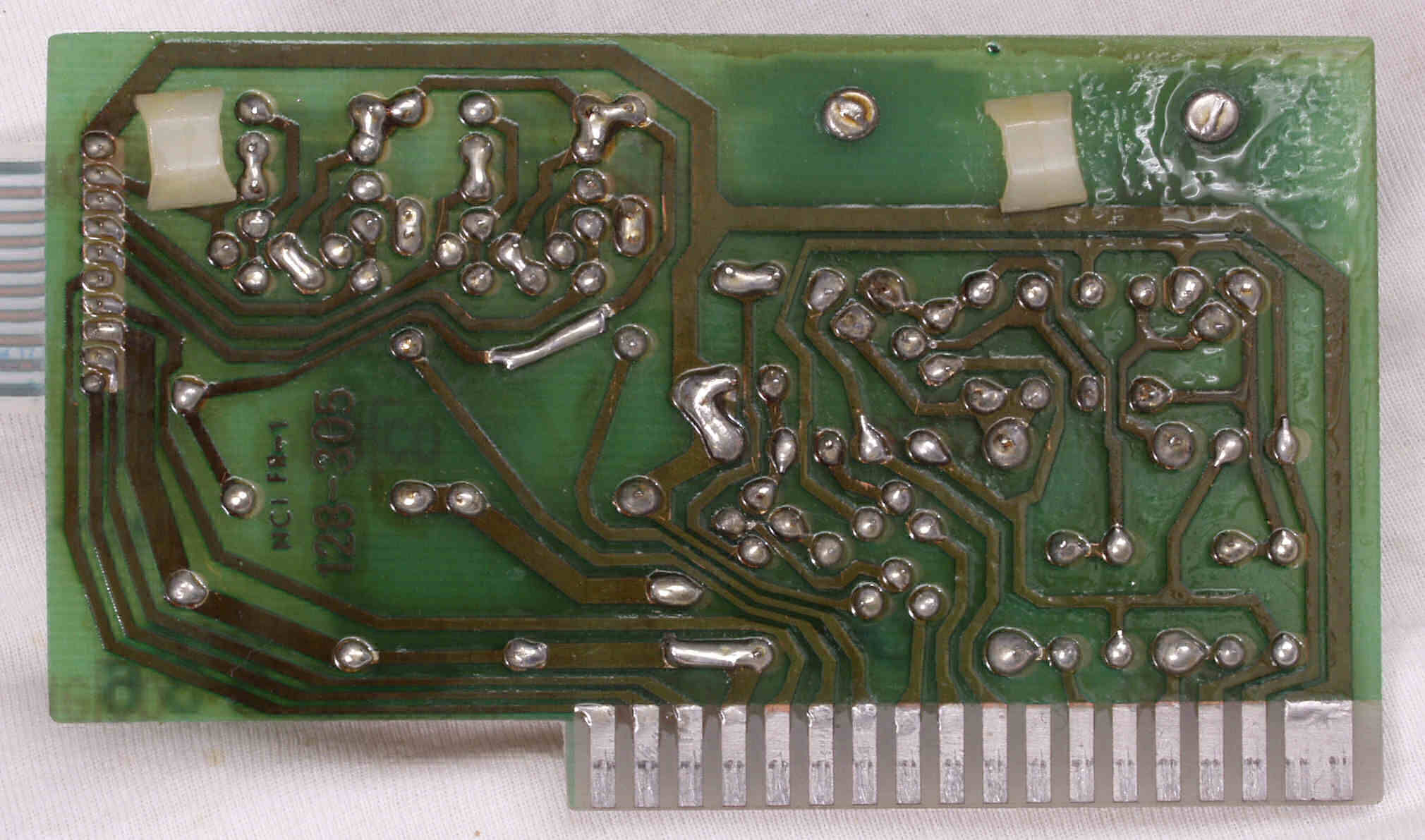

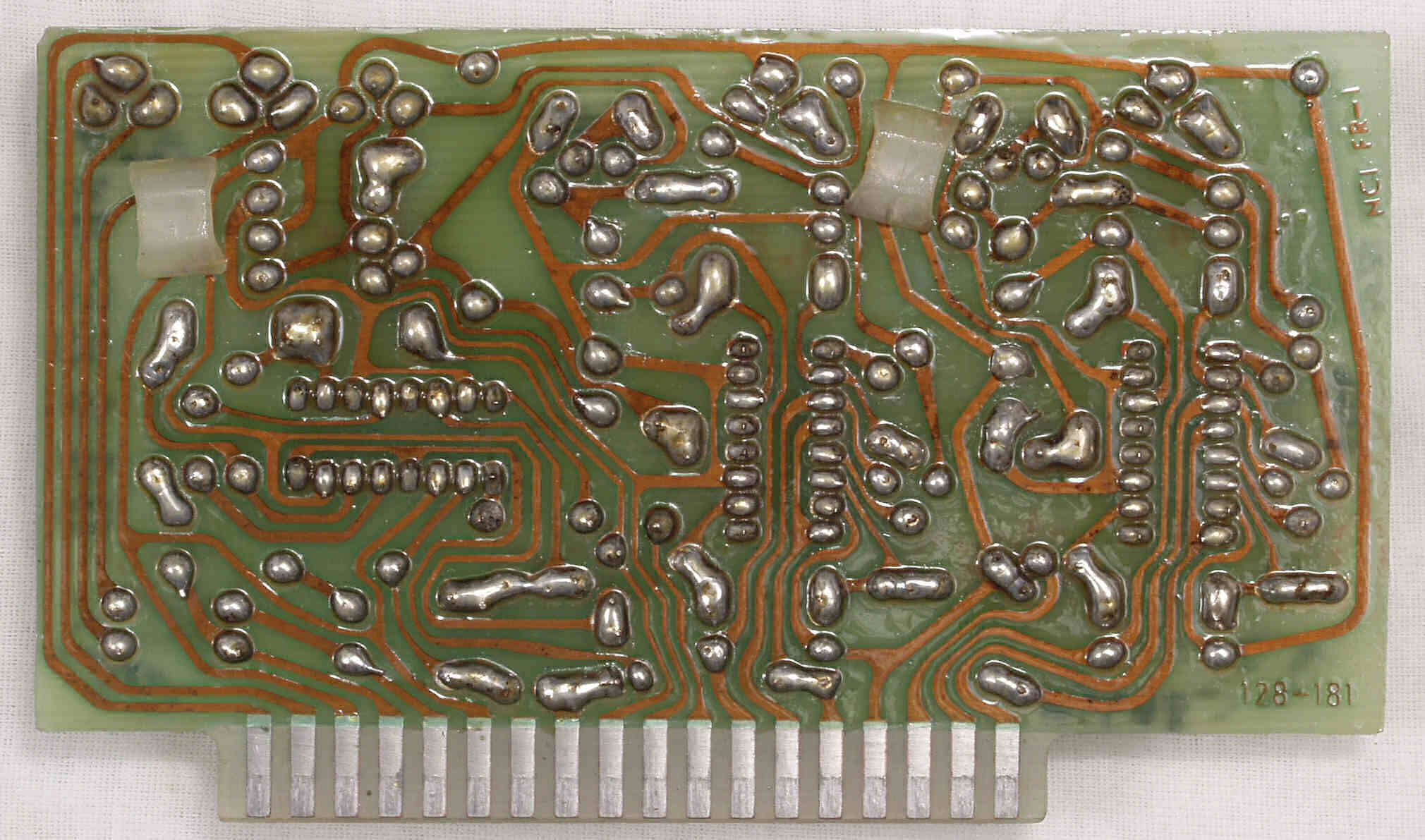

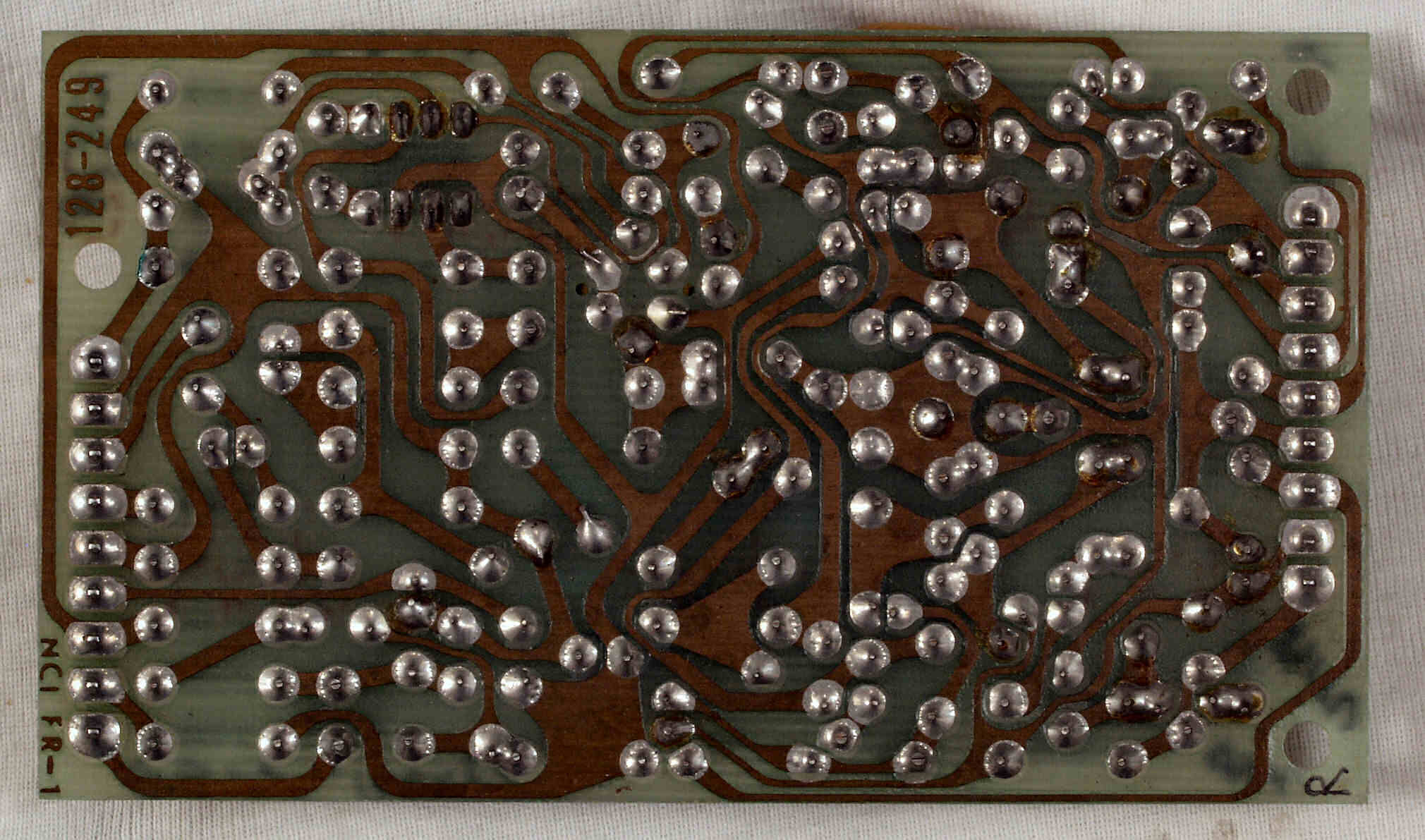

C13. 修理前 R−AMP基板裏

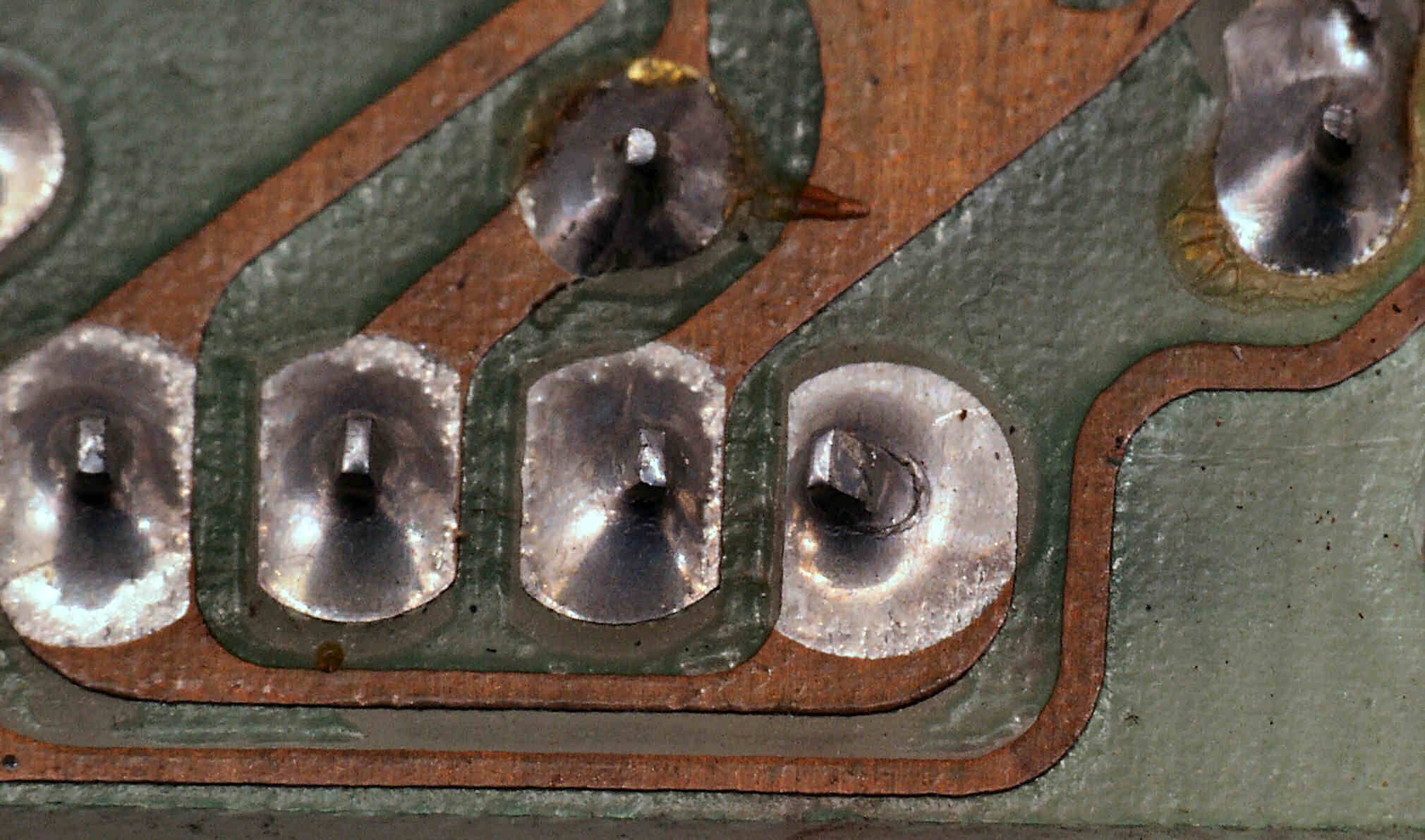

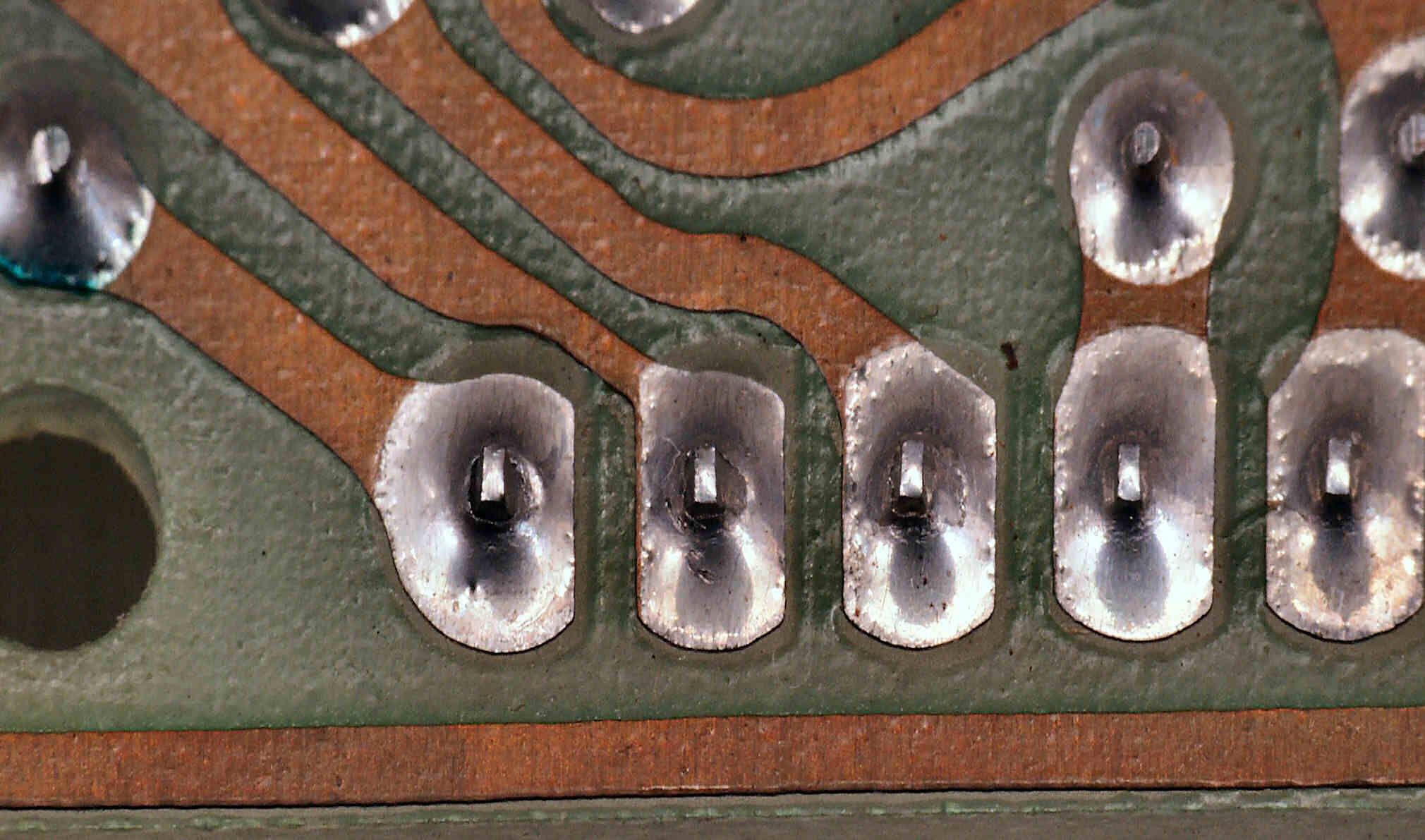

C132. 修理前 R−AMP基板裏、半田不良
C133. 修理前 R−AMP基板裏、半田不良2
C14. 修理(半田補正)後 R−AMP基板裏
C15. 修理中 R−AMP基板裏、余計なフラックスを取り除く。
C16. 完成R−AMP基板裏 洗浄後、防湿液を塗布。
C21. 修理前 L−AMP基板
C22. 修理後 L−AMP基板 OP−AMP、電解コンデンサー8個、半固定VR交換

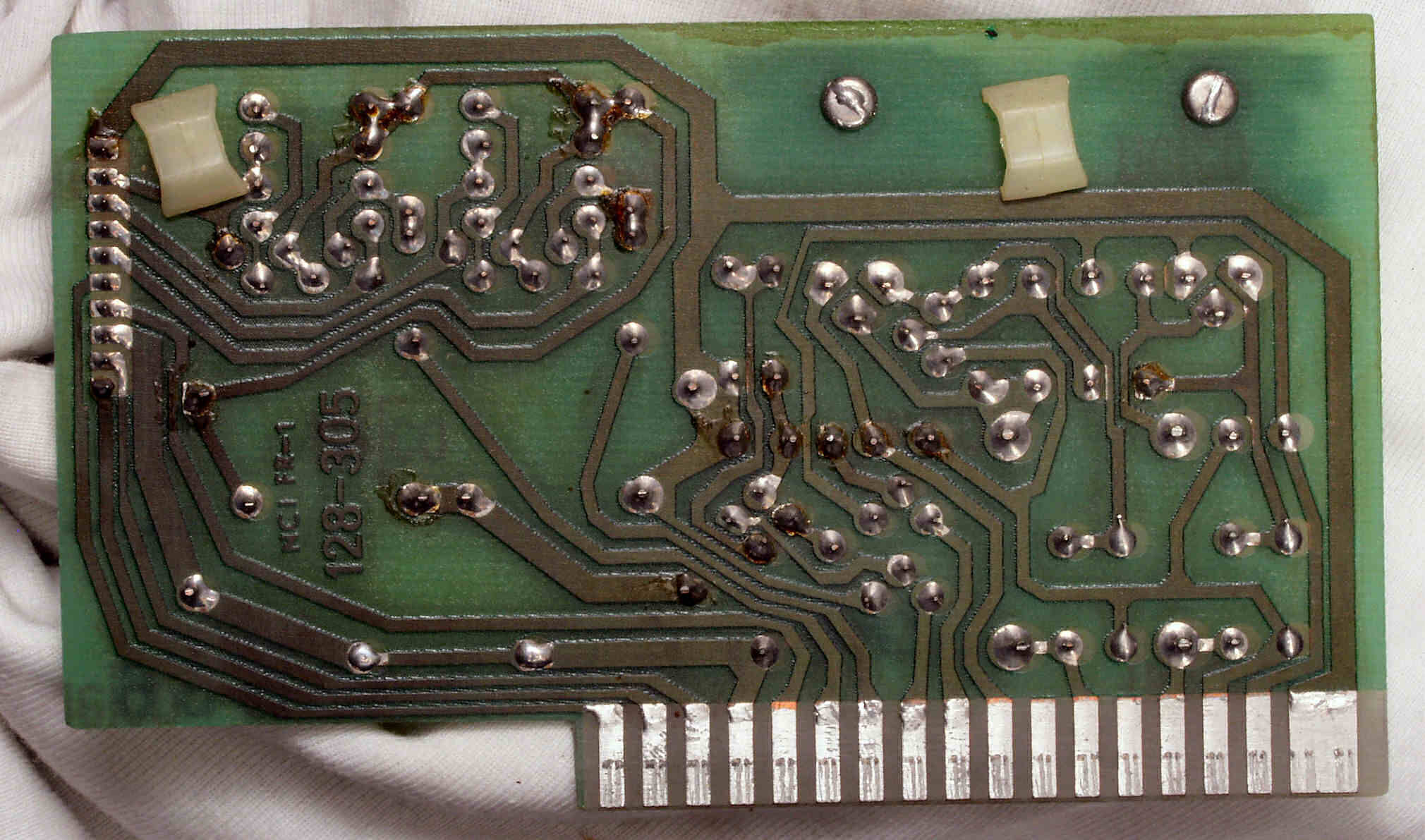

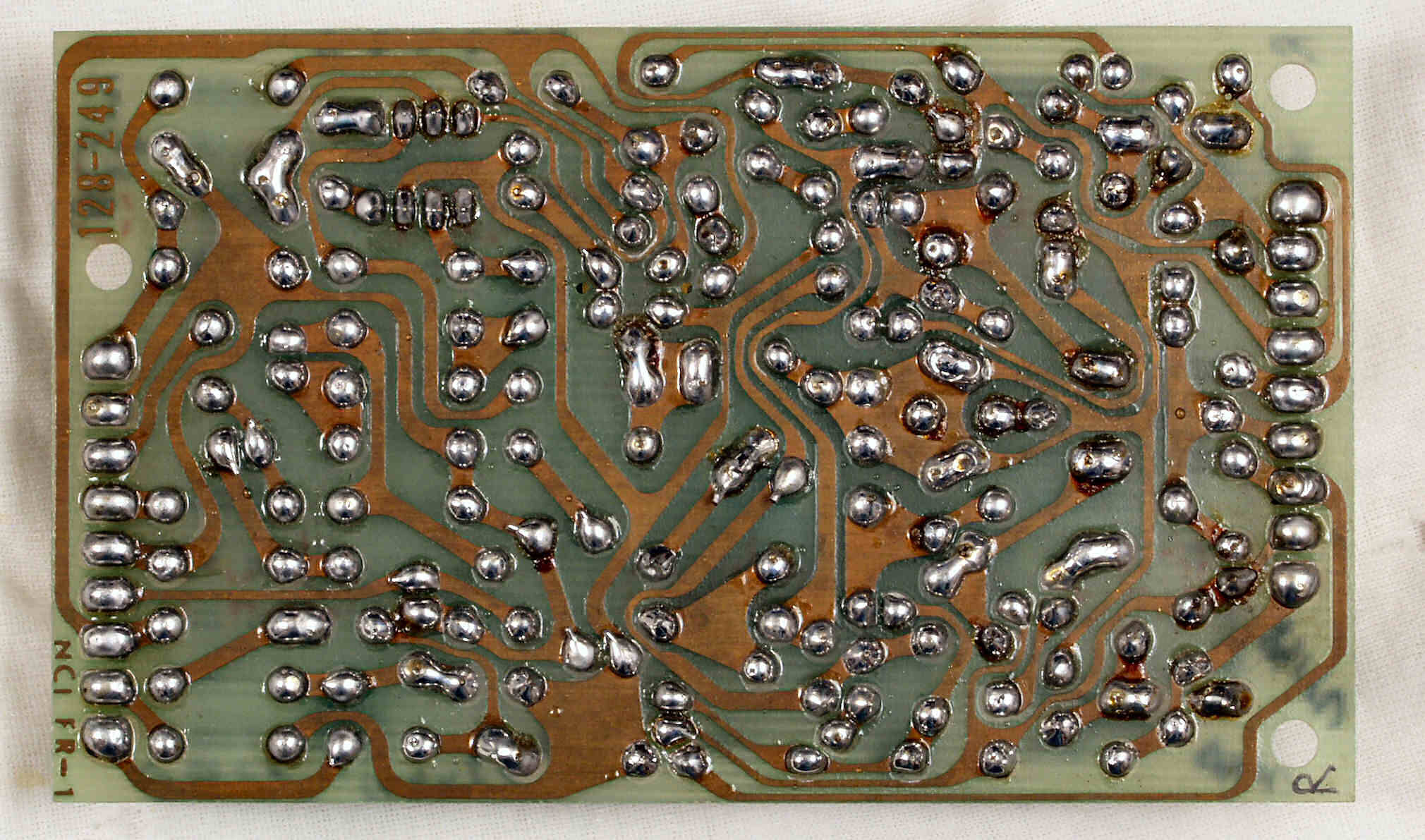

C23. 修理前 L−AMP基板裏
C24. 修理(半田補正)後 L−AMP基板裏
C25. 修理中 L−AMP基板裏、余計なフラックスを取り除く。
C26. 完成L−AMP基板裏 洗浄後、防湿液を塗布。

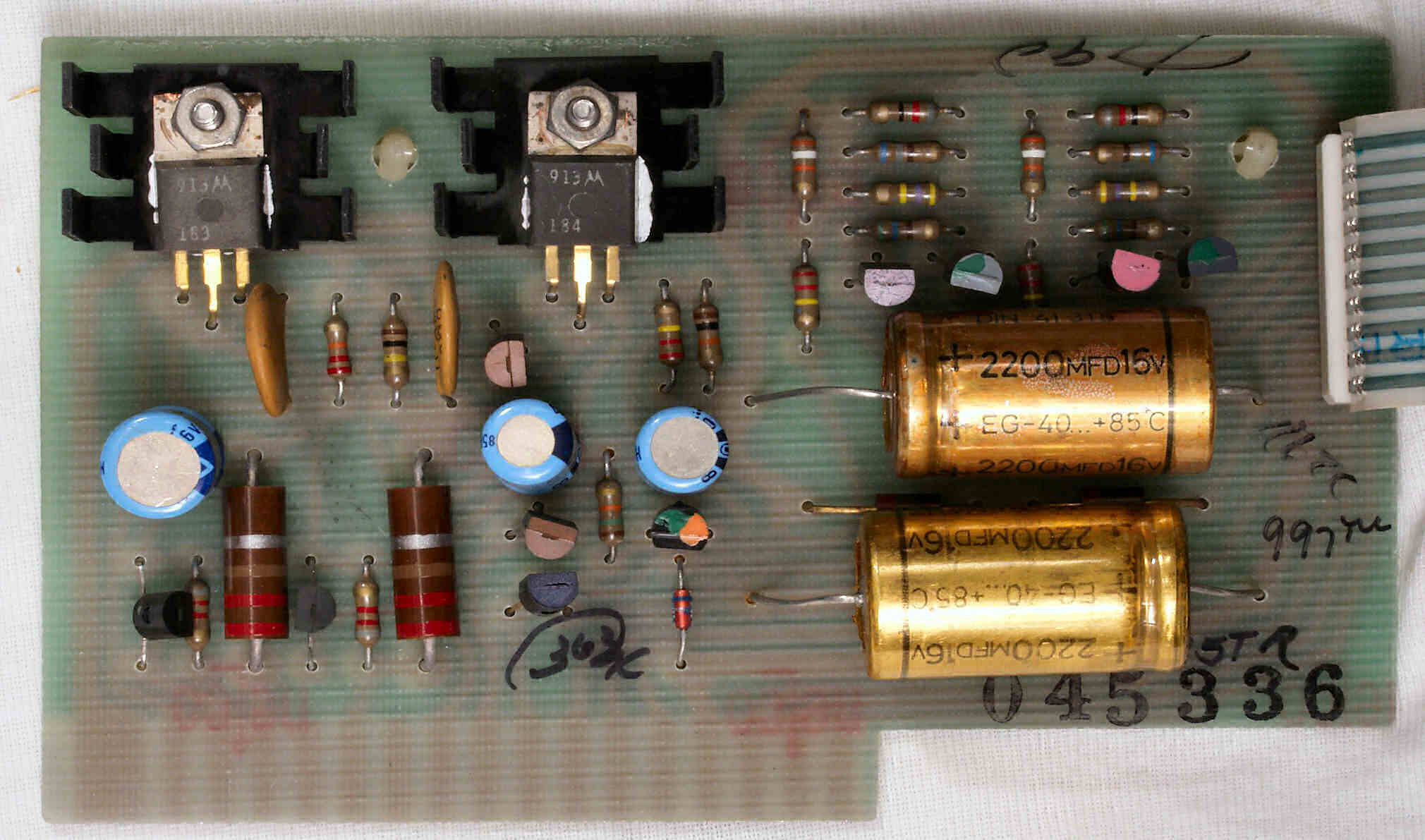

C31. 修理前 定電圧・制御基板
C32. 修理後 定電圧・制御基板 電解コンデンサー5個交換

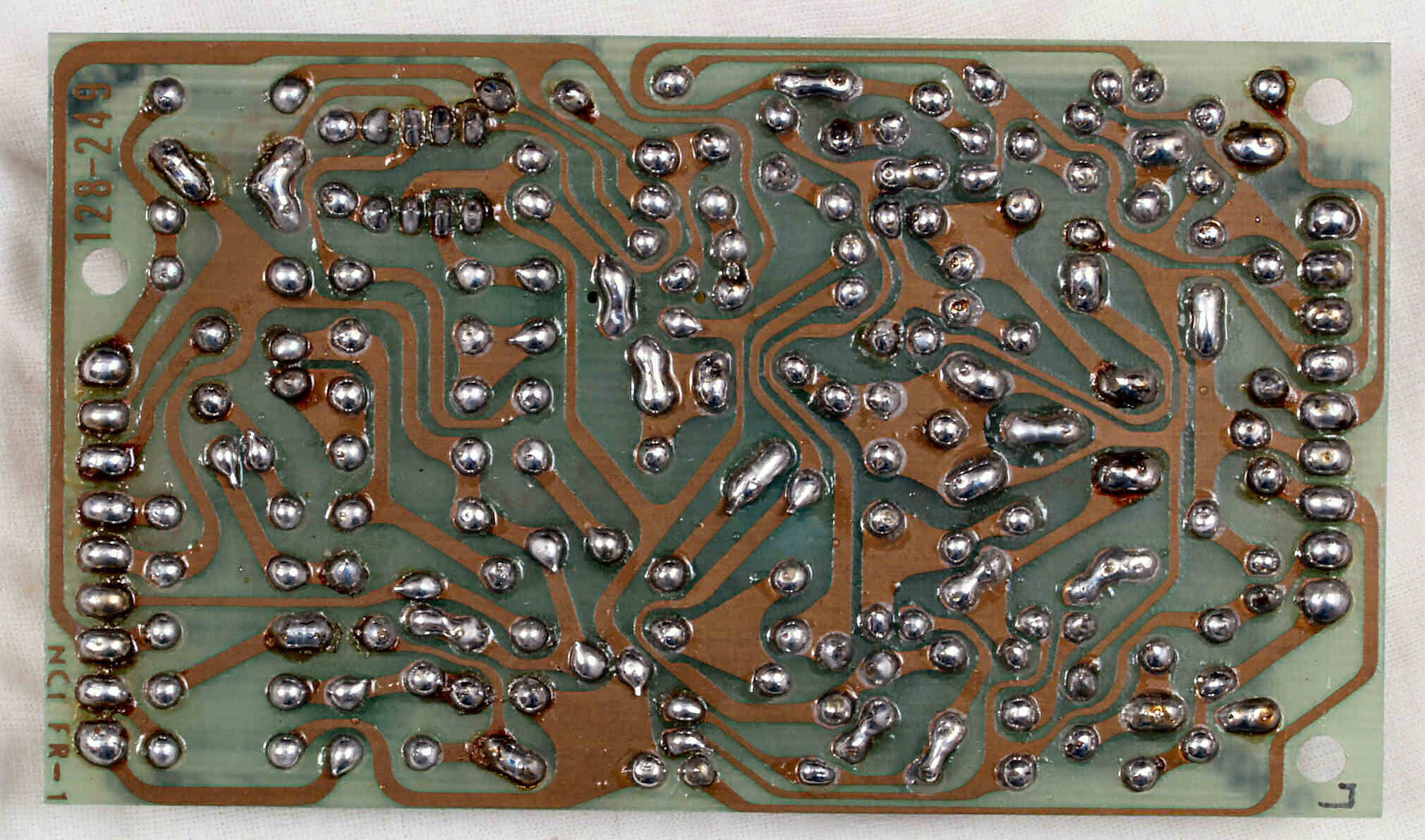

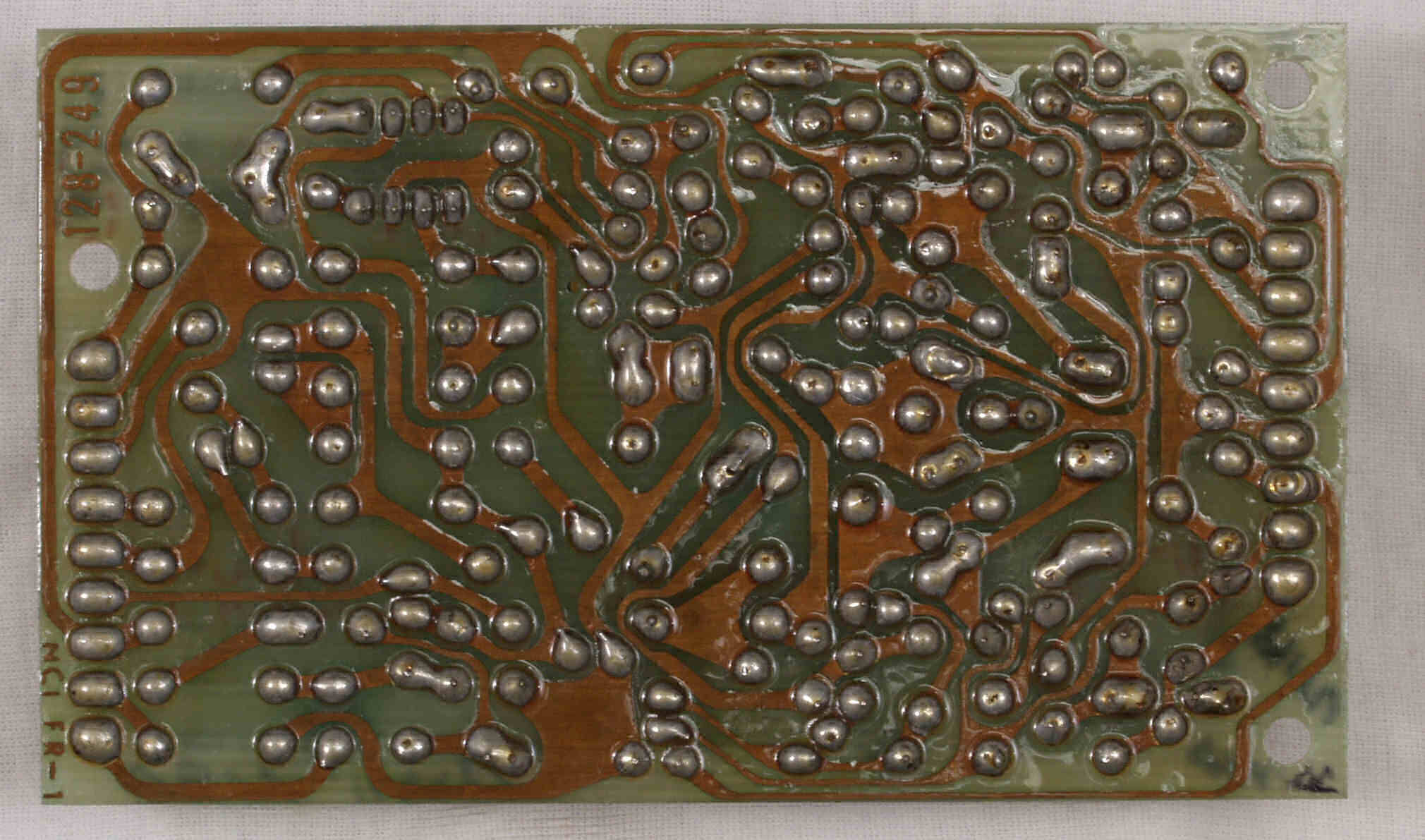

C33. 修理前 定電圧・制御基板裏
C34. 修理(半田補正)後 定電圧・制御基板裏
C35. 修理中 定電圧・制御基板裏、余計なフラックスを取り除く。
C36. 完成定電圧・制御基板裏 洗浄後、防湿液を塗布。
C41. 修理前 VU−AMP基板
C42. 修理後 VU−AMP基板 電解コンデンサー6個交換

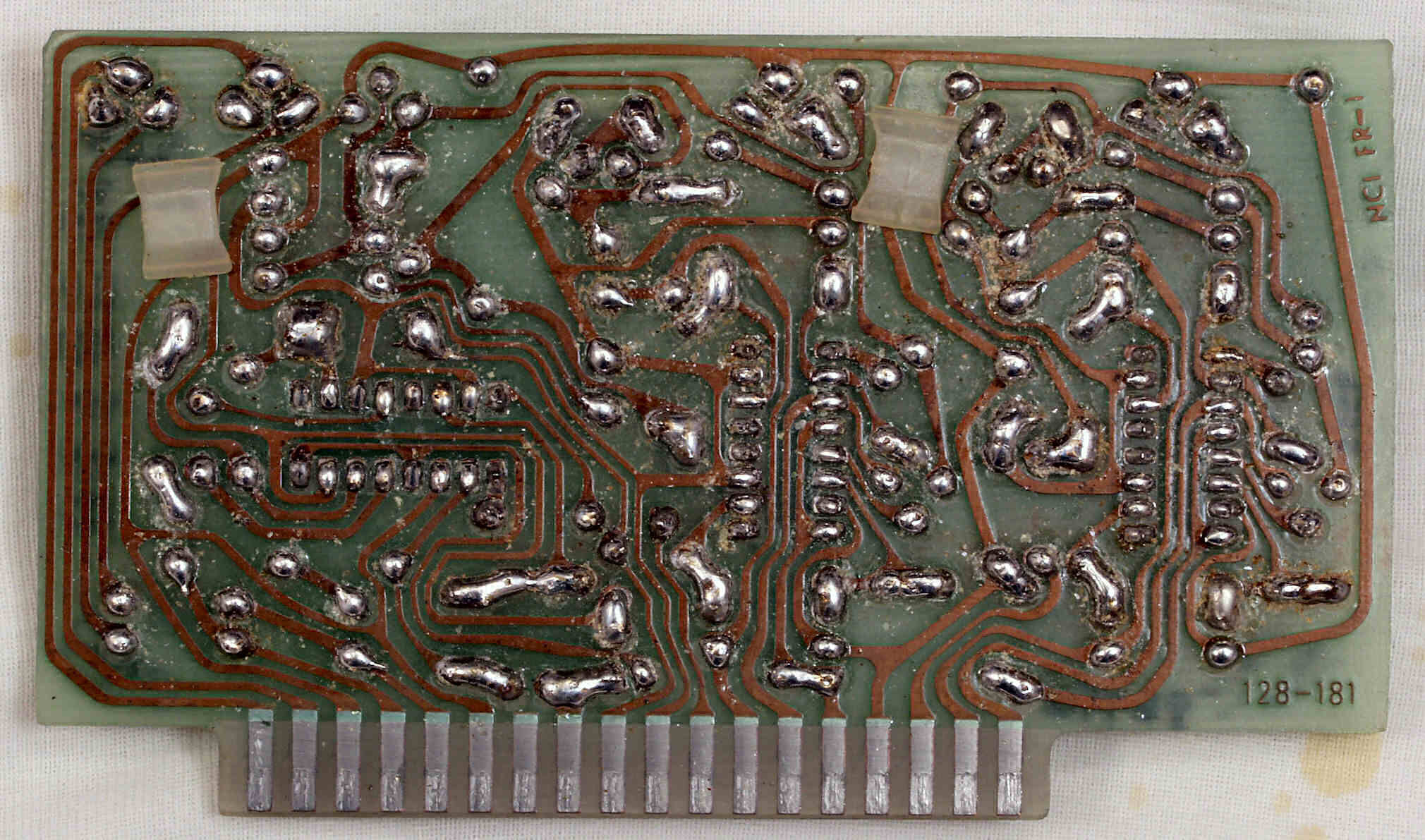

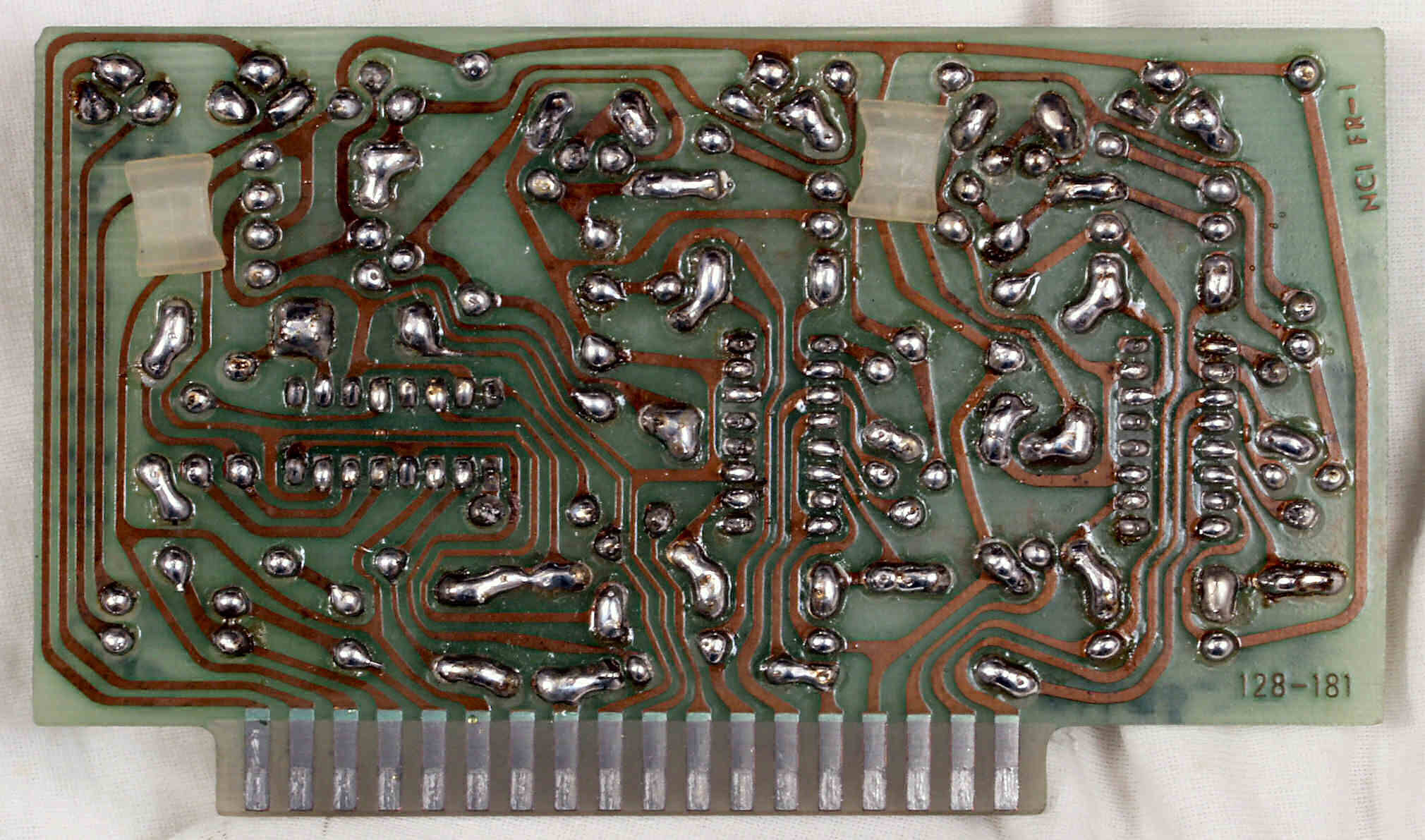

C43. 修理前 VU−AMP基板裏

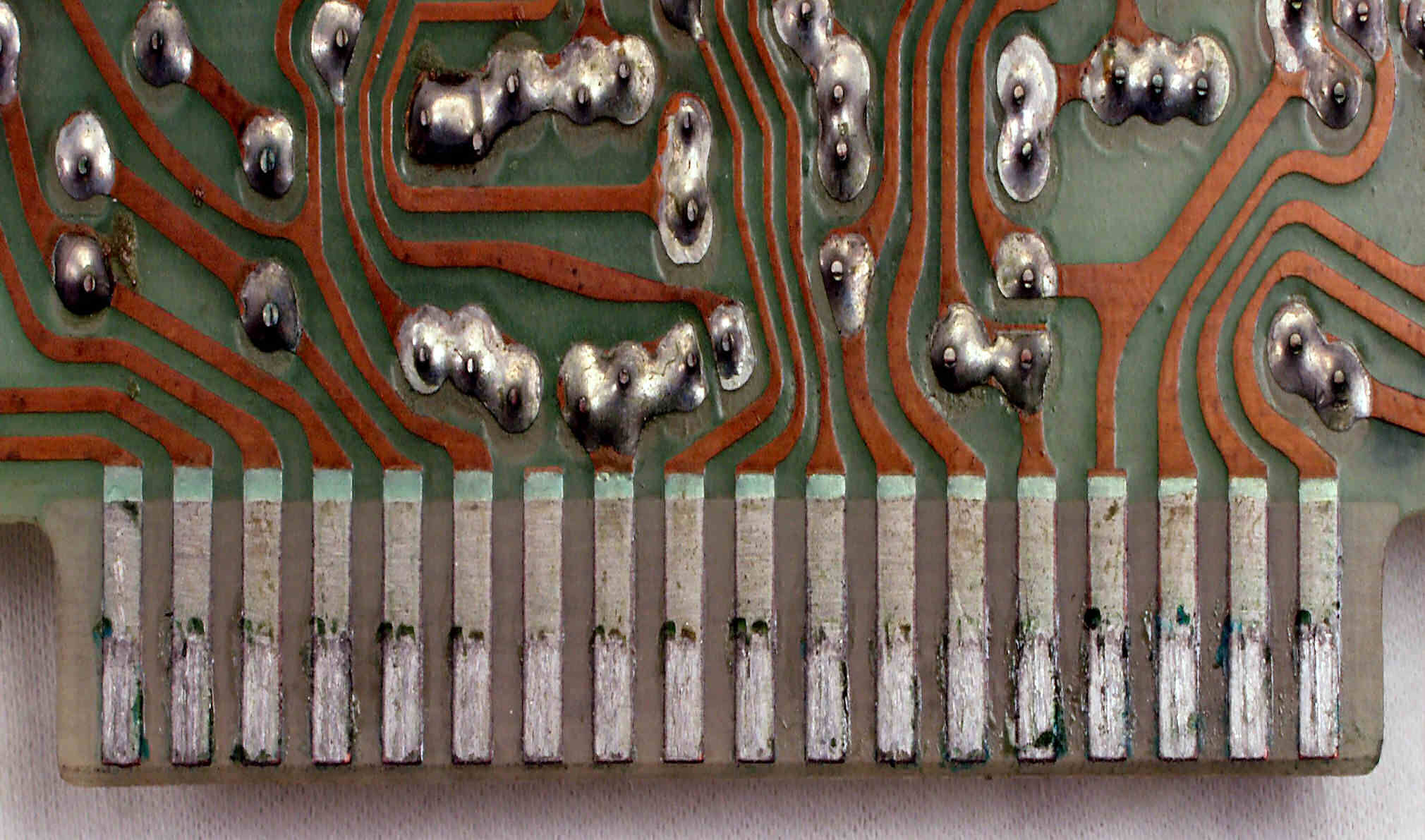

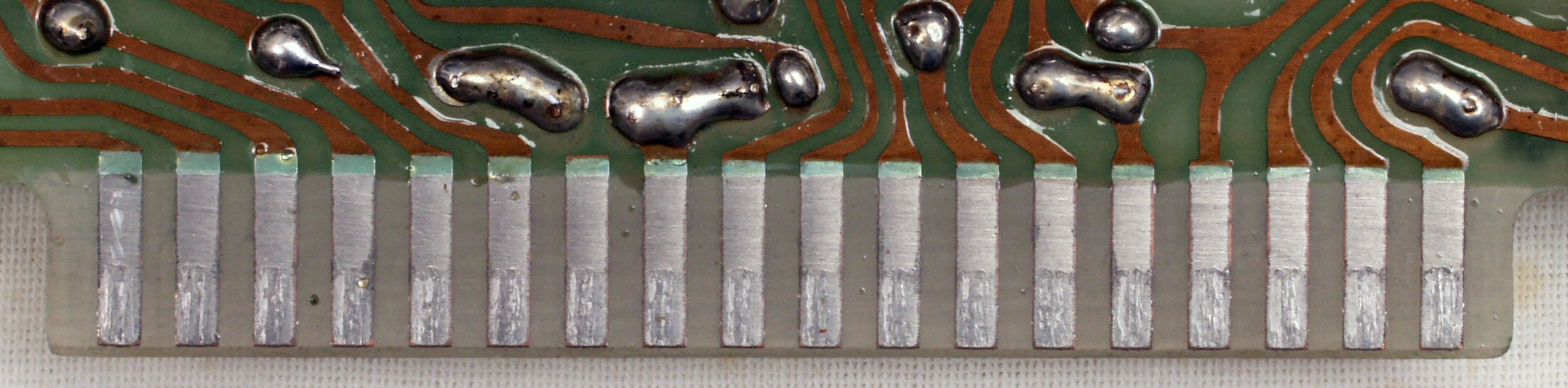

C432. 修理前 VU−AMP基板裏、接続端子に発生した緑青
C433. 修理(清掃)後 VU−AMP基板裏、接続端子

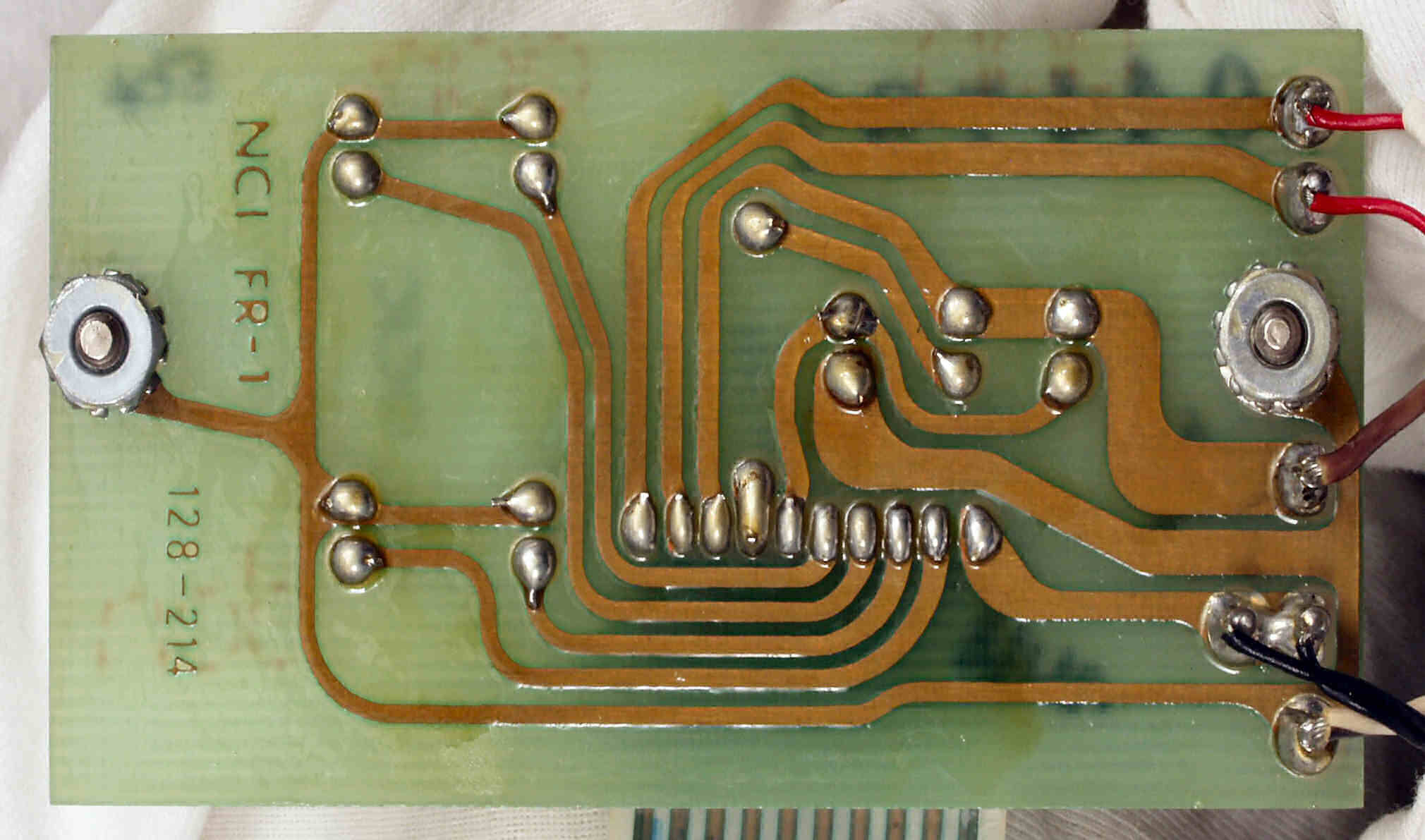

C44. 修理(半田補正)後 VU−AMP基板裏
C45. 修理中 VU−AMP基板裏、余計なフラックスを取り除く。
C46. 完成VU−AMP基板裏 洗浄後、防湿液を塗布。
C51. 修理前 R−VRの錆び
C52. 修理中 R−VRを取り出す

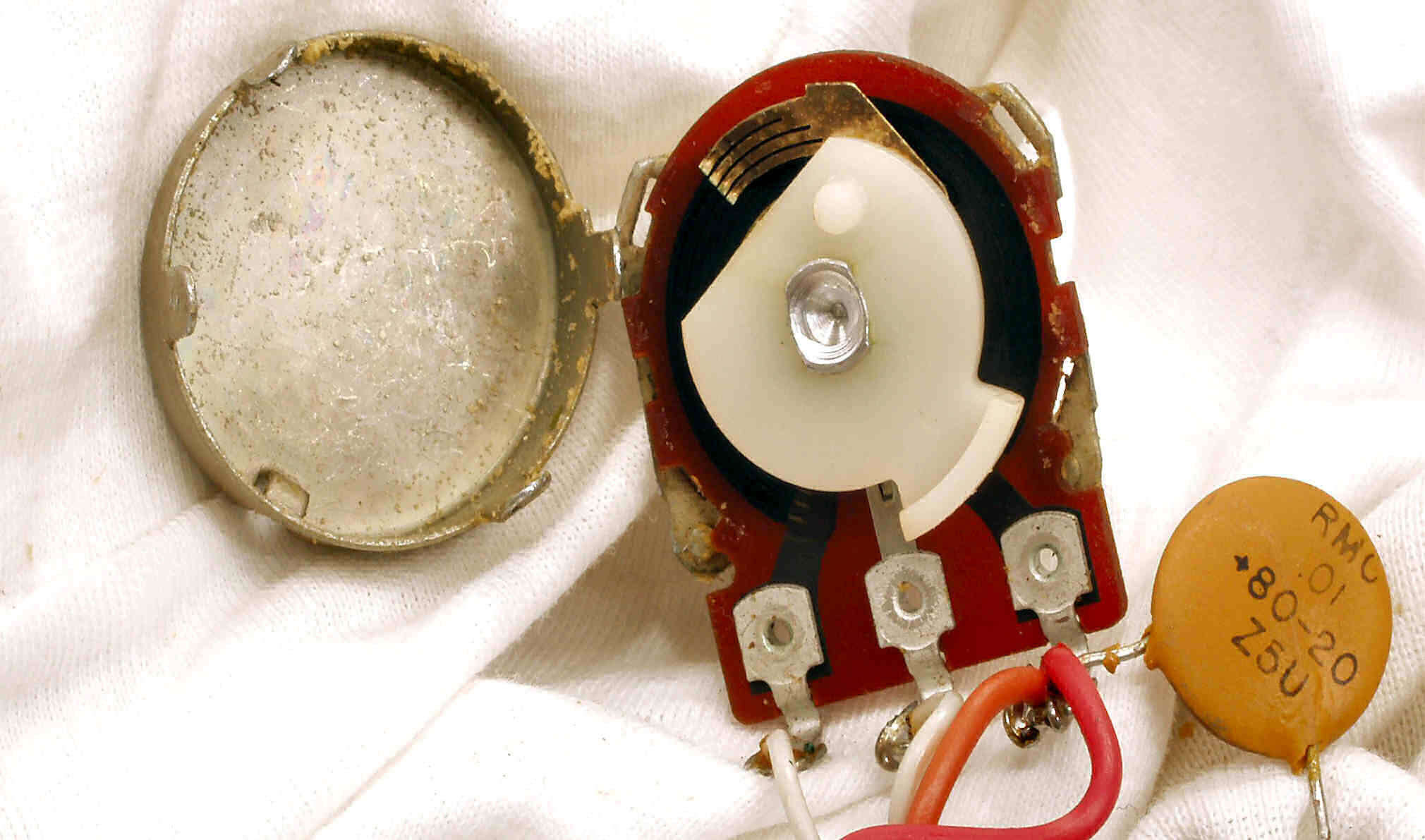

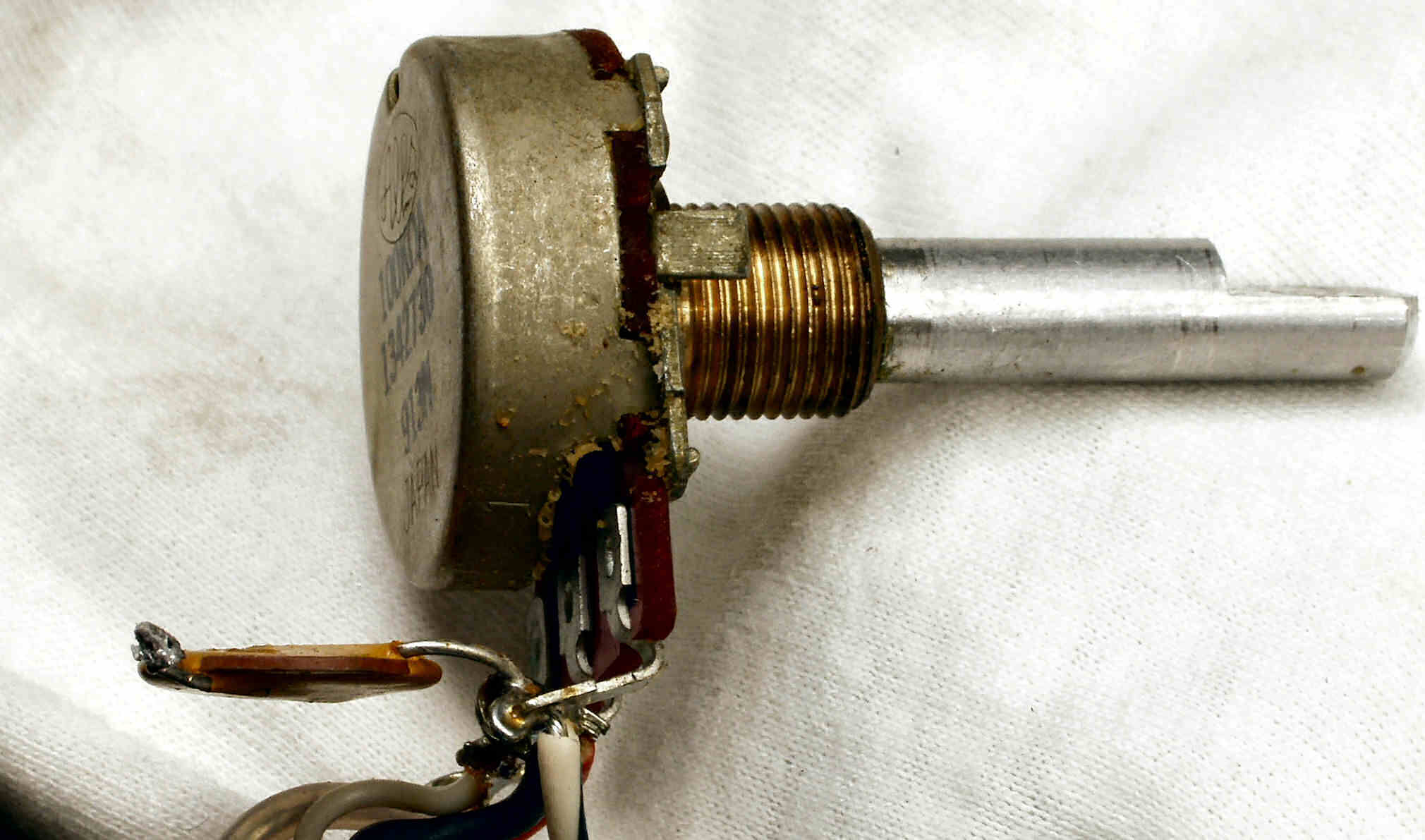

C53. 修理前  R−VRを清掃前

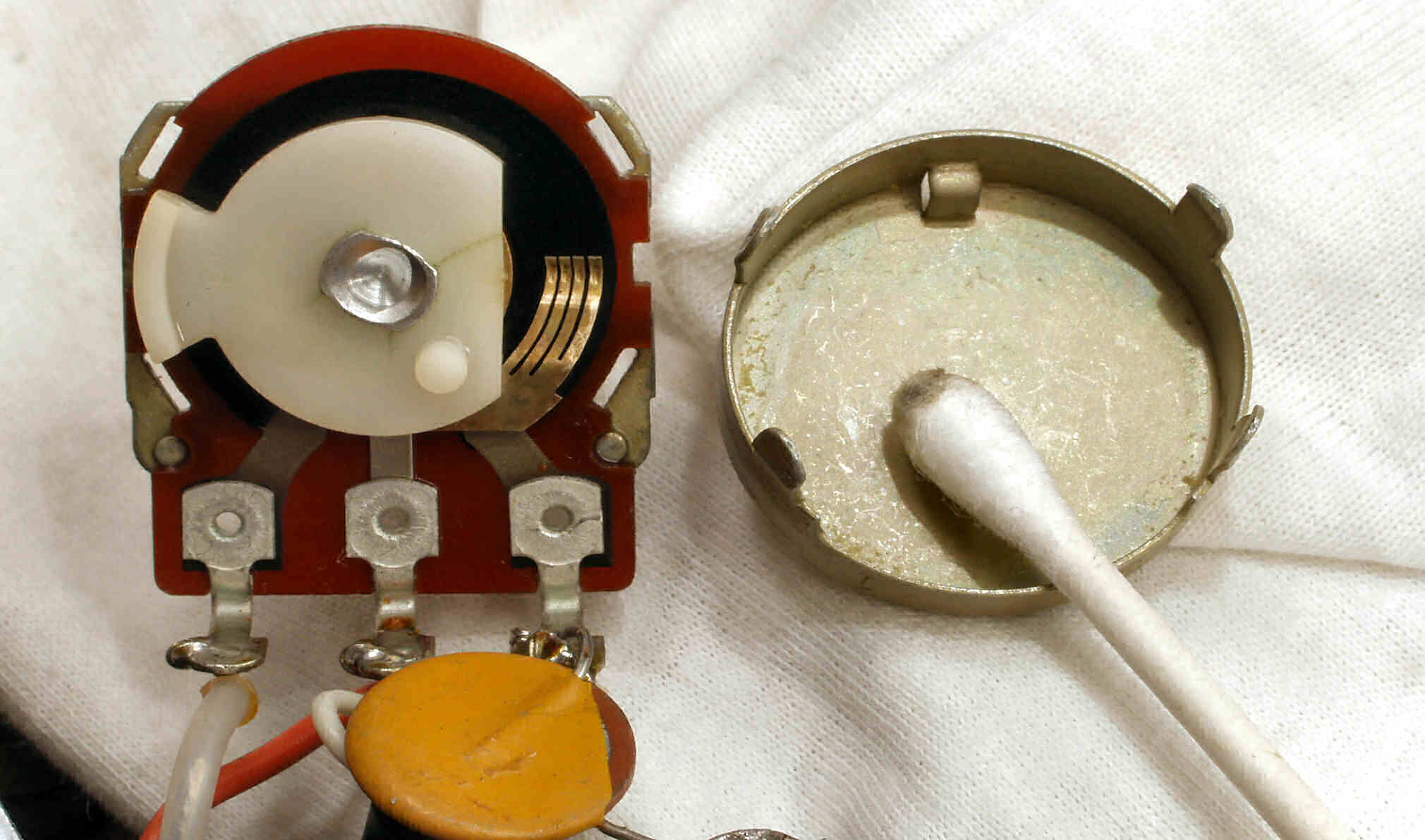

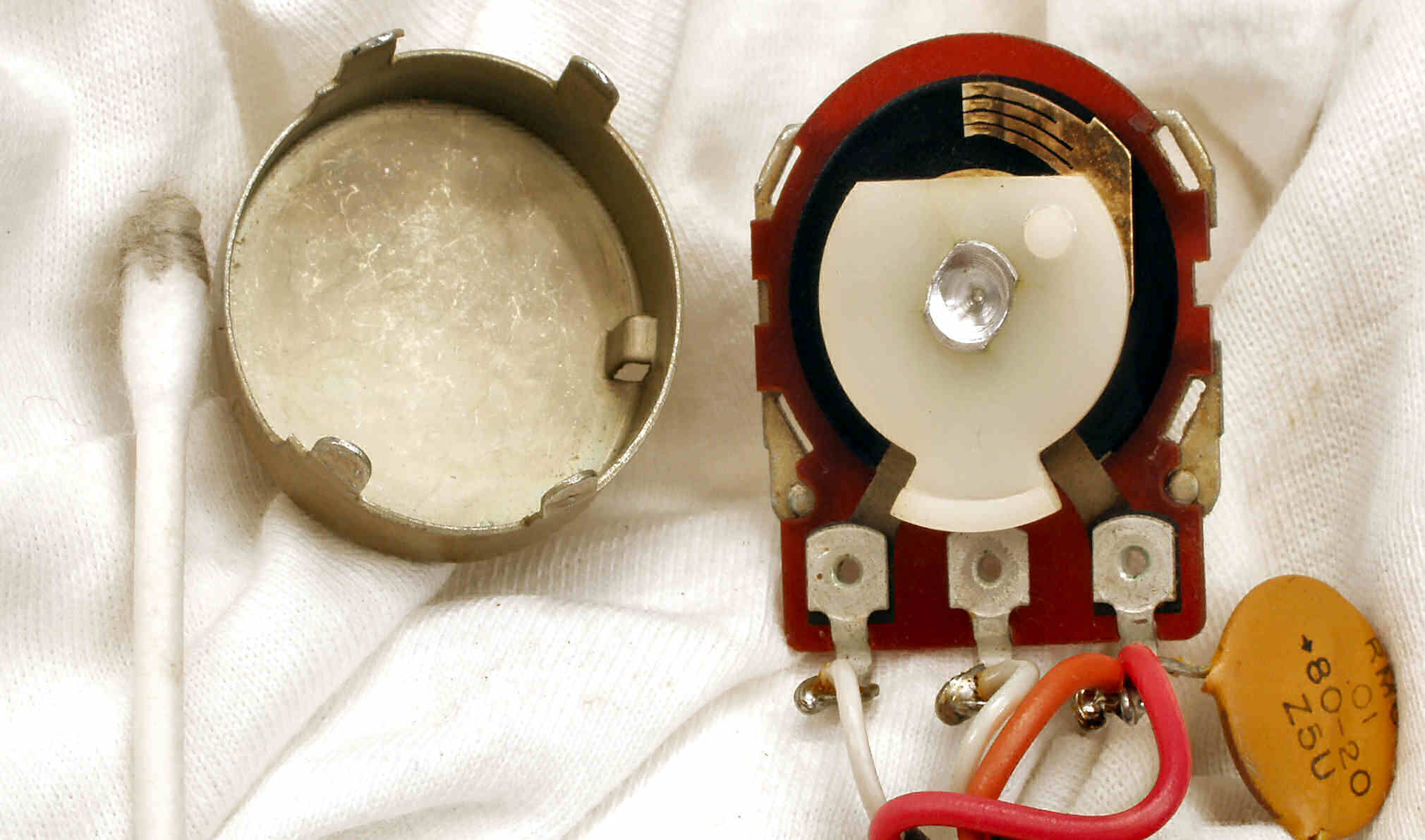

C54. 修理(清掃)後  R−VRを清掃
C55. 修理前 L−VRの錆び
C56. 修理中 L−VRを取り出す
C57. 修理前  L−VRを清掃前
C58. 修理(清掃)後  L−VRを清掃

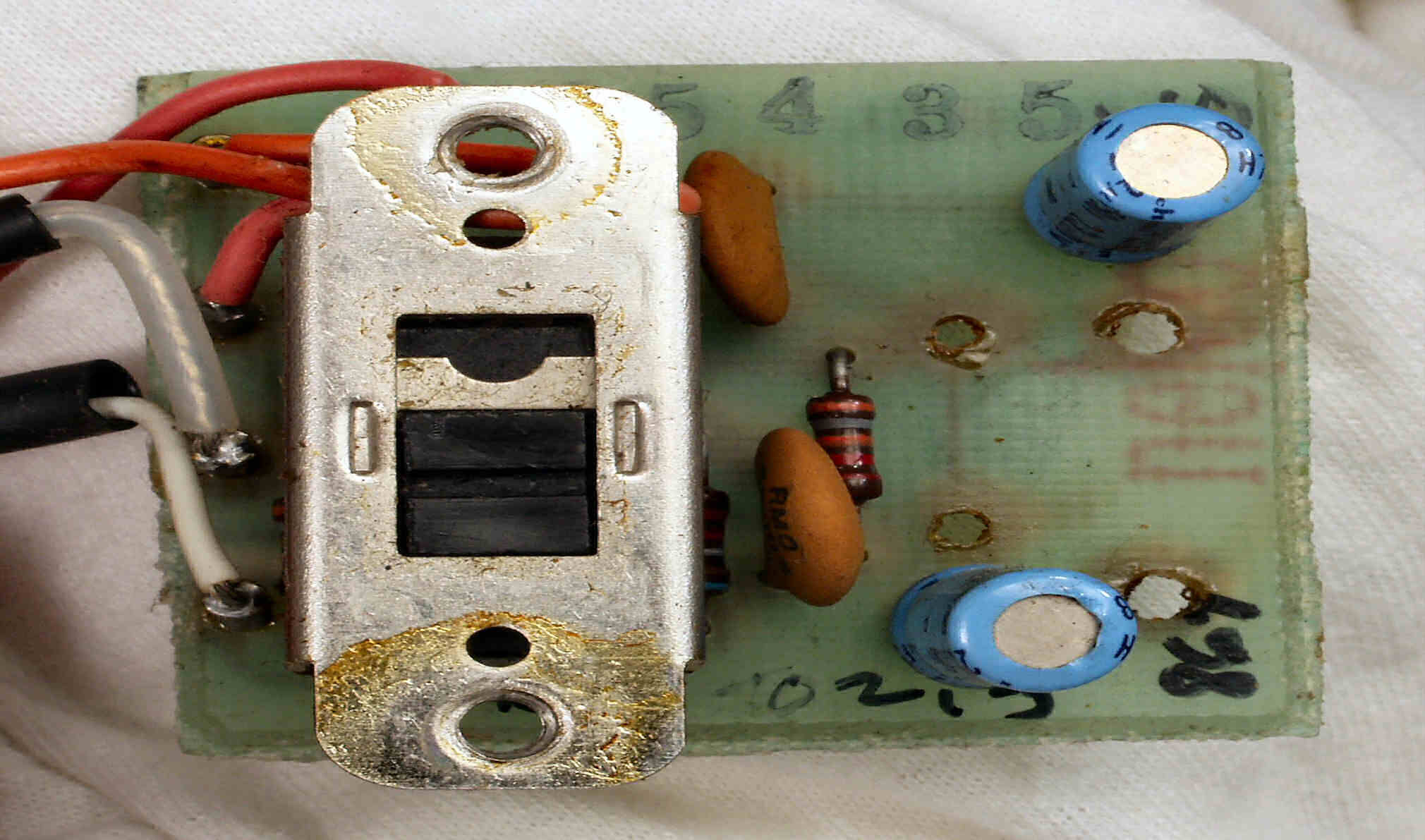

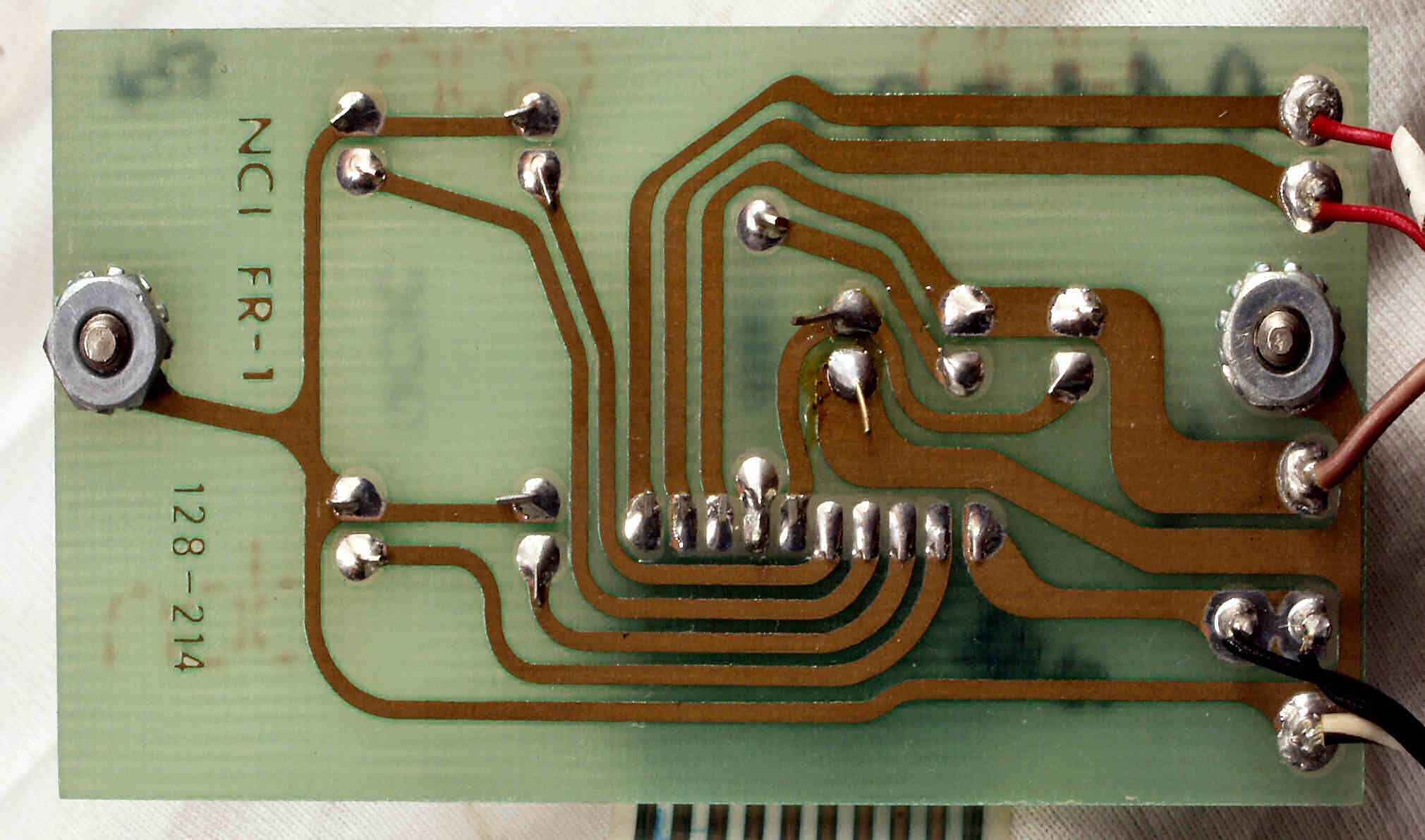

C61. 修理前 Status・ランプ表示基板
C62. 修理前 Status・ランプ表示基板裏
C63. 修理(半田補正)後 Status・ランプ表示基板裏
C64. 完成Status・ランプ表示基板裏、防湿液を塗布。

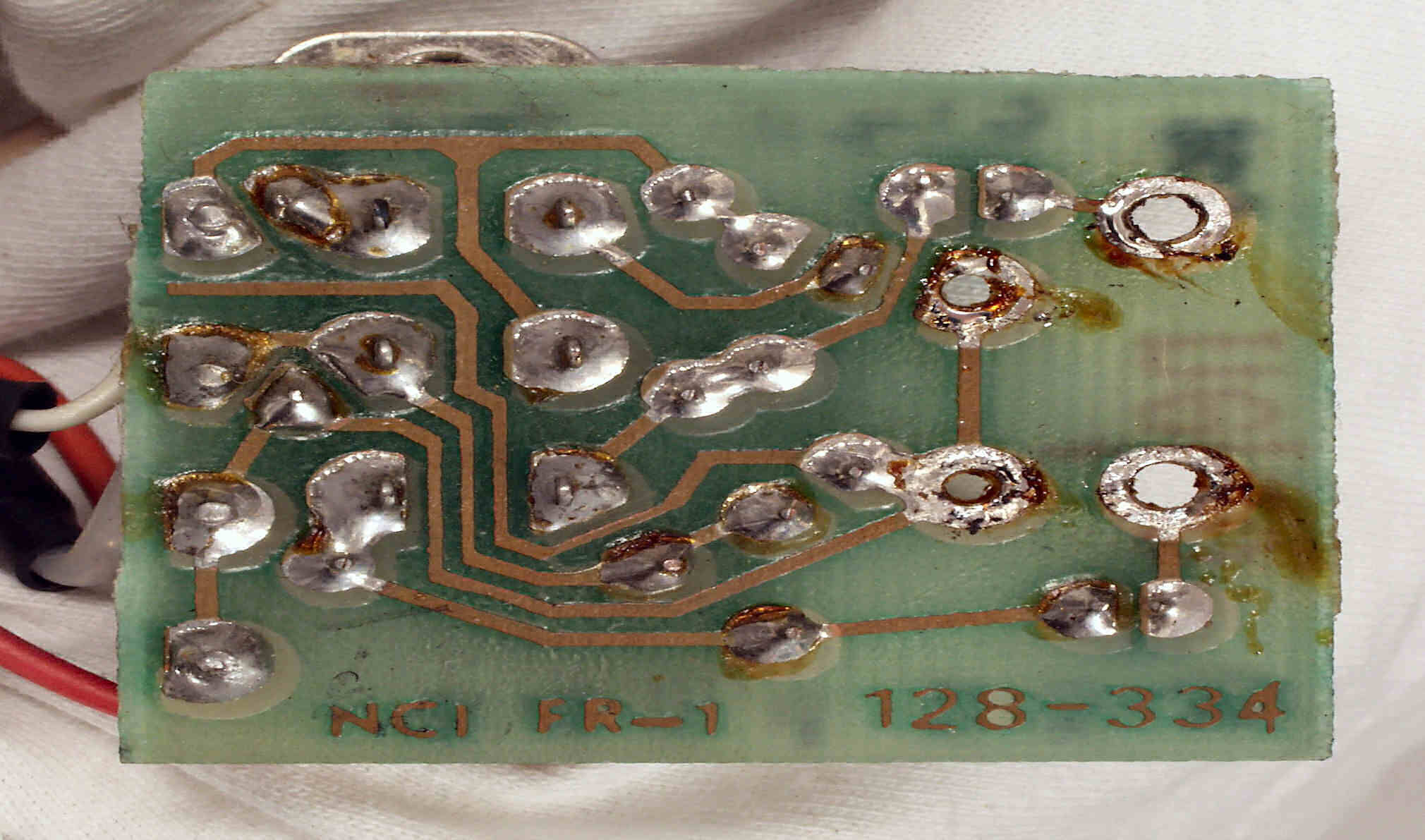

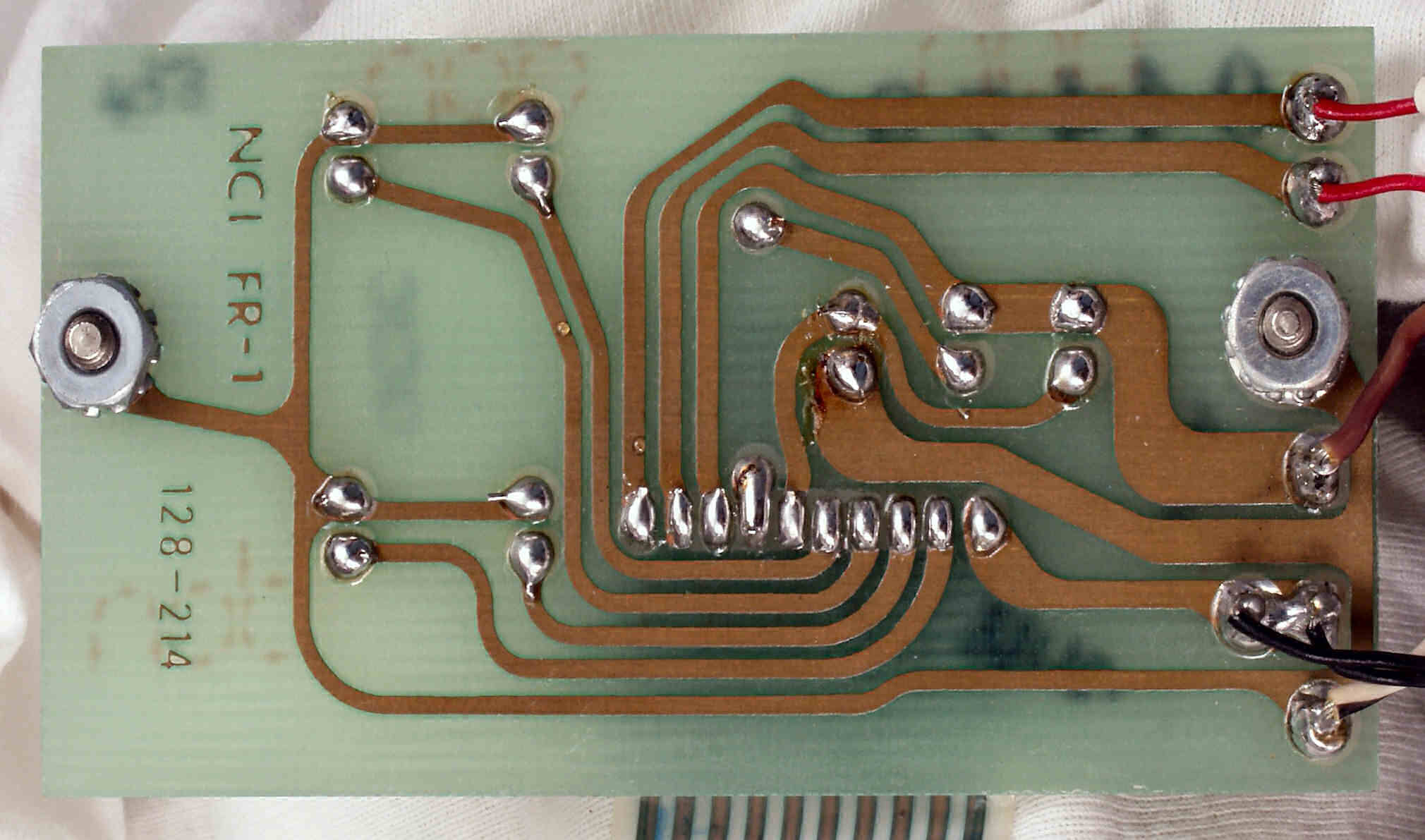

C71. 修理前 入力切替SW基盤

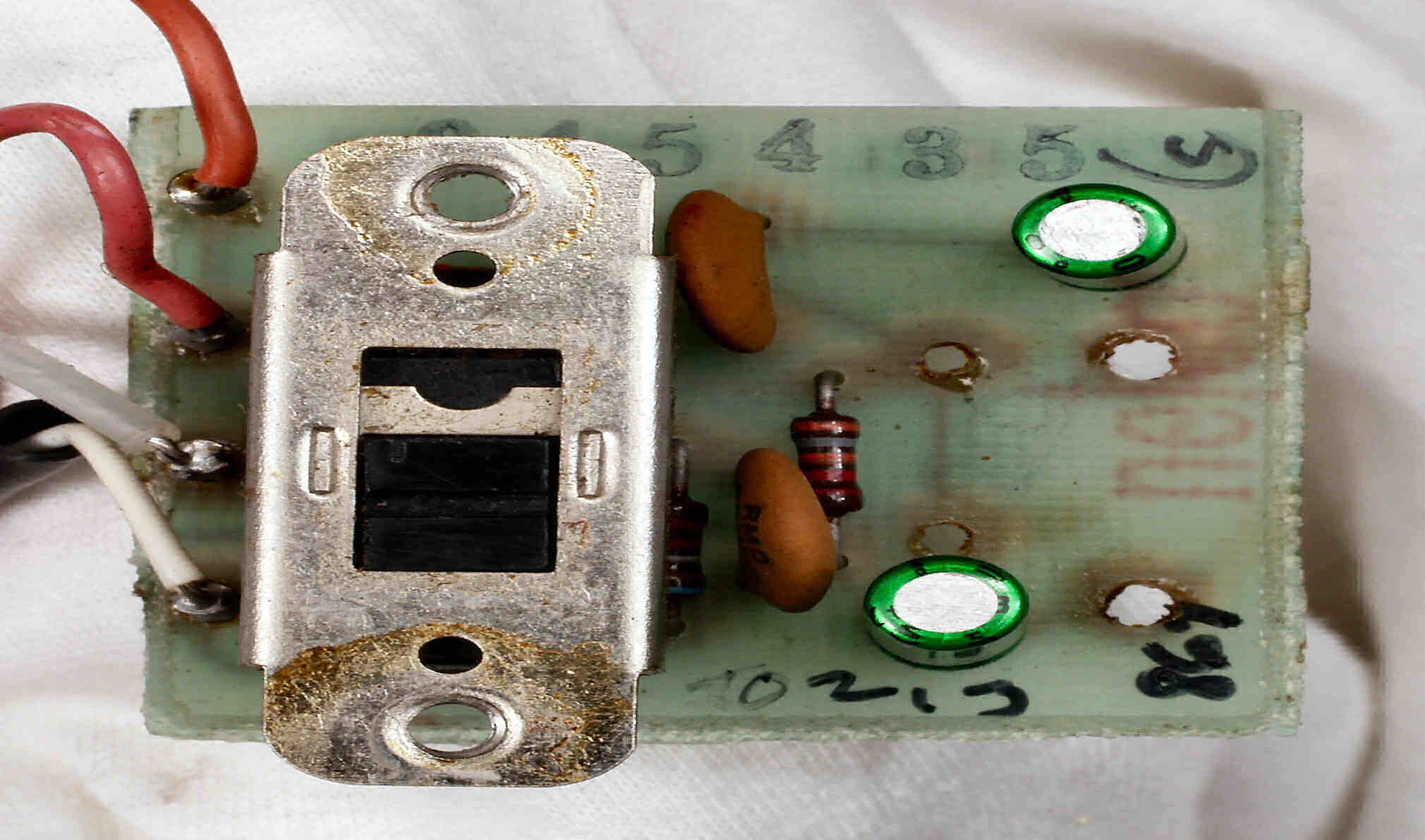

C72. 修理後 入力切替SW基盤 電解コンデンサー2個交換

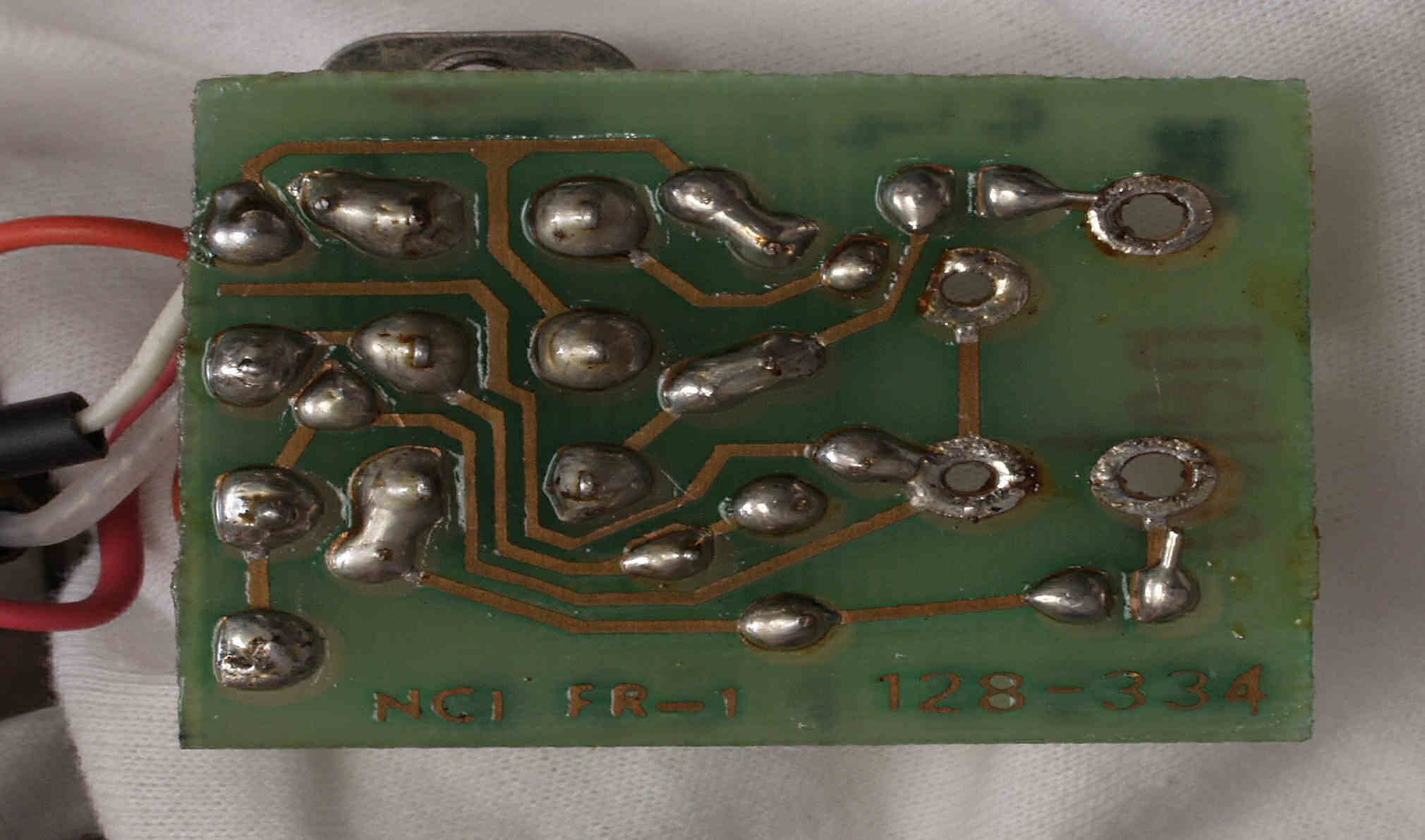

C73. 修理前 入力切替SW基盤裏
C74. 修理(半田補正)後 入力切替SW基盤裏
C75. 完成入力切替SW基盤裏 洗浄後、防湿液を塗布。
C81. 終段ユニット修理中

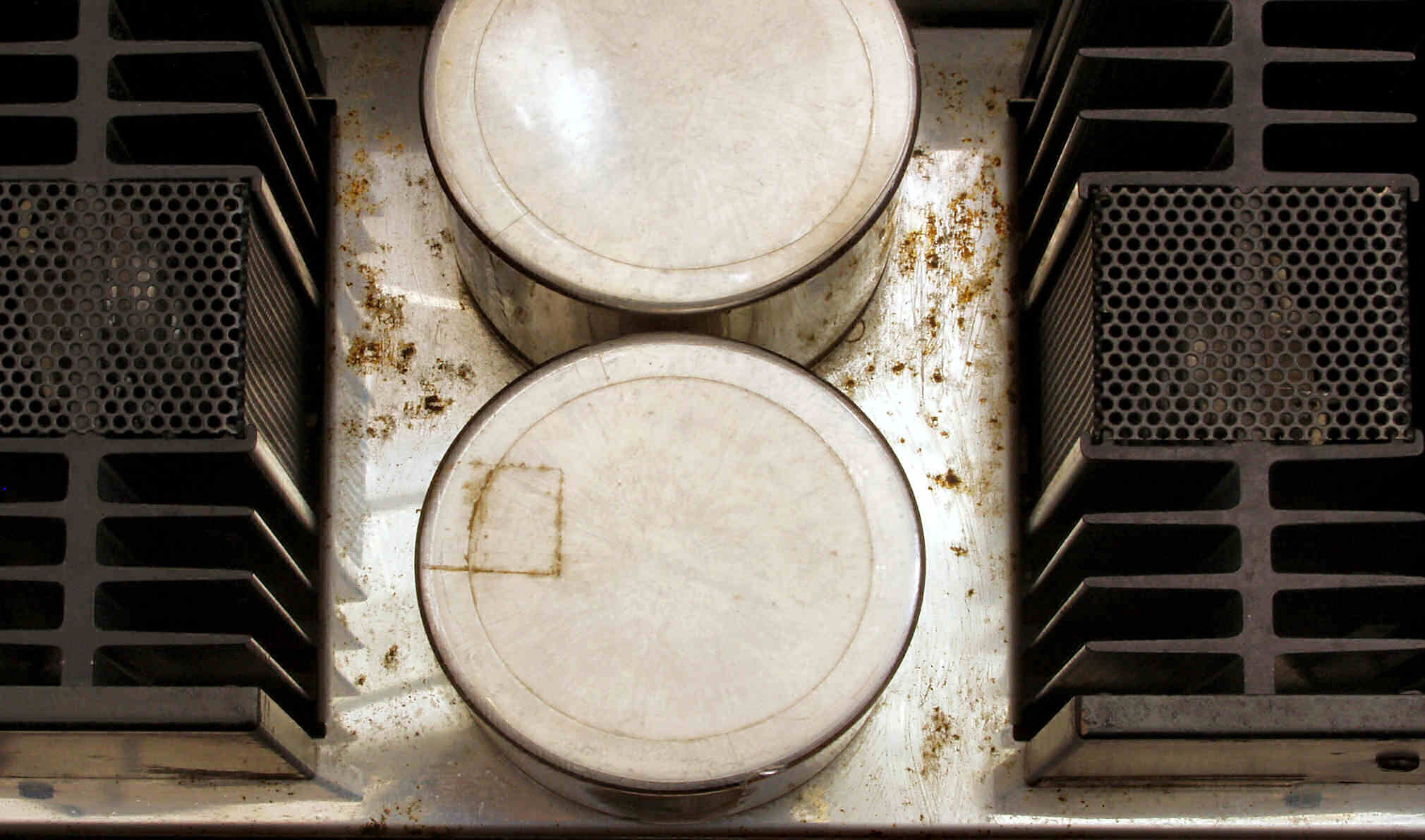

C82. CRCでステンレスシャーシを清掃後、CRCではこの程度の効果
C83. 修理中 R側終段ユニット

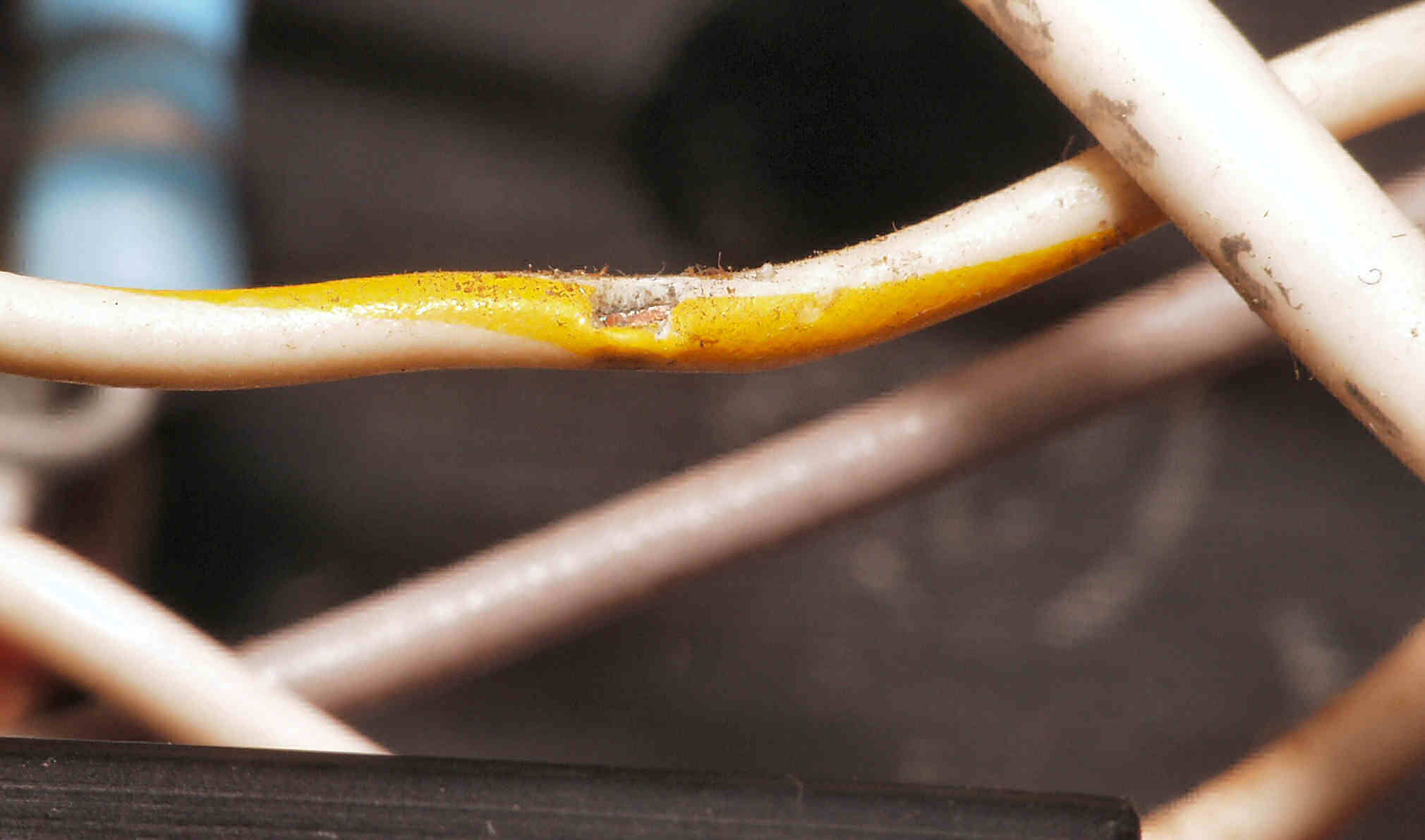

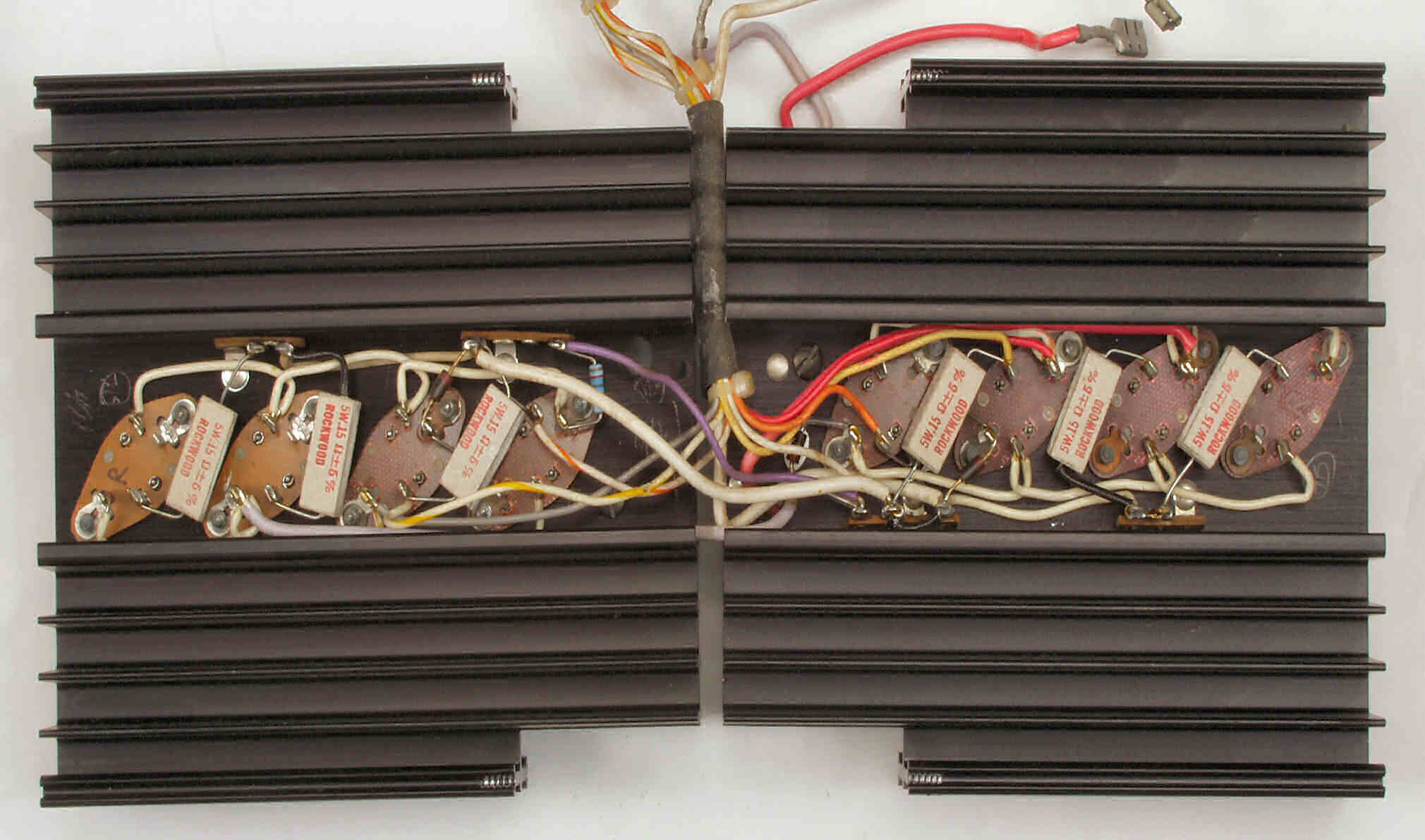

C84. 修理中 R側終段ユニット、配線が放熱器の角で絶縁が剥けている
C85. 完成R側終段ユニット、剥けた電線を拡大
C86. 修理後 R側終段ユニット、剥けた電線
C87. 修理中 R側終段ユニット表、TR(トランジスター)の止めネジを増締めする

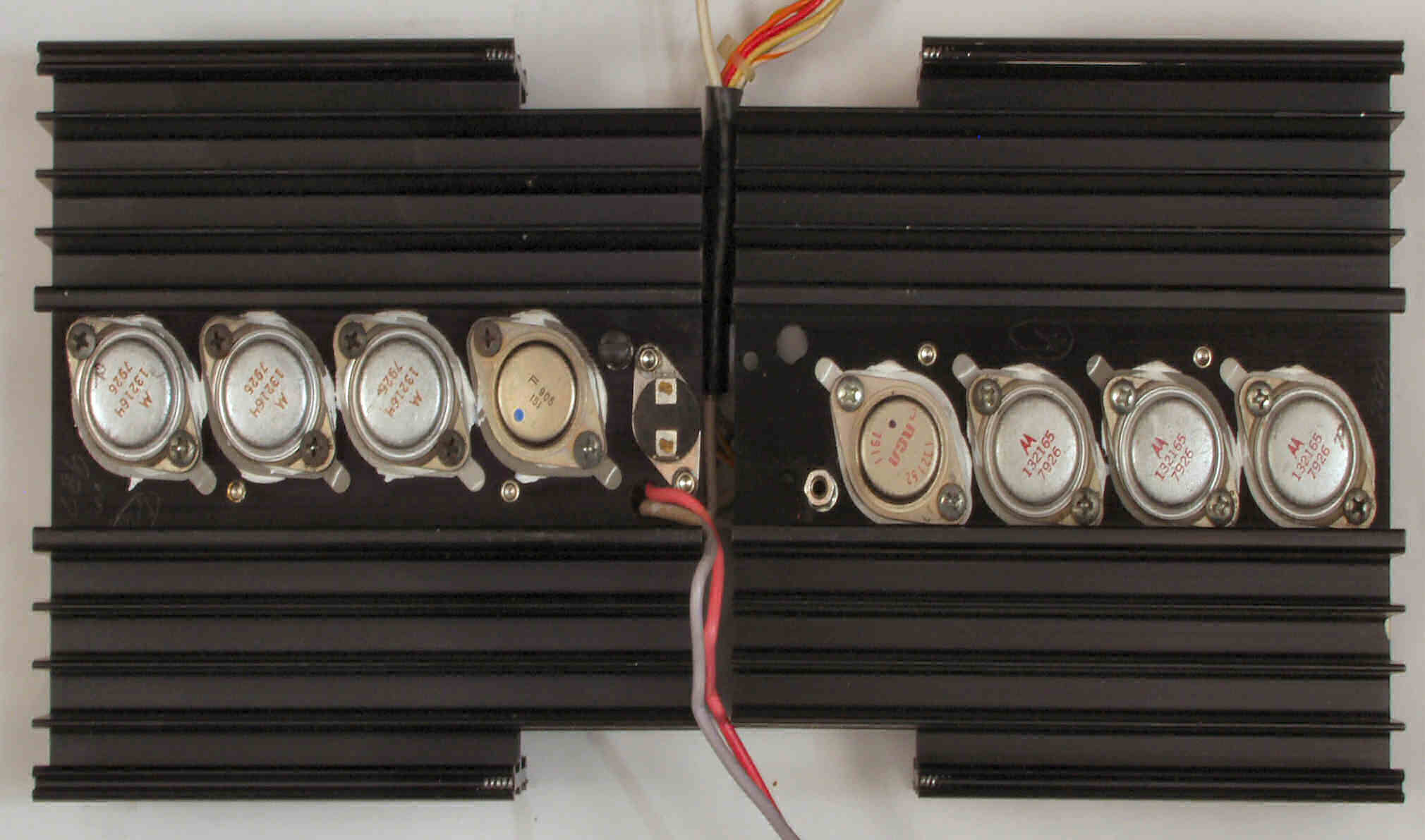

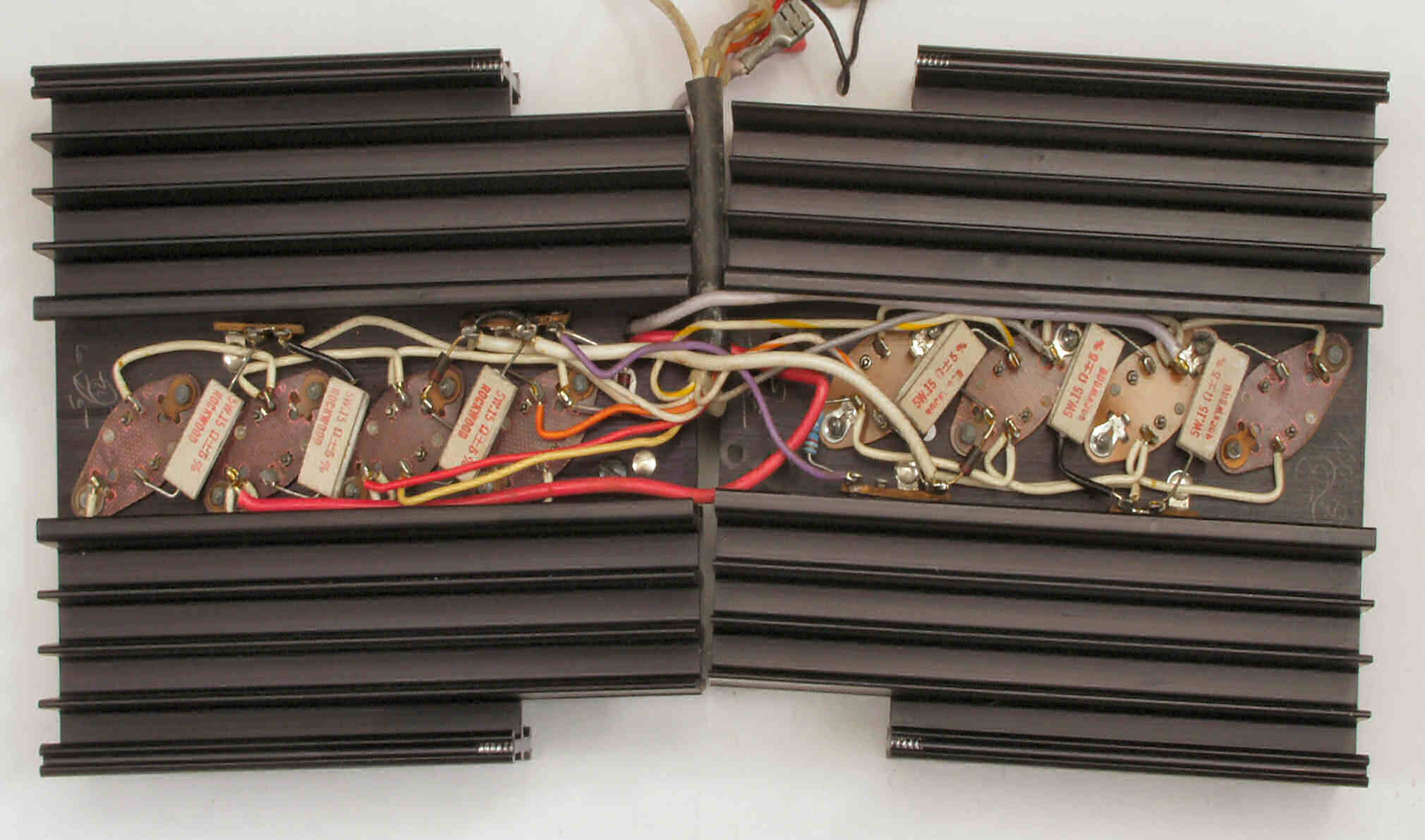

C91. 点検中 L側終段ユニット
C92. 修理中 L側終段ユニット表、TR(トランジスター)の止めネジを増締めする

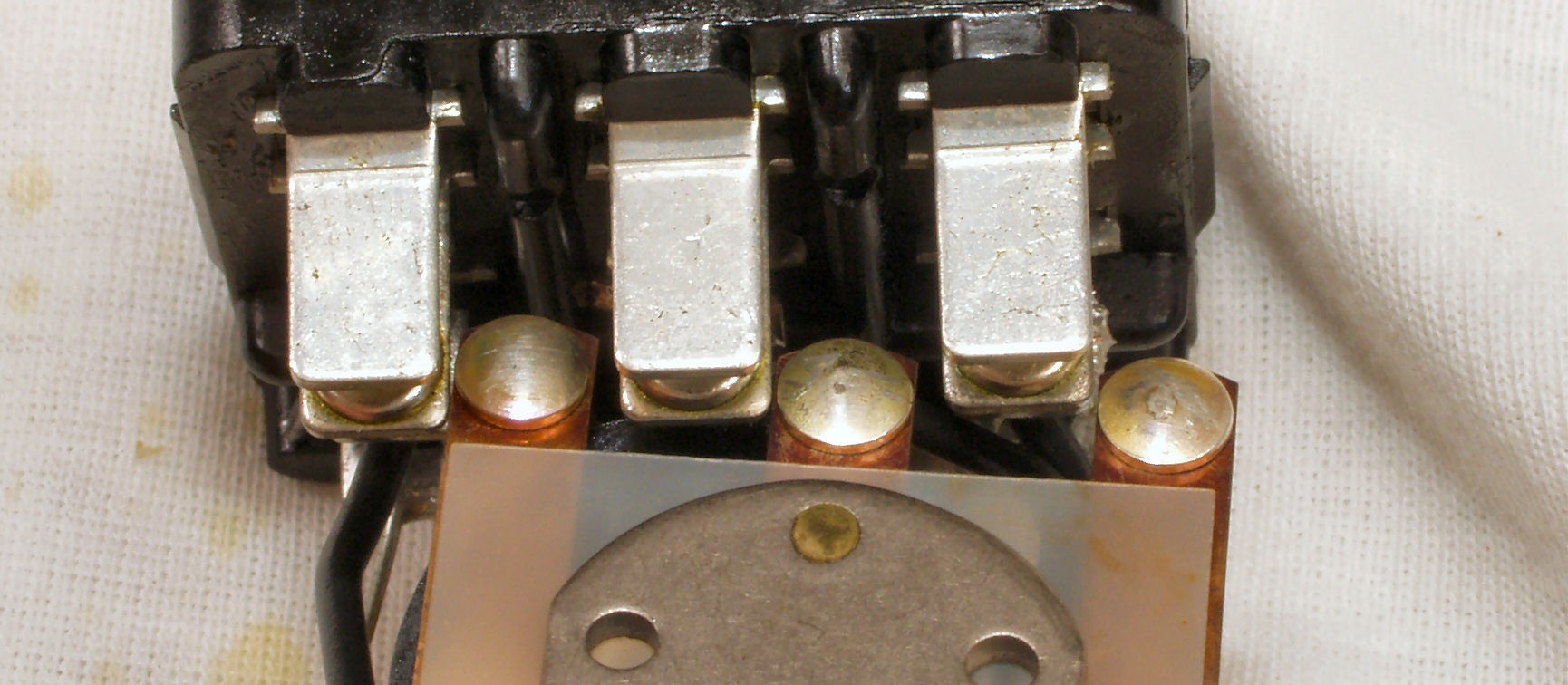

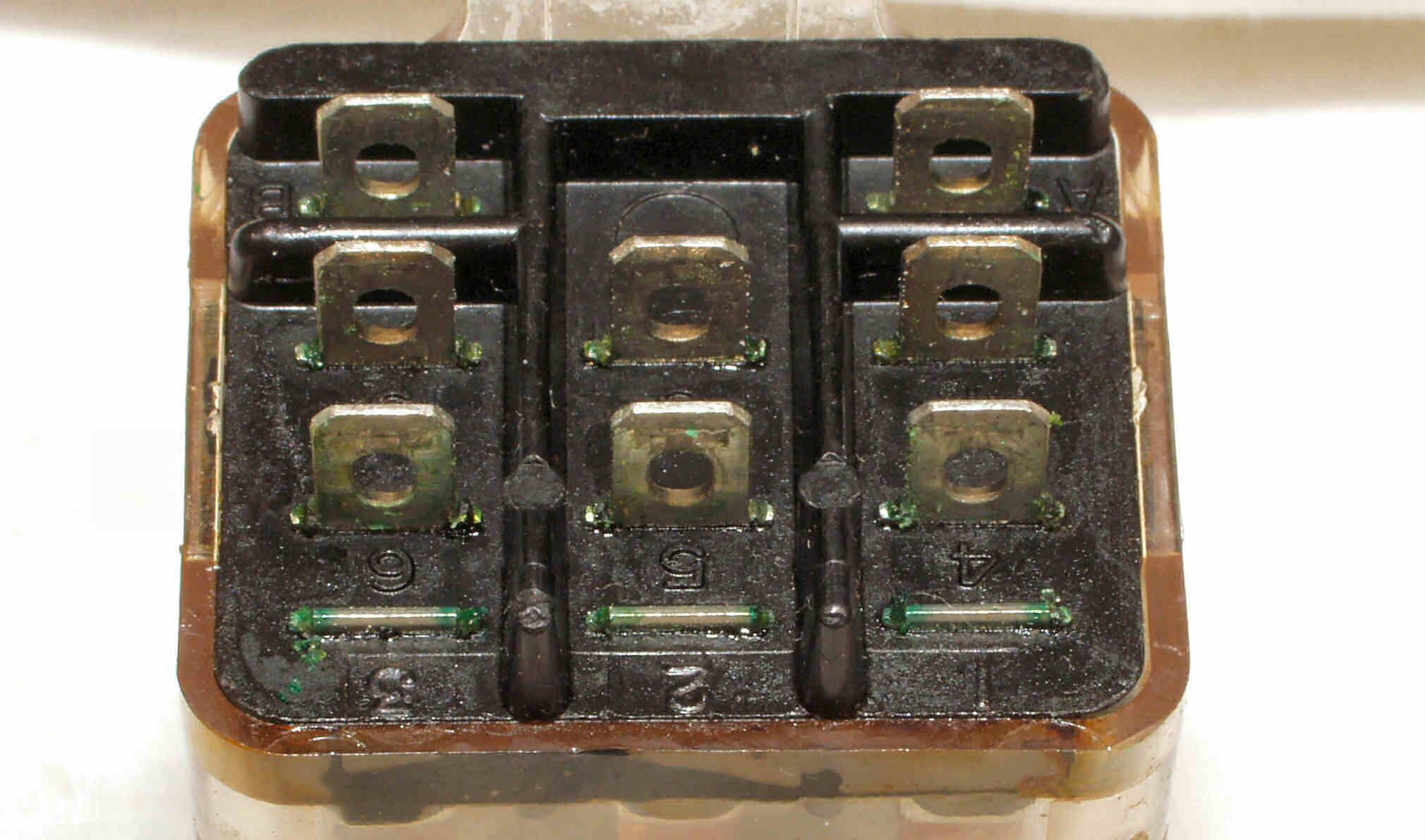

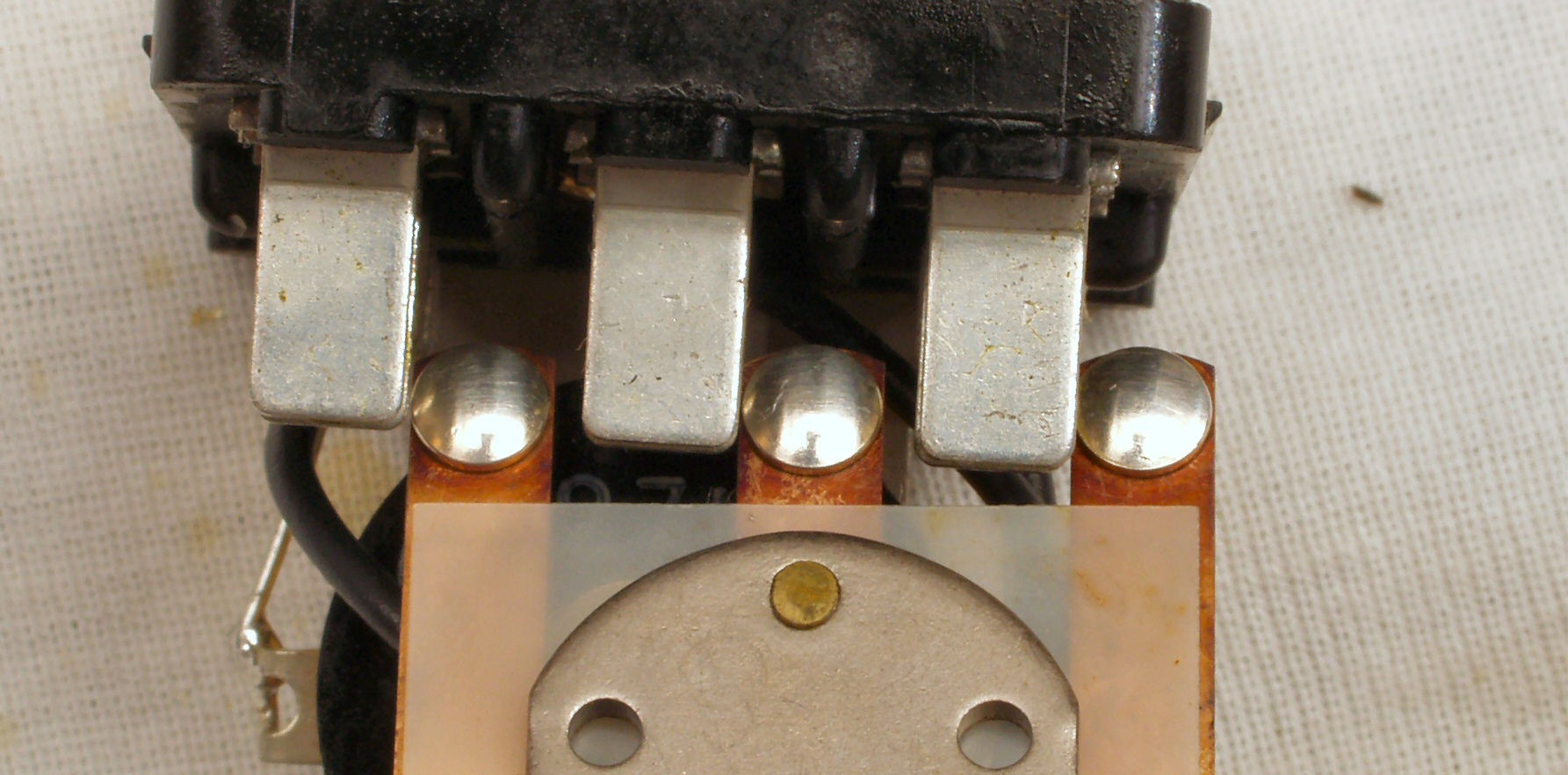

CA1. 修理前 SP接続リレー接点
CA2. 修理(清掃)中 SP接続リレー接点

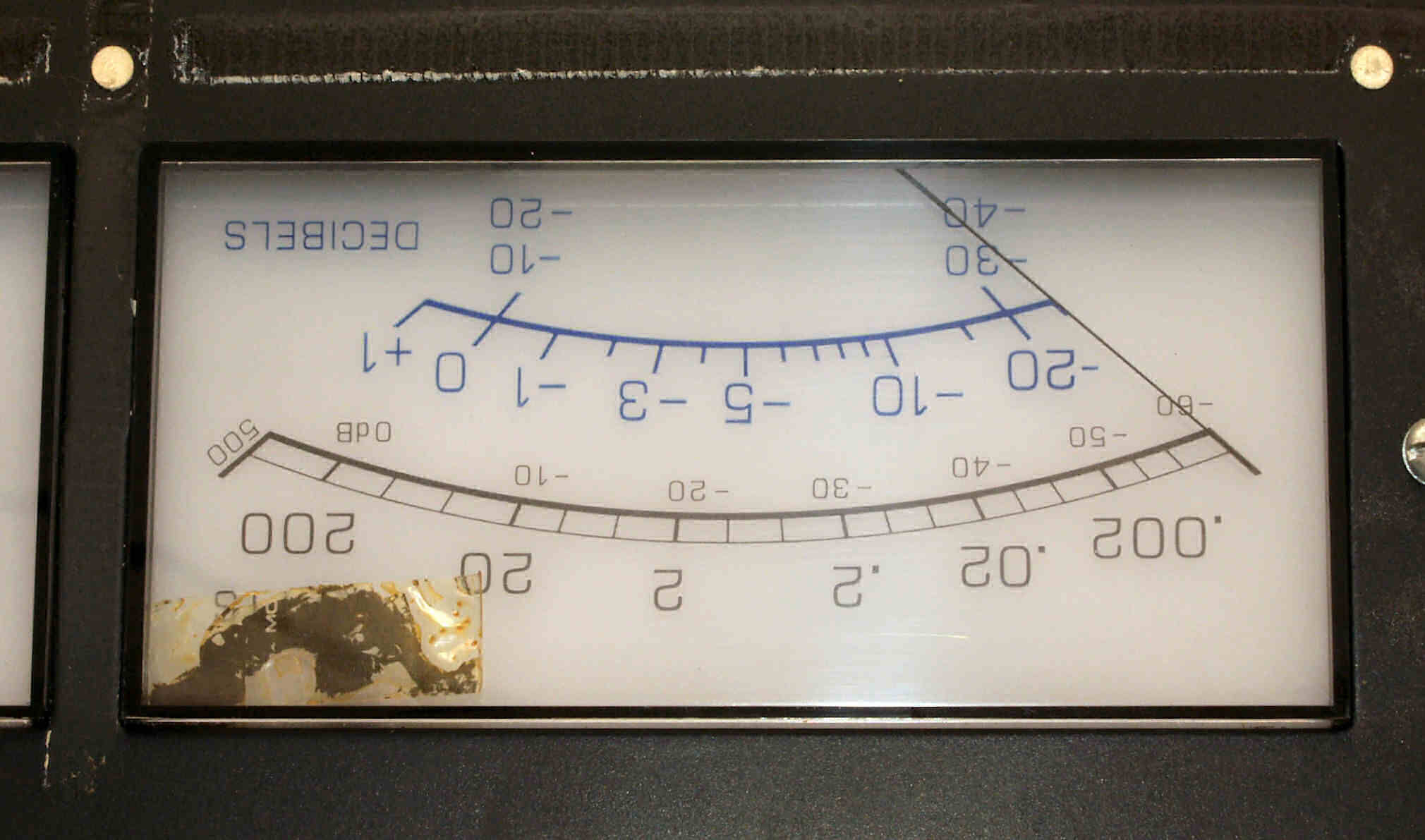

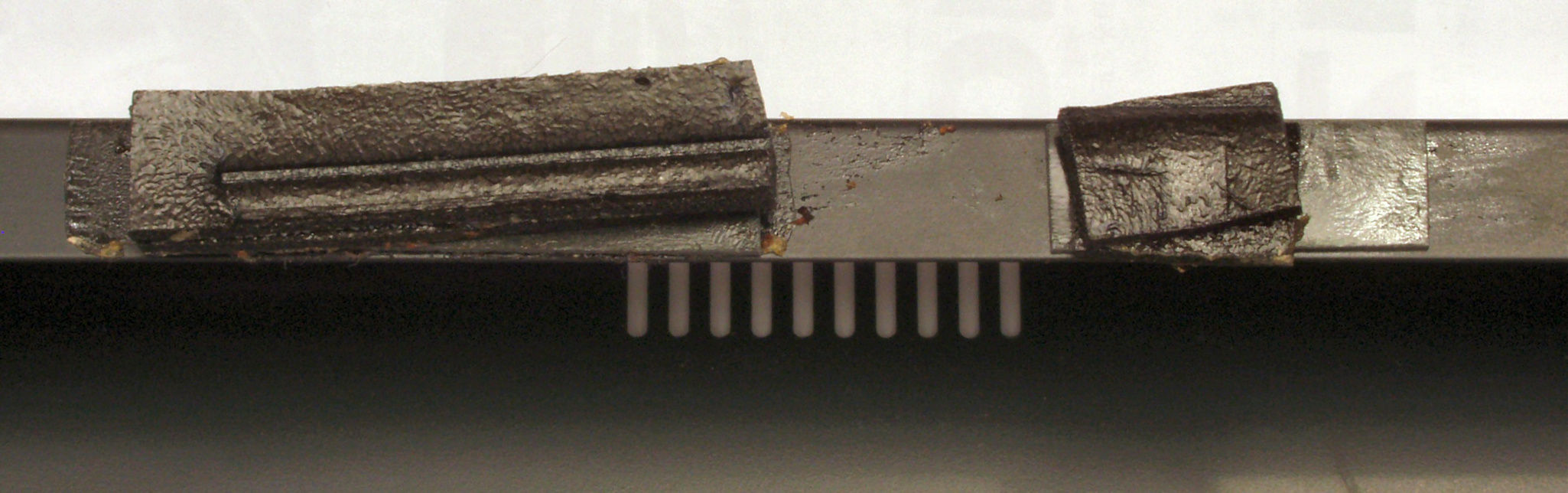

CB1. 修理中 VUメータ内にセロテープが剥がれて落ちてきた!

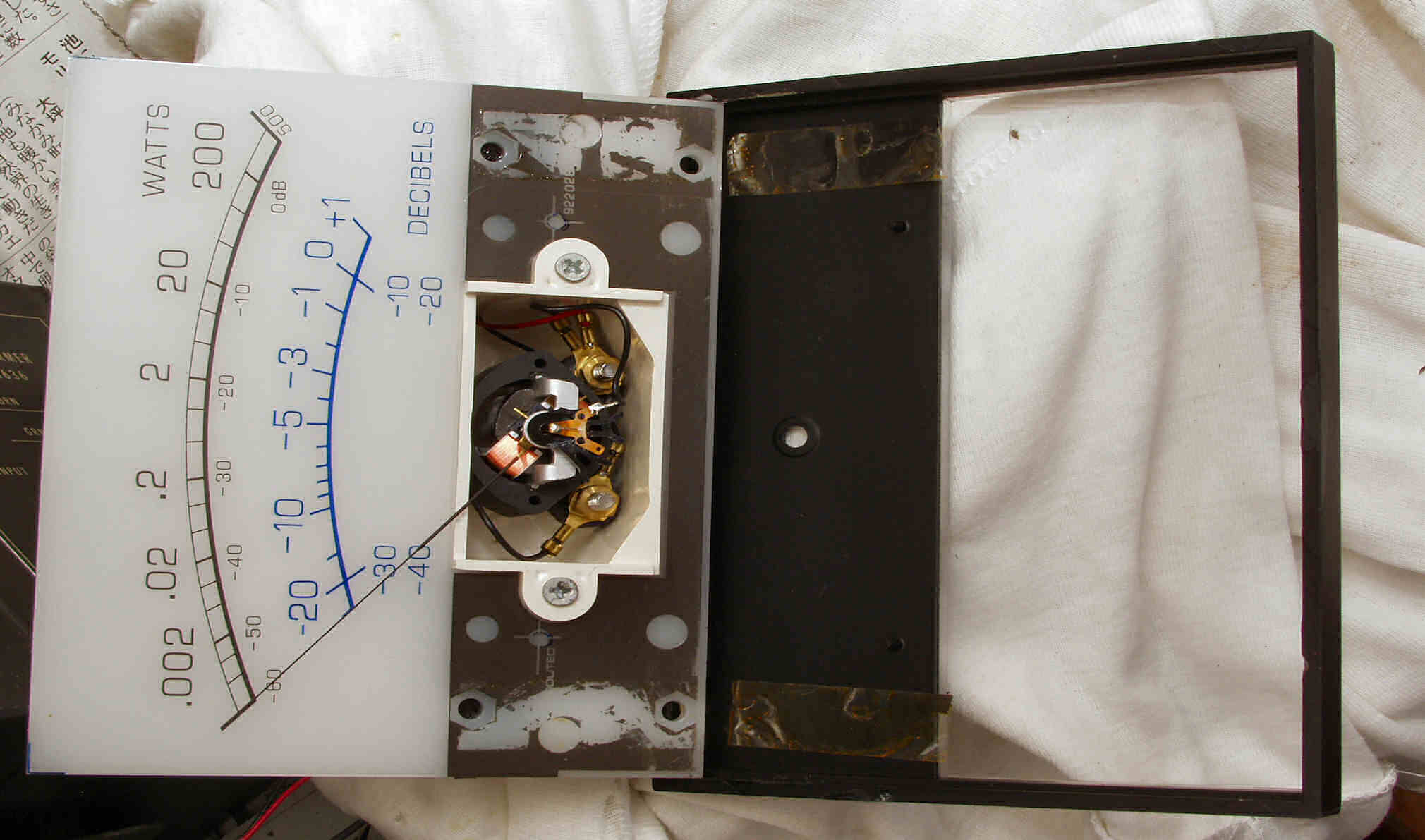

CB2. 修理中 VUメータを分解し、セロテープを取り除く
CB3. 修理前 定電圧・制御基板&AMP基板の押さえゴム、接着材の軟化とともに劣化している
CB4. 修理後 定電圧・制御基板&AMP基板の押さえゴム、清掃し取り替える
CC. 交換部品

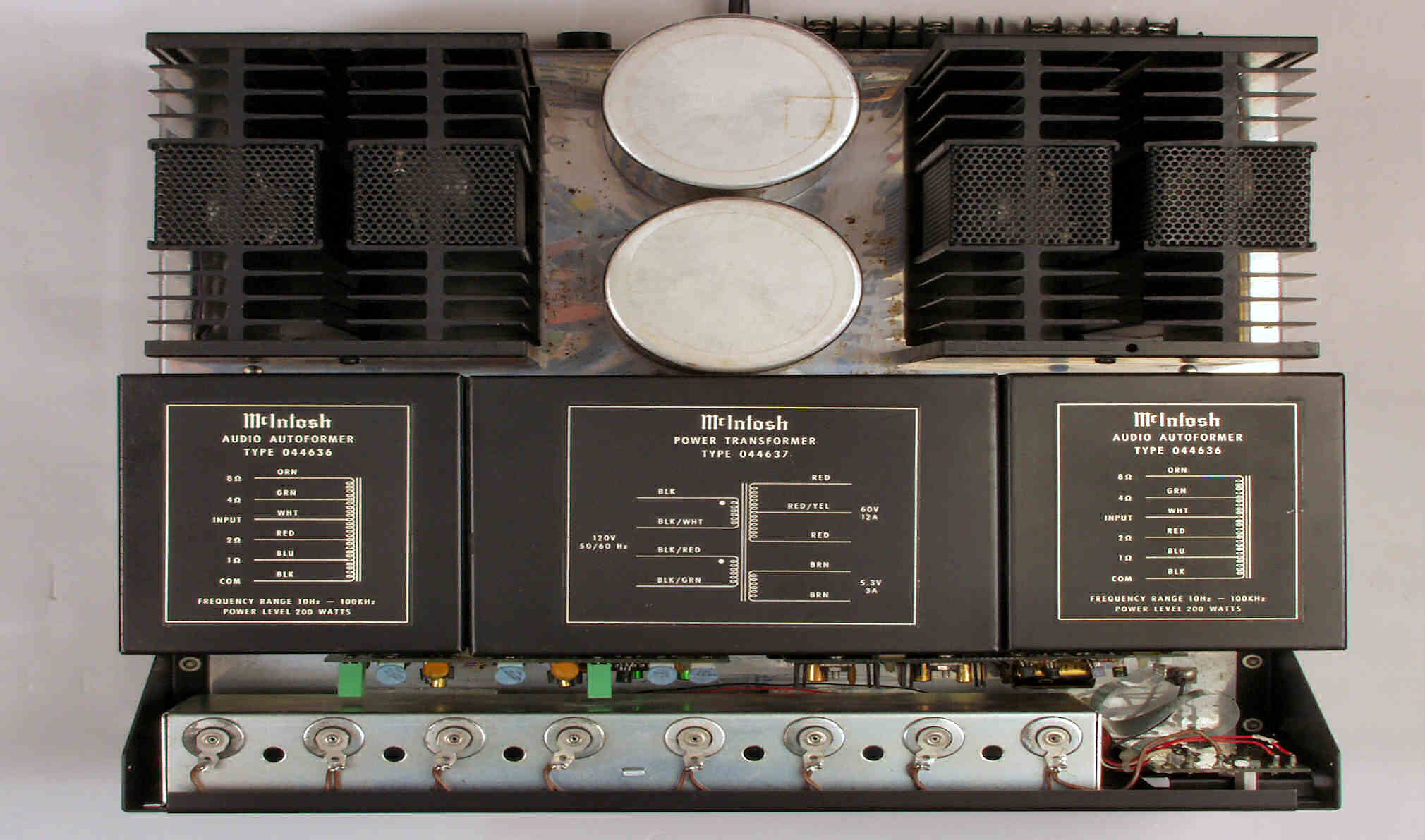

CD1. 修理前 上から見る
CD2. 修理後 上から見る
CD3. 修理前 下から見る
CD4. 修理後 下から見る
E. 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

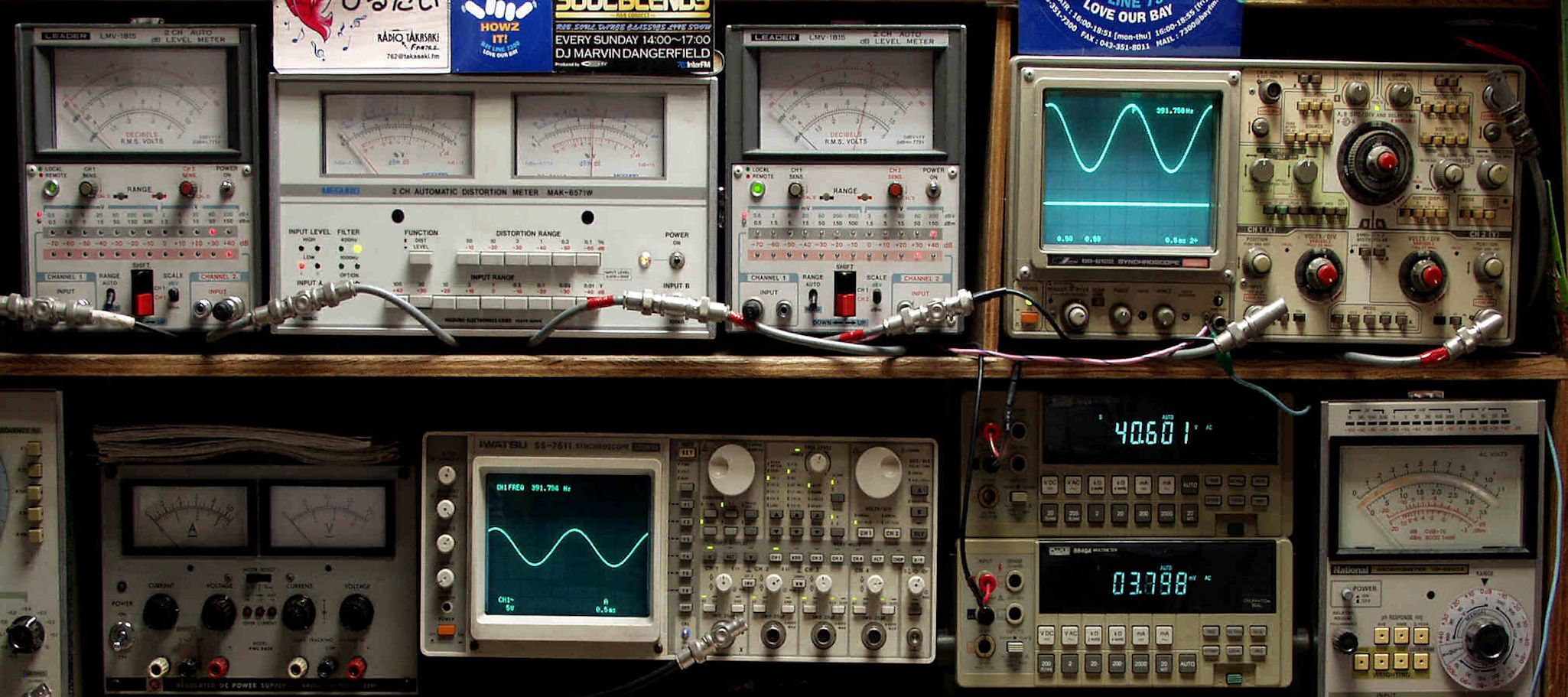

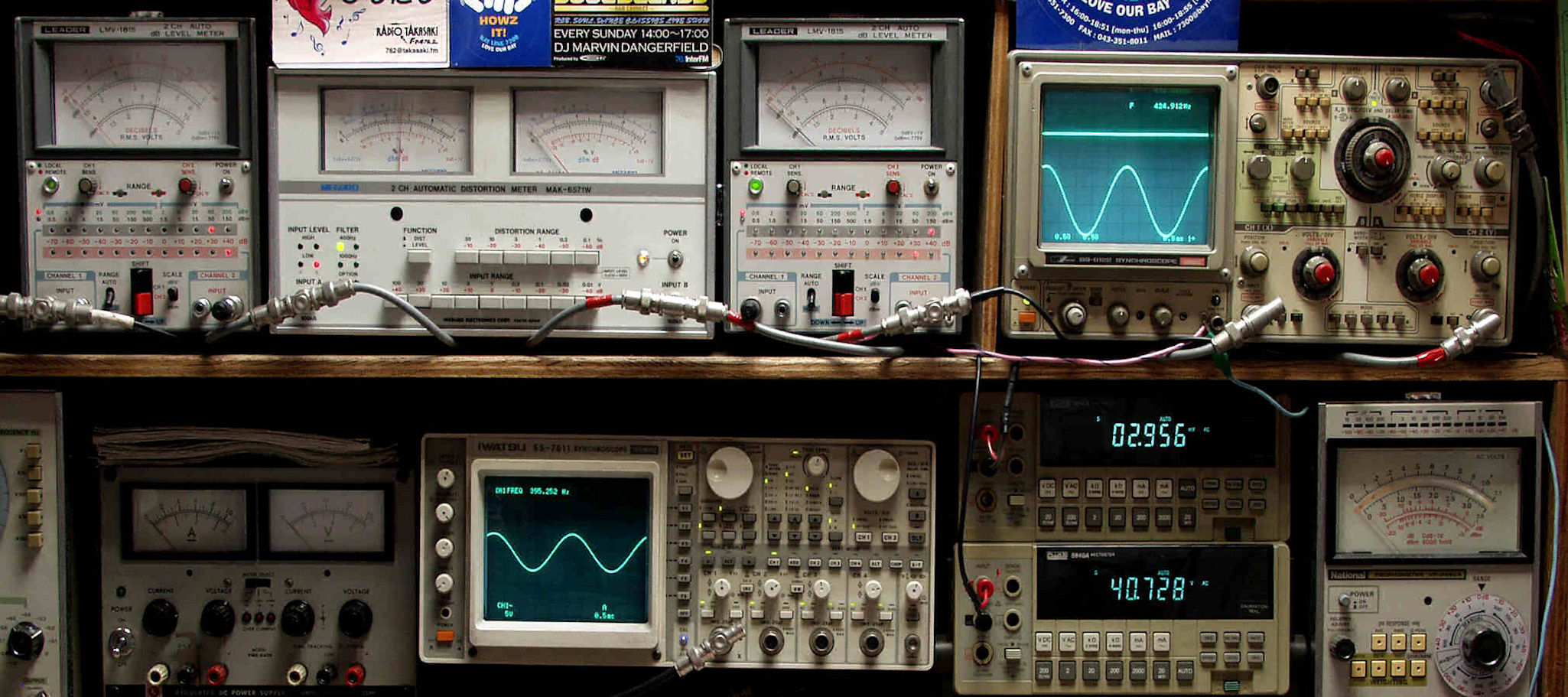

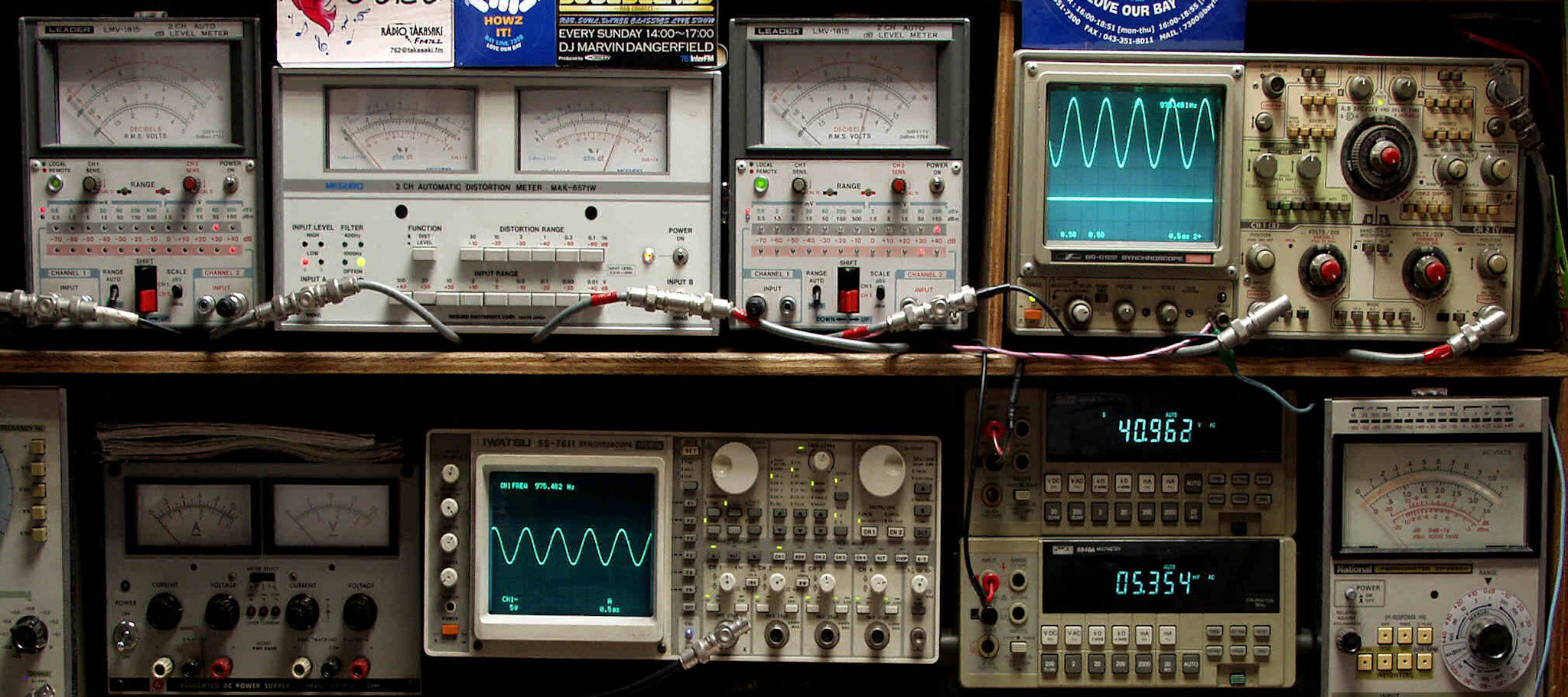

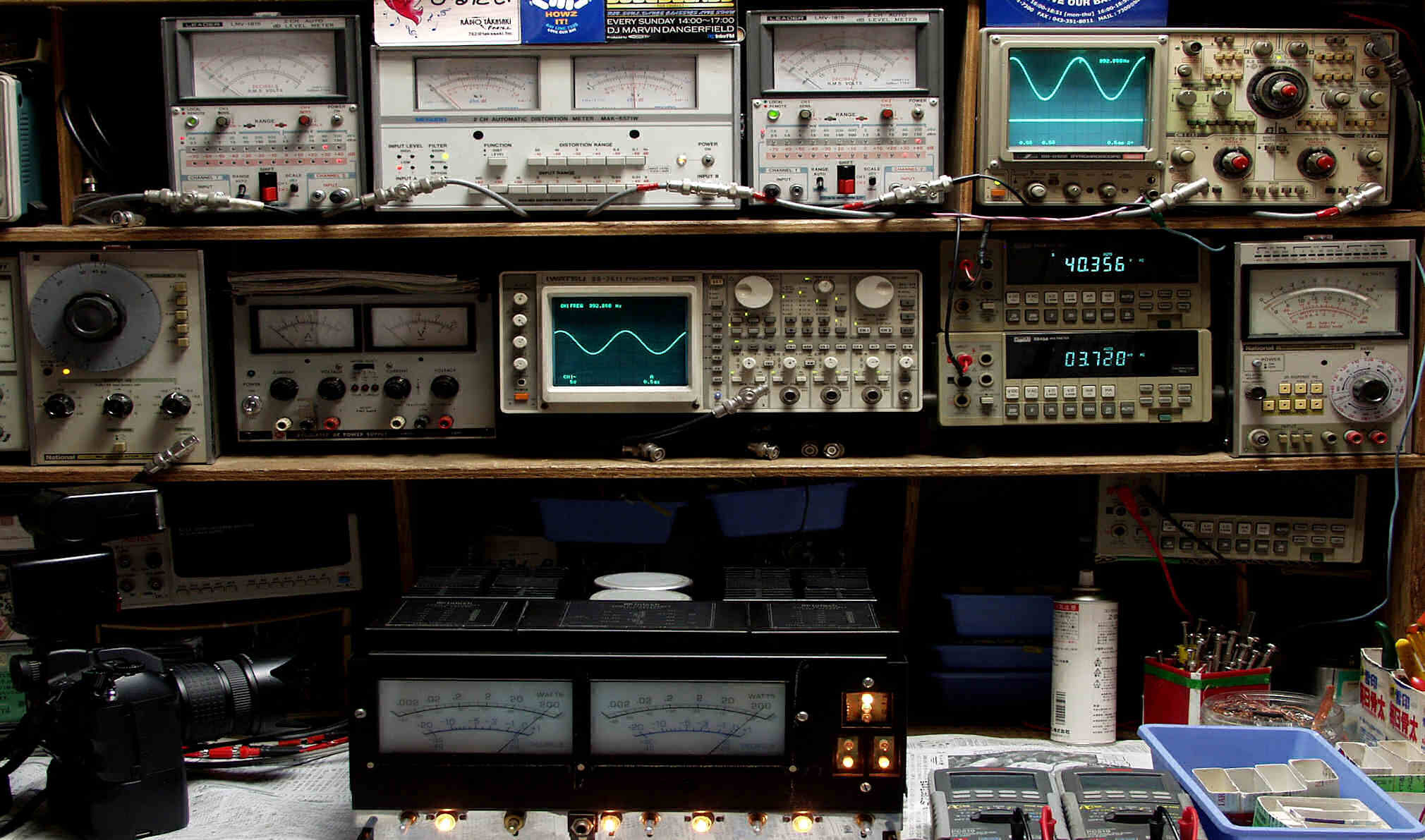

E0. 出力・歪み率測定
    <見方>
   下段左端 オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定
   下段中左 オシロ=入力波形(オーディオ発振器のTTLレベル)   下段中右上=周波数計
   上段左端 電圧計=L側出力電圧測定、黒針のみ使用
   上段中左 歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力
   上段中右 電圧計=R側出力電圧測定、赤針のみ使用
   上段右端 オシロ=出力波形 上=R出力、下=L出力(実際にはRL電圧計の出力「Max1V」を観測)
   下段中右上 デジタル電圧計=R出力電圧測定 下段中右下 デジタル電圧計=L出力電圧測定
E11. R−SP出力40V=200W。 0.08%歪み(0.1%レンジ) 1000HZ。
E12. R−SP出力40V=200W。 0.05%歪み(0.1%レンジ) 400HZ。
E21. L−SP出力40V=200W。 0.08%歪み(0.1%レンジ) 1000HZ
E22. L−SP出力40V=200W。 0.05%歪み(0.1%レンジ) 400HZ。

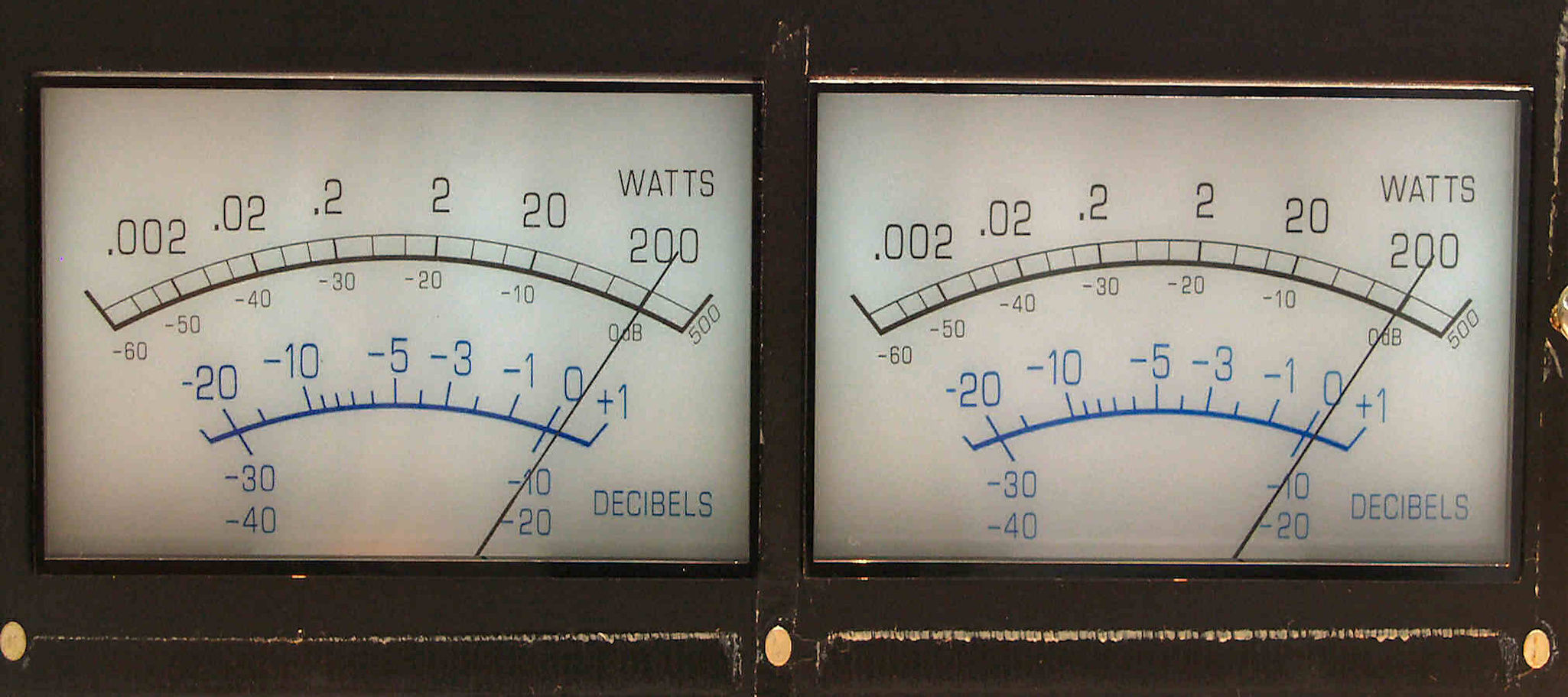

E3. その時の出力メータ
E4. 完成 24時間エージング
S. McIntosh MC2205 の仕様(マニアル・カタログより)
型式 ステレオパワーアンプ MC2205
出力/電圧 stere=200W+200W(定格出力)
/ 14.1VRMS(1Ω負荷時)、 20.0VRMS(2Ω負荷時)、 28.3VRMS(4Ω負荷時)、40.0VRMS(8Ω負荷時)
mono=400W(定格出力)/
14.1VRMS(0.5Ω負荷時)、 20.0VRMS(1Ω負荷時)、 28.3VRMS(2Ω負荷時)、40.0VRMS(4Ω負荷時)
出力負荷インピーダンス stere=1Ω、2Ω、4Ω、8Ω、 mono=0.5Ω、1Ω、2Ω、4Ω
定格出力帯域 20Hz〜20kHz
全高調波歪率(両ch駆動時) 0.1%以下(出力0.25W〜200W、20Hz〜20kHz)
混変調歪率 0.1%以下(定格出力時)
周波数特性(1W出力時) 20Hz〜20kHz +0 -0.25dB
10Hz〜100kHz +0 -3.0dB
SN比 95dB以上(定格出力時)
出力電圧 25V
ダンピングファクター stere=16(1Ω負荷時)、50(2Ω負荷時)、30(4Ω負荷時)、16(8Ω負荷時)
mono=16(0.5Ω負荷時)、50(1Ω負荷時)、30(2Ω負荷時)、16(4Ω負荷時)
入力感度/インピーダンス 0.75V、2.5V/100kΩ
使用半導体 シリコントランジスタ=49個、 シリコンダイオード=45個、 IC=8個
電源 120V、50Hz/60Hz
消費電力 70W(無信号時)、 550W(最大定格出力時)
外形寸法 フロントパネル=幅411.2x高さ181mm
本体=幅381x高さ166.7x奥行368.3mm
重量 38.6kg、 44.0kg(梱包時)
価格 ¥788,000、1975年の発売。
