| ＭｃＩｎｔｏｓｈ ＭＣ２１２５修理記録 |
| 平成１８年４月１６日到着 ４月２８日完成 |
|

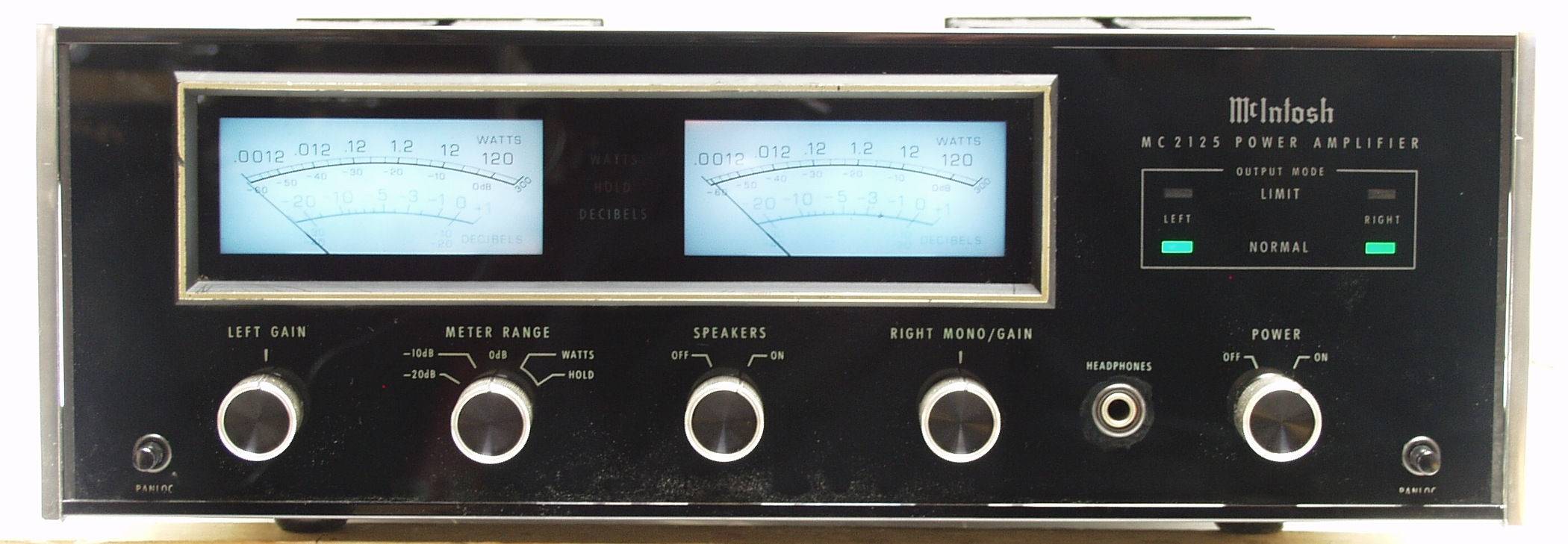

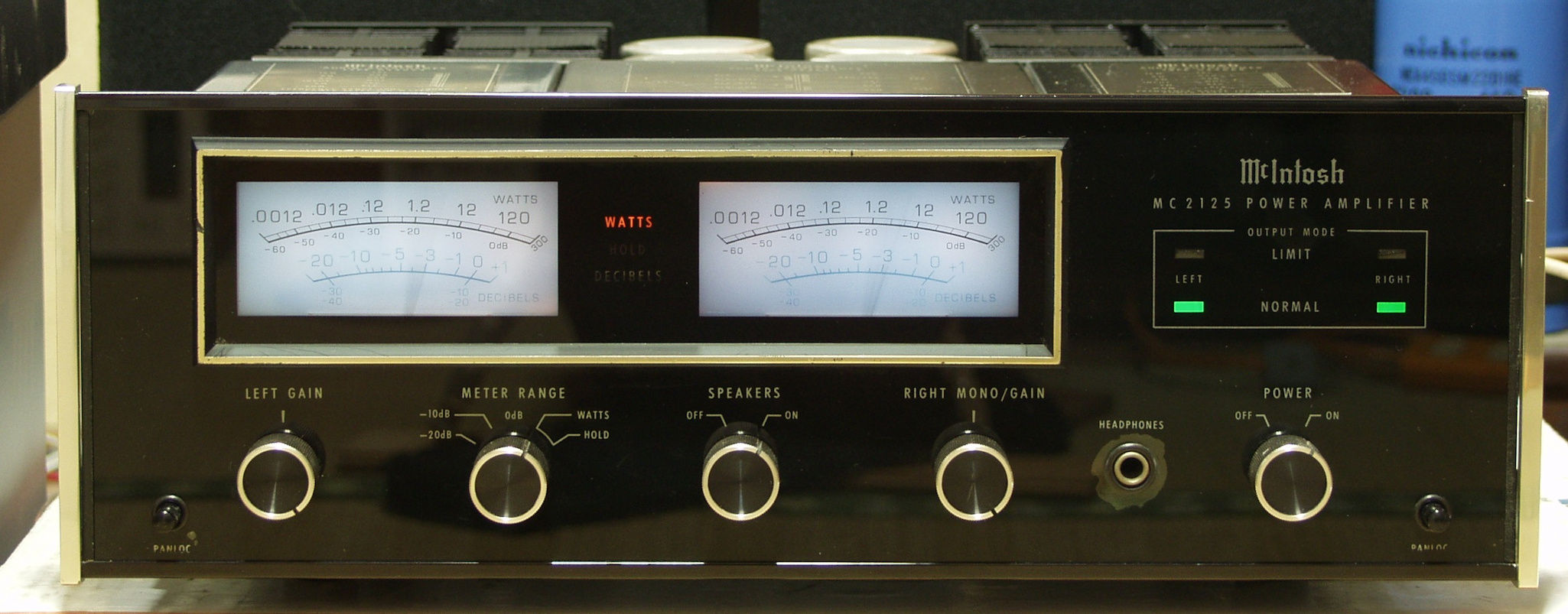

| Ａ． 修理前の状況 Ａ−１． 修理前点検中 前から見る |
 |

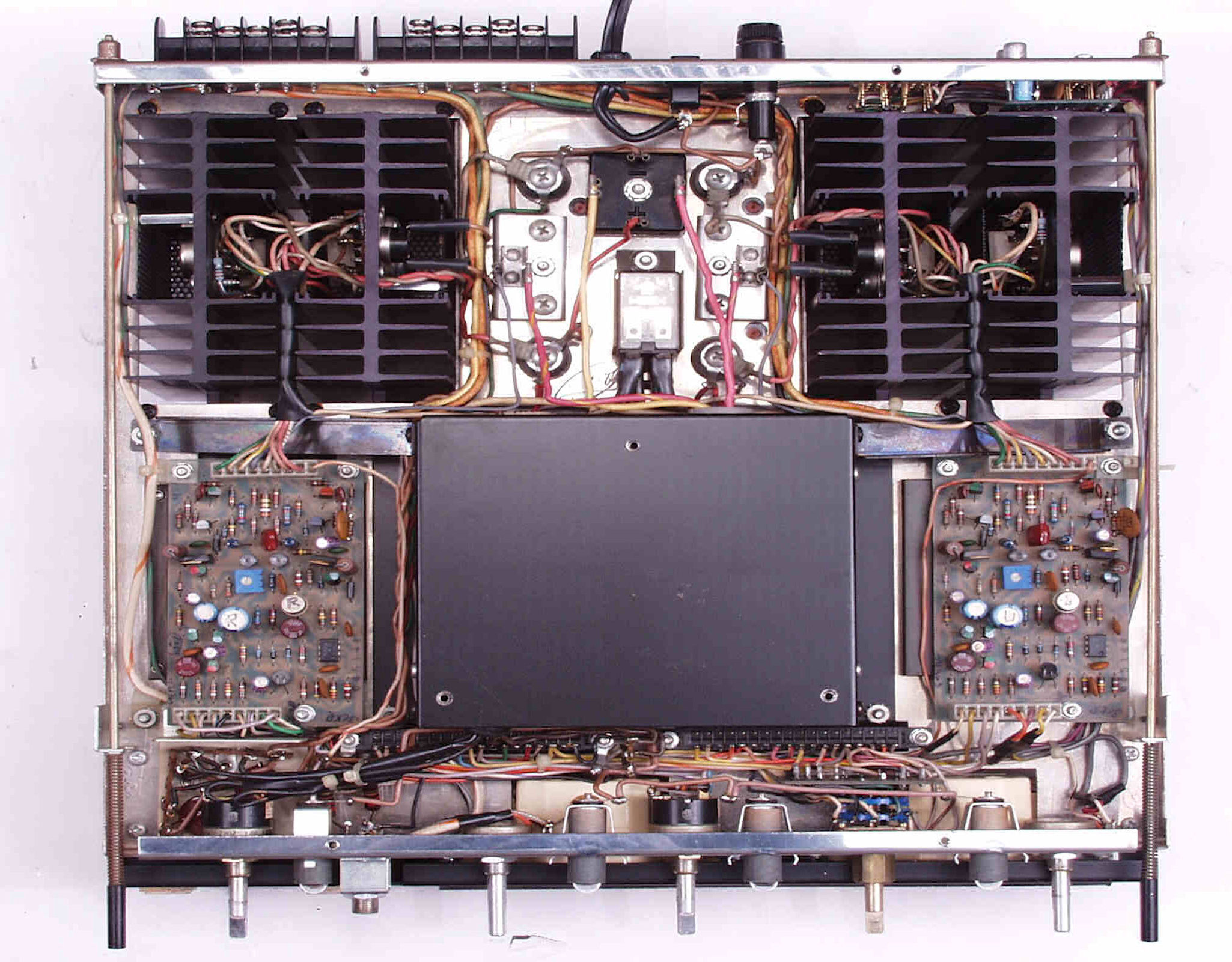

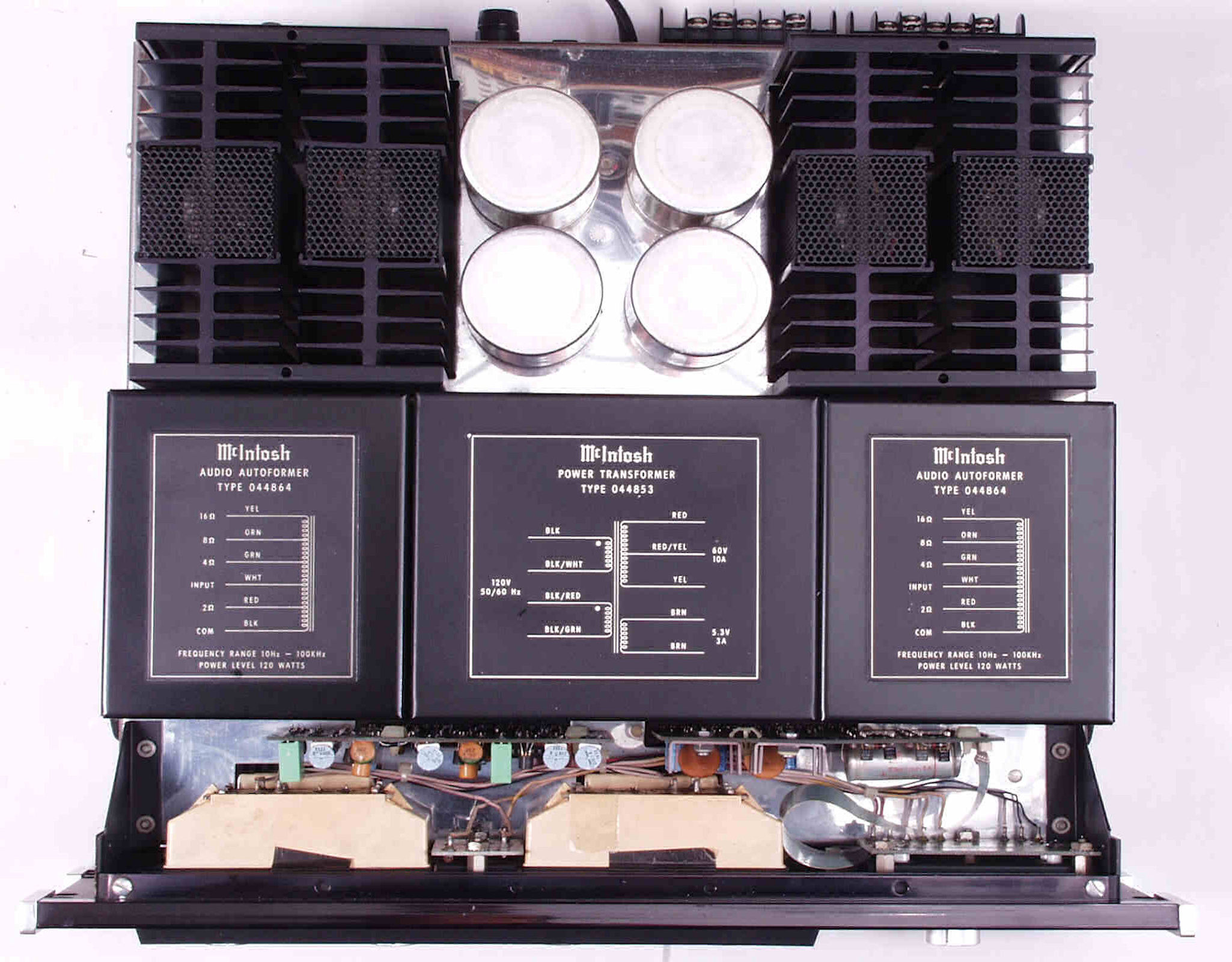

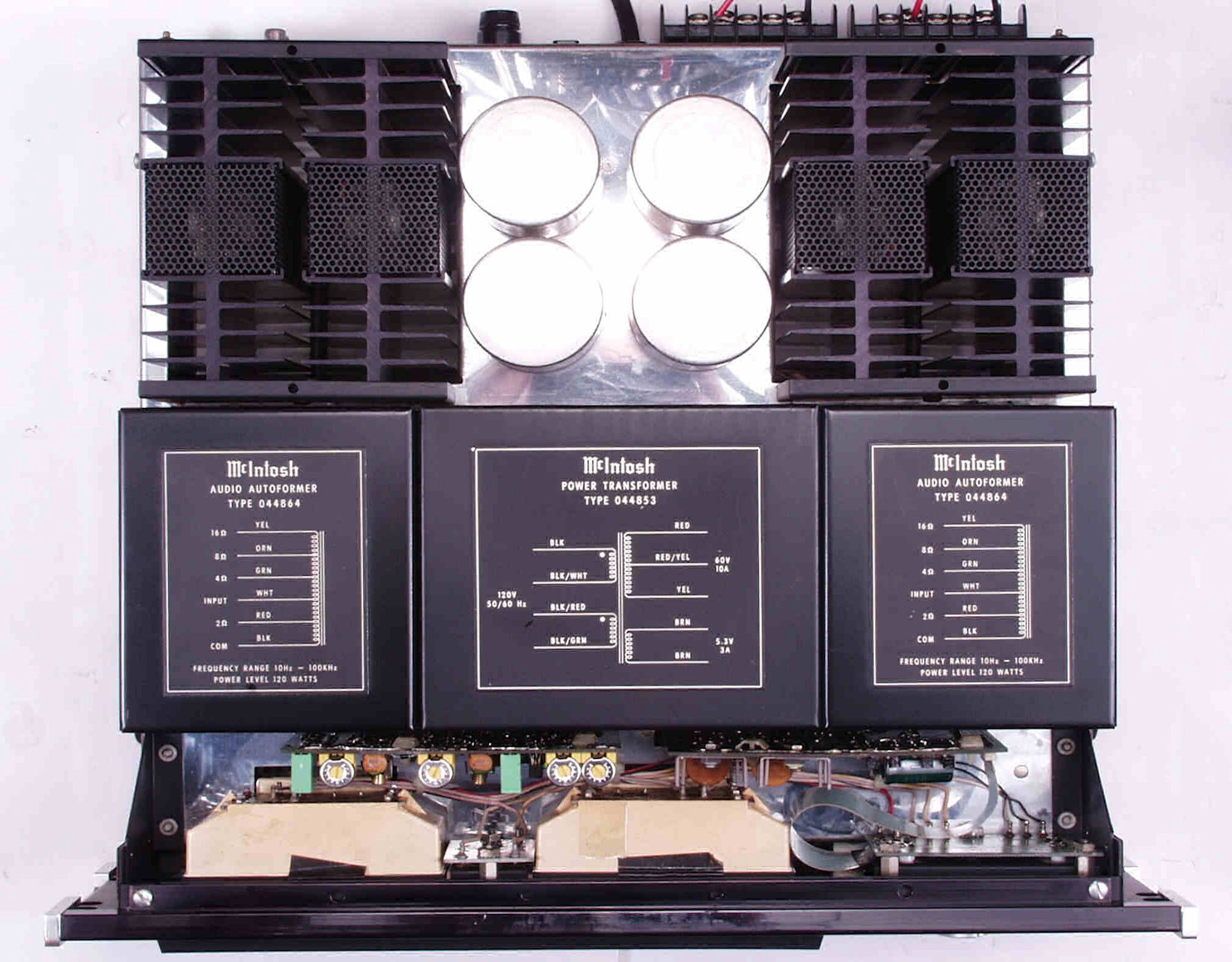

| Ａ−２Ａ． 修理前点検中 上から見る |
 |
| Ａ−２Ｂ． 修理前点検中 メーターカバー取り、上から見る |
 |

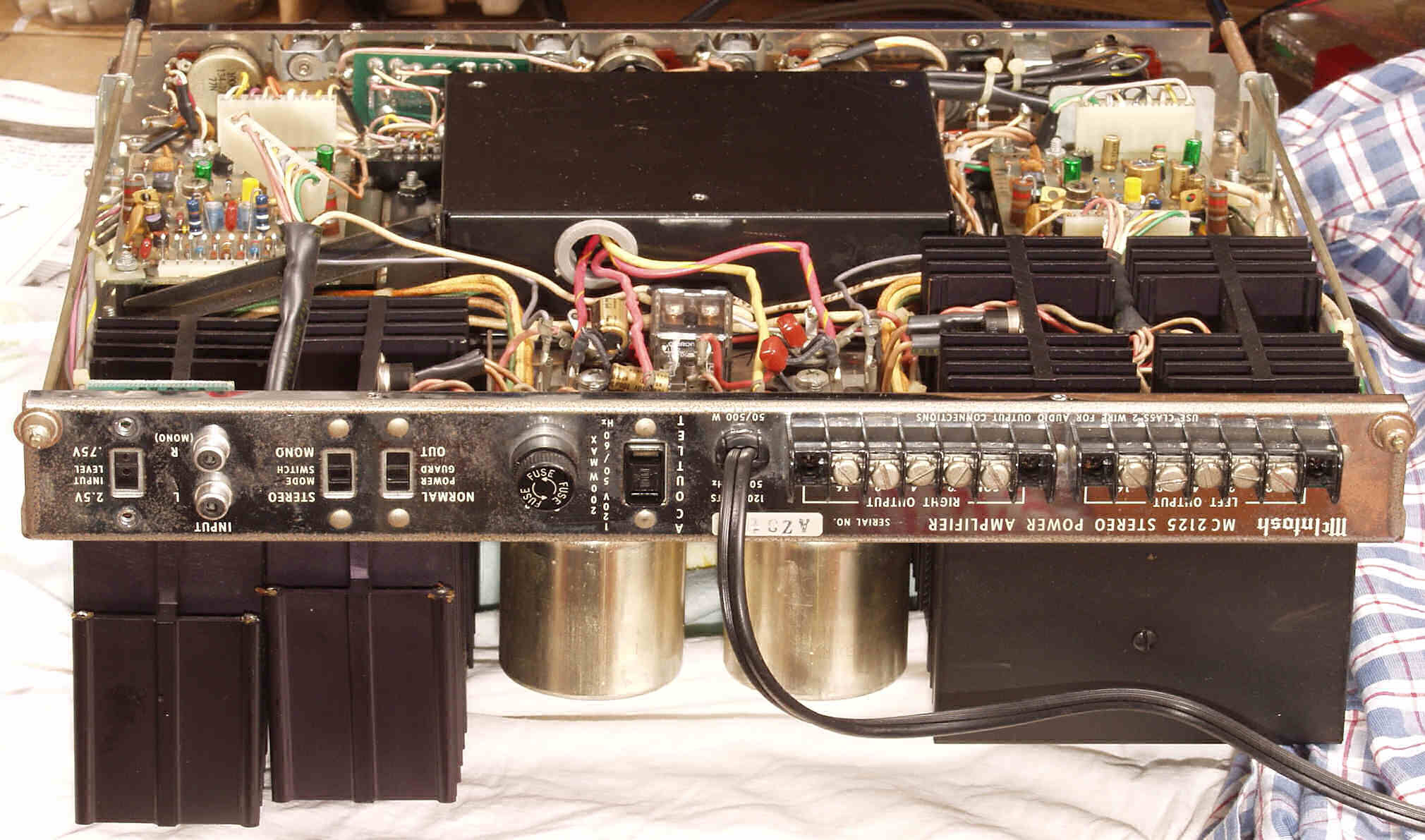

| Ａ−３Ａ． 修理前点検中 下から見る |
 |

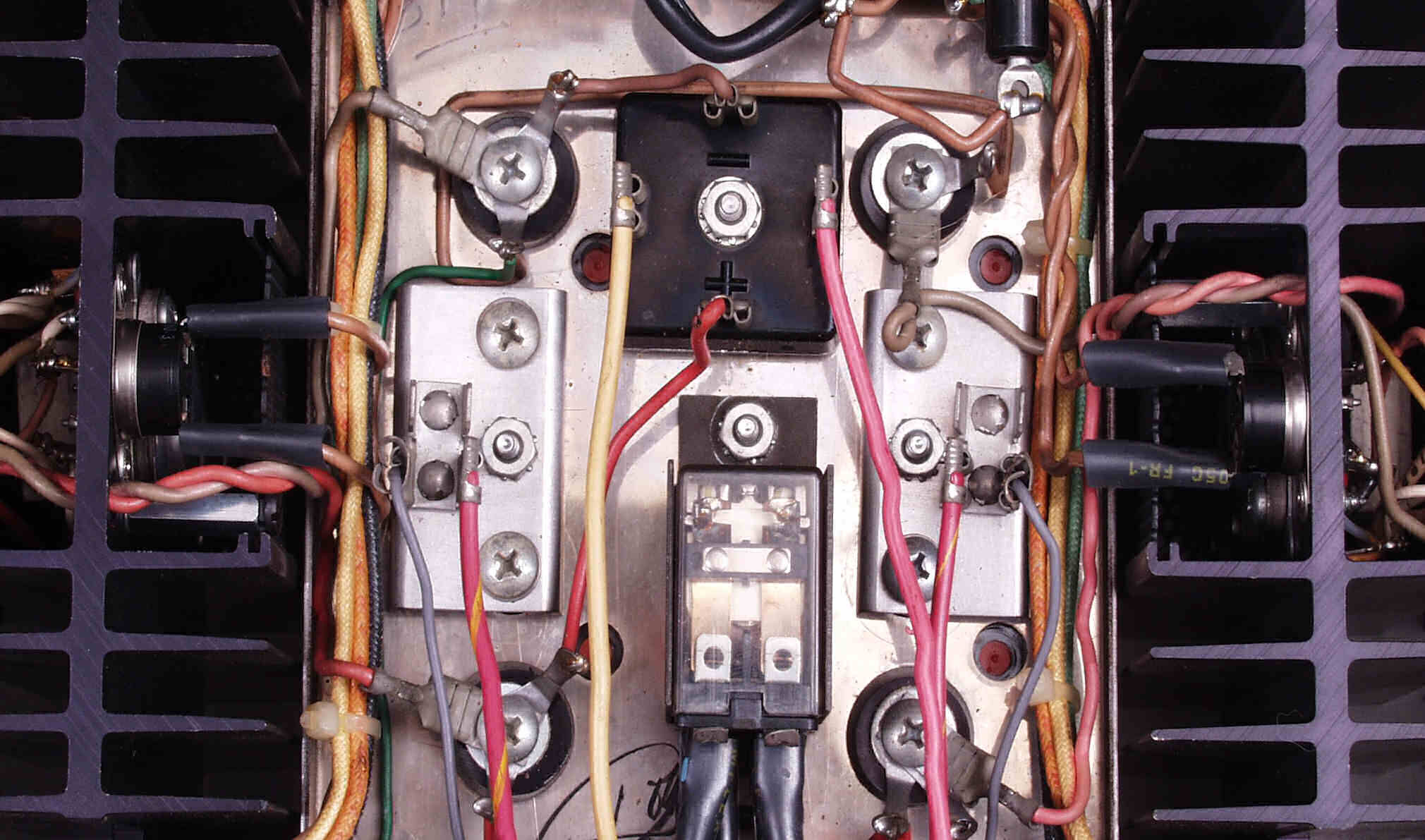

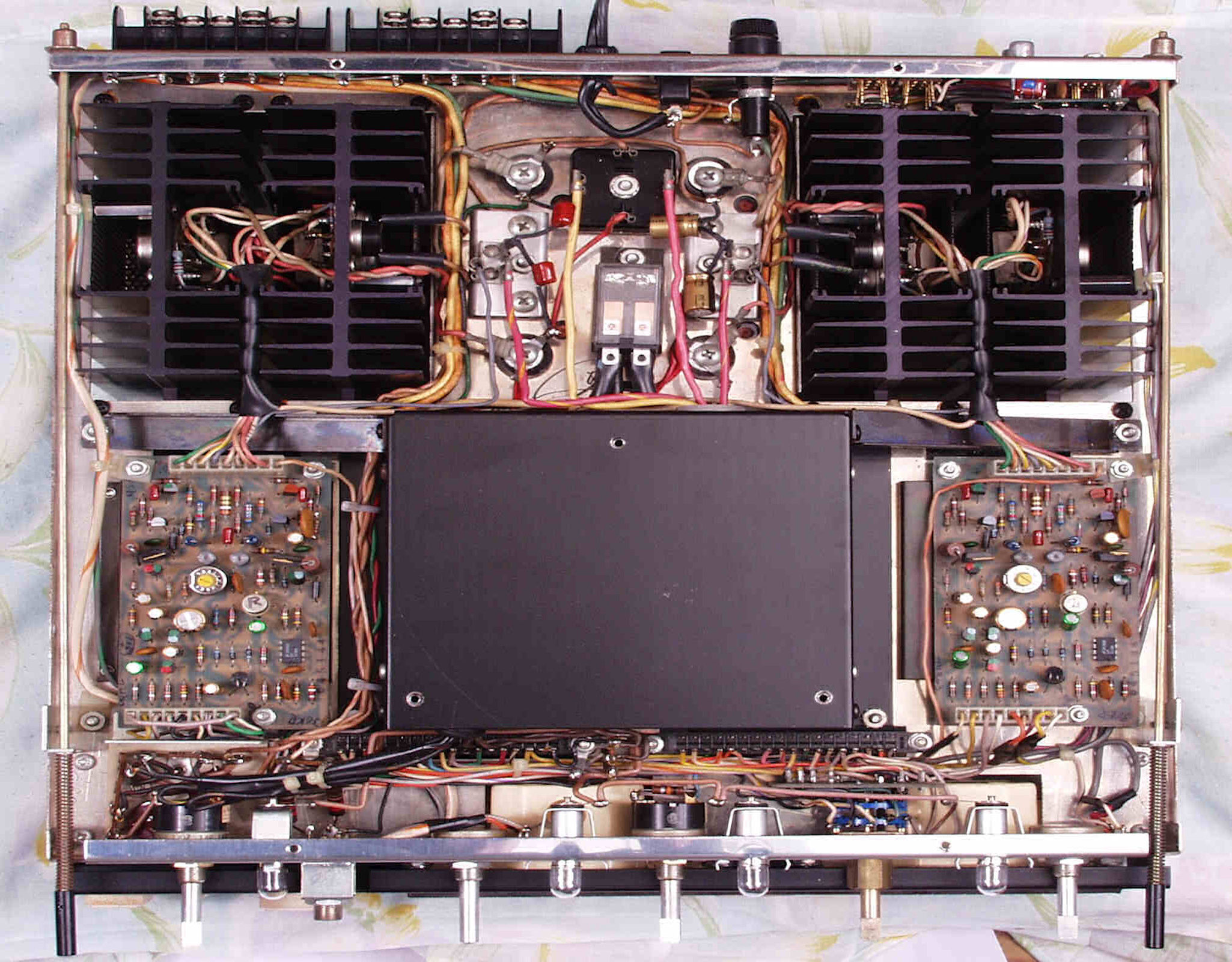

| Ａ−３Ｂ． 修理前点検中 下ケースと全面パネルを取り、下から見る |
 |

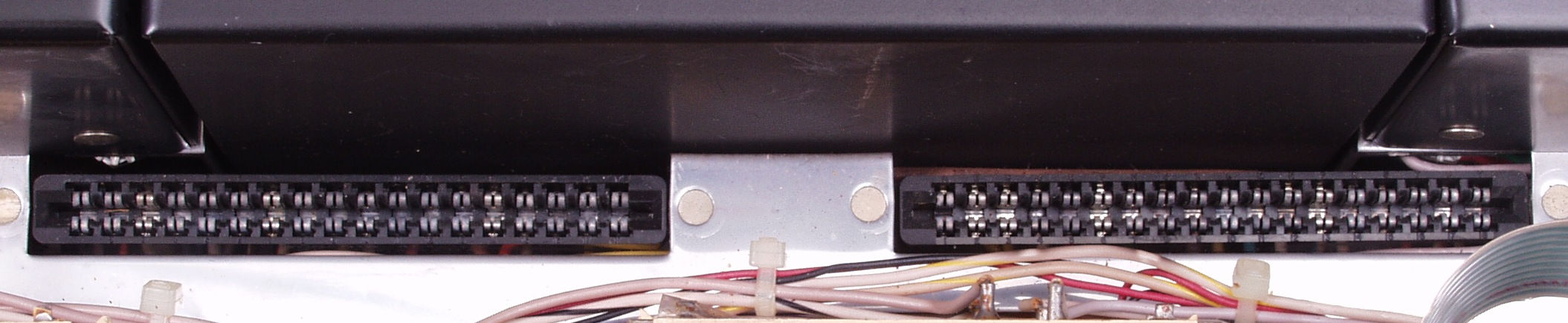

| Ａ−４． 修理前点検中 基板差し込みコネクタ−、腐食の出ている物も有り |
 |

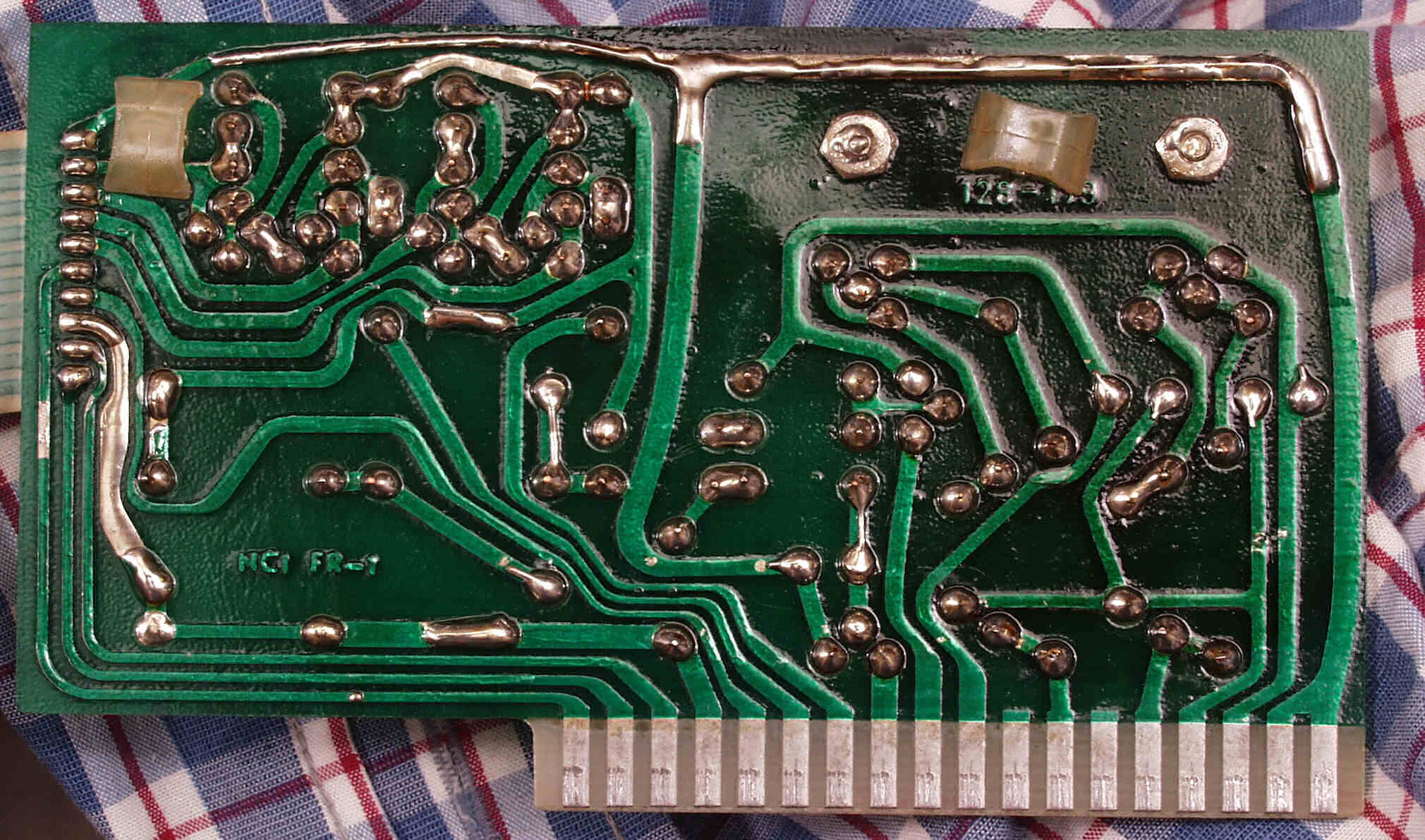

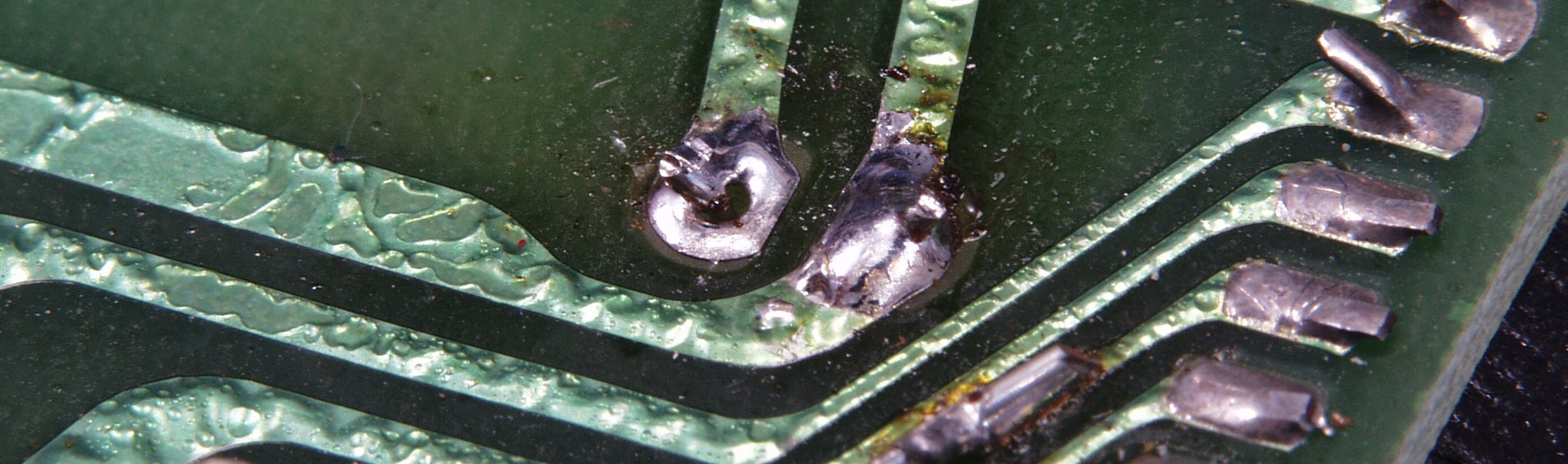

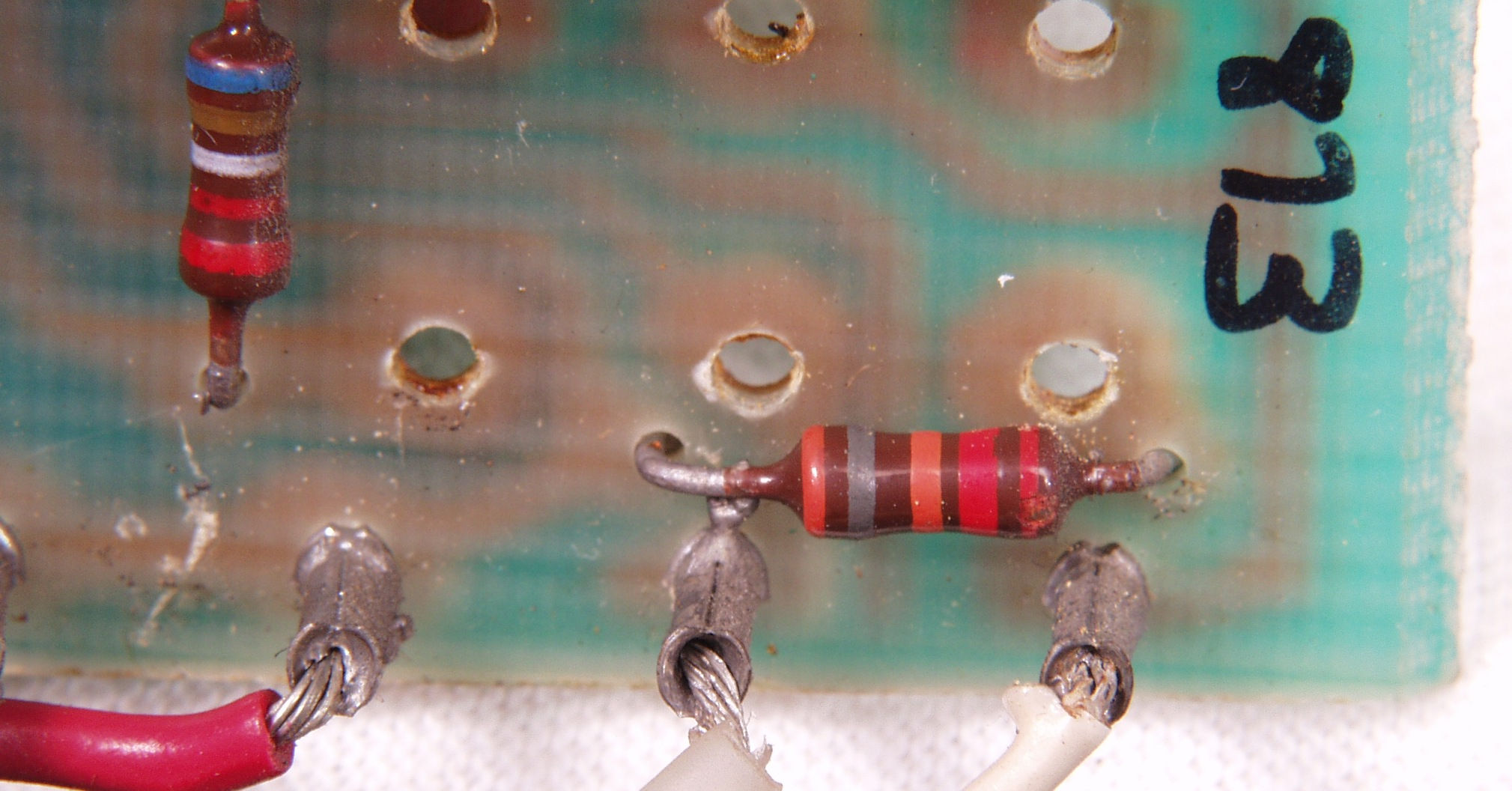

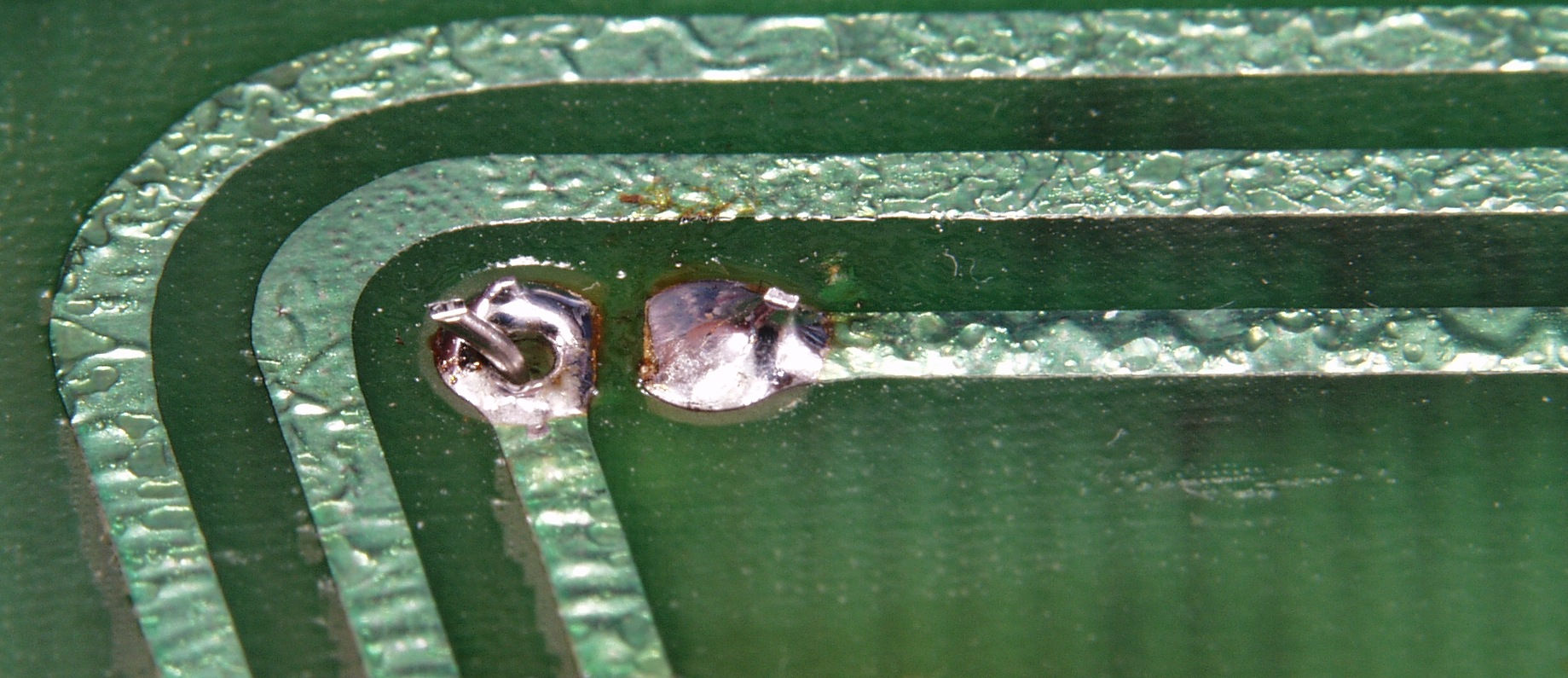

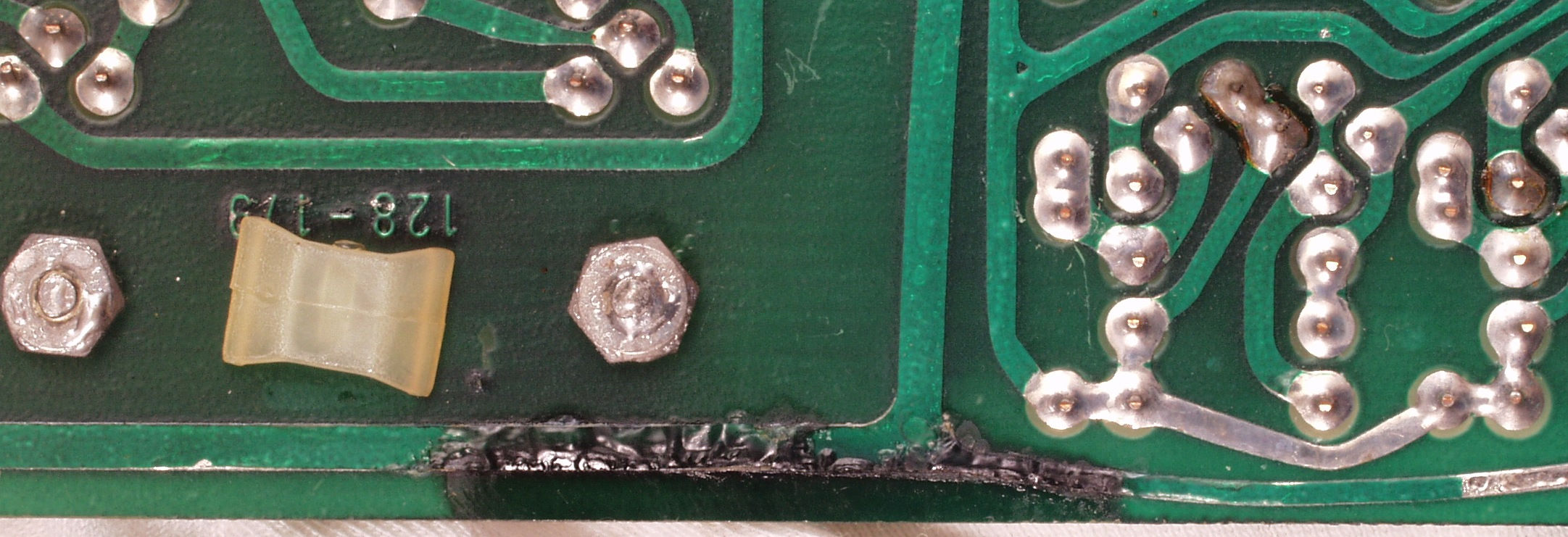

| Ａ−５Ａ． 修理前点検中 定電圧基板裏の腐食した銅箔 |
 |

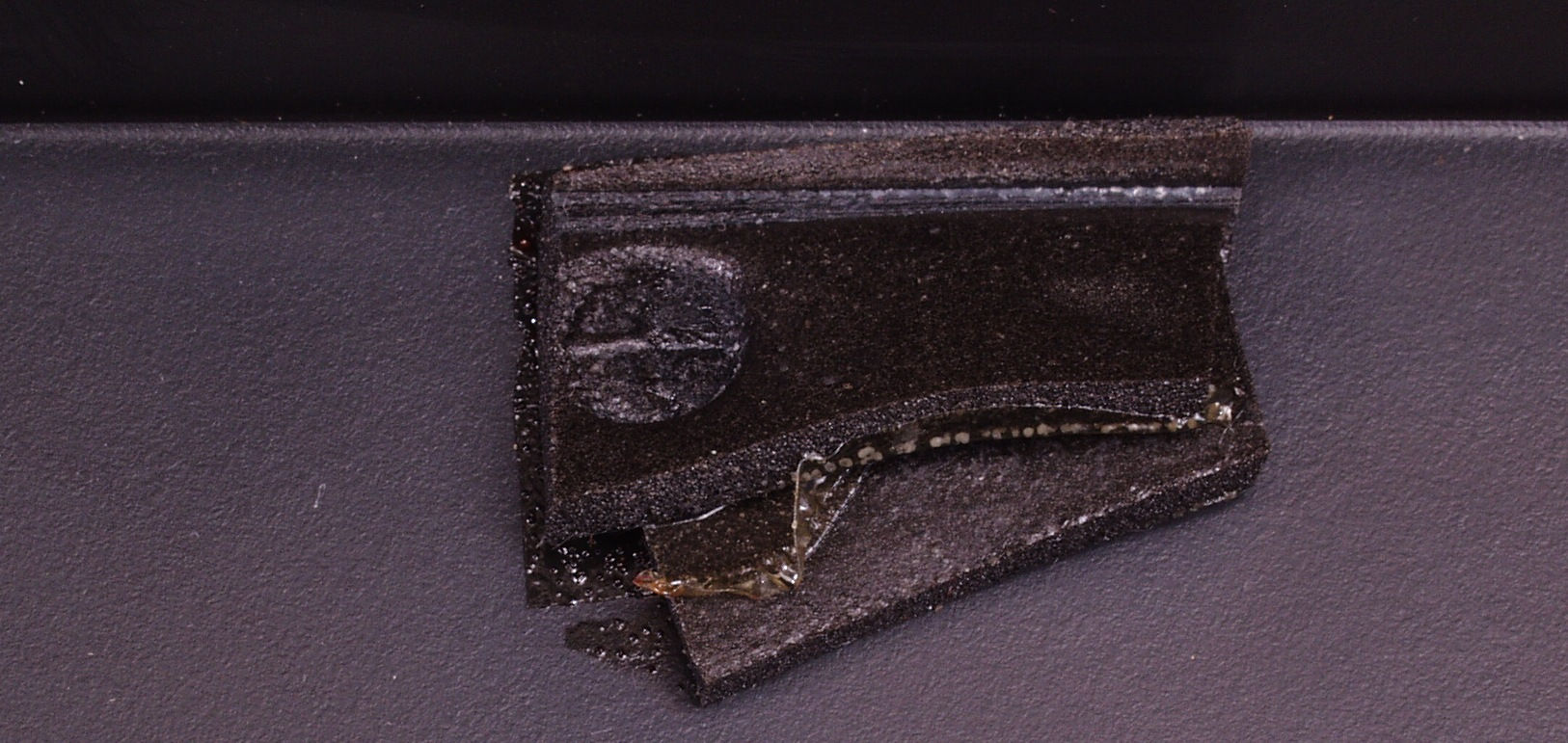

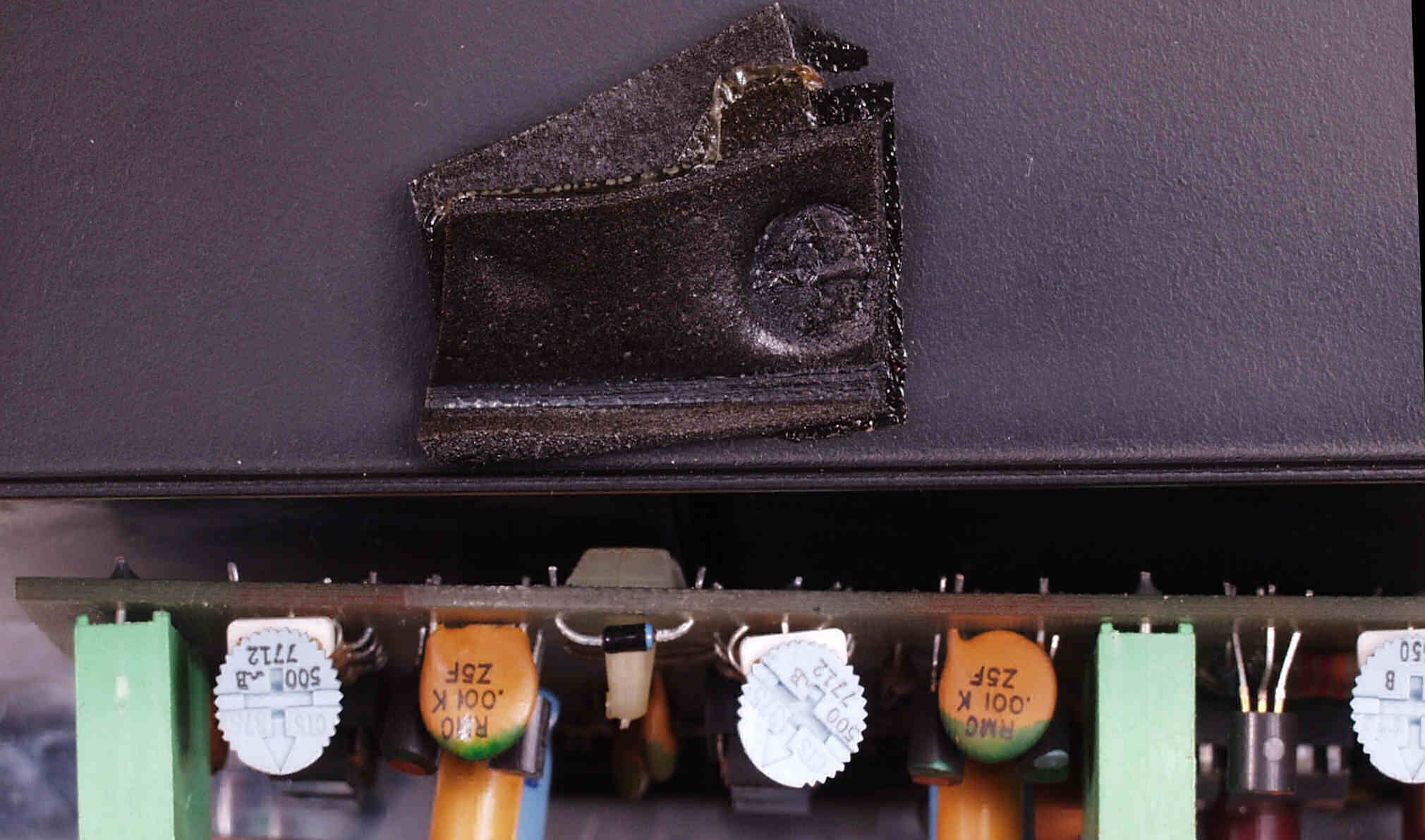

| Ａ−５Ｂ． 修理前点検中 原因はメーターカバーに取り付けた基板押さえのスポンジにあり |
 |
| Ａ−６Ａ． 修理前点検中 もう１つのメーターカバーに取り付けた基板押さえのスポンジはＶＵ−ＡＭＰの半固定ＶＲを押していた |
 |
| Ａ−６Ｂ． 修理前点検中 もう１つのメーターカバーに取り付けた基板押さえのスポンジ |
 |

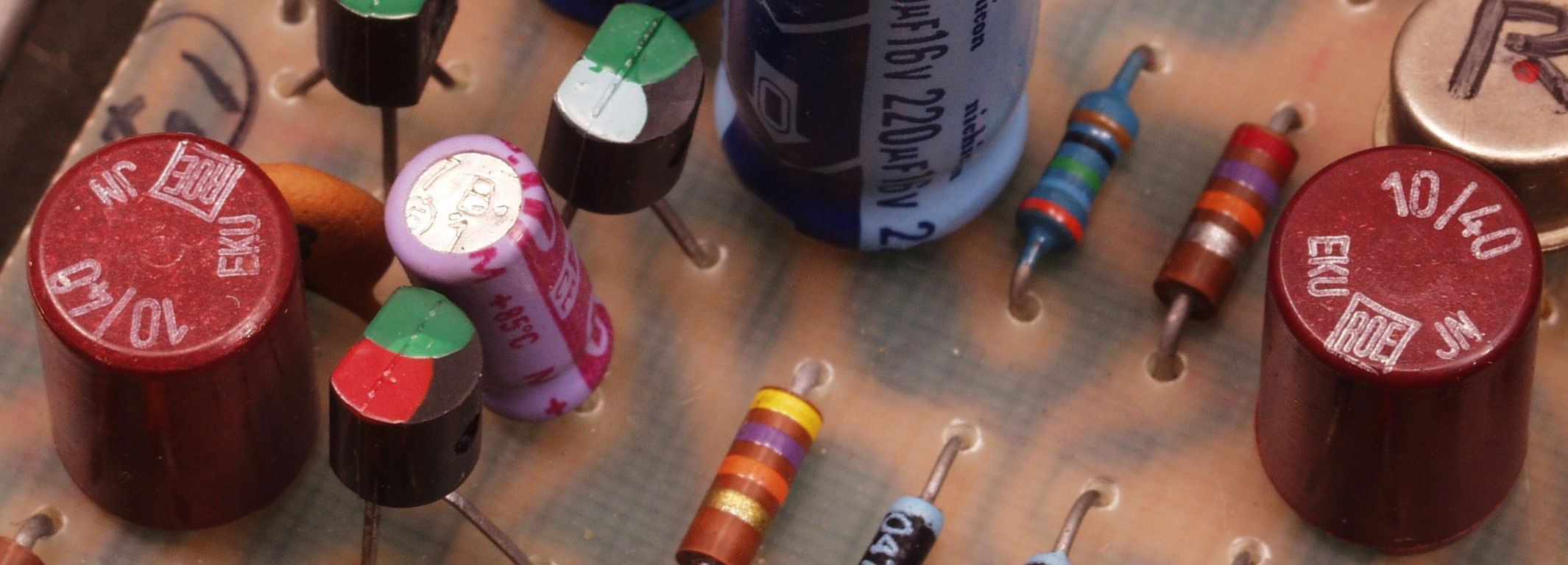

| Ａ−７Ａ． 修理前点検中 Ｒ−ＡＭＰ基板 電解コンデンサーにヒビの発生が見られる |
 |
| Ａ−７Ｂ． 修理前点検中 Ｌ−ＡＭＰ基板 電解コンデンサーにヒビの発生が見られる |
 |
| ＡＥ． 修理前の歪み測定 ＡＥ−１Ａ． Ｒ−ＳＰ出力電圧３２Ｖ＝１２８Ｗ。 ０．２％歪み率 １０００ＨＺ |
 |
| ＡＥ−１Ｂ． Ｌ−ＳＰ出力電圧３２Ｖ＝１２８Ｗ。 ０．３％歪み率 １０００ＨＺ |
 |

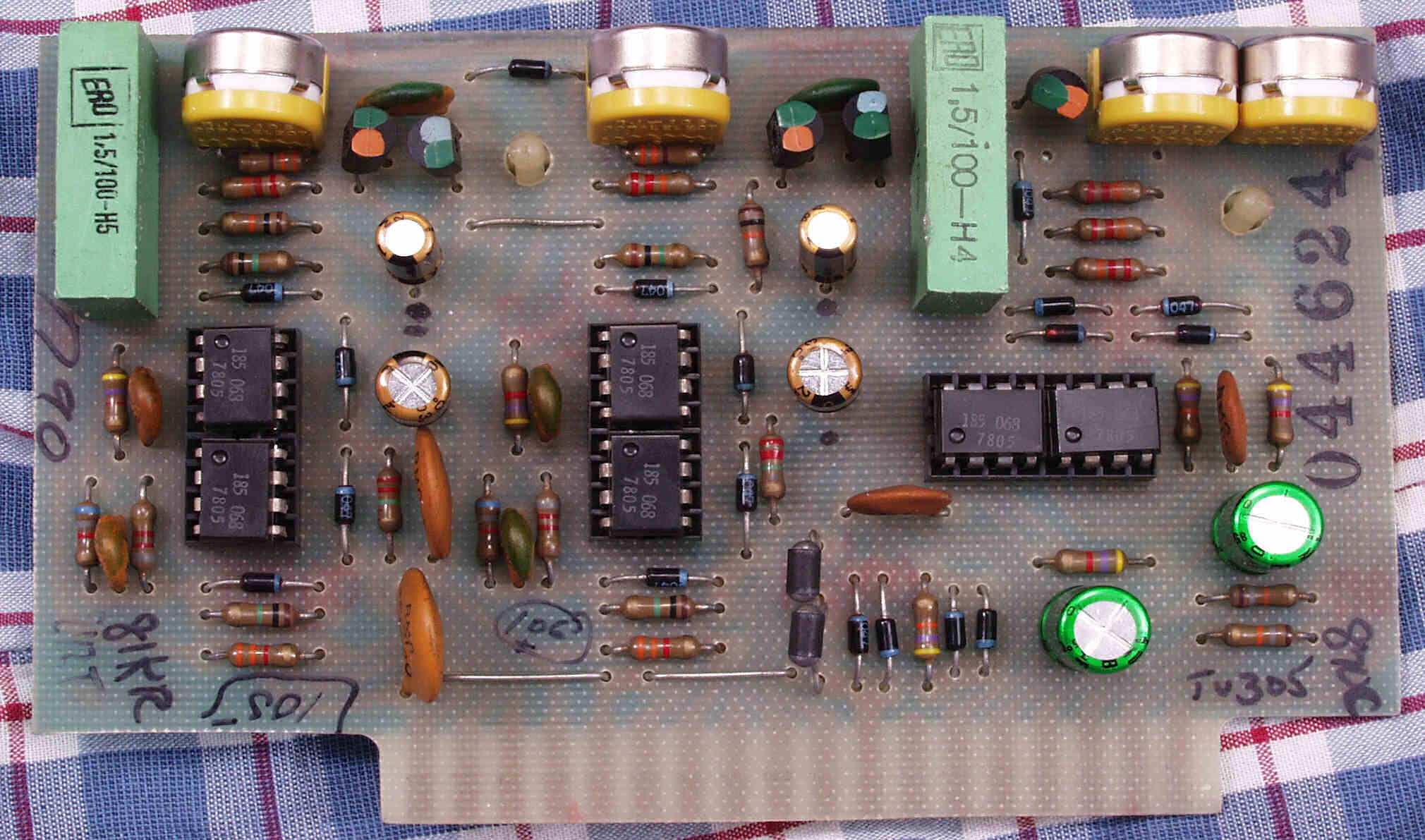

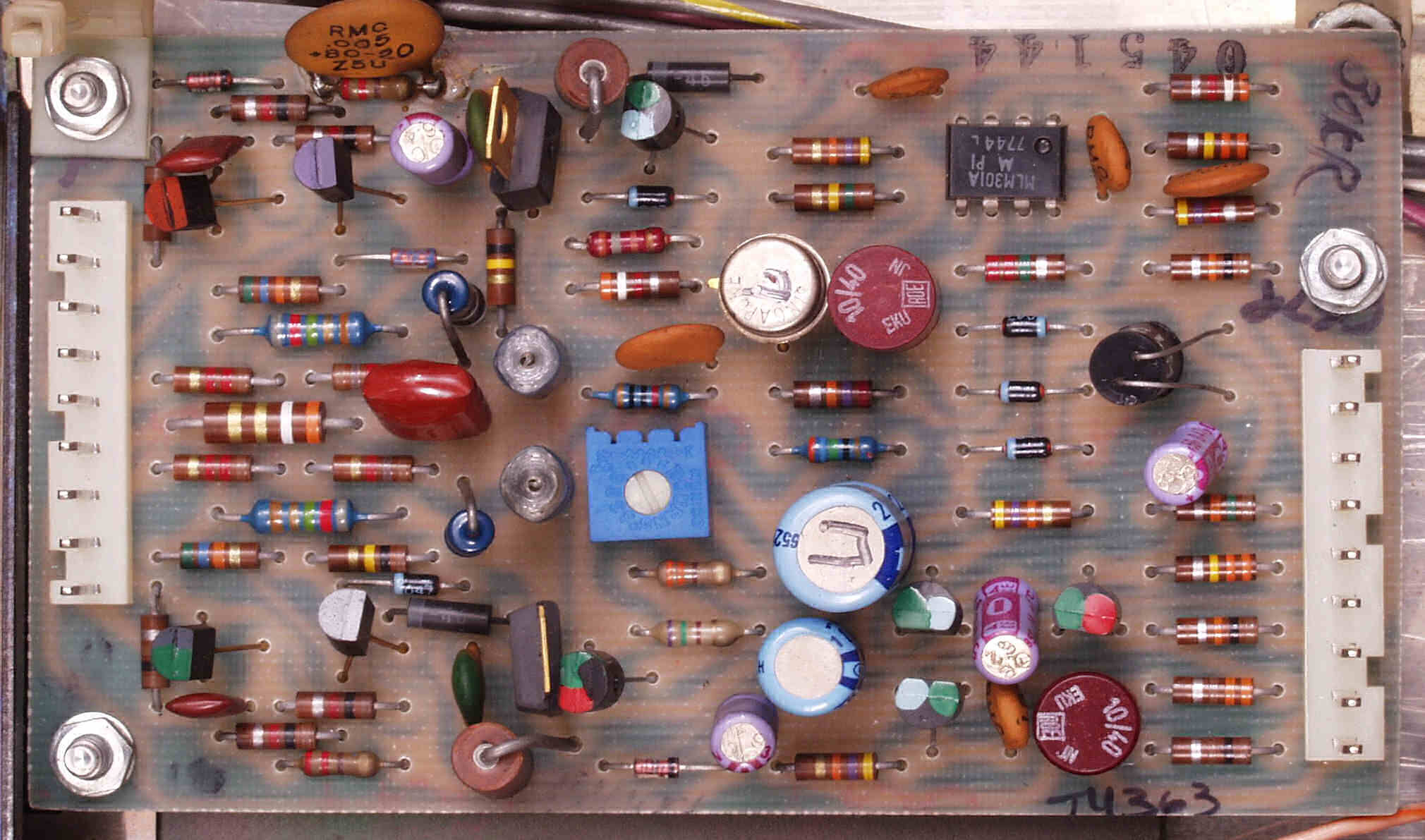

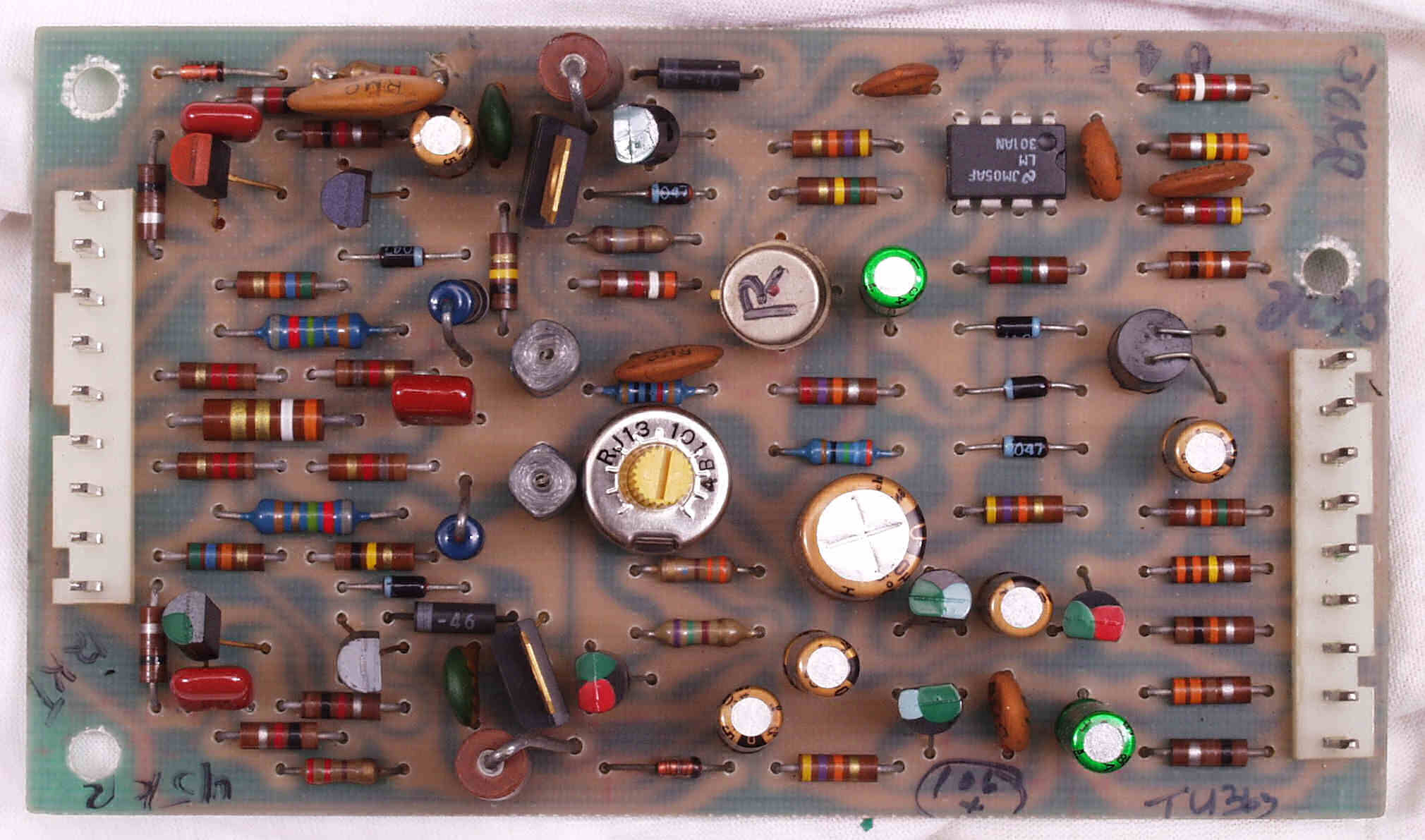

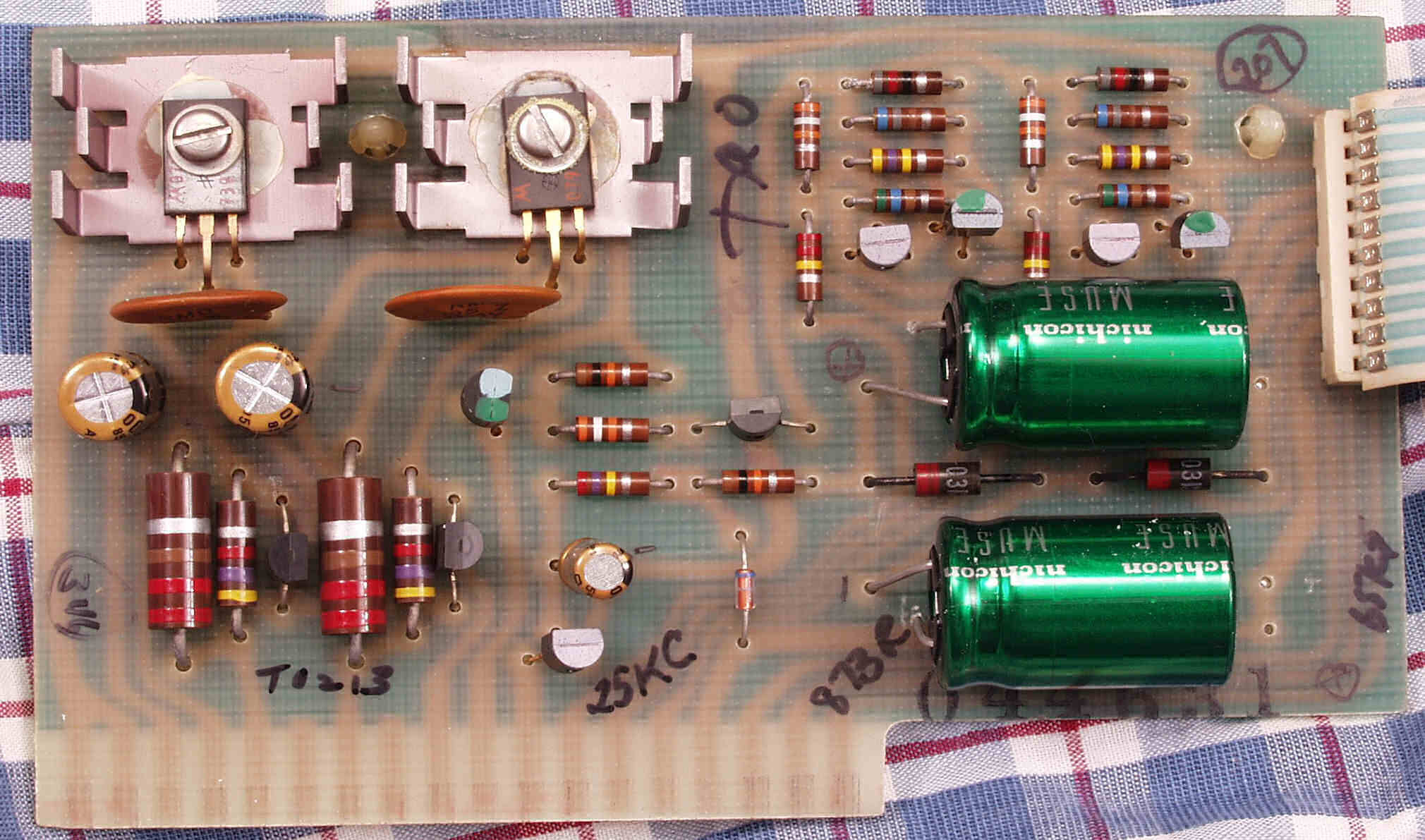

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 Ｒ−ＡＭＰ基板 |
 |

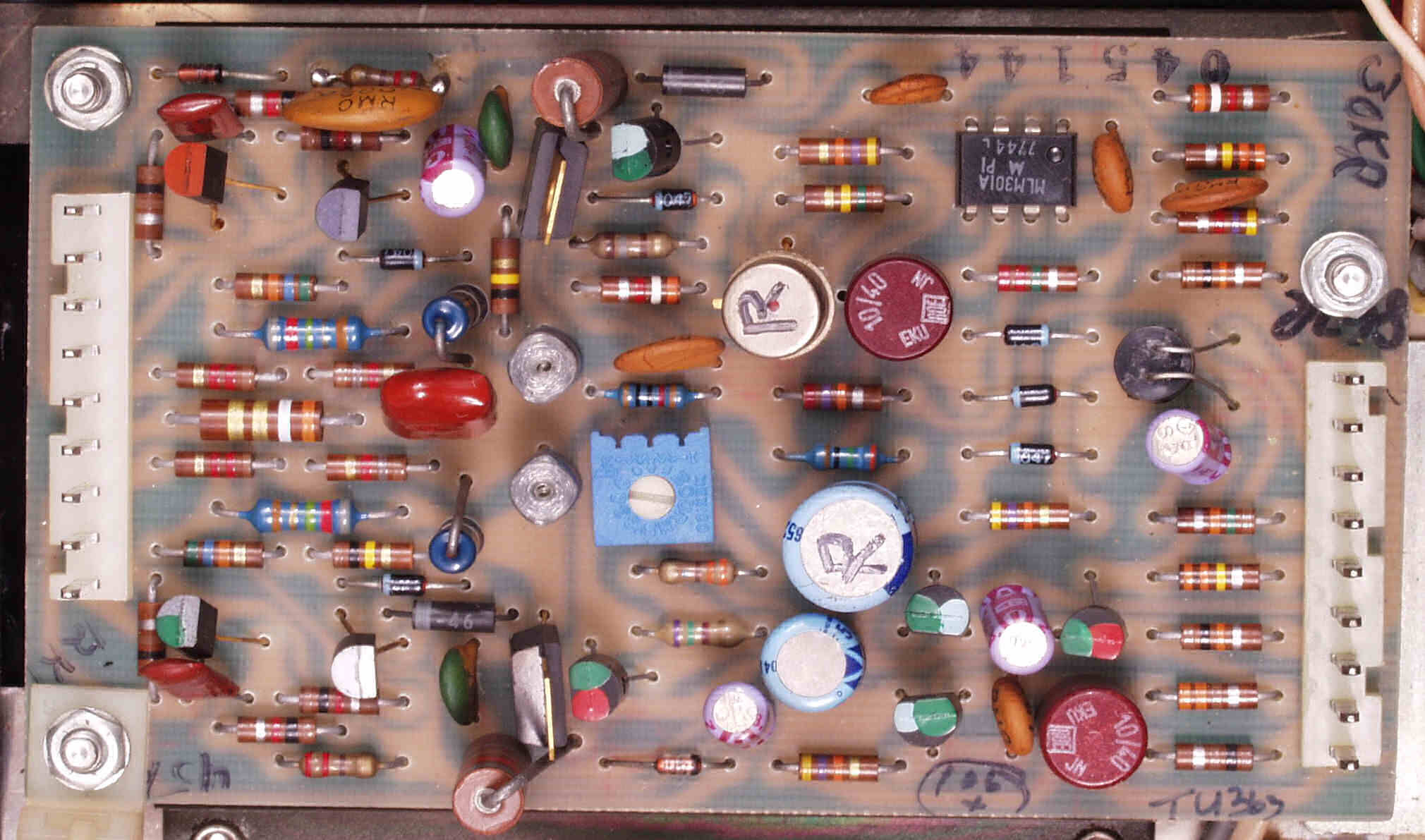

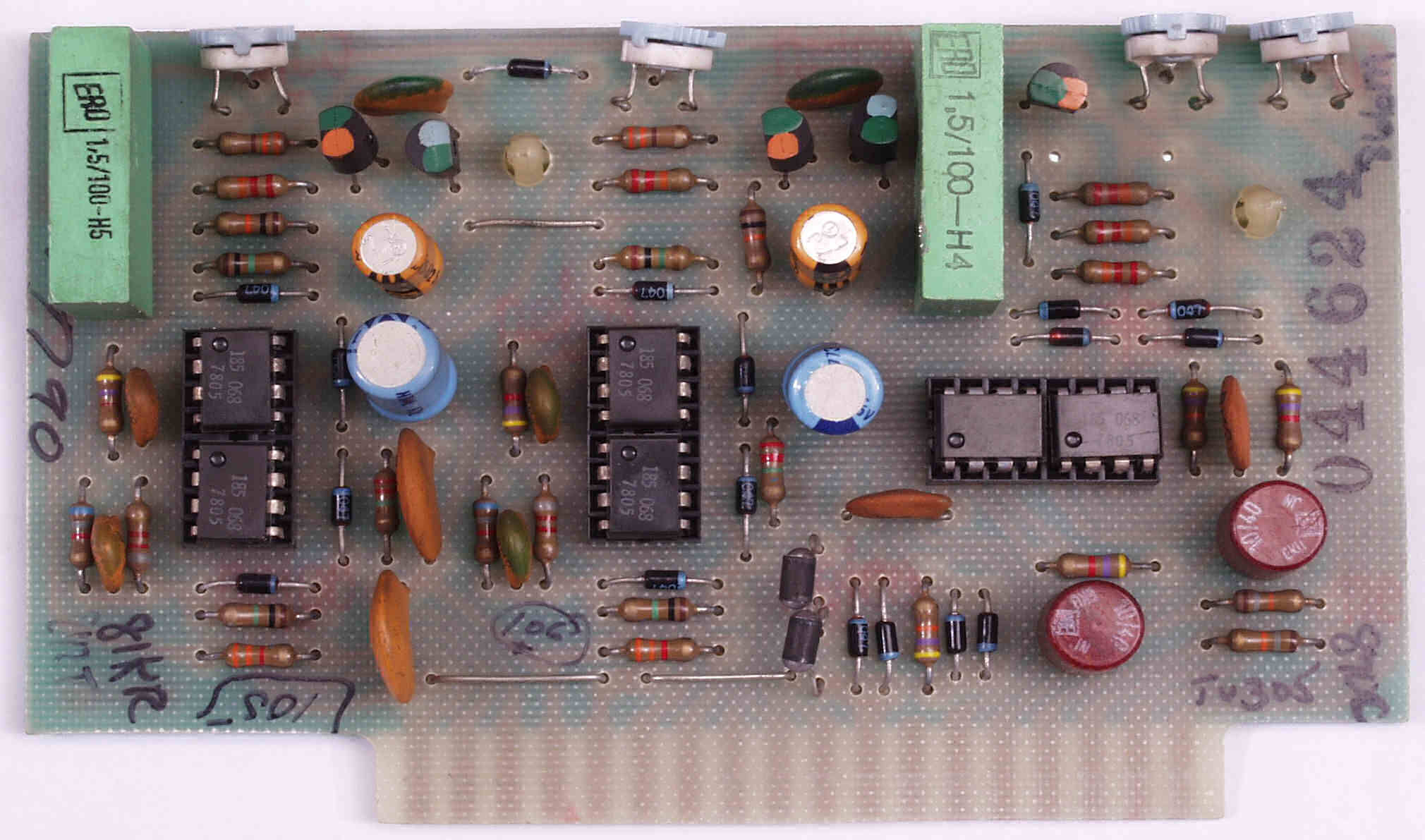

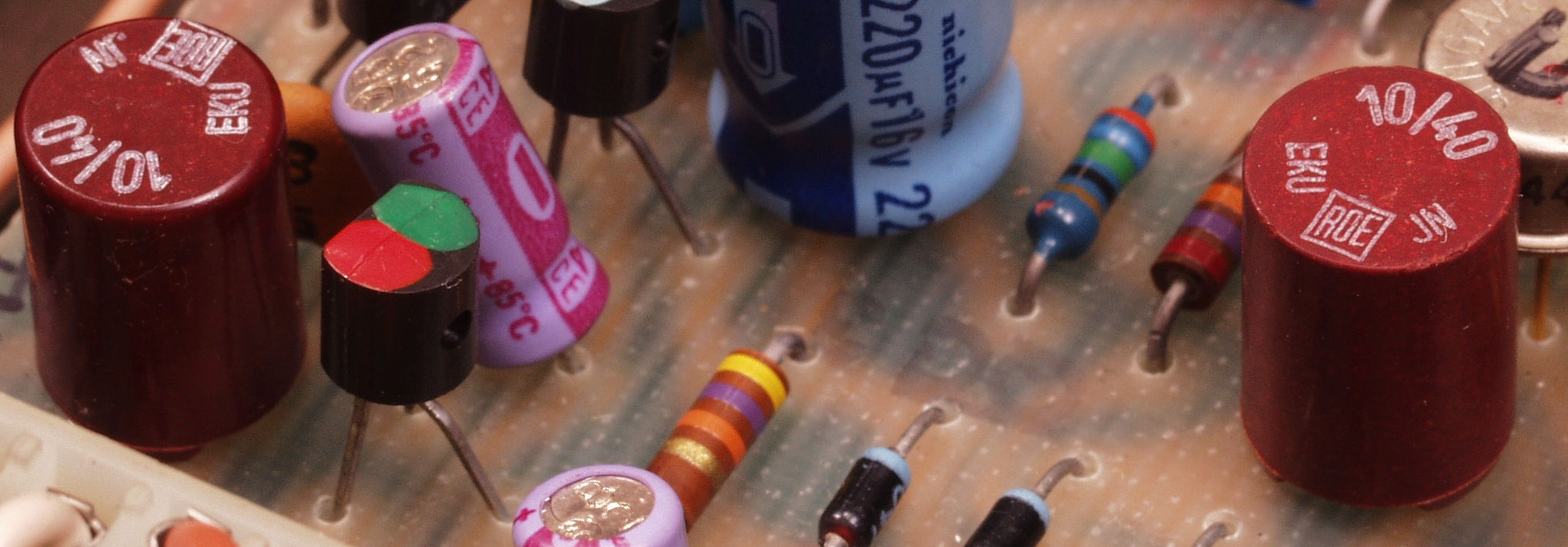

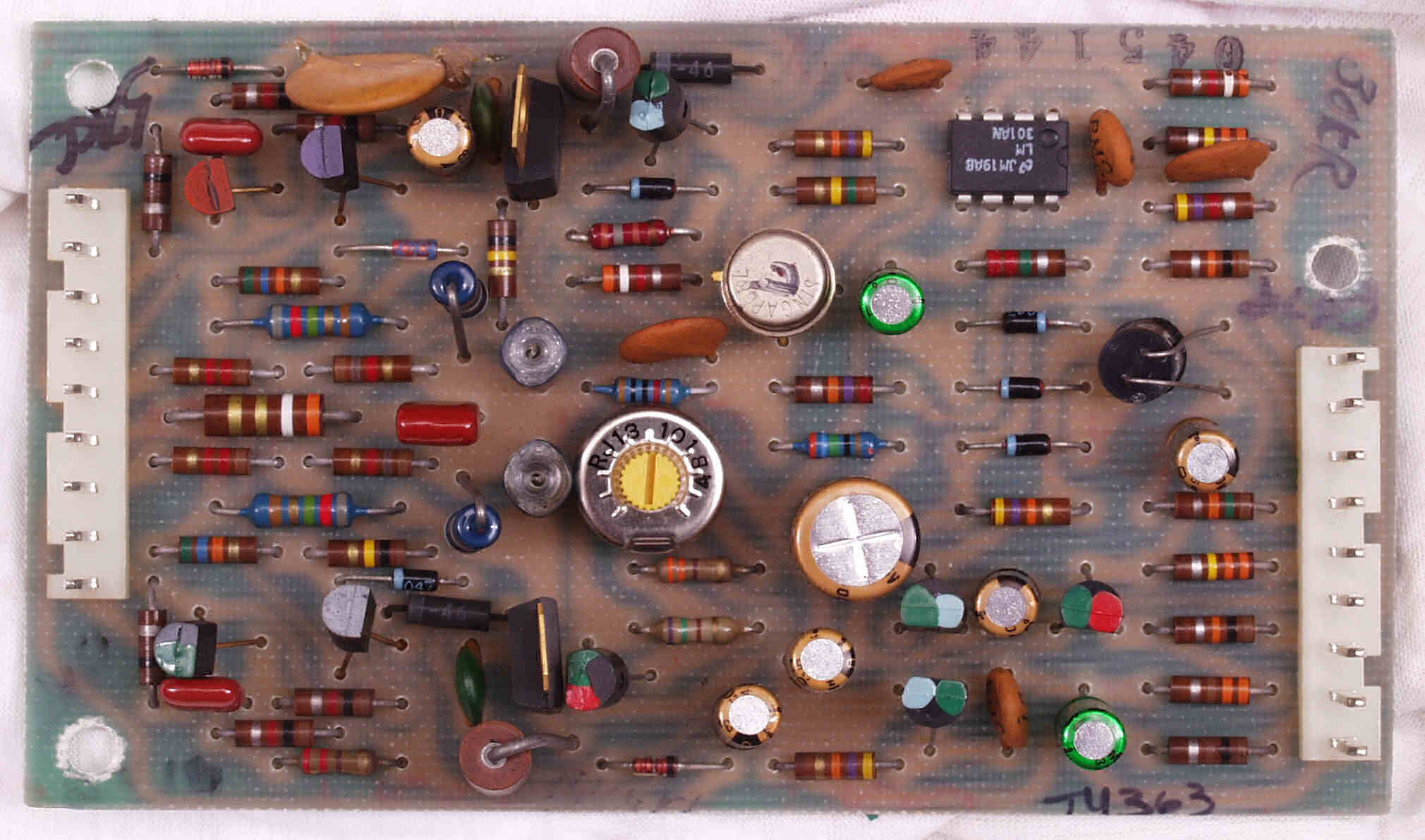

| Ｃ−１Ｂ． 修理後 Ｒ−ＡＭＰ基板 Ｒ−ＡＭＰ基板 ＯＰ−ＡＭＰ、電解コンデンサー８個、フイルムコンデンサー３個、半固定ＶＲ交換 |
 |

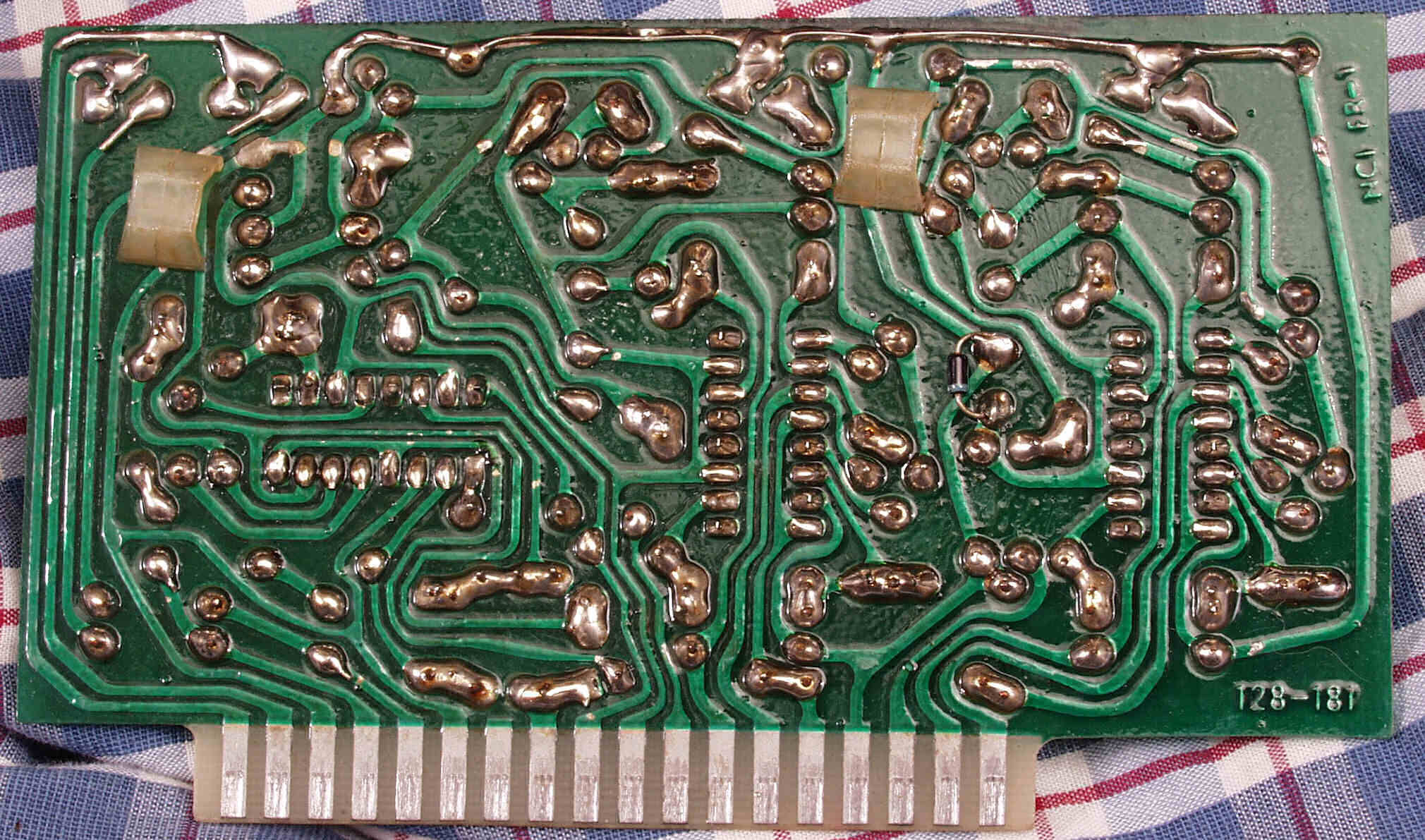

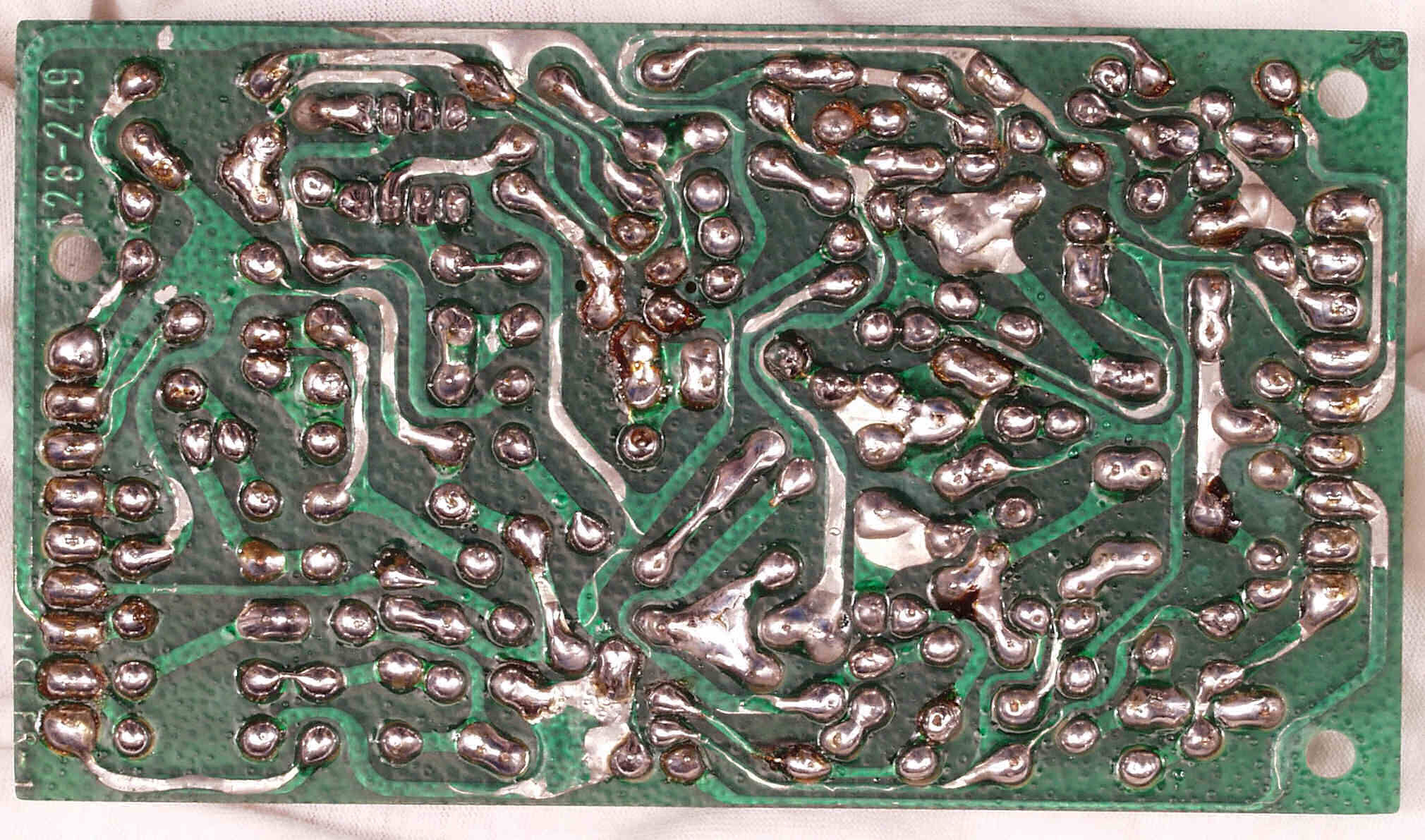

| Ｃ−１Ｃ． 修理前 Ｒ−ＡＭＰ基板裏 |
 |
| Ｃ−１Ｄ． 修理（半田補正）後 Ｒ−ＡＭＰ基板裏 |
 |

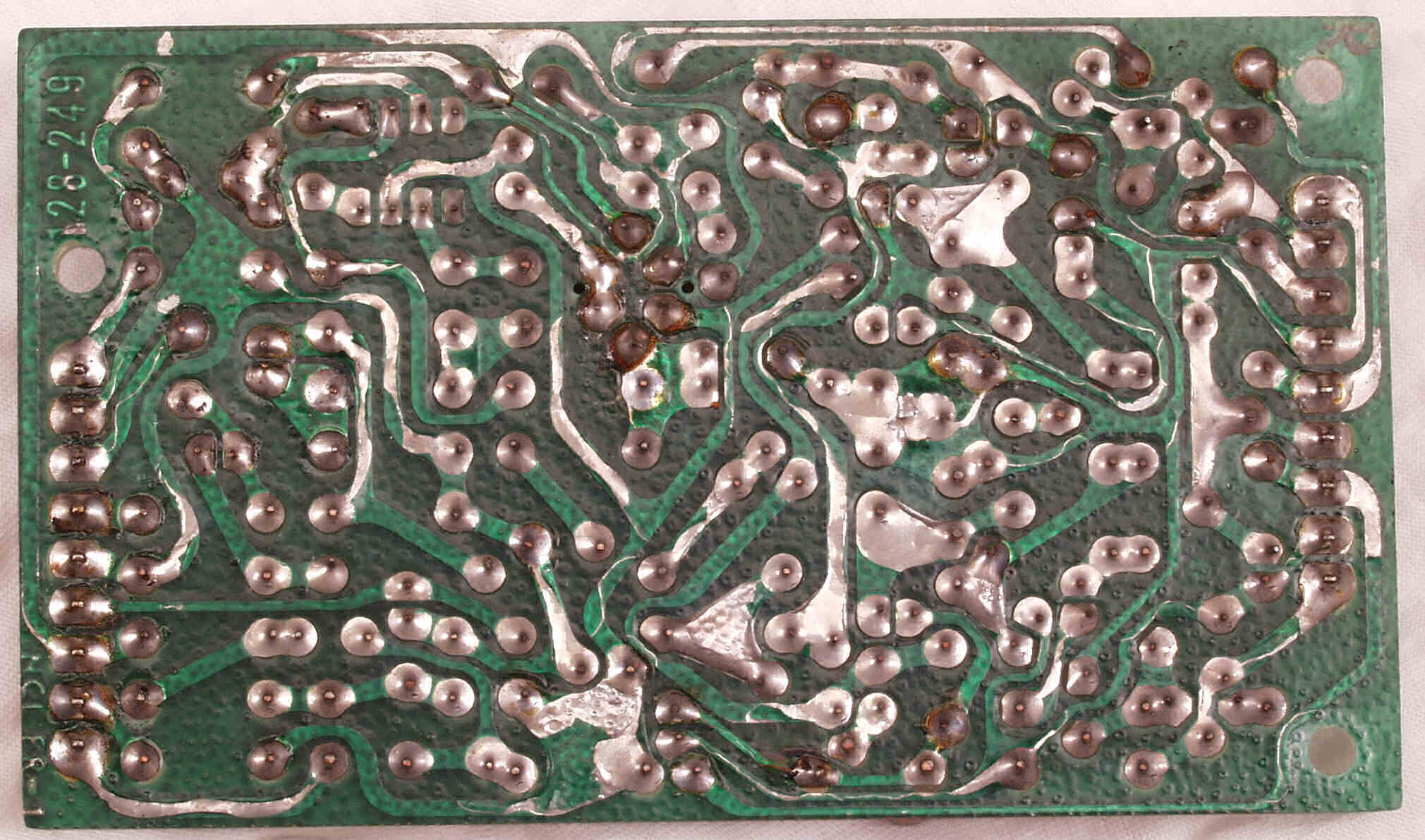

| Ｃ−１Ｅ． 完成Ｒ−ＡＭＰ基板裏 洗浄後 |
 |
| Ｃ−２Ａ． 修理前 Ｌ−ＡＭＰ基板 |
 |
| Ｃ−２Ｂ． 修理後 Ｌ−ＡＭＰ基板 Ｒ−ＡＭＰ基板 ＯＰ−ＡＭＰ、電解コンデンサー８個、フイルムコンデンサー３個、半固定ＶＲ交換 |
 |
| Ｃ−２Ｃ． 修理前 Ｌ−ＡＭＰ基板裏 |
 |
| Ｃ−２Ｄ． 修理（半田補正）後 Ｌ−ＡＭＰ基板裏 |
 |
| Ｃ−２Ｅ． 完成Ｌ−ＡＭＰ基板裏 洗浄後 |
 |
| Ｃ−３Ａ． 修理前 定電圧基板 |
 |

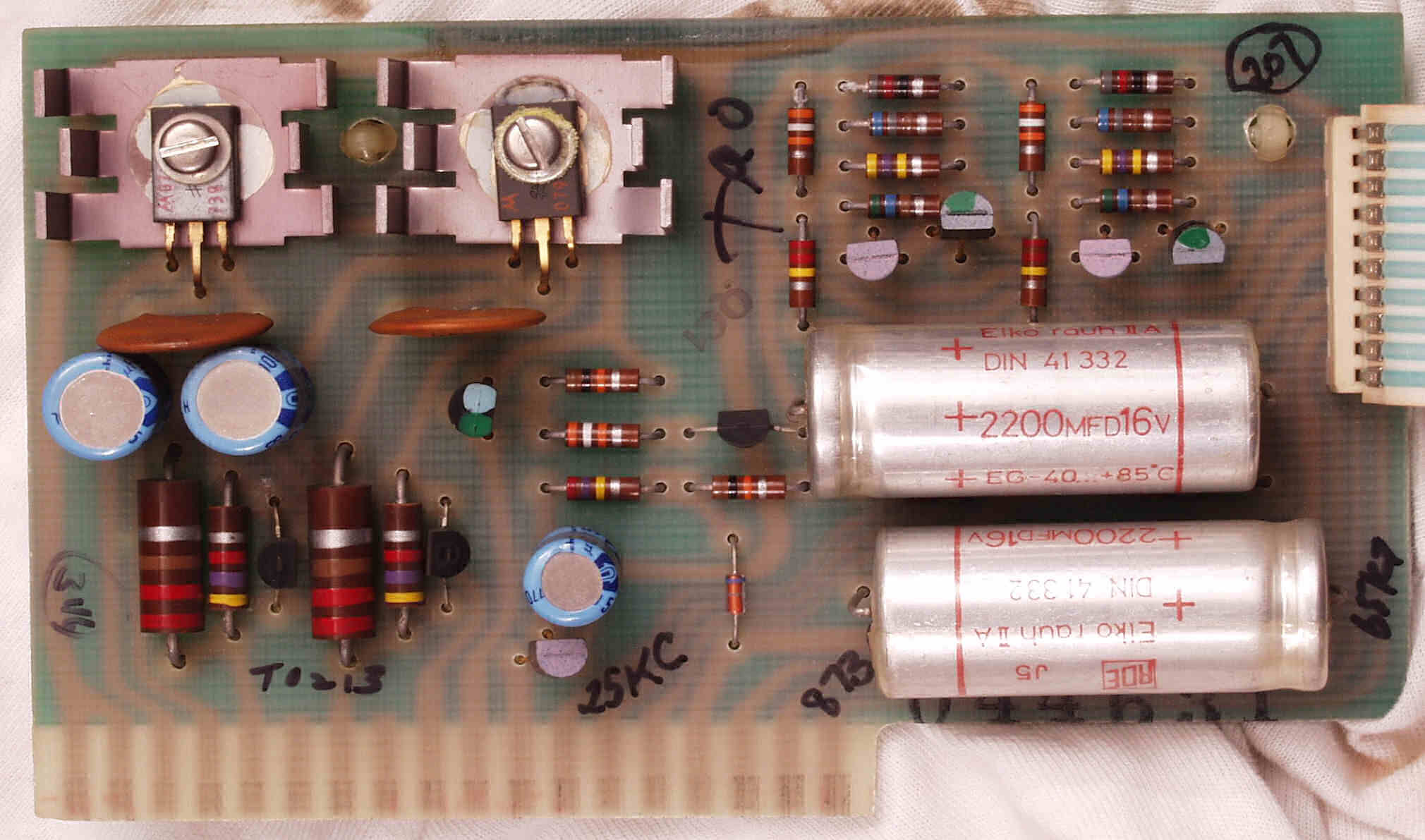

| Ｃ−３Ｂ． 修理後 定電圧基板 電解コンデンサー５個交換 |
 |

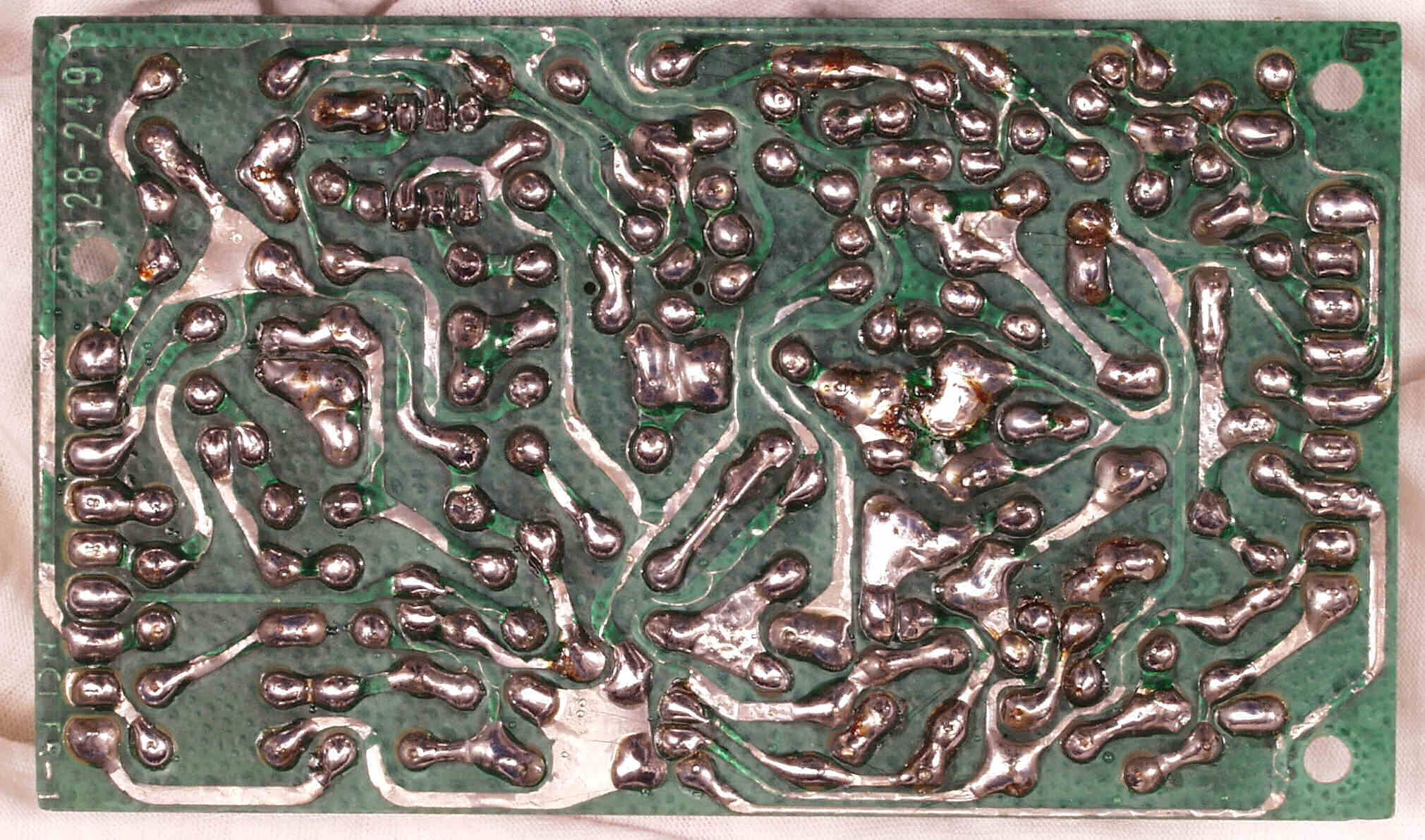

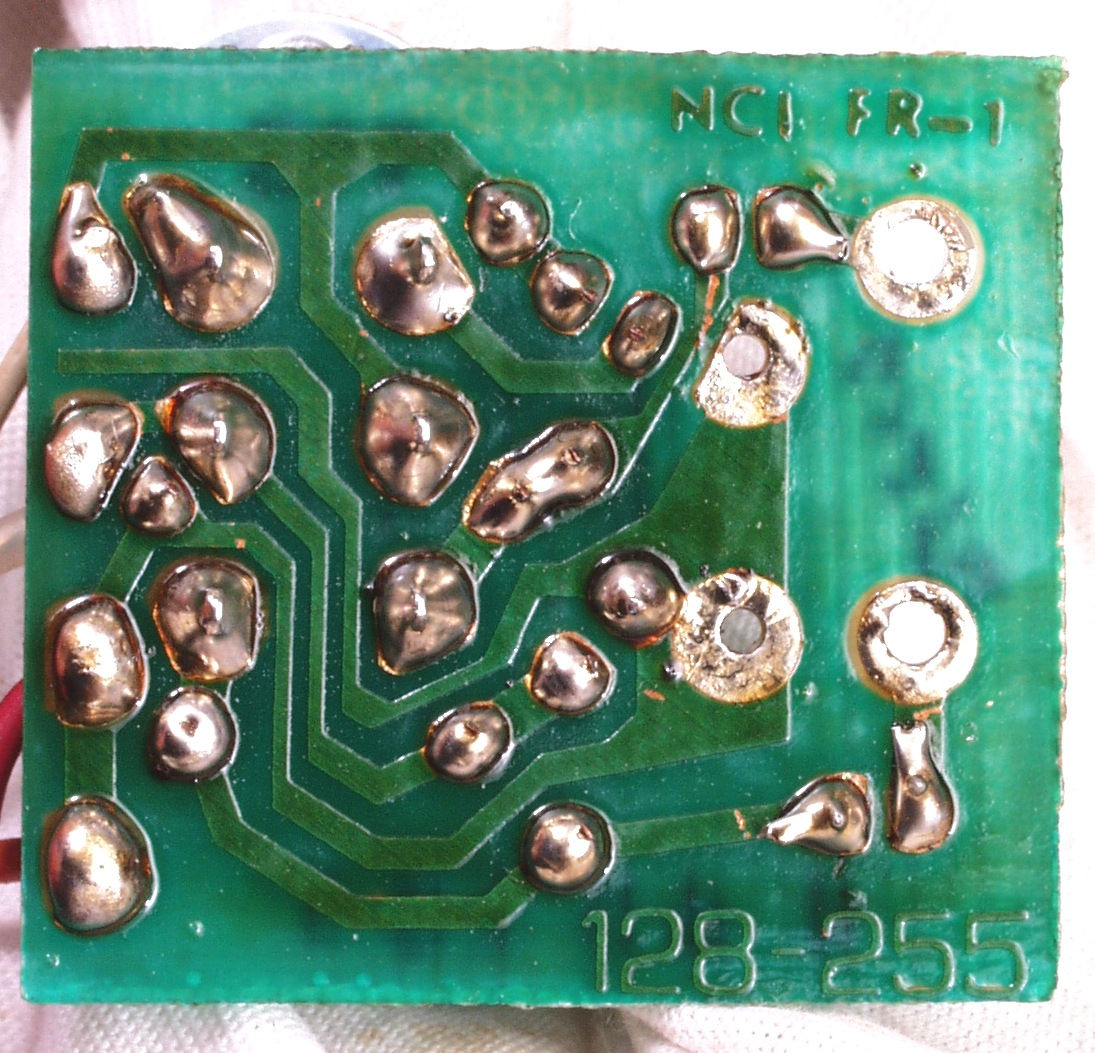

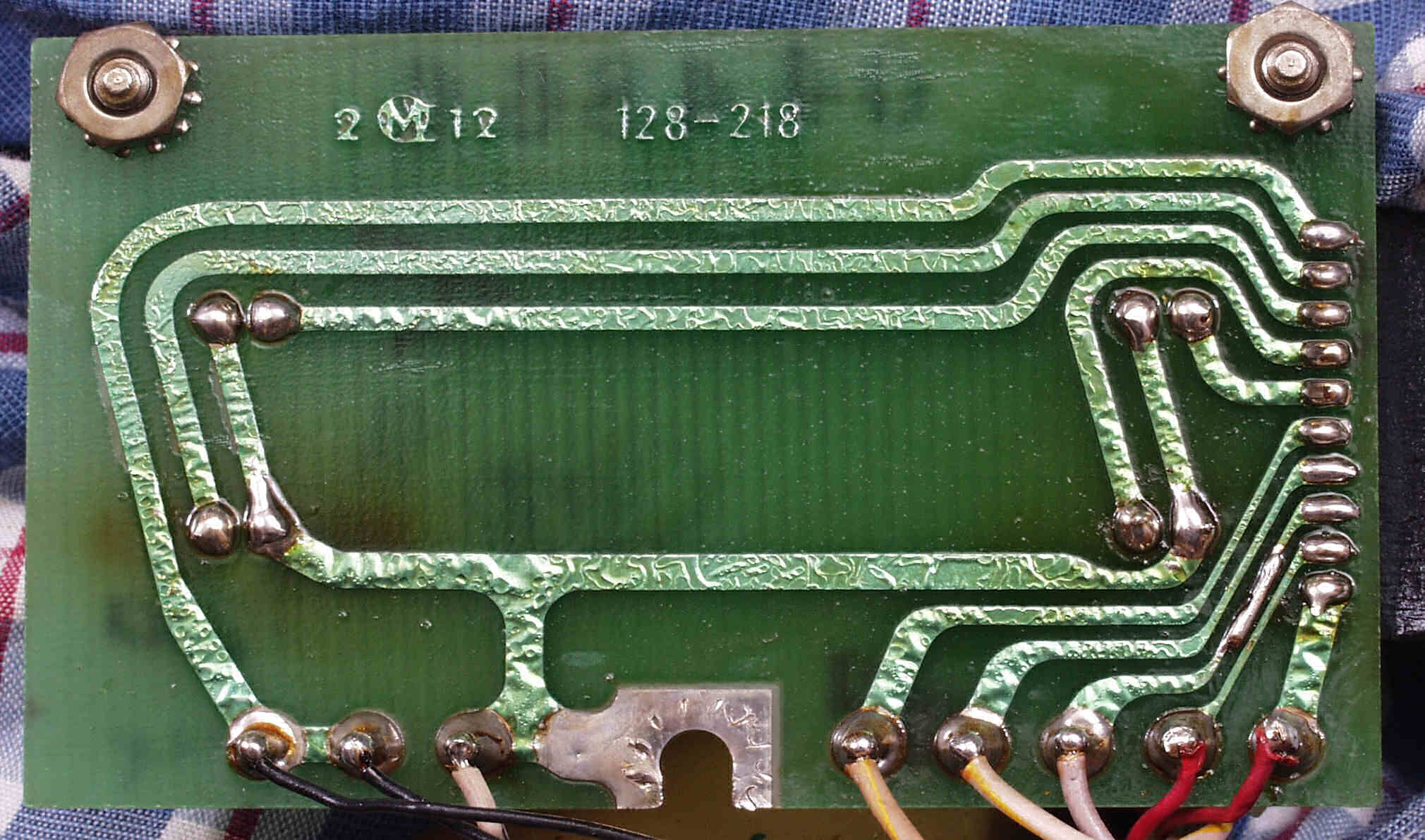

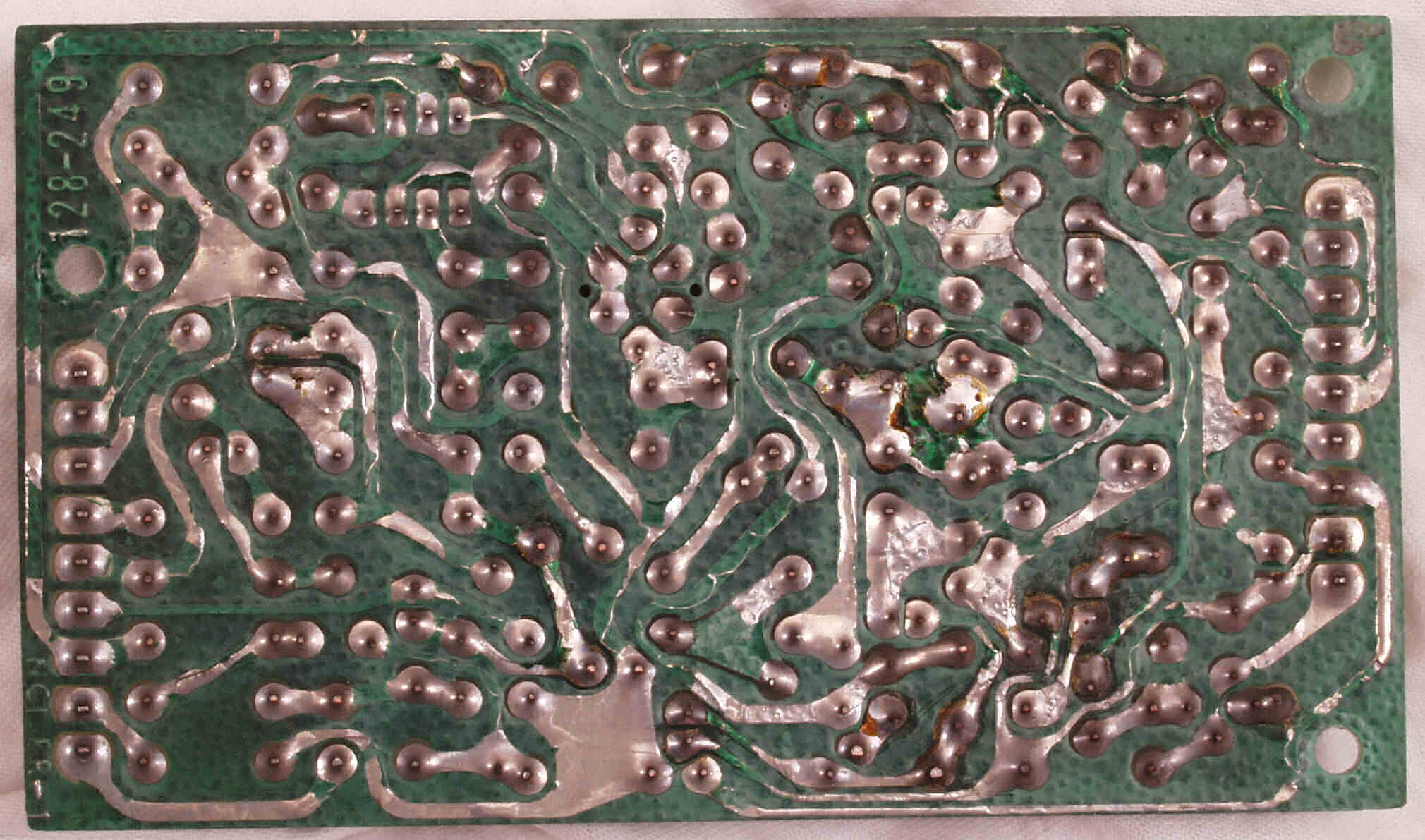

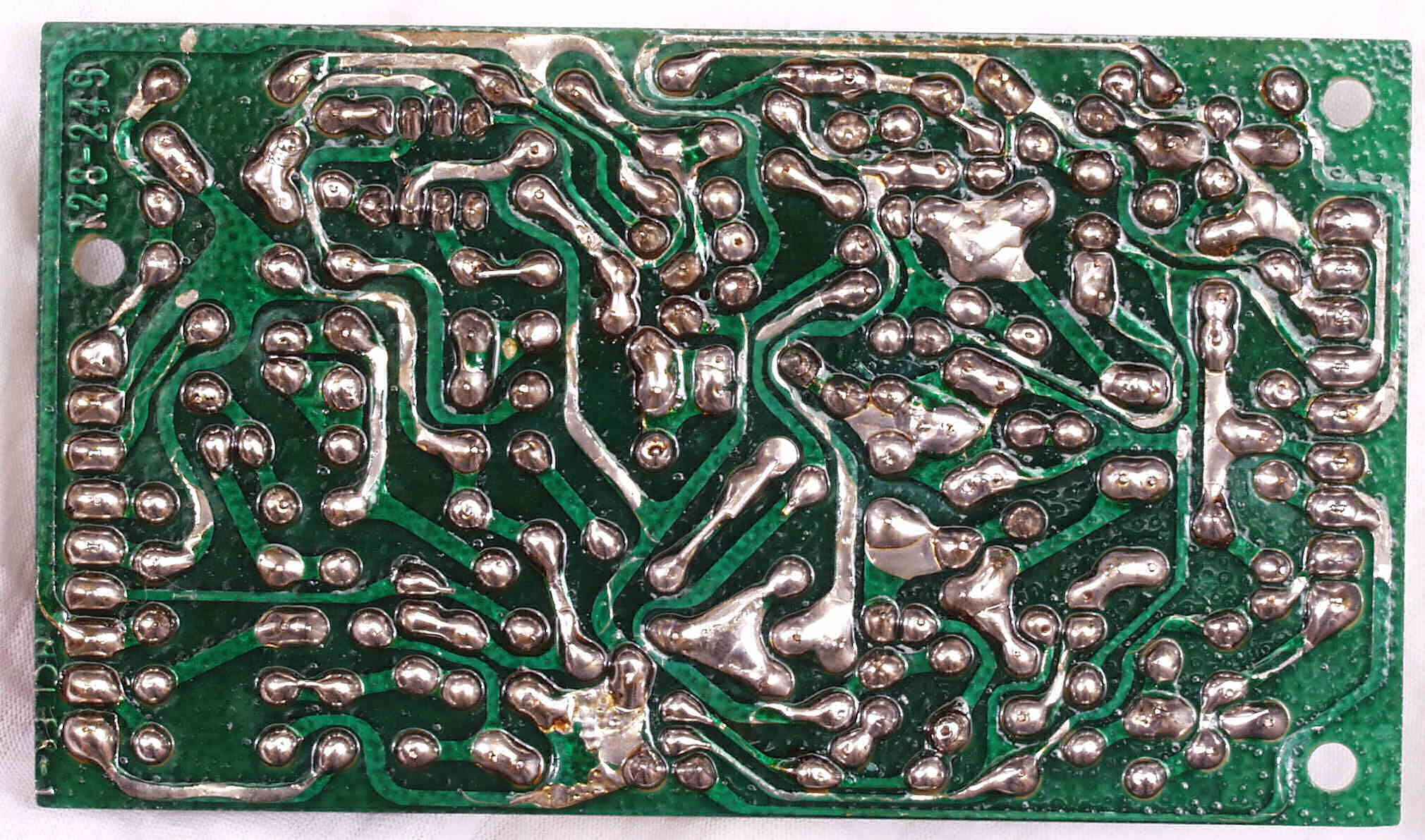

| Ｃ−３Ｃ． 修理前 定電圧基板裏 |
 |
| Ｃ−３Ｄ． 修理（半田補正）後 定電圧基板裏、基板銅箔を補修する |
 |
| Ｃ−３Ｅ． 完成定電圧基板裏 洗浄後 |
 |
| Ｃ−４Ａ． 修理前 ＶＵ−ＡＭＰ基板 |
 |
| Ｃ−４Ｂ． 修理後 ＶＵ−ＡＭＰ基板 半固定ＶＲ４個、電解コンデンサー６個交換 |
 |
| Ｃ−４Ｃ． 修理前 ＶＵ−ＡＭＰ基板裏 |
 |
| Ｃ−４Ｄ． 修理（半田補正）後 ＶＵ−ＡＭＰ基板裏、基板銅箔を補修する |
 |
| Ｃ−４Ｅ． 完成ＶＵ−ＡＭＰ基板裏 洗浄後 |
 |

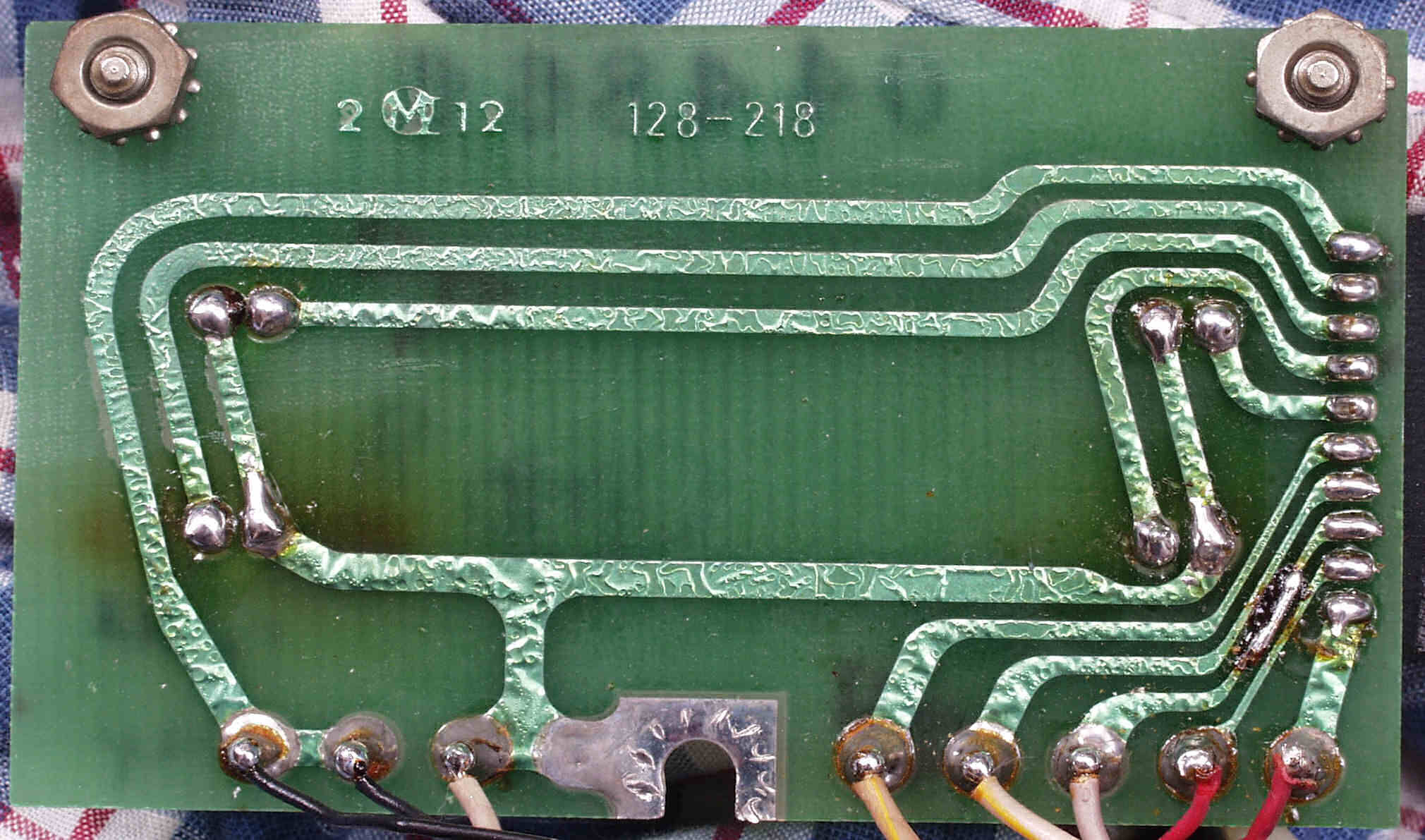

| Ｃ−５Ａ． 修理前 ランプ基盤裏 |
 |

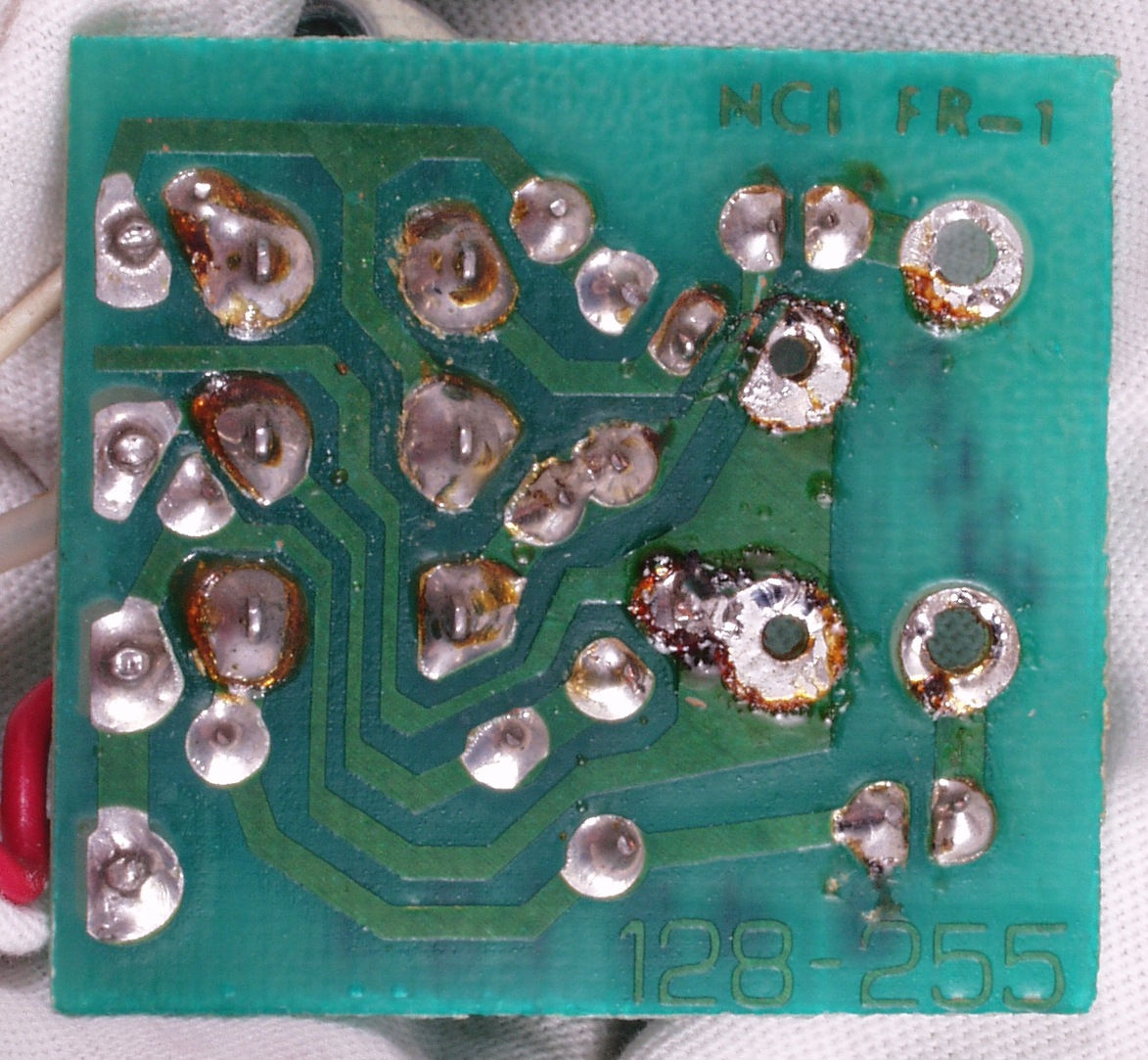

| Ｃ−５Ａ−１． 修理前 ランプ基盤裏、半田不良１ |
 |
| Ｃ−５Ａ−２． 修理前 ランプ基盤裏、半田不良２ |
 |
| Ｃ−５Ｂ． 修理（半田補正）後 ランプ基盤裏 |
 |
| Ｃ−５Ｃ． 完成ランプ基板裏 洗浄後 |
 |
| Ｃ−５Ｄ． 修理後 メーターカバー裏押さえスポンジ |
 |

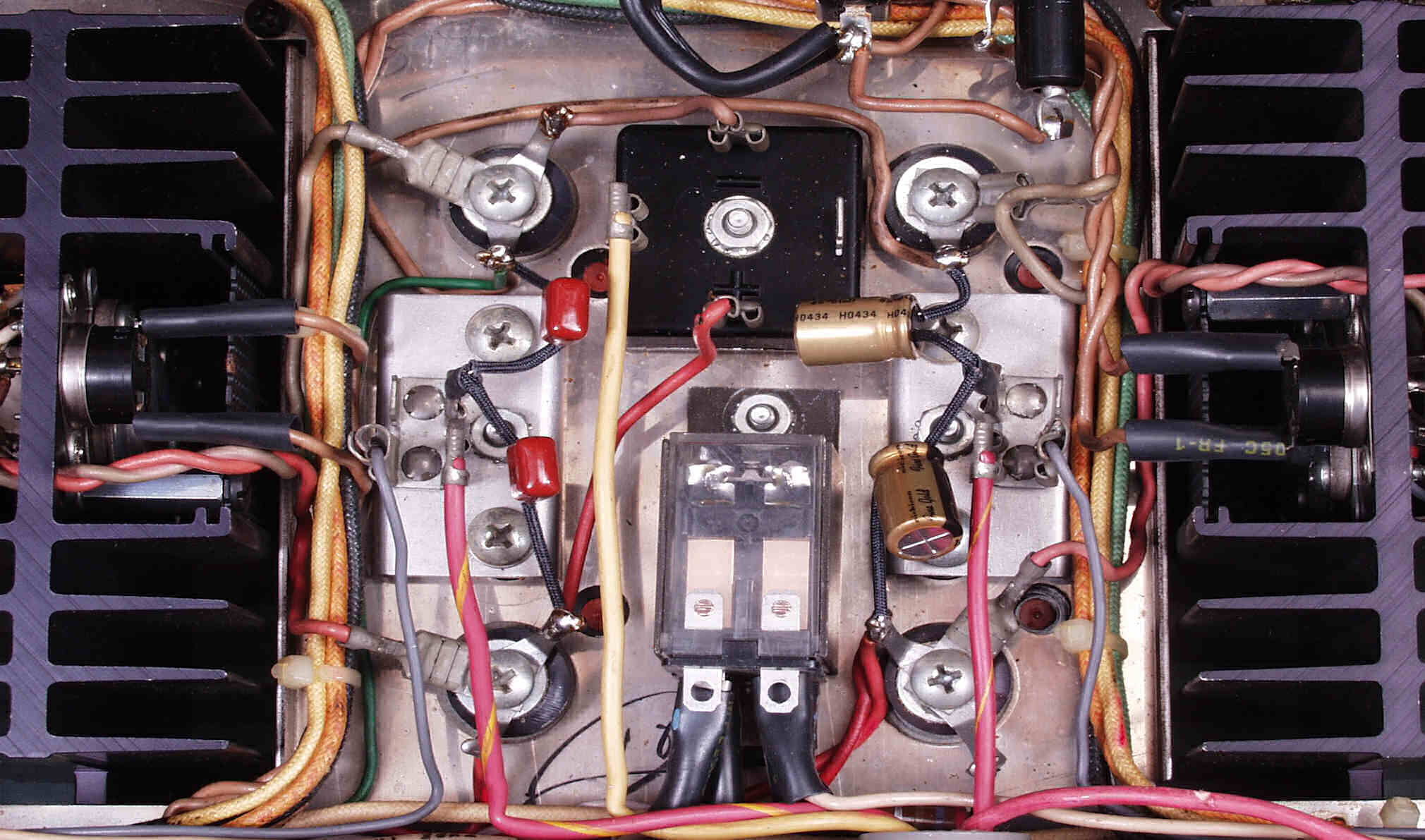

| Ｃ−６Ａ． 修理前 ＳＰ接続リレー・高温度関知サーミスター ２個直列に高温度関知サーミスターを経由してＡＣ１２０Ｖが電源トランスに供給される |
 |
| Ｃ−６Ｂ． 修理後 ＳＰ接続リレー・温度感知サーミスター ＳＰ接続リレー交換、電解コンデンサー２個、フイルムコンデンサー２個追加 |
 |

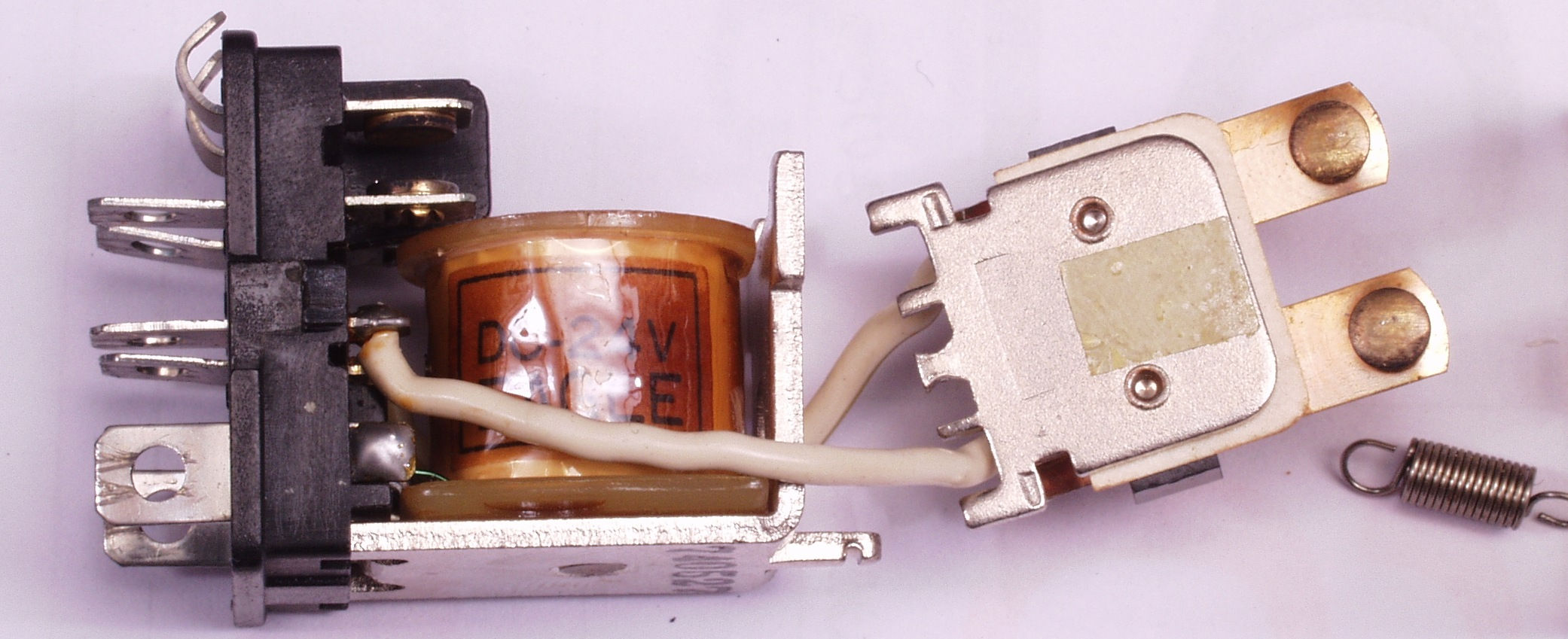

| Ｃ−６Ｂ． 修理後 交換したＳＰ接続リレーを見る コイルが大分焼けている |
 |

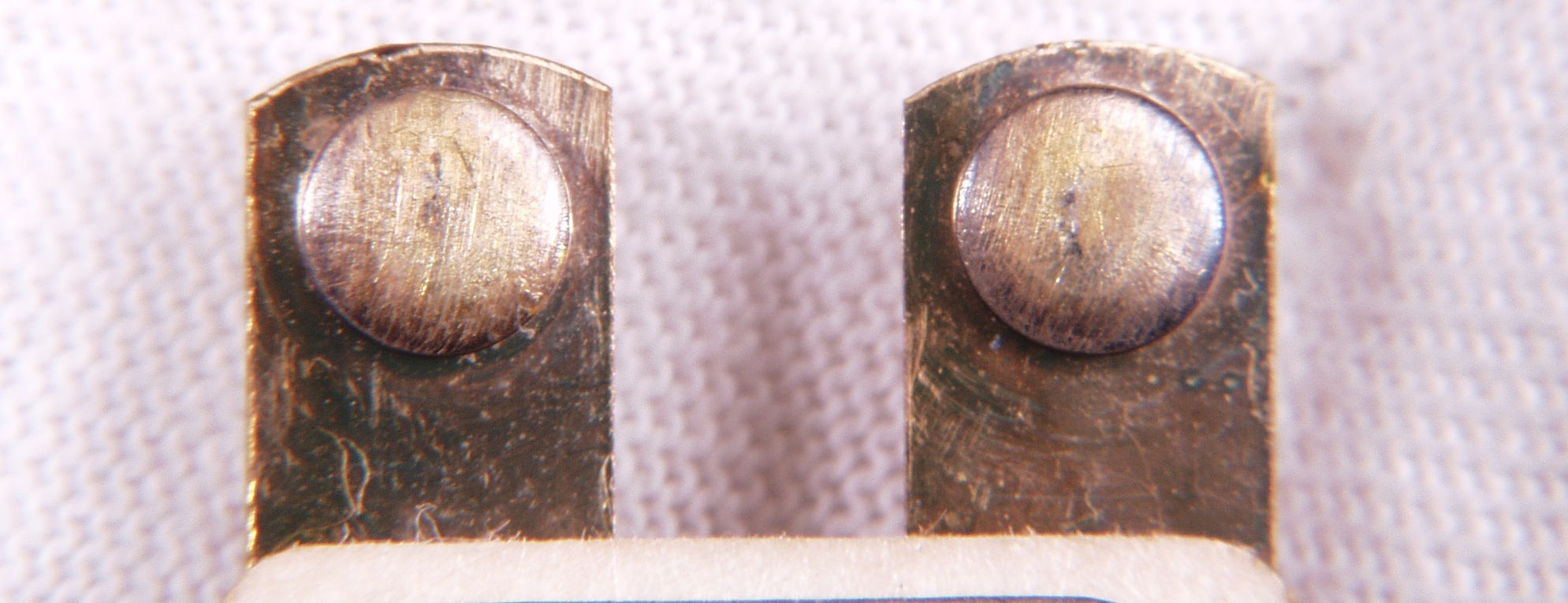

| Ｃ−６Ｃ． 修理後 交換したＳＰ接続リレーを見る 接点を荒いペーパーで磨いてある |
 |
| Ｃ−７． 修理中 入力切替SWを修理中、推敲が悪く、終段放熱器を取らないと取り出せない |
 |
| Ｃ−７Ａ． 修理前 入力切替SW基盤裏 |
 |

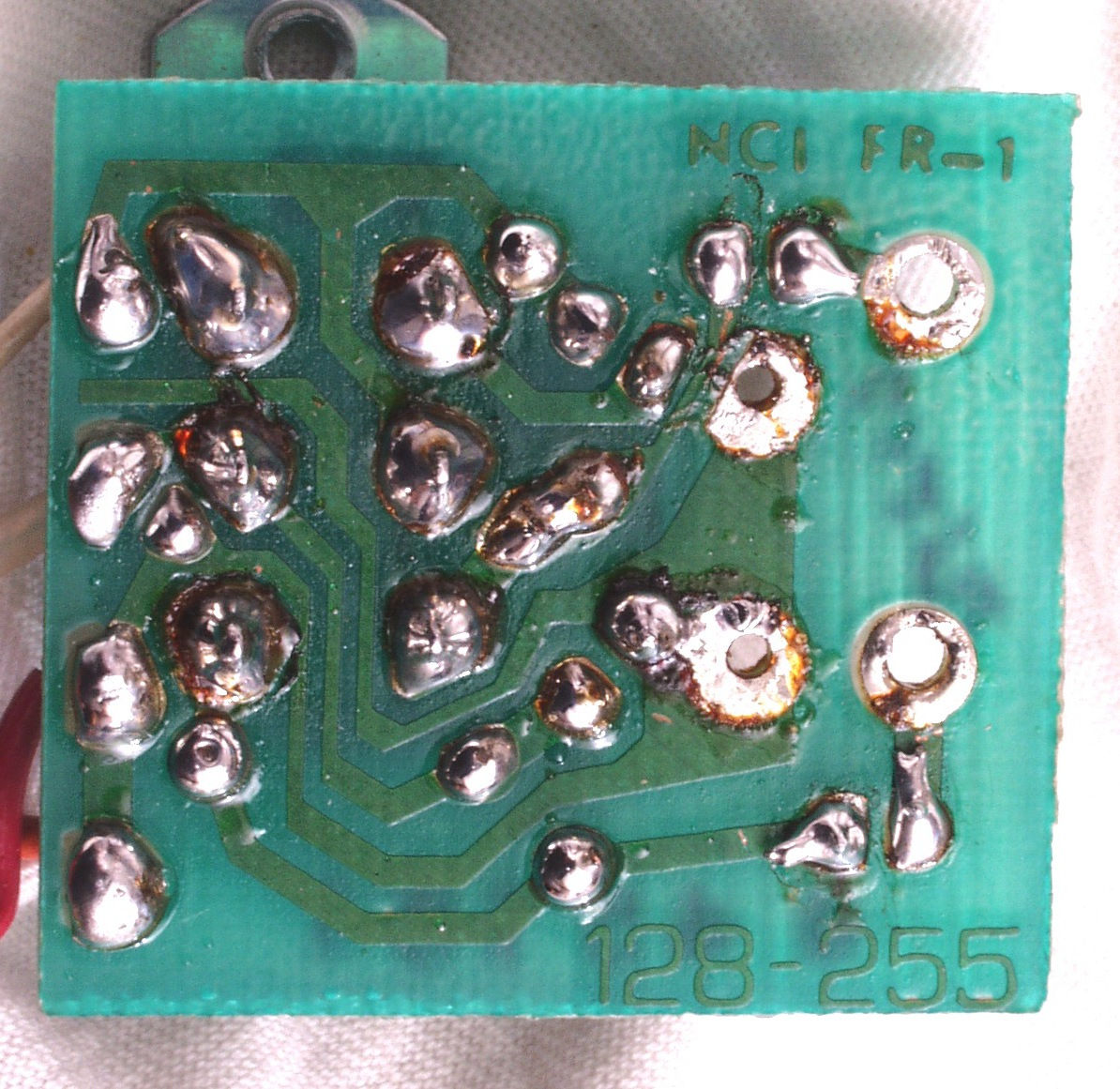

| Ｃ−７Ａ−１． 修理前 入力切替SW基盤裏、半田不良で短絡している！ |
 |

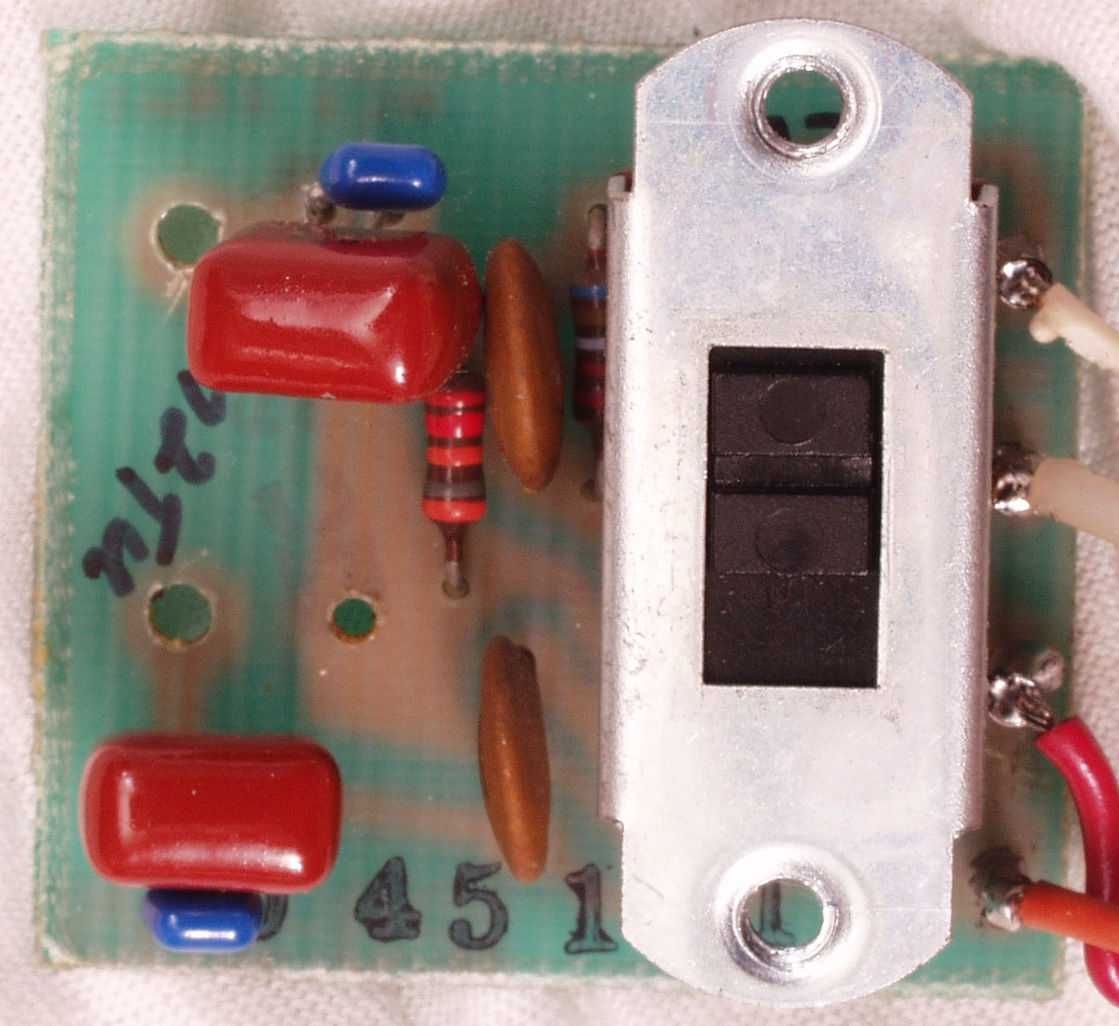

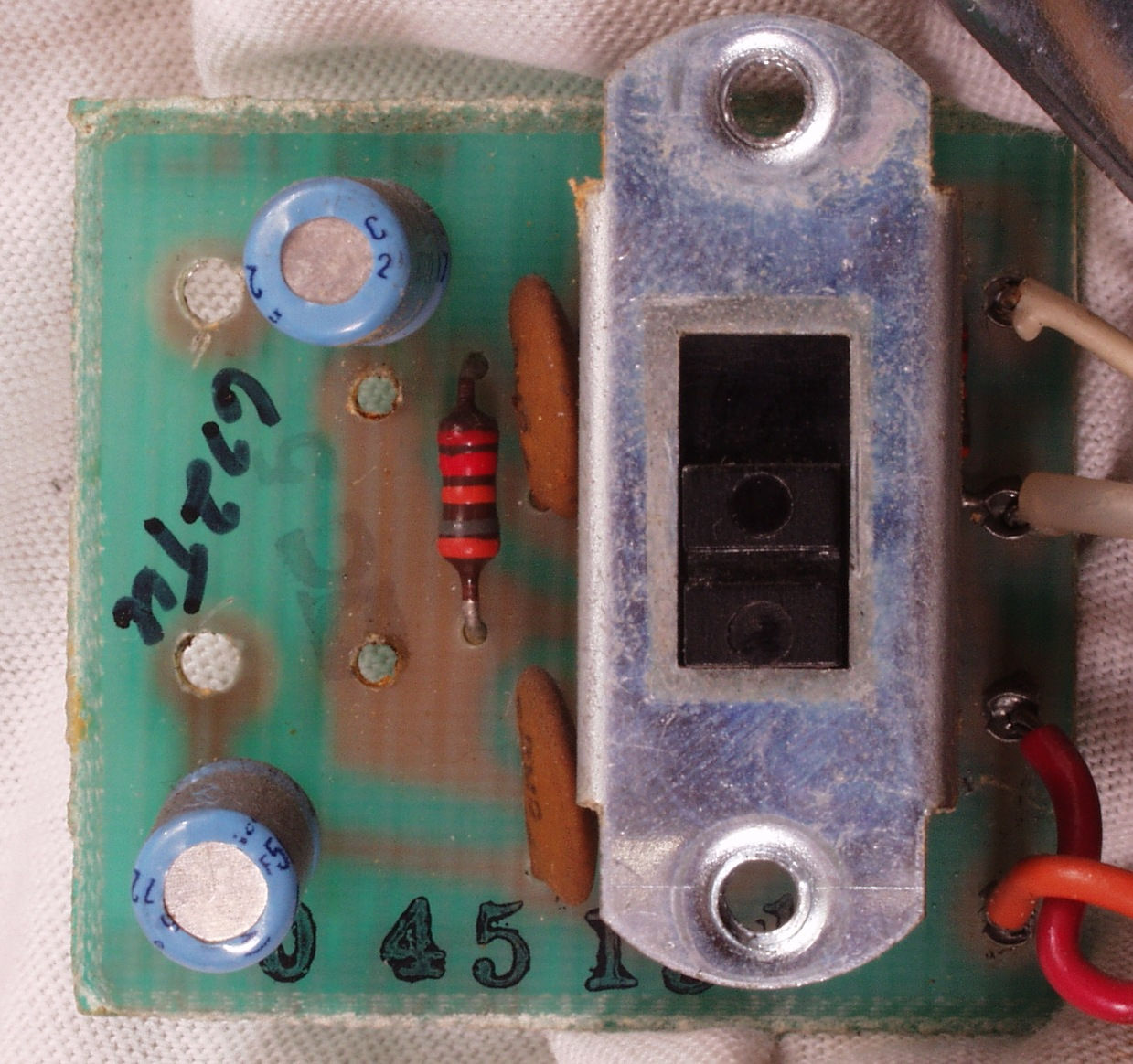

| Ｃ−７Ｂ． 修理後 入力切替SW基盤 電解コンデンサー２個をフイルムコンデンサー＋積層セラミックコンデンサーに交換 |
 |

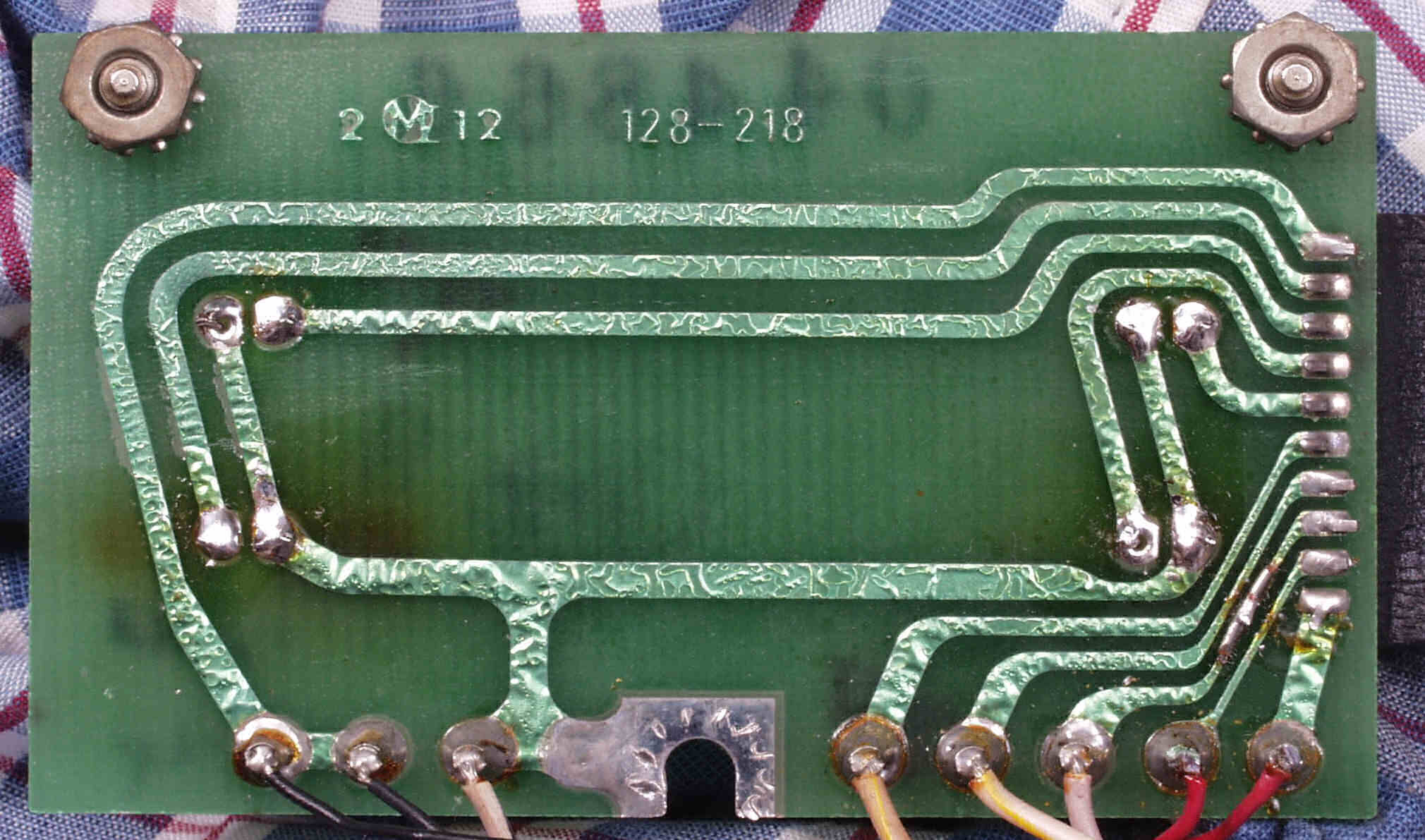

| Ｃ−７Ｃ． 修理前 入力切替SW基盤裏 |
 |
| Ｃ−７Ｄ． 修理（半田補正）後 入力切替SW基盤裏 |
 |
| Ｃ−７Ｅ． 完成入力切替SW基盤裏 洗浄後 |
 |
| Ｃ−８Ａ． 修理前 入力切替SW |
 |

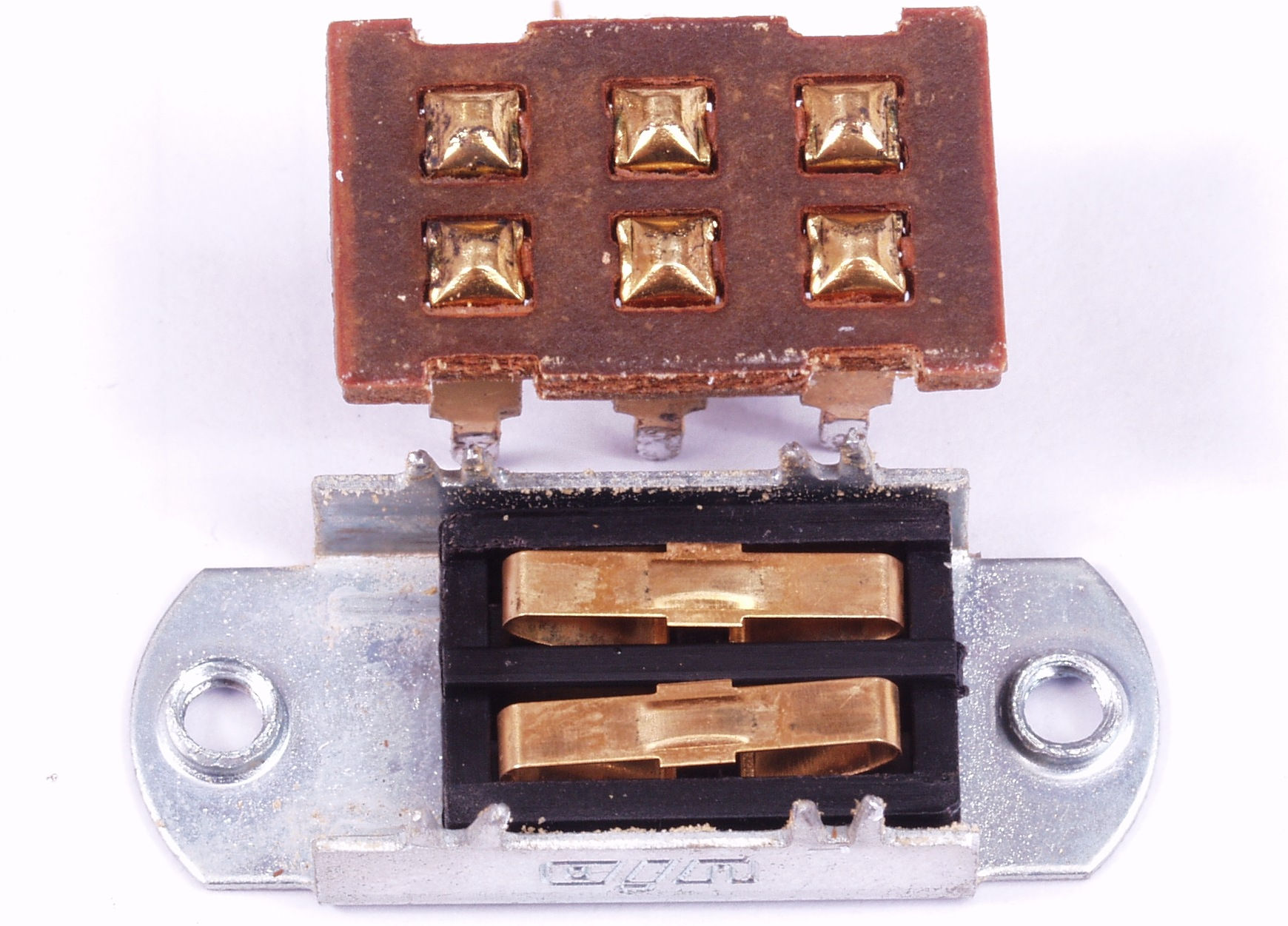

| Ｃ−８Ｂ． 修理中 入力切替SW、分解する、接点は余り汚れていない |
 |

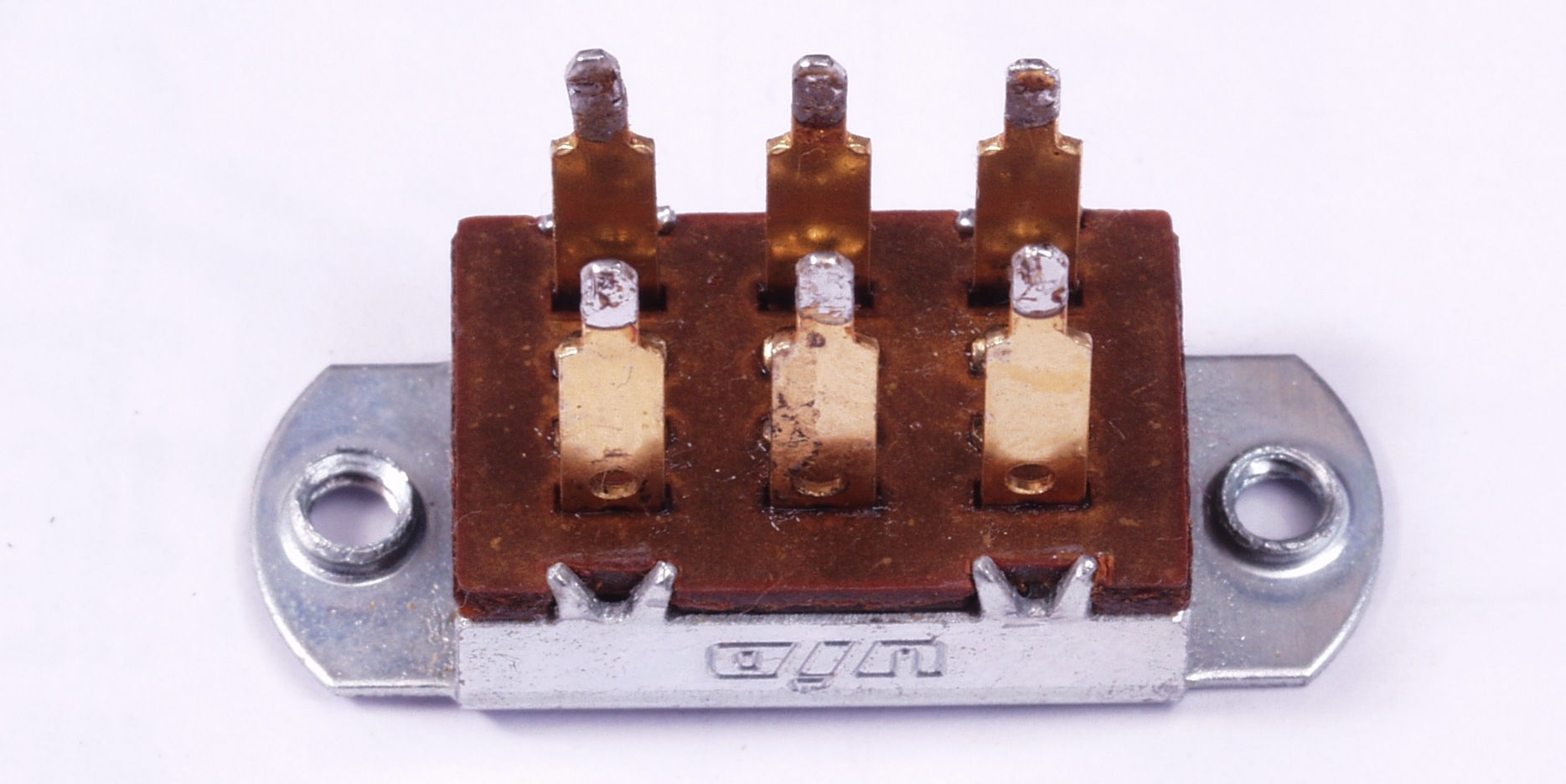

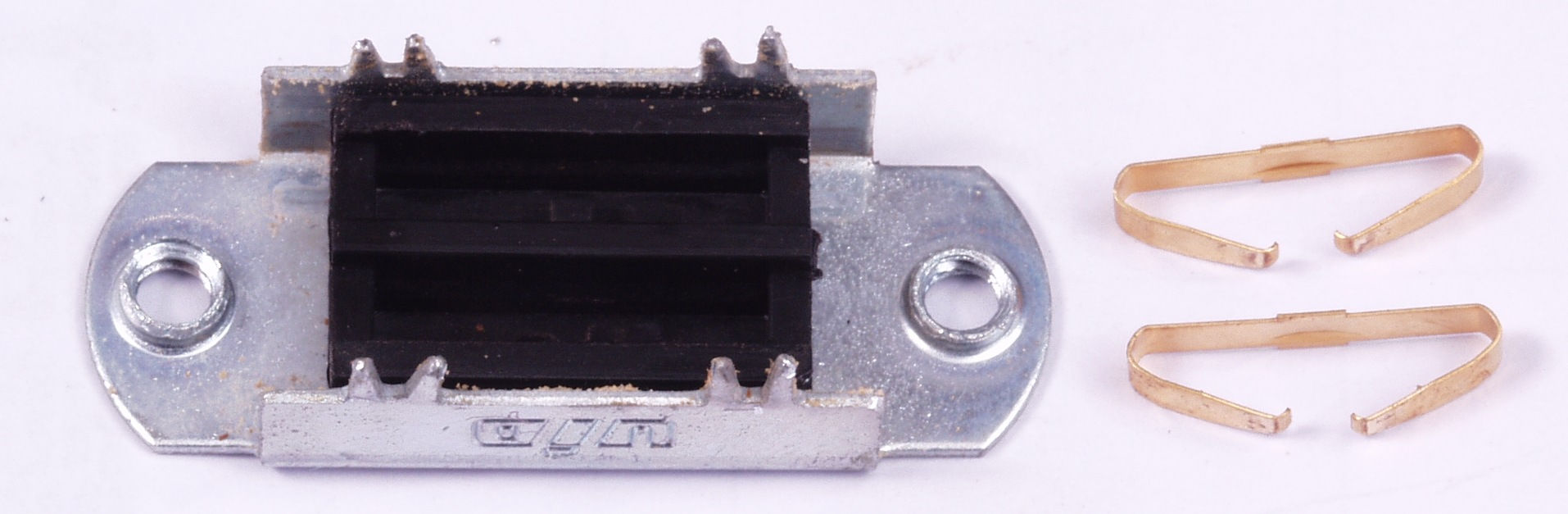

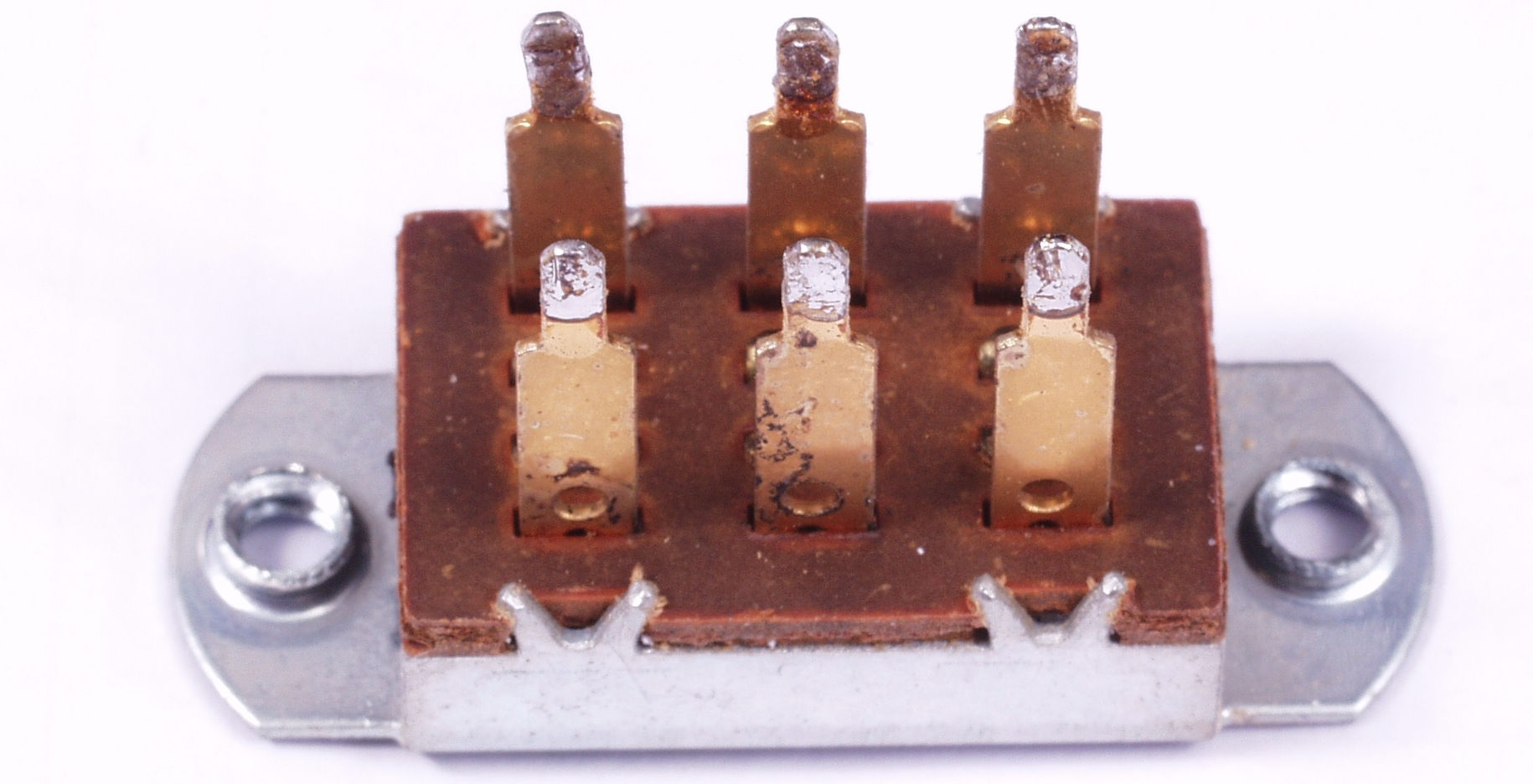

| Ｃ−８Ｃ． 修理中 入力切替SW 原因は可動接点のバネ力の劣化（弱くなっている） |
 |

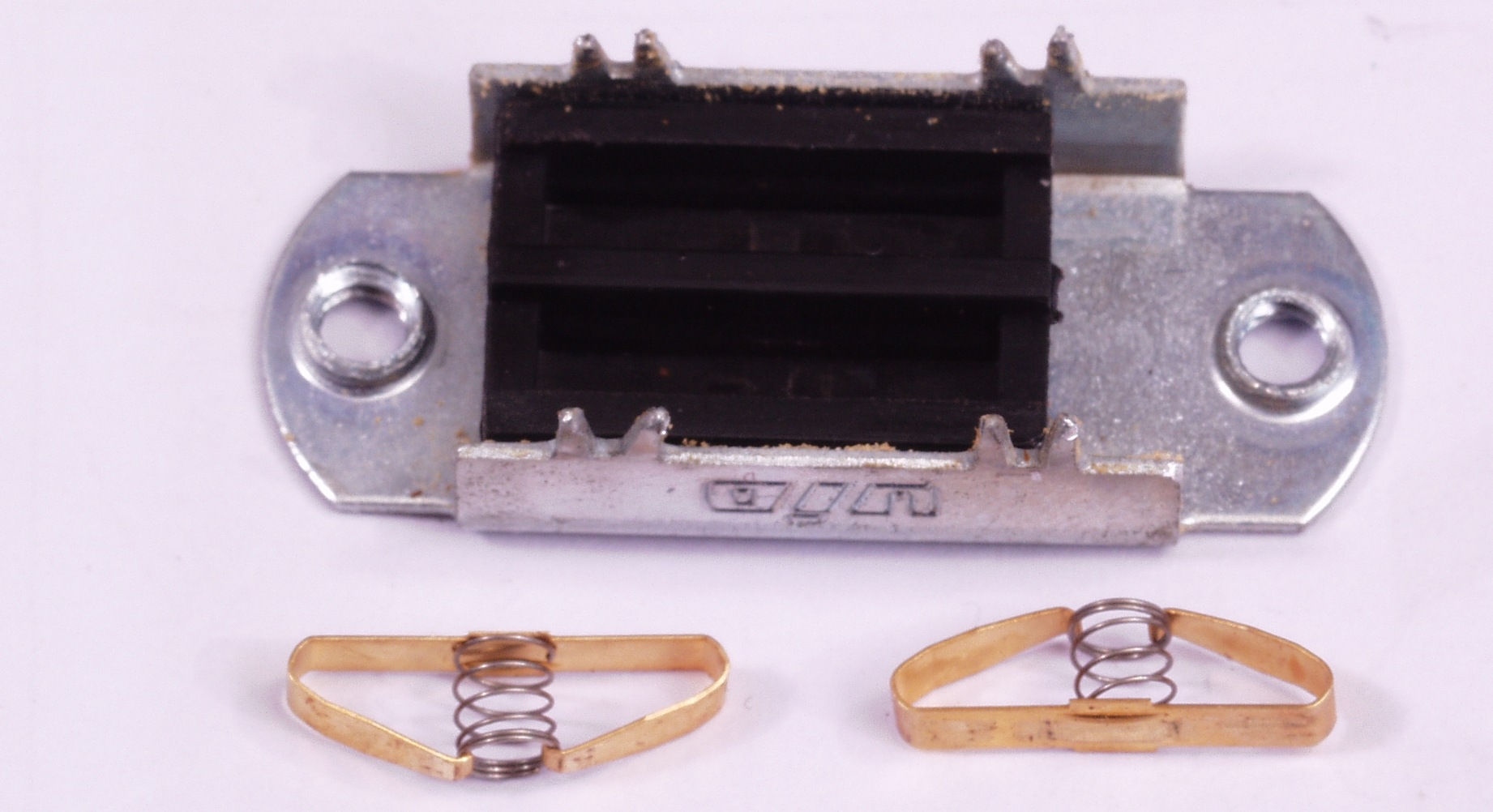

| Ｃ−８Ｄ． 修理中 入力切替SW 原因は可動接点にバネを入れてやる |
 |
| Ｃ−８Ｄ． 修理後 入力切替SW カシメて完成 |
 |

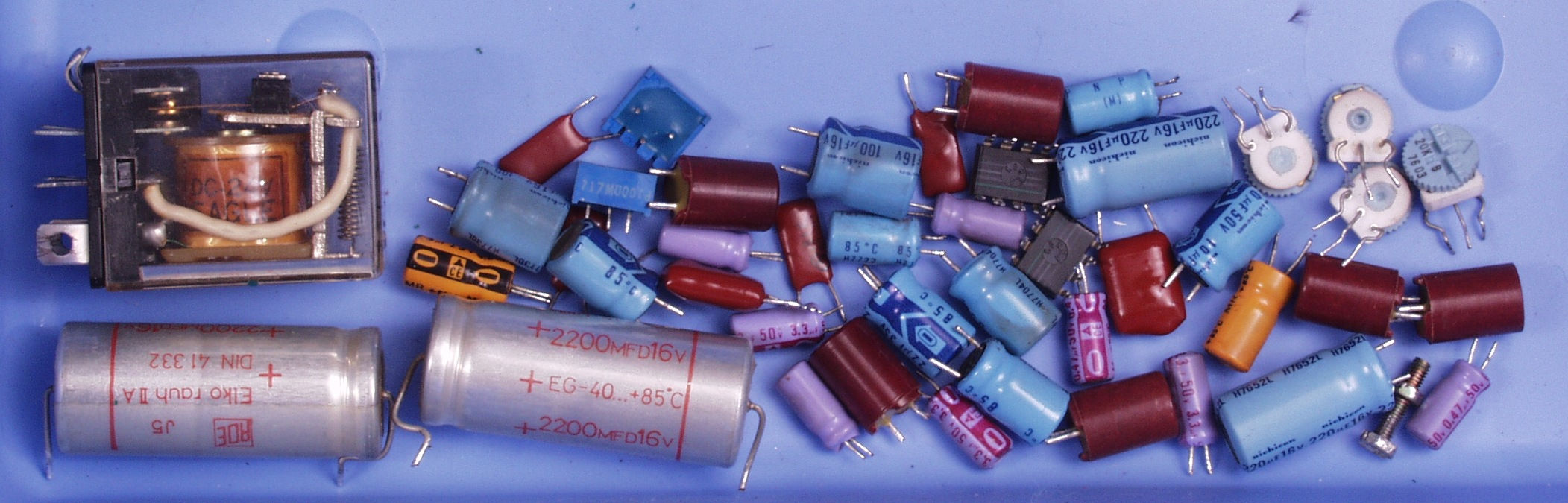

| Ｃ−ＡＡ． 交換部品 |
 |
| Ｃ−ＢＡ． 修理前 上から見る |
|
| Ｃ−ＢＢ． 修理後 上から見る |
 |
| Ｃ−ＢＣ． 修理前 下から見る |
|
| Ｃ−ＢＤ． 修理後 下から見る |
 |

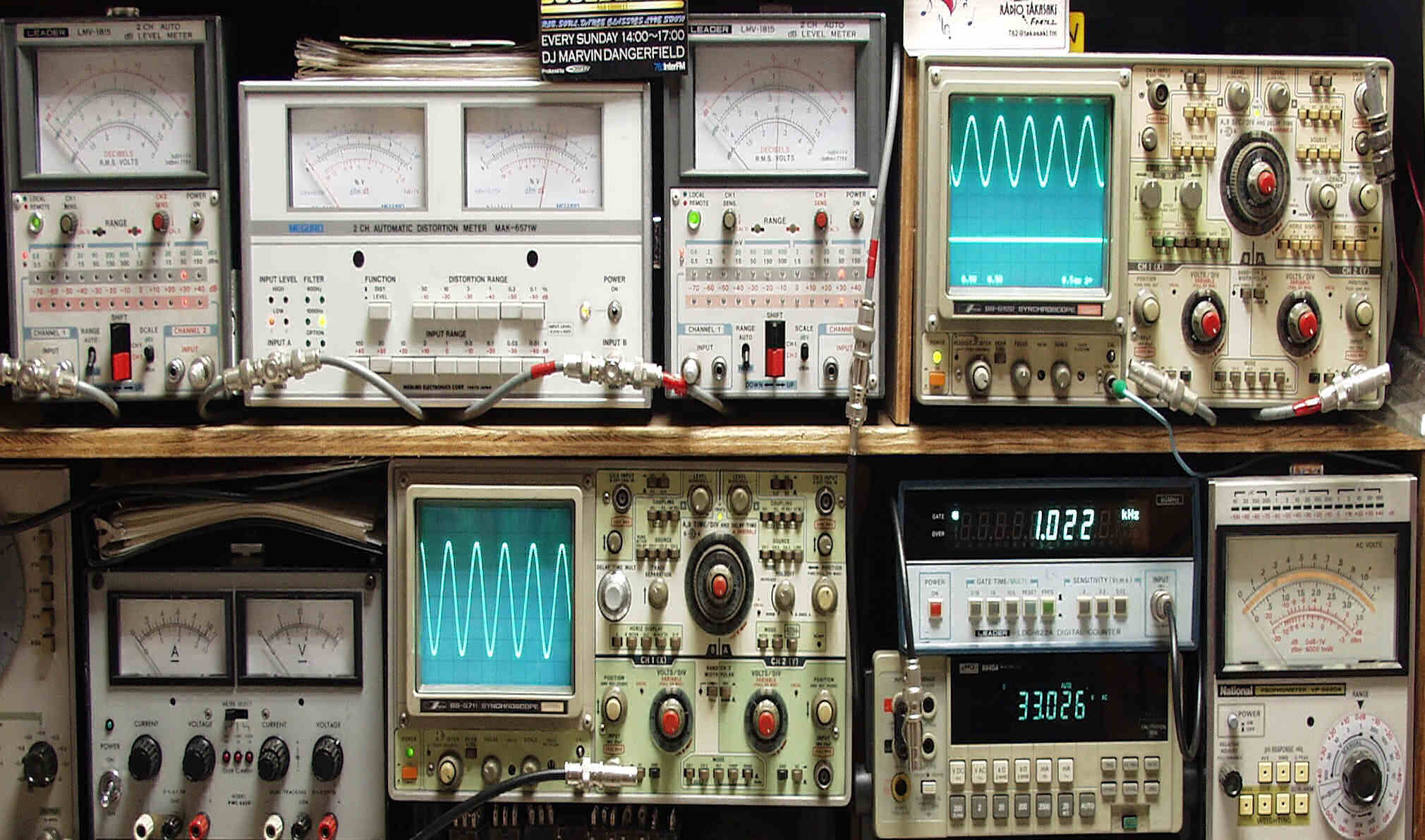

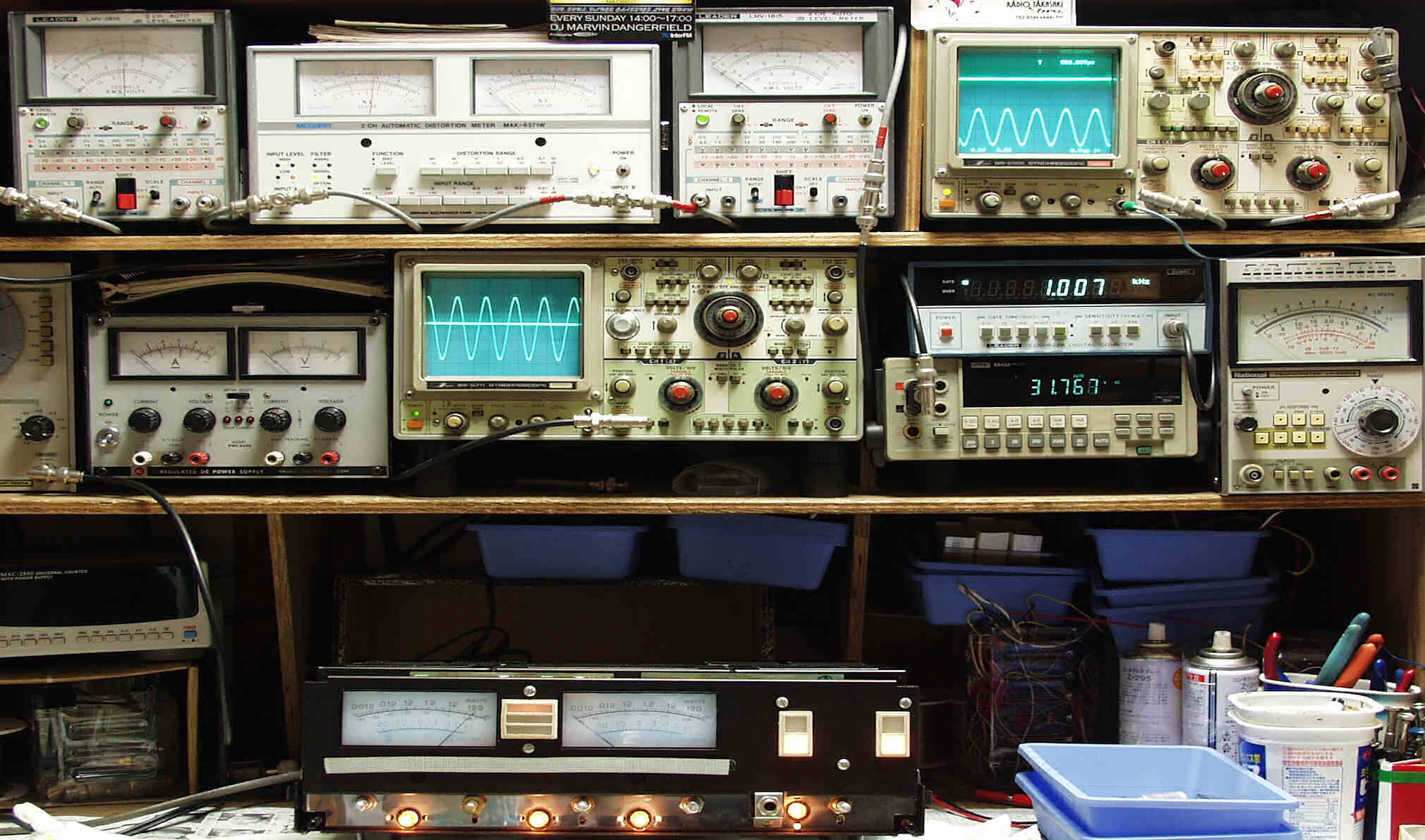

| Ｅ． 調整 Ｅ−１． 歪み測定・調整（ＳＰ出力インピーダンスは８オームです） ＜見方＞ 下左オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定。 下中のオシロ＝入力波形（オーディオ発振器のTTLレベル）。 下右上の周波数計＝入力周波数測定。 上左端の電圧計＝Ｌ側ＳＰ出力電圧測定。 黒針のみ使用 上中左の歪み率計＝ＳＰ出力の歪み率測定。 左メータ＝Ｌ出力。 右メータ＝Ｒ出力 上中右の電圧計＝Ｒ側ＳＰ出力電圧測定。 赤針のみ使用 上右端のオシロ＝ＳＰ出力波形。 上＝Ｒ出力。 下＝Ｌ出力 下中右上のデジタル電圧計＝ＳＰ出力電圧測定。ＲＬは切り替えて測定 |
 |
| Ｅ−２Ａ． Ｒ−ＳＰ出力３３Ｖ＝１３６Ｗ。 ０．１５％歪み率 １０００ＨＺ。 |
 |
| Ｅ−２Ｂ． Ｒ−ＳＰ出力３３Ｖ＝１３６Ｗ。 ０．１５％歪み率 ４００ＨＺ。 |
 |
| Ｅ−３Ａ． Ｌ−ＳＰ出力３３Ｖ＝１３６Ｗ。 ０．１５％歪み率 １０００ＨＺ |
 |
| Ｅ−３Ｂ． Ｌ−ＳＰ出力３３Ｖ＝１３６Ｗ。 ０．１５％歪み率 ４００ＨＺ。 |
 |

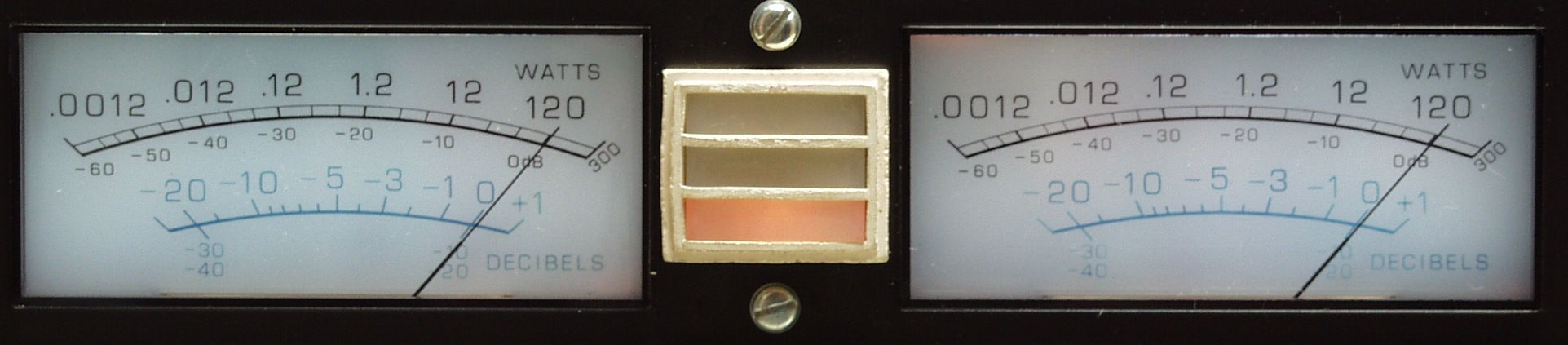

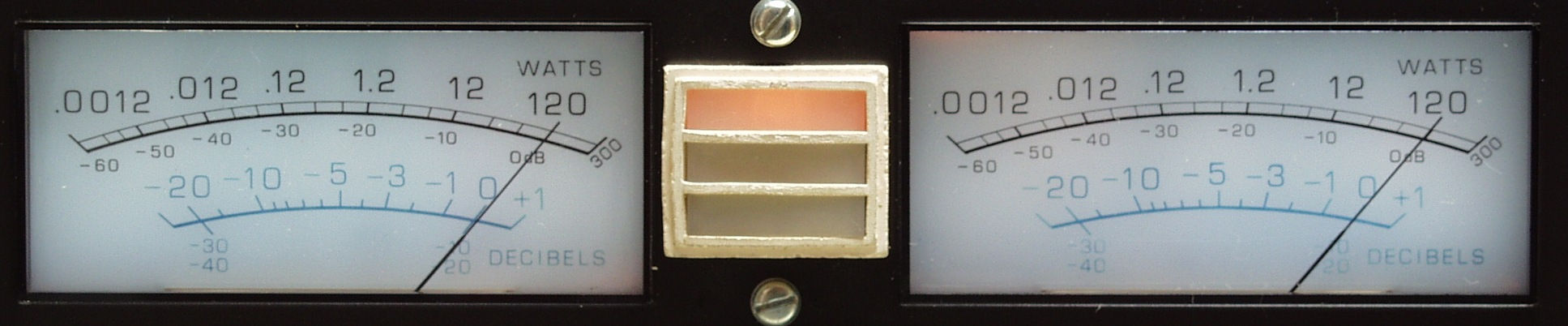

| Ｅ−４． その時の出力メータ |
 |

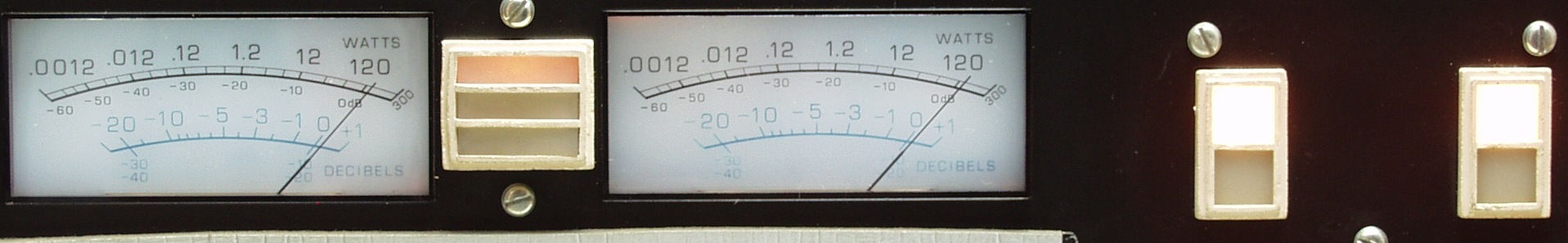

| Ｅ−５． その時のレベルメータ |
 |
| Ｅ−６． Ｌｉｍｉｔレベル表示確認 |
 |
| Ｅ−７． 完成 ２４時間エージング |
 |
