| ＭｃＩｎｔｏｓｈ ＭＣ２１０５ 修理記録 |
| 同時修理機器＜＜Ｃ−２８． ４台目＞＞ 平成２０年６月９日到着 月日完成 |
|

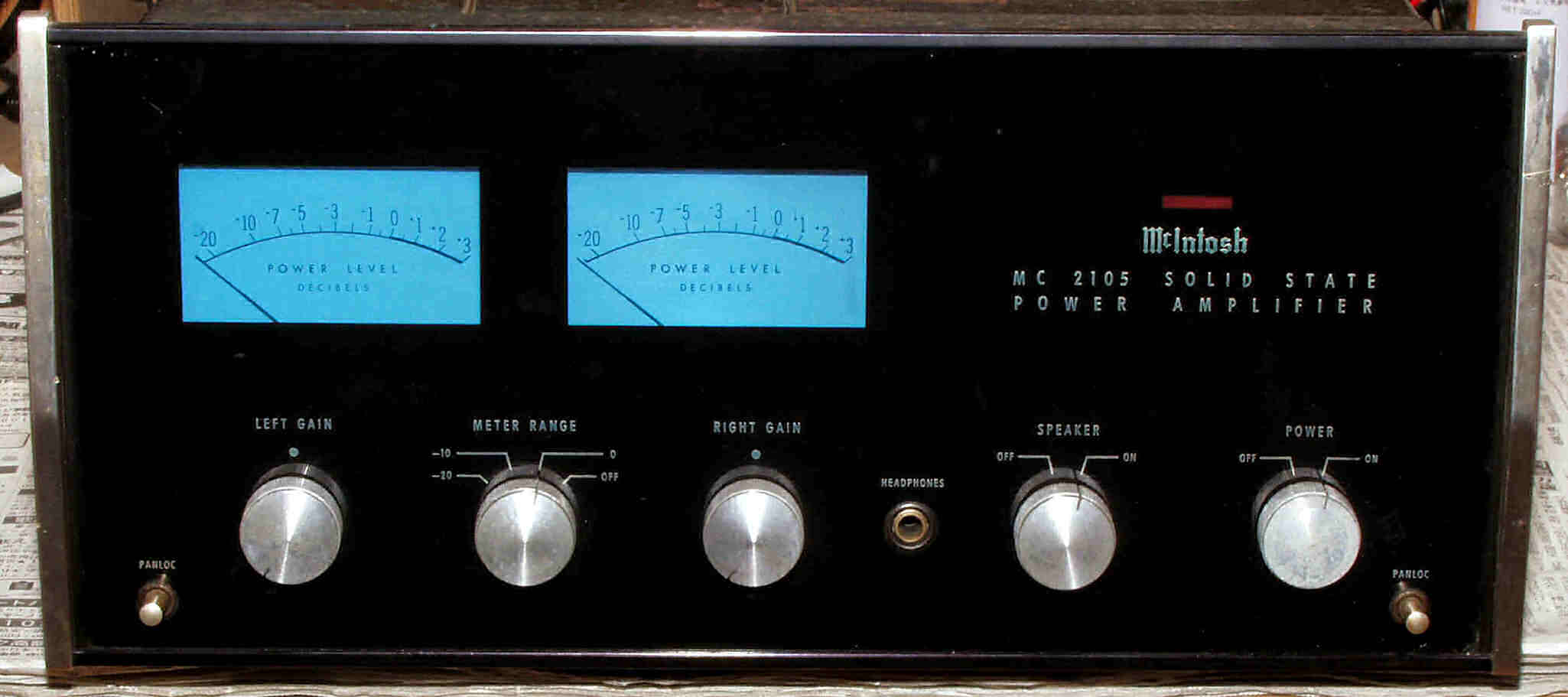

| Ａ． 修理前の状況 Ａ−１Ａ． 点検中 外観前から見る。 |
 |

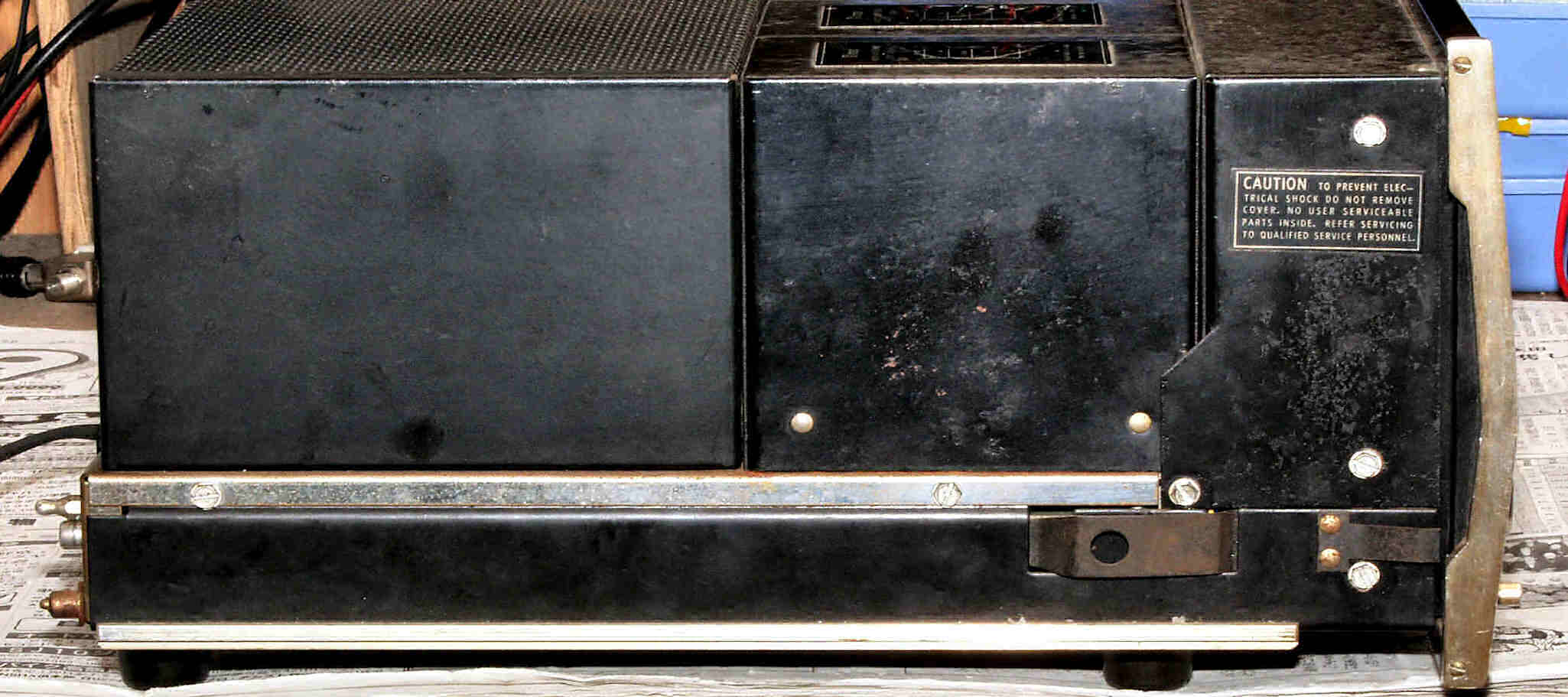

| Ａ−１Ｂ． 点検中 外観右横から見る。 |
 |
| Ａ−１Ｃ． 点検中 外観左横から見る。 |
 |

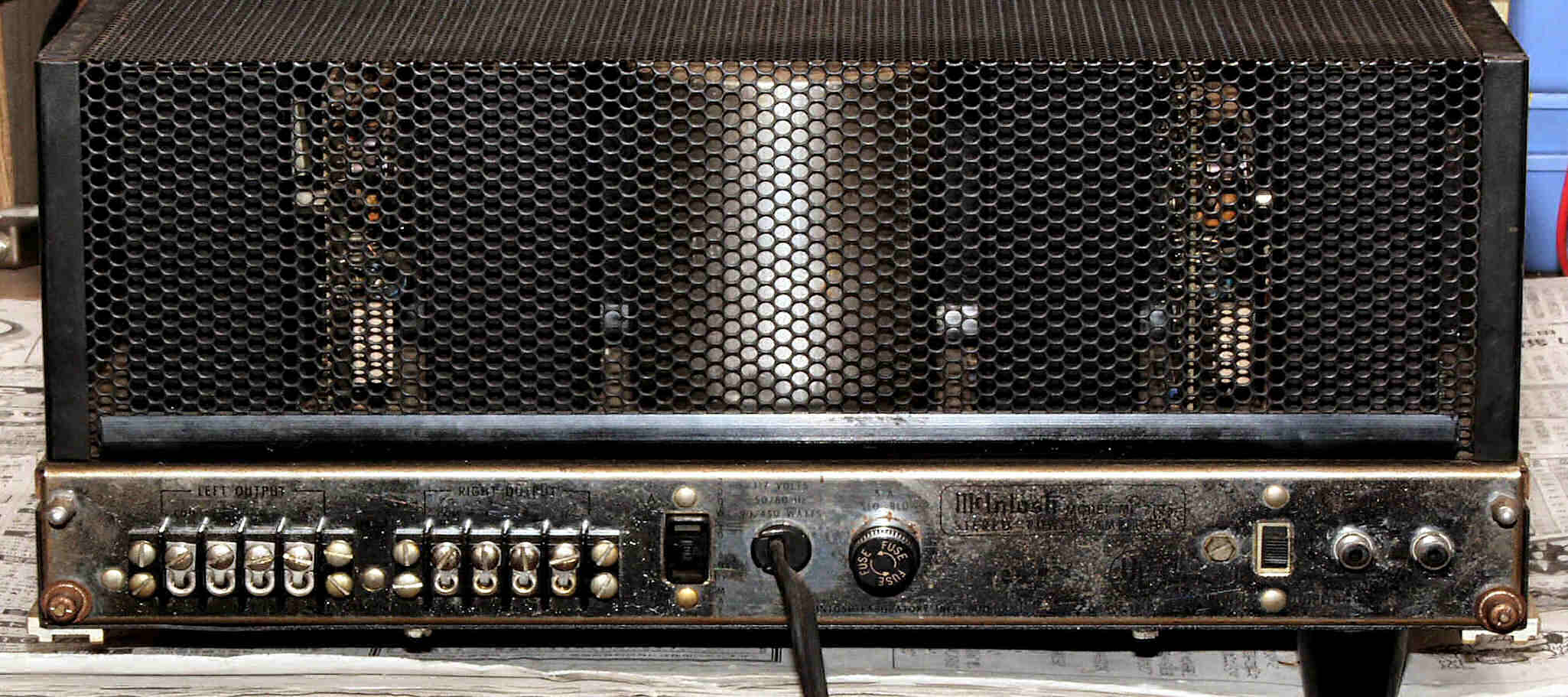

| Ａ−１Ｄ． 点検中 外観後から見る。 |
 |
| Ａ−１Ｅ． 点検中 外観上から見る。 |
 |
| Ａ−１Ｆ． 点検中 外観下から見る。 |
 |
| Ａ−２Ａ． 点検中 カバーを取り、上から見る。電解コンデンサーは片側のみ清掃。 |
 |
| Ａ−２Ｂ． 点検中 カバーを取り、清掃後、上から見る。 |
 |
| Ａ−２Ｃ． 点検中 放熱の悪い内側電解コンデンサーがビニールの剥けが多い。 |
 |
| Ａ−３Ａ． 点検中 下カバーを取り、清掃後。 |
 |
| Ａ−３Ｂ． 点検中 電源トランスの止めネジのリベットが切れている。３本で固定されている。 |
 |

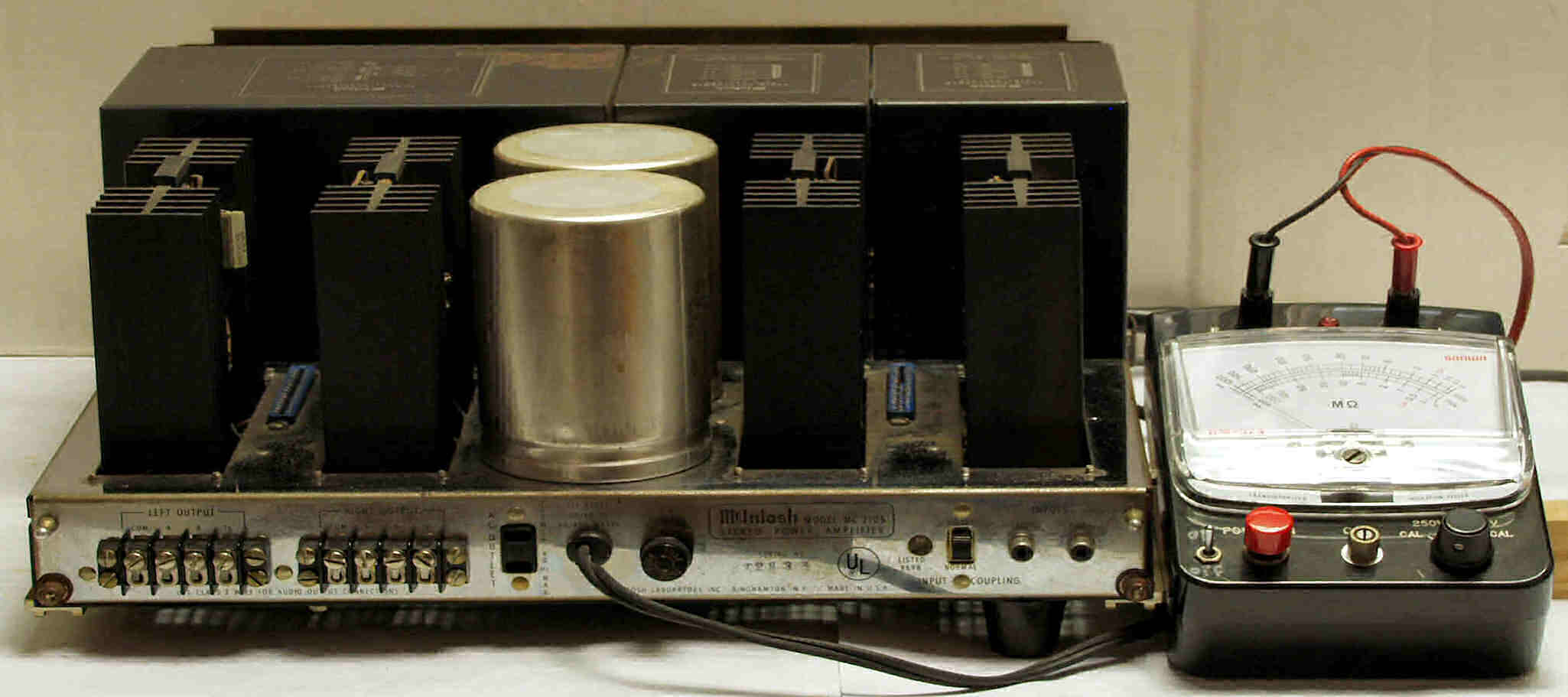

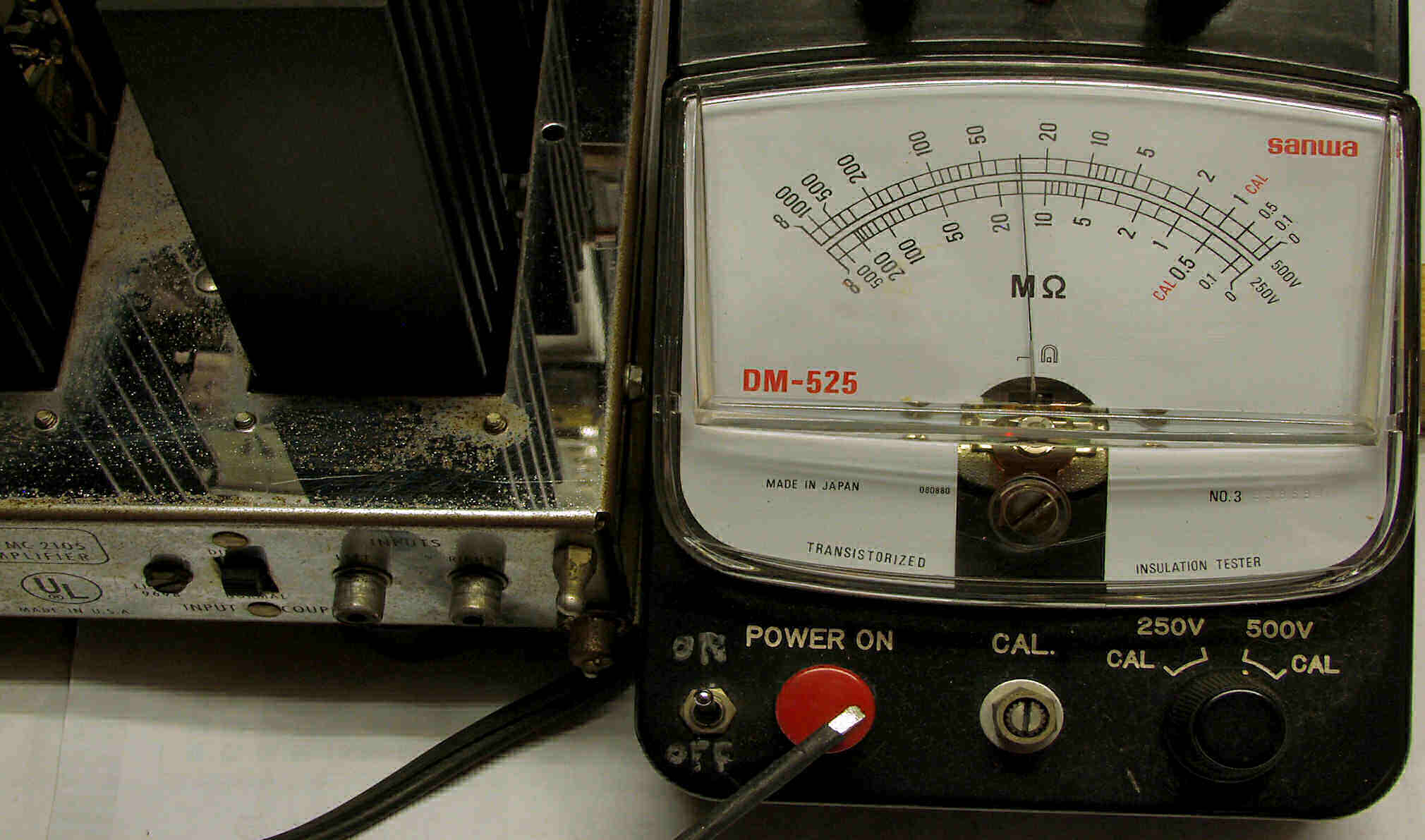

| Ａ−４Ａ． 点検中 電源ラインの絶縁測定 |
 |
| Ａ−４Ｂ． 点検中 電源ラインの絶縁測定。 ３０ＭΩ／５００Ｖ で少し絶縁不良。 |
 |
| Ｃ． 修理状況 Ｃ−１． 全面パネルを取り、修理中 |
 |

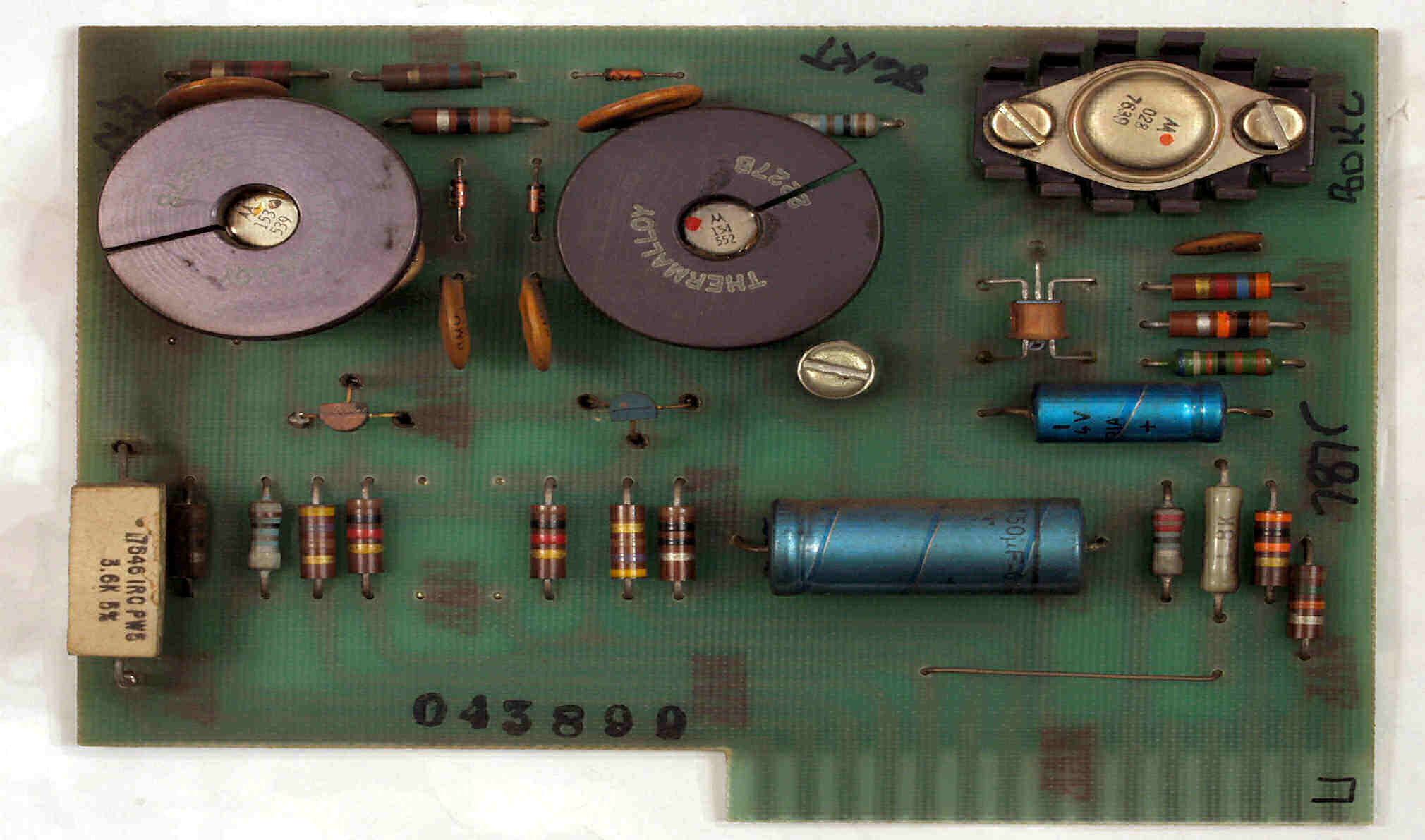

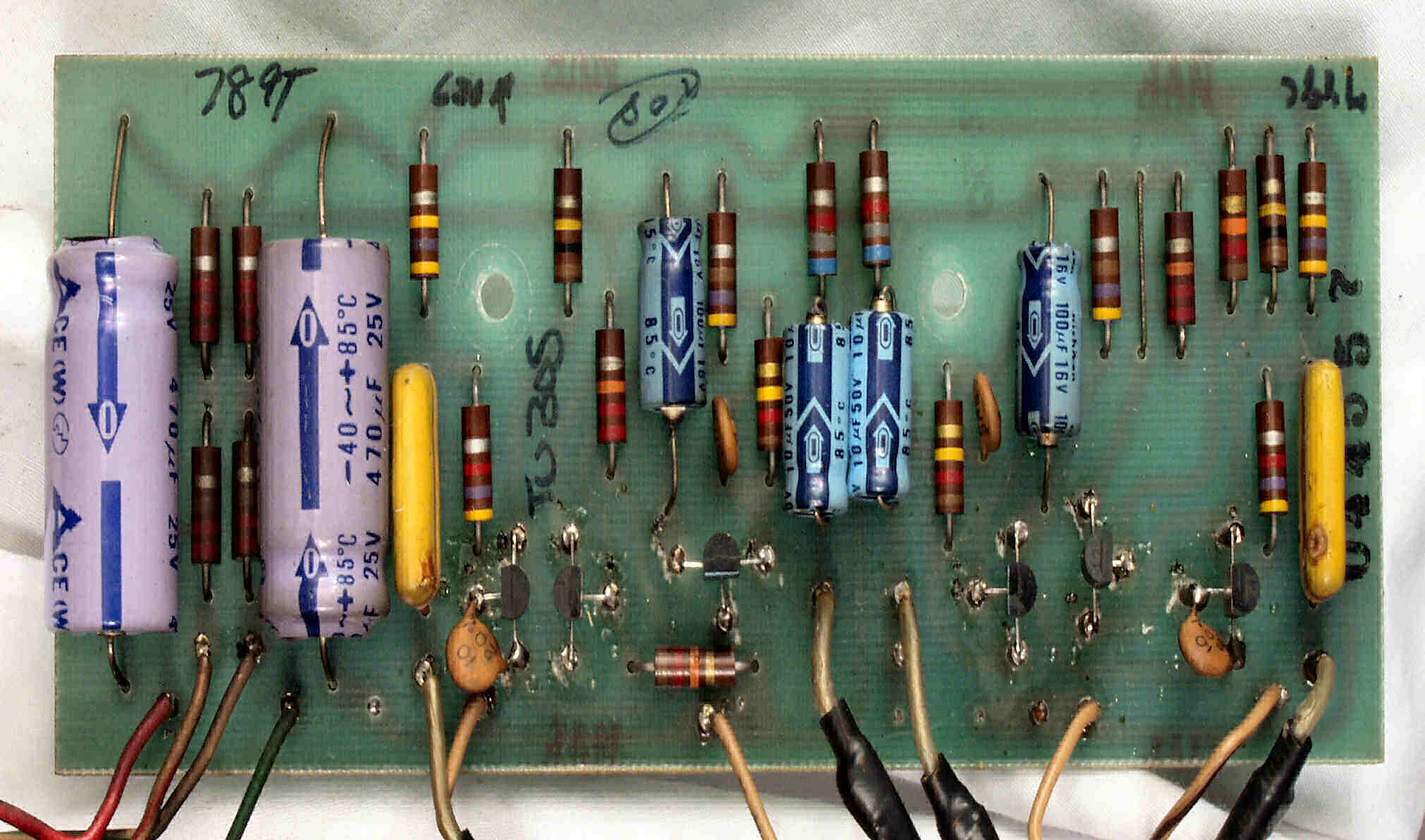

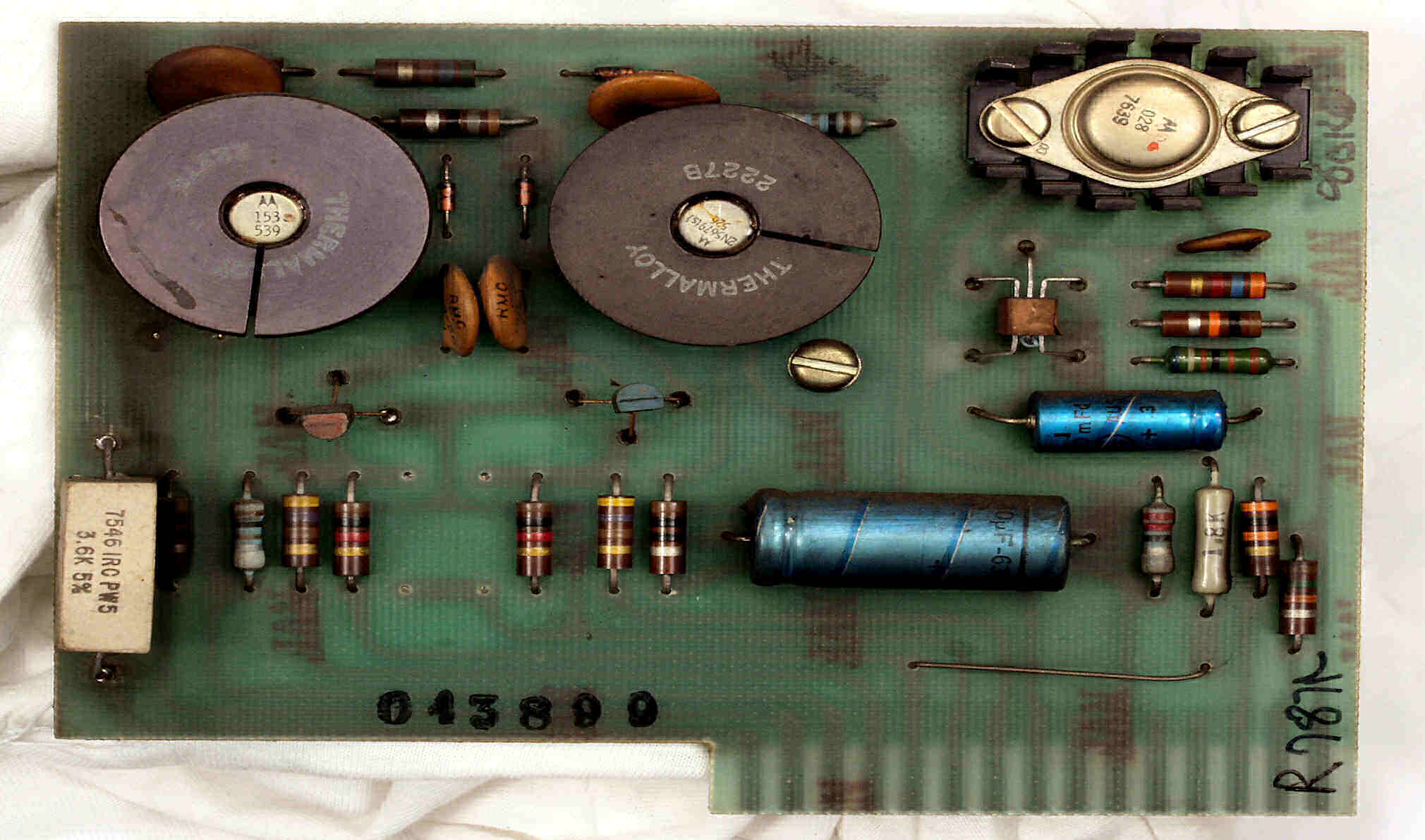

| Ｃ−１Ａ． 修理前 Ｒ−ＡＭＰ基板 |
 |

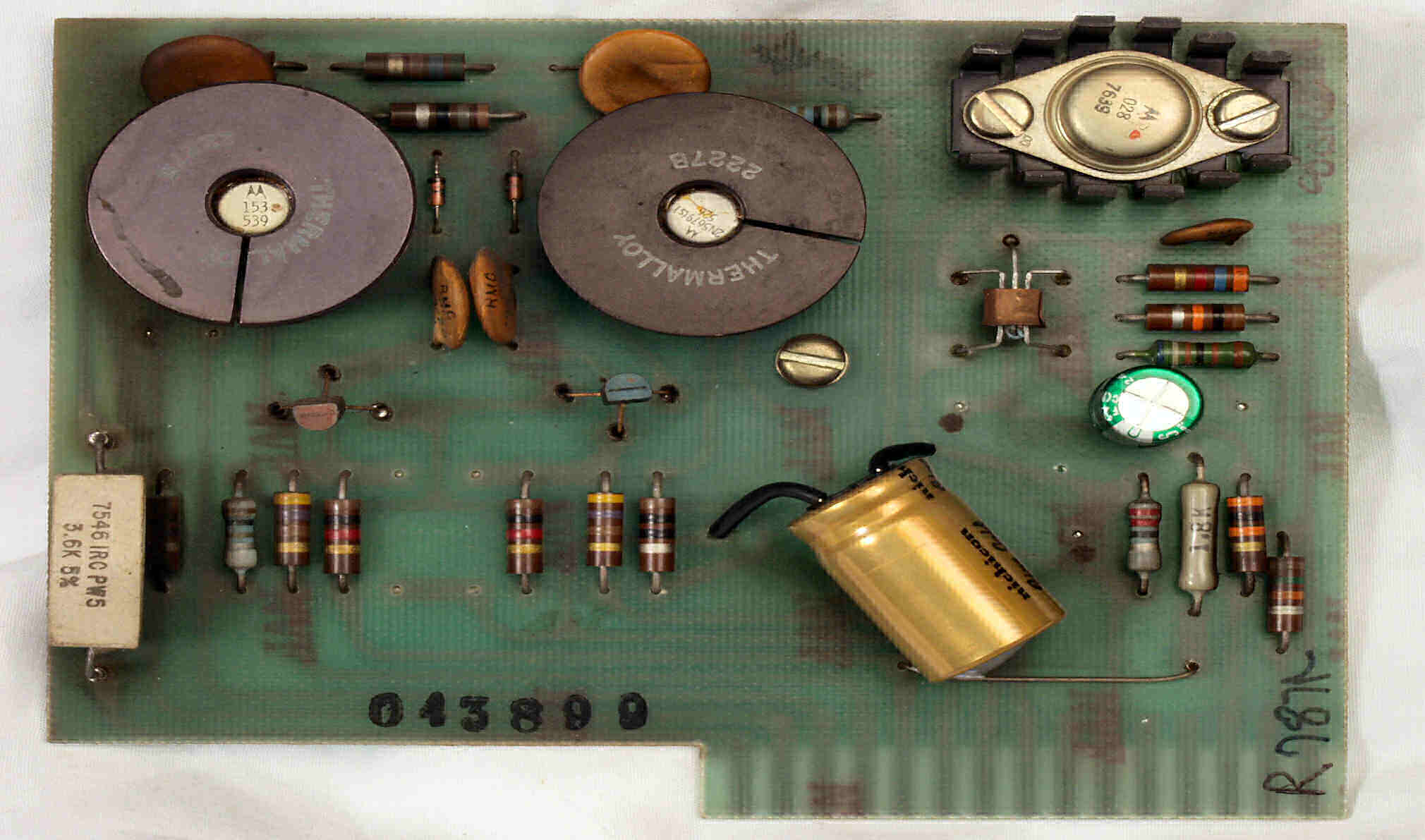

| Ｃ−１Ｂ． 修理後 Ｒ−ＡＭＰ基板 電解コンデンサー２個交換 |
 |

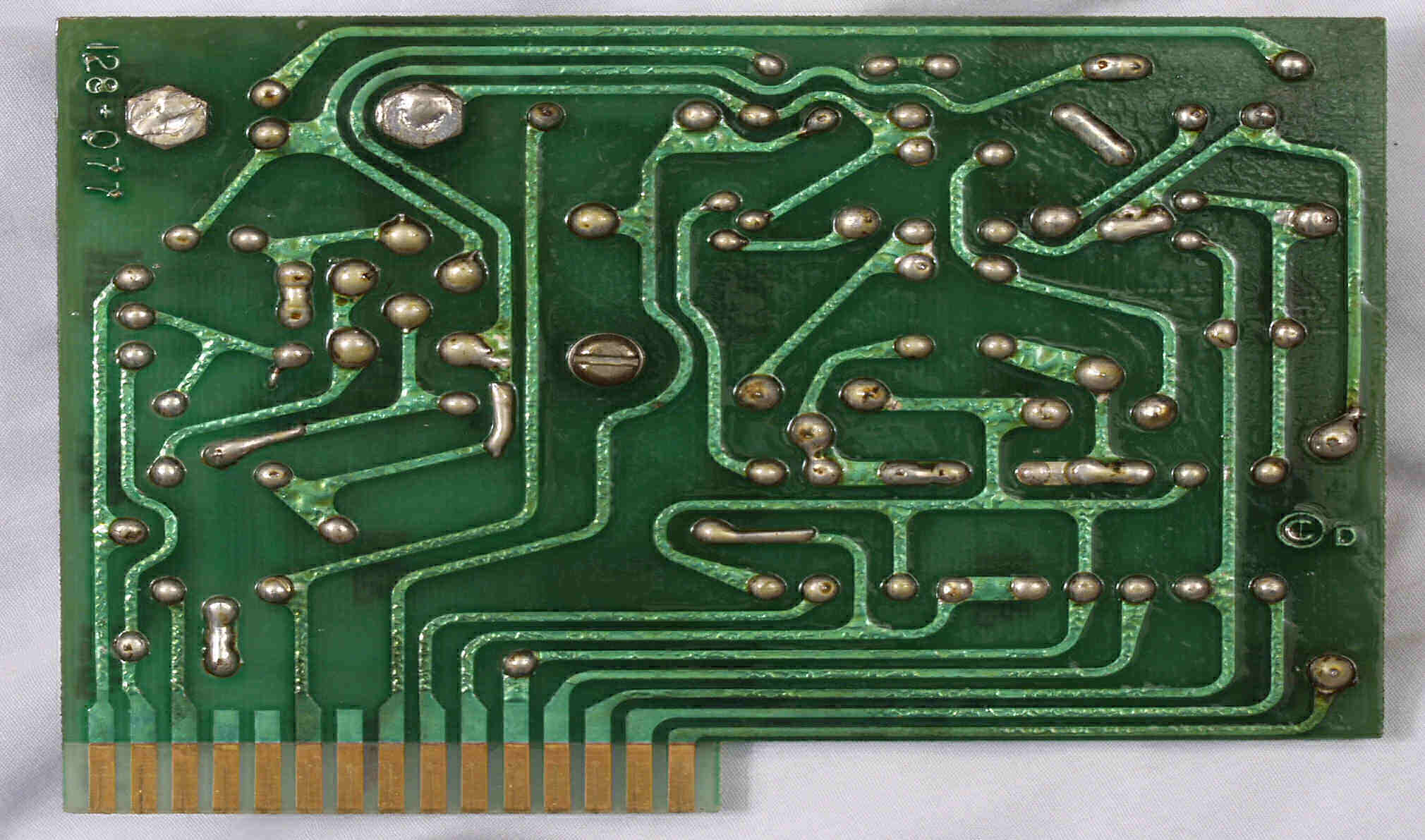

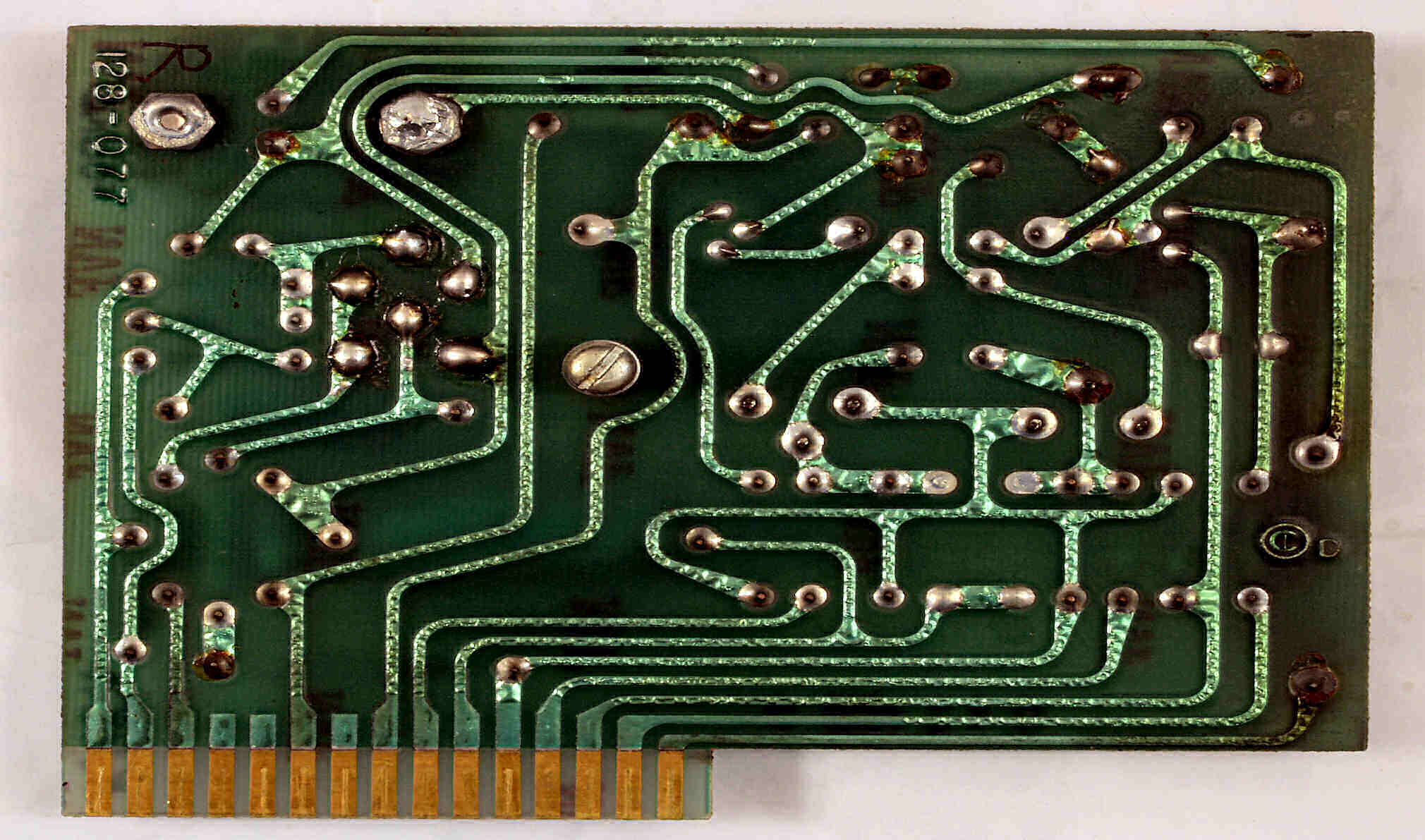

| Ｃ−１Ｃ． 修理前 Ｒ−ＡＭＰ基板裏 |
 |

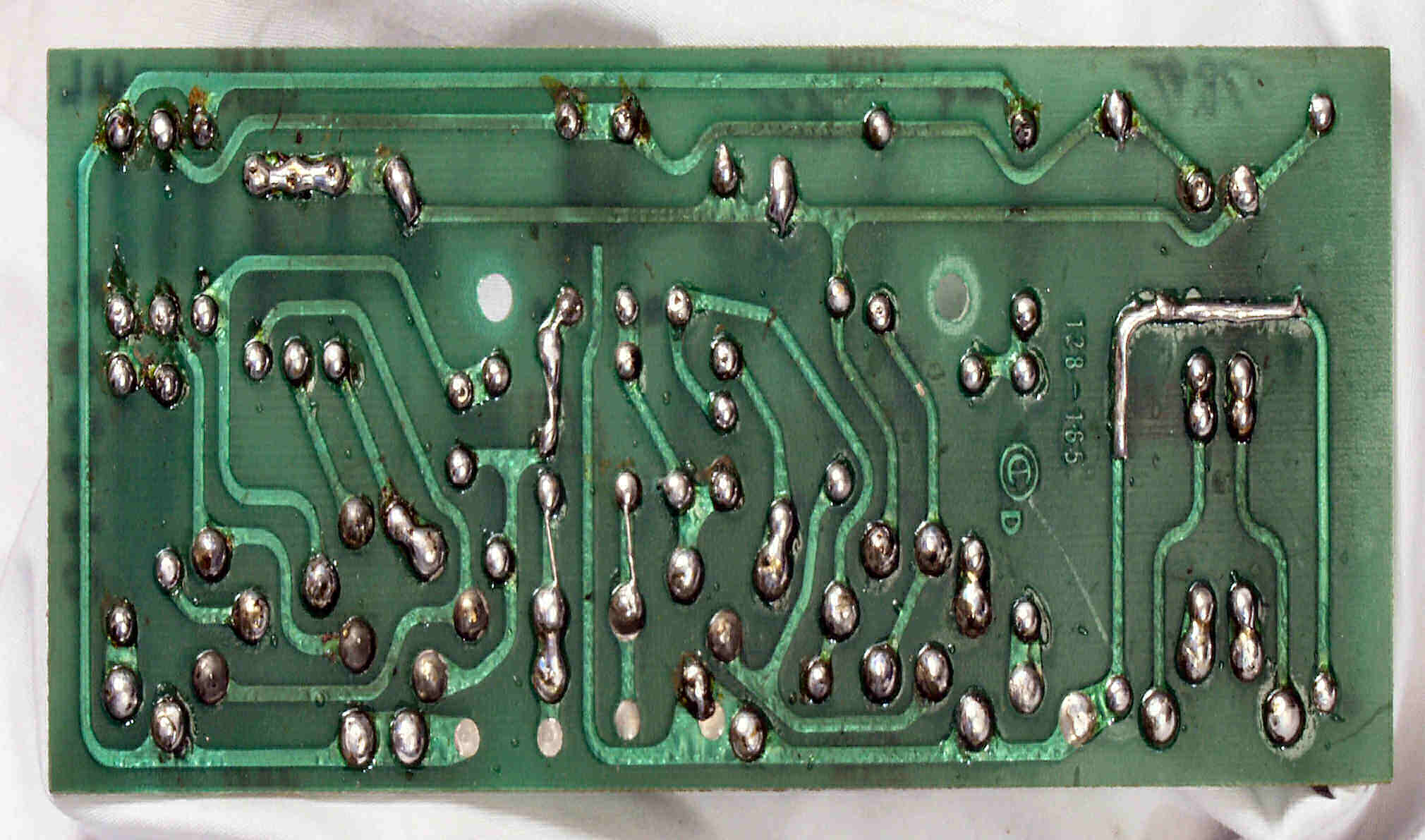

| Ｃ−１Ｄ． 修理（半田補正）後 Ｒ−ＡＭＰ基板裏 |
 |

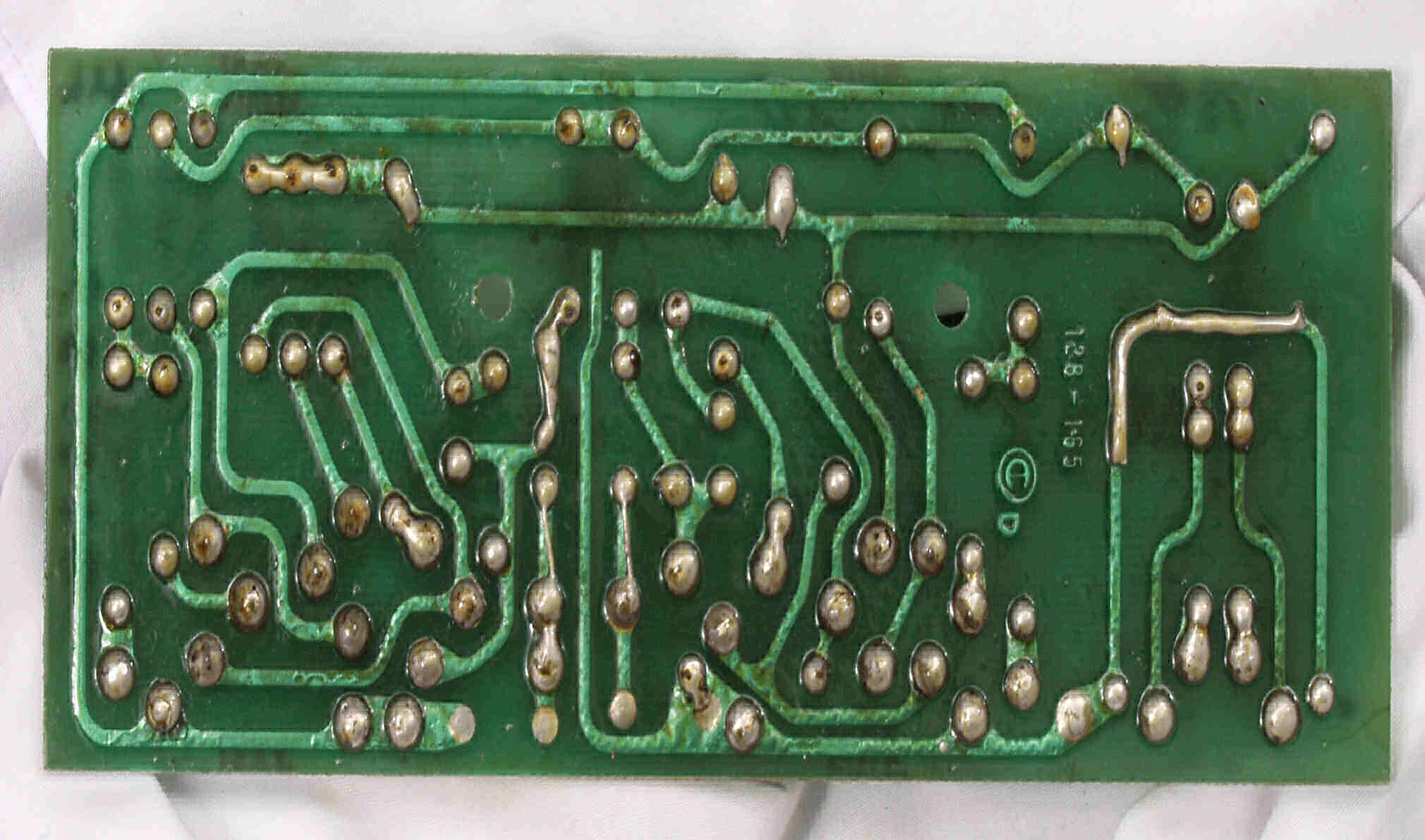

| Ｃ−１Ｅ． 完成Ｒ−ＡＭＰ基板裏 洗浄後 |
| Ｃ−２Ａ． 修理前 Ｌ−ＡＭＰ基板 |
 |
| Ｃ−２Ｂ． 修理後 Ｌ−ＡＭＰ基板 電解コンデンサー２個交換 |
 |

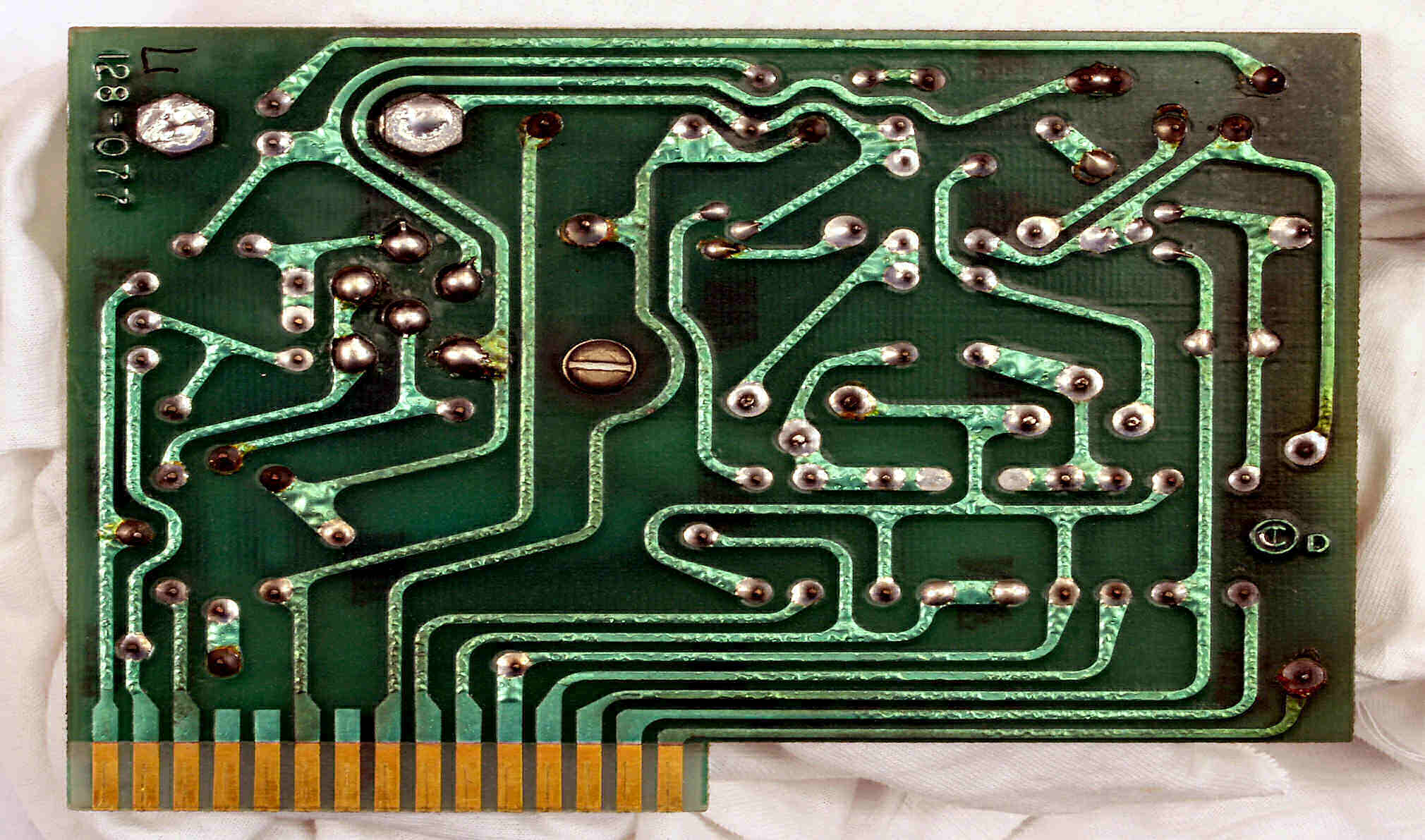

| Ｃ−２Ｃ． 修理前 Ｌ−ＡＭＰ基板裏 |
 |

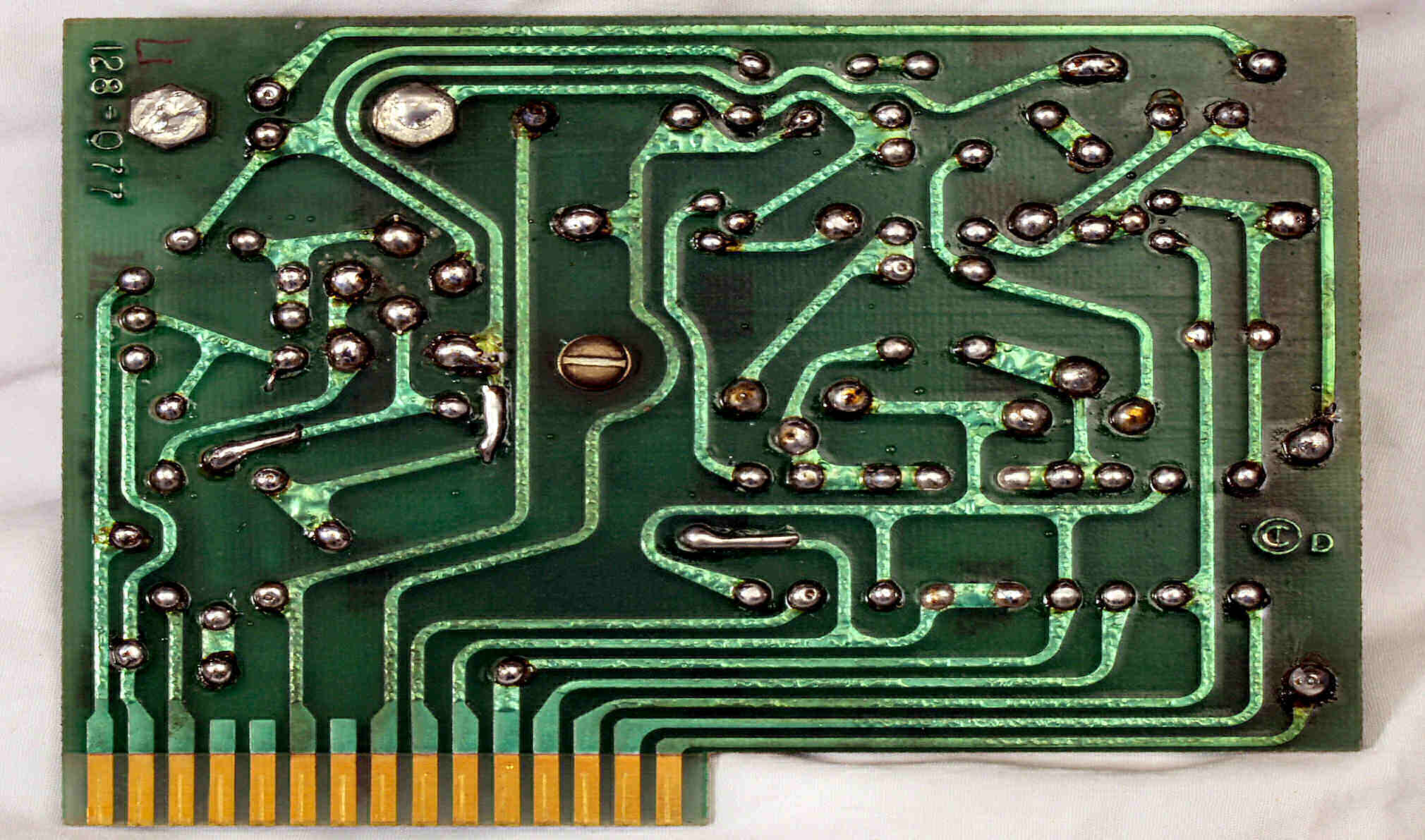

| Ｃ−２Ｄ． 修理（半田補正）後 Ｌ−ＡＭＰ基板裏 |
 |
| Ｃ−２Ｅ． 完成Ｌ−ＡＭＰ基板裏 洗浄後 |
| Ｃ−３Ａ． 修理前 プリＡＭＰ基板 |
 |
| Ｃ−３Ｂ． 修理後 プリＡＭＰ基板 電解コンデンサー６個交換 |
| Ｃ−３Ｃ． 修理前 プリＡＭＰ裏 |
 |
| Ｃ−３Ｄ． 修理（半田補正）後 プリＡＭＰ基板裏 |
| Ｃ−３Ｅ． 完成定電圧プリＡＭＰ基板裏 洗浄後 |

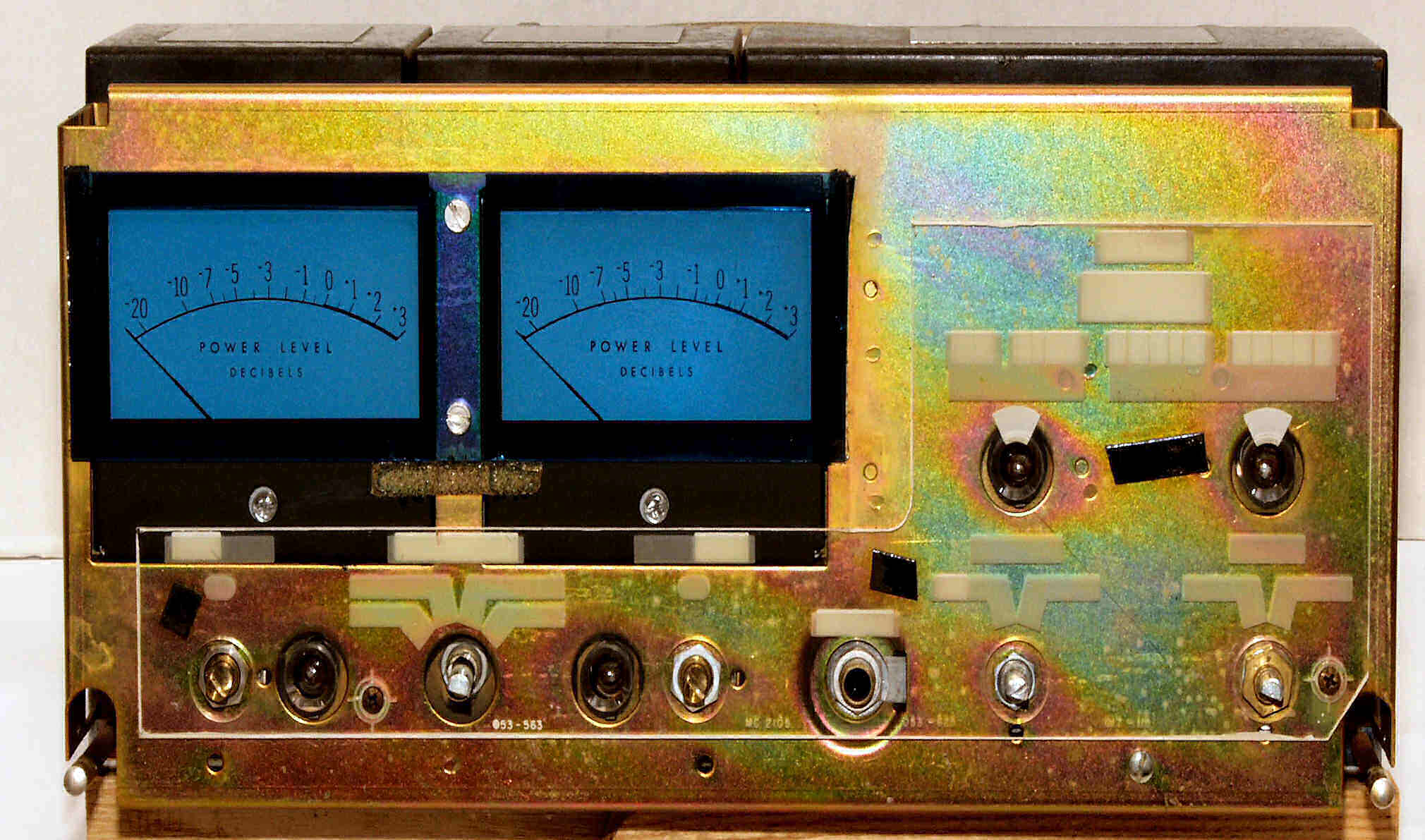

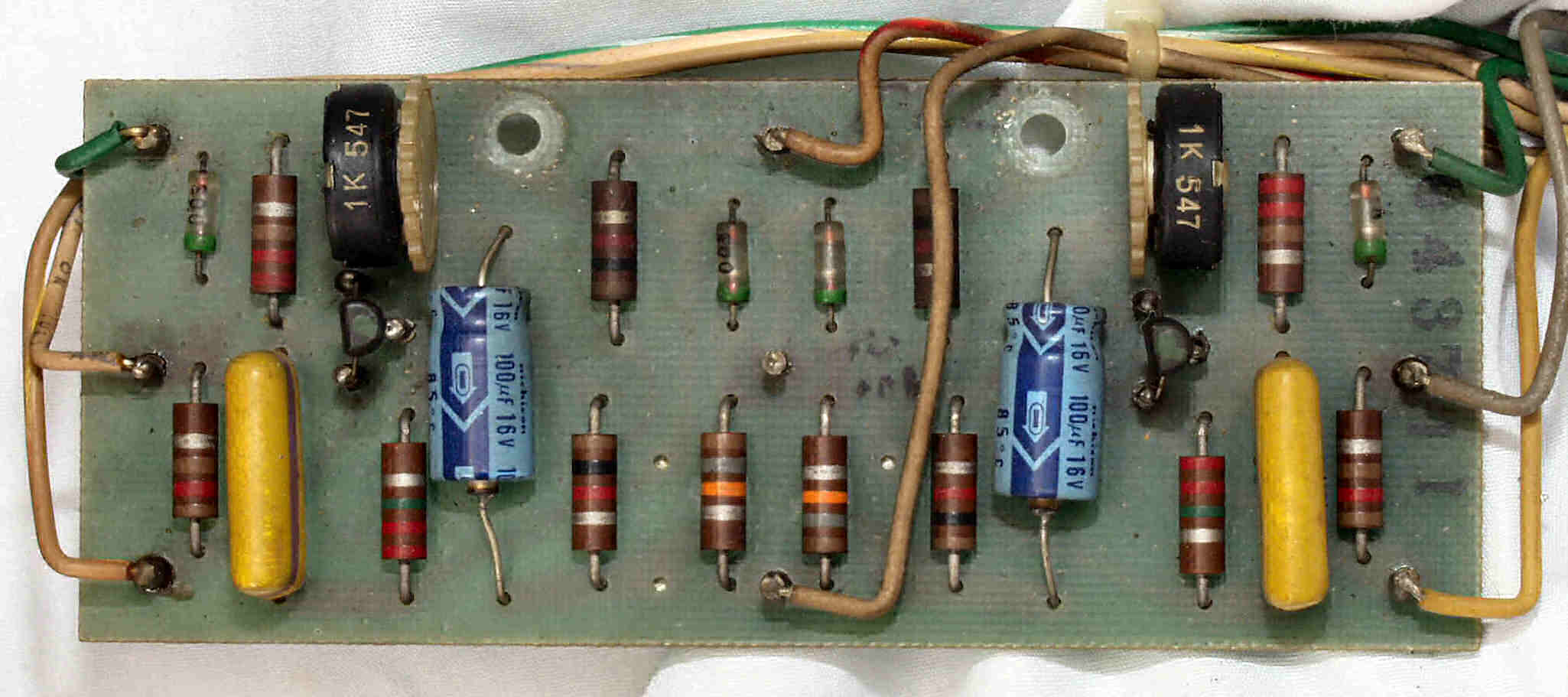

| Ｃ−５Ａ． 修理中 前パネル・上蓋を取り、メータ・イルミネーション・ランプやＬＥＤ表示基板修理 |
| Ｃ−５Ｂ． 修理後 メータ・イルミネーション・ランプ |

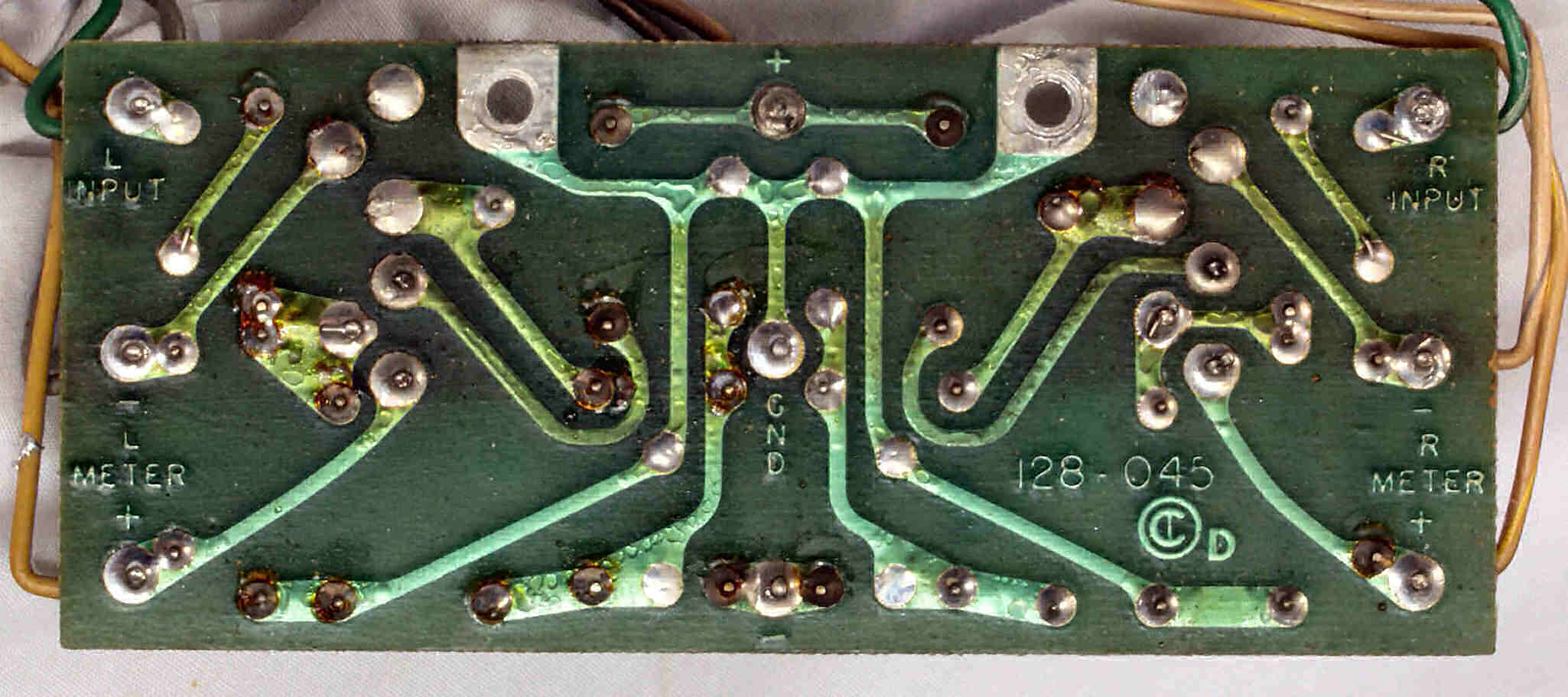

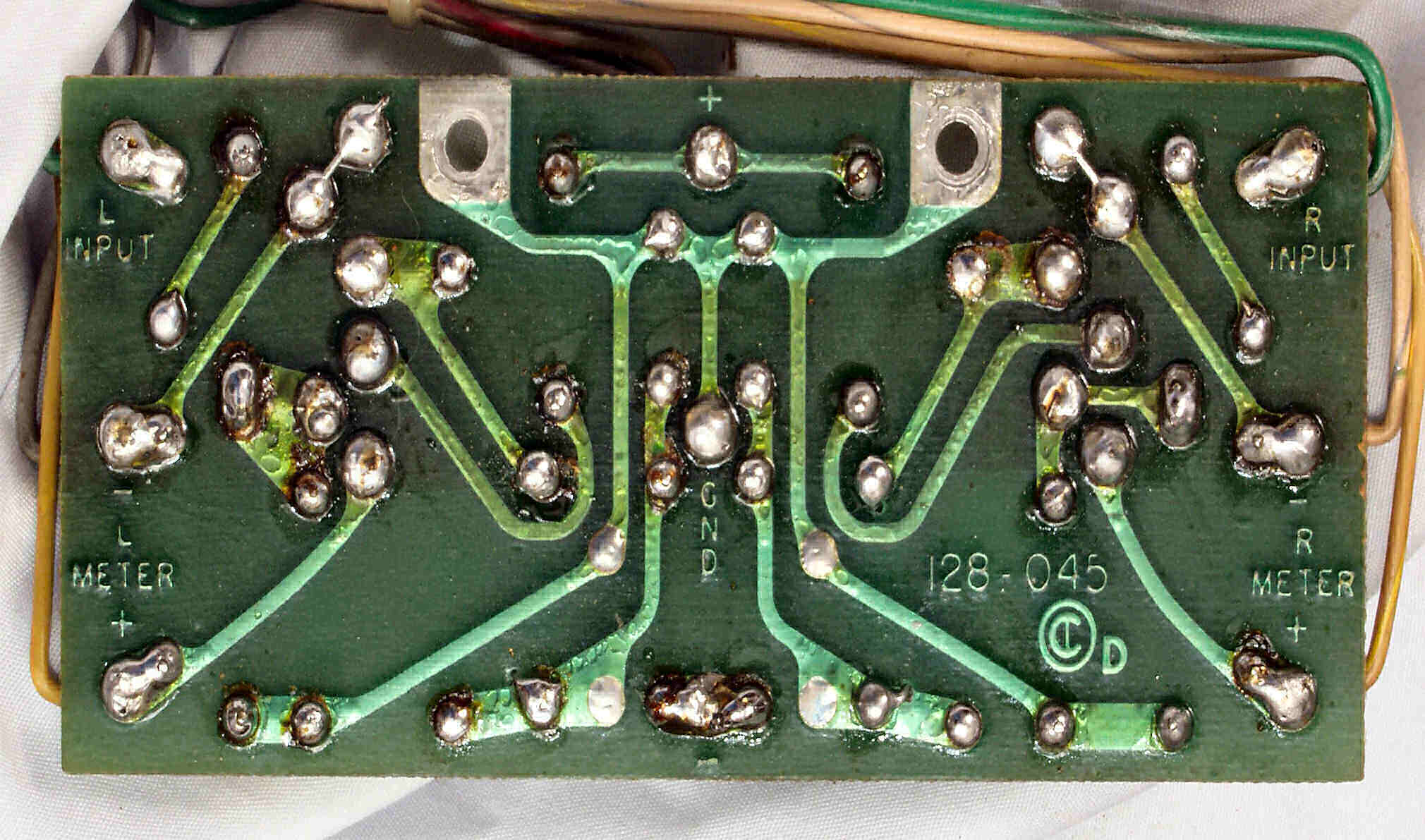

| Ｃ−５Ｃ． 修理前 Ｒ側メータ・イルミネーション・ランプ基板裏 |
| Ｃ−５Ｄ． 修理（半田補正）後 Ｒ側メータ・イルミネーション・ランプ基板裏 |
| Ｃ−５Ｅ． 完成Ｒ側メータ・イルミネーション・ランプ基板裏 洗浄後 |
| Ｃ−５Ｆ． 修理前 Ｌ側メータ・イルミネーション・ランプ基板裏 |
| Ｃ−５Ｇ． 修理（半田補正）後 Ｌ側メータ・イルミネーション・ランプ基板裏 |
| Ｃ−５Ｈ． 完成Ｌ側メータ・イルミネーション・ランプ基板裏 洗浄後 |
| Ｃ−６Ａ． 修理前 Ｓｔａｔｕｓ・ＬＥＤ表示基板 |
| Ｃ−６Ｂ． 修理後 Ｓｔａｔｕｓ・ＬＥＤ表示基板 |
| Ｃ−６Ｃ． 修理前 Ｓｔａｔｕｓ・ＬＥＤ表示基板裏 |
| Ｃ−６Ｄ． 修理（半田補正）後 Ｓｔａｔｕｓ・ＬＥＤ表示基板裏 |
| Ｃ−６Ｅ． 完成Ｓｔａｔｕｓ・ＬＥＤ表示基板裏 |
| Ｃ−７． 修理中 入力切替SW |

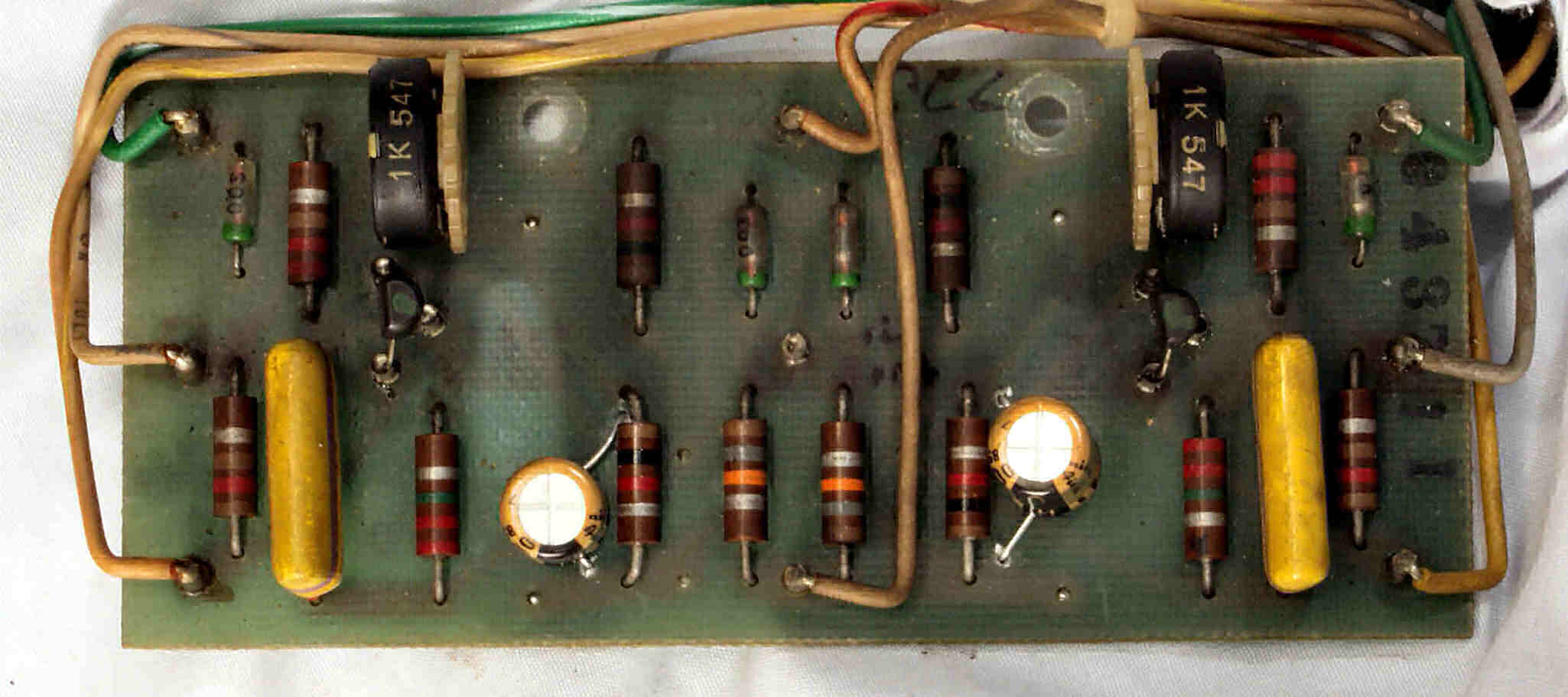

| Ｃ−７Ａ． 修理前 入力切替SW基盤 |
| Ｃ−７Ｂ． 修理後 入力切替SW基盤 電解コンデンサー２個交換 |
| Ｃ−７Ｃ． 修理前 入力切替SW基盤裏 |
| Ｃ−７Ｄ． 修理（半田補正）後 入力切替SW基盤裏 |
| Ｃ−７Ｅ． 完成入力切替SW基盤裏 洗浄後 |
| Ｃ−８． 終段ユニット修理中 |
| Ｃ−８Ａ． 修理前 Ｒ側終段ユニット |
| Ｃ−８Ｂ． 修理（半田補正）後 Ｒ側終段ユニット |
| Ｃ−８Ｃ． 完成Ｒ側終段ユニット |
| Ｃ−８Ｄ． 修理前 Ｒ側終段ユニット１ |
| Ｃ−８Ｅ． 修理（半田補正）後 Ｒ側終段ユニット１ |
| Ｃ−８Ｅ−１． 修理（半田補正）後 Ｒ側終段ユニット１、引き出し線 |
| Ｃ−８Ｆ． 完成Ｒ側終段ユニット１ |
| Ｃ−８Ｇ． 修理前 Ｒ側終段ユニット２ |
| Ｃ−８Ｈ． 修理（半田補正）後 Ｒ側終段ユニット２ |
| Ｃ−８Ｈ−１． 修理（半田補正）後 Ｒ側終段ユニット２、引き出し線 |
| Ｃ−８Ｉ． 完成Ｒ側終段ユニット２ |
| Ｃ−９Ａ． 修理前 Ｌ側終段ユニット |
| Ｃ−９Ｂ． 修理（半田補正）後 L側終段ユニット |
| Ｃ−９Ｃ． 完成Ｌ側終段ユニット |
| Ｃ−９Ｄ． 修理前 Ｌ側終段ユニット１ |
| Ｃ−９Ｅ． 修理（半田補正）後 Ｌ側終段ユニット１ |
| Ｃ−９Ｅ−１． 修理前 Ｌ側終段ユニット１、引き出し線 |
| Ｃ−９Ｅ−２． 修理（半田補正）後 Ｌ側終段ユニット１、引き出し線 |
| Ｃ−９Ｆ． 完成Ｌ側終段ユニット１ |
| Ｃ−９Ｇ． 修理前 Ｌ側終段ユニット２ |
| Ｃ−９Ｈ． 修理（半田補正）後 Ｌ側終段ユニット２ |
| Ｃ−９Ｈ−１． 修理（半田補正）後 Ｌ側終段ユニット２、引き出し線 |
| Ｃ−９Ｈ−２． 修理（半田補正）後 Ｌ側終段ユニット２、引き出し線 |
| Ｃ−９Ｉ． 完成Ｌ側終段ユニット２ |
| Ｃ−ＡＡ． 修理中 電源ＳＷ分解・修理中、接点復活材を使用したのか？ 絶縁不良に成っている |
 |
| Ｃ−ＡＢ． 修理中 電源ＳＷ分解・修理中２、接点復活材を使用したのか？ 絶縁不良に成っている |
 |
| Ｃ−ＡＦ． 修理（清掃）中 パンル裏の配光板 |
 |
| Ｃ−Ｂ． 交換部品 |
| Ｃ−ＣＡ． 修理前 上から見る |
| Ｃ−ＣＢ． 修理後 上から見る |

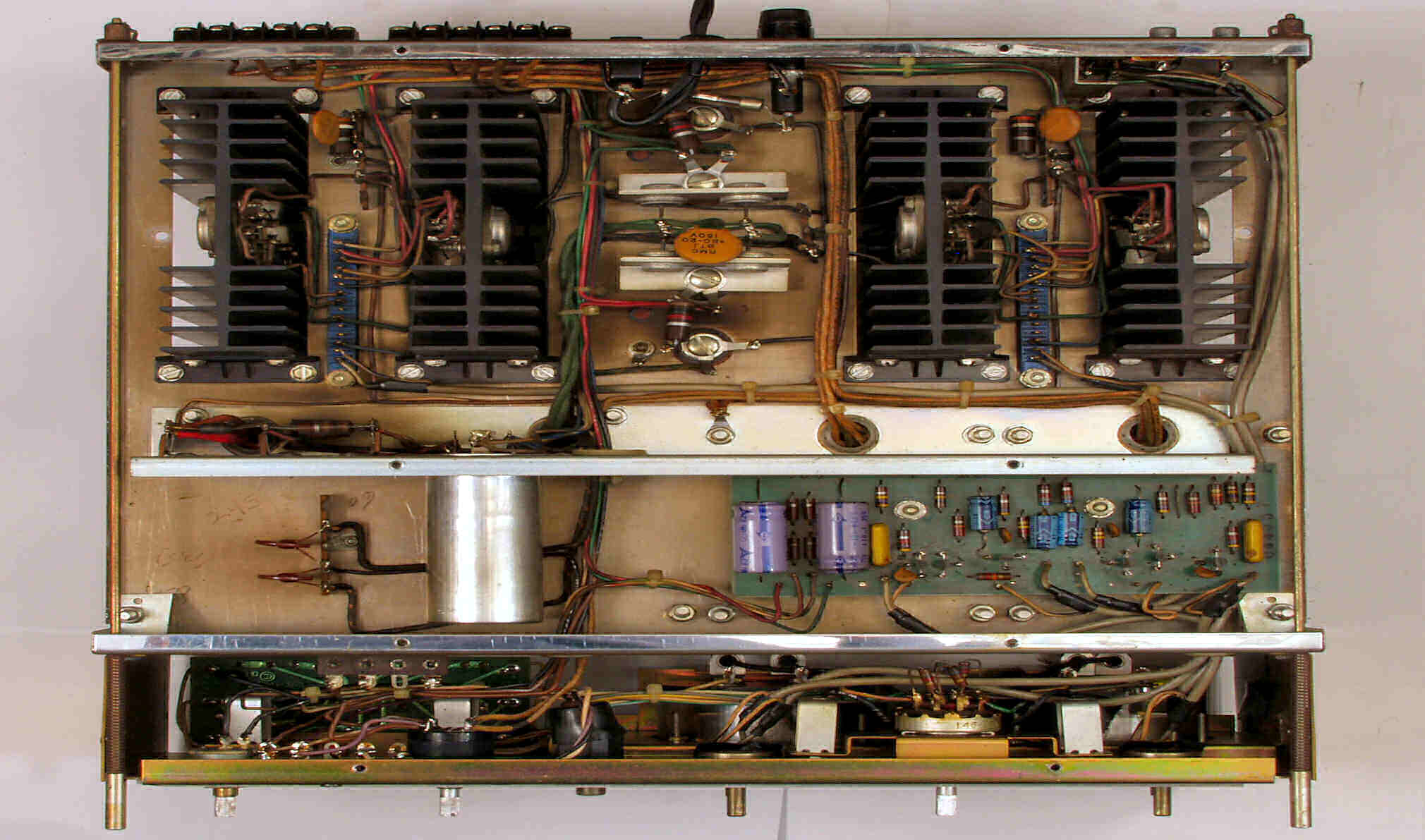

| Ｃ−ＣＣ． 修理前 下から見る |

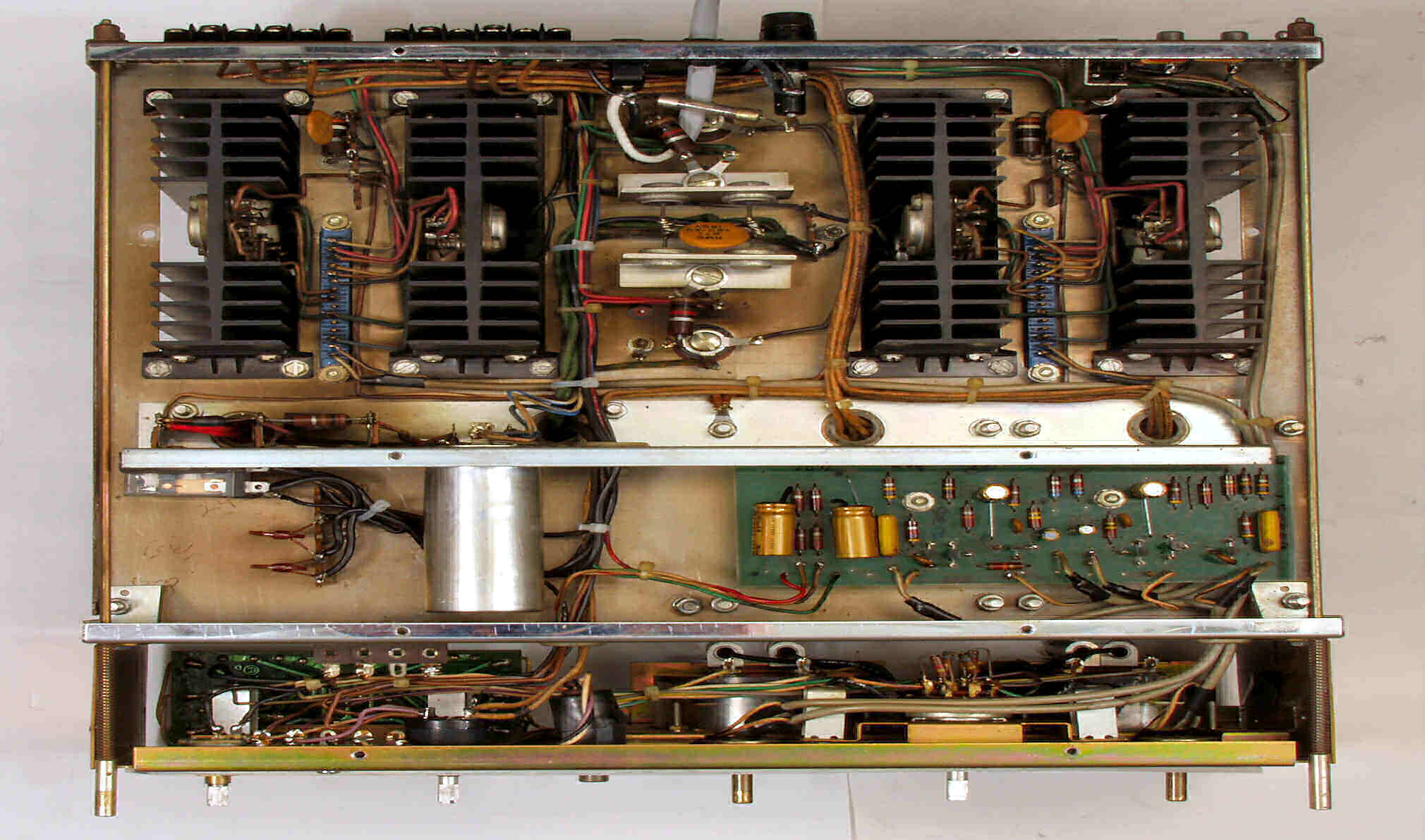

| Ｃ−ＣＤ． 修理後 下から見る |

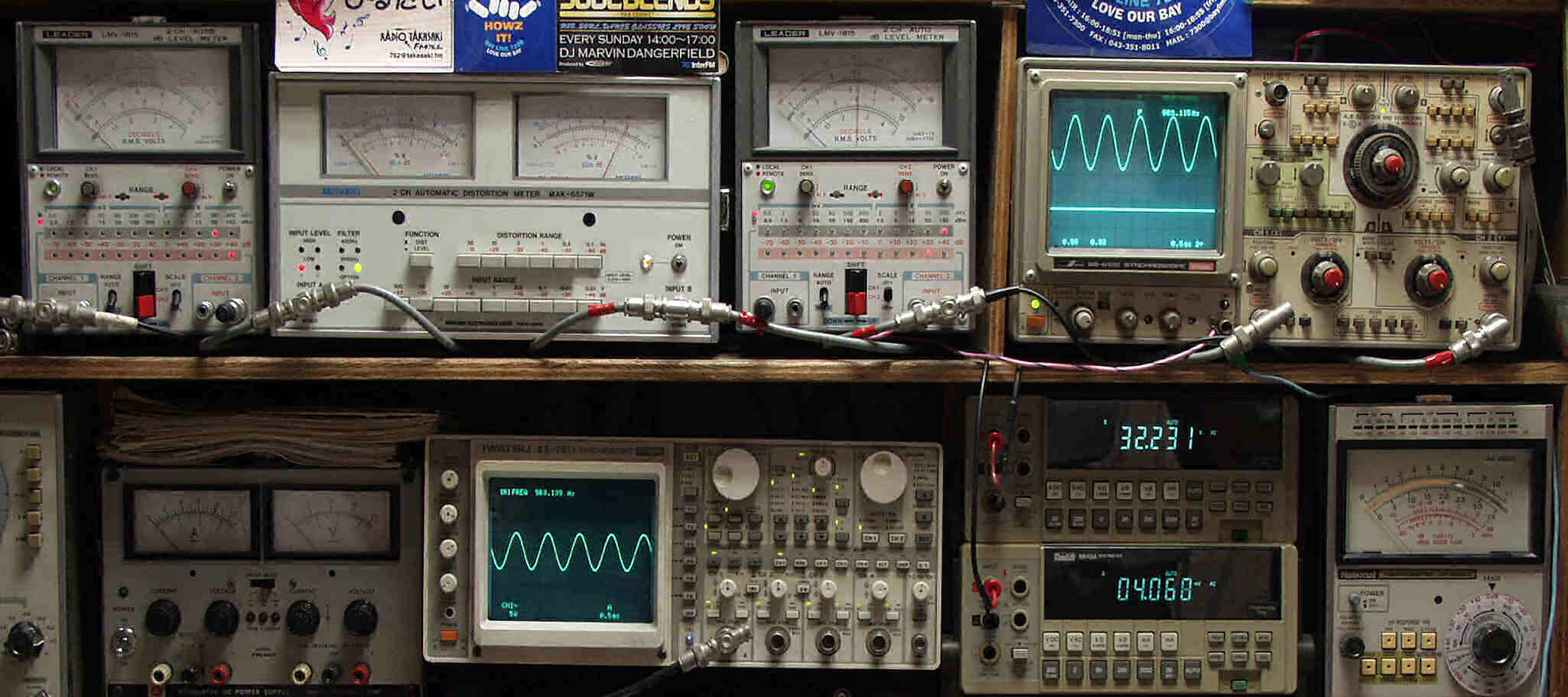

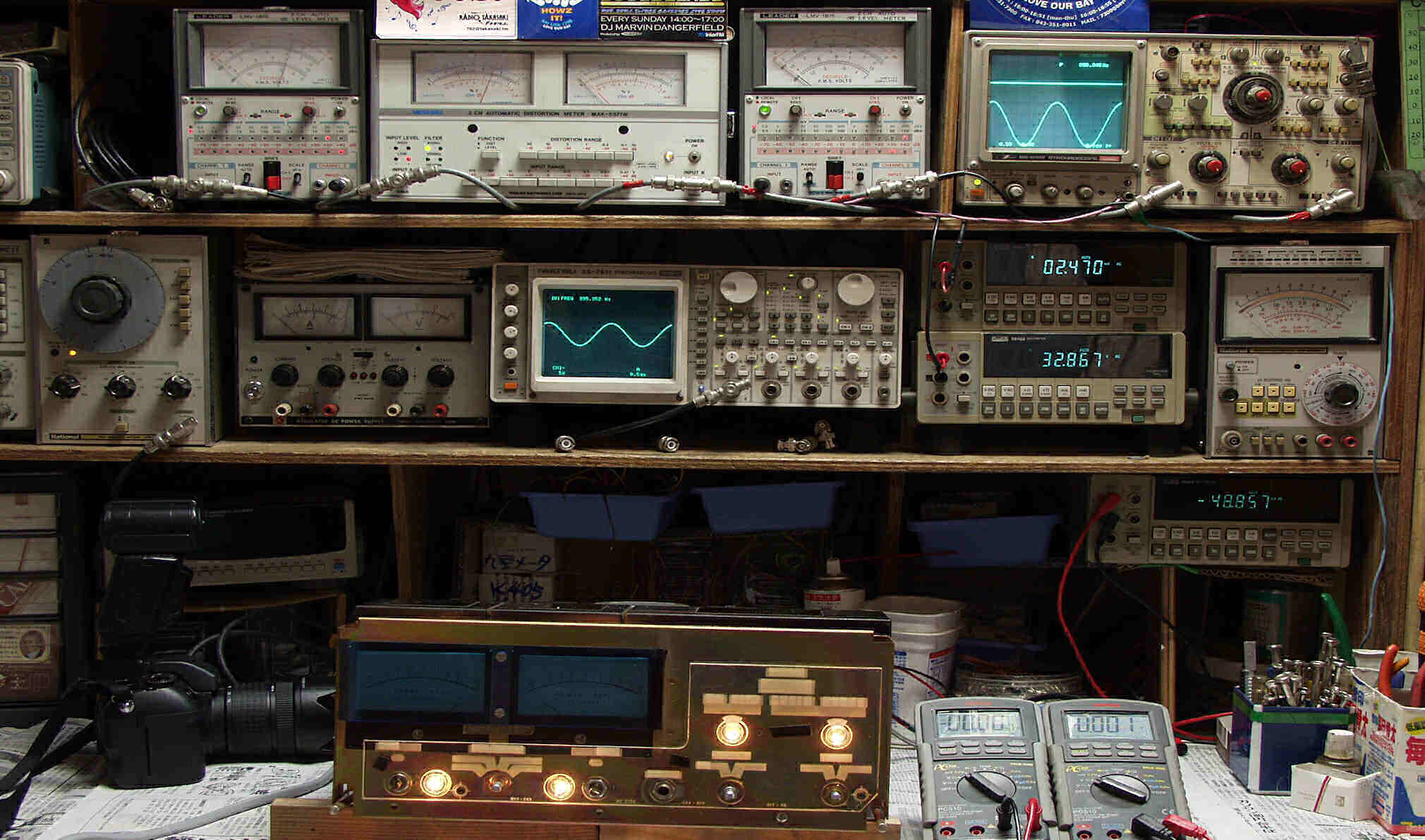

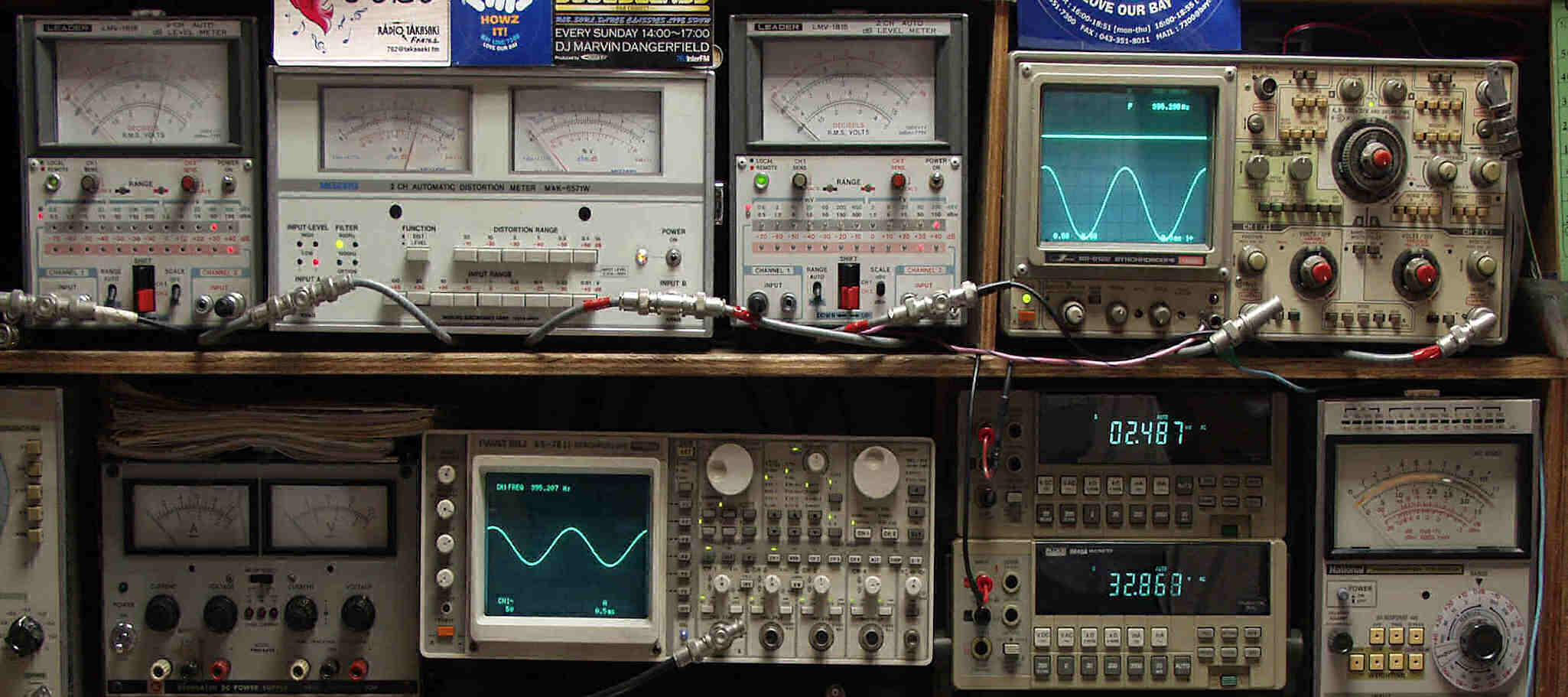

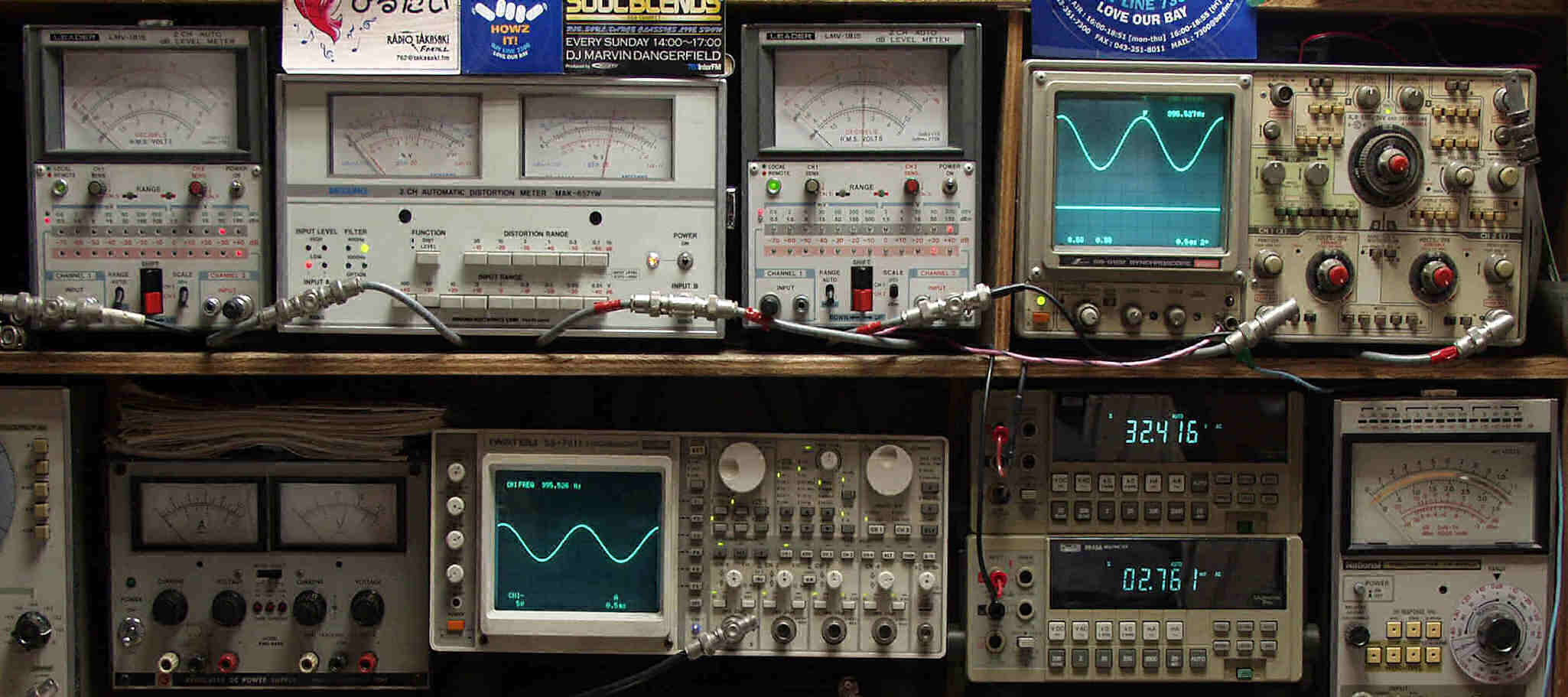

| Ｅ． 調整・測定 Ｅ−１． 出力・歪み率測定 ＜見方＞ 下段左端 オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 下段中左 オシロ＝入力波形（オーディオ発振器のTTLレベル） 下段中右上＝周波数計 上段左端 電圧計＝Ｌ側出力電圧測定、黒針のみ使用 上段中左 歪み率計＝出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上段中右 電圧計＝Ｒ側出力電圧測定、赤針のみ使用 上段右端 オシロ＝出力波形 上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 下段中右上 デジタル電圧計＝Ｒ出力電圧測定 下段中右下 デジタル電圧計＝Ｌ出力電圧測定 |

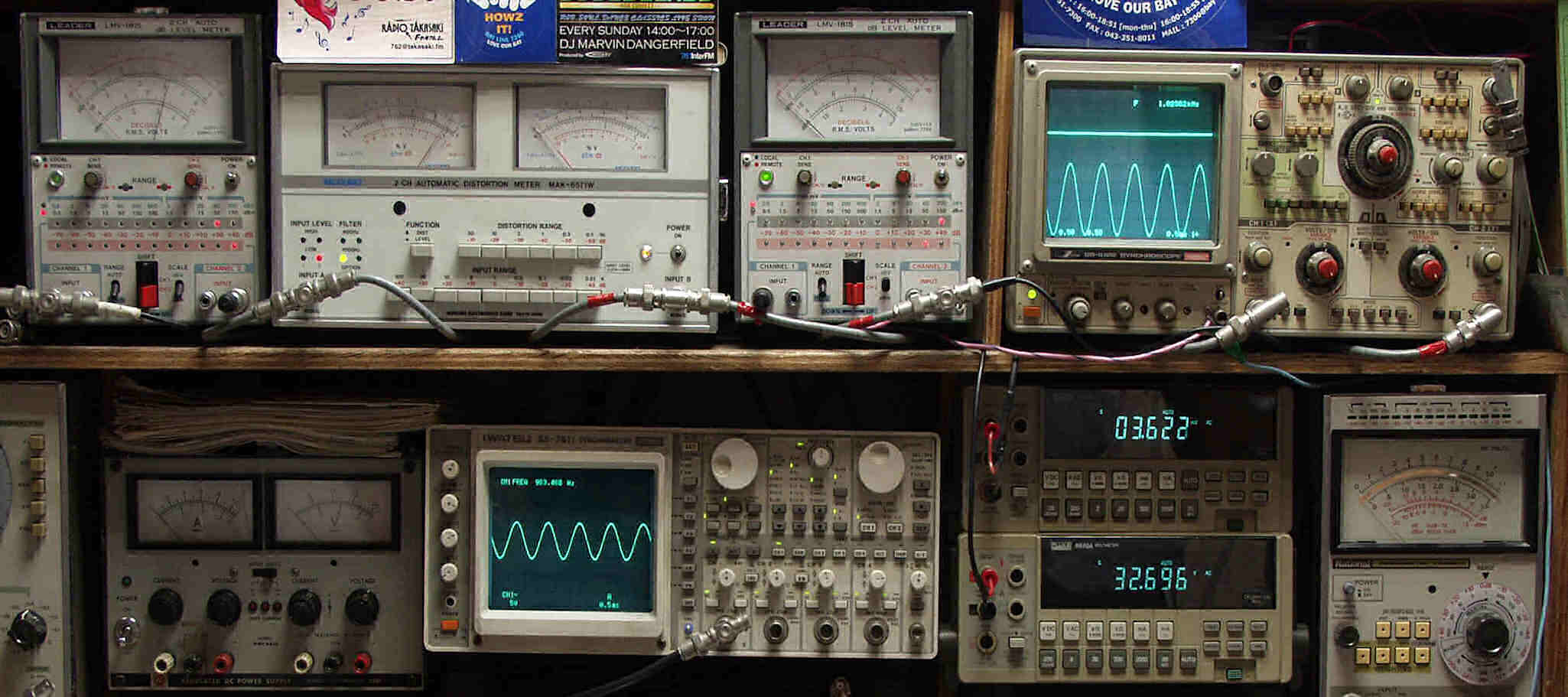

| Ｅ−２Ａ． Ｒ−ＳＰ出力４６Ｖ＝２６４Ｗ。 ０．０５％歪み（０．１％レンジ） １０００ＨＺ。 |
| Ｅ−２Ｂ． Ｒ−ＳＰ出力４６Ｖ＝２６４Ｗ。 ０．０４％歪み（０．１％レンジ） ４００ＨＺ。 |
| Ｅ−３Ａ． Ｌ−ＳＰ出力４６Ｖ＝２６４Ｗ。 ０．０４％歪み（０．１％レンジ） １０００ＨＺ |
| Ｅ−３Ｂ． Ｌ−ＳＰ出力４６Ｖ＝２６４Ｗ。 ０．０４％歪み（０．１％レンジ） ４００ＨＺ。 |

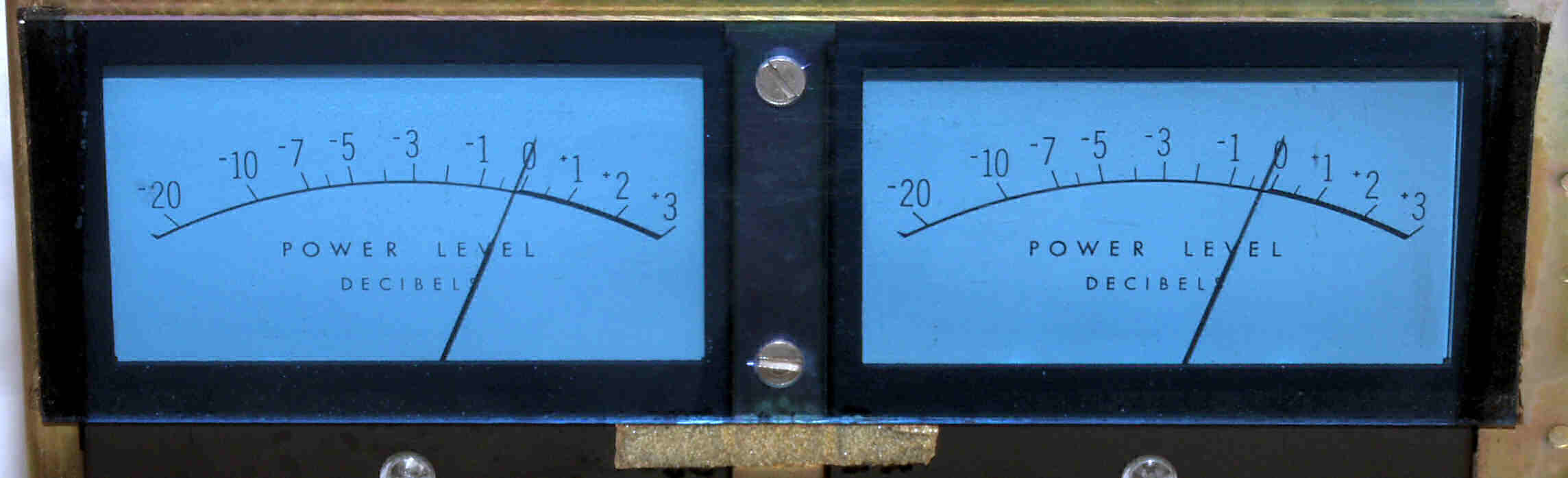

| Ｅ−４． その時の出力メータ |
| Ｅ−７． 完成 ２４時間エージング |
