Ｍａｒｋ　Ｌｅｖｉｎｓｏｎ　ＪＣ−１ＲＣ（ＭＣ−ＡＭＰ）　修理

平成１４年８月２３日到着　　　８月２４日完成

修理前の状況 電源入らず 原因 経年変化による劣化 修理状況 電解コンデンサ−増設 基板半田補正 使用部品 電解コンデンサ−　　４個 修理費　　　１８，０００円　　　＜＜通常修理＞＞

１−１．修理前の基盤裏

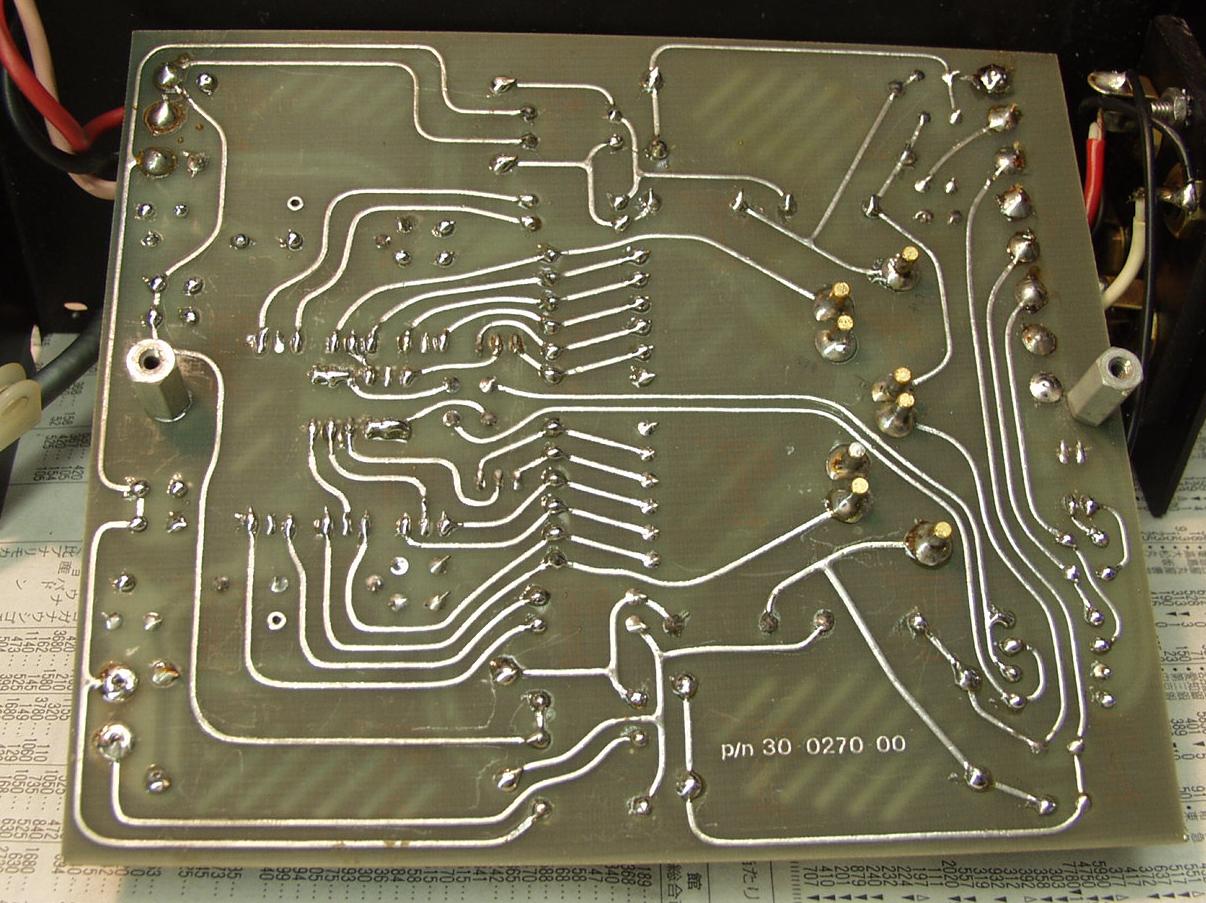

１−２．修理後（半田補正後）の基盤裏

１−３．修理前の基盤、大きなモジュ−ルが使われている 　　　　　モジュ−ルは、プラスチックで固めて有るので、解析不可 　　　　　スルホ−ル基盤なので、此方からも、半田補正する

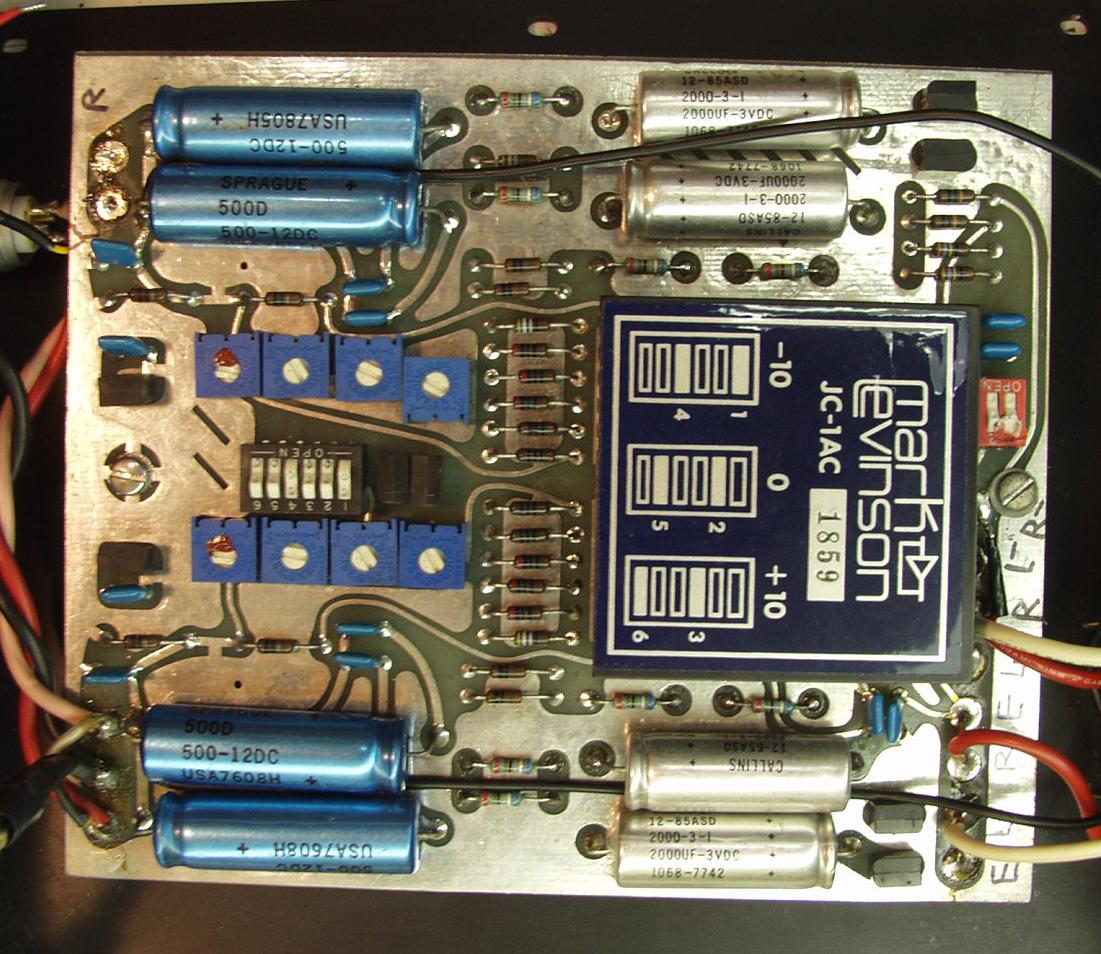

１−４．修理後の基盤

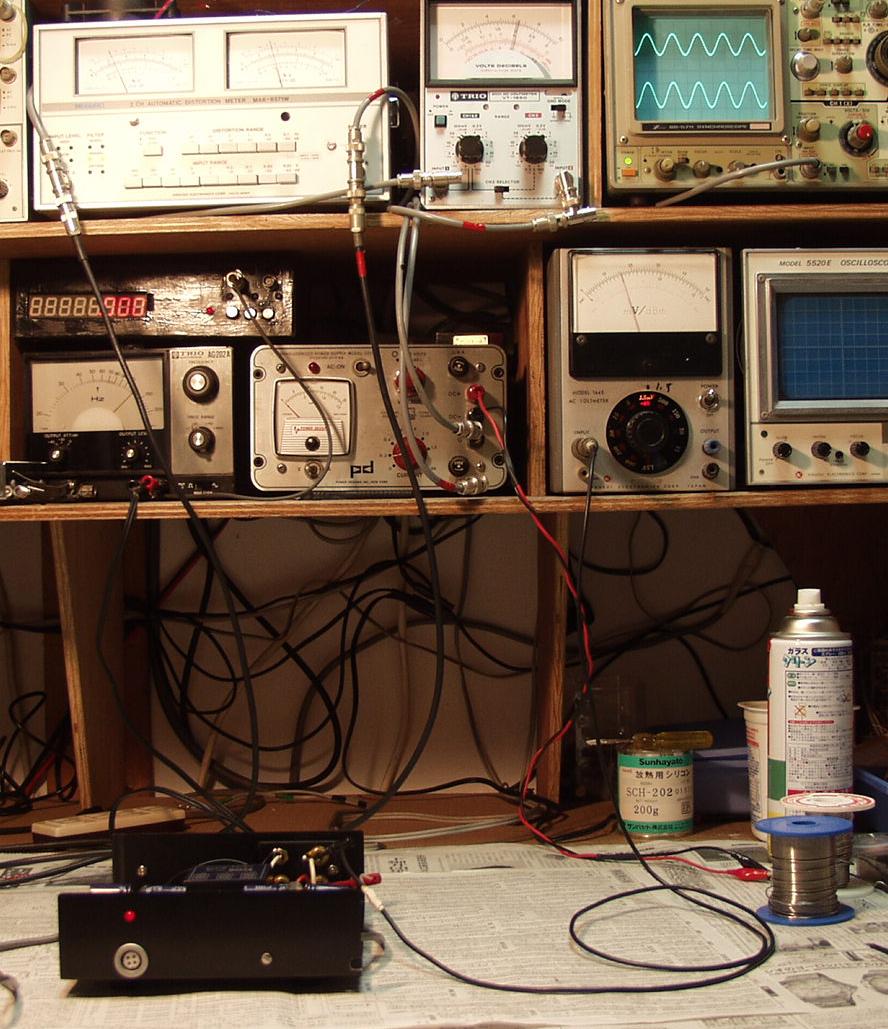

２−１．　出力／歪み率測定。

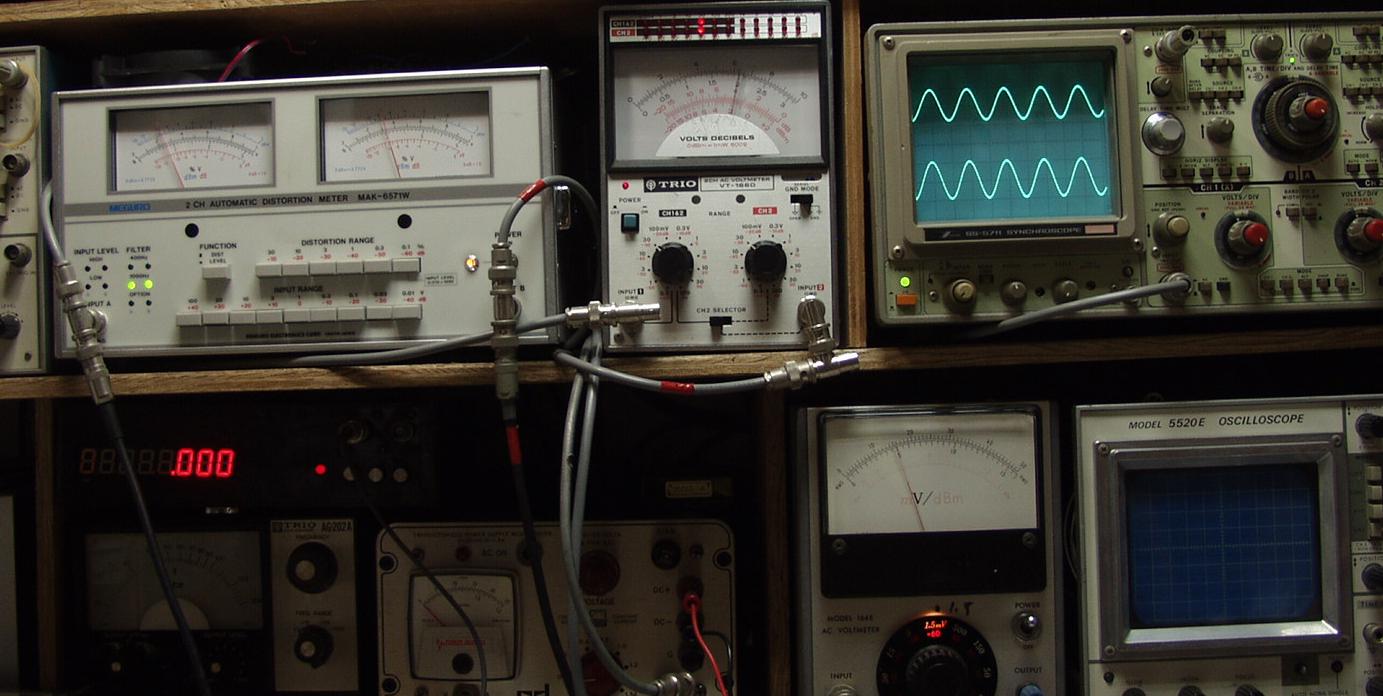

２−２．　２０ｍＶ出力　０．０３％歪み　１０００ＨＺ、 　　　　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針

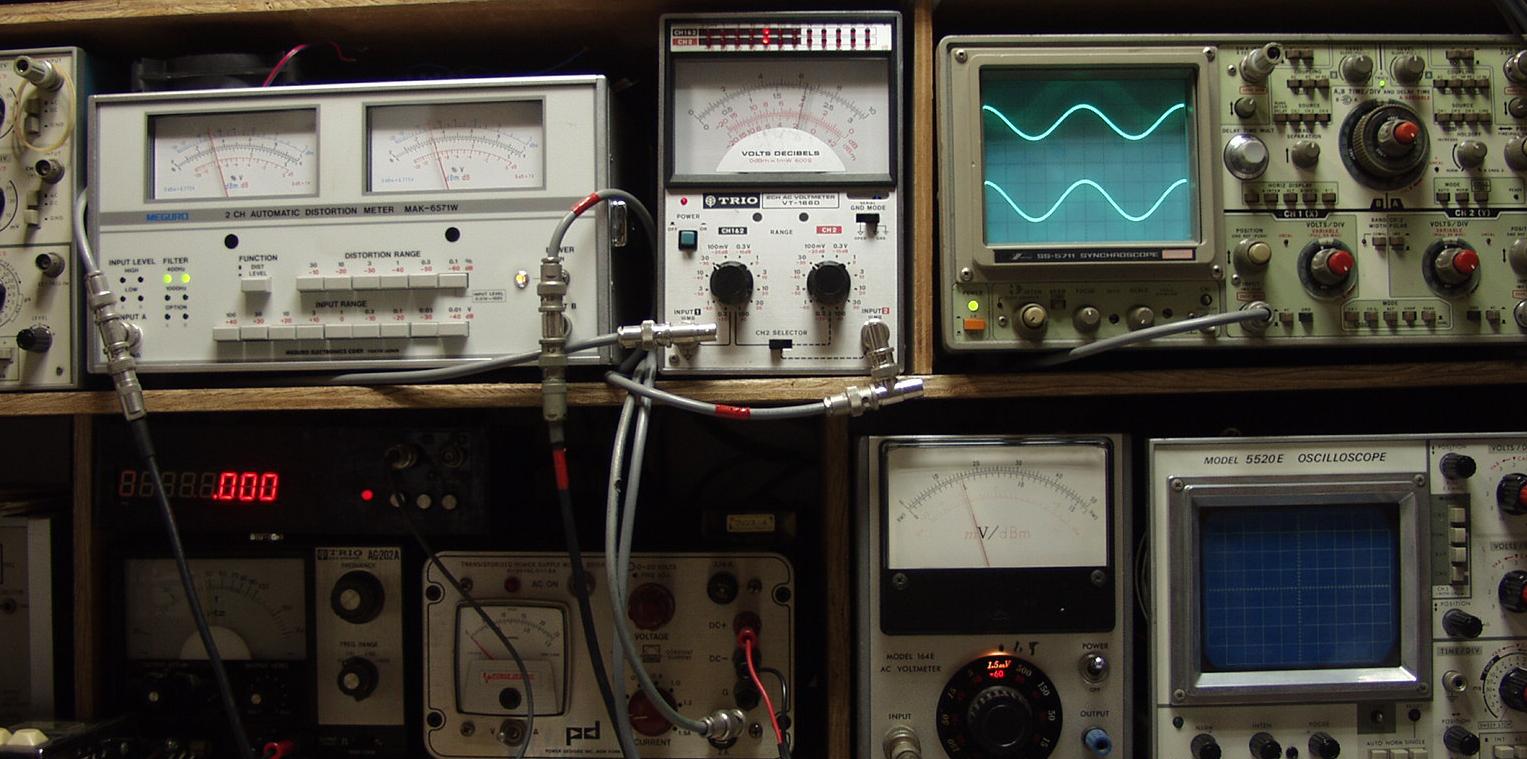

２−３．　２０ｍＶ出力　０．０３％歪み　４０００ＨＺ、 　　　　　　Ｒ出力＝右＝上＝赤針　Ｌ出力＝左＝下＝黒針

３−１．完成　前から見る、左は電源

３−２．完成　後ろから見る
