FM Acoustics FM801 修理
平成14年9月22日到着 9月26日完成
  • A. 修理前の状況
      左より、「ポップノイズ」音が時々でる。


  • B. 原因
      経年変化による半田不良

  • C. 修理状況
      電源基板修理
      ドライブAMPの修理
      電解コンデンサー交換
      配線手直し、補強
      経年劣化による各部ハンダ補正


  • D. 使用部品
      半固定VR
      電解コンデンサー
      配線手直し、補強
      抵抗

  • E.  調整

  • F. 修理費  38,000円   <<通常修理>>
  • G. 再修理
A−1. 修理前の出力測定
     42V=220W  歪み率=0.13% 1000HZ
A−2. 修理前 その時の本体レベル・メーター=PEAKレベルに成っている=良心的な調整です

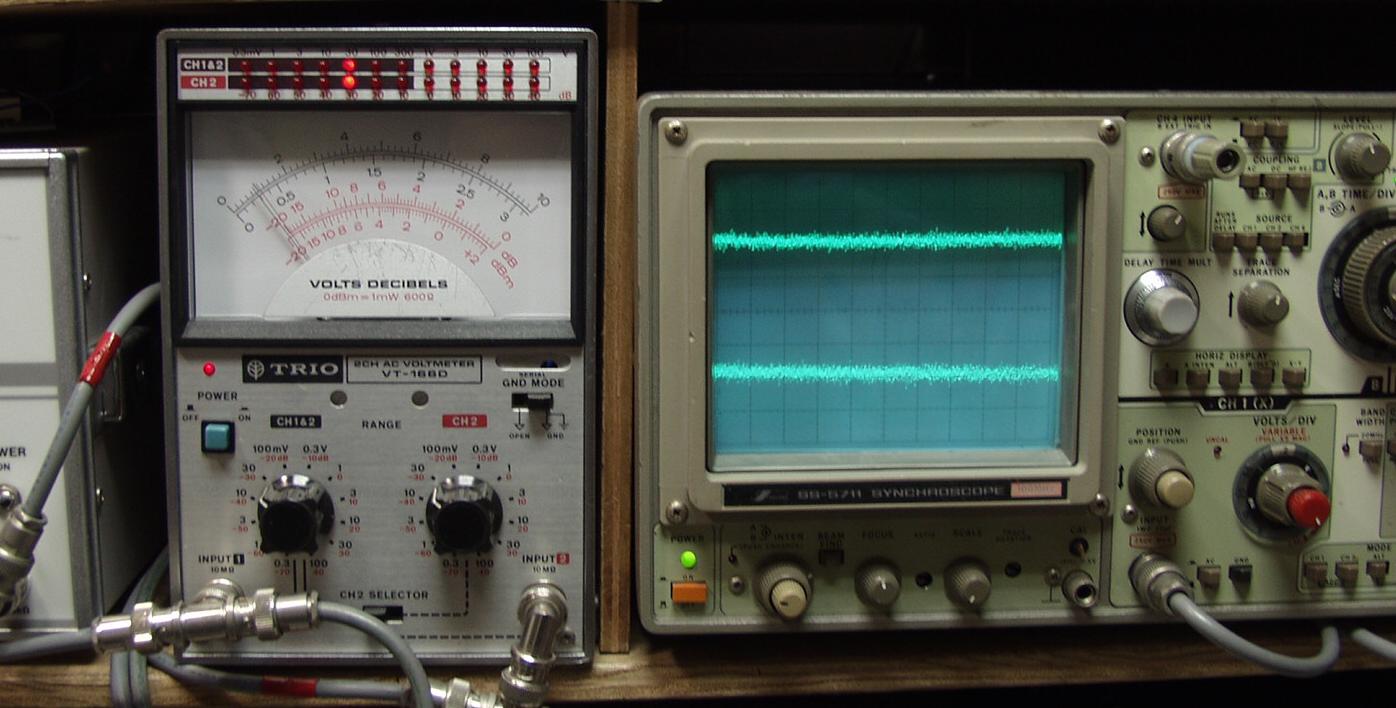

A−3. 入力無しでの雑音=10mV

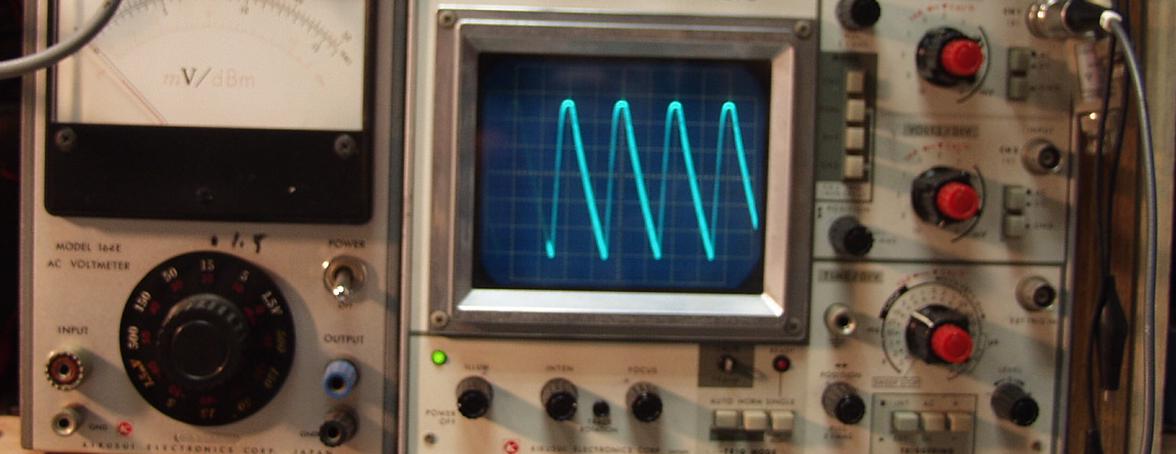

A−4. 修理前 ドライブAMPのコレクター電流 発振している
      原因はバイパスパス・コンデンサーの容量抜け

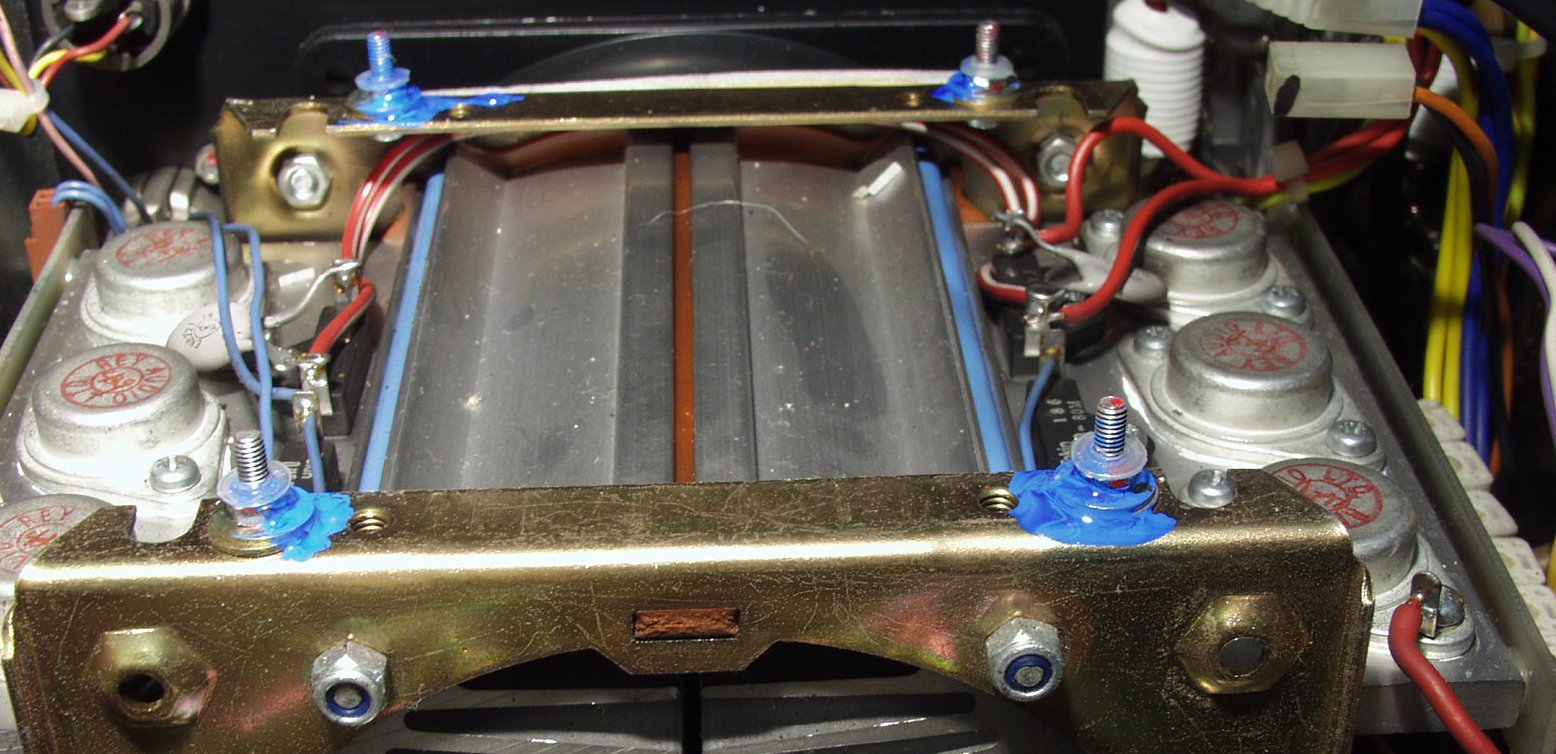

A−5. 修理前 ドライブ基板をとり、終段TR(トランジスター)部

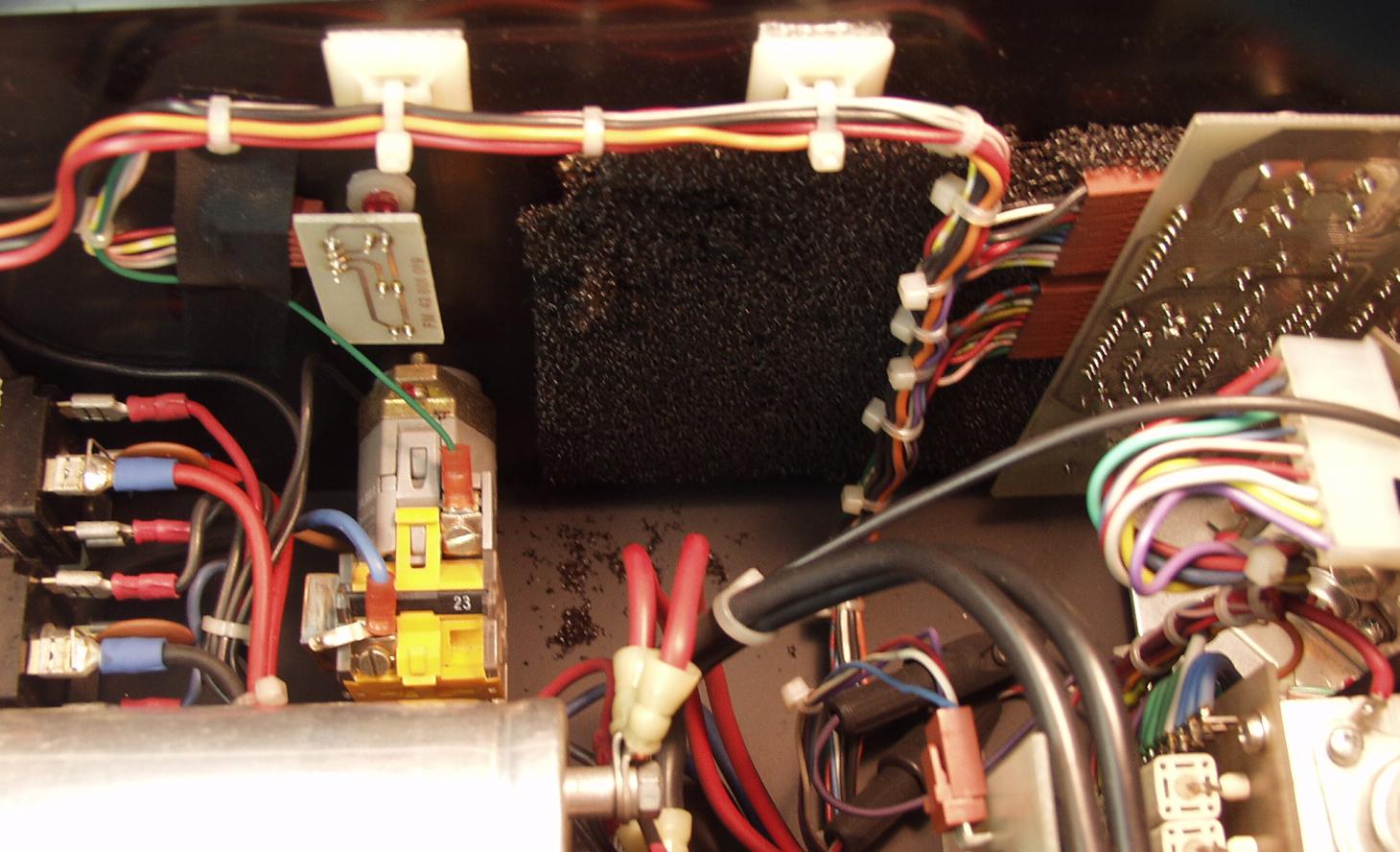

A−6. 修理前 吐き出し口のスポンジ、熱で「ボロボロ」になっている
A−7. 修理前 ドライブAMP基板 左真ん中が初段モジュール
A−8. 修理前 ドライブAMP基板裏
C. 修理の様子
C−1. 電源ランプ、VUメータ(LED表示)修理、フロントパネルを外す

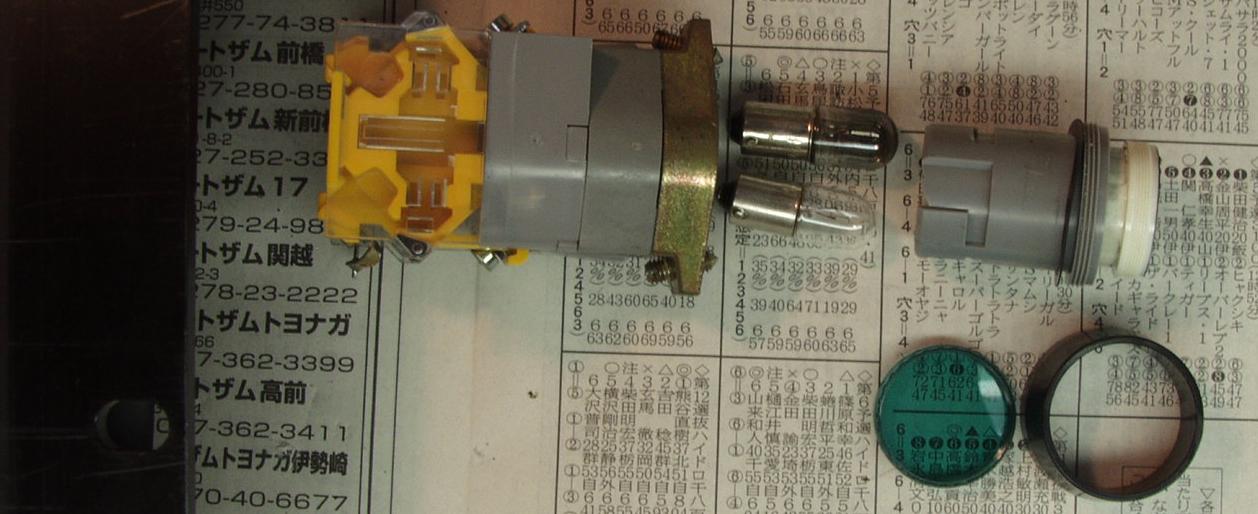

C−2. 電源ランプ交換 表からは交換出来ない
C−3. 修理前 VUメータ(LED表示)基板

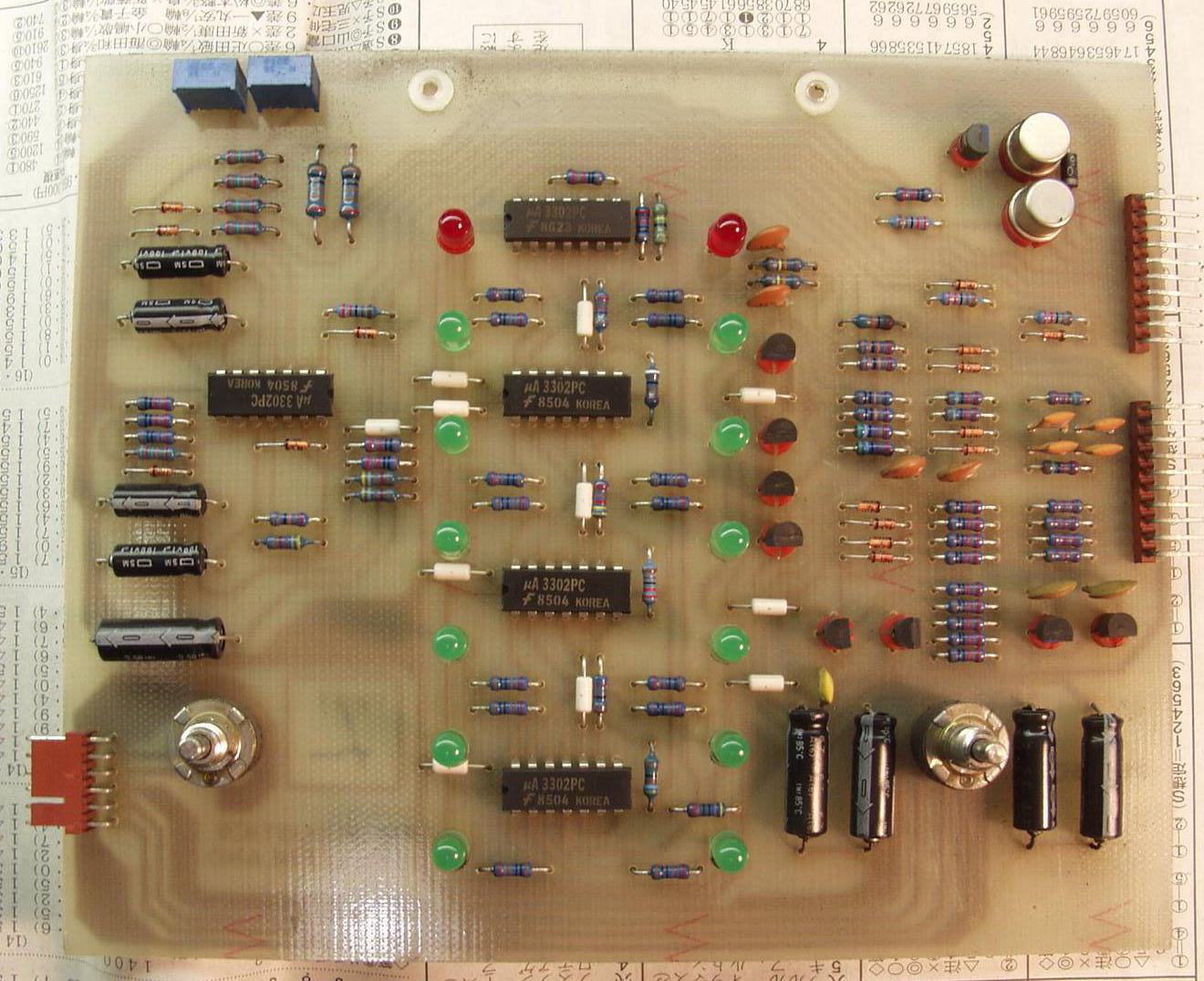

C−4. 修理後 VUメータ(LED表示)基板
C−5. 修理前 VUメータ(LED表示)基板 裏
C−6. 修理(半田補正)後 VUメータ(LED表示)基板裏
C−7. 修理前 ドライブAMP基板

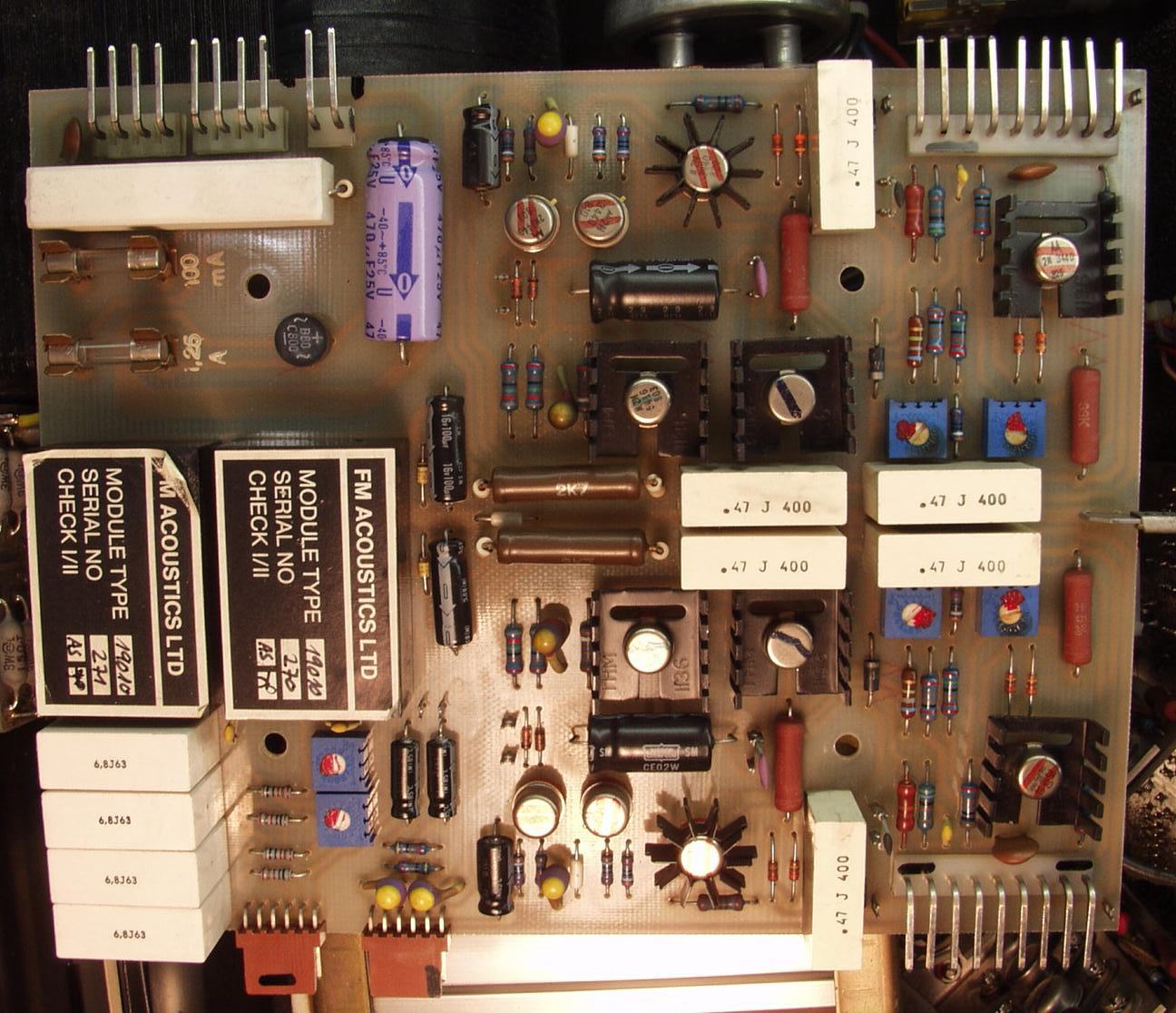

C−8. 修理後  ドライブAMP基板 左真ん中が自慢の初段モジュール

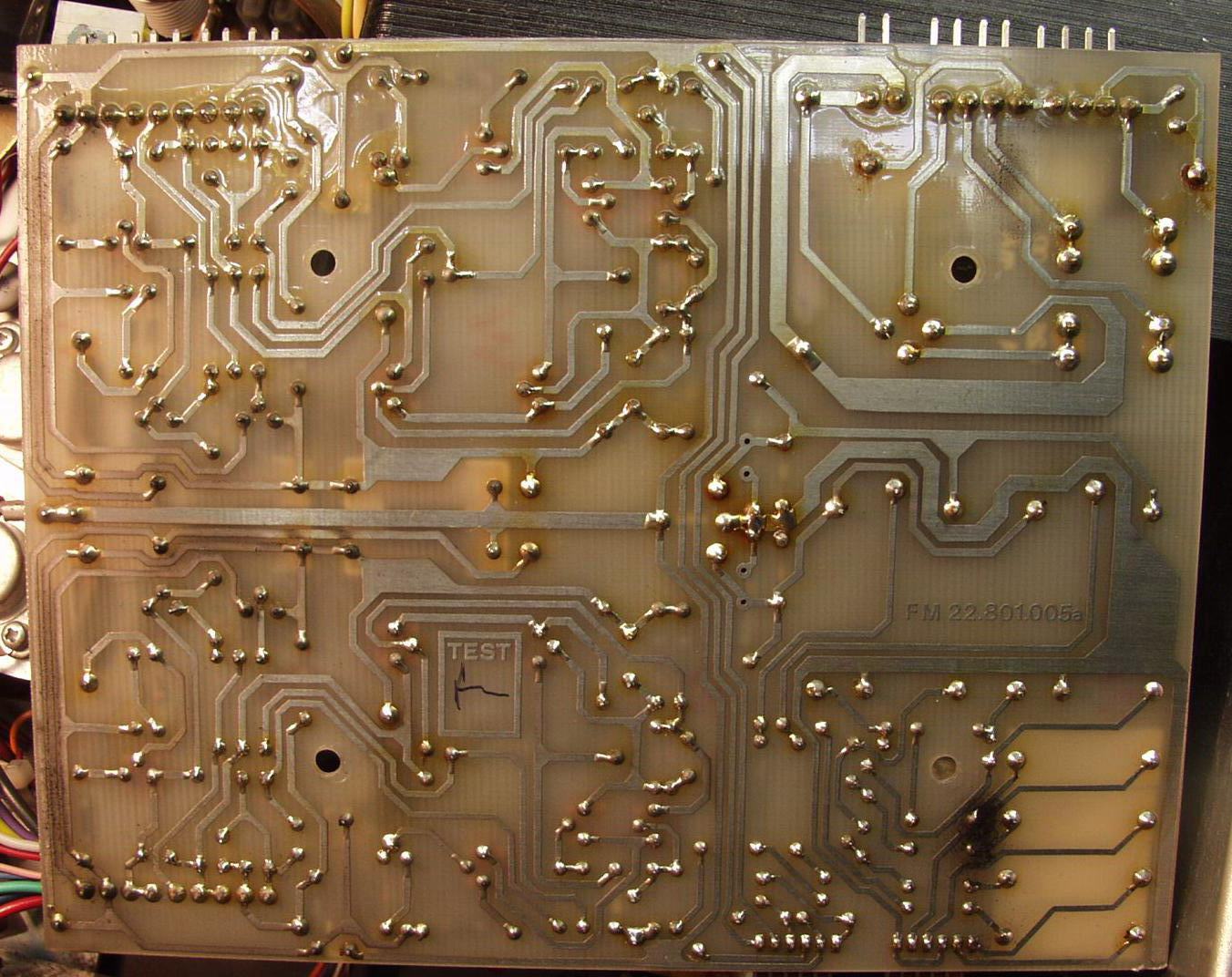

C−9. 修理前のドライブAMP基板裏

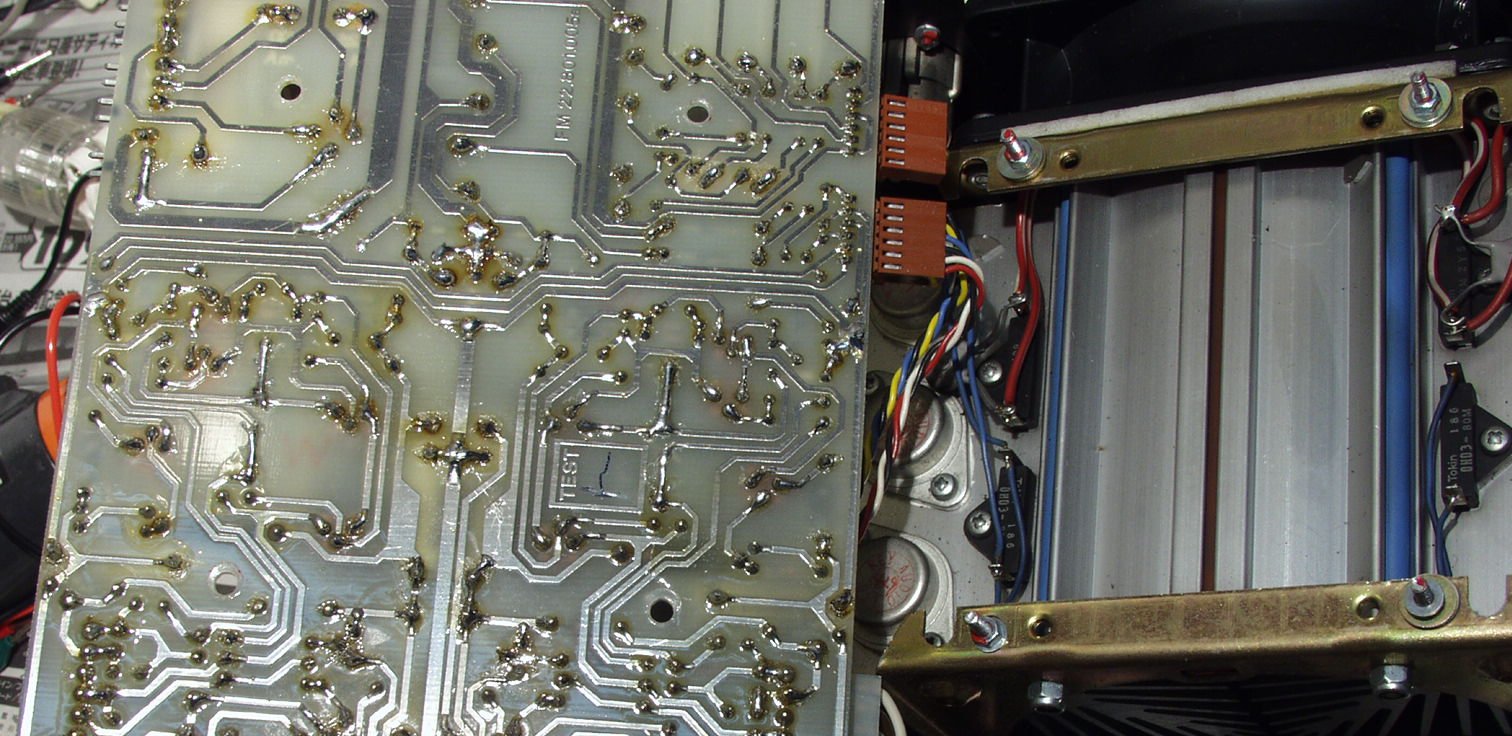

C−10. 修理(半田補正)後のドライブAMP基板裏

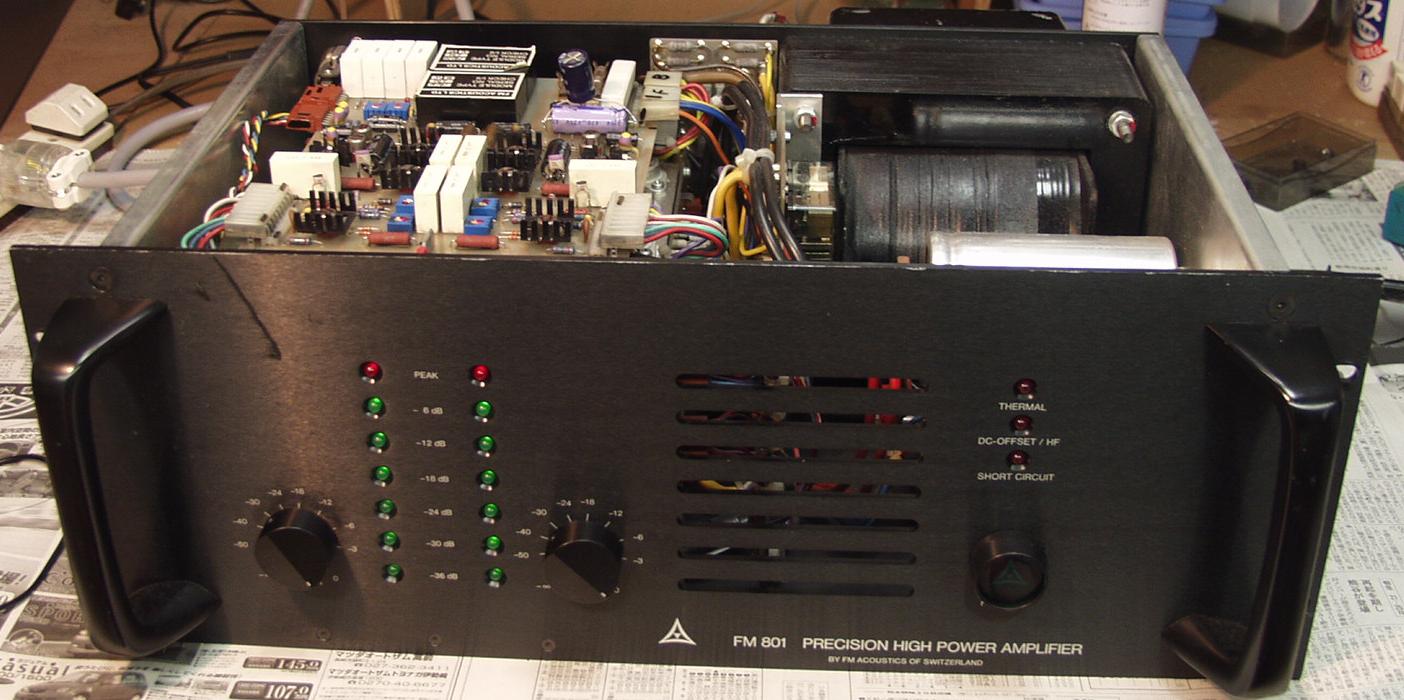

C−11. 完成
C−12. 交換部品、調整品
E. 調整

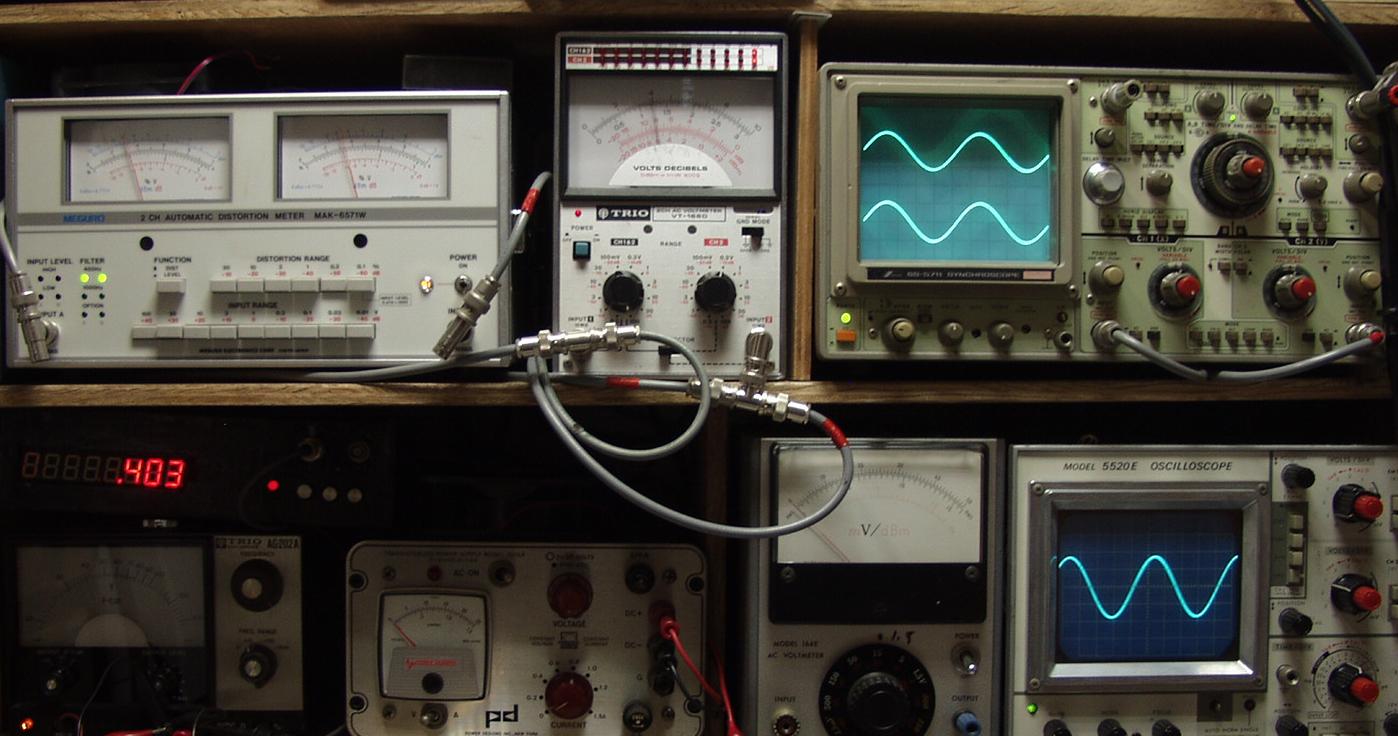

E−1. 出力/歪み測定・調整。
E−2. SP出力電圧46V=264W、 015%歪み率 1000HZ。

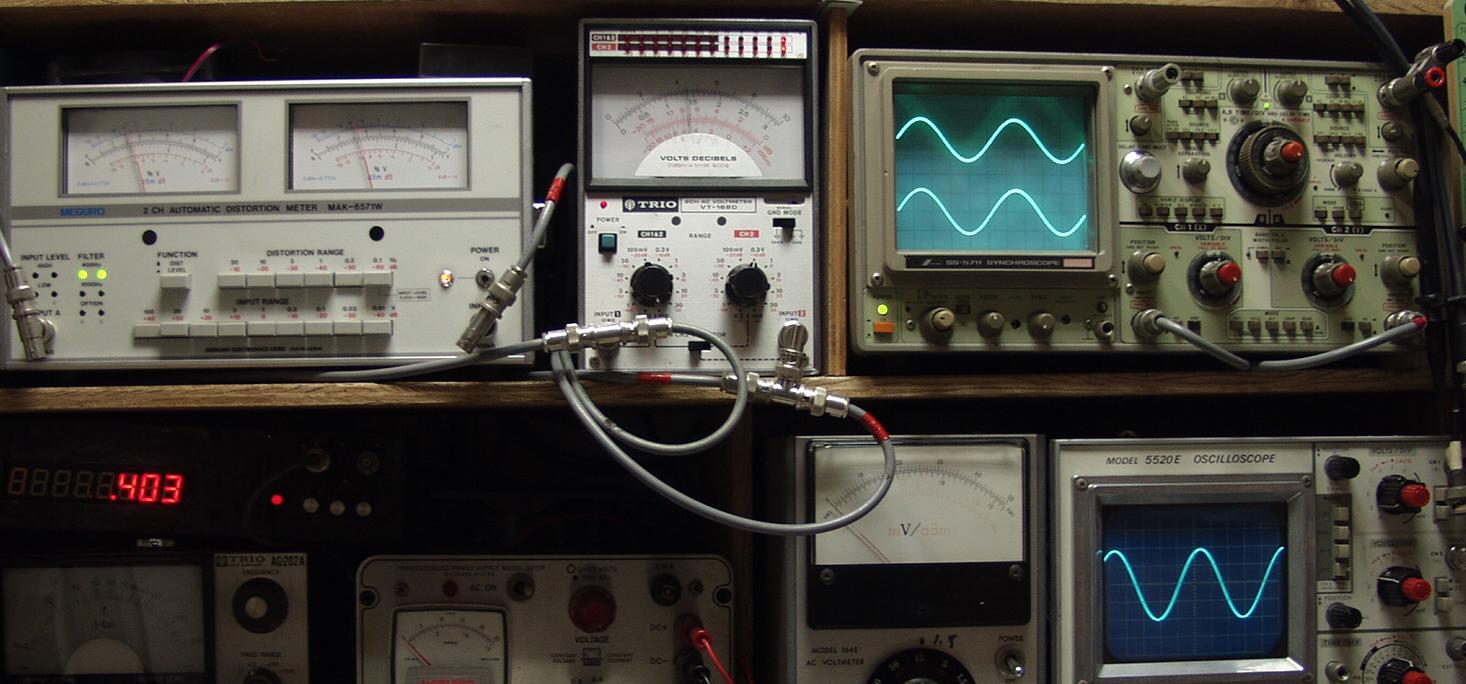

E−3. SP出力電圧46V=264W、 0.11%歪み率 400HZ。
E−4. PEAKLEDが消えるレベル見る
E−5. その時の出力 40V=200W、 0.1%歪み率 400HZ。

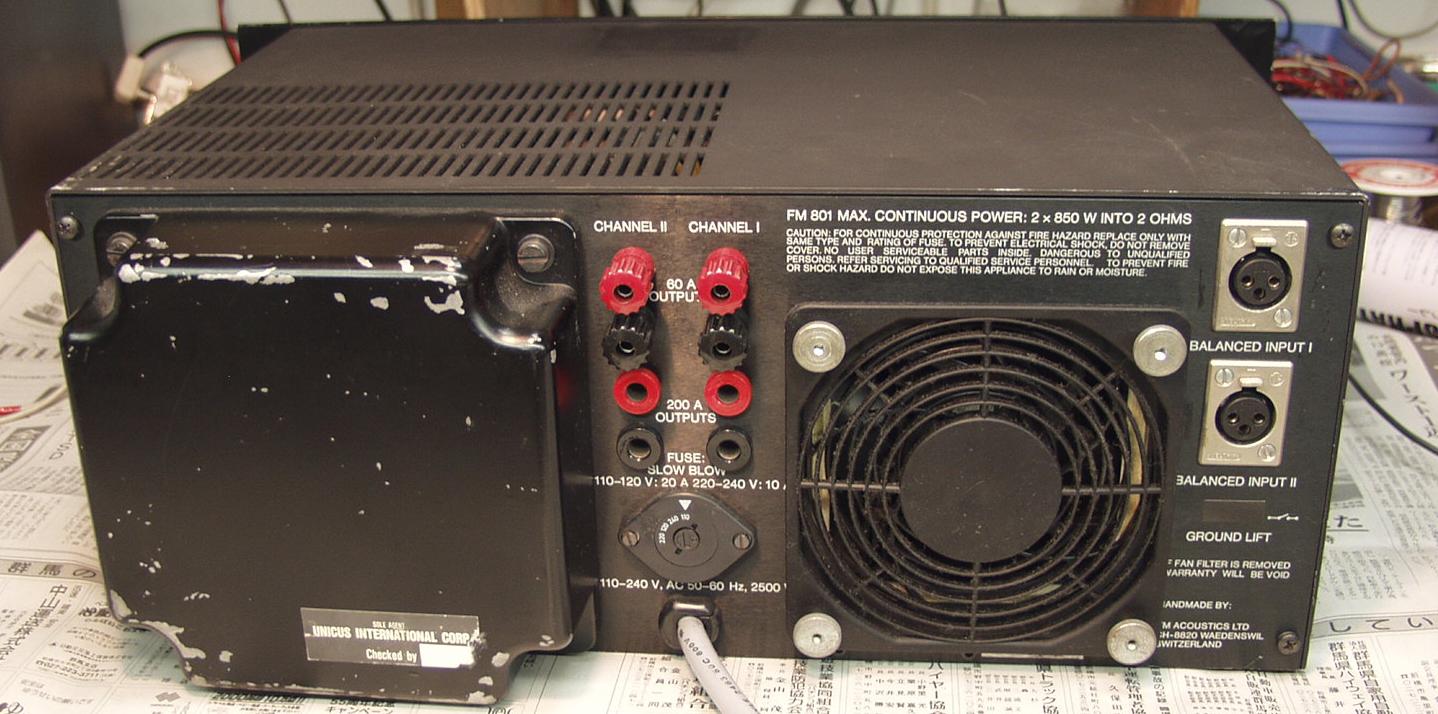

E−6. 完成、後ろから見る

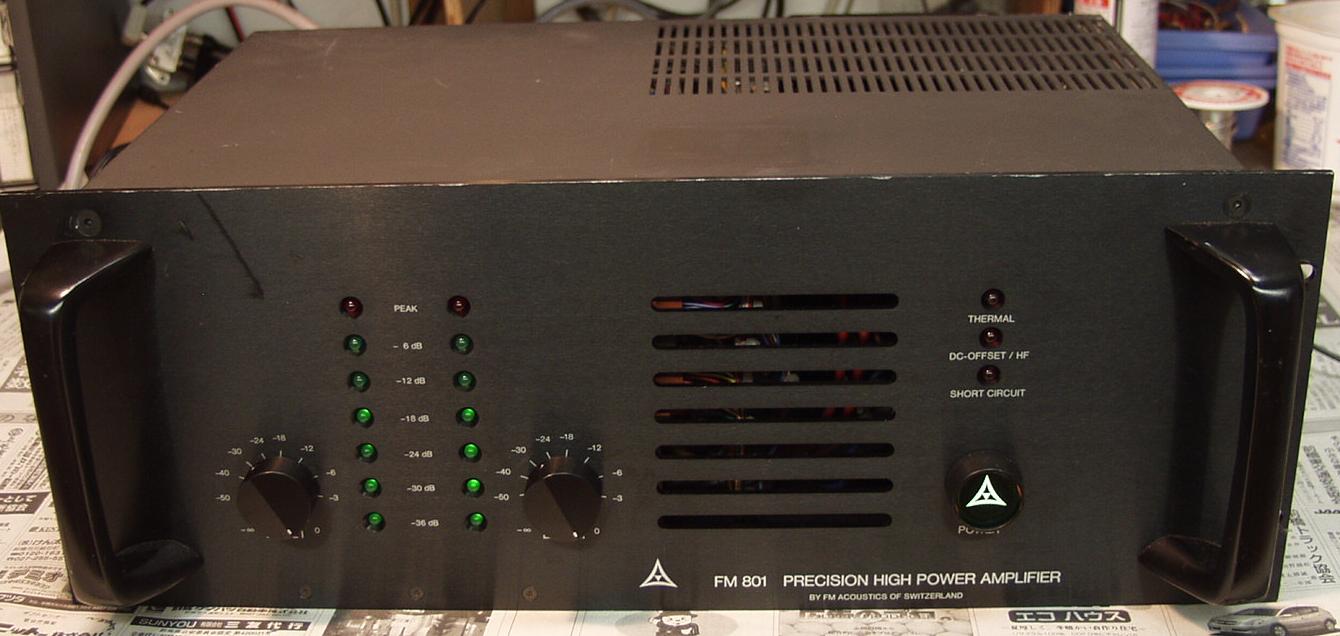

E−7. 完成
G. 再修理  左音が出ない、右ハムがでる
         原因は、基板が取り付け金具に触れていた、為
G−1. 基板取り付けのネジが低い 、左=修理前  右、後ろ=修理後
G−2. 基板の設計が悪く、取り付けのネジラインに半田盛りがある
G−3. 基板取り付けのネジを十分に、かい物をする
