ＦＭ　Ａｃｏｕｓｔｉｃｓ　ＦＭ８００Ａ　修理記録

２０２０／５／２９到着　　　　完成

Ａ．　修理前の状況 80歳に手が届く年配者です。 最近、百寿者の母の介護と看取りを終え、久方振りにオーディオ機器による所有CD/LPレコードの再生を再開しました。 手始めに手持ちのアンプAcoustic Research Limited Power Amplifier Model 200 を使用して再生音楽を楽しみ始めたところです。 次いで、昔ヨーロッパ在住の折使用していて、いずれゆっくり出来るようになってから使用するのを楽しみにしていたアンプFM Acoustic FM800A を、重量で腰を痛めないように注意してようやくの思いでシステムに組み込みスウィッチオンして使い始めました。 すぐ気付いたのは左右の音量に若干差があるということでしたが、短期間この状態で使用し続けてみました。 しかし、そのうち電源が入らなくなってしまいました。 大変気に入った音を紡いでくれて、欧州生活の思い出満杯のこのアンプが、さあ、いよいよという間もなく故障してしまい本当に残念に思っていました。 そこで、何とか修理して再使用できる方法はないかとネットで修理工房を探していて、複数のFM Acoustic Amp の修理歴がある貴工房のウェブサイトに運よく遭遇できました。 そこで、早速ご連絡をさせて頂いた次第です。 大変お忙しいようですので、すぐには無理かもしれないとは思いますが、貴工房に見て頂き、貴工房のご判断にお任せして通常修理ないしはオーバーホールによりこのアンプを復活して頂けたら幸甚に思います。 。 B．　原因 初段ＴＲ（トランジスター）不良。 １部コネクターが緩くなっています。 Ｃ．　修理状況 電解コンデンサー交換（オーディオコンデンサー使用）。 ＶＵ−ＬＥＤ交換。 配線手直し、補強。 初段ＴＲ（トランジスター）交換。 突入電流抑制回路修理。 ＳＰ接続リレー交換。 １部コネクターカシメ。 電源コード交換。 Ｄ．　使用部品 バイアス半固定ＶＲ　　　　　　　　　　　　　　　　　　４個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　個。 ＬＥＤ　　　　　　　　　　　　　　　　　　　　　　　　　　　　個。 リレー　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 電源コード　　　　　　　　　　　　　　　　　　　　　　１個。 　　　　　　　　　　　　　　　　　　　　 ３Ｅ．　調整・測定 Ｆ．　修理費　　，０００円　　　オーバーホール修理費 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＦＭ　Ａｃｏｕｓｔｉｃｓ　ＦＭ８００Ａ　の仕様（マニアル・カタログより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右上から見る

Ａ１３．　点検中　後から見る

Ａ１４２．　点検中　後から見る、ＳＰ接続端子。

Ａ１４３．　点検中　後から見る、ＳＰ接続端子。　ＷＢＴ　ＷＢＴ−０７３０ＰＬが使用可能、定価で工賃込み。

Ａ１４４．　点検中　後から見る、ＳＰ接続端子裏配線。

Ａ１４５．　点検中　後から見る、ＳＰ接続端子裏配線。大きな半田タレ球が今にも落ちそう。

Ａ１５．　点検中　ＸＬＲ入力端子見る。 アメリカ式 　　１番ピン・・・アース(シールド) 　　２番ピン・・・コールド(−) 　　３番ピン・・・ホット(＋) ヨーロッパ式 　　１番ピン・・・アース(シールド) 　　２番ピン・・・ホット(＋) 　　３番ピン・・・コールド(−) ２番ホット。

Ａ１５２．　点検中　ＸＬＲ入力端子見る。　後発の金メッキ製に交換可能。

Ａ１６．　点検中　電源コード取り付け部。

Ａ１６２．　点検中　電源コード取り、３Pインレットに交換可能。 　　　　　　　　　　　　電圧切り替えSWを内部に引き込み取り付け、穴が大きいので穴埋め対策必要。

Ａ１７．　点検中　後左上から見る

Ａ１８．　点検中　上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る。

Ａ２６．　点検中　上下蓋を取り、下から見る。

Ａ３１．　点検中　上下蓋を取り、上から見る。

Ａ３２．　点検中　プロテクトリレーの接着剤が取れている。

Ａ３３．　点検中　電源ＳＷの雑音防止コンデンサーが少し膨れている。

Ａ４１．　点検中　冷却フアン点検。

Ａ４２．　点検中　冷却フアン点検。フアンヒダに埃無。

Ａ５１．　点検中　ＶＵ−ＬＥＤ。　２個ほど輝度が違う。

Ａ６１．　点検中　ＤＣ漏れ測定。３０分通電後　左側＝２４．４８ｍＶ、左側＝−１４．０５ｍＶ。 ＳＰ接続端子電圧　出力（８Ω） 　　８Ｖ　　　　　　　　　８Ｗ 　　１Ｖ　　　　　　　　　０．１２５Ｗ 　　０．８Ｖ　　　　　　　０．０８Ｗ 　　１００ｍＶ　　　　　１．２５ｍＷ＝０．００１２５Ｗ 　　５０ｍＶ　　　　　　０．３１３ｍＷ

Ａ７１．　点検中　電源プラグ交換可能。

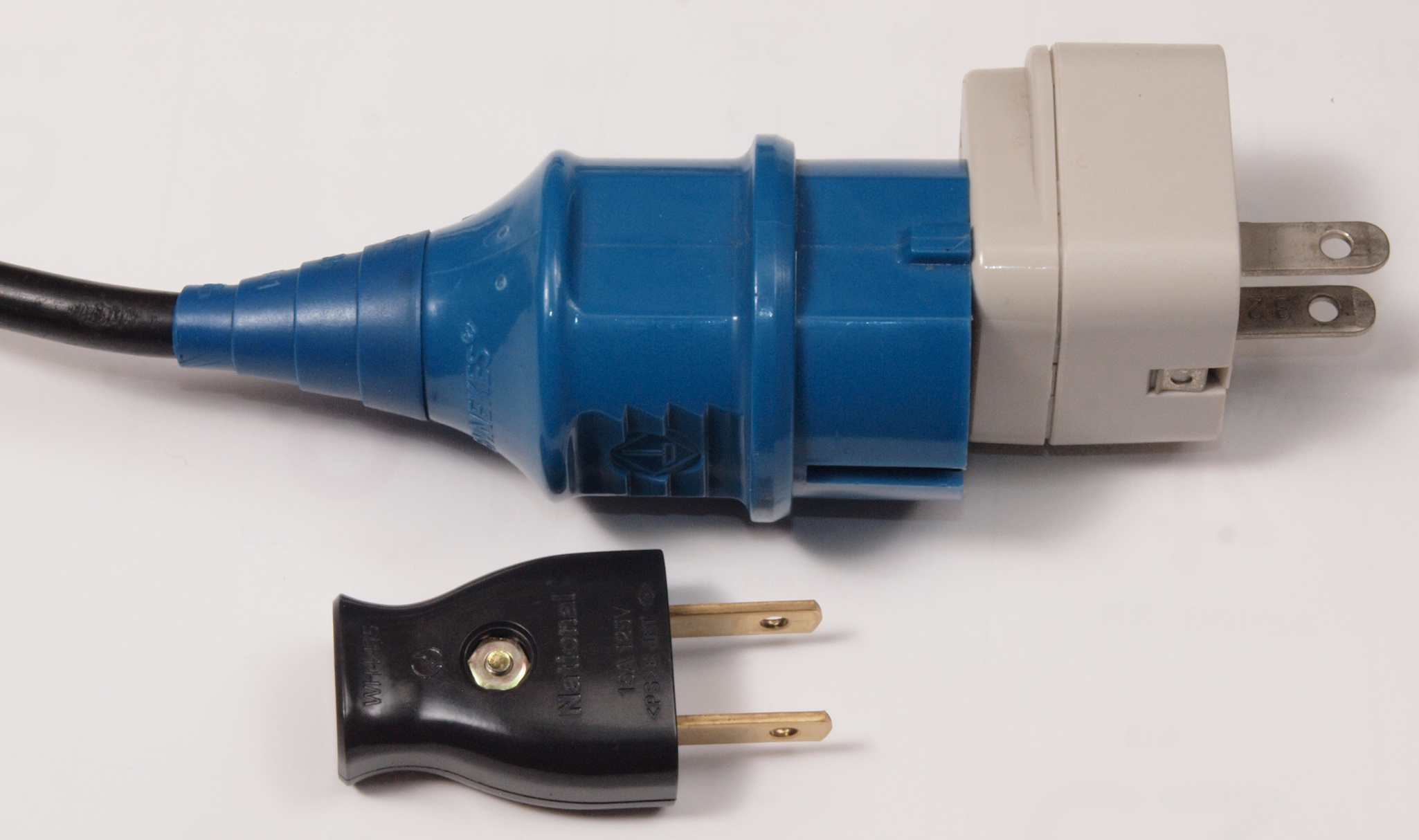

Ａ７１．　点検中　使用する電源コードプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ−５０１８）。

Ａ７２．　点検中　交換する電源コード（3.5スケア）、　PSE合格品なので被服が分厚い！

Ａ７３．　点検中　交換する電源コード、　PSE合格品なので被服が分厚い！

Ａ７４．　点検中　交換する�K色電源コード。　電気的性能や耐候性能は上記灰色と同じです。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ０．　修理中　前パネル、アンプブロックを取り外して修理する。

Ｃ１１．　修理中　右側終段ＴＲ（トランジスター）

Ｃ１２．　修理中　右側終段ＴＲ（トランジスター）、上に有るのがフアン制御用サーミスター

Ｃ１３．　修理前　右側出終段ＴＲ（トランジスター）バランス抵抗基板

Ｃ１４．　修理後　右側出終段ＴＲ（トランジスター）バランス抵抗基板。　電解コンデンサー２個交換。

Ｃ１５．　完成右側出終段ＴＲ（トランジスター）バランス抵抗基板。　洗浄後防湿材を塗る。

Ｃ１６．　修理前　右側出終段ＴＲ（トランジスター）バランス抵抗基板裏。

Ｃ１７．　修理（半田補正）後　右側出終段ＴＲ（トランジスター）バランス抵抗基板裏。　半田を全部やり直す。

Ｃ１８．　完成右側出終段ＴＲ（トランジスター）バランス抵抗基板裏。　洗浄後防湿材を塗る

Ｃ２１．　修理前　右側ドライブＴＲ（トランジスター）基板。

Ｃ２２．　修理前　右側ドライブＴＲ（トランジスター）基板裏。

Ｃ２３．　修理（半田補正）後　右側ドライブＴＲ（トランジスター）基板裏。　半田を全部やり直す。

Ｃ２４．　完成右側ドライブＴＲ（トランジスター）基板裏。　洗浄後防湿材を塗る

Ｃ３１．　修理中　左側終段ＴＲ（トランジスター）

Ｃ３２．　修理中　左側終段ＴＲ（トランジスター）、上に有るのがフアン制御用サーミスター

Ｃ３３．　修理前　左側出終段ＴＲ（トランジスター）バランス抵抗基板

Ｃ３４．　修理後　左側出終段ＴＲ（トランジスター）バランス抵抗基板。　電解コンデンサー２個交換。

Ｃ３５．　完成左側出終段ＴＲ（トランジスター）バランス抵抗基板。　洗浄後防湿材を塗る。

Ｃ３６．　修理前　左側出終段ＴＲ（トランジスター）バランス抵抗基板裏。

Ｃ３７．　修理（半田補正）後　左側出終段ＴＲ（トランジスター）バランス抵抗基板裏。　半田を全部やり直す。

Ｃ３８．　完成左側出終段ＴＲ（トランジスター）バランス抵抗基板裏。　洗浄後防湿材を塗る

Ｃ４１．　修理前　左側ドライブＴＲ（トランジスター）基板＆出力リレー基板。

Ｃ４２．　修理後　左側ドライブＴＲ（トランジスター）基板＆出力リレー基板。　リレー交換。

Ｃ４３．　完成左側ドライブＴＲ（トランジスター）基板＆出力リレー基板。　洗浄後防湿材を塗る。

Ｃ４４．　修理前　左側ドライブＴＲ（トランジスター）基板裏。

Ｃ４５．　修理（半田補正）後　左側ドライブＴＲ（トランジスター）基板裏。　半田を全部やり直す。

Ｃ４６．　完成左側ドライブＴＲ（トランジスター）基板裏。　洗浄後防湿材を塗る。

Ｃ５１．　修理前　メイン基板

Ｃ５２．　修理後　メイン基板　バランス・バイアス調整用半固定ＶＲ４個、電解コンデンサー４個、抵抗２個交換

Ｃ５３．　完成メイン基板　洗浄後防湿材を塗る

Ｃ５４．　修理前　メイン基板裏

Ｃ５５．　修理（半田補正）後　メイン基板裏　半田を全部やり直す。

Ｃ５６．　完成メイン基板裏　洗浄後防湿材を塗る

Ｃ６．　修理中　前パネルを傾け、修理する。

Ｃ６１．　修理前　ＶＵ表示ＬＥＤ基板

Ｃ６２．　修理後　ＶＵ表示ＬＥＤ基板　ＬＥＤ４個交換。

Ｃ６３．　完成ＶＵ表示ＬＥＤ基板裏、　洗浄後防湿材を塗る

Ｃ６４．　修理前　ＶＵ表示ＬＥＤ基板裏

Ｃ６５．　修理（半田補正）後　ＶＵ表示ＬＥＤ基板裏、　半田を全部やり直す。

Ｃ６６．　完成ＶＵ表示ＬＥＤ基板裏、　洗浄後防湿材を塗る

Ｃ７１．　修理前　定電圧基板

Ｃ７２．　修理後　定電圧基板、　電解コンデンサー５個交換

Ｃ７３．　完成定電圧基板、　洗浄後防湿材を塗る

Ｃ７４．　修理前　定電圧基板裏

Ｃ７５．　修理（半田補正）後　定電圧基板裏、　半田を全部やり直す。

Ｃ７６．　完成定電圧基板裏、　洗浄後防湿材を塗る

Ｃ８１．　修理前　Ｒ側入力ＶＲ基板裏。

Ｃ８２．　修理（半田補正）後　Ｒ側入力ＶＲ基板裏、　半田を全部やり直す。

Ｃ８３．　完成Ｒ側入力ＶＲ基板裏。　洗浄後防湿材を塗る。

Ｃ８４．　修理前　Ｌ側入力ＶＲ基板裏。

Ｃ８５．　修理（半田補正）後　Ｌ側入力ＶＲ基板裏、　半田を全部やり直す。

Ｃ８６．　完成Ｌ側入力ＶＲ基板裏、　洗浄後防湿材を塗る。

Ｃ９１．　修理中　　プロテクト・リレー。　取り付け部分を接着する。

Ｃ９２．　修理中　　プロテクト・リレー。　取り付け部分を外側から接着し鉄線で補強する。

Ｃ９３．　修理中　　プロテクト・リレー。　取り付け部分を接着する。

Ｃ９４．　修理中　　プロテクト・リレー。　さらに、ホットボンドで固定する。

Ｃ９５．　修理中　プロテクト・リレー点検。　接点は綺麗。

Ｃ９６．　完成プロテクト・リレー取り付け。

Ｃ８１．　修理前　入出力端子。

Ｃ８２．　修理（半田補正）後　入出力端子、　半田を全部やり直す。

Ｃ９１．　修理前　底蓋止ネジ、折れている。

Ｃ９２．　修理中　底蓋止ネジ、　タップをたっている所。

ＣＡ１．　交換部品

ＣＡ２．　交換部品　出力リレー。

ＣＢ１．　修理前　上から見る

ＣＢ２．　修理後　上から見る

ＣＢ３．　修理前　下から見る

ＣＢ４．　修理後　下から見る

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．００３８８％歪み。 　　　　　　　　 　　　 　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．００３１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．００３９２％歪み。 　　　　　　　 　　　　 　　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．００３３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．００５３歪み。 　　　　　　　　　 　　 　　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．００４８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．００６８％歪み。 　　　　　　　　 　　　 　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．００６３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１９２％歪み。 　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１９０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０２３０％歪み。 　　　　　　　　　　 　 　 　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０２２９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１４１％歪み。 　　　　　　　　 　　 　　 　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１３９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｅ４１．　０ｄＢ＝ＶＵメータ測定・調整。　１Ｋｈｚ　１５０Ｗ出力。

Ｅ４２．　−３０ｄＢ＝ＶＵメータ測定・調整。　１Ｋｈｚ　。

Ｅ５．　完成　　２４時間エージング、　左は　ＲＰ１１１０．　２５台目

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＦＭ　Ａｃｏｕｓｔｉｃｓ　ＦＭ８００Ａ　の仕様（マニアルより）

型式 メインアンプ　ＦＭ８００Ａ 出力（r.m.s、チャンネル当り） 2Ω=850W、4Ω=600W、　8Ω=400W 周波数特性（50W出力時） 5Hz〜300kHz -3dB 高調波歪率 0.5％以下（20Hz〜20kHz） IM歪率（定格出力時） 0.25％以下（60：7kHz＝4：1、Phono入力） SN比 Phono=57dB Tuner、Tape=75dB ダンピングファクター 最大　800 入力感度 0.8V/４〜5kΩ モード stereo、mono、null 消費電力 無音時＝250W 30%出力時＝700W 最大出力時＝2500W 外形寸法 幅483×高さ110×奥行254mm 重量 29kg
