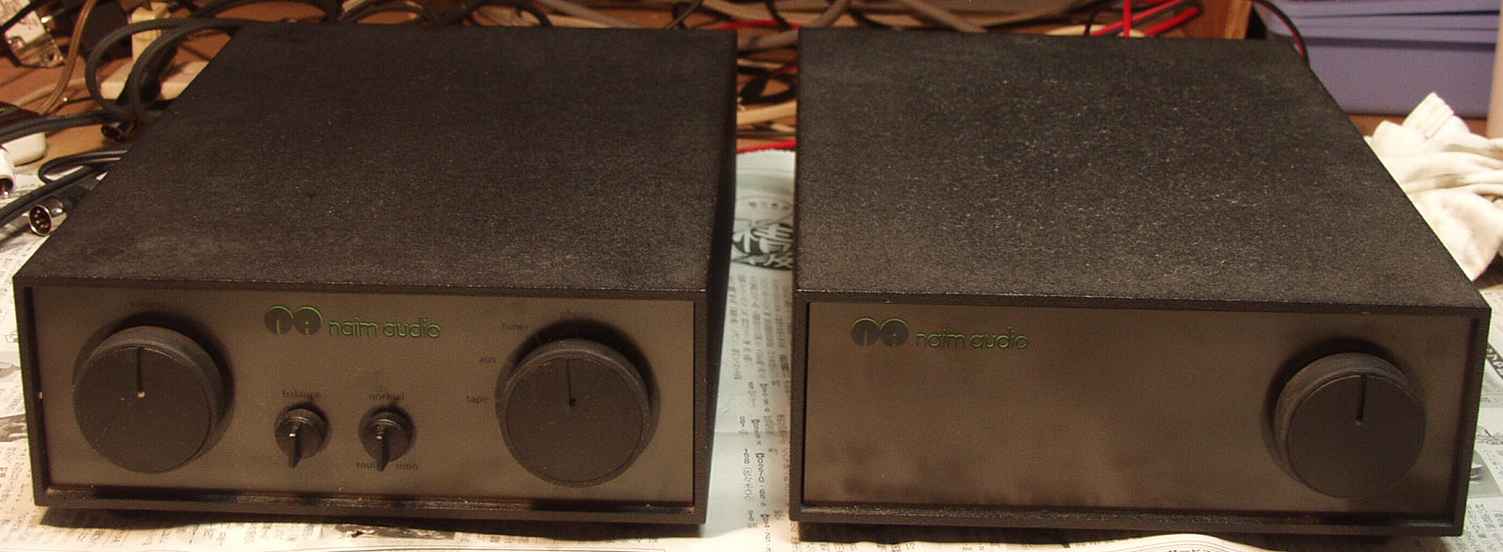

Naim Audio NAP90+NAC62 修理記録
平成14年6月21到着 平成14年6月24日完成
  1.  修理前の状況
    音出ず
    プリ電源入らず

  2.  原因
    TR(トランジスター)劣化

  3.  修理状況
    TR(トランジスター)の交換
    表示電球交換
    半固定VR交換
    各種基板ハンダ補正

  4.  使用部品
    TR(トランジスター)    4個
    半固定VR交換       2個

  5.  修理費  21,000円   <<通常修理>>

1. AMP基板修理
2. AMP基板修理半田補正作業
3. 完成 AMP部
4. VR修理
5. プリAMP基板修理半田補正作業
6. 完成 プリ部
7. 出力・歪み率測定
8. 出力=15V=28W 歪み率=0.07% 1000HZ 右下オシロ=入力波形=Phono入力
  左=黒針=下、右=赤針=上
9. 出力=15V=28W 歪み率=0.07% 400HZ 右下オシロ=入力波形=Phono入力
  左=黒針=下、右=赤針=上
10. 出力=15V=28W 歪み率=0.07% 1000HZ 右下オシロ=入力波形=AUX入力
  左=黒針=下、右=赤針=上
11. 出力=15V=28W 歪み率=0.07% 400HZ 右下オシロ=入力波形=AUX入力
  左=黒針=下、右=赤針=上
12.  完成 上から見る
