GRANDSON−AMP 修理記録
平成14年2月9日到着 2月14日完成
  1.  修理前の状況
    電源は入りますけど、音が出なくなりました。
    現在、ヒューズ切れです。
  2.  原因
     ドライブAMPの基板半田不良/劣化
  3.  修理状況
     ドライブAMPの修理
     配線手直し、補強
     経年劣化による各部ハンダ補正

  4.  使用部品

  5.  修理費  18,000円   <<通常修理>>

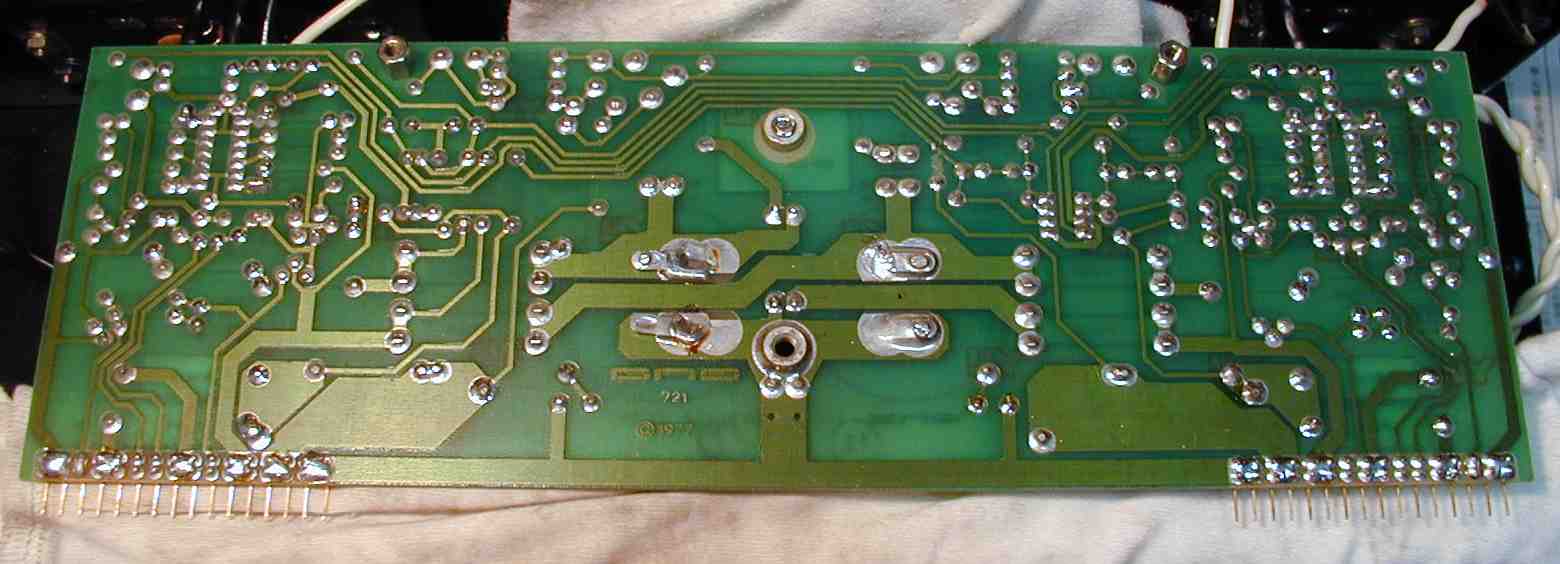

1. ドライブAMPの基板修理
2. 終段TR(トランジスター)は日本製、今回は対応が早かったので無事。
  シリコンを塗り増す締めする。
3. 出力/歪み測定・調整。

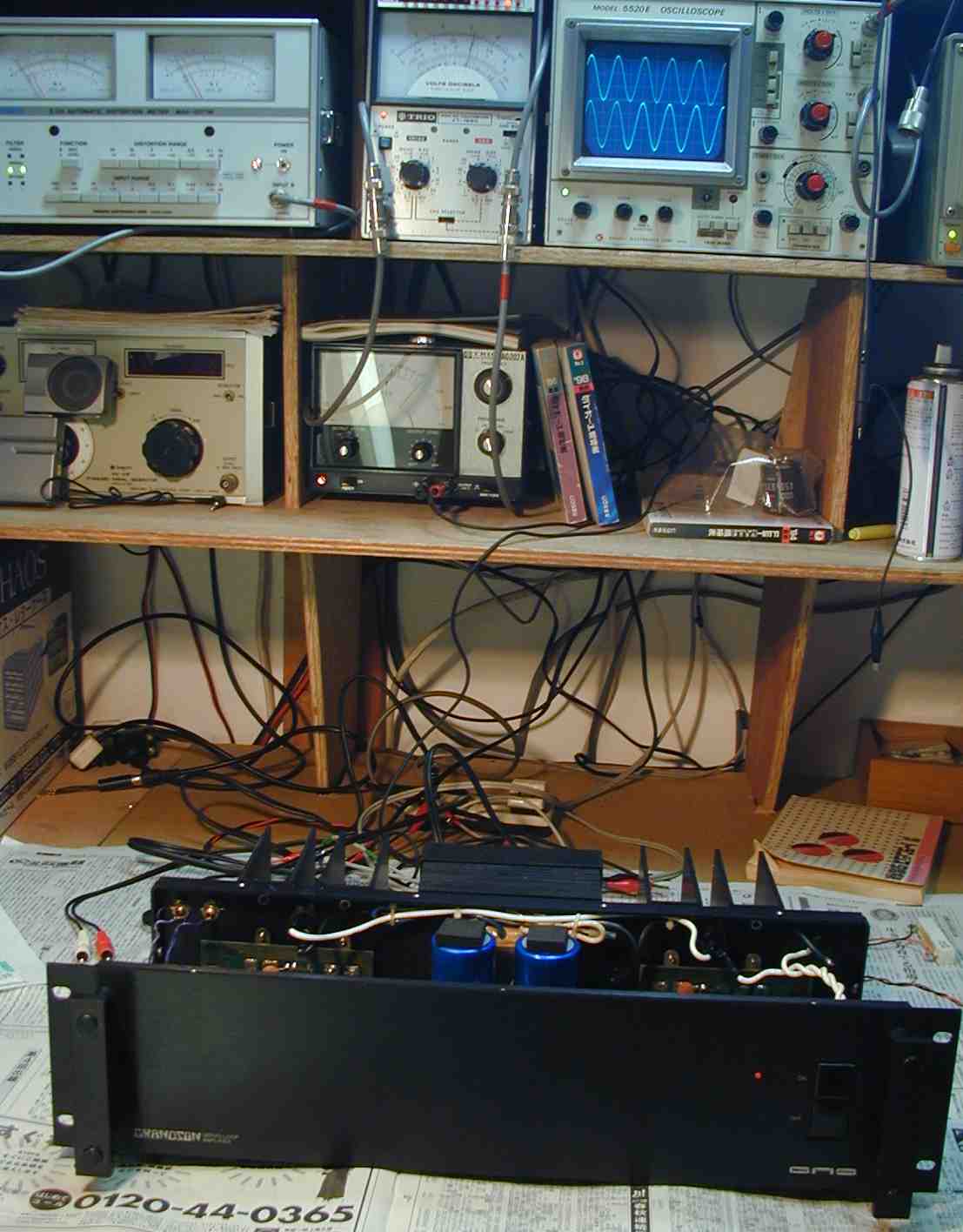

4. 出力 20V=50W 0.2%歪み率 400HZ。
5. 出力 20V=50W 0.2%歪み率 1000HZ。

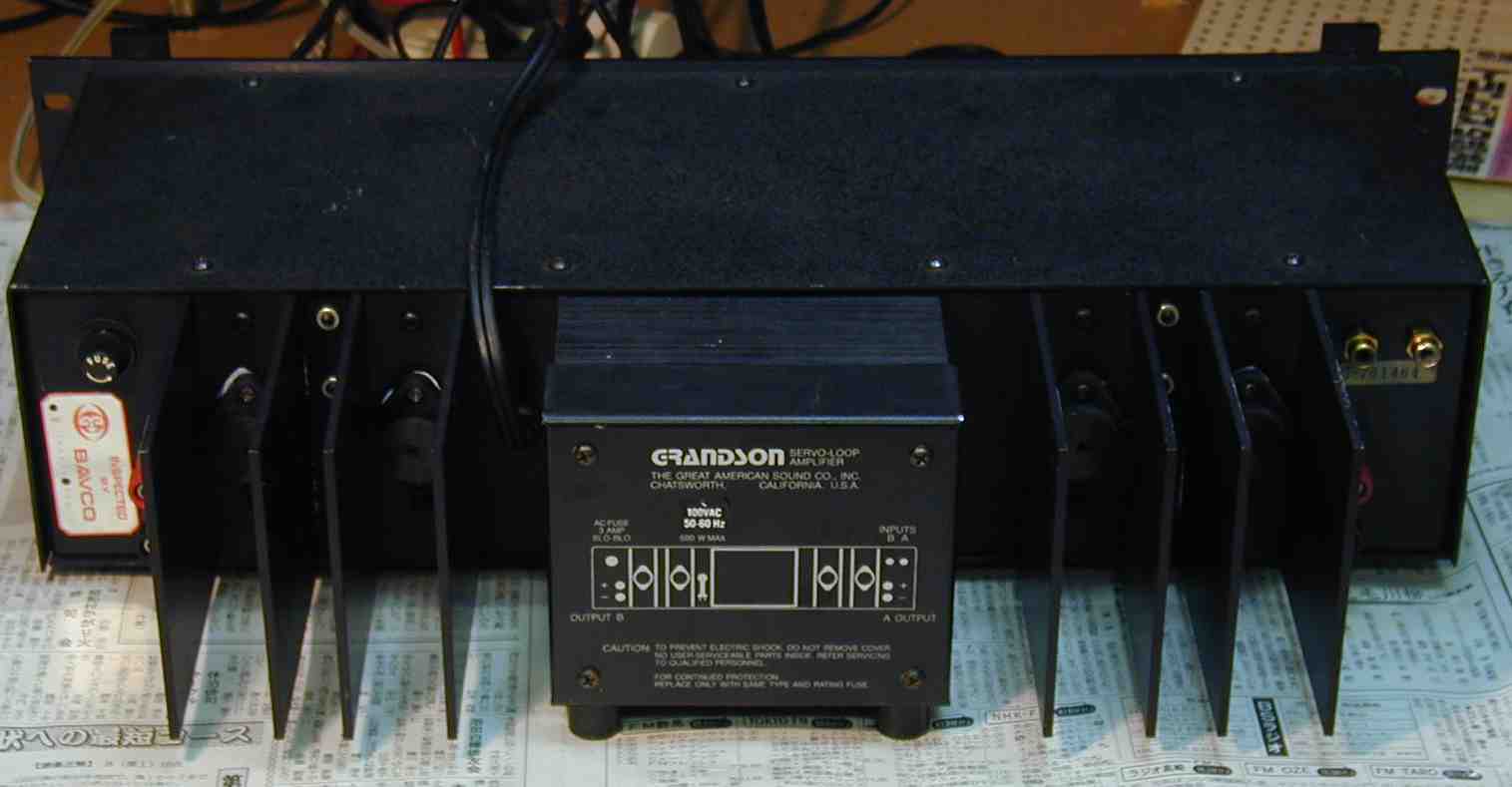

6. 完成、後ろから見る、真ん中にトランス、左右に放熱器。
7. 24時間エージング
