| Apt Corp. Cambridge, Massachusetts Holman Preamplifier |
| 平成２０年１月２日持込 月日完成 |
|

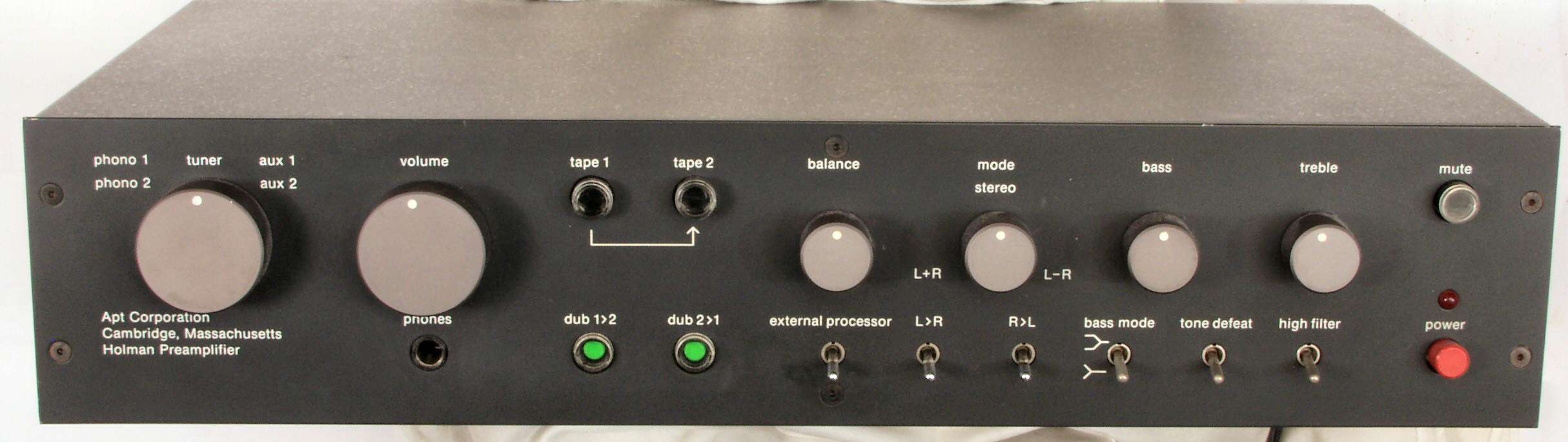

| Ａ． 修理前の状況 Ａ−１． 点検中 前から見る |
 |

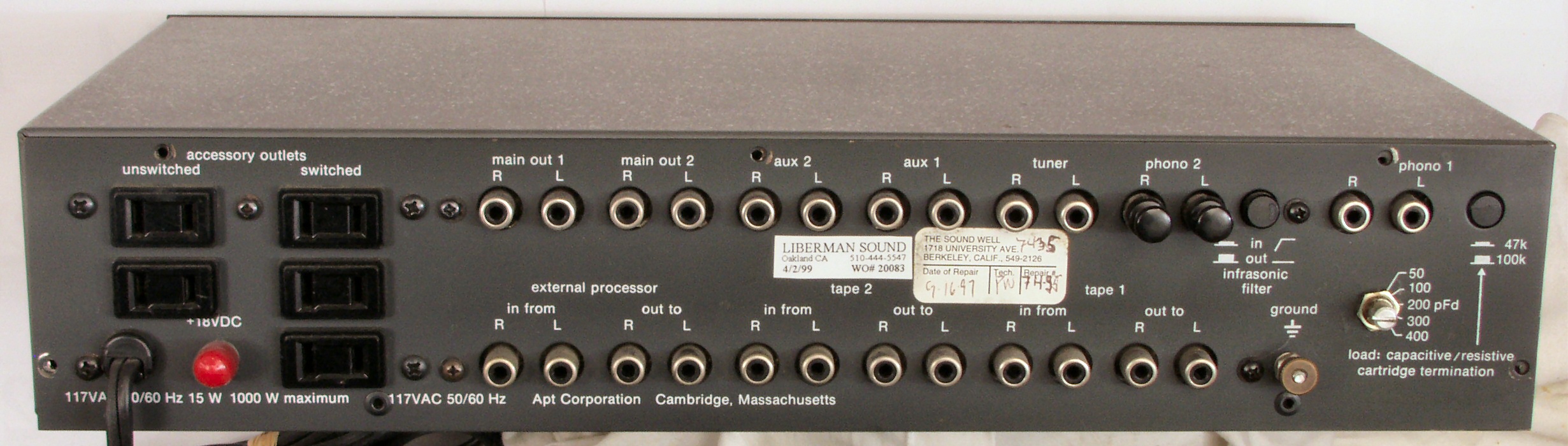

| Ａ−２． 点検中 後から見る ２回の修理履歴のシ−ルが有る |
 |
| Ａ−３． 点検中 下から見る 下蓋に回路図が貼られている、これだと紛失の心配が無い！ |
 |

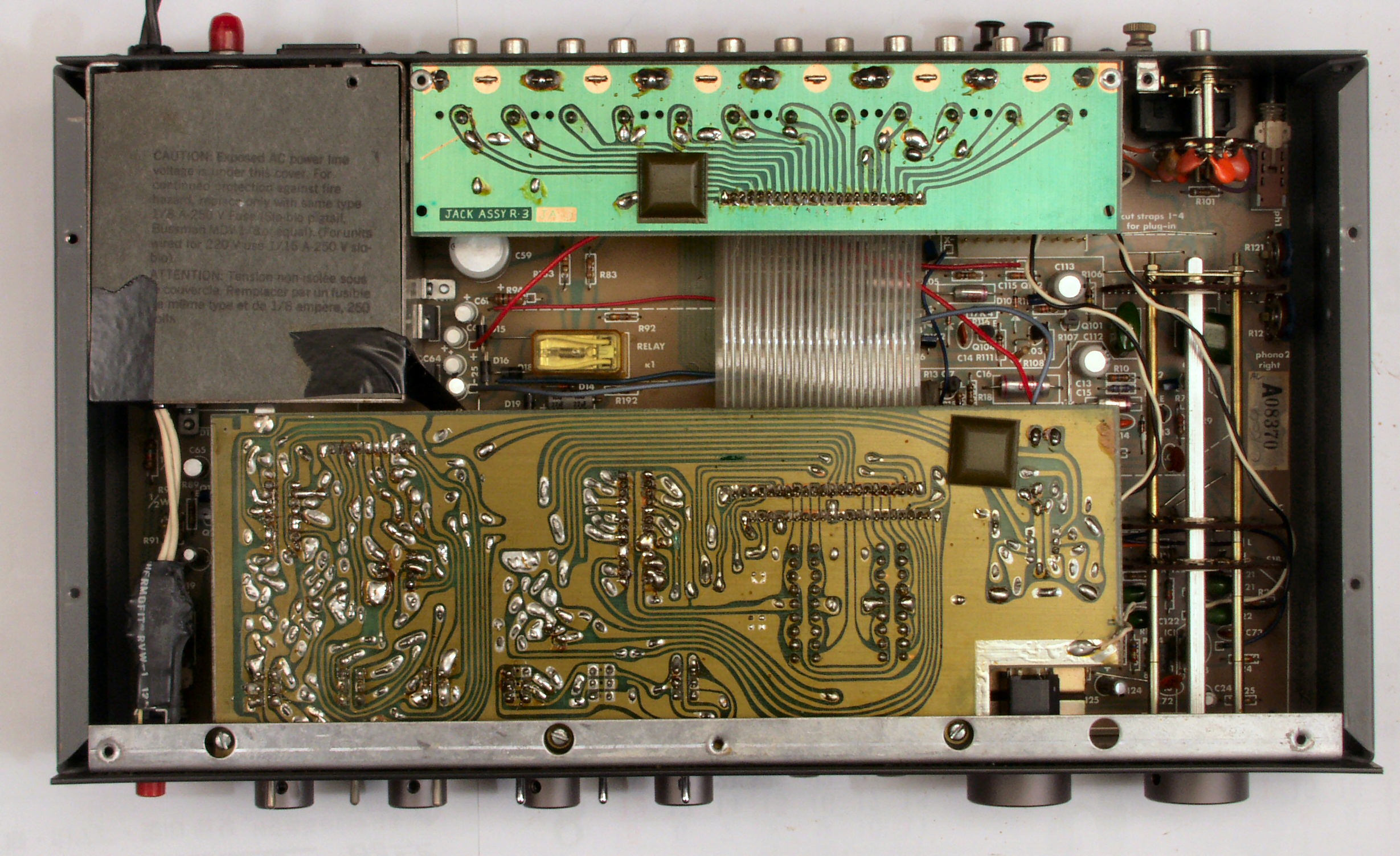

| Ａ−４Ａ． 点検中 下蓋を取り、下から見る |
 |

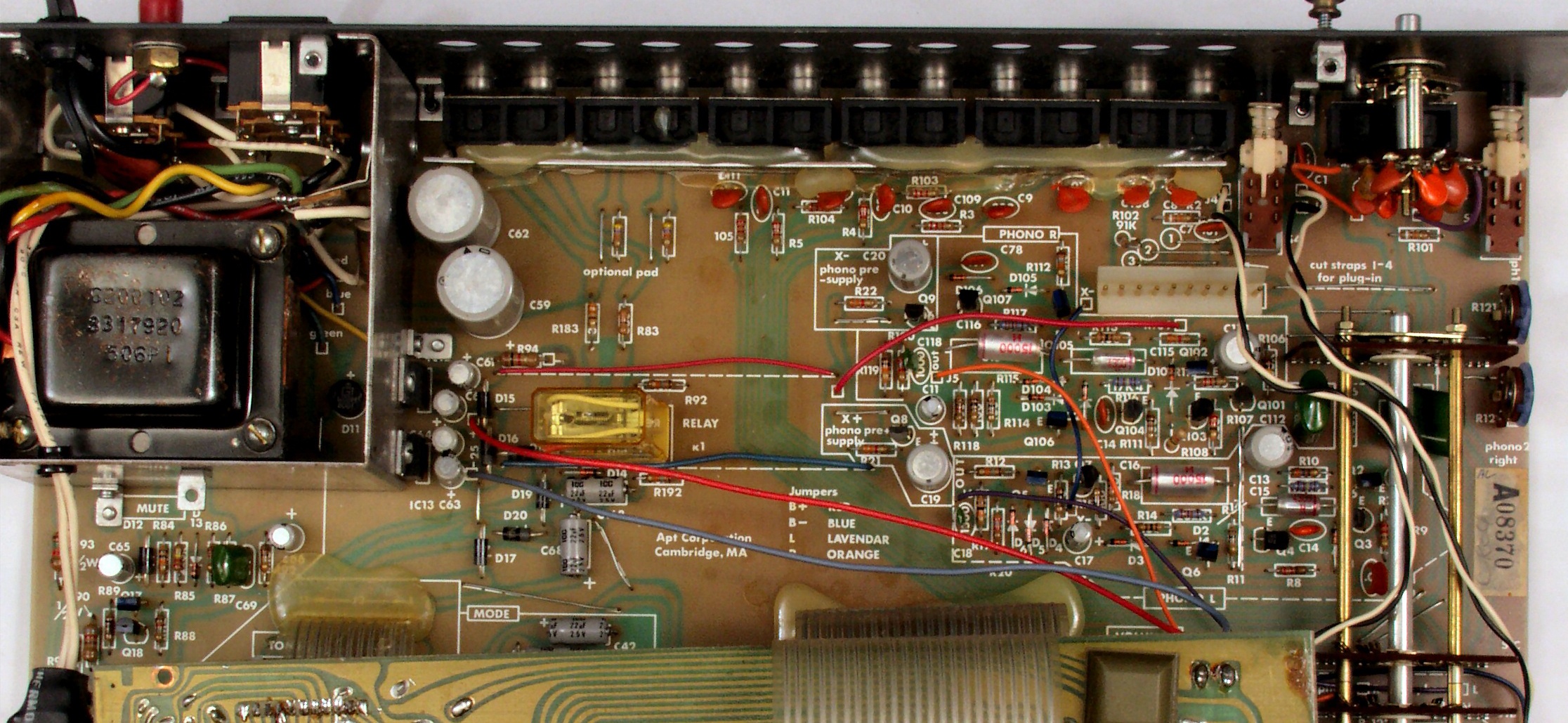

| Ａ−４Ｂ． 点検中 下蓋＆トランスシールドを取り、下から見る |
 |
| Ａ−５． 点検中 入出力ＲＣＡ端子基板のアースに半田が盛られていない！ |
 |

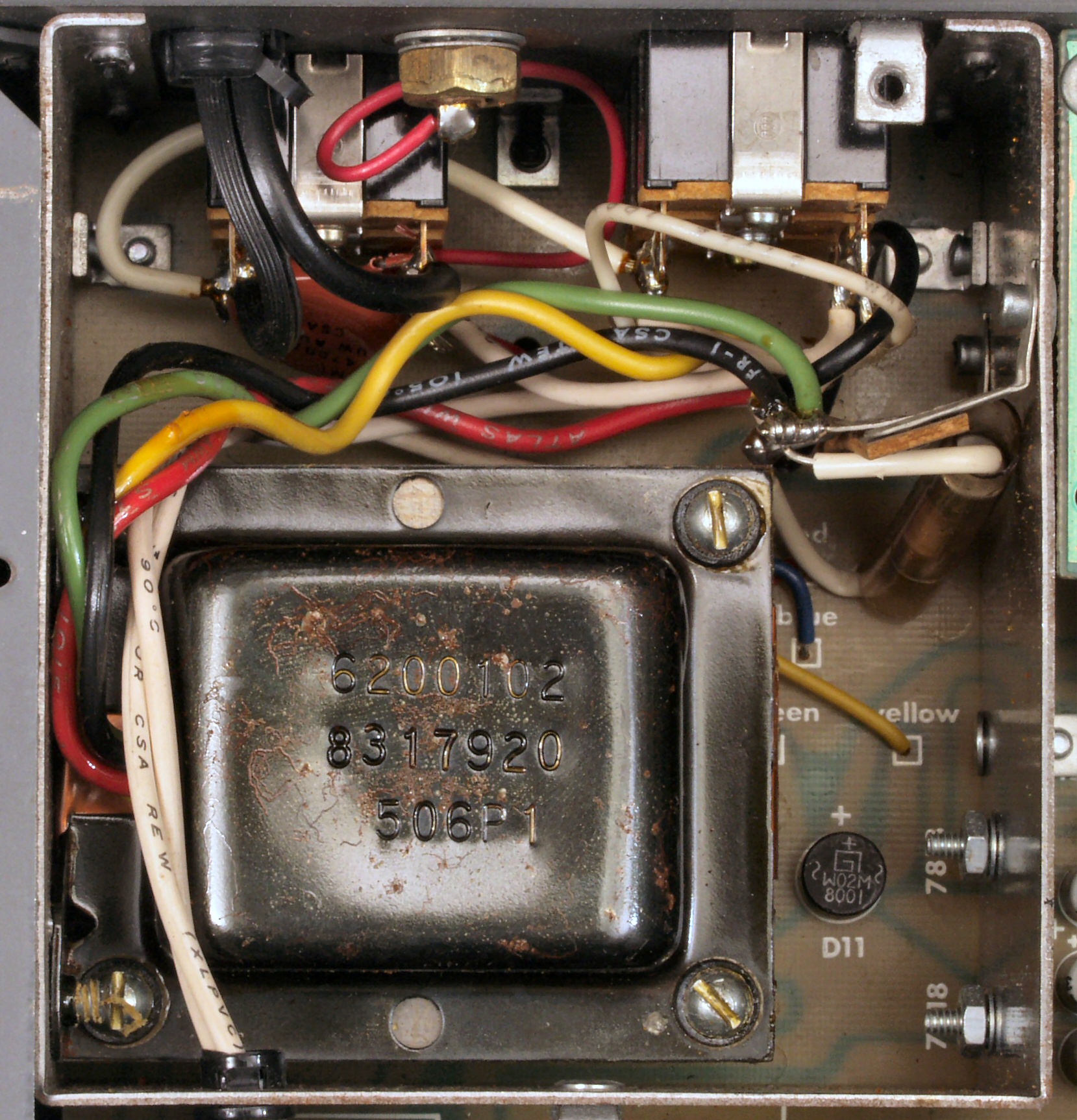

| Ａ−６． 点検中 電源トランス回り |
 |

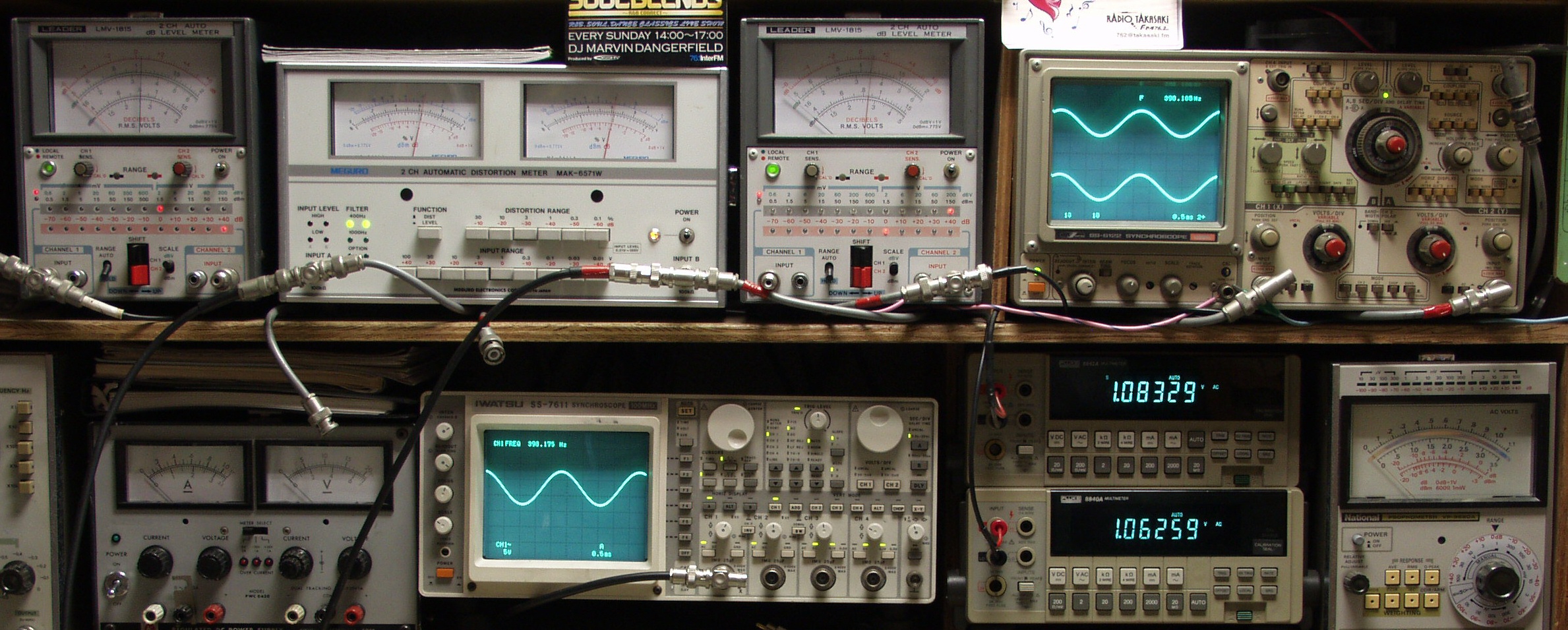

| ＡＥ． 仮修理での測定 ＡＥ−１． 出力・歪み率測定・調整 ＜見方＞ 下段左端 オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 下段中左 オシロ＝入力波形（オーディオ発振器のTTLレベル） 下段中右上＝周波数計 上段左端 電圧計＝Ｌ側出力電圧測定、黒針のみ使用 上段中左 歪み率計＝出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上段中右 電圧計＝Ｒ側出力電圧測定、赤針のみ使用 上段右端 オシロ＝出力波形 上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 下段中右上 デジタル電圧計＝Ｒ出力電圧測定 下段中右下 デジタル電圧計＝Ｌ出力電圧測定 |
 |
| ＡＥ−２Ａ． 出力電圧１Ｖ 歪み率＝２％（測定レンジ＝３％） ＡＵＸ入力 １０００ＨＺ |
 |
| ＡＥ−２Ｂ． 出力電圧１Ｖ 歪み率＝２％（測定レンジ＝３％） ＡＵＸ入力 ４００ＨＺ |
 |
| ＡＥ−３Ａ． 出力電圧１Ｖ 歪み率＝２．８％（測定レンジ＝３％） ＭＭ１入力 １０００ＨＺ |
 |
| ＡＥ−３Ｂ． 出力電圧１Ｖ 歪み率＝２．５％（測定レンジ＝３％） ＭＭ１入力 ４００ＨＺ |
 |
| ＡＥ−４Ａ． 出力電圧１Ｖ 歪み率＝２．８％（測定レンジ＝３％） ＭＭ２入力 １０００ＨＺ |
 |
| ＡＥ−４Ｂ． 出力電圧１Ｖ 歪み率＝３％（測定レンジ＝３％） ＭＭ２入力 ４００ＨＺ |
 |
| ＡＥ−４． 点検中 フイルムコンデンサーは測定して選別して使用する |
|
 |

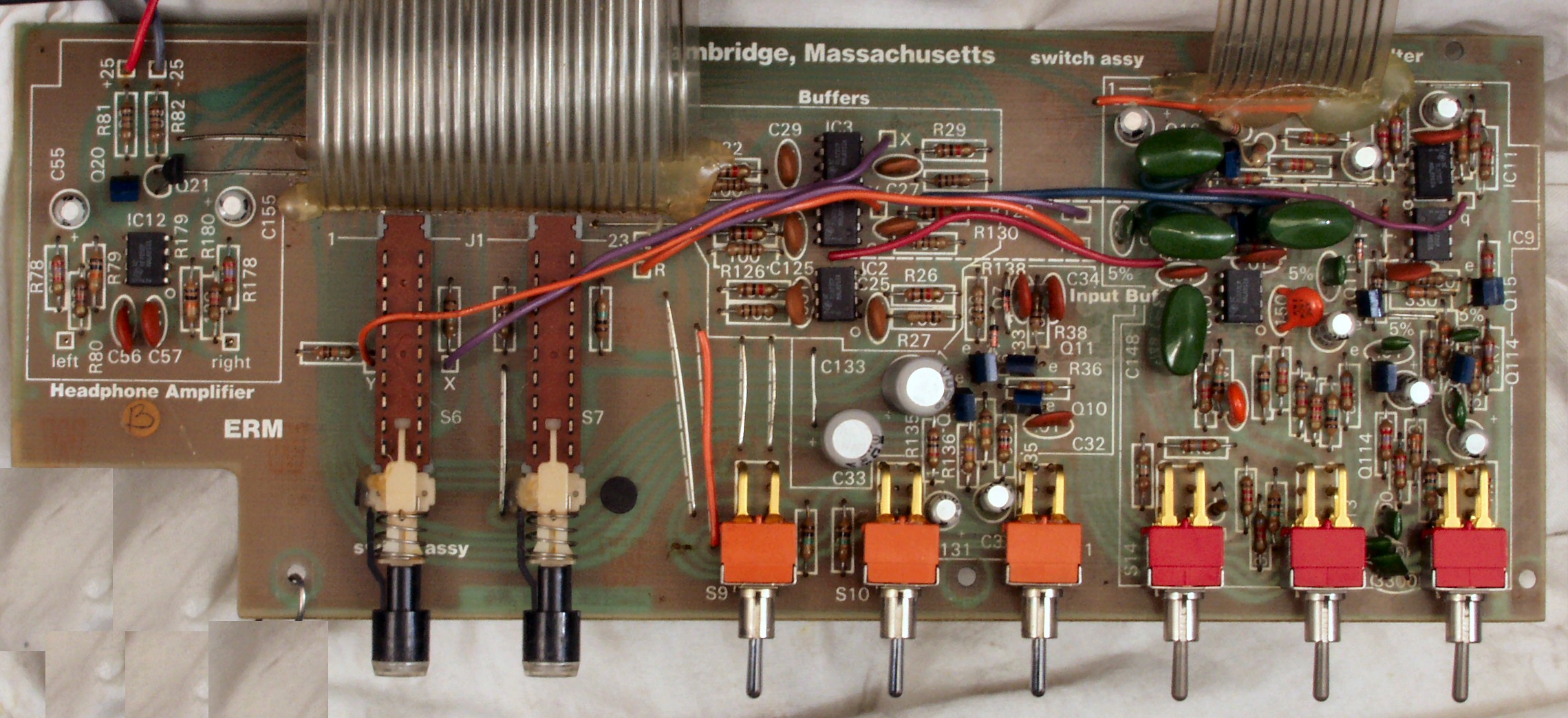

| Ｃ−１Ｂ． 修理後 メイン基板後部 |
| Ｃ−２Ａ． 修理前 メイン基板前部 半固定ＶＲ個、電解コンデンサー個、フイルムコンデンサー個、ＯＰ−ＡＭＰ交換 |
 |
| Ｃ−２Ｂ． 修理後 メイン基板前部 |

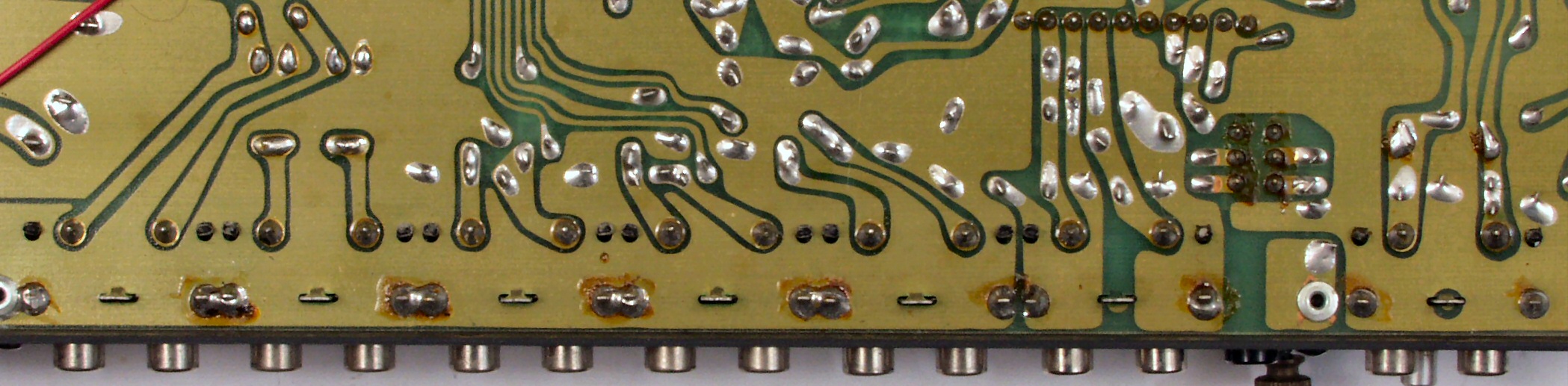

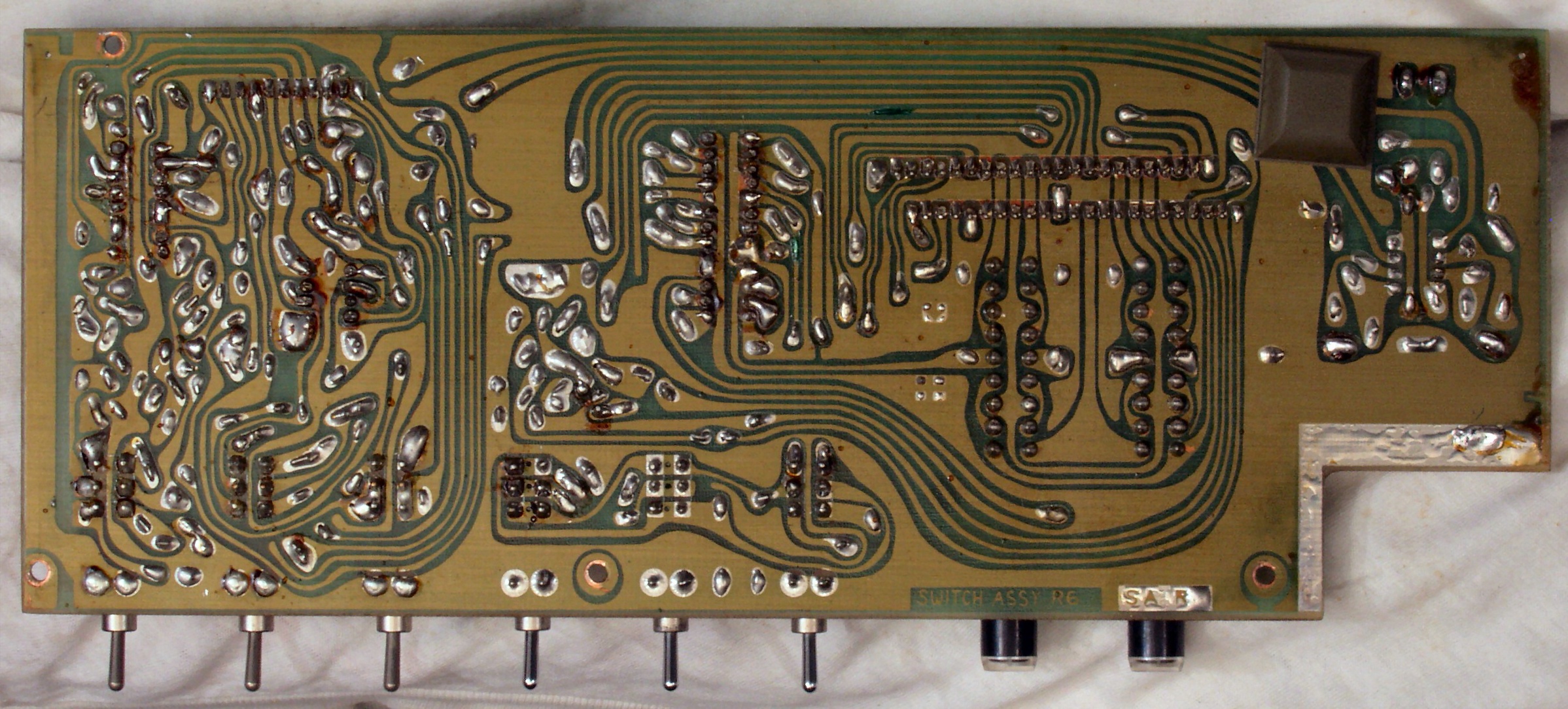

| Ｃ−３Ａ． 修理前 メイン基板裏 |
 |
| Ｃ−３Ｂ． 修理後 メイン基板裏 |
| Ｃ−３Ｅ． 完成 メイン基板裏 洗浄後 |
|
 |
| Ｃ−４Ｂ． 修理後 メイン基板裏右側部 |
| Ｃ−４Ｃ． 完成メイン基板裏右側部 |
| Ｃ−５Ａ． 修理前 メイン基板裏左側部 |
 |
| Ｃ−５Ｂ． 修理前 メイン基板裏左側部 |
| Ｃ−５Ｃ． 完成メイン基板裏左側部 |
| Ｃ−６Ａ． 修理前 基板ＲＣＡ端子郡 |
 |
| Ｃ−６Ｂ． 修理後 基板ＲＣＡ端子郡 |
| Ｃ−６Ｃ． 完成基板ＲＣＡ端子郡 |
| Ｃ−７Ａ． 修理前 基板２ |
 |
| Ｃ−７Ｂ． 修理後 基板２ 電解コンデンサー個、フイルムコンデンサー個、ＯＰ−ＡＭＰ交換 |

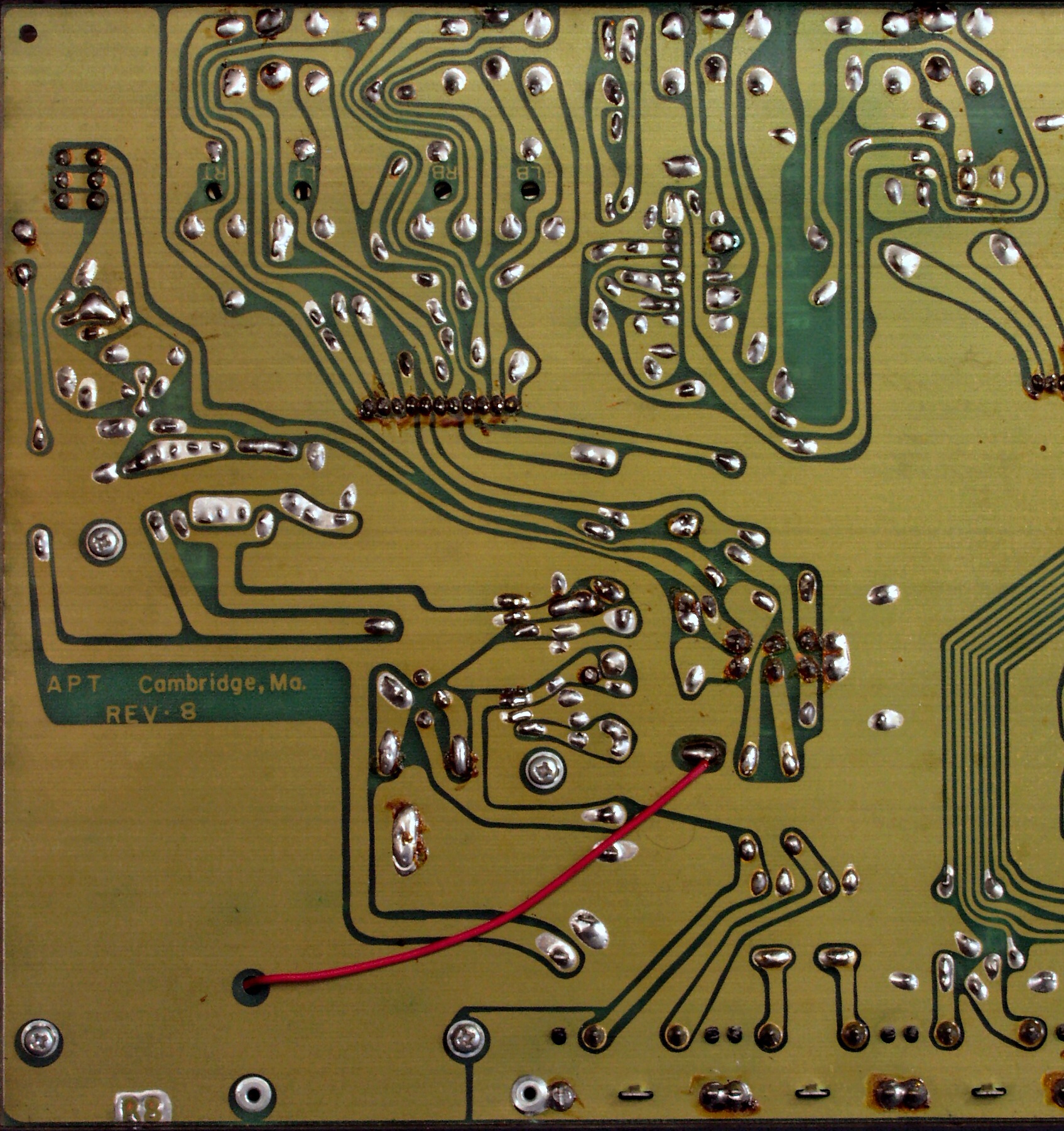

| Ｃ−７Ｃ． 修理前 基板２裏 |
 |
| Ｃ−７Ｄ． 修理（半田補正）後 基板２裏 全ての半田をやり修す |
| Ｃ−７Ｅ． 完成基板２裏 洗浄後 |
| Ｃ−８Ａ． 修理前 電源部 |
|
| Ｃ−８Ｂ． 修理後 電源部 |
| Ｃ−９Ａ． 修理前 入出力ＲＣＡ端子基板 |
|
| Ｃ−９Ｂ． 修理（半田補正）後 入出力ＲＣＡ端子基板 |
| C−Ａ． 交換部品 |
| Ｃ−ＡＡ． 修理前 電源基板 |
| Ｃ−ＡＢ． 修理後 電源基板 電解コンデンサー８個交換 |
| Ｃ−ＡＣ． 修理前 電源基板裏 |
| Ｃ−ＡＤ． 修理（半田補正）後 電源基板裏 全ての半田をやり修し洗浄後 |

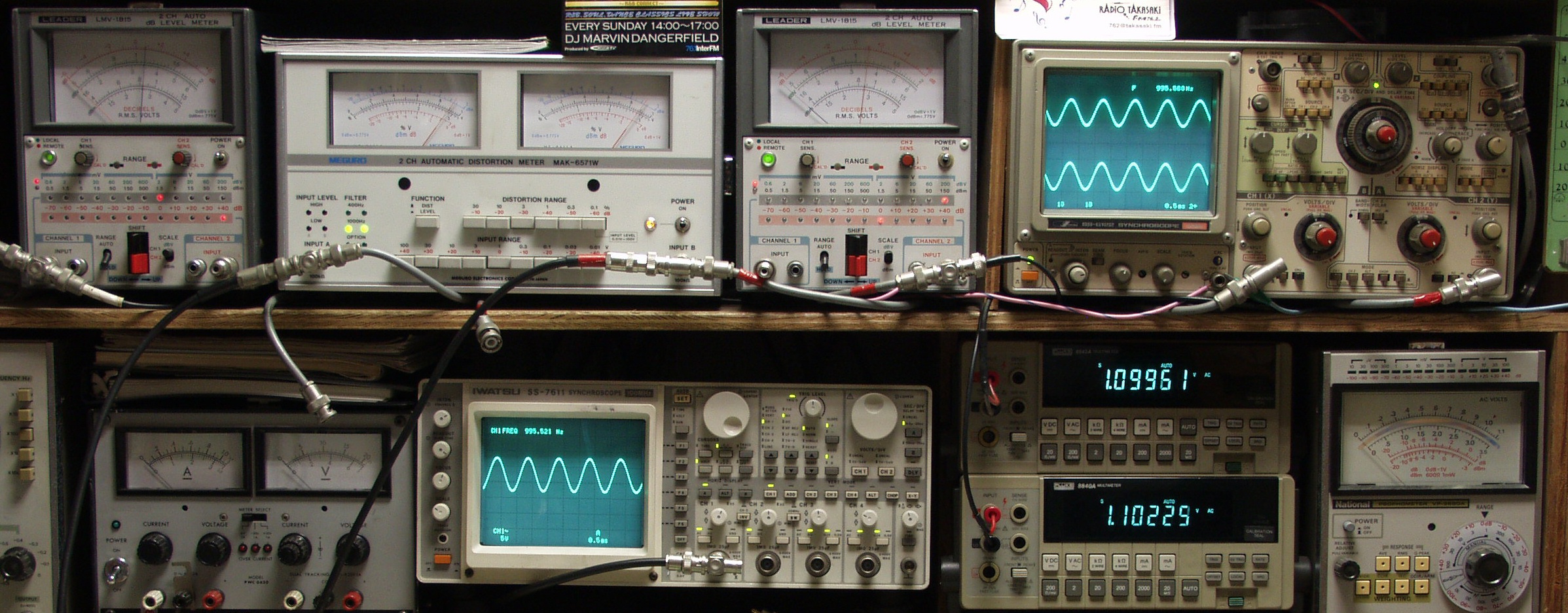

| Ｅ． 調整・測定 Ｅ−１． 出力・歪み率測定・調整 ＜見方＞ 下段左端 オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 下段中左 オシロ＝入力波形（オーディオ発振器のTTLレベル） 下段中右上＝周波数計 上段左端 電圧計＝Ｌ側出力電圧測定、黒針のみ使用 上段中左 歪み率計＝出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上段中右 電圧計＝Ｒ側出力電圧測定、赤針のみ使用 上段右端 オシロ＝出力波形 上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 下段中右上 デジタル電圧計＝Ｒ出力電圧測定 下段中右下 デジタル電圧計＝Ｌ出力電圧測定 |
| ＡＥ−２Ａ． 出力電圧１Ｖ 歪み率＝２％（測定レンジ＝３％） ＡＵＸ入力 １０００ＨＺ |
| ＡＥ−２Ｂ． 出力電圧１Ｖ 歪み率＝２％（測定レンジ＝３％） ＡＵＸ入力 ４００ＨＺ |
| ＡＥ−３Ａ． 出力電圧１Ｖ 歪み率＝２．８％（測定レンジ＝３％） ＭＭ１入力 １０００ＨＺ |
| ＡＥ−３Ｂ． 出力電圧１Ｖ 歪み率＝２．５％（測定レンジ＝３％） ＭＭ１入力 ４００ＨＺ |
| ＡＥ−４Ａ． 出力電圧１Ｖ 歪み率＝２．８％（測定レンジ＝３％） ＭＭ２入力 １０００ＨＺ |
| ＡＥ−４Ｂ． 出力電圧１Ｖ 歪み率＝３％（測定レンジ＝３％） ＭＭ２入力 ４００ＨＺ |
| ＥＥ． 上位測定器による 調整・測定 ＥＥ−１． 下のオーディオアナライザーで自動測定 |
| ＥＥ−１Ａ． 入出力特性測定（AUX入力） ＡＵＸ入力端子へ１５０ｍＶ一定入力 ＶＲはｍａｘ 平均で１Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
| ＥＥ−１Ｂ． 入出力特性測定（AUX入力） ＢＡＳＳ ＆ ＴＲＥＢＬＥ 最大 ＡＵＸ入力端子へ１５０ｍＶ一定入力 ＶＲはｍａｘ 平均で１Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
| ＥＥ−１Ｃ． 入出力特性測定（AUX入力） ＢＡＳＳ ＆ ＴＲＥＢＬＥ 最小 ＡＵＸ入力端子へ１５０ｍＶ一定入力 ＶＲはｍａｘ 平均で１Ｖ出力 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
| ＥＥ−１Ｄ． 歪み率特性測定（AUX入力） ＡＵＸ入力端子へ１５０ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
| ＥＥ−２Ａ． 入出力特性測定（MM入力）＝ＰＨＯＮＯ−３ ＭＭ入力 入力電圧＝１ｍＶ一定入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
| ＥＥ−３Ａ． 入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−２ ＭＣ入力端子へ０．１１ｍＶ入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 |
| ＥＥ−４Ａ． 入出力特性測定（ＭＣ TR入力）＝ＰＨＯＮＯ−１ ＭＣ入力端子へ０．１１ｍＶ入力 ＶＲはｍａｘ 左出力＝薄（細い）色 右出力＝濃い（太い）色 高域１００ｋHZから左右に差が出ているのは、入力トランスの特性でしょ |
| Ｅ−５． 引き続き２４時間エージング |
