ＤＢ　ＳＹＳＴＥＭＳ　ＤＢ−１/ＤＢ−２　修理記録

平成１６年８月１２日到着　　９月２５日完成

Ａ．　修理前の状況 「ブーン」と言う「ハム」音が鳴り最初は音楽が鳴っていましたが、そのうちに鳴らなくなりました。 １９８０年頃買った物で修理歴はありません。 Ｂ．　原因 各部経年劣化 Ｃ．　修理状況 ＲＣＡ端子交換 電解コンデンサー交換 フイルムコンデンサー交換 ＯＰ−ＡＭＰ交換 半固定ＶＲ交換 電源ＳＷ取り付け 配線手直し、補強 経年劣化による各部ハンダ補正 Ｄ．　使用部品 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　１８個 電解コンデンサー　　　　　　　　　　　　　　　　　１３個 フイルムコンデンサー　　　　　　　　　　　　　　　６個 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　２個 半固定ＶＲ 電源ＳＷ Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　　　５５，０００円 　　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格 Ｓ．　ＤＢ　ＳＹＳＴＥＭＳ　ＤＢ−１/ＤＢ−２　の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ１．　点検中　上から見る

Ａ２．　点検中　下から見る

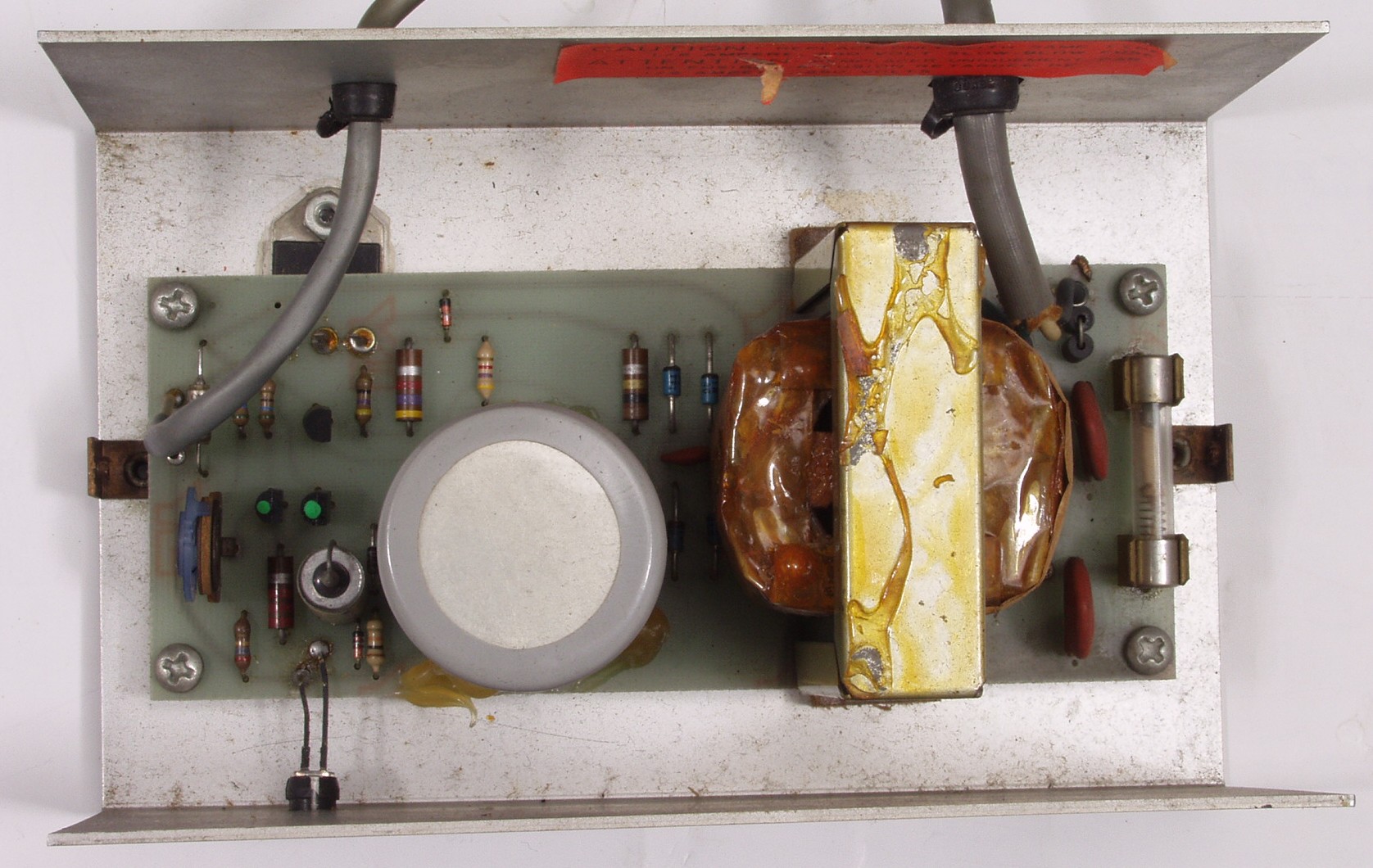

Ａ３．　点検中　電源部を上から見る

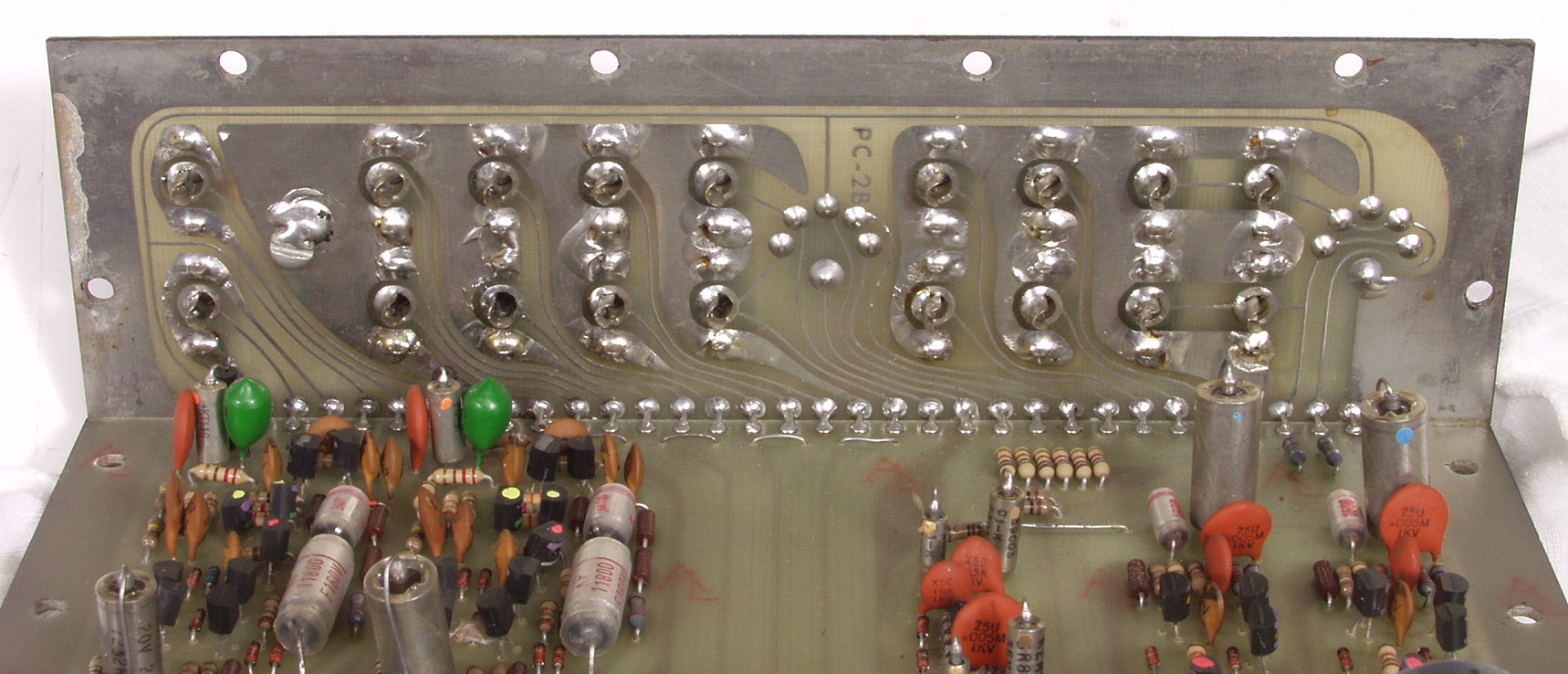

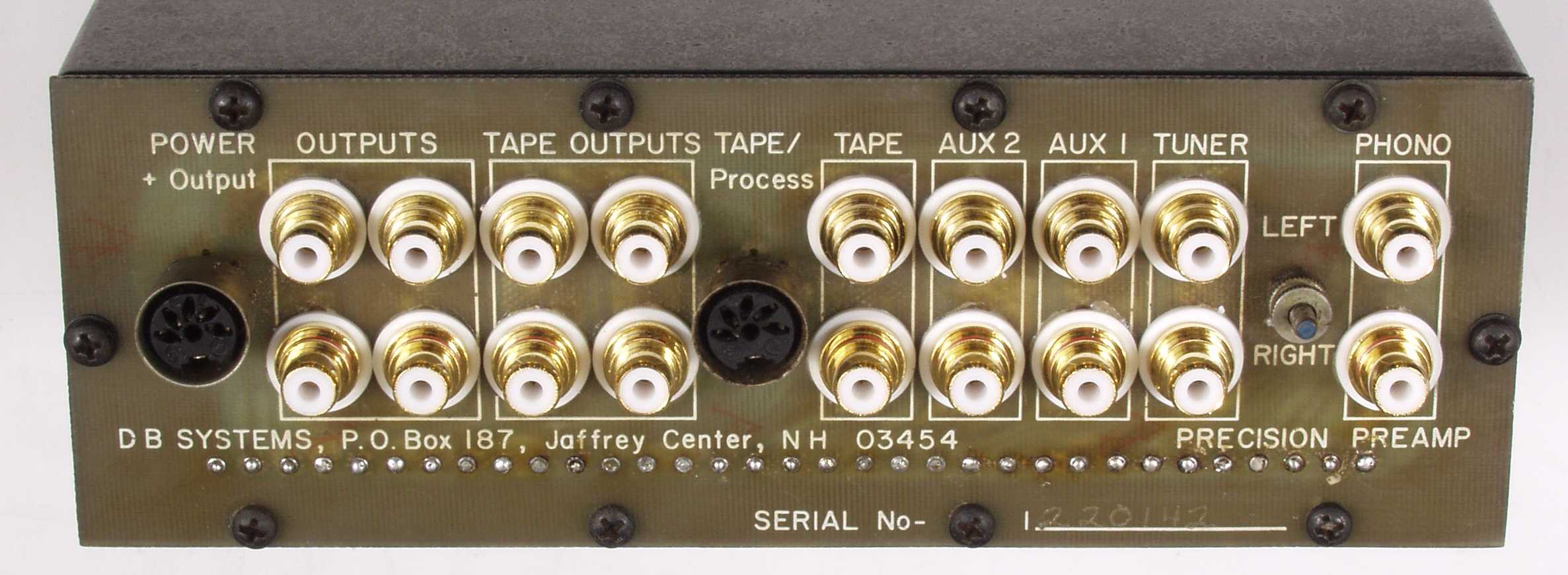

Ａ４．　点検中　ＲＣＡ端子郡、テフロン使用に交換

Ａ５．　点検中　ＲＣＡ端子は半田付けで固定

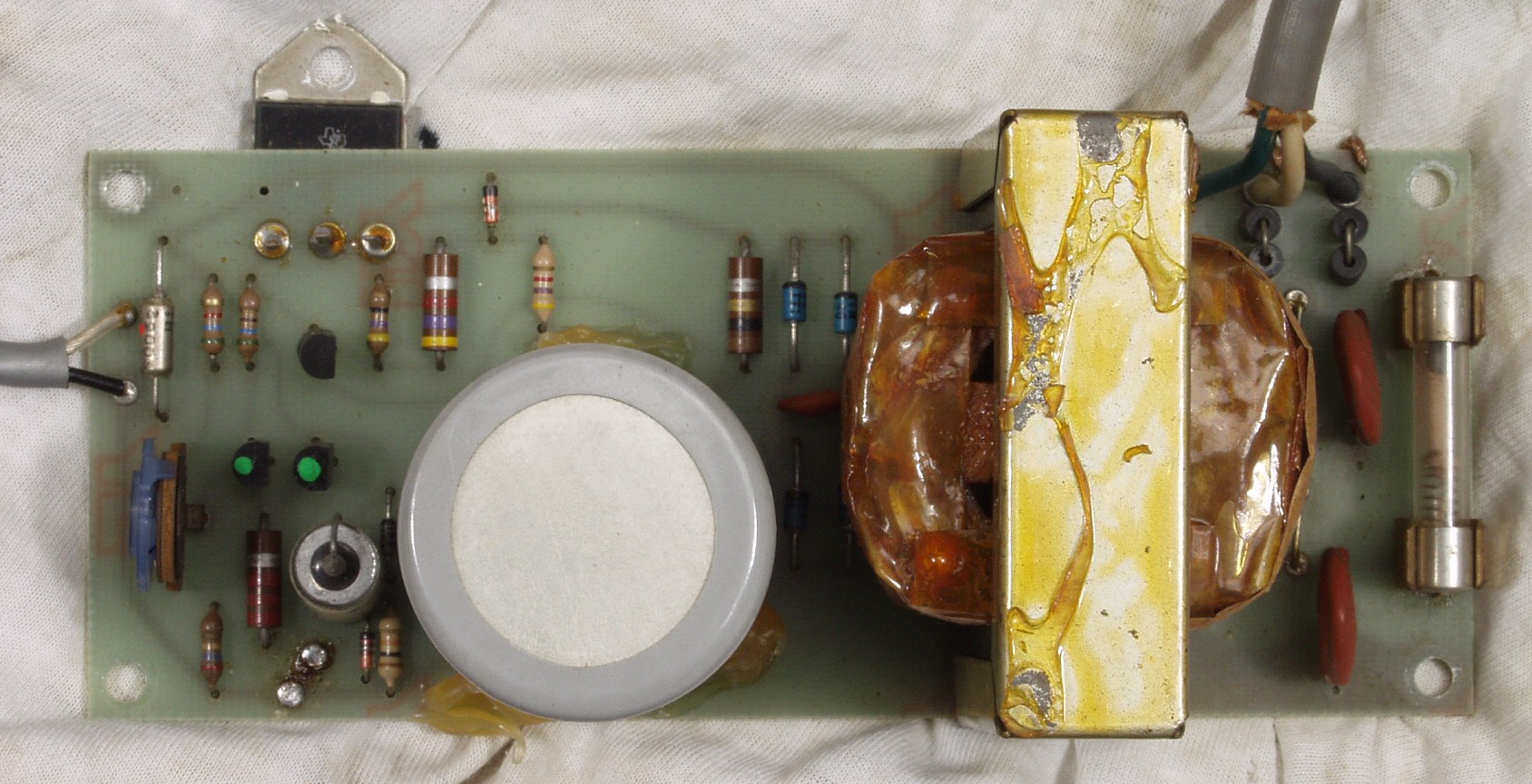

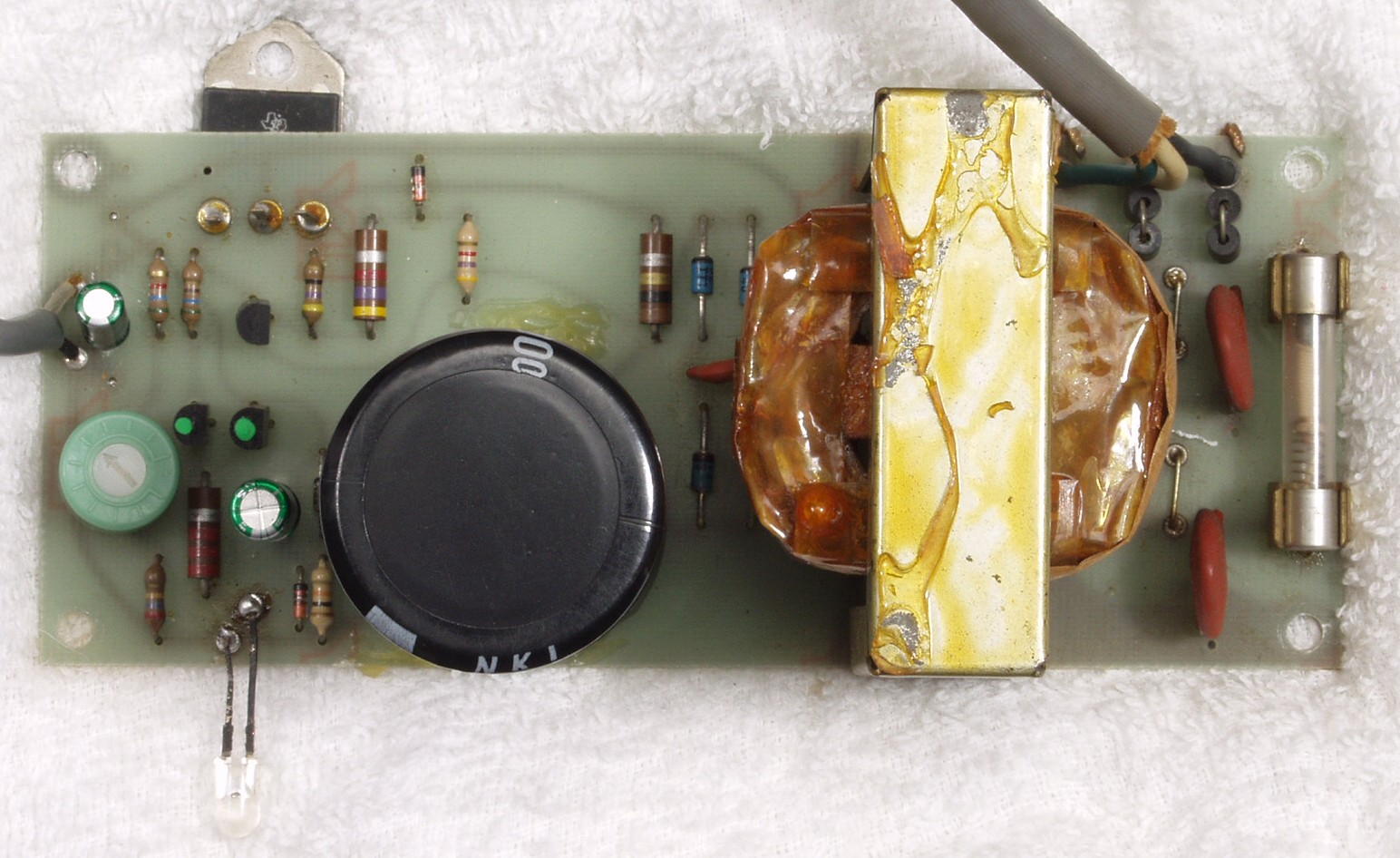

Ｃ．　修理状況 Ｃ１Ａ．　修理前　電源部基板

Ｃ１Ｂ．　修理後　電源部基板　半固定ＶＲ、電解コンデンサー２個交換

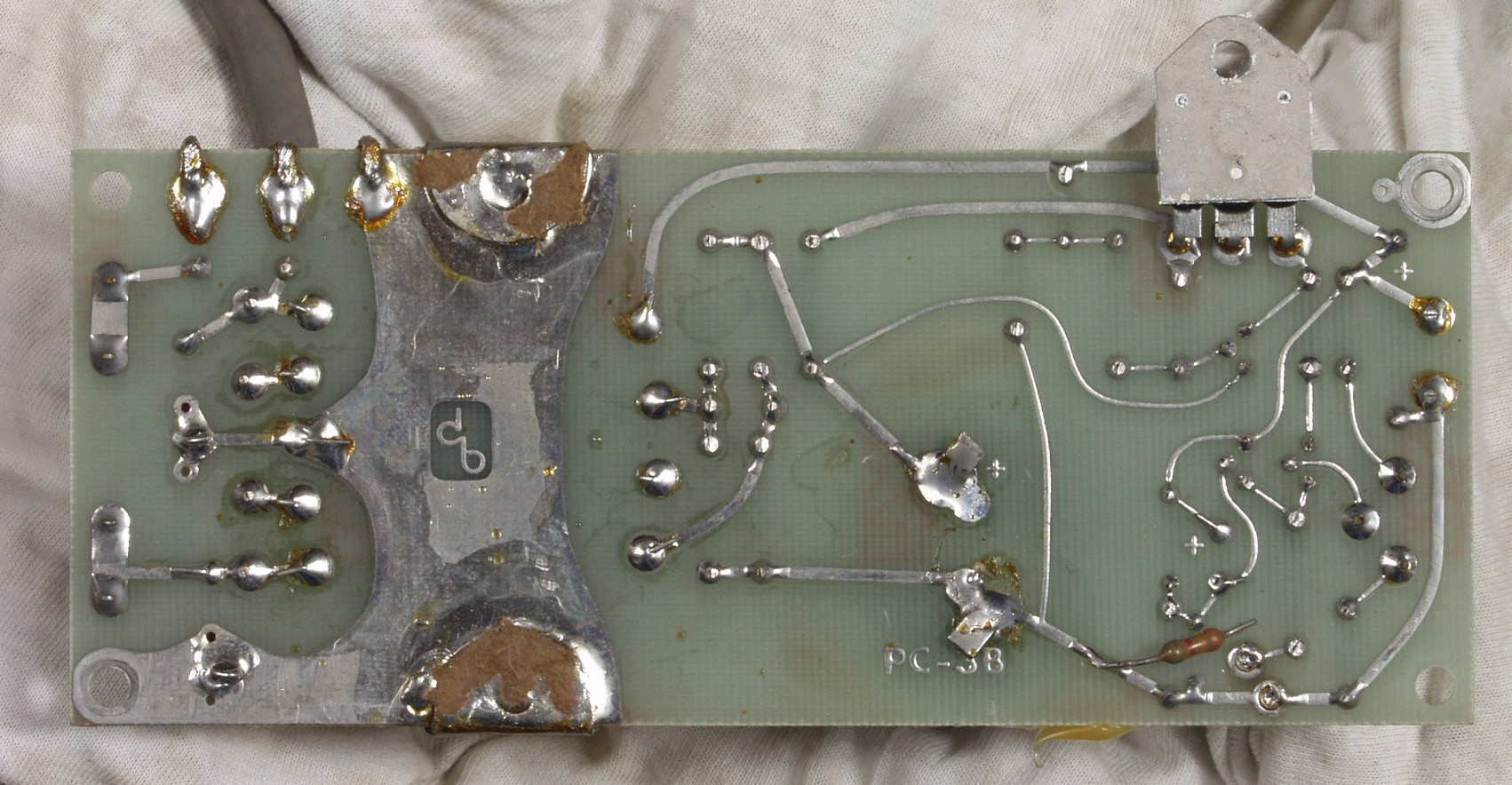

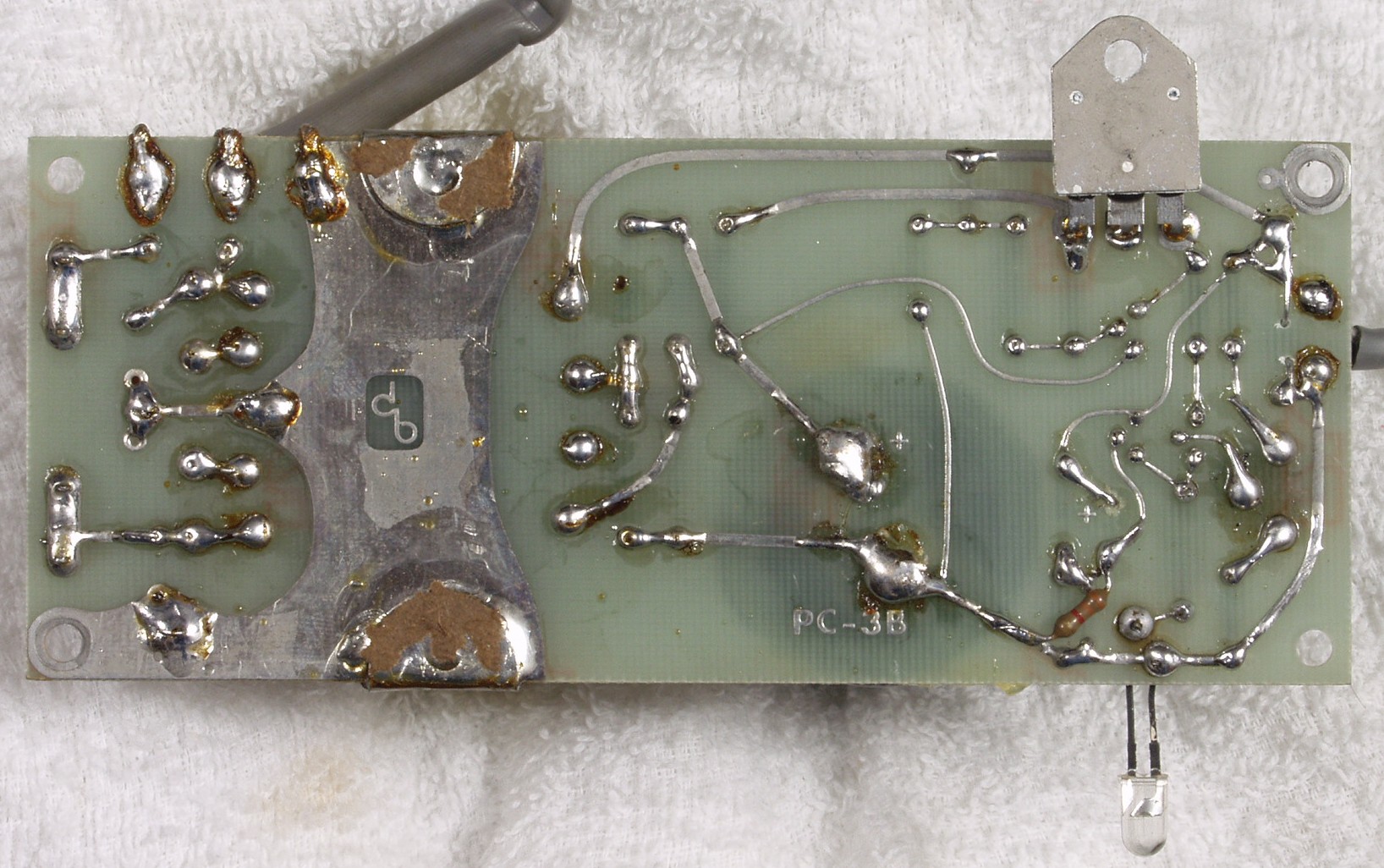

Ｃ１Ｃ．　修理前　電源部基板裏

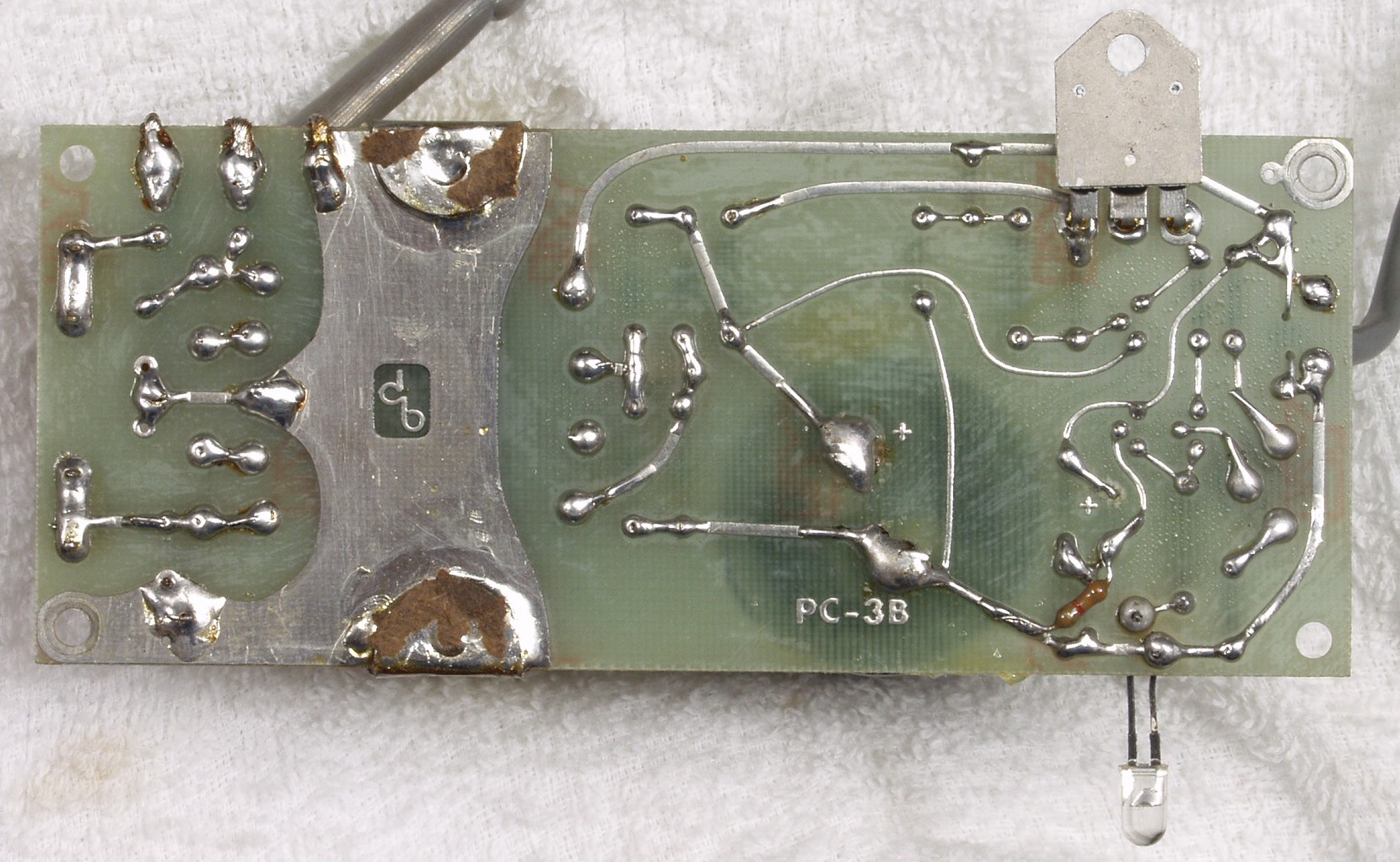

Ｃ１Ｄ．　修理（半田補正）後　電源部基板裏

Ｃ１Ｅ．　完成電源部基板裏　洗浄後

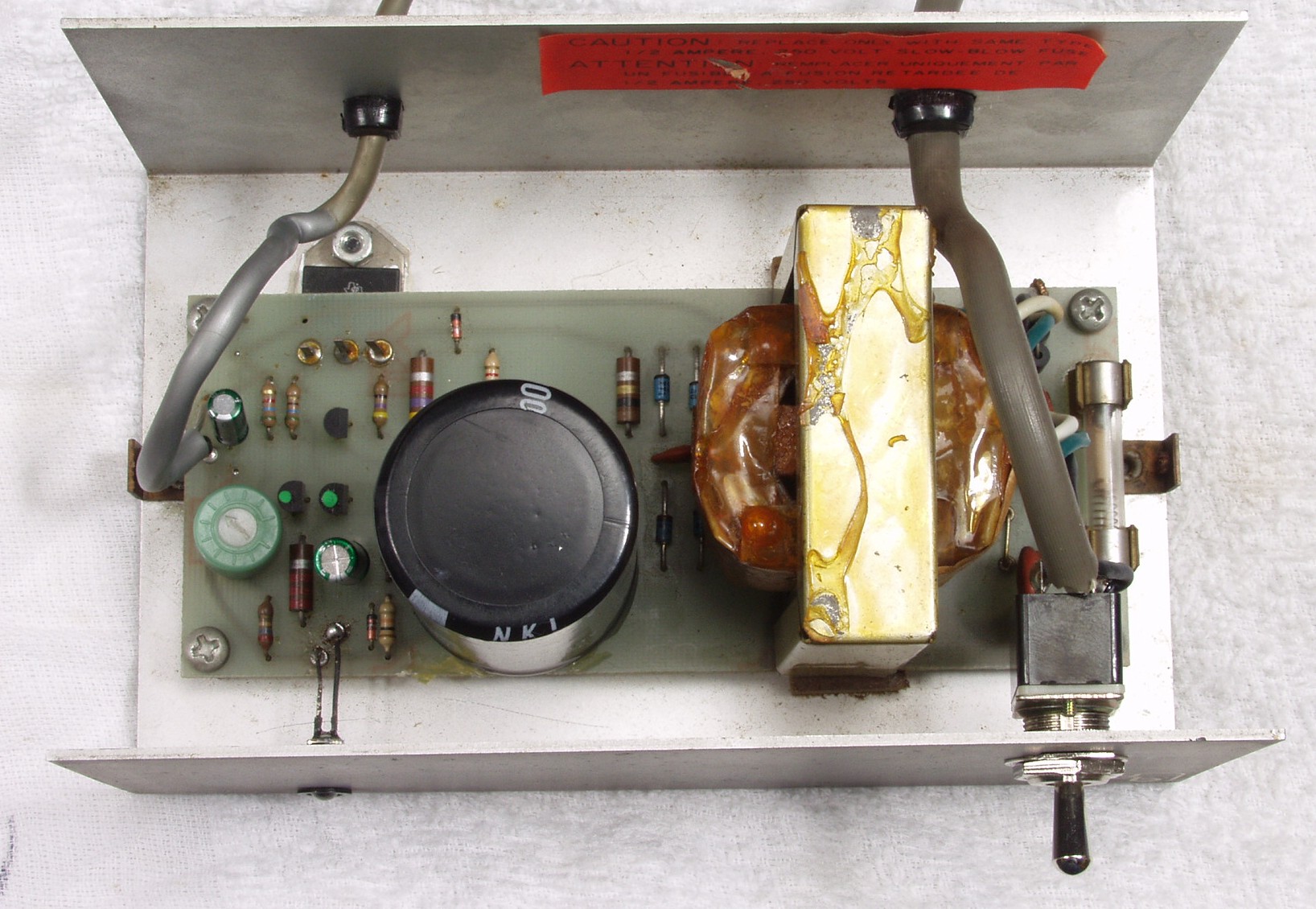

Ｃ２Ａ．　修理前　電源部上から見る

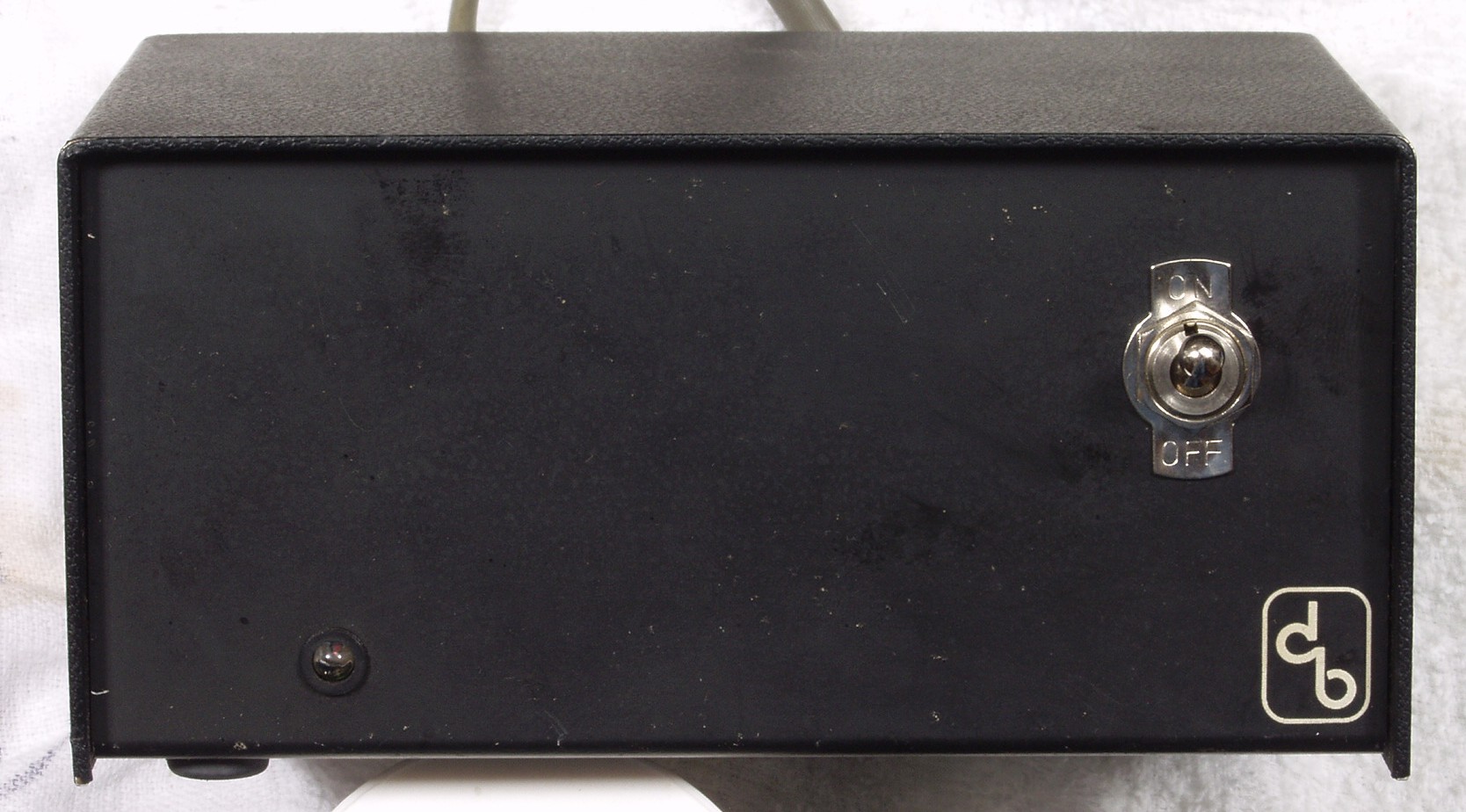

Ｃ２Ｂ．　修理後　電源部上から見る　電源ＳＷ取り付け

Ｃ２Ｃ．　完成電源部

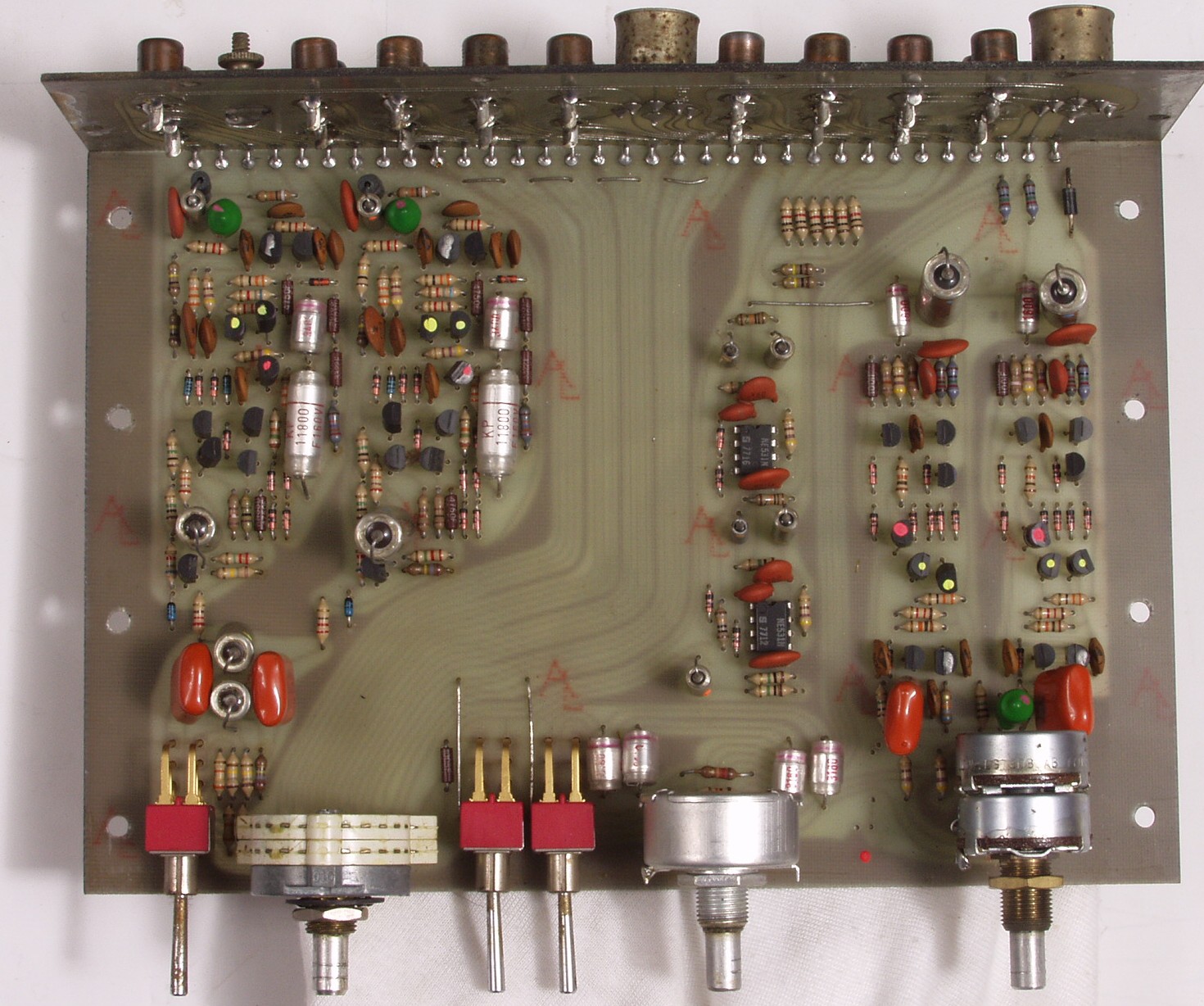

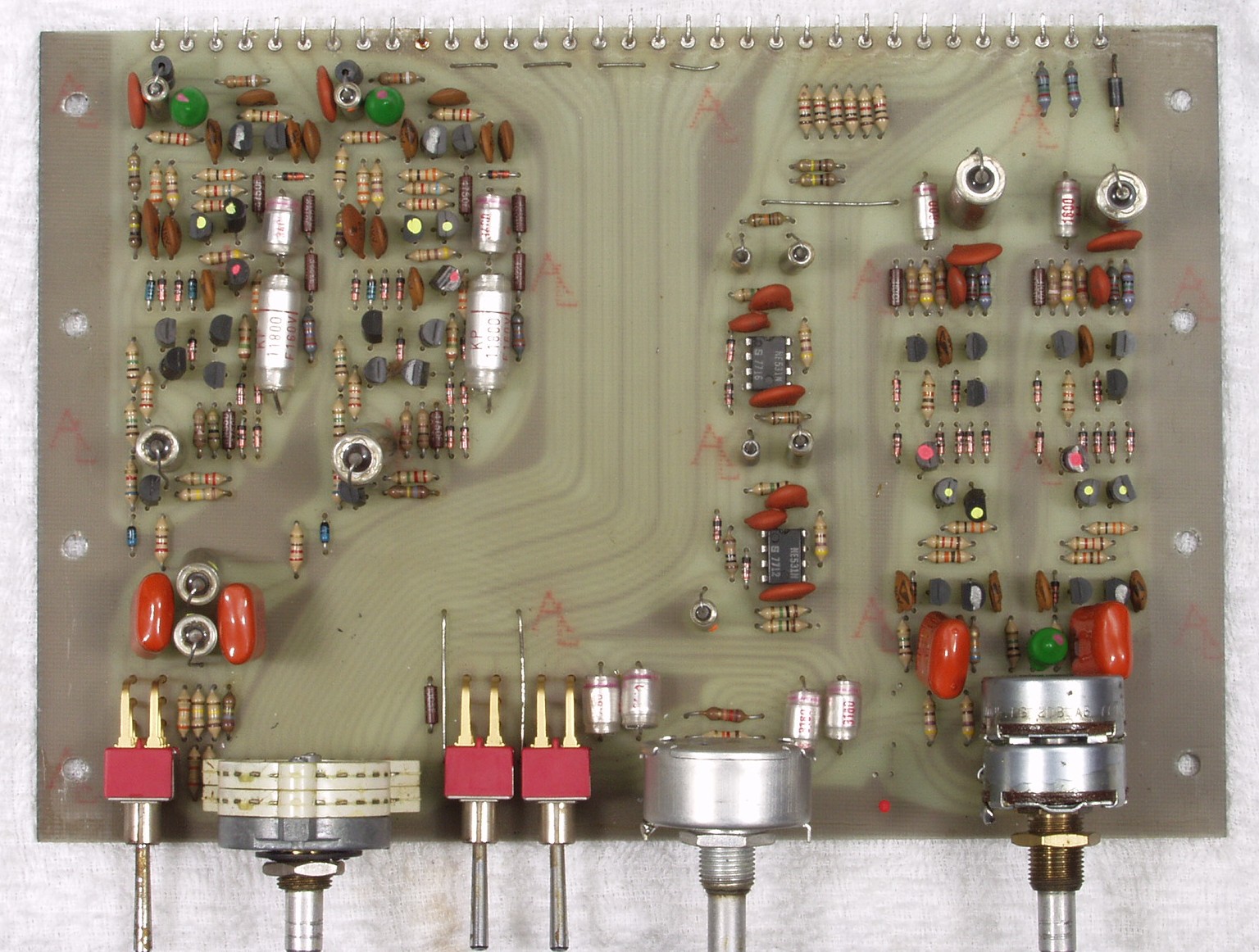

Ｃ３Ａ．　修理前　ＡＭＰ基板

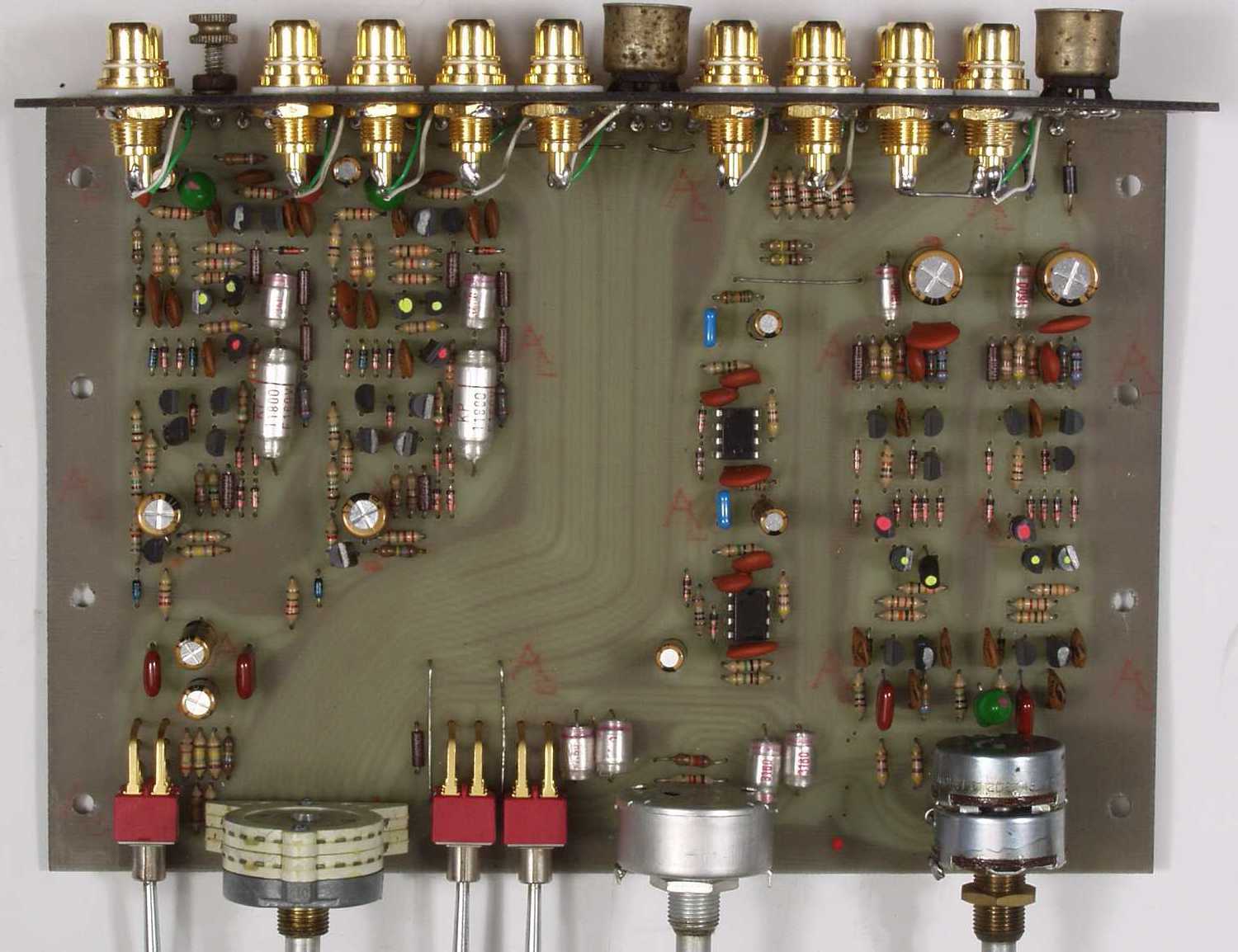

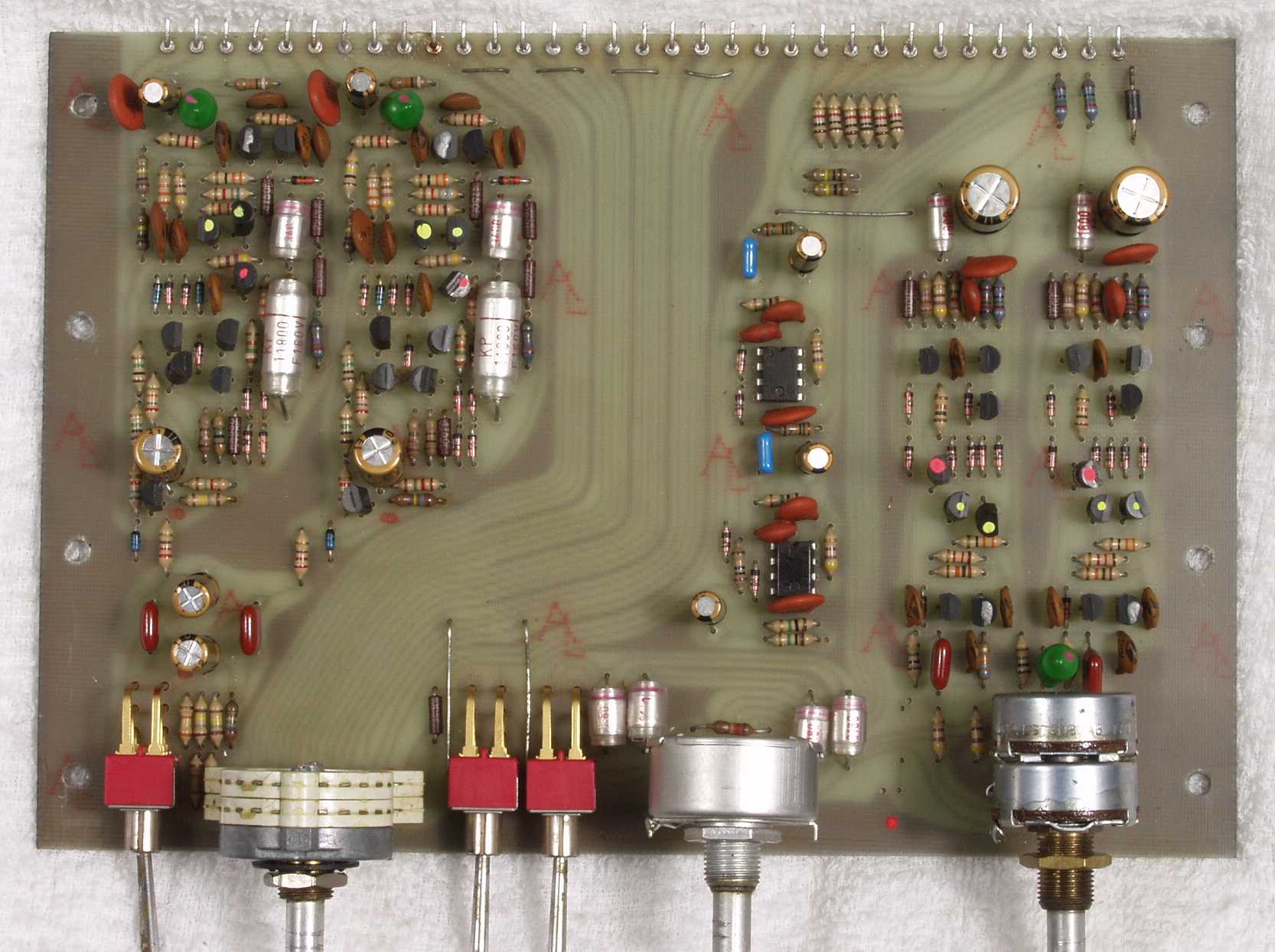

Ｃ３Ｂ．　修理後　ＡＭＰ基板　電解コンデンサー１１個、フイルムコンデンサー６個、ＯＰ−ＡＭＰ２個交換

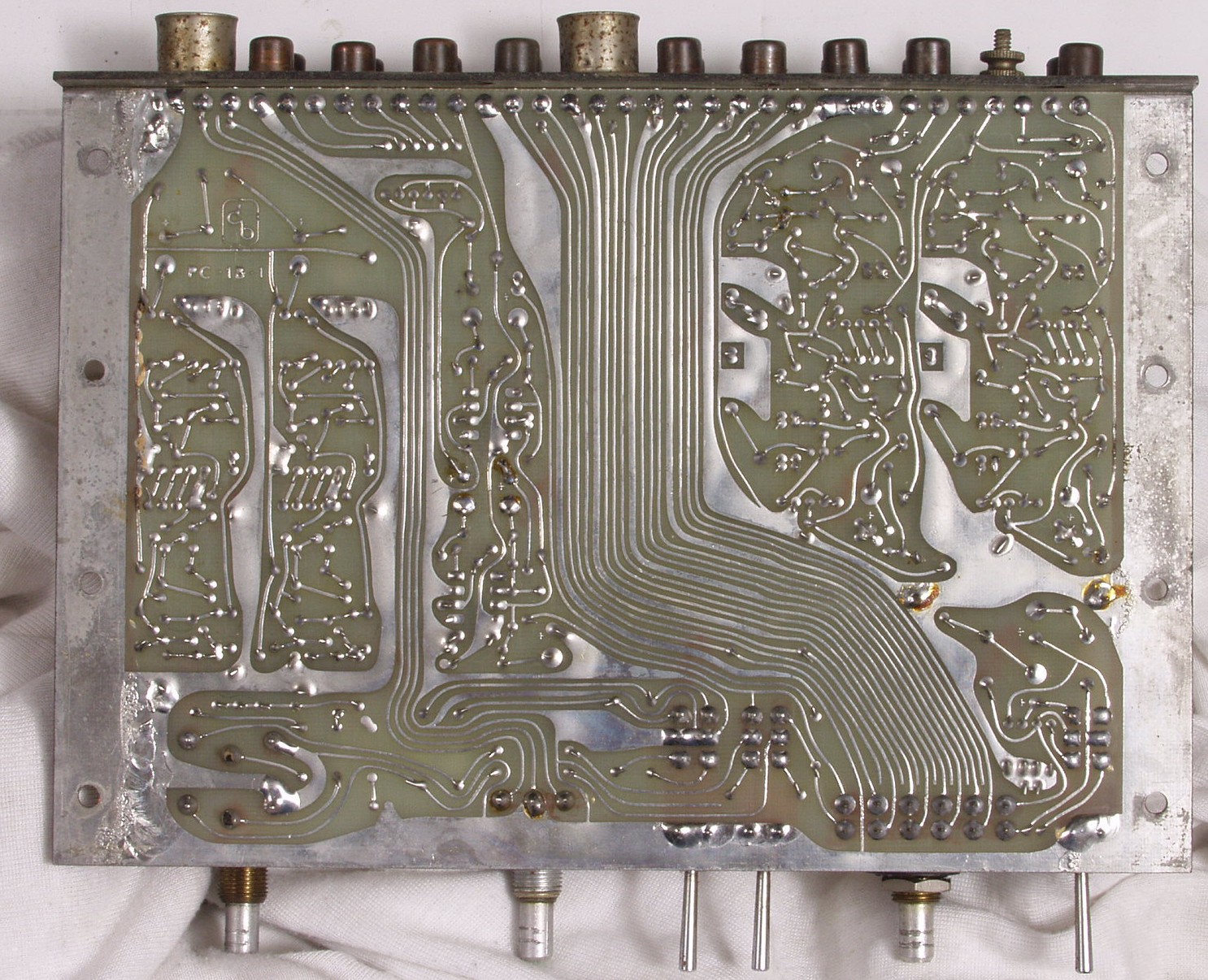

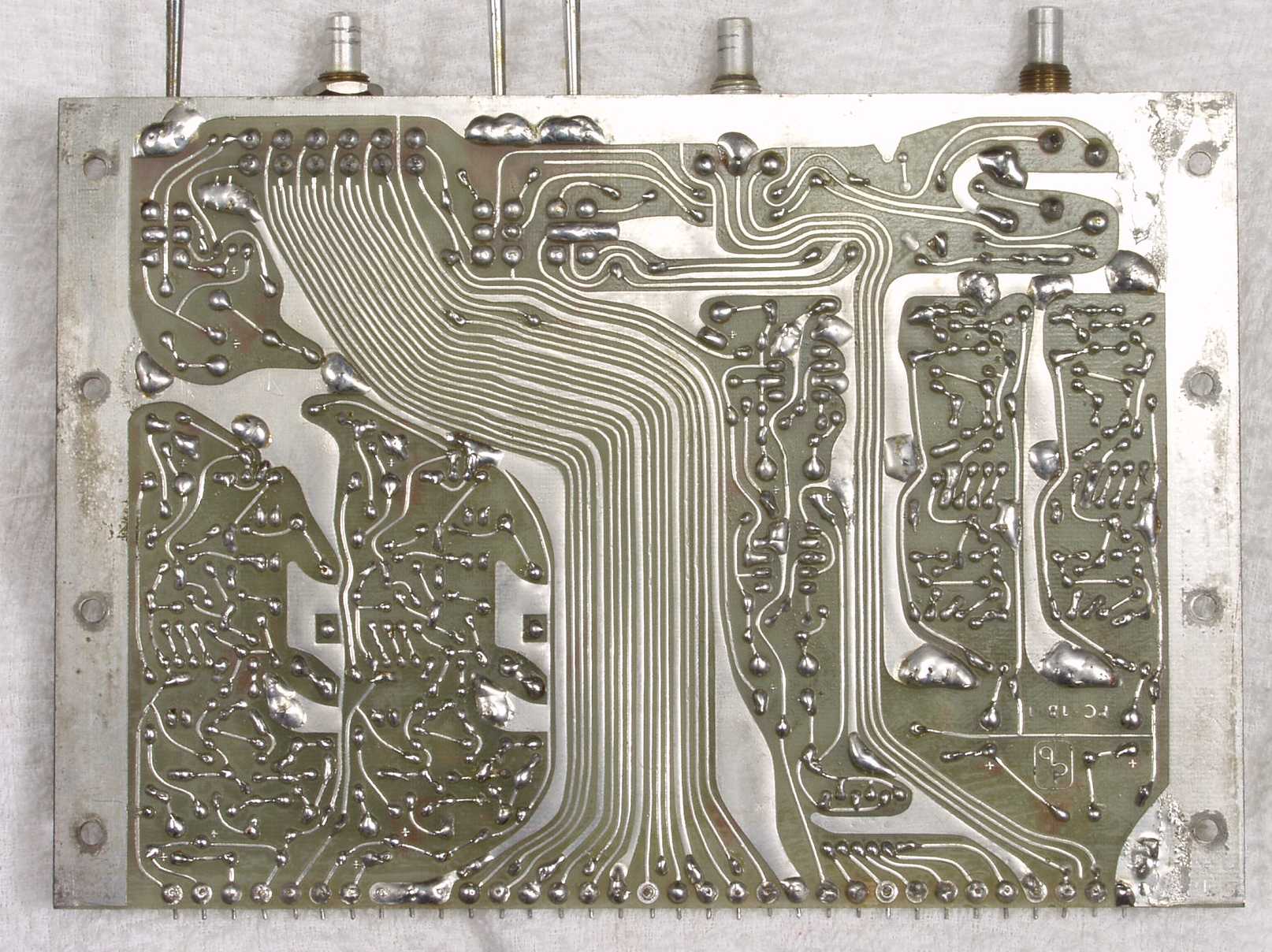

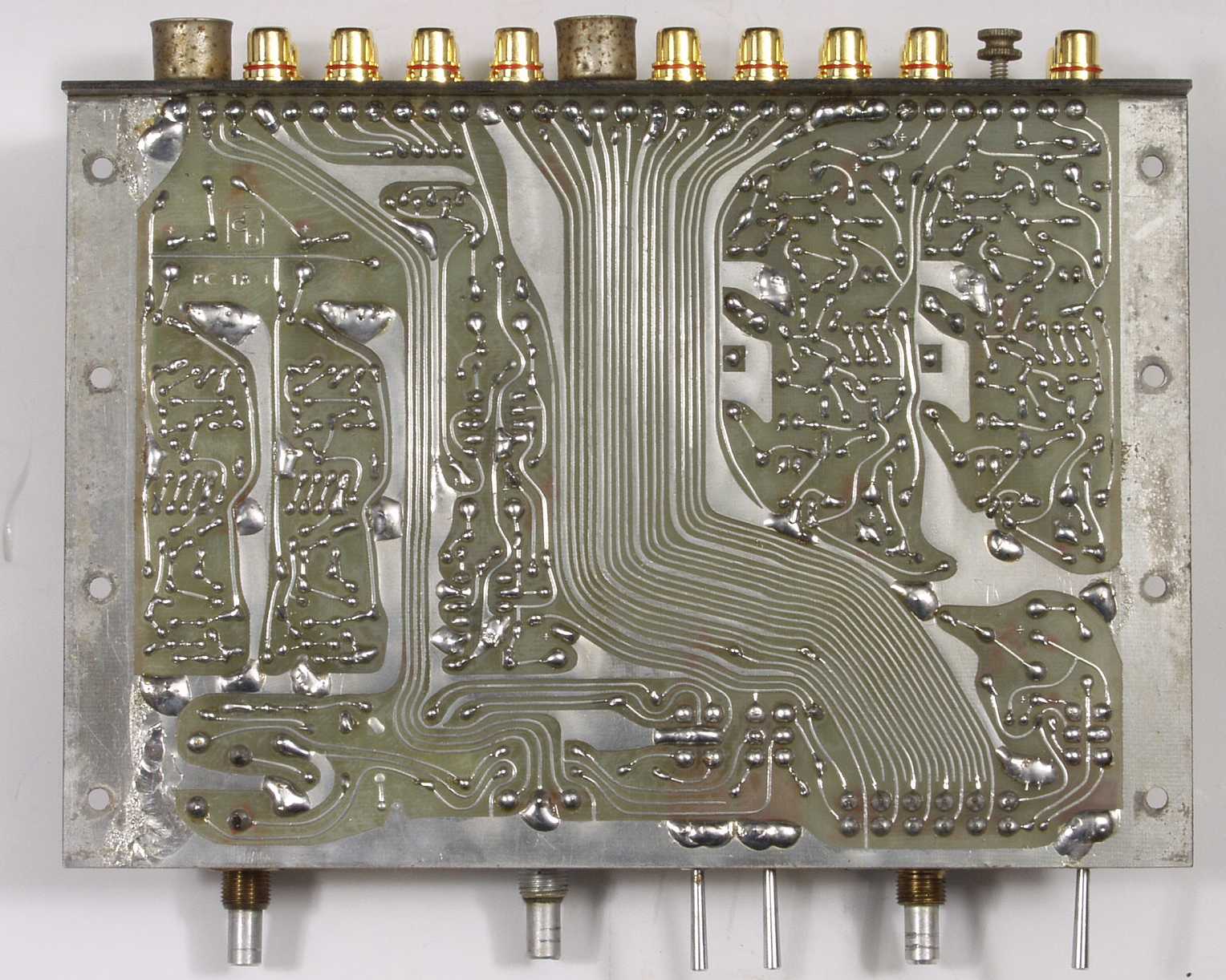

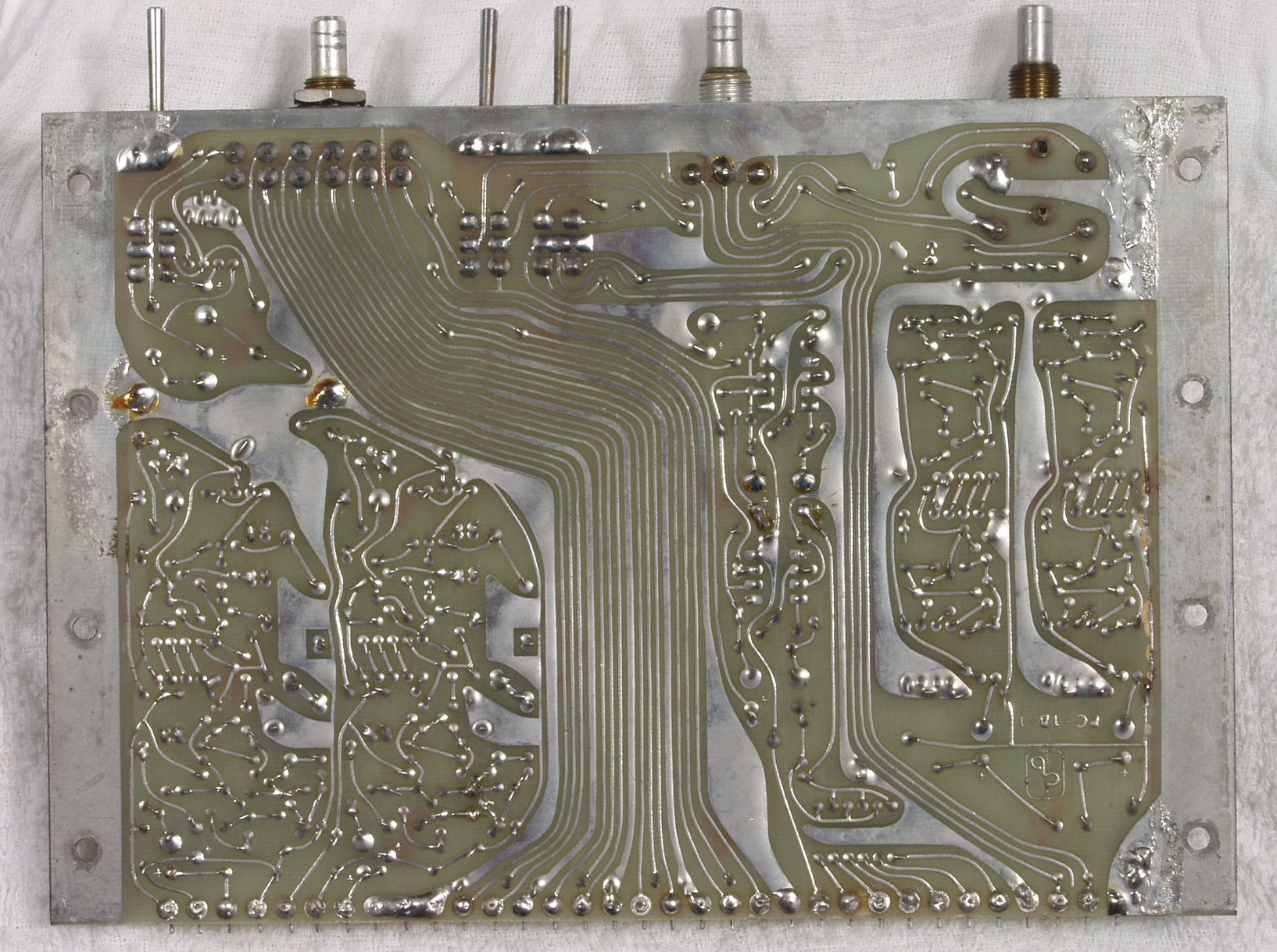

Ｃ３Ｃ．　修理前　ＡＭＰ基板裏

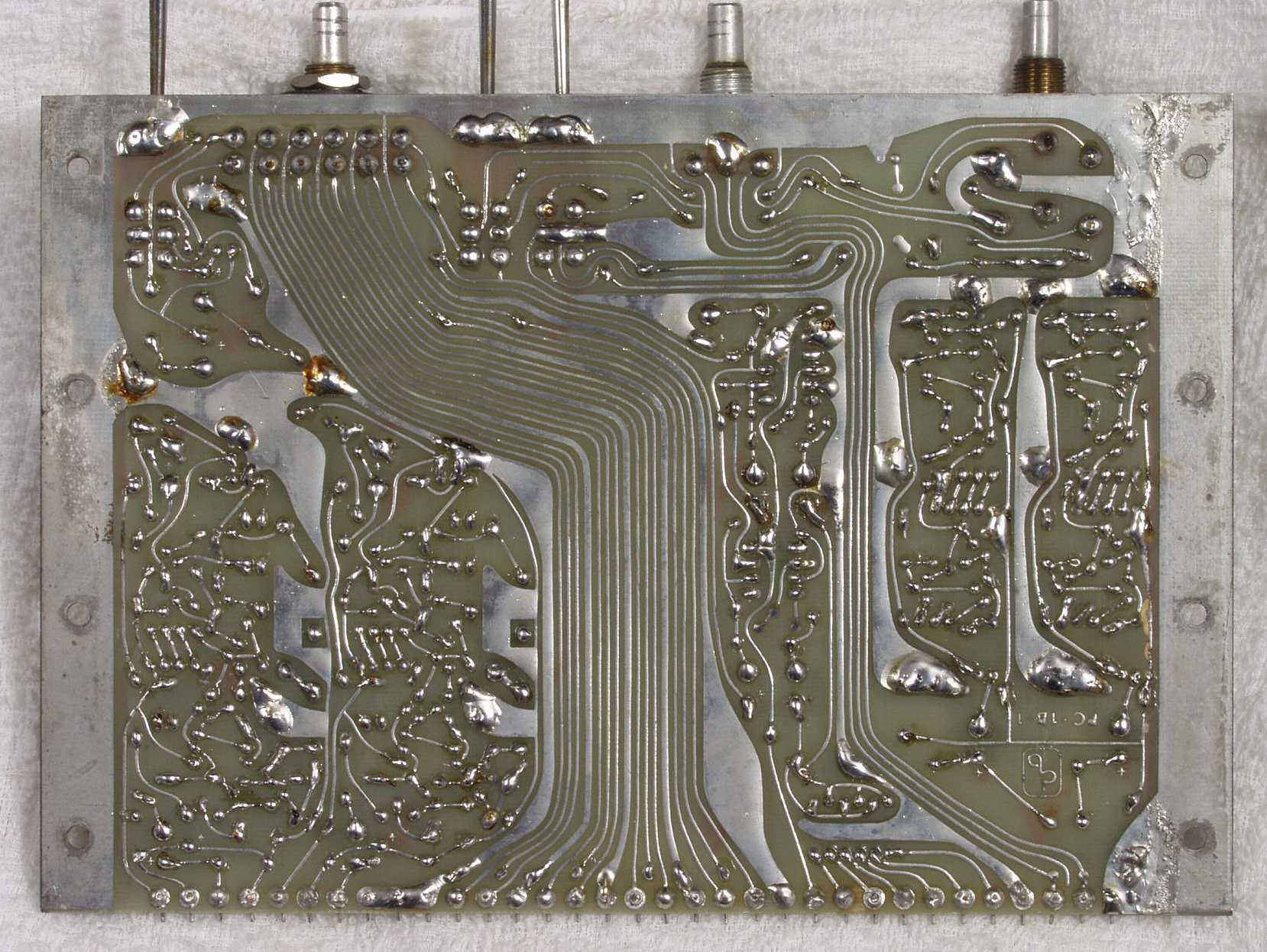

Ｃ３Ｄ．　修理（半田補正）後　ＡＭＰ基板裏

Ｃ３Ｅ．　完成ＡＭＰ基板裏　洗浄後

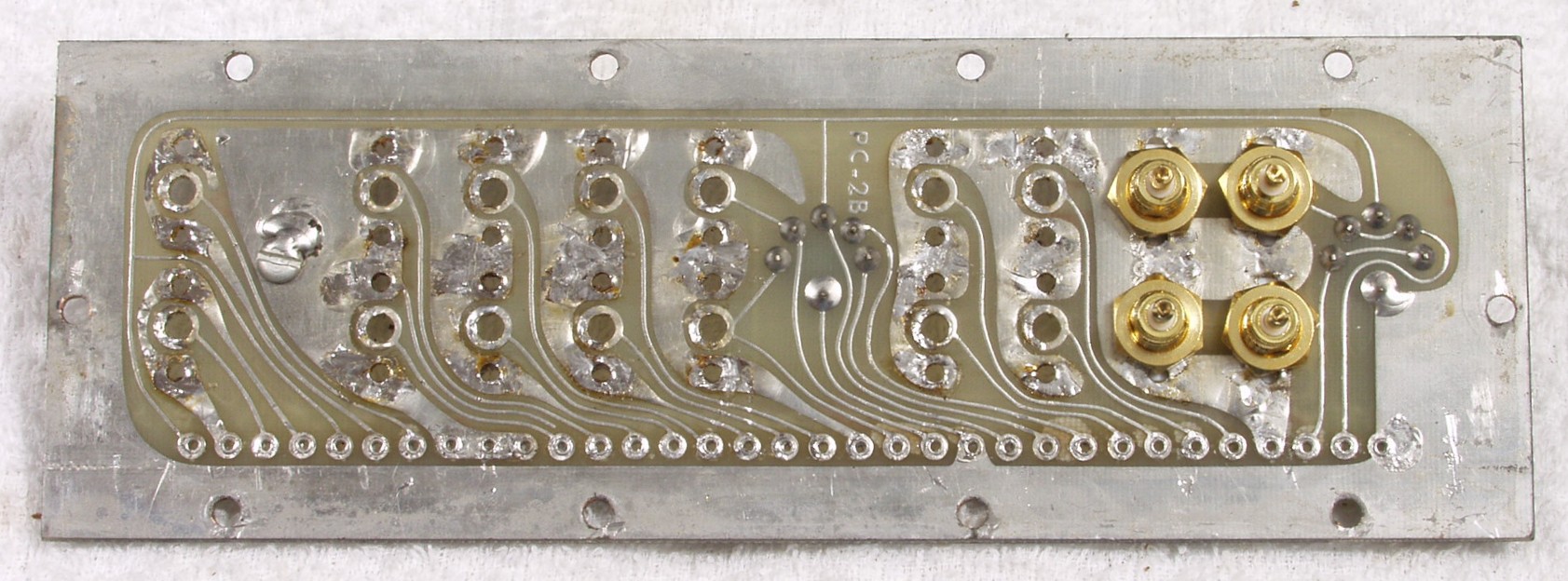

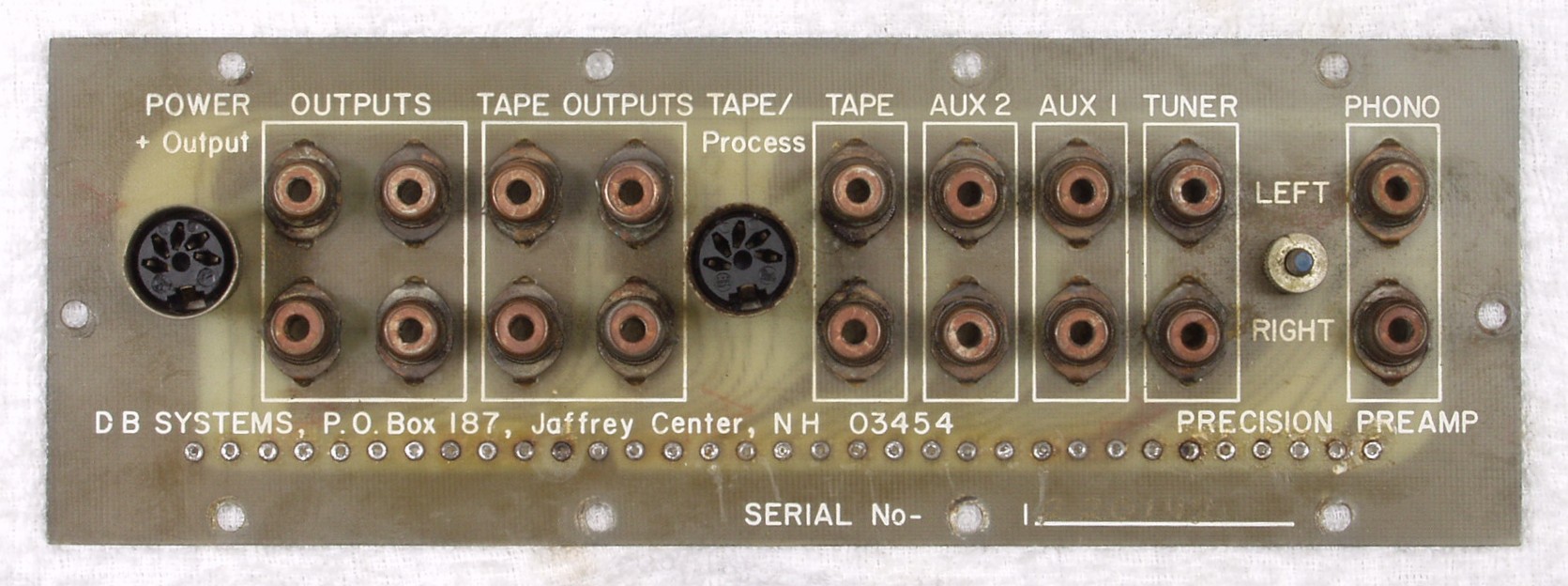

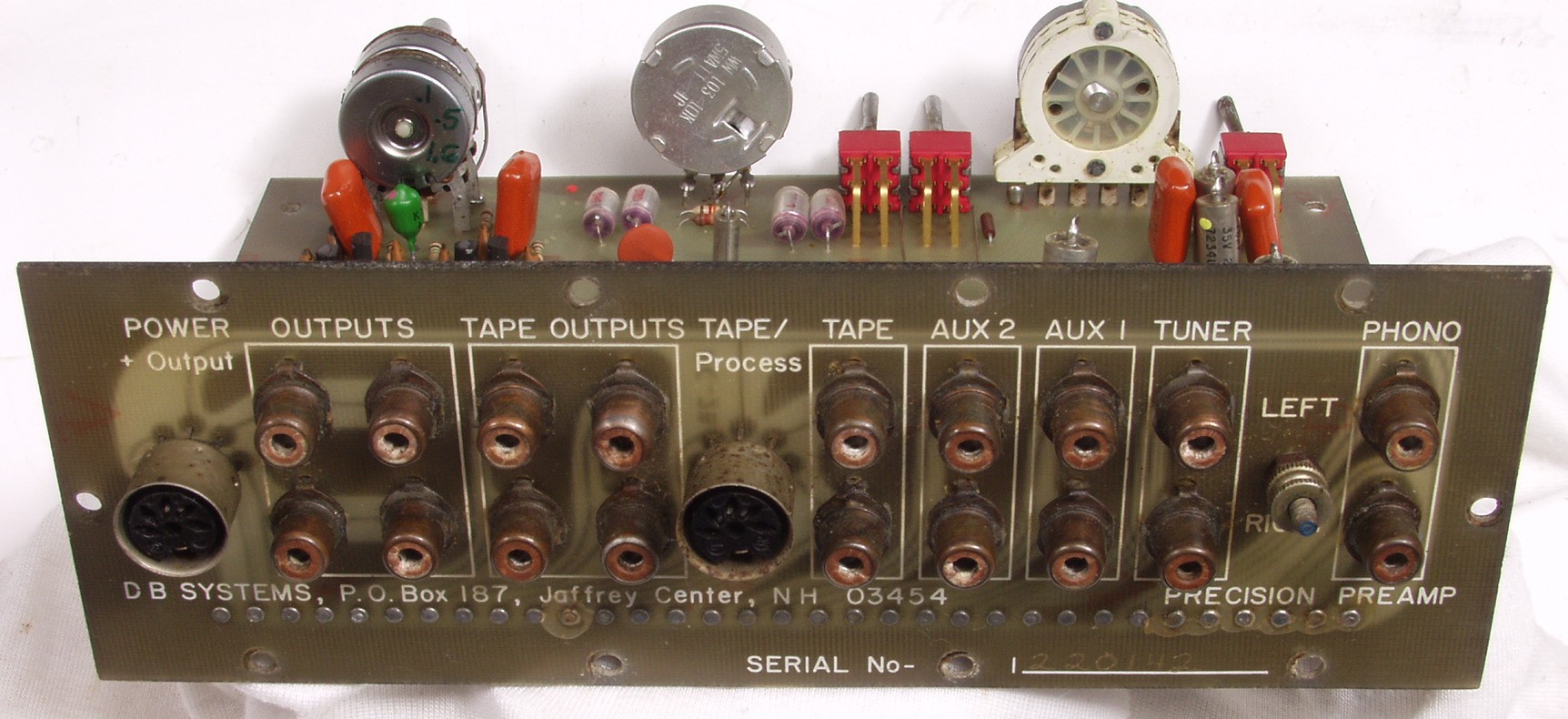

Ｃ４Ａ．　修理前　ＲＣＡ端子基板

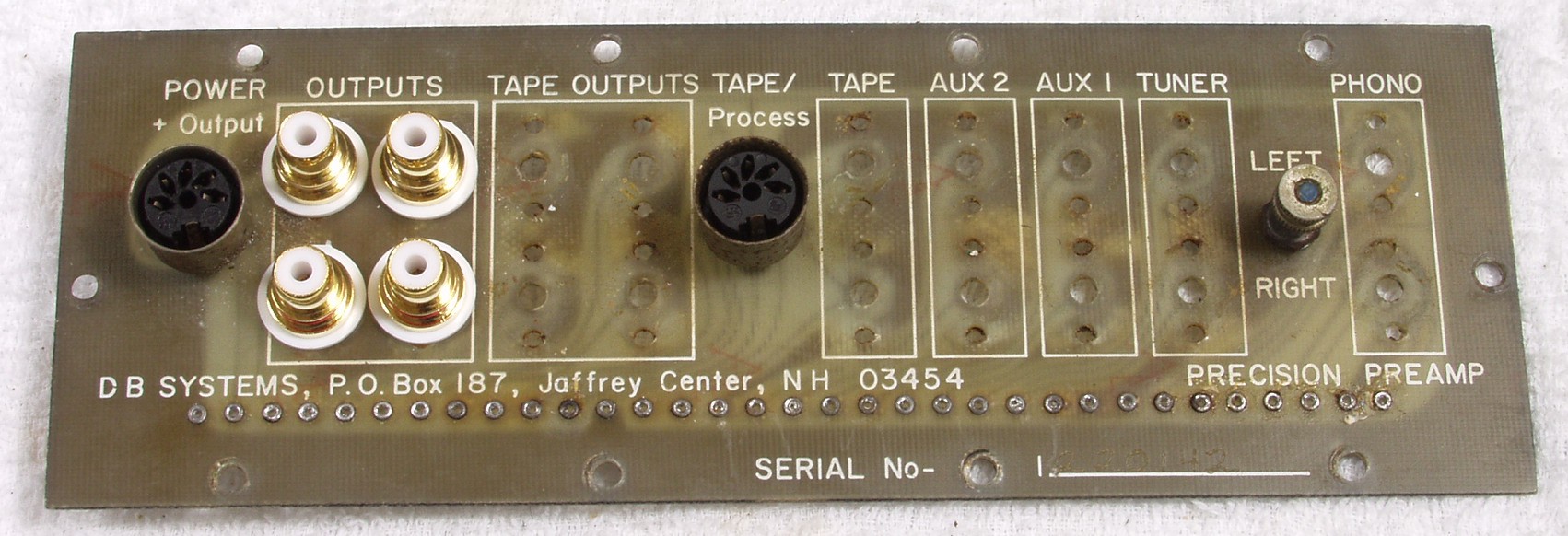

Ｃ４Ａ１．　修理中　ＲＣＡ端子基板

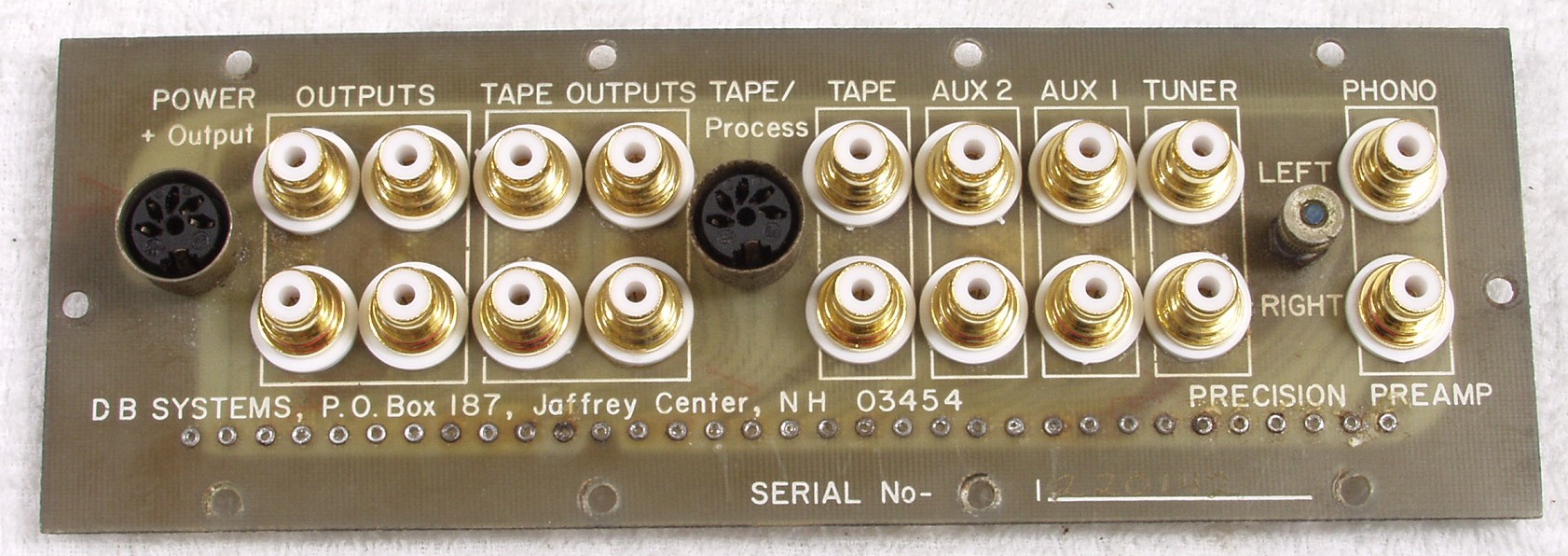

Ｃ４Ｂ．　修理後　ＲＣＡ端子基板　個交換

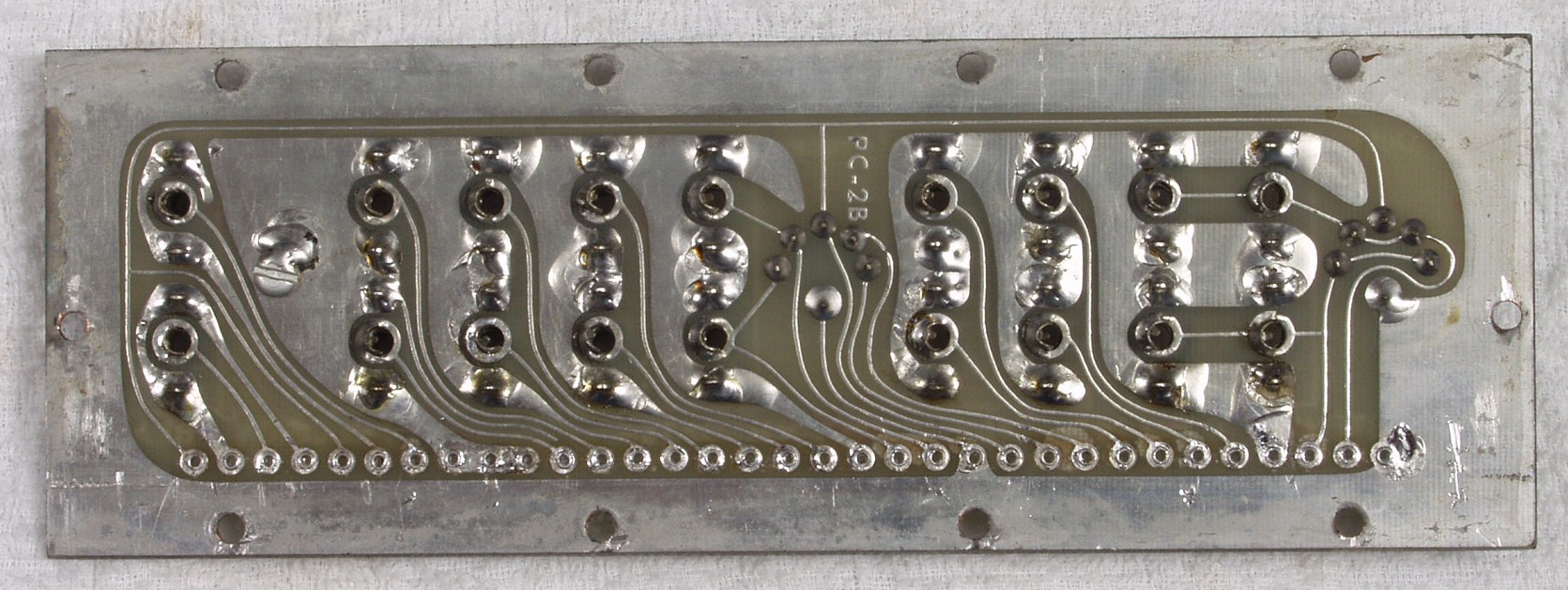

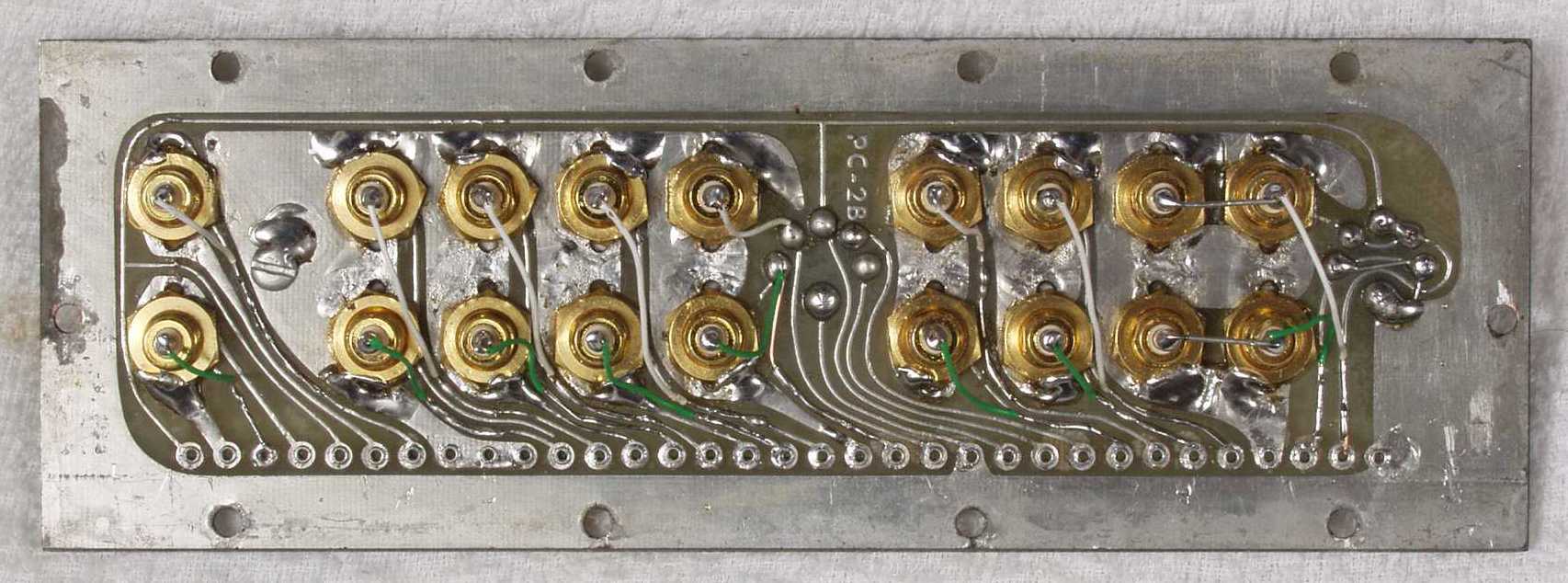

Ｃ４Ｃ．　修理前　ＲＣＡ端子基板裏

Ｃ４Ｃ１．　修理中　ＲＣＡ端子基板裏

Ｃ４Ｅ．　完成ＲＣＡ端子基板裏　洗浄後

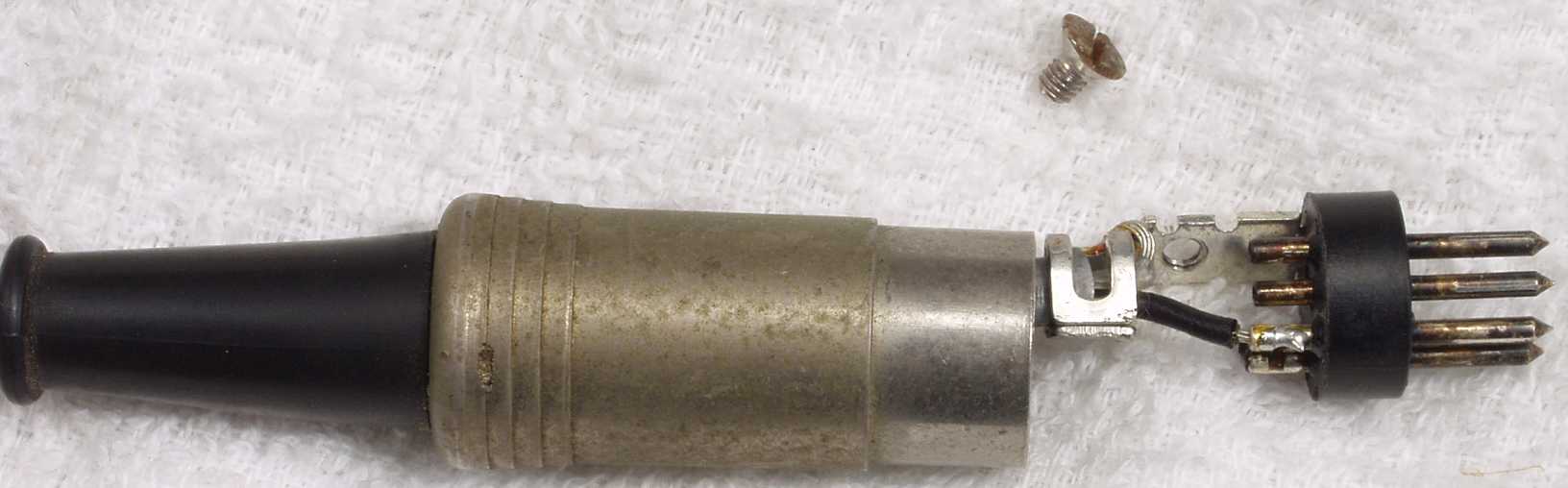

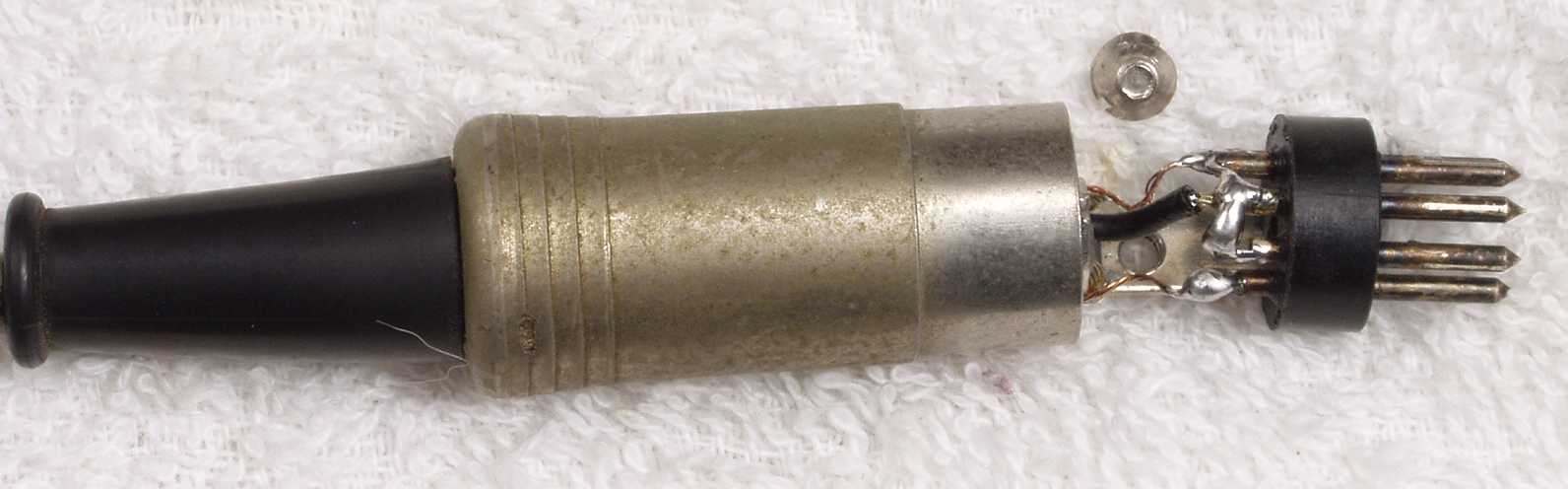

Ｃ５Ａ．　修理前　電源供給ＤＩＮコード・コネクター　各１ピンしか使用していない

Ｃ５Ｂ．　修理前　電源供給ＤＩＮコード・コネクター　使用ピンを増やす。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　但し、他の機器に使用出来ないし、Ｐｒｏｃｅｓｓに挿入しない事

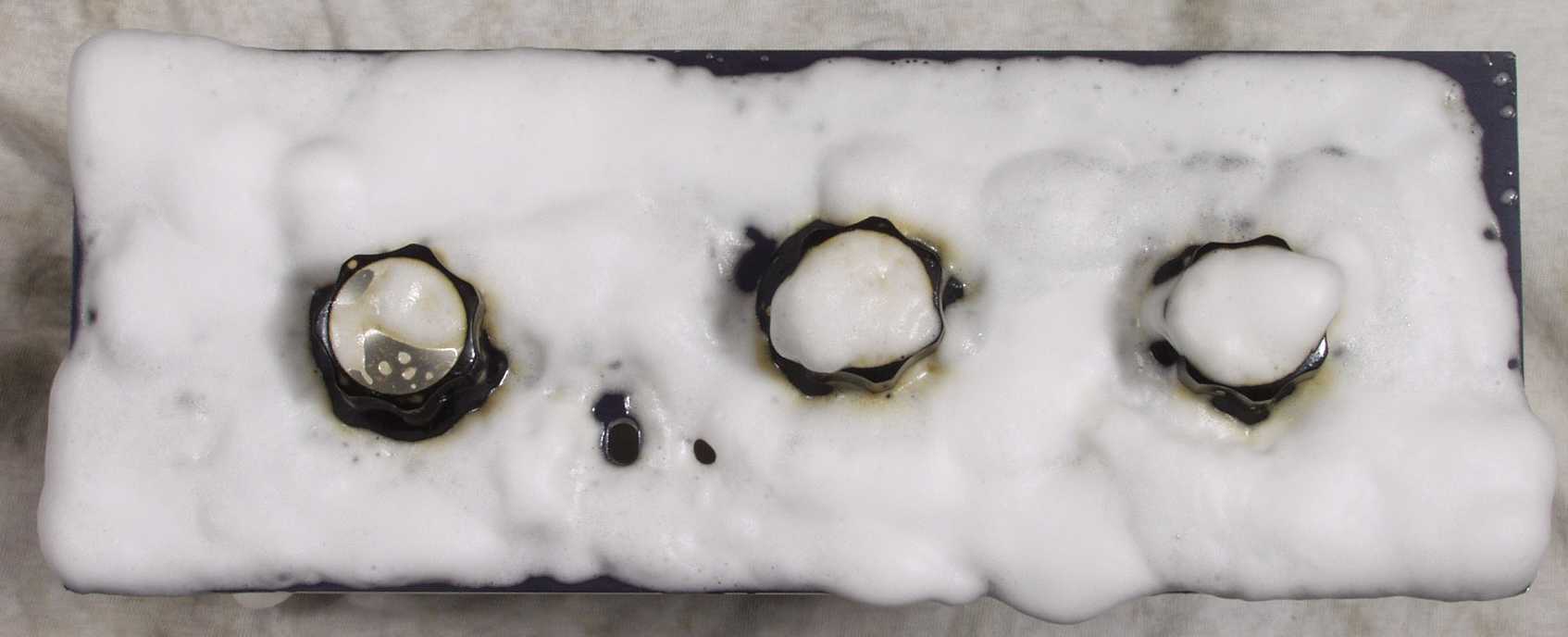

Ｃ６．　パネル・ツマミ清掃

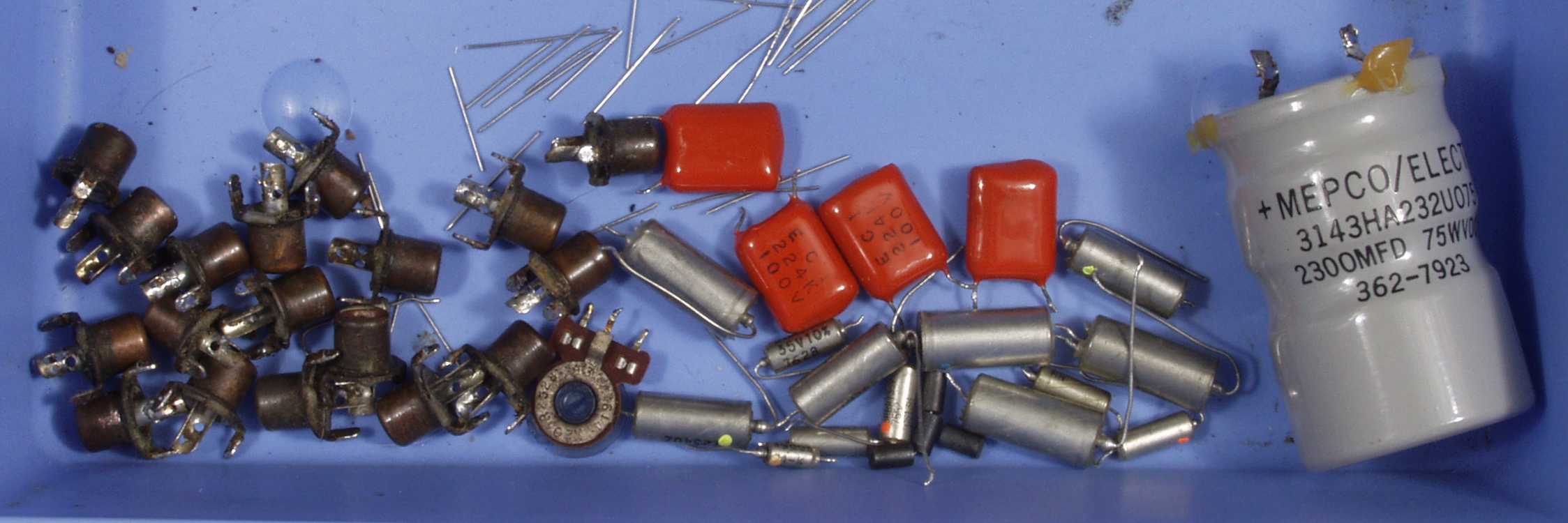

Ｃ７．　交換部品

Ｃ８Ａ．　修理前　上から見る

Ｃ８Ｂ．　修理後　上から見る

Ｃ８Ｃ．　修理前　下から見る

Ｃ８Ｄ．　修理後　下から見る

Ｃ９Ａ．　完成　綺麗なお尻で帰ります

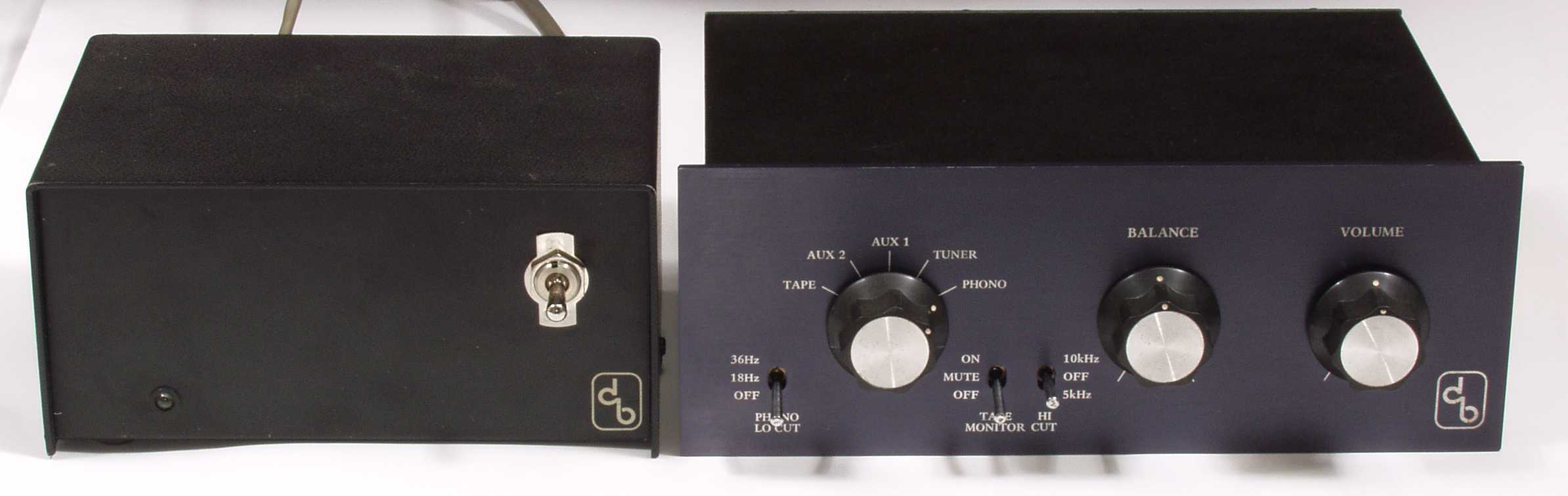

Ｃ９Ｂ．　完成

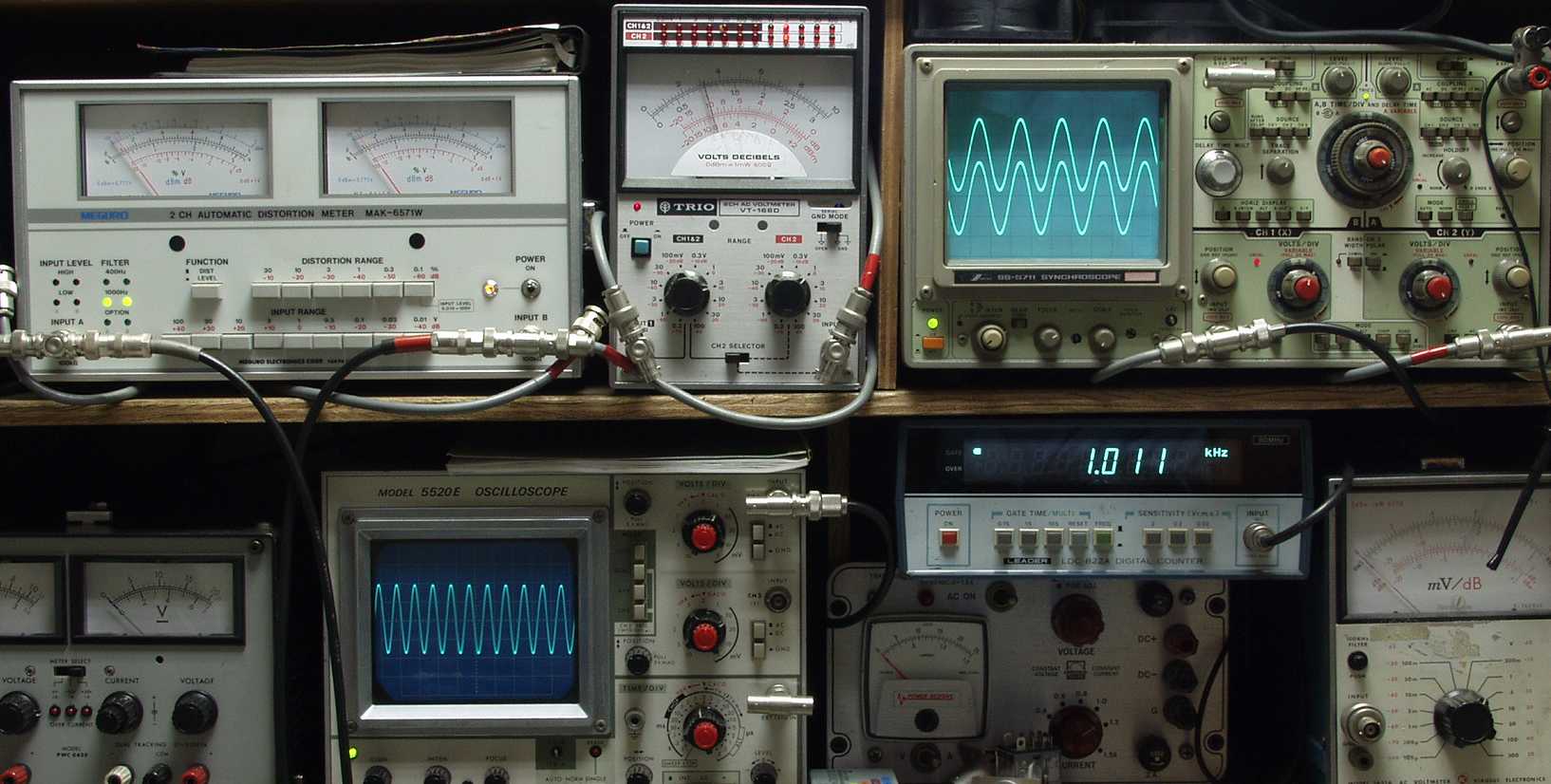

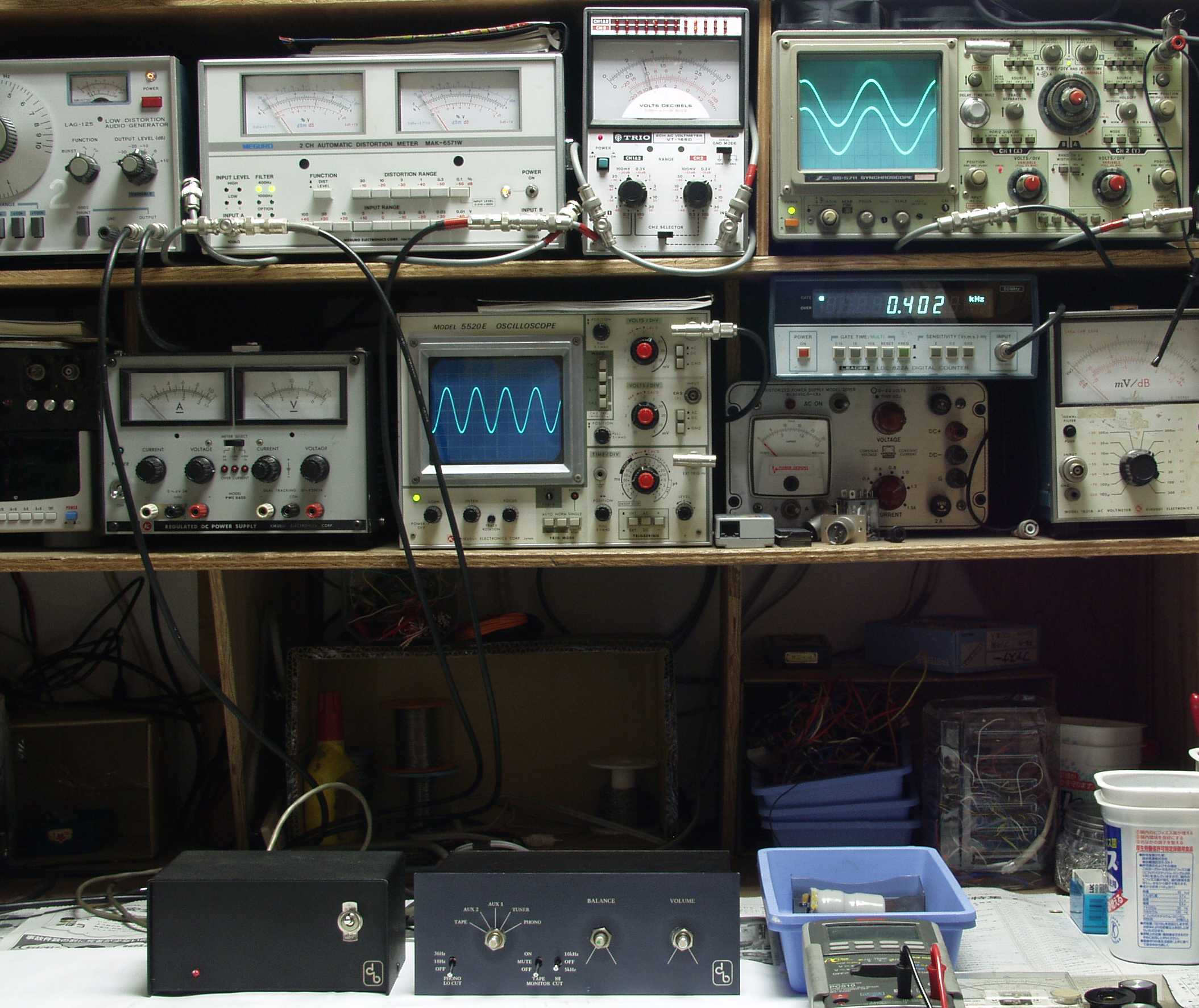

Ｅ．　調整・測定 Ｅ１．　出力／歪み率測定・調整

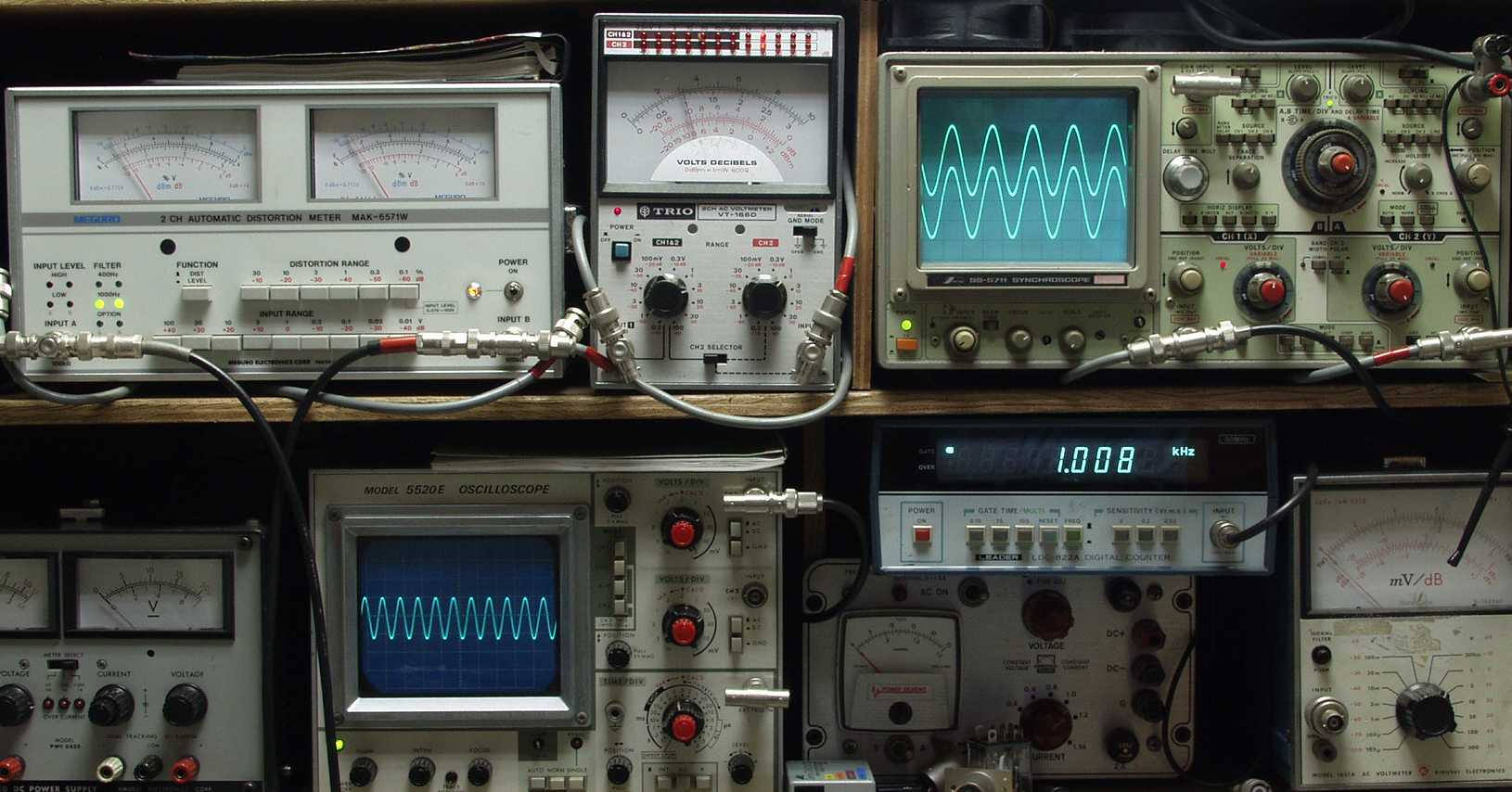

Ｅ２Ａ．　出力電圧１Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＡＵＸ入力　１０００ＨＺ

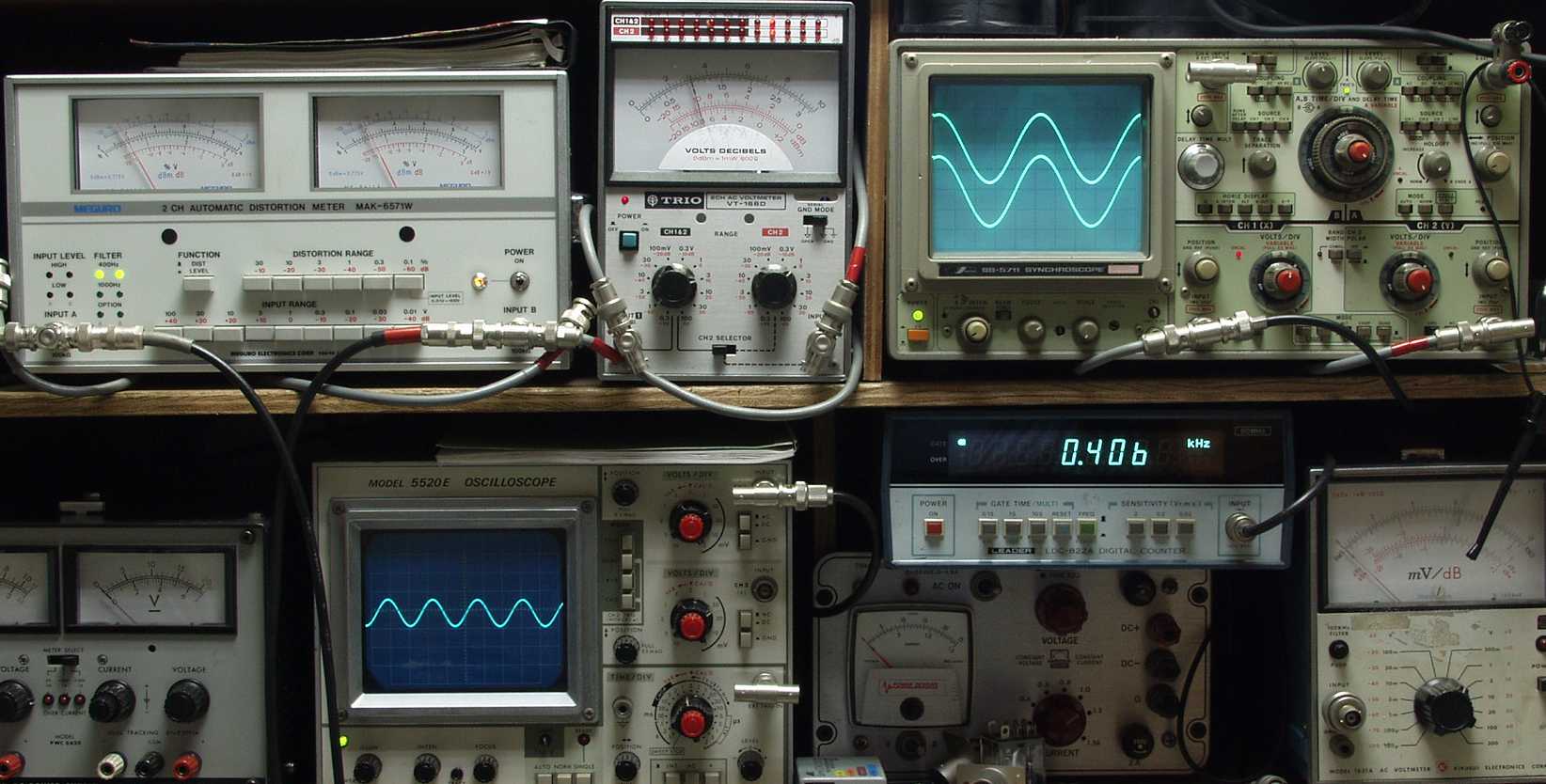

Ｅ２Ｂ．　出力電圧１Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＡＵＸ入力　４００ＨＺ

Ｅ３Ａ．　出力電圧１Ｖ　歪み率＝０．０１５％　測定レンジ＝０．１％　ＭＭ入力　１０００ＨＺ

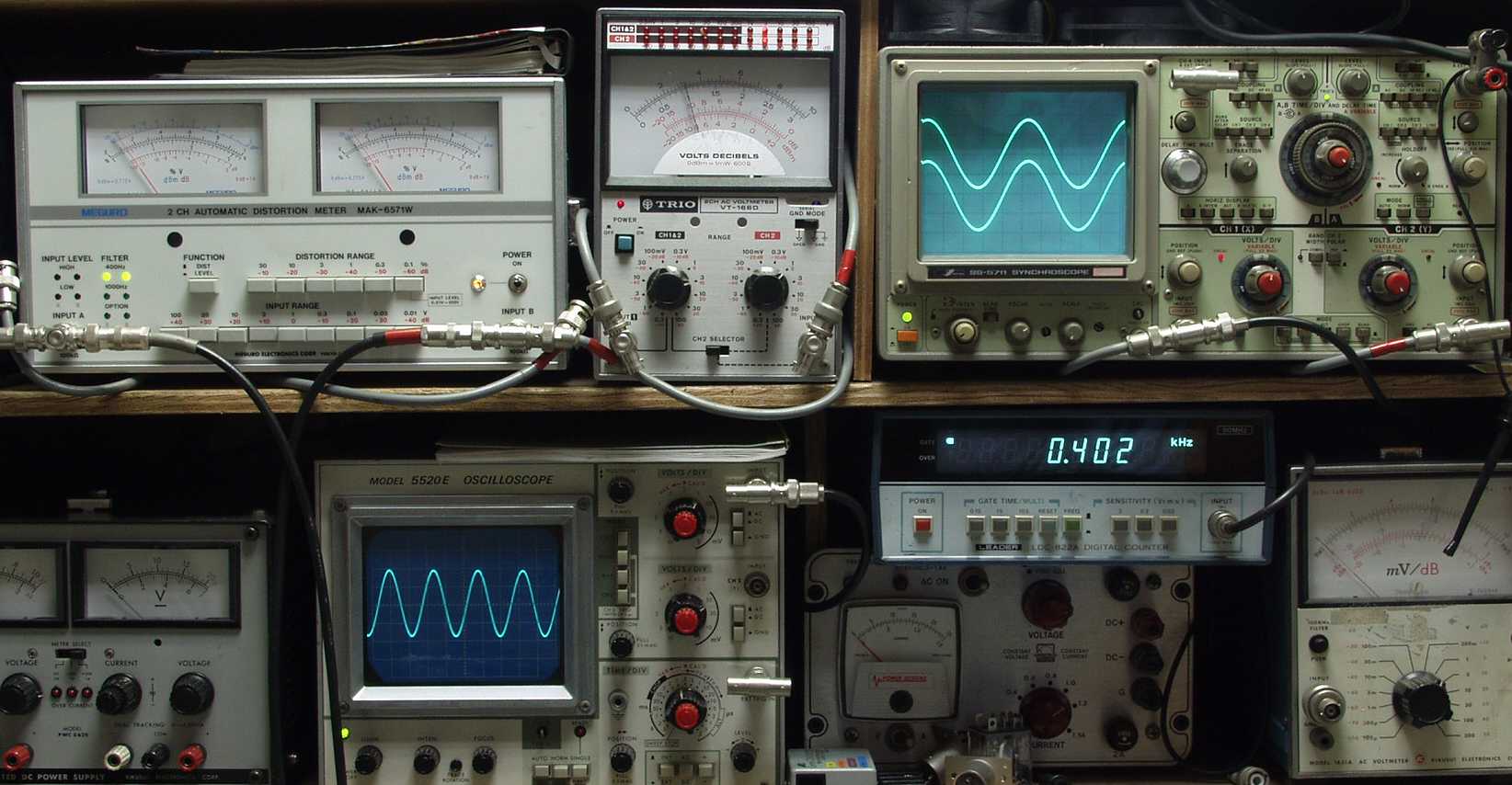

Ｅ３Ｂ．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

Ｅ４．　完成　　２４時間エージング

Ｓ．　ＤＢ　ＳＹＳＴＥＭＳ　ＤＢ−１/ＤＢ−２　の仕様（マニアル・カタログより）

型式 デイヴィッド・ハダウェイが設計し、"The Essential Preamp"と名付けたコントロールアンプ。 コントロール本体部DB-1(￥157,000)と電源部DB-2(￥41,000)を合わせた構成。 全高調波歪率 0.0003%(1kHz) 0.0008%以下(20Hz〜20kHz、出力3V) Phono入力 (10mV入力に対し、IHF-A) 1V(20kHz) 100mV(1kHz) 10mV(20hz) SN比(IHF-A) Phono＝89dB(入力ショート、10mV入力) 　　　　　 83dB(カートリッジ実装、0.65Hz、650Ω) 　　　　　 74dB(入力オープン) ハイレベル＝90dB(入力ショート、1V出力) 最大出力 6V(10kΩ負荷) 入力感度(1V出力時) Phono＝2mV ハイレベル＝120mV フォノ最大許容入力 160mV(1kHz) フィルター ローカット(Phonoのみ)＝20Hz/36Hz、6dB/oct. ハイカット＝5kHz/10kHz、6dB/oct. 電源 AC100V、50Hz/60Hz 外形寸法 本体＝幅216x高さ81x奥行178mm 電源部＝幅160x高さ81x奥行107mm 重量 本体DB-1＝1.2kg 電源部DB-2＝1kg 付属 木製ケース 価格 ￥212,500(1セット、1978年頃) ￥198,000(1セット、1979年頃)

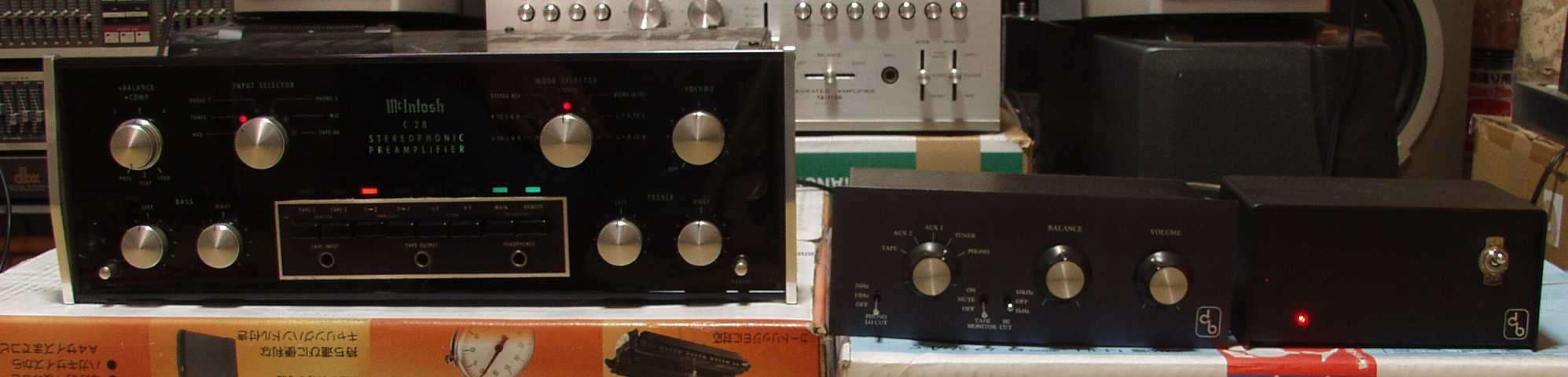

db-1-10
