ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ．　２台目修理記録
平成１４年７月２５到着　平成１５年４月２０日完成
修理依頼者の要望によりさらなるチュンUPを行い、音が通る所を改善します＝この改造は表題が青で表示します
注意　このAMPはPRE−OUT／REC端子出力にDCが出る事が有ります。
　　　　よって、メインAMPに、DC入力が有る場合、これを使用しないように！　HMA−９５００やB-2301等
Ａ．　修理前の状況
  • チューウニング修理。

Ｂ．　原因・現状
  • 経年変化による劣化。

Ｃ．　修理状況
  • 全電解コンデンサー交換。
    ペーパーコンデンサーをメタライズド・フイルム・コンデンサーに交換。
    半固定ＶＲ交換。
    初段ＦＥＴ（電解トランジスター）交換。
    リード・リレー交換。
    入力端子修理。


D．　使用部品
  • オーディ用電解コンデンサー　　　　１０８個（ニチコン・ミューズ使用）。
    フイルム・コンデンサー　　　　　　　　４４個（ローデンシュタイン使用）。
    半固定ＶＲ　　　　　　　　　　　　　　　　４個。
    リード・リレー　　　　　　　　　　　　　　　９個。
    ＦＥＴ（電解トランジスター）　　　　　　　２個。

Ｅ．　調整・測定

Ｆ．　上位測定器による　調整・測定

Ｇ．　修理費（改造費）　　この全ての改造費＝８０，０００円
　　　　　　　　　　　　　　　　　（電解コンデンサー、リレー支給）　（お馴染み様価格＝３台目より）

Ｈ．　ＥＱ−ＡＭＰの左右差を修理及び　さらなるチュンUP　オーディオ用フイルムコンデンサー、オーディオ用抵抗に交換

Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ　の仕様（マニアル・カタログより）
Ｃ．　修理状況

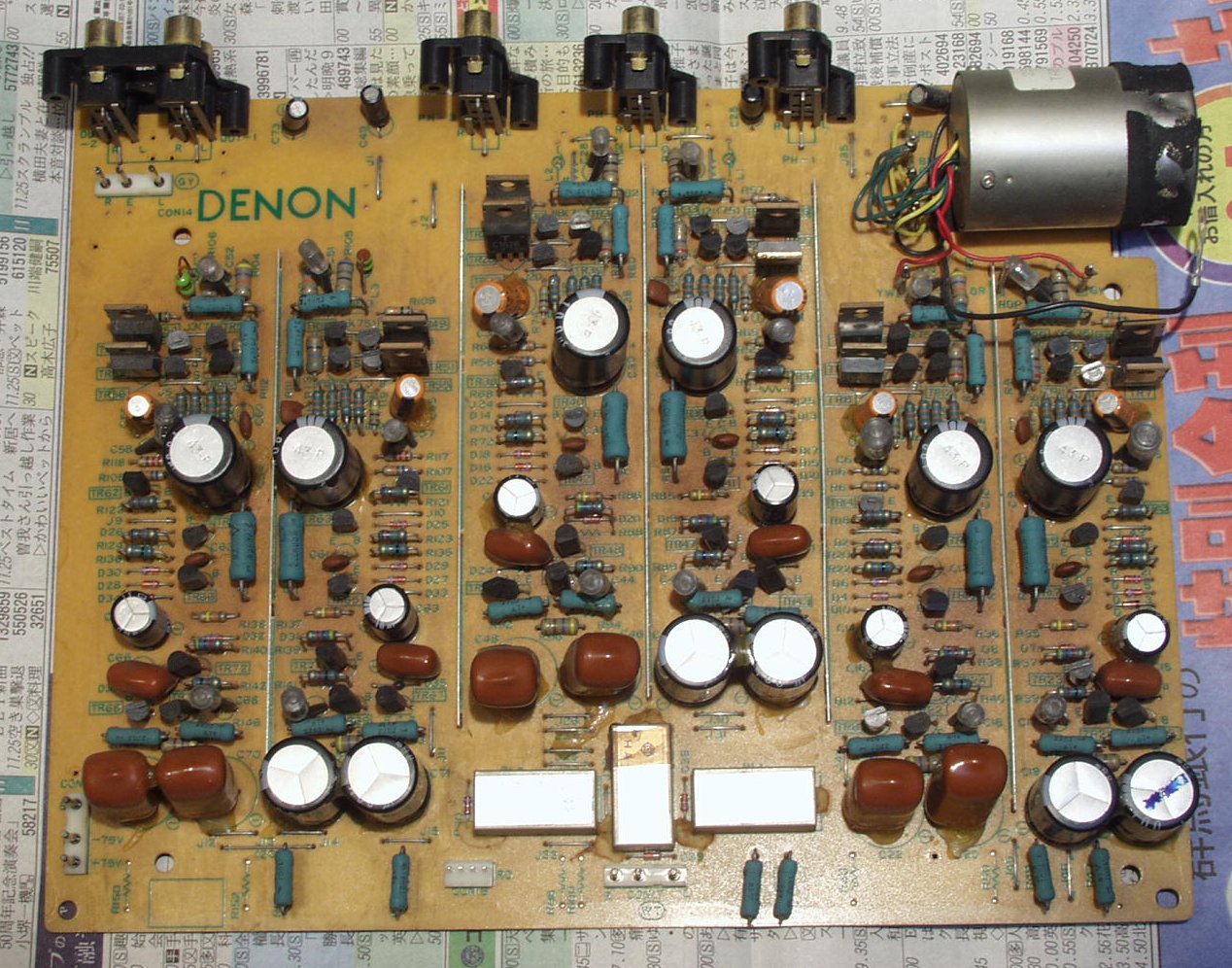

Ｃ１１．　修理前　ＥＱ−HEAD-ＡＭＰ基板　左＝MM　中＝MC　右＝トランス使用ＭＣ　上右端がＭＣ−トランス
Ｃ１２．　修理後　ＥＱ−HEAD-ＡＭＰ基板　電解コンデンサー交換
Ｃ１３．　修理後　ＥＱ−ＡＭＰのRCA端子　太いケーブルを繋ぐのでホットボンドで補強
Ｃ１４．　修理前　ＥＱ−HEAD-ＡＭＰ基板裏

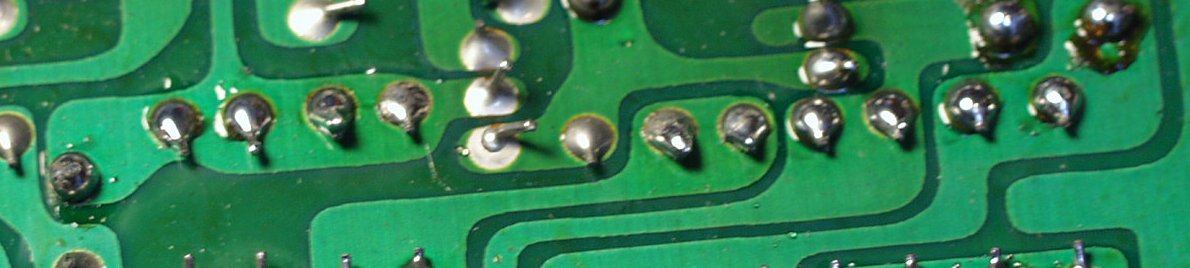

Ｃ１５．　修理（半田補正）後　ＥＱ−HEAD-ＡＭＰ基板裏 　全ての半田をやり修す
Ｃ２１．　修理前　ＥＱ−ＡＭＰ
Ｃ２２．　修理後　ＥＱ−ＡＭＰ基板　電解コンデンサー交換

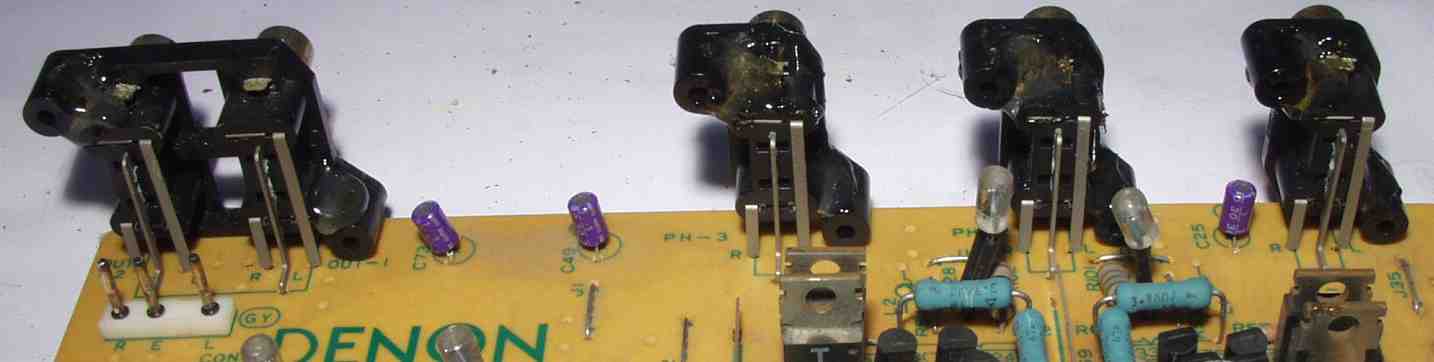

Ｃ２３．　修理後　RCA端子　太いケーブルを繋ぐのでホットボンドで補強

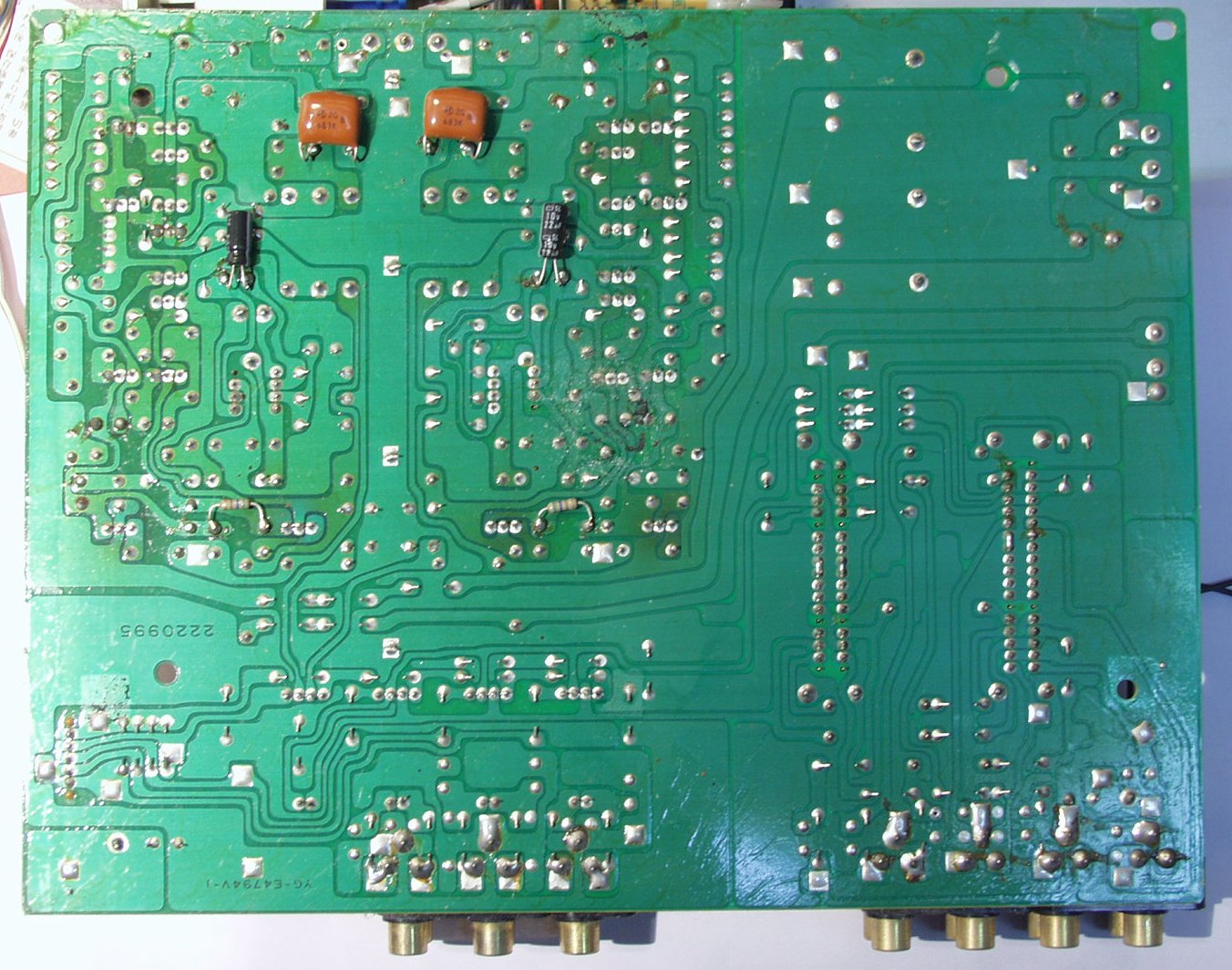

Ｃ２４．　修理前　ＥＱ−ＡＭＰ基板裏
Ｃ２５．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏 　全ての半田をやり修す
Ｃ３１．　修理前　電源・コントロール基板
Ｃ３２．　修理後　電源・コントロール基板　電解コンデンサー交換
Ｃ３３．　修理前　電源・コントロール基板裏

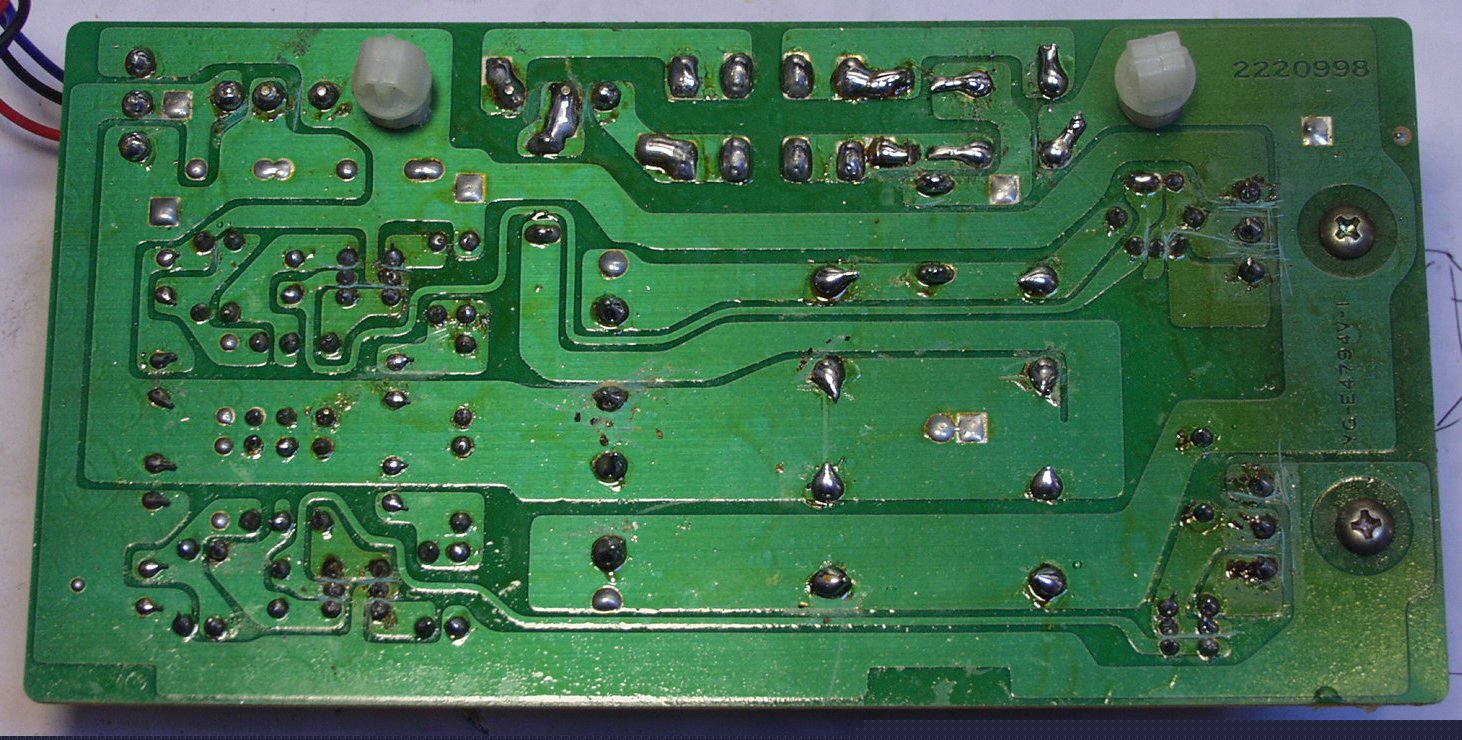

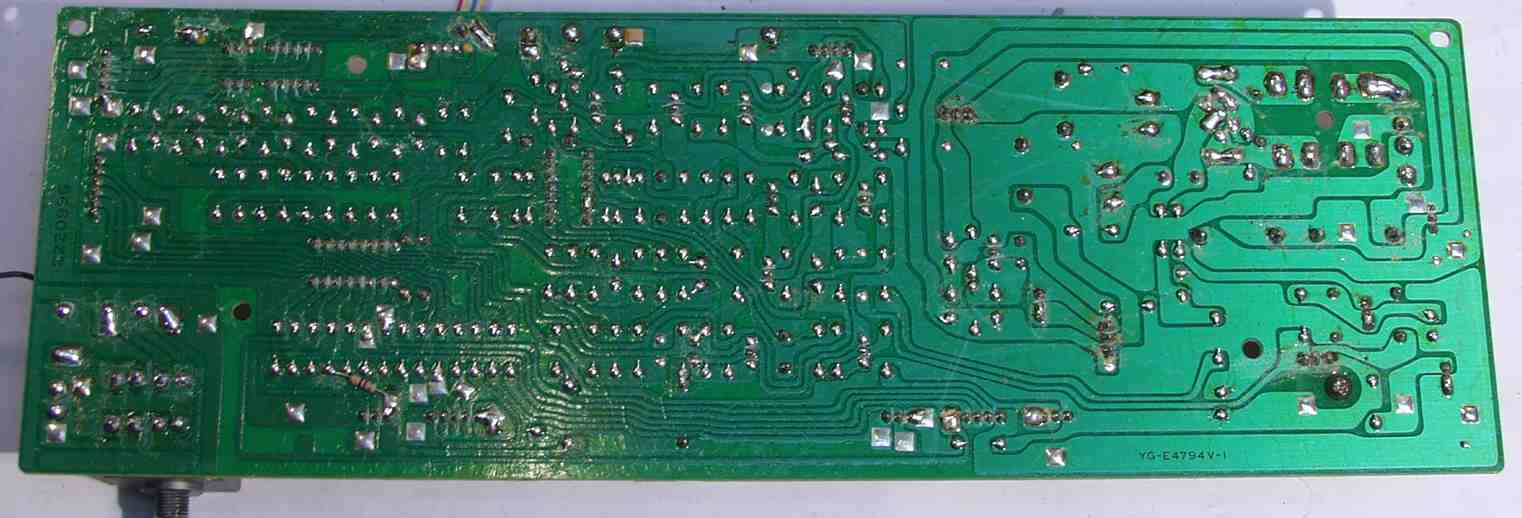

Ｃ３４．　修理（半田補正）後　電源・コントロール基板裏 　全ての半田をやり修す

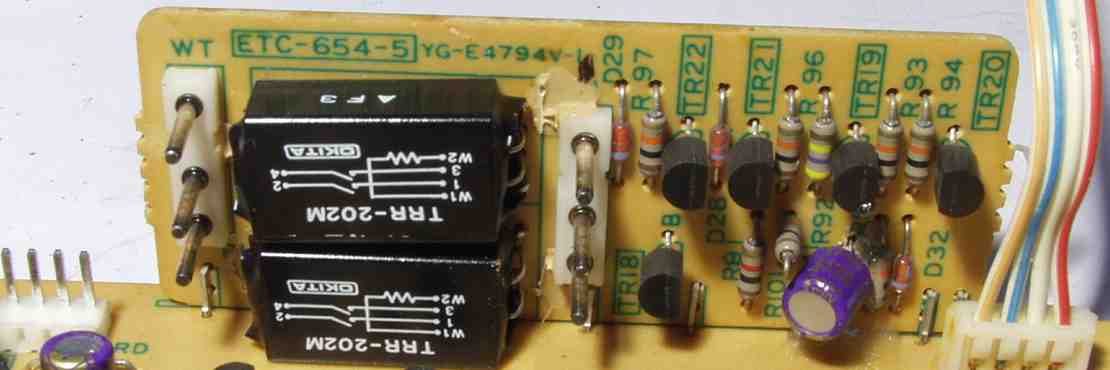

Ｃ３５．　修理後　電源・コントロール・リレー基板
Ｃ３６．　修理（半田補正）後　電源・コントロール基板・リレー基板裏

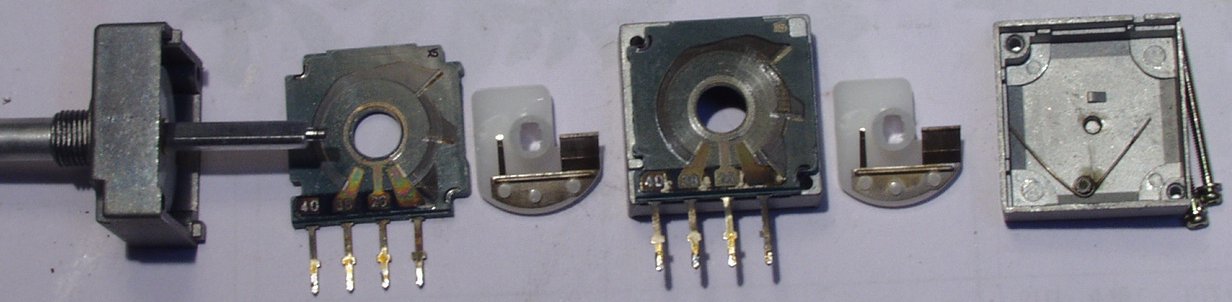

Ｃ３７．　メインＶＲの分解
Ｃ３８．　清掃前　抵抗体摺動部　内側の丸い所が酸化しているのが見える

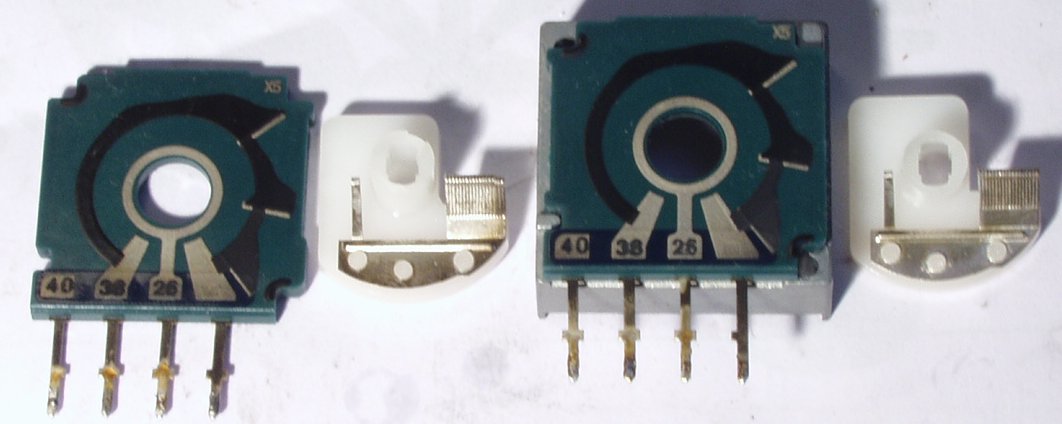

Ｃ３９．　清掃後　抵抗体摺動部
Ｃ４１．　修理前　電源基板
Ｃ４２．　修理後　電源基板　電解コンデンサー交換　そこのけそこのけブラックゲ−トが鎮座

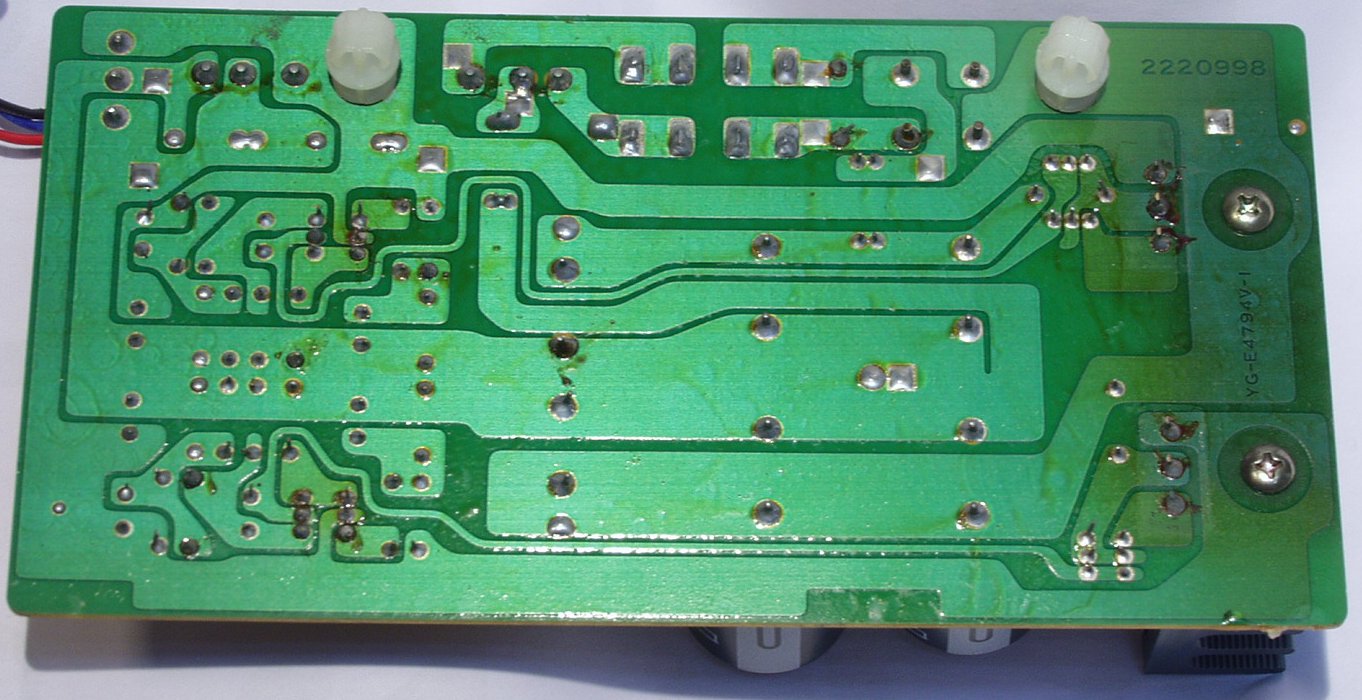

Ｃ４３．　修理前　電源基板裏
Ｃ４４．　修理（半田補正）後　電源基板裏 　全ての半田をやり修す

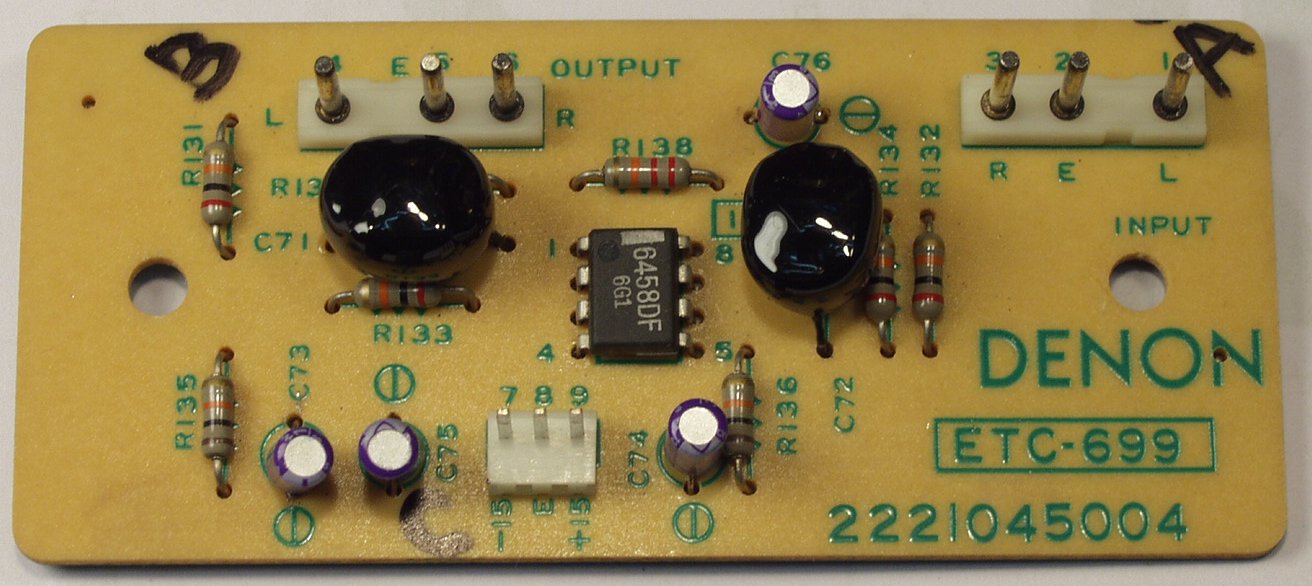

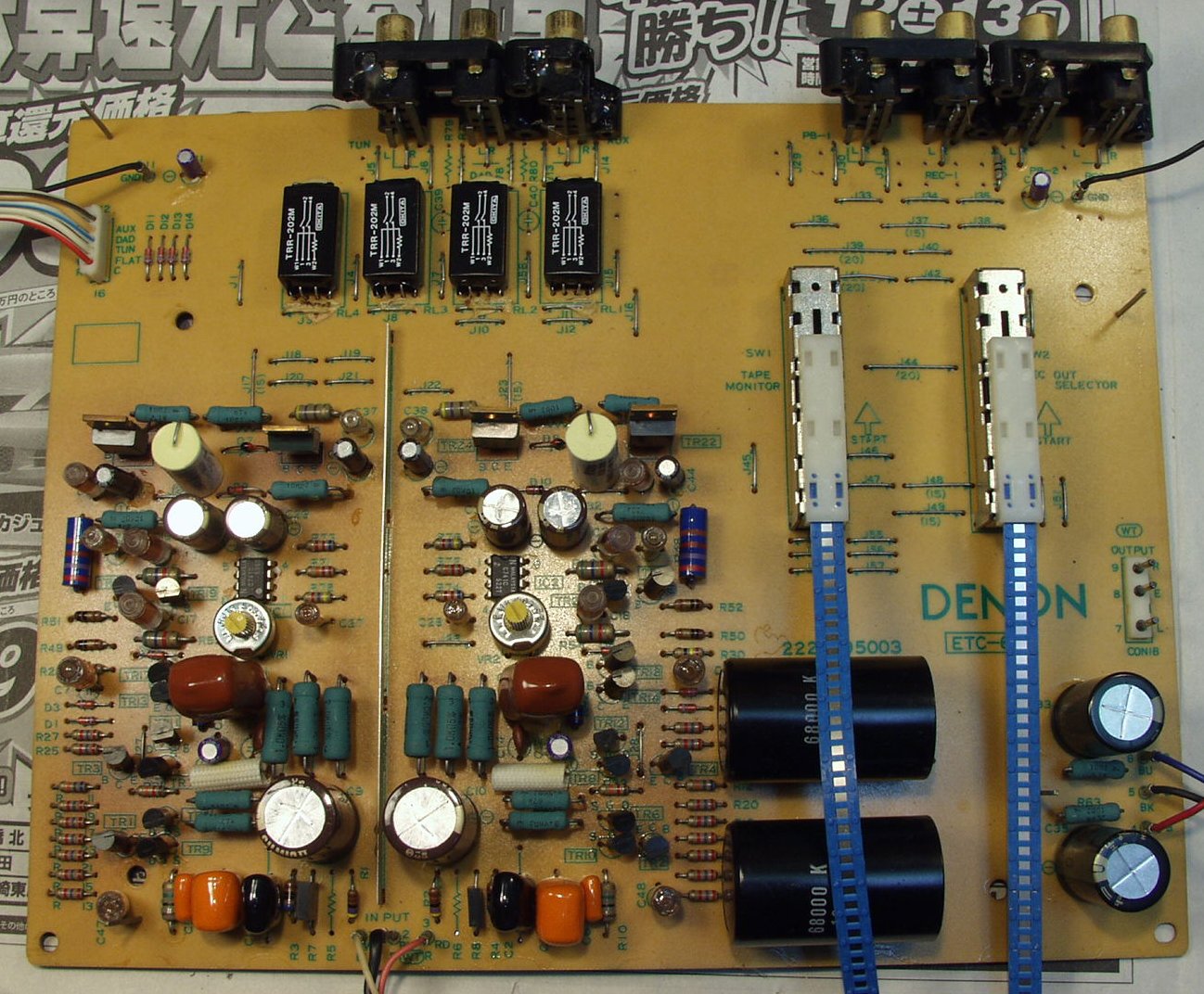

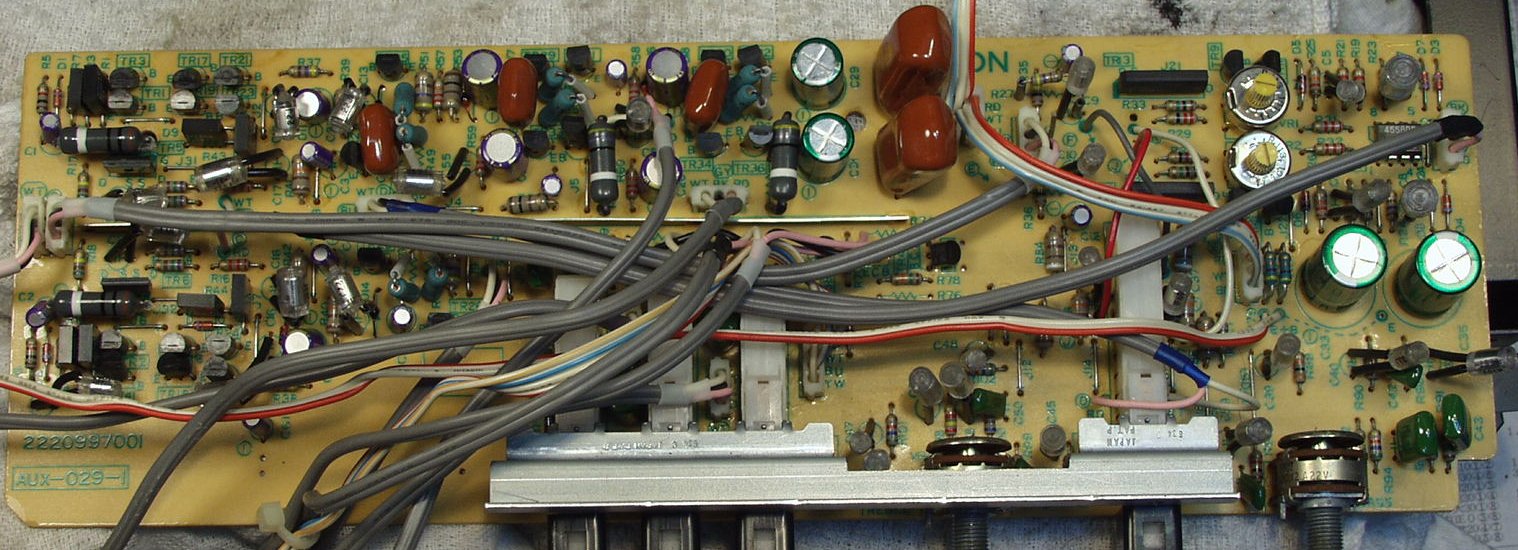

Ｃ５１．　修理前　バッファーＡＭＰ・ＳＷコントロール基板
Ｃ５２．　修理後　バッファーＡＭＰ・ＳＷコントロール基板　電解コンデンサー交換

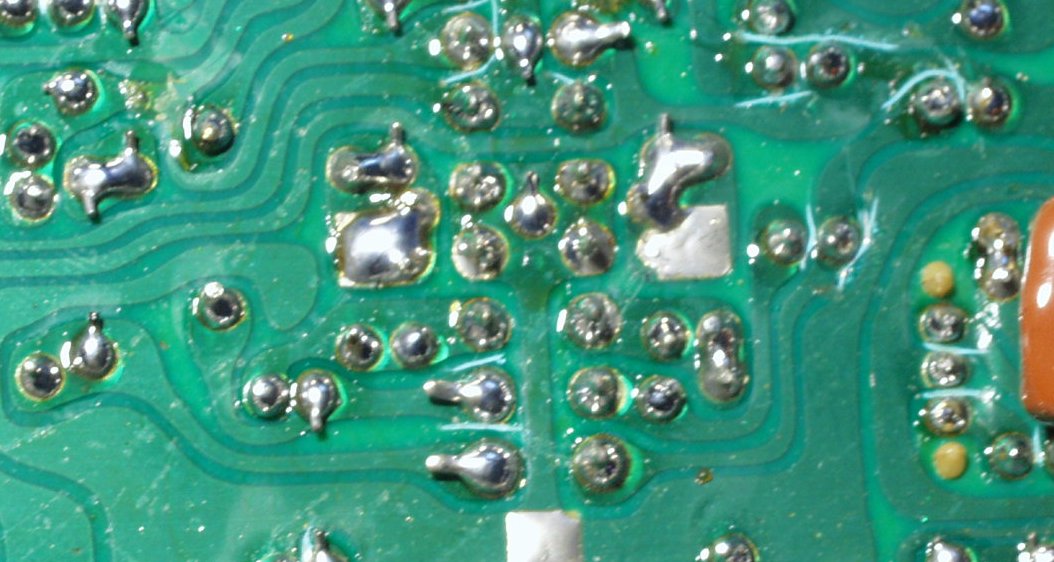

Ｃ５３．　修理（半田補正）中　バッファーＡＭＰ・ＳＷコントロール基板裏　半田不良

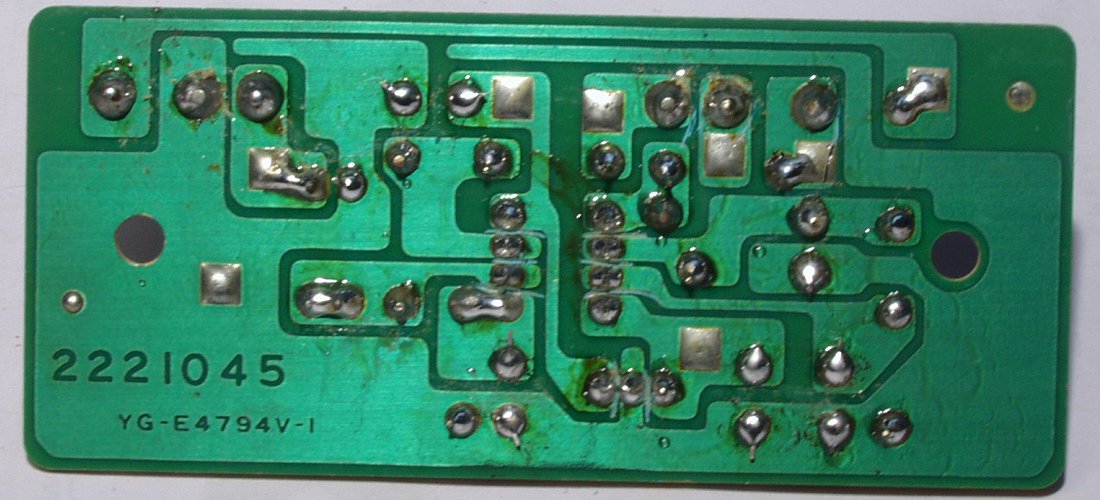

Ｃ５４．　修理（半田補正）後　バッファーＡＭＰ・ＳＷコントロール基板裏 　全ての半田をやり修す

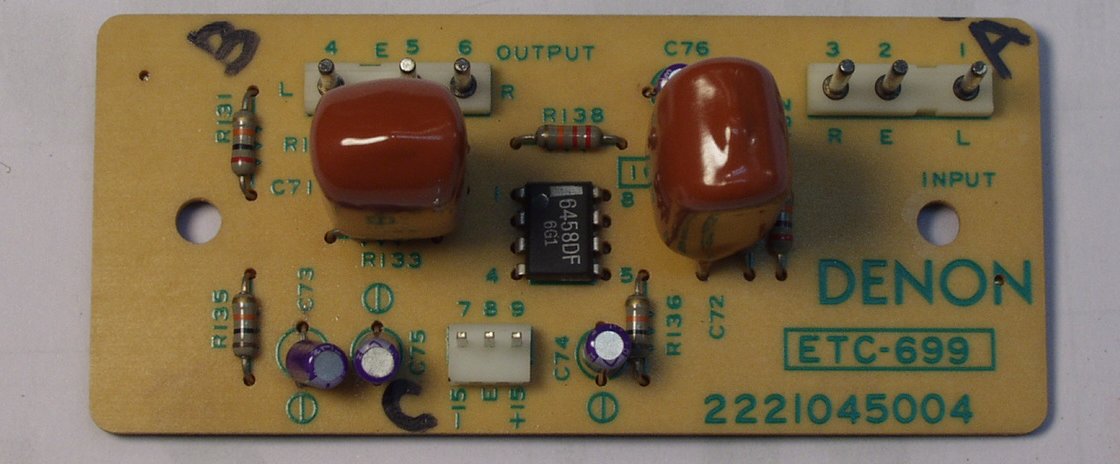

Ｃ５５．　修理後　ＮＦＢ−ＡＭＰ基板
Ｃ５６．　修理（半田補正）後　　ＮＦＢ−ＡＭＰ基板裏

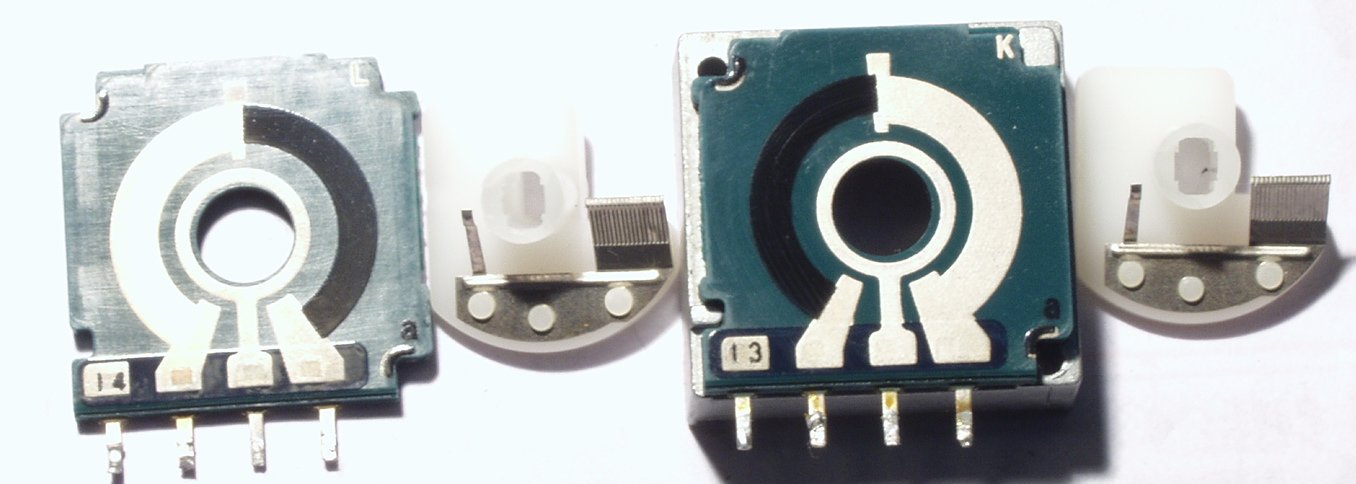

Ｃ５７．　バランスＶＲの分解　内側の丸い所が酸化しているのが見える
Ｃ５８．　バランスＶＲ　清掃後
C６．　交換部品　

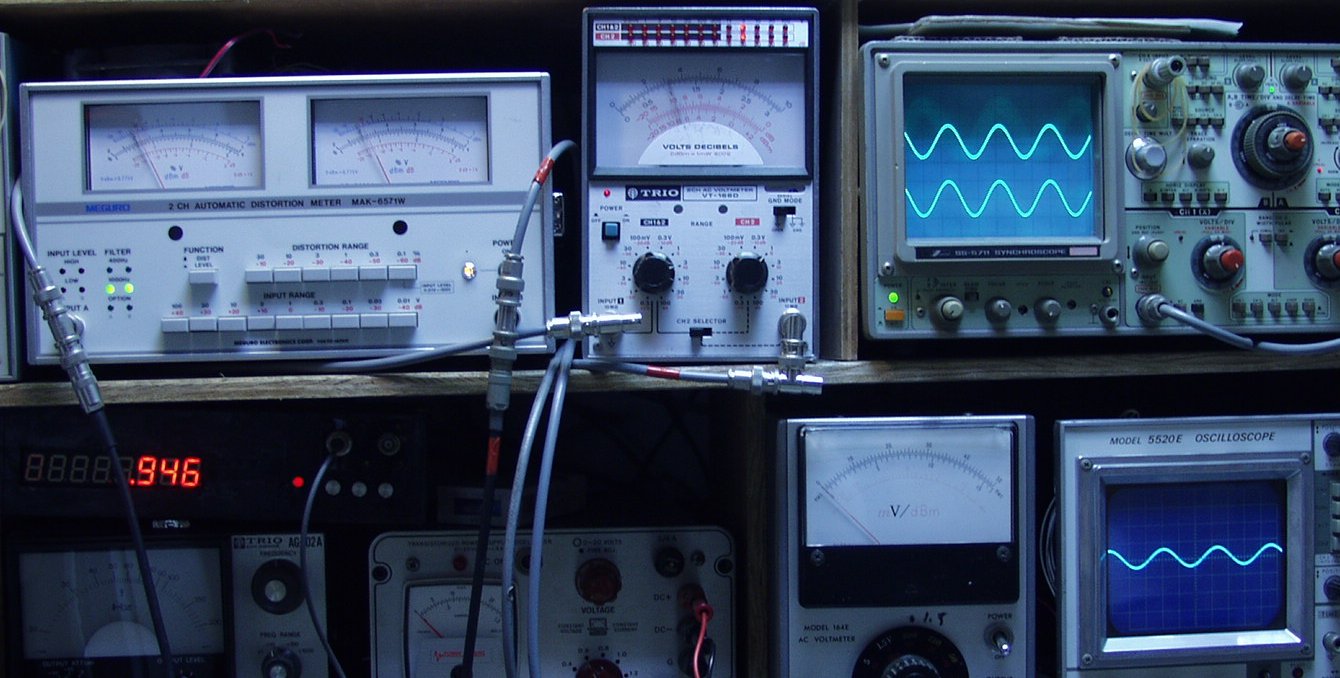

Ｅ．　調整・測定

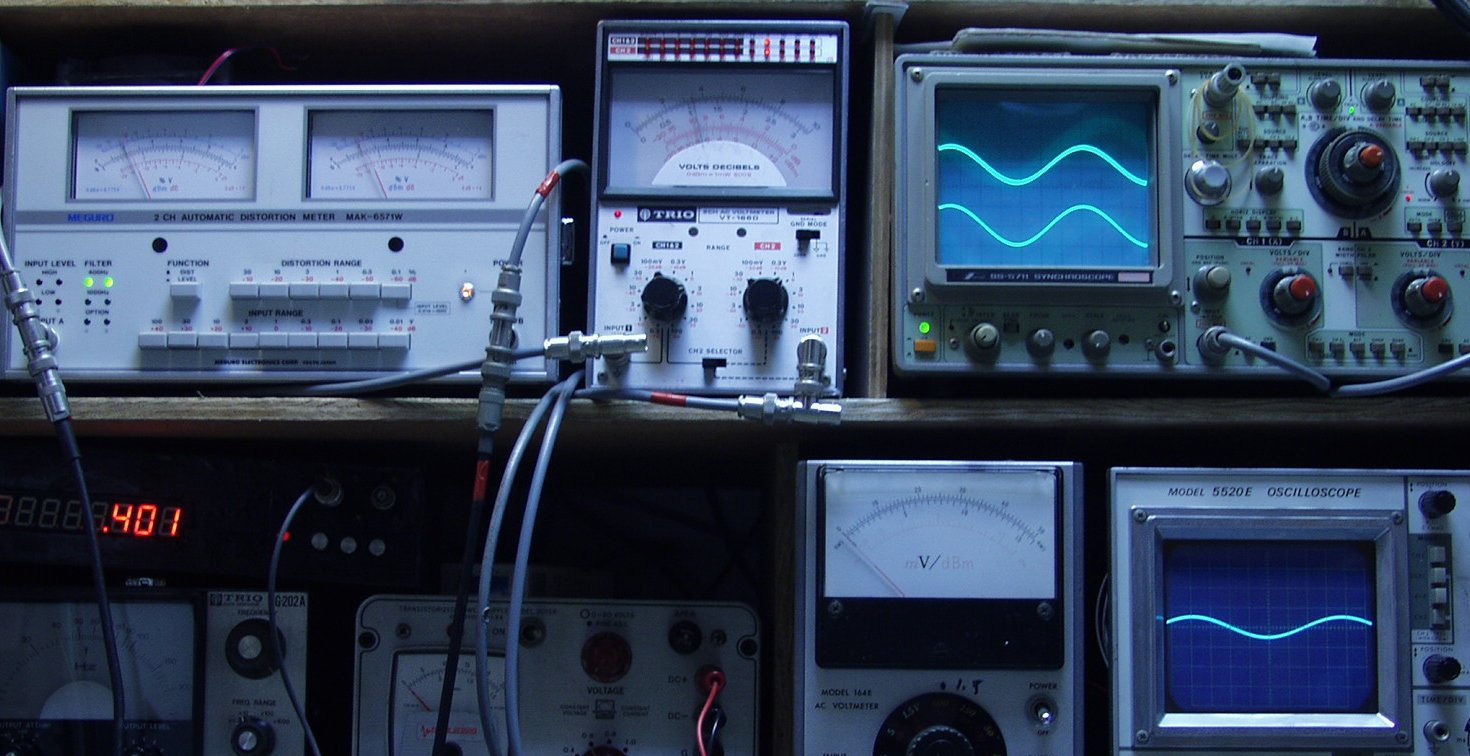

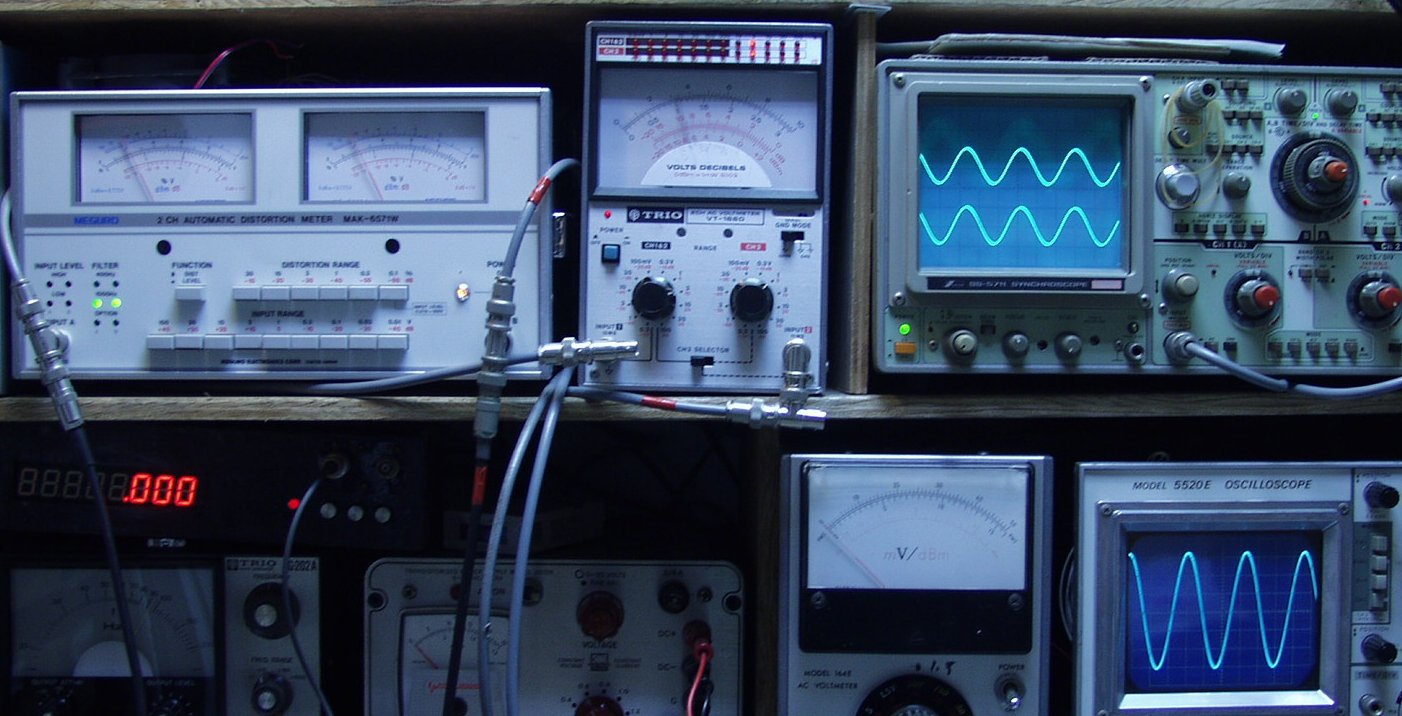

Ｅ１．　出力／歪み率測定

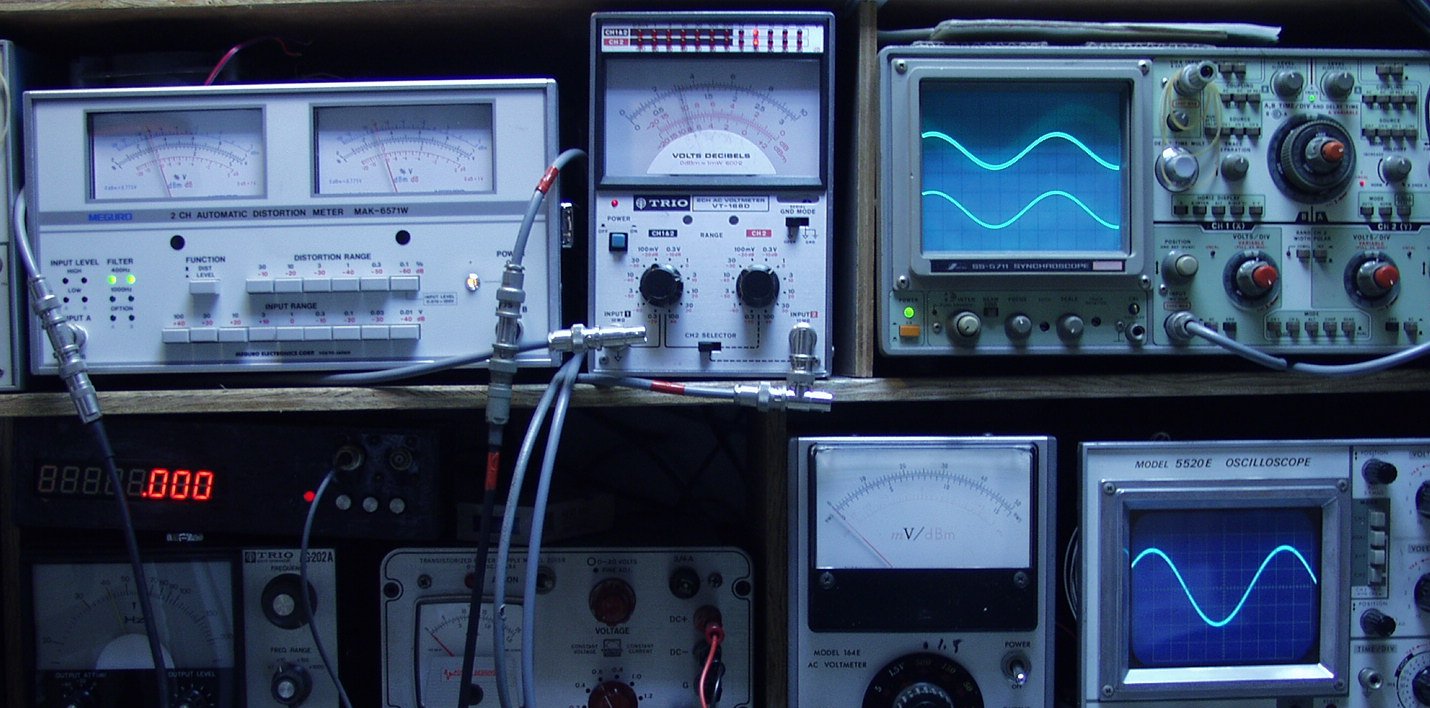

Ｅ１１．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＡＵＸ入力　１０００ＨＺ
Ｅ１２．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＡＵＸ入力　４００ＨＺ

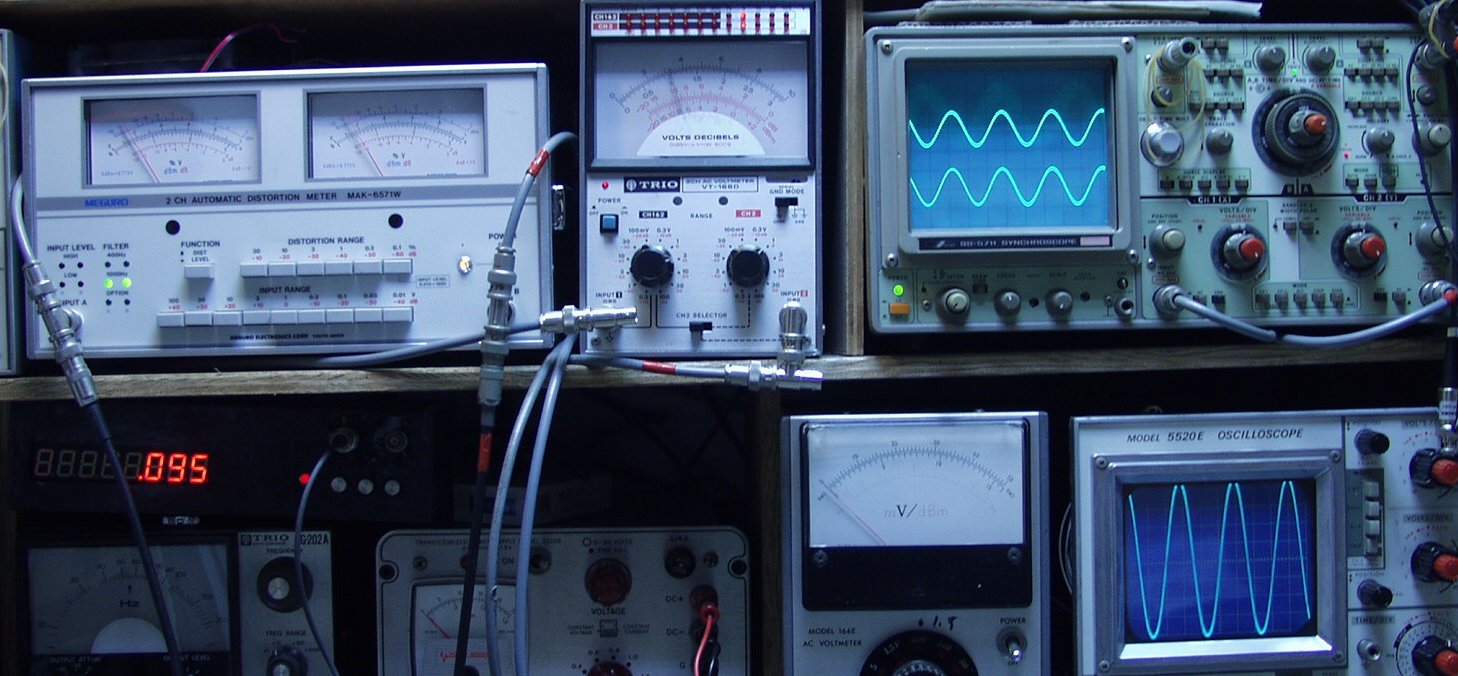

Ｅ２１．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＣ（トランス）入力　１０００ＨＺ
Ｅ２２．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＭ（トランス）入力　４００ＨＺ

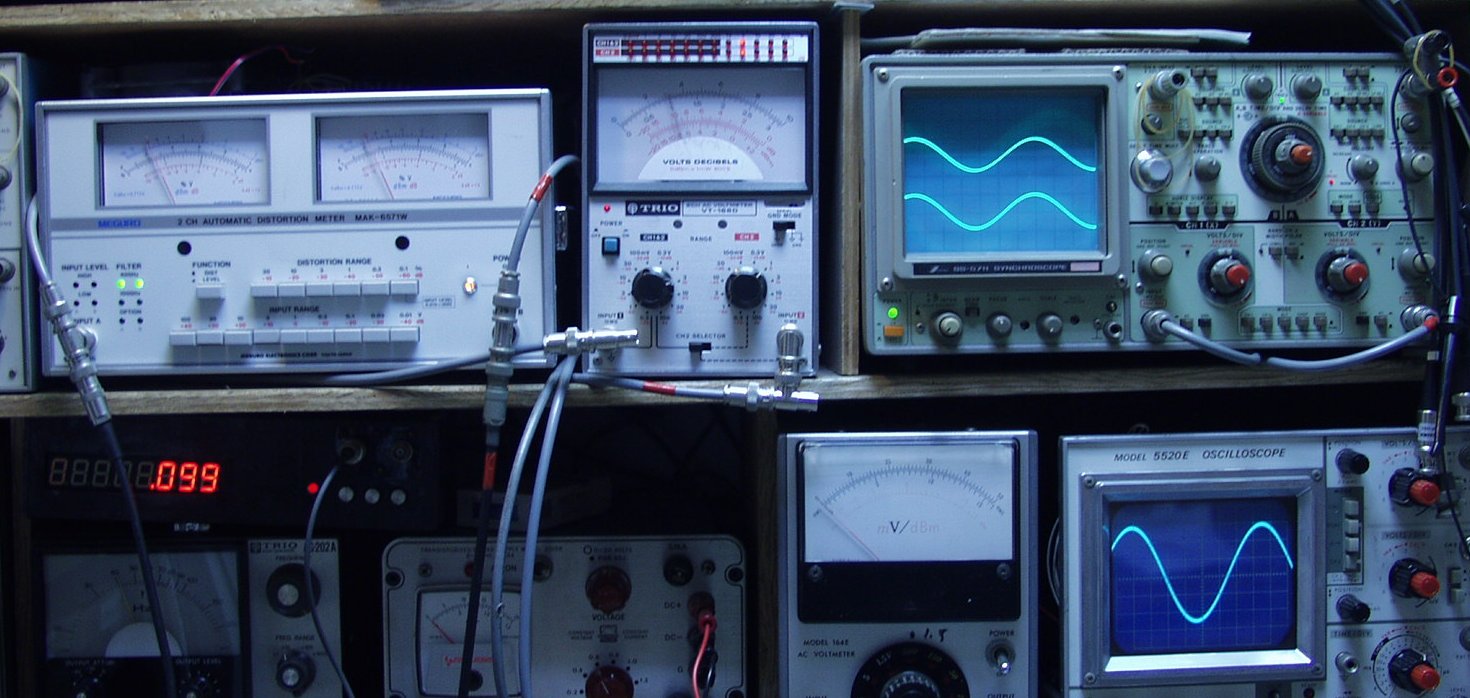

Ｅ３１．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＭ入力　１０００ＨＺ　
Ｅ３２．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

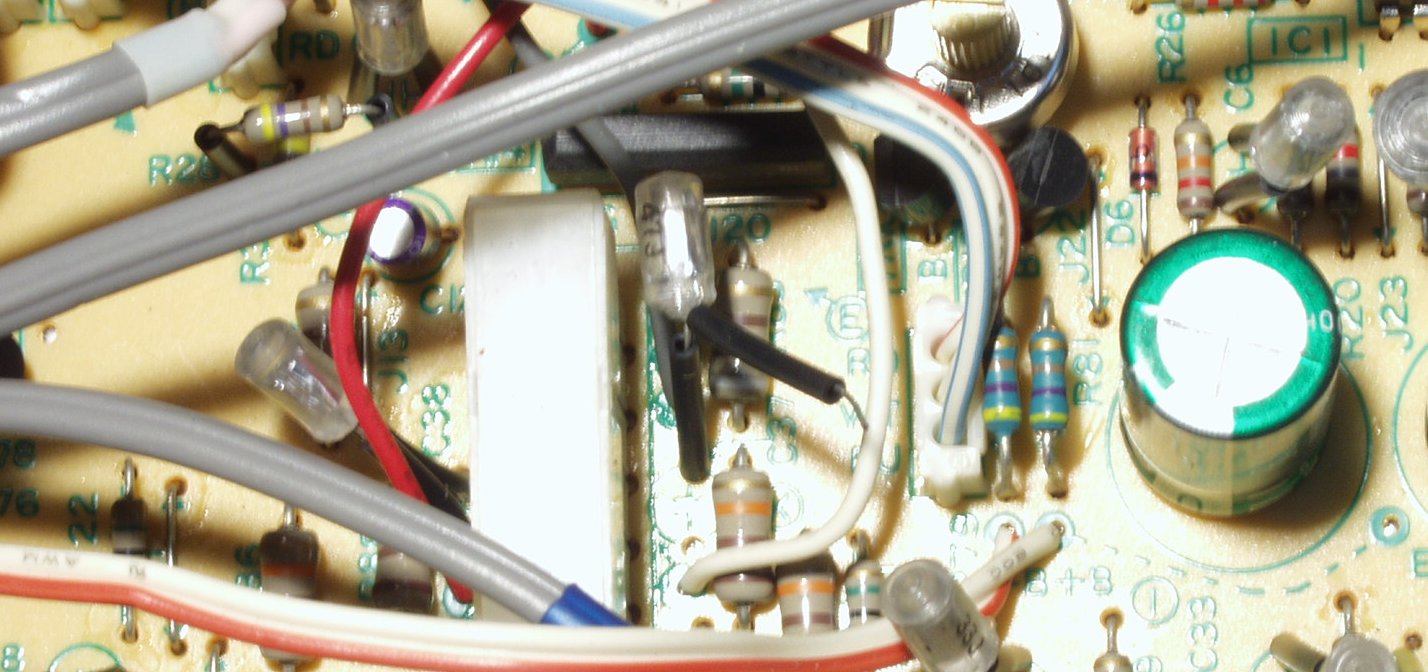

Ｅ４．　左右のばらつきが有るので点検すると、製造時のコンデンサーが半田付け（穴に差し込んでない）
　　　　　このお陰で、全部解体する事になる
　　　　　真ん中のスチールコンデンサー
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　↑
　　　　　真ん中左右で半田のノリが違う　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　↑　　　　　　　　　　　　　　　　　　　　　　　↑
Ｆ．　上位測定器による　調整・測定
Ｆ１．　下のオーディオアナライザーで自動測定

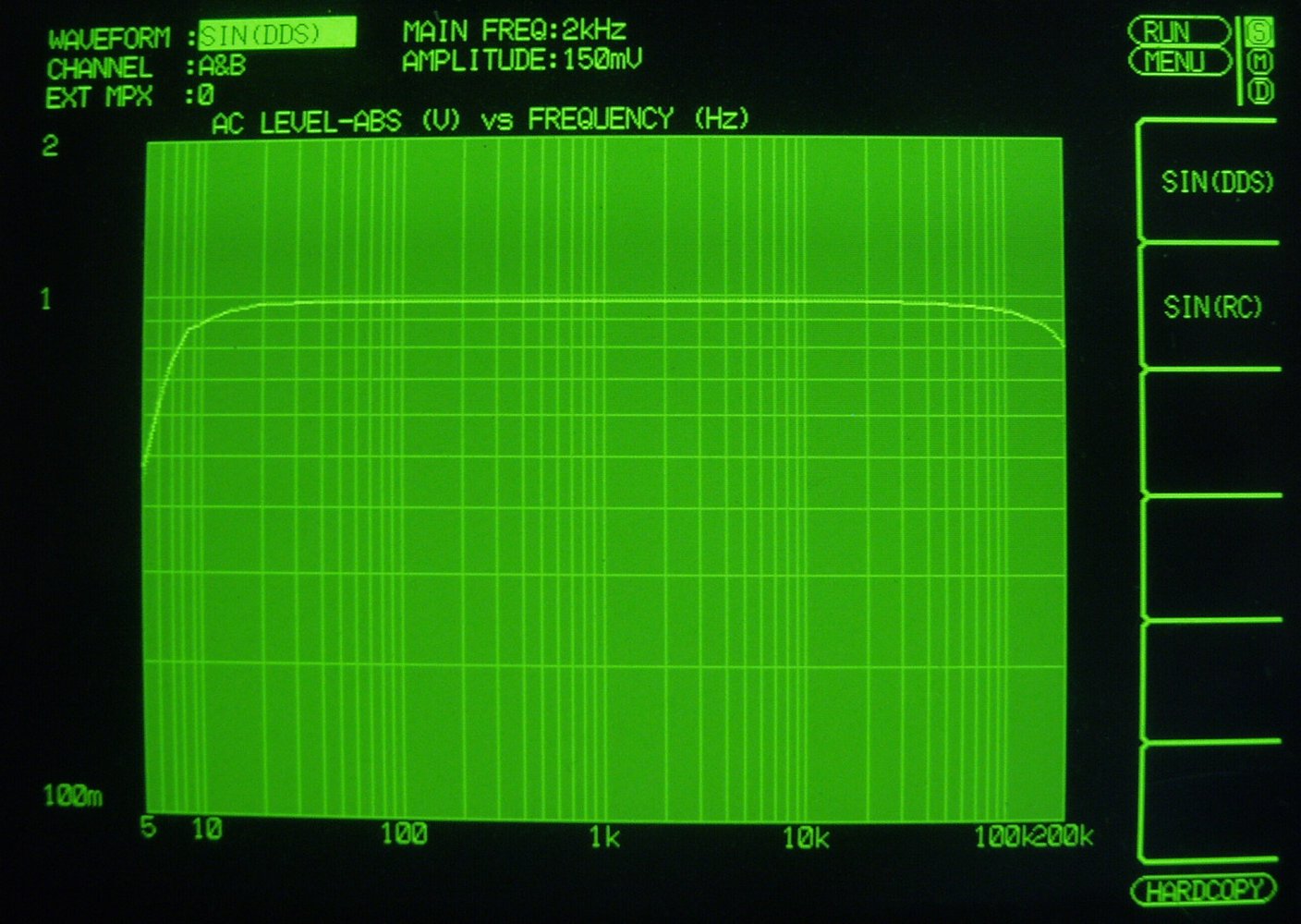

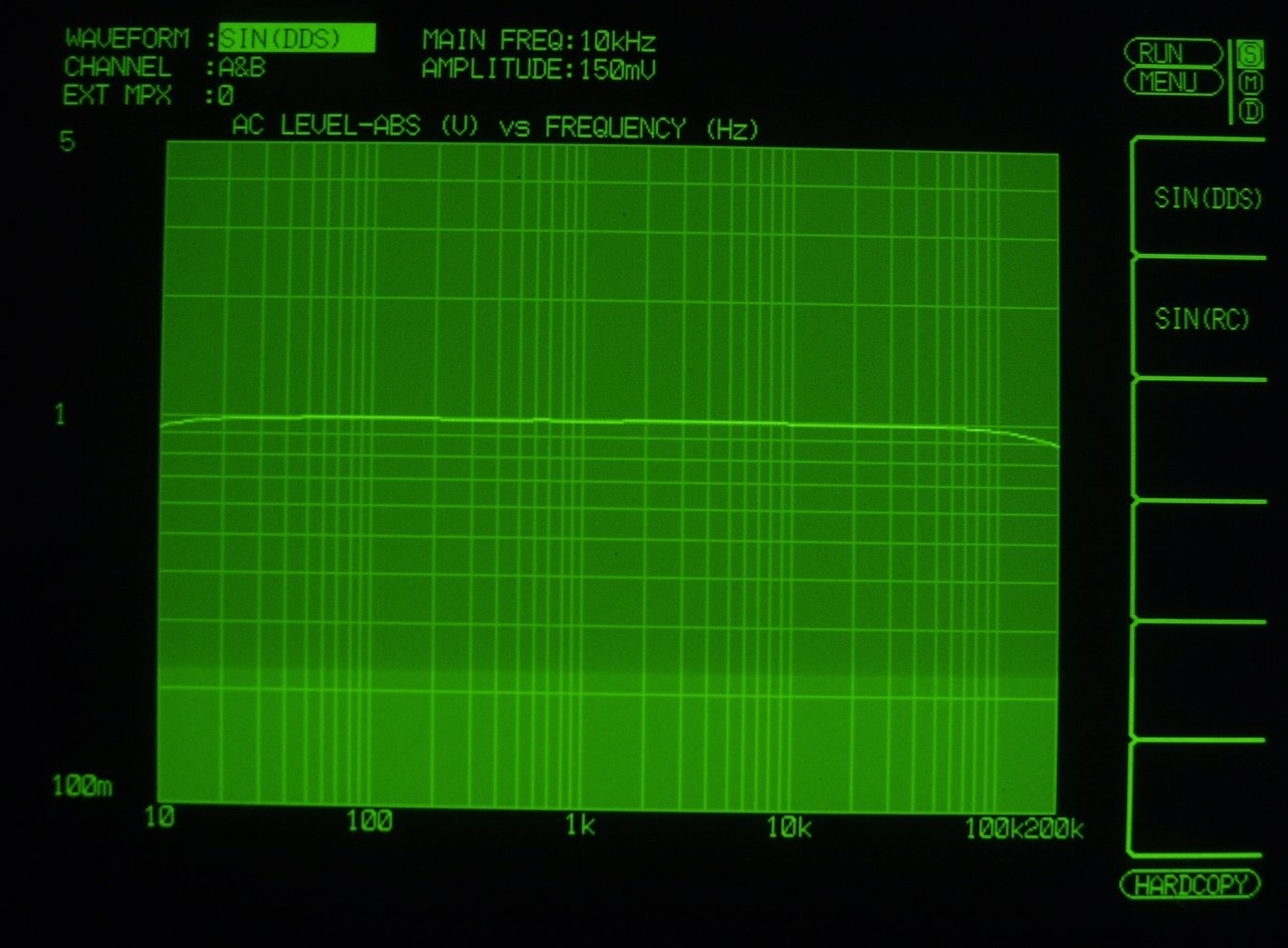

Ｆ１１．　入出力特性測定（AUX入力）
　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で０．９Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

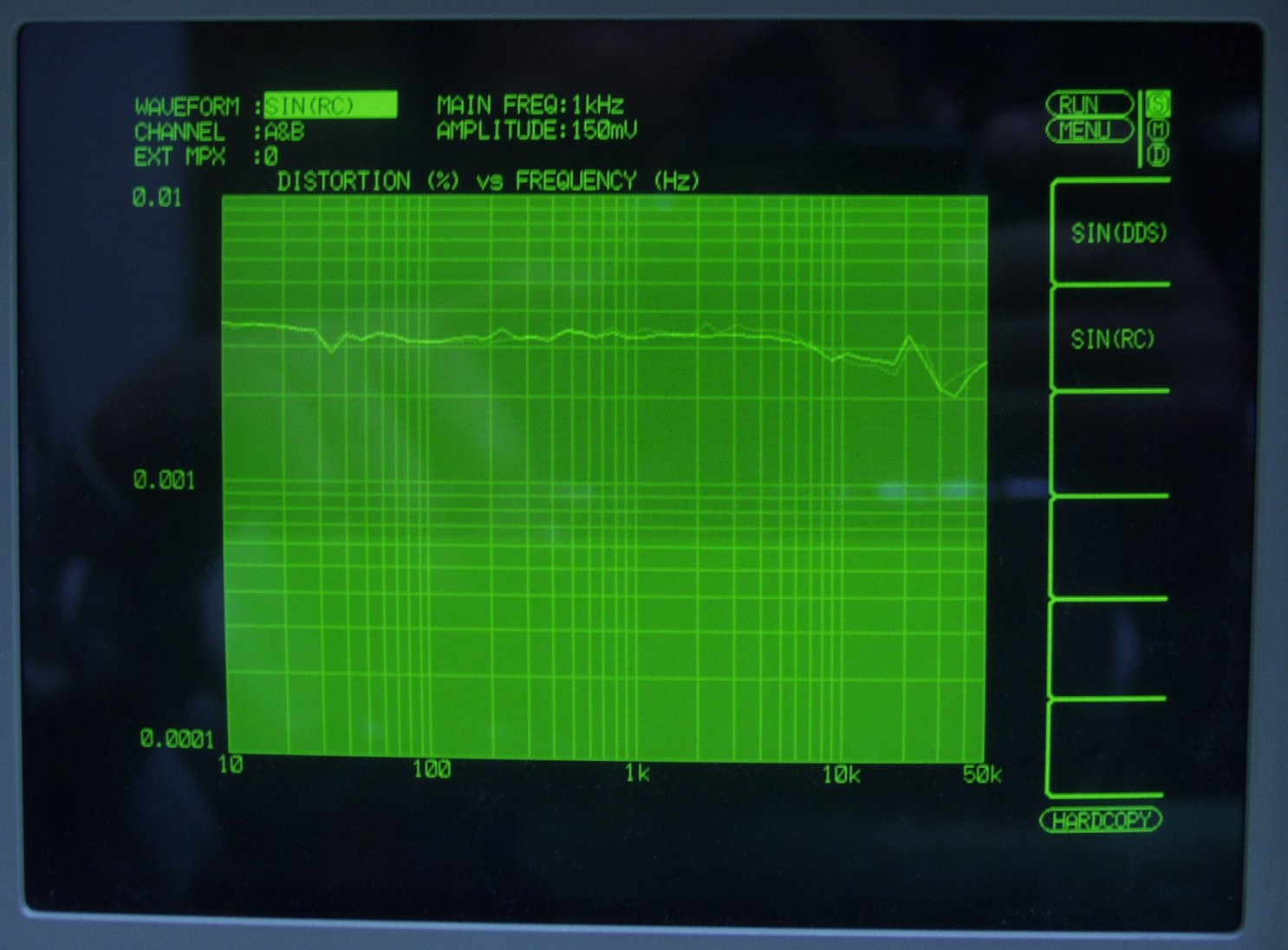

Ｆ１２．　歪み率特性測定（AUX入力）
　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色
Ｆ２１．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−３
　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色
　　　　　　高域５０ｋHZから左右に差が出ているのは、EQ-AMPのフイルムコンデンサ−の劣化でしょう　　　　　

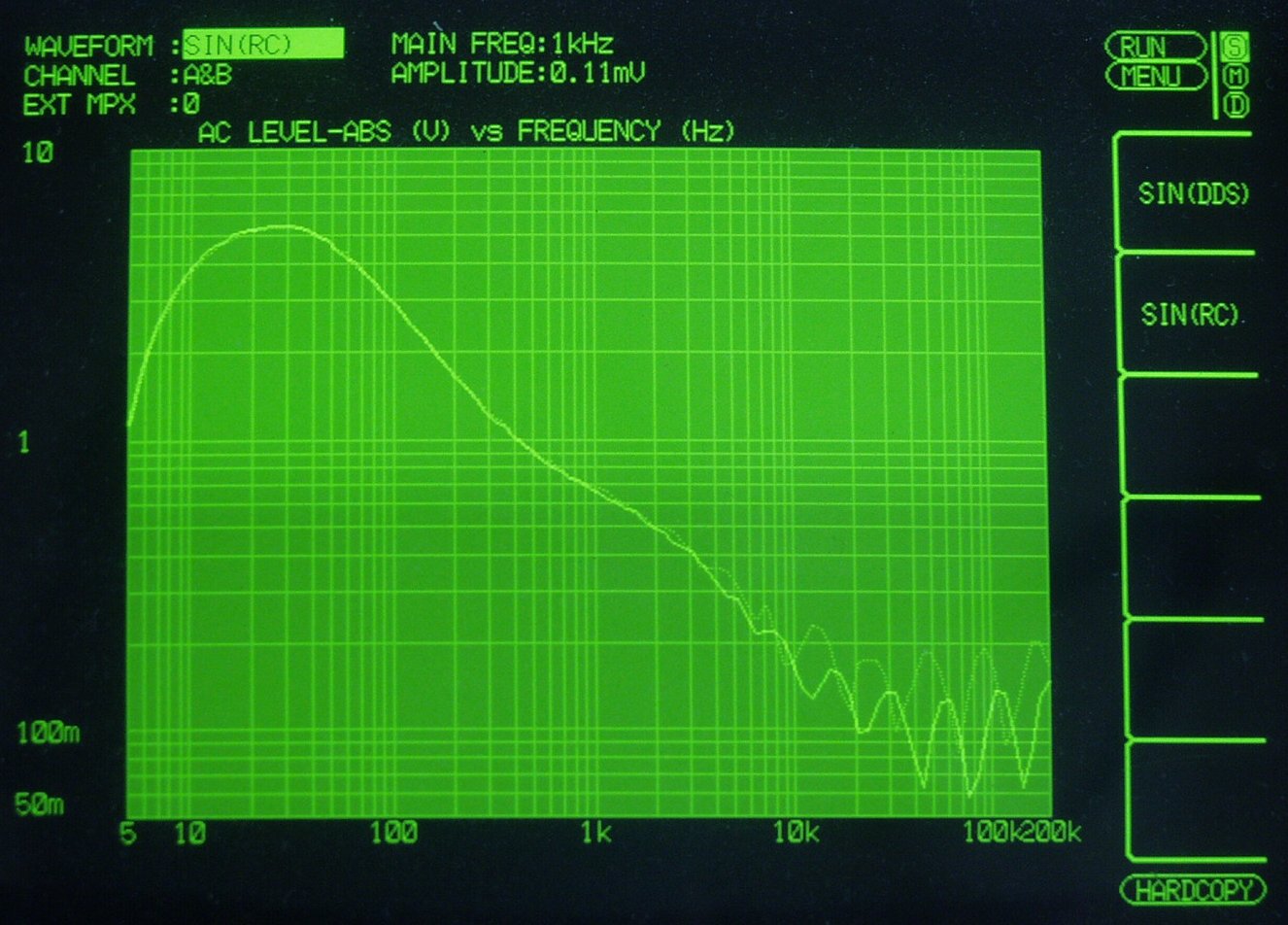

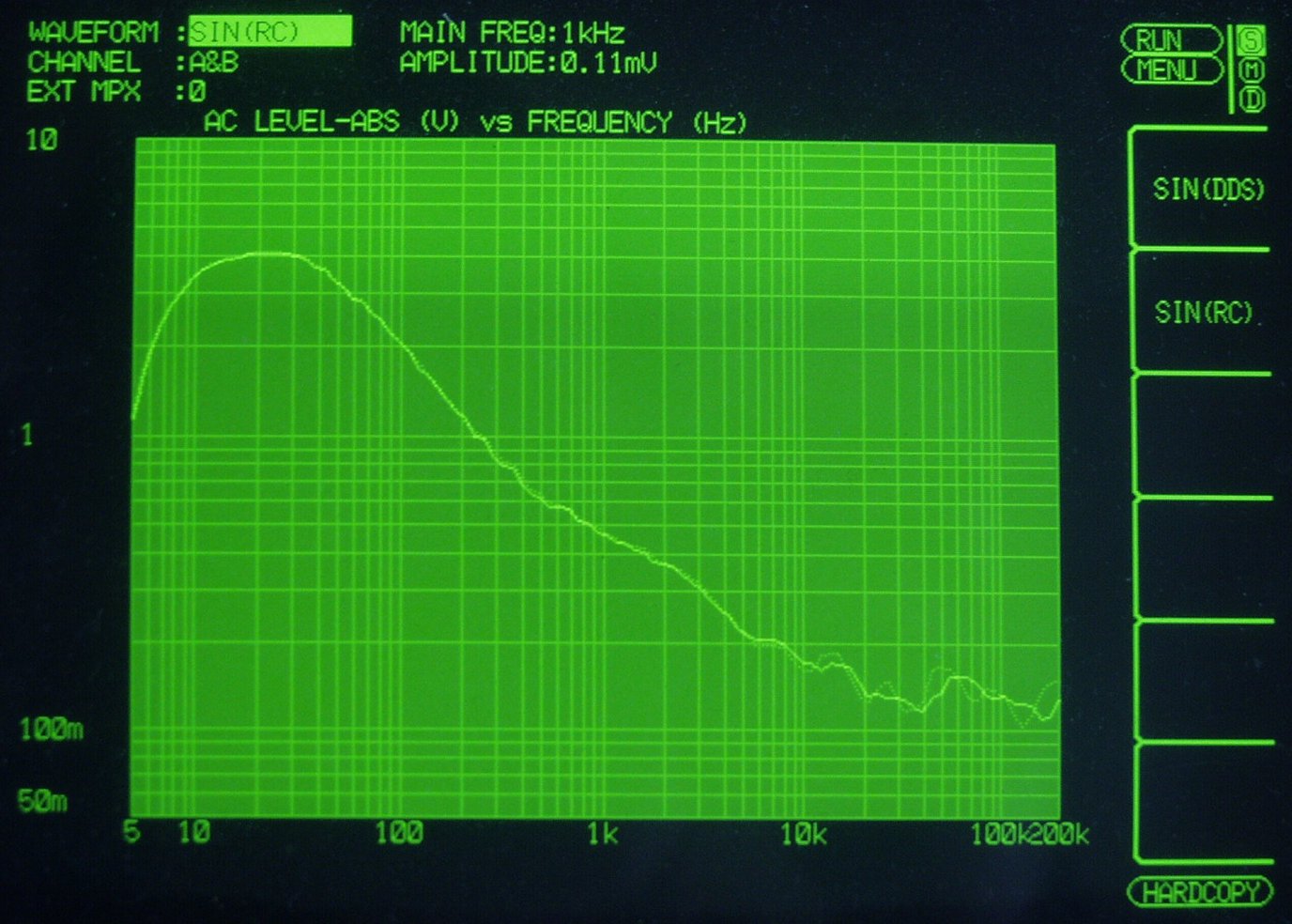

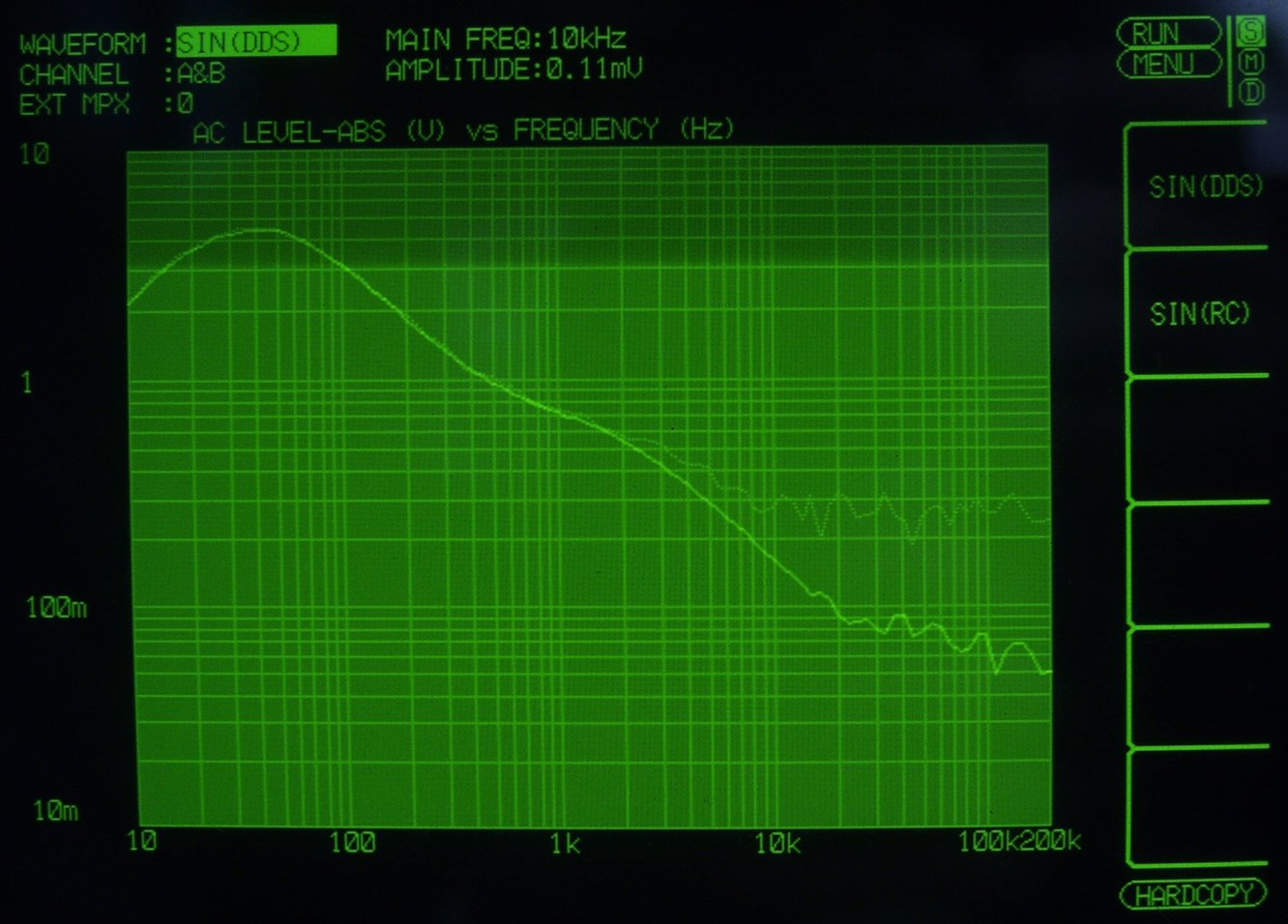

Ｆ３１．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−２
　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色
　　　　　高域５０ｋHZから左右に差が出ているのは、AMPのフイルムコンデンサ−の劣化でしょう
Ｆ４．　歪み率測定（ＭC入力）＝ＰＨＯＮＯ−２　　左出力＝薄（細い）色　右出力＝濃い（太い）色
　　　　　　ＭＣ入力端子へ０．１１ｍＶ一定入力　ＶＲはｍａｘ　　
　　　　　　この測定器は入力レベルが変化すると、正しく測定できない、
　　　　　　入力に逆RIAAフイルタ−を入れ、入力レベルを一定にしないと、正確な測定は出来ないので参考程度
Ｈ．　ＥＱ−ＡＭＰの左右差を修理
Ｈ１．　修理前　ＥＱ−ＨＥＡＤ−ＡＭＰ基板　　高域の差を無くす
Ｈ２．　修理後　ＥＱ−ＨＥＡＤ−ＡＭＰ基板

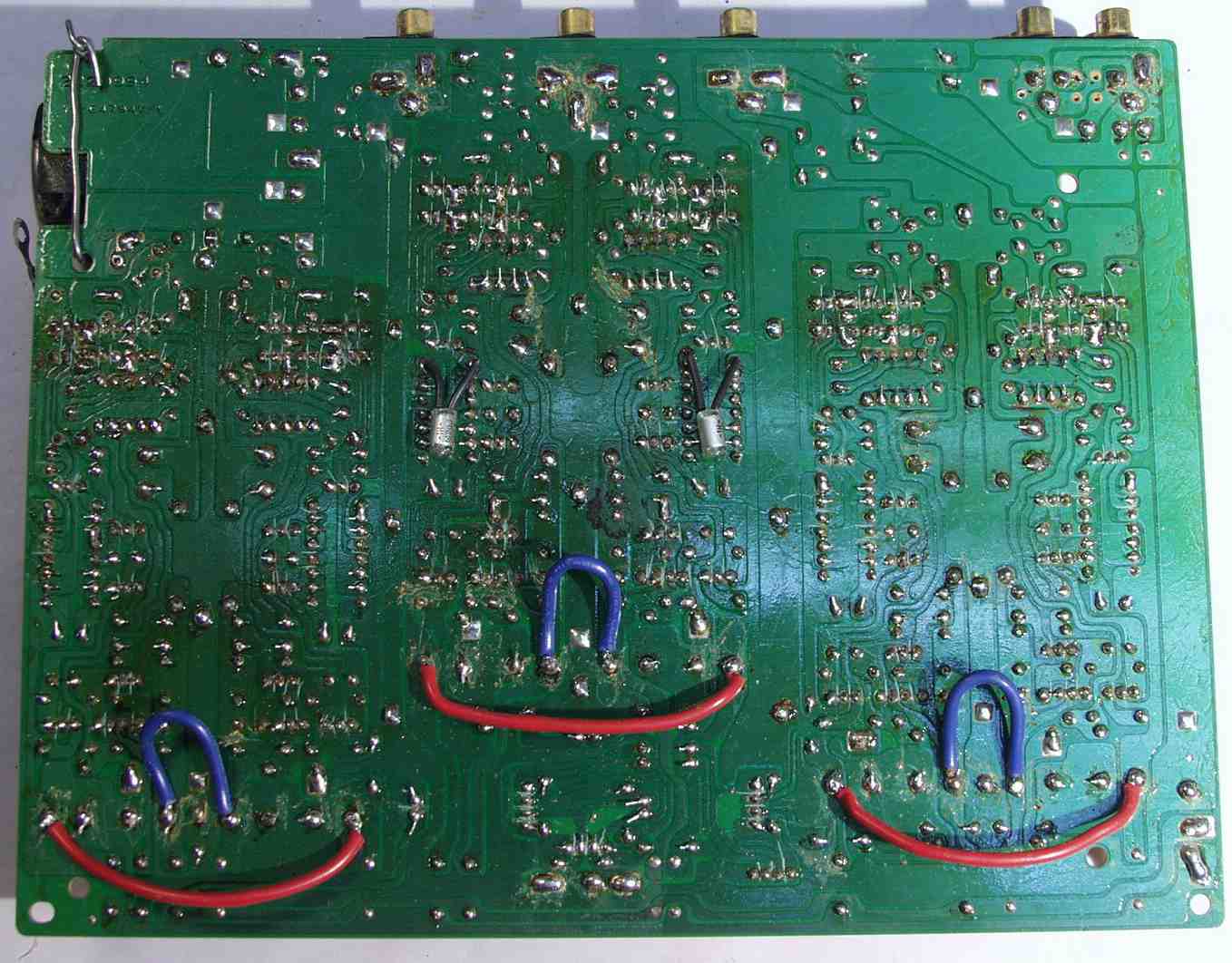

Ｈ３．　高域の差を無くす修理後　ＥＱ−ＨＥＡＤ−ＡＭＰ基板裏
Ｈ２１．　修理前　バッファー　ＳＷ　コントロール基板　音が通る所を改善します
Ｈ２２．　修理後　バッファー　ＳＷ　コントロール基板
Ｈ２３．　音が通る所を改善します　バッファー　ＳＷ　コントロール基板裏
Ｈ２４．　修理前　ＮＦＢ−ＡＭＰ基板　音が通る所を改善します
Ｈ２５．　修理後　ＮＦＢ−ＡＭＰ基板　音が通る所を改善します
Ｈ３１．　修理後　　ＥＱ−ＡＭＰ基板　音が通る所を改善します
Ｈ３２．　修理後　　ＥＱ−ＡＭＰ基板
Ｈ３３．　修理前　ＥＱ−ＡＭＰ基板裏　音が通る所を改善します
Ｈ３４．　修理後　ＥＱ−ＡＭＰ基板裏

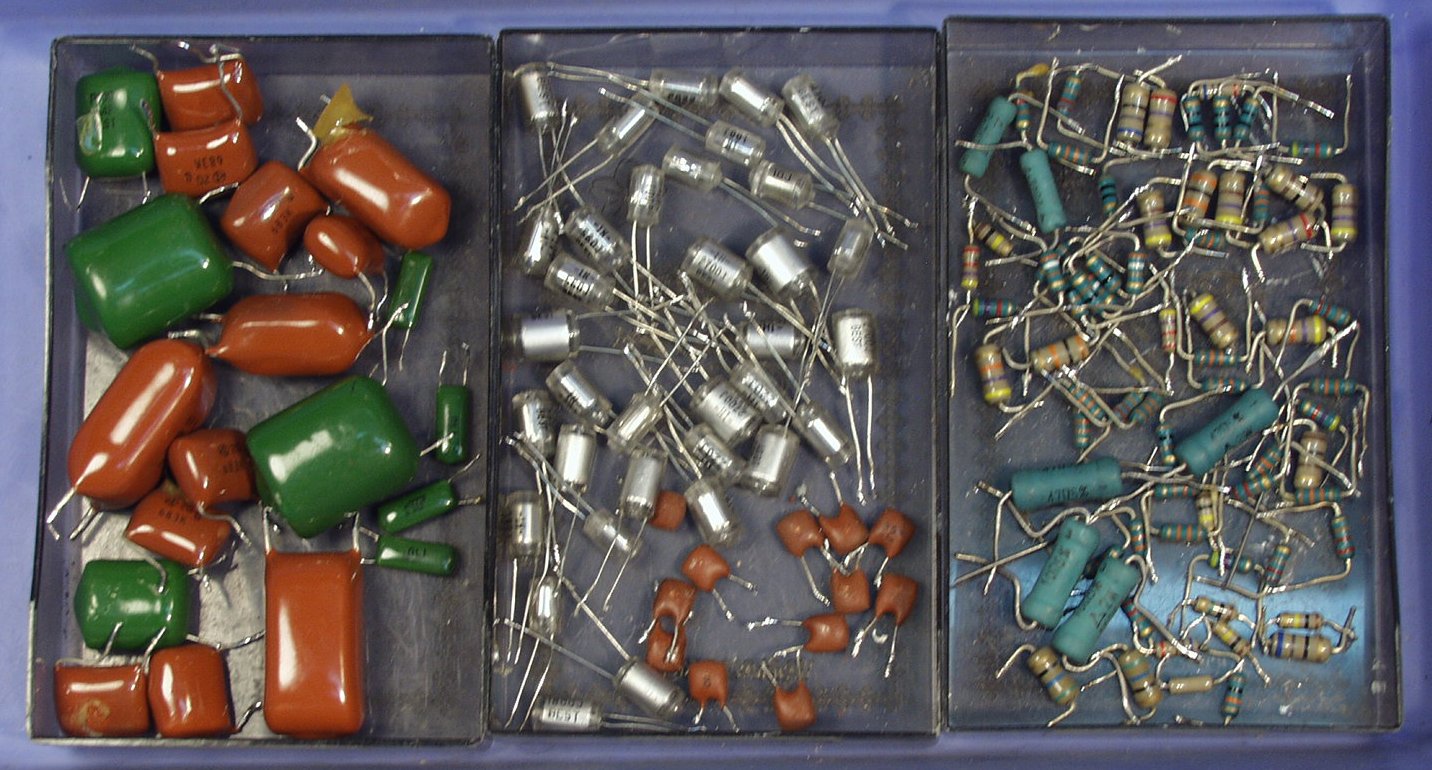

Ｈ４．　交換部品

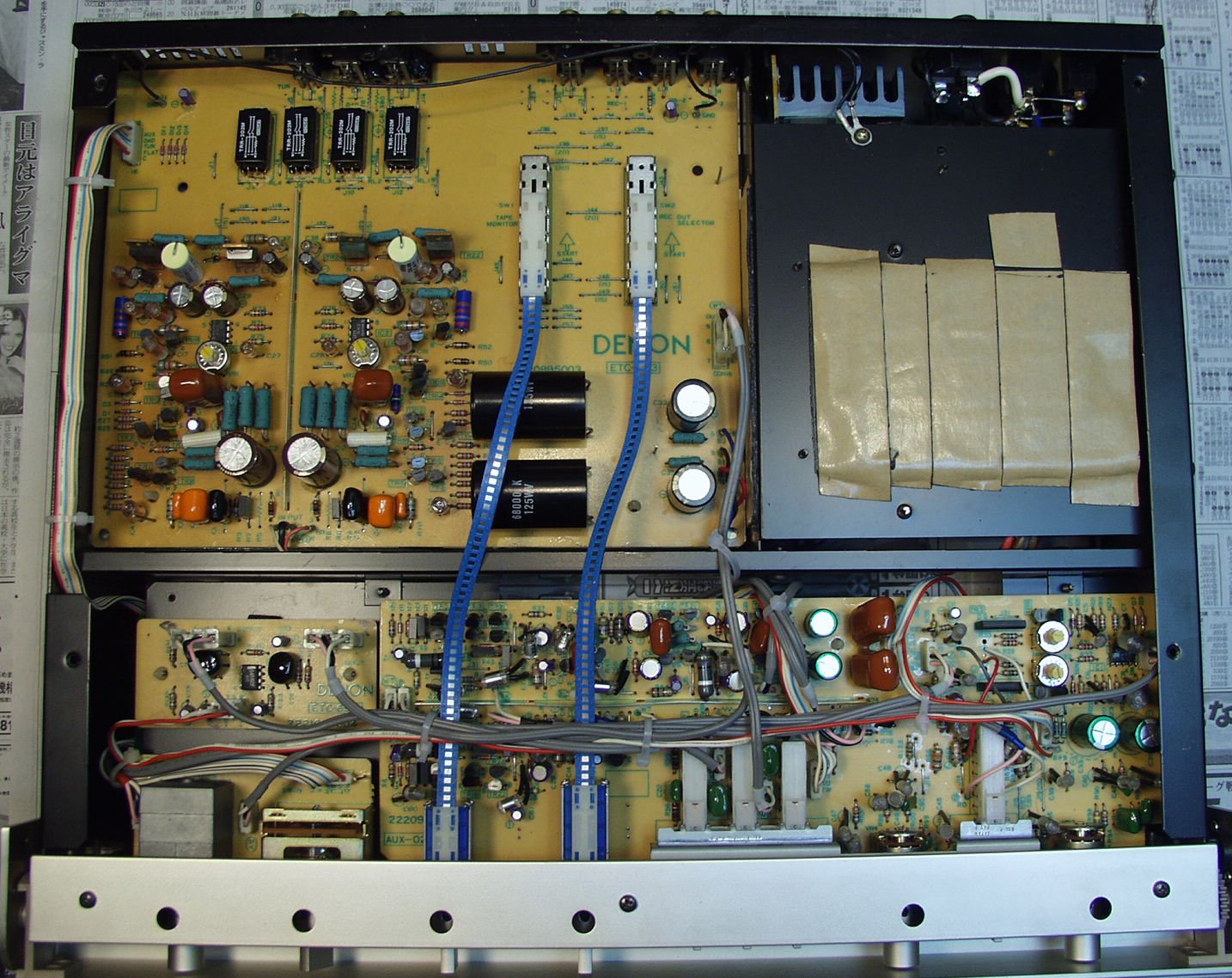

Ｈ５１．　最終完成　上から見る
Ｈ５２．　最終完成　下から見る
ＨＦ１．　入出力特性測定（AUX入力）
　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で０．９Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色
ＨＦ２．　歪み率特性測定（AUX入力）
　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色
ＨＦ３．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−３
　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色
　　　　　　手を入れればこの通り
ＨＦ４．　歪み率測定（ＭM入力）＝ＰＨＯＮＯ−３　　左出力＝薄（細い）色　右出力＝濃い（太い）色
　　　　　　ＭＣ入力端子へ＝２ｍＶ一定入力　ＶＲはｍａｘ　　
　　　　　　この測定器は入力レベルが変化すると、正しく測定できない、
　　　　　　入力に逆RIAAフイルターを入れ、入力レベルを一定にしないと、正確な測定は出来ないので参考程度
ＨＦ５．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−２
　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色
ＨＦ６．　歪み率測定（ＭC入力）＝ＰＨＯＮＯ−２　　左出力＝薄（細い）色　右出力＝濃い（太い）色
　　　　　　ＭＣ入力端子へ０．１１ｍＶ一定入力　ＶＲはｍａｘ　　
　　　　　　この測定器は入力レベルが変化すると、正しく測定できない、
　　　　　　入力に逆RIAAフイルターを入れ、入力レベルを一定にしないと、正確な測定は出来ないので参考程度
ＨＦ７．　入出力特性測定（ＭＣ　TR入力）＝ＰＨＯＮＯ−１
　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色
　　　　　高域１０ｋHZから左右に差が出ているのは、入力トランスの特性でしょ
Ｓ．　ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲ　の仕様（マニアル・カタログより）
型式 ステレオプリアンプ＝ＰＲＡ−２０００ＺR
イコライザーアンプ部（PHONO IN〜REC OUT）
入力感度／インピーダンス PHONO-1 MC：0.1mV/40Ω
PHONO-2 MC：0.12mV/100Ω
PHONO-3 MM：2.5mV/47kΩ
最大許容入力 PHONO-1 MC：20mV/1kHz
PHONO-2 MC：24mV /1kHz
PHONO-3 MM：500mV/1kHz
最大出力／定格出力 30V/150mV
全高調波ひずみ率 0.001％以下　1kHz　20V出力時（PHONO-1）．．．注＝ＲＥＣ　ＯＵＴが１０Ｖにはなりません！
0.0015％以下　20Hz〜20kHz 3V出力時(PHONO-2&3)．．．注＝ＲＥＣ　ＯＵＴが３Ｖにはなりません！
RIAA偏差 PHONO-1 MC=20Hz〜100kHz ±0.2dB
PHONO-2 MC=20Hz〜100kHz ±0.2dB
PHONO-3 MM=10Hz〜100kHz ±0.2dB
SN比 PHONO-1 MC=80dB（入力0.25mV時、Aカーブ・ウェイティング）
PHONO-2 MC=75dB（入力0.25mV時、Aカーブ・ウェイティング）
PHONO-3 MM=90dB(Aカーブ・ウェイティング）
セパレーション 20Hz, 1kHz, 80dB以上. 20kHz, 70dB以上
ハイレベルアンプ部（AUX IN〜ＰRE OUT）
入力感度/インピーダンス TUNER、ＣＤ，DAD／ＡＵＸ、TAPE（PB-1＆2）＝150mV／47kΩ
最大出力／定格出力 12V／1.0V
全高調波ひずみ率 0.0015％以下　20Hz〜20kHz、4V出力時
周波数特性 1Hz〜300kHz　+0／-3dB
10Hz〜100kHz　+0／-0.3dB
SN比 105dB（Aカーブ・ウェイティング）
セパレーション 20Hz：100dB、1kHz：75dB、20kHz：65dB
ゲイン 16.5dB
ミューティング -20dB（LED点灯指示）
プリアウトオフ -∞dB（LED点滅指示）
フィルター HIGH：7kHz、6dB／oct LOW（サブソニック）：16Hz、6dB／oct
トーンコントロ−ル TREBLE：±8dB／10kHz BASS：±8dB／100Hz
消費電力 63W（電気用品取締法による）
外形寸法 W462×H145×D385mm（つまみ類、足の高さ含む）／10.6kg
重量 10.6kg
