Ｄｅｎｏｎ　ＰＯＡ−３０００ＲＧ　修理記録

ＰＲＡ−２０００ＺＲ．　１１台目ユーザー　　　　　　　　　　　　　　　　２０２３／４／１２到着　　　　８／１３完成

Ａ．　修理前の状況 最近、ハムが出るようになりました。 症状 １）プリ、パワーの順にスイッチを入れると パワーがパイロットランプがＯｎになった瞬間にポッと小さく破裂音がしてその後、小さなハム音が継続する。 このハム音の大きさはプリのボリュームの位置にはあまり関係せず、一方パワーのアテネーターには大きく依存し アテネーターがMAXだと音はゼロになる。 ２）まずパワーのみのスイッチを入れると、パイロットランプがＯｎになったあと、かなり強めのハム音が継続する。 その後、プリのスイッチを入れると、その瞬間、音がなくなるが、パイロットランプ(Ｐｒｅ　Ｏｕｔ)がついた瞬間から上記１）と同様の小さなハム音が継続する。 DENON POA3000RGは1990年の秋に購入しましたから、３３年経過しています。 ２００９年の７月にデノン関西サービスセンターで抵抗、リレー、IC、コンデンサーの交換修理をしましたが、 その後の劣化もかなりあるかと思います。 オーバーホール修理をお願いしたいのです。 工房追記。 この現象はプリアンプのＤＣ漏れの現象です Ｔ．　修理前点検測定 B．　原因 各部経年劣化多し。 歪み多い。 Ｃ．　修理状況 ＲＬバイアス／バランスＶＲ交換。 ＳＰ接続リレー交換。 電源投入リレー交換。 大型を野蔵全電解コンデンサー交換（オーディオコンデンサー使用）。 １部フイルムコンデンサー交換・増設。 配線手直し、補強。 入力ＲＣＡ端子、同等品に交換。 電源コードを3.5スケアに交換。 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　２個。 電源投入リレー　　　　　　　　　　１個。 制御入リレー　　　　　　　　　　　　３個。 バイアス／バランス半固定ＶＲ　６個。 電解コンデンサー　　　　　　　　７９個 。 フイルムコンデンサー　　　　　　１１個。 ＴＲ（トランジスター）　　　　　　　　２個。 セラミックコンデンサー　　　　　　１個。 抵抗　　　　　　　　　　　　　　　　　２本。 入力ＲＣＡ端子、同等品　　　　　　３個。 電源コード２芯3.5スケア　　　　　（本体からプラグまで約１．４ｍ）。 ３Ｐプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ−５０１８）　１個。 Ｅ．　調整・測定 Ｆ．　修理費　　　１７０，０００円。　　　オ−バ−ホ−ル修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｄｅｎｏｎ　ＰＯＡ−３０００ＲＧ　の仕様（カタログ・マニアルより）

Ａ０．　デノン関西サービスセンター修理伝票。

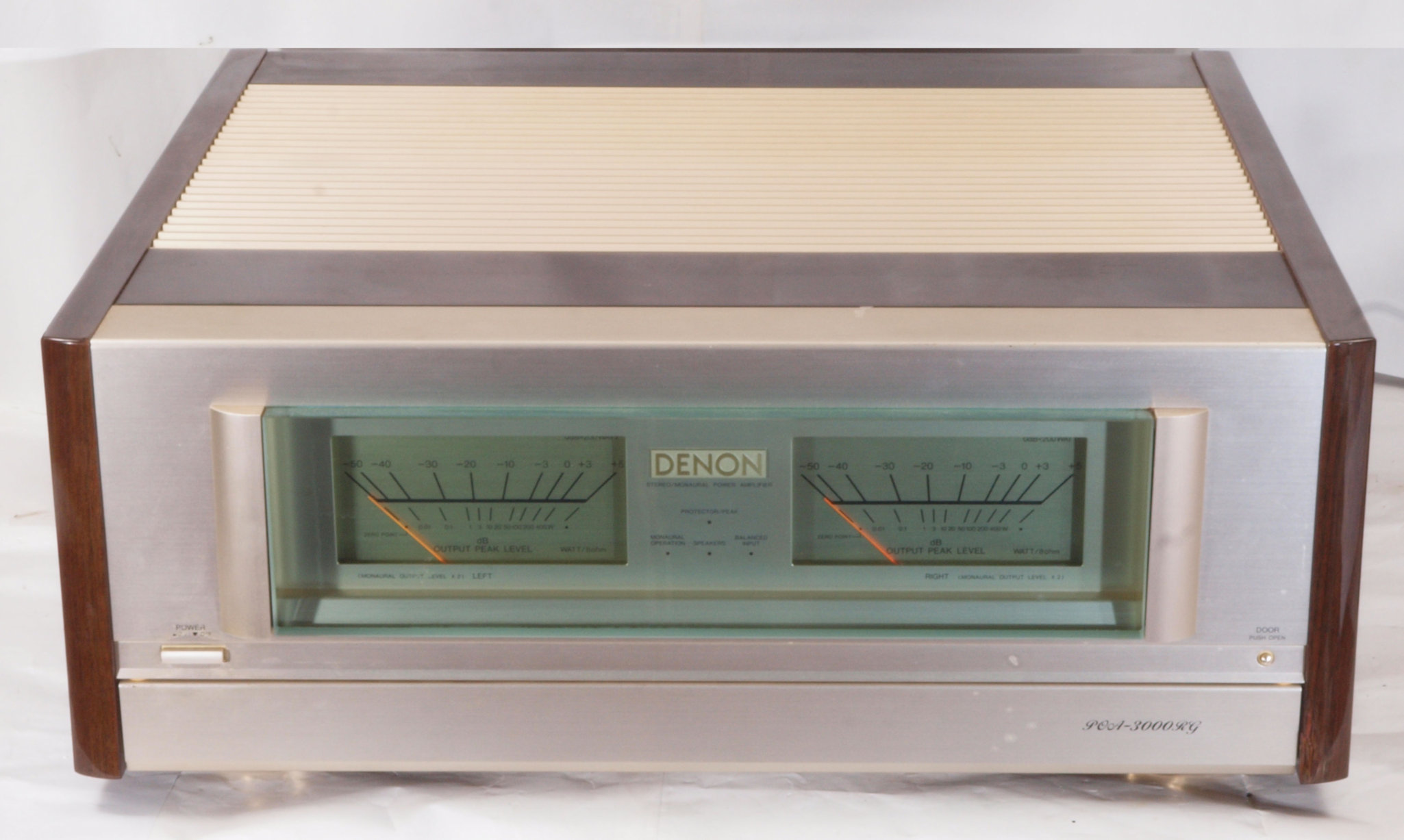

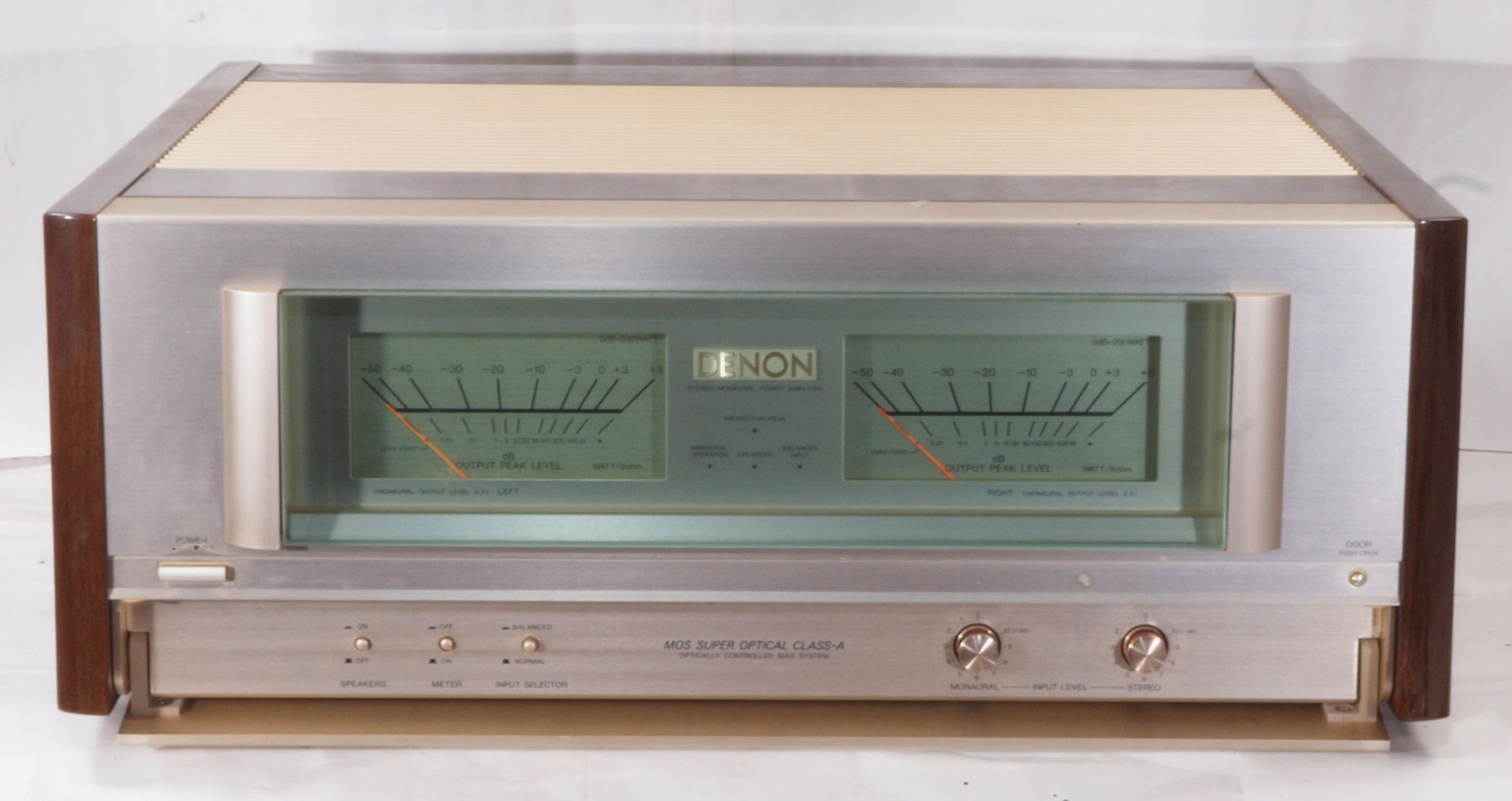

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前から見る、ドロワー開ける。

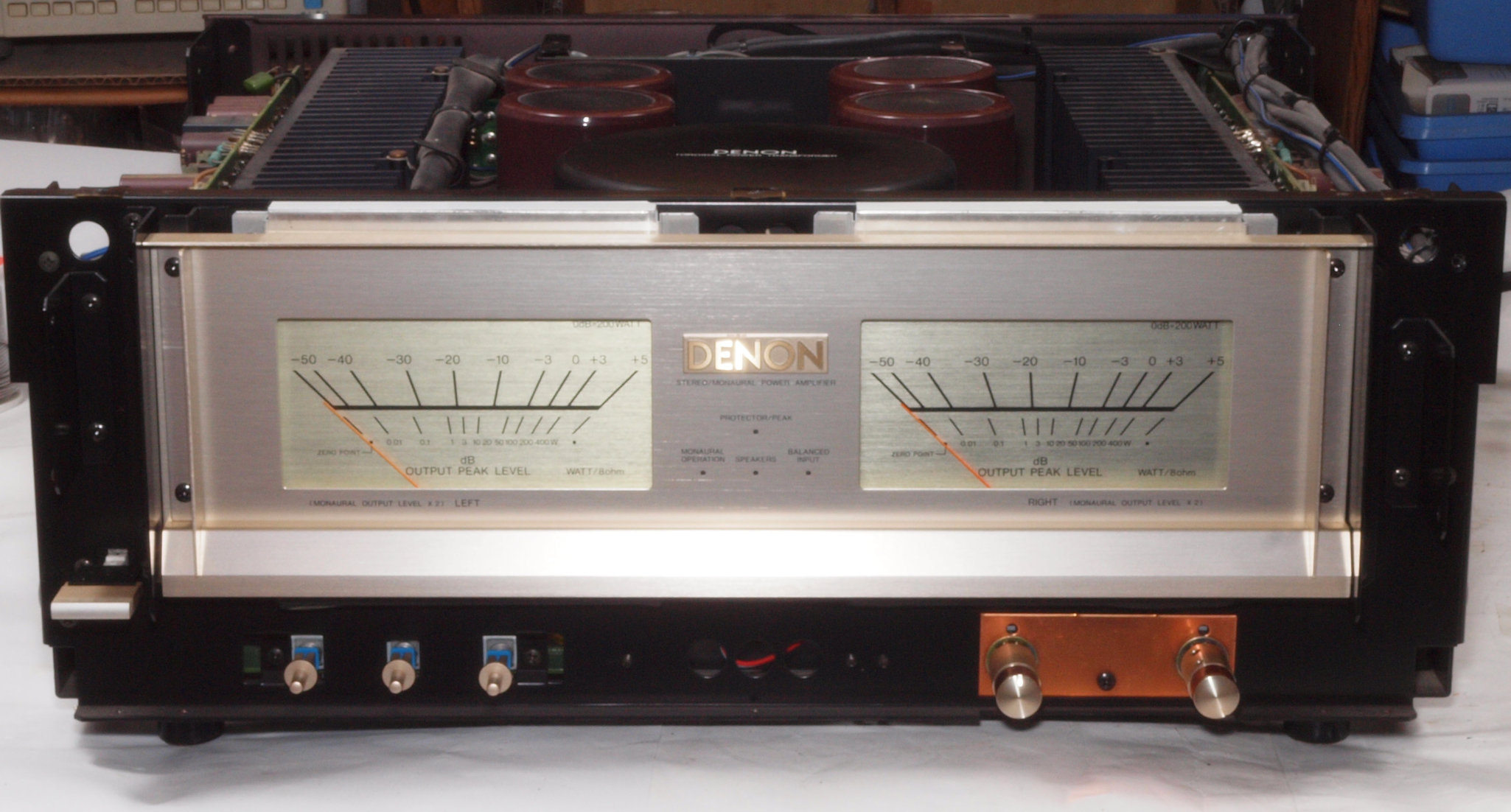

Ａ１３．　点検中　上下・左右パネル、シールド、前パネルを取り、前から見る。

Ａ１４．　点検中　前右から見る

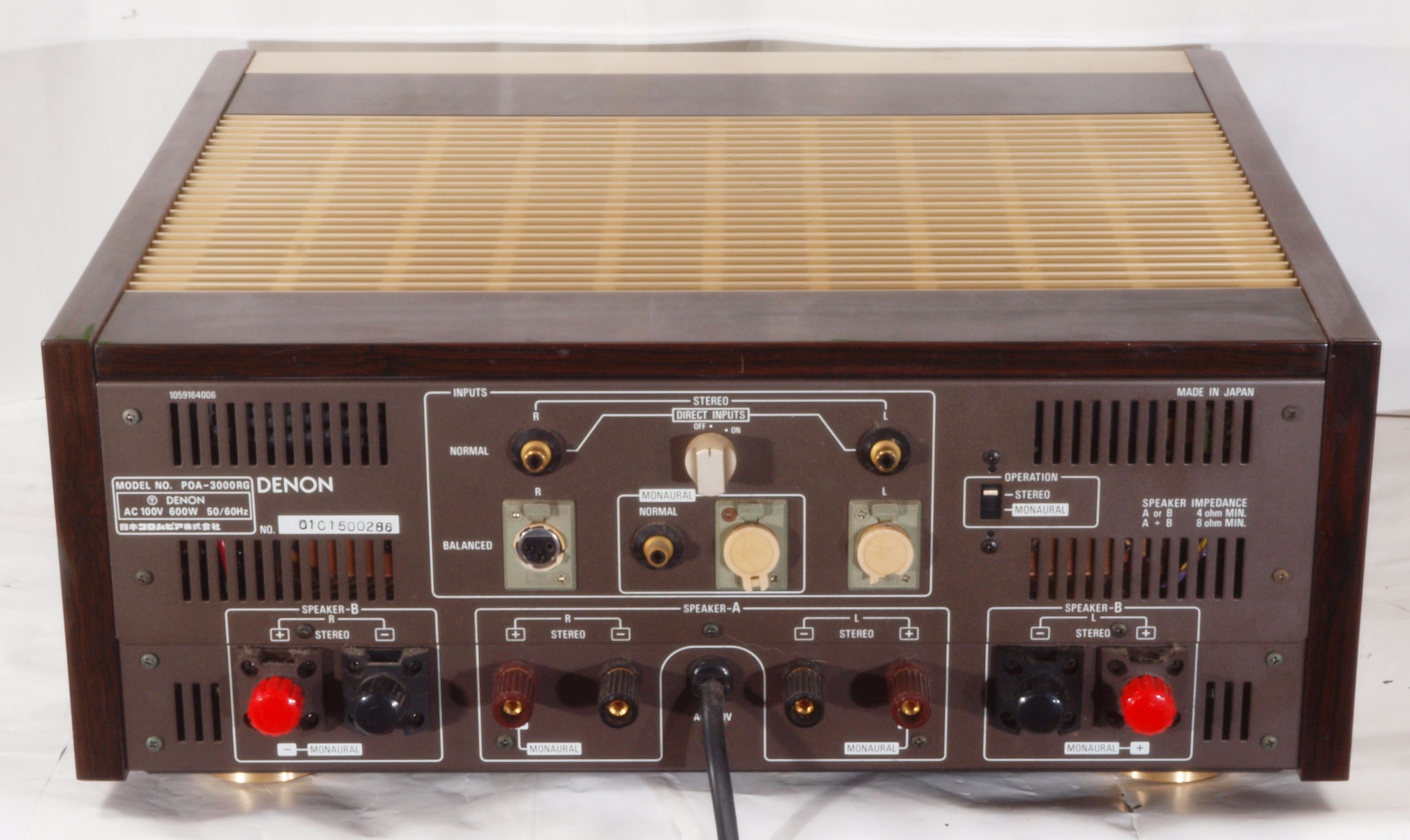

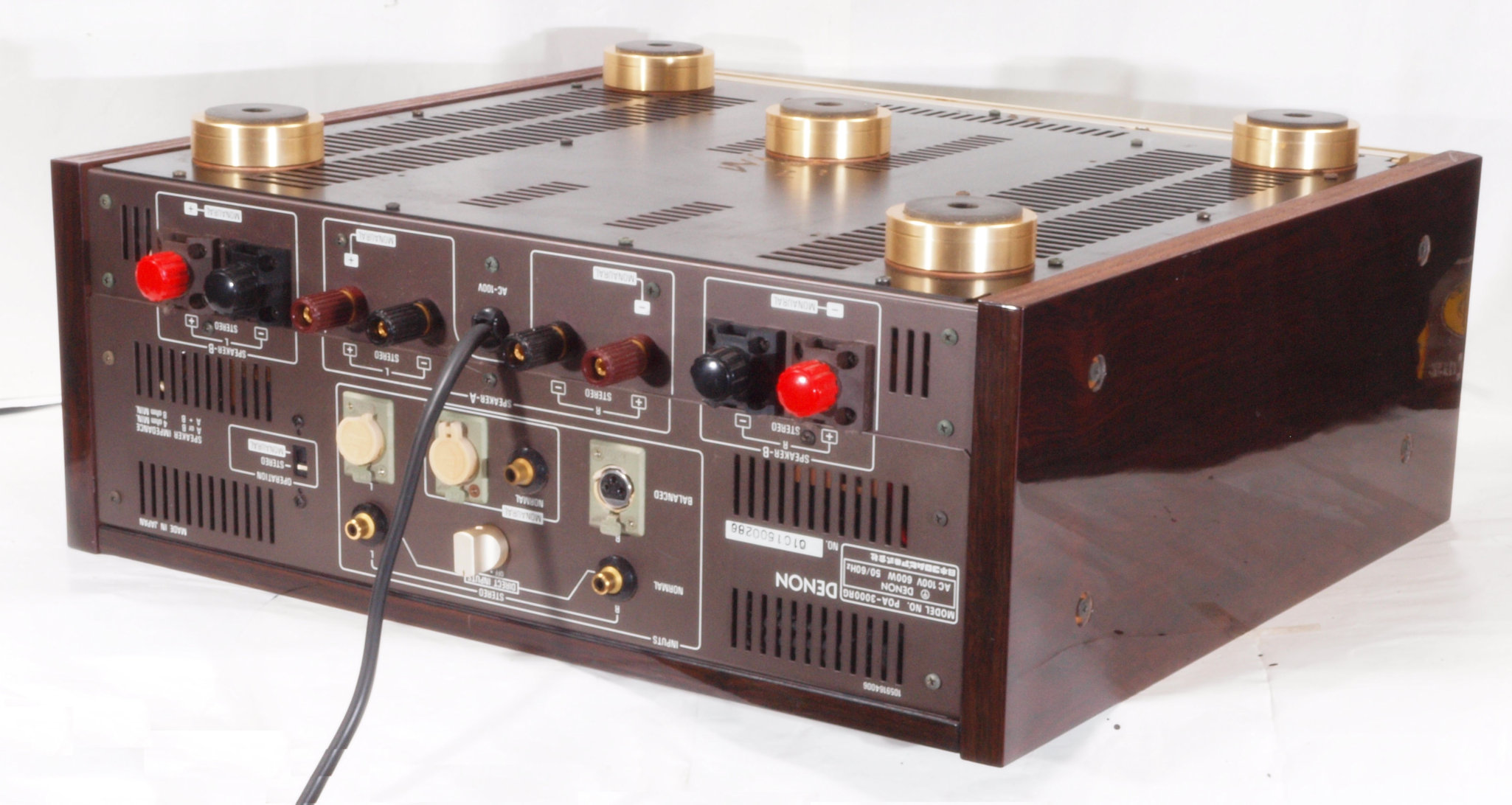

Ａ１５．　点検中　後から見る

Ａ１５１．　点検中　後から見る、右側ＳＰ接続端子。

Ａ１５２．　点検中　後から見る、右側ＳＰ接続端子。取り付け穴は大きい。ユーザー意向で交換しない。

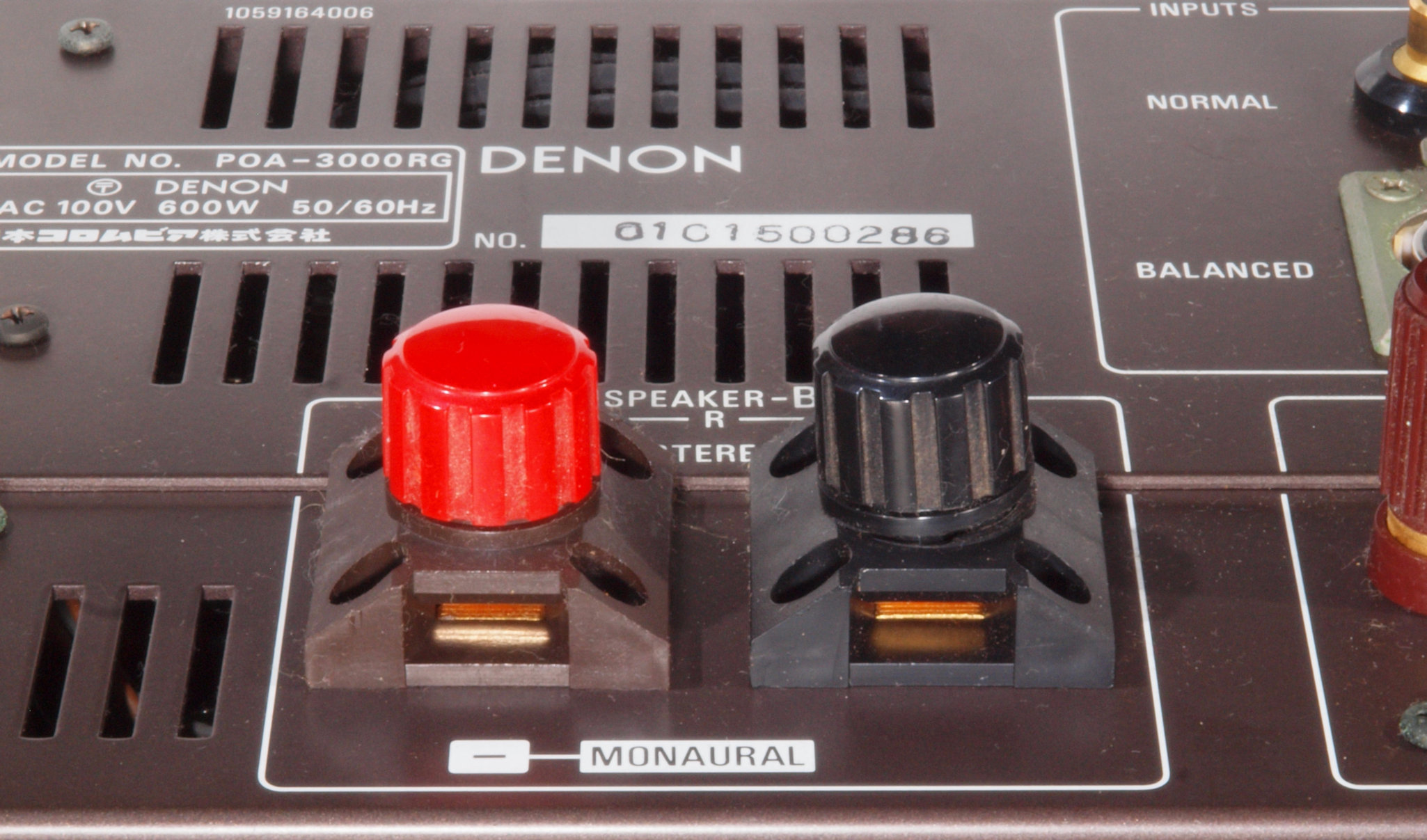

Ａ１５３．　点検中　後から見る、左側ＳＰ接続端子。

Ａ１５４．　点検中　後から見る、左側ＳＰ接続端子。取り付け穴は大きい。ユーザー意向で交換しない。

Ａ１６．　点検中　後左から見る

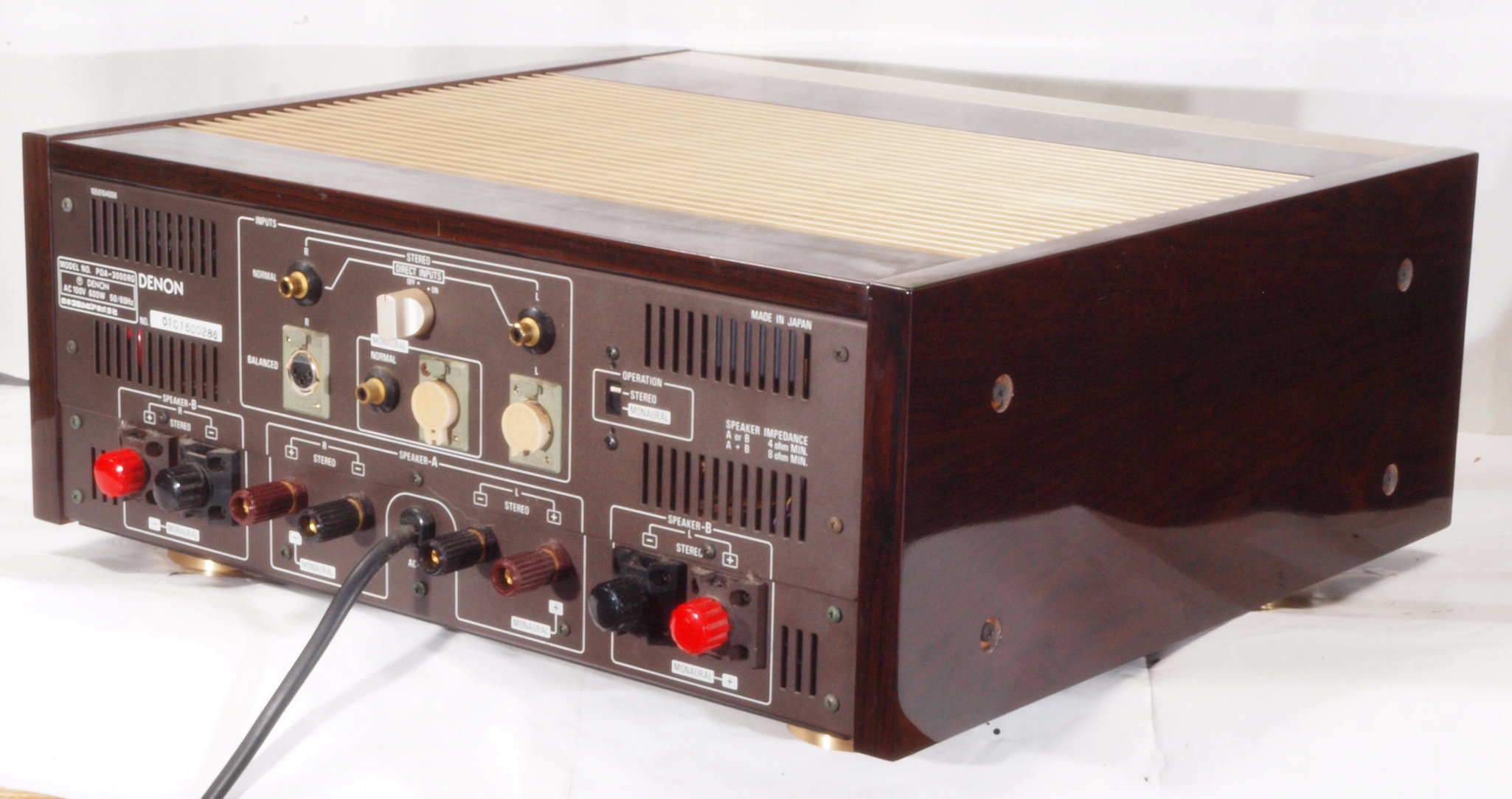

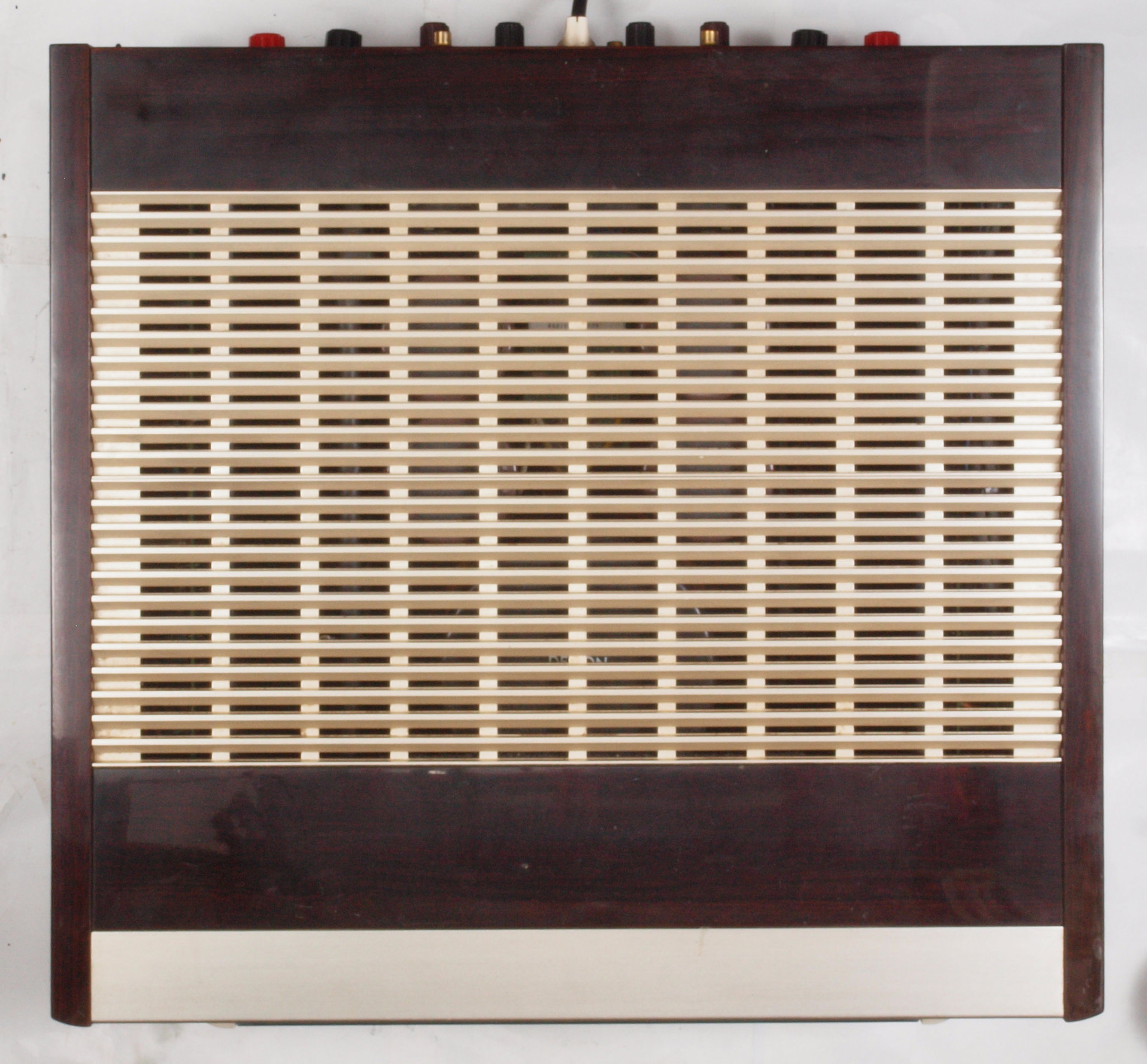

Ａ１７．　点検中　上から見る

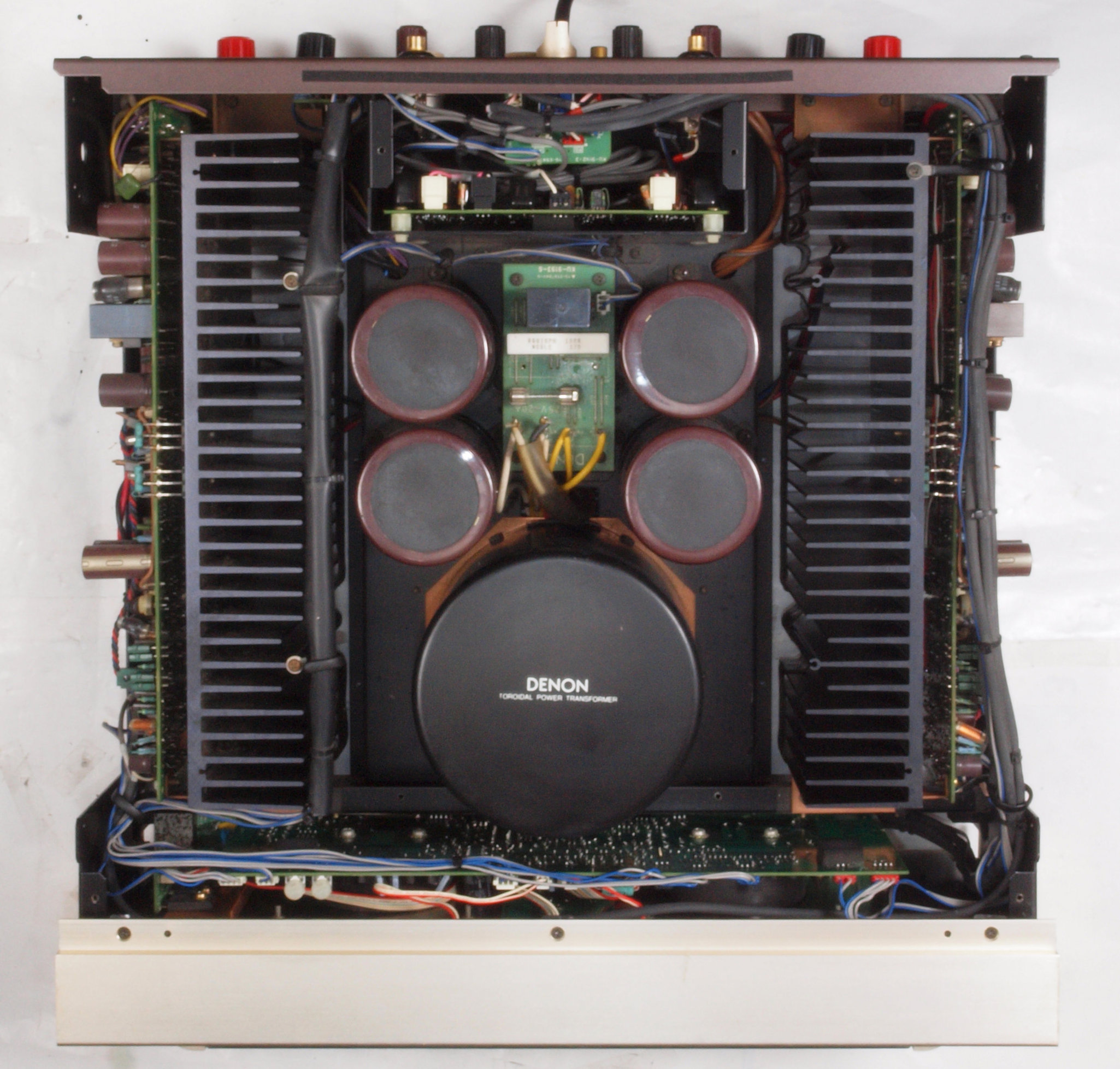

Ａ１８．　点検中　上下・左右パネル取り、上から見る

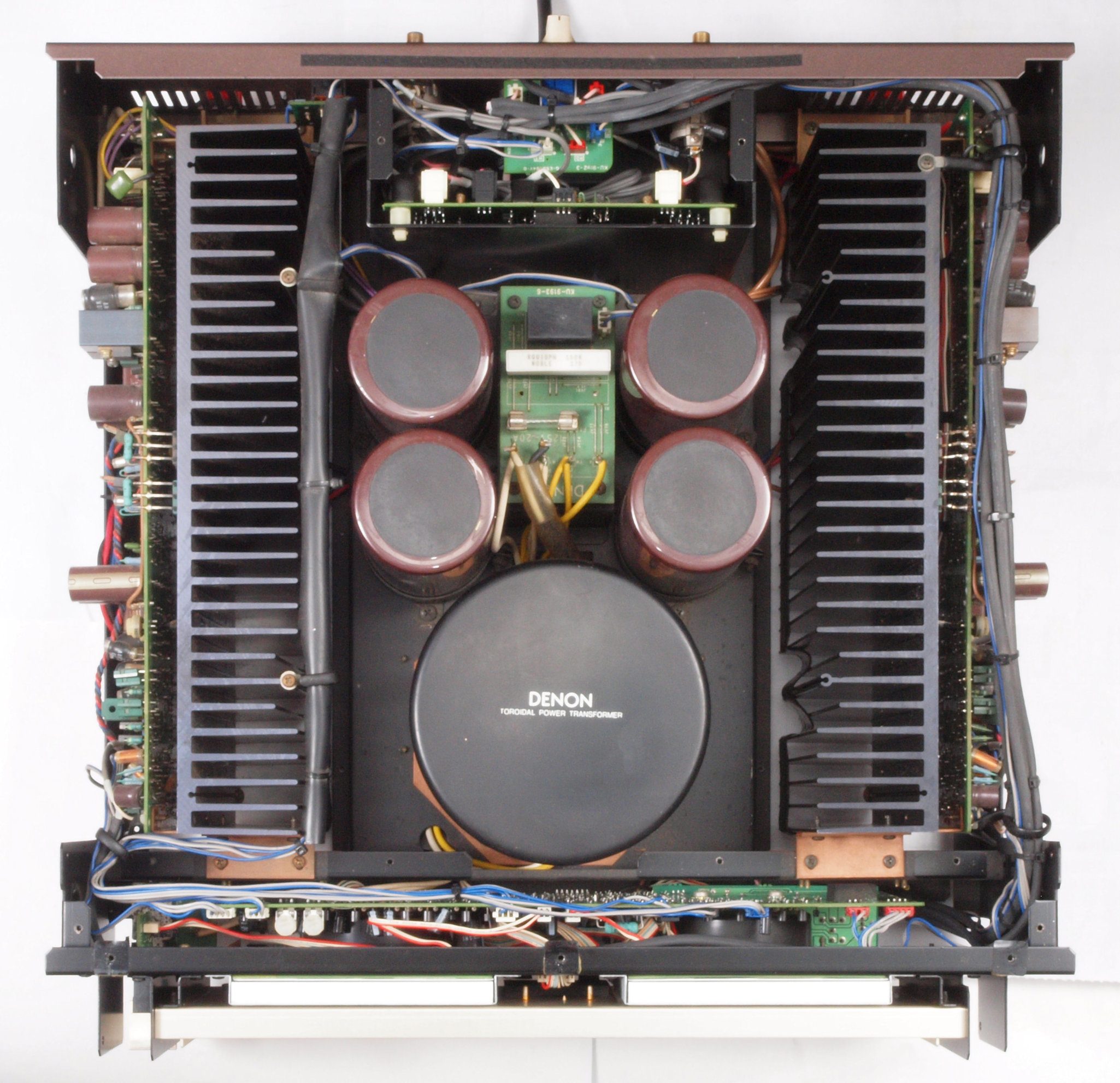

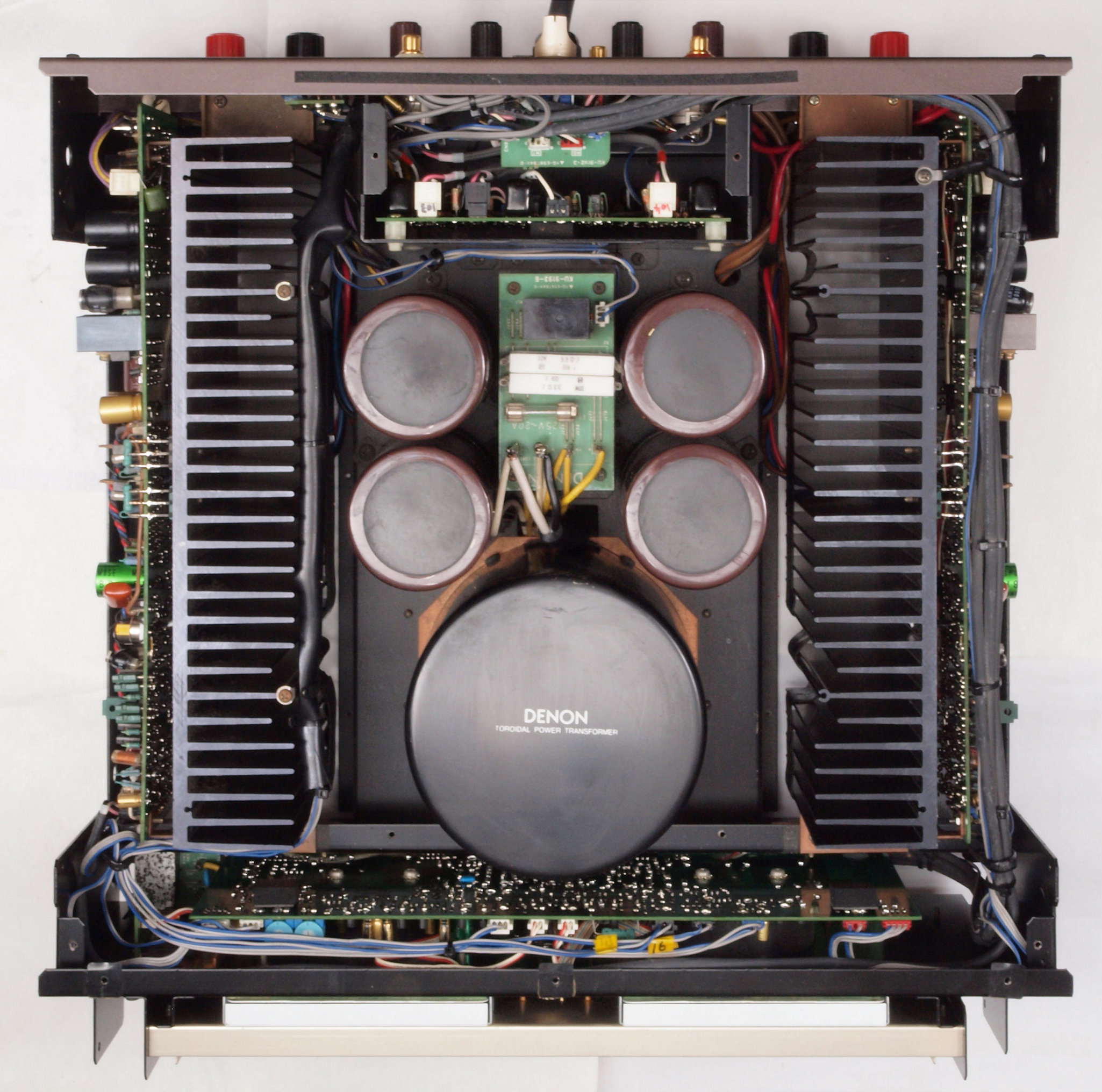

Ａ１９．　点検中　上下・左右パネル、シールド、前パネルを取り、上から見る

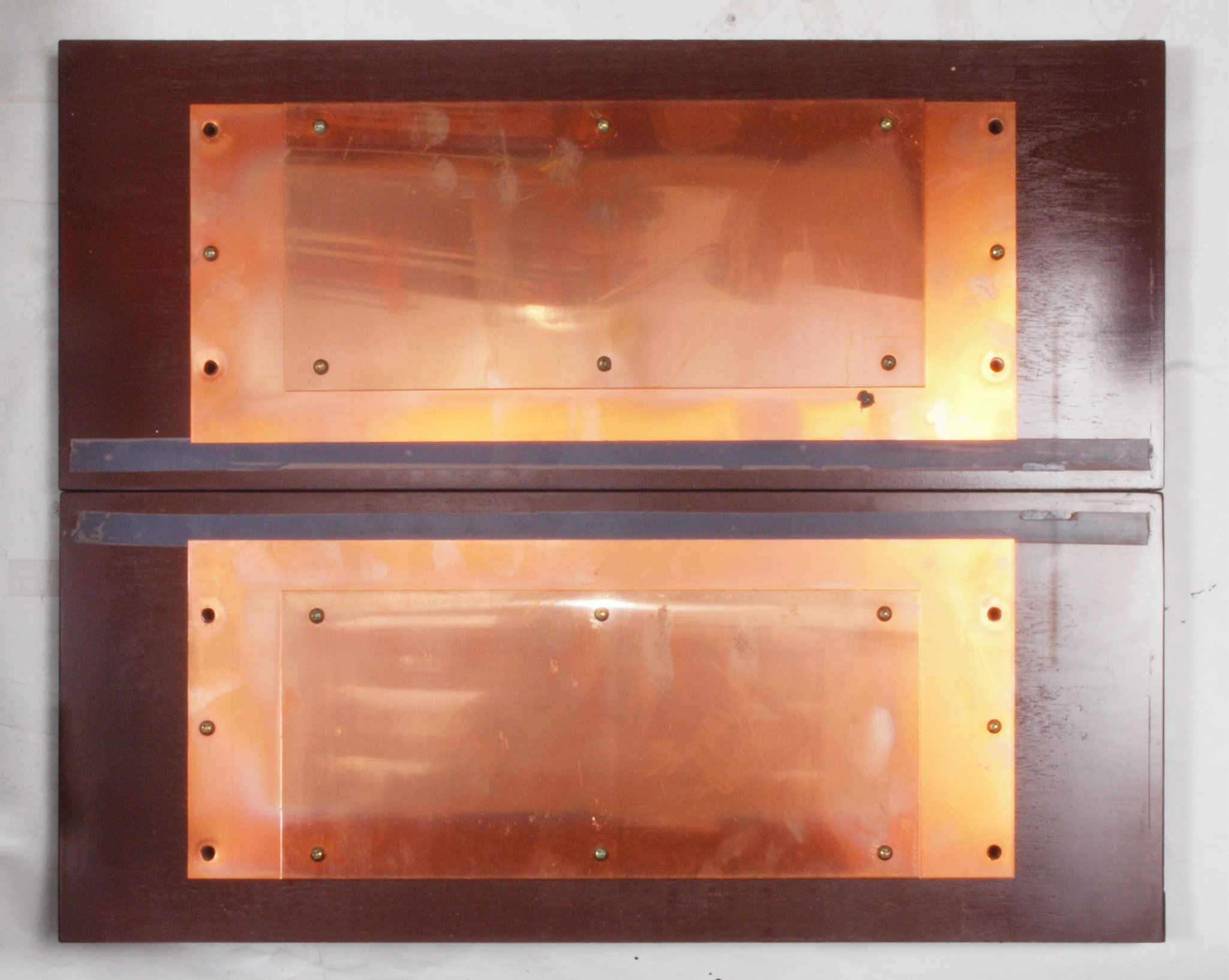

Ａ１Ａ．　点検中　左右パネル裏、銅板が２枚重ねで貼られている。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

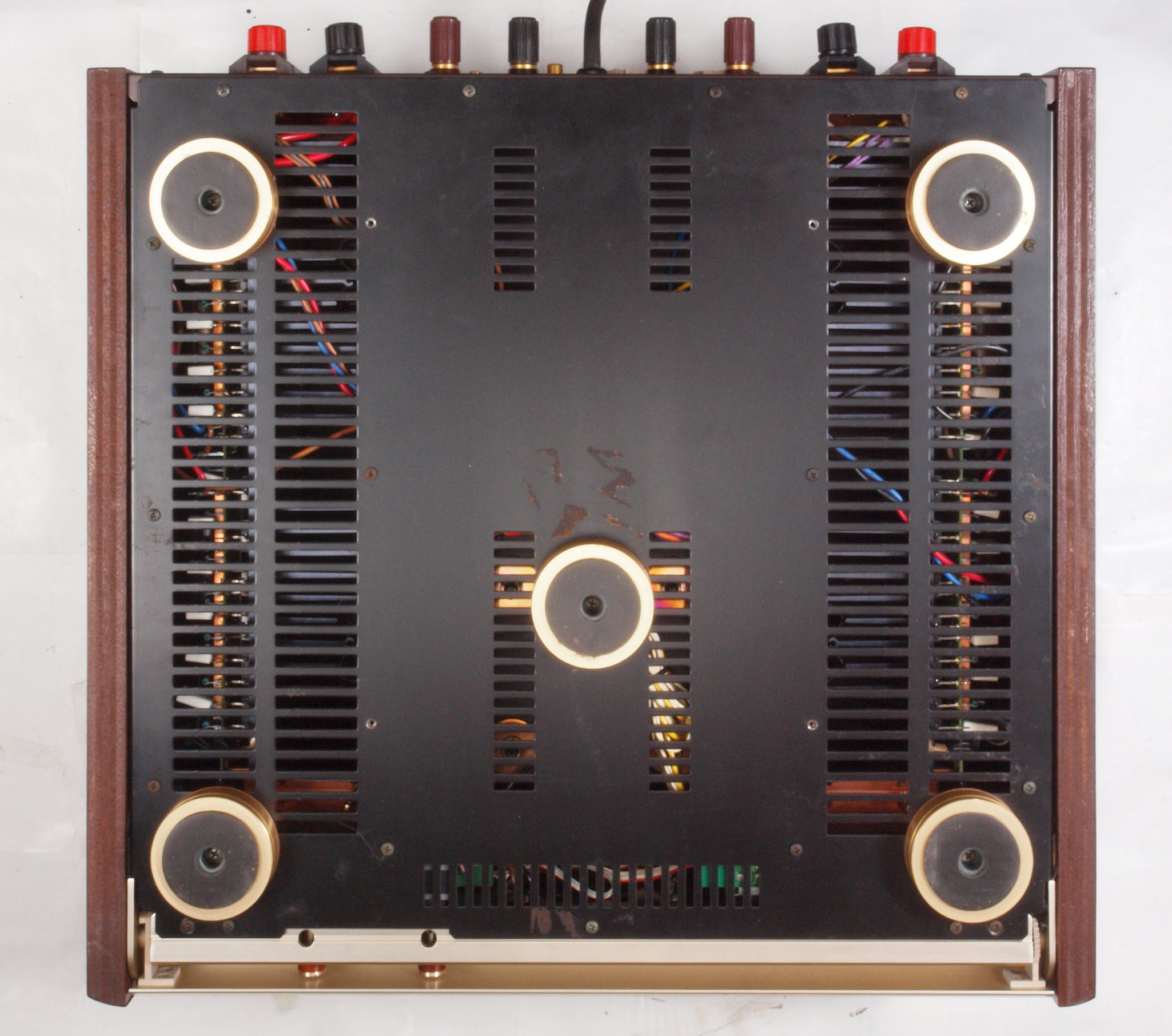

Ａ２５．　点検中　下から見る

Ａ２６．　点検中　下パネルを取り、下から見る

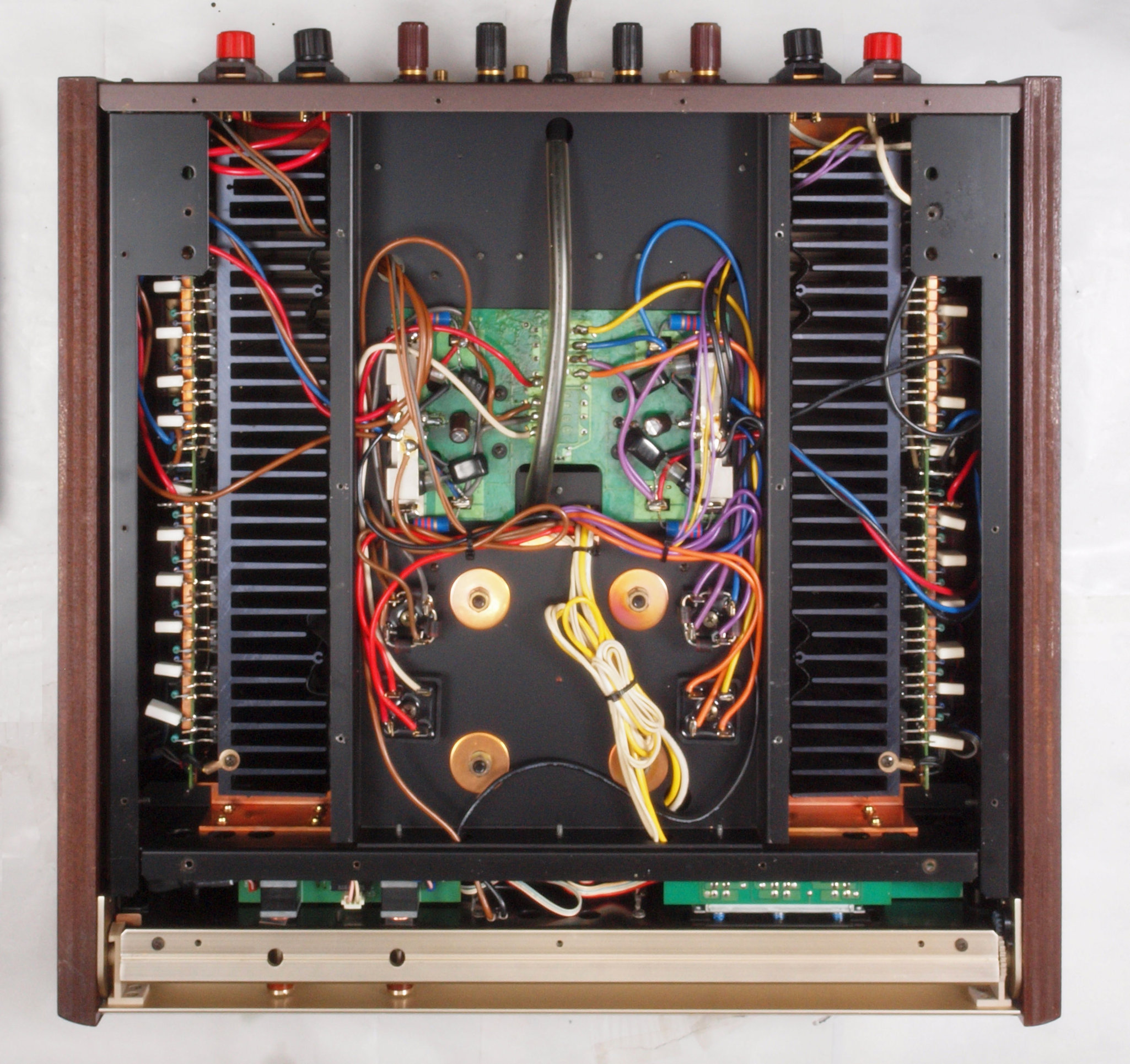

Ａ２７．　点検中　上下・左右パネル、シールド、前パネルを取り、下から見る

Ａ３１．　点検中　整流ダイオードブリッジ周りを見る。

Ａ３２．　点検中　ブロック電解コンデンサー周りを見る。

Ａ４１．　点検中　電源コード取り付け部。

Ａ４２．　点検中　使用する電源コードプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ−５０１８）。

Ａ４３．　点検中　交換する電源コード（3.5スケア）、　PSE合格品なので被服が分厚い！

Ａ４４．　点検中　交換する電源コード、　PSE合格品なので被服が分厚い！

Ａ４５．　点検中　交換する�K色電源コード。　電気的性能や耐候性能は上記灰色と同じです。

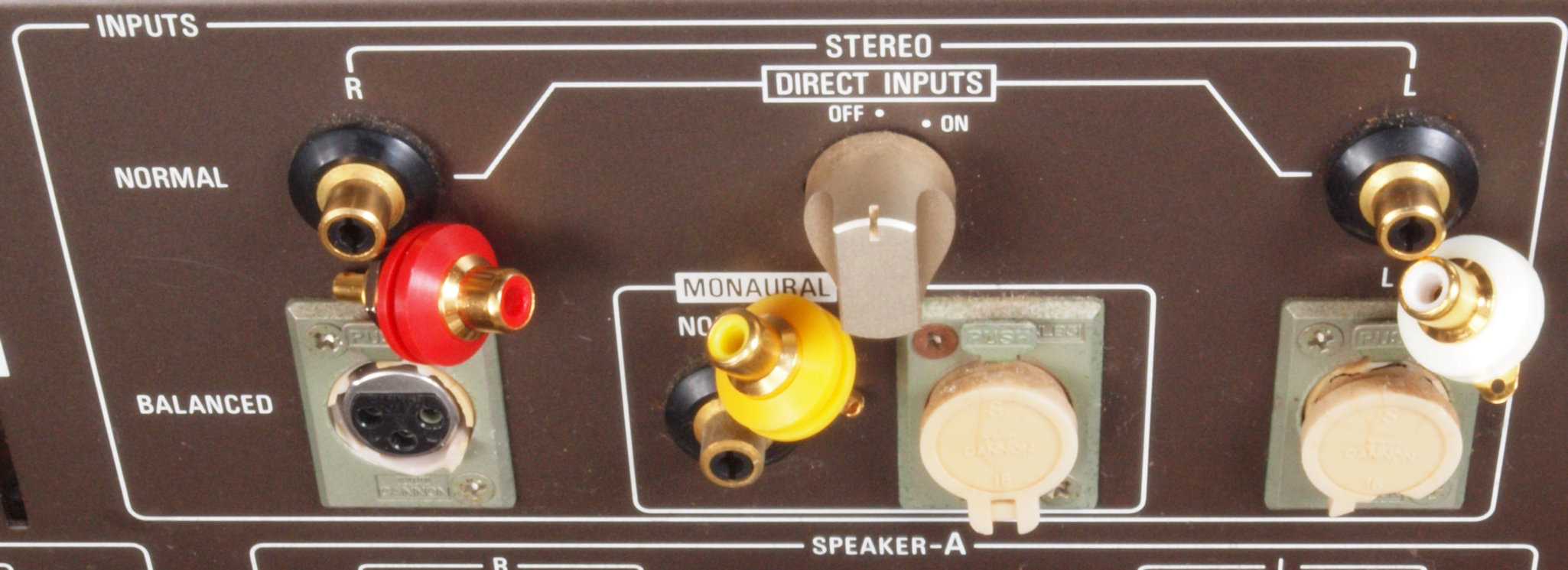

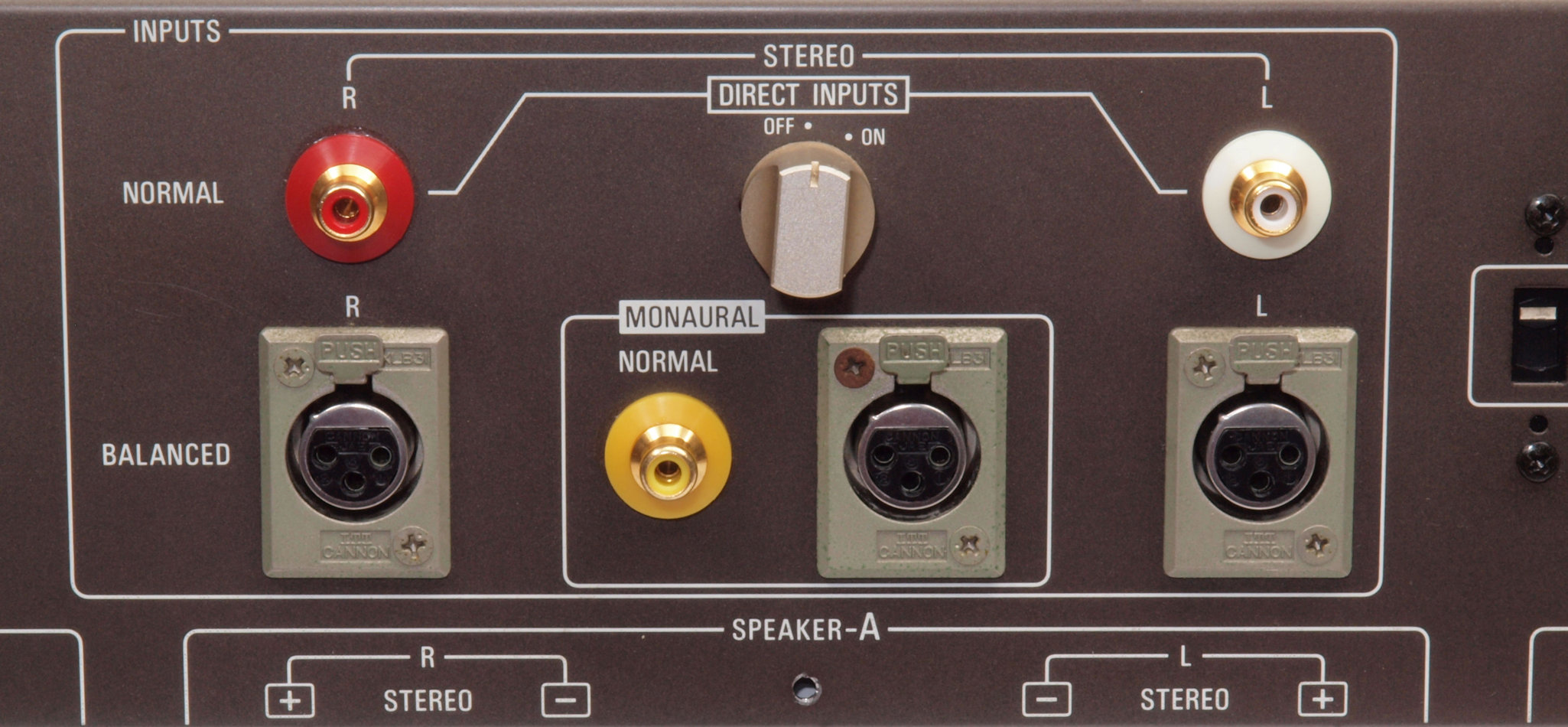

Ａ５１．　点検中　入力ＲＣＡ端子。

Ａ５２．　点検中　入力ＲＣＡ端子、同等品に交換。

Ａ５３．　点検中　入力ＲＣＡ端子、　ＷＢＴ−０２０１に交換可能。

Ａ６１．　点検中　前回修理の右側終段ＴＲ（トランジスター）足の半田。

Ａ６２．　点検中　前回修理の右側終段ＴＲ（トランジスター）足の半田２。

Ａ６３．　点検中　前回修理の右側ドライブＦＥＴ（電界効果トランジスター）足の半田。

Ｔ．　修理前点検測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

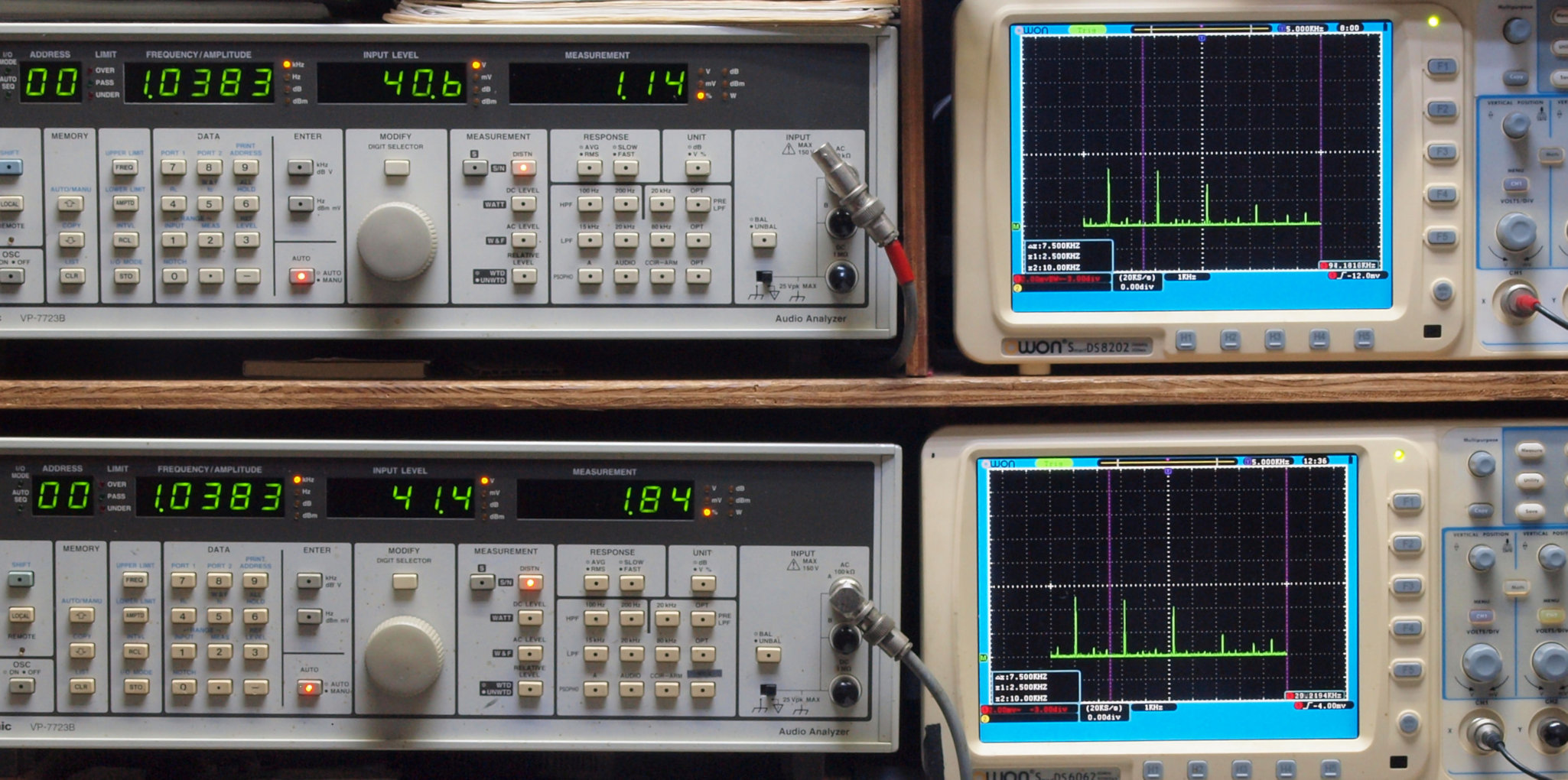

Ｔ１１．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　１．１４％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　１．８４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｔ１２．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　１．７５％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ出力、　３．９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

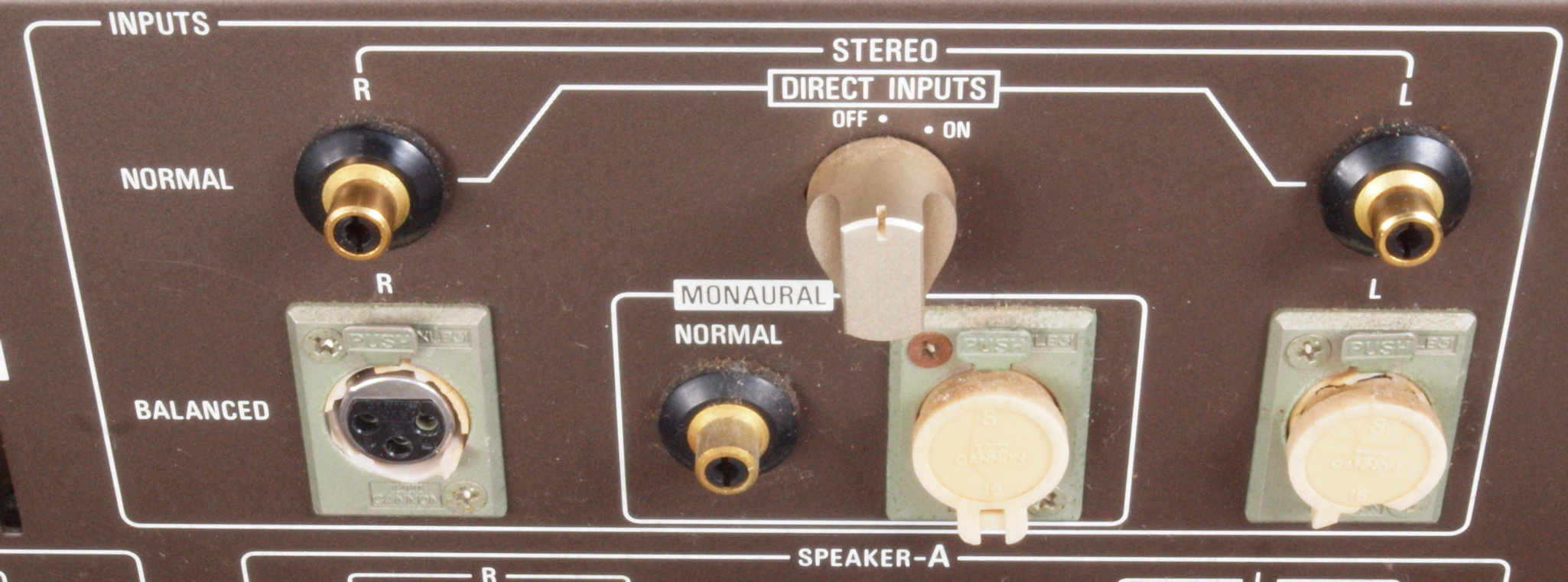

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ０１．　修理前　入力端子郡。

Ｃ０２．　修理（交換）後　入力端子郡。

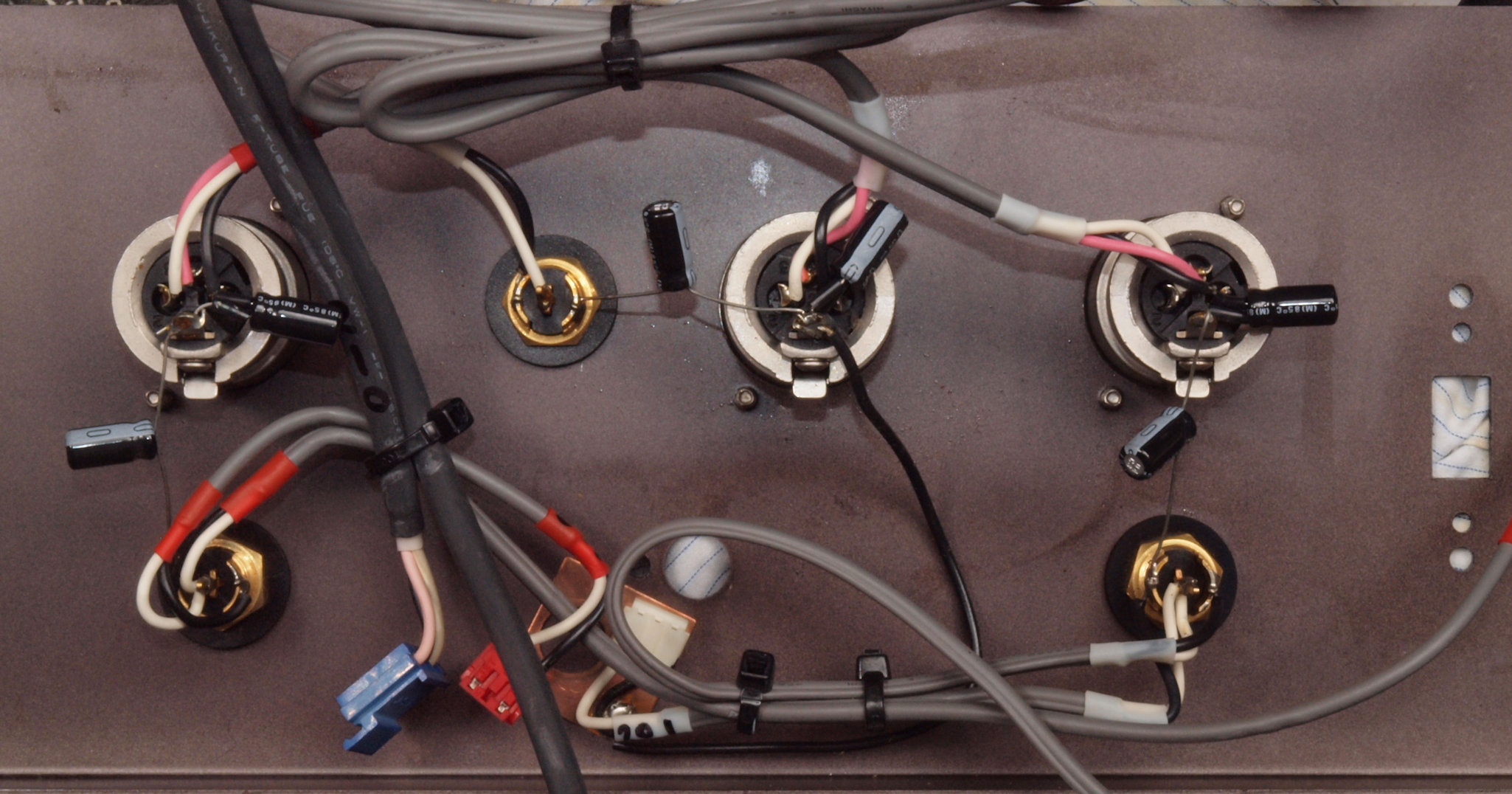

Ｃ０３．　修理前　入力端子郡裏。

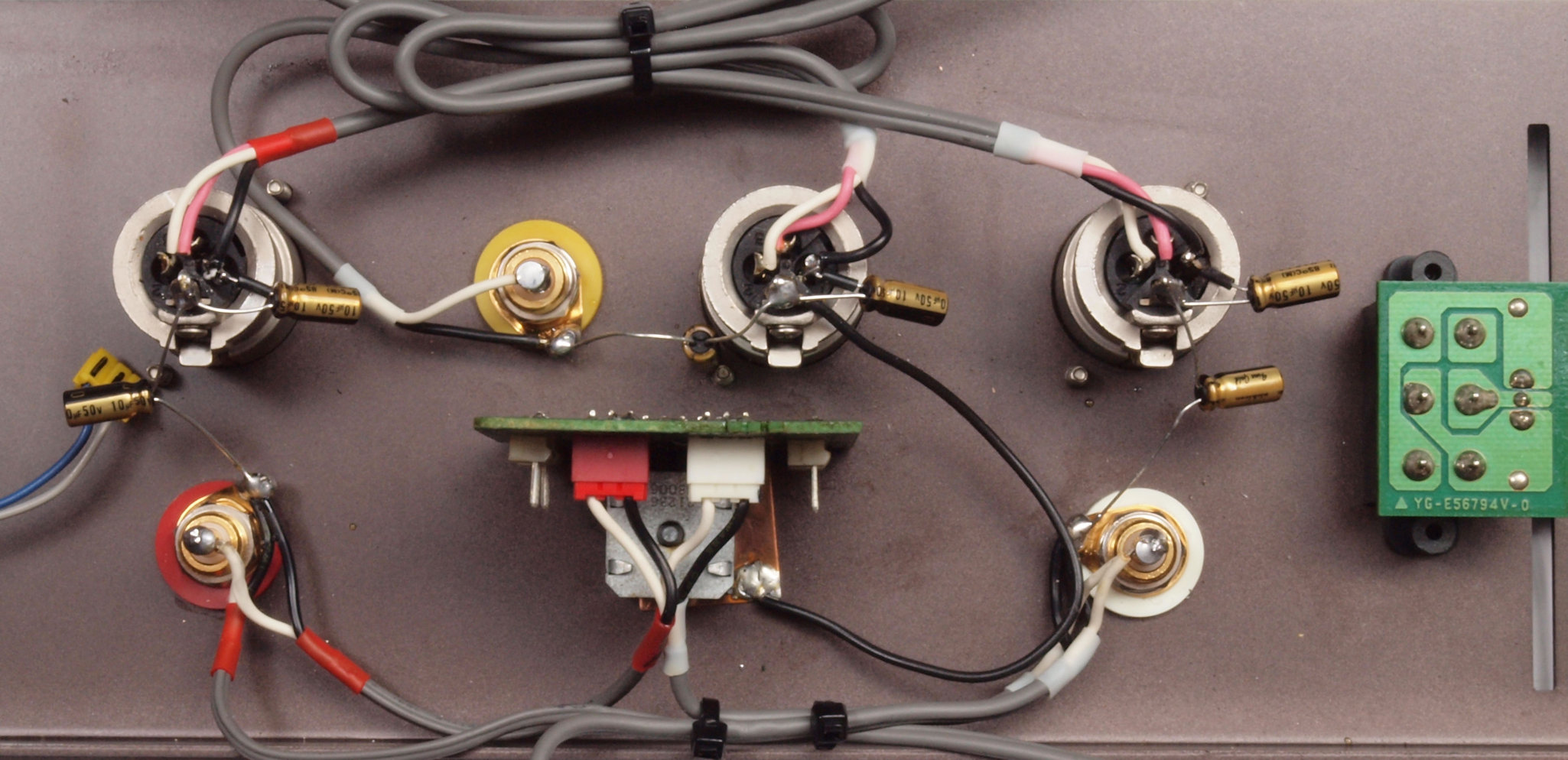

Ｃ０４．　修理（交換）後　入力端子郡。ＲＣＡ端子交換３個、電解コンデンサー６個交換。

Ｃ１０．　修理中　裏パネル上半分を取り、修理中。

Ｃ１１．　修理前　入力基板。

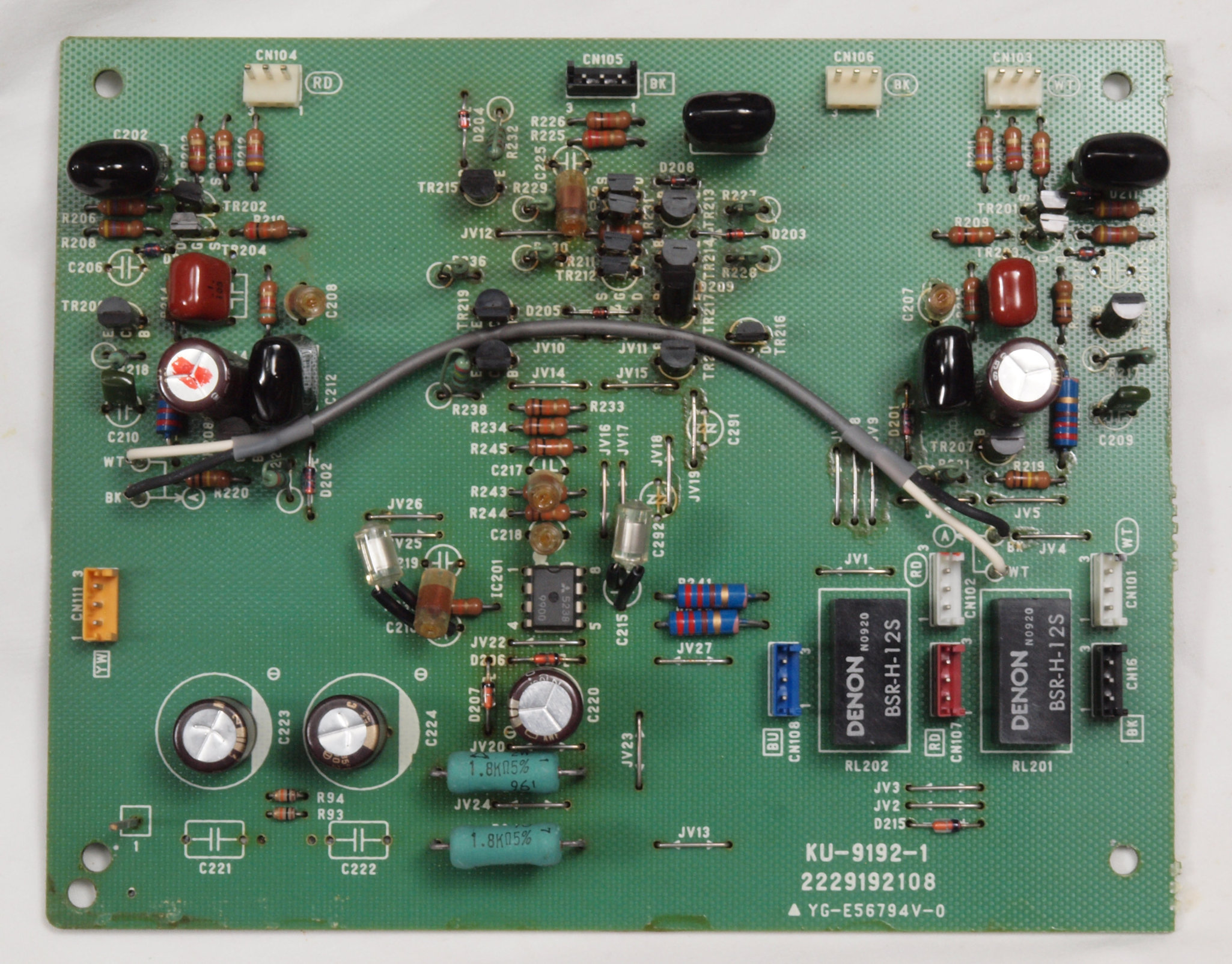

Ｃ１２．　修理後　入力基板。　制御接続リレー２個、電解コンデンサー５個交換。フイルムコンデンサー２個追加

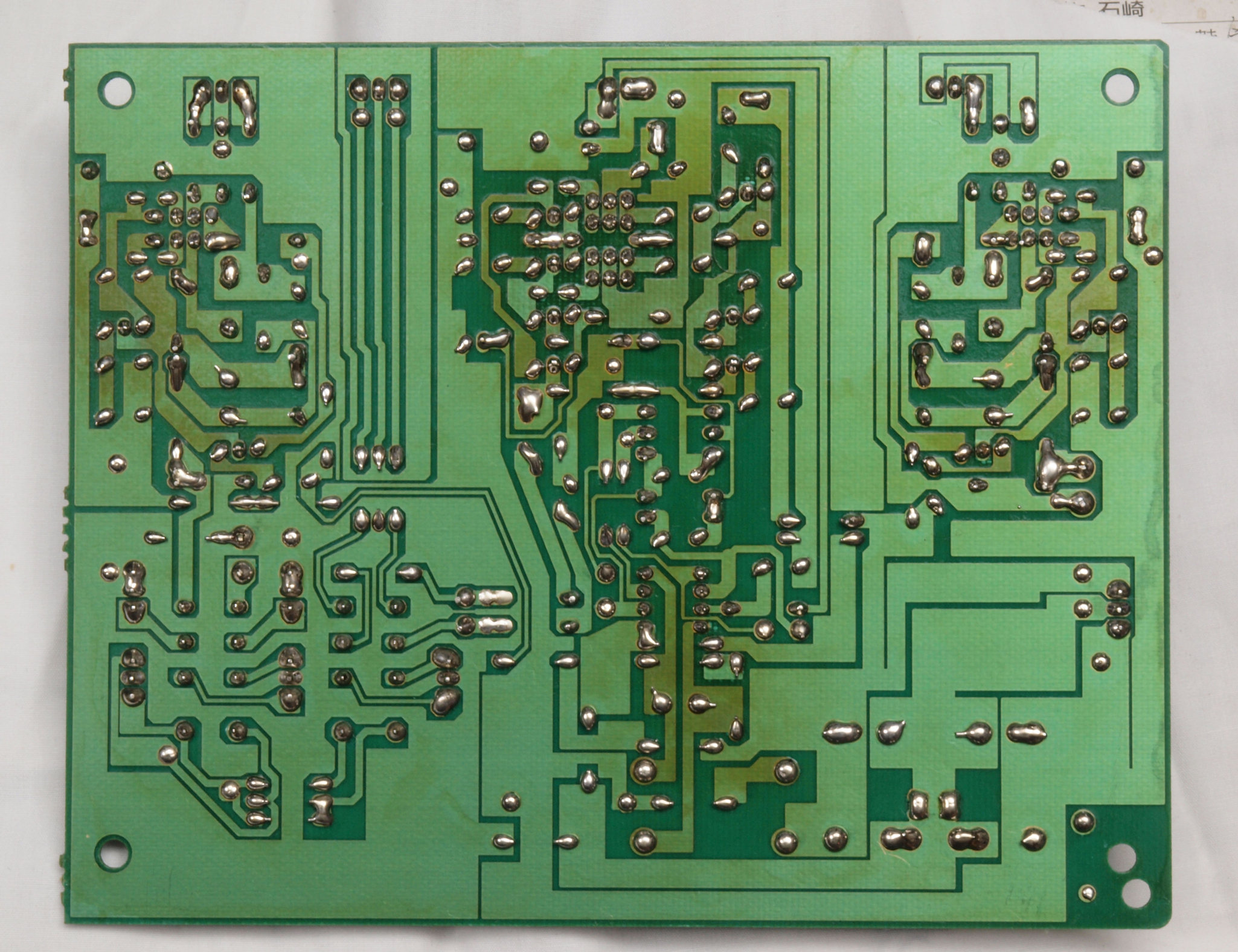

Ｃ１３．　修理前　入力基板裏。

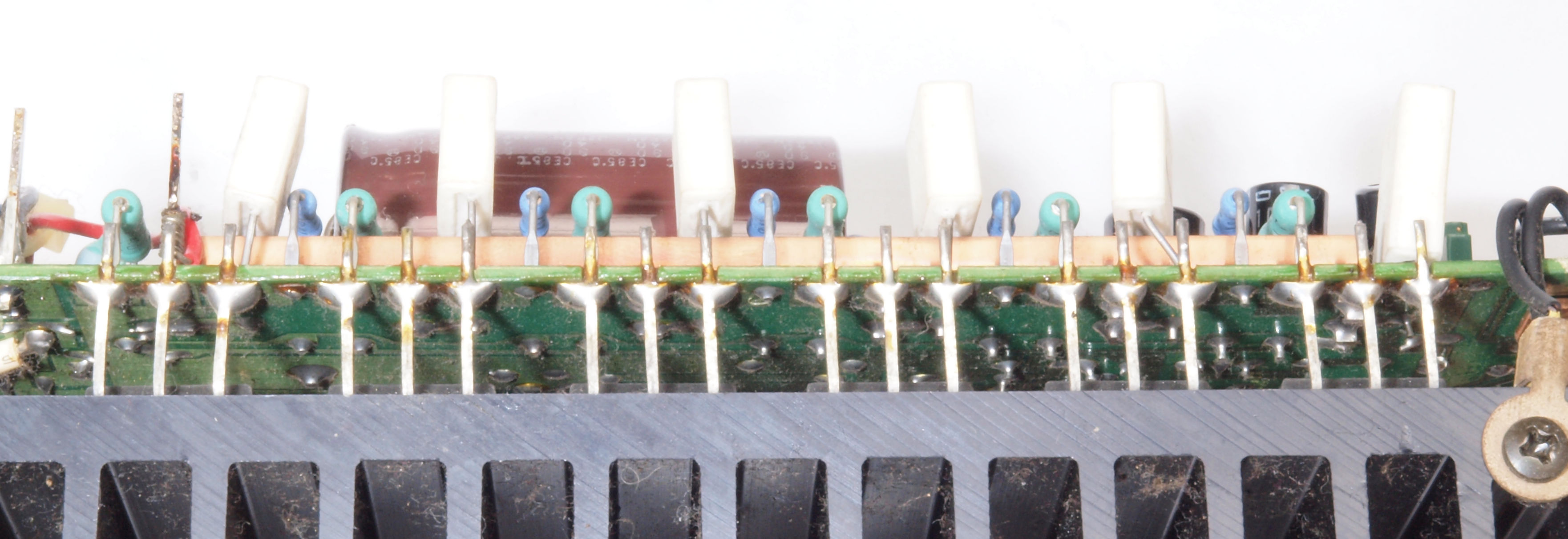

Ｃ１４．　修理（半田補正）後　右側終段ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ１５．　完成右側終段ＡＭＰ基板裏。　　洗浄後防湿材を塗る。

Ｃ２１．　修理前　ＤｉｒｅｃｔＩｎｐｕｔ切替ＳＷ基板。

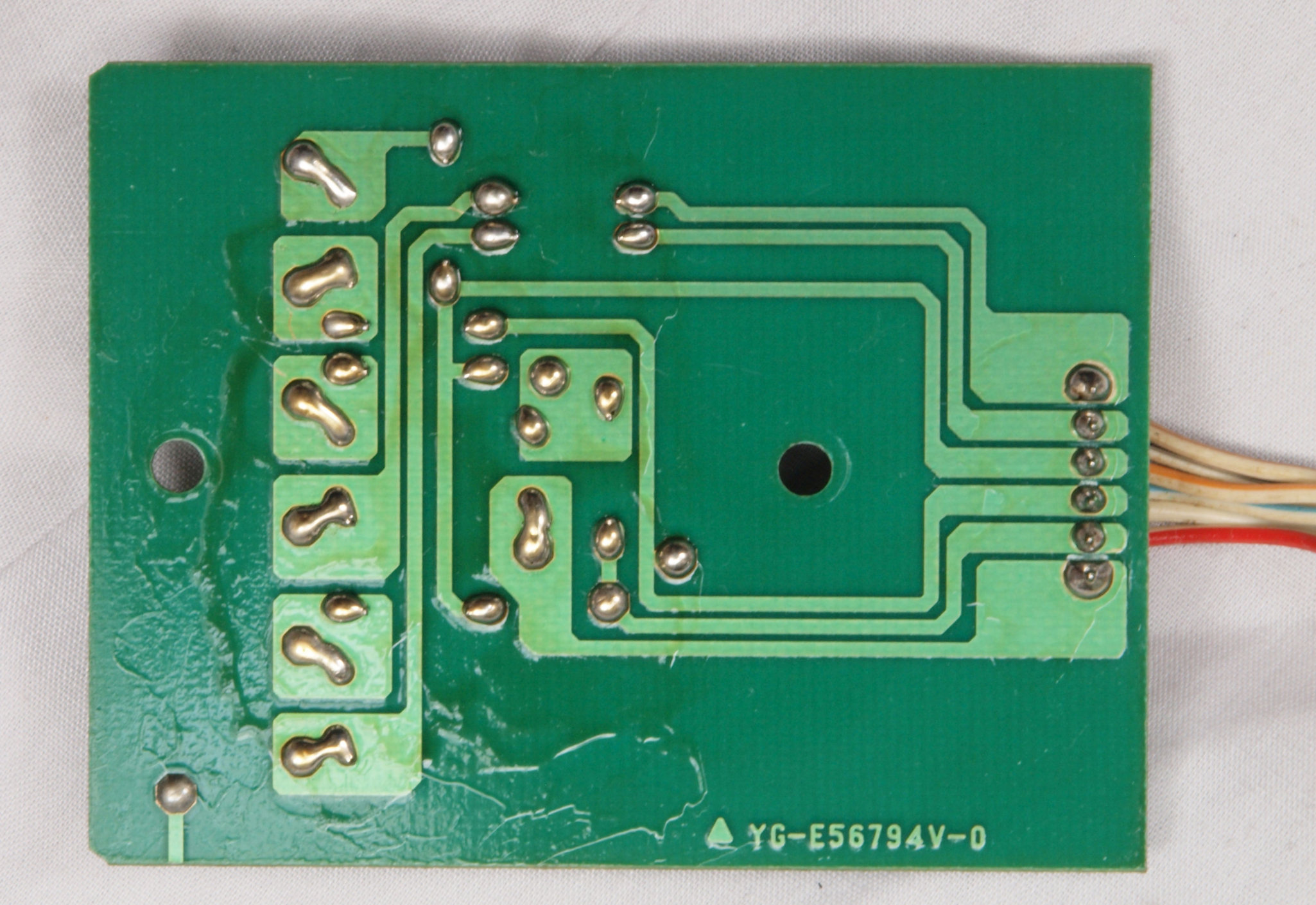

Ｃ２２．　修理前　ＤｉｒｅｃｔＩｎｐｕｔ切替ＳＷ基板裏。

Ｃ２３．　修理（半田補正）後　ＤｉｒｅｃｔＩｎｐｕｔ切替ＳＷ基板裏。　半田を全部やり直す。

Ｃ２４．　完成ＤｉｒｅｃｔＩｎｐｕｔ切替ＳＷ基板裏。　　洗浄後防湿材を塗る。

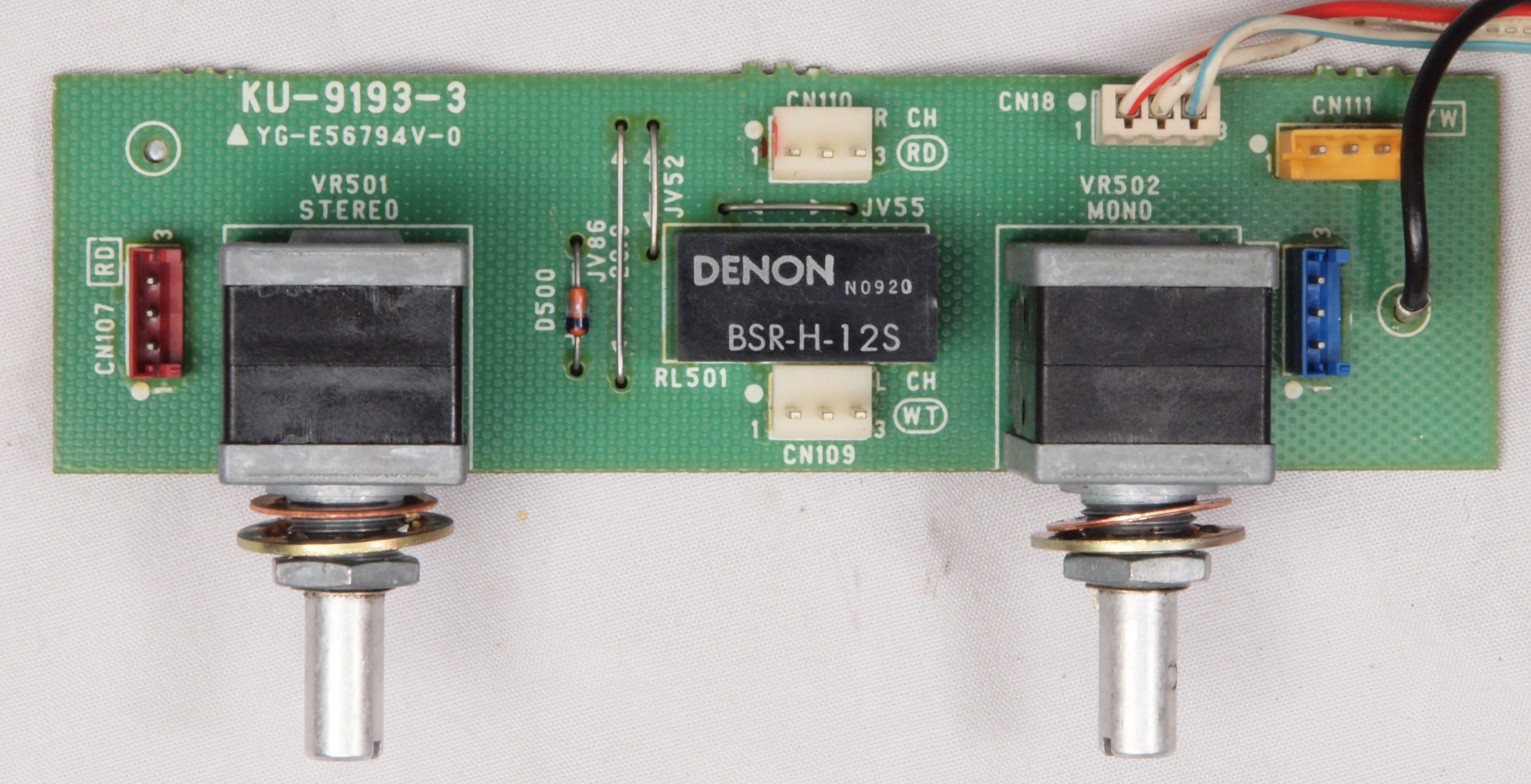

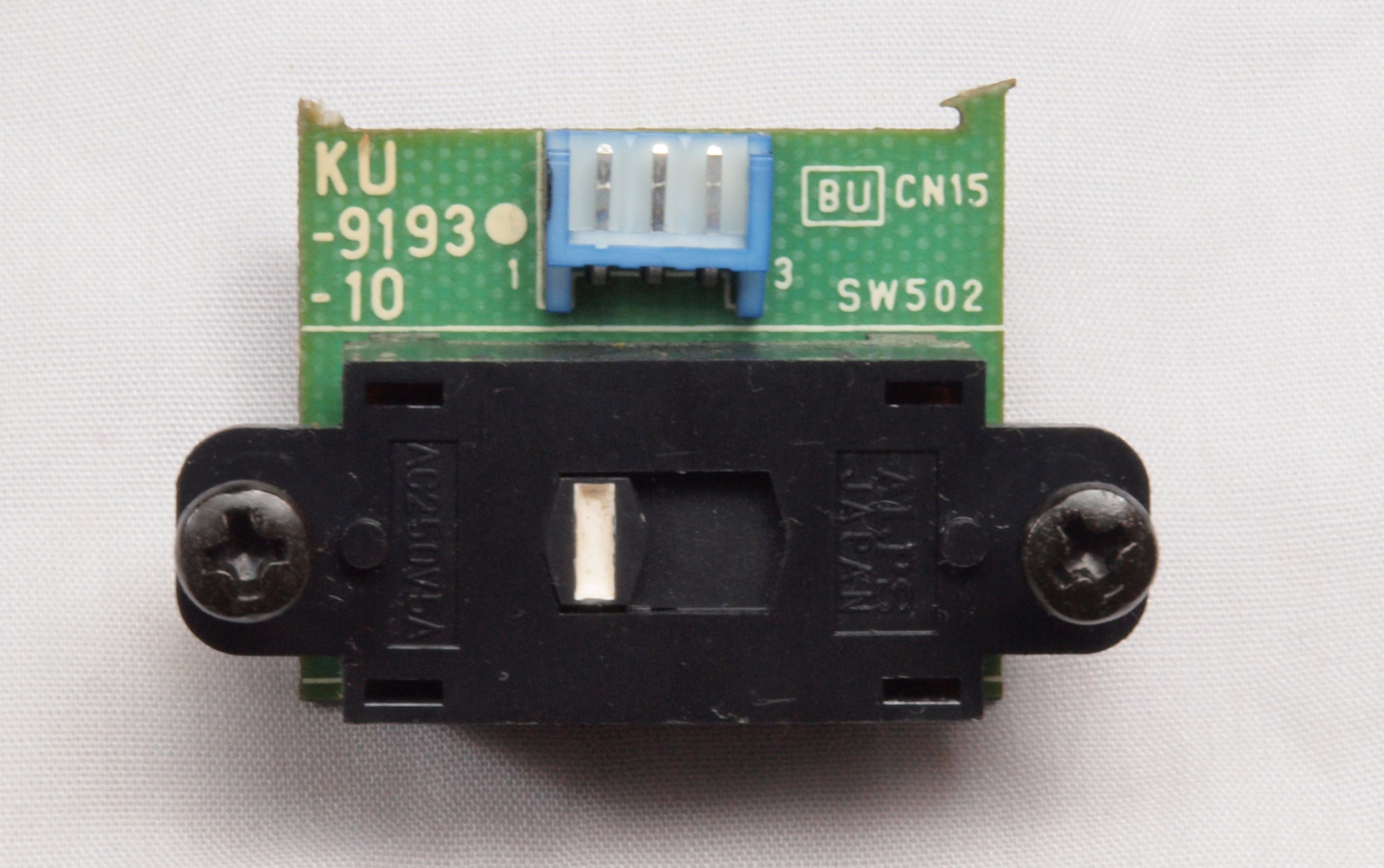

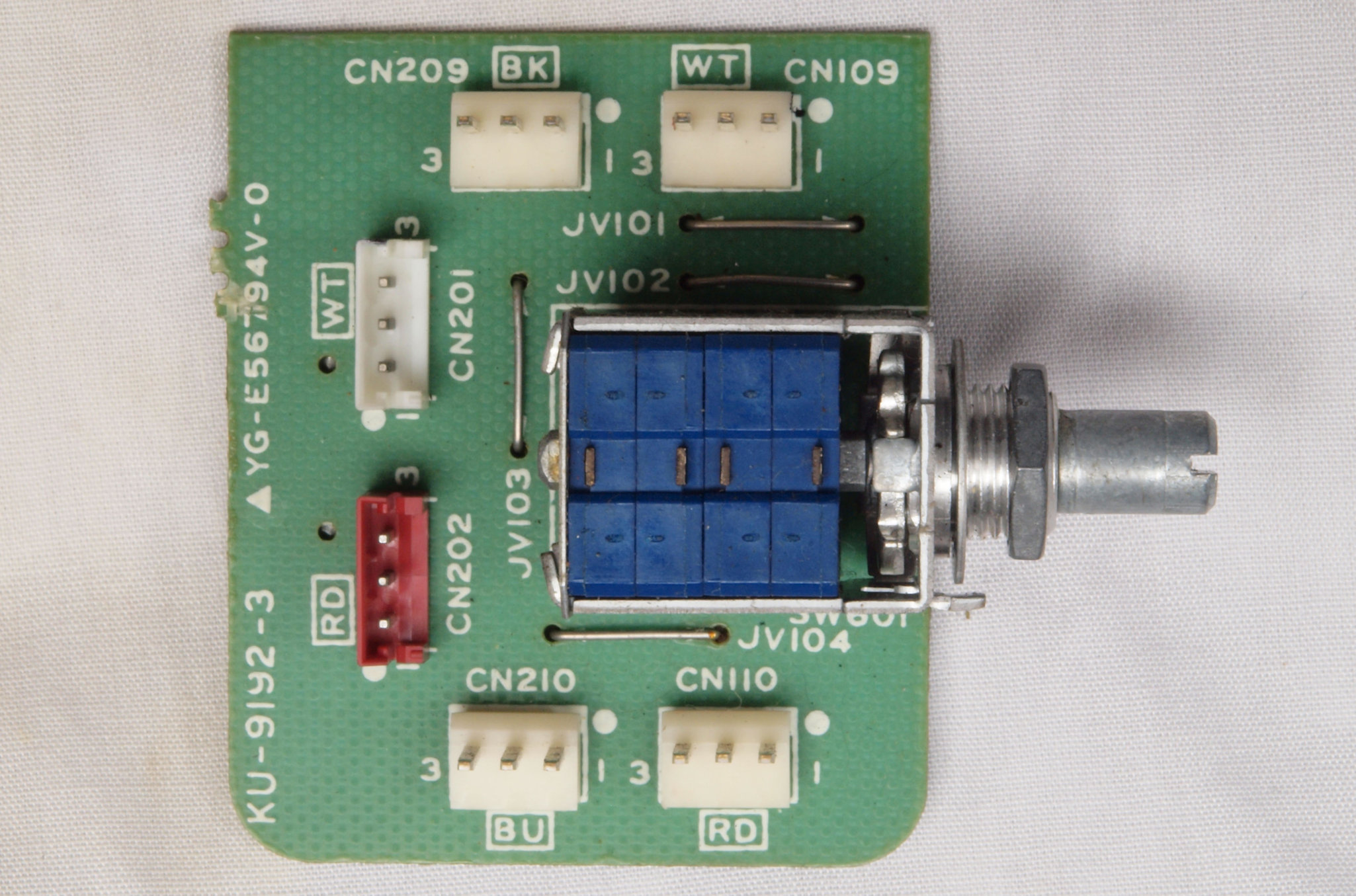

Ｃ３１．　修理前　Ｓｔｅｒｅｏ／Ｍｏｎｏ切替ＳＷ基板。

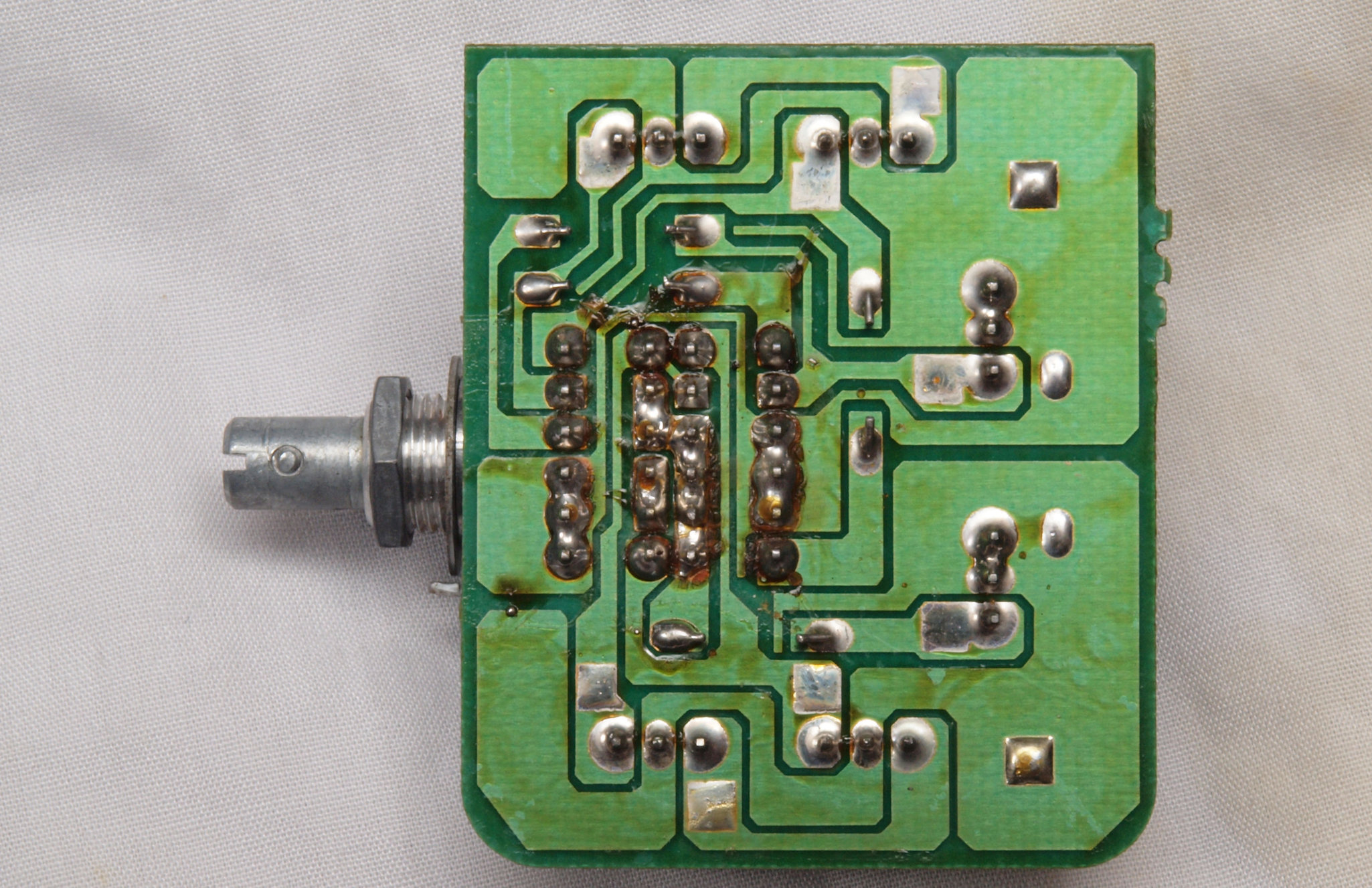

Ｃ３１２．　修理中　Ｓｔｅｒｅｏ／Ｍｏｎｏ切替ＳＷ基板。多量の接点復活剤の塗布跡！

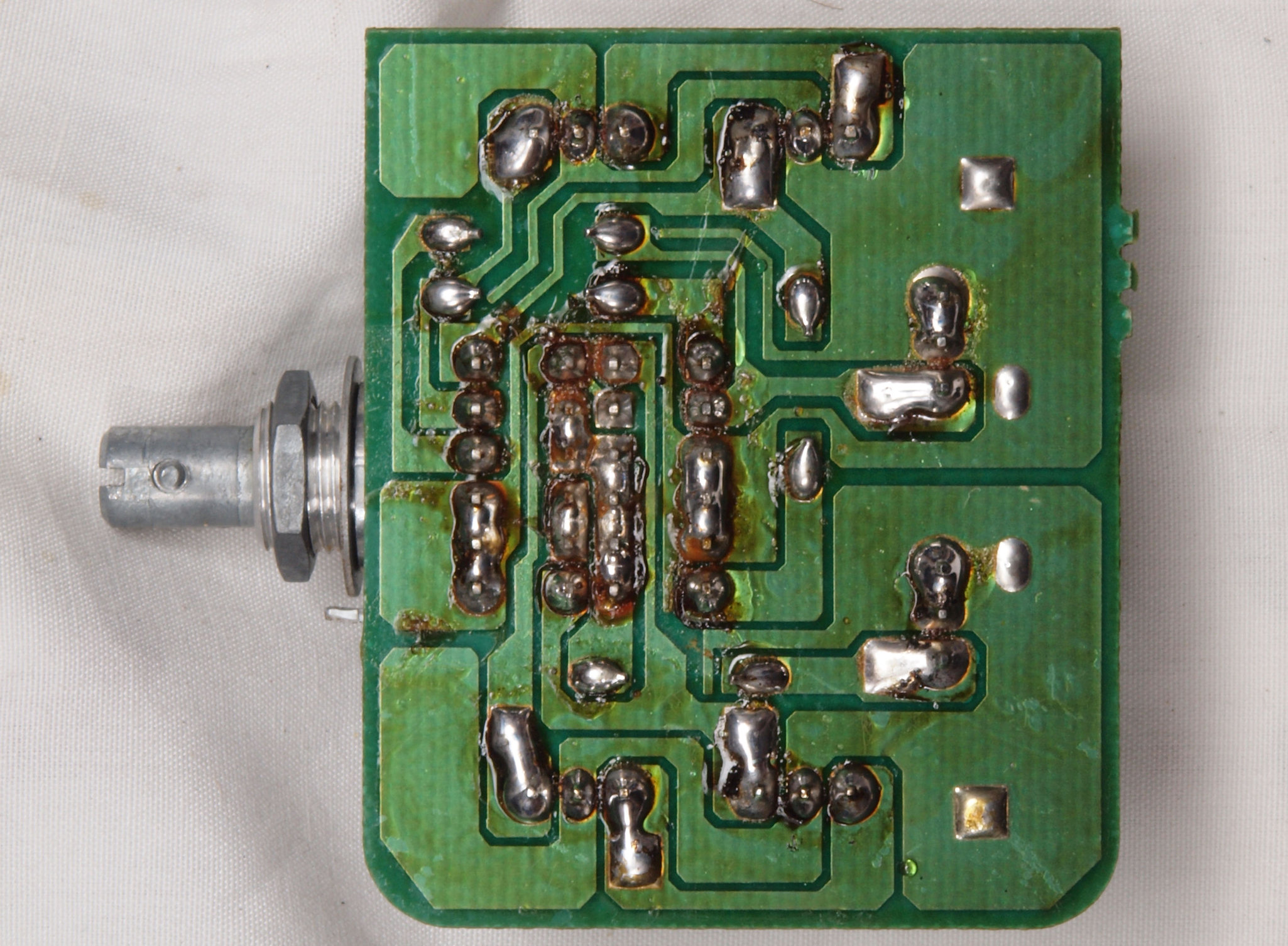

Ｃ３２．　修理前　Ｓｔｅｒｅｏ／Ｍｏｎｏ切替ＳＷ基板裏。

Ｃ３３．　修理（半田補正）後　Ｓｔｅｒｅｏ／Ｍｏｎｏ切替ＳＷ基板裏。　半田を全部やり直す。

Ｃ３４．　完成Ｓｔｅｒｅｏ／Ｍｏｎｏ切替ＳＷ基板裏。　　洗浄後防湿材を塗る。

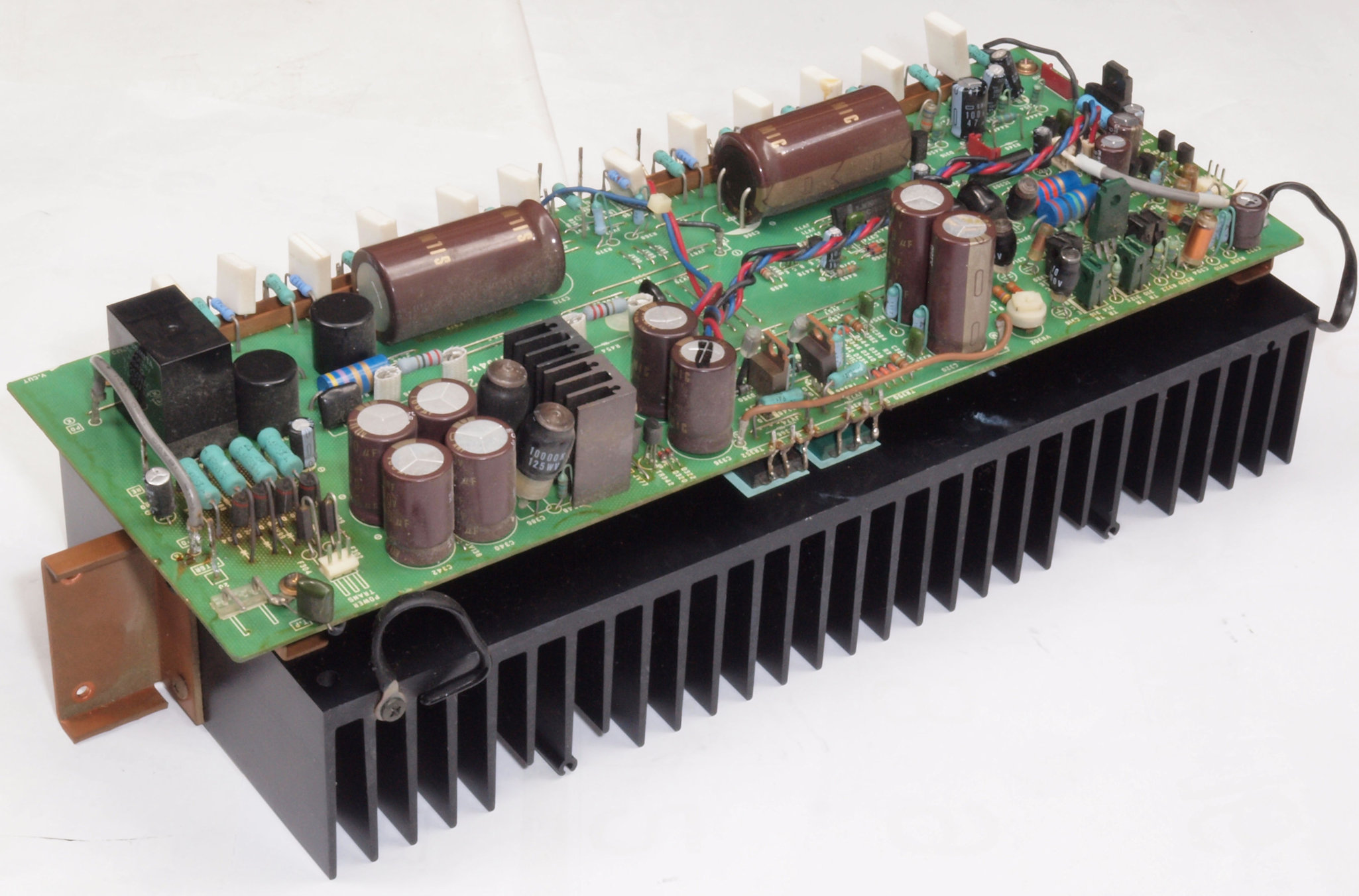

Ｃ４１．　修理前　右側終段ＡＭＰ上後。

Ｃ４２．　修理後　右側終段ＡＭＰ上後。

Ｃ４３．　修理前　右側終段ＡＭＰ下前。

Ｃ４４．　修理前　右側終段ＡＭＰ下前。

Ｃ４５．　修理中　右側終段ＴＲ（トランジスター）、ドライブＦＥＴ（電界効果トランジスター）。 　　　　　　　　　　　右側終段ＴＲ（トランジスター）ロット番号２ＳＣ３８５６／０５Ｙ、２ＳＡ１４９２／０５Ｙ 　　　　　　　　　　　左側終段ＴＲ（トランジスター）ロット番号２ＳＣ３８５６／１２Ｙ、２ＳＡ１４９２／１３Ｙ

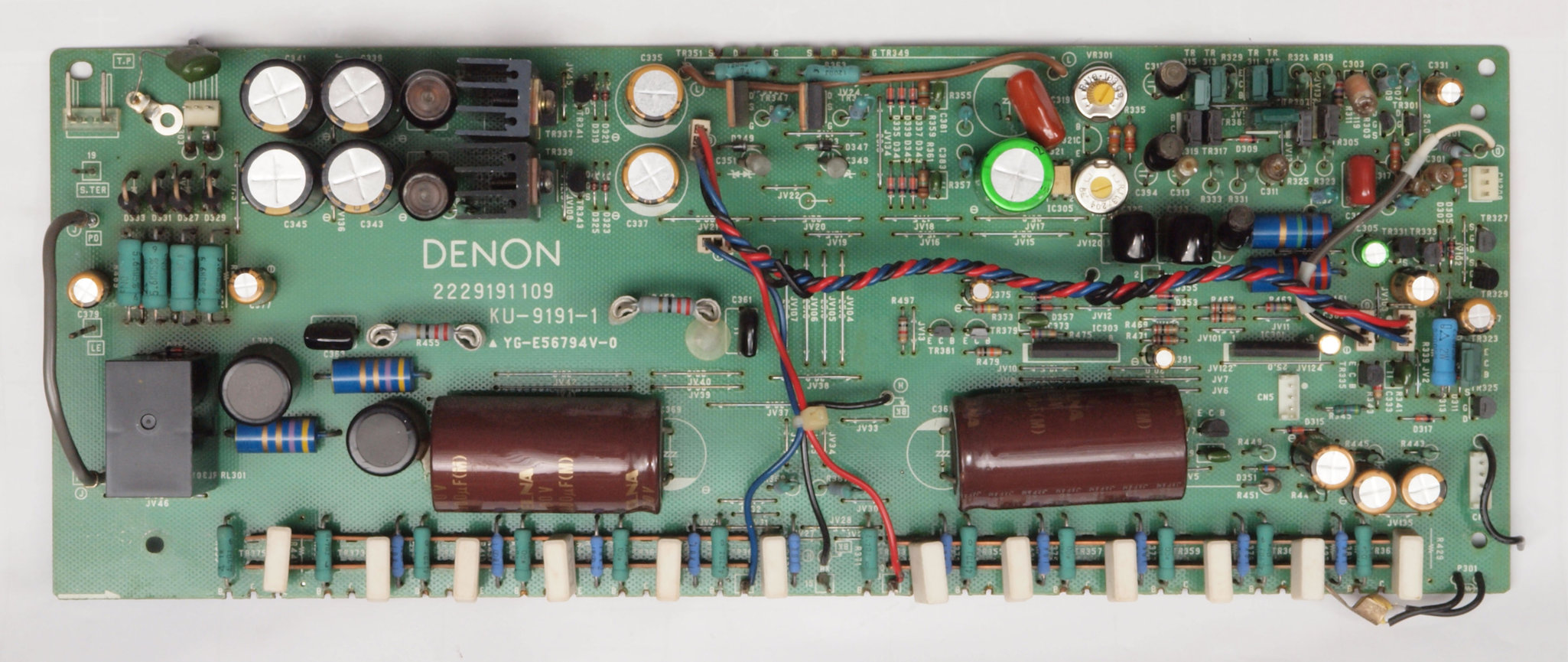

Ｃ５１．　修理前　右側終段ＡＭＰ基板。

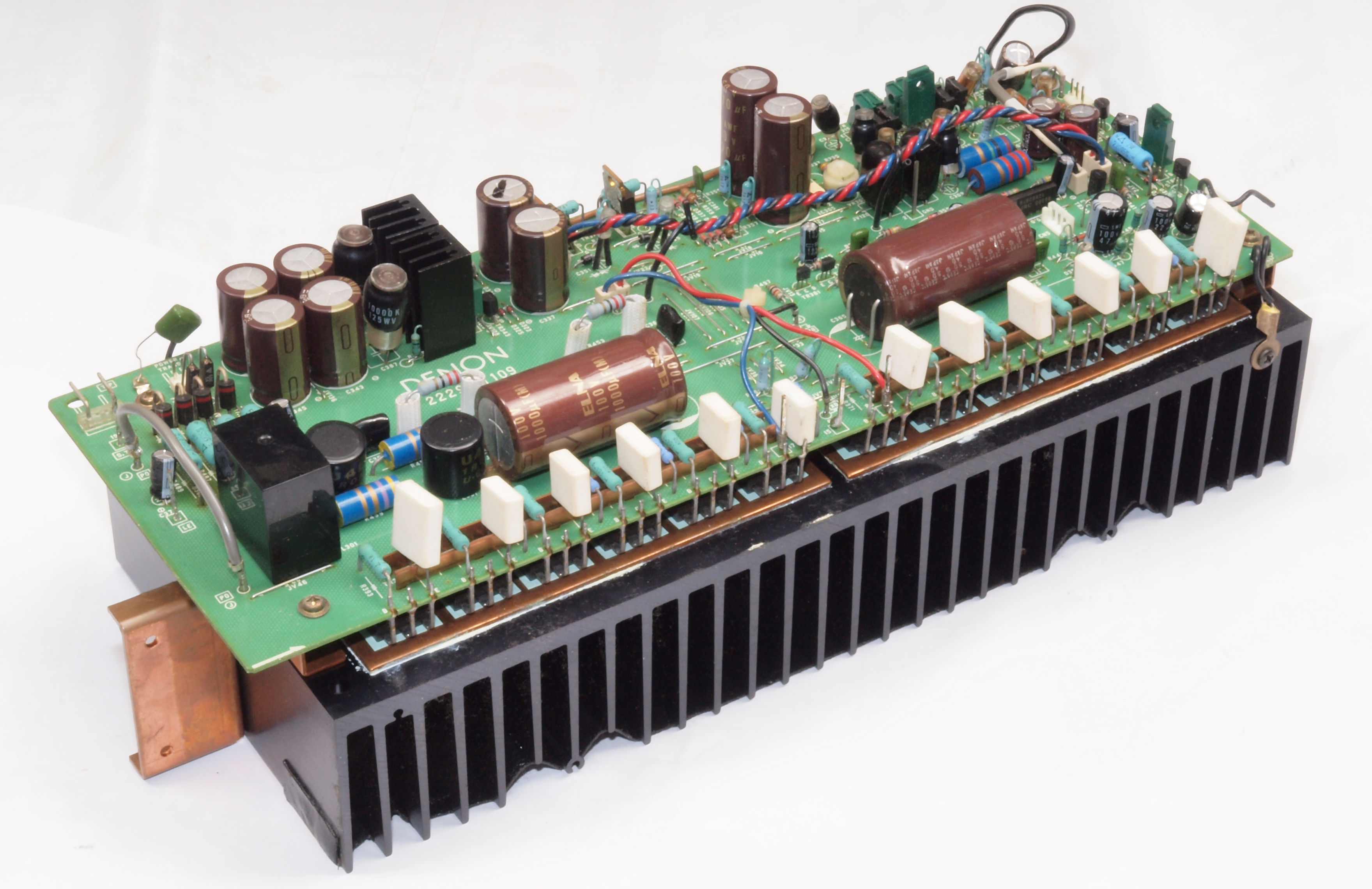

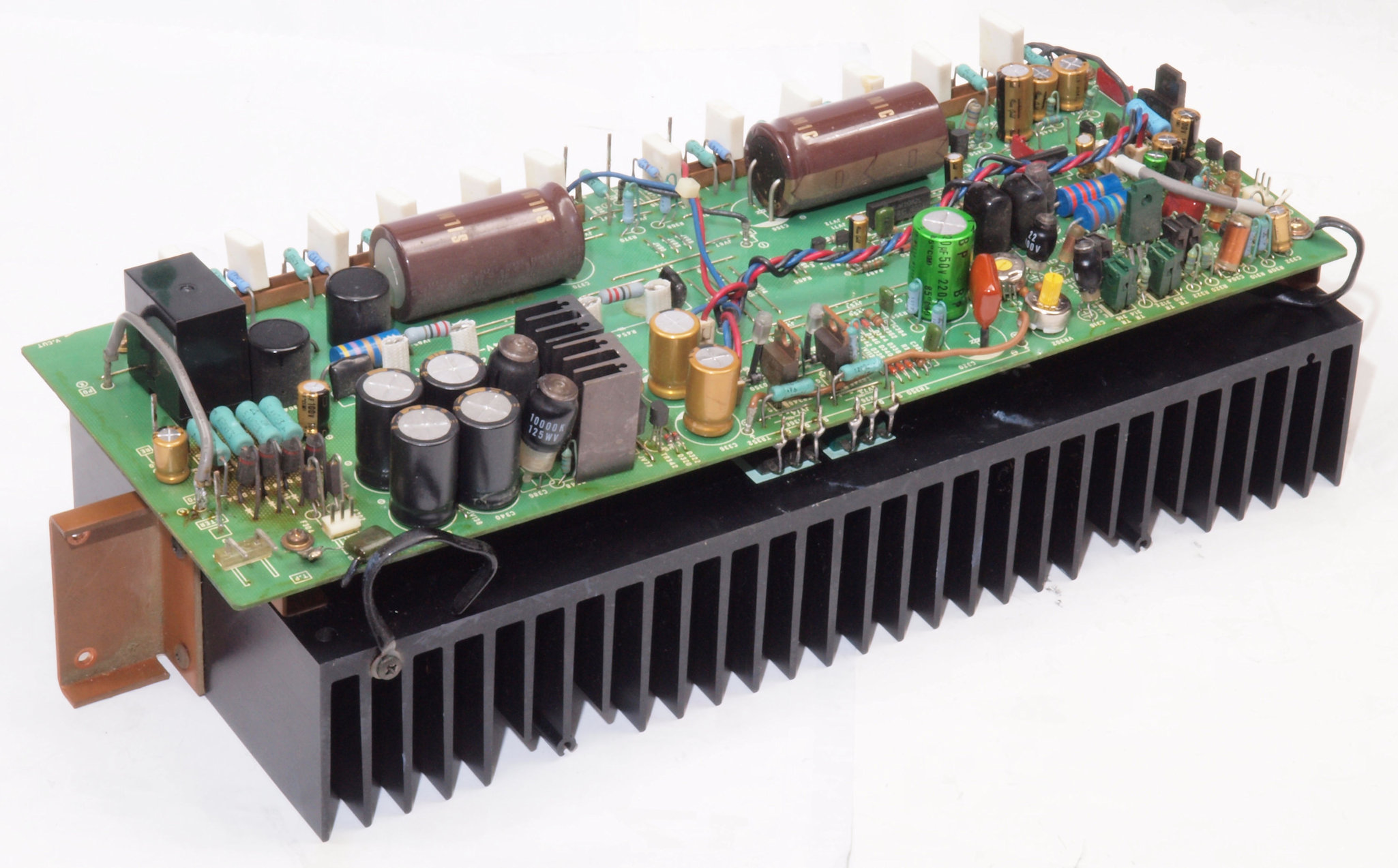

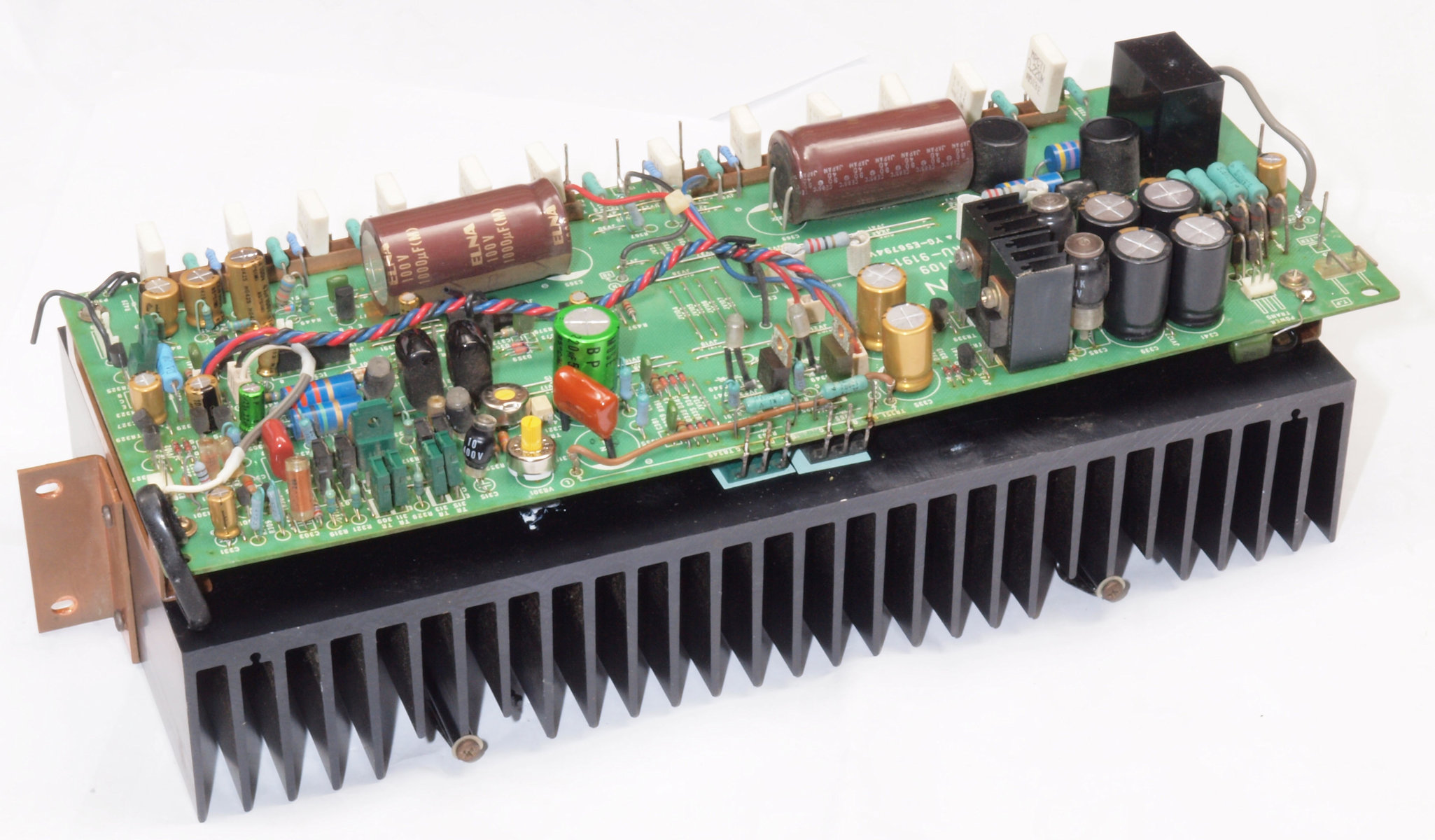

Ｃ５２．　修理後　右側終段ＡＭＰ基板。　バイアス調整用半固定ＶＲ２個、ＳＰ接続リレー１個 　　　　　　　　　　　電解コンデンサー２０個交換。　フイルムコンデンサー２個追加。

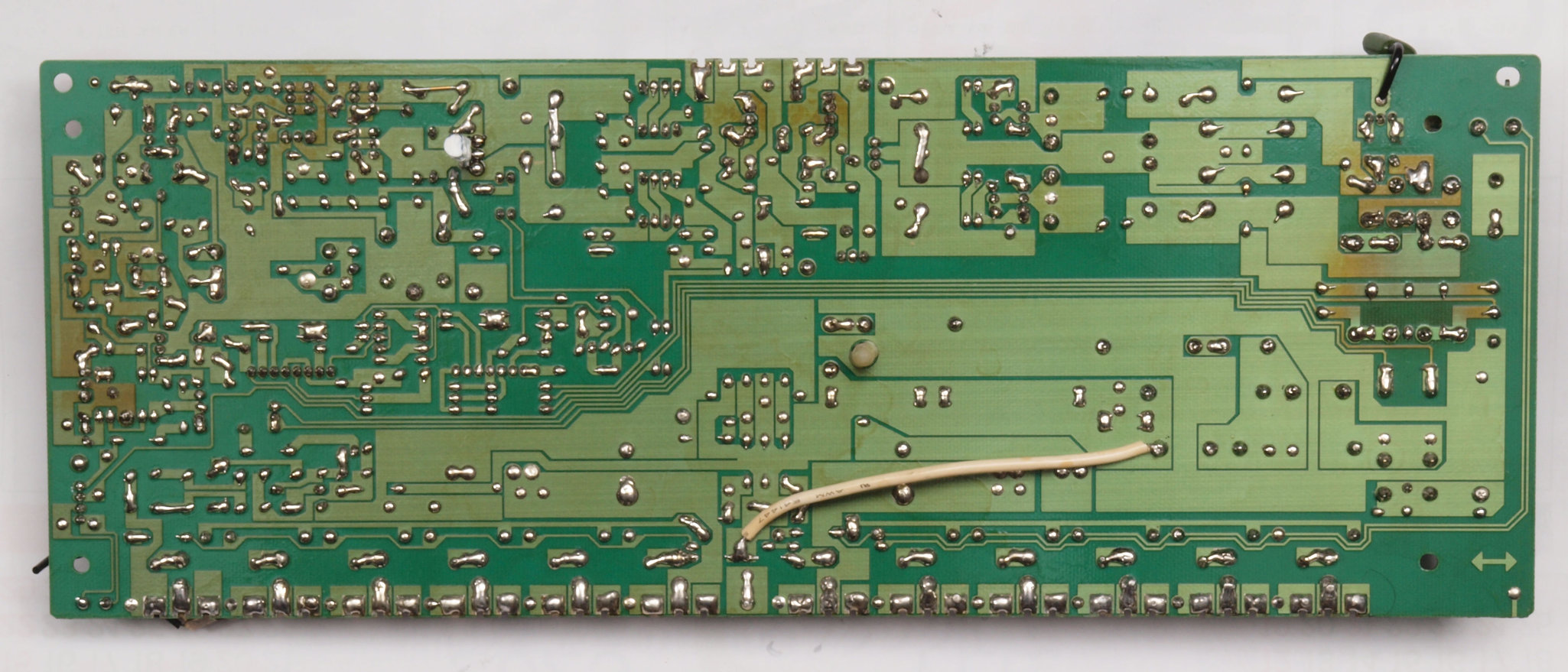

Ｃ５３．　修理前　右側終段ＡＭＰ基板裏。

Ｃ５４．　修理（半田補正）後　右側終段ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ５５．　完成右側終段ＡＭＰ基板裏。　　洗浄後防湿材を塗る。

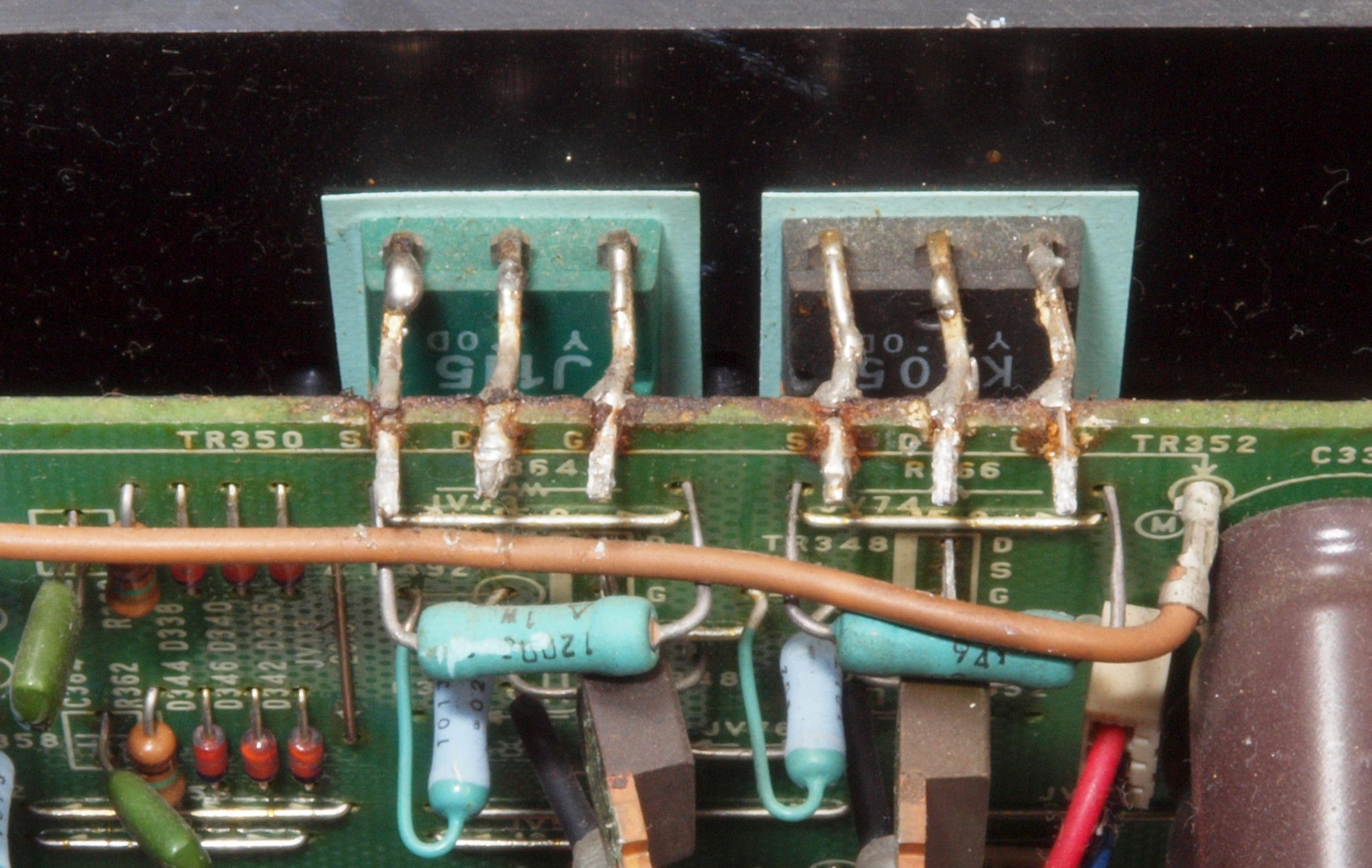

Ｃ５６．　修理前　右側ドライブＦＥＴ（電界効果トランジスター）足の半田。

Ｃ５７．　修理後　右側ドライブＦＥＴ（電界効果トランジスター）足の半田。

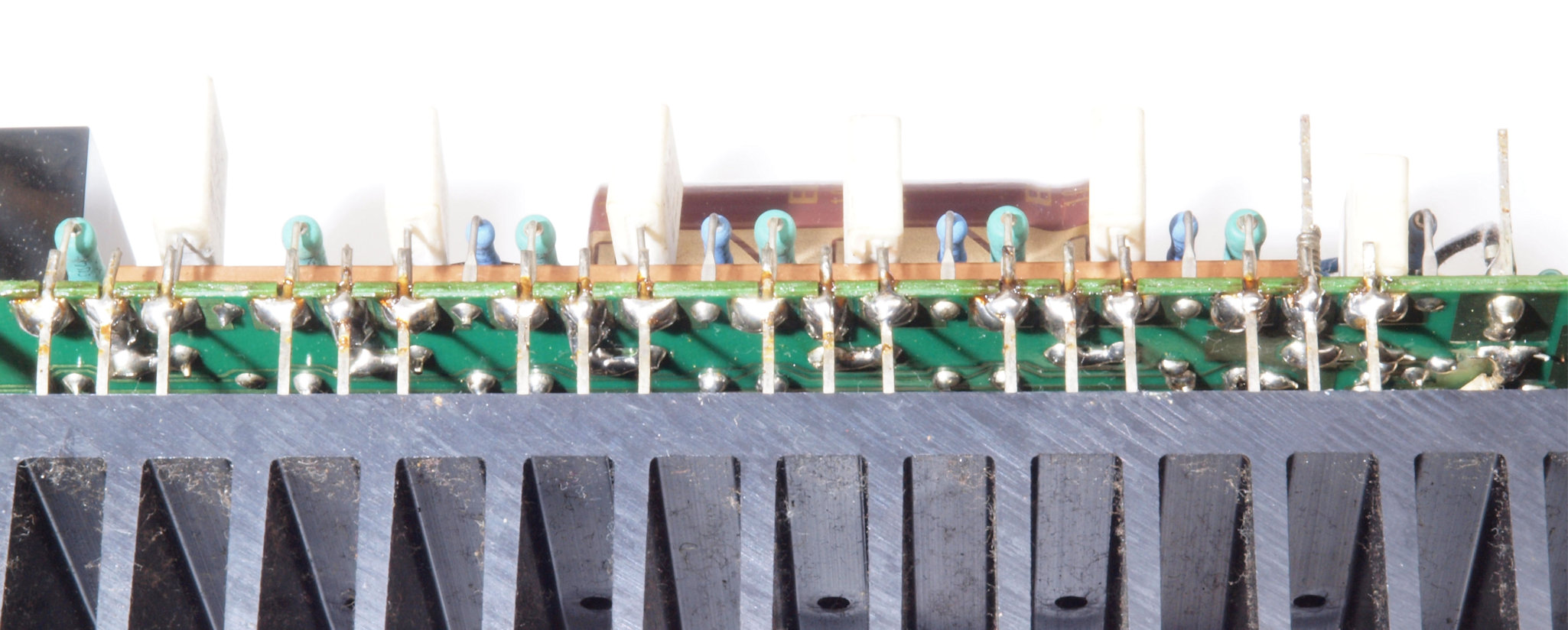

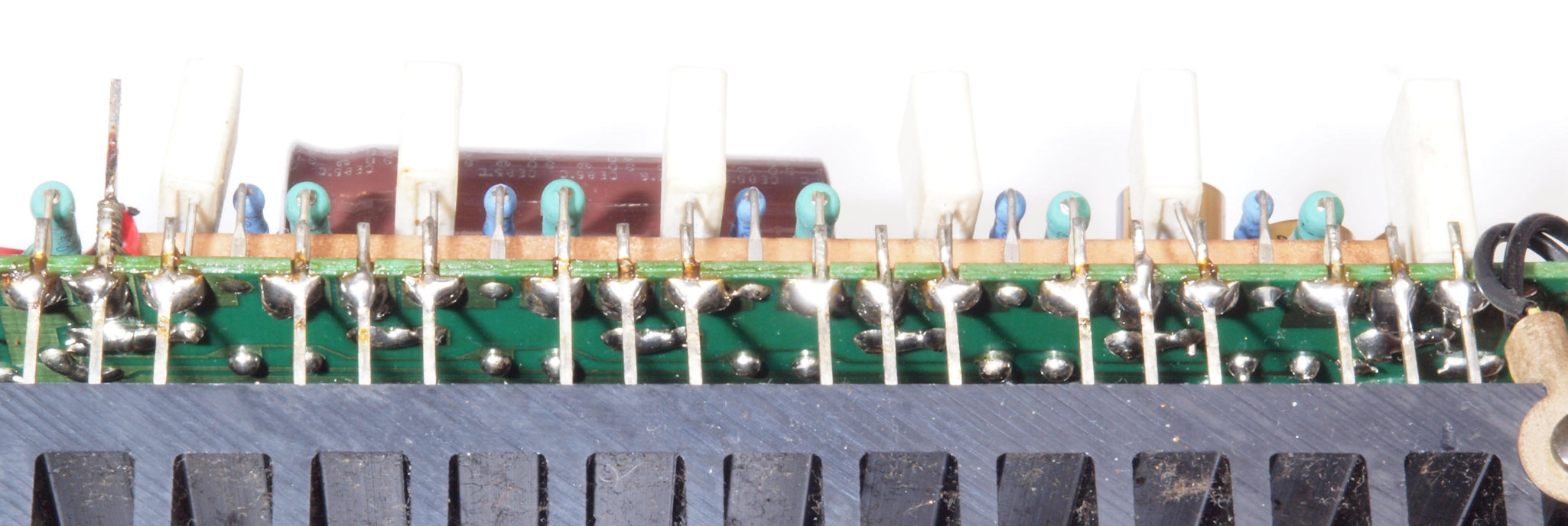

Ｃ５８．　修理前　右側終段ＴＲ（トランジスター）足の半田。

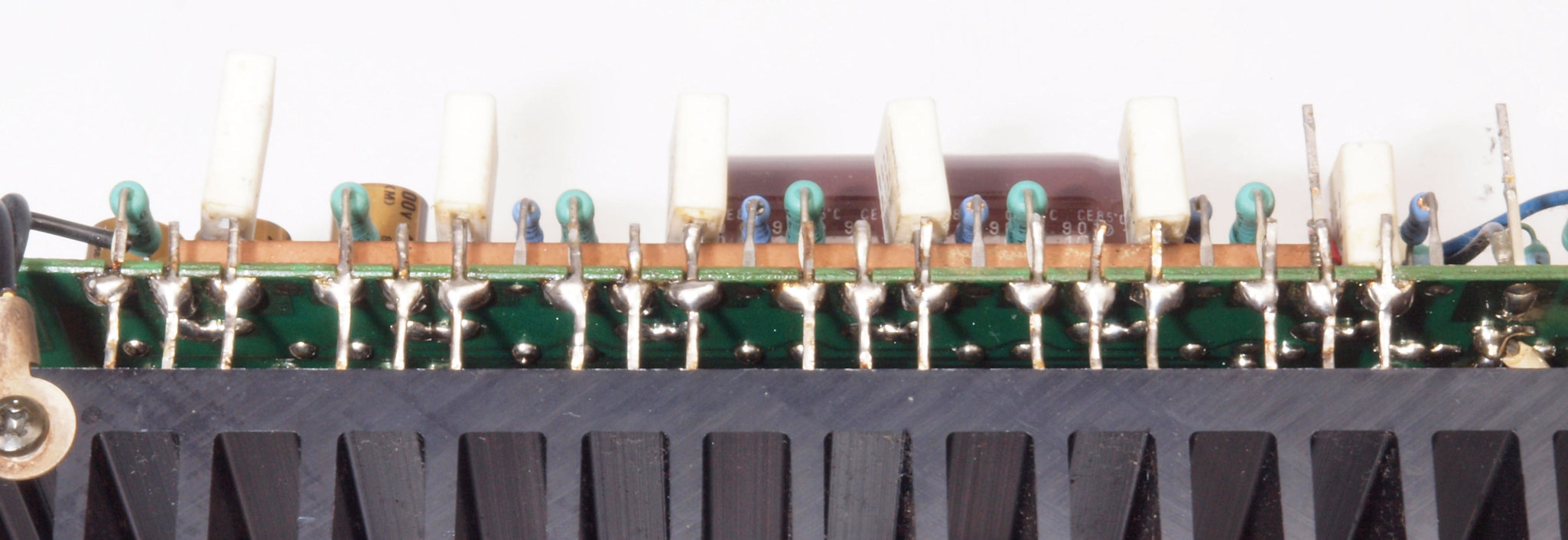

Ｃ５９．　修理後　右側終段ＴＲ（トランジスター）足の半田。

Ｃ５Ａ．　修理前　右側終段ＴＲ（トランジスター）足の半田２。

Ｃ５Ｂ．　修理後　右側終段ＴＲ（トランジスター）足の半田２。

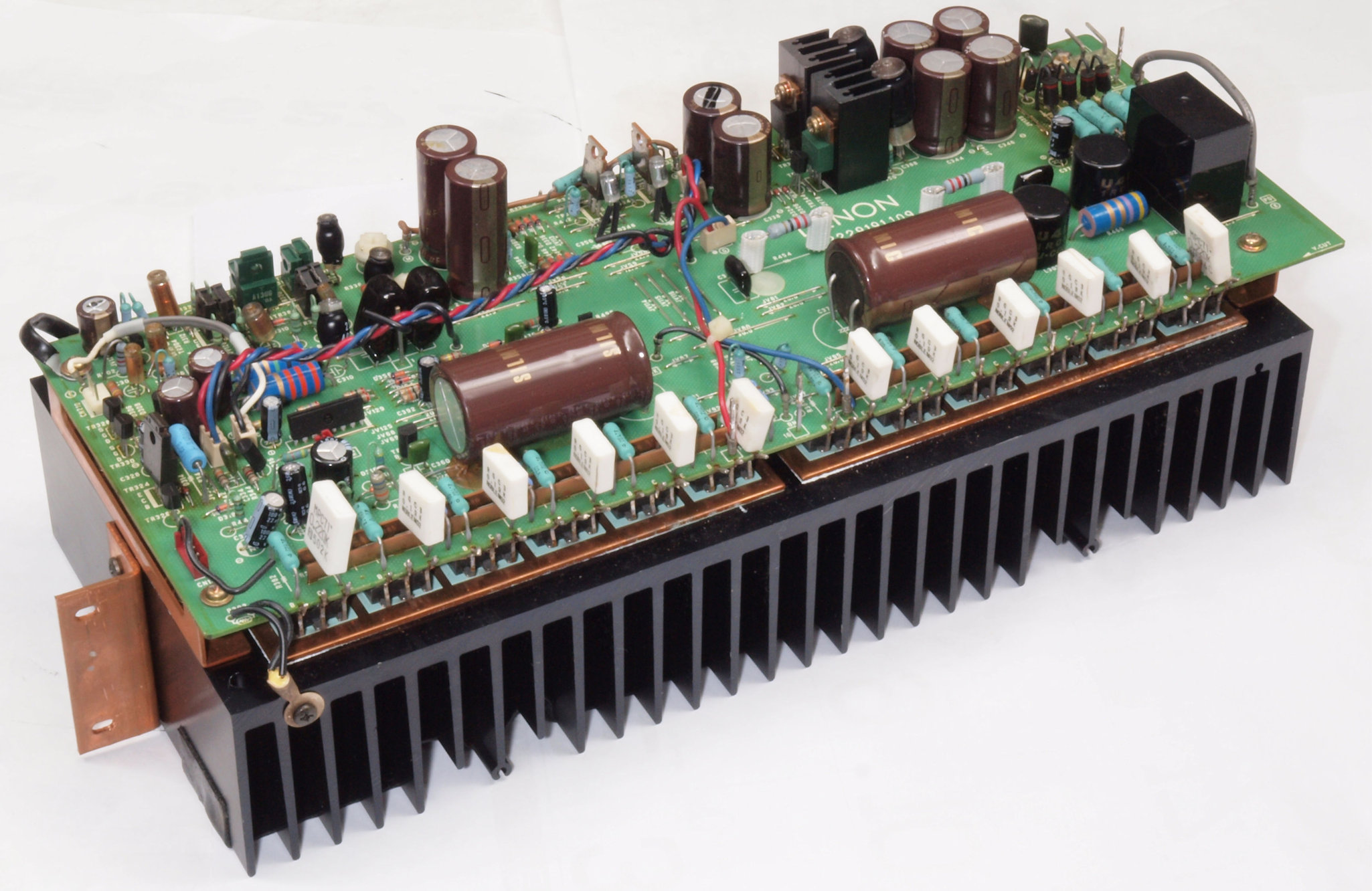

Ｃ６１．　修理前　左側終段ＡＭＰ上後。

Ｃ６２．　修理後　左側終段ＡＭＰ上後。

Ｃ６３．　修理前　左側終段ＡＭＰ下前。

Ｃ６４．　修理後　左側終段ＡＭＰ下前。

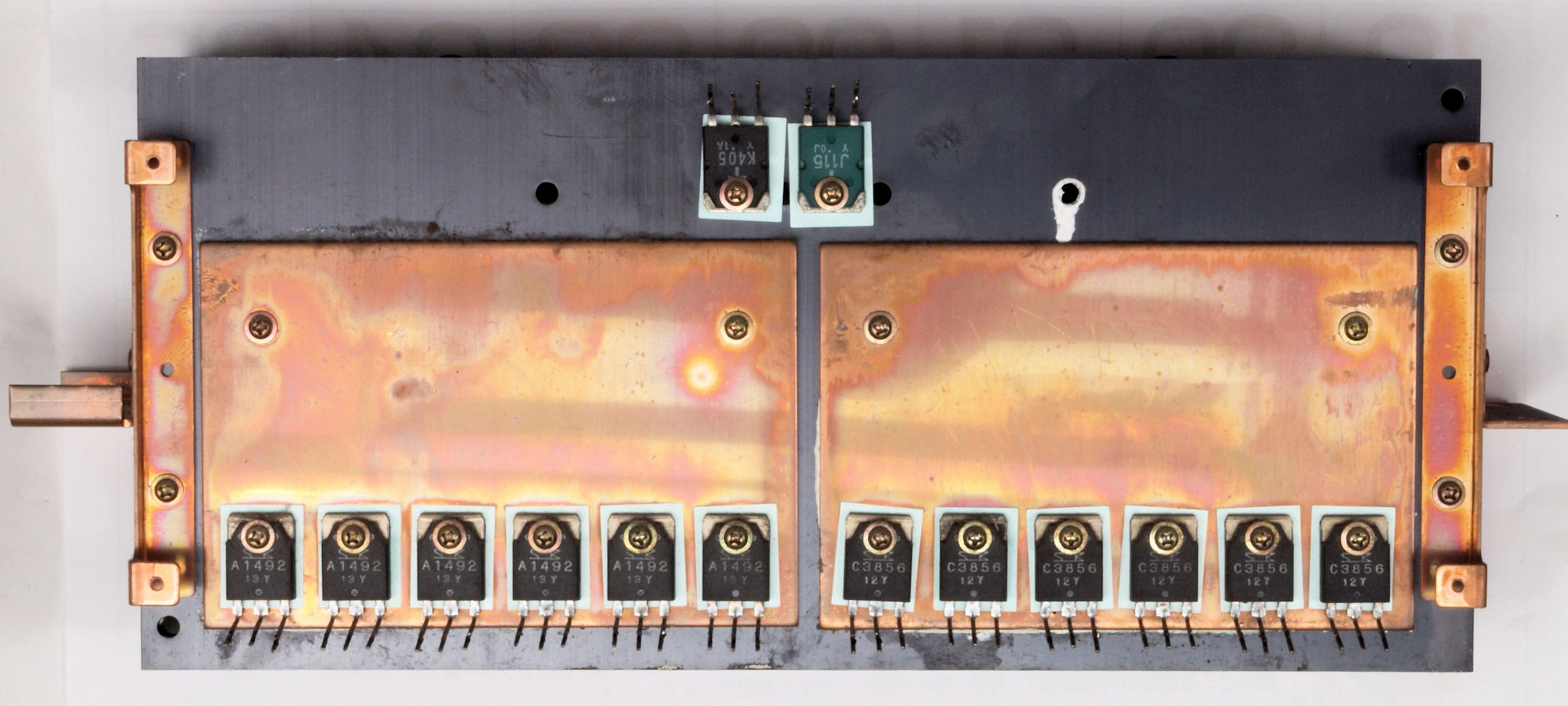

Ｃ６５．　修理中　左側終段ＴＲ（トランジスター）、ドライブＦＥＴ（電界効果トランジスター）。 　　　　　　　　　　　右側終段ＴＲ（トランジスター）ロット番号２ＳＣ３８５６／０５Ｙ、２ＳＡ１４９２／０５Ｙ 　　　　　　　　　　　左側終段ＴＲ（トランジスター）ロット番号２ＳＣ３８５６／１２Ｙ、２ＳＡ１４９２／１３Ｙ

Ｃ６６．　修理中　左側終段。　取り付けブラケットの止めビスが緩んで隙間がある。

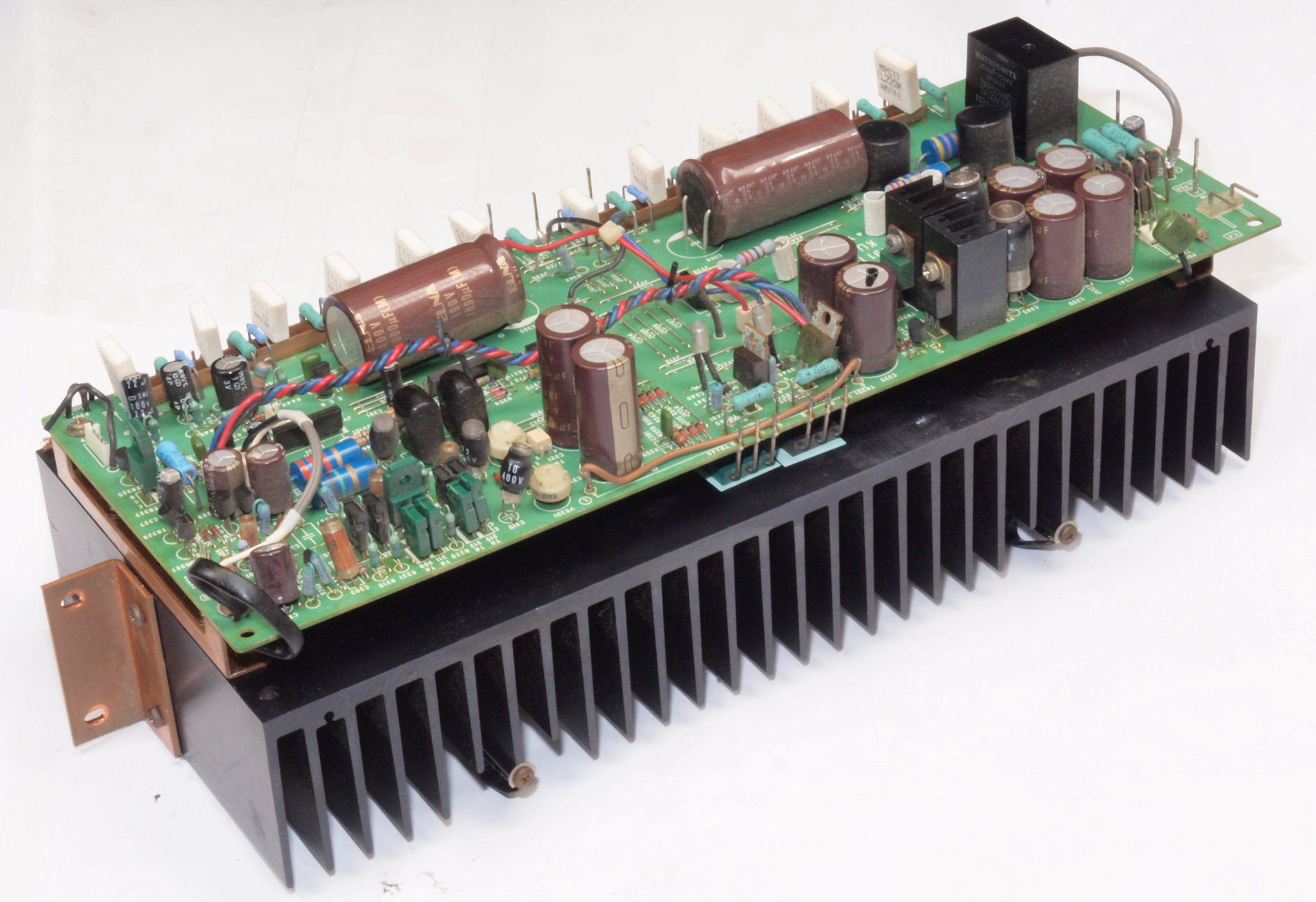

Ｃ７１．　修理前　左側終段ＡＭＰ基板。

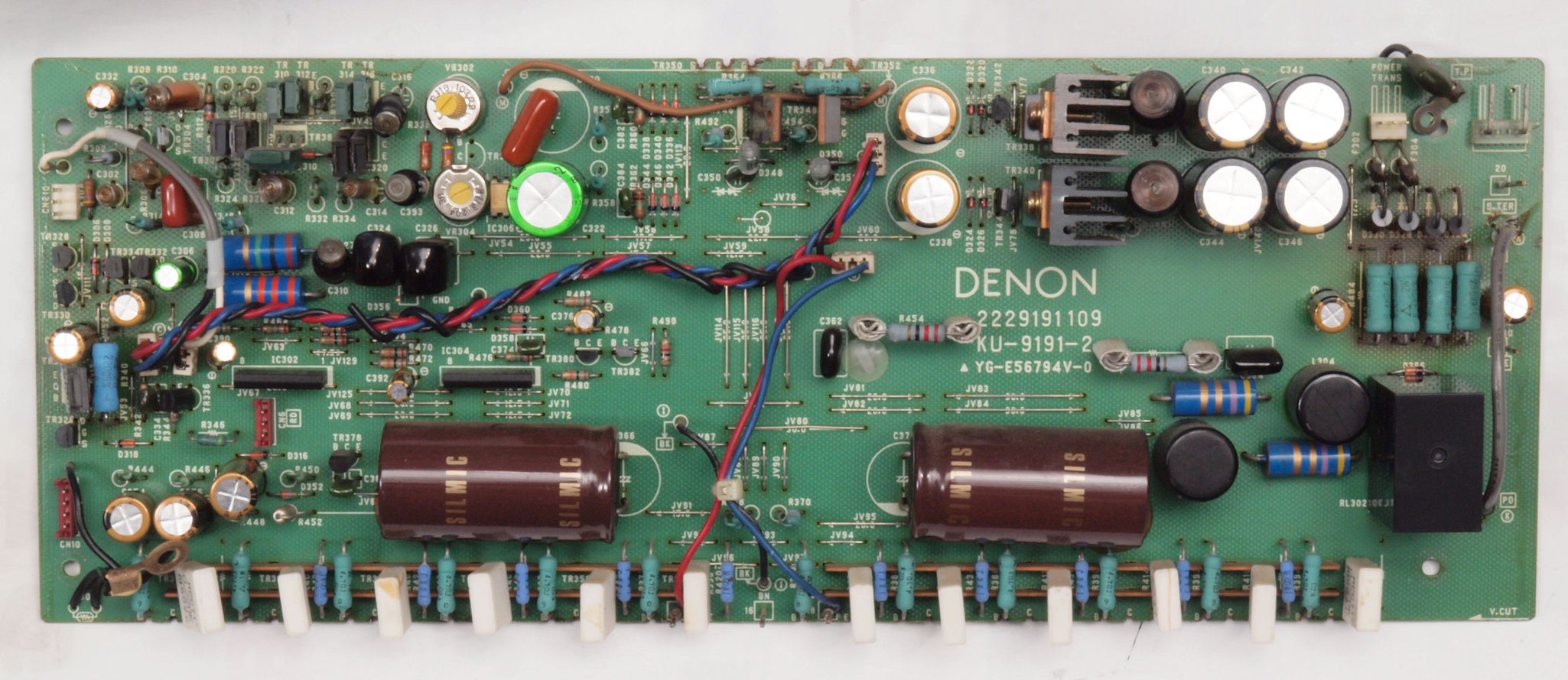

Ｃ７２．　修理後　左側終段ＡＭＰ基板。　バイアス調整用半固定ＶＲ２個、ＳＰ接続リレー１個 　　　　　　　　　　　電解コンデンサー２０個交換。　フイルムコンデンサー２個追加。

Ｃ７３．　修理前　左側終段ＡＭＰ基板裏。

Ｃ７４．　修理（半田補正）後　左側終段ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ７５．　完成左側終段ＡＭＰ基板裏。　　洗浄後防湿材を塗る。

Ｃ７６．　修理前　左側ドライブＦＥＴ（電界効果トランジスター）足の半田。

Ｃ７７．　修理後　左側ドライブＦＥＴ（電界効果トランジスター）足の半田。

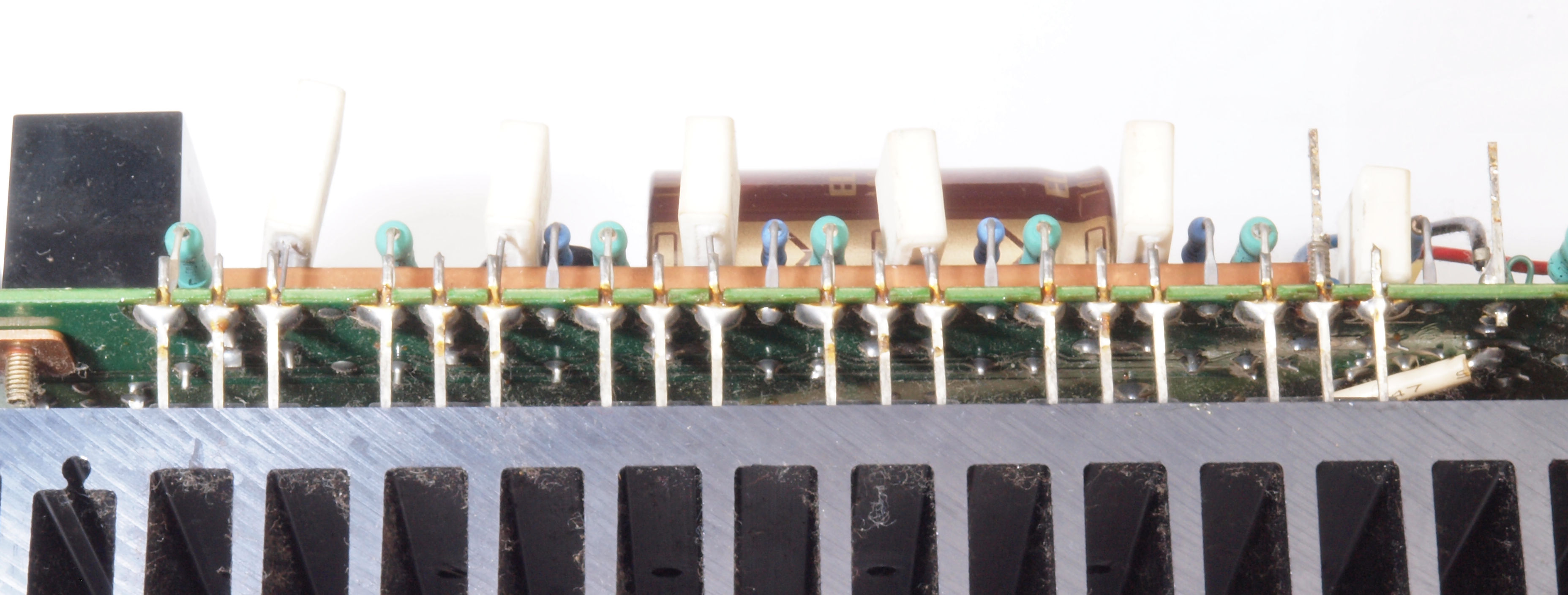

Ｃ７８．　修理前　左側終段ＴＲ（トランジスター）足の半田。

Ｃ７９．　修理後　左側終段ＴＲ（トランジスター）足の半田。

Ｃ７Ａ．　修理前　左側終段ＴＲ（トランジスター）足の半田２。

Ｃ７Ｂ．　修理後　左側終段ＴＲ（トランジスター）足の半田２。

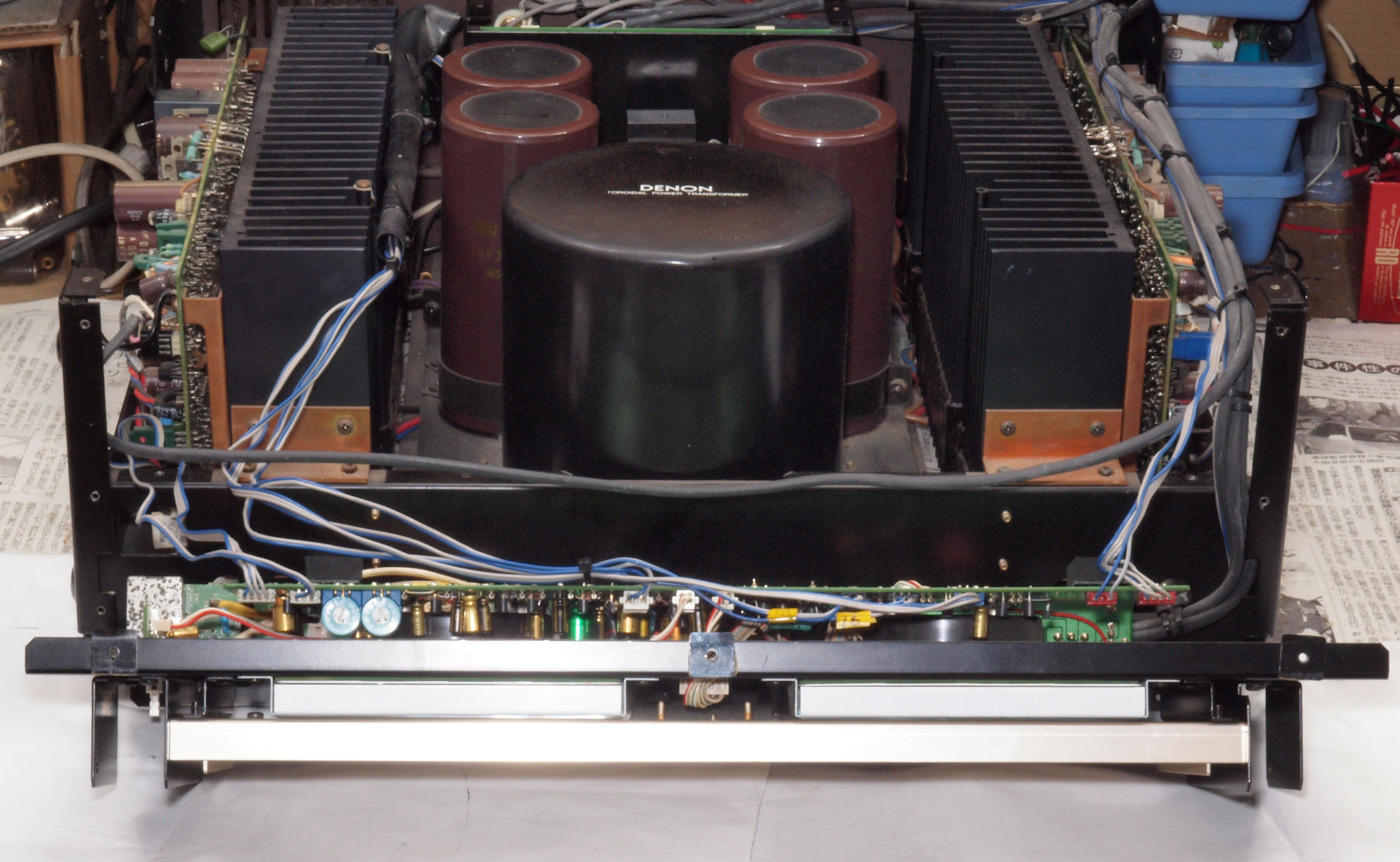

Ｃ８０．　修理中　前パネルを倒し修理。

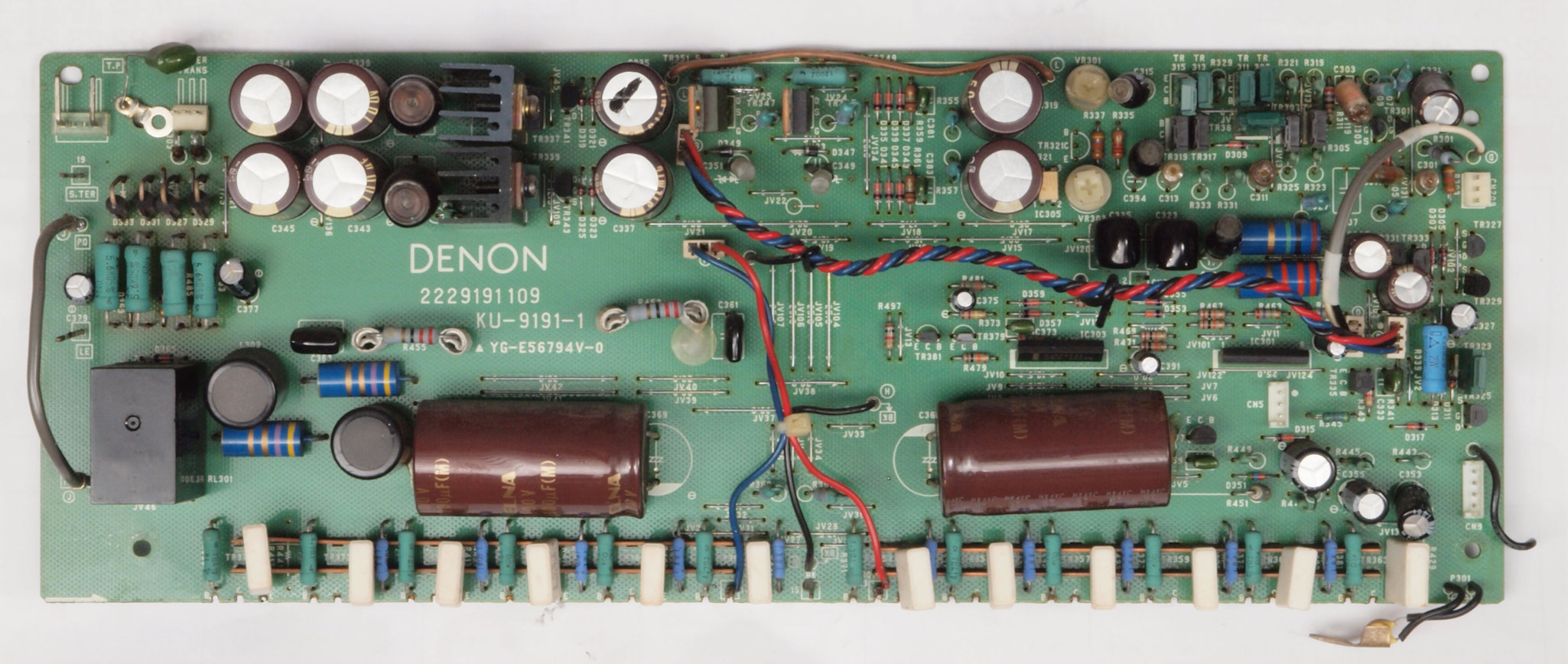

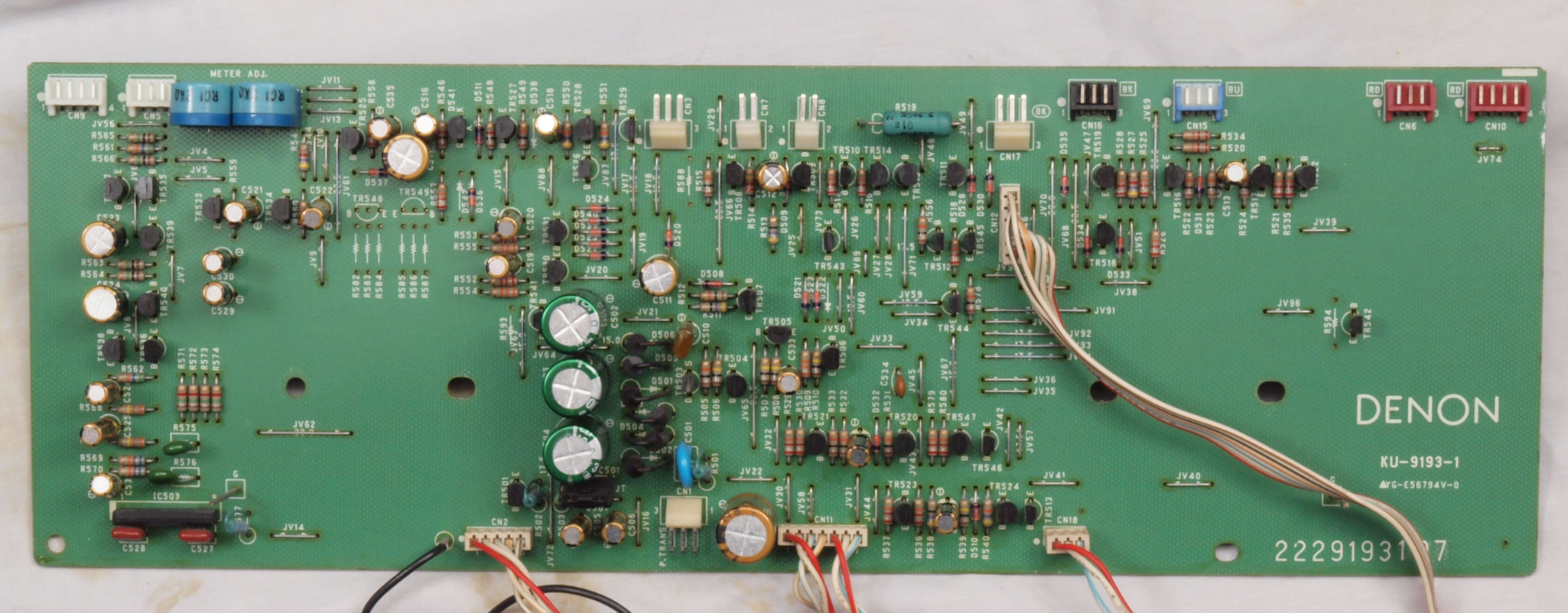

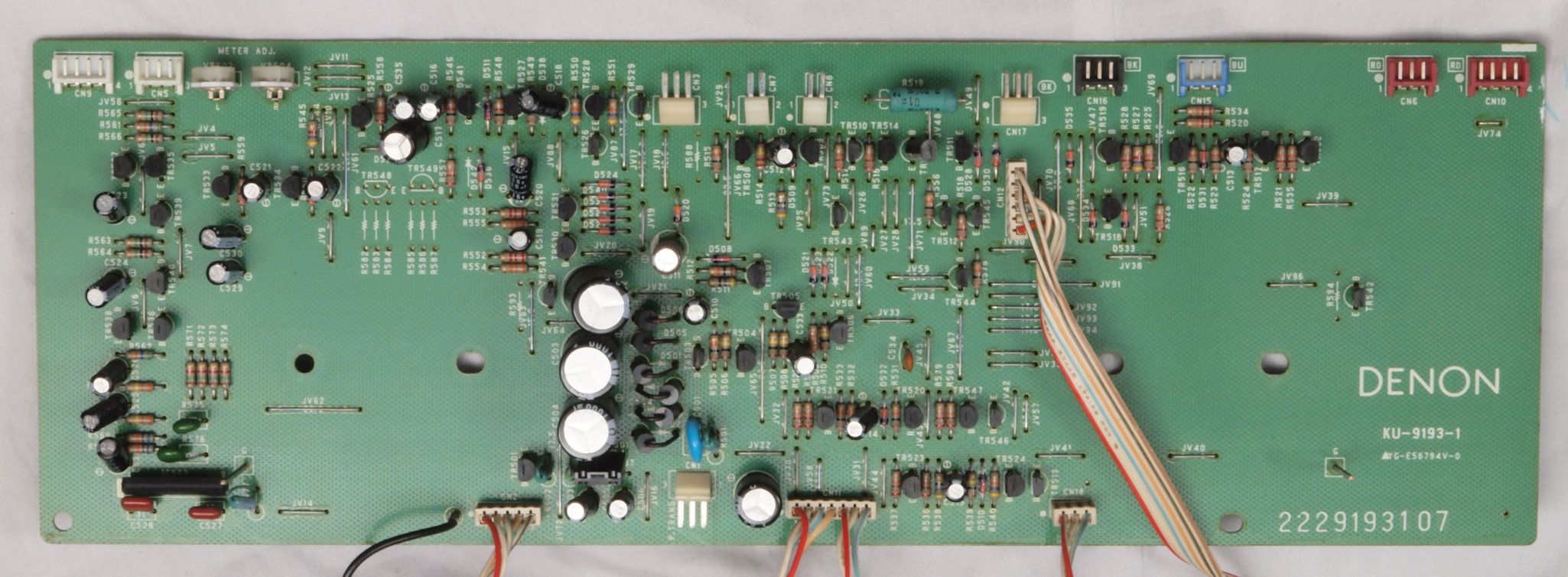

Ｃ８１．　修理前　制御基板。

Ｃ８２．　修理後　制御基板。半固定ＶＲ２個、電解コンデンサー２６個交換。

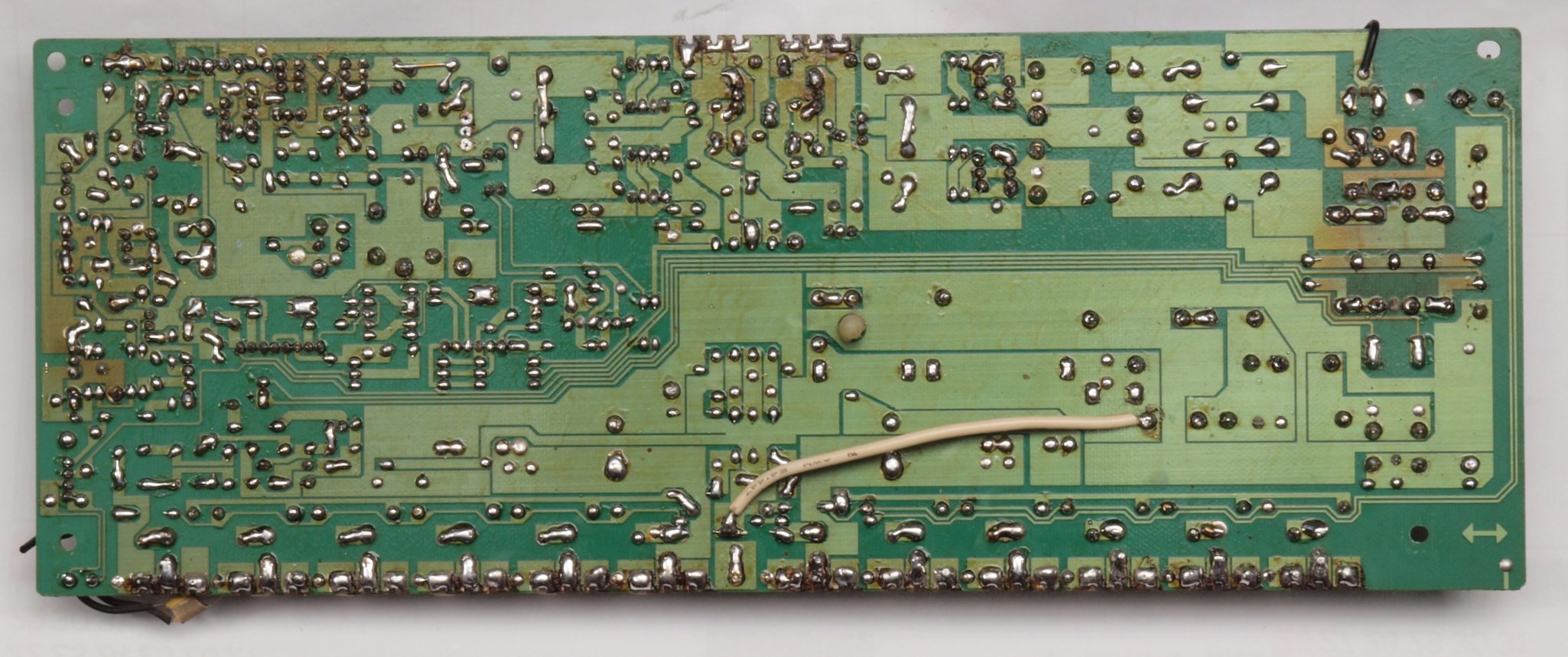

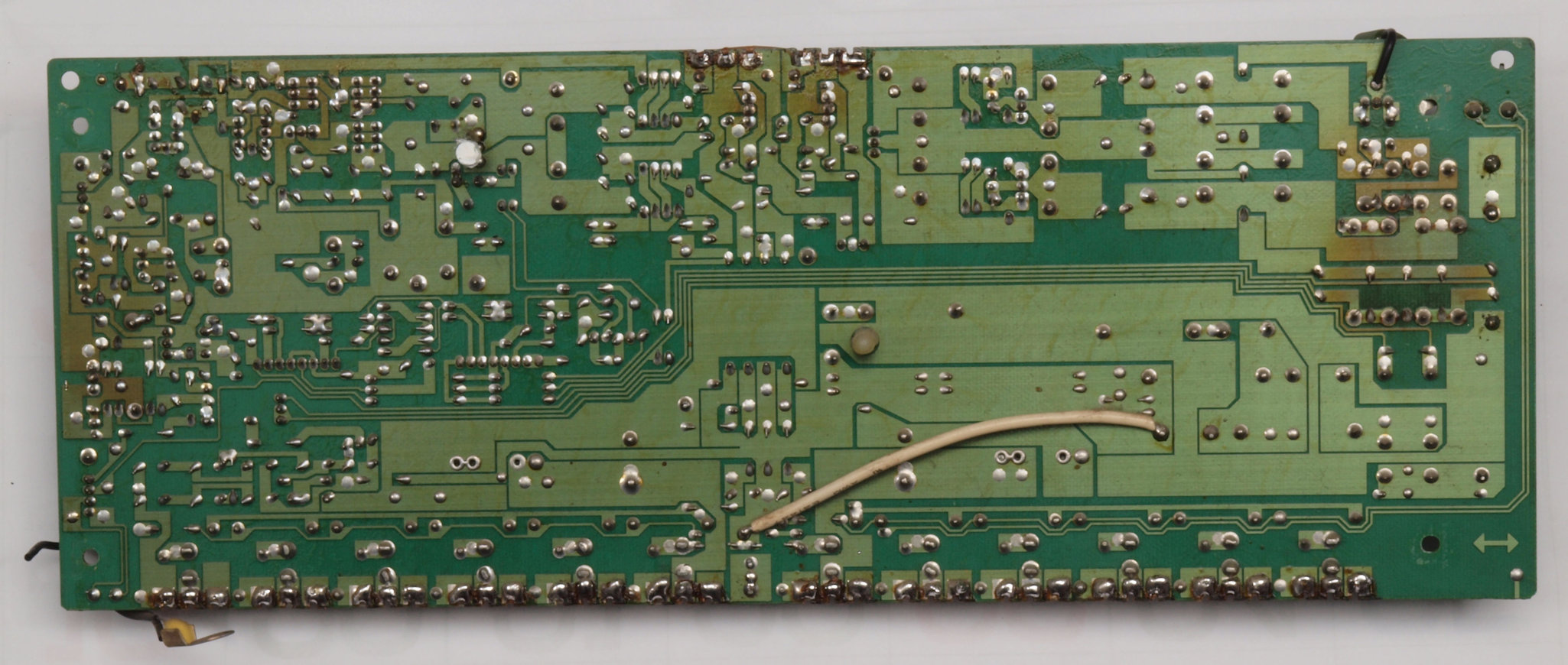

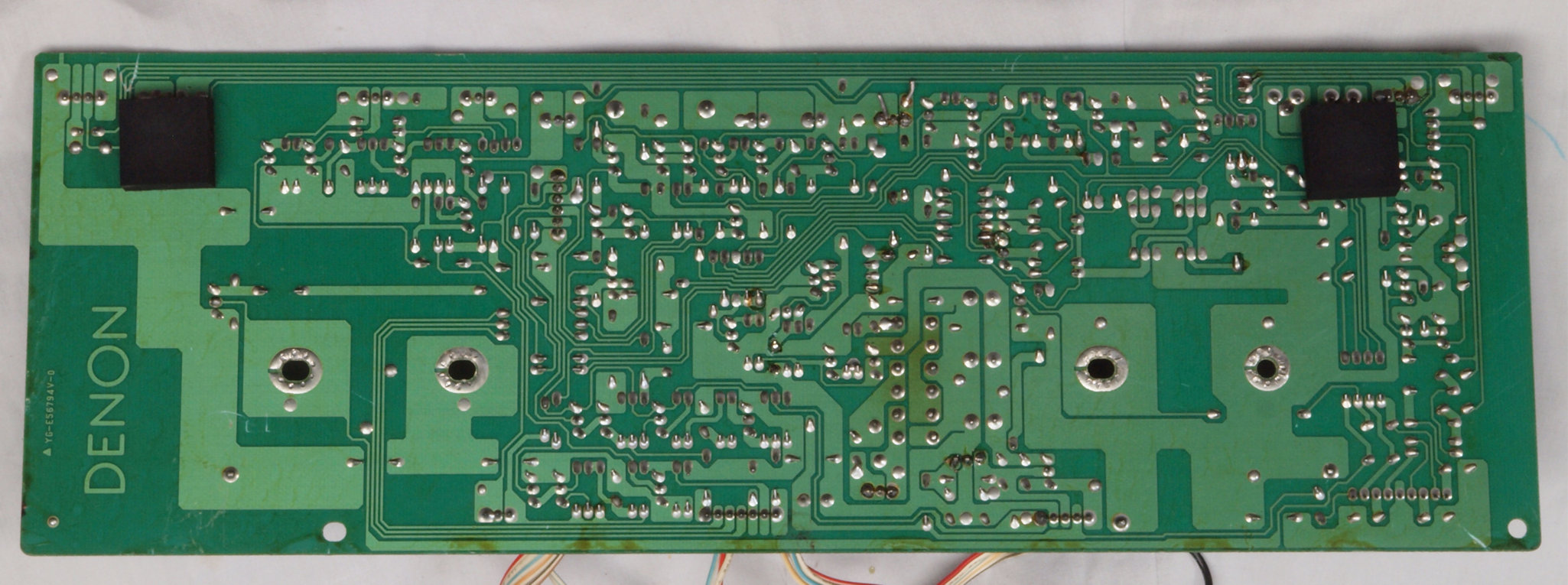

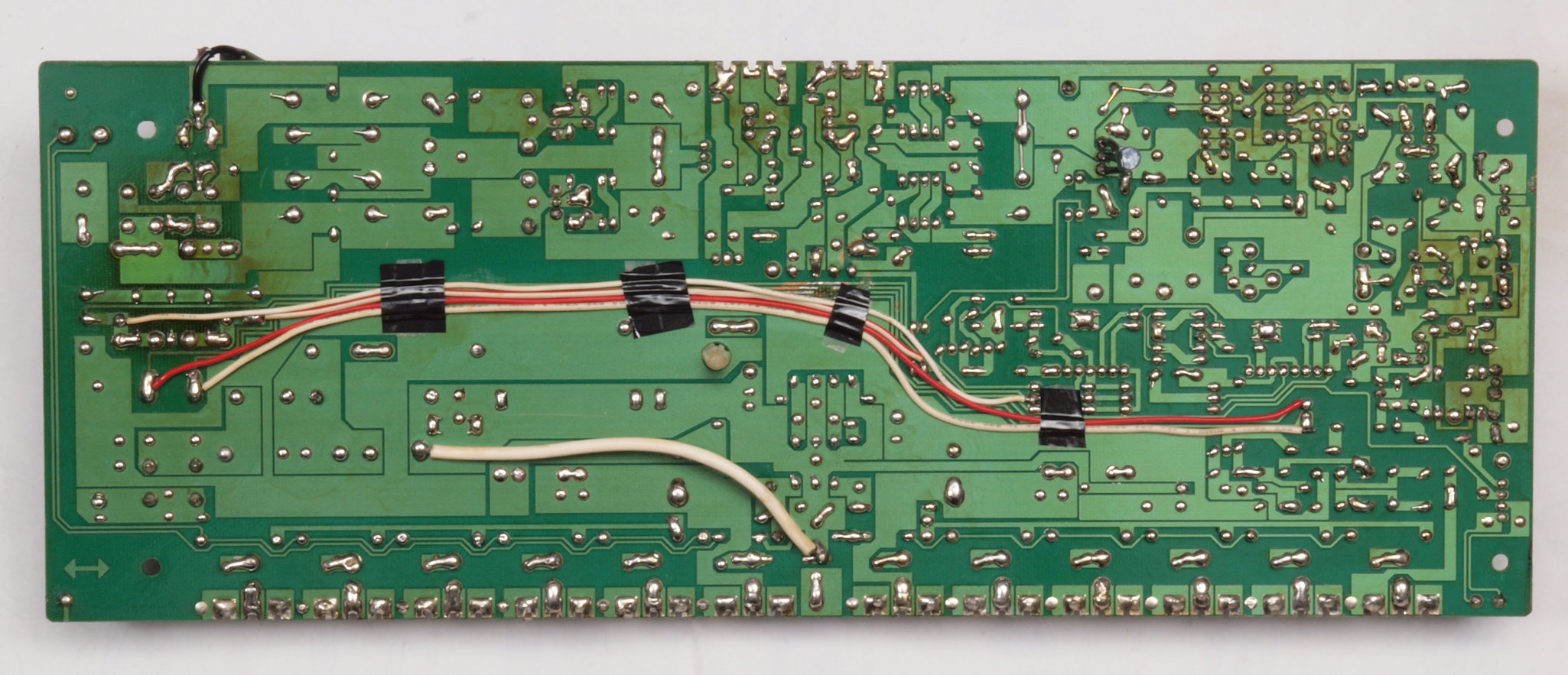

Ｃ８３．　修理前　制御基板裏。

Ｃ８３２．　修理中　制御基板裏。不明な半田屑？？

Ｃ８４．　修理後　制御基板裏。　半田を全部やり直す。セラミックコンデンサー１個追加

Ｃ８５．　完成制御基板基板裏。　　洗浄後防湿材を塗る。

Ｃ９１．　修理前　メインＶＲ基板。

Ｃ９２．　修理後　　メインＶＲ基板。　リレー１個交換。

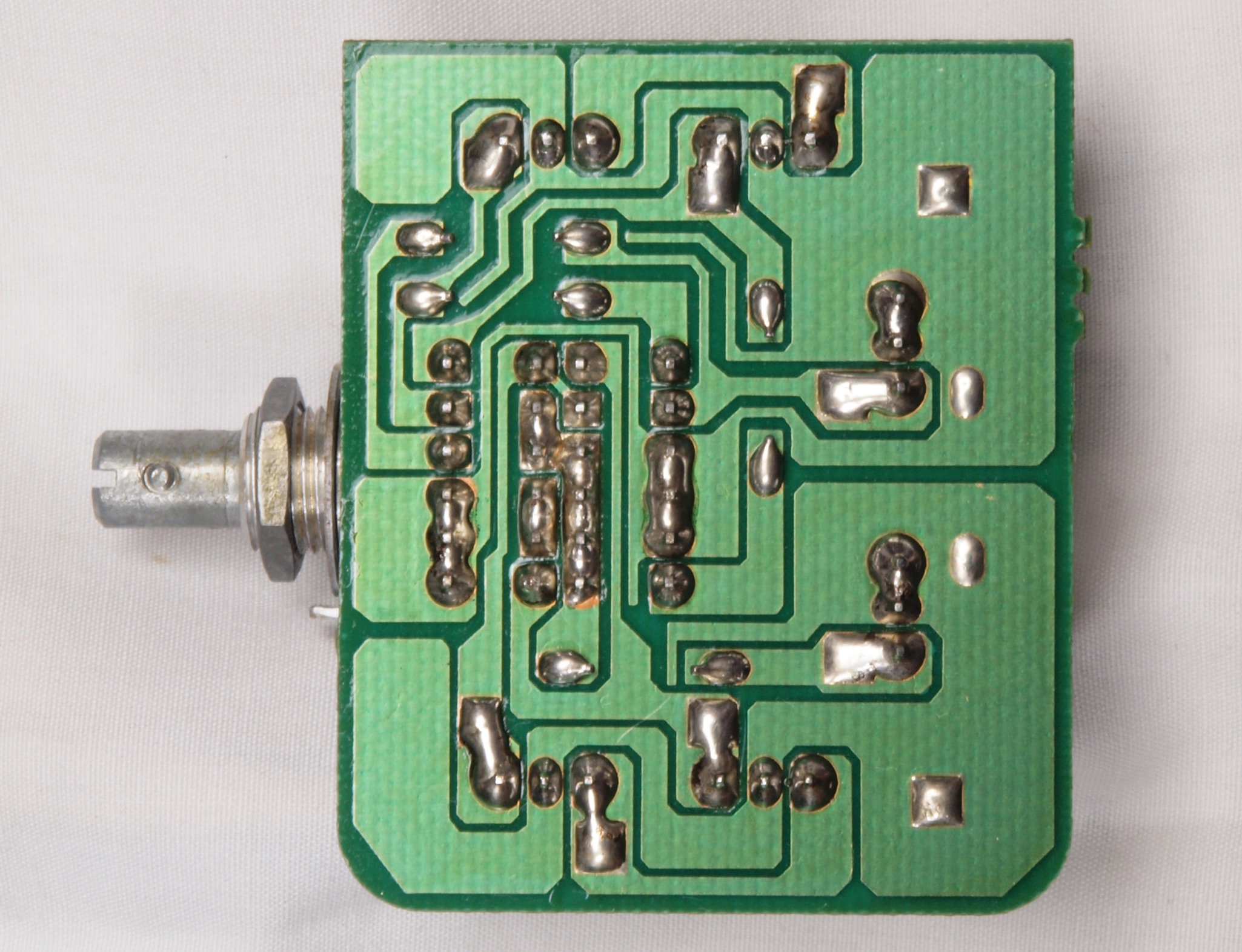

Ｃ９３．　修理前　メインＶＲ基板裏。

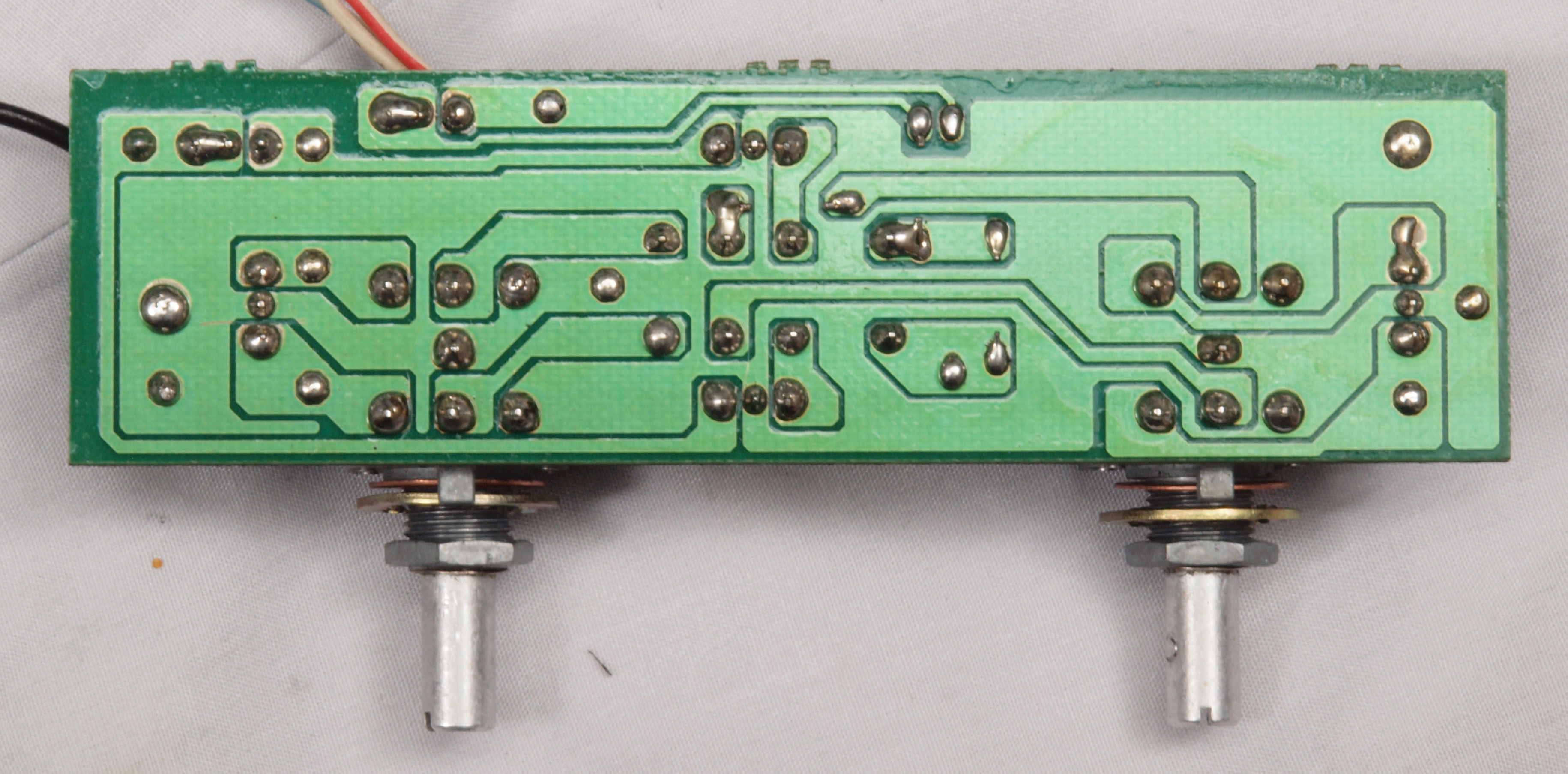

Ｃ９４．　修理（半田補正）後　　メインＶＲ基板裏。　半田を全部やり直す。

Ｃ９５．　完成メインＶＲ基板裏。　　洗浄後防湿材を塗る。

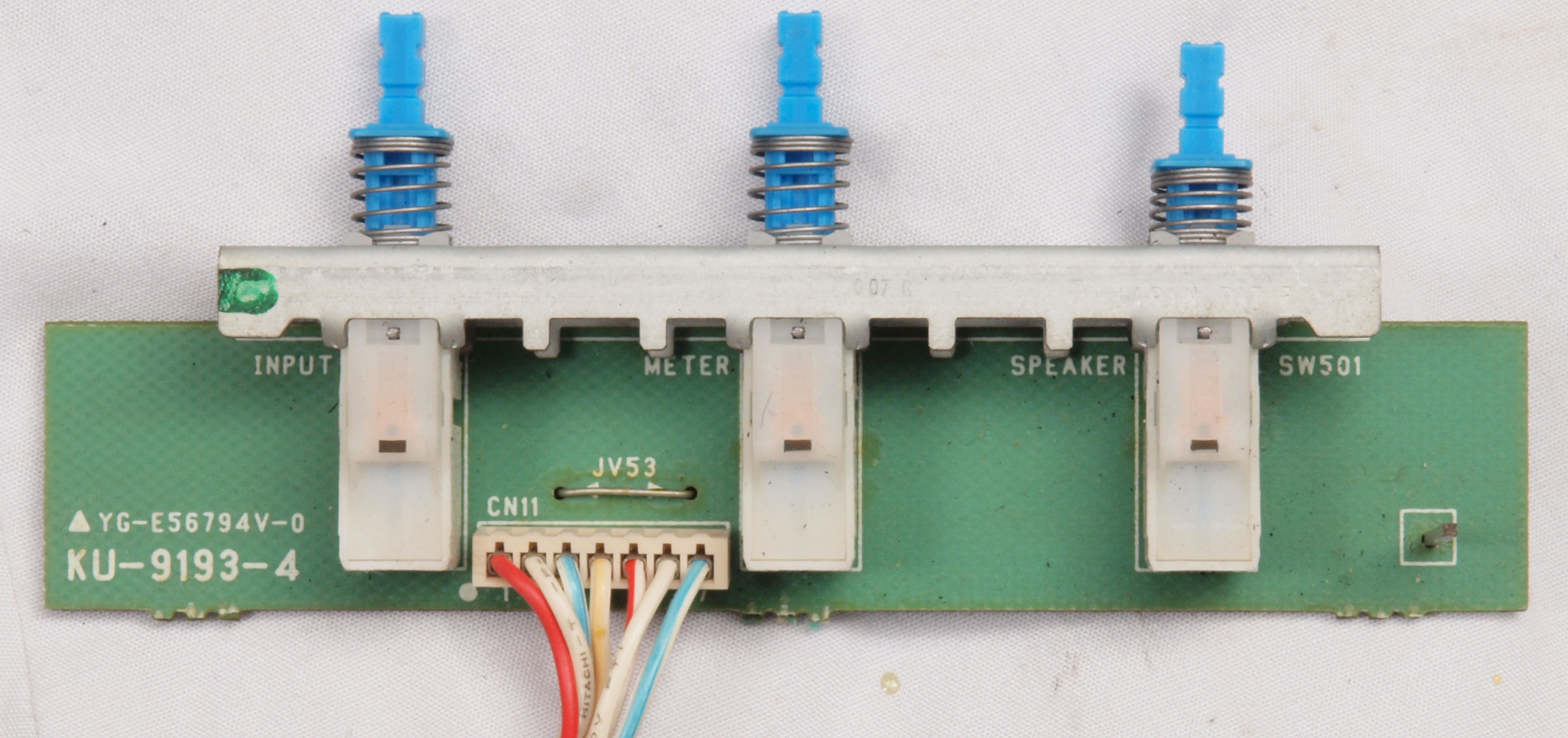

ＣＡ１．　修理前　メーター、ミュート、入力選択ＳＷ基板。

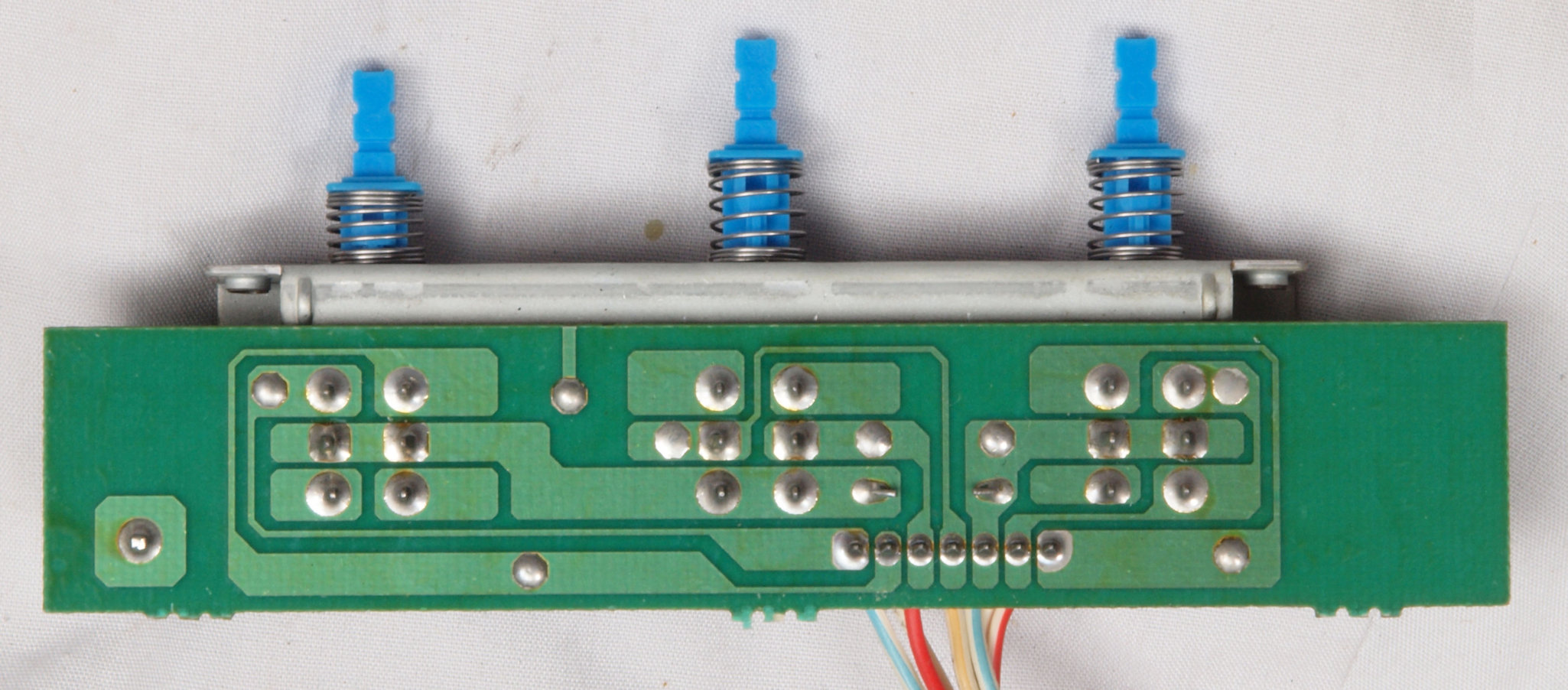

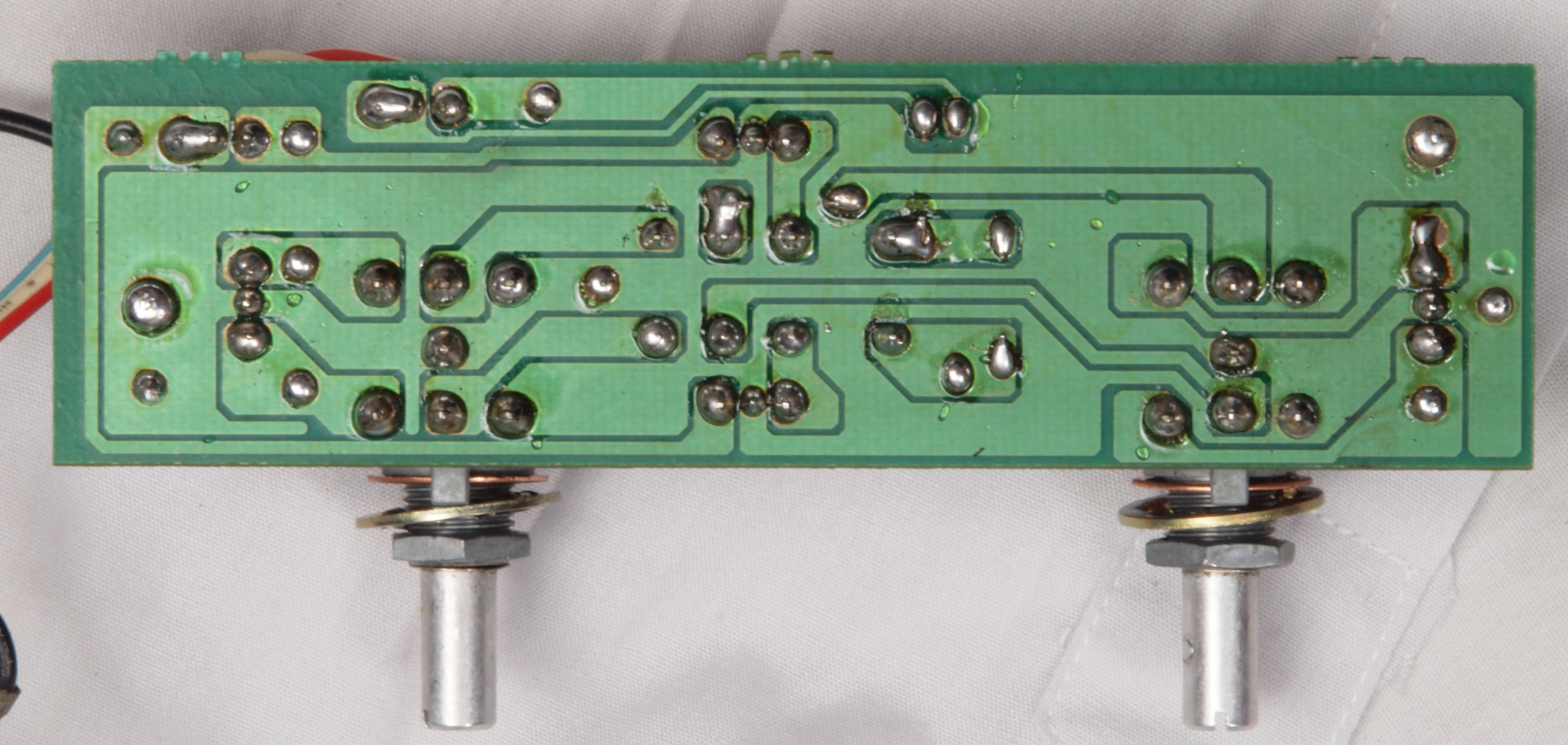

ＣＡ２．　修理前　メーター、ミュート、入力選択ＳＷ基板裏。

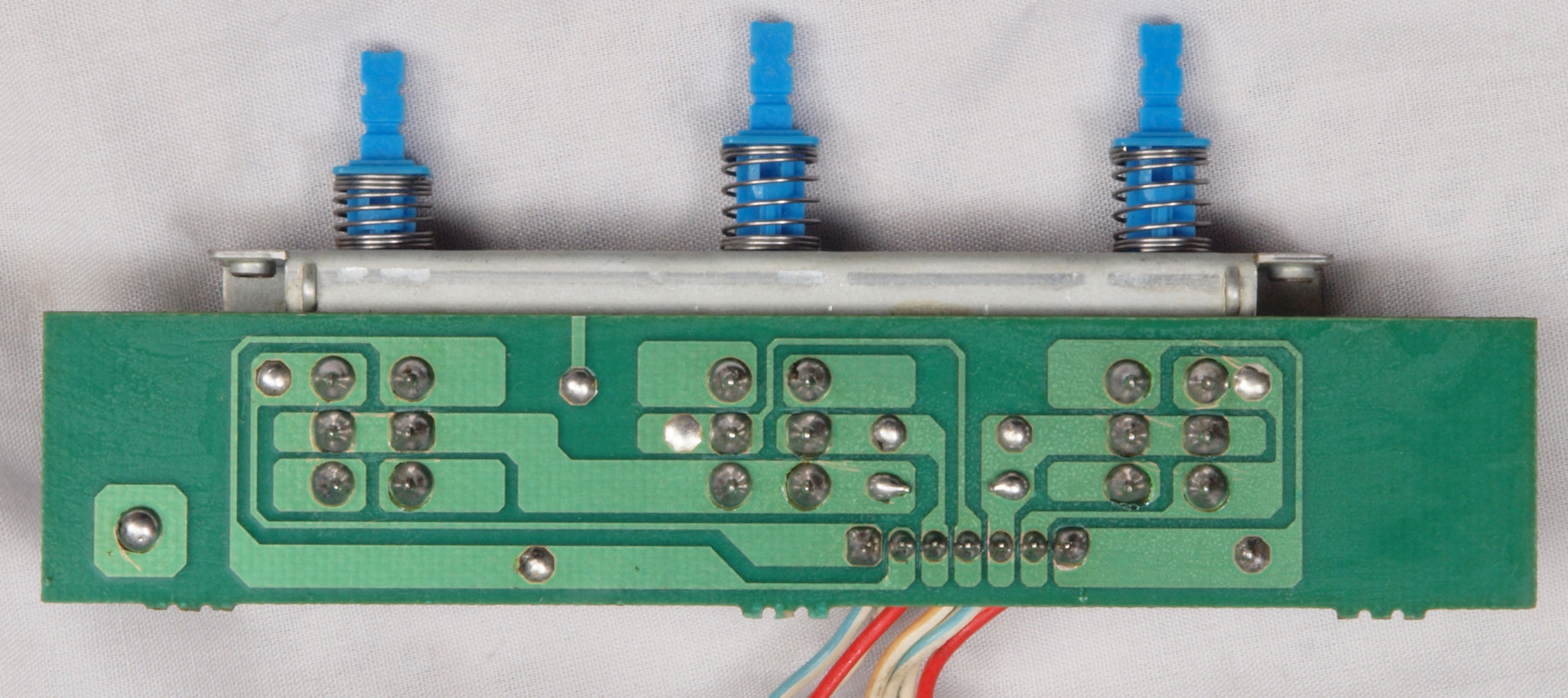

ＣＡ３．　修理（半田補正）後　メーター、ミュート、入力選択ＳＷ基板裏。　半田を全部やり直す。

ＣＡ４．　完成メーター、ミュート、入力選択ＳＷ基板裏。　　洗浄後防湿材を塗る。

ＣＢ１．　修理前　ＬＥＤ表示基板。

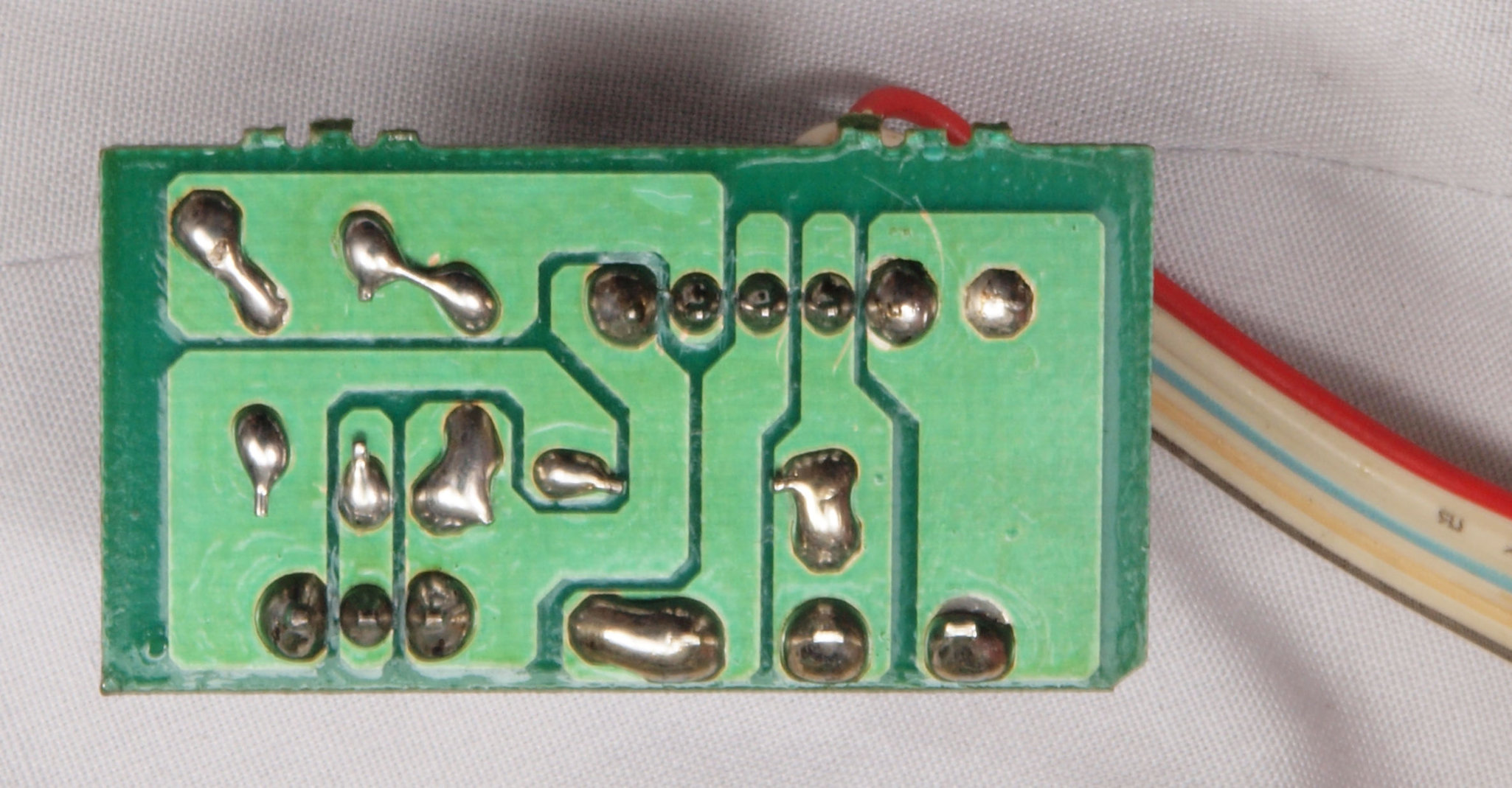

ＣＢ２．　修理前　ＬＥＤ表示基板裏。

ＣＢ３．　修理（半田補正）後　ＬＥＤ表示基板裏。　半田を全部やり直す。

ＣＢ４．　完成ＬＥＤ表示基板裏。　　洗浄後防湿材を塗る。

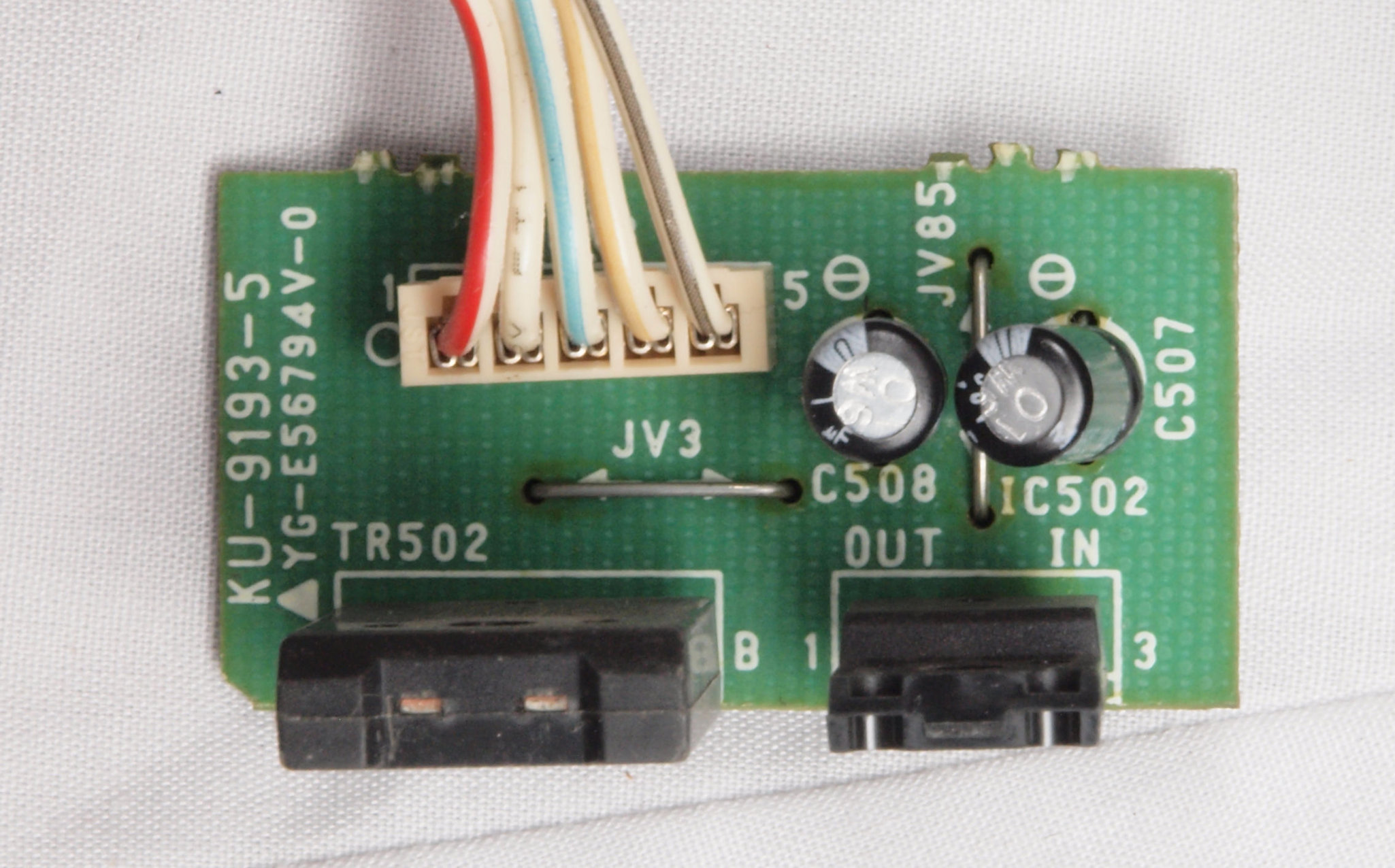

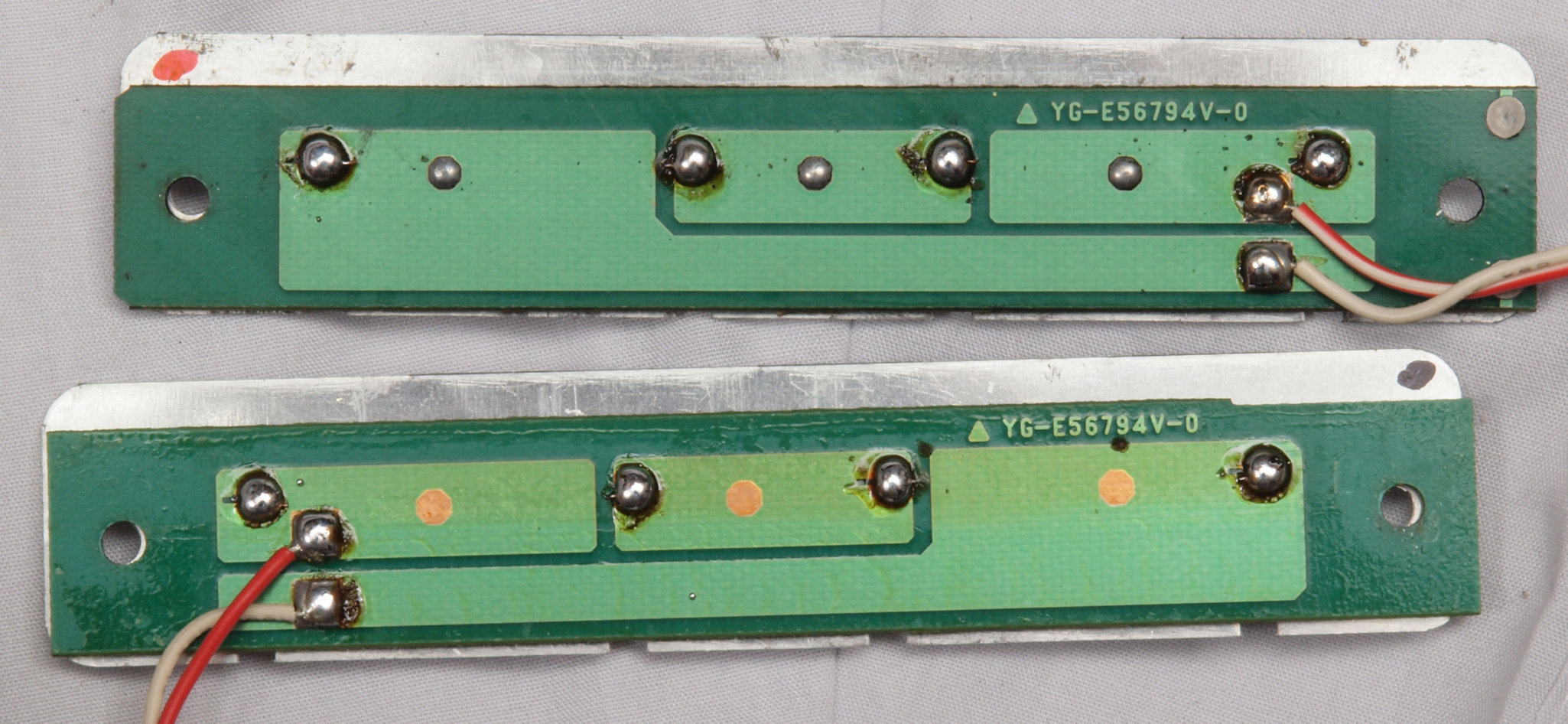

ＣＣ１．　修理前　ＶＵメーター照明ランプ基板。

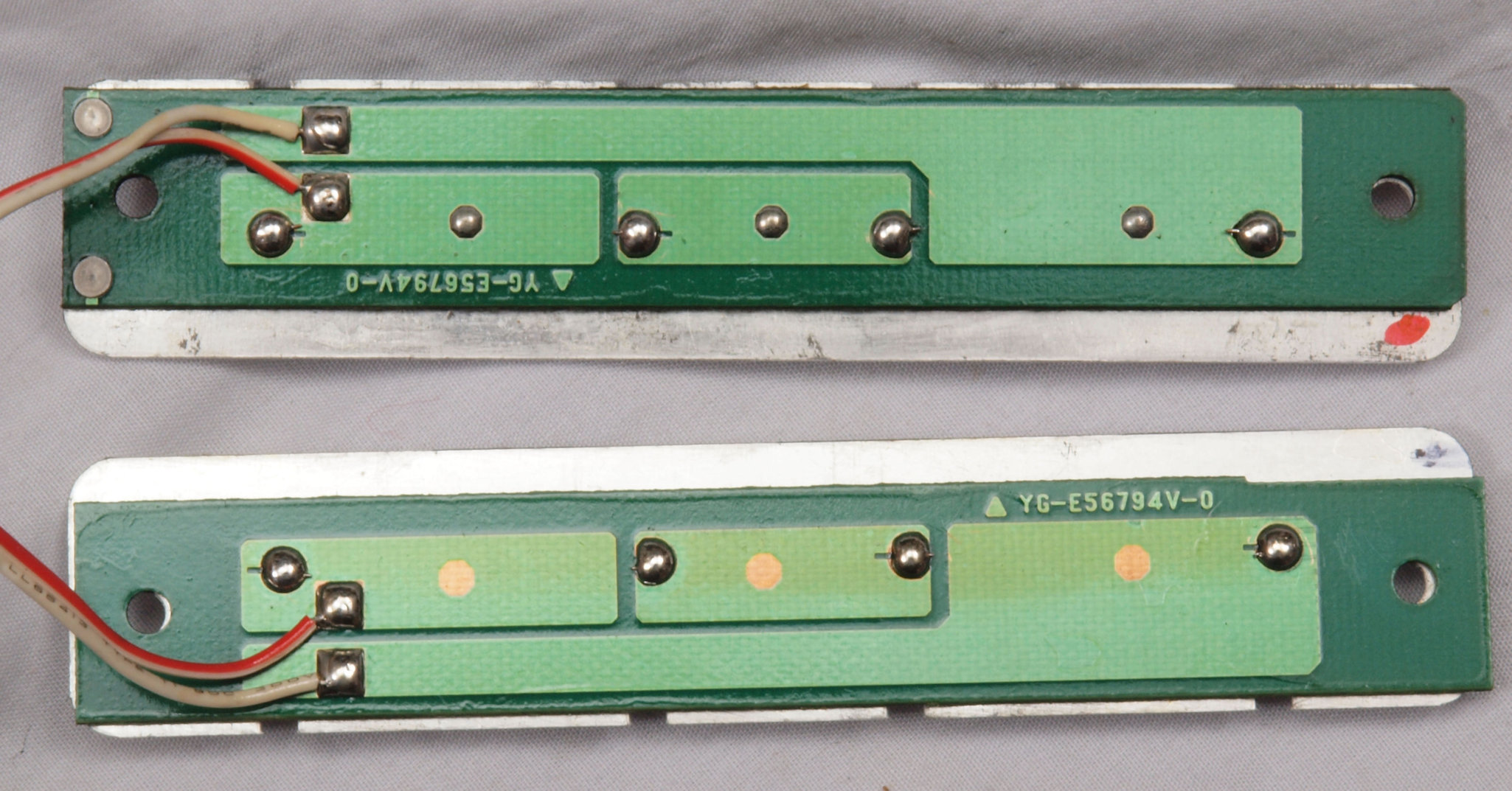

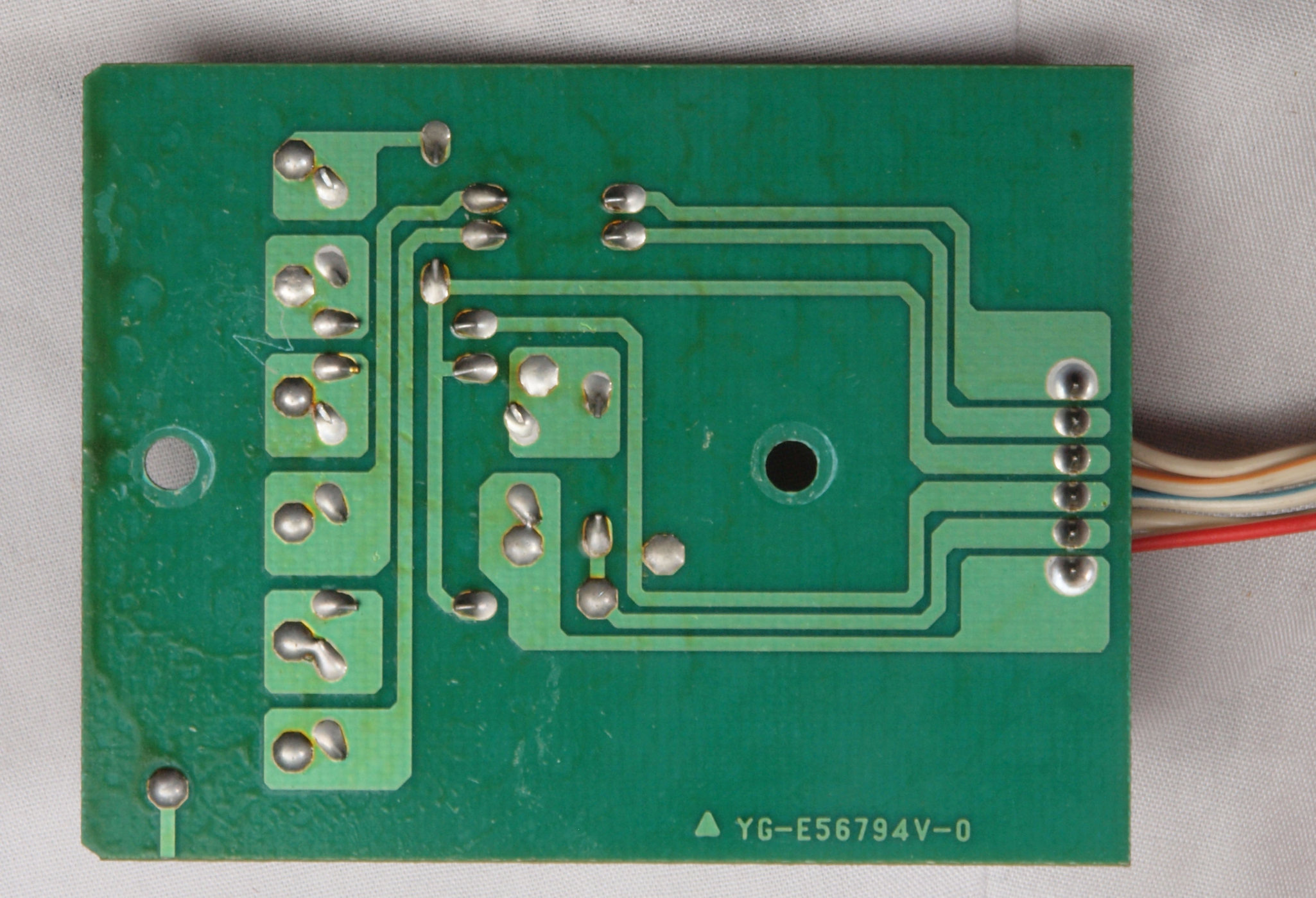

ＣＣ２．　修理前　ＶＵメーター照明ランプ基板裏。

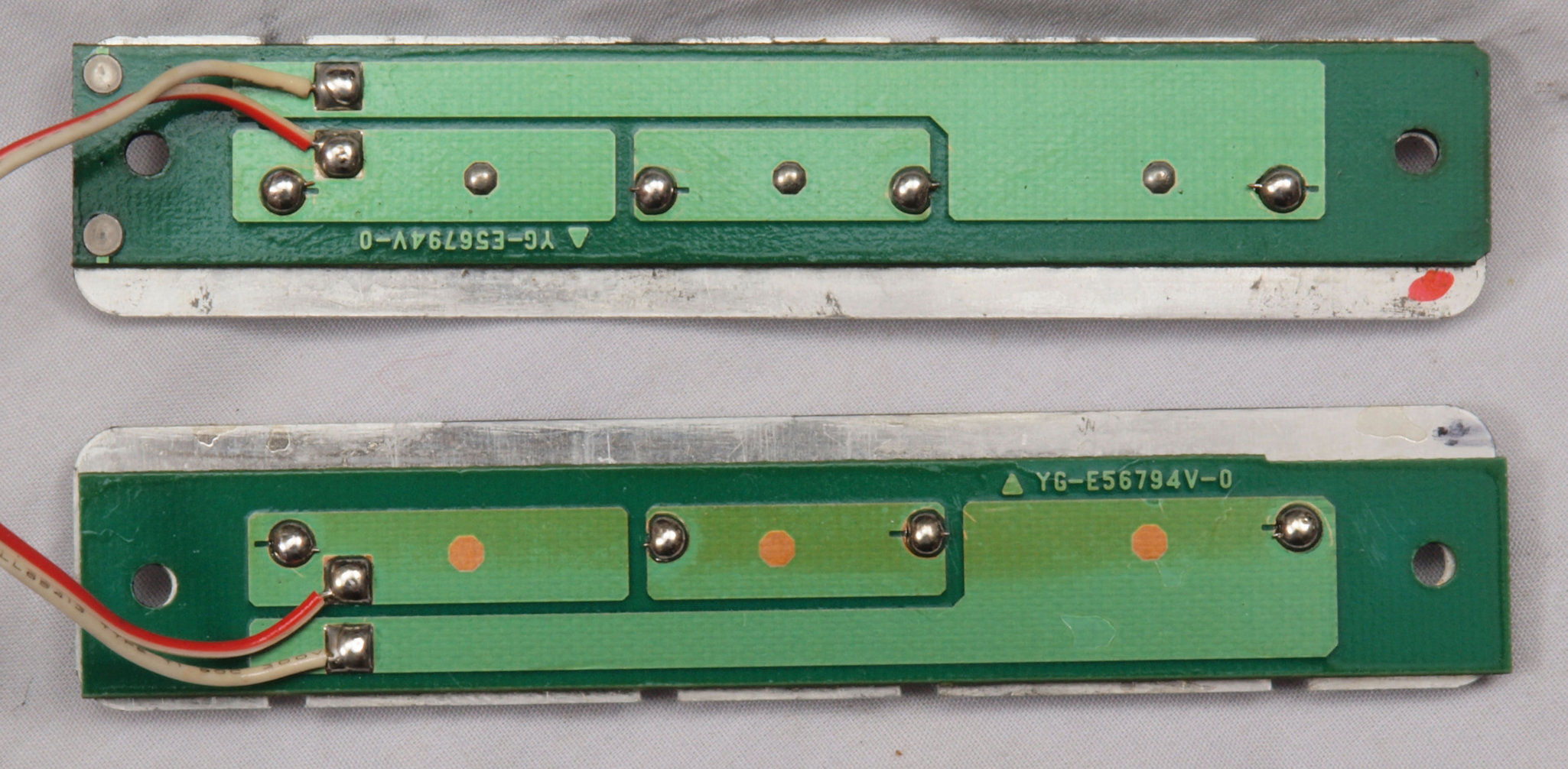

ＣＣ３．　修理（半田補正）後　ＶＵメーター照明ランプ基板裏。　半田を全部やり直す。

ＣＣ４．　完成ＶＵメーター照明ランプ基板裏。　　洗浄後防湿材を塗る。

ＣＤ１．　修理前　定電圧基板。

ＣＤ２．　修理後　定電圧基板。電解コンデンサー２個交換。

ＣＤ３．　修理前　定電圧基板裏。

ＣＤ４．　修理（半田補正）後　定電圧基板裏。　半田を全部やり直す。

ＣＤ５．　完成定電圧基板裏。　　洗浄後防湿材を塗る。

ＣＥ１．　修理前　電源ＳＷ基板。

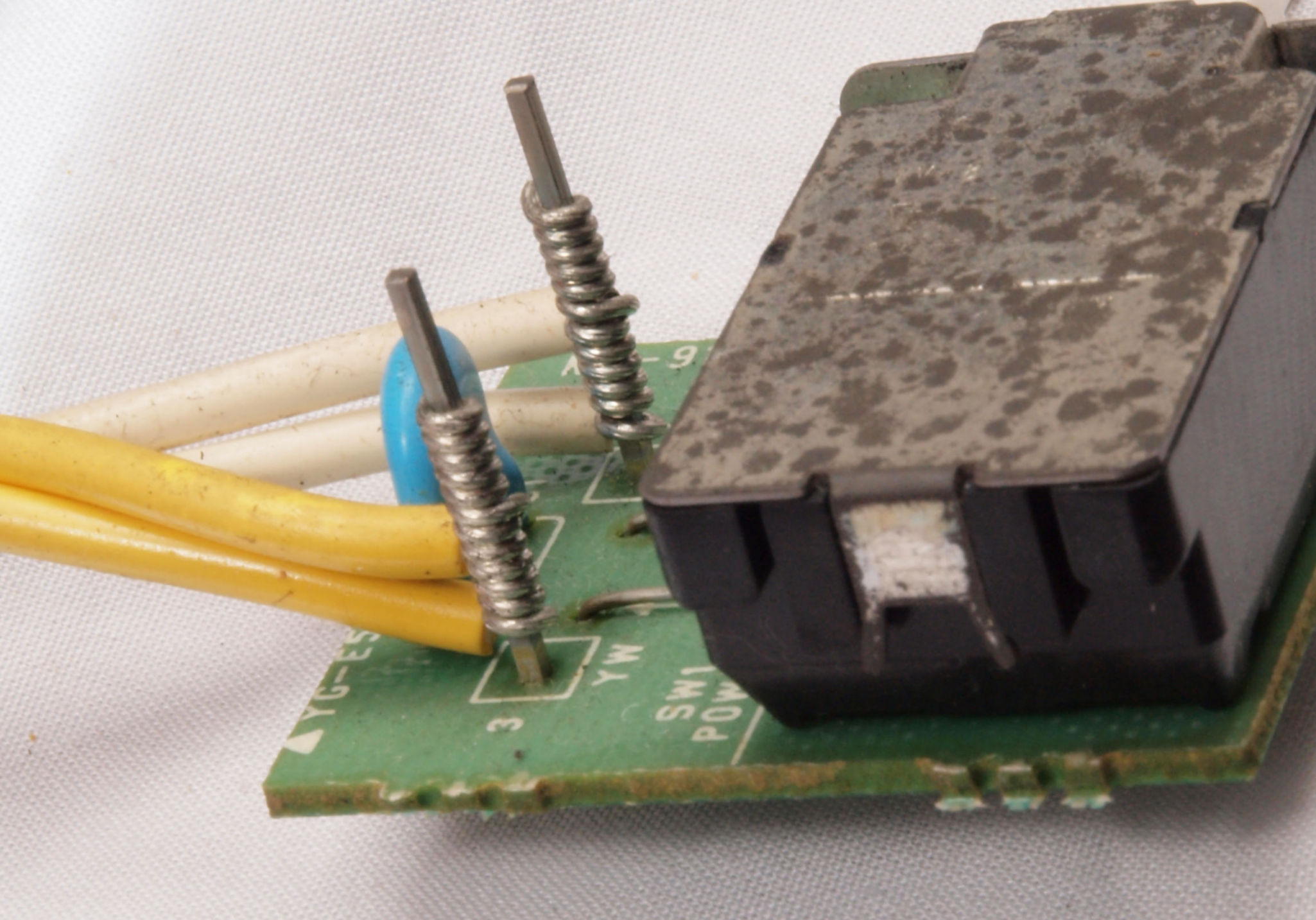

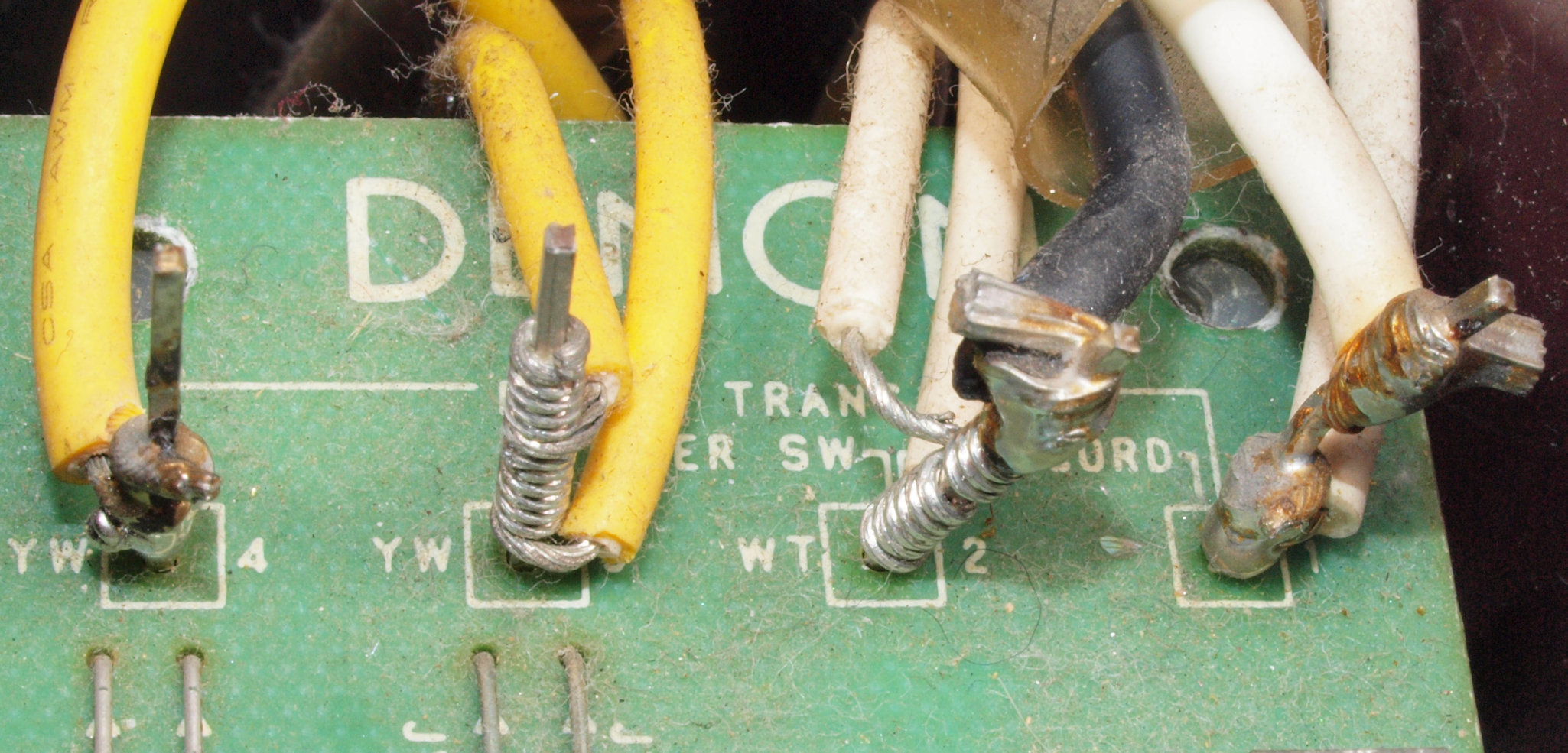

ＣＥ２．　修理後　電源ＳＷ基板、ラッピング線。

ＣＥ３．　修理後　電源ＳＷ基板、ラッピング線。　半田を浸み込ませる。

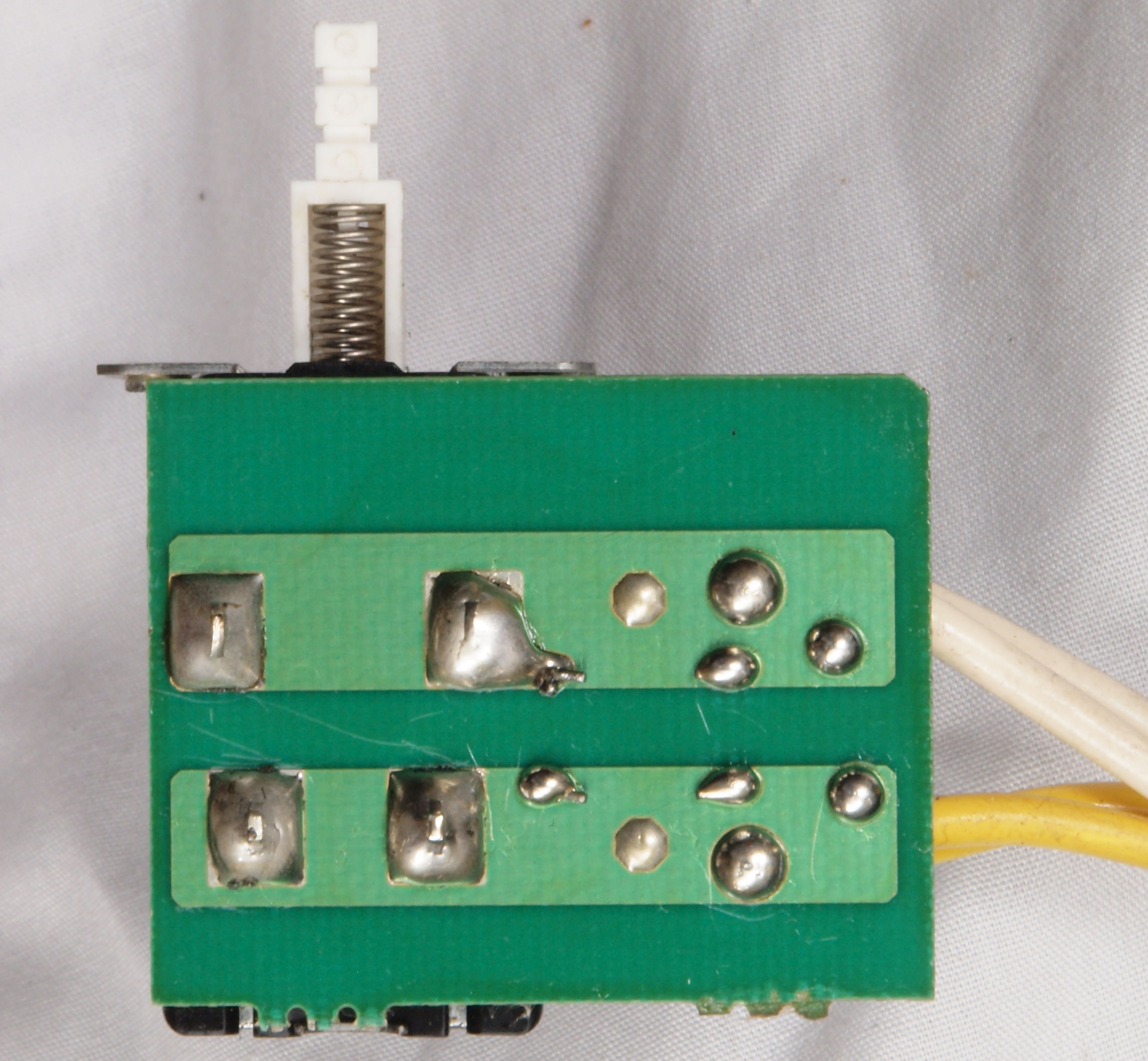

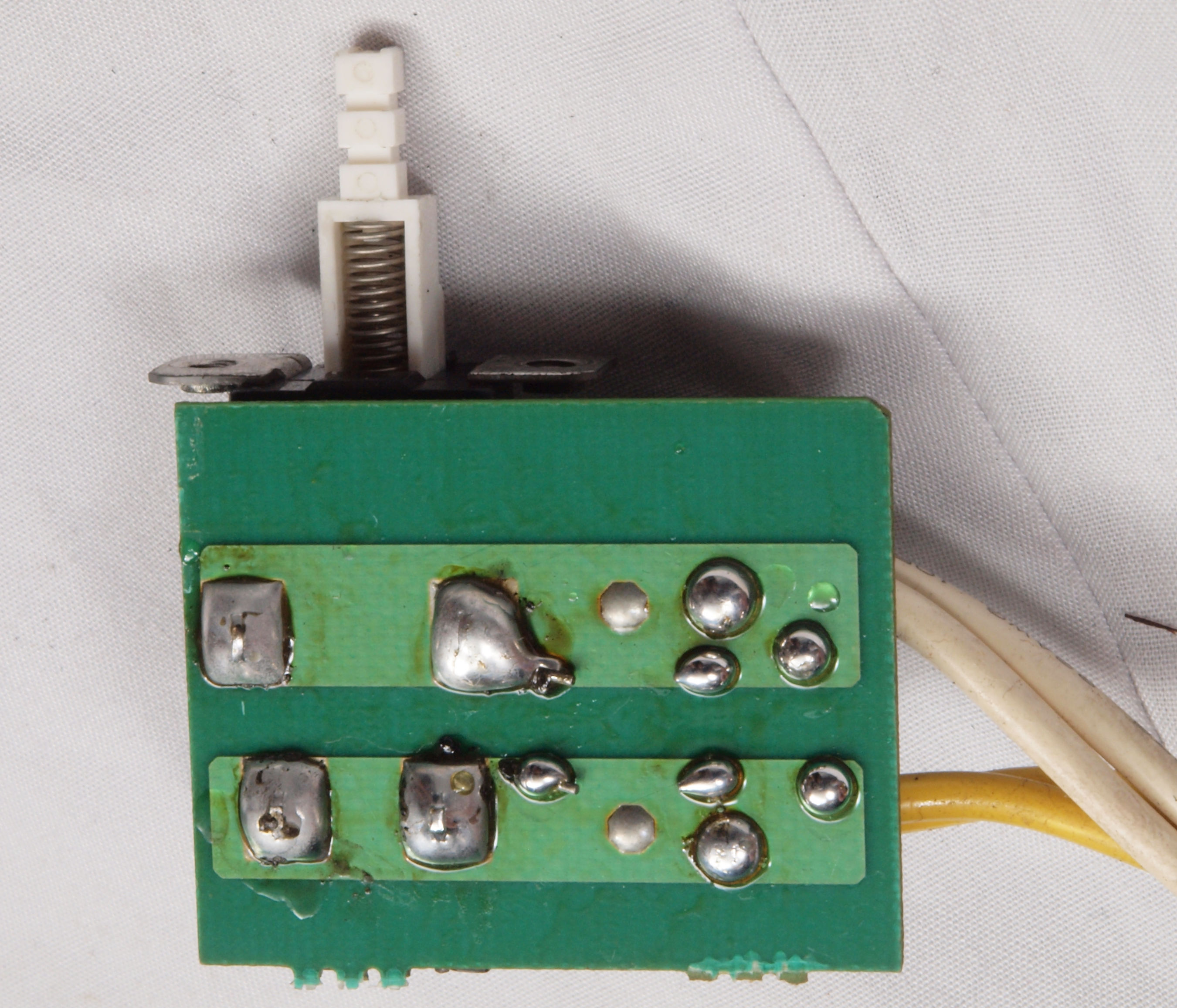

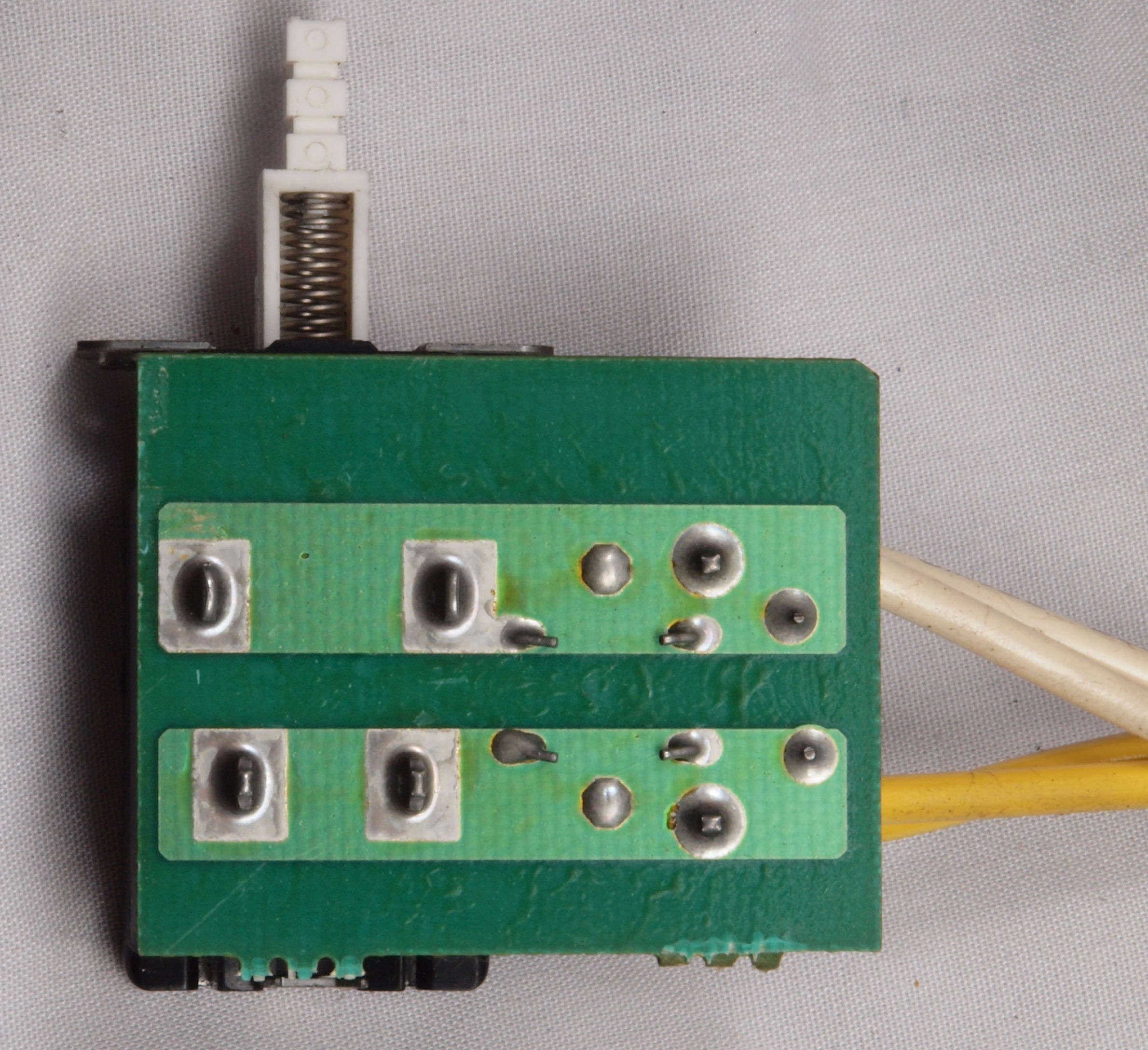

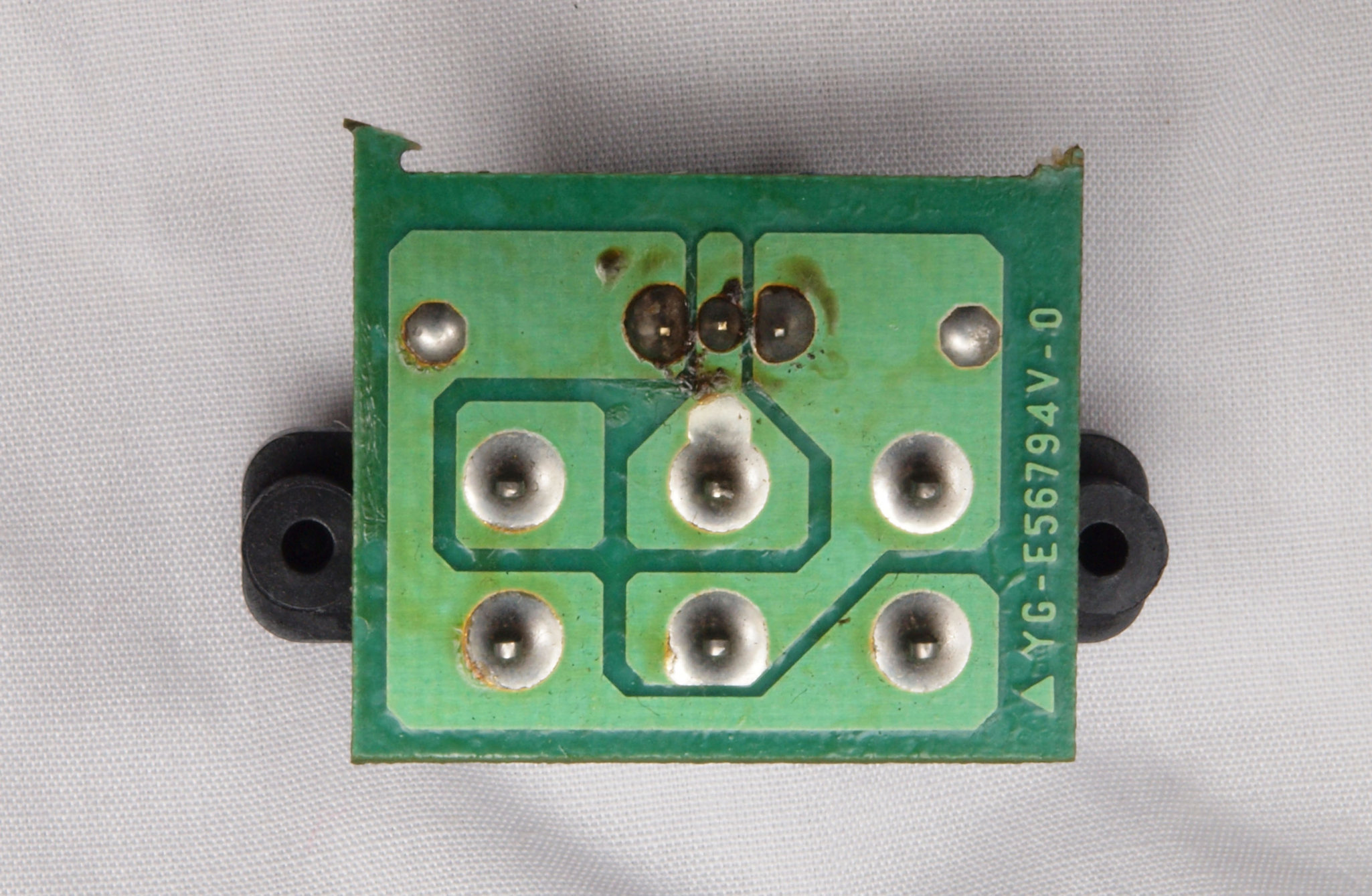

ＣＥ４．　修理前　電源ＳＷ基板裏。

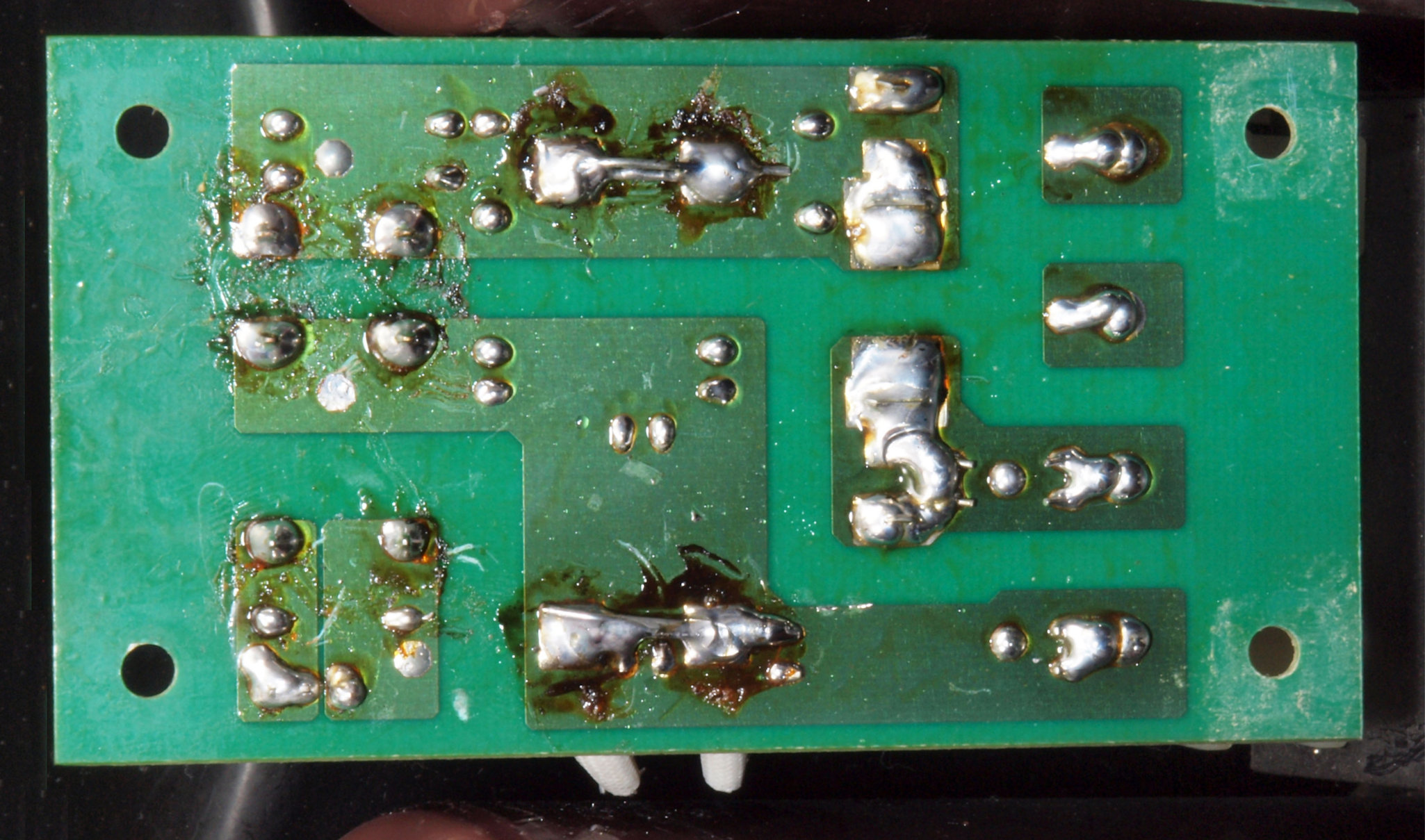

ＣＥ５．　修理（半田補正）後　　電源ＳＷ基板裏。　半田を全部やり直す。　フイルムコンデンサー２個追加。

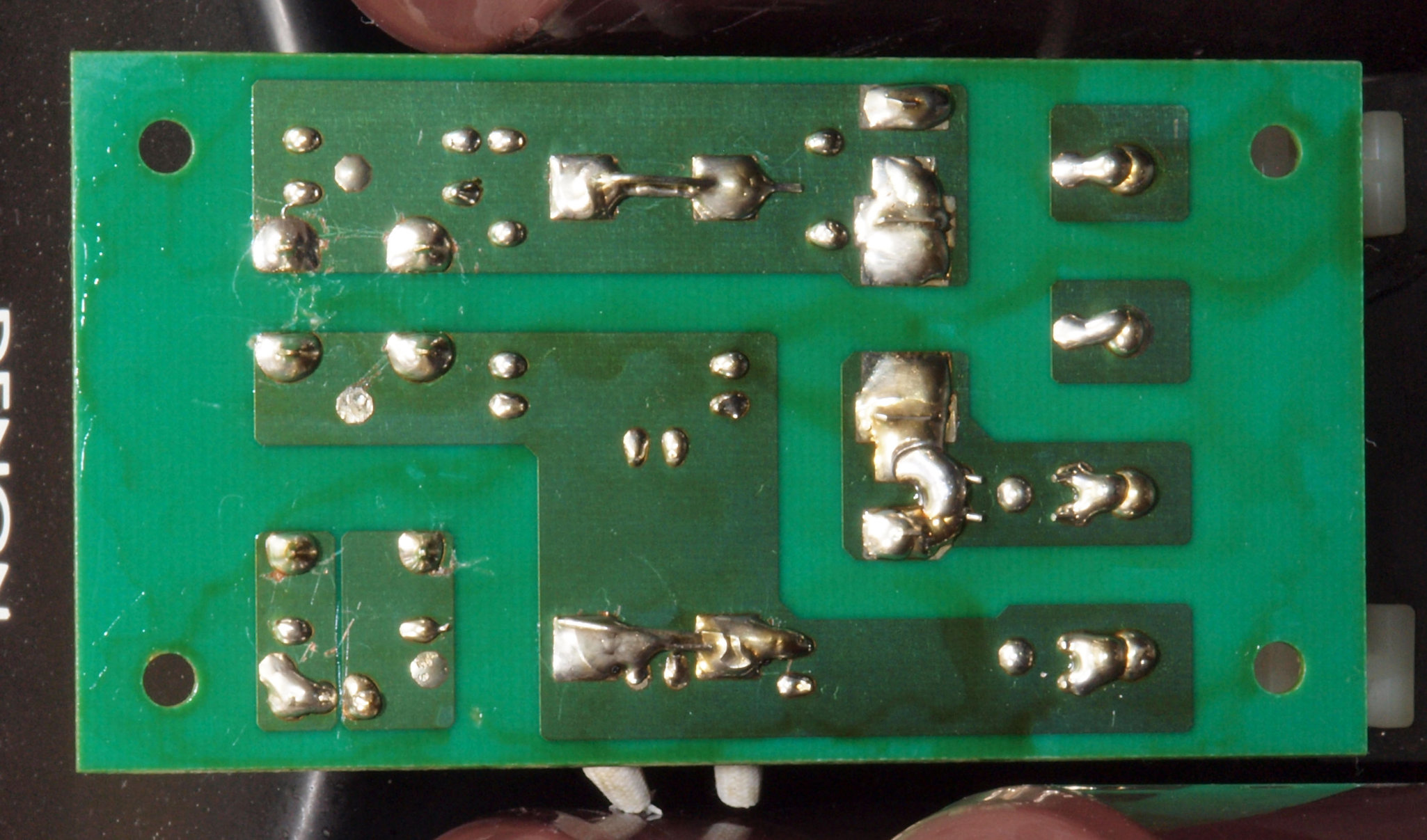

ＣＥ６．　完成電源ＳＷ基板裏。　　洗浄後防湿材を塗る。

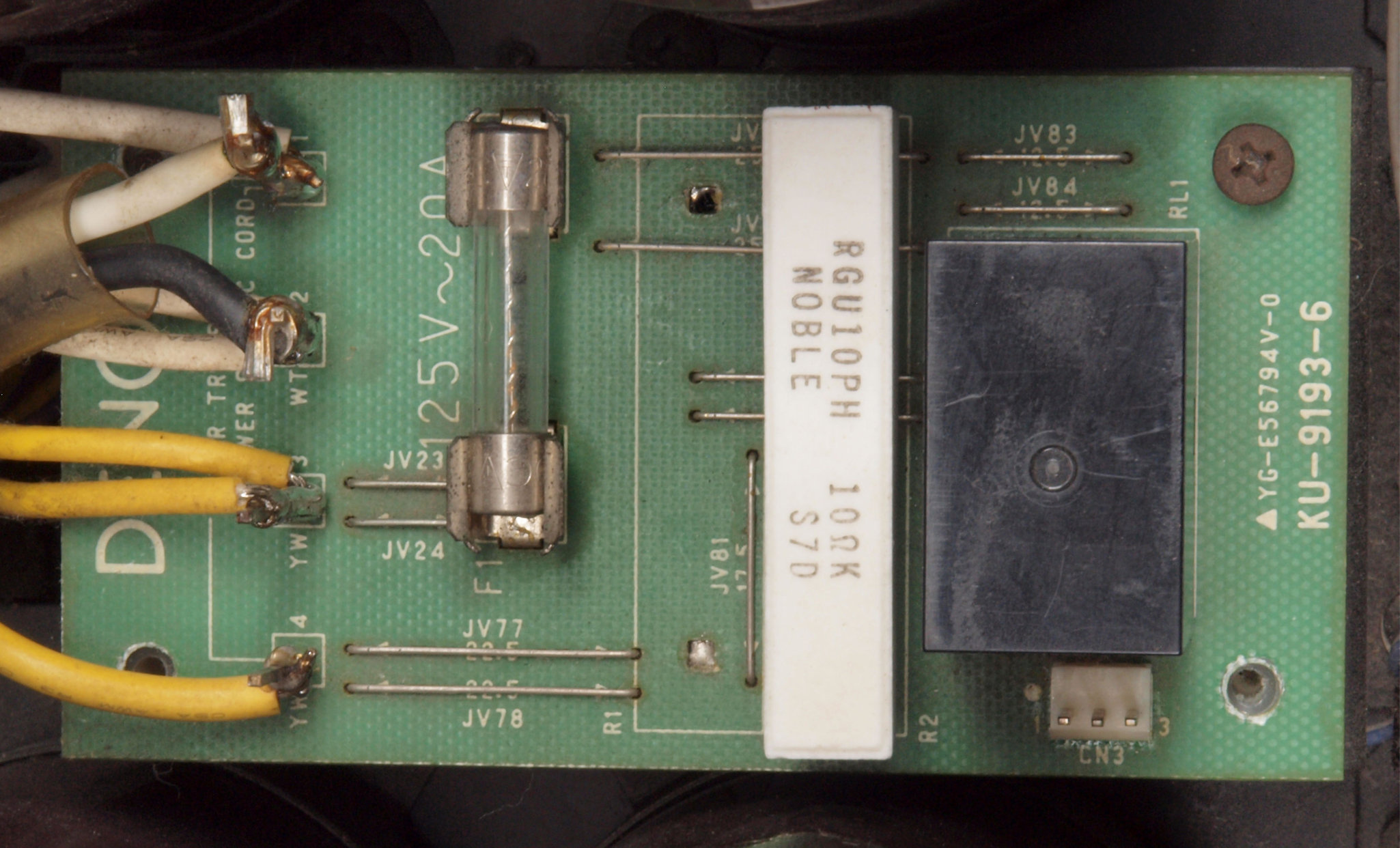

ＣＦ１．　修理前　突入電源抑制回路基板。　抵抗が１本になっている！

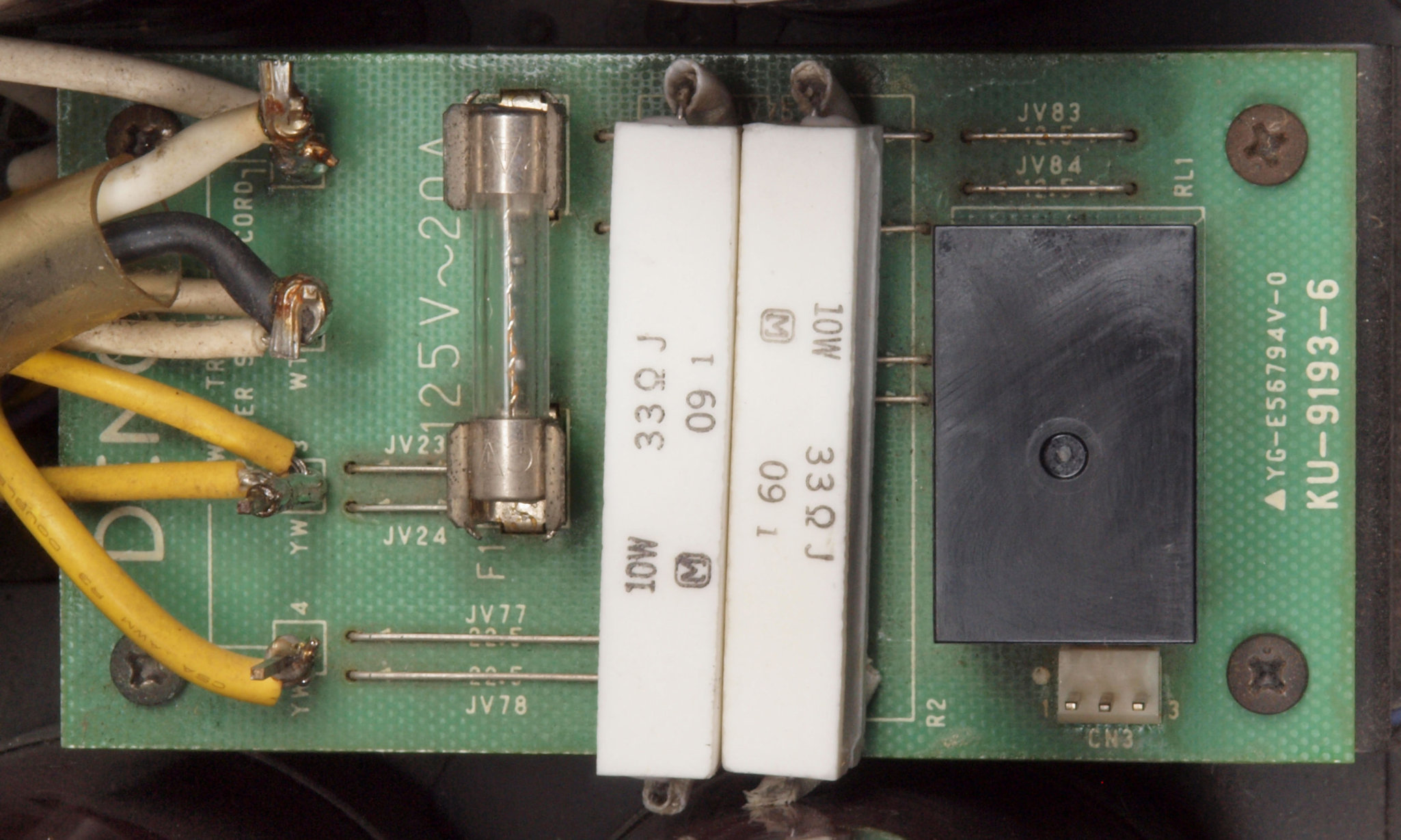

ＣＦ２．　修理後　突入電源抑制回路基板。リレー１個、抵抗２本交換

ＣＦ３．　修理中　突入電源抑制回路基板、ラッピング線。

ＣＦ４．　修理後　突入電源抑制回路基板、ラッピング線に半田を浸み込ませる。

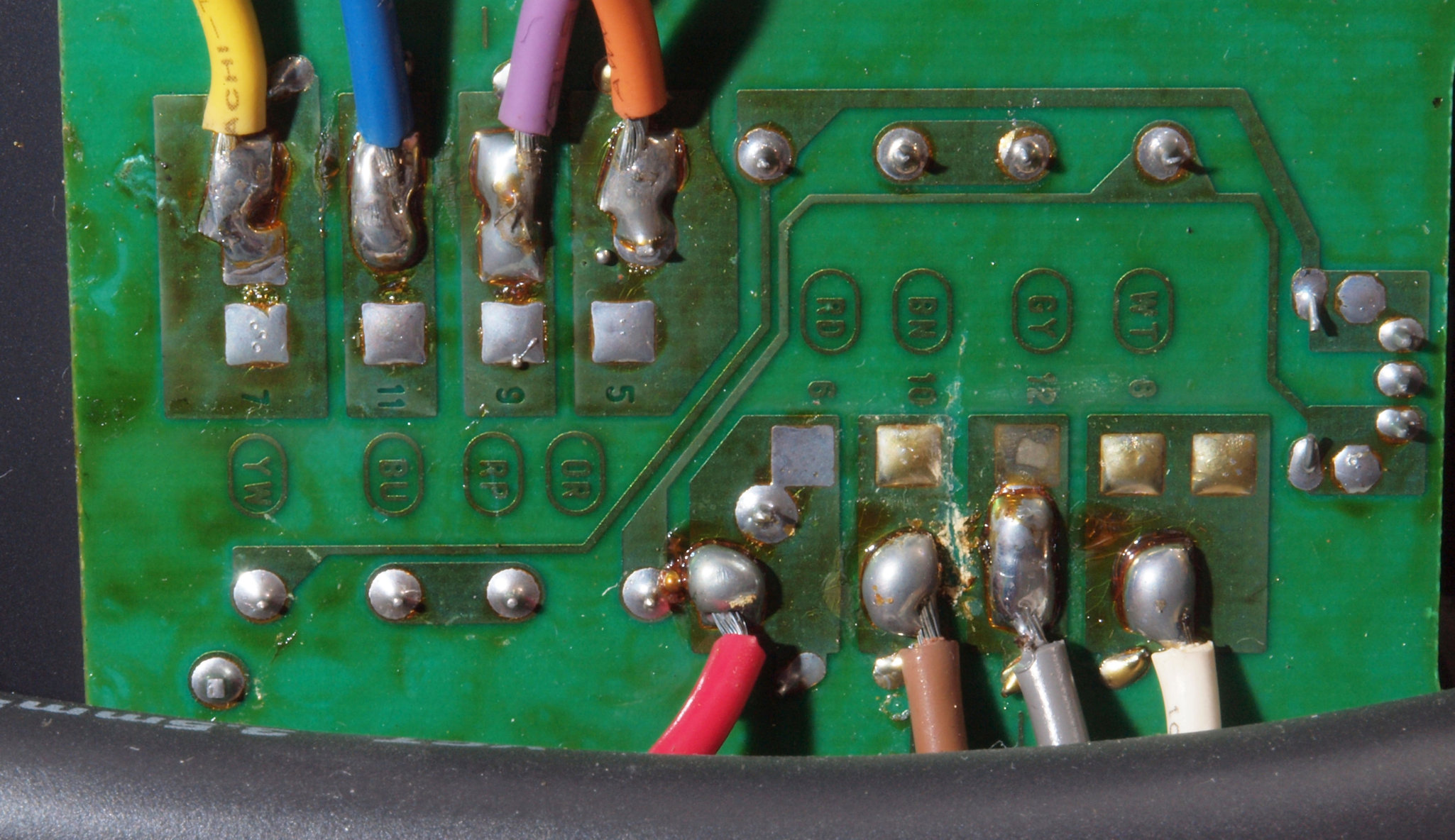

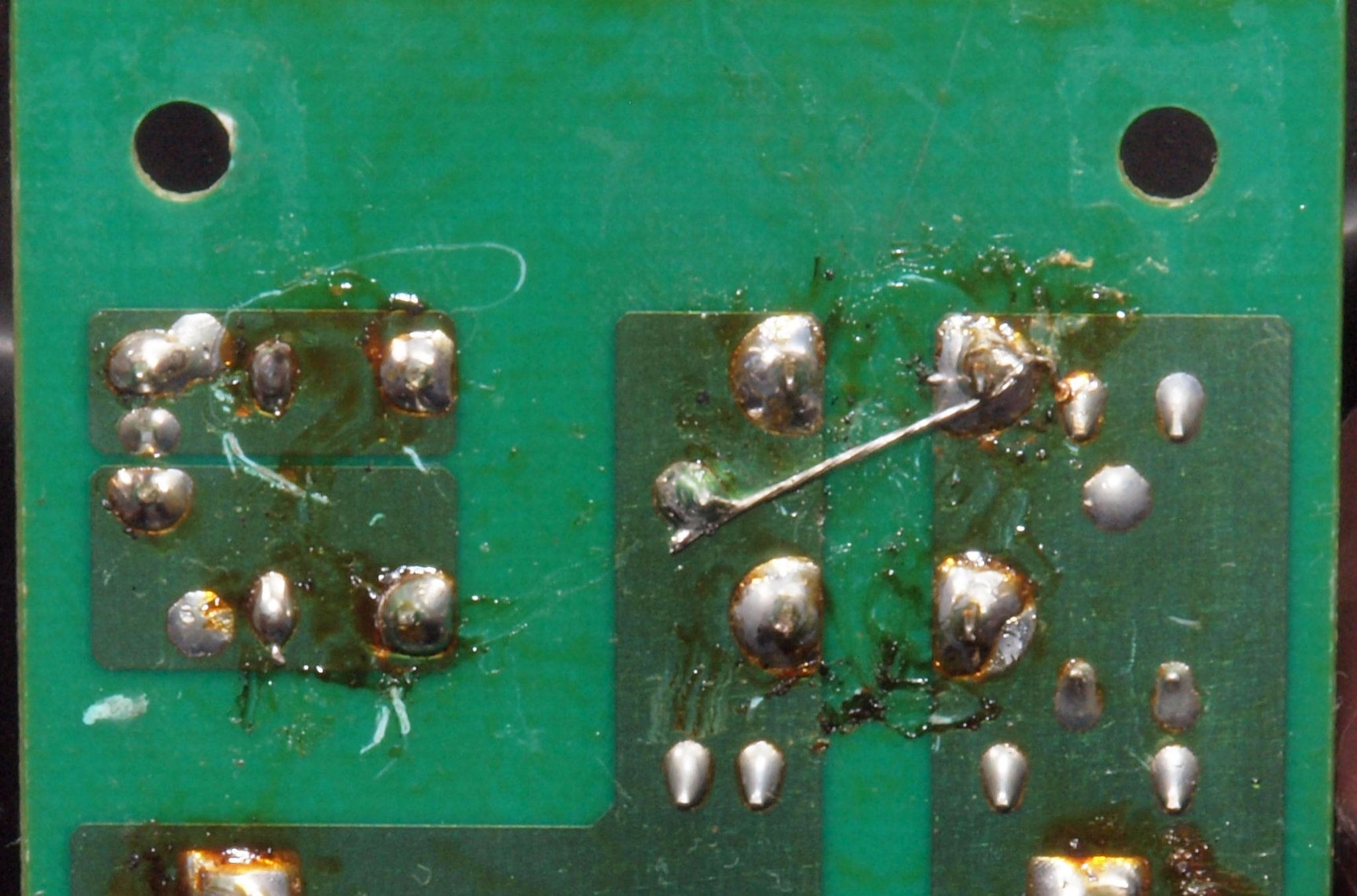

ＣＦ５．　修理前　突入電源抑制回路基板裏。　抵抗とリレーが交換してあるが汚い半田付け！

ＣＦ６．　修理中　突入電源抑制回路基板裏。なんとリレー接点が短絡してある、これでは突入電源抑制は不可！

ＣＦ７．　修理（半田補正）後　突入電源抑制回路基板。　半田を全部やり直す。

ＣＦ８．　完成突入電源抑制回基板裏。　洗浄後防湿材を塗る。

ＣＧ１．　修理前　電源コード取り付け部。

ＣＧ２．　修理（交換）後　電源コード取り付け部。

ＣＧ３．　修理中　３Ｐプラグにケーブル取り付。　差し込み固定が一般ですが、時計方向に巻き付けると良い。 　　　　　　　　　　　上の�K線＝巻き付いた端側、　下の白線＝挿入した側。止めビスは未締結です。 　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

ＣＧ４．　修理中　３Ｐプラグにケーブル取り付。差し込み固定が一般ですが、時計方向に巻き付けると良い、反対側。 　　　　　　　　　　　上の白線＝巻き付いた端側、　下の�K線＝挿入した側。止めビスは未締結です。 　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

ＣＧ５．　修理中　３Ｐプラグにケーブル取り付。　差し込み固定が一般ですが、時計方向に巻き付けると良い。 　　　　　　　　　　　上の�K線＝巻き付いた端側、　下の白線＝挿入した側。 　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

ＣＧ６．　修理中　３Ｐプラグにケーブル取り付。差し込み固定が一般ですが、時計方向に巻き付けると良い、反対側。 　　　　　　　　　　　上の白線＝巻き付いた端側、　下の�K線＝挿入した側。 　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

ＣＧ７．　完成　３Ｐプラグにケーブル取り付。　奥までしっかり芯線が入っている。

ＣＧ８．　完成　３Ｐプラグにケーブル取り付、反対側。　奥までしっかり芯線が入っている。

ＣＧ９．　完成　３Ｐプラグにケーブル取り付。　被覆部も十分に差し込む。

ＣＧＡ．　完成　３Ｐプラグにケーブル取り付、反対側。　被覆部も十分に差し込む。

ＣＨ１．　修理前　電源ブロック電解コンデンサー回り。

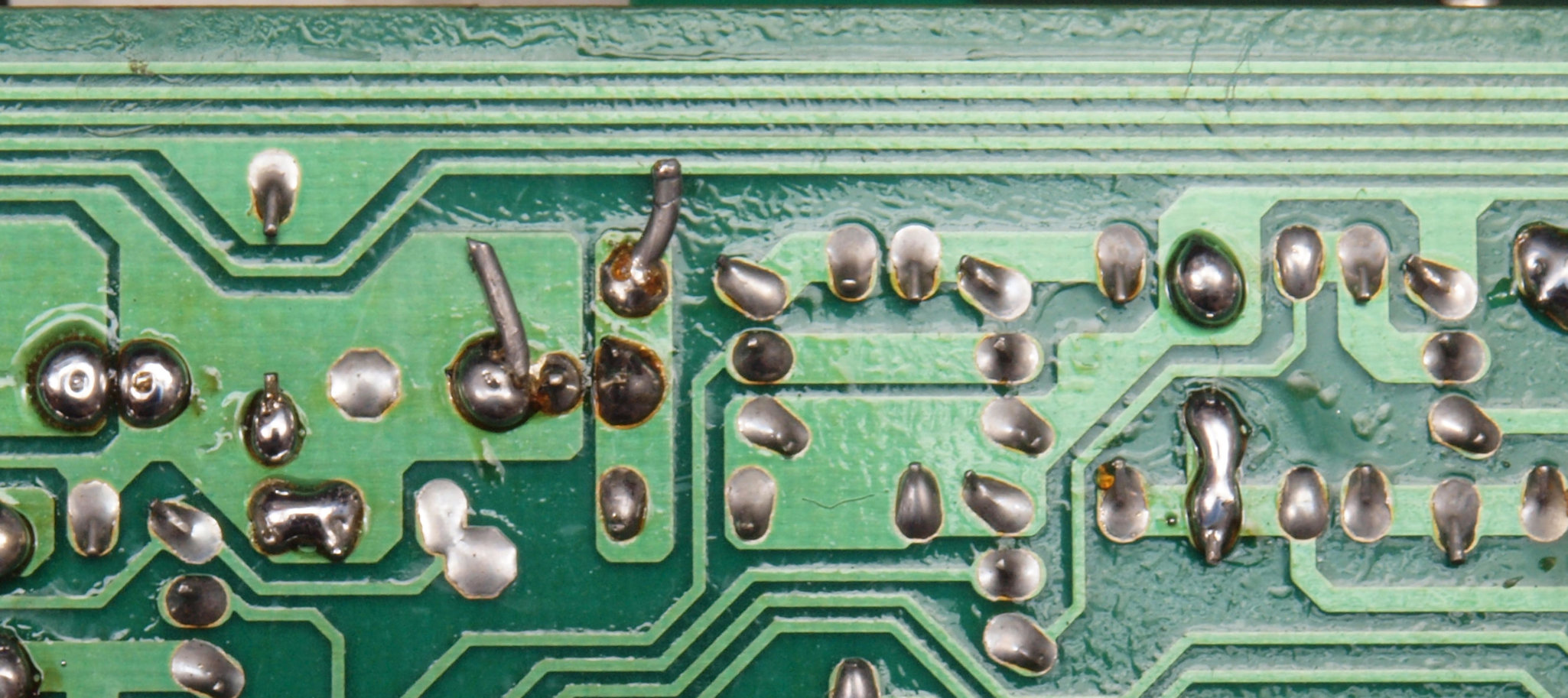

ＣＨ２．　修理中　電源ブロック電解コンデンサー回り。　下赤線の半田球が短絡の可能性大！

ＣＨ３．　修理中　電源ブロック電解コンデンサー回り、拡大。　下赤線の半田球が短絡の可能性大！。

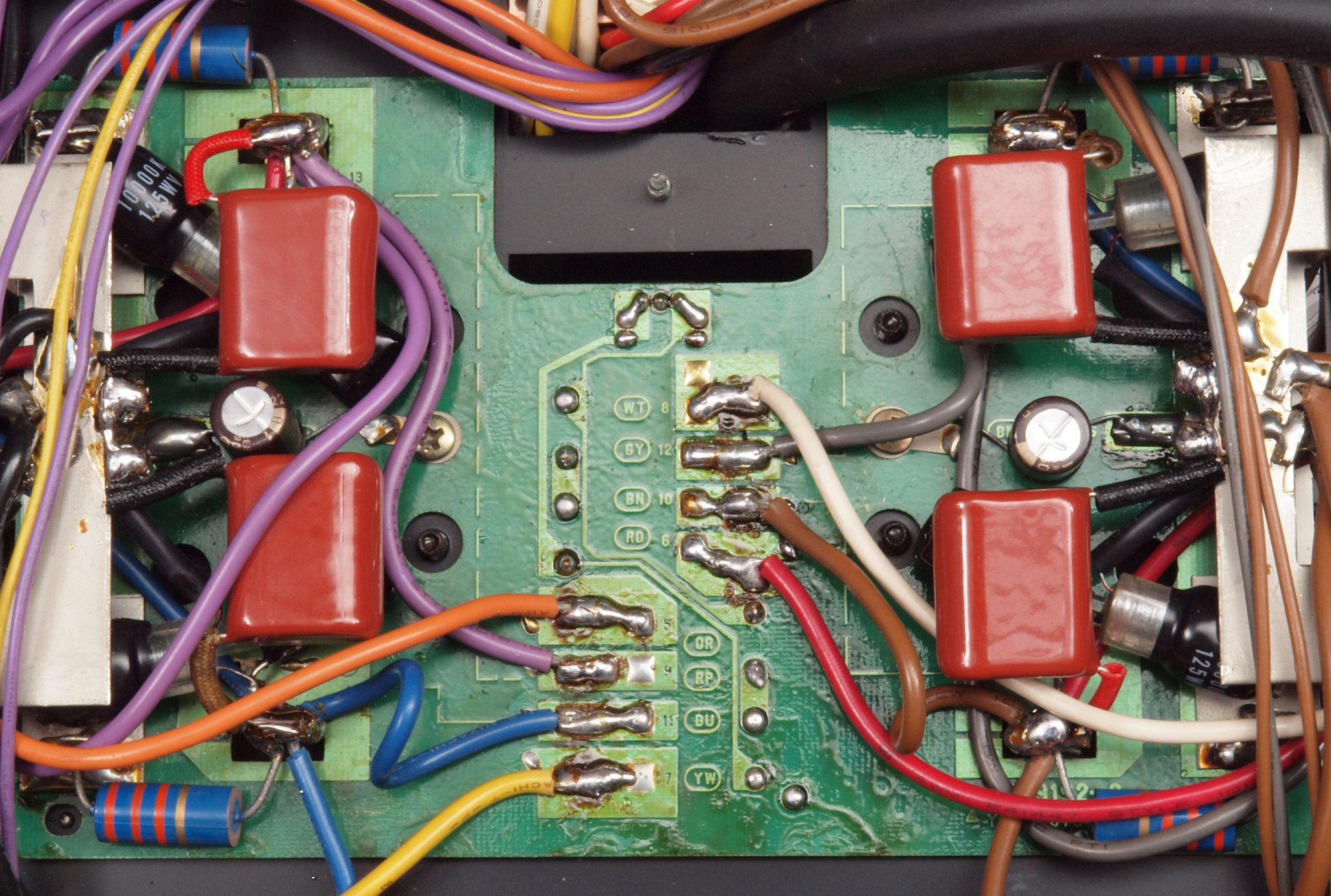

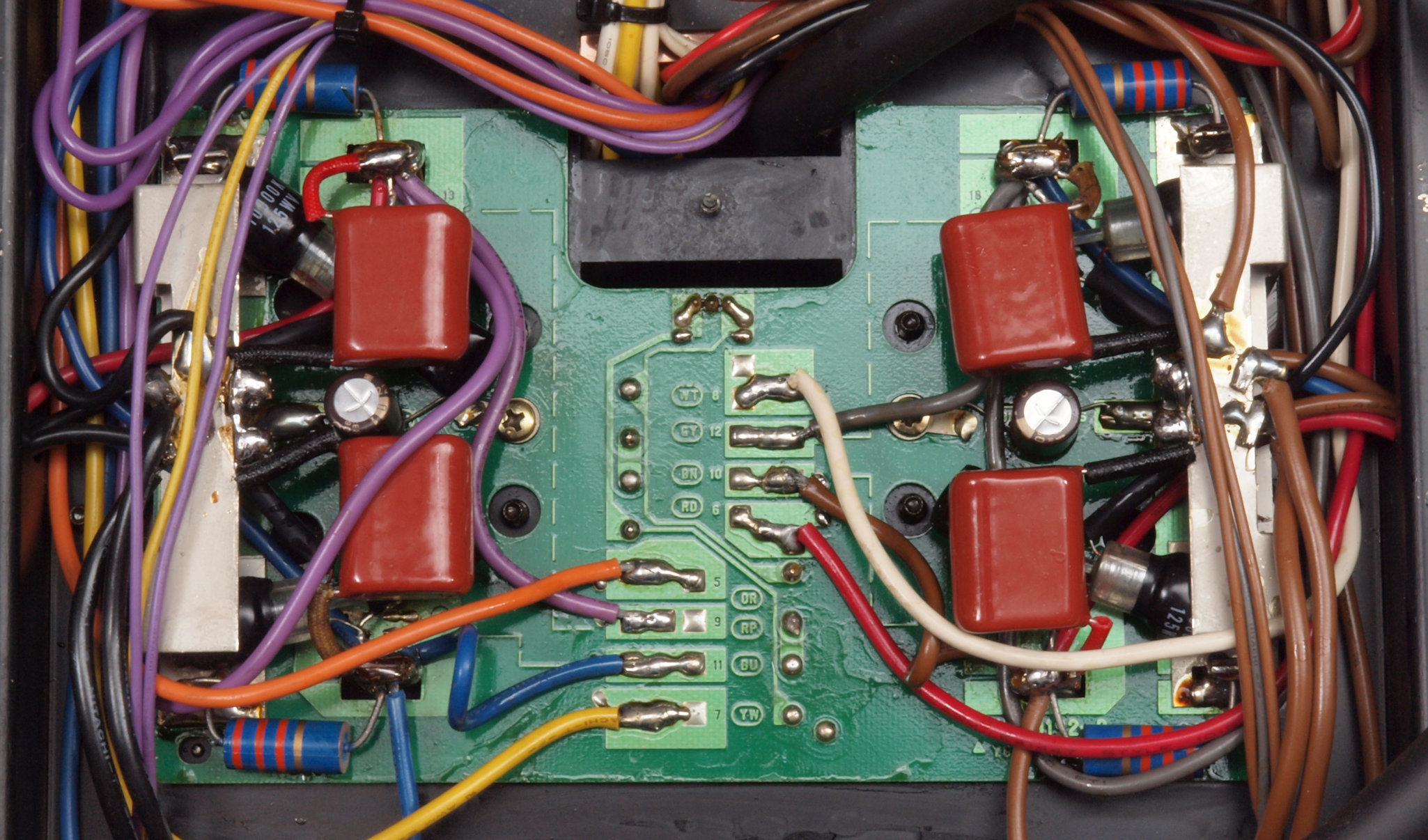

ＣＨ４．　修理中　電源ブロック電解コンデンサー回り。　半田を全部やり直す。　フイルムコンデンサー４個追加

ＣＨ５．　完成突入電源抑制回基板裏。　洗浄後防湿材を塗る。

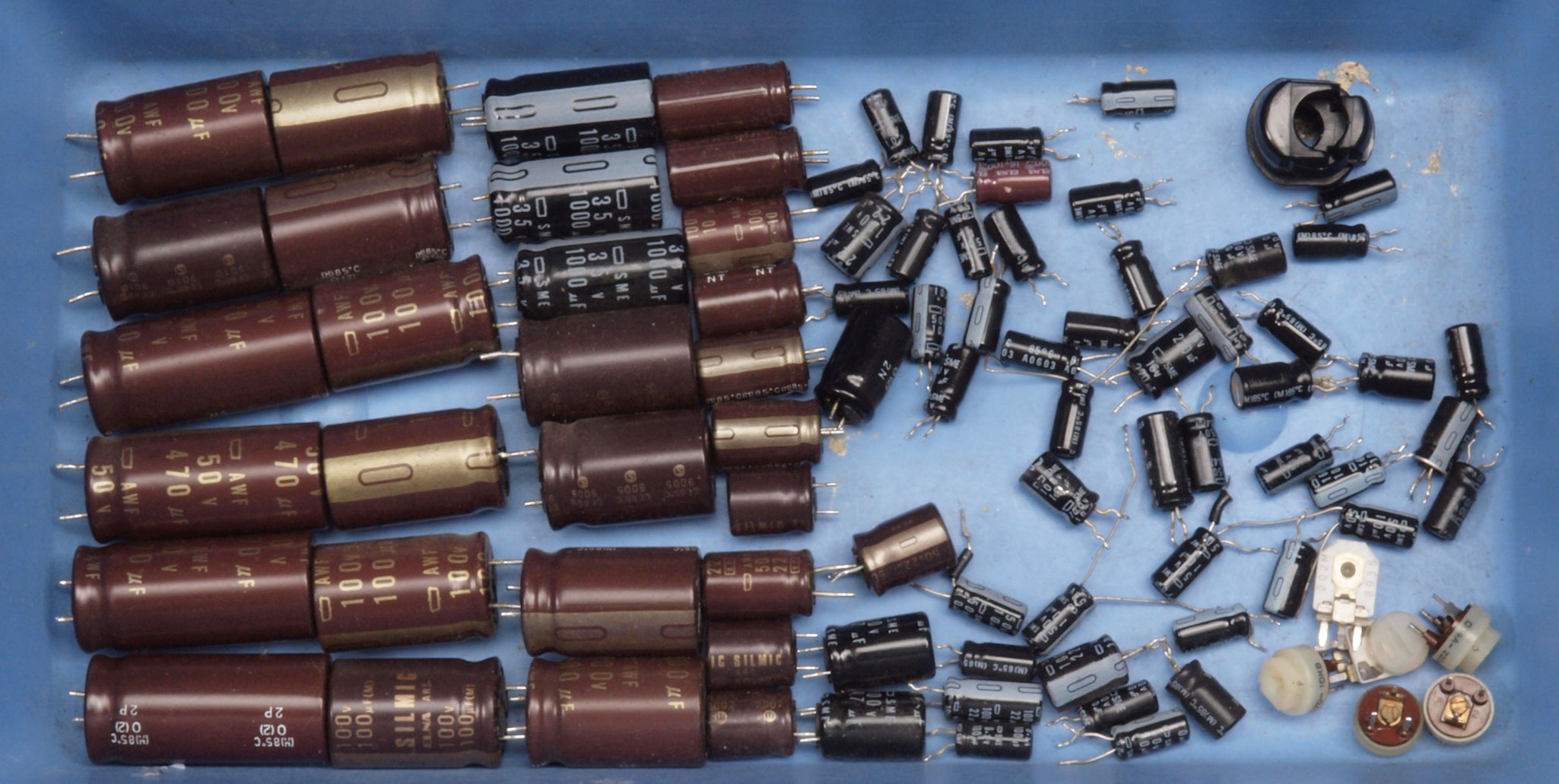

ＣＩ１．　交換した部品

ＣＩ１．　交換した部品、ＳＰ接続リレー。　左＝交換した１０Ａ、　右＝付いていた７Ａ。

ＣＪ１．　修理前　上から見る。

ＣＪ２．　修理後　上から見る。

ＣＪ３．　修理前　下から見る。

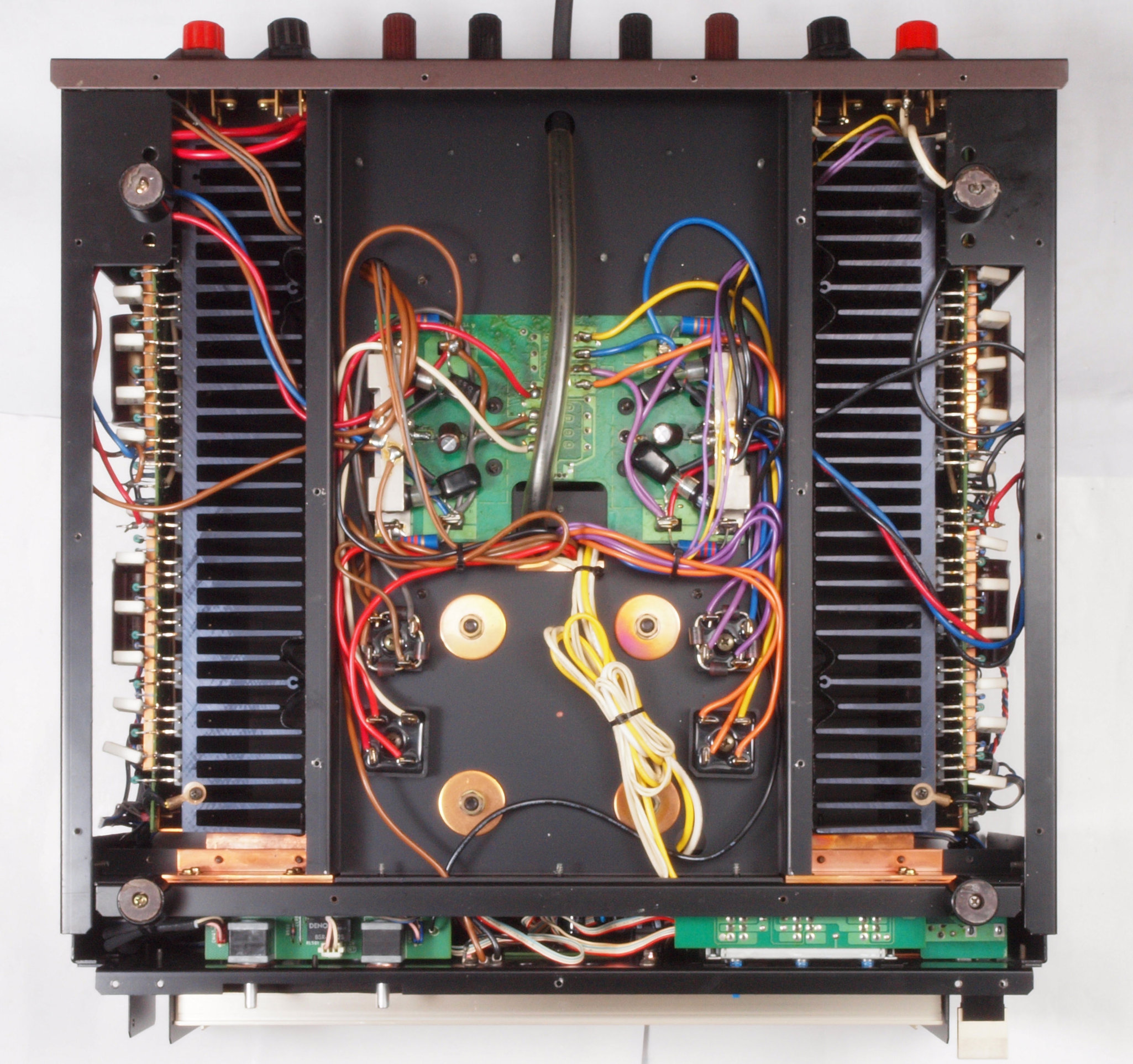

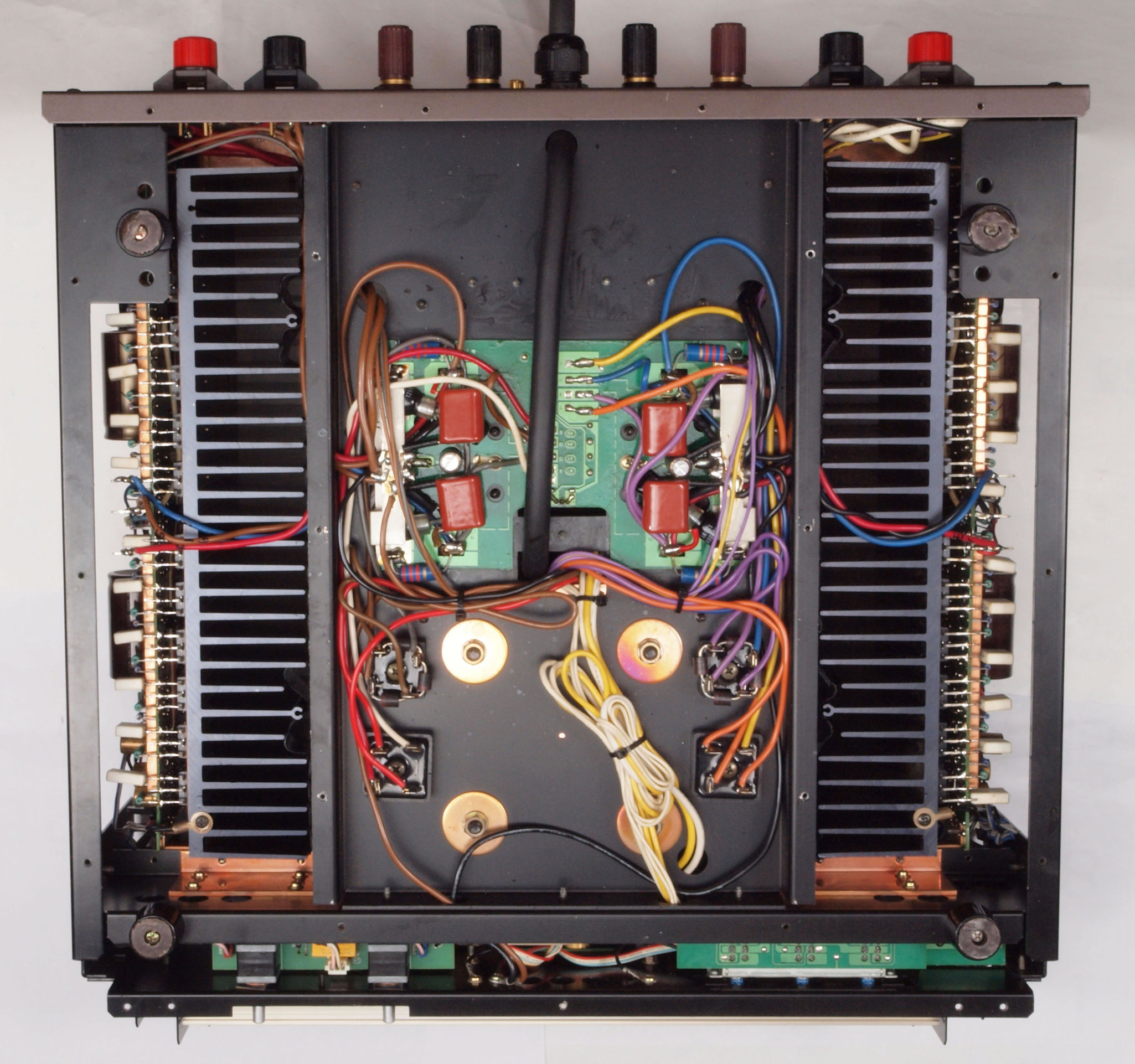

ＣＪ４．　修理後　下から見る。

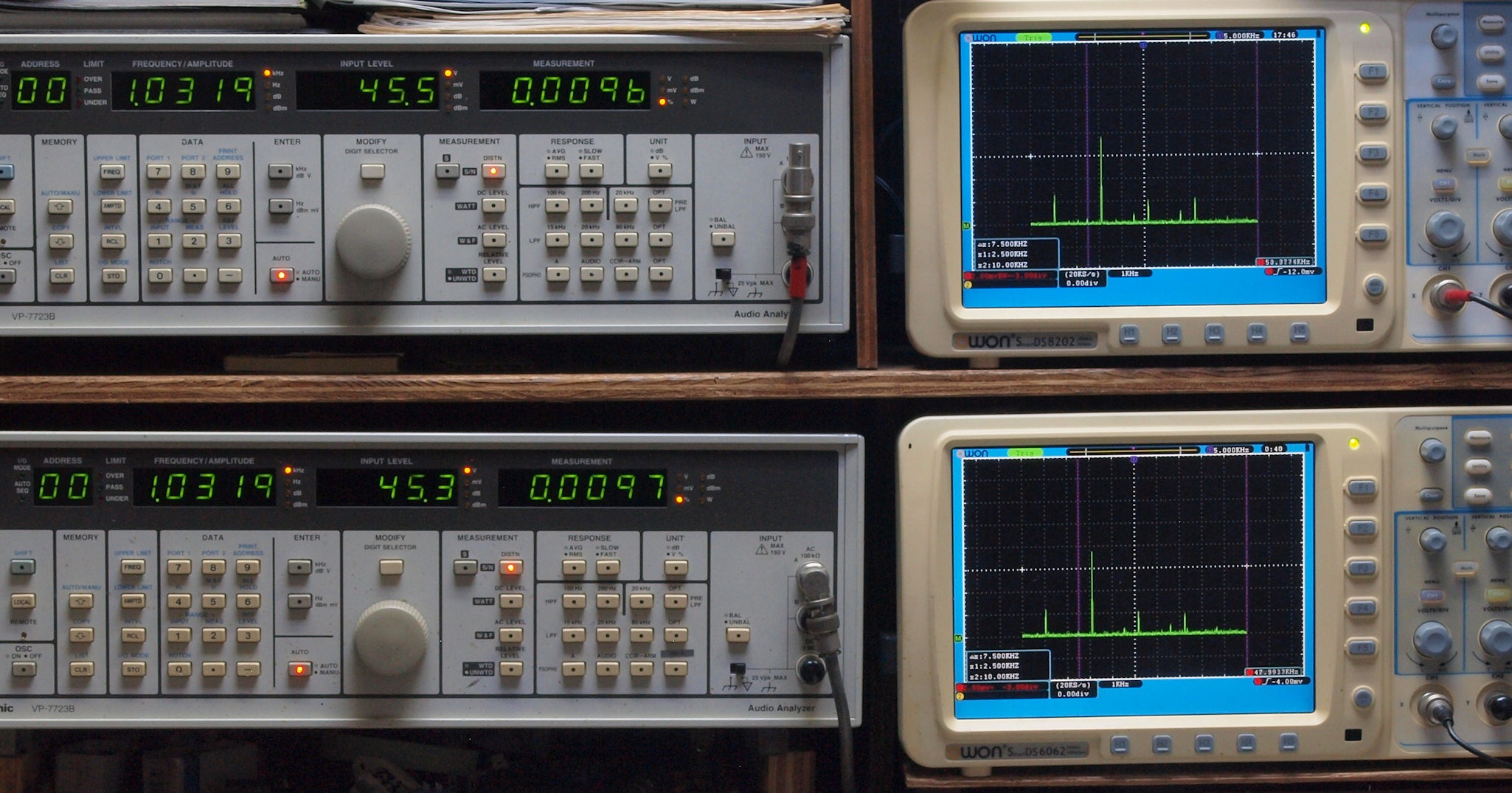

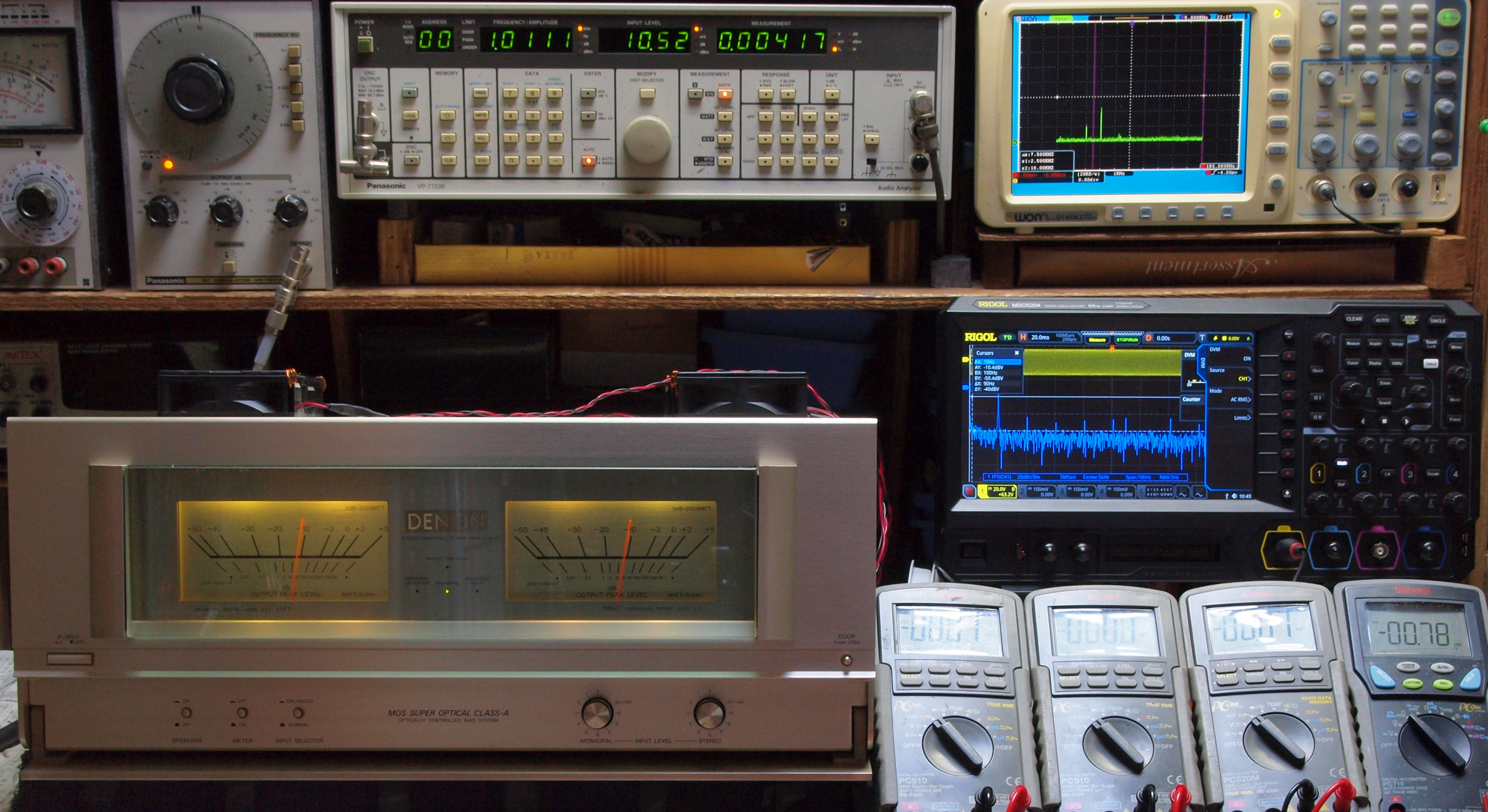

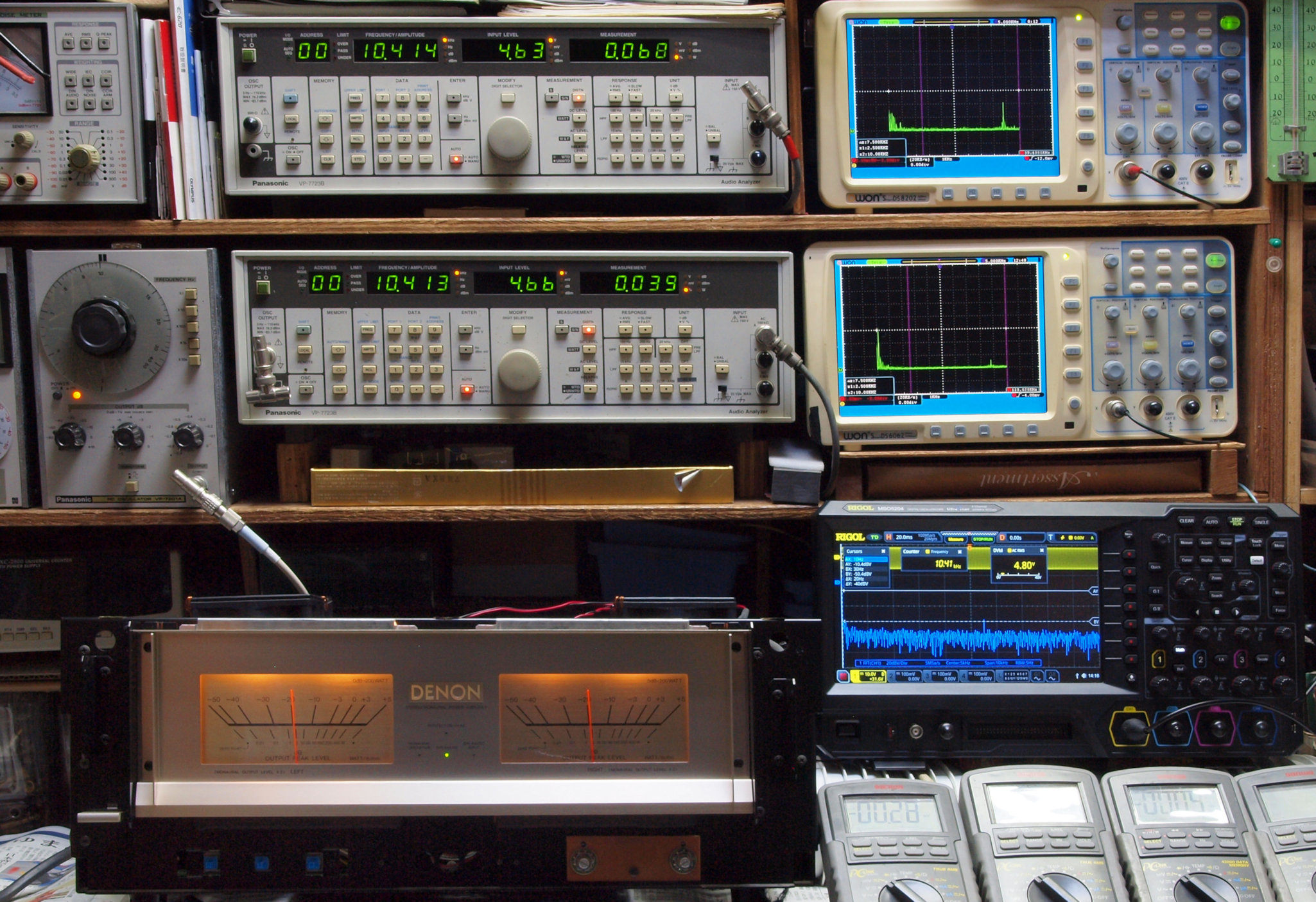

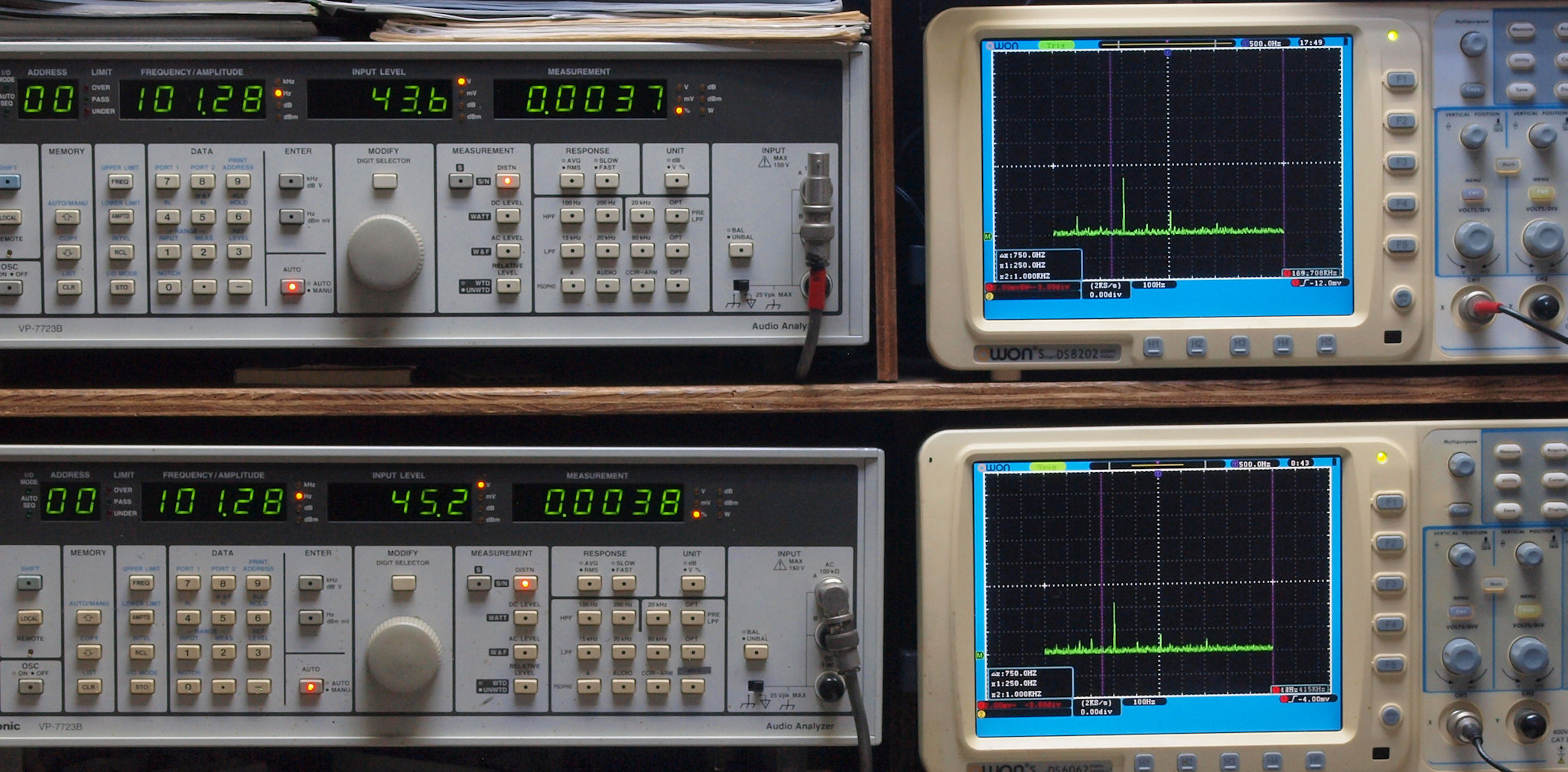

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

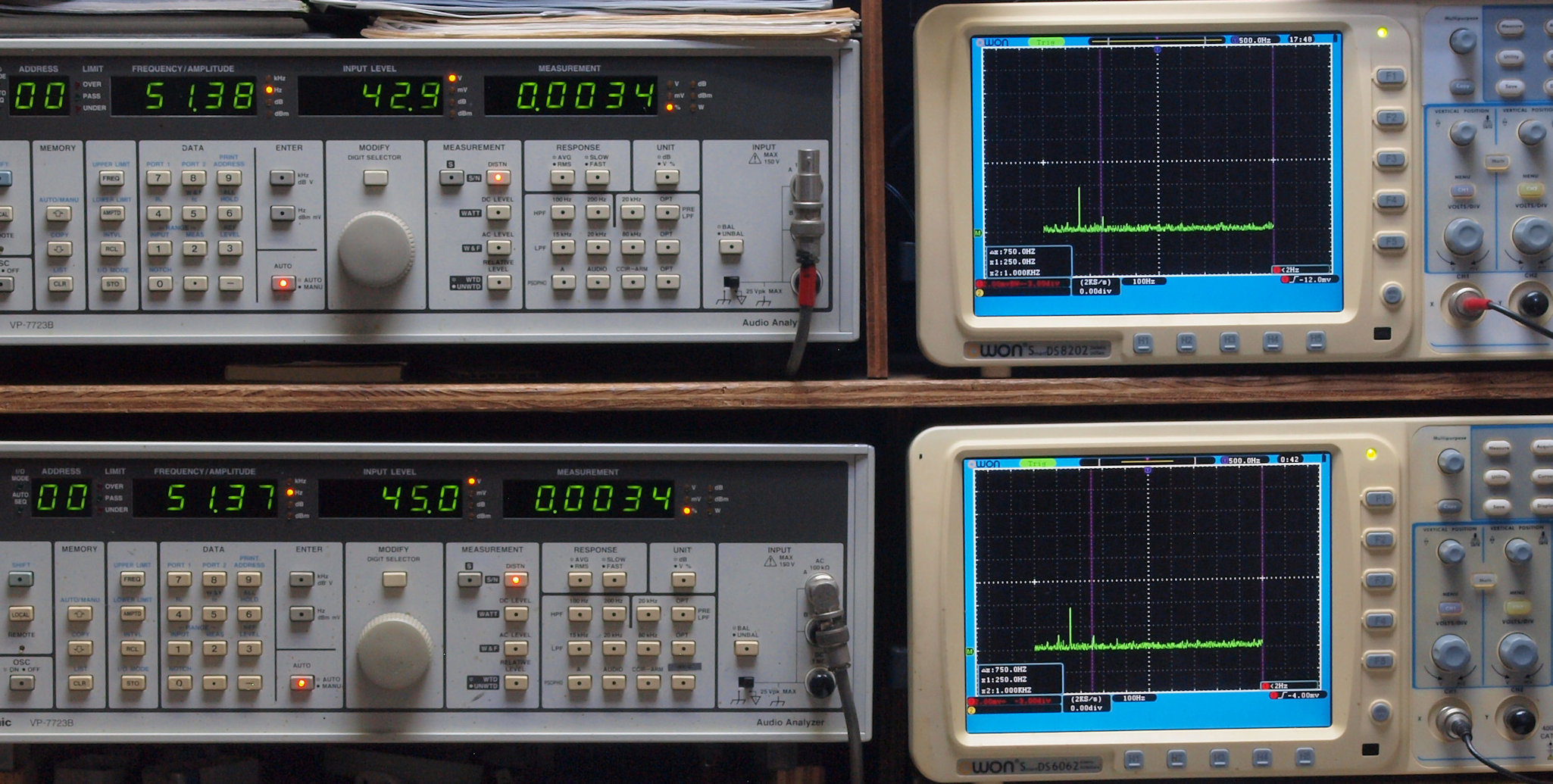

Ｅ１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４３Ｖ＝２３１Ｗ出力、　０．００３４％歪み。 　　　　　　　 　　　　　　　 　 Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．００３４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．００３７％歪み。 　　　　　　 　　　　　　　　 　　 Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．００３８％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．００６８歪み。 　　　　　　　　　　　　　 　　　 Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．００６９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．００９８％歪み。 　　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．００９７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０２３％歪み。 　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０２３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０２３％歪み。 　　　　　　　　　　　　　 　　 　 Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０３２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ７．　ＡＵＸ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０３０％歪み。 　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０３０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

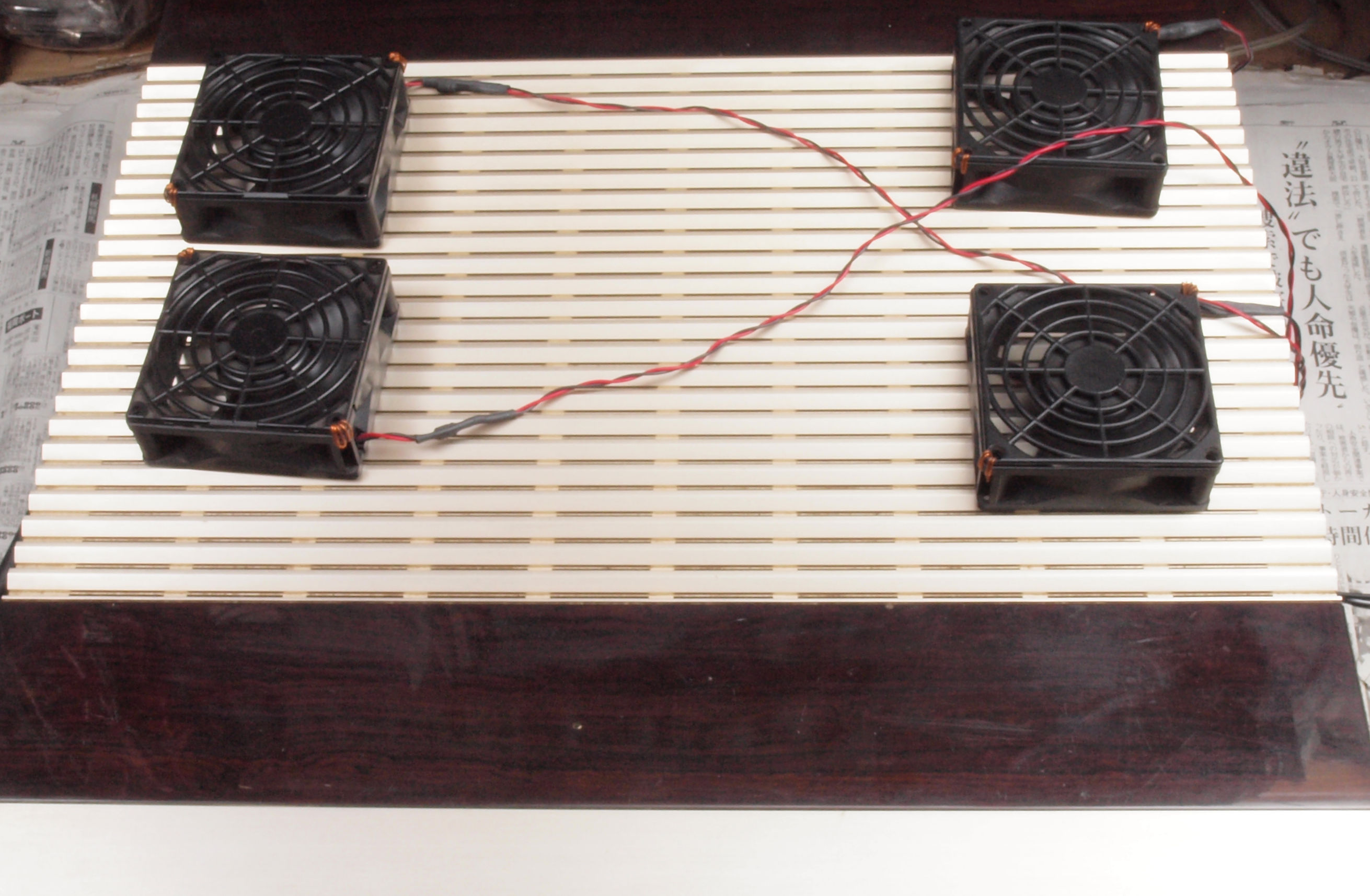

Ｅ８．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

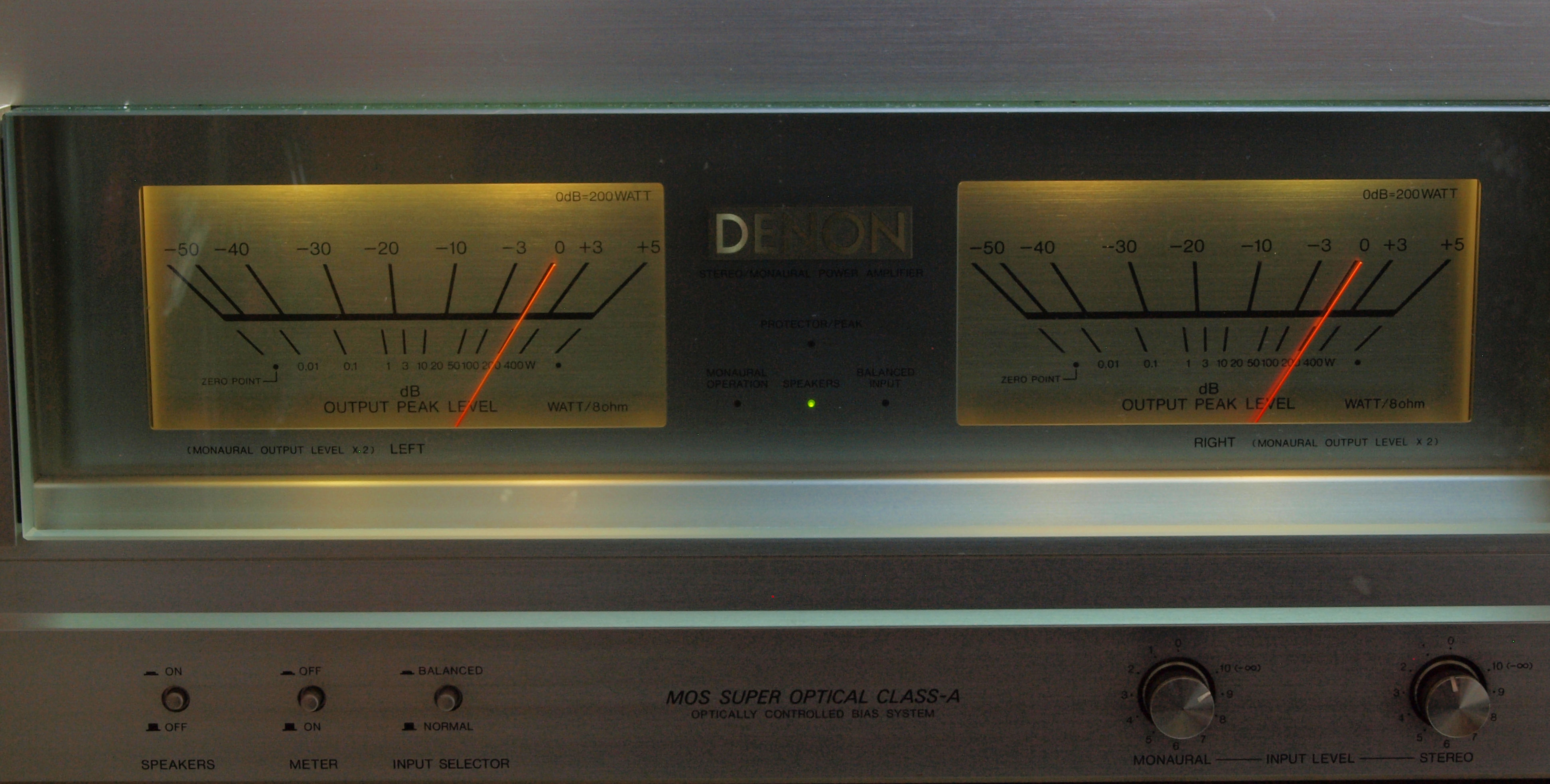

Ｅ９．　その時のＶＵメーター。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　全体を見る。

Ｓ．　Ｄｅｎｏｎ　ＰＯＡ−３０００ＲＧ　の仕様（カタログ・マニアルより）

型式 ステレオパワーアンプ　ＰＯＡ−３０００ＲＧ パワーアンプ部 定格出力 Stereo=400W+400W(4Ω、THD0.1%)、　250W+250W(8Ω、THD0.05%) Monaural= 800W(4Ω、THD0.1%)、　500W(8Ω、THD0.05%) ダイナミックパワー Stereo=1,200W+1,200W(1Ω)、　900W+900W(2Ω) Monaural= 1,600W(1Ω)、　1,500W(2Ω) 全高調波歪率 Stereo=0.005%(20Hz〜20kHz、8Ω、定格出力-3dB) Monaural=0.008%(20Hz〜20kHz、8Ω、定格出力-3dB) 混変調歪率 0.003%以下(7kHz/60Hz=1/4、8Ω、定格出力相当振幅出力時) 出力帯域幅 Stereo/Monaural=5Hz〜50kHz(THD0.05%、8Ω、定格出力-3dB) 周波数特性 Stereo/Monaural=1Hz〜100kHz(8Ω、1W出力時) 入力感度 Stereo=1V(normal)、　1V(balanced) Monaural= 0.7V(normal)、　1.4V(balanced) 入力インピーダンス Stereo=20kΩ(normal)、　10kΩ(balanced) Monaural=20kΩ(normal)、　10kΩ(balanced) 出力インピーダンス 0.08Ω(1kHz、stereo) SN比(Aカーブウェイティング、 1V入力換算値) Stereo=123dB(normal)、　110dB(balanced) Monaural= 110dB(normal)、　120dB(balanced) スピーカー出力端子 AorB=4Ω以上、　A+B=8Ω以上 レベルメーター部 指示方式 ピーク値指示方式出力レベルメーター 指示範囲 -50dB〜+5dB、　0dB＝200W/8Ω(stereo時、monaural時はW指示値x2) 周波数特性 10Hz〜100kHz +0 -3dB(1W出力時) 総合 電源電圧 AC100V、50Hz/60Hz 消費電力(電気用品取締法) 600W 外形寸法 幅495x高さ200x奥行490mm(つまみ類、脚含む) 重量 35.5kg 価格 ￥450,000(1990年頃)
