金田式　Ｖ_ＦＥＴ　ＡＭＰ　修理記録

平成２７年４月２０到着　　　　５月５日完成

Ａ．　修理前の状況 数年前に購入した金田式メインアンプです。 症状は、通常聞いている音量まで上げると、両ｃｈにおいて同様に音が歪むことです。 極めて小音量では歪みません。 最近まで症状は出ていなかったのですが、先日、電源を付けたまま、翌日を迎えたところ、このような状況となりました。 このアンプについては、とても気に入っており、今後もずっと使い続けたく、修理依頼です。 Ｔ．　修理前の測定 Ｂ．　原因・現状 終段V_ＦＥＴ（電解トランジスター）不良。 中段ＴＲ（トランジスター）不良。 ＦＥＴ（電解トランジスター）不良。 設計未熟が基本原因です。 自作品は、メーカー製品と異なり、接続するＳＰやプリＡＭＰ、電源電圧等の変動等に対処していない。 完成すれば、終わりの自作品に対し、メーカー製品はそこからが本当の仕事です。 過大入力やＳＰケーブルの短絡、電源電圧の変動に対処対策等、沢山の動作試験が行われます。 ここが、自作品とは、大きく異なる所です。 又、安全装置やプロテクトは無く、期器の使用に関しては、使用者が全ての責任を負う。 Ｃ．　修理状況 終段V_ＦＥＴ（電解トランジスター）交換。 初段ＦＥＴ交換。 中段ＴＲ（トランジスター）交換 違法電源コードを３Ｐインレットに交換。　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。 各部止めビスが緩んでいるので、増締作業。 Ｄ．　使用部品 終段V_ＦＥＴ（電解トランジスター）　　　　４個。 中段ＴＲ（トランジスター）　　　　　　　　　　２個。 初段ＦＥＴ（電解トランジスター）　　　　　　４個。 フイルムコンデンサー　　　　　　　　　　　２個。 ３Pインレット　　　　　　　　　　　　　　　　１個　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。 Ｅ．　調整・測定 Ｆ．　修理費　　８０，０００円　　　「通常修理」。 　　　　　　　　　　　　　　　　　　　　通常修理は、ＨＰ(HomePage)を製作しないのですが、特別に製作。 Ｙ．　納品後のユーザの使用状況

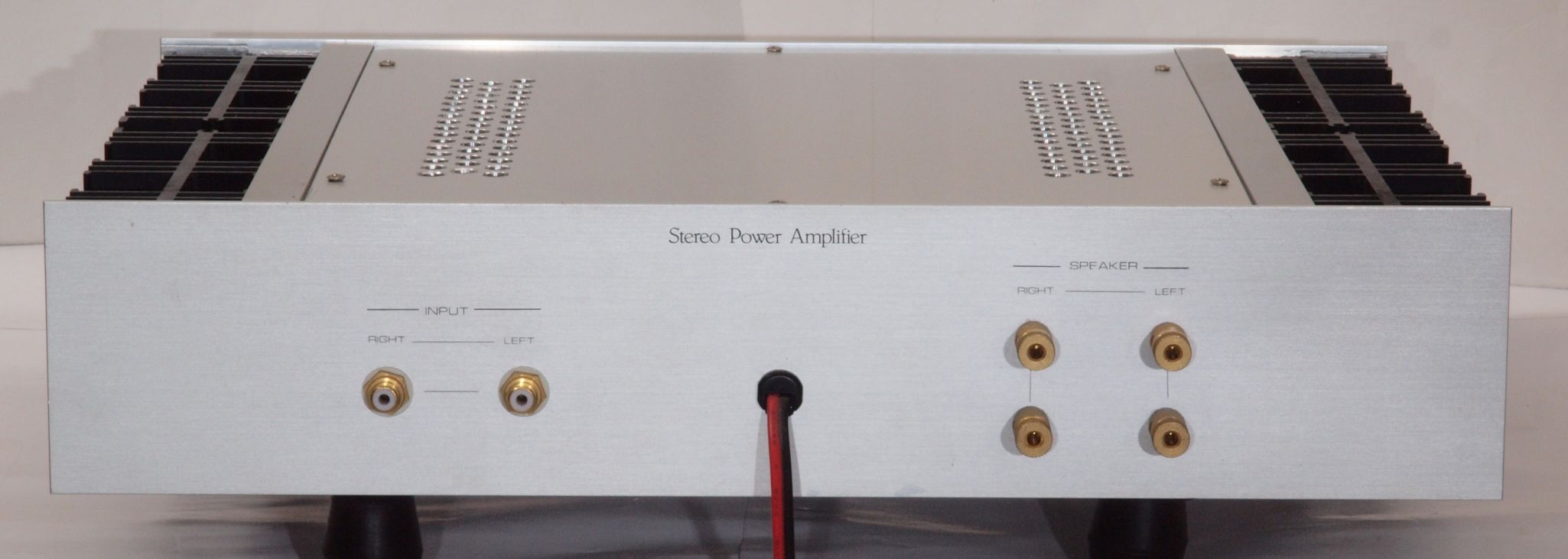

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

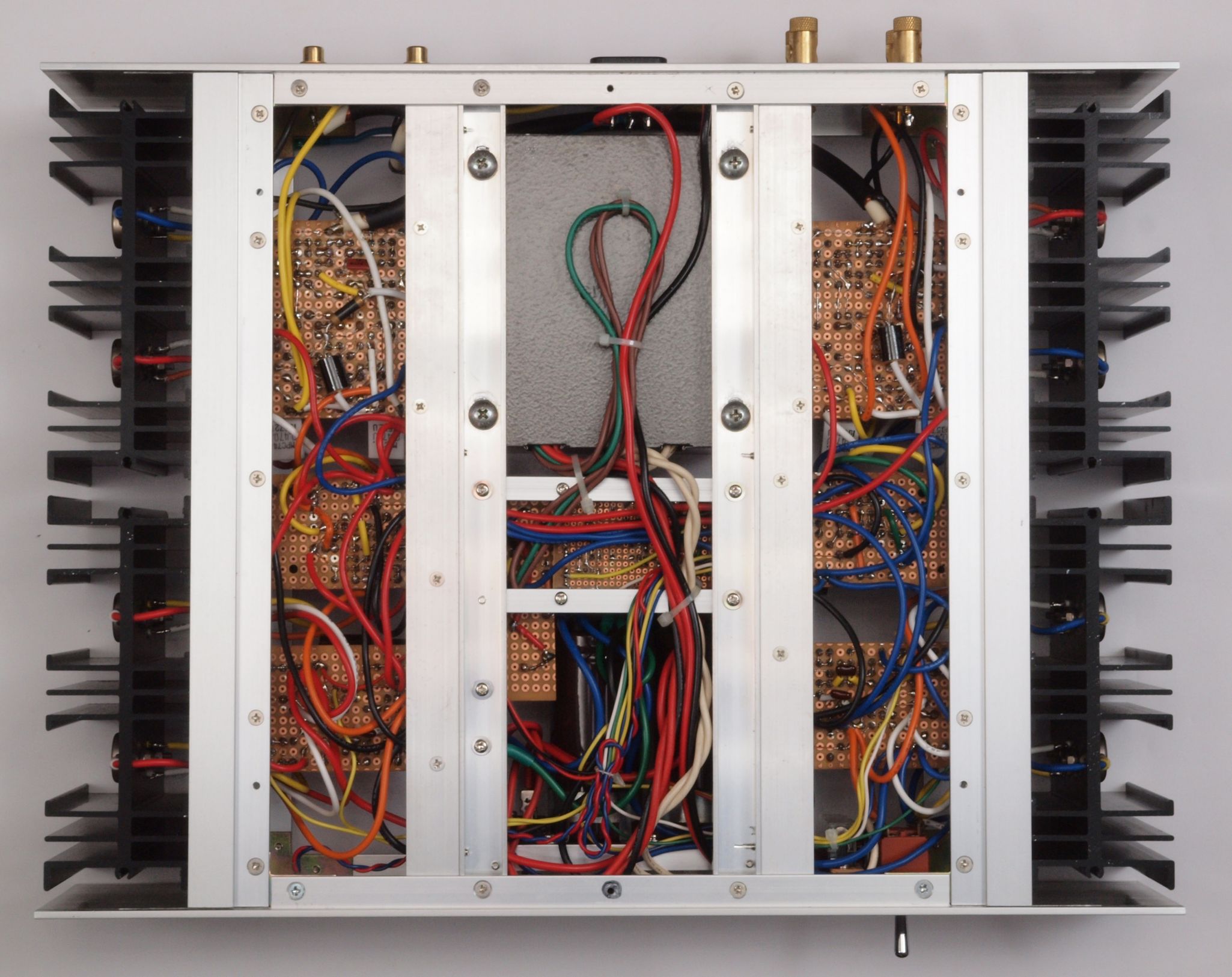

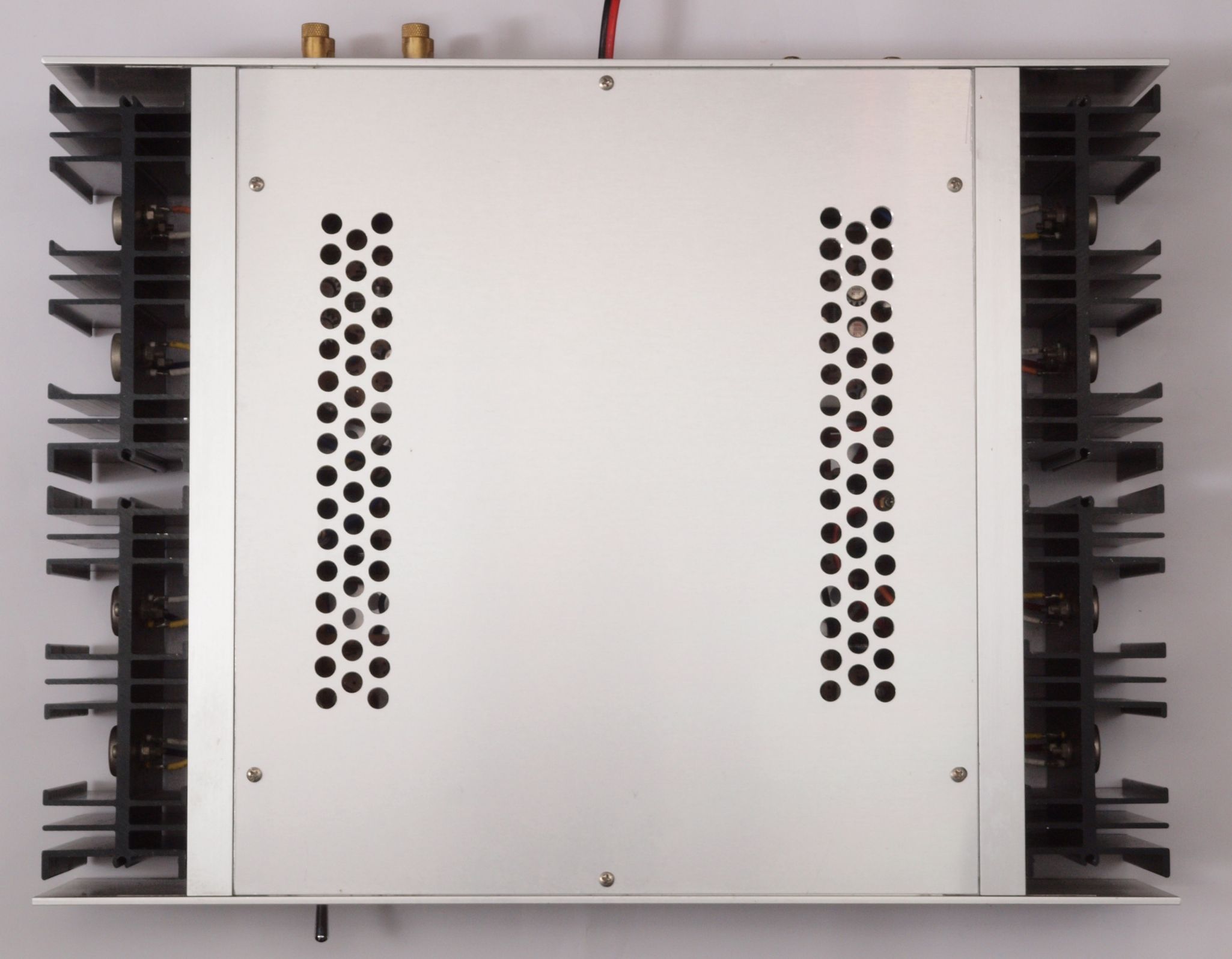

Ａ１６．　点検中　上下蓋取り、上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る

Ａ２６．　点検中　上下蓋、を取り、下から見る。

Ａ３１．　点検中　ＳＰ接続端子。

Ａ３２．　点検中　ＳＰ接続端子。　ＷＢＴ０７６５（ＷＢＴ０７３５互換）と交換可能。 　　　　　　　　　　　　　　　　　工賃込み特別価格＝１．５万円。

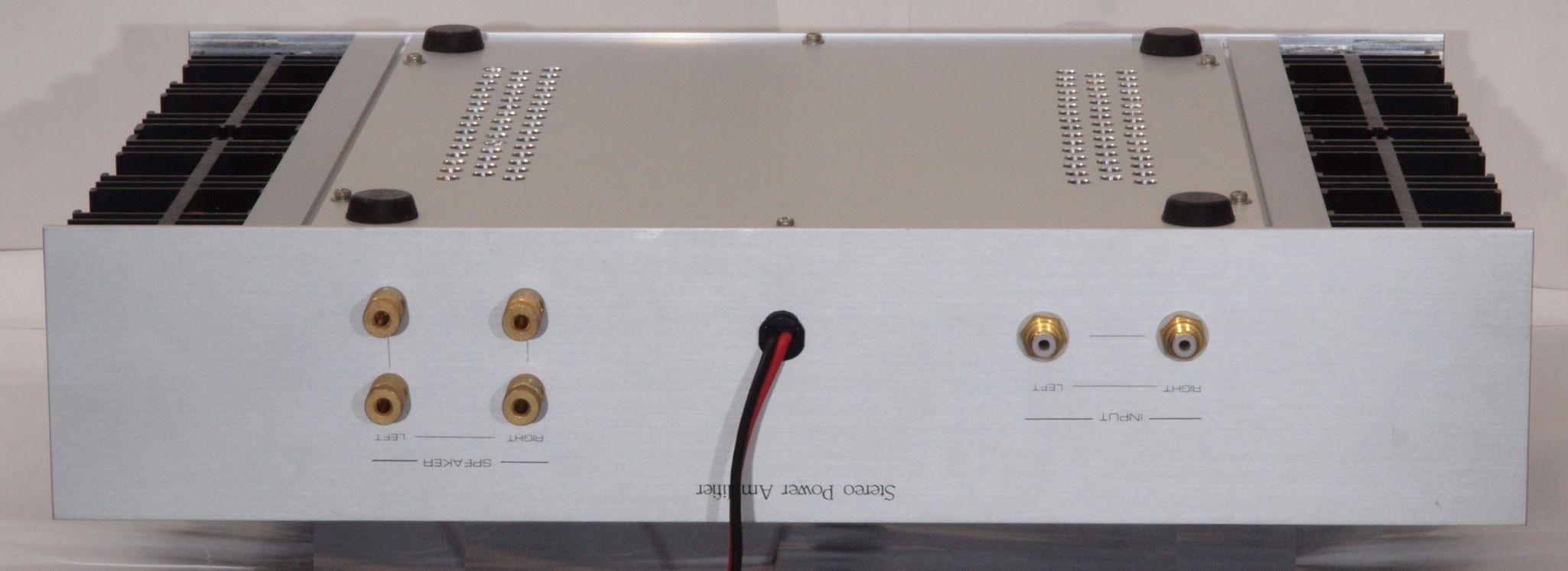

Ａ４１．　点検中　入力RCA端子郡

Ａ５１．　点検中　電源コード取り付け。

Ａ５２．　点検中　電源コード。

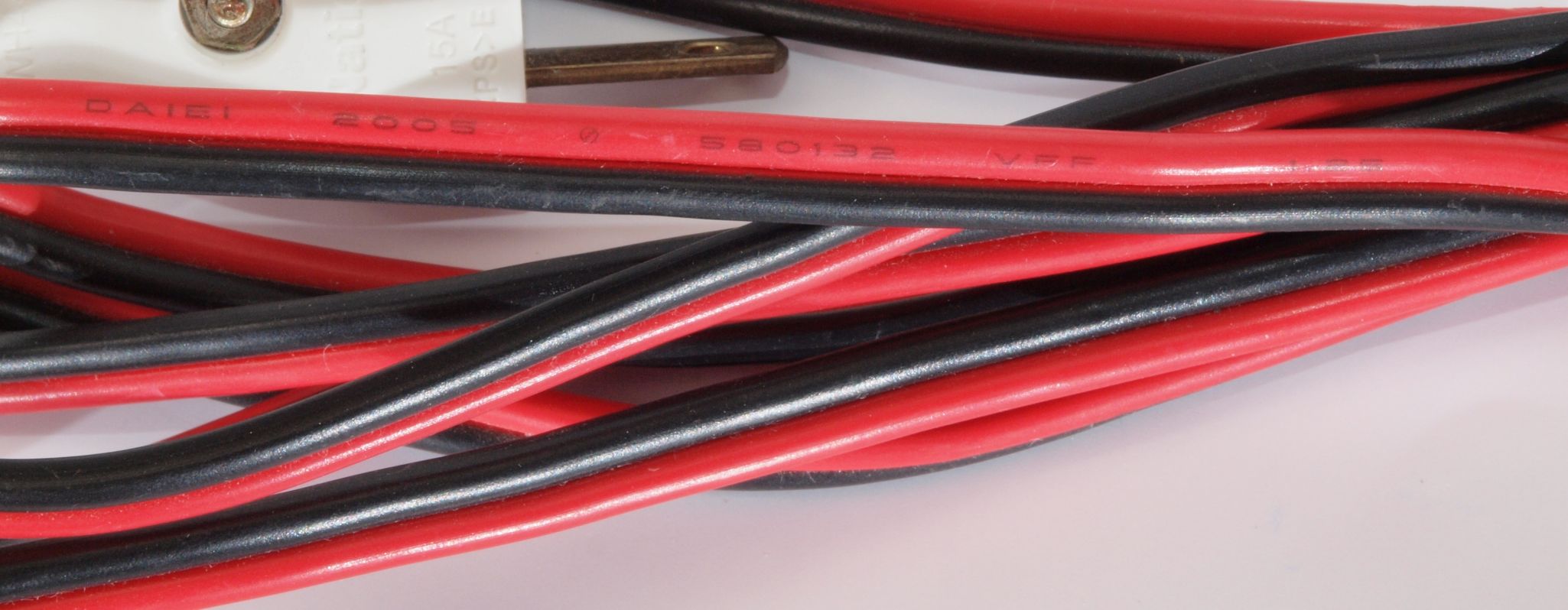

Ａ５３．　点検中　電源コード。　６００Ｖ試験の記述無。

Ａ５４．　点検中　電源コード。　３Pインレットに交換。 　　　　　　　　　　　　　　　　　　　　　　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。

Ａ６１．　点検中　入力ケーブルの基板へのハンダ付け。

Ａ７１．　点検中　配線のハンダ付け。　プロの絡げ配線とは異なる、又端子の裏側までハンダが載っていない。

Ｔ．　修理前の測定 Ｔ１．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 　　下のテクトロオシロは、黄色＝左側ＳＰ出力波形、赤＝右側ＳＰ出力波形。

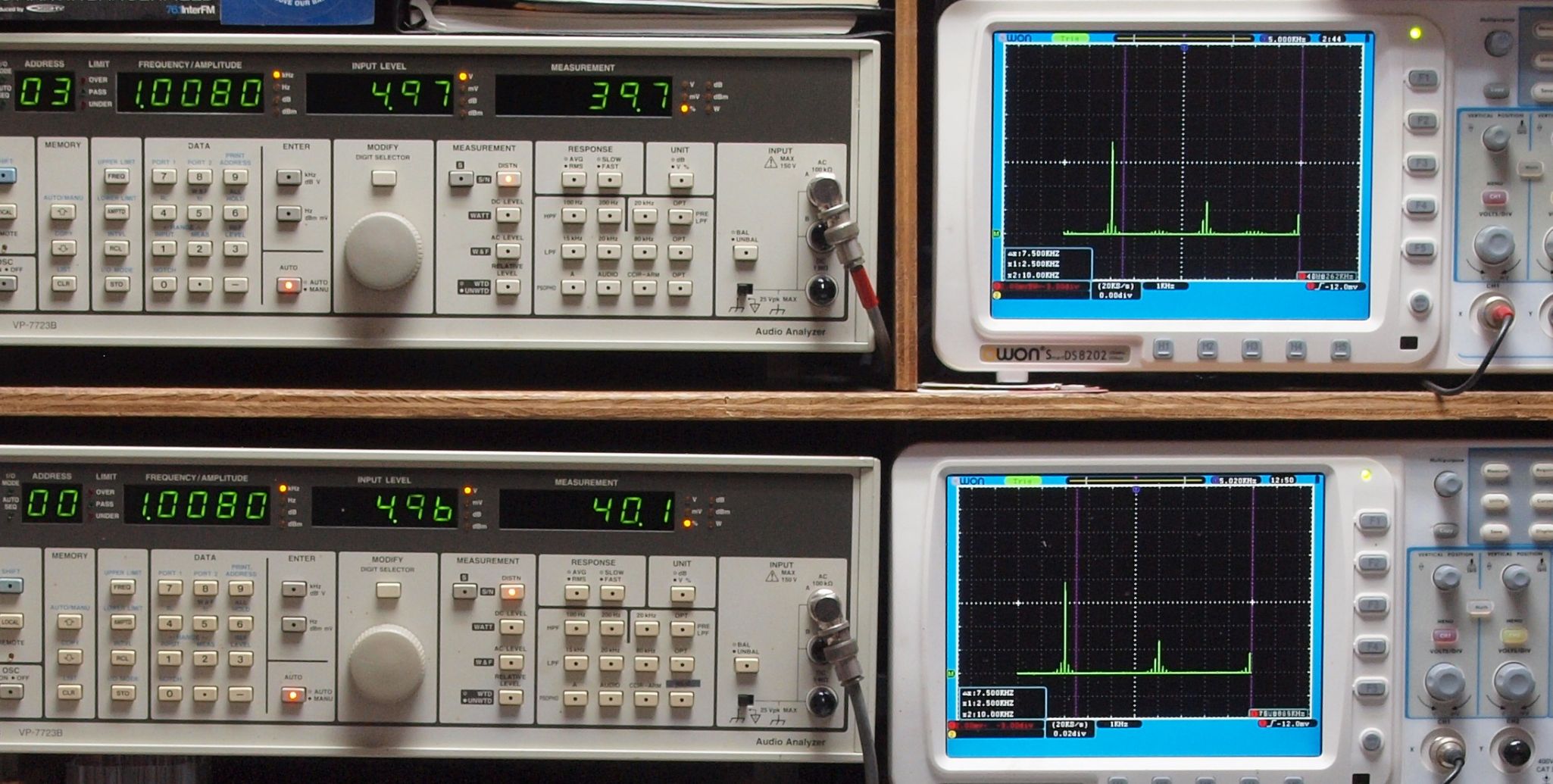

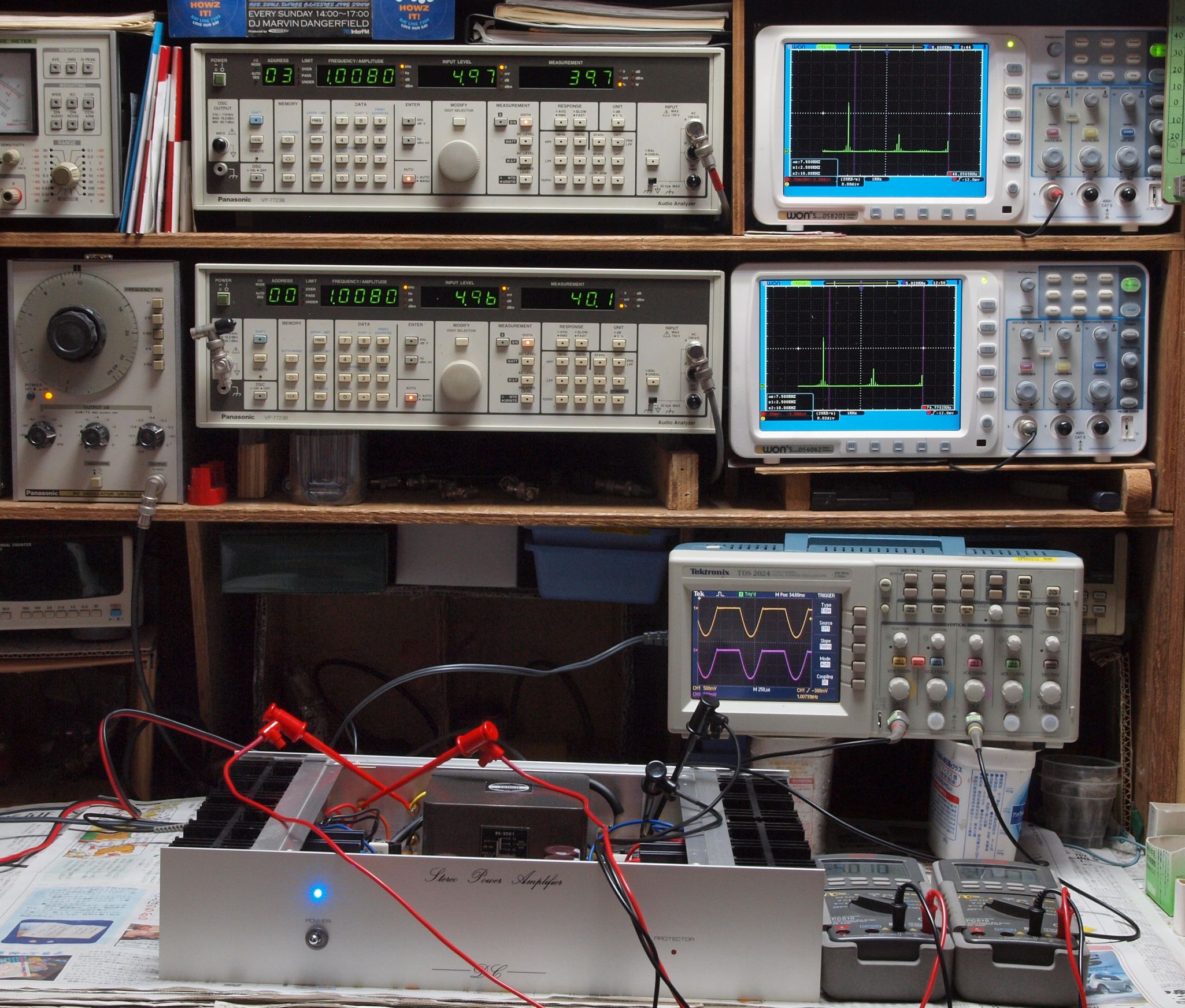

Ｔ２．　Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧５Ｖ＝３Ｗ出力、　３９．７％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧５Ｖ＝３Ｗ出力、　４０．１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｃ．　修理状況。 Ｃ１１．　修理前　R側終段Ｖ＿ＦＥＴ（電解トランジスター）と定電圧終段ＴＲ（トランジスター）。

Ｃ２１．　修理前　Ｌ側終段Ｖ＿ＦＥＴ（電解トランジスター）と定電圧終段ＴＲ（トランジスター）。

Ｃ３１．　修理前　R側ドライブ基板と定電圧ドライブ基板。

Ｃ４１．　修理前　Ｌ側ドライブ基板と定電圧ドライブ基板。

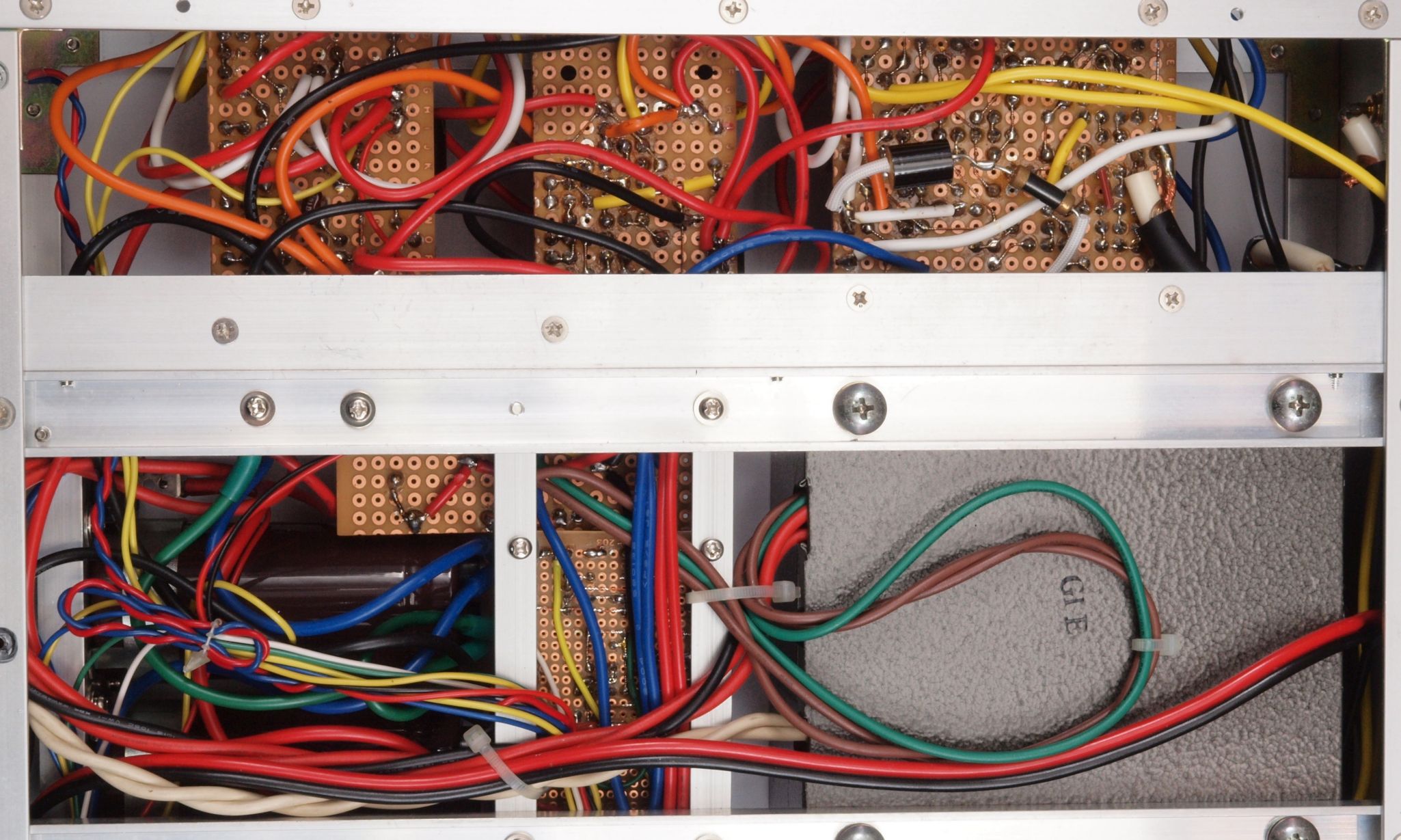

Ｃ５１．　修理前　R側ドライブ基板裏と定電圧ドライブ基板裏。

Ｃ６１．　修理前　Ｌ側ドライブ基板裏と定電圧ドライブ基板裏。

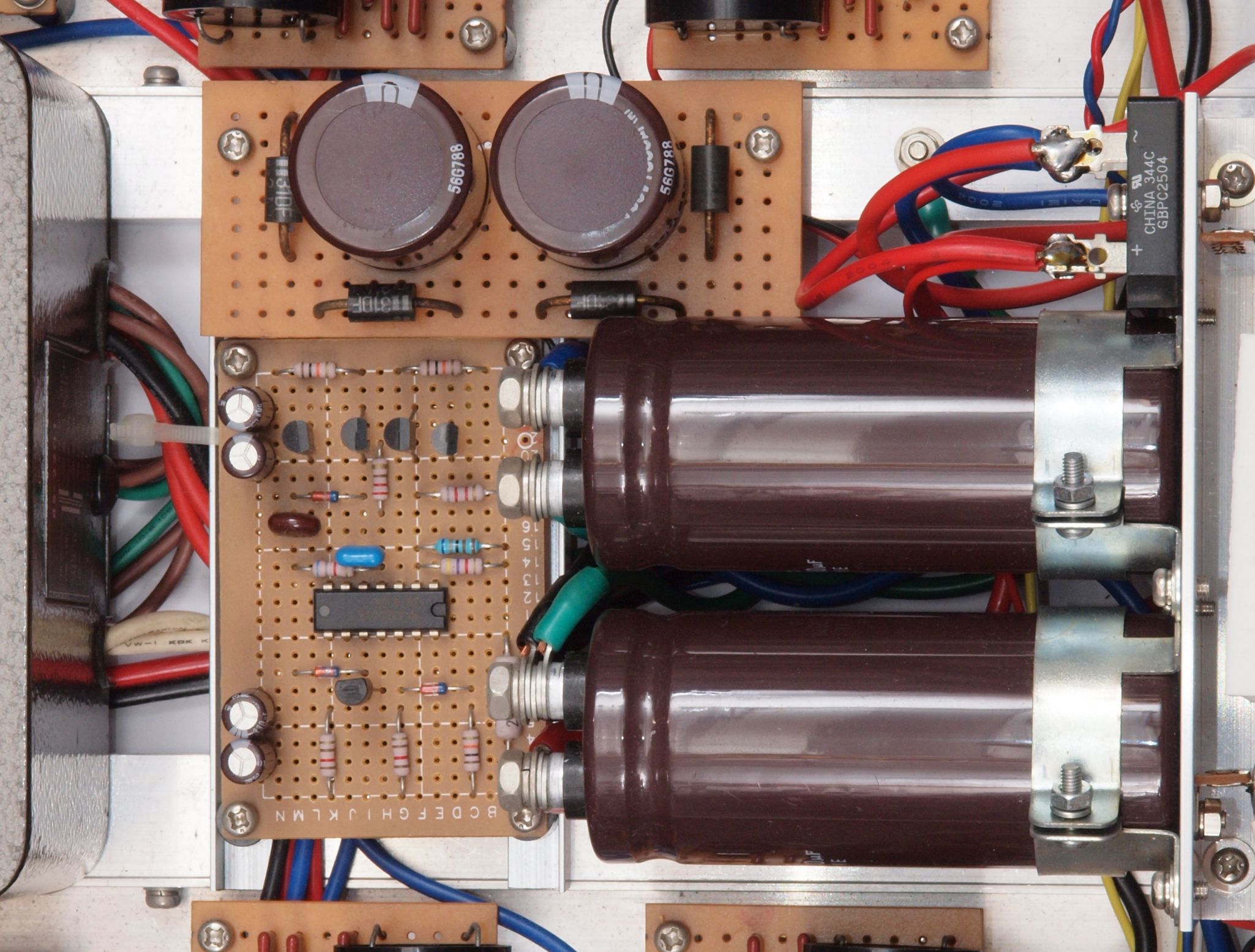

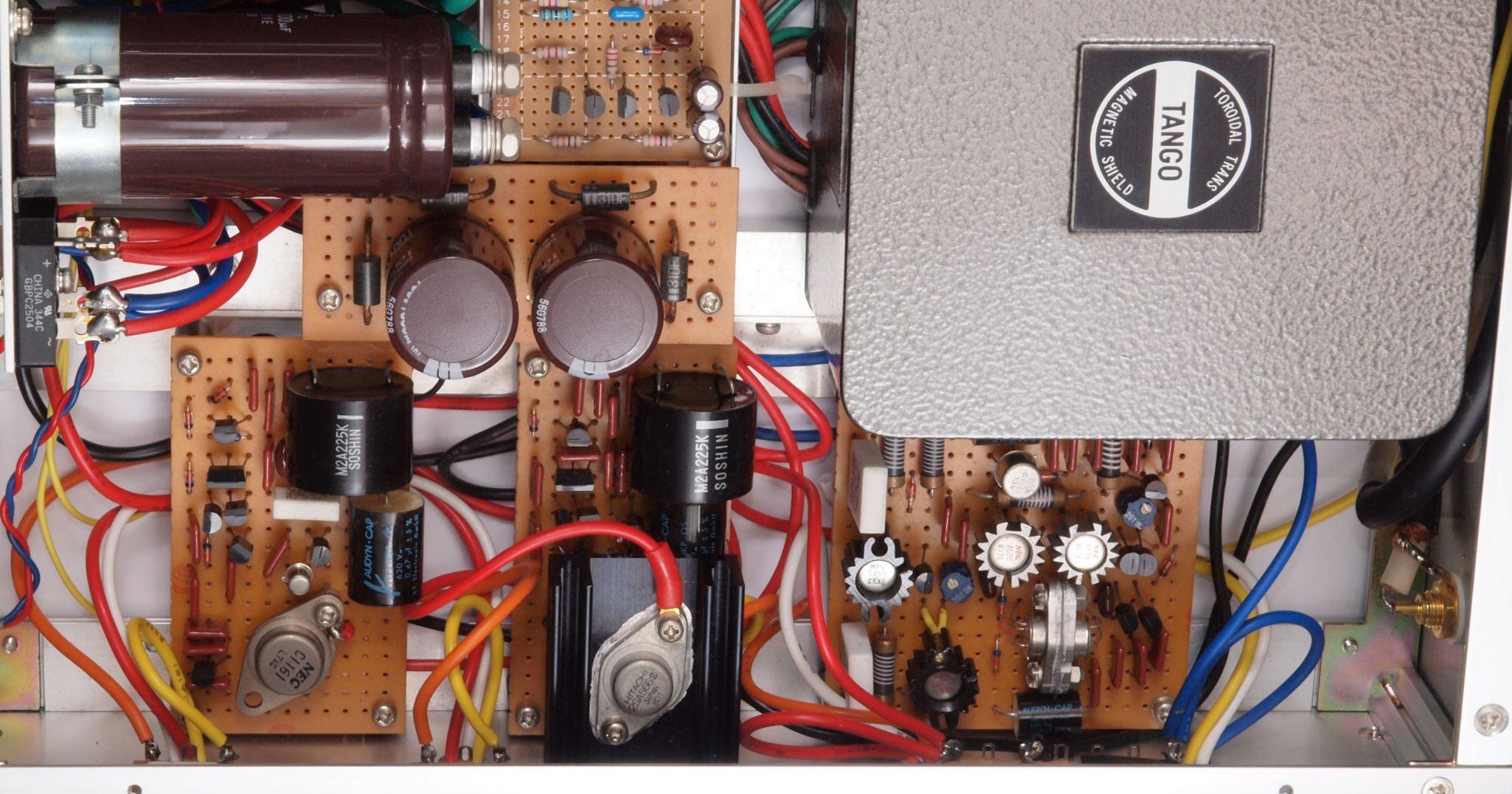

Ｃ７１．　修理前　電源ブロック電解コンデンサー付近

Ｃ８１．　修理前　電源コード取付

Ｃ８２．　修理中　電源インレット用穴明け加工。

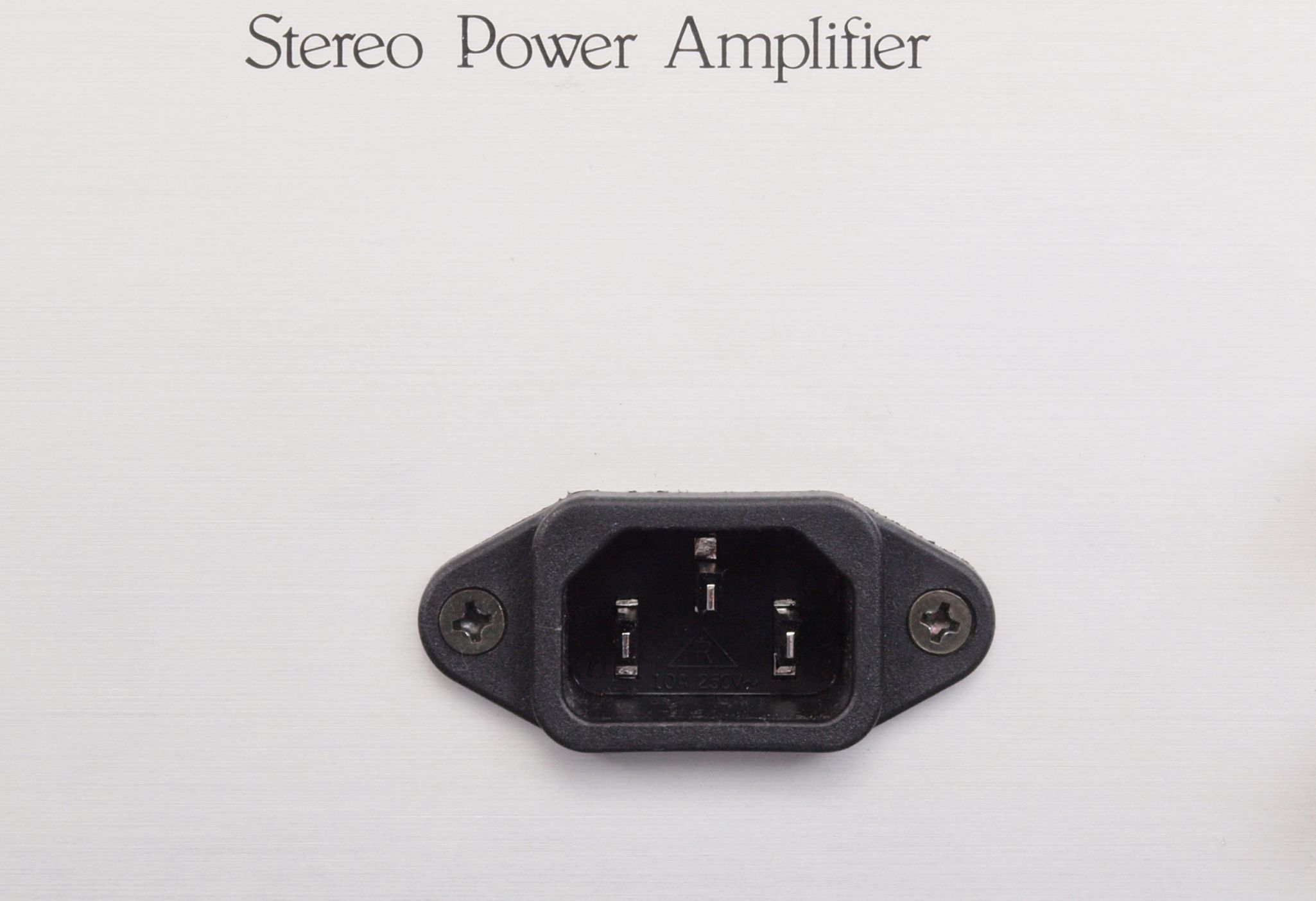

Ｃ８３．　修理後　電源インレット。　３Pインレットに交換。FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。

Ｃ９１．　交換部品

Ｃ９２．　交換部品　コンプリメンタリーのロットが異なる。

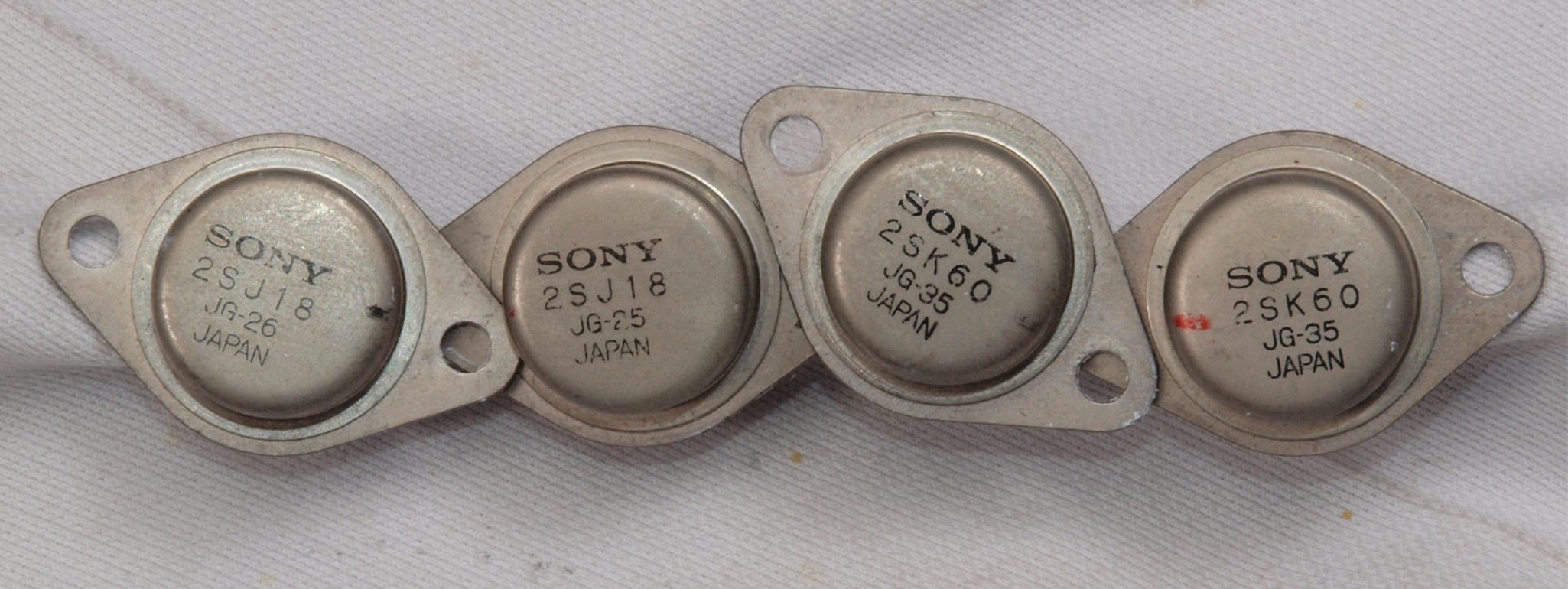

Ｃ９３．　交換部品、　使用したＦＥＴ（電解トランジスター）　全てロット（５３）が同じ。

ＣＡ１．　修理前　上から見る

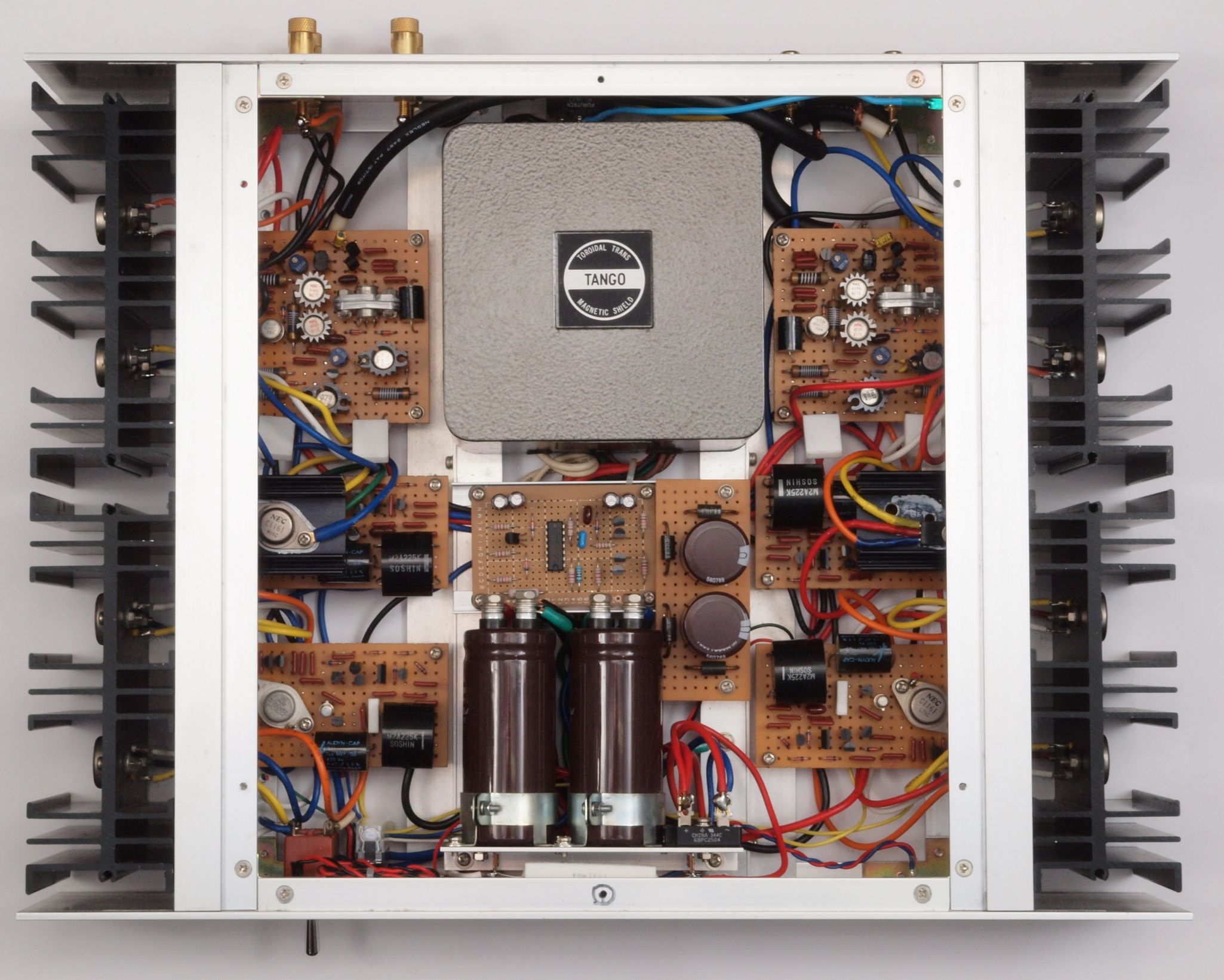

ＣＡ２．　修理後　上から見る

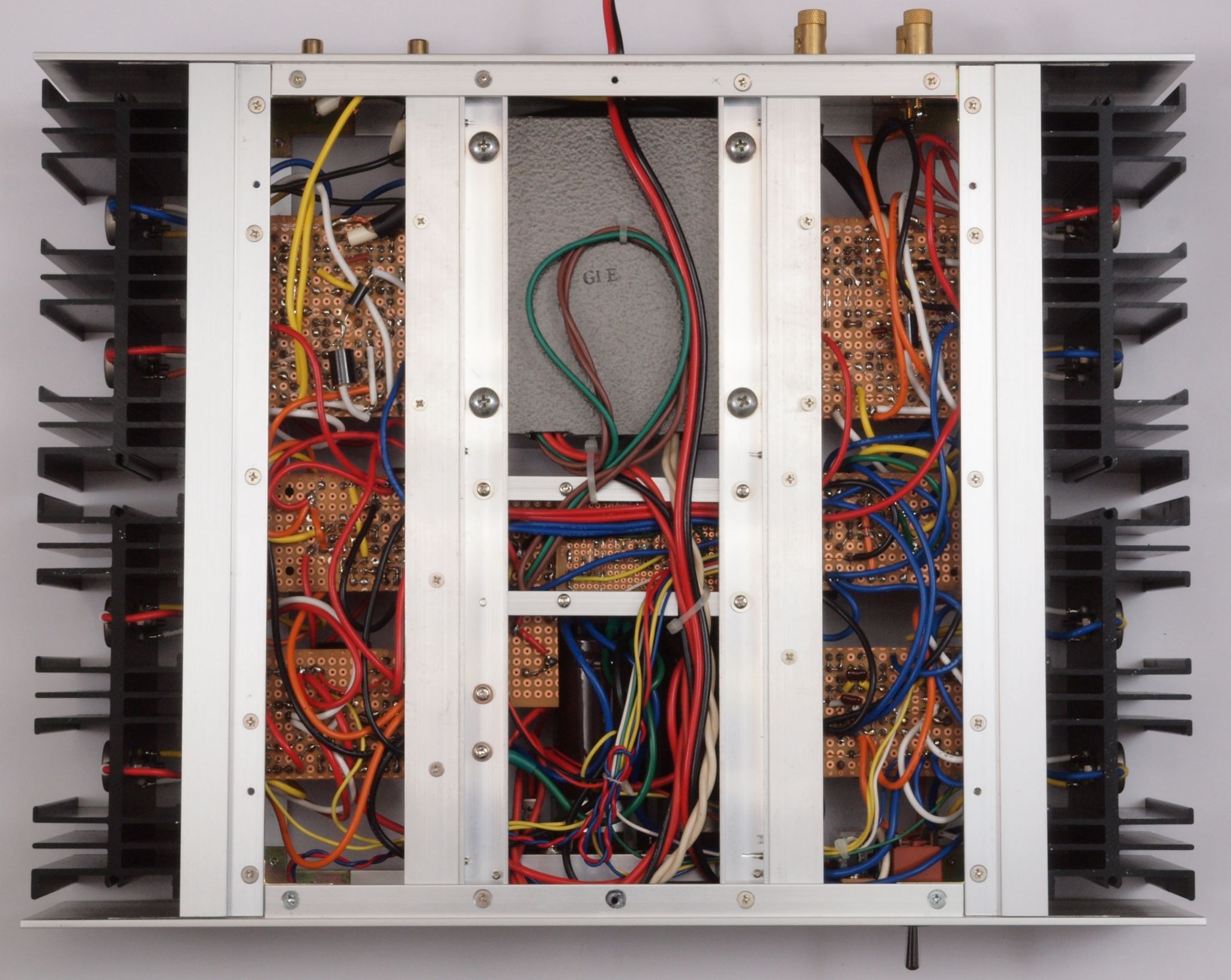

ＣＡ３．　修理前　下から見る

ＣＡ４．　修理後　下から見る

Ｅ．　測定・調整 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

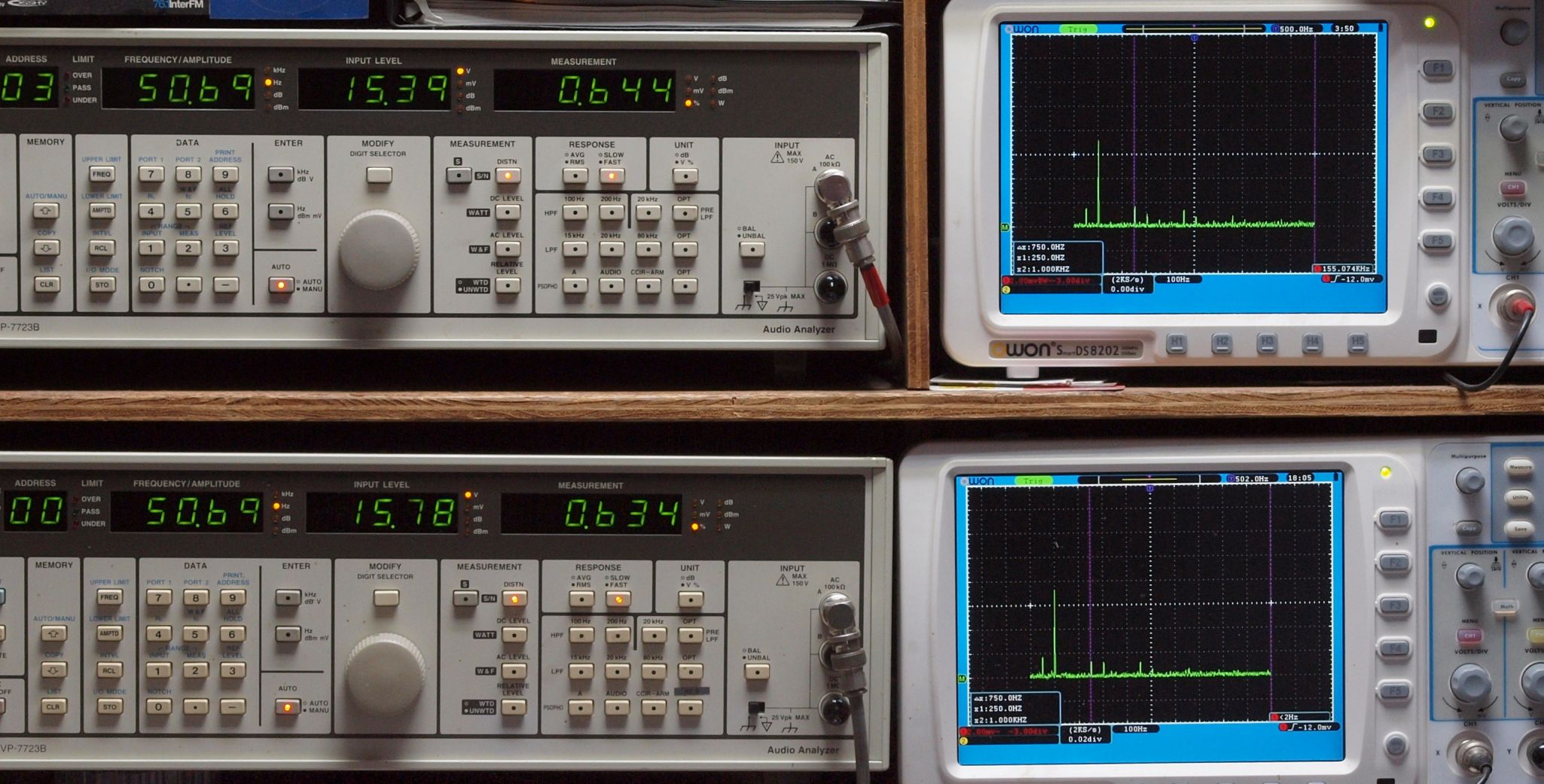

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．６４４％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ、　０．６３４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．７４８％歪み。 　　　　　　　　　　　 　 　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．７５４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．６２５％歪み。 　　　　　　　　　 　　　　 Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．６３７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

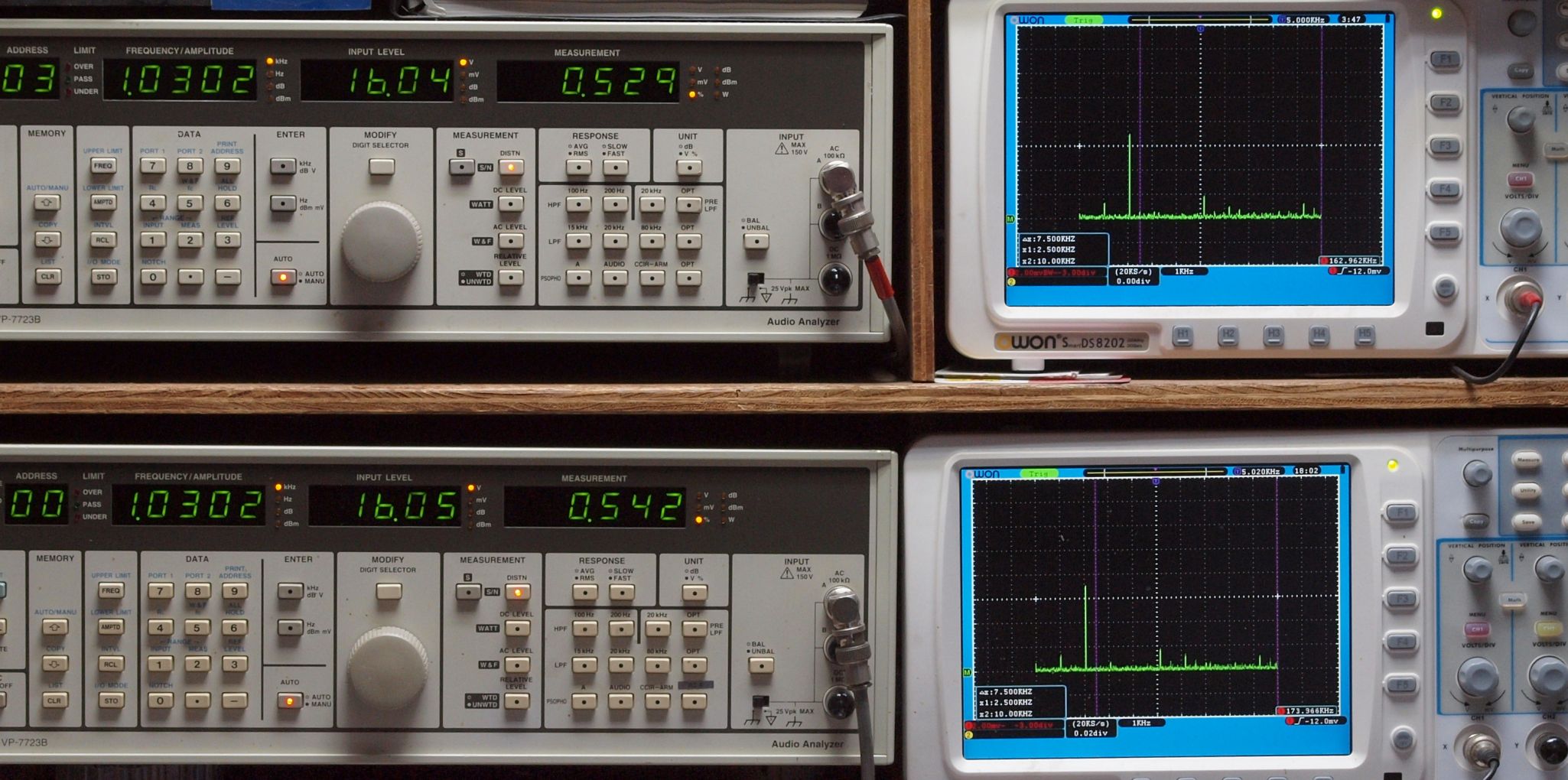

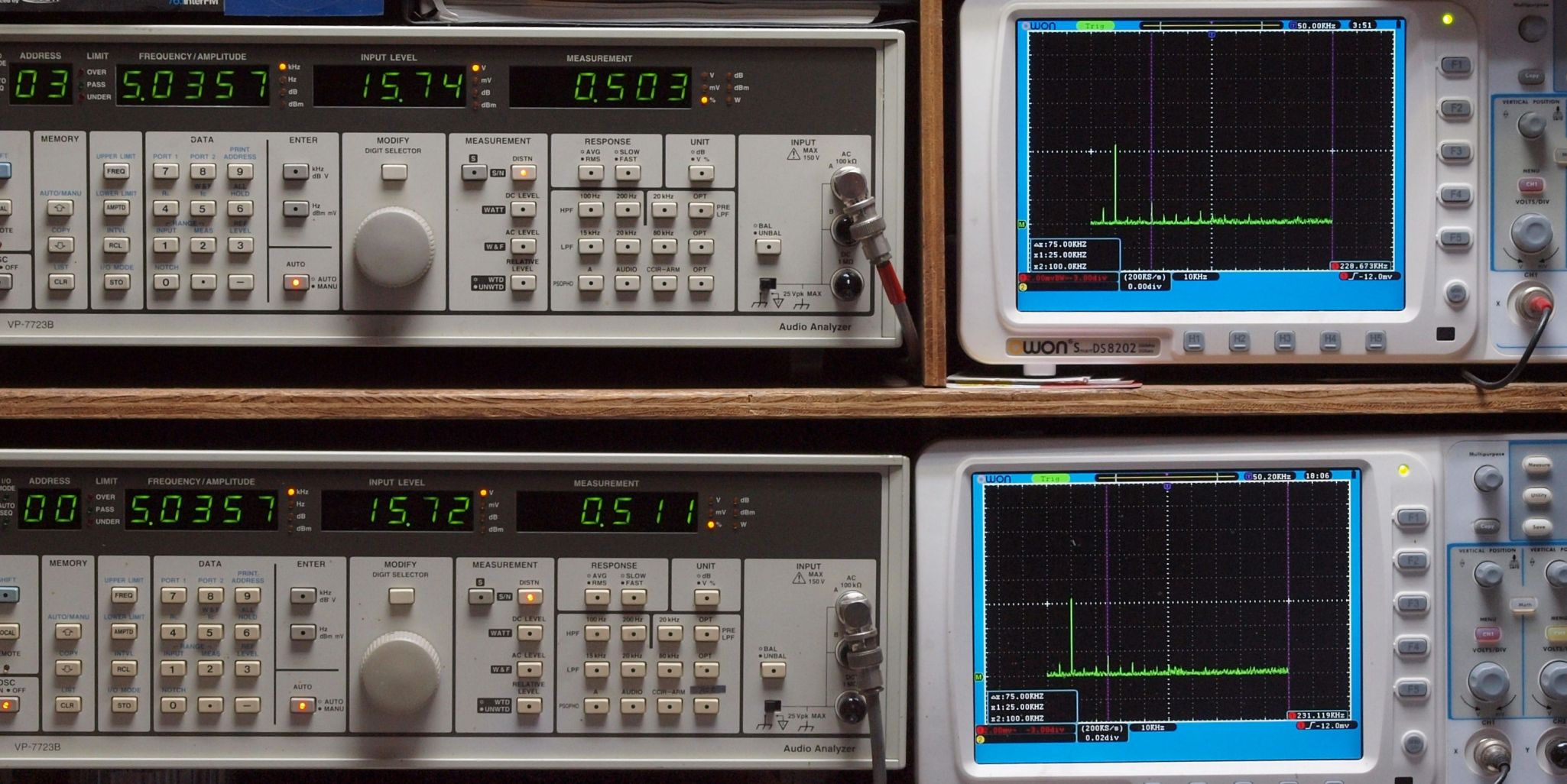

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．５２９％歪み。 　　　　　　　　　 　　　 Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．５４２％歪み。 　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．５８３％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．５１１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

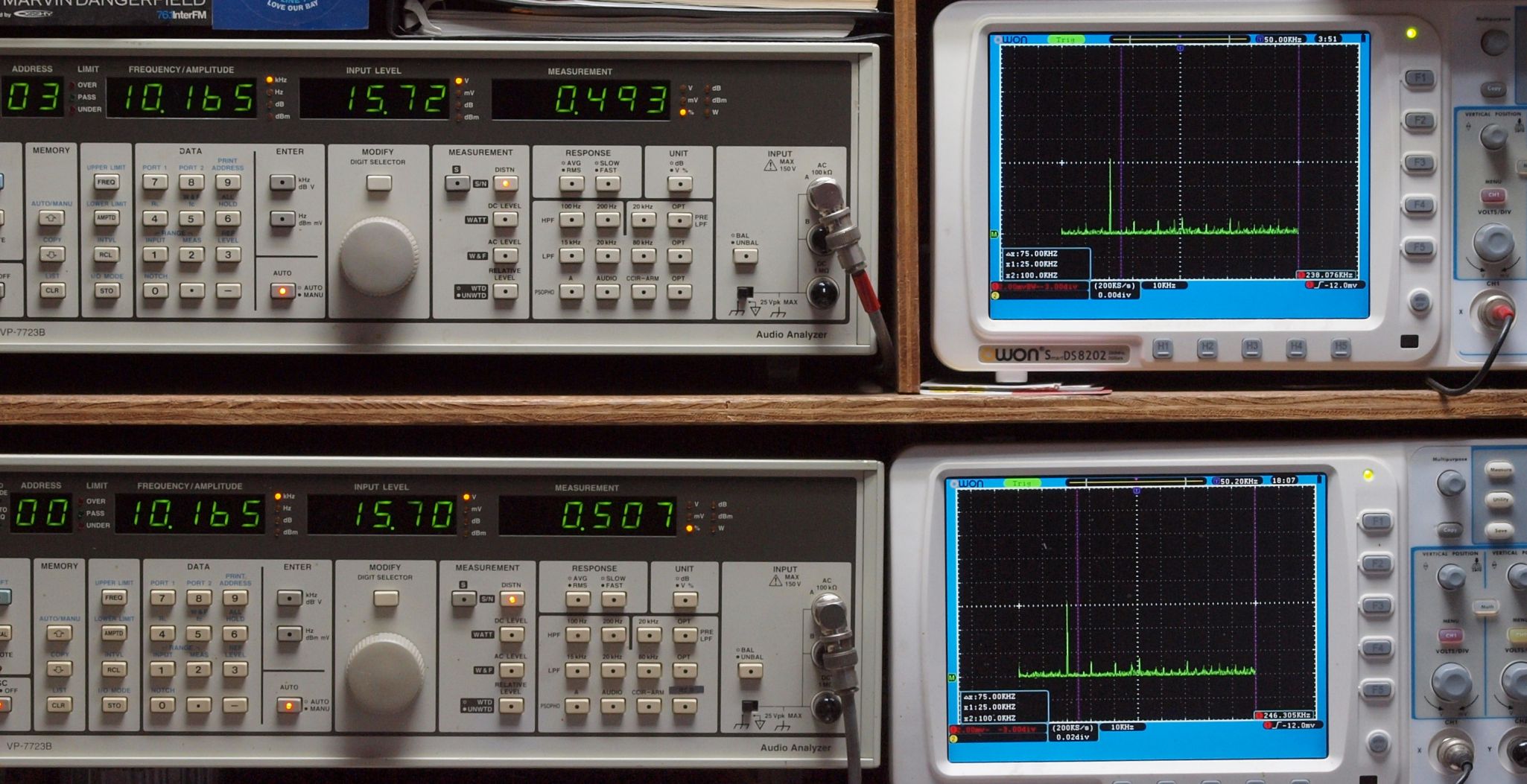

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．４９３％歪み。 　　　　　　　　　　 　 　　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．５０７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．８９％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．９１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ４．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。

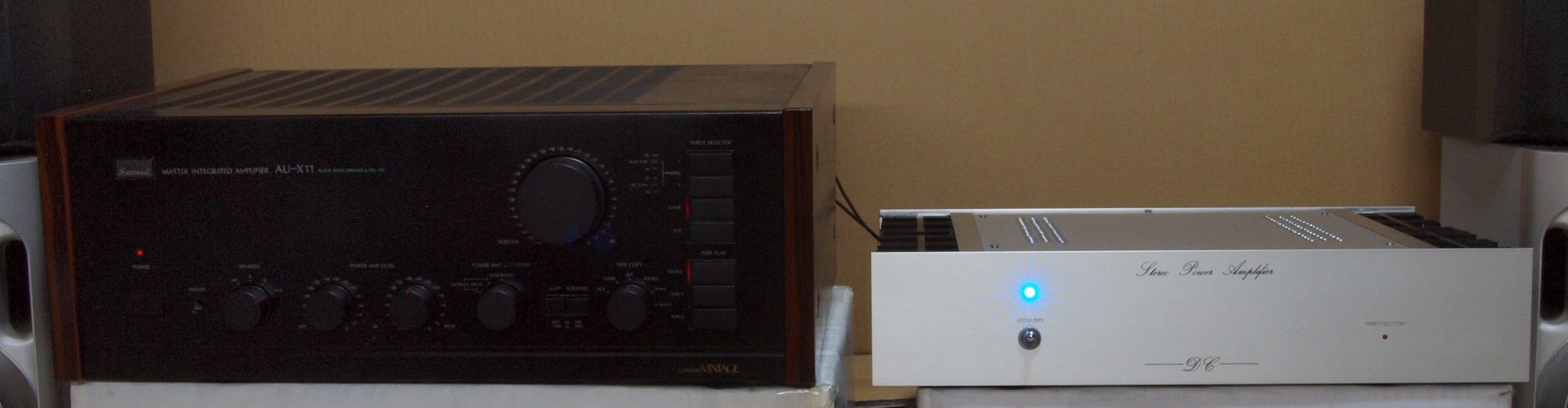

Ｅ５．　２４時間エージングで完成、　左は　Ｓａｎｓｕｉ　ＡＵ−Ｘ１１．　５台目。

Ｙ．　納品後のユーザの使用状況、配置。
